Монтаж газового котла своими руками: как правильно установить и как сделать заземление настенного или напольного котла

Газовое оборудование должно устанавливаться только квалифицированными специалистами, так как они имеют опыт в данной сфере и ознакомлены с актуальными стандартами и законодательными нюансами. К тому же, мало установить сам бойлер, нужно корректно подключить его к системе водоснабжения и газовым трубам. Если нет возможности вызвать мастера или хочется попробовать самостоятельно монтировать котёл – статья для вас.

Можно ли установить газовый котел самостоятельно?

Да, но строго рекомендуется обратиться к профессионалам за помощью, так как оформлять и регистрировать котёл будут сотрудники газовой службы, которые проведут проверку по факту соответствия правилам СНиП.

Если правила установки будут нарушены – котёл пометят как произвольно подключённый и откажут в регистрации. Если же установщик уверен в своих силах и прочёл

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой.

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.

С чего начать установку?

1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
3. Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.

Требования к помещению

1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
2. Дверной проём – не менее 80 сантиметров в ширину.
3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
5. Газовые трубы должны быть металлическими, другой материал не допускается.
6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
8. Котёл должен быть оснащён датчиком расхода топлива.
9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы.
  Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

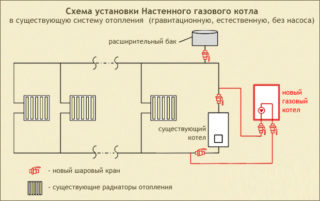

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4.
   Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Вопрос дымохода

Как было сказано выше, дымоход должен выводиться наружу через стену или подключаться к общему. Если не оборудовать его колпаком, туда будет попадать воздух, вода, мусор, посторонние предметы, которые неизбежно приведут к засорению всех аппаратов, подключенных к нему. Даже при полной исправности котлов, подключённых к системе, забитый или загрязнённый дымоход повлияет на качество обогрева. Какие еще бывают причины неработоспособности котла — читайте здесь.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Пошаговое руководство в видео

Заключение

При монтаже и установке котлов нужно помнить, что это элемент повышенной потенциальной опасности, который может привести к аварии или травме. Выполнять установку нужно предельно внимательно, следуя инструкции, а лучше, под присмотром специалиста. Надеемся, что наша статья поможет вам избежать частых ошибок и сэкономить своё время.

монтаж, устройство, как подключить котел, схема на фото и видео

1. Устройство напольного газового котла
2. Особенности монтажа напольного газового котла
3. Подготовка к установке напольного котла
4. Установка напольного газового котла

Об обустройстве автономной газовой отопительной системы задумываются не только владельцы частных домовладений, но и квартир, расположенных в высотных зданиях-новостройках. Только конструкция теплоснабжения, где предусмотрена установка напольного газового котла или навесного теплоагрегата, способна обеспечить комфортное проживание. При этом автономный обогрев обойдется дешевле услуг централизованного обеспечения теплом.

Прежде, чем приступить к монтажу газового котла, потребуется получить специальное разрешение, но главное – это помнить, что от того, насколько правильно выполнены работы, зависит безопасность пребывания людей в доме. Всем домовладельцам следует помнить, что самостоятельное устройство напольного газового котла является делом ответственным и сложным, а оформление соответствующего разрешения обязательной процедурой.

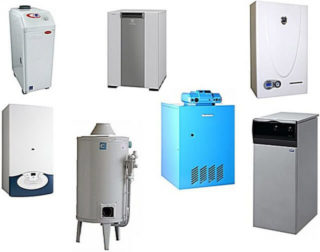

Устройство напольного газового котла

Если рассматривать устройство простейшего газового котла, то оно несложное: газовая горелка и теплообменник. Не составит труда подключить к прибору воду, газ, дымоход и при необходимости электропитание. Основное требование: оформить все необходимые разрешения, иначе штрафных санкций не избежать.

Хорошим выбором для собственного дома является двухконтурный нагревательный прибор с бойлером и набором автоматики. В устройстве газового котла отопления такого типа имеется автоматическая система, укомплектованная микропроцессором и двойным термостатом, благодаря чему отслеживается температура воздуха на улице и в доме, а согласно параметрам установленных настроек, когда жильцы отсутствуют, температурный режим снижается до санитарного минимума.

Особенности монтажа напольного газового котла

• монтаж напольного газового котла осуществляют в отдельном помещении, которое называется топочной или котельной, площадью не менее 4 «квадратов»;
• высота потолков – от 2,5 метра;
• объем помещения должен составлять более 8 м³ при мощности теплоагрегата до 30 кВт, 13,5 м³ при 31 — 60 кВт и 15 м³ при 61 — 200 кВт;
• обязательно наличие открывающегося окна;
• ширина двери в котельной не может быть менее 80 сантиметров;
• отделка топочной должна производиться с использованием негорючих материалов;
• недопустимо наличие в помещении фальшпола или фальшпотолка;
• обязательным является обеспечение притока воздуха, поступающего через не закрывающуюся продушину, сечение которой равняется 8 см² из расчета на 1 кВт мощности агрегата.

Выхлоп теплоагрегата, когда разрабатывается схема подключения напольного газового котла или настенного, выводят в отдельный газоход (прочитайте: «Схема подключения газового котла отопления на примерах»). Запрещается использовать для таких целей вентиляционные каналы, поскольку продукты сгорания могут проникнуть в другие комнаты дома, а в квартирах многоэтажных зданий – к соседям.

• соблюдение длины горизонтального участка газохода в пределах помещения котельной – не больше 3 метров. Углов поворота не может быть больше 3. У газохода должен быть вертикальный выход, поднимающийся над коньком кровли или над фронтоном плоской крыши не менее, чем на один метр. При монтаже дымохода для газового котла использовать следует только цельные материалы, устойчивые к химическим и термическим воздействиям, поскольку при остывании продукты сгорания образуют агрессивные вещества. Слоистые материалы, такие как асбоцементные трубы, можно применять, но если они будут располагаться на расстоянии более 5 метров от выхлопного патрубка;
• прежде чем выполняется установка напольного газового котла, необходимо, чтобы котельная была правильно подготовлена (детальнее: «Правила установки газового котла отопления — инструкция по установке и подключению»). Пространство перед агрегатом оставляют свободным. На пол под теплоагрегат настилают прочный несгораемый металлический лист размером 1 на 1 метр. Асбоцемент использовать нельзя, поскольку ни пожарники, ни газовики его не признают – он через время истирается, а кроме того, по санитарным нормам в жилом помещении материалы, содержащие асбест, держать запрещается;
• в котельной не может быть мест наподобие полостей, где смогут накапливаться продукты сгорания или опасная для жизни людей газовая смесь. В том случае, когда газовый прибор планируется использовать для обогрева дома, газовики в обязательном порядке проверят состояние отопительной конструкции в квартире или доме. На горизонтальных участках трубы должны располагаться под уклоном, который не превышает 5 миллиметров на погонный метр по направлению передвижения теплоносителя. В самой высокой точке системы теплоснабжения следует поставить расширительный бак и воздушный клапан. Отопительная конструкция должна выдерживать процесс опрессовки под нагрузкой, равной 1,8 бар.

Монтаж даже самой простой модели не разрешается в следующих случаях:

• если квартира располагается в многоквартирном доме, где отсутствует магистральный газоход;
• когда в кухне обустроен фальшпотолок, который жильцы не хотят убирать, или капитальная антресоль. Если днище антресоли сделано из картона или дерева, демонтировать ее просто.

В собственном доме поставить разрешается любой котел, ведь топочное помещение может располагаться и вне строения. Желательно, чтобы котельная находилась снаружи здания, тогда у сотрудников надзорных инстанций будет меньше причин сделать замечание и проводить проверки. В отдельной пристройке допускается установка напольного газового котла высокой мощности, что позволяет отапливать не только жилые комнаты, но и хозяйственные помещения.

Подготовка к установке напольного котла

Из материалов и инструментов нужно иметь под рукой:

• цемент и песок;
• лопату;
• емкость для приготовления раствора;
• дрель;
• молоток;
• болты и гвозди;
• деревянную окантовку;
• трубы для газохода.

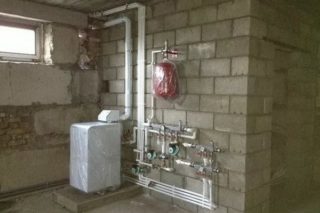

Установка напольного газового котла

Нередко во многих квартирах, расположенных в многоэтажных домах старой застройки, а также на небольших по площади кухнях, газовое оборудование устанавливают непосредственно под окном. Если службы надзора разрешили такой вариант монтажа, дымоход нужно устанавливать подальше от форточки или открывающегося окна.

В частных домах котел следует устанавливать в специальном углублении, сделанном ниже уровня пола глубиной 30 сантиметров. На дне кармана выполняют бетонную стяжку, а его стенки штукатурят и пользуются облицовкой из несгораемого материала.

Пример установки напольного газового котла на видео:

Установка напольного газового котла — нормативы, требования и порядок монтажа

Здесь вы узнаете:

Установка напольного газового котла имеет массу обязательных нормативных требований. Предварительно необходимо получить согласование и техусловия для установки. Затем оборудовать помещение, где планируется монтаж. Затем установить сам котел, подключить его к системе отопления и газовой магистрали.

Правила обустройства топочной комнаты

Согласно действующим СНиПам, газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку газовый котел относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Оптимальный вариант установки напольного газового котла – организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно рассчитать мощность газового котла, затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

• минимальная ширина дверного проема должна составлять 80 см;
• минимальная высота потолка – 2,5 м;
• степень огнестойкости не меньше 0,75 часа;
• наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
• наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
• обустройство эффективной вентиляции;
• дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
• обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Так, вполне можно в процессе оформления документов назвать помещение «кухня-столовая». Благодаря такому названию объединенное помещение не будет считаться жилым, поэтому в нем смело можно будет устанавливать газовый котел. Другой вариант – монтаж раздвижной перегородки между комнатами или же полное переоформление всех заверяющих бумаг.

Расположение газового котла

Газовый котел в квартире обычно размещают на кухне, что обуславливается наличием всех необходимых коммуникаций, да и расстояние от газовой трубы до котла выдерживается без проблем. Как правило, для квартир используются настенные котлы, которые крепятся к стенам при помощи специальных кронштейнов, идущих в комплекте с оборудованием.

Если в доме есть лестница, ведущая на верхний этаж, у хозяев возникает желание установить котел под ней. Как правило, объема пространства под лестницей достаточно для котла, а вот с вентиляцией есть проблемы, поэтому ее приходится обустраивать отдельно, используя трубы большого диаметра.

Решать, где установить котел в частном доме, нужно в зависимости от формата оборудования и указанных в приложенной документации требований. В паспорте на котел всегда указываются необходимые расстояния от стен, потолка и противоположной стены, и на эти показатели обязательно стоит ориентироваться.

Правила установки оборудования

Чётко следуйте всем правилам и нормам СНиП «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

• цемент и песок;
• лопату;
• емкость для приготовления раствора;
• дрель;
• молоток;
• болты и гвозди;
• деревянную окантовку;
• трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Установка дымохода

Перед тем, как осуществить монтаж напольного газового котла, следует провести систему дымоудаления. На готовое основание ставят агрегат, после чего намечают место нахождения дымохода. Однако эти расчеты можно осуществить и без установки котла. Важно учесть, что диаметр дымовыводящей трубы должен соответствовать мощности напольного газового агрегата:

• для моделей с открытой камерой сгорания используется раздельный дымоотвод соответствующей мощности;
• для устройств мощностью менее 31 кВт подойдет труба сечением более 14 см;
• для агрегатов мощнее 39 кВт выбирают систему диаметром от 16 см;
• отопительные устройства с закрытой камерой сгорания оборудуют дымоходами коаксиального типа.

Обратите внимание! Требования к дымоотводящей системе производитель указывает в технической документации, прилагаемой к газовому котлу.

Согласно требованиям СНиП, дымоотвод не может быть сооружен рядом с окном. Минимальное расстояние от него до трубы должно составлять 600 мм, иначе продукты сгорания будут поступать прямо в форточку.

Выход дымохода над поверхностью крыши в высоту делают от 50 см и выше.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

• расширительного бака;
• нагревателя горячей воды для бытовых нужд;
• емкостного или скоростного разделителя;
• распределительной гребенки;
• не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Подключение к системе отопления

В нижней части котла имеются трубки для присоединения горячего и холодного водоснабжения. Обратку и подачу горячей воды к радиаторам следует подключать, тщательно соблюдая все требования и правила. При обвязке используются герметики, изолирующие систему и исключающие течи воды при пуске системы.

При подключении системы отопления в трубе подачи воды используется фильтр, который поможет избежать попадания загрязнений в котёл. Обязательно позаботьтесь о запирающих вентилях. Это поможет облегчить ремонт и демонтаж оборудования.

Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с подсоединения газовой трубы с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать медные трубы, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

С представителем газовой компании, осуществившей установку оборудования, следует заключить договор на обслуживание, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.

правила и требования, установка своими руками

Содержание статьи:

Котлы, работающие на газе, уже давно стали основным отопительным оборудованием в многоэтажных домах и в малых постройках. Существуют разные виды этих устройств. Монтаж газового котла сопряжен с некоторыми трудностями: необходимо соблюдение требований к помещению, системе отопления, наличие разрешения коммунальных служб. Если подключить аппарат можно самостоятельно, то вводить в эксплуатацию и обслуживать его должны специалисты.

Разновидности газовых котлов

Разновидности газовых котлов, которые можно устанавливать в частном доме

Классификация отопительных устройств проводится по нескольким параметрам. По месту установки они бывают:

• Настенными. Большинство моделей содержат в себе теплообменник, блок управления, горелку, циркуляционный насос, расширительный бак, измерители температуры жидкости и давления в системе, блок безопасности. Достоинством навесного котла является простота монтажа, небольшой вес, отсутствие необходимости в оборудовании отдельного помещения или котельной. Повесить его можно даже на кухне. Нередко такая модель устанавливается в квартире. Мощность устройств ограничена.
• Напольными. Они имеют разные габариты и вес. Предназначаются такие устройства для обогрева больших площадей, так как их мощность больше, чем у навесных вариантов. Часто напольные модели требуют обустройства отдельного помещения или котельной. Система управления котлом интуитивно понятна, хотя он и оборудован автоматикой. Нередко такие устройства зависят от электрической сети.

Парапетный газовый котел для дома, где нет дымохода

По функциональным возможностям агрегаты бывают одноконтурные и двухконтурные. Первый вариант выполняет единственную функцию – обогрев помещения. Двухконтурные обеспечивают также горячее водоснабжение. Однако одновременно эти функции не выполняются. Если нужно включить нагрев воды, отопление на это время выключается.

Функционал двухконтурных котлов можно увеличить, подключая дополнительные модули. Они часто используются в многоквартирных домах. Существуют также парапетные газовые котлы. Они предназначены для отопления и нагрева воды. Аппарат такого типа оснащается закрытой камерой сгорания, поэтому продукты сгорания не попадают в комнату, кислород не сжигается.

Парапетный котел оснащается коаксиальной дымоходной трубой, поэтому нет необходимости устанавливать громоздкие конструкции. В корпусе агрегата присутствуют конвекционные отверстия. Само устройство обогревает помещение, в котором установлено.

Выделяются агрегаты с закрытой и открытой камерой сгорания. Для работы первого типа устройства требуется воздух из окружающей среды, поэтому к вентиляции помещения предъявляются особые требования. Аппараты с закрытой камерой сгорания безопаснее, но для их работы требуется дымоход.

Правила установки газовых котлов в частном доме

Перед установкой газового котла нужно продумать его местоположение, особенности подключения к системе отопления, а также получить разрешение газовой службы. Так как указанный агрегат является источником опасности, монтировать его нужно с соблюдением требований государственного стандарта.

Расположение котла

Напольное оборудование принято располагать в котельной с вентиляцией

По нормативам площадь помещения, в котором будет установлено устройство, должна быть не меньше 4 кв.м. Высота потолков при этом составляет 2,5 м и больше. Минимальная ширина двери в помещении – 80 см.

В комнате обязательно должен быть оконный проем. На 10 кв.м. площади требуется 0,3 кв.м. окна.

Многие модели отопительных агрегатов на газе должны получать естественный приток кислорода, поэтому в комнате обеспечивается хорошая вентиляция. От котла до ближайших стен должно быть расстояние минимум в 10 см. Они должны быть защищены огнеупорным материалом.

Помещения, в который монтаж газового отопительного оборудования запрещен:

• основания не защищены огнеупорными материалами;
• коридор, ванная комната;
• помещения без окон и форточек;
• подвалы многоэтажных сооружений.

Запрещено монтировать отопительное оборудование на балконах.

Схема установки

Вначале составляется план, где будет расположен котел и радиаторы

Для монтажа газового отопления требуется предварительная подготовка проекта, а также выбор схемы установки и обвязки котла. В системе присутствуют такие элементы: сам отопительный агрегат, трубы и радиаторы, циркуляционный насос, фильтры на входящих трубах. Обязательным является блок безопасности.

Краны DN15 устанавливаются на штуцеры для газа. Изделия большего диаметра монтируются на патрубки с теплоносителем. Фильтры на входе из водопровода устанавливаются в горизонтальном положении. Расширительный бак, если он не входит в конструкцию котла, монтируется при помощи дополнительной арматуры и крепится к обратному трубопроводу. Патрубок слива располагается в самой нижней точке системы отопления.

Требования к установке газовых агрегатов

Для атмосферного котла необходимо обустроить полноценный дымоход

В помещении, в котором будут устанавливать газовый котел, должна быть хорошая вентиляция. На каждый 1 кВт мощности устройства выделяется 8 кв.см. ширины воздуховодного отверстия. Она должна монтироваться в верхней части комнаты. Кроме того, нужно соблюдать такие требования:

1. Все трубы, по которым будет проходить топливо, изготавливаются только из металла.
2. Диаметр дымохода зависит от мощности устройства. Минимальный параметр – 10 см. Часть конструкции, которая находится над крышей здания, возвышается минимум на полметра.
3. Для предупреждения негативных последствий в случае утечки газа в помещении устанавливается анализатор и клапан для прекращения подачи топлива. Также обязательно монтируется счетчик для контроля расхода газа.
4. Если частный дом имеет всего 1 этаж, устанавливать оборудование разрешается в подвале. В многоквартирных и многоэтажных сооружениях такой монтаж строго запрещен.
5. Аппарат должен быть заземлен, система электропитания котла тщательно изолируется.

Если аппарат устанавливается на деревянное основание, под него укладывается огнеупорная пластина: металлическая, асбестовая или базальтовый картон. Расположение настенного котла тоже строго определено санитарными правилами и техническими нормами: расстояние до потолка – 45 см, до пола – 30 см, по бокам – 20 см. До противоположной перегородки минимальный отступ равняется 1 м. Если устройство монтируется в деревянном помещении, между ним и задней стеной прокладывается огнеупорный материал, толщина которого составляет 3 см.

Каналы для удаления продуктов сгорания могут располагаться внутри капитальных стен. Дымоход нужно строить из несгораемых материалов, не поддающихся коррозии. В конструкции предусматривается технический люк для очистки стенок от сажи, устранения накопившегося конденсата. Нельзя, чтобы патрубок для отвода дыма был больше самого дымохода.

Подготовка к установке

Газовое оборудование устанавливают только мастера из газового хозяйства

Перед тем как установить газовый котел в частном доме, к работе нужно подготовиться. Процедура состоит из таких этапов:

1. Подписание договора с фирмой-поставщиком топлива.
2. Создание проекта и согласование технических условий монтажа и эксплуатации системы отопления с газовой службой. Для этого в орган предоставляется технический паспорт оборудования, санитарно-гигиенический сертификат, инструкция по использованию прибора, заключение экспертизы, в котором сказано, что аппарат соответствует всем техническим нормам.
3. Подготовка места для установки аппарата.

Также необходимо собрать все необходимые материалы и инструменты.

Технология установки своими руками

Лучше доверить монтаж специалистам службы газа, но при необходимости можно сделать это самостоятельно. Важно строго соблюдать инструкцию по установке разных видов котлов.

Напольный котел

Для напольного котла обустраивается фундамент из бетона

Перед монтажом напольных газовых котлов нужно проверить их комплектацию. На поверхности аппарата не должно быть вмятин, сколов. Технические характеристики, указанные на корпусе устройства, должны совпадать с данными, прописанным в техпаспорте.

Порядок выполнения работ:

1. Устранение заглушек с котла и очищение труб от сора, попавшего туда еще на этапе производства.
2. Установка агрегата на подготовленное основание или фундамент. Его уровень можно выставить при помощи регулируемых ножек или негорючих элементов.
3. Подключение к дымоходу. Отверстия для обустройства конструкции уже должны быть подготовлены. Для подсоединения котла к дымоходу нельзя использовать гофрированные материалы. Участки перекрытия и крыши, которые будут контактировать с конструкцией, нужно изолировать огнеупорными материалами. В местах соединения трубы и колен устанавливаются хомуты.
4. Подсоединение к отопительному контуру и водопроводу. Сначала подводятся трубы отопления, на которых устанавливаются фильтры грубой очистки. На них монтируются отсекающие краны. Все соединения надежно герметизируются. Таким же способом подключается водопровод. Если жидкость очень жесткая, придется поставить оборудование, смягчающее ее. Для уплотнения соединений не стоит использовать резиновые уплотнители, так как они быстро трескаются и начинают пропускать газ.
5. Подключение к электропитанию. Розетку лучше обустроить на минимальном расстоянии от агрегата. Если модель неустойчива к перепадам напряжения, в системе нужно задействовать стабилизатор или бесперебойник.

После монтажа специалисты газовой службы проверяют систему и осуществляют пробный запуск. Теплоноситель закачивается в систему постепенно, чтобы не допустить образования воздушных пробок. Процедура проводится до тех пор, пока не будет достигнуто подходящее давление – 2 атм. Все соединения проверяются на наличие протечек воды или газа.

Настенный котел

Анкерный крючок для крепления котла на стену

Чтобы повесить настенный агрегат правильно, нужно разметить основание. Также проверяется комплектация оборудования. Кронштейны и монтажные приспособления должны идти в комплекте с котлом. Все патрубки и трубы отопительной системы промываются. Эта процедура нужна для устранения производственного сора.

Основание, на котором крепится агрегат, должно быть идеально ровным. Также оно должно выдерживать массу котла. Крепежные планки фиксируются на расстоянии 0,8-1,6 м от пола. Перед подсоединением изделия к системе отопления следует устранить заглушки, подводящие трубы оснастить фильтром, с обеих сторон от которого монтируются шаровые краны.

Во время монтажа нужно следить, выдержан ли уровень агрегата. Даже минимальный перекос не даст подключить его к трубам, а также нарушит функциональность системы. Газовые трубы подсоединяются только металлическими элементами через сгон или “американку”. Подключение должно быть жестким. Никаких резиновых прокладок или уплотнителей тут использовать не стоит – элементы должны быть паронитовыми.

Парапетный котел

Уличная часть парапетного котла

При наличии соответствующего инвентаря и материалов, установить парапетный котел можно самостоятельно. Однако для введения в эксплуатацию нужен сотрудник газовой службы. Особое внимание нужно обратить на подсоединение отопительной системы и газовых труб, а также на вывод коаксиального дымохода.

Подготавливается канал для выведения воздухопровода и дымохода за пределы помещения. Он должен по размерам соответствовать трубе. За основу берется диаметр внешнего кольца. Лучше расположить дымоход возле окна. Такая локализация позволит чистить приспособление и проверять его состояние.

Первым монтируется патрубок воздухопровода. Чтобы деталь не сместилась, ее нужно зафиксировать в канале. После этого к котлу подсоединяется водопровод. Устанавливаются шпильки, при помощи которых устройство будет держаться в заданном положении. Для закрепления используются гайки.

Устанавливается труба дымохода. Она плотно соединяется с патрубком. Деталь устанавливается с небольшим уклоном, чтобы мог стекать конденсат. Все зазоры должны быть отрегулированы таким образом, чтоб пламя в горелке было ровным. В последнюю очередь подключается отопительная система с радиаторами, устанавливается расширительный бачок.

Правильный монтаж котла в систему отопления позволит избежать проблем с разгерметизацией соединений, утечкой газа, чрезмерным потреблением топлива. Процедуру можно осуществить самостоятельно, если соблюдать нормативы и требования к установке. Однако лучше пригласить специалиста, имеющего допуск к таким видам работ.

Требования и правила установки газовых котлов + схема и пошаговая инструкция

В последнее время для отопления загородных домов все чаще используются котлы, которые работают на природном газе. Принцип их функционирования заключается в нагревании теплоносителя. Газовые котлы имеют ряд преимуществ: экологичность, компактность, бесшумность, простота в эксплуатации, возможность установки в частном доме.

От производительности котла зависит степень обогрева всего дома. Но в то же время газ, который используется в качестве теплоносителя, является очень взрывоопасным веществом, поэтому к выбору данного оборудования нужно отнестись со всей серьезностью, а также при установке газового котла соблюдать существующие правила.

Установка газовых котлов своими руками – дело достаточно сложное, трудоемкое и ответственное. Сотрудники газоснабжающих организаций получают необходимые сертификаты, наличие которых, впрочем, только санкционирует доступ непосредственно к газопроводу.

А грамотному и трудолюбивому человеку все под силу! Тем более что с монтажом котла, подведением воды и подключением электричества может справиться практически любой мужчина.

К тому же самостоятельная установка отопительных приборов позволяет значительно сэкономить средства.

Вводное видео руководство

Содержание статьи:

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

Требование к помещению

Особые требования предъявляются и к помещению, где газовое оборудование будет установлено (котельной, или топочной). Эти требования достаточно строги. Но их невыполнение приведет к штрафным санкциям со стороны проверяющих органов, а соблюдение поможет предотвратить несчастные случаи, ведь газ – это взрывоопасное, горючее вещество, с которым нужно обращаться очень осторожно.

Газовый котел может быть установлен в чулане, кухне, подвале или специальной пристройке, оборудованной вентиляцией и вытяжкой. При этом категорически запрещается монтировать газовое оборудование в туалете, ванной и жилых комнатах. Остальные требования зависят от типа котла.

Так, маломощный одноконтурный котел (до 60 кВт) разрешается устанавливать в любом помещении дома, кроме вышеперечисленных. Двухконтурные котлы нельзя устанавливать на кухне.

Если общая мощность оборудования находится в пределах 150 кВт, то помещение, где оно будет монтироваться, может располагаться на любом этаже дома. Установка в частном доме более мощных газовых котлов и оборудования (150-350 кВт) допускается только на первом и цокольном этажах.

Кроме этого, правила установки газового котла регламентируют размеры помещения котельной: 0,2 м3 на 1 кВт мощности оборудования при высоте потолков от 2,5 м, но не менее 15 м3 общего объема.

Стены должны иметь предел огнестойкости не менее 0,75 ч. Недопустим монтаж фальшпола и фальшпотолка. Ко всем приборам и вспомогательному оборудованию необходимо обеспечить удобный доступ для наладки, регулирования и обслуживания.

Также в котельную обязательно должен попадать естественный свет. Для этого в помещении необходимо сделать окно из расчета 0,03 м2 площади проема на 1 м3 объема котельной. В окне обязательно должна быть форточка.

Существуют определенные требования к ширине двери, ведущей в котельную – минимум 80 см. Обратите внимание, имеется в виду ширина именно дверного полотна, а не проема!

Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой. Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт.

Если газовый котел устанавливается в цокольном этаже или подвале, помещение котельной должно быть оборудовано дополнительным выходом на улицу. Если газовый котел размещается в пристройке, она должна располагаться возле глухой стены жилого дома, на расстоянии не более 4 м до ближайшего окна, на высоте 8 м от окна до перекрытия (СНиП 41-01-2003 и МДС 41-2.2000).

Чертежи и схемы установки газового котла

Ниже представлено несколько схем установки газового котла и сопутствующего оборудования.

1. Общая схема установки газового котла с системой ГВС.



2. Схема обвязки двухконтурного газового котла.



3. Схема обвязки котла в открытой системе.



4. Конструкция дымохода.

Более подробную информацию можно найти в инструкции, которая прилагается к каждому прибору.

Процесс установки (монтажа) своими руками

Установка газовых котлов в частном доме начинается с оформления документов и заканчивается устройством дымохода. Для начала необходимо заключить договор на поставку природного газа в ваш дом. Затем следует обратиться в газопоставляющее предприятие и получить проект газификации дома и монтажа газового оборудования со схемой обвязки котла.

Самый простой котел, так называемая «водогрейка» состоит из газовой горелки и теплообменника. К нему подключается вода и газ, а выхлоп выводится в дымоход. Но даже на установку такой простейшей системы требуется получение соответствующего разрешения! Рассмотрим подробно процесс монтажа настенного и напольного газового котла более сложной конструкции.

Монтаж настенного котла

1. Защищаем участок стены, где будет располагаться котел, слоем огнеупорного материала, оставляя между ним и стеной зазор в 4,5 см.
2. Подготавливаем котел к монтажу. Под большим напором воды очищаем стенки входных трубок от мелкого сора, оставшегося после сборки.
3. Устанавливаем на трубке для подачи воды фильтр и запорную арматуру – до и после фильтра.
4. Монтируем дымоход. К этому устройству тоже предъявляются определенные требования: диаметр не меньше, чем указано в руководстве к газовому котлу; сечение аналогично дымоходному отверстию котла; возвышение над коньком крыши не менее чем на 0,5 м (раздел 6 СНиП 41-01-2003, раздел 4 и Приложение 6 МДС 40-2.2000). Лучше всего использовать стальной цилиндрический дымоход с отверстием для чистки.
5. Проверяем тягу. В случае ее ухудшения автоматика, которой оснащаются современные котлы, должна прекратить подачу газа.
6. При помощи стальной трубы и специального сгона для ее установки производим врезку котла в газопровод. Для выполнения этой работы необходимо пригласить специалистов газовой службы.
7. Подсоединяем газовый котел к электропитанию и подключаем автоматическое устройство для защиты от перегрузок.

Возможно вас так же заинтересует статья о выборе теплоносителя для отопления

Установка напольного котла

1. Сооружаем прочный постамент, способный выдержать тяжесть чугунного котла. В пристройке для этого заливаем бетонную стяжку, в других помещения на деревянный пол кладем кусок оцинкованного листового железа.
2. Устанавливаем газовый котел своими руками, контролируя его положение при помощи уровня.
3. Подсоединяем котел к дымоходу и, если он не оборудован принудительной вытяжкой, проверяем тягу.
4. Соединяем котел с внутридомовой отопительной системой. При этом для защиты агрегата от засоров устанавливаем фильтр грубой очистки, располагая его после отводной линии, заполняющей систему водой, перед входом в котел обратной линии.
5. Двухконтурный котел присоединяем к водопроводу, выполняя врезку ближе к дому, до начала разветвления.
6. С помощью стальной трубы производим врезку котла в газовую магистраль, как и в предыдущем случае, при участии специалистов.

Видео руководство

Правила эксплуатации

В частных домах, впрочем, как и на любых других объектах, газовые котлы разрешается устанавливать и эксплуатировать только в сухих помещениях. Повышенная влажность препятствует рассеиванию инородных веществ в воздухе, в том числе паров газа. Поэтому столь строги требования, предъявляемые к топочным, и правила установки газовых котлов (см. выше).

Чтобы повысить производительность теплообменника, необходимо защитить его от попадания грязи и пыли при помощи фильтра грубой очистки. Чтобы повысить качество воды также нужно использовать фильтры.

Перед началом или в конце отопительного сезона рекомендуется выполнять техническое обслуживание газового оборудования. И, во избежание опасных ситуаций, делать это нужно регулярно!

Техническое обслуживание

В процессе технического обслуживания проверяется состояние дымохода и исправность работы вентиляции, осуществляется чистка и промывание фильтров, а также всей системы. Для этого можно использовать моющие средства, которые эффективно удаляют различные отложения.

Не следует забывать и о чистке горелки. Изношенные детали подлежат замене в обязательном порядке! Перед запуском системы необходимо тщательно проверить герметичность всех соединений.

Соблюдение установленных нормативов, грамотное подключение газового котла, эксплуатация в соответствии с правилами и своевременное техническое обслуживание позволит увеличить срок службы всей системы, снизив при этом количество потребляемого топлива.

Установка газового котла в частном доме, схема подключения

Вы приобрели для частного дома новый газовый котел и пришло время занять ему свое место в топочной. Для этого можно нанять специализированную фирму или обратиться в соответствующую службу. Но стоимость установки в этом случае ощутимо ударит по кошельку, в то время как есть возможность удешевить процесс. Да, некоторые операции имеют право выполнять только лицензированные организации, но это – лишь половина работы, с остальной можно справиться самостоятельно. Здесь мы и расскажем о том, как производится установка газового котла в частном доме от начала до конца.

С чего начать?

Поскольку для монтажа нового газоиспользующего оборудования требуется соблюдение определенных правил, то стоит заказать все работы, требующие наличия лицензии, газовой службе:

• Выдача технических условий.
• Разработка проектной документации.
• Производство работ по присоединению к магистрали природного газа.

Остальные действия вы сможете совершить самостоятельно. Сначала надо получить в службе газа технические условия для установки газового оборудования. Ознакомьтесь с ними или снимите копию и тут же заказывайте у них проектную документацию. Когда она будет готова, ее нужно будет согласовать в газовой службе. Как нетрудно догадаться, эта процедура – чистая формальность, после ее завершения к вам домой приедет бригада и произведет монтаж газового котла в части его подключения к топливной магистрали, о чем будет составлен соответствующий акт.

Все что останется сделать вам – это выполнить обвязку и подключение к системе отопления, прокладку электросетей. Тут и появится возможность экономить средства, то ли делая все своими руками, либо с помощью знакомых сантехников. Последний этап – окончательное оформление документов.

Это лишь краткое описание одного из возможных алгоритмов решения задачи, но на самом деле не все так просто, ведь газовые котлы должны устанавливаться с соблюдением нормативных требований, с ними не помешает ознакомиться еще на этапе выбора теплогенератора.

Требования для установки котла

В первую очередь надо учесть все требования к помещению, куда предполагается поместить источник тепла. Варианты такие:

• кухня;
• комната внутри дома, примыкающая к одной из наружных стен и имеющая окна;
• помещение в цокольном или подвальном этаже;
• в наружной пристройке.

В кухне нормативы на установку позволяют разместить напольный или настенный агрегат теплопроизводительностью до 60 кВт. Оборудование с показателями от 60 до 150 кВт можно ставить в отдельной комнате на любом этаже, а от 150 до 350 кВт – только на первом или цокольном этаже, в подвале или пристройке. При этом важно соблюдение размеров отдельной комнаты или пристраиваемой части, они не могут быть меньше, чем прописано в нормативах. Минимальная нормативная высота такой комнаты – 2.5 м для любой мощности в указанных пределах.

Примечание. Величины тепловой мощности, прописанные в нормативах и влияющие на условия установки котла, — это суммарная мощность всех агрегатов в котельной, в том числе и работающих на нужды ГВС.

Для теплогенераторов производительностью до 150 кВт в соответствии с нормами наименьший объем помещения для установки газового котла составляет 15 м3, кроме этого, на каждый кВт водогрейного оборудования к данному объему прибавляется 0.2 м3. Если же суммарный показатель всех агрегатов превышает 150 кВт, то размеры помещения не нормируются. Зато действуют правила установки и безопасной эксплуатации котлов, согласно которым надо выдержать технологические просветы между агрегатами и стенами комнаты, они принимаются из соображений удобства обслуживания и доступа ко всем системам в котельной. Размеры проходов в соответствии с правилами соблюдаются такие:

• От выступающей части газогорелочного устройства до стены с лицевой стороны теплогенератора – не менее 1 м.
• Если в инструкции по эксплуатации агрегата написано, что нужно обслуживать его сбоку или сзади, то придется выдержать ширину прохода 1.5 м, когда же такой записи нет, а нужно обеспечить доступ к другому оборудованию или арматуре, то достаточно сделать просвет 700 мм. В остальных случаях требования по монтажу выдвигаются в документах на изделие от завода – изготовителя.
• Если в топочной планируется поставить 2 источника тепла, то не стоит их размещать друг напротив друга, поскольку придется обеспечить просвет между выступающими частями горелок не менее 2 м.
• Нельзя ничего прокладывать через проходы на высоте ниже, чем 2 м.

Для кухни, где допускается размещать не слишком мощное отопительное оборудование (до 60 кВт), предъявляются не самые жесткие требования к установке газовых котлов. Нужно лишь соблюсти норматив по объему, приведенный выше, а еще обеспечить воздухообмен в количестве 3 раза за 1 час. Дополнительно требуется подавать приточный воздух для горения топлива, его расход для каждого агрегата указан в технических характеристиках. Данный норматив действует для всех видов котельных.

Примечание. Для теплогенераторов с закрытой камерой нормы установки газовых котлов не заставляют обеспечивать подачу воздушной смеси на горение, так как они забирают воздух напрямую с улицы посредством коаксиального дымохода, о чем будет сказано ниже.

В нормативных документах предлагается организовать вентиляцию для котла на кухне с помощью вытяжной шахты и приточной решетки, встроенной во входную дверь. Проходное сечение этой решетки также нормируется, его площадь не может быть меньше 0.025 м2. Таким же способом можно устроить воздухообмен и в отдельных топочных. Трудности с подачей свежего воздуха могут возникнуть в подвальных или цокольных этажах, не исключено, что для соответствия техническим условиям понадобится поставить специальный приточный вентилятор.

В котельных, находящихся на первом, цокольном этаже или в пристройке, нужны оконные проемы с площадью остекления не менее 0.03 м2 на каждый кубометр объема комнаты. К пристроенному помещению также выдвигаются требования по огнестойкости стен, отдельному фундаменту и входным дверям. Кроме того, пристройку нельзя сооружать на лицевом фасаде здания, а при возведении нужно отступить от ближайшего окна или двери 1 м по горизонтали.

Следует отметить, что требования для газового котла, расположенного в деревянном доме, идентичны нормативам для строений из других материалов, то есть, правила устройства котельных едины для всех зданий.

Монтажные работы по установке котла

Когда подходящее помещение выбрано и под него выполнена проектная документация, можно приступить к собственноручной установке теплогенератора на место. Для этого понадобится схема подключения газового котла в частном доме, которая обязательно должна присутствовать в проекте. На ней показано место установки, расстояние до всех ограждающих конструкций и технические требования к производству работ.

Зачастую установка напольных газовых котлов требует устройства фундамента. Во многих случаях он и не нужен, например, когда в помещении устроена качественная стяжка, а вес агрегата не превышает 50 кг. Если же масса оборудования больше этого значения, то придется подготовить основание. Для этого надо разрушить существующую стяжку, насыпать подушку из щебня и тщательно ее утрамбовать. Затем связать сетку из арматуры периодического профиля диаметром от 8 до 12 мм, уложить ее на готовое основание и залить бетоном.

Чтобы выдержать технологию установки газовых котлов, размеры фундамента в плане должны на 50 мм превышать габариты оборудования, а по высоте его делают выступающим на 50—100 мм над уровнем стяжки. Полное застывание бетонной плиты отнимет у вас минимум 2 недели, это надо учесть при планировании работ.

Далее, сверху на фундамент кладут несгораемую прокладку из асбеста или металла и ставят на нее теплогенератор, отрегулировав ножки агрегата таким образом, чтобы выдержать четкую горизонталь. После этого, пользуясь схемой монтажа газового котла, производится его присоединение ко всем инженерным сетям, кроме топливной магистрали. Это подключение, как уже говорилось выше, осуществляет лицензированная организация.

Рекомендации по монтажу настенного газового котла

Чтобы произвести монтаж настенного газового котла в частном доме, нужен не фундамент, а прочное основание в виде наружной стены, что в состоянии выдержать вес агрегата. Прежде всего на ней делается разметка, показывающая, где будет подвешен сам теплогенератор и в каком месте выйдет дымоходная труба. Затем с помощью перфоратора в этом месте просверливается сквозное отверстие, в которое вставляется гильза из металла.

В том, чтобы подвесить настенный газовый котел, нет особых сложностей. Если действие происходит на кухне в квартире или доме, необходимо принять меры по защите мебели от мусора и после этого приступать к процессу крепежа. Сложности могут возникнуть при монтаже тяжелых агрегатов, чья мощность достигает 120 кВт, здесь не обойтись без помощника.

Примечание. Когда навесной котел крепится к стене, состоящей из горючего материала, то нужно изготовить специальный кронштейн, позволяющий сделать просвет 45 мм между поверхностью стены и задней панелью отопителя. Также к стенке следует прикрепить лист из негорючего материала, играющий роль защитного экрана.

В последнюю очередь выполняется обвязка газового котла и устройство дымохода. Тут надо компактно разместить под корпусом теплогенератора краны и другую арматуру, чтобы все выглядело аккуратно и в то же время имелась возможность разобрать или поменять любой элемент. Поэтому, когда в доме схема отопления сделана из полипропиленовых труб, то краны и грязевик лучше использовать бронзовые, а пластиковые трубы присоединять через резьбовые переходники. В этом отношении несколько сложнее установка двухконтурного газового котла, где нужно будет проложить трубы для ГВС и правильно подключить их к соответствующим патрубкам.

Требования к дымоходам

В сущности, требования к дымоходам напольных и настенных газовых котлов идентичны, разница может быть в самой конструкции газохода. Это зависит от устройства источника тепла:

• Теплогенераторы с открытой камерой сгорания берут воздух из помещения и выбрасывают продукты сжигания через традиционный дымоход с естественной тягой.
• Агрегаты, оборудованные закрытой камерой, затягивают воздух с улицы принудительно, с помощью вентилятора через двустенную трубу, одновременно служащую газоходом (коаксиальный дымоход).

Традиционный дымоход для газового котла устраивается в толще стены или подвешивается снаружи здания. Сечение выходного патрубка из агрегата определяет диаметр всего дымохода, он должен быть такого же размера, а лучше – на 20—50 мм больше. Горизонтальный участок, соединяющий котел с дымовой трубой, в идеале выполняется длиной 1 м, максимально допустимая длина – 2 м.

Ниже места врезки обязательно нужна дверца для прочистки и внутреннего осмотра, а глухой торец вертикальной трубы снабжается системой слива конденсата. Осуществляя монтаж дымохода газового котла, надо помнить, что не допускается выход трубы накрывать зонтами, дефлекторами, флюгерами и так далее. В соответствии с нормативами можно поставить только сужающее сопло.

В отличие от традиционных вытяжных каналов для продуктов сжигания установить двустенный дымоход для теплогенераторов с закрытой камерой гораздо легче. Проделав в наружной стене отверстие необходимого диаметра и встроив в него металлическую гильзу, производится монтаж коаксиального дымохода, представляющего собой горизонтальную двустенную трубу определенной длины. Единственное условие, обязательное к соблюдению, — это небольшой уклон в сторону выхода дыма. Он делается для того, чтобы образующийся в воздушном тракте конденсат не затекал в котел.

Заключение

Итак, выполнение монтажа и обвязки котла своими руками – задача хоть и непростая, но вполне осуществимая. Понадобится масса времени и терпения для оформления всей документации, а вот сами монтажные работы займут максимум 3—4 дня, а то и меньше. Тут важно хорошо подготовиться и заранее приобрести все недостающие элементы схемы обвязки, а также детали крепежа.

Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м³ должно приходиться не менее 0,03 м² площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

Монтаж газового настенного котла – требования к кухне

1. Потолок — 2 метра и выше.
2. Общий объем кухни — больше 7,5 м³, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м².

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
6. Площадь помещения под котел — 4 м², высота потолков в комнате – не менее 2,5 м².
7. Наружная дверь должна быть шириной ширину 80 см.
8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.
