Как работает посудомоечная машина? : Схема циркуляции воды

Во всех случаях придется покупать новый впускной клапан, аналогичный и с такой же пропускной способностью. Теплообменник

Схема работы После заполнения лотков посудой и загрузки в резервуары чистящего вещества и ополаскивателя машина готова к старту.


Как же происходит изнутри работа посудомоечной машины? Но в целом процесс мойки состоит из конкретных этапов.

Далее жидкость проходит через ионообменник, в котором происходит ее смягчение за счет ионов смолы и натрия , после чего наливается в водосборник, расположенный на дне посудомойки. Иногда сложности в работе могут возникнуть от того, что закончилось моющее средство или заблокирована его подача, значит, либо посуда в корзинах неправильно размещена, либо вы неправильно выбрали режим.


В некоторых конструкциях, нагреватель сушит также посуду в конце стирки.

Схема подключения бойлера (водонагревателя). Как подключить бойлер своими руками.

Базовые детали конструкции

За подачу воды отвечает насос, а ее объем регулируется специальным клапаном. Защитный термостат отключает обогреватель, если вода становится слишком горячей. Рабочее колесо насоса создает давление, обеспечивающее равномерное распределение жидкости по объему моечной камеры. Уплотнитель дверцы.

С последним все очень не просто, поэтому при подозрении на таймер — обратитесь к специалисту по ремонту посудомоечных машин Bosch или других фирм производителей. В этом случае велика вероятность появления коррозионных пятен.

Но все вышеперечисленное — база, разобравшись с ней, Вы запросто разберетесь и с индивидуальными элементами конструкции Вашей машины. Для этого отсоединяем выводы катушек и меряем сопротивление.


Электронный блок.


Современные посудомойки непохожи ни на один вид бытовой техники, поэтому вначале остановимся на их составе и назначении основных компонентов.

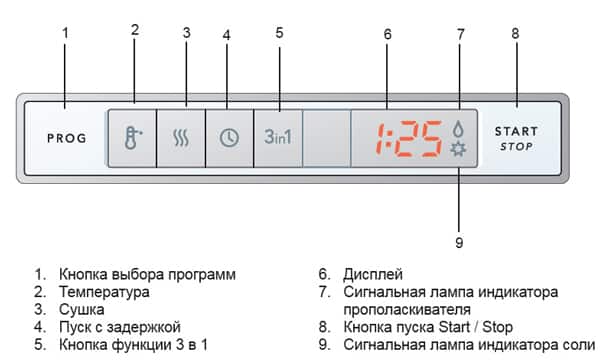

Для регулирования функций используются сенсорные кнопки или поворотные контактные переключатели.

Очень распространённая неисправность, которая свидетельствует про поломку ТЭН или неисправность датчика времени, таймера.
Ремонт посудомоечной машины Bosch. Посудомоечная машина не льет воду.

Читайте дополнительно: Смета электромонтажные работы образец

Общие детали в каждой посудомоечной машины

Сливной шланг Пользователю необходимо закрыть дверцу и включить выбранную программу.

На основании показаний импульсов геркона процессор на электронном модуле рассчитывает объем воды, который заливается в посудомоечную машину; 54 — «щека» да простят нас производители посудомоечных машин. В такие машины дополнительно встраивается ТЭН, который нагревает воздух. Вход для воды с встроенным впускным клапаном, который управляется цифровым микроконтроллером.

Однако стоит она на порядок дешевле, что в сочетании с высоким качеством делает её привлекательной для потребителя.


Поэтому в большинстве моделей машин новый цикл мойки начинается с работы сливного насоса в течение некоторого времени. Очень распространённая неисправность, которая свидетельствует про поломку ТЭН или неисправность датчика времени, таймера.

Мытье посуды Мытье происходит тоже с участием циркуляционного насоса. Наиболее безопасным способом является держание посуды в мыльном растворе.


В зависимости от модификации оборудования, конструкция и расположение в ПММ узлов отличается. Если обнаружатся трещины или дырки, то насос придется менять. Время процесса зависит от выбранной программы и режима ее выполнения.

Автоматический блок, измеряющий жесткость воды и корректирующий подачу солевого раствора. За более чем сто лет посудомойки претерпели значительные изменения, сейчас мойка посуды превратилась из длительного малоприятного процесса в совершенно необременительные действия.

Так выглядит нижняя часть посудомоечной машины, где находится циркуляционный насос: Электрические составляющие ПММ: Принципиальная схема работы конвекционной сушки Если ПММ оснащена сушкой, тогда дополнительно может комплектоваться вентилятором, который нагнетает горячий воздух в камеру. Набирается нужное количество моющего средства в разное время в момент мытья.
Устройство командоаппарата стиральных машин (программатора)

Дополнительные функциональные элементы

После этого посуду уже будет куда легче отмыть.

Водоприемник служит накопителем воды для дальнейшей мойки. Нужно просто открутить все винты, которые удерживают корпус. Ополаскивание и сушка После завершения программы мытья, по сигналу с блока управления, начинается слив.

Для этого отсоединяем выводы катушек и меряем сопротивление. Начнем с корпуса.

В посудомоечной машине Бош, а также Сименс, эта индикация может показывать остаток времени и ход выполнения программы. Последние помогут наглядно понять, как и в каком порядке выполнить установку. Механическая защита находится в заливном шланге: при срабатывании специальная губка разбухает и перекрывает поток в систему.

Читайте дополнительно: Сроки проверки заземления

Основные причины неисправности

Не меньшей популярностью пользуется метод растирания содой. Регулярно чистите эти детали, и вы избавитесь от хлопот.

После промывки посуды активируется блок удаления остатков влаги конденсационный или принудительный — с подачей горячего воздуха электрическим вентилятором. В конструкции машины применен циркуляционный насос, совмещенный с блоком электрического нагревателя. Циркуляционный насос.

Устройство посудомоечной машины

Настоятельно не рекомендуем мыть алюминиевые ложки, кастрюли, тарелки и мясорубки в посудомойке, поскольку в этом случае велика вероятность возникновения тёмных пятен на поверхности посуды. Если его слишком мало, на посуде будут грязные потеки, если слишком много — ваши тарелки окажутся покрыты белыми разводами. Например, сильно загрязненная посуда, с пригоревшим жиром или застарелыми остатками пищи будет мыться дольше.

Поэтому в большинстве моделей машин новый цикл мойки начинается с работы сливного насоса в течение некоторого времени. Рассмотрим более подробно все детали.

Ремонт посудомоечной машины. Основные причины поломок

Электрические схемы посудомоечной машины: Bosch, Electrolux, Miele

Посудомоечная машина является важным предметом быта в современной квартире. Ее неисправность способна значительно затруднить жизнь. Ремонт такой бытовой техники необходимо выполнять только при условии, что вы тщательно и внимательно изучите все особенности. Электрическая схема посудомоечной машины поможет устранить все неисправности быстро и просто. Встроенная посудомоечная машина обладает большим числом преимуществ, поэтому является одной из самых востребованных предметов бытовой техники. На сегодняшний день особой популярностью пользуются машины Bosch, Electrolux, Miele, поэтому в данной статье мы рассмотрим схемы именно этих марок производителей.

Посудомоечная машина

Общие принципы работы посудомоечной машины

Вне зависимости от марки производителя, Bosch, Electrolux, Miele, каждое устройство имеет примерно один принцип устройства и работы. Для того, чтобы в этом убедиться, достаточно ознакомиться с принципиальной схемой посудомоечной машины. Кроме того, существуют даже некоторые детали, которые совершенно не отличаются друг от друга: разбрызгиватели, корзины, лотки и другие необходимые части данной бытовой техники. Каждая часть выполняет строго свою функцию, которая оказывает непосредственное влияние на работу всего устройства в целом.

Посудомоечная машина

Конечно, каждая посудомоечная машина имеет ряд отличительных особенностей, к примеру, дизайн, размер, функциональные возможности, программы, но такая принципиальная схема устройства подходит для каждого подобного устройства.

Общие детали в каждой посудомоечной машины

Все подобные устройства имеют общих деталей:

  • Танк или бункер. Данный отсек предназначен для посуды;
  • Разбрызгиватели, которые позволяют равномерно разбрызгивать струйки воды на загрязненную посуду, тем самым отмывая ее;
  • Циркуляционный насос. Данная деталь подает набранную воду в разбрызгиватели;
  • Нагреватель и сливной насос;
  • Емкость для моющих средств.

Кроме того, существуют другие детали, которые имеет каждая посудомоечная машина.

Устройство посудомоечной машины

Такая бытовая техника состоит из таких узлов:

  1. Корзина для размещения посуды;
  2. Пружины, которые размещены непосредственно на дверцах. Доводчики со специальным механизмом фиксации и закрывания;
  3. Крыльчатки;
  4. Реле температуры, позволяющие регулировать температурный режим;
  5. Фильтр, который предназначен для сбора мусора;
  6. Сливной шланг;
  7. Прессостат, который является своеобразным определителем закачиваемой воды;
  8. Помпа для откачивания воды;
  9. Специальная система защиты от различных протечек;
  10. Блок управления;
  11. Циркуляционный насос;
  12. Сетевой фильтр;
  13. Емкость для моющих средств;
  14. Заливной клапан;
  15. Уплотнитель из резины;
  16. Контейнер для соли;
  17. Нагревательное устройство под названием ТЭН;
  18. Шланг заливной;
  19. Направляющие.

Крайне важно, чтобы каждая деталь функционировала правила в соответствии со всеми заводскими установками.

Электрическая схема обычной посудомоечной машины

Если вы решили самостоятельно выполнить, то необходимо внимательно изучить схему посудомоечной машины. Только так вы сможете качественно произвести все ремонтные работы. Опытные мастера прекрасно знают, что практически все посудомоечные машины имеют одинаковое устройства. К примеру, схема посудомоечной машины Bosch ничем не отличается от принципиальной схемы устройства посудомоечной машины Electrolux или Miele. Поэтому квалифицированный мастер может выполнить ремонт практически любой техники.

Особенно важно правильно выполнить подключение новой техники. Для этого необходима схема подключения посудомоечной машины, так вы сможете избежать большого количества проблем при дальнейшей эксплуатации вашей бытовой техники.

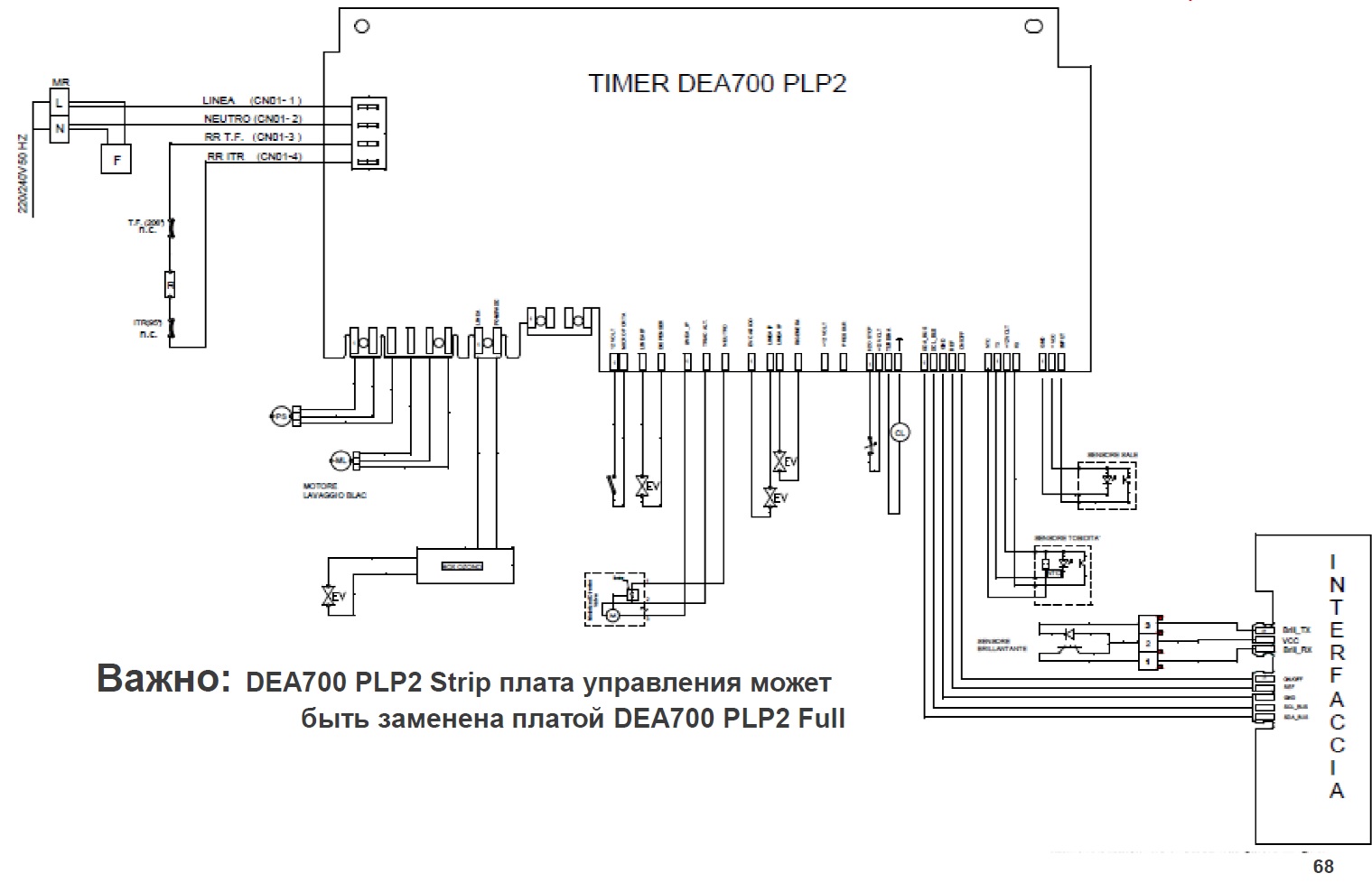

Посмотреть, как выглядит электрическая схема посудомоечной машины вы можете на фото, которое представлено на нашем сайте.

Можно ли самостоятельно подключить машинку к водопроводу и канализации

Ответ на этот вопрос довольно прост ‒ да, конечно можно. Для этих целей и существует схема подключения посудомоечной машины. Если вы подробно ее изучите, то у вас не возникнет проблем в процесс установки. Обычно данная процедура происходит в несколько основных этапов:

  1. Нужно подвести электрическое питание и установить розетку;
  2. Выполнить подготовительные работы для места;
  3. Выполнить непосредственное подключение техники;
  4. Подключение бытовой техники к канализации;
  5. Выполнить тестовый запуск.

Соблюдая последовательность, вы сможете наиболее правильно подключить устройство.

Кроме того, существует специальная схема встраивания посудомоечной машины, которая может правильно и успешно встроить агрегат. Такая схема необходима для того, чтобы расположение было наиболее функциональным. Встроенная машина имеет ряд характерных особенностей, которые нужно учитывать в обязательном порядке. Если вы остановили свой выбор на такой бытовой технике, то вы получаете массу преимуществ – она значительно экономит место на кухне, которого обычно так не хватает в помещении с маленькой площадью.

Схема встроенной посудомоечной машины помогает любому человеку, вне зависимости от его навыков, выполнить процесс установки быстро и самостоятельно, без привлечения специалистов. Только перед проведением данной процедуры мы советуем вам как можно лучше ознакомиться со схемами, различными видео-инструкциями. Последние помогут наглядно понять, как и в каком порядке выполнить установку. На таком видео опытный, квалифицированный мастер рассказывает об основных особенностях самостоятельной установки.

Кроме того, обязательно подготовьте весь необходимый инструмент и оборудование, которое сделает этот процесс максимально легким даже для новичка в этом непростом деле. Можете проконсультироваться с человеком, который уже выполнял установку своими руками. Он подскажете вам, как лучше выполнить каждый этап подключения. От того, как вы произведете установку зависит дальнейший процесс эксплуатации.

Схема посудомоечной машины Bosch, Electrolux и др

Схема посудомоечной машиныЧтобы начать самостоятельный ремонт посудомоечной машины нужно иметь представление об ее внутреннем устройстве, назначении каждого агрегата. Также может потребоваться электрическая схема, хотя если возникнут проблемы с электронным модулем, то шансов качественно отремонтировать «посудомойку» очень невелики. О том, как работает посудомоечная машина, о расположении и функциях ее внутренних элементов мы и поговорим в рамках данной статьи.

Что общего у всех посудомоечных машин?

У современных посудомоечных машин любой марки, будь то Bosch Электролюкс или Индезит довольно много общего, несмотря на то, что внешний вид их может отличаться. Главное сходство в функциях и расположении внутренних элементов. Зайдя в торговую точку, специализирующуюся на продаже бытовой техники, можете провести эксперимент. Подойдите к ряду с посудомоечными машинами и откройте дверцы нескольких из них. Внутри каждой вы увидите примерно одинаковые разбрызгиватели, примерно одинаковые корзины и лотки.

Если вам попадется в руки принципиальная схема посудомоечной машинки, то вы поймете, что сходств между разными моделями машин гораздо больше чем различий. Хотя они отличаются и дизайном и размерами и пакетами программ и наличием различных специфических функций, но все равно принципиальная схема применима ко всем моделям.

К сведению! Некоторые полагают, что компактные посудомоечные машины по своему внутреннему устройству значительно отличаются от узких и стандартных. На самом деле это не так, разница лишь в размерах танка для посуды.

  1. Абсолютно во всех моделях посудомоечных машин (неважно Bosch, Электролюкс или других) имеется танк (или бункер), в котором расположены корзины для посуды. В них эта посуда и помещается.
  2. В каждой модели имеется разбрызгиватель или разбрызгиватели, с помощью которых струйки воды выбрасываются на грязную посуду, отмывая ее.
  3. Во всех посудомоечных машинах есть циркуляционный насос, который гоняет набранную воду, подавая ее по кругу через разбрызгиватели в танк.
  4. Также у всех есть сливной насос и нагреватель. Первый сливает отработанную воду в канализацию, а второй подогревает воду до нужной температуры, чтобы посуда омывалась теплой или горячей водой (в зависимости от программы).
  5. В каждой посудомоечной машине есть кюветка для моющих средств, конечно кюветки устроены по-разному и функциональность у них тоже разная, но принцип работы у них примерно одинаков.

Указанный список можно продолжать долго, но думается, смысл уже понятен – все посудомоечные машины очень похожи друг на друга. Осталось только подробнее разобрать их устройство и все встанет на свои места.

Как устроена посудомоечная машина?

схема расположения узлов и агрегатов

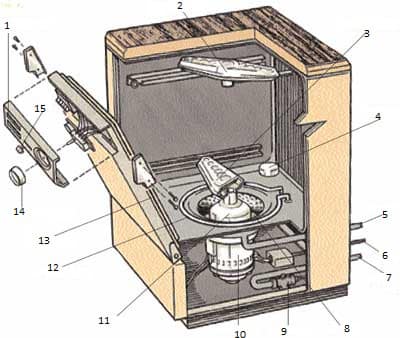

Устройство посудомоечной машины можно наглядно представить на схеме. Как видите, в ней помещается не так уж и много элементов, всего их не многим более 20. Названия элементов вы можете посмотреть на рисунке, но с ходу невозможно понять, как они работают и как друг с другом взаимодействуют.

  • Корзина предназначена для размещения в ней посуды, она помещается на специальные направляющие и задвигается непосредственно в танк посудомоечной машины

Обратите внимание! Танком принято называть рабочее пространство внутри посудомоечной машины, где происходит мойка посуды.

  • Пружины дверцы или доводчики дверцы предназначены для ее плавного закрывания. Благодаря доводчикам дверца не хлопает, механизм закрывания, и фиксации не изнашивается и может служить гораздо дольше.
  • Благодаря вращающимся крыльчаткам расположенным снизу и сверху танка, мощные струйки горячей воды попадают на посуду со всех сторон, обеспечивая качественное отмывание.

работа агрегатов посудомойки

  • Реле температуры, обозначенное на рисунке под номером 4, позволяет регулировать температуру воды, которая подается в танк.
  • Мусорные фильтры нужны для того, чтобы на них оседали остатки пищи и другой мусор смываемый с посуды.
  • Сливной шланг, обозначаемый на рисунке под номером 6, помогает отводить в канализацию отработанную машиной воду.
  • Прессостат определяет количество закачиваемой воды в резервуар, благодаря чему машина точно знает, когда начинать и заканчивать залив воды, а когда нужно сделать сброс отработанной воды.
  • Помпа служит для откачки отработанной воды в канализацию.
  • Резервуар или водоприемник нужен для накопления чистой воды, которая пойдет на мытье посуды.
  • Система защиты от протечек, обозначенная цифрой 10, позволяет перекрыть воду в случае возникновения протечки и спасти тем самым ваше имущество и имущество ваших соседей.
  • Под номером 11 расположился блок управления, который обеспечивает взаимодействие со всеми датчиками посудомойки и позволяет выставить нужную программу мойки.
  • Сердцем посудомоечной машины является циркуляционный насос (цифра 12). Именно он непосредственно моет посуду, подавая горячую воду из резервуара через крыльчатку в танк «посудомойки» прямо на грязную посуду.
  • Сетевой фильтр защищает посудомоечную машину от перепадов напряжения.
  • Под номером 16 расположилась кюветка для моющего средства, в которую загружаются таблетки 3 в 1, порошок, жидкое средство и ополаскиватель, каждый в свой отсек.
  • Под номером 17 расположился заливной клапан, перекрывающий подачу воды и позволяющий эту же воду при необходимости набрать.
  • 18 номером обозначен резиновый уплотнитель, который служит для обеспечения герметизации дверцы.
  • Под цифрой 19 обозначен контейнер с крышкой, в котором насыпана специальная регенерирующая соль.
  • Цифра 20 обозначает тэн посудомоечной машины, который нагревает воду для мытья посуды. Когда нагревательный элемент ломается, требуется замена тэна в посудомоечной машине. Замену можно осуществить своими руками.
  • Номер 21 обозначает заливной шланг. Через него водопроводная вода поступает прямо в посудомоечную машину. В целях безопасности современные производители техники защищают заливные шланги системой защиты от протечек.
  • И, наконец, номер 22 отмечает направляющую, которая позволяет поставить ровненько корзину для посуды внутри танка.

К сведению! Вся посудомоечная техника имеет вышеперечисленные элементы, каждый элемент должен функционировать нормальной, иначе машина просто перестанет работать.

Электрическая схема посудомоечной машинки

Мы рассмотрели основную схему расположения узлов и агрегатов в посудомоечной машине Bosch, Siemens, Aeg и других. Но для качественного ремонта этого недостаточно, ведь проблема может возникнуть не только с одним из узлов и агрегатов, но и с элементом электронной и электрической цепи. Чтобы идентифицировать поломку в электрической цепи, потребуется изучить схему этой электрической цепи. На рисунке ниже мы разместили как раз такую цепь, внимательно изучите ее и можно приступать к ремонту «железной» помощницы.

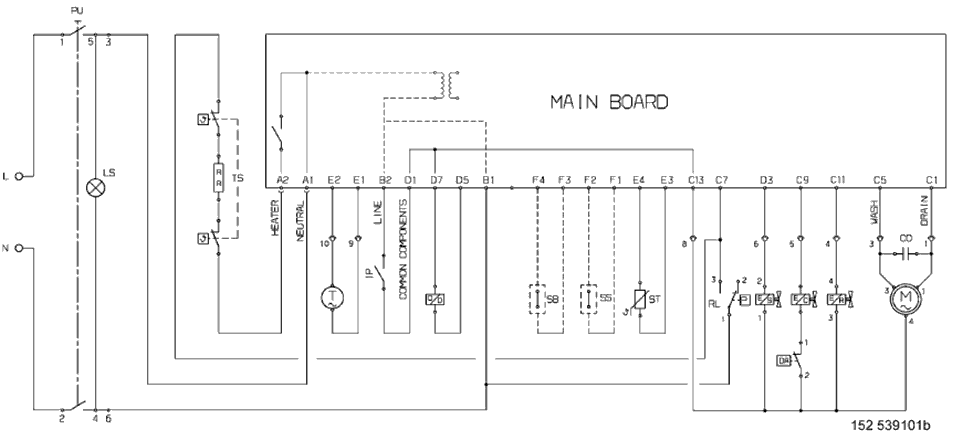

электрическая схема посудомойки

Подводя итог, отметим, рассматривая принципиальные схемы различных посудомоечных машин приходишь к выводу, что все они почти одинаковы (или, по крайней мере, большинство из них). Значит нужно изучить принципиальную схему, чтобы в дальнейшем без особых проблем ремонтировать подобную технику.

Самостоятельная установка и подключение посудомоечной машины к коммуникациям

Корректная работа посудомойки зависит не только от качества запчастей и сборки. На бесперебойность функционирования и нормальное исполнение агрегатом основных задач оказывает влияние правильное подключение посудомоечной машины к коммуникациям. Хотите выполнить эту работу самостоятельно, но сомневаетесь, что все получится?

Мы поможем вам в реализации задуманного. В статье подробно описаны этапы установки техники, подключения розетки, подвода воды и обустройства системы слива. Чтобы не столкнуться с аварией, протечкой или скорым ремонтом, нужно придерживаться рекомендаций производителя, обозначенных в инструкции.

Содержание статьи:

Выбор места с учетом способа установки

Чем раньше вы задумаетесь о приобретении техники, тем меньше хлопот будет при дальнейшем благоустройстве кухни.

Идеальный вариант – комплексный ремонт, включающий в себя:

  • составление проекта;
  • прокладку труб водопровода и канализации;
  • проведение отдельных электролиний для мощных агрегатов;
  • отделку помещения;
  • установку мебели и техники.

В этом случае риски того, что не хватит ниши для посудомойки или не подойдут ее размеры, сводится к нулю. Стены с выведенными разъемами для подключения выглядят аккуратно, требования техники безопасности соблюдены.

Схема расположения розеток на кухнеСхема расположения розеток на кухне

Современная кухня представляет собой помещение, заполненное большим количеством крупной и мелкой бытовой техники. Составление проекта помогает правильно расположить как сами приборы, так и места подключения – розетки

Место монтажа зависит от типа машины, соответственно, от способа ее установки.

Все устройства принято делить на две категории:

  • отдельностоящие, переносные, представляющие собой мобильный агрегат;
  • встраиваемые, стационарные, для монтажа которых необходим шкаф.

Для правильной установки размер посудомоечной машины также имеет большое значение. Выделяют подкатегорию , с уменьшенными габаритами.

Среди них есть как отдельностоящие приборы, предназначенные для установки на столешницу или в нишу шкафа, так и встраиваемые.

Варианты расположения посудомоек:

Галерея изображений

Фото из

Близость коммуникаций облегчает процесс подачи воды и отвода хозяйственных стоков. Очищать посуду перед загрузкой в лотки около мойки тоже намного удобнее

Если рабочая зона частично перенесена в «остров», представляющий собой автономный блок модулей в центре кухни, то посудомойку можно встроить и в него

Сложность установки заключается в отдаленном от коммуникаций расположении мебели. Для работы машины потребуется удлинение труб или шлангов более чем на 1,5 м

Модель, не предназначенную для встраивания, можно поставить на любое свободное место, но с одним условием – подводкой воды, канализации и электричества как можно ближе

Компактные ПММ так и называются – настольные. Чаще всего их устанавливают прямо на столешницу, около мойки или рабочей поверхности – стола для нарезки

Среди небольших по размеру моделей есть и встраиваемые посудомойки, которые можно разместить как под столешницей, так и выше, в «пенале» или тумбе на высоте 90-120 см

Чтобы не занимать полезную поверхность на рабочем кухонном столе, посудомойку можно расположить в одну из свободных ниш в шкафу, по типу микроволновки

Если позволяют размеры компактной машины, ее можно поставить в шкаф, скрывающий коммуникации мойки. Этот способ облегчает подключение прибора, но пользоваться им не очень удобно

Встроенный тип посудомойки установлен рядом с мойкой

Машина интегрирована в «остров» в центре помещения

Посудомойка установлена в отдельностоящую кухонную тумбу

Свободное расположение отдельностоящей модели

Компактная модель установлена поверх столешницы

Компактная модель ПММ встроена в мебель

Настольная посудомойка установлена в нише/на полке

Мини-посудомойка установлена под раковиной

Продумать, как и куда установить посудомоечную машину, нужно заранее. Главным образом следует грамотно расположить агрегат относительно коммуникаций – максимально приблизить его к трубам.

Рекомендуем также в зоне доступности вмонтировать шкафы для посуды и прочей утвари, которая предназначена для мойки в ПММ.

Процесс уборки пройдет гораздо быстрее, если очистка тарелок от крупных кусков, в лотки посудомойки, выкладывание чистой посуды на полки произойдет с одного и того же места.

Важность использования инструкции

Производители отвечают за качество своей продукции, поэтому новые посудомойки имеют гарантию – от 12 месяцев до 5 лет. Сдать в сервис неисправный китайский агрегат чаще можно в течение 1 года, европейский – 2 лет.

Однако неправильная установка машины, противоречащая требованиям производителя, лишает покупателя права на бесплатный ремонт или замену техники.

Следовательно, главным документом и руководством по монтажу посудомойки становится инструкция. Это книжечка с подробным описанием процесса установки и подключения новой посудомоечной машины к водопроводу и канализации.

Также в инструкции заложены технические требования, которые касаются параметров подключаемой электросети, давления в трубах и др. Характеристики машины также нужно учитывать.

Схемы установки посудомойкиСхемы установки посудомойки

В инструкциях описание всех действий сопровождается понятными схемами, на которых изображено, как правильно присоединять шланги, фиксировать машину в шкафу, располагать ее относительно труб (+)

Так, полновстраиваемые ПММ с большой массой размещают на полу, дополнительно фиксируя на стенках шкафа или столешнице. А вот компактные модели можно интегрировать в шкаф, который способен выдержать их вес даже с учетом загруженных контейнеров и воды.

Если в течение полугода какие-то выйдут из строя из-за неправильного расположения шлангов или сильного вибрирования корпуса, их придется менять за свой счет – гарантия снимается.

Подключение ПММ к коммуникациям

Чтобы машина заработала, необходимо обеспечить подачу электричества и холодной воды, а также обустроить слив использованной жидкости в канализацию.

Если отдельная розетка для ПММ установлена во время ремонта, первый этап можно пропустить, однако два следующих выполняются в процессе подключения в любом случае.

Этап #1 – монтаж отдельной розетки

Удлинителем, вставленным в общую розетку, фильтром или тройником пользоваться не рекомендуем.

Подобные «посредники» могут не выдержать нагрузки, выйти из строя или даже расплавиться. Обязательно потребуется отдельное электроустановочное изделие «евро» стандарта, с заземлением и высокой  от влаги.

Блок розеток на стенеБлок розеток на стене

Блоки встроенных в стену или накладных розеток устанавливают в удобных для использования местах: над столешницей или под ней, но с легким доступом

Слишком близко от пола закреплять розеточный блок не советуют – во время протечки вода может попасть внутрь изделия. Минимальное расстояние от напольного покрытия – 15-20 см.

Это актуально для встраиваемых моделей, когда розетку располагают на стене за корпусом посудомойки. Для отдельностоящих агрегатов обычное расположение – на расстоянии 40-90 см от пола.

Кроме розетки потребуется провод, лучше в негорючей изоляции и с сечением, рассчитанным на повышенную нагрузку. Подходящий вариант – медный 3-жильный провод ВВгнг 3*2,5.

Провод для подключения розеткиПровод для подключения розетки

Зачищенные от изоляции концы проводов вставляют в клеммы, закручивают винтами или закрепляют защелками. Для провода заземления, который можно узнать по желто-зеленой изоляционной пленке, предназначена отдельная клемма

Установка  относится к элементарным бытовым умениям, поэтому многие справляются с ее монтажом самостоятельно. Однако если навыков не хватает, лучше все работы по электрообустройству доверить специалисту.

От розетки провод тянется к электрощиту, где установлен отдельный . Аналогичные автоматы рекомендуется предусмотреть на каждый мощный бытовой прибор – при необходимости не придется отключать всю «кухонную» линию.

Автоматический выключатель для посудомойкиАвтоматический выключатель для посудомойки

Образец подходящего по параметрам автоматического выключателя для линии, проведенной к посудомойке. Номинальный ток – 16А, вр/ток хар-ка – С, класс токоограничения – 3

Даже если вы теоретически знаете,  на дин-рейку, выполнять все электротехнические работы в щитке должен представитель УК или другой обслуживающей организации.

После окончания монтажа необходимо проверить, как работает розетка. Для этого включают автомат и вставляют в розетку вилку простейшего прибора, например, настольной лампы.

Этап #2 – обеспечение подачи воды

Чтобы машину можно было использовать в любое удобное время, следует шланг подачи воды присоединить к трубе или гибкой подводке резьбовым соединением посредством тройника или переходника.

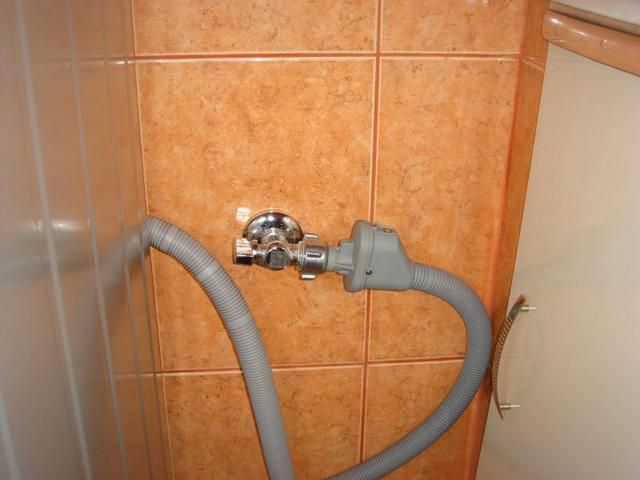

Шланг подключен с помощью тройникаШланг подключен с помощью тройника

Легче всего совершить врезку в сеть, если посудомойка размещена по соседству от раковины со смесителем. Гибкую подводку окручивают, вместо нее устанавливают тройник

Длина шланга подачи воды – 1-1,5 м. Именно на таком расстоянии от магистрали производители рекомендуют устанавливать посудомойку, чтобы она функционировала правильно.

Порядок действий:

  • откручиваем гибкий шланг смесителя от трубы;
  • присоединяем тройник с размерами ½ дюйма «мама» и «папа» по прямому отрезку, с ¾-дюймовым отводом сбоку и краном перекрытия воды;
  • для герметичности соединения используем фум-ленту или другой уплотнитель;
  • патрубок ¾ дюйма выводим в удобное для присоединения шланга направление;
  • прикручиваем гибкую подводку на отвод ½ дюйма и шланг посудомойки на боковой отвод;
  • тестируем подачу воды, при необходимости подтягиваем соединения.

В зависимости от того, насколько далеко находится машина от мойки, выбирается тот или иной способ подключения.

Галерея изображений

Фото из

Если вместо одной посудомойки нужно подключить несколько устройств, которым необходима подача холодной магистральной воды, используют коллектор и набор переходников

Бывает, что машину устанавливают далеко от мойки, но вблизи от трубы с холодной водой. Тогда тройник с отсечным краном врезают в магистраль, и вода поступает сразу в посудомойку

Чтобы не вырезать отрезок трубы, используют ремонтную обойму. Ее затягивают болтами на участке врезки, затем сбоку высверливают отверстие, монтируют кран и прикручивают шланг

Использование гибких шлангов не всегда целесообразно, поэтому, если машина установлена далеко от магистрали, осуществляют подводку воды наращиваем трубы

Применен коллектор для нескольких подключений

Правильная врезка в пластиковую трубу

На стальную трубу установлен тройник

Выполнено наращивание пластиковой трубы для посудомойки

Все способы функциональны и по-своему хороши, поэтому решать как своими руками подключить новую посудомоечную машину, придется владельцам агрегата исходя из конкретных условий.

Детали для подключения продаются в магазинах сантехники, поэтому проблем с приобретением тройников, коллекторов, уплотнителей возникнуть не должно. Старайтесь не экономить на деталях и выбирать пусть более дорогие, но качественные узлы и прокладки.

Особенности подключения компактных устройств

В инструкции мини-посудомоек отмечен способ установки без стационарного присоединения к коммуникациям. Перед мойкой шланг подачи воды надевают на носик смесителя, а сливной шланг опускают в раковину.

Компактная посудомойка у раковиныКомпактная посудомойка у раковины

Отсутствие постоянного подключения актуально только в одном случае – если посудомойку приходится часто переставлять на другое место или перевозить в другой дом, например, на дачу

Некоторые используют такой способ, однако он таит в себе неудобные моменты:

  • приходится каждый раз проделывать лишние действия;
  • шланги лежат на видном месте и портят общий вид;
  • из-за частого подключения/отключения места соединений быстро разбалтываются и изнашиваются;
  • сильный напор воды может «выбить» шланг из раковины, в итоге произойдет потоп;
  • мойка остается занятой, пока происходит процесс мытья и ополаскивания посуды.

Следовательно, для надежности лучше выбрать определенное место для установки и обеспечить постоянное герметичное подключение.

О подключении к горячему водоснабжению

Возможность подключения к обоим трубопроводам – с горячей и холодной водой – покупатели рассматривают как полезную опцию и даже готовы переплатить за «полезное» дополнение.

Однако существует немало причин, по которым не стоит «экономить» на разогреве машины и использовать горячую воду:

  • по составу горячая вода бывает хуже холодной;
  • электронный блок «вылетит», если температура воды в сети будет выше, чем запрограммировано;
  • при централизованной подаче горячую воду часто отключают.

Сама экономия также ставится под сомнение. Современные модели и так считаются довольно экономными, учитывая небольшое потребление электроэнергии.

А с применением горячей воды некоторые узлы могут раньше времени выйти из строя, и придется значительную сумму потратить на ремонт.

Схема подключения шлангов горячей и холодной водыСхема подключения шлангов горячей и холодной воды

Предполагает ли двойное подключение ваша посудомойка, можно выяснить, изучив инструкцию и схемы подключения. На задней стенке машины находятся два шланга подачи воды вместо одного

Грубейшей ошибкой считается подсоединение горячей магистрали к устройству, рассчитанному исключительно на подачу холодной воды. Детали машины не выдержат высокой температуры и быстро сломаются.

Этап #3 – устройство слива в канализацию

Отвод стоков – необходимое условие правильной работы посудомойки, для этого предусмотрен сливной шланг.

Существует два способа присоединения его к канализационной магистрали:

  • напрямую в трубу посредством резиновой муфты;
  • через сифон, расположенный под мойкой.

Второй вариант наиболее удачный, так как сразу решает все проблемы: устраняет запахи, предохраняет от обратного тока жидкости, создает необходимое давление в трубе, защищает от протечек.

Придется приобрести новый сифон, если старый не рассчитан на подключение бытовых приборов, и продумать расположение сливного шланга.

Галерея изображений

Фото из

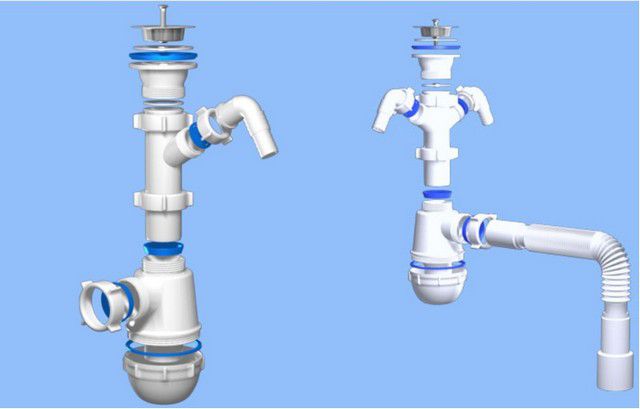

Сифон с дополнительным патрубком

Пластиковая вставка для подъема

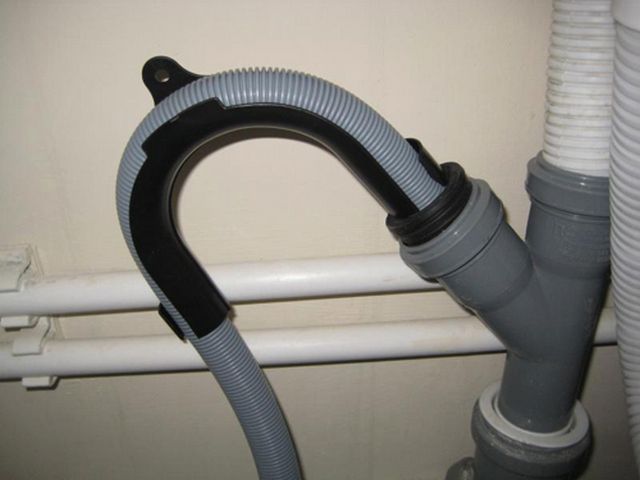

Защитная петля из шланга

Нарощена необходимая длина сливного шланга

Чтобы одновременно соблюсти герметичность соединений и нормальное, без разрежений, давление в магистрали, при прямом подключении (без гидрозатвора) используют «антисифонный» клапан. Это недорогое пластиковое изделие, которое вставляют прямо в прорезь в шланге.

На этом подключение коммуникаций можно считать оконченным. После тестового запуска станет понятным, насколько правильно выполнены соединения шлангов и нужна ли дополнительная герметизация.

Нюансы установки встраиваемой техники

Отдельностоящие агрегаты просто устанавливают на предусмотренное для них место, затем производят подключение. Встраиваемые модели нужно интегрировать в мебельный гарнитур.

Вот несколько полезных рекомендаций, которые могут пригодиться в процессе :

  • размеры шкафа для встраивания должны соответствовать габаритам корпуса посудомойки, для сравнения нужно сверяться с предоставленными производителем схемами;
  • обязательно используйте защитные приспособления, которые находятся в комплекте – металлическую планку для укрепления столешницы, парозащитную пленку;
  • для выравнивания корпуса подкручивайте ножки, обычно их три – две находятся спереди и одна – сзади;
  • не забудьте вставить боковые втулки и зафиксировать корпус саморезами;
  • декоративные панели фиксируйте строго по шаблонам или трафаретам, которые также есть в комплекте поставки.

Посудомойки разных производителей могут иметь конструкционные отличия, поэтому следует опираться только на инструкцию конкретной модели.

В документе четко изложено, как правильно установить посудомоечную машину, в каком порядке нужно производить действия по монтажу и подключению коммуникаций.

Выводы и полезное видео по теме

Нюансы присоединения шлангов к трубам раскрыты в следующем ролике:

Подробная инструкция по навешиванию фасада:

Обеспечение электропитания посудомоечного агрегата рассмотрено в следующем сюжете:

На первый взгляд, все мероприятия по установке посудомойки кажутся простыми и не требующими специальных навыков. Однако в процессе монтажа или подключения зачастую возникают вопросы, поэтому надеяться только на собственные силы не нужно.

Если нет опыта подобных работ, заручитесь поддержкой специалистов. Особенно это потребуется там, где необходимо соблюсти требования техники безопасности.

У вас есть личный опыт установки и подключения посудомоечной машины? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Подключение посудомоечной машины к водопроводу и канализации

К посудомоечным машинам у большинства людей отношение пока еще остается достаточно настороженным – стоит ли приобретать дорогостоящее оборудование, если помыть посуду, в принципе, несложно и вручную. Однако, если вспомнить совсем недавнее прошлое, то примерно то же самое говорили об автоматических «стиралках», о кухонных комбайнах, даже о телевизорах на заре появления пультов дистанционного управления, а теперь без этого сложно представить нормальный быт. К хорошему и удобному привыкаешь быстро, поэтому многие хозяева, уже установившие посудомоечную машину на своей кухне, уже ни за что не захотят лишаться подобного «удобства».

Подключение посудомоечной машины к водопроводу и канализацииПодключение посудомоечной машины к водопроводу и канализации

Их примеру следуют другие, и посудомоечные машины все чаще становятся атрибутом современной кухни. Однако, это вовсе не та разновидность бытовой техники, которую можно просто распаковать, включить в розетку и сразу начать пользоваться. Помимо достаточно сложной электромеханической «начинки» и автоматики, такой аппарат, в определенной, конечно, степени, являются еще и сантехническим прибором. Поэтому чрезвычайно важным моментом является правильное подключение посудомоечной машины к водопроводу и канализации. «Самодеятельность» в этом вопросе не приветствуется – придется соблюдать целый ряд определенных требования. Попробуем разобраться в этом подробнее.

Несколько общих рекомендаций по установке посудомоечных машин

Надо полагать, что если хозяева все же решились на покупку посудомоечной машины, то ими уже заранее продумано место ее установки. В общих чертах зависит оно от того, какая модель больше приходится по вкусу – компактная настольная или встраиваемая в кухонную мебель. Соответственно, могут быть и серьезные отличия по установке и подключению прибора к коммуникациям.

Посудомоечные машины встраиваемого и настольного типовПосудомоечные машины встраиваемого и настольного типов

И в том, и в другом случае место установки машинки стараются по возможности максимально приблизить к области кухонной мойки. Это объясняется просто – появляется возможность подключения прибора к инженерным коммуникациям, не прибегая к сложной процедуре врезки в трубы – вполне достаточно будет тех соединений и узлов, которые обеспечивают подачу воды на смеситель и отвод ее слив ее из мойки в канализацию. Удлинение штатных шлангов посудомоечной машины, в особенности – сливного, не приветствуется, так как возможности откачивающего насоса ограничены, и перегружать его не стоит, чтобы не вызвать быстрого износа.

Впрочем, такое размещение вовсе не является догмой – можно расположить посудомойку и в более удобном, с точки зрения хозяев, месте, но с таким расчетом, чтобы в радиусе длины штатных шлангов была возможность врезки в соответствующие трубы водопровода и канализации (этот пример также будет рассмотрен в публикации), или же придется продумывать прокладку дополнительного участка таких труб именно для целей подключения прибора.

Безусловно, к будущему месту установки посудомоечной машины должна быть заранее подведена линия электропитания соответствующего сечения, и установлена отдельная розетка, обязательно с контуром заземления. Использования удлинителей должно полностью исключаться. Вода, повышенная влажность и электричество – и так уже достаточно опасное «соседство», поэтому никакие попустительства типа: «у Пети так подключено – и ничего страшного» — абсолютно недопустимы.

2016-04-22_172006Электроснабжение кухни – вопрос повышенной важности!

Отличительными особенностями любой кухни являются не только высокий уровень влажности и постоянное использование воды, но и, пожалуй, самая большая потребляемая мощность установленных в ней электроприборов. Холодильник, микроволновка, стиральная и посудомоечная машины, вытяжка, электрическая плита и духовой шкаф, и это еще не считая освещения и мелкой бытовой техники! Как правильно организовать электроснабжение кухни – подробно рассказано в статье нашего портала, посвященной монтажу электропроводки в квартире.

Место под установку должно быть подготовлено – иметься соответствующая ниша для врезки нужных размеров или свободное пространство на столешнице для настольной установки. Основание должно обеспечивать надежное положение прибора, в строго горизонтальном положении, с опорой на все стойки во избежание люфта или повышенной вибрации. Для каждой модели посудомоечной машины имеются свои требования по подготовке места, в технической документации приводится описание монтажа, в комплект обычно входят все необходимые крепежные детали.

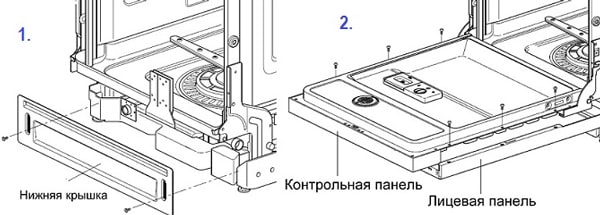

Пример схемы-инструкции по установке посудомоечной машинки встраиваемого типаПример схемы-инструкции по установке посудомоечной машинки встраиваемого типа

Есть еще один нюанс подготовки к установке машинки – он должен быть учтен заранее. Многие модели на задней части корпуса имеют выходы кабеля питания и шлангов, смещенные в одну из сторон. Таки образом, допустимое расстояние до точек подключения может быть разным слева и справа от посудомойки. Обычно эта особенность также указывается производителем в технической документации.

Допустимое расстояние до точек подключения слева и справа может различатьсяДопустимое расстояние до точек подключения слева и справа может различаться

Прежде чем браться за самостоятельную установку посудомоечной машины хозяин должен очень взвешенно оценить свои возможности и умения. Если есть какие-либо сомнения в собственных силах, лучше пригласить опытного мастера-сантехника, имеющего положительные рекомендации (на этом поприще подвизается немалое количество откровенных «шабашников»). Дело в том, что нарушение правил установки вполне может привести к прекращению действия гарантийных обязательств производителя. Нередко в крупных салонах-магазинах практикуется фирменная установка, за невысокую цену, а порой даже и вовсе бесплатно – как один из способов стимулирования покупательской активности. Этот вопрос следует сразу уточнить при покупке.

В том случае, когда такой услуги не предоставляется, а вызов мастера видится существенными лишними затратами, то нет ничего невозможного и в самостоятельной установке. И если «вынести за скобки» уже упоминавшуюся линию электропитания и особенности монтажа аппарата в нишу, то главным этапом процесса становится правильное подключение посудомоечной машины к водопроводу и канализации.

Подключение посудомоечной машины к водопроводу и канализации

Последовательность этапов, и всегда ли есть необходимость в стационарном подключении

Эти этапы могут проводиться в любой последовательности. По большому счету, больше сложностей доставит подготовка к подключению – монтаж всех необходимых для этого элементов. А, собственно, коммутация выходящих из посудомоечной машины шлангов с водопроводом и канализацией станет заключительным шагом, который выполняется практически одновременно, вместе с окончательной установкой прибора на место.

Сразу можно оговориться об одном моменте.  Настольные посудомоечные машины, в принципе, иногда могут и вовсе обходиться без стационарного подключения к коммуникациям. Шланг подачи воды в этом случае подключают непосредственно к изливу кухонного смесителя (для этого существуют специальные переходники), а шланг слива опускают и фиксируют в чаше мойки.

посудомоечная машина

Шланг слива не подключен, а просто опущен в чашу кухонной мойкиШланг слива не подключен, а просто опущен в чашу кухонной мойки

Иногда такую схему преподносят чуть ли не как выдающееся достоинство – мол, хозяева имеют возможность экономно использовать пространство столешницы, доставая из места хранения и устанавливая посудомойку только по мере надобности.

Позвольте с такими «достоинствами» не согласиться:

  • Первое – вряд ли отыщутся такие хозяева, которые будут таскать массивную технику туда-сюда. Это просто неудобно, да и на пользу дорогостоящему прибору не пойдет. А использовать посудомоечную машину от случая к случаю, «по праздникам» – так зачем тогда ее вообще приобретать? Она должна стать верной помощницей на кухне, а вовсе не предметом «тайной гордости» ее обладателей.
  • Второе – от частых подключений и отсоединений шланга подачи воды не проживет долго ни одно соединение — ни резьбовое, ни раструбное. Не сильно хорошо это и для смесителя — лишние нагрузки на излив разбалтывают его.
  • Третье – опущенный в чашу мойки шланг слива из посудомойки таим определенную опасность. Неаккуратное движение, резкий напор, детская шалость – все это может привести к выскакиванию шланга из раковины наружу со всеми вытекающими (в буквальном смысле слова) последствиями.
  • И четвертое – это просто неудобно. Упрощая себе работу при первоначальной установке прибора, хозяева значительно усложняют себе дальнейшую его эксплуатацию. Работа посудомоечной машины будет требовать постоянного контроля, а кроме того, пока идет процесс мытья, практически «парализуется» кухонная мойка, которая может в это время потребоваться для других нужд.

Итак, лучшим выходом все же будет стационарное подключение к водопроводу и канализации, независимо от типа модели. Причём никакой ощутимой разницы по порядку выполнения работ – нет.

Подключение посудомоечной машины к водопроводу

Начнем с подключения подачи воды.

Для начала – небольшая ремарка. Бытует мнение, что в целях экономии посудомоечную машину выгоднее подключать к трубе горячего водоснабжения, дескать, не будет расходоваться дорогостоящая электроэнергия на нагрев воды до требуемой по программе мытья температуры.

Действительно, некоторые модели посудомоек такую опцию поддерживают. Мало того, существуют даже машины, в которых предусматривается подключение одновременно к двум магистралям — холодного и горячего водоснабжения.

Некоторые модели рассчитаны на подключение к трубам и холодной, и горячей воды одновременноНекоторые модели рассчитаны на подключение к трубам и холодной, и горячей воды одновременно

Это все обязательно должно быть указано в паспорте изделия. Подключать машинку к горячей воде, если эта возможность не оговорена производителям, запрещено. Электроника прибора может не понять этого, и такая самодеятельность часто заканчивается «вылетом» запрограммированных алгоритмов мытья посуды.

Но даже если такая возможность выбора между горячим и холодным водопроводом предоставлена, практически все мастера в один голос рекомендуют не экспериментировать, и ограничиться обычным подсоединением к холодной воде. Тому есть ряд логичных объяснений.

— Во-первых, качество горячей воды очень часто далеко от идеала.

— Во-вторых, случается так, что температура воды в горячем водопроводе превышает необходимый уровень нагрева, установленный для посудомоечной машины. Вроде бы – ничего страшного, но это опять может «ввести в заблуждение» программный блок управления прибором.

— В-третьих, ни для кого не секрет, что проблемы с подачей горячей воды случаются во много раз чаще, чем с холодной, а в летнее время, в период проведения ремонтно-профилактических работ в котельных, вообще могут быть длительные отключения. Получается, что в подобных ситуациях придется переходить на ручное мытье посуды или же срочно проводить переключение на холодную подачу. Не слишком ли хлопотно?

— И в-четвертых, в вопросах экономии – тоже все не столь очевидно. Современные посудомоечные машины класса А и выше отличаются очень рациональным расходованием и воды, и электроэнергии, и не должны «пробить брешь» в бюджете из-за счетов на электричество. С другой стороны, если квартира оборудована водомерами, то и расход воды на мытье посуды придется оплачивать по «горячему» тарифу, а он тоже немаленький.

Решать, конечно, хозяину, но добрый совет – подключаться именно к холодной воде.

Теперь, собственно, о самом подключении. Здесь может быть несколько вариантов.

А. Самое простое решение – когда место установки посудомоечной машины и длина ее шлангов предоставляют возможность подключения к патрубку, к которому присоединена гибкая подводка, идущая на кухонный смеситель.

Для этого из инструментов понадобятся всего лишь разводной ключ, уплотнительная подмотка, и необходимо будет приобрести специальный проходной тройник с краном, предназначенным именно для таких целей.

Большинство проходных тройников для подключения бытовой техники к водопроводу имеет примерно одинаковую компоновкуБольшинство проходных тройников для подключения бытовой техники к водопроводу имеет примерно одинаковую компоновку

Такой тройник имеет резьбу ½ дюйма «мама» для запаковки на патрубок водопровода (поз. 1), с противоположного края – резьбу ½ дюйма «папа» (поз. 2) для обратного подключения гибкой подводки смесителя, то есть обеспечивает сквозной проход воды. Боковой отвод оснащен резьбовой частью ¾ дюйма (поз. 3), идеально подходящей для присоединения шлангов посудомоечных или стиральных машин. Кран (поз. 4) дает возможность открывать и закрывать подачу воды в этом направлении по мере необходимости.

Подключение не составит большого труда.

  • Перекрывается вентиль общей подачи холодной воды в квартиру. Далее, можно открыть любой водоразборный кран (лучше всего – расположенный на ближе всего к уровню пола), чтобы сбросить избыточное давление в отсеченном участке домашнего водопровода.
  • Далее, с помощью гаечного ключа отворачивается гайка гибкой подводки смесителя, освобождается резьбовая часть патрубка. Если нужно, с нее удаляются остатки старой подмотки.
  • Следующим шагом наматывается уплотнительная подмотка, в направлении закручивания гайки. Для этих целей может использоваться ФУМ-лента, но более надежным бывает соединение, уплотненное обычной льняной паклей с обмазыванием специальной пастой типа «Unipak».
Наверное, лучшие на сегодняшний день уплотнительные материалы для монтажа водопроводных системНаверное, лучшие на сегодняшний день уплотнительные материалы для монтажа водопроводных систем
  • На подмотанную резьбу плотно накручивается тройник. При закручивании необходимо проследить, чтобы боковой выход с краном оказался в удобном положении для подключения шланга посудомоечной машины.

Тут можно сразу отметить один важный момент. Многие современные посудомоечные машины оснащены системой «аква-стоп», имеющей электромагнитный клапан, который моментально перекроет подачу воды в шланг если появятся признаки протечки (падения давления). Корпус этого клапана – достаточно большой по размерам, и расположен именно с той стороны шланга, которая подключается к водопроводной трубе.

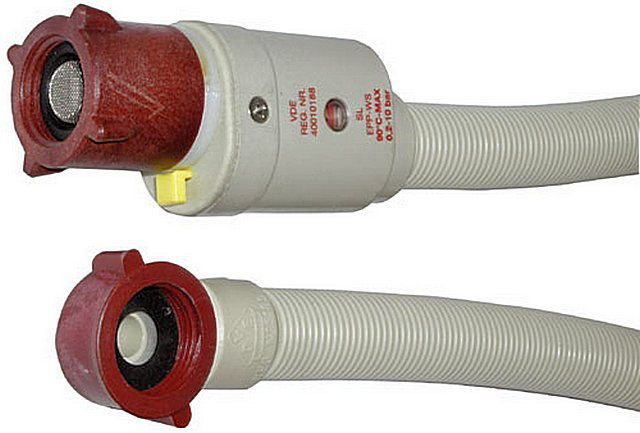

Блок «аква-стоп» на шланге посудомоечной машиныБлок «аква-стоп» на шланге посудомоечной машины

Это означает, что и при подготовке к работе, и уже конкретно при монтаже тройника, необходимо учитывать то, как встанет этот блок «аква-стоп», достаточно ли будет для него места.

  • После того как тройник установлен, можно сразу установить на новое место гибкую подводку кухонного смесителя, при необходимости поменяв резиновую кольцевую прокладку.
  • Кран на тройнике переводится в положение «закрыто», и после этого можно открыть общую подачу воды – сразу будет возможность проверить сборку на отсутствие протечек, а при необходимости – провести подтяжку.
Накидные гайки шланга подачи воды имеют собственные уплотнения, закручиваются вручную и в подмотке не нуждаютсяНакидные гайки шланга подачи воды имеют собственные уплотнения, закручиваются вручную и в подмотке не нуждаются
  • Последним шагом накручивается пластиковая гайка шланга посудомоечной машины. Она имеет собственное уплотнительное кольцо, и никаких подмоток делать не требуется. Закручивание производится без использования какого бы то ни было инструмента – достаточно хорошо приложенного усилия руки.

На этом, по сути, вариант подключения к водопроводу непосредственно под кухонной мойкой может считаться выполненным. Но стоит обратить внимание еще на один нюанс.

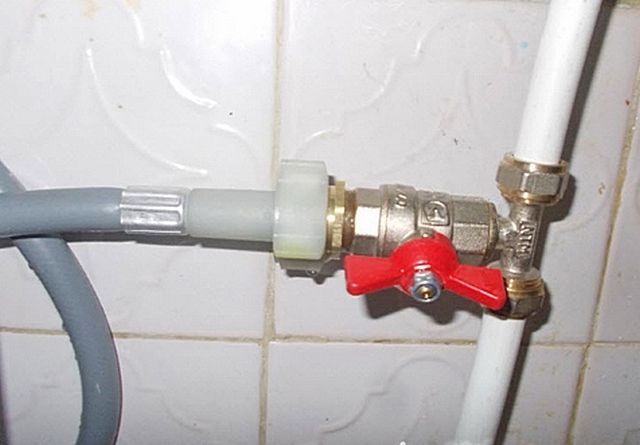

Готовый узел подключения посудомоечной машины через тройникГотовый узел подключения посудомоечной машины через тройник

Использование тройниковой схемы будет удобным, если подключается одна дополнительная точка водоразбора. Однако, на практике пространство под мойкой часто бывает загруженным куда сильнее. Например, сюда могут быть подведены шланги стиральной и посудомоечной машин, установлен фильтр тонкой очистки питьевой воды, да еще нередко подключается проточный водонагреватель (колонка) или бойлер.

При таких условиях тройниковая система себя не оправдывает – под мойкой образуется сложная и тяжеловесная конструкция из тройников и переходников, окруженная «паутиной» шлангов и гибких подводок, что создает немалые трудности и для контроля, и для проведения каких-либо профилактических или ремонтных работ. Гораздо удобнее будет установить снизу небольшой коллектор, на 4÷5 выходов, подключить его к водопроводной трубе, а от него уже вести коммутацию на все точки водоразбора.

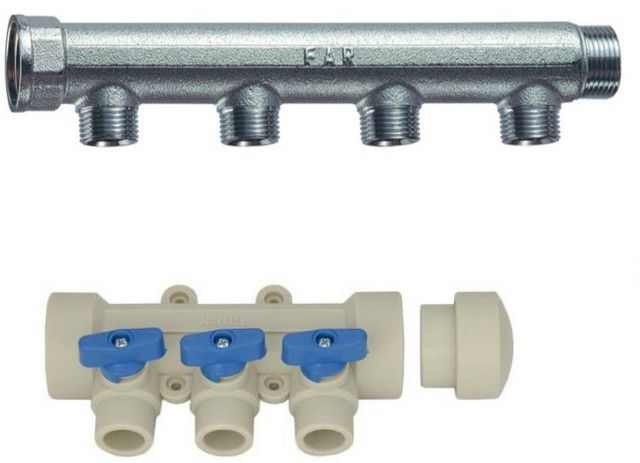

Такой коллектор можно приобрести в готовом виде – металлический или полипропиленовый. Для тех, кто имеет в своем распоряжении аппарат для сварки ПП-труб, несложно будет очень быстро изготовить коллектор нужной конфигурации из полипропиленовых тройников – это часто бывает даже выгоднее.

посудомоечная машина

Коллектор можно приобрести в готовом виде, либо смонтировать самостоятельно из полипропиленовых тройниковКоллектор можно приобрести в готовом виде, либо смонтировать самостоятельно из полипропиленовых тройников

В этом случае для подключения посудомоечной машины приобретается уже не проходной тройник, а переходник с краном.

Переходник с краном для подключения посудомоечной машиныПереходник с краном для подключения посудомоечной машины

Коллектор несложно надежно закрепить на поверхности стены (хомутами или дюбелями), и вся разветвленная коммутация в пространстве под мойкой примет организованный вид. Кроме того, снизится до минимума взаимозависимость подключенных приборов, работающих одновременно – при тройниковой схеме открытие воды на одной точке водоразбора обычно влечет падение напора на других.

Подключение через коллектор – все аккуратно, надежно и на видуПодключение через коллектор – все аккуратно, надежно и на виду

Б. Второй вариант – длины шлангов до мойки не хватает, наращивать их – нецелесообразно или невозможно из-за особенностей расстановки кухонной мебели, но рядом с местом установки посудомоечной машины проходит труба холодного водопровода.

Принцип прост – необходимо, перекрыв воду, вырезать небольшой участок трубы, а на его место установить тройник. К перпендикулярному выходу тройника запаковывается уже упоминавшийся выше кран, а к нему же подключается шланг посудомоечной машины.

Исполнение подобной переделки зависит от материала трубы.

  • Если это металлопластиковая труба – то сложности нет никакой. Вырезается фрагмент, и на его место ставится тройник с пресс-фитингами, для запаковки которых достаточно набора гаечных ключей. Далее – установка крана с обычной подмоткой – и узел готов к подключению прибора.

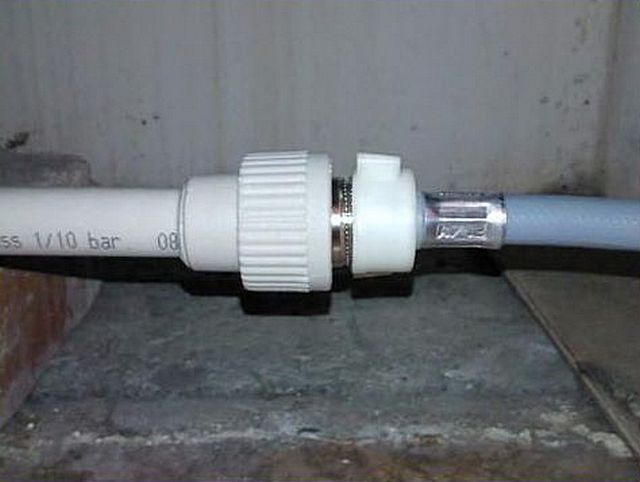

Самый простой вариант – это врезка в металлопластиковую трубуСамый простой вариант – это врезка в металлопластиковую трубу
  • Ненамного сложнее врезаться в полипропиленовую трубу, правда, для этого уже потребуется специальный сварочный аппарат. Конечно, приобретать его из-за трех-четырех стыков – невыгодно, но обычно такой прибор несложно арендовать на день-другой, это не столь дорого.

2016-04-23_192951Сварочный аппарат для полипропиленовых труб – надежный домашний помощник.

Если говорить честно, то собственное недорогое оборудование для сварки полипропиленовых труб никогда не помешает иметь – оно может выпучить в различных ситуациях, позволит легко и дешево модернизировать домашние коммуникации. Как правильно выбрать аппарат для сварки полипропиленовых труб – в специальной публикации нашего портала. А другая статья поможет легко и быстро научиться самостоятельному монтажу полипропиленового трубопровода.

При сваривании полипропилена на уже смонтированном ранее участке необходим определенный люфт трубы, чтобы была возможность завести их с двух сторон в паяльник сопрягаемые детали. Это не всегда возможно, поэтому легче прибегнуть к вывариванию двух накидных гаек-«американок», а между ними уже разметить обычный латунный тройник с запакованным на нем краном для подключения шланга посудомоечной машины.

фум лента

С таким комплектом деталей не составит особого труда смонтировать узел подключения посудомойки на прямом участке полипропиленовой трубыС таким комплектом деталей не составит особого труда смонтировать узел подключения посудомойки на прямом участке полипропиленовой трубы
  • Сложнее всего придется, если необходимо врезаться в стальную трубу.

— Можно вырезать участок, нарезать резьбу на оставшихся концах, и уже от нее монтировать тройник, или по принципу сгона, или также с использованием «американок». Недостаток – сложность с нарезкой резьбы, так как потребуется специальный инструмент.

— Другой вариант – установка так называемой ремонтной обоймы (бандажного тройника).

Так выглядит ремонтная обойма тройникового типаТак выглядит ремонтная обойма тройникового типа

Такое изделие позволяет врезаться в стальную трубу практически в любом удобном месте на прямом участке. Обойма с резиновыми уплотнениями устанавливается на трубе в нужном положении, крепко затягивается болтами. Затем через отверстие тройника аккуратно сверлится стенка трубы. Далее, все просто – запаковка крана и подключение шланга, как обычно.

Кран для посудомоечной машины на установленной ремонтной обойме.Кран для посудомоечной машины на установленной ремонтной обойме.

Способ – достаточно простой, но, если честно, то его особо не хвалят. Во-первых, ослабляется тело трубы. Во-вторых, известны случаи начала протечек именно в этом месте, и устранить их – будет очень сложно. И в третьих, рассверленное в трубе отверстие часто становится уязвимым местом с точки зрения образования засоров.

В. Наконец, третий вариант, когда посудомоечная машинка расположена далеко от трубы холодного водоснабжения.

Наращивать длину шлангов – это повышать уязвимость коммуникаций к возможным протечкам – любая гибкая подводка все же менее надежна, нежели стационарная качественная труба. Значит, необходимо именно воду и вести к машинке.

Прокладка дополнительного участка водопровода к месту установки прибора – обычно не составляет никакого труда, да и средств потребует невеликих. Другое дело, насколько это будет удобно, да и красиво. Если труба полностью скроется за предметами кухонной мебели – вопросов никаких нет.

Часто бывает выгоднее и удобнее не тянуть длинные шланги к месту подключения, а, наоборот, воду подвести ближе к посудомойке.Часто бывает выгоднее и удобнее не тянуть длинные шланги к месту подключения, а, наоборот, воду подвести ближе к посудомойке.

Но лучше всего, конечно, все вопросы будущей установки продумывать заранее, то есть при монтаже домашнего водопровода и канализации сразу предусматривать точки подключения бытовой техники. Идеальный вариант – это скрытая прокладка труб с монтажом водяных розеток на стенах в нужных местах.

Водяная розетка с краном, и с подключённым шлангом посудомоечной машины.Водяная розетка с краном, и с подключённым шлангом посудомоечной машины.
Подключение посудомоечной машины к канализации

Можно встретить массу статей, в которых утверждается, что подключение посудомоечной машины к канализации – вообще простейшая операция, не требующая соблюдения никаких правил. Мол, дренажный шланг прибора устанавливается через уплотнительную резиновую муфту в специально подготовленный для него раструб 50 мм канализационной трубы – и на это вопрос решен. Увы, не все так просто, а последователи подобной методики вполне могут столкнуться с весьма неприятными моментами.

Во-первых, обязательным условием должен стать водяной затвор, иначе неприятные запахи из канализации станут проникать по шлангу внутрь посудомойки.

Во-вторых, следует предостеречься от обратного тока воды из канализацию в машину. Для этого верхняя петля дренажного шланга должна быть расположена не менее, чем 400÷500 мм от уровня пола. Откуда взялись эти значения? По все видимости, принимается в расчет уровень заполненной ванной – при резком выпуске воды и каких-то временных проблемах с проходимостью канализационной трубы, вода в ней, согласно физическому закону сообщающихся сосудов, будет стремиться подняться на общий текущий уровень. Петлевидный изгиб на нужной высоте не позволит ей проникнуть в посудомоечную машину.

В-третьих, непосредственное включение дренажного шланга в канализационную трубу с использованием уплотнения делает это соединение практически герметичным. Как ни странно, но в данном случае это вовсе не является достоинством. В идеале, давление в канализационных трубах должно выравниваться с атмосферным, чтобы не создавалось участков разрежения. В противном случае это может закончиться так называемым «сифонным эффектом» — массовый сброс воды на одном из участков вызывает самопроизвольный ее ток на других, соединенных с ним. Это приводит к тому, что труба сама по себе начинает «высасывать» воду из посудомоечной машины. Такое явление может вызвать разбалансировку автоматики, появление программных ошибок и даже выход оборудования из строя. Кстати, не исключается полностью и обратный вариант – забрасывание грязных стоков в машину, о последствиях которого чем даже думать не хочется.

Но с другой стороны, негерметичное соединение шланга и трубы – это возможность протечки и распространения неприятных запахов. Как поступить правильно.

Существует несколько приемлемых вариантов:

  • Один из самых простых, недорогих и эффективных – установка на кухонной мойке сливного сифона со специальным патрубком для подключения дренажных шлангов бытовой техники.
Сифоны для кухонной мойки с возможностью подключения шлангов слива посудомоечной или (и) стиральной машиныСифоны для кухонной мойки с возможностью подключения шлангов слива посудомоечной или (и) стиральной машины

Как видно из иллюстрации, сифон может иметь и два патрубка – если есть необходимость подключения и стиральной, и посудомоечной машины.

Патрубок обычно оканчивается коническим штуцером, рельефная, ступенчатая поверхность которого обеспечивает надежную фиксацию шлага после затяжки хомута.

переходник с краном

Шланг посудомоечной машины, подсоединенный к патрубку кухонного сифона.Шланг посудомоечной машины, подсоединенный к патрубку кухонного сифона.

Такое присоединение дренажного шланга, в принципе, отвечает все перечисленным выше требованиям:

— Водяной затвор от распространения запахов со стороны канализации обеспечивается самой конструкцией кухонного сифона.

— Точка подключения расположена вверху, сам по себе формируется верхний изгиб дренажного канала.

— Вместе с тем, дренажный шланг не связан герметично с канализационной трубой – он сообщается с атмосферой через сливное отверстие мойки. То есть сифонный эффект полностью исключается.

  • Указанный выше способ – очень хорош, но, увы, не всегда возможен. Например, мойка располагается вне досягаемости дренажного шланга посудомойки, и приходится протягивать участок канализационной трубы. Другой пример – сама конструкция мойки и ее «фирменного» слива не предполагают внесения каких-либо изменений, и такое подключение становится невозможным.

Делать нечего, придется подключаться к канализационной трубе. Если ее выход уже занят гофротрубой из мойки – ничего страшного, можно поставить «косой» тройник, вновь подключить сифон, а второй выход использовать для посудомойки. И соединение здесь, как ни крути, все равно придется делать герметичным, с использованием уплотнительной резиновой муфты, иначе не избежать неприятного запаха.

Но как же тогда быть с остальными требованиями к подключению?

Проще всего решается вопрос с обеспечением водяного затвора и обеспечением необходимой высоты петли. Можно приобрести специальную полимерную вставку (они часто даже входят в комплект поставки оборудования), закрепить ее в намеченном месте на стене, зафиксировать в ней на нужной высоте шланг. При этом необходимо добиться такого положения шланга, чтобы обязательно создался и нижний изгиб (по типу буквы S) – он будет служить водяным затвором.

«Косой» тройник и установленный в него дренажный шланг с уплотнением резиновой ребристой муфтой. Обеспечение изгиба достигается с помощью специальной вставки.«Косой» тройник и установленный в него дренажный шланг с уплотнением резиновой ребристой муфтой. Обеспечение изгиба достигается с помощью специальной вставки.

Но как же быть с потенциальной угрозой «сифонного эффекта»? На этот счет также есть готовые решения.

— Установка на шлаге простейшего «антисифонного» клапана.

Самый простой из «антисифонных» клапановСамый простой из «антисифонных» клапанов

Стоит такое изделие недорого, и устанавливается очень просто. Шланг режется, а затем соединяется уже посредством этого клапана, с обтяжкой хомутами. Недостаток простейшего устройства – недолгий срок эксплуатации, обычно не превышающий полугода. После этого придется приобретать новый клапан, так как он не обслуживанию практически не поддается.

— Более разумный вариант – приобрести клапан–«антисифон», исполненный в виде петли. Мало того что этим решаются сразу все проблемы правильного размещения шланга – такие устройства вполне подлежат регулярной очистке, то есть служить будут значительно дольше.

Такие клапаны и нужный изгиб слива обеспечивают, и от «сифонного эффекта» защитятТакие клапаны и нужный изгиб слива обеспечивают, и от «сифонного эффекта» защитят

Немного более дорогостоящим и сложным в исполнении, но зато чрезвычайно удобным в эксплуатации и отвечающим абсолютно всем требованиям решение стане установка специального настенного сифона для посудомоечной (стиральной) машины. Они бывают настенного или скрытого исполнения, разной степени декоративности, но объединяет их наличие всех необходимых клапанных устройств, обеспечивающих всестороннюю безопасность подключения прибора к канализации.

Несколько примеров настенных сифонов для бытовой техники, открытого и скрытого расположенияНесколько примеров настенных сифонов для бытовой техники, открытого и скрытого расположения

Задний широкий патрубок герметично подсоединяется к вертикально расположенной отводке 50-мм канализационной трубы, а к переднему патрубку подключается дренажный шланг посудомоечной машины. По сути, получается своеобразный аналог водяной розетки, только прямо противоположного предназначения. Их обычно и замещают рядом, создавая специальную зону коммутации прибора.

Обустроенные узлы подключения посудомоечной или стиральной машины – открытого и скрытого типаОбустроенные узлы подключения посудомоечной или стиральной машины – открытого и скрытого типа

Мало того, если хочется придать такому узлу подключения еще и внешнюю «импозантность», то можно приобрести целую консольную конструкцию, которая включает в себя и сливной сифон со всеми клапанами, и водяную розетку с краном, и даже розетку электропитания. Такие устройства обычно снабжаются декоративными фасадными пластинами – и красиво, и все необходимое для подключения как на ладони.

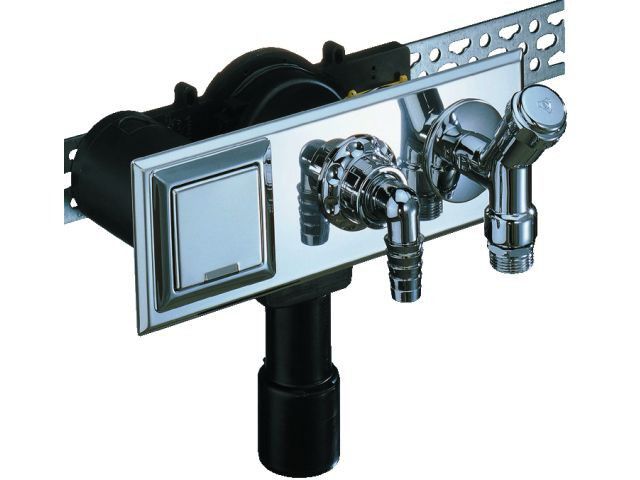

На одной декоративной панели скомпоновано все необходимое для коммутации посудомоечной машиныНа одной декоративной панели скомпоновано все необходимое для коммутации посудомоечной машины

И, наконец, можно упомянуть еще одно очень занятное технологическое решение. Некоторые производители комплектуют свои модели специальным клапаном, обеспечивающим необходимый воздушный разрыв для исключения негативного воздействия со стороны канализации. Интересен сам конструктивный подход – клапан врезается в поверхность столешницы или задней горизонтальной панели кухонной мойки.

Очень оригинальные решения по установке «антисифонных» клапановОчень оригинальные решения по установке «антисифонных» клапанов

Такой клапан размещают в месте, где он не станет мешать, сверху прикрывают декоративным колпаком. Время от времени он будет требовать профилактики, но снять колпачок и провести чистку – не составит никакого труда.

Итак, были рассмотрены различные вариант подключения посудомоечной машины к водопроводу и канализации. Некоторые из них – совершенно просты, другие потребуют определенных знаний и умений. Тем не менее, ни про один нельзя сказать, что он полностью недоступен для самостоятельного исполнения.

В завершение – небольшой видеосюжет, в котором мастер делится своим опытом подключения посудомоечной машины. После получения информации, изложенной в статье, читателю, наверное, будет интересно посмотреть и проанализировать некоторые ошибки, допущенные установщиком. Слепо копировать это – не нужно.

Видео: пример подключения посудомоечной машины

Ремонт посудомоечной машины своими руками

Многие хозяйки уже давно обзавелись специальными устройствами для мойки посуды, они значительно облегчают жизнь и экономят время. Но ломаются так же часто, как и все прочие бытовые приборы. Ремонт посудомоечной машины Bosch SRS (Бош), Ariston (Аристон), Electrolux ESF (Электролюкс) и прочих можно провести на дому своими руками, не обращаясь в сервисный центр.

Конструкция и диагностика

Посудомоечная машина – это устройство, предназначенное для мытья и полоскания различной посуды (начиная от столовых тарелок и заканчивая кастрюлями, сковородками и т. д.). Внешняя простота конструкции очень обманчива, т. к. этот прибор имеет целый ряд модулей, регуляторов и прочих контрольных механизмов.

посудомоечная машинаФото — посудомоечная машина

Она бывает встроенной и отдельно стоящей. Техника встроенного вида считается более удобной в использовании, т. к. не требует выделения дополнительного места. Но при этом её ремонт несколько осложнен отсутствием быстрого доступа в конструктивно важные части. Схема имеет следующий вид:

конструкция посудомоечной машиныФото — конструкция посудомоечной машины

На чертеже Вы видите стандартное устройство прибора. На панели управления (1) производится выбор и настройка различных режимов работы, здесь Вы определяете температуру, силу потока и давление воды. Время контролируется при помощи таймера (14). Когда настройки сделаны, нужно загрузить посуду в камеру для мытья. После того, как дверная защелка (15) захлопнется, замкнутся контакты и как в стиральной машине, начнет поступать вода. В зависимости от конструкции, машинка может соединяться с бойлером или котлом, тогда теплая вода поступает из шланга горячей воды (7), на выходе которого стоит впускной клапан (9), либо нагревать жидкость самостоятельно при помощи ТЭНа (12).

водоотводФото — водоотвод

Когда вода готова, она начинает распыляться на посуду сверху и снизу при помощи распылителей (2,3). Контроль их работы производится клапаном (4), он же отвечает за то, чтобы в камере не было очень много воды. Когда посуда вымыта, мыльная жидкость удаляется дренажным шлангом (5), камера полощется. Защелка открывается и можно выгружать посуду. Помимо этого на схеме указано:

  • 6 – это силовой кабель, которым производится подключение к сети электропитания;
  • 8 – фильтр, при помощи которого осуществляется контроль и необходимая очистка проточной воды;
  • 10 – мотор;
  • 11 – помпа;
  • 13 – прокладка.
принцип работы насосаФото — принцип работы насоса

Это устройство очень похоже у всех современных посудомоечных машин: Ardo (Ардо), Elenberg (Эленберг), Beko (Веко), NEFF, Hansa (Ханса), Candy (Канди) и прочих. Система может усложняться наличием различных функций управления, к примеру, дополнительной очистки или обдува посуды. Перед началом ремонта обязательно просмотрите руководство пользователя и советы по эксплуатации от производителя – возможно, она неразборная.

реверсФото — реверс

Типичные неисправности машинок:

  1. Не подается вода. Это может быть либо проблема насоса, либо засор на фильтре;
  2. Устройство включается, но не работает. Иногда так случается, что машинка Samsung (Самсунг), Hotpoint, Silanos SER или Indesit (Индезит) как бы включается, но завестись не может. Это мог замкнуться двигатель или насос;
  3. Вообще не включается. Сгорели обмотки двигателя, поврежден провод питания, нет напряжения в розетке;
  4. Вода не сливается. Вероятно, забилась канализация, дренажная труба или неисправен сливной насос;
  5. Из двери при работе течет вода. Это, однозначно, поломался дверной замок, который должен заклинивать и обеспечивать герметичность емкости;
  6. Нет реверса. Реверс – это очень важная функция купольной и обычной посудомоечной машины, при отсутствии которой нужно отремонтировать таймер или заменить обмотки мотора;
  7. Не греется вода. Очень распространённая неисправность, которая свидетельствует про поломку ТЭН или неисправность датчика времени, таймера. Если машинка подключена к бойлеру, то есть смысл проверить его на работоспособность;
  8. Не сушится посуда. За эту функцию отвечает вентилятор и двигатель.
панель управленияФото — панель управления

Самостоятельный ремонт

Большинство озвученных выше неисправностей можно устранить своими силами. Проще всего производится очистка фильтров. В зависимости от конструкции, возможно, даже не понадобится разбирать устройство. Чтобы его почистить, нужно вынуть из камеры все решетки, на дне под ними находится фильтр. Он может быть установлен на резьбовое соединение или просто вставлен в дренажное отверстие. Его нужно вынуть и прополоскать под проточной водой. С целью устранения запаха также рекомендуется промыть моющими средствами.

снятие панелиФото — снятие панели

Пошаговая инструкция, что делать, если заблокировался насос машинки Zanussi ZDTS (Занусси), Siemens (Сименс) или Krona BDE (Крона):

  1. Нужно отключить подачу воды и вынуть шнур питания;
  2. Выкрутите цилиндр фильтра и вытащите очиститель наружу. Лопасти насоса требуется осторожно выкрутить и почистить. В особенности уделите внимание отверстиям, которые часто загрязняются остатками жира или пищи;
  3. Под фильтром находится крышка насоса. На неё нужно надавить до щелчка и вынуть из емкости;
  4. Насос нужно очистить губкой или мягкой щеточкой;
  5. Внимательно просмотрите его стенки, сюда иногда попадает битая посуда, которая может нарушить герметичность детали. Если обнаружатся трещины или дырки, то насос придется менять.

Если неисправность находится в двигателе или другой внутренней детали, то придется разобрать посудомоечную машину для ремонта. Этот процесс выполняется довольно быстро. Нужно просто открутить все винты, которые удерживают корпус. Отметим, что вместо снятия всех креплений старайтесь уделять внимание только тем, которые расположены возле места поломки – это ускорит процесс.

схема машины вирпулФото — схема машины вирпул

Инструкция, как разобрать посудомоечную машину Whirlpool (Вирпул), Сименс, Miele, Kaiser (Кайзер), AEG (АЕГ) для ремонта двигателя:

  1. Нужно снять нижнюю переднюю панель. Под ней находится соединение двигателя и насоса, их также снимаете;
  2. В насосе и трубах может оставаться вода, поэтому заранее подготовьте емкость, чтобы её слить;
  3. Сначала снимается крышка насоса, как описано выше. После сам насос выворачивается из основания и вынимается. Под ним расположен двигатель. Между деталями часто устанавливаются прокладки, потому действуйте осторожно, чтобы не повредить уплотнители;
  4. Проверьте работоспособность деталей. Обратная установка выполняется аналогично.

Если не уверены в своих силах, то лучше сразу обратиться к специалистам. Качественный мастер не возьмется выполнять срочный гарантийный ремонт после предварительного вмешательства в конструкцию посудомоечной машины.

Видео: как надо ремонтировать посудомоечные машины

Рекомендуем ознакомиться:

[Инструкция] Подключение Посудомоечной Машины Своими Руками

[Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству [Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству

Машина для мытья посуды используется в быту всё чаще и чаще. Это устройство имеет массу плюсов, заключающихся не только в отсутствии необходимости мыть посуду вручную. Эксплуатация «посудомойки» гораздо более выгодная, нежели мытьё посуды с помощью моющего средства в раковине. Сбор грязной посуды в течение всего дня и однократное применение для её мытья этого прибора дают весьма существенную экономию воды и моющего средства. Финансовый эквивалент такой экономии настолько велик, что позволяет окупать даже затраты на электричество при работе посудомоечной машины (ПММ). В статье будут рассмотрены различные нюансы самостоятельной установки и подключения посудомоечной машины в условиях современной квартиры.

Основные этапы подключения

Читайте также:  Из чего сделать фартук на кухне: выбираем долговечный и красивый вариант (150+ Фото & Видео) +Отзывы

Успешное подключение коммуникаций (электричество, вода, канализация)Успешное подключение коммуникаций (электричество, вода, канализация)

Успешное подключение коммуникаций (электричество, вода, канализация)

Условно процесс ввода ПММ в эксплуатацию можно разбить на три основных этапа:

  • монтаж посудомойки на месте её установки
  • подключение к водным коммуникациям (источникам воды и канализационному стоку)
  • подключение к электричеству

Принципы, которыми руководствуются при каждом этапе подключения достаточно просты и базируются на правилах эксплуатации того или иного вида ресурса (воды и электричества).

Несоблюдение тех или иных норм может привести к аварийным ситуациям в работе машины и быть источником опасности при её эксплуатации.

Для установки машины потребуются дополнительные детали:

  • специализированный сифон для слива (устанавливается на раковине)
  • водопроводный шаровой кран
  • соединительные шланги (если они не идут в комплекте с посудомойкой)
  • хомуты для фиксации
  • розетка с заземлением
  • защитные дифференциальные автоматы или устройство защитного отключения (УЗО), если они не были предусмотрены в проекте электроснабжения помещения

Читайте также:  Схемы подключения люминесцентных ламп: с дросселем и без дросселя, 2-х и более ламп (Фото & Видео)

Подключение посудомоечной машиныПодключение посудомоечной машины

Элементы для подключения посудомоечной машины к водопроводу

Инструменты, необходимые для монтажа:

На каждом из этапов установки возможно появление различных ошибок. Эти ошибки, поначалу малозначимые, способны позже привести к нежелательным последствиям. Чтобы избежать их, рассмотрим каждый из этапов более детально,

back to menu ↑

Установка посудомоечной машины

Читайте также:  Установка унитаза в частном доме: инструкция для новичков по правильному монтажу сантехники своими руками | Фото & Видео

Конструктивно посудомойки могут быть двух типов: отдельно стоящие и встроенные. Первые представляют сбой отдельные электрические приборы в собственном корпусе, которые могут быть установлены практически в любом месте кухни. Главное – чтобы к ним было удобно подводить коммуникации и при их подведении соблюдались все необходимые нормы.

Установка посудомоечной машиныУстановка посудомоечной машины

Монтаж и подключение посудомоечной машины

Встроенные посудомойки устанавливаются в уже готовые элементы кухни (шкафы и ниши), к которым заранее подведены точки ввода воды и электричества. Такие ПММ могут иметь как собственную переднюю панель с органами управления, так и использовать в качестве передней панели декоративную пластину, выполненную из дерева или МДФ. В этом случае органы управления ПММ будут скрыты; чаще всего их располагают на дверце с торца.

back to menu ↑

Отдельно стоящие ПММ

Читайте также:  Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

Посудомоечная машина настольнаяПосудомоечная машина настольная

Наружный настольный вариант посудомойки

В зависимости от габаритов такой посудомойки, она может быть установлена на полу или на специальной подставке. В роли подставки может выступать, например, столешница. Обычно ПММ высотой более 60 см устанавливают на пол, а высотой 45-60 см – на подставку.

Основных требований при подобном способе установки всего два:

Отклонение от горизонтальной плоскости при монтаже ППМ должно быть не более 2°.

Проверка правильности установки делается с помощью уровня, который прикладывается к крышке посудомойки. Все машины снабжаются ножками с регулируемой высотой, поэтому при выравнивании машины проблем возникнуть не должно.

Читайте также:  Декоративная штукатурка стен своими руками. Обзор простых решений: как изготовить, как наносить шпаклевку | 115+ Фото & Видео

Регулировка высоты машины при помощи специального винтаРегулировка высоты машины при помощи специального винта

Регулировка высоты машины при помощи специального винта

Если коммуникации уже подведены к месту установки, то особых проблем при монтаже ППМ не возникнет, если же их нет, то придётся к месту установки прибора подводить электричество и воду.

Здесь следует помнить, что длина стандартных шлангов, и кабеля подключения электричества, идущих в комплекте с машиной, не превышает 1.5 м. Поэтому место её расположения следует выбирать, исходя из этих расстояний. Применение дополнительных удлинителей для подачи воды и электричества крайне нежелательно.

Обычно, при выборе места установки машины, её стараются разместить поближе к водным коммуникациям – холодной воде и канализационному стоку, а уже электричество подводят любым удобным способом, поскольку монтаж электрики менее трудоёмкий, нежели монтаж водоснабжения. Если для того, чтобы провести электричество, максимум, что придётся сделать – это проштробить стену для размещения проводки и установить гнездо для розетки, то в случае с водой список мероприятий будет существенно больше.

back to menu ↑

Встраиваемые ПММ

Читайте также:  Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

В данной ситуации всё гораздо проще. В данной ситуации всё гораздо проще.

В данной ситуации всё гораздо проще

Все встраиваемые посудомойки (кроме очень ограниченного числа моделей) имеют не только стандартные габариты, но и стандартные положения точек ввода электричества и воды.

Габариты посудомоечных машин достаточно жестко стандартизированы:

  • высота – не более 82 см для полноразмерных и не более 46 см для малогабаритных
  • ширина – 60 см для полноразмерных и 45 для узких или малогабаритных
  • глубина – 48 или 58 см

Перед тем, как жёстко закрепить ПММ в нишах или шкафах, их также необходимо выровнять при помощи уровня. Это просто сделать, поскольку встраиваемые машины также снабжаются ножками с регулируемой высотой.

При монтаже машины её следует максимально приподнять на регулируемых ножках, чтобы между верхней крышкой машины и столешницей не было щелей.

Важной деталью для встраиваемых ПММ является парозащита в виде специальной металлической пластины. Она устанавливается в передней верхней части ниши и закрепляется при помощи саморезов к нижней части столешницы. Благодаря применению этого устройства столешница не будет разбухать от пара при открытии дверцы посудомойки. Иногда вместо этой пластины используют алюминиевую фольгу или скотч, который закрепляют по части периметра дверцы (на столешнице и боковых стенках).

back to menu ↑

Подключение к водопроводу и канализации

Читайте также:  Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Кран для подключения посудомойки к водорозеткеКран для подключения посудомойки к водорозетке

Кран для подключения посудомойки к водорозетке

При подключении к системе водоснабжения необходимо шланг от ПММ подключить к водорозетке не напрямую, а при помощи специальной запорной арматуры. Она представляет собой специальный кран, один конец которого подключается к водорозетке, а второй (с резьбой ¾ дюйма) – к шлангу от ПММ. Использование этого устройства поможет перекрыть воду в случае неисправности входного клапана машины.

Дальнейшее подключение достаточно просто – к запорному крану подключается конец шланга от ППМ. Другой конец соединительного шланга подключается непосредственно к машине. При этом желательно, чтобы шланг был снабжен системой AquaStop (у некоторых моделей она называется AuqaControl). Применение подобной системы защищает машину от протечек, блокируя подачу воды в случае неисправности главного клапана в машине.

Шланг с системой AquaStopШланг с системой AquaStop

Шланг с системой AquaStop

После того, как шланги подключены, проверяется их герметичность путём открытия крана подачи воды при отсутствии напряжения.

Подключение слива осуществляется либо непосредственно к отдельному выводу канализации (если он был предусмотрен), либо при помощи специализированного сливного сифона раковины. Последний метод в настоящее время применяется гораздо чаще, поскольку значительно упрощает конструкцию слива на кухне, т.к. нет необходимости в отдельном отведении канализации для посудомойки.

В конструкции подобного сифона предусмотрено место для подключения дополнительного сливного шланга. Иногда подобных отведений бывает несколько.

Читайте также:  ТОП-10 Лучших фильтров для воды под мойку | Обзор самых популярных моделей в 2019 году +Отзывы

Специализированный сифон для слива ПММ с двумя дополнительными отведениямиСпециализированный сифон для слива ПММ с двумя дополнительными отведениями

Специализированный сифон для слива ПММ с двумя дополнительными отведениями

Альтернативным способом подключения к канализации является использование дополнительного тройника в сливе раковины.

Дополнительный тройник в сливе раковиныДополнительный тройник в сливе раковины

Дополнительный тройник в сливе раковины

В случае применения дополнительного тройника слив ПММ рекомендуется подключать к нему при помощи обратного клапана.

Сливной шланг посудомойки должен иметь изгиб на уровне порядка 50-70 см от основания машины. Для этой цели на задней панели машины предусмотрено крепление.

back to menu ↑

Подключение к электросети

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Пример реализации розетки для отдельно стоящей ПММПример реализации розетки для отдельно стоящей ПММ

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная  мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

Читайте также:  [Инструкция] Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗОВариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

back to menu ↑

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

7.3 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Простота монтажа

7.5

Сложность подключения

6

Экономия средств

8.5

Добавить свой отзыв

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
