Энергосберегающая лампочка моргает – Почему мигает энергосберегающая лампа. Причины мигания энергосберегающей лампы и устранение неисправностейИнформационный строительный сайт |

Содержание

Почему мигает энергосберегающая лампа при включенном свете

Периодически после установки энергосберегающих ламп, будь то компактных люминесцентных или светодиодных, люди сталкиваются с такой проблемой, как слабое свечение или мерцание светильника. Причем это происходит, когда свет выключен, создавая особый дискомфорт ночью. Это случается по разным причинам. Итак, давайте разберемся, почему мигает энергосберегающая лампа при выключенном свете.

Принцип работы экономки

Компактные люминесцентные ЭСЛ не могут подключаться напрямую в сеть 220 В, поэтому в их корпусе расположена схема электронного балласта. Принцип работы этой схемы следующий:

Напряжение с сети 220 В подается через предохранитель на диодный мост, после чего оно становится выпрямленным с пульсацией в 100 Гц.

Дальше по схеме расположен электролитический конденсатор, сглаживающий пульсации. Его емкость может варьироваться в зависимости от мощности, она должна быть примерно равна 1 мкФ на 1 Вт мощности лампы. Далее, напряжение поступает на схему автогенератора на двух транзисторах, в ее составе находятся:

  • Динистор DB3 с напряжением включения около 30 В.
  • Трансформатор с тремя обмотками (первичная – с самым большим количеством витков и две базовых — по паре витков). Он намотан на ферритовом кольце внутренним диаметром около 3–5 мм.
  • Два транзистора типа MJE13001–13003.

Эта схема работает с частотой в несколько десятков килогерц.

Выходная часть представляет собой паруконденсаторов и силовой дроссель, обычно он намотан на Ш-образном ферритовом сердечнике.

Выходные цепи схемы подключены к спиралям лампы.

Сама светоизлучающая колба – это стеклянная трубка. Она наполнена парами ртути и покрыта с внутренней стороны люминофором.

Схема работы энергосберегающей лампы к содержанию ↑

Список возможных причин

Схема питания энергосберегающей лампы довольно сложная, именно поэтому и возникает мигание. Однако устранить эту проблему очень просто. Но, для начала, предлагаю разобраться в причинах.

Подсветка на выключателе

Некоторые выключатели оборудованы подсветкой, обычно она выполнена на неоновом индикаторе или светодиоде. Она нужна для того, чтобы вы могли легче найти в темноте выключатель, и горит только тогда, когда светильник выключен. Для свечения индикатора в выключателе нужен небольшой ток, когда использовались лампы накаливания этот ток проходил по цепи: фазный провод – индикатор – светильник – нулевой провод. Такой ток не влиял на светильник, никто не задавался этим вопросом. Когда начали использовать энергоэффективные источники света – появилась проблема мерцания.

Ток через индикатор поступает на вход электронного балласта, через диодный мост заряжает сглаживающий конденсатор, когда напряжение на его обкладках достигает нужной величины – схема включается, и лампочка начинает светиться, этот период очень короткий, и вы видите только вспышку.

Со светодиодными устройствами происходит аналогичная ситуация.

Подсветка на выключателе — полезная функция, но может привести к неисправности экономных лампочек

Проблемы с электропроводкой

Состояние электропроводки также влияет на мерцание энергосберегающих светильников. В старой проводке есть вероятность плохого состояния изоляции, из-за которого происходит протекание малых токов между проводами к выключателю. Вследствие этого ток течет «мимо» выключателя. Далее, происходит описанный выше процесс заряда конденсатора и вспышек освещения. Это называется утечка тока. Кроме того, на протекание ненужных токов может влиять влажность стен, через влажные стены фаза протекает через лампу к нулю или земле. И третьей причиной может быть большая протяженность кабеля, из-за которой возникает паразитная емкость. Конденсатор – это две проводящих обкладки, разделенные диэлектриком, в данном случае роль диэлектрика выполняет изоляция. В переменном напряжении, в отличие от постоянного, через емкость токи протекают постоянно.

Некачественная лампа

Причина может крыться не только в наружных компонентах, но и внутри самой лампы. В качественных светильниках схема имеет фильтры и прочие средства снижения влияния различных наводок на их работу. Не покупайте дешевые китайские лампы, они не только имеют массу недостатков (пульсации, низкий индекс цветопередачи и т. д.), но и вообще опасны. В любом случае при нормальной проводке используют выключатель без подсветки.

Следите за тем, чтобы выбрать качественную лампу

Устранение причины проблемы

Проблема мерцания лампы может быть решена без привлечения специалистов. Чтобы сделать это своими руками вам понадобится небольшой набор инструментов:

  1. Отвертка.
  2. Индикатор напряжения (индикаторная отвертка).
  3. Кусачки.
  4. Термоусадка.

Демонтаж подсветки

Самым радикальным и надежным способом устранения вспышек будет убрать источник проблемы полностью. Для этого нужно с помощью тонкой шлицевой отвертки снять клавиши с выключателя. После этого следуйте инструкции:

  1. Убедитесь, что светильник обесточен с помощью вольтметра или индикатора фазы, лучше еще отключить автомат защиты сети.
  2. Выкрутите винты крепления выключателя.
  3. Достаньте его из посадочного места.
  4. На обратной стороне будет небольшой короб, в котором расположена подсветка.
  5. Извлеките подсветку.
  6. В другом случае просмотрите, как подключен индикатор и разорвите цепи его питания.
  7. Готово!

Оставляем подсветку, меняя параметры цепи питания

Другой способ – это впаять резистор большего сопротивления для питания индикатора и диод 1n4007.

Впаять резистор в цепь — один из вариантов решения проблемы с мерцанием лампочки

Как уже было сказано, там установлена либо неоновая лампочка, либо светодиод. Для светодиода сопротивление нужно порядка 500 кОм, для неонки – 200–300 кОм. Диод срежет один полупериод питающего напряжения. Такая переделка в целом исключит мерцание. Сложность заключается в том, что плата с подсветкой довольно маленькая, поэтому нужно уметь обращаться с паяльником и мелкими компонентами. Если вас не устраивает такой вариант, переходите к следующему.

Создаем параллельно лампе цепь с меньшим сопротивлением

Когда нет желания убирать подсветку, потому что с ней удобно, и вы так привыкли, можно найти другой выход из сложившейся ситуации. Для этого нужно дать току путь протекания в обход лампы. Купите в любом магазине радиодеталей резистор (другое название – сопротивление) мощностью 2 Ватта и номинальным сопротивлением 50 кОм (тысяч Ом).

Теперь его нужно подключить параллельно лампе. Это вы можете сделать либо в распределительной коробке, подключив между фазой, идущей от выключателя и нулем, либо в корпусе самой люстры или бра, где установлена мерцающая лампа.

Добросовестные производители устанавливают этот резистор на плату электронного балласта внутри ЭСЛ, и она не мигает с таким выключателем. Ну а дешевые китайские бренды редко относятся так серьезно к своей продукции.

Почему моргает лампочка при правильном подключении

Если все соединения верны, убедитесь в корректности монтажа электропроводки. Выключатель должен размыкать фазный провод. Когда у вас размыкается ноль – ЭСЛ может моргать. В таком случае в распределительной коробке нужно переподключить светильник, пустить на него ноль напрямую, а на выключатель пустить фазу, в некоторых случаях может понадобиться прокладывание кабеля заново.

Неправильный монтаж электропроводки может быть причиной неисправностей с лампами

Другое дело, если лампочка находится на большом удалении от выключателя и распределительной коробки. На питающие провода может наводиться ЭДС. Оно часто провоцирует мерцание. Источником наводок могут быть проложенные рядом кабеля и различные гаджеты, которые используют радиопередачу и беспроводные технологии, а также любые другие источники переменного магнитного поля.

Техника безопасности

Для вас в быту это не столь важно, поэтому нужно придерживаться следующих правил:

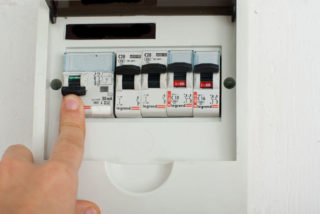

  • Отключать напряжение полностью – разомкните автомат на вводе в квартиру.
  • Не работать если вокруг влажно, речь идет как о воде на полу, так и о мокрых стенах.
  • Использовать инструмент с изолированными диэлектрическим материалом рукоятками.

Следуя этим трем простым советам, вы сохраните свое здоровье и жизнь.

Энергосберегающие осветительные приборы активно вытесняют старые неэкономные лампы накаливания, ведь положительный эффект новых технологий очевиден всем пользователям.

Все же есть у них и свои особенности в результате человек может быть озадачен каким-то непонятным явлением. К примеру, иногда случается так, что моргает лампочка при выключенном выключателе. Но с этим относительно просто бороться, если обнаружить истинную причину поломки.

Почему моргают лампочки?

Современные технологии для освещения позволяют экономить и рассчитаны на длительную эксплуатацию. Одновременно высокотехнологичные изделия обладают более сложной конструкцией.

Именно так обстоят дела с энергосберегающими лампами. В результате указанная особенность иногда приводит к их нештатному срабатыванию. А усложняется все тем, что пользователь, впервые встречающийся с какими-либо неисправностями, не знает что делать. Но во многих случаях проблемы решаются оперативно и просто.

По крайней мере, в случае с мерцанием дела обстоят именно так. И чтобы понять, почему периодически моргает энергосберегающая лампочка или их группа при выключенном выключателе, довольно поверхностно ознакомиться с отдельными конструктивными особенностями современных источников света.

Так, необходимо знать, что любой прибор такого типа способен работать только от постоянного тока. А ему подается переменное питающее напряжение, которое нужно преобразовать. За такую процедуру отвечает диодный мост, но после выполнения нужной операции получается ток нужного напряжения, но с высокой пульсацией.

Чтобы сгладить имеющиеся колебания в энергосберегающих приборах используется фильтрующий конденсатор. При прохождении которого ток достигает нужных кондиций и подается на схему запуска лампы. После чего используемая лампа загорается. Так происходит, когда вся цепочка работает исправно.

Но моргание при выключенном положении выключателя свидетельствует, что произошел какой-то сбой. И причиной этому является накопление электроэнергии фильтрующим емкостным конденсатором, предназначенным для сглаживания импульсов.

Дело в том, что все скопленное электричество при достижении определенного уровня подается на схему запуска осветительного прибора. Далее происходит обычное замыкание контактов и питающее напряжение принуждает лампочку выполнять освещение.

Но поскольку заряд энергии в фильтрующем конденсаторе небольшой, то он мгновенно расходуется и свечение прекращается. В результате такого процесса происходит моргание.

А дальше начинается новый цикл накопления энергии с подачей его на схему запуска и так может продолжаться до бесконечности, а точнее, до поломки энергосберегающей лампы или устранения проблемы.

Причем описанная причина является единственно возможной. То есть можно однозначно утверждать, что моргание происходит только из-за накопления фильтрующим конденсатором небольших объемов электрического тока. Теперь следует разобраться, откуда он берется при выключенном положении выключателя.

Причины накапливания тока на конденсаторе

Несмотря на скопление электроэнергии в фильтрующем конденсаторе, в большинстве случаев он остается исправным. А само наличие тока просто указывает на проблему.

Ее источником могут быть 3 причины:

  1. Лампы подсветки, расположенные на выключателе.
  2. Наличие токов утечки.
  3. Выработанный ресурс самой лампы, ее отдельных элементов. К примеру, стартером люминесцентной энергосберегающей лампы.

Чтобы решить проблему быстро и с малыми затратами, следует ознакомиться с причинами мерцания/моргания ближе.

Причина #1 — лампы подсветки выключателя

Промышленность старается повысить конкурентоспособность своей продукции делая ее более функциональной и удобной.

Для этой цели на многие выключатели устанавливаются лампы подсветки, которые помогают людям легко найти их месторасположение в темноте. Но способ их подключения к цепи нередко позволяет току попасть к фильтрующему конденсатору, что приведет к морганию.

Происходит это по причине того, что лампа подсветки устанавливается параллельно самому выключателю. Это сделано, чтобы этот элемент всегда мог исполнять свои обязанности.

Но когда контакты выключателя разомкнуты, весь наличный электрический ток поступает на лампу подсветки. А дальше его небольшое количество попадает на энергосберегающую лампу, что приводит к нештатному срабатыванию фильтрующего конденсатора. Это явление настолько частое, что стало основной причиной моргания.

Бороться с этой причиной легко, причем существует несколько простых способов, среди которых человек может выбрать подходящий.

Способ #1. Замена выключателя на изделие без лампы подсветки. Это не накладно и устранить проблему получится быстро.

Способ #2. Отключить провода лампы подсветки — то есть нужно просто разорвать цепь питания, перекусив нужные провода. Сделать это за несколько минут сможет любой специалист или сам пользователь, если есть соответствующие навыки. Такой решение считается самым не затратным, но подсветкой придется пожертвовать.

Способ #3. Добавить лампу накаливания — в этом случае весь ток от лампы подсветки будет расходоваться на нагрев ее нити. А поскольку запас электричества небольшой, то к каким-либо результатам это не приведет, зато фильтрующий конденсатор моргать не будет.

Преимуществом этого варианта является то, что подсветку удастся сохранить, а расходы на устранение будут минимальными. Но эстетические свойства такого метода сомнительные, так как лампу накаливания в какой-либо люстре замаскировать проблематично.

Способ #4. Добавить в цепь маломощное сопротивление — это решение для устранения неполадки схоже с предыдущим. То есть дополнительный элемент будет расходовать весь запас тока отчего в фильтрующем конденсаторе он скапливаться не будет.

Рекомендуемая мощность сопротивления 2 Вт, при этом номинал должен быть в пределах 50 кОм. Такой вариант является наименее востребованным.

Способ #4. Подключить лампу подсветки к проводке отдельно от самого выключателя. Таким образом, есть возможность сохранить светодиод. Но он будет работать постоянно, то есть даже во включенном положении выключателя, хотя расходы будут незначительными.

Несмотря на простоту, целесообразность этого варианта сомнительная, даже по соображениям безопасности человеку лучше обойтись любым из предыдущих методов.

Поскольку описанный случай является самой распространенной причиной попадания электричества на фильтрующий конденсатор, а, следовательно, и моргания энергосберегающих ламп, то начинать поиск проблемы нужно именно с нее.

А также может быть полезной информация о том, что в современных выключателях используются два вида ламп подсветки: неоновые и светодиодные. А чаще всего приводит к нештатной работе именно первый вид осветительных приборов.

Причина #2 — наличие токов утечки

Нередко проводка или другие элементы цепи бывают в неудовлетворительном состоянии. Что способно привести к образованию, так называемых, токов утечки.

То есть несмотря на выключенное положение коммутатора на фильтрующий конденсатор опять же может подаваться электричество. В результате происходит моргание/мерцание используемой энергосберегающей лампы.

Такие случаи встречаются реже, чем нештатная работа лампы подсветки, но этот вариант может быть значительно опасней. Так как к появлению точек утечки могут привести только серьезные причины.

К ним относятся следующие:

  1. Повреждение изоляции.
  2. Неправильный электромонтаж.
  3. Некачественное соединение.

Какое-либо повреждение изоляции может произойти в случае использования некачественных проводов, других элементов цепи. А также к указанным последствиям способна привести выработка ресурса. То есть изоляция нередко разрушается из-за своего «почтенного» возраста.

Неправильный электромонтаж также нередко приводит к тому, что при разрывании цепи выключателем ток все равно будет поступать к лампе. Так случается, когда грубо нарушены правила выполнения работ.

В результате выключатель разрывает так называемый ноль, но не нужную в этом случае фазу. Подобную оплошность можно выявить самому, используя указатель напряжения, который можно успешно заменить электроизмерительными клещами.

Некачественный электромонтаж также часто приводит к появлению токов утечки. Произойти это может из-за ряда причин. К ним относится плохое соединение жил провода или неправильное их подключение к другим элементам цепи. К примеру, плохой контакт между проводами и разъемом выключателя.

Владельцу помещения нужно понимать, что плохое состояние проводки несет опасность здоровью и жизни каждого человека, который находится в нем. Особенно это касается ситуаций, когда в качестве заземления используется старая и неэффективная советская система TN-C. Поэтому сразу после выявления каких-либо недочетов их сразу же необходимо устранять.

Причина #3 — выработанный ресурс лампы

Всевозможные современные осветительные приборы имеют огромный ресурс, но и он когда-нибудь будет выработан. Поэтому такую причину моргания лампы также нужно иметь в виду, так как это не редкость.

А особенно высокой вероятность такой проблемы становится, когда энергосберегающая лампа проработала несколько лет. Причем человеку не стоит удивляться тому, что производитель обещал продолжительность срока службы в 10 и больше лет, а неисправность проявились раньше.

Существует множество объективных причин досрочного вырабатывания ресурса. Например, такими могут быть перепады напряжения, низкие или высокие температуры и прочие неоптимальные условия. Кстати, само моргание также ведет к досрочной поломке любого осветительного прибора.

Чаще всего причиной мерцания люминесцентных энергосберегающих ламп с закончившимся сроком эксплуатации является неисправный стартер. В этом случае выйти из положения получится простой заменой указанного элемента, тем более он стоит недорого.

А еще стоит помнить о том, что покупателю может попасться некачественный осветительный прибор. Чтобы избежать этого, необходимо приобретать продукцию известных всему миру производителей.

К примеру, такими являются Philips, OSRAM и ряд других. Их изделия дороже, чем у отечественных или других производителей, включая китайских, но брак встречается крайне редко, а рабочие характеристики соответствуют заявленным.

Самостоятельный поиск причины неисправности

Если начала моргать используемая в светильнике или прочем изделии энергосберегающая лампа, то начать устранять проблему необходимо сразу же. Так как каждый осветительный прибор имеет ограничения ресурса по количеству включений.

То есть каждый такой цикл сокращает время эксплуатации, а, если они повторяются часто, тогда всего за несколько дней продолжительность службы сократится на много месяцев, а то и лет. Кроме того, как указывалось выше, при неисправной проводке может существовать угроза здоровью владельца жилья, его родным, близким, чего допускать нельзя.

Начать процедуру выявления неисправности следует с простейших способов, не требующих затрат. А если они не дадут результата, то переходить к более сложным.

Так, в первую очередь необходимо проверить работоспособность самой лампочки. Для чего ее можно переставить в другое место, испытать у соседей, знакомых. Если моргание продолжается, то нужно просто заменить осветительный прибор.

Когда после установки лампы в новом месте неисправность не проявляется, тогда следует заменить выключатель. Чтобы не тратить деньги, его для испытания можно взять с другого места и, желательно, чтобы он был без лампы подсветки. Когда причина будет выявлена, следует просто купить и поставить новый выключатель.

Если и это не дало результатов, то владельцу помещения следует искать проблему в проводке. Но при выполнении любых электромонтажных работ важно помнить, что все они потенциально опасны. Поэтому нужно соблюдать меры по предотвращению и предупреждению рискованных ситуаций, обладать достаточными навыками и иметь соответствующий инструмент.

Выяснить причину свечения светодиодок после отключения от питания поможет информация следующей статьи, в которой разобраны все варианты возникновения подобных ситуаций, а также способы их устранения и предупреждения.

Выводы и полезное видео по теме

В первом ролике можно увидеть, как моргает лампа и получить дополнительную информацию о том, что нужно делать:

В следующем видеоматериале рассказывается об одном из способов устранение неполадки, а именно о замене фильтрующего емкостного конденсатора:

Видео-сюжет об ошибках подключения выключателя, которые могут приводить к морганию ламп:

Разобраться в причинах мигания лампочка при разомкнутой цепи электропитания относительно просто. Для этого человеку необходимо обладать умеренным запасом специальных знаний и навыков. Но искать проблему необходимо оперативно, как и устранение выявленных недочетов.

Так как почти любая неисправность может быть потенциально опасной для людей. Кроме того, несвоевременное устранение ведет к дополнительным финансовым потерям.

Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, размещайте фото по теме статьи. Расскажите, как вы определили причину мигания лампочки. Опишите, каким образом устранили проблему.

Настоящее время электроэнергия стоит достаточно дорого, поэтому люди стали чаще задумываться о том, как сэкономить свои средства и снизить потребление электроэнергии. Так как старые лампы накаливания не дают нужной экономии, люди стали чаще использовать энергосберегающие люминесцентные лампы.

Используя энергосберегающие лампы, люди часто встречается проблемой, когда при включении они начинают мигать. Давайте попробуем разобраться, почему мигает энергосберегающая лампа, когда выключатель включен.

Существует три основных проблемы возникновения мерцания энергосберегающих ламп:

  • наличие у выключателя светодиодного индикатора;
  • неправильный монтаж или нарушение электропроводки;
  • брак при изготовлении.

Принцип действия энергосберегающих ламп

Согласно схеме, бытовое напряжения 220 В, которое является переменным, через предохранитель поступает на диодный мост. Это диодный мост преобразует переменное напряжение в постоянное напряжение с некоторой пульсацией.

Для сглаживания пульсации используется фильтрующий конденсатор, который и может являться причиной мигания энергосберегающих ламп.

Наличие у выключателя светодиодного индикатора

Этот индикатор предназначен для того, чтобы выключатель можно было видеть в темноте. Индикатором обычно служит светодиод красного свечения. В качествеидикатора может также использоваться обычная неоновая подсветка.

Индикатор в выключателе подсоединен параллельно.

Последовательно с индикатором подключен резистор 100-1000 кОм и мощностью 0,5-1 Вт.

От чего же моргает энергосберегающая лампа? При отключении выключателя (часть цепи разомкнута) ток малого значения протекает через сопротивление и индикатор, а далее поступает на емкость. Зарядившись конденсатор пытается стартовать схему включения лампы. Лампа включается и сразу гаснет, при этом конденсатор полностью разряжается. Мерцание продолжается постоянно в цикле. Как же устранить мигание энергосберегающей лампы?

Способы устранения причины, связанной с индикатором

1. Удалить индикатор. Для этого нужно отсоединить индикатор от цепи выключателя согласно схеме. В отключенном состоянии ток, который заряжает конденсатор в энергосберегающей лампе, не протекает в лампу, так как цепь разорвана.

2. Вставить маломощную лампу с нитью накала, например, 30 Вт, совместно с энергосберегающей. При установке этой лампы небольшая часть тока расходуется на нагревание нити накала и конденсатор, выступающий в роли фильтра пульсаций напряжения, не заряжается. Если люстра рассчитана только на одну лампочку, как быть в таком случае?

3. Установить дополнительный резистор. В электрическую цепь необходимо установить параллельно лампе резистор 2 Вт 50 кОм, выполняющий роль лампы накаливания.

4. Купить выключатель, у которого отсутствует индикатор, и установить его.

Неправильный монтаж или нарушение электропроводки

Стоит упомянуть о том, что причиной также может быть неисправная электропроводка, при нарушении которой возникают токи утечки большой величины.

Брак при изготовлении

Еще одной причиной возникновения мерцания лампочки может являться некачественное изготовление. В настоящее время на рынке встречается много брака, изделия выполняются не по стандартам и поэтому выходят из строя практически сразу. Осуществив покупку лампочки в магазине, необходимо сразу же ее проверить и в случае обнаружения неисправностей попросить заменить ее на исправную.

Мигает энергосберегающая лампочка при включенном свете

Настоящее время электроэнергия стоит достаточно дорого, поэтому люди стали чаще задумываться о том, как сэкономить свои средства и снизить потребление электроэнергии. Так как старые лампы накаливания не дают нужной экономии, люди стали чаще использовать энергосберегающие люминесцентные лампы.

Используя энергосберегающие лампы, люди часто встречается проблемой, когда при включении они начинают мигать. Давайте попробуем разобраться, почему мигает энергосберегающая лампа, когда выключатель включен.

Существует три основных проблемы возникновения мерцания энергосберегающих ламп:

  • наличие у выключателя светодиодного индикатора;
  • неправильный монтаж или нарушение электропроводки;
  • брак при изготовлении.

Принцип действия энергосберегающих ламп

Согласно схеме, бытовое напряжения 220 В, которое является переменным, через предохранитель поступает на диодный мост. Это диодный мост преобразует переменное напряжение в постоянное напряжение с некоторой пульсацией.

Для сглаживания пульсации используется фильтрующий конденсатор, который и может являться причиной мигания энергосберегающих ламп.

Наличие у выключателя светодиодного индикатора

Этот индикатор предназначен для того, чтобы выключатель можно было видеть в темноте. Индикатором обычно служит светодиод красного свечения. В качествеидикатора может также использоваться обычная неоновая подсветка.

Индикатор в выключателе подсоединен параллельно.

Последовательно с индикатором подключен резистор 100-1000 кОм и мощностью 0,5-1 Вт.

От чего же моргает энергосберегающая лампа? При отключении выключателя (часть цепи разомкнута) ток малого значения протекает через сопротивление и индикатор, а далее поступает на емкость. Зарядившись конденсатор пытается стартовать схему включения лампы. Лампа включается и сразу гаснет, при этом конденсатор полностью разряжается. Мерцание продолжается постоянно в цикле. Как же устранить мигание энергосберегающей лампы?

Способы устранения причины, связанной с индикатором

1. Удалить индикатор. Для этого нужно отсоединить индикатор от цепи выключателя согласно схеме. В отключенном состоянии ток, который заряжает конденсатор в энергосберегающей лампе, не протекает в лампу, так как цепь разорвана.

2. Вставить маломощную лампу с нитью накала, например, 30 Вт, совместно с энергосберегающей. При установке этой лампы небольшая часть тока расходуется на нагревание нити накала и конденсатор, выступающий в роли фильтра пульсаций напряжения, не заряжается. Если люстра рассчитана только на одну лампочку, как быть в таком случае?

3. Установить дополнительный резистор. В электрическую цепь необходимо установить параллельно лампе резистор 2 Вт 50 кОм, выполняющий роль лампы накаливания.

4. Купить выключатель, у которого отсутствует индикатор, и установить его.

Неправильный монтаж или нарушение электропроводки

Стоит упомянуть о том, что причиной также может быть неисправная электропроводка, при нарушении которой возникают токи утечки большой величины.

Брак при изготовлении

Еще одной причиной возникновения мерцания лампочки может являться некачественное изготовление. В настоящее время на рынке встречается много брака, изделия выполняются не по стандартам и поэтому выходят из строя практически сразу. Осуществив покупку лампочки в магазине, необходимо сразу же ее проверить и в случае обнаружения неисправностей попросить заменить ее на исправную.

Немалая часть потребителей уже заменила стандартные лампы накаливания на более экономные источники света. Однако в процессе эксплуатации многие сталкиваются с необычным явлением — мерцанием источника света при отключенном питании.

Данный феномен не только сокращает рабочий ресурс лампочек, но и крайне нагружает глаза. О том, почему моргает энергосберегающая лампочка при выключенном выключателе, и что с этим делать, пойдет речь ниже.

Устройство и принципы работы энергосберегающих лампочек

Современная промышленность выпускает две разновидности энергосберегающих ламп — люминесцентные и светодиодные. Они отличаются по внутренней начинке, но обе способны функционировать в широком диапазоне токовый значений. Разброс может достигать десятков Ампер. И ртутные, и светодиодные лампочки дают яркий свет, потребляют немного электричества.

Принцип работы люминесцентной лампочки

Энергосберегающие источники освещения базируются на свойстве ртутных паров светиться. Принципиальные особенности люминесцентной лампочки:

  1. При подключении электропитания ток направляется через электронный пускорегулирующий аппарат (электронный балласт). Предназначение ЭПРА — придание току нужных параметров, разогрев электродов. В аппарате ток трансформируется и подается на электроды.
  2. Благодаря покрытию смеси оксидов металлов на вольфрамовых электродах происходит ионизация ртутных паров. Реакция осуществляется в стеклянной колбе. Ртутные пары издают ультрафиолетовое свечение.
  3. Стеклянные стенки колбы покрыты люминофором, который превращает ультрафиолетовый спектр в заданный. Нужный спектр зависит от химических составляющих люминофора.

Принцип работы светодиодной лампы

Компоненты светодиодной лампочки включают цоколь, преобразователь тока и светящиеся элементы. Источник освещения — светодиодная лента, представляющая собой гибкую плату, в которой на одинаковых друг от друга расстояниях вмонтированы светодиоды. Под воздействием электричества светодиоды (аналоговые полупроводники) издают свечение.

Светодиодные лампочки безопаснее люминесцентных в экологическом отношении. Для изготовления люминесцентных устройств используются ртуть и оксиды металлов, а эти вещества опасны для живых существ. Именно по этой причине энергосберегающие лампочки нельзя смешивать с обычным мусором. Такие источники света подлежат специализированной утилизации.

Светодиод представляет собой очень маленький химически нейтральный кристалл, установленный в прозрачный корпус. Кристалл присоединен к металлическим контактам. Диоды безопасны, поскольку в них отсутствуют вредные элементы. Будучи подключенными к электросети, кристаллы издают яркое свечение, хотя из-за их небольшого веса выделяемая тепловая энергия ничтожна. Наибольшая температура разогретого светодиода не превышает 60 градусов.

Светодиоды способны светиться только при малом токе, поэтому на них устанавливают специальные конденсаторы. Такие устройства позволяют лампе включиться не сразу, а лишь когда ток приобретет нужное пороговое значение. Зачатую причина мерцания светодиодной лампы в какой-либо поломке в ЭПРА.

Причины мерцания

Энергосберегающая лампа может мигать в самых разных ситуациях:

  • постоянное мигание при включенном выключателе;
  • только в момент включения;
  • эпизодическое мигание в процессе работы;
  • при выключенном выключателе.

Мерцание при отсутствии электропитания вызвано особенностями выключателей отдельных моделей, ошибками электриков при прокладке электропроводки. Причиной мерцания может быть недостаточно качественный источник освещения. Для устранения проблемы придется выявить ее первопричину.

Выключатель со светодиодной подсветкой

Мерцание нередко вызывается неисправностью клавишного выключателя, работающего с неоновой или светодиодной подсветкой.

  1. Замыкание силовых контактов, возникающее в результате включения устройства.
  2. Загорание подсвечивающей лампы.
  3. Движение слабого тока по схеме сеть-источник освещения-сеть.
  4. Зарядка конденсатора на схеме энергосберегающей лампочки.

На последнем этапе осуществляется молниеносная подзарядка конденсатора и весь процесс повторяется вновь. Чтобы разрешить проблему, понадобится разомкнуть токовую цепочку за счет устранения подсветки в выключателе. Кроме того, следует изменить параметры цепочки так, чтобы сделать невозможной зарядку конденсатора. Помогает замена выключателя на другой, не имеющий подсветки.

Обратите внимание! Недопустимо совмещать энергосберегающие источники света и выключатели с подсветкой. Даже если мигание отсутствует, рабочий ресурс осветительного прибора расходуется в таком случае чрезвычайно быстро.

Ошибки в проводке

Нередко первопричина мигания в неправильно установленной электропроводке или ошибке при подключении, что приводит к большим потерям тока. Вопрос решается установкой обычного резистора. Устройство можно поставить во внутренней части распредкоробки или на осветительном приборе, но при условии параллельно работающей лампы.

Еще одна причина проблемы — чрезмерно протяженный электрокабель, соединяющий энергосберегающую лампочку с выключателем. Кабель прямо пропорционален площади проводника, что приводит к росту потенциалов и переполнению радиоволнового эфира. Таким образом заряжается конденсатор, и лампа мигает даже при отключенном электропитании.

Следующая причина мерцания — неверное подключение выключателя. Распространенная ошибка — прямая прокладка фазного провода к осветительному прибору или разрыв нуля через контакты. Решить вопрос шунтирующим резистором не получится, поскольку этому мешают перепады напряжения в сети и слишком слабый ток, идущий через подсветку. Выход из положения — демонтаж распредкоробки и выполнение корректного подключения фазового провода на выключатель.

Недостаточное качество лампочки

Некачественный осветительного прибора — еще один фактор, ведущий к мерцанию. Чтобы избежать подобной проблемы, рекомендуется придерживаться ряда правил:

  1. Выбирать лампочку следует с учетом параметров мощности, которые содержатся в специальных таблицах и указываются компанией-производителем в маркировке изделия.
  2. Многие энергосберегающие лампы имеют цоколь E27. Однако если речь идет о местном освещении, нужны цоколи E14.
  3. Для разных типов помещений необходима отличающаяся цветовая температура. Для офисов это 6 – 6,5 тысячи по шкале Кельвина, для гостиных и детских комнат — 4,2 тысячи Кельвинов, а для кухни или спальни — 2,7 тысячи.

Не стоит приобретать слишком дешевые осветительные приборы от малоизвестных производителей. Такая экономия нередко оборачивается быстрой поломкой устройства. Продукция от хорошо зарекомендовавших себя компаний — более разумный выбор. Гарантийный срок на изделие составляет от 6 до 18 месяцев.

Проблемы с изоляцией

Часто встречающаяся причина мерцания — значительные потери тока в сети. Если источником проблемы стал некачественный контакт, вопрос решается зачисткой окисленного проводника и контактной площадке. Кроме того, следует надежно затянуть болт и пропаять соединение.

Следствием плохой изоляции станет мерцание, так как на линии есть потери тока, в результате чего свечение неровное. Примета некачественной изоляции — частые и на первый взгляд беспричинные выбивания автомата. Чтобы определить проблемное место, понадобится мультиметр. После отключения электропитания переводят прибор в режим прозвона. Один из щупов направляют на оголенный провод, второй — на заземляющий контур. Мультиметр оповестит об имеющемся пробое звуковым сигналом.

Обязательно следует проверить отсутствие сообщения между проводами в кабеле. С этой целью щупами последовательно касаются каждого из имеющихся проводов.

Еще более надежный прибор для определения повреждений в изоляционном слое — мегомметр. Однако такое устройство есть только у специалистов.

Устранение причины проблемы

Чаще всего используются такие способы устранения мигания выключенных лампочек:

  1. Шунтирование резистором.
  2. Шунтирование конденсатором.
  3. Использование подсветки с выделенным проводом.
  4. Установка проходного выключателя.
  5. Удаление подсветки в выключателе.
  6. Подключение параллельно светодиодной лампочки.

Шунтирование резистором

Прекратить мигания можно, если зашунтировать схемы сопротивлением. Для этого используем резистор, уровень сопротивления которого составляет 1 мОм, а мощность — 0,5 до 2 Ватт. Рекомендуется изолировать резистор термоусадкой — это обеспечит безопасность.

Оптимальный участок для подключения резистора — распредкоробка. Подключаем резистор между нулевым и фазным проводами лампочки. При подключении используем зажимы WAGO. Указанных действий достаточно, чтобы избавиться от мигания.

Бывает, что распределительная коробка установлена далеко, к ней отсутствует доступ (хотя так делать и нельзя по правилам). Возможна ситуация, когда в распредкоробке недостаточно свободного места, резистор можно присоединить к фазе или нулю осветительного прибора. После соединения концы оправить в клеммник.

Шунтирование отличается существенным минусом: сопротивление нагревается и, если неверно подобрать мощность, существует вероятность пожара. Следует учитывать то обстоятельство, что современные модели электросчетчиков учитывают расход электричества на разогрев сопротивления. Таким образом, придется платить не только за освещение, но и собственно за само шунтирование.

Шунтирование конденсатором

При отсутствии резистора можно обойтись конденсатором. Понадобится емкость в пределах 0,01 – 1мкФ и напряжением с двукратным запасом (440 Вольт), чтобы защититься от импульсных помех. Еще правильнее предусмотреть 630-вольтное напряжение.

Если все же конденсатор на 630 Вольт отсутствует, а есть устройство только на 400 Вольт, можно использовать указанную на рисунке ниже схему:

В данном случае один резистор защищает конденсатор от помех импульсного характера, а второй служит для разрядки конденсатора. В цепи переменного тока конденсатор выступает в качестве реактивного сопротивления. Оно не принимается в расчет электрическим счетчиком. К тому же конденсатор не нагревается (в отличие от резистора).

Исходя из сказанного, монтаж конденсатора — более правильный вариант как с технической точки зрения, так и по соображениям безопасности. Устанавливать конденсатор нужно с применением сопротивления на те же участки, о которых говорилось выше (распределительная коробка, клеммник осветительного прибора).

Чтобы подобрать конденсатор, нет нужды искать его в магазине. Достаточно разобрать пришедшую в негодность энергосберегающую лампочку и достать конденсатор из стартера. Однако следует заметить, что подойдет только керамический или бумажный стартер, но не электролитический. Последний в случае перепада напряжения может взорваться. Если выбран электролитический конденсатор, нужно предусмотреть значительный запас по напряжению.

Выделенный нуль

Если выключатель расположен в том же блоке, где и розетка, или к выключателю присоединен еще и нулевой провод, рекомендуется направить подсветку к нулю и фазе. Подсветка будет включена всегда, но и лампа больше мигать не будет. Способ сопряжен с прокладкой новых проводов и считается неудобным.

Проходной выключатель

Вместо стандартного переключателя подойдет проходной. В таком случае в одной позиции будет включена лампа, в другой — подсветка. Лампочка мигать не будет благодаря тому, что на нее подаются в отключенном положении только нулевые провода. Однако придется заводить нуль и на выключатель.

Метод одобряется большинством мастеров, поскольку не нужно тратить силы и время на подбор подходящего резистора и конденсатора. В то же время придется потратиться на приобретение проходного переключателя.

Подключение лампочки

Если в светильнике есть несколько рожков, то вместо одной энергосберегающей лампы рекомендуется параллельно подключить лампу накаливания. Это позволит покончить с миганиями.

Способ актуален только если есть несколько патронов к одной лампочке. Данный вариант самый малозатратный. Недостаток варианта в том, что придется отказаться от энергосбережения.

Демонтаж подсветки

Наиболее радикальный способ борьбы с миганием лампы — удаление подсветки из выключателя.

Заключение

Если лампа светится в выключенном положении, то вне зависимости от интенсивности свечения устройство испытывает повышенную нагрузку. В результате лампочка растрачивает свой ресурс попусту и выйдет из строя преждевременно.

Выше указаны способы решения проблемы с миганием, однако если источник света имеет заводской брак, продлить срок ее эксплуатации не удастся. Обнаружить брак очень непросто. Если ремонтные работы не дают результата, нужно просто заменить лампочку.

Просмотров: 2301
Комментарии: Комментарии к записи Почему мигает энергосберегающая лампа отключены

Если сравнить лампы накаливания и энергосберегающие, то вторые стоят на ступень выше. Этот источник света намного качественней и прогрессивней. Поэтому лампы накаливания встречаются все реже, а экономки, хотя и стоит дороже в несколько раз, уверенно вытесняют их из наших жилищ. Купив такую лампу, мы вправе ожидать от нее безупречной работы. В основном так и есть, но все же иногда энергосберегающие лампы начинают мигать. Почему моргает энергосберегающая лампа? На этот вопрос ответит наша статья.

Конструктивное исполнение энергосберегающей лампы

Конструкция лампы энергосберегающей включает:

  • колбу. Форма встречается самая разная;
  • две спирали;
  • пускорегулирующее устройство электронное.

Работа энергосберегающей лампочки

Как у люминесцентной, так и у энергосберегающей лампы принцип работы один:

  1. Между 2 электродами, помещенными в колбу, в которую закачан инертный газ и пары ртути, возникает тлеющий разряд.
  2. Невидимое ультрафиолетовое излучение атомов ртути во время прохождения через стенки колбы, покрытые изнутри люминофором, превращается в свет, который мы видим. При этом цвет света разный, все зависит от того, каким составом покрыли лампу изнутри.

Интересно : Несмотря на то, что в наших сетях напряжение переменное, энергосберегающая лампа работает на постоянном. Преобразование напряжения постоянного в переменное происходит в электронном пускорегулирующем устройстве с помощью диодного моста.

Почему мигают энергосберегающие лампы

Проникшись идеей экономии электроэнергии, человек выбросил все имеющиеся в доме привычные старые лампы и поставил энергосберегающие. И как же неприятно, когда они вдруг начинают мигать.

Лампочки мигают по-разному

Мигают энергосберегающие лампы при разных обстоятельствах:

  • при включенном выключателе постоянно мигают;
  • в момент включения и некоторое непродолжительное время после;
  • периодически;
  • даже когда выключатель выключен.

Лампа выключена, но мигает

Почему мигает энергосберегающая лампа, ведь по идее в сети нет напряжения? А дело, оказывается, не в лампе, а в выключателе с подсветкой светодиодной или неоновой. И вот почему:

  1. Силовые контакты замыкаются, как только мы выключаем выключатель.
  2. Лампа, подсвечивающая, начинает гореть.
  3. Электрический ток очень небольшой величины из сети транзитом проходит через лампу, люстру с энергосберегающими лампочками на потолке и опять возвращается в сеть. При этом конденсатор в электронной схеме энергосберегающей лампочки подзаряжается и лампочка вспыхивает.
  4. Конденсатор мигом разряжается и опять все повторяется по кругу. Вот и весь секрет мигания выключенной энергосберегающей лампы.

Вывод: нельзя совмещать выключатель с подсветкой и энергосберегающую лампу. Даже если вас не раздражают мигания, то подумайте о том, насколько быстрее износится ваша не такая уж дешевая лампа. Из-за большого числа запусков, она быстро израсходует заложенный в нее ресурс и максимум месяца через 2 ее придется выбросить.

Могут быть и другие причины, а именно:

  • ошибки, допущенные при монтаже электропроводки;
  • лампа, выпущенная недобросовестным производителем.

Мигает лампочка при включенном выключателе

Как только включается свет, лампочка начинает мигать. Явление очень неприятное, а в чем же его причина:

  1. Уровень напряжения в сети насколько низкий, что пускорегулирующее устройство энергосберегающей лампы не может запустить ее в работу. Если так, то берем мультиметр, подносим к розетке и измеряем напряжение. Если есть отклонение от нормального (220 В) от 5%, обращаемся в компанию, занимающуюся электроснабжением, с жалобой на несоответствие качества поставляемой электроэнергии установленному стандарту. Ведь со строя могут выйти не только лампочки, но и бытовая техника.
  2. Пусконаладочное устройство энергосберегающей лампы неисправно. Здесь не остается ничего другого, как купить новую лампу, т.к. старая ремонту не подлежит.
  3. В сети наблюдаются скачки напряжения. Все претензии к электроснабжающей компании, если, конечно, вы не выполняете сварочных работ, включив в сеть дома сварочный инвертор. Тогда причина в нем, да и делать этого нельзя.

Энергосберегающая лампа мигает после включения

Такое явление наблюдается, когда у вас стоит энергосберегающая люминесцентная лампа, имеющая электромагнитную систему пуска. При такой неисправности энергосберегающих ламп люминесцентных, как сработавшийся стартер, происходит замедленный запуск. Задержка до 10 сек. еще допустима, но если больше, то меняйте стартер.

Устранение причин мигания энергосберегающих ламп

Если, покупая лампы, вы во главу угла поставили качество, а не самую низкую цену, то вопрос неисправности энергосберегающих ламп отпадает. Остается искать причину в другом и устранять ее:

  1. Первый и самый простой способ избавиться от мигания лампы в выключенном состоянии — вскрыть выключатель с подсветкой и разомкнуть цепь, по которой ток поступает к лампочке. Конденсатор перестанет подпитываться и лампа прекратит мигать.
  2. Второй способ радикальный — поменять выключатель с лампочкой на обычный.
  3. Третий — компромиссный, т.е. и мигание устраняет и выключатель с подсветкой останется. Небольшой ток, подзаряжающий конденсатор, нейтрализуется путем вкручивания в люстру из 2 или нескольких лампочек 1 лампочки накала. Конечно, это несколько уменьшит экономию электроэнергии, зато позволит отвести ток от конденсатора на накаливание нити. Есть в этом способе еще 1 положительный момент:
  • лампа энергосберегающая включается постепенно, а лампа накаливания сразу, значит, люстра засветится быстрее;
  • цвет излучения энергосберегающей лампы не всегда комфортен, а в комбинации со светом обычной лампы компенсируется этот недостаток. Глаза, кстати, меньше устанут.

4. Четвертый способ в техническом отношении дублирует 3, только дополнением станет не лампа накаливания, а конденсатор или 2 Вт резистор с сопротивление 50 кОм в качестве шунтирующего элемента. Через него пойдет ток небольшой, но достаточный для того, чтобы лампочка подсветки работала.

Энергосберегающие лампы высокого качества

Покупая энергосберегающие лампы, возьмите себе за правило обращать внимание, кто же является производителем. Не вызывает сомнения качество ламп, от такого известного производителя, как Philips (Филипс). У этих ламп хорошие характеристики:

  • тепловыделение незначительное;
  • служит долго;
  • экономит электроэнергию на 80%;
  • включается без мигания;
  • обеспечивает световой поток 85%.

Еще один лидер по производству светотехнического оборудования — Германская компания Osram (Осрам). Этот бренд пользуется большой популярностью, а лампы из серии OSRAM DULUX SUPERSTAR и OSRAM DULUXSTAR отличаются:

  • теплым, приятным, как у ламп накаливания светом;
  • почти мгновенным достижением запланированного светового потока;
  • отличной светоотдачей;
  • большим сроком службы — 15 тыс. часов;
  • компактным привлекательным дизайном.

Неисправности энергосберегающих ламп

Какие бывают неисправности энергосберегающих ламп и методы их устранения рассмотрим на примере PHILIPS 6yr 23W ECONOMY.

Разборка энергосберигающих ламп

Корпус энергосберегающей лампы разбираем в следующей последовательности:

  • берем плоскую отвертку и, двигаясь аккуратно по периметру оттесняем защелки;
  • отсоединяем баллон лампы, откручивая 4 провода, при помощи которых она соединена с электронным блоком;
  • выполняем отпайку проводов, соединяющих цоколь и плату. В руках останется блок. Теперь возможно определить неисправность.

Часто встречающиеся неисправности:

  1. Если в сети наблюдалось повышенное напряжение, то конденсатор вздуется и потечет, а лампа перестанет зажигаться. Здесь необходима замена CD и тестирование всех полупроводников.
  2. По этой же причине возникает и такая неисправность, как пробой конденсатора С5. Лампа при этом светится только там, где находятся нити накала. Конденсатор меняем.
  3. Причиной неполного свечения лампы может быть довольно долгая эксплуатация. При этом нарушается частично герметизация колбы, снижается термоэлектронная эмиссия. Лампу выбрасываем.
  4. Когда перегорает одна из нитей накала, лампа перестает гореть. В этом случае проверяем исправность конденсатора С5. Там, где накал оборван, выпаиваем диод, а на его место вставляем 10 Ом резистор.
  5. Еще одной причиной выхода со строя энергосберегающей лампы, является неисправный диодный тиристор (динистор). Обнаруживается эта причина путем исключения неисправности полупроводников, конденсаторов, обмоток дросселей, нитей накала. Выход — замена неисправного элемента.
  6. Если, прозванивая резисторы и полупроводники, вы видите, что они вышли со строя, то детали, конечно, подлежат замене. Но подумайте, стоит ли это делать, ведь такой ремонт обойдется дорого. Проще купить новую лампу.

Посмотрите, как устраняет мигание энергосберегающей лампы автор этого видео:

Моргает лампочка при выключенном выключателе: причины и способы устранения

Энергосберегающие осветительные приборы активно вытесняют старые неэкономные лампы накаливания, ведь положительный эффект новых технологий очевиден всем пользователям.

Все же есть у них и свои особенности в результате человек может быть озадачен каким-то непонятным явлением. К примеру, иногда случается так, что моргает лампочка при выключенном выключателе. Но с этим относительно просто бороться, если обнаружить истинную причину поломки.

Содержание статьи:

Почему моргают лампочки?

Современные технологии для освещения позволяют экономить и рассчитаны на длительную эксплуатацию. Одновременно высокотехнологичные изделия обладают более сложной конструкцией.

Именно так обстоят дела с . В результате указанная особенность иногда приводит к их нештатному срабатыванию. А усложняется все тем, что пользователь, впервые встречающийся с какими-либо неисправностями, не знает что делать. Но во многих случаях проблемы решаются оперативно и просто.

По крайней мере, в случае с мерцанием дела обстоят именно так. И чтобы понять, почему периодически моргает энергосберегающая лампочка или их группа при выключенном выключателе, довольно поверхностно ознакомиться с отдельными конструктивными особенностями современных источников света.

Так, необходимо знать, что любой прибор такого типа способен работать только от постоянного тока. А ему подается переменное питающее напряжение, которое нужно преобразовать. За такую процедуру отвечает диодный мост, но после выполнения нужной операции получается ток нужного напряжения, но с высокой пульсацией.

Конструкция лампыКонструкция лампы

Конструкция современных ламп довольно сложная, что наряду с существенной экономией может преподнести различные неприятные сюрпризы в виде нештатного срабатывания

Чтобы сгладить имеющиеся колебания в энергосберегающих приборах используется фильтрующий конденсатор. При прохождении которого ток достигает нужных кондиций и подается на схему запуска лампы. После чего используемая лампа загорается. Так происходит, когда вся цепочка работает исправно.

Но моргание при выключенном положении выключателя свидетельствует, что произошел какой-то сбой. И причиной этому является накопление электроэнергии фильтрующим емкостным конденсатором, предназначенным для сглаживания импульсов.

Дело в том, что все скопленное электричество при достижении определенного уровня подается на схему запуска осветительного прибора. Далее происходит обычное замыкание контактов и питающее напряжение принуждает лампочку выполнять освещение.

Но поскольку заряд энергии в фильтрующем конденсаторе небольшой, то он мгновенно расходуется и свечение прекращается. В результате такого процесса происходит моргание.

А дальше начинается новый цикл накопления энергии с подачей его на схему запуска и так может продолжаться до бесконечности, а точнее, до поломки энергосберегающей лампы или устранения проблемы.

Выключатель с подсветкойВыключатель с подсветкой

Нередко источником проблем с морганием ламп становятся выключатели, оборудованные подсветкой, а точнее, вмонтированные в них неоновые или светодиодные осветительные приборы

Причем описанная причина является единственно возможной. То есть можно однозначно утверждать, что моргание происходит только из-за накопления фильтрующим конденсатором небольших объемов электрического тока. Теперь следует разобраться, откуда он берется при выключенном положении выключателя.

Причины накапливания тока на конденсаторе

Несмотря на скопление электроэнергии в фильтрующем конденсаторе, в большинстве случаев он остается исправным. А само наличие тока просто указывает на проблему.

Ее источником могут быть 3 причины:

  1. Лампы подсветки, расположенные на выключателе.
  2. Наличие токов утечки.
  3. Выработанный ресурс самой лампы, ее отдельных элементов. К примеру, стартером люминесцентной энергосберегающей лампы.

Чтобы решить проблему быстро и с малыми затратами, следует ознакомиться с причинами мерцания/моргания ближе.

Причина #1 — лампы подсветки выключателя

Промышленность старается повысить конкурентоспособность своей продукции делая ее более функциональной и удобной.

Для этой цели на многие выключатели устанавливаются лампы подсветки, которые помогают людям легко найти их месторасположение в темноте. Но способ их подключения к цепи нередко позволяет току попасть к фильтрующему конденсатору, что приведет к морганию.

Фильтрующий конденсатор Фильтрующий конденсатор

На фото изображены фильтрующие емкостные конденсаторы. Они способны накапливать некоторое количество тока и подавать его на схему запуска лампы

Происходит это по причине того, что лампа подсветки устанавливается параллельно самому выключателю. Это сделано, чтобы этот элемент всегда мог исполнять свои обязанности.

Но когда контакты выключателя разомкнуты, весь наличный электрический ток поступает на лампу подсветки. А дальше его небольшое количество попадает на энергосберегающую лампу, что приводит к нештатному срабатыванию фильтрующего конденсатора. Это явление настолько частое, что стало основной причиной моргания.

Дополнительное сопротивлениеДополнительное сопротивление

Использование в цепи лампы накаливания любой мощности или дополнительного сопротивления являются простыми способами устранить неисправность. На фото изображен последний вариант

Бороться с этой причиной легко, причем существует несколько простых способов, среди которых человек может выбрать подходящий.

Способ #1. Замена выключателя на изделие без лампы подсветки. Это не накладно и устранить проблему получится быстро.

Способ #2. Отключить провода лампы подсветки — то есть нужно просто разорвать цепь питания, перекусив нужные провода. Сделать это за несколько минут сможет любой специалист или сам пользователь, если есть соответствующие навыки. Такой решение считается самым не затратным, но подсветкой придется пожертвовать.

Способ #3. Добавить лампу накаливания — в этом случае весь ток от лампы подсветки будет расходоваться на нагрев ее нити. А поскольку запас электричества небольшой, то к каким-либо результатам это не приведет, зато фильтрующий конденсатор моргать не будет.

Преимуществом этого варианта является то, что подсветку удастся сохранить, а расходы на устранение будут минимальными. Но эстетические свойства такого метода сомнительные, так как в какой-либо люстре замаскировать проблематично.

Способ #4. Добавить в цепь маломощное сопротивление — это решение для устранения неполадки схоже с предыдущим. То есть дополнительный элемент будет расходовать весь запас тока отчего в фильтрующем конденсаторе он скапливаться не будет.

Рекомендуемая мощность сопротивления 2 Вт, при этом номинал должен быть в пределах 50 кОм. Такой вариант является наименее востребованным.

Способ #4. Подключить лампу подсветки к проводке отдельно от самого . Таким образом, есть возможность сохранить светодиод. Но он будет работать постоянно, то есть даже во включенном положении выключателя, хотя расходы будут незначительными.

Выключатель без подсветкиВыключатель без подсветки

Если использовать выключатель без подсветки, то это будет менее удобно, но зато человек существенно снизит вероятность моргания, мерцания

Несмотря на простоту, целесообразность этого варианта сомнительная, даже по соображениям безопасности человеку лучше обойтись любым из предыдущих методов.

Поскольку описанный случай является самой распространенной причиной попадания электричества на фильтрующий конденсатор, а, следовательно, и , то начинать поиск проблемы нужно именно с нее.

А также может быть полезной информация о том, что в современных выключателях используются два вида ламп подсветки: неоновые и светодиодные. А чаще всего приводит к нештатной работе именно первый вид осветительных приборов.

Причина #2 — наличие токов утечки

Нередко проводка или другие элементы цепи бывают в неудовлетворительном состоянии. Что способно привести к образованию, так называемых, токов утечки.

То есть несмотря на выключенное положение коммутатора на фильтрующий конденсатор опять же может подаваться электричество. В результате происходит моргание/мерцание используемой энергосберегающей лампы.

Повреждение проводкиПовреждение проводки

Повреждение проводки является далеко не самой частой, но одной из наиболее неприятных причин моргающего состояния электросберегающих ламп

Такие случаи встречаются реже, чем нештатная работа , но этот вариант может быть значительно опасней. Так как к появлению точек утечки могут привести только серьезные причины.

К ним относятся следующие:

  1. Повреждение изоляции.
  2. Неправильный электромонтаж.
  3. Некачественное соединение.

Какое-либо повреждение изоляции может произойти в случае использования некачественных проводов, других элементов цепи. А также к указанным последствиям способна привести выработка ресурса. То есть изоляция нередко разрушается из-за своего «почтенного» возраста.

Неправильный электромонтаж также нередко приводит к тому, что при разрывании цепи выключателем ток все равно будет поступать к лампе. Так случается, когда грубо нарушены правила выполнения работ.

В результате выключатель разрывает так называемый ноль, но не нужную в этом случае фазу. Подобную оплошность можно выявить самому, используя указатель напряжения, который можно успешно заменить электроизмерительными клещами.

Замена проводкиЗамена проводки

Иногда моргание можно устранить только заменой проводки, что накладно, но это процедура необходимая — в противном случае, существует вероятность более тяжелых финансовых потерь, а также есть угроза здоровью людей

Некачественный электромонтаж также часто приводит к появлению токов утечки. Произойти это может из-за ряда причин. К ним относится плохое соединение жил провода или неправильное их подключение к другим элементам цепи. К примеру, плохой контакт между проводами и разъемом выключателя.

Владельцу помещения нужно понимать, что плохое состояние проводки несет опасность здоровью и жизни каждого человека, который находится в нем. Особенно это касается ситуаций, когда в качестве заземления используется старая и неэффективная советская система TN-C. Поэтому сразу после выявления каких-либо недочетов их сразу же необходимо устранять.

Причина #3 — выработанный ресурс лампы

Всевозможные современные осветительные приборы имеют огромный ресурс, но и он когда-нибудь будет выработан. Поэтому такую причину моргания лампы также нужно иметь в виду, так как это не редкость.

А особенно высокой вероятность такой проблемы становится, когда энергосберегающая лампа проработала несколько лет. Причем человеку не стоит удивляться тому, что производитель обещал продолжительность срока службы в 10 и больше лет, а неисправность проявились раньше.

Монтаж выключателяМонтаж выключателя

Следует помнить о том, что не стоит слишком экономить на качестве комплектующих и самом электромонтаже. Так как нередко это оборачивается дополнительными и существенными финансовыми потерями

Существует множество объективных причин досрочного вырабатывания ресурса. Например, такими могут быть перепады напряжения, низкие или высокие температуры и прочие неоптимальные условия. Кстати, само моргание также ведет к досрочной поломке любого осветительного прибора.

Чаще всего причиной мерцания люминесцентных энергосберегающих ламп с закончившимся сроком эксплуатации является неисправный . В этом случае выйти из положения получится простой заменой указанного элемента, тем более он стоит недорого.

А еще стоит помнить о том, что покупателю может попасться некачественный осветительный прибор. Чтобы избежать этого, необходимо приобретать продукцию известных всему миру производителей.

К примеру, такими являются ,  и ряд других. Их изделия дороже, чем у отечественных или других производителей, включая китайских, но брак встречается крайне редко, а рабочие характеристики соответствуют заявленным.

Самостоятельный поиск причины неисправности

Если начала моргать используемая в светильнике или прочем изделии энергосберегающая лампа, то начать устранять проблему необходимо сразу же. Так как каждый осветительный прибор имеет ограничения ресурса по количеству включений.

То есть каждый такой цикл сокращает время эксплуатации, а, если они повторяются часто, тогда всего за несколько дней продолжительность службы сократится на много месяцев, а то и лет. Кроме того, как указывалось выше, при неисправной проводке может существовать угроза здоровью владельца жилья, его родным, близким, чего допускать нельзя.

Устранение неисправностейУстранение неисправностей

Устранение неисправностей должен выполнять только обученный мастер, причем специальным инструментом с соблюдением всех предусмотренных руководящими документами мер безопасности

Начать процедуру выявления неисправности следует с простейших способов, не требующих затрат. А если они не дадут результата, то переходить к более сложным.

Так, в первую очередь необходимо проверить работоспособность самой лампочки. Для чего ее можно переставить в другое место, испытать у соседей, знакомых. Если моргание продолжается, то нужно просто заменить осветительный прибор.

Когда после установки лампы в новом месте неисправность не проявляется, тогда следует заменить . Чтобы не тратить деньги, его для испытания можно взять с другого места и, желательно, чтобы он был без лампы подсветки. Когда причина будет выявлена, следует просто купить и .

Если и это не дало результатов, то владельцу помещения следует искать проблему в проводке. Но при выполнении любых электромонтажных работ важно помнить, что все они потенциально опасны. Поэтому нужно соблюдать меры по предотвращению и предупреждению рискованных ситуаций, обладать достаточными навыками и иметь соответствующий инструмент.

Выяснить причину свечения светодиодок после отключения от питания поможет информация , в которой разобраны все варианты возникновения подобных ситуаций, а также способы их устранения и предупреждения.

Выводы и полезное видео по теме

В первом ролике можно увидеть, как моргает лампа и получить дополнительную информацию о том, что нужно делать:

В следующем видеоматериале рассказывается об одном из способов устранение неполадки, а именно о замене фильтрующего емкостного конденсатора:

Видео-сюжет об ошибках подключения выключателя, которые могут  приводить к морганию ламп:

Разобраться в причинах мигания лампочка при разомкнутой цепи электропитания относительно просто. Для этого человеку необходимо обладать умеренным запасом специальных знаний и навыков. Но искать проблему необходимо оперативно, как и устранение выявленных недочетов.

Так как почти любая неисправность может быть потенциально опасной для людей. Кроме того, несвоевременное устранение ведет к дополнительным финансовым потерям.

Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, размещайте фото по теме статьи. Расскажите, как вы определили причину мигания лампочки. Опишите, каким образом устранили проблему.

Почему мигает энергосберегающая лампочка при выключенном свете: поиск неполадок

Содержание статьи:

Лампочки Ильича постепенно заменяются новыми моделями – энергосберегающими LED-светильниками. Современные лампочки надежны, эстетичны, потребляют меньшее количество электроэнергии и, по заверениям производителей, работают около 10-12 лет (примерно 30 тысяч часов непрерывного свечения). Но иногда пользователи сталкиваются с необычным явлением – мерцанием светодиодов без подачи электроэнергии. С классическими лампами подобное не происходит. Чтобы понять, почему мигает энергосберегающая лампочка при выключенном свете, необходимо понять принцип устройства прибора, требования и правила.

Как устроены современные энергосберегающие лампы

В отличие от классической лампы накаливания энергосберегающие выдают больший поток света при меньшей мощности потребления. Доступны разные варианты – дневной, холодный, теплый свет, другие. Установка в квартире не требует особых устройств и отдельных инструментов – подключение осуществляется в патрон стандартного типа.

Компактные LED-лампы – это разновидность люминесцентной лампочки. Работает устройство по простому принципу, который практически не отличается в моделях. Светильник состоит из следующих частей:

  • газоразрядная трубка – колба, от которой исходит свечение;
  • корпус – скрывает внутренние элементы лампочки;
  • цоколь – одинаковый элемент в сравнении с лампами накаливания, резьба позволяет вкрутить и закрепить устройство в патрон; в средней части расположен контакт, который замыкает цепь и проводит электроэнергию.

Цоколь размера Е27 является бытовым, размер классический. Е40 и Е14 – подходят к патронам лампочек Ильича, подбираются по величине диаметра (цифры обозначают длину в миллиметрах).

Колба – в большинстве случаев закрученная в спираль – запаяна с двух сторон и крепится к корпусу, на концах располагают электроды. Внутренняя часть покрывается специальным веществом – люминофором. Заполняется трубка инертным газом и парами ртути (содержание минимально, поэтому не вредит здоровью человека). В момент соединения с электрической сетью происходит активизация газа и его ионизация, он загорается, что сопровождается свечением химических элементов люминофоры.

Ртуть – опасное химическое соединение. В энергосберегающих лампочках содержание вещества минимально, но если устройство разбивается, важно быстро и правильно убрать осколки, обработать и обеззаразить место падения.

Корпус изготавливается из пластмассы, устойчивой к горению. На поверхность наносится важная информация – маркировка с указанием мощности, напряжения, цветовой температуры, пределами отключения.

Зачем устранять мерцание

Постоянное мигание лампочки мешает при использовании, особенно в темное время суток. С технической стороны – сокращается срок работоспособности лампы (примерно в два раза). Начинают ремонт с простых решений и только потом применяют радикальные меры. Сначала проверяют возможности лампочки, потом переходят к электрической проводке и другим, более серьезным вопросам.

Почему мигает выключенная энергосберегающая лампа

Подсветка мигает, если накопленного заряда недостаточно

Самым распространенным и пугающим недостатком использования светодиодов является то, что энергосберегающая лампа мигает при выключенном питании. Подобное «нестандартное» поведение обусловлено тремя основными причинами. Чтобы устранить неполадку, необходимо понять какая из них имеет место.

Подсветка на выключателе

Выключатели и переключатели часто декорируют разноцветной подсветкой. Используют небольшой светодиод или колбу с неоновым наполнителем, которые добавляют функциональности и удобства – механизм проще найти в темноте, если есть дополнительное подсвечивание. Но возникла проблема с мерцанием – на конденсаторе скапливается токовый заряд, который вызывает реакцию в темноте.

Схема работы следующая:

  1. В момент замыкания цепи электроэнергия перенаправляется на лампу в полном объеме.
  2. После разъединения контактов ток поступает к светодиоду подсветки, но малая часть скапливается на конденсаторе лампочки.
  3. Если накопленного оказывается достаточно, после включения люминесцентная лампа начинает мигать.
  4. Цикл может повторяться, пока поступает электроэнергия, а детали остаются работоспособными.

Многие производители пишут на упаковке, что энергосберегающая лампа несовместима с подсвечиваемыми выключателями, регуляторами яркости, другими нештатными приборами. Считается, что подобные дополнения создают критические условия для работы светодиодов и быстрее выводят их из строя.

Проблемы с электропроводкой

Проверка электропроводки

Еще одна причина – неисправности, возникшие с электропроводкой. При этом источники значения не имеют – устаревшее оборудование, нарушение целостности проводов, ошибки электромонтажа. Распространенный вариант – некорректное размыкание цепи на ноль, а не на фазу. Правильность подключения проверяет мастер. Можно провести исследование самостоятельно, но потребуются определенные знания и оборудование для измерения напряжения (специальный указатель или электроизмерительные клещи).

При работе важно учитывать общее состояние электропроводки. Соблюдение правил и требований безопасности – обязательны.

Некачественная лампа

При покупке лампу нужно проверять на целостность и работоспособность

В большинстве случаев причиной неполадки становится дешевое или неисправное оборудование – лампы, светильники, бра, люстры. Желая сэкономить, покупатели приобретают приборы сомнительного качества по наиболее низким ценам. Большая часть таких устройств не соответствует действующим стандартам и ГОСТам. При покупке учитывают следующие моменты:

  • цельность упаковки;
  • репутация производителя и продавца;
  • проверка работоспособности до приобретения.

Для помещений жилого назначения выбирают теплый спокойный свет, нежилого – холодный дневной. Предпочтение отдают компактным люминесцентным приборам, но окончательный выбор делают исходя из конкретной ситуации.

Как устранить причину мигания

Подсветка в выключателе

Если причина моргания энергосберегающей лампочки при выключенном выключателе установлена, можно попробовать устранить неполадку самостоятельно. Потребуются определенные инструменты: отвертка, индикатор электрического тока, кусачки, термоусадочная пленка.

Демонтаж подсветки

Полное устранение причины или неисправности – радикальный, но наиболее действенный способ. Первое при работе с любыми деталями электропроводки – обесточивание участка и конкретной точки. Проверяют наличие напряжения специальным устройством (вольтметром, индикатором), можно включить и выключить механизм. Затем выполняют следующие действия:

  1. Снять кнопки (лучше использовать тонкую шлицевую отвертку).
  2. Открутить закрепляющие детали (винты).
  3. Достать прибор из посадочного места.
  4. С внутренней стороны найти коробку и место, где установлена подсветка.
  5. Проверить способ подключения к сети питания, разорвать связь, изолировать контакты.

Важно учитывать внешний вид выключателя – некоторые элементы закрепляют с наружной стороны, удаление деталей может испортить дизайн.

Изменение параметров цепи питания

Если полностью убрать подсветку не получается, к проводам можно припаять резистор большего сопротивления для питания индикатора и дополнительный диод 1n4007. Последний позволит срезать один полупериод питающего напряжения.

Важный нюанс – подобная переделка требует умения работать с паяльником и мелкими деталями. Площадь схемы не позволяет «развернуться», поэтому если соответствующих навыков нет, лучше обратиться к мастеру по электромонтажу.

Создание параллельно лампе цепи с меньшим сопротивлением

Чтобы сохранить подсветку, но избежать проблем с морганием, необходимо создать «обходной путь» для электроэнергии:

  • в магазине электродеталей приобретается резистор (иное название – сопротивление) – мощность 2 Ватта, значение номинального сопротивления – 50 тысяч Ом;
  • подключается прибор параллельно ламповому соединению – в распределительной коробке подключить устройство между фазой и нулем или в корпусе, вблизи от мигающей лампочки.

В качественных выключателях с подсветкой подобные дополнительные резисторы устанавливают сразу, поэтому дорогие устройства не мигают. Китайские и менее ответственные производители не «заморачиваются» с дополнительными деталями, поэтому лампы дневного света гудят и мерцают.

Почему моргает лампочка при правильном подключении

Если соединения с лампой верны, а мерцание не прекращается, необходимо убедиться в правильности электромонтажа. Смысл работы выключателя – соединение и разъединение фазного контакта. В некоторых случаях переключение попадает на ноль, поэтому возникает мигающий эффект. В распределительной коробке необходимо поменять контакт, в редких случаях может понадобиться новый кабель.

Когда лампочка расположена далеко от выключателя и распредкоробки, на провода может наводиться ЭДС. Данный эффект часто провоцирует мерцание люминесцентных светильников. При этом источником может стать рядом проложенный кабель, активно используемые гаджеты и электроприборы.

Самостоятельный поиск причины неисправности

Все работы с электрикой нужно проводить в обесточенном помещении

Главное правило – соблюдение требований безопасности. Среди профессиональных электриков есть специальные ранги по обучению – степень зависит от размера напряжения, с которым мастеру приходится работать. При бытовом обслуживании электросетей требования проще, но существуют общие непреложные правила:

  • Полное обесточивание сети – следует отключить автомат на входе в помещение.
  • Исключить повышенную влажность – запрещено работать, если на полу лужи, мокрые стены.
  • Использовать инструменты с изоляционным покрытием (прорезиненные ручки, например).

Внимательность и осторожность при выполнении работ обеспечат безопасность, сохранение здоровья и жизни. Если выполняются требования, методично проводится поиск неисправности и ремонт, лампа перестанет мерцать по ночам.

Необязательная, но важная рекомендация – при выполнении крупномасштабных работ стоит предупредить соседей о предстоящем ремонте. С одной стороны, если произойдет авария, будет возможность оперативно решить любой вопрос. С другой – отношения с соседями станут более уважительными.

Перед покупкой энергосберегающих ламп стоит уточнить общие правила и особенности таких устройств. Если магазин надежный, можно проконсультироваться с продавцом – описать ситуацию, важные моменты. Возможно, придется заплатить больше, чем было запланировано – это допустимо, если приобретается более качественное оборудование с дополнительными резисторами и драйверами защиты.

Почему моргает энергосберегающая лампочка при выключенном выключателе

Немалая часть потребителей уже заменила стандартные лампы накаливания на более экономные источники света. Однако в процессе эксплуатации многие сталкиваются с необычным явлением — мерцанием источника света при отключенном питании.

Данный феномен не только сокращает рабочий ресурс лампочек, но и крайне нагружает глаза. О том, почему моргает энергосберегающая лампочка при выключенном выключателе, и что с этим делать, пойдет речь ниже.

Мигание ламп после выключения

к содержанию ↑

Устройство и принципы работы энергосберегающих лампочек

Современная промышленность выпускает две разновидности энергосберегающих ламп — люминесцентные и светодиодные. Они отличаются по внутренней начинке, но обе способны функционировать в широком диапазоне токовый значений. Разброс может достигать десятков Ампер. И ртутные, и светодиодные лампочки дают яркий свет, потребляют немного электричества.

Принцип работы люминесцентной лампочки

Энергосберегающие источники освещения базируются на свойстве ртутных паров светиться. Принципиальные особенности люминесцентной лампочки:

  1. При подключении электропитания ток направляется через электронный пускорегулирующий аппарат (электронный балласт). Предназначение ЭПРА — придание току нужных параметров, разогрев электродов. В аппарате ток трансформируется и подается на электроды.
  2. Благодаря покрытию смеси оксидов металлов на вольфрамовых электродах происходит ионизация ртутных паров. Реакция осуществляется в стеклянной колбе. Ртутные пары издают ультрафиолетовое свечение.
  3. Стеклянные стенки колбы покрыты люминофором, который превращает ультрафиолетовый спектр в заданный. Нужный спектр зависит от химических составляющих люминофора.

Принцип работы люминесцентной лампы



к содержанию ↑

Принцип работы светодиодной лампы

Компоненты светодиодной лампочки включают цоколь, преобразователь тока и светящиеся элементы. Источник освещения — светодиодная лента, представляющая собой гибкую плату, в которой на одинаковых друг от друга расстояниях вмонтированы светодиоды. Под воздействием электричества светодиоды (аналоговые полупроводники) издают свечение.

Светодиодные лампочки безопаснее люминесцентных в экологическом отношении. Для изготовления люминесцентных устройств используются ртуть и оксиды металлов, а эти вещества опасны для живых существ. Именно по этой причине энергосберегающие лампочки нельзя смешивать с обычным мусором. Такие источники света подлежат специализированной утилизации.

Светодиод представляет собой очень маленький химически нейтральный кристалл, установленный в прозрачный корпус. Кристалл присоединен к металлическим контактам. Диоды безопасны, поскольку в них отсутствуют вредные элементы. Будучи подключенными к электросети, кристаллы издают яркое свечение, хотя из-за их небольшого веса выделяемая тепловая энергия ничтожна. Наибольшая температура разогретого светодиода не превышает 60 градусов.

Светодиоды способны светиться только при малом токе, поэтому на них устанавливают специальные конденсаторы. Такие устройства позволяют лампе включиться не сразу, а лишь когда ток приобретет нужное пороговое значение. Зачатую причина мерцания светодиодной лампы в какой-либо поломке в ЭПРА.

Причиной мерцания может быть неисправность ЭПРА

к содержанию ↑

Причины мерцания

Энергосберегающая лампа может мигать в самых разных ситуациях:

  • постоянное мигание при включенном выключателе;
  • только в момент включения;
  • эпизодическое мигание в процессе работы;
  • при выключенном выключателе.

Мерцание при отсутствии электропитания вызвано особенностями выключателей отдельных моделей, ошибками электриков при прокладке электропроводки. Причиной мерцания может быть недостаточно качественный источник освещения. Для устранения проблемы придется выявить ее первопричину.

к содержанию ↑

Выключатель со светодиодной подсветкой

Мерцание нередко вызывается неисправностью клавишного выключателя, работающего с неоновой или светодиодной подсветкой.

Причины проблемы:

  1. Замыкание силовых контактов, возникающее в результате включения устройства.
  2. Загорание подсвечивающей лампы.
  3. Движение слабого тока по схеме сеть-источник освещения-сеть.
  4. Зарядка конденсатора на схеме энергосберегающей лампочки.

Люминесцентные лампы могут мигать из-за выключателя с подсветкой

На последнем этапе осуществляется молниеносная подзарядка конденсатора и весь процесс повторяется вновь. Чтобы разрешить проблему, понадобится разомкнуть токовую цепочку за счет устранения подсветки в выключателе. Кроме того, следует изменить параметры цепочки так, чтобы сделать невозможной зарядку конденсатора. Помогает замена выключателя на другой, не имеющий подсветки.

Обратите внимание! Недопустимо совмещать энергосберегающие источники света и выключатели с подсветкой. Даже если мигание отсутствует, рабочий ресурс осветительного прибора расходуется в таком случае чрезвычайно быстро.

к содержанию ↑

Ошибки в проводке

Нередко первопричина мигания в неправильно установленной электропроводке или ошибке при подключении, что приводит к большим потерям тока. Вопрос решается установкой обычного резистора. Устройство можно поставить во внутренней части распредкоробки или на осветительном приборе, но при условии параллельно работающей лампы.

Еще одна причина проблемы — чрезмерно протяженный электрокабель, соединяющий энергосберегающую лампочку с выключателем. Кабель прямо пропорционален площади проводника, что приводит к росту потенциалов и переполнению радиоволнового эфира. Таким образом заряжается конденсатор, и лампа мигает даже при отключенном электропитании.

Неправильное подключение фазного провода к выключателю



Следующая причина мерцания — неверное подключение выключателя. Распространенная ошибка — прямая прокладка фазного провода к осветительному прибору или разрыв нуля через контакты. Решить вопрос шунтирующим резистором не получится, поскольку этому мешают перепады напряжения в сети и слишком слабый ток, идущий через подсветку. Выход из положения — демонтаж распредкоробки и выполнение корректного подключения фазового провода на выключатель.

к содержанию ↑

Недостаточное качество лампочки

Некачественный осветительного прибора — еще один фактор, ведущий к мерцанию. Чтобы избежать подобной проблемы, рекомендуется придерживаться ряда правил:

  1. Выбирать лампочку следует с учетом параметров мощности, которые содержатся в специальных таблицах и указываются компанией-производителем в маркировке изделия.
  2. Многие энергосберегающие лампы имеют цоколь E27. Однако если речь идет о местном освещении, нужны цоколи E14.
  3. Для разных типов помещений необходима отличающаяся цветовая температура. Для офисов это 6 – 6,5 тысячи по шкале Кельвина, для гостиных и детских комнат — 4,2 тысячи Кельвинов, а для кухни или спальни — 2,7 тысячи.

Не стоит приобретать слишком дешевые осветительные приборы от малоизвестных производителей. Такая экономия нередко оборачивается быстрой поломкой устройства. Продукция от хорошо зарекомендовавших себя компаний — более разумный выбор. Гарантийный срок на изделие составляет от 6 до 18 месяцев.

Неисправность люминесцентной лампы

к содержанию ↑

Проблемы с изоляцией

Часто встречающаяся причина мерцания — значительные потери тока в сети. Если источником проблемы стал некачественный контакт, вопрос решается зачисткой окисленного проводника и контактной площадке. Кроме того, следует надежно затянуть болт и пропаять соединение.

Следствием плохой изоляции станет мерцание, так как на линии есть потери тока, в результате чего свечение неровное. Примета некачественной изоляции — частые и на первый взгляд беспричинные выбивания автомата. Чтобы определить проблемное место, понадобится мультиметр. После отключения электропитания переводят прибор в режим прозвона. Один из щупов направляют на оголенный провод, второй — на заземляющий контур. Мультиметр оповестит об имеющемся пробое звуковым сигналом.

Обязательно следует проверить отсутствие сообщения между проводами в кабеле. С этой целью щупами последовательно касаются каждого из имеющихся проводов.

Еще более надежный прибор для определения повреждений в изоляционном слое — мегомметр. Однако такое устройство есть только у специалистов.

Проверка состояния изоляции электросети

к содержанию ↑

Устранение причины проблемы

Чаще всего используются такие способы устранения мигания выключенных лампочек:

  1. Шунтирование резистором.
  2. Шунтирование конденсатором.
  3. Использование подсветки с выделенным проводом.
  4. Установка проходного выключателя.
  5. Удаление подсветки в выключателе.
  6. Подключение параллельно светодиодной лампочки.

Шунтирование резистором

Прекратить мигания можно, если зашунтировать схемы сопротивлением. Для этого используем резистор, уровень сопротивления которого составляет 1 мОм, а мощность — 0,5 до 2 Ватт. Рекомендуется изолировать резистор термоусадкой — это обеспечит безопасность.

Оптимальный участок для подключения резистора — распредкоробка. Подключаем резистор между нулевым и фазным проводами лампочки. При подключении используем зажимы WAGO. Указанных действий достаточно, чтобы избавиться от мигания.

Резистор в люстре при мерцании энергосберегающей лампы

Бывает, что распределительная коробка установлена далеко, к ней отсутствует доступ (хотя так делать и нельзя по правилам). Возможна ситуация, когда в распредкоробке недостаточно свободного места, резистор можно присоединить к фазе или нулю осветительного прибора. После соединения концы оправить в клеммник.

Шунтирование отличается существенным минусом: сопротивление нагревается и, если неверно подобрать мощность, существует вероятность пожара. Следует учитывать то обстоятельство, что современные модели электросчетчиков учитывают расход электричества на разогрев сопротивления. Таким образом, придется платить не только за освещение, но и собственно за само шунтирование.

к содержанию ↑

Шунтирование конденсатором

При отсутствии резистора можно обойтись конденсатором. Понадобится емкость в пределах 0,01 – 1мкФ и напряжением с двукратным запасом (440 Вольт), чтобы защититься от импульсных помех. Еще правильнее предусмотреть 630-вольтное напряжение.

Если все же конденсатор на 630 Вольт отсутствует, а есть устройство только на 400 Вольт, можно использовать указанную на рисунке ниже схему:

Схема установки конденсатора при мерцании лампы

В данном случае один резистор защищает конденсатор от помех импульсного характера, а второй служит для разрядки конденсатора. В цепи переменного тока конденсатор выступает в качестве реактивного сопротивления. Оно не принимается в расчет электрическим счетчиком. К тому же конденсатор не нагревается (в отличие от резистора).

Исходя из сказанного, монтаж конденсатора — более правильный вариант как с технической точки зрения, так и по соображениям безопасности. Устанавливать конденсатор нужно с применением сопротивления на те же участки, о которых говорилось выше (распределительная коробка, клеммник осветительного прибора).

Чтобы подобрать конденсатор, нет нужды искать его в магазине. Достаточно разобрать пришедшую в негодность энергосберегающую лампочку и достать конденсатор из стартера. Однако следует заметить, что подойдет только керамический или бумажный стартер, но не электролитический. Последний в случае перепада напряжения может взорваться. Если выбран электролитический конденсатор, нужно предусмотреть значительный запас по напряжению.

к содержанию ↑

Выделенный нуль

Если выключатель расположен в том же блоке, где и розетка, или к выключателю присоединен еще и нулевой провод, рекомендуется направить подсветку к нулю и фазе. Подсветка будет включена всегда, но и лампа больше мигать не будет. Способ сопряжен с прокладкой новых проводов и считается неудобным.

Проходной выключатель

Вместо стандартного переключателя подойдет проходной. В таком случае в одной позиции будет включена лампа, в другой — подсветка. Лампочка мигать не будет благодаря тому, что на нее подаются в отключенном положении только нулевые провода. Однако придется заводить нуль и на выключатель.

Схема подключения проходного выключателя

Метод одобряется большинством мастеров, поскольку не нужно тратить силы и время на подбор подходящего резистора и конденсатора. В то же время придется потратиться на приобретение проходного переключателя.

к содержанию ↑

Подключение лампочки

Если в светильнике есть несколько рожков, то вместо одной энергосберегающей лампы рекомендуется параллельно подключить лампу накаливания. Это позволит покончить с миганиями.

Способ актуален только если есть несколько патронов к одной лампочке. Данный вариант самый малозатратный. Недостаток варианта в том, что придется отказаться от энергосбережения.

Демонтаж подсветки

Наиболее радикальный способ борьбы с миганием лампы — удаление подсветки из выключателя.

Заключение

Если лампа светится в выключенном положении, то вне зависимости от интенсивности свечения устройство испытывает повышенную нагрузку. В результате лампочка растрачивает свой ресурс попусту и выйдет из строя преждевременно.

Выше указаны способы решения проблемы с миганием, однако если источник света имеет заводской брак, продлить срок ее эксплуатации не удастся. Обнаружить брак очень непросто. Если ремонтные работы не дают результата, нужно просто заменить лампочку.

Почему моргает энергосберегающая лампочка при выключенном выключателе

6 способов решить проблему мигания светодиодных и энергосберегающих ламп

Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных ламп накаливания на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.

Вот одна из типовых схем энергосберегающей лампы.схема энергосберегающей лампы

Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.

Подсветка выключателя

подсветка выключателя причина мигания лампыСамой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова. подключение подсветки выключателя и мигание светодиодной лампы

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

  1. шунтирование резистором
  2. шунтирование конденсатором
  3. подключение подсветки отдельным проводом
  4. использование проходного выключателя
  5. демонтаж подсветки внутри выключателя
  6. включение параллельно светодиодной обычной лампочки

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт. резистор для шунтирования мигающей энергосберегающей лампыДля безопасности лучше заизолировать его термоусадкой.изолированный резистор для энергосберегающей лампы при моргании
Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.подключение резистора в распредкоробке при мигании светодиодной лампы

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.резистор в люстре при мигании энергосберегающей лампы

Метод имеет большой минус.

Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.конденсатор

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.схема шунтирования светодиодной лампы конденсатором

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. конденсатор внутри энергосберегающей лампыПравда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Отдельный нулевой провод

подключение нулевого провода к подсветке при мигании лампыЕсли у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.

Проходной выключатель

подключение проходного выключателя при моргании светодиодной лампыТакже можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

Это достигается за счет прямой подачи в отключенном положении на лампу только нулевых проводников.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Подключение простой лампочки

простая лампочка со светодиодной при моргании света в люстреА когда в люстре имеется несколько рожков, то можно вместо одной энергосберегающей лампочки параллельно поставить лампу накаливания. Мигания также должны прекратиться.
Метод работает только при наличии нескольких патронов в одной лампе и наверное самый мало затратный.

Здесь есть плюсы и минусы. Минус — вы лишаетесь преимущества экономии электроэнергии, ради которой скорее всего и переходили на энергосберегайки.
Плюс — освещение становится приятнее для глаз. В некоторых ювелирных мастерских применяют именно такой свет.

Демонтаж подсветки

демонтаж подсветки из выключателя при моргании светаНу а наконец самый радикальный метод, когда уже сдают нервы — просто выдерните ненавистную подсветку из выключателя. Правда возникает вопрос для чего вы тогда покупали такой выключатель?

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Почему мигает энергосберегающая лампа | Заметки электрика

Здравствуйте, дорогие посетители сайта «Заметки электрика».

Сейчас все чаще люди стали применять энергосберегающие лампы вместо ламп накаливания. Про их достоинства и недостатки я уже рассказывал в статье про энергосберегающие лампы в России. Но суть в данной статье пойдет немного о другом.

Сегодня я расскажу Вам почему мигает энергосберегающая люминесцентная лампа (ЛЛ) при выключенном выключателе. Думаю, что кто-нибудь из Вас сталкивался с такой проблемой, когда выключатель отключен, а энергосберегающая лампа мигает, прям как подсветка у самолета, летящего в небе.

Кстати, я специально снял этот эффект на видео. Вот смотрите:

Перед тем, как приступить к изучению материала, прочитайте мои следующие статьи:

Далее нам необходимо вкратце познакомиться с устройством и принципом действия энергосберегающих ламп. Сильно глубоко вдаваться в подробности не будем, т.к. это отдельная тема для статьи.



Коротко об устройстве и принципе действия энергосберегающих ламп

Про принцип действия энергосберегающей люминесцентной лампы я Вам расскажу в отдельной статье. Чтобы не пропустить выход новой статьи на моем сайте, подписывайтесь на новые статьи. Форма подписки находится в конце статьи.

Общий принцип схемы этих ламп выглядит следующим образом.

Переменное питающее напряжение 220 (В) подается через предохранитель F1, встроенный в лампу, на диодный мост. На выходе с диодного моста мы получаем постоянное напряжение определенной пульсации. Для сглаживания этих пульсаций и устанавливается фильтрующий конденсатор C4. В других лампах обозначения на схеме могут отличаться.

Так вот именно из-за этого фильтрующего конденсатора и мигает энергосберегающая лампа.

Но обо всем по-порядку.

Причина 1

Самой основной причиной мигания энергосберегающей лампы после ее отключения с помощью выключателя, является светодиод подсветки, установленный в самом выключателе.

Также вместо светодиода может применяться обычная неоновая лампа.

Я думаю все понимают, что подсветка необходим нам для того, чтобы мы легко смогли ночью найти местоположение выключателя.

Светодиод или неоновая лампа подсветки подключаются параллельно контакту выключателя.

Что светодиод, что неоновая лампа последовательно в цепи имеют сопротивление.

У выключателя со светодиодной подсветкой сопротивление имеет номинал около 100 (кОм) и мощностью около 1 (Вт).

У выключателя с неоновой подсветкой сопротивление имеет номинал около 500-1000 (кОм) и мощностью около 0,5-1 (Вт).

Так почему мигает энергосберегающая лампа при отключенном выключателе?

При включенном выключателе его контакт замкнут и весь ток нагрузки идет сразу на лампу.

При отключенном выключателе его контакт разомкнут и ток идет по цепи через светодиод (неоновую лампу) и сопротивление на лампу. Правда этот ток небольшой, но его достаточно, чтобы зарядить фильтрующий конденсатор, про который я упоминал выше. Как только конденсатор зарядится, то он пытается включить схему запуска энергосберегающей лампы – в этот момент лампа загорается, и тут же гаснет, т.к. конденсатор полностью разряжается. Далее все происходит по кругу.

Моргание энергосберегающей лампы при выключателе со светодиодной подсветкой происходит чаще, чем с неоновой. Это можно увидеть на видео, размещенное в начале статьи. Объясняется это наличием сопротивления разного номинала, которое и ограничивает ток заряда конденсатора, и, соответственно, время его заряда.

Что делать в таком случае?

Если вместо люминесцентной лампы (ЛЛ) установить обычные лампы накаливания, то через них тоже будет проходить небольшой ток. Но сам принцип работы ламп накаливания совсем отличается от ЛЛ, и основан на излучении света от сильного нагрева нити накаливания. Поэтому в таком случае лампа накаливания просто не будет гореть.

Но мы ведь не хотим обратно возвращаться к энергоемким лампочкам «Ильича», поэтому нам необходимо устранить причину мигания энергосберегающих ламп.



Как устранить причину №1?

1. Отключить светодиод или неоновую лампу

Для этого нам необходимо пожертвовать подсветкой выключателя, разорвав цепь питания светодиода или неоновой лампочки, как показано на рисунке ниже.

В таком случае при отключенном выключателе полностью будет отсутствовать ток, заряжающий конденсатор. Лампа мигать не будет.

2. Добавить лампу накаливания

Второй способ решить проблему мигания ламп, это заменить одну энергосберегающую лампу на лампу накаливания небольшой мощности, например, 25 (Вт).

В этом случае этот небольшой ток будет уходить на нагрев нити лампы накаливания, и фильтрующий конденсатор энергосберегающей лампы не будет заряжаться. А значит лампа мигать не будет.

3. Добавить в цепь дополнительное сопротивление

Но как поступить, если у Вас в светильнике всего одна энергосберегающая лампа.

Третьим способом устранить причину мигания одной энергосберегающей лампы, это воспользоваться предыдущим способом, только вместо лампы накаливания добавить в цепь сопротивление номиналом около 50 (кОм) и мощностью 2 (Вт). Это сопротивление необходимо впаять параллельно нашей лампе. Таким образом, мы как бы имитируем наличие лампы накаливания, и наша энергосберегающая лампа мигать не будет.

Но если честно, то такой способ я Вам не рекомендую применять.

4. Заменить все выключатели с подсветкой на выключатели без подсветки

Здесь я думаю объяснять не требуется.

Причина 2

Второй причиной мигания энергосберегающей лампы после ее отключения с помощью выключателя, является неправильный электромонтаж. Здесь я подразумеваю то, что с помощью выключателя разрывается не фаза, а ноль. Это можно проверить самостоятельно с помощью электроизмерительных клещей или указателя напряжения.

Если поменять в квартирном электрическом щитке фазу с нулем, то мигать энергосберегающая лампа перестанет.

Но здесь наверное стоит добавить и про неудовлетворительное состояние электропроводки, т.е. наличие больших токов утечки.

Конечно же, если у Вас установлено в квартире УЗО и выполнена система заземления TN-S или TN-C-S, то при таком состоянии электропроводки сработает УЗО и отключит поврежденный участок цепи. Но если Вы до сих пор эксплуатируете электропроводку в квартире или в деревянном доме с системой заземления TN-C, то это не только не безопасно, но и приведет к морганию энергосберегающих ламп.

Причина 3

Третьей причиной мигания энергосберегающей лампы является их некачественное производство. Сейчас на рынке много продукции, не удовлетворяющей требованиям ГОСТ. Я уже писал статью про то, как правильно купить кабель или провод, помните? Здесь ситуация обстоит аналогично.

Я рекомендую Вам устанавливать такие компактные люминесцентные лампы.

Они хорошо зарекомендовали себя на практике.

Мы их используем для освещения распределительных устройств низковольтных и высоковольтных подстанций. Из всех установленных ламп, а их более 300 штук, только 7 штук попались бракованными.

Хотя настаивать не буду, делайте вывод сами.



Выводы по вышеизложенному

В заключении данной статьи напоминаю Вам, что постоянное мигание или мерцание энергосберегающей лампы значительно уменьшает ее срок службы. И если Вы вовремя не устраните причины ее мигания, то лампа выйдет из строя гораздо быстрее, чем ей предусмотрено заводом-изготовителем.

P.S. Ну вот в принципе и все, что я хотел Вам рассказать. Если возникли вопросы, то смело пользуйтесь формой комментариев.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Отправить ответ

avatar
  Подписаться
Уведомление о
