Конструкция

Перед началом возведения крыши, следует понять, что это за зверь. Система строения крыши можно разделить на несколько видов:

• Односкатная;
• 2-ух скатная;
• 4-ех скатная.

Основными составляющими крыши являются:

• Стропила;
• Стойки;
• Подкосы;
• Опорные брусья.

Стропила являются основными несущими всей крыши. Важно, при строительстве двускатной крыши сделать систему стропил правильно.

Чтобы правильно сделать двухскатную крышу необходимо выбрать древесину, подойдут такие варианты как ель, сосна и некоторые лиственные породы, которые менее подвержены гниению.

Первые два варианта подходят больше всего. Многие профессионалы выбирают дерево, которое срубили в конце зимы, либо начале осени, а также из северных регионов страны.

Материал должен быть второго либо первого сорта, остальная древесина просто не выдержит вес конструкции.

Далее, чтобы правильно сделать двухскатную крышу необходимо выбрать сечение стропил. От этого будет зависеть, как крыша выдержит вес снежного покрова, вес профиля либо шифера. Далее выбираем расстояние между стропилами и утеплитель.

Перед тем как сделать двухскатную крышу посмотрите видео, чтобы во время работ не возникло никаких проблем.

Ниже вашему вниманию представлена пошаговая инструкция, как сделать двухскатную крышу.

Обратите внимание!

Мауэрлат

Это деревянный квадратный брус. Устанавливают его на несущую стену. Он выполняет роль фундамента в нашей двухскатной крыше.

Чтобы мауэрлат надежнее был закреплен, рекомендуется обложить кирпичом с трех сторон. Так ваша итоговая конструкция будет держаться еще сильней.

Стропила

После установки мауэрлата можно приступить к установке стропил. Они соединяются его с коньковой балкой. Она является углом вашей двухскатной крыши.

Древесина, так же как и в случае со стропилами, должна быть высокого качества. Угол между горизонтальной поверхностью и навесом крыши рекомендуют делать в 30 градусов. Так крыша приспособлена к сильным ветрам, да и снег не залеживаются.

В отдельных случаях угол наклона выбирается персонально, зависит он от региона страны. Где сильные ветра, но мало снегов, угол может быть меньше. Если регион безветренный, но дожди и снега идут много и обильно, то угол можно увеличить до 45 градусов.

Обратите внимание!

Лежень

Далее изготовим лежень. Это боковые крепления крыши. Древесина, как и для всей крыши, выбираем высокого качества. Подойдут те же хвойные породы первого либо второго сорта.

Затяжки

Это деревянные брусья, которые закрепляют перпендикулярно стропилам. Обычно в середине их длины. Они создают дополнительную поддержку всей системе двухскатной крыши, а также забирают часть нагрузки на себя с несущей стены.

Стойки

Они устанавливаются перпендикулярно горизонтальной поверхности и поддерживают стропила, то есть определяет их упор. Они помогают поддерживать стропила от провисания, ведь зимой она выдерживает огромные нагрузки, а также свой собственный вес.

Обрешетка двухскатной крыши

Это один из завершающих этапов строительства. Сделать ее не составляет труда. Наверх на стропильные системы перпендикулярно кладете бруски, которые значительно уже самих стропил.

Расстояние между рейками необходимо делать небольшое, так крыша будет держаться крепче, уменьшается риск деформирования системы, а также более устойчива к воздействию погодных условий.

Огромным плюсом увеличить количество обрешеточных реек является легкость передвижения по крыше во время монтажа, а также при проведении ремонтных работ.

Обратите внимание!

Крепление

Крепить все элементы можно металлическими пластинами или пазовым методом. Второй ослабляет саму древесину, в местах соединения делает ее тоньше, поэтому злоупотреблять этим способом не надо. Специалисты рекомендуют комбинировать виды крепления.

Как вы видите не так уж и сложно возводить двухскатные крыши своими руками. Для этого не требуется специальных навыков. Однако стоит просмотреть схемы в интернете, видео, серию фотографий процессов сборки, либо проконсультироваться.

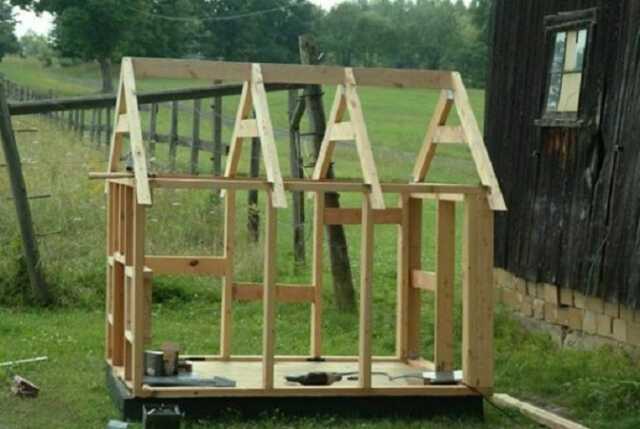

Фото двухскатной крыши

Двускатная крыша с разной длиной скатов: чертежи, фото

Двускатной называется крыша, образованная двумя наклонными поверхностями. Они направлены встречно друг другу, а пересечение соединяется одним коньком параллельно длинной стороне дома. Двускатная крыша с разными скатами – это разновидность конструкции. От традиционного симметричного исполнения ее отличают в первую очередь геометрические параметры, а уже потом – специфические особенности.

Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Фото № 2 — конструкция крыши с разными скатами

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Выбор конструкции кровли в зависимости от уклона крыши

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

• Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
• Лиственница долговечна.
• Ель так же прочна, но больше подвержена влиянию влаги.
• Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
• Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
• Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

• Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
• Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
• Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
• Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

Самостоятельное возведение двухскатной крыши, особенности конструкции и фото галереи удачных решений

Процесс строительства дома завершается возведением крыши. Наиболее простой и менее трудозатратный из всех видов является двухскатная крыша. Как правило, такой вид конструкций выбирают при возведении гостевого дома, гаража или бани. Конструкция двускатной крыши еще и самая надежная: с ней не страшны снегопады, дожди и сильные порывы ветра. Такую крышу можно возвести самостоятельно. Однако, для этого необходимо учитывать некоторые особенности строительства этого сооружения.

В данной статье представлены основные особенности строительства двухскатной конструкции, ее устройство, элементы, виды и фото.

Возведение двускатной крыши своими руками

Двускатная крыша выгодно отличается по нескольким основным преимуществам. Благодаря углу наклона такой конструкции, который составляет 45 градусов, предотвращается прилипание снега на кровлю, а следовательно, уменьшается значение нагрузки на стены дома.

Такая конструкция дает возможность устройства на чердаке дома дополнительного мансардного этажа, который подойдет для гостевой комнаты, комнаты отдыха, спальни и так далее. Двускатная крыша гораздо проще возводится, в отличие от ломаной или вальмовой.

Первое, что необходимо знать при возведении двускатной конструкции — это ее устройство.

Устройство двускатной крыши

Двускатная крыша представляет собой два наклонных ската, которые покрыты определенным кровельным материалом и два фронтона с торцов формой треугольника. Элементы двускатной конструкции:

• стропила;
• мауэрлат;
• ригель;
• лежень;
• прогон;
• подкос;
• стойка.

Мауэрлатом называется квадратный длинный брус. Мауэрлаты должны быть надежно закреплены на несущих стенах дома, поскольку именно на них приходится основная нагрузка всей конструкции. Как правило, чтобы обеспечить конструкции прочность, они встраиваются в стену и обкладываются с трех сторон кирпичами.

Стропила являются распорками, установленными между коньком и мауэрлатами. Коньком называется брус, соединяющий каждую половину конструкции. А поскольку конек крыши дома — это соединительный элемент всего сооружения, он отвечает за его надежность. Именно поэтому брус для конька должен быть из крепкого и прочного дерева.

Чтобы исключить чрезмерное намокание стен, необходимо сделать навес, удлинив стропильными досками нижнюю часть конструкции с обеих сторон. Такой прием предотвратит попадание стекающей с крыши воды после дождя и таяния снега на стены дома.

Чтобы облегчить приходящуюся на конек нагрузку и придать ему надежность и прочность необходимо использовать дополнительный брус, который называется леженем. На него приходится вертикальная нагрузка общего веса от всего сооружения, так что лежень должен быть из прочного бруса достаточного диаметра.

Дополнительную поддержку и укрепление мауэрлатов придают затяжки. Затяжки являются поперечными горизонтальными брусьями, которые оберегают конструкцию от поломки и обвала несущих стен за счет продольных нагрузок.

Чтобы придать дополнительную прочность и исключить провисание стропил, необходимо дополнить конструкцию вертикальными брусьями, которые называются стойками. Они позволяют снять некоторую нагрузку со стропил и исключат деформацию крыши, появляющуюся по истечении времени.

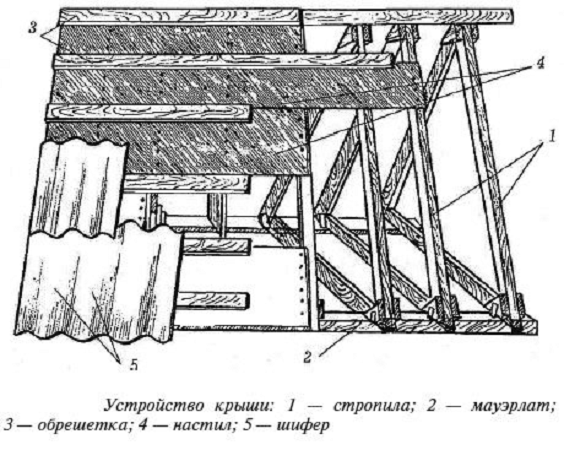

Чтобы более точно понять картину конструкции двускатной крыши, можно ознакомиться с примерами и фото крыш, созданных своими руками.

Виды двухскатных крыш

Различают двухскатные крыши с наслонной и висячей стропильной системой. Стропила называются висячими, если у них отсутствует средняя опора, они как бы нависают. Такие системы используются в домах, где расстояние между стенками, на которые опираются стропильные ноги не превышает семи метров. Стропила, обустроенные висячим способом, будут упираться друг в друга в коньке, а для нижней части можно установить распор.

В случае двухскатной крыши с наслонной стропильной системой, стены испытывают меньшую нагрузку. При этом некоторая нагрузка конструкции приходится на промежуточную опору, расположенную в центре конструкции. В качестве такой опоры можно использовать как внутреннюю стену, так и специально смонтированную опорную конструкцию.

Процесс обрешетки двухскатной крыши

Обрешетка — это завершающий этап возведения конструкции двухскатной крыши. Для этого необходимо сверху стропил положить горизонтально узкие брусья, которые добавят ей прочность и надежность, позволят забираться по ней, когда понадобится ремонт, а также не дадут кровельному материалу деформироваться.

До того времени, пока не появится обрешетка и кровля крыши, стоит заняться устройством досок карниза. Карнизы закрывают обрезными строганными дюймовыми досками. Однако, можно воспользоваться и иным видом материалов, например, декоративным.

Утепление потолочных перекрытий зависит от обшивки крыши дома. Кровля может быть закреплена как до, так и после этого мероприятия. Тип утеплителей и возможность их транспортировки на перекрытия решают очередность этих действий. Допустим, при использовании просеянного шлака, керамзитовой засыпки или опилок, необходимо вначале доставить утеплитель на перекрытие дома. Это позволит избежать многих неудобств.

При утеплении перекрытий листовым теплоизоляционным материалом, креплением кровельных элементов необходимо заняться сразу, как только будет установлена стропильная система двухскатной крыши.

После установки кровельного материала необходимо провести мероприятия по утеплению потолочных перекрытий дома. Это позволит ускорить производство работ.

Материалом для покрытия кровли могут служить:

• металлочерепица;
• профлист;
• оцинкованное железо;
• ондулин;
• рубероид.

Материалы для покрытия крыш

Самой простой можно считать двухскатную конструкцию, имеющую холодный чердак и покрытую рубероидом. Напротив, особенно трудоемкими считаются работы по утеплению крыши, расположенную над мансардой.

Выбор кровельного материала также зависит от материалов, использованных для строительства дома, они должны гармонично сочетаться и выгодно дополнять друг друга. Фото всех кровельных материалов и видов обшивки конструкции крыши и дома помогут разобраться с разнообразием ассортимента и определиться с выбором.

Способы соединения стропил

Качественное возведение двухскатной крыши своими руками заключается в грамотном закреплении деталей конструкции между собой. Чтобы эффективно закрепить диагональные конструкции можно использовать пазовый способ соединения деталей. Как правило, такой способ используется при соединении деталей, расположенных перпендикулярно относительно друг друга. Однако, стоит учитывать, что такое соединение уменьшит прочность конструкции в месте крепления. Из-за этого, не нужно выбирать такой способ для мест с большой влажностью.

Второй способ соединения — использование металлических уголков, пластин и прочих деталей. Такой способ имеет свои недостатки. В угловых местах, где нагрузка на конструкцию особо высока, шурупы могут быть вывернуты из деревянного основания.

Наиболее эффективным считается смешанный способ. При таком способе крепления учитывается направление нагрузок на детали.

Итак, ничего сложного в устройстве двухскатной крыши нет, главное, знать особенности строительства и ознакомиться с фото, представленными в статье.

Двускатная крыша — определение и преимущества конструкции (100 фото)

В настоящее время все больше и больше людей отдают предпочтение сооружению дома с двускатной крышей, что обусловлено массой основных преимуществ такой конструкции:

• безупречная надежность – легко выдерживает большие навалы снега, сильные порывы ветра и прочее;
• совмещается с любыми кровельными материалами;
• относительная дешевизна используемого в строительстве материала;
• простота монтажа и эстетическое превосходство.

Двускатная крыша своими руками – абсолютная реальность!

Если вы приобретали свежие древесные материалы, то в данном случае понадобится предварительное сушение стропил и их обработка.

Использование влажных пиломатериалов крайне нежелательно, так как это грозит сгибанием балок, изменением их геометрии и размеров.

Обработка специальными смесями сухих досок помогает избежать возникновения грибка и уменьшить риск возникновения пожара.

Как сделать двускатную крышу: основные этапы возведения

Основная стадия сооружения двускатной крыши – монтаж мауэрлата. Конструкция должна быть горизонтальной.

Перед началом монтажа рекомендуется проверить горизонтальность стены, где будет смонтирован мауэрлат. При обнаружении каких-либо отклонений, выровняйте стену при помощи раствора цемента.

Дальнейшие манипуляции – установку бруса на наружный ряд кладки или досок можно проводить после того, как поверхность наберет половину своей прочности.

Варианты соединения стен с мауэрлатом:

• В кладке устанавливается катаная проволока с большим диаметром сечения, два края направлены вверх. В доске монтируются проемы, куда ее продевают, после скручивают и загибают.
• В стену замуровывают проволоку (12 мм). Под этот размер сверлят дыры, надевают брус или доску, закручивают гайками и широкими шайбами.
• Выравнивают пиломатериалы, делают отверстия с помощью сверла (12 мм), продевают анкера, затягивая, используя гаечный ключ.

Дистанция между шпильками/проволокой – 1 м 20 см. На стене, где будет смонтирован мауэрлат, прокладывают отсечную гидроизоляцию (рубероид/гидроизол).

Следующий шаг – сооружение стропил двускатной крыши. В настоящее время известно много разновидностей подобных конструкций. Каждый вправе выбрать наиболее понятный, бюджетный и надежный по его мнению.

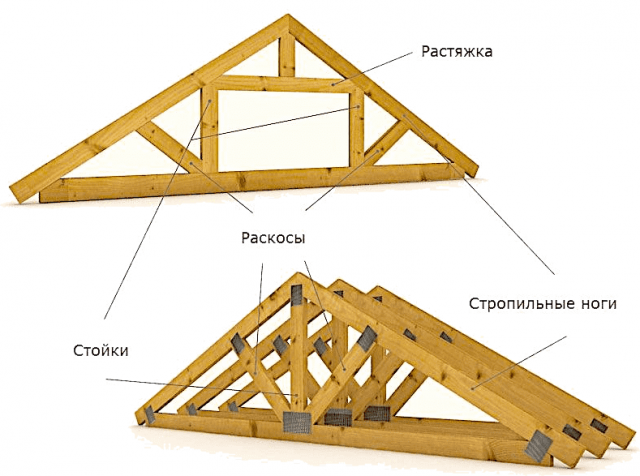

Затем стоит сделать шаблон будущего сооружения. В том случае, когда стропила наклонные, то предусмотрен постепенный монтаж их отдельных элементов прямо на кровле.

Если система состоит из висячих стропил, то предусмотрена сборка фермы на земле.

Нужно собрать необходимое число ферм, поднять на крышу, выставить вертикально и прикрепить к мауэрлату. В данном случае гарантируется высокая скорость и правильность монтажа.

Сложность заключается в подъеме сделанных собственноручно ферм. Для этого нужно установить 2 наклонные доски: первый конец фиксируется в землю, второй выступает над стеной.

Фермы перемещают максимально близко к смонтированной подъемной системе, привязав веревки и заволакивая систему на крышу. Это идеальный способ поднять ферму, если нет под рукой лебедки или крана.

Как собрать стропильную систему?

• Выставляем крайние фермы, которые образовывают фронтоны. Выравниваем, соединяем с ними преходящие упоры, которыми могут служить доски, приколоченные к стене дома.
• Натягиваем между 2-мя смонтированными фермами шпагат на уровне конька, с 2-х сторон внизу. Контролируем уровень шпагата, устраняем погрешности.
• Установленные фермы крепим к мауэрлату.
• Следующие фермы устанавливаем согласно натянутым шпагатам.
• Смонтированную стропильную систему накрываем слоем гидроизоляции, набиваем сверху обрешетку. Гидроизоляционная мембрана защищает утеплитель от намокания.

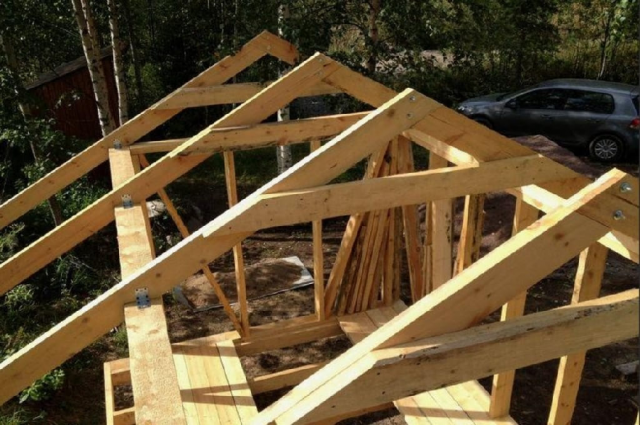

Ниже представлены фото двускатной крыши деревянных жилых домов, смонтированной собственноручно.

Правильная двускатная крыша предусматривает дальнейший монтаж кровельного материала, который в свою очередь гарантирует максимальную защиту жилого здания от воздействия агрессивных факторов внешней среды, обеспечение максимального пребывания и проживания владельцев здания.

Желаем вам удачного начала строительства и успешного его завершения без погрешностей!

Фото двускатной крыши

Двухскатная крыша своими руками: разновидности и фото

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Двухскатные кровли красивы и практичны в эксплуатации

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Конструкция двухскатной кровли проста и не отличается большим весом

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Классическая двухскатная крыша позволяет создать мансарду на чердаке

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

В симметричной конструкции скаты имеют одинаковую площадь

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Проектирование асимметричной крыши требует точного расчета нагрузки на стены

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Схема значительно упрощает строительство

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Чем больше скатов, тем сложнее проектирование

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;
• одинаковая нагрузка на несущие элементы здания.

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Видео: простая двухскатная крыша своими руками

Двухскатная крыша практична и может быть довольно эффектной формы, но её создание требует точного расчёта нагрузки. Именно от этого зависит долговечность и качество кровли, защищающей здание от климатических воздействий.

как сделать своими руками, стропильная система, фото

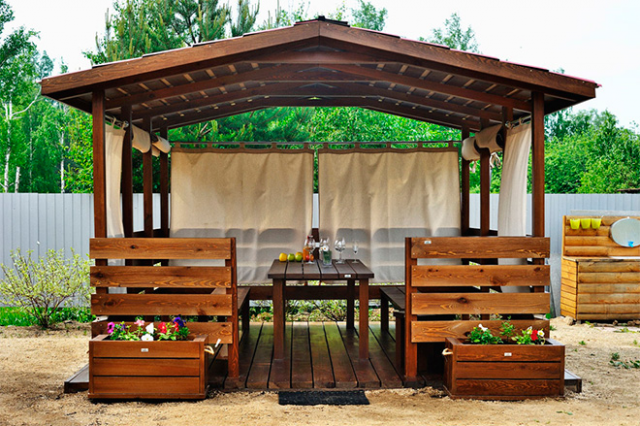

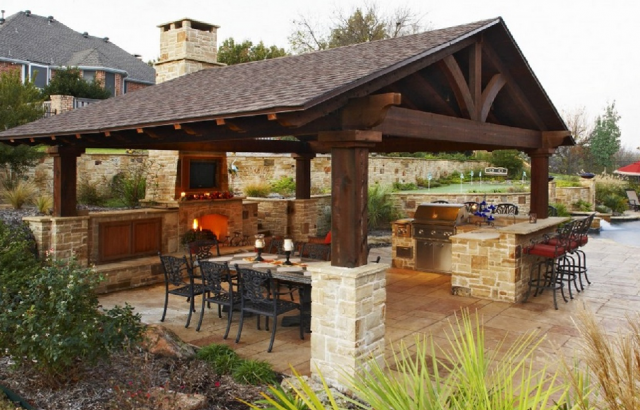

Из множества вариантов обустройства места для отдыха беседка с двухскатной крышей пользуется особым вниманием. Причин для такого отношения существует более чем достаточно. Это и внешний вид, и надежность конструкции, но чаще всего кровля с двумя скатами выбирается для устройства крыши по вполне практичным соображениям.

Преимущества и недостатки беседок с двускатной крышей

Всегда хочется придать строению более изящный вид, упростить конструкцию и одновременно сделать его максимально комфортным. В плане дизайна беседки с двухскатной крышей, фото, могут быть достаточно привлекательными.

Но дело даже не в изящной конструкции. Использование двухскатной схемы для кровли беседки обеспечивает вполне реальные преимущества:

• Отличная устойчивость каркаса крыши. При правильном выборе угла наклона ската беседка выдержит даже сильные шквалы ветра;
• Эффективное удаление воды и снега.

Благодаря двухскатной схеме кровля эффективно сбрасывает потоки воды на грунт на расстоянии не менее 0,7-0,8 м от фундамента беседки. Поэтому отдыхающие не испытывают дискомфорта от задуваемых под крышу капель воды, как это нередко случается в строениях с плоской крышей. Фундамент не страдает от подтопления, нет луж вокруг места отдыха.

Важно! Двухскатная система спасает крышу и каркас беседки от разрушающего давления скопившегося снежного покрова.

На односкатной кровле толстый слой снега может наклонить или завалить легкую конструкцию, на двухскатной крыше горизонтальные усилия взаимно компенсируются, не причиняя конструкции особого вреда.

Недостатки двухскатной крыши для беседки

Высокая двухскатная кровля может создавать проблемы для беседочного каркаса. Например, если неправильно сориентировать крышу беседки относительно самых сильных порывов ветра, или выбрать слишком большой угол наклона, то существует опасность того, что сильный шквал опрокинет беседку.

Кроме того, строительство каркаса и укладка кровельного покрытия требует определенной квалификации плотника и кровельщика. Если нет хотя бы базовых представлений о том, как устроена двухскатная кровля, то в этом случае строительство лучше доверить профессионалам.

Из каких материалов делают беседки с двускатной крышей

Каркас будущей кровли испытывает значительные нагрузки. Поэтому для изготовления каркаса и стропильной системы используют два типа материалов:

• Деревянный брус из сосновой, лиственной или дубовой древесины. Для таких крыш не требуется массивной стропильной системы, что значительно упрощает столярные работы;
• Металлический уголок или тонкостенная труба квадратного или прямоугольного сечения. Не самые красивые, но всегда самые надежные и прочные. Для сборки крыши и стен беседки потребуется получить хотя бы пару уроков работы электросваркой;

• Капитальные беседки с остеклением стен могут изготавливаться из алюминиевого профиля или даже пластиковых стеклопакетов, но такой вариант чаще используется для пристроек к дому, чем для обособленных строений.

В качестве кровельного покрытия используются мягкая битумная черепица, ондулин, металлошифер или металлочерепица. Можно попробовать покрыть двухскатную конструкцию деревянной дранкой.

Все остальные варианты покрытия для двухскатной кровли либо проигрывают в надежности, либо во внешнем виде.

Как выбрать материал для кровли на двухскатную крышу беседки

На первый взгляд, кровельное покрытие для легкого, полностью открытого всем ветрам строения выбирают только с одной целью — обеспечить защиту от солнца и дождя. Это так, но стоит учесть, что кровля двухскатной крыши в первую очередь не должна создавать дополнительных факторов дискомфорта.

На что обращаем внимание

Прежде всего, нужно отказаться от таких простых и надежных, на первый взгляд, покрытий, как рубероид, рулонные битумные материалы, металлическая оцинкованная кровля. Металл — не самый лучший вариант, двухскатная кровля сильно шумит на ветру или в дождь, а при сильных шквалах листы могут быть просто сорваны со стропильного каркаса. Если строительство беседки планируют для отдыха в летний зной, то разогретый на полуденном солнце металл может, наоборот, увеличить температуру под кровлей.

Исключением может быть только металлочерепица, которая просто идеально смотрится на любой двухскатной кровле, независимо от типа постройки, будь это обычная беседка, коттедж, баня или собачья будка. В этом случае приходится идти на определенные жертвы, например, настилать на обрешетку стропильного каркаса фольгированное теплоизолирующее полотно.

Битумные рулонные материалы для двухскатных крыш не используют по причине сильного запаха, появляющегося при сильном солнцепеке. Если угол наклона двухскатной крыши превышает 12^о, то вполне возможно стекание растопленного битума и даже отслаивание полотна, даже если оно было уложено на мастике.

Преимущества легких типов кровли

Наиболее оптимальными можно считать неметаллические профилированные покрытия, например, волнистый поликарбонат или полихлорвиниловый лист, ондулин или даже обычный асбестоцементный шифер. Наличие волнистого профиля несколько усложняет сборку двухскатной крыши, но такой тип покрытия существенно увеличивает жесткость скатов. Можно особо не переживать, что зимой снег просто продавит покрытие на беседке.

Важно! Единственное, что нужно будет сделать дополнительно, это выполнить обрешетку сплошной, например, из шпунтованной доски, вагонки или ОСБ.

Легкие типы кровли могут ставиться на двухскатной конструкции и без сплошной обрешетки, но подшивка деревянной рейкой только улучшает внешний вид и делает крышу более прочной.

Как рассчитать угол наклона для прямоугольной двускатной крыши на беседку

Для каждого типа кровельного покрытия существует свой оптимальный угол наклона. Если уложить оба ската на малых углах наклона, то заметно ухудшится ток воды, крыша обязательно начнет протекать. Кроме того, почти все производители материалов для кровли категорически не рекомендуют укладывать свои покрытия на углах менее 10^о. Особенно важно соблюдать ограничения для крыш с битумной черепицей или крытых ондулином, если хозяева не хотят, чтобы защитный слой был сброшен со стропильного каркаса в первый же дождь.

Поднимать угол наклона скатов больше 30^о также не имеет смысла. Во-первых, возрастают затраты на постройку беседки, а во-вторых, увеличивается парусность строения.

В кровельных работах угол наклона зачастую измеряют не в градусах, а представляют в виде соотношения высоты конька крыши к ½ ширины основания. Измерив высоту и ширину крыши беседки и проведя деление, получают дробь, которую несложно по таблице тангенсов перевести в значение угла.

Как сделать стропила на двухскатную крышу беседки

В строительстве используют два типа стропил – наслонные и висячие. В первом случае усилие от веса двухскатной крыши передается на систему подпор и стоек, расположенных под коньковым прогоном.

Сами стропила с кровлей свободно опираются на стены строения.

Для беседок такой вариант применяется крайне редко из-за сложностей с креплением двухскатной крыши к опорным стойкам беседочного каркаса. В случае наслонных стропил распирающее усилие от стропильных балок фиксируется на стенах здания или, как в случае постройки беседки, компенсируется системой горизонтальных планок-ригелей.

Как сделать стропильный блок

Стропила изготавливают из доски – сороковки, вырезают и подгоняют по размерам попарно. С помощью шаблона точно размечают угол между балками и длину каждой из стропильных ног. Обе половинки соединяют в вершине с помощью замка «в полдерева».

Далее собранную пару стропил укладывают на ровной горизонтальной площадке, выравнивают, после чего на балки набивают горизонтальную поперечину – ригель. Выступы ригельной планки обрезают, чтобы они не мешали нашивке будущей обрешетки двухскатной крыши.

Расстояние между парами по длине беседки принимают равным 50-60 см, например, для трехметровой конструкции потребуется 6 пар готовых стропильных балок. С увеличением размера беседки и высоты крыши шаг можно сделать больше. Оптимальный размер составляет 70 см.

Совет! Если прочность замков и стыков вдруг покажется недостаточной, то места соединений и врезки деталей стропил можно усилить накладными металлическими пластинами.

Как сделать двускатную крышу для беседки своими руками

Сборку кровельной конструкции начинают с изготовления конька крыши. Для его изготовления потребуется брус, сечением 70 х70 мм, длина конькового прогона принимается равной продольному размеру беседки.

Первым делом на стены или верхнюю обвязку стоек беседки поднимают пары стропил для фронтонов. Обычно каждый блок поднимают вдвоем-втроем, устанавливают на мауэрлат и фиксируют на беседке парой реек или длинных шестов. Фронтонные блоки соединяют между собой коньковым прогоном, а чтобы временная конструкция не сложилась, набивают временные распорки рейками.

Далее наверх беседки последовательно переносят все оставшиеся стропильные балки. Их выравнивают и крепят к коньку и мауэрлату беседки с помощью саморезов. После того как двухскатный каркас крыши приобрел необходимую устойчивость, нашивают фанерную или дощатую обрешетку.

На двухскатную конструкцию наносят грунт и, в зависимости от выбранного для крыши беседки типа кровли, застилают основу пароизоляцией или подкладочным ковром для битумной черепицы.

Ондулин или металлочерепицу можно настилать на скаты беседки листами во всю ширину покрытия, для битумной или драночной кровли процесс укладки придется выполнять последовательно, ряд за рядом.

Фронтоны крыши обычно не зашивают, чтобы улучшить вентиляцию подкрышного пространства, или закрывают несколькими горизонтальными поперечинами. Это поможет улучшить вид беседки, а в случае, если капли дождя будут залетать под двухскатную кровлю, на перекладинах можно установить козырьки из оцинкованной стали.

Советы и рекомендации

Самый простой вариант беседки можно построить из бруса с крышей в виде небольшой рамы с покрытием из поликарбонатного шифера. Двухскатный каркас под кровлю можно собрать сваркой из квадратной трубы, так же, как это было сделано для деревянной конструкции.

Привлекательность металлического каркаса для двухскатной кровли заключается в том, что все его детали можно изготовить в мастерской, а затем доставить к месту установки беседки и собрать с помощью болтового соединения. После подгонки скатов детали можно сварить инвертором.

Покрытие из волнового поликарбоната крепят на стальной раме безо всякой обрешетки. Таким способом собрать крышу беседки можно за один неполный рабочий день. Важно не забыть покрасить каркас и использовать для установки профилированного поликарбоната уплотнительные силиконовые шайбы.

Останется лишь покрасить или вскрыть лаком деревянные детали беседки.

Заключение

Вариантов изготовления беседки с двухскатной крышей существует огромное количество. Размер конструкции выбирают, исходя из параметров строения, прежде всего, высоты беседки и типа используемого кровельного покрытия. Если основание и боковые стойки беседки выполнены из массивного бруса, то каркас можно сварить из профиля, в остальных случаях двухскатный стропильный каркас строится по тем же правилам, что и для домика или небольшого хозяйственного помещения.
