Фото терморегулятор – Терморегулятор для инкубатора — схема для изготовления своими руками прибора с датчиком температуры воздуха, цифровой терморегулятор, видео

Содержание

90 фото правил монтажа и рекомендации по подбору

Регулируя скорость поступления теплоносителя в радиатор, можно контролировать температуру его прогревания, а, значит, и микроклимат в помещении. Решить эту задачу помогает терморегулятор. Мы расскажем о видах этого приспособления и способах монтажа.

Конструкция и принцип функционирования

Данное устройство состоит из двух основных блоков – клапана и головки термостатического типа для регулирования температуры. В продаже можно встретить модели, рассчитанные под разные типы отопления, которые могут использоваться для установки на трубы разных диаметров.

Чаще всего головка может сниматься, поэтому для используемого клапана подойдут регулирующие компоненты разных видов. Такая стандартизация посадочного места делает использование устройства очень удобным.

Терморегулятор позволяет обеспечить комфортную температуру в помещении, экономить энергоресурсы, снизить финансовые расходы на отопление. При этом принцип работы терморегулятора состоит в управлении потоком поступающего теплоносителя в соответствии с требуемым режимом отопления.


В термостатической головке находится контейнер со средой, которая чувствительно реагирует на температурные показатели. При нагревании происходит ее расширение, что ведет к увеличению контейнера и перекрытию штоком хода для теплоносителя. При охлаждении имеет место реакция в обратном направлении.

Достоинства устройства следующие:

  • простота установки и эксплуатации;
  • эргономичность;
  • широкий диапазон температурного регулирования;
  • равномерность в перераспределении теплоносителя.

Особенности конструкции термоклапана

Устройства данного компонента включают два элемента – запорный конус и седло. Запорный механизм и обеспечивает перекрытие промежутка для перемещения теплоносителя. Клапан выбирается в зависимости от типа разводки. Они различны для однотрубной и двухтрубной разводки, что видно на фото терморегулятора на батарею.

Для изготовления корпуса применяются только стойкие к коррозии материалы, часто со специальным хромированным или никелевым покрытием. В продаже можно встретить изделия из латуни, бронзы, нержавейки.

Последний вариант более предпочтителен по надежности и уровню регулирования, однако стоимость такой модели более высокая. Бронзовые и латунные аналоги доступны в большей степени, но их качество зависит от характеристик сплава.

В зависимости от типа исполнения различают модели угловые и прямые. Последний вариант является проходным. Также терморегуляторы могут входить с состав гарнитуры отопительной системы. Выбор производится в зависимости от условий монтажа.

Термоголовки: виды и преимущества

Термостатические компоненты, которые используются в терморегуляторах, могут быть ручными, механическими и электронные. При равенстве функций типы терморегуляторов на батарею различаются удобством пользования.

Ручные

Это самый простой вариант, опирающийся на принцип работы обычного вентиля. При повороте головки в одну сторону поток теплоносителя уменьшается, при повороте в другую – возрастает.

Устройства недорогие и достаточно надежные. Но по уровню комфорта они существенно отстают от своих аналогов. Обычно их ставят на входе и выходе. Они исполняют роль шаровых кранов.

Механические

Устройства могут обеспечивать нужный температурный режим без постоянного участия человека. В конструкции выделяется сильфон – емкость, заполненная газом или жидкостью. Данные температурные агенты отличаются высоким коэффициентом расширения, поэтому при нагревании они наращивают свой объем.

Инструкция по использованию терморегулятора опирается на принцип, согласно которому сильфон будет подпирать шток. Последний перекрывает при нагревании и расширении цилиндра путь для теплоносителя. При остывании вещества в сильфоне, размер цилиндра уменьшается, давление на шток становится меньше и он поднимается.

Механические устройства позволяют точнее регулировать температуру. Но это свойство зависит от инертности вещества в цилиндре сильфона. Если используется газ, то реакция устройства будет выше. Но производить такие модели намного сложнее, а, значит, они будут дороже.

Жидкости с меньшей скоростью реагируют на температурные изменения, но разница в точности будет крайне мала. Поэтому чаще всего именно такое решение выбирается при изготовлении терморегулятора. Существуют также модели с выносным датчиком с присоединением капиллярной трубкой.

Электронные

Это более дорогое, но и при этом массивное приспособление. Оно предполагает наличие электронного табло и блока для установки аккумуляторов – батареек. Движение штока задается не температурными изменениями в сильфоне, а специальным датчиком.

В таком случае требуемый режим можно легко и удобно задать в любой момент времени, но придется регулярно отслеживать работоспособность батареек.

Различают:

  • Приспособления с закрытой логикой. В них можно менять только основные параметры.
  • Устройства с открытой логикой, допускающие возможность глубокого перепрограммирования.
  • Бытовые модели, работающие по принципу механических аналогов, но имеющие электронный дисплей.

Особенности монтажа

Установка терморегулятора на батарею своими руками производится, как правило, на радиаторы из алюминия, стали или биметаллические модели на высоте более 800 мм.

Выбрать надо место таким образом, чтобы его было достаточно для регулировки ручного или механического прибора. Должна поместиться и конструкция электронной модели, но при этом нельзя ее закрывать плотными занавесками.

Монтаж производится в таком порядке:

  • подающий стояк перекрывают полностью с полным сливом воды;
  • на некотором промежутке от радиатора вырезается горизонтальный участок трубы, с последующим отсоединением от системы;
  • если приспособление ставится на однотрубную систему, то надо предварительно обустроить перемычку в систему между подводом и отводом – байпаса;
  • вентиль регулятора и запорный кран освобождаются от хвостовика и гаек, которые заворачиваются в пробки самого радиатора;
  • обвязка из труб собирается и монтируется в нужном месте с присоединением к подводящим трубам.

Правила настройки

Важно не только понять, как установить терморегулятор на батарею, но и как его настроить. Механический прибор регулируется в такой последовательности:

  • перекрыть места активного теплообмена с улицей и другими помещениями;
  • термостат переводится в крайнее левое положение, что свидетельствует о полном открытии;
  • после нагрева на 5-6 градусов поворот производится в крайнее правое положение с понижением температурного фона;
  • после выхода температуры на нужный комфортный уровень клапан надо медленно открывать до появления шума набирающейся воды;
  • начало прогрева – сигнал для остановки, после чего следует запомнить положение терморегулятора.

Электронные модели настраиваются проще – надо просто выставить желаемую температуру на дисплее. Использование терморегуляторов делает ваш быть комфортней. Тем более, что установить их и настроить совсем несложно.

Фото терморегуляторов на батарею


Также рекомендуем посетить:

Терморегуляторы для радиаторов отопления: как выбрать и установить

Для защиты котельного оборудования от перегрева и высоких нагрузок используются специальные приспособления. Предлагаем рассмотреть, что такое терморегуляторы для радиаторов, как установить устройство, а также инструкция, как выбрать термостат.

Что такое терморегулятор

Эксплуатация котла начинается с работы и проверки термостата. Котел нагревает воду в процессе работы, после чего она перемещается по радиаторам, если уровень допустимого давления жидкости или её температуры превышен, то вполне вероятно, что произойдет авария системы отопления. Данный процесс полностью контролируется термостатами. Чаще всего устанавливается несколько приборов: непосредственно на выходе из котла или бойлера, и на каждом радиаторе, для контроля местной температуры нагрева.

Автоматический терморегуляторФото — Автоматический терморегулятор

Операционная система газового или электрического котла является достаточно опасной для эксплуатации. Горелки могут не сжигать должным образом топливо, позволяя газу заполнить камеру сгорания, создавая возможность образования пожара или взрывоопасной ситуации. Котел может перегреться, создавая слишком много пара и давления. Датчики температуры на горелке и бака выключат систему, но если тепло поднимается слишком быстро или слишком далеко, то они не справятся со своей работой, и здесь станут необходимы местные предохранители.

Конструкция терморегулятораФото — Конструкция терморегулятора

Достоинства использования терморегуляторов:

  1. Экономия электроэнергии, топлива;
  2. Безопасность жилища, защита от пожара или взрыва;
  3. Электрические приспособления работают при очень широком диапазоне: от -20 до +70 градусов и более;
  4. Высокие показатели эффективности даже в экстремальных условиях;
  5. Можно устанавливать даже на улице или холодильных установках. Просто купить незамерзающий прибор;
  6. Отличные характеристики долговечности, на каждый термостат, который имеет сертификат качества (паспорт), дается гарантированный срок службы и обслуживания от 12 месяцев;
  7. Возможность контролировать температуру зонально, по комнате отключаться от сети.

Назначение терморегуляторов: контроль температур в бытовых условиях, производственных цехах, нежилых помещениях, складах и т.д., работа в холодильных установках, автомобильных или транспортных средствах (Бугатти).

Конструкция терморегулятора

Биметаллический термостат состоит из двух полос различных металлов, имеющих разные коэффициенты линейного расширения. Биметаллические полосы действуют в качестве электрического контакта выключателя в электрическом контуре отопления. Из-за разницы в коэффициентах линейного расширения двух металлов, биметаллических полосы деформируются в форму нисходящей кривой и цепь нарушается. Металлической полоски находится в контакте с винтом закрытия клапана. Когда становится слишком жарко, контакт наклоняется вниз и на уровне клапана перекрывается доступ жидкости, газа, пара ит.д. Работа котла останавливается, батареи остывают под естественными физическими процессами.

Терморегулятор в разрезеФото — Терморегулятор в разрезе

После того, как температура стабилизируется, теплоноситель снова заработает. Очень важно, если котел достиг предельной температуры, проверить все клапаны и предохранители на целостность, иначе Вы можете подвергнуть себя и своих близких опасности. Принцип работы терморегулятора для котла очень похож на действие автомобильного устройства. Также бывают цифровые либо электронные терморегуляторы, которые состоят из платы, контактов и дисплея.

Как правильно подобрать термостат — виды

Перед тем, как выбрать терморегуляторы для масляного радиатора, сухих или чугунных батарей, необходимо выяснить параметры системы отопления. Главное значение отводится давлению, от этого показателя полностью зависит целостность труб, соединений, тепло и скорость нагрева. Рекомендуем самостоятельно не подбирать регуляторы тепла, пусть это сделают специалисты, они проводят специальные замеры и расчёт данных о жилище, толщине стен, труб, этажности здания и прочем.

Радиатор с терморегуляторомФото — Радиатор с терморегулятором

Правильные системы управления отоплением позволят Вам сохранить дом в комфортной температуре, минимально тратя топливо. Рассмотрим виды терморугляторов и их управление:

Комнатные термостаты. Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть заблокированы шторами или мебелью, или положены рядом с источниками тепла. Напрямую на системы отопления они не устанавливаются, но являются хорошими помощниками при комплексном подходе к организации защиты. Они бывают ручные и автоматические, также активно используются для полотенцесушителей.

Термостатические вентили (Устройства ТРВ). Термостатические вентили не управляют котлом: они могут уменьшить поток воды через радиатор, на котором установлены, когда температура поднимается выше определенного уровня. Необходимо устанавливать такие приборы там, где уровень давления и воды наименьший, это поможет сэкономить энергию. Они бывают встраиваемые и накладные.

Профессионалы не советуют монтировать такие устройства под крышки или прочие дизайн-приспособления, которые придают эстетичности, таким образом, Вы будете как будто обманывать прибор, он будет показывать неверную температуру из-за нагнетания.

Зональные дистанционные контроллеры. Их рекомендуется использовать с терморегулирующими вентилями. Эти термостаты позволят контролировать температуру воздуха в определенных комнатах или участках комнат при помощи инфракрасных лучей. Как только уровень будет достигнут, они передают сигнал котлу или регулятору радиатора, после чего тот прекращает работу. Это хороший комнатный прибор безопасности.

Инфракрасный терморегуляторФото — Инфракрасный терморегулятор

Термостат цилиндра. Это особенно важно, если у Вас стоит двухконтурный котел. На выходе вода достигает очень больших температур, до 80 градусов, чтобы предохранить трубы от трескания и протекания, перед подходом к радиаторам нужно установить такие жидкостные терморегуляторы. Они являются программируемыми, настраиваются в любом диапазоне от 60 (иногда меньше) градусов.

Системы управления («умный» термостат). По принципу работы очень похожи на водяные терморегуляторы прямого действия для радиаторов (универсал-приборы). Они контролируют состояние системы из командного блока, и полностью отключают котел до нормализации. Помимо того, что они могут отключать котельное оборудование, данные системы контролируют количество поступления горячей воды в трубы. При необходимости перекрывают вентили.

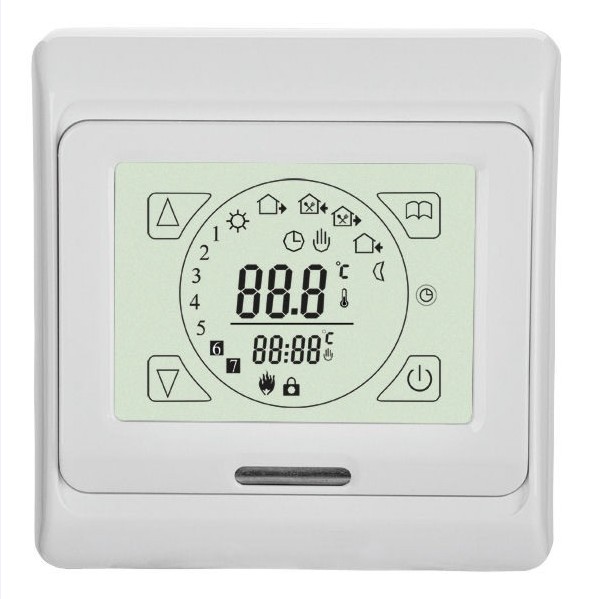

Цифровой терморегуляторФото — Цифровой терморегулятор

Монтаж терморегулятора

Установка терморегулятора на радиатор отопления может осуществляться своими руками. Это не сложнее, чем поменять ТЕН. Независимо от того, на металлических или алюминиевых батареях осуществляется монтаж, правила одинаковы:

1. Слейте воду в отопительной установке.

Первая задача заключается в разряде системы центрального отопления. В большинстве случаев для этого достаточно отсоединить один клапан, на входе воды в систему, перекрыть все краны. Также нужно продуть её от воздуха.

Слив водыФото — Слив воды

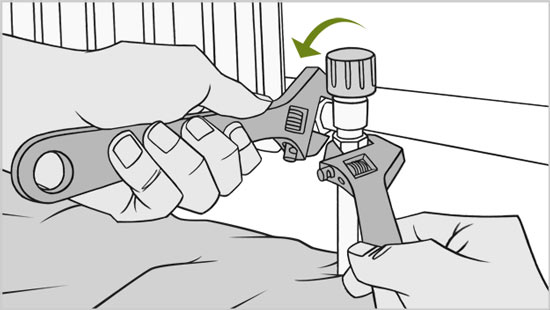

2. Открутите адаптер.

Положите много старых полотенец (из махры или хлопка, которые хорошо впитывают воду) или листы бумаги по всему полу. Прижмите корпус старого клапана одним из регулируемых (разводных) гаечных ключей и используйте другой, чтобы ослабить гайки, удерживающие клапан на медной трубе и адаптере, который вставляется в радиатор. Открутите адаптер от радиатора. Возможно, Вам придется использовать клапан радиатора, который встроен внутри батареи.

Откручивание адаптераФото — Откручивание адаптера

3. Установить новый адаптер.

Установите новый адаптер, накидную гайку и металлический воротник на радиатор. Очистите внутреннюю резьбу с чистой тканью и оберните её водопроводной (запорной лентой, белого цвета, в продаже найдете в магазинах сантехники) полоской, несколько раз по часовой стрелке, обязательно после каждого поворота разглаживайте материал. Теперь нужно соединить винтовой адаптер, угловые прокладки и радиатор, плотно затяните конструкцию.

Установите новый адаптерФото — Установите новый адаптер

4. Удалите и замените воротник и накидную гайку.

Удалите старый металлический воротник и глухую гайку из медной трубы, замените все это новым набором. Если воротник не соскальзывает, то нужно осторожно и тщательно вырезать его части и оторвать друг от друга с помощью маленькой отвертки. Работайте крайне скрупулезно, чтобы ножовка или отвертка не соскользнула на трубу.

Удаление воротникаФото — Удаление воротника

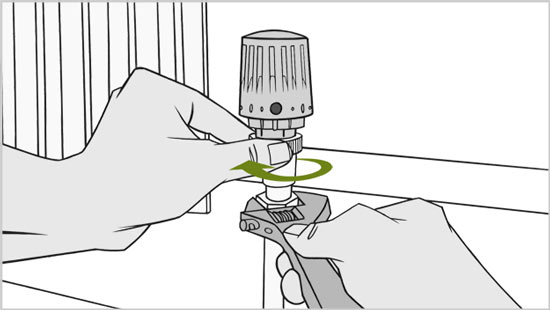

5. Затяните гайку.

После того, как Вы установите термостатический клапан, необходимо затянуть гайку между адаптером клапана, придерживая клапан разводным ключом. При помощи второго ключа плотно затяните гайку, аккуратно, не срывая резьбу, проверьте точность и прочность закрепления.

Затянуть гайкуФото — Затянуть гайку

6. Установите запасную систему защиты.

Снова заполните систему центрального отопления водой и убедитесь в отсутствии утечек. Установите в гостиной клапан полностью открытым, а для спальни или детской наполовину. Старайтесь установить настройки разные для каждой комнаты, во время работы радиаторов держите двери закрытыми. Чтобы не происходило попыток межкомнатных радиаторов компенсировать тепло.

Запасная система защитыФото — Запасная система защиты

Во время работы с датчиком будьте осторожны, он имеет очень нежные детали, которые могут выйти из строя при малейшем ударе. Для демонтажа терморегуляторов также можно воспользоваться нашей инструкцией.

Терморегулятор в розетку для бытовых обогревателей: сравнительный обзор

От температуры воздуха в окружающем пространстве зависит настроение людей, самочувствие и работоспособность. Ее значение, комфортное для каждого человека, весьма индивидуально. Если одним людям хорошо работается при +18°С, то другим необходимо не менее +23°С.

В таких случаях удобно устанавливать терморегулятор в розетку для бытовых обогревателей, чтобы задать нужный температурный режим. Устройство самостоятельно считывает температуру в помещении и контролирует работу нагревателя.

Согласитесь, это очень удобно – не придется постоянно отвлекаться на включение, выключение обогревателя. Осталось только подобрать оптимальный терморегулятор и установить его. Мы подскажем вам, как это сделать.

Чтобы разобраться в многообразии предложений, надо выяснить особенности работы разных терморегуляторов, учесть параметры, определяющие практичность самого прибора и комфортность эксплуатации обогревателя. Монтаж термостата достаточно прост, главное – придерживаться правил установки, обозначенных в статье.

Содержание статьи:

Терморегулятор: назначение и принцип работы

Находясь в офисе, хочется, чтобы ничего не отвлекало, а все мысли были сосредоточены только на рабочем процессе. Достичь этой цели помогает оптимальный температурный режим в помещении.

Хорошо, если не нужно в холодную пору года приносить с собой теплый джемпер, чтобы слегка отогреться, бегать к обогревателю или кондиционеру, устанавливая и меняя настройки. Регулировать температуру в помещении поможет терморегулятор.

Галерея изображений

Фото из

Терморегуляторы — устройства, реагирующие на изменение температурного фона в помещении, поддерживающие заданный уровень обогрева

Миниатюрное устройство оснащено датчиком, реагирующим на падение или повышение температуры, в след за чем включающее/отключающее обогреватель

В линейке устанавливаемых в розетку термостатов есть модели, работающие в тандеме со всеми видами обогревательных агрегатов

Промышленностью выпускаются термостаты с вмонтированными датчиками, фиксирующими только инфракрасное излучение. Предназначены они для ИК систем, включая полы, стеновые панели, потолочные системы и прочие виды обогрева

Для контроля работы обогревателя дома можно приобрести как беспроводное, так и смарт-устройство с электронным управлением

Если не устраивают электронные варианты, можно приобрести термостат с поворотным механизмом, предназначенным для выбора приоритетного диапазона температур

Для установки в хозблоках промышленных предприятий и частных погребах выпускают разновидности, работающие и на охлаждение, и на обогрев

Убедительное преимущество терморегуляторов в розетку — возможность переносить их вместе с перемещением обогревателей

Внешний вид терморегулятора

Полезное миниатюрное устройство

Подключение конвекторной панели

Терморегуляторы для инфракрасных систем

«Проводные» и беспроводные варианты

Терморегулятор с механическим управлением

Возможность работать на обогрев и на охлаждение

Мобильность терморегуляторов в розетку

Назначение бытового регулятора температуры

Удобно, когда работает обогреватель и не требует к себе дополнительного внимания. Еще хорошо, когда его совсем не надо выключать, а если станет прохладно в комнате, снова бежать и включать в сеть. Следить за температурой в помещении помогают термостаты. Причем самый простой и популярный вариант среди потребителей – розеточный.

Розеточный, он же, терморегулятор, устанавливаемый в розетку. Это устройство, позволяющее добиться оптимальной температуры в доме/квартире/офисе. С помощью  оно контролирует температурный режим в конкретном помещении, ориентируясь на показатели, заданные пользователем.

Термостат, устанавливаемый в розеткуТермостат, устанавливаемый в розетку

Вариант термостата, устанавливаемого в розетку, наиболее прост в монтаже. Он не требует использования различных инструментов и специальных навыков

Одно из существенных преимуществ использования розеточных термостатов – не нужно приглашать специалиста для их монтажа. Справиться с установкой способен любой человек, впервые столкнувшийся с прибором.

Розеточный терморегулятор выглядит как розетка-переходник или накладка. С обратной стороны у него имеется вилка для подключения в сеть, а с лицевой – розетка, в которую предстоит вставить вилку бытового обогревателя.

При включении горит лампочкаПри включении горит лампочка

Включив прибор в обычную розетку, можно увидеть, как на экране загорится лампочка

Многие модели термостатов можно использовать не только для контроля работы обогревательных приборов, но и для кондиционеров, светильников, электрических чайников и прочей техники, питающейся от электричества. В зависимости от типа прибора отличаются его возможности и, соответственно, количество настроек, которые можно совершать.

Особенности работы розеточного термостата

Для начала работы потребуется вставить терморегулятор в обычную розетку, которая будет использоваться для включения бытового обогревателя. Его работа не зависит от типа обогревательного прибора, марки и производителя. Важно лишь одно – чтобы мощность обогревателя не превышала допустимое значение мощности, на которое рассчитан термостат.

Далее нужно установить желаемые настройки температурного режима для конкретной комнаты. Вставить вилку обогревательного прибора в разъем терморегулятора. Все – обогреватель начнет греть помещение, пока температура в нем не достигнет верхнего предела температурного диапазона, установленного хозяином.

Регулировка температурыРегулировка температуры

Настройка диапазона желаемых температур происходит с помощью специальных кнопок, размещенных на лицевой части устройства

Принцип работы розеточного термостата заключается в том, что специальный датчик собирает информацию о температуре вокруг себя. Если она достигает нижней границы, установленной пользователем, то срабатывает реагирующий механизм – реле или биметаллическая пластина и цепь замыкается.

Соответственно, обогревательный прибор, подключенный через термостат, получает доступ к электричеству и начинает работать на обогрев.Когда комната прогрелась, а ее температурный режим достиг верхней границы диапазона, установленного хозяином, датчик фиксирует это.

Реагирующий механизм получает информацию и закрывает доступ к электросети. Если устройство оснащено биметаллической пластиной, то она, нагреваясь, сама размыкает цепь, и подача электроэнергии к обогревателю прекращается.

По схожей схеме работают и регуляторы температуры теплого пола. Подробнее о таких устройствах читайте .

А вот функционируют по другому принципу. Такие термоголовки устанавливают непосредственно на отопительный прибор.

Видео-описание предназначения и работы розеточного термостата Enaut:

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатовСтационарный вид термостатов

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели

В зависимости от типа монтажа термостаты делят на два типа:

  • стационарный – прибор устанавливают в стену, подключаясь к проводке;
  • переносной или розеточный – можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов.

Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

  • модели с выносным датчиком;
  • термостаты со встроенным датчиком.

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 м до 3 м и с коротким – от 10 см до 20 см.

Термореулятор с выносным датчикомТермореулятор с выносным датчиком

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели

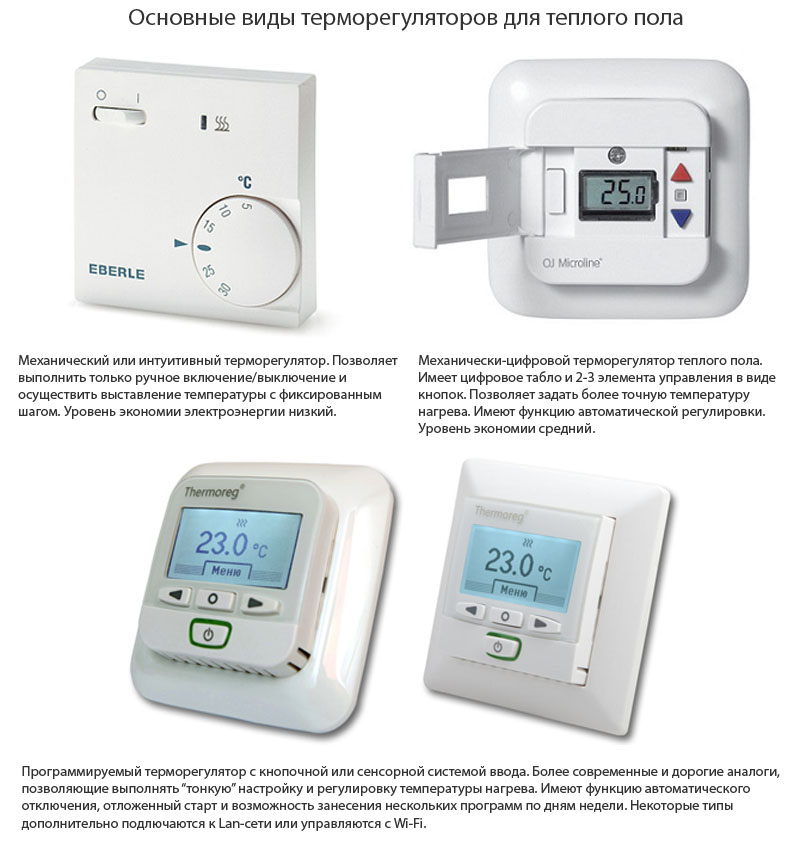

По конструкционным особенностям бывают такие виды терморегуляторов:

  • механические;
  • электронные;
  • GSM управляемые;
  • Wi-Fi регулируемые.

Механические модели

Такие термостаты считаются самыми простыми и доступными по цене. В них основным реагирующим элементом служит биметаллическая пластина. Регулировка и настройки прибора происходят с помощью рычага или поворотного колесика.

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

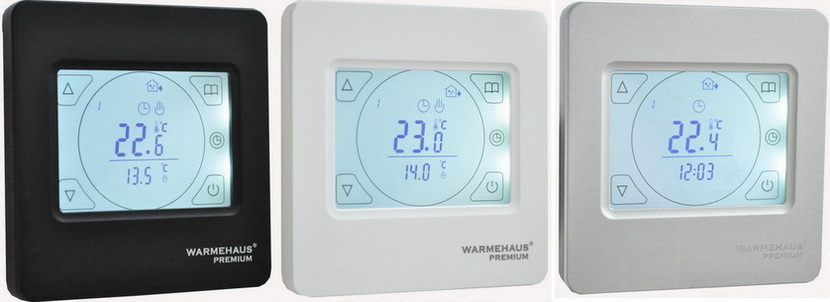

Электронные терморегуляторы

Работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру.

У этого типа контроллеров есть монитор, выводящий заданные значения температур. Для питания электронным термостатам нужно 24 В.

Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю. Такие электронные терморегуляторы могут работать от встроенного, от выносного или от двух вместе датчиков температуры.

Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

GSM управляемые контроллеры

Устройства позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

Место для установки сим-картыМесто для установки сим-карты

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Терморегуляторы, управляемые с телефонаТерморегуляторы, управляемые с телефона

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи

Переносные  в обычные розетки, предварительно пополнив счет и активировав, новую СИМ-карту.

Розеточные контролеры, выключающие обогревательРозеточные контролеры, выключающие обогреватель

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)

Демонстрация работы умного устройства – розеточного GSM термостата:

Wi-Fi регулируемые термостаты

Дорогостоящие и многофункциональные розеточные терморегуляторы. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

Нюансы выбора терморегулятора

Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель. Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя.

Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.

Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе. Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.

Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт.

Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

Технические характеристики терморегулятораТехнические характеристики терморегулятора

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие

В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур.

Возможные значения температурной градации:

  • -5°С до +45°С;
  • 0°С до +100°С;
  • -15°С до +30°С;
  • и другие варианты.

В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.

В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели.

В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен. Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме.

Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно в загородном доме. За пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19°С.

На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7°С. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Работающий термостатРаботающий термостат

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца

В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне.

Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.

В-шестых, не стоит забывать про . В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.

Дополнительный критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения. Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Внутреннее содержимое терморегулятораВнутреннее содержимое терморегулятора

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Инструкция к терморегуляторуИнструкция к терморегулятору

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Выводы и полезное видео по теме

Виды терморегуляторов и их сравнение:

Выбрав оптимальную модель терморегулятора и правильно установив его в розетку, можно сделать свою жизнь значительно комфортней.

Теперь, чтобы поддерживать в доме/офисе нужный температурный режим, не придется постоянно уделять внимание обогревателю, включая и выключая его. Термостат сам будет контролировать этот процесс, учитывая установленные пользователем настройки, что поможет экономно расходовать электроэнергию.

Подыскиваете практичный и удобный терморегулятор на розетку? Или есть опыт использования таких девайсов? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании термостатов для обогревателей.

Термостат: принцип работы,виды,устройство,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ



Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

Принцип работы термостата

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

  • корпуса;
  • клапана малого круга охлаждения;
  • выходного патрубка, соединенного с насосом;
  • воскового шарика;
  • входного патрубка, подключенного к радиатору;
  • клапана основного круга охлаждения;
  • двух пружин;
  • поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Функции и место расположения



После того как мотор выходит на оптимальную  рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы  ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

ВИДЫ

  • Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
  • Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
  • Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

При замене термостата следует узнать температуру открывания клапана (если покупаете неоригинал) — она может варьироваться в широком диапазоне. Как понимаете, нельзя ставить термостат с высокой температурой открывания, ведь в этом случае мотор начнет перегреваться.

5 признаков неисправного термостата

  1. Мотор автомобиля долго набирает рабочую температуру.
  2. Двигатель быстро перегревается.
  3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
  4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
  5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

В результате нарушения температурного режима страдает двигатель. Он интенсивно изнашивается при перегреве (в плоть до клина, при выкипании жидкости) и потребляет больше топлива при недостаточном разогреве.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.



Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.



Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.



В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.



Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном  отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха  за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения.  Если герметичность системы и функциональность других элементов не нарушена,  уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности  термостата являются:

  • долгий прогрев двигателя;
  • неспособность ДВС выйти на рабочую температуру под нагрузкой;
  • отсутствие теплого воздуха из отопителя;
  • постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
  • периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры.  Такое явление означает, что присутствует  ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Если клапан термостата постоянно находится в закрытом положении, тогда закономерно возникает перегрев и последующее закипание охлаждающей жидкости. Водители условно говорят, что двигатель «закипел». Это грозит не только сильным ростом давления в системе охлаждения и поломкой её отдельных функциональных элементов, но и  выходом из строя самого двигателя.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах  сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

AC зимой и другие странные хитрости, чтобы продлить срок службы вашего автомобиля
Как провести замену поршневых колец своими руками?
Вентилятор охлаждения двигателя: типы,диагностика,назначение,устройство.
5 Советов как держать ваш Мерседес в форме зимой

Как проверить термостат, не снимая его с авто :

ПОХОЖИЕ СТАТЬИ:

  • Силиконовая смазка для авто — описание виды фото видео
  • Фольксваген Джетта 2016 — 2017 года,обзор,описание,фото,видео,цена,комплектация.
  • Как проверить давление масла в двигателе: описание,фото
  • Как переоформить машину: советы и рекомендации по документам
  • Автомобильные турбокомпрессоры: особенности устройства и основные дефекты
  • BMW 2 SERIES — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • бмв е87: обзор,дизайн,технические характеристики,модификации,фото,видео.
  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • mercedes-benz c-klasse w205: описание,фото,видео,обзор,комплектация
  • Опель Зафира 2019: фото,комплектации,характеристики,цена,обзор
  • Фольксваген Тигуан 2019 года:описание,обзор,характеристики,фото
  • Автомобильные дворники — выбираем на зиму.
  • Фольксваген Пассат B8 2019 года: характеристики,цена,фото,комплектации,обзор
  • Toyo Snowprox S943: популярная модель для украинских автолюбителей
  • Вождение с частным инструктором

Терморегуляторы с датчиком температуры воздуха

Для обогрева помещения используются различные электрические и газовые конвекторы со встроенными функциями автоматического контроля. Именно с такой целью используются терморегуляторы с датчиком температуры воздуха.

Что это такое

Терморегулятор, он же термостат – это специальный контроллер, который является основной деталью управления обогревательного устройства. Главной его функцией является поддержка температуры теплоносителя на заданном уровне. Настройка уровня необходимой температуры производится в большинстве случаев вручную, а далее устройство автоматически регулирует работы конвектора или котла.

Терморегулятор может быть блоком управления для отопления либо охлаждения системы, а также являться составной частью климатической техники (например, его часто встраивают в кондиционеры или электрические котлы).

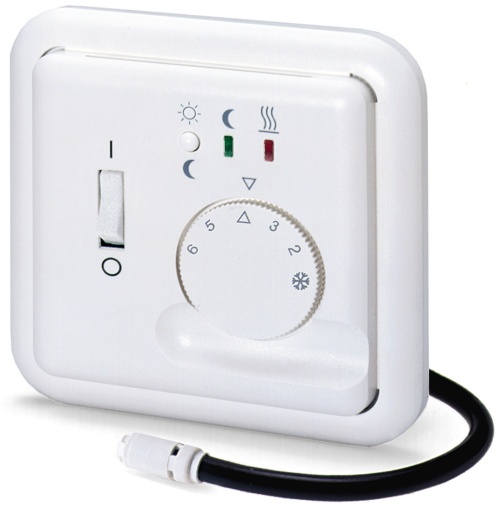

Механический терморегуляторФото — Механический терморегулятор

Зачем нужен термостат:

  1. Для экономии. Это устройство помогает Вам экономить газ или электричество, за счет того, что все время контролирует температуру воздуха. Если она поднялась до нужного уровня – прибор отключает питание обогревателя, а когда температура опускается – снова запускает его;
  2. Для обеспечения безопасности. Если котел перегрелся или по какой-то причине не отключается после автоматического сигнала терморегулятора, то термостат оповещает про это при помощи звукового сигнала;
  3. Для повышения комфорта. Вам теперь не нужно все время отключать и включать котел, следить за температурой в помещении – все эти функции устройство выполняет автоматически.

Типы датчиков

Терморегуляторы с датчиком уровня температуры воздуха делятся по материалу, из которого изготовлены, принципу действия, функциональным особенностям и способу установки.

По способу контроля температуры бывают такие приборы:

  1. С контролем по датчику пола;
  2. С контролем по датчику воздуха;
  3. Комбинированные (учитывающие данные разных типов измерителей).
терморегулятор для теплого полаФото — терморегулятор для теплого пола

Наиболее распространены датчики, которые контролируют температуру по воздуху. Именно они используются для батареи отопления, котла или конвектора. В свою очередь датчики пола необходимы для квартиры или дома, оснащенного функцией теплого пола. Их область действия довольно ограниченная.

По материалу датчики бывают биметаллические, изготовленные из упрочненной пластмассы, электронные термисторы (применяются в бойлерах или двухконтурных котлах отопления) и электронные термопары (используются в газовых котлах типа АГВ).

По принципу действия — механические и электронные. Механические терморегуляторы получают свои данные за счет расширения биметаллических пластин, а электронные благодаря встроенным термометрам.

цифровой терморегуляторФото — цифровой терморегулятор

Видео: обзор терморегулятора Thermoreg Ti950

Принцип работы

Терморегулятор с датчиком температуры воздуха работает по следующей схеме: при помощи термостата котла собирается информация о температуре непосредственно в теплоносителе. Комнатные датчики замеряют в свою очередь температуру в помещении. Далее эта информация поступает в блок управления термостатом или на автоматический регулятор для хранения и использования.

терморегулятор в розеткуФото — терморегулятор в розетку

Регулятор сверяет полученные данные от датчиков и, в зависимости от настроек, либо увеличивает температуру котла, либо уменьшает или отключает его.

Все чаще сейчас используются электронные датчики. Новые цифровые термостаты не имеют движущихся частей для измерения перепадов температуры, вместо этого они используют полупроводниковые детали, например термометр сопротивления (резистивный датчик температуры). Эти приборы работают от тока и часто могут устанавливаться как на один-рейку, так и в розетку. Для питания им необходимо 24 вольта. Они могут работать от батарейки или напрямую от электрической сети. В каждой модели электронного терморегулятора есть монитор, на который выводятся заданные значения при его настройке и результаты последнего замера температуры.

терморегулятор для бытовых приборов с розеткойФото — терморегулятор для бытовых приборов с розеткой

Большинство из таких устройств оснащены также часами, календарем и возможностями настроить котел для работы в режиме день-ночь, выходные-рабочие дни и т.д. Естественно, цена на электронные терморегуляторы с датчиком температуры немного выше, чем на механические, но зато их легче установить своими руками и у них значительно шире диапазон температур. Они могут использоваться не только для жилого помещения, но и подсобного, скажем, погреба или гаража, где температура может опускаться до 0 градусов.

электронный терморегуляторФото — электронный терморегулятор

Купить устройства можно в магазинах электротоваров и фирменных филиалах компаний, которые изготавливают климатическую технику. При этом старайтесь выбирать ту же марку датчика, что и Ваш отопительный прибор, тогда к нему можно будет подключить контроль всей системы отопления.

принцип работы и как установить (схема + видео) » SanDizain.ru

Терморегулятор на батареюТерморегулятор, предназначенный для батарей, позволяет установить оптимальную температуру в комнате и сэкономить на отоплении. Разобраться в разновидностях устройства, принципе его работы и монтаже при помощи наглядных схем поможет эта статья с фото и видео.

Виды терморегуляторов и принцип их работы

Когда в квартире становится слишком жарко, многие хозяева открывают форточки, выпуская тепло на свежий воздух. Это не целесообразно, особенно когда за отопление платят по счётчику. В таких ситуациях выгодно ставить на радиаторы специальный терморегулятор. Он позволяет экономить до 25% топлива, если речь об автономной системе обогрева. В частных домах устройство окупается в течение одного отопительного сезона. В помещениях с централизованным отоплением оно помогает если и не сэкономить, то уж точно создать комфортный микроклимат.

Совет. Установка термостата особенно актуальна для комнат, которые находятся на солнечной стороне, а также для помещений, где наблюдаются частые перепады температуры – например, в кухне.

По способу управления термостаты бывают:

  • механические;
  • электрические.

Механическая модель работает без привлечения энергии извне. Она имеет в своём составе клапан и термоголовку, которая формируется из регулятора, привода и сильфона – высокочувствительного элемента, заполненного жидкостью или газом. Принцип работы такого термостата:

терморегулятор для батареи

Устройство терморегулятора для батареи

  1. При повышении или понижении температуры объём теплоносителя в системе отопления изменяется.
  2. Если в помещении становится теплее, сильфон растягивается, а специальный шток перекрывает теплоносителю проход. Если же в комнате похолодало, сильфон сжимается, поступление теплоносителя увеличивается.

Внимание! На точность и продуктивность функционирования терморегулятора влияют сквозняк, солнечные лучи, температура за окном, непосредственная близость холодильника или обогревателя и др.

Электронные устройства работают от батареек, которые можно подзаряжать. Владельцу жилья нужно запрограммировать термостат на поддержание желаемой температуры, и специальный датчик будет регулировать её в течение всего сезона. Самый простой электровариант – прибор, который похож на механический, но отличается от него наличием дисплея. Для его функционирования достаточно указать диапазон колебания температур или выставить точный показатель, который будет всё время поддерживаться.

По составу рабочего вещества выделяют терморегуляторы:

  • жидкостные;
  • газонаполненные.

Они отличаются друг от друга по таким критериям:

  • скорость реагирования на смену температуры окружающей среды;
  • подверженность влиянию температуры теплоносителя.

Газонаполненные устройства выигрывают у жидкостных по обоим параметрам, но поэтому они стоят дороже, а распространены – меньше.

установка температуры радиатора

Электрический терморегулятор

Монтаж термостата с учётом системы отопления. Схема, инструкция, нюансы

Лучше всего устанавливать терморегулятор непосредственно на радиаторе – в том месте, где в систему отопления подаётся теплоноситель. Располагать прибор нужно на расстоянии не менее 0,8 м от пола, желательно – в горизонтальном положении, чтобы исключить влияние исходящих от батареи тёплых потоков воздуха. Нужно учесть, что термостат не должен находиться в нише, быть закрыт шторами, решётками и т.д. Всё это повлияет на корректную работу устройства. Поэтому если не удаётся обеспечить подходящие условия, лучше выбрать терморегулятор с выносным датчиком.

Внимание! Не рекомендуется ставить термостаты на радиаторы, сделанные из чугуна, потому что обладают высокой инертностью – долго сохраняют тепло даже после отключения отопления.

Владельцам однотрубной системы отопления следует позаботиться об установке специальной трубы – байпаса. Эта перемычка объединяет прямую и обратную трубы, поэтому в диаметре должна быть на 1 размер меньше, чем они. В остальном алгоритм монтажа терморегулятора одинаков для любых систем.Нужно:

  1. Перекрыть соответствующий стояк и удалить из радиаторов воду.
  2. На незначительной дистанции от батареи отрезать горизонтальные подводящие трубы.
  3. Отсоединить от радиатора трубы и запорную арматуру.
  4. Вкрутить хвостовики с гайками нового вентиля и термостата в пробки батареи. Вне зависимости от системы отопления прибор устанавливают на верхнюю трубу, вентиль – на нижнюю. На этом же этапе следует поставить байпас – при необходимости.
  5. Собрать обвязку труб, расположить её на выбранном месте.
  6. Соединить обвязку с горизонтальными подводящими трубами.
радиатор отопления

Схема: подключение терморегулятора для батареи

Завершающий этап. Правильная настройка терморегулятора

Когда радиатор с установленным на нём терморегулятором окажется вновь подключённым к стояку, необходимо заняться его настройкой. Владельцам электронных приборов нужно только обозначить желаемую температуру на экране. В некоторых моделях можно регулировать интенсивность обогрева в зависимости от времени суток и даже дней недели. Это удобно, если термостат установлен на даче, куда хозяева наведываются исключительно по выходным.

С механическими приборами контроля тепла работы чуть больше. Для начала следует минимизировать потери тепла: закрыть все окна, двери, отключить вытяжку на кухне. Затем нужно:

  1. Расположить в комнате термометр.
  2. Добиться максимальной теплоотдачи батареи – повернуть головку прибора до конца влево и полностью открыть клапан.
  3. Когда температура поднимется на 5-6°C, прекратить подачу теплоносителя – повернуть головку прибора по максимуму вправо.
  4. Подождать, пока столбик термометра выдаст оптимальный показатель. После этого постепенно открывать клапан до того момента, пока не станет слышен шум воды. Обратите внимание: головка термостата при этом должна стать тёплой.

Частный дом, квартира или коттедж – терморегулятор пригодится в любом жилье, хозяева которого хотят бережно тратить топливо, но при этом жить в комфортных условиях. А чтобы прибор исправно служил на протяжении долгого времени, выбирайте модели, имеющие сертификат и гарантию от производителя.

Установка терморегулятора на радиатор отопления: видео

Терморегулятор на батарею: фото

Терморегулятор на батарею

Терморегулятор на батарею
Терморегулятор на батарею

Терморегулятор на батарею

Терморегулятор на батарею
Терморегулятор на батарею

Терморегулятор на батарею

Фото терморегулятор — Сайт о даче

В направлении по ходу стройке часто забывается, про стройку, выбора теплого пола важный существенный вопрос, каковой объединено с предоставлением и продолжение уютных градусов в комнате. Предоставляет терморегулятор для тёплого пола. Термостат является очень важной частью дома при постройке уюта и тепла.

Термостат для теплого пола — данное отдельное устройство, при помощи которого вы сможете управлять и наблюдать уровень тепла пола, и температуру воздуха в помещении.

Как выбрать терморегулятор для теплого полаТермостат для теплого пола — данное отдельное устройство, при помощи которого вы сможете управлять и наблюдать уровень тепла пола, и температуру воздуха в помещении.

Что бы увеличить работу обогрева и практичности используют терморегулятор (термостат). При помощи этого устройства сможете сэкономить электричество. Главная часть при выборе термостата обязательно смотрите на мощность, она необходима, соотноситься с наивысшей мощностью обогрева вашего пола, для практичной работы.

И так, какие действия должен исполнять данное устройство. Значимое назначения контроля теплого пола, это поддерживания заданных градусов в помещение. В связи с этим он должен: включать и выключать обогрев, учитывая во внимание смены температуры в помещение, учитывая или не учитывая температуры воздуха. Также должен включать эконом функцию нагрева в темное время дня или в пустующем помещении, и обязан включать или выключать установку в нежное время.

Также многие задаются вопросом, все ли данные устройства совместимы с теплой установкой тепла. В исполнения комплекса теплой установки: тонких и электрических, с установкой матов или сложенного провода, выбираются в основном все виды производительных терморегуляторов. Они разнообразны и годится к разным типам управления.

Как выбрать терморегулятор для теплого полаГлавная часть при выборе термостата обязательно смотрите на мощность, она необходима, соотноситься с наивысшей мощностью обогрева вашего пола, для практичной работы.

«Факт» При выборе нагревательного кабеля или мата одного производителя вообще не обязательно приобретать терморегулятор того же производителя.

При водяном теплом поле используются термостаты, но условия для дома, а не для отдельных апартаментов.

Содержание статьи:

Разновидность термостатов

Термостатов много на рынке, при этом можно выбирать по модели, цвету, и функциональным возможностям.

Термостат для теплой установки существуют виды, механизированные и электронные. Также есть электронные термостаты, которым вы сможете контролировать градусов при помощи пульта или экрана. В других электронных термостатах есть возможность программирования, а есть обычные с клавишами включить и выключить.

Имеются устройства со шкалой подбора необходимой температуры и с монитором, на котором высвечивается на данный момент.

Разновидность термостатовТермостатов много на рынке, при этом можно выбирать по модели, цвету, и функциональным возможностям.

Не затратные механические термостаты меньше ломаются, а в случае неисправности легко можно починить. Но минус в том, что нельзя определить, сколько градусов в системе, только дотронувшись, не имеет такой функции, что бы вам показать уровень нагрева.

Факт. Самыми покупаемые термостаты, это обычные электронные терморегуляторы с дисплеем и датчиком тепла пола, поскольку они не затратные, качественны и легки в регулирование.

Разновидность температурных датчиков

Двухуровневый (в наличии два вида датчика) термостат зачастую экономен, поскольку он не допускает помещению прогреться, из-за контроля градусов и обогревательных частей устройства, но и градусы в комнате, и выключается в виду наличии желаемых градусах каким угодно из измерителя.

Инфракрасные измерители неплохи тем, словно нет необходимости их прикреплять к полу, есть возможность устанавливать на большую дистанцию от устройства и пользоваться с целью настроек системы. Желательно устанавливать, в помещениях с большим уровням влажности.

Факт. Инфракрасные измерители желательно устанавливать в помещениях с завышенной влажностью, а прибор устанавливать в сухом месте, дабы из-за влаги не испортился устройства.

Разновидность температурных датчиковИнфракрасные измерители неплохи тем, словно нет необходимости их прикреплять к полу

Измерители бывают: по методу установки — внутренние и внешние, по принципу работы — цифровые и аналоговые.

Цифровые измерители более точны, мало подаются влиянию иных посторонних электромагнитных шумов.

Измерители для проверки градусов в комнате или устройства с встроенным измерителем устанавливают желательно в темноватом месте, и далеки от греющихся приборов, где не попадает солнце на устройство, и на 1,5 метра от пола.

Внутренние измерители, устанавливаются в глубине пола непосредственно с обогревательным проводом, матами или пленкой. Полученная информация с измерителя переносятся на блок прибора.

Присоединить измерители градусов непосредственно к устройству или установить посредине них коммутационную коробку.

Разновидность температурных датчиковЦифровые измерители более точны, мало подаются влиянию иных посторонних электромагнитных шумов.

Необходимость терморегулятора

Возможно, не использовать термостат, но это рентабельно, включением или отключением системы придется заниматься ручной регулировкой термостата.

При поломке термостата или недоступность устройства, тут же вследствие чего к большому расходу электроэнергии, а иногда и к неисправности в самой установке прогревания.

При этом правильнее наперед определить дальнейшие функции работы теплого пола и купить в каждое помещение прибор с нужным вам набором возможностей.

Малозатратность устройства

Малозатратность энергии при установке терморегулятора относится от вида устройства и становится более 70%.

Как правило, для малых комнат, приобретают стандартный механизированный или электронный термостат с минимальным набором назначений. Помещение обогреваются не по расписанию, там необходимо действия устройства круглосуточно.

Малозатратность устройстваМалозатратность энергии при установке терморегулятора относится от вида устройства и становится более 70%.

В масштабных комнатах более продуктивно устанавливать программируемый терморегулятор, выполняющий управление по некоторым значениям в разное время суток.

При увеличенном использование количество параметров, тем выгоднее, что результате имеет возможность извлечь экономию электроэнергии.

По результатам исследований можно сделать вывод, что термостаты предоставляют различную экономию: непрограммируемые — до 30%, программируемые — до 70%.

Главные факторы подбора термостата

Некоторые фирмы предоставляют устройства в наборе с установкой.

Естественно в набор идет простой вариант прибора, который имеет минимум функций и некрупную цену. Но возможно, этого будет мало, учитывая, что греющая территория мала.

Главные факторы подбора термостатаНекоторые фирмы предоставляют устройства в наборе с установкой.

По потребности приобретать иной прибор, выгодно считаться с его несколькими характеристикам:

  1. Свойства устройства: механические или электронные, или настраиваемая электроника, перемещаемые или в монтированные измерители, измерители градусов установки или воздуха комнаты по одному или вместе. Мощность устройства: на устройстве сказана максимальная мощность теплого пола, каковую он может позволить.

Но в действительности стоит приобретать устройство, предназначенный на увеличенную выработку, чем теплый пол в комнате. Увеличение требуется сопоставить 15-20%, в свою очередь устройство довольно долго нести вам службу.

Для габаритных комнат теплый пол укладывается в шахматном порядке, каждый квадратик подключается к своему устройству.

  • Метод установки: накладные — устанавливается специализированная коробка на вертикальной части комнаты, годиться для классов стен. Вмонтированные: предпочтительно для них необходимо проделать дорожки для скрытия шнуров и продырявить стену для установки рабочей коробки для крепления устройства. Не делают такого в деревянных домах. Для присоединения с шнура от устройства измерителя: эти устройства встраиваются в коробку распределительного щитка.
  • Цветовая гамма, оформление термостата, цвет, их различное множество и вы сможете подобрать к дизайну самой комнаты.
  • Количество блоков: одно устройство регулирует два помещения — требуется учитывать ряд состояний, из которых, два одноблочных устройства в один блок, один блок двух погодное устройство.
  • Контроль и настройка. Учитывая года абонентов и их предпочтений, и какое предпочтение «погоды в доме», можно поискать по доступности к пониманию устройство.
Главные факторы подбора термостатаДля габаритных комнат теплый пол укладывается в шахматном порядке, каждый квадратик подключается к своему устройству.

Установка

Участок для прикручивания устройства решается до покупки, учитывая их продуктивности теплых полов и самого устройства.

Как присоединить установку к устройству?

Изредка присоединение выполняют прямо к электрощиту, при этом для него обязательно надобно приобрести выключатель-автомат — при продуктивности 2 КВт.

В большинстве присоединяют устройство через сетевую розетку, учитывая общее количество работающих устройств от этой розетке.

Стандартно устройство устанавливается в 80-90 см от пола, но если работают измеритель воздуха, не ценно, по одному или в паре с измерителем пола, то присоединять стоит делать согласно инструкции и на той высоте, которую указала изготовляющая фирма.

Как присоединить установку к устройству?В большинстве присоединяют устройство через сетевую розетку, учитывая общее количество работающих устройств от этой розетке.

Монтаж устройства и измерителя

Как уже писалось выше, по частному сооружению некоторые устройства таких, двух видов, вмонтированный и наложенный устройства. От вида устройства исходит, как делать установка устройства тёплого пола. Для вмонтированного устройства понадобиться снарядить участок (нишу) в вертикальной части комнаты, где он и пристроен. К устройству присоединяется все части установки, предположительно схема, позволит это сделать, имеется на обратной стороне управляющей части.

Присоединение к системе, вероятно, происходит напрямую от розетки, или для этого, наложен специальный кабель. Но при этом в последнем случае нужно на электрощите дополнительно установить УЗО.

Монтаж датчиков

Собственно по импульсам от измерителя выполняется контроль деятельности тёплого пола, и зависит экономности и продуктивности выработки установки обогревания.

Монтаж датчиковПрисоединение к системе, вероятно, происходит напрямую от розетки, или для этого, наложен специальный кабель

Обязательно, для поставки измерителя берут гофрированную трубку. Для установки в вертикальной части комнаты сверлится чоп. Измеритель и шнур к контролеру устанавливаются в этой трубке. Устанавливается это для шанса его поменять при поломке или не функционирует устройства тёплого пола. Вследствие этого приспособления все части, легко изъять после зацементированные рабочей части всех установки.

Находится измеритель непринужденно среди греющейся запчастей (спиралями шнура) на маленьком промежутке (до 1м) от управляющей части. Вразбивку, от других сам, измеритель не функционирует, и если вы надумали взять устройство для обогрева, то заодно возьмете и измеритель.

Каких-то новых запросов, кроме тех, что сказаны выше, к этим устройствам не показываются, поэтому использовать их для управления обогревателями. Главное – исполнить прописанные правила по безопасности.

Терморегулятор для теплого пола



Source: couo.ru

Читайте также

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
