Индукционный электрический котел – подробный обзор их эффективности в системах отопления частного дома, принцип работы электроиндукционных котлоагрегатов, цены и отзывы о них

Содержание

Индукционный электрический котел для отопления частного дома

Индукционный электрокотел предназначен для обогрева жилых помещений потоком жидкости, которая прогревается в теплообменнике за счет вихревых токов Фуко.

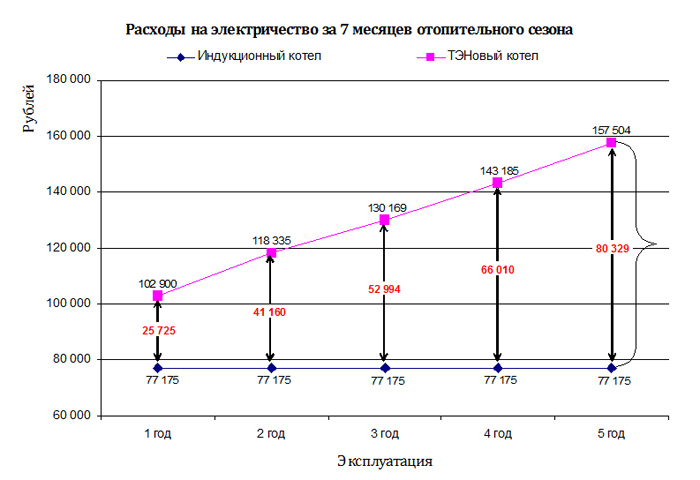

Оборудование отличается сниженным расходом электроэнергии (по сравнению с традиционными конструкциями), но использование дорогостоящих комплектующих и материалов повышает цену котла.

Источник фото: astana.avizinfo.kz

СодержаниеПоказать

Типы индукционных котлов

Индукционные отопительные котлы различаются по частоте напряжения, подаваемого на рабочий нагревательный элемент. Стандартные модификации SAV подключаются к бытовой сети переменного тока частотой 50 Гц и напряжением 220 или 380 В (для изделий с повышенной мощностью).

Оборудование вихревого типа (ВИН) оснащается преобразователем, формирующим переменный ток высокой частоты (10000 Гц и выше). Применение токов повышенной частоты позволяет снизить вес оборудования, но негативно влияет на стоимость изделий.

Дополнительным отличием является материал теплообменника. Бюджетные модели оснащаются стальными узлами, напряжение подается на обмотку, смонтированную на нагревательном элементе.

В металлических элементах наводятся токи, обеспечивающие прогрев деталей и находящейся внутри жидкости. В конструкции котла предусмотрен регулируемый насос с приводом от электрического двигателя, обеспечивающий циркуляцию теплоносителя по контуру отопления.

Вихревой тип котлов. Источник фото: bizorg.su

Котлы вихревого типа используют для нагрева теплоносителя трубопровода из ферромагнитного материала. В качестве магнитопровода и вторичной обмотки применяются ферромагнитный контур, а также элементы конструкции корпуса изделия.

В комплект оборудования входит микропроцессорный блок управления, предусмотрена циркуляционная помпа, прокачивающая рабочую жидкость. Дополнительный насос предназначен для циркуляции теплоносителя по трубам контура отопления, смонтированного в здании.

Плюсы и минусы

Преимущества индукционного отопительного оборудования:

  1. Повышенная надежность и безопасность эксплуатации за счет использования автоматики. Допускается применение различных жидких теплоносителей.
  2. Повышенный КПД котла, превышающий 90%. Параметр зависит от конструктивных особенностей теплообменного контура.
  3. Увеличенный срок эксплуатации, превышающий отметку 25 лет. Для повышения надежности используются катушки с разнесенными витками обмотки. Зазор между проводом заливается термоустойчивым компаундом. Из схемы оборудования исключены трущиеся детали (кроме быстросъемных электрических насосов), что дополнительно снижает вероятность поломки оборудования.
  4. Быстрое начало работы за счет уменьшенных габаритов изделия. Поскольку электрический индукционный котел не имеет массивных металлических элементов конструкции, то нагрев жидкости начинается после включения питания.
  5. Вибрирующий индукционный нагревательный элемент не покрывается слоем накипи. Для снижения вероятности образования отложений применяются специальные жидкости. Отсутствие отложений позволяет поддерживать равномерную мощность в процессе эксплуатации устройства. Для повышения функциональных характеристик рекомендуется вводить в состав рабочей жидкости реагенты, препятствующие образованию отложений.

Недостатки нагревательного оборудования с индукционным принципом нагрева жидкости:

  1. Необходим постоянный контроль уровня жидкости в магистралях. При утечке происходит перегрев рабочего сердечника, выводящий отопительный котел из строя.
  2. Повышенная цена оборудования и монтажа.
  3. Затруднен процесс самостоятельного ремонта. Не предусмотрен демонтаж части компонентов конструкции, что повышает стоимость восстановительных работ.
  4. Высокочастотный шум при работе части устройств. Подобное оборудование не рекомендуется устанавливать в жилых помещениях.

Устройство индукционного электрического котла

В основе конструкции индукционного электрического котла лежит сердечник, на который намотана обмотка. Витки изолированы друг от друга специальным составом, не разрушающимся при циклическом нагреве и охлаждении.

Внутри катушки расположен теплообменник, который нагревается при подключении питания. Вокруг них установлен герметичный металлический кожух, а пространство между деталями заполнено рабочей жидкостью. Кабели питания выведены из корпуса через изолированные герметичные рукава.

Принцип действия оборудования основан на возникновении токов Фуко, повышающих температуру теплообменника. Они генерируются при подаче рабочего напряжения на катушку.

Управление работой выполняется микропроцессорным блоком. Поддерживаются автоматические выключатели, отсекающие питание при выходе рабочих параметров за допустимые пределы.

Источник фото: remont-system.ru

Чем отличаются индукционные котлы от ТЭНовых

Отличие оборудования, оснащенного ТЭН, от индукционных котлов:

  1. Состав комплекта. Индукционное оборудование поставляется в наборе с насосом, запорной арматурой, датчиками и предохранительным блоком. Увеличение перечня деталей приводит к повышению стоимости комплекта на 60-70% (при одинаковой мощности).
  2. Управляющая электроника стандартного котла располагается внутри кожуха, индукционное оборудование укомплектовано отдельным шкафом.
  3. Вес компонентов индукционного котла в 1,8-2,2 раза превышает массу деталей стандартного прибора с ТЭН.
  4. Стандартный котел оборудован ступенчатым регулятором интенсивности нагрева жидкости, позволяющим вручную корректировать производительность и энергопотребление. Индукционный узел работает в едином режиме мощности; изменение степени нагрева корректируется производительностью насоса. Существуют модели с переключателями режимов, которые незначительно снижают мощность.
  5. В конструкции индукционного оборудования используются реле, рассчитанные на коммутацию тока повышенной силы. При работе контактных групп происходят щелчки, сопровождающиеся просадкой напряжения в цепи электроснабжения. Котлы с ТЭН оснащаются малогабаритными реле с пониженной шумностью.
  6. Изделия с ТЭН оборудованы блоками управления с модулем памяти, сохраняющим коды ошибок. Информация отображается на дисплее, владелец может самостоятельно расшифровать код и определить неисправность. Индукционные котлы не поддерживают подобной функции.

Особенности монтажа

Оборудование с индукторным нагревателем предназначено для работы в замкнутой системе отопления. В конструкции предусматривается герметичный расширительный резервуар (мембранный бак), в который уходит расширяющаяся при нагреве жидкость. Для циркуляции теплоносителя устанавливается электрическая помпа; конвекционный способ переноса нагретой жидкости не используется (из-за интенсивного прогрева раствора теплообменником).

Источник фото: petelinosad.ru

Для разводки по помещению применяются пластиковые магистрали. Если в комнатах имеются стальные трубопроводы, то предусматриваются соединительные муфты из пластика, разобщающие металлические трубы и кожух нагревателя.

В цепи питания предусматривается заземляющий кабель, который подключается к общедомовому или индивидуальному контуру. Нагревательный блок крепится на поверхности стены через штатные точки фиксации (воздушный зазор между стеной и кожухом — 300 мм), расстояние от горизонтальных поверхностей должно составлять не менее 800 мм.

В конструкции предусматривается датчик потока, отображающий объем теплоносителя на выходе из насосной станции. На отводных магистралях монтируются предохранительные краны, позволяющие отключать комнаты от общего контура для ремонта магистралей.

В канале подачи горячей жидкости монтируется группа безопасности с датчиком аварийного отключения питания; предусматривается датчик температуры с индикатором значения. Электроника котла вынесена в отдельный распределительный шкаф, который монтируется на стене рядом с отопительным оборудованием.

Какой индукционный котел лучше выбрать

Перед тем как выбрать индукционный электрический котел для отопления, необходимо определить возможности электропроводки в доме. При использовании бытовой сети переменного тока напряжением 220 В допускается установка оборудования мощностью до 8 кВт.

Для коммутации используется отдельная магистраль питания, изготовленная из медного провода сечением 3-5 мм² и оснащенная индивидуальным предохранительным устройством. Оборудование с повышенной мощностью требует подключения к 3-фазной сети напряжением 380 В.

Выбор оборудования для отопления частного дома предусматривает оценку затрат на электроэнергию. Производитель указывает среднесуточную и пиковую мощность индукционных устройств.

Допускается использовать индукционные приборы в качестве дополнительного источника нагрева, работающего параллельно с котлами на твердом, жидком или газообразном топливе. В соединительных магистралях предусматриваются шаровые краны, позволяющие разобщать рабочие контуры.

Наибольшее распространение на рынке получило такое оборудование:

  • вихревые установки, собираемые ижевским заводом компании «Альтернативная энергия»;
  • котлы с индукционными блоками стандартного типа, собираемые предприятием НПК «ИНЭРА«;
  • индукционные электрокотлы отопления компании «Сибтехномаш«;
  • дизайнерские установки фирмы «Miraton«, отличающиеся оригинальным внешним видом.

Часть индукционных установок поддерживают установку блока управления, корректирующего рабочие параметры при помощи приложения на смартфоне владельца. Дополнительные температурные датчики обеспечивают снижение энергопотребления в зависимости от внешних погодных условий.

При выборе учитывается площадь обогрева, теплоизоляция дома и ряд других факторов. Рекомендуется обратиться к помощи специалистов, которые оценят возможности установленного оборудования и дадут рекомендации по выбору индукционного котла.

Индукционные котлы отопления: преимущества и недостатки

Приняв решение обогревать свой дом с помощью электроэнергии либо установить дополнительный электрический источник тепла, домовладельцы задаются вопросом, — отопитель какого типа задействовать? Здесь выбор невелик, на рынке предлагаются электрические теплогенераторы трех типов: ТЭНовые, электродные и вихревые (индукционные). Последние представляют наибольший интерес, поскольку декларируются производителями в качестве нового и самого экономичного оборудования. Появились индукционные котлы сравнительно недавно, поэтому стоит изучить их подробнее.

Устройство вихревого индукционного котла

В действительности данное техническое решение далеко не ново, явление электромагнитной индукции, за счет которой функционируют электрические индукционные котлы отопления, открыто М. Фарадеем в далеком 1831 году. Просто благодаря современным материалам и технологиям явление взято за основу и реализовано в водогрейных установках относительно недавно.

Нагревание воды происходит за счет вихревых токов (токи Фуко), появляющихся в сердечнике катушки. Образуются они под воздействием переменного электрического поля, создаваемого витками катушки переменным током частотой 50 Гц. Сердечник выполнен в форме трубы, через нее и протекает теплоноситель при нагреве. По сути, аппарат представляет собой индукционный преобразователь электрической энергии в тепловую с эффективностью порядка 98%. Диаметр провода, из которого выполнена катушка, количество витков и размеры сердечника рассчитаны таким образом, чтобы нагревать воду до максимальной температуры 95 ºС и при этом не допустить перегрева обмотки.

Водонагреватели типа «ВИН»

Сердце агрегата – это катушка, состоящая из большого количества витков изолированного провода, и помещенная вертикально в цилиндрический корпус в виде сосуда. Внутрь катушки введен стержень из металла. Корпус сверху и снизу герметично закрыт приваренными крышками, наружу выведены клеммы для присоединения к электрической сети. Внутрь сосуда через нижний патрубок поступает холодный теплоноситель, которым заполняется все пространство внутри корпуса. Нагретая до необходимой температуры вода уходит в систему отопления через верхний патрубок.

Схема нагрева теплоносителя

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как снабжать отопительную установку дополнительными устройствами регулировки напряжения нерационально. Гораздо проще использовать циклический подогрев и задействовать автоматику отключения / включения с датчиком температуры воды. Нужно только выставить необходимую температуру на дисплее выносного электронного блока и он будет производить нагрев теплоносителя до этой температуры, отключая водогрейный индукционный элемент при ее достижении. По истечении времени и остывании воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Поскольку обмотка теплогенератора предусматривает однофазное подключение с напряжением питания 220 В, отопительные агрегаты индукционного типа не производятся с большой мощностью. Причина – слишком большая сила тока в цепи (свыше 50 ампер), под нее потребуется прокладка кабелей большого сечения, что само по себе очень дорого. Чтобы нарастить мощность, достаточно заключить три водогрейных установки в каскад и применить трехфазное присоединение с напряжением питания 380 В. К каждому аппарату каскада подключить отдельную фазу, на фото показан подобный пример работы индукционного отопления.

Отопление индукционными котлами

Конструктивные особенности нагревателей типа «Сибтехномаш»
Используя тот же эффект электромагнитной индукции, другое предприятие разрабатывает и производит водогрейные аппараты несколько иной конструкции, заслуживающей внимания. Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах «ВИН» теплоноситель проходит внутри катушки, то устройство индукционного котла «Сибтехномаш» предусматривает спиралевидный теплообменник, находящийся снаружи обмотки, как показано на рисунке.

Обмотка создает вокруг себя переменное электрическое поле, вихревые токи нагревают витки трубы теплообменника, в которых движется вода. Катушки со змеевиками собраны в каскад по 3 штуки и прикреплены к общей раме. Подключение каждой из них осуществляется к отдельной фазе, напряжение питания — 380 В. Конструкция «Сибтехномаш» имеет несколько преимуществ:

  • индукционные нагреватели имеют раздельную разборную конструкцию;
  • в зоне действия электрического поля находится увеличенная площадь греющей поверхности и большее количество воды за счет спиральной схемы, что повышает скорость нагрева;
  • трубопроводы теплообменника доступны для промывки и обслуживания.

Пример подключения индукционного котла

Невзирая на отличия в конструкции теплогенератора, эффективность его работы составляет 98%, как и в нагревателях типа «ВИН», это значение КПД декларирует сам производитель. Долговечность агрегатов в том и другом случае определяется работоспособностью катушек, а точнее, сроком службы обмотки и электроизоляции, этот показатель заводы – изготовители устанавливают в пределах 30 лет.

Преимущества и недостатки

Реальные достоинства, которыми обладают индукционные котлы для отопления дома или производственного здания, заключаются в следующем:

  1. Высокая, как и у всех водогрейных установок, эффективность работы, находящаяся в пределах 97—98%.
  2. Долговечность, обусловленная отсутствием движущихся частей и простотой конструкции.
  3. Малые габариты, позволяющие поместить отопительное оборудование в помещение любых размеров.
  4. Высокая скорость нагрева теплоносителя и отсутствие инерции при его отключении.
  5. Комфорт при эксплуатации, индукционный электрокотел не требует к себе постоянного внимания хозяина дома, а частота его обслуживания целиком зависит от качества применяемой в системе воды.

Вихревые нагреватели поставляются с комплектами автоматики управления, что дает возможность связать теплогенераторы с другими климатическими системами дома.

Нагреватель в разрезе

Есть у данного оборудования и недостатки. Главный из них – высокая стоимость, особенно у теплогенераторов типа «Сибтехномаш». Если использовать эти агрегаты для промышленных целей вполне приемлемо, то индукционное отопление частного дома может оказаться неоправданно дорогим.

Опыт практического использования вихревых нагревателей домовладельцами и обслуживающим персоналом сервисных компаний пока что не слишком обширен, но на данный момент существенных нареканий на оборудование нет.

Мифы об индукционных котлах

Один из самых популярных мифов создают торговые представители, продающие индукционные электрические котлы. Суть в том, что эти котлы якобы на 20—30% эффективнее прочих нагревательных электроустановок, особенно ТЭНовых. Данная информация не соответствует действительности, поскольку все теплогенераторы, преобразующие электроэнергию в тепло, работают с эффективностью не ниже 96% в соответствии с физическим законом сохранения энергии. Неоспоримым является лишь факт, что ТЭНы разогревают теплоноситель несколько дольше по причине своей многослойной структуры. Вольфрамовая спираль прогревает сначала кварцевый песок, потом материал трубки, а потом уже воду. При этом энергия никуда не теряется, а КПД ТЭНового агрегата составляет 98%, как и вихревого.

Пример системы отопления

Другой миф гласит о том, что индукционный электрический котел совсем не требует обслуживания, поскольку переменное магнитное поле не дает отложениям оседать на греющих элементах. Этот вопрос зависит от качества воды и накипь на сердечнике катушки появляется точно так же, как и в ТЭНовых нагревателях, если теплоноситель не обессолен. Поэтому хотя бы 1 раз в 2 года сам теплогенератор и система отопления должны проходить процедуру промывки.

Вопреки заверениям продавцов, водонагреватель нельзя ставить в любом помещении. Причины две: опасность поражения током и наличие электромагнитного поля вокруг аппарата. Его лучше поместить в техническом помещении с ограниченным доступом (котельной).

Заключение

Отопительные установки, использующие для нагрева вихревые токи, действительно обладают многими достоинствами, особенно среди них привлекают скорость нагрева, компактность и долговечность. Насколько эти преимущества оправдывают высокую стоимость изделия – решать придется каждому домовладельцу в индивидуальном порядке.

устройство, виды, достоинства и недостатки

На рынке бытовой техники индукционный котел отопления остается новинкой, хотя популярность такого инновационного решения стремительно растет. Среди электрических окотлов на долю индукционных моделей приходится около 30%. Чем же отличается этот агрегат от своих конкурентов с обычным ТЭН-ами или электродами?

Мы расскажем все о принципе действия и уникальных преимуществах оборудования, работа которого основана на использовании индукции. В предложенной нами статье приведены и детально описаны его разновидности. Наши советы по монтажу помогут без проблем обустроить или модернизировать систему обогрева коттеджа, магазина или склада.

Содержание статьи:

Особенности конструкции и эксплуатации

Индукционной котел способен вырабатывать тепло и обогревать помещения благодаря электромагнитной индукции. Это физическое явление открыл еще Фарадей во время своих опытов с цилиндрическим магнитным бруском, вокруг которого в виде спирали была намотана медная проволока.

Устройство индукционного агрегата

Современный индукционный котел отопления также включает в себя катушку индуктивности и сердечник. При прохождении через катушку переменного электрического тока возникает электромагнитное поле.

Поле порождает вихревые электрические токи, нагревающие сердечник, тепло от которого передается теплоносителю. Количество этого тепла определяется по формуле Джоуля-Ленца.

Принцип действия котельного оборудования индукционного типаПринцип действия котельного оборудования индукционного типа

Индукционный котел отопления представляет собой сложный многокомпонентный агрегат. Чтобы лучше понять принцип работы индукционного прибора, стоит вспомнить школьный курс физики

Индукционный котел отопления состоит из двух основных частей. В одной из них, состоящей из катушки и сердечника, происходит образование магнитного поля. Вторая часть представляет собой теплообменник с рабочей жидкостью (теплоносителем).

Функцию теплоносителя выполняет обычная вода или смесь воды с этиленгликолем. Возможно использование и других жидкостей, выбор которых зависит от конкретной модели котла.

Система отопления с индукционным котлом всегда включается в . В монтажную схему входит и мембранный бак, необходимый для приема избытка воды, который возникает вследствие ее теплового расширения. Если такой бак не предусмотрен комплектацией, его приобретают отдельно.

Специфика использования в контурах отопления

Индукционные котлы предназначены для работы в системе с принудительной циркуляцией. Поэтому в схеме подключения обязательно должен присутствовать , стимулирующий перемещение рабочей жидкости по отопительному контуру.

Такая необходимость обусловлена относительно малыми объемами теплообменниковза счет быстрого нагрева вода в них закипает быстрее, чем возникает гравитационная циркуляция.

Блок управления в комлекте с индукционным котломБлок управления в комлекте с индукционным котлом

Индукционные котлы поставляются в комплекте с выносным блоком управления, предназначенным для автоматизации работы отопительного оборудования

В многоконтурных системах циркуляционные насосы устанавливаются на каждый контур. Если в доме работает система теплого пола, то в комплектации должны быть коллектор распределения и дополнительный насос.

Система управления котлом включает помимо терморегулятора и датчиков температуры и так называемую , которая призвана предотвратить перегрев, превышение давления и предел прочности деталей.

В группу безопасности обычно входит манометр, воздухоотводчики и . Защита от скачков напряжения реализуется с помощью автоматических компонентов. Обработка отдельных деталей компаундом повышает их защищенность. Благодаря компонентам защиты обеспечивается безопасная и бесперебойная эксплуатация котла.

Схема отопления с индукционным котломСхема отопления с индукционным котлом

В схему сборки отопительной системы с индукционным котлом обязательно включают расширительный бачок и группу безопасности, предотвращающую превышение давления в замкнутом контуре

Бытовые индукционные котлы, в зависимости от номинальной мощности, работают от напряжения 220 В или 380 В при частоте тока 50 Гц. Чтобы электрокотел подключить к сети, потребуется уведомить местную энергетическую компанию (поставщика электроэнергии) и получить ее одобрение.

Подключение может быть одно- и трехфазным. Используемые для подключения электропитания провода должны имеет соответствующее сечение.

В индукционном приборе нагрев регулируется путем его циклического включения и выключения. Этому процессу помогают (термопара), входящие в систему управления.

Движение теплоносителя в индукционном котлеДвижение теплоносителя в индукционном котле

Индукционный котел в разрезе с указанием направления движения теплоносителя. В холодном состоянии теплоноситель поступает через нижний патрубок и после нагрева подается через верхний патрубок в систему отопления

Пользователь устанавливает оптимальный температурный режим и котел после нагрева теплоносителя до определенной температуры автоматически выключается, а после остывания вновь включается.

Благодаря непрерывному циклу подогрева теплоносителя в отапливаемых помещениях поддерживается комфортный микроклимат. Во многих моделях данные о температуре и других рабочих параметрах выводятся на дисплей, что облегчает контроль над работой оборудования.

GSM модули для управления индукционным котломGSM модули для управления индукционным котлом

Опционно индукционные котлы отопления снабжаются GSM-модулями для контроля температуры в помещении и управления через смартфон из любой точки мира, где имеется интернет. Возвращаясь из отпуска или командировки, можно заранее включить систему отопления и подготовить дом к приезду

Разновидности индукционных котлов

Все модели индукционных котлов работают по одному принципу, но имеются отличия в их конструктивном исполнении. По этому критерию они условно подразделяются на несколько видов, которые будут рассмотрены далее.

Кожуховые котлы. Кожух котла имеет цилиндрическую форму. В кожухе находится катушка индуктивности. Как внутри, так и снаружи катушки проходит теплообменник.

Поступающая во входящий патрубок рабочая жидкость проходит по теплообменнику, нагревается и через верхний патрубок поступает в отопительный контур. Котлы кожухового типа в России производит НПК «ИНЭРА». На рынке они известны под брендом SAV.

Котлы с объемными теплообменниками. Такой тип котлов еще называют индуктивно-кондуктивным. Агрегат имеет металлический корпус в виде цилиндра.

В корпусе размещена индукционная катушка с ферромагнитным стержнем, который выполняет функции теплообменника. Индуктивно-кондуктивные котлы на рынке представлены серией ВИН. Производительзавод теплового оборудования «Альтернативная энергия».

Котлы с трубчатым теплообменником. Классические индукционные котлы имеют теплообменник в виде набора труб, огибающих катушку индуктивности. Первым на рынке был именно такой агрегат.

Индукционные котлы с инверторами. Индукционный котел может быть дополнен инвертором, в котором постоянный электрический ток аккумуляторов преобразуется в переменный высокочастотный и только потом поступает к катушке индуктивности.

Такое решение помогает получать необходимые вихревые токи для генерации тепла при отсутствии основного сетевого питания.

Установка инвертора в схему с индукционными котламиУстановка инвертора в схему с индукционными котлами

Использование инвертора в схеме с индукционными котлами позволяет стабилизировать поставку питания электрооборудованию и защитить его от перепадов напряжения в сети

Что нужно знать о монтаже?

В комплект поставки электротехнических приборов входит технический паспорт с подробным описанием характеристик и инструкция, где указаны правила монтажа и эксплуатации. Установку котлов необходимо выполнять согласно прилагаемому руководству.

При недочетах, например, если в системе нет насоса для принудительной циркуляции, котел может быть снят с гарантийного обслуживания. Поэтому производители рекомендуют привлекать к монтажу опытных сантехников или прошедших обучение сотрудников организации, продавшей электрооборудование.

Индукционный котел может быть встроен в уже имеющуюся систему отопления в качестве либо основного, либо резервного при параллельном подключении. Что касается места монтажа, то обязательно следует придерживаться правил, стандартных для всех электрических отопительных приборов.

Нагреватель должен находиться на расстоянии не менее 80 см от потолка и пола. Зазор со стеной должен составлять не меньше 30 см. Как любое мощное энергооборудование , индукционный котёл должен быть заземлен в соответствии с ГОСТом 12.2.007.0.

Подключение индукционного котлаПодключение индукционного котла

Сечение кабеля, применяемого для подключения индукционного котла, рассчитывают, исходя из мощности оборудования. Электропроводку прокладывают в кабель-каналах или в гофре

Достоинства индукционных котлов отопления

Индукционные котлы обладают многими абсолютными и сравнительными достоинствами, включая следующие:

  • самый высокий КПД среди всех электрокотлов;
  • неизменность энергетических характеристик;
  • минимальные требования к ;
  • повышенная надежность;
  • рекордно долгий срок службы;
  • способность работать автономно;
  • простой монтаж без системы вентиляции;
  • автоматическая система управления;
  • нет нужды в доставке и хранении топлива:
  • нагрев теплоносителя до 95 градусов;
  • высокий уровень безопасности.

Прибор преобразует электрическую энергию в тепловую с коэффициентом полезного действия 98-99%. Чтобы нагреть теплоноситель требуется 7-10 минут. Простая конструкция, в которой нет движущихся механических частей, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Вывести из строя такое оборудование может только повреждение электроизоляции. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции во многом схожи с индукционными котлами, они действительно способны прослужить многие десятки лет.

По заверениям производителей, агрегаты, работающие за счет эффекта электромагнитной индукции, обеспечивают бесперебойный обогрев помещений на протяжении 100 тысяч часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать про электродные и обычные .

Индукционные котлы как вспомогательное оборудованиеИндукционные котлы как вспомогательное оборудование

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. К примеру, готовить теплоноситель для нерегулярно используемой системы теплый пол

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном сервисном обслуживании и ремонте, что экономит средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Конструкция сертифицированного индукционного котла предотвращает короткие замыкания. Производители заявляют, что любая модель имеет наивысший класс электробезопасности. Не следует путать индукционный котел и с СВЧ-печью, так как для его работы используется другая частота электротока.

Нагревание теплоносителя в индукционном котле происходит равномерноперепад температур в системе не больше 30°С. То есть локальные перегревы, способные привести к возгоранию, отсутствуют, что делает такие агрегаты пожаробезопасными.

Благодаря омагничиванию теплоносителя, мелкой вибрации, незаметной для окружающих и турбулентным завихрениям, в индукционных котлах практически не образуется минеральных отложений, что благоприятно сказывается на эффективности. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

Группа индукционных котловГруппа индукционных котлов

Для наращивания мощности может использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет обогреть двухэтажный особняк

Если соблюдать указанные в инструкции правила эксплуатации, то после монтажа и установки температурного режима о котле можно не вспоминать на протяжении всего отопительного сезона. В отличие от , индукционные приборы не требуют регулярной загрузки дров и угля и удаления золы. Не требуется чистка труб, что отличает их от других типов электрокотлов.

Сам котел и дополнительное оборудование к нему занимает немного места и может быть установлено в помещении небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связки с другим климатическим оборудованием.

Интеграция котла в систему умный домИнтеграция котла в систему умный дом

Индукционные котлы можно интегрировать в интеллектуальную систему управления домашним оборудованием, именуемой “Умный дом”

Недостатки индукционных моделей

Идеальных технических решений пока не существует. Даже самое совершенное оборудование имеет свои недостатки и индукционный котёл отопления – не исключение.

Для него характерны:

  • высокая цена;
  • большой вес;
  • шум.

При изготовлении индукционных котлов используются дорогостоящие материалы, в том числе ферромагнетики которые реагируют на магнитное поле.

Чтобы котел выполнял свою функцию, инженеры должны точно рассчитать диаметр провода катушки, количество его витков, размер сердечника и другие параметры. Затем все эти расчеты должны быть реализованы в готовом изделии.

Таким образом, производство индукционных приборов – трудоемкий и металлоемкий процесс, что и обуславливает высокую себестоимость продукции. В то же время этот недостаток нивелируется благодаря длительному сроку службы и минимальным затратам при эксплуатации.

Компактные размеры котла сочетаются с его значительным весом, что объясняется большим количеством стальных деталей. Некоторые модели весят 40 кг. Индукционный котел при работе издает незначительный шум, но этот недостаток легко устраняется за счет шумопоглощающих прокладок, которые рекомендуется устанавливать при монтаже.

Правила подбора оборудования

При выборе модели индукционного котла главными критериями является его мощность и характеристики отапливаемого помещения. Исходят из того, что для отопления 10 кв. м. при высоте потолков до 3 метров требуется 1 кВт.

Таким образом, площадь отапливаемого помещения достаточно разделить на 10 и в результате будет получена необходимая номинальная мощность электрокотла. К примеру, для дома в 100 кв. м. потребуется индукционный нагреватель в 10 кВт.

Система отопления с индукционным котломСистема отопления с индукционным котлом

Если нет желания с высокой точностью рассчитывать необходимую мощность котла, можно воспользоваться упрощенным вариантом. Согласно нему индукционные котлы мощностью всего в 3-4 кВт способны обогреть помещение площадью 30-40 м²

Чтобы не переплачивать за ненужную мощность и не мёрзнуть в случае её недостатка, необходимо оценить конкретные характеристики дома или другого объекта, включая материалы стен, площадь окон, наличие теплоизоляции и прочее и уже на основании этих данных выбирать отопительное оборудование.

Не мешает поинтересоваться у продавца и коэффициентом мощности, то есть соотношением активной и полной мощности выбранной модели. Этот показатель называют косинусом фи (Сos φ) и измеряют в вольт-амперах. Он помогает определить, какая доля потреблённой электроэнергии расходуется непосредственно на нагрев теплоносителя, а какая – на генерирование магнитного поля.

Значения коэффициента мощности находятся в пределах от 0 до 1. У индукционных котлов с хорошо продуманной конструкцией Сos φ составляет 0,97-0,98 кВА, что считается отличным показателем, так как почти всё потреблённое электричество расходуется на нагрев рабочей жидкости.

Разнообразие моделей позволяет подобрать вариант для использования в качестве основного или резервного источника тепла. Мощные котлы, работающие от напряжения 380 В, способны самостоятельно обогревать дома, коммерческие и промышленные объекты большой квадратуры.

Для эксплуатации на даче или в гараже эффективный можно смастерить собственными руками. С подробным руководством по сборке полезной самоделки ознакомит следующая статья.

Выводы и полезное видео по теме

Ролик наглядно продемонстрирует принцип действия индукционного агрегата:

Экспертное мнение о безопасности эксплуатации индукционного котла:

Видео-презентации индукционных котлов от ЗСТМ (Завода Сибирского Технологического машиностроения):

Индукционные котлы отопления обладают многими достоинствами и конкурентными преимуществами при незначительных или легко устраняемых недостатках. Насколько выгоден такой вариант для отопления конкретного дома, можно решить только взвесив все «за» и «против».

Неоспоримым фактом остается постоянный рост спроса на такое оборудование, и тенденция эта, скорее всего, сохранится и в будущем.

Хотите рассказать о собственном опыте в выборе, монтаже, эксплуатации индукционного котла? Располагаете полезной информацией по теме, которой стоит поделиться с посетителями сайта. Пишите, пожалуйста комментарии, публикуйте фото, задавайте вопросы в находящейся ниже блок-форме.

Индукционные котлы для отопления частного дома: обзор, правила выбора

Здесь вы узнаете:

Газовые магистрали присутствуют далеко не во всех населенных пунктах, поэтому люди вынуждены отапливать свои дома альтернативными источниками тепла. Нередко ими становятся индукционные котлы отопления, пришедшие на замену традиционным ТЭНовым агрегатам. Они отличаются более продолжительным сроком службы и безопасностью, быстро прогревая теплоноситель в отопительных системах. Давайте посмотрим, как выбрать данное оборудование и на что ориентироваться при его покупке.

Недостатки традиционных котлов отопления

В отличие от индукционных, классические электрические котлы, построенные на основе ТЭНов, обладают множеством недостатков. В первую очередь мы отметим не самый продолжительный срок службы нагревательных элементов. Они часто выходят из строя, дают электрические пробои, обрастают накипью (правда, не так интенсивно, как в стиральных машинах и электрочайниках), портятся от коррозии. Та же накипь затрудняет нагрев теплоносителя – в результате на это затрачивается больше электроэнергии, чем нужно.

Во вторую очередь мы отметим недолговечность ТЭНов – это один из главнейших недостатков традиционных котлов отопления. Находясь постоянно в воде, металл подвергается воздействию коррозии. В результате этого он истончается, нередко теплоноситель попадает внутрь, что вызывает замыкание или закипание. Возможен и другой исход, когда в ТЭНах перегорает их внутренняя начинка. В любом случае ремонт ТЭНов невозможен – производится их полная замена. И не факт, что новая деталь проработает долго.

Главным достоинством ТЭНовых агрегатов является предельная простота, чего нельзя сказать об индукционных моделях.

Устройство и принцип действия индукционных котлов

Если созрела необходимость создать электрическое отопление, рекомендуем приобрести индукционный котел. В этом случае вы сможете не беспокоиться о возможных поломках. Вас будет ждать только комфортное тепло, а сам агрегат переживет по сроку службы всю отопительную систему. Электрические индукционные котлы для отопления частного дома обязательно порадуют вас своими непревзойденными характеристиками – в этом вы сможете убедиться после прочтения нашего обзора.

Принцип работы

Принцип работы индукционной катушки довольно прост в своей сути, но задействует некоторые сложные для понимания обывателя физические законы.

Индукционный котел отопления представляет собой современный отопительный прибор, нагревающий теплоноситель за счет электромагнитной индукции. Его основой является катушка, по которой пропускается ток – за счет этого возникает магнитное поле. Если поместить в центр катушки какой-либо металлический предмет, то он начнет нагреваться. Именно этот принцип работы и задействован в индукционных отопительных агрегатах.

Главным звеном индукционного котла является мощная катушка, генерирующая магнитное поле. Это поле нагревает металлический сердечник, через который протекает теплоноситель, циркулирующий по системе отопления. То есть, греющим элементом здесь является именно сердечник, а не само электромагнитное поле. Интересен тот факт, что индукция была открыта почти 190 лет назад Майклом Фарадеем. Она активно применяется в промышленности, в частности, в плавильных печах. Сегодня индукция добралась и до отопительного оборудования.

Итого, в устройстве индукционного котла отопления мы видим несколько узлов:

  • Блок запуска и управления – обеспечивает питанием индукционную катушку;
  • Индукционная катушка с сердечником – самая важная часть, отвечающая за нагрев теплоносителя;
  • Стальной корпус с теплоизоляцией – защищает внутренности котла и препятствует потере тепла.

Да, устройство индукционных котлов отопления более сложное, если сравнивать с традиционными ТЭНовыми агрегатами. Но по своим характеристикам они их превосходят.

Достоинства и недостатки индукционных котлов

Электрическое отопление является простейшей альтернативой традиционному отоплению с газовыми котлами. Правильно смонтированная система порадует потребителей теплом, а индукционное отопительное оборудование позволит рассчитывать на отсутствие проблем. Давайте рассмотрим основные преимущества индукционных агрегатов:

  • Компактность – данные котлы действительно очень маленькие, по своему внешнему виду они напоминают трубу большого диаметра с патрубками меньшего диаметра (к патрубкам подключается система отопления). Хотя некоторые образцы промышленного назначения нельзя назвать компактными;
  • КПД, близкий к 100% — почти вся электроэнергия превращается тепло. Тем не менее небольшие потери все-таки есть, так как ничего идеального в мире нет;
  • Продолжительный срок службы – производители заявляют, что он составляет не менее 20-25 лет. И это действительно так, ведь здесь отсутствуют традиционные ТЭНы;
  • Возможность работы с любыми видами теплоносителя;
  • В индукционных котлах не образуется накипь – этим они выгодно отличаются от ТЭНов, на которых все-таки образуется незначительное количество известковых отложений;
  • Повышенная надежность – индукционная катушка отличается приличным межвитковым расстоянием, а от сердечника витки отделяются надежной изоляцией. Поэтому ломаться тут особо нечему. Может выйти из строя разве что система питания, включающая в себя электронные компоненты;
  • Возможность самостоятельного монтажа – в этом нет ничего сложного. Да и каких-либо настроек здесь нет.

Есть и определенные недостатки:

Установка индукционного котла

Правильно и качественно смонтированный индукционный котел — это не только приятная глазу картина, но и залог долгой и надежной работы всей системы.

  • Дороговизна – в домашней системе отопления индукционный котел станет самым дорогим узлом. Но затраты того стоят;
  • Высокое потребление электроэнергии – обеспечивает большие расходы на эксплуатацию отопления;
  • Более сложная конструкция – здесь присутствует схема питания, которая отсутствует в ТЭНовых и электродных агрегатах.

Главный недостаток – это высокие цены на оборудование, хотя ничего сложного в нем нет.

Кроме того, если вы будете использовать индукционный котел мощностью более 7-к кВт, то вам потребуется трехфазная электросеть – это справедливо не только для индукционных, но и для любых других электрических отопительных агрегатов.

Некоторые особенности индукционных котлов

Мы уже говорили, что электрическое отопление отличается дороговизной. И потребителям нужно быть готовым к большим расходам на электроэнергию. Но если нельзя построить отопление на котле другого типа, то с этим придется мириться. Отметим еще один факт – с покупкой индукционного котла сэкономить на отоплении не получится. Все дело в том, что никакой экономичности в 20-30%, по сравнению с ТЭНовыми агрегатами, у них нет. Поэтому расходы будут такими же – очень высокими.

Кроме того, индукционные котлы не могут похвастаться показателем КПД в 100% — такого просто не может быть. Если какой-либо производитель заявляет обратное, то он бессовестно лжет. Причем некоторые откровенно врут и про вышеуказанную экономичность – не поддавайтесь на эти маркетинговые уловки.

Производители прибегают и ко многим другим уловкам. Например, они уверенно заявляют, что их оборудование не шумит. Развеиваем миф – ТЭНовые агрегаты тоже работают бесшумно. Что касается компактности, то это правда. Но и ТЭНовые модели не отличаются большими габаритами.

Востребованные модели

Если вы хотите выбрать хороший индукционный электрический котел отопления, ознакомьтесь с дальнейшей информацией – мы расскажем вам про самые удачные и популярные модели. Что касается выбора по мощности, ориентируйтесь на площадь помещений. Помните, что на каждые 10 кв. м. площади требуется 1 кВт тепла.

Котел ВИН-3

Котлы ВИН-3

Перед нами самый простой вихревой индукционный котел, предназначенный для обогрева зданий небольшой площади. Его мощность составляет 3 кВт, отапливаемая площадь – до 30 кв. м (или от 90 до 140 кубометров обогреваемого объема). Он выполнен в виде трубы небольшого диаметра с боковыми патрубками для подключения системы отопления. В нижней части располагается контакт для подключения заземления. Блок управления подключается через контактную группу в верхней части корпуса.

Индукционный электрокотел предназначен для эксплуатации в закрытых системах отопления с принудительной циркуляцией теплоносителя. Он настолько мал, что не займет много места в помещении. Но настенное крепление должно быть надежным – вес агрегата составляет 30 кг. Для его питания используется однофазная сеть с напряжение 220 Вольт. Управляющий блок включает в себя защитные автоматы и отличается предельной компактностью.

Котел поставляется на рынок в нескольких комплектациях. Они включают в себя дополнительные узлы – управляющие блоки, регулирующую арматуру, датчики потока и многое другое, что может понадобиться для монтажа системы отопления.

Котел Эдисон от завода Сибтехномаш

Котлы Эдисон от завода Сибтехномаш

Именно такое название получили индукционные котлы нового поколения от известного отечественного производителя. Они представлены на рынке в виде модификаций мощностью 4.7, 13, 22, 50, 100, 250 и 500 кВт. Подходят они для отопления зданий любого назначения – это большие коттеджи, помещения коммерческого назначения, промышленные постройки и многое другое. Они оснащаются несколькими индукционными нагревательными элементами, что ускоряет подогрев теплоносителя в системах отопления.

По своему внешнему виду они никак не похожи на традиционные бытовые индукционные котлы. Они смонтированы на металлических рамах, в дополнение к ним поставляются управляющие шкафы. Как утверждают отзывы пользователей, оборудование отличается высоким уровнем надежности. Сегодня данные котлы востребованы среди потребителей, которым необходимы надежные системы отопления в зданиях хозяйственного, административного и промышленного назначения.

Котел Миратрон

Котлы Миратрон

Индукционные котлы Миратрон созданы для работы в системах отопления в зданиях площадью до 360 кв. м – на рынок поставляются модели мощностью от 6 до 36 кВт. Они выполнены в виде прямоугольных вертикальных шкафов со встроенными системами управления. Оборудование отличается своей информативностью – оно показывает количество работающих в данных момент секций, замеряет напряжение питания, отображает текущую мощность и температуру теплоносителя в подающей и обратной трубах.

Благодаря наличию продвинутой автоматики, котлы позволяют немного сэкономить за счет точного температурного контроля. А многосекционное исполнение снижает нагрузку на электросеть. Требуемый температурный режим работы отопления устанавливается с помощью кнопок, располагающихся на панели управления индукционных котлов. Здесь же мы увидим кнопку «Турбо», запускающую режим быстрого прогрева.

Котел Sav PROF

Котлы Sav PROF

Если у вас созрела необходимость купить малогабаритный индукционный котел для организации отопления в здании небольшого размера, обязательно обратите свое внимание на котлы Sav серии PROF. Они выполнены в аккуратных металлических корпусах, включающих в себя все необходимое для систем отопления – это пусковая автоматика, термоманометры, ручные спускники воздуха, датчики протока, модули управления и циркуляционные насосы. Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан.

Мощность индукционных котлов Sav PROF составляет 2.5, 3.5, 5 или 7 кВт – на выбор потребителя. Соответственно, обогреваемая площадь достигает 70 кв. м. при использовании самого мощного образца. Все модели питаются от однофазной сети с напряжением 220 Вольт. Благодаря компактному исполнению и наличию некоторых элементов обвязки, оборудование отличается предельной легкостью в монтаже – сборка отопления не отнимет у вас много сил и времени.

Представленные индукционные котлы обладают важным преимуществом – в них имеются контактные группы для подключения внешних элементов управления отоплением. К ним подключаются внешние температурные датчики, дополнительные пульты (в том числе с управлением по телефону и через интернет), а также программаторы.

Индукционный электрический котел отопления для отопления дома

Постоянное повышение стоимости традиционных энергоносителей – природного газа, твердого топлива, приводит к тому, что владельцы частных домов и дач пытаются найти новые способы отопить помещения без излишних расходов. И одним из вариантов получения максимума эффекта при минимуме затрат является индукционный котел отопления.

Очень часто такие котлы называют самым экономичным видом отопления. И это утверждение имеет веские основания – ведь такое отопление подходит для любой площади помещений, а создать индукционный котел своими руками – не такая уж сложная задача, особенно для любителей мастерить.

индукционный котел отопления

Индукционный котел отопления

Функциональные особенности индукционных котлов

Прежде всего, следует отметить, что индукционный котел отопления не требует переоборудования отопительной системы здания, поэтому он может быть монтирован не только в загородном доме средних размеров, но и применим для отопления помещений большой площади. Это очень удобно, а также – практично, ведь с традиционными системами отопления вам бы пришлось демонтировать старую систему, а при больших площадях – это было бы еще и затратно.

Простейшая конструкция генератора тепла на принципе индукции выглядит следующим образом: это трансформатор, то есть, электрический индуктор, который состоит из первичной и вторичной обмотки.

Первичная обмотка преобразовывает электрическую энергию в вихревые токи, направляет созданное электромагнитное поле на вторичную обмотку. Вторичная обмотка передает полученную энергию носителю тепла, роль которого играет вода, антифриз, масло и т.д.

индукционные котлы отопления

Принципиальная схема индукционного котла

Корпус индукционного котла включает внешний контур, сердечник, имеющий двойную стенку и слой тепло- и электроизоляции. Вес котла является не очень большим, но при этом повышается его коэффициент полезного действия. Так, носитель тепла получает примерно 98% тепловой энергии, так как в данном случае нет потерь.

В чем эффективность индукционного котла?

Инструкция, которая прилагается к такому устройству, как электрокотел индукционный для отопления, говорит пользователям о том, что такие котлы являются наиболее выгодными, нежели традиционные системы отопления. И благодаря такому оборудованию можно получить отличный эффект. Носитель тепла проходит двойной нагрев, а время на этот процесс сокращается практически в два раза, если провести параллель между такой системой и котлами с ТЭНами. А достигается подобный эффект благодаря более низкому уровню инерции. В ходе нагревания носителя тепла возникает магнитная индукция, а вследствие этого в трубопроводах не будет появляться накипь.

индукционный котел отопления отзывы

Сравнение денежных затрат на отопление ТЭНовым и индукционным котлами

По сути, данный вид отопительного оборудования является вечным. За ним не требуется ухаживать, обслуживать его и чистить.

Рекомендуем к прочтению:

Самый простой индукционный котел – доступен каждому

Следует отметить, что создавать такие устройства, как индукционные котлы отопления бюджетного типа – это очень просто. Вам не потребуется наличие особого образования или глубоких познаний в отопительной технике. Однако следует заранее подготовить набор материалов и инструментов, которые потребуются вам для работы.

Совет – чтобы сборка вашего индукционного котла производилась быстро и легко, лучше сразу подготовить сварочный инвертор. При помощи этого устройства вы будете варить корпус генератора тепла, а также – подсоединять подающие и отводящие трубопроводы.

Для материала, который будет нагреваться в электромагнитном поле, лучше всего выбрать отрезки стальной проволоки или катанки. Диаметр не должен превышать 7 миллиметров, а длина – 5 сантиметров. Чтобы сделать корпус котла, который также будет служить в качестве участка трубопровода для носителя тепла и основы катушки индукции, можно взять обычную трубу из пластика, которая имеет толстые стенки (диаметр внутри должен быть не больше 5 сантиметров).

электрокотел индукционный для отопления

Один из этапов изготовления индукционного котла

Индукционный электрический котел отопления будет подключаться к системе отопления с помощью специальных переходников. Через них будет идти холодный носитель тепла, а выходить – уже нагретый с помощью индукции. Стоит заметить, что первый переходник приваривается к основанию корпуса устройства. На дно трубы из пластика, которая подготавливается заранее, укладывается металлическая сетка – именно она будет в качестве барьера для отрезков металлической проволоки. Далее засыпаются кусочки порезанной по 5 сантиметров проволоки, их должно быть столько, чтобы заполнить все пространство трубы внутри. После этого закрывают верхнюю часть прибора.

Основным нагревательным компонентом такого генератора тепла является индукционная катушка.

Делается она из эмалированного медного провода. На корпус из трубы из пластика наматывают 90 витков провода. Но нужно смотреть, чтобы все было сделано аккуратно, — то есть, между участками должно быть одинаковое расстояние. После того, как такой индуктор готов, можно подсоединять его к отопительной системе.

индукционный электрический котел отопления

Индукционный котел подключенный к системе отопления

Индукционные котлы отопления электрические являются компактными устройствами, а в плане конструкции они фактически элементарны. Такой аппарат можно сделать в любом участке трубопровода. Нужно будет лишь вырезать часть трубы из отопительной системы, затем переходниками установить индуктор в этот разрез. Касательно электрической сети, катушка индукционного котла подключается к высокочастотному инвертору. Но помните, что включать такое устройство можно только в том случае, если в системе есть носитель тепла, так как корпус может просто расплавиться от высоких температур.

Заметим, что стоимость такого котла – это сущие копейки. Единственный недостаток – это относительно небольшие габариты и внешний вид. Однако, установив такой индуктивный котел отопления, вы почувствуете положительный эффект, увеличите скорость нагревания носителя тепла.

Еще один вариант индукционного котла

Существует еще один вариант создания индукционного котла своими руками. Такие индуктивные котлы отопления, конечно, обойдутся немного дороже, однако эффективность их работы будет выше.

Сделать такой котел будет немного сложнее, чем предыдущий вариант. Вам понадобятся навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который бы желательно крепился стационарно, а также – некоторых инструментов.

Рекомендуем к прочтению:

индукционные котлы отопления отзывы

Самодельный индукционный котел

Отметим, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам бублик. Одновременно устройство будет и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медная обмотка наматывается прямо на корпус котла. Благодаря этому будет достигнута повышенная производительность, сохранятся относительно небольшие размеры и вес устройства. Чтобы подводить и отводить носитель тепла, в индуктор ввариваются специальные патрубки.

Когда вы собираете такие индукционные котлы для отопления дома, следует учитывать несколько рекомендаций и требований к монтажу:

  • Такое устройство, как индукционный котел, можно монтировать только в закрытые системы отопления, которые оснащены насосом циркуляции.
  • Прибор может быть монтирован также в такие системы, которые используют пластиковые трубы.
  • Между системой индукционного отопления и стенами (или же предметами мебели, бытовой техники) должно быть не менее, чем 30 сантиметров свободного места. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно же, над таким вариантом котла вам придется поработать несколько больше и сложнее, однако эффект, который будет достигнут в дальнейшем, вас порадует. Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, которое способно не только обеспечить вам качественное отопление жилья, но и еще прослужит вам не меньше 25-ти лет без обслуживания.

котлы отопления электрические индукционные

Самодельный индукционный котел, подключенный к системе отопления

Использование индукционных котлов отопления предоставляет пользователям массу преимуществ. Среди них следует отметить несколько:

  • Прежде всего, это возможность работать с переменным и постоянным током.
  • В таком устройстве просто-напросто нет таких нагревательных элементов, которые будут изнашиваться.
  • Конструкция прибора предельно проста.
  • Не требуется для установки брать отдельное помещение. Все индукционные котлы относятся к 2-му классу, согласно пожарной безопасности.
  • Коэффициент полезного действия как самодельных, так и фабричных индукционных котлов, составляет практически 100% (обычно 98-99%). Если сравнивать с традиционными отопительными системами – это просто отличный результат.
  • Можно использовать несколько типов носителей тепла, при этом индукционный котел не потерпит никакого вреда. Так, можно применять не только воду, но и работать с маслом и антифризом.
  • Сделать индукционный котел самостоятельно не составит большого труда для вас, а по стоимости это получится очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные приборы, но и мощные, экономичные. Они способны обогреть не только обычный дачный дом, но и производственное помещение большой площади. При всем при этом – вы не тратитесь на сложный монтаж и обслуживание таких устройств.

расчет мощности, плюсы и минусы

Котельное помещение Индукционные электрические котлы отопления по многим характеристикам превосходят пока еще более распространенные котлы с ТЭНами. Открыл электромагнитную индукцию английский ученый  Майкл Фарадей. Принцип его работы стали применять при производстве генераторов и электрических двигателей, трансформаторов.

Но только спустя некоторое время человеческая мысль дошла до того, что этот принцип можно применять и для систем отопления жилых помещений. Только в девяностых годах XX века стали производить первые индукционные электрические котлы для отопления дома.

Конструкция котлов

Котлы этой разновидности имеют очень сложное строение. Конструкция представляет собой многослойный механизм.

  1. Первым слоем в нем является наружный корпус, который изготавливается из металла.
  2. Второй слой – это изоляция, сделанная в два слоя (теплоизоляция и электрическая изоляция).
  3. Третий элемент такого котла – сердечник. Он состоит из двух стенок. Представляет собой ферримагнитные стальные трубы (две штуки) с толщиной стенок 10 мм. Эти трубы имеют разный диаметр и вставляются друг в друга. Внутреннюю трубу окружает обмотка, эта труба несет на себе функцию сердечника, а внешняя труба является нагревательным элементом.

Принцип работы

Принцип работы индукционного котла

Теплоносителем в индукционных электрических котлах отопления чаще всего выступает вода. Она поступает в патрубок, который приварен к нижней части котла. Вода проходит по зазорам между внешней трубой и стенками корпуса котла. За это время она нагревается до нужно температуры, после чего поступает в сердечник (его внутренний диаметр). Затем вода поднимается вверх по трубе к наружным отопительным приборам.

Почему стоит выбрать индукционный котел для отопления дома

  1. Теплоноситель проходит двойной обогрев;
  2. На стенах труб не образовывается накипь, потому что магнитная индукция создает вибрацию на высоких частотах. Котел прослужит очень долго;
  3. Минимальное время обогрева даже в сравнение с ТЭНами. Это обусловлено меньшей степенью инерции;

Как выбрать индукционный котел

Существует два вида индукционных котлов:

  • однофазные,
  • трехфазные.

Многие устройства имеют специальный пульт управления. Он позволяет задавать параметры тепла помещения.

Выбирая котел определенной мощности, рассчитывать ее надо следующим образом: на один квадратный метр площади понадобится 60 ватт. Если в доме, где планируется установить котел, жильцы не живут постоянно, то данный показатель можно сократить.

На дом с площадью в 120 метров квадратных достаточно индукционного котла, с мощностью в 60 кВт.

Преимущества индукционных котлов отопления

Индукционный котел

Котлы не требуют специального помещения для установки и монтажа дымохода

  • Работает и от сети переменного, и от сети постоянного тока. Допускаются низкие показатели напряжения;
  • Нагревательные элементы, которые часто выходят из строя и требуют замены, в этом виде котлов отсутствуют;
  • Вероятность утечек минимизируется за счет общей конструкции котла. Она сварена герметично и надежно;
  • В котлах этого типа полностью отсутствует накипь;
  • Высокая категория пожарной безопасности, а также электрической безопасности. Не нужно устанавливать котел в специально помещение, не требует установления дымохода;
  • КПД 100% и с годами данный показатель не снижается;
  • Гарантия от производителей на сердечник составляет четверть века;
  • Теплоносителем может быть не только вода, а также масла, антифриз. Требования к качеству теплоносителя достаточно мягкие. Менять теплоноситель надо не чаще одного раза в десять лет;
  • Простой самостоятельный монтаж котла;

Недостатки индукционных котлов отопления

  • Высокий вес, котел диаметром 12 см и по высоте 45 см будет весить 23 килограмма;
  • Высокая цена. Это один из самых дорогих видов котлов для отопления домов;
  • Подходит лишь для закрытых систем отопления;
  • На расстояние нескольких метров этот котел может создавать волновые помехи. Не рекомендуется располагать рядом с бытовыми приборами;

Экономичность использования

По сравнению с ТЭНовыми котлами индукционные котлы стоят намного дороже. Но, необходимо понимать, что, чем холоднее на улице, тем быстрее новый индукционный нагреватель окупиться. ТЭНовые котлы, такого же качества и со схожими эксплуатационными свойствами, быстрее выходят из строя. Это связано с тем, что на ТЭНах будет образовывать накипь.

Накипь в полмиллиметра снижает теплоотдачу на 10%. Чем больше слой накипи, тем хуже будет теплоотдача котла.

Счетчики на отопление

Индукционные котлы способны сэкономить до 30% энергии

Если сравнивать мощность ТЭНовых и индукционных котлов в зависимости от времени эксплуатации, то первая категория за четыре года использования потеряет 40% мощности. Индукционные котлы относятся к энергосберегающему оборудованию, они способны снизить эксплуатационные расходы на 30% и даже более.

Индукционные котлы – отличное решение для отопления жилых домов. Несмотря на первоначальную дороговизну, эти приборы практически не могут выйти из строя. Потому что они не имеют элемента нагрева. А отсутствие разъемных соединений полностью исключит протечку системы.

Статья была полезна?

5,00 (оценок: 1)

Ииндукционный электрокотел: характеристики, модели, цены, отзвыв

Отопление частного дома, тем более, в нашем климате – задача очень важная и сложная. И отопление электрическими котлами – один из способов ее решения. Конечно, если есть возможность пользоваться природным газом, то электрический котел можно поставить лишь как резервное оборудование, и то вряд ли. А вот если газа нет, можно уже о таком варианте думать. Тем более, сегодня есть не только электрические котлы для отопления на ТЭНах: есть еще электродные и индукционные. Именно о достоинствах, недостатках, возможностях индукционных котлов для отопления и поговорим.

Принцип действия

При нагреве теплоносителя в индукционных котлах используется энергия, которая выделяется при возникновении наведенных токов в корпусе-теплообменнике. Это, по сути, индукционная катушка, заключенная в массивный корпус из ферросплава. Сам корпус и является вторичной обмоткой. Он нагревается из-за прохождения наведенных в нем токов.  Для увеличения площади теплоотдачи сделан в виде лабиринта с толстыми стенами. Теплоноситель, проходя по лабиринту нагревается.

Принцип действия индукционных отопительных котлов  основан на выделении тепла при возникновении токов Фуко в металле

Принцип действия индукционных отопительных котлов основан на выделении тепла при возникновении токов Фуко в металле

Система имеет высокую степень надежности, так как катушка герметично запаяна в корпусе и не имеет контакта с водой или другим теплоносителем. Вероятность пробоя витков мала – они накручиваются не вплотную и дополнительно заливаются изолирующим составом. Все это вместе с массивным толстостенным корпусом позволяет говорить о длительном сроке эксплуатации. Продавцы заявляют о 30 годах эксплуатации без обслуживания, но гарантийный срок производители ставят гораздо меньше.

Реальные преимущества  индукционных электрокотлов

Часто можно слышать заявления об исключительных характеристиках индукционных котлов. Часть из них – правда, часть – вымысел. Например, продавцы заявляют о 30% экономии электричества по сравнению с другими принципами нагрева теплоносителя. Никаких доказательств не приводится, просто утверждается как факт. Хотя все знают это невозможно в принципе: сколько потреблено энергии, столько тепла выдано. Тем не менее, несмотря на закон сохранения энергии, владельцы таких систем говорят о том, что платить действительно стали меньше. Но тут главную роль играет, скорее качественная автоматики и малая инерционность системы.

Примерно так выглядит индукционный теплообменник

Примерно так выглядит индукционный теплообменник

Говорят еще, что индукционные котлы — это новые технологии. Это тоже не так. Первые индукционные котлы работали еще в первой половине прошлого века. Из новых технологий используются микропроцессоры и датчики, другая элементная база, позволяющая контролировать работоспособность системы и ее параметры и обеспечивать должный уровень комфорта и безопасности, но сам принцип далеко не нов. Тем не менее, у этого отопительного оборудования действительно есть много положительных качеств.

К достоинствам этих систем отопления с уверенностью можно добавить:

  • Высокую надежность (описана выше). Надежность таких котлов и правда велика, но есть обстоятельство, способное за несколько минут вывести оборудование из строя: работа без жидкости в системе. При отсутствии жидкости или ее циркуляции тепло от корпуса не отводится, он разогревается все сильнее и через некоторое время попросту плавится. Потому одна из важных функций, которая должна обязательно присутствовать, — это наличие контроля уровня теплоносителя в системе и автоматическое отключение котла при недостаточном его количестве.
  • Малогабаритность – котел представляет собой отрезок трубы размером от нескольких десятков сантиметров до метра. Он значительно меньше котла на ТЭНах, но практически такой же по размерам, как электродный котел. В силу своих незначительных размеров может располагаться в любом месте. Индукционные котлы занимают совсем мало места и отличаются высокой надежностью

    Индукционные котлы занимают совсем мало места и отличаются высокой надежностью

  • Максимальный КПД с большим диапазоном регулирования, который нагревает воду в системе отопления вплоть до 85°С. КПД, как и у всех электронагревательных приборов, находится в пределах 90-99%. Эффективность работы каждого котла зависит того, насколько верно сконструирован теплообменник (лабиринт) и насколько правильно построена вся система в целом.
  • Малая инерционность системы позволяет тратить минимум электричества впустую. На разогрев теплоносителя на начальном этапе тратиться самое большое количество энергии. По достижении заданной температуры мощность снижается, и температура просто поддерживается. Инерционность у таких котлов меньше, чем у ТЭНовых, но больше, чем у электродных.
  • Накипь не образуется. Накипи действительно нет. Во-первых, от постоянно наводимых индукционных токов сердечник постоянно вибрирует, так что на поверхности его ничего не может отложиться.
  • Возможность использовать разного рода жидкие теплоносители. Это правда. Индукционному котлу все равно что греть. Главное чтобы это была жидкость. Другое дело, что производители часто дают собственные рекомендации. Некоторые разрабатывают специальные составы, которые обеспечивают длительную и бесперебойную работу. С одной стороны покупка специальной жидкости – это дополнительные затраты, с другой – повышается эффективность работы и срок службы устройства, а срок использования таких жидкостей – несколько лет. В общем, нужно думать и считать.
  • Автономная система работы. Это так, но любые современные электрокотлы работают автономно (при наличии электропитания). Еще один вариант установки индукционного котла с расширительным баком и пультом управления

    Еще один вариант установки индукционного котла с расширительным баком и пультом управления

  • Простой монтаж и техническое обслуживание. Действительно, монтаж несложный. Справиться может любой. К положительным моментам нужно отнести и то, что не обязательно переделывать систему – менять трубы и батареи не нужно. Работать будет с любой, но вот эффективность при этом может быть недостаточно высокой. Техническое обслуживание при надлежащем качестве котла вообще должно отсутствовать: ломаться нечему, менять тоже. Все обслуживание заключается только в обслуживании элементов системы – радиаторов, труб, теплоносителя.

Есть у этого оборудования еще один привлекательный момент: оно высокотехнологично и блок его управления в некоторых случаях представляет собой мини-компьютер (такие системы стоят очень много). Так вот: имеется возможность управлять ими дистанционно. Сигналы управления передаются по витой паре (до 1 км), через GSM канал на неограниченном расстоянии, есть возможность при возникновении нештатной ситуации организовать оповещение (например, СМСками на определенные номера и т.п.)

Если рассматривать возможности индукционных систем с этой точки зрения — они точно могут  заинтересовать в некоторых случаях, так как предоставляют сервисные функции, ранее недоступные.

Выпускаются не только бытовые индукционные котлы. Есть аналогичные системы производственного назначения. Они потребляют и вырабатывают значительное количество тепла: мощность потребляемая  — от  1000 кВт до  10000 кВт. Такие агрегаты  называют высоковольтный индукционный электрокотел.

Анализ отзывов и сравнение

Отзывов об использовании этих котлов немного. Наверняка потому, что активное продвижение товара на рынок началось совсем недавно. Тем не менее, индукционные электрические котлы отопления отзывы получают большей частью положительные, так как многие считают, что они более практичны и экономичны. Хотя знатоки теории и закона сохранения энергии утверждают, что экономии быть не может, владельцы индукционных котлов говорят о том, что экономия присутствует. Разобраться кто тут прав, а кто нет, сложно. Как одни, так и другие, могут  быть «засланными казачками».

Один из самых «бронебойных» аргументов противников индукционных котлов – их высокая стоимость. Собственно да, дешевых пока нет. Самая минимальная цена, которую удалось найти – порядка 220$ (Винницкий завод) за самые маломощные модели без группы автоматики, а это еще порядка 50-150$ в зависимости от функционала.

При том что цены на котлы на ТЭНах стартуют где-то с 80$.  Но нужно сказать, что столько стоит эконом вариант: без электроники и прочих «наворотов». Более сложные модели, имеющие несколько ступеней регулирования мощности, уже как минимум, в два раза дороже. И их цена по сравнению с ценой индукционных уже не кажется запредельной.

Цены, которые мы нашли, указали в таблице. Сразу скажу, что брали несколько первых попавшихся моделей из списка выдачи в поиске «Яндекса». Глубокого исследования никто не проводил. Что нашили, то вписали. Также дело обстоит и с отапливаемой площадью – что было написано в характеристиках, то и поставили. Нужно сказать, что некоторые продавцы лукавят и тут: указывают не площадь отапливаемую, а объем. По сути это правильно: обогревать нужно весь воздух в помещении, так что указывать объем правильно, но большая часть потребителей ориентируется на площадь. Не присмотревшись к единицам измерения, впадаешь в ступор: 3 кВт котел на 120-150 м3! Во избежание подобного рода искажений в таблице все данные приблизительно пересчитаны и указаны в м2.

Еще раз обращаем внимание, что мы не искали ни самые дорогие, ни самые дешевые модели, хотя они наверняка есть. Стоимость индукционных котлов очень зависит от производителя и устанавливаемой автоматики. Например, 9 кВт Галан в комплектации «стандарт» стоит  415$,  а в «Элит» уже более 600$.

Индукционный ТЭН
Мощность Отапливаемая площадь Стоимость Мощность/ко-во ТЭН Отапливаемая площадь Стоимость
3 кВт 30-40 м2 220-415$ 3 кВт/1 ТЭН 20-35 м2 80-100$
      3 кВт/3 ТЭН 30 м2 180$
4 кВт 50-60 м2 230-420$ кВт/2+3 ТЭН 50 м2 300$
кВт 50-65 м2 240-525$ 6 кВт/3 ТЭН 60 м2 150$
7 кВт 70-80 м2 300-695$ кВт/1 ТЭН 50-70 м2 150$

При анализе отзывов был обнаружен еще такой нюанс: индукционный электрокотел прилично гудит. Некоторые даже собираются делать небольшую котельную недалеко от дома. Но это, видимо, некоторые модели так шумят, потому как данный эффект указывают далеко не все.

Мощный индукционный котел можно спрятать за дверью

Мощный индукционный котел можно спрятать за дверью

С другой стороны, на одном из форумов, в полемике было сказано, что большая часть нареканий на плохое качество работы связана с дешевыми моделями. Еще индукционные котлы были отнесены к «премиум» сегменту рынка. А от людей, покупающих эти товары, трудно ожидать посещения форумов. В принципе, верно, но тогда получается, что надежное оборудование – далеко не массовый товар именно из-за своей цены. И спорить получается не о чем.

Итоги

Учитывая все вышесказанное можно сказать, что  индукционные электрокотлы для отопления рационально применять только при наличии достаточного утепления здания, так как тарифы на электроэнергию не самые низкие. И они действительно будут экономичными, но за счет меньшей инерции системы, надежности (при использовании качественных материалов и продуманной технологии) и хорошей работы автоматики, которая будет включать систему только для поддержания температуры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
