Кабельные стяжки размеры: Размеры кабельных стяжек – Стандартные нейлоновые стяжки — КСС

Содержание

Стандартные нейлоновые стяжки — КСС

Описание и особенности продукта

Кабельные стяжки КСС – кабельные стяжки стандартные одностороннего хода из композиции нейлона 6.6 (PA 6.6).  Данная продукция известна под многими названиями такими как «кабельные хомуты», «нейлоновые стяжки», «пластмассовые стяжки», «кабельные ремешки» и др. Нейлоновые стяжки отличаются малым весом, не поддерживают горение и не содержат галогенов. Кабельные стяжки КСС торговой марки « Fortisflex» обладают высокой механической прочностью, эластичностью, термостойкостью, устойчивостью ко многим химическим реагентам и превосходными диэлектрическими свойствами.

Характерной особенностью стяжек КСС является зубчатый рельеф ленты, который при монтаже входит в зацепление с встроенным фиксатором замка, обеспечивая ступенчатую затяжку. Обратный ход блокируется храповым механизмом, на рабочей поверхности которого расположены пилообразные выступы.

Для производства кабельных стяжек КСС торговой марки «Fortisflex» используется только чистая первичная композиция нейлона 6.6 от лучших мировых производителей пластмасс. Нейлоновые стяжки «Fortisflex» выпускаются в так называемой серии «А»  со стандартизированной шириной и толщиной стяжек. В отличие от продукции многих компаний-импортеров, при изготовлении нейлоновых стяжек КСС торговой марки «Fortisflex» не допускается использование «вторичного» переработанного сырья и занижение материалоемкости изделий путем уменьшения ширины и толщины. Высокие требования к качеству используемых материалов  и надежности крепежной конструкции в целом — отличительная особенность изделий торговой марки «Fortisflex».

Нейлоновые стяжки КСС имеют широкий размерный ряд от стяжек длиной 60 мм до стяжек длиной более метра. В зависимости от ширины стяжек и допустимой рабочей нагрузки стяжки КСС «Fortisflex» представлены в 4-х базовых группах: миниатюрные, стандартные, усиленные и стяжки для экстремальных нагрузок. Цветовое исполнение: белый (натуральный), черный, красный, синий, зеленый, желтый. Нейлоновые стяжки КСС черного цвета обладают устойчивостью к ультрафиолетовому излучению, цветные стяжки – отличное решение для идентификации и маркировки пучков проводов.

Для ускорения монтажа и обеспечения профессионального качества работ рекомендовано использование инструментов ТG-01 (КВТ) с автоматической обрезкой, а также TG-03 (КВТ) и  TG-04 (КВТ) с обрезкой конца стяжки в ручном режиме.

При использовании нейлоновых стяжек следует принимать во внимание гигроскопичную природу самого нейлона, т.е. зависимость его свойств от влажности и способности как впитывать, так и терять влагу.  В связи с этим, в тех случаях, когда вскрытая упаковка может быть использована через неопределенное время рекомендуется герметично запечатывать пакет для предотвращения пересыхания и сохранения гибкости стяжек. В любом случае, функциональность высохших и ломких стяжек может быть легко восстановлена путем добавления в пакет некоторого количества воды при условии, что при их изготовлении не использовалась «вторичное» сырье. После того, как кабельные стяжки уже установлены,  они будут выполнять свою крепежную функцию вне зависимости от колебаний уровня влажности и температур.

Благодаря своему неизменно высокому качеству нейлоновые стяжки КСС торговой марки «Fortisflex», получили широкое распространение в самых различных отраслях промышленности и сферах деятельности. Сегодня стяжки из легкого и прочного нейлона используются не только в электромонтажных работах и электронике, но и в быту, строительстве, упаковочной отрасли, на транспорте и различных отраслях промышленности.

Таблица размеров всех кабельных стяжек — на сайте ХомутПласт

Нейлоновые кабельные стяжки являются одним из самых распространенных крепежных элементов, они используются повсюду, при монтаже и маркировке кабеля, для фиксации труб и шлангов, в строительстве, промышленности и быту.

Конструкция кабельной стяжки очень проста. Она представляет собой  плоскую ленту с одной стороны, которой, нанесены специальные насечки, с противоположной стороны лента абсолютно гладкая. С краю располагается замок с храповым механизмом, конец ленты заострен и слегка загнут, для более удобного монтажа.

Для того чтобы зафиксировать стяжку необходимо продеть заостренный конец ленты через отверстие в корпусе замка.  Цепляясь за однонаправленные насечки на ленте, храповик блокирует движение в обратном направлении, тем самым  плотно удерживая, фиксируемый элемент конструкции.

Основным критерием выбора кабельной стяжки, безусловно, является  — размер.  Размер нейлонового хомута обозначается сочетанием двух цифр: ширины ленты и ее длины. Например:


Кабельная стяжка 3,6 х 200,


где 3,6 – ширина ленты; 200

– длина ленты.
Помимо ширины и длины, существуют такие очень важные параметры, как максимальная рабочая нагрузка или, иными словами, прочность на разрыв, а также диаметр обхвата пучка кабелей, обязательно минимальный и максимальный.


Простые одноразовые стяжки имеют самую широкую размерную сетку, другие виды обладают не таким большим обилием размеров, но, тем не менее, везде можно подобрать наиболее подходящий вариант.

Ниже представлены таблицы размеров кабельных стяжек в зависимости от типа.

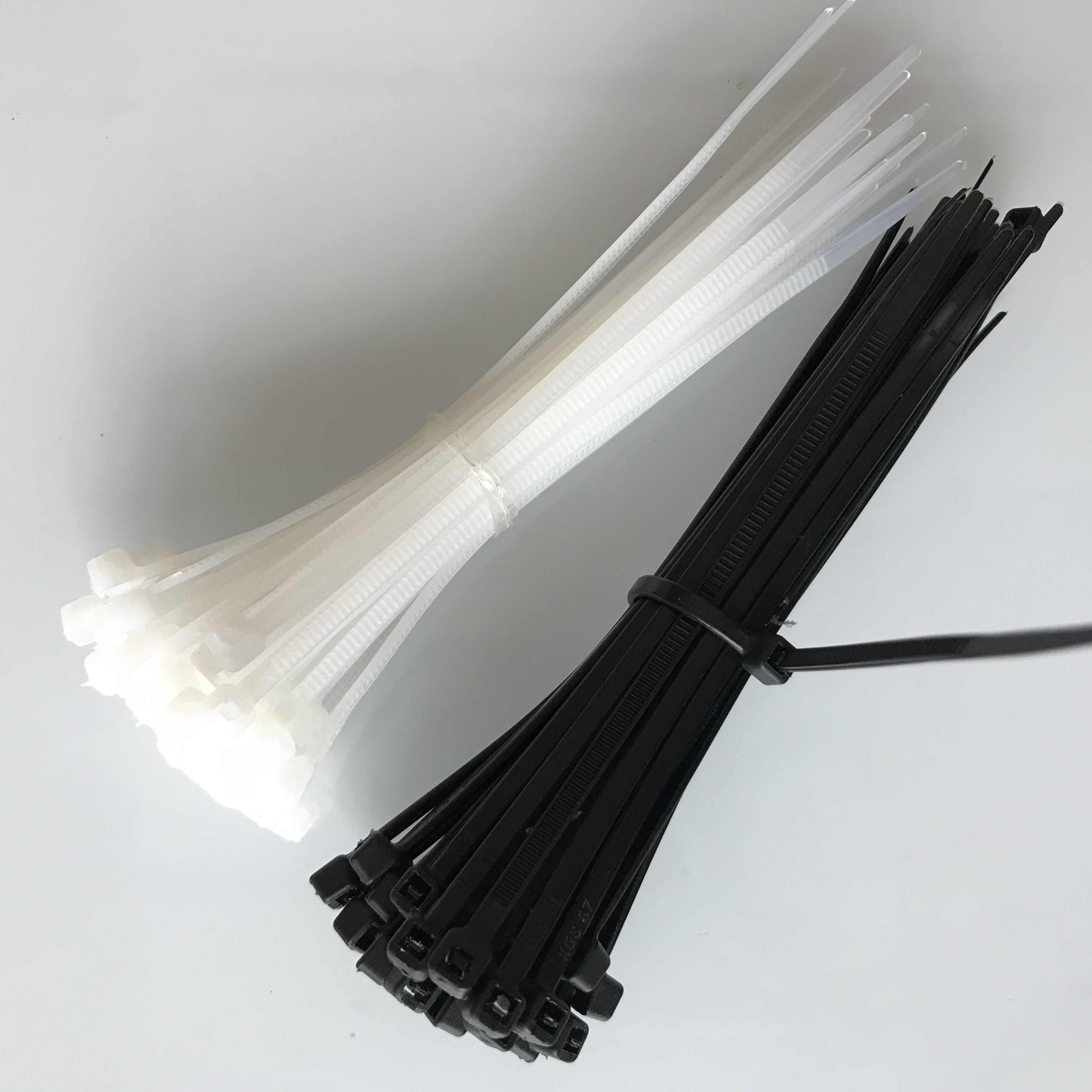

Стяжки кабельные нейлоновые стандартные

Обозначение Ширина, мм Длина, мм
Диаметр  охвата, мм
Максимальная рабочая нагрузка, кг
мин. макс.
2,5 х 60 2,5 60 2 11 8
2,5 х 80 2,5 80 2 16 8
2,5 х 100 2,5 100 2 22
8
2,5 х 120 2,5 120 2 30 8
2,5 х 150 2,5 150 2 35 8
2,5 х 200 2,5 200 3 50 8
3,6 х 150 3,6 150
3
35 18
3,6 х 200 3,6 200 3 50 18
3,6 х 250 3,6 250 3 65 18
3,6 х 300 3,6 300 3 80 18
3,6 х 350 3,6 350 3 90 18
3,6 х 370 3,6 370 3 100 18
4,6 х 150 4,6 150 3 35 22
4,6 х 200 4,6 200 3 50 22
4,6 х 250 4,6 250 3 65 22
4,6 х 300 4,6 300 3 80 22
4,6 х 350 4,6 350 3 90 22
4,6 х 380 4,6 380 3 100 22
4,6 х 400 4,6 400 3 105 22
4,6 х 430 4,6 430 3 120 22
4,6 х 450 4,6 450 3 130 22
4,6 х 500 4,6 500 3 150 22
7,6 х 200 7,6 200 4 50 55
7,6 х 250 7,6 250 4 65 55
7,6 х 300 7,6 300 4 80 55
7,6 х 350 7,6 350 4 90 55
7,6 х 400 7,6 400 4 105 55
7,6 х 450 7,6 450 4 120 55
7,6 х 500 7,6 500 4 150 55
7,6 х 550 7,6 550 4 165 55
9 х 400 9 400 8 105 80
9 х 450 9 450 8 120 80
9 х 500 9 500 8 150 80
9 х 550 9 550 8 160 80
9 х 600 9 600 8 170 80
9 х 650 9 650 8 185 80
9 х 720 9 720 10 195 80
9 х 800 9 800 10 230 80
9 х 900 9 900 10 265 80
9 х 1000 9 1000 10 300 80
9 х 1200 9 1200 10 370 80

Стальные кабельные стяжки

Обозначение Ширина, мм Длина, мм Толщина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
мин. макс.
4,6х125 4,6 125 0,26 3 28 55
4,6х150 4,6 150 0,26 3 38 55
4,6х200 4,6 200 0,26 3 48 55
4,6х250 4,6 250 0,26 3 66 55
4,6х300 4,6 300 0,26 3 82 55
4,6х350 4,6 350 0,26 3 98 55
4,6х400 4,6 400 0,26 3 114 55
4,6х500 4,6 500 0,26 3 150 55
4,6х600 4,6 600 0,26 3 183 55
4,6х800 4,6 800 0,26 3 234 55
4,6х1000 4,6 1000 0,26 3 295 55
7,9х150 7,9 150 0,26 4 38 120
7,9х200 7,9 200 0,26 4 48 120
7,9х250 7,9 250 0,26 4 66 120
7,9х300 7,9 300 0,26 4 82 120
7,9х350 7,9 350 0,26 4 98 120
7,9х400 7,9 400 0,26 4 114 120
7,9х500 7,9 500 0,26 4 150 120
7,9х600 7,9 600 0,26 4 183 120
7,9х800 7,9 800 0,26 4 234 120
7,9х1000 7,9 1000 0,26 4 295 120

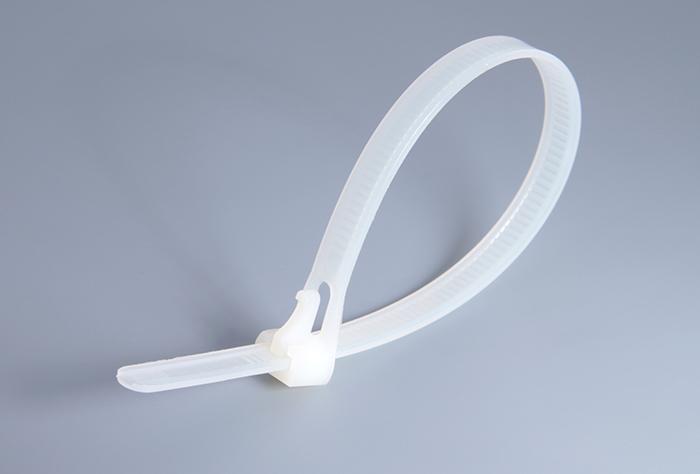

Стяжка кабельная многоразовая

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
мин. макс.
7,5 x 200 7,5 200 4 45 20
7,2 x 250 7,5 250 4 60 20
7,2 x 300 7,5 300 4 75 20

Стяжки кабельные морозостойкие

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
мин. макс.
7,0х250 7,0 250 4 65 42
7,0х300 7,0 300 4 80 42
7,6х350 7,6 350 5 90 46
7,6х400 7,6 400 5 105 46
7,6х500 7,6 500 5 250 46

Кабельная стяжка VELCRO

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм
мин. макс.
12х135 12 135 2 32
16х210 16 210 3 52
16х310 16 310 3 84

 Маркировочные кабельные стяжки

Обозначение Ширина, мм Длина, мм Длина маркировочной площадки, мм Ширина маркировочной площадки, мм Максимальная рабочая нагрузка, кг
3х100 2,5 100 25 8 8
3х200 2,5 200 25 8 8
4х205 3,6 205 25 8 18

 Стяжка кабельная под винт

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
мин. макс.
3,5х100 3,5 100 2 22 18
3,6х145 3,6 145 3 32 18
4,3х220 4,3 220 3 54 22
7,6х380 7,6 380 4 98 55

 Цветные кабельные стяжки

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
мин. макс.
3х100 2,5 100 2 22 8
4х150 3,6 150 3 35 18
4х200 3,6 200 3 50 18
5х300 4,5 300 3 80 22
8х400 7,6 400 4 105 55

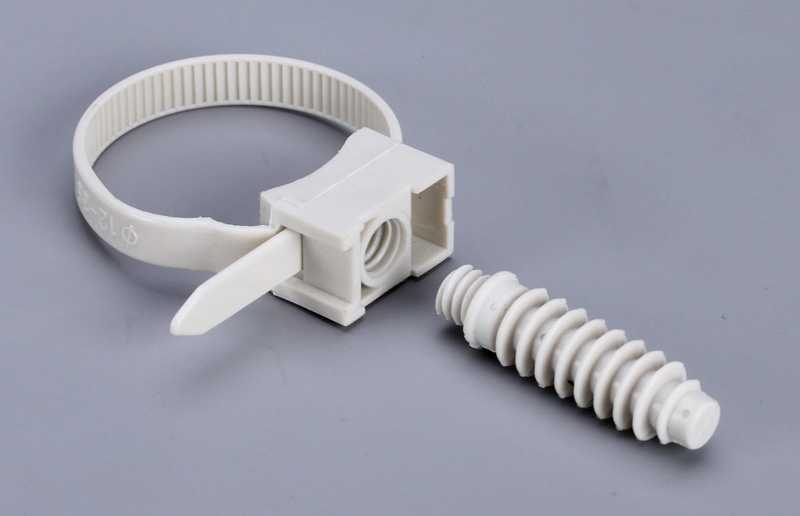

 Кабельные стяжки с дюбелем

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг Диаметр дюбеля, мм Длина дюбеля, мм
7,6х150 7,6 150 35 55 8 32

 Кабельная стяжка с металлическим зубом

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
мин. макс.
3х100 3 100 2 25 18
4х150 4 150 3 35 28
4х200 4 200 3 50 28
5х300 5 300 3 80 52
8х350 8 350 4 90 80

Кабельные стяжки усиленные

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
6х180 6 180 45 35
9х180 9 180 45 40
9х260 9 260 66 60
9х350 9 350 90 60

 Стяжки кабельные стальные с полимерным покрытием

Обозначение Ширина, мм Длина, мм Толщина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
мин. макс.
4,6х125 4,6 125 0,38 3 28 55
4,6х150 4,6 150 0,38 3 38 55
4,6х200 4,6 200 0,38 3 48 55
4,6х250 4,6 250 0,38 3 66 55
4,6х300 4,6 300 0,38 3 82 55
4,6х350 4,6 350 0,38 3 98 55
4,6х400 4,6 400 0,38 3 114 55
4,6х500 4,6 500 0,38 3 150 55
4,6х600 4,6 600 0,38 3 183 55
4,6х800 4,6 800 0,38 3 234 55
4,6х1000 4,6 1000 0,38 3 295 55
7,9х150 7,9 150 0,38 4 38 120
7,9х200 7,9 200 0,38 4 48 120
7,9х250 7,9 250 0,38 4 66 120
7,9х300 7,9 300 0,38 4 82 120
7,9х350 7,9 350 0,38 4 98 120
7,9х400 7,9 400 0,38 4 114 120
7,9х500 7,9 500 0,38 4 150 120
7,9х600 7,9 600 0,38 4 183 120

201

 Стяжки кабельные с площадкой под дюбель

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг Диаметр отверстия под дюбель, мм Длина дюбеля, мм Площадка, мм
7,х165 7,5 165 33 55 8 33 12,3х20

Кабельная стяжка с шариковым замком

Обозначение Ширина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
120 120 25 8
150 150 35 8
180 180 45 8

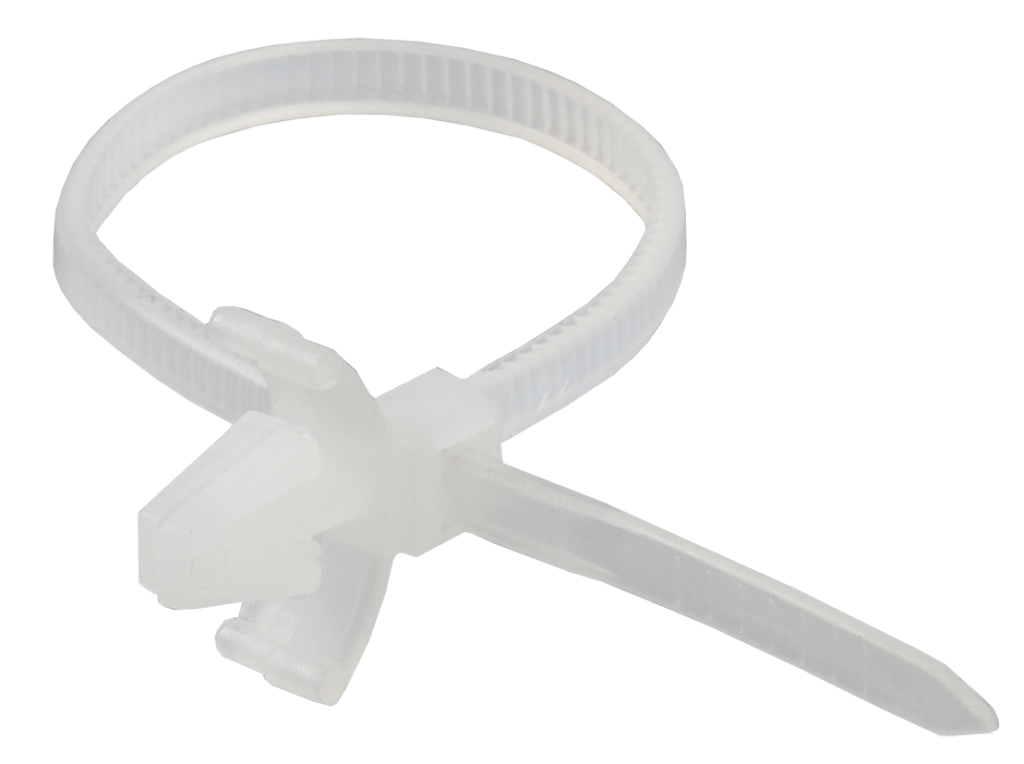

Кабельные стяжки с дюбель пистоном

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг Диаметр отверстиия, мм Толщина панели, мм
мин. макс.
2,5х100 2,5 100 2 22 8 4,5 2,4
4,8х190 4,8 190 3 45 22 6,5 3,2
8,0х175 8 175 4 44 18 6,5 3,2

Кабельная стяжка — подвес для крепления к тросу

Обозначение Ширина, мм Длина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
мин. макс.
160 12 160 6 30 60

Стяжка кабельная металлическая лестничного типа

Обозначение Ширина, мм Длина, мм Толщина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
7х200 7 200 0,3 48 85
7х300 7 300 0,3 76 85
7х400 7 400 0,3 96 85

Стяжка кабельная нержавеющая бугельного типа

Обозначение Ширина, мм Длина, мм Толщина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
5,0х150 5 150 0,7 34 60
5,0х230 5 230 0,7 50 60
9,6х330 9,6 330 0,5 83 100
9,6х450 9,6 450 0,5 119 100

Кабельные стяжки из нержавеющей стали с пружинной волной

Обозначение Ширина, мм Длина, мм Толщина, мм Диаметр  охвата, мм Максимальная рабочая нагрузка, кг
мин. макс.
7,9х300 7,9 300 0,26 51 82 120
7,9х400 7,9 400 0,26 51 114 120
7,9х500 7,9 500 0,26 51 150 120
7,9х600 7,9 600 0,26 51 174 120



Стандартные нейлоновые стяжки — КСС

Описание и особенности продукта

Кабельные стяжки КСС – кабельные стяжки стандартные одностороннего хода из композиции нейлона 6.6 (PA 6.6).  Данная продукция известна под многими названиями такими как «кабельные хомуты», «нейлоновые стяжки», «пластмассовые стяжки», «кабельные ремешки» и др. Нейлоновые стяжки отличаются малым весом, не поддерживают горение и не содержат галогенов. Кабельные стяжки КСС торговой марки « Fortisflex» обладают высокой механической прочностью, эластичностью, термостойкостью, устойчивостью ко многим химическим реагентам и превосходными диэлектрическими свойствами.

Характерной особенностью стяжек КСС является зубчатый рельеф ленты, который при монтаже входит в зацепление с встроенным фиксатором замка, обеспечивая ступенчатую затяжку. Обратный ход блокируется храповым механизмом, на рабочей поверхности которого расположены пилообразные выступы.

Для производства кабельных стяжек КСС торговой марки «Fortisflex» используется только чистая первичная композиция нейлона 6.6 от лучших мировых производителей пластмасс. Нейлоновые стяжки «Fortisflex» выпускаются в так называемой серии «А»  со стандартизированной шириной и толщиной стяжек. В отличие от продукции многих компаний-импортеров, при изготовлении нейлоновых стяжек КСС торговой марки «Fortisflex» не допускается использование «вторичного» переработанного сырья и занижение материалоемкости изделий путем уменьшения ширины и толщины. Высокие требования к качеству используемых материалов  и надежности крепежной конструкции в целом — отличительная особенность изделий торговой марки «Fortisflex».

Нейлоновые стяжки КСС имеют широкий размерный ряд от стяжек длиной 60 мм до стяжек длиной более метра. В зависимости от ширины стяжек и допустимой рабочей нагрузки стяжки КСС «Fortisflex» представлены в 4-х базовых группах: миниатюрные, стандартные, усиленные и стяжки для экстремальных нагрузок. Цветовое исполнение: белый (натуральный), черный, красный, синий, зеленый, желтый. Нейлоновые стяжки КСС черного цвета обладают устойчивостью к ультрафиолетовому излучению, цветные стяжки – отличное решение для идентификации и маркировки пучков проводов.

Для ускорения монтажа и обеспечения профессионального качества работ рекомендовано использование инструментов ТG-01 (КВТ) с автоматической обрезкой, а также TG-03 (КВТ) и  TG-04 (КВТ) с обрезкой конца стяжки в ручном режиме.

При использовании нейлоновых стяжек следует принимать во внимание гигроскопичную природу самого нейлона, т.е. зависимость его свойств от влажности и способности как впитывать, так и терять влагу.  В связи с этим, в тех случаях, когда вскрытая упаковка может быть использована через неопределенное время рекомендуется герметично запечатывать пакет для предотвращения пересыхания и сохранения гибкости стяжек. В любом случае, функциональность высохших и ломких стяжек может быть легко восстановлена путем добавления в пакет некоторого количества воды при условии, что при их изготовлении не использовалась «вторичное» сырье. После того, как кабельные стяжки уже установлены,  они будут выполнять свою крепежную функцию вне зависимости от колебаний уровня влажности и температур.

Благодаря своему неизменно высокому качеству нейлоновые стяжки КСС торговой марки «Fortisflex», получили широкое распространение в самых различных отраслях промышленности и сферах деятельности. Сегодня стяжки из легкого и прочного нейлона используются не только в электромонтажных работах и электронике, но и в быту, строительстве, упаковочной отрасли, на транспорте и различных отраслях промышленности.

Стяжка кабельная стальная — 5 видов, характеристики, размеры, СКС, СКСП. Инструмент для стяжек.

стальные кабельные стяжки разновидностиСтальные кабельные стяжки СКС, в отличии от широко распространенных и известных всем нейлоновых стяжек имеют несколько существенных достоинств:

  • повышенная механическая прочность
  • устойчивость к погодным условиям
  • устойчивость к агрессивным средам, вибрациям, радиации, влажности
  • легко переносят перепады температур

Конструкция и виды стальных стяжек

конструкция и виды стальных стяжекНаиболее распространенные стальные кабельные стяжки от фирмы КВТ представлены в 5-ти разновидностях:

  • СКС (304) и СКС-П (304)
  • СКС (316) и СКС-П (316)

стальные стяжки СКС 304, СКС-П 304Данные стальные стяжки имеют в своей конструкции самофиксирующийся замок шарикового типа. Он блокирует обратный ход ленты.

Если после фиксации продвинуть ленту немного вперед, то можно увидеть отпечаток который оставляет шарик в момент затяжки. Благодаря ему, обеспечивается автоматическая надежная фиксация ленты.шариковый замок на стяжках СКС

Даже если во внутрь замка попадет масло, шарик не соскользнет и стяжка не раскроется. Обратный ход блокируется в любом случае. Обеспечивается это шероховатой поверхностью шарика.

Замок имеет низкий профиль, который гарантирует достаточную плотность прилегания самой стяжки к поверхности изделия. Выбирая дешевые китайские экземпляры с высоким замком, нужно заранее осознавать, что щель по краям между замком и обхватываемой поверхностью может достигать нескольких миллиметров.низкий профиль замка на стяжке и плотность прилегания

СКС не ржавеют и травмобезопасны. Сглаженная кромка на полотне обработана специальным образом и ею не возможно порезаться при монтаже изделия.травмобезопасные стяжки СКС нельзя порезаться

СКС (304) изготовлены из качественной нержавеющей стали общего назначения. Марка стали – AISI 304. Стяжки не имеют никакого защитного покрытия.

Технические характеристики стальных стяжек СКС Fortisflex (размеры, усилие на разрыв, диаметр обхвата):техданные стяжек СКС

технические характеристики стальных стяжек СКС 304 Fortisflex

Есть еще их разновидность СКС-П (304).стяжки с полимерным покрытием от ржавчины СКС-П

Как видно из аббревиатуры названия, данный вид имеет специальное полимерное покрытие. Это покрытие из полиэстера создает изолирующий слой, который защищает от гальванической коррозии между неоднородными материалами. Оно значительно продлевает срок службы.

Данное изделие может эксплуатироваться при температуре до 150 градусов.

Технические параметры СКС-П 304 (Fortisflex):технические данные стальных стяжек СКС-П 304 Fortisflex

технические характеристики стальных стяжек СКС-П 304 Fortisflex

Стяжки из 304-й стали широко применяются:

  • при монтажных работах по укладке огнестойкого кабеляукладка кабеля и стяжка его в кабельных каналах
  • при монтаже рекламных конструкций
  • при ремонте автомобилей для затяжки ленточных хомутов на пыльниках ШРУС, патрубков, реек
  • при прокладке телекоммуникационных систем
  • в химических производствах и на объектах с постоянными отрицательными температурами в условиях крайнего севераприменение стальных стяжек в условиях крайнего севера при отрицательных температурах

Недостатком стяжек с замком шарикового типа является то, что их нельзя использовать повторно. Они одноразового применения.

Сталь AISI 316

сталь AISI 316Казалось бы, 304-й стали вполне достаточно для полноценного проведения всех видов работ. А вот что делать, если монтаж производится в хлористой среде, на объектах с фосфорной кислотой? Или там, где постоянно присутствует морская вода, питтинговая и щелевая коррозия.

В этих условия уже нужно выбирать сталь №316. Это улучшенный вариант 304-й стали с повышенным содержанием никеля и молибдена. За свои антикоррозийные свойства ее еще называют корабельная сталь.

316-я сталь и полимерное покрытие дают возможность использовать стяжки СКС и СКС-П на объектах с особыми требованиями надежности и долговечности конструкций.
Они идеально подойдут для районов с морским климатом, на корабельных судах, плавучих платформах, морских сооружениях, а также в подземных коммуникациях и туннелях. Их необходимо применять на таких ответственных объектах как АЭС, ТЭЦ, метрополитен.применение стяжек на плавучих платформах

Данные стяжки СКС (316) и СКС-П (316) представлены тремя размерами:

  • стандартные, шириной 4,6мм
  • усиленные – 7,9мм
  • для работы с экстремальными нагрузками – 12мм

Длина стяжек находится в широком диапазоне – от 125мм до 1 метра. Таблицы технических характеристик для стяжек из 316-й стали СКС Fortisflex:

Стяжки СКВ (316)

стальная стяжка кабельная СКВ-316Благодаря волнообразному демпферу на этих стяжках происходит снижение интенсивности механических колебаний. Проще говоря, СКВ защищены от вибрации и не ослабляются в условиях работы, связанных с постоянной тряской и колебаниями.

111

Это идеальное решения для крепежа кабеля, шланга или труб к виброустановкам, испытательным стендам и т.д. Данная стяжка наподобие пружины, которая гарантирует постоянное натяжение крепежа в течение всего срока службы. Кроме того, СКВ (316) компенсирует температурное расширение при постоянных циклах нагрева-остывания.стяжки пружинного типа СКВ

Температура ее эксплуатации – от минус 80 до + 538 градусов цельсия.

СКВ (316) также имеет автоматический самофиксирующийся замок шарикового типа, который блокирует обратный ход самой ленты.автоматический шариковый замок обратного типа

Технические параметры и характеристики сталных стяжек СКВ 316 фортисфлекс:стальная стяжка кабельная характеристики СКВ 316 фортисфлекс

Стяжка СКЛ (316)

стяжки лестничного типа СКЛ-316СКЛ – стяжка кабельная стальная лестничного типа. Она имеет жесткое сцепление и замок multilock.

замок multilock на стяжках СКЛ 316Отверстия на полотне стяжки входят в зацепление с металлическими зубьями замка. При этом исключается обратный ход и обеспечивается высокая прочность крепежных конструкций.как монтировать стяжки СКЛ

СКЛ 316 имеют два основных размера:

  • усиленный вариант шириной 7мм
  • стяжки для экстремальных нагрузок шириной 12мм

Длина их начинается от 150мм и заканчивается максимальным размером – 6 метров. Также СКЛ производят с дополнительным полимерным покрытием. Маркировка у них СКЛ-П (316).стяжка с полимерным покрытием СКЛ-П 316

Круглое отверстие на конце стяжки необходимо для усиления затяжки при помощи специального затяжного крюка.круглое отверстие на конце стяжки для усилия затягивания при помощи крюка

Технические данные и характеристики СКЛ и СКЛ-П 316 (размеры, диаметр обхвата, усилие затяжки):

СКЛ 316 FortisflexСКЛ-П 316

Стяжка СКБ-П (316)

стяжка бугельного типа СКБ-ПСКП-Б расшифровывается как стяжка кабельная бугельного типа. При монтаже лента стяжки загибается в механизм бугельного замка. В итоге получается надежный хомут.замок бугель на стальной стяжке

Боковые зажимы в виде ушек обеспечивают дополнительную фиксацию ленты в замке.механизма монтажа стяжек стальных бугельного типа СКБ-П

Такая стяжка является многоразовой и ее запросто можно использовать по нескольку раз на различных крепежах. Полимерное покрытие защищает изделие от гальванической коррозии между неоднородными материалами.

вертолет или мясорубка для натяжения стальной ленты

Технические характеристики и таблица размеров СКБ-П:стяжка бугельная стальная СКБ-П

таблица данных размеров усилия для стяжек СКБ-П

Монтаж стальных стяжек

трубы стянутые стальными стяжками разного типаКак и чем лучше всего производить монтаж стальных стяжек? Кто-то для этого использует обыкновенные пассатижы. Однако фиксированный уровень затяжки ими не обеспечить, да и перекусывать лишний ”хвост” плосокогубцами неудобно.

Поэтому лучше всего использовать профессиональный инструмент:

  • TG-05 (КВТ)пистолет для стяжки стальных стяжек TG-05 КВТ параметры
  • TG-02 (КВТ)инструмент для ручной стяжки стальных стяжек TG-05 КВТ характеристики

Монтаж стяжки с помощью этих инструментов происходит в несколько этапов:

  • обхватываете лентой обжимаемые изделияручная затяжка стяжек
  • пропускаете конец полосы через замок и вручную стягиваете с небольшим усилием
  • дальнейшее натяжение уже происходит инструментом для стяжки TG-05. Устанавливаете ленту между прижимной и натяжной губкой.затягивание стальной стяжки при помощи инструмента TG-05
  • работая рукояткой как пистолетом, производите натяжение

При достижении максимального усилия, происходит автоматический рез. Стяжка плотно фиксируется на изделии.автоматическое отрезание хвоста стальной стяжки при работе с инструментом TG-05

Отличие модели TG-02 от TG-05 заключается в том, что отрезание хвостовика стяжки здесь происходит вручную. Наподобие бандажной машинки для стальных лент при работе с проводами СИП.стягивание стальной стяжки при помощи пистолета КВТ TG-02

Чтобы правильно рассчитать нагрузку на один хомут, ориентируйтесь на такую техническую характеристику как усилие на разрыв. Ее параметры для каждого вида можно взять из вышеприведенных таблиц.минимальное усилие на разрыв для стальных стяжек

Главный критерий здесь – ширина стальной стяжки. Чем она больше, тем больше усилие. Если вам недостаточно расчетных значений на одну стяжку, можно легко это значение удвоить, поставив вместо одной СКС сразу две штуки.

Еще существуют специальные стяжки СКС-2. В них ленту через замок можно пропустить дважды. При этом соответственно дважды обхватить одним полотном стягиваемое изделие — кабель, шланг или трубу, повысив тем самым прочность на разрыв.

Технические параметры и данные для усиленных стальных стяжек СКС-2:

СКС-2 (304)СКС 2 (316)

Статьи по теме

Виды кабельных стяжек для крепления проводов: преимущества и недостатки

Монтаж проводных и кабельных линий требует их крепление к поверхности стен, потолков. Также оно нужно, когда кабели группируют, маркируют и собирают в пучки внутри коробов и пр. Кабельные стяжки (КС) значительно упрощают решение этой проблемы. Нейлоновые хомуты применяют для фиксации проводных линий, создания кабельных шлейфов и бандажирования проводов.

Нейлоновые стяжки

Особенности конструкций

Стяжки для кабеля выпускают разной длины, ширины и толщины. Размеры зависят от предназначения стяжек. Длина регламентирует диаметр охвата группы проводов или кабелей. Ширина и толщина крепёжной ленты рассчитаны на определённую нагрузку.

КС отличаются по месту применения. Один тип стяжек применяется для крепления кабелей и проводов внутри помещений. Другие хомуты для наружного применения отличаются атмосферостойким материалом.

Стандартная конструкция кабельной стяжки

Она представляет собой пластиковое изделие, состоящее из следующих деталей:

  • стяжная полоса;
  • замковое кольцо;
  • дюбель;
  • площадка.
Стяжная полоса

Пластиковая лента имеет зубчатую поверхность с одной стороны. Зубчики сделаны с наклоном. Полосы имеют различную длину, толщину и ширину.

Замковое кольцо

Рамка имеет прямоугольную форму. В окне сделан выступ с наклоном в противоположную сторону от зубцов ленты. Полоса может продвигаться в замке только в одну сторону, стягиваясь вокруг кабеля. Обратно вытянуть из проёма ленту невозможно.

Дюбель

Стяжная полоса может быть оснащена стержнем-дюбелем. Крепёжные детали позволяют быстро поместить коммуникации на ограждающих конструкциях. Предварительно в стенах или потолке перфоратором сверлят монтажные отверстия, в которые забивают дюбели.

Площадки

Они могут быть автономными или вставлены в стяжку. КС применяют для проводки коммуникаций по деревянным стенам. Площадки крепят к дереву шурупами.

Наружные и внутренние кабельные стяжки

Уличные условия разительно отличаются от обстановки внутри помещений. На открытом пространстве пластиковые изделия подвергаются ультрафиолетовому излучению, перепадам температуры и влажности.

Для изготовления наружных стяжек используют полимеры с добавлением стабилизатора. Это обычный угольный порошок. Он окрашивает изделия в чёрный цвет. Это свойство сообщает пластику стойкость к ультрафиолету и значительно расширяет эксплуатационный диапазон температуры.

Важно! Внутренние стяжные ленты окрашены в разнообразные цвета. Делается это для использования КС в качестве маркировки электрических линий.

Одноразовые и многоразовые

Многоразовые стяжки можно использовать несколько раз. Пластиковые хомуты демонтируют при корректировке и ремонте кабельных коммуникаций. По завершению работ их устанавливают повторно. Ими часто пользовались, когда затраты на приобретение стяжных лент составляли существенные суммы.

Металлические кольца применяются в автомобилях, как уплотнители соединений патрубков системы охлаждения. Стальная двухсторонняя лента имеет по всей длине косые прорези. Вращая винт, хомут сжимают или расширяют в зависимости от направления поворота. Многоразовые металлические стяжки для кабелей не используются по причине электропроводности материала.

Обратите внимание! С появлением дешёвого пластикового крепежа многоразовые изделия уходят в прошлое. Демонтируемый хомут для проводов разрезают ножом и на его месте затягивают ленту новой стяжки.

Преимущества фиксации кабелей специальным инструментом

При прокладке электротехнических коммуникаций профессионалы пользуются специальным инструментом – ручными механическими стяжными пистолетами. Их применение значительно сокращает сроки монтажа КС. Достоинства использования специального инструмента заключаются в следующем:

  • простота фиксации жгутов и одиночных кабелей;
  • регулировка силы натяжения;
  • качественное крепление;
  • автоматическая обрезка «хвостов» стяжек;
  • минимум ручного труда;
  • высокая производительность.

Разновидности кабельных стяжек

По своему назначению и условиям эксплуатации КС делятся на следующие виды.

Термоустойчивые

Термостойкие изделия из полиамида применяют там, где температура окружающей среды может достигать +1200С. Стяжки при повышенном нагреве длительное время сохраняют свои эксплуатационные качества.

Монтажное отверстие

Кабель, охваченный лентой с монтажным отверстием, крепят к ограждающим конструкциям зданий и сооружений винтом, шурупом или дюбелем, в зависимости от материала поверхности.

Анкер

Замок ленты оснащён зацепом – анкером. Этой деталью стяжку цепляют за металлический профиль толщиной не более 2 мм.

Анкерная стяжка

Мощные

Стяжная полоса сделана из нержавеющей стали. На ленте отсутствуют зубчики. Фиксация в замке осуществляется за счёт силы трения металлических деталей стяжки.

Двойной замок

КС изготавливают из нейлона повышенной плотности. Изделия обладают высокой несущей способностью. Двойной замок прочен и стоек к неблагоприятным погодным условиям.

Дюбель

На ленте сделан пустотелый выступ с рельефной поверхностью – дюбель. Его вставляют в монтажное отверстие бетонной или кирпичной конструкции. Затем в дюбель забивают пластиковый стержень.

Площадка под дюбель

Крепление состоит из замковой ленты с площадкой и винтового стержня. После установки дюбеля на него навинчивают площадку. Затем охватывают кабель лентой, продетой через проёмы площадки. Полосу протягивают через замковое кольцо.

КС с площадкой под дюбель

Шариковый захват

Это изделия многоразового пользования. Полоса стяжки представляет периодический профиль в виде шариков. Замковое кольцо имеет узкую прорезь. Шарики продевают в отверстие и сдвигают тонкую часть в щель. Чтобы снять крепёжное кольцо с кабеля, производят действия в обратном порядке.

Разъёмный замок

На кольце замка установлен рычажный фиксатор. Нажатием на него полосу освобождают от захвата. Стяжки с таким замком применяются для фиксации кабелей большого диаметра.

Лента с разъёмным замком

Площадки

Изделия имеют монтажные отверстия и проёмы под стяжную ленту. Площадки крепят дюбелями к стенам по линии проводки. После остаётся продеть через проёмы стяжки для проводов и затянуть их.

Факторы, сокращающие срок службы КС

  • Температура +850С и выше разрушает нейлон. На морозе стяжка становится хрупкой и легко ломается;
  • Полимерные хомуты в условиях повышенной влажности впитывают влагу и теряют несущую способность;
  • Ультрафиолет не разрушает только полимер чёрного цвета. Разноцветные стяжки не устанавливают на улице;
  • КС плохо переносят постоянную вибрацию различного оборудования. Со временем стяжки разрушаются;
  • При превышении расчётной нагрузки стяжные ленты рвутся;
  • Агрессивная среда кислотных или щелочных паров пагубно влияет на пластик и ведёт к полному разрушению стяжки.

С помощью пластиковых стяжек формируют жгуты из проводов и кабелей, которые можно компактно разместить, как внутри, так и снаружи зданий и сооружений. Дешевизна изделий привела к тому, что при прокладке электрических сетей отказались от иного дорогостоящего и неудобного крепежа. Быстрый монтаж и демонтаж фиксирующей арматуры существенно экономят затраты по монтажу и ремонту проводных коммуникаций.

Видео

Кабельные стяжки на любой случай.

В последнее время кабельные стяжки и кабельные хомуты приобрели достаточную известность как один из наиболее быстрых, удобных и экономически выгодных способов бандажирования, крепления и маркировки кабелей при проведении электромонтажных работ. Использование пластиковых стяжек приобрело особую актуальность в связи с современными требованиями монтажа СКС (Структурированных Кабельных Систем).

Итак, кабельные стяжки — что это? Действительно, что? Ведь даже названий у этого предмета несколько: кабельные хомуты, полимерные стяжки, пластиковые стяжки, кабельные стяжки, нейлоновые стяжки… Разница только в названии.

Первый кабельный хомут-стяжка из полимерного материала был изобретен в США в 1968 году.
Сегодня стяжки или хомутики представляют собой полоску из гибкой прочной пластмассы полиамида (нейлона 6.6) — очень прочного синтетического полимера, физические свойства которого превосходят свойства некоторых металлов.

ширина (мм)нагрузка (кг)
2,5 8,1
3,2 – 3,6 18
4,6 – 4,8 22
7,0 – 8 54,5 – 55
9 80
10 91
12,7 – 14,96 114

Стяжки пластиковые могут различаться по размерам (длине и ширине) и соответственно величине максимальной нагрузки, которую они способны выдержать. По длине хомуты могут варьировать от 60 мм до 120 мм, что позволяет проводить работы с пучками проводов различных диаметров. Ширина хомута стяжки определяет величину максимальной нагрузки, которую он способен выдержать.

Широкая цветовая гамма пластиковых хомутов несет не только эстетическую нагрузку. В состав черных хомутов, например, добавлен угольный порошок, который является одним из наиболее эффективных стабилизаторов, известных сегодня. Равномерное распределение угольного порошка обеспечивает хорошую стойкость к ультрафиолетовому излучению без большого воздействия на физические свойства. Стабилизатор УФ излучения удлиняет срок службы кабельных стяжек хомутов. Так что, для внешних работ лучше использовать черные пластиковые стяжки.

Цветные стяжки хомуты определенного цвета используют также для дифференциации и маркировки различных пучков проводов. Цвет, размер, способ фиксации определяют специализацию применения.

Стяжки кабельные стандартные одноразовые предназначены для быстрого и надежного бандажирования пучков проводов (кабелей) и крепления одиночных проводов (пучков) к различным конструкциям.

Для стягивания кабелей или пучков больших диаметров можно соединять несколько стяжек пластиковых до достижения необходимого размера, что позволяет решить практически любую задачу монтажа кабеля.

На одном из концов хомута стяжки расположен замок, на внутренней стороне — выступы. Затянув хомут-стяжку, вы получаете очень прочную фиксацию стяжки в замке, при этом «обратный ход» невозможен — для демонтажа потребуется разрезать хомут и, соответственно, его уже невозможно использовать повторно. Однако, это не расточительство. Одноразовое использование пластикового хомута полностью себя оправдывает. Цена хомута (стяжки) значительно ниже ее функциональной привлекательности.

Кабельную стяжку можно затянуть вручную, но отгрызть кончик вам точно не удастся. Да и стоит ли пытаться, если есть специальный инструмент, который позволяет несколькими нажатиями на курок затянуть пластиковую стяжку с требуемым усилием и автоматически обрезать остаток у самого основания замка хомута? Устанавливаете величину усилия регулировочным колесом и — все!

Кабельные хомуты-стяжки — советы по выбору крепежа и основы работы со стяжками (видео и 70 фото)

Кабельные стяжки – это отличное крепление, способное прочно зафиксировать любую деталь. Такие стяжки широко применяют при ремонтных работах в помещениях, а также в автосервисах.

Применение кабельных хомутов также распространено в домашнем хозяйстве. Как уже можно было догадаться, сегодня речь пойдёт об открывающихся нейлоновых стяжках.

Краткое содержимое статьи:

Разновидности и особенности конструкции

Сейчас на рынке стройматериалов представлен громадный выбор самых разных стяжек. Они отличаются размерами, материалом, странами производителями, формами и цветами.

Особенностью стяжек является то, что их можно соединять между собой, тем самым создавая одно большое и прочное звено.

По заверениям производителей их хомуты могут выдержать нагрузку свыше 100 килограмм, но на деле все происходит не совсем так.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
