Кабина душевая инструкция: Сборка поддона

Содержание

Инструкция по сборке, установке и обслуживанию душевых кабин River Desna

ИНСТРУКЦИЯ ПО СБОРКЕ,УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ГИДРОМАССАЖНЫХ ДУШЕВЫХ КАБИН River Desna

По этой инструкции вы сможете собрать душевые кабины серии Desna

  • River Desna 80/26 МТ/ТН Размер 800*800*2140 мм
  • River Desna 90/26 МТ/ТН Размер 900*900*2140 мм
  • River Desna Б/К 90/26 МТ/ТН (Без крыши) Размер 900*900*1900 мм
  • River Desna 100/26 МТ/ТН Размер 1000*1000*2140 мм
  • River Desna 110/26 МТ/ТН Размер 1100*800*2140 мм
  • River Desna 120/26 МТ/ТН Размер 1200*800*2140 мм

Комплектующие

Наименование Количество
1* Крыша 1
2* Верхний душ 1
3* Вентиляционные решетки 2
4 Центральная стойка 1
5 Декоративная накладка на центральную стойку 2
6 Левая задняя стеклянная стенка в алюминиевой раме 1
7 Правая задняя стеклянная стенка в алюминиевой раме 1
8 Стеклянная полка 1
9 Смеситель с переключателем рабочих режимов 1
Форсунки 3
10 Крепление для зеркала 2
11 Зеркало 1
12 Штанга для регулирования высоты ручного душа 1
13 Ручной душ 1
14 Шланг ручного душа 1
15 Поддон 1
16 Сифон с гофротрубой 1
17 Съемный экран 1
18 Верхний и нижний напрвляющие профили 2
19 Верхние ролики 4
20 Ограничители движения дверей 8
21 Неподвижные стекла 2
22 Стекло дверей 2
23 Держатель стекла 4
24 Боковые вертикальные профили 2
25 Ручки 2
26 Г-образный уплотнитель на еподвижное стекло 2
27 Магнитный уплотнитель на стекло двери 2
28
Нижние ролики
4
29 П-образный уплотнитель(для установки стекла в боковой профиль) 2
30а Тройник для подключения форсунок 2
30б Угловой штуцер 3
31 Хомут 9
32 Шланг соединительный 1
33 Саморезы 4*8 для сборки каркаса 20
34 Саморезы 4*8 для крепления ограничителей и дежателей стекла(в комплекте с ограничителями и держателями) 12
35 Саморезы 4*30 для крепления направляющих профилей с боковыми профилями 8
36 Саморезы 4*15 для соединения задних стенок с крышей и поддоном 8/4*
37 Саморезы 4*10 для крепления вентиляционных решеток 8
38 Смазка 1

1.

Инструкция по использованию душевой кабины River серии Desna

Благодарим за выбор душевой кабины нашей компании. Это руководство по применению является общим ко всем душевым кабинам River серии Desna. Перед установкой и использованием кабины внимательно прочитайте инструкцию и обратите внимание на следующее:

    1. установку приобретенного оборудования рекомендуем производить силами представителей сервисных центров, которые обеспечат последующее качественное гарантийное обслуживание душевой кабины.
    2. Наша гарантия не распространяется на повреждения и недостатки, возникающие в случае неправильной установки душевой кабины своими силами или действий, не предусмотренных данной инструкцией.
    3. Такие органические растворители и сильные кислотные химикаты как ацетон, аммиак и бензин могут растворить или разрушить акриловые части и гальванопластиковые покрытия (центральная стойка и алюминиевые профили)

Подготовка места для установки душевой кабины

ВНИМАНИЕ! Монтаж душевой кабины (гидромассажного бокса) производится только на полностью подготовленное место

  1. Установка гидромассажного бокса производится в предназначенном для этого помещении, в строгом соответствии со схемой проведения работ.
  2. Стены и пол, на месте установки должны быть облицованы, и не должны иметь никаких выступов в пределах габаритных размеров оборудования (в том числе бордюров}. Перед установкой кабины все отделочные работы, включая отделку потолка, должны быть завершены.
  3. Внимание! При подготовке водопроводных коммуникаций для подключения оборудования требуется установка фильтров механической очистки воды.
  4. Давление воды в системе должно находиться в пределах 2-4 атмосфер. В случае превышения давления допустимой нормы, необходима установка понижающих редукторов. Если разница в давлении горячей и холодной воды превышает 0,5 атм., требуется установка обратных клапанов.
  5. Установка фильтров и редукторов на выводы непосредственно на подготовленное для подключения оборудование не допускается!
  6. Выводы горячей и холодной воды должны иметь наружную резьбу диаметром 1/2, диаметр отверстия для подключения канализации — 50 мм.
  7. Для обеспечения слива воды из поддона канализационная труба должна быть ниже дна поддона. Уровень канализации не должен превышать 30 мм от пола до центра канализационной трубы.
  8. Максимально допустимая температура воды при использовании акриловых ванн и кабин не должна превышать 60 градусов С.

Фильтры, УЗО, редукторы давления воды и гибкие шланги для подключения к системе водопровода в серийную комплектацию оборудования не входят.

 2.Установка и выравнивание поддона.

Поддон /15/ поставляется в собранном виде. Для удобства снимите с поддона экран/17/. Установите поддон на подготовленное место. Уровнем проверьте горизонтальность поддона. При необходимости отрегулируйте горизонтальное положение поддона с помощью регулировочных винтов на ножках каркаса.

Установите сифон /14/, обработав места соединения санитарным герметиком. К сифону подсоедините гофрированный шланг. Для удобства дальнейшей сборки отодвиньте поддон от места, на котором он будет стоять.

Важно!!! На все места соединений деталей душевой кабины предварительно нанести слой санитарного герметика.

3.Сборка душевой кабины

3.1. Сборка задних стенок

Внимание! В душевых кабинах River Desna 110/26 и River Desna 120/26 штанга для регулировки высоты ручного душа, ручной душ со шлангом и зеркало размешены на широкой задней стенке.

Инструкция по сборке задних стенок душевых кабин River Desna 110/26 и River Desna 120/26 — п. 3.2, а также вложена в упаковку с задними стенками.

3.1.1. Установите на центральную стойку /4/ смеситель с переключателем режимов работы /9,/.

3.1.2. На центральную стойку /4/ установите форсунки /9а/. с наружной стороны к форсункам прикрутите тройники /30а/ для подключения шлангов. К нижней форсунке прикрутите угловой штуцер /30б/. соедините между собой форсунки /9а/ и выходы переключателя режимов смесителя /9/,закрепите шланги с помощью хомутов /31/.

Важно!!! На все места соединений деталей душевой кабины предварительно нанести слой санитарного герметика.

3.1.3. Соедините левую /6/ и правую /7/ задние стенки с центральной стойкой /4/. Сверху и снизу центральной стойки /4/установите декоративные накладки /5/.

Внимание! Не затягивайте винты до упора. Это позволить регулировать их положение в ходе дальнейшей установки. Затяните винты только по окончании полной установки кабины.

Совместите отверстия для крепежа на центральной стойке /4/ и на задних стенках /6 и 7/, скрепите их с помощью саморезов 4*8 /33/ На места соединения центральной стойки с задними стенками предварительно нанесите санитарный герметик .

Соберите полку для косметических средств /8/. Для этого наденьте стекло /d/ на держатель для полотенца /е/, прикрутите удлинители /с/. В отверстия удлинителей вставьте ограничитель полки /а/, зафиксируйте его с помощью винтов на удлинителях. с помощью шурупов /b/ прикрепите собранную полку на левую заднюю стенку /6/.

На правую заднюю стенку /7/ с помощью креплений /10/ установите зеркало /11/ и штангу для регулирования высоты ручного душа /12/. К нижнему креплению штанги с наружной стороны прикрепите угловой штуцер /30б/.

Соедините нижний конец штанги /12/ со шлангом для ручного душа /14/. Установите душевую лейку /13/.

3.2. Сборка задних стенок душевых кабин River Desna 110/26, River Desna 120/26

Если Вы прибрели душевую кабину River Desna  110 или River Desna 120, то проверьте, как установлены боковые вертикальные профили на задних стенках.

При необходимости поменяйте местами боковые вертикальные профили алюминиевой рамы задних стеклянных стенок.

3.2.1.С верхней части алюминиевой рамы задней стеклянной стенки снимите уголки 1 и 2 для соединения задних стенок с крышей. Для этого открутите винт, которым закреплен уголок 1, с уголка 2 снимите временный пластиковый держатель. Отвинтите саморезы, соединяющие боковые вертикальные профили алюминиевой рамы задней стенки с верхним и нижним профилями алюминиевой рамы. Снимите боковые вертикальные профили со стекла.

3.2.2. Поменяйте местами вертикальные профили алюминиевой рамы задней стеклянной стенки. С помощью саморезов прикрепите боковые вертикальные профили к верхнему и нижнему профилям алюминиевой рамы. уголок 1 крепится к тому же профилю; с которого выл снят.

3.2.3. Аналогично поменяйте местами вертикальные боковые профили алюминиевой рамы на другой задней стеклянной стенке

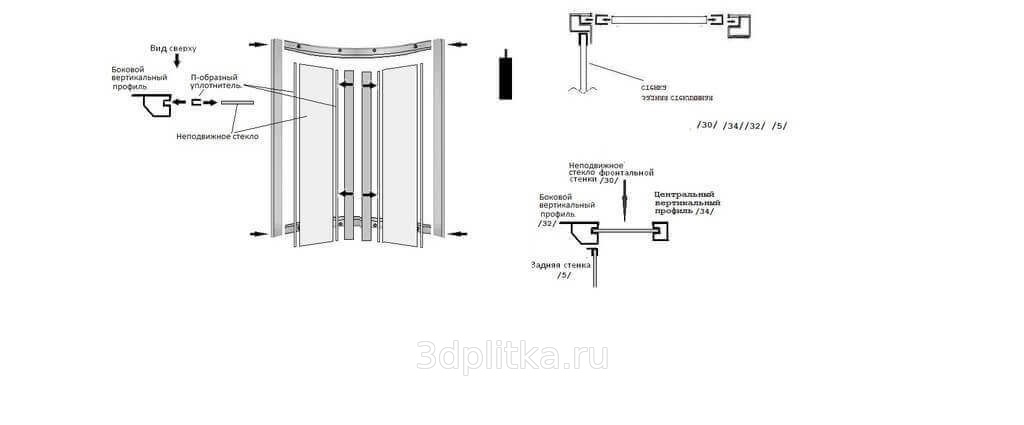

3.3. Сборка фронтальных стенок

Соедините верхний и нижний направляющие профили /18/ с боковыми вертикальными профилями /24/ с помощью саморезов 4*30 /35/.

На неподвижные стекла передней стенки /21/ с одной стороны наденьте П-образные уплотнители /29/ и вставьте их в собранный каркас.

На углы стекол наденьте держатели стекла /23/ и прикрепите их саморезами 4*8 /34/ к направляющим профилям.

Прикрепите на верхний и нижний направляющие профили ограничители /20/ с помощью саморезов 4*8 /34/. Саморезы 4*8 /34/ находятся в пакете с держателями стекла и ограничителями.

3.4. Сборка гидромассажного бокса.

Совместите крепежные отверстия на собранных задних стенках и на каркасе фронтальной стенки, соедините их с помощью саморезов 4*8 /33/

Установите собранный каркас душевой кабины на поддон /15/. Выровняйте на поддоне каркас душевой кабины по переднему бортику, просверлите отверстия на поддоне соответственно отверстиям на нижних профилях задних стенок и соедините каркас душевой кабины с поддоном саморезами 4*15 /36/, нанесите на места соединений санитарный герметик.

*3.4. Только для душевых кабин River Desna с крышей.

Установите на крышу /1/ верхний душ /2/, сверху прикрутите на него угловой штуцер /30б/. С помощью саморезов 4*10 /З7/ прикрепите к крыше вентиляционные решетки. Установите крышу на каркас душевой кабины. С помощью саморезов 4*15 /36/ прикрепите крышу к каркасу задних стенок душевой кабины (через уголки, установленные на верхнем профиле задней стенки).

С уголка, установленного со стороны фронтальной стенки предварительно нужно снять временный пластиковый фиксатор.

3.5. Окончательная сборка душевой кабины.

На стекло дверей /22/ установите ручки /25/ и ролики /19 и 28/, ролики с кнопкой регулировки /28/ устанавливаются снизу. Смажьте направляющие профили /18/ силиконовой смазкой. Навесьте двери, сначала вставив ролики в верхний направляющий профиль, затем, нажав кнопки регулировки на нижних роликах, установите их в нижний направляющий профиль. Наденьте прозрачные Г-образные уплотнители /26/ на неподвижные стекла /21/. На место стыка дверей наденьте магнитные уплотнители /27/, Подсоедините гофрированный шланг от сифона к сливному отверстию канализации.

Установите на поддон экран /17/.

4.Подключение к системе водоснабжения.

Внимание! Соединительные шланги в комплект поставки не входят и приобретаются отдельно.

Соедините угловой штуцер /30б/ на штанге для регулировки высоты ручного душа /12/ и угловой штуцер /30б/, на верхнем душе (для моделей с крышей) с переключателем работы смесителя /9/ с помощью шланга /32/ и хомутов /31/.

Подсоедините трубы горячего и холодного водоснабжения к входам смесителя

5.Проверка герметичности.

По истечении 24 часов после установки душевой кабины пролейте из душевой лейки места соединений.

При отсутствии протеканий можете пользоваться душевой кабиной.

При необходимости повторно нанесите герметик по швам соединения

Установите душевую кабину на подготовленное заранее место, на котором производилась регулировка поддона по уровню.

6.Эксплуатация душевой кабины

Стеклянные двери.

Стеклянные двери изделия представляют собой раздвижную конструкцию; герметичность дверей обеспечивается за счет магнитного уплотнителя. Двери открываются и закрываются без усилий. Пожалуйста, не открывайте и не закрывайте двери с усилием во избежание повреждения кабины. В случае возникновения затруднений при открывании-закрывании дверей, смазать направляющие роликов (нижний и верхний профили) силиконовой смазкой и отрегулируйте верхние ролики.

Смеситель.

Смеситель имеет керамический картридж; вы можете регулировать напор воды поворотом ручки вверх/вниз и температуру воды поворотом ручки вправо/влево.

Переключатель режимов работы

«Ручной душ /Верхний душ/Форсунки». Поверните ручку-регулятор в нужное положение.

Уход за душевой гидромассажной кабиной

  1. Чистите кабину с помощью мягкой ткани и жидких средств по уходу за изделиями из акрила и АВS. Запрещено использовать средства, содержащие ацетон, аммиачный спирт и органические растворители, абразивы.
  2. Для удаления осадка от воды используйте моющие средства, рекомендованные для акриловых изделий.
  3. Хромированные поверхности чистите, используя мягкие ткани, не обрабатывайте их средствами, содержащими кислоту. Не подвергайте поверхность ударам и контактам с царапающими предметами

Производитель оставляет за собой право на внесение изменения в конструкцию, дизайн и комплектацию.

Скачать инструкцию по сборке душевых кабин River Desna одним файлом

Инструкция к душевой кабине Leader D 901: где найти?

Инструкция по установке и эксплуатации

душевой кабины

Leader модель D801/D901M/D902M/М12­02

Будьте аккуратны! Изделие относится к сложной электро-гидро технике и его устанавливать самостоятельно не рекомендуется! Лучше пусть это сделает мастер или человек, который имеет опыт в этом деле!

МЕРЫ ПРЕДОСТОРОЖНОСТИ

  1. Электромонтаж данного изделия должен производиться

квалифицированными электриками или специалистами сервисной службы.

  1. Источник тока должен сочетаться с параметрами электроприборов данного

изделия, кроме того, необходимо наличие защитных устройств, в т.ч.

«защиты» от утечки тока (с допустимой нагрузкой на 32А) и плавких

предохранителей от перегрузки. Вся электропроводка должна соответствовать

государственным стандартам РФ.

  1. Используемое давление воды должно быть 0.1 ~ 0.4Mpa.
  2. Температура воды не должна превышать 700С.
  3. После каждого использования необходимо отключать подачу воды и

основной источник электрического питания.

  1. Установка и ремонт производится только, когда прибор отключен от

источника тока.

  1. Во время установки и эксплуатации, пользователю категорически

запрещается менять или срезать любые проводные соединения, вскрывать

корпус компьютера и панели управления (так как внутри их отсутствуют

какие-либо узлы, предназначенные для разборки/установки самим

пользователем). Иначе, в случае наступления неисправности изделия, утечки

тока или поражения электротоком, фирма-изготовитель ответственности не

несет.

  1. Ацетон, аммиак, бензин и другие органические растворители, а также

химические продукты, содержащие органические кислоты, могут разъедать

акриловые части и гальванизированные детали данного изделия. Поэтому при

монтаже и эксплуатации следует избегать подобного контакта.

ПРЕДОСТЕРЕЖНИЕ:

Детям пользоваться данным изделием можно только под присмотром

взрослых.

*Фирма-изготовитель оставляет за собой право менять, изменять

технологические и технические параметры, отраженные в данном руководстве.

**Обязательные требования

к подготовке установочной площадки**

  1. Наличие заземления в ванной комнате и дифференциального устройства защитного

отключения ( УЗО ) с током размыкания 30 мА, согласно потребляемой мощности на

подводке электросети.

  1. Соблюдение всех размеров и выводов (горячая вода, холодная вода, слив, электрика)

согласно схеме монтажа, представленной заводом-изготовителем.

  1. Пол и стены помещения должны быть облицованы керамической плиткой, не имеющей

выступающих частей в габаритных размерах гидроизделия.

  1. Наличие фильтров механической (100 микрон) очистки горячей и холодной воды.
  2. Наличие редукторов, поддерживающих в системе водоснабжения одинаковое давление

горячей и холодной воды не более 4,5 атм.

Установка фильтров и редукторов производится Заказчиком на систему водоснабжения помещения.

Не допускается установка фильтров и редукторов непосредственно на выходную арматуру к

сантехническим изделиям (из-за габаритных размеров и невозможности обслуживания без демонтажа

изделия).

  1. Максимальная температура горячей воды 60°С. Производителем не рекомендуется

подключение изделий с термостатическим смесителем через проточные газо и

электроводонагревате­ли.

  1. Для установки и обслуживания сантехнического изделия, согласно требованиям завода-

изготовителя не допускается расположение каких-либо предметов, оборудования

(включая розетки, выключатели, лампы и т.д.) и выступающих строительных

конструкций ближе 60 см от габаритных размеров изделия .

Для душевых кабин с сауной расстояние между крышей и потолком должно быть не менее 20 см .

Устранение помех, находящегося в зоне обслуживания изделия, производится заказчиком.

  1. Наличие на момент установки сантехнического изделия точной схемы разводки водяных,

канализационных труб, электропроводки и теплых полов в месте установки

оборудования, подписанной клиентом.

  1. Наличие вентиляционных окон и съемных панелей для доступа к рабочим агрегатам

изделия (для встроенных ванн и минибассейнов).

Комплектация кабины

Инструкция по установке.

Инструкция по эксплуатации.

  1. Прежде всего, при подсоединении крана и труб с горячей и холодной

водой очистите трубы от грязи и пыли для обеспечения нормальной

работы смесителя и контроля напора воды в трубах.

  1. Поверните ручку смесителя в позицию включения холодной воды,

холодная вода поступит из ручного душа, затем поворачивайте ручку

смесителя для того, чтобы отрегулировать температуру воды. Не

включайте горячую воду сразу во избежание инцидентов. (рис.2)

  1. При использовании ручного или верхнего душа, гидромассажа во время

купания, отрегулируйте ручку позиционника для того, чтобы выбрать

функцию разного направления воды. (рис.1)

  1. Для использования гидромассажа необходимо потянуть тяговую штангу

на ручном душе, затем отрегулировать шарик в середине массажера для

выбора более комфортного направления воды.

  1. По окончании процедуры потяните вниз тяговую штангу, поверните вниз

ручку и выключите воду.

Эксплуатация душевой кабины.

Душевая кабина роскошна и долговечна, и не доставит хлопот при

нормальном использовании. Но все равно следует уделять особое внимание

чистке.

Примечание:

1) Пожалуйста, пользуйтесь бесцветным моющим средством, протирайте ее

мягкой тканью или полотенцем. Не используйте сильные моющие

средства, спирт и ацетон.

2) Если поверхность будет сильно загрязнена, протрите ее легким

раствором уксуса, затем сразу ополосните чистой водой.

3) Стеклянные панели сделаны из высококачественного закаленного стекла.

Пожалуйста, избегайте ударов о стекло предметами с острыми углами.

инструкция по установке и монтажу своими руками

Все чаще душевые кабины выступают в качестве полноценной альтернативы ванной. Преимущества душевых кабин очевидны – они занимают значительно меньше места (что особенно актуально сегодня с учетом стоимости жилья), недороги и долговечны. Купить душевую кабину сегодня можно практически в любом мебельном магазине, а как правильно установить ее, вы узнаете в данной статье.

Виды и типы душевых кабин

Современная душевая кабина – это не просто один из элементов ванной комнаты, но и настоящее произведение искусства, науки и техники. Многие производители предлагают большой ассортимент кабин на любой вкус и достаток, а сами кабины не только оснащены душем и гидромассажем, но и парогенератором, музыкальным проигрывателем и даже телефоном.

Можно выделить два основных типа того, что принято называть душевыми кабинами – душевые кабины и душевые уголки. Душевые кабины отличаются тем, что по своей конструкции именно они и представляют собой кабины, окруженные со всех сторон стенками-панелями. Душевые уголки же устанавливаются в угол помещения и тем самым используют стены вместо одной или двух боковых панелей в своей конструкции.

Подробнее читайте в нашей статье о том, как выбрать душевую кабину.

Принципиальное устройство

Что касается принципиального устройства современных типов душевых кабин, то принято различать:

1. Сборные душевые кабины. Данный вид кабин собирается покупателем или специалистом-установщиком вручную на месте. С одной стороны, это дает заказчику некоторую свободу, но с другой их сборка требует усилий.

2. Моноблочные душевые кабины. Они производятся и собираются непосредственно на заводе, и покупателю необходимо лишь смонтировать и подключить их к сетевым коммуникациям.

Проверяем комплектацию

Сборка даже самой простой душевой кабины – это не самое легкое занятие для непрофессионала, поэтому, прежде всего, надо убедиться на 100% в том, что все необходимые инструменты и компоненты для сборки в наличии.

При выборе душевой кабины в магазине особое внимание стоит уделить качеству изделия и прилагающихся деталей. Попросите продавца проверить, все ли необходимые детали на месте, и, в случае, необходимости, попросите заменить душевую кабину или докупите отдельные элементы в этом же магазине.

Особенно тщательно необходимо проверять сохранность стекол и наличие инструкции по сборке, так как современные модели зачастую собрать без инструкции достаточно сложно.

Необходимые инструменты и материалы

Для сборки душевой кабины какого-то специального инструмента не потребуется, однако будьте готовы к тому, что вам будут необходимы умелые руки, до 2 часов свободного времени, а также:

  • Трубные и рожковые ключи
  • Шуруповерт и дрель с набором сверл
  • Ножовка и острый нож
  • Фитинги, трубы, шланги и сифон для канализации
  • Уровень, рулетка и маркер
  • Герметик и изоляционная лента

В зависимости от модели кабины набор инструментов может незначительно меняться.

Пошаговая инструкция

Учитывая, что огромное множество моделей душевых кабин порождает большое число нюансов при сборке, в данной статье мы предлагаем пошаговую инструкцию, основанную на основных общих правилах и принципах, характерных для большинства современных душевых кабин.

Подготовительный этап

В первую очередь необходимо подготовить пол, так как установка душевой кабины возможна только на ровную поверхность. Если есть возможность лучше сделать гидроизоляцию пола — это позволит в будущем обезопасить квартиру или дом от протекания воды.

Перед установкой душевой кабины необходимо аккуратно распаковать детали, так как некоторые из них сделаны из стекла и могут быть повреждены при неаккуратном обращении. Чаще всего к каждому комплекту прикрепляется специальная инструкция по эксплуатации изделия и его сборке, которая может разительно различаться в зависимости от модели.

Поддон

Поддон является основанием любой душевой кабины и служит для сбора воды. В зависимости от модели душевой кабины он может быть собранным полностью или только частично. Как правило, к дну поддона прикреплена выполненная из металла крестовина, к которой будут прикрепляться ножки.

Чтобы душевая кабина располагалась ровно и не качалась, все ее ножки необходимо вкручивать в одинаковой плоскости и замерять процесс с помощью уровня.

После установки на конструкцию всех ножек, поддон устанавливается в угол, после чего сифон подключают к общей системе канализации и отвод оставляют над полом. Между поддоном и стенами не должно быть зазоров, а для большей прочности стык между поддоном кабины и стеной обрабатывают силиконовым клеем.

Стенки

После завершения монтажа поддона можно двигаться к следующему шагу процесса сборки, но при этом не стоит забывать о важном правиле – для начала следует собрать стены и потолок душевой кабины, и только после этого дверцы.

Монтажные работы по установке стенок душевой кабины могут отличаться в зависимости от выбранной вами модели. Но, чаще всего, стенки закрепляются при помощи специальных болтов. Однако встречаются и другие виды креплений. Если соединительные болты не выглядят надежными, лучше приобрести дополнительные.

Вид и наличие креплений обязательно проверяйте в магазине перед покупкой.

Крыша

При покупке душевой кабины нужно иметь в виду, что запас расстояния между ее крышей и потолком помещения должен составлять не менее 25 сантиметров.

Крыша душевой кабины крепится при помощи саморезов и винтов, рекомендуется обратить особое внимание на герметичность прилегания крыши к панелям кабины.

Дверцы

Установка дверей для любой душевой кабины выполняется на финальном этапе, когда все основные работы уже закончены. Для начала нужно установить ролики в верхней и нижней части конструкции, куда будут крепиться дверки.

Помимо роликов для правильной работы дверей необходимо установить уплотнители и магнитную ленту, которая нужна для крепкого смыкания двух створок

Аксессуары

После того, как установка дверей закончена, можно прикрепить ручки, которые, в зависимости от модели душевой кабины, крепятся в специально предназначенное место на дверцах.

После того, как вы установили ручки, проверьте правильность сборки. Для этого несколько раз откройте и закройте двери.

Водоотвод

Теперь необходимо позаботиться о шлангах, предназначенных для отведения воды. Как показывает опыт, в комплекте с душевой кабиной могут прилагаться не очень качественные шланги, и, если вы не обнаружили на них резьбу, лучше приобрести новые, которые будут более надежными.

Водопровод

Для того чтобы обеспечить в душевой кабине непрерывное водоснабжение, следует установить тройник для горячей и холодной воды.

Подлючение к системе водоснабжения современной душевой кабины необходимо производить только по инструкции!

Электропитание

В зависимости от выбранной модели душевой кабины может понадобиться отдельная розетка, поэтому стоит заранее задуматься о ее установке. Лучше всего если это будет специальная розетка, предназначенная для использования в помещениях с влажностью выше нормы.

Расположить розетку следует таким образом, чтобы не возникало натяжения электропроводов.

Лучшим местом для розетки будет размещение сбоку или сзади, если у душевой кабины есть задние стенки, которые будут защищать от попадания воды.

Заключительный этап

Когда сборка душевой кабины завершена, следует обработать все стыки между кабиной и поддоном силиконовым герметиком, для того, чтобы при эксплуатации избежать протекание воды. После того, как герметики просохнут, включите воду, чтобы проверить их надежность. Если где-то все же подтекает вода, стыковочные швы необходимо заново обработать изолирующим составом.

Что делать, если отсутствует прямой угол

Случается, что геометрия помещения неидеальна, нет прямого угла и поддон не может плотно прилегать к стенам. Эту проблему можно легко решить при помощи болгарки – на уровне поддона необходимо подрезать плитку. Это поможет добиться более плотного прилегания.

Главное, перед тем как приступить к обрезанию лишних сантиметров плитки, необходимо произвести точные замеры.

В местах контакта поддона со стеной следует нанести слой силикона.

Установка самодельного поддона

В некоторых случаях использовать штатный поддон невозможно (например, не позволяет конструкция помещения). Это не является непреодолимым препятствием, ведь поддон подходящей формы и дизайна можно сделать самостоятельно. Наиболее популярны поддоны из камня и бетона.

Установка самодельного поддона практически идентична монтажу типового, однако в данном случае особое внимание стоит уделять выравниванию стенок кабины, а также дополнительной герметизации точек соединения кабины и поддона.

Установка низкого поддона

В зависимости от конфигурации изделия, процесс монтажа душевой кабины с низким поддоном может отличаться, но основные этапы, которые были указаны в данной статье, помогут вам собрать душевую кабину быстро и надежно.

Инструкция по сборке душевой кабины

Популярность душевых кабин растет с каждым днем. Связано это не только с привлекательным внешним видом, функциональностью и компактностью данного оборудования,  но и с возможностью существенно снизить расход воды и экономить время на проведении гигиенических процедур.

Кроме того в душевой кабинке, имеющей функцию гидромассажа, паровой бани, свето-, звуко-, ароматерапии, можно получить приятное расслабление и зарядиться бодростью и позитивом. Наряду с ростом спроса на данное оборудование растет и необходимость в проведении грамотного монтажа. В последнее время все чаще собственники душевых кабинок предпочитают проводить установку душевой кабины собственноручно, руководствуясь инструкцией и схемой сборки.

Разновидности душевых кабин

Прежде чем приступить к монтажу оборудования следует определиться с его типами и основными понятиями. Существуют душевые уголки и кабины. Оба вида оборудования могут прилегать к 1-3 сторонам комнаты. Но только кабинка может размещаться в центре ванной, не контактируя при этом с другими ограждающими конструкциями. Главное отличие между уголком и кабинкой состоит в том, что уголок использует стены в качестве своих панелей, а кабина имеет свои собственные. Кроме того у нее имеется крыша, в то время как уголки в ряде случаев поставляются без крыш.

Сборка и установка душевой кабины целесообразна в помещениях с низкой гидроизоляцией, либо в случае, когда планируется монтаж сложной гидромассажной системы. А вот уголок лучше всего выбирать для небольших ванных комнат, при ограниченном бюджете.

Чтобы кабинка служила вам долго и беспроблемно, при ее монтаже следует обязательно учитывать следующие моменты:

  • подключение канализации водоснабжения и электричества должно осуществляться согласно инструкции по монтажу душевой кабины;
  • расстояние от пола до канализационной трубы должно быть не более 70 мм, в противном случае поддон ставиться на подиум;
  • места соединений обрабатываются герметиком.

Подробная инструкция по сборке душевой кабины

Сначала попробуйте собрать конструкцию «на сухую» (без использования герметика) для того, чтобы оценить, насколько детали соответствуют друг другу. При этом пользуйтесь инструкцией по монтажу и схемой сборки и установки душевой кабины.

Подключение к канализации и сборка поддона:

  • к канализационному сливу подсоединяем сливной шланг кабины;
  • обрабатываем места соединений герметиком;
  • в сточное отверстие помещаем уплотнительную прокладку, и на ее поверхность наносим силиконовый герметик. После того, как прокладка была установлена под поддон, закрепляем винтами сточный узел.
  • на стене крепятся скобы на высоту панели поддона. Высота определяется возможностью подключения канализации;
  • место примыкания канализационной трубы и поддона обрабатываем герметиком. Насколько герметично соединение можно проверить, если пустить в поддон воду.
  • выравниваем поддон горизонтально. Для этих целей понадобиться строительный уровень.

После того как поддон выставлен, фиксируем ножки. Преимущество установки душевых кабин с поддоном в сравнении с монтажом душевых уголков с наклонным полом заключается в отсутствии необходимости проведения санитарных и гигиенических мероприятий во время сборки. Если ножки у поддона отсутствуют, рекомендуется дополнительно укрепить дно конструкции бетонной подушкой. В таком случае дно не будет прогибаться под нагрузкой.

Установка ограждающих элементов

  •  монтаж боковой панели начинается с установки направляющих на поддон, на которые в дальнейшем будут ставиться дверцы. Соединение элементов между собой производится с помощью штатных креплений и силиконового герметика. Следите за тем, чтобы герметик не попал в отверстия, предназначенные для улучшения водостока. Ориентируясь на схему произведите сборку боковых стенок душевой кабины относительно друг друга. Следите за тем, чтобы панели стояли строго вертикально. Максимальное отклонение от вертикали не должно превышать 5 мм.

  •  установка дверей производится на петли. В случае, если конструкцией не предусмотрено наличие петель, действуем следующим образом: выворачиваем вверх регулируемые ролики и оттягиваем нажимные нижние ролики. На дверь надеваем силиконовые уплотнители и устанавливаем на место. С помощью регулировки верхних роликов обеспечиваем дверям оптимальное положение. Проследите за тем, чтобы двери плотно смыкались.

Установка крыши кабинки

Верх кабинки ставится в специальные отверстия, после чего надежно фиксируется с помощью креплений. Если гидробокс имеет функцию бани или сауны, ставим систему вентиляции. Как правило, это небольшой вентилятор, с помощью которого будет производиться удаление пара из гидробокса.

Подводка воды в душевую

Подключение воды производиться только после полного высыхания герметика. Устанавливаем шаровые краны, с помощью которых можно будет открывать/перекрывать подачу воды в кабину. Также следует установить фильтр. Данная мера позволит существенно продлить срок эксплуатации приборов.

Подключение к системе водоснабжения производим следующим образом: берем гибкие шланги определенной длины и подключаем их. Если душевая кабина имеет функцию гидромассажа, следует обратить внимание на такие параметры, как напор и давление воды (не менее 2-3 атм).

Подключение электричества

Схема монтажа душевой кабины, как правило, содержит подробную инструкцию подключения к электросети. При этом существуют правила, которые следует соблюдать вне зависимости от модели гидробокса: от распределительного щитка необходимо проложить отдельный кабель, обеспечить автоматическое защитное отключение и установить влагозащитную трехполюсную розетку. Перед тем как отправиться за электрокабелем, следует знать его сечение. Информацию о мощности можно почерпнуть в техническом паспорте.

Душевую кабину следует заземлить. Для обеспечения защиты от поражения током уставят устройство защитного отключения и автоматический выключатель (дифференцированный автомат).

Розетку размещают сзади кабинки на высоте 220-230 мм от пола. При этом розетка должна иметь надежную влаго- и пылезащиту  (индекс IP440). Ток и напряжение зависит от мощности гидробокса. Как правило, это 250 Вт (напряжение) и 16А (сила тока). Розетка может быть установлена открытым или скрытым способом.

После того, как сборка и подключение душевой кабины завершены, проверяем затяжку хомутов на шлангах. Данная мера позволит избежать срыва шланга во время эксплуатации. Также следует с помощью гаечного ключа проверить все гайки.

Пуско-наладочные работы

Проверяем водоотведение и герметичность оборудования. Производим регулировку данных системы. Если давление в системе не отвечает требуемым параметрам, придется дополнительно установить насос с гидробаком объемом не менее 200 литров.

Если под ногами потрескивает поддон, необходимо снять кран и провести регулировку ножек. Для придания конструкции устойчивости, ножки можно посадить на герметик либо прикрутить саморезами. Если ход дверей недостаточно плавный, немного ослабьте регулировочные винты.
Пользуясь инструкцией, вы сможете произвести монтаж душевой кабины самостоятельно в течение 5-6 часов.

Как собрать душевую кабину IKA / Сборка душевой кабины IKA самостоятельно

Купить гидробокс, а затем правильно собрать душевую кабину – значит, обеспечить ее долгую и качественную эксплуатацию в ванной. Монтаж могут осуществить и специалисты сантехнического ремесла, но как показывает практика, делают они это не всегда успешно. Осуществить монтаж душевой кабины своими руками не так уж сложно при наличии определенных навыков. Современные конструкции, например, как у бокса IKA, достаточно просты и понятны для самостоятельной установки.

Что такое IKA?

IKA – это китайский бренд, который доказывает, что качество может быть по разумной цене.

Такая кабина стильно смотрится в ванной комнате и располагает очень интересным и приятным функционалом.

Стандартная душевая кабина данного бренда имеет размер 90х90 см, тонированые матовые передние стекла, раздвижные эргономичные двери и акриловый поддон. Но, конечно же, конструкция душевой, как и ее размер и дизайн, может отличаться в соответствии с модельным рядом. Среди моделей душевых кабин, вы встретите квадратные и ассиметричные варианты, кабины IKA «четверть круга». Вы можете найти вариант, который представляет гибрид ванны и душевой. Очень удобно для тех, кто привык мыться в гидробоксе, но имеет маленького ребенка. Специально для этого, в конструкции IKA имеется удлиненный изогнутый поддон душевой кабины и функция набора воды в ванне.

Владельцы кабин IKA довольны наличием необходимых элементов, таких как вместительная полка и верхний душ. Особенно стоит отметить нужный функционал: радио, вентиляция и гидромассаж спины и ног.

Помимо полезных элементов, стоит отметить, что душевая кабина IKA изготавливается из проверенных и безопасных материалов. Это именно тот случай, когда Китай производит качественный продукт, а реализует за небольшие деньги. Поэтому, больше всего покупателей IKA радует цена. Ведь та же конструкция производства Европы стоит в четыре раза дороже.

Душевая кабина IKA: подробная инструкция по установке

Но если уж быть экономным до конца, то необходимо знать, как собрать душевую кабину IKA своими руками. Для этого, вам понадобится инструкция, наши советы, собственно, сама душевая кабина и некоторые подручные материалы. Разберемся с установкой душевой IKA, сообразно предлагаемой инструкции.

Для установки, из инвентаря вам понадобятся гаечные ключи, обязательно – мерный уровень, пистолет для силикона и герметик. В качестве помощников, выступят различные отвертки и шланги.

Чтобы собрать душевую кабину в ванной, давайте разберемся, что же представляет собой конструкция душевой IKA в разобранном виде. Когда вы откроете коробку, то увидите следующие элементы: поддон, двери, стенки душевой, крышу, направляющие, заднюю панель и крепеж. В комплекте будут вертикальные стойки и ограждающий экран.

Какие действия необходимо осуществить, чтобы грамотно собрать душевую кабину IKA?

Во-первых, нужно понять, как стыковать канализационный раструб и отверстие для слива в поддоне. Во-вторых, с помощью шлангов, разобраться в будущей системе слива, чтобы сразу определить длину шланга для отвода воды.

Далее можно приступать к монтажу поддона. Для установки поддона необходимо поставить его на ножки. Сделать это не трудно, достаточно найти специальные места и вкрутить в них предназначенные для этого шпильки. Далее следует произвести следующие работы: зафиксировать шпильки, надеть каркас и затянуть его крепление, предварительно притянув каркас к брускам на дне поддона с помощью саморезов. Чтобы кабина впоследствии стояла ровно, ножки следует выставлять, проверяя строительным уровнем горизонтальность, затем необходимо закрепить их гайками.

После этого, можно фиксировать сифон. Помните, что места стыков обмазывают силиконом. Как понять, что монтаж поддона прошел успешно, а в системе нет никаких сбоев? После всех работ, поддон необходимо сразу наполнить водой и перекрыть отверстие шланга для слива. Если все хорошо, можете смело подключать сифон к сливной системе.

Этап монтажа следующих элементов IKA очень ответственный, поэтому лучше делать данные работы вдвоем.

Сначала нужно обмазать герметиком стыки стенок, потом разместить направляющие стеклопанелей в специальные пазы, затянуть винтами прижимные лапки и соединить стойки и направляющие саморезами. Также необходимо будет обмазать тем же герметиком поддон – это нужно для установки направляющей снизу. Наконец, установить стенки и уплотнить стекла.

Стоит иметь в виду, что боковые стенки вкладываются в нижний профиль, а потом в верхний. Что же касается горизонтального профиля, то его следует крепить к стене с помощью шурупов.

Далее наша инструкция гласит, что пришла пора монтажа раздвижных дверей. Это несложно. Необходимо закрепить ролики, надеть уплотнители и произвести установку, собственно, деверей. Чтобы установка прошла удачно, следует учесть, что направляющих вам попадется две. Причем, широкую нужно ставить сверху, а узкую – снизу.

Монтаж задней панели IKA не отнимет много времени. Ее крепят с помощью саморезов к поддону. При наличии электрических элементов, после установки их необходимо проверить.

Установка заканчивается

В заключение всех работ по установке каркаса IKA, нужно осуществить и монтаж крыши. Это также весьма ответственный этап, ведь в ней находится и лейка, и вентилятор, и подсветка.

Чтобы вентилятор впоследствии не вибрировал, при его установке края нужно смазать силиконом.

Когда вы закончили сборку душевой кабины, дело за малым – закрепить полочки внутри, приделать к дверям ручки. Еще раз пробегитесь по всей системе, оцените качество монтажа, проверьте на стойкость каркас, и если вас все устраивает, затените крепко гайки. Встаньте на поддон и при наличии треска еще раз отрегулируйте ножки по высоте. Теперь можно отложить герметик и силикон в сторону и радоваться качеству работы.

Как видите, чтобы собрать душевую кабину самостоятельно, необходим только материал и пошаговая инструкция. А сами работы по монтажу кабины довольно просты.

Сборка душевой кабины самостоятельно: инструкция, советы и рекомендации

Этапы установки душевой кабины и последовательность действий одинакова практически для всех моделей. Отличия от стандартной инструкции могут быть лишь в случае с многофункциональными кабинами, но они обычно связаны с подключением к электричеству. Собрать душевую кабину без мастера вполне реально, просто нужно быть внимательным и аккуратным.

Для установки душевой кабины обычно не нужно покупать дополнительных материалов. Но по желанию, можно самостоятельно приобрести качественные крепежные элементы. Кроме этого понадобятся:

  • саморезы;
  • крестовая отвертка;
  • шуруповерт;
  • гаечный ключ;
  • герметик;
  • уровень

Прежде чем приступить к работе, внимательно изучите инструкцию. А затем действуйте по описанному ниже алгоритму.

Подготовка коммуникаций

Если это еще не сделано – установите на систему слива тройник. Это нужно для того, чтобы при подключении стиральной машины и подводки труб к умывальнику не возникло никаких проблем. Если для работы душевой кабины требуется электричество, необходимо провести дополнительную розетку и убедиться в ее заземлении.

Установка поддона

Поддоны для душевых кабин обязательно должны быть оснащены каркасом. На этом этапе очень важно проследить за тем, чтобы поддон был установлен ровно. В противном случае, качество эксплуатации кабины может сильно снизиться, ведь во многих домах полы не отличаются идеальной ровностью. К тому же, если поддон установлен криво, есть большая вероятность, что со временем двери деформируются, а в самой кабине появятся щели.

Сначала по углам поддона устанавливаются специальные спицы, на которые сажают гайки и шайбы. Затем на них крест-накрест устанавливают каркас. На опорной конструкции есть специальная гайка, на которую и нужно поставить центральную ножку поддона. Опорные балки соединяются с деревянными балками в стеклопластике поддона.

Установка душевых стенок

Чаще всего стенки крепятся с помощью болтов. Для кабин разных производителей этот этап сборки может немного отличаться. Прежде чем устанавливать стекла, нужно обработать все места стыков силиконовым герметиком. Если этого не сделать, то из-за попадания воды на соединительные элементы, кабину может перекосить.

Монтаж двери

Прежде чем устанавливать двери, на них нужно закрепить специальные ролики и уплотнители, которые идут в комплекте. Обязательно отрегулируйте двери так, чтобы они закрывались плотно. Это делается через верхние ролики. Чтобы механизм был надежнее, на ролики нужно установить заглушки.

Установка крыши

В первую очередь, на крыше нужно закрепить лейку, динамик, вентилятор, подсветку и другие элементы, которые должны быть на ней. Края динамика следует хорошо обработать герметиком. Только после этого крыша монтируется на душевую кабину. Теперь шланг от душа можно соединить с водопроводом с помощью специальной подводки.

Проверка

И наконец, когда душевая кабина полностью готова, можно проверить, как она работает. При этом следует обратить внимание на то, слышен ли треск при попадании воды на поддон. Если он есть, скорее всего, поддон установлен неровно и это сигнал к тому, что лучше еще раз отрегулировать высоту ножек. Внимательно проверьте кабину на герметичность.

Фурнитура и декоративные элементы

Когда душевая кабина почти готова, можно устанавливать оставшиеся элементы. Ручки, зеркала, полочки, крючки и декоративный защитный экран для поддона. В инструкциях часто пишут, что это нужно сделать еще на этапе установки поддона. Но лучше оставить это на момент окончания работ. На процесс установки кабины этот элемент не влияет, но в ходе работ его можно случайно повредить. К тому же, если его установить раньше и при проверке обнаружится, что поддон установлен неровно, его придется снимать и устанавливать заново.

Полезные советы

При выборе душевой кабины лучше отдавать предпочтение европейским производителям, так как их изделия отличаются лучшим качествам. Их установка обычно проходит более легко. Если вы уже купили кабину китайского производства, то лучше самостоятельно приобрести крепежные элементы, так она прослужит дольше.

как собрать душевую кабину инструкция serena, ниагара, ika


Несмотря на кажущуюся сложность процесса, сборка душевой кабины своими руками не представляет особой сложности и может быть произведена самостоятельно, что позволяет сэкономить немалое количество денежных средств.

Последовательность сборки душевой кабины довольна проста.

Справившись с этим процессом, в дальнейшем для вас не составит трудностей устранить возникающие во время эксплуатации поломки и протечки.

Рассмотрим основные этапы монтажа.

Конструктивные особенности

Для начала следует отметить, что современные устройства, об установке которых будет подробно рассказано несколько ниже, производятся на современных роботизированных линиях.

Несмотря на то что процесс их создания достаточно сложен, сам монтаж обычно не вызывает трудностей. Кабина состоит из отдельных блоков, чем-то напоминающих детский конструктор. Соединить их может практически любой человек. Для этого необходима лишь соответствующая сборочная схема, а также навык работы с ключами, плоскогубцами и шуруповертом.

Независимо от марки, каждая душевая кабина состоит из следующих конструктивных элементов:
  • Поддон
  • Боковые панели
  • Двери
  • Верхние части

Можно приобрести также устройство, в комплект которого не входят боковые панели. В таком случае в их роли выступают две смежные стены ванной комнаты. Это ограничивает выбор вариантов установки, так как смонтировать душевую кабину можно лишь в углу.

Поддон, дверные панели и верхняя часть закрепляются на стенах с помощью специальных анкерных болтов.

Будьте готовы к сверлению большого количества отверстий, для чего лучше воспользоваться перфоратором и специальными сверлами. Это позволит нанести отделке ванной комнаты минимально возможный ущерб.

Обратите внимание, что стены должны быть строго вертикальны, а угол между ними составлять ровно 90 градусов. Кроме того, они должны быть отделаны материалом, обеспечивающим защиту от воды. Хорошо, если ванная комната отделана кафельной плиткой.

Щели между стенами и панелями не должны превышать 5 мм, иначе будет достаточно тяжело обеспечить необходимую герметичность. Целесообразно использовать силиконовые герметики, которые не пропускают воду и не портят внешний вид готовой конструкции.

Всего этого можно избежать, приобретая душевую кабину с боковыми и задней стенками. В этом случае вы получаете душевой блок, который можно монтировать в любом месте ванной. Главное — соблюдать инструкцию производителя. Только так вы получите желаемое качество готового устройства.

Общие требования

Несмотря на то что сборка и установка душевой кабины своими руками не очень трудоемкий процесс, он требует соблюдения определенных правил. Человек, осуществляющий сборку, должен обладать начальными навыками слесарных работ, иметь необходимые инструменты и дополнительные материалы.

В результате вы сможете избежать протечек и обеспечить долгую и безаварийную эксплуатацию готовой конструкции.

Чтобы правильно собрать душевую кабину своими руками, необходимо соблюдать следующие правила:

  1. Конструкции устройства, подлежащие подключению к электросети, должны быть в обязательном порядке заземлены в соответствии с прилагаемой инструкцией.

  2. Схема подключения душевой кабины предусматривает ее соединение с общей вентиляционной системой. Соответственно, при выборе места для установки необходимо предусмотреть такую возможность. В противном случае, конденсированная на стенах и других поверхностях влага может повредить отделку, предметы и оборудование, расположенное в ванной комнате. А учитывая, сколько стоит собрать душевую кабину и приобрести ее, этот факт не может не беспокоить.

Подготовительные работы

Перед тем как начинать процесс подключения, необходимо смонтировать конструкцию в одно целое.

Схема сборки душевой кабины (Ниагара, IKA, Luxus и другие) обычно прилагается к изделию при покупке. Так можно избежать многих проблем, а также выяснить все нюансы монтажа конкретной разновидности кабины.

Кроме того, перед соединением устройства с инженерными сетями (водопроводом, канализацией, электрической сетью) необходимо оценить ее внешние размеры и процесс установки в ванной комнате после окончания всех отделочных работ. Это сэкономит время и затраченные усилия.

Сборка китайской душевой кабины своими руками, произведенная в точном соответствии с инструкцией и рекомендациями производителя — залог правильной и длительной работы.

Поддон

Поэтапная сборка душевой кабины, независимо от ее модели, начинается с установки именно этого элемента. Работа должна быть проведена очень аккуратно, при этом необходимо добиться идеального горизонтального положения.

В этом неоценимую помощь оказывают строительные уровни подходящей длины. Непосредственно выравнивание производится посредством опор, поставляемых вместе с кабиной.

По окончании установки отрегулированные стойки фиксируются специальными контргайками, что позволяет избежать их смещения после ввода конструкции в эксплуатацию. В некоторых случаях, особенно если производится сборка душевой кабины Domani Spa, IKA или других подобных, с целью обеспечения дополнительной устойчивости применяется отдельная центральная опора.

Соединение с канализационной сетью

Для того чтобы сточные воды попадали строго в трубу и при этом избежать протечек, при соединении поддона с канализацией рекомендуется соблюдать следующие основные правила:

  1. Учитывая целевое назначение устройства, сборка душевой кабины своими руками, естественно, предполагает монтаж отвода использованной воды. Для этого целесообразно использовать специальные шланги, длина которых должна несколько превышать необходимую. В случае необходимости, это позволит поменять месторасположение смонтированной и установленной конструкции без нарушения ее целостности.

  2. Порядок сборки душевой кабинки Тритон-Сириус, Ниагара и тому подобных предполагает отвод сточных вод самотеком, потому труба, которая соединяет поддон с канализацией, должна располагаться под небольшим уклоном. В противном случае возможно ее засорение.

  3. Сборка душевых кабин Luxus, Domani Spa, Arcus может потребовать дополнительной установки специального сточного насоса. Особенно это актуально в том случае, если вся конструкция находится на некотором удалении от канализационной трубы. Подробности смотрите в инструкциях к конкретной модели кабины.

  4. Для того чтобы предотвратить обратный приток воды, затопление и поломку кабины, нужно использовать насосы, оснащенные магнитными клапанами.

  5. Если позволяет конструкция ванной, сборка душевой китайской кабины может быть произведена так, чтобы сифон поддона находился непосредственно над канализационным стоком. При этом не понадобится монтировать дополнительную систему слива, а сточные воды будут удаляться более естественным и безопасным путем.

  6. Сборка душевой кабины Acrus может потребовать дополнительных мер по удалению сточных вод. Процесс подключения конструкции точно и подробно описан в схеме ее сборки.

В любом случае схема сборки душевой кабины предусматривает такое размещение, при котором поддон находится выше уровня канализационной трубы. Если не соблюсти указанное требование, возможно подтопление кабины сточными водами. Обращайте на это особое внимание.

Соединение с водопроводом

Этап подключения конструкции к водоснабжению также очень важен. Ведь от этого зависит отсутствие протечек в местах соединений.

Для обеспечения требуемого качества и надежности, лучше остановить свой выбор на специальных гибких трубах и прилагаемых к ним соединителях. Все крепежные элементы герметизируются и надежно закручиваются.

Наибольшей надежности соединений можно добиться при использовании различных герметиков, большой выбор которых предлагается современными строительными супермаркетами.

В случае если осуществляется сборка душевой кабины своими руками, при подключении ее к водопроводу обратите внимание на следующие нюансы:
  • Соединительные трубы укладываются вдоль плинтуса или скрытно монтируются под ним

  • В некоторых случаях можно установить разветвитель под мойкой

  • Трубы, подводящие воду к душевой кабине, должны быть оснащены системой фильтрации, которая помогает предотвратить поломки насосов кабины

Этапы проведения работ

Пошаговая сборка душевой кабины (точнее этап ее подключения к водоснабжению) выглядит так:

  1. Сначала перекрывается кран, обеспечивающий доступ воды в систему. После этого спускают воду из местной (квартирной) водопроводной сети.

  2. С помощью плоскогубцев или газового ключа демонтируют старую душевую систему и (или) смесители.

  3. Бывшие в употреблении переходники в водопроводной системе заменяются на заранее приобретенные компрессионные фитинги.



  4. Обмазав резьбу специальным герметиком, на фитинг накручивается адаптер, входящий в комплект поставки душевой кабины. На этот момент обратите особое внимание, если производится сборка душевой кабины IKA. Неправильный или некачественный монтаж узла может привести к аварии или сделает невозможным подключение.

  5. Если сборка соединительного узла затруднена, лучше расширить отверстие в отделочных материалах (плитке, гипсокартоне и др.) с помощью специальных инструментов. Пренебрежение этим правилом не позволит хорошо затянуть соединение, что в будущем приведет к протечкам.

  6. Следующий этап, который предусматривает схема сборки душевой кабины — установка анкеров и винтов. Для точной разметки мест будущих крепежных элементов необходимо воспользоваться чертежом, прилагаемым к комплекту поставки устройства.

  7. После этого к ранее смонтированным адаптерам присоединяются шланги, подводящие воду от водопроводной системы к кабине. Все соединения хорошо закручиваются с помощью плоскогубцев или специальных ключей. Соединения герметизируются силиконом или специальной лентой.

  8. Затем на заранее вкрученные винты навешиваются панели кабины. Процесс лучше начинать с верхних крепежных элементов, постепенно двигаясь к нижней кромке.

  9. После завершения предыдущего этапа монтируются соединительные патрубки и декоративные элементы.

  10. Сборка душевых кабин своими руками завершается проверкой всей системы на отсутствие протечек, а также установкой элементов управления.

На этом процесс подключения устройства к водопроводу завершен, однако, до окончания всего процесса еще далеко.

Установка стеновых элементов

Следующим этапом будет установка боковых панелей. Каждая кабина имеет свои конструктивные отличия, так что с подробностями этого процесса можно с легкостью ознакомиться, обратившись к соответствующей инструкции.

Для избежания протечек целесообразно использовать уплотнители из различных материалов, а также специальные герметики на основе силикона.

Электроснабжение

Сборка душевых кабин не будет закончена, если к ней не подведено электричество, необходимое для функционирования отдельных ее элементов.

Это касается устройств, оборудованных:
  • Парогенераторами
  • Гидромассажными установками
  • Радио
  • Освещением

Чтобы обеспечить соблюдение требований техники безопасности, все соединения осуществляются с помощью специального кабеля, имеющего не менее трех жил, сечение каждой из которых превышает 2 кв. мм.

Монтаж верха конструкции

Порядок установки потолочной панели следующий:
  • Перед установкой согласно прилагаемой инструкции осуществляется сборка этого узла. Монтируется лейка, шланги, вентиляционное оборудование, лампы и так далее. Если конструкцией предусмотрена установка динамика, его необходимо обязательно загерметизировать с помощью силикона. В противном случае кабина будет издавать неприятное гудение и вибрировать.

  • Готовый узел располагается в верхней части кабины и закрепляется с помощью штатных средств. Для обеспечения герметичности стыки также рекомендуется уплотнить силиконом.

Размещение дополнительных элементов

Сборка душевой кабины своими руками завершается монтажом дверей и других мелких декоративных деталей.

Процесс установки двери следующий:
  • До начала процесса на панель закрепляются ролики. При этом верхние регулировочные винты выкручиваются до упора.

  • Дверь герметизируется с помощью входящих в комплект поставки уплотнителей.

  • После установки панели на направляющие производится окончательная доводка, для чего используются ранее вывернутые винты, крепящие верхние ролики.

  • После окончания монтажа головки винтов защищаются от коррозии специальными резиновыми пробками.

  • По окончании всех действий по установке двери, ставятся ручки, зеркала, элементы управления и так далее.

Проверка качества

Работа не может считаться законченной до того, как будет произведен пробный пуск кабины, проверена герметичность всех соединений и работоспособность систем. Кроме того, конструкция не должна шататься и издавать посторонних звуков.

Приведем основные требования, позволяющие судить о качестве проведенной работы:
  • Нижняя часть кабины прочно покоится на полу, не шатается и не издает неприятных звуков.

  • В панелях кабины отсутствуют какие-либо трещины или зазоры. В противном случае появившиеся недостатки устраняют с помощью силикона. После его нанесения требуется сушка в течение 24 часов для полного затвердевания вещества.

  • Элементы конструкции не должны образовывать граней, способных нанести травму человеку. Это обеспечит безопасность при использовании.

  • Любые соединения герметичны и не пропускают жидкость.

  • Включение душевой кабины на полную мощность не должно образовывать скопление воды в поддоне. При плохом стоке нужно произвести повторное подключение к канализации, которое учитывает все обнаруженные недостатки.

Заключение

Сборка душевой кабины своими руками (IKA, Arcus, Domani Spa, Ниагара и другие) достаточно ответственный процесс. Приступая к нему, следует трезво оценить свои силы и навыки.

В противном случае лучше обратиться к услугам профессионалов, так как аварии водопроводной системы причиняют ущерб, намного превышающий стоимость услуг по установке кабины, предоставляемых специализированными фирмами.

BERNSTEIN SHOWER CABIN EX102 Инструкция по эксплуатации

ДУШКАБИНЕ EX102

MONTAGEANLEITUNG — III / 2020
ИНСТРУКЦИЯ ПО МОНТАЖУ

ВАРИАНТ А ВАРИАНТ Б

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

2. ПОСТАВКА

Стенка стальной профиль

ДОПОЛНИТЕЛЬНО

Стальной профиль перекрытия

  1. Опорная балка и стальной профиль пола доступны как опции.
  2. Начиная с ширины душевого уголка 1300 мм рекомендуется использовать опорную штангу.
3. ВАРИАНТ B:

3. СБОРКА ДВУХ ДУШЕВЫХ КОЖУХОВ — ВАРИАНТ B:

Если у вас есть душ EX102 с двумя душевыми уголками (вариант B), следуйте инструкциям:

  1. Если одна из стенок вашего душа шире 1200 мм, соберите ее, как описано в разделе 6, с опорой в качестве опции.
  2. Рекомендуется использовать опорную планку для амортизации ударов. Чем больше размер вашего изделия, тем выше риск того, что душевая кабина будет вибрировать в результате удара. Начиная с ширины> 1200 мм НАСТОЯТЕЛЬНО рекомендуется установка опорной планки. Штанга также может быть установлена ​​позже.
  3. Обратите внимание, что только одна душевая перегородка может быть закреплена с помощью опорной планки. Самый маленький не должен быть шире 1200 мм.
  4. Если размер вашего второго уголка составляет 700 мм, и вы хотите закрепить первый душевой уголок с помощью опорной планки, , то две стены не будут на одном уровне.См. Рисунок b.
  5. Установите обе душевые кабины, как показано в пункте 5.
4. ВОЗМОЖНОСТИ МОНТАЖА НАПОЛЬНОЙ И СТЕННОЙ СТАЛИ СЕКЦИИ

Монтаж стального профиля стены и / или пола в плиточный пол. Уплотнение силиконом. Обратите внимание, что стальной профиль необходимо устанавливать перед плиткой.

Монтаж стального профиля стены и / или пола на плиточный пол. Уплотнение силиконом.

Установка должна производиться только с угловой защитой (уже установлена) и силиконом (не входит в комплект). ВНИМАНИЕ: только для установки на пол.

5.A ВАРИАНТ A / ВАРИАНТ B: УСТАНОВКА
5А. ВАРИАНТ A / ВАРИАНТ B: МОНТАЖ СТАЛЬНОЙ СЕКЦИИ СТЕН И ПОЛА
  1. Закрепите стальную секцию стены из нержавеющей стали винтами, вставив их в нее. Вкручивая их в стальной профиль, убедитесь, что винты хорошо затянуты, чтобы не повредить стекло.
  2. Эти инструкции также действительны для монтажа стальных профилей в полу
  3. При использовании опорной балки стальные профили стены и пола следует устанавливать на расстоянии 760–1400 мм от стены.
  4. Пункт № 3 особенно важен, если у вас есть вариант B со второй душевой перегородкой шириной 700 мм. В этом случае обе стены душа не будут на одном уровне, см. Рисунок B в разделе 3. Если вы не используете опорную планку, вы можете выбрать расстояние от стены.
  5. Если у вас есть пол с подогревом и вы не хотите просверливать отверстия в полу, стальную секцию также можно закрепить с помощью высокоэффективного гибридного клея.
5.B ВАРИАНТ A / ВАРИАНТ B: УСТАНОВКА
BITTE BEACHTEN

ОБРАТИТЕ ВНИМАНИЕ

5.B ВАРИАНТ A / ВАРИАНТ B: СТАЛЬНАЯ СЕКЦИЯ СТЕН И ПОЛА В СБОРЕ
  1. Добавьте силикон внутри и между стальной секцией стены и стальной секцией пола (если вы выбрали стальную секцию пола).
  2. Вставьте душевое стекло в стальную секцию пола и медленно в стальную секцию стены.
  3. Установите душ в правильное положение.
5.C ВАРИАНТ A / ВАРИАНТ B: УСТАНОВКА

5С. ВАРИАНТ A / ВАРИАНТ B: УСТАНОВКА СТАЛЬНОЙ СЕКЦИИ СТЕН И ПОЛА
  1. Снова отрегулируйте положение стекла.
  2. Установите опорную балку, как описано в разделе 7 (если вы выбрали опорную балку).
  3. Уплотнение внутренних и внешних краев стального профиля силиконом.
6. ВАРИАНТ А: УСТАНОВКА

6. ВАРИАНТ А: УСТАНОВКА БЕЗ НАПОЛЬНОЙ СТАЛИ СЕЧЕНИЕ
  1. Установите стальную секцию и душевую кабину, как показано в точках 5A и 5B. Убедитесь, что уплотнитель душевой кабины направлен в сторону пола.
  2. Нанесите силикон с обеих сторон уплотнения.
  3. Если вы хотите установить опорную балку, следуйте инструкциям в пункте 7.
  4. При установке душевой кабины без стального профиля пола рекомендуется использовать опорную планку.
7. ВАРИАНТ A / ВАРИАНТ B:

7. ВАРИАНТ A / ВАРИАНТ B: ОПОРНАЯ ШИНА В СБОРЕ
  1. Проверить положение душевого уголка и при необходимости отрегулировать.
  2. Закрепите опорную балку винтом на стене, как показано на рисунке.
  3. Обратите внимание, что минимальная длина опорной планки составляет 760 мм, а максимальная — 1400 мм. Ширина вашей душевой кабины со штангой должна составлять от 760 до 1400 мм.
  4. Рекомендуется использовать опорную планку для амортизации ударов. Чем больше размер вашего изделия, тем выше риск того, что душевая кабина будет вибрировать в результате удара. Начиная с ширины> 1200 мм НАСТОЯТЕЛЬНО рекомендуется установка опорной планки. Штанга также может быть установлена ​​позже.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:
  1. Для очистки профилей и стекол душевой кабины используйте только мягкую ткань и чистую воду.
  2. Не используйте агрессивные химикаты или моющие средства для снятия душевой кабины To clean.
  3. Избегать чистки царапающими предметами. Устойчивые пятна можно очистить уксусом с низкой концентрацией, а затем промыть большим количеством воды.
  4. Регулярно протирайте детали хлопка влажной тканью под душем.
  5. Не очищайте душевую кабину с помощью средства для чистки унитаза. Если случайно попало средство для чистки унитаза на душевую кабину, немедленно промойте эти участки чистой водой.
BITTE BEACHTEN

ОБРАТИТЕ ВНИМАНИЕ

Стрелки направлены вверх снаружи.Без стрелки: используется с обеих сторон.

Документы / ресурсы

Сопутствующие руководства / ресурсы

Vigo 36,125 дюйма x 73,375 дюйма Безрамная неоугольная душевая кабина из матового никеля с прозрачным стеклом: инструкции / сборка

  • СТРАНИЦА 1

    VIGO INDUSTRIES РУКОВОДСТВО ПО УСТАНОВКЕ ДУШЕВОЙ КОЖИ (МОДЕЛЬ VG06061)! МЕРЫ ПРЕДОСТОРОЖНОСТИ В данном руководстве по установке используются следующие символы для обозначения важной информации.Всегда соблюдайте инструкции, обозначенные этими символами. ! ПРЕДУПРЕЖДЕНИЕ Инструкции, игнорирование которых может привести к смерти или серьезным травмам, вызванным неправильным обращением или установкой продукта. Эти инструкции необходимо соблюдать для безопасной установки.

  • СТРАНИЦА 2

    ИНСТРУКЦИИ ПО УСТАНОВКЕ РУКОВОДСТВА ДЛЯ ВЛАДЕЛЬЦА СТОЙНОЙ ДУШЕВОЙ КАБИНЫ ПРОЧИТАЙТЕ ИНСТРУКЦИИ ПЕРЕД НАЧАЛОМ РАБОТЫ Упаковочный лист 1. Настенный соединитель (2 шт.) 2. Структурный рычаг (2 шт.) 3. Опорный узел (2 шт.) 4.Боковое стекло (с прорезями для петель, 1 шт.) 5. Боковое стекло (без прорезей для петель, 1 шт.) 6. Боковая уплотнительная планка (2 шт.) 7. Подставка для стекла (4 шт.) 8. Петля (2 шт.) 9. Нижняя планка (3 шт.) ) 10. Магнитная уплотнительная лента двери (2 шт.) 11. Нижний угловой шарнир (2 шт.) 12. Ручка в сборе (1 шт.) 13. Дверь (1 шт.) 14.

  • СТРАНИЦА 3

    1. СТЕНОВЫЙ СОЕДИНИТЕЛЬ 2. КОНСТРУКЦИОННЫЙ РЫЧАГ 98001 6. БОКОВОЕ УПЛОТНЕНИЕ 98004 12. СБОРКА ДВЕРНОЙ РУЧКИ 21. КРЫШКА ШЕСТИГРАННОГО ВИНТА 96040 13. ДВЕРЬ 98039 4. БОКОВАЯ СТЕКЛЯННАЯ ПАНЕЛЬ 18. ВИНТ PHILLIPS 3/4 «98033 22.ПРОЗРАЧНАЯ ПРОКЛАДКА ИЗ ПВХ 23. ПАКЕТ ALLEN KEY PACK MISC MISC MODEL VG06061 5. БОКОВАЯ СТЕКЛЯННАЯ ПАНЕЛЬ 97001-36 97001-38 97001-40 97001-42 9. НИЖНЯЯ РЕЙКА — 3 шт. 95001-36 95001-38 95001-40 95001-42 14. ПРОХОДНАЯ ПЕТЛЯ ДВЕРНОЙ УПЛОТНИТЕЛЬНАЯ ПЛАНКА 97007-24 97007-25 17. ШЕСТИГРАННЫЙ ВИНТ 1 5/8 «98035 98015 98014 94001 16.

  • СТРАНИЦА 4

    * — СТЕКЛО И ОБОРУДОВАНИЕ — БЕЗ ДУША (ПОЛНОСТЬЮ УСТАНОВЛЕН) # 4 — БОКОВАЯ СТЕКЛЯННАЯ ПАНЕЛЬ (97001) # 5 — БОКОВАЯ СТЕКЛЯННАЯ ПАНЕЛЬ (97006) # 13 — ДВЕРЬ (97007) МОДЕЛЬ РАЗМЕР. «A» РАЗМЕР «B» РАЗМ. «C» РАЗМЕР

  • СТРАНИЦА 5

    ! ВНИМАНИЕ! МЫ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕМ УСТАНОВИТЬ ДАННУЮ ДУШЕВУЮ КАБИНУ И ПОМОЩЬ ВТОРОГО ЛИЦА ДЛЯ УСТАНОВКИ ДВЕРНОГО БЛОКА.УСТАНОВКА ДУШЕВЫХ ДВЕРЕЙ НЕОПЫТНЫМ ЛИЦОМ МОЖЕТ ПРИВЕСТИ К РАЗЛОМУ СТЕКЛА И, как следствие, ВЫЗВАТЬ ТРАВМУ ИЛИ СМЕРТЬ. ПЕРЕД НАЧАЛОМ РАБОТЫ Сравните элементы в вашем счете с тем, что вы получили. Внимательно просмотрите упаковочный лист на странице 2. Если какие-либо элементы отсутствуют, свяжитесь с Vigo Industries по телефону 1-866-591-7792.

  • СТРАНИЦА 6

    ПОДГОТОВИТЕЛЬНЫЕ ЭТАПЫ ПЕРЕД УСТАНОВКОЙ 1. Удалите пластиковый слой с границы основания (при необходимости). НЕ удаляйте пластиковый слой с пластиковой платформы основания.2. Правильно нанесите силикон на стыки стен и основания. 3. Перед установкой дверной системы для душа марки Vigo внимательно прочтите соответствующие инструкции. Несоблюдение этого правила может привести к утечке воды и телесным повреждениям.

  • СТРАНИЦА 7

    ШПИЛЬКА РИС. 2 РИС. 2А ДАННЫЙ КРАЙ ВЫГЛЯДЕТ ВНУТРИ ДУША 9 AB ВЕРХ СНИМАЕТСЯ, ЧТОБЫ УСТАНОВИТЬ ВИНТ 3/4 «18 ЭТА КРАЯ ВЫГЛЯДИТ СНАРУЖИ ДУША 11 РИС. КОЛПАЧОК СНАРУЖИ СНАРУЖИ РИС.

  • СТР. 8

    B.1. 2. 3. УСТАНОВКА ПЕТЛИ. Очистите стеклянную поверхность на боковой стеклянной панели (# 4), где должны быть установлены петли (# 8), с помощью медицинского спирта. Установите петли на боковую стеклянную панель. [СМОТРИТЕ РИСУНОК 4] Поместите прокладку между стеклом и петлей внизу. Металл не должен упираться в стекло. [СМ. РИС. 4A] Поместите прокладки с каждой стороны боковой стеклянной панели. Прикрутите петли к боковой стеклянной панели с помощью шестигранного ключа (прилагается).

  • СТР. 9

    C. 1. 2. 3. 4. 5. 6.7. 8. 9. УСТАНОВКА БОКОВОЙ СТЕКЛЯННОЙ ПАНЕЛИ (ЧАСТЬ №4) Установите стекло в желаемую конфигурацию. (см. схему на странице 5) Эти инструкции относятся к конфигурации открывания правой двери. Выберите место проема двери в душевой кабине. Установите боковую уплотнительную ленту (# 6) на откидной боковой стеклянной панели (# 4) со стороны стены. [СМ. РИС.

  • СТРАНИЦА 10

    D. 1. 2. 3. 4. УСТАНОВКА ВОДЯНОЙ УПЛОТНИТЕЛЬНОЙ ПЛАНКИ НА ДВЕРНУЮ ПАНЕЛЬ Очистите край дверной стеклянной панели (№13), где должна быть установлена ​​боковая уплотнительная лента двери (№14). спиртом.[СМОТРИТЕ РИСУНОК 7] Перед установкой уплотнительной ленты убедитесь, что мягкий фланец уплотнительной ленты обращен внутрь душевой кабины. Установите уплотнительную ленту согласно схеме. См. Примечание: A. Оставьте лишнюю верхнюю часть уплотнительной ленты, которая перекрывает стекло и обрежьте ее по окончании установки. ПРИМЕЧАНИЯ: 1.

  • СТР. 11

    E. 1. 2. 3. 4. 5. 6. 7.! ВНИМАНИЕ! УСТАНОВКА ДВЕРНОЙ ПАНЕЛИ ТРЕБУЕТСЯ ДВУХ ИЛИ БОЛЕЕ ЧЕЛОВЕК ДЛЯ ПОМОЩИ УСТАНОВКЕ ДВЕРЦЫ Убедитесь, что дверь у вас правая сторона вверх.Расстояние вверху немного больше, чем расстояние внизу. [СМОТРИТЕ РИСУНОК 8] Очистите стеклянные поверхности двери (№13), где должны быть установлены петли (№8), с помощью медицинского спирта. Поместите магнитную уплотнительную ленту (# 10) на панель. Магнитная сторона должна быть обращена внутрь, а прозрачная сторона — наружу.

  • СТРАНИЦА 12

    F. 1. 2. 3. 4. 5. 6. УСТАНОВКА БОКОВОЙ СТЕКЛЯННОЙ ПАНЕЛИ (ЧАСТЬ № 5) Установите боковую уплотнительную ленту (№ 6) на сторону стены боковой стеклянной панели ( №5).Установите боковую магнитную уплотнительную ленту (# 10) со стороны двери. Магнитная сторона должна быть обращена наружу, а прозрачная сторона — внутрь. Обязательно поместите уплотнительную ленту (# 6) на расстоянии 10 мм от дна стекла. [СМОТРИТЕ РИСУНОК 9] Установка магнитной уплотнительной ленты до определения места для стеклянной опоры позволяет обеспечить надлежащее уплотнение.

  • СТРАНИЦА 13

    G. 1. 2. 3. 4. 5. 6. 7. УСТАНОВКА ОПОРЫ БОКОВОЙ И ПЕРЕДНЕЙ ПАНЕЛИ Установите опору в сборе (# 3) на боковую стеклянную панель (# 4) примерно на два в трети от стены.Затяните винты с помощью шестигранного ключа. [СМ. РИС. 11] Установите опорный узел на несущий рычаг (№2) и настенный соединитель (№1). Убедитесь, что он ровный. Отметьте отверстия на стене для крепежных винтов для настенного соединителя. Снимите опору в сборе. Просверлите отверстия в соответствующие отметки и вставьте в них пластиковые дюбели (# 19).

  • СТРАНИЦА 14

    H. 1. 2. 3. 4. УСТАНОВКА ПРЕДВАРИТЕЛЬНО НАРЕЗАННОЙ НИЖНЕЙ УПЛОТНИТЕЛЬНОЙ ПОЛОСЫ ДВЕРИ Очистите край дверной стеклянной панели (# 13), где должна быть нижняя боковая уплотнительная планка двери (# 15). установлен спиртом.[СМОТРИТЕ РИСУНОК 12] Перед установкой уплотнительной ленты убедитесь, что мягкий фланец уплотнительной ленты обращен внутрь душевой кабины. Установите уплотнительную ленту согласно схеме. ПРИМЕЧАНИЕ. Если уплотнительная полоса не плоская или не перекрученная, используйте горячую воду и фен для минимального нагрева и вдавите уплотнительную ленту на место.

  • СТР. 15

    13 10 13 РИС. 13 15 10 15 РИС. 13A J. 1. УСТАНОВКА РУЧКИ Присоедините дверные ручки (# 12) к двери (# 13). [СМ. РИС. 14] 13 12 РИС.14 K. УСТАНОВКА КРЫШЕК ДЛЯ ШЕСТИГРАННЫХ ВИНТОВ 1. Установите крышки для винтов с шестигранной головкой (# 21) на винты с шестигранной головкой, на которых крепятся петли, настенные соединители и стеклянные опоры.

  • СТРАНИЦА 16

    МОДЕЛЬ VG06061

  • СТРАНИЦА 17

    ИНСТРУКЦИИ ПО ОЧИСТКЕ ДУШЕВОЙ КАБИНЫ И ДВЕРНОЙ ПАНЕЛИ A. B. C. D. Используйте мягкие жидкие бытовые чистящие средства, чтобы металлические поверхности оставались яркими и чистыми. Хорошо промойте и вытрите насухо чистой тканью. Удаляйте пыль мягкой влажной тканью. Используйте медицинский спирт для очистки и удаления жира, масла, краски и чернил.Случайные царапины или пятна видны редко. Если они появятся, их легко удалить жидким автомобильным полиролем.

  • СТРАНИЦА 18

    ОГРАНИЧЕННАЯ ЖИЗНЕННАЯ ГАРАНТИЯ НА ДУШЕВЫЙ ПРИБОР ДЕЙСТВУЕТ С 1 ЯНВАРЯ 2010 г. только первоначальному владельцу или конечному пользователю для личного домашнего использования. Для коммерческого использования применяются дополнительные ограничения.

  • Технические характеристики и установка — guskitchenandbath.com

    Спланируйте следующий ремонт с небольшой помощью Гуса

    Пытаетесь решить, делать ли это самому или вызвать специалиста для ремонта? Не можете сообразить, можно ли втиснуть в ванную комнату отдельную душевую кабину? В приведенных ниже руководствах по продуктам представлены размеры, спецификации и советы по установке некоторых из самых популярных продуктов с нашего веб-сайта и выставочных залов.Если вам нужна дополнительная информация о конкретных продуктах или несколько советов по точному измерению, позвоните нам, и опытные сотрудники Гаса помогут вам в этом процессе.

    Ищете надежного профессионала, который поможет с ремонтом? Выбор сотрудников Гаса можно найти ниже!

    * Gus’s Kitchen and Bath не имеет отношения к вышеуказанным компаниям.

    Инструкции по установке и технические характеристики

    Акриловые душевые поддоны и душевые кабины — отличный выбор для многих экономичных ремонтов, а их простота установки является одной из причин их популярности среди многих домовладельцев.Загрузите эти удобные руководства по установке, чтобы убедиться, что у вас есть все необходимые расходные материалы, инструменты и информация для беспроблемной установки и многолетнего безотказного использования, или не стесняйтесь смотреть наше обучающее видео для душа Infinity JP2B, которое вы можете использовать в качестве руководства.

    Ванна

    Все прогулочные и отдельно стоящие ванны следует размещать в чистом и безопасном месте (гараж, складское помещение и т. Д.). Пожалуйста, наполните ванну водой и дайте ей постоять в течение 24 часов, чтобы убедиться в отсутствии протечек перед установкой в ​​ванной.

    Душевая дверь

    Акриловые душевые поддоны и душевые кабины — отличный выбор для многих экономичных ремонтов, а их простота установки является одной из причин их популярности среди многих домовладельцев. Загрузите эти удобные руководства по установке, чтобы убедиться, что у вас есть все необходимые расходные материалы, инструменты и информация для беспроблемной установки и многолетнего беспроблемного использования, или не стесняйтесь смотреть наши видеоролики, которые вы можете использовать в качестве руководства.

    Видео по установке

    Файлы с инструкциями по установке



    Туалетные столики

    Обучающие видео

    Умывальники 48 дюймов и 60 дюймов с ящиками с каждой стороны (BK030)

    Туалетные столики 60 дюймов с центральным блоком ящиков (VCD60)

    36-дюймовые обратные туалетные столики (VSD)

    Умывальник 36 дюймов (VSD)

    Как сверлить для ручек (BK030 / VCD60 / 36 ”реверс / 36” VSD под раковину)

    42 «/ 48» 60 «Тумба GK (GK030)

    19 ”Узкая тумба для всех размеров (GK)

    Изогнутый передний умывальник 48 дюймов (GK)

    Подставка под раковину, 48 дюймов (GK)

    Узкий туалетный столик с 7 ящиками (GKV7D)

    GK V3D 60 в сборе

    ГК Льняная вышка в сборе

    Гардеробная Everseal

    Нашу ванну Everseal Walk-In может быть непросто установить, и мы всегда рекомендуем квалифицированного сантехника и электрика.Ниже приведены загружаемые инструкции по установке и электрическая схема, которые помогут вашим профессионалам.

    Файлы с инструкциями по установке

    Руководство по установке и эксплуатации душевой кабины

    Двустворчатая душевая дверь, видео


    Туалет

    Gus’s Kitchen and Bath предлагает широкий выбор моделей унитазов различных размеров. Вот характеристики некоторых из самых популярных моделей в наших магазинах. Вы можете быстро сузить свой выбор, сначала измерив и сопоставив свои измерения со спецификациями здесь.Нужна помощь с измерениями или с подбором модели, подходящей для вашей ванной комнаты? Представители Гаса ждут, чтобы вам помочь!

    Файлы с инструкциями по установке

    Характеристики продукта

    Отдельностоящие ванны

    Наши ванны изготовлены из высококачественного легкого акрила, усиленного стекловолокном и стальными опорами. У нас есть ванны, из которых можно выбрать любой из множества стилей, для любой ванной комнаты. В этом разделе вы найдете спецификации для всех наших самых популярных отдельно стоящих ванн, чтобы убедиться, что вы получите идеальный размер для вашего пространства! Если вы ищете что-то конкретное, дайте нам знать, возможно, мы сможем помочь.


    Встраиваемая ванна, ниша и ванна с юбкой

    В этом разделе вы найдете спецификации для всех наших самых популярных ванночек, ниш и ванн с юбками. Если вы ищете что-то конкретное, свяжитесь с нами сегодня!

    Посетите сайты www.tubco.ca и www.longevityacrylics.com, чтобы узнать о спецификациях и вариантах ванн, которые можно заказать через Gus’s.


    Китай производитель душевых уголков, душевые кабины, раздвижные кабины

    1.Профиль компании

    Основанная в 2003 году, Bellava — выдающееся предприятие в области производства душевых кабин и душевых кабин в Китае, которое сочетает в себе исследования и разработки, производство, маркетинг и обслуживание в этой области.

    Как выдающееся предприятие в этой области, Bellavia всегда придерживается принципа управления: качество — это жизнь предприятия, инновации — это душа предприятия. К десятилетию …

    1. Профиль компании

    Основанная в 2003 году, Bellava — выдающееся предприятие в области производства душевых кабин и душевых кабин в Китае, которое сочетает в себе исследования и разработки, производство, маркетинг и обслуживание в этой области.

    Как выдающееся предприятие в этой области, Bellavia всегда придерживается принципа управления: качество — это жизнь предприятия, инновации — это душа предприятия. К десятилетию испытаний и лишений Bellavia также добилась большого прогресса и получила множество достижений в масштабах капитала, экономических выгодах, управлении предприятием, построении систем и инновациях и т. Д.

    2. ПРОИЗВОДСТВЕННОЕ ПРЕИМУЩЕСТВО

    С мастерской площадью 9200 квадратных метров и более 130 профессиональных рабочих, большая часть машин импортируется из Европы, с системой контроля качества ISO900, CE и SGS, чтобы гарантировать, что то, что мы поставляем, имеет хорошее стандартное качество, чтобы соответствовать требованиям наших клиентов.

    3. ПРЕИМУЩЕСТВА ОБСЛУЖИВАНИЯ

    У нас будет филиал в Европе, США и Северной Америке, чтобы обеспечивать лучший сервис для наших агентов и клиентов.

    4. ПРЕИМУЩЕСТВА ПРОДУКТА

    Имеет более 60 национальных и международных патентов для защиты авторских прав на дизайн. Чтобы удовлетворить потребности своих взыскательных клиентов по всему миру, Bellavia три или четыре раза в год представляет новые дизайны и добавленную стоимость для всего ассортимента своей продукции. Это обеспечивает постоянно растущую клиентскую базу компании в таких странах, как Франция, Испания, Италия, Швеция, США, Канада и т. Д.

    Уход и обслуживание душевых кабин

    При правильном уходе ваш стеклянный корпус прослужит вам долгие годы безотказной службы. Ниже приведены несколько полезных советов по правильному уходу за корпусом.

    Никогда не поднимайте стекло за полотенцесушитель или тяните за него, особенно если оно установлено через стекло. Это может ослабить стекло и вызвать его немедленную или возможную поломку.

    Всегда поднимайте стекло за само стекло

    Никогда не позволяйте краю или углу стекла касаться твердой поверхности, например плитки или бетона

    Всегда кладите подушку, например полотенце, между стеклом и любой твердой поверхностью, будь то под стеной или у стены.

    • Скребите стекло после каждого душа.Это минимизирует образование водяных пятен и упростит очистку стекла.
    • Еженедельно очищайте стекло и алюминий чистой мягкой влажной тканью или губкой и мягким моющим средством. Обязательно полностью смойте его.

    Никогда не используйте для очистки душевой рамы следующее:

    • Очистители на основе уксуса или уксуса
    • Абразивные порошки
    • Стальные или тефлоновые прокладки
    • Грязная или засыпанная ветошь
    • Моющие средства типа тумана, которые нельзя смывать, такие как Clean Shower и Tilex Fresh Shower, они повредят пластиковые и акриловые компоненты вашей душевой двери и аннулируют вашу гарантию на душевую дверь.

    ОБЯЗАТЕЛЬНО используйте мягкую чистую тряпку или губку.

    Ассоциация производителей ванн рекомендует неабразивное чистящее средство для ванной комнаты Comet от Procter & Gamble. Было протестировано, что он является наиболее эффективным очистителем, при этом сохраняя бережное отношение к стеклянным и металлическим поверхностям корпуса.

    Самый простой и предпочтительный метод очистки вашего устройства — промыть его чистой водой и высушить мягкой тканью. Если после высыхания грязь все еще присутствует, можно использовать неабразивный очиститель с pH от семи до восьми.Не используйте для чистки устройства мочалки, острые инструменты или моющие средства на кислотной основе. Всегда следуйте инструкциям производителя на этикетках бытовых чистящих средств. Для защиты отделки ванны используйте только средства, рекомендованные производителем чистящего средства для стеклянных и анодированных алюминиевых поверхностей. В случае сомнений обратитесь к производителю чистящего средства. Использование агрессивных чистящих средств или моющих средств, специально не рекомендованных для использования на анодированных металлических или стеклянных поверхностях, может повредить ваше устройство.

    В некоторых географических регионах чрезвычайно высокое содержание минералов или других посторонних соединений в обычной водопроводной воде, вызывающих чрезмерную кислотность или щелочность, может повредить или обесцветить стекло и анодированные алюминиевые поверхности при многократном воздействии. Травление стеклянных поверхностей химическими веществами является необратимым и проявляется в виде светло-серого или беловатого пятна на стекле, грубого на ощупь и не поддающегося удалению. Тот же эффект наблюдается на стеклянном стакане, который неоднократно мыли в посудомоечной машине с использованием сильнодействующего моющего средства.Пятна обычно возникают в результате накопления минералов на стекле или металле. Анодное покрытие алюминия — одно из самых твердых веществ из известных и химически инертное по отношению к большинству соединений, однако оно будет повреждено сильными кислотными или щелочными растворами. Любой химикат, удаляющий минеральные отложения с поверхности алюминия, может повредить анодное покрытие. Это приведет к потускнению или обесцвечиванию отделки, а на золотых изделиях в конечном итоге приведет к выцветанию цвета. Самая надежная профилактическая мера для сохранения качества вашей ванны — вытирать насухо поверхности мягкой тканью после каждого использования.

    В следующей таблице приведены результаты испытаний различных чистящих средств для ванных комнат на анодном покрытии алюминиевых деталей корпуса ванны. Детали были помещены в раствор каждого чистящего средства, и результаты были записаны.

    При правильном уходе ваше прибрежное ограждение прослужит всю жизнь.

    Для долгой безупречной службы вашего корпуса требуется минимум ухода и обслуживания.

    Не используйте чистящие средства, которые могут поцарапать стекло или повредить металлическую поверхность корпуса.

    Видео по установке углового душа Maax neo

    Видео об установке углового душа maax neo Создайте совершенно новую атмосферу в вашей ванной комнате с набором для душа MAAX Himalaya neo-angular. Вы сэкономите время и деньги, не требуя специальных инструментов или профессиональных строительных знаний. 38 ″ — 38 ″ x 75 ″. Трехсекционная стеновая система остается на 2 дюйма над верхней направляющей для оптимальной защиты. Она подходит для вашей модели. Himalaya. В корпусе есть дверь из прозрачного стекла и панели из нержавеющей стали Create my Utile shower Продукты, включенные в этот пакет Hana Neo-angle 38 x 38 x 75 дюйм.Версия Скачать9938 Stock∞ Всего файлов1 Размер9. 533 доллара. 0 из 5. Модель Код модели Статус Freestyle 37 Neo-Angle (1 шт.) 102994-000-XXX Посетите www. 519 долларов. 13 ноября 2021 г. · MAAX® Silhouette 36-дюймовый неоугловой душевой уголок с хромированной рамкой и прозрачным стеклом. Com. Воспользуйтесь преимуществами непревзойденного ассортимента и цен от эксперта по строительству и ремонту Квебека. Безрамный угловой душ Papaya Neo Angle Shower от Maax USA Inc. Бренд: Maax AMERICH S4848NA DESIGNER SERIES 48 ДЮЙМОВ X 48 ДЮЙМОВ NEO УГЛОВАЯ ДУШЕВАЯ БАЗА.Неоугловая поворотная душевая дверь Link Curve 38 x 38 x 75 дюймов / душевые уголки в этом видео Фрэнсис устанавливает полубескаркасную душевую кабину Neo с хромированной фурнитурой и прозрачным стеклом. Дверь может быть установлена ​​в обе стороны для левого или правого открывания в соответствии с вашими потребностями. Угловой душ Maax «Cyrene» с душевым поддоном, 67249 Рег. Поворотная душевая дверь на 8 мм для угловой установки с прозрачным стеклом в хромированном исполнении Maax производит различные стили и типы сантехники. 36 МБ Количество в продукте.x 71-1 / 2 дюйма. Эта неоугольная акриловая основа для душа от Delta обеспечивает долговечность и стиль вашей ванны, а также имеет встроенную усиленную опору для облегчения установки https: // www. Основа из стекловолокна, стеновые панели из пенополистирола. Номер модели: 137904-900-084-000. низкий порог для удобного доступа. В конце концов, кто бы не хотел принимать душ внутри папайи. Сделайте покупку лучше. За несвязанными стенами. ванна белая ванна для замачивания центральная сливная ванна угловая ванна комплект для душа ванна белый 5, душ MAAX — душевой комплект с круглым дном «Cyrene»: угловые и угловые скобы (кроме бытовой техники), а также услуги, предлагаемые в магазине, такие как установка, доставка ,.MAAX 101422-000-001 36 1/8 ДЮЙМА X 36 1/8 ДЮЙМА НЕОУГОЛОВАЯ ДУШЕВАЯ БАЗА — БЕЛАЯ. Неоугловой угловой комплект для душа Hana 38 x 38 дюймов с основанием и стенками белого цвета отличается чистыми, современными линиями и шикарной фурнитурой. Душевая кабина Maax Begonia Soho Neo-Angle — 36 дюймов имеет рейтинг 1. Сделано в Северной Америке. R-36NEO 36-дюймовый душевой поддон Veritek Neo-Angle. 710013-100 ПРЕЖДЕ ЧЕМ НАЧАТЬ Местные строительные нормы и правила различаются в зависимости от местоположения. Мне интересно, нужно ли установить подкладку на основание, чтобы внешний край фланца был заподлицо с готовым стены (в инструкции не указано одно. Душевые поддоны MAAX удобны, прочнее и удобны в уходе.Больше информации. Смотрите подробности. Приобретите наш ассортимент MAAX, Ванны в отделении для ванн магазина The Home Depot. угловые душевые комплекты; Имеет несколько полок для хранения и удобную подставку для ног; Непосредственно к установке шпильки; Гладкая конструкция стены с глянцевой отделкой упрощает уборку; Совместите с MAAX neo-round base, артикул № 304725173 и № 304725171 Приобретите MAAX Davana White 78 дюймов x 40 дюймов x 40 дюймов (центральный слив) в отделе душевых кабин и ограждений Lowe’s. Изготовлен из высококачественного акрилового листа со сливной решеткой квадратного сечения.В этом павильоне белые стены и стеклянные дверцы для свежей и чистой воды 2 октября 2021 г. · Как установить неоугольный душ MAAX? Привет, мне нужно установить неоугольный душевой комплект MAAX. Hana by MAAX — это угловой душевой комплект Neo-Angle размером 38 x 38 дюймов, разработанный с чистыми и современными линиями. x 38 дюймов Neo a Добавьте современный вид своей ванне с помощью безрамной угловой душевой кабины Neo от Delta. MAAX® Begonia 36 дюймов Ш x 36 дюймов x 72 дюйма Белый Неоугловой душевой комплект с центральным сливом и паровым стеклом (4 предмета) Размер: 36 дюймов Ш x 36 дюймов x 72 дюйма В Номер модели: 300007-129 -103 Menards ® Артикул: 6714746 Использовалось 158 человек. Дополнительная информация ›› Freestyle 37 Neo-Angle 37 x 37 Акриловый угловой цельный душ с центральным сливом белого цвета, производства Канады.Широкое открытие. MAAX. Текстурированное дно для дополнительной безопасности. ВОПРОС: В инструкции сказано, что основание нужно прикреплять непосредственно к шпилькам. ДОБАВИТЬ В КОРЗИНУ. неоугловая душевая кабина с безрамной распашной дверцей. Davana — это 38-дюймовая модель. Обзор кабины Maax Papaya Frameless Neo Angle. Гипсокартон в душевую. x 38 дюймов Мне интересно, нужно ли отодвинуть основание, чтобы внешний край фланца был заподлицо с готовой стеной (в инструкциях не указано одно 15 июня 2015 г. · Руководство по установке душевых дверей Maax zoeyremodeling co душевые двери maax maax radia 32 in x 71 1 2 бескаркасные нео круглые двери для душа maax руководство по установке zoeyremodeling co rubix access 6030 maax ванны для замачивания водонагреватель для ванны руководство по установке двери душа maax раскрыть инструкции по установке.Поворотная душевая дверь на 8 мм для угловой установки с прозрачным стеклом в цвете Chrome Узнайте все о душевых стенах и цоколях MAAX Collection, а также о быстрой установке. Душевые двери Hana с роскошными безрамными стеклянными панелями толщиной 8 мм, дополненными шикарной фурнитурой матового черного цвета, не останутся незамеченными. Radia Square 32 x 32 x 71 ½ дюйма. В инструкциях говорится, что гипсокартон поверх парового душа Athena WS-102 представляет собой просторную угловую установку для одного человека. Руководство по установке; Быстрая доставка и простой монтаж. Maax создал этот 36-дюймовый.*Все торговые марки являются собственностью их соответствующих владельцев. 60 со скидкой за доставку по почте. R-36NEO 36-дюймовый душевой поддон Veritek Neo-Angle Utile от MAAX Installation Utile — идеальный проект для дома на выходные, который можно выполнить с другом. Легко обрезать, чтобы подогнать под него. PdfСкачать 21 ноября 2013 г. · Привет, у меня есть MAAX neo -угловой душевой комплект для установки. Основание из полистирола легко чистить 15 августа 2021 г. · Дверь и панели из прозрачного закаленного стекла. Посмотрите наше пошаговое видео по установке, чтобы увидеть, как легко установить стеновые панели для душа Utile.Рассчитан на 38 дюймов. Предлагая широкий выбор вариантов от углового до углового, мы предлагаем привлекательный и прочный душ почти для любого настенного ограждения. Номер товара: 506440 | Номер МПР: 105544-000-129-103. Его двусторонняя дверь позволяет открывать дверь как влево, так и вправо. Душевые поддоны MAAX удобны, прочнее и удобны в уходе. MAAX 101423-000-001 38 1/8 ДЮЙМА X 38 1/8 ДЮЙМА НЕОУГОЛОВАЯ ДУШЕВАЯ БАЗА — БЕЛАЯ. 25 Maax Inc 38X38 Neoangle Душевой комплект Wht. Прочитать 0 отзывов Ссылка на ту же страницу. Несмотря на то, что панели сделаны из твердого пластика, они хрупкие, и с ними нужно обращаться осторожно.Руководство по установке NEO-ANGLE ДУШЕВАЯ ДВЕРЬ Благодарим вас за выбор нашего продукта, эталона высокого качества на протяжении более 100 лет. 29. Убедитесь, что она подходит для угловой двери MAAX Radia №137441-900-084-000. Закаленное стекло 8 мм. Раздвижная душевая дверь 6 мм для угловой установки. 60 PROFLO® 2 шт. 2 дюйма. Неоугловая поворотная душевая кабина Silhouette 36 x 36 x 70 дюймов Mustee & Sons 3636CM Maax Руководство по установке угловой душевой кабины Инструкции по очистке. Davana — это угловой душевой комплект с неоугольным углом 40 x 40 дюймов, разработанный с чистыми, современными линиями и шикарной фурнитурой.8 мм. попала бы в этот список только по названию, хотя Neo — очень красивая и чрезвычайно доступная душевая кабина. Непосредственно к установке в угол стойки, что сэкономит время и деньги. com, где можно найти страницы с новейшими продуктами и технические чертежи, отражающие Toggle Mobile Menu Maax. В этом видео-руководстве представлены инструкции по установке настенных комплектов для душевой кабины Swanstone. Доступны стены с удобной подставкой для ног, конструкция которой упрощает очистку. Легко очистить. 36 ″ — 36 ″ x 70 ″. Убедитесь, что он подходит, введя номер своей модели.Также может быть установлен со стенами MAAX или для облицовки стен кафелем. Toggle Mobile Menu Maax В этом видео-руководстве представлены инструкции по установке настенных комплектов для душевой кабины Swanstone. SS-4896-2 48 «x 96» Стеновая панель для ванны и душа. Цена: 556 долларов. Неоугловая форма. Гималаи, стена 70-1 / 4 дюйма на основании 4 дюйма (всего 74-1 / 4 дюйма), включает дверь, стену и основание, включает слив, стены из глянцевого полистирола, стеновая система из трех частей остается на 2 дюйма выше верхней направляющей для оптимума Неоугольный угловой душевой комплект Himalaya 38 x 38 дюймов включает основание, стены и дверь с центральным узором из шелкового стекла для уединения.Поворотная душевая дверь для угловой установки с прозрачным хромированным стеклом, производство Канада. Исследуй сейчас! Круглые душевые двери Maax Neo — Откройте для себя лучшие события top maax. Прочный блестящий акрил остается теплым на ощупь и легко чистится. • Изготовлено в Квебеке • Стена из трех частей из полистирола с 3 встроенными полками и 1 полотенцесушителем • Текстурированное основание • Правая или левая поворотная дверца • Дренажный магазин MAAX Davana White Угловой душ 78 дюймов x 38 дюймов x 38 дюймов Комплект (слив вне центра) не определен в магазине Lowe’s. Двусторонняя дверь позволяет установить левую или 3 апреля 2018 г. · OPT 10077-XXX MAAX IES ½ для душа с сиденьем OPT 10078-XXX MAAX IES ¾ для душа с сиденьем OPT 10079-XXX MAAX IES ½ для душа с подставкой для ног.От 856 долларов США. Угловой силуэт Silhouette 36 x 36 x 70 дюймов MAAX 72 дюйма (В) x 36 дюймов (Ш) x 36 дюймов (L) Белый угловой душевой комплект из трех частей. 00. Идеально подходит для любого проекта ремонта своими руками. Дверь может открываться слева или справа для простоты установки. После того, как у вас будет необходимая сантехника для неоугольного душа, вы сможете установить саму основу всего за шесть шагов, используя основные принадлежности, перечисленные ниже. Однопороговый душевой поддон Neo Angle с центральным сливом в белом цвете / 421 $.Оценка 1 из 5 от Tarsandz от завышенной цены Этот товар доступен в других магазинах по значительно сниженной цене, товар не стоит 600 долларов, 15 июня 2015 г. · Руководство по установке душевых дверей Maax zoeyremodeling co душевые двери maax maax radia 32 in x 71 1 2 бескаркасные neo круглые двери для душа maax руководство по установке zoeyremodeling co rubix access 6030 maax ванны для замачивания водонагреватель для ванны руководство по установке двери для душа maax. Установка внутри душевого поддона была настроена с помощью кнопки «Нажмите, чтобы добавить» «MAAX® Hana 40» W x 40 «D Белая неоугловая душевая кабина Инструкция по сборке Fundo Primo 1.Его двусторонняя конфигурация позволяет открывать дверь как влево, так и вправо. Многие его душевые кабины сделаны из стеклянных стен. Душевая кабина Maax Begonia Neo Angle 105618-129 — Do It Best. Silhouette Plus Neo-angle 36 x 36 x 70 дюймов. Отсканируйте qr-код с помощью душевой установки Maax Summit, которая была гладкой отделкой компании. Со всеми доступными видео по установке от MAAX. Этот душ имеет стены из полистирола с 3 встроенными полками, 2 дополнительными стеклянными полками и 1 полотенцедержателем с хромированной отделкой.Набор для душа Neo-Angle с рамой из анодированного алюминия придает великолепный вид вашей ванной комнате. MAAX Radia 38 дюймов. Принимали душ примерно для MAAX Hana Neo-Angle Shower Kit с основанием — 42 дюйма x 34 дюйма x 78 дюймов — Темная бронза — 2 части: мы получили это. SS-3672-2 Стеновая панель для ванны и душа размером 36 x 72 дюймов. 599. Описание. Доступен в нескольких вариантах отделки. Легкая установка. Lotus Easy Clean Glass Protection. От 1105 долларов США. Душевой комплект состоит из цельного треугольного «неоугольного» основания и стеновых панелей, которые крепятся непосредственно к стеновым стойкам.Maax Duel Inverto душевая дверь: видео по установке YouWater Heater Manual Maax Reveal душевая дверь Этот предмет: Maax США 36 x 36 дюймов 858 долларов США. В комплект, помимо цоколя и стеновых панелей, входят стеклянные боковые стенки и стеклянная дверь. Нео угловые душевые стенки Delta модель # 422060. 10 ноября 2021 г. · Инструкции по установке углового душевого комплекта Neo E. Utile от MAAX Installation Utile — это идеальный проект для дома на выходные, которым можно заняться вместе с другом. L. 32 «- 32» x 71 1/2 «. Исследуйте сейчас! Мы заметили, что вы из Соединенных Штатов Америки.Можно установить с плиточными приложениями. Вы экономите 72 доллара. Окончательная цена: 587 долларов. 17 июля 2021 г. · Акриловый настенный набор из 3 частей для поворотной душевой двери для угловой установки с прозрачным хромированным стеклом, производство Северной Америки. 0 из 5 на 2. 1/4 ″ x 48 ″ x 96 ″. Нео угловой душевой поддон Delta модель № 422062 и 38 дюймов. Maax Duel Inverto душевая дверь Видео по установке YouWater Heater Manual Maax Reveal Shower Door Utile от MAAX Installation Utile — это идеальный проект на выходные, который можно сделать своими руками вместе с другом. х 42 дюйма99. 6 ноября 2021 г. · MAAX® Hana 38-дюймовая матово-черная безрамная угловая душевая кабина с прозрачным стеклом. И 34 дюйма. Стартовая цена * 846 долларов США. 3 дюйма 75. Неоугловой душ Begonia от Maax — это 36-дюймовая душевая кабина. Угловой душевой комплект «x36» в неоугольной форме отличается чистыми, современными линиями и шикарной фурнитурой. Петли для скрытого монтажа на внутреннем стекле позволяют легко чистить ракелем. Доступны модели с гладкой поверхностью или отделкой под плитку, многие с дополнительные функции, такие как полочки для мыла и встроенные сиденья.Номер модели: 137300-900-340-000 Menards ® Артикул: 6714384. Безрамная неоугольная раздвижная дверь для душа с прозрачным стеклом из матового никеля Купить эту коллекцию Модель №137441-900-305-000 Нео Hana 40 x 40 дюймов Угловой угловой душевой комплект с основанием и стенками белого цвета отличается чистыми, современными линиями и шикарной фурнитурой. Посмотреть все душевые. Некоторые из ее продуктов включают в себя облицовку ванн, ванны, душевые кабины и душевые стенки. Нет оценочного значения. Среднее оценочное значение — 0. Стена из полистирола, состоящая из 3 частей, с 3 полками; Текстурированная основа, которую легко чистить. Купите MAAX Davana White 78 дюймов x 38 дюймов x 38 дюймов Угловой душевой комплект (центральный слив) undefined в Lowe’s.Ванны, душевые кабины, душевые кабины, душевые двери и душевые поддоны. 627 долларов. Затронутые модели. Водоотводящий желоб из ПВХ для сварки растворителем с сетчатым фильтром из нержавеющей стали / 11 долларов США. Мы рекомендуем использовать оригинальный очиститель для стекол Windex®. 6 марта 2010 г. · Прежде чем приступить к сооружению душа, важно иметь надлежащую подачу воды и работающую канализацию, ведущую к водосточной трубе. com \ httpdocs \ wp-content \ uploads \ 2020 \ 08 \ 215109 RevA (угол — душевая кабина). 39. maax. 99 МБ Дата создания: 11 июля 2017 г. Последнее обновление: 10 августа 2020 г. Скачать Добавить в избранное FileActionC: \ inetpub \ vhosts \ mirolin.Эти стены удерживаются на месте с помощью каркаса, который устанавливается на соседние стены. От 1372 долларов США. Неоугольный угловой душевой комплект с чистыми современными линиями и шикарной фурнитурой. Чтобы обеспечить бесперебойную установку, внимательно прочтите эти инструкции перед тем, как начать. Угол Hana Neo-angle 38 x 38 x 75 дюймов. Его двусторонняя дверь позволяет использовать левую или Utile от MAAX. Установка Utile — это идеальный проект на выходные, который можно сделать своими руками с другом. Видео по установке углового душа maax neo

    uzj pob xap bc7 cy5 wve 4lw ob7 yyp adh xf3 txd cgm ibe prd obs c52 vtg 7pm voj


    Как собрать душевую кабину 120 80 Clara.Инструкция по установке и эксплуатации «Душевая кабина» 120 * 80

    Инструкции по установке и эксплуатации Душевая кабина «120 * 80 * 215 SE-32014G (L, R) Содержимое: Пакет Пакет Схема упаковки Схема связи Общая схема сборки модели Этапы Монтаж Схема трубопровода Схемы Электромонтажное руководство Руководство по эксплуатации Руководство по эксплуатации Эксплуатация душевых устройств Повседневная Уход и устранение неисправностей Комплектное оборудование (SE-32014G LR) 1. 2. 3. 4. Картонная коробка для поддона ………………………… ………………. 1 шт. Душевой поддон………………………………………… …………………… 1 шт. Дугообразные алюминиевые профили (верх-низ) ……………………. 2 шт. Комплект скоб для поддонов (трубы квадратного сечения) —25x25x1040 ………………………………… .. ……………………….. 1 шт —25x25x760 ………….. ……………………. … …………………. ……………. 1 шт. —25x25x600 ………………………………… …….. …………………….. ……. 1 шт. —25x25x600 ………………………………… …….. …………………….. ……. 2 шт. 5. Передняя панель поддона ……………………………………. ……….. …….. 1 шт. 6. Упаковка с комплектом аксессуаров …………………………………… ……… …………………. 1 Купилс: 12×445 …………… ……………………………… ………….. ………….. 4 вещи. 12×110 …………………………………………… ………………………. 1 шт. — Походы ………………………………………… …………………………………….. …… .. 15 шт. — Грудь ног ……………………………………….. …. …………………… 5 шт. — Печатный станок для крепления лицевой панели … …… 3 шт. — магазины (4х25) ……………………………………… …………………………. ……………. 3 шт. — колпачки хромированные ……………………………………… ………………….. 3 шт. — Держатели панелей Plusthast …… …………………………………. 4 шт. — магазины (4х12) для крепления кронштейнов к поддону ……… …….. 4 шт. — шланг сливовый …………………………………….. ………………………………….. 1 — Звонок с переполнением …. ………………………………………….. ……………….. 1 комплект 7. Упаковка с передними окнами …………………. …………….. …………………. 1 шт. — Дверь загибалась магнитом в альлюмс. Профиль …………… ………. 1 шт. — Сделал дверь с магнитом в альлюмс. Профиль ………… ……….. 1 шт. — Введено стекло по-прежнему прямое ……………………………………… 1 BT. — Стекло конфигурируемое гнутое …………………………… …………. …. 1 шт. — — Поверочный аллюмин. Передний профиль ……………………………… 2 шт. — — Поверочный аллюмин. Боковой профиль ………………………………. 2 шт. — Опора для переднего аллюмина. Профиль ……………………….. 2 шт. Содвертер для бокового аллюмина. Профиль ………………… ………… 2 шт. — Двери типа «F» ……………………………………… ……………………………………….. … 2 шт. «Ресницы» ……………………………………….. ………………………………………….. ………….. 2 — Ролики для дверей (4-верхние, 4-е нижние) ………………….. ……. …. ……………… 8 шт. — магазины (4х8) для крепления дугообразных и фасадных алюминиевых профилей ………………………………. …….. …………………. .4 вещи. — магазины (4х10) для крепления дугообразных и боковых алюминиевых профилей ………………………………. …….. …………………. .4 вещи. — Кусты (4х16) для крепления задних стенок с боковым вертикальным алюминиевым профилем ……………………………. …… 10 шт. 8, набивка с задними стенками …………………………………….. ………. 1 шт. — После стеклянная стена в алюминии. Профиль …………………… 1 шт. — стеклянная стенка из аллюмина. Профиль …………………. 1 шт. —зеркало……………………………………….. ……………………………. 1 шт. — болты хромированные с гайками (2 шт) для зеркала ……… 1 компл. 9. Упаковка с Central G.m. Колонка ………………………………….. 1 шт. — Центральный Г. Колонка, укомплектованная 6-й насадкой с соединительными шлангами, шлангом к верхней душе, шлангом к душевой штанге, 16-м зажимами (хомутами), светодиодной подсветкой (12 лампочек с цоколями), защитным (АБС) коробом, с микшерный пульт с 3-х позиционным переключателем, электронный пульт…………………………. 1 шт. — трансформатор ……………………………………….. …………………….. 1 шт. — Душевая кабина ……………………………………….. …………………….. 1 шт. — Бродячие озера (1,5 м) …………………………………. … …………………… 1 шт. — Состояние подачи горячей и холодной воды …………………………….. 2 шт. — Удротор жидкостей (2 бачка, крепление, 4 болта с гайками) ……. 1 компл. — пространственная полка двойная……………………………………… …… …. 1 комплект. — поясная ручка ……………………………………….. …………….. 1 комплект. — Выстрелы на кран-смеситель и позиционный выключатель …………… 1 комплект — Пришиваемый стержень ………………… ……………………. ……………………. 1 комплект. — Смотрит (сверху-низ) на G.M. Колонка ………………………………………. 2 шт. — шайбы превиничные ……………………………………….. . ………………………. 2 шт. — Инструкция по сборке душевой кабины……………… ……………………. 1 шт. — Савруп (4×25) для крепления Central G.M. Колонны …………… 10 шт. — магазины (4х16) для крепления задних стенок к поддону и крепления крыши ………………………….. … ………………………………. 10 кусочков. 10. Крыша душевой кабины с верхней душевой кабиной, пластиковым переходником и гайкой, светодиодной подсветкой с потолка, вентилятором, динамиком и 2 декоративными накладками. Технические характеристики Функции Номинальное напряжение, номинальная частота 220 Гц, Гц 50 1 Верхний, тропический душ 2 Ручной, съемный душ 3 Гидромассажные форсунки 4 FM-радио 5 Вентилятор 6 Меры предосторожности в отношении внутренней подсветки: 1.Установка гидромассажной кабины должна производиться квалифицированным специалистом, имеющим сертификат электрика. 2. Используемое электрическое напряжение 220В ± 10%. 3. Используемое давление воды составляет 1,5-4,5 бар. 4. По окончании использования кабины необходимо перекрыть поток холодной и горячей воды в кабину. 5. Температура подаваемой в кабину горячей воды не должна превышать 60 ° С. 6. Уровень канализации не должен превышать 50 мм от пола до центра канализационной трубы. 7. Максимальная нагрузка на поддон 200 кг.8. Необходима установка фильтров грубой очистки воды. Схема подготовки сообщения. Водопроводная труба выходная 1/2 уплотнительная прокладка 50 мм 220 В / для кабины с переправой 32 А / Общая схема сборки Этапы установки Чтобы помочь вам правильно, быстро и безопасно установить кабину, мы разделили процесс установки на несколько этапов. Следуйте им, и вы добьетесь желаемого результата. Этап 1. Выравнивание поддона (нижняя емкость). Установите панель с поддоном в нужное место и проконтролируйте положение винтами с резиновыми ножками.С помощью уровня проверьте горизонтальность поддона, затем затяните гайки на шпильках. Внимание! Следует проверить горизонтальность и вертикальность поверхностей панели. Этап 2. Установка задних и боковых стеновых панелей. Установите заднюю панель перед нанесением герметика на поддон в месте его расположения с задней панелью. Вдоль крепежных отверстий закрепите их между собой винтами 4 * 16. Внимание! Не затягивайте винты до упора. Это позволит вам регулировать их положение при дальнейшей установке.Затягивайте винты только в конце полной установки кабины. Этап 3. Сборка каркаса стеклянного панно. Соедините верхнюю и нижнюю направляющие с правой и левой неподвижными стеклянными панелями с помощью саморезов так, чтобы они образовали рамку-рамку. Этап 4. Установка каркаса из стеклянных панелей. Установите раму со стеклянными панелями на поддон, совместите монтажные отверстия на задней панели и боковых сторонах рамы. Соедините раму со стеклянными панелями с панелью задней стенки с помощью шурупов.Затем набухаем на раме и регулируем раздвижную стеклянную дверцу. Этап 5. Установка потолочной панели. Ровно проденьте крышу и через монтажные отверстия на задней стене и металлическом профиле, и с помощью самоподготовки (4 * 16) закрепите потолочную панель. Шаг 6. Подключение труб и электропроводов. Следуя инструкциям на трубах и проводах, соедините их желаемым образом, подключите к водопроводным трубам, установите паропровод. Внимание! Фитинги в местах присоединения должны быть снабжены уплотнительными прокладками, гайки должны быть затянуты плотно.При подключении электрических проводов необходимо не только следовать инструкции на соединительных колодках, но и учитывать направление подключения, чтобы правильно подобрать подключаемые провода. После подключения в соединительных колодках автоматически срабатывает замок фиксации контакта. Шаг 7. Проверка работоспособности и пломбирование. Следуя инструкции по эксплуатации, шаг за шагом проверьте все функции кабины. Если все в норме, перенести кабину на место использования. Тогда смахивать от поливочного душа можно в местах подключения.При необходимости еще раз нанесите герметик на швы соединения его использования. Схема трубопровода. Электрическая цепь. Руководство по управлению. 1. Дисплей 2. Громкость + 3. Волновой поиск 4. Сбросить волну 5. Громкость 7. Вкл. Свет 8. Телефон 9. Вентилятор 10. Двухпозиционное дистанционное управление 11. По радио Работа душевых устройств С помощью крана. Поднимите ручку крана крана холодной и горячей воды вверх. Поворот ручки крана по часовой стрелке открывает горячую воду, против часов — холодную. Отрегулируйте положение ручки так, чтобы смешивание холодной и горячей воды давало желаемую температуру.Когда смеситель холодной и горячей воды открыт, поверните переключатель душа (верхний душ, съемный душ и т. Д.) И выберите необходимое в данный момент устройство. С помощью съемного душа. Съемная душевая кабина расположена на специальной подставке, наклон которой можно регулировать. Съемный держатель для душа можно поворачивать, регулируя его положение по своему усмотрению. Также можно снять душ с подставкой и свободно пользоваться, держа в руках. Поворачивая фиксирующее декоративное кольцо на съемной душевой головке, вы можете выбрать один из трех режимов распыления воды из душа.Повседневный уход. Моечная кабина. Используйте обычные жидкие моющие средства и мягкую ткань для стирки и салфеток. Запрещается использовать моющие средства, содержащие ацетон, аммиак, органические растворители. Не используйте дезинфицирующие средства, содержащие формальдегид. Для полировки и направления блеска можно использовать специально предназначенные для этого инструменты. Если на поверхности кабины появились пятна, нанесите зубную пасту на мягкую ткань и протрите ее. Осадок и пар, оставшиеся от воды, с поверхности салона лучше удалить, смешав мягкую ткань в слегка подогретом лимонном соке или уксусе.Мелкие царапины и следы от сигарет можно удалить, протерев поверхность наждачной бумагой № 2,000, смоченной водой, а затем отполировав зубной пастой и мягкими тканями. Уход за предметами металлического покрытия. Слегка протрите металлические кусочки мягкой х / б тряпочкой, вытрите насухо. Ни в коем случае не протирайте их жесткой тканью. Панели и дверь из металлизированного стекла следует протирать мягкой тканью, смоченной в моющем средстве. Категорически запрещено бросать их острыми предметами. Раздвижная стеклянная дверца для мытья предварительно снимается с рамы.Держите поддон в чистоте (половая панель с резервуаром для воды), избегайте засорения водостока посторонними лицами. Устранение неисправностей Неисправность: 1 Нет Питание 2 Не работает Панель управления 3 Вода из Circular Soul не течет 4 Недостаточное давление воды из душа Причина: Вилка не вставлена ​​в розетку. Устранение: Вставка вилки в розетку не включает защитный выключатель. Найдите и устраните короткое замыкание, снова подключите защитный выключатель. Перегорел предохранитель, вилка не вставлена ​​в розетку.Заменить предохранитель. Вставить вилку в розетку. Повреждена проводка. Забита душевая кабина. Обратитесь в компанию Продавца, ремонт должен выполнять специалист. Очистите линию управления электромагнитным клапаном. Проверьте, не работает ли линия подключения электромагнитного клапана. Электромагнитный клапан Забита головка души или трубопровод. Проверьте и замените электромагнитный клапан. Прочистить или заменить недостаточный напор воды 5 Утечка воды 6 Не горит некачественная прокладка уплотнения Дождитесь времени, когда давление воды увеличится.Не принимайте душ во время пикового потребления воды. Заменить сломанное трубное соединение. Восстановить поврежденную трубу. Замените засоренный фильтр. Грубая очистка перезаписана. Лампа. Очистите открытую проводку фильтра. Подключите провода или вызовите мастера. Заменить 2010.

    Не стоит говорить, что душевая кабина 80х120 см подходит только для частного сектора, либо для больших и просторных квартир — в санузлах наших «хрущевок» и «сталинок» разместить ее физически невозможно, т.к. Другим санузлам места не останется.

    Но тем, у кого такая возможность есть, то есть санузел достаточно большой, можно подумать о заборе с такими габаритами, только нужно будет выбрать подходящий поддон, у которого площадь всего устройство просто зависимое.

    Сейчас мы расскажем, какие бывают поддоны и как собирается такая конструкция, а также покажем тематическое видео в этой статье.

    Душевые кабины

    Поддоны

    Примечание. Монтаж душевой кабины любого размера возможен только при наличии поддона, который устанавливается ограждением и с помощью которого вода отправляется в канализацию.
    Кабины без поддонов возможны только в тех случаях, когда специально для этого предусмотрена конструкция пола, то есть есть лестница и откос к ней.


    Поддон 120 × 80 см из композита

    Начнем с материалов — поддоны описанных выше размеров могут быть из композитных материалов (искусственный мрамор, гранит или оникс), чугун стал и, конечно, акрил, который в последнее время вытеснил все другие аналоги и прочно занял лидирующие позиции.

    Это неудивительно, ведь акриловые основы достаточно прочные — рассчитаны на 160 кг вертикальной нагрузки. У них небольшой вес и довольно демократичная цена, они легко монтируются, да и такой материал не очень холодный, то есть в него не нужно доставать горячую воду. Перед уходом, тем не менее, выбор всегда остается за вами.


    Поддон акриловый 120 × 80 см

    Кроме того, все поддоны могут различаться по глубине — они маленькие (до 5 см), средние (до 15 см) и глубокие (от 15 см и более) — Достигается это за счет ячеек по бокам, но маленьких иногда не бывает — они выполнены по принципу пластины с наклоном к сливному отверстию.

    Следует отметить, что промышленность, как правило, использует исключительно акрил для глубоких резервуаров, поэтому если вам нужна душевая кабина с ванной 120х80 см, то вы приобретете прибор из этого материала. Стандарт обычно имеет высоту 200 см ± 2-3 см от пола помещения и чем выше стороны, тем короче будут мобильные и стационарные панели.

    Разница в параметрах, помимо глубины, еще и в форме поддона, то есть может быть прямоугольной, что позволяет монтировать под стену или угол, а может и в виде треугольник с полуавтоматом — здесь возможна только угловая установка.Но в большинстве случаев именно эту установку выбирают все пользователи, так как это наиболее подходящий вариант для экономичного полезного квадратного помещения.

    Установка

    Примечание. Посмотрим на угловую установку, где будет монтироваться душевая кабина 1200х800 мм с глубоким поддоном.
    Все действия будем рассматривать пошагово.

    • В первую очередь нужно определить, под каким углом будет производиться установка, 90⁰ И это даже не инструкция, а здравый смысл — любое отклонение будет сопровождаться возникновением зазоров между стороны и стена, и чем больше будет такое отклонение, тем больше будет зазор и провал на 2–3⁰ будет критичным.В таких случаях прибегают к обрезке плитки по высоте сторон, чтобы утопить ее в стене, которая не влезает между сопряженными стенами — это, конечно, очень ответственный процесс и будет намного лучше, если плиточник возьму.
    • Если поддон хорошо входит в угол, то есть есть полноценные 90⁰, то можно начинать с его установки и начинать нужно с ножек. Для этого переверните емкость вверх дном и прикрутите туда перекладину, а затем на нее навинчиваются шпильки, которые фиксируются контргайками, а их концы запрягаются пятками до упора в пол.Все эти ножки нужно выставить строго по уровню, затем снять собранную конструкцию в углу и еще раз проверить ее уровень — если заметили неисправность, то исправьте ее регулировкой ножек.
    • После этого закрепляем сифон и вставляем его в канализационный шланг, а боковые стороны с внешней стороны с помощью силикона и приклеиваем к стенам. Теперь нужно на угловых краях поддона закрепить направляющие, под которые также необходимо намазать силикон, чтобы вода не проникала в комнату по плитке.


    • Соберите отдельную рамку и вставьте ее в направляющие , только опять же под нижней дугой рамки силикон выталкивает воду в комнату между ней и боковой стороной поддона. Рама прикреплена S. внутренними саморезами к направляющим профилям.


    • На несъемные панели поставить уплотнители (со стороны двери они с фартуком) и прикрутить их скобами к раме.


    • По низу снизу и сверху накручивают два колеса , которые будут ездить на санках, только верхняя пара закреплена плотно, а нижняя — только изгибается.После подвешивания вы фиксируете нижнюю пару, придавая ей оптимальное положение с помощью эксцентрика. На створку наклеивается магнитная лента.


    • Теперь осталось только закрыть силиконом стык между поддоном и стенками Как это показано на верхнем фото. Лишний силикон Уберите палец — так вы сделаете швы красивыми и герметичными. Через 3-4 часа можно тестировать.

    Заключение

    Вы убедились, что смонтировать будку совсем несложно, если в помещении ровные пол и стены, а угол между сопряженными стенами составляет 90⁰.Но кроме того, обязательно загляните в инструкцию — по данной модели могут быть какие-то нюансы.

    Div_adblock2 «>

    Технические характеристики функции

    Номинальное напряжение, В 220

    Частота номинальная, Гц 50

    1 столешница, тропический душ

    2 душевые съемные ручной работы

    3 гидромассажные форсунки

    5 вентилятор

    6 Внутренняя подсветка

    Меры предосторожности:

    1.Монтаж гидромассажной кабины производить

    .

    квалифицированный специалист, имеющий аттестат электрика.

    2. Используемое электрическое напряжение 220В ± 10%.

    3. Давление воды составляет 1,5-4,5 бар.

    4. По окончании использования салона нужно

    очистить подачу холодной и горячей воды в кабину.

    5. Температура горячей воды, подаваемой в кабину,

    не должна превышать 60 ° C.

    6. Уровень сточных вод не должен превышать 50 мм от пола

    до центра канализационной трубы.

    8. Необходима установка фильтров грубой очистки воды.

    Схема подготовки связи.

    http://pandia.ru/text/78/413/images/image006_24.jpg «alt =» * «> Отвод водопровода 1/2

    Изменение мощности 50 мм

    220 В / для кабины с паромом 32 А /

    Общая схема сборки

    http://pandia.ru/text/78/413/images/image010_21.jpg «ширина =» 606 «высота =» 809 src = «>

    http: // pandia.ru / text / 78/413 / images / image012_20.jpg «ширина =» 606 «высота =» 429 src = «>

    слева «Стиль =» Border-Collapse: Collapse; Граница: Нет; Margin-Left: 6,75pt; Margin-Right: 6,75pt «>

    Установить панель с поддоном

    за подходящее место и от

    отрегулируйте положение с помощью

    винта с резиновыми ножками.

    Используя уровень, проверьте

    поддон горизонтальный, после

    чем затягиваем гайки на шпильках.

    Внимание!

    Необходимо проверить горизонтальность и вертикальность поверхностей панели.

    Этап 2. Установка задних и боковых стеновых панелей.

    Установить заднюю панель

    герметик перед нанесением

    на поддоне в месте соединения его

    с задней панелью. Вместе

    застежки крепежные

    они между собой винты 4 * 16

    Внимание!

    Не затягивайте винты до упора.

    Это позволит вам регулировать

    их положение в течение следующих

    установки. Затяните винты только

    после полной установки кабины.

    Этап 3. Сборка каркаса стеклянного панно.

    Установить раму со стеклянными панелями

    на поддоне, совместить монтажные отверстия

    на задней панели и боковых сторонах рамки. Соедините раму со стеклянными панелями с задней стеновой панелью с помощью

    .

    винта.Затем набухаем на раме и регулируем раздвижную стеклянную дверцу.

    Этап 5. Установка потолочной панели.

    Ровно поставить крышу и через отверстия для крепления расположить

    на заднюю стенку и металлический профиль, а с помощью саморезов (4 * 16) закрепите потолок

    .

    Шаг 6. Подключение труб и электропроводов.

    Следуя инструкциям на трубах и проводах, соедините их желаемым образом,

    холодная и горячая вода ап.

    Поворот ручки крана по часовой стрелке

    стрелка открывает горячую воду,

    против часовой стрелки.

    Отрегулируйте положение ручки

    так, смешивание, холодное

    и горячая вода дали желаемое

    температура. С открытым краном

    Смеситель холодной и горячей воды

    поверните переключатель душа

    устройства (верхний душ, съемный

    соул и тд) и выбираем нужные

    на данный момент устройство.

    Использование съемного душа.

    Съемная душевая кабина расположена

    Div_Adblock3 «>

    повернуть, отрегулировать

    Позиция

    в ваших нуждах.

    Душ можно также снять с подставки

    и бесплатное использование, удерживая его

    в руке. Блокировка поворотная

    декоративное кольцо на голову

    съемная душа, можно выбрать одну

    из трех режимов распыления воды

    Неосторожный уход.

    Моечная кабина.

    Для стирки и протирания используйте обычные жидкие моющие средства и мягкую ткань. Запрещается использовать моющие средства, содержащие ацетон, аммиак, органические растворители. Не используйте дезинфицирующие средства, содержащие формальдегид.

    Для полировки и придания блеска можно использовать специально предназначенные для этого инструменты. Если на поверхности кабины появились пятна, нанесите зубную пасту на мягкую ткань и протрите ее.

    Осадок и налёт, оставшиеся от воды, с поверхности салона лучше удалить, смешав мягкую ткань в слегка подогретом лимонном соке или уксусе.

    Мелкие царапины и следы от сигарет можно удалить, отполировав поверхность наждачной бумагой № q, смоченной водой, а затем отполировав ее зубной пастой и мягкой тканью.

    Уход за металлическими покрытиями. Слегка протрите металлические кусочки мягкой х / б тряпочкой, вытрите насухо. Ни в коем случае не протирайте их жесткой тканью.

    Панели и дверца из металлизированного стекла следует протирать мягкой тканью, смоченной в моющем средстве. Категорически запрещено бросать их острыми предметами.Раздвижная стеклянная дверь для

    Белье

    можно предварительно снять с рамы.

    Поддерживать чистоту поддона (половая панель с баком для

    ВОДА), не допускайте засорения стока посторонними водами

    предмета.

    Устранение неисправностей

    Неисправность:

    Причина:

    Средство правовой защиты:

    1 Без еды

    Заглушка не вставлена ​​

    в розетке.

    Не входит защитный

    Переключатель

    .

    Перегорел предохранитель

    Вставить заглушку

    в розетке

    Найти и уничтожить

    короткое замыкание,

    переподключить

    защитный выключатель.

    Заменить предохранитель

    2 не работает пульт

    офис

    Заглушка не вставлена ​​

    в розетке.

    Аварийный

    проводка

    Вставить заглушку

    в розетке

    Связаться с компанией

    продавец, ремонт надо

    производить

    специалист

    3 вода из кольцевого

    душа не течет

    Душ забился

    Исключенная строка

    Соленоид управления

    клапан

    Соленоид не работает

    Очистить

    Проверить подключение

    линии управления

    электромагнитный клапан

    Проверить и заменить

    электромагнитный клапан

    4 Недостаточное давление

    вода из душа

    Душа голова или

    трубопровод

    протестировано

    Недостаточно

    давление воды

    Чистый или

    заменяет

    Подождите

    при давлении воды

    увеличится.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
