Как правильно гофра или гофра: Гофра ударение, как правильно пишется слово гофра – гофр — Викисловарь

Содержание

гофр — Викисловарь

Морфологические и синтаксические свойства[править]

гофр

Существительное, неодушевлённое, мужской род, 2-е склонение (тип склонения 1a по классификации А. А. Зализняка).

Корень: -гофр- [Тихонов, 1996].

Произношение[править]

  • МФА: ед. ч. [ɡofr], мн. ч. [ˈɡofrɨ]

Семантические свойства[править]

Значение[править]
  1. обычно мн. волнообразная складка на поверхности ткани, бумаги, металла и т. п. или на поверхности изделий из них ◆ Детали с отбортованными фланцами и гофрами большой высоты штампуются на прессах с гидрокамерой. Владимир Смирнов, «Роль ботаники в физике высоких давлений» // «Техника — молодежи», 1977 г. (цитата из Национального корпуса русского языка, см. Список литературы)
  2. собир. гофрированные листы металла, асбестоцемента и т. п., применяющиеся в строительстве, самолётостроении и т. п. ◆ Волнистая поверхность дюралевых листов хотя и придавала конструкции завидную прочность и жесткость, но увеличивала и без того большую площадь соприкосновения самолета с воздухом, а значит, и аэродинамическое сопротивление. Инженеры не стали в корне менять конструкцию, а прибегли к довольно действенной полумере. Поверх гофра натянули полотно и покрыли его аэролаком.
    Игорь Андреев, «Мост через Северный полюс» // «Техника — молодежи», 1975 г. (цитата из Национального корпуса русского языка, см. Список литературы)
Синонимы[править]
Антонимы[править]
Гиперонимы[править]
  1. складка
  2. облицовка
Гипонимы[править]

Родственные слова[править]

Ближайшее родство

Этимология[править]

Происходит от ??

Фразеологизмы и устойчивые сочетания[править]

Перевод[править]

Список переводов

Библиография[править]

Interrobang.svg Для улучшения этой статьи желательно:
  • Добавить синонимы в секцию «Семантические свойства»
  • Добавить сведения об этимологии в секцию «Этимология»
  • Добавить хотя бы один перевод в секцию «Перевод»

Гофрирование — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 5 сентября 2019; проверки требует 1 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 5 сентября 2019; проверки требует 1 правка. Гофрированная жесть
Устойчивость элементов гофра соломинки позволяет удерживать ряд углов её общего изгиба

Гофрирова́ние (от фр. gaufrer — прессовать складки, оттискивать узор) — процесс создания складок — (гофров) в листовых материалах путём гибки листа, через фиксированное расстояние, с целью улучшения прочностных характеристик материала и способности материала сопротивляться образованию деформации.

Примеры использования технологии гофрирования[править | править код]

  • Сильфон — упругая однослойная или многослойная гофрированная оболочка из металлических, неметаллических и композиционных материалов, сохраняющая прочность и плотность при многоцикловых деформациях сжатия, растяжения, изгиба и их комбинаций под воздействием внутреннего или внешнего давления, температуры и механических нагружений[1]
    . Широко применяется в трубопроводной арматуре в качестве герметизирующего, чувствительного и силового элемента.
    • Гофрированные трубки для соединения фильтров с противогазами
  • Гофрокартон.
    • Гофрированная бумага-материал для декоративно-прикладного творчества.
  • Вагон метро типа Е — отличаются от вагонов предыдущей серии Д наличием полос гофрирования (у первых опытных вагонов полосы гофрирования были только в нижней части кузова).
  • Юнкерс Ю 52 — немецкий пассажирский и военно-транспортный самолёт имел характерный фюзеляж из гофрированного металла.
  • Ford Trimotor — фордовские самолёты были цельнометаллическими, с характерной обшивкой крыльев и фюзеляжа из гофрированного алюминия.
  • Дирижабль Циолковского — тонкая металлическая оболочка также была гофрированной, что позволяло увеличить её прочность и устойчивость. Волны гофра располагались перпендикулярно оси дирижабля. Позднейшие исследования в лаборатории Людвига Прандтля показали, что такое расположение гофров приводит к увеличению шероховатости оболочки и, как следствие, к значительному увеличению сопротивления воздуха.
  • Гофрированные воздуховоды для вентиляционных систем, изготавливаются из алюминия и имеют гибкую структуру, для перемещения воздуха в приточно-вытяжных системах.
  • Максимилиановский доспех — при внешних очертаниях, делающих его похожим на миланский доспех, максимилиановский доспех имеет конструктивные особенности, унаследованные от германского готического доспеха, такие, как обилие рёбер жёсткости (изготовленных путём гофрирования), позволяющих получить более прочную конструкцию при меньшем весе.
  • Раф (фреза, горгера) — круглый гофрированный воротник европейской моды XVI—XVII веков.
  1. ↑ ГОСТ Р 52720-2007. Арматура трубопроводная. Термины и определения.

Ударение в слове ГОФРИРОВАННЫЙ: как правильно

Содержание: ударение в слове “ГОФРИРОВАННЫЙ”

Слово “гофрированный” является страдательным причастием прошедшего времени, которое образовано от глагола “гофрировать”.

Анализируемое причастие употребляется в значении “сложенный мелкими складками при помощи особых щипцов”.

Разделим страдательное причастие на фонетические слоги для того, чтобы определиться с правильной постановкой ударения:

го-фри-ро-ва-нный

В обычной речи мы обычно слышим два варианта постановки ударения:

  • “гофри́рованный”, где ударение падает на гласную букву “и” второго слога,
  • “гофриро́ванный”, где ударение падает на гласную букву “о” третьего слога.

Так, какой же вариант из этих двух является правильным – “гофрИрованный” или “гофрирОванный”?

Согласно орфоэпической норме русского языка, ударение нужно ставить на гласную букву “о” третьего слога:

гофриро́ванный

Как запомнить правильное ударение в анализируемом слове?

Для более легкого запоминания вспомним родственные слова:

  • гофрирова́ть
  • гофрирова́льный
  • гофриро́вка

Обратим внимание на то, что ни в одном из родственных слов буква “и” не является ударной гласной.

В анализируемом нами слове “гофриро́ванный” гласная буква “и” также не будет ударной.

Посмотрим изменение этого слова по падежным формам мужского рода:

  • и. п. (что?) гофриро́ванный
  • р. п. (чего?) гофриро́ванного
  • д. п. (чему?) гофриро́ванному
  • в. п. (что?) гофриро́ванного (гофриро́ванный)
  • т. п. (чем?) гофриро́ванным
  • п. п. (о чём?) гофриро́ванном

Как мы видим ударение в слове “гофрированный” является статичным во всех падежных формах.

Мы рассмотрели изменение падежных форм на примере мужского рода, но и в женском роде и в среднем роде, а также в форме множественного числа, ударение также остается неподвижным и падает на букву “о” третьего слога.

Примеры для закрепления:

  • Эти печи сделаны из гофриро́ванной листовой стали;
  • Серые склады были сделаны из гофриро́ванной пластмассы с различными рисунками на стенах;
  • Она была одета в шифоновую блузку с гофриро́ванными рукавами, которые прекрасно сочетались с гофриро́ванной голубой юбкой.

Прокладка кабеля в гофре — ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

монтаж кабеля в гофре как правильноОчень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Цвет и тип гофры

разноцветная гофра назначение каждого цвета и применениеПервое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

  • серый цвет это ПВХ — поливинилхлоридгофра ПВХ отличительные особенности и характеристики

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

  • черный и оранжевый цвет это ПНД – полиэтилен низкого давлениягофра ПНД отличительные особенности и характеристики
  • синий цвет ПП – самозатухающий полипропиленгофра ППП отличительные особенности и характеристики

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.оранжевая и черная гофра на потолке пожароопасна

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. испытание гофры серой ПВХ на продавливание грузом 45кг

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

испытание гофры серой ПВХ на продавливание грузом 45кг

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.пожар в доме из-за гофры

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

пожар в доме из-за гофры

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.переход проводки через стену

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.применение черной и оранжевой гофры ПНД при монтаже проводки по полу

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.подвеска кабеля в гофре на улице какую гофру использовать

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.сравнение ПВХ гофры и ПНД на улице какая стойкая к разрушению и ультрафиолету

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.прокладка пвх гофры по горючим основаниям за подвесными потолками

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.обгоревший металлорукав

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

  • грызуныгрызуны и кабель защитит ли гофра
  • заводской бракзаводской брак оболочки кабеля

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Сменяемость проводки

провода в гофреЕсли вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.111_gofra

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.монтаж кабеля в гофре по потолку как правильно

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.кабель ПВС почему нельзя прокладывать даже в гофре

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.111-50

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.функция врезки в угол штроборезом DeWalt

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.выбивание борозды штробы под кабель

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.111-19

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.как нельзя делать штробу под кабель с гофрой

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.111-21

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

  • специальный крепеж и гвоздикрепеж гофры, труб с помощью жестких скоб Хилти

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.111

  • больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

заведение кабеля в гофре в распаечную коробку

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.высверливание проходного отверстия через стену

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.высверливание множества отверстий через стену

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

  • не создавайте острых углов при проектировании трассфигурная красивая прокладка кабеля в гофре по потолку
  • для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфтысоединение гофры через транзитные муфты переходники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

  • нельзя протягивать в одной гофре сразу несколько кабельных линий

соединение гофры через транзитные муфты переходники и муфты

  • силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
  • если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки: таблица подбора сечения гофротрубки и сечения проводов

Рекомендуемые диаметры гофры под разные сети:рекомендуемые диаметры гофры под кабели разных сетей и назначений

  • на линии освещения как правило используется гофра d=16мм
  • на силовые розетки диаметром не менее 20мм
  • под коаксиал для видеонаблюдения – не меньше 25мм
  • под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Статьи по теме

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

Провода и кабели – важнейшие элементы любых коммуникаций, начиная от электрических и телефонных сетей и заканчивая интернетом, системами видеонаблюдения и регистрации. Именно поэтому важно обеспечить их надежную и эффективную защиту. В этом плане существует несколько компонентов, но наиболее популярным является гофра для кабеля. В зависимости от конфигурации гофрированные трубы могут прокладываться под землей, внутри стен или крепиться к ним.

Назначение и преимущества гофры

Гофра для проводов выбирается в зависимости от конкретных требований и поставленных целей:

  1. Электротехнические компоненты из негорючей оболочки выбираются в случае прокладки в стенах, сформированных из деревянных, каркасных материалов, в том числе ПВХ-плит и вагонки, или монтирования на деревянные перекрытия. Здесь главное – пожарная безопасность.
  2. Более твердая и прочная оболочка может пригодиться при необходимости прокладки за отделочными материалами, включая гипсокартон и шпатлевка. Зачастую на такие стены вешаются картины, кронштейны для телевизоров, полки, поэтому важно обеспечить защиту от механических повреждений.
  3. При наружной прокладке кабеля, чтобы защитить его оболочку от воздействия ультрафиолетовых лучей и механических повреждений.
    Монтаж проводов в гофрированной трубеМонтаж проводов в гофрированной трубе
  4. При открытой прокладке по воздуху понадобятся компоненты, способные выдерживать широкий диапазон температур (как экстремально низкие, так и высокие). Опять же обратите внимание на защиту от ультрафиолета, убедитесь в наличии армирования. Кабель с гофрой крепятся к опорам, поэтому оказывают друг на друга дополнительную нагрузку. Требуется защита с усиленной несущей способностью.
  5. При подземной прокладке нужно размещать жесткую водонепроницаемую гофру.
  6. При прокладке кабеля под стяжкой гофра должна выдерживать нагрузку цементно-песчаной смеси или бетона, а также гарантировать оперативную и простую замену кабеля в случае его повреждения. Таким образом, исключается необходимость разрушения пола.

Важно! Ни одна гофра не может гарантировать стопроцентную защиту кабеля от механических воздействий. Даже при использовании металлических труб, просверливая очередной отверстие дрелью, вы наверняка не почувствуете разницы между бетонной стеной (или отделочным материалом) и гофрой. Лучший способ избежать подобных неприятностей – иметь точный план проложенной электропроводки, знать, на каком расстоянии от пола, потолка, дверного проема и других недвижимых объектов квартиры находится кабель.

Если при внешней прокладке используется прочный, устойчивый к холоду и влаге провод, то можно обойтись без применения гофры. Она не нужна также при укладке кабеля в штробы с последующим оштукатуриванием.

к содержанию ↑

Виды гофры для прокладки кабелей

Существуют три основных критерия для классификации гофры, используемой для прокладки кабеля – конструкция, размеры и материалы изготовления.

Различия по конструкции

В зависимости от конструкции гофра бывает легкой, средней, тяжелой и армированной. Подробнее о каждой разновидности:

  • Легкое изделие является тонкостенным, что обеспечивает повышенную гибкость. Характеризуется низкой стоимостью, удобством эксплуатации. Актуально в тех случаях, когда электрическая трасса содержит множество крутых изгибов. Недостаток – минимальные прочность и защита от механических повреждений. Зачастую устанавливается под обшивкой из разных материалов.
  • Средние компоненты более жесткие и подходят при прокладке кабеля в стенах, реже – под стяжкой. Последнее обусловлено слишком высоким риском: даже незначительная деформация из-за давления бетонной массы может привести к потере главного преимущества гофры под стяжкой – возможности быстрой замены проводки без разрушения покрытия.
  • Тяжелая гофра имеет более толстые стены, поэтому ее гибкость будет минимальной из всех трех перечисленных разновидностей. Она может размещаться в открытом грунте, под бетонной стяжкой. Если направление легких изделий можно изменять вручную, то в случае с тяжелыми понадобится дополнительная фурнитура – уголки, тройники, муфты, ответвители и т. п. Это обусловлено чересчур большим радиусом изгиба. Еще одно преимущество – повышенный класс защиты от пыли и влаги.
  • Армированная гофра – улучшенная разновидность тяжелой. Внутренняя часть дополняется плетенной стальной сеткой, что повышает прочность на разрыв. Отлично подходит при уличном монтаже кабеля разными способами (подвешивание на опорах, прокладка в земле).

Армированная трубка для электропроводкиАрмированная трубка для электропроводки

Гофра может выпускаться с зондом или без него. Первый вариант более удобен в эксплуатации, поскольку значительно упрощает пропуск кабеля через защитное изделие. Без зонда практически невозможно протянуть провод через уже уложенную гофру с изгибами. С аналогичной проблемой можно столкнуться даже на прямых участках протяженных трасс. Впрочем, если зонд отсутствует, все равно есть выход: кабель продевается с помощью жесткой проволоки.

к содержанию ↑

Материалы

Гофры бывают пластиковыми и металлическими. С другой стороны, существуют их различные модификации, имеющие уникальные характеристики и химические составы. Выбор конкретного зависит от поставленных задач.

Пластиковые делятся на три основные разновидности:

  1. Полипропиленовые изделия обычно выпускаются в синем цвете. Это самозатухающий водонепроницаемый материал, который не поддерживает горение. Благодаря этому компоненты применяют для прокладки провода на улице или в помещениях с высоким уровнем влажности.
  2. ПВХ-гофра окрашивается в серые оттенки. Характеризуется самозатуханием, но не устойчива к воздействию влаги, из-за чего может эксплуатироваться исключительно в «сухих» комнатах.
  3. Еще один полезный материал – ПНД, что расшифровывается как «полиэтилен низкого давления». Такая гофра изготавливается в оранжевом или черном цвете. С одной стороны, ПНД-труба не защитит от горения, с другой, выдержит воздействие влаги и химически активных веществ. Чаще всего можно встретить при прокладке кабеля под стяжкой, в штробах стен из негорючей отделки или при открытом монтаже на улице.

Защита для проводов из полиэтилена низкого давленияЗащита для проводов из полиэтилена низкого давления

Металлическая гофра может изготавливаться из нержавеющей или оцинкованной стали. Независимо от конкретного материала изделие устойчиво к горению, механическим ударам и химически агрессивным компонентам. Может смело использоваться в постройках из горючих стройматериалов, включая деревянные и каркасные дома. Неплохой вариант при уличной прокладке.

Чтобы гарантированно удовлетворить требования пожарной безопасности при установке электрической проводки в горючих стенах, лучше всего отдать предпочтение металлических гофрам. Помимо негорючести материала такие компоненты смогут выдержать дополнительную нагрузку, оказываемую на них в результате изменения размеров здания. Также любой грызун с легкостью разберется с пластиковым изделием, но сломает зубы о прочную сталь.

Толщина стенок у металлической гофры составляет не менее 2 мм. Это гарантирует защиту в тех случаях, когда происходит короткое замыкание, но не срабатывает автомат. Прожечь стенки изделия практически нереально.

Металлические рукава для проводовМеталлические рукава для проводов

к содержанию ↑

Размеры

Гофрированная труба реализуется погонными метрами, а стоимость зависит от материала изготовления, производителя, конструкции и диаметра. Последний параметр является самым важным, определяющим габариты изделия. Его значение варьируется в диапазоне 16-65 мм.

Здесь следует помнить, что любая труба имеет внутренний и наружный диаметры. Первая величина указывает на то, сколько проводов, какого сечения можно протянуть через гофру, вторая – объем, требуемый под укладку заполненной гофры в полу, стенах или грунте.

Важно! Любые строительно-ремонтные работы нужно выполнять так, чтобы оставался запас. Так и в случае с гофрой: убедитесь в том, что при необходимости через нее можно будет протянуть еще такое же количество проводки (четверть диаметра должна быть свободной). Также благодаря этому создастся воздушная подушка, обеспечивающая эффективное охлаждение кабеля.

Вкратце о применении гофры в зависимости от диаметра:

  • Изделие диаметром 16 мм подходит при прокладке электрической линии от распределительного щитка до осветительных приборов. Максимум через него следует пропускать два проводника.
  • Трубы диаметров 20 мм станут идеальным вариантом для протяжки электрической проводки до розеток и выключателей.
  • Гофра для электропроводки диаметром 25 мм необходима для прокладки провода от электрического щитка или коробки до другого компонента цепи.
  • Для соединения двух одинаковых электрических щитов понадобится изделие диаметром 32 мм.
  • В проходах межэтажных перекрытий используется техническая гофра от 40 мм и выше.

ПНД рукав 25 мм с зондомПНД рукав 25 мм с зондом

к содержанию ↑

Что нужно учитывать при выборе гофротрубы

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

  • синий – полипропилен;
  • серый – поливинилхлорид;
  • черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

  • белая гофра или провод – компьютерная сеть;
  • серая или черная – общее назначение;
  • зеленая – телефонная сеть;
  • красная – уличная проводка.

Трубка из ПВХ для уличной проводкиТрубка из ПВХ для уличной проводки

к содержанию ↑

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

  • протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
  • на острый угол нельзя устанавливать цельный гофрорукав;
  • избегайте близкого расположения двух и более поворотов трассы;
  • угол поворота должен быть больше 90 градусов, радиус – желательно больше;
  • две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
  • не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
  • одна гофра – одна кабельная сеть;
  • силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Тройник для прокладки кабеляТройник для прокладки кабеля

к содержанию ↑

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

  1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
  2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
  3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

  1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
  2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Протяжка кабеля через рукавПротяжка кабеля через рукав

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды. Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей.

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

манжета размером 110 мм, замена эксцентрика и фановой трубы, как подключить гофрированный слив

Иногда только с помощью гофры можно установить унитаз в требуемое положение. При использовании стандартных жестких труб это не всегда возможно в той позиции, в которой хочется владельцу. В статье будут подробно рассмотрены все вопросы, связанные с использованием пластиковой гофры для демонтажа старой или установки новой трубы.

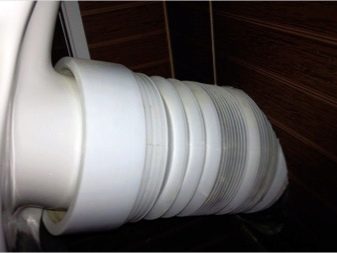

Особенности и назначение

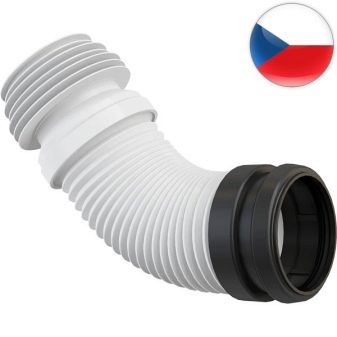

Безнапорная гофра (манжета) для унитаза, изготовленная из пластика, делает ремонт в туалете намного проще. Раньше для того, чтобы подключить унитазную конструкцию к системе канализации, использовали трубы из чугуна, отличавшиеся тяжестью и трудностью монтажа. В настоящее время значительно легче и удобнее пользоваться для этих целей пластиковыми изделиями. А уж в условиях многих квартир, когда каждый квадратный сантиметр на счету, такая унитазная гофра – единственный возможный выход для того, чтобы установить писсуар.

Гофрой называется переходный элемент системы сантехники, который предназначен для того, чтобы соединить унитазный патрубок с канализационной трубой. Это широкая трубка с гофро-стенками, изготовленная из термического пластика. Ее край представляет собой соединительную манжету, благодаря которой проще состыковать трубу и выпускное отверстие унитаза. Длина гофры в среднем составляет 25-30 см, манжета имеет диаметр 13,4 см на внешней стороне, 7,5 см – на внутренней (со стороны унитаза). Тот конец, который присоединяют к канализационной трубе, имеет диаметр 11 см.

Особенность унитазной пластиковой гофры такова, что внутри нее есть слой, значительно повышающий ее технические характеристики. Особенно это заметно, если остановить выбор на продукции лидирующих мировых производителей, таких как SML или Duker.

Установить на унитаз гофру намного удобнее и выгоднее, чем чугунную трубу. Во-первых, пластик легкий, стоит меньше, а срок эксплуатации у него намного больше.

Чистить его несложно, можно это сделать самостоятельно. Перед тем, как устанавливать гофру, не требуется предварительная чеканка.

Используют гофру не всегда. В большинстве случаев предпочтительнее взять пластиковую трубу, она значительно прочнее.

Гофру для унитаза используют в ряде случаев.

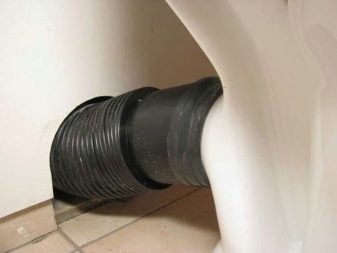

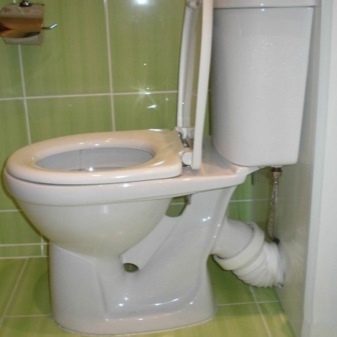

  • В ситуации, когда унитаз смещен по оси относительно раструба канализации. Это может произойти, когда вследствие настила плитки на пол его уровень приподнимается, или когда владельцем принято решение переместить унитаз, установив его на другое место. В каждом подобном случае не будет точной стыковки выпускного отверстия унитаза и раструба канализации, то есть потребуется использовать специальный гофрированный слив. Если же производится замена унитаза и установка нового на другое место, гофра должна быть не короче 50 см. Если не использовать пластик, то придется перемещать канализационную трубу. Если же по окончании ремонта пол в санузле поднимется (и, соответственно, поднимется унитаз), замена гофры не требуется.
  • Другая ситуация – когда нетипичен сам выпуск. Унитаз бывает устроен таким образом, что тип существующей канализации не совпадает с выпускным отверстием. Например, иногда в квартиру старой планировки требуется поставить современную сантехнику. В ней выпуск обычно прямой, а в устаревших моделях унитазов – косой.

Поэтому в случае, когда оборудование имеет горизонтальный или вертикальный выпуск, для того чтобы подключить его, понадобится использование гофрированной трубы, которую можно изогнуть под нужным углом.

Преимущества и недостатки

Достоинств у пластиковой гофры много, и они довольно весомые:

  • Простота монтажа – человеку без специальных знаний вполне можно справиться с заменой трубы.
  • Бюджетность – пожалуй, основное преимущество наряду с легкостью установки.
  • Единственный доступный вариант в случае перемещения или сдвига унитаза.
  • В случае несовпадения выпускного отверстия на унитазе и канализационного раструба можно ставить только пластик.
  • Подойдет для временного унитаза, устанавливающегося до окончания ремонта.

Наряду с большим количеством преимуществ имеются и недостатки.

  • Хрупкость конструкции в связи с небольшой толщиной стенок трубы. Если в унитаз уронить что-то с острыми краями, например, осколок керамоплитки или стекла, гофротруба может быть повреждена, и ее придется заменить.
  • Если гофру расположить под неправильным углом или придать ей не тот изгиб, она может легко засориться.
  • Если же гофротруба слишком длинная, она может провиснуть под тяжестью содержимого.
  • Гофру нельзя размещать в стене, только снаружи.
  • По мнению многих пользователей, конструкция имеет малопривлекательный и громоздкий внешний вид.

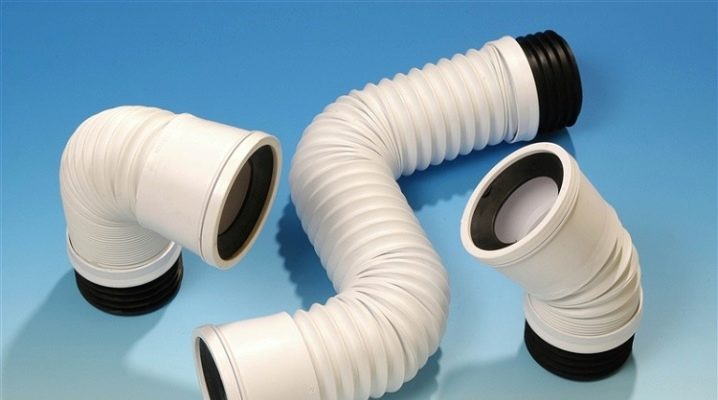

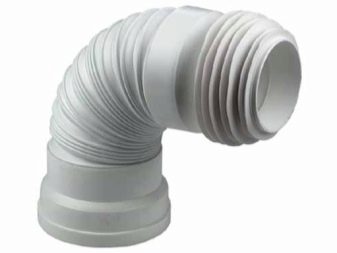

Виды и размеры

Унитазные гофры могут обладать такими параметрами.

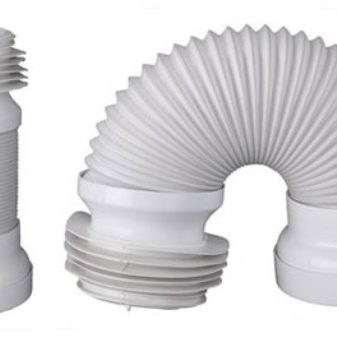

  • Эластичность. В зависимости от нее они бывают мягкими и жесткими. Вторые обладают более высокой прочностью и износостойкостью. Мягкую гофру можно установить на унитаз любой конфигурации и с любым типом выпуска (вертикальным, косым или горизонтальным). Чем более эластична труба, тем проще ее монтировать.
  • Армирование. С его помощью пластиковые трубы укрепляют. Для этого используется стальная проволока. Армированная арматура служит дольше, но и стоит значительно дороже.

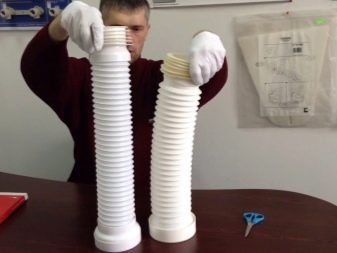

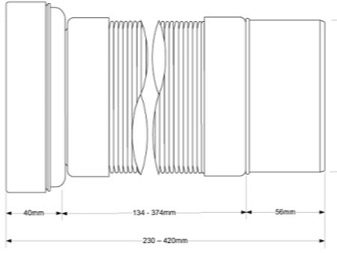

  • По длине гофротрубы также различаются. В среднем диапазон варьируется от 0,2 до 0,5 м. Приобретая арматуру, нужно учесть расстояние от унитаза до того места, где гофра врезается в трубу. Лучше всегда покупать чуть более длинный канал, примерно на 5 см больше требуемого. Так проще избежать протечки.

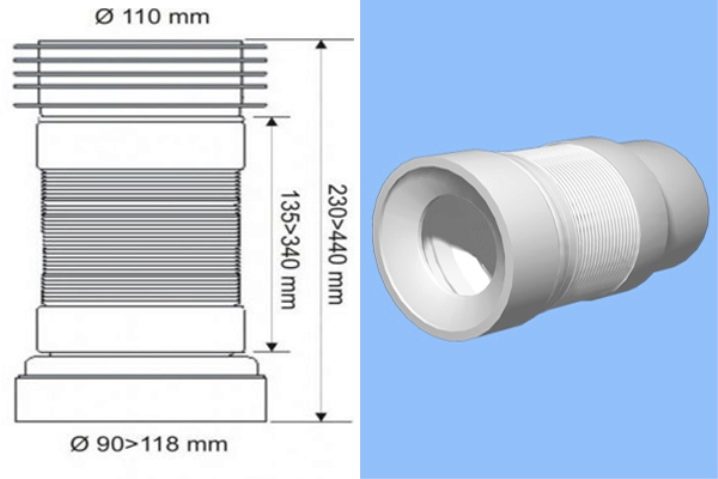

Диаметр гофры может быть 50, 100, 200 мм. Перед покупкой нужно произвести замеры диаметра отверстия унитаза, и, исходя из полученной цифры, приобрести трубу с соответствующим сечением. Купить ее можно в любом магазине строительных и отделочных материалов.

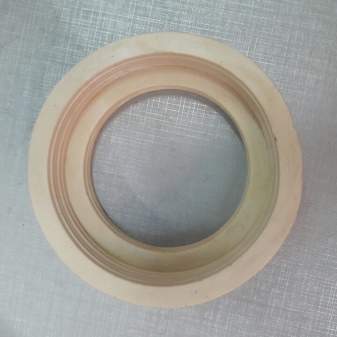

Манжетой называют деталь сантехники, которая отвечает за обеспечение герметичного соединения унитаза и канализационного выпуска. Для каждого напольного унитаза она является необходимой. Поэтому, приобретая сантехнику, в комплект следует купить и манжету.

Модели, представленные в магазинах, различны по многим параметрам: материалу, из которого они изготовлены, диаметру, форме. Стандартный диаметр манжеты – 110 мм, но могут быть иные варианты. Необходимо узнать, каким типом выпуска оснащен унитаз, и какой у него диаметр, потому что именно на него будет крепиться манжета вторым концом.

Если размеры не совпадают, то необходима покупка простой конусной модели (в случае, если подключение прямое), либо комбинированной с разными выходными размерами (если подключение со смещением).

Если классифицировать манжеты, можно выделить следующие разновидности:

  • прямые гладкие;
  • угловые гладкие;
  • конусные;
  • эксцентрические;
  • гофрированные.

Бывают также комбинированные модели: с одного конца они прямые и гладкие, а с другого гофрированные.

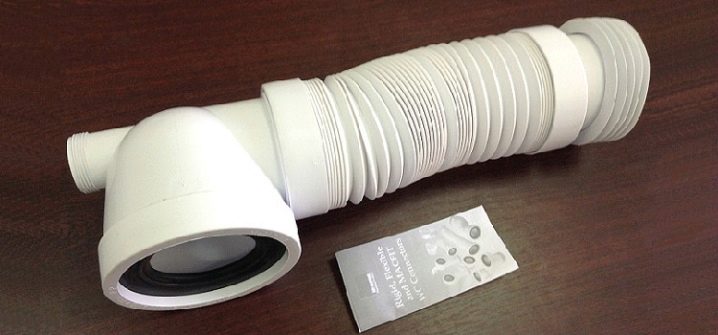

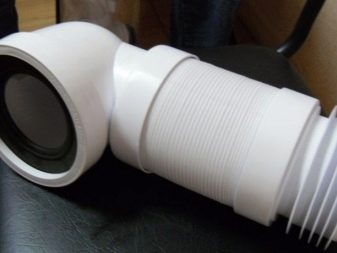

Фановая гофра подходит для подсоединения унитазов с горизонтальным или косым выпуском. Ее устанавливают в трубу 90 мм (безманжетную) либо в трубу со срезом 110 м.

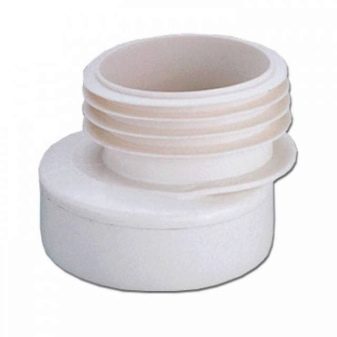

Манжета эксцентрик состоит из двух цилиндрических поверхностей, соединенных вместе, но сдвинутых друг относительно друга по продольным осям. Стандартный диаметр выпускной бесшовной трубы – 72 мм.

В соответствии с материалом, из которого они изготовлены, манжеты делятся на резиновые и пластиковые. Если модель унитаза современная, а трубы сделаны из пластика, то используют полимерные виды. А для стыка с чугунной трубой подойдет традиционная плотная резина.

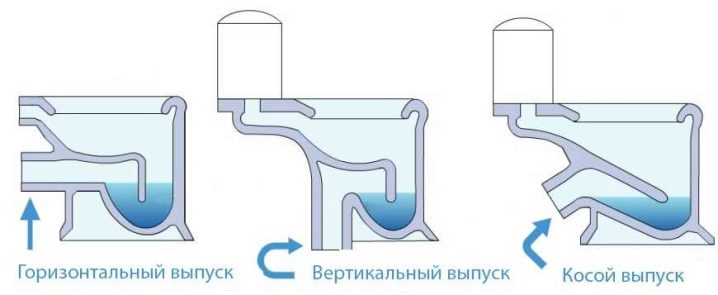

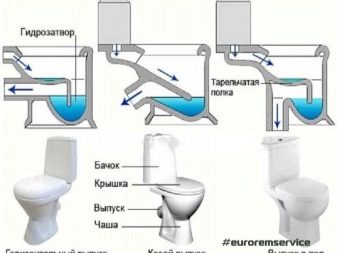

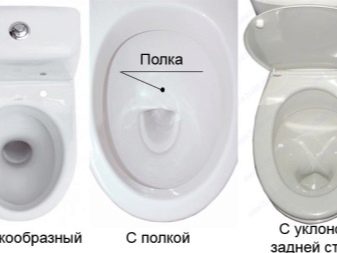

Обязательно учесть форму выпускного отверстия на унитазе. Она может быть:

  • вертикальной;
  • горизонтальной;
  • косой.

Обязательной деталью является муфта. Модели для пластиковых труб выпускаются в ограниченном количестве – всего пять видов:

  • Труба/труба – изделия с гладкими стенками зафиксированы друг относительно друга резьбой. Используется для жестких пластиковых труб, надевается по очереди на оба конца.
  • Коробка/труба – в трубе с одной стороны находится кабель, с другой – компрессионный зажим.
  • Фитинг с разъемным соединением.
  • Прозрачная труба подходит для мягких стыков гофротрубы, укрепляется посредством накручивания.

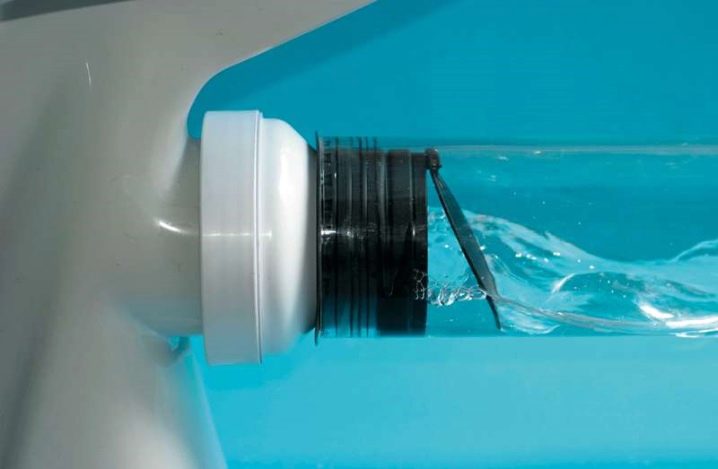

Если не хочется, чтобы беспокоили неприятные запахи, можно оснастить унитаз обратным клапаном. Он может быть установлен не только в унитазе, но и в иных сантехнических элементах, имеющих выход в канализацию.

Обратный клапан защищает каждый из предметов сантехники от возникновения засоров, и устраняет запахи, препятствуя их распространению по жилому помещению. Это актуально как для жильцов на верхних этажах, так и на нижних.

Как выбрать?

Каждое изделие можно отнести к своему типу, руководствуясь сочетанием таких параметров как:

  • длина и диаметр;
  • армирование;
  • эластичность.

Подобрать нужное изделие можно, исходя из нужных параметров, а также руководствуясь требованиями к качеству и прочности.

Желательно покупать сертифицированное изделие, а также перед приобретением тщательно изучить маркировку на нем. Не нужно поддаваться соблазну купить подозрительно дешевый товар, ведь, как известно, «скупой платит дважды», и велика вероятность, что, установив копеечную гофру, в скором времени придется идти в магазин за новой.

Демонтаж старой

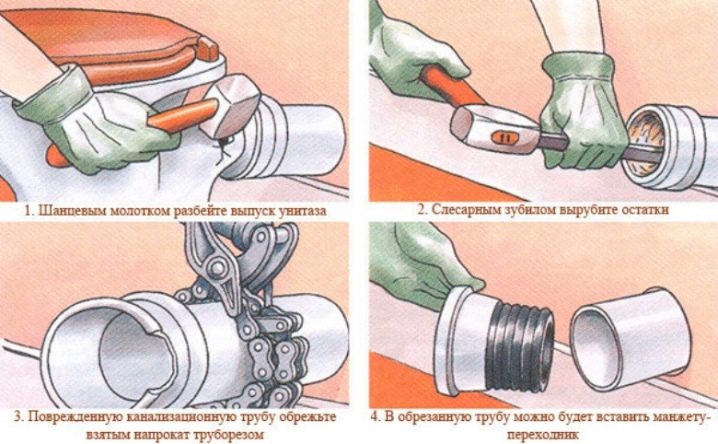

Чтобы самостоятельно заменить гофру на унитазе, нужно демонтировать старую трубу. Это ступенчатая процедура, требующая определенной последовательности действий.

Чтобы правильно это сделать своими руками, нужно приготовить несколько ведер и ненужные тряпки. Сначала потребуется отключить подачу воды в сливе. Потом нужно открутить трубку, пропускающую воду. После вода сливается из бачка, а потом нужно снять бачок.

Процесс демонтажа начинается с унитаза. Если он установлен и эксплуатируется давно, то, вероятнее всего, он очень прочно закреплен в цементе. Вытащить его без повреждения невозможно. В этом случае нужно бить молотком в горловину унитаза. От вибрации воздействие на основание из цемента усилится, так процесс демонтажа пойдет легче.

По трубе бить нельзя ни в коем случае, особенно по чугунной, так как есть риск трещины или даже полного ее разрушения. Трещину в гофре заделать нельзя, а для установки новой придется полностью заменить трубу. Это повлечет дополнительные расходы средств и времени.

Когда горловина разбита, можно демонтировать конструкцию. Для начала нужно раскачивать ее. Если не получилось, при помощи молотка и зубила можно попробовать сбить основание из цемента. Часто после этого унитаз трескается или распадается на части, их нужно разобрать. Чтобы туалет не залило водой, следует обложить конструкцию тряпками.

После того, как унитаз демонтирован, нужно сбить с него все осколки и остатки цемента. Как только его нижний срез станет ровным, нужно очистить раструб и убрать из него куски унитаза. Как только канал очищен, его нужно заткнуть заглушкой, иначе неприятный запах распространится по всему дому. После этого можно менять гофротрубу.

Как установить?

Для того чтобы поменять гофру, понадобятся такие инструменты:

  • молоток;
  • кувалда;
  • рулетка;
  • клей «жидкие гвозди»;
  • фум-лента;
  • ключи;
  • шланг, чтобы сливать воду.

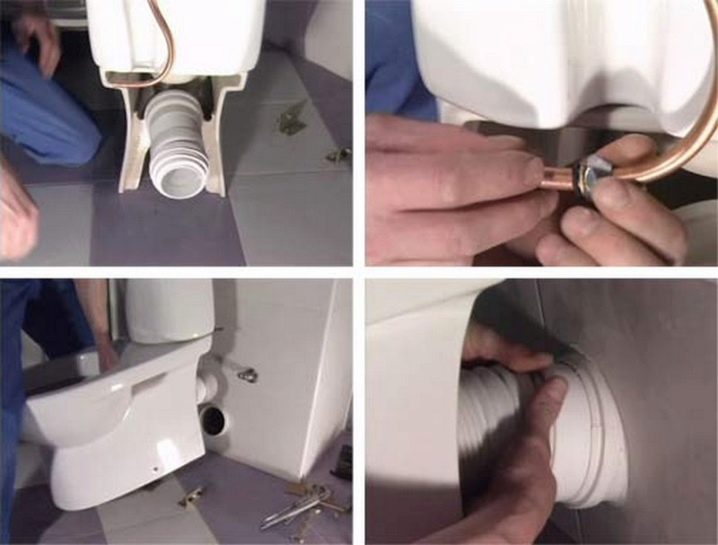

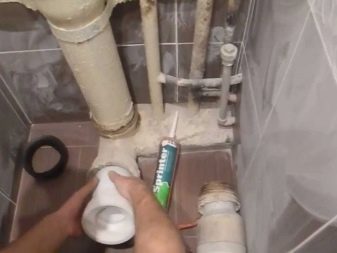

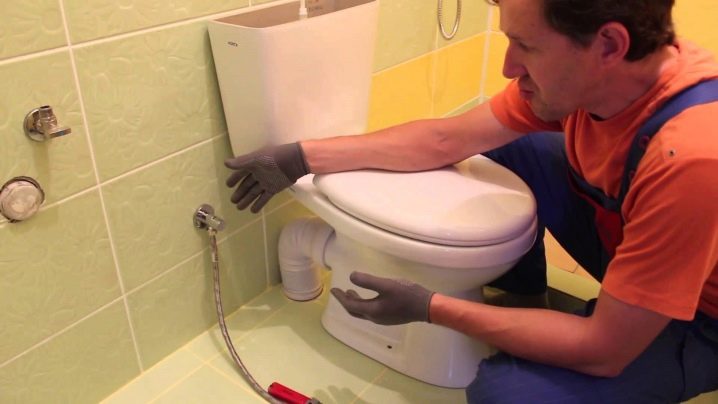

Сделать это очень просто. Сначала нужно примерить трубу, для этого гофра прикладывается к тому месту, где планируется ее подсоединить. Сразу будет видно, стыкуются ли горловина унитаза, сточная труба и непосредственно гофра. Тут же можно определить, является ли длина гофротрубы подходящей.

Если нужно, гофру обрезают и делают разметку. Точки, где будут дюбели, нужно отметить маркером. Основание для унитаза также нужно обозначить. На унитаз устанавливаются бачок и сливная труба. При помощи перфоратора нужно сделать дыры под дюбели, после этого начинается монтаж новой гофротрубы.

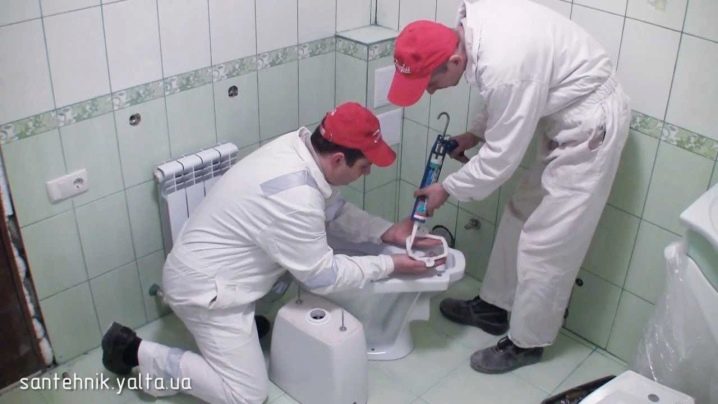

Сначала ее протирают сухой тряпкой, потом наносят герметик на прокладку. После чего труба вставляется в канализационное отверстие. С другой стороны трубу тоже нужно обработать герметиком, после чего следует одеть обработанный канал на унитаз в области горловины. Замеченные трещины и щели нужно заделать тем же герметиком или клеем «жидкие гвозди».

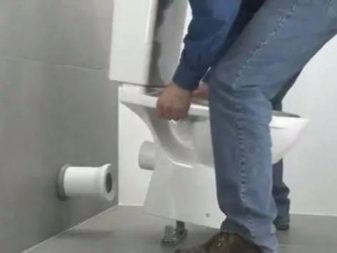

На место, отведенное под основание унитаза, нужно поставить прокладку из резины, после чего необходимо нанести силиконовый герметик на ее окружность. Теперь можно поставить унитаз и закрепить его.

Как только клей «схватился», нужно проверить качество работы конструкции. Для этого следует спустить воду в унитазе и проконтролировать, не течет ли из-под него.

Кроме такого способа, можно нагреть гофротрубу. Ее подвергают воздействию высоких температур до тех пор, пока ее конец не станет мягким. Потом нужно без промедлений надеть гофру на отвод унитаза. Далее вторым концом канализационный раструб стыкуют с гофрой и наносят герметик. Теперь подсоединение окончено.

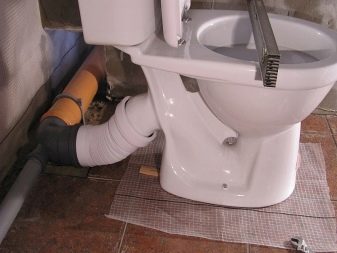

Подключить унитаз с прямым выпуском к канализации с косым раструбом можно при помощи пластикового уголка. Современные магазины предлагают широкий ассортимент изделий из этого материала. Чтобы предотвратить протечку воды из-под унитаза, нужно воспользоваться, кроме уголка, резиновым уплотнителем.

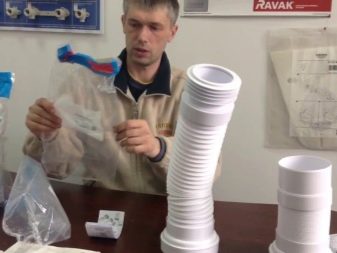

Мастер-класс по установке гофры смотрите далее.

Полезные рекомендации

При приобретении специалисты рекомендуют учитывать длину гофры. Это особенно важно для тех санузлов или туалетных комнат, в которых унитаз отходит от стены довольно далеко. Гофротрубу можно вытянуть, но это действие имеет определенные ограничения. И чем больше подвергать ее растягиванию, тем тоньше будут становиться ее стенки, что крайне отрицательно влияет на ее прочность.

Перед монтажом на унитаз вытягивать арматуру нежелательно. Только при стыковке с канализацией можно растянуть ее. Если не следовать этому совету, конструкция может провиснуть, а это чревато образованием засора в системе.

Укоротить гофру можно после замера нужной длины, но и тогда не следует отрезать ее в точности на это расстояние. Нужно оставить небольшой запас длины.

Устанавливая гофротрубу, важно, чтобы канал был изогнут, не мешая воде беспрепятственно сливаться. Пережимать трубу нельзя, иначе возможно повреждение, и в дальнейшем она начнет подтекать.

Не следует забывать, что гофра – изделие хрупкое и не рассчитано на чрезмерную нагрузку. Сверху или сбоку на нее ничто не должно давить.

Труба протекает

Если в сантехнике обнаружилась неисправность, это становится источником многих проблем. Несвоевременное устранение поломки может повлечь как разлитие нечистот по квартире, так и затопление водой соседей снизу. Учитывая то, что запах, распространяемый содержимым текущего унитаза, обладает невероятной стойкостью и впитываемостью в предметы меблировки, стены, пол и потолок, необходимо бороться с протечкой как можно более оперативно.

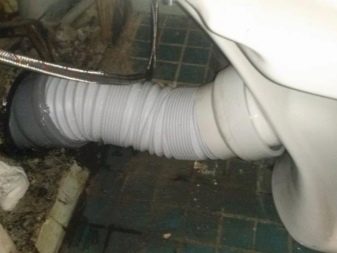

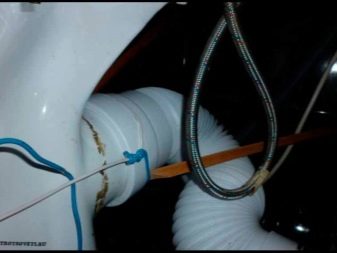

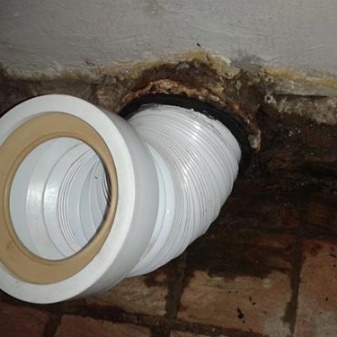

Часто причиной того, что унитаз течет, может стать гофротруба, которую либо неправильно установили. Она также может быть изначально некачественной.

Гофра выглядит как гармошка, соединяющая выпускное отверстие унитаза с отверстием в канализации. Чтобы убедиться, что течет именно гофротруба, нужно слить всю воду из унитаза и увидеть, в каком месте образовалась протечка.

Если подтверждение получено, то трубу нужно либо отремонтировать, либо заменить. Перед тем, как приступить к ремонту, следует найти место протечки.

Может быть два варианта:

  • труба разорвалась либо треснула;
  • образовалась протечка на стыке с канализацией или отводе унитаза.

Ремонтируют гофру таким образом:

  • Трещину нужно высушить (можно посредством фена), после чего заклеить резиновой заплаткой. Клей должен быть только водостойким.
  • Пропитайте кусок чистой ветоши эпоксидной смолой и обмотайте ею дыру. Предварительно место ремонта нужно обезжирить.
  • Пропитайте бинт цементной смесью, после чего наденьте получившуюся конструкцию на трубу.
  • Замажьте бинт санитарным силиконом и обмотайте им отвод унитаза.

Важно отметить, что все эти способы смогут устранить негерметичную стыковку только на время. Ведь отремонтировать гофру и сделать ее вновь водонепроницаемой нельзя. Лучше всего приобрести новую трубу и переставить ее.

Почему происходит протечка?

Особенно часто это случается при приобретении дешевого оборудования. Гофра сомнительного качества недостаточно плотно прилегает к трубе (ее внутренней поверхности), и на ней образуются нежелательные складки. Появление протечки в данном случае – вопрос времени.

Также в некоторых некачественных видах гофротруб юбка на манжете не прямая, а конусообразная. Этого быть не должно. Более дорогие модели, особенно изготовленные фирмами, лидирующими на рынке, обладают лучшими качеством и прочностью.

Для проведения качественного ремонта целесообразно обратиться за помощью к специалистам. При этом оставлять сантехников без внимания не стоит, лучше следить за тем, что они делают.

Что касается материалов, лучше приобретать их самостоятельно, так как очень часто вызываемые специалисты пытаются сэкономить на гофре, а это неминуемо повлечет за собой новые протечки.

Образовался засор

Такая неприятная вещь, как засор в канализации, известна подавляющему большинству владельцев жилья. Особенно это актуально для квартир, где установлены старые трубы, а канализационная система используется неправильно. Появление засоров обусловлено попаданием в трубу волос, грязи, жира, а также нерастворенных моющих средств – шампуней, лосьонов, бальзамов, мыла и других.

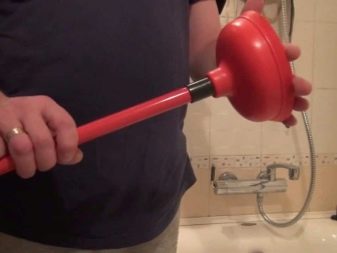

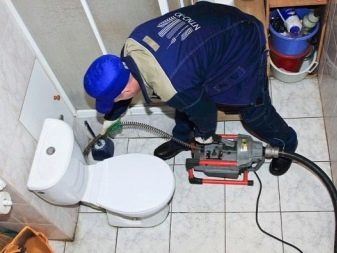

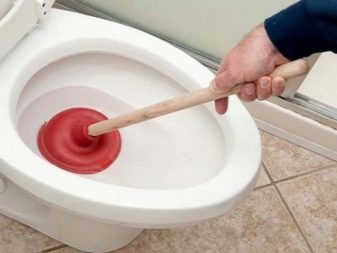

Сначала лучше попробовать прочистить унитаз, используя вантуз. Нужно как можно более плотно установить его к сливу и нажать несколько раз. Этот способ эффективен, если засор невелик, а частицы в нем мелкие.

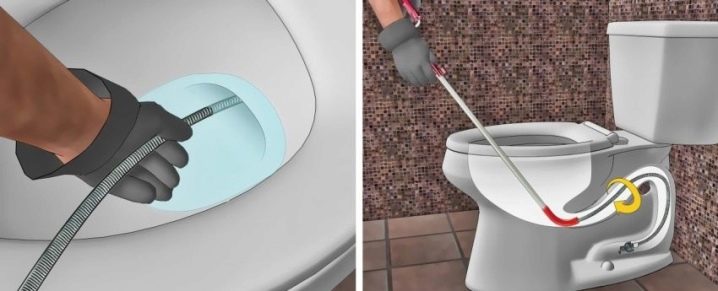

Если же все не так просто, и размер пробки достаточно велик, а сама она покрыта слоем жира, то вантуз бесполезен. Можно воспользоваться химическим веществом для прочистки слива. Таких средств в настоящее время довольно много в соответствующих магазинах. В их состав, как правило, входят кислоты и щелочи, которые растворяют засоры в трубе.

Такое средство просто заливают в трубу. Чтобы растворить пробку, нужно подождать не менее 4-5 часов. После этого в трубу вливают горячую воду. Лучше всего делать это на ночь, так как именно в это время сантехникой пользуются меньше всего, и у средства будет достаточно времени, чтобы прочистить засор.

Можно воспользоваться смесью соды и уксуса (на 1 пачку нужно взять 1 бутылку). Эффект от такой смеси будет аналогичным химическому средству. После использования как готового, так и сделанного самостоятельно раствора необходимо также применить вантуз.

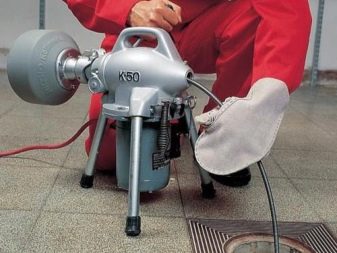

Все перечисленные способы хороши для удаления свежих засоров. В случае образования окаменелостей в старых трубах они вряд ли помогут. Тогда может пригодиться металлический трос. Его помещают в трубу и вращают, постепенно двигаясь вглубь. Это может помочь при жировых или волосяных засорах, но, если в унитаз были слиты, например, испортившиеся соленые огурцы, или выброшена гигиеническая прокладка, трос также бессилен.

Если от засора избавиться не вышло, лучше попросить о помощи профессионалов. Нужно позвонить в жилищное управление и оставить заявку. Существуют также платные службы, которые, как правило, реагируют более оперативно и имеют при себе все необходимые инструменты для устранения проблем. В сложных случаях засоры прочищаются при помощи специального гидропневмоимпульсивного оборудования.

Важно помнить, что устранять засор сложнее, чем предотвратить его появление. Нужно своевременно производить прочистку химическим средством не реже раза в месяц, а также стараться не допускать попадания в трубы волос, жира, мыла и крупных предметов.

Правильный выбор и замена гофры глушителя

Правильный выбор и замена гофры глушителя

Эластичное соединение в конструкции выхлопной системы необходимо для гашения вибраций, колебаний, возникающих при работе двигателя и движении автомобиля. Если гофро-элемент не предусмотрен конструктивно, вибрации негативно влияют на фланцевые соединения элементов выхлопного тракта, приводят к трещинам выхлопного коллектора, приемной трубы. Замена гофры глушителя необходима при ее разрушении, о чем говорит характерный звук прорывающихся выхлопных газов. Поговорим не только о том, как поменять гофру своими руками, но и как правильно выбрать гибкое соединение по диаметру, длине и конструкции оплетки.

Выбор размера

Для замены необходимо знать всего 2 параметры: диаметр посадочного отверстия и длину гофры. Внутренний диаметр отверстия должен соответствовать внешнему диаметру приемной трубы. При правильной замене гофра одевается на трубу с обеих сторон и обваривается. Часто при замене старую гофру отрезают за сварным швом, уменьшая при этом длину частей приемной трубы. Чтобы общая длина трубы не изменилась, новую гофру приваривают встык. Выбор гофры немного большей длины позволит при очередной замене не привариваться к старому сварному шву. Ниже представлены основные типоразмеры гофр глушителя, где первое число – внутренний диаметр посадочного отверстия, а второе – длина.

40×100
40×150
40×200
40×230
40×260
40×280

45×100
45×150
45×200
45×230
45×260
45×280
45×320

50×100
50×120
50×150
50×200
50×230
50×250
50×280
50×320
55×100
55×150
55×200
55×230
55×250
55×280
55×320

60×100
60×150
60×200
60×230
60×250
60×280

64×100
64×150
64×200
64×230
64×250
64×280

Выбираем производителя

Преобладающее большинство гофр на рынке можно разделить на 3 вида конструкции.

  • Трехслойные с основой в виде гофрированной трубки. Верхняя оплетка – привычное плетение из нержавеющей проволоки, а вот внутренний слой – гибкий металлический рукав. Металлорукав снижает температуру гофрированной трубки и защищает от прямого контакта с выхлопными газами. Ходят такие гофры глушителя действительно долго, но для их сжатия и растяжения необходима немалая нагрузка. Из-за плотной компенсации вибрации от двигателя интенсивней передаются на резиновые демпферы выхлопной системы и кузов автомобиля. Приверженцами такого типа конструкции являются компании «Interlock», «Bosal».
  • Трехслойные с основой в виде гофрированной трубки, но без металлорукава внутри. Вместо него трубку защищает оплетка из нержавеющей проволоки. Такие гофры глушителя более эластичный, но имеют немного меньший ресурс. Среди известных производителей можно выделить фирму «Innerbraid».
  • Трехслойные с внешней сеткой характерного плетения. Основа – гофрированная трубка, которая с внутренней части защищена металлорукавом. Заполнила рынок гофрами такого типа фирма «Hydra». Высокую цену производитель оправдывает стойкой к коррозии и высоким температурам нержавейкой марки AISI 304 и хорошей эластичностью.

Как заменить своими руками?

Перед снятием приемной трубы (штанов) очистите болты, гайки от грязи и смочите проникающим ключом. От постоянного перепада температур резьбовые соединения выхлопной системы автомобиля прикипают сильнее обычного. Чтобы не получить ожоги, дайте двигателю остыть перед началом замены.

  • Демонтируйте навесные агрегаты, мешающие доступу к болтам крепления приемной трубы к выпускному коллектору.
  • Отсоедините разъем лямбда-зонда либо выкрутите его до снятия «штанов» с автомобиля.
  • Открутите фланцевые соединения выхлопной трубы.
  • Маркером или мелом на «штанах» вблизи прилегания старой гофры поставьте две соосные отметки. Еще две параллельные отметки необходимы для контроля общее длины после установки новой гофры. На деталях несложной формы этого вполне достаточно для того, чтобы после замены все элементы выхлопной системы стали на свои места без натяга и отклонений.
  • Отрежьте старую гофру глушителя. Рез должен быть максимально ровным.
  • Зачистите болгаркой приемную трубу в месте будущего сварного шва. Нелишним будет зачистить небольшой участок для подключения массы сварочного аппарата.
  • Выставьте новую гофру, сохранив соосность и расстояние между параллельными метками.
  • Сделайте несколько прихваток, после чего обварите место стыка по кругу. Сварной шов должен быть качественным, чтобы исключить прорыв выхлопных газов. Металл толстостенный, поэтому смело варить можно как сварочным инвертором, так и полуавтоматом.

Хитрости замены

Больше всего трудностей возникает с установкой новой гофры в «штаны» сложной формы. Рекомендуем изготовить фиксирующую рамку, чтобы не нарушить взаимное расположение частей приемной трубы после вырезания старого эластичного соединения. Приварить рамку необходимо до удаления старой гофры. Изготовить продемонстрированный на видео А-образный фиксатор можно из арматуры, уголков, труб или профиля. Важна лишь жесткость конструкции.

Раскаленные окалины, разлетающиеся в стороны при сварке, легко повреждают внешнюю оплетку из проволоки. Новую деталь перед привариванием рекомендуем обвернуть смоченной в воде тряпкой.

Нанесите высокотемпературный герметик для выхлопных систем, если неуверены в качестве сварного шва. Предварительно необходимо зачистить шов щеткой по металлу и постараться удалить из раковин шлак, который остается при сваривании электродами. Обезжирьте поверхность акриловым растворителем и обильно замажьте сварной шов герметиком. Для застывания составу необходимо порядка 30 минут, после чего выхлопная система готова к сборке.

Можно ли поменять без снятия «штанов» с авто?

Замена гофры глушителя без снятия приемной трубы с автомобиля возможна только в том случае, если возле эластичного соединения достаточно места для работы болгаркой и сварочным инвертором. Из-за ограниченного доступа вы, скорее всего, не сможете УШМ качественно зачистить края трубы, если отрежете старую гофру ровно по сварному шву. В таком случае рекомендуем выбрать гофру большей длины, а старую отрезать с небольшим запасом. На видео показано, как быстро заменить гофру без снятия «штанов» с автомобиля.

Перед сварочными работы снимите минусовую клемму АКБ.

Одна из причин большого расхода топлива

Основные симптомы прогоревшей гофры глушителя:

  • сифонищий звук из-под днища автомобиля при повышении оборотов двигателя;
  • запах выхлопных газов в салоне при стоянке и движении с малой скоростью.

Если кислородный датчик установлен после гофры, то первым признаком нарушения герметичности станет повышенный расход топлива. Причина в добавочном воздухе, который попадет в выпускной тракт через негерметичность. Лямбда-зонд улавливает повышение концентрации кислорода, заставляя ЭБУ двигателя увеличивать порцию подаваемого топлива.

При замене обязательно обратите внимание на характер повреждения. Возможно, гофра глушителя разрушилась из-за неправильного крепления выхлопной системы и слишком малого расстояния до земли. Пропускная способность установленного за гофрой катализатора влияет на температуру выпускного тракта. В выхлопной системе до забитого каталитического нейтрализатора повышается температура и увеличивается давление газов. Уменьшение срока службы гофры глушителя в таком случае вполне прогнозируемо.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
