Как согнуть трубу: 10 способов самостоятельной работы

MesterulManole

20221 0 3

Предварительный нагрев деформируемого участка

Здравствуйте уважаемые читатели. Сегодня расскажу о том, как согнуть трубу без трубогиба и с трубогибом, и о том, как согнуть полипропиленовую трубу. Тема представляет немалый интерес так как без гнутых труб затруднительно построить теплицу, беседку или навес над крыльцом.

Почему важен правильный выбор способа сгибания

На фото последствия изгиба об колено

Неправильная холодная деформация трубы, независимо от того, из какого материала она изготовлена, негативно сказывается на прочности стенок.

В процессе сгибания трубы стенка по внешнему краю сильно растягивается и материал из которого она изготовлена истончается. По внутренней стороне трубы, при неправильном сгибании, стенки сминаются и образуются складки, которые негативно сказываются как на внешнем виде, так и на прочности изделия.

Для того чтобы сгибание трубы было выполнено правильно, стенки не должны сминаться, в то время как растягивание материала по внешней стороне должно происходить равномерно.

Как добиться такого результата?

Способы деформации труб без ущерба для их прочности

В таблице показано соответствие диаметра поперечного сечения и радиуса изгиба

Выбор способа сгибания труб зависит от типа производственных материалов. Повсеместно применяется три типа труб: металлические, металлопластиковые и полностью пластмассовые.

Гнуть до необходимой конфигурации можно первые две категории. Если стоит вопрос как согнуть трубу из полипропилена применяем промышленный фен со специальной насадкой.

Так можно гнуть пластиковую деталь с малым диаметром сечения

Установив деталь на насадку можно разогреть пластик до температуры близкой к температуре плавления, после чего можно аккуратно сгибать. Впрочем, для работы с пластиком рекомендую применять угловые фитинги с паяным или клеевым соединением.

Как гнуть трубу из металла

Актуальные способы деформации металлоизделий

Рассмотрим подробнее каждый из перечисленных на схеме способов

Инструмент арбалетного типа с гидравлическим приводом

Гидравлический трубогиб применяется для работы с толстостенными стальными трубами, для деформации которых требуется большое усилие.

Инструкция применения инструмента следующая:

  • Деформируемая деталь располагается между металлическими направляющими и прижимными вальцами;
  • За счет гидравлического сдвигания прижимных вальцов задается радиус и угол сгиба;
  • заготовка прокатывается через направляющие и прижимные вальцы, за счет чего получается необходимая форма.

Применение гидравлического трубогиба за счет подбора вальцов требуемой конфигурации позволяет работать с заготовками с традиционным круглым сечением и с профильными модификациями.

Моторизированный станок для работы с профильной трубой

Для повышения производительности гидравлический инструмент может дополняться электрическим приводом на вальцы.

В результате вам придется выставить необходимые параметры сгиба и следить за процессом работы не прилагая физических усилий.

Ручной трубогиб по своей конструкции аналогичен гидравлической модификации. Основным отличием является то, что расположение прижимных вальцов задается не гидравлическим приводом, а мускульным усилием.

Простейший ручной трубогиб ТР-1

Из-за конструктивных отличий ручной трубогиб применяется для работы с трубами с малой толщиной стенок и с небольшим диаметром поперечного сечения. Главным преимуществом ручного инструмента является доступная цена и возможность изготовления своими руками

.

Чтобы согнуть медную трубу используем внешнюю пружину

Применение наружных пружин актуально при работе с тонкостенными трубами с круглым сечением малого диаметра. Для увеличения эффективности деформации металлические стенки на участке растяжения можно дополнительно разогревать паяльной лампой.

Инструкция деформации следующая:

  • Подобранная по диаметру сечения специальная пружина надевается на поверхность трубы и проталкивается к месту сгиба, так чтобы участок деформации располагался примерно посредине трубы;
  • Участок, на котором выполняется деформация по внешней стороне разогревается паяльной лампой;
  • Труба берётся руками с обеих концов и аккуратно с усилием сгибается до получения требуемого угла и радиуса;
  • После остывания металла пружина снимается.

Зачем нужна пружина?

Независимо от того какую пружину вы используете внешнюю или внутреннюю, она не дает стенкам трубы деформироваться неравномерно. То есть, стенки трубы на участке сгиба повторят форму пружины.

Для этого специальные пружины изготавливаются из твердых марок нержавеющей стали. Для того чтобы пружина после использования легко снималась ее поверхность делается гладкой.

Песчаная засыпка вместо внутренней пружины

Использование песчаной засыпки — это возможность придать трубе более или менее равномерный радиус и угол сгиба без сильных сминаний стенок.

Применяя песчаную засыпку можно гнуть только отдельные отрезки труб в то же время деформировать уже приваренные конструкционные элементы трубопровода не удастся.

Схема деформации трубы с песчаной засыпкой

Инструкция деформации следующая:

  • На одном из торцов трубы устанавливается пробка;
  • С другого торца засыпается песок без неоднородных включений;
  • Открытый торец также запечатывается пробкой;
  • На предполагаемом месте сгиба металл разогревается паяльной лампой до легкого покраснения;
  • Взявшись за оба торца, гнем металлическую трубу о круглый столб до получения нужного угла и радиуса.

Методы, пригодные для работы с металлопластом

Трубы из металлопласта отличаются от металлических аналогов меньшей прочностью стенок за счет меньшей толщины металла. Поэтому для работы с металлопластом можно применить способы, перечисленные на следующей схеме.

Способы деформации металлопласта

Рассмотрим перечисленные способы подробнее.

Применение ручного трубогиба арбалетного типа позволяет задать требуемый угол и радиус металлопластовой трубе.

Ручной инструмент арбалетного типа

За счет меньшей степени нажима, в сравнении с гидравлическим аналогом, можно деформировать металлопластиковое изделие без риска порчи тонких стенок.

Если требуется задать малый радиус сгиба деформировать металлопластик нужно постепенно, переходя от большого радиуса к малому. Несмотря на то что прокатывать заготовку придётся несколько раз ее стенки останутся целыми.

С металлопластом применяем внутреннюю пружину

Применение стальной пружины аналогично использованию на металлической трубе. Но если на металле можно было использовать пружину большего размера, чем диаметр сечения трубы, то при работе с металлопластом размер должен совпадать.

Сгибаем заготовку постепенно. Для того чтобы пружину по окончании сгиба было проще снять, прилегающую поверхность трубы желательно смазать машинным маслом.

Применение песчаной засыпки практически ничем не отличается от использования засыпки при работе с металлом. По сути, песчаная засыпка выполняет функцию внутренней пружины, которая не дает стенкам смяться.

Так как металлопластик более пластичен, чем толстостенное металлическое изделие, металлопластовую трубу для сгиба берем не за торцы, а ближе к участку деформации.

Использование проволоки — это разновидность деформации трубы с применением заполнителя. То есть, если диаметр поперечного сечения невелик трубу можно заполнить обрезками проволоки не менее чем на 80% от площади сечения. Затем, удерживая заготовку за торцы, аккуратного гнем ее, предварительно накинув на круглый столб.

Единственным недостатком способа является невозможность выполнения сгиба с малым радиусом, так как потом будет непросто вытянуть проволоку.

Работа с профильными металлическими трубами

Расположение надрезов по которым выполняется изгиб

Напоследок расскажу, как согнуть квадратную трубу из стали располагая в наличии болгаркой и диском для резки металла.

Схема разреза и загиба

Инструкция следующая:

  • На месте предполагаемого сгиба на внутренней стороне размечаем прорези;
  • Болгаркой надрезаем трубу, так чтобы диск прошел через внутреннюю и две боковые стороны и с боку надрезы выглядели как небольшие полые треугольники;
  • Сгибаем заготовку по разрезам.

Чем меньше радиус сгиба, тем больший нужно сделать угол каждого надреза.

Вывод

Теперь вы знаете о том, как согнуть трубу ПНД и как проделать аналогичную операцию с металлическими и металлопластиковыми деталями. С дополнительными подробностями можно ознакомиться посмотрев видео в этой статье.

Остались какие-либо вопросы по тексту? Задайте их с в своих комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 25 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Как согнуть трубу без заломов и трубогиба

При отсутствии трубогиба попытки сгибания труб вручную обычно заканчиваются появлением заломов. Как следствие испорченная заготовка отправляется в металлолом. Чтобы залома не было, нужно пользоваться несколькими приемами.

Что потребуется:


  • деревянный черенок или брусок;
  • горн или газовая плита;
  • сухой песок.

Технология гибки труб


Из любых сухих деревянных заготовок нужно сделать 2 заглушки для трубы.

Они делаются длинными и под конус, чтобы снаружи трубы осталось достаточно древесины для последующего извлечения заглушек.

Одна заглушка плотно впрессовывается в трубу.

Затем через второй свободный конец засыпается сухой песок.

Если его нет, то можно использоваться бентонитовую глину, продаваемую в обычных супермаркетах как наполнитель для кошачьего туалета. Песком нужно плотно запрессовать всю полость трубы. В идеале его утрамбовывать штоком подходящей длины и диаметра.
После этого забивается вторая заглушка. Для нее оставляется немного пустого пространства в трубе без песка, поскольку тот не даст ей войти. Ее нужно загнать как можно глубже, чтобы она еще больше сдавила наполнитель. Затем на трубе делается отметка, по которой должен пройти сгиб.

После этого нужно прогреть участок трубы возле метки. Можно использовать обычную газовую плиту. За счет широкого факела она сможет захватить и эффективно прогреть достаточную площадь трубы, в отличие от ручной горелки. Брать трубу следует в перчатках даже за края удаленные от точки соприкосновения с пламенем. За счет находящегося внутри песка нагрев заготовки до обжигающей кожу температуры происходит по всей длине.

Разогретая труба приставляется к опоре для сгиба. Это может быть ствол дерева, вкопанный столб или просто зажатый в тисках кругляк необходимого диаметра. Благодаря прогреву она сравнительно легко выгибается. При этом запрессованный внутрь песок не даст ее стенкам сложиться внутрь. Сгиб произойдет за счет достаточного растяжения металла по внешнему радиусу, а не деформации внутреннего. Возможно, с первого раза сделать все правильно не получится. Если залом все же образовался, то это говорит о плохом распределении песка.

Данным способом можно пользоваться не только для работы с трубами из алюминия, но и из других металлов. Если требуется согнуть стальную трубку, то ее нужно греть докрасна, в противном случае стенки могут не только сложиться изнутри, но и порваться. К тому же раскаленная сталь гнется легко как пластилин.

Смотрите видео


Как согнуть ПНД трубу? Способы и рекомендации

ПНД трубы отличаются высокой устойчивостью к воздействию агрессивных сред и долговечностью. Они используются для прокладки трубопроводов различного назначения и классифицируются по способу транспортировки технических жидкостей:

  • Напорные — трубы, применяемые в канализационных и водопроводных системах, а также для организации подачи газа на объекте.
  • Безнапорные — используются в самотечных системах водоотвода.

Помимо этого, трубы ПНД могут отличаться по физическим параметрам: толщине стенок и внешнему диаметру, соотношение которых называется Стандартным размерным соотношением (SDR). Оно включено в систему маркировки продукции и обратно пропорционально толщине стенок (чем ниже SDR, тем толще стенки).

Продукция продается в бухтах, на катушках или отрезными частями. Большинство монтажных работ трубопровода сопряжено с рядом сложностей. Например, сооружение поворотных участков, когда необходимо вести трубопровод под различным углом. Поговорим о том, как согнуть трубу пнд без негативных последствий.

ПНД: основные характеристики материала

Полиэтиленом низкого давления называется продукт, полученный путем полимеризации этилена при давлении не более 0,5 МПа и температуре около 80°С. Его основными преимуществами являются:

  • Низкая теплопроводность;
  • высокая износоустойчивость;
  • высокая прочность на растяжение и сжатие;
  • стойкость к агрессивным веществам;
  • устойчивость к воздействию низких и высоких температур (от −60°С до +60°С).

ГОСТ 16338-85 требует, чтобы ПНД, применяемый в строительстве трубопроводных систем, имел плотность от 0.93 гр/см3, температуру плавления — 125°С −130°С, прочность на изгиб и порезы — от 19 МПа, впитывание влаги — не более 0. 04%.

ПНД трубы в нашем каталоге

Допустимый радиус изгиба

Так как изделия продаются намотанными на бобину, степень их гибкости очень высока. Поэтому для простых операций (например, обход препятствия и т.п.) не требуется применения специального формовочного оборудования или монтажа дополнительных разветвлений. Важно понимать, что трубы имеют допустимый радиус изгиба, которым необходимо руководствоваться при создании трубопроводов различной конфигурации.

На данный параметр влияют SDR и температура укладки. Чтобы ПНД трубу согнуть под 90 градусов, желательно воспользоваться шаблоном, специально предназначенным для определения прямых углов. Предварительно участок сгиба прогревается. Длину прогрева можно легко рассчитать, воспользовавшись формулой: Dx6, где D — диаметр трубы. В противном случае структура изделия будет необратимо нарушена, что приведет к сокращению ресурса эксплуатации.

Способы сгибания

Для ПНД труб характерна хорошая термопластичность, то есть способность изменять свою физическую форму под воздействием температур. Нагреваясь, изделие приобретает вязкотекучее состояние, которое позволяет придать нужную геометрию трубопроводу с последующей фиксацией и охлаждением. Как согнуть трубу ПНД правильно? На начальном этапе проводится ее нагрев. Самостоятельно это можно сделать, используя:

  • Термофен;
  • газовую горелку;
  • кипяток.

В промышленных условиях используют специальное формовочное оборудование.

Затем проводят формовку изделия строго по инструкции и с обязательным соблюдением требований работ.

Формование труб ПНД осуществляется с помощью формовочной машины. Данное оборудование можно использовать и дома, но стоит оно недешево. Действуя по принципу пресса, машина позволяет добиться результатов высокой точности.

Сгибание ПНД трубы с использованием строительного фена

Как согнуть ПНД трубу под 90 градусов самостоятельно?

Формование изделия проводится с помощью инструментов, указанных выше. Рабочий процесс во многом схож с машинным методом, только нужно вооружиться специальным шаблоном. Точность результата здесь будет не столь высокая, как на производстве, но в пределах предъявляемых норм и требований.

Процесс сгибания в домашних условиях

Какой способ формования выбрать? Все зависит от имеющегося инструмента и предпочтений. Главное, проводить работы с обязательным соблюдением мер предосторожности. В большинстве случаев умельцы предпочитают использовать газовую горелку или термофен.

Горячая вода также позволяет проводить сгиб трубы, хотя ее использование не так эффективно, как профессиональный инструмент. В этом случае внутреннее пространство изделия заливается кипятком или заполняется раскаленным (800-1300 градусов Цельсия) сыпучим материалом (песком, к примеру). Это способ не позволяет добиться той точности, что дает формовочная машина. К тому же, если температура нагрева теплоносителя будет ниже требуемой, изделие не приобретет нужную пластичность, что может повлечь за собой излом или появление трещин.

Техника безопасности

В ходе рабочего процесса нельзя спешить. Требуется соблюдать максимальную аккуратность. При нагреве трубы следует внимательно следить, чтобы она не расплавилась. Нельзя приближать нагреватель слишком близко к изделию.

В отсутствии формовочного оборудования вполне реально согнуть трубу диаметром до 110 мм. Если нужен небольшой радиус изгиба изделия длиной до 100 см, в работе можно не использовать шаблон.

После нагрева пластичное изделие нужно согнуть руками и удерживать до застывания материала. Нельзя проводить сгиб резко и сразу: сгибаем аккуратно и постепенно, вдали от легко воспламеняющихся предметов. В ходе рабочего процесса руки должны быть защищены перчатками, а тело спецодеждой. Обязательно соблюдать элементарные правила пожарной безопасности.

Характерные ошибки

Типичной ошибкой является чрезмерная спешка. Когда сгибание происходит очень быстро или при недостаточном нагревании, структура изделия повреждается и появляются трещины.

Еще одна ошибка — неравномерное вращение материала, (одни участки прогреются больше, другие меньше), вследствие чего в точке сгиба может повредиться стенка изделия.

Третья ошибка — шаблон убран с заготовки слишком быстро, что повлечет за собой изменение угла загиба.

Как согнуть круглую стальную трубу под 90 градусов без трубогиба

Если под рукой нет трубогибочного станка, согнуть круглую стальную трубу под углом 90 градусов можно другим способом. Рассказываем, как это сделать.

Этим способом поделился автор YouTube канала Neri herreria tv.

Первым делом потребуется сделать разметку. Для этого делаем простой бумажный шаблон.

Отрезаем лист бумаги нужного размера (по диаметру трубы), потом складываем его пополам, и чертим линию в месте сгиба.

Советуем прочитать: как вырезать седловину в круглой стальной или пластиковой трубе.



От начерченной центральной линии откладываем по две точки по краям. После чего соединяем эти точки линиями, которые должны быть параллельны центральной линии.

Основные этапы работ

На следующем этапе оборачиваем бумажный шаблон вокруг трубы, затем делаем разметку, и чертим на ней три продольных линии.

После этого на центральной линии ставим отметки с шагом 0,5 см, и чертим продольные линии, как показано на фото ниже.

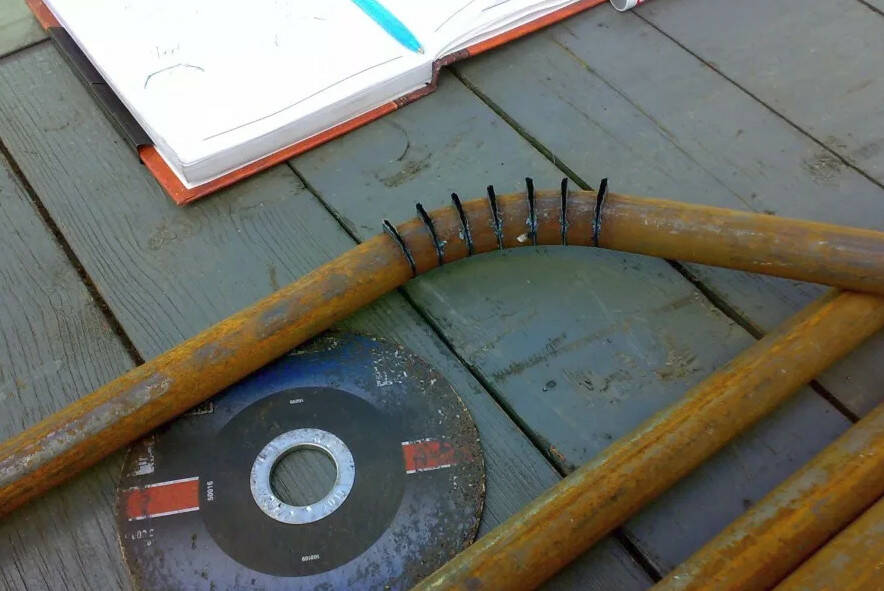

Затем останется только сделать прорези болгаркой, и согнуть трубу. Фиксируем трубу в таком положении, и обвариваем.

Такой способ можно использовать в том случае, если согнутая труба не будет использоваться в системе водопровода, а нужна для изготовления какой-либо металлоконструкции.

Читайте также: как отрезать трубу под 45 градусов с помощью лекала.

Подробно о том, как согнуть круглую стальную трубу под 90 градусов без трубогиба, можно посмотреть на видео.
