Каркас односкатной крыши: Как строится односкатная крыша своими руками: пошаговый монтаж и выбор кровельного материала – Односкатная крыша своими руками пошагово —

Содержание

Односкатная крыша своими руками + чертежи и фото

Если в процессе постройки дома вы задумываетесь о том, как правильно и интересно сделать кровлю, то у вас есть два распространенных варианта – это односкатная и двускатная форма кровли. Хотя двускатная крыша пользуется большой популярностью, она достаточно сложная и для ее сооружения потребуется немало времен. Односкатная форма кровли приобретает все большую популярность, благодаря необычному виду и простоте установки.

Поэтому в этой статье мы рассмотрим устройство односкатной крыши, как правильно подобрать материалы для кровли, как утеплить данную часть, и как сделать работу своими руками. А чтобы односкатная крыша своими руками получилась правильной, мы предоставим чертежи и фото.

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности. Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

  1. Шифер и ондулин – минимум 6 градусов.
  2. Керамическая или цементно-песчаная черепица – минимум 10 градусов.
  3. Битумная черепица – минимум 12 градусов.
  4. Металлочерепица – минимум 6 градусов.
  5. Асбестоцементные плиты –минимум 27 градусов.
  6. Медные, оцинкованные или цинк-титановые листы – минимум 17 градусов.
  7. Профнастил – минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше – необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли – около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

Совет! При уклоне кровли меньше 12°, все стыки кровельного материала следует промазать специальным составом, который не допустит протекание односкатной кровли. Для этого можно воспользоваться битумной мастикой или же кровельным герметиком.

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше. Для правильного расчета можно использовать формулы прямоугольного треугольника. Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя. Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Совет! Существует множество дизайнерских программ, при помощи которых можно посмотреть свою задумку в 3D измерении. Данные программы помогут вам решить, какой свес кровли подойдет лучше и наглядно покажет ваш дом на мониторе.

Односкатная крыша своими руками пошагово

Монтаж стропильной системы

Устройство односкатной крыши начинается со сборки стропильной системы. Это основной каркас кровли, на который и будет установлен кровельный материал. Для работы вам понадобится:

  • брус 100×100 мм или 150×150 мм;
  • гвозди;
  • укладочные доски, толщиной как минимум 50 мм;
  • теплоизоляционные и гидроизоляционные материалы;
  • рулетка, степлер, строительный уровень;
  • стамеска, топор, кровельный молоток;
  • пила, нож, шуруповерт.

Выбор стропильной системы для крыши, полностью зависит от размера постройки и кровельного материала. Кроме того, учитывайте из чего сделаны стены. В качестве опор для стропил, всегда служит мауэрлат.

Кровельный мауэрлат

Мауэрлат – это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если для вашей постройки используется металлический каркас стропил, то мауэрлат делается из швеллера или другого металлического материала. Данный элемент связывает кровлю со стенами и распределяет нагрузку на всю их площадь. При установке кровельного мауэрлата обязательно под низ стелиться водонепроницаемый материал (гидроизоляция). Часто для этого используют рубероид, который укладывают в несколько слоев. Если этого не сделать, древесина начнет гнить, а металл со временем покроется ржавчиной. Важно связать каждое звено с двумя соседними, которое в совокупности со стропилами превратится в достаточно надежную конструкцию.

Дополнительные советы

Для того чтобы понять, как сделать односкатную крышу, важно принять во внимание то, какую постройку вы кроете. Например, если это сарай, хозблок или гараж – то для такой постройки не требуются слишком большие балки. Если ширина здания достигает до 6 метров, использовать односкатную кровлю выгодно. Все дело в том, что конструкция достаточно простая и не требует использования подпорок или прогонов. Благодаря этому вы сможете сэкономить свои силы, время и средства. Если здание до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров – от 50 до 100 мм. Но в любом случае, учитывайте погодные условия в конкретно вашем регионе. Кроме того, если угол наклона кровли небольшой, экономить на балках не стоит. Ведь в противном случае из-за снега кровля может просто- напросто прогнуться и деформироваться.

Для конструкции односкатной кровли до 4,5 м, между стенами каркас достаточно простой. Он состоит из двух бревен мауэрлата, которые закрепляются на стенах, и стропильных балок, опирающихся на мауэрлат.

Для конструкции односкатной кровли до 6 м, между стенами дополнительно нужен лежень и подстропильная нога, упирающаяся в балку посередине.

Для конструкции односкатной кровли от 6 м, было бы хорошо, если внутри была еще одна несущая стена, на которую можно будет опереть стойки.

Для конструкции односкатной кровли больше 12 м, стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если по бокам требуется дорастить балки, для этого нужно использовать древесину такого же сечения. Для надежности важно закрепить по бокам две деревянные накладки, длина которых минимум 60 см.

Для того чтобы стропильный брус прикрепить к мауэрлату, необходимо в стропилине сделать вырез, которым он упрется в мауэрлат. Если вы не хотите заморачиваться с каждой стропилиной, создайте шаблон, по которому будете делать необходимый вырез во всех брусках.

Совет! Если вы делаете каркас кровли на деревянном доме, то жесткое крепление стропил к мауэрлату производить нельзя. Это связано с тем, что большинство данных построек проседают. Впоследствии конструкция может перекоситься. Поэтому для таких строений используют крепления, которые в народе называют «скользячки». Они представляют собой уголки, которые крепятся к мауэрлату и подвижно связанных металлических полос, прикрепленных к стропилам. «Скользячки» фиксируются по две на стропильную ногу.

Установка стропил

Установка стропил проходит следующим образом: крепим стропильные балки к мауэрлату. Промежуточное расстояние следует определить в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления вам понадобятся анкера или большие гвозди. Укладывать стропилину нужно торцом кверху или, другими словами, «на ребро».

Важно внимательно следить за углом наклона каждой стропильной доски. Если это выпустить из внимания, будет трудно потом выставить ровную поверхность для укладки кровельного материала. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и существенно упростит вашу работу.

Совет! Если все стены постройки ровные, и вы не хотите взводить одну из стен выше, то выход есть. Стропильные фермы сэкономят вам как деньги, так и силы. Фермы можно купить готовыми или сделать своими руками. Для гаража или сарая, в качестве материала подойдет древесина. Для жилого помещения лучше использовать металл.

Выбор кровельного материала

При выборе кровельного материала важно учесть тип постройки. Например, если это строение сарайного типа – то можно выбрать не слишком дорогой кровельный материал. Если же это жилой дом – то нужно выбрать долговечный, эстетически красивый кровельный материал, который будет обладать хорошей звукоизоляцией. Ниже поданы наиболее распространенные материалы для устройства кровли:

  1. Рубероид. Это недорогой материал, состоящий из пропитанного битумом картона, покрытого специальной защитной посыпкой. В минусы входит недолговечность и боязнь повышенных температур. Кроме того, материал легковоспламеняемый.
  2. Шифер. Также недорогое покрытие для кровли, в состав которого входят асбестовые волокна. Из плюсов можно отметить простоту в установке, неплохая прочность и огнеупорность.
  3. Мягкая кровля. Отличнейший материал для жилых помещений. Долговечное покрытие, не боящиеся УФ излучения и обладающее звукоизоляционными свойствами. Мягкое покрытие материала глушит все звуки падающего дождя или града.
  4. Ондулин. Из плюсов небольшой вес, шумоизоляция и небольшая стоимость. Из минусов то, что покрытие недолговечное, боящиеся повышенных температур.
  5. Металлочерепица. Представляют собой оцинкованные листы, покрытые полимерным составом. Данная кровля не боится коррозии и ультрафиолета. Благодаря наличию профиля, обладает хорошей прочностью. Из минусов – чрезмерная шумность. Материал довольно часто используют для покрытия жилых домов.
  6. Профлист. Материал представляет собой оцинкованные листы, покрытые полимерным слоем. Благодаря волнистости не только повышается жесткость и прочность – но и упрощается процесс стыкования. Обладает долгим сроком эксплуатации. Из минусов – повышенная шумность, так как материал металлический.

Все что от вас требуется – взвесить все за и против, определиться с бюджетом и выбрать подходящий материал для себя. После чего можно начинать устройство односкатной крыши.

Монтаж обрешетки

К установке обрешетки следует серьезно отнестись – ведь именно на нее будет крепиться как гидроизоляция, так и кровельный материал с утеплителем. Шаг обрешетки напрямую зависит от выбранного вами кровельного материала. Доски крепим к стропилам при помощи гвоздей. При установке на жилое помещение, желательно обработать древесину специальными пропитками. Они защитят дерево от гниения, паразитов и сделают материал огнеустойчивым. Если в качестве кровельного материала выступает рубероид или мягкая кровля, то нужно установить сплошную обрешетку, но важно оставлять зазоры для циркуляции ветра в 2–3 мм между досками.

Очень важно как можно лучше выровнять основание под кровельный материал. В противном случае кровля будет неровная и возможны даже потеки. Кроме того, при установке кровельного покрытия важно придерживаться технологии, рекомендуемой производителем.

Утепление кровли

Для жилого помещения крышу лучше утеплить. Процесс утепления производится в следующем порядке:

  1. Степлером крепим гидроизоляцию.
  2. Устанавливаем утеплитель.
  3. Набиваем контробрешетку.
  4. Устанавливаем паробарьер.

Наиболее распространенный материал для утепления – это минеральная вата или пенопласт. Обычно для кровли хватает 10 см слоя, но для каждого региона информацию следует уточнять. Ниже приводится схема правильного утепления.

Вывод

Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!

фото, схема, плюсы и минусы, виды

Односкатные крыши пользуются большой популярностью благодаря простоте своей конструкции, скорости её возведения и эффективности в различных погодных условиях. Изготовить такую крышу можно своими силами без привлечения специалистов. Чтобы она прослужила многие годы, необходимо знать о некоторых нюансах установки и иметь небольшой опыт работы с древесиной и сварочным аппаратом.

Преимущества и недостатки кровли с одним скатом

Односкатная крыша имеет положительные и отрицательные свойства, которые выражены в следующем:

Таблица: преимущества и недостатки односкатных крыш

Особенности устройства односкатной крыши

Чтобы правильно составить чертежи или схемы стропильной системы для односкатной крыши, необходимо учитывать следующие параметры:

  • расстояние между стенами строения;
  • предполагаемый угол наклона крыши;
  • вид кровельного пирога и покрытия;
  • длину стропильных ног;
  • способы крепления основных узлов и деталей конструкции.

Основой для крепления каркаса односкатной крыши является мауэрлат. Эту деталь конструкции изготавливают из прочной древесины сечением не менее 150 x 150 мм. Стропильная система такого типа содержит стропильные балки, обрешётку и контробрешётку. В качестве дополнительных элементов конструкции выступают лежни, стойки, прогоны, подстропильные ноги и схватки.

Варианты устройства стропильной системы односкатной крышиВарианты устройства стропильной системы односкатной крыши

В зависимости от длины пролёта в конструкцию стропильной системы включаются те или иные дополнительные элементы

Стропильные ноги

Стропильные балки опираются на мауэрлат по противоположным стенам. Расстояние между установленными стропилами определяется с учётом выбранного кровельного покрытия и толщиной выпадаемых осадков.

Элементы, поддерживающие стропильную конструкцию

К таким деталям можно отнести лежень, стойку, прогон, ригель и балку, которые укрепляют всю конструкцию, повышая её несущую способность.

Обрешётка и контробрешётка

Контробрешётка монтируется вдоль стропильных ног и обеспечивает вентиляционный зазор между кровельным покрытием и гидроизоляцией. Доски обрешётки укладываются перпендикулярно на определённом расстоянии друг от друга, которое зависит от типа кровельного материала.

Обрешётка и контробрешёткаОбрешётка и контробрешётка

Обрешётка служит для крепления финишного покрытия, а контробрешётка фиксирует плёнку гидроизоляции и образует вентиляционный зазор

Главным предназначением этих деталей является повышение несущей способности всей конструкции. Дополнительные элементы каркаса имеют определённые углы установки и расстояния между деталями.

Видео: обрешётка односкатной крыши под металлочерепицу

Виды стропильных систем для односкатных крыш

Стропильные системы для односкатной крыши изготавливают в виде наслонных и скользящих конструкций.

Наслонные стропила

Наслонные стропила нижней частью опираются на мауэрлат, закреплённый в верхнем торце опорных стен. При увеличении длины пролётов устанавливаются дополнительные элементы — подкосы, которые дополнительно укрепляют всю конструкцию.

Стропильную систему подобного типа целесообразно применять для капитальных стен из кирпича и камня. Это объясняется тем, что в процессе усадки всего здания смещение стропильной системы относительно стен будет незначительным.

Наслонные стропилаНаслонные стропила

Наслонные стропила снизу опираются на мауэрлат и используются для строений из материалов, дающих небольшую усадку

Скользящие стропила

Опоры для скольжения стропил применяются в деревянных строениях. Такие крепления обезопасят стропильную систему от деформации в момент высыхания древесины и усадки всего здания. Установка скользящих элементов конструкции является обязательным условием, так как, например, дом из сруба в течение одного года может дать усадку на 15% от общей высоты. С этой целью применяют специальный скользящий элемент, изготовленный из металла. Если таких деталей нет, то используют скрученную кованую проволоку, прочную на разрыв. Эти крепежи позволяют основанию смещаться, не деформируя каркас стропильной системы и одновременно надёжно удерживают все элементы конструкции.

Скользящие стропилаСкользящие стропила

Скользящее крепление стропил применяется для обеспечения свободы перемещения элементов конструкции в определённых пределах при усадке и сезонных деформациях здания

Выбор кровельного материала в зависимости от наклона крыши

Выбор угла наклона кровли напрямую связан с типом предполагаемого кровельного покрытия. Необходимо помнить, что материалы с гладкой поверхностью способствуют более быстрому оттоку воды, а шероховатые покрытия замедляют этот процесс.

  1. Если в качестве кровельного материала выбраны профилированные листы, угол наклона крыши должен быть не менее 12o.
  2. При использовании металлочерепицы нужен уклон не менее 22o. Несмотря на то что металлопрофильный материал имеет гладкую поверхность, не задерживающую влагу, его стыки необходимо гидроизолировать. Для этого используются специальные водостойкие и морозостойкие герметики. Горизонтальный нахлёст между листами этого материала должен составлять не менее 20 см.
  3. Рулонные кровельные материалы на основе битумных смесей, ондулин, гидроизоляционные плёнки и мембраны можно укладывать на односкатную крышу с углом наклона в 2 и более градусов. Следует учесть, что чем меньше угол наклона кровли, тем большее количество слоёв рулонного материала необходимо уложить. Установка мягкого кровельного покрытия в один или два слоя целесообразна при наклоне крыши до 15o.
  4. Если укладывается ондулин, то угол ската крыши должен составлять не более 11o, при этом обязательным условием для монтажа является сплошная обрешётка.
  5. При использовании покрытия из асбестоцементных листов, керамической черепицы или шифера угол наклона крыши должен составлять не менее 25o. При проектировании стропильной системы под указанные кровельные материалы следует учитывать то, что они имеют большой вес. В этом случае угол наклона кровли имеет большое значение, так как чем он меньше, тем больше становится нагрузка на стропильный каркас.
Схема выбора кровельного материала в зависимости от уклона крышиСхема выбора кровельного материала в зависимости от уклона крыши

Каждый кровельный материал имеет свой допустимый диапазон углов наклона крыши, который определяется свойствами покрытия удерживать или, наоборот, отводить снег и воду

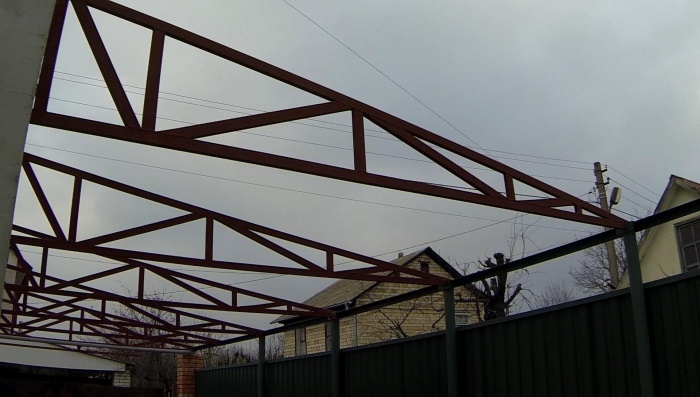

Односкатная крыша из профильной трубы

Металлопрофильные трубы являются удобным материалом для изготовления и демонтажа односкатных кровель как при болтовом, так и при сварном соединении всех элементов каркаса.

При соединении деталей с помощью сварки сборка происходит быстрее, в результате чего получается цельная конструкция. Расстояние между пролётами, а также сечение профильной трубы для изготовления односкатный конструкции зависит от общих размеров каркаса.

  1. Для небольших сооружений при расстоянии между несущими стойками до 5 м можно использовать материал сечением не менее 40х25х3 мм.
  2. Для конструкций средних габаритов, пролёт которых имеет расстояние до 5,5 м, профиль в сечении должен быть не менее 40х35х3 мм.
  3. Крупногабаритные конструкции с пролётами более 5,5 м изготавливают из металлопрофиля размером от 40х45х4 мм до 60х35х3 мм. В этом случае параметры стоек из профильной трубы должны быть не ниже 80х80х4 мм.
Использование металлопрофиля для изготовления каркаса односкатной крышиИспользование металлопрофиля для изготовления каркаса односкатной крыши

Стропильная система из металлопрофиля монтируется при помощи сварки, толщина металла и размеры сечения каждого элемента определяются необходимой шириной пролёта

Стандарты односкатной крыши

Долговечность, функциональность и эксплуатационная безопасность односкатной кровли напрямую связана с точным расчётом и правильным расположением всех элементов конструкции. Обустройство стропильной системы, правильный выбор кровельных материалов и другие обязательные стандарты указаны в строительных нормах и правилах (СНиП), а также в сводах правил (СП):

  1. СНиП II-25–80 «Деревянные конструкции» (с изменениями).
  2. Пособие к СНиП II-25–80 «Пособие по проектированию деревянных конструкций».
  3. СП 64.13330.2017 «Деревянные конструкции». Актуализированная редакция СНиП II-25–80.
  4. СП 17.13330.2011 «Кровли».

В качестве основной строительной нормы при проектировании стропильной системы для односкатной крыши и строительства всего сооружения необходимо использовать СНиП №2.08.01–89 «Жилые здания».

Кровельный пирог односкатной крыши

Чтобы защитить односкатную крышу от жарких солнечных лучей, ветра, холода и влаги, её необходимо покрыть несколькими специальными слоями. Защитные покрытия, именуемые кровельным пирогом, устанавливаются на стропильную систему в строгом технологическом порядке. Кровельный пирог включает в себя такие элементы и слои как:

  1. Отделочные материалы внутреннего покрытия.
  2. Обрешётку.
  3. Пароизоляционную мембрану или плёнку.
  4. Контробрешётку.
  5. Утеплительный слой.
  6. Гидроизоляционное покрытие.
  7. Вентиляционный зазор между внешним покрытием и гидроизоляцией.
  8. Кровельный материал.

Состав слоёв кровельного пирога для холодной или тёплой крыши имеет некоторые различия. В варианте с холодной кровлей отсутствует утеплитель, но добавлен дополнительный слой гидроизоляции. При использовании мягких кровельных материалов обрешётку делают сплошной. Для этого используют плиты OSB или толстую влагостойкую фанеру.

Состав кровельного пирога для тёплой односкатной крышиСостав кровельного пирога для тёплой односкатной крыши

При возведении кровли все слои кровельного пирога нужно укладывать в строго определённой последовательности

Ошибки при изготовлении кровельного пирога

При нарушении очерёдности укладки материалов кровельного пирога их эффективность значительно снижается.

  1. Частой ошибкой неопытных строителей является то, что они путают место расположения пароизоляционной мембраны и гидроизоляционного слоя. Если сначала установить гидроизоляционную плёнку, то испарения будут скапливаться под кровлей, а накопившись, впитываться в стены. Пароизоляционная мембрана, размещённая на месте гидроизоляции, не будет задерживать влагу, которая в итоге проникнет в утеплитель. В свою очередь, утеплительные слои потеряют свои качества из-за намокания.
  2. При монтаже слоёв кровельного пирога некоторые строители пренебрегают изготовлением вентиляционного зазора между внешним покрытием и гидроизоляционным слоем. Такое решение чревато тем, что поднимающиеся из помещений пары будут скапливаться под кровлей, не найдя выхода наружу. В результате этого влага начнёт впитываться в элементы деревянного каркаса и утеплитель. В таких условиях кровельный пирог потеряет свои теплоизоляционные качества, к тому же деревянные элементы стропильной системы начнут гнить. Всё это приведёт к дорогостоящему ремонту, который самому сделать будет не под силу.Намокание утеплителяНамокание утеплителя

    Если в кровельном пироге не сделать вентиляционный зазор, влажный пар, поднимающийся из помещения, будет проникать в утеплитель, а образующаяся при этом влага быстро разрушит всю кровельную конструкцию

  3. Функциональность кровельного пирога в большой степени зависит от аккуратности и качества укладки материалов утеплителя. При недобросовестной работе утеплитель в нишах размещают не встык или неравномерно. Разная высота наполнения или наличие зазоров приведёт к образованию пустот и полостей, в которых будет скапливаться холодный воздух и пар, образуя обледеневшие области кровли.
  4. Если пароизоляционные мембраны или гидроизоляционные плёнки имеют неправильные нахлёсты, то влага будет попадать внутрь утеплителя. Чтобы этого избежать, необходимо использовать специальную склеивающую ленту, которая надёжно изолирует края и стыки материала.
  5. В процессе монтажа любая из перечисленных ошибок может создать большие проблемы, так как устранить их получится, лишь разобрав часть крыши. В этом случае без привлечения специалистов не обойтись. На всё это уйдёт масса времени и денежных затрат.
Видео: фатальные ошибки по кровле

Чем можно покрыть односкатную крышу

При выборе материала для покрытия односкатной крыши следует придерживаться нескольких критериев:

  • кровельное покрытие должно выдерживать вес снега, ветровые нагрузки, а также излишне не нагружать стропильную систему;
  • немаловажное значение имеет износостойкость материала;
  • необходимо учитывать назначение строения, определяющее тип кровельного материала. Для хозяйственной постройки на нём можно сэкономить, а для жилого помещения лучше выбрать долговечное и более качественное покрытие;
  • эстетические характеристики.

Наибольшую популярность приобрели покрытия из профилированных листов, шифера, поликарбоната, железобетона и мягких рулонных материалов. Каждый из этих материалов имеет свои особенности и условия монтажа.

Характеристики и маркировка профнастила

Профилированные листы изготавливают из листов закалённой стали. Обе стороны материала имеют цинковое напыление. Внешние слои профнастила изготовлены из полимерных сплавов. Покрытие бывает с плоской или волнистой поверхностью. В последнем случае волны могут иметь форму трапеции, волны или прямоугольника. В качестве кровельного покрытия используют профилированный настил с маркировками:

  1. С8, С21 — недорогие листы, которые относятся к классу стеновых. Они имеют невысокую несущую способность и применяются в основном для хозяйственных построек.
  2. НС35, С44, Н57, Н60 — это более прочный материал, которым покрывают кровлю жилых домов. Цифры в маркировке обозначают высоту волны: чем она больше — тем большую нагрузку может выдержать покрытие.

Монтаж профилированного настила необходимо производить на стропильную систему с уклоном не менее, чем 12o.

При укладке листов профнастила нужно делать нахлёст не менее 20 см.

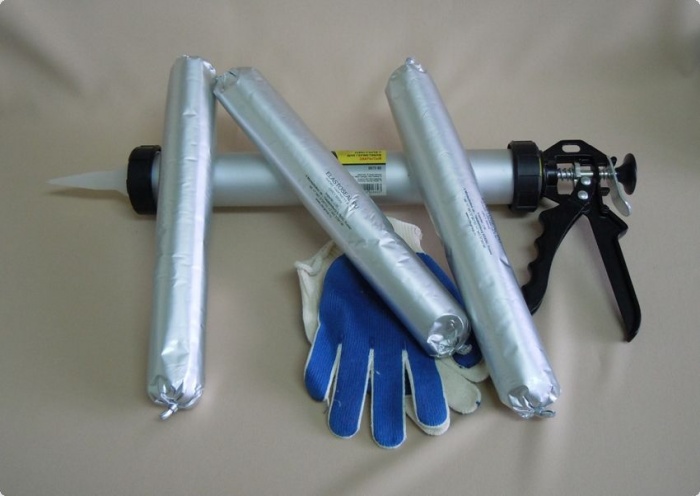

Стыки материала заполняют специальным герметиком. Покрытие закрепляют к обрешётке с помощью специальных саморезов, оснащённых резиновой прокладкой. Чаще всего это покрытие используют для сооружений хозяйственного, промышленного и технического назначения.

Срок эксплуатации профнастила достаточно велик и составляет в среднем около 50 лет. Стоимость одного квадратного метра профилированного настила обычно превышает 10 долларов, поэтому бюджетным этот вариант назвать трудно.

ПрофнастилПрофнастил

Листы профнастила могут иметь разный цвет, форму и высоту волны и толщину листа

Таблица: преимущества и недостатки профилированного настила
Видео: разновидности профлиста

Виды, преимущества и недостатки шифера

Шифер является одним из самых популярных кровельных материалов благодаря своей дешевизне и функциональности. Он выпускается в виде волнистых и прямых листов. Стандартными размерами этого материала считаются следующие:

  1. Волнистый асбоцементный лист (8 волн) размером 1750 х 1130 мм. Маркируется этот тип шифера литерами УВ. Вес такого листа зависит от его толщины:
    • 5 мм — 20 кг;
    • 5,2 мм — 20,5 кг;
    • 5,8 мм — 26 кг.
  2. Лист на 7 волн имеет размер 980 х750 мм. Вес листа толщиной 5,2 мм — 18,5 кг. Высота волн этого и предыдущего варианта шифера — 40 мм.
  3. Лист на 6 волн является более прочным материалом, имеет размеры аналогичные листу на 8 волн. Высота волны такого шифера составляет 54 мм.
  4. Для промышленных строений и иных сооружений с большой площадью крыши производят шифер длиной 280 см.
  5. Плоские листы шифера чаще используют для изготовления ограждений и имеют следующие размеры:
    • в длину — 150, 175, 200, 300 см;
    • в ширину — 100, 120, 150 см.
    Волнистый шиферВолнистый шифер

    Самой популярной разновидностью шифера является лист длиной в 8 волн и толщиной 5 мм

Как и все остальные покрытия, шифер свои имеет положительные и отрицательные стороны:

Таблица: достоинства и недостатки шифера
Видео: шифер — отличный кровельный материал

Особенности использования поликарбоната в качестве кровельного покрытия

Бикарбонат является современным строительным материалом. Благодаря своей прозрачности и гибкости его чаще всего используют для сооружения теплиц, навесов, прозрачных крыш и беседок. Использование этого покрытия в качестве кровельного материала даёт прекрасную возможность экономить на электроэнергии, так как эта крыша пропускает солнечные лучи, создавая естественное освещение.

Поликарбонат бывает двух видов: сотовый и монолитный. Для кровель чаще используется сотовый вариант. Это обусловлено тем, что такие листы имеют небольшой вес и низкую цену. Стоимость монолитного листа в 2,5–3 раза больше при одинаковых размерах.

Материал удобно использовать, если необходимо изготовить практически прозрачную кровлю. Такое покрытие будет незаменимо для крыши, имеющей неправильную форму или множество технических изгибов и преломлений в конструкции. Листы поликарбоната удобны для воплощения дизайнерских решений и проектов в современном стиле.

Сотовый поликарбонат выпускают в следующих стандартных размерах:

  • длина — 600 или 1 200 см;
  • ширина — 210 см;
  • толщина — от 3,5 до 32 мм.

Для удобства транспортировки листы поликарбоната можно скручивать в рулон. Минимальный радиус изгиба зависит от толщины материала и обычно указывается производителем вместе с другими техническими характеристиками.

Сотовый поликарбонатСотовый поликарбонат

В отличие от монолитного сотовый поликарбонат имеет внутренние полости, которые делают материал одновременно прочным и гибким

Таблица: преимущества и недостатки сотового поликарбоната
Видео: прозрачная крыша из поликарбоната

Требования к конструкции крыши при покрытии мягкой кровлей

В основе мягкой кровли находится стеклохолст, который пропитан битумной смесью с добавлением модификаторов. На внешнюю сторону этого кровельного покрытия нанесена базальтовая или сланцевая крошка. Внутренняя сторона мягкой кровли имеет липкий слой из битумной смеси с добавлением полимеров.

Для монтажа этого материала необходим уклон крыши не менее 11o, а также обрешётка в виде сплошной поверхности. Такое основание изготавливается из водостойкой фанеры или OSB плит.

Этот кровельный материал нашёл широкое применение для жилых построек.

Мягкая кровляМягкая кровля

Мягкая кровля монтируется только на сплошную обрешётку

Таблица: преимущества и недостатки мягкой кровли
Видео: мягкая кровля

Железобетон как кровельный материал

Железобетонные плиты в качестве кровельного покрытия используют в промышленных предприятиях, гаражах, ангарах, жилых многоэтажных домах и других крупных постройках хозяйственного и бытового назначения.

Использование бетонных плит в качестве кровельного материала потребует нанесение на наружную поверхность дополнительных защитных слоёв. В прошлые десятилетия стыки плит герметизировали цементно-бетонной смесью, а внешнюю поверхность покрывали рубероидом. Сейчас используют более современные материалы, в числе которых мембранные плёнки, рулонные покрытия, укладываемые методом наплавления, или битумные мастики.

Установка бетонных плит потребует привлечения специальной техники и опытных строителей.

Так как железобетонные плиты имеют большой вес, в основании постройки должен быть капитальный фундамент. В этом случае стропильная система не изготавливается, а плиты укладываются прямо на торцы противоположных стен. Такое покрытие целесообразно использовать, если в будущем планируется достроить один или несколько этажей.

Железобетонные плиты для кровлиЖелезобетонные плиты для кровли

Кровля из железобетона обладает повышенной прочностью, но создаёт большую нагрузку на каркас и фундамент здания

Таблица: достоинства и недостатки железобетонных плит
Видео: плиты перекрытия — что можно и что нельзя делать

Сравнив перечисленные кровельные материалы, можно кратко охарактеризовать их так:

  1. Профилированный настил — прочный, эстетичный, но шумный материал.
  2. Шифер — самый дешёвый из всех, долговечный, но вредный для здоровья, так как в его составе присутствует асбест.
  3. Поликарбонат — лёгкий, прозрачный, но дорогой материал.
  4. Мягкая кровля — бесшумная, красивая, но неустойчивая к горению.
  5. Железобетон — тяжёлый, капитальный, неудобный материал.

Используя СНиП при проектировании и возведении односкатной крыши, можно свести ошибки к минимуму, правильно выбрать финишное покрытие и все внутренние компоненты кровельного пирога. В таком случае крыша прослужит не одно десятилетие.

своими руками пошагово, как сделать кровлю, устройство

Разновидности односкатной крышиНа сегодняшний день существует много видов крыш и все отличаются по внешнему виду и технологии монтажа, но главная задача кровли — обеспечить надежность всему дому. Односкатная крыша считается самой экономичной и простой в изготовлении. Конструкция подходит для любого типа строения.

Такаю крышу не сложно изготовить собственными силами. Достаточно знать базовые правила и иметь навыки в работе с электрическими инструментами. Важно соблюдать точность при изготовлении конструкции, иначе возникнут последствия, которые сложно исправить.

Преимущества и недостатки односкатной кровли

Прежде чем браться за изготовление какой-либо конструкции, рекомендуется заранее ознакомиться с преимуществами и недостатками. Устройство односкатной крыши имеет следующие положительные стороны:

  1. Варианты кровлиНа такой крыше можно выполнить практически любой вид кровельного покрытия. Градус может изменяться, к примеру: на многоэтажных домах всегда делают крыши практически без угла наклона. Но в таком случае в качестве покрытия применяют наплавляемый рубероид, поскольку другие виды кровли не подходят для таких целей.
  2. При одном скате существенно снижается парусность. Это плюс к эксплуатации в ветреных регионах.
  3. Легкость в возведении конструкции. Такую кровлю в один скат часто возводят своими руками без посторонней помощи.
  4. Не большая масса конструкции не оказывает сильное давление на короб. Для красивого внешнего вида некоторые владельцы домов делают такие крыши в несколько ярусов.
  5. Не потребуется тратить деньги на перерасход материала. Вода стекает только на одну сторону, поэтому можно обойтись установкой желоба только по одной стороне.
  6. Экономия времени на сборку крыши.
  7. Односкатная кровля позволяет обустроить мансарду. Однако размеры этой комнаты будут не большими.

Минусов существенно меньше, но они есть. К ним можно отнести:

  1. Например, двухскатная крыша превосходит по внешнему виду односкатную крышу. Однако если включить фантазию, то этот минус можно скрыть правильным дизайнерским решением.
  2. При маленьком угле наклона конструкции чердачное помещение станет маленьким.

В остальном никаких недостатков не наблюдается. Начинающему строителю проще возвести несложную конструкцию и приобрести навыки в подобной работе. В дальнейшем можно браться за сложные варианты, например, сделать вальмовую или шатровую крышу.

Что надо знать о выборе материала

Как и в любой другой конструкции, на долговечность и надежность влияет правильно подобранный материал. Чтобы знать, как сделать односкатную крышу правильно, необходимо придерживаться следующих рекомендаций:

  1. Материалы для относкатной крышиДля сооружения каркаса понадобятся стропила, которые монтируются на мауэрлат. В этом случае необходимо уделить внимание влажности древесины, норма которой составляет 20%. Из пород деревьев выбирают хвою и лиственницу. Диаметр балок может быть разным, все зависит от массы конструкции. По технологии сечение бруса не должно быть меньше 10 см. Для увеличения срока службы крыши все деревянные элементы необходимо обработать пропиткой.
  2. Если будет предусматриваться мансардное помещение, то следует позаботиться о наличии оконного проема.
  3. Для изготовления обрешетки подбираются доски меньшего качества. Но доска не должна быть сучковатой и влажной. Допустимая толщина досок составляет 2 см.
  4. Для монтажа торцевой планки используют обрезные доски. Чтобы обеспечить надежность местам соединения элементов кровли, рекомендуется комбинировать все крепежи: саморезы, гвозди и анкера. Для усиления конструкции применяются скобы, металлические уголки и другие крепежные детали.
  5. Пенополистирол или минеральная вата послужат утеплительными материалами.
  6. Для предотвращения конденсата укладывается пароизоляционная пленка. Под само кровельное покрытие укладывается слой гидроизоляции.
  7. Если угол ската маленький, то применяется наплавляемое покрытие, а если угол большой, то монтируют металлическую черепицу или шифер.

Стропильная система должна быть прочной и надежной, поэтому предпочтение отдают клееному брусу. Такой материал превосходит обычный брус по множественным показателям.

Рабочие принадлежности

Кроме правильного подбора строительного материала, следует придать особое значение инструментам, без которых невозможно выполнить работу. Из основных инструментов потребуется:

  • Инструменты и материалы для крышистеплер;
  • кисть;
  • молоток;
  • уровень;
  • ножовка;
  • канцелярский нож;
  • топор;
  • рулетка;
  • маркер;
  • антисептическая пропитка.

Чтобы работа ускорилась, рекомендуется воспользоваться электрическими инструментами: електролобзиком, бензопилой, шуруповертом.

Нюансы при составлении плана

Этот рабочий момент всегда осложняет задачу. Чтобы сделать правильные расчеты, надо посоветоваться с опытными кровельщиками или воспользоваться строительным калькулятором, который можно отыскать в интернете. В любом случае крыша не является сложной и никаких проблем с расчетами и составлением плана не должно возникнуть. На какие монеты стоит обратить внимание:

  1. Варианты отделки крышиНа величину диаметра бруса влияет размер крыши. По технологии длина стропил определяет высоту всей кровельной конструкции. Ширина между балками составляет от 50 до 100 см. Если применяются брусья с мелким сечением, то необходимо делать маленький шаг.
  2. Кровельное покрытие влияет на количество и толщину досок. Допустимый размер обрешетки под металлическую черепицу составляет 30 см, а для шифера — 45 см. Под гибкую черепицу делают подложку в виде листов ДСП, поскольку материал наплавляемый, никаких щелей быть не должно.
  3. Количество минеральной ваты подбирается исходя из площади всей крыши. Количество доски для торцевой планки подбирается от определенного числа периметра конструкции, например: периметр составляет 25 м, следовательно, количество досок должно быть равным именно такой длине.
  4. Если приобретается металлическая черепица, то вместе с материалом можно обнаружить инструкцию по монтажу. Но в основном крепление выполняется по единой технологии. Гвозди или саморезы вбиваются или вкручиваются к обрешетке. Исключение составляет гибкая черепица, которая фиксируется с помощью горелки.
  5. Общее количество кровельного покрытия вычисляется по площади ската. Желательно взять 5% запаса на непредвиденные ситуации.
  6. Место проживания также влияет на угол наклона односкатной крыши. В условиях равнины угол должен быть пологим, поскольку в таких местах очень часто возникают сильные ветра. Угол увеличивается в том случае, если по периметру дома есть преграды для ветра: деревья и высотные строения.

Для проживания в условиях севера делается двойной слой утепления. Материал укладывается в шахматном порядке.

Особенности сборки конструкции

Монтаж кровлиПрежде чем приниматься за работу, первым делом создается чертеж, на котором будут указаны все размеры. План можно изготовить своими руками, заказать у специалистов или зайти в интернет и просмотреть готовые чертежи. После проделанной работы на втором шаге предстоит поэтапный монтаж.

Крыши бывают невентилируемые и вентилируемые. В первом случае вентиляция не делается только в складских помещениях, террасах и подсобных объектах. Во втором случае вентиляция необходима для жилых домов. Таким образом, микроклимат будет нормальным. Чтобы изготовить вентиляцию, по краям крыши изготавливаются отверстия. Также вентиляционные проходы делаются при помощи зазора, расположенного между слоями изоляционных материалов.

Монтаж каркаса

Скелет односкатной крыши своими руками пошагово выполняется в строгом порядке. Существует два способа установки стропил. Специалисты советуют придерживаться таких правил:

  1. Как отделать кровлюДля экономии денег стропильная система односкатной крыши устанавливается на стены, находящиеся в разной плоскости. Так можно избежать лишнего расхода на древесину. Но важно, чтобы одна сторона стены была выше другой на 20 градусов. Тогда остается уложить брусья на короб дома и выполнить кровлю. Если стены короба находятся в одной плоскости, то осуществить такой план не получится, поскольку придется задать угол наклона и изготовить боковые и заднюю части крыши.
  2. Во втором варианте потребуется лишний расход на материал, потому что стропила будут возводиться в треугольной форме. Опоры и балки соединятся и станут единым целым. Такую конструкцию не обязательно монтировать на коробе дома. Стропильный каркас проще сделать на земле, а с поднятием конструкции справится кран или лебедка. Плюс заключается в том, что не придется тратить лишние деньги на наращивание стены.

В любом случае выбранный способ монтажа не повлияет на срок службы стропильного каркаса. Поэтому все зависит от вкусов владельца. Как правило, брусья устанавливаются на вспомогательные подкосы и стойки. Их количество зависит от следующих факторов:

  • массы брусьев;
  • вида кровельного покрытия;
  • длины стропил;
  • градуса наклона крыши;
  • вида теплоизоляционного материала.

Поэтому следует учитывать все тонкости, поскольку для тяжелой крыши придется выполнять дополнительное усиление.

Как делают мауэрлат

Стропила и другие материалыВся стропильная система устанавливается на мауэрлат — это основной элемент крыши. Делают его так: берутся брусья и монтируются на поверхность несущих стен. Крепление можно выполнять при помощи анкеров или проволоки. Для деревянных домов используются скобы. В стыковочных местах прибиваются уголки и металлические пластины.

Важно прикрепить изделие надежно, поскольку на мауэрлате будет стоять вся крыша. Желательно нанести отметины на конструкцию. Это поможет точно выставить ребра каркаса. Оптимальный шаг составляет 50−60 см.

Очень часто на мауэрлате скапливается влага, исходящая из каменных стен. Поэтому на поверхность стен желательно проложить рубероид, а сверху — деревянные балки.

Стропила и балки перекрытия

Балки перекрытия предназначаются в качестве опоры для стропильных ног. Такие балки и стропила устанавливаются с равным шагом. Конструкция в обязательном порядке закрепляется к мауэрлату, но каждая балка должна иметь специальный запил, который не позволит сместиться брусу. Однако запил не должен быть слишком большой, чтобы не произошло разлома, но зазор между стропильной ногой и мауэрлатом делается минимальным.

Подстропильные ноги устанавливаются в том случае, если скат крыши превышает длину 4 м. Если этого не сделать, то произойдет прогиб брусьев. Для односкатной крыши опоры должны монтироваться с равным шагом. На 4 м достаточно 3 стойки.

Изготовление обрешетки

Кровельные материалыОбрешетка является не только основой для кровельного покрытия, но и придает жесткость конструкции. Зазор между досками делается в зависимости от вида кровельного материала. В любом случае предпочтение отдают необрезанной доске. Закрепление обрешетки осуществляется с помощью гвоздей или саморезов.

Для изготовления обрешетки обязательно используется сухая древесина, на которой не должно быть много сучков и дыр. Чтобы повысить срок службы, необходимо выполнить обработку дерева. Применяются специальные пропитки. В случае обустройства мансардного помещения следует предусмотреть оконный проем, соответственно, обрешетка в этом месте не делается. Достаточно прибить 4 доски по вертикали и горизонтали. Таким образом, получится надлежащий оконный проем.

Кровельный пирог

Для такой крыши можно применять любую теплоизоляцию. Однако большим спросом пользуется минеральная вата. Порядок работы:

  1. На обрешетку настилается гидроизоляционный слой и фиксируется при помощи степлера. Укладка производится внахлест.
  2. Далее выполняется монтаж утеплительного материала.
  3. Поверх сооружается контрольная обрешетка. Она предназначена для разделения пароизоляционного слоя и теплоизоляции.
  4. Далее настилают слой паробарьера.

Дополнительно можно утеплить крышу с помощью пенопласта. Достаточно уложить материал по всей площади потолка. Поверх монтируется пароизоляция. Далее прибиваются обрезные доски. Они играют роль пола в мансардном помещении, если такое будет предусматриваться.

Монтаж кровли

Особенности кровлиНа этом шаге можно применить разный кровельный материал. Все зависит от бюджета и угла ската крыши. Если крыша имеет мансарду, то угол ската будет большой, следовательно, мягкая кровля не подойдет. Из всех имеющихся кровельных покрытий большим спросом пользуется металлическая черепица или профнастил.

Закрепление материала также осуществляется по стандартной технологии. Листы кладутся снизу вверх. В местах их соединения закрепляется конек. Односкатная кровля не имеет сложную форму, поэтому с работой по кровле справится даже новичок.

Устройство односкатной крыши — конструкция и чертежи (фото, видео)

Односкатные крыши с успехом используют в строительстве сооружений хозяйственного назначения: гаражей, сараев, навесов, террас и беседок. Это практичный и экономичный способ защитить постройку от атмосферных осадков, ветра и холода. Однако, устройство односкатной крыши подходит и для частных домов.

Содержание статьи

С помощью этого строительного решения архитекторы создают смелые дизайн-проекты с несколькими разновысокими скатами. Огромный плюс крыш, состоящих из одного ската заключается в ее доступности для широких масс домовладельцев благодаря низкой цене используемых материалов и простоте монтажа.

Эта статья расскажет о том, как выглядит конструкция стропильной системы односкатной крыши, как выполнить расчет уклона ската и возвести своими руками.

Крыша жилого дома

Односкатная крыша

Состав односкатной крыши

Чаще всего под термином «односкатная» подразумевают крышу, имеющую один скат. Скат, уклон которому задает простая стропильная система, опирается на несущие стены постройки и внутренние перегородки, если они есть.

В качестве кровельного материал используют мягкую черепицу, ондулин, профнастил, металлочерепицу или еврошифер. Различают два типа односкатных крыш:

  1. Вентилируемые. Конструкция вентилируемой кровли подходит для оборудования террас и беседок открытого типа, используемые в летний период. Наклон ската такой крыши варьируется в пределах 3-6 градусов. Устройство односкатной крыши вентилируемого типа не подразумевает утепление, а иногда и обшивку фронтона.
  2. Невентилируемые. Уклон кровли с одним скатов невентилируемого типа составляет 2-25 градусов, в зависимости от вида используемого кровельного материала. Этот вариант применяют для перекрытия помещений, эксплуатируемых всесезонно, жилых домов, отапливаемых гаражей. Невентилируемую кровлю тщательно утепляют, герметизируют для снижения теплопотерь.
Проект крыши из одного ската для жилого дома

Проект крыши из одного ската для жилого дома

Проект крыши из одного ската для жилого дома

Проект крыши из одного ската для жилого дома

Особенность односкатных типов крыш в том, что один пологий скат не обеспечивает самостоятельный сход снежных масс в зимнее время, особенно если в строительстве использовали кровельный материал с шероховатой структурой. Поэтому не исключено, что в особо снежные зимы домовладельцу придется взяться за лопату.

Сильные стороны односкатной крыши

Все чаще дизайнеры и застройщики отказываются от сложных проектов в пользу построек с односкатной крышей. Это легко объяснить ее преимуществами:

  • Низкая стоимость. Благодаря экономии строительных материалов, устройство односкатной крыши в 2-2,5 раза дешевле, чем двухскатной такого де размера.
  • Простота. Конструкция стропильной системы крыш с одним скатов достаточно проста для самостоятельного монтажа. Даже при условии малого опыта в строительстве начинающий умелец в одиночку справится с работой, имея чертеж и необходимый инструмент.
  • Высокая сопротивляемость порывистому ветру. Односкатная крыша – самый безопасный вариант, если место строительство находится в районе с постоянной розой ветров, главное, правильно определить наветренную сторону и сориентировать по ней скат.
  • Сокращение затрат на обогрев. Так как между скатом и потолочным перекрытием в односкатной кровле расстояние меньше, чем у остальных видов, отапливаемые помещения не выхолаживаются, а значит теплопотерь при отоплении дома становится меньше.
  • Доступность проектов. Даже если вы не в состоянии сделать чертеж самостоятельно, в интернете и строительной литературе есть огромное количество готовых, обсчитанных проектов с подробными схемами стропильной системы и узлов.
  • Простота обслуживания. Конструкция односкатной крыши позволяет в любой момент оценить состояние стропильной системы, заменить поврежденные части, укрепить кровельный материал самостоятельно, без привлечения наемных кровельщиков, услуги которых стоят недешево.

Виды стропильной системы

Система стропильных элементов крыши – каркас, который несет на себе и распределяет вес крыши по периметру несущих стен, придавая устойчивость конструкции. В зависимости от размещений опор выделают два типа стропил:

  1. Наслонная. Этот способ организации стропильной системы подразумевает использование внутренних перегородок для того, чтобы получить дополнительную опору. На несущую стену, расположенную посредине помещения, устанавливают стойки, которые поддерживают стропильные ноги в середине. Если задействовать две несущие внутренние перегородки, можно таким образом перекрыть постройки с шириной до 16 м. Виды стропильных систем

    Виды стропильных систем

  2. Висячая. Это более сложная стропильная система, которая опирается только на внешние стены, поэтому для ее стабилизации требуется больше вспомогательных элементов. Наибольшая ширина постройки, которую можно оборудовать висячими стропилами, составляет 7,5 м, причем для этого потребуется довольно сложная конструкция из двух подкосов, бабки и затяжки. Чтобы правильно рассчитать висячую стропильную систему требуются глубоки знания и опыт.

Основа для строительства стропильной системы висячего или наслонного типа – подробный чертеж, отражающий точные размеры и взаимное расположение элементов и способ крепления основных узлов.

Схема крепления стропил к мауэрлату

Схема крепления стропил к мауэрлату

Состав стропильной системы

Схема односкатной крыши для сооружения шириной до 4,5 м наслонного типа включает в себе ограниченное количество элементов. Основой для стропильной системы служит мауэрлат, изготовленный из прочного бруса 150х150 мм.

Его закрепляют на верхнюю обвязку постройки вдоль стен, на которые монтируют скаты. Чтобы сформировать уклон крыши, стены возводят разной высоты. Также крыше требуются стропильные ноги, из изготовляют из досок размером 50х150 мм.

С обои концов доски выполняют запилы для крепления стропил к мауэрлату. Ноги устанавливают на мауэрлатный брус, вставляя его в запилы, фиксируя с помощью металлических уголков.

Конструкция стропильной системы

Конструкция стропильной системы

Конструкция стропильной системы

Конструкция стропильной системы

Чтобы равномерно распределить вес кровельного материала на все стропильные ноги, требуется монтаж обрешетки. Для мягких видов кровли, не способных самостоятельно держать форму, используют сплошной тип обрешетки из влагостойких фанерных листов.

Если же используется профнастил или черепица, достаточно приколотить рейки 25х50 мм поперек стропил с шагом 20-13 см. В усложненную стропильную систему односкатной крыши входят затяжка, подкосы, стойка и бабка.

Все элементы изготавливают из древесины первого сорта, просушенной до оптимальной влажности 15-18%, ошкуренной и обработанной антисептической пропиткой глубокого проникновения.

Важно соблюдать баланс между сложностью стропильной системы и сечением ее элементов — усложняя конструкцию, вы увеличиваете ее вес. Рекомендованный размер стропил вычисляют, исходя из временных и постоянных нагрузок, действующих на крышу или определяют по таблицам готовых значений, учитывающих длину и шаг между ногами, вид древесины.

Расчет угла наклона ската

Односкатная крыша хороша тем, что, если ее правильно сориентировать по розе ветров и выбрать оптимальный уклона, она выдержит сильный шквалистый ветер, который бы разрушил двухскатную. Чтобы выбрать угол наклона скатов, нужно учесть 2 параметра:

  1. Используемый кровельный материал. Если вы до начала проектирования выбрали материал для кровли, то главным критерием в выборе уклона, станут рекомендации производителя по его монтажу. Металлочерепицу устанавливают на скаты под углом 30 градусов, шифер – 20-30 градусов, профнастил – от 8 градусов, рулонные кровли – от 5 градусов. Рекомендованные углы наклона скатов для кровельных материалов

    Рекомендованные углы наклона скатов для кровельных материалов

  2. Климатические условия. Если строительство идет в регионе с большим количеством осадков, то лучше заложить скат 20-25 градусов, по которому самотеком стекает вода, соскальзывают снежные массы. Для ветреных районов, напротив, лучше подходят пологие скаты с крутизной 3-10 градусов, обладающие низкой парусностью. Рекомендованной сечение стропил для односкатной крыши

    Рекомендованной сечение стропил для односкатной крыши

  3. Обратите внимание, что увеличение уклона крыши приводит к удорожанию строительства за счет более сложной стропильной системы и расхода кровельного материла. Зная размеры коробки дома и определив угол наклона скатов, нужно составить схематичный чертеж, по которому легко определить площадь крыши, длину стропил и разницу между высотой стен с помощью геометрических формул.
Расчет площади ската и длины стропильных ног

Расчет площади ската и длины стропильных ног

Строительство монтажной крыши – отличный вариант, если вы хотите быстро и недорого перекрыть надворные постройки или пристроить навес к дому. К тому же это отличный повод отточить строительные навыки, не рискуя испортить кровлю из-за некачественной работы.

Видео-инструкция

Односкатная крыша — расчеты, монтаж и оформление своими руками

Односкатные крыши являются недорогой альтернативой многослойной конструкции. Она отличается простым механизмом сборки. Уход за таким сооружением не представляет особого труда. Правильный угол наклона обеспечивает самостоятельное удаление излишков мусора и пыли на поверхности защитного покрытия.

Как правильно построить односкатную крышу? Какие критерии необходимо соблюдать в процессе выбора материала и постройки каркаса?

Все ответы на эти вопросы, вы обнаружите в нашем материале. Здесь представлены советы опытных профессионалов, которые знают все о рабочем процессе.

Краткое содержимое статьи:

Преимущества и недостатки односкатной крыши

Каждое сооружение имеет как положительные, так и отрицательные стороны. К преимуществам относят:

  • экономичность. При строительстве данной конструкции понадобится минимальное количество строительных материалов;
  • легкий монтаж. Собрать такое сооружение под силу любому. Подробный чертеж и схема значительно упрощают поставленную задачу;
  • минимальный вес. При неблагоприятных климатических условиях здесь наблюдают минимальное давление от осадков. Двускатные изделия испытывают большую нагрузку;
  • хорошая сопротивляемость по отношению к сильному ветру;
  • угол наклона односкатной крыши колеблется от 6о до 50о ;
  • подходит для любого вида кровельного покрытия. Здесь можно сделать мягкую или жесткую поверхность.

Помимо достоинств этот вид крыши имеет недостатки. К ним относят:

  • нуждается в усиленном крепеже;
  • требует качественной теплоизоляции. В летний период она сильно нагревается, при этом повышается температура внутри помещения. Зимой наоборот, она сильно охлаждается, что сопровождается понижением климата в жилом пространстве. Качественные материалы помогают достичь баланса;
  • расстояние между стропилами односкатной крыши составляет от 1 до 1,5 м. Этого не достаточно для того, чтобы оптимизировать давление осадков при неблагоприятных условиях;
  • минимальный угол наклона провоцирует скопление снега зимой. Для этого необходимо делать автоподогрев краев. Они помогут избавиться от чрезмерного скопления ледяных накатов.

Расчет материалов

Как рассчитать материалы для односкатной крыши?

Правильный подсчет расходных составляющих позволяет создать качественное покрытие для жилого помещения.Здесь важно учитывать климатические условия и сопротивление воздушным массам.

Произвести правильные вычисления помогают следующие критерии, которые указываются в проектах и чертежах односкатных крыш:

  • •ширина и длина постройки. Здесь важно учитывать количество несущих стен;
  • угол наклона кровли;
  • длина готового покрытия;
  • материал, из которого будет выполнено кровельное покрытие.

Если крыша планируется для хозяйственной постройки, то здесь достаточно сделать незначительный угол наклона 10о. Для жилого помещения рекомендуется тщательно обдумать устройство чердачного пространства. Если в дальнейшем это пространство будет использоваться для жилых целей, то угол ската должен не менее 45о.

Разновидности стропильной системы

Различают три варианта стропил для односкатной крыши. Они делятся не несколько типов, каждый из которых отличатся своим размером и строением.

К ним относят:

Висячая крыша. Она устанавливается в тех случаях, когда нет несущих перекрытий в жилом помещении. Для надежности параллельные стены должны располагаться на одном уровне.

Наклонная система. Этот тип используют в том случае, когда в пространстве имеются качественные перегородки. Они в свою очередь служат дополнительной опорой.

Скользящие стропилы. Этот вид применяют в деревянных строениях. Главное преимущество этой крыши заключается в сокращении усадки постройки.


Монтаж односкатной крыши

Предлагаем подробную инструкцию, как сделать односкатную крышу. Перед тем как приступить к рабочему процессу, рекомендуется провести заранее все расчёты и закупку подходящего материала. После этого можно переходить к монтажным работам.

Они включают в себя:

  • для дополнительной безопасности необходимо уложить балки для чердачного перекрытия;
  • после этого укладывают слой гидро и теплоизоляции;
  • расстояние между стропилами должно составлять от 600 до 800 мм;
  • далее по задней границе укладывают деревянный брус;
  • на балки укладывается настил из деревянных досок;
  • следующим действием будут постройка фронтонной стены. Она должна быть выполнена из того же материала, что и сама постройка;
  • перегородки аккуратно фиксируют в плоскости выступающей точки стены;
  • после этого делают разметку на которой в дальнейшем будут монтировать крепления для стропил;
  • согласно схеме чертежа делают пазы для крепления деревянных досок;
  • далее их крепят между собой при помощи металлических уголков;
  • завершающим этапом будет укладка кровельного покрытия. На фото односкатной крыши изображено готовое сооружение.

Фото односкатной крыши

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

Инструкция по строительству односкатной крыши своими руками

Существует мнение, что односкатный тип крыши подходит только для хозяйственных строений или простых навесов. Однако в последнее время многие предлагаемые строительными фирмами проекты загородных жилых домов предполагают обустройство именно односкатной крыши, причем независимо от того, одноэтажное это здание или нет.

Преимущества односкатной крыши

  • Простота устройства, не требующая профессиональных навыков и проведения большого числа сложных технологических операций.
  • Расход строительных и кровельных материалов значительно ниже, чем для других типов крыш.
  • Хорошие эксплуатационные характеристики. При правильно выбранном угле ската минимизируется воздействие господствующих ветров и атмосферных осадков.
  • Кратчайшие сроки проведения работ.

Наверное, единственный недостаток односкатной крыши – невозможность оборудования качественного чердачного помещения. По своему устройству она является сооружением, состоящим из стропильной системы, на которых держится несущий каркас (обрешетка), нескольких слоев (изоляционных и утеплительного) и кровельного покрытия. В качестве такового наиболее распространенными для односкатных крыш на сегодняшний день являются различные профнастилы и черепичные материалы, разновидностей которых в последнее время более чем достаточно.

odnoskatnaya-krysha-2Что предусмотреть

  • Особенности климата. Учитывается интенсивность осадков, сила господствующих ветров, а также расположение дома: в низине он стоит или на возвышенности, «открыт» со всех сторон или же рядом есть природные или искусственные укрытия (другие здания, лесополоса и т. д.). От этого во многом зависит выбор угла наклона ската, который лежит в пределах от 100 до 600

Чем большему воздействию осадков подвержена крыша, тем она должна быть круче. Для средней полосы России рекомендуемый угол – не менее 200, который увеличивается для более высоких широт и в северных регионах доходит до 45 – 50.

  • В то же время нужно понимать, что в этом случае крыша и «парусить» будет больше. Кроме того, увеличение угла наклона при одинаковых размерах дома влечет и повышение расхода строительных и кровельных материалов, поэтому в зависимости от местных условий нужно искать «золотую середину».
  • Наклонная балка стропил может использоваться без устройства дополнительных опор в случаях, когда перекрываемый пролет не превышает 4,5 м. При его большей величине устанавливаются специальные шпренгельные фермы (при  6 – 8 м) и промежуточные опоры для 8 – 12 м). Но последний вариант применяется крайне редко, так как сильно изменяет внешний вид крыши.
  • Вид кровельного материала. Все покрытия отличаются своей «жесткостью». На это нужно ориентироваться как при выборе крутизны ската, так и при определении расстояний между ногами стропил. Следует учитывать и рекомендации производителей по монтажу кровли, которые устанавливают минимальные углы наклона скатов. Для металлочерепицы – 300, для традиционного шифера (асбест) – 350, для «плоских» материалов – 400

uteplenie_kryshy

Основные этапы монтажа односкатной крыши

Установка мауэрлатов. Проще говоря, это балки, которые укладываются на верхние части несущих стен строения. На каждую из них будет ставиться нижняя «нога» стропил. Мауэрлаты крепятся к стене разными способами: проволокой и вмурованной арматурой, анкерами. Главное – надежно.

mauerlatОбустройство стропильной системы. Начинается у установки вертикальных балок на мауэрлат. Получаются стороны прямоугольного треугольника. Его «гипотенуза» будет служить основой для обрешетки. Если для «ног» будут использованы бревна или брус, то расстояние между ними (шаг) выбирается в пределах 1,5 – 2 м. Если в качестве стропил берутся толстые доски, то 1 – 1,5 м. Для лучшего соединения с мауэрлатом в ногах делаются соответствующие вырезы (пазы).

Устройство слоев паро- и гидроизоляции. Между ними – утеплитель.

Под крышей дома должна быть хорошая естественная вентиляция. Это предотвратит возникновение процессов гниения как древесины, так и материала утеплителя.

На наклонные стропила набиваются рейки, на которых и будет крепиться сама обрешетка. Их совокупность называется «контробрешеткой».

Монтаж несущего каркаса. Смысл его оборудования состоит в том, что к нему будет крепиться кровельный материал. В зависимости от его вида, обрешетка может быть или сплошной, или ячеистой. В первом случае для нее используются тонкие доски, листы слоеной влагонепроницаемой фанеры, плиты OSV. Единственное требование – небольшой зазор между ними, так как при впитывании влаги древесина может несколько увеличиваться в размерах (разбухать). Если обрешетка ячеистая, то для нее используются деревянные рейки.

Монтаж кровельного покрытия.

Рекомендации

  • Вся древесина перед началом работ должна быть подвергнута качественной пропитке антипиренами и антисептиками.
  • Для балок и стропил лучше использовать дерево хвойных пород. Предпочтительнее лиственница.
  • Рейки для обрешетки должны быть одинакового размера, без изгибов, иначе кровельное покрытие будет уложено неровно.
  • Особого внимания требует отделка таких мест, как выходы труб, конек.

Учитывая особенности строительства и выбранных материалов, нужно искать компромиссное решение всех вопросов, так как в статье даны лишь общие понятия об устройстве односкатной крыши.

преимущества и инструкция по монтажу кровли

Односкатная крыша — хорошая альтернатива двухскатной конструкции для одноэтажного каркасного дома, где будет жить семья из 2-4 человек. Чаще всего самая высокая стена здания обращена на солнечную сторону и выгодно демонстрирует большие окна, стилевое решение фасада. Построить каркасный дом с односкатной крышей можно своими руками, зная особенности конструирования и технологию работ.

Односкатная кровля в каркасном доме

Односкатная кровля в каркасном доме

Односкатная крыша — когда делать выбор в ее пользу

Решение о монтаже односкатной крыши принимают не только на основании ее внешнего вида и наружного дизайна строения. Важно учесть множество других нюансов. В каждом случае они индивидуально определяют достоинства и недостатки конструкции.

Достоинства моноскатной конструкции

Односкатная крыша приобретает все большую популярность у ищущих нестандартные решения дизайнеров, архитекторов. Однако в умах большинства россиян она ассоциируется больше с гаражами, другими хозяйственными постройками, но не с современным индивидуальным жилым домом. Причина этого — недостаточные знания о достоинствах конструкции.

К ним можно отнести:

  • невысокую стоимость монтажа, малые трудозатраты — по сравнению с двухскатной крышей, нужно меньше пиломатериалов и времени на строительство;
  • простоту конструкции — не требует устройства сложной стропильной системы и расчетов;
  • возможность задать направление схода снега или отвода дождевой воды;
  • оригинальную геометрию внутренних помещений из-за наклона потолка;
  • возможность использовать площадь крыши — в теплых регионах на ней можно установить солнечные батареи;
  • простоту монтажных работ;
  • высокий коэффициент использования ската;
  • малую нагрузку на несущие стены — дело в том, что отсутствие распоров минимизирует давление крыши на строение, к которому в результате предъявляют меньше требований по прочности.

Проект современного дома с односкатной крышей

Проект современного дома с односкатной крышей

Отдельно стоит сказать о том, что односкатные крыши каркасных домов являются самыми энергосберегающими. Отсутствие изломов и минимизация поверхностей, контактирующих с холодным уличным воздухом, делает дом теплее.

Обратите внимание! Если моноскатная конструкция противоречит привычному представлению о внешнем виде жилого дома, то можно смонтировать комбинированную крышу с двумя отдельными скатами.

Недостатки и слабые стороны

Недостатки у крыши с одним скатом есть, но они не абсолютны. В каждом случае строительства их оценка индивидуальна.

Основные недостатки:

  • ломаная геометрия потолка — без организации мансарды или чердака пространство у верхнего мауэрлата вызывает вопросы по оформлению и комфортному восприятию интерьера;
  • высокий риск протечек при неправильном монтаже — дождевая вода, стекая только по одной плоскости, оказывает большое давление;
  • угол наклона конструкции тесно связан с видом используемого кровельного материала;
  • необходимость ручной чистки осадков в снежную зиму;
  • эффект паруса — при неправильной оценке розы ветров в месте строительства крыша может не устоять перед мощными потоками воздуха.

Большой дом с несколькими односкатными крышами

Большой дом с несколькими односкатными крышами

При этом грамотный подход к оформлению интерьера, тщательно продуманная система отвода влаги и планировка дома практически сводят на «нет» все эти недостатки.

Правила конструирования односкатных крыш

Чтобы крыша с одним скатом была практичной, безопасной и органично завершала строение, нужно учесть несколько особенностей конструирования.

  1. Оптимальная ширина односкатной крыши для одноэтажного каркасного дома — 6 м. Если эта величина достигает 16 м, то или стропильная система потребует усиления, или в доме нужно будет установить дополнительные перегородки, опоры.
  2. Угол наклона крыши — может колебаться в пределах 20-40 градусов, но чем выше снеговая нагрузка в регионе, тем угол ската должен быть больше.
  3. Парусность — чтобы снизить риски сноса кровли при сильных порывах ветра, скат ориентируют по наветренной стороне. При необходимости по высокому краю крыши крепят специальный бортик, разрезающий потоки воздуха и уменьшающий их силу.

Схемы конструкции

Схемы конструкции

На этапе конструирования также продумывают систему водоотведения. Помимо уклона, это водосточные трубы, желоба, воронки.

Односкатная крыша в каркасном доме — инструкция к монтажу

При строительстве каркасного дома с односкатной крышей заранее раскраивают стойки для стенок разной высоты. Временно их фиксируют боковой доской. И только после выравнивания стоек по верхней грани монтируют верхний обвязочный пояс из бруса. Он и станет основой для стропил крыши.

Проект двухэтажного каркасного дома с односкатной кровлей

Проект двухэтажного каркасного дома с односкатной кровлей

Сборка стропильной системы

Перед укладкой стропил на разновысотных стенах монтируют мауэрлаты — верхний и нижний. Они компенсируют неровности стен, поэтому при монтаже обязательно проверяют их ровность строительным уровнем. Мауэрлаты изготавливают из бруса с сечением от 100х100 мм и надежно фиксируют анкерными шпильками по внутреннему краю наружных стен.

Для небольших построек используют наслонную стропильную систему. Опорные элементы кровли фиксируют двумя концами на мауэрлатах так, чтобы они на 40-60 см выступали за периметр стен. Это позволяет обеспечить отвод влаги от них и цоколя.

Обратите внимание! Чтобы стропильные ноги не прогибались, их опирают на внутреннюю перегородку дома, дополнительно сооружая опорную стойку и прогон. При этом стропила укорачивают, стыкуя их над прогоном.

Схемы устройства стропильной системы

Схемы устройства стропильной системы

Для крепления стропильных ног к мауэрлатам в них с помощью шаблона делают специальные вырубки. Жесткую фиксацию отдельных элементов обеспечивают металлические крепления (уголки, уголки с усилением, гвоздевые пластины и др.). Шаг установки равен расстоянию между стойками стен в каркасном доме. Работу начинают с крайних стропил.

Монтаж обрешетки и укладка кровельного материала

После монтажа всех стропильных ног поперек них укладывают обрешетку — основу для кровельного материала. Чем меньше уклон крыши, тем чаще должны располагаться элементы обрешетки. Частый шаг необходим для тяжелого и мелкоштучного кровельного материала. Готовая конструкция должна выдерживать нагрузку в 200 кг на 1 кв. м.

Для создания обрешетки используют деревянные доски (25х100 мм), брусья (40х50 мм) или листы OSB, отличающиеся прочностью и влагостойкостью. Для крепления нужны гвозди длиной в 3 раза превышающие толщину настила.

Расстояния между элементами обрешетки:

  • для металлочерепицы — равно расстоянию между ее волнами, обычно составляет 300-350 мм;
  • натуральной черепицы — 320-345 мм;
  • для ондулина — отсутствует, при скате в 10-20 градусов — 450-600 мм;
  • для рулонных материалов — отсутствует.

Обрешетка

Обрешетка

Кровельный материал для односкатной крыши выбирают, исходя из уклона. Так, для почти плоских конструкций подходят рулонные, битумные покрытия, профнастил. Битумную и металлочерепицу укладывают на крышах с уклоном в 10-20 градусов. При больших значениях практичность и долговечность демонстрирует шифер, высокопрофильная керамическая черепица.

Монтаж каждого типа покрытия выполняют с учетом рекомендаций производителя. Однако, если при строительстве каркасного дома с односкатной крышей своими руками была соблюдена пошаговая инструкция с рекомендациями, проблем в процессе укладки кровли не возникнет.

Видео: проект одноэтажного каркасного дома с односкатной крышей

Закладка Постоянная ссылка.

Отправить ответ

avatar
  Подписаться
Уведомление о
