Кпд чугунных радиаторов: таблица и сравнение чугунных, биметаллических, алюминиевых батарей – Теплоотдача радиаторов отопления таблица, чугунных батарей, расчет от стояков обогрева

Содержание

Чугунные радиаторы отопления: характеристики, особенности, основные параметры

Содержание статьи:

Батареи из чугуна – стандартный отопительный прибор, адаптированный под условия работы центрального отопления. Характеристики чугунных радиаторов отопления соответствуют требованиям системы. Они устойчивы к коррозии и не слишком требовательны к чистоте теплоносителя, нечувствительны к перепадам давления и долговечны.

Конструктивные особенности чугунных радиаторов

Чугунные радиаторы – самые долговечные

Батареи имеют вид самый традиционный. Конструкция включает несколько секций, между собой соединенных ниппелями. Для герметизации мест стыковки используют термостойкую резину или паронит. Каналы для теплоносителя внутри имеют круглое или эллиптическое сечение. Выпускают одно-, двух- и трехканальные секции.

Батареи отливают из серого чугуна. Материал устойчив к износу и долговечен – радиаторы служат более 50 лет. Соли на стенках не откладываются, мелкий мусор или песок не наносит повреждений. Даже спустя 30–40 лет диаметр рабочих каналов почти не изменяется.

Размер чугунной батареи зависит от количества секций. Габарит подбирают исходя из величины отапливаемого помещения. Но если ширина изделия определяется числом элементов, то высота и глубина зависит от устройства самих секций.

Внешний вид изделия непривлекателен. Более современные модели выпускают с плоской лицевой панелью. Украшаются коваными элементами.

Преимущества и недостатки

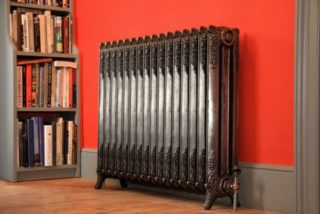

Современные дизайнерские решения

Достоинства изделия обусловлены скорее материалом, чем конструкцией. Основные плюсы:

  • Чугун хорошо проводит тепло и аккумулирует его. Радиатор нагревается дольше, чем стальной или биметаллический, но отдает тепло после отключения котла длительное время. Через час после прекращения нагрева остаточная теплоотдача у моделей из чугуна составляет 30%, в то время как у стальных – всего 15%.
  • Вода, используемая в центральном отоплении, чистотой не отличается. Соли, механические примеси, песок разрушают материал трубопровода. Мусор откладывается на стенках: рабочий диаметр со временем уменьшается, эффективность передачи тепла падает. Чугун не боится солей, абразивных частиц. Через 30 лет батареи работают так же эффективного, как и в первый день после выпуска.
  • Чугунные батареи не выдерживают постоянного высокого давления воды, однако гидроудары ей не страшны. Такой вариант используют при обустройстве отопления с естественной циркуляцией.
  • Радиаторы служат минимум 50 лет. Если вовремя менять прокладки, еще дольше. Обычно их заменяют не из-за протечек или низкого КПД, а желая сделать интерьер более современным.
  • Цена самая низкая среди отопителей.

Минусы у радиаторов:

  • Главный недостаток – немалые габариты и большой вес. Модель из 8 секций весит более 60 кг. Их сложно перевозить, поднимать на верхний этаж, монтировать.
  • Если при отключении отопления высокая тепловая инерция выступает достоинством, то при включении превращается в недостаток. Помещение прогревается не менее 12 часов.
  • Для обслуживания батарей нужен большой объем теплоносителя и более мощный котел. Для центрального отопления это не помеха, так как система изначально была рассчитана на передачу большого количества теплоносителя. Для автономного это существенный недостаток.
  • Говорить о дизайне не приходится. Грубоватые тяжеловесные радиаторы с трудом вписываются в интерьер.

Достоинства чугунной батареи хорошо проявляются в системах центрального отопления. Недостатки видны, когда обустраивают автономное отопление.

Технические характеристики

Выбор чугунных батарей невелик. От большинства старых моделей отказались. В новых стараются уменьшить объем теплоносителя, улучшив теплоотдачу за счет большего количества каналов и создания плоской поверхности.

Технические характеристики наиболее популярных моделей приведены ниже.

МаркаРабочее давление, атмМощность, кВтПлощадь обогрева на 1 секцию, кв. мОбъем воды в 1 сегменте, лВес 1 сегмента, кг
МС-14090,12–0,160,244До 1,455,7–7,1
ЧМ190,075–0,11До 0,165До 0,93,3–4,8
ЧМ290,1–1,14До 0,207До 0,954,5–6,3
ЧМ390,1–0,15До 0,246До 1,384,8–7

Подбирают модели в основном по мощности. Сравнение характеристик секций позволяет быстрее рассчитать необходимые габариты отопителя.

Высота

Параметр, влияющий не столько на эффективность обогрева, сколько на эстетичность. Высота чугунной стандартной батареи составляет 59 см. Выпускаются модели с высотой от 33 до 95 см. Рабочая поверхность каждой секции изменяется в зависимости от высоты. Это учитывают, когда рассчитывают их необходимое число.

Низкие радиаторы выглядят привлекательнее даже при стандартной конфигурации.

Размер

Габариты изделий различаются сильно:

  • высота – от 33 до 95 см;
  • глубина – от 8,5 до 20 см;
  • ширина – от 4,4 до 10,8 см;
  • межосевая дистанция варьируется от 22 до 90 см.

Сведения о размерах есть в маркировке. Если модель имеет нелинейную форму, глубина не указывается.

Важнейший параметр – длина самой батареи – зависит от мощности. Чем больше секций, тем большую площадь может обогревать радиатор. Однако здесь есть и ограничение: если длина батареи в 4 раза превышает высоту, ее необходимо подключать с двух сторон, а это не всегда возможно и удобно.

Мощность

Показатель рассчитывают по следующим параметрам:

  • объем комнаты;
  • качество утепления;
  • температура воды;
  • мощность одной секции чугунного радиатора – этот показатель указан в паспорте изделия.

В среднем при нормальном уровне теплопотерь на обогрев 3 куб м. воздуха в комнате требуется 1 кВт.

Расчет выполняют так: площадь помещения умножают на 100 и разделяют на мощность секций выбранной модели. Например, при площади в 10 кв. м. и мощности сегмента в 150 Вт получают 10*100/150 =6,67. Округляют результат в большую сторону – для обогрева комнаты потребуется радиатор с 7 секциями.

Советуют увеличивать рассчитанную величину хотя бы на 15%. Для обогрева спальни площадью в 10 кв. м. рекомендуют покупать батареи на 9–10 элементов.

Следует учитывать высоту комнаты. При той же площади, но с высотой потолков не 3,5, а 4 м для обогрева радиатором той же мощности потребуется уже не менее 12 секций.

Учитывают и другие факторы. Если в комнате 2 окна, лучше установить 2 батареи по 5 секций, чтобы равномерно распределить тепло и нейтрализовать холодный воздух.

Правила выбора

Радиаторы с плоской поверхностью имеют более высокий КПД

Рекомендации просты:

  • Самое важное – правильный расчет. Оценивают мощность секции и вычисляют эффективность всего отопителя. Если секций будет недостаточно, повышение температуры теплоносителя дела не исправит, в комнате будет холодно.
  • Нужно подобрать высоту. Если изделие монтируют под окном, между батареей и подоконником должно оставаться не менее 20–15 см, а между полом и нижним краем изделия – не менее 5 см. При больших размерах окон выбирают низкие радиаторы и компенсируют небольшую высоту большим количеством секций. Высокие радиаторы монтируют возле глухих стен.
  • Батареи с плоской поверхностью имеют более высокий КПД, внешний вид у них привлекательнее. Модели с художественным литьем, с декоративным покрытием прекрасно вписываются в интерьер в стиле ретро, классика, деревенский.
  • Радиаторы закрепляются на стене на специальные кронштейны. Однако есть модели в напольном исполнении. Последние используются, если стены не выдерживают такой большой нагрузки.

Внешний вид батареи можно радикально изменить, закрыв их декоративной решеткой или экраном.

Производители чугунных радиаторов

Выпускают такую продукцию не только российские заводы и предприятия стран СНГ. Есть немало зарубежных производителей, предлагающих чугунные радиаторы в стиле ретро или техно. Модели отечественных компаний дешевле.

Минский завод отопительного оборудования

Один из самых известных производителей. Выпускает двух- и трехканальные чугунные батареи в самом разном дизайне. Есть классические радиаторы и модели с плоской поверхностью – они эффективнее, так как лучше отдают тепло, а также варианты с рисунком на поверхности. Количество секций определяет заказчик.

Сантехлит (Россия)

Завод предлагает классические модели. Глубина секций и высота варьируется в очень широких пределах. Есть модели с глубиной всего 11 см. Их легко разместить под узким современным подоконником. Длина батареи определяется числом секций.

Viadrus (Чехия)

Компания предлагает изделия более подходящие для автономного отопления. Радиаторы легко выдерживают постоянное давление в 12 бар, очень долговечны. Соответствуют европейским критериям качества.

Привлекателен дизайн радиаторов. Завод выпускает 8 линеек в разном оформлении и в 27 типоразмерах. Есть модели с плоской поверхностью, с изысканным рисунком на секциях, с секциями необычной неправильной формы.

Чугунные радиаторы отопления: технические характеристики

Чугунные радиаторы отличаются наибольшей прочностью среди представителей огромного семейства отопительных приборов

Что заставляет нас выбирать чугунные батареи?

Температура в доме, независимо от сезона, должна быть такой, чтобы не ощущать дискомфорта даже в сильный мороз на улице.  Такое ощущение может дать лишь качественная  инфраструктура теплоснабжения. Радиаторы отопления во всей системе обогрева играют вовсе не последнюю роль. И не только Россия, но и ряд других стран отдают предпочтение не каким-то другим, а  именно чугунным батареям, которые в нашей стране стали  уже своего рода традицией. Впрочем, выбор этот отнюдь не безоснователен.

Служат, как правило,  чугунные радиаторы отопления подолгу —  десятилетиями, при этом неприхотливы в уходе, не требуют лишних затрат на ремонт и обслуживание.  Чугунные батареи — самые прочные и долговечные, т.к. чугун более всех прочих материалов устойчив в отношении высокого давления, а также всех возможных примесей, находящихся, как правило, в составе проточной воды.

Можно рассуждать о множестве разного рода технических критериев, которые важно бы учитывать, определяя для себя самый подходящий тип радиаторов.  Рассмотрим самые главные, без учета которых не обойтись.

Надо сказать о параметрах теплоотдачи. Они зависят от размеров готовящегося к отоплению помещения. Также важен для многих вес одной секции чугунного радиатора, а весят они немало, как вы понимаете, и если конструировать из секций единую батарею, то она может при больших размерах стать совершенно неподъемной. Так что, например, если монтируете батарею на 2-м этаже, лучше заранее занести наверх отдельные секции, иначе может реально возникнуть проблема транспортировки к месту монтажа. Также вы должны знать  размеры секций, Это ширина, глубина, высота и иные параметры.

Для загородных индивидуальных  домов вполне подходящими будут приборы на 6 атм. Для вычисления тепловой мощности радиаторов, чтобы понять, какая батарея будет приемлемо достаточной для каждого конкретного помещения дома, вы можете применить очень незатейливое правило:

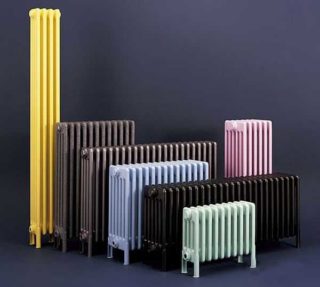

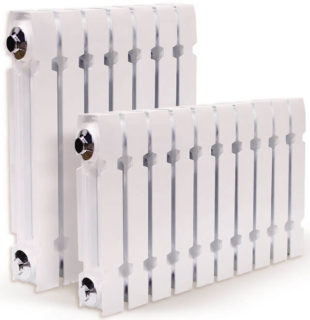

Современные чугунные радиаторы

  • При одной наружной стене и одном окне в помещении  хватит 1 кВт  тепловой мощности на 10 кв. метров площади.
  • Если в помещении имеется две наружных стены и одно окно, здесь будет оптимальным 1,2 кВт на 10 кв. метров площади.
  • При двух наружных стенах и двух окнах помещение потребует уже больше мощности — 1,3 кВт на 10 кв. метров площади.

Соответственно для комнат с большей площадью увеличивайте мощность пропорционально — увеличением числа секций.

Безусловно, можно применять и более сложные методики расчетов. Но, как правило, для бытовых целей и этого за глаза достаточно.

Для расчета необходимого вашему помещению количества секций необходимо знать информацию о том,  сколько кВТ производит одна секция чугунного радиатора. И здесь вступает в силу необходимость разобраться в отличиях импортных и отечественных радиаторов из чугуна.

Классика. Радиаторы МС-140, их рабочее давление — 9 атм., опрессовочное давление  — 15 атм. Такие радиаторы используют многие годы. Их качество проверено уже временем. Чугун обладает хорошей (даже отличной) теплопроводностью. Он нейтрален к подавляющему большинству теплоносителей. Чугунные радиаторы хороши как раз тем, что их можно применять даже в системах с некачественным либо загрязненным теплоносителем.

На отечественном рынке присутствуют радиаторы разных производителей, и среди них не только российские, белорусские, но также представлены модели из других стран. Можно приобрести при желании чугунные батареи из Турции, Чехии, Италии, Англии, Испании. Отличие импортных моделей состоит, пожалуй, главным образом в более качественной поверхности. Это, впрочем, отражается и на других параметрах. Так, одну и ту же мощность можно получить при меньших размерах секции (для примера можно привести такие данные: емкость МС-140 — 1,3 л, радиатора TERMO (компания Viadrus, Чехия) — 0,8л — разница вроде по объему весьма приличная, при этом мощности приборов практически равные). Кроме того, поставляемые из-за рубежа чугунные радиаторы обычно обладают более гладкой внутренней поверхностью,  это, в свою очередь, снижает гидравлическое сопротивление.

Высокая коррозионная стойкость позволяет с успехом применять радиаторы из чугуна в открытых системах, где содержание кислорода в теплоносителях обычно превышает средние показатели, а выоские стенки предотвращают абразивный износ. Это в особенности важно, когда теплоноситель содержит значительное количество твердых частиц. Все чугунные радиаторы, как правило, реализуют в торговой сети в окрашенном состоянии либо загрунтованные антикоррозийным покрытием.

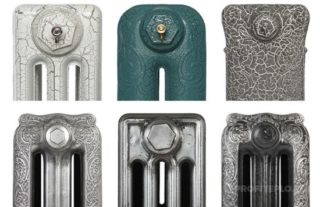

Почти «Дизайнерские» радиаторы из чугуна. Модели в ретро-стиле пользуются особой популярностью у современных потребителей

Казалось бы, со всех сторон чугунные радиаторы неплохи.  Недостаток, им присущий, состоит в том, что они не слишком устойчивы к  гидравлическим  ударам.

Все российские и белорусские образцы ( в отличие от аналогов с запада) нуждаются в окраске поверхности и протяжке  протяжки межсекционных узлов. Это, впрочем, все равно не удорожает их настолько, чтобы с ними по цене могли конкурировать импортные чугунные батареи.

При топке твердым топливом для чугунных радиаторов характерна повышенная инерция. В России, однако, этот момент вообще нельзя считать минусом при наших холодных зимах.

Кое-кто утверждает, что чугунные радиаторы особенно популярны до сих пор по той причине, в частности, что излучаемое ими тепло много полезнее, чем от прочих видов радиаторов. Здесь я судить не возьмусь, но вообще-то, чего бы ради? Так или иначе, если вы остановили выбор на чугунном варианте, можете выбрать сегодня достаточно стильный по внешнему виду образец — например, в стиле ретро. Сегодня такие дизайнерские  батареи выпускают многие изготовители, и смотрятся такие модели вполне красиво.

Им стоит уделить особое внимание. Речь идет о компактных моделях —  чугунных одно-, двух- и трехканальным секционным радиаторам, производимым в России, они относятся к новому поколению   серии ЧМ, имеют довольно-таки интересный оригинальный дизайн, позволяющий их использовать в любого назначения и стиля помещениях. Такие модели имеют к тому же  улучшенные характеристики теплозащиты, перекрывая по максимуму длину подоконной ниши. Даже в небольших помещениях с компактной подоконной нишей или вообще при полном ее  отсутствии использование подобных  радиаторов может минимизировать занимаемую отопительным прибором площадь.

Соотношение дизайна и базовых показателей батарей серии ЧМ оптимально и применимо в отоплении самых разных зданий и сооружений. Что в целом позволяет их относить к перспективным  отопительным приборам отечественного производителя.

Секционные радиаторы из современной российской серии ЧМ изготавливают из серого чугуна способом литья в песчано-глинистых формах в печах с качественной автоматикой, что позволяет следить за качеством и соблюдать высокие характеристики изделий.  Вертикальные ребра секций обеспечивают высокую тепловую отдачу. Эстетически и гигиенически современные чугунные радиаторы также заметно улучшены, хотя бы потому что нет ненужных полостей, где возможно скопление пыли.

Выбирая чугунные батареи, учитывать следует, по возможности,  все технические характеристики, которые описаны в инструкции от производителей. Это поможет при установке избежать разрывов разрыва материала в местах швов и спайки.

Что до эффективности их — здесь сомневаться не приходится, она достаточно высокая. Около 70 % выделяемого в окружающий воздух тепла распределяется излучением, и только остальные  30% — за счет конвекционного тепла.

Чугунные радиаторы — выбор оптимальный по ряду причин. Чугун в тепловом плане инертен. Конечно, он в силу этого дольше разогревается в начале отопительного периода, но зато благодаря этому свойству такие батареи должно удерживают и передают тепло в воздух это является причиной увеличения времени разогрева батареи в начале отопительного сезона, но, с другой стороны, благодаря инертности чугунные батареи могут удерживать и передавать тепло воздушному пространству комнаты на протяжении значительного времени в случае аварийного отключения. В подобной ситуации другие типы радиаторов (алюминиевые, биметаллические или стальные) гораздо скорее прекратят греть.

Чугунные батареи считаются по тем же причинам наилучшим вариантом в квартирах многоэтажных домов.  Ведь внезапные отключения ненадолго централизованного теплоснабжения случаются.  И в данной ситуации лишь чугунная батарея сможет сделать это неприятное явление почти незаметным.

Здесь, конечно, играет роль и цена. На чугунные батареи она ниже, чем на радиаторы из современных металлических сплавов.  Когда надо оснастить целый дом, да еще и в два этажа, экономия становится ощутимой.

таблица, чугунных батарей, расчет от стояков обогрева

Незадолго до начала отопительного сезона множество наших соотечественников сталкиваются с проблемой выбора радиаторов для отопительной системы своего дома или квартиры. Современная промышленность предлагает достаточно большой выбор батарей, отличающихся не только дизайном, стоимостью и способом передачи тепла, но и материалом, из которого они изготовлены. Именно материал влияет на основные характеристики, среди которых на первое место выходит теплоотдача радиаторов отопления.

Классификация отопительных приборов

В зависимости от материала, использованного для изготовления, радиаторы отопления могут быть:

  • стальные;
  • алюминиевые;
  • биметаллические;
  • чугунные.

Радиатор отопления

Каждый из этих типов радиаторов имеет свои достоинства и недостатки, поэтому необходимо более подробно изучить их технические характеристики.

Чугунные батареи – отопительные приборы, проверенные временем

Основными достоинствами этих приборов является высокая инертность и достаточно неплохая теплоотдача. Чугунные батареи долго нагреваются и также долго способны отдавать накопленное тепло. Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

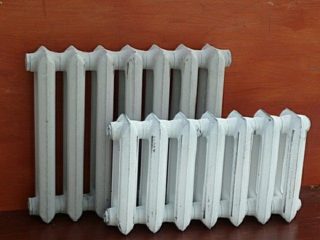

Чугунные батареи

Недостатков у этих приборов достаточно много, среди которых наиболее серьезными являются:

  • большая разница между проходным сечением стояков и батарей, вследствие чего теплоноситель по радиаторам движется медленно, что приводит к их быстрому загрязнению;
  • низкое сопротивление гидроударам, рабочее давление 9 кг/см2;
  • большой вес;
  • требовательность к регулярному уходу.

Алюминиевые радиаторы

Батареи из алюминиевых сплавов имеют массу достоинств. Они привлекательны, нетребовательны к регулярному уходу, лишены хрупкости, вследствие чего лучше противостоят гидроударам, чем их чугунные аналоги. Рабочее давление варьируется в зависимости от модели и может быть от 12 до 16 кг/см2. Еще одним неоспоримым достоинством алюминиевых батарей является проходное сечение, которое меньше или равно внутреннему диаметру стояков. Благодаря этому, теплоноситель движется внутри секций с большой скоростью, что делает практически невозможным отложение грязи внутри устройства.

Многие считают, что небольшое сечение радиаторов ведет к низкой теплоотдаче. Это утверждение неверно, так как теплоотдача алюминия выше, чем, к примеру, у чугуна, а малое сечение в батареях с лихвой компенсируется площадью оребрения радиатора. Согласно таблице, представленной ниже, теплоотдача алюминиевых радиаторов зависит от модели и может составлять от 138 до 210 Вт.

Алюминиевые радиаторы

Но, несмотря на все достоинства, большинство специалистов не рекомендуют их для установки в квартиры, так как алюминиевые батареи могут не выдержать резких скачков давления при тестировании центрального отопления. Еще одним недостатком алюминиевых батарей является быстрое разрушение материала при использовании в паре с ним других металлов. Например, подключение к стоякам радиатора через латунные или медные сгоны может привести к окислению их внутренней поверхности.

Биметаллические отопительные приборы

Эти батареи лишены недостатков их чугунных и алюминиевых «конкурентов». Конструктивной особенностью таких радиаторов является наличие стального сердечника в алюминиевом оребрении радиатора. В результате такого «слияния» устройство может выдерживать колоссальное давление 16-100 кг/см2.

Инженерные расчеты показали, что теплоотдача биметаллического радиатора практически не отличается от алюминиевого, и может варьировать от 130 до 200 Вт.

Проходное сечение устройства, как правило, меньше, чем у стояков, поэтому биметаллические радиаторы практически не загрязняются.

Биметаллические радиаторы

Несмотря на сплошные достоинства, у этого изделия есть существенный недостаток – его высокая стоимость.

Стальные радиаторы

Стальные батареи прекрасно подходят для обогрева помещений, запитанных от автономной системы теплоснабжения. Тем не менее, такие радиаторы не лучший выбор для центрального отопления, так как могут не выдержать давления. Они достаточно легкие и устойчивые к коррозии, с высокой инерционностью и неплохими показателями теплоотдачи. Проходное сечение у них чаще всего меньше, чем у стандартных стояков, поэтому забиваются они крайне редко.

Стальные радиаторы

Среди недостатков можно выделить довольно низкое рабочее давления 6-8 кг/см2 и сопротивляемость гидроударам, до 13 кг/см2. Показатель теплоотдачи, у стальных батарей составляет 150 Вт на одну секцию.

В таблице представлены средние показатели теплоотдачи и рабочего давления для радиаторов отопления.

Таблица 1Сколько нужно тепла для отопления

Расчет необходимого количества тепла нужен для того, чтобы узнать, сколько секций батарей требуется для обогрева жилища. Есть два типа расчета: приблизительный и точный.

  1. В приблизительном расчете на 10 м2 площади в среднем требуется 1 кВт тепловой мощности. Для Южных регионов это 0,7 кВт на 10 м2, для Северных – 1,3 кВт на 10 м2.
  2. Точный расчет включает в себя использование районных коэффициентов, учитывает теплопотери на окна и двери, а также на расположение жилища, количество стояков и пр.

Расчет тепла

Разница в цифрах, конечно, есть, но не критичная. Например, сделаем расчет необходимой тепловой нагрузки двухкомнатной «Хрущевки» общей площадью 50 м2. Исходя из первого варианта, необходимая тепловая мощность этой квартиры составляет 5 кВт.

Точный расчет предусматривает 40 Вт тепла на 1 м3. При высоте потолков в Хрущевках 2,5 м кубатура помещения равна 125 м3. Получается, что этой квартире необходимо 40×125 м3 = 5000 Вт или 5 кВт. Однако следует сделать поправку на 3 окна и одну входную дверь. Каждое окно – это плюс 100 Вт, дверь – 200 Вт.

Итого: 5000 Вт + (3×100) +200= 5,5 кВт. Количество стояков и расположение квартиры несколько изменят полученную цифру. Специалисты рекомендуют округлить значение в большую сторону и сделать пару кВт запаса на сильные морозы. 8 кВт тепловой нагрузки для такого жилища будет достаточно.

На основании полученных данных можно сделать простой расчет необходимого количества секций отопительных радиаторов. В расчете будет использован средний показатель теплоотдачи для секционных радиаторов, который равняется 160 Вт.

Тут алгоритм действия такой: количество требуемого тепла следует разделить на теплоотдачу одной секции радиатора. Для условной «Хрущевки» это: 8000 Вт / 160 Вт = 50. Именно такое количество секций батарей требуется для создания комфортной температуры при работе отопления.

Отопительные приборы с лучшей теплоотдачей

Подытожив вышесказанное, можно сделать вывод, что наибольшие показатели теплоотдачи демонстрируют алюминиевые батареи отопления. Они с легкостью обгоняют чугунные и стальные аналоги и в зависимости от модели и температуры теплоносителя могут выдать более 200 Вт тепловой энергии. Практически не отстают от них биметаллические радиаторы, но стальной сердечник снижает показатели теплоотдачи на 5-10 Вт на одну секцию.

Теплоотдача

Но теплоотдача — не единственный параметр, влияющий на выбор подходящей модели радиаторов. Окончательное решение принимается после анализа и таких характеристик, как рабочее давление, прочность, устойчивость к коррозии и, конечно, цена прибора.

Сколько квт в 1 секции чугунного радиатора: преимущества, расчеты

Содержание статьи:

Чтобы правильно определить число чугунных батарей, устанавливаемых в доме, потребуется ознакомиться с техническими характеристиками этих изделий. Одним из важнейших показателей эффективности их работы является тепловая мощность в кВт в 1 секции чугунного радиатора. При известном значении этого параметра нахождение количества звеньев, требуемых для обогрева конкретного помещения, не представляет особой сложности.

Достоинства чугунных батарей

Чугунные радиаторы не подвержены коррозии, поэтому служат дольше алюминиевых или стальных

К достоинствам чугунных батарей относят следующие свойства:

  • стойкость к коррозии, совершенно не опасной для чугуна;
  • высокий показатель по тепловой инертности;
  • приемлемая цена и возможность увеличения количества секций;
  • долговечность изделий.

При взаимодействии с теплоносителем внутренние поверхности чугуна покрываются особым налетом типа “сухой ржавчины”, препятствующим коррозии. Особенности материала и достаточная толщина стенок позволяют использовать в чугунных радиаторах теплоносители любого качества. Чугун практически не изнашивается со временем от разрушающего воздействия химических примесей и агрессивных сред.

Чугунные батареи привлекательны тем, что имеют свойство аккумулировать тепло, а затем отдавать его при отключении отопления или снижении температуры теплоносителя. К достоинствам изделий из чугуна также относят возможность наращивания или снятия несколько рабочих секций, простоту обслуживания и установки.

Чугунные изделия при условии регулярного ухода за ними способны прослужить своим владельцам довольно долгое время – не менее 30-40 лет.

Отличие импортных батарей от отечественных

Радиаторы нового типа отдают больше энергии, чем старые при одинаковых размерах

Чугунные радиаторы, выпускаемые еще во времена СССР, имели широкий разброс параметров и размеров. Независимо от этого тепловая мощность была примерно одинакова, что позволяло устанавливать их в разных по площади помещениях. Зарубежные чугунные батареи имеют меньшие габариты с той же тепловой отдачей.

При рассмотрении материала чугуна, используемого в том и другом случае, наблюдается небольшая разница в химическом составе и структуре рабочих поверхностей. У отечественных батарей она сильно шероховатая, что создает значительное по величине сопротивление перемещению теплоносителя и снижает показатели тепловой отдачи. Зарубежные аналоги обладают абсолютно гладкой поверхностью стенок, гарантирующей беспрепятственное передвижение жидкости по внутренним полостям. Поэтому импортные устройства пропускают больший объем нагретой воды в единицу времени и отдают больше тепловой энергии. В итоге показатель мощности повышается, что допускает их использование в помещениях со значительной площадью (до 30 м2 и более).

Параметры некоторых образцов батарей

Сравнительная мощность 1 секции радиаторов по импортным и отечественным производителям

В далекие советские времена батареи марки МС-140 можно было встретить практически в каждой квартире, а сегодня они многими воспринимаются как пережиток прошлого. Однако некоторые пользователи до сих пор предпочитают их всем другим известным моделям. Их почитатели обычно выбирают следующие две модификации:

  • у первой модели мощность 1 секции чугунного радиатора в кВт составляет 0,120 единиц;
  • для второго образца этот показатель равен 0,190 киловатта.

Последние значительно больше по размерам и намного тяжелее – высота и ширина секций составляет 0,588 и 0,121 метра соответственно. Объем внутренних полостей у одного такого сегмента равен 1,5 литрам.

Тепловая отдача современных моделей

По тепловым характеристикам современные образцы изделий на основе чугуна отличаются большим разнообразием. Соответствующие модели из Чехии имеют высокие показатели по эффективности обогрева жилых пространств. Образцы под наименованием Viadrus STYL 500 состоят из секций, каждая из которых позволяет развивать тепловую мощность порядка 0,14 кВт. При этом ее сегменты почти в два раза легче и меньше по габаритам большинства известных отечественных моделей.

Секция батарей Viadrus STYL 500 вмещает в себе 0,8 литра теплового носителя. Российские аналоги с примерно тем же объемом имеют чуть меньшую отдачу, соответствующую показателю в 0,102 кВт. Они немного уступают чешским изделиям, но превосходят МС-140.

Простой расчет

Для простейшего расчета тепловой мощности батареи, в которой нуждаются помещения площадью 25 м2, потребуется вычислить объем комнаты: 25 м2 умножить на высоту 2,5 метра, получается 62,5 куб. метра. Результат вычислений умножить на удельную мощность, значение которой выбирается в зависимости от типа помещения. Для панельного дома она равен 0,041 кВт на м3. При окончательном подсчете получается: 62,5х0,041=2,562 кВт, что является показателем общей тепловой мощности, которой будет достаточно для обогрева площади в 25 м2.

Согласно простой формуле расчета далее итог вычислений делится на мощность одной секции: 2,562/0,14 кВт = 18,3. Это значение округляется до 19-ти, получается искомое число звеньев в батарее. Потребуется купить две батареи с 10 и 9 сегментами.

Во время расчета следует помнить, что выбранный в нем поправочный коэффициент принимает разные значения. Для зданий, отстроенных из кирпича, он равен 0,034 кВт/метр. Для современных блочных построек его величина составляет 0,02 кВт/метр. Ориентируясь на представленные методики, удается вычислить количество секций и цельных батарей, необходимых для отопления всех комнат в доме или квартире.

Сложный способ

Формула расчета тепловой нагрузки

Этот метод предусматривает использование сразу двух параметров: общей потребности обогреваемого объекта в тепле и тепловой отдаче одной секции радиатора (это значение берется из технических справочников). При вычислении первого из этих показателей учитываются следующие факторы:

  • площадь обогреваемого помещения;
  • этажность здания;
  • высота потолка в квартире;
  • наличие в доме кондиционера и отопительного камина;
  • количество и общая площадь окон.

Также учитывается наличие утепления на стенах, на полу и потолке.

Потребность в количестве тепла для выбранного помещения находится в следующей последовательности:

  1. Определяется его объем (площадь перемножается с высотой).
  2. Результат умножается на 41 Ватт (согласно СНИП такое количества тепла нужно для комфортного обогрева одного 1 куб. метра жилой площади).
  3. Полученный результат корректируется в зависимости от точного значения высоты потолка.

В зависимости от расположения комнат и высоты потолков поправочные коэффициенты принимают значения 0,8, 1,1 и 1,8. С их учетом полученный результат делят на удельную теплоотдачу секции и вычисляют требуемое число звеньев.

Специфика расчета

При расчете вводятся поправки на количество окон и дверей

Современные изготовители чугунной обвязки предлагают своим клиентам батареи с различными рабочими параметрами, определяющими широкий диапазон удельных мощностей. Известно несколько методик проведения технических расчетов, касающихся определения эксплуатационных характеристик радиаторов. Простые и более сложные алгоритмы позволяют находить нужные показатели с заданной степенью точности (погрешностью) и при необходимости корректировать их.

При введении поправочных коэффициентов учитываются многие факторы, включая количество дверей и окон в помещении. При увеличении указанных элементов конструкции хотя бы на единицу в общем случае к полученному результат добавляется одна секция. Такую же поправку приходится вводить при учете материала, из которого изготовлен оконный или дверной проем.

подбор по площади, КПД батарей, фото и видео подсказки

Содержание:

1. Разновидности приборов отопления
2. Как подобрать радиатор отопления — основные критерии выбора
3. Как рассчитать количество секций в батарее по площади

Особая важность в обустройстве любого жилого помещения, безусловно, отводится оборудованию качественной отопительной системы. Для того чтобы теплоснабжение дома работало стабильно и в меру экономно, требуется грамотно подобрать отопительные приборы, которые и будут выполнять обогрев жилища. О том, как подобрать радиатор отопления, а также о типах этого оборудования и их технических характеристиках далее и пойдет речь.

подбор радиаторов отопления по площади

Разновидности приборов отопления


Подбор радиаторов отопления – процесс очень ответственный, поэтому прежде, чем определяться с тем, какому варианту отдать предпочтение, следует подробно изучить разновидности этих аппаратов, которые бывают следующими:
  1. Чугунные батареи. Этот материал является традиционным в оборудовании системы отопления и используется уже не один десяток лет. При этом современные модели батарей, изготавливаемых из чугуна, внешне практически ничем не отличаются от привычных всем старых изделий. Однако при желании приобрести уникальный по своему оформлению аппарат всегда можно найти те образцы радиаторов, которые имеют особый с точки зрения дизайнерского решение внешний вид.

    Так или иначе, стандартное оборудование имеет не только неважное оформление, но и необходимость обеспечения большого внутреннего сечения секции, что неизбежно замедляет скорость циркуляции теплоносителя в ней. Как следствие, такая батарея требует промывки не реже двух раз в год.

    Среди недостатков таких моделей нельзя не отметить также низкую устойчивость чугунных радиаторов к гидроударам. Стандартное рабочее давление в таких устройствах варьируется от трех до десяти атмосфер.

    Еще одна отрицательная сторона таких моделей – частые течи, возникающие в пространстве между секциями, поскольку прокладки из паронита, которые установлены в этих местах, с течением времени начинает пропускать воду. Решить эту проблему можно, лишь перебрав систему батареи и заменив эти прокладки.

    Выполняя подбор радиаторов отопления, особенно это касается чугунных изделий, нужно помнить, что для оптимизации работы всей системы отопления и для исключения возможных неполадок в теплое время года радиатор рекомендуется сбрасывать. Никакого вреда оборудованию такое мероприятие не нанесет, напротив, это избавит прибор от любых течей и не позволит образоваться коррозионному налету.
  2. Радиаторы из алюминия. Теплопроводность этого материала существенно превышает теплопроводность чугуна, что положительно влияет на кпд радиаторов отопления из алюминия. Кроме того, такие батареи являются гораздо более крепкими, поэтому и внутренне сечение секции является небольшим, а теплоноситель в ней циркулирует быстро, не забивая внутреннее пространство в процессе эксплуатации.

    Алюминиевые батареи обычно имеют весьма привлекательный внешний вид и могут гармонично вписаться в любой интерьер. Однако имеют такие агрегаты и некоторые недостатки: например, их устойчивость к гидроударам оставляет желать лучшего, так как их рабочее давление обычно не превышает параметр в 16 атмосфер. Также алюминий склонен к образованию гальванических пар с другими металлами. Это значит, что в том случае, если в контуре отопления находятся алюминиевые и медные элементы, то с течением времени алюминиевые части конструкции могут разрушиться.
  3. Современным решением в обустройстве отопления является применение биметаллических радиаторов. Оболочка этих устройств состоит из алюминия, оснащенного оребрением, а сердечник включает в себя устойчивую к коррозии сталь. Рабочее давление этих аппаратов может достигать 200 атмосфер, вследствие чего и кпд батарей отопления из биметалла является очень высоким.

    Главный недостаток таких приборов – это их высокая стоимость.
  4. Стальные отопительные радиаторы. К этой категории можно отнести несколько типов устройств – пластинчатые батареи, радиаторы трубчатого образца и конвекторы. Если говорить о прочности, то самыми надежными являются пластинчатые модели стальных батарей и конвекторы, их эксплуатация в отопительных системах не требует каких-либо особых условий.

    Приборы пластинчатого типа являются компактными по своим размерам, их толщина является очень малой, поэтому осуществляя подбор радиаторов отопления по площади помещения, в случае нехватки пространства вполне можно обратить внимание на такие агрегаты. Но, как становится понятно, ввиду малой толщины стенок сталь в таких изделиях плохо справляется с воздействием коррозии.
  5. Говоря о конвекторах как приборах отопления, стоит упомянуть ту их разновидность, которая изготавливается с применением меди и алюминия. Подача теплоносителя в таких устройствах осуществляется по медной трубке, поскольку именно этот материал отличается высокими показателями теплопроводности.

    Оребрение же представлено алюминием, вследствие чего цена прибора существенно снижается. Несмотря на то, что общая стоимость таких моделей довольно высока, они прекрасно справляются с отоплением жилища, обеспечивая отличную теплоотдачу даже при своих небольших размерах.
  6. Рассматривая то, как подобрать батарею отопления, также следует упомянуть и те изделия, которые могут быть изготовлены собственноручно. Такие агрегаты обычно именуются регистрами и представляют собой несколько крупных по диаметру труб из стали, соединенных в сплошной замкнутый контур. Соединение составляющих частей этих устройств выполняется посредством сварки (сверху монтируется воздушник, а снизу вваривается сбросник).

    Несмотря на некоторую внешнюю неказистость таких агрегатов, они способны качественно обогреть жилое помещение, не затратив при этом большого количества энергии.

как подобрать батарею отопления

Как подобрать радиатор отопления — основные критерии выбора


На выбор того или иного прибора отопления очень сильно влияют некоторые специфические особенности обустраиваемого помещения, но благодаря широкой разновидности батарей отопления можно всегда подобрать подходящий вариант..

Так, прежде чем приобретать то или иное оборудование, следует ознакомиться со следующими рекомендациями по выбору устройств обогрева:

  • центральное отопление правильнее всего будет оснастить биметаллическими отопительными приборами, способными стойко переносить любые температурные режимы и нестабильность давления в таких системах. Так, скачки давления в центральном отоплении весьма нередки, к этому может привести как быстрое открытие задвижки узла элеватора, так и отрыв клапана винтового вентиля или резкое перекрытие вентиля пробкового типа. Благодаря своей прочности биметаллические радиаторы смогут обезопасить всю систему от внезапных поломок и позволят предотвратить неожиданные затопления.

    Важно помнить, что монтаж батареи из биметалла крайне не стоит выполнять на подводку из пластика или металлопластика. Единственно верным решением будет устройство таких батарей вместе со стальными оцинкованными трубами;
  • в постройках частного типа, где контур отопления контролируется автоматически, а основным нагревательным элементов выступает котел, лучше всего применять радиаторы из алюминия, так как по своей теплоотдаче они примерно равным биметаллическим моделям, а стоимость их является гораздо меньшей.

    В том случае, если площадь строения является большой, то еще один вариант устройства отопительного прибора – монтаж конвектора из меди и алюминия под полом. В такой конструкции видимыми останутся только расположенные горизонтально решетки, которые служат местом отвода горячего воздуха;
  • в помещениях бытового характера наподобие гаражей, теплиц и пр. правильнее всего будет выбрать узкие радиаторы отопления, которые будут сочетать в себе хорошие показатели отдачи тепла вкупе с небольшой стоимостью. Таким прибором может выступить собственноручно изготовленный регистр, который изготавливается под размер помещения.

кпд батарей отопления

Как рассчитать количество секций в батарее по площади


Принцип расчета количества секций в бытовых отопительных приборах пластинчатого, трубчатого типа, а также в конвекторах совсем несложно, так как обычно информация о требуемой тепловой мощности указывается непосредственно производителем (прочитайте также: «Как рассчитать количество радиаторов отопления правильно, формула расчета»). Как правило, средним значением для одной секции является параметр в 180 Вт.
Для того чтобы вычислить нужное количество секций, требуемое для той или иной конструкции, следует разделить общий параметр потребляемого тепла на показатель теплоотдачи одной секции. К примеру, если потребность в тепле для конкретного помещения составляет 12000 Вт, то количество секций можно легко высчитать по следующей формуле: 12000 / 180 = 67 секций.

как подобрать радиатор отопления

Таким образом, можно сказать, что в выборе максимально подходящего для того или иного сооружения прибора отопления нет особой сложности, важно лишь учитывать технические особенности как самой постройки, так и устройства обогрева. Для того чтобы изучить все варианты нагревательных аппаратов более детально, всегда можно обратиться к специалистам по монтажу такого оборудования или к поставщикам, которые способны предоставить подробные фото моделей и видео по их правильному подключению.

Видео о том, как подобрать радиатор отопления правильно:


Какие радиаторы отопления лучше? Плюсы и минусы различных видов.

Еще совсем недавно все дома обогревались при помощи привычных чугунных радиаторов отопления. Сегодня ситуация изменилась и на смену им пришли алюминиевые, стальные и  биметаллические радиаторы отопления т.е. появился выбор.

Давайте рассмотрим преимущества и недостатки каждого вида, попытаемся определить какой из них лучше подходит для квартиры или загородного дома и произведем расчет радиаторов отопления.

Чугунные радиаторы отопления

Чугунные батареи устанавливались во всех типовых квартирах. Сейчас они так же пользуются спросом, правда в меньшей степени, в основном для многоквартирных домов.

Минусы.

Чугунные радиаторы отопления обладают высокой инертностью т.е. они долго разогреваются при подаче тепла и так же долго остывают. Необходимо учесть, что одна такая чугунная секция имеет объем 1,45 литров, что является минусом, особенно для загородных построек.

Существенным недостатком является то, что для таких батарей опасны гидроудары, потому что чугун сам по себе довольно хрупкий материал. Среднее значение давления, который могут выдержать чугунные батареи равняется 9 кг/см2 при температуре 1300С.

Внешний вид оставляет желать лучшего, поэтому часто их закрывают специальными экранами, для более эстетичного вида. Они требуют постоянной окраски, т.к. чугун снаружи постоянно ржавеет. Имеют большой вес и неудобны в эксплуатации.

Плюсы.

К положительным свойствам можно отнести цену и возможность наращиваний дополнительных секций.

Чугунные радиаторы стойки к коррозии, обладают высокой теплопроводностью. Одна чугунная секция выдает тепла на 160 Вт.

Алюминиевые радиаторы отопления

Алюминиевые  батареи обладают хорошей теплоотдачей, около 190 Вт и низкой инертностью т.е. способны быстро нагреваться при подаче тепла. Могут выдерживать рабочее давление около 20 атмосфер, поэтому их можно устанавливать при централизованном отоплении. Есть возможность нарастить отдельные секции, если это необходимо.

Для частного застройщика немаловажным является то, что одна алюминиевая секция имеет объем около 0,37 л, что позволяет экономить на обогреве воды или антифриза в системе отопления.

Алюминий по свойствам является мягким металлом, поэтому он чувствителен к различным твердым, мусорным частицам. В основном это актуально для домов с центральным отоплением. Для частного застройщика это не особенно важно. Но все же если вы остановили выбор на алюминиевых радиаторах отопления, то рекомендуется вместе с ними установить дополнительные фильтры для сбора различной грязи в системе.

Алюминиевые радиаторы различаются процессом изготовления. Бывают литые и штампованные. Штампованные батареи не рекомендуется ставить в домах с центральным отоплением т.к. они чувствительны к качеству теплоносителя.

Алюминий является химически активным металлом из этого следуют некоторые недостатки. При соприкосновении с другими металлами на месте соединения может образоваться так называемая гальваническая пара. В этом месте происходит коррозия металла. Для этого различные части отопительной системы соединяют между собой при помощи переходников, которые не дают соприкасаться металлам напрямую, а следовательно предотвращают процесс коррозии.

Если в качестве теплоносителя вы используете антифриз, то высока вероятность появления коррозии внутри батареи т.к. он вступает в реакцию с алюминием, что снижает КПД. Поэтому такие радиаторы лучше использовать в загородном коттедже, где теплоносителем является вода.

Внутренняя часть алюминиевых радиаторов при нагреве, вступают в реакцию с теплоносителем и со временем начинает выделяться и скапливается водород. Для того чтобы водород не задерживался в трубах, ставят специальный клапан, который потихоньку его стравливает.
Алюминиевые радиаторы отопления имеют эстетичный вид и не требуют дополнительной окраски.

Плюсы:

  • высокий КПД;
  • элегантный дизайн;
  • выдерживает высокое давление;
  • малый вес секции.

Минусы:

  • возможная коррозия при некачественном антифризе;
  • необходимо удалять воздух при помощи клапана.

Стальные радиаторы отопления

Обладают хорошей теплоотдачей, почти такой же как у алюминиевых, и низкой тепловой инерцией, т.е. обладают высоким КПД. Очень удобны при монтаже т.к. оснащены крепежами, различными подвесками. В качестве теплоносителя можно использовать как воду, так и антифриз.

Производятся стальные батареи в виде отдельных панелей, поэтому возможности нарастить отдельную секцию в отличие от алюминиевых и чугунных нет. Необходимо сразу подбирать необходимую длину.

Стальные радиаторы отопления состоят из оболочки, которая представляет из себя стальное полотно. Внутри находятся медные трубки, которые соединены между собой сетчатыми пластинами, повышающими коэффициент теплоотдачи.

Из-за своей конструкции, стальные радиаторы также называют панельными.

Плюсы:

  • безынерционный радиатора;
  • высокая теплоотдача;
  • не требуют дополнительной окраски;
  • оптимальная цена.

Минусы:

  • нет возможности нарастить отдельные секции.

По своей конструкции, панельные стальные радиаторы делятся на несколько типов. Отличие между типами состоит в количестве панелей и межпанельных пластин.

На рисунке приведен вид сверху для различных типов панельных радиаторов, на котором более наглядно видны различия.


Как вы понимаете, чем выше тип панельного радиатора, тем он более мощней. Но не все так просто. Предлагаем вам посмотереть небольшое видео на эту тему, где расказывается, на что стоит обращать внимание при выборе.


Какие радиаторы отопления лучше? Плюсы и минусы различных видов.

Еще совсем недавно все дома обогревались при помощи привычных чугунных радиаторов отопления. Сегодня ситуация изменилась и на смену им пришли алюминиевые, стальные и  биметаллические радиаторы отопления т.е. появился выбор.

Давайте рассмотрим преимущества и недостатки каждого вида, попытаемся определить какой из них лучше подходит для квартиры или загородного дома и произведем расчет радиаторов отопления.

Чугунные радиаторы отопления

Чугунные батареи устанавливались во всех типовых квартирах. Сейчас они так же пользуются спросом, правда в меньшей степени, в основном для многоквартирных домов.

Минусы.

Чугунные радиаторы отопления обладают высокой инертностью т.е. они долго разогреваются при подаче тепла и так же долго остывают. Необходимо учесть, что одна такая чугунная секция имеет объем 1,45 литров, что является минусом, особенно для загородных построек.

Существенным недостатком является то, что для таких батарей опасны гидроудары, потому что чугун сам по себе довольно хрупкий материал. Среднее значение давления, который могут выдержать чугунные батареи равняется 9 кг/см2 при температуре 1300С.

Внешний вид оставляет желать лучшего, поэтому часто их закрывают специальными экранами, для более эстетичного вида. Они требуют постоянной окраски, т.к. чугун снаружи постоянно ржавеет. Имеют большой вес и неудобны в эксплуатации.

Плюсы.

К положительным свойствам можно отнести цену и возможность наращиваний дополнительных секций.

Чугунные радиаторы стойки к коррозии, обладают высокой теплопроводностью. Одна чугунная секция выдает тепла на 160 Вт.

Алюминиевые радиаторы отопления

Алюминиевые  батареи обладают хорошей теплоотдачей, около 190 Вт и низкой инертностью т.е. способны быстро нагреваться при подаче тепла. Могут выдерживать рабочее давление около 20 атмосфер, поэтому их можно устанавливать при централизованном отоплении. Есть возможность нарастить отдельные секции, если это необходимо.

Для частного застройщика немаловажным является то, что одна алюминиевая секция имеет объем около 0,37 л, что позволяет экономить на обогреве воды или антифриза в системе отопления.

Алюминий по свойствам является мягким металлом, поэтому он чувствителен к различным твердым, мусорным частицам. В основном это актуально для домов с центральным отоплением. Для частного застройщика это не особенно важно. Но все же если вы остановили выбор на алюминиевых радиаторах отопления, то рекомендуется вместе с ними установить дополнительные фильтры для сбора различной грязи в системе.

Алюминиевые радиаторы различаются процессом изготовления. Бывают литые и штампованные. Штампованные батареи не рекомендуется ставить в домах с центральным отоплением т.к. они чувствительны к качеству теплоносителя.

Алюминий является химически активным металлом из этого следуют некоторые недостатки. При соприкосновении с другими металлами на месте соединения может образоваться так называемая гальваническая пара. В этом месте происходит коррозия металла. Для этого различные части отопительной системы соединяют между собой при помощи переходников, которые не дают соприкасаться металлам напрямую, а следовательно предотвращают процесс коррозии.

Если в качестве теплоносителя вы используете антифриз, то высока вероятность появления коррозии внутри батареи т.к. он вступает в реакцию с алюминием, что снижает КПД. Поэтому такие радиаторы лучше использовать в загородном коттедже, где теплоносителем является вода.

Внутренняя часть алюминиевых радиаторов при нагреве, вступают в реакцию с теплоносителем и со временем начинает выделяться и скапливается водород. Для того чтобы водород не задерживался в трубах, ставят специальный клапан, который потихоньку его стравливает.
Алюминиевые радиаторы отопления имеют эстетичный вид и не требуют дополнительной окраски.

Плюсы:

  • высокий КПД;
  • элегантный дизайн;
  • выдерживает высокое давление;
  • малый вес секции.

Минусы:

  • возможная коррозия при некачественном антифризе;
  • необходимо удалять воздух при помощи клапана.

Стальные радиаторы отопления

Обладают хорошей теплоотдачей, почти такой же как у алюминиевых, и низкой тепловой инерцией, т.е. обладают высоким КПД. Очень удобны при монтаже т.к. оснащены крепежами, различными подвесками. В качестве теплоносителя можно использовать как воду, так и антифриз.

Производятся стальные батареи в виде отдельных панелей, поэтому возможности нарастить отдельную секцию в отличие от алюминиевых и чугунных нет. Необходимо сразу подбирать необходимую длину.

Стальные радиаторы отопления состоят из оболочки, которая представляет из себя стальное полотно. Внутри находятся медные трубки, которые соединены между собой сетчатыми пластинами, повышающими коэффициент теплоотдачи.

Из-за своей конструкции, стальные радиаторы также называют панельными.

Плюсы:

  • безынерционный радиатора;
  • высокая теплоотдача;
  • не требуют дополнительной окраски;
  • оптимальная цена.

Минусы:

  • нет возможности нарастить отдельные секции.

По своей конструкции, панельные стальные радиаторы делятся на несколько типов. Отличие между типами состоит в количестве панелей и межпанельных пластин.

На рисунке приведен вид сверху для различных типов панельных радиаторов, на котором более наглядно видны различия.


Как вы понимаете, чем выше тип панельного радиатора, тем он более мощней. Но не все так просто. Предлагаем вам посмотереть небольшое видео на эту тему, где расказывается, на что стоит обращать внимание при выборе.

Биметаллические радиаторы отопления

Биметаллические радиаторы отопления как понятно из названия состоят из двух металлов и сочетают их лучшие свойства.

Как правило, имеют стальную середину, которая позволяет выдерживать высокое давление, а так же алюминиевую оболочку, обладающую высокой теплоотдачей.

Можно устанавливать в систему с центральным отоплением.

Такие биметаллические батарей имеют современный дизайн, быстро нагреваются и охлаждаются, обладают высоким КПД.

По внешнему виду мало чем отличаются от алюминиевых радиаторов.

Плюсы биметаллических радиаторов:

  • высокая теплоотдача;
  • выдерживает высокое давление;
  • современный дизайн;
  • большая надежность;

Недостатки:

Расчет радиаторов отопления

Для того чтобы правильно рассчитать количество необходимых секций, необходимо знать некоторые справочные данные. Эти данные показывают, какое количества тепла нужно потратить, чтобы в помещении было тепло. Все значения приводятся для площади 10 м2.

  • Для панельного дома необходимо 1,7 кВт;
  • Для кирпичного дома 1 кВт;
  • Для угловых комнат эти данные умножаем на коэффициент 1,2.

Теперь можно с легкостью рассчитать необходимое количество секции радиатора отопления.

Пример: Комната 15 м2, угловая, кирпичный дом. Делим площадь 15 м2 на расчетную площадь 10 м2 и умножаем на 1 кВт.

15м2/10м2*1кВт=1,5 кВт.

Т.к. у нас угловая комната то это значение необходимо умножить на коэффициент 1,2. Получаем что для обогрева такого помещения необходимо 1,8 кВт тепла. После чего необходимо подобрать необходимый радиатор отопления. Эти данные должны содержатся в паспорте для батарей. Приведем лишь некоторые примерные мощности для различных радиаторов.

  • чугунный — 160 Вт одна секция;
  • алюминиевый — 190 Вт одна секция;
  • стальной  — 450-5700 Вт для всей панели;
  • биметаллический — 200 Вт одна секция.

Получается, что если вы остановились на биметаллических радиаторах отопления то вам понадобится 1,8 кВт/0,2 кВт=9 секций. Возьмите еще запас в одну секцию т.к. уменьшить температуру в помещение легче, чем устанавливать дополнительную секцию.

Что залить в систему отопления

Такой вопрос возникает только у частных застройщиков, потому что только у них есть выбор. Что лучше заливать воду или антифриз, зависит от котельного и насосного оборудования, теплообменников, труб отопления и т.д.

Вода является самой дешевой и доступной жидкостью. Она используется для обогрева и в частном и многоэтажном строительстве, но она имеет ряд недостатков.

Она должна эксплуатироваться при положительных температурах. При заморозке может произойти пробой труб, котла и т.к., что приведет к выходу из строя всего отопления. Поэтому если вы отключаете обогрев дома, то придется слить всю воду из системы.

Вода, которая используется для отопления, как правило, не дистиллированная и имеет множество различных примесей. При нагревании происходит различные химические реакции, что приводит к появлению солей на внутренней поверхности труб и отопительных радиаторов. В следствии чего теряется эффективности и снижается КПД.

В отоплении где используется вода можно установить любой тип радиаторов: чугунные, алюминиевые, стальные, биметаллические.

Основным свойством антифриза является замерзание при более низких температурах по сравнению с водой. Срок службы около 10 отопительных сезонов, после чего его лучше заменить.

При таком отоплении нельзя использовать элементы содержащие цинк, т.к. он будет распадаться и оседать на внутренних стенках труб, котлов, батарей и т.д.

Еще раз напомним, что если вы используете антифриз, лучше не устанавливать алюминиевые радиаторы отопления, а вместо них приобрести стальные или биметаллические радиаторы отопления, можно конечно использовать и чугунные, но они все больше уходят в прошлое.

таблица, что это, у каких батарей она лучше, самая высокая, пример расчета в кВт, сравнение

Выбирая батареи необходимо оценивать характеристики.

Один из важнейших параметров, характеризующих работоспособность батареи – показатель теплоотдачи.

От параметра во многом зависит работа всей системы.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Теплоотдача батарей отопления: что это такое, её расчет по паспорту изделий

Количество тепла, которое передано в единицу времени определенному объему в единицу времени является теплоотдачей батареи отопления. Теплоотдачу иногда называют тепловой мощностью, потому что измеряется она в Ваттах.

Иногда теплоотдачу называют мощностью теплового потока, и поэтому можно встретить в паспорте на изделие единицу измерения теплоотдачи кал/час. Между Ваттами и калориями в час существует зависимость 1 Вт = 859, 85 кал/час.

В паспорте на радиатор производителем указывается номинальный параметр теплоотдачи. Исходя из этого параметра, можно рассчитать необходимое количество элементов для каждой индивидуальной комнаты или помещения. Если в паспорте указана мощность одной секции 150 Вт, то секция из 7 элементов будет отдавать более 1 кВт тепла.

Расчет реальной теплоотдачи в кВт

Для этого надо определиться с количеством наружных стен, окон. При одной наружной стене и одном окне на каждые 10 м² площади помещения потребуется 1 кВт тепла.

Если количество наружных стен две, то на каждые 10 м² потребуется 1,3 кВт тепловой энергии.

Точнее можно рассчитать не

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
