Правильное расположение розеток на кухне – расположение, правильная высота, видео и фото рекомендации как разместить розетки в кухонной зоне

Содержание

расположение, высота от пола, схема подключения

Современная кухня – это многофункциональное помещение с большим количеством электрических приборов, начиная от различных светильников, заканчивая разнообразными блендерами и микроволновками. Без них жизнь современной хозяйки в бешеном жизненном ритме была бы кошмаром. Большая часть из подобной бытовой техники подключается в розетки, за исключением мощных электрических приборов. Давайте разберемся сколько штук нужно устанавливать под технику и как расположить розетки на кухне.

Требования и правила установки

Прежде чем рассматривать расположение розеток на кухне давайте разберемся, есть ли какие-то требования к их установке. К этому вопросу нужно отнестись ответственно, ведь на кухне часто жарко и влажно, а во время мытья посуды летят брызги. Всё это создаёт опасные условия, которые могут привести к поражению электрическим током и выходу из строя электрооборудования. Требования к установке прописаны в:

  • ГОСТах 7397.0-89, 7396.1-89, 8594-80;
  • СНиП 3.05.06-85.

Если передать кратко и простым языком, то они должны быть установлены в таких местах, чтобы исключить попадание брызг воды и пара, а также нужно исключить возможность перегрева изделия от плиты во время готовки.

Итак, от мойки розетки устанавливают на расстоянии не менее 1 м. Если нет такой возможности – устанавливают влагозащищенные розетки с защитной крышкой как можно дальше от источника брызг. При этом не рекомендуется чтобы расстояние до подключаемых электроприборов превышало 1 м. Высота от пола для розеток на кухне – больше чем 2 см от плинтуса. Фактически высота должна быть такой, чтобы подключение вилок всех приборов не было затруднено, то есть выше столов, но ниже шкафчиков. Высота над столешницей подбирается индивидуально.

Также не стоит размещать розетки на кухне выше чем на высоте 2-х метров, а над полом – обычно изделия устанавливаются на высоте 30-40 см. Вдоль свободных стен – 1 или 1,3 метра, то есть на уровне между грудью и поясом.

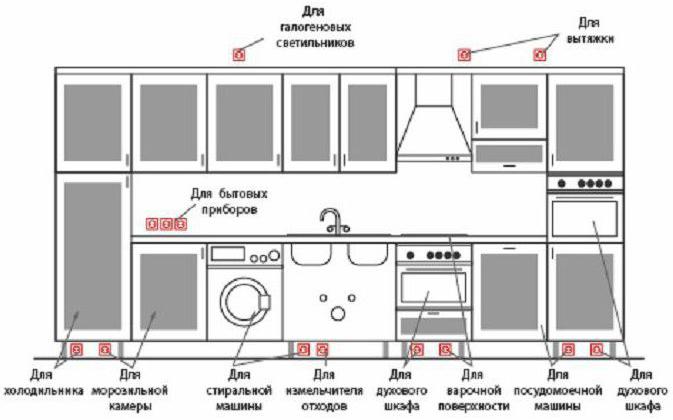

На рисунке ниже вы видите пример условной схемы с размерами и расстояниями для установки:

Розетки и выключатели на кухне

Виды розеток

Обычно по методу установки розетки делят на встраиваемые и накладные. Встраиваемые монтируют в стену так, что они практически не выступают над ней, а накладные устанавливаются просто на поверхность стены или облицовки, они предпочтительны если нужно проложить внешнюю проводку без штробления стен.

Но по конструктивным и дизайнерским особенностям выделяют большее количество видов и типов.

  1. Угловые – предназначены для монтажа в углах помещений. Могут устанавливать в углу двух стен, пола и стены или стены и потолка. Но кухня не лучшее место чтобы устанавливать такую модель на пол. На рисунке ниже вы видите интересное решение по установке таких изделий в угол между двумя столами или тумбочками и в вертикальный угол стены на заднем плане.Угловые розетки
  2. Встраиваемые – речь идёт не об изделиях, предназначенных для установки в стену, а о встраиваемых в мебель и столы моделях.Встраиваемые розетки
  3. Выдвижные – также монтируются в мебель. Интересны тем, что в закрытом состоянии они незаметны, но стоит их извлечь из своего места – и вы получите несколько разъёмов для подключения блендеров и кухонных комбайнов. Преимуществом этого и предыдущего типа является то, что они закрыты от попадания брызг. Но все равно будьте осторожны, и не пролейте жидкости на столешнице, в которой они установлены.Выдвижная модель
  4. Накладные – их преимущество в том, что не нужно штробить стены. Вы на какой-то высоте над столом монтируете широкий кабель-канал и в нем крепят электроустановочные изделия и прокладывают кабели. Это позволяет подключать бытовую технику прямо над рабочей зоной.Наружная электропроводка

Сколько их нужно и где лучше установить

Количество розеток на кухне рассчитывается по тому, сколько будет использовано бытовой техники, т.к. они размещаются рядом с местами для её установки (если речь идёт о стационарном оборудовании). Например, если это розетка под телевизор, холодильник, стиральную или посудомоечную машину, а также под СВЧ-печь (микроволновку) и вытяжку. При перечисленном наборе оборудования уже нужно устанавливать на кухне 6 розеток плюс те, которые установят под мелкую технику.

Для подвижной кухонной техники нужно устанавливать розетки над рабочей поверхностью. Для этого обсуждают с хозяйкой кухни, где их расположить и где она чаще работает.

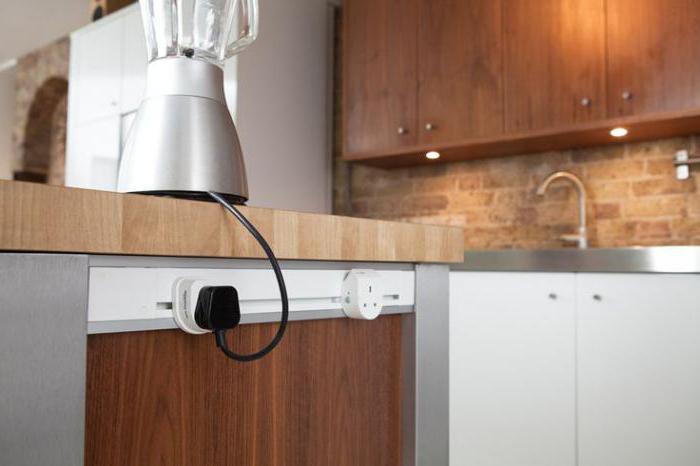

Розетки под столешницей

В принципе расположение электроустановочных изделий на кухне зависит и от планировки комнаты и от того, где хозяйка больше работает. Например, для подключения большого кухонного комбайна предусматривают место у стола.

Важно! Не забудьте позаботится о подключении плиты, ведь даже в газовых плитах обычно есть электророзжиг и подсветка. Розетку для кухонной плиты лучше расположить ниже её уровня.

Где нельзя ставить:

  1. Около мойки.
  2. Над печкой, лучше слегка ниже уровня её поверхности или в стороне, чтобы исключить попадание брызг и жара.
  3. В труднодоступных местах. Всегда можно найти место для установки, даже если вы хотите скрыть его от глаз. Важно иметь возможность в любой момент обесточить оборудование на кухне.

Кухонный фартук

Также можно устанавливать за тумбочками, если сделать вырезы или если у них отсутствует задняя стенка, а также под верхними шкафами – так вы дополнительно защитите электроустановочные изделия от негативного воздействия окружающей среды.

Под встраиваемую технику розетки устанавливают прямо за приборами, но тогда затруднительно их отключать. В таком случае можете её установить в рядом стоящем шкафчике, тумбочке или над столом.

Важно! Не забудьте установить розетку у окна – вам будет удобно заряжать смартфон положив его на подоконник. О том, как установить розетку в откосе окна, мы рассказывали в отдельной статье.

Иногда на кухне их устанавливают под потолком, на расстоянии 20-30 сантиметров для вытяжки и подключения светильников.

Вывод: Количество розеток должно быть равно количеству бытовой техники плюс 2-3 штуки на всякий случай.

На видео ниже наглядно разобрана схема электропроводки на кухне и места размещения электрической фурнитуры:

Как подключить

Как правильно разместить розетки на кухне мы разобрались, теперь перейдем к разговору о том, как подключаются кухонные электроприборы. Для варочной поверхности или электроплиты не устанавливают розетки – их подключают напрямую к щитку.

Дело в том, что обычно розетки выпускают рассчитанные на ток 10А или 16А, а электрические духовки и плиты часто потребляют 5 и более кВт. Для подключения духового шкафа также лучше проложить отдельный кабель, как и в предыдущих случаях 2.5 кв. мм. Более точный расчет сечения по мощности вы можете сделать с помощью нашего онлайн-калькулятора для расчета сечения кабеля.

Схема подключения электроплиты

К тому же такие приборы обязательно подключаются через устройство защитного отключения (УЗО). Это делается для предотвращения поражения электрическим током при утечках на корпус.

Для подключения электропроводки используют две основных схемы:

  1. Последовательно или шлейфом, когда кабель каждой последующей розетки подключается к предыдущей. Схема дешевая, но не слишком надежная. При повреждении кабеля в первом месте соединения – всё что подключено далее не будет работать.
  2. Параллельно или звездой. В этом случае к каждой розетке в комнате прокладывают отдельный кабель от распределительной коробки, а в идеальном случае от щитка и групповых автоматов. Тогда если один из кабелей отгорит от клеммника – остальные продолжат функционирование.

Схемы подключения нескольких розеток

Кабель, как уже говорилось, подбирают по мощности. Большинство электриков руководствуются правилом:

Для освещения – 1.5 кв. мм, а для розеток – 2.5 кв. мм.

Какие розетки выбрать

Никогда нельзя экономить на электроустановочных изделиях, а тем более если речь идет о розетках для кухни. Стоит отдать предпочтение таким брендам как Legrand и Schneider Electric.

Если вы собираетесь монтировать накладные изделия, то обратите внимание на серию Legrand Quteo, степень их защищенности – IP44.

Legrand Quteo

В серии Quteo есть рамки для накладного монтажа розеточных групп, смотрится стильно и практично в применении.

Рамка для накладного монтажа от Legrand

Если вам важен стиль интерьера, обратите внимание на модели из камня, кожи или других дорогих материалов – это линейка Legand Galea Life.

Legand Galea Life

Также нельзя оставить без внимания серию Schneider Electric Glossa, в их модельном ряду есть модели с защитными шторками от брызг.

Вот и все, что мы хотели рассказать вам о том, какое должно быть расположение розеток на кухне. Надеемся, вам стало более понятно, на какой высоте от пола ставить электрические точки и какие варианты исполнения лучше выбирать.

Материалы по теме:

Как правильно расположить розетки на кухне

Расположение розеток на кухне: схема размещения

Каждый раз при выполнении глобальных ремонтных работ на кухне встает вопрос о том, как правильно и удобно расположить кухонные розетки так, чтобы до них было удобно добраться и безопасно использовать. Ниже описаны основные рекомендации относительно того, как правильно, удобно и безопасно устанавливать их на кухне.

Расположение розеток на кухне. Общие правила

Как показывает практика, в процессе размещения розеток следует руководствоваться простой инструкцией: что не запрещено, то разрешено. В целях безопасности их запрещено помещать за корпусом встроенной техники или внутри шкафов с выдвижными ящиками. С одной стороны, это неплохой вариант убрать с глаз долой те из них, в которые прибор будет один раз включен и долгое время выключаться не будет, однако в случае каких-либо неполадок придется размонтировать (или, в экстренном варианте, ломать) половину кухни, чтобы добраться до нерабочей части. Размещение розеток на кухне над мойкой или плитой также строго запрещается. Это обусловлено требованиями противопожарной безопасности. В любом другом месте кухни розетки можно ставить, главное, чтобы было удобно их использовать.

Розетка для электрической плиты

В наши дни, когда строится множество высотных домов, в них довольно редко проводят газ, жители вынуждены активно пользоваться электроплитами. Не самый плохой вариант, а главное — более безопасный. Но если для газовой плиты нужна труба, то для электрической плиты – место, куда ее подключить. Рекомендуется устанавливать электроплиту примерно на расстоянии одного рабочего стола от розетки, а ее саму стоит размещать не выше 70 сантиметров над полом. Кроме того, в этом варианте можно рассмотреть и возможность размещения розетки в столешнице на кухне. При таком расположении до нее всегда можно будет легко добраться, а так как в столешнице крайне редко устанавливают только одно место подключения, там уже можно будет подключать и другие бытовые приборы. Розетки, которые устанавливаются прямо в столешницу, бывают разных типов, так что предварительно ознакомьтесь со всеми предложениями, чтобы выбрать максимально удобный вариант.

Розетки для вытяжки

Так как над плитой в большинстве квартир располагается вытяжка, под нее также нужно предусмотреть место подключения. Расположение розеток на кухне под вытяжку довольно простое. Необходимо установить ее на высоте примерно 20-25 сантиметров от полок и сантиметров на тридцать вправо или влево от самой вытяжки. При таком размещении она всегда будет легкодоступна и не будет мешать. Кроме того, вытяжка используется далеко не всегда, в случае необходимости та же самая розетка может быть использована для подключения другого бытового прибора и при этом ничуть не утратит своей функциональности.

Розетки для посудомоечной машины

Зачем возиться с грязной посудой, если можно установить посудомойку? Правильное расположение розеток на кухне таково, что для удобного подключения посудомоечной машины ее надо устанавливать в противоположной стороне от водопроводной трубы, ведущей к машине, примерно на высоте 70 сантиметров над полом слева или справа от самой посудомойки (в зависимости от того, где находится труба). Разместив место подключения именно таким образом, вы значительно повысите удобство использования и безопасность кухни. Кроме того, эта розетка может сослужить и другую службу. Посудомоечная машина включается далеко не постоянно, необходимость в постоянно включенном состоянии отсутствует. То есть в тот же самый разъем можно подключить другой бытовой прибор, который понадобился именно сейчас.

Розетки для другой техники

Не секрет, что количество бытовой техники, используемой на кухне, растет из года в год. При этом постоянно растет и потребность в большем количестве точек подключения. Расположение розеток на кухне раньше не позволяло активно использовать большинство приборов одновременно. Но если устраивать ремонт, то следует решить и эту проблему. К примеру, в противоположной стороне кухни, там, где нет раковины, печи, вытяжки и других электроприборов, можно установить множество розеток, которые будут служить для подключения телевизора, вентилятора или любых других приборов, которые так или иначе могут понадобиться на кухне. Этим сразу снимается множество проблем, начиная с возможности смотреть любые передачи или фильмы непосредственно на кухне в процессе готовки или употребления пищи и заканчивая банальной зарядкой телефона. В другом случае его пришлось бы заряжать в другой комнате и при необходимости ответить на звонок бежать туда (и это при том условии, если вы вообще услышите звонок при работающих приборах).

Высота розеток на кухне

Если у вас есть маленькие дети, то они обязательно полезут в розетку пальцами. Именно поэтому все места подключения, которые не находятся в труднодоступных точках, следует размещать как можно выше. С возрастом дети поймут, что лезть к розетке руками не стоит, и проблема решится сама собой, но для тех, у кого уже есть маленькие дети или только планирует их завести, общая рекомендация – поставьте их так, чтобы ребенок, пока не подрастет, не смог туда добраться. Кстати, в этом варианте розетки в столешнице на кухне также будут идеальным местом. Ребенок ещё не скоро сможет до них добраться и потому будет в безопасности.

Планирование

Прежде чем приступить непосредственно к ремонту, следует предварительно представить себе (а лучше изобразить на бумаге) не только то, где и какая мебель стоять будет, но и то, где какие будут установлены розетки на кухне. Расположение фото в рамках, аксессуаров, видеотехники можно менять, поменять можно и местоположение мебели, но изменить места размещения точек подключения этой техники – целое дело, которое выльется в ещё один полномасштабный ремонт тогда, когда без него можно было ещё обойтись. Именно от того, где у вас будут расположены розетки, чаще всего зависит местоположение половины мебели и бытовой техники в доме. Если самостоятельно распланировать все необходимые для проведения успешного ремонта элементы не получается, лучше немного переплатить и нанять специалиста, который сам все и сделает. Таким образом вы будете избавлены от необходимости устраивать новый ремонт только потому, что часть розеток просто установлена не там, где требовалось.

Зависимость от кухонной мебели

Очень многое в плане размещения точек подключения бытовой техники на кухне зависит от того, какая кухонная мебель будет использоваться. Если вы делаете спецзаказ, то в нем следует учитывать и расположение розеток на кухне, их количество, безопасность и многое другое. Совсем другое дело, когда выбор падает на некий набор кухонной мебели. Ее производитель уже все сделал за вас, он сам рассчитал, где и сколько чего нужно, чтобы произведенная мебель могла использоваться с максимальной эффективностью. Так что в этом варианте нужно просто указать в доме, где делать проводку и куда что выводить, а после прибытия непосредственно кухонной мебели – просто все подключить. Рекомендуется предварительно оценить различные виды комплектов подобной мебели от разных производителей и «примерить» их на свою кухню. Возможно, тот вариант, который вам понравился первым, будет не очень функциональным (а это главное на кухне) или просто не впишется в остальной декор. Следует учитывать, что схема расположения розеток на кухне у каждого набора мебели своя, так что начинать ремонт с указанием мест установки розеток следует только после того, как выбран гарнитур. Ну и, естественно, если вы пользуетесь старой мебелью, которую не жалко попортить, розетки также можно устанавливать там, где вам удобно (разумеется, учитывая технику безопасности).



Учитывая все вышеописанное, можно сделать вывод, что правильно (а главное — безопасно) расположенные розетки существенно облегчают кухонную работу, позволяют менять местами мебель, бытовые предметы и т. д. без необходимости подключать длинные и неудобные переноски. Планируя ремонт, нужно обязательно не забыть распланировать их места установки, количество и высоту, на которой они будут располагаться. Ведь в одном месте розетку следует установить повыше, чтобы не добрался ребенок, а в другом – пониже, так как так удобней, а она будет скрыта другими частями мебели. В общем, при наличии возможности лучше нанять специалиста, а не выдумывать самим. Он уже знает множество нюансов, о которых вы и не догадываетесь, и всегда может что-то подсказать, объяснить или предостеречь.

15 самых красивых жен миллионеров Познакомьтесь со списком жен самых успешных людей мира. Они потрясающие красавицы и нередко успешны в бизнесе.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

О чем сожалеют люди на смертном одре: откровения медицинских сестер Человеческая жизнь коротка. Но зчастую люди задумываются о том, что можно было сделать и исполнить, когда уже слишком поздно.

Почему вы никогда не видели птенца голубя? Отправьтесь на любую городскую площадь, и, без сомнения, вы увидите сотни голубей, которые летают возле прохожих. Но, несмотря на такое большое количе.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Расположение электрических розеток на кухне

У современной хозяйки на кухне есть много помощников, питающихся от электрической сети. Они упрощают ее труд, делая процесс приготовления пищи быстрее и комфортнее. Но, чтобы достичь максимального удобства при использовании бытовой техники, необходимо выбрать правильное расположение розеток на кухне. Кроме того, от этого зависит еще и ваша безопасность.

Повреждения шнуров питания электроприборов в процессе эксплуатации не только могут привести к удару электротоком, но и к пожару. Поэтому к выбору мест размещения розеток на кухне следует подойти серьезно.

Планировка кухни перед ремонтом

Необходимость сделать розетки на кухне более удобными возникает при выполнении ремонта кухонного помещения, связанного с изменением его дизайна. При этом устанавливается новая мебель, кухонный гарнитур. И добавляются новые электроприборы: стиральные и моечные машины, духовые шкафы и варочные поверхности.

Решать задачу, как правильно расположить розетки на кухне, нужно, пока в помещении еще ничего нет, кроме голых стен. Наиболее оптимальным и безопасным способом для прокладки кабелей на кухне является их скрытая проводка внутри стен. Поэтому выполнить штробы, отверстия, проложить и заштукатурить кабели нужно до установки плитки или наклеивания обоев. Поэтому сначала нужно узнать, где разместить розетки.

Предполагается, что вся необходимая мебель выбрана, и ее габаритные размеры известны. Также потребуется отметить на стене финальный уровень пола, от которого зависит высота установки розеток.

Используя имеющиеся данные, на стене вычерчиваются контуры устанавливаемой мебели в натуральную величину. Делается это максимально наглядно, с пометкой расположения дверей шкафчиков, направления их открытия и размеров в глубину. Затем помечается желаемое размещение всех бытовых электроприборов:

  • холодильник;
  • электродуховка;
  • варочная панель;
  • посудомоечная машина;
  • вытяжка;
  • микроволновая печь;
  • электрочайник;
  • мультиварка;
  • телевизор.

Не забудьте для телевизора предусмотреть специальный разъем внутренней установки для подключения входного телевизионного сигнала. И проложить к нему в стене кабель.

Определение количества розеток

Зная расположение рабочих и обеденных столов, нужно предусмотреть возле них розетки для мелкой бытовой техники: миксеров, блендеров, электромясорубки, соковыжималки. Эти устройства обычно хранятся в шкафу и используются по мере необходимости. Туда же можно подключать зарядные устройства для мобильных телефонов и прочую технику. При необходимости устанавливают отдельную розетку для подключения пылесоса в удобном для уборки месте.

Есть устройства, требующие персонального подключения:

  • стиральная машина;
  • посудомоечная машина;
  • электрическая плита от 5кВт и выше;
  • холодильник;
  • вытяжка.

К ним прокладывается отдельная линия питания, а защищает автоматический выключатель, установленный в распределительном щитке только для этой линии. Подключать к этим линиям больше ничего нельзя. Если не пользоваться одновременно стиральной и посудомоечной машиной, то можно объединить их. Но где гарантия, что такой необходимости не возникнет в дальнейшем?

Остальные розетки объединяются в одну или несколько групп, питающихся от других автоматов квартирного распределительного щитка.

Если суммарный ток нагрузки стоящих рядом электроприборов не превысит 16 А, то для их подключения можно использовать сдвоенную розетку. Так экономится количество кабеля для прокладки. Но учтите, что одиночную розетку можно со временем поменять на двойную. Поэтому решите сразу, стоит ли использовать бюджетные варианты.

По мере планирования отмечайте на стене места желаемого подключения техники. Но эта схема расположения розеток на кухне пока еще является черновой.

  Запретные места

Перед тем, как расположить розетки на кухне, нужно отметить места, где их не должно быть из соображений безопасности. Главное условие для эксплуатации электроприборов – возможность их быстрого отключения от сети. Поэтому все места подключения должны быть доступными. Допускается устанавливать их ниже уровня столешниц, чтобы не портить дизайн и не делать в поверхностях вырезы для прохода шнуров питания. А в вырез должна проходить и штепсельная вилка. Наличие зазора между столешницей и стенкой нежелательно: в него обязательно будут падать мелкие предметы. Но при такой установке в случае острой необходимости немедленно выдернуть шнур питания потребуется еще добраться до его вилки. Продумайте заранее – как сделать ее доступнее, не испортив дизайн.

Нельзя спрятать розетки за корпусами встраиваемой техники, а также внутри шкафов. При желании установить ее за тумбой или шкафом, в задней стенке при этом выпиливается отверстие. Но нельзя располагать розетки за шкафами, имеющими ящики с доводчиками или выдвижными системами. Если этого не избежать, то установка производится на высоте, ограниченной длиной мебельных ножек, на которых стоит шкаф. Но при этом расстояние от пола не должно быть менее 30 сантиметров. Для встраиваемой техники розетки лучше располагать сбоку от нее.

Размещать розетки над электроплитой и варочной поверхностью тоже нельзя. Теплый воздух от них будет «сушить» изоляцию как шнура питания, так и питающего кабеля. Рано или поздно она станет хрупкой и рассыплется.

Розетки устанавливаются на безопасном расстоянии от объектов:

Газовые и отопительные трубы, радиаторы отопления

Над и под мойкой установка розеток запрещена.

Рекомендации по выбору мест установки розеток

Теперь, определив на кухне все запретные для розеток зоны, приступаем к точной их расстановке.

Расстояние до подключаемого электроприбора должно быть, по возможности, минимальным. Максимальное расстояние ограничено длиной шнура электропитания, но он при подключении не должен быть натянут. При расположении розеток на одной стене их устанавливают на одной линии.

Расстояние от розетки до корпуса вытяжки не нормируется. Разместить их лучше поближе друг к другу, но розетка должна быть на расстоянии не менее 10-15 см от потолка. Там же можно установить и розетки для подключения встроенных в кухонную мебель светильников.

Розетки для подключения стиральной машины, холодильника не ставят за ними. Также не стоит располагать их между корпусом бытового прибора и стеной, прилегающей к нему сбоку. Установите розетку справа или слева рядом с электроприбором, при этом шнур питания, спрятанный на полу за его задней стенкой, не будет бросаться в глаза.

Штробы и соединительные коробки и кабели

Теперь, когда схема размещения розеток полностью готова, требуется прочертить расположение штроб между ними. В них будут уложены кабели. Штробы располагаются строго параллельно или перпендикулярно полу. Располагать их по диагонали нельзя, иначе потом невозможно будет определить, где можно просверлить отверстие, не попав в кабель.

Рядом с кухней обычно расположена ванная комната. Учтите, что прокладка кабелей через ванную транзитом запрещена. Выберите другой путь.

С потребителями, имеющими отдельное питание, все понятно: по штробе они доберутся прямиком до распределительного щитка. Но для розеток, объединенных в группы, прокладка кабелей к щитку от каждой в отдельности не целесообразна. Для их объединения устанавливают одну или несколько (по числу групп) соединительных коробок.

Их тоже нужно правильно установить. Соединительная коробка должна по возможности находиться как можно ближе к своей розеточной группе. Так будет потрачено меньше кабеля. И главное – она должна быть доступна для обслуживания. Замуровывать ее навсегда в стену нельзя.

Но тут вступает в свои права дизайн: коробка не должна бросаться в глаза. Можно вынести ее с кухни в коридор, где она заклеится обоями. А можно задрапировать ее, утопив в стену и закрыв пластиковой крышкой вентиляционного лючка.

Используйте для прокладки только трехжильные кабели сечением не менее 2,5 мм 2 .

Теперь вперед: штробим, выполняем отверстия под розетки, ставим монтажные, соединительные коробки, прокладываем и замазываем кабели. И продолжаем косметический ремонт кухни. Установить розетки, предварительно подключив к ним кабели, нужно в самом конце – перед расстановкой мебели.

Выбор розеток

В первую очередь выбирается дизайн, подходящий под общий стиль кухни. Производитель может определиться именно из этих соображений: возможно, вы найдете только один вариант нужного цвета и формы.

Для кухни выбирайте розетки с номинальным током 16 А. Десятиамперные использовать там не рекомендуют.

Для бытовых приборов, имеющих на вилке заземляющий контакт (а их на кухне большинство), используйте соответствующие изделия, называемые в обиходе «евро». Заземляющий контакт соединяется соответствующей жилой кабеля с шиной защитного заземления (РЕ). Если в вашем щитке ее нет, не подключайте эту жилу. Придется для начала привести щиток в соответствие с требованиями действующих ПУЭ.

Если вы опасаетесь, что в процессе эксплуатации на розетки будут попадать капли воды, используйте влагозащищенные изделия со степенью защиты IP44 и выше. Эта маркировка наносится на корпус, сама она при этом снабжена крышкой, закрывающей вход при отсутствии вилки.

Обязательно подумайте о детях. Розетки, доступные для них лучше установить специальной конструкции. При изъятии из них вилки отверстия под нее закрываются подпружиненными шторками. Открыть их можно только одновременно, ребенок не сможет этого сделать и не получит доступ внутрь. Обычные заглушки, устанавливаемые вручную, современные дети уже научились выковыривать.

Правильное расположение розеток: залог комфортной и удобной деятельности на кухне .
Кухонные розетки: симфония удобства

Планируя кухню своей мечты, многие останавливаются только на вопросах дизайна, цвета и выборе моделей шкафчиков, забывая о том, что важно в первую очередь — корректное функционирование большого количества бытовых приборов.

Красивые занавески не спасут ситуацию, если, например, в разгар подготовки к празднику из-за перегрузки сети отключится электричество или же будет невозможно одновременно работать с большим набором приборов просто потому, что на стадии ремонта не было сделано достаточное количество розеток.

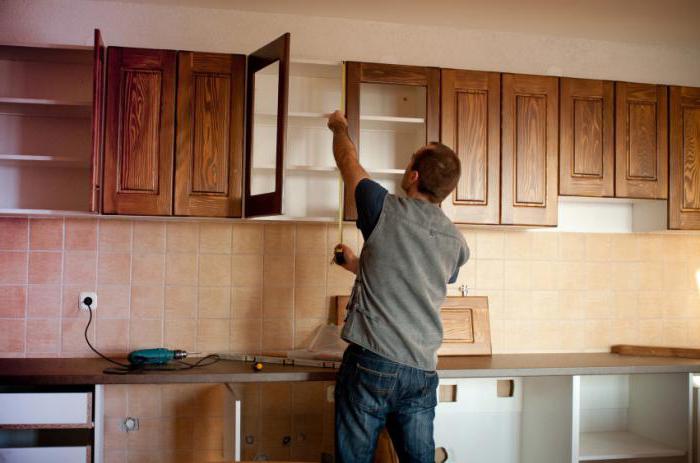

С чего начинать ремонт?

Как правильно расположить розетки на кухне? Это один из первоочередных вопросов, поставленных на этапе черновой отделки помещений.

Пренебрежение четким планом способно доставить много неприятных минут во время последующей эксплуатации техники.



Начать работу стоит с подробного плана размещения мебели и кухонного оборудования в помещении.



Представив, где будут находиться основные предметы, не стоит забывать и о дополнительной технике — подсобные бытовые приборы.

Как посчитать, сколько розеток нужно на кухне?

Схема расположения розеток на кухне должна предусматривать:

  • электрическую плиту или варочную поверхность в сочетании с духовым шкафом — при условии, что в доме отсутствует газовое снабжение;
  • холодильник; микроволновку и вытяжку, которую лучше брать со встроенной подсветкой;
  • дополнительные розетки для освещения столовой зоны, которые также можно использовать для зарядки телефонов или же использования небольшой техники, такой как: блендер, тостер, вафельница, мясорубка или же мультиварка;
  • телевизор, если его установка планируется;
  • подсветку подвесных шкафов;
  • прочие электроприборы, вроде чайника или кухонного комбайна, занимающие четко определенные места на кухне;
  • удобное подключение пылесоса на момент уборки.

Розетки на кухне — расположение и расчет нагрузки

Хотя у каждого владельца квартиры свое представление о том, сколько, в конечном счете, розеток на кухне ему необходимо, тем не менее, существует простое правило, воспользовавшись которым можно свести к минимуму возможность ошибок.

Для этого нужно взять количество одновременно используемых приборов и прибавить 20-25% — это станет гарантией, что не возникнет никакой острой нужды в свободных слотах.

Но помимо определения количества розеток, необходимо также озаботиться предварительным расчетом мощностей линий, чтобы предотвратить аварии из-за некорректной подачи электричества.

Начать следует с выбора типа оборудования.

Оптимальнее всего, если в квартиру или дом заведена трехфазная сеть, позволяющая одновременно включать достаточно большое количество приборов.

Владельцам однофазной сети для мощных потребителей, таких, как стиральная машина, духовой шкаф, индукционная плита, необходимо проложить отдельные линии эл. снабжения, каждая из которых должна быть защищена своим автоматом.

Чрезвычайно удобным считается установка на кухне электрощитка, позволяющего отключать цепи освещения или розеток (что очень удобно при необходимости монтажа или ремонта оборудования).

Щиток должен быть оборудован автоматическим выключателем, настроенным на максимальную нагрузку — например, 50 А.

Подключение же розеток стоит производить параллельно, не более 5 штук в шлейфе на выключатель 25 А.

Холодильник, плита и основное освещение подключаются поодиночке.

Розетки необходимо правильно установить: варочная поверхность или электрическая плита подключаются к силовым штепсельным разъемам на 32А+40А.

Прочей кухонной технике требуются заземленные розетки с силой тока от 16А.

Оптимально, если рабочие механизмы розетки оборудованы никелированными и подпружиненными ламелями, на основании из керамики.

Подобное оборудование безопасно и обладает большим сроком эксплуатации.

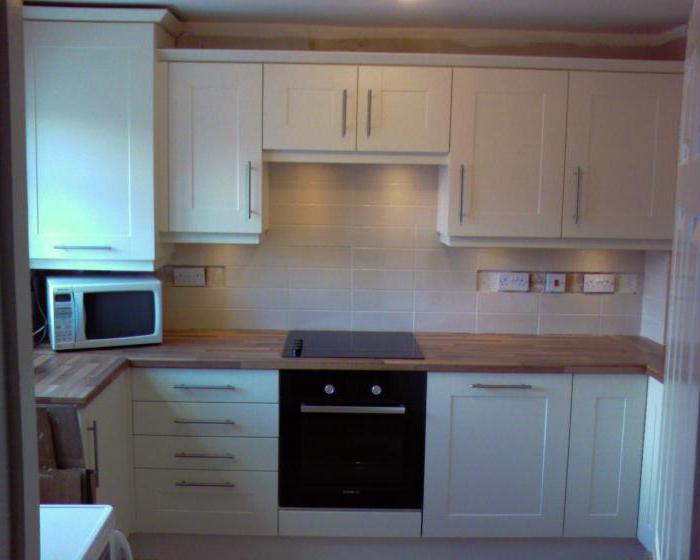

Размещение розеток под встраиваемую технику и прочие бытовые приборы

Как же подготовить помещение кухни для обеспечения оптимальной работы?

Пытаться вычислить расположение розетки на кухне по фото в рекламных буклетах и картинках из интернета?

Можно поступить гораздо проще и воспользоваться беспроигрышной схемой:

  • Особые розетки следует поставить в местах подключения варочной панели, духовки, электроплиты (где требуются силовые штепсельные разъемы на 32А+40А).
  • Стиральная машина, как и посудомоечная, подключается к своей розетке, с возможностью свободного доступа при необходимости отключения.
  • Розетки для встраиваемой техники, а именно это и предлагают производители современных кухонь, не должны находиться позади подобной крупногабаритной техники без возможности свободного доступа, поэтому их следует размещать внутри шкафов на задней части стенки, либо в моечном шкафу.В обязательном порядке необходимо использовать закрытые розетки, дабы воспрепятствовать попаданию жидкости.
  • Розетка для вытяжки должна быть расположена по верхнему уровню подвеса шкафов, с небольшим отступом от центра вытяжки со стороны, противоположной прохождению воздуховода для избежания ее повреждения.
  • У холодильника розетка располагается обычно сбоку, но ни в коем случае не сзади, так как горячие решетки могут стать причиной возгорания проводов.
  • Обязательна двойная розетка у кухонного стола, приставленного к стене, – ее желательно установить выше уровня столешницы.
  • Для прочей бытовой техники, используемой от случая к случаю, можно выделить блок, расположенный на фартуке над рабочей поверхностью столешницы или использовать встроенные розетки в столешнице или в навесных шкафах.
  • Строго воспрещено расположение розеток:

  • Над плитой и мойкой, так как вероятность повреждения их в результате воздействия влажности или жара чрезвычайно высока.
  • За корпусом любой встраиваемой или находящейся в нише технике.
  • В выдвигаемых ящиках шкафов, так как высока вероятность механического повреждения проводов.

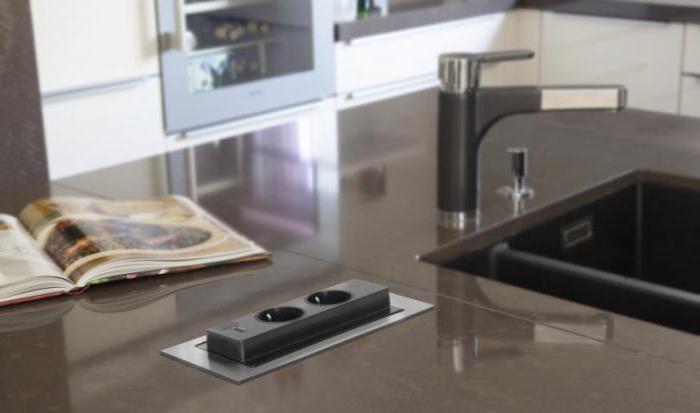

  • Розетки, встраиваемые в столешницу, стоит устанавливать на определенном расстоянии от мойки и плиты.

    Также не следует ставить розетки с меньшей силой тока, чем та, что заявлена для успешной работы электроприбора, и брать для кухни провода с однослойной изоляцией – это в некоторой степени является гарантом исключения возникновения аварийных ситуаций.

    Высота расположения

    Высота розеток от пола на итоговом плане будет зависеть по большей части от высоты выбранной кухонной мебели и удобства использования бытовых приборов.

    Так, например, высота розеток над столешницей в среднем не превышает 10-15 сантиметров, что в итоговом варианте дает чуть больше метра от пола (105 при высоте столешницы в 90 см).



    Этого расстояния достаточно, чтобы можно было безопасно готовить и заниматься уборкой, не опасаясь попадания брызг.

    Для крупной встраиваемой техники розетка обычно ставится на высоте 10 сантиметров от поверхности пола – это определяется в основном требованиями к современной мебели, размеры цоколя которой – 12 см (именно в него и проводится монтаж).

    Дополнительные розетки ставятся на стандартном европейском уровне – 25 см от пола, что удобно для работы с пылесосом и иной техникой.

    Отдельно стоит отметить, что для некрупной, но постоянно эксплуатирующейся техники, можно использовать одну из новых разработок.

    Выдвижная розетка для кухонной столешницы – настоящий прорыв в идее комфортабельной готовки.



    Принцип заключается в том, что подобные розетки полностью встраиваются в столешницу и в неактивном состоянии имеют прекрасную защиту от влажности и механических повреждений.

    Выдвигается подобная розетка при усиленном нажатии на крышечку.

    Интересно то, что даже с подключенными приборами ее можно убрать в столешницу.

    По-настоящему качественный ремонт зависит не столько от идеальной покраски, удобной мебели или дорогостоящих материалов отделки, сколько от того, с какой эффективностью можно ею пользоваться для удобства приготовления пищи.

    Расположение розеток на кухне, как правильно и удобно разместить.

    В современной кухне так много различных бытовых приборов, начиная от элементарного миксера и заканчивая стиральной и посудомоечной машиной, что без электричества, точнее, без мест, куда можно подключить все эти кухонные гаджеты, не обойтись. Поэтому при планировке кухни так важно продумать расположение розеток на кухне. Но это на втором этапе. А сначала нужно подсчитать, сколько же розеток вообще понадобится.

    Расположение розеток на кухне может быть разнообразным

    Рассчитываем количество розеток

    Понятно, что все сразу электроприборы на кухне вы включать не будете, поэтому для каждого агрегата не нужна отдельная розетка. Но если их поставить недостаточное количество, то придется пользоваться тройниками или удлинителями. Итак, давайте посчитаем, сколько гнезд понадобится и сколько групп розеток, нужны ли будут отдельные линии и сколько.

    • Холодильник – отдельная розетка.
    • Электрическая духовка и плита – отдельная линия.
    • Вытяжка – отдельная розетка.
    • Посудомоечная и стиральная машина на кухне. Для них можно сделать одну линию, если вы не планируете пользоваться обеими машинами одновременно.
    • Телевизор.
    • СВЧ печь.
    • Отдельная розетка для подключения ноутбука или планшета.
    • Мелкие бытовые приборы.
    • Пара запасных розеток.

    Пояснение: линия – это розетка, от которой идет отдельный кабель к счетчику и имеющая там собственный автомат. Такая розетка не подключается к общей проводке, разветвленной по комнатам.

    Один из вариантов размещения розеток на кухне

    У нас получилось около 10 розеток. Вы же варьируете их количество по своим потребностям. Но лучше установить больше розеток и разных (смотря, какие вилки у ваших приборов), чтобы не заморачиваться с тройниками и не портить интерьер кухни тянущимися и свисающими удлинителями.

    Подсчитали количество необходимых розеток? Добавьте еще пару штук на всякий случай. Теперь можно подумать, где расположить розетки на кухне.
    Определяем места для розеток на кухне

    Для крупных и мощных бытовых приборов, таких как холодильник, электроплита или электродуховка, вытяжка, посудомоечная и стиральная машина розетки должны быть расположены непосредственно возле них. Поэтому сначала четко определяем места размещения бытовой техники (визуально), а затем устанавливаем под них розетки. Не забываем о технике безопасно и устанавливаем розетки подальше от плиты и кухонной раковины.

    Для остальных агрегатов расположение розеток на кухне будет там, где мы предположительно будем ими пользоваться.

    • Непременно должно быть пару гнезд над рабочей поверхностью, чтобы можно было подключить кухонный комбайн, блендер, миксер или просто электрозажигалку, лампу.
    • Обеденная зона. Здесь вы сможете включить ноутбук или поставить телефон на зарядку.
    • Телевизор – главное украшение каждой комнаты и кухня тут не исключение. Где вы его установите? Скорее всего, на стеновом кронштейне. Пометьте, что и в этом месте вам понадобится розетка.

    Еще один из вариантов размещения розеток на кухне

    Подробнее по освещению кухни читайте в статье «Светодиодная лента на кухне».

    Требования к различным розеткам

    Чтобы знать, как правильно расположить розетки на кухне, мало просто прорисовать их на эскизе или стенах, обозначив крестиками. Необходимо принимать внимания различные нормативы и акты по безопасности. Учить их наизусть нет нужды, просто следуйте инструкциям и здравому смыслу. И не экономьте на собственной безопасности и сохранности ваших бытовых приборов. Качественные розетки и проводка – гарантия долгой и бесперебойной работы всей кухонной техники.

    Так, розетки, которые будут находиться возле раковины или труб, должны быть защищены от влаги крышками и резиновыми уплотнителями. Степень защиты таких розеток IP 44. А если в доме есть пытливые детки, то розетки нужно прикрывать шторками или специальными заглушками.

    Напряжение (Вольты) в сети нам изменить не под силу – что нам подает энергокомпания, тем мы и пользуемся. Значит, нужно учитывать силу тока в розетке (Амперы) и мощность агрегат (Ватты). На розетках или их упаковках указано, какую суммарную мощность они могут выдержать. 10 ампер соответствует 2,2 кВт, а 16 ампер – 3,5 кВт (именно в таких вариантах выпускают розетки). Однако не стоит испытывать их граничную выносливость. К примеру, не стоит одновременно включать в одну розетку и СВЧ печь с мощность в 1000 Ватт, и электрочайник мощностью 1500 Ватт – либо розетка поплавится, либо приборы испортите. Сориентироваться в мощностях помогут нижеприведенные данные.

    • Электродуховка – от 2500 Ватт.
    • Электрическая варочная поверхность – от 1000-1500 Ватт.
    • Машинка посудомоечная – от 1000 Ватт.
    • Машинка стиральная – от 1500 Ватт.
    • Нагреватель воды – от 1500 Ватт.

    Схема размещения розеток

    Для таких мощных приборов необходима отдельная линия, ведущая к электросчетчику и имеющая собственный автомат. И не забудьте о заземлении.

    • Электрический чайник – от 500 Ватт.
    • СВЧ печь – от 800 Ватт.
    • Кофеварка – от 900 Ватт.
    • Тостер – до 1000 Ватт.
    • Кухонный комбайн – до 1200-1500 Ватт.
    • Блендер – до 300 Ватт.
    • Телевизор – 200-330 Ватт.
    • Холодильник – 200-1000 Ватт.
    • Морозильная камера – 300 Ватт.
    • Ноутбук – 50-75 Ватт.

    И остальное по мелочи. Такие приборы можно подключать в обычные розетки. Однако учтите, что каждый провод, проложенный на кухню, должен иметь сечение не менее 2,5 кв. мм и быт выполненным из меди. Возможно, это вам покажется дороже обычных кабелей, но экономия здесь не уместна.

    В целом, нагрузку на розетки стоит рассчитывать с запасом – суммируйте все мощности кухонных приборов и умножьте результат на 2. Это и будет степень выносливости проводки.

    Виды розеток

    На кухне могут быть различные типы розеток. Не только “советские” и евророзетки.

    Простые стенные розетки подойдут для подключения холодильника и прочей бытовой техники.


    Для подключения вытяжки, холодильника, плиты, телевизора подойдут обычные настенные розетки. А для рабочей или обеденной зоны они не всегда удобны.

    Выдвигающиеся розетки. Они монтируются прямо в рабочую столешницу, как капсула, в навесной шкаф, как перископ, либо в боковую панель. Помимо розеток в них могут быть гнезда для телефона или интернета.

    Выдвижные розетки очень удобны в обеденной зоне

    Встроенные розетки. Нажатием на крышечку, вы открываете розетку, как книгу. Такие розетки особенно удобны в обеденной зоне.

    Правила расположения розеток

    Если вы решили сами заниматься электропроводкой, то нелишним будет знать, как расположить розетки на кухне правильно. Поверьте, в этом нет ничего сложного. Главное, быть внимательными.

    • Высота розетки для рабочей столешницы должна быть около 10 см над столешницей. Обычно учитывают и высоту над полом 100-110 см, подразумевая, что сама тумба, за которой вы работаете, высотой в 90 см. Только устанавливайте ее подальше от раковины или плиты. Как вариант – выдвижные или встроенные розетки.
    • Розетки для встроенной бытовой техники прикручиваются на расстоянии 15-25 см от пола. Розетки должны находиться сбоку, так как встроенная техника и кухонный гарнитур стоят вплотную к стене. Сила тока в розетке 32А+40А (читайте инструкцию к розетке).
    • Телевизор подключается к розетке, находящейся непосредственно за ним.
    • Для холодильника и вытяжки розетки находятся сверху. Так удобней.
    • В обеденной зоне розетки прячут под столом. Расстояние от розетки до пола – не менее 30 см.
    • Подумайте о розетках в углу – они могут внезапно понадобиться.

    Расположение розеток на кухне


    Розетку для электрического духового шкафа или варочной панели следует заземлить.
    Иначе ваша печь ударит током – мощность-то ее весьма значительна.

    Кто бы ни подготавливал вам дизайн кухни – вы сами или талантливый и профессиональный дизайнер, схема расположения розеток на кухне должна составляться только с учетом ваших требований и пожеланий и действующих инструкций ГОСТ 8594-80 (коробки для установки выключателей и розеток), ГОСТ 7396.1-89 (монтаж розеток), СНиП 3.05.06-85 (технические требования). Вы можете запланировать на будущее приобретение морозильной камеры или новомодной электрической плиты. Дизайнер же, не догадываясь о ваших планах, не нанесет соответствующую разметку. Так что заранее составьте план (как показано ниже) и проверьте скрупулезно эскиз, прежде чем начинать ремонтные работы на кухне.

    расположение, правильная высота, видео и фото рекомендации как разместить розетки в кухонной зоне

    Планируя капитальный ремонт на кухне, полезно предварительно продумать, где будет стоять мебель, бытовая техника, и как грамотно расположить розетки для кухни – расположение их нужно планировать, с учетом возможной перспективы. Производители бытовой техники каждый год выпускают очень интересные новинки, которые помогают значительно упрощать бытовые хлопоты. Поэтому появление таких помощников должно быть предусмотрено заранее. Только так установка розеток на кухне позволит соблюсти существующие правила безопасности.

    Как правильно расположить розетки на кухнеКак правильно расположить розетки на кухне

    Полезно предварительно определить, какие приборы после ремонта появятся в обновленной комнате, какие хотелось бы видеть в самой ближайшей перспективе. Напротив каждого наименования необходимо записать мощность прибора, отметить, требует ли он специального подключения (как электрическая плита, духовой шкаф, посудомоечная и стиральная машина, например) или кухонный помощник может работать при подключении к обычной типовой розетке.

    Обратите внимание! При составлении списка нужно вписать в него все приборы (электрический чайник, тостер, миксер, вытяжку) и даже настольные светильники.

    Суммируя показатели мощности, нетрудно подсчитать, сколько розеток должно быть на кухне, где будет находиться каждый распределительный узел.

    Правильное расположение

    Предварительное размещение розеток на большой и на маленькой кухне должно происходить с учетом существующих технологических маршрутов. Включать в одну распределительную точку можно по несколько бытовых приборов, главное, чтобы их суммарная мощность не превышала мощности самой розетки.

    Как разместить розеткиКак разместить розетки

    Обратите внимание! Розетки, произведенные отечественными производителями, имеют суммарную мощность 1300 Вт, импортные – 3500 Вт. Полезно при покупке уточнять у продавцов подобный показатель.

    Решая вопрос о том, как расположить розетки на кухне, каждый должен знать о следующих ограничителях:

    1. Розетку над столешницей сделать можно, а вот над плитой и над мойкой нельзя.
    2. Нельзя делать скрытые распределительные точки под мебелью.
    3. Правильная схема расположения розеток не допустит случая, когда одновременно будет включаться в один узел электронный прибор (телевизор) и бытовая техника (электрический чайник, например).
    4. Для стиральной машины, электрического водонагревателя, стиральной машины, посудомойки, электрического духового шкафа нужно вести отдельную линию, обеспечивающую доступ к электрощиту.
    Высота расположенияВысота расположения

    Правильная высота

    Высота расположения розеток на кухне уже рассчитана специалистами. Нормы безопасности предполагают следующие варианты:

    • Если необходимо сделать точку над столешницей, то она должна находиться на расстоянии 10 см от нее.
    • Розетки от пола монтируются на расстоянии метра от плинтуса.
    • Точки подключения стиральной и посудомоечной машины, электрического духового шкафа и любого другого подобного встроенного «тяжеловеса» должны находиться в 10 см от пола.
    • Устанавливая своими руками розетки для кухни под телевизор или подвесной таймер, нужно поместить точки прямо за приборами.
    • Полезно установить две точки прямо у обеденного стола, они будут потом полезны при приготовлении пищи. В этом случае высота розеток стандартная (максимум 30 см от пола).

    Форма и дизайн

    Кухня – место, где присутствуют повышенные нагрузки, выраженные в виде резких перепадов температур, высокой влажности, большой проходимости, поэтому обычные распределительные приборы сюда не подойдут. Специалисты рекомендуют выбирать для кухни влагозащитные распределители, те, внутри конструкции которых есть резиновые уплотнители и пластмассовые крышки, предназначенные для защиты от влаги и конденсата.

    Перед тем, как разместить розетки на кухне, важно обратить внимание на мощность бытового прибора, который будет подключен к каждой конкретной точке.

    Совет! При покупке описываемых устройств, выбирайте те, что имеют защиту от детей. Внутренние технические детали, по которым идет ток, должны быть сделаны только из меди.

    Интересный дизайн кухонной розеткиИнтересный дизайн кухонной розетки

    Так как на кухне количество электрических приборов только увеличивается, вопрос о том, как правильно расположить розетки на кухне, продолжает быть актуальным. Грамотное решение – покупка выдвижных установок. Они монтируются в столешницу, в шкаф, выдвижные розетки можно устанавливать и в вертикальном, и в горизонтальном положении. Идея новинки заключается в том, что внутри алюминиевого корпуса могут размещаться разъемы и для подключения электрических приборов, и для подключения телефонов, портативных компьютеров. Имеются там и аудио выходы. Монтируется такая установка несложно, установить ее можно и своими руками.

    Но это не единственное ее преимущество. Встраиваемые приборы помогают экономить место, при помощи них можно надолго забыть об удлинителях, которые постоянно путаются под ногами. Подобные устройства недоступны для маленьких детей, они многофункциональны, эстетичны, поэтому стоит к ним более внимательно присмотреться.

    Схема

    Еще одно ноу-хау – угловые распределительные приборы. Подобная конфигурация позволяет устанавливать  приборы там, где они раньше никак не могли быть приспособлены, и более рационально задействовать угловую рабочую поверхность.

    Встроенные устройства занимают при установке меньшую глубину. Открываются они, как страничка в книжке. Сверху устройства закреплены алюминиевой крышкой. Зная о том, как правильно расположить встроенную розетку, можно значительно облегчить многие технологические процессы на кухне.

    Возможные схемы расположения

    Специалисты, рассказывая о том, как разместить розетки на кухне, обращают внимание на самую распространенную схему, которая состоит из трех уровней:

    1. На нижнем уровне располагаются те устройства, к которым будет подключена вся встроенная «тяжелая» бытовая техника (высота 20-30 см от пола).
    2. На среднем уровне подключаются приборы, которые располагаются над столешницей или любой другой рабочей поверхности (высота 10 см от уровня рабочей поверхности).
    3. На верхнем уровне устанавливаются точки, к которым будет подключаться вытяжка, подсветка.

    Встраиваемая розетка

    Рассказ о том, как разместить розетки, поможет многим значительно облегчить эксплуатацию кухни.

    как правильно расположить и установить

    Среднее время для прочтения Для прочтения требуется ~3 минуты

    Бытовая кухонная техника потребляет больше всего электроэнергии в доме. Иногда это значение составляет больше половины от общего. Именно поэтому, чтобы не было сбоев в работе всей этой системы, розетки на кухне должны располагаться правильно. Неправильно установленные розетки и их недостаточное количество на кухне могут спровоцировать даже пожар.

    Мощность электроприборов на кухне

    Перед тем как начать работу, необходимо составить план. В результате должна получиться некая схема розеток на кухне. Перед этим необходимо подсчитать мощность всех электрических приборов, которые будут располагаться на кухне.

    Составим примерный список:

    • освещение: 150-200 Вт;
    • холодильник: 100 Вт;
    • варочная поверхность плиты: 3500-7500 Вт;
    • духовой шкаф: 2000 Вт;
    • микроволновая печь: 2000 Вт;
    • посудомоечная машина: 1000-2000 Вт;
    • электрический чайник: 2000 Вт;
    • газовая колонка: 2000 Вт.

    Очевидно, что вы не будете включать все устройства одновременно. Однако сумму мощностей посчитать надо. Обычно значение находится в диапазоне 10000-15000 Вт.

    Максимальная мощность, при которой включено несколько токоприемников не должна быть выше 7000 Вт. В противном случае, задумайтесь о разделении нагрузки по фазам и введении 380 Вольт.

    Какой кабель выбрать для кухни

    Следующее действие – расчёт сечения общего питающего провода электрического щитка и отходящих проводов до каждого токоприемника на кухне. Чтобы купить хороший кабель, следуйте правилам ниже:

    • если нагрузка приборов не превышает 3500 Вт – кабели из меди ВВГнг LS 3*2.25м2;
    • если нагрузка приборов не превышает 5500 Вт – кабель из меди ВВГнг LS 3*4м2;
    • если общая нагрузка всех электроприборов до 10000 Вт – кабель из меди ВВГнг LS 3*6м2;
    • если общая нагрузка всех электроприборов до 15000 Вт – кабель из меди ВВГнг LS 3*10м.

    Если в вашем доме старая система заземления (то есть, нет третьего защитного проводника), то установка трехжильного кабеля всё равно является подходящим вариантом. Это делается, чтобы в дальнейшем избавить вас от замены, реконструкции проводки.

    В любом случае ещё один провод лишним не будет. Он может пригодиться при обрыве шнура или каких-либо других повреждениях.

    Схема размещения розеток на кухне

    Вы выбрали проводку. Теперь самое время поговорить о том, как разместить розетки на кухне. Чтобы сделать это грамотно, нужно обязательно согласовать эту разметку и планировку дизайна (если она еще не готова). Это делается во избежание ситуаций, когда евророзетки располагаются не в нужном месте, а прячутся в труднодоступной зоне, например за плитой. Чтобы не допустить этого, сначала придумайте планировку расположения бытовой техники, а потом уже расположение розеток.

    Нарисуйте на альбомном листке план кухни с учетом всех бытовых приборов. Расставьте розетки для каждого из них. Совсем не нужно продумывать расстояние от них и просчитывать размеры. Это делается для подсчёта общего количества и предназначения каждой розетки. Изобразив всё это на бумаге, вы уже будете иметь предварительное представление о том, как правильно расположить розетки на кухне.

    Количество розеток на кухне

    Хочется сразу сказать, что оптимальное число розеток, находящихся на кухне, должно быть на 25% больше количества электрических приборов, планируемых к подключению. Это теория подкрепляется одним убеждением. Человек сможет воспользоваться какими-то дополнительными редко используемыми устройствами (мясорубка, миксер, кухонный комбайн и т.д.) В таком случае нет необходимости в отключении других электроприборов или использовании удлинителей.

    Обязательными приборами считаются холодильник, плита, микроволновка, вытяжка, посудомойка, телевизор (на кухне иногда присутствует). В этот список можно внести и некоторую мелкую бытовую технику (при условии, что она ежедневно эксплуатируется).

    Монтаж розетки около выключателя – полезное решение. Ведь никогда не будет лишним место , где можно взять напряжения, которое ничем не заставлено, и имеет удобное расположение (пригодится, например, для пылесоса).

    На фартуке кухни должны обязательно быть евророзетки для подключения мелкой техники. Хотя бы по одной розетке на правую и левую части.

    Отвечая на вопрос, сколько розеток нужно на кухне, спешим предложить еще один вариант подсчёта: под каждую технику + 2 по краям столешницы + 1 около обеденного стола.

    Расстояния и места размещения

    Расчёт количества – только пол дела. Теперь предстоит сделать что-то наподобие разметки стен на бумаге, где будет отображаться расположение мебели.

    В этом деле вам понадобятся точные параметры помещения: длина, ширина, высота помещения. Поочередно схематически прорисовывайте все элементы интерьера и бытовой техники. Теперь возьмите план и перенесите его на разверстку стен. Для каждого электрического прибора существует правила, которых стоит придерживаться.

    Холодильник

    Розеточный ряд должен располагаться на нижнем уровне. Так, чтобы не было видно подключения. Невозможно с точностью определить какое это должно быть расстояние. Ведь нужно учитывать особенности холодильника. Специалисты говорят, что оно должно быть не ниже 10 см от пола, то есть примерно на одном уровне с ножками холодильника. Свои слова они доказывают тем, что если расположить ряд выше, то он будет упираться в вилки. Однако если вы намерены выключать вилку часто, то нижнее расположение навряд ли подойдет. Удобнее будет сделать подключение в рабочей зоне, а не спрятать его за холодильником.

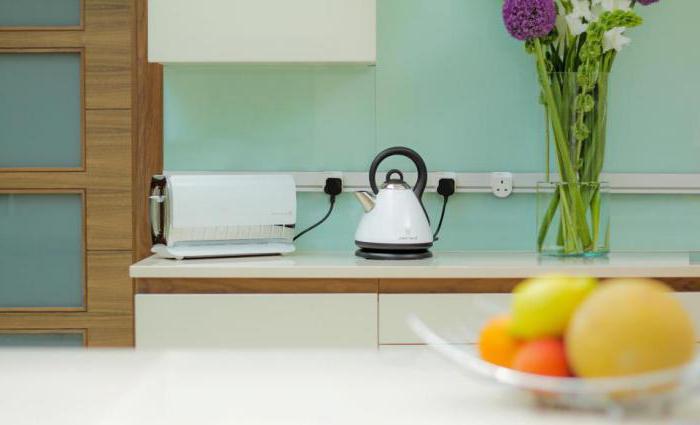

    Розетки рабочей зоны и над столешницей

    Высота столешницы варьируется в диапазоне от 80 до 90см. Далее идет пространство с фартуком примерно 55-60см, а над ним навесные шкафчики.

    Высота розеток над столешницей на кухне должна состоять 100-105 сантиметров от пола. Они окажутся посередине «простенка» и их удобно будет подключать к мелкой кухонной технике (блендеру, миксеру, комбайну, электрической овощерезке). Если между столешницей и стеной есть плинтус, то расстояние должно быть не менее 5 см, чтобы розетка не задела его. Сколько комплектов розеток разместить? Один между кухонной мойкой и варочной поверхностью плиты, а второй в любом углу.

    То есть, всего над столешницей желательно установить 2 розеточных комплекта. Если внешний вид их вас не устраивает, обдумайте варианты при которых их придется встраивать в столешницу. Выдвинутый блок наружу выглядит как небольшая коробочка. Под него тоже нужна розетка, ведь протягивать сверху шнур не эстетично.

    Вытяжка

    Сверху, почти под потолком выводится розетка для вытяжки. Большую роль играет бренд устройства. Дешевые модели обходятся выводом кабеля и подключением его прямо изнутри вытяжки. Более дорогая техника идет за своей вилкой в комплекте. Если ее срезать самостоятельно, то это повлечет за собой потерю гарантии. Поэтому при поломке вытяжки вы не сможете починить её бесплатно.

    Варочная и духовка

    В вашем распоряжении мощная варочная поверхность? В таком случае делается вывод кабеля и его подключение при непосредственном контакте колодки панели. Второй вариант – установка специальной силовой розетки.

    Духовые шкафы, в отличие от варочных поверхностей, выпускаются с обычными вилками. Здесь не нужно ничего придумывать, всё по стандарту – подключение в простые розетки.

    Очень удобно, когда по левой или по правой стороне от плиты, духовки имеются шкафчики с дверцей. Тогда расположить розетки можно прямо внутри них на задней стенке. Отступ равен примерно 15-20см. Если нет возможности смонтировать розетки в шкафчиках, остается подключиться от нижней группы. При установке духовки отдельно от плиты, розетка размещается в нижнем ящике на высоте до 70 см.

    Посудомойка

    • Согласно своду правил по проектированию и строительству (проектирование и монтаж электроустановок жилых и общественных зданий п. 14.29) вблизи моек и раковин запрещается размещать розетки. Поэтому всегда делайте отступ при монтировании розеточной группы для этой сантехники.
    • За посудомоечной и стиральной машинами также запрещается выполнять розетки по понятным причинам.
    • Одну розетку можно разместить рядом с обеденным столом (в том случае, если он находится около стены, а не посередине столовой).
    • Когда вы запланировали приём гостей, вам несомненно понадобятся дополнительные приборы, чтобы приготовить еду или подключить их по приходе гостей прямо на столе (блендер, соковыжималку, комбайн для нарезки, шоколадный фонтан и т.д.).
      Даже в будни еще одна розетка на кухне никогда не будет лишней. Например, можно подключить ноутбук, если вы привыкли иногда работать в этом помещении.

    Рекомендации по проводке и автоматам

    • автомат на 16 вольт монтируется для розеток, в которые подключены устройства до 3500 Вт;
    • автомат на 25 вольт монтируется для розеток, в которые подключены устройства до 5500 Вт, кроме того сюда нужно протягивать отдельную группу;
    • на кухне всегда сыро, поэтому перед щитком устанавливаем УЗО на ток 0,003 А;
    • все розетки должны быть с заземлением;
    • розетка устанавливается на каждый токоприемник;
    • не используйте удлинители на кухне, ведь помимо дополнительной нагрузки на проводку, они могут стать причиной короткого замыкания (например, при проливании жидкости).

    Частые ошибки

    1. Делать монтаж при отсутствии плана действий, разметки, согласования дизайна с расположением розеток.
    2. Подключение холодильника через удлинитель. У этого устройства короткий шнур. Несмотря на это, пользоваться удлинителем запрещается.
    3. Подключение приборов, связанных с водой (посудомойка, стиральная машина) без УЗО, с помощью обычного автомата.
    4. Установка простых розеток под смесителем или мойкой. Либо делайте отступ в 50 см, либо выбирайте влагостойкие модели (в Москве огромный выбор подобных устройств).

    Если у вас нет никаких навыков в монтаже и строительстве, лучше воспользоваться услугами мастеров, чтобы не причинить вред проводке и себе. Они помогут качественно, быстро и недорого установить розетки на вашей кухне.



    схема. Сколько розеток нужно на кухне :: SYL.ru

    Чтобы кухня была удобной и комфортной, следует продумать не только расстановку мебели и бытовых приборов. Важно и расположение розеток на кухне, причем с этим нужно определиться как можно раньше.

    расположение розеток на кухне

    Когда и как планируется размещение розеток

    Если у вас полным ходом идет капитальный ремонт или же вы заселяетесь в только что построенный дом, этот вопрос решается еще на этапе составления проекта здания. Максимум, что можно сделать – это внести необходимые коррективы, согласно вашим пожеланиям.

    Но если ремонт проводится косметический, часто хозяева решают сэкономить и оставить розетки в уже существующем количестве. Хорошо, если их действительно окажется достаточно, но чаще случается иначе.

    Словом, о том, сколько розеток нужно на кухне, необходимо позаботиться заранее. Когда у вас на руках есть проект будущей кухни, продумайте расположение бытовых приборов и техники – после этого решение о розетках будет очевидно.

    Сколько потребуется электрических розеток?

    Каждому из нас знакомы мучения, связанные с недостатком этих нужных приборов. Приходится выключать одну технику, чтобы включить другую. А когда требуется одновременно воспользоваться электрической духовкой, миксером, микроволновкой, и все это при включенном телевизоре и холодильнике, готовка превращается в настоящий кошмар.

    установка розеток на кухне

    Специалисты уже давно вывели оптимальную формулу количества розеток. Само собой, она напрямую зависит от имеющегося у вас числа бытовых приборов. На среднестатистической кухне розеток должно быть на 20% больше. Скажем, всего насчитали 10 приборов, включая мелкие, такие как тостер или электрочайник. Значит, розетки на кухне под технику в количестве 12-13 штук никак не будут лишними.

    Планировка расположения

    Самое главное здесь, от чего и нужно отталкиваться, – грамотный дизайн-проект вашей кухни. Вы будете четко знать, где расположена бытовая техника, а значит, сможете четко спланировать и места для будущих розеток.

    Крупная техника

    Установка розеток на кухне начинается именно с выбора места под крупную технику. Располагается она, как правило, стационарно, и включена в сеть постоянно. Сюда можно отнести такие приборы, как холодильник, телевизор, электрическая плита и посудомойка, стиральная машина (многие размещают их именно на кухне), вытяжка, микроволновая печь и другие.

    сколько розеток нужно на кухне

    Мелкая техника

    Есть и приборы, которыми вы пользуетесь периодически. Они находятся либо на рабочей столешнице, либо в шкафу, откуда достаются по случаю. Это блендер и миксер, электрочайник и кофеварка, тостер и кухонный комбайн. На любой современной кухне есть несколько таких электроприборов, а значит, нелишним будет предусмотреть для них 3-4 розетки дополнительно. Учитывайте, что расположение розеток на кухне должно быть в легкодоступном месте, лучше неподалеку от рабочей поверхности или кухонного фартука.

    На что обратить внимание?

    Важны здесь не только эстетические критерии. Расположение розеток на кухне подчиняется определенным требованиям:

    • Нижние розетки располагаться должны не ниже 2-х и не выше 10-ти см от пола. В противном случае включать приборы в сеть будет неудобно из-за напольных шкафчиков.
    • Встраиваемую технику можно включать в розетки, расположенные внутри того же или соседнего шкафа. Это и удобно, и не мешает эстетической концепции интерьера. Правда, отверстие в задней стенке мебели придется все-таки проделать.
    • Любая встроенная техника должна располагаться не дальше, чем на расстоянии метра от розетки, в которую она включена.
    • Часто другого места, кроме как внутри моечной тумбы, просто невозможно придумать. В этом случае позаботьтесь о влагозащите розеток.
    • Нельзя размещать розетки над электрической плитой или над раковиной, в шкафах, оснащенных выдвижными ящиками, или непосредственно за корпусом встроенной техники.
    • Какой бы аккуратной хозяйкой вы ни были, на кухне всегда есть повышенная влажность и высокая температура. Поэтому изоляция проводов должна быть не одно-, а двуслойной. А сила тока, на которую рассчитаны розетки, должна как минимум равняться параметрам, которых требует электроприбор.
    схема расположения розеток на кухне

    Вместе или врозь?

    Схема расположения розеток на кухне может быть отдельной или совмещенной. Крупная бытовая техника – водонагреватель, электроплита, стиральная машина – потребляет много энергии и работает независимо друг от друга. Поэтому каждый из этих приборов нуждается в собственной линии подачи электричества.

    Используя совмещенные линии, можно существенно упростить схему электроподачи, оптимизировать расположение розеток на кухне и снизить расходы. Но важно, чтобы эти работы проводились под руководством грамотного мастера, знающего все нюансы. Так, например, общая мощность приборов, подключаемых к сети, должна составлять максимум 4 кВт, а их одновременная работа быть минимальной.

    Одну линию снабжения часто используют, когда речь идет о розетках для рабочей зоны. В них, как правило, включаются мелкие бытовые приборы с небольшой мощностью. Поэтому на первый план выходит не вычисление суммарного энергопотребления, а удобство расположения.

    О чем еще следует помнить, так это об обязательной защите линии с помощью УЗО. Не экономьте на этом оборудовании – от него напрямую зависит ваше спокойствие и безопасность.

    Какими бывают розетки на кухне

    В зависимости от типа установки, различают угловые, накладные и встроенные розетки. Первые, как понятно из названия, устанавливаются в угловом пространстве между двумя поверхностями. Например, под кухонными шкафчиками, на стыке стен или между стеной и рабочей столешницей.

    встроенные розетки на кухне

    Скрытые, или встроенные, розетки на кухне очень удобны тем, что они придают эстетичность и повышают безопасность. Чаще всего встраиваются они в столешницу или кухонные шкафчики, бывают одинарными, двойными и состоящими из целых блоков. На корпусе последних присутствуют разъемы для подключения различных гаджетов, так что с их помощью можно зарядить телефон.

    Накладные розетки для кухни – самый простой и не затратный вариант. С другой стороны, вам придется мириться с их внешним видом, а иногда, особенно при неправильном расположении, они могут даже мешать в работе. Впрочем, если вы готовы к этим неудобствам, накладные розетки станут оптимальным решением. Их легко монтировать, они подходят для самой мощной техники, при этом доступны по цене, не нарушают целостность кухонной отделки и обладают массой других преимуществ.

    Защита от влаги и от детей

    Степень влагозащиты – не последний фактор, когда речь заходит об электричестве. Так что лучше всего позаботиться об установке на кухне специальных розеток с крышками и герметичными уплотнителями, особенно в местах, где чаще всего скапливается конденсат и влага.

    Говоря о защите от детей, следует упомянуть розетки, оснащенные пластиковыми «шторками». При включении любого электроприбора в сеть, это шторки автоматически отодвигаются вилкой, а вот попытки малыша засунуть что-нибудь внутрь останутся безуспешными.

    розетка для вытяжки на кухне

    Мощность и ток

    Если вы посмотрите на саму розетку или ее упаковку, то вы увидите одно из двух значений: 10А или 16А (что составляет 2,2 или 3,5 кВт соответственно). Правда, эти цифры работают только в теории, а на практике от постоянного подключения таких мощных приборов даже самая хорошая розетка перегреется и придет в негодность.

    Электрики предостерегают: ни в коем случае не включайте в одну розетку электроприборы, чья суммарная мощность превышает ее допустимую норму. Так, если ваша розетка обладает параметром 10А, а вы хотите включить в нее одновременно микроволновку (0,8 кВт) и чайник (2 кВт), ничем хорошим такая затея не закончится.

    При расчете линий питания важно обеспечить двукратный запас для всех кухонных приборов. Не забудьте рассчитать параметры их мощности заранее и сделать необходимые выводы.

    Розетки для вытяжки и мебельной подсветки

    Розетка для вытяжки на кухне располагается над шкафчиками, в открытом доступе, то есть не загорожена гофроотводом. Если у вас встроенная вытяжка и находится она в кухонном шкафчике, розетку можно разместить в шкафу сверху или сбоку. Учитывайте, что непосредственно наверх будет идти гофроотвод.

    Современные кухни предполагают множество вариантов освещения, в том числе и мебельную подсветку, которая питается от электричества. Лучше всего розетки для нее расположить над шкафчиками – там они будут не видны и не будут мешать в работе. А вот выключатель вынесите на наиболее удобный участок.

    розетки на кухне под технику

    На что обратить внимание при выборе кухонных розеток?

    Вашими основными критериями должны стать материал изготовления, номинальный ток, наличие или отсутствие заземления, способ фиксации проводов и другие.

    Лучшим выбором будут розетки с защищенным корпусом, из специального противоударного пластика. Они безопасны в эксплуатации и долго служат, поскольку обладают стойкостью к механическим повреждениям. Обычные пластиковые не дают должного уровня безопасности и могут не выдержать повышенных нагрузок. Есть также керамические. Они не плавятся при перегревании, однако сами по себе хрупкие, и установка розеток на кухне такого типа сопряжена с определенными сложностями.

    В большинстве своем все модели рассчитаны на 10 или 16 ампер. Исходя из количества бытовых электроприборов и их номинальной мощности, можно вычислить тип и количество розеток. Лучше с запасом, чтобы не перегружать сеть в процессе эксплуатации и не создавать аварийную ситуацию.

    расположение розеток на кухне

    Современные кухонные розетки могут быть оснащены заземляющим контактом. Он снижает риск пожаробезопасности и поражения электротоком. Если ваш дом новой постройки, то, скорее всего, в нем имеется заземление, так что придется покупать розетки именно с наличием такого контакта.

    Механизм фиксации проводов в розетках тоже различен. Лучше, если он будет винтовым, поскольку это снижает риск выпадения проводов из клемм. Тогда как клавишные зажимы быстро расшатываются и требуют подтягивания.

    Если у вас в семье есть дети, позаботьтесь о защите розеток. Тогда вам не нужно будет беспокоиться о том, что чадо воткнет гвоздь или проволоку в одно из отверстий.

    Наконец, помните: все электромонтажные работы должен проводить опытный специалист. Только под его руководством следует составлять проект, производить монтаж, решать, сколько розеток нужно на кухне и каких именно. Самим заниматься этим категорически не рекомендуется.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
