Проходной выключатель подключение – как по схеме установить его своими руками, соединить два, чтобы правильно работали, подключить управление светом и сделать монтаж без ошибок?

Содержание

Как подключить проходной выключатель — подключение +схема

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателяУстройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателямиСхема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Зачистка изоляцииЗачистка изоляции

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателейСхема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателяПодключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробкеПровода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

Так же рекомендуем к прочтению статью «Как починить выключатель света«.

Видео

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Схемы

Монтажная схема подключенияМонтажная схема подключения

Схема подключенияСхема подключения

Принцип подключения проходных выключателейПринцип подключения проходных выключателей

Наглядная схемаНаглядная схема

Схема подключения двухклавишного выключателя с подключением через распредкоробкуСхема подключения двухклавишного выключателя с подключением через распредкоробку

как по схеме установить его своими руками, соединить два, чтобы правильно работали, подключить управление светом и сделать монтаж без ошибок?

Наличие освещения в жилых домах, на улицах и в производственных строениях крайне необходимо для комфортной жизни современного человека. Для обеспечения удобства пользования осветительными приборами и возможности их включения, когда необходимо, используются выключатели.

В частности, проходные. Именно поэтому тем, кто планирует самостоятельно заняться их установкой, важно знать, как правильно их подключать и монтировать на специально отведенное под это место.

Как работает устройство и чем отличается от обычного?

Проходной выключатель является устройством, по внешнему виду практически не отличающимся от обычного. Однако, предназначение его несколько шире. Помимо классического включения и выключения аппарат осуществляет переключение цепей между собой за счет трех неподвижных контактов.

Данный тип выключателей обычно используется «в паре». Устройства включаются последовательно и разделяют (расщепляют) фазные провода. В момент перекидывания контактов внутри проходного аппарата происходит размыкание одного участка электрической цепи и замыкание другого.

При этом схема подключения в сеть этого устройства изменяется таким образом, что любой другой выключатель в цепи готов осуществлять управление источниками света. Так же есть возможность подключения проходного выключателя с осуществлением работы как обычного, но тогда теряется смысл всех элементов его конструкции.

Внимание

В отличии от простого выключателя проходной более удобен в некоторых случаях, за счет дополнительной функции переключения. Он может использоваться как в паре, так и одиночно, выполняя роль обычного.

Парное включение существенно расширяет функциональность устройств, но требует больших затрат. Так как происходит разделение фазного провода на два, то возрастает количество соединений, а, следовательно, и используемых кабелей.

Так же стоимость такой сети увеличивается и за счет необходимости приобретения второго выключателя. Дешевле обойдется простой аппарат, но он будет сильно уступать проходному по функционалу.

Где применяется подобная система управления освещением?

Благодаря особенности соединения выключателей между собой двумя проводами, а не одним, можно управлять одним осветительным прибором или целой группой сразу из разных мест от нескольких устройств. Из-за этой особенности проходные аппараты используются в длинных коридорах, переходах, лестничных пролетах торговых и промышленных центров, либо учебных зданий.

Данный тип выключателей удобен тем, что отсутствует потребность возвращаться назад, чтобы выключить освещение. Особенно актуально в быту использование проходных устройств в спальнях. Тогда не требуется подъем с кровати для выключения люстры, а переключатель расположен в легкодоступном месте.

Как установить своими руками — инструкции и схемы подключения

Перед монтажом проходного выключателя в частном доме или квартире рекомендуется составить и вычертить монтажную схему с обозначениями нулевого, фазного проводов, распределительной коробки, расположение приборов. Обратите внимание, что кабеля используются трехжильные, т.е с заземлением помимо фазы и нуля.

Ток подводится к проходным выключателям через специальную распределительную коробку, установленною в самой комнате, либо непосредственно внутри распределительного щитка квартиры. Монтаж заранее обозначенной схемы производится следующим образом:

  1. Подбирается наиболее подходящее место для распределительной коробки, подводят к ней электрические провода и устанавливают в назначенное место.
  2. Подготавливают ниши для монтажа шасси переходных выключателей. Как, правило располагают устройства рядом с входными дверьми комнат.
  3. Прокладывается проводка согласно монтажной схеме.
  4. Производят подключение проходных переключателей к системе освещения помещения. Фазный провод подключается к первому выводу устройства. Далее соединяют проводники между перекидными контактами. Нулевым проводом соединяется оставшийся свободный первый контакт второго устройства.
  5. Подводят к схеме напряжение и проверяют на работоспособность.

Проверка работы

Собранная система на корректную работу тестируется следующим образом:

  1. Подается напряжение, т.е включается общее энергоснабжение дома или квартиры в главном распределительном щитке.
  2. Клавишу одного из выключателей переводят во включенное состояние. При этом подведенные к системе осветительные приборы загораются.
  3. Подходят ко второму устройству и меняют положение его клавиши, при этом освещение выключается.
  4. При проделывании той же процедуры, но в обратном порядке, действие осветительных приборов должно быть аналогичным.

Важно

Если что-то не срабатывает или работает не так, как должно, то следует искать допущенные ошибки сборки, либо неплотное прилегание жил проводов к контактам.

Как правильно подключить одноклавишное устройство?

Принципиальная схема подключения имеется на корпусе всех фирменных проходных выключателей. Именно ей, в первую очередь, стоит руководствоваться при установке устройств. У одноклавишных выключателей подключение производится следующим образом:

  • Общая линия, т.е фазный и нулевой провода, подводятся к 1 контакту (C) первого и второго устройства соответственно. Фаза не подводится ко второму устройству, т.к к нему подключается линия заземления.
  • Вторые и третьи контакты обоих выключателей(Р), отвечающие за перенаправление, соединяются друг с другом проводниками согласно их нумерации.

Как подсоединить двухклавишное (двойное)?

Двухклавишные модели используются с той же целью, что и одноклавишные, когда требуется управление двумя группами осветительных приборов. Подключение такого выключателя в сеть немного отличается по схеме. При этом также используется трехжильная проводка.

Как правильно соединить? По аналогии питающий фазный провод соединяется с контактом первого устройства. На втором выключателе подводится фаза от осветительного прибора. Между собой оба выключателя увязываются в распределительной коробке попарным соединением двух оставшихся проводов, как их подключить — подробно расскажем ниже.

При детальном рассмотрении устройства можно увидеть 6 промаркированных клемм. При этом выходы с маркировкой 1 и стрелочкой рядом соединяются непосредственно с аналогичными на втором выключателе. Тоже самое и с выходами под цифрой 2 и стрелкой. Для этих соединений удобнее использовать сразу четырехжильный кабель.

К «L1» и «L2» подводится фазный провод из питающей сети. На втором устройстве к клеммам с такой же маркировкой присоединяются фазы от двух групп осветительных приборов. Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.

Как сделать управление светом с трех и более мест?

Внимание

Для управления освещением с трех или более мест требуется немного изменить схему подключения и добавить один перекрестный переключатель. Внешне он ничем не отличается от обычных выключателей или проходных и имеет четыре клеммы.

Вначале и конце линий устанавливаются проходные, как и на предыдущих схемах. Перекрестный же располагается между ними. Через него проходят по два провода от каждого выключателя, и переключаются между собой в крест. Схема подключения выглядит следующим образом:

Все подробности о том, что такое проходные и перекрестные выключатели, а также о том, как их правильно подключить, вы узнаете в этой статье.

Возможные ошибки при монтаже

Наиболее распространены ошибки подключения:

  • Разрыв нуля вместо фазы. Может встречаться не только на проходных, но и на обычных выключателях. При неправильном подключении, если выкрутить лампочку из светильника, фаза не будет определяться ни на одном проводе. При правильном – на одном устройстве будет одна фазная жила, а на других ни одной.

    Проблема устраняется путем переподключения проводов в распределительной коробке, если обнаружена только на одном аппарате. Либо меняется местами фазный и нулевой провод на самом выключателе, если неисправность обнаружена на всей групповой линии.

  • Чередование фазы и нуля вместо разрыва фазы.

    Определяется двумя способами:

    1. В первом выворачивается лампочка и поочередно каждый выключатель щелкается, чтобы определить в различных комбинациях фазу патрона. При неправильном подключении она будет периодически появляться на обоих контактах.
    2. Во втором способе снимается один из выключателей, и лампа накаливания поочередно подключается к проводам из подрозетника. При неправильном подключении в одной их трех комбинаций контрольная лампочка загорится в полную силу.

      При правильном в чередовании состояний лампы светильника и контрольной либо обе не горят, либо работают в полсилы. Чтобы исправить ошибку нужно переподключить провода в распределительной коробке. Также следует следить и за тем, чтобы жилы внутри обмотки не ломались. Поэтому не гните провода слишком сильно, чтобы не пришлось наращивать необходимую длину.

Подключить проходной выключатель не так сложно, как кажется на первый взгляд. Достаточно четко понимать его принцип работы, предназначение и хорошо разобраться в схеме подключения, следуя маркировкам на корпусе устройства. Выполнив все правильно, вы будете в полной мере наслаждаться удобством управления освещения сразу из нескольких мест.

Полезное видео

Предлагаем посмотреть видео о нюансах использования и подключения проходного выключателя:

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Схема подключения проходного выключателя с 2х мест: инструкция

Наличие одного выключателя в большом помещении может доставить серьезные трудности при включении и выключении света. Придется преодолевать большое расстояние, чтобы нажать на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройство которого допускает включение и выключение освещения сразу из нескольких мест. Предлагаем ознакомиться с отличительными особенностями данного устройства, а также с тем, как выглядит схема подключения проходного выключателя с 2х мест. После этого выполнить необходимые работы собственными силами не составит особого труда.

Схема подключения проходного выключателя с 2х местВнешний вид проходного выключателя

Содержание статьи

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше предусмотреть два переключателяДля помещений большой площади лучше предусмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

Устройство и принцип работы проходного выключателя

Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.

Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.

Обычный выключатель может работать только в двух положениях:

  • «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
  • «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.
Обычный выключатель только замыкает и размыкает цепьОбычный выключатель только замыкает и размыкает цепь

Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.

Внимание! Проходной выключатель отличается от обычного контактной системой.

Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.

Проходной выключатель позволяет замкнуть одну из двух цепейПроходной выключатель позволяет замкнуть одну из двух цепей

Как сделать проходной выключатель из обычного: порядок выполнения работ

Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. В таком случае возникает вопрос о том, как сделать проходной выключатель из обычного, чтобы он по своим возможностям и характеристикам не уступал покупному. Сделать это можно в следующей последовательности:

ФотоОписание работ
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работБерем обычный двухклавишный выключатель. Желательно, выпущенный под товарными знакам Анам, Легранд, Панасонник, а также других производителей, чьи устройства имеют модульную конструкцию. От использования других изделий стоит отказаться.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работСнимаем один из модулей, переворачиваем его, предварительно освободив защелку, и устанавливаем на прежнее место. Учитывая, что элемент находится в перевернутом состоянии, закрепить его на прежнем месте будет невозможно. Для фиксации модуля используем термоклей или жидкие гвозди.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работСобираем переключатель. Получаем два выключателя, работающих в противофазе.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работУстанавливаем перемычку между контактами с одной стороны, которая будет выступать в роли общего контакта переключателей. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Если решено приобрести уже готовый, следует помнить, что производители предлагают проходные выключатели различного типа, допускающие управление одним или несколькими источниками света. Чтобы при эксплуатации электрической сети не возникало трудностей, стоит заранее узнать, как установить проходной выключатель, исходя из его конструктивных особенностей. Здесь возможно несколько вариантов, каждый из которых заслуживает особого внимания.

Как подключаются разные проходные выключатели различного типа

В каталогах производителей можно найти проходной выключатель:

  • Одноклавишный, у которого есть два входа и один выход;
  • Двухклавишный, с четырьмя выходами и двумя входами;
  • Трехклавишный, у которого есть шесть выходов и три входа;
  • Перекрестный. У таких устройств есть два или три входа и выхода. Они позволяют управлять светом сразу из трех и более мест.

Приступая к выполнению монтажных работ, следует узнать, как правильно подключить проходной выключатель выбранного типа. Это позволит избежать типовых ошибок и гарантирует безопасную эксплуатацию электрической сети.

Особенности и схема подключения проходного одноклавишного выключателя

Схема подключения одноклавишного перекрестного переключателя имеет свои особенности. Такое устройство имеет одну клавишу, с помощью которой происходит включение и отключение освещения в доме. Особого внимания заслуживает последовательность соединения клемм. Алгоритм выполнения работ обычно выполняется в следующей последовательности:

Как правило, установка проходного одноклавишного переключателя не вызывает особых трудностей. Весь объем работ может быть выполнен собственными силами. Из инструмента потребуется:

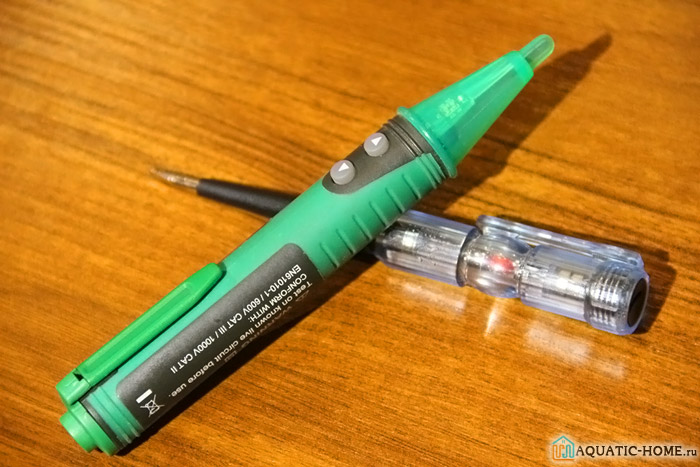

  • Обычная и индикаторная отвертка. С помощью первой можно будет закреплять клеммы, а с помощью второй – контролировать напряжение;
  • Пассатижи. При их отсутствии можно воспользоваться бокорезами;
  • Инструмент, с помощью которого можно будет удалить изоляцию;
  • Уровень, который позволит обеспечить требуемое пространственное положение переключателей;
  • Рулетка, чтобы можно было отмерить провод необходимой длины;
  • Перфоратор для крепления элементов системы к стене.

Особенности схемы подключения двухклавишного проходного выключателя

В отличие от одноклавишных двухклавишные устройства имеют более широкие функциональные возможности. С их помощью может осуществляться управление сразу двумя источниками освещения. Благодаря этому возможно последовательное включение и отключение ламп в двух соседних комнатах. Пройдя, например, длинный коридор, можно будет отключить в нем свет, а затем включить свет в спальне. Перед сном можно будет погасить свет уже около кровати.

Если требуется подключение проходного двойного выключателя, монтажные работы стоит выполнить собственными силами в следующей последовательности:

ФотоОписание работ
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работЗнакомимся со схемой проходного двухклавишного выключателя, которая находится на самом устройстве. По ней можно проконтролировать в будущем правильность выполнения работ.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работПодключаем провода. 2-ая клемма и 5-ая являются запитывающими. Третья, шестая, первая и четвертая идут на второй выключатель и подключаются к клеммам, обозначенным такими же цифрами. Белый провод – это фаза. Аналогичным образом соединяем провода на втором переключателе.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работВ распределительной коробке соединяем соответствующие провода обоих выключателей. Сначала ноль соединяется с обоими источниками света, затем приходящую фазу соединяем с обеими подачами одного из переключателей. Соединяем переключатели между собой, ориентируясь на цветовую маркировку.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работПосле соединения всех проводов сверху устанавливаем защитную крышку. Проверяем работоспособность системы.

Зная, как подключить двойной проходной выключатель, можно смело брать за работу, предварительно подготовив все необходимые инструменты. Их перечень был перечислен ранее.

Внимание! Чтобы работоспособность системы освещения не вызывала нареканий, следует при выполнении работ соблюдать предельную осторожность. Неправильное соблюдение проводов может стать причиной короткого замыкания.

Статья по теме:

Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работСхема подключения двухклавишного выключателя довольно проста, но, тем не менее, может вызвать некоторые затруднения у новичков. В данной статье мы подробно рассмотрим нюансы монтажа выключателей своими руками.

Порядок подключения трехклавишных проходных выключателей

Схема подключения проходного тройного выключателя имеет ряд особенностей, так как предполагается использование достаточно большого количества проводов. К такой системе прибегают при монтаже системы освещения в двухэтажном частном доме. При установке тройного выключателя можно включать/выключать свет на втором этаже, находясь на первом. К системе могут подключаться три источника освещения.

Внешний вид трехклавишного переключателяВнешний вид трехклавишного переключателя

Соединение и распределение проводов осуществляется в распределительной коробке. К первому выключателю подводится семижильный провод. Одна из жил используется для подвода фазы, которую подключают к трем входным клеммам. К выходу подключают три пары проводов, которые соединяются со вторым проходным выключателем. В итоге получаются три независимых контура, в состав которых входят светильники.

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Наглядная схема подключения проходного выключателя с 2х мест: видео-инструкция выполнения работ

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузкамиСхема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

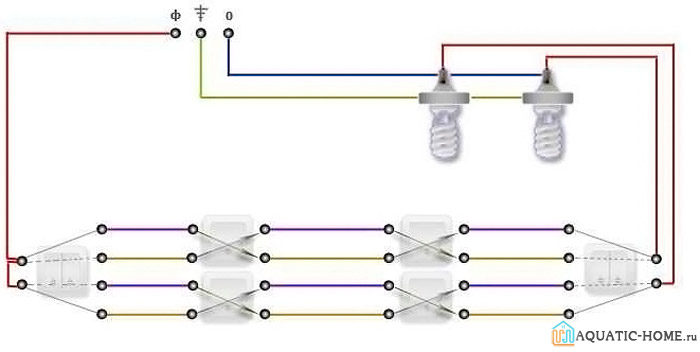

Схема подключения лампы к четырем выключателямСхема подключения лампы к четырем выключателям

Внимание! Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки.

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Обзор производителей проходных выключателей: популярные модели

Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:

  • Legrand;
  • Schneider Electric;
  • ABB;
  • Viko;
  • Lezard.

Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.

Legrand: стоимость наиболее популярных моделей

При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:

Schneider Electric: стоимость наиболее популярных моделей

Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:​

Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работ

ABB: стоимость наиболее популярных моделей

Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:

Viko: стоимость наиболее популярных моделей

Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:

Lezard: стоимость наиболее популярных моделей

Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:

Заключение

Таким образом, проходные выключатели актуальны для любого здания и помещения. Их можно устанавливать не только в длинных коридорах или помещения большой площади, но и в небольших спальнях. Расположив один выключатель у входа в комнату, а второй около кровати, можно не беспокоиться о вовремя не выключенном свете. Отключить или наоборот включить свет можно, находясь в постели. Широкий модельный ряд позволит подобрать подходящий вариант для конкретного помещения. Схема подключения выбирается индивидуально в зависимости от имеющихся потребностей и площади помещения.

Предыдущая

ОсвещениеСам себе электрик: схема подключения двухклавишного выключателя

Следующая

ОсвещениеВыбор, применение и характеристики светодиодов: полезные сведения и профессиональные рекомендации

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

схема подключения на 2 точки наглядно

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Правильное управление осветительными приборами поможет сэкономить электроэнергию и упростит их эксплуатацию. Если без ошибок установить проходной выключатель, схема подключения на 2 точки будет выполнять свои функции безупречно. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект в удобное время и с разумными затратами.

Проходной выключатель, схема подключения на 2 точкиПроходной выключатель, схема подключения на 2 точки

После обучения будет не сложно создать удобную для себя схему управления освещением

Содержание статьи

Какие проблемы можно решить с помощью переключающих устройств

Если дома есть лестничный пролет, то его освещением удобно управлять из двух мест. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение. Но подобные электронные устройства стоят дорого. Они сложнее и менее долговечны. Их могут вывести из строя вибрации, повышенный уровень влажности.

Пример грамотной реализации освещения лестничного пролетаПример грамотной реализации освещения лестничного пролета

Пример грамотной реализации освещения лестничного пролета

Схема проходного выключателя с двух мест проще и дешевле. Любому рачительному хозяину понравится следующие особенности:

  • Высокая надежность и низкая стоимость типового изделия.
  • Простота монтажа и отсутствие сложных настроек.
  • Немедленное отключение питания при необходимости и оптимальное расходование электроэнергии.
  • Возможность самостоятельного выполнения ремонтных работ и отсутствие затрат на услуги опытных специалистов.

Подобные решения пригодятся в больших домах и маленьких квартирах. Устройства управления светом ставят в коридоре, возле входа и кровати в спальне, в разных местах гостиной. Начинать следует с точного определения потребностей пользователей и составления соответствующего списка задач.

Надо уточнить места в помещениях, где необходимо иметь управление освещениемНадо уточнить места в помещениях, где необходимо иметь управление освещением Надо уточнить места в помещениях, где необходимо иметь управление освещением

Как функционирует проходной выключатель: схема подключения на 2 точки

Обычным выключателем разрывают и соединяют электрическую цепь фазного провода, который обозначается латинской буквой «L», или «F».Таким действием на подключенный прибор подается питание. Второй проводник (нейтральный, «N») необходим для создания замкнутого контура, по которому проходит ток. Третьим проводом (специальное обозначение «Земля») корпуса приборов подсоединяются к заземлению. Это соединение предотвращает поражение электрическим током при коротких замыканиях и обеспечивает своевременное срабатывание автоматов защиты.

Принцип работы приборов переходного типа можно изучить по следующей картинке.

Схема подключения двух выключателейСхема подключения двух выключателей

Схема подключения двух выключателей

В указанном положении контакты замкнуты. По цепи идет ток и лампа горит. Если человек перейдет к другому переключателю и нажмет клавишу, ключ переместится в положение «3». Цепь будет разорвана, лампа погаснет. Теперь достаточно включить клавишу с любой стороны, чтобы снова подать напряжение.

Подготовка к реализации проекта

Для прокладки понадобится кабель. Его параметры подбирают с учетом максимальной мощности. При сечении медной жилы 1,5 мм и питающей сети 220Vдопустимо подключение светильников с потреблением до 4 кВт суммарно. Меньшие размеры не рекомендуются, чтобы сохранить высокую механическую прочность, обеспечить хороший запас по нагрузкам.

Чтобы подключение проходного выключателя по схеме с двух мест не вызывало лишние затруднения, следует приобретать провода с разной цветовой маркировкой:

  • Заземление – сочетание зеленого и желтого. Подключается к специальной шине, которая установлена в центральном распределительном щитке частного дома, квартиры.
  • Оболочку синего цвета используют при выборе «нулевого» провода.
  • К цвету фазового провода особые требования не предъявляют. Но лучше, если он не будет изменяться на разных участках проводки.
Цветная маркировка предотвращает ошибки в процессе монтажаЦветная маркировка предотвращает ошибки в процессе монтажа

Цветная маркировка предотвращает ошибки в процессе монтажа

Подойдут провода, объединенные в едином кабеле с двойной изоляцией. Как правило, используют цельные жилы. В современных изделиях этого типа внешние слои создают из полимеров со специальными добавками. Следующие обозначения в аббревиатурах подтверждают особые свойства оболочек:

  • НГ – не горючие;
  • FR – повышенная стойкость к открытому пламени;
  • LS – низкое выделение дыма в процессе горения.

В этой таблице приведены характеристики проходных выключателей для схемы подключения на 2 точки:

Важно! Из справочных данных понятно, что стоимость зависит от марки, эстетических и функциональных параметров. Все приведенные изделия рассчитаны на номинальное значение тока 10 А.
На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки

На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки

Для выполнения рабочих операций понадобятся:

  • Отвертки с крестообразными и плоскими шлицами.
  • Нож и бокорезы.
  • Строительный уровень, рулетка.
  • Отвертка щуп со встроенным индикатором фазы.
Индикаторные отвертки разных видовИндикаторные отвертки разных видов

Индикаторные отвертки разных видов

Инструмент и расходные материалы для прокладки каналов выбирают в зависимости от характеристик строения. Труднее всего работать с деревянными домами. Чтобы предотвратить аварийные ситуации тут применяют следующие методики:

  • установку кабелей в стальных или медных трубах;
  • открытый монтаж.

Прятать проводники в гофрированных полимерных и металлических трубках запрещено. Такие инженерные системы должна соответствовать нормам ПУЭ и ПТЭЭП. В негорючих кирпичных и бетонных конструкциях создают специальные каналы. В зависимости от материала подбирают соответствующий инструмент и насадки.

Статья по теме:

Индикаторные отвертки разных видовИндикаторные отвертки разных видовРозетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Пошаговый монтаж схемы подключения проходного выключателя с 2х мест

Следующая инструкция поможет правильно выполнить все операции:

  • Удаляют обои, облицовочные панели и другие декоративные покрытия. Наносят разметку будущих линий.
Пример разметки стенПример разметки стен

Пример разметки стен

  • Штробы прокладывают, начиная от щитка. До стенок верхней кромки канала оставляют свободное расстояние не менее 50% от диаметра кабеля.
Создание штроб в стенах с применением электроинструментаСоздание штроб в стенах с применением электроинструмента

Создание штроб в стенах с применением электроинструмента

  • Горизонтальные линии должны располагаться на одном уровне.
Для точной разметки пригодится строительный уровеньДля точной разметки пригодится строительный уровень

Для точной разметки пригодится строительный уровень

  • Укладка кабеля выполняется аккуратно. Допустима необходимая фиксация гвоздями подходящих размеров до штукатурки без повреждения защитных оболочек.
  • Устанавливаются переключатели и распределительные коробки. Проводники подсоединят к соответствующим клеммам.
  • Собранные изделия вставляют в пластиковые монтажные коробки. С помощью встроенных механизмов выдвигаются заостренные элементы, обеспечивающие надежное крепление.
Установка выключателя в монтажную коробкуУстановка выключателя в монтажную коробку

Установка выключателя в монтажную коробку

  • Проверяется функционирование системы. При отсутствии замечаний каналы закрывают цементным раствором. Рамки устанавливают после восстановления отделки стен.

Решение других задач

Ниже рассмотрены примеры, как подключить проходной выключатель по иным схемам подключения. Поняв принципы работы, будет не сложно самому модифицировать проект с учетом личных требований.

Управление двумя светильниками

Если необходимо, можно организовать независимое управление двумя светильниками. Здесь изображено соответствующее подключение ламп. Обратите внимание, что понадобится приобрести двухклавишные переключатели.

 Управление двух ламп Управление двух ламп

Управление двумя лампами

Включение и выключение света из нескольких мест

На следующих картинках указано, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.

Управление из четырех мест с добавлением двух переключателей перекрестного типаУправление из четырех мест с добавлением двух переключателей перекрестного типа

Управление из четырех мест с добавлением двух переключателей перекрестного типа


Организация включения двух светильников в независимом режимеОрганизация включения двух светильников в независимом режиме

Организация включения двух светильников в независимом режиме

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателейОсвещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Как подключить проходной переключатель (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателейОсвещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей Загрузка…

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
