Как пользоваться лазерным уровнем — Лайфхакер

Что такое лазерный уровень

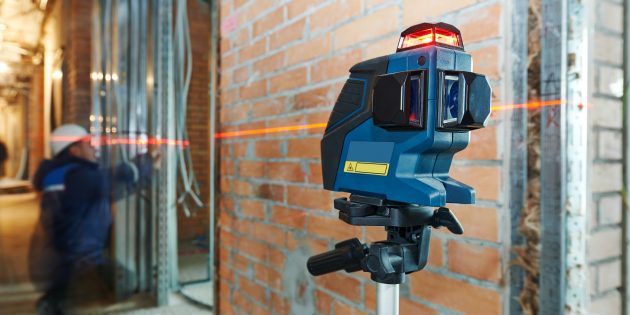

Лазерный уровень — полезный для ремонта и отделки прибор. Он представляет собой заключённый в корпус лазерный излучатель на маятниковом подвесе. Система автоматически выравнивается за счёт гравитации и проецирует идеально ровные лучи, которые значительно упрощают разметку линий и плоскостей при выполнении огромного количества работ.

Подобные устройства бывают трёх типов: точечные, линейные и ротационные. Первые являются наиболее простыми и не очень удобны в использовании, поскольку проецируют на поверхности всего лишь точку. Вторые выдают горизонтальные и вертикальные линии. Они популярны и доступны по цене. Ротационные построители относятся к профессиональным и более дорогим устройствам, зато умеют проецировать сразу несколько плоскостей на все 360º.

Зачем нужен лазерный уровень

Как понятно из названия, основная функция построителя плоскостей — создание этих самых плоскостей и линий на различных поверхностях. Они служат для точной разметки горизонта и вертикали на полу, стенах и потолке, а также переноса высотных отметок.

Раньше для этих целей использовались пузырьковые уровни, отвесы, гидроуровни. Разметка требовала от исполнителя определённых навыков и занимала много времени. Сейчас благодаря лазерным уровням с подобной работой легко справится даже непрофессионал.

Как работает лазерный уровень

В зависимости от модели и типа прибора управление может отличаться, но в целом оно сводится к следующему принципу. Для начала нужно снять механическую блокировку подвеса, которая используется для предохранения от повреждений во время транспортировки. Часто этот переключатель совмещён с функцией включения, и при снятии блокировки прибор автоматически запускается.

При установке на относительно ровной поверхности маятник самостоятельно откалибруется. Если наклон превышает диапазон автоматического выравнивания — раздастся звуковой сигнал. В этом случае придётся отрегулировать положение устройства с помощью вращающихся ножек, ориентируясь на показания встроенного в корпус пузырькового уровня.

Одной из кнопок включается проекция горизонтальной линии, второй — вертикальной. Повторные нажатия меняют количество линий, а также полностью отключают их для экономии заряда батареек или встроенного аккумулятора.

Для проецирования наклонных линий есть специальный режим, который включается отдельной кнопкой. В нём калибровка маятника блокируется, и уровень перестаёт пищать при наклоне.

Для позиционирования по вертикали лазерный уровень крепится к штативу, штанге или просто устанавливается на любую опору на нужной высоте. Для перемещения в горизонтальной плоскости прибор вращается вокруг своей оси вручную или с помощью винтов точной подстройки.

Как пользоваться лазерным уровнем

С помощью этого инструмента можно выполнять различные ремонтные работы.

Установка маяков на стены

При выравнивании стен штукатуркой не обойтись без установки маяков. С помощью лазерного уровня эта процедура выполняется очень просто.

• Включите прибор в режиме проекции вертикальных линий. С помощью прави́ла карандашом сделайте на стене отметки мест под маяки с нужным шагом — обычно на 20 см короче длины прави́ла, которым будете стягивать смесь.
• Переключитесь в режим вертикальной плоскости (замкнутый контур на полу, стенах и потолке) и подвиньте лазер к выравниваемой поверхности.
• Приложите прави́ло к стене и сделайте на нём отметку толщины слоя штукатурки с учётом высоты маяка.
• Поочерёдно закрепите маяки, вдавливая их в смесь прави́лом до полного совпадения меток.

Установка маяков на пол

Действительно ровную стяжку можно залить только по маякам, а проще и быстрее всего найти наивысшую точку и выставить их именно по лазерному уровню.

• Разместите уровень на произвольной высоте (например, 1 м) для удобства отсчёта. Включите проецирование горизонтальной линии.
• Рулеткой измерьте расстояние от чернового пола до луча в разных частях помещения, чтобы определить самую высокую точку.
• Учтите толщину подсыпки, утеплителя, чистового покрытия и подсчитайте, на каком расстоянии от луча будет находиться верх стяжки.
• Установите и закрепите маяки, выровняв их так, чтобы они находились строго на одной высоте от линии лазера.

Разметка перегородки

Без лазерного уровня разметка каркаса межкомнатных перегородок не такая уж простая задача: для неё нужен целых ворох инструмента и опыт обращения с ним. С построителем плоскостей же эта работа становится гораздо легче и приятнее.

Включите режим проекции вертикальной плоскости и расположите уровень так, чтобы линия оказалась в том месте, где должна быть перегородка. Сделайте карандашом или отбивочным шнуром пометки на полу, стенах и потолке. Закрепите по ним направляющие.

Для формирования углов переключите прибор в режим проекции двух перпендикулярных вертикальных плоскостей и совместите один из лучей с отмеченной ранее линией. Повторите процедуру для обозначения других примыкающих стен.

Разметка направляющих подвесного потолка

Направляющие для подвесных или натяжных потолков разметить ещё проще, чем для перегородки. Единственное, с чем придётся повозиться, — это кронштейн для уровня.

С разметкой всё понятно: достаточно включить проекцию горизонтальной плоскости. Сложность заключается в том, чтобы зафиксировать прибор на нужной высоте. Если под рукой есть распорная штанга, то это не проблема. Если же её нет — соорудите небольшую площадку из профиля или куска фанеры, прикрепите к ней уровень и установите конструкцию на необходимой высоте на стене или потолке.

Укладка напольной плитки

От правильности укладки первого ряда плитки зависит результат всей работы, поэтому важно очень ответственно подойти к этому. Благо с лазерным уровнем это легко.

Переключите прибор в режим проекции двух перпендикулярных плоскостей и уложите первую плитку, выровняв её по перекрестью лучей. Продолжайте укладку остальных плиток ряда, выставляя их по линии луча. Для контроля последующих рядов можно использовать этот же способ.

Укладка настенной плитки

С облицовкой стен кафелем дела обстоят точно так же. При этом уложить первый ряд плитки ещё проще, поскольку достаточно одной горизонтальной линии.

Включите проекцию горизонтального луча и установите прибор на необходимой высоте. Закрепите по отметке профиль в качестве направляющей или сразу укладывайте плитку, ориентируясь на проецируемую лазером линию.

Поклейка обоев

Для ровной поклейки обоев нужна чёткая вертикальная линия на стене. Её легко разметить по отвесу, а ещё проще сделать это с помощью лазерного уровня.

Переключите прибор в режим вертикальной линии и прочертите на стене метку карандашом по прави́лу. Можно не делать этого и клеить первую полосу обоев, сразу выравнивая один из её краёв по лучу лазера.

Монтаж проводки

Вырезать штробы для укладки кабелей в стену намного удобнее не на глазок, а по чётко размеченным с помощью лазера линиям: так и быстрее, и меньше риск в будущем повредить ушедший в сторону провод.

Для разметки включите построитель плоскостей в режим проекции горизонтальных и вертикальных линий, а затем передвиньте перекрестье к нужным местам.

Укладка канализационных труб

Для правильной работы канализации трубы должны располагаться под строго определённым углом — отклонение ни в большую, ни в меньшую сторону не допускается. Выставлять перепад вручную утомительно и неудобно, но лазер — совсем другое дело.

Включите прибор в режим проекции горизонтальной линии и заблокируйте автоматическую калибровку маятника. Наклоните лазерный уровень под заданным углом и нарисуйте линию или сразу выставляйте трубу по лучу.

Подвешивание картин, полок

Повесить ровно одну рамку не так уж сложно, а вот композицию из нескольких — задача не из лёгких. С полочками та же история. Однако при наличии построителя плоскостей это не проблема.

Переключите прибор в режим отображения горизонтальной линии и закрепите картины или полки на стене, выровняв их по лучу. При необходимости включите проекцию вертикальной линии, чтобы выровнять второй и последующие ряды.

Читайте также 🧐

Как пользоваться лазерным уровнем для выравнивания стен

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Как пользоваться лазерным нивелиром: выбираем устройство и находим применение

Учимся пользоваться нивелиром для выравнивания поверхностей

Строительство или ремонт можно существенно упростить, если знать, как пользоваться лазерным нивелиром — видео урок в нашей статье и подробное описание процесса помогут. Сразу скажем, что этот аппарат поможет вам достичь максимальной точности при измерениях как горизонтальных, так и вертикальных поверхностей.

Подготовка к работе

1. Выбираем нивелир

Ровность поверхностей и точность измерений важны при любом монтаже. Однако во время стройки здания погрешность в 10 миллиметров допустима, в то время как при ремонте в квартире она может привести к фатальной ошибке.

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

• Высокоточные — допускают погрешность не более миллиметра
• Точные — их средняя ошибка составляет уже два миллиметра
• Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Инструменты этого вида проецируют излучение на поверхность и позволяют работать с целыми плоскостями. Помимо этого, они просты в использовании и установке. Поскольку этот вид — один из востребованных и известных на рынке, далее речь пойдет именно о нем.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

Лазерный уровень ADA instruments CUBE MINI Basic

2. Установка

Прежде чем приступить к замерам, необходимо установить аппарат. Для начала проверьте тип его питания. При необходимости зарядите его или вставьте батарейки.

Поэтапная подготовка инструмента к эксплуатации

• Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
• Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
• Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
• Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Если у аппарата имеется функция самовыравнивания, то полагаться полностью на нее не стоит. Горизонт придется перепроверить и при необходимости снова подкрутить рукоятку. Лучше при настройке выставить показатели на 0. Эта цифра означает расстояние от пола до луча инструмента. Такой метод упрощает поиск лазерной линии при работе улице.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

Поэтому для повышения качества работы можно задействовать дополнительные инструменты, такие как рейка, мишень и приемник луча.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Как пользоваться лазерным уровнем для выравнивания стен, пола, потолка

Лазерные уровни, или нивелиры, давно стали инструментом профессиональных строителей. Развитие технологий последних лет сделало их доступными и для домашних мастеров. Квартирный ремонт или возведение собственного дома — лазерный помощник позволит выполнить точную разметку с первого раза.

Зачем необходимо пользоваться лазерным уровнем

Некоторые строительные бригады до сих пор работают по старинке. Они выставляют уровень «на глазок» или пользуясь допотопными средствами вроде водяного ватерпаса, отвеса и большого угольника. Применение лазерного уровня выводит разметку строительных размеров на принципиально другой уровень точности.

Его используют для выравнивания пола, стен, потолков, разметки строительных отверстий и установки дверей и окон.

Нивелирование стройплощадки позволяет выполнить выемку грунта экономно и с высокой точностью и возводить конструкции без перекосов и крена.

Что необходимо знать при работе с лазерным уровнем

Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время работы с нивелиром обязательно нужно использовать защитные очки.

Лазерный уровень в комплекте с защитными очками

Устройство позволяет получать на стенах, полах и потолках линии:

• по вертикали;
• по горизонтали;
• крестообразные;
• сетку.

Если пользоваться дополнительными настройками, возможно получить линии под наклоном.

Работа с лазерным уровнем

Самыми распространенными видами приборов являются

Первые недороги и весьма просты в применении, но имеют ограниченную дистанцию эффективного действия (до 20 метров). Вторые существенно дороже, но позволяют эффективно работать на расстоянии до 100 метров. Ими чаще пользуются на открытых стройплощадках.

Как пользоваться лазерным уровнем

Правильно применяемый нивелир дает возможность выравнивания поверхности, расположенной:

• горизонтально;
• вертикально;
• под наклоном.

Варианты расположения нивелира при работе

Сложного ничего в этом нет, нужно закрепить устройство в штативе и включить режим настройки. Устройства с автоматической настройкой устанавливаются автоматически, бюджетные модели придется настраивать вручную, по пузырьку ватерпаса. После завершения ориентации нивелира в пространстве на выравниваемой плоскости появляются вертикаль и горизонталь.

Если изменить ориентацию нивелира на 90° , то линии появятся не только на стенах, но и на полу и потолке.

Работа с лазерным уровнем позволяет также размечать стену под укладку кафельной или керамической плитки.

Укладка кафеля с помощью нивелира

Производим установку уровня

До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.

Обычно пользуются следующими способами крепления лазерного уровня:

• На пол, стол, подставку и любую прочную и стабильную плоскость
• На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
• На распорную штангу.
• На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.

Важен не столько способ крепления, сколько его надежность и стабильность.

Регулировка положения прибора

До начала работы требуется выровнять прибор по горизонту. Это базовая обязательная операция, без ее качественного выполнения все дальнейшие действия потеряют практический смысл.

Устройства начального уровня выравниваются вручную. Для этого пользуются пузырьковым ватерпасом, а регулировка проводится тремя регулировочными винтами.

Продвинутые бытовые и полупрофессиональные модели могут выравниваться автоматически. Грубая настройка уровня проводится также вручную, зато последние 5-10 градусов прибор с большой точностью выставляет сам. После каждого перемещения устройства на новое место регулировку обязательно нужно провести повторно.

Настройка прибора

Настраивать устройство следует в соответствии с руководством пользователя. Нас бюджетных моделях все придется делать вручную. Они оснащены двумя отдельными пузырьковыми уровнями, в которых пузырек воздуха перемещается в вязкой жидкости в небольшой прозрачной трубке. На трубке нанесены деления. Нужно, пользуясь тремя регулировочных винта, загнать пузырьки на центральные деления. Это и будет соответствовать горизонтальному положению основания прибора относительно поверхности земли. В некоторых моделях вместо двух трубок установлен маленький круглый резервуар, закрытый стеклом. На нем нанесены концентрические окружности. Вращением координатных винтов нужно добиться, чтобы пузырек сместился под центральную окружность.

Профессиональная настройка лазерного уровня

Устройства призменного типа выдают одновременно горизонтальную и вертикальную линии. Если в одной из них нет необходимости, как, например, горизонтальной линии при проверке вертикальности стенного проема, ее возможно отключить.

Устройства точечного типа кроме линий указывают и опорные точки в пространстве. Точка наибольшего возвышения называется «зенит», противоположная ей внизу — «надир». Режим показа этих точек также является отключаемым.

Модели, работающие на ротационном принципе, обладают двумя дополнительными параметрами:

• угол сканирования;
• скорость вращения луча.

Обычно доступна проекция в одной плоскости. У продвинутых устройств есть возможность показывать одновременно обе оси.

Измерительная рейка

Этим приспособлением пользуются для разметки нескольких параллельных линий с постоянным шагом. Такая необходимость возникает при укладке кафельной, керамической или пластиковой плитки. С помощью рейки также можно на определенную величину поднимать или опускать прибор, закрепленный в штативе.

Для более глубокого понимания того, как пользоваться лазерным нивелиром будет полезно рассмотреть их на конкретном примере. Пусть это будет укладка ламината в одном из помещений. Для качественной укладки требуется подготовить абсолютно ровную поверхность пола. Чтобы решить эту задачу с помощью лазерного уровня, следует:

• Развернуть штатив, установить его посредине комнаты и закрепить на нем устройство.
• Выполнить выравнивание прибора относительно поверхности земли по пузырьковым указателям уровня.
• Включить лазерный указатель и отметить горизонтальные линии на стене помещения с помощью отбивочного шнура. Шнур перед этим надо пропитать сухой синькой или мелом.
• Развернуть устройство на 90° и повторить операцию для всех стен.

Если у вас есть ротационный нивелир, им пользоваться еще удобнее: для последней операции разворачивать его не надо, он может выдать все четыре линии из одного положения.

Теперь у нас есть разметка уровня на всех стенах. Можно приступать к заливке выравнивающего раствора и, опираясь на разметку, добиваться идеально ровной поверхности стяжки под ламинат.

Ведем пристрелку

Для того чтобы разметить отверстия в противоположных стенах на одной линии, но на разной высоте, в комнате небольшого размера можно воспользоваться линейкой или рулеткой. Если же стены отстоят друг от друга на десятки метров, такой способ будет затруднительным. Для решения подобных задач большинство моделей комплектуются так называемой пристрелочной мишенью. Это пластмассовая пластинка с разметкой, напоминающей рисунок на мишенях для пулевой стрельбы, окружности отстоят друг от друга на определенное расстояние, чаще всего сантиметр или дюйм. Вертикальная и горизонтальная оси, образующие перекрестье прицела, градуированы в миллиметрах (или линиях и точках). Пластинка имеет отверстие для закрепления на вертикальной поверхности. С ее помощью можно разметить смешение на несколько сантиметров, не пользуясь услугам подсобника.

Лазерный уровень с пристрелочной мишенью

Самые продвинутые модели оснащаются для этой цели визиром, позволяющим сэкономить время на подвешивание мишени.

Как увеличить дальность луча

Если солнечный свет на стройплощадке слишком яркий и отметка не видна, на помощь приходит приемник лазерных лучей. Он помогает вести разметку при высокой освещенности и на больших расстояниях. Лучше всего, если он выпущен тем же заводом — изготовителем.

Существует еще один способ увеличить дальность. На объект, подлежащий разметке, навешивают отражательные пластины из металлизированного пластика. На его гладкой поверхности линии будут видны и при самой высокой освещенности.

Меры предосторожности при использовании

Несмотря на небольшие размеры и безобидный вид, лазерный нивелир, если им неправильно пользоваться, способен нанести тяжелый вред здоровью. Если луч попадет в глаз, его мощности вполне хватит для нанесения серьезной травмы вплоть до потери зрения. Следует избегать попадания луча прибора в глаза людям или домашним животным. При работе с устройством обязательно постоянно пользоваться защитными очками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как нужно пользоваться лазерным уровнем

Для того чтобы любая строительная работа была сделана качественно, начинать ее необходимо с выполнения замеров и произведения разметки. Ранее в качестве измерительных приборов использовались рулетки, а вместо разметки водный уровень и леска. Сегодня на их смену пришли лазерные приборы, одним из которых является лазерный уровень или нивелир. Как правильно пользоваться данным инструментом, выясним далее.

Применение устройства

Метод определения замеров «на глаз» уже давно не актуален. Уже достаточно давно рулетки и водные уровни заменяются более точными и удобными цифровыми приборами, которые называют нивелирами. Применение такого лазерного уровня для человека, занимающегося ремонтными и строительными работами, является просто необходимым.

Возможности лазерного уровня достаточно широки, так как с его помощью можно на любых поверхностях выявить дефекты. Нивелиром можно пользоваться для выравнивания уровня межкомнатных и уличных дверей при их монтаже. Лазерный уровень применяется не только для стен, но и для выравнивания пола, потолка, а также наружных конструкций.

Услышав впервые о нивелировании, человек незнающий задается вопросом, а для чего же нужен лазерный уровень? Водный уровень достаточно эффективно справляется со своей задачей, но применение лазерных нивелиров позволяет не только облегчить работу по разметке, но еще и ускорить процесс выявления дефектов.

Важно знать! Несмотря на высокую стоимость нивелиров, они способны окупать себя за довольно короткий промежуток времени, что актуально не только для строителей, но и работников таких специальностей, как ландшафтный дизайн, топография и прочие.

Подготовка к работе

Перед тем как пользоваться лазерным нивелиром, необходимо его правильно выставить в вертикальном положении. Более дорогие модели приборов имеют функцию автоматической настройки положения. Если прибор не имеет такой функции, то нужно выровнять его положение при помощи специального штатива, в котором каждая ножка имеет возможность регулироваться. В самом устройстве имеются воздушные пузырьки, на которые и необходимо ориентироваться при выставлении нивелира. Только после этого следует включать устройство.

Если же прибор оснащен автоматической регулировкой, то отклонения до 5 градусов компенсируются самостоятельно. Такие приборы следует включать еще до того, как осуществляется выравнивание нивелира. Пока ведется выравнивание, прибор издает соответствующий звуковой сигнал или мигает. Как только он примет максимально ровное положение, то сигнал исчезнет или луч будет перестанет мигать.

Важно знать! В некоторых моделях процесс выравнивания сопровождается изменением цвета свечения светодиода с зеленого на красный или наоборот.

Если прибор не может автоматически откорректировать угол отклонения, то необходимо прибегнуть к ручной регулировке ножек штатива. Только после того, как нивелир будет правильно выставлен, можно приступать к проведению работ.

Как проверить лазерный уровень на точность

Прежде чем приступать к выполнению разметки, требуется проверить прибор на точность. Инструкция к каждому прибору предусматривает его допустимую погрешность. Обычно информация о погрешности указана в таких единицах измерения, как миллиметр/метр. Чем меньше значение погрешности, тем лучше. Но при этом важно также отметить, что чем меньше погрешность, тем дороже прибор. Убедиться в допустимой величине погрешности необходимо еще при покупке.

Проверка осуществляется путем нанесения двух отметок на разных стенах. Первая отметка ставится на стене, которая находится рядом с аппаратом, а вторая на расстоянии 4-5 метров. Поставив отметки на ближней и дальней стенке, следует перенести нивелир к удаленной стенке ко второй точке. Совместив луч лазера со второй отметкой, следует направитьего его на первую и посмотреть, совпадает ли разметка. Если не совпадает, то имеется погрешность. Допустимая погрешность не устраняется, а вот если значение несовпадения выше нормы, то следует настроить прибор или попросить у продавца другой. Для этого они оснащаются специальным регулировочным винтом. На видео представлен принцип проверки погрешности, а также особенности настройки прибора.

Как пользоваться лазерным уровнем

Работать с лазерным уровнем не составит особых трудностей. Новички могут задаться вопросом, как работать прибором, но на самом деле все достаточно просто. Чтобы сориентироваться, как работать прибором, нет необходимости читать инструкцию. Если есть возможность, то лучше спросить у знающего мастера, если же нет, тогда можно разобраться самостоятельно.

Для того чтобы выяснить, как используется лазерный уровень, требуется рассмотреть его работу на конкретных примерах.

1. Применение при укладке кафеля. Для работы по укладке плитки на стену нивелир необходимо включить в режим крестовой проекции, то есть для разметки по вертикали и горизонтали. Ориентируясь на разметку в виде креста, следует осуществлять работу по укладке кафеля на стену. Аналогичным образом выполняется работа по укладке кафеля на пол.
2. Поклейка обоев. Очень часто работающим людям при поклейке обоев сложно ориентировать на вертикальную ровность первой полосы. Такие приспособления, как нивелиры, существенно облегчающие работу, помогут и в данном вопросе. Для этого прибор следует включить в режиме вертикальной разметки, после чего приступать к ровной поклейке обоев. Если же обои уже поклеены, то нивелиром можно проверить качество проделанных работ, после чего предъявить претензии к работникам.
3. Установить мебель и бытовую технику. Очень часто возникает необходимость установить настенную мебель. Чтобы настенный шкаф или полочки имели ровное положение, мастер обычно использует пузырьковый уровень. При этом достаточно сложно в одной руке держать уровень, а в другой карандаш, а кроме этого следует ориентироваться с высотой расположения мебели. Все эти проблемы автоматически исключает применение лазерного уровня. Спроектировав луч лазера в нужном направлении на стену, можно не только ровно расположить полочки, но и облегчить себе работу.
4. Установка перегородки. В вопросе о том, как установить перегородку, лазерный уровень является лучшим помощником. Определившись с местом, где нужно установить перегородку, следует нивелир выставить параллельно стене, полу и пололку. Ориентируясь на красный, или зеленый луч нивелира, следует прочертить линию карандашом или же сразу монтировать направляющие для крепления гипсокартонных листов.

И это только минимальный список работ, в выполнении которых поможет лазерный уровень. При их проведении важно определить, какая позиция лазерного уровня считается правильной. Настройка лазерного уровня предусматривает удаление всех предметов и вещей, которые создадут помехи для отражения луча на проецируемой поверхности. При установке инструмента нужно знать, какой дальностью обладает прибор. Увеличение расстояния снижает точность, а уменьшение наоборот, ее повышает.

В завершении следует отметить, что при работе с нивелиром самое главное – это не смотреть на место создания луча. Лазерный луч настолько сильный, что способен негативно повлиять на зрение. Прежде всего, следует не допускать, чтобы на луч смотрели дети, так как достаточно нескольких секунд, чтобы возникли проблемы со зрением. Мастеру, работающему с нивелиром, рекомендуется соблюдать эти рекомендации.

Как пользоваться лазерным уровнем: советы эксперта

Лазерный уровень, как и всякий сложный инструмент, для применения требует некоего минимума знаний. Зная принципы применения устройства, можно извлечь из него максимальную пользу. Начнем с классификации.

Виды лазерных уровней

Лазерные уровни (нивелиры) можно разделить на три типа:

• точечные;
• призменные построители плоскостей;
• ротационные нивелиры.

Начнем с самых универсальных, сравнительно недорогих и популярных моделей с призменной разверткой луча.

Построители плоскостей

Большинство задач, которые решаются при помощи нивелира, сводятся к построению отметок, находящихся на одной горизонтали или на вертикали. Этому применению лазерные построители плоскостей соответствуют в наибольшей мере. Приборы этого типа выдают два или три луча, развернутых в секторы, располагающиеся во взаимно перпендикулярных плоскостях.

У большинства таких устройств углы развертки колеблются от 60⁰ до 120⁰, но есть модели и с круговой разверткой, на 360⁰ в каждой плоскости. Световые секторы рисуют на стенах, полу, потолке и других предметах вертикальные и горизонтальные линии, пересекающиеся под прямыми углами. Эти линии становятся базовой или рабочей разметкой, которая нужна для строительства, ремонта, установки мебели, монтажа техники или коммуникаций, для укладки плитки и т.д.

Начало работы

Не будем останавливаться на необходимости зарядить аккумулятор, вставить батареи, включить прибор или не забыть его дома.

Перед началом работы лазерный нивелир устанавливается на ровную устойчивую площадку, а лучше – на штатив или кронштейн, которые нередко входят в комплект прибора или предлагаются вместе с ним.

Большинство современных моделей способны самостоятельно ориентировать лазерную разметку по вертикали и горизонтали. Но только если наклон корпуса не слишком велик. Обычно диапазон самовыравнивания ограничен 4⁰ в каждую сторону. Если наклон больше, лазер мигает и раздается звуковой сигнал. Это значит, что световые плоскости расположены неверно и прибор нужно выровнять по горизонту.

Выравнивать можно по пузырьковому ватерпасу, если он есть, или просто до прекращения сигнала. Некоторые модели снабжаются подставками-треногами, ножки которых имеют винтовые регуляторы. Если их нет, приходится использовать ручную настройку штатива или подручные средства. В любом случае начальная установка лазерного уровня в рабочее положение не должна вызвать существенных трудностей.

Использование световых линий

Лазерный крест, нарисованный нивелиром на стене или на потолке, можно использовать двумя способами – как опорные линии для построения рабочей разметки или непосредственно как рабочую разметку.

Первый способ лучше, если нет возможности использовать прибор постоянно или оперативно перемещать его в нужное положение. Он используется и в тех случаях, когда нужно сделать общую «глобальную» разметку с жесткой привязкой разных ее элементов друг к другу или к базовым объектам. В этом случае лазерные линии дублируются четко различимыми метками, которые используются как база для дальнейшей работы.

Второй способ удобен при укладке плитки или другой облицовки, для ориентирования и выравнивания мало связанных друг с другом деталей интерьера или элементов дизайна. Такой способ хорош, если нивелир можно легко установить в любое удобное положение и так же быстро переставить его при смене места работы. При «плавающей» разметке лазерный уровень постоянно в работе, поэтому нужно позаботиться о том, чтобы его батарея имела достаточный заряд.

Использование плоскостей

В строительстве и в строительном ремонте часто встречаются работы, связанные с формированием ровных поверхностей.  Например:

• оштукатуривание стен;
• монтаж каркаса для перегородки или фальшстены;
• наклеивание гипсокартона на стены;
• укладка и выравнивание стяжки.

Для этих задач подходит плоская развертка лазера. В большинстве случаев нужную плоскость невозможно выстроить непосредственно по лучу. Но можно установить точечные маяки, на вершинах которых отобразится световая линия. Другой способ – использовать мерную рейку.

Пример использования мерной рейки при укладке стяжки.

• Установить нивелир в такое положение, в котором он будет оставаться до конца работы.
• Сделать мерную рейку подходящей длины, удобной для работы.
• Поставить мерную рейку вертикально, нижним концом в положение проектной высоты стяжки.
• Включить нивелир и сделать на рейке четкую отметку в месте попадания луча.
• Проверять рейкой высоту стяжки: если метка выше световой линии – понизить стяжку в этом месте, если ниже – добавить смесь.

Наклонная разметка

Есть много работ, для которых нужна ортогональная разметка, но не вертикально-горизонтальная, а наклоненная под произвольным углом. Это случаи монтажа или отделки лестничных пролетов, диагональной укладки плитки, разметки или отделки вдоль мансардной крыши.

Для получения наклонного креста нужно всего лишь наклонить уровень на нужный угол. Перед этим нужно заблокировать (арретировать) систему автовыравнивания, чтобы жестко зафиксировать лазерные плоскости и отключить сигнализацию наклона. Линии обычно выравниваются по определенным объектам (лестнице) или по уже существующей разметке и дополняют ее.

Ротационный нивелир

Устройства этого типа предназначены, прежде всего, для построения горизонтальной плоскости. Она образуется вращением горизонтального луча вокруг вертикальной оси со скоростью около 10 об/с. Кроме плоскости, такие устройства еще указывают точки «зенит» на потолке и «надир» на полу, образуя отвес, проходящий через центр прибора.

Использование ротационного уровня в целом мало отличаются от применения секторных построителей, но есть и некоторые отличия. Это больший рабочий радиус и работа только с одной плоскостью. Некоторые профессиональные модели способны наклонять плоскость нивелирования на заданный угол. Вращение луча, в отличие от развертки, не рассеивает его, поэтому световая отметка остается заметной на расстоянии до 200–600 м. Такая дальность позволяет делать разметку горизонта в масштабах строительной площадки.

Лучевые (точечные) уровни

Существует семейство лазерных уровней, не имеющих развертки луча в плоскость. С их помощью можно делать разметку в виде отдельных точек. Использование штатива с поворотной платформой расширяет возможности этих приборов. Преимущества точечных уровней – это простота, а значит, и низкая стоимость, и большая дальность действия.

Недорогие модели не имеют системы автонивелирования и точность их работы ограничена точностью обычного пузырькового ватерпаса. Фактически, это обычный уровень, но имеющий длинное «плечо» в виде луча.

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

• Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
• Развернуть прибор к противоположной стене и сделать отметку на ней.
• Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
• Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

• установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
• навести на тестовый объект правый край лазерного сектора, и сделать отметку;
• повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

• d – абсолютная погрешность, полученная при измерениях;
• l – расстояние от дальномера (вершины сектора) до объекта;
• ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

• Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
• Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
• Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
• Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Повышение точности

Данные, полученные описанными выше способами, можно использовать для повышения точности разметки. Для этого нужно знать относительную погрешность и вводить при работе соответствующие поправки.

Этот прием можно применять только в том случае, если несколько одинаковых проверок дали близкие результаты, без сильного разброса. Чтобы учесть разброс показаний, для расчета поправок следует использовать усредненные данные (среднюю погрешность).

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Содержание статьи

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Как пользоваться лазерным уровнем правильно

Современные строительные и ремонтные работы невозможно представить без всевозможных инструментов и приспособлений, позволяющих облегчить усилия и временные затраты. Первые уровни появились еще более двух сотен лет назад. Конечно же, по сравнению с современными аналогами они весьма примитивные. Тем более, если сравнивать с лазерным уровнем. Такая новинка появилась сравнительно недавно, но уже успела завоевать большую популярность. Но как пользоваться лазерным уровнем? Какие существуют нюансы и тонкости такой работы? В данной публикации мы рассмотрим все эти вопросы более детально.

Лазерный уровень: разновидности

Лазерным уровнем называют направленный луч, способный наносить точку или линию на любую поверхность, по которой требуется провести выравнивание. Устройства такого типа разделяют на две категории: ротационные и призменные. Последние являют сбой недорогие приборы, простые в ежедневном использовании. Свет такие приборы получают от светодиодов. Он благодаря специальным призмам превращается в направленный луч. Такое устройство является достаточно надежным, поскольку лишено каких-либо сложных механизмов конструкции. По сути, там нечему ломаться. Как правило, в данных приборах устанавливают две призмы. Благодаря такому решению можно выровнять поверхности в горизонтальном и вертикальном положении. При этом использовать такой функционал можно вместе (в таком случае они образуют крест) и по отдельности. Дальность действия этого уровня является небольшой, она составляет не более 20 метров. Тем не менее, для выполнения строительных и ремонтных работ в квартире такой вариант вполне приемлемый.

Лазерный уровень: батарейки или аккумулятор?

Как только вы определитесь с выбором той или иной конструкции, подумайте над тем, какая именно модель вам нужна – на батарейках или на аккумуляторе.  Здесь все зависит от личных предпочтений. Но учитывайте, что на батарейках данное устройство будет работать несколько дней подряд, тогда как аккумулятор вам нужно будет заряжать. С другой стороны, спустя некоторое время вам придется покупать новые батарейки в отличие от аккумулятора.

Элементы управления лазерного уровня

Как правило, такие устройства оснащены тремя элементами управления: кнопкой включения, переключения режимов, а также рычагом для фиксации. Последний применяется для того чтобы зафиксировать уровень при выполнении разметки линий и углов, а также во время перемещения. Все лазерные уровни обладают автоматическим пределом нивелирования. Он составляет 5-10 градусов.  Для того чтобы нивелир выставить предварительно, на его штативе имеется специальный пузырьковый уровень. Выполнить предварительное выравнивание можно используя специальные винты, расположенные на штативе.

Как подготовить инструмент к работе?

Как работать с таким прибором? Прежде всего, внимательно ознакомьтесь с инструкцией. Хотя общие принципы работы с лазерным уровнем схожи для всех устройство такого типа, в зависимости от конкретной модели они могут отличаться. Дальше убедитесь, собран ли аппарат, установлены ли батарейки или аккумулятор, обладают ли они достаточным разрядом. Установить прибор можно на стену, потолок, штатив. Перед началом работ определитесь, что именно вы планируете делать в самом начале. Это важно, чтобы включить необходимый режим. К примеру, для того чтобы проверить вертикальность дверного проема, включите только соответствующую ось, при этом остальные стоит выключить. Так вы сможете достичь самого высокого уровня точности и сэкономить на электропотреблении: устройство будет намного дольше работать в автономном режиме.

Использование лазерного уровня: разные типы проекции

Проекция горизонта

Благодаря такому режиму можно нанести четкую горизонтальную линию. При этом для большинства моделей свойственно то, что горизонтальную линию из-за высоты треноги невозможно нанести на высоту более чем полтора метра. Однако, используя обычную рулетку, у вас будет возможность перенести на необходимую высоту горизонтальную линию. Для начала на одной стене устанавливают отметки, потом расстояние от нее до проекции измеряют, а дальше при помощи рулетки переносят на другую стену. После этого останется нанести линию. Для этих целей можно использовать отбивочный шнур.

Как пользоваться лазерным уровнем для выравнивания стен: вертикальная проекция

Такой режим необходим при создании перегородок, опор и стоек. В таком случае, используя рулетку, можно выставить только метки, в то время как саму линию можно отметить при помощи нивелира. Такой вариант по сравнению с выставлением горизонтальной линии является более простым и быстрым.

Проекция креста

Такой способ используется в ситуации, когда есть необходимость в нанесении осей симметрии. С помощью одного нажатия кнопки вы получите крест, который наносить можно и на потолок, и на стену. Такой способ весьма удобный при создании перегородок, сложных конструкций. При этом важно помнить: проблем при проектировании проекции на потолок не возникает, тогда как при проектировании на стену имеется ограничение по высоте. Вывод соответствующий: наносить вертикальную и горизонтальную линии лучше отдельно или же использовать специальные подставки под штатив, выставляя с их помощью не нужную высоту нивелир.

Проекция точки

Используя такой режим, можно переносить практически любые фигуры с одной на другую плоскость. В некоторых случаях мастера рисуют на полу сложные рисунки, а потом, используя функционал лазерного уровня, переносят их на потолок.

Использование лазерного уровня: дополнительные возможности

Помимо представленных выше функций лазерный уровень позволяет выполнять разметку на практически любой плоскости. Для того чтобы чертить наклонные линии, можно использовать механизм со шкалой углов.Еще несколько десятков лет назад многие такие задачи решали, используя обычный строительный уровень или же просто «на глаз», но с появлением такого инструмента все изменилось. Освоить все особенности работы лазерного уровня достаточно просто, а возможности такого современного устройства позволяют с легкостью справится с целым спектром строительных работ, делая все быстро, качественно и без особых усилий.

принцип работы, как настроить, отрегулировать на точность, ремонт своими руками + видео

С помощью нивелира плоскости придаётся горизонтальное положение. По своему назначению он схож со строительным уровнем, но имеет более сложное устройство и различные функциональные возможности. Лазерные нивелиры очень удобны, так как позволяют с идеальной точностью делать разметку. Ведь лазер ровно рисует яркие линии. В специальных очках их можно увидеть при дневном свете даже на большом расстоянии. Лазерные уровни пользуются спросом среди любителей и профессионалов.

Подготовка нивелира к работе

Перед тем как начинать использование устройства, нужно выполнить простые правила. Если нивелир работает от аккумулятора, то его необходимо зарядить. При наличии обычных батареек их нужно вставить в предназначенный для питания отсек. Для проверки работоспособности устройства включите его. Если появился лазерный луч или точка, то прибор функционирует. Начинайте подготовку к работе.

От расположения лазерного нивелира зависит качество разметки. Поэтому нужно найти наиболее подходящее место и правильно установить прибор. Для этого необходимо соблюдать определённые требования:

• проецирование лазерной линии или точки должно происходить без препятствий. Луч не должен прерываться;
• прочитайте в инструкции информацию о максимальном расстоянии от нивелира до объекта. Превышать его не рекомендуется без специального приёмника. С уменьшением расстояния снижается погрешность разметки;

  Приёмник нужен для увеличения дальности действия нивелира

• располагайте прибор на ровной поверхности или закрепляйте на держателе, например, на штативе. Не допускайте дрожаний и перемещений устройства;
• до начала работы выровняйте прибор по горизонту;
• если рядом находятся люди, предупредите их о предстоящей работе. Животных изолируйте от места разметки. Нельзя допускать, чтобы лазерный луч попадал в глаза. Это может привести к травме.

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

1. Установите прибор на ровной плоскости или закрепите на штативе.
2. Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
3. Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
4. В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
5. Настройте величину угла и скорость вращения луча, если эти функции есть.
6. Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

   Пластина нужна для увеличения точности и дальности замеров

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

1. Включите прибор. Красная линия покажет нулевой уровень будущего пола.



   Нулевой уровень отмечают маркером

2. Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.



   Лазерный луч строит линию по периметру

3. Установите лаги по лазерным линиям.



   Лаги установлены по красной линии

4. После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.



   Метка для проверки уровня установки лаг

5. Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.



   Проверка уровня установленных лаг

Видео: Установка лаг для пола с помощью лазерного нивелира

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

Работа на стенах с использованием нивелира

Для работы на стенах у нивелира ещё больше возможностей:

• выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;

  Проверка ровности стен

• укладка плитки. Делается аналогично работам на полу;

  Укладка плитки на стенах

• построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;

  Наклонные линии нивелиром

• расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;

  Расклейка декоративных бордюров на стенах

• установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;

  Установка техники с помощью нивелира

• перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;

  Применение нивелира для монтажа перегородок

• использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.

  Использование нивелира для измерения расстояний

Проверка лазерного уровня на точность

Перед работой нужно проверять нивелир на точность.

Как проверить точность горизонтального луча

1. Установите нивелир на расстояние 5 метров от стены или вехи. Включите прибор и направьте луч на стену. Отметьте первую точку.
2. Установите нивелир на расстояние 60 см от стены. Направьте луч туда же и отметьте вторую точку.
3. Замерьте расстояние между этими точками. Оно не должно превышать допустимую погрешность.

   Проверка точности горизонтального луча

Проверка точности вертикального луча

1. Сделайте отвес со шнуром и закрепите на высоте 3 метра. Он должен доставать до пола или земли.

   Отвес вдоль стены

2. Установите нивелир и направьте вертикальный луч в точку закрепления отвеса.

   Совмещение вертикального луча с отвесом

3. Замерьте погрешность между лучом и отвесом в самой нижней точке.

Проверка лазерного уровня на точность разными способами

Ремонт лазерного нивелира своими руками

Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.

1. Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.

   Разобранный нивелир

2. Если нивелир не выдаёт лазерный луч, то проверьте целостность проводов. Они очень тонкие, как человеческие волоски, поэтому при сильном механическом воздействии рвутся. Припаяйте оборванные провода обратно.

   Проводки нивелира очень тонкие

3. При смещении всех плоскостей влево нужно покрутить регулировочный винт по часовой стрелке.

   Смещение всех плоскостей влево

4. При смещении вправо вращайте винт против часовой стрелки.

   Регулировочный винт

5. Если горизонтальная плоскость сдвинута вверх или вниз, а вертикальная — влево или вправо, то ослабьте маленькие винтики с внутренними шестигранниками, которые служат для фиксации модуля.

   Горизонтальная линия сдвинута

6. Потом регулируйте потихоньку болтики, находящиеся в отверстиях. После каждого прокручивания нужно включать нивелир и проверять результат.

   Шестигранники и отверстия для регулировки

7. Самая сложная регулировка при устранении дуги. Поэтому, если в вашем приборе более трёх лучей, то лучше отнесите его в мастерскую.

   Дуга вместо линии

8. При возникновении такой дуги установите цилиндр призмы в вертикальное положение путём вращения группы винтиков.

   Регулировочные винтики при образовании дуги

9. При отказе датчика или всех лазерных лучей замените плату управления.

Видео: Восстановление сбитых настроек лазерного уровня

Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.

Как пользоваться лазерным уровнем: инструкция

Современные лазерные уровни позволят без труда выполнить в первую очередь такое мероприятие, как разметку. Ими пользуются как новички, так и профессионалы в строительной области.

Однако немногие начинающие знают, как пользоваться лазерным уровнем. В данной мы рассмотрим, какие разновидности уровней существуют и как правильно пользоваться лазерным уровнем.

Виды лазерных уровней

Перед тем, как переходить непосредственно к работе, понадобится определить, с каким типом инструмента вы имеете дело. Лазерные уровни, использующиеся зачастую для выравнивания стен, делятся на:

• статические. Их еще называют кросслайнер или мультипризменный прибор:
• ротационные. Также называется нивелир или многопризменный уровень;
• указатель или точечный лазер.

К каждому прибору в комплекте идет инструкция, в которой подробно описывается процедура использования и необходимые подготовительные процессы. Существует несколько нюансов, которые понадобится учитывать перед использованием этого инструмента:

1. Если используется аккумуляторный инструмент, не забудьте предварительно его зарядить.
2. Если уровень работает от батареек, вставьте их в отсек для питания.
3. Перед процедурами обязательно проверьте работоспособность инструмента. После этого можно производить монтаж прибора.

Как выставить лазерный уровень

Лазер не должны загромождать предметы

Расположение инструмента крайне важный фактор. Именно от него зависит качество разметки. Имеются определенные правила, которые понадобится учитывать при монтаже прибора:

1. Учитывайте, что на пути лазера не должно находиться посторонних предметов. В противном случае спроецированная линия прервется, и результаты будут неточными.
2. Устанавливать инструмент нужно на определенном расстоянии от объекта. Максимальное расстояние указывается в инструкции. Учитывайте, что чем меньше интервал, тем меньше вероятность погрешности.
3. Во время использования прибор должен размещаться на ровной поверхности. Можно использовать штатив или держатель. Инструмент понадобится надежно зафиксировать. Сотрясения или резкие перемещения во время замеров недопустимы.

   Перед использованием выровняйте уровень по всем плоскостям

4. Перед использованием необходимо выровнять уровень по горизонтали. В этих целях применяется пузырьковый уровень, который встроен в инструмент. В некоторых моделях используется функция самовыравнивания. При неровном размещении она подает соответствующий сигнал.
5. Предупредите рядом находящихся людей о планирующихся процедурах. Также спрячьте домашних питомцев, чтобы лазер им не навредил.

Если все эти советы были выполнены, можно приступать к замерам.

Настройка лазерного уровня

Настройка по вертикали и горизонтали

Зачастую в инструкциях подробно описывается, как правильно произвести настройку. Процедура довольно легкая и одинаковая практически для всех моделей.

У простых приборов имеется несколько пузырьковых уровней, по которым и осуществляется настройка. Она производится с помощью подкручивания винта.

Иногда инструмент оснащается функцией самовыравнивания, но это не означает, что он выровняет себя самостоятельно. Такое возможно лишь при небольшом отклонении около 15 градусов. Если же покрытие неровное, придется подкручивать винты самостоятельно.

Призменный уровень

Призменный тип уровня при работе создает два лазера: вертикальный и горизонтальный.

При желании они могут излучаться одновременно или по одному.

Ротационный прибор, в свою очередь, имеет также дополнительные настройки.

Ими являются угол сканирования и скорость вращения.

Рекомендуется использоваться лишь необходимые в данный момент функции, чтобы не запутаться.

Так, при замере вертикального проема лучше отключить горизонтальный луч. При этом вы также сэкономите заряд аккумулятора прибора.

 Дополнительные приспособления для лазерного уровня

Если расстояние между прибором и поверхностью больше, используйте мишень

Помимо основного прибора профессионалы нередко используют дополнительные вспомогательные инструменты. К ним можно отнести:

1. Приемник лазерного излучения. Он может сильно помочь, если замеры производятся вне дома. С помощью него луч будет хорошо виден даже на солнце. Помимо этого дальность лазера увеличится в 2 раза. Приобретайте приборы одного бренда, чтобы обеспечить их совместимость.
2. Мишень. Этот прибор идет в комплекте практически со всеми лазерными уровнями. На вид она похожа на мишень, которая выставляется в тире. Рекомендуется использовать, если расстояние между уровнем и объектом большое. Иногда в комплекте также поставляется специальный прибор, так называемый оптический прицел. Он устанавливается на корпус уровня и позволяет дотянуть даже до далеко размещенных стен.
3. Рейка. Используется при необходимости проведения параллельных линий, при этом расстояние между ними должно быть одинаковое. Также с помощью нее можно изменить высоту прибора, когда он установлен на штатив. Подробнее о том, как настроить лазерный уровень, смотрите в этом видео:

Использование лазерного уровня на практике

Лазерный уровень поможет установить неровности вертикальных поверхностей

Использовать такой прибор можно для многих целей и не только в строительном ремесле, главное знать, как пользоваться лазерным уровнем. Давайте более подробно рассмотрим некоторые варианты применения:

1. Выравнивание стен или других поверхностей. Именно эта область использования демонстрирует все преимущества лазерных уровней перед старыми инструментами. Чтобы определить ровность поверхности, будет достаточно лишь направить вдоль лазерный луч. При этом вы определите отклонение от вертикали на каждом участке, и с помощью этих данных сможете подобрать толщину выравнивающего слоя.
2. Отделка кафельной плиткой. В этой области понадобится использовать вертикальный и горизонтальный лучи. При пересечении они образуют крест на поверхности. Цент креста совмещается со швами у плитки, а по линиям луча производится выравнивание кафеля.
3. Поклейка обоев или декоративных элементов. Здесь также можно найти применение этому прибору. С помощью луча вы без труда сможете произвести выравнивание вертикальной кромки материала. Горизонтальный луч поможет в создании идеально ровного бордюра.

   Уровень поможет выстроить ровные прямые перегородки

4. Монтаж мебели и бытовой техники. Неровно размещенная мебель может испортить весь интерьер комнаты. Использование линейки или обычного уровня отнимет куда больше времени и сил, но с помощью лазерного прибора вы без труда ровно разместите любую мебель технику, а также повесите карниз.
5. Установка перегородок и планировка здания. С помощью лазерного уровня вы сможете переделать планировку. Проекция лазерного луча поможет ровно произвести монтаж перегородки.
6. Для измерений. С помощью лазерного уровня произвести замеры не получится. Однако его использование позволит существенно ускорить и облегчить эту процедуру. Лазерный уровень может спроецировать линию отвеса, по которой и будут произведены замеры.

Варианты применения можно подробно увидеть на следующей схеме.

При использовании этого прибора не стоит забывать о безопасности. Помните, что мощность луча достаточно большая, поэтому нельзя, чтобы он попал в глаза человеку или животному.

Во время работы всегда пользуйтесь специальными защитными очками.

В последнее время стало популярно применение лазерного уровня. Прибор подойдет для выполнения большого количества работ, и не только в строительном ремесле, поэтому его приобретение станет крайне полезным и позволит значительно облегчить и ускорить многие процессы.
