Размеры мангалы фото – выбор размера металлического приспособления для шашлыка, варианты из железных труб, зона для барбекю, красивые изделия

Содержание

20 самых необычных мангалов + 140 фото

удобный мангал удобный мангал

Замечено, что шашлык – очень весенняя еда. Соскучившись за зиму по солнцу и зелёной травке, выбираются люди на пикники. По традиции, пикник без шашлыка – не пикник, а какой же шашлык без мангала.

Можно, конечно, заменить мангал несколькими кирпичами или вообще обойтись без него. Но мангал – это вещь прямо-таки культовая, к тому же практичная. Переносной мангал, ко всему, ещё и удобен. Как этот вот экземпляр, собранный своими руками. Не слишком тяжёлый, разборный, переносной, его можно использовать и как гриль, готовить пищу на открытом огне, положив сверху решётку.
Человек имел возможность воспользоваться сварочным аппаратом, подходящие листы железа тоже нашлись. В нижней части просверливаются отверстия для тяги. Заметная экономия по сравнению с покупными мангалами.



 Кованный мангал из чугуна

мангал кованный

В специализированных магазинах мангалы бывают обычно стандартных размеров и формы. Если же душа желает чего-то нестандартного, удивительного, можно заказать кованый мангал у кузнеца. Такой, как этот, к примеру, безусловно, произведение искусства – авторский мангал из чугуна, изящный, оригинальный, красивый. Все гости будут удивлены и восхищены, друзья позавидуют.
Но лёгкими кованые вещи не бывают, подходит эта красивая штуковина скорее для дачи, чтобы использовать её как стационарный мангал. Не таскать же такую тяжесть за собой сначала на природу, а потом обратно.креативный мангал



Но зато вот такой креативный мангал не очень тяжелый. Идет сразу в комплекте с помощниками, и подержат, и отнесут куда надо. Хотя для котов это и не привычная работа, но по фото видно, что справляются.

На заказ можно сделать любые фигурки, для любителей не стандартных мангалов фантазия не ограничена, а металл в этом плане очень удобный материал, потому что:



  • это удобно и безопасно;
  • металлические мангалы относительно дешевы;
  • металл быстро нагревается, отчего шашлык прожаривается равномерно;
  • его легко сделать своими руками;
  • их легко чистить и переносить.

 Мангал из автомобиля

Бывают ситуации, когда так хочется чего-то необыкновенного, чтобы всех удивить, а мангал в капотефинансы как раз в это время не позволяют приобретать никакие диковинки. Тут на помощь приходит природная изобретательность.
Приспособив под мангал бывшее транспортное средство, убиваем даже не двух, а нескольких зайцев:



  • Избавляемся от кузова старого автомобиля, с незапамятных времён обретающегося на даче и занимающего место;
  • Имеем шикарный мангал, сделанный практически своими руками;
  • Удивляем всех гостей, заставляя восхищаться нашей изобретательностью.



декоративный мангал из автомобиля

Это тоже из этой темы, только транспортное средство посолидней, но зато и масштабы побольше. Не знаю или нм таком мангале шашлык вкуснее, но больше, это точно. Вот только проблема, где найти такой раритетный грузовичек?









 Вот еще пару фотографий, какие бывают грили под капотом. Так что не спешите сдавать старую машину на металлолом, где еще найдете такой мангал.

гриль под капотом

необычный мангал из машины













 Мангал из тележки супермаркета

манагал передвижнойДля особо подвижных и креативных личностей подойдёт вариант такого вот передвижного сооружения.
Позаимствованную в супермаркете тележку можно использовать как гриль или мангал. В принципе, есть тут возможность и для жарки на открытом огне, и даже для копчения, хотя и не очень качественного. Нижняя полка отводится под дрова или угли, чтобы не пришлось искать топливо на месте. Не зря кто-то назвал это передвижным костром, или портативным костром – где угодно можно развести.
Со стороны такое сооружение кажется слегка странным, но это, наверное, только непосвящённым, кто ни разу не пользовался.



…Из компьютерного корпуса!

мангал своими рукамиВесна действует на всех приблизительно одинаково. Конечно, каждая личность выражает себя по своему, но всем хочется на природу, мужчинам – шашлыков, молодым людям – романтики…
Засидевшиеся в офисе компьютерщики не являются исключением, соорудив на скорую руку мангал из старого компьютерного корпуса. Соответствующей «начинки» в нём нет уже давным-давно, зато отверстия для тяги в нижней части имеются. Можно представить, что жар раздувают с помощью плоского монитора. Ну, это кому что под руку попалось, всё от фантазии зависит, встречаются изобретения гораздо хуже.

 Мангал из утюга

мангал из утюгаВыехать на природу с таким мангалом не получится. Электрическую розетку с собой взять невозможно, от дерева он питаться не умеет.

Но использовать обычный электроутюг в роли мангала – это идея, конечно. Только для домашнего употребления, разумеется.
Хотя есть портативные электрошашлычницы, работающие от аккумулятора. Они и шампуры сами поворачивают – автоматически. Выглядит в собранном виде такая шашлычница, как обычный небольшой чемоданчик, но цена зашкаливает. Мангал-утюг – подходящая альтернатива. Не стоит только после такого использования пытаться гладить бельё этим утюгом.

 Мангал из стиральной машинки



мангал из бачкаКстати, мы чуть незаслуженно не забыли про стиральную машинку, неважно, старого образца или автомат, а ведь каждая из них, это потенциальный мангал. Вот посмотрите, всего парочка отверстий и мангал готов.

А в барабане от машинки автомата даже отверстий делать не надо, уже все готово. Сверху еще решеточку от холодильника и пользуйся на здоровье. Конечно, можно и усовершенствовать, и это далеко не все варианты

 мангал из стиральной машинкимангал из барабана от машинки автомата













Декоративный мангал



Не существует предела фантазии для любителей красивого отдыха. Вот люди подумали и сделали такого барашка. Кто знает, может в таком декоративном мангале и шашлык вкуснее. Как и из чего он сделан, не совсем понятно, но в принципе догадаться можно.

Главное – идея, а в оригинальности авторам не откажешь. Вот если бы он сам бегал

оригинальный мангал на даче

мангал своими руками

















По сложившейся традиции, выезд на природу без шашлыка не будет полноценным, что-то теряется. Настоящий же шашлык не будет считаться таковым без мангала. Отсюда, наверное, и столь безудержная фантазия, подсказывающая самые необыкновенные

Декоративные мангалы с изображением животных можно делать разные, не только барашка. Например, вот такой благородный олень, или свинка из бака.

декоративный мангал олень

декоративный мангал свинка















Но есть и настоящие шедевры, изготовленные мастерами художественной ковки, такой мангал станет украшением любого пикника, правда и обойдется не дешево. Зато очень подойдет для торжественных мероприятий, например летом часто на природе проводят свадьбы, юбилеи, прочие мероприятия, сегодня это очень модно. Зато, если вы закажите себе такое произведение искусства, его можно будет сдавать в аренду. А что, выгодный бизнес.

декоративный мангал

декоративный мангал тележка

















Посмотрите, кукую еще штуку можете поставить у себя на участке. Правда, это не мангал, но все равно очень красиво.

декоративный костер

Красота.



 Мангал паровозик



Мангал на колесах в виде паровоза, это уже серьезная тема. Как видите, конструкция солидная и стоит недешево. Но это если заказать у мастера. Но по идее, нет ничего невозможного, если у вас есть гараж, сварка и куча железа, все можно сделать своими руками, даже мангал паровозик.

мангал паровозик

Подробную технологию изготовления описывать не будем, если вы самостоятельно беретесь изготовить такую штуку, значит, какой-то опыт работы у вас есть. А по картинкам можете посмотреть, как это делали другие люди. Одно можно сказать точно, понадобится большая труба для основы и маленькая, куда будет выходить дым – паровоз все-таки.

паровозик мангал

изготовление манагала

















Готовим все это таким образом

паровоз мангал

паровозик мангал изготовление

















Получается вот такой вид с основой

паровозик мангал для дачи

основа мангала паровозика

















Ну и доводим конструкцию до ума

паровозик мангал своими руками



Как видите, получился довольно многофункциональный мангал, потому что на нем можно не только жарить шашлык, но и готовить овощи, коптить рыбу, подогреть уже готовую пищу. Штука, конечно, громоздкая, так его и не надо куда-то тащить, если рельсы проложить. А вообще такой паровозик послужит прекрасным украшением вашего участка.





Мангалы паровозы очень популярны, правда, солидную конструкцию  мангалы-паровозикиизготовить не так просто, но оно того стоит. На такой паровоз, как на фото выше уйдет несколько дней, а может и недель. Хотя совсем не обязательно делать именно такой мангал, все зависит от потребностей. Например, можно сварить такую небольшую конструкцию, а что, тоже паровоз.

Вот можете посмотреть в небольшой подборке, какие еще можно сделать симпатичные паравозики мангалы.





Мангал из бочки своими руками



Всех проще сделать мангал, если у вас есть металлическая бочка. Железная тара сама по себе вещь полезная, а в качестве жаровни лучше ничего не найти.

Сделать мангал из бочки своими руками с одной стороны просто, но понадобятся необходимые инструменты по металлу, возможно, сварка. Хотя, все зависит от конструкции. Можно сделать вариант мангала, с откидной крышкой.
мангал из металлической бочки
Можно и просто обрезать бочку, приделать ножки и готово.
мангал из метаалической бочки своими рукамимангал из метаалической бочки своими руками















Но думаю, если уж делать, то делать основательно. Если есть подходящие инструменты и желание, то все можно сделать. Мангал можно сделать разборным или стационарным, портативный вариант, естественно, лучше подходит для поездок на природу, но для дачи, конечно, лучше обзавестись стационарным, солидным мангалом. Немного над ним поработать, чтобы были и гриль и коптильня. Для любого варианта понадобится подставка и бочка.



мангал из бочки своими рукамиДавайте рассмотрим, как сделать вот такую стационарную конструкцию из металлической бочки, с крышкой, вытяжкой, в общем, все как положено. С изготовлением придется немного повозится, но если делать на заказ, то будет стоить очень дорого. Итак, будем считать, что болгарка и прочие инструменты у вас есть, так что начнем.







  • Первым делом вырезаем проем и очищаем внутреннюю поверхность, только желательно достать бочку, где хранились пищевые продукты
  • Делаем подставку, для чего подойдут любые прочные металлические прутья или трубы небольшого диаметра и лист фанеры
  • Из труб или прутьев делаем 4 ножки и две поперечины,  на которых будет крепится бочка
    Соединяем детали в одну конструкцию, (см.на фото)
  • На горизонтальные поперечены укладываем бочку
  • На дне бочке размещаем решетку, а на краях закрепляем скобы (чтоб крышка не проваливалась), эти детали должны быть из нержавейки, так же, как петли для крышки.
  • Выпаливаем внутреннюю поверхность.
  • Просверливаем отверстия для вытяжки и прикручиваем заслонку
  • Устанавливаем патрубок для вытяжки, можно использовать отверстие от пробки

Теперь у вас есть многофункциональный мангал с коптильней. Неплохо еще купить жаростойкую краску – красиво и ржаветь не будет. Если есть сварка, то можно нафантазировать еще различные полочки и подставки.

Вот, кстати, нашел схему, как сделать обычный мангал из бочки. Нарисовано все понятно и доступно, боюсь только, сделать такую подставку своими руками без сварочного аппарата проблематично. Но все равно, может, пригодится.
схема мангала из бочки

Есть очень много разных мангалов, в основном, их делают металлическими, можете оценить небольшую подборку.





Мангалы из металла своими руками. Размеры, фото готовых изделий

Незаменимыми помощниками в частном доме или на дачном участке являются мангалы из металла своими руками. Размеры, фото законченных жаровен, приведенные в этой статье, помогут справиться с их обустройством самостоятельно. Подобные изделия довольно часто используются при проведении праздников на природе, однако чтобы понять, какое устройство необходимо, нужно разобраться в их разновидностях. Готовый чертеж мангала из металла с размером короба и опор можно использовать в работе как образец.

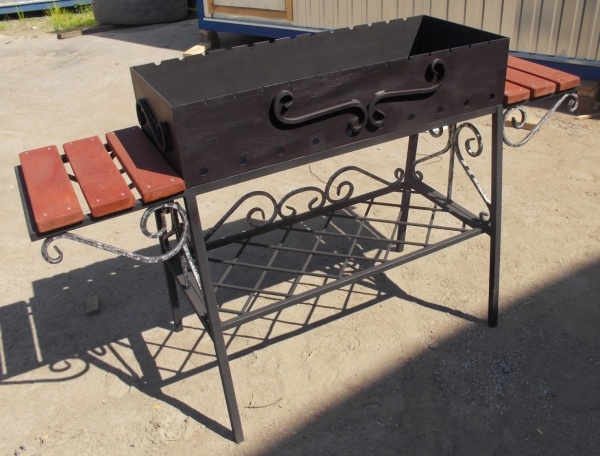

Металлический мангал с коваными элементами

Разновидности мангалов

Самый простой вариант мангала из металла своими руками размеры, фото которого приведены ниже, представляет собой обыкновенный прямоугольный «аквариум» на ножках. В его основание засыпаются угли, за счет которых и создается жар. Однако существует множество современных образцов, принципиально отличающихся от стандартного. Они более усовершенствованы и красивы.

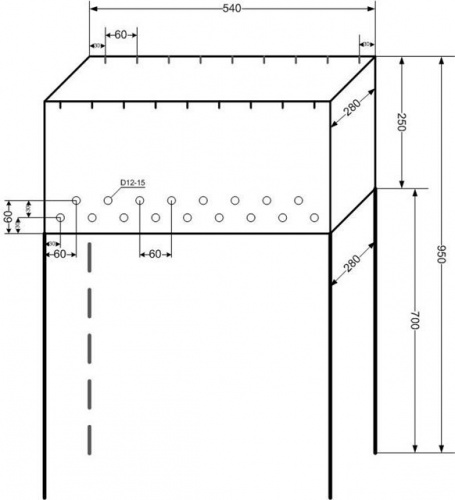

Размеры стандартного мангала на ножках

Можно выделить несколько вариантов исполнения мангалов:

  • стационарный. Довольно массивная конструкция, чаще всего устанавливаемая на жесткое основание. Металлические мангалы могут стать интересным и в то же время красивым элементом дизайна участка. Тому в подтверждение и фото мангалов с коптильней из металла своими руками (чертежи таких моделей можно найти в интернете). Современные умельцы предложат различные формы подобных изделий, из которых можно будет выбрать оригинальный вариант для домашнего использования. Он прослужит долгие годы;

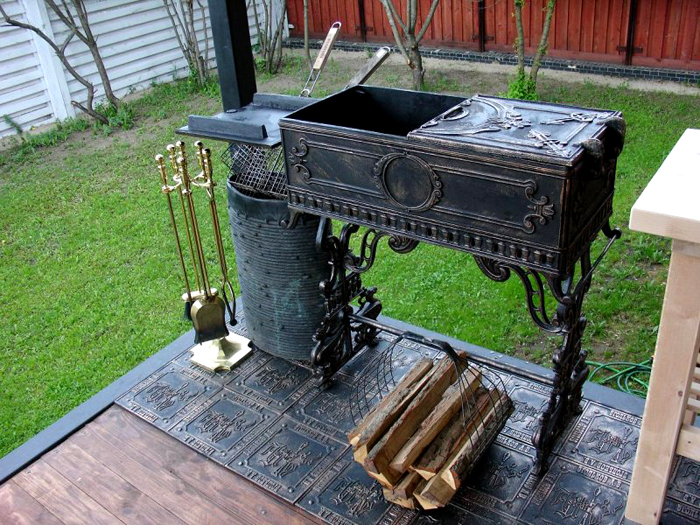

Стационарный кованый мангал

  • переносной. Основным отличием таких конструкций является их компактность и разборность. Они значительно меньше по весу, чем их стационарные собратья, и могут легко поместиться в багажнике автомобиля. Единственным минусом портативных изделий можно считать недолговечность. Их изготавливают из более тонких металлических листов, чтобы уменьшить общую массу. Слишком тонкий материал часто деформируется и прогорает;

Примеры переносных мангалов из металла

  • передвижной. Обычно это довольно крупные конструкции, часто неразборного типа, дополнительно оборудованные колесиками для удобства перемещения по участку. Часто украшают коваными элементами такие мангалы из металла своими руками. Размеры, фото таких изделий довольно разнообразны и среди большого набора вариантов можно выбрать самый подходящий.

Передвижной мангал-барбекю с колесами

Отдельно стоит отметить электрический мангал. Для удобства пользователей в нем предусмотрено автоматическое вращение шампуров. На такой жаровне мясо прожаривается равномерно. Существуют и полностью электризованные экземпляры, на которых вместо углей используются нагревающиеся спирали.

Чертеж мангала из бочки с электро-вертелом

Простейший походный мангал из металла своими руками. Фото, чертежи

Самый простой и легкий в изготовлении переносной мангал представляет собой две небольшие стойки в виде буквы «П» из металла, которые втыкают в землю. Естественно, места под угли в нем нет, их располагают на земле непосредственно между стойками.

Статья по теме:

Трубогиб для профильной трубы своими руками. Несколько способов, позволяющих из подручных средств изготовить трубогиб для профильной трубы своими руками. Что такое трубогиб и для каких целей он нужен.

Его минусы:

  • маленькая высота не позволяет жарить мясо стоя;
  • открытое пространство – довольно большая потеря жара.

Простейший походный мангал

Такое изделие можно легко взять в пеший поход. Оно занимает мало места и поместится даже в рюкзак. Для его изготовления потребуются два уголка, длина которых будет равна длине мангала, а также четыре металлические стойки и детали для крепления конструкции. Фото мангала из металла демонстрирует простоту такого приспособления.

Полезный совет! Для стандартного мангала обычно используют металлический лист толщиной около 2 мм. Чем больше толщина, тем долговечнее будет конструкция, поэтому некоторые мастера используют металл толщиной 5 мм.

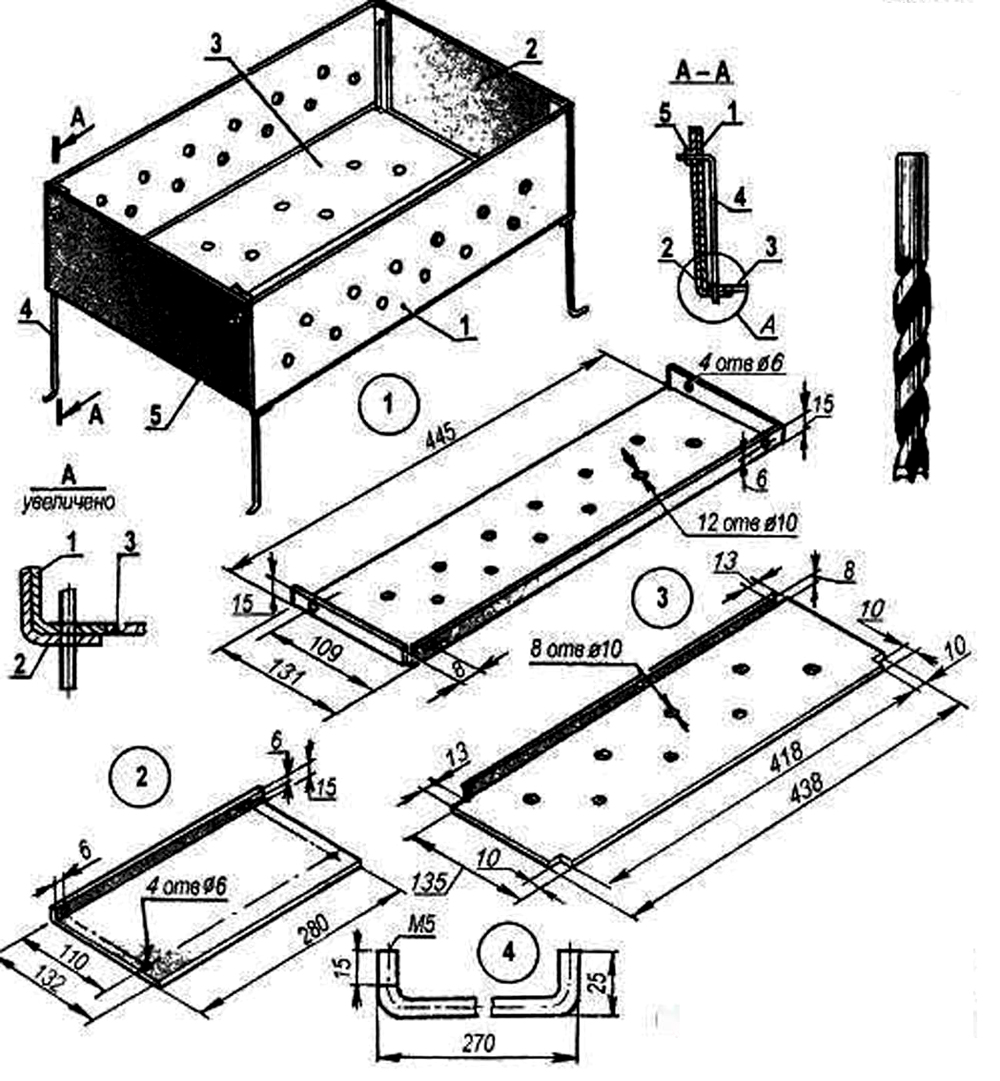

Конструкция простейшего походного мангала

Неразборный мангал из металла своими руками. Чертежи, фото

Несложно собрать стационарный мангал из металла своими руками. Для создания простейшей прямоугольной жаровни потребуется:

  • стальной лист;
  • арматура или уголки для стоек;
  • болгарка с подходящим камнем;
  • дрель;
  • газо- или электросварочный аппарат.

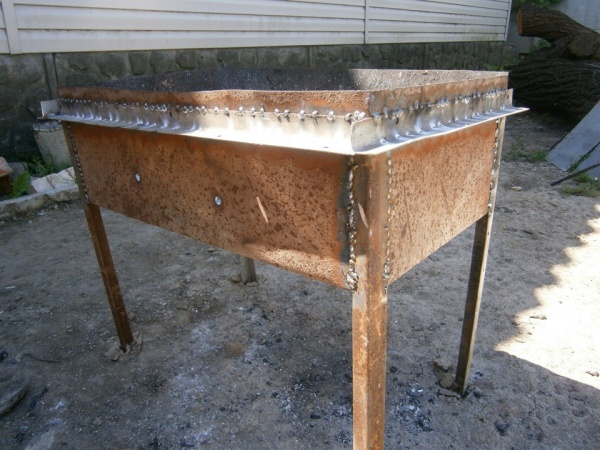

Шаг 1: сваривание корпуса и ножек мангала

Предварительно стоит подготовить чертеж будущей конструкции. Здесь нужно предусмотреть высоту готового изделия, его ширину и длину, отметить расстояния между перфорационными прорезями, а также нахождение фасок для шампуров. Стандартное расстояние между вентиляционными щелями в мангале из металла своими руками составляет 7-8 см, их устраивают примерно на таком же расстоянии от дна конструкции. Количество фасок зависит от того, сколько шампуров планируется использовать. Стандартное их число – 8.

Шаг 2: создание дополнительной съемной подставки

Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления

Как сделать своими руками мангалы из металла? Чертежи, схемы, фото, видео-материалы, имеющиеся в интернете, могут стать примером для самостоятельного изготовления качественного и долговечного изделия. Размеры мангала из металла выбирают индивидуально, рассчитывая на желаемое количество шампуров в одной закладке:

  1. На металле отмечают границы стенок и дна будущего изделия.
  2. По проведенным линиям разрезают лист.
  3. Перфорационные отверстия выполняются дрелью.
  4. Прорезают фаски на верхних краях длинных стенок.
  5. Все детали соединяются сваркой.
  6. Ножки заостряют снизу, срезав болгаркой угол.
  7. Приваривают стойки к коробу.

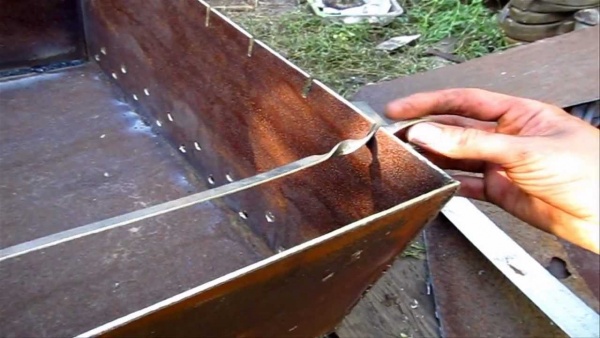

Шаг 3: мангал со съемной подставкой сделан своими руками

Полезный совет! Ножки мангала можно выполнить из прутьев. Для этого в верхней их части нарезают резьбу, а ко дну короба приваривают подходящие по размеру гайки. Неплохо справляются с нагрузкой стойки из уголка, соединяемые с основной конструкцией при помощи болтов. Их при необходимости можно открутить.

Шаг: 4 использование мангала для приготовления пищи

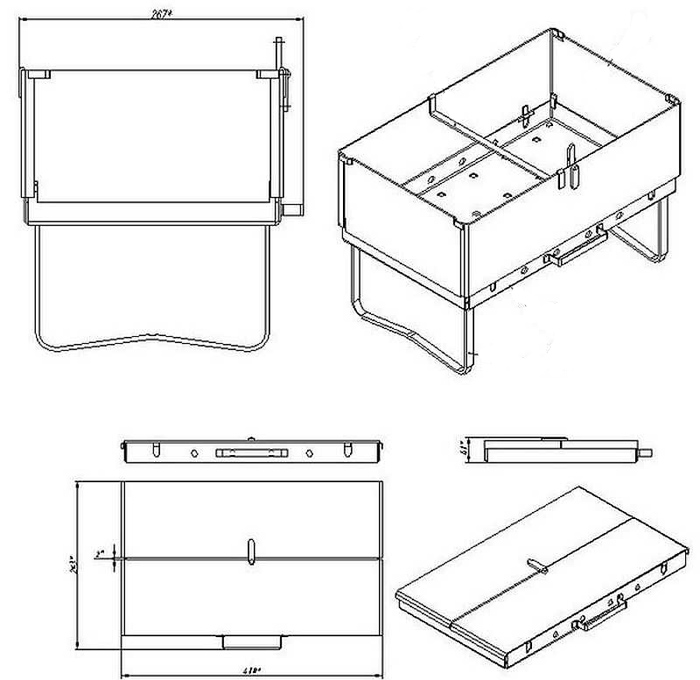

Разборные мангалы из металла своими руками. Размеры, фото

Не нужно использовать сварочный аппарат для создания мангала из металла своими руками. Чертежи, фото подобных изделий подскажут, как правильно собрать конструкцию. Оптимальный размер короба будущей конструкции составляет 70х30 см. При разрезании металлического листа оставляют около 4 см на стыки. На стенках выполняют небольшие прорези и сгибают листы таким образом, чтобы можно было состыковать углы и дно конструкции. На каждой детали, в том числе и на ножках, высверливают отверстия под шурупы.

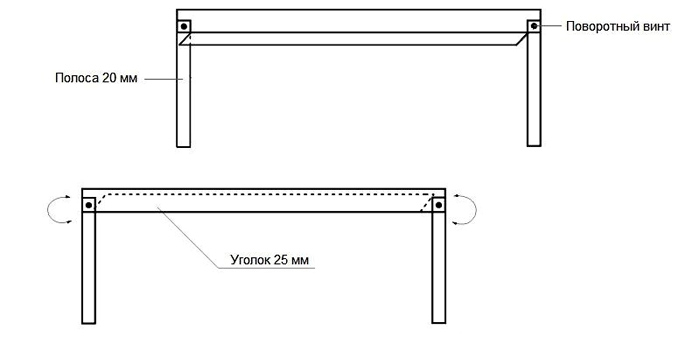

Конструкция разборного мангала

Такой мангал легко собирается и разбирается, поэтому его легко брать с собой на природу. Установка подобной жаровни займет всего несколько минут.

Полезный совет! Если детали конструкции соединить мебельными обвесами, то выполненный своими руками мангал из металла можно будет складывать после окончания готовки.

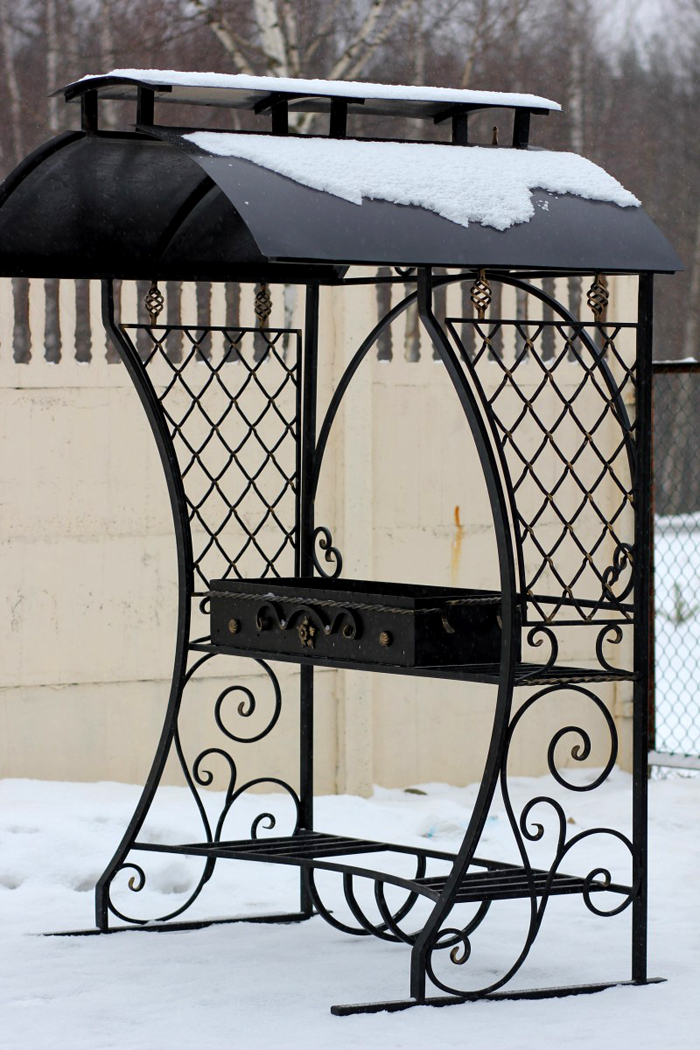

Металлический мангал с навесом

Оригинальные идеи мангалов

Довольно легко изготовить шашлычницу из обычной металлической бочки. Готовый мангал может быть в двух вариантах: с крышкой и без. Для этого бочку разрезают на две неравные части, меньшая из которых будет служить крышкой. Края полученных металлических форм тщательно зачищают от заусенцев и обрезков. К нижней части, предназначенной для жарки, приваривают ножки из уголков или тонкой трубы. Выполняют вентиляционные прорези, а к краям стенок приваривают небольшие полочки. На них удобно класть решетку для жарки, а также шампура.

Мангал сделанный своими руками из бочки

Верхнюю меньшую часть тоже обваривают по краям уголком, на обе части крепят петли и соединяют конструкцию воедино. Довольно легко сделать коптильню из такого мангала из металла своими руками. Фото, размеры подобных изделий помогут самостоятельно собрать необходимую конструкцию для дома.

Оригинальный мангал-барбекю

Неплохо смотрятся мангалы с элементами ковки. Часто их оборудуют дополнительными приспособлениями:

  • полками;
  • подставками;
  • колесиками.

Кованый мангал в виде кареты

Современные мастера-дизайнеры создают поистине уникальные конструкции для жарки в виде пиратских сундуков, небольших автомобилей или паровозов. Их украшают коваными узорами или цветами. Подобные мангалы станут прекрасными элементами декора любого дачного или придомового участка.

Примеры креативных самодельных мангалов

Защита от коррозии

Любое металлическое изделие необходимо защитить от коррозии. Для окраски обычно используют специализированные составы, устойчивые к большому жару. Существуют и другие способы защиты. Довольно распространенным считается воронение. В результате подобного процесса на металлическом листе появляется совершенно черная пленка, защищающая изделие от высокой температуры.

Мангал из металла своими руками (видео)

Мангалы из металла своими руками: размеры, фото и советы

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Самостоятельное изготовление таких конструкций позволяет в точности учесть реальные потребности. В стандартных изделиях всегда будут присутствовать те или другие недостатки. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробные пошаговые инструкции.

Мангалы из металла своими руками: размеры, фотоМангалы из металла своими руками: размеры, фото

Кованые украшения изготовить сложно. Но некоторые другие части конструкции можно использовать, как образцы, для создания функционального изделия собственными силами

Содержание статьи

Как создают мангалы из металла своими руками: размеры, фото примеров, главные определения

Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.

Составление списка нужных критериев

Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.

Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:

  • Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
  • Размеры, которые подходят для места будущей установки мангала.
  • Примерный вес и необходимость оснащения колесами.
  • Защищенность площадки для барбекю от погодных воздействий.
  • Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получитсяТакое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится


Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиляСовременный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля

Конструкции и материалы

Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Передвижной мангалПередвижной мангал

Передвижной мангал

Примечательные особенности этой конструкции перечислены ниже:

  • Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
  • Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
  • Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
  • С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
  • Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
  • Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги. Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
  • Широкие рукоятки также прикреплены жестко. Они удобны для захвата даже тогда, когда на руки надеты рукавицы.
Мангал – «корабль»Мангал – «корабль»

Мангал – «корабль»

Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

Мангал с крышей из металла:фотофабричного изделияМангал с крышей из металла:фотофабричного изделия

Мангал с крышей из металла: фото фабричного изделия

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

Шампура с электроприводомШампура с электроприводом

Шампура с электроприводом

Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты. Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

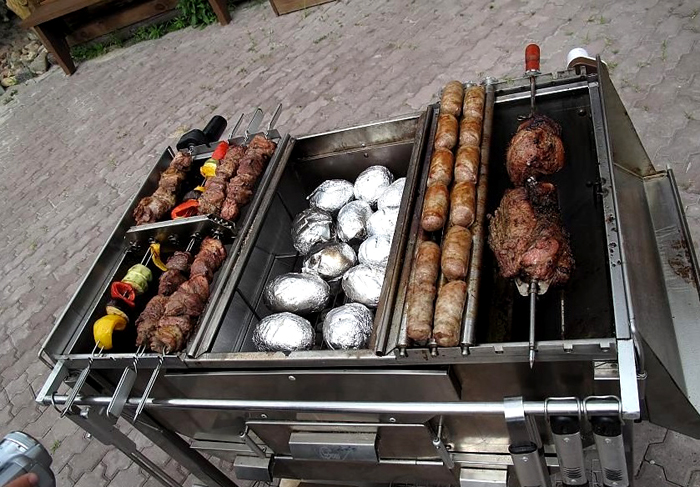

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводовВ мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов


Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздухаДля разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха

Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха


Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложноЕще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

  • Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.
  • Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
  • Отверстия в нижней части корпуса создают диаметром 8-12 мм.
  • После определения с общими параметрами их отмечают на чертеже.
Вполне достаточно рисунка «от руки»Вполне достаточно рисунка «от руки»

Вполне достаточно рисунка «от руки»

  • Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.
  • В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
  • Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
  • Для ножек можно использовать готовые стальные уголки подходящего размера.
  • Отдельные части скрепляют винтами и гайками.
Мангал в собранном видеМангал в собранном виде

Мангал в собранном виде

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификацияВсесезонная стационарная модификация

Всесезонная стационарная модификация

Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.

Статья по теме:

Всесезонная стационарная модификацияВсесезонная стационарная модификацияБольше видов, идей и чертежей мангалов (разборных, неразборных, с крышкой, из бочек и баллонов, стационарных и переносных и т.д.) можно найти на страницах популярного онлайн-журнала HomeMyHome.ru. Кроме этого, там Вы найдете множество полезнейшей информации о строительстве и ремонте вашего дома.

Чертежи мангалов из металла с размерами, компактные конструкции

Ниже приведены примеры небольших мангалов из металла своими руками, размеры, фото, чертежи. Для их изготовления применяют технологические операции, описанные выше.

Складная конструкцияСкладная конструкция

Складная конструкция


В этой модели ножки в рабочем положении фиксируются специальными уголкамиВ этой модели ножки в рабочем положении фиксируются специальными уголками

В этой модели ножки в рабочем положении фиксируются специальными уголками


В сложенном состоянии ширина мангала – примерно 40 ммВ сложенном состоянии ширина мангала – примерно 40 мм

В сложенном состоянии ширина мангала – примерно 40 мм


Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»

Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»


Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнееЭта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Обратите внимание! Окрашивать стальные стенки надо с применением жаропрочных эмульсионных составов. Обычные строительные краски быстро будут уничтожены пламенем и высокой температурой.

Полезные советы и общие выводы

При выборе размеров мангала для шашлыка из металла можно быстро принять правильное решение. Но сложнее определиться с видом соединений. Для сварки потребуется не только оборудование, но и профессиональные навыки. Придется сделать соответствующие инвестиции и пройти курс обучения. Также используют изготовление частей по индивидуальному заказу в мастерской, применяют иные методики сборки.

Как сделать мангал своими руками (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнееЭта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее Загрузка…

размеры, чертежи, схемы + фото

Мангал — удобное кулинарное оборудование, основа для готовки на жару. Это функциональное изобретение позволит готовить различную пищу, используя натуральный шар от углей. Хотя изначально оно создавалось как универсальный инструмент готовки, сейчас мангал — основа для приготовления шашлыков и мяса. Вокруг него организовываются пикники на природе и даче, отмечая приход весны, встречая лето и провожая осень.

Однако приобретение мангала дорогостоящее. Простая металлическая конструкция порой стоит огромные суммы, не оправдываясь внешним видом или качеством. Поэтому гораздо лучше сделать его самостоятельно, используя качественный металл и свои навыки.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

  • Глубину
  • Отверстия для воздуха
  • Подходящие размеры
  • Выемки для шампуров

Хотя некоторые из них очевидны, они все необходимы для качественной готовки. Глубина мангала позволит создать достаточное количество жара и поместить мясо на такой высоте, где оно будет готовиться, а не гореть. Также это позволит одновременно положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, существенно отличается от другой готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Важно! Еще одним нюансом мангала является поддон. Он препятствует падению углей через вентиляционные отверстия в днище и частично регулирует поток воздуха.

Предварительный подбор размеров крайне важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть широким для покрытия всей длины шампура, при этом допускать размещение более чем восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любой позиции, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут варьироваться при изготовлении мангала в зависимости от  его типа.

Определяемся с видом мангала

Виды самодельных конструкций мангалов многочисленны. Ведь каждый старается найти оптимальный вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

Обычный

Обычный мангал для дачи квадратной конструкции. Хотя и имеет большой вес, может переноситься. Зачастую ножки съемные. На фото показан один из красивых домашних мангалов для дачи, изготовленный умельцем своими руками

Разборный

Небольшой и легкий разборный вариант, который можно изготовить в домашних условиях и возить в машине. Подходит для походов в лес, красивый, удобный и простой.

Стационарный

Массивный мангал, изготовленный из металла. В основе могут быть кирпичные блоки для большей надежности. Часто такие виды дополняются стальными декорациями.

Выбор типа — важный нюанс при самостоятельном изготовлении мангала. Это позволит определиться с задачами и подобрать оптимальный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачи.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки выберем обычный вариант, используемый чаще всего. Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен на фото:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием от жара до шампуров. Ширина — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.

Верхняя часть конструкции оснащена зазорами для шампуров. Они позволяют распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

Хорошая продуваемость — важный нюанс мангала. Здесь она достигается посредством отверстий диаметром 12-15 мм на боковых стенках. Отверстия располагаются в нижней части металлического листа в шахматном порядке. На передних стенках отверстия не нужны.

Важно! Представленная конструкция не учитывает поддон и отверстия на дне мангала. Это можно легко исправить, приварив к ножкам или днищу небольшие уголки и подобрав соответствующий лист металла.

Подготовка элементов будущей конструкции

Основой для мангала являются металлические листы. Другие материалы использовать не рекомендуется, ведь именно металл обеспечивает конструкцию достаточной стойкостью к жару и компактностью. Толщина металла — около 2-3 мм. Для работы понадобятся:

  1. 2 листа металла 280х250 мм
  2. 2 листа металла 240х250 мм
  3. 1 лист металла 540х280 мм
  4. 4 металлические трубы или уголки длиной 700 мм
  5. Дрель
  6. Сварочный аппарат
  7. Рулетка
  8. Болгарка или пила по металлу

Многие предпочитают другой вариант сборки. Различные листы можно заменить одним большим металлическим полотном. Сделав несколько надрезов, можно соединить конструкцию с минимальным количеством сварных швов. Так она будет более надежной.

Стоит учитывать дополнительные элементы, если ваша конструкция отличается от вышеприведенной. Ее можно дополнить ручками для переноски, поддоном, выемками для ножек и другими деталями.

Для начала происходит предварительная разметка. Отмечаются места крепежа и сварки, создаются зазоры для шампуров. Для этого используется болгарка или пила. Воздушные отверстия также создаются на этом этапе.

Важно! Зачастую такую конструкцию делают на арматурных ножках. Они слишком ненадежны, поэтому конструкция шатается при малейших нагрузках. Лучше заменить их уголками.

Сварка мангала своими руками

Сварка — оптимальный вариант для мангала. Она выдерживает большие перепады температуры и гораздо эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкция поочередно фиксируется и приваривается по углам.

Совет! Для более удобной сварки рекомендуется использовать металлические уголки по бортам. Они также увеличат надежность швов, но и утяжелят конструкцию.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

Совет! Для крепления ножек можно использовать не сварку, а разборные элементы. Съемные ножки уменьшат габариты мангала при его хранении.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

Мангалы из металла с навесом

Для готовки шашлыков при непогоде используется специальная конструкция мангала с крышей, например, как показан на фото. Это позволит скрыть мясо и жар от осадков, однако такая конструкция непроста. Здесь есть два варианта действий:

  • Установка дополнительного навеса, не относящегося к мангалу
  • Установка крыши на сам мангал

Первый вариант оптимальный, ведь он позволит скрыть как шашлыки, так и самого шашлычника. При этом его конструкция и установка куда проще. Второй же вариант требует дополнительных расчетов, чтобы основа смогла выдержать вес навеса.

Конструкцию рекомендуется крепить на металлические углы. Это лучший вариант, ведь он существенно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он огнеупорный, не реагирует на перепады температуры и имеет малый вес, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычной, необходима лишь защита огня и удобное расположение основы. Это позволит свободно готовить еду, не цепляясь за арматуру.

Вариант мангала с крышей в одной конструкции более сложен и выполняется профессиональными сварщиками. Здесь требуется создание надежной конструкции, вес которой равномерно распределен на основание. Для стационарных мангалов навес изготовить куда проще, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть дополнительно красиво декорирована металлическими элементами, как это видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Совет! Оборудуйте крышу воздуховодом, если она установлена низко.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она попросту необходима, ведь металл, используемый в конструкции, легко подвергается ржавчине, а сажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

  • Устойчивость к перепадам температур
  • Жаростойкость
  • Отсутствие вредных испарений

Таким требованием соответствуют следующие покрытия:

  • Кремнийорганические эмали
  • Порошковые термо краски
  • Термостойкие краски разного назначения

Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно. Они требуют специального обжига, после которого и получают свои свойства.

Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.

Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

Совет! Покраску стоит проводить лишь снаружи. Внутри любое покрытие быстро слезет из-за высокого жара, да и смысла в нем нет.

Самостоятельно сделать мангал довольно просто. Для этого достаточно листа металла, сварки и желания. Но стоит придерживаться схемы и плана, ведь незначительные отклонения могут в дальнейшем сказаться на удобстве в использовании. В этом поможет данное видео, где продемонстрирована сборка более сложной конструкции:

Определяем размеры барбекю из кирпича

До начала возведения барбекю печи своими руками нужно определиться с размером конструкции. На основе этого производится составление чертежа, расчет необходимого количества материалов.

От того, каковы размеры печи барбекю из кирпича, зависит функциональность печи, возможности для её компактного размещения в уже построенных зданиях, стоимость, время возведения.

Достаточно определить плюсы и минусы барбекю печей разных размеров, чтобы понять подходит ли она вашим запросам. Ниже описаны нюансы выбора и строительства обычной печи и печного комплекса, а также способы доставки необходимых стройматериалов на участок.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Размеры и типы барбекю из кирпича на примере трех проектов

Наиболее популярными вариантами барбекю печи являются следующие:

  • простая печь;
  • барбекю печь с варочной плитой;
  • печной комплекс с плитой и рабочей зоной.

Простейшая барбекю печь создается без использования особых строительных навыков, с использованием обычной кладки. Такая печь в высоту будет иметь 13 рядов высотой 702 мм, в зависимости от толщины шва. Длина и ширина конструкции — 1810*900 мм.

Это стандартные размеры барбекю из кирпича подобного типа.

Барбекю печь с плитой позволит готовить пищу в летнее время. Чтобы соорудить такую конструкцию, понадобятся кое-какие навыки печного строительства и знание принципа голландской кладки (когда не обязательно перевязывать швы в рядах). Габариты барбекю печи с плитой комплекса (в мм): глубина — 1778, ширина — 434, высота — 1900.

Печные комплексы сооружаются профессиональными печниками, но простые проекты барбекю с плитой и рабочей зоной можно попробовать соору

Разборные мангалы: чертежи, фото | Сам Себе Строитель

Как сделать разборный мангал из металла, чертежи, фото, видео.

Разборный компактный мангал — мечта каждого заядлого любителя шашлыков на природе.

Но мангалы, которые есть в продаже, обычно изготовлены из очень тонкого металла, который прогорает уже в первый сезон, а более качественные мангалы продаются по явно завышенной цене.

Поэтому проще изготовить разборный мангал своими руками по уже готовым чертежам.

Разборный мангал своими руками: чертежи.

Простой мангал без дополнительных креплений, для его изготовления не требуется сварочный аппарат.

Чертежи мангала.

Какой длины и ширины сделать мангал?

Размеры мангала нужно подбирать индивидуально, на мангале должно помещаться 6 – 10 шампуров с мясом, ширина мангала должна позволять разместить на шампуре около 6 кусков мяса таким образом, чтобы кусочки мяса не касались стенок мангала.

Простой разборный мангал состоит из нескольких частей:

  • Боковые стенки – 2 шт.
  • Торцевые стенки с ножками– 2 шт.
  • Дно.

Материалы:

  • Лист стали толщиной 3 мм. (Для мангала не рекомендуется использовать металл тоньше 2 — 3 мм, если взять тоньше, то стенки мангала быстро прогорят).
  • Болгарка, ножовка по металлу.
  • Дрель.

 Изготовление мангала.

Берём лист металла, размечаем на нём по размерам стенки и дно мангала.

Разрезаем металл болгаркой.

Дно можно фиксировать на пазы или сделать на боковых стенках загибы на 10 — 15 мм.

Разрезаем пазы в стенках таким образом, чтобы все части короба плотно стыковались между собой.

На длинных боковых стенках короба также размечаем места под перфорацию (2 – 3 см от дна короба мангала) и сверлим несколько отверстий диаметром 10 – 15 мм.

Соединяем стенки и дно в единый короб.

Ещё несколько чережей разборных мангалов.



Для мангалов с толщиной стенки до 2 мм, желательно использовать только угли, если использовать дрова, то тонкие стенки мангала начнут постепенно прогорать и на долго мангала не хватит, максимум на 1 — 2 сезона.

Мангал должен легко и быстро складываться и раскладываться, в собранном виде мангал должен быть компактен помещаться в небольшую сумку или рюкзак и занимать мало места.

Также обратите внимание на вес собранного мангала, если он будет перевозиться в багажнике автомобиля, то вес не существенен, но для пеших прогулок на природу, тяжёлый мангал будет некомфортно нести в руках.

Отправить ответ

avatar
  Подписаться
Уведомление о
