Как устроен унитаз

На сегодняшний день бурными темпами развивается частное строительство. Неотъемлемой частью любого проекта, будь то благоустроенный дом или квартира, является проведение коммуникаций и монтаж санитарно-технического оборудования. Особое место в данном вопросе занимает процесс установки унитаза. Унитаз есть в любой квартире. Он представляет собой оборудование для отправления нужд людей, которое устанавливается в санитарных узлах. Унитаз может быть оборудован автоматической или полуавтоматической системой смыва. Наиболее часто изготавливается он из сантехнической керамики.

Очень важно знать, как именно устроен унитаз и его сливной бачок, так как при любой поломке можно будет незамедлительно приступить к ремонту, и не дожидаться мастера.

Любой хозяин должен знать устройство данного оборудования, принцип его работы, основные требования, предъявляемые к проведению работ по его монтажу и т.д. Все это очень важно для рациональной его эксплуатации. Еще до нашей эры сооружались подобные устройства. Наиболее древние унитазы появились в Центральной Азии примерно в 11 веке. В последние годы выпускаются все более новые модели. Стоит рассмотреть подробнее устройство унитаза, сливного бачка, основные типы унитазов.

Основные разновидности

Установка унитаза и смывного бачка.

Унитаз может быть нескольких видов в зависимости от дизайна и техники монтажа. Выделяют напольный унитаз и подвесной. В свою очередь, среди напольных есть унитазы с бачком, отдельно стоящие, приставные и турецкие. Отличие же подвесных в том, что для их устройства требуется наличие на стене системы слива и специального бака. При этом слив идет напрямую. В зависимости от типа слива различают устройства с горизонтальным, вертикальным, наклонным или сифонным сливом. Некоторые разновидности частично выполнены с добавлением серебра, что обеспечивает антибактериальный эффект. Другие имеют водоотталкивающее покрытие.

Наиболее современные унитазы (автоматизированные) позволяют избавиться от неприятного запаха, имеют сидения с подогревом и другие функции. Существуют определенные требования, предъявляемые к ним. Унитазы являются частью системы водоотведения. Высота при установке должна быть 400 мм. Во избежание поломки, унитаз должен выдерживать груз массой 200 кг, некоторые из них способны выдерживать нагрузку в 400 и даже 800 кг. Есть несколько типов систем слива воды: простая, двойная (по 3 и 6 л) и прерываемая. Сливные системы могут быть электронные и механические.

Основными частями унитаза являются сливной бачок, чаша и стульчак (сиденье).

Сливной бачок не является обязательным компонентом.

Устройство сливного бачка унитаза

Схема экономичного смывного бачка.

При устройстве унитаза в квартире или благоустроенном доме важно знать принцип работы сливного бачка. Первым делом при покупке унитаза нужно обратить внимание на все комплектующие, нужно оценить саму чашу. Одним из самых важных элементов является сливной бачок. Его необходимо собрать, рационально установить и отрегулировать работу. Устройство сливного бачка довольно просто. Бачок может быть выполнен из керамического материала или же пластика.

При этом имеется большая и малая кнопка. Большая сливает всю воду из бачка, а малая только часть. Смыв воды тоже может быть разным: прямым и обратным. В первом случае вода течет прямо из бачка в унитаз в одном направлении. Во втором — направление может изменяться, что более оптимально. Большое значение имеет знание технологии установки сливного бачка. Первым делом нужно собрать его воедино, согласно приложенной инструкции. Следующий этап работы — укрепление бачка. Это во многом зависит от модели. Наиболее важная часть монтажа — подключение его к системе канализации и водопроводной трубе, чтобы была возможность постоянного подвода воды. При помощи специального поплавка нужно научиться регулировать уровень воды в сливном бачке. Все это есть в инструкции. Перед тем, как начать им пользоваться, нужно проверить его работу. При наличии протечек или других дефектов рекомендуется его заменить на новый.

Схема сливного бачка

Схема обычного бачка унитаза.

Устройство бачка довольно просто. Схема напоминает гидрозатвор. В ней есть поплавок, пломба и рычаги. При помощи кнопки или рычага можно направлять воду сверху вниз для очистки и выведения содержимого. В бачке есть видимые и невидимые части. К видимым относятся крышка, бак, кнопка. Невидимая часть расположена внутри. Сливной бачок имеет в своем составе поплавковый кран (он нужен для того, чтобы заполнять водой бачок и регулировать ее количество), кнопку для смыва воды, заглушку при боковом типе подвода воды и сливную арматуру.

Монтаж подвесного бачка проводится по следующей технологии. Перед монтажом бачка требуется перекрыть воду. Сперва нужно прикрепить смывную трубу к бачку. Размер трубы 32 мм. Сливной бачок поднимают таким образом, чтобы нижний конец трубы был расположен на нужном уровне. Перед этим в стене делают отметку для трубы. При помощи маркера или карандаша отмечают точки, в которых будут просверлены отверстия для крепления бачка. Для этого можно использовать шурупы или дюбеля. Крепится бачок в горизонтальном положении. Далее к нему присоединяется холодная вода, и он наполняется. В местах соединения трубы и бачка целесообразно сделать прокладки во избежание протечек.

Если предполагается разместить бачок низко, то он крепится на полочке унитаза. При этом сначала укладывается прокладка. После чего сливной бачок крепят к полочке при помощи болтов с прокладками, расположенными внутри бачка. После этого потребуется закрутить гайки и прикрыть сквозное отверстие в бачке. Затем бачок устанавливают на унитаз. Для этого болты, расположенные на на бачке, совмещаются с отверстиями полочки и прикручиваются гайки. В конце нужно подключить подачу воды по шлангу.

Принцип работы сливного бачка

Механизм слива воды осуществляется очень просто. При нажатии кнопки спуска воды открывается клапан, который соединяет унитаз с баком, и вода изливается в устье. В том случае, если в баке снизился уровень воды, то в работу включается поплавок, что позволяет ему снова заполниться. Для того чтобы обеспечить нужный объем воды в баке, требуется следить за положением поплавка. Если воды поступает очень много, то поплавок требуется поднять. Регулировка проводится при помощи специальных приспособлений, которые расположены на поплавке.

Если имеется автоматическая система слива, то клапан закроется после того, как бак станет полностью пустым. Наиболее старые виды унитазов имеют установку запорной арматуры с поплавковым клапаном. Существуют внутристенные модели унитазов, которые производятся из прочного пластика. Они имеют вид широкой, плоской канистры. Встроенный бачок должен быть оснащен смывной панелью, на которой имеются 2 кнопки. Если нажать на правую из них, то выльется 6 л воды, если на левую — 9 л. В первом случае есть возможность экономить воду.

Устройство чаши и сифона

Устройство унитаза включает такие его части, как сифон и чаша. Чаша — это видимая часть унитаза, куда непосредственно происходят отправления. Опускаясь, она плавно переходит в сифон. Последний необходим в качестве гидравлического затвора для газов, скапливающихся в системе. Сифон переходит в основной патрубок, который непосредственно идет в систему канализации. Сифон имеет изогнутую форму. В этом месте очень часто скапливаются различные нечистоты: мусор, волосы и т. д. В силу всего этого, унитаз необходимо периодически очищать различными методами. Можно применять химические вещества, такие как «Крот», «Мистер Мускул», «Тирет».

Хороший эффект дают некоторые народные средства, содержащие кислоты и щелочи в своем составе. Удалять засоры можно при помощи байпаса, он есть в каждой квартире.

Таким образом, можно сделать заключение о том, что устройство такого прибора, как унитаз, не очень сложно. Основными составляющими его частями являются сливной бачок и чаша. Наиболее сложно устроен бак. Устройство его отличается наличием клапанов, кнопок, поплавка.

Какие конкретно бывают внутренности бачка унитаза и их

Основной элемент современного унитаза — сливной бачок. Любой, кто не желает платить деньги сервисным компаниям за несложную работу, должен знать его устройство и методы решения вероятных неприятностей. Торговые сети сейчас предлагают много сливных бачков, исходя из этого, мы сейчас поведаем, как не затеряться в таком разнообразии.

Вы ознакомитесь с таким видом сантехнического оборудования и разнообразием его внутренностей.

В чем отличия унитазных сливных бачков между собой

Имеется достаточно факторов, по которым одно оборудование не похоже на другое, первый – материал, из которого они изготовлены:

Второе отличие — тип спускового устройства, который возможно боковым и верхним.

1. Первые довольно часто возможно встретить в различных учреждениях, а также, школах, публичных зданиях, университетах. Спусковой механизм – простая цепочка, закрепленная на самом баке, размещенном на некоторой высоте от унитаза. Его принцип работы следующий – нужно потянуть за цепочку, которая тянет рычаг за собой, на другом конце которого приподнимается пробка с прокладкой, по окончании чего вода начинает поступать в сливную трубу.

1. Верхний тип – особая головка либо кнопка, расположенная наверху крышки сливного бачка. Как раз таковой вариант спускового механизма на данный момент наиболее популярен. Работает он так — по окончании нажатия на кнопку поднимается резиновая груша, а вода начинает поступать в сливную трубу.

Отличия имеется кроме этого и по типу спускового механизма – он бывает ручным либо механическим. В последнем случае инструкция разрешает все регулировки осуществлять без вмешательства пользователя. В случае ручного типа клапан бачка будет раскрываться лишь по его жажде, что позволяет регулировать применение количества воды для смыва.

Другие способы разделения

Кроме вышеперечисленного, сливные бачки делят еще и по:

• варианту установки;
• методу смыва.

Рассмотрим установку:

1. Емкость размещают практически под потолком и соединяют с унитазом с долгой арматурой. Внешний вид установки в этом случае далек от эстетичности, но наряду с этим появляется большое давление воды.
2. Вторая разновидность установки – емкость крепят прямо на унитазе. Данный метод считается самым предпочтительным и не несет громадных затрат, чем следующий. Набор получается достаточно компактным и с привлекательн

Устройство бачка унитаза – как работает и из чего состоит

Комфортное жилье просто немыслимо без хорошо обустроенной туалетной комнаты, центральное место которой отведено под унитаз. Ответственным элементом этого сантехнического прибора есть сливной бачок, который время от времени кроме того запрятан в стенке, но, в то время, когда он выходит их строя, его значимость делается ясна. Потом мы рассмотрим, как устроен бачок унитаза, что может пригодиться для устранения всевозможных неисправностей.

Принцип работы бачка

Система слива делает очень важную функцию – опорожняет унитаз. Без нее данный сантехнический прибор превратился бы в ночную вазу, исходя из этого как раз слив снабжает комфортное применение данной сантехники.

Схема работы слива достаточно несложная:

• По гибкому шлангу вода из водопровода поступает в емкость, оборудованную наливным и сливным механизмом. Наливной механизм перекрывает воду, в то время, когда она набирается до определенного уровня.
• При нажатии на кнопку либо подъеме тяги, срабатывает сливная арматура, в следствии чего вода из емкости попадает в унитаз и так осуществляется смыв содержимого, которое отправляется в канализацию.

В целом принцип работы слива достаточно простой и содержится в поочередной работе механизмов, расположенных в емкости, каковые называются запорной арматурой. Потом попытаемся детально рассмотреть запорное устройство для сливного бачка унитаза, на которое мы в большинстве случаев не обращаем внимания в повседневной жизни.

Составляющие сливной арматуры

Зная, как устроен сливной бачок унитаза, будет очень просто его отремонтировать либо заменить вышедшие из строя детали. Само собой разумеется, конструкция различных моделей может различаться, но, фундаментальные элементы и принцип их работы у всех типов запорной арматуры однообразный.

Наливной механизм

Как уже было сказано выше, задача наливного механизма содержится в обеспечении доступа воды в емкость и ее перекрытии, в то время, когда это нужно. Состоит это механизм из следующих элементов:

Нужно заявить, что современная запорная арматура выглядит мало по-другому, в частности поплавок перемещается лишь в вертикальной плоскости, а сам клапан расположен снизу, а не сбоку. Но, принцип действия механизма остался тем же.

Такое устройство унитазного бачка разрешило обеспечить не постепенное перекрытие воды, а полное в самом конце комплекта. Именно поэтому емкость набирается существенно стр

Устройство унитаза или как работает главный элемент уборной? —

На чтение 3 мин. Опубликовано 08.02.2017

Основные положения, требующие отдельного внимания

Для того чтобы понять, как работает унитаз, нужно определиться с основными его составляющими. Чаще всего, сам корпус унитаза изготавливают из фаянса или фарфора, но некоторые модели конструкции выполняют из металла, камня или стекла. Отличия имеются и в форме прибора, которая может быть в виде воронки или тарельчатая.

Как правило, сифон устройства всегда заполнен водой, что позволяет правильно принимать и смывать нечистоты. Устройство слива унитаза, а в частности самого сифона, подразумевает его заполнение жидкостью для того, чтобы неприятный запах, который имеется в любой канализационной системе, не проникал в туалетную комнату через унитаз.

Важно! Расположение унитаза в туалетной комнате имеет важное значение, влияющее на работоспособность всей сливной системы.

Для того чтобы понять, как устроен унитаз, стоит определиться с его основными составляющими:

• Смывное устройство для унитаза, то есть сам сифон и его элементы;
• Корпус устройства;
• Сливной бачок, который имеет множество разновидностей и типов.

Каждая составляющая данного элемента быта имеет свою инструкцию по подключению и использованию. К примеру, сам унитаз подключается к канализационной системе, что и позволяет отводить нечистоты в положенное место. Сливной бачок подключается не только к устройству, но и к подаче холодной воды, что требуется для организации сливной системы.

Важно! При проведении монтажных работ и подключении необходимо строго следовать инструкциям, чтобы не нарушить основные принципы работы устройства.

Унитаз в виде воронки – оптимальный вариант

Воронкообразные унитазы считаются самыми распространёнными и практичными, что и требуется от изделия данного типа. Подключение к сливному сифону производится в нижней части конструкции, что позволяет скрыть все канализационные элементы от посторонних глаз. Кроме всего прочего, такие типы унитазов оснащены дополнительными устройствами, способными повысить качество и интенсивность смыва нечистот.

Сливное устройство для унитаза данного типа имеет довольно простую конструкцию. Подключить его можно без специальных навыков и инструментов. Как правило, сама сливная система в туалете монтируется до того момента, как выбирается сам унитаз. Именно по этой причине все типы данного устройства имеют стандартную систему подключения.

Сливной бачок – самый сложный элемент унитаза

Нельзя представить себе унитаз без сливного бачка. Именно этот элемент системы является самым сложным в своей конструкции, если не принимать во внимание устройство арматуры унитаза. Сливной бачок – это своеобразная чаша, в которую набирается вода, нужная для выполнения сливного процесса.

Набор воды в сливной бачок производится и контролируется при помощи специальной системы, состоящей из поплавка и регулируемого клапана на подачу воды. Когда поплавок достигает определённого уровня, простейшая механическая система закрывает клапан на подаче воды в бачок.

Важно! Ни в коем случае нельзя самостоятельно вмешиваться в работу данного устройства, если у вас нет соответствующих навыков. Это может привести к неисправности всей сливной системы.

устройство, регулировка системы, инструкция, видео и фото

Система слива для унитаза – это механизм, который монтируется внутри бачка. Чтобы пользоваться унитазом было удобно, сливной механизм должен быть правильно подобран, установлен и настроен. Именно этим вопросам и будет посвящена статья.

Эта система отвечает за подачу и слив воды

Описание системы

Принцип работы

Устройство сливного бачка не отличается сложностью. Бачок представляет собой емкость, внутри которой находится механическая запорная система.

Эта система выполняет такие функции:

• контролируемый слив воды из бачка;
• наполнение бачка водой после слива;
• прекращение поступления воды в бачок после его заполнения на определенном уровне.

Слив воды обеспечивается работой специальной арматуры

Механизм сливного бачка унитаза функционирует так:

1. Через наливной клапан в днище или стенке бачка вода поступает в емкость.
2. По мере заполнения емкости активируются контрольные устройства (поплавки, клапаны и т.д.). Как только уровень воды в бачке достигает установленного значения, подача прекращается. Для этого выполняется блокировка наливного клапана.

Так работает слив

3. Когда нам необходимо выполнить слив, мы нажимаем кнопку на бачке или тянем за рычаг. В результате открывается сливной клапан в днище, и вода поступает в чашу унитаза.

Сливной клапан с тягой в виде цепочки открывает сливное отверстие для воды

4. Аналогично работают бачки с двумя кнопками. Нажимая на меньшую, мы выпускаем только часть воды из резервуара, а нажимая на большую, обеспечиваем полный слив. Это способствует экономии жидкости, потому большинство современных моделей оснащается именно такими двухкнопочными механизмами.
5. После слива уровень воды понижается, активируются контрольные устройства, и впускной клапан снова открывается.

По большому счету, так работают все системы слива/набора воды, вне зависимости от их конструкции. Нюансы, конечно, есть, но если вы поймете общий принцип, разобраться с незнакомой арматурой вы, скорее всего, сможете довольно быстро.

Основные элементы

Схема устройства простейшего бачка

Сливная система двойного действия: и слив, и перелив в одном устройстве

Для того чтобы вся система подачи воды функционировала так, как я описал выше, необходимо взаимодействие нескольких деталей. У разных механизмов они могут выглядеть по-разному, но в целом набор достаточно типичен.

Он включает:

Наливной клапан с поплавком и нижним подводом

1. Наливной (впускной) клапан. Представляет собой патрубок с резьбой, который вставляется в отверстие днища или боковой стенки бачка. Наличие резьбы позволяет прижимать патрубок к стенке емкости с помощью гаек, обеспечивая герметичность. За открывание/закрывание просвета, через который поступает вода, отвечает запорный механизм, связанный с коромыслом.

Так работает клапан: желтым показано коромысло, красным – запорный элемент

Разные принципы действия клапанов

2. Коромысло – рычаг, приводящий в движение механизм впускного клапана. Свободный конец коромысла крепится либо к поплавку (пластиковая герметичная емкость), либо к контрольному клапану. Когда срабатывает этот клапан или всплывает поплавок, коромысло приподнимается и перекрывает просвет в наливном клапане, и наоборот.
3. Сливное отверстие в обычном состоянии перекрывается сливным клапаном. Он представляет собой плоскую или полусферическую эластичную прокладку, соединенную шарнирным креплением с несущей частью.

Вариант сливного клапана с эластичной частью

4. Сверху расположен кнопочный или рычажный механизм, который управляет работой сливного клапана. При использовании его несущая часть поднимается (в качестве тяги используется либо цепочка, либо рычаг, либо пластиковая рама), открывая отверстие. Вода поступает в чашу с достаточно большой скоростью, и все содержимое смывается в канализацию.

Двойная кнопка – для большого и малого слива

Эти элементы могут быть скомпонованы по-разному. У старых моделей системы набора воды с контролем перелива и системы смыва с управляющими рычагами/кнопками монтировались отдельно. Современная арматура обычно выпускается единым комплексом. С одной стороны, ставить и настраивать ее легче, но с другой – серьезно усложняется ремонт.

Разновидности и их выбор

Удобный слив для унитаза очень важен для комфортного использования устройства, потому выбирать модель желательно достаточно придирчиво. Есть несколько факторов, на которые стоит обратить внимание.

Нижний подвод воды

Первый фактор – размещение наливного клапана:

• нижнее – патрубок располагается в днище сливного бачка. За герметизацию отвечает пара прокладок;
• боковое – патрубок с клапаном заводится в бачок через отверстие в боковой стенке, расположенное почти под крышкой. При этом место входа делается условно-герметичным, потому что вода до него обычно не доходит.

Вариант с боковым подключением

С точки зрения эффективности и комфорта я бы рекомендовал модели с нижним подключением. Они не так сильно шумят при заполнении, кроме того, у запорных клапанов подобной конфигурации выше надежность. Слабым местом является прокладка, так что за герметичностью нужно следить очень внимательно.

Далее – пусковое устройство:

Витражная модель с рычагом и цепочкой

• старые модели оснащаются рычагом, к которому обычно крепится цепочка или шнур с ручкой. Среди современных изделий такая компоновка встречается только у унитазов, стилизованных под старину;
• кнопка – универсальное решение для всех массово выпускаемых бачков. Плюсом является относительно небольшой ход, который при этом позволяет контролировать объем сливаемой воды;
• двухрежимный бачок комплектуется двухкнопочной системой. В ней одна кнопка отвечает за опустошение части резервуара, вторая – за полый слив. Система более экономична, но и более капризна – и настраивать, и чинить ее сложнее.

Кнопочная система двухрежимного унитаза

Здесь выбор вполне очевиден – кнопочный либо двухкнопочный вариант.

Наконец, обращаем внимание на механизм контроля перелива.

Здесь выбор куда обширнее, но с точки зрения простого «пользователя» можно выделить два варианта:

Простейший поплавковый клапан

• поплавковая система – запорный клапан управляется коромыслом или рычагом, связанным с поплавком.
• мембранная система – при заполнении бачка вода воздействует на мембранный узел, который приводит в действие запорный механизм.

Впускной клапан с рычагом

Несмотря на то, что многие производители сантехники в последнее время устанавливают именно мембранную систему, я бы порекомендовал от нее отказаться.

Да, работает она неплохо, но есть два нюанса:

1. Мембрана выходит из строя непредсказуемо, потому в один «прекрасный» момент блокировка перелива может просто отключиться. Если у вас в туалете хорошая звукоизоляция и журчание вы не услышите, то последствия будут серьезными.

Фото мембраны впускного клапана

2. При выходе механизма из строя починить его довольно сложно даже при наличии новой мембраны. После замены изношенного элемента регулировка занимает очень много времени, но и это не дает гарантии, что мембранный клапан будет срабатывать в 100% случаев.

Ни для кого не новость, что устройство водоотдачи способно к поломке. Для такой ситуации в конструкции сливного механизма бачка унитаза имеется перелив. Как только вода превысит обозначенный уровень, она начнет перетекать в соответствующую трубку и напрямую через чашу выйдет в канализацию. Устройство продумано так, что жидкость не сможет вытечь из бака. Если данное переливание сработает, то приведет к росту данных счетчика ХВС, но самое главное – позволит предотвратить потоп. Спуск воды унитаза по своей конструкции подразделяется на горизонтальный и круговой.

Горизонтальный подразумевает подачу воды единым потоком по одной грани чаши и является классическим вариантом исполнения.

Круглый спуск предполагает образование струи вкруговую, начиная с обвода чаши и считается лучшим по всем пользовательским характеристикам.

Оптимальный выход в такой ситуации – менять не мембрану, а всю арматуру целиком, пусть и на более дешевую поплавковую.

Обслуживание бачка

Установка механизма

При необходимости сливной механизм можно установить в бачок своими руками. Делается это либо при замене вышедшей из строя системы, либо при покупке отдельно бачка и отдельно – арматуры.

Работы в этом случае выполняются по такому алгоритму:

Впускной и сливной механизмы для замены

1. Для замены приобретаем арматуру, подходящую к нашей модели бачка. Важнейшими параметрами являются расположение впускных отверстий (верхнее или боковое), их размеры, размер отверстия для слива и общие габариты. В идеале желательно брать механизм для той же модели – он точно будет работать.
2. Теперь перекрываем воду и нажимаем на кнопку слива, чтобы удалить все, что осталось в бачке.

Утапливаем кнопку и выкручиваем фиксирующее кольцо

3. Кнопка слива для унитаза аккуратно выкручивается, после чего мы получаем возможность снять крышку.
4. Отсоединяем шланг подачи воды.
5. Откручиваем гайки, фиксирующие заливной патрубок. Саму деталь вынимаем из отверстия.

Демонтаж впускного клапана

Для конструкций с нижней подачей воды желательно подставить под отверстие небольшую емкость. В нее будет стекать жидкость, которая собирается на дне бачка и не выходит в слив.

6. Демонтируем внутреннюю часть арматуры, извлекая ее из бачка.

Вынимаем внутреннюю часть арматуры, выкручивая ее из крепления

7. Отвинчиваем болты, которыми бачок крепится к чаше унитаза и снимаем его. Демонтируем нижнюю часть сливной системы и герметизирующие прокладки.

Снятие бачка

На этом разборка закончена. Теперь можно протереть внутреннюю поверхность бачка и отверстия в чаше для удаления налета. Заодно стоит прочистить каналы в боковых частях чаши, обеспечивающие распределение сливаемой воды – они могут забиваться мусором и известковыми отложениями. Обычно добраться до этих место не получается, а здесь такая возможность!

Инструкция по монтажу сливного механизма предполагает выполнение работ в обратной последовательности:

Прокладка бачка на чаше

1. В отверстие устанавливаем нижнюю часть сливной системы с герметизирующими прокладками.
2. Ставим на место бачок, выравниваем его и фиксируем крепежными болтами.

Возвращаем бачок на место

Некачественные болты при длительной эксплуатации могут ржаветь. Детали с признаками коррозии стоит заменить новыми.

Фиксация болтов

3. Устанавливаем внутреннюю часть сливного механизма, закрепляя ее на сливном отверстии.
4. Наливной клапан вставляем в отверстие в боковой стенке либо днище бачка и фиксируем гайкой с герметизирующими прокладками.

Подключение шланга подачи воды

5. К выводному патрубку наливного клапана присоединяем шланг подачи воды. Включаем воду и проверяем, как работает система.
6. Настраиваем работу механизма, при необходимости регулируя высоту перелива (примерно на 20 мм ниже верхнего отверстия) и длину штанги, соединяющей слив с кнопкой.

Ставим сливной клапан в центральные отверстие

7. Если слив, набор и контроль перелива функционируют правильно, а в местах крепления не появляются протечки, ставим на место крышку. Фиксируем крышку на бачке, завинчивая кнопку.

Конечно, различия в моделях могут обуславливать отступления от этого алгоритма. Но, в то же время, большинство бачков устроены именно по такой схеме, потому в 95% случаев именно так происходит монтаж арматуры унитаза.

Исключение составляют встроенные модели, у которых сливной механизм с бачком располагаются в стене. Если у вас именно такое устройство, и оно демонстрирует признаки неисправности, самым правильным решением будет обратиться к специалисту!

Устранение неисправностей

Несмотря на то, что цена арматуры для сливного бачка относительно невысока, в ряде случаев можно обойтись без ее замены. Для этого достаточно выполнить относительно несложные ремонтные мероприятия или обойтись покупкой одной-двух деталей.

При выявлении неисправности проще всего открыть крышку бачка, получив доступ к его внутренностям, и посмотреть, что, собственно, работает не так, как надо. Если система вам хоть приблизительно знакома, то для понимания причин достаточно пару раз слить-набрать воду.

Менять можно или весь клапан, или только поплавок

Такая ситуация исправляется регулировкой штанги или заменой мембраны

Кроме того, для быстрой диагностики и устранения неисправностей можно воспользоваться таблицей:

Для устранения протечки нужно либо подтянуть гайку, либо поменять прокладку

Схема регулировки сложных сливных механизмов

Заключение

Механизм слива воды в унитазе – не самая сложная конструкция. Советы и иллюстрации в этой статье помогут вам разобраться, как он работает, как его устанавливать а при необходимости – чинить. Видео в этой статье содержит более наглядную информацию, а вопросы вы можете задать в комментариях.

Внутренности сливного бачка унитаза – устройство и ремонт

Туалетный бачок – это неотъемлемая часть данного сантехнического устройства, без которого оно просто теряет смысл своего предназначения. Внутренности сливного бачка унитаза позволяют удалять продукты жизнедеятельности человека подачей дозированной порции воды и снова наполнять емкость.

Оценить в полной мере важность данного сантехнического оборудования в туалете можно только в том случае, когда унитаз сломался и пользование им невозможно.

На нашем сайте есть отличная статья о том закрыть трубы в туалете пластиковыми панелями

Сливной бак- внутреннее строение

В процессе усовершенствования разрабатывались и применялись множество конструкций этих изделий. По месту расположения сливные баки можно классифицировать следующим образом:

1. Верхний – располагается на высоте от приблизительно полутора метров над чашей унитаза, вода подается по трубе после воздействия на висячую ручку. Потянув за нее, открывают сливной клапан, и порция воды поступает в чашу.

2. Скрытый. Емкость размещается в нише, которую устраивают в стене помещения. Пусковая кнопка при таком варианте располагается на вертикальной плоскости перегородки (дверки). Их обычно изготавливаются из пластмассы.

3. Компактный бачок крепится непосредственно на чашу унитаза. Для этого на нем предусмотрена специальная полочка с отверстиями. Крепление производится винтовыми деталями, для фаянсовых изделий они изготавливаются из пластика.

Бачки для унитаза могут изготавливаться из различных материалов:

1. Чугун. Литые изделия из этого материала являются первоначальными способами производства бачков для унитазов. В настоящее время их применение не актуально, но спрос все же остается поэтому они до сих пор производятся. Изделия из чугуна часто оформляются декоративными литыми элементами. Сам по себе материал долговечен и надежен. (См. фото 2.)
2. Керамика. Самый популярный материал для производства сантехники в настоящее время. Изделия получаются достаточно прочными с чистой гладкой поверхностью, которая легко поддается мойке и чистке. Не рекомендуется для этого использовать порошки и пасты с абразивами.

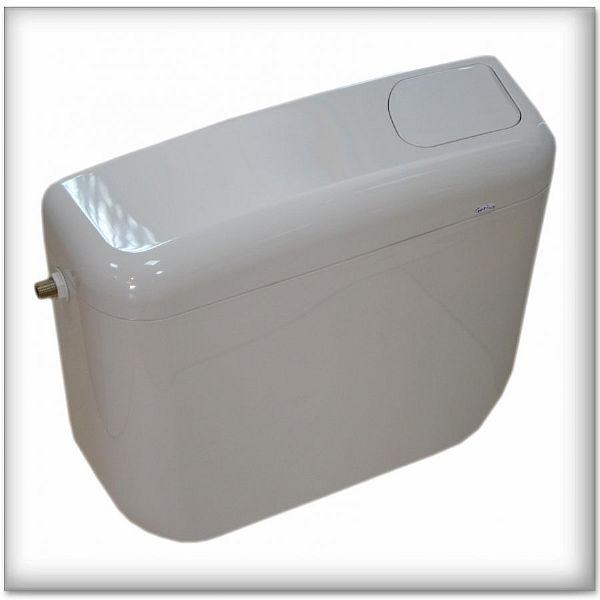

3. Пластиковые. Данные сантехнические приспособления производятся способом штамповки из различных полимеров. Преимуществом является высокая точность изготовления, когда доработка механическим способом практически не требуется.

Изделия из полимерных материалов используются, как правило, для скрытой установки, поэтому их ширина меньше, чем у изделий из других материалов.

Внутреннее строение сливного бака

На сегодняшний день рынок строительных материалов заполнен массой различных изделий по материалу и внутренней начинке. При желании можно найти и сантехнику устаревших конструкций, если таковая понадобится.

Конструктивные исполнения внутреннего устройства спускных бачков практически одинаковые с незначительной разницей у различных поставщиков:

1. Механизмы, включающие в себя стоп-кнопку. Вода будет сливается до тех пор, пока она нажата или не вытечет весь объем. Если отпустить кнопку раньше по мере очистки чаши унитаза, жидкость перестает вытекать в нее.
2. Сливные устройства с двумя кнопками. При нажатии одной из них выливается весь объем воды, а при использовании второй выливается часть жидкости в зависимости от регулировки расхода. Кнопки спутать невозможно – они разного размера. Они появились на рынке сравнительно недавно и это связано с необходимостью экономии водных ресурсов и, как следствие, собственных денег.
3. Двух режимные сливные механизмы.

Отличаются бачки и по характеру смыва:

• прямой – при этом вода в чашу течет непосредственно из бачка, по одному направлению;
• обратный – вода при смыве может менять направление притока, что более эффективно очищает чашу унитаза, правда при этом создается шум.

Типовая схема устройства бачка унитаза напоминает обыкновенный гидрозатвор, включающий в себя поплавок и систему рычагов. При использовании кнопки или тяги (для штоковых механизмов), вода льется сверху вниз, очищая чашу унитаза.

При этом поплавок опускается вниз и, через систему рычагов, открывает впускной клапан, через который вода из водопроводной сети попадает в емкость, наполняя ее для последующего пользования.

Внутренности для сливного бачка включают в себя:

1. Впускной клапан.
2. Поплавок.
3. Сифон.
4. Систему рычагов для перемещения деталей и узлов механизма.

Впускной клапан

Этот узел у различных производителей представлен множеством конструктивных решений, но суть для всех одна: это приводной клапан на системе водопровода, работающий под воздействием усилия от поплавка.

По мере наполнения поплавок поднимается вверх и рычагом смещает поршень наружу, постепенно перекрывая патрубок. При этом вода течет все медленнее и при полном перекрытии сечения, ее поступление в емкость прекращается.

Поплавок

Это изделие представляет собой резиновую или пластиковую емкость, назначение которой в соответствии с названием – плавать. При этом через металлический рычаг он открывает и закрывает впускной клапан.

Сифон

Это устройство для залпового сброса воды  из бачка в чашу унитаза. Сифон для бачка унитаза активизируется при нажатии на спускную кнопку, в результате чего в воздушной камере создается разрежение.

Под его воздействием вода активно выкачивается из бака до полного опустошения.

Переливное устройство – распространенные поломки и их ремонт

Нормальным является заполнение бачка на 80 % от всей емкости. Это достигается регулировкой впускного клапана, вернее положения поплавка.

Однако возникают ситуации, когда в работе запирающего устройства возникает неисправность и бачок унитаза переполняется. В таком случае переполнение емкости неизбежно и вода выливается на пол.

Чтобы избежать такой ситуации в емкость устанавливается переливная труба, выходящая в слив. При повышении уровня жидкости сверх нормы, она вытекает через трубу в слив, предотвращая затопление помещения.

Смотреть видео

Однако такая ситуация, когда вода вытекает из бачка без остановки, является признаком неисправности и поводом для немедленного вмешательства для ее устранения. Учитывая современные тенденции в производстве сантехники, по всей видимости, не придется восстанавливать работоспособность сломавшегося узла, а необходимо заменить его полностью.

Но замененный узел все же придется разобрать, чтобы понять почему он вышел из строя и устранить причину. Например, установить внутренний фильтр тонкой (грубой) очистки на входе в бачок.

Другой причиной постоянного пролива воды может стать нарушение герметичности запирающего механизма по причине износа прокладки. Ее нужно просто заменить.

Вообще, протечка воды в  унитаз является типовой поломкой этого прибора. Одной из причин может быть повреждение или износ внутренностей мембраны сифона сливного бачка. При такой неисправности потребуется замена мембраны сифона, и сделать это можно в следующей последовательности:

1. Слить воду из емкости. Для предотвращения заполнения емкости через впускной клапан, поплавок нужно, каким либо способом закрепить в верхнем положении, а лучше перекрыть шаровый кран на отводе водопровода.
2. Отвернуть гайку, фиксирующую сливную трубку.
3. Ослабить гайку сифона, расположенную у основания на выходе из емкости.
4. Сифон отсоединить от рычага спуска жидкости и вынуть его.
5. Снять мембрану и заменить ее аналогичной.

6. Сборку механизма произвести в обратном порядке.

Во время работы необходимо осмотреть и другие внутренности для унитаза и поправить, где это необходимо. По окончании работы нужно заполнить бачок и произвести несколько пробных спусков воды, чтобы убедиться в устранении неисправности.

Также необходимо проверить все стыки в системе на предмет обнаружения протечек. Если таковые обнаружатся – принять меры для их устранения. Когда сделать это не удается – необходимо приглашать квалифицированного сантехника для устранения протечек.

Что делать, если не наполняется бак унитаза

Смотреть видео – что делать если не набирается вода
[sociallocker]

Это одна из типичных неисправностей системы смыва в унитазе. При ее возникновении не стоит бежать в магазин за новым бачком. Попробуем разобраться в ситуации самостоятельно, действуя по следующему алгоритму.

• Снять крышку.
• Проверить положение поплавка. В ряде случаев причиной неисправности является его перекос, препятствующий перемещению внутри емкости. Необходимо восстановить положение, заполнить бачок и сделать пробный спуск жидкости.
• Проверить наличие воды в системе водопровода на других консолях.
• Перекрыть кран на вводе и отвернуть шланг подключения. Осмотром убедиться в том, что он не засорен.
• Осмотреть отверстие в корпусе впускного клапана, при необходимости прочистить от загрязнения гвоздем или упругой проволокой.
• Проверить ход поршня, если он тугой, необходимо извлечь и прочистить поверхность этой детали, добиваясь свободного перемещения в корпусе.

По окончании этих работ надо собрать систему обратно и произвести пробное наполнение бака два – три раза. Как правило, таких действий достаточно для устранения неполадки. Если наполнения емкости по-прежнему не происходит – придется навестить магазин сантехники и купить новый клапан.

Установка производится в обратном порядке. Одновременно с этим советуем купить и установить фильтры для очистки водопроводной воды и установить их сразу за водопроводным краном.

Установление факта, что сломался бачок унитаза не должно приводить человека в шок. Большинство неисправностей можно устранить своими руками. Если это не удается, вызывайте аварийную службу – за определенную плату они легко устранят любую неполадку.

Монтаж и замена арматуры

«Ничто не вечно под луной», это в полной мере относится и к сливным устройствам для унитазов. Рано или поздно приходится приступить к замене арматуры, то есть внутреннего устройства бачка. Принимая решение о выполнении работ своими руками, надо учесть рад обстоятельств:

1. Сама потребность в замене предполагает значительный срок службы своего устройства. Поэтому, отправляясь за покупкой внутренностей, надо хотя бы примерно знать возраст устройства.
2. Производителей сантехники множество и каждый из них вносит свои конструктивные особенности в устройство. Поэтому нужно знать еще и автора изделия.
3. Необходимость в починке и выполнение ее самостоятельно требует определенных знаний и навыков, а также наличие специального инструмента.

Монтаж внутренностей сливного бачка – кропотливая работа, сравнимая со сборкой нового изделия, поэтому отнестись к ней надо максимально внимательно и ответственно. В противном случае могут образоваться течи, устранение которых весьма хлопотно.

Видео – замена арматуры
[sociallocker]

Следует помнить, что внутренности бачка могут представлять собой довольно сложные и хрупкие конструкции, поломка которых при неправильной установке весьма вероятна.

Различие во внутренностях арматуры различных производителей может зависеть от способа подачи воды. Различают такие особенности.

• Боковая подача жидкости предусматривает расположение внутренностей в верхней части бачка, что характерно для отечественных изделий. Такая система наиболее экономична, но подача жидкости сопровождается заметным шумом. В более престижных моделях вода подается по трубке, конец которой опущен на дно и заливка производится тихо.
• Устройство для подачи воды снизу чаще всего встречается на моделях зарубежного производства, но в последнее время попадаются и на отечественных изделиях.

Сливные устройства срабатывают при подтягивании рычага вверх или при нажатии кнопки, которых может быть две для различной дозировки воды при смыве.

Каких принципов нужно придерживаться при ремонте

Смотреть видео – внутреннее устройство и принцип действия
[sociallocker]

1. Нужно перекрыть кран на трубе водопровода перед впускным клапаном.
2. Снять крышку. Возможно, для этого понадобится отвернуть фиксатор в виде кнопки, расположенный обычно на левой стенке емкости. Отвернуть фиксирующий винт и снять крышку, получая доступ к внутренностям бачка.
3. Осмотреть арматуру для выявления изношенных или сломанных элементов.

Внутри арматуры для наполнения находится мембранный клапан или поршневой затвор. Любое из этих исполнений чувствительно к мелкодисперсным загрязнениям, всегда присутствующим в водопроводной воде.

Оседая на стенках труб и любых поверхностей, с которыми она соприкасается, эти загрязнения препятствуют работе механизмов арматуры. Структура этого осадка очень прочна, и удаляется она только механическим путем.

Если на входной трубе не установлены фильтрующие устройства, периодическая замена арматуры неизбежна. Можно отказаться от кнопочного механизма слива в пользу штокового.

Для установки нового механизма в бачке нужно сначала извлечь старый. Это можно выполнить, проворачивая его по часовой стрелке до полного вывода из зацепления. При этом не следует применять чрезмерных усилий, если место крепления сломается, извлечь его будет проблематично.

Новая арматура должна соответствовать бачку по размерам, на это нужно обращать внимание при покупке.

Смотреть видео

Нужно также обращать внимание на правильную установку уплотняющих элементов – прокладок. Их размещение с перекосом может привести к возникновению дополнительных нагрузок и, со временем, к образованию трещин в корпусе, что губительно для керамических изделий.

При установке крепежа к нему нельзя применять чрезмерных усилий, чтобы не создавать дополнительных нагрузок.

Установка внутренностей бачка не представляется как сложная операция. Ее вполне можно выполнить собственноручно.

Заключение

Основным требованием при эксплуатации таких сантехнических изделий является постоянный надзор за их работой. Любое отклонение от нормы свидетельствует об определенных изменениях в начинке прибора и нужно четко понимать последствия таких изменений.

Самыми опасными явлениями являются ситуации, когда вода переливается выше допустимого уровня. Это чревато затоплением соседей снизу и реальными немалыми затратами на устранение последствий.

Смотреть видео

В настоящее время на рынке сантехники появились устройства для подключения унитаза непосредственно к водопроводу. При этом отпадает необходимость в бачке как таковом. Следует думать, что будущее за изделиями такого рода.

Из каких материалов делают унитазы

Обычно унитазы вне зависимости от их качества рассчитаны на срок службы от 15-20 лет и выше, поэтому неудивительно, что кто-то еще не сталкивался с выбором и покупкой такого сантехнического изделия, пользуясь тем, что есть. Но рано или поздно наступит момент, когда придется искать подходящий унитаз, и тогда, возможно, вам придется изучить большое количество информации о производителях, ценовых категориях и провести немало времени, сравнивая параметры разных унитазов.

Особое внимание рекомендуем уделить внимание материалам, из которых изготавливаются современные унитазы. Все мы привыкли к стандартным керамическим изделиям, но существуют и другие, более долговечные и практичные материалы, и все они имеют как свои преимущества, так и недостатки.

Фаянс и фарфор

Самыми распространенными и многочисленными являются унитазы из керамики: это фарфоровые и фаянсовые изделия. Обе эти категории относятся к одной группе и имеют свои особенности. Так, фаянсовый унитаз будет стоить дешевле фарфорового аналога, при этом по прочности такие унитазы будут примерно одинаковыми.

Раньше фаянсовая сантехника не отличалась особой прочностью, но сравнительно недавно многие производства стали применять новейшие технологии обжига, который состоит из нескольких этапов. В результате повышается не только прочность материала, но и уменьшается его пористость, благодаря чему грязь в такую поверхность меньше въедается.

Но фаянс все же остается хрупким по сравнению с фарфором, который к тому же значительно меньше впитывает не только грязь, но и посторонние запахи. Что касается срока службы – фаянсовый унитаз рассчитан в среднем на 35 лет эксплуатации, в то время как унитаз из фарфора способен прослужить от 50 лет и больше.

Сталь и металл

Это «интересна» категория, которая вызывает среди потребителей немало споров. Казалось бы, металлические, стальные и изготовленные из сплавов изделия имеют свои преимущества:

• они устойчивы к механическим воздействиям и повреждениям;
• их легко чистить, так как грязь в них почти не въедается;
• при изготовлении унитазов из таких материалов легче придать изделиям разные формы;
• с точки зрения дизайна металлические унитазы выгоднее смотрятся в нестандартных и авангардных интерьерах.

Но при этом такие изделия не пользуются особой популярностью среди российских потребителей, и в первую очередь низкий спрос на них обусловлен высокой стоимостью. К тому же такая сантехника имеет «казенный» вид, так как многие еще помнят те времена, когда чугунные унитазы и писсуары были неотъемлемой частью общественного туалета.  Металлические унитазы также отличаются высоким уровнем производимого шума.

Большинство современных унитазов этой категории изготавливаются из армированной нержавеющей стали, которая легко чистится и отличается высокой прочностью, а дополнительное никелевое или хромированное покрытие таких изделий гарантирует сохранение его товарного вида в течение долгого времени и защищает его от повреждений. Стоимость таких изделий может быть примерно в три раза выше, если сравнивать с традиционной керамикой.

Встречаются на рынке сантехники и дешевые чугунные изделия. Чугун имеет только одно достоинство: такие унитазы служат очень долго. Но в настоящее время такие изделия трудно найти, так многие производители уже давно отказались от такой продукции. Во-первых, чугун быстро темнеет и покрывается грязью, кроме того – это очень тяжелый материал, что вызывает определенные затруднения в процессе монтажа.

Унитазы из камня

Сантехника из натурального и искусственного камня – последняя тенденция в оформлении интерьеров санузлов. Такая сантехника относится к высшему, самому дорогому сегменту, но наряду с практичностью такие унитазы отличаются необычным внешним видом.

Сегодня такие унитазы изготавливаются из многих разновидностей камня:

• гранит;
• мрамор;
• травертин;
• оникс;
• полимербетон.

Такие изделия являются элитными, стоят очень дорого, и в свободной продаже встречаются очень редко, так как из-за небольшого спроса и высокой стоимости многие производители предпочитают делать эти унитазы на заказ, исключая серийное производство.

Помимо высокой стоимости унитазы из камня имеют еще один недостаток: это высокая пористость, из-за которой такие изделия трудно назвать гигиеничными. Они быстро впитывают грязь и запахи, а потому требуют постоянного и тщательного ухода На этом фоне литые унитазы из искусственного камня выгодно отличаются от натурального материала, а внешне эти две категории практически не отличаются.

Пластиковая сантехника

Пластиковые сантехнические изделия имеют очевидные преимущества перед унитазами из других материалов:

1. Пластиковые унитазы – это компромисс между малым весом и высокой прочностью. Они изготавливаются из специального сантехнического акрила, который покрывается стекловолокном и смолами, которые не только защищают поверхность от повреждений, но и придают унитазу антибактериальные свойства, исключая впитывание жидкостей и грязи в поры.
2. Вне зависимости от того, имеет ли такой унитаз оригинальную форму и конструкцию или изготовлен в стандартном исполнении, это изделие будет иметь более низкую стоимость, если сравнивать с другими материалами.
3. В отличие от камня, который может выгорать на солнце, пластик для изготовления сантехники такого недостатка не имеет.

К недостаткам можно отнести меньшую прочность по сравнению с керамикой. Сильное физическое воздействие может привести к деформации и поломке самого унитаза или повреждению его поверхности, так как акрил требует бережного обращения (особенно при чистке).

Также производители пластиковых всегда изделий предупреждают о том, что такие унитазы не переносят высокого температурного воздействия. Например, если случайно прикоснуться к пластику окурком – на изделии останется заметный след.

У многих пластиковые унитазы ассоциируются с общественными пластиковыми туалетами, но в действительности этот материал используется и для производства дорогих элитных моделей, а пластик при этом применяется многослойный и высокопрочный.

Крайне редко в продаже встречаются эксклюзивные стеклянные и даже деревянные модели, о которых из-за низкого распространения нечего сказать кроме того, что стоят они дороже остальных сантехнических изделий.

Понравилась статья? Поделитесь с друзьями!
