Стропильная система мансардной крыши: устройство, схемы, монтаж

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Треугольная и пятиугольная стропильнвя система мансардной крышиТреугольная и пятиугольная стропильнвя система мансардной крыши

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

  • Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
  • Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Распространенные схемы стропильной системы мансардной крышиРаспространенные схемы стропильной системы мансардной крыши

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Высота потолка в схеме стропильной системы мансарды
Высота потолка в схеме стропильной системы мансарды

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Как устроить мансарду на чердаке обычной скатной крышиКак устроить мансарду на чердаке обычной скатной крыши

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

  • Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
  • Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

Стропильная система мансардной крыши: чертежи двух вариантов Стропильная система мансардной крыши: чертежи двух вариантов

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

Схема стропильной системы двухскатной мансардной крышиСхема стропильной системы двухскатной мансардной крыши

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда – порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Схема мансардной стропильной системы с выносом стропилин за стену
Схема мансардной стропильной системы с выносом стропилин за стену

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

  • Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
  • По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
  • От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
  • Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
  • Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
  • По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
  • Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
  • На установленные опоры укладываем прогоны – доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
  • Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
  • Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
  • Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
  • По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
  • Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
  • Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
  • Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
  • Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
  • Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
  • Сооружаем верхний ярус стропильной системы.
  • Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Устройство стропильной системы мансардной крыши по шагам Устройство стропильной системы мансардной крыши по шагам

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Схема устройства стропильной системы мансардной крыши блочного типаСхема устройства стропильной системы мансардной крыши блочного типа

Процесс устройства блочной мансардной крыши:

  • По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
  • Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
  • Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
  • Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
  • Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
  • Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
  • Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
  • Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
  • Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
  • Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Устройство стенок стропильной системы для мансардной крышиУстройство стенок стропильной системы для мансардной крыши

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Как быстрее провести устройства стропильной системы мансардной крышиКак быстрее провести устройства стропильной системы мансардной крыши Завершающие этапы устройства стропильной системы мансардыЗавершающие этапы устройства стропильной системы мансарды

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Схема и последовательность устройства дощато-гвоздевой стропильной системыСхема и последовательность устройства дощато-гвоздевой стропильной системы

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

  • Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
  • Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
  • Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Как сделать чертежи стропильной системы мансардной крышиКак сделать чертежи стропильной системы мансардной крыши

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

Строительство мансардной крыши и соединение бруса фото — Сайт о даче

Строительство мансардной крыши своими руками

Строительство мансардной крыши своими руками

Мансарда – это чердачный этаж, служащий, как правило, местом для получения дополнительного жилого помещения, образованного под высокой крышей с окнами. В общем, – это отличный способ за невысокую стоимость увеличить площадь дома.

Содержание статьи:

Выбор оптимальной формы крыши

Огромное значение имеет, какая геометрическая форма будет у вашей крыши. Мансардная крыша может быть различных форм:

  • ломаная;
  • симметричная;
  • асимметричная;
  • расположенная по всей ширине здания;
  • расположенная по одну сторону здания.

Разные формы мансардной крыши имеют свои преимущества, и недостатки.

В первую очередь, следует определиться, для каких именно целей мансардную крышу вы планируете использовать. Ломаная мансардная крыша позволяет построить дополнительную, просторную жилую комнату, углы выходят наружу, что не доставляет дискомфорт проживающему. Но при этом, нужно произвести все инженерные расчеты возможности возведения такой крыши, эта конструкция давит на всю конструкцию.

Схема ломаной конструкции

Схема ломаной конструкции

Если мансарда предполагается для хозяйственных нужд, то выбор достаточно остановить на облегченной, например, симметричной конструкции.

Схема угловой симметричной крыши

Схема угловой симметричной крыши

При выборе формы мансардной крыши необходимо также учитывать и общее архитектурное оформление всего дома для того, чтобы добиться их гармоничного сочетания.

Составление проекта крыши

После того, как выбор формы сделан, необходимо подготовить проект, который будет представлять собой подробный чертеж предполагаемой конструкции: форму и все основные узлы. В проекте предусматривается наличие окон (наклонные, вертикальные), дверей и так далее.

На основании проекта выполняется расчет всех необходимых материалов и их количество, инструментов для выполнения работы. Стадия проектирования предполагает подбор кровельного и изоляционного материала.

Выбор кровельного материала

Выбор материалов для кровли в первую очередь зависит от климатических условий, где расположено основное строение, для которого подбирается крыша. Также, выбор материала напрямую зависит от ваших финансовых возможностей. Качественный материал обеспечит долговечность крыши, а также эстетичный внешний вид.

Мансардная крыша все-таки должна быть выполнена из легкого материала. При достройке мансарды к существующему строению, нужно брать в учет, готов ли фундамент выдержать дополнительную нагрузку: ведь чем тяжелее материал и больше площадь мансарды, тем больше будет давление на фундамент. Для того чтобы не возлагать на фундамент больших нагрузок, чаще всего для монтажа мансарды применяют:

  • древесину;
  • тонкостенные металлические профили.

Кровельные материалы должны быть прочными, легкими и достаточно стойкими к окружающей среде. Дополнительным плюсом будет привлекательный внешний вид и разнообразие выбора подходящего цвета. Всеми этими качествами обладают такие кровельные материалы, как:

  • металлочерепица;
  • профнастил;
  • керамическая черепица;
  • полимерно-песчаная черепица.

Устройство стропильной системы

Самый сложный и ответственный этап при возведении мансардной крыши — это подготовка стропильной системы. Стропила являются главными несущими элементами всей крыши и монтируются они, соответственно, по форме крыши.

Состоит стропильная система из стропильных наклонных ног (также – стропила), вертикальных стоек и ригелей. По низу, при необходимости, она может быть «связана» горизонтально уложенными подстропильными балками.

Для начала определимся с необходимыми для возведения стропильной системы инструментами, это:

  • топор;
  • нож, ножовка;
  • молоток;
  • отвес или уровень;
  • шпагат;
  • раскладной метр или рулетка;
  • скобы и строительный степлер;
  • гвозди, саморезы;
  • металлические уголки.

Не забывайте про основной материал – дерево (для балок, стоек, брусьев), и для изоляции.

Установка каркаса для мансардной крыши выполняется на деревянные балки, если нет нижнего перекрытия.

Далее на уложенные балки устанавливаются стойки (лучше всего использовать деревянный брус). После этого делаются замеры и разметка для стоек. Стойки должны стоять четко вертикально (для этого применяется отвес). Чтобы избежать сдвига стоек, их следует укрепить, используя растяжки.

Вертикальные стойки являются основой стен мансардной комнаты (их достаточно оббить с двух сторон любыми плитами (например, гипсокартоном, ДВП, ДСП). Между плитами помещается утеплитель.

Дальше, к стойкам при помощи гвоздей, крепится верхний брус.

Следующим шагом станет установка мауэрлата, т.е. бруса (можно досок), укладываемого горизонтально по периметру наружной стены, и который служит нижней опорой стропилам.

Основная задача мауэрлата заключается в придании стойкости установленной крыше, в обеспечении надежного крепления стропил к стенам здания и вертикальной нагрузки кровли на стену здания. Мауэрлат можно расположить и по всему периметру крыши, или только лишь под стропильную ногу. Мауэрлат крепится к стене с помощью болтов, его необходимо располагать с некоторым отступом от внешнего края. Все звенья мауэрлата должны быть связаны между собой, опять же, для устойчивости конструкции.

Важно: под брус не забудьте подложить изоляцию, например, рубероид, для предотвращения гниения.

Дальнейшим действием будет установка стропильных ног, которые можно заказать подготовленными по размеру вашей крыши или распилить самостоятельно. Количество стропильных ног рассчитывается по итогу предварительной разметки по мауэрлату и стропильной рамы. Разметка наносится карандашом с учетом ширины стропил и необходимого расстояния между ними от 60 до 80 см. Закрепление стропильных ног выполняется при помощи затяжки, специальных уголков или гвоздей. Сначала устанавливаются крайние стропила, между ними натягивается шпагат, который выполняет функции уровня для остальных стропильных ног.

Крепление стропил к мауэрлату

Крепление стропил к мауэрлату

После того как все стропильные ноги установлены, приступают к их верхней стяжке, парами. Если длина крыши небольшая, тогда верх стропил достаточно обвязать с помощью растяжки (они впоследствии выполнят функцию балок потолочных). Для длинных крыш, 7 метров и более, для стяжки верха стропил необходимо будет установить коньковую балку.

Особое внимание следует уделить дополнительной обвязке обожженной проволокой всех узлов, выполняющих основные функции.

Стропильная система установлена

Стропильная система установлена

Также, на этапе установки стропильной системы, следует предусмотреть оконные проемы мансардного этажа.

Обрешетка и гидроизоляция

Перед тем, как приступить к обрешетке, стропила покрывают гидроизоляционной тканью (прикрепить ее можно скобами при использовании строительного степлера).

На гидроизоляцию сооружают обрешетку, которая обеспечит вентиляционную прослойку и служит основой для кровельного материала. Обрешетка представляет собой конструкцию из деревянных брусьев или металлических профилей, которые уложены перпендикулярно стропилам.

Обрешетка крыши

Обрешетка крыши

Брусья укладываются вплотную (расстояние между ними не более 1 см) и с разреженным шагом (расстояние несколько сантиметров). Все это зависит от выбранного кровельного материала: вплотную – для металлочерепицы и мягкой кровли, разреженно – для волнистого шифера и металлической кровли.

На обрешетку натягивается защитная пленка (ветро-, пароизоляционная). Эта пленка крепится к обрешетке: если каркас из брусьев, то пленка прикрепляется при помощи степлера; если каркас из металлических профилей – то саморезами.

Монтаж кровельного материала

Заключительным этапом внешних работ по строительству мансардной крыши является крепление кровельного материала. Технология монтажа для каждого выбранного материала имеет свои нюансы.

На этом же этапе необходимо предусмотреть установку ливнеотвода, снегоупора, а также наружную отделку окон (если необходимо, и в соответствии с дизайном всего дома).

Строительство мансардной крыши закончено, теперь можете смело приступать к внутренним работам: утепление и отделка нового помещения, интерьер.



Внутренний интерьер мансардного помещения

Внутренний интерьер мансардного помещения



Source: fundamentt.com

Читайте также

чертеж и монтаж кровли фото, видео

Мансарда своими руками фотоМансарда своими руками фото

Расширение жилого пространства в частном доме после завершения строительства вызовет массу проблем, включая перепланировку и связанные с ней затраты. Но если срочно понадобилась дополнительная комната, выход есть. Мансардная крыша своими руками, возведенная над домом, позволяет увеличить жилую площадь без достраивания дополнительного этажа.

Мансардная крыша своими руками чертежи

Мансардная крыша несколько отличается от обычной. Ее конструкция ориентирована на получение нужных объема и высоты помещения. Для достижения этой цели мансарды чаще всего делаются по двухскатной ломаной схеме.

Мансардная крыша своими руками чертежиМансардная крыша своими руками чертежи

На форму, угол наклона и конструкцию, которую имеет ломаная крыша, влияют такие факторы:

  • высота снежного покрова и максимальный уровень осадков в вашей местности – чем он выше, тем больше должен быть угол наклона скатов;
  • расчетная толщина звуко- и теплоизоляции – толстый слой утеплителя имеет приличный вес, что влечет за собой необходимость дополнительных крепежных элементов;
  • в некоторых случаях монтаж мансардной крыши своими руками предусматривает пристройку наружного лестничного марша, что также может отразиться на ее конструкции.

Технические термины и правила безопасности

Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:

  • Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
  • Деревянные брусья, образующие скат кровли, носят название стропил.
  • Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
  • Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.
Строительство кровли мансардного типаСтроительство кровли мансардного типа

При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:

  • использовать крепежный пояс;
  • тщательно закреплять леса при установке;
  • не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
  • следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
  • не оставлять незакрепленные детали на скатах крыши;
  • стараться не отвлекаться на сторонние дела при работах на высоте.

Мансарда своими руками фото: строительство каркаса

Мансардные крыши начинают строиться с основы — мауэрлата. Его укладывают по верхней части стен для связывания коробки дома и конструкции кровли. Если дом не кирпичный, а сделан из дерева, или его последний этаж венчает деревянная часть, то мауэрлатом может служить верхнее бревно или брус.

Соединение стены и основания в этом случае производится за счет больших скоб, мощных накладок, гвоздей или стяжек. В старую кирпичную кладку или бетонную стену шпильки или анкеры, на которые садится брус мауэрлата, загоняются намертво, а при постройке новой стены – монтируются в процессе кладки.

Строительство каркаса мансандрыСтроительство каркаса мансандры

Мауэрлат изготавливается только из хвойных пород дерева. Брус имеет сечение 100 — 150 квадратных сантиметров. Хвойная древесина отличается своей долговечностью, устойчивостью к нагрузкам и более высокой стойкостью к влажности воздуха.

Между мауэрлатом и стеной должна быть гидроизоляция.

Это может быть слой толстого рубероида или прочной водонепроницаемой мембраны. Благодаря гидроизоляции, крыша с мансардой будет защищена от излишней влажности и порчи древесины. При монтаже мауэрлата нужно обеспечить строгую горизонталь его поверхности. Она станет основой для выставления вертикалей и горизонталей конструкции крыши.

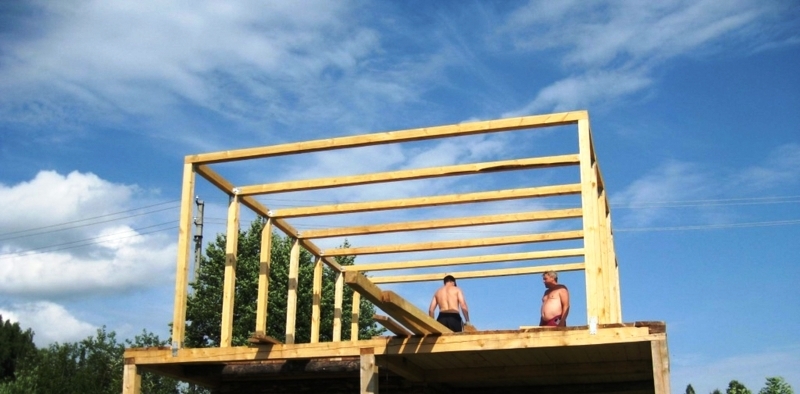

Внутренний каркас крыши

Балки перекрытия укладываются на основание так, чтобы их концы выступали за линию стены на 30-50 см. Они делаются из хвойных пород древесины, из бруса с сечением не меньше 100х200 мм. Крепление балок к мауэрлату делается стальными уголками, скобами и другим и прочными метизами.

Для большей прочности в месте соединения брусьев можно выбрать карманы углублений и проложить их одним слоем рубероида. Для обеспечения горизонтали лучше вначале уложить две крайние балки, а остальные ровнять по натянутому шнуру. Выравнивание делается путем подтесывания и подбивания под брусья небольших клиньев, деревянных прокладок.

По принятым нормам шаг между балками может колебаться от 50 до 100 см. На практике строительство мансардной крыши своими руками привязано к размерам используемых материалов, и шаг между балками подгоняют под ширину межэтажного листового звуко-теплоизолирующего материала, например, – строительной ваты. Концы, выступающие за предел стены, обрабатывают водоотталкивающими защищающими препаратами.

Внутренний каркас крышиВнутренний каркас крыши

Стойки, на которые будут опираться лаги, вертикально устанавливают на балки перекрытия. Они делаются из бруса 100х100 или 100х150 мм. Вертикальное положение стоек контролируют уровнем или отвесом. Строительство мансарды требует обязательного контроля размещения верхних концов стоек в одной горизонтальной плоскости.

Фиксирование делают временными или постоянными укосами, как в продольном, так и в поперечном направлении, по отношению к осевому сечению крыши. Для укосин берутся любые, достаточно прочные доски или обрезки тонкого бруса. В результате получится два ряда стоек, равных по высоте и параллельных между собой.

Сверху на них, в одну линию с мауэрлатом, укладываются прогоны – доски с сечением 50х150 мм. Обычно на них приходится место излома кровли. Существуют и другие конструктивные решения, но такая ломанная мансардная крыша своими руками наиболее проста в реализации.

Прогоны параллельных рядов соединяются между собой затяжками. Система затяжка-прогон-балки образует жесткий скелет прямоугольного жилого помещения. Затяжки работают на растяжение и не несут поперечной нагрузки. Поэтому для них можно взять толщину доски 50 мм, а ригеля – 150 мм. Чтобы исключить провисание, устанавливается он на ребро.

Стропила

Само строительство крыши мансардного типа начинается с этапа постройки стропильной системы. При достаточном опыте стропила лучше собирать на земле и подавать наверх для их последовательного закрепления на прогонах и мауэрлате. Более простой, но трудоемкий способ – собирать их по месту прямо наверху.

При этом каждая доска нижних стропил прикладывается и подрезается по месту, после чего крепится в нижней части к основанию и выступающим частям балок, а вверху – к прогонам. Горизонтальность монтажа контролируется по натянутой веревке. Крепление выполняется гвоздями, саморезами по дереву, стальными накладками и скобами. Нижняя часть стропильной ноги должна выходить за пределы стены на 30-50 см. Это будет основа для подбивания кобылок, образующих свисающую часть кровли.

Ломаная мансардная крыша своими рукамиЛоманая мансардная крыша своими руками

Верхняя часть стропильной системы образуется висячими стропилами. Их также можно собирать на земле и подавать наверх уже готовый угол. После присоединения к нижним стропильным ногам, конек каждого угла посредством бабки жестко крепится к центральной части затяжки.

Под своим весом верхняя часть стропильной системы образует прочную саморегулирующуюся систему, подобную раскрытому зонтику. Благодаря этому, любые колебания кровли будут компенсироваться пружинистостью. Если ширина мансарды достаточно большая – по верхнему соединению стропил подбивается конек. При малой ширине — его роль могут играть крайние верхние доски обрешетки.

Обшивка фронтонов

Обшивка фронтонов может производиться любым листовым материалом или досками. При их подшивании оставляют места для оконных и, при необходимости, дверных проемов. В них обустраивают усиливающий каркас, соответствующий размерам оконной или дверной рамы. Одновременно к нижним частям стропильных ног подбиваются кобылки – удлиняющие доски, образующие свес кровли.

Обустройство обрешетки и утепление

Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.

Обустройство обрешетки и утеплениеОбустройство обрешетки и утепление

Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.

Утепление

Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.

Внутренняя обшивка мансарды

Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.

Итог

Мансарда, построенная своими руками, будет наиболее полно отвечать вашим требованиям и позволит максимально использовать чердачную площадь для организации жилого помещения.

Мансардная крыша своими руками пошагово видео

Как сделать двухскатную крышу с мансардой своими руками: проекты, фото

При строительстве жилого дома естественным желанием владельца является максимально использовать площадь будущего строения и обустроить подкровельное пространство в помещение, пригодное для жилья или, так называемую, мансарду. Двухскатная крыша оптимально подходит для решения данной задачи, поскольку её конструкция изначально предполагает наличие значительного внутреннего пространства, которое может быть использовано, в том числе, и как жилое помещение.

Крыша мансардаДвухскатная крыша с мансардой

А технология строительства дома с ломаной кровлей позволяет значительно увеличить его полезную площадь выполнить все работы своими руками.

Вернуться к оглавлению

Содержание материала

Основные виды двухскатной крышы с мансардой

В зависимости от своего конструктивного строения двухскатная крыша с мансардой может быть выполнена двумя основными способами:

  1. Классическим, при котором соединение стропил по фронтону образует равнобедренный треугольник. Разновидностями данного типа можно считать такие крыши, как:

    Устройство мансарды на таких крышах сопряжено с оптимизацией угла расположения стропильной системы для максимального увеличения полезной площади внутренних помещений. Другим способом увеличения подкровельного жилого пространства является подъём стен первого этажа на высоту до метра, что приводит к вынужденному увеличению затрат на строительство;

  2. Строительством ломаной кровли, у которой каждый скат состоит из двух частей с разными углами установки. Это позволяет максимально задействовать пространство под крышей и обеспечить полноценный второй этаж на чердаке.

    Ломаная кровля Ломаная кровля с мансардой

Как правило, когда говорят про мансардную кровлю, то имеется в виду именно устройство ломаной крыши.
Оба способа обустройства мансардной кровли имеют свои достоинства, и выбор конкретного решения зависит как от дизайнерских предпочтений владельца, так и обеспечения необходимой функциональности дополнительных помещений.

Вернуться к оглавлению

Преимущества мансардной кровли

При любом способе устройства, кровля с мансардой обладает неоспоримыми преимуществами, которые зачастую оказывают решающее значение при разработке проекта будущего дома.
Основными достоинствами двускатных крыш с мансардой можно назвать следующие:

Все вышеперечисленное позволяет сказать, что мансарда, устроенная в подкровельном пространстве двухскатной крыши современное, экономичное и простое решение вопроса увеличения жилого пространства дома.

Вернуться к оглавлению

Проектирование двухскатной крыши ломаного типа

Планирование и проектирование двухскатной крыши ломаного типа несколько сложнее, чем расчёт кровли классического типа, однако зная её конструкции и основные принципы устройства это можно выполнить своими руками. Предварительно необходимо тщательно продумать её общее строение, в том числе:

Когда определены основные практические моменты будущей крыши, можно приступать к проектированию и расчету стропильной системы.
Её основными конструктивными элементами являются следующие составляющие:

  1. Мауэрлат — брус, уложенный на несущие стены, функциональным назначением которого является равномерное распределение нагрузок от стропильной системы к зданию.
  2. Стропило или стропильная нога — доска, которая формирует общую конфигурацию кровли и служит основанием для внешнего кровельного покрытия, в том числе:
    • боковые или нижние, они устанавливаются по наклонной технологии;
    • коньковые или верхние, имеют висячую конструкцию.
  3. Стойки — брус, установленный вертикально и выполняющий роль опор стропильной системы, а также каркасом для мансардного помещения.

    каркас крыши Каркас для мансардной крыши

  4. Верхняя обвязка или прогон — горизонтально уложенный брус, который связывает все стойки вдоль несущей стены и формирует линию излома кровли.
  5. Балка чердачного перекрытия, затяжка или ригель — брус или доска, соединяющие стойки одной стропильной пары сверху и служащие основанием для соединения боковых и коньковых стропилин, а также выполняющие функцию распора.
  6. Подвесная стойка — доска, которая нижней своей частью опирается на затяжку, а верхней фиксирует соединение пары коньковых стропил и обеспечивает распределение нагрузки между элементами.

    устройство крыши Устройство мансардной крыши

  7. Подкосы — брусовый упор боковых стропил, нижняя часть которого упирается в основание стойки под углом, а верхний край в стропило.
  8. Обрешётка — доски, закреплённые по внешней поверхности стропилин поперек, которые служат основанием для кровельного покрытия.
  9. Контробрешётка — бруски, устанавливаемые по внешнему торцу стропила вдоль и обеспечивающие фиксацию гидроизоляционного материала.
  10. Кобылка — доска, которая удлиняет стропило для формирования полноценного свеса кровли.

    мансарда Макет ломаной крыши с мансардой

Надо отметить, что стропильная система ломаной крыши может быть выполнена двумя принципиально различными способами:

  1. Когда нижние стропила устанавливаются непосредственно на стену с закреплённым мауэрлатом.
    Данный способ применяется, если по проекту боковые стены здания выше, чем уровень пола мансардного этажа.
  2. Установка боковых стропил осуществляется на балки перекрытия.
    Такой способ является более актуальным, поскольку позволяет увеличить полезную площадь мансарды.

    стропильная система Стропильная система ломаной крыши

Учитывая вышеприведённые особенности проектирование двухскатной кровли с мансардой можно составить правильный проект крыши своими руками.

Вернуться к оглавлению

Расчёт стропильной системы мансардной кровли

Самый простой и надёжный способ вычислить параметры конструкции в ломаной кровле, а также необходимое количество материалов для её строительства, это использовать для расчёта онлайн калькулятор.

Основным достоинством такого подхода к расчёту является то, что меняя вводимые данные можно быстро получить результаты вычисления и выбрать вариант, который будет оптимальным для конкретного дома.

Чтобы получить расчёт конструкции мансардной кровли в программу-калькулятор необходимо ввести следующие данные:

Варьируя вводимыми данными по высоте конька и длине заложения можно получить тот вариант, который будет оптимальным как по характеристикам, так и по внешнему дизайну.

дизайн крышиДизайн крыши по вводным данным в калькулятор

Дополнительно, если использовать онлайн калькулятор с расширенными алгоритмами и ввести требуемые программой данные, можно получить расчёт более подробной спецификации по необходимому количеству и качеству пиломатериалов, которые понадобятся для строительства стропильной системы ломаной крыши, в том числе:

  • рекомендованные сечения стропил, их количество и длину по каждому типу;
  • оптимальное расположение обрешётки, характеристики досок и расстояние разбежки между ними;
  • ориентировочный общий вес, а также суммарную массу по каждому однотипному элементу;
  • площадь мансарды;
  • количество и вес кровельного покрытия; типы крыши Пример схемы ломаной крыши для просчета … схема крыши
  • сечение и требуемое количество брусков контробрешётки;
  • площадь необходимых гидро- пароизоляционных материалов, а также утеплителя;
  • спецификацию необходимых доборные элементы, их количество и характеристики;
  • планируемое количество материалов для крепежа;
  • ориентировочную стоимость монтажа.

Данная подробная спецификация, расчёт которой выполнит программный калькулятор, будет служить отправной точкой для дальнейших работ по строительству мансарды.

 проект крышаПроекты мансардных крыш

Если электронный калькулятор недоступен, то рассчитать параметры двускатной крыши можно с применением простых математических формул и справочных таблиц.

Вернуться к оглавлению

Порядок работ при монтаже мансардной кровли

Последовательность работ по устройству мансардной кровли ломаного типа имеет принципиальные отличия от строительства классической крыши с двумя скатами, однако и её можно собрать своими руками.

В зависимости от конкретного проекта, в части устройства балок перекрытия первого этажа, технология строительства может иметь некоторые различия, однако основные принципы сохраняются.

Этапы монтажных работ:

  1. Установка мауэрлатов.
    Брус сечения 100 х 100 мм или 150 х 150 необходимо разложить по периметру здания и надёжно закрепить. Для крепления используются:

    Надо отметить, что при строительстве дома из бревна или бруса, верхний венец будет служить мауэрлатом.

  2. Крепление балок перекрытия.
    Для перекрывных конструкций, как правило, используется брус 100 х 200 мм, желательно из хвойных пород дерева и хорошо просушенный.
    Монтаж возможен в двух вариантах крепления:
    • непосредственно на мауэрлат, при этом длина балки рассчитывается с учётом выступов свеса кровли;
    • в технологический карман в стене в каменном здании или с перерубом при строительстве деревянного дома.

    Балки также должны быть закреплены максимально надёжно с применением металлических крепёжных элементов.

    балки Крепление балок перекрытия

  3. Расстановка опорных стоек каркаса.
    Материалом для каркасных элементов служит брус 100 х 150 мм. Установку вертикальных опор начинают с четырех крайних стоек, расположенных у фронтонов, далее производится монтаж внутренних столбов, которые располагают на балках перекрытия.
    При установке необходимо контролировать как вертикальность опор, так и горизонтальный уровень расположения соседних стоек. Закрепляются столбы металлическим крепежом, а для исключения нарушения вертикали они временно фиксируются наклонными растяжками.

    опорные стойкиРасстановка опорных стоек

  4. Закрепление верхней обвязки.
    По факту закрепления и выравнивания каркаса из опорных стоек на них сверху укладывают прогоны, выполненные из досок 50 х 150 мм, по линии параллельной несущей стене. После этого каждую пару противоположных опор стягивают ригелем или чердачной балкой, в качестве которых рекомендуется применять доски 50 х 200 мм или 50 на 150 мм, установленные на ребро.
    Крепление прогонов и ригелей, осуществляется уголками и саморезами. Иногда для этих целей используют гвозди.

    Прогоны Крепление прогонов и потолочных балок

  5. Установка боковых и коньковых стропил.
    Чтобы монтаж стропильных элементов был выполнен правильно и с минимальными трудозатратами, рекомендуется изготовить шаблон пары стропил одного ската из более лёгкой доски 25 х 150 мм, на котором размечаются необходимые места и конфигурация замковых запилов опорных точек.
    На основании готовых шаблонов делаются заготовки всех стропилин из досок 50 х 150 мм.
    Монтаж стропиловки выполняется в следующем порядке:
    • Сначала устанавливаются боковые стропила, нижняя часть которых опирается на мауэрлат или перекрывную балку, а верхняя на ригель. Крепление, как правило, обеспечивается специальным крепёжными элементами, которые обеспечивают либо жёсткую фиксацию стропильной ноги, либо скользящую, применяющуюся при строительстве домов из брёвен;

      установка стропил Установка стропильных ног нижнего яруса

    • На линии, соответствующей центру кровли, закрепляются подвесные стойки;
    • Далее фиксируются коньковые стропила, установка которых производится парно, по аналогии со стропильной системой классической двухскатной крыши. Нижний край соединяется с прогоном замком и крепится уголками и саморезами. Верхнее соединение пары скрепляется металлической пластиной и связывается с подвесной стойкой;
    • Каждая стропильная пара коньковых стропил выравнивается по вертикали и фиксируется временными растяжками;
    • Заключительным этапом установки стропиловки является расстановка подкосов согласно проекту. стропильные фермыСооружение верхних стропильных ферм

      узлы крыши Варианты верхних и нижних узлов ломаной крыши

    В некоторых случаях линия соединения верхних стропил укрепляется коньковым прогоном.

  6. Зашивка фронтона.
    Выполняется в зависимости от его технологического устройства и дизайна. Проведение данных работ перед монтажом обрешётки позволяет выполнять подрезку угловых элементов по месту.

    Фронт крыши Зашивка фронта крыши

  7. Монтаж обрешётки.
    В зависимости от типа кровельного покрытия подбирается оптимальный материал для обрешётки и её расположение относительно друг друга.
    Если планируется утепление кровли, то предварительно настилается гидроизоляционный слой, который фиксируется рейками контробрешётки. обрешеткаМонтаж обрешетки крыши

    типы крыши

  8. Установка кровельного покрытия.
    Выполняется на основании инструкций производителя. Установка кровельного покрытия


  9. Формирование и подшивка карнизов.
    В зависимости от точки крепления нижних стропил, свес кровли формируется с помощью кобылок либо устанавливается деревянный каркас.
    Отделочный материал закрепляется способом, соответствующим типу обшивки.
инструкция обшивкиИнструкция по обшивке карнизапример обшивкиПример обшивки карниза крыши

Зная технологию и порядок проведения работ при строительстве кровли ломаного типа выполнить работы по монтажу можно самостоятельно своими руками. Видео по обзору конструкции двухскатной крыши с мансардой.


Таким образом, двухскатная крыша с мансардой, выполненная по технологии ломаной кровли, является оптимальным решением для устройства жилого помещения в подкровельном пространстве. Соблюдение технологических норм при строительстве и правильный расчёт соотношения нагрузок совместно с качественно подобранным строительным материалом, обеспечат длительную и комфортную эксплуатацию дома с мансардным помещением.

Конструкция мансардной крыши — чертежи и фото

Устройство конструкции мансардной крыши заключает в себе максимальное использование размеров помещения мансарды, надёжность и равномерное распределение нагрузки на несущие стены и классический лаконичный вид.

Интересно: примеры плана дома с мансардой.

Основание конструкции

Основание представляет собой деревянный брус, толщиной 15 х 15 см, который необходимо расположить наверху несущей стены, по периметру здания. Под основание подставляют слой рубероида, для защиты от влаги.

Крепится основание на специальные металлические шпильки, которые монтируются в несущую стену. Шпилька проходит сквозь брус и фиксируется посредством резьбового соединения. Основание должно представлять ровную платформу для будущей стропильной системы.

Рекомендуется обработать основание специальным раствором или битумной мастикой в местах, где осуществляются стыковочное соединение.

Установка подстропильного основания

Из бруса 10 на 10, перпендикулярно основанию устанавливается подстропильная система мансардной крыши. Подстропильные брусья должны выходить за наружный край несущей стены на расстояние 80 см. Промежутки между ними должны быть в 1 м.

Крепятся подстропильные к основанию при помощи скоб или специальных металлических уголков, на саморезы. Подстропильное основание является обязательной частью конструкции мансардной крыши даже в одноэтажном доме с мансардой.

Схема конструкции мансардной крыши

Схема конструкции мансардной крыши

Стойки

По центру расстояния толщины несущей стены, на подстропильные устанавливаются вертикальные стойки из бруса высотой 2,5 м. Стойки фиксируются при помощи уголков или скоб. Количество стоек должно быть равное количеству подстропильных, с каждой стороны.

Также читайте: какие бывают проекты планировки дома с мансардой (примеры и фото).

Верхняя обвязка стоек, чердачные перекрытия

Когда стойки установлены, делается верхняя обвязка. Верхние торцы стоек, по периметру, скрепляются брусом. Между брусьями, с каждой стороны дома устанавливают чердачные перекрытия, которые крепятся поверх обвязки.

Боковые стропила

Делаются из доски толщиной 5 см. Устанавливаются под углом, с каждой стороны здания. Крепятся к торцу каждой подстропильной опоры нижним концом, верхним фиксируются к верхней части сооружения, при этом должны захватить верхний конец стойки, обвязку, и чердачную балку, одновременно. На обоих концах бокового стропила выпиливается необходимый угол. Угол выпиливать необходимо с помощью строительного стусла, для точности соединения.

Пример конструкции мансардной крыши

Чердачные стропила

Изготавливаются из пяти сантиметровой доски. Крепятся нижним концом по краям чердачных балок, верхние концы соединяются между собой.

Обрешетка

Конструкция крепится с внешней стороны тонкой доской, можно использовать горбыль, но в идеале лучше одинаковой толщины. Обрешетка набивается с расстоянием 5 — 15 см, в зависимости от кровельного материала.
На обрешетку устанавливается гидроизоляция, и кровельный материал (профилированный настил, черепица, шифер, ондулин). С внутренней стороны помещения фиксируются листы утеплителя, которые покрывают слоем паровой изоляции. Между утеплителем и гидроизоляцией конструкции мансардной крыши должен быть вентиляционный зазор.

Фронтоны можно обшить доской, затем снаружи установить сайдинг.

Внутри закрепить утеплитель и закрыть листами гипсокартона. Элементы сайдинга крепятся саморезами, при этом не затягивается до конца, иначе сайдинг будет выпученным.

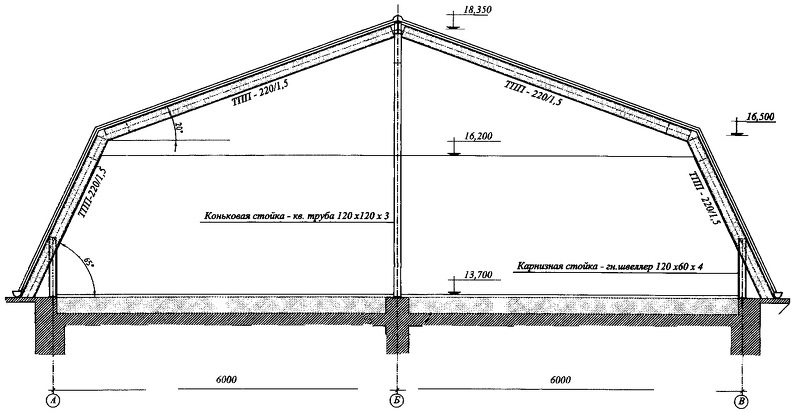

Чертежи стропильной системы мансардной крыши

Предлагаем несколько вариантов чертежей стропильной системы мансардной крыши, чтобы было понимание, как это выглядит.

Чертеж стропильной системы мансардной крыши с размерами

Чертеж стропильной системы мансардной крыши с размерами

Схематичный чертеж стропильной системы мансардной крыши

Схематичный чертеж стропильной системы мансардной крыши

Чертеж стропильной системы мансардной крыши

Чертеж стропильной системы мансардной крыши

Фото мансардной крыши частных домов

А вот так выглядят мансардные крыши частных домов. На фото законченные варианты.

Фото дачного дома с мансардной крышей

Фото дачного дома с мансардной крышей

Фото дачного дома с мансардной крышей

Фото дачного дома с мансардной крышей

Внутренняя отделка мансарды

Существует много вариантов отделки, вот описание самого простого и недорого.

Каркас внутренней стены

Между вертикальными стойками необходимо соорудить каркас из оцинкованного профиля, размером 50 х 50 мм. Расстояние между профилями должно составлять 70 см.

Крепить профиль необходимо при помощи саморезов, к полу мансардного помещения и брусу верхней обвязки.

Вертикальные элементы каркаса нужно укрепить с помощью горизонтальных, изготовленных из того — же материала.

Внутренняя отделка мансарды

Внутренняя отделка мансарды

Внутренняя отделка мансарды

Внутренняя отделка мансарды

Внутренняя отделка мансарды

Внутренняя отделка мансарды

Внутренняя отделка мансарды

Внутренняя отделка мансарды

Внутренняя отделка мансарды

Отделка стен гипсокартоном

На полученный каркас крепятся листы гипсового картона. Материал легко режется при помощи строительного ножа. Фиксируется саморезами, которые не нужно затягивать до предела.

В местах стыков листов наносится сетчатая лента, и наносится шпаклевка. Гипсокартон можно оклеить обоями, или покрасить.

На пол обычно кладут ковролин, ламинат, ДВП, или фанеру.

Устройство мансардной крыши деревянного дома

Как сделать мансардную крышу в частном доме своими руками

Обустройство мансарды в частном доме позволит с максимальной эффективностью использовать подкровельное пространство, гарантировав одновременно респектабельный внешний вид строения. Мансардная крыша может быть выполнена своими руками, домовладельцу необходимо лишь использовать качественное утепление и грамотно проведя установку опорных лаг с мауэрлатом.

Разновидности мансардных крыш

На сегодняшний день наибольшее распространение получили несколько разновидностей мансардных крыш, выбор которых напрямую зависит от общей стилистики и архитектуры дома. Необходимо учитывать также назначение помещения, которое будет выполнено под чердаком.

С небольшими дачными домиками часто выполняют классические двускатные мансарды, которые сочетают простоту и позволяют значительно увеличить общую площадь строения.

К распространённым разновидностям мансардных крыш относятся:

  • Односкатная мансарда.
  • Двускатный вариант.
  • Ломаная вальмовая кровля.
  • Полувальмовая крыша.
  • Коническая и пирамидальная мансарда.

Проще всего сделать одно- и двускатную крышу мансардного типа, варианты выполнения которой подходят для дачных строений и частных домов. Сегодня большинство дачников и владельцев частных домов останавливают свой выбор именно на этом простом и недорогом в реализации варианте. Потребуется лишь использовать качественные мансардные окна, а также провести дополнительное укрепление кровельных лаг и гидроизолировать крышу, что позволит обустроить тут полноценное жилое помещение.

Типовая конструкция кровли

Мансардная крыша своими руками в разрезе имеет вид слоеного пирога, который состоит из нескольких слоев. Именно от правильности обустройства кровли и будет зависеть удобство использования такого жилого и функционального помещения на чердаке.

Конструкция мансардной кровли состоит из:

  • Пароизоляция. Основное назначение пароизоляционной мембраны — предотвращение образования конденсата, что предупреждает преждевременный выход из строя строительных материалов, увеличивая общий срок службы выполненной кровли.
  • Теплоизоляция. Без качественного дополнительного утепления жить на мансарде будет попросту невозможно. Сегодня в магазинах имеется максимально широкий выбор теплоизоляторов, из которых наибольшей популярностью пользуются минеральная вата, пенопласт и экструдированный пенополистирол.
  • Система стропил и обрешетка. По сути, это каркас кровли, который выполнен из прочных деревянных брусков, обработанных соответствующими пропитками. Правильно выбранные и качественно установленные стропила будут равномерно распределять нагрузки от кровли по несущим стенам дома.
  • Гидроизоляция. В качестве гидроизоляции может использоваться полиэтиленовая пленка или другие аналогичные материалы.
  • Подкровельная пленка позволяет защитить утеплитель и деревянные лаги от неблагоприятных воздействий окружающей среды. В каждом конкретном случае выбор подходящей подкровельной пленки выполняют в индивидуальном порядке, в зависимости от особенностей конкретного строения.
  • Финишное покрытие, то есть кровельный материал, предлагается сегодня в магазинах с максимально широким выбором. Это может быть шифер, ондулин, черепица и другие варианты декоративного покрытия.

Самостоятельное строительство мансарды

Строительство мансарды своими руками в частном доме потребует наличия на руках качественного проекта, в котором будут проведены соответствующие расчеты, в том числе определена нагрузка на стропила и несущие конструкции. Разработку такого проекта лучше всего доверить профессионалам, что в последующем позволит быть уверенным в надежности выполненной кровли, а обустроенная мансарда не потребует какого-либо сложного и дорогостоящего ремонта.

Если есть на руках качественный проект строительства, можно приступать к выбору используемого материала. В первую очередь, потребуются доски для стропильных лаг, брус с сечением 100×150 и 150×200 миллиметров. Черновой пол выполняется из необрезной доски, а также приобретаются используемые пиломатериалы для обрешётки и декоративной внутренней отделки. Необходимо приобрести качественный утеплитель, гидро- и пароизоляцию. Выбор кровельного материала выполняют в зависимости от финансовых возможностей домовладельца и его вкусовых предпочтений.

Необходимые инструменты

Именно от правильности выбора используемого инструмента будет зависеть качество выполненных строительных работ и долговечность проведенного ремонта. Для самостоятельной работы вам потребуются:

  • Плотницкий нож.
  • Ножовка, электролобзик или циркулярная пила.
  • Молоток, стамеска и топор.
  • Угольник, рулетка, строительный уровень.
  • Шуруповерт и электродрель.

Использование циркулярных пил, дрели и электролобзиков позволит существенно упростить работу, избавив от необходимости выполнять обработку пиломатериала вручную.

Крепление мауэрлата

Монтаж стропильной системы начинается с крепления на торце боковых стен дома мощного опорного бруса, который принято называть мауэрлатом. В последующем к мауэрлату крепятся стропильные ноги. Укладывают основание из качественного бруса с сечением 150×200 миллиметров. Основание монтируется на выполненную гидроизоляцию из рубероида.

К несущим стенам мауэрлат крепится металлическими шпильками, которые предварительно замуровывают в верхний венец или бетонный пояс. Также возможно использование анкерных болтов диаметром не меньше 12 миллиметров. Болты должны входить в стену на 150 миллиметров и более. К деревянным стенам такое основание кровли может крепиться деревянными нагелями.

Монтаж стропильной конструкции

Установку стропильной конструкции начинают с монтажа балок перекрытия. Основание крепится сверху к мауэрлату, а за счёт выноса балок за периметр строения удаётся увеличить площадь мансарды. Далее находят середину балки перекрытия, и в последующем такая отметка будет использоваться как ориентир для расположения конька и опорных стоек.

Опорные стойки располагают на одинаковом расстоянии от рассчитанной середины перекрытия. Такое основание в последующем будет определять расположение стен у мансарды, то есть ширину помещения.

Опорные элементы выполняют из бруса, сечение которого аналогично размеру балок перекрытия. Стойки крепятся к основанию с помощью деревянных накладок и специальных уголков. Качеству крепления необходимо уделить должное внимание, так как на выполненное основание будут приходиться существенные нагрузки.

После установки первой пары стоек сверху их фиксируют брусом, который получил название затяжка. Такое крепление осуществляется специальными металлическими уголками.

Полученную П-образную конструкцию следует установить на мауэрлате, закрепив ее с помощью металлических скоб. Дополнительно для обеспечения жесткости конструкции выполняют деревянные подкосы, которые крепятся с двух сторон от выполненных стропил.

Аналогичным образом выполняется крепление оставшихся стропил, шаг расположения которых зависит от особенностей кровли и нагрузки на несущую конструкцию. Оптимальным расстоянием между соседними стропилами станет интервал в 600 миллиметров, что обеспечивает необходимую жесткость выполненной конструкции.

Гидроизоляция и утепление крыши

Обустроив стропильную систему, переходят к гидроизоляции мансардной крыши. Первое перекрытие закрепляется поверх стропил, для чего используют ветрозащитную и гидроизоляционную пленку. Фиксировать такой изолятор можно при помощи степлера и скоб. Полотна настилают внахлёст, а стыки дополнительно проклеивают водостойким скотчем.

Поверх выполненной гидроизоляции монтируется контробрешетка, которая одновременно фиксирует используемый изолятор и в последующем упрощает монтаж утеплителя. Выполняется такая обрешетка из досок шириной в 150 миллиметров и толщиной 80 миллиметров.

Укладывают утеплитель, который должен располагаться внутри выполненной контробрешетки. Для утепления мансарды используют минеральную вату, поверх которой дополнительно фиксируют паро- и гидроизоляционную мембрану. Наличие такой пароизоляционной мембраны позволяет предупредить образование конденсата, который существенно ухудшает теплоизоляционные характеристики утеплителя.

Перпендикулярно контробрешетке следует закрепить деревянное основание, на котором в последующем будет выстилаться кровельный материал. Размеры обрешётки выбирают в зависимости от используемых листов кровли.

Монтаж кровельного покрытия

Укладка кровельного материала начинается от карниза, после чего черепицу, шифер или ондулин монтируют порядно, выполняя крепление с небольшим нахлестом. Сложности при укладке кровли возникают при переходе от боковых наклонных стропил к коньку. В этом случае используют соответствующие металлические угольники или подбирают покрытие таким образом, чтобы его стык приходился именно на имеющийся излом покрытия.

Мансардные крыши частных домов, технология возведения которых не представляет особой сложности, позволят получить дополнительную площадь, гарантируя комфорт проживания в дачном строении или загородном коттедже.

Необходимо лишь использовать качественный проект строительства, верно рассчитать нагрузку на несущие стены, правильно установить стропильную систему, а также качественно утеплить и гидроизолировать кровлю. В такой качественно выполненной мансарде можно обустроить кабинет или полноценную спальную комнату.

Устройство мансардной крыши. Особенности и этапы строительства.

Отличным рациональным вариантом расширения жилой площади для деревянного дома является мансардный этаж. У этого типа есть множество преимуществ, что подтверждается ростом его популярности среди частных застройщиков.

Преимущества мансардного этажа

Достоинства мансардной крыши очевидны. Вот главные из них:

  • Экономия места. Прежде всего, это более рациональное использование приусадебной территории. Одноэтажное строение аналогичной площади занимало бы значительно больше места.
  • Экономия средств. Вторым важным моментом является значительная экономия средств и материалов при строительстве дома по сравнению с возведением полноценного второго этажа. Мансардный этаж совмещается с деревянной крышей, поэтому устройство дома получается проще, а расход строительных материалов и трудовых затрат уменьшается.
  • Экономия тепловых ресурсов. При соблюдении технологии утепления крыши, мансардный этаж соответствует всем современным нормам, которые касаются сохранения тепла и микроклимата в доме.
  • Лёгкость конструкции. Мансардный этаж не создаёт такой нагрузки на стены, как традиционный второй этаж. Это особенно актуально для устройства дома из деревянного бруса.
  • Эстетичный внешний вид. Дома с мансардной крышей гармонично вписываются в любой пейзаж. А наличие мансардных окон позволяет не только сделать этаж светлее, но и придать фасаду привлекательный внешний вид.

Конструкция мансард

Устройство данного типа крыши имеет свои особенности. Для деревянного дома важной особенностью является то, что стропильная система опирается не на мауэрлат, а на потолочные деревянные балки. Их расположение должно быть строго равномерным, а расстояние друг от друга не должно превышать один метр.

Совет: «При укладке потолочных балок, учитывайте промежуток под лестницу. В данном случае расстояние между ними разрешается увеличить до полутора метров».

Устройство стропильной системы может быть нескольких видов. Наиболее популярными являются системы для двускатной крыши и для ломаной четырёхскатной.

Угол наклона скатов крыши может быть разным. Это зависит от ширины деревянного дома, требуемой высоты потолка, а также типа кровельного материала. Допустимый предел — от 30 до 60 градусов для ломаной четырёхскатной крыши. Для двускатной — до 90 градусов.

Особенности двускатной конструкции

Устройство этого типа имеет два прямых ската. Угол наклона колеблется от 30 до 90 градусов. Достоинством такой крыши является более простая конструкция. Благодаря наклонным скатам, которые расположены в одной плоскости, сход снега происходит естественным путём. В зонах, где значительные ветровые нагрузки, угол наклона крыши необходимо делать максимально меньше.

Особенности четырёхскатной конструкции

Данное устройство мансардной крыши позволяет получить значительно большую полезную площадь. Если позволяет пространство над домом, стены мансарды можно выполнить без характерных скосов. На обустройство ломаной крыши требуется больше строительных материалов и времени, она требует более сложных расчётов, поэтому лучше доверить проектирование профессионалам.

Этапы сооружения стропильной системы

Важным этапом сооружения мансарды является соблюдение всех правил и норм строительства. Это особенно важно для деревянного дома.

Совет: «Помните, что проведение расчётов на нагрузку лучше доверить профессионалам. Это залог долгой и безопасной эксплуатации всего дома».

Итак, первым этапом после возведения стен, является устройство подстропильных брёвен или балок. Они будут нести нагрузку от крыши, поэтому расчёт их сечения проводится в зависимости от сечения материала. Минимальный размер балок – 100 на 100 мм.

К ним, с помощью профилированных уголков, крепятся вертикальные стропила, которые также укрепляем раскосами. На вертикальные стропила укладываются и закрепляются горизонтальные балки. Количество горизонтальных балок соответствует количеству вертикальных.

Далее, к вертикальным опорам крепятся элементы стропильной системы – наклонные балки и ноги. Все элементы усиливаются растяжками и скосами. Креплением служат профильные металлические пластины. В некоторых случаях их можно заменить деревянными брусками.

Если в будущей крыше предусмотрены мансардные окна, следует позаботиться о месте их установки. Если они будут стоять вертикально, необходимо соорудить под них дополнительные части стропильной системы.

Последним этапом сооружения стропильной системы является набивка подкровельного каркаса — обрешётки. Тип и шаг обрешётки выбирают, исходи из вида используемой кровли для крыши. Если это шифер, металлочерепица или ондулин, то шаг доски делают в диапазоне 20-50 сантиметров. Если это битумная черепица, то вместо подкровельного каркаса стелют сплошной настил из листов OSB.

Сооружение крыши

Устройство крыши – важный и ответственный момент при возведении деревянного дома, который включает в себя следующие составляющие:

  • Слой пароизоляции.
  • Утеплитель.
  • Слой гидроизоляции.
  • Кровельный материал.

Слой пароизоляции предназначен для защиты утеплителя и мансардной системы от влаги. Влага способна разрушить теплоизоляционные свойства такого материала, как минеральная вата. При монтаже пароизоляционной плёнки нужно избегать её порезов и проколов. Если этого избежать не удалось, то плёнку можно заклеить специальным скотчем.

Утеплитель призван надёжно защитить внутреннее пространство мансардной комнаты от низких температур. При монтаже теплоизоляции важно не допускать образования «мостиков холода» — они образуются при неплотном прилегании частей утеплителя друг к другу или к элементам стропил. Используют как мягкий, так и твёрдый утеплитель.

Гидроизоляционная плёнка защищает всю конструкцию крыши от попадания в неё влаги. Влага может запросто попасть под некачественно закреплённый или повреждённый кровельный материал. Это чревато возникновением сырости, грибков на древесине, а также уже упомянутым разрушением утеплителя.

Кровельный материал — это основной защитный и декоративный слой всей крыши. От его выбора зависит устройство мансардной обрешётки. Каждый вид кровли обладает достоинствами и недостатками. Для мансарды наиболее подходящими типами кровли являются металлочерепица, ондулин и ренопласт.

Металлочерепица имеет привлекательный внешний вид, обладает большим сроком службы и даёт минимальную нагрузку на каркас. Основные её недостатки — это повышенный шум при дожде и сильный нагрев на солнце.

Ондулин — лёгкий и гибкий материал. Его легко обрабатывать и монтировать. Он не так нагревается на солнце и практически не издаёт шума при дожде. Его недостаток – небольшой срок службы и выцветание краски после нескольких лет эксплуатации.

Самый инновационный материал — ренопласт. Он обладает всеми достоинствами вышеописанных материалов, но пока мало распространён.

Наружная отделка фронтонов выполняется влагостойкими листами OSB или тем же материалом, из которого построен дом. Изнутри их также утепляют и отделывают теми же материалами, что и стены.

Внутренняя отделка

Чем отделывать помещение изнутри, каждый решает самостоятельно. Наиболее распространённые материалы мансардной отделки — гипсокартон и листы ДВП. Они легко крепятся, а стены получаются ровными.

Совет: «К достоинствам гипсокартона относят его лёгкую обработку, вследствие чего он позволяет реализовывать разнообразные элементы сложного дизайна стен и потолка».

При строительстве деревянного дома, предпочтительнее будет внутреннее пространство мансарды обшить вагонкой. Это экологически безопасный и красивый материал с хорошими теплоизоляционными свойствами. Он отлично впишется в интерьер.

Вагонку крепят обычными гвоздями или шурупами. Если стены опор установлены ровно, то вагонку крепят непосредственно к ним. Если же есть отклонения, то сначала набивают обрешётку. Так как вагонка — это древесина, то нелишним будет пропитать её специальным противопожарным составом. После окончания отделочных работ, вагону покрывают декоративным лаком. Сам лак очень едкий – используйте респираторную маску.

Это основные этапы строительства мансардного этажа. Выполненный по всем правилам, он не только предоставит вам дополнительное жилое пространство, но и станет красивым архитектурным элементом всего деревянного дома.

Мансардная крыша своими руками: устройство и технология возведения

Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Этапы строительства мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас. К ним относятся:

  • Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
  • Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
  • Стойки – вертикальные опоры, поддерживающие стропильную систему;
  • Прогоны – горизонтальные опоры для стропил;
  • Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
  • Стропила – доски, образующие основной контур крыши;
  • Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
  • Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
  • Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.

Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.

Устройство ломаной мансардной крыши и ее отличия

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Расчет размеров мансардной крыши

Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.

Технология возведения ломаной мансардной крыши

  1. Устанавливают мауэрлат по периметру дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.

Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.

Видео — инструкция по возведению мансардной крыши

Мансардная крыша — устройство и конструкция

Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:

    Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

  • Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
  • Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
  • Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

  1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
  2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
  3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
  4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
  5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

  • Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
  • Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

  1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Видео-инструкция

Как сделать стропила на мансардную крышу

Как сделать стропила мансардной крыши – особенности установки стропильной системы

Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф. Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.

Типы мансардных крыш

Система стропил для кровель бывает двух видов:

  • наслонной – в этом случае балки опираются на несущие стены дома;
  • висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.

Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:

  1. Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
  2. Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
  3. Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломанную поверхность.
  4. Полувальмовая и вальмовая. У этих кровель четыре ската.
  5. Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
  6. Сводчатая. Имеет параболические или округлые очертания.

Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.

Когда возводится стропильная система двухскатной мансардной крыши — чертежи для нее составляют с учетом определенных данных, среди которых:

  • геометрические параметры строения;
  • вид кровельного материала;
  • климатические и погодные нагрузки;
  • рельеф участка и окружающей местности.

При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.

Порядок расчета стропил

Грамотно и точно сделанный расчет стропильной системы мансардной крыши позволит соорудить прочную и надежную конструкцию, способную прослужить много лет.

При проведении вычислений учитывают:

  • вес элементов мансардного помещения;
  • ветровые и снеговые нагрузки.

Поскольку данные показатели в разных климатических зонах разнятся, устройство стропильной системы крыш с мансардой может значительно отличаться. Методика расчета стропил при создании наслонных конструкций проще, чем висячих. В некоторых случаях кровельщики используют комбинированные варианты обустройства каркаса.

Когда предстоит строительство мансарды — чертежи стропил и сложные расчеты желательно доверить профессионалам с большим опытом подобной работы. Дело в том, что при выполнении вычислений используют математические формулы и разные коэффициенты.

Благодаря расчету веса кровли узнают величину нагрузки, которую выражают в килограммах на один «квадрат» стропильной конструкции. Обычно среднее значение данного параметра для жилых строений составляет около 50 кг/м².

Расчеты ветровых и снеговых нагрузок в регионах с неблагоприятными климатическими условиями указывают на то, что стропильные системы двускатных мансардных крыш нужно делать со спаренными стропилами и сплошной обрешеткой – они позволят избежать деформаций каркаса.

Этапы обустройства мансардной крыши

Стропильная система состоит из таких элементов:

  • мауэрлат;
  • коньковый брус;
  • стропильные ноги;
  • вертикальные стойки;
  • наклонные подкосы.

С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.

Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:

  1. Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной рамы.
  2. Укладывают мауэрлат, являющийся одним из главных конструктивных элементов — на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра. Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями. Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их возведения.
  3. Устанавливают стропильные ноги, соблюдая промежуток между ними, равный 60 –200 сантиметров.
  4. Прежде всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.
  5. В верхней части каркаса соединяют между собой стропила.
  6. Монтируют коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не обязателен.
  7. Затем приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.

Как сделать стропильную систему правильно

До того, как сделать стропильную систему мансардной крыши, следует ознакомиться с рядом правил:

  1. Стропила и прочие элементы чердачного жилого помещения нужно делать из балок, минимальное сечение которых составляет 10х10 сантиметров. Брус выбирают высококачественный, содержащий на один погонный метр не больше 3-х недостатков.
  2. Осуществляя крепление каркаса мансарды, задействуют специальные гвозди, металлические скобы и обвязку из проволоки.
  3. Влажность деревянных элементов для сооружения крыши с мансардой не должна превышать 15%.
  4. Все пиломатериалы нужно подвергать обработке препаратами и составами с антисептическим эффектом, предохраняющими от гниения.
  5. При строительстве кровли с мансардой оптимальным выбором считается хвойная древесина, менее подверженная воздействию влажного воздуха.
  6. Для вертикальных стоек используют деревянный брус сечением 10×10 сантиметров. Их устанавливают в строго вертикальной плоскости при помощи отвеса. Эти стойки являются основой стен будущей мансарды. Их затем обшивают листами фанеры, гипсокартоном или другим отделочным материалом.
  7. До того, как крепить стропила мансардной крыши, необходимо уделить внимание закладке окон, поскольку потом изменить что-либо будет достаточно сложно.

Устройство ломаной крыши мансарды по чертежам

Ломаная крыша является разновидностью двускатной. Ее используют при необходимости увеличения объема и жилой площади мансардного помещения. Владельцы дома задумываются над тем, как сделать ломаную мансардную крышу, когда хотят создать условия для более комфортного проживания на чердаке.

Стропильную систему для такой кровли рассчитывают по той же методике, что и для двухскатной. Основные этапы их строительства также аналогичны.

Но при возведении ломаной крыши придерживаются следующих правил:

  1. Доски, предназначенные для фиксации стропильных ног, утепляют по всей длине. Благодаря такой мере значительно уменьшаются потери тепла, тем самым создавая более благоприятную атмосферу в помещении.
  2. Сечение стропильных ног и шаг их монтажа, когда создается мансардная крыша с дополнительным скатом, должны соответствовать расчетным данным, учитывающим возможные воздействия и содержащим запас прочности.
  3. Поскольку устройство теплоизоляции приведет к появлению конденсата в месте соприкосновения холодной среды и теплой, применять пароизоляцию следует в обязательном порядке.
  4. Для создания теплоизоляции, нужно применять натуральные материалы, которые пожаробезопасны и экологически безвредны.

Особенности обустройства мансардного этажа

Установку стропил мансарды нужно выполнять так, чтобы каркас обеспечивал максимальную надежность, позволяющую выдержать вес кровельного пирога. Одновременно стропильная система должна быть легкой, чтобы снизить нагрузку на несущие стены строений.

По этой причине основным материалом для строительства мансардных этажей на сегодня по-прежнему является древесина, соответствующая этим требованиям. Для покрытия крыш в этом случае используют керамическую или металлическую черепицу, ондулин. Эти кровельные материалы позволяют создать надежное покрытие с отличными эксплуатационными характеристиками.

При обустройстве мансардного этажа нужно помнить, что в нем следует обеспечить более высокую степень теплоизоляции по сравнению с другими жилыми помещениями. Одновременно с этим необходимо качественно выполнить гидро- и пароизоляцию.

Как сделать мансардную крышу в частном доме своими руками

Обустройство мансарды в частном доме позволит с максимальной эффективностью использовать подкровельное пространство, гарантировав одновременно респектабельный внешний вид строения. Мансардная крыша может быть выполнена своими руками, домовладельцу необходимо лишь использовать качественное утепление и грамотно проведя установку опорных лаг с мауэрлатом.

Разновидности мансардных крыш

На сегодняшний день наибольшее распространение получили несколько разновидностей мансардных крыш, выбор которых напрямую зависит от общей стилистики и архитектуры дома. Необходимо учитывать также назначение помещения, которое будет выполнено под чердаком.

С небольшими дачными домиками часто выполняют классические двускатные мансарды, которые сочетают простоту и позволяют значительно увеличить общую площадь строения.

К распространённым разновидностям мансардных крыш относятся:

  • Односкатная мансарда.
  • Двускатный вариант.
  • Ломаная вальмовая кровля.
  • Полувальмовая крыша.
  • Коническая и пирамидальная мансарда.

Проще всего сделать одно- и двускатную крышу мансардного типа, варианты выполнения которой подходят для дачных строений и частных домов. Сегодня большинство дачников и владельцев частных домов останавливают свой выбор именно на этом простом и недорогом в реализации варианте. Потребуется лишь использовать качественные мансардные окна, а также провести дополнительное укрепление кровельных лаг и гидроизолировать крышу, что позволит обустроить тут полноценное жилое помещение.

Типовая конструкция кровли

Мансардная крыша своими руками в разрезе имеет вид слоеного пирога, который состоит из нескольких слоев. Именно от правильности обустройства кровли и будет зависеть удобство использования такого жилого и функционального помещения на чердаке.

Конструкция мансардной кровли состоит из:

  • Пароизоляция. Основное назначение пароизоляционной мембраны — предотвращение образования конденсата, что предупреждает преждевременный выход из строя строительных материалов, увеличивая общий срок службы выполненной кровли.
  • Теплоизоляция. Без качественного дополнительного утепления жить на мансарде будет попросту невозможно. Сегодня в магазинах имеется максимально широкий выбор теплоизоляторов, из которых наибольшей популярностью пользуются минеральная вата, пенопласт и экструдированный пенополистирол.
  • Система стропил и обрешетка. По сути, это каркас кровли, который выполнен из прочных деревянных брусков, обработанных соответствующими пропитками. Правильно выбранные и качественно установленные стропила будут равномерно распределять нагрузки от кровли по несущим стенам дома.
  • Гидроизоляция. В качестве гидроизоляции может использоваться полиэтиленовая пленка или другие аналогичные материалы.
  • Подкровельная пленка позволяет защитить утеплитель и деревянные лаги от неблагоприятных воздействий окружающей среды. В каждом конкретном случае выбор подходящей подкровельной пленки выполняют в индивидуальном порядке, в зависимости от особенностей конкретного строения.
  • Финишное покрытие, то есть кровельный материал, предлагается сегодня в магазинах с максимально широким выбором. Это может быть шифер, ондулин, черепица и другие варианты декоративного покрытия.

Самостоятельное строительство мансарды

Строительство мансарды своими руками в частном доме потребует наличия на руках качественного проекта, в котором будут проведены соответствующие расчеты, в том числе определена нагрузка на стропила и несущие конструкции. Разработку такого проекта лучше всего доверить профессионалам, что в последующем позволит быть уверенным в надежности выполненной кровли, а обустроенная мансарда не потребует какого-либо сложного и дорогостоящего ремонта.

Если есть на руках качественный проект строительства, можно приступать к выбору используемого материала. В первую очередь, потребуются доски для стропильных лаг, брус с сечением 100×150 и 150×200 миллиметров. Черновой пол выполняется из необрезной доски, а также приобретаются используемые пиломатериалы для обрешётки и декоративной внутренней отделки. Необходимо приобрести качественный утеплитель, гидро- и пароизоляцию. Выбор кровельного материала выполняют в зависимости от финансовых возможностей домовладельца и его вкусовых предпочтений.

Необходимые инструменты

Именно от правильности выбора используемого инструмента будет зависеть качество выполненных строительных работ и долговечность проведенного ремонта. Для самостоятельной работы вам потребуются:

  • Плотницкий нож.
  • Ножовка, электролобзик или циркулярная пила.
  • Молоток, стамеска и топор.
  • Угольник, рулетка, строительный уровень.
  • Шуруповерт и электродрель.

Использование циркулярных пил, дрели и электролобзиков позволит существенно упростить работу, избавив от необходимости выполнять обработку пиломатериала вручную.

Крепление мауэрлата

Монтаж стропильной системы начинается с крепления на торце боковых стен дома мощного опорного бруса, который принято называть мауэрлатом. В последующем к мауэрлату крепятся стропильные ноги. Укладывают основание из качественного бруса с сечением 150×200 миллиметров. Основание монтируется на выполненную гидроизоляцию из рубероида.

К несущим стенам мауэрлат крепится металлическими шпильками, которые предварительно замуровывают в верхний венец или бетонный пояс. Также возможно использование анкерных болтов диаметром не меньше 12 миллиметров. Болты должны входить в стену на 150 миллиметров и более. К деревянным стенам такое основание кровли может крепиться деревянными нагелями.

Монтаж стропильной конструкции

Установку стропильной конструкции начинают с монтажа балок перекрытия. Основание крепится сверху к мауэрлату, а за счёт выноса балок за периметр строения удаётся увеличить площадь мансарды. Далее находят середину балки перекрытия, и в последующем такая отметка будет использоваться как ориентир для расположения конька и опорных стоек.

Опорные стойки располагают на одинаковом расстоянии от рассчитанной середины перекрытия. Такое основание в последующем будет определять расположение стен у мансарды, то есть ширину помещения.

Опорные элементы выполняют из бруса, сечение которого аналогично размеру балок перекрытия. Стойки крепятся к основанию с помощью деревянных накладок и специальных уголков. Качеству крепления необходимо уделить должное внимание, так как на выполненное основание будут приходиться существенные нагрузки.

После установки первой пары стоек сверху их фиксируют брусом, который получил название затяжка. Такое крепление осуществляется специальными металлическими уголками.

Полученную П-образную конструкцию следует установить на мауэрлате, закрепив ее с помощью металлических скоб. Дополнительно для обеспечения жесткости конструкции выполняют деревянные подкосы, которые крепятся с двух сторон от выполненных стропил.

Аналогичным образом выполняется крепление оставшихся стропил, шаг расположения которых зависит от особенностей кровли и нагрузки на несущую конструкцию. Оптимальным расстоянием между соседними стропилами станет интервал в 600 миллиметров, что обеспечивает необходимую жесткость выполненной конструкции.

Гидроизоляция и утепление крыши

Обустроив стропильную систему, переходят к гидроизоляции мансардной крыши. Первое перекрытие закрепляется поверх стропил, для чего используют ветрозащитную и гидроизоляционную пленку. Фиксировать такой изолятор можно при помощи степлера и скоб. Полотна настилают внахлёст, а стыки дополнительно проклеивают водостойким скотчем.

Поверх выполненной гидроизоляции монтируется контробрешетка, которая одновременно фиксирует используемый изолятор и в последующем упрощает монтаж утеплителя. Выполняется такая обрешетка из досок шириной в 150 миллиметров и толщиной 80 миллиметров.

Укладывают утеплитель, который должен располагаться внутри выполненной контробрешетки. Для утепления мансарды используют минеральную вату, поверх которой дополнительно фиксируют паро- и гидроизоляционную мембрану. Наличие такой пароизоляционной мембраны позволяет предупредить образование конденсата, который существенно ухудшает теплоизоляционные характеристики утеплителя.

Перпендикулярно контробрешетке следует закрепить деревянное основание, на котором в последующем будет выстилаться кровельный материал. Размеры обрешётки выбирают в зависимости от используемых листов кровли.

Монтаж кровельного покрытия

Укладка кровельного материала начинается от карниза, после чего черепицу, шифер или ондулин монтируют порядно, выполняя крепление с небольшим нахлестом. Сложности при укладке кровли возникают при переходе от боковых наклонных стропил к коньку. В этом случае используют соответствующие металлические угольники или подбирают покрытие таким образом, чтобы его стык приходился именно на имеющийся излом покрытия.

Мансардные крыши частных домов, технология возведения которых не представляет особой сложности, позволят получить дополнительную площадь, гарантируя комфорт проживания в дачном строении или загородном коттедже.

Необходимо лишь использовать качественный проект строительства, верно рассчитать нагрузку на несущие стены, правильно установить стропильную систему, а также качественно утеплить и гидроизолировать кровлю. В такой качественно выполненной мансарде можно обустроить кабинет или полноценную спальную комнату.

Особенности установки стропил мансардной крыши

Все больше и больше появляется архитектурных, оригинальных домов, украшенных эркерами, надстройками, мезонинами. Входят в моду мансарды, расширяющие полезную площадь дома. Но мансардные кровли, в отличие от простой двухскатной крыши, требуют сложных стропильных систем. Правильно рассчитать их и провести монтаж совсем не просто. Ниже постараемся вкратце осветить этот вопрос и привести полезные рекомендации специалистов.

Разновидности стропильных систем

На стадии проектирования дома должна быть рассчитана кровельная конструкция. Расчеты, использующие сложные формулы, должны дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативной нагрузкой является 50 кг/м2.

В соответствии с расчетами выбирается тип стропильной конструкции мансарды. К основным разновидностям следует отнести:

  • висячую стропильную систему;
  • систему стропил ломаной крыши;
  • наслонную систему двухскатной крыши;
  • комбинированную.

Наиболее распространёнными являются комбинированные стропильные системы скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам.

Для увеличения полезной площади здания, следует выбирать конструкцию многоскатной мансардной крыши.

Элементы стропильной крыши

Опытные специалисты прекрасно поймут, о чем идет речь в статье, поскольку знают все термины и названия конструкций. Для того чтобы понятно было всем, приведем распространенные названия элементов конструкции мансардной крыши:

  • Мауэрлат – балка, крепящаяся по верхнему венцу или по стене дома, на которую опирается стропильная система;
  • Балки перекрытия – деревянная конструкция, играющая роль мансардного пола и, одновременно, потолка нижерасположенного помещения;
  • Стойки – вертикально установленные столбы, на которых крепятся стропила и балки.
  • Прогоны – балки (доски) расположенные горизонтально, служат опорой стропилам;
  • Ригеля –горизонтальные балки в П-образной ферме. Служат опорой и стягивают скатные стропила, имеют другое название «затяжки»;
  • Стропила – брус или доски, создающие основу конструкции кровли;
  • Подвеска – стойка, задача которой поддерживать ригель, облегчая его работу, устанавливается также горизонтально;
  • Обрешетка – дощатая или фанерная основа, на которую укладывается кровельный материал;
  • Кобылка – доска, служащая основанием для монтажа свеса, устанавливается по низу стропильной системы.

Расчеты стропильной системы

Выбор стропильной конструкции во многом зависит от размеров здания, в соответствии с которыми определяется длина пролета, т.е. дистанция между основными стойками. Для небольших домов предпочтение можно отдать двухскатной конструкции.

Расчеты конструкции проводятся с целью определения нагрузки, в соответствии с нормативами и строительными правилами. Основным правилом для мансардной крыши является ограничение ее высоты, которая не должна составлять менее 2.5 метров внутри помещения. Таким образом, кровля должна иметь минимум 2.80 м в высоту, поскольку требуется укладка утепляющего слоя, и отделка внутри самой мансарды.

Обязательно следует изготовить чертеж конструкции, на котором следует проставить все размеры и максимально отобразить элементы каркаса. На чертеже должны быть отображены габариты дома, угол наклона стропил, высота кровли.

Чтобы провести точные расчеты по всем нагрузкам на кровлю и ее элементы, рекомендуется воспользоваться калькулятором, размещенном на многих сайтах, посвященных строительству крыш.

Достаточно внести вид кровельного покрытия, материал каркаса мансардной крыши и размеры. Программа рассчитает углы сечения и шаг стропил, даст рекомендации по конструкции обрешетки.

Расчет стропильной системы

Технология монтажа мансардной кровли

Начинать следует с монтажа мауэрлата, который укладывается по периметру верхнего края стен, если дом кирпичный или блочный. В домах из бруса или рубленных мауэрлатом может служить верхний венец. Брус, из которого изготавливается мауэрлат, должен иметь в сечении размеры 100х100 мм или 150х150. Древесина хвойных пород для бруса должна быть хорошо высушенной. Балки мауэрлата фиксируются анкерами или шпильками к стенам с шагом примерно два метра. Под мауэрлат заводят гидроизоляцию, как правило, рулонного типа (рубероид).

Далее следует приступать к монтажу перекрытия. Балки 150х200 мм, положенные на мауэрлат должны выступать за стены дома примерно на 0.3-0.5 м. Крепят балки уголками и винтами (саморезами по дереву), начиная с крайних, затем промежуточные.

При укладке следует с помощью шнура контролировать горизонтальный уровень, чтобы балки лежали в одной плоскости.

Расстояние между ними, как правило, 0.5-1.0 метра, если планируется укладка утеплителя, стандартная ширина листа которого 0.6 м, то удобнее будет выдержать такой же шаг балок.

Монтаж стропильной системы крыши

Установка опорных стоек и прогонов

Следующий этап – монтаж стоек. Для них используется брус 100х150 мм, крепление которого производится на фронтальных балках перекрытия. Необходимо, с помощью отвеса, выверить вертикальность каждой опоры и зафиксировать укосинами. Промежуточные опоры устанавливаются на балках также строго вертикально, образуя два параллельных ряда.

Далее следует установка прогонов, сделать которые можно из доски шириной 100-150 мм и толщиной 40-50 мм. Фиксация прогонов производится с помощью гвоздей и уголков на винтах. Затем поверх прогонов укладываются дощатые ригеля, для жесткости, устанавливаемые на торец.

Временно, для монтажа кровли под ригель рекомендуется завести черновые стойки, дабы не допустить изгиба. Также временно, можно сделать крепление затяжки рейкой или доской, чтобы получить устойчивую основу стропильной системы.

В результате образуется контур будущего мансардного помещения. Для придания дополнительной прочности следует укрепить опоры подкосами и схватками.

Монтаж стропильных элементов

Установка стропил, начинается с нижних. Для них подойдет доска 40-50 мм толщиной и 150 мм шириной. Одним концом опираем на мауэрлат вплотную с балками перекрытия, а другой крепится на прогонах с помощью уголков, винтов и гвоздей. Для установки стропил в верхней части кровли следует разметить центральную линию кровли. Все стропила должны иметь одинаковую длину. Для этого следует изготовить шаблонную доску, проделав на ней запилы с обоих концов. После чего по шаблону можно отпиливать остальные стропила.

Стропила монтируют на прогонах, фиксируя в верхней части металлическими пластинами. На прогонах балки закрепляются запилами в упор и фиксируются уголками на саморезах.

Нижние стропила для прочности следует укрепить подкосами (доска 50×150 мм). После закрепления подкосов, временные упоры можно снимать.

Обрешетка

В случаях, когда балки перекрытия укладываются в стенных карманах, следует на нижних стропилах закрепить кобылки для устройства свеса кровли. Если же перекрытия лежат на мауэрлате, то кобылки не нужны, поскольку балки должны выступать за стены образуя свес.

Обрешетка устанавливается в зависимости от предполагаемого покрытия мансардной крыши. Либо обрешетка будет сплошной, либо с просветами. Поверх обрешетки следует уложить гидроизоляционный слой, после чего можно приступать к зашивке фронтонов и укладке кровельного материала – металлочерепицы, профнастила или шифера.

Обрешетка крыши под металлочерепицу

Утепление мансарды

Если крыша мансарды имеет ломаную конструкцию, то, как правило, она не утепляется, поскольку воздушная прослойка под стропилами защищает помещения, одновременно вентилируя подкровельное пространство. Для этого, зашивая фронтоны, следует оставить вентиляционные окна (отверстия) над перекрытием мансарды. Теплоизоляцию следует сделать лишь внутри помещения мансарды.

Устройство теплоизоляции мансарды имеет свои особенности, поскольку комнаты имеют треугольные или трапециевидные потолки. Строители считают утепление одной из сложных технологических задач в устройстве мансардных помещений. Главное уложить теплоизоляцию так, чтобы на наклонном потолке и на ограждениях она не давала усадку в процессе эксплуатации.

Инструкция по монтажу стропил для мансардной крыши

При устройстве стропил для мансарды нужно выдержать все технологические требования, чтобы несущая конструкция смогла в полной мере выполнять возлагаемые на нее задачи. Фермы и прочие сопутствующие элементы должны быть смонтированы так, чтобы готовая конструкция могла выдерживать ветровые и снеговые нагрузки для конкретного региона. Все эти моменты дополнительно уточняются в процессе расчета.При желании установку стропил для мансарды можно выполнить самостоятельно, сэкономив деньги на услугах сторонних рабочих.

Схема креплений стропил.

Основная информация о стропилах для крыш

Мансарда — это помещение под кровлей, располагается она на чердачном этаже здания. Такой прием позволяет грамотно спланировать рост используемых площадей без существенных материальных затрат. На мансарде можно будет жить не хуже, чем в любом другом помещении. Но для этого ее нужно правильно обустроить и, в частности, грамотно установить стропила для крыши.

Стропильная система мансардной крыши.

Перед установкой стропил для мансарды нужно выбрать подходящий вид данной конструкции. Стропила бывают наслонными и висячими.

Наслонные стропила для крыши мансарды лучше всего устанавливать в зданиях, имеющих несущую промежуточную стену. Чтобы установить наслонную систему стропил для крыши мансарды, нужно, чтобы 2 несущие стены располагались на расстоянии не более 7 м друг от друга.

Если внутренних стен нет, единственным возможным вариантом являются висячие стропила для крыши мансарды. Стандартная конструкция включает в себя стропила и нижний пояс — затяжку. В качестве опорного элемента используется мауэрлат. Для крепления стропил применяется проволока и скобы. Монтаж выполняется с обязательным учетом уровня предположительной нагрузки.

Особенности монтажа стропильной системы

Монтаж стропильной системы крыши.

Прежде чем приступать к установке стропил для крыши мансарды, подготовьте все, что понадобится вам в процессе работы:

  1. Необрезную доску.
  2. Деревянные брусья.
  3. Теплоизоляционный материал.
  4. Гвозди.
  5. Отожженную проволоку диаметром 3-4 мм.
  6. Шпагат.
  7. Доски шириной 15 см и толщиной 4-5 см.
  8. Влагоизоляционный материал.

Существует несколько разных типов мансардных кровельных систем, а именно:

  1. Треугольные.
  2. Несимметричные.
  3. Симметричные.
  4. Ломаные.

Одним из важнейших моментов проектирования является расчет углов наклона ската кровли. При выполнении этого этапа нужно учитывать следующие особенности:

  1. Климатические условия региона.
  2. Вид и характеристики материалов, использующихся для строительства и отделки.
  3. Личные предпочтения владельца дома.

Узлы крепления стропильной системы.

Чем большим будет угол наклона ската кровли, тем меньше будет свободного пространства в мансардном помещении. Однако если угол будет слишком маленьким, кровельную систему будет сложнее очищать от осадков и загрязнений. Через время это приведет к снижению надежности системы. Поэтому очень важно выбрать оптимальный для имеющихся условий кровельный материал.

Правильность установки стропил для крыши мансарды обеспечивает прочность и стабильность кровли. При выполнении этой работы нужно соблюдать ряд правил. Во-первых, конструкция сооружается из деревянных балок сечением 100х100 мм или 150х150 мм. Во-вторых, система тщательно гидроизолируется. Обычно в качестве гидроизоляции используют рубероид либо толь.

Конструкция каркаса укладывается на основания из железобетона. Для крепления несущего узла используется проволока и металлические скобы. Довольно часто применяется соединение шип-паз. Важно, чтобы древесина, которая используется для сооружения стропил, имела влажность не более 15%. По возможности выбор следует отдавать в пользу хвойных пород.

Обязательно должна быть создана дезинфицирующая атмосфера. Отсыревшие брусья категорически запрещается использовать. Из-за них вся стропильная система может попросту разрушиться. Поэтому перед применением брусья нужно обязательно высушить. Дополнительно древесина пропитывается антисептическими и антипожарными составами.

Выполняя разметку установки опор, рассчитывайте шаг монтажа так, чтобы все стропила были установлены вертикально в одной плоскости. Проверить вертикальность установки вам поможет знакомый любому строителю инструмент под названием отвес.

Чтобы фиксация частей была максимально надежной, используйте раскосы или растяжки. Вертикальные стойки обивайте подходящими материалами. Чаще всего выполняется двухсторонняя обшивка с применением фанеры и гипсокартона. Между листами обшивки обязательно должен быть уложен утеплитель.

Пошаговая инструкция по монтажу стропил

Схема усиления стропил дополнительными подкосами.

Процесс монтажа стропильной системы для крыши мансарды начинается с укладки верхнего бруса. Для его закрепления можно использовать гвозди, саморезы и металлические скобы. Используются бруски сечением 150х150 либо 100х100 мм.

После этого выполняется установка мауэрлата. Он нужен, прежде всего, для того, чтобы крыша не опрокинулась при сильном порыве ветра. Мауэрлат должен быть сконструирован и смонтирован таким образом, чтобы выдерживать нагрузки, которые поступают и на кровлю дома, и на его стены. Непосредственно мауэрлат выкладывается из брусьев. Лучше всего использовать бруски 100х150 мм. Также можно применять доски толщиной от 50 мм.

Выбранный материал следует уложить горизонтально, предварительно рассчитав размер поверхности стен. Под каждый брусок или доску обязательно монтируется гидроизоляционный материал, который будет защищать элементы мауэрлата от пагубного воздействия влаги.

В завершение монтируются стропильные ноги. Эти элементы конструкции можно приобрести в готовом виде или же сделать самостоятельно. Сначала рассчитывается шаг стропильных ног, после чего на мауэрлат наносится разметка. Для этого вам нужно нанести метки на стропильную раму и мауэрлат. Профессионалы рекомендуют монтировать стропила с шагом в 1-1,2 м. Уложите крайние стропила к фронту. Важно, чтобы линия края фронтона и верх ног были на одном уровне.

Стропила делаются из брусков или досок. Важно, чтобы доски были прямыми.

От использования материала с сучками лучше воздерживаться, максимально допустимое количество сучков — 3 штуки на метр погонный.

Виды стропильных конструкций.

Далее, вам нужно взять шпагат и натянуть его между крайними стропилами. В данном случае он будет выполнять функции уровня для монтажа остальных ног. В завершение вам нужно будет попарно соединить верхние части стропил между собой и установить коньковую балку. Она понадобится в том случае, если крыша имеет больше 7 м в длину, а стропильный каркас сравнительно много весит.

Если крыша имеет меньший размер, будет достаточно связать верх ног растяжками. Непосредственно растяжки вы можете в будущем использовать как потолочные балки мансарды. При сильном ветре и снеге эти элементы будут брать на себя определенную часть нагрузки.

В завершение устанавливается обрешетка, укладывается влагоизоляция и теплоизоляционный материал, устраивается кровля, отделываются стены и потолок мансардного помещения.

Если в мансардной крыше будут окна, работа выполняется в такой же последовательности, но на стадии монтажа стропил закладываются оконные проемы, в которые в дальнейшем будут установлены оконные рамы. Не забывайте о том, что мансарда должна иметь размер не менее 3х2,2 м. В противном случае жить в такой комнате будет крайне некомфортно.

Мансардная крыша, выполненная в соответствии со всеми правилами, станет прекрасным украшением любого дома и будет служить не один десяток лет. Уделите должное внимание устройству стропильной системы и подойдите к этой задаче со всей ответственностью. Вы не только сэкономите деньги, но и будете контролировать каждый этап работы, что позволит быть полностью уверенным в качестве ее выполнения. Удачи!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
