Анкер для бетона: разновидности и способ установки

Степень надежного фиксирования предмета на бетонной стене определяет именно правильно подобранный анкер. Анкер для бетона – то, что позволит решить многие проблемы ремонт и возведения домов, проделывания отверстий в стене, поверхности из бетона и последующее крепление необходимого элемента.

анкер для бетонаРисунок 1. Анкер для бетона

Что такое анкер для бетона

Анкера по бетону – крепеж, применяемый для фиксации и крепления любого предмета или элемента на бетонной стене или иной конструкции из данного стройматериала. Внешне он напоминает болт, выполнен из стали – оцинкованной либо же нержавеющей, в форме расширенного цилиндра, с конусом на своем конце.

Виды крепежа

Анкеры по бетону в сере строительных работ применяют самые разные – эти различия зависят от модели и прямого их назначения.

  • Распорные анкера для бетона. Болт с гайкой, работающий по принципу применения силы трения. Распорный анкер имеет шпильку с одной стороны, с определенного калибра резьбой, и втулку.

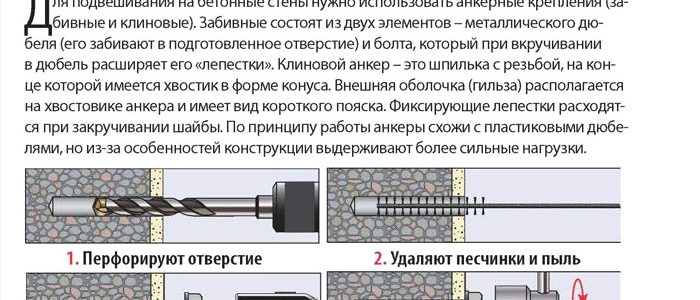

  • Клиновые виды – их применяют для установки тяжелых и массивных конструкций. В самом начале делают в стене отверстие и ставят в него клин, он то и расширяется в процессе вкручивания. Именно по этой причине их называют клиновые анкера – входя в проделанное отверстие, они образуют своего рода клин.

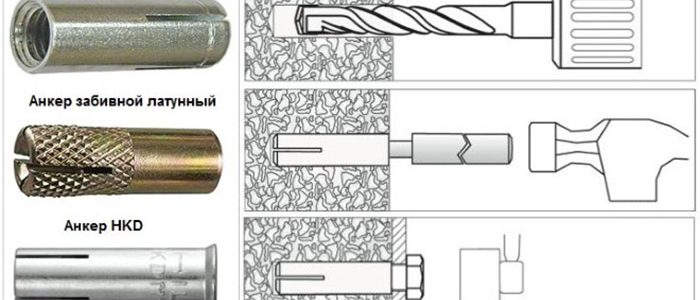

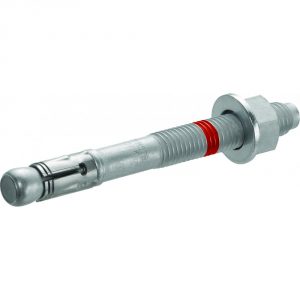

  • Забивной бетонный анкер. Представленные анкерные болты по бетону представляют собой короткие изделия, с конусом внутри и метрической резьбой. Используют при монтаже и установке потолочного в жилых и технических помещениях воздуховода, а также коробов, иного инженерного и строительного оборудования.
  • Саморез – прочное изделие с резьбой, забиваемое в бетон путем вкручивания и как следствие его крепежная способность велика. Применение таких анкеров для бетона обосновано под габаритные детали, так как последний выдерживает до 100 кг., плюс они просты в своем монтаже.
  • Разжимные болты, именуемые «бабочками» — подойдет для монтажа легких изделии и элементов декора в пустоты самой конструкции бетонной стены.
  • Химический анкер – это модель с полужидкой, быстро затвердевающей массой, посредством которой сам болт крепится к основанию. Ее заливают в проделанное отверстие в несущей поверхности и по мере застывания крепят болт.

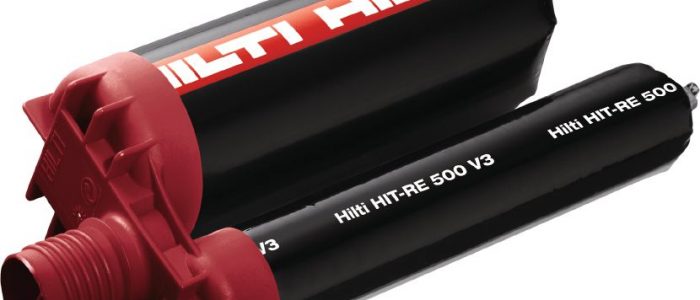

химический анкер для бетона Рисунок 2. Химический анкер для бетона

Сферы использования

Анкерный болт для бетона имеет самые разные размеры, а именно:

  • мелкие – сечение болта не превышает 8 мм, длина до 55;
  • средние – характеристики 12 и 120 соответственно;
  • крупные – имеют характеристики 24 и 220 мм соответственно.

Учитывая существующий размер детали и диаметр сечения, болт может выдерживать самые разные нагрузки. Учитывая те или иные показатели – их могут применять при монтаже:

  • балок и плит несущего перекрытия;
  • колонн и лифтов;
  • фермы и лестничной в доме площадки;
  • оконных/дверных проемов и вытяжек;
  • легких элементов декора.

Сфера применения широка и исключительно данными пунктами – не ограничена.

Плюсы и минусы применения

Главные преимущества применения – надежность, прочность самого крепления, способность выдерживать большие нагрузки и гарантируют качество сцепления их с бетоном. Плюс ко всему:

  • устойчивость в самом металле к коррозии и от веса деформации;
  • легкость, а также простота в процессе монтажа;
  • показывают стойкость к разным нагрузкам;
  • огромный выбор моделей по длине и типу крепления, рабочим функциям и весовым нагрузкам.

Подобрать определенную модель не составит сегодня труда. Если говорить о минусах – явных минусов у них нет, поскольку при правильно проведенной разметке, последующей установке посредством специальных инсургентов они будут служить долго.

Выбор анкера

Анкер для бетона подбирают с учетом самого стройматериала из которого возведено строение.

  • Для пенобетона – специалисты в большинстве своем применяют дюбеля и саморезы, как и винты. Оптимально выбирать именно химические модели.
  • Для газобетона оптимально использовать клинового типа изделия, при этом, выбирая болт длиной 10-15 см., что позволит достичь большой надежности сцепления и крепления.

Инструкция по монтажу

крепление анкерных болтов Рисунок 3. Способ крепления анкерных болтов

Как именно крепить анкерные болты к несущей поверхности – многое зависит от модели самого крепления и именно об этом и поговорим далее. Анкерный болт в бетоне устанавливают либо до самой заливки монолита либо готовое строение. Первый тип крепления предусматривает, что шпилька и болт, иная закладная часть детали крепят к арматуре при помощи проволоки и после заливают раствор.

Как закрепить анкерный болт к несущей поверхности во втором варианте монтажных работ? Сначала готовят скважину и после устанавливают само изделие.

Сверление

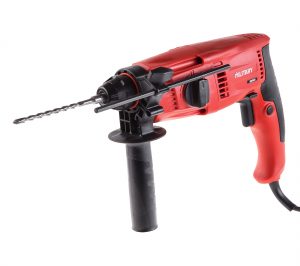

В самом начале подготавливают отверстие, разметив положение на основании несущей поверхности. Сверлят скважину – по длине на 20 мм длиннее самого крепления. Отверстие тщательно пылесосом очищают и после проводят установку крепления. Если деталь крепят предварительно на то или иное основание – сверлят в самом начале ее, и уже вместе с ней проделывают отверстие в несущей поверхности.

Монтаж анкера с гайкой

Монтаж анкера с гайкой проводят для будущей установки относительно легких и небольшой толщины элементов. Сам болт попросту забивают при помощи силы удара. При этом рекомендовано применять обрезку доски – это поможет не повредить верх резьбы. Если сам болт надо удалить – ослабевают предварительно гайку и после извлекают из стенки.

Монтаж химического анкера

Крепление химического анкераРисунок 4. Крепление химического анкера

Так установка жидких либо инъекционных болтов в бетон – следуют инструкции производителя. Выпускают в формате капсул/картриджа – важно учитывать специфические особенности монтажа каждого из представленных видов.

  • капсулу мастера помещают в само отверстие, вкручивают постепенно крепежный болт, оставляя до полного затвердевания;
  • картридж вбивают в стену при помощи пистолета, и действует он под высоким давлением.

После затвердевания вводят в подготовленное отверстие  сам болт.

Химические анкерные болты для бетона

Крепление данного типа фиксируется непосредственно в стене при помощи особого клеящего состава – он заливается в само изделие в процессе производства в отверстие на 2/3 его длины. После затвердевания состава – проводится монтаж болта.

Применяют данный вид анкера при креплении предметов на несущей поверхности, возведенной или выполненной из пористого материала. Прочность такого крепления высока и без повреждения самой несущей поверхности извлечь анкер практически нереально. Именно их считают наиболее надежными и практичными анкерами среди всех типов.

Главное условие надежности крепления – чистота самого отверстия, в который и устанавливают усилитель. Для введения в отверстие клеящего состава могут применять специальные трубки либо капсулы, а после затвердевания клея – вводят сам болт.

Подводя итог, можно говорить – для бетона сегодня на строительном рынке существует немало видов и типов крепления. Они обеспечивают надежность всей конструкции. Главное правильно рассчитать нагрузку и помнить – для чего и кого применяется тот или иной тип крепления.

Анкерный болт по бетону: виды и монтаж

Разновидность анкерных болтов по бетону

Разновидность анкерных болтов по бетону

Надежную фиксацию самых разных предметов на бетонные поверхности способны обеспечить прочные крепежные детали. При капитальном строительстве, ремонте или креплении различных конструкций, выбрать такой крепеж — достаточно актуальная проблема.

Решить ее помогает специальный анкерный болт по бетону. С их видами, особенностями и способами монтажа, предлагает познакомиться статья.

Содержание статьи

Что такое анкер по бетону

Типы метизов

Типы метизов

Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

  • Силы трения, обеспечивают анкера распорного типа;
  • Склеивающие способности специального состава, обеспечивают химические элементы;
  • Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.
Принцип работы распорного анкера в теле газобетонной стены

Принцип работы распорного анкера в теле газобетонной стены

Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

При помощи подобных болтов можно крепить такие предметы, как:

  • Профили металлопроката;
  • Подвесные потолочные конструкции;
  • Люстры и различные светильники;
  • Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий;
  • Лестничные конструкции;
  • Самые разные изделия с большой массой и габаритами.

Фиксация анкера внутри отверстия производится двумя основными способами:

  1. Расклиниванием внутри отверстия распорной втулки.
  2. С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

Технические характеристики

Устройство анкера с гайкой

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

  • При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
  • Конусный конец детали разжимает лепестки;
  • Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Совет: Чтобы гайка не углублялась в отверстие, на резьбу шпильки следует обязательно надевать стопорную шайбу.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

  • 8 — размер резьбы;
  • 10 — диаметр;
  • 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

  • Диаметры ровной части шпильки от 6 мм до 24 мм;
  • Диаметр резьба, от М5 до М20;
  • Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

  • Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
  • Крутящий момент — от 10 Нм до 40 Нм;
  • Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Совет: Приобретая  анкерный болт для бетона,  следует ориентироваться на эти показатели. Если они не превышают вышеперечисленные значения, изделия будут надежными.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Стандартные анкерные болты

Виды крепежа

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкера Особенности
Клиновой

Клиновой

Такой болт применяется для крепления достаточно тяжелых конструкций к бетону.

Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании.

После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.

Распорный

Распорный

Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня.

Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.

Разжимной

Разжимной

Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать.

Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.

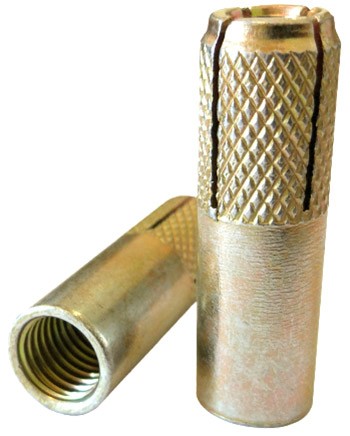

Забивной

Забивной

Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего.

В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.

Химический

Химический

Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.
Двухраспорный анкер

Двухраспорный анкер

Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.
Анкер-шпилька

Анкер-шпилька

Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST.

В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцом

Анкера для бетона с кольцом

Рымболт для бетона

Рымболт для бетона

Выбор анкера

Параметры для установки анкерных болтов с гайкой

Параметры для установки анкерных болтов с гайкой

Широкое применение таких болтов обусловлено разнообразием их видов, которые отличаются не только по типу, но и по размерам, выдерживаемым нагрузкам. Ниже приведена таблица зависимости диаметра анкера от нагрузки на него.

Расчет параметров анкера в зависимости от нагрузки

Расчет параметров анкера в зависимости от нагрузки

На практике анкеры, обычно выбираются с большими показателями предельной допустимой нагрузки на них, чем оговорены в нормативной документации.

Данный вид крепежных элементов выпускается по государственному стандарту ГОСТ 24379.1-80, действующего с января 1982 года. Документ закрепляет основные требования для материала, используемого при изготовлении каждой детали, возможные допускаемые отклонения основных размеров от стандартных.

Выбирая болт для бетона по размерам, в первую очередь следует ориентироваться на вес прикрепляемой с его помощью конструкции: чем этот показатель выше, тем анкер должен быть более длинным и с большим диаметром. Необходимо учитывать и толщину поверхности, в которую будет устанавливаться анкер. Иначе, при неправильно выбранной длине, можно пробить им стенку или полы насквозь.

Для правильной установки анкера, необходимо правильно выбрать диаметр предварительно просверливаемого отверстия для него. Из таблицы можно выбрать диаметр отверстия для установки крепежного элемента:

Зависимость диаметра отверстия для установки анкера и его диаметра

Зависимость диаметра отверстия для установки анкера и его диаметра

Совет: Требования для отверстий, при креплении деталей, указанные в таблице, превышать не следует. В противном случае большие зазоры придется заполнять раствором, что может уменьшить прочность соединения.

Правила монтажа анкера с гайкой

Этапы установки анкера с гайкой

Этапы установки анкера с гайкой

Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

Для установки анкера с гайкой, инструкция, предлагает такой порядок:

  • Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера;
  • Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса;
  • После подготовки отверстия, вставляется анкерный болт;
  • Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент;
  • После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета;
  • Надевается шайба и накручивается гайка.

Монтаж анкеров в фундамент

Фундаментные анкера

Фундаментные анкера

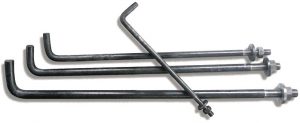

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

  • До заливки бетона крепятся изделия с загнутой шпилькой;
  • До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
  • Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
  • Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
  • В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
  • В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

Анкерный болт по бетону: виды и монтаж

Разновидность анкерных болтов по бетону

Надежную фиксацию самых разных предметов на бетонные поверхности способны обеспечить прочные крепежные детали. При капитальном строительстве, ремонте или креплении различных конструкций, выбрать такой крепеж — достаточно актуальная проблема.

Решить ее помогает специальный анкерный болт по бетону. С их видами, особенностями и способами монтажа, предлагает познакомиться статья.

Что такое анкер по бетону

Типы метизов

Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

  • Силы трения, обеспечивают анкера распорного типа,
  • Склеивающие способности специального состава, обеспечивают химические элементы,
  • Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.

Принцип работы распорного анкера в теле газобетонной стены

Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

При помощи подобных болтов можно крепить такие предметы, как:

  • Профили металлопроката,
  • Подвесные потолочные конструкции,
  • Люстры и различные светильники,
  • Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий,
  • Лестничные конструкции,
  • Самые разные изделия с большой массой и габаритами.

Фиксация анкера внутри отверстия производится двумя основными способами:

  1. Расклиниванием внутри отверстия распорной втулки.
  2. С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

Клиновой анкерКлеевой анкер

Технические характеристики

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

  • При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки,
  • Конусный конец детали разжимает лепестки,
  • Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Совет: Чтобы гайка не углублялась в отверстие, на резьбу шпильки следует обязательно надевать стопорную шайбу.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

  • 8 — размер резьбы,
  • 10 — диаметр,
  • 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

  • Диаметры ровной части шпильки от 6 мм до 24 мм,
  • Диаметр резьба, от М5 до М20,
  • Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

  • Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения,
  • Крутящий момент — от 10 Нм до 40 Нм,
  • Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Совет: Приобретая  анкерный болт для бетона,  следует ориентироваться на эти показатели. Если они не превышают вышеперечисленные значения, изделия будут надежными.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Виды крепежа

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкера Особенности

Клиновой

Такой болт применяется для крепления достаточно тяжелых конструкций к бетону.

Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании.

После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.

Распорный

Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня.

Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.

Разжимной

Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать.

Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.

Забивной

Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего.

В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.

Химический

Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.

Двухраспорный анкер

Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.

Анкер-шпилька

Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST.

В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцомРымболт для бетона

Выбор анкера

Параметры для установки анкерных болтов с гайкой

Широкое применение таких болтов обусловлено разнообразием их видов, которые отличаются не только по типу, но и по размерам, выдерживаемым нагрузкам. Ниже приведена таблица зависимости диаметра анкера от нагрузки на него.

Расчет параметров анкера в зависимости от нагрузки

На практике анкеры, обычно выбираются с большими показателями предельной допустимой нагрузки на них, чем оговорены в нормативной документации.

Данный вид крепежных элементов выпускается по государственному стандарту ГОСТ 24379.1-80, действующего с января 1982 года. Документ закрепляет основные требования для материала, используемого при изготовлении каждой детали, возможные допускаемые отклонения основных размеров от стандартных.

Выбирая болт для бетона по размерам, в первую очередь следует ориентироваться на вес прикрепляемой с его помощью конструкции: чем этот показатель выше, тем анкер должен быть более длинным и с большим диаметром. Необходимо учитывать и толщину поверхности, в которую будет устанавливаться анкер. Иначе, при неправильно выбранной длине, можно пробить им стенку или полы насквозь.

Для правильной установки анкера, необходимо правильно выбрать диаметр предварительно просверливаемого отверстия для него. Из таблицы можно выбрать диаметр отверстия для установки крепежного элемента:

Зависимость диаметра отверстия для установки анкера и его диаметра

Совет: Требования для отверстий, при креплении деталей, указанные в таблице, превышать не следует. В противном случае большие зазоры придется заполнять раствором, что может уменьшить прочность соединения.

Правила монтажа анкера с гайкой

Этапы установки анкера с гайкой

Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

Для установки анкера с гайкой, инструкция, предлагает такой порядок:

  • Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера,
  • Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса,
  • После подготовки отверстия, вставляется анкерный болт,
  • Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент,
  • После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета,
  • Надевается шайба и накручивается гайка.

Монтаж анкеров в фундамент

Фундаментные анкера

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

  • До заливки бетона крепятся изделия с загнутой шпилькой,
  • До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой,
  • Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания,
  • Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками,
  • В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором,
  • В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Крепление анкеров разного типа в бетонном фундаментеСхема установки анкерных фундаментных болтовМонтаж металлоконструкции на анкерах в бетонном фундаменте

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

Анкера для бетона размеры фото

Едва ли не самыми надежными на данный момент крепежными элементами для твердого материала являются анкера для бетона. Их изготавливают из разных металлов и применяют, например, при строительстве или ремонте. Стоит повнимательнее присмотреться к этим элементам.

Общие сведения

Анкер для бетона имеет сложную конструкцию; основные элементы такого крепежа – шпилька и распорный элемент. По мере введения в основание он расширяется и надежно сцепляется твердым материалом.

Основные отличительные особенности:

  • размер изделия;
  • форма;
  • наличие дополнительных приспособлений.

В зависимости от конструкции эти устройства можно вкручивать не только в бетон, но и в другие твердые материалы:

  • кирпич;
  • древесину;
  • гипсокартон.

Бетон и кирпич могут быть плотными или пустотелыми (ячеистыми). Адгезия устройства с основанием и закрепление в нем осуществляется механическим или химическим способом.

Механические анкеры снабжены распорной частью, которая помогает надежно установить их при помощи расширения и силы трения. Такой крепеж устанавливается путем забивания или закручивания в бетон и/или другую твердую основу.

Основные виды анкеров:

  • забивные;
  • рамные;
  • распорные;
  • клиновые;
  • с кольцом;
  • болт с крючком;
  • шуруп.

Для вкручивания лучше использовать перфоратор или другие защищенные электроприборы. Во время работы понадобится стабилизатор напряжения.

Химические анкеры отличаются наличием специальной ампулы. В ней содержится клеевой состав. После введения в бетон емкость разбивается. Клеевой состав заполняет свободное пространство вокруг основы и твердеет через определенное время.

Из чего делают анкеры для бетона

При производстве анкеров для бетона используются материалы повышенной надежности и прочности:

  • латунь;
  • нержавеющая сталь;
  • алюминий.

Все металлические анкеры обязательно оцинковываются. Толщина защитного слоя – не более 10 мкм. Оцинковка предотвращает появление ржавчины и гарантирует долгосрочность изделия.

Современная промышленность предлагает также пластиковый крепеж. Он имеет меньшую себестоимость, но и прочность у таких болтов заметно меньше. Клеевые составы делают из полимерных веществ и смол различного типа.

Размеры крепежных элементов

Основные размеры, которые необходимо учитывать при выборе анкеров, – это их длина и диаметр, толщина прикрепляемого элемента. Размеры болтов указываются в миллиметрах. Анкеры для бетона имеют длину от 40 до 500 и более мм. Их диаметр варьируется от 6 до 30 мм. Данные величины указываются шкалой из 3 цифр в следующем порядке:

  • размер резьбы;
  • диаметр;
  • общая длина изделия.

К дополнительным характеристикам распорных болтов и шурупов относятся:

  • вырывающая сила – от 10,5 до 18,3 kH;
  • изгибающий момент – от 5,2 до 25,7 Hm;
  • крутящий момент от 10 до 40 Hm.

Указанные величины гарантируют долгосрочность и прочность соединения. Степень надежности изделия определяет, как правило, его себестоимость.

Иногда для конкретной конструкции требуются нестандартные варианты. В этом случае их заказывают в специальных мастерских. Разработка крепежных элементов производится согласно СНИПу.


Примеры нестандартных крепежей

Порядок монтажа

Для введения анкера необходимо отверстие, равное по диаметру крепежному элементу. Высверливание его осуществляется перфоратором. В бетонего вворачивают или вколачивают при помощи молотка или киянки, имеющей специальное защитное покрытие.

Из подготовленного отверстия необходимо удалить буровую муку и другой мелкий мусор. Особенно если будет использован анкер не клиновой, а другой конструкции. При невозможности очистить отверстие нужно углубить его еще на 2 см.

Анкер вводится целиком. Распорная конструкция запускается только после полного погружения метиза в отверстие. Можно забивать или закручивать. Предварительно необходимо навесить метиз на несъемный элемент основания.

Клеевое вещество из разбитой ампулы химического анкера твердеет в течение 1 или 2 суток. Это зависит от конкретного состава.

Закладной крепеж. Закладные анкеры применяются во время возведения стен из камня или другого твердого материала. Такой крепеж укрепляется в каркасе крупного сооружения. После этого заливается бетон. Провести правильную установку закладного элемента непросто. Без материальных вложений этот процесс также не обходится.

Забивной вариант. Это самый простой вариант подобного крепежа. У него есть втулка со специальными вырезами и клин (шпилька), расположенный внутри. Его необходимо закрепить при помощи гайки. Это обеспечивает расширение анкера в процессе забивания.

Клиновые анкеры располагают в подготовленном отверстии. При этом нужно следить, чтобы кончик крепежного элемента коснулся дна. Для забивания используется молоток необходимого размера. Им нужно наносить удары по вставленному в основание клину или по телу анкера.

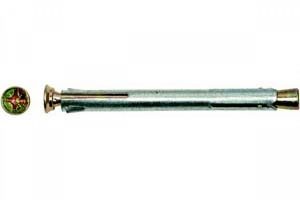

Рамный анкер. Представляет собой облегченный вид болта. У него есть скрытая головка. С ее помощью можно скрыть узлы фиксации, чтобы не портить наружный вид основы. Для расклинивания соединений используется специальная цанга, выполненная из латуни или нержавеющей стали. Такие элементы используются для крепления в бетон различных накладных и навесных элементов. Например, оконных рам, дверных проемов и т.п.

Распорный анкер. Обеспечивает соединение необходимых элементов благодаря силе трения элемента конической формы (втулки, гильзы, пружинного кольца), который распирается болтом при поступательном движении.

Распорный анкер

Клиновой анкер. Делается без рубашки. Это основное отличие от других разновидностей подобного крепежа. Вкручивание производится при помощи гайки. При этом происходит расширение клина, расположенного на втулке.

Отверстие, просверленное перфоратором, очищать необязательно. Прикрепляемая конструкция навешивается на шпильку после ее фиксации. В завершение необходимо закрутить гайку с обязательным натягиванием. Анкеры клинового типа применяются для крепления сложных конструкций к потолку и стенам. Часто применяются для установки оконных рам или дверей. Клиновой анкер гарантирует максимально высокую прочность соединения. Основной минус такого крепежного элемента – сложность демонтажа.

Анкер с кольцом. Кольцо такого крепежа – это нераспорный соответствующей формы. Он применяется для установки необходимого оборудования или интерьерных элементов в подвешенном состоянии.

Анкер с кольцом

Жесткое соединение повышенной прочности, которое обеспечивает анкер с кольцом, позволяет крепить на него элементы, имеющие большой удельный вес.

Анкерный болт с крюком. Представляет собой механический вариант подобного крепежа. Его нераспорный участок имеет вид прямоугольного или закругленного крючка.

Анкер с крюком

Жесткость фиксации с его помощью обеспечивается не самая высокая. Однако подвешенные на крюки различные элементы сохраняют подвижность. Их можно неоднократно снимать и подвешивать заново в случае необходимости.

Анкерные болты с крючком чаще всего используются при возведении различных построек и/или во время ремонта помещений. Кроме того, на такой крепеж можно подвешивать цепи, шарниры, тросы и т.п.

Анкерный шуруп. Анкер-шуруп по бетону- это самый современный вариант из числа крепежных элементов подобного типа. Он имеет головку «в потай» конической формы. Анкерные шурупы закручиваются непосредственно в отверстие, просверленное в основании, дюбеля при этом не используются.

Анкерный шуруп

Анкер-шуруп используется для крепления тяжелых элементов:

  • колонн и опорных столбов;
  • рамы с большим удельным весом;
  • ограждения для балконов и лестниц;
  • демонтируемых конструкций.

Распорное давление на основание при использовании такого крепежа не производится. Поэтому отдельные элементы можно размещать в непосредственной близости от края основы с небольшим шагом.

Анкеры-шурупы можно использовать повторно. Выкручивание и повторное вкручивание осуществляется без особого труда. Крепеж, основание и удерживаемый элемент при этом не деформируется.

Нижние витки резьбы шурупа имеют специально заточенный край – режущую кромку. Это позволяет вкручивать их вручную или электрическим устройством. Особое затягивание при установке таких анкеров не нужно. Шурупы снабжены специальной маркировкой на упаковке. Основные размеры такого элемента – общая длина и диаметр резьбы – обозначены на теле изделия.

Пластиковый крепеж. Анкеры из пластика используются в основном во время землеустройства. Их цельнолитность делает такие крепежные элементы морозостойкими и ударопрочными.

Пластиковый анкер- это стержень. Его длина может быть от 0,6 до 1,2 м. В продажу поступает в специальном комплекте, в который входят:

  • пробойники;
  • АТР-клипы;
  • шнур из полиамида.

Анкер вбивается в почву пробойником. АТР-клипы необходимы для протягивания полимерного троса. С его помощью закрепляется георешетка.

Пластиковым анкерам не страшны коррозия, грунтовые воды, химические вещества. Поэтому их применяют для обустройства дорожных насыпей, трубопроводов или для укрепления берегов природных и искусственных водоемов.

Правильный подбор анкеров для конкретных работ обеспечит прочность, надежность и долгосрочность соединения. Удачного строительства!

размеры крепежей, разновидности распорных болтов

Анкера для бетонаКрепежные элементы являются необходимым компонентом различных конструкций. Они служат гарантией надежного закрепления тех или иных предметов на поверхности. Анкера для бетона традиционно используются для капитального строительства. С мягкими материалами работать легко, так как в них можно зафиксировать практически любой объект. Бетон же является более капризным за счет своей высокой твердости и хрупкости. Именно поэтому здесь и нужны анкера.

Общее понятие

Анкера используются не только для бетона, но и для закрепления различных объектов на основе природного камня, кирпича и т. д. Перед установкой такого крепежа обустраивается отверстие с различными размерами. Сюда и помещается болт в будущем. Он характеризуется высокой удерживающей способностью. Ее удается обеспечить благодаря:

  • силе трения;
  • наличию опорного элемента специального типа.

Последний вступает во взаимодействие со стенками отверстия изнутри. Также можно выделить склеивающие способности особого состава, который применяется для отдельных разновидностей анкерных элементов.

Крепежные изделия, обладающие способностью раскрываться изнутри, пользуются наибольшей популярностью. Создаваемое таким образом соединение отличается большой надежностью. Если болт был сделан на основе углеродистой стали, его поверхность содержит цинковое напыление. Оно является гарантией защиты от коррозии.

Размерный ряд

Чаще всего указываются анкера для бетона размеров такого формата М10 12х100. Здесь обозначение можно расшифровать так:

  • Разновидности анкеров по бетонуМ10 — резьба болта для бетона в поперечнике;
  • 12 — это диаметр в миллиметрах, важно высверлить отверстие аналогичного диаметра перед установкой анкера;
  • 100 — это длина болта, выраженная в миллиметрах.

Типовые размеры анкеров, используемых в домашних условиях, обычно варьируются в следующих пределах: резьба — М6-М12, длина анкеров — 55−150 мм. Бывает и множество других вариантов, но это узкоспециализированные виды анкерного крепежа для бетона, предназначенные для профессионалов.

Особенности монтажа

Крепление всегда должно быть надежным. Когда используется анкерный болт, на этот показатель может оказывать влияние целый перечень важных моментов:

  • качество поверхности, куда устанавливается анкер;
  • типоразмер крепежа и то, подобран ли он соответственно нагрузкам, оказываемым на него;
  • проведение предварительной подготовки места, куда будет размещен анкер, и правильность его установки;
  • показатели прочности болта.

Размеры анкеров по бетону

Анкерные болты можно устанавливать в разнотипные конструкции. Материал, из которого они сделаны, должен быть прочным и качественным. Это могут быть фундаменты из бетона, кирпичные и бетонные перегородки, плиты перекрытия и стены.

Анкерные болты всегда играют роль вспомогательного элемента. Они позволяют надежно закреплять подвесные потолки, балки, осветительное оборудование, необходимое для потолочных перекрытий, лестниц, несущих конструкций внушительных габаритов. Зафиксировать болт можно посредством расклинивания втулки в пространстве щели. Также можно рассматривать применение особого клеевого состава. Он скрепляет между собой внутренние стенки проделанной щели и болт.

Механические болты

Применение анкеров по бетонуНаиболее востребованным видом анкерных болтов являются крепежные изделия механического типа. Их подтипом являются забивные анкера. Они подходят для материалов повышенной твердости и плотности. Посредством специального устройства их раскрывают внутри щели. После этого можно вкручивать сам крепёж.

Еще одной разновидностью являются распорные анкера для бетона. Они довольно распространены и используются для различных типов стройматериалов. Их можно назвать универсальными, так как они способны выдерживать значительные нагрузки. Особый клин позволяет расклинивать в пространстве отверстия распорную втулку. Эти изделия хороши тем, что с их помощью можно фиксировать даже массивные предметы. Это могут быть разного рода оборудование, ворота из металла. Не стоит забывать, что от прочности и других свойств конструкции непосредственно зависит надежность закрепления.

Рамный анкер — классический представитель указанного семейства. Он применяется во время установки дверей, окон. Специально для указанных болтов допускается распорная втулка с двумя областями расклинивания. Они сосредоточены в основании и около шляпки. Имеются и двухраспорные варианты, которые оснащаются двумя просторными втулками. Именно они гарантируют максимально надежное сцепление. Соответственно, можно применять их для монтажа массивных предметов.

Прочие виды

Как выбирать анкерыСуществуют также клиновые и химические анкера. Отдельную категорию составляют стержневые болты. Клиновой тип имеет два подтипа. Первый предполагает использование молотка и кернера. Добавочные приспособления убирают после расклинивания втулки внутри болта, а впоследствии вкручивают в него шпильку.

Несколько проще удаётся установить второй вид клиновых анкеров. На них присутствует шпилька резьбового типа, один из концов которой имеет форму конуса. Когда затягивается гайка, соприкасающаяся с конструкцией, куда ставится крепёж, распорная втулка сжимается конусовидной частью. Это и гарантирует надежность закрепления в готовом отверстии.

В определенных типах крепежа этого вида присутствуют зубцы. Они сосредоточены на наружной плоскости распорной втулки. Это гарантирует надежное сцепление крепежного изделия со стенками щели изнутри.

Стержневой анкер является разновидностью клиновидного. От стандартного болта он отличается увеличенной длиной. С подобным анкером удается работать на многослойных системах, у которых имеется внушительная толщина. Анкер выбирают в зависимости от указанных в ГОСТ размеров. Также важное значение имеет разновидность крепления, которое следует производить с его помощью. Ключевое значение имеет и правильный расчёт нагрузки, которая оказывается на анкер. Надо помнить, что испытываемая болтом нагрузка не должна превышать предусмотренных законом стандартов более чем на 25%.

Способы крепления анкеров по бетонуХимические анкера применимы для пористых материалов. Клеевой состав заполняет полости внутри материала, за счет чего поверхности под ними сцепляются друг с другом. Если монтаж был произведен с соблюдением всех правил, выдернуть болт без механического повреждения поверхности конструкции невозможно.

Чтобы соединение получилось качественным, надо обеспечивать максимальную чистоту отверстий, куда устанавливают анкера. Специальные капсулы и тубы применяются для подачи клея в заданную область. Отвердитель, как и клей, должны обязательно применяться в точных пропорциях.

Существует множество видов анкерных болтов, которые позволяют решать те или иные задачи. Чтобы применение их было максимально полезным, необходимо ориентироваться на описание этих материалов, их свойство и предназначение. Конечно же, важно соблюдать технику строительных и ремонтных работ, использовать правильные инструменты.

Анкера для бетона: химические крепежи, металлические

На бетонные основания для фиксирования конструкций используют анкера для бетона. Существующий ассортимент представлен крепежной продукцией из алюминия, латуни, стали с противокоррозийным покрытием. Анкерным болтом или винтом производится монтаж бытовых приборов, предметов интерьера, подвесных конструкций для потолка, балок, бруса, дверей, окон. С их помощью крепятся трубы, осуществляется анкеровка арматуры в бетоне. Пластиковый тип крепежной продукции для бетона не используется. Разновидности анкеров отличаются способами крепления, техническими показателями, которые содержит специальная таблица параметров, разработанная согласно СНИП.

Виды анкеров

Металлические

Их работа основана на механическом принципе. У них есть внутренняя распорная часть, расширяющая наружную и помогающая надежно установить крепеж при закручивании или забивании анкеров в бетон молотком. Вкручивание осуществляется с помощью перфоратора. Необходимо огромнейшее усилие, чтобы вытащить крепление. Лучше всего проявили себя металлические крепежные изделия компании «Фишер», а также марка Hilti. Цена изделий «Хилти» соответствует качеству. Пример продукции:

Крепежом можно пользоваться при наличии трещин на материале, в который он монтируется.
  • Анкерное крепление Hilti HTS. Применяется на бетоне с растяжениями и трещинами.
  • Крепежная продукция «Хилти» HSL. Выдерживает наибольшую нагрузку на вырыв.

Анкерные винты по бетону тоже выдерживают вес на отрыв и срез. Винт возможно демонтировать и применить повторно. А также применяются дюбеля для бетона. Наиболее популярны типы:

  • бабочка;
  • зонтик.
Рамные крепежные изделия
При монтаже окон или дверей этот крепеж очень удобен.

В бетоне сквозное монтирование осуществляется с использованием рамных анкеров, например, для крепления бруса к бетону при установке дверных и оконных конструкций. Отличительная черта рамного болта — наличие на его теле и около шляпки 2-х участков расклинивания. Болт также имеет скрытую головку, скрывающую узлы соединения. Рамный анкер бывает с парой распорных втулок, гарантируя более прочное крепление и возможность удерживать тяжелый вес.

Клиновой крепежный вид

Различается вариациями конструктивного исполнения. Молотком расклинивается внутренняя втулка. Вспомогательное приспособление изымается из анкера. В него вкручивается крепежный болт, который затем нужно извлечь, при этом распорная юбка расклинивается конусовидным хвостовиком. Другой тип клинового анкера оснащен резьбовой шпилькой с конусообразным концом. Затягивая гайку с установленным в нее крепежом, конусной частью анкера разжимается распорная втулка и прочно закрепляется в отверстии. В отдельных образцах клинового анкера втулка имеет зубчики, сцепляющие намного лучше.

Забивной анкер
Для использования такого крепежа необходимо иметь молот.

Вид механического крепежа, которым легче всего пользоваться. У забивного анкера распорная втулка сконструирована в виде пустотелого цилиндра с прорезями и бойком внутри, расширяющимся при проталкивании. Затем в полость вкручивается стержень с наружной резьбой. Такая конструкция забивного крепежного изделия обеспечивает надежное фиксирование. Для забивания применяется подходящих размеров молот. Им ударяют по клину, установленному в основании или по телу анкера.

С кольцом и крюком

Анкерные крепления отличаются наличием стержня с наружной резьбой и колечком взамен болта, а у второго вида изделий нераспорная часть крепления представляет собой крюк. Крепежное изделие с кольцом применяется при растяжке кабеля либо троса, с ним производится установка подвесных конструкций. Такой металлический крепеж обеспечивает жесткое соединение, позволяющее закреплять на нем тяжелые элементы. У крепежного изделия с крюком жесткость фиксирования не очень высока, а подвешенные предметы остаются подвижными. На креплении подвешивают тросы, шарниры, цепи, люстры. Если не обеспечивается расчетная длина анкеровки арматуры в бетоне, то крепежные изделия в форме крючков устанавливаются на ее концах.

Закладной крепеж
Крепеж нашел свое применение в фундаментных работах.

Представляет из себя арматурный стержень, оснащенный резьбой и фланцем либо растяжкой. Закладные анкера используются при строительстве поверхностей из камня и другого твердого материала. Заделка крепления арматуры с бетоном осуществляется в каркасе постройки. После заливки нагружать крепление можно, дождавшись, когда бетонный раствор застынет.

Химические

Анкерный шуруп по бетону фиксируется составом на клеящей основе, например, на эпоксидной смоле. В готовое отверстие можно вставлять стеклянную капсулу с порцией клея, а затем вводить болт. Крепление предмета осуществляется после окончательного застывания. При безошибочном монтаже выдергивание конструкции невозможно. Химический анкер — лучший вариант при выполнении крепления на поверхности из ячеистого бетона, подходит для пустотелого бетонного блока. Жидкие анкера Hilti используются при установке крепежей, выдерживающих самые мощные нагрузки. Для «Хилти» характерно быстрое высыхание.

Мощные нагрузки — не преграда для данного крепежа.

Какой выбрать?

Анкера по бетону выбираются, учитывая расчет нагрузки и такие показатели, как:

  • тип крепления;
  • материал поверхности;
  • металл болта.

Опытные строители рекомендуют выбирать вид анкера соответственно свойствам материала, к которому он будет крепиться. Стальной анкер прочнее алюминиевого и латунного.

Посмотреть «ГОСТ 27751-2014» или cкачать в PDF (88.5 KB)

При расчете силы тяжести, действующей на элемент крепления для бетонной плоскости, учитывается, что нагрузка не должна превосходить 25% показателя, указанного в ГОСТе 27751–2014. Выбирая крепления, важно правильно подобрать размеры анкеров для бетона согласно СП: диаметр, длину, параметры резьбы. Дополнительные показатели для расчета: вырывающая сила, изгибающий и крутящий момент.

Применение

Устанавливать анкера следует со следующим набором инструментов:

Для работы с таким видом крепежа у мастера должен быть перфоратор.
  • перфоратор;
  • сверло по бетону;
  • гаечный ключ;
  • молоток;
  • строительный пылесос.

Последовательность действий:

  1. Нанести разметки для сверления, учитывая расстояние между осями анкеров.
  2. Сделать отверстия, у которых глубина должна быть равна длине распорного сегмента болта. Для придерживания требования на сверле ставится ограничитель. Минимальное расстояние от края поверхности должно превышать глубину сверления в 2,5 р.
  3. Почистить просверленные дыры.
  4. Всунуть распорную часть болта и забить молотом так, чтобы ее краев не было над поверхностью.
  5. Ввести болт или резьбовую шпильку.
  6. Затянуть гайку, пока она не перестанет поворачиваться. Для недопущения разрушения нельзя до конца затягивать, особенно работая с пенобетоном.
Такими изделиями легко пользоваться, если соблюдать инструкцию.

Применение химических креплений осуществляется тем же набором инструментов, кроме молотка, а также используются клеевые ампулы либо клей и монтажный пистолет. Капсулы применяются при небольшом количестве креплений, иначе необходим клеевой состав. Резьбовая шпилька устанавливается в просверленное, очищенное и наполненное клеем на 2/3 отверстие и вкручивается постепенно для равномерного его распределения. Гайку затянуть ключом после высыхания клея.

Выбираем анкеры для работы с бетоном

На производстве и в быту нередко возникает необходимость в закреплении массивных предметов к бетонным основаниям: стенам, полам, фундаментам. Это может быть технологическое оборудование, строительная конструкция, бытовая техника, мебель – все варианты перечислить невозможно. Также сложно рассказать и про все существующие на сегодняшний день варианты анкеров, используемые для решения таких задач. Мы расскажем о 4 наиболее востребованных видах анкеров, применяемых для работы с бетоном.

Фундаментные анкерные болты

Фундаментные анкерные болтыИспользуемые в промышленном и гражданском строительстве фундаментные анкерные болты имеют множество разновидностей. Общим для всех крепежных изделий этой группы является лишь то, что все они предназначены для заделки в монолитные бетонные, каменные или кирпичные фундаментные конструкции. Внешний вид и габариты этих анкеров могут существенно различаться. Глубина заделки болтов может составлять от 5 см до 5 метров и, соответственно длине, увеличивается и диаметр этих метизов. Основными видами анкеров для фундаментов можно назвать:

  • Прямые фундаментные анкеры. Представляют собой стальные штыри с резьбой на одном из концов. Могут заливаться в фундамент при его изготовлении или устанавливаться в уже готовую конструкцию при помощи специального клея. Согласно нормам длина такого крепежа не должна превышать 140 см.
  • Изогнутые, напоминающие своей формой крюк. Могут иметь длину до 180 см и применяются исключительно в железобетонных конструкциях;
  • С анкерной плитой. Эти болты имеют вид резьбового стержня, на одном из концов которого при помощи шайб и гаек закреплена плита, обеспечивающая максимально эффективную фиксацию в бетонном основании. Выпускаются длиной до 5 метров.
  • Составные анкеры. Подгруппа изделий, включающая в себя крепеж, состоящий из резьбовой шпильки, соединенной муфтой с штырем, анкерной плиты и гаек. Применяются там, где нужно выполнить стяжку массивных строительных конструкций или деталей оборудования. Могут иметь длину в несколько метров.
  • Съемные. Представляют собой болт, вкручивающийся в специальную анкерную систему, предназначенную для монолитной заделки в бетонные или кирпичные строительные конструкции.

Химические анкерные болты

Химические анкерные болтыАнкеры такого типа фиксируются в заранее подготовленном в бетоне отверстии при помощи специального химического состава, кратко называемого клеем. При установке такого метиза, важно тщательно соблюдать технологию, иначе его несущая способность может оказаться недостаточной для работы с проектными нагрузками. Монтаж выполняется в тщательно очищенное от мусора и пыли отверстие, куда на 2/3 глубины залит клей. Спустя указанное в инструкции от производителя системы время анкер можно использовать по назначению.

Фиксация такого крепежа происходит за счет заполнения клеем полостей и неровностей материала, поэтому наилучший результат эти анкеры показывают с пористыми видами бетона. Если все требования при монтаже соблюдены, то такой болт «работает» очень эффективно и выдернуть его из бетона, не повредив конструкцию, практически невозможно. В качестве химического компонента таких анкеров обычно используются различные виды эпоксидных смол.

Забивные анкерные болты

Забивные анкера

Крепежные изделия для работы с бетоном, относящиеся к механическим анкерам. Состоят из двух частей: обоймы из стали или прочного сплава, который расклинивается в отверстии, подготовленном в основании, и болта, вкручивающегося в эту обойму. Чаще всего применяются в строительстве. При помощи анкеров такого типа крепят не слишком массивные элементы наружной и внутренней облицовки, легкие строительные конструкции, коммуникации, инженерное и бытовое оборудование. Длина этих крепежных деталей может составлять от 25 до 80 мм, при внешнем диаметре от 8 до 25 мм. Забивные анкеры нельзя использовать с непрочными основаниями, такими как растрескавшийся или поврежденный бетон. Также специалисты не рекомендуют превышать расчетную нагрузку на этот метиз более чем на 25%.

Распорные анкерные болты

Распорные анкераРаспорные анкеры для бетона наиболее востребованы в отделочных строительных работах. Состоят эти изделия из распорной втулки и клина. Эффективность метизов такого плана во многом зависит от прочности материала, в который они устанавливаются. Действие анкера основано на работе сил трения, которые препятствуют извлечению втулки, расширенной клином, из бетона. Монтируют распорные изделия в готовые отверстия разными способами – клин может как вкручиваться во втулку, так и забиваться. Разновидностью распорного болта является рамный анкер, втулка которого имеет не одну, а две зоны расширения – на теле анкера и возле шляпки. Такая продукция широко применяется при установке элементов наружного и внутреннего остекления: окон, перегородок, фасадных светопрозрачных систем.

Выбор анкеров для работы с бетоном, кроме небольших изделий для бытового использования и отделки – это сложная и ответственная задача, которая должна решаться силами квалифицированных специалистов. Подбор фундаментных и некоторых видов химических болтов производится при помощи сложных инженерных расчетов, ведь от надежности этих анкерных крепежей часто зависит прочность конструкций здания или безопасность технологического оборудования.

Полезные советы 30.08.2019 16:42:54

Отзывы могут оставлять только зарегистрированные пользователи. Пожалуйста, зарегистрируйтесь

Написать отзыв

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
