Электрический теплый пол своими руками на деревянный пол – как положить по деревянному перекрытию, устройство, как уложить теплый пол на деревянную доску

Содержание

Теплые полы — укладка на деревянный пол, инструкция с Видео

В этой статье мы подробно опишем все варианты установки системы теплых полов в деревянном доме на деревянные полы. Будут выбраны подходящие типы теплого пола и описан самостоятельный монтаж.

Устройство отопления жилища в наших климатических условиях всегда оставалось актуальной и непростой проблемой. Тепло в доме – это уют и здоровье, возможность качественно восстановить силы для активного трудового дня.

Вместе с прогрессивными методами строительства жилых домов совершенствуются и системы отопления.

Содержание статьи:

Виды отопительных систем

Опускаем рассмотрение печных систем, это сейчас актуально только в декоративном применении.

теплый пол на деревянный пол

В остальном системы отопления делятся на такие:

  1. Конвекционные радиаторные.
  2. Системы «теплого пола».
  3. Смешанные. В этом случае применяется радиаторная система как основная и система «теплого пола» как вспомогательная. Теплый пол обустраивается во вспомогательных помещениях – ванных комнатах, кухнях, коридорах, переходах. Для устройства пола в таких помещения применяется напольные плитки или керамогранит, оба вида имеют прекрасные теплопроводящие свойства.

В свою очередь системы теплого пола делятся на несколько типов:

Водяные теплые полы – теплоносителем является вода или антифриз, циркуляционная система в виде труб прокладывается под полом и заливается бетоном. Системы без заливки бетоном менее эффективны, так как значительная воздушная прослойка, имеющая низкую теплопроводность, выступает как теплоизолятор. Для устройства водяных систем отопления применяются отопительные устройства с принудительной циркуляцией теплоносителя. Котлы в таких системах могут быть самой разной конструкции от твердотопливных до индукционных. Последние являются самыми экономичными, потери при нагреве отсутствуют, можно учитывать только потери в схеме управления и регулировки, где применяются конденсаторные батареи. Особенностью водяного пола является то, что в скрытой части трубы должны быть уложены без стыков и не требуют дополнительного обслуживания. Этим требованиям соответствуют только пластиковые трубы, выпускаемые бухтами длиной до 600 метров. Гарантированный срок эксплуатации – 50 лет, что соответствует нормативам срока эксплуатации жилых зданий;

своими руками водяной теплый пол

Системы с элетрообогревом тоже бывают различных исполнений, принципиальная разница заключается в применении нагревательных элементов или инфракрасных излучателей. Установка таких полов не требует больших капитальных затрат, основную работу можно выполнить самостоятельно, а вот подключение и настройка системы управления должны выполняться квалифицированным специалистом.

Электрический теплый пол на деревянный пол с инфракрасными излучателями – наиболее «молодая» и продвинутая технология в системах отопления жилых помещений. Она проста в установке и эффективна в эксплуатации. Тепло распространяется не только способом конвекции, но и прямым прогревом всего объема помещения со всем содержимым. Простота укладки и минимальный объем подготовительных операций делают эту систему весьма популярной.

Пленочный теплый пол

Принцип действия инфракрасного излучателя сходен с действием солнечных лучей. Точно так же, как солнечные лучи, инфракрасное излучение поглощается предметами, которые затем отдают тепло в окружающее пространство.

Тепловое излучение не поглощается воздухом, он только немного рассеивает его. Практически вся энергия излучателя доходит до предметов – стен, потолков, мебели и прочего, нагревая их.

обогреваемые полы

Подготовка пола для монтажа системы обогрева с инфракрасными излучателями

Подготовка теплого пола в деревянном доме к монтажу возможна в трех вариантах:

Вариант 1. Применяется при весьма ветхом половом покрытии, когда доски пола скрипят под ногами, местами прогибаются или проваливаются.

  • демонтировать верхнее покрытие пола и черновой пол;
  • проверить состояние лаг, при необходимости заменить подпорченные детали;
  • выставить лаги, тщательно проверить уровнем, закрепить;
  • насыпать подушку из керамзита для предотвращения тепловых потерь, дать ей выстояться в течение 2-х – 3-х дней;
  • настелить черновой пол, между досками допустимы зазоры в 1,5 – 2 см
    ;
  • обработать черновой пол антисептиком;
  • на черновой пол уложить пергамин;
  • настелить покрытие пола;
  • зазоры между полом и стенами заделать монтажной пеной;

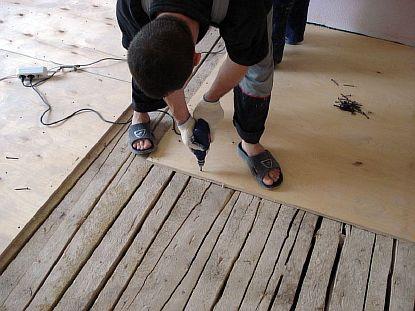

  • настелить на пол фанерные листы, предпочтительно 10-12 слойной в водостойком исполнении. Фанеру крепить винтами длиной 40-50мм по периметру каждого листа на расстоянии 150 – 200 мм между ними. Если в каком либо месте фанера «дышит» — дополнительно закрепить эти места;
  • щели между листами фанеры зашпаклевать;
  • перед укладкой листов их нижние стороны обработать горячей олифой, по окончании укладки так же обработать олифой всю поверхность пола.

Пол будет готов к монтажу излучателей через 3 дня.

Вариант 2. Состояние пола – отдельны доски слегка прошатываются и поскрипывают. Шляпки гвоздей в некоторых местах начинают выходить из доски. Достаточно следующих мероприятий:

  • пробить все гвозди «заподлицо» с досками, в местах поскрипывания укрепить доски винтами длиной порядка 80 мм;
  • демонтировать плинтуса;
  • настелить на пол фанеру как описано выше.

Вариант 3. Состояние пола – безупречное.

  • демонтировать плинтуса;
  • настелить на пол фанеру как описано выше.

Монтаж пленочного теплого пола

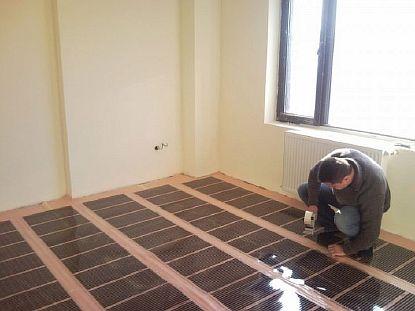

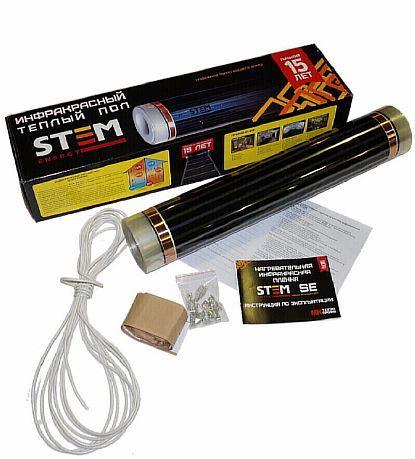

Излучатель инфракрасных лучей выпускается в виде пленки в рулонах. Настилать ее можно не на всю поверхность пола в помещении, вполне допустимо оставлять зазор до стен порядка 10 см.

подложка для теплого пола

Важно! Термопленку  запрещено укладывать внахлест.

Место для установки терморегулятора следует выбирать в наиболее удобном расположении, к примеру – как можно ближе к проводке.

Укладку проводов лучше всего производить параллельно стене, места расположения медных контактов обжать плоскогубцами. Стыки заделать теплоизолирующим материалом, медные контакты изолировать силиконовым герметиком.

теплоотражающая подложка для теплого пола

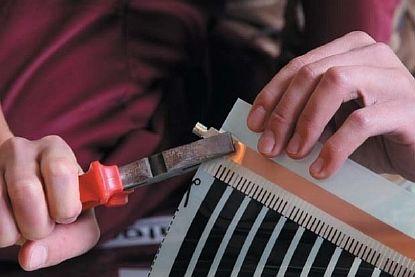

Подключить терморегулятор и закрепить его на стене в удобном месте. Включением терморегулятора подать напряжение на излучатели и, спустя некоторое время проверить нагрев листов. Если попадаются холодные – проверить места соединений тестером и исправить неработающие контакты.

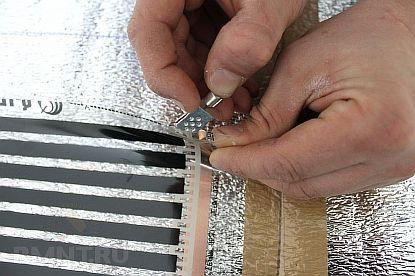

Подключить заземление,  используя для этого фольгированный скотч, его конец нужно соединить с проводом по диагоналям и по длине.

линолеум для теплого пола

Весь пол необходимо закрыть слоем поливиниловой вспененной пленки, после чего можно стелить выбранное покрытие пола. Прослойка пленкой не опасна, так как максимальная температура нагрева пленочных излучателей составляет не более 40оС.

О некоторых правилах установки теплого пола

  1. Установку покрытия пола необходимо производить, учитывая возможность ремонта в дальнейшем.
  2. Для крепления пленочных излучателей категорически запрещается применять любой металлические крепеж – гвозди, шурупы, винты, скобы и прочее.
  3. Планируя установку на инфракрасном полу тяжелой мебели или оборудования, нужно заранее предусмотреть воздушные карманы.
  4. Пленочный пол нельзя монтировать вблизи других электрических нагревательных приборов – печей, каминов и прочее.
  5. Максимальная длина одного отрезка пленки не более 15 метров.
  6. Не производить монтаж пленки при минусовой температуре.
  7. Устройство заземления – обязательное условия при монтаже и эксплуатации теплых полов в деревянном доме.
  8. температура теплого полаНужно подключить все провода к терморегулятору согласно инструкции

Водяной теплый пол

Многие отдают предпочтение именно такой системе отопления жилых помещений. Одной из причин такого решения является относительная дешевизна водяного отопления, как на этапе установки, так и в эксплуатации.

Ранее был рассмотрен порядок подготовки к установке водяной системы обогрева пола.  Засыпанный керамзит должен не доходить до уровня лаг на 50 – 60мм.

Далее нужно действовать в таком порядке.

водяные теплые полы технология монтажа видео

Используя шнур выложить контур расположения труб под будущим полом и распределительного пункта. Замерить длину шнура. Как сделать эффективный контур можно видеть на фото.

Приобрести все материалы и устройства, необходимые для устройства разводки, включая трубы, запорную арматуру, терморегулятор, элементы панели управления, насос, котел, бойлер и прочее.

Перед началом монтажа необходимо уложить на слой керамзита арматурную сетку.

Раскладка труб теплого водяного пола

Разложить трубу по ранее разработанной схеме и выполнить все подключения. При раскладке трубы в местах пересечения с лагами, в них необходимо выполнить пропилы глубиной до 50мм и шириной 25-30мм. Пластиковая труба для отопления выпускается в размерах 16 – 27мм.

маты для теплого водяного пола

Важно! Помните о недопустимости стыковки трубы под полом.

При раскладке труб для ее фиксации можно применять специальные фиксирующие пластины, укладывая их поверх слоя керамзита. Вместо керамзита иногда используют плиты пенополистирола.

В схеме управления системой необходимо предусмотреть двойную блокировку включения котла (если в системе предусмотрен электрический или индукционный котел). Блокировка должна гарантировать отключение котла при остановке насоса и не позволять включение котла при отключенном циркулярном насосе.

Заполнить систему теплоносителем – водой или антифризом.

маты для теплого водяного пола
Применение матов для теплых водяных полов

Прокачать систему в холостом режиме без включения котла, убедиться в циркуляции во всех контурах системы.

Произвести пробный пуск системы с включением котла, настроить терморегуляторы и убедиться в их срабатывании. Система в режиме пробного пуска должна проработать не менее 12 часов. За это время нужно выявить все подтекания теплоносителя и устранить их.

монтаж теплого водяного пола своими руками видео

После прогона и устранения неполадок, необходимо дать системе остыть, после чего приступить к бетонированию в подполовом пространстве. Слой бетона должен доходить до опорных поверхностей лаг, но нигде не превышать их. Бетонная стяжка должна выстояться в течение 3-х суток.

По истечении этого времени можно приступать к настилке пола из досок в обычном порядке.

коллектор теплого пола

Вариантов укладки теплых водяных полов много. При этом гамма применяемых материалов обширна, рынок активно их предлагает. Однако, принцип во всех вариантах один – изолировать потери тепла снизу, применить материал с высокой теплопроводностью (бетон) для установки труб и обеспечить минимальный воздушный зазор между нагревательным устройством и досками пола. В остальном – ваша фантазия и возможности кошелька.

как положить по деревянному перекрытию, устройство, как уложить теплый пол на деревянную доску

Содержание:

Наличие большого количества новейших технологий позволяет владельцам недвижимости делать собственный дом теплым и уютным. Такое инженерное решение как устройство теплого пола на деревянном полу вызывает немало вопросов. Часто хозяевам кажется, что воплотить его довольно сложно и даже невозможно. Но это не так.

теплый пол на деревянный пол своими руками

Особенности подготовки основания

Пол с обогревом, уложенный на деревянные лаги, отличается таким преимуществом как отсутствие необходимости проведения «мокрых» работ, например, связанных с устройством стяжки. В этом случае основанием будут доски. Хотя, можно уложить теплый пол по грунту, но сейчас не будем рассматривать этот вариант.

теплый пол по деревянному перекрытию

К используемым при укладке теплого пола на деревянный пол пиломатериалам предъявляют ряд требований:

  • толщина настила из древесины дуба и бука максимум 24 миллиметра, а из лиственницы или сосны –22 миллиметра;
  • когда предстоит сделать новый настил, тогда доски нужно разложить на несколько дней в помещении на полу, чтобы они в будущем не подвергались деформации.

Варианты устройства основания

Прежде, чем прокладывать кабель или отопительные контуры, следует устроить основание под теплый пол по деревянному перекрытию, используя один из двух вариантов:

  1. По уже эксплуатируемой черновой поверхности. В таком покрытии заделывают щели и трещины, зазоры между досками, устраивают теплоизоляцию с использованием пенопласта или минеральной ваты.
  2. Обустройство основы с нуля. Лаги обрабатывают антисептиками, огне – и биозащитой и располагают с промежутком 60 сантиметров одну от другой. На досках не должно быть гнили, плесени, щелей.

как положить теплый пол на деревянный пол

Таким образом, вне зависимости от того, какой вариант выбран, укладка теплого пола на деревянный пол нуждается в создании чернового основания.

Далее приступают к следующему этапу, который заключается в монтаже теплоизоляционного слоя. Утеплитель помещают между лагами, тем самым, исключая образование мостиков холода. Теплоизоляцию укладывают на пароизоляционный материал. После того, как готово черновое покрытие, приступают к монтажу теплого пола на деревянный пол.

Электрический теплый пол по деревянному перекрытию

Теплый пол с электрообогревом — это конструкция, состоящая из кабелей, нагревательных матов и пленок.

При использовании электрических кабелей необходимо помнить, что:

  1. Систему следует качественно изолировать от проникновения влаги.
  2. Температура поверхности пола в результате нагрева не может превышать 27 градусов. По этой причине необходимо устанавливать термодатчики и термостаты.

устройство теплого пола на деревянном полу

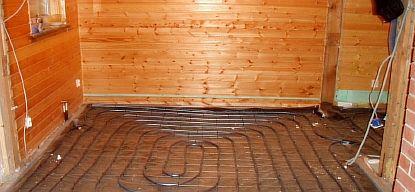

Укладку кабелей для теплого пола на деревянном основании выполняют в определенной последовательности:

  1. Под лаги, монтируемые для будущего пола, помещают фольгированный теплоизолятор, располагая его фольгой к верху. Толщина этого слоя должна составлять минимум 30 миллиметров.
  2. Поверх помещают монтажную сетку, необходимую для фиксации кабеля.
  3. Электрокабель укладывают в форме петель, а в лагах создают для них пропилы.
  4. В них помещают нагревательный кабель и крепят его к сетке хомутами.
  5. Датчик температуры укладывают между лагами, а терморегулятор монтируют на стене.

Как положить правильно своими руками

Когда теплый пол на деревянный пол своими руками выполнен качественно и функционирует правильно, начинают финишную отделку напольной поверхности. Важно соблюдать промежуток между кабелем и чистовым покрытием — равняться он должен минимум 30 миллиметров.

Наиболее экономичным и простым в обустройстве считается инфракрасный теплый пол на деревянный пол, его монтируют так:

  1. На основании раскладывают материал для теплоизоляции.
  2. Поверх укладывают и фиксируют нагревательную пленку.
  3. ИФ пленку подключают к электросети.
  4. Выполняют финишную отделку напольной поверхности.

теплый пол под деревянную доску

При использовании инфракрасной пленки в качестве главного источника тепла в комнате, нужно следить, чтобы она покрывала не менее 70% площади пола.

Нагревательные маты нужно укладывать в слой специального плиточного клея, в остальных случаях их не следует использовать.

Теплый пол с водяным нагревом на деревянный пол

Система теплого электропола, несмотря на все ее преимущества, имеет серьезный недостаток – она потребляет большое количество электроэнергии и поэтому не стала востребованной в частном жилом секторе. Чаще всего в загородных коттеджах монтируют водяные отопительные системы.

Для конструкций, функционирующих с использованием нагретого теплоносителя, прежде, как положить теплый пол на деревянный пол, необходимо приобрести котел, коллектор, насосное оборудование, арматуру регулирования водяного потока и контролирующие устройства.

как уложить теплый пол на деревянный пол

Укладка водяного пола может осуществляться двумя способами, один из которых проще, а второй – более сложен, поскольку для его реализации требуется много комплектующих элементов.

В любом случае вне зависимости от выбранного варианта будут нужны:

  • отопительные трубы, шаг монтажа которых равен30 сантиметров;
  • теплоизоляционные материалы – например, минвата;
  • жесткая черновая основа.

Если выбран более сложный процесс монтажа, потребуется металлическая сетка для крепления элементов конструкции, трубы из полиэтилена под высокое давление жидкости, переносящей тепло, термодатчик, находящийся в гофре, алюминиевая фольга, регулятор температуры механического или автоматического типа.

инфракрасный теплый пол на деревянный пол

Чтобы беречь тепло, используют теплоотражающие экраны, способные направлять потоки теплого воздуха вверх и греющие пространство помещения.

Нет ничего сложного в том, как уложить теплый пол на деревянный пол, но при обустройстве водяного обогрева нужно учитывать несколько нюансов. Так для прокладки отопительных контуров следует использовать трубы с диаметром 16 миллиметров, способные обеспечивать достаточный поток теплоносителя. Для снижения теплопотерь их заворачивают в фольгу.

Расчет длины контуров

Длина одного контура не должна быть более 100 метров, но специалисты рекомендуют снижать данный показатель до возможного минимума. Дело в том, что чем меньше протяженность контура, тем эффективнее будет работать вся система и в результате будет сохранено большее количество тепла.

Для уменьшения протяженности трубопровода, помещение нужно разделить на несколько участков, у которых максимальная площадь равна 40 «квадратам». При этом каждый из них оснащают отдельным контуром. Кстати, система теплого водяного пола может покрывать не всю поверхность, а только ее часть.

укладка теплого пола на деревянный пол

Профессионалы не советуют при создании теплого пола под деревянную доску экономить на приобретении нагревательного агрегата, насосного оборудования и вспомогательных деталей для системы водяного обогрева, от которых зависит функционирование и эффективное использование всей конструкции.

Главной проблемой, которую приходится решать владельцам частных домов при монтаже пола с водяным обогревом по деревянным перекрытиям, это его присоединение к общей системе теплоснабжения. Для этого потребуется наличие профессиональных навыков и определенных знаний.

Поэтому при неуверенности в собственном мастерстве домашним умельцам следует воспользоваться услугами специалистов в данной сфере. Безусловно, такая работа не может стоить дешево, но будет обеспечено стабильное функционирование системы обогрева на протяжении длительного периода.


Теплый пол под плитку на деревянный пол — выбор системы, плюсы, монтаж

Когда появляется желание сделать жилье уютнее и теплее, используют современные технологии, ведь это экономично и рационально. При выборе системы обогрева дома стоит учитывать многие факторы, чтобы она прослужила долго и не ломалась. Одним из экономичных является теплый пол.

Есть три основных их вида:

  • конвекционная радиаторная;
  • установки «теплый пол»;
  • совмещение двух систем – когда применяют радиаторную в качестве основного отопления, а панельные конструкции используются как дополнительный обогрев.

Непосредственно отопление пола возможно несколькими способами:

  • водяной системой;
  • электрической.

Система отопления пола с помощью воды

Данная система радует незначительными затратами по сравнению с электрической. Конструкцию с применением воды лучше устанавливать совместно с радиаторной с целью увеличения скорости нагревания здания. Теплоносителем в данном случае является антифриз либо вода. Трубы устанавливаются под напольной установкой и заливаются бетонной стяжкой. Если же делать монтаж без бетона, такая система будет слабой по теплопроводности.

Котлы применяют разной конструкции, это может быть как твердотопливный, так и индукционный котел. Последний в применении самый экономичный, поскольку нагревание происходит без потерь температуры. Характерной чертой обогревания пола водой считается то, что трубы должны соответствовать нормам. Необходимым условиям отвечают только трубы, изготовленные из пластика. Период эксплуатации достаточно большой, около 50 лет, что подходит к применению в жилых домах.

Водяной тип

Если монтировать данную систему на деревянную основу, можно воспользоваться техникой воздушной термоизоляции. В использовании теплозвукоизоляционного наполнения хорошо сохранится тепло. После этого монтируют тонкий слой фанеры либо ОСП. Последующим элементом будет тот, что распределяет тепло и направляет его в необходимую сторону – это фольга из алюминия.

Важно! Нужно предусмотреть гидроизоляцию системы. Чтобы конструкция была безопасна при установке на деревянный пол, рекомендуют использовать гофрированную трубу из металла. Она устойчива к незначительным деформациям и возместит неточности при монтаже.

Теплые электрические полы

Подразделяют на:

  1. кабельный;
  2. инфракрасный;
  3. термоматы.

Отопления пола кабельного типа

Основой конструкции является кабель, который специально монтируют поверху стяжки. Для увеличения эффективности работы изначально укладывают изоляционный слой, затем кабель. Чтобы поверхность сделать ровной, после монтажа кабеля делают еще одну стяжку, следовательно, кабель окажется внутри ее. Сверху размещают окончательный материал для отделки. Стяжка должна получиться не больше 3 см. Если использовать этот вид отопления, растраты на ресурсы будут меньше, по сравнению с термоматами. Кроме этого, лучшим материалом для пола на кабельную систему будет кафель.

Кабельный теплый пол

Пол с инфракрасным отоплением

Состоит он из тонкой специальной пленки, которую укладывают снизу напольной конструкции. Чтобы подготовить пол под монтаж, нужно уложить прокладку в виде теплового слоя. Монтаж несложный, его можно провести без помощи специалистов. Достаточно постелить пленку по всей площади комнаты, а сверху расстелить материал для пола, который был задуман – ковролин, паркет, линолеум и т. п. Отличается инфракрасный теплый пол своим процессом обогрева, поскольку свое тепло он  передает предметам. По этой причине такой тип пола не используют под плитку.

Инфракрасное отопление пола

Теплый пол с применением термоматов

В случае если отсутствует возможность монтировать кабель, альтернативой будут термоматы. Конструкция представляет собой сетку из стеклопластика, на которую прикреплен тоненький кабель. Если делать укладку, то дополнительная стяжка не понадобится. После того как провели монтаж термоматов, их сразу покрывают материалом для пола.

Теплый пол с нагревательным матом

Важно! При выборе теплого пола электрического учитывают несколько факторов:

  • Каким образом будет применяться – как основное либо как дополнительное отопление.
  • Если применять его как основную отопительную систему, то лучше всего подойдет кабельный пол.
  • Параметры помещения. Чтобы пол хорошо обогревался, система должна занимать около 70% площади.
  • Нужно предусмотреть размещение мебели.

Читайте также: Теплый пол в частном доме — плюсы и минусы отопления

Теплый пол: подготовка под плитку на деревянный пол

В первую очередь подготавливают пол под укладку. Чаще всего отопление такого типа укладывают в таких комнатах, как кухня, туалетная и ванная комнаты, прихожая либо коридор. В основе может быть бетонная стяжка или полностью деревянная основа. Таким образом, подготовку проводят по-разному.

Теплый пол на деревянных лагах

Подготовка деревянного пола. Зачастую такое основание применяют в частных зданиях. Дерево является теплопроводным материалом, из-за этого очень редко на него монтируют теплые полы. Однако, для того чтобы деревянный пол гарантированно сохранял тепло, его покрывают плиткой. Такой пол будет греющим всю зиму, что очень важно, если дома живут дети. Порядок монтажа такой:

  1. Между лагами установить пароизоляцию, а поверх лаг – утеплительный материал. Паробарьер поможет утеплителю удерживать тепло.
  2. Потом укладывают конструкцию из досок.
  3. Наверх стелют гидроизоляцию.

Таким образом, можно подготовить пол из древесины. Безусловно, это только один из вариантов. Стоит отметить, что пол не должен быть с дефектами. Также такого рода пол допускается покрывать плитами ДСП. Ведь в ходе монтажа на ДСП могут быть предусмотрены отверстия под трубы. Данный вариант будет прочным и влагостойким.

На этом этапе подготовка считается законченной, теперь можно делать монтаж пола с обогревом. Монтаж каждого вида теплого пола будет отличаться в зависимости от того, какой выбран тепловой источник.

Тёплый пол на ДСП

Водяная система теплого пола: монтаж

Для того чтобы провести установку отопления без ошибок, необходимо подобрать один из вариантов крепления водопроводных труб к основанию пола.

  • На ДСП кладут железную сетку, к ней с помощью специальных креплений фиксируют трубопроводную конструкцию.
  • С помощью саморезов закрепляют на полу направляющие планки, на них фиксируют трубы прижатием пазов данной планки.
  • В третьем способе специалисты предлагают воспользоваться пенопластирольными панелями. На них делают специальные цилиндрические выступы, а между ними укладывают трубы.
  • Самым простым вариантом будет прикрепление трубы к полу самоклеящейся лентой, такой способ будет удобным при перекрытии пола.

Существует две основные схемы укладки трубопровода: змейка и спираль.

Чтобы подготовить теплый пол, необходимо залить его стяжкой, и только после полного высыхания укладывать плиточное покрытие.

Если вы изучали монтаж теплых полов и раньше, можно заметить, что процесс монтажа такого вида обогрева, как теплый пол под плитку, почти ничем не различается от других напольных конструкций. В основном все операции такие же. Отличие только в том, что само покрытие необходимо укладывать каждое по-разному.

Вконтакте

Facebook

Twitter

Google+

особенности монтажа в деревянном и каркасном доме —




Установить электрический теплый пол в доме в частном секторе – значит сделать свое жилье максимально современным и уютным. Потому это стремление нельзя назвать обычным желанием приблизиться к высоким технологиям и экономии. Современные системы обогрева отличаются простотой использования, они не требовательны в обслуживании. Потому это не предмет роскоши или модная тенденция, а необходимый элемент любого жилья, обеспечивающий обогрев.

Электрический теплый пол в частном загородном доме

Электрический теплый пол в частном загородном доме

Электрический пол в деревянном доме – устройство на основе электрического греющего кабеля. От составляющей зависит нормальное функционирование и срок эксплуатации системы. Устройство теплого пола простое. Работа базируется на подаче напряжения от сети 220 В. Электрическое сопротивление способствует превращению электрической энергии в тепловую.

Важно! Повышается только температура нагревательного элемента. Далее он передает свой потенциал бетонному или иному финишному покрытию.

Установка может быть самостоятельным источником тепла, а может использоваться как вспомогательная. Если хозяин рассчитывает исключительно на работу панельного отопления, то мощность 1 м2 должна быть порядка 150 Вт и более при теплопотерях менее 80 Вт с одного квадрата. В случаях, когда на электрический пол в доме в частном секторе возлагается лишь частичная нагрузка, то будет достаточно мощности 110-120 Вт/м2.

Стоит понимать, что числа условные. Потому все зависит от разработанного проекта и приведенных расчетов.

Инфракрасный теплый пол – уютный и теплый дом

Усовершенствованные до предела возможности производственных площадок позволяют потребителям пользоваться не просто эффективным средством отопления, но и экономически выгодной системой, не требовательной в обслуживании.

Инфракрасный теплый пол

Инфракрасный теплый пол

Для обогрева частного дома используются любые из представленных ниже видов теплых полов:

  • инфракрасный пленочный;
  • проводной;
  • нагревательные маты.

Каждый из них характеризуется своими техническими параметрами и целесообразен для монтажа в определенных ситуациях. Наиболее простыми считаются кабельные модели. С появлением пленочных вариаций рынок теплых полов перевернулся с ног на голову. Они максимально выгодны с точки зрения экономии электроэнергии. При эксплуатации удается сэкономить до 60% электричества. При этом укладка такого электрического теплого пола в доме наиболее проста. Финишное покрытие можно стелить сразу после установки пленки. Стяжка не нужна.

электрический теплый пол в доме

электрический теплый пол в доме

Важно! Инфракрасную систему нагрева можно монтировать на любую поверхность (наклонная, вертикальная, горизонтальная). Этому способствует способ «сухого монтажа».

Пользователям нужно понимать, что панельное отопление выделяет тепловую энергию во всех направлениях. В итоге часть тепла будет утеряна. Потому нужно не пожалеть средств на приобретение тепловой изоляции. Это снизит теплопотери в подвальное помещение, если система отопления устанавливается на первом этаже.

Монтаж теплого электрического пола в частном доме

Установка отопительной системы относится к классу «чистовых» строительно-монтажных процессов. Потому приступать к укладке теплого пола нужно после отделочных работ. Пол жилья нужно очистить от пыли и прочих загрязнений. Стоит снять все фракции застывшего цемента и штукатурки. Отвердевший раствор нужно убрать шпателем. Остальные загрязнения убираются щеткой после тщательного увлажнения пола.

Монтаж теплого электрического пола в частном доме

Монтаж теплого электрического пола в частном доме

Стоит знать: для оптимальной работы теплые электрические полы в деревянном доме стоит устанавливать исключительно на ровную поверхность. Перепады по уровню должны быть минимальны.

Остальные работы можно объединить в следующие группы, которые и буду представлять собой этапы монтажа:

  1. Укладка напольной тепловой изоляции. Используется пенопласт или плиточный материал. Может применяться с экранирующим покрытием. Не рекомендуется использовать фольгу в силу ее быстрого износа.
  2. Подключение терморегулятора. Монтаж проводится на стене, нередко в нише.
  3. Установка датчика температуры. Устройство нужно для передачи данных о температурном режиме на терморегулятор. Подключение к нагревающему элементу делается непосредственно перед самой укладкой.
  4. Монтаж отопления. Кабели, маты или пленка укладываются непосредственно после проделывания вышеописанных работ. Технология укладки будет представлена ниже.
  5. Завершающий этап. Он включает в себя монтаж финишного покрытия, заливку стяжки (если таковая предусматривается), тестирование системы.

Теплые полы электрические в деревянном доме: видео урок монтажа

Все стадии установки теплого пола не так просты. Потому необходимо рассмотреть каждую более подробно.

Изоляция. Материал препятствует нагреву плит перекрытия. Тепловая изоляция экранирует радиационную составляющую теплового потока, направляя ее тем самым в помещение. Толщина и тип материала подбирается, исходя из особенностей нижнего этажа, его назначения. Так, в случае многоэтажки можно применять фольгированную рулонную изоляцию. Монтаж теплого пола электрического в деревянном доме предусматривает использование плиточного материала. Слой может достигать в толщину 5–10 см. Рекомендуется использовать в комбинации с отражающими материалами. В зонах с повышенным влаговыделением нужно использовать дополнительную пароизоляцию.

Монтаж теплого пола электрического в деревянном доме

Монтаж теплого пола электрического в деревянном доме

Установка термодатчика и подключение регулятора. Благодаря терморегулятору можно устанавливать температурный режим в помещении. Подводить кабели нужно через штробу, которая делается в стене, где предусматривается проектом установка оборудования. Установка проводится на высоте от 30 см от уровня пола. А датчик температур монтируется в сам теплый пол. При этом нужно выдержать расстояние от стены с терморегулятором 0,5–0,7 м.

Укладка нагревательных элементов. Монтаж предусматривает раскладку кабеля с отступами от перегородок и стен величиной 5-10 см. Установка проводится в тех зонах, где не предусматривается расстановка мебели. Под тяжелыми предметами система может перегреться. Кроме того существует рекомендация не укладывать нагревательные элементы под сантехнические приборы. Монтаж пленочного теплого пола в частном доме позволяет укладывать конструкцию под мебель.

Монтаж пленочного теплого пола в частном доме

Монтаж пленочного теплого пола в частном доме

Крепление отдельных элементов кабельной и инфракрасной системы должно выполняться двухсторонним скотчем. А вот нагревательные маты крепятся между собой при помощи монтажной клейкой ленты. Раскладка кабеля должна проводиться «змееобразно». Шаг между витками должен составлять 8 и более см. При укладке нужно следить, чтобы провода не находились в натянутом состоянии, а перегибы были плавными.

Финишное покрытие. В качестве облицовочного могут использоваться все доступные стройматериалы, кроме паркета и паркетной доски. В ванных комнатах и кухонных зонах рекомендуется использовать плитку.

При заливке стяжкой нужно дать ей высохнуть в период 30 дней. Только после этого можно покрывать пол ламинатом, линолеумом или другим материалом.

Управление электрическим теплым полом в загородном доме

Система может быть зональной, а может укладываться по всей комнате. Иногда нет нужды нагревать все помещение или хочется в целях экономии обогреть определенный угол (например, рабочее место). Да и постоянное функционирование в одном режиме не сыграет на руку оборудованию. К тому же контроль необходим, если на несколько дней все семейство уезжает из дому.

Управление электрическим теплым полом в загородном доме

Управление электрическим теплым полом в загородном доме

Устройство электрических теплых полов в деревянном доме предусматривает монтаж датчиков температуры и регулирующего оснащения. Эти приборы позволят поддерживать заданный температурный режим в помещении. Продвинутые вариации позволят следить за работой системы в автоматическом режиме. Так, можно задать параметры, чтобы прогреть дом к приходу с работы.

Система подключается к сети 220 В. К регулятору подводятся кабели от нагревательного элемента, температурного датчика.

Контроллеры следят за перегревом. Так, они могут сработать на аварийное отключение питания, если возникнет опасная ситуация. Современные модели позволяют подключать оборудование к ПК, записывать тренды температуры с изображением до 4 кривых. Все результаты можно сразу же распечатать для большего удобства при изучении.

Пленочный теплый пол в каркасном доме. Типичные ошибки пользователей

Инфракрасный теплый пол в частном доме каркасного типа – незаменимая система. Такое отопление позволит в разы сэкономить, если подойти к процессу установки и дальнейшей эксплуатации грамотно, профессионально. Немногие представляют, как должен в идеале проходить процесс установки и уход за обогревом.

Стоит рассмотреть типичные ошибки, чтобы знать, как их избежать:

  1. Подбор греющего элемента по всей площади. Необходимо провести расчеты с учетом тех мест, где пленка не будет установлена. В ином случае можно остаться в холодном доме.
  2. Подключение кабеля в сеть, если не высохла стяжка или клеевой раствор. Чревато летальными последствиями.
  3. Нельзя ходить в твердой обуви по пленочному полу. Существует риск его повредить.
Инфракрасный теплый пол в частном доме

Инфракрасный теплый пол в частном доме

  1. Нельзя оставлять «воздушные карманы» вокруг теплой части системы. Ошибка допускается в случае монтажа инфракрасного пола в клей для плитки.

При монтаже конструкции в деревянном доме стоит быть предельно внимательным, и обогрев будет работать должным образом.

Тёплый пол на даче – от выбора системы до укладки своими руками

При строительстве дачного дома, важно создать уютные и комфортные условия как для отдыха, так и для работы в саду. Добиться этого можно при правильно подобранном способе отопления.

Сегодня популярно использовать в качестве обогрева дач систему «тёплый пол», так как она удобна и экономична.

Однако следует отметить, что обустройство тёплых полов, как основного источника отопления дачного домика, подходит только в том случае, если сделана хорошая теплоизоляция, иначе тепло будет расходоваться не эффективно.

Фото — Обустройство тёплого пола на дачеФото — Обустройство тёплого пола на даче

Какой выбрать тёплый пол на дачу

Есть два вида тёплых конструкций: водяная и электрическая. Каждая обладает своими плюсами и минусами, поэтому выбирать модель нужно отталкиваясь от условий эксплуатации:

  1. При плохом электроснабжении на даче стоит остановить выбор на водяной системе.
  2. Если в садовом домике не планируется проживание зимой, то идеальный вариант — электрические тёплые полы.

Все виды нагревательных полов имеют ряд преимуществ перед стандартными способами обогрева: они безопасны, создают здоровый микроклимат для человека, не занимают пространство, бесшумны, эффективны в использовании.

Смотреть видео

Тёплые водяные полы на даче

Водяной тёплый пол — контур из труб с теплоносителем внутри, в качестве которого выступает вода или антифриз. Нагрев осуществляется автономным теплогенератором. А для перемещения теплоносителя по трубам требуется насос и регулирующая арматура.

Для водяного контура подходят любые трубы: из металлопластика, полиэтилена, полибутена. Они не пропускают кислород, что понижает степень образования коррозии в котле.

Продаются трубы в бухтах длиной 5 метров, это позволяет создать контур без соединений. Укладывать нагревательный элемент можно змейкой, спиралью и спиралью со смещённым центром.

Тёплый пол на даче – от выбора системы до укладки своими рукамиТёплый пол на даче – от выбора системы до укладки своими руками

К сведению! Чтобы прогрев пола в частном доме был равномерный, нужно делать укладочный шаг не более 30 см.

Регулировка водных тёплых потоков осуществляется с помощью термостатической и запорной арматуры, которые монтируются перед корректором. А за местное регулирование температурного уровня в устройстве отвечает термостат, он размешается на распределительных корректорах.

Однако «сердцем» системы является циркуляционной насос. При его соединении с термостатической арматурой образуется смесительный узел.

Водяные тёплые полы отлично работают с любым половым покрытием. Но в дачном домике максимальная теплоотдача будет при укладке на пол керамической плитки. Соседство устройства с ламинатом — также не плохой вариант.

Перед заливкой стяжки на бетонное основание требуется обустроить «пирог»: основание, гидроизоляция, утеплитель, армирующая сетка, к которой монтируются трубы.

Основными достоинства тёплого водяного устройства при монтаже на деревянный пол являются:

  • равномерный обогрев воздуха в помещении любого размера;
  • экономичность при эксплуатации, в сравнении с электрическим типов конструкции, если теплоноситель обогревается газом, жидким топливом или углём;
  • продолжительный срок эксплуатации.

Главная сложность при сооружении такого отопления на даче — необходимость проведения проектировочных работ и расчётов перед началом строительства самого дома на садовом участке. Кроме того, устройство данного тёплого пола — это существенные затраты при монтаже конструкции.

Узнайте как произвести своими руками укладку теплых водяных полов в частном доме на бетонный пол – пошаговая инструкция!

Видео

Электрический тёплый пол на даче

Электрические тёплые полы бывают нескольких видов: нагревательный кабель, маты и инфракрасная плёнка.

Регулировка температуры в данных устройствах осуществляется при помощи терморегулятора, при обязательном наличии температурного датчика. Электрические виды устанавливаются даже в помещениях имеющих повышенную влажность (за исключением ИК-системы).

Использовать их можно как в летний, так и в зимний период. Они не несут опасность подтопления, так как отсутствует жидкий теплоноситель. Основной недостаток всех электрических полов — значительные расходы на электроэнергию.

Рассмотрим подробнее плюсы и минусы каждого вида:

  1. Нагревательный кабель — монтируется в бетонную стяжку толщиной не менее 5 см, под половое покрытие. Схема укладки может быть змейкой или спиралью, как и при водяной системе. Используется кабель одножильный и двужильный. Отличительная черта данных конструкций в том, что подключение двужильного провода производится одним концом, а при подсоединении одножильного — двумя.
Фото — Укладка нагревательного кабеля в дачном домикеФото — Укладка нагревательного кабеля в дачном домике

Лучше всего кабельный пол сочетается с плиткой, она отлично держит тепло, что даёт возможность экономить электричество.

Использование ламината, линолеума и паркета в качестве полового покрытия не рекомендовано, так как этот способ обогрева является конвекционным. Хотя строгого запрета на применение этого материала нет.

Плюсы кабельных тёплых полов в доме на даче:

  • они безопасны;
  • просты в монтаже;
  • достаточно экономичны.

Основной минус данной системы — необходимость в заливке цементно-бетонной стяжки. Ведь только в этом случаи, устройство будет работать более эффективно.

Кроме того, для некоторых сложность заключается и в самой укладке кабеля, тогда стоит отдать предпочтение матам.

  1. Нагревательные маты — это тот же кабельный пол, представляет собой сетку из стекловолокна с размещённым на ней кабелем, что упрощает процесс монтажа. Ещё один плюс — укладку можно производить в слой плиточного клея, нет необходимости в заливке стяжки из бетона. Поэтому, толщина конструкции составляет всего 3 см. Помимо этого, в отличие от кабельной системы, нагревательные маты хорошо сочетаются с линолеумом, ламинатом и ковролином.

Сооружение такой конструкции быстрее и проще, и даже не опытный человек может установить её своими руками на даче на деревянный пол. Продаются маты в рулонах, что также облегчает укладку.

Фото — Нагревательные маты на дачеФото — Нагревательные маты на даче
  • Инфракрасный тёплый пол — имеет многослойную структуру с карбоновыми пластинами в качестве нагревательных элементов, которые размещены между слоями полимерной плёнки. Пластины располагаются параллельно, поэтому при выходе из строя одной детали, вся система продолжает функционировать. Толщина данного устройства всего несколько миллиметров, это позволяет использовать его в помещениях с маленькими потолками.

При работе пола образуется ИК излучение с выделением тепла. Как и во всех электрических устройствах, работа регулируется с помощью терморегулятора. Инфракрасный пол способен прогревать поверхность только в том месте, где это необходимо.

Монтируется плёнка без стяжки. Идеальным половым покрытием для тёплого инфракрасного пола на деревянное основание является линолеум. Не плохо сочетается с ламинатом и ковролином.

Важно! Недопустим монтаж инфракрасного пола под плитку, так как плёнка имеет плохую адгезию с плиточным клеем. Это приводит к некачественной фиксации плитки, что в свою очередь может повредить нагревательным элементам.

Фото — Инфракрасный пол на дачеФото — Инфракрасный пол на даче

Главные положительные стороны такой системы отопления:

  • универсальность в применении;
  • большой срок службы;
  • простота монтажа.

Кроме того, пол экономичен, он быстро прогревает поверхность, и его можно использовать по необходимости. Это особенно удобно при обогреве дачных домиков.

Основные недостатки ИК полов — боязнь влаги и сложность сооружения в помещениях с нестандартной планировкой.

Комбинированный вариант тёплого пола

Комбинированная версия обогрева полов на даче не является популярной, однако о ней тоже следует рассказать. По сути, это всё та же водяная система, единственное отличие в том, что подогрев теплоносителя осуществляется при помощи электричества (ТЭНов).

Её вполне можно использовать для отдельно стоящих загородных домов, проживание в которых будет сезонным. При выборе отопительной системы, следует учитывать не только технологию монтажа, но и характеристики материала, который будет использоваться в качестве полового покрытия, и особенности помещения.

Но, так как загородные дома чаще имеют деревянные перекрытия, которые не выдержат тяжёлой бетонной стяжки, то наиболее подходящий вариант — это инфракрасный пол. Тем более, что процесс монтажа не сложный, и его можно провести самостоятельно.

Технология пошагового монтажа электрического (ИК) пола

Любые строительные работы следует начинать с расчёта количества необходимого материала. А при обустройстве электрической системы, ещё и с подсчёта затрат на электрическую энергию.

Рассмотрим установку тёплого пола в дачном домике, на примере инфракрасной плёнки, так как это наиболее лёгкий и простой вариант. Экономию при укладке такой конструкции можно достичь купив управляемую ИК-систему.

Последовательность работ по монтажу инфракрасного тёплого пола в загородном доме выглядит следующим образом. Потребуется приобрести необходимый материал и подготовить инструмент. Нам понадобиться:

  • плёночный нагревательный элемент;
  • клеммы и кабель;
  • специальный изолирующий материал — битумная лента;
  • термодатчик, для контроля уровня нагрева;
  • блок управления — терморегулятор, который может быть электромеханическим и электронным;
  • двухсторонний скотч;
  • фольгированная подложка;
  • утеплитель;
  • фанера.
Фото — Комплект инфракрасного полаФото — Комплект инфракрасного пола

К сведению! Плёночного материала должно быть меньше, чем площадь обогреваемого помещения, так как под тяжёлой мебелью он не монтируется. А фанеры, материала для теплоизоляции и гидроизоляции должно быть столько, чтобы застелить всю комнату.

Можно купить готовый комплект, который содержит всё необходимое для монтажа ИК-системы, кроме датчика и терморегулятора.

Кроме того, в процессе работы понадобятся: ножницы, нож, отвёртка, плоскогубцы.

  • Подготовка деревянного основания. Для укладки плёнки требуется ровная и чистая поверхность, поэтому специалисты рекомендуют сделать настил на доски из фанеры. Отличный вариант — фанера с защёлкивающимся механизмом, получается ровная и практически без швов поверхность. Фиксируется фанера к черновому основанию на саморезы, которые должны быть слегка утоплены. При желании, можно положить под листы утеплитель, в виде вспененного полиэтилена.
Фото — Подготовка чернового основанияФото — Подготовка чернового основания
  • Укладка теплоизоляции. Теплоизоляционный материал кладётся на фанеру фольгированной стороной вверх, встык, и фиксируется при помощи степлера. А стыки изделия проклеиваются скотчем, можно использовать строительный или фольгированный.
Фото — Укладка теплоизоляционного материалаФото — Укладка теплоизоляционного материала
  • Составление схемы укладки плёнки и определение места монтажа терморегулятора. Прибор лучше установить вблизи выхода и рядом с выключателями.
  • Подготовка плёнки — нарезается она нужной длины. Резать следует строго в специально предназначенных для этого местах.
Фото — Подготовка плёночного материалаФото — Подготовка плёночного материала
  • Установка нагревательного элемента — полотна стелются параллельно, медными полосами вниз.
Фото — Монтаж инфракрасного полаФото — Монтаж инфракрасного пола
  • Проведение работ по изоляции кабеля. Необходимо изолировать плёнку в местах разреза битумом, кроме участков, где будет осуществляться подключение.
Фото — Изоляция плёнки битумной лентойФото — Изоляция плёнки битумной лентой
  • Фиксация контактов. Клипсы устанавливаются на медные шины, в местах подключения к электроцепи. Одна пластинка вставляется внутрь плёнки, а другая снаружи, на медные полосы. Фиксируется зажим путём сжатия его плоскогубцами.
Фото — Установка контактовФото — Установка контактов
  • Закрепление плёнки. Полосы соединяются друг с другом при помощи скотча, для более прочной фиксации можно закрепить их по краю с шагом 500 мм.
Фото — Фиксация плёнкиФото — Фиксация плёнки
  • Подключение системы. Соединение клемм с проводом делается согласно схеме. Чтобы получился качественный контакт, места соединения хорошо зажимаются плоскогубцами.
Фото — Подключение системыФото — Подключение системы
  • Изоляция контактов. Клеммы обрабатываются битумным скотчем. Один кусочек изолятора приклеивается снизу зажима, а второй сверху, после чего они склеиваются между собой.
Фото — Изоляция контактовФото — Изоляция контактов
  • Установка температурного датчика. Устанавливается он под плёнкой, на специальной чёрной полосе. Расстояние от края полотна должно составлять 150 мм. Укладывается прибор и кабель от него в пазы утеплителя, которые необходимо для этого сделать, иначе поверхность не будет ровной. Фиксация датчика и проводов осуществляется монтажным скотчем.
Тёплый пол на даче – от выбора системы до укладки своими рукамиТёплый пол на даче – от выбора системы до укладки своими руками
  • Монтаж терморегулятора. Терморегулятор бывает накладным или закрепляется в гнездо в стене. Кабель от него может фиксироваться прямо на стену, или размещаться в специально проделанных штробах.
Фото — Установка терморегулятораФото — Установка терморегулятора
  • Соединение кабеля с терморегулятором. Кабель идущий от инфракрасного пола, датчика и источника питания подсоединяется к терморегулятору согласно инструкции.

Важно! Перед дальнейшими работами, следует проверить систему на работоспособность. Для этого, на приборе нужно установить показатель не выше 30 градусов, и проверить работу каждой полосы.

Фото — Подключение полаФото — Подключение пола
  • Укладка гидроизоляционного слоя. Полиэтиленовая плёнка раскладывается по всей поверхности ИК пола внахлёст и закрепляется скотчем.
Тёплый пол на даче – от выбора системы до укладки своими рукамиТёплый пол на даче – от выбора системы до укладки своими руками
  • Монтаж настила для полового покрытия. В качестве материала для подложки используется фанера, она укладывается на нагревательные элементы.
Фото — Монтаж настила под половое покрытиеФото — Монтаж настила под половое покрытие
  • Установка финишного покрытия. Поверх настила монтируется напольное покрытие.
Фото — Укладка полового покрытияФото — Укладка полового покрытия

Как видите, монтаж инфракрасного тёплого пола на даче легко сделать своими руками, главное строго соблюдать технологию.

Видео инструкции

Полезные советы

Чтобы в дальнейшем тёплый пол на даче не создал вам проблем, нелишним будет прислушаться к некоторым советам:

  1. При установке электрической системы на деревянный пол теплоизоляцию следует применять с осторожностью, нельзя допускать перегрев.
  2. Не рекомендовано монтировать кабель или плёнку под мебель.
  3. Терморегулятор нужно устанавливать в местах, где отсутствует попадание влаги, так он прослужит дольше.
  4. Лучше если подключать прибор к сети будет специалист.

Следуя нашим рекомендациям и советам вы не только сможете правильно выбрать тёплый пол для своей дачи, но и самостоятельно произвести монтажные работы.

Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими рукамиТеплый пол электрический своими руками

Теплый пол электрический своими руками

Содержание статьи

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконеПример обустройства теплого пола на балконе

Пример обустройства теплого пола на балконе

Электрический теплый пол в частном домеЭлектрический теплый пол в частном доме

Электрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого полаТипы теплого пола

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

  1. ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.Кабельный теплый полКабельный теплый пол

    Кабельный теплый пол

    Резистивные нагревательные кабелиРезистивные нагревательные кабели

    Резистивные нагревательные кабели

  2. ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.Теплый пол, матыТеплый пол, маты

    Теплый пол, маты

    Тёплый пол на основе нагревательного матаТёплый пол на основе нагревательного мата

    Тёплый пол на основе нагревательного мата

  3. ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.
Пленочный теплый полПленочный теплый пол

Пленочный теплый пол

Инфракрасный теплый полИнфракрасный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

ПризнакиПленочный обогревКабельный обогрев
Техническое помещениеНе нужноНе нужно
Толщина пола со стяжкой5-10 мм50-100 мм
Сроки монтажа1 день1 день
Готовность к эксплуатацииСразу28 дней
Варианты установкиПол, потолок, стены, любые поверхностиПол. Монтаж на другие поверхности возможен, но затруднен
НадежностьПри повреждении даже значительной части системы, неповрежденные сегменты продолжают работатьПри любом повреждении кабеля полностью выходит из строя
Затраты на ремонтМинимальныеВысокие, 100%
ОбслуживаниеНе требуетсяНе требуется
Замерзание зимойОтсутствуетОтсутствует
Влияние на здоровьеПоложительное лечебноеНейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытияРавномерный прогревНеравномерность распределения температуры, есть зоны повышенной температуры
ЗонированиеВозможность организации отдельных точечных зонВозможность организации отдельных точечных зон
ЗатратыОтносительно невысокие изначально. ЭнергосбережениеОтносительно невысокие изначальные, эксплуатационные — по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого полаВыбор комплекта теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым поломПотребление электроэнергии пленочным теплым полом

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеляТаблица расчета мощности нагревательного кабеля

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленкиВарианты резки пленки

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытиеСхемы укладки теплого пола под разное покрытие

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого полаВариант прокладки кабельного теплого пола

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофреПроложите провода в гофре

Проложите провода в гофре

Провод проходит через гофруПровод проходит через гофру

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентойКонтакты изолируются специальной лентой

Контакты изолируются специальной лентой

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

  • простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;Простота монтажаПростота монтажа

    Простота монтажа

  • высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;Высокая надежность и долговечностьВысокая надежность и долговечность

    Высокая надежность и долговечность

  • высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.Универсальность. Такие полы можно смонтировать в любом помещенииУниверсальность. Такие полы можно смонтировать в любом помещении

    Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

  • сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
  • из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
  • поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

РазметкаРазметка

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегуляторомФото штробы в стене, соединяющей пол с терморегулятором

Фото штробы в стене, соединяющей пол с терморегулятором

Сверление выемки под терморегуляторСверление выемки под терморегулятор

Сверление выемки под терморегулятор

Штроба должна быть 20х20 ммШтроба должна быть 20х20 мм

Штроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофолаУкладка пенофола

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеляРасчет шага укладки кабеля

Расчет шага укладки кабеля

Выбор сечения проводаВыбор сечения провода

Выбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной лентойКрепление монтажной лентой

Крепление монтажной ленты

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной лентеКак крепить кабель в монтажной ленте

Как крепить кабель в монтажной ленте

Крепление кабеля в монтажной лентеКрепление кабеля в монтажной ленте

Крепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 смРасстояние между витками греющего кабеля 50-60 см

Расстояние между витками греющего кабеля 50-60 см

Расстояние не менее 8 смРасстояние не менее 8 см

Расстояние не менее 8 см

Расстояние 10 смРасстояние 10 см

Расстояние 10 см

Расстояние от стены не менее 5 смРасстояние от стены не менее 5 см

Расстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Монтаж терморегулятораМонтаж терморегулятора

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 смТолщина стяжки от 3 до 5 см

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео — Монтаж нагревательных матов

Видео — Теплый пол под плитку

Видео — Монтаж тёплого пола Electrolux, кабель

Видео — Монтаж пленочного теплого пола

Отправить ответ

avatar
  Подписаться
Уведомление о
