Стеллаж из профильной трубы своими руками – варианты с фото, пошаговая инструкция выполнения работы, необходимые материалы, рекомендации специалистов и назначение стеллажа

Содержание

Изготовление стеллажа из профильной трубы своими руками

Благодаря компактному размещению вещей можно сэкономить свободное пространство и навести порядок. Поэтому такой популярностью пользуются металлические стеллажи. Их можно поставить в сарае, на балконе, на кухне, в мастерской, погребе и, конечно же, в гараже. При установке стеллажа в гараже на нем можно хранить запчасти, инструмент и другие полезные мелочи, которые обычно разбросаны по всему гаражу. Если появилась потребность в удобном и компактном хранении, можно изготовить стеллаж и своими руками, используя для этого различные материалы. Одним из наиболее доступных и простых вариантов является конструкция из профильной трубы.

stellaj dlya garaja

Стеллаж для гаража или мастерской

Преимущества и особенности стеллажей из профильной трубы

Металлические стеллажи из профиля является необъемлемой частью гаража, мастерской и склада. Они обладают высоким показателем прочности и долговечности, и при этом обойдутся недорого. К тому же такие конструкции легко собрать самостоятельно, используя при этом доступные материалы и инструменты. Помимо этого, такие конструкции обладают рядом и других преимуществ:

  1. Прочность и надежность. Конструкции из металла выдерживают значительные нагрузки, поэтому могут использовать на складах, в гаражах, погребах. Металлическая система может использоваться для хранения домашних заготовок, книг и инструментов, а установка угловых стеллажей позволяет еще и экономить место.
  2. Визуальная привлекательность. Стеллажи из профильной трубы могут использоваться и для компактного размещения предметов в доме, оформленном в стиле лофт или хай-тек.
  3. Простота монтажа. Необязательно покупать готовую конструкцию. Ее можно изготовить и самостоятельно, даже не имея особых строительных навыков. Для этого потребуется профильная труба, стойки и материал для полочек.
  4. Невысокая стоимость. Для его изготовления потребуются недорогой профиль, стойки из уголка, металлические или деревянные полки и крепежные системы. При износе элементов их можно легко заменить новыми.
  5. Противопожарная или антикоррозийная стойкость. В отличие от деревянных конструкций, такие стеллажи не станут причиной распространения огня. А использование порошковой краски или оцинкованного покрытия позволяет защитить изделие и от негативного воздействия повышенной влажности.
  6. Устойчивость к деформации. Конструкция не деформируется при сильной нагрузке, высокой влажности и перепадах температур.
  7. Простота уборки. Отсутствие стекол и сложных элементов делает уборку поверхности простой и быстрой. Достаточно протереть влажной тряпкой с добавлением любого моющего средства.
metallicheskii stellaj

Организация пространства в гараже или мастерской

Установка металлического стеллажа в гараже или других помещениях позволит упорядочить систему хранения и навести порядок. А простота изготовления позволит собрать конструкцию из профиля своими руками.

Материалы и инструменты

Для изготовления стеллажей могут использоваться различные материалы. К наиболее прочным, долговечным и доступным по стоимости относится металлический профиль. Для его изготовления потребуются такие материалы:

  1. Профильная труба. Для работы можно использовать изделия размером 20*40 или 30*40 мм. Однако можно использовать профиль любого размера, а для обеспечения дополнительной прочности конструкции можно использовать перемычки. Альтернативой профильной трубы может стать уголок, который удобно использовать для изготовления боковых стоек.
  2. Доски. Используются в качестве полок. Можно сделать полки с промежутками или цельные конструкции. Зависит от размера вещей, которые будут на них храниться. Для полок можно использовать металлические листы, листы фанеры или деревянные доски.
  3. Саморезы. Используются для крепления полок к основной конструкции.

Помимо материалов, необходимо подготовить и инструменты для выполнения работ:

  • сварочный аппарат;
  • болгарка и круг по металлу;
  • дрель и сверла необходимого диаметра для создания отверстия для фиксации полок;
  • строительный уровень, уголок и рулетка;
  • пила по дереву при использовании досок или фанеры для полок.

Для расчета необходимого количества материала следует предварительно сделать чертеж будущего стеллажа.

Об изготовлении стеллажа из профильной трубы можно узнать из видео:

Различные варианты стеллажей и их чертежи

Существует множество вариантом стеллажей из профильной трубы. При выборе оптимальной конструкции следует учитывать, для каких именно целей она будет использоваться. Для хранения инструмента в гараже лучше всего построить конструкцию размером 50*200 см с четырьмя полками. При этом расстояние между полками должно составлять 45 см. Для хранения консервации лучше сделать большее количество полочек. Размер стеллажа можно оставить таким же, а полочки делать на расстоянии 30 см. Размер конструкции для склада будет зависеть от специфики продукции.

cherteg stellaja

Стандартная схема стеллажа

Наибольшей популярностью пользуются такие размеры стеллажа:

  • 50*180 см с четырьмя полками;
  • 60*200 см с тремя полками;
  • комбинированные конструкции 50*180 см с высокой полкой снизу и тремя полками по 35 см для мелких предметов сверху.

Если на стеллаже будут постоянно стоять разные предметы, можно изготовить универсальную конструкцию, где можно регулировать высоту полок. Для этого на главных стойках необходимо сделать несколько отверстий для крепления полок. Это позволит при необходимости убрать или добавить полки, изменить расстояние между ними.

В некоторых случаях целесообразно изготовить длинных стеллаж. Но в таком случае не следует делать его на всю стену. Рекомендуется оставить небольшие зазоры по бокам, чтобы проще было установить конструкцию. Глубина зависит от предметов, которые будут на нем храниться. Но не стоит делать полочки слишком глубокими, иначе доставать предметы может быть неудобно. Глубокие стеллажи удобны в том случае, если конструкция стоит посреди гаража или мастерской, и есть доступ с двух сторон.

cherteg stellaja

Схема стеллажа на четыре полки

Высота конструкции зависит от высоты потолков, а также предназначения конструкции. Если предметы на ней в первую очередь хранятся, то можно сделать полки и повыше. В таком случае достать предметы с верхней полки можно будет при помощи лестницы. Но если это стеллаж с инструментами для работы, то с ним должен быть постоянный и удобный доступ.

Технология сборки

Для самостоятельной сборки стеллажа необходимо подготовить все необходимые детали. После чего разложить их на полу, где собирать конструкцию удобнее всего. Соединять каркас лучше всего с помощью сварки, но можно использовать и болты. Особенное внимание следует уделять углам, чтобы конструкция не получилась кривой.

Основные этапы сборки стеллажа из профильной трубы:

  1. При помощи рулетки отмерить необходимые отрезки профиля, основываясь на предварительно составленном чертеже.
  2. Нарезать профильную трубу при помощи болгарки. Для этого следует использовать круг по металлу. Если отсутствует болгарка или опыт нарезки профиля, можно заказать данную услугу в том месте, где он продается. Однако в таком случае, стоимость стеллажа увеличится.
  3. Соединить между собой все полученные части профиля. Для повышения прочности конструкции рекомендуется использовать для соединения сварку. Однако если опыта работы с таким оборудованием нет, можно соединить детали каркаса болтами.
  4. Крайне важно в процессе сборки контролировать ровность конструкции. Если углы получатся кривыми, исправить каркас в дальнейшем будет практически невозможно. Для этого следует использовать строительный уровень и уголок.
  5. После сборки основного каркаса, следует собрать каркас для полок, на который в дальнейшем будут устанавливаться доски, листы металла или фанеры.
  6. На основном каркасе следует отметить места, где будут установлены полки.
  7. Для крепления полок к основному каркасу рекомендуется также воспользоваться сваркой. Однако если требуется универсальная конструкция, где высоту полочек можно регулировать, их нужно прикрутить болтами. Дополнительно следует сделать отверстия, которые позволят без труда изменить высоту полок.
  8. На готовый каркас следует нанести антикоррозийное покрытие, после чего слой грунтовки и краски. Это защитит его от коррозии, придаст стеллажу презентабельный внешний вид, а также упростит уход за поверхностью.
metallicheskii stellaj

Стеллаж с металлическими полками

После изготовления каркаса можно приступить к производству полок. При выборе материала для полок следует учитывать предназначение стеллажа, предполагаемые нагрузки и место установки. К наиболее популярным вариантам относятся рифленые металлические листы, ДСП, деревянные доски.

stellaj iz truby

Стеллаж из профильной трубы с деревянными полками

При использовании досок или ДСП следует понимать, что без качественной обработки поверхности материала во влажной среде материал быстро придет в негодность. Поэтому при установке в мастерской, гараже, погребе или на балконе, такие полочки следует предварительно покрасить и обработать противогрибковым средством.

Если требуется высокая прочность конструкции в целом, полочки можно дополнительно прикрутить саморезами к каркасу. А для большей устойчивости стеллаж можно прикрутить к полу, потолку или стене. Для этого можно использовать анкеры, распорки и кронштейны. Однако при креплении к стенам следует учитывать максимально допустимую нагрузку.

Особенности использования стеллажа из профильной трубы

Многие предпочитают изготавливать деревянные стеллажи для организации пространства в гараже, погребе или мастерской. Однако такие конструкции не отличаются прочностью и долговечностью. Дерево со временем начинает гнить и плесневеть, а без постоянной покраски теряет свой внешний вид. Поэтому лучше потратить больше времени и денег на материалы, но изготовить действительно прочный, долговечный и практичный стеллаж.

Отличным решением станет установка такого стеллажа в гараже или мастерской. Он позволит организовать пространство так, чтобы на конструкции хранились все запчасти и инструменты. Стеллажи из профиля могут использоваться и для выращивания рассады. Установить такие конструкции можно и в теплицу. Это позволит в небольшой теплице выращивать больше растений, и снизить расходы на ее обогрев.

К тому же металлические конструкции можно использовать в любых помещения и на улице. При их обработке антикоррозийным составом можно не беспокоиться о перепадах температур или высоком уровне влажности. А уход за поверхностью заключается только в периодическом протирании влажной тряпкой.

Поэтому при соблюдении всех правил и рекомендаций изготовить стеллаж из металлического профиля несложно. Главное использовать качественные материалы и соблюдать последовательность выполнения работ.

Необычные виды стеллажей из профильной трубы

stellaj

stellaj

stellaj dlya garaja

metallicheskii stellaj

stellaj

stellaj

stellaj

metallicheskii stellaj

stellaj

stellaj dlya garaja



Стеллаж из профильной трубы своими руками

Какой стеллаж лучше: сварной или болтовой

Стеллажи для гаража делают из дерева и металла. Деревянные большей частью неразборные — на гвоздях и саморезах. Установлены они обычно стационарно, закреплены к стене. Стеллажи из металла могут быть сварены. Тогда они неразборные. Есть стеллажи на болтовых соединениях. Эти конструкции мобильны, могут при необходимости разбираться. Их недостаток — недостаточная жесткость, так как всегда в таком соединении присутствует некоторый люфт. Чтобы сделать конструкцию более устойчивой, ее крепят к стенам. Для этого к крайним стойкам можно приварить (прикрепить на болтах) металлические пластины с отверстием. В это отверстие вогнать костыль (предварительно засверлив в стене отверстие немного меньшего диаметра).

И сварные, и болтовые стеллажи для гаража исправно служат, но чаще встречаются сварные конструкции. Разборный вариант выбирают в двух случаях. Первый — возможен переезд в другой гараж и все оборудование надо будет перевозить, а весит конструкция сотни килограмм, так что целиком ее перемещать проблематично. Второй — нет возможности или желания использовать сварку (если стеллажи для гаража делают своими руками). Остальные обычно предпочитают сварные — они более устойчивы и при наличии опыта сварки собирается быстрее.

В продаже еще встречаются металлические стеллажи из перфорированных уголков. Они тоже мобильны и могут разбираться, но соединяются они при помощи крючков (на поперечинах) и пазов (на стойках). Такие системы хранения удобны — можно переставлять полки на желаемую высоту. Их минус — дорого.

Конструкции и размеры

Конструктивно стеллажи для гаража состоят из стоек, перекладин и полок. Иногда, для увеличения жесткости, на задней стороне делают еще поперечные затяжки — две стальные полосы, приваренные/прикрученные к крайним стойкам по диагонали. Они компенсируют боковые нагрузки увеличивая общею устойчивость и надежность.

Размеры — высота и глубина полок — выбираются практически произвольно — в зависимости от того, что вы предполагаете хранить. Единственное что надо подбирать аккуратно — длину пролета — расстояние между стойкам в одной секции. Оно зависит от жесткости материала, который вы решите использовать: полки даже при полной нагрузке не должны прогибаться.

Для тяжелых вещей/предметов длинна пролета — около 1,5 метров, если нагрузка будет не слишком большой, расстояние можно увеличить до 2 метров, но больше делать однозначно не стоит.

Если нужен стеллаж для гаража большей длины, ставят промежуточные стойки, расстояние между которыми все равно не может быть больше 2 метров.

Несколько слов о высоте полок в стеллаже. Самая нижняя полка может быть приподнята от уровня пола на 50-70 см (даже больше при желании). Сюда обычно ставят самые тяжелые предметы. Остальные полки можно делать на разной высоте, 30 см — это неудобно и непрактично. Вообще, оптимально на полку должна становиться 1,5 литровая пластиковая бутылка, а это 35-37 см. Такое расстояние удобно для использования.

Из чего делают

Металлопрокат нынче совсем не дешев. Если все покупать на рынке или в магазине, по цене вам один стеллаж (вместе с расходниками) обойдется практически в такую же сумму, как и готовый. Единственный реальный способ сэкономить — купить металл на металлобазе целыми хлыстами (бывают по 6 м и 12 м), а потом нарезать на отрезки нужной длинны. Нарезка может быть прямо на базе, вам придется дополнительно оплатить услуги, но суммы совсем небольшие. В таком случае вам удастся сократить расходы примерно на 20-30%.

Если вы решили сделать металлические стеллажи для гаража, выбор материалов шире — есть два варианта металлопроката, плюс стандартные решения для складских помещений (перфорированные уголки). Также использовать можно металлические части, предназначенные для других целей — например, подойдут стальные кабель-стойки или кабель-каналы, которые используются в связи.

Итак, из чего делают каркас металлического стеллажа в гараж:

  • Из металлического уголка с толщиной металла от 3-4 мм. Ширина полочки уголка — 25-45 см — в зависимости от планируемых нагрузок. Прочный, но металлоемкий материал, весит много, стоит дорого.
  • Профильная труба (прямоугольная в сечении). При меньшей металлоемкости (толщина стенок меньше), по сравнению с металлическим уголком имеет лучшие характеристики по упругости (сложнее согнуть), более устойчива к кручению. Примерные размеры для стоек 50*50 мм или 40*40 мм, на поперечины 50*25 мм или 40*25 мм соответственно.
  • Стойки делают из профтрубы, а поперечины из уголка. Толщина металла 2-3 мм, ширина полки — 25 мм и больше. Разворачивают уголок так, чтобы укладываемый настил был как в «гнезде».

Настил на полки делают из тех же материалов, что и для деревянного стеллажа (доска, фанера, ОСП, ДСП), только иногда добавляются еще нестандартные варианты, которые с деревянным каркасом используют резко из-за высокой массы — листовой металл.

Оптимальной для большинства регионов остается доска — надежный, не очень дорогой материал. Брать надо половую, без сучков (с минимумом сучков) толщиной от 21 мм. Обработать антисептиками, затем покрасить.

Плюс металлических полок — высокая надежность при малой толщине, минусы — цена, масса и «громкость». Их также надо красить, только сначала очистить от ржавчины, затем пройтись преобразователем ржавчины и грунтом, затем — красить и желательно в два слоя. Также, кстати, надо обрабатывать и металлический каркас. Тогда стеллаж в гараже не будет ржаветь.

Стеллажи из металла могут свариваться или собираться на болты. Со сваркой обычно вопросов не возникает. Если используется уголок, соединять можно внахлест — разница в 3-5 мм при укладке полок незаметна. При желании, можно вырезать лишнее в одной из полочек, сварить встык, но подрезка занимает много времени, а особой разницы вы все равно не увидите.

Как вырезать уголки для ровного соединения

Со сборкой каркаса для стеллажа на болтах порядок такой: сначала собирают отдельно квадраты боковин и полок, затем их скручивают вместе. На каждое соединение желательно не менее двух болтов — для большей жесткости (меньше люфтит).

Если своими руками  собираются стеллажи для гаража из профильной трубы, порядок работы другой. Сначала собирают боковины, к ним крепят короткие поперечины. Получаются два прямоугольника с перекладинами. Потом они соединяются поперечинами.

Как можно сделать соединения смотрите на фото. В одном случае сварка все-таки нужна — приварить «подпяточник», в другом можно обойтись без нее — вырезать «уши», загнуть и за них цеплять.

Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.

Краб-системы для профильных труб

Очень большие нагрузки такое соединение вряд ли выдержит, зато есть неоспоримы плюс — не надо сверлить кучу отверстий в металле. В профилированной трубе это, безусловно, проще, чем в толстостенном уголке, но все равно отнимает много времени и сил.

Кстати, болты используются М8 или М6, соответственно под них требуются большие отверстия. Проще сначала просверлить тонким сверлом, затем расширить до нужного размера толстым. Но даже при таком порядке вам понадобиться солидное количество сверл. Чтобы они меньше перегревались и реже ломались, рядом поставьте банку с водой, туда опускайте периодически сверло.

Компоновка, схемы, чертежи, идеи

В гараже нужен не только стеллаж, но еще необходим верстак и стенд для ручного инструмента — всевозможных ключей и другой мелочевки, которой много и придумать какое-то определенное удобное место хранения сложно.

Верстак можно сделать по центру стеллажа. Это удобно — все необходимое будет под рукой, не придется постоянно ходить к полкам.

Как изготовить стеллаж из профиля своими руками

Простой и удобный стеллаж из профиля

Простой и удобный стеллаж из профиля

Если вам нужна система хранения в гараж или другое помещение, то можно купить готовый комплект или сделать все самостоятельно. Первый вариант проще, но предполагает немалые затраты.

Всем желающим разобраться, как сделать стеллаж из профиля своими руками, предлагаем подробное описание процесса изготовления надежной конструкции, которая обойдется вам очень дешево.

Типы стеллажей

В первую очередь нужно разобрать основные варианты конструкций, чтобы понимать плюсы и минусы каждого решения:

Конструкции из перфорированного профиля прочны и долговечны

Конструкции из перфорированного профиля прочны и долговечны

  • Модульные системы хранения. Вариант, который широко используется в складских комплексах (см. Складские стеллажи: требования к ним и испытания), промышленности и торговли. Стальной перфорированный профиль для стеллажей уже нарезан на куски требуемого размера, поэтому остается просто собрать конструкцию по инструкции. Основные плюсы — надежность и возможность выбора разных типоразмеров. Минус — немалая стоимость;

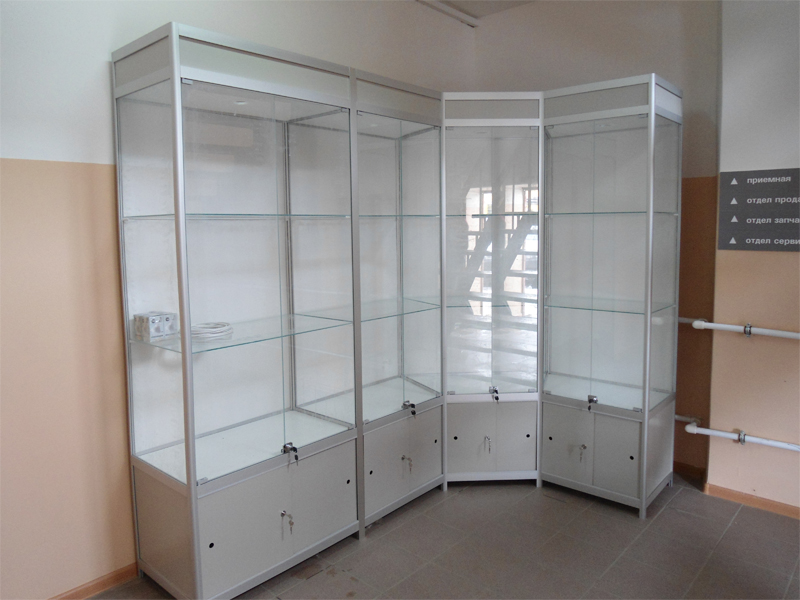

Витрины-стеллажи из алюминиевого профиля надежны и весят немного

Витрины-стеллажи из алюминиевого профиля надежны и весят немного

  • Конструкции из алюминия. Эта группа изделий отличается привлекательным внешним видом и высокой прочностью. Именно поэтому данный вариант широко используется в торговле. Плюсами являются такие факторы, как небольшой вес и простота сборки, а к минусам можно отнести большую цену и невысокую устойчивость к деформациям при ударных нагрузках. Но если нужны торговые стеллажи-витрины — алюминиевый профиль станет лучшим решением;
Стеллажи из профильных труб просты и надежны

Стеллажи из профильных труб просты и надежны

  • Стеллаж из профильной трубы — очень хорошее решение для гаража или подвала. Такие конструкции выдерживают высокие нагрузки и могут иметь практически любые размеры и конфигурации. Но, чтобы изготовить их, придется приложить много усилий — разрезать трубы на куски нужного размера, затем точно совместить их и сварить. Без сварочного аппарата и навыков в этой области вы вряд ли справитесь;
Дерево — доступный материал для изготовления стеллажей

Дерево — доступный материал для изготовления стеллажей

  • Деревянные конструкции. Очень популярное решение по причине того, что древесина легка в обработке, ее несложно приобрести и стоимость будет невысокой. Вы можете соорудить конструкцию любой конфигурации, что является плюсом, но материал неустойчив к воздействию сырости, и в неотапливаемых помещениях дерево может сгнить за несколько лет;

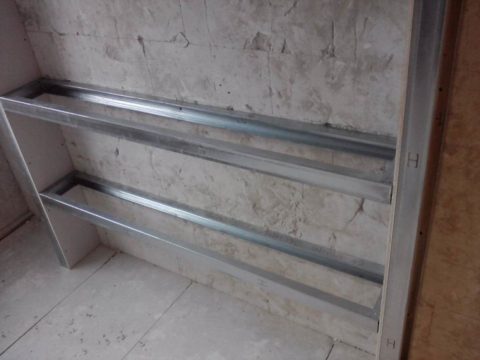

Профиль отлично подходит для изготовления стеллажей

Профиль отлично подходит для изготовления стеллажей

  • Конструкции из профиля для гипсокартона. Вариант использовать CD профили для стеллажей хорош тем, что его несложно соорудить своими силами. Для этого не нужно иметь профессиональный инструмент, не надо быть сварщиком или слесарем. Материалы для работы можно приобрести в любом строительном супермаркете, и стоят они недорого.
Профиль для гипсокартона есть в любом строительном магазине

Профиль для гипсокартона есть в любом строительном магазине

На основании всего вышеизложенного можно принимать решение. Если вы хотите брать готовый вариант, то хорошо подойдут стальные стеллажи. Если же решили справиться своими силами, то проще всего использовать профиль для гипсокартона.

Важно! Работать с профилем могут даже те, кто практически не имеет опыта в подобных работах. Его обрабатывать намного проще, чем дерево.

Как соорудить стеллаж

Скоро в этом гараже появится новый стеллаж

Скоро в этом гараже появится новый стеллаж

Теперь разберемся, как сделать стеллаж из металлического профиля своими руками. Для простоты разделим процесс на две части — подготовку и сами работы. Вначале вам нужно запастись необходимыми материалами и инструментом и только потом можно начинать сборку стеллажа.

Материалы и инструмент

Стеллаж собирается из следующих материалов:

Иллюстрация Описание
Металлический профиль может иметь разные размеры

Металлический профиль может иметь разные размеры

Металлический профиль для стеллажей. Используются стандартные оцинкованные элементы, изготовленные из металла толщиной не менее 0,5 мм.

Размеры подбираются исходя из нагрузок, которым будет подвергаться конструкция.

Саморезы для соединения профиля

Саморезы для соединения профиля

Крепеж. Для сборки конструкции лучше всего использовать саморезы с пресс-шайбой, как на фото слева. Они хорошо прижимаются к поверхности металла.

Совет! Лучше брать варианты с острым наконечником. Сверловой саморез пробивает очень широкое отверстие в металле, из-за чего крепеж держится хуже.

Влагостойкая фанера отлично подходит для полок

Влагостойкая фанера отлично подходит для полок

Материал для полок. Тут может быть несколько вариантов:
  • Обычная доска толщиной 20-30 мм;
  • Фанера толщиной от 10 мм;
  • Листы ОСП толщиной 12 мм и более;
  • Влагостойкая фанера, как на фото — лучшее решение, но его цена самая высокая.

Из инструмента нужно следующее:

Иллюстрация Описание
  Без измерительного инструмента не обойтись

Без измерительного инструмента не обойтись

Рулетка и карандаш. В процессе работы надо делать много измерений, поэтому без рулетки не обойтись. Вместо карандаша можно взять фломастер.
Ножницы по металлу хорошо режут профиль

Ножницы по металлу хорошо режут профиль

Ножницы по металлу необходимы для резки профиля. Подойдет любой вариант, главное — чтобы вам было удобно работать.
Шуруповерт упростит работу

Шуруповерт упростит работу

Шуруповерт необходим для закручивания саморезов. С его помощью сборка пройдет быстро и качественно. Вручную заворачивать десятки саморезов — занятие не из приятных.
Ножовкой удобно резать дерево

Ножовкой удобно резать дерево

Ножовка по дереву. С ее помощью вы легко разрежете доску, фанеру или другие материалы для полок. Если у вас есть электролобзик или дисковая пила, то работы можно производить и электроинструментом.

Процесс сборки

Если у вас под рукой есть все необходимое, то собрать стеллаж из металлопрофиля своими руками не составит особого труда.

Процесс выглядит так:

Иллюстрация Описание этапа
Простой чертеж упростит работу

Простой чертеж упростит работу

Для начала сделайте чертеж. Тут не нужна идеальная аккуратность и точность. Вы должны четко понимать, как будет выглядеть стеллаж из профилей для гипсокартона, какая будет его высота, ширина и глубина.

Также заранее определитесь с высотой полок и местом расположения.

Элементы размечаются по размерам

Элементы размечаются по размерам

Производится разметка элементов. Стойки отрезаются по нужной вам высоте, а профили стеллажных балок — по ширине полок. Очень важно все делать точно, чтобы вы получили детали одного размера. В противном случае стеллаж получится с перекосами.

Важно! Ширина между стойками не должна превышать 100 см. Чем больше нагрузка на конструкцию, тем меньше расстояние нужно делать.

Профиль легко режется ножницами

Профиль легко режется ножницами

Элементы режутся по меткам. Процесс производится так:
  • Вначале делается надрез с одной и другой стороны до самого основания;
  • Далее элемент перегибается;
  • По сгибу профиль отрезается легко и ровно
Торцы надрезаются на ширину профиля

Торцы надрезаются на ширину профиля

На поперечных элементах делаются надрезы. Это надо для последующего скрепления элементов. Глубина надреза должна быть равна ширине профиля, к которому будет крепиться поперечина.

Если на внутренней части профиля есть загибы вовнутрь, то их тоже нужно срезать.

Надрезы отгибаются под прямым углом

Надрезы отгибаются под прямым углом

Две поперечины вставляются друг в друга, а их концы отгибаются под углом 90 градусов. На фото показан полностью подготовленный элемент, таких заготовок должно быть по две на каждую полку — с наружной и с внутренней стороны.
Конструкция складывается и выравнивается

Конструкция складывается и выравнивается

Собираются стойки. Для этого берутся две вертикальные опоры, между которыми ставятся поперечины на требуемой вам высоте. Для работы нужна ровная поверхность, можно делать все и на полу.

Важно выставить все ровно, чтобы соединения располагались под прямым углом.

Элементы скрепляются саморезами

Элементы скрепляются саморезами

Стойки собираются. Для этого в каждый стык вкручивается по 1-2 самореза. Крепеж производится с обеих сторон и изнутри, так обеспечивается наилучшая прочность.

Обратите внимание! Собирая стеллажи из профиля своими руками очень важно при работе контролировать положение элементов: если они сдвинутся, то конструкция получится перекошенной.

Прочность можно проверить и таким способом

Прочность можно проверить и таким способом

Аналогично собираются и остальные элементы. Если все сделано правильно, и вы использовали жесткий профиль, то стойки без проблем выдержат вес взрослого человека, в чем вы можете убедиться по фото.
Так выглядит основание стеллажа

Так выглядит основание стеллажа

Собирается секция стеллажа. Чтобы конструкция получилась ровной, нужно делать все так:
  • В первую очередь ставятся нижние перемычки;
  • Далее крепятся верхние поперечины;
  • Проверяется геометрия, и если все нормально, то фиксируются все остальные перемычки.

Совет! Проверить геометрию просто: измерьте диагонали, они должны быть ровными.

Собирать стеллаж лучше на боку

Собирать стеллаж лучше на боку

Все соединения скручиваются саморезами. Крепить опоры полок проще и удобнее, положив стеллаж на бок. Когда все саморезы с одной стороны закручены — переверните его и продолжайте работу. Конструкция имеет небольшой вес, и два человека без труда перевернут ее.
В широких стеллажах лучше добавить опору посередине

В широких стеллажах лучше добавить опору посередине

Размечаем место установки дополнительной опоры. Она ставится на нижней опоре полки и нужна при большой ширине полок, и если конструкция будет подвергаться высоким нагрузкам.

Вам надо пометить середину, после этого определить высоту ножки, которую нужно вырезать.

Совет! Не забывайте о том, что на ножке следует делать отгибы в стороны для крепления.

Опора повышает прочность стеллажа

Опора повышает прочность стеллажа

Опора тщательно закрепляется. На каждое соединение вкручивается по два самореза. Контролируйте вертикальное положение опоры при его креплении.
Материал для полок режется по размеру

Материал для полок режется по размеру

В последнюю очередь делаются замеры и вырезаются элементы для полок. Они могут просто укладываться на опоры, как показано на фото. А можно сделать надрезы в углах, чтобы элементы опирались и на боковые поперечины, так конструкция получится гораздо прочнее.

Обратите внимание! Крепить дерево или фанеру к профилю лучше всего саморезами для гипсокартона с мелким шагом.

Стеллаж можно использовать для любых целей

Стеллаж можно использовать для любых целей

Готовая конструкция устанавливается там, где она будет располагаться. Если пол неровный, то нужно подложить под опоры кусочки фанеры или доски, чтобы выровнять конструкцию.

Для безопасности некоторые мастера дополнительно крепят стеллаж к стене с помощью дюбелей. Это исключает опрокидывание стеллажа даже под высокими нагрузками.

Совет! Если стены сложены из пено- или шлакоблоков, потребуются специальные анкерные болты.

Раскосы повышают жесткость каркаса

Раскосы повышают жесткость каркаса

Для обеспечения дополнительной жесткости с задней стороны можно добавить раскосы. Они не дают стойкам перекашиваться и обеспечивают идеальную геометрию стеллажа, даже если на нем лежит большой вес.

Вывод

Теперь вы знаете, как собрать систему хранения используя гипсокартонные профили для стеллажей. В рабочем процессе нет ничего сложного, а видео в этой статье наглядно покажет некоторые важные моменты, чтобы вы разобрались в теме еще лучше.

из профиля, труб, гипсокартона, уголка, дерева, особенности конструкции, достоинства и недостатки

В статье я рассмотрю типы стеллажей, распишу особенности каркаса из алюминиевого или металлического профиля, и его назначение. Расскажу, как его создать самостоятельно, какие для этого потребуются инструменты и материалы. Распишу инструкцию схемы сборки, монтажа конструкции этажерки из профиля.

Основные особенности стеллажа из профиля

Этажерка на основе профиля – многофункциональный вариант для организации хранения вещей. При конструировании стеллажа возможно прикрепить к нему дополнительные ящики, уровни, крюки.

Назначение:

  • дополнительное место для хранения;
  • специально декорированный модели служат перегородкой и элементом зонирования комнаты;
  • места для расстановки цветов;
  • хранилища солений, варенья в кладовке;
  • размещения старой техники;
  • дополнительных полок для книг, вещей;
  • в прихожей предназначен для мелких вещей и обуви.

Особенностью варианта из профиля является универсальность и компактность. Конструкция не занимает много места, ее возможно расширить, использовать не только для хранения чего-либо. Такой вариант устойчив, прочен, неприхотлив к влажным местам расположения.

Минусы его использования – отсутствие дверей, и быстрое скопление пыли на поверхностях.

Стеллаж компактен и дает возможность сэкономить пространствоСтеллаж компактен и дает возможность сэкономить пространство

Положительные стороны:

  • простота сборки;
  • не занимает много места;
  • многофункционален;
  • возможно сконструировать разборную модель;
  • низкая цена на материалы;
  • возможно сделать самостоятельно, и проявить дизайнерские способности.

Типы стеллажей

В домашнем обиходе используют все типы.

Различают их по объему конструкции, материалу изготовления. Приобретают прочные и долгосрочные варианты из дерева или металла. Иногда этажерки делают самостоятельно. Для начала подбирают тип модели.

Модульные

Модульные варианты используют на складских объектах, в промышленности, заменяют ими торговые прилавки в супер и гипермаркетах. Часто встречаются в архивах, библиотеках.

Конструкция основана на перфорированном профиле, с цельными полками. Металлические детали покупают комплектом, они резаны на части, при сборке их скрепляют болтами. Для долгого срока служения покрывают оцинковкой. Полки в основном из металла, дерева, ДСП, пластика.

Межполочное расстояние регулировать при сборке, в последующем кронштейн будет сложно сместить на новый уровень.

МодульныйМодульный

Из алюминия

Этажерка на основе алюминия характерна легким весом. Конструкцию можно передвигать за счет имеющихся роликов с механической заглушкой. Не подвержены коррозии, компактны для объемных и малых помещений.

Используются в качестве стеллажей для продуктов в супермаркетах. Минус использования – не выдерживает большой вес, конструкция деформируется.

АлюминиевыйАлюминиевый

Из профильной трубы

Достоинство варианта из профильной трубы – высокая прочность, недостаток – межполочное пространство изменить нельзя. Ими оборудуют гаражи, мастерские. При монтаже крепят дополнительными болтами для увеличения устойчивости и баланса. Для самостоятельного конструирования понадобится сварка и болгарка.

Для эксплуатации в помещении с высокой влажностью этажерку покрывают краской, или оцинковкой.

Из профтрубыИз профтрубы

Деревянные

Конструкция прочная, но не надежная. Самостоятельно можно сконструировать стеллаж любого уровня и конфигурации. Для монтажа используют бруски дерева с сечением 5 на 5 см.

Межполочное пространство корректируют при сборке, после установки изменить его нельзя. Полки либо делают самостоятельно из дерева или пластика, либо покупают готовый материал. Срок службы деревянной этажерки 5-7 лет.

ДеревянныйДеревянный

Конструкции из профиля для гипсокартона

Материал для стеллажа дешевый, качественный, конструкция из гипсокартона получается прочной и легкой. Для устойчивости к большому весу монтируют диагональные распорки между полками.

Оцинкованная сталь не подвержена коррозии, прослужит долго.

Как сделать стеллаж своими руками

При выборе модели из профиля замеряют высоту стены, отмечают место расположения будущего стеллажа. Для самостоятельной сборки покупают готовый резанный на части профиль. К комплекту материала прилагают инструкцию, по которой без труда собирается этажерка.

Для моделей из дерева расчерчивают параметры самостоятельно.

Пример схемы стеллажа из дереваПример схемы стеллажа из дерева

Части профиля скрепляют болтами или сваркой. Делают разметку полок. Для стеллажа из профиля приобретают пластиковые, металлические полки. Их также крепят болтами к стойкам, дополняют крепление металлическими уголками. Для мобильности стеллажа к ножкам приваривают ролики.

Чтобы конструкция была устойчива к тяжелому весу, ее дополняют крестообразными распорками.

Необходимые материалы и инструменты

В работе понадобятся:

  • болты, гайки, сварка с электродами;
  • возможно понадобится сварка, если стеллаж делают из металла;
  • болгарка для нарезки стоек;
  • чертежи, набор кистей или поролоновая губка;
  • оцинковка или краска;
  • комплект профилей, полок, роликов.

Для деревянных моделей, или моделей с пластиковыми полками:

  • шуруповерт, гвозди;
  • водоотталкивающие краски;
  • уровень, саморезы;
  • планки для торцов, ножек и опор;
  • фанера для полок;
  • ножовка.

Схема сборки

Схему сборки делают самостоятельно по чертежам.

Учитывают то, что высота этажерки должна быть меньше высоты стены на 15-20 см. Рассчитывают максимальную массу веса для конструкции, и только потом приобретают нужные материалы для работы.

Стандартная высота полок 50 см, ширина до 80 см. Более широкие полочки либо крепят к низу конструкции, либо делают широкий вариант. Толщина полки не должна превышать 5 см.

Схему сборки делают самостоятельно по чертежамСхему сборки делают самостоятельно по чертежам

Сначала собирают основной каркас. На момент сборки необходимо закрепить кронштейны для полок на профиле после того, как соберут каркас для полок. Стойки скрепляют либо болтами, либо сваркой. Для стеллажа в комнату используют болты, и заглушки.

Сначала собирают основной каркасСначала собирают основной каркасЗакрепляют профиль к стене на саморезыЗакрепляют профиль к стене на саморезы

Полки вставляют в каркас, затягивают кронштейн. По бокам приваривают крестообразные распорки. Необходимо контролировать уровень и кривизну стеллажа. Готовую конструкцию покрывают оцинковкой, грунтовкой, и краской.

Стыки стоек скрепить сваркой, таким образом риск расшатанности конструкции исчерпывается.

Далее устанавливается каркас и ножкиДалее устанавливается каркас и ножкиДля полок проще всего использовать фанеру и закрепить ее саморезами по металлуДля полок проще всего использовать фанеру и закрепить ее саморезами по металлу

Стеллаж из профиля – многофункциональный предмет мебели, который возможно разместить в любом углу комнаты, и задать определенную функциональность. В гостиной отдекорированный принтом и наполненный книгами комфортно вписывается в обстановку. Собрать его можно своими руками, предав конструкции желаемый вид. Потому как материал легкодоступен, и навыков профессионала не требуется.

Стеллаж для металла своими руками

Содержание статьи:

Благодаря компактному размещению вещей можно сэкономить свободное пространство и навести порядок. Поэтому такой популярностью пользуются металлические стеллажи. Их можно поставить в сарае, на балконе, на кухне, в мастерской, погребе и, конечно же, в гараже. При установке стеллажа в гараже на нем можно хранить запчасти, инструмент и другие полезные мелочи, которые обычно разбросаны по всему гаражу. Если появилась потребность в удобном и компактном хранении, можно изготовить стеллаж и своими руками, используя для этого различные материалы. Одним из наиболее доступных и простых вариантов является конструкция из профильной трубы.

Преимущества и особенности стеллажей из профильной трубы

Металлические стеллажи из профиля является необъемлемой частью гаража, мастерской и склада. Они обладают высоким показателем прочности и долговечности, и при этом обойдутся недорого. К тому же такие конструкции легко собрать самостоятельно, используя при этом доступные материалы и инструменты. Помимо этого, такие конструкции обладают рядом и других преимуществ:

  1. Прочность и надежность. Конструкции из металла выдерживают значительные нагрузки, поэтому могут использовать на складах, в гаражах, погребах. Металлическая система может использоваться для хранения домашних заготовок, книг и инструментов, а установка угловых стеллажей позволяет еще и экономить место.
  2. Визуальная привлекательность. Стеллажи из профильной трубы могут использоваться и для компактного размещения предметов в доме, оформленном в стиле лофт или хай-тек.
  3. Простота монтажа. Необязательно покупать готовую конструкцию. Ее можно изготовить и самостоятельно, даже не имея особых строительных навыков. Для этого потребуется профильная труба, стойки и материал для полочек.
  4. Невысокая стоимость. Для его изготовления потребуются недорогой профиль, стойки из уголка, металлические или деревянные полки и крепежные системы. При износе элементов их можно легко заменить новыми.
  5. Противопожарная или антикоррозийная стойкость. В отличие от деревянных конструкций, такие стеллажи не станут причиной распространения огня. А использование порошковой краски или оцинкованного покрытия позволяет защитить изделие и от негативного воздействия повышенной влажности.
  6. Устойчивость к деформации. Конструкция не деформируется при сильной нагрузке, высокой влажности и перепадах температур.
  7. Простота уборки. Отсутствие стекол и сложных элементов делает уборку поверхности простой и быстрой. Достаточно протереть влажной тряпкой с добавлением любого моющего средства.

Установка металлического стеллажа в гараже или других помещениях позволит упорядочить систему хранения и навести порядок. А простота изготовления позволит собрать конструкцию из профиля своими руками.

Материалы и инструменты

Для изготовления стеллажей могут использоваться различные материалы. К наиболее прочным, долговечным и доступным по стоимости относится металлический профиль. Для его изготовления потребуются такие материалы:

  1. Профильная труба. Для работы можно использовать изделия размером 20*40 или 30*40 мм. Однако можно использовать профиль любого размера, а для обеспечения дополнительной прочности конструкции можно использовать перемычки. Альтернативой профильной трубы может стать уголок, который удобно использовать для изготовления боковых стоек.
  2. Доски. Используются в качестве полок. Можно сделать полки с промежутками или цельные конструкции. Зависит от размера вещей, которые будут на них храниться. Для полок можно использовать металлические листы, листы фанеры или деревянные доски.
  3. Саморезы. Используются для крепления полок к основной конструкции.

Помимо материалов, необходимо подготовить и инструменты для выполнения работ:

  • сварочный аппарат;
  • болгарка и круг по металлу;
  • дрель и сверла необходимого диаметра для создания отверстия для фиксации полок;
  • строительный уровень, уголок и рулетка;
  • пила по дереву при использовании досок или фанеры для полок.

Для расчета необходимого количества материала следует предварительно сделать чертеж будущего стеллажа.

Об изготовлении стеллажа из профильной трубы можно узнать из видео:

Различные варианты стеллажей и их чертежи

Существует множество вариантом стеллажей из профильной трубы. При выборе оптимальной конструкции следует учитывать, для каких именно целей она будет использоваться. Для хранения инструмента в гараже лучше всего построить конструкцию размером 50*200 см с четырьмя полками. При этом расстояние между полками должно составлять 45 см. Для хранения консервации лучше сделать большее количество полочек. Размер стеллажа можно оставить таким же, а полочки делать на расстоянии 30 см. Размер конструкции для склада будет зависеть от специфики продукции.

Наибольшей популярностью пользуются такие размеры стеллажа:

  • 50*180 см с четырьмя полками;
  • 60*200 см с тремя полками;
  • комбинированные конструкции 50*180 см с высокой полкой снизу и тремя полками по 35 см для мелких предметов сверху.

Если на стеллаже будут постоянно стоять разные предметы, можно изготовить универсальную конструкцию, где можно регулировать высоту полок. Для этого на главных стойках необходимо сделать несколько отверстий для крепления полок. Это позволит при необходимости убрать или добавить полки, изменить расстояние между ними.

В некоторых случаях целесообразно изготовить длинных стеллаж. Но в таком случае не следует делать его на всю стену. Рекомендуется оставить небольшие зазоры по бокам, чтобы проще было установить конструкцию. Глубина зависит от предметов, которые будут на нем храниться. Но не стоит делать полочки слишком глубокими, иначе доставать предметы может быть неудобно. Глубокие стеллажи удобны в том случае, если конструкция стоит посреди гаража или мастерской, и есть доступ с двух сторон.

Высота конструкции зависит от высоты потолков, а также предназначения конструкции. Если предметы на ней в первую очередь хранятся, то можно сделать полки и повыше. В таком случае достать предметы с верхней полки можно будет при помощи лестницы. Но если это стеллаж с инструментами для работы, то с ним должен быть постоянный и удобный доступ.

Технология сборки

Для самостоятельной сборки стеллажа необходимо подготовить все необходимые детали. После чего разложить их на полу, где собирать конструкцию удобнее всего. Соединять каркас лучше всего с помощью сварки, но можно использовать и болты. Особенное внимание следует уделять углам, чтобы конструкция не получилась кривой.

Основные этапы сборки стеллажа из профильной трубы:

  1. При помощи рулетки отмерить необходимые отрезки профиля, основываясь на предварительно составленном чертеже.
  2. Нарезать профильную трубу при помощи болгарки. Для этого следует использовать круг по металлу. Если отсутствует болгарка или опыт нарезки профиля, можно заказать данную услугу в том месте, где он продается. Однако в таком случае, стоимость стеллажа увеличится.
  3. Соединить между собой все полученные части профиля. Для повышения прочности конструкции рекомендуется использовать для соединения сварку. Однако если опыта работы с таким оборудованием нет, можно соединить детали каркаса болтами.
  4. Крайне важно в процессе сборки контролировать ровность конструкции. Если углы получатся кривыми, исправить каркас в дальнейшем будет практически невозможно. Для этого следует использовать строительный уровень и уголок.
  5. После сборки основного каркаса, следует собрать каркас для полок, на который в дальнейшем будут устанавливаться доски, листы металла или фанеры.
  6. На основном каркасе следует отметить места, где будут установлены полки.
  7. Для крепления полок к основному каркасу рекомендуется также воспользоваться сваркой. Однако если требуется универсальная конструкция, где высоту полочек можно регулировать, их нужно прикрутить болтами. Дополнительно следует сделать отверстия, которые позволят без труда изменить высоту полок.
  8. На готовый каркас следует нанести антикоррозийное покрытие, после чего слой грунтовки и краски. Это защитит его от коррозии, придаст стеллажу презентабельный внешний вид, а также упростит уход за поверхностью.

После изготовления каркаса можно приступить к производству полок. При выборе материала для полок следует учитывать предназначение стеллажа, предполагаемые нагрузки и место установки. К наиболее популярным вариантам относятся рифленые металлические листы, ДСП, деревянные доски.

При использовании досок или ДСП следует понимать, что без качественной обработки поверхности материала во влажной среде материал быстро придет в негодность. Поэтому при установке в мастерской, гараже, погребе или на балконе, такие полочки следует предварительно покрасить и обработать противогрибковым средством.

Если требуется высокая прочность конструкции в целом, полочки можно дополнительно прикрутить саморезами к каркасу. А для большей устойчивости стеллаж можно прикрутить к полу, потолку или стене. Для этого можно использовать анкеры, распорки и кронштейны. Однако при креплении к стенам следует учитывать максимально допустимую нагрузку.

Особенности использования стеллажа из профильной трубы

Многие предпочитают изготавливать деревянные стеллажи для организации пространства в гараже, погребе или мастерской. Однако такие конструкции не отличаются прочностью и долговечностью. Дерево со временем начинает гнить и плесневеть, а без постоянной покраски теряет свой внешний вид. Поэтому лучше потратить больше времени и денег на материалы, но изготовить действительно прочный, долговечный и практичный стеллаж.

Отличным решением станет установка такого стеллажа в гараже или мастерской. Он позволит организовать пространство так, чтобы на конструкции хранились все запчасти и инструменты. Стеллажи из профиля могут использоваться и для выращивания рассады. Установить такие конструкции можно и в теплицу. Это позволит в небольшой теплице выращивать больше растений, и снизить расходы на ее обогрев.

К тому же металлические конструкции можно использовать в любых помещения и на улице. При их обработке антикоррозийным составом можно не беспокоиться о перепадах температур или высоком уровне влажности. А уход за поверхностью заключается только в периодическом протирании влажной тряпкой.

Поэтому при соблюдении всех правил и рекомендаций изготовить стеллаж из металлического профиля несложно. Главное использовать качественные материалы и соблюдать последовательность выполнения работ.

Данная конструкция с полками на разных уровнях позволяет грамотно организовать хранение всего, что принято называть «домашней утварью». Выбор материалов и схем для стеллажей достаточно большой, и зависит главным образом от места их установки. Но если речь идет о металлическом стеллаже, то подразумевается, что изделие предназначено для того, чтобы выдерживать значительные нагрузки, а также эксплуатироваться в условиях, где древесина быстро приходит в негодность.

Например, при повышенной влажности. Как правило, стеллажи из металла монтируются своими руками в подсобных помещениях и строениях – кладовых, сараях, гаражах, погребах и так далее. Эта статья ознакомит с их типовыми чертежами и вооружит полезными советами по порядку изготовления.

Рекомендации по составлению проекта и выбору материалов

Одна из особенностей изготовления любого стеллажа – многообразие вариантов конструкции. Ее схема составляется индивидуально, в зависимости от специфики использования и наличия свободного пространства. То есть каких-либо конкретных инструкций по размерам не может быть в принципе. Проектируя, а затем и устанавливая стеллаж своими руками, мастер сам определяет все его линейные параметры, форму, конфигурацию, сообразуясь с габаритами помещения и местом расположения.

Нужно отметить, что не следует понимать «металлический» буквально. Как правило, для снижения веса конструкции, упрощения процесса сборки и затрат на ее изготовления из «железа» делается лишь каркас, а для полок желательно выбирать древесину или пластики. Использовать для них металл нецелесообразно, так как придется работать с довольно толстыми листами (во избежание прогиба), или наваривать снизу под каждую ребра жесткости (из прутка или уголка). А это – дополнительные сложности в сборке и затраты по времени и финансам.

При составлении чертежа нужно ориентироваться на специфику использования стеллажа. То есть, для хранения чего он предназначается. От этого в первую очередь зависит ширина его полок. Как правило, металлические конструкции возводятся для установки на них банок с консервацией (если это погреб), складирования расходных материалов, инструмента и запчастей (гаражный вариант). Инструкция по изготовлению относительно этого пункта простая – чтобы все уместилось достаточно плотно и рационально, при этом существенно не уменьшая полезную площадь помещения, полок шириной 35 – 40 см вполне хватит.

Желательно сделать их разными. К примеру, пара ярусов – шире, а остальные – несколько уже. На стеллаже, изготовленном по такому чертежу, получится компактно уместить все – габаритные и тяжелые детали внизу, а инструмент, расходные материалы, тару со смазками, красками и тому подобное – выше.

Чем скреплять конструктивные элементы? Вариантов немного – сварка или болтовые соединения. Что лучше?

Сварная конструкция – монолит. Следовательно, изменить первоначальный проект просто так не получится. Один из способов преображения интерьера – смена мест установки предметов мебели. Стеллаж, смонтированный при помощи сварочного аппарата, вряд ли удастся переместить в другой конец комнаты и расположить его так, чтобы он органично вписался в общую обстановку. И уж тем более перенести в другую, учитывая высоту дверных проемов. Такие конструкции лучше подходят для различных подсобок (пристроек), но не для жилых помещений.

А вот стеллаж на болтах для них – в самый раз. Его несложно демонтировать, при необходимости, изменить схему и снова собрать. Сложность лишь в том, что придется сверлить толстый металл и заниматься многочисленными соединениями. Поэтому времени на изготовление такого стеллажа понадобится больше.

Фиксация стеллажа к стене. Инструкция короткая. Если основа из ЖБИ, то рекомендуемая длина крепежных деталей – не менее 7 см. Для стен кирпичных или деревянных достаточно и 4,5.

Основание стеллажа. Все зависит от того, на каком полу он будет установлен. Для большей устойчивости, если конструкция габаритная, целесообразно при составлении чертежа предусмотреть «салазки» из крупного уголка. При небольших размерах каркаса достаточно наварить на концы стоек металлические пятаки, дополнительно «пристегнув» их к полу.

Краткая инструкция по изготовлению металлического стеллажа

Первый этап – сборка каркаса. Он всегда крепится к стене и полу. Если по высоте каркас примыкает к потолку, то желательно зафиксировать его и на перекрытии. Основное внимание на этом этапе нужно уделить геометрии стеллажа. Все его конструктивные элементы должны располагаться или параллельно, или под прямым углом.

Второй этап – формирование коробок и установка полок. Учитывая, в каких условиях в основном эксплуатируются металлические стеллажи, использовать для боковин и задней стенки листы ГКЛ не стоит. Подойдет многослойная фанера, ДСП, ОСВ и подобная продукция. Для полок оптимально – доска. В зависимости от длины и нагрузки в диапазоне 10 – 15 мм. Если грамотно составить чертеж и определиться с размерами, то их не придется крепить к металлическому каркасу. Они укладываются в гнезда, образуемые уголками.

Третий этап – обработка стеллажа. Для металлических частей следует применять влагоотталкивающую краску. Элементы из древесины пропитываются антисептиками и покрываются лаком (если стеллаж для жилого помещения) или красящим составом. Как вариант дополнительного оформления – использование кромок, декорирование плотной бумагой или пластиком.

Для наведения порядка и освобождения места, занимаемое накопившимися вещами, собирают металлический стеллаж. Готовую конструкцию можно купить или сделать своими руками. Если вес предметов невелик, в качестве материала используют алюминиевый уголок. Для хранения заготовок на зиму в городских квартирах на балконе устанавливают стеллажи из стальных уголков. Для размещения большого количества тяжелых предметов делают стеллаж из труб в гараже, сарае, погребе.

Преимущества и недостатки стеллажей из металла

К достоинствам металлических конструкций относятся:

  1. Надежность и прочность. Полки без повреждений могут выдержать солидный вес.
  2. Легкость ухода.
  3. Износоустойчивость. Даже при интенсивной эксплуатации металлические стеллажи из труб сохраняют характеристики и внешний вид без изменений.
  4. Полное соответствие требованиям пожарной безопасности.
  5. Хранение предметов из любого материала.
  6. Металлический каркас устойчив к воздействию влаги, перепадам температуры.

Из недостатков отмечают:

  • сделать стеллаж из металлопрофиля сложнее, чем из дерева;
  • цена металлических конструкций больше.

Типы стеллажей

При выборе варианта системы хранения из металла учитывают сложность изготовления и условия эксплуатации:

  1. Модульные конструкции собирают из перфорированного профиля разных типоразмеров. Они надежны, при необходимости легко меняется высота полок. Однако цена «кусается».
  2. Алюминиевые каркасы привлекательны по внешнему виду, небольшой вес позволяет быстро переносить разборный стеллаж на другое место. Минусами считают высокую цену и деформацию от ударов.
  3. Из профильных труб можно делать стеллажи любого размера и конфигурации. Полки выдерживают большой вес. Для изготовления потребуется сварочный аппарат и навыки работы с металлом.
  4. По цене и трудозатратам каркасы из металлических уголков аналогичны предыдущему варианту, но уступают по прочности и эстетичности.
  5. Профиль CD для крепления гипсокартона хорош тем, что для сборки каркаса не нужна сварка и дорогостоящие инструменты. Продается в магазинах стройматериалов по доступным ценам.

Соединение сваркой или болтами

Металлические конструкции, собранные на болтах, сделать проще, чем сварные стеллажи, однако их жесткость мала, поскольку в местах соединения есть люфты. Для повышения устойчивости каркас крепят к стене пластинами с отверстиями, прикрученными к стойкам. Их прибивают костылями или дюбелями. К стене из пено или шлакоблоков крепят анкерными болтами. Сборный вариант выбирают, если предполагается перестановка в недалеком будущем или нет возможности проведения сварочных работ. Каркасы из перфорированного уголка собирают без болтов. На горизонтальных перекладинах есть крючки, которые вставляют в пазы стоек. Однако такое соединение тоже страдает люфтами. Поэтому при установке высоких стеллажей конструкцию делают сварной.

Требования, предъявляемые к стеллажам

Чтобы металлический стеллаж был безопасным в эксплуатации, при установке руководствуются требованиями ГОСТ 16140-77:

  • расстояние между стойками 0,9 — 2,9 м;
  • ширина стеллажа 0,45 — 1,35 м;
  • искривление стоек и поперечин не должно быть больше 3 мм на 1 м или 0,1% от длины;
  • допустимое отклонение стоек от вертикали 1 мм на 1 м без нагрузки, а под действием веса 4 мм, но не больше 6 мм по длине;
  • острые углы и кромки должны быть сглажены;
  • если нагрузка не превышает 60 кг, полка не нуждается в дополнительной планке (ребро жесткости), под 90 кг устанавливается одна поперечина посередине, для 120 кг ― две;
  • на сварных швах недопустимы трещины, непровары, наплывы, шлаковые включения размером больше 1 мм, подрезы глубже 0,5 мм.

Как собрать стеллаж из алюминиевого профиля своими руками

Сборка стеллажа своими руками из профиля по силам даже человеку впервые взявшемуся за это дело. Работать с ним проще, чем с деревом.

Материалы и инструменты

Для расчета, сколько потребуется материала, предварительно набрасывают эскиз с указанием габаритов и количеством полок. Размеры профиля выбирают в зависимости от предполагаемой нагрузки. Для соединения деталей потребуются саморезы с пресс-шайбами, так как крепление ими более надежно. Лучше взять остроконечные, поскольку сверловые проделывают большие отверстия, поэтому прочность уменьшается. Полки делают из досок толщиной 2 — 3 см, 10-миллиметровой и больше фанеры, листов ОСП не тоньше 12 мм.

Для работы нужно запастись инструментом:

  1. Рулеткой, карандашом или фломастером, угольником для проверки углов.
  2. Ножницами по металлу для резки профиля.
  3. Шуроповертом. Если каждый саморез вворачивать вручную отверткой, собирать каркас придется несколько дней.
  4. Ножовкой по дереву для нарезки полок. Процесс ускорится, если есть циркульная пила или электролобзик.

Процесс сборки

Когда материалы и инструменты подготовлены, приступают к сборке:

  1. На профиле намечают длину стоек, перекладин, поперечин по ширине полок. Чтобы стеллаж не получился кривым из-за ошибок с размерами заготовок, нужно повторно проверить правильность разметки.
  2. На боковых стенках профиля делают надрезы до основания и перегибают в этом месте. По линии сгиба отрезают заготовку.
  3. На поперечинах делают продольные надрезы на глубину равной ширине профиля вертикальных опор. Внутренние загибы, если они есть, срезают.
  4. Поперечины вставляют одна в другую, чтобы получилась заготовка прямоугольного сечения. Надрезанные концы отгибают на 90⁰. Таких деталей нужно по две для каждой полки. Их устанавливают с обеих сторон каркаса.
  5. Сборку боковин, чтобы не было перекосов, проводят на ровной поверхности, можно на полу. Между парой вертикальных опор вставляют поперечины. После проверки углов каждый отгиб прикручивают 1 — 2 саморезами.
  6. После готовности обеих боковин собирают стеллаж из профиля. Сначала устанавливают нижние перекладины, затем верхние. Если при проверке перекосы не обнаружены, крепят остальные. Вворачивать саморезы удобней, положив каркас набок. Закрепив детали с одной стороны, его переворачивают на другую.
  7. На стеллажи из профиля с широкими полками устанавливают дополнительные опоры снизу в середине нижней поперечины. После определения высоты на них делают отгибы и прикручивают саморезами.
  8. После замера нарезают полки. Для увеличения жесткости каркаса по углам делают вырезы, чтобы они заходили и на боковые поперечины. Для крепления дерева лучше взять саморезы с мелкой резьбой.

Как сделать металлический стеллаж из профильной трубы своими руками

В зависимости от возможностей каркас из профильной трубы собирают на болтах или сваривают. Альтернативный вариант из металлических уголков обойдется дешевле, так как их цена меньше. Для упрощения монтажа делают стеллаж своими руками комбинированным. Вместо трубы для боковых стоек берут металлический уголок.

Подготовительные работы

Для определения размеров стеллажа из профильной трубы нужно измерить место его установки. При установке по всей длине стены его боковины не должны доходить до углов на 10 — 15 см. Металлическую конструкцию для гаража, где мало места, делают высотой до потолка. За счет этого можно уменьшить длину и ширину без ущерба для вместительности. Высота и глубина полок зависят от размера размещаемых предметов. Определившись с параметрами, составляют чертежи с указанием общих габаритов, размеров и сечения деталей. Даже простой эскиз поможет избежать ошибок при нарезке заготовок и монтаже, а также точно подсчитать количество материалов.

Сборку рамы выполняют из профильной трубы сечением не меньше 20×20 мм со стенкой от 2 мм. Если предполагается хранить тяжелые предметы, размеры увеличивают до 20×40 — 20×50 мм. Полки делают из фанеры, досок, ДСП, для тяжелых вещей ― из рифленого железа. Под предметы большого размера достаточно настила из деревянных брусков или арматурных прутьев с промежутками.

Чтобы не сверлить множество отверстий при болтовом способе, детали соединяют элементами (хомутами) краб-системы. Они сделаны в виде металлических пластин с пазами, в которые вставляют соединяемые трубы. Затем хомуты стягивают болтами.

Процесс изготовления

Для удобства сборку рамы проводят на верстаке или большом столе. Для фиксации деталей потребуются струбцины. Монтаж выполняют в следующем порядке:

  1. Из труб нарезают заготовки стоек, поперечин, продольных перекладин по размерам, указанным на чертеже.
  2. Для сборки боковины на стойке намечают места установки поперечин. Их приваривают или закрепляют хомутами.
  3. После установки всех поперечин к ним присоединяют вторую стойку.
  4. Проводят зачистку сварных швов вровень с основным металлом.
  5. Используя готовую боковину как шаблон, сверху укладывают детали второй, фиксируя их струбцинами. Затем элементы сваривают. Если сборку выполняют болтовым способом, струбцины не нужны, иначе не получится поставить хомуты.
  6. На уровне поперечин к боковине приваривают продольные перекладины, а к ним вторую.
  7. К нижним торцам стоек приваривают металлические пластины.
  8. Для крепления полок к перекладинам с шагом 30 см приваривают металлические полоски с отверстиями под саморезы. Если каркас сваривают из уголка, закладные пластины не нужны.
  9. Готовую металлическую раму очищают от грязи и ржавчины, обрабатывают антикоррозийным составом, грунтуют, красят.
  10. Вырезанные по размеру деревянные полки обрабатывают антисептиком, покрывают олифой или окрашивают эмалью, после высыхания прикручивают к закладным.

Полезные советы и идеи по компоновке

Функциональность металлического стеллажа улучшится, если реализовать рекомендации знающих людей:

  • чтобы увеличить количество полок для хранения банок с заготовками их делают высотой 30 см;
  • чтобы не отвлекаться от работы на поиски необходимого в гаражах и мастерских, верстаки встраивают в систему хранения;
  • металлический стеллаж на колесиках со стендом для инструментов, удобно выкатывать для ремонта на улице;
  • для увеличения полезной площади теплицы устанавливают стеллажи, на полки которых ставят ящики с почвой;
  • место для колес и громоздких предметов можно оставить под нижней полкой, подняв ее на 60 — 70 см от пола;
  • если на одной из полок сделать выдвижной ящик с ячейками для метизов, они всегда будут под рукой.

Самостоятельно сделанный металлический стеллаж не только дешевле заводского, но и удобней в эксплуатации. Его собирают с учетом особенностей помещения, количества и размера предметов. Сборку металлической конструкции с нужными параметрами можно выполнить даже без сварочного аппарата.

Стеллаж своими руками из профиля: эргономичность систем хранения

Стеллаж своими руками из профиля – современное решение многих задач, связанных как с созданием простых технических систем хранения, так и с эргономичным распределением жилого пространства, разработанного модным дизайнером. Благодаря применению новых технологий подверженные разрушению деревянные стеллажи сменяются легкими и крепкими металлическими конструкциями. Все чаще их можно встретить на складах, в архивах, библиотеках, гаражах, теплицах. Такие системы хранения способны выдерживать большие нагрузки. Не подвержены гниению. Стойки к плесневому грибку. Не воспламеняются.

Преимущества конструкций из металлического профиля

Стеллажи из металлического профиля обладают рядом достоинств, которые могут быть использованы как дома, так и в офисе, магазинах, на территории складских помещений.

  • Простота и доступность монтажа/демонтажа. Чтобы собрать металлический разборный стеллаж, не требуется участие специалистов. Работу может выполнить любой человек, который имеет минимальные навыки обращения со столярными инструментами.
  • Конструкции из металлического профиля могут выдерживать значительный вес. Полка собирается без дополнительной планки посредине (ребра жесткости) при максимальной нагрузке в 60 кг. Одно ребро жесткости понадобится при 90 кг, а полка с двумя дополнительными деталями в основании выдержит вес 120 кг.

Стеллаж

  • Невысокая стоимость. Причем это касается как самого металлопрофиля, так и работ с ним.
  • Длительный срок службы. Металл, особенно после специальной обработки, является одним из наиболее долговечных материалов. Основную опасность составляет контакт с водой. Но применение оцинковки или специальных полимерных красителей способно решить эту проблему.
  • Эстетичный внешний вид. Форма и размер конструкции выбирается с учётом потребностей и особенностей конкретного помещения.

Стеллажи можно сделать:

  • отдельно стоящими;
  • мобильными;
  • пристеночными.

Последние в свою очередь могут представлять собой ряды полок на четырех вертикальных опорах или стеллажи, которые с помощью навесных кронштейнов крепятся только к двум прикрепленным к стене вертикальным опорам.

Стеллаж для кладовки

Как бы старательно и аккуратно вы ни пытались содержать в порядке множество коробок, инструментов, других нужных вещей в небольшой кладовке, без правильно организованной системы хранения сделать это невозможно. Только если каждый предмет будет занимать отведенное ему место, можно в любой момент найти все, что нужно. А затем, использовав, положить на прежнее место. Лучшее решение организации системы хранения – построить вдоль стен простые стеллажи из металлического профиля. В нашем случае их можно расположить в форме буквы П. Таким образом, помещение будет наиболее эффективно использоваться с обеспечением легкого доступа к любому месту на полках стеллажа.

Стеллаж в кладовке

Подготовительный этап

В первую очередь необходимо рассчитать размеры будущей конструкции. Исходя из этого, приобрести необходимое количество материалов для создания стеллажа. При подготовке плана или чертежа нужно учитывать ряд требований, которые позволят избежать конструктивных ошибок:

  • Длина стеллажа должна быть короче стены, вдоль которой он будет установлен, не менее чем на 15 см.
  • Высота системы рассчитывается с учетом высоты помещения и длины профиля.
  • Высоту полок следует планировать в зависимости от высоты хранимых на ней предметов.
  • Более высокие предметы должны размещаться на нижних полках.
  • Ширина полок должна быть менее 1 м.
  • Выбирайте материал, способный выдержать предполагаемый вес, который будет храниться на полках.
  • Используйте профили стеллажных балок для лучшего сцепления деталей конструкции.

Для стеллажа понадобится приобретение:

  • Профиля направляющего (ПН) 40х50 мм – 13 шт., что равняется около 38 м.
  • Профиля стоечного (ПС) 50х50 мм – 12 шт., что равняется 34 м.
  • Винтов с дюбелями 60 мм – 56 шт.
  • Саморезов с прессшайбами 4,2х16 мм – 88 шт.
  • Фанеры для полок толщиной 12 мм – 8,2 м2 (4 листа 1,5х1,5 м).
  • Саморезов ГМ 3,5х25 мм – 96 шт.
  • Двухстороннего скотча ПП 50х10м – 20,4 м (2 шт.).

При создании стеллажа используйте инструменты:

  • рулетку;
  • карандаш или мел;
  • угольник;
  • строительный уровень;
  • ножницы для работы по металлу, лобзик;
  • перфоратор;
  • шуруповерт.

Если есть возможность, задействуйте лазерный нивелир и лазерный дальномер. Позаботьтесь о применении специальных очков и защитных перчаток, которые сделают работу более безопасной.

Порядок выполнения работы

  1. Воспользуйтесь рулеткой, чтобы по центру помещения отметить высоту полок. Затем с помощью лазерного нивелира проведите горизонтальные линии.
  2. Прикрепите к стенам по отмеченным линиям направляющие профили к стенам. В намеченных точках высверлите дрелью отверстия, вставьте дюбеля. Для усиления креплений используйте клей. Установите профили на винты.
  3. Приступайте к сборке каркаса полок первого ряда. Сначала присоедините фасадные детали. Затем для усиления полок установите короткие поддерживающие части. Каркас полок нижнего ряда следует установить на временные ножки из ПН. Их задача – поддерживать правильное положение полок до окончания сборки. Стоечные профили (ПС 50х50), которые установлены в середине, позднее будут закреплены вместе с фанерой с помощью саморезов.
  4. Согласно размерам нанесите разметку на фанеру для полок, раскроите заготовки. Совет: чтобы резать фанеру было удобно, положите лист на ПС.

Для одной полочки понадобится: 9,5 м направляющего профиля 40х50 мм, 5,2 м стоечного профиля 50х50 мм, 2,05 квадратных метра 12 мм фанеры. А также 24 самореза, 14 винтов с дюбелями, 22 самореза с прессшайбой.

  1. Прикрепите фанеру к каркасу из профиля. Используйте саморезы.
  2. Аналогичным образом соорудите оставшиеся уровни полок. Используйте временные ножки-опоры.
  3. Далее сделайте и установите полки на постоянные стойки. В данном случае более нецелесообразно использовать цельную опору. Крепите детали с помощью саморезов.

Стеллаж готов. Поскольку наша конструкция будет использоваться в условиях закрытого помещения, то есть изделие не будет подвергаться воздействию повышенной влажности и перепаду температур, то дополнительная обработка и отделка будет излишней.

Навесные стеллажи

Подвесной стеллаж

Навесные, или, как их еще именуют, настенные стеллажи, представляют собой простые конструкции из перфорированного металлического профиля, кронштейнов (скоб) различных размеров, на которые устанавливаются специальные или любые полки. Это очень удобные, простые в сборке, надежные в эксплуатации системы. Их основным преимуществом является универсальность, возможность создать полки любого размера, цвета и формы. При правильном выборе комплектующих нагрузка на одну полку стеллажа может достигать 100 кг. Настенные стеллажи широко применяются для оборудования гаражей, офисов, складов, домашних гардеробных систем, кабинетов, жилых комнат, кладовок.

Навесной стеллаж для гаража или балкона

Перфорированный профиль позволяет подобрать и купить комплектующие, из которых, подобно конструктору, можно соорудить нужный настенный стеллаж. Если вы планируете расположить конструкцию в гараже, на балконе, советуем использовать оцинкованные металлические материалы. Такое покрытие защитит изделие от разрушительного действия влаги и перепада температур. Длину, ширину и количество полок конструкции можно изменить в зависимости от конкретных потребностей и свободной вертикальной поверхности, которая есть в вашем распоряжении.

Подготовка необходимых материалов

Для того чтобы собрать навесной стеллаж размером 1,2х1,2 м, понадобится приобрести:

  • одну горизонтальную рейку длиной 1,232 м;
  • 3 вертикальные направляющие, каждая длиной по 1,2 м;
  • 9 полочных кронштейнов по 31,5 см;
  • 6 цельных полок 60х31,5 см;
  • 4 винта с дюбелями для крепления горизонтальной рейки к стене.

Подвесной стеллаж

Для выполнения работы вам понадобится только перфоратор, строительный уровень, рулетка, карандаш для разметки и установки винтовых креплений, а также средства личной безопасности (очки, перчатки).

Сборка стеллажа

  1. Горизонтальные и вертикальные направляющие рейки составляют основу навесной системы. Сначала надо прикрепить к стене горизонтальную рейку. На ней предусмотрены отверстия для саморезов с шагом в 50 мм. С помощью строительного уровня проверьте правильность расположения рейки. Для установки будет достаточно 4-5 винтов с дюбелями. Высверлите отверстие в отмеченном на стене месте. Поместите дюбель, закрепите рейку винтовым соединением.
  2. Установите вертикальные направляющие, сцепив их с помощью замков с горизонтальной. Если вам понадобится более длинный стеллаж, система замков позволяет удлинить вертикальные рейки такими же дополнительными. Небольшая нагрузка на стеллаж, как и крепкая (например, бетонная) стена, позволяют не использовать дополнительные винты для крепления вертикальных направляющих к стене.
  3. Рама стеллажа собрана. Теперь можно навесить оставшиеся модули. В отверстия перфорации вертикальных реек установите кронштейны для установки полочек. Размер кронштейнов должен соответствовать выбранной вами глубине цельнометаллических или перфорированных полок (возможны следующие варианты 52 см, 31,5 см, 20 см).
  4. Установите металлические полки.

Как Сделать Стеллаж Из Металлического Профиля Своими Руками » Подробная Инструкция+ Фото + Видео

Сборные стеллажи из профиля

Сборные стеллажи из профиля

Деревянным стеллажам все чаще на замену приходят металлические конструкции. Они используются в складах, архивах, библиотеках, гаражах, подвалах и других помещениях.

Высокая прочность конструкций, позволяет выдерживать значительные нагрузки, материал не гниет, не подвержен плесени и не горит. Для хранения множества предметов и размещения их на определенной площади, стеллаж из профиля своими руками подойдет как нельзя лучше. Как его изготовить его самостоятельно, подскажет статья.

Виды металлических стеллажей

Прежде чем сделать стеллаж из металлопрофиля своими руками, стоит познакомиться с их видами, представленными в таблице:

Разновидность стеллажа Особенности
Стационарный

Стационарный

Это конструкция, состоит из каркаса, собранного из стоек и полок. Для увеличения ее прочности, стойки крепятся своими руками к стене.
Передвижной

Передвижной

Используются при необходимости перемещать стеллаж во время уборки помещения или частой перестановке на другое место. У конструкции предусмотрены колесики, что позволяет легко менять место его дислокации.
Вращающийся

Вращающийся

Идеально подходят для хранения мелких вещей и деталей. Это могут быть спортивный инвентарь, как на фото, а в гараже — крепежные элементы и приспособления небольших размеров.
Навесной

Навесной

Эта конструкция представляет собой несколько полок, соединенных в одно целое. Благодаря их установке удается более рационально использовать пространство.
Консольный

Консольный

Используется для хранения грузов большой длины, свыше трех метров.

Достоинства стеллажей из металлических профилей

Установка металлических стеллажей Установка металлических стеллажей

Современные стеллажи — это компактные и легкие конструкции, но одновременно и очень прочные.

К их достоинствам относятся:

  • Простой монтаж;
  • Возможность изготовления разборной модели;
  • Сравнительно низкая цена металлического изделия;
  • Противопожарная стойкость и безопасность;
  • При покраске конструкции полимерно-порошковыми составами, можно получить довольно привлекательный ее внешний вид, увеличить стойкость стеллажа от образования коррозии;
  • Покрытие металлических поверхностей оцинковкой, защищает конструкцию от воздействия агрессивных сред, что позволяет использовать ее в холодных и влажных помещениях.

Совет: Настенные металлические стеллажи стоит устанавливать для обустройства погреба или домашней библиотеки. Прочная конструкция выдерживает наличие большого количества домашних заготовок, книг и других бытовых мелочей. При установке угловых стеллажей можно рационально экономить территорию лоджии.

Выбор металлического стеллажа

Профильный стеллаж в гараже

Профильный стеллаж в гараже

Чтобы правильно выбрать стеллаж из профильной трубы, который позволит решить поставленную задачу, необходимо учитывать параметры помещения, где будет установлена модель, и специфику предназначенного для нее груза.

Основные критерии при выборе вида конструкции стеллажа:

  • Габариты груза. От этого зависит, будет ли стеллаж консольный или состоять из нескольких секций определенных размеров;
  • Масса груза с упаковкой;
  • Вид тары, в которой товары будут храниться. Это могут быть: бочки, коробки, поддоны, баллоны, ящики или тары не будет вовсе;
  • Срок годности продуктов питания или других скоропортящихся товаров;
  • Тип помещения;
  • Конструктивные особенности помещения: вид пола, наличие проемов для ворот, колонн, окон;
  • Оборудование помещений: наличие освещения, отопления, вентиляции, морозильной камеры;
  • Температура, наличие влажности, агрессивной среды, что вместе влияет на продолжительность срока эксплуатации оборудования.

Определив параметры для своей конструкции, можно приступать к изготовлению стеллажа.

Сборка стеллажа с деревянными полками
Сборка стеллажа с деревянными полками
Передвижные профильные стеллажи
Передвижные профильные стеллажи
Оригинальная конструкция стеллажа
Оригинальная конструкция стеллажа

Особенности изготовления

Устройство металлического стеллажа

Устройство металлического стеллажа

Чтобы сделать стеллаж из металлического профиля своими руками, необходимо учитывать, что:

  • Конструкция должна быть на 150 мм меньше, чем общая длина стены;
  • Высота выбирается до потолка помещения или на длину приобретенного профиля;
  • Масса груза, размещаемого на полках, окажет влияние на профили стеллажных балок, на их размеры;
  • Полки не должны быть шире 1 м;
  • На стеллаже могут храниться разные предметы по габаритам, массе и составу;
  • Высота полок выбирается по высоте предметов, примерно от 300 до 500 мм, причем, их высота снизу всегда больше верхних;
Чертеж простого стеллажа

Чертеж простого стеллажа

После определения размеров конструкции, варианта ее изготовления, разрабатывается чертеж.

Общий вид металлического стеллажа

Общий вид металлического стеллажа

Подготовка материалов и инструментов

При изготовлении металлического стеллажа понадобятся:

  • Труба прямоугольного сечения 30х50х3, или 20х50х3, для стоек каркаса;
  • Перфорированный профиль для стеллажей 25х50, для полок каркаса;
  • Доска толщиной 25 мм, для изготовления полок, фанера в 20 мм или металлический лист, толщиной 2-3 мм.

Совет: Доски следует приготовить заранее. Для этого их нужно покрыть несколькими слоями олифой, а затем покрасить.

  • Количество материала подсчитывается по разработанному заранее чертежу суммированием всех длин элементов конструкции и определением их массы;
  • Для изготовления сборно-разборного стеллажа понадобятся крепежные детали – болты и гаки.

Из инструментов следует подготовить:

  • Оборудование для сварки или электродрель для сборки;
  • Ножовку;
  • Болгарку для порезки заготовок и зачистки сварных швов;
  • Электроды;
  • Сверла;
  • Линейку и рулетку;
  • Строительной уровень;
  • Краску;
  • Грунтовку;
  • Отрезные круги;
  • Маркер;
  • Саморезы.
Инструменты для сборки стеллажа

Инструменты для сборки стеллажа

Вариант изготовления стеллажа

Вариант изготовления стеллажа

Сборка стеллажа

Распределение нагрузки на разные полки стеллажа

Распределение нагрузки на разные полки стеллажа

Перед началом работ, профили для стеллажей раскладываются на полу, для удобства сборки конструкций.

Далее технология, как сделать стеллаж из профиля, предлагает такой порядок сборки:

  • Рулеткой и маркером намечается нужная длина заготовок
  • По отметкам болгаркой нарезаются все элементы для сборки каркаса. Резку деталей, при необходимости, можно заказать в месте приобретения профиля;
  • Составляющие элементы соединяются между собой согласно чертежа. Для увеличения прочности конструкции, все стыки нужно проварить. Но при отсутствии сварки, возможно использование болтового соединения;
  • При сборке конструкции необходимо выполнять контроль расположения элементов, чтобы избежать появления кривизны каркаса, что впоследствии будет очень сложно исправить;
  • После сборки стоек стеллажа, собираются каркасы для полок. В начале меньшие по высоте;
  • На стойках и каркасе отмечаются места крепления полок;
  • Полки привариваются сваркой к вертикальным элементам. Они должны располагаться строго горизонтально;
  • На готовый каркас наносится антикоррозионное средство, грунтовка и краска.

Совет: Если собирается стеллаж из профилей для гипсокартона, который периодически будет собираться и разбираться, скреплять его элементы стоит с помощью болтов.

Металлический профиль для стеллажей
Металлический профиль для стеллажей
Узел крепления полок на стеллаже
Узел крепления полок на стеллаже
Виды крепежа для элементов стеллажа
Виды крепежа для элементов стеллажа

Полки могут изготавливаться из металлических листов, досок, листов ДСП. Для этого:

  • Доски покрываются олифой и красятся;
  • Хорошо просушиваются;
  • Замеряются размеры полок по каркасу. Доски должны плотно располагаться на своих местах;
  • Все детали прикручиваются саморезами к каркасу.

Чтобы обеспечить большую устойчивость, профильный стеллаж прикручивается к потолку и к стене, с помощью кронштейнов, анкеров и распорок. Чтобы лучше представить сборку стеллажей из профиля, стоит внимательно просмотреть видео в этой статье.

Профильные стеллажи очень удобно использовать в теплице, для выращивания рассады. В этом случае:

  • За рассадой удобнее ухаживать;
  • Можно выращивать больше рассады;
  • Меньше тратится электроэнергии для обогрева.

Профильные стеллажи в теплице, позволяют устроить карантинную зону для разных растений. При этом необходимо оградить эту зону стеклом. Это помогают сделать стеллажи-витрины, алюминиевый профиль в их конструкции, используется при изготовлении стоек.

Полки из досок
Полки из досок
Полки из ДСП
Полки из ДСП
Полки из металлического листа
Полки из металлического листа

Стеллажи из профиля своими руками – это необходимое оборудование для гаражей, складов, подвалов, кладовок. Такие конструкции не только экономят площадь помещения, но и позволяют содержать в порядке все предметы и вещи.


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
