Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

План действий

Содержание статьи

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

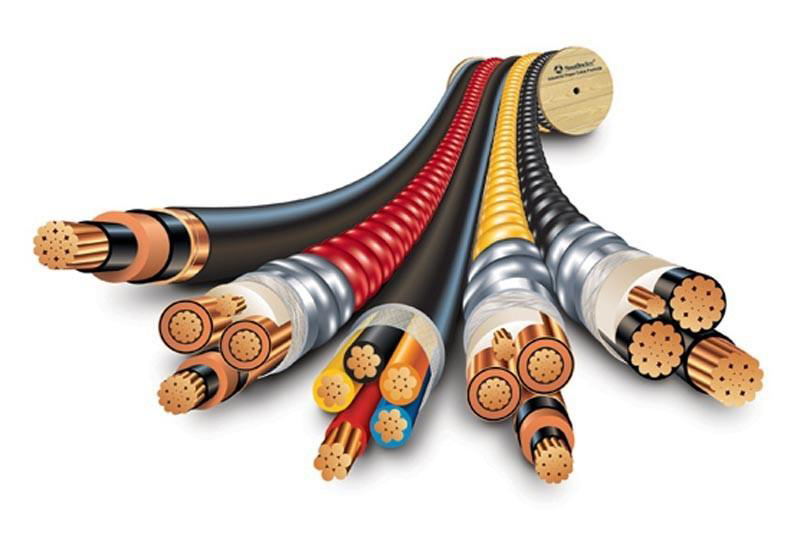

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

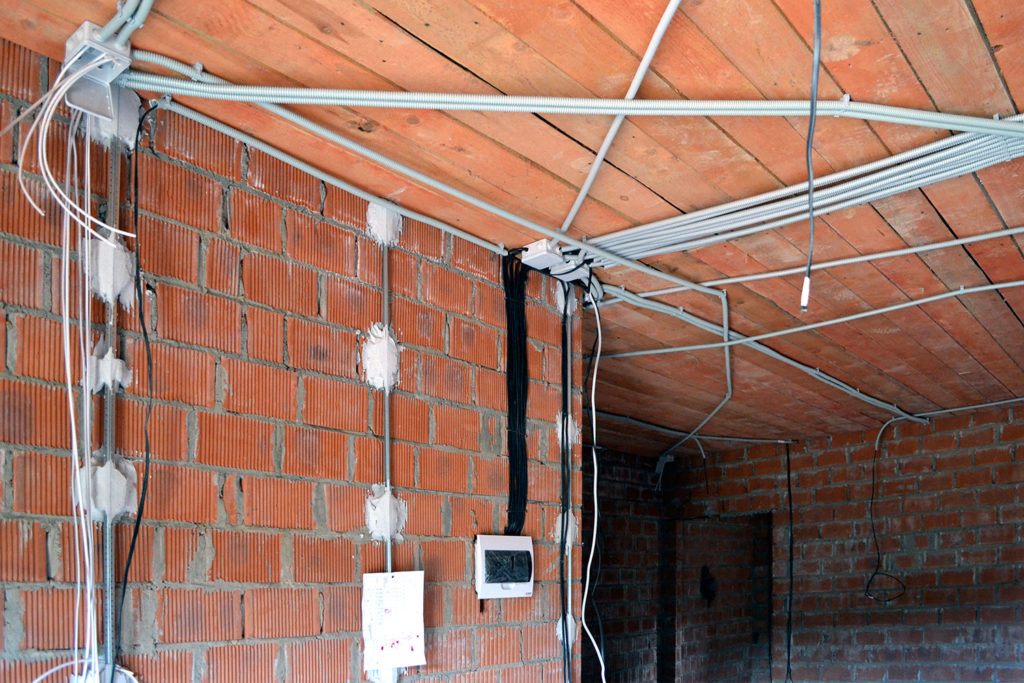

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Электропроводка в частном доме своими руками

Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в частном доме надо уделять повышенное. Она должна быть всегда исправной и изначально правильно спроектированной. Монтаж ее вполне можно выполнить самому. Главное грамотно спланировать разводку проводов еще на стадии проектирования дома и смонтировать их до начала внутренней отделки комнат.

Содержание

1. Монтаж электропроводки своими руками
2. Пошаговая инструкция

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Пошаговая инструкция

Общий порядок монтажа электропроводки в доме предполагает:

• создание плана укладки проводов и расположения в комнатах электроустановочных изделий;
• прокладку электропроводов в стенах и перекрытиях или на них;
• установку щита, распределительных коробок и розеток с выключателями;
• коммутацию всего этого в единую внутридомовую электросеть;
• проверку работоспособности созданной системы и ввод ее в эксплуатацию.

Критично сложного здесь ничего нет. Главное выбрать правильные провода, чтобы они без проблем выдерживали нагрузку, не забыть установить устройства защиты и все внимательно соединить в единое целое.

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

По негласным правилам при разметке электрической проводки все линии делаются строго вертикальными либо горизонтальными. Это снижает риск повреждения электропроводов при дальнейшей отделке и облегчает их поиск потом при ремонте.

Работы со стенами

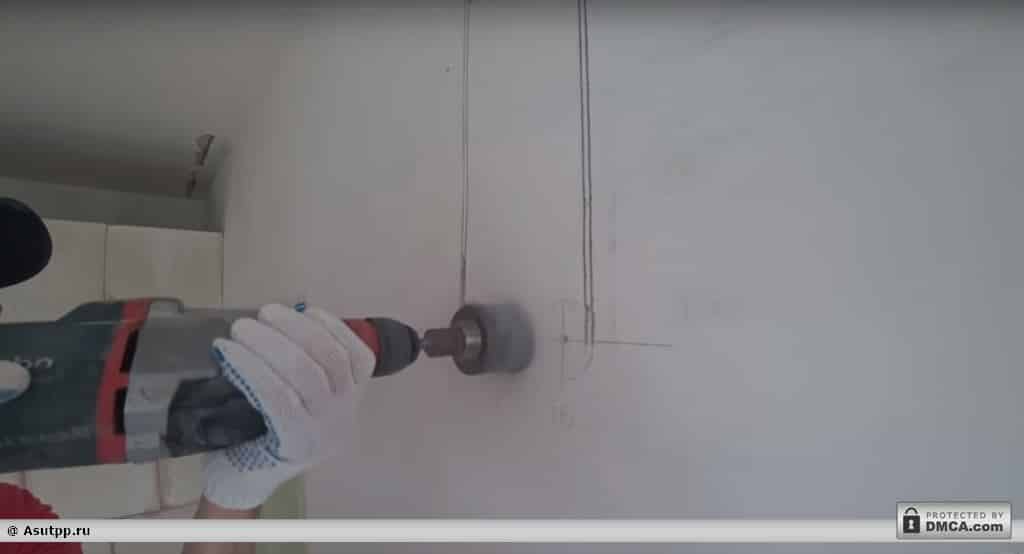

После выполнения разметки можно приступать к сверлильно-долбежным работам. Но сначала следует определиться – электропроводка прокладываться будет открытым либо закрытым способом. В первом случае не нужно штробить стены, но провода придется как-то закрывать декором. А во втором они будут полностью утоплены в толще перекрытий и перегородок, однако посверлить и подолбить перфоратором придется немало.

Открытая электропроводка

При открытой прокладке электрические провода укладываются в трубках, специальных плинтусах и кабель-каналах. Выполняются они из несгораемых и самозатухающих пластмасс. Если частный дом сделан из бруса или бревна, то придется выбрать как раз этот вариант. Монтировать провода внутри дерева нельзя.

Варианты прокладки открытой электропроводки

Закрытая разводка

Закрытая проводка предполагает прокладку кабелей скрытым способом в полостях внутри стен и перекрытий. Для создания таких углублений в кирпиче или бетоне придется поработать перфоратором и болгаркой. Грязи будет много. Но зато потом все провода окажутся под слоем штукатурки, что позволит сделать интерьер более эстетичным.

Схему закрытой электропроводки нужно проектировать еще на ранних стадиях ремонта

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

1. Алюминиевые;
2. Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Какие выбирать

На рынке сейчас можно приобрести самые разнообразные провода. Но для самостоятельного монтажа электропроводки стоит выбрать вариант с двойной изоляцией ВВГ или ПВГ с дополнительной маркировкой «нг» (не поддерживает горение). Это наиболее доступные по цене и оптимально подходящие для укладки в зданиях силовые электропровода. Они в магазинах есть во всех сечениях. Требуемые для коттеджа кабели с жилами в 2.5, 4 и 6 кв. мм найти несложно.

Вводной кабель

Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

Заземление

Для повышения безопасности схема электропроводки в коттедже должна быть выполнена с защитным заземлением. Его задача – обезопасить людей в жилище от поражения электрическим током. Подключение всей бытовой техники в доме к розеткам с выводом на «землю» сейчас является нормой.

Как сделать заземляющий контур в частном доме

Помимо проводов заземляющий контур включает в себя УЗО (устройство защитного отключения) и отвод на грунт. Первый устанавливают непосредственно в электрощите, а второй обычно выполняют в виде уголков, забитых в землю.

Заземляющее устройство и его проводка в целом должны соответствовать требованиям ПУЭ. Это проверяют сотрудники снабжающей организации при вводе домовой электросистемы в эксплуатацию. Если заземление будет выполнено с нарушениями, то в подключении коттеджа к сети они просто откажут.

Как сделать заземление в частном доме

Система защитного отключения и автоматический выключатель

Еще один защитный элемент в схеме проводки дома – это автоматический выключатель (дифавтомат, АВДТ). Нельзя его путать с УЗО (дифференциальным выключателем). У них различается предназначение и принцип срабатывания. А вот внешне они сильно похожи.
УЗО отключает линию исключительно при возникновении тока утечки. Дифавтомат дороже и сложнее в исполнении внутри. Он срабатывает также при перегрузках в электросети и коротких замыканиях. То есть второй аппарат изначально включает в себя первый. При этом в большинстве случаев для малоэтажного жилья вполне хватает простого УЗО.

Распределительные коробки

Для упрощения монтажа проводки в доме используются распределительные коробки. В них производится соединение проводов, подведенных с разных сторон. Эти монтажные распредкоробки надежно изолируют места смычек электрических жил и в случае их перегрева предупреждают распространения огня.

Монтаж и коммутация кабелей и конструкций

Коммутация проводов между собой и с розетками и выключателями производится посредством:

• скруток;
• пайки;
• клеммных колодок с винтовыми и пружинными зажимами.

Самой надежной является пайка. Однако это и наиболее сложный способ. Скрутку жил разрешено применять, только если они из одинаковых металлов. Скручивать алюминий и медь нельзя. Подобное соединение при подаче тока перегреется и расплавится. Чаще всего электропроводка в доме сейчас собирается с использованием различных клемм. Они надежны и сильно упрощают электромонтаж.

Способы соединения проводов

Подключение розеток, осветительных приборов

При подключении осветительных приборов и розеток самое важное – это не спутать жилы. Фаза к фазе, ноль к нулю, а земля к земле. Иные варианты здесь исключены. И прежде чем подключать дом к сети и подавать потребителям внутри электроэнергию, не помешает мегаомметром проверить сопротивление изоляции на каждой линии в отдельности.

Схема подключения розеток и осветительных приборов

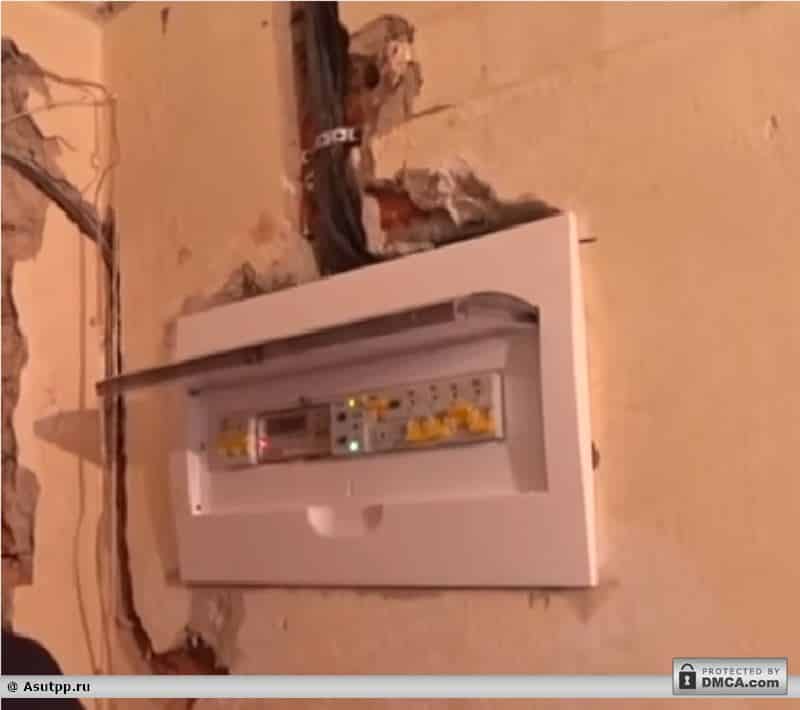

Распределительный щит

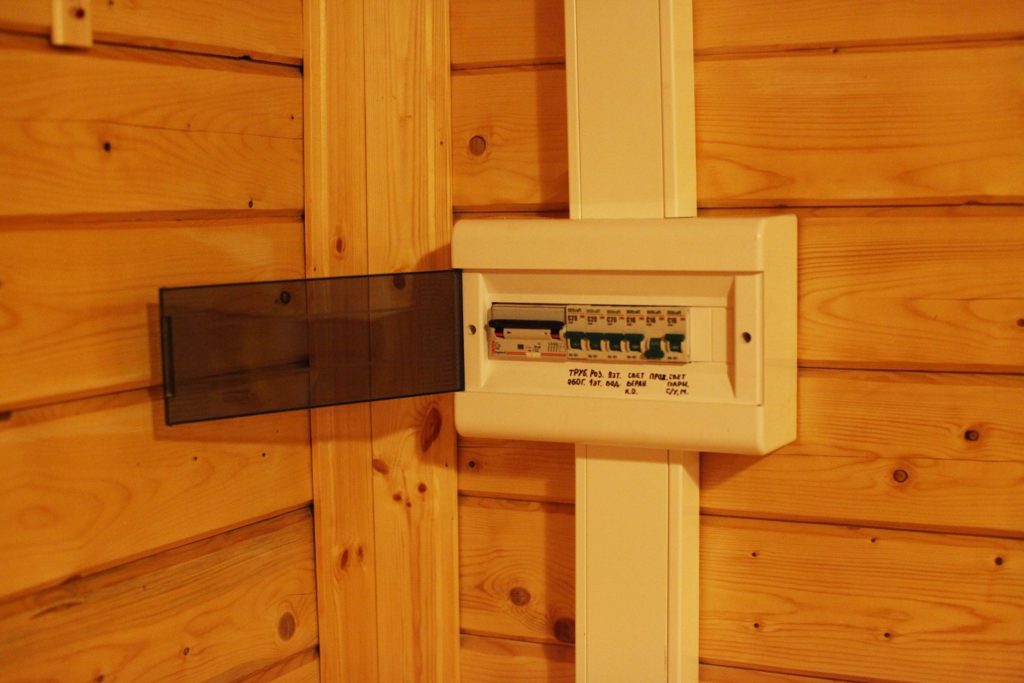

Самым сложным и важным элементом в системе электроснабжения коттеджа является распределительный щит. Его монтаж лучше всего доверить профессионалу. В нем сходятся все токи и напряжения со здания. Малейшая ошибка в его сборке неизбежно приведет к проблемам.

Схема подключения приборов к распределительному щиту

Проверка и ввод в эксплуатацию

Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

Заключение

Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

Смотрите также видео как сделать электропроводку своими руками:

Читайте про другие наши материалы:

Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

• Определение способа прокладки – внешняя или наружная установка кабеля;
• Составление схемы электроснабжения в помещении;
• Перенос составленной схемы непосредственно на стены;
• Расчет сечения электропроводки;
• Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
• Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
• Непосредственно сами монтажные работы;
• Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.д.

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.1. Поэтому к монтажной схеме должны предъявляться следующие требования:

• Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
• По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
• Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
• Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.7.1.46 – 7.1.48 ПУЭ
• Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
• Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

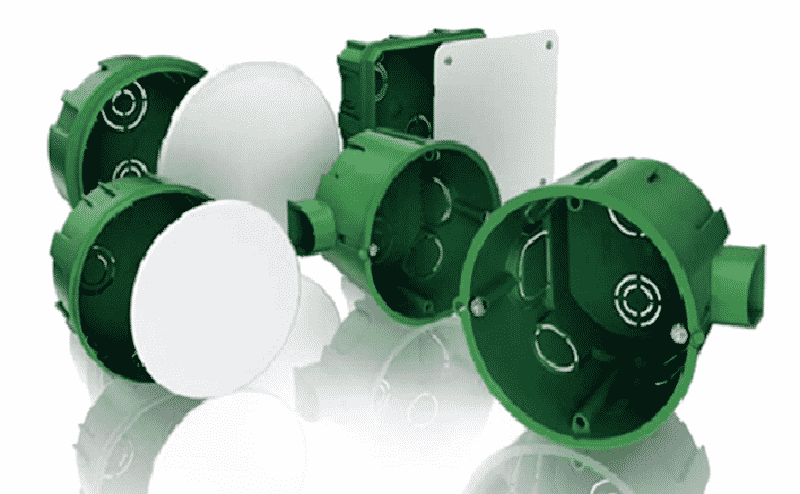

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

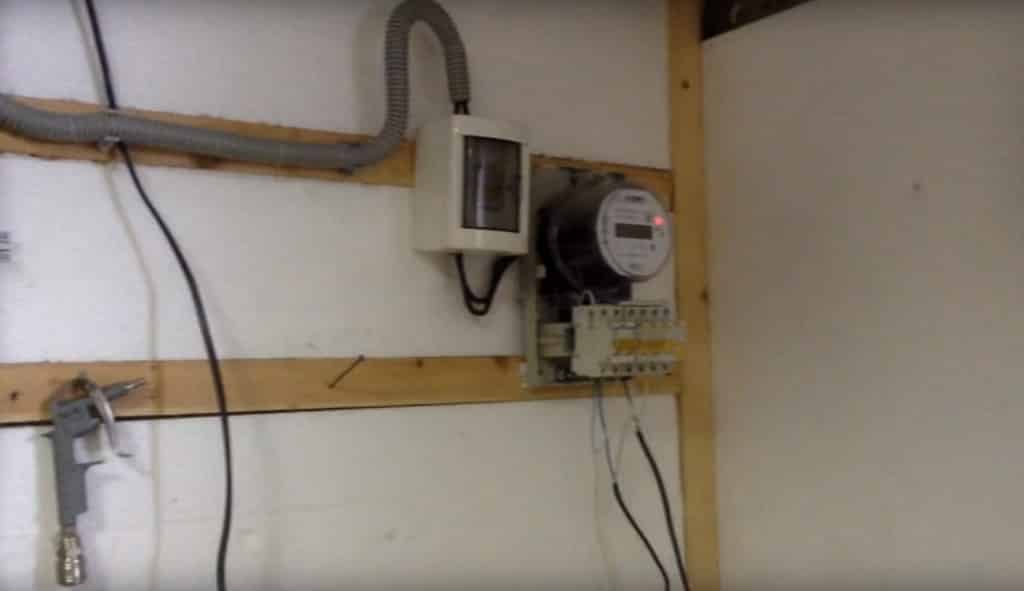

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза. Рисунок 6: штробление стен
2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты. Рисунок 7: открытые провода по потолку

3. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра. Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

4. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов. Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

5. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома. Рисунок 11: установите коробки
6. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках. Рисунок 12: заведите провода в коробки
7. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности. Рисунок 13: подключите патрон
8. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый. Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

9. Подключите необходимые устройства для опробования. Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

10. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением. Рисунок 17: нанесение шпаклевки
11. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Видео мастер-классы по теме

Электропроводка в частном доме своими руками: проект и схема разводки

Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

Достаточное и безопасное электричество в доме – важное условие комфортной жизни в нем.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;
• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:

Сколько линий нужно проводить для комнаты?

Ответ:

Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

• кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
• кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

   Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.

3. Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
4. Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Facebook

Twitter

ВКонтакте

Схема электропроводки в доме — 110 фото правильного размещения основных элементов

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Фото схемы электропроводки в доме

Также рекомендуем посетить:

Электрика в загородном доме: Практическое руководство: victorborisov — LiveJournal

Предлагаю пошагово разобраться во всех вопросах электроснабжения частного загородного дома на примере однофазного ввода. Также это руководство можно применить и к использованию в квартире. Сразу отмечу, что конкретно мое решение тех или иных узлов является оптимальным балансом между функциональностью и ценой, но без ущерба безопасности!

Я надеюсь нет необходимости пересказывать полный курс физики и объяснять что такое переменный электрический ток. Также опустим моменты, как этот электрический ток появился на электростанции и через повышающий трансформатор попал в линию электропередачи. Замечу лишь тот важный нюанс, что вся система электроснабжения в России является трехфазной. Однофазное напряжение 220 вольт в вашей розетке это лишь фазное напряжение на одной из трех фаз. А линейное напряжение будет составлять 380 вольт. Это обстоятельство следует учитывать ввиду такого явления, как «перекос фаз», которое тем не менее актуально исключительно при старой проводке, не рассчитанной на современные нагрузки.

2. Итак, понижающий трансформатор в СНТ. По трём проводам приходит высокое напряжение 10 кВ. Дальше расходится 4 провода (3 фазных и один нулевой проводник) по СНТ. На фото вы видите современный трансформатор и отводы в виде СИП провода. В настоящий момент воздушные линии в нашем СНТ проходят модернизацию.

3. При однофазном вводе к каждому потребителю подключается два проводника: фазный и нулевой. На фото вы можете видеть старые алюминиевые провода на ближайшей к дому опоре. Отвод в дом уже сделан с помощью провода СИП. Особое внимание на тот факт, что все опоры воздушной линии должны иметь повторное заземление нулевого проводника (правое верхнее фото). Нужно это для того, чтобы исключить аварийные ситуации, как например «обрыв нуля». При этом следует с особым вниманием отнестись к своему собственному заземлению при отсутствии повторных заземлений на промежуточных опорах, иначе в аварийной ситуации ваше собственное заземление может оказаться единственным для всего поселка.

4. Ближе к делу. Последний участок воздушной линии от ближайшего столба до здания протягивается проводом СИП, в нашем случае 2х16. Расшифровывается как самонесущий изолированный провод, он алюминиевый с сечением 16 мм². Для удобства монтажа и прокладки в месте анкерного крепления с помощью специальных зажимов (провод СИП подразумевает монтаж линии под напряжением, на специальных зажимах гайка не находится под напряжением, а также имеет срывную резьбу, гарантирующую необходимое усилие затягивания) переходит в ВВГ сечением не менее 10 мм². Именно в таком виде два провода попадают в вводной щиток. В щитке у нас стоит вводной двухполюсный автомат и ограничитель перенапряжений (обязательно на конечной опоре при воздушном вводе), которое защитит сеть при попадании молнии в фазный проводник воздушной линии. Подключается он перед автоматом к фазному проводнику. Здесь же в щитке происходит подключение заземления строго ДО вводного автомата. Мы рассматриваем схему заземления TN-C-S, так как система ТТ все-таки создана для мобильных зданий, а не постоянных строений и у нее есть свои особенности по требованиям к безопасности. Недостатков у системы TN-C-S при правильном монтаже нет. Даже если углубляться в эту тему, если вы сделаете ТТ, то это будет только ваш конечный участок, в то время как вся воздушная линия от трансформатора будет TN-C.

5. Обязательное заземление. Три уголка со стенкой 50 мм (толщина стали 5 мм), длиной по 2 метра вбиваются кувалдой в землю и свариваются между с собой в форме треугольника. До стены дома идет стальная полоса шириной 40 мм. Последний метр до щитка делается с помощью медного проводника сечением не менее 16 мм². Занижать сечение категорически нельзя, в случае какой-либо аварии на линии ваше заземление может стать единственным для всей линии/улицы/квартала. Коммутация в щитке такова. Совмещенный PEN (Protected Earth + Neutral) проводник с воздушной линии разделяется на двух шинах на N и PE. После этого коммутируется вводной автомат, рядом с ним ограничитель перенапряжений. С автомата силовая линия идет на электрический счетчик. Непосредственно в дом уходит трехжильный медный провод с сечением каждой жилы 6 мм². Фазный и нулевой проводник идут со счетчика, заземляющий с соответствующей шины.

6. Переходим к внутренней проводке дома. Повторюсь, что при проектировании электрической сети использовался принцип разумной достаточности. Конечно можно было сделать в 2 раза больше розеток и на столько же увеличить количество силовых линий, но я считаю что в этом совершенно нет необходимости. Пояснения к схеме: красные квадраты — распределительные коробки, желтые круги — лампы. Синим обозначена проводка в стяжке, красным — в стенах. Везде в доме используется только светодиодное освещение (суммарное потребление всех включенных одновременно ламп не дотягивает и до 300 ватт). Освещение запитано от силовой линии на конкретную комнату, не вижу практической необходимости в разделении, к тому же это существенно увеличивает объем монтажных работ. На схеме отмечены все существующие в доме потребители. Если есть вопросы — спрашивайте.

7. Итак, приступим. Это временная электрика на период строительных работ. Переходим к прокладке силовых линий. Всего их 10 шт. Часть из них пойдет по стенам, часть в полу в гофре.

8. Начнём с напольных силовых линий. Используем кабель NYM сечением 3х2,5 мм² в гофре (серая гофра не горит вообще, черная не поддерживает горение и имеет защиту от ультрафиолета — в стяжке особо не принципиально что использовать, найти прочную серую не так просто, а мягкую я бы затоптал пока велись подготовительные работы). Часто задаваемый вопрос — почему не ВВГ? С точки зрения эксплуатационных характеристик они полностью идентичны, но NYM имеет преимущество в виде тройной изоляции, в то время как и имеет недостаток — не стойкая к ультрафиолету оболочка. Поэтому для открытой проводки ВВГ предпочтительнее. В остальном NYM удобнее, в том числе из-за своей круглой формы (круглый ВВГ тоже существует, но найти его в наличии крайне затруднительно). В гофру диаметром 16 мм круглый NYM протягивается элементарно, что крайне удобно. На память стоит задокументировать трассы прокладки линий по полу, хотя нигде кроме дверных порогов нет даже теоретической вероятности, что вам потребуется что-то вбить в бетонную стяжку пола.

9. Уголок кухонной зоны. Газобетон просто превосходный материал для обработки — штробить стены можно хоть обыкновенной отверткой. Итак, сверлим отверстия под монтажные и распределительные коробки. Провод в стенах из НЕГОРЮЧИХ оснований прокладывается в том виде, в каком он есть. Никакие гофры не требуются. Всё внимание на трассы. Силовые линии прокладываются только под прямыми углами. Основная линия идет вдоль пола на высоте 20-30 см, далее к розеткам и выключателям поднимается строго ВЕРТИКАЛЬНО. Диагональная прокладка запрещена и опасна риском попасть в провод, например при вбивании гвоздя в стену (а так вы точно знаете что нельзя вбивать гвозди ровно под розетками и над выключателями). К стене кабель крепится с помощью пластиковых круглых скоб (сверлится два отверстия, вставляется скоба).

10. Напольная стяжка залита. Вопрос на каком этапе прокладывать кабель по стене — исключительно из ваших личных предпочтений. Кто-то сначала штукатурит стены, потом делает штробу, прокладывает кабель и заделывает штробу обратно. Я предпочитаю делать проводку до оштукатуривания стен. Этот способ может показаться неудобным т.к. потребуется повышенное внимание во время штукатурных работ к точкам с монтажными коробками (надо их чем-то заткнуть, а потом расковырять). Обратите внимание на левый угол — все коммутации на проходных линиях розеток сделаны не в подрозетниках, а в отдельных распределительных коробках.

11. Повторюсь с типом проводов. NYM идеальный и универсальный кабель. Сечение выбирается в соответствии с нагрузкой. Обычно используют кабель 3х2,5 мм². Для мощных потребителей, типа электрической варочной панели может потребоваться провод с сечением жил 4 мм². Для линий освещения, где в моём случае используются светодиоды (максимальное энергопотребление в самой большой комнате 80 ватт) я использую кабель ПУНП 2х1,5 мм² (заземление в осветительной сети не нужно, его некуда подключать). Вообще, нормативы запрещают применять ПУНП по причине того, что технические условия допускают занижать сечение жил до 30% по сравнению с нормативами, а при повальной экономии везде и во всём это может являться причиной пожара из-за превышения допустимой нагрузки. В моём случае, моя максимальная нагрузка более чем в 30 раз меньше, чем способен безопасно пропустить кабель с сечением 1,5 мм². Поэтому большее сечение не требуется, а для монтажа осветительной линии этот кабель удобнее всего. Да, имейте ввиду, что для стационарной проводки используют только жесткий кабель с моножилой. Подрозетники и распределительные коробки монтируются в стену на строительный гипс (алебастр), как самый быстросохнущий раствор.

12. Теперь непосредственно этап сборки и монтажа силовых линий. Потребуется несколько удобных инструментов. Самый верхний используется для обжимки наконечников многожильных кабелей, например ПВ3 (в настоящее время заменяется ПуГВ), которые применяются при сборке электрического щитка. Средний инструмент полезен для быстрой зачистки оболочки кабеля NYM — зажал, провернул, потянул. Внизу простой инструмент для зачистки конечных жил, не совсем удобный, но для разовой работы более, чем достаточно.

13. Еще обязательно иметь такую вещь, как индикаторная отвертка. Их есть две разновидности. Оригинальный прибор с неоновой лампочкой без источника питания способен определять только фазное напряжение. Это же простой китайский прибор с источником питания имеет более расширенный функционал и позволяет определять не только фазу (важно! для определения фазы нельзя касаться пальцами колпачка отвертки), но и целостность линии, а также место обрыва проводника. Справа первоначальная заготовка для электрического щитка. При коммутации важно распределить все таким образом, чтобы было интуитивно понятно где что находится.

14. Сразу отмечу нюанс, к которому обязательно докопаются «специалисты» — нулевой проводник должен быть синего цвета, а у меня он черного так как в нашей дереве под названием Москва никогда нет ничего в наличии в тот момент, когда мне это нужно (поскольку щиток заведомо однофазный, явной катастрофы и ошибки спутать ноль со второй фазой здесь нет). Для коммутации в электрическом щитке я использую провод ПВ3 (можно брать современный ПуГВ) сечением 6 мм². Также к нему понадобятся специальные наконечники НШВИ (наконечник штыревой втулочный изолированный), они нужны для того, чтобы собрать воедино многожильный провод перед коммутацией под винт (жилы расползутся — может быть плохой контакт). Также удобно использовать специальные однополюсные и двухполюсные шины (на правом фото на заднем плане) для соединения ряда автоматических выключателей.

15. Коммутация в распределительных коробках выглядит следующим образом. Используются клеммы WAGO 2273 (слева) на проводниках с сечением 3х1,5 мм² (почему и зачем — далее) и WAGO 222 (справа) на проводниках с сечением 3х2,5 мм². Обязательно всегда соблюдать цветовую маркировку проводников. WAGO 222 серии пожалуй оптимальный вариант, если нет желания возится с пайкой и опрессовкой.

16. Монтаж розеток и выключателей. Мне очень нравится продукция Schneider Electric, серия Unica. Выключатели по современным нормам надо включать вниз. Включение вверх это старая школа еще со времен рубильников, включение которых вверх было обусловлено их конструкцией. Выключатели серии Unica включаются вниз, это их штатное положение.

17. Коммутация двойных розеток стоящих рядом следующая. Силовой провод приходит на клеммы одной розетки, а затем делается ответвление на соседнюю. Правила хорошего тона предписывают при монтаже розеток подключать фазный проводник справа.

18. Возвращаемся к электрическому щитку. Сразу хочу обратить внимание — всегда берите щиток с очень большим запасом, лишним точно не будет. Я вроде по минимуму всё сделал, а практически все 36 позиций (3 ряда по 12 позиций) оказались заняты. Обязательно оставляйте запас проводов силовых линий равные минимум полуторной высоте щитка. Справа можно видеть первую версию коммутации, а по сути это момент когда дом был переключен с временной электрической схемы на постоянную. В процессе появилась парочка потребителей и схема была немного доработана.

Итак, подробно рассказываю что, как и зачем. Поехали!

Несколько слов о компонентах щитка.

Автоматический выключатель или же просто автомат. Обеспечивает защиту от короткого замыкания, а также обеспечивает защиту электрической проводки. Следовательно содержит два расцепителя — электромагнитный и тепловой, соответственно. Первый срабатывает в случае короткого замыкания на линии, время срабатывания определяется время-токовой характеристикой, которая в любом случае в несколько раз выше действующего номинала автомата. Тепловой расцепитель представляет собой биметаллическую пластину с разными коэффициентами теплового расширения и предназначен для защиты электрической проводки. Именно в соответствии с сечением кабеля и используемых розеток выбирается номинал автомата. Самая популярная ошибка поставить на силовую линию с проводом 2,5 мм² автомат на 25А из расчета, что кабель выдержит. Нет — нельзя. И причина кроется в розетках. Обычные розетки рассчитаны на ток до 16А. Поэтому именно таким должен быть номинал автомата. Да и вообще в целом лучше перестраховаться и уменьшить номинал автомата, тк именно он сможет защитить проводку от перегрева или, что еще хуже — пожара.

УЗО это защитное устройство, которое фиксирует ток утечки. Простейшее механическое устройство представляющее собой дифференциальный трансформатор тока. Если объяснять на пальцах, то количество тока, которое «пришло» по фазному проводнику должно ровняться количеству тока, которое «ушло» по нулевому проводнику. Если «ушло» меньше, чем «пришло» — есть утечка, срабатывает защита. При наличии заземления УЗО сработает как только на корпусе прибора появится опасное напряжение, если заземления нет — УЗО сработает как только до корпуса дотронется человек (его немного ударит током). Из этого следует, что УЗО нужно использовать всегда, а наличие заземления лишь повышает уровень безопасности. При этом категорически нельзя делать в квартире самодельное заземление при его отсутствии, последствия могут быть очень печальные. Про УЗО стоит отметить, что его само нужно защищать от тока короткого замыкания, поэтому после него в линии должен быть автомат(ы) с меньшим номиналом, чем само УЗО. Номинал же самого УЗО подразумевает на какой максимальный ток оно рассчитано, лучше ориентироваться на 20-30% запас от постоянной нагрузки. Простейший способ проверить работоспособность УЗО и правильность заземления — замкнуть в розетке нулевой и заземляющий проводники. УЗО должно моментально отключиться.

Подводя итог: автоматический выключатель защищает проводку и оборудование, УЗО — защищает человека. Еще существуют дифавтоматы (здесь и ранее я пользуюсь сложившейся в нашей стране терминологией, хотя она не совсем точна), устройство которое совмещает в себе функции автомата и УЗО.

Теперь переходим к щитку:

Начинаем с левого верхнего угла. Сюда приходит кабель 3х6 мм² с уличного щитка. Вводное УЗО с током утечки 300 мА. В народе называется «противопожарным». Используется в комплексе с УЗО на меньший ток утечки во-первых для обеспечения селективности при отключении (в первую очередь выбьет «младшее» УЗО), во-вторых для повышения отказоустойчивости. Следом за ним стоит счётчик ABB C11 используемый мной исключительно для технического учета электроэнергии (докладывать вам цифры потребления воздушного теплового насоса и не бегать для этого к уличному щитку). После него стоит два двухполюсных автомата выполняющих также роль рубильников. Левый, с номиналом на 40А используется для обесточивания всей электрической системы дома за исключением воздушного теплового насоса. Правый, соответственно управляет воздушным тепловым насосом). Правее находится терморегулятор антиоблединительной системы (20 метров греющего кабеля в желобе и водостоках) и три автомата: для нее и двух линий уличных розеток (которые в свою очередь запитаны от одного УЗО из следующего ряда).

Второй ряд. В левом углу находится общая заземляющая шина для всех линий. Обратите внимание на коммутацию. Не стоит прокладывать про

Схемы подключения электроснабжения в частном доме

При строительстве частного дома на первое место выходит строительство инженерных сетей и коммуникаций, электроснабжение в частном доме. И здесь основная роль отводится электроснабжению. В создании домашнего уюта большое значение имеют электробытовые приборы, их мощность и количество.

В первую очередь, для электроснабжения, необходимо выполнить проект, он создаётся на основе технических условий. Потом на основании проекта выполняются электромонтажные работы. Всё это должна выполнять специализированная организация, имеющая соответствующую лицензию.

Содержание материала

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при  этом перечень документации аналогичен.

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому.  Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Погрешность расчёта до 40 % говорит о том, что выбор сечения кабеля и подключаемой к нему нагрузке должен осуществляться только на основе специальной электротехнической литературы.

Система электроснабжения: тип кабеля

При выполнении внешнего электроснабжения воздушным способом, в основном применяется кабель ВВГ, АВВГ или самонесущий провод СИП. При подземном вводе в основном применяется кабель ВБбШв или АВБбШв. Отсутствие или присутствие первой буквы «А» предполагает алюминиевую жилу.

Расстояние от опоры ВЛ (воздушной линии) до фасада дома, где будет закреплен ввод, не должно быть больше 25 метров. Если это расстояние больше, то требуется установка дополнительной подставной опоры. Высота ввода должна быть не менее 2.75 метра для неизолированного провода и 2.5 м для изолированного.

Совет. Самые распространённые сечения вводного кабеля и их длительно допустимый ток берутся из ПУЭ.

Не обязательно знать все таблицы из электротехнических справочников для определения рационального определения сечения кабеля. Оптимальное и самое распространённое сечение для вводного кабеля с медной жилой – это от 10 мм2, далее 16 и 25 мм2.

Минимальный длительно допустимый ток составляет 50, 70, 85 А соответственно. Если ввод выполнен воздушным способом, то соответственно длительно допустимый ток для него составляет 80, 100, 140 А.

Пример. Мощность, которую можно подключить к медному кабелю сечением 10 мм2 на напряжение 380 В – от 30 кВт, на напряжение 230 В – от 15 кВт, что вполне достаточно для домашнего комфорта.

Расчёт мощности

Как вы уже поняли, выбор сечения кабеля выполняется по длительно допустимому току, поэтому необходимо знать, как его рассчитывают.

В первую очередь, необходимо знать мощность электроприборов. Эта характеристика есть в их паспорте. Далее вычисляется ток:

I=P/U•cosФ

P, Вт – мощность подключаемых электробытовых приборов

U, В – напряжение бытовой электрической сети 230, 400 В

cosФ, где Ф – это сдвиг фаз между напряжением и током. Если отсутствуют промышленные агрегаты, то он принимается равным 1. В бытовых электрических сетях cosФ учитывается, когда присутствует реактивная нагрузка. Это могут быть лампы низкого или высокого давления, бытовой электроинструмент или электродвигатель. К примеру, самый распространённый cosФ для асинхронных электродвигателей 0.83 – 0.89.

Шкаф учёта и распределения электроэнергии

Разводка электричества в частном доме ШРУ должна выглядеть следующим образом.

1. Вводное устройство. Это может быть рубильник типа ЯРВ или автоматический выключатель.
2. Прибор учёт электроэнергии (индукционный или электронный электросчетчик).
3. УЗО (устройство защитного отключения), которое защищает человека от опасного действия электрического тока.
4. Автоматические выключатели, которые защищают электрическую сеть от перегрузок и токов короткого замыкания. Могут устанавливаться дифференциальные автоматические выключатели.

Есть некоторые нюансы. К примеру, установка УЗО является обязательным, а защита от перенапряжений – нет. Скачки напряжений в электрической сети сегодня не редкость. Но в частных домах рекомендуется совместить защиту от перенапряжений и защиту от импульсных перенапряжений, вызванных ударом молнии. В данном случае лучшим вариантом будет установить в вводной электрощит УЗИП, защиту от импульсных перенапряжений. В таких случаях предусматривается резервное электроснабжение дома.

Схема ШРУ с учётом внутренней электропроводки

Специалисты проектной организации будут комплектовать электрощит с учётом внутренней электропроводки и её разводки. Поэтому предварительно необходимо нанести на план дома точки установок розеток и мощность электробытовых приборов, которые будут к ним подключаться. Исходя из этого, будет определяться однолинейная схема электроснабжения дома или многолинейная.

На этом видео вы можете посмотреть на однолинейную схему электроснабжения частного жилого дома

Предупреждение!

Если по какой либо причине вышел из строя автоматический выключатель, или вы решили его просто заменить своими руками, то номинальный его ток должен соответствовать длительно допустимому току кабеля – участку линии, который он защищает. То есть, если кабель ВВГ 3х1.5, длительно допустимый ток для него 15 А. При условии, что он проложен под штукатуркой или трубе, номинальный ток автоматического выключателя должен быть не более 15 А.

Если вдруг вы поставили ВА 32 А, то может получиться так, что при увеличенной нагрузке кабель или розетка будет греться, может оплавиться, загореться, и случится пожар, а защита не сработает, особенно, если это электричество в деревянном доме.

Совет. Нужно помнить, что не только кабель, но и вся пускорегулирующая и защитная аппаратура выбирается по длительно допустимому (рабочему) току.

Тип и марка кабеля по условиям прокладки

Самый распространённый и рекомендуемый кабель для прокладки в жилых помещениях, это кабель ВВГ. Если требуется прокладка кабеля по сгораемому основанию и под перекрытием, то необходимо применять кабель ВВГнгз. Маркировка «нгз» обозначает, что кабель не горючий и с заполнителем. В последнее время широко используется аналог кабеля ВВГнгз, кабель NYM. У него улучшенные эксплуатационные характеристики. Он отрицательно относится к воздействию прямых солнечных лучей, поэтому рекомендуется для прокладки внутри жилых и административных зданий и помещений.

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

При помощи горизонтальных металлических стержней они соединяются при помощи сварки и выводятся к зданию, после чего подводятся к вводному устройства дома. После монтажа заземления измеряют сопротивление тока. Если оно не соответствует, то забивают дополнительные электроды до тех пор, пока сопротивление заземления не будет доведено до нужного показателя.

Модульное заземление

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю.

На этом видео можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!
