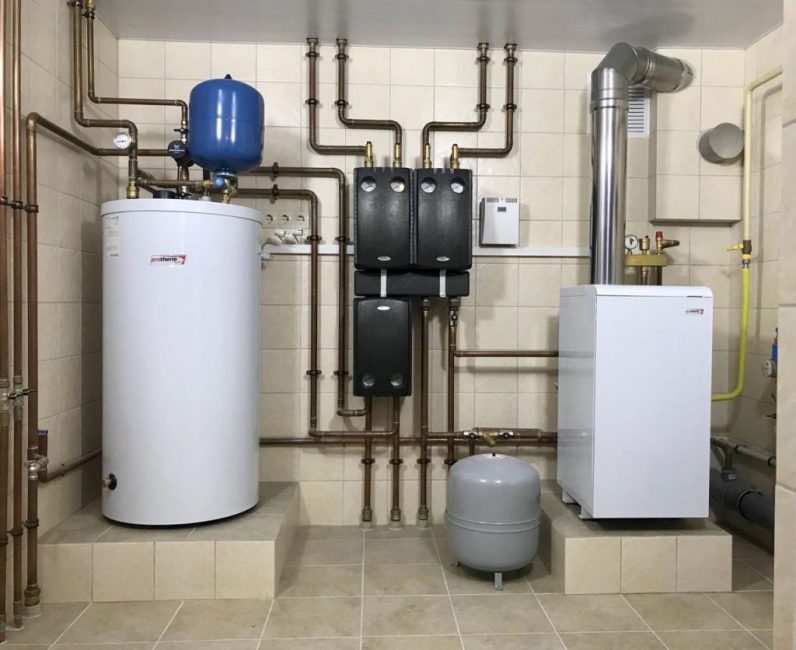

Дизайн котельной в частном доме должен соответствовать нормам пожарной безопасности. Красота и гармония форм тоже важны. Главное, чтобы творческая задумка не нарушала установленные требования. О том, на что обратить внимание, какие материалы выбрать, и другие полезные советы читайте в нашей статье.

Особенности отделки котельной

Котельная в загородном доме располагается в цоколе или отдельном помещении с выходом на улицу. Последний вариант предпочтительнее. Выделенная комната практичнее и безопаснее. В случае возгорания, огонь не распространится на жилые этажи и подсобки, что позволит вам беспрепятственно покинуть дом.

Заранее определитесь, где будет расположен дымоход, диаметр выходных отверстий и трубных подводок. Обязательно прочитайте инструкцию котла. В технических требованиях подробно описываются условия эксплуатации, место монтажа и другие нюансы.

Также профессионалы рекомендуют подумать, достаточно ли приобретённых устройств, или понадобятся дополнительные расходы. Финансовый вопрос актуален, особенно для новоиспечённых хозяев. Лишние траты могут выбить из графика, и долгожданное новоселье опять придётся отложить. Чтобы это не случилось, контролируйте процесс.

Минимум раз в день встречайтесь с мастером и спрашивайте, что сделано сейчас, и определяйте планы на завтра. Отлично, когда вы сотрудничаете с профильной компанией. Так у вас гораздо больше шансов получить желаемое. Конечно, придётся что-то корректировать. Это нормальный рабочий процесс. Обращайтесь в фирмы, которые действуют на рынке не менее 5 лет, и не забывайте проверять подрядчиков.

Обязательно осмотрите пространство. Обычно котельная обустраивается в глухих помещениях. Средняя площадь комнаты составляет четыре квадратных метра, в объёме это примерно 15 кубометров.

Проект котельной

Предварительно необходимо согласовать план с газовиками. Постройка стоит на автономном фундаменте, не связанным с домом — значит, вы внимательно изучили СНиПы и пока делаете всё правильно.

Свой фундамент должен быть у котла. Возвышение 20 сантиметров выкладывают из кирпичей и отделывают плиткой. Пол цементируют, в раствор добавляют песок.

Отдельно стоящая котельная в частном доме фотографии. Отделка котельной в частном доме

Дизайн котельной в частном доме должен соответствовать нормам пожарной безопасности. Красота и гармония форм тоже важны. Главное, чтобы творческая задумка не нарушала установленные требования. О том, на что обратить внимание, какие материалы выбрать, и другие полезные советы читайте в нашей статье.

Особенности отделки котельной

Котельная в загородном доме располагается в цоколе или отдельном помещении с выходом на улицу. Последний вариант предпочтительнее. Выделенная комната практичнее и безопаснее. В случае возгорания, огонь не распространится на жилые этажи и подсобки, что позволит вам беспрепятственно покинуть дом.

Заранее определитесь, где будет расположен дымоход, диаметр выходных отверстий и трубных подводок. Обязательно прочитайте инструкцию котла. В технических требованиях подробно описываются условия эксплуатации, место монтажа и другие нюансы.

Также профессионалы рекомендуют подумать, достаточно ли приобретённых устройств, или понадобятся дополнительные расходы. Финансовый вопрос актуален, особенно для новоиспечённых хозяев. Лишние траты могут выбить из графика, и долгожданное новоселье опять придётся отложить. Чтобы это не случилось, контролируйте процесс.

Минимум раз в день встречайтесь с мастером и спрашивайте, что сделано сейчас, и определяйте планы на завтра. Отлично, когда вы сотрудничаете с профильной компанией. Так у вас гораздо больше шансов получить желаемое. Конечно, придётся что-то корректировать. Это нормальный рабочий процесс. Обращайтесь в фирмы, которые действуют на рынке не менее 5 лет, и не забывайте проверять подрядчиков.

Обязательно осмотрите пространство. Обычно котельная обустраивается в глухих помещениях. Средняя площадь комнаты составляет четыре квадратных метра, в объёме это примерно 15 кубометров.

Проект котельной

Предварительно необходимо согласовать план с газовиками. Постройка стоит на автономном фундаменте, не связанным с домом — значит, вы внимательно изучили СНиПы и пока делаете всё правильно.

Свой фундамент должен быть у котла. Возвышение 20 сантиметров выкладывают из кирпичей и отделывают плиткой. Пол цементируют, в раствор добавляют песок.

Вытяжку подбирают, ориентируясь на воздухообмен. Мощность аппарата должна быть в два раза больше объёма пропускаемого воздуха за час . Можно самостоятельно сделать отверстие в потолке около 10 см в диаметре и вставить трубу.

Часть, выходящая на улицу, обтягивается сеткой. Внутри ставится обратный клапан. Самодельная вытяжка готова. Но перед тем, как приступать к делу, поговорите со знающими людьми. Это поможет не только избежать ошибок, но и сэкономит деньги.

Отделочные работы

Крыша и стены изготавливаются из негорючих материалов. Отделку производят штукатурной смесью. На неё кладут плитку. Керамическая предпочтительнее, так как устойчива к перепадам температур, легко чистится, смотрится элегантно и лаконично.

Некоторые предпочитают водостойкую краску. Обычная глянцевая или с эффектом «короед» представлена в различных оттенках. Также разрешается использовать гипсовые листы.

Волокнистая структура с добавлением ксилитных гранул и асбеста надолго сохраняет форму. При нагреве не выделяет токсинов. Максимальный диапазон от 900 до 1000 градусов гарантирует продолжительную эксплуатацию, даже в специализированных помещениях, в том числе в бойлерной и котельной. Огнестойкие листы становятся базой, которая штукатурится и пропитывается особым огнестойким веществом.

Пол покрывают керамогранитом. Это современный и очень прочный материал, влагу не впитывает. Пыль и разводы легко удаляются мягкой губкой или тряпкой.

Потолок в котельной отделывают листовыми вставками. Они не пропускают влагу, не плавятся и не трескаются. Никаких подвесов и натяжных потолков. Помните, используемые материалы должны быть пожаробезопасными.

Котельная как замкнутая система нуждается в периодическом сбросе теплоносителя. Поэтому логично будет сделать отвод к канализации.

Слив осуществляется через дренажный кран на гидрострелке балансировочного коллектора . Совмещённая конструкция отвечает за распределение воды, удаление воздуха и примесей. Количество контуров равняется числу устройств обвязки.

Маленькие хитрости

Отделка котельной может быть оригинальной и стильной. Керамогранит яркой расцветки в сочетании с дизайнерскими вещицами и аксессуарами великолепно впишется в интерьер дома. Матовая поверхность с вкраплениями и прожилками добавит объёма.

Уборка не вызовет сложностей. На светлой поверхности совсем не видно пыли.

Двери устанавливают в двух местах. Одна связана с домом, вторая с улицей. Вход оснащают дополнительными конструкциями. Противопожарное металлическое полотно усилит огневой барьер. Расчётного времени 60 минут хватит, чтобы заблокировать очаг возгорания и вызвать пожарных.

Светильники лучше взять классические, компактные без изысков. Подойдут и обычные лампы. На видном месте положите небольшой фонарик на случай отключения электричества.

Не стоит увлекаться украшательством. Всё-таки котельная относится к подсобным помещениям. Главный здесь котёл, о нём и нужно думать. Поэтому умерьте аппетиты и направьте творческую энергию на другие объекты.

Видео по теме

Вы решили сделать ремонт стен в котельной своими руками? В таком случае рекомендуем ознакомиться с фото, видео и особенностями технологий, выбором подходящих материалов для помещения, которое имеет повышенные требования.

Ни для кого не секрет, что самым разумным решением в плане комфорта и безопасности, отделки помещения, установления отопительного оборудования и ведения контроля над его работой, состоит в выносе котельной за приделы дома. Эта мера не дает 100% безопасность, поэтому важно остановиться еще на некоторых важных моментах, которые еще слабо регламентированы и документированы, но в тоже время существенные в плане работ по устройству помещения для автономной котельной. Их мы рассмотрим более детально.

1. Что же важно предусмотреть перед проведением работ в котельной? Хорошо, если Вы заранее купите котельное оборудование, что позволит ознакомиться с требованиями, предъявленными к размещению котла (они указаны в паспорте).
2. Определиться с местом провода труб и отверстий для дымохода, скорректировать размеры.
3. Способно ли выбранное Вами оборудование гарантировать необходимый температурный режим в помещении и достаточно ли будет мощности на отопление дома.
4. Размеры котельной определяются такими параметрам: общий объем помещения не должен быть меньше 15 кв. м, высота потолков не меньше 2,5 м, площадь под установку котла – не менее 4 кв. м.
5. Предпочтительное место для котельной – вдоль глухой стены (если нет таких возможностей, оконные и дверные проемы в стене необходимо заделать).

Внимание! Даже если Вы запланировали, что помещение будет отапливаться не газом, размеры котельной все равно должны закладываться согласно требованиям, которые предъявлены при устан

Мини-котельная для частного дома и дачи

Содержимое:

1. Правила постройки отдельностоящей мини-котельной
2. Твердотопливная мини котельная
3. Мини котельные для отопления на угле
4. Газовая мини котельная для дома
5. Мини котельная на жидком топливе

Принцип работы мини котельной

• Один или несколько водогрейных котлов разной мощности объединенных в одну сеть. Максимальная производительность может достигать нескольких мВт.

• Циркуляционное оборудование. В контейнере установлено насосное оборудование, мощности которого достаточно для обеспечения необходимого давления системы отопления.

• Система автоматики — контроль над работой и циркуляцией теплоносителя в системе осуществляется с помощью оборудования установленного в контейнере. При определенной комплектации существует возможность установить удаленное управление работой котлами с помощью интернета или СМС сообщений.


• Котлы подогревают теплоноситель до указанной температуры.

• С помощью мощного циркуляционного оборудования теплоноситель направляется в дом.

• Автоматика обеспечивает практически бесперебойную работу отопительного оборудования.

• В зависимости от типа выбранного котла, для подачи топлива в топочную камеру могут использоваться насосы, шнековая и вибрационная передача.


От выбранного топлива зависит время работы мини – котельной в автономном режиме. Газовые, пеллетные и жидкотопливные котлы практически не нуждаются в обслуживании, в твердотопливные агрегаты необходимо постоянно подкладывать дрова или уголь.

Правила постройки отдельностоящей мини-котельной

• Здание не должно прилегать к несущим стенам дома. Это требование безопасности. В таком случае пожар или взрыв котельной не повредит жилому дому.

• У здания должен быть отдельный фундамент, не прилегающий к основанию дома. К нему предъявляются высокие требования. Изготавливается плитный или ленточный армированный фундамент, такой же, как для жилого здания.

• Технические требования здания используемого под котельную. Обязательным является наличие окон, высота потолка не менее 2,4 м, площадь помещения не менее 12 м². Остальные требования могут, предъявляются в зависимости от используемого типа котла.


Котельное оборудование отдельно стоящей мини котельной позволяет избежать проведения капитального строительства. Монтаж, подключение к системе отопления дома и запуск оборудования занимает всего несколько дней.

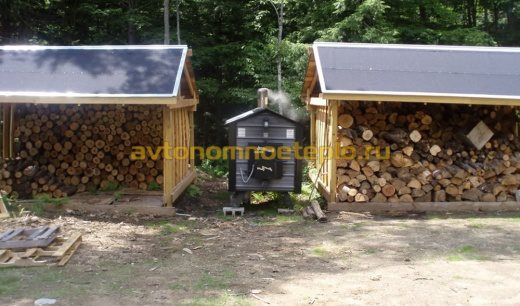

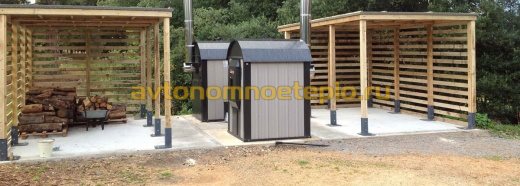

Твердотопливная мини котельная в частном доме

• Твердотопливный агрегат — выбирается по желанию заказчика. Может быть выбрана необходимая производительность и мощность.

• Контейнер для хранения топлива — конструкция хранилища может отличаться в зависимости от типа топлива. Так, резервуары для хранения пеллет снабжены специальной шнековой или вибрационной системой транспортировки. Для топливных гранул может использоваться специальный бак, который устанавливается на крыше контейнера. Дровяная автономная мини котельная для дома сводит к минимуму личное присутствие человека при условии установки пиролизного котла.

• Автоматика — включает системы необходимые для предотвращения перегрева теплоносителя и сброса давления при необходимости. Автоматизированные системы контроля также регулируют работу всего отопительного оборудования и регулируют весь процесс, начиная от подачи топлива топку и заканчивая поддержанием необходимого температурного режима в доме.


Если возможность подключения к системе газоснабжения отсутствует, отдельные пеллетные мини котельные являются практически оптимальным вариантом отопления. Мини-котельная на гранулах-пеллетах не занимает места в жилом доме и может работать в автономном режиме до нескольких месяцев.

Мини котельные для отопления на угле

• Простая конструкция, ремонт и обслуживание мини угольной котельной можно выполнять самостоятельно.

• Использование новых технологий, позволяющих выполнить подключение за короткий промежуток времени. При необходимости можно легко перевезти контейнер в другое место.

• Надежность угольного отопительного оборудования. Все, начиная от котлов и заканчивая автоматикой, изготовлено таким образом, чтобы иметь возможность сопротивляться механическому воздействию при транспортировке, погрузке и разгрузке.

• Длительный срок эксплуатации мини котельных на угле. При должном обслуживании гарантируется длительная эксплуатация всего оборудования.

• Легкий контроль, регулирование работы угольного котла осуществляется с помощью специального шкафа управления.


Автономные угольные мини котельные с автозагрузкой угля позволяют решить проблему необходимости в постоянном присутствии человека. Не все модели угольного отопительного оборудования имеют функциональную возможность автоматизированной подачи угля в топку.

Существенным недостатком котельных работающих на угле является необходимость в большом резервуаре для хранения топлива, что может потребовать большое количество дополнительной площади.

Газовая мини котельная для дома

• Полное соответствие всем ГОСТам и СНиП относительно помещений, в которых устанавливается газовое оборудование. Это позволяет сократить сроки регистрации необходимые для подключения к магистрали и возможности ввода котельной в эксплуатацию.

• Автономность — для обеспечения непрерывной работы необходимо проводить регулярное сезонное обслуживание и регулирование температурного режима. Некоторые модели подключают к термодатчикам, и в результате температура нагрева теплоносителя выставляется автоматически в зависимости от действительных потребностей в тепле.

• Экономичность — даже с учетом постоянного подорожания цен на газ, голубое топливо продолжает оставаться самым дешевым видом топлива.

• Скорость монтажа — даже с учетом необходимости в регистрации, установка газовой мини котельной и подключение вместе с оформлением всех бумаг составит около месяца. Само подключение выполняется за несколько дней.


Газовая котельная отдельно от частного дома имеет только один недостаток – необходимость в получении разрешения на подключение газа и ввод оборудования в эксплуатацию. Но так как уже при производстве учитываются эти нюансы, обычно этот вопрос решается быстро.

Домашняя мини котельная на жидком топливе

• Возможность работы на всех видах жидкого топлива. Если планируется отапливать большое здание, то можно установить котел промышленного типа. Промышленные жидкотопливные модели обычно используют модулируемые горелки. Горелки модулируемого типа могут работать не только на солярке, отходах нефтепродуктов, но и на сжиженном газе. Возможно также переоборудование на природный газ.

• Автоматизация процесса — отдельная котельная в частном доме на жидких видах топлива не нуждается в постоянной загрузке человеком топочной камеры. Транспортировка топлива происходит в автоматическом режиме с помощью специального насоса. Необходимое обслуживание связанно с чисткой трубопровода.

• Экологичность — первоначально котлы, работающие на отработанном масле, назывались утилизаторами и были предназначены для уничтожения отходов нефтепродуктов наиболее экологическим способом. Жидкотопливные мини котельные для отопления частных домов и дач и сейчас могут устанавливаться в местности, в которой предъявляются высокие ограничения относительно вредных выбросов в атмосферу.


Как оборудовать мини-котельную в частном доме

• Котел и его обвязка. Может понадобиться установить циркуляционное оборудование, системы водоподготовки и фильтрации и т. д.

• Гидрострелка — ее необходимо установить в случае одновременного отопления нескольких этажей, а также, если используется больше чем один отопительный контур. Водяной коллектор направляет теплоноситель под давлением в систему и равномерно распределяет его по необходимости.

• Вспомогательное оборудование. Для обеспечения нормальной работы оборудования может понадобиться установить ИБП и выпрямитель напряжения, распределительный щиток.


Котельная в частном доме: требования, схема, устройство

Проектирование и монтаж котельной в собственном доме – вопрос серьезный и ответственный. К нему необходимо подходить, вооружившись, в первую очередь, нормативной документацией, а еще — советами специалистов в данной области. Кроме того, при устройстве топочной нужно помнить как об удобстве обслуживания оборудования, так и о свободном доступе к запорной и регулирующей арматуре. В данном материале мы изложим, какой должна быть котельная в частном доме согласно нормативным требованиям.

Требования к котельной

Оптимальный вариант – это разработка схемы топочной на стадии проектирования, когда строительство еще не начато. Тогда есть возможность тщательно изучить нормативную документацию, касающуюся этого вопроса и заранее все предусмотреть. Наиболее жесткие требования к котельной для газового котла предъявляются именно в Российской Федерации (инструкция по размещению теплогенераторов МДС 41–2.2000), на них мы и будем опираться, делая оговорки в ключевых моментах.

Газовое котельное оборудование допускается устанавливать на кухне либо в отдельном помещении топочной, находящемся на первом этаже, в цокольной или подвальной части дома. Помимо этого, теплогенераторы можно размещать в пристройках или отдельно стоящих зданиях, а также на плоской кровле при условии соблюдения требований к несущей способности и надежности покрытия. Ограничения здесь действуют такие:

• Устанавливаемое в кухне оборудование имеет ограничение по мощности, — не более 60 кВт.
• В отдельном или пристроенном помещении можно ставить источники тепла для отопления и ГВС суммарной мощностью не выше 350 кВт. Если этот показатель превышен, то остается только один вариант – строительство отдельно стоящей теплогенераторной.

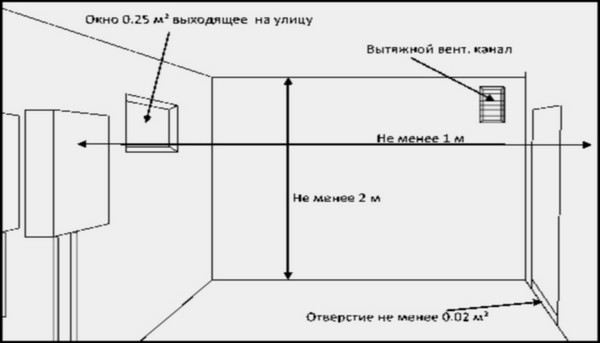

• Высота комнаты в любом случае должна быть не менее 2.5 м.

Для водонагревателей, чья тепловая мощность не превышает 150 кВт, нормами МДС 41–2.2000 регламентируется не площадь помещения для газового котла, а его объем. Вне зависимости от того, где будет стоять агрегат, объем комнаты должен быть не менее 15 м3. К этому значению прибавляется дополнительный объем, равный 0.2 м3 на каждый киловатт мощности котла.

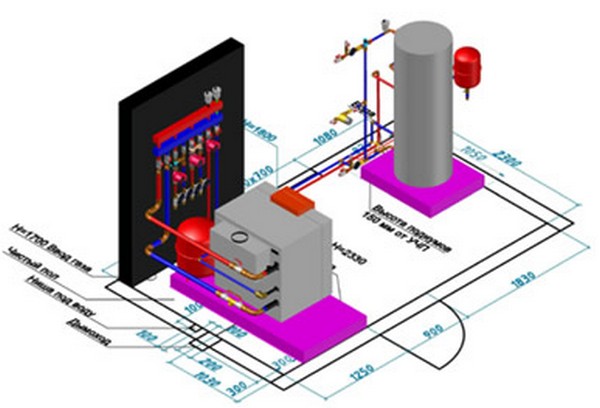

Кроме того, при расстановке оборудования нужно учитывать необходимость обслуживания. Если оно требуется для самого котла или другого оборудования, находящегося рядом, то сбоку или сзади нужно оставить проход шириной не менее 700 мм, а от выступающей части лицевой панели агрегата до ближайшей перегородки – не меньше 1 м (Правила устройства и эксплуатации котлов).

В случае, когда суммарная мощность нагревателей, стоящих во встроенном или помещении, превышает 150 кВт, то площадь котельной и ее объем нормируются, исходя из удобства обслуживания и прокладки инженерных сетей. При этом комната не может находиться внутри здания, то есть, должна примыкать к наружной стене, в которой нужно предусмотреть окна. Они призваны выполнять 2 функции: служить источниками естественного освещения и сработать в качестве легкосбрасываемых конструкций при взрыве газа. Размеры принимаются из расчета 0.03 м2 площади окна в котельной (по стеклу) на каждый 1 м3 объема помещения.

В соответствии с п. 5.5 МДС 41–2.2000 для внутренних и пристроенных топочных нужен прямой выход на улицу, а связи с чем устанавливается наружная дверь в котельную. Допускается и проход внутрь дома, но эту дверь придется сделать противопожарной. Для пристроек существуют и дополнительные требования:

• Пристройку надо располагать у глухой стены здания, соблюдая расстояние от ближайшего проема 1 м.
• Ограждающие конструкции дома и пристройки следует опирать на отдельные фундаменты и не связывать их между собой.
• Стены пристраиваемой части выполняются из материалов, обеспечивающих предел огнестойкости не меньше 45 минут.

Примечание. В нормативной документации Украины устройство выхода на улицу и дополнительной наружной двери не требуется.

Котлы электрические, жидко – и твердотопливные

Если для производства тепла применяется электроэнергия, то размещение оборудования регламентируют такие нормы проектирования, как Правила Устройства Электроустановок (ПУЭ). Но прямого запрета на установку электронагревателя в той или иной комнате в данных правилах нет, поэтому лучше поставить его в отдельном помещении, что продиктовано соображениями практичности и безопасности.

Когда обогрев здания обеспечивают источники тепла, сжигающие твердое или жидкое топливо, то их расположение регламентирует лишь СНиП II-35–76. Он гласит, что размещать подобные теплогенераторы необходимо в специальном отдельном помещении. При этом компоновка оборудования базируется на двух принципах: последовательность технологических процессов и удобство обслуживания, а площадь котельной не нормируется.

Расстановка по технологии предполагает определенную очередность, начиная от устройств фильтрации воды и заканчивая распределительными гребенками и оборудованием для ГВС. Данная норма носит рекомендательный характер, так как обеспечивает некий порядок в автономной котельной, но ее неукоснительное исполнение не всегда возможно. А вот удобство обслуживания – критерий обязательный, поэтому Правилами устройства и эксплуатации котлов для этой цели предусматриваются такие требования:

• Расстояние от горелки котла на жидком топливе до противоположной стены – не менее 1 м, от фронтальной выступающей части твердотопливного агрегата до той же стены – не меньше 2 м.
• Когда 2 теплогенератора на дровах стоят друг напротив друга, то просвет между ними соблюдается 5 м, поэтому подобная компоновка для частного застройщика неприемлема, так как при таком раскладе минимальные размеры котельной вырастут вдвое.
• Когда в паспорте на отопительное оборудование указано, что требуется боковое или заднее обслуживание, то в этих местах надо обеспечить проход шириной 1.5 м. Если обслуживание не нужно, то просвет должен быть 700 мм.
• В местах проходов ничего не должно перегораживать просвет до высоты 2 м.

Требования к вентиляции

В этом плане самыми жесткими являются требования к газовым котельным. Вытяжка должна обеспечивать расход воздуха из расчета трехкратного обмена за 1 час. Это означает, что в течение часа воздушная среда в комнате полностью обновится трижды. Подсчет простой: умножением площади на высоту определяется объем помещения, после чего результат умножается на 3. Как правило, в частных домах и коттеджах вытяжку организовывают естественную, через вертикальную шахту или трубу.

В свою очередь, задачей приточной вентиляции котельной есть компенсация вытяжного воздуха и подача воздушной смеси для процесса горения. Эту смесь забирает теплогенератор, а потом выбрасывает вместе с продуктами горения посредством дымохода. Соответственно, расход приточного воздуха – это сумма расходов воздушной смеси для вытяжки и на горение, что и прописано в нормах.

Чтобы обеспечить необходимое количество притока, во входные двери встраивается переточная решетка. Сквозь нее воздушные массы, побуждаемые работой вытяжки, поступают в котельную частного дома. Решетку можно встроить как в наружную дверь, так и во внутреннюю, благодаря чему в котлы поступит подогретый воздух и эффективность их работы повысится.

В ситуации с агрегатами на жидком топливе рекомендуется соблюдать такие же требования к вентиляции котельной, как и при работе на природном газе. Здесь так же нужен воздух для сжигания и для вентиляции, поскольку вместе с топливом в помещение будет попадать пыль, грязь от угля и вредные пары от солярки. Исключение – электрокотел, ему не нужен ни дымоход, ни воздух для сжигания, ни вентиляция. Достаточно задействовать схему с однократным естественным воздухообменом.

Дополнительные рекомендации

Прежде чем осуществлять устройство котельной, рекомендуется выполнить несколько полезных советов:

1. Нельзя полагаться лишь на информацию, опубликованную на различных интернет — ресурсах. Любые утверждения или советы, прочитанные в статьях или даже книгах, требуют подтверждения или хотя бы не должны опровергаться соответствующими нормативами.

2. Изучив нормы и требования, предъявляемые к котельным, стоит проконсультироваться с контролирующими службами, дающими добро на эксплуатацию вашей топочной. Специалисты этих служб укажут на нюансы, которые вы могли упустить. Особенно это касается монтажа и присоединения газоиспользующих агрегатов.

3. Осуществляйте разработку совместно с проектной организацией либо, если ваша схема отопления очень проста, а тепловая мощность невелика, то хотя бы проконсультируйтесь с инженером-проектировщиком, сведущим в данной теме.

4. Не путайте нормативную базу разных стран СНГ. Например, находясь в России, пользуйтесь нормативами этой страны, не берите из интернета украинские или белорусские документы, они могут содержать значительные отличия.

При монтаже оборудования и трубопроводов надо учесть некоторые моменты, могущие впоследствии упростить вам жизнь. Например, не всякий агрегат требует заливки фундамента, легкие котлы весом до 50 кг можно спокойно ставить прямо на стяжку, главное, чтобы она была сделана качественно. Другой момент – это схема котельной в частном доме, согласно которой будет выполняться монтаж. В ней надо предусмотреть не только расстояния согласно нормам, но и свободный доступ к запорной и регулирующей арматуре, сливным патрубкам и электрооборудованию.

Монтируя краны, клапаны и прочие элементы, стоит побеспокоиться о том, как вы будете их снимать или менять впоследствии, особенно в полипропиленовых системах. Приборы автоматизации и контроля располагайте таким образом, чтоб они были хорошо видны от входной двери. Иногда, если котельная в коттедже питается природным газом, то в ней устанавливают датчики превышения концентрации метана и угарного газа, связанные с отсекающим газовым клапаном. Такое мероприятие не будет лишним, особенно если мощность оборудования велика.

Заключение

Очень важно правильно подойти к расстановке оборудования и разработке схемы прокладываемых сетей. Выполнив эту работу качественно и в соответствии с нормативами, можно выйти на оптимальные размеры котельной и освободить больше места для жилого пространства дома или коттеджа.

Монтаж Котельного Оборудования в Частных Домах

Современный коттедж в наши дни невозможно представить без современного котельного оборудования. В прошедшие годы для обогрева жилья использовали печи и систему водяного отопления. Такой вариант позволял отапливать помещение, но имел существенные недостатки – очень низкий коэффициент полезного действия, так как на обогрев контура необходимо было затрачивать слишком много топлива.

Регулировать температуру было также крайне сложно, так как без постоянного нагрева контур быстро охлаждался. Ситуация изменилась при появлении парового отопления – оно требовало меньших затрат топлива и позволяло поддерживать комфортную температуру в течение дня. Современные системы отопления в частном доме могут работать на различных видах топлива, имеют встроенную автоматику и даже могут управляться дистанционно.

Содержание:

Какую систему отопления выбрать

Современная система в частном доме

Большинство современного котельного оборудования обладает высоким КПД и мало отличается по уровню затрат на обогрев дома. Газовые и электрические котлы считаются наиболее эффективными и удобными, твердотопливные модели и комбинированные котельные менее удобны в эксплуатации, но позволяют экономить на топливе.

Также существуют котлы на дизельном топливе, но в частном домостроении они используются достаточно редко, как правило в условиях очень низких температур и в регионах, где отсутствует газоснабжение и электрические сети. Если при этом запасы местных видов топлива (дрова, торф и прочие) отсутствуют или их добыча затруднена, то котельная на дизельном топливе является практически единственным выходом.

При строительстве загородного дома необходимо учесть:

• Наличие инженерных сетей (в первую очередь электро- и газоснабжающих) и их характеристики. С газоснабжением проблем обычно не возникает, но в условиях удаленной местности сети электроснабжения могут быть изношены, в таком случае от отопительного оборудования на электричестве лучше отказаться, особенно если здание будет иметь большую площадь.
• Тарифы на электроэнергию и газоснабжение – в различных регионах они могут существенно отличаться. Если в данной местности имеются дифференцированные тарифы на электроэнергию (к примеру, когда в ночное время они существенно ниже чем в дневное), то можно задуматься о монтаже котельной с тепловым аккумулятором. Это специальный накопитель, в котором теплоноситель (вода или иная жидкость) нагревается до максимальной температуры во время действия низких тарифов (как правило ночью), и расходуется в дневное время.
• Отапливаемую площадь – исходя из этого параметра необходимо подбирать оборудование – это может быть небольшой отопитель, который можно установить на кухне или в ванной, либо производительная установка, для монтажа которой необходимо предусматривать отдельное помещение или пристройку.
• Наличие местных видов топлива. Если у Вас есть потребность сэкономить на отоплении дома, то можно подумать о приобретении комбинированного котла, который может работать не нескольких видах топлива. Самым популярным котельным оборудованием такого типа является твердотопливные котел, который при отсутствии горения использует электрические нагревательные элементы (ТЭНы).

Котельное оборудование должно соответствовать параметрам вашего дома

При отсутствии опыта в данном вопросе рекомендуется проконсультироваться со специалистом, поскольку на выбор того или иного оборудования могут влиять и иные факторы. К примеру, если это дачный или садовый дом, в котором владелец проживает периодически, то для его обогрева можно использовать напорный водонагреватель.

back to menu ↑

Что необходимо сделать перед подключением котельной

Следует помнить, что монтажом котельной в частном доме необходимо составить проект. Дело в том, что сам котел и вспомогательное оборудования являются объектами повышенной опасности. При их работе выделяется большое количество тепла, используется взрывоопасный природный газ и электрические трансформаторы, работающие с высоким напряжением.

Неправильная эксплуатация, некачественный монтаж и подбор оборудования могут привести к поражению электричеством, пожару, взрыву, отравлению газом и прочим последствиям.

Чтобы этого избежать, перед монтажом котельной в частном доме необходимо заказать проект системы отопления. Его может выполнить проектный институт, конструкторское бюро или иная организация, обладающая разрешительными документами (членство в СРО) и штатом профессиональных сотрудников, имеющих специализированное образование и соответствующие аттестаты.

Современные компании, специализирующиеся на оказании инженерных услуг, такие как ТеплоМосква, имеют в своем штате достаточное количество специалистов, которые производят не только монтаж, но и выполняют весь спектр проектно-сметных работ.

В проекте котельной будет учтено все, чтобы сделать систему максимально безопасной, комфортной и экономичной. При составлении задания на проектирование можно заранее указать необходимость использования систем автоматизированного управления, с ними котельная будет работать в автономном режиме и потребует минимального участия домовладельца.

Готовая котельная система

Также проектная документация необходима для получения технических условий – специального разрешения от снабжающей организации на подключение отопительного оборудования к сити газоснабжения.

Когда дом построен и готов к монтажу котельной, следует выбрать оборудование и приобрести все необходимые элементы системы – трубопроводы, забортную арматуру, радиаторы, краны, насосы и прочее. Все это может быть предусмотрено проектом, в таком случае останется только выбрать поставщика и заказать все необходимое согласно спецификации оборудования.

back to menu ↑

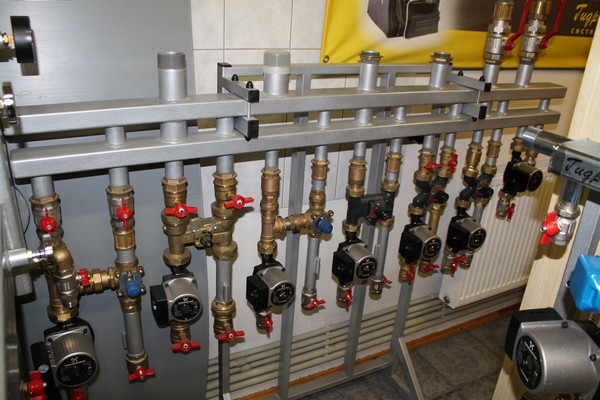

Как производится монтаж

Монтаж котельной должна производить опытная организация, имеющая не только разрешительные документы, но и специальные допуски (на работу с газовым или высоковольтным оборудованием). Некоторые работы, такие как подключение оборудования к сетям газоснабжения может осуществлять только профильная организация, занимающаяся такими работами. Как правило это собственные тресты или строительно-монтажные управления газоснабжающих организаций, либо уполномоченные частные подрядчики.

О котельных в первую очередь следует знать, что они могут монтироваться как на общей площади (на кухне, в ванной, прихожей, гостиной), так и в специально оборудованных помещениях, либо пристройках к дому.

Все зависит от габаритов, мощности, производительности и прочих характеристик котельных. Некоторые модели не допускается располагать в жилом доме, для них необходима пристройка из негорючих материалов, которая в обязательном порядке должна оснащаться средствами пожаротушения и специальными окнами, которые при образовании сильного давления (при взрыве) смогут сработать в качестве клапана, предотвратив разрушение постройки.

При монтаже котельной в пристройке или отдельно стоящем здании обязательном порядке должно учитываться безопасное расстояние до других домов и построек. Если котельная использует горячее топливо, то ее дымоход должен быть выше конька самого высокого близ расположенного здания.

back to menu ↑

ВИДЕО: Монтаж газовой котельной в доме 350 кв.м

При устройстве системы обогрева необходимо сразу предусмотреть дополнительное оборудование – для отопления помещений могут использоваться как открытые радиаторы, так и теплые полы со скрытыми отопительными трубками.

В зависимости от размеров отапливаемой площади, этажности здания и прочих параметров необходимо предусмотреть радиаторную разводку и прочие элементы котельных. Эти узлы и оборудование позволяют избежать возникновения участков с избыточным давлением, на которых может произойти разрыв трубопровода.

back to menu ↑

ВИДЕО: Радиаторная разводка — компания «TeploMoskva»

Системы автоматизированного управления котельных могут поддерживать заданную температуру в контуре и регулировать интенсивность нагрева. В случае возникновения аварийной или нештатной ситуации автоматика сама выключит котел и оповестит хозяина дома о случившемся.

Последнее доступно, когда котельная оборудуется системой удаленного управления или оповещения – в этом случае пользователь сможет удаленно управлять отоплением в своем доме и следить за работой оборудования при помощи мобильного телефона.

Сегодня множество компаний предлагает услуги в области монтажа котельного оборудования. При выборе подрядчика важно изучить предложение на рынке. В Москве и области есть организации (такие как ТеплоМосква), которые при заказе системы отопления «под ключ» подготовят проектную документацию бесплатно.

Также эти компании оказывают бесплатную консультацию и предоставляют сметы, в которые сразу включаются стоимость оборудования, работ и прочих затрат. Такая смета является неотъемлемой частью договора, поэтому по итогу Вам не придется переплачивать подрядчику за дополнительные услуги или оборудование.

10 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья? 👍

10

Добавить свой отзыв

Как построить котельную в частном доме?

Стремление сделать свою жизнь более комфортной вполне понятно и объяснимо. Но в случае недостатка информации или практического опыта может случиться так, что котельная станет источником беды. Наша статья расскажет вам, как обеспечить безопасность котельной.

Для отопления домов в частном секторе наиболее распространены отопительные котельные на природном газе. При известных достоинствах данного отопительного оборудования оно представляет одновременно и серьёзную угрозу как для жильцов дома, так и для самого строения.

Нормативными документами предусматриваются различные варианты размещения такого оборудования, например на кухне, в отдельном помещении, в цокольной части или подвале дома. И первый вопрос, который возникает у собственника дома:

Как построить котельную в частном доме?

Наиболее рационально в отношении безопасности и комфорта вынести котельную на природном газе за территорию жилого помещения. Так созрело решение сделать для котла отдельное пристроенное помещение. Но даже это с точки зрения безопасности не является достаточным. Поэтому остановлюсь на особенностях устройства помещения для котла (автономной котельной) более детально.

Кроме того на основе полученного практического опыта строительства котельной отметим некоторые важные моменты, которые слабо документированы или регламентированы, но являются существенными с точки зрения практического выполнения работ. Итак:

Что важно учесть до начала выполнения работ?

До начала работ важно продумать и определиться по следующим вопросам:

a) Как обеспечить температурный режим в пристроенном помещении. Рассчитывать на то, что тепла, выделяемого котлом при работе, будет достаточно — большая ошибка.
b) Котельное оборудование лучше купить до начала выполнения работ. Это позволит учесть особенности и требования к размещению котла, указанные в паспорте производителем, а также уточнить размеры и размещение технологических отверстий в строительных конструкциях для подвода труб, дымохода и т. д.
c) Место для пристроенной автономной котельной должно быть выбрано в обязательном порядке вдоль глухой стены дома, либо если такой возможности нет, оконные или дверные проёмы в стене, примыкающей к котельной, нужно заделать.
d) При определении размеров котельной необходимо ориентироваться на следующие параметры:

• Площадь (для одного отопительного котла) помещения должна быть не менее 4 м2.
• Высота потолков должна быть не менее 2,5 м.
• Общий объём помещения должен быть не менее 15 м3

e) При определении размеров котельной лучше ориентироваться на требования, предъявляемые к монтажу газового котла, даже если планируется использовать другой вид топлива.

Особенности реализации нормативных требований на различных этапах строительства котельной на природном газу

Нулевой цикл работ

Требования нормативных документов: наличие в помещении введённого проводника домового контура заземления

Реализовать данное требование при необходимости удобнее всего в самом начале выполнения работ. Наличие контура заземления актуально для домов старой постройки, а также для собственников, которые планируют использовать энергозависимый (как правило, импортный) котёл. Пример устройства контура заземления для котельной на начальном этапе работ показа на фото ниже.

Контур заземления выполнен следующим образом. Четыре металлических трубы диаметром 57 мм вертикально вбиты в грунт по периметру строения на глубину 2,5 — 3 метра. Между собой вертикальные трубы соединены уголком на сварке. Металлическая связь с домовым контуром заземления выполнена стальными прутками диаметром 12 мм, их видно на фото.

Требования нормативных документов: наличие канализационного стока (трапа или приямка)

Выполнение данного требования показано на фото ниже.

Приямок (на случай необходимости опорожнения системы отопления) сделан размером примерно 45×45 см и глубиной около 50 см, чтобы можно было установить обычное ведро.

При устройстве несущих стен котельной

Требования нормативных документов. Необходимо предусмотреть отверстие для притока наружного воздуха из расчёта не менее 8 кв. см на 1 кВт номинальной мощности котла, или 30 кв. см на 1 кВт, в случае притока воздуха изнутри здания

При устройстве несущих стен нужно предусмотреть технологическое отверстие в нижней части стеновой конструкции для приточной вентиляции (показано на фото ниже стрелкой).

Отверстие для приточной вентиляции представляет собой гильзу из обрезка трубы АСБ с Ду=150 мм

Расположено по центру наружной стены строения на высоте примерно 35-40 см от уровня пола помещения. На данном фото показано выполнение ещё одного важного нормативного требования.

Требования нормативных документов. Стена пристройки не должна быть связана со стеной жилого здания

Помещение автономной котельной по всему периметру имеет собственные несущие стены. Как видно из фото, стена котельной вдоль сруба дома представляет собой самостоятельную независимую конструкцию, не связанную со срубом дома.

Как отмечалось раньше, приобретение котельного оборудования до начала строительных работ может заметно облегчить жизнь и избежать просчётов при устройстве котельной. На фото ниже показано устройство отверстия для монтажа перехода от котла к приставному дымоходу (чёрной стрелкой) и гильзы (белой стрелкой) для ввода в жилой дом прямой и обратной труб системы отопления.

Из особенностей нужно отметить следующее. Гильзы для ввода прямой и обратной труб системы отопления сделаны из обрезков труб АСБ с Ду=100 мм. Самодельная конструкция перехода от котла к дымоходу, устанавливаемая в стену, утеплена. Для фиксации конструкции перехода дымохода в стеновом проёме использован керамзитобетон.

Требования нормативных документов. Смонтированный участок газопровода до опуска, с газовым краном для каждого котла

Понятно, что делать опуск газопровода может только специализированная организация, но вот предусмотреть отверстие в стене для ввода газопровода нужно ещё при строительстве котельной на газу. Ниже на фото показано устройство ввода в котельную.

Гильза для ввода газопровода должна быть сделана из металлической трубы и по длине превышать толщину стены хотя бы на 20-25 мм по обе стороны, т. е. гильза должна быть видимой для газовщиков. Размер гильзы лучше выбрать так, чтобы зазор между газовой трубой и гильзой был не менее 10 мм. После монтажа газопровода, я зазор уплотнил монтажной пеной, а с обоих торцов гильзы, на глубину 1,5 −2 см заштукатурил цементно-песчаным раствором.

Требования нормативных документов. Необходимо естественное освещение из расчета остекления 0,03 м² на 1 м³ помещения

На фото ниже показан о соблюдение данного требования при устройстве котельной. Для обеспечения естественного освещения котельной решено было установить два небольших окна, сместив их по высоте в верхнюю часть стеновой конструкции. Почему? Два небольших окна, да ещё расположенные в верхней части конструкции помещения, дают более равномерное освещение помещения, чем одно окно, даже большего размера. А поскольку одно окно планировалось сделать с открывающейся фрамугой для дополнительного проветривания (и запасного выхода на случай нештатной ситуации).

Требования нормативных документов. В помещении должна предусматриваться вентиляция из расчета: вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа

Для выполнения данного требования в верхней части стеновой конструкции необходимо предусмотреть отверстие для вытяжной вентиляции. На фото ниже показано устройство вытяжной вентиляции.

Требования нормативных документов. Ширина входной двери должна быть не менее 80 см

Из особенностей устройства вентсистемы для котельной нужно отметить следующее.

• Лучше сделать площадь отверстий заведомо несколько избыточной. Уменьшить площадь сечения вентиляционного отверстия не представляет труда, а вот увеличить будет достаточно сложно.
• Необходимо также иметь в виду, что использование принудительной вентиляции в котельной на природном газу недопустимо.

Устройство верхнего перекрытия (потолка) котельной

Верхнее перекрытие котельной должно быть очень лёгким по сравнению с несущими стенами. Суть данного требования очень проста. В случае нештатной или аварийной ситуации такая конструкция перекрытия может выступить в роли защитного сбросного клапана и защитить строение при взрыве, поскольку основной разрушающий удар погасится сбросом (разрушением) верхнего перекрытия.

Из особенностей устройства такого перекрытия необходимо отметить следующее:

Лёгкое — не значит холодное. Поэтому конструкция перекрытия сделана следующим образом: к лагам перекрытия крепится подшивной потолок из доски толщиной 30 мм. Сверху уложена битумизированная бумага, по которой насыпан слой опилок толщиной около 14 см. Изнутри помещения к потолку строительным степлером пристрелена отражающая теплоизоляция толщиной 4 мм. По ней установлена обрешётка из реек. Доски потолка и рейки обработаны огнебиозащитой. По рейкам закреплены листы ГКЛ (КВЛ). Такая конструкция является достаточно лёгкой и теплой одновременно.

Если бы делал сейчас, то вместо листов ГКЛ использовал бы листы КВЛ, которые способны выдерживать температуру более 1000 гр. Но, на момент постройки котельной у нас в продаже листов КВЛ ещё не было.
Завершая рассказ в части, касающейся строительных работ, при устройстве котельной нужно отметить выполнение ещё одного требования нормативных документов, в частности:

Требования нормативных документов. Ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю

Данное требование обеспечивается (хотя бы частично) путём выбора материалов для стеновых конструкций (кирпич) и дополнительными мерами, в частности, обработкой деревянных конструкций огнебиозащитным составом и защиты деревянных конструкций от прямого воздействия огня листами, лучше КВЛ.

На этапе строительно-отделочных работ

Требования нормативных документов. Стены помещения должны быть оштукатурены, а пол выровнен

Здесь особых пояснений не требуется. Стоит обратить внимание лишь на один момент. Если есть возможность (конструктивная), необходимо в нижней части котельной по периметру пола на высоту примерно 5-10 см (зависит от размера котельной и количества воды в системе отопления) обеспечить водонепроницаемость, герметичность на случай аварии в системе.

Финишные отедлочные работы

Суть работ — обеспечить комфортные условия для работы котла и придать помещению, в рамках разумного, приемлемый вид. Ниже на фото показаны основные моменты по отделке помещения. В частности, при отделке было сделано дополнительное утепление помещения изнутри. Показано на фото ниже.

По всему периметру стен приклеена отражающая теплоизоляция. Установлены бруски для создания воздушного зазора. По брускам закреплены панели ПВХ. Получается быстро (за два выходных дня), недорого (отражающаяся ТИМ и самые недорогие панели ПВХ), эффективно (повысилась теплоизоляция, шумоизоляция, улучшилась эстетика помещения).

Окончательно отделаны оконные проёмы, установлен потолочный плинтус. Маленькое, но важное замечание: лампы освещения лучше установить две, но подключить их последовательно, чтобы светили они в полнакала. Для освещения — вполне достаточно, зато прослужат дольше.

Чтобы не было пыли от цемента, пол выложен керамогранитной плиткой, тоже самой недорогой. Как видно на правом фото, в холодное время года забор воздуха для работы котла поступает не с улицы, а из смежного помещения.

На чём можно сэкономить и что может быть востребованным?

Если планируется использование двухконтурного котла (отопление и приготовление горячей воды), то необходимо заблаговременно предусмотреть места для стационарной подводки холодной воды в котельную и горячей воды в дом. В случае использования одноконтурного котла делать это не обязательно.

Фактически данная статья завершает серию статей по утеплению стен дома. Утепление северной стороны дома выполнено за счёт пристроенных сеней и котельной таким образом, что она получилась даже более теплой, чем все остальные, утеплённые традиционным способом.

Смотрите также:

Гипсокартонные потолки

Противопожарное водоснабжение

Как сделать баню на винтовых сваях?

Как сделать подпорную стенку из бетона?

Что из себя представляет автовышка?

Как подготовиться к отпуску

Котельная в частном доме: основные требования и устройство

Содержание статьи:
Котельная в частном доме: основные общие требования
Требования к котельной в частном доме в зависимости от типа котла
Устройство котельной в частном доме: оборудование

Для отопления частных домов могут изготавливаться котельные трех типов – это встроенные в дом, пристроенные к дому или вообще отдельно стоящие. Вне зависимости от этого, технология их монтажа и обустройства практически ничем не отличается и подчиняется определенным требованиям безопасной эксплуатации. В зависимости от типа используемого топлива, могут меняться некоторые нюансы, но в целом все остается в неизменном виде. В этой статье вместе с сайтом stroisovety.org мы разберемся с вопросом строительства индивидуальной котельной – изучим основные требования и оборудование, без которого не может обойтись ни одна котельная в частном доме.

Котельная в частном доме фото

Котельная в частном доме: основные общие требования

В принципе, требования, выдвигаемые к котельной в частном доме, не такие уж и сложные. И, сами понимаете, соблюдать их в интересах самих же хозяев. Их можно разделить на два вида – общие требования и те, которые свойственны котельному оборудованию, а вернее типу топлива, которое оно использует. Начнем по порядку – с общих требований. К ним можно отнести следующие моменты.

1. Не более двух котлов на одно помещение, вне зависимости от его площади.
2. Наличие дымохода и приточно-вытяжной вентиляции в полной мере отвечающей используемому котельному оборудованию. Вентиляция в котельной в частном доме – это одно из основных условий, особенно если речь идет об использовании газового оборудования. Малейшее несоответствие – и газовые службы запретят эксплуатацию котельной.
3. Никакие горючие материалы при строительстве мини-котельной в частном доме использоваться не должны – только стены кирпичные или бетонные, пол бетонный или покрытый металлическими листами. Облицовка поверхностей должна выполняться или плиткой, или просто штукатуркой – никаких обоев или каких-либо других декоративных отделочных материалов здесь использовать не нужно.

   Требования к котельной в частном доме фото

4. Дверь, смежная с домом, в обязательном порядке должна быть противопожарной или, по крайней мере, выполненной из металла без декоративной обшивки.
5. Обязательно наличие окна – в случае взрыва оборудования оно принимает на себя ударную волну и выбрасывает наружу подальше от жилых помещений огонь и продукты горения.
6. Площадь котельной в частном доме. Эта величина расчетная и зависит от используемого оборудования – единственное, что можно здесь добавить, это то, что в котельной должно хватать места не только для установки оборудования, но и для его нормального обслуживания.

С общими условиями вроде бы разобрались. Теперь посмотрим на специальные требования, которые диктуются использованием того или иного типа котельного оборудования.

Требования к котельной в частном доме в зависимости от типа котла

Каждое топливо имеет свои особенности, и то, что относительно безопасно в одной ситуации, может стать причиной катастрофы в другой. Это нужно понимать и нормально относиться к тому, что каждый вид котельного оборудования добавляет в список основных требований к котельной как минимум пять дополнительных пунктов. Рассмотрим подробнее наиболее часто используемые котлы отопления.

1. Газовая котельная в частном доме. Можно сказать, что это самая требовательная к изготовлению котельная – здесь важно буквально все. Во-первых, это объем помещения – при минимальной высоте перекрытий в 2,5м ее объем не должен составлять менее 15м³. Здесь даже имеются ограничения по площади пола, который не должен быть менее 6м². Все это связано с возможными утечками газа и проветриванием помещения. Во-вторых, окно – его площадь должна быть не менее 0,5м². В-третьих, ширина двери не менее 800мм. В- четвертых, дымоход с дополнительным каналом для чистки, поднятый над коньком крыши не менее чем на 0,5м. В-пятых, наличие канализации для сбора конденсата – соответственно потребуется устанавливать сборники для этого конденсата на вентиляции и дымоходе. В общем, много здесь всего, и еще прибавьте требования к установке и обвязке самих котлов. Да и еще – газовые службы требуют установку в котельной специального устройства под названием газосигнализатор.

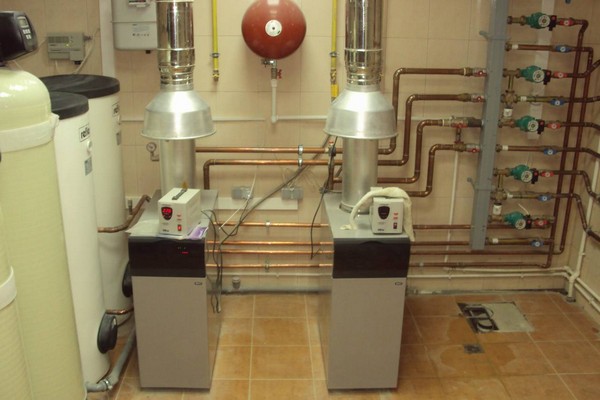

   Газовая котельная в частном доме фото

2. Электрокотельные. Электричество –  это самый безопасный вид топлива, использующийся для обогрева дома. Он настолько безопасный, что для оборудования такой котельной разрешается даже не строить отдельное помещение. Топочную можно расположить прямиком в доме, поскольку не будет никаких выхлопов и каких-либо других вредных выбросов. Единственное, что здесь требуется, это грамотно изготовить проводку – заземление электрокотлов должно быть обязательно.
3. Твердотопливные котельные. Не менее требовательны, чем газовые топочные. Во-первых, это ничем не ограниченный доступ к котлу. Во-вторых, наличие стального пола хотя бы вокруг котла, на расстоянии до 1м с каждой стороны. В-третьих, на каждый киловатт мощности котла потребуется окно площадью 0,08м². В-четвертых, размеры котельной в частном доме – ее площадь не должна быть меньше 8м². Естественно, дымоход с равным сечением по всей его длине и специальными отверстиями для чистки. Кроме того, если котлы планируете топить углем, то вся электрическая проводка должна быть герметичной, потому что угольная пыль при определенной концентрации взрывается.

   Площадь котельной в частном доме фото

4. Дизельные котельные. Здесь вообще все без проблем – для обустройства таких котельных даже не требуются разрешительные документы. По сути, дизельную котельную вполне можно устроить в подвале частного дома.

В принципе, из основных требований это все – конечно же, имеются и некоторые другие детали, которые обусловлены индивидуальными факторами. Их обычно указывают в проектной или разрешительной документации, и игнорировать их никак нельзя – в случае их несоблюдения ваша топочная не пройдет стадию сдачи в эксплуатацию. Здесь главное понимать, что все эти требования возникают не на пустом месте и обусловлены, прежде всего, безопасностью.

Устройство котельной в частном доме: оборудование

По большому счету, если речь идет о жидкостной системе отопления, схема котельной в частном доме, вне зависимости от используемого топлива, имеет примерно одинаковый комплект оборудования. Любая топочная не может обойтись без следующих элементов системы.

1. Котел. Это, можно сказать, сердце котельной – именно в нем происходит нагрев теплоносителя, который впоследствии, с помощью сложной системы трубопроводов и вспомогательного оборудования, поставляется в батареи, расположенные по всему дому.

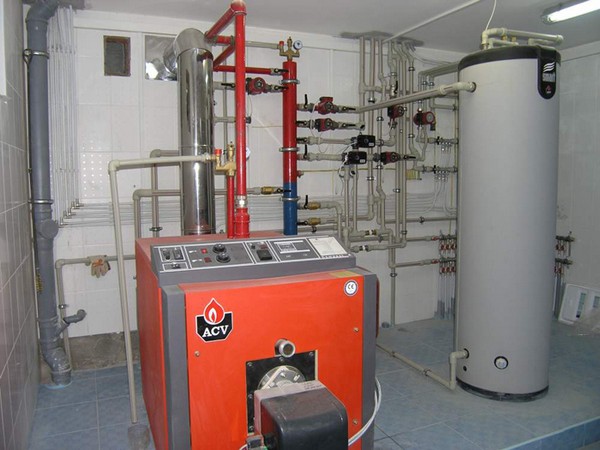

   Котельная в частном доме схема фото

2. Распределительный коллектор – в большом доме без него обойтись трудно. В задачи этого устройства входит равномерное разделение теплоносителя между отдельными группами отопительных приборов – называются такие группы крыльями. Сам по себе коллектор имеет простую конструкцию, но если учесть все оборудование, которое устанавливается на него, получается довольно сложное изделие. Во-первых, это гидрострелка, в задачи которой входит поддержание в коллекторе стабильной и, главное, постоянной температуры. Во-вторых, это циркуляционные насосы, монтируемые на каждое крыло. И, в-третьих, это контрольное оборудование – так называемая группа безопасности, в которую входят манометры, термометры и масса датчиков, отвечающих за работу основных узлов котельной.
3. Монтаж котельной в частном доме не может обойтись и без так называемого расширительного бака – сегодня их изготавливают по мембранной технологии и, в отличие от старого оборудования подобного типа, они практически не занимают места.
4. Непременным атрибутом обустройства котельной в частном доме считается бойлер или теплообменник. Это устройство создано для обеспечения жильцов дома горячей водой. Это отдельный замкнутый контур, который подогревается отопительной системой через теплообменник – он имеет свои циркуляционные насосы, которые зачастую работают в автоматическом режиме и запускают циркуляцию горячей воды в определенное время суток.
5. Автоматика – тоже является неотъемлемой частью современной котельной. Она может контролировать все что угодно – в том числе и температуру внутри каждого отдельно взятого помещения.

   Монтаж котельной в частном доме фото

6. Трубопроводы и запорная арматура. Благодаря первым теплоноситель подается в дом, а благодаря второму производится настройка и регулировка системы в целом. Кроме того, запорная арматура обеспечивает быстрый и простой ремонт системы в случае аварийной ситуации.

Также не следует забывать и о более мелком, но, тем нее менее, значительном в любой отопительной системе оборудовании – это всевозможные датчики и сигнализаторы опасности и, естественно, системы вентиляции и дымоудаления. Последним нужно уделить не меньше внимания, чем самому котельному оборудованию – вентиляция обеспечивает приток воздуха, который обуславливает качественное сгорание топлива, а дымоудаление, соответственно, отвод продуктов сгорания. Эти две системы не могут работать друг без друга – дым не может удаляться без притока свежего воздуха.

В общем, котельная в частном доме имеет отнюдь не простую конструкцию – оборудования много, схема обвязки котла тоже сложная. Прежде чем задумываться над самостоятельным ее изготовлением, следует тщательно рассчитать свои силы. Мало того, если вы считаете, что чертежи решат все проблемы, вы ошибаетесь. Как минимум нужно понимать, что происходит в котельной – какая жидкость и куда движется, какой насос что и куда качает. В общем, важно понимать не только устройство, но и принцип работы каждого отдельно взятого узла котельной.

Автор статьи Александр Куликов
