Где можно поставить котел в частном доме – требования к помещению, месту расположения, вентиляции и дымоходу, можно ли разместить котлоагрегат на кухне, в ванной комнате, в гараже или студии

Содержание

Требования и правила для установки газовых котлов в частном доме

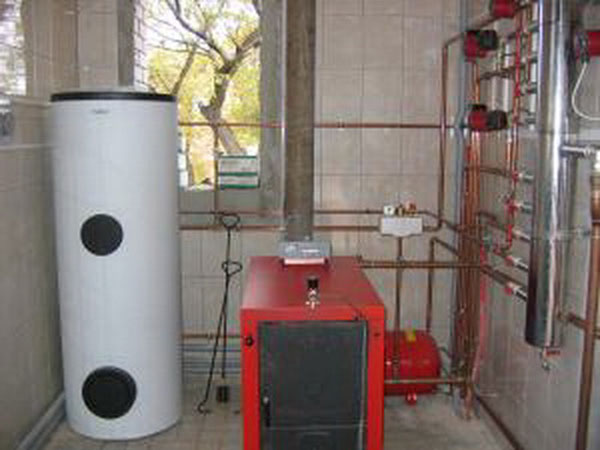

Газовый отопительный котел

Газовый отопительный котелВ современном частном доме без газового котла не обойтись. Он прост и безопасен в эксплуатации. Да, его установка весьма трудоемка и дорога, но в итоге газовый котел — наиболее экономически выгодное решение для отопления дома и нагрева воды. По сравнению с электрическими нагревательными приборами он может окупиться за одну зиму.

Газовые котлы могут быть одноконтурными и двуконтурными. Одноконтурные предназначены только для отопления, двуконтурные — для отопления и нагрева воды. Также газовые котлы различаются по мощности и по типу установки.

Очень важно правильно определить требуемую мощность оборудования. Минусы недостаточной мощности очевидны. Избыточная мощность, кроме экономической составляющей, еще и опасна. В камере сгорания от частых перепадов температур образуется кислотный конденсат, который может разъедать металлические детали котла.

Мощность котла находится в прямой зависимости от размера помещения. Также нужно сделать поправку на климатические условия, в которых вы живете. Разделите площадь отапливаемых помещений на 10, и умножьте на коэффициент 1,2 — 1,5 для Московской области, 0,7 — 0,9 для южных областей, 1,5 — 2 для северных регионов — и вы получите требуемую мощность. Таким образом, для дома площадью 100 квадратных метров, расположенного в Центральном регионе, требуется аппарат мощностью не менее 12-15 киловатт.

Мощность можно регулировать. Маломощные котлы имеют одноступенчатую регулировку мощности. Двухступенчатой регулировкой оборудованы приборы отопления средней производительности. Высокопроизводительные котлы оснащаются модулированным регулированием мощности.

По типу установки различают настенные и напольные котлы. Каждый тип установки имеет свои особенности. Но, какой бы котел мы ни устанавливали, перед его непосредственным монтажом нужно выполнить ряд требований, которые установлены определенными СНиПами.

Для аппаратов, которые устанавливаются на территории РФ, требования определяются СНиПом 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиПом 31-01-2003 «Здания жилые и многоквартирные», СНиПом 42-01-2002 «Газораспределительные системы» и другими правилоустанавливающими документами.

Правила установки газовых котлов в частном доме

Помещение

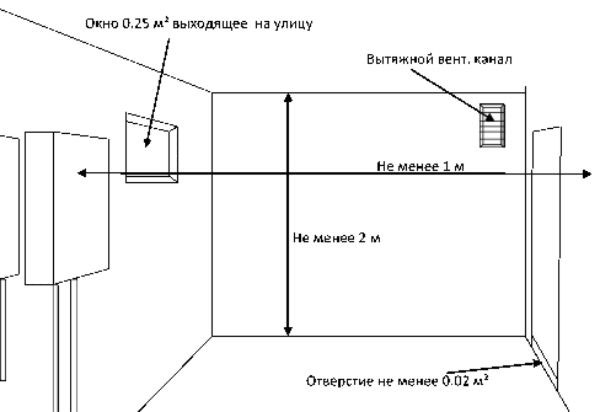

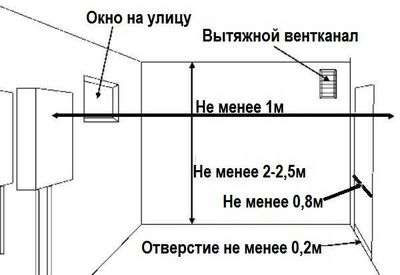

  1. Как правильно установить котелКак правильно установить котелДля газового оборудования должно быть отведено отдельное помещение (топочная, или котельная). Котельную можно устроить на любом этаже, и даже в подвале или на чердаке. Запрещено устанавливать котел в жилых помещениях, санузлах и ванных комнатах.
  2. Площадь котельной должна быть не меньше 4 квадратных метров при мощности котла до 30 кВт. Такая мощность, как правило, покрывает все потребности частного дома. При установке котла больше мощности площадь помещения должна быть больше: от 31 до 60 кВт — 13,5 кубических метров, от 61 до 200 кВт — 15 кубических метров. Бывают котлы с замкнутой камерой сгорания, для них метраж не регулируется, но минимальный все равно должен быть соблюден.
  3. Высота потолка котельной должна быть не менее 2,5 метра.
  4. В котельной должно быть окно, которое открывается. На 10 квадратных метров помещения должно приходится 30 сантиметров окна.
  5. Ширина двери в котельную должна быть не менее 80 сантиметров.
  6. Между дверным проемом и верхним краем двери должен быть зазор не менее 2,5 сантиметра.
  7. Недопустима отделка помещения какими-либо горючими материалами.
  8. Недопустимо наличие фальшпотолка или фальшпола.
  9. В котельную должен быть обеспечен естественный приток воздуха. На каждый 1 кВт мощности газового котла должно приходиться 8 квадратных сантиметров отверстия для притока воздуха.
  10. В помещение, где будет устанавливаться газовый отопительный прибор, должна быть проведена вода.
  11. Помещение, где расположен котел, должно быть сухим, так как повышенная влажность препятствует выходу паров газа.
  12. Вентиляция монтируется в верхней части помещения.

Требования к деталям и частям оборудования

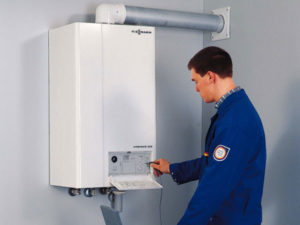

  1. Настенный газовый котел
    Настенный газовый котелК котлу должен быть свободный доступ с любой стороны.
  2. Газовые трубы должны быть только из металла.
  3. Газовый счетчик обязателен.
  4. Котел должен быть заземлен. Заземления не требуют только аппараты, не использующие в своей работе электроэнергию, но такие сейчас почти не выпускаются.
  5. Вместе с аппаратом должны устанавливаться газоанализатор (он предупредит о возможной утечке газа) и автоматический клапан (он перекроет подачу газа при утечке).

Газоотводы (или, как их часто называют, дымоходы)

  1. Ход для отведения продуктов горения должен быть отдельным от обычного дымохода.
  2. По горизонтали его длина в котельной не должна превышать трех метров.
  3. Газоотвод может иметь не более чем 3 колена.
  4. Диаметр газоотвода и мощность котла должны соответствовать (при мощности до 30 кВт D=130 мм., при мощности 40 кВт D=140 мм.)
  5. Диаметр газоотвода не должен быть меньше диаметра отверстия для подключения газохода.
  6. Внешний конец газоотвода должен быть выше уровня конька крыши как минимум на полметра.

В современных котлах с закрытой камерой сгорания сейчас используются так называемые коаксиальные дымоходы, которые продаются и устанавливаются вместе с прибором отопления. При установке таких котлов не важны и габариты комнаты, так как воздух для горения поступает не из нее, а с улицы.

Эти общие требования могут немного отличаться в разных регионах, они постоянно дорабатываются и уточняются. Кроме этого, бывают нюансы, что газоснабжение в доме не центральное, а баллонное. При этом правила и требования установки газового котла будут отличаться некоторыми особенностями. Есть разница и в том, из какого материала построен дом, каковы перекрытия. Чтобы не возникло проблем на стадии согласования проекта, лучше пригласить специалиста и заранее осмотреть дом на предмет возможных недостатков.

Какие действия необходимо предпринять для получения разрешений на установку газового котла:

  1. Что требуется от деталей настенного котлаЧто требуется от деталей настенного котлаВ организацию, снабжающую газом ваш населенный пункт, нужно написать заявление, чтобы получить так называемые технические условия. Фактически это документ, разрешающий подготовительные строительные работы. Процедура получения длится, как правило, от недели до двух.
  2. Затем нужно заказать и получить проект. Проект изготавливает инженер, у которого есть лицензия на данный вид деятельности.
  3. Проект надо отдать в газоснабжающую организацию на согласование. Вместе с проектной документацией и заявлением подаются документы на котел (техпаспорт, сертификат соответствия и другие документы по требованию газовиков). Согласование длится от недели до трех месяцев.

Согласованный проект и является разрешительным документом для установки газового котла.

Монтаж

Последовательность монтажа напольного котла

  • Котел устанавливается на прочное основание, которое может выдержать его тяжесть. Для этого либо заливается бетонная стяжка, либо на пол укладывается лист оцинкованного железа.
  • При установке аппарата на основание проверить, чтобы он стоял точно параллельно земле.
  • Присоединить к дымоходу и проверить тягу.
  • Соединить с трубами отопительной системы, при этом установив фильтр жесткой очистки воды (после отводной линии перед входом в котел обратной линии). По обе стороны от фильтра поставить запорные механизмы (например, шаровые клапаны). Шаровые клапаны установить на все патрубки.
  • Двухконтурный котел соединить с водопроводом. Врезку в водопровод лучше сделать насколько возможно ближе ко входу трубы в здание или же до места разветвления трубы. Трубу для подачи воды лучше присоединить сверху, трубу возврата воды — снизу.
  • Подключить к газопроводу. Это может сделать только мастер-газовик, самостоятельно врезку производить нельзя.
  • Подсоединить к электропитанию.

Последовательность монтажа настенного котла

  • Как поэтапно установить газовый котел
    Как поэтапно установить газовый котелСтена или перегородка, на которой будет размещен котел, должна быть прочной, чтобы выдержать его, и защищенной огнеупорным материалом.
  • Котел крепить на расстоянии 4-5 сантиметров от стены крепления, полметра от остальных стен и потолка, 80 сантиметров до пола. Крепить ровно, без перекосов, строго параллельно полу.
  • Аппарат подготовить к монтажу: под напором воды очистить стенки входных труб от мусора.
  • Установить фильтр на трубе для подачи воды, до фильтра и после него установить запорную арматуру.
  • Если это необходимо, смонтировать дымоход и проверить тягу.
  • Подключить к газопроводу. Это может сделать только мастер-газовик, самостоятельно врезку производить нельзя.
  • Подсоединить к электропитанию.

В обоих вариантах установки перед первым пуском нужно заполнить систему водой. Для этого устройство надо отключить. Воду следует набирать очень медленно — только так вы избавитесь от воздушных «пузырей» в системе отопления.

Следует также помнить, что монтаж любого газового оборудования нельзя производить при минусовой температуре, температура должна быть от 5 до 35 градусов.

Техобслуживание газового оборудования

Регулярно, не реже чем два раза в год нужно проводить техобслуживание газового оборудования. Обязательно это делать до начала отопительного сезона. Специалист должен проверить герметичность, состояние дымохода и системы вентиляции, почистить фильтры и горелку, заменить изношенные детали.

Оцените статью: Поделитесь с друзьями!

Установка газового котла: нормативы, требования, правила

Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.

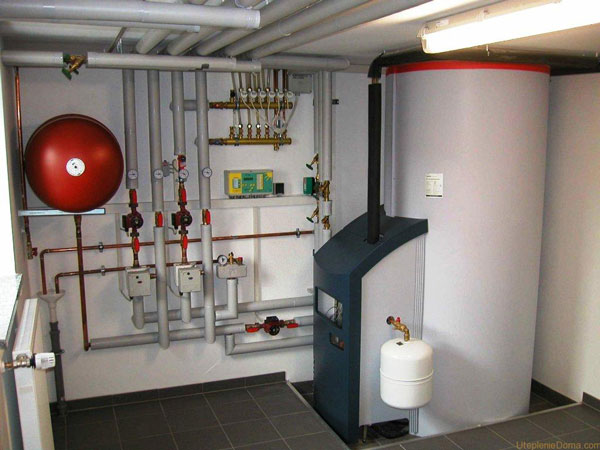

Для мощных газовых котлов требуется отдельное помещение

Для установки мощных газовых котлов требуется отдельное помещение

Нормы установки газового котла

Содержание статьи

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

  • на первом этаже дома;
  • в цокольном или подвальном этаже;
  • на чердаке:
  • газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

  • при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
  • от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

  • Объем помещения должен быть не менее 15 кубометров, плюс 1 кубометр на каждый киловатт мощности газового котла.
  • Высота потолка — не менее 2,5 м.
  • Наличие вентиляции:
    • вытяжка производительностью не менее трехкратного объема помещения;
    • приток такой же, плюс воздух на горение.
  • Наличие окна с форточкой. Площадь окна зависит от толщины стекла. При стекле толщиной 3 мм площадь одного стекла (только стекла) не должна быть меньше 0,8 м2, при толщине 4 мм — не менее 1 м2, стекло 5 мм — 1,5 м2.
  • В нижней части двери необходимо вентиляционное отверстие (решетка или зазор между дверью и полом) размером не менее 0,025 м2. Организация отведения продуктов горения в напольном газовом котле

    Организация отведения продуктов горения в напольном газовом котле

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

  • Высота потолков — не менее 2,5 м;
  • Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м3.
  • Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
  • Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
  • В помещении должно быть окно. Площадь стекла — не менее 0,03 м2 на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

  • Пристраивается котельная к сплошной стене. До ближайшего окна или двери должно быть не менее метра.
  • Стены должны быть негорючими. Это значит, что они должны обеспечивать 0,75 часа до воспламенения (45 минут). Такие материалы — кирпич, бетон, ракушняк, шлакоблок, пено и газо бетон.
  • Стены пристройки не должны быть объединены с основным зданием. То есть, фундамент делается отдельным, несвязным, строятся все четыре стены. Пристройка должна строится на несвязном фундаменте

    Пристройка должна строится на несвязном фундаменте

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

  • Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
  • Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Установка газового котла в частном доме требования

Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.

Установка газового котла в частном доме требования

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Последовательность подготовительных мероприятий

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
  • СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

  • Техпаспорт газового котла.
  • Инструкция по его эксплуатации.
  • Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
  • Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Цены на газовые котлы

котел газовый

Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.

Основные требования к помещению котельной

Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.

В частном доме под котельную лучше всего выделить отдельное помещение

В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.

Общие требования

Основные требования к котельной следующие:

  • Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
  • Высота потолка комнаты не меньше 2200÷2500 мм.
  • Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
  • Ширина проема двери должна быть не меньше 800 мм.
  • Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
  • Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
  • Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
  • Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
  • Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
  • В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
  • Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
  • Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.
Системы вентиляции и дымохода

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

Цены на дымоходы и трубы

дымоходы

К вентиляции и дымоходу нормативными документами предъявляются следующие требования:

  • Вентиляционные и дымоходные каналы должны быть разделены.
Основные параметры естественной вентиляции котельной
  • Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
  • Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
  • Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
  • Дымоход, устраиваемый в стене должен иметь два входных канала:

— основной, для монтажа дымоходной трубы;

— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.

  • Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
  • Дымоход не должен иметь более трех изгибов или поворотов.
  • Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.
Дымоходная труба может проходить через помещения или сразу выходить на улицу
  • Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.

Так, для дымоходной трубы газового котла существуют определенные нормативы:

Правильное расположение дымохода над кровлей

— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;

— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;

— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;

— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.

Оптимальное решение – установка сэндвич-дымохода

В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.

Несколько слов о газовых котлах

В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.

Газовые котлы можно подразделить на несколько типов по различным критериям:

— по конструктивному исполнению;

— по способу установки;

— по номинальной мощности,

— по типу розжига;

— по технологии отвода продуктов сгорания.

  • По базовой конструкции котлы разделяют на одно- и двухконтурные.

— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.

— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.

Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.

Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.

  • По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.

— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.

— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.

Дымоход коаксиального типа

Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.

Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).

Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.

Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 % запаса для того, чтобы котел не работал на пределе своих возможностей.

Формула расчета выглядит так:

W = S × Wуд / 10

W — мощность котла,

S — площадь отапливаемых помещений,

Wуд — удельная мощность для обогрева 10 м².

Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:

  • Северный регион – 1,5÷2,0 кВт.
  • Средняя полоса России – 1,0÷1,2 кВт.
  • Южный регион — 0,7÷0,9 кВт.

Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.

Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.

Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.

Калькулятор расчета необходимой тепловой мощности для системы отопления дома

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Положение внешней стены относительно зимней «розы ветров»

наветренная сторонаподветренная сторонапараллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

— 35 °С и нижеот — 30 °С до — 34 °Сот — 25 °С до — 29 °Сот — 20 °С до — 24 °Сот — 15 °С до — 19 °Сот — 10 °С до — 14 °Сне холоднее — 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели

Как подойти к выбору газового котла?

Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.

Последовательность проведения работ по монтажу газового котла

Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.

В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.

Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты

Установка котла проводится в такой последовательности:

  • В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
  • Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
  • Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
  • Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.

Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.

Напольный котел должен устанавливаться на определенном расстоянии от стен

Рисунок «А»:

  • От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
  • От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.

Рисунок «Б» :

  • Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.

Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.

Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.

Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.

Цены на популярные газовые котлы

Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.

Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.

На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами

Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.

Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.

Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.

После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.

Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.

После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.

Видео: Типичные ошибки при оборудовании котельной

Эксплуатация газового котла

Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:

  • Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
  • Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
  • Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
  • Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
  • Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
  • Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.

В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.

Видео: работа специалистов по установке настенного газового котла

Установка газового котла в частном доме: требования и нормативы монтажа

Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.

В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

котельная

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

  • общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
  • высота потолка не менее 2,5 метра;
  • уровень пола в топочной не ниже нулевой отметки здания;
  • ширина входной двери от 800 мм, при этом створка должна открываться наружу;
  • обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
  • норма освещения установлена 0,03 л/м2;
  • минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

требования к котельной

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

  • для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
  • 60 кВт – 13,5 м3;
  • более 60 кВт – 15 м3.

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

  • поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
  • допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
  • каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
  • материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
  • конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
  • высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

схема дымохода на крыше

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

подключение к дымоходу

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

котельная

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

  • технический паспорт котла;
  • инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
  • копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

  • расширительного бака;
  • нагревателя горячей воды для бытовых нужд;
  • емкостного или скоростного разделителя;
  • распределительной гребенки;
  • не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

схема установки напольного котла

Трубопроводная обвязка котла

Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.

Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.

обраткаОбратка.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.

схема обвязки

Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.

Монтаж навесных настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м2. При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%. Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

схема установки настенного котла

Место установки котла

В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.

коаксильный дымоходКоаксильный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.

проекция котла с коаксильным дымоходом

Краткая инструкция по монтажу

В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:

  1. закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
  2. на поверхность листа нужно наклеить монтажный лист;
  3. в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
  4. повесить котел на стену;
  5. проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
  6. ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
  7. установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
  8. подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
  9. пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.

Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.

схема установки

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

  • ежегодная чистка всех установленных фильтров;
  • контроль технической исправности блока управления;
  • осмотр теплообменника на наличие сажи;
  • проверка герметичности стыков и соединений газопровода путем обмыливания;
  • чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме


монтаж своими руками и технические нормы

Автономная отопительная система – мечта многих домовладельцев. Большинство из них выбирает газовое отопление, значительным минусом которого считается обязательный монтаж оборудования силами сертифицированных специалистов. Однако контроль за действиями приглашенных работников все равно нужен, согласны?

У нас вы узнаете, как по строительным правилам должна производиться установка напольного газового котла. Мы расскажем, как необходимо подготовить помещение для установки генератора тепла, как грамотно организовать отвод продуктов сгорания. Наши советы помогут соорудить безопасную и эффективную систему.

Представленная к ознакомлению информация опирается на нормативные документы. Для оптимизации восприятия непростой темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Содержание статьи:

Подготовка к установке газового оборудования

Те, кто уверен, что установка начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:

Галерея изображений

Фото из

Котельная для размещения газового котла и оборудования

Трубы и арматура для подключения газового котла

Требования к установка газового котлоагрегата в доме

Укрепление основание для установки напольного котла

Источник естественного освещения и вентиляция

Специфика установки одноконтурного агрегата

Правила отделки пола и стен помещения котельной

Допуск к установке и настройке режима работы газового котла

Для того чтобы получить разрешение на установку отопительного оборудования, нужно пройти несколько этапов:

Шаг №1: Получение Технических условий и разрешения.

Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование.

В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.

Установка напольного газового котлаУстановка напольного газового котла

Газовые котлы – наиболее практичный и экономичный вариант отопления помещений. Могут использоваться как в многоквартирном так и в частном доме

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя.

На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:

  • технический паспорт газового котла;
  • сертификаты соответствия и санитарно-гигиенический;
  • инструкция по эксплуатации отопительного прибора;
  • заключение экспертизы о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать.

Если документ не согласован, обязательно должен быть составлен список мероприятий для корректировки проекта. После их проведения проводится повторное согласование.

Установка напольного газового котлаУстановка напольного газового котла

Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами

Правила обустройства топочной комнаты

Согласно действующим СНиПам газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Схема котельной на базе напольного газового котлаСхема котельной на базе напольного газового котла

Оптимальный вариант установки напольного газового котла – организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно рассчитать , затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Установка напольного газового котлаУстановка напольного газового котла

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

  • минимальная ширина дверного проема должна составлять 80 см;
  • минимальная высота потолка – 2,5 м;
  • степень огнестойкости не меньше 0,75 часа;
  • наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
  • наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
  • обустройство эффективной вентиляции;
  • дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
  • обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Схема чугунного напольного газового котла Схема чугунного напольного газового котла

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Схема системы отопления с напольным газовым котломСхема системы отопления с напольным газовым котлом

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Подготовка помещения к проведению монтажа

Перед началом монтажа отопительного прибора нужно закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водоснабжения и теплых водяных полов, если они присутствуют. Кроме того, должна быть полностью установлена электрика и канализация.

Помещение котельной тоже должно быть готово. Под газовый котел  укладывается крепкий пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант считается не самым лучшим. Перекрытия, пол и стены, если они декорированы горючими покрытиями, нужно дополнительно защитить от возможного возгорания.

Для этого используются негорючие накладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например, асбест. Толщина листа последнего не может быть меньше 3 мм.

Установка напольного газового котлаУстановка напольного газового котла

В зависимости от типа напольного котла разнится количество и вид вспомогательного оборудования. На рисунке представлена возможная схема монтажа системы в паре с настенным агрегатом

При этом изоляция должна выступать за габариты корпуса устройства по всему периметру минимум на 100 мм. Минимальное расстояние от отопительного прибора до стены, выполненной из негорючих материалов, должно составлять 100 мм.

Регламентируется и расстояние от выступающих фрагментов арматуры, горелок и приборов автоматического регулирования до противоположной стены. Оно должно составить не менее 1 м.

Если пол выполнен из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная из бетонных блоков. Ее высота должна быть не меньше 100 мм.

Сверху возвышение накрывается стальным листом, толщина которого составляет как минимум 0,8 мм. Возможно обустройство площадки под установку прибора из специальных огнеупорных плит.

Помимо этого желательно установить вспомогательное оборудование, иначе котел будет мешать сделать это. Оптимально заранее выполнить схему его размещения, чтобы продумать все нюансы расстановки.

Согласно этой схеме на стенах и полу намечаются крепежные отверстия, после чего выполняется установка необходимых устройств. Отопительный прибор устанавливается и подключается в последнюю очередь.

Установка напольного газового котлаУстановка напольного газового котла

Варианты обустройства дымохода для газовых котлов разных типов

Дымоход: требования к обустройству

Перед тем, как своими руками провести монтаж напольного газового котла, следует подготовить дымоотвод. На подготовленное основание желательно выставить отопительный прибор, так, чтобы расстояние между его корпусом и стеной было достаточным для проведения осмотра и обслуживания устройства. После чего наметить место расположения дымохода.

Можно не ставить котел, а разметку провести на основании расчетов. При этом нужно учесть несколько нюансов.

Прежде всего, и отверстие под него должны точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоотвод раздельного типа с сечением, соответствующим мощности прибора.

Например, для устройств с мощностью ниже 30 кВт диаметр трубы должен составлять не меньше 140 мм, для более мощных приборов от 40 кВт выбирается дымоотвод сечением от 160 мм.

Аппараты с закрытой камерой сгорания оснащаются специальными дымоходами коаксиального типа. В технической документации прибора производитель всегда указывает необходимый диаметр дымоотвода.

Помимо этого нужно помнить, что труба, которая будет соединять отопительный котел с дымоходом не должна быть длиннее 0,25 м. Обязательным является и обустройство закрывающегося отверстия, через которое будет прочищаться конструкция.

Установка напольного газового котлаУстановка напольного газового котла

При обустройстве дымохода обязательно строгое соблюдение всех норм противопожарной безопасности

Дымоотвод от котла, установленной в одной из квартир многоэтажного дома, обязательно должен отводиться в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь может быть смонтирован дымоход практически любой конфигурации. Важно, чтобы он был безопасным и эффективным.

Согласно действующим нормам, труба дымоотвода не может быть смонтирована вблизи оконного проема. Минимальное расстояние между ними – 0,6 м. Это необходимо, чтобы исключить возможность возвращения отработанных газов в помещение.

На практике иногда надзорные службы разрешают устанавливать оборудование прямо под окнами. В этом случае необходимо сделать так, чтобы выхлопной патрубок был максимально удален от форточки или открывающейся оконной створки.

С особенностями использования стальных дымовых труб ознакомит фото-подборка:

Галерея изображений

Фото из

Труба напольного газового котла отопления

Использование металлических креглых труб

Проход металлической трубы через перекрытие

Отвод металлической дымоходной трубы газового котла

Технология установки газового котла напольного типа

Прежде всего следует извлечь устройство из упаковки и еще раз проверить его комплектацию. Чтобы знать, что должно быть в коробке, нужно взять эксплуатационную инструкцию, которую производитель в обязательном порядке вкладывает в упаковку, и проверить все по ней.

Если обнаружена недостача, следует немедленно обратиться к продавцу. Так же нужно поступить и в том случае, когда на корпусе устройства присутствуют следы ремонтных работ, вмятины и т.п.

Еще один важный момент – сверка технических данных. Те, что нанесены производителем на корпус устройства, должны точно совпасть с теми, которые вписаны в технический паспорт. В случае обнаружения несоответствия следует связаться с продавцом.

С устройства снимаются все заглушки, при необходимости промываются трубы. Так можно точно убедиться, что в них нет случайного мусора, который мог попасть внутрь при сборке.

Установка напольного газового котлаУстановка напольного газового котла

Напольный газовый котел устанавливают на прочный подиум, выполненный из огнеупорного материала

Процесс может серьезно разниться в зависимости от типа и модификации оборудования. В общих чертах он представляет собой монтаж устройства на предназначенное для него место, последующее подключение коммуникаций и обустройство дымоотвода. Подробно рассмотрим каждый этап.

#1. Работы по установке отопительного прибора

Для начала нужно поставить оборудование на подготовленное для него место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т.п. Прочный деревянный пол накрывается металлическим листом, который должен выступать за корпус котла примерно на 30 см по всему периметру.

Для частных домов используется иной вариант. Здесь для отопительных приборов готовят углубление, находящееся ниже уровня пола на 0,3 м.

Дно такого кармана заливают бетоном, а стенки отделывают любым негорючим материалом. Чаще кафельной плиткой. Газовый котел в напольном исполнении обычно представляет собой достаточно массивное оборудование.

Для его транспортировки используют колесики, которыми устройство чаще всего снабжает производитель. Прибор устанавливается на подготовленное основание и тщательно выравнивается.

Установка напольного газового котлаУстановка напольного газового котла

На рисунке представлена схема одного из вариантов установки напольного газового котла

Надо понимать, что бесперебойная работа устройства во многом зависит от точности его выставления. Поэтому горизонталь установки обязательно проверяется при помощи строительного уровня.

Оборудование выравнивается на месте при помощи поддающихся регулировке ножек. Если их нет, под опоры подкладываются небольшие кусочки любого негорючего материала, например, металлического листа.

#2. Проведение монтажа дымоотвода

Сначала нужно выполнить отверстия под дымоход. Еще раз проверяем диаметр намеченных деталей, он должен быть чуть больше, чем сечение трубы дымоотвода. Выполняем отверстия в потолке и в крыше.

Затем на выходной патрубок котла надеваем переходной адаптер, который будет соединен с дымоходом. Важный нюанс. Гофру, как при монтаже настенных устройств, в данном случае использовать строго запрещено.

Адаптер должен изготавливаться только из листового металла. После установки детали монтируем тройник и так называемую ревизию, через которую будет проводиться осмотр и чистка дымоотвода.

Далее крепятся остальные элементы: прямые отрезки трубы и колена. Для прохода дымохода через потолок и крышу используются специальные детали. Особое внимание здесь следует уделить пожаробезопасности.

Установка напольного газового котлаУстановка напольного газового котла

На верхнюю часть дымохода устанавливается специальная насадка, защищающая конструкцию то осадков, мусора и ветра

Поэтому участки прохода через перекрытия обязательно обустраиваются с помощью негорючих материалов. Дымоотвод  должен быть смонтирован под небольшим уклоном в сторону улицы. Точную величину наклона можно узнать из технической документации к котлу. Это необходимо для беспрепятственного вывода конденсата, который неизбежно скапливается в трубе из-за разницы температур.

Собранная конструкция надежно закрепляется к стене или к потолку хомутами и кронштейнами. Шаг закрепления первых – 2 м, вторых – 4 м. Соединения элементов рекомендуется усилить, для этого их обтягивают хомутами, стянутыми болтами или проволокой.

Выведенную на поверхность крыши или на стену трубу поднимают до нужной высоты, после чего обязательно монтируется наконечник, который будет защищать дымоход от осадков, мусора и ветра.

С технологией сборки и монтажа коаксиального дымохода вы сможете ознакомиться в нашего сайта.

#3. Подключение системы отопления

На этом этапе нужно присоединить котел к сливному и подающему трубопроводу отопительной системы. Для одноконтурного прибора на этом работы и закончатся. Для двухконтурного потребуется еще провести подключение к водопроводу.

Сначала подключаем трубы отопления. В зависимости от действующей , которая может быть как двух так и однотрубной, количество труб для подключения может быть разным.

Установка напольного газового котлаУстановка напольного газового котла

Все соединения должны выполняться в строгом соответствии с правилами и нормами, а также с обязательной герметизацией

В любом случае специалисты настоятельно рекомендуют устанавливать сетчатый фильтр грубой очистки для защиты котла от частичек накипи и грязи, которые могут попасть в него из тепловой магистрали.

Отопительный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, что рекомендует производитель, следует дополнительно установить оборудование для очистки.

Это может быть, к примеру, полифосфатный дозатор или другая подобная система. На обратку и на подачу желательно установить отсекающие краны, что поможет предотвратить завоздушивание радиаторов и сделает более удобным ремонт отопительного прибора.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать привычные паклю и краску или более современные средства.

Процедура к водопроводной магистрали проводится практически аналогично. Так же настоятельно рекомендуется установка фильтра во избежание попадания в устройство ненужных загрязнений. На водопроводные трубы желательно так же установить и отсекающие краны.

Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет быстро заменять изношенный узел при необходимости и существенно облегчает монтаж.

Установка напольного газового котлаУстановка напольного газового котла

Для уплотнения соединений газовых труб может использоваться только пакля

#4. Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать , диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

Установка напольного газового котлаУстановка напольного газового котла

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

#5. Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

С представителем газовой компании, осуществившей установку оборудования, следует заключить е, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.

Выводы и полезное видео по теме

Ролик #1. Как правильно установить напольный котел:

Ролик #2. Как избежать ошибок в процессе монтажа напольного прибора:

Ролик #3. Пример проведения монтажа и подключения газового котла:

Самостоятельный монтаж и подключение газового котла напольного типа относится к числу крайне ответственных операций, ведь от правильности его проведения напрямую зависит безопасность всех жильцов.

Не стоит браться за дело, если нет опыта проведения таких работ. Лучше пригласить специалистов. Самонадеянность и легкомыслие могут обойтись слишком дорого.

Поделиться личным опытом в области монтажа и подключения газового котла, задать вопросы для прояснения спорных моментов, дать полезный совет вы сможете в расположенном под текстом статьи блоке. Нам интересно ваше мнение по поводу изложенной информации. Комментируйте, пожалуйста.

Установка котла отопления в частном доме: советы по монтажу

Содержание статьи

Типы котлов для отопления частного дома

Принцип работы котла всегда один — нагревание теплоносителя, чаще всего это стандартная водопроводная вода, в лучшем случае пропущенная через систему фильтрации. Для нагревания могут быть использованы различные виды топлива. В зависимости от этого различают:

  1. Газовые котлы. Стабильные лидеры в области отопительных агрегатов. Причина популярности — низкая (относительно других энергоносителей) цена в России. Кстати, в Европе и других странах, где природный газ приобретается на государственном уровне, такие котлы имеют намного меньшее распространение. Плюсы — стабильность работы, цена, особенности — нужно обустраивать газоотводной канал, получать разрешительные документы, врезаться в магистраль подачи газа. Несмотря на большие расходы на начальном этапе, газовые котлы — одни из самых быстроокупаемых. Газовый котел

    Газовый котел

    Цены на популярные модели газовых котлов

    Газовый котел

  2. Твердотопливные котлы. Сжигать в этих устройствах можно широкий ряд материалов: от угля и дров до специальных гранул, называемых пеллетами. Из плюсов — полная автономность как от газа, так и от электричества. Твердотопливный котёл можно использовать в любых условиях при наличии гравитационной циркуляции теплоносителя в системе. Минусы — повышенная пожароопасность при загрузке топлива, особые требования к помещению и наличие вытяжного дымохода. В отличие от газа, который подаётся автоматически, твердотопливный котёл нужно периодически снаряжать горючим. Установка тепловых аккумуляторов и автоматических систем подачи позволяет решить этот вопрос, но лишь отчасти. Твердотопливный котел

    Твердотопливный котел

    Цены на модельный ряд твердотопливных котлов

    Твердотопливные котлы

  3. Жидкостные котлы. Топливом в таких аппаратах выступает жидкое горючее, чаще всего дизельное топливо (солярка). Она используется потому, что опасность её воспламенения ниже, чем у бензина. После подачи дизельно-воздушной смеси через форсунку она сжигается в камере сгорания, снаружи которой расположен теплообменник с водяным контуром. Достоинства — высокий КПД и возможность длительной работы в автоматическом режиме. Минусы — необходимость оборудования ёмкостей для хранения запасов топлива, повышенные требования к размещению агрегатов и системам вытяжки отработанных газов. Жидкостный котел

    Жидкостный котел

  4. Электрические котлы. У них очень много достоинств при монтаже и размещении. Для электроагрегатов не требуется отдельного помещения и вытяжных каналов, потому что ничего не сжигается. Среди котлов они самые экологичные. Благодаря работе на электрическом токе у них высокий уровень автоматизации, а отсутствие трубопроводов для подвода сжигаемых энергоносителей значительно упрощает конструкцию, исключая из неё форсунки, горелки, топки и тому подобные элементы топливных котлов. Минусов у них только два, зато весомые: дороговизна электричества при оплате коммунальных расходов и уязвимость системы отопления при отключении электроэнергии. Если в доме нет «света», электрокотёл перестаёт функционировать.Электрический котел

    Электрический котел

    Цены на модельный ряд электрических котлов

    Электрические котлы

Несмотря на различия в топливе, у всех котлов, вырабатывающих тепло в процессе сжигания чего-либо, есть много общего, в том числе и в правилах установки. Такой параметр, как мощность, также можно определять без учёта типа котла.

Таблица 1. Требуемая мощность котла для отопления дома по площади

Площадь дома, кв. мМощность котла, кВт
90 — 200До 25
200 — 30025 -35
300 — 60035 — 60
600 — 120060 — 100

Выбор схемы отопления для котла отопления в частном доме

Сам котёл — лишь элемент системы отопления. Без труб и радиаторов, по которым циркулирует теплоноситель, его работа бесполезна. Поэтому разводку отопления нужно предусмотреть заранее, перед покупкой агрегата, дающего тепло. Задача облегчается тем, что отопительный контур для всех типов котлов имеет больше сходств, чем различий.

Гравитационная схема

Чаще всего такую схему используют для связки с твердотопливным или жидкостным котлом. Если подойти к вопросу строго, с учётом сохранения КПД, то современные газовые котлы не предполагают самотёчную циркуляцию теплоносителя. Во многих настенных и напольных моделях с электронным управлением уже встроен циркуляционный насос, который в принудительном порядке прогоняет воду или антифриз по трубам и радиаторам. В условиях частого отключения электроэнергии такой котёл будет бездействовать.

Общий вид гравитационной схемы

Общий вид гравитационной схемы

Тем не менее, во многих домах продолжают работать гравитационные схемы в связке с газовым энергонезависимым котлом простого типа с механическим управлением. С применением отопительных труб большого диаметра в системе создаётся достаточное давление воды для запуска газовой горелки. В старых системах брались трубы сечением 100 — 150 мм, которыми опоясывались комнаты по периметру. Теплоотдача такой конструкции невелика, зато сама она надёжна и долговечна. При установке радиаторов диаметр подающих труб должен быть не менее 40 мм для снижения гидродинамического сопротивления.

В гравитационных системах обязательным элементом является расширительный бачок. Если вода в системе достигает больших температур, в бак поступают её излишки из-за увеличившегося объёма. Бачок страхует систему от протечек и разгерметизации в случае скачкообразного повышения давления. В системах открытого типа бачок всегда расположен в верхней точке.

Гравитационная схема однотрубная. Это значит, что теплоноситель последовательно проходит все радиаторы, а потом возвращается через «обратку». Для монтажа батарей при такой системе используют байпасы — обходные трубы с запорной арматурой, благодаря которым можно производить демонтаж и замену батарей без остановки котла и слива теплоносителя. Также на каждом радиаторе ставят кран Маевского для стравливания воздуха скапливающегося внутри разводки.

Кран Маевского

Кран Маевского

Схема с принудительной циркуляцией

Единственный минус этого типа отопительной разводки — зависимость от наличия напряжения в бытовой электросети. Помимо котла, вторым важным узлом такой схемы является циркуляционный насос, который врезается в «обратку» перед возвращением её в котёл. Современные насосы бесшумны, производительны и потребляют электроэнергии так же, как лампочка накаливания. Зато благодаря такому устройству появляется возможность сделать выбор в пользу двухтрубной системы. В этом случае обвязочная труба проходит через все отапливаемые помещения дома. От неё к каждой батарее подаётся отдельный поток горячей воды, а из неё остывший теплоноситель сливается в «обратку», которая и есть та самая вторая труба в схеме. Это позволяет равномерно распределить тепло по всем радиаторам и поддерживать даже в самых дальних от котла помещениях одинаковую температуру.

Расширительный бачок при наличии циркуляционного насоса делается в обязательном порядке закрытым, чтобы можно было создать опредёлённое давление в системе. На случай превышения нормальных показателей предусмотрен аварийный клапан сброса давления.

Наглядное представление двухтрубной схемы

Наглядное представление двухтрубной схемы

В обеих схемах должен быть предусмотрен подпиточный узел, через который в систему заливается теплоноситель. Если используется вода, то для наполнения трубопроводов врезают патрубок от водопроводной сети, установив на входе систему фильтрации. При использовании антифриза устраивают входной клапан с запорной арматурой, а закачку производят с помощью погружного насоса «малютка» или другого насосного оборудования.

Этапы установки отопительного оборудования на примере напольного газового котла

Поскольку именно газовый котёл — самый популярный, то именно его установка послужит примером процедуры обустройства системы отопления. Для газового оборудования необходимо получить разрешение в газовой службе и предоставить проект размещения котла. Получив разрешительные документы, можно приступать к монтажу котла.

Нужна ли отдельная котельная?

Хозяева частных домов, которые не сталкивались ранее с установкой газового оборудования, убеждены, что котёл нужно в обязательном порядке размещать в специально отведённом помещении — топочной комнате или котельной. Здесь есть свои тонкости. К помещению, в которых стоит котёл, предъявляются определённые требования. Её площадь должна рассчитываться исходя из 0,2 кубометра объёма на 1 кВт мощности котла, но при этом быть не меньше 15 кв. м. Для котлов с открытой камерой сгорания, которые потребляют в процессе горения воздух из помещения нужно предусмотреть хорошую и мощную вентиляцию, обеспечивающую достаточный приток воздуха. Материалы, из которых сделаны пол и стены помещения, должны быть негорючими.

Котельную можно оборудовать в подвале или цокольном этаже

Котельную можно оборудовать в подвале или цокольном этаже

Однако упускается из виду тот факт, что одноконтурные газовые отопители мощностью до 60 кВт разрешается устанавливать в любой комнате дома, и только свыше этой мощности — в цокольном этаже или подвале в отдельной нежилой котельной. То есть формально котёл может быть размещён в любом помещении, в котором соблюдены перечисленные условия, так как редко газовые котлы по мощности превышают указанный предел.

В итоге при выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование. Для котлов, рассчитанных на отопление дома небольшой квадратуры, нет необходимости тратить квадратные метры на подсобку с котлом. Но если дом большой, двух-, а то и трёхэтажный, котёл для его отопления выбран мощный, да впридачу к нему хозяева хотят поставить теплоаккумулятор и котёл косвенного нагрева — тогда без котельной не обойтись.

При выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование

При выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование

Подготовка помещения

Вне зависимости от того, принято ли решение поместить котёл в отдельной топочной комнате, или разместить его в кухне или даже гардеробной, условия должны быть соблюдены, так как с открытым огнём шутки плохи, тем более если по трубопроводу подаётся природный газ, который может взорваться.

Шаг 1. Позаботьтесь о сопротивлении пламени. Хотя из газового котла не выскочит уголёк, как из буржуйки, пол вокруг котла и стены должны быть полностью негорючими. В деревянном помещении облицовку нужно выполнить так, чтобы между верхним негорючим листом и массивом древесины был проложен негорючий теплоизолятор, например, каменная вата. В кирпичных и бетонных домах достаточно облицовки, которая вплотную примыкает к стенам. В этом качестве можно использовать листы нержавеющей стали. Но всё же предпочтительнее керамическая плитка или керамогранит — они не так накаляются при температурном воздействии.

В качестве облицовки лучше использовать керамическую плитку

В качестве облицовки лучше использовать керамическую плитку

Шаг 2. Сделайте качественную вентиляцию. Если речь идёт о комнате с окном, то приоткрытой форточки или створки будет недостаточно. К тому же, трудно держать окна открытыми в зимний период, на который приходится пик работы котла-отопителя. Нужно устраивать приточную вентиляцию. Вытяжной в топочной не требуется, ведь часть воздуха вместе с продуктами горения будет постоянно выходить в газоотводной канал. В помещении без окон приточку устраивают на любой наружной стене, пробурив сквозной канал и поставив блок с фильтром и всасывающим вентилятором с внутренней стороны.

Схема расположения вентканалов

Схема расположения вентканалов

Шаг 3. Монтаж основания. Маломощные напольные котлы не очень тяжелы, но даже для них пол нужно тщательно осмотреть и подготовить. Что же касается котлов для отопления больших площадей, то они очень тяжелы и требуют отдельного фундамента. Ситуация проще, если под домом сделана монолитная железобетонная плита — тогда нужно лишь снять чистовой пол и сделать его заново из твёрдых негорючих материалов. При свайном или ленточном фундаменте нужно расшить пол залить отдельный фундамент из армированного железобетона. Лёгкие устройства до 150 кг можно устанавливать прямо на деревянные лаги, нужно лишь предусмотреть монолитный экран из негорючего материала.

Котельная в частном доме

Котельная в частном доме

Подключение к газоотводу и коммуникациям

Продукты горения под действием тяги удаляются через газоотводной канал. Сегодня в продаже есть стальные дымоходы, выполненные по коаксильной схеме. Между двумя слоями нержавеющей стали проложен слой плотного негорючего утеплителя. Дымоходные трубы крепятся на кронштейнах к стенам, секции фиксируются друг с другом специальным замком. Место прохождения дымохода через крышу и межэтажное перекрытие также теплоизолируют негорючим утеплителем. Ответственный момент — гидроизоляция кровли в месте примыкания к трубе. Снаружи он закрывается гидроизоляционным слоем и промазывается специальной мастикой. Плёнку и мембраны не используют — в контакте с дымоходом они могут оплавиться. Сверху вся конструкция закрывается фартуком — листом металла, который укладывается внахлёст с загибами и способствует стеканию воды по скатной крыше в обход отверстия выхода газов. Оголовок трубы оснащают грибком или козырьком для предотвращения попадания в трубу осадков.Котельная в частном доме

Грамотно организованный дымоход

Грамотно организованный дымоход

После этого выполняют врезку котла в систему отопления. Для этого на подводящих трубах заранее делаются резьбовые соединения — паяются на полипропиленовых трубах, привариваются на стальных. К патрубкам котла трубы крепятся гайками с помощью фум-ленты или комбинации герметика и сантехнического льна.

В последнюю очередь прибор подключают к газовой магистрали. Сами вы этого не сделаете, нужно обращаться в газовую службу. Становится понятной очерёдность работ: если все остальные уже сделаны, газовики сразу осуществят тестовый запуск котла, который является обязательным.

Газовые котлы – это сложное и опасное оборудование, если устанавливать и использовать его неправильно, поэтому существуют строгие нормы, регламентирующие эти моменты. Такая же высокая ответственность лежит на мастерах и при установке дымоходов от них, и это несмотря на то, что газы на выходе системы не очень горячие и не имеют цвета. Из-за этого протечки определить очень сложно, что может повлечь за собой неприятные последствия. В специальной статье разберем, каким должен быть дымоход для газового котла, а также узнаем, как монтируется одна из самых его популярных разновидностей.

Установка электрического котла своими руками

В отличие от газового или жидкостного, электрический котёл пожаробезопасен, не требует отвода газов и может быть проведён полностью своими руками. Электроварианты делаются настенными, так как в их конструкции нет громоздких частей. Отопительная разводка, циркуляционный насос и расширительный бачок — всё делается также, как и для газового котла. Отличие будет в том, что повесив котёл на стену и подключив к нему трубы отопления, нужно предусмотреть качественный силовой кабель и автомат отключения. Почти все бытовые электрические котлы рассчитаны на напряжение 220 В, но если речь идёт о мощный агрегатах, то их выгоднее запитать от трёхфазной сети в 380 В, для чего потребуется согласование.

Если в вашем доме на момент монтажа электрокотла не предусмотрен стабилизатор напряжения, то его стоит поставить, так как скачки в сети могут вывести автоматику из строя, а это самая дорогая часть в котле.

Отдельный переносной стабилизатор для котла

Отдельный переносной стабилизатор для котла

Цены на стабилизаторы напряжения электричества

Стабилизаторы напряжения электричества

Данные рекомендации относятся к котлам с трубчатыми элементами нагрева. Но электричество может всё, поэтому при его использовании есть оригинальные варианты. Речь идёт об электродных котлах. Вода разогревается в них путём прохождения тока через металлические пластины, которые быстро нагреваются. Дело в том, что такую схему можно реализовать в приборе очень компактных размеров: не нужно ни накопительных ёмкостей, ни блока ТЭНов. Если в доме всего две-три отапливаемых комнаты, можно вообще сделать под каждым окном отдельную батарею и врезать в неё электродный котёл. Все дополнительные работы — это подсоединить их к общему автомату с электронным управлением, а ведь провода тянуть намного легче, чем трубы с теплоносителем. Единственное требование — своевременная чистка, так как даже отфильтрованная вода кристаллизует растворимые в ней соли на электродах. Вариант — использовать дистиллированную воду.

Видео — Установка электрокотла

требования, правила, нормы, условия, схема

foto 1

foto 1Установка газового котла в частном доме требует решения некоторых проблем. К помещению и оборудованию предъявляются специфические требования, которые придется выполнять неукоснительно, т.к. от этого зависит не только качество эксплуатации, но и безопасность.

Все работы должны производиться после согласования всех процедур и при участии специалистов. Установка газовых установок без разрешения приведет к значительным проблемам, в частности к штрафам (смотрите: газификация частного дома).

Подготовительный этап

Подготовка к монтажу газовой котельной в частном доме включает важные шаги по ее проектированию и согласованию установки в соответствующих организациях. На данном этапе выбирается или строится помещение для размещения котла, а также подбирается нужный тип оборудования.

Важно правильно оценить требуемое потребление газа. Данное топливо достаточно доступно во многих регионах страны, но дополнительный его отбор из централизованной сети должен требует разрешительных документов.

Важный подготовительный шаг – выбор типа оборудования. Газовые котлы имеют 2 основные разновидности:

  1. Одноконтурный тип. Он предназначен только для отопления и имеет более простую конструкцию.
  2. Двухконтурный котел может одновременно отапливать дом и обеспечивать горячее водоснабжение.

Котлы различаются также по способу их установки. Выделяются настенные и напольные варианты. Каждый из них имеет свои плюсы и минусы, что учитывается при выборе оборудования.

Выбор устройства по мощности зависит от размеров дома (смотрите: типы частных домов). При этом учитывается климатический коэффициент (Кк). Он составляет для центральных районов (в т.ч. Москва) – 1,2-1,4; южные области – 0,8-0,9; север страны – 1,4-2. Оценочный расчет проводится по формуле КкхS/10. Например, для дома в Московской области площадью 120 м² желательно выбрать котел мощностью 120х1,2/10, т.е. 14-15 кВт.

foto 1foto 1

foto 2

foto 2

Документация нормативного характера

Основным документом, регламентирующим установку газового оборудования в частном доме, является СНиП 42.01-2002 «Газораспределительные системы». В нем прописаны наиболее важные нормы и правила.

Кроме того, не лишним будет ознакомиться с требованиями и рекомендациями в части отопительных и вентиляционных систем (СНиП 41.01-2003), порядка обеспечения газоснабжения (СНиП 2 04.08-87). Полезную информацию можно почерпнуть из СНиП 31.01-2003 о порядке установки газового оборудования в жилых зданиях.

foto 1foto 1

Согласование установки

Для того, чтобы на законном основании начать установку газового котла, необходимо подготовить и согласовать определенные документы. Прежде всего, следует уточнить вообще возможность отбора газа в нужном объеме. Для этого заключается договор (контракт) о поставке природного газа физическому лицу (индивидуальному застройщику).

Важнейшим документов для подключения являются Технические условия. Они выдаются в соответствующей территориальной газовой службе. Для получения документа необходимо обратиться с заявление в такую организацию, указав цель дополнительного газоснабжения и планируемый объем потребления газа. Оформление ТУ осуществляется в течение 8-12 дней.

foto 2foto 2

Важно! В выданном документе четко прописываются особенности монтажа установки, с момента выдачи он считается официальным разрешением на начало работ.

Разработка проекта

foto 3

foto 3Технические условия фиксируют только условия установки газового котла, но для начала монтажа оборудования необходимо пройти следующую стадию – разработка и согласование проектной документации.

По сути, необходим проект «Газоснабжение», четко определяющий схему установки самого котла и подведения газа к точке его отбора от центральной магистрали.

Он разрабатывается специализированными организациями, имеющими соответствующую лицензию. Документ обязательно должен пройти согласование с государственной организацией, на которую возложены контролирующие полномочия (обычно Райгаз или Облгаз).

Для согласования к проекту прикладываются следующие документы:

  1. Технический паспорт на оборудование.
  2. Инструкция по эксплуатации газового котла.
  3. Санитарный сертификат и сертификат технического соответствия.
  4. Экспертное заключение на соответствие оборудования техническим требованиям.

Все указанные документы должны предоставляться производителем оборудования. В зависимости от сложности установки согласование проекта может длиться от 6-7 дней до 2-3 месяцев. При отказе в согласовании должна выдаваться мотивировка с указанием необходимых изменений в проекте. Окончательно согласованный вариант проекта заверяется печатью.

Правила установки

foto 4

foto 4Отопительный котел должен устанавливаться в отдельном помещении, к которому предъявляются повышенные требования:
  1. Газовое оборудование монтируется в специально отведенном помещении. В частном доме, при учете всех норм, котельную можно обустроить на любом этаже и в подвале. Не допускается ставить газовый котел в жилой комнате, санузле, ванной и на кухне.
  2. Минимально допустимая площадь помещения устанавливается, исходя из мощности котла. Допустимый минимум – 4 м².
  3. Потолок в помещении должен быть поднят на высоту более 2,6 м.
  4. Обязательный элемент в помещении – открывающееся окно. Установлена норма – 3 см² площади окна на каждый 1 м² общей площади котельной.
  5. Входная дверь в помещение должна быть шире 80 см. Вверху, между дверным проемом и дверным полотном, оставляется зазор более 24 мм для естественной вентиляции.
  6. Не допускается в отделке помещения использовать горючие облицовочные материалы. Не следует делать фальшпотолки или фальшполы.
  7. В помещении должно быть достаточное освещение и приток свежего воздуха.
  8. В котельной необходимо исключать скопление влаги. Увлажнение среды вызывает затруднение выведение газовых паров.
  9. Не допускается эксплуатация газового котла без подведения водопровода.

Надо учитывать, что требования к помещению котельной являются обязательными для выполнения. С учетом того, что нарушение норм таит в себе опасность, неправильное обустройство наказывается штрафами и запретом эксплуатации оборудования.

Требования к отдельным помещениям

Котельная в отдельно стоящем сооружении организуется при мощности котла свыше 150 кВт или по желанию владельца при любом оборудовании. Данный вариант повышает безопасность, полностью исключает проникновение газа в дом, однако требует монтажа теплотрассы с надежной теплоизоляцией.

При строительстве отдельного сооружения используются негорючие стройматериалы. Предпочтение отдается блочной и кирпичной кладке. Для внешней облицовки можно использовать металлические многослойные «сэндвичи». Перекрытие пола выполняется железобетонными плитами. При обустройстве крыши упор делается на металлический профиль и негорючие кровельные материалы.

Отдельное помещение должно полностью удовлетворять вышеприведенным требованиям. При мощности котла свыше 100 кВт минимальная площадь помещения устанавливается 15 м². Более мощные установки требуют корректировки этого показателя – 0,2 м² дополнительно на каждый 1 кВт.

foto 5

foto 5

Если котел имеет массу свыше 210 кг, то обязательно возводится фундамент, который независим от фундамента самого строения. Он поднимается над уровнем пола на высоту 12-15 см.

Оборудование пристройки

Специальная пристройка к жилому дому чаще всего используется для котлов мощностью 50-100 кВт или при отсутствии нужного помещения для маломощного оборудования внутри дома. В деревянном доме такой вариант является достаточно популярным. В этом случае важно обеспечить огнеупорную защиту деревянной стены на том участке, где с ней контактирует пристройка. Огнестойкость должна быть обеспечена не ниже 0,7 ч.

Помещение пристройки должно соответствовать всем установленным нормам. Повышенные требования к входной двери. Она должна быть металлической, открываться наружу и закрепляться с таким условием, чтобы легко вылетать от взрывной волны. Естественная вентиляция является важным требованием.

Для притока воздуха предполагается наличие отверстий и зазоров, причем их площадь нормируется таким условием – 8 см² на каждый 1 кВт мощности котла.

Требования к оборудованию и его элементам

Подача газа в котельную допускается только после освидетельствования правильности монтажа компетентным представителем районной или областной газовой службы. Перед вводом ее в эксплуатацию обязательно производится опрессовка системы при давлении до 1,9 атм.

foto 6

foto 6 foto 2foto 2

Важно! В системе не должно оставаться воздуха, а все узлы должны быть проверены на герметичность.

Должны быть соблюдены следующие общие требования к оборудованию и его деталям:

  • обеспечение свободного доступа к оборудованию со всех сторон;
  • трубы для газа могут изготавливаться исключительно из металла;
  • обязательное условие – наличие счетчика расхода газа;
  • оборудование должно быть надежно заземлено по нормам, установленным для электроустановок;
  • для исключения аварийных ситуаций необходимо устанавливать газоанализатор, сигнализирующий о наличии газовой утечки и автоматический клапан для перекрытия подачи газа при разгерметизации.

Работа газового котла в достаточной степени зависит от электричества. Для устранения проблем целесообразно устанавливать стабилизатор напряжения, а также источники бесперебойного электропитания.

foto 1foto 1

Обустройство вентиляции и дымоотвода

Важнейший элемент обустройства котельной – надежная вентиляционная система. Она призвана исключить:

  • накопление угарных газов и скопление газа при наличии небольших утечек;
  • устранение оседания копоти на поверхности стен и потолка;
  • обеспечение комфортных условий для обслуживающего персонала.

Вентиляция обеспечивается сочетанием естественного и принудительного способов.

foto 8

foto 8

Естественная вентиляция предполагает наличие открывающихся окон (в соответствии с указанными нормами), щелей в дверном проеме и специальных вентиляционных отверстий в стене. Они обычно имеют диаметр 12-16 см, а их количество зависит от площади помещения и мощности оборудования.

Приток свежего воздуха происходит через проушины в нижней части стены, а отток – под потолком с противоположной стороны стены или через кровлю. Отверстия следует закрывать защитной решеткой.

Принудительная вентиляция повышает безопасность эксплуатации оборудования. При использовании мощных котлов естественная вентиляция не справится, а потому устанавливаются вытяжные вентиляторы. Для отвода монтируются вытяжные, вентиляционные трубы.

Дымоход (правильнее, газоотвод) является обязательным элементом для котельной. К его обустройству предъявляются такие требования:

  • дымоход котельной – это отдельная конструкция, не связанная с другими дымоотводящими системами в доме;
  • горизонтальный участок отвода не может превышать 2,8 м;
  • количество колен (искривлений) – не более 3;
  • диаметр отвода не может быть меньше соединительного патрубка;
  • наружный участок дымохода выводится над крышей и должен возвышаться над коньком на высоту не менее 60-70 см.

Диаметр дымохода зависит от мощности котла и должен учитывать установленное соотношение. Так при мощности менее 35 кВт диаметр составляет не менее 13 см, а при мощности 35-45 кВт – 14 см.

foto 9

foto 9

Необходимость в инженерных коммуникациях

Помимо согласованного подключения к газовой магистрали, работа газовых котлов невозможна без подведения водопровода и электрической сети. Водоснабжение в значительном объеме, т.к. вода является основным теплоносителем в отопительной системе. Такая дополнительная точка также требует согласования в соответствующих организациях и установки приборов контроля расхода воды.

Практически все типы газовых котлов не могут работать без электричества. При подведении электрической сети принимается в расчет общая потребность в электроэнергии – на котел (согласно паспорта) и освещение помещения.

foto 9foto 9Обратите внимание

Линия должна отводиться от индивидуального щита, оборудованного автоматическим выключателем, системой защиты и счетчиком.

Монтаж напольного котла

Монтаж газового котла напольного типа производится в следующем порядке:

  1. Формирование надежного основания. Для мощных котлов необходим монолитный бетонный фундамент, а для маломощного оборудования – металлический лист.
  2. Установка котла после проверки горизонтальности основания с помощью уровня.
  3. Присоединение котла к дымоходу и проверка наличия необходимой тяги.
  4. Присоединение труб отопительной системы. Установка фильтра очистки и жесткости воды, а также запорных элементов в соответствии с инструкцией. Обычно ставятся шаровые клапаны.
  5. Подведение и присоединение водопровода при наличии второго контура.
  6. Подключение к газовому трубопроводу.
  7. Подведение электрической сети.

При монтаже оборудования следует помнить, что врезка в газовую магистраль может производиться только специалистом, имеющим специальный допуск.

Условия для размещения настенного котла

Другой распространенный тип оборудования – настенные газовые котлы. Их установка обеспечивается в такой последовательности:

  1. Крепление оборудования производится на несущей, высокопрочной стене или перегородке, отвечающей требованиям огнестойкости.
  2. Корпус котла должен отстоять от поверхности стены на 45-55 мм и на 50-60 см от смежной стены. До потолка должно оставаться расстояние не менее 75 см. Крепится котел строго параллельно напольной поверхности.
  3. Установка фильтра воды и запорных элементов. Подсоединение к отопительной системе.
  4. Установка дымохода, если это предусмотрено инструкцией.
  5. Подключение к газовому трубопроводу.
  6. Подведение электрической сети.

При монтаже обоих типов котлов надо учитывать, что его можно проводить только при температуре в помещении в пределах 6-34 градуса. После монтажа установка медленно заполняется водой так, чтобы вытеснился весь воздух.


Техническое обслуживание оборудования

Эксплуатация газового оборудования должна осуществляться строго в соответствии с инструкцией. Всегда следует помнить, что любые нарушения и утечки газа могут привести к трагическим последствиям. Эксплуатировать изношенное и поврежденное оборудования нельзя.

Техническое обслуживание котла должно обеспечиваться не реже 2-х раз в течение года. Перед наступлением холодов оно проводится в обязательном порядке и по полной программе. Проверяется герметичность всех соединений, состояние дымохода и системы вентиляции. Осуществляется тщательная чистка фильтров и горелки. При необходимости заменяются изношенные детали и герметизирующие прокладки.

foto 1foto 1

Газовые котлы все шире используются для организации отопления и горячего водоснабжения частных домов. Они удобны в эксплуатации, а безопасность гарантирована при правильной установке и эксплуатации.


Монтаж оборудования необходимо обеспечить в полном соответствии с установленными нормами. Важно помнить, что несогласованное подключение таких котлов является серьезным правонарушением и чревато административным наказанием.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
