Как сделать естественную вентиляцию в частном доме: Как правильно сделать естественную вентиляцию в частном доме

Содержание

система приточной вентиляции вытяжки своими руками как правильно сделать

На микроклимат в доме влияет множество факторов. Один из них, пожалуй, самый важный, это наличие чистого воздуха в помещениях. Именно от качества воздуха зависит самочувствие человека. Излишне сухой или влажный воздух приводит к порче мебели и внутренней отделки. Правильно обустроенная вентиляция в частном доме регулирует воздух и его состав и предотвращает потенциальные проблемы, связанные с ним.

Как правильно установить вентиляцию своими руками в частном доме, чтобы обеспечить оптимальный воздухообмен? Какая система будет наиболее эффективной? Чем отличается система в разных жилых помещениях? Надеемся, после прочтения этого материала вы получите ответы не только на эти вопросы, но и на множество связанных с ними тем по устройству вентиляции в частном доме. Установка вентиляционной системы может оказаться слишком непростой задачей, чтобы справиться с ней самостоятельно. Однако понимание основных принципов позволит определить фронт работ и просчитать необходимый бюджет.



Зачем в частном доме нужна вентиляция

Вентиляция – это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.

Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат тогда становится комфортным для проживания, когда выдерживаются следующие условия:

  • воздух должен быть чистым и свежим;
  • показатели температуры и влажность – в пределах нормы.

Создать эти условия в жилом пространстве и призвана система вентиляции. Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.

Система вентиляции в частном доме выполняет такие задачи:

  • выводит наружу, во внешнюю среду, воздух, содержащий пыль и углекислый газ;
  • обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.

Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера. Она позволяет сохранять продукты в кладовках и вещи в гардеробных помещениях. На кухне вентилирование обеспечивает необходимые для приготовления пищи условия.



Нормы расхода воздуха – основное требование к вентиляции

В СНиПах зафиксированы конкретные нормы расхода воздуха и кратности воздухообмена, которые ложатся в основу проектирования вентиляции. Под кратностью воздухообмена подразумевается соотношение объема воздуха, который поступает в единицу времени (1 час) и объема помещения. Таким образом кратность становится показателем почасового обновления воздуха, сколько раз в час он обновился.

Обозначим основные требования и нормы, предъявляемые к вентиляции частного дома.

  • количество воздуха, которое обеспечивает вентиляционная система, должно быть достаточное, чтобы все присутствующие в помещении жильцы чувствовали себя свободно и комфортно. Норма воздуха на одного человека составляет 30 см3/час при площади более 20 м3. Если на одного человека приходится менее 20 м
    2
    площади, достаточно 3 м3/час.
  • Исходя из предназначения той или иной жилой комнаты определяют такие нормы расхода воздуха:

                     — для жилой комнаты: 3 м3/час на 1 м2 площади;

                     — для раздельных санузла и ванной комнаты: 25 м3/час;

                     — для совмещенного санузла: более 50 м3/час;

                     — для кухни: в соответствии с типом плиты и количеством конфорок 2-х конфорочная электрическая и газовая требует 60 м3/час, 4-х конфорочная газовая 90 м3/час.

  • Нормы кратности воздухообмена таковы:

                     — для комнат, в которых постоянно есть люди – один объем в час;

                     — для помещений технической направленности – от одного объема в 5 часов (то есть в час должно быть 0,2 объема).

На показатель нормативов влияет температура воздуха в помещении и снаружи. Так, чтобы эти нормативы считались действующими, внутри она должна составлять +18°, на улице +5°.



Методики расчетов параметров вентиляции

Чтобы точно рассчитать, как правильно сделать вентиляцию в частном доме, потребуется специальное программное обеспечение. Такими расчетами займутся специалисты, у которых имеется и нужное оборудование, и необходимый опыт. Однако есть базовые методики, позволяющие получить представление о параметрах вентиляции.

  • на основании норм потребления. Если норма потребления воздуха на одного человека составляет 60 м3/час, то вычислить требуемую производительность вентиляции довольно просто: умножив норму на количество проживающих человек. Но в таком случае невозможно учесть, находятся ли все жильцы в одном помещении или рассредоточены по нескольким комнатам. Поэтому такая методика используется для расчетов воздушного отопления, когда воздух циркулирует внутри здания;
  • в соответствии с кратностью воздухообмена. По нормативам СНиПов воздух должен обновляться с периодичностью минимум раз в один час. Если такой частоты не хватает, чтобы чувствовать себя хорошо, проводят следующие расчеты: умножается кратность на общую площадь всего дома и на высоту потолков в доме. Причем кратность берется 1-3. Эта методика более популярна, чем предыдущая, но имеет дело с более крупными объемами воздуха.



Естественная и принудительная вентиляция

Любая вентиляционная система является по своей сути природной либо искусственной.

Природная (также конвективная или естественная) вентиляция в частном доме осуществляется за счет тяги, возникающей из-за разницы в температурах и вследствие этого воздушного давления внутри и снаружи здания.

Искусственная (или принудительная) вентиляция в частном доме происходит с помощью нагнетателей воздуха. В их роли выступают компрессоры или вентиляторы.

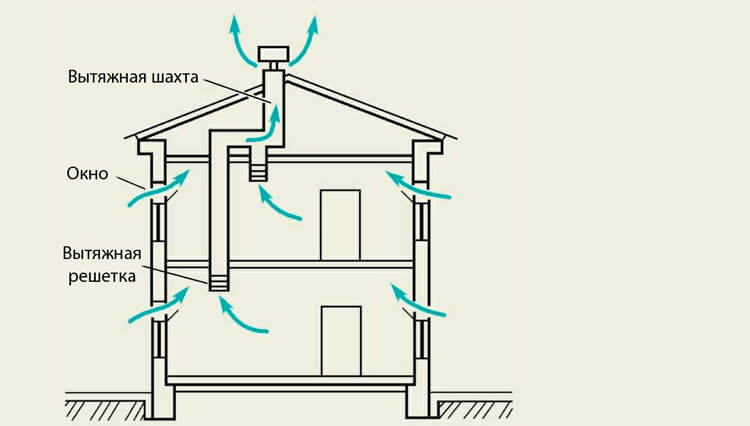

Естественная вентиляция: принципы функционирования и особенности

Естественная вентиляция происходит вследствие движения вверх теплых потоков воздуха и замещение ими холодных масс, идущих снизу. Скорость циркуляции зависит от разницы температур и того, с какой скоростью движется ветер.

Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.

Преимущества естественной вентиляции:

  • отсутствие шумов;
  • работа без аварий;
  • дешевый монтаж;
  • энергонезависимость;
  • высокая надежность;
  • мягкий микроклимат;
  • экономичность.

Недостатки такого типа воздухообмена:

  • слабая циркуляция, не всегда достаточная для эффективной смены воздуха в помещении;
  • тяга зависит от времени года и высотности дома;
  • регулирование интенсивности невозможно;
  • почти полное отсутствие движения летом, когда температуры выравниваются вне дома и внутри его;
  • тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
  • вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
  • отсутствие обработки воздуха;
  • для продолжения циркуляции требуется установка приточных клапанов.

Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.

Недостаточность вентиляции определяют по следующим признакам:

  • запотевают стекла;
  • на кухонных стенах образуется жирный налет или грибок;
  • зимой повышенная влажность.



Особенности искусственной вентиляции

Искусственная вентиляция создается работой специального электромеханического оборудования, принудительным способом. Вентиляционное оборудование состоит из следующих элементов:

  • вентилятора;
  • фильтра, очищающего воздушные массы;
  • глушителя шума;
  • калорифера, нагревающего воздух;
  • воздушного клапана.

Если система современная, она может включать рекуператор, который отбирает тепло у воздуха, выводимого наружу, и за счет этого нагревает входящий.

Преимущества искусственной вентиляции:

  • работа системы не зависит от обстоятельств и окружающих условий;
  • можно отрегулировать характеристики для каждой комнаты;
  • не требуется ручное управление оборудованием;
  • воздух может обрабатываться, создавая максимально удобный микроклимат. Например, его можно увлажнить или наоборот осушить, изменить температуру, очистить от пыли.

Недостатки искусственной вентиляции:

  • работа системы зависит от источника электроэнергии и увеличивает расход энергоресурсов, особенно зимой;
  • само оборудование стоит довольно дорого при покупке и требует постоянного обслуживания;
  • проект должен быть тщательно просчитан.



Смешанный тип вентиляции

Существует еще один тип вентиляции, совмещающий особенности этих двух систем – смешанный. Циркуляция воздуха происходит естественным путем с помощью вентиляторов и вытяжек. Такой тип обычно устанавливают в помещении кухни или туалете, оставляя в других помещениях естественный.



Схемы работы вентиляции. Рекуператор

Схемы вентиляции в частном доме бывают нескольких видов:

  • приточная: работает на подачу воздуха;
  • вытяжная: работает на вытяжку из дома;
  • приточно-вытяжная комбинированная.

Приточная вентиляция в частном доме состоит из воздуховода, фурнитуры, приточной камеры. Воздух должен подаваться температуры не ниже 18°, иначе его необходимо подогреть, чтобы не нарушить комфорт жильцов. Это можно сделать рекуператором. Ее мощность должна позволять обеспечить воздухом все жилье, учитывая особенности каждого помещения. Управляется дистанционно или в ручном режиме. Важно, чтобы она учитывала сезонные отличия температуры и работала на охлаждение летом и на обогрев зимой.

Вытяжная вентиляция в частном доме работает с помощью вытяжек и должна быть там, где больше всего неприятных или очень насыщенных запахов: на кухне, в санузлах, в котельной. Состоит из мощного вентилятора и вытяжки, идущей на улицу. На два отопительных прибора по нормативам идет одна вытяжка, если контролирующие органы не потребуют ее на каждый прибор. Категорически запрещено использовать трубы из пластика: они легко поддаются горению, при котором выделяют вредные испарения.

Приточно-вытяжная комбинированная для частного дома считается самой производительной системой: она удаляет отработанный воздух и нагнетает новый одновременно. Может устанавливаться двумя способами:

  • два воздуховода устанавливают под самим потолком: один выводит воздух, другой набирает через вентилятор;
  • один воздуховод, на приток, устанавливают внизу стены, а другой под потолком, куда и уходит отработанный воздух.

Принцип работы рекуператора состоит в теплообмене потоков воздуха с помощью пластин и фильтров. Тепло вытяжного потока утилизируется в устройстве и используется для нагрева приточного воздуха снаружи. Процесс происходит в утилизаторах или в отдельных теплообменных устройствах, которые могут устанавливаться даже в разных помещениях, соединяясь дополнительным теплоносителем (обычно это гликоль или этиленгликоль). Однако такие конструкции менее эффективны, чем находящиеся в едином корпусе. В целом функционирование рекуператора в приточно-вытяжной системе сохраняет 70-90% тепла выходящего воздуха.



Особенности вентиляции помещений частного дома

 Воздушные потоки должны быть распределены так, чтобы воздух с улицы проникал сначала в гостиную, спальни, кабинет и другие жилые помещения и только потом по коридорам – в технические и в вентиляционную шахту. Таким образом там, где люди бывают постоянно (более 6 часов в сутки), возникнет избыточное давление, которое не позволит попасть неприятным запахам и пыли.

Вентиляция кухни

Для вентиляции кухни используются естественная и искусственная системы. Наиболее нуждается в усиленной циркуляции воздуха зонга над плитой. Здесь важно учесть количество горелок и объем пространства воздуха. Утверждены такие нормы соотношения пространства и горелок:

  • кухня более 8 м3 – плита должна иметь две горелки;
  • 12 м3 – не больше 3-х горелок;
  • 15 м3 – 4 горелки.

Вытяжку для частного дома лучше приобретать с алюминиевым корпусом. Чистку фильтров проводить не менее чем 2-3 раза в год. Если установить устройство, в котором регулируется скорость вентилятора, то воздух можно будет очищать разными способами. Рабочее ли состояние у вытяжки, можно проверить, поднеся зажженную спичку или горящий лист бумаги к решетке: пламя должно затягиваться внутрь, а бумага прилипать.

Если кухня более 15 м2, вытяжных каналов должно быть несколько.



Вентиляция в ванной и санузле

В ванной и санузле особо необходима эффективная вентиляционная система: повышенная влажность, резкие запахи, бактерии. Только ровный прямой вентканал на 1-2 м сможет обеспечить необходимую циркуляцию воздуха. Размещается напротив двери входа для создания максимальной тяги. Снаружи его должна защищать от влаги и осадков наклонная решетка. У решетки внутри должна быть регулируемая заслонка. Принудительная система будет более эффективной в данных условиях.

Все составляющие воздуховода устанавливаются на расстоянии от приборов нагревания. Мощность оборудования подбирается по интенсивности эксплуатации и параметров помещения. Будет нелишним установить в санузле датчики движения, влажности воздуха, таймеры.





Вентиляция подвального пространства

Помещения подвалов отличаются повышенной сыростью, сложностью проветривания, недостаточного солнечного света, что приводит к распространению грибков и плесени. Для естественной циркуляции воздуха создают вентилируемые проемы (отдушины), идущие по цоколю всего периметра. Они располагаются на высоте 300 мм от земли. Для защиты от дождя и влаги на них должны быть козырьки и отводящая отмостка. Принудительная циркуляция осуществляется с помощью вентиляторов, размещенных на противоположных сторонах. Интенсивность их работы зависит от условий помещения.

Если в подвале устроены перегородки, в них также создают отдушины, располагая их под потолком и защищая решетками от грызунов.



Вентиляция верхних этажей и чердака

В малоэтажных коттеджах лестничные пролеты становятся вентиляционными каналами, позволяя отработанному воздуху подниматься наверх, создавая перепад температур и влажности между этажами. Решением является перекрытие доступа на этажи или изолирование каждого помещения, что более сложно и требует отдельной вентсистемы. Для вентилирования мансарды нужна принудительная система вентиляции.

Чтобы избежать образования конденсата в подкровельном пространстве на чердаке, необходимо организовать правильный воздухообмен. Кровля станет более долговечной и не будет нуждаться в постоянном ремонте. Вентиляцию на чердаке важно защитить от пыли и влаги, отдушины – от птиц и листьев. Каналы должны быть ровными, иначе снизится эффективность их работы.





Вентиляционная система своими руками

Монтаж вентиляции начинается только после тщательного составления схемы с учетом всех правил и норм. Правильная вентиляция в частном доме своими руками основывается на таких данных:

  • параметрах воздухообмена и микроклимата;
  • нормативах, определенных для оборудования данного типа;
  • особенностях использования оборудования.

При установке системы чем меньше деталей будет использовано, тем лучше. Стоит обратить внимание на следующие моменты при установке:

  • чтобы настраивать и ремонтировать можно было самостоятельно;
  • должны быть резервные узлы;
  • управление – максимально простое;
  • система должна быть надежной в разных условиях эксплуатации;
  • вентиляция должна сочетаться с интерьером, вписываясь в комплекс;
  • монтаж и эксплуатация – экономичны.



Рекомендации и нюансы

Вентилирование частного дома – ответственный и важный процесс, к которому следует подходить со всем вниманием. Часто из-за дополнительных трат на нем пытаются сэкономить, получая впоследствии массу проблем. Специалисты дают рекомендации по вентилированию, к которым стоит прислушаться:

  1. Наличие кондиционера не решит вопрос вентиляции. Обладая способностью изменить характеристики воздуха, он не может создать его кругооборот. Кондиционер создаст нужную температуру, но не добавит кислород и не устранит избыточный углекислый газ.
  2. Вытяжной вентилятор не справится с проветриванием здания. Герметичные стеклопакеты препятствуют притоку воздуха и как следствие его вытяжке. Спустя некоторое время вытяжка перестанет работать из-за образовавшегося давления.
  3. Проветривания и открытого окна недостаточно для вентиляции. Такое поступление воздуха не будет постоянным, а микропроветривание зимой чревато сквозняками и как следствие простудами.
  4. Оборудование с нагревателем используют не при любых условиях. У рекуператора существуют ограничения на минимальную температуру до (-25)-(-30)°. При более низкой температуре конденсат замерзает на устройстве.

Подбирая трубы для вентсистемы, учитывайте размер их сечения, термостойкость и герметичность. Кроме того, они должны соответствовать санитарным нормам.

 Заключение

Качественная работа вентиляционной системы устраняет любые неприятные запахи, не создавая при этом лишних шумов. Состав воздуха, температура и достаточное соотношение сухости и влажности формируют благоприятный микроклимат в доме, комфортный для проживания. Все это возможно благодаря правильной системе вентиляции.

Как сделать вентиляцию в частном доме

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Эффективная вентиляция в доме — обязательное условие для обеспечения здорового микроклимата

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

Схема воздухообмена при механической и естественной вентиляции помещения

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

  • в жилом помещении площадью менее 20 м2 воздухообмен должен происходить со скоростью 3 м3/час;
  • если площадь комнаты больше 20 м2, то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м3/час на человека;
  • «грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м3/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м3/час.

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +250С, зимой около -50С) при использовании естественной вентиляции. Однако, при температуре -200С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-50С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Естественная вентиляция в доме

Очевидно, что загородный дом существенно больше городской квартиры, так что при расчетах можно не думать о СНиПах. Достаточно принять величины воздухообмена равными 30 м3/час на человека – и общая погрешность в расчетах не будет превышать 10-20%. Чтобы рассчитать, как правильно сделать вентиляцию в доме, в первую очередь необходимо грамотно распределить воздушные потоки.

Естественная вентиляция в частном доме может быть устроена предельно просто: из всех «грязных» помещений (кухня, санузел, гараж, погреб, топочная, технические помещения) воздух удаляют при помощи вытяжки.

Встроенный в металлопластиковое окно вентиляционный клапан с рекуператором обеспечит естественный приток подогретого свежего воздуха в холодную пору

Дополнительно в гараже стоит оборудовать отводящий газы «хобот», который надевается на выхлопную трубу автомобиля.

Во всех жилых комнатах («чистые» помещения) необходимо оборудовать исключительно приток. Установка в каждой комнате вытяжек приводит к пустой трате тепла и созданию сквозняков – которые имеют температуру у пола на 2-40С ниже, чем на уровне роста человека.

Схема принудительной приточно-вытяжной вентиляции с рекуператором

Тяга и доступная высота

Чтобы вытяжная вентиляция в частном доме в ванной, на кухне, в туалете и т.д. была задействована на полную силу, причем постоянно, необходимо оснастить эти помещения вертикальными каналами. И чем выше вентканал, тем лучше тяга, поэтому не очень целесообразно организовывать самодельную вентиляцию по схеме с выходом в стены. Обычно типовой проект вытяжной вентиляции дома определяет местоположение таких каналов в непосредственной близости друг к другу, чтобы их можно было расположить в общей шахте, причем чтобы они выходили на крышу как можно ближе к коньку. Это обеспечивает максимальную высоту каждого канала (то есть, и тягу) и позволяет существенно уменьшить выступ труб над поверхностью кровли.

Чтобы вытяжная вентиляция в частном доме была задействована на полную силу, необходимо обустроить вертикальные каналы

В кирпичных домах вентканалы выкладывают тем же кирпичом непосредственно в кладке внутренних несущих стен – это самое экономичное, но надежное решение. Однако в деревянных и каркасных домах использовать кирпич исключительно для вентиляции просто непрактично. Достаточно использовать для разводки вентиляции в стенах частного дома дешевые пластиковые трубы и патрубки из поливинилхлорида или даже можно ограничиться трубами для канализации: они существенно дешевле и к тому же заметно прочнее. Кроме того, инструкции по обустройству в частном доме вентиляции из пластиковых труб (фото, видео, иллюстрации и схемы, их поясняющие) в изобилии можно найти на специальных ресурсах интернета ввиду простоты конструкции.

Важно! Архитекторы не просто так стараются избегать высоких труб для выводной вентиляции: ведь вывод канала для правильной вентиляции в частном доме всегда полезно обшить и утеплить. Это избавит от конденсата внутри канала, и будет намного проще защитить «выхлоп» трубы колпаком против снега и дождя.

Вентиляционные трубы следует утеплять, чтобы избежать образования конденсата

Есть еще один нюанс. В многоквартирных домах в 90% случаев вытяжные каналы и канализационные трубы располагают в общей шахте. Но для индивидуального строительства подобное решение вопроса, как сделать вентиляцию в доме, крайне нежелательно. Многоэтажка из-за высоты всегда обеспечена отличной тягой, а вот невысокий коттедж при определенных погодных условиях может столкнуться с эффектом обратной тяги. Канализационный «аромат» по всему дому будет обеспечен.

Статья по теме:

Для решения этой проблемы мастера нередко предлагают установить на конце вытяжной трубы обратный воздушный клапан. Однако следует помнить, что в случае наледи клапан нередко блокируется.

Элементы механической приточно-вытяжной вентиляции с автоматическим управлением

Усиление тяги на выходе

Загородный дом редко превышает высотой 5 метров, так что тяга может быть банально недостаточной. Поэтому нужно не забыть подвести к каналу электропроводку. Если тяги будет не хватать, то монтаж вентилятора с решеткой на «выхлопе» трубы займет всего 15 минут.

Важно! Почти все бытовые вентиляторы предполагают монтаж на трубы диаметром 100 мм. И далеко не каждый вентилятор (осевой или канальный) будет эффективным, несмотря на заявленные в паспорте характеристики. Они приспособлены к горизонтальному току и неспособны выталкивать воздух высоко.

Комбинированная система приточно-вытяжной вентиляции частного дома

Для вертикальных потоков оптимальны центробежные аппараты. Несмотря на меньшую мощность по характеристикам, несимметричность подключения к оси корпуса устройства и в три раза большую цену, они «отрабатывают свое» до последнего электрона.

Доступ свежего притока

Собственно, сам приток обеспечивается в основном оконными рамами, а точнее обычными или откидными форточками с заборными решетками или без, и микровентиляцией. Однако зимой воздух будет поступать холодным, поэтому в стеклопакет или в оконную раму могут встраиваться проветриватели. Прежде чем попасть в помещение, свежий воздух с улицы попадает в систему вентканалов, где отбирает небольшое количество тепла из комнаты. Эффективность проветривателя позволяет, например, поднять температуру свежего воздуха с -200С до 00С, что почти полностью избавит от эффекта «холодного пола».

В холодную пору рекуператор обеспечивает подогрев подаваемого воздуха за счет теплообмена между холодным поступающим потоком и теплым, выводимым из помещения

Поскольку дом строится с нуля, то проще и практичнее использовать стеновые клапаны, которые представляют собою отверстия в стене, перекрываемые пружинными регулируемыми клапанами или задвижками. Очевидно, что температуру воздуха они не изменяют, но никто не мешает расположить их над или за батареей. В этом случае конструкция оконных рам вообще неважна.

Важно! Отдельный момент – это котлы, печи и камины, так как они потребляют большое количество кислорода. Если котел уже подключен к коаксиальной системе газоотвода, то об его специальной вентиляции можно не беспокоиться. Иначе необходимо просто добавить приточных клапанов.

Стеновой вентиляционный приточный клапан с рекуператором

Для камина идеальным решением будет собственный канал с улицы, выводимый непосредственно под зону горения. Это обеспечит минимальный отбор кислорода из общего объема помещения, приходящий воздух сразу будет разогреваться, да и сам камин будет гореть намного лучше из-за притока кислорода извне.

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-150С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

  • дорогостоящее оборудование;
  • наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
  • центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

монтаж своими руками, выбор и подсчёт параметров

Вентиляционный канал в частном доме является единственным способом получить свежий воздух в жилом помещении. Приток воздуха должен быть постоянным, чтобы каждый член семьи мог оставаться здоровым. Создать вентиляцию несложно, а вот подобрать один из вариантов непросто. Схема дома поможет в этом вопросе, ведь от самого строения будет зависеть будущая вытяжка. А она обеспечит жильцам дома защиту от плесени, грибков, сырости.

Виды вентиляции в частном доме

Установка вентиляции в частном доме станет неотъемлемой частью постройки. Специалисты в строительном деле утверждают, что именно эта работа требует немало сил. В частном доме можно создать два варианта вытяжных систем:

  • вытяжная вентиляция;
  • приточно-вытяжная.

Вытяжная вентиляция позволит воздуху внутри помещения беспрепятственно вытекать наружу при помощи принудительного вмешательства, а поступать свежий воздух будет через каналы естественным путём.

Приточно-вытяжная схема подразумевает принудительный сброс и приток свежего воздуха в дом. Эта схема многое сложнее в исполнении, цены на элементы дороже, а потому она редко применяется в строительстве небольших частных домов.

В свою очередь, каждая из предложенных систем вентиляции может быть разделена на централизованную вытяжку и децентрализованную. В первом случае используется специальная вентиляционная установка. С её помощью происходи циркуляция воздуха в помещении. Второй вариант подразумевает расположение по всей системе нескольких агрегатов. Каждый из них работает независимо от других и устанавливается в каждом помещении дома.

Вентиляция естественная и её недостатки

В частном доме может присутствовать такая система, как естественная вентиляция. Создать её своими руками в полноценном виде не всегда возможно. Этот вопрос остро возник, когда большинство людей начало использовать пластиковые окна и утепление для стен. Ситуация породила многочисленные проблемы – повышенная сырость, образование грибка и плесени в доме. Подобных проблем не возникало, когда использовались старые окна, ведь они пропускали сквозь щели свежий воздух. Сквозняк же создавал необходимые условия для уменьшения сырости в углах частного дома.

В такой системе вентиляции используется принцип работы вертикальных каналов. Они монтируются в помещении одним концом, а другой выводится чуть выше крыши дома. Так как воздух в помещении теплее того, который находится вокруг помещения, он выталкивается в канал вытяжки и способствует забору новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает много факторов, которые неподвластны человеку – температура окружающей среды, ветер, а сечение канала можно и своими руками сделать нужного диаметра.

Если обратится к специалистам строительного дела, то они утверждают, что подобная система вентиляции частного дома будет срабатывать лишь в том случае, когда показатель температуры внешнего пространства будет равен не выше 12 градусов по шкале Цельсия. Если становится жарче, то вытяжка начинает работать гораздо хуже.

Такая ситуация может показаться идеальной для зимнего времени года, но и здесь имеется особый недостаток, который невозможно игнорировать. Так как разница температур в доме и снаружи довольно ощутима, то система вентиляции начинает работать быстрее. То тепло, которое в доме накопилось за день, вылетает в буквальном смысле в трубу. Потому жители частных домов тратят на обогрев своих помещений больше ресурсов, чем этого требует нормальные условия.

Схема вентиляции частного дома подразумевает создание таких каналов в ванных комнатах. Нередко подобные вытяжки можно увидеть в кухне, подвале и ряде других помещений, где необходимо совершать большой отток воздуха из помещения. Особое внимание следует уделить помещениям, которые располагаются в частном доме ниже уровня земли. В них часто образовывается газ радон. Чтобы уменьшить его количество, рекомендуется соорудить мощный вентиляционный канал.

Те же специалисты говорят о том, что порой этих мер недостаточно. При этом рациональность системы и вовсе теряется. Этим и пользуются люди, которые могут в любой момент открыть форточку, создать сильный поток воздуха в помещениях и быстро проветрить дом. Теряется лишь один нюанс – подобная система вентиляции неприемлема, так как подвергает риску заболевания всех жителей помещения.

В итоге имеется существенные недостатки – вентиляция в частный дом такого типа подразумевает бесконтрольных потоков воздуха, а также не позволяет регулировать отток и приход.

Варианты улучшения естественной вентиляции

Всегда можно улучшить действие естественной вентиляции в частном доме даже своими руками. Для этой цели необходимо воспользоваться специальным клапаном. Его принято монтировать на входе в канал, расположенного в помещении. Это устройство оснащено автоматикой, которая реагирует на влажность. Если в помещении наблюдается повышение показателя, то автоматическое реле срабатывает и клапан открывает канал больше. В противном случае – закрывает. Чувствительным элементом становится датчик, который монтируется снаружи дома и принимает сигнал температуры окружающей среды.

Когда наступает холодное время года, клапан необходимо своими руками прикрывать. Этот нюанс позволит снизить попадание холодного воздуха в доме через вентиляционный канал. К сожалению, даже это вариант управления не способен скрыть все недостатки системы естественной вентиляции.

Принудительная вентиляция в частный дом устанавливается и при помощи другого действующего способа. Этот вариант станет гораздо дешевле предыдущего, а вот сил на его обслуживание понадобится больше. Подразумевается монтаж на каналы притока и оттока воздуха специальных решёток с клапанами. Причём последние управляются исключительно ручным способом. Регулировка осуществляется при изменении температуры окружающей среды. Рекомендуется изменять положение клапана вентиляции хотя бы один раз в сезон.

Последним вариантом улучшения естественной системы вентиляции считается установка на каналы специальных вентиляторов. Подобие такой системы вытяжки можно наблюдать в кухне. Единственным недостатком является то, что происходит дестабилизация всей системы вентиляции. Иными словами, воздух может начать прибывать из канала в кладовой или дальней комнате.

Принудительная вентиляция в частном доме

Этот вариант вентиляции может быть рассмотрен лишь в том случае, когда в частный дом поступает достаточное количество свежего воздуха. Недостатком вытяжки становится проблематичность её демонтажа, который может понадобиться при самых разных причинах.

Второстепенной проблемой становится снижение производительности канала. В этот момент прослеживается снижение циркуляции. Помещение остаётся без необходимого количества свежего воздуха. Устанавливать такую вентиляцию рекомендуется в подвале или цокольном помещении, где риск появления сырости гораздо выше, чем в остальных частях частного жилого здания. Как показывает опыт, проблем с монтажом и наладкой правильного оттока и притока воздуха не возникает. Эту процедуру можно сделать своими руками за короткий отрезок времени.

Не стоит забывать, что схема вытяжки может подразумевать и наличие вентиляторов. Эти приборы способны регулировать приток свежего воздуха. Установить их сможет своими руками любой хозяин.

Вентиляция приточная в доме

Одной из проблем частного дома считается недостаток свежего воздуха. Потому, его подачу стоит налаживать принудительно. Добиться необходимого результата можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он способен дать:

  • минимизацию поступления шума из окружающего мира, который попадает в частный дом;
  • фильтрацию воздуха;
  • теплоизоляцию корпуса, которая уменьшает вероятность его промерзания, а также создания конденсата;
  • можно своими руками регулировать процесс работы устройства.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Приточно-вытяжная схема с монтажом рекуператора

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. С помощью прибора осуществляется подогрев воздуха, поставляемого в помещения. Принцип работы заключён в обогреве воздуха посредством того, который выводится из дома. При этом система не смешивает их. В летний период года можно установить обратный процесс в доме. Поступающий через принудительный вентиляционный канал воздух можно охлаждать.

Подобная методика заслуженно лидирует среди самых разнообразных вариантов вытяжек во всём мире. По мнению специалистом за этой схемой закреплено будущее, которое позволяет управлять энергосберегающими технологиями. Стоимость этой системы велика. Если же постоянно её использовать, то через небольшой период времени она полностью окупит затраты.

Создание вентиляции в частном доме своими руками

Настало время, когда все элементы головоломки по вентиляции в частном доме собраны. Выбрана определённая система вытяжки, закуплен материал и остаётся лишь правильно установить все элементы. Первым делом следует понять, какие расчёты следует произвести перед установкой вентиляции. Одним из них считается подсчёт необходимого количества свежего воздуха. Этот параметр понадобится при монтаже каналов, а также при выборе дополнительного оборудования.

Расчёт вентиляции по площади дома

Этот расчёт проводится для того, чтобы получить точные данные о воздухообмене. Необходимо учитывать все нюансы, которые могут повлиять на результат:

  1. Вычисляется минимальный и максимальный показатель получаемого и отдаваемого воздуха для всей площади дома. Вычисления происходят с учётом особых нормативов.
  2. Одно из полученных значений используется как минимальная единица производительности всех каналов вентиляции в частном доме.
  3. Вышеуказанный полученный результат сравнивают с подсчётом высоты крыши дома, а также максимальной длиной всех каналов вытяжки.
  4. Стандартные каналы вентиляции монтируются внутри помещения, хотя это зависит от особенностей помещения.

Выбор сечения воздуховода для частного дома

Когда наступает необходимость подбора диаметра вентиляционного канала, применяется следующая система:

  • минимальный показатель диаметра канала не должен быть ниже 150 миллиметров;
  • при идеальных условиях (вертикальный монтаж канала, длина 3 метра), такой диаметр позволяет получить 30 кубических метров воздуха в час;
  • когда необходимо увеличить приток воздуха, увеличивается длина и сечение выбираемого канала;
  • на одном этаже дома, длина каналов вытяжки должна быть одинаковой. Таким способом можно достичь равномерного распределения воздуха по всей территории дома;
  • диаметр вентиляционных каналов, для удобства монтирования системы вентиляции ставится одинаковый.

Система вентиляции в деревянном частном доме

Особенность создания вытяжки в деревянных домах заключается в том, что материал самостоятельно пропускает в помещение воздух. Именно потому такие строения рекомендуется дополнительно герметизировать. Этому служат пластиковые окна, монтаж специальных утеплителей, непроницаемая для ветра плёнка. Именно потому необходимо монтировать специальный вентиляционный канал, так как естественный процесс притока свежего воздуха существенно снижается.

Пользуясь данными правилами и рекомендациями, можно создать систему вентиляции воздуха своими руками.

Оцените статью: Поделитесь с друзьями!

Вентиляция в доме своими руками

Нужна ли вентиляция в частном доме? Этот вопрос еще недавно не был настолько актуальным. Экологичные «дышащие материалы», деревянные окна, естественная вентиляция через оконные проемы и двери делала дом комфортным для проживания.

Технологии, применяемые при строительстве современных домов, такие как использование пластика для дверных и оконных проемов, химических волокон для утепления фасадов и прочих материалов, делают дом полностью герметичным и закрытым для доступа воздуха извне.

Определиться с созданием вентиляционных систем необходимо еще на этапе проектирования жилья. Но нередки и ситуации, когда дом уже построен, и только потом возникла потребность в вентиляции. Что в этом случае предпринять, можно ли сделать вентиляцию самостоятельно?

Как сделать вентиляцию своими руками

Вентиляция, принудительная или естественная, создает особый микроклимат в помещениях, являясь залогом комфортного в нем пребывания. С ее помощью происходит отток старого воздуха, содержащего большое количество углекислого газа и других примесей, вредных для организма человека, и приток свежего. Кроме того, вентиляция позволяет решить проблему повышенной влажности и связанную с этим опасность возникновения плесени и грибка на стенах дома.

Вентиляция, которая обеспечит комфортные условия в доме, может быть нескольких видов:

  • Естественная,
  • Принудительная,
  • Смешанная или комбинированная.

Вентиляция своими руками, схемы

Каждый вид вентиляции имеет свои достоинства и недостатки. Например, если это загородный коттедж, находящийся за городской чертой, в месте с чистым воздухом, то лучше использовать естественную систему вентиляции. В случае если это городской дом или квартира, то принудительная вентиляция не только будет нагнетать воздух, но и очищать, фильтровать его, что целесообразно в условиях городской загазованности.

Естественная вентиляция

При вентиляции естественным способом воздухообмен (см. рисунок 1) осуществляется без дополнительных механических устройств за счет разницы в давлении и температурных режимов за пределами и внутри дома.

Использование такой вентиляции разумно, если соблюдены следующие требования:

  • Дом находится в зоне с достаточно чистым воздухом.
  • В качестве материалов стен используется дерево, кирпич, ракушка, шлакоблоки или пенистый бетон.

Рисунок 1. Схема естественной вентиляции.

Естественная вентиляция — наиболее дешевый вариант, не требующий больших затрат на закупку оборудования и монтаж системы. Вытяжка осуществляется наружу через вентиляционные каналы (шахты). Воздуховод проходит через кровлю и на 0,5-1,5 метра поднимается выше конька кровли.

Принудительная вентиляция

Принудительная вентиляция устанавливается в помещениях, где необходим постоянный приток свежего воздуха. Такая система работает с помощью специального оборудования, которое обычно размещают на чердаке или в подвале дома.

Принудительная вентиляция может быть, как простой, так и комбинированной с системой обогрева или охлаждения, работающей в комплексе с кондиционером.

В качестве дополнительных элементов для принудительной вентиляции используются:

  • Решетки, сетки, защищающие помещения от насекомых, грызунов.
  • Фильтры, предотвращающие втягивание пыли, пыльцы, аллергенов с улицы.
  • Клапаны, регулирующие потоки воздуха, в т.ч. холодные массы в зимний период.
  • Вытяжные вентиляторы, обеспечивающие отток отработанного воздуха.
  • Воздуховоды.
  • Обогреватели (для холодных периодов).
  • Автоматика, управляющая системой.

При организации воздухообмена главное правило принудительной вентиляции заключается в том, что воздушные массы, поступающие в систему, должны перемещаться от жилых комнат (спальня, гостиная) к нежилым (кухня, ванная, санузел, коридор). Таким образом, с жилых комнатах превалирует приток, а в нежилых — вытяжка.


Рисунок 2. Схема принудительной вентиляции.

Вентиляция в стену своими руками

Приточно-вытяжная вентиляция в домах организуется через отверстие в стене. Основные элементы конструкции вентиляции в стене — вытяжной клапан (фланец, заслонка), многоуровневый калорифер, воздушный фильтр, решетка.

Вся конструкция работает в нескольких режимах:

  • В холодное время года — с подогревом.
  • В теплый период — без подогрева,
  • Сервисный режим — для проверки системы.

В системе особое внимание следует уделить подбору заслонки. Она может быть в форме лепестка, круглой, или квадратной. Крепится на оси и открывается в одну сторону, тем самым, обеспечивая равномерный приток и передвижение воздушных потоков.

При естественной вентиляции на противоположных стенах в разных уровнях (внизу и вверху) проделываются два отверстия (клапаны), создавая движение воздушных масс по диагонали снизу вверх.

При принудительной вентиляции в отверстия вставляются вентиляторы, нагнетающие воздух в помещение и выводящие отработанный, обеспечивая приточно-вытяжную вентиляцию.

Рисунок 3. Схема вентиляции в стене

Монтаж вентиляции в стену своими руками

До начала монтажных работ на стене определяется место, где будет находиться отверстие вытяжки, после чего делается разметка с указанием диаметров воздуховодов. Затем с помощи дрели (насадка «коронка») выполняется отверстие, в которое устанавливается приточный клапан. Клапан можно приобрести в магазине, либо сделать своими руками. Для конструкции клапана понадобиться: труба, оголовок, решетка с пластиковой трубой, теплоизолирующий слой, корпус.

Монтаж начинается с внутренней стороны комнаты с трубы, в которую вставляется фильтр, утеплитель, сверху надевается декоративный колпак. Снаружи на конструкцию присоединяется решетка. Вся конструкция закрепляется монтажной пеной.

Вытяжные клапаны монтируются с вентиляторами для удаления загрязненного отработанного воздуха по этой же схеме.

Трубы вентиляции своими руками

Вентиляционные трубы — важное звено всей системы. При подборе труб следует учесть основные параметры:

  • Диаметр сечения.
  • Герметичность.
  • Соответствие санитарным нормам.
  • Устойчивость к коррозии
  • Механическая прочность.

Различные виды труб для вентиляции

Наиболее подходящими под данные требования являются канализационные круглые трубы, обладающие хорошей аэродинамикой. Другой материал, который можно использовать для изготовления труб вентиляции своими руками — лист нержавейки или оцинковка.

Нержавейка будет идеальна для изготовления вытяжки на кухне и в котельной. Оцинковка хорошо переносит перепады температур и устойчива к коррозии, поэтому ее можно использовать для вытяжки в других помещениях, в том числе в сауне, парилке, ванной. Из недостатков следует отметить относительно высокую стоимость оцинкованной стали. Что касается пластиковых труб, то они экономичны, дешевы, хорошо подходят для влажных и жилых помещений.

Пластиковые трубы для вентиляции

У пластиковых канализационных труб, используемых для создания вентиляции в доме своими руками, есть ряд плюсов:

  • Большой размерный ряд для подбора трубы необходимого размера.
  • Широкий выбор комплектующих, позволяющих собрать сложную конструкцию трубопровода.
  • Полный комплект крепежей и креплений для многоуровневой установки и монтажа.
  • Небольшой вес конструкции, не дающий дополнительную нагрузку на стены здания и перекрытия.
  • Простота и скорость монтажа, возможность все сделать своими руками.
  • Сборка не требует специальных знаний и сложного оборудования.
  • Быстрый демонтаж или изменение конфигурации при необходимости.
  • Низкая цена.

Однако стоит упомянуть и о недостатках, которые во многих случаях легко исправляются:

  • Конструкция может деформироваться при резких перепадах температур, поэтому стоит предусмотреть теплоизоляцию.
  • Есть риск механических повреждений.
  • При прокладывании длинных воздуховодов (более 8-10 метров) необходимо учитывать влияние повышения температуры на изменение длины трубы.
  • На рынке практически отсутствуют прямоугольные воздуховоды и комплектующие к ним.

Наиболее удобный вариант для монтажа — трубы и комплектующие из ПВХ внутри с резиновыми уплотнителями. Такие трубы собираются в общую систему как конструктор, не требуя дополнительного оборудования.

Монтаж воздуховодов своими руками

Работы по сборке вентиляции своими руками проводятся в несколько этапов:

  • Делается разметка трасс.
  • Устанавливаются крепежи.
  • Устанавливается вентилятор, к нему подключается первый элемент.
  • Сборка всей вентиляционной линии.
  • Пробный пуск и проверка всех рабочих элементов.

Наружные элементы вентиляции и участок воздуховода от приточной решетки до отсечного воздушного клапана следует покрывать теплоизолирующими материалами. В жилых помещениях его можно дополнительно шумоизолировать пенопластом.

Вентиляция на кухне своими руками

При выполнении вентиляции на кухне своими руками необходимо помнить, что в горячем цеху или над плитой постоянно повышенная температура, пар, различные запахи. Часто помимо плиты работает духовка.

Вентиляция на кухне должна сочетаться с общедомовой вытяжкой для предотвращения распространения запахов в другие помещения. Обустройство и монтаж вытяжки на кухне имеет ряд особенностей:

  • Для корпуса вытяжки лучше использовать алюминий.
  • В системе следует обязательно предусмотреть фильтры (которые впоследствии следует чистить не реже 1 раза в 3 месяца).
  • Использование вентилятора с регулировкой скоростных режимов.

Сам вытяжной канал монтируется по описанной выше схеме.

Вентиляция в ванной своими руками

Ванная комната и санузел — это наиболее проблемные места в доме. Повышенная влажность, пар, температура, характерные запахи, микробы и бактерии, скапливаясь в небольших по объему помещениях, представляют угрозу не только для человека, но и для внутренней отделки.

При обустройстве вентиляции в этих помещениях необходимо делать вентиляционную шахту, выходящую на крышу здания. При монтаже конструкции следует учесть, что чем прямее будет форма вентканала, тем более беспрепятственно будут двигаться воздушные потоки, проветривая помещение.

В ванной и санузле возможно использование естественной и принудительной вентиляции. Более эффективна — принудительная.

При монтаже принудительной вентиляции рекомендуется использовать устройства с низким уровнем шума (максимум 30 децибел). При монтаже вентканалов лучше использовать противоположную от дверей стену для лучшей тяги. Мощность вентилятора подбирается индивидуально в зависимости от размера помещения и интенсивности использования.

Рисунок 4. Вентиляция в ванной и санузле.

Монтаж вентиляции своими руками достаточно трудоемкий процесс, требующий предварительных расчетов, подбора оборудования, труб, комплектующих. Однако, изучив всю информацию по вопросу установки вентиляции в доме своими руками, вполне возможно самому справиться с этой задачей.

Юрий Хомутский, технический редактор журнала «Мир климата»

Вентиляция частного дома своими руками

Строительство собственного дома всегда сопровождается многочисленными хлопотами и заботами. Ведь прежде чем начинать «стройку века» нужно четко представлять себе, что же вы хотите получить в итоге, иначе вполне может выйти хижинка легкомысленного поросенка. Поэтому проект дома должен быть подобран с учетом всех мелочей и, самое главное, комфортности будущего жилища именно для вас. Кстати, о комфорте — вы уже задумывались о внутренних системах вашего дома? Их нужно обязательно внести в проект до начала строительных работ, если хотите, чтобы все было сделано на совесть. Перестраивать, вносить любые изменения в уже готовое здание будет гораздо более затратно, и не факт, что все «ляжет» как надо. Вот, скажем, устройство вентиляции в частном доме должно быть продумано именно на этапе подготовки, и только в этом случае вы будете дышать действительно чистым воздухом в вашем новом доме.



  1. Вентиляция в частном доме — варианты
  2. Условия для выбора системы вентиляции частного дома
  1. Преимущества естественной вентиляции в частном доме
  2. Можно ли сделать вентиляцию частного дома своими руками



Вентиляция в частном доме — варианты

А что вообще предлагается в качестве системы обновления воздуха для нашего жилья? Тут всего три варианта:

  • естественная вентиляция
  • принудительная (приточно-вытяжная) вентиляция
  • вентиляция смешанного типа (чаще всего естественная с принудительной вытяжкой)

И у каждого из вариантов свои преимущества. Сами подумайте, если у вас частный дом, находящийся в местности с прекрасным чистым воздухом, то будет просто преступно (и, кстати, крайне невыгодно) монтировать в нем принудительную вентиляцию, в функции которой, помимо всего прочего, входит и очистка поступающей воздушной смеси. Зачем же фильтровать чистый ароматный воздух и получать в итоге стерильную безвкусную атмосферу? Однако в тех случаях, когда ваше жилище окружает загрязненная различными вредными и неприятными примесями среда, необходимо из поступающего в дом воздуха удалять все ненужное, ведь никому не хочется дышать промышленными отходами или выхлопными газами. Но как правильно определить, когда какая вентиляция подходит лучше всего?



Условия для выбора системы вентиляции частного дома

Любому из нас хочется вложить поменьше, а получить по высшему разряду. Поэтому важно с самого начала определить все факторы, мешающие или помогающие такому результату. И для подбора наиболее оптимальной системы вентиляции нужно учитывать следующие составляющие (это самый минимальный вариант):

  • чистота окружающей атмосферы
  • материал, из которого будет возводиться здание

Конечно, еще одним немаловажным фактором всегда является наличие нужной суммы. И все-таки в наш небольшой перечень это соображение не попало по простейшей причине — на выбор вентиляции в частном доме цена не должна оказывать решающего значения, так как экономия в этом случае потом может очень даже сказаться на вашем же удобстве.

Но переходим к более подробному описанию различных вариантов вентиляции в зависимости от уже изложенных факторов. А чтобы немного более подробно представлять себе системы вентиляции в частном доме — фотоподборка.



Естественная вентиляция

Естественная вентиляция наиболее оптимальна при наличии двух обязательных условий:

  • действительно чистого наружного воздуха
  • следующих строительных материалов для дома:
    • дерево (дома из бревен или бруса)
    • саман (или же легкий саман)
    • кирпич
    • газоблок
    • пеноблок
    • шлакоблок
    • керамзитовый блок
    • керамический эффективный блок
    • монолитный керамзитобетон



Вентиляция смешанного типа

Вытяжная вентиляция в частном доме (как дополнение к естественной) монтируется лишь в случае реальной необходимости, когда обычная вытяжка просто не справляется со своим предназначением, несмотря на присутствие нормальной тяги в воздуховодах. И установка таких механических приложений проводится только в местах с наиболее загрязненным воздухом: кухне, санитарных и рабочих (котельная или генераторная) помещениях, влияющих на атмосферу всего дома.

Принудительная вентиляция

Принудительную приточно-вытяжную вентиляцию с дополнительной фильтрацией поступающего воздуха следует устраивать в любом из двух случаев:

  • если наружный воздух нуждается в дополнительной очистке для избавления от вредных примесей или просто неаппетитных запахов
  • если ваш дом строится из:
    • 3D панелей
    • пенополистеролбетона
    • SIP панелей
    • сэндвич-панелей
    • вакуумных панелей
    • МДМ-панелей
    • СОТА-панелей
    • а также если это будет каркасный дом по Канадской технологии, изодом или термодом

Определившись с этими параметрами, вы можете сделать вентиляцию в частном доме наиболее подходящей.

Преимущества естественной вентиляции в частном доме

Несмотря на то, что в последнее время многие предпочитают различные технические приспособления (например, приточная вентиляция в частном доме), естественная вентиляция имеет свои плюсы. И в тех случаях, когда она уместна, лучше использовать именно этот метод. Так что же все-таки является преимуществом такого типа вентиляции? А их достаточно много.

  • на порядок уменьшаются затраты на установку вентиляции в частном доме
  • при правильной схеме вентиляции в частном доме вы получаете возможность регулировать теплообмен всего пространства и даже обогревать помещения, в которых не устанавливаются приборы отопления — коридоры, лестничные площадки и пролеты и тому подобное
  • самый чистый, наполненный свежестью и природными ароматами воздух наполняет именно те помещения, где это наиболее необходимо — спальни, кабинеты, гостиные, то есть жилые комнаты
  • во всех значимых помещениях дома поддерживается оптимальная влажность

И хоть говорить о плюсах естественной вентиляции можно достаточно долго, но основные, наиболее важные, мы перечислили. Однако частенько людям хочется более подробно знать о процессах, обуславливающих такие проявления, и специально для вас: естественная вентиляция в частном доме — видеоурок.



Можно ли сделать вентиляцию частного дома своими руками

Вопрос экономии при строительстве и обустройстве собственного дома иногда встает достаточно остро, и тогда многие хозяева начинают задумываться о том, чтобы выполнить все или какую-то часть работ своими руками. И не мудрено, ведь многие считают, и вообще-то правильно делают, что горшки обжигают явно не боги, а вполне даже мы сами. Однако прежде чем кидаться грудью на амбразуру, стоит четко определиться, а хватит ли у вас знаний и умений для достаточно сложных дел.

Вернемся к вентиляции — сделать ее самостоятельно не проблема. Монтаж вентиляции в частном доме не так уж и сложен. И все же тем, для кого такая установка будет первым опытом подобного рода, стоит как минимум проконсультироваться со специалистами. Да вы и сами прекрасно понимаете, что даже гениальный мастер должен сначала изучить какое-либо дело, и лишь потом приниматься за него.

Поэтому начнем с главного — сделаем расчет вентиляции в частном доме. Самыми важными факторами в таких расчетах должно выступать количество постоянно находящихся в здании людей и объем воздуха в помещениях. Причем стоит заодно учесть и все достижения цивилизации, забирающие кислород из воздуха и отравляющие его какими-либо выделениями (как вы уже поняли, речь идет о различных технических приспособлениях, призванных облегчать быт в наших домах), а также то, каким помещениям будет требоваться более частый воздухообмен. Кстати, не забудьте тут же запланировать и обогрев (или охлаждение) поступающего свежего воздуха. Конечно, перелопатив кучу литературы, вы сможете все рассчитать самостоятельно, и даже вероятно, что итог ваших усилий окажется абсолютно правильным и подходящим под вашу реальную ситуацию. Но стоит ли тратить столько времени и усилий на операцию, которую профессионал сделает быстро и с гарантированным результатом?!

Какой вариант проведения расчетов воздухообмена вы выбрали — не так уж и важно. Главное, что все обсчитано, и теперь нужно просмотреть проекты вентиляции в частном доме и выбрать наиболее благоприятный для вашего дома. И в этом случае лучше проконсультироваться со специалистом, знающим как облегчить работу и, тем не менее, получить хорошо действующую систему вентиляции. К тому же опытный мастер сможет подсказать, где закупить качественные материалы по доступной цене, и в каких количествах они будут необходимы при монтаже. А вот заниматься установкой вентиляционных труб хозяйственных человек вполне может и своими силами, не привлекая наемных рабочих. Вот как примерно выглядит такой монтаж — видео от специалиста на все руки:



Ну что ж, алгоритм действий прост — главное, это определиться с типом устанавливаемой вентиляции, а уж ее монтаж — пустяки, дело житейское. Так что начинайте обдумывать, а потом и делать. Свежего воздуха вашему дому!

В частном доме беспроводной телефон необходим. Беспроводной телефон Panasonic можно приобрести  в интернет-магазине СотМаркет. Большой выбор, доступные цены, компетентрные консультанты.

Естественная Вентиляция в Частном Доме: Устройство, Схемы

6664 Просмотры 0

ЭкономияSavedRemoved 0

Для комфортного проживания человека в доме требуется достаточное количество кислорода. Длительное нахождение в непроветриваемом помещении приводит к сонливости, быстрой утомляемости, а в случае регулярной нехватки свежего воздуха даже серьезным заболеваниям дыхательной системы и систем кровообращения. Монтаж систем естественной вентиляции в частном доме или квартире поможет избежать подобных негативных явлений.

Читайте также: Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Принцип действия

Читайте также:   Перегородки в квартире: виды, функциональное назначение, популярные материалы для обустройства (130+ Фото & Видео) +Отзывы

Синими стрелками показано направление притока воздуха в помещение, красными – его вывод

Наших предков вентиляция жилых помещений волновала гораздо меньше. Деревянные окна с неплотно прилегающими стеклами, не слишком герметичные двери вполне обеспечивали достаточную естественную вентиляцию без каких-либо дополнительных устройств. Отверстия для притока и вывода отработанного воздуха оборудовались лишь в подвальных помещениях и погребах.

С приходом на строительный рынок современных отделочных материалов и пластиковых окон вопрос обеспечения вентиляции жилых помещений встал более остро. Отсутствие в домах малейших щелей привело к появлению конденсата и спертого воздуха. Если и вы стали замечать, что в доме появился их избыток, и длительное нахождение в помещении приводит к дискомфорту, самое время позаботится о естественной (а в некоторых случаях и искусственной) вентиляции.

Вентиляционный выход на кровлю

Как сделать «правильную» естественную вентиляцию в частном доме? При проектировании подобной системы очень важно понять принцип ее работы. Ведь циркуляция воздуха будет зависеть только от правильности расчетов. Малейшей ошибки будет достаточно для образования застоев воздушных масс.

Естественная вентиляция в помещениях функционирует за счет перепада давления. При этом:

  • теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
  • в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
  • воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства
Читайте также: Фотообои в интерьере: виды, применение, выбор дизайна и сочетания | +Фото

Достоинства и недостатки

Читайте также:   Дверной проем без двери: обустройство, идеи отделки и оформления на кухне, балконе, в зале (105+ Фото Видео) +Отзывы

Схема естественной вентиляции в частном доме

Перечислим основные плюсы подобных устройств:

ПЛЮСЫ:

  • теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
  • в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
  • воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

Хотя недостатков у вентиляционных систем немало, их вполне можно минимизировать при грамотном и продуманном монтаже. К ее минусам можно отнести:

МИНУСЫ:

  • недостаточный приток воздуха в летний период, когда перепады температур в помещении и на улице, особенно при отсутствии ветра, незначительны; в этом случае поможет обычное проветривание дома с открытыми окнами и дверьми
  • наличие сквозняков в холодное время года; забор воздуха зимой можно чуть уменьшить, отрегулировав клапан вентиляционного отверстия; учтите также, что в «чистых» помещениях должно располагаться только приточное отверстие; если здесь же установить и вытяжку, вы получите лишь сквозняк и значительную потерю тепла; воздух обязательно должен проходить по всем помещениям
  • в определенных условиях (к примеру, смене направления ветра или температуре в помещениях ниже, чем на улице) вентиляция может начать работать в обратном направлении: забор воздушных масс начинается из вытяжки; но подобное явление возможно лишь при недостаточном количестве отверстий для притока воздуха
  • в малоэтажных зданиях из-за недостаточного перепада высот естественная вытяжка может работать слабо, поэтому воздуховод следует поднимать на достаточную высоту выше конька

Естественной вентиляции будет недостаточно, пожалуй, лишь при расположении дома в загазованном районе. В этом случае используются принудительные вытяжные системы с многоступенчатой фильтрацией. Их монтаж требуется также при значительной площади помещений.

Пластиковые трубы для воздуховодов использовать крайне нежелательно. В них будет скапливаться пыль, мешающая нормальному прохождению воздуха. Плюс в ветреную погоду воздуховоды будут шуметь. Поэтому для их обустройства лучше использовать специальные антистатические трубы.

Читайте также: Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Расчет производительности системы

Читайте также:   Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

Читайте также: Как залить свайный фундамент своими руками: пошаговая инструкция

Виды естественной вентиляции

Читайте также:   Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Вывод вентиляции на кровлю

Для обеспечения нормального воздухообмена в помещениях большой площади одного-единственного воздуховода будет недостаточно.

Вентсистем должно быть несколько:

Читайте также: Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Приточные отверстия в стенах

Читайте также:   Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Приточный клапан в стене дома

Чтобы не нарушать герметичность окон, можно предусмотреть приточную вытяжку прямо в стенах помещений. Опишем этот процесс подробно:

Читайте также: Мангал из кирпича своими руками | Пошаговая инструкция, простой чертеж (25+ Фото & Видео) +Отзывы

Вентиляционные клапаны в окнах

Читайте также:   Что делать если потеют пластиковые окна в доме или квартире? Причины появления конденсата. Способы решения данной проблемы (Фото & Видео) +Отзывы

Вентканалы, монтируемые в окнах

Последние модели стеклопакетов уже оборудуются приточными клапанами. Если их нет, установить их реально собственными руками. Удобней, если такие клапаны оснащены регуляторами воздушного потока:

Читайте также: Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Обустройство вытяжного канала

Читайте также:   Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Многоканальный вентиляционный блок

Длина и диаметр такого канала напрямую зависит от производительности вентиляционной системы. Однако его сечение делают не менее 160 кв. см. Минимальная длина трубы – 2 м. Если увеличить ее до 3 м, то при подобном сечении возможно будет обеспечить вывод воздушных масс до 30 куб. м в час.

Изготовить вытяжной канал можно из специальных вентблоков, кирпича, керамической или металлической трубы. При наличии нескольких вытяжек их делают равными по длине.

Оптимальное размещение вентканалов – во внутренних стенах помещения. При прохождении их через неотапливаемые помещения (чердаки) их дополнительно утепляют. Желательно теплоизолировать вытяжку и на крыше – эффективность вентиляции при этом увеличится.

Читайте также: Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Основные ошибки монтажа

Читайте также:   Все способы имитации кирпичной кладки для внутренней отделки помещения: дорогие и бюджетные, простые и виртуозные. Инструкция монтажа (80+ Фото & Видео)

В нижней части двери можно предусмотреть декоративную решетку

Для правильного функционирования вентиляционной системы следует соблюдать нижеперечисленные правила:

Подробно об обустройстве естественной вентиляции в частном доме в следующем видео. Его автор подробно рассказывает о принципах ее работы и рассказывает об основных ошибках монтажа подобных систем:

8.8 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

БЕЗОПАСНОСТЬ

9

Оценки покупателей: Будьте первым!

как сделать естественную и принудительную вытяжку своими руками, схема + фото и видео

Большинство частных домов оборудовано подвалами, в которых обеспечивается хранение сельскохозяйственной продукции и домашней консервации. В погребах организовываются домашние мастерские, тренажерные залы, складские помещения или игровые комнаты. Независимо от функционального назначения помещения, расположенного ниже нулевой отметки, важно с помощью вентиляции обеспечивать поступление свежего воздуха в подвал. Это позволит создать благоприятную влажность и температурный режим помещения, не допустить появления сырости, сокращающей сроки хранения домашних запасов и постепенно разрушающей основание здания. Остановимся детально на вопросах создания надёжной вентиляции подвального помещения, методике расчёта и особенностях установки.

Почему необходима система вентиляции в подвале

Многие, к сожалению, ошибочно недооценивают необходимость вентиляции подвала, который является не только помещением, используемым для хранения продуктов, но и основанием здания, воспринимающим повышенные нагрузки.

В подвале с хорошей вентиляцией не возникает проблем с хранением продуктов

Пренебрежительное отношение к вопросам вентилирования и отсутствие нормального воздухообмена создают неблагоприятные условия для хранения сельскохозяйственной продукции, снижают прочность строительных конструкций. В условиях повышенной влажности подвала развивается плесень и грибок.

Результат отсутствия вентиляции — образование плесени

Оснащение подвального помещения системой вентиляции обеспечит комфортный микроклимат и благоприятные условия проживания в частном доме. Проектирование вентиляционных коммуникаций осуществляется на проектной стадии. Многие обращали внимание на приточные магистрали и отдушины, оборудованные в фундаменте здания.

Воздух в подвал поступает через входные трубы и отдушины, закрытые решётками

Через эти каналы в цокольной части поступает внешний воздух. Однако, если существуют проблемы с вентиляцией, можно обеспечить перемещение воздушных потоков путём правильной установки вентиляционных устройств в существующем помещении.

Вентиляция подвала избавит владельцев жилья от повышенной концентрации влаги, предотвратит образование плесени, обеспечит сохранность запасов, а также продлит срок эксплуатации здания, которое сохранит привлекательность и тепло на протяжении долгих лет.

Вентиляционная система представляет собой комплекс воздушных коммуникаций, обеспечивающих циркуляцию воздуха, комфортный температурный режим и нормальную влажность.

Расчёт и устройство

Устройство вентиляционных коммуникаций осуществляется на основании проекта и предварительно выполненных расчётов. Для обеспечения циркуляции воздуха необходимо ответственно подойти к выполнению расчётов.

Подбирая диаметр воздушных магистралей, предназначенных для подачи и отвода воздушных масс, руководствуйтесь следующим правилом: 25 кв. см воздушной магистрали способны обеспечить воздухообмен в помещении погреба на площади 1 кв. метр.

Например, для вентиляции подвального помещения площадью 12 кв. метров необходимо использовать воздушную магистраль диаметром 300 кв. см. Зная формулу определение площади окружности S = πR², легко рассчитать радиус вентиляционного канала. Для рассматриваемого случая значение составляет 9,8 см. Округлив значение, получим диаметр магистрали, равный 20 см. В случае применения труб, имеющих прямоугольное сечение, руководствуйтесь значением площади, полученным расчётным путём. Предложенная методика расчёта позволяет ориентировочно определить размеры воздуховодов без учёта интенсивности циркуляции.

Для эффективного проветривания подвала находящийся в помещении воздух хотя бы 2 раза на протяжении часа должен замещаться свежими воздушными массами. Подбор производительности принудительной системы вентиляции осуществляется путём умножения объёма подвала на коэффициент кратности обновления воздуха в помещении.

Определим объем обновляемого воздуха для подвала площадью 50 кв. метров и высотой 2 метра. Перемножив площадь подвала на высоту, получим объём. Его величина составит 100 куб. метров. При необходимости двукратного на протяжении часа замещения воздуха, следует умножить объем помещения на коэффициент кратности. Получим: 100х2=200 куб. метров в час. Полученное значение соответствует требуемой производительности принудительной подачи воздуха.

Вентиляционные сети, в зависимости от типа системы воздухообмена, могут состоять из металлических или пластмассовых труб, а также вентиляторов.

Применение стандартных пластиковых элементов позволяет избежать коррозии и снизить расходы по устройству вентиляции

Для обеспечения притока воздуха к подвальному помещению здания применяются следующее виды вентиляции:

  1. Естественная система воздухообмена. Принцип циркуляции воздушных масс основан на разности перепада температуры внутри помещения и с внешней стороны подвала. Конструкция достаточно проста — включает приточную трубу и вытяжную магистраль. Классический вид циркуляции происходит путём заполнения подвального пространства холодным воздух с одновременным выходом наружу нагретых воздушных масс.

    Естественная вентиляция воздуха в подвале

  2. Принудительная циркуляция воздуха. Предусматривает использование специальных вентиляторов, элементов автоматики, а, при необходимости, и устройств нагрева воздуха, установка которых требует существенных затрат. Циркуляция воздуха осуществляется путём нагнетания вентилятором уличного воздуха в подвальное помещение. Застоявшийся воздух через некоторое время вентиляторы выведут за пределы помещения.

    Система принудительного воздухообмена оснащена автоматикой и включает дополнительное оборудование

Своими силами при небольших затратах несложно смонтировать систему элементарной естественной циркуляции, а также систему принудительного воздухообмена.

Далее, более детально остановимся на особенностях устройства вентиляционных систем.

Особенности естественной циркуляции воздуха

Естественное поступление воздуха в подвал происходит благодаря разнице внутренней и внешней температуры, вызывающей движение воздуха по трубам. Благодаря этому простому свойству свежий воздух с улицы по приточной магистрали поступает в подвал и вытесняет по вытяжному воздуховоду затхлый и влажный воздух из помещения.

Для обеспечения тяги следует обеспечить максимальный перепад между магистралями

Положительные моменты системы естественной циркуляции — незначительные затраты, связанные с установкой, и простота конструкции.

Главными элементами системы естественной циркуляционной являются:

  1. Приточная магистраль, оснащённая на входе защитной сеткой, и предназначенная для поступления свежего воздуха.

    Входная магистраль обеспечивает приток воздуха

  2. Вытяжной короб, отводящий воздух из помещения и оснащённый на выходе козырьком, а в помещении подвала — устройством сбора конденсата.

    Труба вытяжки собирается из унифицированных элементов

  3. Продухи, выполненные в цокольной части здания и предназначенные для обеспечения воздухообмена.

    Продух с решеткой способствует воздухообмену в подвале и защищает помещение от грызунов

Несмотря на простоту системы, основные недостатки — слабая эффективность циркуляции воздушных масс и зависимость тяги от природных факторов (давления воздуха и скорости ветра), влияющих на эффективность воздухообмена.

Классический вариант создания контура естественной циркуляции предусматривается на стадии проектирования. По результатам расчётов определяется пропускная способность магистралей, учитывающая объём подвального помещения. Организация приточно-вытяжной вентиляции не нуждается в специальных инженерных знаниях. Главное, обеспечить противоположное расположение магистралей, правильно выполнить разметку, соответствующую диаметру.

Вытяжной короб следует располагать в потолочной части помещения с возвышением магистрали не менее 0,6 метра относительно верхней точки здания. Входящая в подвал приточная магистраль вводится с противоположной зоны помещения на расстоянии 0,2–0,4 м от основания. Оптимальные условия для естественного воздухообмена обеспечивает применение магистралей диаметром 12–15 см.

Устройство системы принудительного воздухообмена

Действие принудительной системы вентиляции основано на передвижении воздушных масс с использованием вентиляторов. Устройство принудительной подачи может комплектоваться фильтровальными элементами, устройствами нагрева и регулировки температуры в зависимости от степени оснащённости системы и требований заказчика.

Главные элементы системы принудительного вентилирования:

  1. Воздушные магистрали, по которым осуществляется передвижение потоков воздуха.
  2. Нагнетательная установка, обеспечивающая интенсивность обмена воздушных масс.
  3. Устройство обеспечения комфортной температуры, предназначенное для кондиционирования помещения подвала.
  4. Каналы вентилирования, осуществляющие процесс воздухообмена.
  5. Заборники воздуха, необходимые для обеспечения воздушной циркуляции.
  6. Диффузоры, объединяющее воздушные магистрали различного сечения.
  7. Тройники, используемые при необходимости объединения воздушных потоков.

Система принудительной вентиляции обладает следующими достоинствами:

  • возможностью автономной работы, независимо от природных факторов;
  • наличием автоматики, осуществляющей регулировку воздушных потоков и температурный режим;
  • возможностью установки в помещениях увеличенной площади.

Повышенные затраты, связанные с приобретением оборудования и установкой, а также сложность осуществления монтажных операций затрудняют массовое использование устройства принудительной подачи воздуха.

Установку оборудования принудительной вентиляции осуществляйте согласно предварительно разработанной схеме. Обязательно выполняйте расчёт, определяющий интенсивность воздухообмена и цикличность работы системы.

Оборудуя помещение подвала устройством принудительного вентилирования, учитывайте комплекс факторов, связанный с особенностями эксплуатации, степенью автоматизации, площадью помещения и компоновкой оборудования.

Вентилятор, установленный на вытяжной трубе, повышает интенсивность воздухообмена

Изучив литературные источники, основываясь на рекомендациях специалистов, несложно самостоятельно разработать компоновочную схему и выполнить расчёты. Это позволит обеспечить экономию финансовых ресурсов и самостоятельно, более детально, изучить конструктивные особенности принудительной вентиляции.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

  1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
  2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Система естественного воздухообмена не нуждается в использовании специальных устройств. Воздушные массы попадают в подвальное помещение частного дома через приточную магистраль и выходят через натяжной канал. Важное условие — расположение воздуховодов в противоположных зонах подвального помещения.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

  1. Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.

    Использование стандартных элементов ускорит монтаж

  2. Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.
  3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей.

    Использование специального приспособления облегчает работу

  4. Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней — на уровне 0,2–0,5 м от пола.

    Приточный канал обеспечивает поступление воздуха

  5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
  6. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.
  7. Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке.

    Утеплив трубы, можно уменьшить вероятность образования конденсата

  8. Устраните зазоры между трубами в цокольной и потолочной части, используя герметик.
  9. Смонтируйте в подвальном помещении на вытяжном канале сборник конденсата, оснащённый краном для удаления жидкости.
  10. Закрепите в верхней части вытяжной магистрали колпак, предохраняющий трубу от попадания осадков и способствующий усилению тяги.

    Установка колпака защитит магистраль от осадков

  11. Смонтируйте защитные решётки на приточных каналах.

Установка в выходной магистрали небольшого осевого вентилятора, предназначенного для функционирования в вытяжном режиме, повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите её к вытяжной магистрали. Если горение прекратится, значит, увеличена концентрация углекислого газа в подвальном помещении.

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Видео: как сделать вентиляцию подвала своими руками

На видеоролике представлен простой вариант естественной вентиляции погреба, изготовленный своими руками.

Несложно своими силами обеспечить эффективную вентиляцию подвального помещения. Важно тщательно продумать технические особенности системы вентилирования и, обладая небольшими строительными навыками, надёжно выполнить монтаж элементов. Самостоятельный монтаж устройства воздухообмена позволит обеспечить комфортную влажность воздуха в помещение подвала, а также сэкономить финансовые ресурсы. Разработав чёткий план действий, приступайте к оснащению подвала частного дома устройством вентиляции.

Здравствуйте! Меня зовут Дмитрий. Мне 52 года. По образованию инженер-механик. Три года назад освоил профессию копирайтера. Уверен, что моя инженерная подготовка и практический опыт помогут в написании интересных и читабельных статей. Думаю, что они заинтересуют читателей. Считаю интересной и полезной тематику, предлагаемую на сайте. Для меня это возможность приобрести опыт и поделиться знаниями. Оцените статью: Поделитесь с друзьями!

Внутренний воздух в домах и коронавирус (COVID-19)

Примечание по использованию масок: проконсультируйтесь с CDC и местными властями за текущими инструкциями и политикой использования масок.

Обеспечение надлежащей вентиляции с наружным воздухом может помочь уменьшить загрязнение воздуха внутри помещений, включая SARS-CoV-2, вирус, вызывающий COVID-19, и другие вирусы. Однако самого по себе увеличения вентиляции недостаточно для защиты людей от воздействия вируса, вызывающего COVID-19.При использовании вместе с другими передовыми практиками (такими как физическое дистанцирование и избегание переполненных помещений, ношение масок и мытье рук), рекомендованных CDC, усиление вентиляции может быть частью плана по защите себя и своей семьи.

На этой странице:


Увеличение вентиляции наружным воздухом

Для увеличения вентиляции в доме вы можете:

  • Открытые окна и двери с решетками. Не открывайте окна и двери, если это представляет опасность для здоровья или безопасности детей или других членов семьи (например,g., риск падения или появления симптомов астмы).
  • Включите вентилятор для всего дома или испарительный охладитель, если он есть в вашем доме.
  • Включите оконный кондиционер, у которого есть воздухозаборник или вентиляционное отверстие для наружного воздуха, с открытым вентиляционным отверстием (некоторые оконные кондиционеры не имеют воздухозаборников для наружного воздуха).
  • Откройте заборник наружного воздуха системы HVAC, если он у вас есть (это нечасто). За подробностями обращайтесь к своему руководству по HVAC или к специалисту по HVAC.
  • Включите вентилятор в ванной, когда ванная комната используется и постоянно, если это возможно.
  • Включите вентилятор с рекуперацией тепла (HVR) или вентилятор с рекуперацией энергии (ERV), если он есть в вашем доме.

Осторожно : Избегайте вентиляции наружным воздухом, когда загрязнение наружного воздуха сильно или когда в вашем доме слишком холодно, жарко или влажно. Посетите AirNow, чтобы узнать о загрязнении атмосферного воздуха рядом с вами. В ситуациях, когда лесные пожары вызывают беспокойство, следуйте местным рекомендациям. Узнайте больше о COVID-19, лесных пожарах и качестве воздуха в помещениях.

Для получения дополнительной информации о повышении вентиляции в домах прочтите руководство ASHRAE для жилых помещений.

Улучшение естественной вентиляции

Даже при открытом окне или двери естественная вентиляция может быть ограничена, если температура внутри и снаружи одинакова, а ветер слабый.

Для увеличения естественной вентиляции:

  • По возможности откройте более одного окна или двери. Не открывайте окна и двери, если это представляет опасность для здоровья или безопасности детей или других членов семьи (например, риск падения или появления симптомов астмы).
  • Вентиляцию можно дополнительно увеличить за счет перекрестной вентиляции, открывая окна (или двери) на противоположных сторонах дома и оставляя внутренние двери открытыми.
  • Открытие самых высоких и самых низких окон в доме одновременно (особенно на разных этажах) также может помочь улучшить вентиляцию.
  • Для двухстворчатых окон (наиболее распространенный тип) открывание верхней створки одного окна и нижней створки другого также способствует вентиляции. Даже при использовании одного окна частичное открывание верхней и нижней створки может улучшить вентиляцию.

Рассмотрите возможность использования внутренних вентиляторов в сочетании с открытыми дверями или окнами для дальнейшего увеличения вентиляции.В дополнение к специализированным оконным вентиляторам, перед окном можно разместить коробчатые или башенные вентиляторы. Вентиляторы могут смотреть в сторону окна (выдува воздуха из окна) или от окна (выдува воздуха в комнату).

  • Для дополнительной вентиляции можно использовать несколько вентиляторов, которые выталкивают воздух из одного окна и втягивают его из другого.
  • Если используется один вентилятор, он должен быть направлен (и выдувать воздух) в том же направлении, в котором воздух движется естественным образом. Вы можете определить направление, в котором естественным образом движется воздух, наблюдая за движением занавесок, удерживая легкую ткань или роняя вырезки из бумаги и отмечая, в каком направлении они движутся.
  • Направление потока воздуха (в дом или из дома) из определенного окна или двери может время от времени меняться, особенно в ветреные дни. Если эти изменения происходят часто, попробуйте переместить вентилятор в другое место. Кроме того, вам может не понадобиться использовать вентилятор в ветреные дни.
  • Чтобы снизить риск передачи по воздуху, направьте воздушный поток вентилятора так, чтобы он не дул напрямую от одного человека к другому.
  • Осторожно: Будьте осторожны при работе с вентиляторами, особенно в присутствии детей.Расположите вентиляторы так, чтобы они были вне досягаемости маленьких детей, чтобы они были устойчивыми и не могли легко упасть. Рассмотрите возможность использования градирни или другого вентилятора, лопасти которого скрыты или полностью экранированы.

Для получения дополнительной информации см. Информацию Национального совета по безопасности о безопасности окон.

Используйте свою систему HVAC и подумайте о модернизации фильтров

Поскольку ваша система отопления, вентиляции и кондиционирования воздуха фильтрует воздух по мере его циркуляции, она может помочь уменьшить количество переносимых по воздуху загрязнителей, включая вирусы, в помещении.Сама по себе работа системы HVAC недостаточна для защиты себя и своей семьи от вируса, вызывающего COVID-19. При использовании вместе с другими передовыми методами, рекомендованными CDC, использование системы HVAC может быть частью плана по защите вас и своей семьи.

Если у вас есть система отопления, вентиляции и кондиционирования воздуха:

  • Включите системный вентилятор на более длительное время или непрерывно, поскольку системы HVAC фильтруют воздух только при работающем вентиляторе. Многие системы могут быть настроены на работу вентилятора даже при отсутствии нагрева или охлаждения.
  • Убедитесь, что фильтр установлен правильно, и подумайте о модернизации фильтра до фильтра с более высокой эффективностью или фильтра с самым высоким рейтингом, который может вместить системный вентилятор и слот для фильтра. За подробностями обращайтесь к своему руководству по HVAC или к специалисту по HVAC.
  • Откройте заборник наружного воздуха, если он есть в вашей системе (это не характерно для домашних систем). За подробностями обращайтесь к своему руководству по HVAC или к специалисту по HVAC.
  • Если ваша система HVAC имеет энергоэффективный воздухо-воздушный теплообменник, используйте вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV), поскольку они увеличивают вентиляцию.

Используйте переносной воздухоочиститель или очиститель воздуха, если он у вас есть

При правильном использовании очистители воздуха могут помочь уменьшить количество переносимых по воздуху загрязнителей, включая вирусы, в доме или замкнутом пространстве. Однако одного портативного воздухоочистителя недостаточно для защиты людей от COVID-19. При использовании вместе с другими передовыми методами, рекомендованными CDC, использование воздухоочистителя может быть частью плана по защите себя и своей семьи.

Разместите воздухоочиститель в комнате, в которой вы проводите больше всего времени или где уязвимые люди проводят больше всего времени.Чтобы снизить риск передачи инфекции по воздуху, направьте воздушный поток воздухоочистителя так, чтобы он не дул напрямую от одного человека к другому. Для получения дополнительной информации о том, кто может быть более уязвим к COVID-19, обратитесь к веб-странице CDC о людях из группы повышенного риска.

Испарительные охладители и домашние вентиляторы

Испарительные охладители (или «болотные охладители») и вентиляторы для всего дома могут помочь защитить людей в помещениях от передачи COVID-19 по воздуху, поскольку они увеличивают вентиляцию наружным воздухом для охлаждения помещений.Однако одного испарительного охладителя или домового вентилятора недостаточно для защиты людей от COVID-19. При использовании вместе с другими передовыми методами, рекомендованными Центрами по контролю и профилактике заболеваний, использование испарительного охладителя или вентилятора для всего дома может быть частью плана по защите себя и своей семьи.

Испарительные охладители (иногда называемые болотными охладителями) используются в сухом климате. Они используют воду для охлаждения и повышения относительной влажности в помещении.Это могут быть постоянные системы для всего дома или менее дорогие переносные устройства. При работе по назначению (с открытыми окнами) эти устройства значительно увеличивают вентиляцию наружным воздухом. Некоторые испарительные охладители могут работать без воды при более умеренных температурах для увеличения вентиляции в помещении.

Избегайте использования испарительных охладителей, если уровень загрязнения воздуха снаружи высок и в системе нет высокоэффективного фильтра.

Для получения дополнительной информации о выборе и использовании испарительных охладителей посетите веб-сайт испарительных охладителей Министерства энергетики США.

Вентиляторы для всего дома обычно используются для охлаждения, втягивая воздух через открытые окна и двери и выводя его через крышу. При использовании по назначению с открытыми окнами эти устройства значительно увеличивают вентиляцию с наружным воздухом во всем доме. Не используйте вентиляторы для всего дома, если уровень загрязнения воздуха снаружи высок.

Дополнительную информацию о выборе и использовании вентиляторов для дома см. На веб-странице Министерства энергетики США для вентиляторов для дома.

Возвращение в воздух в помещении и коронавирус (COVID-19).

Естественная вентиляция в вашем доме — Блог

ЖИТЬ здоровее | ЧТЕНИЕ 5 МИН | 2019-10-24

От астмы страдают более 3,8 миллиона канадцев и 25 миллионов американцев, и условия жизни играют большую роль в нашем респираторном здоровье. Иногда такая простая вещь, как улучшение циркуляции воздуха в доме, может иметь огромное значение. Несмотря на то, что существует множество методов, использующих технологии для вентиляции дома, также можно отремонтировать для улучшения качества воздуха естественным путем.

Почему так важна циркуляция воздуха?

Фото Дарьи Шевцовой из Pexels

В связи с растущим стремлением к энергосбережению за последние несколько десятилетий все больше и больше домов строятся с повышенной теплоизоляцией или более устойчивыми к проникновению наружного воздуха.Несмотря на то, что это защищает наши дома от непогоды, они все же могут использовать достаточное количество свежего воздуха. По сути, для поддержания хорошего качества воздуха в помещении свежий наружный воздух должен поступать внутрь, а грязный — выходить наружу.

В воздухе в помещении может скапливаться много пыли, запахов и других загрязняющих веществ. В то время как растения могут очищать воздух и помогать контролировать влажность естественным образом, они могут знать, как правильно его циркулировать.

По мнению некоторых экспертов, уровень влажности должен быть ниже 50 процентов, чтобы предотвратить рост плесени и некоторые респираторные проблемы.Использование осушителя или хорошо обслуживаемых систем отопления, вентиляции и кондиционирования (HVAC) также может предотвратить рост плесени, а также предотвратить повреждение от влаги, такое как гниение древесины. Но вы также можете добиться этого, используя природу с помощью естественной вентиляции.

Что такое естественная вентиляция?

Фото Марка Маккаммона из Pexels

Естественная вентиляция охлаждает помещения без использования механической энергии. До появления электричества здания преднамеренно проектировались таким образом, чтобы максимально использовать естественное освещение и вентиляцию.Окна, дверные проемы и дымоходы должны были быть удобно расположены для циркуляции свежего воздуха и поддержания комфортной температуры. Эти традиционные методы все еще используются архитекторами, которые стараются использовать меньше энергии.

Здания, спроектированные с заботой об окружающей среде, сохраняют тепло зимой и прохладу летом. Дизайнер использует «эффект дымохода» или «эффект стека» для эффективной циркуляции воздуха, так что домам не нужно полагаться на кондиционеры и вентиляторы.Эффект дымохода учитывает то, как горячий воздух поднимается вверх, а холодный опускается, и лучше всего работает в климате с регулярным бризом и прохладными ночами.

Например, воздухозаборники обычно располагаются близко к земле, потому что холодный воздух течет близко к земле. С другой стороны, воздуховыпускные отверстия следует размещать на потолке или рядом с ним, потому что по мере того, как воздух нагревается, он поднимается вверх. Обеспечение свободного пространства между мебелью также может способствовать естественной вентиляции, а также помогает держать двери между комнатами открытыми, чтобы воздух свободно перемещался по дому.

Как работает естественная вентиляция зимой?

Легко понять, как естественная вентиляция может помочь охладить дом, но согревать его зимой — совсем другое дело. Последние инновации в области естественной вентиляции используют системы, которые смешивают холодный свежий воздух с теплым комнатным воздухом перед тем, как впустить воздух в дом, эффективно сокращая вдвое счета за отопление.

Minto Communities проектирует и строит дома, используя сертификаты LEED и инновации Net Zero Energy.Такие функции, как пассивное отопление, тепловые насосы с воздушным источником и использование экологически безопасных продуктов, гарантируют, что новые дома будут хороши для людей и планеты. Эти функции также гарантируют, что ваш дом будет оставаться теплым с меньшими затратами энергии и денег даже зимой.

Ландшафтный дизайн также может сыграть роль в естественной вентиляции. Например, стратегически размещенный забор или живая изгородь могут блокировать ветер и поддерживать тепло в доме зимой.

Улучшение циркуляции воздуха в вашем доме не только сохранит здоровье вашей семьи, но и может значительно снизить ваши счета за электроэнергию.Естественная вентиляция — это работа с окружающей средой, а не против нее. Помня об этом принципе, вы можете сократить количество энергии, необходимое для поддержания комфорта в доме, независимо от погоды.

Многосемейная вентиляция: помогает зданиям дышать

В сообществе многоквартирных домов ведутся споры о том, как лучше всего вентилировать жилые дома. Существует три конкурирующих варианта дизайна, которые могут быть реализованы в жилом дизайне: естественная вентиляция, механическая вентиляция и гибридный подход.

Какой набор «легких» лучше всего разместить в вашем здании? Вам необходимо учитывать требования LEED EAp1, требования местных норм, климат в здании, конфигурацию квартиры, особые требования проекта к вытяжке и многое другое. Вот некоторые вещи, о которых стоит подумать.

Естественная вентиляция

Начнем с естественной вентиляции. Благодаря более низким первоначальным затратам и более низким эксплуатационным расходам (благодаря необходимости меньше кондиционировать наружный воздух), не говоря уже о растущем спросе на здоровье, естественная вентиляция возвращается.Однако естественная вентиляция не всегда является идеальным решением. В связи с преобладанием тенденций в области здорового образа жизни и отраслевой направленностью, USGBC и несколько местных юрисдикций используют более строгую интерпретацию требований к вентиляции и вытяжке, связанных с путями соответствия ASHRAE 62 как для естественно вентилируемых, так и для механически вентилируемых помещений.

Естественная вентиляция основана на окнах, управляемых пользователем, для подачи необходимого наружного воздуха в пространство. В здании с полной естественной вентиляцией используются преимущества преобладающих ветров, а также используются прозрачные элементы и другие элементы дизайна, которые перемещают воздух через здание.Естественная вентиляция использует охлаждающий эффект движущегося воздуха. Однако при неправильном изучении, проектировании и эксплуатации в жилом помещении с естественной вентиляцией могут возникнуть проблемы с комфортом, влажностью и качеством воздуха в помещении.

Некоторые вещи, о которых следует помнить при естественной вентиляции.

• При разработке планировки здания следует учитывать, что здание с естественной вентиляцией ограничивает эффективность работы окон до 25 футов. Следовательно, все помещения должны быть постоянно открыты для работающих окон.Чтобы удовлетворить эти требования без чрезмерно сложной конструкции перемычек и каналов для перемещения воздуха из одного помещения в другое, квартира должна быть ограничена глубиной 25 футов и обеспечивать доступ каждого помещения к действующему окну.

• Общая площадь эксплуатируемых окон должна быть более 4% от общей площади квартиры. Тип окна также имеет решающее значение, поскольку общая открытая площадь окна зависит от типа используемых окон (створки, одинарные / двойные навесные, ползунки, маркизы и т. Д.). Если проемы закрыты жалюзи или другими препятствиями, следует использовать общую свободную площадь для расчета общей рабочей площади окна.

• В соответствии со стандартом ASHRAE 62.1, кухонную вытяжку не нужно выводить наружу, если пространство вентилируется естественным образом, поэтому выделенная кухонная вытяжка не требуется; простой рециркуляционный вентилятор над плитой выполняет свою работу. Однако вытяжка требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе.Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Одним из ограничений здания с естественной вентиляцией является отсутствие вентиляции при закрытых окнах. Эта очевидная проблема редко ограничивает попытки создания конструкции с естественной вентиляцией. Например, в климатической зоне Вашингтона, округ Колумбия, холодная зима и жаркое и влажное лето ограничивают количество дней, в которые можно комфортно разместить открытые окна.Таким образом, в течение длительного периода времени, когда окна не открываются, отсутствие надлежащей вентиляции может привести к проблемам с комфортом и качеством воздуха в помещении.

Варианты механической вентиляции

Механическая вентиляция — более традиционный подход к проектированию, при котором наружный воздух подается в отдельные квартиры через механическую систему воздуховодов. Наружный воздух подается непосредственно в приточно-вытяжную установку через отдельные воздухозаборники в каждой квартире и кондиционируется вместе с остальным возвратным воздухом; или предварительно кондиционированный воздух подается в отдельные квартиры через установленный на крыше блок наружного воздуха.Вот несколько вещей, о которых следует подумать при рассмотрении вопроса о механической вентиляции легких:

• Требуемые объемы наружного воздуха определяются стандартом ASHRAE 62.1 и Международным механическим кодексом. Согласно этим требованиям необходимо подавать наружный воздух из расчета 5 кубических футов в минуту на человека + 0,06 кубических футов в минуту / фут2. Заполняемость определяется количеством спален в каждой квартире. Студии и апартаменты с одной спальней рассчитаны на размещение двух человек. Каждая дополнительная спальня добавляет в проектные расчеты еще одного человека.

• В соответствии с требованиями Международного механического кодекса, наружный воздух должен подаваться непосредственно в установку, а не через коридоры через проемы и / или открытые входные двери.

• В отличие от естественного вентилируемого помещения, кухонная вытяжка необходима и должна выводиться за пределы квартиры через стек, объединяющий несколько квартир вместе, или через специальный воздуховод, который выводится за пределы каждой квартиры. Вытяжные шкафы с микроволнами и рециркуляцией недопустимы.

Кухонная вытяжка делится на две категории: общая выхлопная и вытяжная. Общая вытяжка может быть просто вытяжной решеткой на кухне, которая направляется в общий вытяжной канал квартиры или ванной комнаты. Но из-за жира и тепла, связанных с выхлопом вытяжки, он классифицируется как другой уровень воздушного потока, чем общий выхлоп, и не может быть объединен с общим выхлопом, выхлопом из ванной или сушилкой. Нормы, которые требуются для жилых кухонь, составляют 50 кубических футов в минуту, если непрерывно, и 100 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Из-за того, что механически вентилируемый блок разделен на отсеки, создание давления имеет решающее значение для надлежащей работы. Конструкция должна проверять требуемую интенсивность выхлопа и обеспечивать соответствующее количество наружного воздуха для создания положительного давления в агрегате.Небольшое положительное давление поможет устранить проникновение снаружи и предотвратить дискомфорт, возможные проблемы с плесенью и миграцию запаха из соседних квартир или коридоров.

Гибридная вентиляция: лучшее из обоих миров

Как следует из названия, естественная / механическая гибридная вентиляция включает в себя как естественную, так и механическую вентиляцию. Наружный воздух — неочищенный или предварительно кондиционированный — подается в квартирные блоки как через открывающиеся окна, так и через механическую вентиляцию.Хотя этот подход может обеспечить лучшее из обоих миров, есть несколько общих камней преткновения:

• Пространства с естественной вентиляцией определяются как первые 25 футов квартиры, аналогично подходу с естественной вентиляцией. Но в отличие от подхода с естественной вентиляцией, установка может быть спроектирована глубже 25 футов. Любые области, которые расширяются за предел 25 футов, требуют механической вентиляции.

• Площадь пола, выходящая за пределы 25 футов, должна вентилироваться механически в соответствии с требованиями стандарта ASHRAE Standard 62.1, как описано в предыдущем разделе.

• В зависимости от расположения кухни может потребоваться вытяжка, а может и не потребоваться. Если вся кухня находится в пределах 25 футов от рабочего окна, кухня считается вентилируемой с естественной вентиляцией и не требует специальной вытяжки. Однако, если вся кухня или ее часть выходит за пределы 25 футов, она считается вентилируемой механически и, следовательно, требует кухонной вытяжки. Типы вытяжки и разводка соответствуют тем же правилам, что и полностью вентилируемая кухня.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Гибридный подход к вентиляции уменьшает размер механического оборудования из-за меньшего объема наружного воздуха, необходимого в каждой квартире. Он также обеспечивает естественную вентиляцию и позволяет пассажирам использовать время, когда подходят внешние условия.А механическая вентиляция будет обеспечивать минимальное количество свежего воздуха в течение всего года, даже когда внешние условия не позволяют пассажирам открывать окна. Надлежащая координация между командой дизайнеров является обязательной для обеспечения того, чтобы области пола и окон соответствовали естественной вентиляции, а механическая вентиляция была рассчитана на оставшееся пространство.

В зависимости от географического положения и общего дизайна и стиля многоквартирного дома, каждый из этих вариантов вентиляции может создать идеальную жилую среду для жителей.Очень важно, чтобы группа разработчиков определила подход к проектированию на ранней стадии схематического проектирования, чтобы предотвратить возникновение проблем на поздних этапах проектирования или даже во время процесса представления LEED.

Назад к основам: естественная вентиляция и ее использование в разных контекстах

© Roland Halbe ShareShare
  • Facebook

  • Twitter

  • Pinterest

  • Whatsapp

или

https: // www.archdaily.com/963706/back-to-basics-natural-ventilation-and-its-use-in-different-contexts

Автоматизация повсюду вокруг нас — наши дома, мебель, офисы, автомобили и даже наша одежда; мы настолько привыкли к тому, что нас окружают автоматизированные системы, что мы забыли, на что была похожа жизнь без них. И хотя автоматизация заметно улучшила качество внутренних помещений с помощью таких решений, как очищенный воздух и контроль температуры, ничто не сравнится с естественным прохладным бризом матери-природы.

Но, как и все остальное в архитектуре, не существует универсального решения; то, что работает в Танзании, не может работать в Швейцарии или Колумбии. Это связано с несколькими причинами, такими как разница в направлении ветра, средней температуре, пространственных потребностях и экологических ограничениях (или их отсутствии). В этой статье мы рассмотрим естественную вентиляцию во всех ее формах и то, как архитекторы использовали это пассивное решение в различных контекстах.

+ 30

Что такое вентиляция и почему это важно?


Связанная статья

Как превратить загрязненную внутреннюю среду в здоровый дом

Движение воздуха создается за счет подъема тепла и опускания холодного воздуха.По мере того, как воздух над землей становится теплее, он поднимается вверх и создает зону низкого давления. Когда воздух продолжает подниматься, он охлаждается и движется к поверхности воды, где падает, создавая зону высокого давления и выталкивая холодный воздух к земле. Это движение областей и создает ветер.

Предоставлено издательством Princeton University Press

В архитектуре вентиляция — это приток наружного воздуха и его распределение в пространстве. В основном он известен в трех различных типах: механический, естественный и смешанный.Управление воздухообменом и циркуляцией воздуха на открытом воздухе имеет решающее значение для создания комфортной атмосферы. Независимо от того, осуществляется ли это механическими или естественными способами, стабильные воздушные потоки высвобождают влагу и обеспечивают проникающий воздушный поток, обеспечивая здоровый воздух для дыхания. Успешная система вентиляции должна соответствовать контексту проекта, который включает географическое положение, материал, из которого она построена, ее архитектуру в целом и привычки пользователей, занимающих пространство.

© Matheus Pereira

Но в последнее время люди стали намного больше заботиться об окружающей среде, выбирая более пассивные решения для снижения энергопотребления и сокращения выбросов углекислого газа.Это осознание вытеснило автоматизированные системы отопления, вентиляции и кондиционирования воздуха и заменило их ветром, естественным, бесплатным, возобновляемым и здоровым природным ресурсом, способным в достаточной мере улучшить качество воздуха в помещениях. В книге Дэниела А. Барбера «Современная архитектура и климат: дизайн до кондиционирования воздуха» автор исследует, как ведущие архитекторы двадцатого века включили стратегии воздействия на климат в свои проекты и как региональные подходы к адаптации к изменению климата были важны для развития современной архитектуры. .

Предоставлено Yazdani Studio

Типы естественной вентиляции

Естественная вентиляция — это использование экологически чистых систем, которые не требуют каких-либо автоматизированных или механических решений. Помимо того, что естественная вентиляция более экологична, она также более рентабельна и зависит от естественных внешних факторов, таких как ветер и температура внутреннего пространства и его окрестностей.

Односторонняя вентиляция

Односторонняя вентиляция — это использование отверстий на одной стороне здания.Это используется для естественной вентиляции пространства проектов с ограниченной площадью. Односторонние системы вентиляции также используются в проектах, где перекрестная вентиляция не может быть обеспечена из-за конструктивных или экологических ограничений. Имейте в виду, что этот тип вентиляции обеспечивает наименьшую циркуляцию воздуха, когда речь идет о системах естественной вентиляции.

Поперечная вентиляция

Поперечная вентиляция — это когда отверстия в конструкции расположены на противоположных или соседних стенах, позволяя воздуху входить с обеих сторон, пересекать пространство и выходить в противоположном направлении.Эта система обычно используется в зданиях, расположенных в климатических зонах с более высокими температурами, поскольку она создает постоянное обновление воздуха внутри здания, снижая внутреннюю температуру.

Любезно предоставлено Teal Products

Стековая вентиляция

Вытяжная вентиляция вводит более холодный воздух снаружи в здание на низком уровне, который постепенно становится теплее по мере того, как он подвергается воздействию источников тепла в помещении. Это заставляет теплый воздух подниматься и покидать пространство через отверстия, расположенные на более высоком уровне.Обычно вытяжная вентиляция более эффективна в высоких зданиях с центральными атриумами, но также может быть полезна в зданиях, где поперечная вентиляция не может в достаточной степени проникать во все пространство. Чтобы эта система вентиляции работала должным образом, температура в помещении должна быть выше, чем на улице, поэтому она не всегда может быть достаточно эффективной, чтобы использовать ее самостоятельно.

Эффект дымохода

В вертикальных зданиях постоянно используется эффект дымохода.Холодный воздух создает давление под теплым воздухом, заставляя его подниматься вверх. В этом случае, однако, открытые участки в центре или башнях проекта позволяют тому же воздуху циркулировать по всему помещению, выходя через крышу, фонарь, зенитные отверстия или ветровые выхлопы.

Предоставлено Майком Пирсом

Естественная вентиляция в разных контекстах

По экологическим или экономическим причинам некоторые архитекторы не могут использовать автоматизированные вентиляционные решения в своих проектах и ​​вынуждены полагаться на пассивные системы.Эффективность естественной вентиляции зависит от нескольких факторов. Общая форма, масштаб, ориентация, расположение и материал, используемый в проекте, могут определить, сколько воздуха входит и циркулирует в пространстве, и насколько он эффективен. Теоретически воздух должен входить и выходить через отверстия в архитектуре, такие как окна, перфорация фасада, двери, солнечные дымоходы или ветряные башни. Что касается конструкции, проекты с изогнутыми стенами и перегородками обеспечивают большую циркуляцию воздуха. К другим важным факторам относятся местный климат, близость к рекам, озерам или морю, а также уровень загрязнения вокруг проекта.

Истгейт / Мик Пирс
Хараре, Зимбабве

Центр Истгейт использует пассивные и энергоэффективные решения по контролю климата, чтобы охладить жителей, вдохновленных термитниками. Климат Хараре требует, чтобы в зданиях было прохладно круглый год, а это означает, что покупка, установка и обслуживание традиционных систем кондиционирования воздуха имеют решающее значение. Однако это требует немедленных и долгосрочных затрат, поэтому архитектор создал саморегулирующуюся систему вентиляции, которая будет поддерживать температуру в здании, подходящую для рабочих и жителей.

Университет Обафеми Аволово / Арье Шарон и А.А. Эгбор
Осун, Нигерия

Университет Обафеми. Изображение взято из документального фильма профессора д-ра Цви Эфрата

Первоначально известный как Университет Ифе, модернистский университет, вдохновленный Баухаусом, был продуктом политики, дизайна и климата. Хотя Шарон хотел полагаться исключительно на модернизм в своем проекте, критический климат Нигерии заставил архитекторов черпать вдохновение в местной архитектуре и думать о пассивных решениях для своего дизайна.Фактически, Шарон отправилась в Мехико, чтобы найти модель здания. Команда архитекторов решила поработать над обшивкой и оболочкой здания, перфорировав фасады и установив экраны для создания лучших затеняющих устройств и вентиляции. «Они перевернули пирамиду, используя верхние этажи для затенения нижних этажей, освободив первый этаж для открытых коридоров, колонн и патио. Ландшафт под зданием непрерывен, а очень грамотное расположение зданий позволяет свободно перемещаться воздух сквозь здания, архитектура без дверей.Тем не менее, он также защищает людей от проливного дождя через балконы и навесы и защищает от резкого солнца, а также от постоянной вентиляции ».

Lee House / Eduardo Glycerio + Studio MK27 — Marcio Kogan
Porto Feliz, Brazil

Lee House. Image © Fernando Guerra — FG + SG

Дом Lee представляет собой единый объем на первом этаже с комнатами, выходящими в сад. Все окна в гостиной утоплены и обращены к террасе у бассейна. , переходя на другую сторону участка и создавая расширение внешнего пространства.Чтобы соответствовать климату внутри штата Сан-Паулу, где температура повышается почти каждый день в году, в проекте использовалась традиционная народная архитектура вместе с бразильским модернизмом. В гостиной имеется перекрестная вентиляция, что значительно снижает внутреннюю температуру. Остальные комнаты защищены деревянными панелями muxarabi (или musharrabiya), размещенными на раздвижных дверях, которые фильтруют солнце без удаления вентиляции.

Empresa de Desarrollo Urbano (Штаб-квартира компании городского развития
Медельин, Колумбия

EDU.Изображение предоставлено EDU

Построенный на месте бывшей штаб-квартиры EDU в парке Сан-Антонио, проект призван служить эталоном для экологичных общественных зданий в Медельине, воплощая в себе мантру «создать это дыхание». Перфорированная внешняя оболочка состоит из из высококачественных сборных элементов создает внутренний солнечный дымоход для освежения внешнего холодного воздуха.Используемые материалы создают контроль тепловой массы и термодинамические концепции — выпуклость и тепловые силы — которые создают воздушные потоки в рабочих помещениях.

Stepping Park House / VTN Architects
Хошимин, Вьетнам

Stepping Park House. Изображение © Hiroyuki Oki

Текстовое описание предоставлено архитекторами. Благодаря наличию обширных парков, прилегающих к участку, дом действует как продолжение окружающей его среды, интегрируя зелень парка в интерьер дома. Большая пустота была создана путем разрезания объема через три этажа в диагональном направлении секции.Пустота включает в себя как элементы циркуляции, так и природные элементы, такие как растения и деревья, обеспечивая отдельные комнаты дополнительным естественным освещением. Пустота, открывающаяся по диагонали вверх, обеспечивает естественную вентиляцию помещения за счет эффекта дымохода. Таким образом сводится к минимуму использование кондиционеров.

Фермерский детский сад / VTN Architects
Бьен Хоа, Вьетнам

Фермерский детский сад. Изображение © Hiroyuki Oki

Текстовое описание предоставлено архитекторами. Усиление засух, наводнений и засоления ставит под угрозу запасы продовольствия, в то время как многочисленные мотоциклы вызывают ежедневные заторы и загрязнение воздуха в городах. Быстрая урбанизация лишает вьетнамских детей зеленых земель и игровых площадок, а значит, и отношений с природой. Фермерский детский сад — это вызов, чтобы противостоять этим проблемам. Зеленая крыша представляет собой форму тройного кольца, нарисованную одним штрихом, которая окружает три внутренних двора как безопасные игровые площадки. Здание представляет собой сплошную узкую полосу с двумя открывающимися боковыми окнами, которые обеспечивают максимальную поперечную вентиляцию и естественное освещение.Кроме того, комплексно применяются архитектурные и механические методы энергосбережения, включая, помимо прочего: зеленую крышу в качестве изоляции, зеленый фасад в качестве затенения и солнечное нагревание воды. В результате детский сад работает без кондиционеров в классных комнатах, несмотря на то, что он расположен в суровом тропическом климате.

Ресторан Ведана / VTN Architects
Вьетнам

Ресторан Ведана. Изображение © Hiroyuki Oki

Текстовое описание предоставлено архитекторами. Ресторан Vedana расположен на окраине Cuc Phuong, леса, расположенного у подножия гор и разнообразной растительности. Он является частью генерального плана курорта Vedana Resort. Трехскатная круглая крыша площадью 1050 кв. М состоит из двух уложенных друг на друга кольцевых крыш и куполообразной крыши наверху, которая отделена световыми лентами соответственно. Ресторан стратегически расположен рядом с искусственным озером, которое функционирует как естественный кондиционер. Использование озера очень важно в связи с жаркой и влажной погодой летом в коммуне Кук-Фыонг в частности и в северном Вьетнаме в целом.

Многоэтажный дом / студия Lotus
Нью-Дели, Индия

Многоквартирный дом. Изображение © Andre J Fanthome

Текстовое описание предоставлено архитекторами. Дневной свет, вентиляция, взаимосвязь и конфиденциальность определяют дизайн этого дома, который находится в густой части района Анклав Панчшил в Нью-Дели. Команда взяла на себя задачу создать просторное, освещенное днем ​​святилище, которое оставалось бы естественным, со всеми комнатами с перекрестной вентиляцией в течение дня, несмотря на ограниченные условия на территории.Чтобы еще больше способствовать вентиляции и распространению естественного света в жилых помещениях, линейная лестница, соединяющая все этажи, была размещена вдоль южного фасада, так как он имеет самый низкий уровень освещения, а на юге был создан небольшой освещенный небом двор. -восточный угол сайта.

Джалал-Абад Вилла / Хаджм.э. Сабз
Джалал-Абад, Иран

Джалал-Абад Видлла. Изображение © Фаршид Насрабади

Текстовое описание предоставлено архитекторами. Это здание расположено в сельской местности на окраине Исфахана. Были предприняты попытки улучшить местные методы строительства, используя систему пассивной вентиляции и обучая местного подрядчика строить это здание. Это пространство спроектировано таким образом, чтобы иметь возможность соединяться с увеличенной перголой, чтобы обеспечить тень на открытом воздухе и защитить главный фасад от сильного солнечного света. В здании есть типичный иранский барсук-ветрокрыл, на котором можно разместить резервуар с водой.Кроме того, это традиционный пассивный способ вентиляции здания (как показано на схеме). Традиционный кирпич, используемый в качестве материала основных стен на внешнем и внутреннем фасаде с изоляционным слоем между ними. Использование ветряных башен в качестве пассивной техники для летней вентиляции и восстановление традиционного подхода к иранским зданиям — еще одна особенность строительства.

Технологическая школа Лааюна / Саад Эль Каббадж + ​​Дрисс Кеттани + Мохамед Амин Сиана
Сафи, Марокко

Технологическая школа Лааюна.Изображение © Doublespace Photography

Текстовое описание предоставлено архитекторами. Различные здания фрагментированы, чтобы обеспечить максимальную естественную вентиляцию и освещение, и соединены множеством внешних дорожек, площадей, крытых площадей, минеральных садов, чтобы справедливо усилить это представление о городской среде. Архитектурная лексика сплошная, геометрическая и играет с контрастом охры-экстерьера и внутреннего света. Используются различные средства защиты от солнца: бриз-солей, двойная кожа, защищенные проходы и т. Д.Используемые материалы сведены к минимуму, чтобы подчеркнуть абстракцию и согласованность в целом, отвечая требованиям устойчивости и простоты обслуживания.

Вытяжные башни для Северной ссылки / Rundquist Arkitekter
Стокгольм, Швеция

Вытяжные башни. Изображение © Каспер Дудзик

Текстовое описание предоставлено архитекторами. Функция вышек — вентиляция воздуха из транспортного туннеля Northern Link и снижение уровня выбросов на его входах.Конструкция высотой 20 м имеет форму супертреугольника, который поворачивается вверх вдоль своей оси. Внутренняя геометрия и структура помогают оптимизировать поток отработанного воздуха; большее пространство на изгибе башни и наверху, где треугольные секции шире, снижает сопротивление воздуха на выходе. Функция вышек — отводить загрязненный воздух внутри транспортных туннелей Northern Link для снижения уровня выбросов на въездах в туннель. Подземный канал соединяет каждый туннель с соответствующей башней.Вентиляторы канала были спроектированы таким образом, чтобы создать определенный воздушный поток через вентиляционные башни, чтобы выбросы на порталах туннелей были достаточно низкими. Внутренняя геометрия и структура башни влияют на сопротивление выходящему воздуху и, следовательно, на воздушный поток. Башни оптимизированы для гармоничного функционирования с архитектурной формой.

Вытяжные башни. Image

Ресурсы:

Эта статья является частью раздела ArchDaily: Автоматизация в архитектуре. Каждый месяц мы подробно изучаем тему с помощью статей, интервью, новостей и проектов. Узнайте больше о наших ежемесячных темах. Как всегда, в ArchDaily мы приветствуем вклад наших читателей; если вы хотите отправить статью или проект, свяжитесь с нами.

Как проветрить дом

Полное руководство по контролю вентиляции и конденсации

Конденсация может привести к целому ряду проблем. Это также очень заметная проблема, особенно в холодные зимние месяцы.

Контроль конденсации и соответствующая вентиляция в помещении чрезвычайно важны, так как необработанный конденсат может привести к появлению сырости и плесени, а также ухудшить состояние здоровья.

ЧТО ТАКОЕ КОНДЕНСАЦИЯ?

ЧТО ВЫЗЫВАЕТ КОНДЕНСАЦИЮ?

ГДЕ ПРОИСХОДИТ КОНДЕНСАЦИЯ?

ЕСТЬ КОНДЕНСАЦИЯ?

ВОПРОСОВ С КОНДЕНСАЦИЕЙ

КАК УПРАВЛЯТЬ КОНДЕНСАЦИЕЙ?

КАК РАБОТАЕТ ВЕНТИЛЯЦИЯ?

ПОЧЕМУ ВЕНТИЛЯЦИЯ — ХОРОШАЯ ИДЕЯ

ТИПЫ ВЕНТИЛЯЦИИ

КАКИЕ ЕСТЬ ВАРИАНТЫ ВЕНТИЛЯЦИИ?

— Естественная вентиляция

— Пассивная вентиляция — ЧТО ТАКОЕ ПАССИВНАЯ ВЕНТИЛЯЦИЯ

МэВ

— Установки рекуперации тепла

ПРАВИЛА ВЕНТИЛЯЦИОННЫХ ЗДАНИЙ

ПЕРИОД ВЕНТИЛЯЦИИ ДОМА

ВЕНТИЛЯЦИОННЫЕ ПОДВАЛЫ И ОСНОВЫ

ВЕНТИЛЯЦИОННЫЕ ИЗДЕЛИЯ

ЧТО ТАКОЕ КОНДЕНСАЦИЯ?

Конденсация возникает при контакте влажного воздуха с воздухом или поверхностью, имеющей более низкую температуру.Воздух содержит водяной пар в различных количествах; его способность делать это зависит от его температуры — теплый воздух содержит больше влаги, чем холодный. Когда влажный воздух соприкасается с более холодной поверхностью, воздух конденсирует часть своей влаги на этой поверхности.

Воздух в наших домах содержит водяной пар от приготовления пищи, стирки, сушки одежды и других действий. В холодную погоду этот теплый влажный воздух перемещается в более прохладные части наших домов. Затем избыток водяного пара в воздухе оседает на холодных непроницаемых поверхностях, таких как окна и, в некоторых случаях, стены.Это называется конденсацией. Конденсация также может возникать в менее заметных местах, например, за мебелью, заблокированными каминами и под ламинатом.

ПРИЧИНЫ КОНДЕНСАЦИИ

Чтобы сделать дома более энергоэффективными, некоторые из них снабжены изоляцией, облицовкой и герметичны с помощью двойного остекления. Это означает, что влажный воздух, образующийся при повседневной деятельности (как описано выше), не может выйти, что приводит к конденсации. Условия, определяющие конденсацию, следующие:

  • Уровень влажности воздуха
  • Температура воздуха в вашем доме
  • Температура поверхностей окон, стен и других поверхностей

ЕСТЬ КОНДЕНСАЦИЯ?

Конденсация обычно заметна, когда она образуется на неабсорбирующих поверхностях (т.е.е. окна или плитки), но он может образовываться на любой поверхности. Вы можете не заметить конденсацию, пока не увидите рост плесени или гниение материалов. Любая холодная комната в доме станет магнитом для конденсации.

Следующие симптомы указывают на наличие конденсата:

  • Запотевшие окна и лужи воды на подоконниках
  • Стены, влажные на ощупь
  • Пилинг обои
  • Черные пятна плесени на стенах и потолке — особенно часто в ванных комнатах
  • Затхлый запах

ПРОБЛЕМЫ С КОНДЕНСАЦИЕЙ

Конденсация может вызвать целый ряд проблем с сыростью и плесенью.Некоторые из них вызывают косметический ущерб, некоторые из них повлекут за собой финансовые затраты, а другие могут нанести вред здоровью вас и вашей семьи.

Конденсация может привести к образованию плесени, которая, в свою очередь, приводит к образованию спор плесени, которые легко переносятся по воздуху. При вдыхании эти микроскопические споры могут вызвать ряд респираторных заболеваний, таких как астма, аллергия на пыль и сенная лихорадка. Это особенно вредно для маленьких детей и пожилых людей.

Конденсация возникает при недостаточной вентиляции.Плохая вентиляция также связана с головными болями, усталостью и головокружением, а в крайних случаях — с отравлением угарным газом.

Все чаще поступают тревожные сообщения о так называемом токсическом домашнем синдроме, когда здоровье человека ухудшается из-за качества воздуха в его доме. Это связано с большим количеством потенциально вредных химических веществ, таких как угарный газ и перхоть, в наших домах, которые увеличивают риск сердечных заболеваний и рака. Правильная вентиляция — это основной способ значительно снизить воздействие этих загрязняющих веществ, переносимых по воздуху.

КАК УПРАВЛЯТЬ КОНДЕНСАЦИЕЙ?

Конденсацию можно контролировать с помощью вентиляции. Существует множество различных методов и систем вентиляции, которые могут быть ориентированы на отдельные комнаты или установлены для вентиляции целого дома.

Вентиляция

Вы хотите добиться этого с помощью вентиляции:

  • Конденсации больше нет
  • Нет больше сырого, несвежего воздуха
  • Чистый фильтрованный свежий воздух

В качестве отправной точки имеет смысл принять меры для уменьшения влажности.Вы можете накрывать сковороды во время готовки, добавлять холодную воду перед горячей при использовании ванны, сушить одежду на открытом воздухе или в комнате с вытяжным вентилятором с регулируемой влажностью, не сушите влажную одежду на теплых батареях. Вы также должны отрегулировать нагрев так, чтобы он постоянно горел на более низком уровне. Предотвращая резкие перепады температуры, вы уменьшите образование конденсата. Вы также должны регулярно открывать окна, чтобы обеспечить поперечную вентиляцию.

Несмотря на эти начальные шаги, вы, вероятно, обнаружите, что конденсация все еще остается проблемой, особенно в холодные месяцы.Правильно установленные системы вентиляции — самый эффективный способ остановить образование конденсата. Проблема потери тепла присуща вентиляции и должна решаться системой. Общие системы вентиляции включают системы пассивной вентиляции, вытяжные вентиляторы с регулируемой влажностью, пассивную вытяжную вентиляцию и блоки рекуперации тепла.

Основные соображения при выборе систем вентиляции
  • Пригодность для использования в помещениях — тип вентилируемого помещения должен определять, какой метод вентиляции вы используете.Бунгало и квартиры отличаются от домов. Количество влажных помещений, тип крыши, способность устанавливать воздуховоды и решетки — все это имеет значение.
  • Затраты — включают первоначальные и текущие затраты. Многие системы вентиляции имеют низкие эксплуатационные расходы, а первоначальные затраты компенсируются топливной эффективностью.
  • Шум — агрегаты должны работать тихо как в нормальном, так и в повышенном режиме.
  • Простота установки — наряду с первоначальной установкой вам понадобится система вентиляции, требующая очень низкого уровня обслуживания.
  • Соответствие требованиям строительных норм к вентиляции — он должен соответствовать Части F и L Англии и Уэльса и способствует «экономии топлива и энергии».

Почему вентиляция — хорошая идея

Вентиляция — это не только лучший способ предотвратить образование конденсата в вашем доме, но и значительно улучшить качество воздуха в помещении. Большинство систем вентиляции приносят пользу для здоровья за счет уменьшения количества выделяемого в природе газа радона и угарного газа.Кроме того, многие устройства оснащены фильтрами, способными удалять до 95% частиц пыли и других аллергенов. Это могут быть фильтры от пыльцы, которые помогут сохранить прохладу в помещении и насладиться свежим воздухом без пыльцы. Больные сенной лихорадкой могут извлечь большую пользу из места, где они могут избежать пыльцы, и сосредоточиться на контроле симптомов.

В Строительных нормах и правилах указаны четыре типа вентиляционных систем:

  • Система 1 — Прерывистые вентиляторы и фоновая вентиляция
  • Система 2 — Пассивный стек
  • Система 3 — Постоянная механическая вытяжная вентиляция (MEV)
  • Система 4 — Постоянная механическая сбалансированная вентиляция с рекуперацией тепла

Вентиляция одной комнаты

Вытяжные вентиляторы периодического действия / Вытяжные вентиляторы

В прошлом было принято использовать механическую вытяжку во влажных помещениях (комнатах с большей влажностью, таких как кухни и ванные комнаты) для удаления влаги и неприятных запахов.Эти вентиляторы потребляют больше энергии и стоят дороже в эксплуатации, но, возможно, основная причина, по которой они не рекомендуются, заключается в том, что они удаляют ценное тепло из дома, перекачивая его наружу. Сегодня предпочтительным вариантом является вентилятор с рекуперацией тепла для отдельных помещений.

Однокомнатный Рекуператор

Системы вентиляции с рекуперацией тепла заменяют затхлый влажный воздух фильтрованным, свежим и теплым воздухом снаружи. При всасывании застоявшегося воздуха он проходит через теплообменник, который улавливает (восстанавливает) тепло выходящего воздуха, чтобы согреть входящий свежий воздух.Это значительно сокращает количество потраченного впустую тепла и сокращает счета за электроэнергию в доме. Эти агрегаты обеспечивают непрерывную замену воздуха.

При повышении уровня влажности установка автоматически переключается в режим повышения влажности. У вас есть возможность установить уровень влажности, при котором активируется режим повышения температуры, чтобы избежать конденсации. Когда уровень влажности возвращается к приемлемому уровню, блок рекуперации тепла возвращается в свой стандартный режим струйной подачи .

Блок рекуперации тепла Kair восстанавливает до 86% тепла, что делает его эффективным источником вентиляции с рекуперацией тепла для одного помещения.Вы можете узнать больше об установке блока Kair здесь. Вентилятор рекуперации тепла с альтернативным потоком Monsoon представляет собой приточно-вытяжной вентилятор непрерывного действия со встроенным теплообменником. Он очень хорошо снижает влажность в одноместных помещениях.

Естественная вентиляция

Вы можете купить вентиляционные отверстия, которые работают, используя для вентиляции паровоздушные перегородки. В этих системах используется научный принцип, согласно которому, когда температура и влажность в помещении выше, чем снаружи, влажный воздух будет выходить наружу.Эти вентиляционные отверстия, как и Perma-Vent, не содержат движущихся частей и поэтому не требуют обслуживания. Они используют паропроницаемую мембрану, которая позволяет влажному воздуху выходить из здания, не допуская сквозняков внутрь.

ВЕНТИЛЯЦИЯ ВСЕГО ДОМА

Мы рассмотрим три основных метода систем вентиляции для всего дома: пассивный стек, положительный вход и механическая вытяжная вентиляция.

ЧТО ТАКОЕ ПАССИВНАЯ ВЕНТИЛЯЦИЯ?

Пассивная вентиляция использует естественные силы, такие как естественная плавучесть горячего воздуха и ветра, для поощрения воздушного потока через вашу собственность.В некоторых системах вентиляции используется теплообменник для улавливания тепла поднимающегося теплого воздуха перед его выходом из дома, чтобы нагреть входящий свежий воздух, чтобы у вас был свежий теплый воздух.

Во многих пассивных системах вентиляции используется положительное давление ветра для стимулирования движения воздуха через здание. Расположение вентиляционных отверстий очень важно для этой модели, при этом следует внимательно следить за наветренной и подветренной сторонами крыши.

Пассивная вентиляция стека

Пассивная вытяжная вентиляция всего дома — или PSV — системы полагаются на разницу в давлении воздуха для создания потока воздуха снаружи дома внутрь и наоборот.Горячий воздух поднимается вверх, потому что его давление ниже, чем у более холодного воздуха. Тот факт, что этот горячий воздух находится в состоянии плавучести в более холодном воздухе, означает, что это иногда называют вытяжной вентиляцией или «эффектом стека».

PSV — это использование этих естественных сил для вентиляции дома путем установки труб и воздуховодов, которые через решетки из ванной или кухни выводят теплый влажный воздух через крышу. Воздуховоды необходимо устанавливать с изгибами и пологими углами (а не под острыми углами в 45 градусов и более), чтобы воздух мог свободно перемещаться.Слишком большое количество изгибов сделает систему неэффективной, равно как и пики и впадины. Точно так же вытяжные решетки должны быть свободны от каких-либо препятствий, чтобы влажный воздух мог свободно проходить. У каждого воздуховода должна быть своя конечная точка на крыше.

Воздух снаружи, как правило, имеет более низкое давление, особенно когда он находится дальше от земли, и может попасть в дом. Этот свежий воздух затем может поступать через вентиляционные отверстия в стенах или окнах жилых комнат или через воздуховод через крышу

Некоторые системы PSV удаляют воздух и вводят свежий воздух через то же отверстие.Благодаря достижениям науки эти системы обеспечивают повышенный уровень контроля — например, вытяжку с регулируемой влажностью и впускные клапаны, которые открываются и закрываются в зависимости от внутренних условий.

ВАЖНАЯ ИНФОРМАЦИЯ: Они должны быть правильно установлены для обеспечения их эффективности — это означает, что воздуховоды и вытяжные устройства не будут препятствовать потоку воздуха. Вам необходимо избегать перетока между штабелями, обеспечив зазор между точками выпуска не менее метра.

Системы

PSV могут быть установлены с:

  • Коньковые заделки / Коньковые выводы / Коньковые вентиляторы — размещаются в любом месте вдоль конька крыши
  • Окончание из плитки — в пределах полуметра от гребня, в стороне от направления ветра
  • Концевые заделки штабеля — выступают над уровнем гребня и снабжены кожухом

Постоянная механическая вытяжная вентиляция (MEV)

MEV работают через централизованную систему, обычно расположенную на чердаке или в шкафу, которая имеет серию воздуховодов, ведущих к любым влажным помещениям. E.грамм. кухня, подсобные помещения и санузлы. Затем система всасывает влажный воздух из всех этих влажных помещений через решетки и направляет его в единую точку выпуска наружу. Многие системы будут иметь отслеживание влажности, так что система срабатывает при определенных уровнях влажности, без необходимости для пользователей вручную увеличивать. Замещающий воздух подается только через фоновую вентиляцию.

Вентиляция с положительным входом (PIV)

Системы вентиляции с положительным входом или PIV работают за счет забора свежего отфильтрованного воздуха снаружи для вентиляции дома.PIV способствует перемещению воздуха изнутри наружу из блока, который обычно устанавливается на чердаке. Эти агрегаты уменьшают или полностью устраняют поверхностную конденсацию, заменяя застойный влажный воздух свежим отфильтрованным воздухом. Эти системы в полной мере используют преимущества солнечной энергии, распределяя тепло на чердаке вокруг дома из центрального коридора.

Система PIV также удаляет загрязнители воздуха в помещении, такие как угарный газ и радон. Агрегаты и оснащены фильтрами, которые не пропускают пыльцу и внешние загрязнители, такие как автомобильные пары, при всасывании наружного воздуха.

Они эффективны для контроля уровня влажности в вашем доме. Большинство блоков PIV оснащены внутренним датчиком температуры, который постоянно контролирует температуру на чердаке. Это позволяет устройству увеличивать объем воздуха, когда температура в помещении выше определенного уровня. Если температура чердака достигает определенного значения, установка переходит в режим ожидания (без воздушного потока). После установки воздушный поток можно настроить в соответствии с размером дома и, при необходимости, с тем, как он реагирует на изменения температуры внутри.

Nuaire Drimaster обеспечивает вентиляцию всего дома по принципу принудительной вентиляции.

Правила строительства вентиляции

Вентиляция жилых зданий подпадает под Части F и L Строительных норм, пересмотренных в октябре 2010 года. Правила вентиляции зданий были обновлены в связи с возрастающей важностью вентиляции, в частности, в отношении «экономии топлива и энергии». .

Правила в первую очередь касаются установки, дизайна и производительности.Вы должны убедиться, что любые системы вентиляции, установленные в Англии и Уэльсе, соответствуют частям F и L, которые мы резюмируем:

Часть F Вентиляция (Портал планирования Часть F)

Часть F посвящена производительности системы, в том числе:

  • Скорость воздушного потока
  • Шум
  • Ventilation Rates — насколько система пропускает воздух
  • Установка
  • — Вы можете прочитать Руководство по соответствию бытовой вентиляции, чтобы получить дополнительные советы по установке и соблюдению Части F

Часть L — Сохранение топлива и энергии (Портал государственного планирования — Часть L)

Часть L касается энергоэффективности — охватывает как потери тепла в результате работы системы, так и ее влияние на энергоэффективность и электроэнергию, используемую для питания системы.

Здесь подробно описаны регуляторы — Vent Axia

Вентиляция в старых домах и исторической собственности

Многие старые дома были спроектированы как самовентилирующиеся, а внутренние помещения снабжались свежим воздухом через дымоходы, инженерные кирпичи и щели вокруг окон и дверей. В настоящее время при таких высоких ценах на топливо стоимость отопления викторианского дома может быть астрономической — до тысяч фунтов в год. Таким образом, возникает соблазн сделать все возможное для снижения этих затрат, в частности, за счет использования современной теплоизоляции и двойного остекления.Однако, применяя эти методы, вы мешаете вентиляции вашего дома. Прекращая сквозняки и удерживая тепло, вы можете столкнуться с конденсацией и влажностью, а также с потенциально опасными газами. Поэтому, когда дело касается более старых домов, вы должны убедиться, что у вас есть подходящая система вентиляции.

Установка вентиляции в старом доме

При внесении каких-либо изменений в более старую или старинную собственность всегда важно учитывать эстетический аспект.Белая пластиковая коробка всегда будет выглядеть неуместно в викторианской собственности. Мы рекомендуем обратить внимание на системы PIV, которые имеют точки подключения на крыше — они могут включать точки подключения между шиферной и черепичной крышей, сводя к минимуму визуальное воздействие системы. Вы также можете подумать о модернизации вентиляции, используя существующие дымоходы или существующие отверстия для вытяжки. Мы надеемся, что производители продолжат улучшать внешний вид вентиляционных установок и объединять их с историческими особенностями.

Вентиляция подвалов и подвалов

Подвалы и подвалы редко имеют естественную вентиляцию и подвержены конденсации и сырости. Поэтому важно обеспечить вентиляцию, особенно если вы собираетесь заселиться в подвал или переоборудовать его. Чтобы снизить влажность и риск образования плесени в подвалах, в идеале необходимо установить воздуховод как часть системы MEV или установить единый блок рекуперации тепла.

Устройства для контроля конденсации и системы вентиляции

Вентиляционное отверстие для контроля конденсации Perma-Vent

Perma-Vent — это экологически чистая установка, работающая на научном принципе разницы между паром и воздухом для вентиляции помещений.У него нет движущихся частей, поэтому он не требует обслуживания.

Nuaire Drimaster PIV Unit

Drimaster Eco обеспечивает вентиляцию всего дома по принципу вентиляции с положительным входом.

Permagard — более 30 лет контроля конденсации

В Permagard имеется широкий ассортимент систем вентиляции и контроля конденсации. Если вам нужна помощь со спецификациями или информацией, наши технические консультанты по контролю за конденсацией всегда готовы помочь.

Просмотрите наш раздел «Управление вентиляцией и конденсацией», включая обзор вентиляции с положительным давлением.


Связанные материалы и ресурсы

Прочтите нашу статью о 6 простых способов остановить образование конденсата. Мы также составили руководство по влажности и конденсации для домовладельцев и еще одно руководство для арендаторов, испытывающих проблемы с влажностью.

Центр CE — Как окна и двери могут сделать дом приятным

Важность естественной вентиляции для здоровья и благополучия

Биофильный дизайн часто ориентирован на природу и смену времен года.Но биофильный дизайн задействует все органы чувств. Что вы чувствуете, когда находитесь на природе? Чем ты пахнешь? Что ты слышишь? Чем ты дышишь? Естественная вентиляция через открывающиеся окна и двери в нестандартном доме привносит эти полезные для здоровья сенсорные факторы, если позволяет погода, на пользу жителям.

Биофильный дизайн Статистика здоровья

Научное исследование, без всяких сомнений, доказало пользу, которую естественный воздух, звуки и запахи приносят современному человеку.Вот несколько примеров:

  • Исследования сообщают об уменьшении симптомов головной боли до 23%, когда испытуемым давали свежий воздух. 16
  • Симптомы астмы у учащихся сократились на 69 процентов, когда в школах была установлена ​​вытесняющая вентиляция для увеличения притока свежего воздуха. 17
  • Прослушивание звуков природы вызывает расслабление у людей, которые начинают в состоянии стресса. 18
  • Было обнаружено, что лес в виртуальной реальности, включающий звук, улучшает восстановление после стресса больше, чем тот же лес без звука. 19
  • В эксперименте в благоухающем саду естественные запахи цветущих растений усиливали спокойствие, бдительность и настроение. 20
Идеи дизайна для обеспечения естественной вентиляции для пассажиров
  • Двустворчатые окна навешиваются сбоку и в зависимости от желаемого стиля могут открываться либо внутрь, либо наружу.
  • Окно с вентиляционным отверстием — это уникальный способ наполнить комнату естественным светом или выделить красивый, обширный и беспрепятственный вид на улицу.Благодаря своей конструкции он также может быть источником свежего воздуха. Вентиляционное иллюминатор имеет систему скрытых экранов, которая позволяет ему открываться равномерно со всех сторон для пассивного воздухообмена. Ограниченный ход створки может повысить безопасность за счет уменьшения внешнего вида открытого окна.
  • Распашные окна являются альтернативой выдвижным створкам и навесным окнам. Качественные выдвижные створки оснащены многоточечной системой запирания, которая упрощает управление.Этот тип окна предлагает преимущества современных технологий, заключенных в традиционный вид выдвижных окон.
  • Современные створчатые окна имеют гладкую внешнюю раму и створку, а также узкую раму, что подходит для проектов, стремящихся достичь современного дизайна. Обычно они доступны в больших размерах для масштабных обзоров с обтекаемыми линиями обзора.
  • Окно с распашной створкой дополняет классический архитектурный стиль. Двустворчатые створки особенно желательны там, где открывающееся окно будет мешать патио, террасе или пешеходной дорожке.Открывающаяся створка может открываться на 180 градусов, поэтому в открытом состоянии она полностью закрыта. Разновидностью является французская открывающаяся створка, открывающая широкий и широкий обзор, без центральной стойки, которая портила бы пейзаж.

Фотография любезно предоставлена ​​Marvin

Двустворчатые окна вдоль линии пола обеспечивают естественную вентиляцию под окнами.

Может ли дом быть слишком тесным?

Важность механической вентиляции

Во время большинства презентаций мы рассказываем о герметизации и инфильтрации воздуха, как о часах, кто-то спросит: «А разве дом не должен дышать? Это популярный миф о зеленом строительстве, но люди должны дышать, а стены — нет.На самом деле здания работают лучше всего, когда они герметичны, и мы можем смягчать, фильтровать и регулировать количество свежего воздуха.

Нам известны симптомы плохой вентиляции — запахи, проблемы с влажностью, конденсат на окнах, высокий уровень выделения химических веществ и даже повышенный уровень окиси углерода. Некоторые из этих эффектов сразу же очевидны для пассажиров (запахи, конденсат на окнах), в то время как другие могут быть незаметными (угарный газ). Качество воздуха в помещении — это комфорт и безопасность для здоровья.Однако эти проблемы не обязательно являются симптомами плотных зданий и могут возникать во всех типах строительства, старых и новых, герметичных и негерметичных.

Естественная вентиляция больше не работает

В прошлом здания вентилировались наружным воздухом естественным путем, когда дул ветер и / или было холодно. Если эта естественная вентиляция (или то, что профессионалы в строительстве называют инфильтрацией воздуха) когда-либо работала, она больше не работает.

«Вы выросли в сарае?» Большинство из нас в детстве узнали, как важно не допускать попадания наружного воздуха в периоды отопления и охлаждения.Однако естественная вентиляция через трещины в здании приносит нежелательную влагу и перепады температур, которые могут вызвать конденсацию.

В старых зданиях не было теплоизоляции или герметизации, поэтому структурные разрушения, вызванные конденсацией в стенах, возникали редко. Строительные нормы и правила теперь требуют изоляции и герметизации, что помогает снизить наши счета за электроэнергию и обеспечить нам комфорт внутри. Но когда инфильтрация происходит в стене, заполненной изоляцией, на холодной стороне стенового блока может образоваться конденсат, который со временем может вызвать гниение каркаса и вызвать структурные проблемы.Вот почему так важно предотвратить утечку воздуха и лучше понять тепловую границу.

американцев проводят в наших домах больше времени, чем когда-либо, по некоторым оценкам, почти 15 часов в день, а люди выделяют много влаги. Дома мы стараемся держать окна закрытыми. Мы также наблюдаем рост количества летучих органических соединений (ЛОС), выделяемых нашими красками, мебелью и предметами домашнего обихода, которые сделаны с химическими соединениями, о которых мы мало знаем. Например, мебель из цельного дерева не выделяет газ, а фанера, ДСП и пенопласт — точно.Сколько мебели из массива дерева у вас в доме? В совокупности это означает, что в наши дома ежедневно добавляется больше влаги, запахов и загрязняющих веществ, чем это было 30 лет назад. По оценкам Агентства по охране окружающей среды, уровень загрязнения внутри домов в 2-5 раз выше, чем снаружи. Из-за всех этих загрязняющих веществ внутри помещений нам явно необходимо подавать в дом свежий наружный воздух.

Однако непреднамеренная естественная вентиляция, которую получают наши здания, редко поступает напрямую извне. В лучшем случае он проникает через различные трещины в наружных стенах и окнах, но чаще всего исходит из наименее желательных мест, показанных на изображении ниже: подполья, гаражи и чердаки.Утечка из этих мест, конечно же, не «свежий» воздух. Вы хотите дышать горячим, пыльным воздухом чердака или влажным воздухом из подполья? Вы просто могли бы быть.

Естественная вентиляция форсируется через точки инфильтрации, которые чаще всего находятся в самых нездоровых местах в домах

Кроме того, непреднамеренная естественная вентиляция (инфильтрация) ненадежна и плохо распределяется. Инфильтрация в первую очередь вызвана скоростью ветра и разницей температур на улице и в помещении.Эти погодные переменные меняются изо дня в день и от сезона к сезону. Например, на диаграмме ниже показаны средние условия для Ланкастера, штат Пенсильвания. Обратите внимание на колебания погоды в течение года:

  • Летом скорость ветра почти на 50% ниже
  • Разница температур зимой в 6-8 раз больше

Эти неустойчивые условия вызывают чрезмерную вентиляцию здания в половине случаев и недостаточную вентиляцию в другой половине. Также инфильтрация плохо распределяется по дому.Комната с парой внешних стен и дырявыми окнами будет получать гораздо больше наружного воздуха, чем внутренняя кухня или ванная. Ветер и перепады температур вызывают «естественную вентиляцию» в виде инфильтрации в домах. Однако эти факторы очень изменчивы и ненадежны.

Обобщая потребность в ИВЛ:

  • В наших домах больше загрязняющих веществ, чем когда-либо, и требуется больше вентилируемого воздуха
  • Дома лучше изолированы и герметичны, чем раньше
  • Большая часть инфильтрации происходит из нежелательных мест
  • Даже часть инфильтрации, которую можно рассматривать как «свежий воздух», время от времени меняется в зависимости от погодных условий.
  • Утечки воздуха в изолированной стене, чердаке или перекрытии могут вызвать конденсацию и вызвать разрушение конструкции.

По всем этим причинам полагаться на утечку воздуха, поскольку естественная вентиляция больше не работает. Он не работает в обычных домах, и особенно в изолированных или тесных домах.

Построй плотно, проветривай вправо

Лучшим подходом является обеспечение контролируемой механической вентиляции путем обеспечения достаточного количества воздуха для соответствия требованиям ASHRAE 62.2 и воздушной герметизации дома для предотвращения проблем с влажностью, высоких счетов за электроэнергию и загрязнения воздуха в помещении воздухом с чердака, подполья или подвала.Как говорится в мантре: «Постройте плотно, правильно проветривайте!»

Хорошо продуманная система вентиляции дает несколько преимуществ.

  • Позволяет точно контролировать, сколько свежего воздуха подается и когда.
  • Вы можете отрегулировать количество вентилируемого воздуха, если заполняемость изменится (например, дети идут в колледж), или полностью отключить его во время отпуска, или когда окна открыты.
  • Обеспечивает постоянное количество воздуха круглый год, независимо от погодных условий.
  • Он всасывает воздух снаружи, поэтому воздух гарантированно свежий.

Основным недостатком механической вентиляции является стоимость работы вентилятора. Существует много различных типов систем с сильно различающейся стоимостью. Как показывают следующие тематические исследования, эти дополнительные расходы могут быть более чем компенсированы экономией за счет сокращения неконтролируемого проникновения.

Пример использования механической вентиляции

Рассмотрим следующий проект ремонта особняка для одной семьи в Ланкастере, штат Пенсильвания.До ремонта в доме не было механической вентиляции, и большая часть инфильтрационного воздуха поступала с чердака и подвала, обеспечивая дом грязным воздухом. Дом был достаточно герметичным, чтобы соответствовать требованиям ASHRAE 62.2 для естественной вентиляции. Но со скоростью инфильтрации 1,1 воздухообмена в час, дом заменял весь воздух в помещении каждый час, что приводило к огромным счетам за отопление.

Во время ремонта воздушное уплотнение снизило инфильтрацию на 70%, и была добавлена ​​механическая вентиляция для обеспечения рекомендованной скорости вентиляции, которая в данном случае была равна 0.20 ACHn.

Если посмотреть на ежегодные счета за коммунальные услуги, то в первоначальном доме нагрев проникающего воздуха обходился почти в 600 долларов в год. После герметизации эта сумма была снижена до 217 долларов. Подогрев вентиляционного воздуха стоил 174 доллара, а запуск вентилятора — 14 долларов в год. В доме не только меньше сквозняков и больше комфорта, но и качество воздуха в помещении значительно улучшилось, а домовладелец экономит 194 доллара в год.

Не во всех случаях используется один и тот же коэффициент сбережений.Если бы первоначальный дом был более плотным с самого начала, возможно, не было бы никакой теоретической экономии. Если бы система механической вентиляции была более эффективной, можно было бы больше сэкономить.

Но помните, что механическая вентиляция передает управление в руки пассажира, а не матери-природы. Если кажется, что вентиляции слишком много, пассажир может уменьшить ее. Если есть проблемы с воздухом в помещении, пассажир может увеличить норму.

Разработка эффективной системы механической вентиляции

Существует несколько стратегий для проектирования хорошей системы механической вентиляции, и не существует универсального подхода для всех домов, многоквартирных домов и коммерческих помещений.Важно помнить об обитателях и устанавливать соответствующие средства управления, чтобы система работала на них. Everyday Green помогла депутатам Европарламента и подрядчикам HVAC выбрать и определить размеры систем механической вентиляции для всех бюджетов и размеров зданий, домов и жилых помещений. Но ясно одно: полагаться на утечки воздуха для обеспечения свежего воздуха больше не является эффективной стратегией. Свяжитесь с нами сегодня, если у вас возникнут вопросы по ИВЛ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
