Как уложить дренажную трубу вокруг дома: Укладка дренажной трубы: пошаговая инструкция

Содержание

Дренаж вокруг дома — особенности правильного обустройства водоотвода

Повышенная влажность на участке частного дома может стать большой проблемой, поскольку подвал и фундамент будут страдать от скопления влаги.
Дренаж вокруг дома является решением вопроса, поскольку такая система позволяет осушить грунт и защитить несущие конструкции от ржавчины, микроорганизмов и грибков.

Многие домовладельцы также ошибочно считают, что гидроизоляция фундамента способна изолировать подвал от проникновения влаги, но такой подход актуален только на легких почвах, для которых не свойственно застаивание воды. Если же речь идет о суглинистых почвах или глиноземе, более того, если грунтовые воды расположены недалеко от поверхности, то гидроизоляция не спасет положение.

Первые проблемы появятся весной после того как снег начнет таять, а материалы основания дома начнут разрушаться. Масштаб процесса разрушения дома и затопление подвала каждый год будет увеличиваться, поэтому дренаж вокруг дома необходим.

Стоит выделить тот факт, что с начала разрушения фундамента и до появления первых значительных признаков, проходит в большинстве случаев значительный промежуток времени 1-2 года.
Такого, что пошел дождь и фундамент мгновенно затопило — не происходит, проблемы начинают проявлять себя по схеме плесень — влажность — лужицы — наводнение.

Как сделать кольцевой дренаж своими руками

Решившись сделать дренаж своими силами, необходимо помнить, что дрены кольцевой системы могут находится на значительном расстоянии от строения, в некоторых случаях до десятка метров.
Чтобы сэкономить усилия, можно одновременно укладывать трубопроводы закрытой ливневки, целью которой является отвод осадков с крыши и дорожек.

Так-же необходимо учесть, что основные расходы заключаются не в трубах и колодцах, а в щебне и песке, по этой причине разумно применить весь спектр защиты фундамента включающий в себя обмазочную гидроизоляцию, защитную полимерную мембрану, высокопрочные дренажные трубы Упонор.

Устройство дренажной системы

Чтобы проложить канал для отвода воды, можно воспользоваться одним из двух распространенных вариантов:
√ Выбирать открытый водоотвод, состоящий из группы лотков, воронок и колодцев, что нарушит эстетичность созданного ландшафта.

√ Сделать систему водоотвода скрытой, выбирав глубинную систему дренажа, которая скрывается под землей, и не требует постоянного обслуживания.
Для обеспечения максимального уровня комфорта и безопасности на участке, оба варианта можно совместить, в таком случае получится законченная система водоотведения ливневых и подземных вод.

Открытый дренаж

Открытые сети имеют следующие преимущества:
• несложный процесс обустройства;
• минимальные расходы, что связано с отсутствием необходимости в дополнительных элементах;
• высокая эффективность на глинистых почвах.

Несмотря на наличие таких преимуществ, открытую систему лучше использовать для обустройства дренажа вокруг участка.

Но низкие эстетические характеристики не позволяют считать такую систему лучшим выбором вокруг дома.

Как обустроить открытый дренаж вокруг дома

Открытый дренаж вокруг дома демонстрирует максимальную эффективность при отводе поверхностных вод, то есть любых осадков.
Фактически такой водоотвод представляет собой в канаву глубиной до полуметра, выкопанную по определенной схеме.
Чтобы минимизировать неэстетичность такой системы, можно воспользоваться специальным покрытием и задекорировать ее, используя натуральный камень или хворост.

Открытый дренаж аналогичного типа можно сделать и вокруг дома — такой вариант будет экономным и не потребует покупки труб или специальных мембран.

Потрудившись над конструкцией, можно гармонично вписать этот элемент в общий ландшафт участка. Проще всего сделать это с помощью декоративных решеток, которые прикроют канавки и сровняют уровень дренажа с окружающим грунтом. Внешний вид системы становится если не привлекательным, то нейтральным и не портит окружающий ландшафт.
Дополнительным эффектом, который обеспечивают решетки, является защита канав от крупного мусора, что защищает систему образования засоров. Впрочем, это не освобождает владельца территории от технологического обслуживания системы, то есть периодической очистки водоотводов.

Еще одним вариантом отведения осадков является отмостка — это полоса по периметру дома, изготовленная из водонепроницаемого материала. Ее располагают под тупым углом к стенам.
В качестве материалов для реализации отмостки можно использовать следующие варианты:
• Глина и булыжники — с помощью этих материалов упрочняются стенки отводки, внешне такой вариант выглядит привлекательно, но очень трудоемок в исполнении.
• Бетон и асфальт — не может похвастаться высоким эстетическим показателями, но прост в реализации, а потому наиболее распространенный.

• Профилированная ПВХ мембраны — это наиболее инновационный вариант отмосток, который выглядит следующим образом: под грунт помещается мембрана, усыпанная слоем песка и щебня.

При желании можно сверху положить финишное покрытие, например, газонную траву. Эластичность мембраны позволяет избавиться от сезонных подвижек грунта, поэтому эффективность системы водоотвода осадков не страдает.
Открытый дренаж и отмостки в комплексе являются действенной системой защиты дома от влаги.

Скрытый дренаж

Что касается преимуществ глубинных сетей, можно отметить следующее:
• скрытая укладка элементов, а значит, высокая эстетичность — системы дренажа не видно с поверхности, что позволяет не ограничивать дизайн ландшафта;
• эффективны на всех почвах без какого-либо исключения;
• возможность точно задать требуемый уровень осушения, путем расположения труб на проектируемой глубине.
• совместная укладка дренажных и ливневых труб в одну траншею, позволяет значительно снизить стоимость работ без потери качества.

Особенности возведения глубинного дренажа

Закрытая сеть водоотвода требует существенных вложений сил, поскольку дрены закапываются в землю полностью.
Что касается необходимых материалов, то для прокладки такой системы потребуются трубы с перфорацией.
Также необходимым элементом является геотекстиль, который защитит трубу от забивания илом.

Пошаговое описание устройства системы закрытого типа:
• Необходимо выделить место для сливного колодца, а также определиться со схемой расположения трубопровода.
• Расположение ямы для стоков определяем на самом низком месте участка, что позволит сэкономить силы на выкапывание ямы.

• Траншеи должны быть выкопаны с уклоном из расчета 2 см на 1 метр длины, что позволит воде стекать в сливной колодец под действием силы тяжести.
• Следующим этапом является устройство песчаной подушки — для этого траншеи засыпаем слой песка толщиной 15 см, одновременно песчаная подушка позволит выровнять траншею.
• Закрываем поверхности геотканью — ширина куска должна быть такой, чтобы можно было закрыть трубы и сверху.

Нарезка геоткани не представляет сложности — достаточно иметь в наличии острый нож.
• Следующий слой выполняем из щебня — его насыпаем толщиной не менее 15 см, он не только отделяет трубу от геополотна, но и является естественным барьером перед проникновением грязи, которая может забить в отверстии перфорации. Очень важно правильно выбрать геотекстильное полотно, его плотность не должна быть менее 75гр/м², а сам технологический процесс изготовления должен удовлетворять требованиям термоскрепления волокон, таким образом полотно может быть только полимерным.

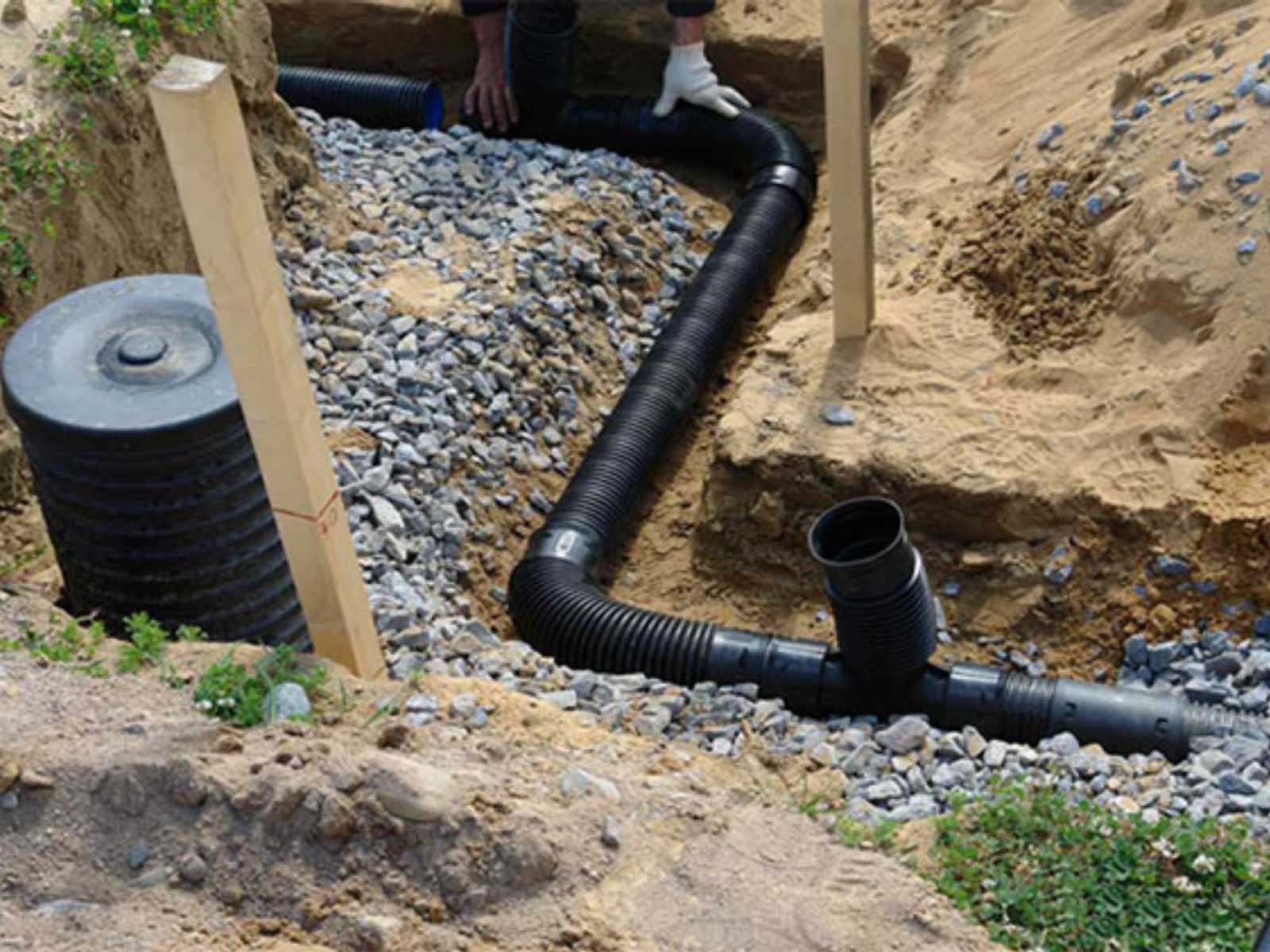

• Соединяем все дрены в единую систему с помощью фитингов, разводов и прочих элементов.
• Засыпаем трубы щебнем и накрываем геотканью.
• Засыпаем траншею грунтом ̶ можно сделать насыпь с небольшим холмиком, чтобы земля после уплотнения не осела.

Важные нюансы, которые стоит учесть

В целом ширина траншеи зависит от диаметра укладываемых труб + 20 см (по 10 см с каждой стороны трубы).
Выбирая геотекстиль, стоит отдать предпочтение материалам с плотностью 75-300г/м², если плотность меньше, то есть вероятность того, что материал просто разорвется или будет пропускать в воду.
Решение совместить укладку ливневой канализации и трубопровода позволяет сэкономить — достаточно разместить поверх трубопровода водоотвод, разделив слоем геотекстиля — и все это в одной траншее.
Дренаж и ливневка выводятся к колодцу который собирает как ливневые так и дренажные воды, на все входящие трубопроводы дренажа необходимо установить специальный шаровый клапан, он обезопасит всю систему от затопления во время ливневых дождей.

Еще один вариант сэкономить — это просверлить отверстия в пластиковой трубе самостоятельно.
Минимальный диаметр труб, используемых для устройства дренажной системы, составляет 110 миллиметров.

Затраты на обустройство дренажа вокруг дома

Обустройство дренажа достаточно сложный процесс, от качества которого будет зависеть влажность в подвальных помещениях.
Поэтому при отсутствии соответствующих навыков разумнее обратиться к специалистам нашей Компании, имеющих опыт таких работ.
Сотрудники «ПромСток» выполнили большое количество проектов по обустройству дренажа в частных и загородных домах.
Стоимость услуг зависит от глубины дренажа и наличия дополнительных услуг, например, сооружения смотрового колодца, устройства дождеприемника и так далее.

Стоит иметь в виду, что одним из основных критериев выбора подрядчика является предоставление гарантии на выполненные работы, а также наличие лицензии на выполнение данного вида работ. И, поверьте, у компании «ПромСток» с этим полный порядок.
Очевидно, что при желании домовладелец может защитить свой дом от дождевой, талой воды и грунтовых вод.
Система водоотводов и отмосток позволит избавить дом от пагубного влияния влаги. А грамотно спроектированный дренаж эффективно отведет воду от стен и крыши здания, фундамента, что является одним из условий длительного срока эксплуатации любого дома.

Устройство дренажа фундамента, дренаж вокруг дома

Дренаж фундамента — это комплекс мероприятий, направленных на отведение воды от здания, будь то цокольный этаж или ленточный фундамент. Везде, за исключением районов, где грунт «песок» и уровень грунтовых вод низкий, необходимо устройство дренажной системы.

Вода, верховодка, паводок, или грунтовка будет подтапливать фундамент и неважно какую гидроизоляцию вы сделаете, вода всегда «дырочку» найдёт. При этом заметьте, при устройстве дренажа фундамента, гидроизоляция, так или иначе, необходима, т.к. влажность может присутствовать, как следствие это сырой подвал, грибок и т.д.

Помимо подтапливания вода влияет на фундамент и другим образом. Как правило, в Подмосковье грунт «глина» или «суглинок», а эти грунты являются «пучинистыми». Если одновременно происходит насыщение такого грунта водой и заморозки, то грунт начинает расширятся. При этом сила воздействия его на фундамент, отмостку и прочие сооружения, колоссальна и может составлять до нескольких тонн на метр квадратный! Возможно появление трещин на стенах, разрушение отмостки и дорожек. Пристенный дренаж успешно борется с воздействием воды на стенки фундамента, моментально отводя воду и влагу.

Вот некоторые признаки воздействия пучинистых грунтов:

Трещины на фундаменте;

Надломы и растрескивание плит перекрытий и стен;

Заклинивание дверей и окон;

Разрывы канализационных трубопроводов;

Пучение и растрескивание отмостки, тротуаров и дорожек.

Если в вашем доме и на участке наблюдаются какие-либо из этих признаков, необходимо срочно действовать и Вам определённо нужен дренаж дома!

Чем дольше оказывается влияние пучинистости грунта на фундамент и прочие сооружения, тем сложнее и дороже будет устранить последствия! И прежде чем устранять последствия, необходимо бороться с первопричиной. А именно, убирать пучинистость влагонасыщенного грунта, в местах где оказывается негативное влияние. Наиболее рациональный и работающий способ — это устройство дренажных водоотводящих систем. В нашей статье мы рассказываем про дренаж вокруг фундамента дома, именно эта система способна защитить фундамент и дом от воздействий воды и пучинистости грунтов.

Наша компания предлагает устройство дренажных систем «под ключ». Стоимость устройства дренажа вокруг дома рассчитывается всегда индивидуально и цена может быть разной. На конечную стоимость влияет множество факторов, начиная от глубины фундамента и заканчивая конфигурацией вашего дома (количество углов, наличие эркеров, вход в подвал). Поэтому мы и не можем предложить цену за 1 метр погонный.

Для устройства систем дренажа вокруг дома, мы рекомендуем использовать следующее оборудование:

Классическая схема устройства дренажа и ливнёвки вокруг дома

В данной статье мы рассмотрим схему устройства дренажа и ливнёвки вокруг фундамента дома.

(Внимание! Данная статья написана исключительно в информационных целях, и носит ознакомительный характер. Ни при каких обстоятельствах не является инструкцией по применению. Пожалуйста, для устройства дренажных систем, обращайтесь к профессионалам. И мы Вам обязательно поможем!)

Схема №1 (дренаж дома и ливнёвка) (расположение дренажных и ливневых труб, дренажных колодцев и дождеприёмников, а также устройство коллекторного колодца)

Дрены или попросту дренажные трубы (позиция 3 в схеме №1) укладываются, с уклоном 5-7 мм на 1 м или 5-7 градусов, кому как нравится. И, опоясывают здание по периметру, от верхней точки (самое высокое место) к нижней, где устанавливается коллекторный колодец (позиция 8 в схеме №1), самотёчный или с дренажным насосом (точка сброса).

Многие «специалисты» говорят о применение гибкой дренажной трубы. Мы же, на дренаже вокруг дома, рекомендуем использовать двухслойную перфорированную дренажную трубу, с кольцевой жёсткостью SN 8.

Почему в дренажной системе вокруг дома не стоит использовать гибкую трубу? Здесь есть несколько моментов.

Первое, гибкая труба для дренажа участка не предназначена для укладки на глубину более 1,5 м. Да и попробуйте встать на неё. Как впечатление? Не очень…, а ведь, как уже мы говорили, грунты оказывают давление в несколько тонн на один квадратный метр, и такую трубу просто раздавит. Конечно можно уложить на песок и обсыпать песком и тщательно всё утрамбовать, создавая некий защитный панцирь. Но при этом фильтрующие способности песка существенно снизятся, а изначально инфильтрация у песка и так значительно ниже чем у щебня.

«Кстати, а что будет если на дренажную трубу д 110 мм с классом жёсткости SN 8 встанет взрослый и не самый лёгкий мужчина? Ничего! Дренажная труба ничуть не деформируется. Именно такая труба идеально подойдёт для дренажа дома.»

Второе, данную трубу невозможно уложить ровно, а в дренаже вокруг здания это крайне важно. Будут образовываться изгибы и провалы, пусть и небольшие, но будут. В этих местах будет скапливаться ил. И дренажная труба начнёт зарастать и со временем заилится, а если есть фильтр из геотекстиля, то заилится и он. Кстати на дренаже участка гибкая дренажная труба работает отлично, но там совсем другие задачи и об этом мы расскажем в разделе «дренаж участка».

Третье, есть труба двухслойная и при этом гибкая, некоторые производители, дабы угодить потребителю, выпускают такую. Но это профанация в чистом виде. Такая труба подвержена всё тем же бедам что и однослойная труба, за исключением класса жёсткости и то он не выше SN 4. Изначально двухслойные гибкие трубы выпускали и выпускают как кабель каналы для прокладки электрокабелей под землёй. Но предприимчивые предприниматели решили перфорировать такой кабель канал и продавать уже как двухслойную дренажную трубу.

Вот так выглядит дренажная труба при не правильном применении в дренаже фундамента. Дренаж ломается и заиливается.

Дренаж вокруг дома необходимо комплектовать ревизионными колодцами (позиция 4 в схеме №1)

При устройстве дренажной системы вокруг дома, идеальным решением будет поставить ревизионный колодец на каждом повороте, но не всегда есть такая возможность. Однако, если вы решили ставить колодцы реже, то стоит помнить, что:

а) ревизии должны быть не реже чем на каждом втором повороте;

б) если общая длина между соседними дренажными колодцами превышает 10 метров погонных, то необходимо ставить промежуточный ревизионный колодец.

Иными словами, на каждые 10 метров необходим дренажный колодец (в идеале). И при обслуживании дренажной системы, из каждого колодца вы сможете промыть и прочистить, в случае необходимости, трубу в обе стороны.

«Финские дренажные колодцы Uponor созданы специально для устройства дренажных систем вокруг дома.

Ревизионный колодец Uponor SOK имеет диаметр 315 мм, оснащён литым илосборником глубиной 20 см и раструбами для подключения дренажной трубы д 110 мм.

Колодец наращивается раструбными горловинами высотой 500 мм и, при необходимости, может быть обрезан вровень с необходимым уровнем.

Максимальная высота данных колодцев 4 метра.»

Ревизионный колодец должен иметь илосборник, т.е. в колодце, под лотком трубы должно быть минимум 20 см до дна.

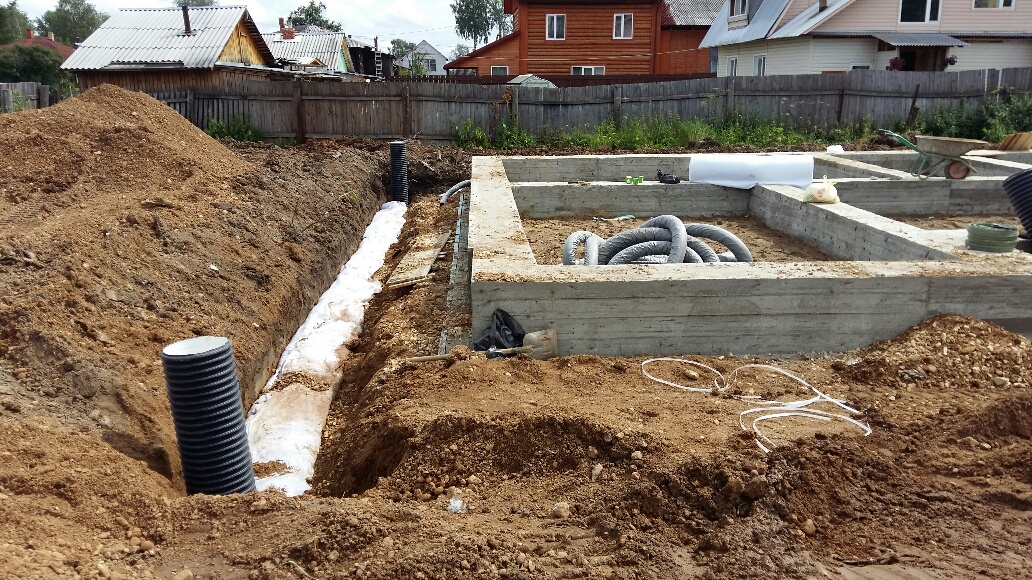

Устройство дренажной траншеи вдоль здания

Дренажная траншея должна быть шириной 50 см, по основанию. В центре траншеи, на подготовленную подушку из гранитного щебня толщиной 10 см, укладывается дренажная труба.

По сторонам от дрены, а также над ней, траншея засыпается гранитным щебнем. Именно гранитным щебнем, т.к. он наименее подвержен влиянию воды. Мы рекомендуем поднимать щебень минимум на 30 см над дренажной трубой. Остаток можно засыпать песком. Но лучше будет всё-таки поднять дренажный слой щебнем до верха, как указанно на рисунке.

Коллекторный колодец в системе дренажа фундамента

Дренаж дома невозможен без коллекторного колодца.

Он может быть изготовлен и из бетонных колец, но при этом вода, рано или поздно, в него начнёт просачиваться, и тогда дренажный насос может уже и не справляться. Это грозит подъёмом воды в дренажной системе, и, как следствие, подтопление фундамента.

Если вы не планируете делать полноценную насосную станцию, то мы НЕ рекомендуем использовать колодец из бетонных колец, пластиковые коллекторные колодцы куда лучше и эффективней. Они герметичны, просты в монтаже и занимают меньше места на участке.

Не стоит экономить и ставить коллекторный колодец вместо дренажного в нижней точке дренажной системы. Так как в ревизионных колодцах, собираются илистые частицы, а попадая в коллекторный колодец они могут повредить обратный клапан или дренажный насос.

«В коллекторный колодец, на трубу от дренажа устанавливается обратный клапан. Он необходим для предотвращения поднятия воды в систему дренажа, в случае выхода из строя дренажного насоса.»

Параллельно с устройством дренажа фундамента дома делают ливневнёвку вокруг дома, т.е. отвод воды от водосточных труб с крыши.

При неукоснительном применении правил, можно сделать кольцевой дренаж фундамента и своими руками, но мы рекомендуем обратиться за помощью к профессионалам, и мы с радостью Вам поможем!

Связаться с нами можно по телефону (495) 215-1779 или по телефонам указанным в «контактах».

Полезные ссылки:

Как правильно сделать дренаж фундамента вокруг дома своими руками.

Устройство системы дренажа участка.

Ливнёвка вокруг дома.

Каким должен быть дренаж, чтобы ваш участок не затопило — ТЕХНОНИКОЛЬ

Обустраивая свой участок, так или иначе приходится на чем-нибудь экономить. Но если вы замечаете регулярные затопления на участке, значит вам точно нужно сделать качественный дренаж. Рассказываем, что это такое и как создать действительно надежную и долговечную систему.

Что такое дренаж и для чего он нужен

Дренажная система – это техническое сооружение, которое отводит избыток естественных вод (грунтовых, талых и дождевых) за пределы участка. Обычно она состоит из сети труб, колодцев и, при необходимости, насосов.

Дренаж предотвращает множество серьезных проблем, не только надоевшие лужи:

не позволяет воде добраться до фундамента, чтобы дом не «поплыл» и бетон не треснул из-за морозного пучения;
не дает воде попадать в подвал или цокольный этаж, чтобы не появились сырость, плесень и грибок;
при наличии септика на участке не позволяет грунтовым водам «выдавливать» его из земли и размывать выгребные ямы;
не дает воде застаиваться на участке, чтобы почва не страдала от переувлажнения и корни растений не гнили;
не позволяет размывать плодородный слой почвы.

В каких случаях его нужно делать

По законам физики, вода после дождя или таяния снега будет под силой тяжести искать более низкое место. Если его нет, она пропитывает грунт, что приводит к его переувлажнению.

Дренаж необходим во множестве случаев:

если участок расположен в низине, то есть в наиболее низком месте на территории – вода с других участков будет стекать и скапливаться у вас;
если участок с сильным уклоном – потоки уходящей воды будут размывать плодородный слой почвы;
если на участке преобладает глинистая или суглинистая почва, которая склонна к морозному пучению, – после любых осадков вода в ней будет застаиваться. Или плодородный верхний слой грунта будет пропускать ее глубже и вода будет сохраняться в самой почве;
если у вас высокий уровень грунтовых вод, регулярно возникают сезонные затопления или участок находится на водоносном пласте;
если рядом с участком болотистая местность;
если участок расположен в пойме реки – могут возникать затопления, подмытие грунта и повышение уровня грунтовых вод.

Какие бывают виды дренажа

При выборе дренажной системы лучше всего ориентироваться на простые и эффективные с технической точки зрения варианты. Чем меньше элементов в системе, тем она надежнее и тем дольше прослужит без вашего вмешательства. Однако, не стоит забывать и о конкретных гидрогеологических условиях на вашем участке – это также определяет выбор дренажной системы.

Поверхностный дренаж нужен для отвода воды после осадков . Его делают вокруг дома и других построек, в том числе гаража и площадок.

Он может быть:

Точечным – сбор воды с какого-то определенного места. Например, под водостоками, перед дверью в гараж, под садовыми кранами для полива.
Линейным – сбор воды уже с большей площади. Он состоит из сети лотков и каналов, которые смонтированы с уклоном. Также при необходимости монтируют смотровые колодцы, чтобы контролировать систему и чистить ее, защитные решетки и пескоуловители.

Глубинный дренаж – это уже сеть дренажных труб, которые прокладывают там, где необходимо снизить уровень грунтовых вод. Трубы укладывают с уклоном в сторону, куда будет стекать вода: в коллектор, колодец или водоем. Дренаж закладывают ниже уровня подошвы фундамента здания или по периметру всего участка на глубину 1–1,5 м.

Трубы также могут укладывать в середине участка с рассчитанным интервалом между ними – в виде елочки. Тогда все они направлены к главной отводящей трубе.

Если необходимо, можно совмещать оба вида дренажных систем, чтобы как можно эффективнее решать проблему избытка воды. В любом случае главное – не забывать про пристенный дренаж. Он защищает фундамент и подвал от напора грунтовой воды и когда участок затоплен. А состоит он из дренажной мембраны и дренажной трубы или сети дренажных труб в траншеях вдоль стен фундамента.

Для качественного дренажа отлично подойдет профилированная мембрана PLANTER Geo со слоем термоскрепленного геотекстиля Typar SF27. Он устойчив к заиливанию в отличие от некоторых других видов геотекстиля, которые могут забиваться пылью и частицами грунта, после чего дренажная система перестает со временем работать.

Еще бывает пластовый дренаж – это самый сложный вид и его используют, когда другие системы не справляются и не снижают уровень грунтовых вод (например, если участок расположен на водоносном пласте). Он представляет собой подушку из песка, щебня или гравия, а также пористых материалов (например, которую укладывают на водоносный грунт под фундамент постройки и объединяют уже с трубами кольцевого или пристенного дренажа. Пластовый дренаж защищает от капиллярной влаги, подземных вод и эффективно отводит воду.

Как обустроить дренажную систему

Дренаж относится к сложным инженерным объектам. Поэтому, если у вас нет соответствующего образования и опыта, лучше доверить это дело профессионалам.

Но вы можете контролировать процесс: следить, чтобы работники ничего не упустили и все сделали правильно. Например, перед тем как выбирать вид дренажной системы, нужно определить рельеф участка, тип грунтов и уровень грунтовых вод. Для этого проводят геолого-геодезические исследования.

Также нужны гидрологические изыскания, чтобы получить всю информацию о том, как водные объекты вблизи участка, например, реки, ручьи и грунтовые воды, могут повлиять на его территорию.

Перед тем, как приступить возведению дренажной системы, у вас на руках должны быть:

подробный план расположения всех строений на участке – дом, гараж, дорожки, теплицы, хозпостройки, беседки, бытовки;
схема расположения коммуникаций и инженерных сетей на участке;
данные геодезических и гидрогеологических изысканий, в том числе данные о составе и типе грунтов, данные о почвенных слоях;
план участка с учетом особенностей рельефа;
планы и разрезы по фундаментам строений, с указанием глубины их заложения.

Дальше стоит заказать проект дренажной системы. Его состав будет зависеть от особенностей и сложностей гидрогеологических условий на вашем участке и его рельефа. И, конечно же, проектирование дренажных систем должно проводиться с соблюдением всех нормативных документов, например СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления».

Со всеми исследованиями и готовым проектом дренажной системы вероятность ошибок снижается к минимуму, так что вы будете долгие годы спокойно наслаждаться комфортом на участке.

Дренажная система вокруг дома своими руками

Дренаж вокруг жилого здания – это водоотводная система, позволяющая уменьшить уровень воды либо совсем удалить ее с участка. Качественно выполненная система способна продлить срок службы строения практически на полвека.
Дренаж и гидроизоляция имеют разные значения и могут быть установлены параллельно друг другу.

УСЛОВИЯ, ПРИ КОТОРЫХ НЕОБХОДИМА ДРЕНАЖНАЯ СИСТЕМА

Постоянное воздействие влаги оказывает крайне негативное влияние на бетонное основание дома. Фундамент начинает слабеть, на нем появляется грибок или иные формы микроорганизмов.
Причиной таких изменений являются банальный просчет либо стремление сэкономить на изготовлении защитных дренажных систем.
Отведение воды от дома своими руками обязательно необходимо в следующих условиях:
1. При низком расположении участка.
2. На глинистых и суглинистых почвах, препятствующих быстрому снижению уровня воды.
3. Большое количество сезонных осадков.
4. Высокое расположение грунтовых вод.
5. Наличие у ближайших зданий слишком заглубленного фундамента. Он станет препятствием для быстрого схода воды, которая начнет собираться на поверхности, увеличивая вероятность подтопления.
6. Наличие водостойких (бетонных) покрытий, препятствующих прохождению воды.
Особо важное значение принимает монтаж дренажа вокруг дома, построенного на глинистой земле, так как такая почва очень часто пучится при промерзании.

РАЗНОВИДНОСТИ ДРЕНАЖНЫХ СИСТЕМ

В зависимости от объема подтопления участка выделяют несколько видов дренажа:

1. Поверхностный

Самый простой и доступный вариант, включающий в себя ливневую канализацию. Позволяет отвести лишь воду от осадков.

2. Засыпной

Устраивается на небольшом участке в случае нецелесообразности обустройства открытого дренажа. К недочетам системы относят невозможность очищения канавы без демонтажа.

3. Глубинный

Более сложный вариант, предназначенный для отведения воды от основания дома. Защищает от подтопления верх фундамента и подвал здания.

ПОВЕРХНОСТНОЕ ВОДООТВЕДЕНИЕ

Поверхностная конструкция водоотвода может быть выполнена в открытом и закрытом виде.

4. Открытый дренаж представляет собой «переплетение» желобов, канав, водостоков. Выглядит как траншея, по которой вода от осадков «уходит» от дома.
Открытый вариант водозащитной системы вокруг дома устраивается за несколько шагов. Сначала вокруг участка или строения выкапывается канава глубиной 50-60 см и шириной около 0, 5 метров. При этом необходимо соблюдать небольшой уклон по направлению к общей траншеи. Затем система соединяется с центральной водоотводной канавой.

5. Закрытый дренаж выполняется аналогично предыдущему варианту, но отличается более мелкой канавой и наличием защитной решетки.
Засыпная конструкция водоотвода
Самостоятельное изготовление засыпного дренажа вокруг дома проходит за несколько ступеней:

· Выкопать довольно глубокую (около 1 метра) траншею с обязательным склоном в направлении сборного колодца;

· Застелить ее низ геотекстилем и засыпать мелким камнем;

· Закрыть слоем дерна. Эту ступень можно пропустить, хотя она позволяет сделать участок более красивым.

ГЛУБИННАЯ СИСТЕМА

Устройство глубинного дренажа позволяет отвести с территории большой объем подземных вод. Применяется на низинных или глинистых почвах. Отличается высокой трудоемкостью и предполагает монтаж труб от участка до глубоких траншей.

ОБУСТРОЙСТВО ГЛУБИННОГО ДРЕНАЖА СВОИМИ РУКАМИ

Самостоятельный монтаж глубинной дренажной системы вокруг жилища происходит в несколько этапов:
1. Определить границы водоотводной системы. Дренаж может быть расположен только вокруг фундамента, создавая барьер для попадания воды непосредственно в жилище, или же пролегать по всей территории участку.
2. Распланировать расположение водоотводных траншей. Для этой работы лучше использовать уровень и лазерный дальномер. Если таких приборов нет, то подойдет более простой способ: нужно просто посмотреть, в каких местах остаются канавки после дождевой воды, – именно здесь и должны располагаться дренажные траншеи.
3. Выкопать канавы, обязательно соблюдая разницу высот. В противном случае, вода будет скапливаться в трубах, а не «уходить» в водосборный колодец.
Для проверки качества траншеи необходимо дождаться сильного ливня и посмотреть, есть ли в канаве места, где происходит большой сбор воды.
4. Закрыть дно геотекстилем. Материал необходим для очищения воды от частиц, способных забить дренажную трубу. Он особенно важен, если участок расположен на глинистой земле.
5. Насыпать слой гравия и уложить водоотводные трубы (пластиковые либо керамические), которые должна иметь отверстия для пропуска жидкости. Для их соединения используют крестовины или тройники.
Размер отверстий для пропуска воды должен быть меньше параметров самого маленького камешка.
6. Соединить трубы со смотровыми колодцами, которые лучше установить на каждом изгибе системы. На обширном участке собирающие трубы должны смыкаться с центральным водопроводом (размером больше 10 см), концы которого нужно соединить с водовыводящим колодцем.

КОЛОДЦЫ ВОДОСТОЧНЫЕ

Водосточные резервуары бывают двух типов: накапливающие и поглощающие. В первом случае они имеют герметичный низ и предполагают использование собранной воды для полива, во-втором – пропускают жидкость в грунт.
При соединении колодцев с дренажными трубами последние засыпаются 30-ти сантиметровым слоем щебня. Затем обматываются несколько раз геотекстилем, а стыки скрепляются шнуром. Ткань закрывается слоем гравия, не доходя на 20 см до поверхности земли. Сверху насыпается песок и укладывается дерн.

ВЫВОД

Какая именно система водоотвода подойдет для конкретного случая, определяют, исходя из особенностей участка. Надежный дренаж вокруг дома можно выполнить своими руками. Это поможет сэкономить бюджет и повысит уверенность в качестве выполненных работ.

Опубликовано: 2016-03-05 г. Обновлено: 2018-01-03 г.

Дренажная труба с опорой | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3/3.1 (Ред. 09)

Требования к строителю системы водного хозяйства

1. Водоуправляемый участок и фундамент.
1.8 Дренажная плитка установлена на стенах подвала и в подвальных помещениях, причем верхняя часть дренажной трубы из плитки находится под нижней частью бетонной плиты или пола в подполье. Дренажная плитка, окруженная вымытым или чистым гравием размером ≥ 6 дюймов от ½ до ¾ дюйма и слоем гравия, полностью обернутого тканевой тканью. Сливная плитка на уровне или под уклоном для слива на внешний уровень (дневной свет) или в отстойник.Если дренажная плитка находится на внутренней стороне опоры, то через опору предусмотрен канал на внешнюю сторону. ⁸

Сноска 8) В качестве альтернативы разрешается использовать либо дренажную плитку, предварительно обернутую тканевым фильтром, либо композитную дренажную систему фундамента (CFDS), которая была оценена ICC-ES в соответствии с AC 243. Обратите внимание, что CFDS должен включать дренаж из почвенной полосы или другую систему дренажа по периметру, оцененную ICC-ES, чтобы иметь право на использование. В существующем доме (например, в доме, где проводится реабилитация кишечника.) установка водосточной плитки только с внутренней стороны подошвы без швеллера. Кроме того, дренажная плитка не требуется, если сертифицированный гидролог, почвовед или инженер определили, что фундамент для подполья или существующий фундамент подвала (например, в доме, подвергающемся реабилитации кишечника), установлен в почвах группы I ( т.е. хорошо дренированный грунт или песчано-гравийные смеси), как определено в таблице R405.1 IRC за 2009 год.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

2009, 2012, 2015, 2018 и 2021 Международный жилищный кодекс (IRC)

Раздел R405.1 Бетонные или каменные фундаменты. Вокруг всех закрытых бетонных или каменных фундаментов должны быть предусмотрены водостоки, которые огораживают жилые или пригодные для использования пространства и удерживают землю.Дренажная плитка, дренажные каналы из гравия или щебня, перфорированные трубы или другие утвержденные средства должны быть установлены на защищаемой территории или под ней и должны сливаться под действием силы тяжести или механическими средствами в утвержденную дренажную систему. Дренаж гравия или щебня составляет не менее 1 фута (305 мм) за внешний край основания и на 6 дюймов (152 мм) над верхом основания и покрыт утвержденным материалом фильтрующей мембраны. Верхняя часть открытых стыков дренажной плитки должна быть защищена полосами строительной бумаги, а дренажная плитка или перфорированная труба должны быть размещены минимум на 2 дюйма (51 мм) промытого гравия или щебня, по крайней мере, на одно сито больше, чем отверстие или перфорация плиточного шва, покрытые слоем того же материала толщиной не менее 6 дюймов (152 мм).Исключение: дренажная система не требуется, когда фундамент находится на хорошо дренированном грунте или на грунтах из песчано-гравийной смеси в соответствии с Единой системой классификации почв, почвы группы I, как указано в таблице R405.1.

Модернизация: 2009, 2012, 2015, 2018 и 2021 годы IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизменные части существующего здания соответствовали требованиям этого Кодекса, если не указано иное.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Принципы наружного дренажа — Краткий курс

% PDF-1.6 % 769 0 объект > эндобдж 771 0 объект > эндобдж 902 0 объект > поток Acrobat Distiller 7.0.5 для MacintoshDrainage, обучение, практические советы, инструкции, образование, информация2007-02-12T14: 03: 02-08: 002012-05-08T09: 53: 14-07: 00Illustrator2012-05-08T09: 53: 14-07: 00

JPEG188256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAAC8AwER AAIRAQMRAf / EAaIAAAAHAQEBAQEAAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9U4q7FXYq7FWJahpPnW6 8xi60nXoLDSbe7ja + 017ITPcJ6EfIG4MlU / 2Kj54qyL09V / 5aIP + RD / 9VsVd6eq / 8tEH / Ih / + q2K u9PVf + WiD / kQ / wD1WxV3p6r / AMtEH / Ih / wDqtirvT1X / AJaIP + RD / wDVbFXenqv / AC0Qf8iH / wCq 2KoHW7HzLcQp + itTSynWKRWJiRo3lZ4yjkOJGAVFkFA3Vt60xVHLDqixRKbmJpFRVldoWPJwPiYB ZFABPbFXenqv / LRB / wAiH / 6rYq709V / 5aIP + RD / 9VsVd6eq / 8tEH / Ih / + q2Ku9PVf + WiD / kQ / wD1 WxV3p6r / AMtEH / Ih / wDqtirGb3RfPI8yNqUnmKE + X2ks1XQxZLXksqB3FwZPUUse3xDFWY4q7FXY q7FXYq7FUo8y6xfaTZxXNnplxq8rSlGsrMwCZlEUj1U3EsCbFB + 1XwBxVLW846snli11h / LWoC8u FjL6QArzxs6ksrceVOPGhLAYqjPMPmDV9M0OTULLQLvVLxFiZdOheESMZHVWQHm26BiTtTbrTfFU kh866 / HqUMJ8masq6hdxx3E7PYOlrWBKmX0LmdtqVrTjv9qu2Kst + u3P / LBP / wAFB / 1VxVLNH8x6 lqEt0suh4loltK8SvNwX1QsjIskQcpVGCct6HcbU3xVrzN5j1jSdFmv7Dy9eavdRNCqafA8CySCS ZI2Knm / 2FcvuKbbkdcVSyy86eaZ9fg0 + TydqNvYzMwmv5p7Ai3K26yhGS3uLjkWY0qWA36npirJ / rtz / AMsE / wDwUH / VXFXfXbn / AJYJ / wDgoP8AqriqB1vXr7Tbe3lg0a71CSdmVoIPTLR0Gxc8ioDf PFUxkuZ0IAtJJKgElGioD4fG6H8MVWfXbn / lgn / 4KD / qrirHNa8569Y6tPp1v5U1K7t0sfrY1WFr MQJIWkX0n9aeEEqIwx4MzfEPhHXFUT5b816xq7X4vPLGo6P9Un9GFbtrblMnAN6ilJWjpU0 + F2G3 XFU2utRu4bS4mTTp3khikkSKsVXZFLBBwd2qxFB8JxVR0vWL68sEuptJubR3eRRbSGISqsbcQzgu oHKlRQnbFWP6t5v8wprU + lr5Q1Kexga0kj1WKWyEbs0qMY + M88G4I4 / Che9MVRei + ctYv9L1a + vP K2paXJp0s0cFlcek81wsUKSq0YheQh2GcovAsKjr1oqmdprd9caT9eOkXMUzeqVs3Mayj02KryDM tOfGopXbFUD5M8za1r0DzaroF35elEUMi2l48DsTIZAxUwyOwA4DaRUPtirJcVdirH7XzQ1z5l1D y9FFAdQ022tru5X6w1Al28yoP7qtR9Xq3sy + OKo + 7e75WRMUfr + ueKCRuH9zJuW9OvT / ACcVVvU1 X / lng / 5Hv / 1RxV3qar / yzwf8j3 / 6o4qhbOTVPrF9 / o8H9 + tf37 / 74i / 4qxVFepqv / LPB / wAj3 / 6o 4q71NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKoWzk1T6xff6PB / frX9 + / ++ Iv + KsVRXqar / yzwf8A I9 / + qOKu9TVf + WeD / ke // VHFXepqv / LPB / yPf / qjirvU1X / lng / 5Hv8A9UcVd6mq / wDLPB / yPf8A 6o4qhdVk1T9F3lbeCnoSV / fv / If + KsVRXqar / wAs8H / I9 / 8AqjirvU1X / lng / wCR7 / 8AVHFXepqv / LPB / wAj3 / 6o4qhdSk1T6ulbeD + / t / 8Ad7 / 7 / T / irFUV6mq / 8s8H / I9 / + qOKu9TVf + WeD / ke / wD1 RxVRge8N / dF4o1mEEHBRIxUjnL1bgCPuOKoPzD5lfQNOXUNRigjtmuLW15eu2z3dxHbITWIbBpQW 9q4qnVZfSrxX1eNeHI8eVOnKlaV78foxVK7XRdHh80X + qw2FvHqlzbW6XN + kSLcSKGkAV5QObACN RQnsPDFUZe / 702H / ABnb / kxLiqLxVRhkZ5J1PSOQKu1NuCt + tsVUrL / em / 8A + M6 / 8mIsVReKqMMj PJOp6RyBV2ptwVv1tiqtiqXiRol1WVdmSQspIqKi3jPTbFUwxV2KqLSMLqOL9lo3Yim9VKAb / wCy xVWxV2KpfeyNJo18zbkR3K7Cmyl1Hj2GKphiqjdyNFazSrsyRsykioqAT02xVWxVCan / ALzJ / wAZ 7f8A5PpiqpcMVmtQCQGlIIBpX905od9 + mKq + KoSP / jq3H / GCD / ic2KoDzZoOi65pcdnq9lDf2gur aQQTqHTmJlAah70Y4qnWKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / JiXFUXiqHtq + td / wDGUU / 5FJ7D + OKrLL / em / 8A + M6 / 8mIsVReKoe2r613 / AMZRT / kUnsP44qiMVSx6 + jrFOvJqf9I0fs36sVTPFXYq h4r9fh8PSl / 4lH7fxxVEYq7FUsua / oS / r / Ldf8Sf2GKpniqh2Cv1C5p19J6f8CfZv1YqiMVQmp / 7 zJ / xnt / + T6Yqvua + ta / 8ZTXr / vp8VRGKoSP / AI6tx / xgg / 4nNirtT / 3mT / jPb / 8AJ9MVReKoSP8A 46tx / wAYIP8Aic2Kuvf96bD / AIzt / wAmJcVReKpNoWspqGo63bLaXNsdOvBbySXCKiSt6ET8oSrM WTgympA606g0VR1l / vTf / wDGdf8AkxFiqLxVD21PWu / + Mor0 / wB9R4qiMVSySnoaxXpyavT / AJZo / GgxVM8VdiqHen6Qh8fSl8P5o / pxVEYq7FUsuKfoS / p / Ld + H8z + FcVTPFUPqNP0fc16ek9en8p8a DFURiqE1P / eZP + M9v / yfTFV9yP31p7Sn / k1J7HFURiqEj / 46tx / xgg / 4nNiq6 / jeSBVQciJoGIHg syMT9AGKonFUJH / x1bj / AIwQf8TmxV17X6xY06 + u1P8AkRLiq4PqFN4Ia + HqtTp / xj8cVSmXXdWt fM8dhf21la6LcQR / VdQkvAs0t60kim2it2QGT4BG1aj7VBy7KppZf703 / wDxnX / kxFiqLxVCWU0M lzfLG6syTASAGpB9JOvh0xVF4qlkn9xrG1fibYVqf9Gj8N8VTPFXYqh4 / wCOhDt / uqXfen2o / oxV EYq7FUsuP + OJf7U + G761 / mfxxVM8VQ + o / wDHPudq / un2Fan4T4b4qiMVQmp / 7zJ / xnt / + T6Yqknn G10W1ez816pd3FrH5cS5uaRNM0LI0DCRp7eI / vhEqlxtUU2xVX8pSa9ceX7W6vdUttSluvUuIr2G 0kt0eCaVpLakTScl4wsq0NT7nqVUxthKNTufVZWb0YaFVKinOamxLYqg / Nuk3 + p6WlvY6gNMuFuI ZFuyjOQFcAoOLxEFweP2u + Kp1iqEj / 46tx / xgg / 4nNirr3 / emw / 4zt / yYlxVXmmSJOb / ACVRuST0 AHjiqBl0Wxvb6z1LULWOW + 092l052AZrZpI2ico1Bu6OQ39gOKq9l / vTf / 8AGdf + TEWKovFUt0ry 7ouk3ep3mn2qW9xrFwLzUZEFDLMI0i5H / Yxg08ST1JxVMsVSDXLy6stE8w3dpZSajcQK8iWMJAkm 420ZKR1DAsR9kU3O2Kp1ayTSW0Uk8XoTuitLByD8HIqychs3E7VGKquKpNfX + oReaNLs4tNknsrm C6a41JWUR25j9MqrgjkTIaBaHxPbFU5xV2KscsL / AFC80XWxeabJp31ae9ggErK3rxqWInTiBRH5 fDXfxxVkeKpZ5l8vWHmHRLnR78yLa3QUSNC7RSDgwcFXXcbriqPV4I3S2VlV + BMcNQG4JQEhetBy AxVQ1P8A3mT / AIz2 / wDyfTFXXQhnNsCFlieRlYfaUgxSAg7EEdt8VXFHt25xLygYkyxDcqTvyT + K / SN9iqsgdh2Kd0YMjW8BVgaggvLQg4q3qf8AvMn / ABnt / wDk + mKovFUJH / x1bj / jBB / xObFXXv8A vRY9 / wB + 23 / PCXFV8MTO4nnFJN / TjrsgPyJHKnU / QNsVRGKsdEvmQeb0jtUtToLCc6k0jyC59UQ2 / oGFRGyELuG5SCvKv7O6rIsVSjQ5fMj3msLrCWq2yXlNI + rPI7fVfSSgmDxxgScqseJYb0r8O6qb 4qhbRHW4vSykB5gVJHUejGKj6RiqKxVIPM / lvUtZCpaa3d6QnGjmzNHLK3JSGJoBX7W1SNqjuq15 T8q3OgLcJNrd / rCTiMJ + kZfWaMx8qlWO / wAfIcvlirIMVdiqF1NHfTbtEUs7QyBVAqSShoAMVSrX fNdnpXmHy9okiTNda9NPHbmOPnHS2gaWQSP + xQUb3ocVT / FUom0LTH81WuuNE36Sis5rRJxJIAIT JG5TgD6e7b1pXp4CiqL1QA2qg9DPbjY0P9 + ncYqxzTG0DyxF5X8tWcNwqXzTNYqfrF0qlYXml5zz NMyf3lRzf2HTFWX4qgoERNUuQgCgwwsQPFpJiT9JOKrtT / 3mT / jPb / 8AJ9MVReKoSP8A46tx / WAY IP8Aic2Kuvf96bD / AIzt / wAmJcVQWneatN1DUNRsIIrtZtMkSK4aW1niUtIKgx80Bdf8sDiexOKp gt7CzKoWWrbCsMoG9OpK0HXviqU69eSaPHcahAscspUycJpI4UFXt4T8cjxrsBXcip2qMVYrB + Z + vSX9ujaZpf6On3 + uprVm2zOVQKlQWJUo4I6qR0JoFXoFsf3137Sj / k1H7nFURiqXx2yXF1eGV5fg lVECTSoAPRjagCMo6scVS3y2b / Uba7k1TTrrS5Iby4t7aN7xpfWt4n4xT / uZpAvNeqsagg9qYqm / 6Mtv55 / + kif / AJrxVKLs6jF5m0 / ToNNup9Iube4kvdWF4yrbyxlPRQxtMJG51avFTQ07cqKpv + jL b + ef / pIn / wCa8VSvzQLzTfL99f6TY3Gq6lbxF7XT1vHh9R + m8ksqIqr9o79BtviqLurZYtNlukNx DOkLSqjzyMUcJyAYeo6Gh69RiqX6sdC / xRo9hdxSSX9x9ZubCUXLgxNHGVkYJ6isFZJSvwg / LuFU / gt44AQhcg7nnI8h + guWxVY5 / wByEI / 4ql + f2o / f + GKuvYXmhVE6iWFzXwSVXP4LiqF / SmmadY2g 1K7gs2MPJRcSJESIowZCOfD7C7tttiqpZ67ol7O1vZ6hbXM6U5xQzRyOK1pVVJP7J + 7FV8f / AB1b j / jBB / xObFXan / vMn / Ge3 / 5PpiqLxVCR / wDHVuP + MEH / ABObFXXv + 9Nh / wAZ2 / 5MS4qi8VWunNGS pXkCOSmhFe4OKpDLbJdGfSJ7OO7tY / 3YNzMwWUMEmZeAjZRwJWg7Dp3GKqdt5R0q2uoLu30LT4rq 2Ci3nV2DoEQRqFb0agBVpTFU3U6krOwtoKueTf6RId6Be8W2wxVd6mq / 8s8H / I9 / + qOKqMCatHLc OYID60gkA9d9qRolP7r / ACMVXxfpONSq28JBZm3nc7uxY / 7p8TirEdb / ACt0fWbm5uLy0Iku / UMv p3kifFKAGbkIeX2arQmnE0pSlFV1p + V + h3yFf0dHMW9MSPJdOS3pTQ3Cg0hWg9W1RiFoCa7bnFUF / wAqY8rgS8dPKGZUV2XULhT8AUDiRH8OyAfDTbbptirOZv0nLE8TW8IWRSpIncGhFNj6OKrLxNWu LSeAQQKZo2jDGd9uSkV / usVS7VvNh0zWtE0a5igF7r0s8VinrsK / VoGnkY1i6AKB8yMVTf1NV / 5Z 4P8Ake // AFRxVaTqRkWQ20HJQVB + sSUoxBO3pU / ZGKqF5qGoQGKNreOs7pGTHMxZFd1QybxU + Hl9 JxVJfNXlLVtUj063s5rVo4WcXc9 + jTMI3kjcqkY2eoQj4nHE8SDUDFUF5K8i3mk6vJqN1DpduAGC DSoRHzkfaX1OUYK7j9hhU9R0AVZdWQaldGNQz / V4OKsSoJ5y9SA36sVYT + caWM3k + FfMCQwWA1XS qyC4cGrahCjD + 6GxjZw3gtT2xV6BWX0q8V9XjXhyPHlTpypWle / H6MVQ8f8Ax1bj / jBB / wATmxV1 7 / vTYf8AGdv + TEuKovFXYqgIoFmlv1JKsLhWRx1VhBFRh / nv0O2Koi2naQNHKAs8dBIo6b9GX / Jb t93UHFVfFXYq7FXYq7FXYq7FXYq7FUvv9E02 + v7C + uLWCa606RpLaeSJHkj5IVPpuRySpIO3hiqY YqpXE6wx8iCzE8UQdWY9FH + e3U7Yqg7qBo7YSSkNPJPbGRh02nSir / kr2 + / qTiqY4qh7E1hbev72 b3 / 3a3ucVWR / 8dW4 / wCMEH / E5sVUdesrO8so4ruCO4iFxbsI5UV1r6yCtGBHQ4qmOKoSP / jq3H / G CD / ic2Kuvf8Aemw / 4zt / yYlxVBadrGs3Go6lbXWiTWdtaSIlldmWGQXSMPikCq3wAHsTX2GKpgtz MWUG1lUHqxMVB060cnv2xVZZf703 / wDxnX / kxFiqpcwuxWaGgnjrxrsGB6o3sfHsd / bFV8EyTRiR agHYqdiCNiD7g4qqYq7FXYqkXmbW9f0x7VdJ0N9ZEyzNO6TrAIfSUMleSuW9Qkj4d / Y4qgP8Uecy l048puBbvxiVryPlMvx7oFjYVHFa1NKtsSBUqp5od7qt7ZevqWn / AKMnLkLamVZ24ClGZlCqCTXY V + eKphirsVdiq13SNGkchUQFmY9ABuScVULdHlk + szAqaUhjP7Cnuf8AKbv4dPGqq3U / 95k / 4z2 / / J9MVReKpT5Zstds9OeLW7yO + vTc3DpNFGIlEDTMYF4j9r0 + Jb / KrTamKouP / jq3H / GCD / ic2Ku1 P / eZP + M9v / yfTFUXiqEj / wCOrcf8YIP + JzYq69 / 3psP + M7f8mJcVReKuxVCWX + 9N / wD8Z1 / 5MRYq i8VQd0RaF70V9ICt0gBJKgfbAHVlHhuRtuQBirf6Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36 Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5 J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5J / 8ApHn / AOaMVWxSLfyeoAwtoWoFdWRmlU9SrAEB T0r1O / QAlVG4qhNT / wB5k / 4z2 / 8AyfTFUXirDfyoTWE8rypq / q / XFvrva4V0l9MzEx80kAK1WhFA FpQqOJGKsnj / AOOrcf8AGCD / AInNiqjrl / p1lZJNqFytrAZ4AJXBI5iVWVdunLjSvbriqY4qoJA4 vZZyRwkjjQDvVGcn / iYxVTvf96bD / jO3 / JiXFUXirsVQll / vTf8A / Gdf + TEWKovFUIn + lyiQ72sZ rEO0jj9v / VU / Z99 / 5TiqLxV2KuxV2KuxV2KuxV2KuxVCzo8MhuYlLV2uI1FSyjowH8y + 3UbeGKoh HR0V0YMjAFWBqCD0IOKobU / 95k / 4z2 // ACfTFUXiqGsbawt4THYwR28PNiUiQRrzBox4gL3HXviq 2P8A46tx / wAYIP8Aic2KqOvWGnX9gLfULcXNs8sQMRZlFWkCA1UjpyriqY4qxu2tddTz / e3DiUaH Lp8SxkspiNykm9FDlgwQ9eAr47Cqqc3v + 9Nh / wAZ2 / 5MS4qgdOj83fpLUjqM9idPMifolbeKX1BD T4 / X5PTnXupp7DFUxVL4MvKaIr + 0BEwJG3Q + oad8VWWX + 9N // wAZ1 / 5MRYq3MTcSm2Q0jWn1lx13 FRGD4sOvgPmCFUSAFAAFANgB0AxVvFXYqptPGsyxE0d1Zx4cUKg / 8TGKtxTRrLC6yROKo6EMpB 7gjY4qtFzbmYwiVDMOsXIchsD9nr0IOKquKqEV5bStEIpFlWZGkjdCGUqhUEhht + 2MVV8VdirsVQ n + 8kv / LrK3 / IuRj / AMRc / cfnsq7U / wDeZP8AjPb / APJ9MVReKoawAEDU6etN4Hf1Wr0xVbH / AMdW 4 / 4wQf8AE5sVdqf + 8yf8Z7f / AJPpiqLxVQSdmvJYKDjHHG4Pers4P / EMVU73 / emw / wCM7f8AJiXF UXirsVS2OZxdXsEP9 / JOKE7hF9CKrt / Adz9JCqOhhSGIRp9kV3O5JJqST4k7nFVTFXYq7FUh8zeW tA8xvFpmuWMWoWMkE5aCZaivKIVB6qaHqDiqvo / lPy5o + l2ul2Gnwx2VlGsNtGyiQrGgooLvyZqD uTXFVqeT / LSa2 + tpp8Y1OSI27z / FQxMqKV4V4fZiUfZ / WcVR36J0r / lig / 5FJ / TFWPeWvInkzybd qugabDp0ckFw9zKCzO3xxMS8khZyO / XFUP52S8vn0ulnq62sc3qTyadP6DKpZEDPHEJHlH7z7G1B U9qhVibXnmJ79TH5b8xUE813T64IoZDP6Mn1b + 6B9L9yAvqcStWBNTsqzKDzprkustYt5ZvIrYXQ thfPzCNGWp66gR04Abnky9 / aqrLHRHRkdQyMCGUioIPUEYqlt47wxR20rFqz25t5GNSyidKqT / Mv v1G / jiqaYqh7KvotX / fs3 / J1vc4qsj / 46tx / xgg / 4nNiqU + efMtj5c0SPUb6OeW3 + uWcJFvGZXDS 3CKlVBGxchfmRirIcVQkf / HVuP8AjBB / xObFXXv + 9Nh / xnb / AJMS4qi8VQWqarp2nwFru + t7FnWQ wyXMiItY0LM3xMtQijk2 / TFUs0u68uXtxIkOqQXWpyUa5W0vKueI4rVInX7KrSvEeNMVTOSwtI1D PJOASqj / AEifqxCj9vxOKrv0Zbfzz / 8ASRP / AM14q79GW388 / wD0kT / 814qxma38xj8xra1WGb / C jaVM73IvH5G / 9eOgMfqc + Kxd6dWxVPpLCIajBGJJ + DQysy / WJ9yrRgH7f + UcVQ08ds9lqbwXErNa h2RkuZiVZYQ29JDuGPfFUNq + l + ZIPqX6FeO9h2lBfLf3VzARa8G9Rkkh9SsnLjxHp08SMVVNd0 / z AstguhrE8LTganLd3l2rpb0pWCNKiR6mp5OuwpuTsqu / RLtrEUU9xcvbCOSQRmeUK0iPGVIAavFO e1TWvy3VRGltpOp27z2ly88ccskLNFeSyANG5WhKvsSKGnviqM / Rlt / PP / 0kT / 8ANeKu / Rlt / PP / ANJE / wDzXiqGksIRqMEYkuODQzMy / WJ6Eq0QB + 3 / AJRxV1 / Z6RCkJu7gwlpoxam4uZeJuA3KIBXk AZuS7L3xVrStb0qeOKBdWtb25kBaP0pY2LrXbiFPxU5AVAxVG2VfRav + / Zv + TrewxVS9NZNSukYk BreAEqxU / bl6FSCMVYx + Y + kavJ5ehXQoGvL5dR02b0p7qVE4QXsU7GrP1Pp8R3BNe2Ksx9JfS9Kr cePGvJuVKU + 1XlX3rXFUPH / x1bj / AIwQf8TmxV17 / vTYf8Z2 / wCTEuKoib1vTPo8fUFCA9eJodxt 0qNq9vA9MVYv5v0HVfMJsEsXtYYYHb68t7G0rLVomosakKx4Bx9sUJDKdgcVS7yZ5E1PRtYN7dw6 XbQhZXCaZD6bPPOEEjOXjBC / BvwIqQNgNgqzieFZoJIW2WRSjEUrRhTuCMVW2splgV2 + 3uslOgdC VcfQwOKq2KpI511fOEY / dvoclieNQnqpcrJ8ZDcg / Arw24kV7ilCqmEn / HVt / wDjBP8A8ThxVAWf l3RdPs9Zg0uBLI6lPPdX7ohIa6uIx6kpG3IkUJocVYLrXmj8uNXtNNutd1eLUIbRo9WsDPY3lFaN CqyenEVUkcj8JXvSlNsVR13rfkDzde6StxqNpe3tncy3OlE2t3FJHNbIWdw3qIVoo5DlsfhIqeJx VmcWn6olwJ3vkkKRtHGrQ7AOysekgJ + xTc4qgfJvlnTvLWmXkFpJE8F5fXeoSyRJ6a + pdztK4 + 24 + CoQey4qyHFWlZWFVIIqRUb7g0I + / FULJ / x1bf8A4wT / APE4cVSbz3oGpa3pMFpp8dnJMlwsjDUB I0AT03RiUjI5n4 / sN8LCoPjirHNF / La7tPM9pq82m6PA0Ds097bCc3MiorpBT1KgNxI5MWJNTWp3 ZVn9jT0Wp / v2bpT / AH63hiqyP / jq3H / GCD / ic2Ku1P8A3mT / AIz2 / wDyfTFUXiqEj / 46tx / xgg / 4 nNirr3 / emw / 4zt / yYlxVF4qoTwNyM0FBcAAb7B1FSEc0O25oabfeCqvhnSVagFWGzxtsynwI / wAw eo2xVUxVDRfu7yWOh5zD1lO5FVARx7fsn3qcVROKsRluNfP5hW10s0 / + F10uaN7YWj1F8biMhjJ6 fqUaLt0 + HFU9luk + uW9zwmMIimQkQylgxaMiq8eQrxPbFUu8v3utRvqja3wcy30jad9Us7qOlmFR YfW5 + pyl + h5iKDwGKqV6183mPTHtbeD9BJDP + kllsbo3PqAILcQMvGMDduRZDQCg + 1irWuX5utA1 N / KyQPraxSwWjz2s7Qi4iqvpSmII60I49fh8NqYqnNvqaCKOO4LvdCMGUpbTxqzLQOyIwdgvJulT TxxVjQ8teU9T8l6rpFk8x024muGu3hL2chuYpT6q84kiYcZYeLUHamKsyReKKtS3EAVO5NPHFUo8 raDZaLY3MFm8zpcXt1dyGeV5j6s8zNJxL / ZDNVuI2qTiqOk / 46tv / wAYJ / 8AicOKql67JZzuh5us blW8CFND0P6sVV8VQ9lX0Wr19Wbx6eq1OuKrI / 8Ajq3H / GCD / ic2Ku1P / eZP + M9v / wAn0xVF4qhI / wDjq3H / ABgg / wCJzYq69 / 3psP8AjO3 / ACYlxVF4q7FVCaAlxNEQs6ilTXiw / lenz2Pb7wVV8Eyz R8gpRhs8bbMrd1NKj7tj1G2KqV78CpcAbwNyc / 8AFZ2fuNgPip7YquvnZLK4dW4ssbkNWlCFO9cV V8VdiqjPP6XFVX1JpNo4xtWnUk9gO5 / jQYqqitBU1PcjYVxVjnkjyzDoNrqoivbq9Op6pe6hKbto 29OSaUhki9NIgsfwVC77k4qnMn / HVt / + ME // ABOHFUh8teU7fyx5e1W0iuLi4F3dX2oSPdyLI3O5 dnahURjix + OniTvirKcVQ9iawt / xlm6f8ZW9ziqyT / jq2 / 8Axgn / AOJw4qv1E00 + 5P8AxU / Xp9k + 4 / XiqIxVD2IpC3 / GWbp / xlb2GKrI / wDjq3H / ABgg / wCJzYq7U / 8AeZP + M9v / AMn0xVF4qhI / + Orc f8YIP + JzYq69 / wB6bD / jO3 / JiXFUXirsVdiqhNAxdZoiFnUU3 + y69eLfwPb5VBVbjkiuoXVl2NY5 onHQ0 + JSD8 / kRuNsVQ0jsdJuUdqyQxyRuxNWqqkBjTjQstG + nFUfiqjPP6fFUX1JpNo4xtWnUsd + Kjuf1kgFV0EHp8nduc0n95JSlQOigb0Va7D + JJxVWxVCaZ / vM / 8AxnuP + T74q6T / AI6tv / xgn / 4n Diq + / r9RuabH0npStfsnw3xVEYqh7KvotX / fs3Wv + / W8cVWSf8dW3 / 4wT / 8AE4cVX39fqNzTY + k9 KVr9k + G + KojFUPYmsLf8ZZun / GVvc4qsj / 46tx / xgg / 4nNirtT / 3mT / jPb / 8n0xVF4qhI / 8Ajq3H / GCD / ic2Kuvf96bD / jO3 / JiXFUXirsVdirsVSfzPa + YpdMlfy1LbW + tjiIZLwOYGQNVkk4Bm6E8T Q8TvQioKqB1HyQuoS + YjPqt + lv5htIbb6tHO6rZyRLIpntCCODvzQnbqg7bYqnElrc2mitaaVxNz b2xisPrLuV9RI + MXqyESORUDk1CfniqnoFrq0Gl2 / wCmpobrWfTUX1zbqUiZx19NW3VPAYqmWKux VCaZ / vM // Ge4 / wCT74q6T / jq2 / 8Axgn / AOJw4qu1EA6fdBuhhkr0G3E + O2KonFUNYACBqdPWm8Dv 6rV6Yqtk / wCOrb / 8YJ / + Jw4qu1Gn6PuuXT0ZK9OnE + NRiqJxVD2VfRav + / Zutf8AfreOKrI / + Orc f8YIP + JzYq7U / wDeZP8AjPb / APJ9MVReKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / JiXFVR0vix4SxB f2QY2JHWlT6g9sVa4X1f76Kn / GJulf8AjJ4Yq7hqFP76Kv8Axibw / wCMnjiruF / X ++ ip / wAYm9 / + LPliqAkj81 / p60aOeyOgiKX68jRSi6Mu3o + iQ5QL9rny9qDFU3xV2KpPYR + bf0lqJv57H9HGRTpS wRS + qIafEJ + UlOde67HwGKphw1Cn99FWn ++ m60 / 4yeOKqsYlC / vGVmqd1BUU7bEtiqH0z / eZ / wDj Pcf8n3xV0n / HVt / + ME // ABOHFV + oV + oXNOvpPT / gT7r + vFURiqHsq + i1f9 + zf8nW9ziqyT / jq2 // ABgn / wCJw4qv1Gv6PuadfSem9N + J71H68VRGKoawAEDU6etN4Hf1Wr0xVbH / AMdW4 / 4wQf8AE5sV Udd1DTLGySfUrpLO39eBRNJsvP1VKLXtyIpXtiqY4qhI / wDjq3H / ABgg / wCJzYq69 / 3psP8AjO3 / ACYlxVF4q7FXYq7FUq8xSa42l3Nv5ee2TXWjrZveo8lsjdmmEbK / E0IFO / YgHFWtS1K60TyvPqFz HLql5YWhklitk / eXEsabhEUbGRh5UHyxVvV4dT1by5MukXsmj6jdQq9leSQhpIJDR19SCUb + Do3u MVRljJIIktriQyXcKKJXYBTJQU9SigCjddth0xVE4q7FUm8sR6ylrd / pSdJ3e8uGtfTIISDnRYz + 7h4Vg1a8q9eXYKo6T / jq2 / 8Axgn / AOJw4qv1Cv1C5p19J6f8CfZv1YqiMVQ9lX0Wr / v2b / k63sMV WSf8dW3 / AOME / wDxOHFV + oV + oXNOvpPT / gT7N + rFURiqHsq + i1f9 + zf8nW9ziqyP / jq3H / GCD / ic 2KqGv6dpuoWC2 + o24ubf14GEZZlpIJl9NqqQfhajYqmWKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / Ji XFUXirsVdiqhPOwcQwjlO4qK7qi9ObbjbwHU / eQqvggSFSFJZmJZ3bdmY9z + r5bYqp6h / vBc0qD6 T7itfsnpTfFURiqlPD6qji3CRd0kHY + / iD3GKtQTly0bjhMlOadRv + 0p7qcVVsVQmmf7zP8A8Z7j / k ++ Кук / 46tv / wAYJ / 8AicOKrtRIGn3RboIZK9DtxPjtiqJxVDWBBganT1pvAb + q1emKrZP + Orb / APGCf / icOKr9Rp + j7mvT0nrWlPsnx2 + / FURiqHsq + i1f9 + zf8nW9hiqyP / jq3H / GCD / ic2Ku1P8A 3mT / AIz2 / wDyfTFUXiqEj / 46tx / xgg / 4nNirr3 / emw / 4zt / yYlxVF4q7FVGaZg3oxDlOw5CteKit OTEfgOp ++ ircECwpxqXZjykkbcs3cn + g2HbFVXFUPqNP0fc16ek9en8p8ajFURirsVUriASqCDwl TeKSlSp / z6jFW4XkZT6icHU0IB5A96g0FfuxVQ0z / eZ / + M9x / wAn3xV0n / HVt / 8AjBP / AMThxVff 1 + o3NNz6T0pWv2T4b4qiMVQ9lX0Wr / v2brX / AH63jiqyT / jq2 / 8Axgn / AOJw4qvv6mxuadfSelK1 + yfAg4qiMVQ9jT0Wp / v2bpT / AH63hiqyP / jq3H / GCD / ic2Ku1P8A3mT / AIz2 / wDyfTFUXiqEj / 46 tx / xgg / 4nNirr3 / emw / 4zt / yYlxVF4qoTzMD6UNGuCKgGpVQduTU7bbDviq + GFYlNCWdt3kanJj0 qaADFUn8zaDqurrFHY6zNpCKriVrZQZHbnHJGQxYBQGi4t8JLIzKCta4qoeUfK + raE159f8AMF5r q3Pp + iLwLWH0 + QbiV / nDLX5V74qneoV + oXNOvpPT / gT7r + vFURirsVdirsVQmmf7zP8A8Z7j / k ++ Kuk / 46tv / wAYJ / 8AicOKqes6tpGmWfq6rMsFrK3olnBKksrMQaA7cVNa4qk3 / Kz / ACB + 7J1y2Cyq ZEkLEJxUAks5HFR8Q + 0RuadcVTXRNe0LVkmOkXUV0kDkTGHdVdySanpUmp / 28VREn / HVt / 8AjBP / AMThxVT128srPRry4vZ47W1SJhJPM6xxryHEcmbYVJAxVGo6SIskbB0cBkdTUEHcEEYqgNC1LT9Q snnsbqG8hE86GWCRZU5CVvh5KWFRXpiqtH / x1bj / AIwQf8TmxV2p / wC8yf8AGe3 / AOT6Yqi8VY1p 3mG5uPzA1nQW06SKGwsLK4XUGdTHKtw8wQKtK / ajkH + x98VTq9 / 3psP + M7f8mJcVReKqcUKRBqVL OeTudyT74qqYq7FXYqo3cbS2s0S7s8bKoJoKkEdd8VVsVdirsVdirF / IXmK + 1u11c3emnTf0dq19 YRhpPV9YQzGsy / ClFZmIHyxVPZP + Orb / APGCf / icOKt6hpemalCsGo2kN7CjCRIriNJVDgEBgrgi tCd8VQc3lHypOCJtFsJQeQIe1hb7bB26r + 0yhj7jFUZp + mabpsBg0 + 0hs4C3MxW8aRIWIA5cUAFa ADFWpP8Ajq2 // GCf / icOKrtS02w1OwuNP1CBLqyukMVxbyCqujChBGKogAAUGwHQYqhtO0zT9Ntj bWFultbmSWcxRjivqTyNNK1PF5HZj88Vaj / 46tx / xgg / 4nNiqSfmF5iufL / l + PULfTpNTc31jb / V onVGrcXUcSGrf8WMq / TirJsVQQ0TRhK0osLYSuoVpPRj5FVJKgmlaAsafPFVl1aWSmzt / q0Jgec / uzGpUH0ZGqBSgO3XFVX9E6V / yxQf8ik / pirv0TpX / LFB / wAik / pirv0TpX / LFB / yKT + mKu / ROlf8 sUH / ACKT + mKu / ROlf8sUH / IpP6Yq79E6V / yxQf8AIpP6Yq79E6V / yxQf8ik / piqHfTdOGoQRC0g9 NoZWZfSTcq0YB6f5RxVEfonSv + WKD / kUn9MVd + idK / 5YoP8AkUn9MVWpo2joCEsbdQSWIESDdjUn p3OKqEmmaYNSgT6nBxaGYkeknUNEBvT3xVE / onSv + WKD / kUn9MVd + idK / wCWKD / kUn9MVd + idK / 5 YoP + RSf0xVDvpunDUIIhaQem0MrMvpJuVaMA9P8AKOKoj9E6V / yxQf8AIpP6Yq79E6V / yxQf8ik / pirv0TpX / LFB / wAik / piqlBaWSXtzbpbQpE0MLOqxqOVWkFGoNwOO2Kr5NE0aVQslhbOoZWAaGMj kjBlO46qwBHviqK9GL0vR4L6XHh6dBx40pxp0pTFV + KpJ5p0dNYtrWxe7urESTmlzYzvbTqfQl + z Im4xVry95UttG0a10wX19ffVVK / XLu6meeSrFuUjKygtvuaYqmP6Mtv55 / 8ApIn / AOa8Vd + jLb + e f / pIn / 5rxVLtZ8szai9mINXvtPhtmYzRW0xHrhnjakkjcpNljZRxYfaOKpnLYQSOXZpgW6hZpUH0 KrADFVv6Mtv55 / 8ApIn / AOa8Vd + jLb + ef / pIn / 5rxVhsP5UQw2slmvmTzAUnExN5 + k5hPC0rqwSA j4UQb0HE9BirJtG8t2ul6RY6at1eXK2NvFbC5nuZjLIIUCc5CrKCzcatQDfFVKby1PJr8GpjVr6O 1hSNDpSyn6u5i9Qh4 / bqTItfi + LjRqjFUyOm25JJeep32uJwPuD4qwe3 / KCCDThpw8z + YmRopUN9 + lJVuIy7IQsRA4quxoOJptirLdL8vW1hplpYC4upxaQxwevLcTc39NAnN6OByalTiqg3lqc + ZF1f 9L3wtVjRBpAl / wBFLIGHNh9ok8hXfcgVxVMTptuTXnP / ANJE / wDzXirBYfycgi0WLRh5o8xvGsEk R1E6nKLpeRTiqEDgFop24 + GKszsdCtrSyt7UTXMgt40iEj3E3JuCheTUcbmmKoZfLk48y / po6tem BY + C6T6p + qcuATmU6se / z364qjZ9HtpYJIvVuF9RSvIXE9RyFKj48VSTyT5Sj8r + tp6apqOrUt7Y G51W5a6l + FphQFqBR7AYqynFXYq7FUl80T63Bb2sui2dvfags7enbXVw1rG37iX / AHakVwa + A4 / S MVW + XrzzfcaNaza3ptrZ6q6k3VtFcs6I3IiisI3BFKd8VTh2NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKu9TVf + WeD / ke / wD1RxV3qar / AMs8H / I9 / wDqjirvU1X / AJZ4P + R7 / wDVHFXepqv / ACzwf8j3 / wCqOKu9TVf + WeD / AJHv / wBUcVXRPqBcCWCFY / 2mWVmI + QMa / rxVKNe8w67p + oRWthoE2qRSqhFx FKsaqzOVKvyWi8QA1a4qnc7XSgehGkh / a9RylPlRHriqj6mq / wDLPB / yPf8A6o4q71NV / wCWeD / k e / 8A1RxV3qar / wAs8H / I9 / 8AqjirvU1X / lng / wCR7 / 8AVHFXepqv / LPB / wAj3 / 6o4q71NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKrJ5taWCRobW3eUKTGpnehamw / uh4xVJfJV75yvBLL5r0u00rUTb2 1YLO6a6BPKbkWrFGE3 / ZV3 / 1sVZRirsVf // Z

application / pdf

Принципы наружного дренажа — Краткий курс

Дренаж

учить

инструкции

инструкция

образование

информация

uuid: e230be83-bae4-11db-997c-0017f202c4d6uuid: 460438c4-9821-c042-ae8d-c3fdb13d5e7b конечный поток эндобдж 770 0 объект > / Кодировка >>>>> эндобдж 755 0 объект > эндобдж 756 0 объект > эндобдж 757 0 объект > эндобдж 758 0 объект > эндобдж 759 0 объект > эндобдж 760 0 объект > эндобдж 890 0 объект > эндобдж 761 0 объект > эндобдж 762 0 объект > эндобдж 647 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 649 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 651 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 653 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 663 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 673 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 675 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 677 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 678 0 объект > поток HWYF ~ WC8ZU’D_ΆgjrD3ofIh; qHǗwyĆy loq.}] R% jua ص: n @ aʢ2c | HEwm1Å! + $ YwӍur% TJNF = U =

Как дренажные системы фундамента обеспечивают сухость новых домов

Увлажнение подходит для домашних растений и сухой кожи. Но если вы говорите о своем новом доме, не так много!

Влага, просачивающаяся через фундамент вашего дома, может стать вашим худшим кошмаром. Приветствуйте плесень и грибок и попрощайтесь с драгоценными семейными фотоальбомами и старыми любовными письмами, которые вы хранили в подвале. Но не бойтесь. Слив в фундамент вашего нового дома был спроектирован таким образом, чтобы помочь предотвратить подобную трагедию.

Что такое сток в фундамент?

Этот сток закопан, и вы его не видите. Итак, что это такое и как работает?

Дренажная система жилого фундамента (или дренаж в фундаменте) обычно состоит из перфорированной 4-дюймовой трубы из пластика, ПВХ или гибкого АБС-пластика, проложенной под землей по периметру вашего дома для защиты от проникновения воды. Сначала выкапывается траншея, затем заливается бетонный фундамент и бетонная фундаментная стена. Затем внешняя поверхность покрывается лаком, предотвращающим проникновение влаги.

Настоятельно рекомендуется не только гидроизоляция, но и водонепроницаемость снаружи. По словам Джеймса Бати, исполнительного директора Concrete Foundation Association, гидроизоляция стен подвала перед засыпкой, желательно с помощью щеточной или распыленной на прорезиненной или глиняной основе системы, является обязательной, если вы хотите, чтобы ваш подвал оставался сухим. .

Наконец, дренажная труба устанавливается дренажными отверстиями вниз. Труба выводится на дневной свет, в сухой колодец или отстойник. Если в доме есть подвал, также устанавливается отстойник с электронасосом.

Сверху или рядом с опорой?

Существуют некоторые разногласия по поводу того, лучше ли устанавливать дренажную трубу на опоре и рядом с фундаментной стеной или вдоль внешнего края опоры.

Некоторые подрядчики считают, что установка дренажной трубы поверх фундамента приводит к попаданию слишком большого количества воды в стык между фундаментом и стеной фундамента. Если поставить трубу рядом с основанием, уровень грунтовых вод будет примерно на шесть дюймов ниже верха нижнего колонтитула. Другие советуют не волноваться.При открытом канале, идущем в отстойник или к дневному свету, гидростатического давления недостаточно, чтобы протолкнуть воду через этот шов. Ставить трубу на фундамент также дешевле.

«Любой вариант приемлем, — говорит Батый. Оба метода установки признаны Международным жилым кодексом (IRC). «Оба требуют создания резервуара для заполнителя вокруг дренажной плитки, а также защиты этого резервуара фильтровальной тканью», — говорит Баты. «Я бы предпочел разместить дренажную плитку на одной линии и в пределах толщины фундамента, чтобы вы могли использовать перекрестное удержание между внутренней (под плитой) и внешней дренажной системой.”

В любом случае уровень слива должен быть ниже дна плиты. При установке рядом с бетонным основанием нижняя часть дренажной трубы должна быть примерно на два дюйма выше нижней части основания, чтобы не повредить основание.

Некоторые рекомендуют уклон дренажной трубы не менее 4 дюймов на каждые 100 футов длины. Однако труба обычно устанавливается без шага. Идея заключается в том, что если слив направлен в отстойник или к дневному свету, вода будет искать самый легкий выход, и слив без уклона не будет проблемой.

Также стало популярным средство для устранения состояния, называемого «поднимающаяся влажность», отмечает Баты, при котором рассматривается перенос влаги между фундаментом и фундаментной стеной. Некоторые подрядчики применяют жидкую мембрану, пластиковый капиллярный разрыв или угловой шов из пенопласта на этом стыке перед заливкой фундаментной стены. «Но если вы используете шпоночный паз между ними и надлежащим образом контролируете дренаж рядом с этой границей раздела, вы действительно не получите миграции влаги здесь», — говорит Баты. Соответственно, он не рекомендует использовать эти методы между опорой и опорой. фундаментная стена.

Закрытие водостока

Дренажная труба обычно покрывается проницаемой сеткой или носком для предотвращения попадания почвы. Затем он покрывается несколькими футами гравия. IRC утверждает, что сливная труба должна опираться как минимум на 2 дюйма промытого гравия или щебня. Гравий также должен выходить как минимум на фут за внешний край основания и как минимум на шесть дюймов выше основания.

Затем поверх камней накладывается фильтровальная ткань и, наконец, траншея засыпается землей.Затем засыпку можно утрамбовать. Чтобы предотвратить трещины в фундаменте, не следует выполнять засыпку и уплотнение до тех пор, пока пол или плита подвала не будут на месте. IRC также требует, чтобы участки были разбиты на уклон не менее 6 дюймов для первых 10 футов от дома.

Новые опции

Есть также несколько новых типов дренажных систем. Для опор используются полые формы, которые также создают непрерывную петлю вокруг фундамента для сбора воды. Другой, полосовой слив, состоит из пластиковой полосы с ямочками высотой 12 дюймов и шириной в один дюйм, обернутой фильтровальной тканью и предназначенной для сбора и отвода воды.Последний лучше всего сочетается с дренажной доской высотой не менее 24 дюймов.

Пластиковые листы с ямочками, отмечает Баты, являются хорошими системами для лицевой стороны фундаментной стены и могут снимать гидростатическое давление в условиях высокой воды. Однако водонепроницаемое покрытие все же необходимо.

Рой Диез — писатель-фрилансер и специалист по маркетингу, специализирующийся на архитектурной, строительной и строительной индустрии. Он бывший главный редактор журнала Professional Builder.

Системы водоотвода по периметру | Как они работают, техническое обслуживание и многое другое

Что такое дренажная система по периметру?

Водосток по периметру — это то, что есть во всех домах, и он предназначен для предотвращения просачивания воды в ваш подвал. Он предназначен для втягивания воды в почву, которая накопилась в результате проливных дождей, тающего снега или из-за подъема грунтовых вод. Затем он уносит воду из вашего дома, поэтому она с меньшей вероятностью просочится через стены подвала.Вы часто слышите, как это называют «плачущей плиткой». Много лет назад настоящая глиняная плитка использовалась для отвода воды, и это название прижилось, хотя плитки больше не используются, а скорее перфорированные трубы. Его также иногда называют французским дренажем, потому что этот метод дренажа популяризировал Генри Френч из Конкорда, штат Массачусетс, еще в 1800-х годах.

Как они работают?

Водосточная труба по периметру, или плакирующая плитка, представляет собой перфорированную трубу из пластика или ПВХ, которая устанавливается под землей по периметру вашего дома.Перфорация состоит из тысяч крошечных отверстий или щелей, которые позволяют воде попадать в трубу и отводиться от фундамента дома. Труба обычно покрывается проницаемой сеткой «носком», которая помогает предотвратить попадание почвы в трубу. Затем он покрывается слоями гравия с градуированными размерами (самый большой рядом с трубой, за которым следует более мелкий гравий) и, наконец, засыпается грунтом. Гравий позволяет воде течь по направлению к дренажной трубе, не позволяя грязи и мусору забивать ее.Плакучая плитка укладывается таким образом, чтобы она наклонялась в сторону от дома и уносила воду в основную канализационную систему.

При строительстве дома выкапывается определенное количество земли по периметру дома. После завершения строительства эта грязь возвращается на место, делая ее более рыхлой, чем нетронутая почва рядом с ней. Следовательно, вода легче проходит через эту почву, которая просто находится рядом с вашим подвалом или стенами подползания.Это одна из причин, по которой так важно иметь хороший водосток по периметру, чтобы отводить воду из вашего дома. Будем надеяться, что когда подрядчики закончили установку дренажной системы по периметру, они нашли время, чтобы плотно утрамбовать землю на месте и убедиться, что почва уклоняется от дома для улучшения дренажа. Правильный уклон, в дополнение к правильно функционирующим дренажам по периметру, является ключевым фактором предотвращения просачивания воды. Большинство экспертов рекомендуют уклон вниз от фундамента, равный 2.От 5 до 6 дюймов на расстоянии 10 футов.

Когда дом изначально построен, строитель несет ответственность за обеспечение надлежащей классификации и должен будет пройти инспекцию инспектором муниципалитета, провинции или штата. Затем домовладелец несет ответственность за поддержание надлежащей оценки. Если вы сажаете деревья, кладете новый дерн или кладете в бассейн, вы можете изменить способ отвода воды из дома. Если вы непреднамеренно направили воду на территорию вашего соседа, вам может быть предъявлен иск, и вы будете нести ответственность за любые расходы по исправлению ситуации.

Armchair Builder есть отличное видео по водосточной плитке.

Что делать, если что-то пойдет не так?

Забит слив по периметру

Со временем водостоки по периметру могут забиться грязью, корнями или другим мусором, и тогда вода не сможет уносить воду из вашего дома. Если дренаж по периметру забит, вода может просочиться в бетонную стену подвала, потому что ей больше некуда деваться. Бетон не является водонепроницаемым, поэтому очень важно, чтобы вода не стекала.

Плитка изношенная

В старых домах иногда есть глиняные или бетонные мокрые плитки, которые со временем разрушаются, разрушаются и забиваются грязью и корнями. Возможно, вам потребуется заменить всю систему на современную пластиковую плакирующую плитку, а в некоторых случаях можно просто заменить поврежденные участки.

Засор

Если плитки заблокированы, но не рухнули, возможно, вам удастся промыть систему.Профессионал может выкопать точки доступа вокруг стен подвала, чтобы получить доступ к сливу и прочистить его. У некоторых старых дренажных труб есть выступы внутри, из-за чего их невозможно очистить. Возможно, их потребуется заменить.

Подумайте о замене

Когда устанавливаются дренажные системы по периметру, слой гравия обычно укладывается поверх дренажной системы по периметру до того, как снова засыпается грязь. Это должно предотвратить засорение. Однако, если система засорена, вы мало что можете сделать, кроме повторного выкопания всей территории и замены труб.

Установите порт очистки

Если вы заменяете свою систему, подумайте о том, чтобы установить порт очистки. К этому типу порта можно получить доступ с поверхности, поэтому вам не о чем беспокоиться, если система потребует очистки в какой-то момент в будущем.

Подключен к канализационной системе?

Некоторые старые дома были построены с дренажом по периметру и мокрой плиткой, подключенной непосредственно к канализационной системе, которая не предназначена для обработки больших объемов стоков.Если водосточная плитка или дренажная система по периметру вашего дома подключены к канализации, вы рискуете внести свой вклад в перегрузку системы, что может вызвать резервное копирование воды. Возможно, вы захотите отключить дренаж в вашем доме от канализационной системы.

Пара индикаторов проблемы с дренажем:

Пятна от воды на стенах подвала. Это признак того, что что-то не так и может последовать серьезное наводнение, если не будут предприняты какие-либо действия.
Лужи рядом с фундаментом вашего дома: это определенно может быть признаком того, что ваш двор имеет неправильный уклон от дома или что водосточные трубы не направляют воду с крыши достаточно далеко.

Разница между французским стоком и траншейным стоком

В настоящее время существует множество различных типов дренажных решений. Каждый из них лучше всего работает в определенных сценариях, поэтому решения по дренажу очень важны.

Существует множество эффективных способов удаления воды из собственности и направления ее в соответствующие каналы. Французский дренаж и траншейный дренаж — это два стиля, которые используются для отвода воды за пределы площадки, но различия между ними часто понимают неправильно. Оба являются первой защитой от скопления воды на месте, но одна является поверхностной структурой, а другая — подземной структурой. Знание разницы между французским водостоком и траншейным стоком поможет вам понять, почему выбор универсальности траншейного водостока имеет больше смысла.

Французские водостоки

Французские водостоки обычно изготавливаются из перфорированных труб и окружены гравием или песком и ландшафтным текстилем, который предотвращает миграцию дренажного материала. Кроме того, ландшафтный текстиль предотвращает засорение почвы и корней или попадание в отверстия в трубе. Его можно легко сделать вручную, но лучше всего использовать для отвода грунтовых вод из садов и вокруг фундаментов зданий. Французские стоки перемещают захваченную воду в определенную область и лучше всего используются в почве, которая часто насыщается дождями и склонна к затоплению.

Одна проблема, которая возникает с французскими водостоками, возникает во дворах, которые наклонены к основанию здания. В этом случае система поверхностного дренажа более идеальна, если уклон больше полутора дюймов. Это связано с тем, что крутой уклон может привести к просачиванию излишка воды под ваш дом, если есть проблемы с дренажем, а подземная установка дренажа затрудняет доступ к нему. Копка может нарушить естественный поток воды, а мокнущая плитка или перфорированная труба со временем склонны к засорению.Более того, установка французских водостоков может быть опасной, если поблизости проложены линии электропередач, коммуникаций или водопровода.

Желоба

Траншейные дренажи могут также называться русловыми дренажами и представляют собой решение для надземного дренажа. Его материалы заделаны в землю в длинной узкой траншее. Он имеет решетчатое покрытие, которое может выглядеть как водосточный желоб. Дренажные канавы жилых траншей перенаправляют воду, чтобы удерживать ее вдали от участков, где она может вызвать повреждение, опасность или эрозию. После укладки дренаж траншеи подключается к местной ливневой канализации или водному каналу, чтобы сохранить целостность экосистемы.

Дренажные желоба

могут быть временными или постоянными с различной толщиной решетки и внешним видом в зависимости от окружающей среды. Его выступ на поверхности и прочные материалы позволяют ему без проблем переносить тяжелые грузы. ABT предлагает сборные и монолитные изделия для обеспечения постоянного и прочного крепления для таких областей, как патио, бассейны, подъездные пути и тротуары.

Помимо того, что мы перечислили здесь, разница между французским стоком и траншейным стоком состоит в том, что французский водосток используется для воды, находящейся под землей, в то время как траншейный сток отводит лишнюю воду с поверхности.Дренаж траншеи выложен бетоном и уклонами, чтобы использовать силу тяжести при дренаже с вашего участка. Ни один из них не должен устанавливаться до разговора с профессиональными специалистами по дренажу, поскольку вы рискуете нарушить другие необходимые линии, проложенные под землей, и естественный поток воды в экосистеме, что может вызвать у вас новые проблемы.

Как установить сантехнические трубы для водостока | Home Guides

Сантехника вашего дома состоит из двух основных частей: системы водоснабжения и канализации.Система водоснабжения в большинстве современных домов проста, с небольшими трубами или трубками, по которым горячая и холодная вода под давлением подается к приборам и арматуре. Однако дренажная система немного сложнее и для ее эффективной работы зависит как от силы тяжести, так и от вентиляции.

Канализационная труба

Канализационная труба дома представляет собой вертикальную трубу, которая внизу соединяется с основной горизонтальной дренажной линией и проходит через крышу на верхнем конце. Хотя труба может быть расположена практически где угодно, обычно она находится в центре, где водосточные трубы могут легко подключаться.Вентиляционные трубы также подключаются к вытяжной трубе, часто на чердаке.

Наклонные горизонтальные водосточные трубы

В типичном доме ванная комната может располагаться на значительном расстоянии от вентиляционной трубы. Чтобы водосточные трубы доходили до штабеля, они обычно проходят между балками пола. Важно, чтобы водосточные трубы были наклонены вниз по направлению к трубе, со скоростью 1/4 дюйма на погонный фут. Например, если слив в ванной находится на расстоянии 12 футов от трубы, водосточная труба будет на три дюйма ниже в месте соединения с трубой, чем в том месте, где она берет начало в ванной.Когда дело доходит до наклонных водостоков, хорошего можно достать. Если уклон слишком крутой, жидкость может вытеснить твердые отходы, оставив их в трубе.

Дренажные сифоны

Сантехнические сифоны являются частью дренажной системы. Они соединяют водосточные трубы и арматуру. Сифоны удерживают небольшое количество воды, что предотвращает попадание в дом дурно пахнущих канализационных газов. Раковины, ванны и душевые кабины требуют наличия сифона на сливной линии. Комоды имеют встроенные ловушки, поэтому они не требуют дополнительных водоотводов.

Размер водосточной трубы

Строительные нормы и правила определяют минимальный диаметр водосточной трубы, который обычно составляет 4 дюйма для основного водостока и дренажной трубы, от 3 до 4 дюймов для водостока для туалета, 2 дюйма для сливов раковины, ванны и душа и От 1,5 до 2 дюймов для вентиляционных труб. При подключении водосточных труб следует помнить, что трубы меньшего размера опорожняются в трубы большего размера, а не наоборот. Например, 2-дюймовый слив в раковине течет в 4-дюймовый слив в комоде, но 4-дюймовая труба никогда не протекает в трубу меньшего размера.

Фитинги, колена, редукторы и патрубки

Правильный выбор фитингов является обязательным условием для соединения водосточных труб. Колена соединяют горизонтальные водосточные трубы с вертикальными водосточными трубами, которые проходят сквозь стены, прежде чем присоединиться к трубе. Отходы проходят с меньшим количеством засоров через пологие колена, называемые трубами, чем через колена под углом 90 градусов. Редукторы соединяют маленькие водосточные трубы с большими, а тройники и тройки соединяют три линии. Пример того, где использовать Т-образный фитинг, может быть в стене за раковиной, где горизонтальный слив раковины встречается с вертикальной линией водостока.В третьем Т-образном отверстии будет вытяжная труба, идущая вверх.

Собираем все вместе

Многие современные водосточные трубы изготовлены из труб из ПВХ или АБС, но в некоторых домах есть медные, стальные или чугунные трубы. Самыми удобными в использовании являются ПВХ и АБС, требующие только трубной пилы для резки и специального очистителя, грунтовки и клея для соединения фитингов. Перед изменением или установкой новых водостоков обратитесь в местную строительную администрацию за разрешением и узнайте, должен ли лицензированный сантехник выполнять некоторые или все работы.

Ссылки

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах. Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

Перфорированная дренажная труба и что вам нужно знать

Перфорированная дренажная труба — один из наиболее важных аспектов вашей дренажной системы.Перфорированные дренажные трубы обеспечивают отвод избыточной стоячей воды возле фундамента вашего жилого или коммерческого объекта.

Перфорированные дренажные трубы обычно используются для отвода дождевой воды от дома, чтобы она могла стекать в другое место. Перфорированные дренажные трубы, обычно расположенные у основания фундамента вашего дома, помогают обеспечить оптимальный дренаж для вашей собственности, что значительно снижает вероятность застоя грунтовых вод. Узнайте больше о перфорированных дренажных трубах и о том, как они могут предотвратить повреждение вашей собственности водой ниже.

Как работает перфорированная дренажная труба?

Перфорированная дренажная труба сконструирована таким образом, что она позволяет воде входить или выходить через несколько или небольшие отверстия вдоль трубы. Это позволяет отводить излишки грунтовых вод из вашей собственности и сбрасывать их в другом месте. Ниже приведены некоторые из наиболее распространенных применений перфорированных дренажных труб.

Общие области применения перфорированных дренажных труб

Перфорированные трубы используются в нескольких случаях, и мы перечислили некоторые из наиболее распространенных ниже, чтобы вы могли понять, на что способны эти системы.

Перфорированные трубы для плавательных бассейнов: Перфорированные сливные трубы обычно используются для наполнения бассейнов. Вода проходит по трубам и медленно сливается обратно в бассейн через небольшие отверстия в трубке. Преимущество наполнения бассейнов с использованием перфорированных дренажных труб заключается в том, что отверстия в этих трубах очень маленькие, поэтому риск попадания нежелательного мусора в бассейн во время его наполнения значительно снижается.

Слив воды из-под дома: Когда погода становится плохой и выпадает огромное количество дождя, ваша собственность может пострадать от переливания дождевой воды.Однако этот избыток воды не должен затопить ваш газон или затопить вашу собственность. Избежать этих серьезных проблем можно с помощью дренажной перфорированной трубы. Наличие перфорированной трубы под вашим имуществом поможет слить лишнюю воду из вашего дома, оставив место сухим и избегая таких дорогостоящих проблем, как гниение и повреждение водой.

Перфорированные трубы и ландшафты: Хорошо спроектированный садовый ландшафт может преобразить ваше открытое пространство, но важно защитить ваш сад от изменения погодных условий.Незаметное использование перфорированных труб в саду может помочь впитать излишки дождевой воды, отводя ее от вашего сада и участка. Установив перфорированные трубы под землей, можно слить лишнюю воду, чтобы не повредить садовый ландшафт.

Перфорированные трубы и ирригация: Если вы увлеченный садовник, живущий в жарком климате, вы знаете, как важно поддерживать свой сад хорошо поливом. Перфорированные сливные трубы — один из лучших способов сделать это.Эти трубы собирают излишки воды из почвы и отводят ее прямо к корням растений, обеспечивая чистую воду там, где она необходима. Это не только поможет сохранить ваш сад здоровым, но и предотвратит скопление воды на поверхности почвы. Так что это беспроигрышная ситуация.

Как установить перфорированную дренажную трубу

Для правильной работы перфорированных дренажных труб их необходимо устанавливать на склоне, чтобы обеспечить оптимальный дренаж.

Когда наша профессиональная команда устанавливает перфорированную дренажную трубу, она обеспечивает эффективное решение любых проблем, с которыми вы сталкиваетесь из-за чрезмерного количества грунтовых вод рядом с вашим домом.Установка перфорированной дренажной трубы выполняется за шесть простых шагов.

Шаг первый: рытье траншеи

Прежде чем наша команда установит вашу перфорированную дренажную трубу, мы начнем с выбора наилучшего места для нее. Мы хотим, чтобы ваша перфорированная труба работала эффективно, а это значит, что ее нужно размещать в наиболее удобном месте. Часто лучшее место для этих труб — под вашей землей или в вашем саду. Итак, как только мы нашли лучшее место, мы приступаем к установке.

Мы начинаем с рытья траншеи, которая в два раза шире дренажной трубы и достаточно глубока, чтобы установить трубу ниже линии замерзания.Для более крупных объектов мы можем провести более обширные раскопки, если это необходимо.

Шаг второй: создание уклона

Как мы упоминали выше, для эффективной работы перфорированной трубы важно создать уклон, который поможет отводить воду от вашего участка. Как специалисты в области дренажных систем, мы знаем точный уровень уклона, необходимый для эффективного отвода воды, поэтому мы можем создать уклон, который обеспечит наиболее эффективный дренаж.

Шаг третий: Выравнивание почвы

Всегда важно выровнять почву в дренажной траншее, чтобы обеспечить прочное основание для укладки трубы.В Coastal Drains у нас есть новейшее оборудование, позволяющее выровнять почву по высочайшим стандартам. Правильное выравнивание почвы гарантирует, что установка перфорированной трубы прослужит и будет исправно работать на долгие годы.

Шаг четвертый: засыпка гравием

Заполнение траншеи гравием предотвратит оседание грунта и забивание трубы во время дождя. Гравий помогает удерживать все на месте, обеспечивая долговечность перфорированной трубы. Важно, чтобы траншея была заполнена гравием до 2 дюймов, чтобы труба могла удобно поместиться сверху.

Шаг пятый: Укладка перфорированной трубы

После того, как гравий выровнен, следующим шагом является установка перфорированной трубы поверх гравия. Некоторые люди предпочитают обертывать трубу носком или тканью в качестве дополнительной меры, чтобы предотвратить попадание грязи и мусора в трубу и их засорение, но мы не рекомендуем этого делать.

Шаг шестой: Завершение установки

После того, как перфорированная труба будет уложена, заполните траншею гравием, пока труба не будет покрыта, а затем замените оставшийся грунт на гравий, чтобы максимально защитить трубу.Вот и все! Конечно, важно отметить, что любые установки перфорированного водостока должны выполняться профессионалом. Если вы попытаетесь установить трубу самостоятельно, вы можете нанести больше вреда, чем пользы. Компания Coastal Drains обладает более чем 10-летним опытом работы в дренажной отрасли. Поэтому, когда вы звоните нам для выполнения установки, мы можем выполнить ее в соответствии с высочайшими стандартами.

Мы предоставляем дренажные системы

Если вы планируете установить перфорированную дренажную трубу в вашем доме, будь то домашнее или коммерческое, позвоните в нашу команду сегодня.Мы гордимся тем, что обеспечиваем профессиональную установку водостока, выполняемую нашей командой полностью обученных и опытных специалистов. Независимо от того, требует ли ваша установка небольших раскопок или «глубоких раскопок», мы можем ответственно выполнить эти работы от вашего имени. Почему выбирают прибрежные водостоки?

Обслуживание в тот же день
Дружественная и надежная поддержка
Без скрытых платежей
Круглосуточные звонки
Более 10 лет опыта
Гарантия самой низкой цены

Если вы хотите узнать больше о перфорированных дренажах и о том, как мы можем помочь, пожалуйста, позвоните нам сегодня.

Дом

Дренаж вокруг дома — особенности правильного обустройства водоотвода

Как сделать кольцевой дренаж своими руками

Устройство дренажной системы

Открытый дренаж

Как обустроить открытый дренаж вокруг дома

Скрытый дренаж

Особенности возведения глубинного дренажа

Важные нюансы, которые стоит учесть

Затраты на обустройство дренажа вокруг дома

Устройство дренажа фундамента, дренаж вокруг дома

Вот некоторые признаки воздействия пучинистых грунтов:

Если в вашем доме и на участке наблюдаются какие-либо из этих признаков, необходимо срочно действовать и Вам определённо нужен дренаж дома!

Для устройства систем дренажа вокруг дома, мы рекомендуем использовать следующее оборудование:

Классическая схема устройства дренажа и ливнёвки вокруг дома

В данной статье мы рассмотрим схему устройства дренажа и ливнёвки вокруг фундамента дома.

Вот так выглядит дренажная труба при не правильном применении в дренаже фундамента. Дренаж ломается и заиливается.

Дренаж вокруг дома необходимо комплектовать ревизионными колодцами (позиция 4 в схеме №1)

Устройство дренажной траншеи вдоль здания

Коллекторный колодец в системе дренажа фундамента

Каким должен быть дренаж, чтобы ваш участок не затопило — ТЕХНОНИКОЛЬ

Что такое дренаж и для чего он нужен

В каких случаях его нужно делать

Какие бывают виды дренажа

Как обустроить дренажную систему

Дренажная система вокруг дома своими руками

УСЛОВИЯ, ПРИ КОТОРЫХ НЕОБХОДИМА ДРЕНАЖНАЯ СИСТЕМА

РАЗНОВИДНОСТИ ДРЕНАЖНЫХ СИСТЕМ

ПОВЕРХНОСТНОЕ ВОДООТВЕДЕНИЕ

ГЛУБИННАЯ СИСТЕМА

ОБУСТРОЙСТВО ГЛУБИННОГО ДРЕНАЖА СВОИМИ РУКАМИ

КОЛОДЦЫ ВОДОСТОЧНЫЕ

ВЫВОД

Дренажная труба с опорой | Building America Solution Center

Принципы наружного дренажа — Краткий курс

Как дренажные системы фундамента обеспечивают сухость новых домов

Что такое сток в фундамент?

Сверху или рядом с опорой?

Закрытие водостока

Новые опции

Системы водоотвода по периметру | Как они работают, техническое обслуживание и многое другое

Что такое дренажная система по периметру?

Как они работают?

Что делать, если что-то пойдет не так?

Забит слив по периметру

Плитка изношенная

Засор

Подумайте о замене

Установите порт очистки

Подключен к канализационной системе?

Разница между французским стоком и траншейным стоком

Французские водостоки

Желоба

Как установить сантехнические трубы для водостока | Home Guides

Канализационная труба

Наклонные горизонтальные водосточные трубы

Дренажные сифоны

Размер водосточной трубы

Фитинги, колена, редукторы и патрубки

Собираем все вместе

Перфорированная дренажная труба и что вам нужно знать

Как работает перфорированная дренажная труба?

Общие области применения перфорированных дренажных труб

Как установить перфорированную дренажную трубу

Шаг первый: рытье траншеи

Шаг второй: создание уклона

Шаг третий: Выравнивание почвы

Шаг четвертый: засыпка гравием

Шаг пятый: Укладка перфорированной трубы

Шаг шестой: Завершение установки

Мы предоставляем дренажные системы

Добавить комментарий Отменить ответ
