Отопительная кирпичная печь для дома – Кирпичная печь с водяным контуром для отопления дома: особенности и разновидности

Содержание

Кирпичная отопительная дровяная печь своими руками: порядовка + фото

Работу печника вполне заслуженно можно назвать искусством, так как она требует особого мастерства и знаний. Сложить печь по всем правилам можно, только тщательно изучив инструкцию и схему устройства кладки.

Печь кирпичная отопительная дровянаяПечь кирпичная отопительная дровяная

Внешний вид отопительной дровяной печи из кирпича

Если вы решили попробовать себя в роли печника и не хотите совершать ошибок, следуйте всем правилам работы и выбору необходимого материала. Чтобы не иметь проблем с пожарной инспекцией, нужно знать, что дымоходы и печи устанавливаются согласно СНиП 41—01—2003.

Виды кирпичных отопительных печей для дома

Существует большое количество конструкций печей. Они бывают большими или маленькими по размеру. Какую из них выбрать — во многом будет зависить от площади дома, который будет ей отапливаться, и места ее возведения.  Из самых известных можно назвать голландку, шведскую и русскую печи.

Русская печь
Русская печь

Русская печь

Печь-шведкаПечь-шведка

Печь-шведка

печь-голландкапечь-голландка

печь-голландка

По предназначению печи делят на варочные, отопительные и отопительно-варочные. В местностях, где отсутствует газовое отопление, порой, единственным источником тепла в зимнее время становятся именно печи, поэтому они остаются популярными и сегодня. Но нужно отметить, что печи и камины ставят не только при их необходимости — любители уюта и живого тепла, по возможности, тоже хотят иметь в своем доме это чудо-творение. А если отопительная печь будет выложена своими руками — вы будете по другому к ней относится, не забывать чистить и ремонтировать.

Выбор места для установки печи

Выбор места для устройства этого сооружения тоже немаловажен. Чаще всего печь устраивают ближе к входу из комнаты, около капитальной стены дома. Она должна стоять так, чтобы тепло создавало завесу холоду от входной двери, и равномерно согревала помещение.

Важным условием в расположении является доступность ко всем ее стенкам, это необходимо для контроля за ее исправностью, уборки и чистки.

Материалы и инструменты для работы

Перед началом работы нужно приготовить все материалы и инструменты для кладки, чтобы потом не пришлось отвлекаться от процесса.

Обязательные инструменты
что потребуется для работычто потребуется для работы

что потребуется для работы

1. и 2. — Кувалды нужны для разделения на части кирпича и пробивания отверстий в кладке.

3 — Кельма (мастерок) необходима для любых работ с раствором бетона или глины. Раствор с помощью кельмы укладывают на кирпич, и ею же подбираются излишки.

4. и 5. — Трамбовки при устройстве печи необходимы для уплотнения грунта в месте, где устраивается ее конструкция.

6. —  Молотки-кирочки нужны для раскалывания кирпича на несколько частей, и его обтесывания.

7. и 8. —  Расшивки предназначены для уплотнения в швах раствора и придания кладке четкости рисунка. Они помогают сделать швы заглубленными или выпуклыми, прямоугольными, округлыми или двухсрезными треугольными. Этим инструментом, смоченным водой, проводят по незастывшему раствору в швах, не прилагая усилий. После каждого проведения расшивку очищают от раствора.

9. — Растворная лопата — без этого инструмента не обойтись при замешивании раствора для кладки.

10. — Кроме этого, вам необходимо иметь инструменты для контроля точности кладки и ее вертикальности — это алюминиевое и деревянное правило, отвес, угольник, уровень, рулетка и складной метр.

Необходимые материалы

Несложно догадаться, что от качества выбранного материала будет зависеть работоспособность печи и ее долговечность. Поэтому на них не стоит экономить. Хоть вы и решили сэкономить на постройке печи своими руками, но на материалах нельзя экономить!

  • Огнеупорный красный кирпич — его количество будет зависеть от выбранной вами конструкции печки. Этот материал достаточно колкий, и поэтому с ним нужно очень аккуратно обращаться при транспортировке.
  • Шамотный кирпич необходим для топки. Обычно достаточно 40 штук, но все-таки его количество также нужно рассчитывать, опираясь на выбранную конструкцию. Он более огнеупорный и выдерживает температуру до 1500о. Для этой части печи нельзя использовать другой вид кирпича, так как он не будет достаточно хорошо нагреваться, а значит и обогревать помещение. Кроме того, он быстро разрушиться от высоких температур.
  • Раствор для кладки делается на основе глины. Знатоки советуют использовать боровичевский раствор, он предполагает добавление огнеупорной смеси, но можно применить и обычную глину подходящих сортов.
Необходимые для работы чугунные деталиНеобходимые для работы чугунные детали

Необходимые для работы чугунные детали

  • Чугунные элементы печи: варочная панель, топочная и поддувальная дверцы, колосники (решетка для топки и поддувала), задвижки, а также дверца для камеры очистки.
  • Металлическая емкость для согрева воды (если она входит в конструкцию вашей печи).
  • Стальная проволока для крепления чугунных частей конструкции.

Инструкция по постройке дровяной отопительной печи из кирпича

  • Первое, что необходимо сделать, начиная устройство печи — это подготовить место. Грунт под нее нужно хорошо  укрепить щебнем, и тщательно утрамбовать. На него устраивается слой песка, затем армирование и опалубка.
заливка фундаментазаливка фундамента

заливка фундамента

  • Далее устанавливается фундамент. Без него не обойтись, так как конструкция печи достаточно массивная, поэтому устанавливать ее на полы или просто на утрамбованный грунт нельзя. В опалубку заливается бетон и разравнивается.

Обычно печной фундамент делают сразу при постройке дома, но возможно сделать его и позже. Если полы деревянные, придется вырезать нужный участок и освободить  место.

  • Если печь будет расположена около деревянной стены, между ними обязательно прокладывается изоляция. Она должна быть экологически чистой и не выделять токсичных испарений при нагревании. К таким материалам можно отнести : асбест, металл-нержавейка, огнестойкий гипсокартон, стекловолокно, природный камень и др.
  • После застывания бетонного основания лучше всего на фундамент уложить один или два листа рубероида, он будет служить отличной гидроизоляцией.
  • Далее начинается порядовая кладка. Для каждой конструкции печи существует специальная схема, которой нужно следовать, выкладывая каждый ряд кирпича. Если задумана небольшая печь-голландка, подойдет представленная ниже схема.
Схема выкладки печки-голландкиСхема выкладки печки-голландки

Схема выкладки печки-голландки

  • Работа по кладке печки очень ответственная и если вы беретесь за нее первый раз, то следует потренироваться. Следуя схеме, сложите своими руками порядово хотя бы половину всей конструкции без применения раствора, так сказать, насухо. Только когда вы разберетесь в хитросплетении рядов, только тогда можно начать кладку на раствор.
  • Для того чтобы поддерживать ровные углы и идеальную вертикаль конструкции обязательно нужно пользоваться отвесами, уголками и уровнем. Углы, столбы и стыки необходимо класть, придерживаясь годами проверенной схемы:
Схема укладки углов и стыковСхема укладки углов и стыков

Схема укладки углов и стыков отопительной печи

  • Когда вы приступите к основной работе, все равно каждый ряд сначала выкладывается насухо, чтобы подобрать кирпичи по размеру, и если будет нужно, то их подкорректировать. А заодно разобраться в том, как правильно устроить ряд.
  • Всегда начинают класть от угла. Первый положенный кирпич должен перекрыть стыки нижнего ряда.
Начало кладкиНачало кладки

Начало кладки

  • Качественная кладка на раствор получается, если глину класть нетолстыми слоями, хорошо ее утрамбовывая.
  • По схеме, дойдя до ряда, на который устанавливается дверца поддувала и колосник, их закрепляют, используя стальную проволоку.



установка дверцы поддувала
установка дверцы поддувала

установка дверцы поддувала

крепление дверцы поддувалакрепление дверцы поддувала

крепление дверцы поддувала

  • Далее процесс идет порядово, опираясь на рисунок. Примерно на уровне седьмого ряда устанавливается колосник топки и ее дверца. Образовавшаяся за колосником ниша заполняется раствором глины.
Установка дверцы топкиУстановка дверцы топки

Установка дверцы топки

Крепления дверцы топкиКрепления дверцы топки

Крепления дверцы топки

Не забывайте о том, что топка отопительной печи выкладывается силикатным кирпичом. Устроив ее, далее работаем по схеме.

  • Делая печь с варочной панелью, нужно четко следить за тем, на каком ряду она должна быть уложена. Ее лучше класть на металлический уголок, сваренный в раму, по размеру панели.
Установка варочной плитыУстановка варочной плиты

Установка варочной плиты

  • Ориентируясь на эту вертикальную схему, видно, где устанавливается дверца для чистки.



Разрез печки по вретикалиРазрез печки по вретикали

Разрез печки по вретикали

  • Также дойдя до ряда, указанного на вашей схеме-рисунке, устанавливают водяной бак (если он предусмотрен). Он тоже устраивается на стальные полоски. В каждой конструкции он находится на разных уровнях.
  •  Дымовая труба может быть выполнена из кирпича или из нержавеющего металла. Она должна иметь размер отверстия дымохода печи, на которое устанавливают задвижку. Вокруг этой конструкции устраивается опалубка, и в нее заливается бетонный состав.
Установка трубы в кладкуУстановка трубы в кладку

Установка трубы в кладку

  • Если потолок деревянный, на нем необходимо установить металлический лист, через который и будет проходить труба. Затем печь поднимается еще на несколько рядов до потолка, чтобы можно сделать межэтажный переход. В нем труба обкладывается  пожаробезопасной минеральной ватой, и труба выводится на чердак. Далее она выводится на крышу и изолируется герметиком.
Проход трубы через потолокПроход трубы через потолок

Проход трубы через потолок

  • Если труба выкладывается из кирпича, нужно строго следовать правилам кладки углов, и сохранять отверстие дымохода на протяжении всей высоты трубы.



Нашими специалистами был подготовлен ролик с пошаговой инструкцией по выкладке кирпичной печи, крайне рекомендуем вам с ней ознакомиться:

Просушка печи

После того как работы закончены, печь необходимо хорошо просушить.

  • Естественная сушка проходит в течение  6—8 дней. Для этого открываются все дверцы и задвижки. Для активизации процесса, в топку можно поместить лампочку на 200 Вт на весь период просыхания.
  • Далее идет принудительная сушка. Ее проводят с помощью сухих дров при всех открытых дверцах и задвижках, кроме топочной. Этот процесс проводится ежедневно в течение 8—10 дней по следующей системе: в первый день сжигается не более 2—2,5 кг дров, в последующие дни к ним прибавляется по 1 кг.
  • Когда после очередной топки  через 2—4 часа на дверцах уже не появляется конденсат, печь считается просохшей, и можно провести контрольную топку, используя большое количество дров.
  • При появлении трещин после контрольной топки, не спешите заделывать их сразу — нужно проследить, как будет протекать процесс на протяжении 3—5 месяцев. И только после этого нужно провести ремонт необходимых мест.

Что нужно предусмотреть?

Замечательно когда в доме тепло и уютно, но нужно следить за тем, чтобы камин или печь не стали источником опасности:

  • чтобы угарный газ не проник в жилище, нужно проверять герметичность швов кладки;
  • появление дыма в комнате при растапливании печи говорит о недостаточно хорошей тяге — причина можеть быть в засоренном дымоходе или в закрытой задвижке. Для того чтобы этого не случилось, дымоход требуется чистить один раз в год.

Правильная эксплуатация и регулярное обслуживание этого любимого сооружения — гарантия того, что оно не станет  источником опасности, а в вашем доме всегда будет присутствовать тепло и уют.

Отопительная кирпичная печь для дома, каменные печи

С каждым годом на рынке отопительной техники появляется все больше современных твердотопливных котлов, при этом их эффективность постоянно растет, в некоторых случаях переваливая за 90%. Несмотря на это, кирпичные печи для дома, чье КПД редко достигает 70%, прочно занимают свои позиции на рынке и сдавать их не собираются.

Этому есть простое объяснение: печь из кирпича поддерживает в помещениях оптимальное соотношение температуры и влажности воздуха. Для того чтобы в этом убедиться, не требуется никаких приборов, достаточно провести в таком доме некоторое время и разница меж обычным водяным отоплением и печным станет заметна на уровне ощущений.

Виды каменных печей

В нынешнее время каменные печи из кирпича выкладывают, пользуясь несколькими основными схемами, при необходимости внося различные изменения, не влияющие на работу источника тепла. Схемы, по которым делаются проекты печей, подразделяются на такие виды:

  • с газоходами канального типа;
  • с камерой для нагрева воздуха и канальными дымоходами;
  • колпакового типа.

Ниже на рисунке  показано устройство кирпичной печи всех трех видов.

Голландская, шведская и колпаковая печь

С левой стороны изображена простейшая канальная схема, по ней строятся печи, не требующие много места и высококачественных строительных материалов. Не нужна и высокая квалификация каменщика для выполнения работ, человек должен уметь класть простые кирпичные стены с перевязкой и этого достаточно. Так называемая голландская печь, являющаяся основой данной схемы, помимо перечисленных преимуществ может изменяться конструктивно и добавлять при необходимости варочную панель. Это значит, что ее без нарушения принципа действия можно подогнать под любое готовое здание. Вместе с тем есть и недостатки:

  • Из всех подобных источников тепла у голландки самая низкая эффективность – до 40%.
  • Голландские кирпичные печки работают в режиме медленного горения, поэтому топить их легкими видами топлива и мелкой древесиной не получится.
  • После затухания следует обязательно закрывать задвижку, иначе за счет канальной конструкции каменная печь быстро выстывает.
  • В дымоходный тракт нельзя встраивать змеевик для подогрева воды на ГВС, перекрыв сечение дымохода, он нарушит работу схемы и вызовет понижение и без того невысокого КПД.

Канальные кирпичные отопительные печи различных конфигураций представлены на следующем фото.

Варианты конструкций

Шведская печь, которая представлена на первой схеме по середине, имеет конструкцию совершеннее голландки и позволяющая выдавать КПД до 60%. Эффективный способ сжигания и интенсивный теплообмен происходит благодаря встроенному духовому шкафу, что служит не столько духовкой для выпечки, сколько нагревателем воздуха в помещении. В данной печи для дома из кирпича продукты горения, прежде чем попасть в систему вертикальных каналов, огибают металлический шкаф духовки, моментально нагревая его в первые же минуты после растопки.

Упомянутые вертикальные газоходы занимают пространство от самого пола и до верха печки, интенсивно отбирая тепловую энергию у дымовых газов. Шведская отопительная печь обладает массой достоинств:

  • Конструкция позволяет установить сбоку духового шкафа змеевик теплообменника, нагревающего воду для хозяйственных нужд в доме. При этом в сушильную нишу можно дополнительно вмонтировать накопительный бак для нагретой воды, что позволит поддерживать ее температуру.
  • Дожигание продуктов горения происходит в начале газохода, огибающего духовку, а в вертикальные шахты они попадают с температурой не выше 800 ºС. Благодаря этому каналы и кирпичный дымоход можно выполнять на цементно-песчаном растворе из простого красного кирпича.
  • Есть возможность, не уменьшая эффективности теплообмена в печке, направить часть дымовых газов на прогрев лежанки, для этого под ней устраиваются горизонтальные газоходы.
  • Имеется варочная панель для приготовления пищи, при этом в конструкции кирпичных печей предусмотрено 2 режима работы (зима / лето). Переход осуществляется с помощью задвижек, что летом направляют продукты горения по кратчайшему пути в дымоход.
  • Сжигать можно любые виды твердого топлива, включая солому и камыш.

Из недостатков следует отметить строгие требования к качеству применяемых материалов и строительных смесей на глине. Кроме того, подобное строительство не под силу выполнить новичку, кладка отопительных печей этого типа производится специалистами – печниками. Как внешне выглядят различные «шведки», можно увидеть на фото.

Шведские печи

Также на первом рисунке показан принцип действия колпаковой печи. Несмотря на кажущуюся простоту изделия, строительство печей подобного рода – очень сложный процесс. Верхний свод строения испытывает большие нагрузки, поэтому выполнить его может только опытный специалист. Кроме этого, в данном виде источников тепла практически невозможна установка контура подогрева воды для ГВС. Невзирая на высокий КПД, что в состоянии достигнуть колпаковая печь для дома из кирпича, встречаются они крайне редко в силу изложенных причин.

Работа печей в зимний и летний период

Особого внимания заслуживает организация работы отопительно-варочных печей в двух режимах (зима / лето). Переключение режимов доступно во всех печках канального типа, а также и в «шведках». Как это реализовать на практике, показано на схеме.

Как должна работать печь зимой и летом

Существует 2 способа организации двухрежимной работы:

  • традиционный, с одним дымоходом и двумя задвижками;
  • с двумя дымовыми трубами и одной задвижкой.

В первом варианте зимой задвижка перекрывает прямой ход продуктам горения, заставляя их двигаться по всем каналам и отдавать тепло на отопление частного дома. Летом же каналы закрыты второй задвижкой, а прямой путь на выход открыт. При экономии трудозатрат и стройматериалов данная схема отличается опасностью от угара. Эффект может возникнуть, если случайно перекрыть обе заслонки. Ну и стоит отметить, что в летнем режиме верхняя часть и бока строения все равно нагреваются, отдавая излишнее тепло в комнаты посреди летней жары.

Второй вариант, лишенный недостатков, — проекты печей из кирпича по двухдымоходной схеме, что справа. В каком бы положении ни находилась заслонка, путь для продуктов горения всегда открыт и тяга в трубах присутствует. Летом газы пойдут по пути наименьшего сопротивления, а не в систему каналов, зимой при закрытой задвижке этот путь для них будет закрыт и продукты сжигания направятся во вторую трубу. Оттого подобные изделия абсолютно безопасны, хотя и требуют несколько больших затрат при строительстве.

Примечание. Шведские кирпичные печи, выполненные по второй схеме, можно плавно регулировать с помощью задвижки, уменьшая или увеличивая интенсивность горения.

Вторым недостатком способа следует выделить устройство дополнительных прочисток на каждой дымовой трубе.

Русская печь

Эта кирпичная печь является настоящим достижением строительной механики и теплотехники, поскольку эффективность сжигания в ней твердого топлива достигает 70—75%. Конструкция источника тепла неизменна веками и при этом наиболее сложная в исполнении. Схема работы канонической русской печки приведена ниже.

Конструктивная схема

Русские кирпичные отопительные печи для дома при строительстве напоминают возведение здания, так как их углы необходимо выкладывать по таким же правилам с применением отвеса, уровня и прочих инструментов. На схеме ниже показана порядовая кладка печей в ключевых моментах, детальная же порядовка достаточно сложна и требует отдельного изучения.

Схема кладки русской печи

Главными достоинствами отопительных русских печек помимо высокой эффективности являются большая теплоемкость, наличие полноценной лежанки (полатей) и возможность приготовления исконно русских блюд, которые другим способом приготовить невозможно. Требования к качеству стройматериалов здесь не столь высоки, как при строительстве «шведок», но вот квалификация мастера – печника должна быть соответствующей.

Что же до недостатков, то главный из них – материалоемкость. На небольшие печи материалов нужно вдвое больше, чем на среднюю «голландку», не говоря уже о том, что необходим серьезный фундамент. Соответственно, сложность выполнения строительных работ повлечет за собой существенные затраты.


Для каждого жилища можно подобрать подходящий вариант печного отопления с учетом всех факторов. Перечисленные виды печек находят свое применение как в небольших дачных домиках, так и в загородных коттеджах, построенных из дерева или камня.

Кирпичная печь с водяным контуром для отопления дома: особенности и разновидности

Содержание статьи:

Для отопления дома с большой площадью, состоящего из нескольких комнат, стоит выбирать максимально экономичный вариант, например, печь с котлом. Современная кирпичная печь с водяным контуром дает возможность обогревать все помещения из одной точки. Тепловой носитель в ней способен равномерно распределять тепло и поддерживать нужную температуру на всей площади. Перед покупкой такого агрегата необходимо подробно изучить принцип его работы, все плюсы и минусы, а также способ подключения и тип системы.

Способ работы и конструкция

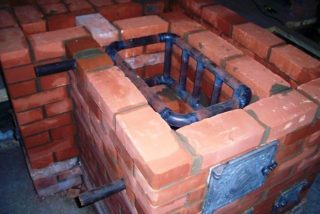

Печь с водяным контуром, встроенным на этапе кладки

Кирпичная печь с водяным контуром для отопления дома работает по стандартному принципу. Для ее установки необходимо создавать систему для водяного отопления, с помощью которой тепло поступает от печных стенок и отопительных радиаторов, подключенных к основному контуру. Контурные трубы подсоединяют к котлу либо регистру, встроенному в печь. Тепловой носитель нагревается путем прохождения сквозь горячий регистр, потом он переходит к трубам и радиаторам.

Пройдя сквозь контур, температура теплоносителя понижается и он снова поступает в теплообменник, где заново прогревается. Для идеальной циркуляции топлива в контур встраивают специальный насос. Важным элементом системы является бачок расширительного типа. Если речь идет о закрытой системе с герметичным контуром, такой элемент можно поставить в любом месте. В рамках открытой системы резервуар ставят в наиболее высокой контурной точке, это может быть чердак либо другое помещение.

Расширительный бачок – емкость для излишков нагретого теплоносителя. Он имеет разнообразную конструкцию, размер и объем, подбирать его необходимо с учетом типа отопительной системы и количества носителя тепла.

Плюсы и минусы отопления с водяным контуром

Зимой печь нужно топить непрерывно, закладывая дрова в ручном режиме

У кирпичных печей с водяным контуром, используемых для отопления частного дома, есть свои преимущества и недостатки. Их нужно учесть при выборе подобного прибора для бани или жилого помещения. Выбирать подходящую модель нужно с учетом конкретных параметров дома. Лучшим вариантом станет печь длительного горения, способная работать по 12-14 часов после одной закладки топлива.

В перечень преимуществ печи с водяным контуром входит:

  • экономичный расход топлива по сравнению с системами, работающими на других энергоносителях;
  • возможность установки печи в комплекте с остальными системами отопления;
  • способность печки удачно вписаться в любой дизайнерский проект по оформлению интерьера.

Из минусов таких агрегатов отмечают необходимость отапливать печь зимой в режиме беспрерывной топки. В противном случае помещения не будут прогреваться до оптимальной температуры.

Печь с водяным контуром не является автоматизированной системой, поэтому топливо для обогрева в некоторых моделях агрегатов нужно загружать в ручном режиме.

Типы систем

Печь с принудительной циркуляцией эффективнее и быстрее прогревает помещение

Печь из кирпича с котлом водяного отопления, сделанная своими руками или покупная, может работать на системе с принудительной или естественной циркуляцией. У каждого из двух типов есть свои особенности и различия, которые нужно учитывать.

Принудительная циркуляция

Система такого типа дополняется циркуляционным насосом, который отвечает за перемещение носителя тепла по печным трубам. Благодаря подключению системы к электричеству уровень напора в радиаторе можно контролировать при помощи вентилей. Это также дает возможность снижать количество топлива для нагревания теплоносителя. Принудительная циркуляция достаточно экономична, но ее главный недостаток – зависимость от электропитания. В случае отключения электричества она не будет работать.

Естественная циркуляция

При естественной циркуляции нельзя регулировать температуру, вдобавок система сложна в монтаже

Система с естественной циркуляцией работает на основе применения законов физики. В процессе функционирования теплоноситель перемещается по трубам из-за различий плотности холодной и горячей воды. Главное преимущество системы – энергонезависимость, поэтому ее часто создают в домах, где возникают перебои с электроэнергией. Из ее недостатков отмечают необходимость использовать тяжелые трубы из металла, например, чугунные, которые сложно монтировать. Также в системе нет возможности регулировать уровень прогрева каждого помещения.

Печь либо камин с водяным контуром может быть сделана из чугуна, стали либо кирпичной кладки. Подходящий вариант выбирает владелец дома. Во время выбора принимают во внимание общую площадь помещений, которые нужно отапливать, мощность прибора, объем места, выделенного под печь, расположение каждого элемента контура, функции агрегата и его дизайн. Помимо этих параметров нужно помнить о необходимости устанавливать под печкой специальный фундамент.

Подключение печи к системе водяного отопления

Водяной контур обкладывают шамотным кирпичом, чтобы не прогорал раньше времени

Для полноценного подключения прибора к общей системе понадобится приобрести змеевик в печку для водяного отопления. Его устанавливают внутрь топливника. При его выборе учитывают толщину стенок печи, если речь идет о приборе, работающем на дровах, стенки могут быть тоньше.

Агрегаты, которые топят угольными брикетами, могут иметь более плотные стенки. Это условие нельзя игнорировать, в противном случае котлы будут быстро прогорать, и их придется менять раньше истечения положенного срока эксплуатации.

Расчет мощности и размеров теплообменников

Мощность теплового обменника зависит от материалов, из которых он изготовлен. Если деталь чугунная, лучшим выбором станут модели серий МС-110-300 и МС-90-300. Благодаря небольшим размерам они легко помещаются в топку, площадь их нагрева для каждого ребра составит 0,14-0,16 м2. Если учесть эти цифры, можно рассчитать, сколько секций нужно, чтобы обогреть каждый контур. Для каждых 10 квадратных метров помещения понадобится 1 кВт, равный примерно 0,1 м2 площади от общего нагрева теплового обменника.

Как сделать печь своими руками

Схема узлов кирпичной печки со сварным водяным контуром

Иногда возникает необходимость оборудовать кирпичную печь своими руками и встроить ее в нишу или установить на квадратный или прямоугольный фундамент. В первую очередь делают разметку для печи и заливают фундамент. После его высыхания выкладывают два ряда кладки из кирпича по схеме порядовки с целью выровнять неровный фундамент и сделать основание для агрегата. Далее понадобится выложить ряды на глиняный раствор и закончить выкладку, учитывая в процессе толщину швов между рядами.

Когда корпус будет готов, останется установить дверцы, топку, варочную панель, теплообменник и другие детали. После окончания работ печь обязательно протапливают полностью и проверяют ее работоспособность.

Чертежи для печи можно разработать самостоятельно либо обратиться за помощью к профессионалам. При отсутствии опыта лучше доверить эту работу специалистам, которые подготовят подробную схему с учетом требований к отопительной системе и конкретному помещению. В этом случае готовый агрегат будет полностью соответствовать требованиям безопасности и критериям, предъявляемым к системе отопления.

Печь для дома своими руками: кирпичные и ракетная

Отопление — пожалуй, одна из важнейших проблем, которые беспокоят домовладельца. В нашем климате без хорошего топления не проживешь. И не всегда есть желание или возможность покупать готовые агрегаты или заказывать их возведение кому-то. Если руки, как говорят, «на месте», есть желание, можно сделать печь своими руками. Это может быть традиционная для наших широт кирпичная печь или более диковинная, но не менее интересная и очень эффективная ракетная. Подробнее о них читайте ниже.

Виды кирпичных печей

Несмотря на то, что 21 век давно на календаре, такой «пережиток» как кирпичная печь не только не теряет своей популярности, а становится все более актуальным. Топливо все дорожает, перебои с электроэнергией ставят под вопрос рациональность устройства водяного отопления, котлы для которого хоть и дают дополнительный уровень комфорта, но большей частью энергозависимы. Вот и возвращается народ к идее поставить печь. Тем более что сложенная руками мастера она выглядит как произведение искусства и не только греет, но и служит украшением, а может также выполнять другие функции.

Некоторые печи больше похожи на произведения искусства

Некоторые печи больше похожи на произведения искусства

Существует много разных по назначению печей:

  • Отопительные. Служат только для обогрева помещений, используют принцип конвекционного обогрева (за счет нагретого воздуха).
  • Отопительно-варочные. В печи встраивают варочную панель.
  • Кирпичные котлы для отопления. Отличаются от отопительных печей наличием встроенного водогрейного теплообменника, с выхода которого вода подается на систему водяного отопления (радиаторы, трубы, расширительный бачок).
  • Для бани. Построение таких печей отличается от отопительных. В них основное количество тепла направлено на нагрев камней, от которых разогревается воздух в парилке. Причем нагрев должен быть интенсивный. В отопительных же печах большее внимание уделяется тому, чтобы тепло отдавалось равномерно, а не интенсивности нагрева.
  • Камины. В чистом виде служат для отопления одной комнаты.

Это основные виды, но далеко не все. Есть еще кирпичные печи для барбекю, для выпекания хлеба, тигли для плавки металла и т.д. Кроме того к любой из печей может быть приделана духовка, или лежанка, в конструкцию отопительной или отопительно-варочной можно встроить камин: сбоку, спереди или сзади. Вариаций много.

Конструкции кирпичных печей для дома

По принципу построения печи можно разделить на два типа:

Рассмотрим кратко разницу между ними. Канальные — это всем привычные голландки, многооборотные печи и т.д. В них есть топка, от которой отходит  дымовой канал. По нему  отводятся продукты горения. Так как газы в топке имеют высокую температуру, то основная задача таких печей — как можно дольше задержать их в печи, чтобы максимум энергии они отдали стенкам, а те, в свою очередь, — воздуху в помещении.

Канальная печь в разрезе: большое количество узких ходов для максимальной теплоотдачи

Канальная печь в разрезе: большое количество узких ходов для максимальной теплоотдачи

В принципе все понятно и логично. Но есть сложности и нюансы:

  • Работает такая печь только при наличии тяги. Узкие каналы создают большое сопротивление воздушному потоку, чтобы его преодолеть требуется значительный перепад давления, который создается подъемом трубы на значительную высоту.  Потому дымоходы должны быть высокими.
  • Из-за особенностей конструкции более горячей оказывается верхняя часть печи, так как дымовые каналы находятся над топкой, т.е. вверху, то и большая часть тепла сконцентрирована там. Так что в помещениях на уровне пола часто бывает холодно, а вверху — жарко.
  • Для регулирования интенсивности горения требуется манипуляция с заслонками/вьюшками, дверцами. А это приходит с опытом.
  • КПД даже самых хороших агрегатов редко бывает выше 60%. Средний показатель 40%.
  • Очень большая инерционность печи: из-за большого количества массива кирпича греется печь долго, но и тепло тоже отдает долго.
  • Теплообменник, если есть, располагается в топке, что делает срок его жизни  очень небольшим. Второй минус — ухудшение условий сжигания топлива: холодна вода отбирает значительную часть энергии, температура в печи падает, дрова горят хуже, больше образуется сажи. Потому такие варианты далеко не самые популярные.

Теперь о печах со свободным движением газов. В них использован принцип, описанный еще Ломоносовым, затем развитый профессором В. Е. Грум-Гржимайло и доработанный Кузнецовым.  Как известно, более горячие газы имеют меньший вес и поднимаются вверх, холодные же опускаются вниз. На этом природном явлении и построена работа колпаковых печей. В них топка объединена с топочной камерой и имеет большой объем. Имеется в печи и вторая, а иногда и третья камера. Они соединены между собой сухим швом — свободным пространством в 2-3 см не заполненным раствором. Причем этот сухой шов расположен внизу камеры.

Принцип движения газов в колпаковых печах

Принцип движения газов в колпаковых печах

Работает все следующим образом: горячие газы поднимаются вверх в первый колпак. Там они находятся до тех пор, пока не остынут, отдавая тепло стенкам колпака. После чего опускаются ниже, вытесняемые более горячими газами, идущими из топки. Таким образом, свод колпака постоянно греется, потому что в нем содержится самая горячая часть газов. Более холодные газы через сухой шов попадают во второй колпак, где снова более горячие подымаются вверх. Процесс повторяется,  свод второго колпака тоже греется, но уже не так интенсивно, как первый: температура находящихся в нем газов значительно ниже. В противоположной стороне от входа во втором колпаке может быть устроен выход в дымовой канал, а может — переход в третий колпак.

Колпаковые печи очень пластичны: из печи на один этаж сделать на два легко. Нужно просто вытянуть колпаки вверх

Колпаковые печи очень пластичны: из печи на один этаж сделать на два легко. Нужно просто вытянуть колпаки вверх

Такая схема хороша тем, что не требует наличия высокого дымохода. Во второй колпак можно встраивать любое устройство, и оно не окажет сколько-нибудь ощутимого влияния на температуру в первом. Притом располагать камеры можно в горизонтальном и вертикальном порядке, их может быть две, а может быть много. Можно построить как мини-печь, так и огромный многофункциональный комплекс. Причем для строительства купольной (колпаковой) печи требуется меньшее количество материала (больше пустот), для ее нагрева требуется меньше дров, а тепло она отдает дольше. И это действительно так. Несмотря на меньшее количества массива кирпичей, которые нагреваются, держит температуру такой вариант намного лучше: под сводом колпаков находится самый горячий воздух, а в трубу уходит самый холодный.  Вот так множество маленьких плюсов дает один большой:  КПД таких печей 80% и выше. Подробнее о печах Кузнецова и особенностях их кладки читайте тут.

Как сделать кирпичную печь своими руками

Насколько реально построить кирпичную печь своими руками? Это сложно, но возможно. Произведение искусства у вас вряд ли получится: все украшения, выступы и излишества требуют практики и умения, а откуда им взяться у новичков. Так что для начала выбирайте проект наиболее простой. И еще совет: если задумали класть печь для дома, лучше сначала попрактикуйтесь на даче, в селе и т.д. Один раз пропустив печь через руки, вы поймете что и к чему,  второй раз будете действовать более осознанно и в результате сделаете меньше ошибок. Ну, а теперь по порядку, что делать и зачем.

Определяетесь с типом печи: канальная или колпаковая. Находите подходящий проект. В идеале, он подходит вам без переделок. Если нет, подстраиваете под свои нужды, по возможности консультируетесь у специалиста. Прорисовываете каждый ряд порядовки.

Порядовка печи - изображение каждого ряда кладки

Порядовка печи — изображение каждого ряда кладки

Далее пошли хозяйственные хлопоты: считаете количество кирпича, добавляете запас на бой и отбраковку (10% от нужного количества). Ищите кирпич, отвечающий вашим запросам. Для наружной кладки используют керамический полнотелый не ниже М150, для топки часто (но не всегда) требуется шамотный кирпич. Тут есть два варианта Ш-5 и ШБ-8. Другие марки почти не используются.

Находите глину для раствора и смеси для кладки шамота (класть все на шамотные растворы нельзя, они рассчитаны на другие температуры). Закупаете печное литье нужных форматов и назначения. Понадобятся еще теплоизоляционные материалы: в последнее время часто топка отделяется от наружной кладки слоем картона из минеральной ваты. Нужно это вам или нет, решайте сами. Но для нормального встраивания печного литья в кладку его нужно оборачивать теплоизолятором, так что некоторое количество базальтовой ваты вам понадобиться (температура использования 1200оС и выше). О том, как приготовить глиняно-песчаный раствор можно прочитать тут.

Собственно, начало возведения печи начинается с устройства фундамента. Если вы планировали ее в доме/на даче заранее, вы должны были делать фундамент вместе с фундаментом дома. Если же нет, придется делать несвязный фундамент, которые по габаритам на 30 см больше размеров выбранной печи.

Строительство печи начинается с фундамента

Строительство печи начинается с фундамента

После того, как он отстоится, накрываете двумя слоями влагоизолятора (рубероид в самом простом варианте) и начинаете возведение печи. Далее все согласно порядовке, которая у вас имеется. И еще: если вы надеялись сложить печь за несколько дней, вас нужно огорчить. Дело это длительное, на которое уходит несколько недель. И это у опытных людей. А новички отопительные печи из кирпича своими руками складывают 3-7 недель в зависимости от размеров.

И еще один совет. Перед тем, как начинать класть на раствор, сложите все «на сухую». Просто вооружившись порядовкой, кладите кирпичи один на другой. Так вы будете иметь четкое представление, что и зачем следует, как и где нужно подрезать кирпичи (без этого не обойтись). Но резать начинайте только тогда, когда уже кладете на раствор. Во время кладки на раствор  обязательно проверяйте каждый ряд на вертикальность и горизонтальность, следите за углами и исправляйте малейшие расхождения.

Печь кладут на глиняный раствор, проверяя каждый ряд на горизонтальность, а стены на вертикальность, отслеживая углы

Печь кладут на глиняный раствор, проверяя каждый ряд на горизонтальность, а стены на вертикальность, отслеживая углы

После того, как печь сложена ее нужно обязательно просушить. Даже если вы не собираетесь ее в ближайшее время топить ее  регулярно. Вы не только убедитесь в работоспособности своего детища, но и сделаете ее монолитом: при воздействии высоких температур глина сплавляется с кирпичом. Если же она будет высыхать в обычном режиме, то еще неизвестно, как поведет себя потом.

Вот основные этапы, которые помогут сложить печь своими руками. Сложно? Да! Но есть другие варианты печей, которые, возможно, вам понравятся и которые делать гораздо легче. Например, маленькая ракетная отопительная печь, использующая принцип пиролиза, но не требующая супер-сложной топки и больших затрат.

Основы обработки и кладки кирпича можно увидеть в этом видео.
Процесс кладки колпаковой печи заснят на этом видео. Ролик длинный, но зато можно увидеть много тонкостей и особенностей .

Ракетная печь (реактивная)

Эти конструкции печей для дома очень оригинальны, при этом несложны для исполнения, требуют минимальных затрат и навыков, причем используется принцип пиролиза, то есть энергия топлива используется по максимуму. Их еще называют реактивными. Их изобрели очень давно в северном Китае и в Корее, потом модернизировали и адаптировали. Сегодня это очень популярное решение для отопления экологических домов во всем мире. Эти печи очень компактны и несложны, есть уже достаточно большое количество разных модификаций, а все потому, что эти малогабаритные отопительные печи делать своими руками просто и быстро. Вот и моделируют люди, изменяя базовую конструкцию под собственные нужды.

Устройство и принцип действия ракетной печи

Устройство и принцип действия ракетной печи

Вот в чем суть. Конструкция изображена на рисунке.  Имеется две топки, обе вертикальные, соединенные между собой горизонтальным дымовым каналом. От второй топки идет под полом длинный горизонтальный дымоход. В первичную камеру сгорания вертикально вставляются дрова и поджигаются снизу. Продукты горения попадают во вторую камеру и разогревают ее. При накоплении достаточной тепловой энергии находящиеся в ней газы вспыхивают (дожиг газов) и выделяют большое количество тепла (температура их сгорания очень высокая). Разогретые газы, расширяясь, заполняют горизонтальный дымоход, отдавая его стенкам значительную часть тепловой энергии. Дым выходит практически холодными, а если все построено верно, то и содержит он только пары воды да некоторое количество углекислого газа.

Один из вариантов ракетной печи

Один из вариантов ракетной печи

Очень просто и очень эффективно. И построение ракетной печи своими руками занимает всего 1,5-2 дня, и материалов нужно мало. И греет не хуже, чем традиционная,  и пол от нее теплый. Непривычно? Да! Интересно? Еще бы! Еще и  выглядеть такая печь может не менее презентабельно, чем лучшие дизайнерские украшения. Вот несколько вариантов в разном исполнении.

Это тоже ракетная печь, но в совершенно другом стиле. Топка справа

Это тоже ракетная печь, но в совершенно другом стиле. Топка справа

Вот кажется, придумали уже все печи, которые только могут быть и  нового и интересного быть просто ничего не может. А вот и нет. Может. Доказательство — две чудо-печки, которые действительно поражают. Одна — электрогенерирующая, а вторая отопительная водяная.  И обе чудо-печки наверняка можно сделать своими руками.

Создание отопительной дровяной кирпичной печи своими руками

Печь – одна из старейших систем отопления загородного дома – до сих пор не утратила свою актуальность. Печная конструкция обладает высокой производительностью и не требовательна к используемому сырью. Главными недостатками печи являются невозможность регулирования температуры нагрева и сложность с поддержанием постоянного огня.

При проведении строительных работ важно, чтобы с первого раза кирпичная кладка получилась идеальной, иначе конструкцию придется разбирать. Неправильно спроектированная или собранная печь станет источником задымления помещения.

Разновидности печей

В прошлом дома строили «от печки», то есть ее устанавливали первой, а потом возводили стены и перекрытия. В наши дни так поступать не обязательно, но желательно, особенно когда планируется расположить печь таким образом, чтобы она отапливала сразу несколько помещений.

печь для дома из кирпича

Наиболее распространенные типы печей – русская, шведская и голландская. При этом русскую надо возводить до того, как начнется постройка дома, к тому же ей требуется отдельный фундамент. Вообще, любой печи, состоящей из 500 или больше кирпичей, нужен фундамент, отделенный от основы здания. Проще с голландскими и шведскими печами. Они компактны, могут быть монтированы в уже построенном здании и не нуждаются в дополнительном фундаменте.

Колпаковая печь

Существует еще одна дровяная печь – колпаковая. Ее преимуществом является КПД, достигающий 70% по сравнению с 50% у печей другого типа. Недостатком такой печи является сложное устройство, из-за чего собрать ее своими руками практически невозможно. Также печь нельзя оснастить варочной поверхностью – конструкция предназначена исключительно для отопления помещений.

Строение печей

Голландка – это классическая дровяная канальная печь. Ее принцип работы основан на циркуляции горячего воздуха по ходам, проложенным в теле печи.

Конструкция печи достаточно проста, ее кладка может быть адаптирована с учетом особенностей конфигурации помещений любого типа.

Но монтировать бак для нагрева воды не получится: это приведет к снижению КПД из-за накопления сажи в каналах. Кроме того, даже без бака коэффициент полезного действия печи едва достигает 40%.

Голландка

В свою очередь, «шведка» имеет КПД 60%. Она считается наиболее совершенной отопительно-варочной печью, где духовка выполняет функцию воздушной камеры. В камерной части происходит догорание дымовых газов, и в конвектор они уходят нагретыми до 800°С. Сам конвектор узок, но имеет большую высоту, благодаря чему отопление дома происходит равномерно.

Шведка

Шведку можно оборудовать теплообменником системы горячего водоснабжения. Накопительный бак размещают на перекрыше или в сушильной нише. КПД в результате не снижается: обратная энергетическая связь между духовкой и конвектором с одной стороны и топочной частью с другой отсутствует.

Подготовка инструментов

Для того чтобы выполнялась кладка кирпича, понадобятся следующие инструменты:

  • прямоугольная и остроугольная кувалда;
  • трамбовка из металла или древесины;
  • расшивки для вогнутых и выпуклых швов;
  • комбинированная кельма;
  • лопатка для работы с раствором и мастерок;
  • измерительные приспособления: правило из дерева или алюминия, отвес, уровень, рулетка, складной метр, угольник.

Инструменты для кладки

Кроме того, необходимы направляющие стойки, которые будут монтированы в доме на время проведения работ. Это требуется для того, чтобы кладка кирпича получилась ровной. Исправить перекошенные углы невозможно, поэтому лучше заранее позаботиться об их правильности. Стойки устанавливаются в строго вертикальном положении, на них крепятся горизонтальные перекладины или, что еще лучше, деревянная опалубка.

Носить кирпичи можно своими руками, но лучше заранее обзавестись специальной рамкой для подноса. То же касается и раствора: при транспортировке его лучше загрузить в носилки.

Подбор кирпичей и отопительных элементов

Для возведения ходов и нагреваемых элементов печи используется кирпич огнеупорный. Обыкновенный кирпич применяется для обустройства частей, не подверженных воздействию высоких температур. Размеры кирпича любого типа составляют 250 мм в длину, 120 – в ширину и 65 – в высоту. При необходимости, кирпичные блоки разбивают.

Правильная укладка печи своими руками

Так, различают трехчетвертной кирпич, длина которого составляет 3/4 целого, и половинчатый – с длиной, урезанной в два раза. Совсем небольшие кусочки кирпича, равные 1/4 целого, называются четвертными. Рубка материала осуществляется с помощью острого стального ножа и стукальца – обрезка металлической трубы. Для сооружения печи понадобятся и металлические элементы, в том числе:

  • дверка для топки, дверка для поддувала и дверка для прочистки ходов;
  • задвижка вьюшечника;
  • колосник.

Кладка печи

Все перечисленные детали должны быть сопоставимы с размерами кирпичных блоков. Гидроизоляция печи осуществляется с применением рубероида. Длина листов этого материала зависит от того, какие размеры будет иметь конструкция. Этим фактором определяется и количество кирпичей. Обычно количество нужных строительных материалов указывается в документации к проекту или рассчитывается в индивидуальном порядке. Зная количество рядов, размеры кирпича и габариты печи, делается это просто.

Приготовление раствора

Чтобы приготовить раствор, требуется запастись подходящей емкостью, а также ситом с ячейками 3х3 мм. Для работы со смесью понадобятся лопата, дрель-миксер и небольшая дощечка. В состав раствора войдут вода, песок и глина. Заготавливаемая вода должна быть чистой, без запаха плесени и с минимальным количеством минеральных добавок.

Печь своими руками

Если водопроводная вода на вашем участке загрязнена, постарайтесь заранее привезти ее в нужном количестве. Ее объем зависит от количества кирпичей, которые кладка будет содержать: так, на каждую сотню приходится от 15 до 20 литров жидкости. Для раствора необходим мелкофракционный песок. Его просеивают через сито, чтобы очистить от кусков щебня и гравия. Кроме того, требуется закупить глину высокого качества: именно от нее зависит прочность раствора.

Приготовление смеси начинается с того, что воду и глину смешивают в таких пропорциях, чтобы масса получилась не слишком жидкая, но и не слишком густая однородная масса.

Раствор для кладки

После того, как она обретет пластичность, добавляют отсеянный песок в соотношении 1 литр на ведро воды. Проверить готовность раствора можно, опустив в него дощечку: толщина налипшей на него смеси должна быть не меньше 2 см. Когда желаемый результат достигнут, песок добавлять прекращают.

Ход кладки рядов

Сооружение печи начинается с монтажа направляющих стоек. К ним крепится опалубка – деревянный ящик без дна. Она нужна для того, чтобы кладка получалась ровной. Опалубка рассчитана на несколько рядов: когда их завершают, ее поднимают наверх. Также с ее помощью создаются своды и арки, правда, для этого используется опалубка полукруглой формы, а не в виде ящика. Когда кладка будет выше груди, придется работать на помостах.

Когда все готово, необходимо выбрать способ порядовки для кладки отопительных печей и технологию строительства. Популярны два варианта установки блоков — тычковый и ложковый. Свое название они получили в зависимости от того, какая часть кирпича смотрит наружу. Есть еще один способ — постельный, когда кирпичи устанавливаются на ложок либо тычок, но он ненадежен. Чтобы избежать проблем, рекомендуется следить за толщиной шва: он должен быть не меньше 5 мм.

Этапы укладки

Рассмотрим подробнее этапы кладки печи в доме на примере шведки. Первый слой кирпича самый важный, его укладывают строго с соблюдением уровня. В месте, где располагается камера зольника, кирпич не кладут. Между камерой и лицевой стороной печи будет располагаться поддувало, блоки за ним стесывают под углом, чтобы облегчить выгребание золы. Перед поддувалом кладут трехчетвертовый кирпич.

Кладка печи

Второй и третий ряды кладут после того, как закрепят поддувало. В остальном они аналогичны первому. Важно, чтобы высота третьего ряда совпадала с высотой дверцы поддувала. В четвертом ряду устанавливается дверца для чистки ходов своими руками, непосредственно за ней выкладываются и сами ходы. Ряд кирпичей сверху перекрывает дверцу поддувала.

С каждым последующим рядом отверстие зольника сужают. На пятый ряд кирпичей устанавливают колосниковую решетку. Поверх шестого ряда над поддувалом монтируют дверцу топочной камеры. Необходимо, чтобы ее высота совпадала с высотой девятого ряда.

Кладка русской печи

Первые десять рядов изготавливаются из огнеупорного кирпича, следующая надстройка делается из обычного строительного материала. Поверх кирпичей десятого ряда кладут варочную поверхность. В следующих рядах ходы для движения нагретого воздуха плавно переходят в отвод для дыма. Более подробная схема порядовки печи определяется конфигурацией и назначением конструкции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
