Отопление загородного дома с помощью теплового насоса – Отопление тепловым насосом загородного дома; принцип работы, проектирование теплового насоса

Содержание

Система отопления с тепловым насосом

Ситуация такова, что самым популярным на данный момент способом отапливать жилище является использование котлов отопления – газовых, твердотопливных, дизельных и намного реже – электрических. А вот такие простые и в тоже время высокотехнологичные системы, как тепловые насосы, не получили повсеместного распространения, и очень зря. Для тех, кто любит и умеет просчитывать все наперед, их преимущества очевидны. Тепловые насосы для отопления не сжигают невосполнимых запасов природных ресурсов, что крайне важно не только с точки зрения охраны окружающей среды, но и позволяет экономить на энергоносителях, так как они дорожают с каждым годом. К тому же, с помощью тепловых насосов можно не только отапливать помещение, но и подогревать горячую воду для хозяйственных нужд, и кондиционировать помещение в летний зной.

  1. Принцип действия теплового насоса
  2. Преимущества и недостатки системы отопления «тепловой насос»
  3. Источники тепла для работы теплового насоса
  4. Отопление тепловым насосом: стоимость системы и расходы на эксплуатацию



Принцип действия теплового насоса



Остановимся чуть подробнее на принципе действия теплового насоса. Вспомните, как работает холодильник. Тепло помещенных в него продуктов выкачивается и выбрасывается на радиатор, расположенный на задней стенке. В этом легко убедиться, дотронувшись до него. Примерно такой же принцип у бытовых кондиционеров: они выкачивают тепло из помещения и выбрасывают его на радиатор, расположенный на наружной стене здания.

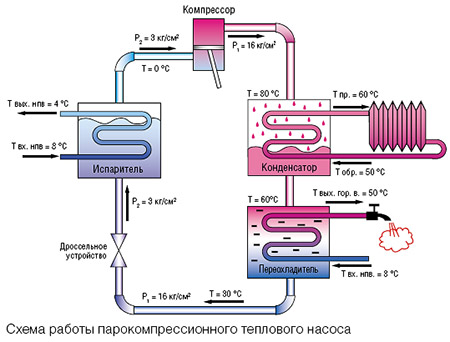

В основу работы теплового насоса, холодильника и кондиционера положен цикл Карно.

  1. Теплоноситель, двигаясь по источнику низкотемпературного тепла, например, грунту, нагревается на несколько градусов.
  2. Затем он поступает в теплообменник, называемый испаритель. В испарителе теплоноситель отдает накопленное тепло хладагенту. Хладагент – это специальная жидкость, которая превращается в пар при низкой температуре.
  3. Приняв на себя температуру с теплоносителя, нагретый хладагент превращается в пар и поступает в компрессор. В компрессоре происходит сжатие хладагента, т.е. повышение его давления, за счет чего повышается и его температура.
  4. Горячий сжатый хладагент поступает в другой теплообменник, называемый конденсатор. Здесь хладагент отдает свое тепло другому теплоносителю, который предусмотрен в системе отопления дома (вода, антифриз, воздух). При этом хладагент охлаждается и снова превращается в жидкость.
  5. Далее хладагент поступает в испаритель, где нагревается от новой порции нагретого теплоносителя, и цикл повторяется.

Для обеспечения работы теплового насоса необходимо электричество. Но это все равно намного выгоднее, чем использовать только электрообогреватель. Так как электрокотел или электрообогреватель тратит ровно столько же электроэнергии, сколько и выдает тепла. Например, если на обогревателе написана мощность 2 кВт, то он тратит 2 кВт в час и выдает 2 кВт тепла. А тепловой насос выдает тепла в 3 – 7 раз больше, чем тратит электроэнергии. Например, используется 5,5 кВт/час на работу компрессора и насоса, а тепла получается 17 кВт/час. Именно такой высокий КПД и является основным достоинством теплового насоса.



Преимущества и недостатки системы отопления «тепловой насос»



Вокруг тепловых насосов ходит много легенд и заблуждений, несмотря на то, что это не такое уж новаторское и высокотехнологичное изобретение. С помощью тепловых насосов отапливаются все «теплые» штаты в США, практически вся Европа и Япония, где технология отработана практически до идеала и уже давно. Кстати, не стоит думать, что подобное оборудование является чисто иностранной технологией и пришло к нам совсем недавно. Ведь еще в СССР такие агрегаты использовались на экспериментальных объектах. Примером тому служит санаторий «Дружба» в городе Ялта. Помимо футуристической архитектуры, напоминающей «избушку на курьих ножках», этот санаторий славен еще и тем, что еще с  80-х годов 20 века в нем используются тепловые насосы для отопления промышленные. Источником тепла является близлежащее море, а сама насосная станция не только обогревает все помещения санатория, но и обеспечивает горячей водой, греет воду в бассейне и охлаждает в знойный период. Так давайте же попытаемся развеять мифы и определить, имеет ли смысл отапливать жилище таким способом.

Преимущества систем отопления с тепловым насосом:

  • Экономия на энергоносителе. В связи с растущими ценами на газ и дизтопливо очень актуальное преимущество. В графе «ежемесячные расходы» будет значиться только электроэнергия, которой как мы уже писали необходимо намного меньше, чем реально производится тепла. При покупке агрегата необходимо обратить внимание на такой параметр, как коэффициент трансформации тепла «ϕ» (может называться еще коэффициент преобразования тепла, коэффициент трансформации мощности или температур). Он показывает отношение количества тепла на выходе к затрачиваемой энергии. Например, если ϕ=4, то при расходе 1 кВт/час мы получим 4 кВт/час тепловой энергии.
  • Экономия на техобслуживании. Тепловой насос не требует к себе никакого особенного отношения. Расходы на его обслуживание минимальны.
  • Можно устанавливать в любой местности. Источниками низкотемпературного тепла для работы теплового насоса могут служить грунт, вода или воздух. Где бы Вы ни строили дом, даже в скалистой местности, всегда найдется возможность найти «пищу» для агрегата. В местности, удаленной о газовой магистрали, это одна из самых оптимальных систем отопления. И даже в регионах без линий электропередач можно установить бензиновый или дизельный движок для обеспечения работы компрессора.
  • Нет необходимости следить за работой насоса, добавлять топливо, как в случае с твердотопливным или дизельным котлом. Вся система отопления с тепловым насосом автоматизирована.
  • Можно уехать на длительный срок и не бояться, что система замерзнет. При этом можно сэкономить, установив насос на обеспечение в жилом помещении температуры +10 °С.
  • Безопасность для окружающей среды. Для сравнения при использовании традиционных котлов, сжигающих топливо, всегда образуются различные окислы  CO, СO2, NOх, SO2 , PbO2, как следствие вокруг дома на почве оседают фосфорная, азотистая, серная кислоты и бензойные соединения. При работе теплового насоса не выбрасывается ничего. А используемые в системе хладагенты абсолютно безопасны.
  • Сюда же можно отметить сохранение невосполнимых природных ресурсов планеты.
  • Безопасность для человека и имущества. В тепловом насосе ничего не нагревается до такой температуры, чтобы вызвать перегрев или взрыв. К тому же, в нем попросту нечему взрываться. Так что его можно отнести к полностью пожаробезопасным агрегатам.
  • Тепловые насосы успешно работают даже при температуре окружающей среды -15 °С. Так что если кому-то кажется, что такой системой можно обогревать дом только в регионах с теплыми зимами до +5 °С, то они ошибаются.
  • Реверсивность теплового насоса. Неоспоримым преимуществом является универсальность установки, с помощью которой можно и отапливать зимой, и охлаждать летом. В жаркие дни тепловой насос забирает тепло из помещения и направляет его в грунт на хранение, откуда снова возьмет зимой. Обратите внимание, что реверсной способностью обладают не все тепловые насосы, а только некоторые модели.
  • Долговечность. При должном уходе тепловые насосы системы отопления живут от 25 до 50 лет без капитального ремонта, и только раз в 15 – 20 лет потребуется заменить компрессор.

Недостатки систем отопления с тепловым насосом:

  • Большие первоначальные капиталовложения. Помимо того, что на тепловые насосы для отопления цены довольно высоки (от 3000 до 10000 у.е.), так еще дополнительно на обустройство геотермальной системы потребуется затратить не меньше, чем на сам насос. Исключением является воздушный тепловой насос, не требующий дополнительных работ. Окупится тепловой насос не скоро (лет через 5 – 10). Так что ответ на вопрос, использовать или не использовать тепловой насос для отопления, скорее зависит от предпочтений хозяина, его финансовых возможностей и условий строительства. Например, в регионе, где подведение газовой магистрали и подключение к ней стоит столько же, сколько и тепловой насос, имеет смысл отдать предпочтение последнему.

  • В регионах, где температура зимой опускается ниже -15 °С, необходимо использовать дополнительный источник тепла. Это называется бивалентная система отопления, в которой тепловой насос обеспечивает тепло, пока на улице до -20 °С, а когда он не справляется, подключается например, электрообогреватель или газовый котел, или теплогенератор.

  • Наиболее целесообразно использовать тепловой насос в системах с низкотемпературным теплоносителем, таких как система «теплый пол» (+35 °С) и фанкойлы (+35 — +45 °С).
    Фанкойлы
    представляют собой вентиляторный конвектор, в котором происходит передача тепла/холода от воды воздуху. Для обустройства такой системы в старом доме потребуется полная перепланировка и перестройка, что повлечет дополнительные затраты. При строительстве нового дома это не является недостатком.
  • Экологичность тепловых насосов, берущих тепло из воды и грунта, несколько относительна. Дело в том, что в процессе работы пространство вокруг труб с теплоносителем охлаждается, а это нарушает устоявшуюся экосистему. Ведь даже в глубине грунта живут анаэробные микроорганизмы, обеспечивающие жизнедеятельность более сложных систем. С другой стороны – по сравнению с добычей газа или нефти ущерб от теплового насоса минимален.

Оцените все «за» и «против» для принятия правильного решения.





Источники тепла для работы теплового насоса



Тепловые насосы берут тепло из тех природных источников, которые накапливают солнечную радиацию в течение теплого периода. В зависимости от источника тепла различаются и тепловые насосы.



Грунт



Грунт – самый стабильный источник тепла, которое накапливается за сезон. На глубине 5 – 7 м температура грунта практически всегда постоянна и равна примерно +5 – +8 °С, а на глубине 10 м – всегда постоянна +10 °С. Способов сбора тепла с грунта два.

Горизонтальный грунтовый коллектор представляет собой уложенную горизонтально трубу, по которой циркулирует теплоноситель. Глубина расположения горизонтального коллектора высчитывается индивидуально в зависимости от условий, иногда это 1,5 – 1,7 м – глубина промерзания грунта, иногда ниже – 2 – 3 м для обеспечения большей стабильности температуры и меньшей разницы, а иногда всего 1 – 1,2 м – здесь грунт начинает быстрее прогреваться весной. Бывают случаи, когда обустраивают двухслойный горизонтальный коллектор.

Трубы горизонтального коллектора могут иметь различный диаметр 25 мм, 32 мм и 40 мм. Форма их раскладки тоже может быть разной – змейка, петля, зигзаг, различные спирали. Расстояние между трубами в змейке должно быть не менее 0,6 м, и обычно составляет 0,8 – 1 м.

Удельный теплосъем с каждого погонного метра трубы зависит от структуры грунта:

  • Песок сухой – 10 Вт/м;
  • Глина сухая – 20 Вт/м;
  • Глина более влажная – 25 Вт/м;
  • Глина с очень большим содержанием воды – 35 Вт/м.

Для отопления дома площадью 100 м2 при условии, что грунт представляет собой влажную глину, понадобится 400 м2 площади участка под коллектор. Это довольно много – 4 – 5 соток. А с учетом того, что на данном участке не должно быть никаких строений и допускается только газон и клумбы с однолетними цветами, то не каждый может себе позволить обустроить горизонтальный коллектор.

По трубам коллектора течет специальная жидкость, ее еще называют «рассол» или антифриз, например, 30% раствор этиленгликоля или пропиленгликоля. «Рассол» собирает на себя тепло грунта и направляется к тепловому насосу, где передает его хладагенту. Остывший «рассол» снова течет в грунтовый коллектор.

Вертикальный грунтовый зонд представляет собой систему труб, заглубленных на 50 – 150 м. Это может быть всего одна U-образная труба, опущенная на большую глубину 80 – 100 м и залитая бетонным раствором. А может быть система U-образных труб, опущенных на 20 м, чтобы собрать энергию с большей площади. Выполнение бурильных работ на глубину 100 – 150 м не только дорого стоит, но и требует получения специального разрешения, именно поэтому часто идут на хитрость и обустраивают несколько зондов небольшой глубины. Расстояние между такими зондами делают 5 – 7 м.

Удельный теплосъем с вертикального коллектора также зависит от породы:

  • Осадочные породы сухие – 20 Вт/м;
  • Осадочные породы, насыщенные водой, и каменистая почва – 50 Вт/м;
  • Каменистая почва с высоким коэффициентом теплопроводности – 70 Вт/м;
  • Подземные (грнутовые) воды – 80 Вт/м.

Площадь под вертикальный коллектор необходима совсем маленькая, но стоимость их обустройства выше, чем у горизонтального коллектора. Достоинством вертикального коллектора также является более стабильная температура и больший теплосъем.



Вода



Использовать воду в качестве источника тепла можно по-разному.

Коллектор на дне открытого незамерзающего водоема – реки, озера, моря – представляет собой трубы с «рассолом», притопленные с помощью груза. За счет высокой температуры теплоносителя этот способ получается самым выгодным и экономичным. Обустроить водный коллектор могут только те, от кого водоем находится не дальше 50 м, иначе теряется эффективность установки. Как Вы понимаете, такие условия есть не у всех. Но не использовать тепловые насосы жителям побережья просто недальновидно и глупо.

Коллектор в канализационных стоках или сбросовой воде после технических установок можно использовать для отопления домов и даже многоэтажек и промышленных предприятий в черте города, а также для приготовления горячей воды. Что с успехом делается в некоторых городах нашей Родины.

Скважинную или грунтовую воду используют реже, чем другие коллекторы. Такая система подразумевает строительство двух скважин, из одной забирается вода, которая передает свое тепло хладагенту в тепловом насосе, а во вторую сбрасывается остывшая вода. Вместо скважины может быть фильтрационный колодец. В любом случае сбросовая скважина должна находиться на расстоянии 15 – 20 м от первой, да еще и ниже по течению (подземные воды тоже имеют свое течение). Данная система довольно сложна в эксплуатации, так как за качеством поступаемой воды необходимо следить – фильтровать ее, и защищать детали теплового насоса (испаритель) от коррозии и загрязнения.



Воздух

Самую простую конструкцию имеет система отопления с воздушным тепловым насосом. Никакого дополнительного коллектора не нужно. Воздух из окружающей среды напрямую поступает к испарителю, где передает свое тепло хладагенту, а тот в свою очередь передает тепло теплоносителю внутри дома. Это может быть воздух для фанкойлов или вода для теплого пола и радиатора.

Затраты на установку воздушного теплового насоса самые минимальные, но зато производительность установки очень зависит от температуры воздуха. В регионах с теплыми зимами (до +5 – 0 °С) это один из самых экономичных источников тепла. А вот если температура воздуха опускается ниже -15 °С производительность падает настолько, что не имеет смысла использовать насос, а выгоднее включить обычный электрообогреватель или котел.

На воздушные тепловые насосы для отопления отзывы весьма противоречивы. Все зависит от региона их использования. Их выгодно использовать в регионах с теплыми зимами, например, в Сочи, где даже не понадобится дублирующий источник тепла на случай сильных морозов. Также можно устанавливать воздушные тепловые насосы в регионах, где относительно сухой воздух и температура зимой до -15 °С. А вот во влажном и холодном климате такие установки страдают от обледенения и обмерзания. Налипающие на вентиляторе сосульки не дают нормально работать всей системе.



Отопление тепловым насосом: стоимость системы и расходы на эксплуатацию



Мощность теплового насоса подбирается в зависимости от тех функций, которые на него будут возложены. Если только отопление, то расчеты можно произвести в специальном калькуляторе, учитывающем тепловые потери здания. Кстати, наилучшие показатели работы теплового насоса при тепловых потерях здания не более 80 – 100 Вт/м2. Для простоты примем, что для отопления дома в 100 м2 с потолками высотой 3 м и теплопотерями 60 Вт/м2 необходим насос мощностью 10 кВт. Для подогрева воды придется взять агрегат с запасом по мощности – 12 или 16 кВт.

Стоимость теплового насоса зависит не только от мощности, но и от надежности и запросов производителя. Например, агрегат мощностью 16 кВт российского производства обойдется в 7000 у.е., а иностранный насос RFM 17 мощностью 17 кВт стоит порядка 13200 у.е. со всем сопутствующим оборудованием, кроме коллектора.

Следующей строкой расходов будет обустройство коллектора. Она тоже зависит от мощности установки. Например, для дома 100 м2, в котором везде установлены теплые полы (100 м2) или радиаторы отопления 80 м2, а также для подогрева воды до +40 °С объемом 150 л/час потребуется выполнить бурение скважин под коллекторы. Такой вертикальный коллектор обойдется в 13000 у.е.

Коллектор на дне водоема обойдется чуть дешевле. При таких же условиях он будет стоить 11000 у.е. Но лучше стоимость монтажа геотермальной системы уточнять в специализирующихся компаниях, она может очень сильно отличаться. Например, обустройство горизонтального коллектора для насоса мощность 17 кВт обойдется всего в 2500 у.е. А для воздушного теплового насоса коллектор не нужен вовсе.

Итого, стоимость теплового насоса 8000 у.е. в среднем, обустройство коллектора 6000 у.е. в среднем.

В ежемесячную стоимость отопления тепловым насосом входят только расходы на электроэнергию. Рассчитать их можно так – на насосе должна быть указана потребляемая мощность. Например, для вышеупомянутого насоса мощностью 17 кВт потребляемая мощность составляет 5,5 кВт/час. Всего отопительная система работает 225 дней в году, т.е. 5400 часов. С учетом того, что тепловой насос и компрессор в нем работают циклически, то расход электроэнергии необходимо уменьшить вдвое. За отопительный сезон будет потрачено 5400ч*5,5кВт/ч/2=14850 кВт.

Умножаем количество затраченных кВт на стоимость энергоносителя в Вашем регионе. Например, 0,05 у.е. за 1 кВт/час. Итого за год будет потрачено 742,5 у.е. За каждый месяц, в котором работал тепловой насос на отопление, приходится по 100 у.е. расходов на электроэнергию. Если же поделить расходы на 12 месяцев, то в месяц получится 60 у.е.

Обратите внимание, что чем меньше потребляемая мощность теплового насоса, тем меньше ежемесячные расходы. Например, есть насосы 17 кВт, которые за год потребляют всего  10000 кВт (расходы 500 у.е.). Также немаловажно, что производительность теплового насоса тем больше, чем меньше разница температур между источником тепла и теплоносителем в системе отопления. Именно поэтому говорят, что выгоднее устанавливать теплый пол и фанкойлы. Хотя стандартные радиаторы отопления с высокотемпературным теплоносителем (+65 – +95 °С) тоже можно устанавливать, но с дополнительным аккумулятором тепла, например, бойлером косвенного нагрева. Для донагрева воды в ГВС также используется бойлер.

Тепловые насосы выгодны при использовании в бивалентных системах. В дополнение к насосу можно установить солнечный коллектор, который сможет полностью обеспечивать насос электроэнергией летом, когда тот будет работать на охлаждение. Для зимней подстраховки можно добавить теплогенератор, который будет догревать воду для ГВС и высокотемпературных радиаторов.

Отопление дома с помощью теплового насоса – Stroim24.info

В центре нашей планеты располагается мощный источник тепла — раскаленное ядро. Благодаря этому, на протяжении всего существования цивилизации у человечества всегда будет возможность использовать это тепло в своих целях. Помимо этого, окружающая среда (воздушные массы, вода в водоемах) аккумулирует энергию Солнца. Тепловые насосы для отопления дома — геотермальные, воздушные и водяные функционируют, используя тепловую энергию природы.

Отопление дома с помощью теплового насосаТепловой насос для отопления дома

Базовый принцип функционирования

Тепловой насос извлекает низкотемпературную энергию тепла из окружающей среды и преобразует ее в высокотемпературную, которая идет на нагрев жидкости в контуре отопительной системы или напрямую греет воздух в помещении. Функционирование теплонасоса базируется на физических и химических законах, давно открытых наукой.

Чтобы разобраться, как работает тепловой насос для отопления дома, нужно вспомнить принцип работы обычного холодильника. Отличие заключается в том, что процессы идут в обратной последовательности. В случае с холодильником рабочее вещество испаряется, за счет чего продуцирует холод. А в тепловом насосе рабочее вещество конденсируется и отдает при этом тепло.

Конструкция холодильника включает испаритель (морозильную камеру) — это источник холода в системе. Излишки тепла попадают на конденсаторную решетку (она расположена с тыльной стороны корпуса) и выбрасываются в воздух.

Теплонасос также нуждается в испарителе, который должен контактировать с природным источником низкотемпературной энергии. К ним относятся:

  • воздушные массы снаружи дома;
  • глубинная часть незамерзающих водоемов;
  • земная кора ниже точки промерзания грунта.

В системе присутствует конденсатор — устройство, которое обеспечивает теплообмен. По сути, тепловой насос напоминает холодильник, в котором тепло целенаправленно уходит на прямой или косвенный обогрев помещения, а не выбрасывается в атмосферу за ненужностью.

Тепловой насос — система, которая работает циклически, ее рабочее вещество, как и в холодильнике — хладагент. В состав теплонасоса входит три контура:

  • внешнего сбора — проложен во внешней среде, по нему перемещается теплоноситель с подходящими характеристиками, обычно это антифриз;
  • коллектора — в его состав входит коллектор, теплообменники, клапаны и т.д.;
  • внутреннего снабжения — для отопления помещений или поставки горячей воды в систему ГВС.
Отопление дома с помощью теплового насосаПринципиальная схема работы теплового насоса

Принцип работы тепловых насосов для отопления дома достаточно прост. Пока теплоноситель движется по рабочему контуру (он может находиться на воздухе, в воде, в грунте), он получает низкую энергию тепла. Далее теплоноситель поступает в первый теплообменник — это испарительная камера, где он отдает аккумулированное тепло хладагенту, который циркулирует по внутреннему контуру системы.

Хладагент в жидком виде перемещается в испарительную камеру, где под воздействием низкого давления и температуры +5°С переходит в газообразное состояние. Газ поступает в компрессор, и в результате сжатия его температура скачкообразно возрастает. Газ движется дальше, в конденсатор, и отдает эту тепловую энергию системе отопления. Избавившись от излишков тепла, газ переходит в жидкое состояние, и цикл начинается заново.

Первичные контуры и функциональность системы

Для работы теплонасоса требуется источник тепловой энергии, которым может служить любая среда при условии, что в зимнее время ее температура стабильно будет превышать +1°С. Таким образом, практикуется установка агрегатов, получающих тепловую энергию из воды, воздуха и земли (из грунта или пород глубокого залегания).

Вода

Для прокладки первичного контура подходит любой естественный или искусственный водоем, при условии, что он не промерзает до дна. Длина трубопровода, погруженного на дно, определяется при расчете мощности теплового насоса — один метр смонтированного змейкой или кольцами трубопровода позволяет получить до 30 Вт тепловой энергии. То есть, теплонасос с трубопроводом длиной 500 метров способен обогреть дом, у которого потребность в тепле составляет 15 кВт.

Отопление дома с помощью теплового насосаГоризонтальный трубопроводный контур, уложенный кольцами

Принцип работы теплового насоса вода-вода заключается в том, что полученное тепло используется на нагрев жидкого теплоносителя в радиаторной системе отопления или контуре теплого пола. Функциональность теплового насоса вода-вода достаточна, чтобы обеспечивать стабильный напольный обогрев, так как позволяет поддерживать температуру теплоносителя на уровне 45-60 градусов. Для полноценного радиаторного отопления с таким температурным режимом дом требуется серьезно утеплить.

Воздух

У теплового насоса вода-вода коэффициент преобразования в среднем составляет 1,5-2,2. В то время как тепловой насос воздух-воздух или воздух-вода превышают этот показатель приблизительно в два раза — коэффициент преобразования более 4.

Тепловые насосы, работающие по схеме «воздух-воздух» широко распространены, поскольку они не нуждаются в монтаже больших контуров. Любой инверторный кондиционер, сплит-системы, работающие на обогрев помещения, по сути, являются тепловыми насосами с небольшой эффективностью.

Отопление дома с помощью теплового насосаПринцип работы воздушного теплового насоса

Воздушный тепловой насос имеет существенный недостаток — в морозную погоду ему негде брать тепло. Некоторые модели агрегатов рассчитаны на работу при -20°С, в остальных случаях предел не опускается ниже -10°С.

Помимо агрегатов «воздух-воздух» существует тепловой насос системы воздух-вода. Его отличие в том, что полученная тепловая энергия греет не воздух в помещении, а теплоноситель в отопительном контуре.

Принцип действия теплового насоса воздух-вода стандартный. При этом испаритель, дополнительно оснащенный вентилятором, устанавливают снаружи дома, а компрессор и конденсатор внутри. Подсоединив к теплообменнику водяной контур, можно обустроить напольный обогрев помещения.

Земля

Самым стабильным природным источником тепла являются горные породы на глубине свыше 20 метров, так как они постоянно подогреваются теплом от земного ядра. Но под установку контура из U-образной трубы приходится бурить глубокие скважины, что сказывается на цене установки. Геотермальные установки эффективны, но окупаются только через 10-15 лет эксплуатации при условии качественного утепления дома.

Отопление дома с помощью теплового насосаТепловой насос «Земля-Вода»

Более дешевый в монтаже вариант подразумевает укладку контура на полметра ниже уровня промерзания грунта. Схема укладки — змейкой или кругами. Монтаж такой системы требует большого объема земельных работ, кроме того, внешний контур может быть поврежден в процессе эксплуатации.

Самодельные установки

Агрегат, добывающий тепло из окружающей среды, можно создать самому, если взять за основу бытовой холодильник или кондиционер. Рассмотрим подробнее, как смонтировать тепловой насос своими руками. Подходящей альтернативой отоплению загородного дома послужит такая система, поскольку она не требует дорогостоящего подключения к газовой сети или постоянной заботы о покупке и доставке топлива.

Теплонасос из холодильника

Использование холодильника в качестве базиса для изготовления теплового насоса напрашивается по очевидной причине — конструкция агрегата включает такой ключевой элемент как компрессор.

На первом этапе работ следует изготовить конденсатор в виде емкости с теплообменным контуром в виде змеевика. Самодельный контур для циркуляции теплообменника лучше всего выполнить из тонкой медной трубки, предназначенной для монтажа инженерных сетей. Толщина стенки должна составлять не менее 1 мм. Трубку наматывают ровными витками на цилиндрический предмет подходящего диаметра. Затем готовый змеевик снимают с цилиндра. Для жесткости поверх витков змеевика можно установить перфорированные алюминиевые уголки, чтобы с равным шагом фиксировать витки к их отверстиям.

Отопление дома с помощью теплового насосаТепловой насос из холодильника

Самодельный конденсатор представляет собой емкость из прочного материала, устойчивого к высоким температурам. Лучше всего выбрать бак из нержавеющей стали емкостью порядка 100 литров. Чтобы в ходе монтажа змеевик не деформировался, рекомендуется разрезать резервуар, установить туда контур, и сварить разрезанную емкость обратно. При этом в баке следует прорезать выходные отверстия для концов змеевика — сверху и снизу. В отверстия ввариваются резьбовые патрубки.

На следующем этапе необходимо установить компрессор от старого бытового холодильника. Предварительно проверьте его исправность. Компрессор монтируют на стену помещения при помощи кронштейнов, и рядом с ним устанавливают остальное оборудование.

Трубы внутреннего контура заводят в испаритель — пластиковую емкость, объем которой должен соответствовать объему конденсаторного бака. Внутрь испарителя ставят змеевик из трубы, диаметр которой составляет ¾ дюйма. Для монтажа водяного контура применяются трубы ПВХ. На заключительном этапе систему заправляют фреоном — это должен сделать специалист, располагающий соответствующим оборудованием.

Тепловой насос из холодильника способен обогревать небольшое помещение или постройку — гараж, мастерскую.

Теплонасос из кондиционера

Самодельный тепловой насос из кондиционера изготавливается несколькими способами. К особенностям кондиционера можно отнести схожесть принципов его работы с функционированием теплового насоса. Но есть и ряд отличий, в том числе касающийся температурного режима работы — сплит-системы не приспособлены для функционирования при низких температурах. Чтобы из кондиционера выполнить тепловой насос, требуется самостоятельно модифицировать имеющуюся конструкцию.

Отопление дома с помощью теплового насосаРабота теплонасоса из кондиционера

Способ 1. Наружный блок кондиционера меняют местами с внутренним, в котором расположен испаритель. Функция испарителя в тепловом насосе — передавать низкопотенциальное тепло. Во внешнем блоке находится конденсатор, передающий тепловую энергию. Теплоносителем в системе служит вода или воздух. Если выбрана вода, конденсатор требуется смонтировать внутри резервуара, где будет передаваться тепло.

Способ 2. Климатическая техника полностью разбирается, а ее детали идут на сборку классической схемы, в которой задействованы испаритель, компрессор и конденсатор.

Из этого следует

Теплонасосы зарекомендовали себя как удобный и экономичный дополнительный источник тепла, подходящий в первую очередь для низкотемпературного обогрева домов — теплого пола, потолочной или плинтусной системы.

Такая установка может взять на себя обеспечение дома теплом в течение всего отопительного периода за исключением экстремально холодных дней, если речь идет не о геотермальном теплонасосе, функциональность которого не зависит от капризов природы. Поэтому параллельно отопительная система должна быть подключена к обычному котлу.

Чтобы по максимуму использовать получаемую тепловую энергию, необходимо позаботиться о качественном утеплении дома, обогреваемого такой установкой. Недостатком является высокая стоимость монтажа по-настоящему эффективной установки.

Видео по теме:

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Отопление тепловым насосом дома — преимущества и расчёт системы

Как происходит отопление дома с помощью теплового насоса какой принцип работы геотермального теплового насоса и многое другое, рассмотрим в этой статье. Вообще главное преимущество теплового насоса — это реальная возможность преобразования энергии электричества из 1 кВт в 5 кВт тепловой энергии. Энергоэффективность зависит, впрочем от многих факторов, которые рассмотрены ниже. Но как бы там ни было: заманчивая перспектива трансформации, не правда ли? :)

Самое главное преимущество геотермального насоса — это возможность полностью исключить необходимость использования системы отопления на газу, который на сегодняшний день достаточно дорогой. Кроме дороговизны газа, вопросы возникают и к качеству такого топлива для отопительных систем. Так что Вы, кроме цены на газ, решаете вопрос со стабильностью работы системы а также не подвергаетесь проблеме проводки газа к дому и разрешения всех официальных вопросов в подключении. Короче говоря можно выделить основные плюсы использования тепловых насосов:

  • Полная пожаробезопасность материалов и системы в целом
  • Нет необходимости в дорогостоящем подключении газа
  • Нет необходимости в монтаже дымохода, который зачастую бывает отдельной проблемой
  • Сохранение нервов, ведь полностью исключается общение с газовыми конторами
  • Неприхотливость в обслуживании
  • Надёжность — срок службы зондов в системе геотермальных насосов до 100 лет. Компрессор — 30 лет. Об этих компонентах, ниже в статье.
  • Небольшое потребление электроэнергии делает возможность подключение резервного питания в случае отключения электричества. Либо с помощью дизельного генератора, либо с помощью источника бесперебойного питания.
  • После окончательного монтажа грунтовая скважина не требует каких-то особых условий, а значит не вносит никаких изменений в ландшафтный дизайн вашего участка. Внешне никто даже знать не будет о том, что в вашем частном доме происходит отопление воздушным тепловым насосом.
  • Автоматика тепловых насосов работает настолько чутко, что в зависимости от малейших изменений погодных условий, способна сама изменять режим работы. Переходить с отопления на охлаждение и наоборот.
  • Воздушный тепловой насос для отопления не требует особых условий для установки и работает с крайне низким уровнем шума.
  • Главный минус в установке такой системы — цена на отопление тепловым насосом. Именно цена монтажа и системы.

Отопление тепловым насосом очень выгодно, ведь при достаточно небольшом использовании электричества, можно обеспечить дома комфортом, теплом и горячей водой. Кроме этого, летом тепловой насос для отопления дома, может служить как кондиционер, охлаждая помещения в доме. Если говорить про добавочную функцию в отоплении теплового насоса или подстраховки для твердотопливного котла, то таким образом, Вы обезопасите себя ещё и на случай отключения электричества, ведь можно подобрать полностью энергонезависимый твердотопливный котёл. Кроме всего прочего при использовании твердотопливных котлов в сочетании с отоплением частного дома тепловым насосом, вы можете быть уверены в максимальном КПД, ведь понизить качество электроэнергии нереально, а твёрдое топливо, вы можете контролировать сами.

Как работает геотермальный тепловой насос

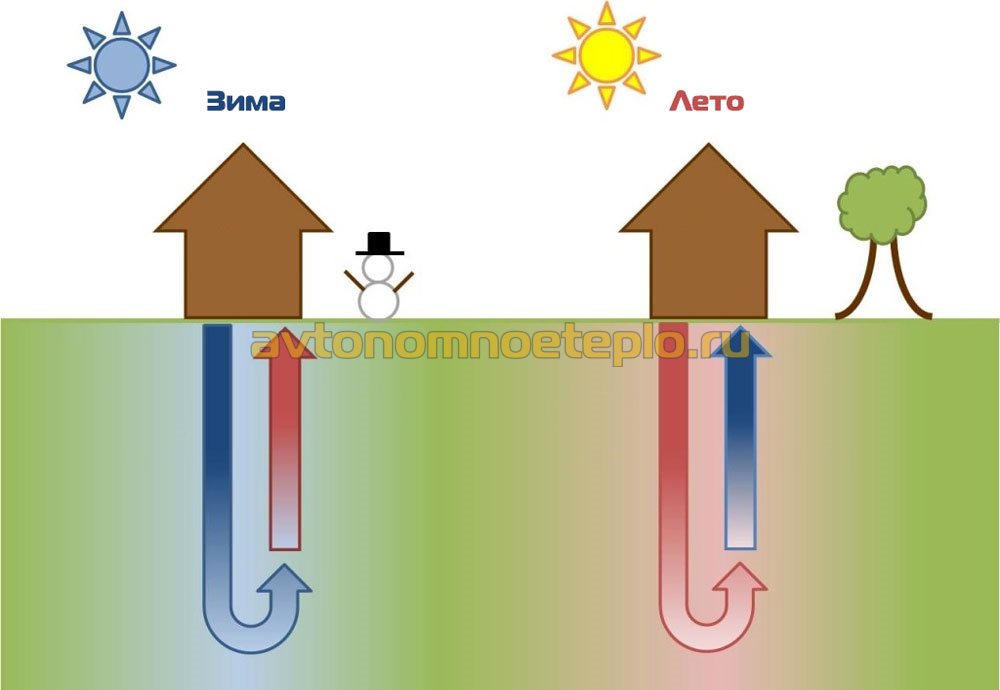

Принцип работы теплового насоса заключается в работе геотермального контура. Такой контур забирает тепло из земли и обеспечивает температуру нагрева. При этом, нагревание не зависит от внешних погодных факторов. Как же работает геотермальный контур? В скважины, глубиной до сотни метров помещаются специальные грунтовые зонды, с помощью которых и происходит нагрев. В геотермальных скважинах температура всегда статична, независимо от поры года. Специальный рассол(пропилен-николь) греется, забирая от грунтового горизонта тепло, до 6 С°. Циркулируя по замкнутому контуру, тепло передаётся на испаритель теплового насоса. На конденсаторе, насос преобразует тепло до 60 С°. Таким образом, мы имеем температуру, готовую к нагреву непосредственно теплоносителя. Вода нагревается и подаётся по системе в дом, для использования в бытовых целях и нагрева для системы отопления. Принцип действия охлаждения, при тёплой погоде, разделяется на два типа:

  • Активное — компрессор в работе, но тепловой насос работает наоборот. Забирает тепло из системы отопления и передаёт температуры в грунт. Грунтовые зонды осуществляют передачу тепла уже в землю.
  • Пассивное — вода охлаждается в теплообменнике при выключенном компрессоре.
Важно!

Отопление тепловым насосом своими руками сделать достаточно сложно, ведь такая система отопления тепловым насосом, очень сложная с точки зрения инженерии. Как следствие в виду неправильного монтажа системы или неопытности в монтаже, даже фирма, целенаправленно занимающаяся геотермальными насосами, может наломать дров. Начиная от падения КПД, путём снижения эффективности преобразования, вплоть до неработающей системы в итоге вообще. Чаще всего фирмы “играются” с глубиной скважины, чтобы составить более демократичную смету и удешевить всю систему в целом. Конечно, цена отопления дома тепловым насосом сразу упадёт для заказчика, таким образом фирма будет иметь возможность сделать систему дешевле, но потом начнутся проблемы с эксплуатацией. Например скважины могут смерзаться, в следствие чего, тепловой насос по эффективности упадёт в разы. Как бы не пришлось ставить отопительные приборы для отогрева отопительной системы. Это ведь бред?

Также можно уменьшить цену на тепловые насосы для отопления, путём применения дешёвых зондов, которые развалятся в скором времени. Решение конечно есть: бурить новые скважины, разрушая уже готовый ландшафтный проект, но оно Вам надо? Так что лучше тщательно выбирайте качественные комплектующие и не поскупитесь купить тепловой насос для отопления подороже.
Ещё в целях экономии, в контур, заливают антифриз вместо пропилена гликоля. Это дешевле, да, но такой антифриз может отравить почву на вашем участке.

Короче говоря, обдумывая как и что сделать, не поскупитесь на нормальную, качественно сделанную, систему отопления. Стоимость отопления тепловым насосом, а именно монтажа системы, выйдет в таком случае первоначально дороже, зато Вы будете иметь работающую систему на сто лет вперед.

Тепловые насосы — расчёт отопления.

Отопление загородного дома тепловым насосом или дома в черте города, в плане расчётов зависит от многих факторов. Но всё же можно выделить общие тенденции в расчётах.
Коэффициент преобразования — определяет эффективность геотермального насоса. Этот коэффициент характеризуется соотношением полученного тепла и потраченной электроэнергией. Обычно, при правильном монтаже системы, такой коэффициент составляет около пяти. Другими словами 1 кВт потраченной электроэнергии даёт 5 кВт тепловой энергии.

Путём несложных математических махинаций можно вычислить стоимость одного кВт тепла, например с учётом тарифов в Украине. Тариф на март 2015 года составляет 30,84 коп за кВт/ч. Таким образом стоимость кВт тепла, которое произведено в системе отопления тепловым насосом, составляет около 7 копеек.

Цена на тепловой насос отопления

Что входит в стоимость теплового насоса отопления? В зависимости от фирмы-монтажника системы отопления на тепловом насосе, комплект может включать в себя по работам и комплектующим:

  • Скважины, бурение скважин.
  • Спуск зондов.
  • Комплектация скважин
  • Монтаж системы. Гребенка зондов, гидравлическая обвязка, автоматика.
  • Бойлер
  • Тепловой насос
  • Геотермальные зонды
  • Пропилен-гликоль

Тепловой насос сегодня один из основных видов альтернативного отопления дома. Конечно, стоимость геотермального отопления и системы в целом зависит от многих факторов. Это и производитель — брэнд, и мощность, и глубина бурения, возможностей в теплоотдаче у грунта и многого другого. Но если уж сильно округлить и внести в стоимость монтаж котельной, бурение нескольких, необходимых для нормальной работы скважин до 100метров, тепловой насос, зонды, обвязку, то при квадратуре дома в районе 300 метров квадратных, отопление тепловым насосом обойдётся Вам в 25 тысяч долларов. Опять-таки, стоимость очень приблизительная. Также учтите, что собрать правильно систему теплового насоса намного сложнее, чем скажем установить электрический котёл отопления. Так что желательно обратиться за подробной информацией к фирмам, которые занимаются целенаправленно монтажом таких систем отопления.

Тепловой насос для отопления загородного частного дома, отзывы

Ни один современный дом не сможет существовать без правильно смонтированной отопительной системы. Точнее – в нем не смогут жить люди, поскольку в зимнее время достичь комфортной температуры без отопления какого-либо типа будет попросту невозможно. Именно поэтому и создаются разнообразные системы, которые способны сделать наш дом боле теплым, а нашу жизнь в нем – максимально комфортной. Справедливости ради следует сказать, что отопительная система – достаточно дорогое удовольствие. И за ее использование, а соответственно, и за тепло в доме, человек согласен платить довольно крупные суммы. Ведь никому не хочется мерзнуть.

тепловой насос для отопления дома

Тепловой насос для отопления дома

Виды тепловых насосов

Но непрерывный рост цен заставляет все чаще задумываться об альтернативных источниках тепла, которые и стоят недорого, и работают хорошо. Многие скажут – так не бывает. И они не правы. На самом деле, уже довольно долго ведутся работы по созданию такого устройства, как тепловой насос для отопления дома, который способен и обогреть человека, и сэкономить ему немало средств.

Зачем придумывать что-то новое – скажут скептики. Но проблема в том, что тепловая энергия окружает человека постоянно – она дается самой природой и исходит из земли, воды и даже воздуха. Просто человек до недавнего времени не умел правильно ее собирать. Но теперь это возможно. Для этого созданы специальные тепловые насосы для отопления дома – они могут собирать энергию из окружающей среды и правильно распределять ее по дому таким образом, что в нем постоянно поддерживается наиболее комфортная температура.

На сегодняшний день существует несколько типов тепловых насосов.

Основное распределение – то, откуда тепловые насосы для отопления дома берут тепловую энергию, и куда ее отдают. Итак:

  • воздух-воздух;
  • вода-воздух;
  • вода-вода;
  • грунт-вода.

Принцип работы тепловых насосов довольно прост. Например, отопление дома тепловым насосом «грунт-вода» забирает тепловую энергию из земли. И при помощи этой энергии можно нагреть воду, которая и выступает теплоносителем, циркулируя в отопительной системе. Разумеется, тепло в такой отопительной системе накапливается постепенно – но и отдается оно тоже не все сразу.

Рекомендуем к прочтению:

тепловые насосы для отопления дома

Виды тепловых насосов

Недостатков тепловой насос имеет достаточно мало. В частности, одно из наибольших неудобств – энергозависимость оборудования. Ведь для циркуляции воды или для выброса потока теплого воздуха в помещение требуется дополнительное оборудование. Однако, даже учитывая то, что установка будет потреблять определенное количество киловатт, использование теплового насоса является все же весьма выгодным.

Ведь при выбросе тепловой энергии на 10-12 кВт установка потребляет всего 1 кВт электроэнергии – а таким образом, выгода становится явно заметной. Однако даже такая незначительная энергозависимость делает использование тепловых насосов недоступным в том случае, если в доме наблюдаются довольно частые перебои с электроэнергией. Конечно, если они кратковременные и довольно редкие, то решением может стать обычный мощный аккумулятор. В противном случае – владельцу дома придется искать другой способ отопления.

отопление дома тепловым насосом

Схема работы теплового насоса

Одним из неудобств, с которыми сталкиваются владельцы домов, желающие установить отопление частного дома тепловым насосом, является необходимость тщательной подготовки места для установки оборудования.

В частности, насос «грунт-вода» требует обязательного наличия весьма глубокой скважины. А организовать ее на собственном придомовом участке могут не все.

Принцип работы тепловых насосов

Принцип работы современного теплового насоса разработан инженером Карно. Обогрев жилья выполняется по определенному циклу. Прежде всего, используется специальный хладагент – газ, подобный фреону. Через тончайшие капилляры он под очень высоким давлением попадает в специальную камеру. Там давление значительно меньше, чем то, которое воздействовало на газ – и благодаря этому происходит довольно быстрое испарение.

Испаряясь, газ забирает тепло у стенок испарительной камеры. В последней из камер происходит активный отбор тепла у используемого контура (водного, земляного, воздушного). После этого хладагент, который находится в парообразном состоянии, сжимается посредством применения специального компрессора. Именно в этот момент и наблюдается значительное повышение температуры газа – а сам он перемещается в специальный отсек – конденсатор. Примерная температура газа в конденсаторе – 85-125 градусов.

Рекомендуем к прочтению:

отопление частного дома тепловым насосом

Принцип работы тепловых насосов

Именно от этого тепла и происходит прогрев теплоносителя – это делается в специальном теплообменнике. А горячий теплоноситель легко перемещается по отопительной системе при помощи циркуляционного насоса. В том же конденсаторе происходит и охлаждение хладагента. А он, остывая, вновь возвращается к капиллярам. Именно таким образом цикл Карно постоянно повторяется.

Достоинства тепловых насосов

Достоинство теплового насоса состоит еще и в том, что они имеют электронный блок управления, при помощи которого можно контролировать весь процесс. Кроме того, при помощи блока можно регулировать и степень нагрева. Специальные датчики, установленные в помещении, регулярно подают на блок управления информацию о температуре. Как только она достигнет определенного уровня – работа насоса автоматически прекращается. В момент, когда температура опустится до минимального показателя – насос автоматически включается.

Современные модели тепловых насосов отличаются значительной функциональностью. То есть, с его помощью можно не только обогревать дом, но и обеспечивать его горячим водоснабжением.

Кроме того, отопление загородного дома тепловым насосом может не только нагревать, но и охлаждать помещение. Для того чтобы отопительная система работала одновременно и как охлаждающая, на самом деле, нужно не так много. В частности, понадобится просто дополнить отопление загородного дома и тепловые насосы специальным реверсивным клапаном. Таким образом, установив тепловой насос, вы получите современную климатическую установку, которая поможет поддерживать комфортную температуру в доме в течение всего года.

Конечно, многие современные пользователи отмечают единственный недостаток теплового насоса, как показывают отзывы, – его достаточно высокую стоимость. Однако следует учитывать тот факт, то приобретя и установив тепловой насос, вы больше не будете тратить средства на что-либо. То есть, вам не нужно будет приобретать большое количество топлива – а это явная экономия.

Подземное геотермальное отопление дома теплом земли

    Содержимое:
  1. Как получить тепло в дом из земли
  2. Как работает геотермальное отопление дома
  3. Как устроено геотермальное отопление
  4. Геотермальное оборудование для использования тепла земли
  5. Монтаж и установка геотермального отопления
  6. Эффективно ли геотермальное отопление на Севере
  7. Гейзерное отопление частного дома
  8. Как с помощью геотермального насоса отопить дом

геотермальное тепло Поиски альтернативных источников энергии привели к изобретению устройств, которые способны аккумулировать тепло, в большом количестве находящееся в окружающей среде человека. Солнечные лучи, гейзерные источники, грунт — все это в той или иной степени может удовлетворить потребности в нагреве теплоносителя для системы отопления и ГВС.

Хотя геотермальное отопление за счет тепла земли является относительно новым направлением, перспективы такого решения очевидны. Благодаря установке специального оборудования появляется возможность получения дешевого, практически бесконечного типа тепловой энергии.

Как получить тепло в дом из земли


Земля даже в зимний период времени не промерзает полностью. Этой особенностью пользуются монтажные бригады, прокладывающие трубопровод ниже точки замерзания. Удивительно, но температура этих слоев редко опускается ниже, чем +5 +7°C градусов.

Можно ли воспользоваться способностью земли аккумулировать тепло, извлечь его и использовать для нагрева теплоносителя? Конечно! Но чтобы сделать альтернативное отопление частного дома с помощью тепла земли возможным, потребуется решить следующие проблемы:
  • Получение тепла — понадобится аккумулировать тепловую энергию и направить ее в аккумулирующий резервуар.
  • Нагрев теплоносителя. Нагретый антифриз должен передать тепловую энергию жидкости, которая циркулирует в системе отопления и ГВС.
  • Остывший антифриз необходимо отвести обратно к теплообменнику для дальнейшего нагрева.

Чтобы решить эти вопросы был разработан геотермальный насос с использованием тепла земли. Геотермальный тепловой насос позволяет извлечь количество тепла, которого более чем достаточно для производства большого количества тепла и использования в зависимости от конструкции и месторасположения дома в качестве основного или дополнительного отопительного оборудования.

Как работает геотермальное отопление дома, принцип работы


Подземное глубинное отопление из земли, это больше не фантастика. Такие установки можно спокойно купить в России. Причем геотермальные установки в состоянии работать как в условиях Севера, так и в южных широтах. Но какой принцип они используют в своей работе?

Еще в прошлом столетии был отмечен факт, что при испарении определенные типы жидкостей способны охлаждать поверхность. Именно это происходит когда протирают спиртом кожу перед уколом или поливают асфальтированную площадку, нагретую под солнцем. Этот принцип был взят в качестве основы для разработки холодильного оборудования.

работа геотермальной системы летом и зимой

Дальше возникла идея почему бы не пустить процесс охлаждения в обратную сторону и не получить вместо холодного горячий воздух. Большинство современных кондиционеров в состоянии не только охлаждать воздух в помещении, но и работать на его нагрев. Но недостатком таких устройств является то, что они ограничены температурой окружающей среды. Так, после того как отметка достигает -5 градусов, они прекращают работать.

Геотермальные насосы для отопления частных домов от земли полностью лишены такого недостатка, хотя используют принцип, во многом напоминающий работу кондиционера на нагрев помещения.

Как устроено геотермальное отопление


схема работы системы обогрева теплом земли Как уже отмечалось, геотермальная система отопления из недр земли, во многом напоминает работу кондиционера в режиме нагрева. Что происходит в этот момент?
  • В нижних слоях грунта, на дне реки или озера устанавливают водяные коллекторы, по которым циркулирует антифриз. Коллекторы поглощают тепло и высвобождают холод.
  • Нагретый антифриз с помощью насоса поднимается наверх.
  • В буферном баке происходит теплообмен. Нагретый антифриз отдает тепловую энергию теплоносителю или нагревает воду.
  • Остывший антифриз поступает обратно к коллекторам.

Существуют установки, которые в состоянии самостоятельно отапливать большие помещения, другие используются исключительно, как вспомогательное оборудование способное обеспечить от 50-75% потребности помещения в тепле.

Геотермальное оборудование для использования тепла земли

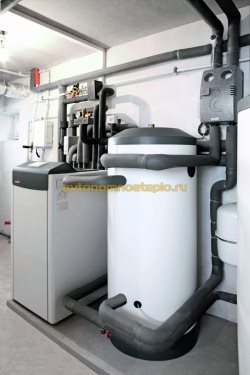

установленное геотермальное оборудование Принцип работы глубинной системы отопления дома, за счет энергии земли, основан на применении особого оборудования. Оно выполняет следующие функции: аккумулирует тепло окружающей среды, передает его теплоносителю системы отопления. Для этого используют следующие узлы:
  • Испаритель — находится глубоко под землей. Функция испарителя заключается в том, чтобы поглотить тепловую энергию, находящуюся в окружающем грунте.
  • Конденсатор — доводит антифриз до необходимой температуры.
  • Тепловой насос — циркулирует антифриз в системе. Осуществляет контроль над работой всей установки.
  • Буферный бак — собирает нагретый антифриз в одном месте, для передачи энергии теплоносителю. Состоит из внутреннего бака, в нем находится вода из системы отопления и внутренний змеевик, по которому движется нагретый антифриз.

Хотя природное низкотемпературное геотермальное отопление дома теплом земли дает достаточно тепловой энергии, наиболее практичным вариантом отопления при таком решении является подключение его к системе «теплый пол».

Монтаж и установка геотермального отопления


Основная сложность относительно монтажа геотермального оборудования связана с установкой контура теплообменника в грунте-земле. Хотя в интернете можно найти большое количество советов как выполнить эти работы самостоятельно, практика показывает, что большинство советов невозможно применить без специального профильного образования, следовательно, все работы должны выполнять профессиональные монтажники, являющиеся представителями производителя.

После обращения к специалистам, геотермальные системы отопления частных домов за счет тепла земли устанавливаются в следующие несколько этапов:
  1. Выезд инженера на дом. Во время первого визита берутся пробы грунта, определяются особенности местности и принимается решение о наиболее эффективном монтаже геотермальной системы. На эффективность установки может влиять также источник предполагаемого тепла. Более производительным считается монтаж теплообменников на дне водоема или у истоков термических источников.
  2. Заключение договора и приобретение необходимого оборудования. Расценки могут существенно отличаться в зависимости от сложности проведения монтажных работ и других нюансов. Но в среднем, если выбран качественный немецкий производитель, стоимость установки будет приблизительно равняться его цене. Приобретение под ключ установки Vaillant для дома в 350 кв. м. обойдется приблизительно в 21 тыс. $
  3. Монтажные работы. Отопление частного дома подземными геотермальными источниками тепла, а точнее, его эффективность во многом зависит от правильного проведения работ на этапе монтажа. После того как водяные теплообменники будут установлены в грунт, выполняется подключение к геотермальной установке и системе отопления дома.
  4. Пуско-наладочные работы. Инженер запускает систему и выполняет точную регулировку устройства. После настройки подписывается Акт о сдаче работ.

Согласно действующему законодательству, предприятие устанавливающее оборудование, может предоставить дополнительные гарантийные обязательства при условии оплаты этих услуг. Такие гарантии обойдутся еще в дополнительную 1000 $.

Эффективно ли геотермальное отопление на Севере


Чтобы создать минимальные условия необходимые для работы геотермальной установки, достаточно соблюдения следующих условий:
  • Температура слоя грунта, в котором расположены теплообменники, не должна опускаться ниже +5,+7°C градусов.
  • На протяжении всей системы, по которой протекает антифриз, созданы условия, позволяющие избежать его замерзания.
  • Геотермальный обогрев загородного дома выполнен после проведения всех необходимых расчетов и проектной документации.

Если учесть все описанные требования становится ясно, что такие установки могут быть эффективными, при соблюдении вышеперечисленных условий. Все же для северных регионов более целесообразно использовать такие установки для нагрева небольших площадей до 150-200 кв. м.разложенный контур получения тепла земли

Гейзерное отопление частного дома


Производительность геотермального насоса во многом зависит от температуры грунта или воды, в которых находится теплообменник. В этом отношении жители Камчатки находятся в более выгодном положении. На полуострое Камчатка находится огромное количество термальных источников — гейзеров, которые не остывают даже в зимнее время года.

Перед монтажом оборудования обязательно проводится геологическая разведка. Если теплый источник находится на территории дома, имеет смысл расположить теплообменники на дне этого водоема. Геотермальная энергия в таком случае окупится значительно быстрее.

Как с помощью геотермального насоса отопить дом


Технология обогрева дома подземным теплом наиболее востребована на Западе. Это в первую очередь связано с менталитетом жителей западных стран. Они привыкли делать долгосрочные инвестиции, которые полностью окупаются только через несколько лет. Да и немного найдется людей, которые в состоянии заплатить за установку оборудования около 20 тыс. $ единовременно. Но количество желающих стать независимыми от остальных источников отопления постоянно растет.

Альтернативные способы геотермального отопления дома становятся более популярными, особенно если учесть постоянно растущую стоимость газа.

Тепловая энергия буквально лежит под ногами. Дело только за тем, чтобы нагнуться и «поднять» ее. В этом может помочь геотермальная установка. Монтаж насоса позволяет в зависимости от местности либо полностью компенсировать потребности в тепловой энергии, или удовлетворить их частично, существенно снизив нагрузку на основной источник отопления и систему ГВС частого дома.

лучшие системы для загородного дома

Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. В России геотермальная энергетика используется преимущественно в промышленных масштабах, например, существуют дальневосточные электростанции, работающие на основе тепла нашей планеты.

Многие уверены, что сделать геотермальное отопление дома своими руками – это что-то из области фантастики. Не так ли? Но это совершенно не так! С развитием современных технологий бытовое использование “зеленой энергии” стало вполне реально.

Мы расскажем о принципах работы альтернативного отопления, его преимуществах и недостатках, сравним с традиционными системами обогрева. Также вы узнаете о способах расположения теплообменника и о том, как смонтировать геотермальное отопление своими руками.

Содержание статьи:

Несколько исторических фактов

Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в . Именно в тут пору и стали создаваться первые геотермальные отопительные системы.

Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.

Галерея изображений

Фото из

Использование энергии земных недр обладает веским преимуществом: применяемые ресурсы достаются бесплатно и самопроизовольно восстанавливаются

Внутренний блок геотермальной системы занимает немного места, внешне напоминает привычную бытовую технику

Первоначальные вложения в устройство системы, использующей геотермальную энергию, выше, чем установка котла, но минимальные средства на содержание и эксплуатацию оправдывают и быстро окупают проект

Оборудование, перерабатывающее энергию земли в тепло, не выделяет продуктов горения, не сжигает безвозвратно дрова, уголь, торф, газ

Перспективы геотермального отопления

Габариты внутреннего блока геотермальной системы

Стоимость установки и эксплуатации теплового насоса

Экологические приоритеты теплонасосов

Например, в Швеции активно используют воду Балтийского моря, температура которой составляет +4°С. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне.

Геотермальные источники энергииГеотермальные источники энергии

При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом

В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев.

Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

  • Исключена процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
  • Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
  • Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
  • Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
  • Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.
  • Акустический комфорт. Тепловой насос работает практически бесшумно.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования.

Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного коллектора и внутреннего контура.

Загородный дом с геотермальной шахтойЗагородный дом с геотермальной шахтой

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование уложенного в грунт или погруженного в воду коллектора позволяет сэкономить значительные средства.

К тому же, сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Галерея изображений

Фото из

Внутренний блок системы, использующей тепло недр земли, включает непосредственно сам тепловой насос, отдельно установленный или встроенный в насос водонагреватель и буферную емкость

Тепловой энергии горных пород и грунтовой воды вполне достаточно для организации отопления и горячего водоснабжения загородного дома

Несмотря на реальную выгоду эксплуатации тепловых насосов, обогрев дома с применением газового котла пока обходится дешевле, но геотермальную энергию все равно применяют, к примеру, для подогрева воды в бассейне

Однако в негазифицированных районах, местечках, в которые не проведено электричество, тепловой насос с забором энергии грунтов и воды способен стать агрегатом, обеспечивающим системы ГВС и отопления

Бесплатную энергию подземной воды и горных пород разумно использовать в обеспечении теплом бытовых построек, теплиц, спортивных комплексов

Теплонасосы с забором энергии из недр земли могут служить дополнительными источниками энергии, необходимыми на случай перебоев с подачей электроэнергии

В случае перехода дома полностью на геотермальное отопление чаще всего приходится сооружать несколько контуров, для обслуживания определенных колец, например, для радиаторного отопления и теплого пола лучше задействовать два теплонасоса, а для ГВС третий

Геотермальные схемы устройства отопления превосходно сочетаются как с традиционными вариантами, так и с другими видами альтернативных источников: солнечными батареями, ветрогенераторами и прочим

Внутренний блок геотермальной системы отопления

Геотермальные источники в отоплении частного дома

Теплонасос земля-вода для подогрева воды в бассейне

Геотермальные системы в обустройстве загородных построек

Устройство геотермального отопления в теплице

Теплонасос как дополнение к основной отопительной схеме

Многоконтурная геотермальная система в частном доме

Геотермальное отопление в паре с солнечными батареями

Надо отметить, что некоторые умельцы, в стремлении сэкономить научились собирать геотермальный .

Об источниках геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

  • высокотемпературные;
  • низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников.

Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов. Максимально они сконцентрированы на Камчатке, где подземную воду применяют в качестве теплоносителя и поставляют в системы ГВС.

Низкотемпературные источники энергииНизкотемпературные источники энергии

Для эффективного использования тепловой энергии земли не нужен вулкан. Достаточно использовать те ресурсы, которые находятся всего в 200 метрах от земной поверхности

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода.

Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Галерея изображений

Фото из

Забор бесплатного тепла грунтовой воды и горных пород

Наружный теплообменник системы земля-вода

Наружный теплообменник в естественном водоеме

Геотермальная скважина теплового насоса

Принцип работы такого отопления

Если вы знакомы с тем, как работает или , то схожесть этих процессов с принципом функционирования геотермального отопления очевидна. Основу системы составляет тепловой насос, который включается в два контура – внешний и внутренний.

Чтобы организовать традиционную систему отопления в любом доме, необходимо смонтировать в нем трубы для транспортировки теплоносителя, и радиаторы, при нагревании которых тепло будет поступать в помещения. В нашем случае трубы и радиаторы тоже нужны. Они и образуют внутренний контур системы. В схему могут быть добавлены .

Внешний контур выглядит гораздо масштабнее внутреннего, хотя его размеры можно оценить только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз на основе этиленгликоля, что гораздо предпочтительнее.

Принцип работы теплового насосаПринцип работы теплового насоса

В состав геотермальной системы отопления входят два контура – внутренний и внешний, а так же сердце отопительной системы – тепловой насос, который, сжимая теплоноситель, повышает его температуру (+)

во внешнем контуре прогревается до состояния среды, в которую он погружен, и отправляется в «подогретом» виде в тепловой насос. Через него сконцентрированное тепло сообщается внутреннему контуру, в результате чего вода в трубах, радиаторах и теплых полах нагревается.

Таким образом, ключевым элементом, оживляющим всю систему, является тепловой насос. Если в вашем доме есть обыкновенная стиральная машинка, то знайте: этот насос займет приблизительно аналогичную площадь.

Для работы ему нужна электроэнергия, но, потребляя всего 1 кВт, он обеспечивает выработку 4-5 кВт тепла. И это не чудо, поскольку источник «добавочной» энергии известен – это окружающая среда.

Два вида расположения теплообменника

Имеются два варианта отопления частного дома с использованием низкотемпературной энергии элементов окружающей среды. Основу системы во всех трех случаях составляет геотермальный насос.

Внутренний контур остаётся без изменений для любого способа отопления, а основное различие заключается в расположении внешнего контура.

Геотермальное отопление бывает с теплообменником, расположенным:

  • вертикально – располагаются в скважинах, вскрывающих или не вскрывающих водоносный пласт;
  • горизонтально – теплообменники систем укладывают в котлован или открытый водоем в виде своеобразного змеевика.

Каждый из приведенных здесь видов отопления характеризуется своими особенностями, недостатками и преимуществами.

Если вы намерены создать такую систему отопления собственными руками, вам будет интересно узнать о каждом из видов подробнее.

Галерея изображений

Фото из

Вертикальный способ размещения коллектора

Группа вертикальных петель коллектора теплонасоса

Внешний коллектор теплового насоса для большого дома

Горизонтальный теплозаборник насоса земля-вода

Укладка коллектора наружного блока в траншею

Установка теплообменника в виде группы корзин

Укладка трубопровода по стенкам и дну котлована

Соркращение площади зачет дополнения скважинами

Вариант #1. Вертикальное размещение внешнего коллектора

Этот вид отопления основан на интересном природном явлении: на глубине 50-100 м и более от своей поверхности земля круглогодично имеет одинаковую и постоянную температуру 10-12°С.

Чтобы иметь возможность использовать эту энергию земли, необходимо . Технология практически аналогична с подготовкой водозаборного источника.

С целью максимального сохранения ландшафта можно пробурить несколько труб с одной исходной точки, но под разными углами.

Внешний контур системы будет смонтирован непосредственно в этих скважинах. Это позволит эффективно отобрать у земли её тепло. Разумеется, этот способ трудно назвать простым и малобюджетным.

Вертикальная система геотермального отопленияВертикальная система геотермального отопления

Для создания вертикальной системы геотермального отопления нужно использовать оборудование для бурения скважин, без применения буровой установки решение задач по устройству системы будет довольно трудоемким (+)

Актуален он в том случае, когда прилегающая к дому территория уже обустроена, и нарушение её ландшафта нецелесообразно. Глубина бурения скважины может достигать от 50 до 200 метров.

Конкретные параметры скважины зависят от геологической обстановки на участке и параметров будущего сооружения. Срок службы такой конструкции составляет примерно 100 лет.

Для устройства вертикального варианта системы с теплообменником, извлекающим энергию подземной воды, потребуется пробурить две водоносные скважины.

Из одной из них, именуемой дебетовой, с помощью насоса производится забор воды, которая после передачи тепла сливается во вторую, приемную выработку.

Геотермальная система отопления типа вода-водаГеотермальная система отопления типа вода-вода

Минус геотермальной системы с двумя скважинами в недостаточной эффективности для обогрева загородного дома. Слишком много энергии тратит циркуляционный насос. Зато для поставки теплоносителя контуру теплого пола получаемой тепловой энергии вполне достаточно

Вариант #2. Горизонтальное расположение грунтового коллектора

Чтобы уложить внешний контур при горизонтальном виде отопления, нужно знать, на какую глубину промерзает земля в вашей местности.

Трубы укладывают ниже уровня промерзания в заранее подготовленные траншеи, захватывая при этом довольно большое пространство: чтобы отопить дом, площадь которого составляет 200-250 кв. м, нужно использовать примерно 600 кв. м теплообменника. То есть шесть соток.

Горизонтальный почвенный теплообменникГоризонтальный почвенный теплообменник

Недостатком этой конструкции является большая площадь, которую она занимает. Если вам нужна на участке лужайка, покрытая травой и цветами – это ваш вариант. А от плодоносящих деревьев трубы коллектора лучше держать подальше (+)

Понятно, что при таких условиях, объём земляных работ будет значительным. Кроме того, нужно учесть в плане расположение деревьев и прочей растительности на участке, чтобы не заморозить их. Например, нельзя располагать трубы коллектора ближе, чем в полутора метрах от деревьев.

Этот способ монтажа используют, как правило, в тех случаях, когда участок только осваивается под строительство. Все расчеты и планы по постройке коттеджа, организации его отопления и планировке земельного участка лучше всего выполнять одновременно.

Галерея изображений

Фото из

Укладка теплозаборного коллектора в котлован

Подсоединение коллектора к трубам выхода и входа в дом

Подключение к накопительному водонагревателю

Обустройство площадки с внешним коллектором

Погружение горизонтального теплообменника в водоём

Этот способ требует особого расположения домовладения – на расстоянии примерно в 100 м от водоёма, имеющего достаточную глубину. Кроме того, указанный водоём не должен промерзать до самого дна, где и будет расположен внешний контур системы. А для этого площадь водоёма не может быть меньше 200 кв. м.

Теплообменник, погруженный в водуТеплообменник, погруженный в воду

Этот вариант размещения теплообменника считается наименее затратным, но подобное расположение домовладения все-таки встречается не часто. Кроме того, могут возникать сложности, если водоём относится к объектам общего пользования

Очевидным преимуществом этого метода является отсутствие обязательных трудоёмких земляных работ, хотя с подводным расположением коллектора все-таки придется повозиться. И специальное разрешение на проведение таких работ тоже понадобится.

Впрочем, геотермальная установка, использующая энергию воды, все-таки является наиболее экономичной.

Своими руками: что и как

Если уж и монтировать геотермальное отопление своими руками, то внешний контур лучше все-таки купить в готовом виде. Конечно, мы рассматриваем лишь способы горизонтального расположения внешнего теплообменника: под поверхностью почвы или под водой.

Скважинный вертикальный коллектор смонтировать самостоятельно гораздо сложнее, если вы не обладаете оборудованием и навыками бурения.

Тепловой насос – не слишком габаритное оборудование. В вашем доме он не займет много места. Ведь по размеру он сопоставим, например, с обычным твердотопливным котлом. Подключить к нему внутренний контур вашего дома – задача несложная.

Вообще-то делается всё точно так же, как и при организации и с использованием традиционных источников тепла. Главная трудность – устройство внешнего контура.

Горизонтальный теплообменник, погруженный в водуГоризонтальный теплообменник, погруженный в воду

Такое расположение дома относительно пруда встречается чаще. Главное, чтобы водоём был не дальше, чем в 100 метрах от коттеджа

Лучшим вариантом будет использование водоёма, если такой найдется на расстоянии не более 100 м. Необходимо, чтобы его площадь превышала 200 кв. м, а глубина – 3 м (средний параметр промерзания). Если этот водоём вам не принадлежит, то проблемой может стать получение разрешения на его использование.

Если же водоём – это пруд, который находится у вас в собственности, то дело упрощается. Воду из пруда можно временно откачать. Тогда работы на его дне можно будет выполнять легко: нужно будет уложить трубы по спирали, закрепив их в этом положении.

Земляные работы понадобятся только для рытья траншеи, которая нужна будет для присоединения внешнего контура к тепловому насосу.

После выполнения всех работ, пруд может быть снова заполнен водой. В ближайшие лет сто внешний теплообменник должен работать исправно и не доставлять хлопот его владельцу.

Если в вашем распоряжении оказался земельный участок, на котором вам только предстоит возводить жильё и растить сад, имеет смысл распланировать горизонтальный теплообменник грунтового типа.

Для этого следует сделать предварительный расчет площади будущего коллектора, исходя из параметров, которые уже указаны выше: 250-300 кв. м коллектора на 100 кв. м отапливаемой площади дома.

Расположение горизонтального коллектора в почвеРасположение горизонтального коллектора в почве

Если вам достался участок без строений и растительности, которую бы хотелось сохранить, грунт при сооружении внешнего горизонтального почвенного контура можно просто снять: это легче, чем выкапывать траншеи

Траншеи, в которые предстоит укладывать трубы контура, нужно выкапывать ниже уровня промерзания почвы.

А ещё лучше – просто снять грунт на глубину его промерзания, уложить трубы, а после вернуть грунт на место. Работа трудоёмкая, сложная, но, имея большое желание и целеустремленность, вы сможете её выполнить.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.

Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

Выгода геотермического отопленияВыгода геотермического отопления

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

  • на 4-5 кВт – 3000-7000 условных единиц;
  • на 5-10 кВт – 4000-8000 условных единиц;
  • на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.

Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Как сделать геотермальное отопление дома своими рукамиКак сделать геотермальное отопление дома своими руками

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология  достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.

Дополнительная информация об альтернативных источниках энергии представлена в .

Выводы и полезное видео по теме

Если вам проще воспринимать наглядную информацию, то этот видеоролик позволит вам своими глазами увидеть, как именно функционирует геотермальная система, а также больше узнать о том, кому и почему этот вид отопления выгоден.

Предлагаем вам посмотреть небольшой видеоролик, в котором владелец горизонтального подпочвенного коллектора, расскажет о своих впечатлениях от его эксплуатации. Кроме того, посмотрев это видео, вы узнаете о текущих расходах, связанных с эксплуатацией системы геотермального отопления.

Каждый владелец частного дома выбирает сам, покупать ли ему услуги ресурсоснабжающих организаций или надеяться только на себя самого. При этом он руководствуется целым списком соображений.

Цель, которую мы перед собой поставили, заключается не в том, чтобы подтолкнуть вас к готовому выводу, а в том, чтобы поделиться информацией о вариантах решения стоящей перед вами задачи.

Есть, что дополнить, или возникли вопросы по теме геотермального отопления частного дома? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
