главные принципы сборки и установки конструкций

При строительстве дома необходимо учитывать не только архитектурные и дизайнерские особенности, но и возможность обеспечения качественной шумо-, влаго- и теплоизоляции. И если для первых двух параметров достаточно использовать пассивные средства защиты (утеплительные материалы), то для последнего необходимо установить отопительный котел.

К сожалению, хороший самодельный котёл для отопления дома обойдется домовладельцу в хорошую сумму. Можно ли собрать его самостоятельно и что для этого потребуется?

Общие принципы и возможности реализации идеи

Любой котел, неважно будь то самодельный водяной котел отопления, либо самодельный котел отопления в печь, предусматривает наличие следующей конструкции: есть топливо, которое при сгорании отдает свое тепло теплообменнику, который затем нагревает теплоноситель (как правило, это обычная вода).

Эффективность работы такой простой конструкции зависит от двух главных факторов:

• Строение теплообменника. При увеличенной контактной площади теплообменника и топливного бака тепло передается быстрее, а теплоноситель используется более эффективно
• Качество сгорания топлива. Качественная конструкция самодельного котла для водяного отопления предусматривает хороший приток кислорода в бак со сгорающим топливом. Если же происходит улетучивание разогретых газов или паров топлива, то конструкцию необходимо дорабатывать

Стоит обратить внимание на следующий факт: конструкция должна предусматривать медленное сгорание топлива. Чем ниже температура распада, тем более высокий КПД будет у отопительного котла. Температура на выходе правильно собранного котла будет не выше 150 градусов.

Для того, чтобы собрать котел, необходимо учесть два важных нюанса:

• Доступность исходных материалов. Конечно, для самодельных котлов отопления на дровах лучше использовать жаропрочные виды стали, но на практике используются обычные стальные листы — достать их куда проще, да и стоят они на порядок дешевле
• Способы обработки материалов. Собрать литую конструкцию для самодельного дровяного котла отопления из огнеупорных материалов в домашних условиях просто не получится ввиду отсутствия технической базы. А приобрести такую базу дороже, чем создать несколько отопительных котлов

Итого: для сборки котла понадобится обычная листовая сталь, толщина которой будет не больше 5 мм, и инструменты, позволяющие проводить обработку этого материала — газовый резак, сварочный аппарат, болгарка.

Какую выбрать конструкцию котла?

Конструктивные особенности самодельного электрического котла отопления зависят от того, какой тип топлива используется для нагревания каркасного зимнего дома. Также значение имеет и способ циркуляции теплоносителя.

Для обеспечения качественного прогревания теплоносителя необходимо сделать высокий теплообменник с большим диаметром отопительных контуров и патрубков.

Если диаметр труб будет маленький, циркуляция теплоносителя будет происходить медленнее, как следствие — необходимость установки насоса.

При наличии циркуляционного насоса можно избежать установки высокого бака и контуров с большим диаметром. Но есть небольшая проблема: если неожиданно отключится электричество и насос перестанет работать, котел может разорвать от давления пара.

Учитывая все особенности конструкции, можно составить общие рекомендации:

• У патрубков отопительного котла и теплопроводящих труб должны быть минимальный диаметр 32 мм.
• Самодельный газовый котел отопления лучше делать не из металлопластика, а из листового металла с оцинкованной поверхностью всех имеющихся резьб

Теперь выберем определенную конструкцию котла с разными вариантами топлива.

Котлы отопления должны быть в любом доме, который предназначен для постоянного проживания. Исключением являются дома летнего типа. Например, каркасные садовые дома, которые предназначены для отдыха в жаркую пору. Следовательно, устанавливать котел отопления не стоит, т.к. летняя температура сама прогреет такой дом.

Если вы планируете отдыхать только летом, то такой садовый домик можно построить своими руками. О том как возвести такую замечательную постройку читайте здесь.

Самодельные пиролизные котлы

При недостатке кислорода и высокой температуре (от 260 до 800 градусов) древесина начинает разлагаться с выделением пиролизного газа и образованием кокса. В результате смешения пиролизного газа с кислородом происходит экзотермическая реакция, сопровождающаяся горением.

В результате котлы, работающие на пиролизном газе, обладают следующими особенностями:

• При правильном конструировании показатель КПД достигает 95%
• Одной закладки дров достаточно для того, чтобы котел работал 12 часов, в то время как обычные дровяные котлы работают по 4 часа с одной закладки
• При сгорании топлива практически не образуется осадка из-за высоких температур
• Можно регулировать горение газа (увеличивать или уменьшать доступ кислорода). Таким образом, управление котлами ничем не уступает автоматизированным системам газовых и электрокотлов
• Котлы могут работать только на древесине, которая имеет меньшую температуру сгорания, чем уголь
• Материалы для создания пиролизного котла обойдутся в несколько раз дороже, чем для обычных дровяных котлов. Но стоимость установки окупится через несколько отопительных сезонов

Самодельные дровяные котлы

Простейший вариант конструкции дровяного котла выглядит следующим образом: в большой бочке, представляющая собой бак для теплоносителя, установлена меньшая бочка, которая выполняет роль котла.

Чтобы уменьшить время создания дровяного котла, можно использовать обычные толстостенные трубы с разными диаметрами.

В зависимости от возможностей проектировщика, можно использовать различные модификации и дополнения.

Например, в топке можно разместить теплообменники или змеевики для улучшенной конвекции, или же установить небольшие трубки для подачи кислорода в отопительный бак для усиления процесса горения.

Главное преимущество таких самодельных котлов — это универсальность. Более точное название таких отопительных систем — это самодельные твердотопливные котлы отопления. Можно использовать любое топливо, будь-то уголь, торф, древесина, пеллеты и т.д.

Существенным недостатком является низкий показатель КПД. В этом плане выигрывает пиролизный котел.

Самодельные электрические котлы

Конструкция электрического котла самая простая в техническом исполнении. В середину вертикально установленной трубы помещается ТЭН, снизу делается подводка к обратному теплопроводу, а сверху устанавливается труба для подачи горячей воды на контур. Вот и все, простейшая конструкция электрического котла готова.

Собрать такой котел легко, но нужно учитывать несколько важных моментов:

• Электрические котлы, учитывая стоимость электроэнергии, являются самым дорогим отопительным средством
• Техника безопасности не допускает подключения электроприборов с мощностью более 7 кВт к бытовым электросетям с напряжением 220 В. А сети с напряжением 380 В имеются не в каждом доме

Более сложным и эффективным в плане обогрева является самодельный индукционный котел отопления. Самая простая конструкция представляет собой пластиковую трубку с толстыми стенами, вокруг которой делается обмотка эмалированным проводом. Провод подключается к инвертору для сварки, сила тока у которого на выходе составляет 15 А.

Внутрь трубы помещается металлический предмет (брусок железа, металлическая труба), которая будет разогреваться вихревым движением тока. После этого к конструкции сверху подсоединяется подающий теплопроводник, снизу — выводящий. В конце контур заполняется теплоносителем и котел подключается к питанию.

Важно знать: нельзя проводить пробные испытания индукционного котла без теплоносителя — пластиковая труба сразу же расплавиться.

Самодельный масляный котел

Можно сделать конструкцию, позволяющую использовать отработанное масло в качестве топлива. Котел устроен следующим образом: после включения и разогрева топливного бака масло капает на раскаленный специальный поддон, температура которого позволяет сразу же испарять масло для нагрева теплообменника.

В качестве топлива может использоваться любая горючая жидкость — бензин, солярка и т.д.

Недостатки конструкции — это повышенная взрывоопасность при неправильной сборке и очень сложная конструкция.

Стоит отметить что в большинстве случаев осуществляется отопление частного дома газом, т.к. природный газ — самое доступное и экономичное топливо для частного дома, если вблизи поселка проходит газовая магистраль.

Также, помимо отопления, в частном доме должна быть предусмотрена канализация. Об особенностях ее обустройства читайте здесь.

Ну и конечно неотъемлемой частью частного дома является вентиляция. О том как правильно сделать вентиляционную систему описано в этой статье. Учтите, если она сделана халатно, то возможно быстрое появление грибка и плесени, дышать их спорами крайне не рекомендуется.

Узнать более подробную информацию про способы сборки котлов можно из видеоматериалов, которые приведены в конце статьи. Желаем вам успехов в создании собственной системы отопления.

Видео о видах самодельных котлов для отопления дома

Пиролизные котлы

Электрические котлы

Самодельные котлы отопления своими руками для отопления дома, чертежи

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

В целом

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

Самодельный котел отопления

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

• Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
• Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, — ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

Схема-чертеж самодельного котла на твердом топливе

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Рекомендуем к прочтению:

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Далее мы рассмотрим, как сделать котел отопления разных типов.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, — это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Рекомендуем к прочтению:

Самодельный котел на дровах

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

Самодельный пиролизный котел

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Котел на отработанном масле

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают  — ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

Электрический самодельный котел

Отдельно стоит отметить индукционные котлы. Если брать самые простые вариации – то это толстостенная труба из пластика, вокруг нее наматывается сотня витков эмалированного провода, который подключен к сварочному инвертору с током на выходе примерно на 15 ампер.

Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг.

Отопление своими руками, видео, фото, монтаж и схема установки

При всем многообразии и достаточной сложности современных систем отопления, сложившаяся практика показывает, что создание обогрева собственными силами –  решаемая задача. Для ее успешного выполнения необходимо иметь навыки владения инструментом и знание работы системы, и тогда сделать отопление своими руками по силам каждому.

Что несет тепло в дом?

Его источником может быть печка или горящий камин, горячий воздух, поступающий по системе воздуховодов, или электрические нагреватели. За свое существование человечество придумало множество различных способов, позволяющих согреться в морозы, но по статистике, для обогрева дома чаще всего используется водяное отопление.

Водяное отопление уже давно является самым популярным

В этом нет ничего удивительного. Вода – прекрасный теплоноситель, она способна быстро аккумулировать тепло, а также быстро его отдавать, способна легко перетекать в нужное место под воздействием самых разных условий. Исходя из этого, стоит рассматривать возможность создания отопления своими руками применительно для систем водяного обогрева.

Откуда берется тепло?

Главным источником тепла служит отопительный котел. Пожалуй, во многом его правильный выбор обеспечивает будущий комфорт в холодные зимние дни и ночи, и поэтому отнестись к нему надо со всей возможной ответственностью. Вы должны дать ответ самому себе – а чем будем топить этот котел? Несмотря на все удобства, которые предоставляет самодельное отопление, не стоит забывать, что оно должно работать, а для этого печку надо топить.

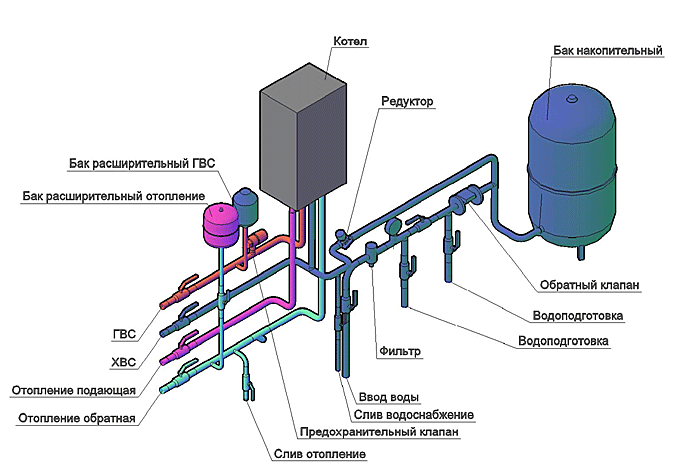

Строение водяной системы отопления

Проще топить обычную печку, чем выбрать самый расчудесный котел, рассчитанный на недоступные или экзотические виды топлива, получится дешевле и хлопот меньше. Поэтому надо применять котел, использующий дешевое местное топливо, это позволит снизить затраты на отопление.

Сейчас есть изделия, ориентированные на любые горючие вещества, в том числе универсальные, способные работать на нескольких из них – угле, дровах, солярке, газе и т.д.

Следующей, не менее ответственной, задачей будет определение мощности котла. Дело в том, что если его мощности недостаточно для обогрева дома, то вы рискуете, как минимум, простудиться в зимнее время, а если она является избыточной, то это просто зря потраченные деньги. Поэтому, когда создается система отопления своими руками, выбирая котел, надо учитывать факторы, такие как:

• наличие и количество окон;
• географическое расположение дома;
• материал, из которого изготовлен дом, и толщина стен;
• наличие утепления и т.д.

Учет всех возможных факторов – сложная задача, но зачастую пользуются оценочным подходом, согласно которому для обогрева десяти кв.м. площади требуется один кВт тепловой мощности.

Соотношения площадей дома и мощностей котла

Зная отапливаемую площадь вашего дома, вы определите базовую мощность котла, а потом ее надо будет умножить на коэффициент, учитывающий географическое положение. Для этого используются такие значения на киловатт мощности:

• от семи до девяти десятых для южных районов;
• полтора для районов Центральной России;
• от полутора до двух для Северных районов.

И полученное значение надо увеличить на двадцать пять процентов, если горячую воду планируется использовать для хозяйственных нужд. А теперь ещё одно увеличение на двадцать процентов (для повышения надежности работы котла и исключения его перегрузки) – и можете считать, что задачу, как сделать отопление своими руками, вы почти решили, во всяком случае, вы знаете, какой вам нужен для этого котел.

Рекомендуем к прочтению:

Двухконтурный котел, кроме отопления, также обеспечивает горячее водоснабжение

Основа всего – план

Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления). На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.

Детальный план отопления

Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.

После того, как выбрана мощность котла, радиаторов, пришла пора выбирать трубы. Наиболее востребованными и доступными по цене являются полипропиленовые и металлопластиковые. Конечно, если вы решите – проводим отопление своими руками несмотря ни на что, то можете использовать и другие типы труб, но остальные их виды либо устаревшие, требуют применения сварки и дополнительных затрат при эксплуатации (стальные), либо очень дорогие (медные).

Металлопластиковые трубы

Как все отдельные детали превратить в систему отопления

После того, как определены все составные части системы, их необходимо собрать в единое целое. Поэтому, выполняя монтаж системы отопления своими руками, надо выбрать способ, каким это будет сделано. Их может быть несколько. Стоит отметить, что одним из отличий между ними будет способ циркуляции теплоносителя – естественный (гравитационный) или принудительный. Вариант, в качестве примера, как можно выполнить монтаж отопления своими руками, показан на фото:

Система отопления с принудительной циркуляцией теплоносителя

1. При естественной циркуляции не нужны дополнительные устройства, она является наиболее простой и отличается полной автономностью, для ее работы не требуется даже источник электроснабжения. К недостаткам подобной системы стоит отнести небольшой размер обогреваемой площади и соблюдение ряда обязательных требований при ее монтаже.

Для осуществления принудительной циркуляции используется насос, осуществляющий прокачку воды.

Подобная организация работы обогрева считается универсальной и может быть рассчитана на обогрев любых площадей, но является более затратной. Обусловлено это необходимостью использовать оборудование и трубы, работающие при повышенном давлении, а значит и более дорогие, предохранительные клапаны, а также применять дополнительно насос и источник аварийного электропитания для его работы.

2. Кроме определения, как будет происходить циркуляция теплоносителя, должна быть определена схема, по которой будут соединены элементы будущей системы отопления. Она может быть двухтрубная или однотрубная. Последняя отличается тем, что вода проходит один радиатор за другим, в каждом из них отдавая часть тепла. Поэтому степень нагрева последнего из них  может оказаться ниже, чем первого. Кстати, такая система приведена на фотографии выше.

Рекомендуем к прочтению:

При двухтрубной схеме монтажа вода подается непосредственно в каждый радиатор от магистрали и также уходит в общую магистраль после прохождения через батарею.

3. Когда вами принято решение – делаем отопление своими руками, необходимо учесть еще одну особенность при выборе системы обогрева. Она может быть закрытой или открытой. В последнем случае теплоноситель с атмосферой контактирует, тогда как при использовании закрытой системы это исключено.

Дополнительно информацию о системе отопления предоставляет видео, поясняющее отдельные моменты выполнения этой работы своими силами

Порядок выполнения работ

В разных случаях проведение монтажа может иметь незначительные отличия, но общий порядок при этом сохраняется. Работу начинают с установки радиаторов. Их крепят к стене в предусмотренных местах, они должны висеть ровно и не качаться. Если батарея размещается под окном, то она должна располагаться по центру. Подачу воды рекомендуют делать снизу, отвод сверху, хотя это может быть выполнено и по-другому. Недопустимым считается вариант входа и выхода воды сверху, т.к. в этом случае низ не будет прогреваться.

Монтаж радиатора отопления

После установки радиаторов ставят фитинги. Для прокладки труб пробивают отверстия в стенах. В местах прохождения трубы с теплоносителем через стены можно установить дополнительно металлические трубы, которые будут защищать магистраль от внешних воздействий, и внутри которых она и пройдет. Магистраль прокладывают от того места, где расход больше, туда, где меньше.

После соединения всех радиаторов труба с теплоносителем подключается к котлу, если, конечно, имеется всего один контур обогрева. В противном случае надо ставить распределитель.

После монтажа труб, обеспечивающих подачу, прокладывается обратка и подключается насос. При проведении монтажных работ также ставятся необходимые краны и вентили, предусмотренные планом. На этом систему можно считать готовой, осталось ее заполнить водой, проверить на герметичность и испытать.

Выполнить отопление дома своими силами вполне возможно, только при этом необходимо правильно выбрать составные его части – определить мощность котла, радиаторов отопления, выбрать нужные трубы и решить, какое отопление  вы будете делать.

Газовый котел своими руками: Инструкция +Видео

Газовый котел является главным составляющим автономной системы отопления. Он служит для отапливания и горячего водоснабжения жилища. Он вполне может быть сделан своими руками, главное качественно произвести все расчеты и четко следовать схеме. Основная трудность может возникнуть лишь при попытке установить самодельный газовый котел отопления в жилом доме. т. к. для этого необходимо получить разрешение соответствующего органа.

Нужно не забывать, что любой газовый прибор по определению является устройством повышенной опасности и за его самостоятельное изготовление будете нести ответственность только вы.

Общие сведения

Важно: Законом запрещается использование и установка газового оборудования без получения надлежащего разрешения ответственной организации, которая потребует наличие сертификата соответствия на прибор.

Вы должны понимать, что получить такого вида документ на самодельный прибор будет крайне сложно. Незначительные отклонения от норм будет сулить полным запретом на установку самодельного устройства.

Разновидности газовых агрегатов

Котлы различаются по следующим параметрам:

• Количеством контуров — одноконтурные и двухконтурные. Одноконтурными выполняется только одна функция, а именно нагрев воды и труб дома. Второй вид обогревает дом и обеспечивает гвс;
• методом отведения продуктов горения — имеющие естественную тягу и с приточной тягой. Воздух для первого варианта поставляется с улицы, а для второй необходимо наличие дымоотводной трубы;
• методом розжига -электрический вид, когда работа происходит , и имеющие пьезоэлемент, при котором устройство зажигается собственноручно;
• в зависимости от способа крепления — настенные и напольные;
• способом регулирования — одноступенчатые и двуступенчатые;
• способом подключения — к центральному газопроводу или к газовому баллону;
• по материалу изготовления — стальные, чугунные и медные.

Принцип устройства

В конструкции газового агрегата находятся такие элементы: горелка, устройство для теплообмена, насосное устройство, расширительный бак, автоматическая система, прибор для вентиляции, защитная система, прибор для измерения температуры, электромагнитный клапан, воздухоотводчик.

Включая прибор происходит загорание газовой горелки, которая производит нагревание теплообменника с водой либо антифризом. Действием насосного устройства создается избыточное давление, благодаря чему происходит непрерывная циркуляция передатчика тепловой энергии в трубах и отдача тепловой энергии посредством радиаторов. Затем уже холодный теплоноситель перетекает обратно в котел.

Котел своими руками

Весь процесс можно разделить на этапы:

• Подбираются подходящие чертежи;
• производят расчеты требуемой энергии для выбранного размера помещения. Из чего получается необходимый объем котла. А также рассчитывается вся гидравлическая система, учитываются расходы на дымоотводную трубу с дефлектором, определяют какого диаметра нужны трубы, подбирается насос нужной мощности, рассчитывается сопротивляемость системы;
• далее подбирается соответствующие материалы и инструменты;
• выбор и подготовка места для установки агрегата;
• непосредственное изготовление.

Нюансы изготовления

Сразу нужно подготовиться к тому, что эта работа не быстрая и требует определенных навыков. Все части аппарата соединяются свариванием.

И здесь иметь в виду следующие особенности:

• Ни в коем случае без соответствующего разрешения специалиста газовой службы нельзя производить подключение самодельного устройства к центральной магистрали;
• Для получения такого разрешения вы должны показать прибор специалисту -аналитику организации;
• Все детали для котла должны иметь сертификаты соответствия и паспорта;
• При изготовлении следует четко пользоваться чертежными данными.

Необходимы материалы

Лучше сразу запастись всем необходимым для работы. Понадобится: прибор для сверления, для зажима и захвата труб, ватерпас, уголки, измерительная лента, металлическая труба, стальной лист, газопроводный патрубок, дверка для печки, глина, терморегулятор, автоматическая система, аэродинамическое устройство,  устройство для сваривания деталей, оцинкованная жесть.

Заметка: Терморегулятор и дефлектор лучше приобрести промышленного производства, а не мастерить своими руками.

Процесс изготовления

Для создания котла своими руками лучше выбрать напольную модель. Он может быть установлен внутри жилища, в гаражном помещении или на улице.

1. Агрегат ставится на специально подготовленную основу, для которой вырывается яма 80 см в глубину и шириной равной ширине устройства. На дне делается песочная подушка, которую следует хорошо пролить водой и дать напитаться. Затем сверху насыпают щебень либо битый кирпич.
2. Собирается опалубка и каркас из арматуры. Опалубка заливается раствором бетона. Через 24 часа опалубку следует убрать, а на ее место насыпать смесь из гравия и песка. Все это закрывается влагоизоляцией, в качестве которой можно использовать гудрон.
3. Далее делается кирпичная стенка для защиты стены от горячего котла. И приступать к непосредственному конструированию.
4. Котел варится по чертежу. Для того, что бы сделать теплообменник, понадобится наличие стальной емкости и сорока или пятидесяти сантиметровой медной трубы. Снизу и сверху в баке делаются отверстия в соответствии с диаметром трубки. На концах трубы устанавливаются и запаиваются фитинги.
5. При запуске устройства посредством горелки нагревается медная спираль, которая будет передавать тепло баку. А уже бак будет способствовать подогреву воды.
6. Как уже говорилось ранее, прибор для автоматизации работы, прибор для поддержания постоянной температуры и аэродинамическое устройство лучше приобрести, т. к. сделать их самостоятельно крайне сложно.
7. Установка дефлектора производится в верхнюю часть дымохода. Он выполняет роль вытяжки. Вполне подойдет модель в виде стального конусного зонтика.
8. Автоматика собрана из таких элементов, как блок управления пламенем, защитное устройство от перегревания, контролер тяги, предохранительный вентиль.

На заметку: Для оптимального функционирования вашего прибора нужны все эти приспособления.

После установки агрегата на основание, т, к нему приваривается дымоотводная труба. Она представляет собой железную трубу для удаления угарного газа из котла. Эта труба должна быть более двадцати сантиметров в диаметре, а по длине, чтобы она более, чем на 30 см поднималась над кровлей.

В дымоходе монтируется вытяжка для более легкого удаления продуктов горения. Для которой понадобится небольшой вентилятор и решетка. Вентилирующее устройство ставится внутрь у конца наружней трубы. Решетка крепится на край трубы. Она служит для того, чтобы в дом не попадал различный мусор.

Также может быть предусмотрен устройство бесперебойного питания на случай внезапного отключения электроэнергии, а приспособление для для стабилизации будет защищаться ваше устройство от перегрузок при возможных скачках напряжения. На рынке огромное разнообразие различных стабилизаторов и бесперебойников, на любой цвет и вкус. Конечно его также можно попробовать собрать самостоятельно, но это уже другая история.

Итоги

Котел является важной составляющей отопительной системы, который требует к себе повышенного внимания. Каждый сам должен понять целесообразность его самостоятельного изготовления и то, что могут возникнуть проблемы с разрешением его подключить

Самодельные котлы для отопления частного дома: рекомендации по изготовлению

В последние годы все большую популярность приобретают отопительные установки, сжигающие твердое топливо. Это неслучайно, ведь энергоносители становятся все дороже, а древесина или уголь продолжают оставаться доступными видами топлива. Однако по причине роста спроса на такое оборудование оно начинает дорожать и не каждый может себе позволить его приобрести. Альтернатива — самодельные котлы для отопления частного дома, которые обойдутся гораздо дешевле, а работать будут не хуже заводских.

Самодельные котлы для отопления частного дома

Преимущества и принцип действия

Помимо низкой стоимости данный вид установок имеет и другие достоинства:

• Квалифицированно сделанный агрегат из качественных материалов выдержит критические нагрузки при избыточном давлении теплоносителя до 4 Атм. Такая ситуация нередко случается с твердотопливными отопителями, поскольку циркуляция теплоносителя в силу разных причин может прекратиться и тогда вода в рубашке и теплообменнике агрегата закипает. Результат – высокое давление пара разрывает теплообменник в самом слабом месте.
• Большие возможности для модернизации конструкции, особенно если вы делаете отопитель самостоятельно. Тогда самодельный котел отопления на твердом топливе изготавливается конкретно по вашим требованиям, под свою систему отопления и доступный именно вам вид топлива.
• Усовершенствовать установку можно поэтапно. Например, в этом году средств хватило только на то, чтобы сделать базовую модель. При возможности в следующем году можно купить и добавить комплект автоматики в перерыве между отопительными сезонами, и так далее.

Разрез котла на дровах

Практика эксплуатации разных видов установок, сжигающих дрова, показывает что самый приемлемый и простой вариант – изготовить и применять для отопления дома классические самодельные котлы на дровах прямого горения. Принцип их работы прост: дрова в топке горят при естественной тяге дымохода, отдавая тепло водяной рубашке и теплообменнику. Последний работает по жаротрубной схеме, то есть, дымовые газы высокой температуры проходят сквозь дымогарные трубы теплообменника и напрямую отдают тепло воде, которая их омывает . Регулировка интенсивности горения выполняется дверцей зольника (в простонародье – поддувала), открывание которой дозирует количество воздуха, поступающего в топку через колосниковую решетку.

В пользу выбора классической конструкции говорят аргументы:

• простота в изготовлении;
• удобство и доступность самостоятельного обслуживания;
• нет ограничений по влажности древесины;
• высокая ремонтопригодность и возможность исправления недостатков, выявленных в процессе эксплуатации.

Рекомендации по изготовлению и выбору материалов

Обычно самодельные котлы для дома выполняют полностью из металла, поскольку чугунную топку сделать в домашних условиях невозможно, а покупать – дорого. Распространена практика, когда домовладельцы заказывают отопительные агрегаты мастерам, которые специализируются на их изготовлении. В этом случае рекомендуется принимать личное участие в процессе на всех этапах начиная от закупки материалов и заканчивая испытаниями готового изделия. В противном случае через несколько лет можно столкнуться с дефектами, допущенными при заготовительных или сборочных работах.

Самодельный дровяной котел

Поскольку самодельные котлы отопления на твердом топливе работают при высокой температуре в камере сжигания, то для ее изготовления лучше всего применять легированную жаропрочную сталь (в простонародье – нержавейку) толщиной 5 мм. Учитывая высокую стоимость этого металла и усложнение сварочных работ, многие берут стальные толстые листы обыкновенного качества. Нужно понимать, что такое изделие не может быть долговечным, от перепадов температур обычная сталь будет деформироваться. Поэтому в таких случаях имеет смысл защитить стенки камеры огнеупорным кирпичом, тогда они прослужат дольше. Однако топку придется сделать большего размера, да и вес корпуса увеличится.

Металл для водяной рубашки можно взять обыкновенного качества Ст 20 толщиной 3 мм. Для справки: из такой стали изготавливаются трубы для горячей воды и пара. Соответственно, дымогарные трубы теплообменника лучше взять этой же марки стали диаметром 48—76 мм. Зачастую самодельные отопительные котлы на дровах работают в системах отопления с принудительной циркуляцией при отключениях электричества, поэтому конструкцию водяной рубашки нужно сделать максимально жесткой. Для этого по всей плоскости наружных стенок топки следует приварить ребра жесткости из металла полосового или углового профиля с шагом 120—150 мм. К этим же ребрам нужно варить внешние стенки резервуара. Тогда при закипании воды обшивку рубашки не раздует, она сможет выдержать давление пара.

Дверцы топки и поддувала лучше делать двухслойными, вкладывая между слоями металла огнестойкий теплоизоляционный материал: асбест, базальтовое волокно или их комбинацию. Этими же материалами следует утеплить корпус агрегата. Притворы дверец нужно герметизировать асбестовым шнуром, а петли должны быть регулируемыми. Их делают из резьбовых шпилек с приваренным на конце шарниром. Запорные рукоятки надо оснастить насадками из эбонита или текстолита, чтобы при открывании дверцы не обжечь руки.

Особенности подключения

Простые самодельные дровяные котлы отопления эффективно работают при хорошей естественной тяге, которую обеспечивает дымоход. Поэтому его патрубок в корпусе котла должен быть ориентировочно 150 мм в диаметре, высота же самой трубы — не менее 5—6 м для создания достаточной рабочей тяги. Процесс розжига упрощается, если организовать в камере сжигания канал прямой тяги в обход теплообменника, снабженный заслонкой и рукояткой, выходящей снаружи боковой стенки. Отверстие канала должно быть такого же диаметра, как дымоход и находиться точно напротив его патрубка.

Система отопления частного дома

Немаловажную роль при эксплуатации играет правильная обвязка твердотопливного агрегата. Если система отопления – гравитационная и может работать без электричества, то проблем возникать не будет. Но лучше при разгоне котла исключить попадание в рубашку холодной воды из системы, так как при этом на внутренних стенках топки появляется конденсат. Он смешивается с золой и оседает на поверхности в виде черного налета, который очень тяжело счищается. Поэтому на выходе теплоносителя из агрегата лучше сделать байпас с термостатическим трехходовым клапаном, настроенным на температуру 55 или 60 градусов. Тогда теплоноситель циркулирует по малому кругу, пока не нагреется до 60⁰, а потом термостат начнет подмешивать холодную воду из системы.

Если система отопления частного дома работает с насосом, то есть опасность закипания котла при отключении электричества. Надо выполнить мероприятия по защите агрегата от разрушения:

• Врезка в водяную рубашку предохранительного клапана позволит сбросить из нее пар, если определенное давление превышено.
• Источник бесперебойного электропитания в комплекте с дизельной электростанцией дадут возможность насосу работать дальше. Аккумулятор источника сможет поддерживать работу только некоторое время, поэтому и нужен генератор электричества.
• Установка теплоаккумулирующей емкости обеспечит естественную циркуляцию воды из бака в котел и последний не закипит. Эта емкость сможет поддерживать отопление частного дома после того как дрова в топке сгорят.

Заключение

Ввиду невысокой стоимости и простоты в эксплуатации самодельная отопительная установка на дровах часто становится единственной доступной альтернативой дорогому газу и электричеству. Нужно только качественно изготовить ее и правильно установить в ваш частный дом, чтобы получать тепло от доступных видов топлива.

Самодельные котлы для водяного отопления частного дома, как сделать газовый агрегат своими руками

Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.

В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы, поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.

Твердотопливные котлы

Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно твердотопливные котлы универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.

На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Сборка

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Самодельный газовый котел для отопления частного дома – правила изготовления

В последнее время счета за центральное отопление растут, поэтому многие хозяева стали переходить на автономное газовое отопление. Но котлы, работающие на этом топливе, имеют высокую стоимость, поэтому умельцы изготавливают их дома. В сети можно найти множество готовых чертежей и схем.

Можно обратиться к специалисту. Это обойдется дешевле, чем покупка нагревательного оборудования. Самодельные устройства являются достойной альтернативой для отопления частных домов.

Преимущества и недостатки

У газового отопления имеются свои плюсы и минусы.

Газ – один из дешевых видов энергоносителей. Именно поэтому использование нагревателей на этом топливе стало популярным. К достоинствам использования оборудования на газу относят:

1. Высокий КПД котлов.
2. Простоту в использовании.
3. Безопасность в экологическом плане.
4. Невысокую стоимость топлива.
5. Нагреватель можно использовать более 40 лет.

Недостатки у подобного оборудования также имеются:

1. У оборудования должна быть лицензия, которая выдается газовой службой. При её отсутствии запрещается подключать агрегат к централизованной системе газоснабжения.
2. Котел устанавливается в отдельном помещении, что может быть затруднительно в небольших домах.
3. Обязательна установка дымохода.
4. Для зажигания необходимо подключение к электросети.
5. Если не соблюдать правила эксплуатации может случиться взрыв бытового газа.

Виды водяного газового котла для отопления частного дома

На рынке можно найти несколько видов. У них общий принцип работы, но есть различия в характеристиках. Главным является способ крепления:

• настенные;
• напольные.

Настенный

Основные части:

1. Горелка прямоугольной или квадратной формы с несколькими отверстиями, сквозь которые подается топливо из форсунок, расположенных снизу.
2. Камера сгорания.
3. Секция для обмена тепла. В системе может быть один или несколько теплообменников. Если используются два, то один выглядит как сеть из труб, расположенных над горелкой, которые располагаются в месте с большим числом пластинчатых ребер. Это позволяет дольше сохранять температуру теплоносителя.
4. Вторичный теплообменник состоит из ламелей, сквозь которые движется жидкость по трубам. Происходит нагрев за счет выходящего горячего теплоносителя.
5. Клапан, управляющий объемом подаваемого топлива.
6. Трубопровод, по которому циркулирует жидкость.
7. Расширительный бак.
8. Электродвигатель.
9. Система подачи воздуха.
10. Насос для циркуляции жидкости по системе.
11. Набор датчиков и микросхема для контроля за работой оборудования.

Напольный

Главное отличие – способ монтажа. Такие агрегаты больше по размерам и массе. Вместо медного теплообменника используется чугунный, который надежнее. Может иметь один или несколько контуров. Количество автоматики меньше, чем у настенного аналога.

К основным модулям относят:

1. Горелку.
2. Газовую камеру.
3. Теплообменник.
4. Бак для нормализации давления при нагреве.
5. Набор клапанов.
6. Электрический силовой агрегат.
7. Систему подачи воздуха (вентилятор).
8. Вторичный теплообменник.
9. Циркуляционную помпу.
10. Набор датчиков для контроля за оборудованием.

Из баллона

Баки изготавливаются из использованных газовых баллонов. Основные элементы:

1. Роль корпуса и основы выполняет газовый котел до 50 л. Ко дну баллона прикрепляется поршень с нижней насадкой. Оборудование может обогреть комнату до 70 кв.м.
2. Насадка является пустой внутри трубой, которая обеспечивает нагревательный элемент воздухом, необходимым для горения газа.
3. Внизу поршня прикрепляется металлический диск, диаметр которого незначительно меньше, чем у баллона. К нему привариваются лопасти дугообразной формы, необходимые для создания вихреобразных потоков.
4. Дымоход.
5. Верхняя часть после прикрепления ручек может использоваться как крышка.
6. Насос для принудительной циркуляции теплоносителя.

Принцип работы

При подключении устройства к сети и активации оборудования загорается горелка. Огонь нагревает корпус теплообменника, вследствие чего нагревается теплоноситель (вода, антифриз или другая жидкость). За счет насоса создается постоянное давление, которое обеспечивает циркуляцию теплоносителя по системе отопления. После попадания в радиаторы теплоноситель отдает тепло и по приводящим трубам возвращается для нагрева.

Полезные мелочи

Процесс самостоятельного изготовления сложный. Если нет навыков работы со сваркой, лучше не пытаться собрать котел самостоятельно, а приобрести агрегат в специализированном магазине. При выборе самодельного варианта стоит учитывать следующие нюансы:

1. Собранный самостоятельно нагреватель нельзя устанавливать без разрешения на подключение к газовой магистрали.
2. Оборудование должно быть осмотрено специалистом.
3. При несанкционированной установке возможна утечка топлива с последующим отравлением или пожаром.
4. Во время работ не стоит забывать о личной безопасности и использовать защитное оборудование.
5. Всё элементы, купленные в магазине, должны иметь сертификаты и паспорта.
6. Работы выполняются только по чертежам.

Чертежи и расчеты

Для сборки желательно использовать готовые чертежи. На профильных сайтах выкладываются готовые схемы, которые уже были проверены другими владельцами.

Необходимо правильно провести расчет мощности. Существует несколько способов. Наиболее простой из них – расчет по мощности. По нему считается что на 10 кв.м требуется приблизительно 1 кВт. Для создания запаса требуется дополнительно обеспечить до 10% дополнительной мощности, чтобы котел не использовался на максимальных параметрах мощности.

Для дома площадью 100 кв.м требуется не менее 11 кВт энергии в час. Так за сутки расходуется 264 кВт. Для расчета объема нужно количество выделяемой энергии разделить на способность выделения тепла.

Материалы и инструменты

Для работы необходимы следующие инструменты и приспособления:

1. Перфоратор.
2. Плоскогубцы.
3. Строительный уровень.
4. Угол.
5. Измерительные приборы.
6. Металлическая труба.
7. Листы стали.
8. Труба для подачи газа.
9. Дверцы для формирования топки.
10. Огнеупорный кирпич.
11. Арматура.
12. Глина.
13. Жесть для оцинковки.
14. Сенсор для отслеживания температуры.
15. Система автоматики.
16. Система вентиляции.

Важными компонентами являются: дефлектор, система контроля и термостат.

Существует два основных вида термостатов – проводные и беспроводные. Устройства с проводным интерфейсом дешевле. Лучше всего выбирать модели с программируемыми показателями. Это поможет поддерживать постоянную температуру.

К автоматике причисляют модуль контроля за пламенем, систему аварийного выключения и контроллер тяги. Всё эти устройства покупаются отдельно. Чтобы устройство функционировало, придется установить их все.

Дефлектор требуется для обеспечения вытяжки. Можно купить его в виде конусообразного зонта.

Сборка отопительного агрегата

После сборки фундамента и подготовки кирпичного основания можно заняться корпусом. Из трубы 425 мм делается корпус. Если требуется отапливать небольшую площадь, достаточно высоты чуть более 1 м даже с учетом небольшого радиуса.

После измерения и нанесения меток можно обрезать трубу. Края обрабатываются болгаркой. На корпусе нужно прорезать отверстия:

1. Для топки (200х100) мм.
2. Для поддувала (200х30 мм).

Топочное отверстие располагается над поддувалом.

Расстояние от края до поддувала делается не менее 7 см, как и расстояние между отверстиями.

Делаются отверстия для подачи и возврата теплоносителя. Их диаметр равен 25 мм. Располагаются они напротив друг друга по разным сторонам трубы. После к ним привариваются сгоны.

Из стальных листов изготавливается три диска диаметром 425 и 412 мм. Последний крепится внутрь корпуса. В двух из них, большем и меньшем, вырезаются отверстия радиусом более 50 мм. Дымоход к установке делается из металлической трубы 100 мм. Для ножек вырезаются кусочки металла толщиной до 5 см. Из арматуры изготавливается решетка для зольника.

К блину с диаметром 412 мм прикрепляется дымоход. Внутри корпуса на высоте около 30 см от нижней части отверстия для топки прикрепляется временный упор. Он изготавливается из проволоки или арматуры. На него опускается диск с трубой.

Основные стыки

Важным моментом в сборке является соединение блинов и корпуса между собой. Шов требуется сваривать с обеих сторон и сделать это максимально надежно: на этом участке соединяются топка и бак.

После окончания сварки на дымоход надевается блин диаметром 425 мм. Необходимо надежно прикрепить оба шва при помощи сварки.

Топочный отсек

С обратной стороны от дымохода ставится газовая камера из металла. Она прикрепляется внутри корпуса, изготавливается теплообменник из стального бака и медной трубки, которую требуется согнуть в виде серпантина. Затем она вставляется в бак и закрепляется фитингами. Во время работы от горелки будет нагреваться спираль из меди и передавать тепло баку.

Теплообменник прикрепляется на уголки прямо над горелкой. Электронные компоненты закрепляются внутри согласно чертежу.

Нижняя часть корпуса

В конце работы закрепляется большой блин, который выполняет роль днища корпуса. Затем к нему привариваются ножки высотой 5 см. После закрепляются петли.

Конструкция для задвижки поддувала

Эта конструкция может быть разной по конструкции. Обычно изготавливаются в виде дверцы или заслонки.

Тестирование и подключение к системе

После завершения сборки требуется проверить и подключить котел к системе. Для этого на один из сгонов наносится заглушка, через второй пускается жидкость. Если выделений жидкости нет, то проблемы с зазорами отсутствуют, и можно заняться подключением к системе газоснабжения.

Монтаж дымохода

Дымоход требуется расположить вертикально. Если по конструкционным особенностям строения добиться этого не выходит – обеспечьте минимальное число изгибов. В противном случае возможно забивание дымохода пылью или другими продуктами.

Первая растопка

После установки горелки и подключения к системе растопки можно её зажечь и попробовать испытать. Необходимо следить за показателями на термостате. При резких скачках возможно образование вихревых потоков, а на стенках может появиться конденсат, который впоследствии сужает диаметр дымохода.

Регулировка зазора

В процессе первой растопки требуется отрегулировать зазор в поддувало. Желательно найти размер, за счет которого в горелку будет попадать достаточное количество кислорода, чтобы обеспечить горение.

Нюансы размещения готовой конструкции

Есть три основных способа размещения конструкции: внутри, снаружи или в гараже. Каждый из вариантов имеет свои характерные особенности.

Размещение внутри дома

Если самодельный газовый котел для обогрева и отопления необходимо расположить внутри дома, придется выделять для него отдельное помещение. Комната должна быть сухой, со стабильной температурой и низкой влажностью. Доступ к котлу должен быть свободным. Устанавливается естественная или принудительная система циркуляции воздуха. Для работы автоматики проводится электрический ток. Большинство современных розеток обладают встроенным заземлением, поэтому не требуется создавать отдельное.

Размещение котла снаружи дома

Если внутри дома нет достаточной площади для расположения котла, его располагают в пристройке. Основные требования к помещению:

1. Площадь помещения не менее 5 кв. м.
2. Стабильная температура выше +7 ᵒС. Для этого придется утеплить пристройку.
3. К зданию требуется провести электричество и установить розетку.

Все трубы, приводящие и отводящие теплоноситель, необходимо утеплить. В противном случае зимой будет теряться значительное количество энергии во время транспортировки от пристройки к дому.

Размещение котла в гараже

При отсутствии возможности расположить внутри гаража помещение для котла, желательно возвести пристройку. В гараже содержится большой объем диоксида углерода, выделяемый при работе автомобиля, котел увеличивает его концентрацию, что создает опасность для здоровья.

При утечке газа внутри гаража возможно возгорание из-за паров бензина, емкостей с маслом и другими ГСМ. Поэтому размещение самодельного оборудования в этом помещении нежелательно.

Заземление котла

Для нормального функционирования требуется заземлить котел. Для этого нужно приобрести в строительном магазине заземляющий контур, который располагается вдоль дома на глубине приблизительно 1 м. От него к оборудованию проводится полоса из металла. При подъеме она закрывается пластиковой коробкой.

После завершения работ можно обращаться в газовую службу для инспекции оборудования. Только после заключения специалиста о пригодности котла к эксплуатации происходит подключение к централизованному газоснабжению. Проверки требуется проводить каждые 2 года.

Вконтакте

Facebook

Twitter

Google+
