Толщина стен каркасного дома — зависимость и рассчет. |

Конструкция каркасной стены определяет её толщину, которая важна для выбора размера ленты фундамента. Также на толщину стены влияют выбор утепляющего материала, его ширина, выбор внутренней и наружной стеновой отделки. Какой может быть толщина каркасного дома? И как рассчитать её значение для различных вариантов утепления?

Конструкция стены и её толщина

Толщина стен каркасного дома определяется их конструкцией, наличием вентзазоров и выбором утеплителя. Традиционно каркасная стена состоит из следующих прослоек:

• Наружная стеновая обшивка – её толщина может варьироваться от нескольких миллиметров (если это металлический профилированный лист) до нескольких сантиметров (если это более массивная обшивка – стружечная плита ОСБ или цементно-стружечные плиты ЦСП).
• Вентиляционный зазор между наружной стеновой обшивкой и утеплителем – он составляет как минимум 30-50 мм и обеспечивает свободное движение воздуха.
• Минеральный утеплитель обязательно применяют с мембранной защитой. Сама по себе мембрана не занимает много места. Её ширина измеряется микронами. А вот минеральный утеплитель – определят размер стены, поскольку является самым толстым материалом стенового «пирога». Ширина утепления варьируется от условий климата и предназначения дома (сезонности проживания – круглый год или только лето). Обычно она составляет хотя бы 50 мм для летнего строения и более 150 мм – для круглогодичного. Толщина стены каркасного дома для постоянного проживания – больше, поскольку строение эксплуатируется в период холода и зимних температур. При необходимости теплоизолятор кладут в два слоя, увеличивая толщину наружной стены. Тогда толщина утепления каркасного дома может увеличиваться вдвое.
• Внутренняя стеновая обшивка – её толщина также зависит от выбора стенового материала. Внутренняя обшивка может быть толще наружной, если она выполнена из деревянных материалов (блок-хауса, бруса). Возможна тонкая внутренняя обшивка – фанерой или панелями МДФ.

А теперь рассмотрим подробнее как строить каркасный дом, какая толщина стен будет у постройки?

Толщина утеплителя

При расчётах толщины стен начинают с выяснения, какая необходима толщина утеплителя в каркасном доме. От него ведутся все другие расчёты, поскольку вид утеплителя определяет не только его размеры, но также выбор внутренней конструкции самой стены. Ватный утеплитель требует обустройства вентиляционного зазора. Пенополистирольный или пенополиуретановый утеплители выполняются без пустотелой щели в стене. Поэтому начнём с выбора теплоизолятора.

Утепление минеральной ватой

Традиционное утепление каркасной стены – минеральная вата. Она имеет высокие характеристики теплосбережения и среднюю долговечность. Маты из минеральной ваты ограничивают 99% потерь тепла и пропускают десятые доли Вт через 1 кв. м площади.

На заметку

Главным показателем способности изолировать внутреннее тёплое помещение является характеристика теплопроводности. Для стекловаты она составляет 0,035-0,055 Вт/м°С, для минеральной базальтовой ваты – 0,039-0,045 Вт/м °С. Это обозначает, что с 1 кв. м стены может утечь не более 0,055 (или 0,045 – для базальтовой ваты) Вт тепла.

Разбег в характеристиках теплопроводности определяется структурой и жёсткостью материала. Если минвата имеет форму жёстких плит, предназначенных под штукатурку, то она отличается плотной структурой и большей теплопроводностью (0,04-0,045 Вт/м°С). Если же минвата поставляется в форме сжимаемых матов, её структура – более пористая. У такой минеральной ваты показатели теплопроводности соответствуют нижней границе – 0,035 – 0,039 Вт/м°С

Для эффективного утепления выбирают материал с возможно более низкой характеристикой теплопроводности. В зависимости от этой характеристики рассчитывают его толщину. Какая толщина утеплителя для каркасного дома будет нужна для проживания круглый год?

Выбрать толщину можно по специальным таблицам, в которых указывается ширина теплоизолятора в зависимости от уличных температур, -5°С, -10°С, -15°С или -20°С. Толщина минваты каркасного дома выбирается с учётом крайних зимних температур. К примеру, если стабильно в январе месяце наблюдается температура -10, но иногда бывает -20 или -25, то утеплитель рассчитывают на самую низкую температуру холодного месяца.

Таблица – толщина минваты для утепления стен каркасного дома

Расчет утеплителя из минваты

S = теплосопротивление стены х коэффициент теплопроводности.

Величина теплосопротивления стены выбирается в зависимости от региона строительства. Она учитывает уровень зимних температур и крайних самых низких холодов. Коэффициент теплопроводности является характеристикой материала утеплителя. Он указывается на упаковке товара, также его значение можно определить по справочным таблицам.

Таблица – теплосопротивление стен дома по регионам

На примере разберем, как ведётся строительство каркасных домов во Владивостоке. Как правильно рассчитывается толщина утеплителя для стен каркасного дома, если утепление выполняется минватой с коэффициентом теплопроводности 0,04 Вт/м°C.

Для Владивостока теплосопротивления стен жилого строения должно быть равным 3,25 м²°C/Вт. Итого получаем: 0,04 х 3,25 = 0,13 м или почти 130 мм.

Большинство производителей выпускают минеральную вату в двух вариантах толщины – 50 или 100 мм. Поэтому необходимо использовать два слоя утеплителя – один по 100 мм., а другой по 50 мм.

При этом дом будет утеплён с запасом толщины теплоизолятора в 20-30 мм. 100 мм минеральной ваты заменяют по теплоёмкости 2 м. кирпичной стены или 400 мм. дерева. Соответственно 30 мм. дополнительного утепления заменят 600 мм. кирпичной кладки.

Утепление пенополистиролом

Этот вид утепления часто используется при каркасно-щитовом строительстве, когда стену дома сооружают из готовых блоков, утепленных в процессе производства на заводе. Иногда пенопластом утепляют стены каркасных домов, используя его в дополнение к минвате. Какой толщины должны быть стены каркасного дома? Для тёплой зимы в южных регионах используют пенопласт толщиной 70 мм. Для Москвы – необходимы плиты толщиной 150 мм.

Для стенового утепления рекомендуется использовать пенопласт плотностью не менее 25 кгм³. Эта характеристика также влияет на выбор ширины плиты. Для сравнения: утепление пенопластом плотностью 25 кгм³ и шириной 100 мм эквивалентно утеплению пенопластом плотностью 35 кгм³ толщиной 50 мм. Плотностью и шириной варьируют, выбирая оптимальный вариант материала.

Пенополистирол имеет практически такие же характеристики теплопроводности, что минеральная вата. Они лежат в пределах 0,03- 0,045 Вт/м°С. Расчёт толщины утепления полистиролом будет аналогичным. Необходимо умножить теплосопротивление стены вашего региона на характеристику теплопроводности.

Для Подмосковья получим 0,035 х 3,9 = 140 мм утеплителя.

На заметку

При заказе плит пенопласта можно оговорить толщину их распиливания. Таким образом, можно выполнить утепление в требуемом размере – 115 мм, без переплаты за лишние миллиметры материала.

Пенопласт используется в утеплении полов. Поэтому его толщина важна, когда определяется толщина плиты каркасного дома. Которая влияет на его теплоёмкость, возможность сохранять внутри тепло. Чем сильнее уличный холод, тем больше должна быть толщина утепляющего слоя.

Вентиляционный зазор

Паропроницаемость стены – характеристика, которая показывает наличие естественной вентиляции. Если паропроницаемость низкая или отсутствует, то тогда есть необходимость сооружения принудительной вытяжки. Стенам из натуральных материалов свойственна естественная паропропускная способность. Говорят, что они «дышат». У многих искусственных материалов, пенопластовых утеплителей, паропроницаемости нет. Поэтому они блокируют газообмен через стену.

Стена, сделанная только из минеральной ваты, имеет высокую паропроводящую способность. При этом в утеплителе скапливается конденсат, который нарушает теплопроводные свойства утеплителя. Для того чтобы стена не пропускала холод, необходимо правильно построить пирог стены каркасного дома. Для защиты от паров из дома делается пароизоляция, снаружи монтируется мембранная пленка и  предусматривается наличие вентиляционного зазора.

Хороший каркасный дом утепляется минеральной ватой с обязательным устройством вентиляционной щели между утеплителем и наружной стеновой обшивкой. При этом снаружи утеплитель закрывают пароизолирующей мембраной, которая предупреждает проникновение пара в утеплитель. Но не препятствует выходу возможного пара наружу, из утепляющего слоя. Таким образом, вентзазор в каркасном доме является щелью, через который влажный пар может выйти из стены.

Также вентзазор предупреждает конденсат на внутренней стороне облицовки.

Необходимость в использовании вентзазора

• Если минеральный утеплитель теряет свои теплосберегающие свойства при намокании.
• Если наружная отделка выполнена из материала, который не пропускает пар. В таком случае каркасный дом без вентзазора будет конденсировать влагу с внутренней стороны сайдинга.

Толщина вентиляционного пространства между утеплителем и наружной обшивкой определяется его расположением, и длиной стены, чем длиннее, тем шире должен быть вентзазор. Ширина вентзазора в каркасном доме снаружи составляет минимум 25 мм. При большой площади стены она должна составлять минимум 50 мм.

Иногда в целях удешевления строения используют утепление каркасного дома пеноплексом. Этот утеплитель является воздухонепроницаемым, поэтому не требует наличия воздушного вентиляционного зазора. Нужен ли вентзазор в каркасном доме?

• Материал утеплителя паронепроницаем.
• Наружная стеновая отделка пропускает пар. Минвату можно закрывать штукатуркой без вентзазора, если штукатурная смесь имеет высокую паропроницаемость, выше, чем у минваты.

В таком случае, толщина утепления стен каркасного дома не требует установки вентиляционного зазора внутри и снаружи.

Толщина стен

Внешняя стеновая отделка выполняет две важные функции. Она защищает внутреннюю стену от осадков и поддерживает прочность дома, усиливает каркас. Выбор стеновой обшивки учитывает не только характеристики водо- и влагостойкости, а также прочность на изгиб, способность противостоять ветровым нагрузкам.

Внешняя стеновая обшивка

Наружная стеновая обшивка может быть выполнена различными материалами. Используются плиты ОСБ на каркасный дом, металлопрофиль, цементностружечные плиты, деревянные доски – вагонка, блок-хаус, брус. Каждый из них имеет собственные характеристики и размеры.

Чаще других используются плиты ОСБ – в силу ценовой доступности. Выбор их толщины определяется этажностью строения. Толщина ОСП для стен каркасного дома в одноэтажных постройках составляет минимум 9 мм. Для двухэтажных домов она должна быть не меньше 12 мм. Таким образом, в каркасном доме толщина ОСБ определяет его прочность, долговечность, устойчивость к ураганному ветру.

Внутренняя стеновая обшивка

Внутренняя обшивка стены может выполняется листовыми материалами. Это может быть ОСБ толщиной 9 или 12 мм. Она также может быть собрана из тонких материалов – фанеры, МДФ, толщина которых не превышает 5 мм. Она может быть сделана из гипсокартона, толщина листов которого составляет 12-13 мм.

Расчеты толщины

А теперь приведём пример, какой должна быть толщина стен каркасного дома для зимнего проживания в Подмосковье.

Толщина утеплителя, определённая ранее – 200 мм. Наружная обшивка дома ОСБ толщиной 12 мм. Наружная штукатурка – до 5 мм. Вентиляционный зазор – 70 мм. Внутренняя стеновая обшивка – гипсокартон – 13 мм. Итого после суммирования толщины всех материалов каркасного «пирога» толщина стены получается равной почти 230 мм.

Толщина стен каркасного дома для зимнего проживания, постоянного и временного

С распространением каркасного строительства в нашей стране стало появляться много маленьких, но весьма важных вопросов. Ведь все не совсем так просто, как кажется, это не просто взять и сложить здание, как карточный домик. В строительстве такого рода достаточно много различных нюансов. И один из важнейших вопросов, на который нам предстоит ответить в этой статье, – какова должна бытьтолщина стен каркасного дома для зимнего проживания, чтобы там было тепло и уютно.

Какой толщины достаточно для каркасного дома

Когда человек собирается возводить строение по каркасной технологии, то рано или поздно возникнет вопрос, а хватит ли такой толщины стен, и будет ли в доме тепло и комфортно? Хоть современное строительство по своим технологиям шагнуло далеко вперед, все равно далеко не каждый доверяет ему – не верят люди, что такая незначительная толщина стен каркасника сможет обеспечить необходимую теплоизоляцию. Потребитель уверен, что двойная кладка из блоков в разы надежнее, чем тонкая стена каркасного дома.

Но это ошибочное мнение, так как при соблюдении всех технологий возведения такая стена может быть во много раз надежнее стены из кирпича.

Для того чтобы правильно ответить на вопрос, какой толщины должны быть стены каркасника для комфортного проживания в нем в зимнее время, нужно учитывать многие нюансы, такие как:

• Материал, из которого произведена внутренняя и внешняя обшивка строения;
• Материал утеплителя, его толщина и качество;
• Климатические факторы окружающей среды данного региона;
• Толщина пиломатериала для возведения каркаса.

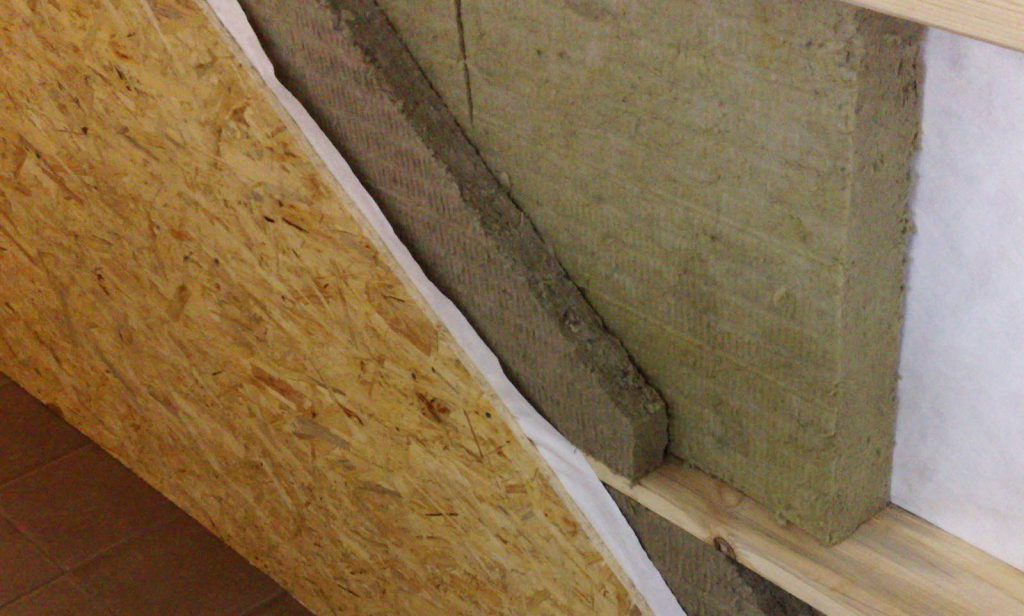

Как устроен сэндвич каркасной стены

Стеновая панель каркасного строения многослойна, благодаря этому такая панель показывает превосходные теплоизоляционные характеристики. Своеобразная воздушная подушка способствует сохранению тепла. Толщина стен каркасного домазависит от слоев, из которых они состоят:

Первым слоем в стеновом сэндвиче является внутренняя отделка, как правило, она устанавливается из гипсокартона. Такое покрытие скрывает всевозможные неровности и превосходно подходит для покрытия их обоями или красками, а также декоративной штукатуркой.

Следующим шагом монтируется ОСБ плита, которая будет выполнять функцию основы для внутреннего слоя отделки.

После плит ОСБ укладывается пароизоляционный слой, данная мера предназначена для препятствования проникновения пара в середину конструкции и для вывода влаги из стены.

После того, как пароизоляционный слой установлен, укладывается утеплитель. Именно утеплитель определит, какова будет толщина стен каркасного дома. Утеплитель является наиважнейшим элементом конструкции. Определить тип и материал, из которого будет утеплитель, необходимо до начала возведения. Толщина теплоизоляционного слоя определяет сечение бруса. Параметры того и другого должны соответствовать. К примеру, если утеплитель толщиной 100 мм, то и брус должен быть с сечением не более 100 мм.

После теплоизоляционных работ укладывается слой гидроизоляции. Это может быть как полиэтиленовая пленка, так и специально предназначенная для этого мембрана. Специализированные материалы гидроизоляции, в отличие от обычных, выводят конденсат и пар и не позволяют собираться влаге внутри.

После гидроизоляции вновь монтируется ОСБ плита, она выполняет функцию защиты утеплителя от механических воздействий, а также на нее устанавливается внешняя отделка, для которой она служит основанием.

И заключительным слоем является внешняя отделка. Она может выполняться из сайдинга, штукатурки или из вагонки, все на усмотрение владельца строения, опираясь на личные предпочтения и в соответствии с климатическими условиями.

Толщина стены теплого и уютного каркасного дома для постоянного проживанияопределяется этими семью слоями сэндвич панелей. От качества выполнения такой стены зависит ее противостояние холоду в зимний период.

От чего еще зависит толщина стен

Толщина стен должна соответствовать климатическим условиям того региона, где возводится строение. Чем севернее и суровее климат, тем толще должны быть стены строения для постоянного проживания. Оптимальным решением в таком случае будет создание двух слоев утеплителя. Иногда, конечно, такой необходимости нет, и хватает обычного каркаса, но в целях перестраховки делают дополнительный слой.

Если дом предназначается для летнего периода, то толщина теплоизоляционного слоя может не превышать 100 мм. В случае постоянного проживания в помещении утеплитель необходимо устанавливать толщиной не менее 150-200 мм, а еще в расчет берется внутренняя и внешняя отделка.

Толщина стен каркасного дома, при использовании таких распространенных утеплителей, как пенопласт или минвата, с учетом внешней и внутренней отделки, составляет 200-250 мм, это притом, что вату и пенопласт используют толщиной 150-200 мм.

Если утеплительным материалом является пенопласт, то толщина плит его, как правило, составляет 50-100 мм, в связи с этим можно укладывать его в два слоя, что, в свою очередь, значительно улучшит теплоизоляционные качества стены. Второй слой пенопласта укладывается таким образом, чтоб стыки не совпадали со стыками первого слоя. Данный способ укладки плит позволит избежать образования мостиков холода, по которым и происходит основная утечка тепла из помещения.

Можно, конечно, использовать насыпные утеплители, но они, как правило, применяются для хозяйственных строений. Сырьем для такого вида утеплителя является солома, опилки, керамзит или полистирол. Засыпается материал в уже готовые стеновые конструкции с использованием специального оборудования. Такой способ теплоизоляции больше подходит для утепления пола или потолка, так как в стенах со временем он усядет, что повлечет образование пустот. Можно, при этом, применить специальное оборудование, которое утрамбует утеплитель.

С таким видом теплоизоляции стена будет незначительно толще.

Можно, конечно, воспользоваться готовыми SIP-панелями. В таки панелях в качестве утеплителя используется пенополистирол, из древесных материалов выполняется обшивка. Толщина стен каркасного домас такими панелями устанавливается на заводе производителе и может быть от 125 мм до 225 мм.

В зависимости от того, из чего будет выполняться внешняя и внутренняя отделка, будет зависеть толщина стеновой панели и она может варьироваться на отметке 20-100 мм. Если используется вентилируемый фасад, то воздушная прослойка должна составлять 10-20 мм, это позволит сделать теплоизоляционные характеристики выше. За счет увеличения внутренней отделки скрадывается площадь помещения. По этой причине утеплитель лучше наращивать снаружи.

Самым подходящим для этого материалом будет пенопласт. Он не гигроскопичен и препятствует попаданию влаги на утеплитель, находящийся внутри панели. Если в качестве первого утеплителя используется вата, то применение пенопласта в этом случае особенно актуально.

Кратко об утеплении каркасного сооружения

Утепление каркасного строения производится этапами, которые разделяются следующим образом:

1. Подготовительные мероприятия по организации работ;
2. Паро- и гидроизоляционные работы;
3. Теплоизоляционные мероприятия;
4. Внешняя и внутренняя обшивка сэндвича.

Первым этапом необходимо отчистить каркас строения от мусора и пыли. Если каркас выполнен из дерева, то все проблемные участки необходимо обработать наждачной бумагой, дабы убрать острые элементы. Выступающие детали крепежа требуется или загнуть, или забить. Мелкие повреждения на древесине необходимо зашпаклевать, крупные зазоры следует задуть монтажной пеной. Сырые или влажные места требуется просушить строительным феном.

Гидроизоляционный слой укладывается на утеплитель с внешней стороны основания конструкции. Она служит защитой для теплоизолятора от климатически неблагоприятных условий и от атмосферных осадков. С внутренней же стороны укладывается пароизоляционный слой, это будет сдерживать попадание влаги изнутри помещения. Как с одним, так и с другим слоем, пленка или специальная мембрана должны укладываться внахлест. Первый слой должен перекрываться на 150-250мм следующим.

При правильно выполненных работах не будет необходимости делать толщину стен каркасного домачересчур большой. Стыки паро- и гидроизоляционных слоев необходимо проклеить скотчем, в целях повышения герметичности. Изоляционная пленка должна прилегать к утеплителю как можно плотнее. К деревянному каркасу мембрана крепится посредством скоб и строительного степлера. Если в качестве утеплителя используется минвата, то паро- и гидроизоляция должны быть выполнена особенно качественно, так как этот материал наиболее гигроскопичен.

Утеплитель необходимо укладывать между стойками каркаса.

Так как утеплитель выбирается до начала строительства, то расстояние между опорами устанавливается такое, чтобы теплоизоляционный материал помещался между ними как можно плотнее. Например, при использовании минваты стойки устанавливаются с шагом в 580 мм между собой. Если используется пенопласт или экструдированный пенополистирол, то этот шаг должен уже составлять 600 мм. С пенополиуретаном это показатель незначителен, так как его задувают в жидком состоянии.

Минвата монтируется на специальные дюбеля. Между опорами и утеплителем не должно быть никаких зазоров, это позволит избежать образования мостиков холода. Пенопласт же крепится или посредством клея, или при помощи дюбелей с большой шляпкой.

Натолщину стен каркасного домавлияет выбранный утеплитель. Если теплоизоляционный слой сделан из минваты, то необходимо установить воздушную подушку, которая будет способствовать удалению влаги. Для этого после слоя гидроизоляции требуется отступить 50-100 мм и устанавливать обшивку. В случаях с плотными утеплителями, вроде полиуретана или пенопласта, воздушную подушку нет необходимости создавать, и обшивку допускается устанавливать сразу на теплоизоляционный слой.

Еще слой утеплителя

Если требуется еще слой утеплителя, то для него используют пенопласт. Он крепится на ОСБ плиту с фасадной стороны. Для этого на обшивку крепится пароизоляционная пленка. Только после этого монтируется слой пенопласта. Как правило, 50-100 мм толщины достаточно. Это, конечно, тоже скажется на толщине стен каркасного дома, но зато значительно повысит теплоизоляционные характеристики. Уже на этот слой устанавливается внешняя отделка в соответствии с предпочтениями заказчика.

В заключение

Если строго следовать инструкциям по сооружению каркасного дома, не отступать от технологических процессов и правильно подобрать все материалы, такой дом ничем не будет уступать каменному или кирпичному аналогу, а по некоторым показателям даже значительно превосходить их.

Толщина утепления стен каркасного дома

Выбирая толщину утеплителя для стен каркасного дома необходимо ориентироваться на климат региона постройки. Если строение используется для круглогодичного проживания, пирог стен может быть толще. Также на это влияет и выбранные материалы, которые имеют свои особенности. На какие параметры стоит обратить пристальное внимание, рассмотрим в данной статье.

Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 — проконсультирую, рассчитаю, подскажу.

Типовая конструкция стены и ее толщина

Возведение и утепление стен каркасного дома – несложный процесс, главное, соблюдать правила.

Для наглядности покажу на примере, как это делаю я:

1. С внутренней стороны устанавливаю пароизоляцию, которая не даст влаге проникнуть в утеплитель.

2. Креплю листы фанеры.

3. Кладу утеплитель. Вначале монтирую слой в 10 см, после чего набиваю обрешетку из брусков, и укладываю следующий слой утеплителя – 5 см.

Для московского региона достаточно будет 15 см теплоизоляции.

Важно!

Установка обрешетки, и последующая укладка слоя утепления поможет избежать появления мостиков холода.

4. Устанавливаю ветро- и гидроизоляцию. При утеплении каркасного дома я обязательно оставляю вентиляционный зазор. Она не дает влаге скапливаться в материале, и выводится оттуда потоками воздуха.Скопление влаги в теплоизоляции приводит к появлению плесени, грибка и т.п. Для монтажа зазора набиваю обрешетку из деревянных брусьев, толщиной – 3 см.

5. На заключительном этапе креплю плиты ОСБ, а после провожу декоративную отделку стен.

Следует учесть, что толщина утепления зависит от используемого материала. Стандартно – это 15 см, но есть исключения:

• минеральная вата – толщина материала делаю от 15-18 см, стена получается около 22 см;
• пенопласт – бывает разной толщины, но чаще всего использую плиты по 10 и 5 см, общая толщина выходит – 15 см, а стена – 20 см;
• керамзит – один его слой имеет толщину 17,4 до 23 см. В итоге стены получаются достаточно «толстыми». Поэтому его чаще использую для наружной теплоизоляции.

При использовании насыпного материала для теплоизоляции, необходимо распределить его равномерно. Я его практически не использую для стен, так как со временем он слеживается.

Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.

Расчет толщины утеплителя

Толщина утеплителя каркасного дома для зимы зависит от множества факторов: климатический пояс, географическое положение и коэффициента теплопроводности утеплителя.

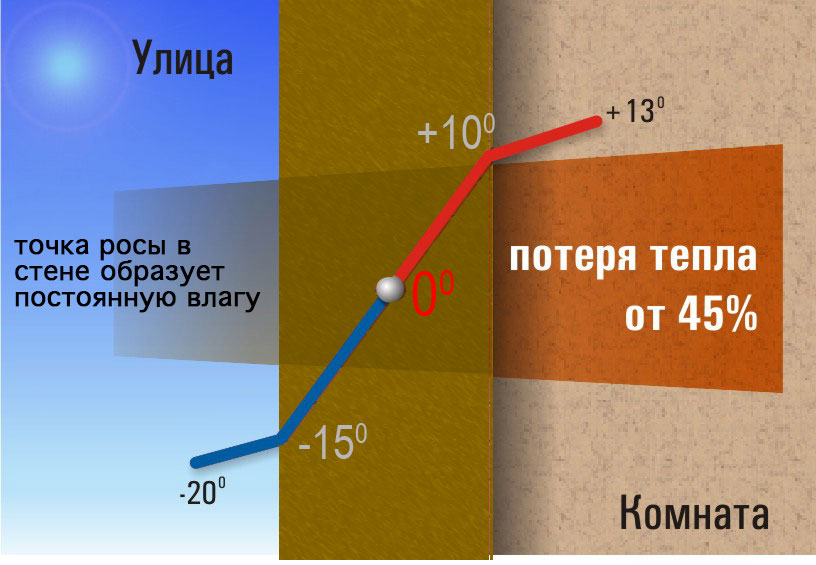

При подсчете необходимо учитывать расположение точки росы, которая должна располагаться в утеплителе. Иначе при минусовых температурах, на стенах в помещении будет скапливаться влага, появиться сырость и плесень.

Толщина рассчитывается по формуле: тепловое сопротивление региона умножается на коэффициент теплопроводности. Первый показатель обычно берется из таблицы СНиП «Климатология» 23-01-99, где указаны города и теплосопротивление стен, перекрытия и окон.

Важно!

При расчете толщины утеплителя, к ее величине лучше немного прибавить. Если его не хватит, то стены начнут промерзать и сыреть.

Толщина утеплителя при применении минеральной ваты

Минеральная вата бывает трех видов: шлаковая, стеклянная и базальтовая. Я ее использую для теплоизоляции кровли, стен и перекрытий. Они имеют высокий показатель теплосбережения и долговечны.

Толщину материала подбираю в зависимости от зимней температуры. Если она опускается ниже -15 и -20 градусов, то утеплитель подбирается на самую низкую. Например, для Московского региона толщина утепления стен каркасного дома должна быть около 15 см.

В продаже представлены пласты минеральной ваты, толщиной 50 и 100 мм. Как отмечалось выше, для теплоизоляции каркасного дома берется два этих вида, один из которых монтируется под обрешетку, а другой – сверху.

Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.

Толщина утеплителя при применении эковаты

Материал производится из целлюлозы с добавлением соединительного бора. Благодаря этому эковата относится к категории негорючих и экологически чистых материалов.

Наношу эковату при помощи специального оборудования. В толще образуется гранулированное напыление от 30 до 500 мм. Следует быть осторожным при использовании материала, т.к. со временем он дает усадку, устранить которую можно только путем закачки дополнительного утеплителя, а это не всегда удобно.

Толщина утеплителя при применении пенополистиролов

Данный материал редко использую для теплоизоляции каркасного дома, обычно он идет в дополнение к минвате. Для Московского региона толщина утеплителя из пенопласта в каркасном доме должна быть не менее 150 мм, а плотность – 25 кгм3.

Пенополистирол по качественным характеристикам идентичный минеральной вате. Расчет толщины будет аналогичным: теплосопротивление стены умножается на теплопроводность.

Ваша выгода при обращении ко мне

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил

Толщина утеплителя при применении полиуретанового напыления

Полиуретановое напыление появилось не так давно, но уже хорошо зарекомендовало себя в сравнении с остальными видами утеплителей. Для его нанесения использую специальное оборудование, с помощью которого на поверхность стен наношу теплоизоляционный слой.

Самое главное, что вспененный полиуретан необходимо изготавливать в домашних условиях, при этом, не нарушая рецептуру. Плотность такого материала варьируется от 10 до 110 кг/м3. Оптимальная плотность для стен – 30-40 кг/м3.

Основное преимущество материала – высокая герметичность покрытия, через которые не будет проступать холод. В процессе напыления заделываются все швы, отверстия и пр. Однако такой утеплитель имеет высокую стоимость.

Для Московского региона толщина утепления каркасного ома для постоянного проживания с использованием пенополиуретана – 80 см.

Необходимость вентиляционного зазора

Естественная вентиляция – важная часть строительства каркасных домов, особенно, утепленных материалами, в которых нет паропроницаемости (пенопласт и т.п.). Они не дают стенам «дышать», из-за чего в них скапливается влага, сокращающая срок эксплуатации постройки.

Чтобы этого избежать, я рекомендую монтировать вентиляционный зазор, через который выветривается лишняя влага.

Для защиты дома от паров, устанавливаю пароизоляцию, гидроизоляционную мембрану, а после – вентиляцию.

Важно!

Вентиляционный зазор препятствует образованию конденсата внутри облицовки.

Когда нужен вентиляционный зазор?

Монтаж зазора предусматриваю в случаях, когда:

• Минеральная вата при намокании теряет свои свойства.
• Материал наружной отделки не пропускает пар.

Толщина пустого пространства между утеплителем и наружной обшивкой зависит от длины стены. Чем она длиннее, тем шире должен быть зазор. Для каркасного дома минимум – 25-50 мм.

Как построена моя работа

Шаг 1.
Ваше обращение

Шаг 3.
Стоимость

Шаг 4.
Строительство

Рекомендованная толщина утеплителя для постоянного проживания в каркасном доме Московской области

Как отмечалось выше, толщина утеплителя в каркасном доме для постоянного проживания должна быть не менее 150 мм. Для наружной обшивки используется плита ОСБ, толщина которой около 12 мм, далее вентиляция – 50 мм и слой штукатурки – 5 мм. Внутри стена обивается гипсокартоном – 13 мм. Сложив эти показатели, получаем оптимальную толщину стен для круглогодичного проживания – 230 мм.

Чтобы рассчитать оптимальную толщину стен каркасного дома, необходимо учесть множество факторов:

• количество дверей, окон в постройке;
• возможные сквозняки;
• регион постройки и минимальная зимняя температура.

Для Московской области толщина утеплителя стен должна быть не менее 150 мм, тогда в каркасном доме можно проживать круглогодично. Каждый материал имеет свои особенности, некоторые из них, например, пенополистирол, требует меньшую толщину. В любом случае, лучше брать по максимуму, чтобы в последующем не было значительных тепловых потерь, и не пришлось заново монтировать утеплитель.

Решили построить каркасный дом в Московской области? Обращайтесь, помогу!

При строительстве каркасного дома можно столкнуться с такими нюансами, которые потом будет трудно исправить. Поэтому я бы посоветовал обращаться в таких случаях к людям с опытом. Мой опыт строительства – более 10 лет. Если Вы хотите сделать все достойно и качественно, звоните, я с радостью помогу!

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

Какая толщина утеплителя должна быть в каркасной стене? — URSA Россия

Каркасные дома представляют один из наиболее распространенных вариантов строительства загородного дома. Каркасные технологии строительства известны уже более 5 веков и в настоящее время являются основным типом малоэтажного строительства в странах Скандинавии, США и Канады. Популярность каркасного домостроения возрастает с каждым годом и в нашей стране.

Современные технологии строительства и применяемые при строительстве материалы позволяют строить каркасные дома, которые не уступают каменным домам по долговечности и надежности. Основными преимуществами каркасного домостроения являются: быстровозводимость, относительно низкая стоимость, всесезонность строительных работ и практически полное отсутствие мокрых процессов при возведении коробки дома. Большинство энергоэффективных зданий в настоящее время возводится по каркасной технологии.

Стены каркасных зданий состоят из несущего каркаса, который может быть выполнен из деревянного бруса, бруса из клееного шпона (ЛВЛ) или тонкостенных профилей из оцинкованной стали (ЛСТК) с заполнением пространства между стойками каркаса плитами из эффективного утеплителя (теплоизоляции). Изнутри и снаружи каркас закрывается отделочными изделиями, перечень которых широк и разнообразен.

Утеплитель (теплоизоляция) служит для уменьшения потерь тепловой энергии на отопление. Чем толще слой теплоизоляции, тем меньшими оказываются потери тепла и, следовательно, в здание требует меньшего расхода энергоресурсов (топливо).

Чем меньше потери тепла в здании, тем меньшее количество тепловой энергии требуется подвести к зданию от источника тепла.

Таким образом, утепление ограждающих конструкций приводит к уменьшению потребляемой в здании энергии и, следовательно, к сокращению эксплуатационных затрат на отопление.

Однако, чем толще слой утеплителя, тем большими оказываются капитальные затраты. Таким образом, еще на этапе проектирования следует произвести экономическую оценку вариантов технических решений.

Капитальные затраты, как правило, значительны, но выделяются единовременно, а экономический эффект от дополнительного утепления будет «набегать» ежегодно, но меньшими порциями. Следовательно, существует некоторая оптимальная толщина слоя теплоизоляции, характеризующая экономическую эффективность принятого решения. Ее можно определить путем оценки экономической эффективности различных вариантов утепления и сравнения их между собой.

Рассмотрим типовой каркасный дом площадью 150 м² с площадью наружных стен 175 м². В качестве несущего каркаса рассмотрим наиболее распространенный вариант – деревянный брус сечением 150×50 мм. Отопление в доме – индивидуальное, от газового котла с КПД 90 %.    Месторасположение объекта: Московская область.

В качестве слоя теплоизоляции примем изделия теплоизоляционные из минеральной ваты на синтетическом связующем URSA TERRA 34 PN.

Схематичное изображение рассматриваемой конструкции наружной стены представлено на рисунке 1.

 Рисунок 1 – Схематичное изображение рассматриваемой конструкции наружной стены каркасного дома

Рассмотрим как влияет увеличение толщины теплоизоляции на первоначальные вложения (инвестиции), потери тепловой энергии через наружные стены, эксплуатационные затраты на компенсацию потерь тепла и сроки окупаемости инвестиций.

Вариант стены с толщиной утеплителя 50 мм примем в качестве базового (минимально-допустимого) варианта. Стена каркасного дома может быть выполнена без утеплителя, но такой дом, как правило, не подходит для круглогодичного проживания или окажется некомфортным. По этой причине вариант стены каркасного дома без теплоизоляции в даннй статье не рассматривается.

Разница эксплуатационных затрат, достигаемая за счет дополнительного утепления наружных стен в течение одного  отопительного периода показана на рисунке 2:

Рисунок 2 – Расходы на компенсацию потерь тепла через стены в течение одного отопительного сезона

Срок окупаемости вложений в теплоизоляцию стен можно расчитать с учетом роста тарифов на энергоносители и дисконтирования будущих денежных потоков.

Средняя величина относительного роста тарифов на тепловую энергию для населения России составляет примерно 12 % в год.

Мерой дисконтирования будущих денежных потоков можно выбрать средний уровень инфляции за определенный промежуток времени (например, за 5 или 10 последних лет), ставку рефинансирования Центрального Банка, доходность альтернативных вложений (например, открытие вклада в банке на депозитный счет), прочие факторы, влияющие на величину будущих денежных потоков.

Определим срок, по истечении которого вложения в дополнительное утепление стен окупятся (по сравнению с базовым вариантом утепления 50 мм).

Результаты расчета представлены  на рисунке:

Рисунок 3 – График зависимости срока окупаемости вложений в теплоизоляцию стен каркасного дома от толщины слоя теплоизоляции

Как следует из этих данных самым лучшим вариантом является применение толщины теплоизоляции 150 мм. При данный толщине срок окупаемости вложений оказывается минимальным (менее 5 лет).

Кроме того, нужно учесть, что при толщине стоек каркаса 150 мм и толщине утеплителя 150 мм обеспечивается плотное прилегание ветрозащитного слоя к утеплителю (рис. 2). В этом случае при прохождении воздуха в воздушной вентилируемой прослойке не будет наблюдаться провисания ветрозащитной мембраны.

Увеличение срока окупаемости вложений при толщине слоя теплоизоляции 200 мм обусловлено необходимостью устройства дополнительного контрбруса (сечением 50×50 мм) и размещения между ним второго (наружного) слоя теплоизоляции толщиной 50 мм. Следует отметить, что при таком варианте утепления несущие стойки каркаса оказываются в зоне положительных температур, что увеличивает их долговечность. При однослойном утеплении стен каркасного дома различные участки стоек оказываются под воздействием различных температур, что вызывает их деформацию. При наличии средств для повышения надежности и долговечности элементов каркаса рекомендуется производить утепление именно таким образом.

Авторы:

Горшков А.С., кандидат технических наук, директор Учебно-научного центра «Мониторинг и реабилитация природных систем» ФГАОУ ВО «Санкт-Петербургский политехнический университет Петра Великого»

Керник А.Г., руководитель группы технической поддержки продаж ООО «УРСА Евразия»

Каркасный дом: толщина стен

Каркасные дома, несмотря на возрастающую популярность, не вызывают сто процентное доверие у потенциальных хозяев. И дело не только в том, что каркасные дома ассоциируются со старыми деревенскими деревянными домами, больше похожими на сараи, а в том, что люди сегодня не склонны доверять современным технологиям, особенно тем, которые на порядок удешевляют строительство. Мы привыкли, что дешевое не может быть хорошим, поэтому к сообщениям о том, что тонкая каркасная стена равноценно может заменить двойную блочную кладку, относимся крайне скептически.

Стена каркасного дома

Роль многослойности

Стены обычного каркасного дома представляют собой настоящий пирог с несколькими необходимыми слоями. Именно в многослойности конструкции и кроется секрет теплоты стен. Между слоями существует дополнительная воздушная подушка, которая помогает утеплителю сохранять тепло в доме. Какие же слои имеются в стене каркасного дома?

Схема каркасной стены

1. Внешняя отделка. Это самый крайний слой, который представлен материалом для внешней отделки фасадов. Это может быть штукатурка, навесные конструкции, сайдинг или другие плиты ПВХ, это может быть деревянная отделка – блок хаус или вагонка. Выбор материала для внешней отделки зависит в первую очередь от предпочтений хозяина и его финансовых возможностей. Внешняя отделка в каркасном доме может крепиться к плитам ОСБ или фиксироваться на дополнительно установленный каркас. В первую очередь это касается панелей, которые при креплении на каркас также дополнительно создают свободное пространство между стеной дома и внешней отделкой. Вентилируемые фасады относятся к этому типу отделки. Свободное пространство улучшает теплозащиту дома, создает дополнительный заслон от ветра.
2. Плиты ОСБ выполняют двойную роль. Во-первых, они являются основой для внешней отделки, а во-вторых – это дополнительный каркас. Плита закрывает мягкие составляющие от внешнего механического воздействия.
3. Третий слой каркасной стены – это гидроизоляция. Гидроизоляция представлена двумя видами. Это может быть пленка или более современная мембрана. Мембрана отличается от пленки тем, что она «дышит». Она пропускает воздух, выводит пар, образовавшийся внутри стен, но не позволяет влаге приникнуть внутрь стены из внешнего мира.
4. Утеплитель является самым главным и основным элементом конструкции каркасной стены. От утеплителя зависит и толщина всей конструкции. При этом при выборе бруса для строительства каркаса, уже в период подготовки, необходимо определиться с толщиной утеплителя. Чем больше этот параметр – тем крупнее сечение бруса необходимо выбирать. Надо помнить о том, что утеплитель должен плотно прилегать к стойкам каркаса, и если вы выбрали утеплитель толщиной 15 см, то брус также должен иметь сторону 15 см. В некоторых районах предпочтительнее использовать утеплитель 18 см, значит, и брус следует выбирать аналогичной толщины. На 90% итоговая размер стены будет зависеть от утеплителя.
5. Со стороны дома к утеплителю прилегает пароизоляционная мембрана, которая имеет две поверхности. Одна поверхность является гидроизоляционной мембраной, а вторая выводящей лишнюю влагу из стены. Пароизоляционная пленка и гидроизоляционная пленка должны плотно прилегать с двух сторон к утеплителю. Пленки фиксируются на балки, а места, в которых различные куски сходятся, тщательно соединяют специальным скотчем. Соединение внахлест составляет около 15 см.
6. С внутренней стороны дома к мембране присоединяются плиты ОСБ, фиксируясь к брусу каркаса. Это основа для внутренней отделки.
7. Внутренняя отделка чаще всего представлена гипсокартоном, который выравнивает стену каркасного дома в местах стыков плит ОСБ, и отделочных материалов – обоев, вагонки, декоративной штукатурки и пр. Внутренняя отделка – это последний слой стены в доме.

Такая многослойная конструкция каркасной стены позволяет формировать стену своими руками, и при этом обеспечивает ее тепло и небольшую толщину.

Сопротивление теплопроводности каркасной стены

От чего зависит размер?

Толщина стены и ее размер в каркасном доме зависят от нескольких факторов. Есть случаи, когда стену можно делать тонкую, но чаще всего выбирается усредненный вариант. В некоторых районах, к примеру, северных и подверженных ветрам, стену следует делать на порядок толще. Имеет смысл сделать двойное утепление, которое существенно увеличит толщину стен, но сделает пребывание в каркасном доме комфортным.

Если вы решили возвести дом для временного проживания, дачный или неотапливаемый для коротания летних месяцев – утепление более 15 см толщиной будет излишеством. Даже 10 см утеплителя для временного летнего проживания будет достаточно.

Если речь идет о доме для постоянного проживания, утепление по каркасной технологии должно быть от 15 см и более. В результате толщина стены составит примерно 20 мм (толщина бруса +пару мм на пленки и на плиту ОСБ), без учета внешней и внутренней отделки. Будет ли достаточной такая ширина стены – конечно, будет, так как теплопроводность у камня, бетона и каркасной поверхности – различная.

Сравнение показателей внешней отделки для каркасной стены

Если постройка для летнего проживания, толщина стен может составлять минимум 15-17 см. Это касается и пристройки к дому.

Влияние вида утеплителя

Так как тип утеплителя в первую очередь влияет на толщину стен, следует рассмотреть, какая толщина может получиться при использовании различных материалов.

Утепление минеральной ватой самое распространенное. Традиционно толщину материала делают от 15 до 18 см. Стенка плит составляют в среднем 2,5 см по толщине. В результате стена получается около 22 см.

Утепление пенопластом также пользуется спросом, как и утепление минеральной ватой. Пенопласт имеет разную толщину, но чаще всего самое качественное утепление плитами пенопласта получается при использовании плит двух видов – 10 см и 5 см. В совокупности мы получаем толщину утеплителя 15 см, и стену в итоге около 20 см.

Утепление пенопластом 15 см

Насыпные утеплители представлены либо натуральными материалами, либо на основе полистирола. Они с помощью трубы и насоса загоняются внутрь уже готовой стены, в которой отсутствует стена, и закрываются. Важно распределить насыпной утеплитель равномерно. Он отлично подходит для утепления пола и потолка, но в стенах со временем слеживается. Натуральным насыпным утеплителем является стружка, солома, волокна растений. Такие конструкции на пару см будут толще, чем у стандартного каркасника.

Утепление насыпным керамзитом

В домах из СИП панелей пенополистирол быть также различной толщины. Чаще всего слой пенополистирола составляет от 17,4 до 23 см. В результате, чем теплее вы хотите иметь здание, тем основательнее в размерах ваши стеновые конструкции.

Влияние отделки

Внешняя отделка фасада и внутренняя также влияет на толщину конструкции. Особенно это касается внешней отделки, так как для некоторых материалов приходится делать дополнительное крепление с помощью деревянных брусков. Особенно это касается панелей, деревянных или из ПВХ. При их использовании параметр стен может быть увеличен еще на 5 см.

Если при строительстве были использованы вентилируемые фасады, добавьте еще несколько сантиметров, так как образованная воздушная прослойка увеличит общие параметры.

Внутренняя отделка способна увеличить толщину стен и при этом сократить внутреннее пространство комнаты. Особенно это заметно, если вы решили вместе с отделкой произвести дополнительное утепление. Тогда пространство будет уменьшено минимум на 10 см.

Примерная схема толщины каркасных стен

Размер плитки, используемой для отделки стен помещений, в толщину составляет около сантиметра. Она садится на клей, который наносится слоем в пол сантиметра. Итого, обкладка плиткой дополнительно увеличивает стену примерно на 2 см.

Лучшее видео:

Какая должна быть толщина стен каркасного дома для комфортного проживания

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Она является полным и подробным чертежом всех стен дома, с указанием размеров, высот, толщины стен, количества материала и т. д.

На основании развертки стен производится закупка материалов, ошибки в подсчетах могут впоследствии остановить работы.

Если для гидроизоляторов или утепляющих материалов такая заминка не столь существенна — можно в срочном порядке докупить все необходимое, то для пиломатериала потребуется время на выдержку, что составляет как минимум около одной-двух недель (для высушенного материала). Чтобы избежать таких досадных упущений, следует подходить к проектным работам с наибольшей тщательностью. Основная проблема всех, кто производит самостоятельный расчет стен каркасного дома и других параметров его строительства — это критерии выбора размеров.

СНиП в этом вопросе указывают минимальные величины, что может в какой-то мере сориентировать в подсчетах, но не указывает оптимальные размеры, так как они в каждом случае индивидуальны. Попробуем вывести некоторые общие значения, наиболее эффективные в разных условиях.

Основные размеры

• длина, ширина и высота стен каркасного дома;
• толщина стен;
• количество и размер оконных проемов;
• количество и величина дверных проемов;
• способ создания и толщина пола;
• способ создания и толщина верхнего перекрытия;
• конструкция стропильной системы;
• выбор кровельного материала.

Толщина стен каркасного дома и его общие размеры — это личное желание владельца, они определяются исходя из его предпочтений и возможностей.

Все остальные величины так или иначе вытекают из общих, основываясь в какой-то степени на них, в чем-то — на свойствах материалов, в остальном — на функциональном предназначении дома, причем функциональность зачастую превалирует над всеми остальными критериями выбора. Все эти условия должны гармонично сочетаться, что означает выбор размеров, удовлетворяющих по всем направлениям.

Виды каркасных домов по назначению

• постоянное проживание;
• зимнее проживание;
• летнее проживание;
• дачные постройки (временное летнее).

Такое деление условно, но оно в достаточной мере отображает основные требования к постройке с позиций эксплуатации:

1. Дома, предназначенные для постоянного проживания, строятся с учетом всех возможных нагрузок и климатических или погодных воздействий. Они должны обеспечить уют в любое время года, постоянно способствовать максимально комфортному пребыванию в помещении. Толщина стены каркасного дома для постоянного проживания составляет 150 мм (минимум) и определяется на основе ширины стандартной обрезной доски — 50 на 150 мм, что удачно сочетается с толщиной большинства типов утеплителя.

2. Зимнее проживание требует от дома полной защиты от низких температур, поэтому толщина каркасной стены для зимнего проживания играет важную роль. При этом можно не учитывать необходимость снижения интенсивности обогрева в летнее время, обойтись без некоторых возможностей проветривания или кондиционирования помещений. Толщина стен каркасного дома для зимнего проживания рассчитывается по максимуму и за основу принимается обрезная доска 50 на 150 мм, то есть минимум 150 мм.

3. Дома, служащие для летнего проживания, не требуют слишком толстого утепляющего слоя, но нуждаются в качественной защите от дождевой воды, тумана и прочих проявлений. В зимнее время такие дома просто не отапливаются, температура в них приближается к наружной, что исключает образование росы и не угрожает материалу постройки. Для утеплителя в данном случае достаточно одного слоя, что позволяет выбрать толщину стен 50 мм.

При этом следует учитывать, что тонкие стены имеют очень низкую несущую способность, а крыша имеет довольно большой вес. Кроме того, снеговая нагрузка в зимнее время будет действовать на конструкцию вне зависимости, есть в доме люди или нет. Если дом имеет большие размеры и площадь, то правильнее будет строить стены из досок 50 на 150 мм, но утеплитель установить в один слой. Таким образом, конструкция будет прочной, способной поддерживать крышу большой площади.

Как вариант, можно использовать для каркаса доски 50 на 100, поскольку нагрузка от веса утеплителя тоже снижается, позволяя использовать более узкие доски каркаса.

4. Дачные дома могут быть оборудованы по любому из указанных типов, так как проживание в них имеет эпизодический характер и может быть как длительным, так и кратковременным, на 1-2 дня. Поэтому для более качественного строительства такого дома следует предполагать наиболее длительное пребывание, чтобы впоследствии, при возникновении необходимости, иметь полноценный дом, готовый к любым условиям. Минимум 100 мм.

Исходя из вышеперечисленных факторов, и подбирается оптимальная толщина стен каркасного дома.

Расчет стен

Расчет того, какой толщины должны быть стены каркасного дома, по формулам достаточно сложен для самостоятельного выполнения. Методики требуют наличия многих данных, учета различных коэффициентов и индивидуальных значений, поиск которых может оказаться слишком сложным и продолжительным во времени. Проще обратиться к онлайн-калькуляторам, которые в большом количестве имеются в сети.

Подсчет с их помощью состоит во введении в предоставленную таблицу начальных данных о будущем доме и получении готовых результатов. Данные рекомендуется проверить с помощью других ресурсов, чтобы получить несколько значений и вывести некоторое среднее.

При этом на практике чаще всего используют другую методику. Все расчеты ведутся исходя из размеров обрезной доски, имеющейся в продаже. Привязка к таким параметрам значительно упрощает подсчеты и сокращает время на поиски нужного материала. То есть, по условиям эксплуатации выбирается нужный размер досок на каркас, создается эскиз, определяется размещение оконных и дверных проемов.

На основании эскиза делается точный рабочий чертеж — развертка стен, где подсчитаны все применяющиеся материалы. Такой подход ускоряет процесс расчета, причем результат всегда можно проверить на онлайн-калькуляторе и сравнить полученные данные. Как правило, значительных расхождений не бывает, все параметры более-менее сходятся.

Экономия материалов

Стена состоит из нескольких слоев паро- гидроизолирующих и утепляющих материалов, обшивочных листовых или тонких обрезных досок, общее название которых — утепляющий пирог.

Размеры всех элементов пирога различны, что оказывает непосредственное влияние и на размер экономной стены каркасного дома. Для экономичного и безотходного использования их приходится учитывать. Так, при использовании обшивки из листовых материалов, выбор шага стоек основывается на размерах листа, чтобы имелась возможность резать его на кратные части без излишков, поскольку общая площадь обрезков иногда составляет значительный процент от исходного количества материала.

Для утеплителя соблюдение кратности раскроя не столь принципиально, поскольку его можно установить как набор из кусков и закрепить герметичность монтажной пеной. Дело в том, что утеплитель не выполняет механическую работу, как обшивка. Его функция состоит в отсечке холодных участков от теплых. Для обшивки критична жесткость и цельность материала, набор из мелких кусков будет скорее обузой для каркаса, нежели полезной составляющей.

Пирог утепления

Для более наглядного понимания, как формируется толщина каркасной стены, рассмотрим строение стенового пирога. Наиболее часто используется такой набор:

1. Наружная обшивка.
2. Контробрешетка.
3. Слой гидрозащитной и ветрозащитной изоляции.
4. Обшивочный слой ОСБ толщиной 9-15 мм (какой толщины ОСБ на стены каркасного дома использовать, решать вам).
5. Слой утеплителя.
6. Слой парозащитной пленки.
7. Контробрешетка.
8. Внутренняя отделка стен.

Толщина ОСБ для стен каркасного дома должна выбираться в соответствии со СП 31-105-2002 и обеспечивать достаточную жёсткость конструкции.

Толщина утепляющего слоя стенового пирога в идеале максимально соответствует ширине досок каркаса. При этом подобрать толщину утеплителя довольно легко — достаточно приобрести необходимое количество материала и уложить его слоями. Такой подход, кстати, намного эффективнее, чем использование одного слоя утеплителя — стыки отдельных кусков перекрываются соседними слоями.

А вот найти доски нужной ширины — гораздо сложнее, их надо изготавливать на заказ, что потребует времени, нервов и денег. Поэтому за основу всех расчетов берется стандартная ширина доски — чаще всего 150 мм, реже 100 мм или 200 мм.

Важно! Некоторые источники рекомендуют использовать для каркаса доски толщиной 38 или 40 мм. Учитывая, что большинство соединений производится на шурупы в торец доски, минимальная толщина должна составлять 50 мм.

Внутренние перегородки

Толщина внутренних стен каркасного дома или перегородок зависит от назначения стены и от наличия оконных или дверных проемов.

Например, толщина нагружаемой стены (на которую навешивается кухонный гарнитур или подобные тяжелые предметы) должна быть больше, чем у перегородки, имеющей задачу ограничить обзор. При этом на практике обычно не различают, насколько та или иная стена будет нагружена в процессе эксплуатации дома.

Все стены стараются делать с одинаковой прочностью и мощностью. Используется тот же материал — доски каркаса, утеплитель и т. д. При полном сходстве пирога с наружными стенами, роль утеплителя совершенно иная — он служит для звукоизоляции помещений, поскольку пустые стены будут хорошо проводить все звуки.

Тем более что прочные внутренние стены имеют дополнительную несущую функцию. В любом случае делать внутренние стены более тонкими, чем стандартная дверная коробка — 80 мм — не рекомендуется, иначе установленные межкомнатные двери будут выглядеть чужеродными.

Полезное видео

Ознакомиться визуально с процессом утепления стен каркасного дома, подбором материалов и толщины утеплителя можно на видео ниже:

Выводы

В заключение следует выделить основной размер, вокруг которого строится весь расчет каркасной стены — ширина доски каркаса. Она определяет толщину стены с обшивкой, она же служит для характеристики несущей способности стен. При необходимости усиления каркаса, доски просто удваиваются, превращаясь в брус. Все остальные материалы подгоняются в раскроенных кусках к толщине каркаса, что позволяет строить эффективно, экономично и качественно.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Какая толщина должна быть у стен у каркасного дома?

Развитие технологий строительства каркасных домов вызывает у многих заинтересованных потенциальных застройщиков вполне закономерный интерес и вопросы о прочности конструкции и о том, насколько теплые эти дома. В конечном итоге оба вопроса сводятся к одному: какая толщина должна быть у стен у каркасного дома?

Однозначно ответить на этот вопрос нельзя. Это связано с достаточно большим количеством технологий строительства и использованием для возведения каркаса и обшивки стен самых разнообразных щитовых материалов. Вполне естественно, что все они имеют разную собственную толщину и только из совокупности размеров всех стеновых материалов складывается реальная толщина стены каркасного дома.

Ниже мы рассмотрим варианты для разных технологических решений и приведем более конкретные цифры, а пока попробуем вместе с вами разобраться в основных принципах конструкции каркасных домов, точнее, их стен.

Специфика устройства каркасных стен и состав их материалов

Условно схему конструкции любых стен каркасных домов можно представить так:

• Вертикальные стойки
• Горизонтальные обвязки
• Утеплитель
• Отделочные материалы (наружные и внутренние)

При этом, независимо от типа конструкции: каркасно стоечной, с неразрывными стойками и прочих — общий принцип устройства остается у всех стен одинаковым. Именно благодаря этой особенности каркасных стен они получаются прочными и надежными, с низким коэффициентом теплоотдачи, не пропускающими влагу и ветер и вообще такими, которые позволяют создавать по настоящему полноценное комфортное жилище даже в территориях с достаточно суровыми климатическими условиями.

Как видно на фото выше (справа), толщина стен может быть очень разной, и в следующих разделах статьи мы рассмотрим, что влияет на определение ее размерных параметров.

В строительстве каркасных домов предлагается несколько различных технологий. В зависимости от их особенностей приобретают различные материалы для каркасного дома. Стоит отметить, что они не подбираются с учетом только их эстетических ценностей и внешнего вида.

В данной статье рассмотрены некоторые сведения о материалах используемых в строительстве каркасных домов, их плюсы, минусы и особенности выбора.

Значимость расчетов при определении толщины стен каркасного дома

Во-первых, необходимо четко понимать, для каких целей вы возводите каркасный дом. Если это небольшой дачный домик для временного летнего проживания, то и конструкция его стен будет облегченной. Иначе, стены рассчитываются исходя из несущей нагрузки каркаса без учета утепления.

Совершенно иная ситуация, когда вам необходим основательный полноценный дом в два этажа или дом с мансардой для всесезонного проживания. В этом случае в расчет необходимо принимать не только прочностные характеристики, но и необходимость утепления.

При этом толщина стен зависит не только от толщины утеплителя, но с учетом достаточности толщины бруса, необходимой для прочности и надежности всей конструкции.

Как рассчитать толщину стены дома? Обязательным фактором, учитываемом в расчетах, считается коэффициент сопротивляемости теплопотерям (иногда применяется термин коэффициент теплопроводности).

Существует еще один вариант конструкции каркасных домов. Это так называемая канадская технология. Здесь для возведения стен используются готовые, собранные в заводских условиях сип-панели. При выборе такой технологии строительства толщина стен определяется толщиной собственно самих sip-панелей.

В любом случае, каждый каркасный дом по любой из существующих технологий, в основе имеет очень продуманный инженерный расчет конструкции, который и становится основным и для выбора конструкции стены, и для выбора материала для ее устройства.

Выбор основных материалов и толщина стены каркасного дома

Как мы уже сказали выше, только детально продуманный инженерный расчет должен стать основополагающим в выборе материалов для устройства стены каркасного дома. Рассмотрим существующие варианты и примерные размеры, применяемые при возведении несущего каркаса.

Каркасно-щитовые конструкции

Строительство каркасно-щитовым методом общепризнано считается одним из наиболее популярных. Этому есть причины. Такие дома имеют замечательные эксплуатационные характеристики. Конструкция дома достаточно проста и возводится быстро, без применения специальной техники и небольшим числом рабочих.

Каркасно-щитовые дома — одинаково удачное решение как для строительства облегченного дачного домика, таки для возведения дома постоянного проживания. Для последних толщина стен в среднем варьируется в диапазоне 140-160 мм.мм (без учета внутренних и наружных отделочных материалов). Основной размер определяется толщиной бруса внутри щита и выбором утеплителя для его заполнения.

Скептикам, которые верят мифам о том, что такие дома не держат тепло, следует знать, что толщина стен каркасно-щитового дома в диапазоне 140-160 мм.мм соответствует двухметровой кирпичной кладке. Выводы относительно теплопроводности вы можете сделать сами.

Каркасно-обшивные дома

Строительство каркасных домов по этой технологии предполагает дополнительно к несущей конструкции из бруса использование для обшивки каркаса досок толщиной в 25 мм, плит ДСП или OSB толщиной в 16-18 мм.мм. Внутренняя часть конструкции заполняется утеплителем.

В данных конструкциях основные размеры толщины несущей каркасной стены рассчитываются именно с учетом утеплителя (точнее, его коэффициента сопротивляемости теплопотере) и необходимых несущих нагрузок конструкции. Для всесезонных домов толщина таких стен с учетом обшивки с внутренней и наружной стороны может находится в диапазоне +-182-200 мм.мм.

Конструкции таких стен наиболее часто обшивают изнутри и снаружи разнообразными отделочными материалами. Для обшивки внутренней части используется гипсокартон или деревянная вагонка, для наружной — сайдинг, блок-хаус, другие фасадные материалы. Для дополнительного утепления между навесными фасадами и основной стеной также могут использоваться утеплители.

В таких вариантах толщина стен рассчитывается с учетом этих отделочных материалов и технологического расстояния, необходимого для их устройства.

Каркасно-засыпные дома

По этой технологии сегодня стали строить значительно меньше каркасных домов и используется она в основном для возведения построек хозяйственного предназначения. Хотя жилые дома тоже продолжают строить — это самая экономичная схема.

Здесь в качестве утеплителя используются опилки, керамзит или шлак. Более современный утеплитель — негорючий целлюлозный сыпучий наполнитель. Обшивают такие каркасы горбылем и, соответственно, используют внутренние и фасадные отделочные материалы.

В таких конструкциях толщина стен обычно составляет 150-200 мм.мм плюс толщина отделочных материалов.

Как и в любых конструкциях при расчете учитываются местные климатические условия и коэффициент теплопроводности.

Дома из сип-панелей

Для этого типа домов используются сип-панели. Панели изготавливают в заводских условиях и их толщина в зависимости от выбора проектного решения находится в диапазоне от 50 до 200 мм.мм.

Каркасное домостроение примечательно тем, что дома возводятся очень быстро. Построить такой дом несложно даже самому. Но для этого необходимо знать устройство каркасного дома. Если возвести по всем правилам, такой дом стоит довольно долго, а жить в нем удобно.

В условиях возведения домов в России все же пока остаются два варианта каркасных домов: летний каркасный дом и каркасный зимний дом. Последний представляет собой каркасное сооружение для постоянного проживания в нем, более подробно описано здесь. Это уже более технологичная конструкция, включающая применение современных эффективных материалов с изоляционными свойствами.

И не только! Для постоянного комфортного проживания, такой дом должен обладать правильно созданной вентиляционной системой. Более подробно о ней вы можете прочитать в этой статье.

Видео о настоящей стене каркасного дома
