Автоматические насосы и насосные станции повышения давления воды

Автоматические насосы для воды, насосные станции и установки

Применяются данные насосы в частном секторе, в загородных частных домах, коттеджах, дачных поселках.

В ассортименте магазина присутствуют насосы от известных брендов любой конфигурации и мощности:

  • Насосные станции компактные
  • Насосы с плавным пуском
  • Насосные станции для дома и дачи
  • Насосные автоматические установки
  • Насосы для автополива
  • Мини насосы автоматические

советы по выбору и рейтинг лучших

Выкачка воды из скважины или колодца с помощью насосной станции — это наиболее популярный способ получения воды для частных домов и коттеджей. Существуют насосы для чистой воды поверхностного и глубинного типа, с эжектором и без него, с большими и маленькими гидроаккумуляторами. Какую насосную станцию купить для дома или дачи? CHIP расскажет, на какие критерии обратить внимание, и приведет рейтинг лучших насосных станций 2019 года.

Критерии выбора насосных станций

Выбирая насосную станцию для дома, обратите внимание на следующие параметры:

  • Тип насоса. Бывают погружные и поверхностные насосы. Поверхностные самовсасывающие насосы просты в обслуживании и в установке. Они способны поднимать воду с глубины до 8 м (с эжектором значительно глубже). Погружные бытовые насосы предназначены для поднятия воды свыше 50 м. Они менее шумные, чем поверхностные. Они подойдут тем, у кого дом на возвышенности и приходится бить глубокую скважину.
  • Эжектор. Эжектор — это прибор, увеличивающий глубину поднятия воды для поверхностного насоса. Бывают встроенные и внешние эжекторы. Модели со встроенными эжекторами способны поднимать чистую воду с глубины до 15 м, однако они довольно шумные, поэтому для них потребуется отдельное помещение (или шумоизоляционный короб). Внешние эжекторы могут погружаться в воду, что позволяет достать воду с глубины до 40 м. Однако они снижают КПД устройства, что приводит к увеличенному потреблению электроэнергии.
  • Объем гидроаккумулятора. Гидроаккумулятор представляет собой накопительный бачок, куда закачивается вода из скважины. При его заполнении, насос отключается. Подача воды в дом осуществляется именно из бака. Когда давление в нем падает, запускается насос, и процесс закачки воды в бак повторяется. В среднем для семьи от 1 до 3 человек вполне хватит насосной станции с гидроаккумулятором на 24 л. Семье от 4 — 5 человек желательно приобрести устройство на 50 л, а для больших семей от 6 и выше человек стоит присмотреться к устройствам от 60 до 100 л.

  • Производительность. Данный параметр определяет, какое количество воды способна перекачать станция за час. Зная, расход воды по каждому потребителю в доме (кухня, ванная, стиральная машина, кран для полива огорода и т.д) можно выбрать подходящую по производительности станцию. Ниже приведена таблица примерного расхода потребителей воды в доме:
Потребитель Расход л/мин Расход м³/час
Умывальник с раковиной 10 0,6
Умывальная раковина 10 0,6
Ванна/гидромассаж 18 1,08
Душ 12 0,72
Туалет 7 0,42
Биде 6 0,36
Стиральная машина 12 0,72
Кухонная мойка 12 0,72
Посудомоечная машина 8 0,48
Водоразборный кран 1/2″ 20 1,2
Водоразборный кран 3/4″ 25 1,5



  • Напор. Чем больше напор у устройства, тем на большую высоту оно способно поднять воду и соответственно создать нормальный напор в системе водоснабжения. Тут стоит учитывать диаметр трубы, высоту нахождения точки водоразбора (по отношению к насосной станции), а также тип самого потребителя. Так для обычного смесителя потребуется меньший напор, чем, например, для душевой кабинки.

На основании этих критериев мы выбрали лучшие насосные станции для дома поверхностного типа для небольших, средних и больших семей. Учитываем регулярное использование всех потребителей воды в доме, а также полив небольшого огорода. Итак, какую насосную станцию купить?

Насосные станции для небольшой семьи

DENZEL PS800X

Небольшая насосная станция предназначена для подачи чистой воды. Она имеет небольшой накопительный бачок на 24 л, чего вполне хватит для регулярного пользования семьей из 3 человек. В данной модели нет эжектора, поэтому максимальная глубина забора воды из скважины составляет 8 м. За час она способна перекачивать 3200 л — это одновременная работа стиральной машины, туалета, душевой кабинки и пары умывальников (естественно всё сразу использоваться будет редко).

Диаметр входного и выходного патрубков составляет 1 дюйм. Агрегат выдает напор до 38 м — для одноэтажного дома вполне достаточно. Корпус насоса наполовину выполнен из нержавеющей стали, а вот шнек здесь пластиковый. Гидроаккумулятор стальной, и по отзывам покупателей, долговечный. Также отметим относительно невысокую стоимость устройства.

GARDENA 3000/4 eco Classic

Насосная станция немецкого производства оснащена гидроаккумулятором емкостью 24 л. Как и в предыдущей модели, здесь нет эжектора, поэтому глубина забора воды из колодца должна быть не больше 8 м. При этом устройство способно поднять жидкость на 40 м, чего вполне достаточно для нормального напора в водопроводе даже для двух этажей (учитывается перепад между станцией и точкой водоразбора).

Мощность устройства всего 650 Вт — даже при регулярном использовании потребление электроэнергии будет небольшим. «Немец» может перекачивать жидкости температурой до 60 градусов, хотя конечно в домашних условиях такая необходимость вряд ли возникнет. Пользователи отмечают хорошее качество сборки, и за долгие годы использования нареканий не было. Если вам нужна хорошая насосная станция для дома и небольшой семьи, то GARDENA 3000/4 eco Classic ваш вариант.

Насосные станции для «средних» семей

ВИХРЬ АСВ-1200/50

Насосная станция отечественного производства оснащена гидробаком на 50 л — этого за глаза хватит семье из 4 — 5 человек, при этом двигатель не часто будет включаться. Насос может поднимать воду с глубины 9 м. Система оснащена тепловой защитой: при длительной максимальной нагрузке насос нагревается и автоматически отключается во избежание выхода из строя.

ВИХРЬ АСВ-1200/50 — это самая мощная и производительная модель данного бренда. В час она способна перекачивать до 4200 л воды, чего хватает на два санузла, мойку на кухне, стиральную машину и гидромассаж. Приятным моментом является наличие металлической, а не пластиковой резьбы на патрубках входа и выхода воды. В отличие от немецких собратьев для данной модели несложно найти запасные комплектующие.

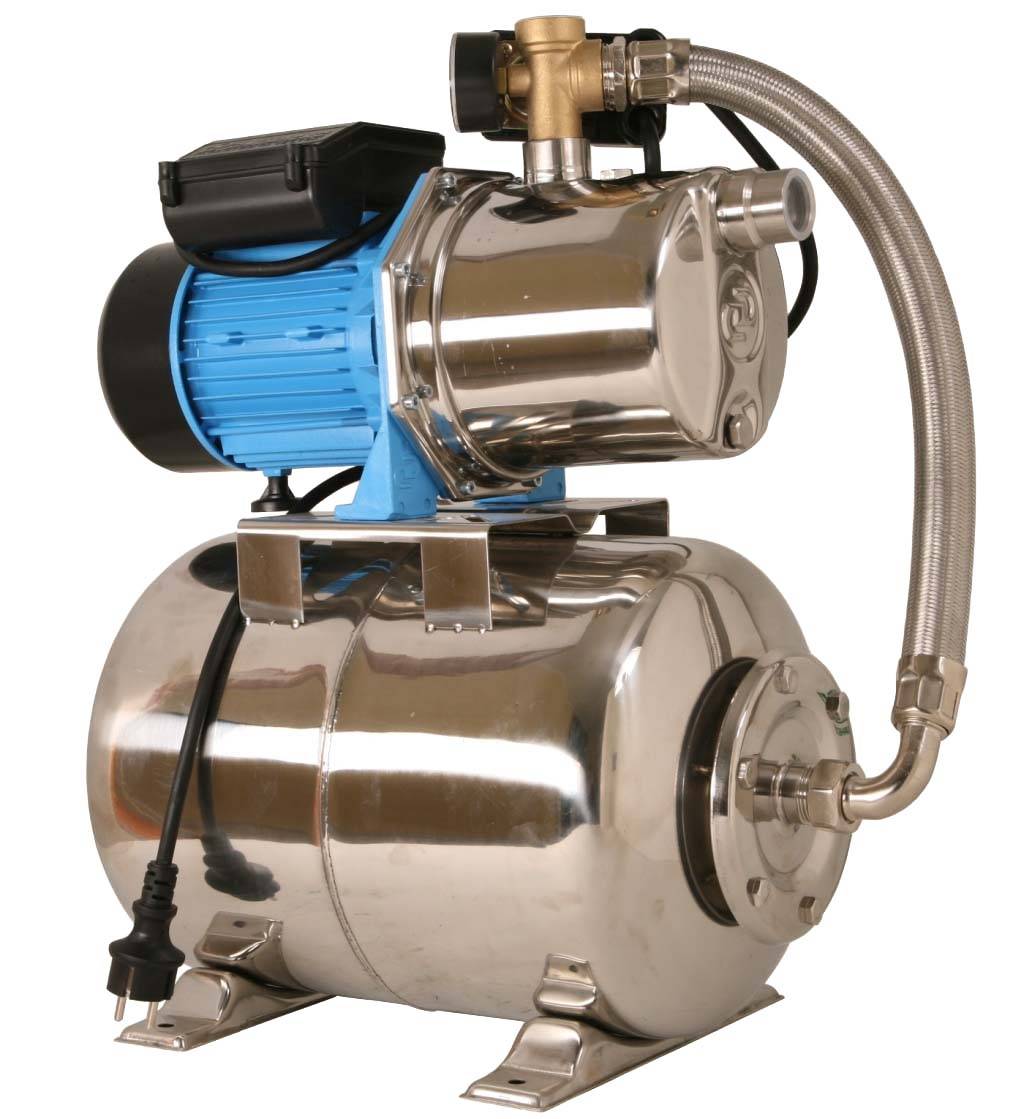

ДЖИЛЕКС Джамбо 70/50 Н-50

Устройство полностью выполнено из качественной нержавеющей стали, дающую гарантию долговечности даже при интенсивной эксплуатации. Она оснащена встроенным эжектором, который поднимает воду с глубины в 9 м и накопительным баком на 50 л. При этом выдает напор порядка 50 м, что дает возможность использования насосной станции в низине от дома или для обеспечения нормального напора воды на нескольких этажах.

Модель оснащена функцией защиты от сухого хода: при отсутствии воды в колодце, реле отключит агрегат, чтобы избежать поломки. То же самое произойдет, если устройство будет работать на максимальной мощности продолжительное время — автоматика выключит станцию, защищая ее от перегрева. Собран агрегат хорошо, нигде ничего не скрипит и не люфтит. Правда он несколько шумноват (как и большинство моделей со встроенным эжектором), но это проблема решается установкой шумоизоляционного короба.

Насосные станции для больших семей

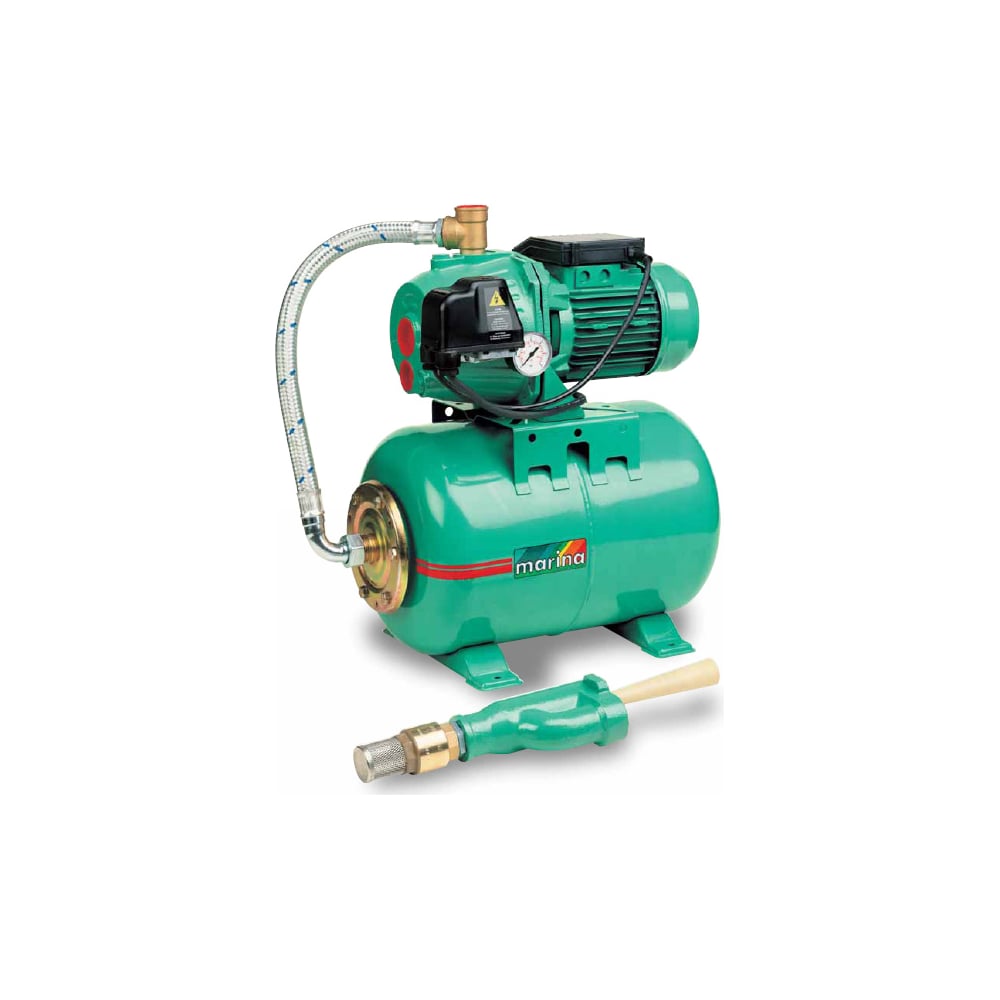

Marina CAM 100/60

Насосная станция оснащена гидроаккумулятором на 60 л, что подходит для семьи из 6 — 7 человек. Также благодаря таким размерам сам насос реже включается/отключается, что снижает энергозатраты, да и меньше шумит. Корпус и шнек выполнены из чугуна, а гидробачок из стали. Устройство оборудовано автоматикой для контроля уровня воды: при падении уровня воды в колодце ниже нормы (указывается в технической документации модели) станция автоматически отключается. В большинстве своем такой автоматикой оснащаются устройства, у которых нет функции защиты от сухого хода. Однако данная модель включает в себе и слежение за уровнем воды и защиту от сухого хода.

Насос выдает максимальный напор 50 м для двухэтажных построек и полива огорода то, что нужно. Однако глубина погружения насоса здесь 8 м, поэтому для глубоких скважин не подойдет.

Metabo HWW 9000/100 G

Metabo HWW 9000/100 G — это лучшая насосная станция для дома, в котором проживает 7 — 10 человек. За час она перекачивает 9000 л, что обеспечивает одновременную работу нескольких раковин, туалета, посудомоечной и стиральной машины, биде, а также водоразборного крана диаметром ½ дюйма для полива огорода. Вся семья может свободно пользоваться водой без постоянных включений насоса благодаря гидробаку на 100 л. Обратите внимание, что в отличие от большинства моделей здесь входной патрубок имеет отверстие на 1¼ дюйма, что собственно и позволяет выдавать такую производительность.

Отметим качественное исполнение шнека насоса из нержавеющей стали, что значительно увеличивает его срок эксплуатации. Конечно, цена у агрегата немаленькая, но за хорошее немецкое качество нужно платить.

А какой насосной станцией пользуетесь вы? Поделитесь своим опытом в комментариях!

Читайте также:

Насосные станции для дачи по низким ценам

Как выбрать насосную станцию?

Для того, чтобы организовать бесперебойное снабжение водой частного или загородного дома, необходимо приобрести и установить насосную станцию.

Стоимость этого устройства для водоснабжения оправдывает себя. Преимущества насосной станции перед обычным насосом:

  • быстрая установка и подключение;
  • возможность водозабора из колодца или скважины, а также искусственного или природного водоема;
  • резервные гидроаккумуляторы на случай перебоев с электроэнергией;
  • работа с любым размером источника воды;
  • долговечность устройства.

Выбирая устройство для водоснабжения дачи или дома, определитесь с техническими параметрами и комплектацией.

Высота подъема воды

Различают несколько видов станций:

  1. Центробежные – дают низкий напор воды, достаточно бесшумные, обладают невысокой производительностью.
  2. Многоступенчатые – работают с повышенными напором и производительностью в отличие от центробежных. Средняя глубина всасывания – 8 м.
  3. Со встроенным эжектором – способны поднимать воду с глубины до 10 м. Чаще всего такие устройства используются в открытых водоемах.
  4. С выносным эжектором – обеспечивают подъем воды с максимальной глубины 35 м. Цена на такие устройства выше, чем на все остальные.

Наличие накопительного бака
Насосные станции с гидроаккумулятором создают дополнительный запас воды, помпа на таких устройствах работает реже. Агрегаты без гидроаккумулятора более компактные и стоят дешевле.

Напор и производительность
От данных характеристик зависит создаваемое давление воды. Производительность влияет на мощность электромотора.

Материалы, из которых изготовлено устройство
Насосные станции из металла, чугуна или нержавеющей стали более долговечные. Устройства из пластика более дешевые.

Автоматика
Параметр, отвечающий за включение и отключение насосной станции. У более дешевых моделей детали в процессе эксплуатации изнашиваются быстрее.

Способ установки
Различают устройства, которые устанавливаются на поверхности (у дома или у источника воды), и устройства с глубинным насосом.

Выбирайте и покупайте насосные станции в гипермаркете Castorama. У нас большой ассортимент моделей с разными характеристиками. Опытные консультанты помогут выбрать подходящий вариант по выгодной цене.


Бытовая насосная станция для частного дома и дачи

Для устройства водоснабжения небольшого дачного домика, вероятно, будет достаточно обыкновенного погружного насоса для скважины, а для двух-трёхэтажного загородного дома уже нужна насосная станция, способная, забирая воду из источника, ещё и обеспечивать нужное давление.

Насосная станция для частного дома, работающая автоматически, способна доставлять воду непрерывно и с требуемым напором на протяжении всей водопроводной сети.

Работа домашнего водопровода, базирующегося на насосной станции полностью автоматизирована. При отключении электричества подача воды будет прекращена не мгновенно, так как система способна обеспечить на некоторое время требуемый напор даже при отсутствии тока.

Виды насосных станций для воды

Насосные станции водоснабжения различаются типом основного насоса, имеются модели без эжектора, а также насосная станция с эжектором.
Эжектор в насосах бывает встроенным (1-й тип) и выносным (2-й тип).

Насосы первого типа создают при поднятии воды разрежение. Их применяют для подачи воды из источника глубиной до 20-45 метров. Такие насосы имеют достаточную производительность. Но из-за значительного уровня шума владельцы вынуждены устанавливать эти насосы в хозяйственном помещении либо вне пределов дома вообще.

Насосная станция с выносным эжектором способна поднять воду с глубины не превышающей 35 м. У них эжектор опускается с двумя трубами в источник воды. При этом одна труба подаёт воду в эжектор и способствует образованию струи для всасывания.

Насосная станция с эжектором


Станции этого типа чрезвычайно чувствительны к содержанию в системе песка и воздуха и имеют довольно невысокий КПД. Но при этом возможно размещение этих станций внутри дома, несмотря на расстояние до источника воды, которое может составить до 40 метров.

В насосных системах, не имеющих эжектора, всасывание воды обеспечено специальной конструкцией с гидравлической частью, которая многоступенчата. При работе этих систем практически отсутствует шум. Их напор и производительность сопоставимы с параметрами эжекторных насосов, а потребление электроэнергии меньше.

Для повышения водопроводного давления, применяют станции с центробежными вихревыми насосами, в которых одна, две либо несколько ступеней. Эти станции, имея небольшие размеры, создают в системе значительный напор. При работе они малошумны и способны пропускать пузырьки воздуха в трубах, а вот попадание в них песка неприемлемо и критично.

Как подобрать насосную станцию для дома и дачи

Во-первых, выбирая насосную станцию, рассматриваем её производительность.
Воды, подаваемой в дом, должно хватать для всех нужд. При этом надо учесть, что объём подачи воды зависит как от показателей самой станции, так и от характеристик источника воды (таких, как глубина, производительность, диаметр трубы и т.д.)

Насосные системы в основном рассчитаны поднимать воду из источника глубиной, не превышающей 9 метров. Если ваше расстояние до воды больше, необходимо применение погружного насоса с автоматикой, обеспечивающей удержание водного давления в системе.

Так же важна длина горизонтального участка магистрали воды на входе. Чем она больше, тем меньше вертикаль подъёма воды.

Насосная станция для водоснабжения


Обычно специалисты делят насосные станции водоснабжения на устройства с самовсасывающими вихревыми и самовсасывающими центробежными насосами. Среди тех и других есть модели с моноблоком и консольные. В модели с моноблоком гидрочасть станции располагается на едином валу с электродвигателем.

Так же специалисты подразделяют насосные станции на агрегаты 1-го, 2-го и 3-го подъёма. 1-й подъём нагнетает воду из источника, 2-й создаёт напор над уровнем земли, к примеру, на 2-м или 3-м этаже дома. При необходимости более высокой подачи воды, возможно использование станции третьего подъёма, при этом несколько насосов применяют одной цепочкой.

Во многом при выборе станции руководствуются возможностями водного источника. Для большинства случаев устройство с гидроаккумулятором от 20 до 25 литров будет достаточным обеспечить потребности семьи из трёх-четырёх человек.

Покупая станцию, особое внимание необходимо уделить качеству изготовления и материалу сборки. Из экономических соображений некоторые детали насосных станций производят из пластика. Предпочтительнее приобретать устройства чугунные или из нержавеющей стали, стоимость которых дороже, но они в работе менее шумные и долговечнее моделей из пластика.

Самые распространённые и лучшие насосные станции, базирующиеся на центробежных насосах, в которых эжектор встроен, имеют значительное преимущество из-за значительного напора (более 40 метров) и глубины всасывания до 9 метров . При этом для них завоздушивание системы не критично.

Устройство и принцип работы насосной станции

Насосные станции для частного дома и коттеджей состоят из насоса, водонапорного бака, ограничивающего циклы пуска насоса, реле давления и манометра. Обычно в комплектацию насосной станции входит кабель, заземляющие клеммы и разъём для подключения. Бывают комплектации насосной станции с накопительным баком, но они пользуются небольшим спросом, так как их конструкция слишком громоздка.

Самый продвинутый вариант станции с насосом имеет реле, которое осуществляет контроль верхней границы давления, и гидроаккумулятор. При достижении давления значений, установленных пользователем, происходит мгновенное отключение насоса. Возобновление забора воды в гидроаккумулятор произойдёт, когда поступит сигнал реле о нижнем пределе давления.

Реле давления

Монтаж и эксплуатация бытовой насосной станции

Выбрав соответствующую модель устройства, для гарантии успешной работы насосной станции необходимо выполнить ряд требований к ней по монтажу и эксплуатации. Например, крайне важно для подачи воды из скважины смонтировать обратный клапан, который задержит воду в системе, если произойдёт выключение насоса, и не даст воде вылиться назад в систему.

Обратный клапан лучше монтировать с сетчатым фильтром. Не используя обратный клапан, можно получить при запуске и работе насоса появление воды в кране только спустя некоторое время (три-пять минут). Оно необходимо для набора всей системы, а насос в это время будет работать вхолостую.

Для установки насосной станции необходимо предусмотреть помещение с постоянной положительной температурой, чтобы вода зимой не замёрзла в системе. Также из этих соображений трубы магистрали закладывают в грунт ниже уровня его промерзания.

Запуская систему в первый раз, рабочую часть и шланг водозабора необходимо залить водой, чтобы станция не сломалась. Лучше, если ваша система будет снабжена датчиком, называемым гидроконтроллером. В случае уменьшения уровня воды ниже шланга водозабора, датчик автоматически выключит двигатель, помогая не допустить сухой ход системы (и, как следствие, поломки), что особенно актуально летом.

Необходимо также предохранить насосную станцию в работе от падения сетевого напряжения и перебоев в подаче электрической энергии, так как они могут вывести из строя электрическое оборудование и электродвигатель. Для этого рекомендовано комплектовать насосную станцию автоматами защиты, стабилизаторами напряжения и резервными источниками питания. Всё это может быть смонтировано по отдельности друг от друга либо совмещённым в одном устройстве.

Заполнив насос водой, подсоединив трубопровод и электрооборудование, необходимо сделать регулировку давления в насосе по параметрам, указанным производителем. Смотрим видео.

Читайте также:

10 лучших насосных станций — Рейтинг 2021 года (Топ 10)

Наш сегодняшний рейтинг посвящен лучшим насосным станциям. Хорошо иметь свой дом? Естественно. Но вот отсутствие вещей, которые городской житель уже с рождения воспринимает как должное, это удовольствие может серьезно испортить. Речь в первую очередь идет, естественно, о водоснабжении: одно дело открыть с утра кран… а другое – топать с ведром к колодцу. К тому же наличие водоснабжения позволяет избавиться и еще от одной классической приметы частного сектора – да-да, той самой, что стоит во дворе в виде будочки.

Но если уж центральное водоснабжение обделило Вас своими благами, то пора взять дело в свои руки. Благо изобретать ничего не надо: покупка насосной станции позволит насладиться бесперебойной подачей воды в кран с минимумом проблем и возни. Остается только выбрать, какую именно насосную станцию лучше поставить дома или на даче – ну а Ваш покорный слуга сегодня выступит в роли эксперта по водоснабжению, благо и работать в этой сфере в свое время довелось почти восемь лет, и фамилия самая подходящая.

Рейтинг лучших насосных станций — Топ 10

Какую насосную станцию лучше выбрать?

Начнем, естественно, с условий водоснабжения. Когда у Вас под рукой полноводный колодец, то подойдет любая (кстати, учтите, что самовсасывающим насосам, даже если они обещают забор и с 8 метров, не стоит работать с уровнем ниже 4 – и шума меньше, и нагрузки), а вот в глубокую скважину потребуется либо погружной насос, либо насосная станция со внешним эжектором. Учтите и высоту, на которую придется подавать воду, причем не только по вертикали: даже горизонтальная труба создает сопротивление, в зависимости от расположения насоса относительно водозабора и сечения труб принято за метр «вертикали» считать от 4 до 10 метров горизонтальной трубы.

У эжекторных (и с внутренним эжектором, и с внешним) насосных станций есть характерная особенность – чувствительность к воздуху в системе. «Завоздушенный» насос может долго работать, не набирая давления и неизбежно перегреваясь. Поэтому внимательнее подойдите к сборке. В первое включение, пока насос заполняется, не стоит пугаться повышенного шума и долгой работы – это нормально.

Неотъемлемая часть каждой насосной станции – это расширительный бак (он же гидроаккумулятор). Его задача – удерживать в себе определенный объем воды под заданным давлением. То есть, когда Вы открываете кран, воду начинает гнать именно бак, и только при снижении давления ниже тарировки реле в дело вступает насос. Чем больше потребление воды планируется, тем больше должен быть бак, а насос должен обеспечивать производительность, гарантированно большую, чем планируемый расход. Но и «перебарщивать» не надо, иначе насос вытянет воду из скважины и заработает всухую. А для него это буквально смерти подобно – поэтому, если защита от сухого хода не предусмотрена «из коробки», не забудьте о том, что ее можно и нужно установить самостоятельно. Особенно, если надолго уезжаете, не отключив насос.

Интересный вариант (хотя и дорогой) – это насосные станции с частотным управлением. Почему? Дело в том, что обычные насосы работают по принципу «включил-выключил», и при большом потреблении воды стабильность давления будет не лучшей. «Частотник» же может подстраиваться под расход даже с минимальным объемом бака, стабилизируя давление за счет изменения оборотов двигателя. К тому же на частотном управлении прекрасно реализуется «плавный пуск», а у водяных насосов пусковой ток не только велик, но и спадает медленнее, чем, например, у электроинструмента: включение-то происходит сразу под нагрузкой, не вхолостую.

И самое главное: какой бы насос Вы ни выбрали, обеспечьте ему достаточную чистоту забираемой воды. От постоянного потока песка и «фирма» умрет, как дешевый «китай».

Видео по теме: как выбрать насосную станцию

Как выбрать насосную станцию для частного дома

На чтение 8 мин Просмотров 6.8к.

Проживание во многих малонаселенных пунктах, загородных домах осложняется отсутствием водопровода. Там, где водоснабжение ограничивается колодцем или водозабором из скважины, можно организовать полноценный водопровод для своего дома. Подсоединенная к трубопроводам компактная насосная станция бытового назначения, будет непрерывно снабжать питьевой водой.

Что такое насосная станция для жилого дома

Это компактное устройство, которое посредством автоматического управления обеспечивает работоспособность автономного водопровода в частном доме.

Насосная станция включает:

  • всасывающий насос;
  • напорный резервуар;
  • реле давления;
  • манометр.

Она может устанавливаться рядом со скважиной:

  • в подвале;
  • в специально предусмотренном помещении;
  • в шахте.

Качественная техника не требует специального обслуживания, надежна в эксплуатации.

Для чего нужна насосная станция

Установка бытовой насосной станции в коттеджах, дачных и загородных домах, пользующихся водой из собственных скважин, колодцев и других источников, переводит водопотребление на более высокий уровень.

Появляется возможность иметь автономный водопровод, который повысит комфортность проживания. Создаются условия для подключения сантехнических кабин, стиральных и посудомоечных машин.

Принцип работы

Действие насосной станции осуществляется при помощи насоса, гидроаккумулятора и системы автоматики, регулирующей давление. При запуске агрегата вода начинает закачиваться в напорный резервуар (гидроаккумулятор) и далее по трубопроводу.

При достижении верхнего предела давления насос отключается. Далее поступление воды к потребителю осуществляется за счет давления в аккумуляторе, до тех пор, пока оно не достигнет нижнего предела. Тогда насос вновь начинает работу.

Так постоянно обеспечивается подача воды. Реле давления, реагирующее на изменения, отрегулировано на заводе. Значение давления 2 бар для запуска насоса и 3 бар для остановки. Контроль осуществляется при помощи манометра.

Как выбрать насосную станцию

При условии правильного выбора насосного агрегата будет обеспечено автономное водоснабжение загородного дома, коттеджа, полностью отвечающее потребительскому спросу.

Для этого необходимо определиться с основными характеристиками будущей станции:

  • глубина всасывания;
  • производительность;
  • мощность;
  • объем гидроаккумулятора.

Помогут примерные измерения и расчеты, которые можно произвести самостоятельно:

  1. Глубина, с которой предстоит качать воду.
  2. Расстояние от источника до точек забора воды.
  3. Средний расход воды со всех точек одновременно. При условии, что через кран расходуется воды около 4 л/мин и 10 – 12 л/мин при использовании душа, можно рассчитать примерный единовременный расход воды всеми потребителями в час. Этот показатель будет соответствовать производительности станции.

Мощность насосной станции

Учитывая ежесуточную потребность в воде необходимо подобрать мощность насосной станции.

На этот показатель будет влиять:

  • высота подъема воды;
  • удаленность агрегата от скважины;
  • производительность источника водозабора.

Среди бытовых установок мощность составляет 0,6 – 1,5 кВт. Из них можно выбрать, оптимальный вариант, не переплачивая.

Чем меньше расстояние от скважины и глубина залегания водоносного слоя, тем меньше мощности требуется для водоснабжения.

Производительность станции

Количество воды, которое агрегат способен выдать в водопроводную систему дома в час, является производительностью станции.

Она указывается в техническом паспорте, прилагаемом к товару. Производительность бытовых установок для дома и дачи колеблется между 2000 – 6000 л/ч.

Если не предвидится большой расход потребляемой воды, то следует обратить внимание на мини – установки.

Объем накопительного резервуара

Выбирая насосную станцию для дома, следует обратить внимание на объем накопительного бачка. Он зависит от потребляемого количества воды и должен обеспечить водоснабжение при отключении электроэнергии.

Объем бачка может быть от 8 л до 100 л.

Защита от сухого хода и перегрева

Агрегаты водоснабжения, имеющие защиту от перегрева и сухого хода, отличаются безукоризненной работой. Система автоматически отключается при отсутствии воды в скважине, ограждая электродвигатель от перегрева.

Такой вид защиты продлевает срок службы насосной станции и увеличивает стоимость.

Способы управления

  1. Автоматический способ управления. Когда достигается верхний и нижний предел давления, специальное реле включает или выключает насос.
  2. Ручной.
  3. Дистанционный.

Производители насосных станций

Среди большого выбора насосного оборудования российские потребители в большей степени доверяют:

  • итальянским установкам Marina, Pedrollo;

  • немецким маркам Karcher, Wilo;

  • российским агрегатам Джилекс.

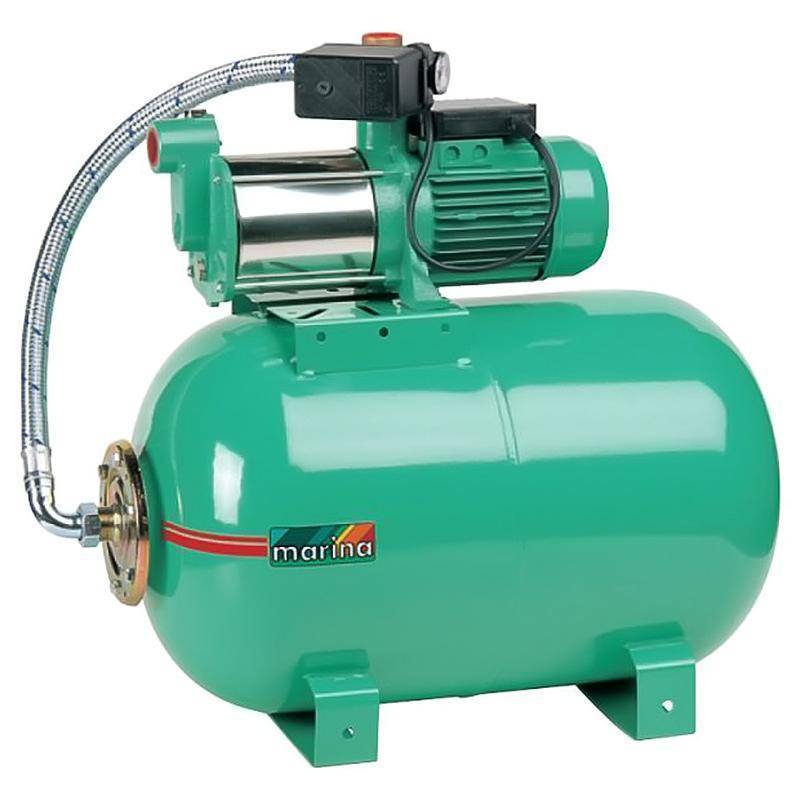

Мощные итальянские насосные станции Marina рассчитаны на подъем воды с глубины до 25 м. Чугунный корпус позволяет эксплуатировать оборудование в любых условиях. Автоматический режим работы станции обеспечивает постоянный уровень давления в системе водоснабжения.

Производительность установки 2400 л/ч при мощности 1,1 кВт подойдет для снабжения питьевой водой и полива участка.

Бытовая станция Pedrollo надежная и производительная техника. Установка качает воду с глубины 9 — 30 м. Относительно небольшое потребление электроэнергии и производительность от 2400 до 9600 л/ч, создают условия для обеспечения системы водоснабжения частного дома, коттеджа, дачи.

Варианты емкостей от 24 до 60 л рассчитаны на различное количество расхода воды. Мощность агрегата 0.85 – 1,3 кВт

Немецкие насосные станции от Karcher, это качественное оборудование для организации водоснабжения загородного дома, коттеджа или дачи. Работа установки в автоматическом режиме не требует дополнительного обслуживания. Комплектация предусматривает электрооборудование с пониженным энергопотреблением.

Накопительные бачки емкостью 18 – 40 л выполняются из стали. Установка мощностью 0,95 кВт рассчитана на производительность 3800 л/ч.

Компания Wilo более века производит насосное оборудование. Высокое качество изделий достигается применением передовых технологий. Бытовые насосные станции этой марки относятся к самым востребованным среди потребителей.

Отмечается:

  • бесперебойная работа;
  • надежность;
  • простота использования.

Установка имеет защиту от сухого хода, перегрева, образования конденсата. Станции выпускаются мощностью от 0,55 кВт до 1,6 кВт. Можно подобрать агрегаты с объемом накопительного бачка от 8 л до 60 л. Продукция полностью укомплектована и готова к применению.

Насосные станции Джилекс (Россия) наиболее приближены к условиям применения для российского потребителя. Устройство имеет автоматическое управление, поддерживающее в системе необходимое давление.

Различные агрегаты производительностью от 2700 л/ч до 4200 л/ч и мощностью 0,50 – 1,1 кВт выпускаются для российского рынка. Объем накопительного бачка может быть от 24 л до 50 л.

Корпус выполняется из пластика или углеродистой стали, в зависимости от модели. Давление в системе проверяется по предусмотренному для этого манометру. Продукция Джилекс надежна и проста в применении.

На что следует обратить внимание при выборе

Выбирая насосную станцию необходимо учесть несколько важных моментов, которые будут влиять на эксплуатацию прибора:

  1. Производитель. Изделия производителей, положительно зарекомендовавших себя на рынке, не будут создавать проблем при эксплуатации.
  2. Материал изготовления. Агрегаты, выполненные с применением углеродистой стали имеют более длительный срок службы, чем пластиковые.
  3. Соответствие технических характеристик требуемым параметрам. Производительность, глубина водоносного слоя, объем накопительного бачка.
  4. Система защиты от сухого хода и перегрева. Наличие защиты продлит срок эксплуатации.

Достоинства и недостатки

Насосные станции полноценно питают систему водоснабжения действующую автономно. Они не только закачивают воду, но и поддерживают давление, создавая комфортные условия для бытового пользования.

Из достоинств отмечаются:

  • наличие системы защиты от сухого хода;
  • запас воды в накопительном баке;
  • использование материалов с антикоррозийными свойствами;
  • универсальное применение;
  • установка в сборе и готова к применению;
  • пониженный шум при работе;
  • экономное энергопотребление;
  • длительный срок службы.

Качественные установки не требуют дополнительных затрат на обслуживание и просты в эксплуатации.

Как любая техника, насосные станции имеют недостатки:

  1. Ограничение на глубину всасывания. Большинство установок рассчитаны на 8 – 9 м.
  2. Чувствительность к присутствию частиц песка и других загрязнений. В этих случаях требуется установка фильтра.
  3. Ввод установки в эксплуатацию требует заполнения шланга водой, настройки реле давления.
  4. Контроль над уровнем давления.

Монтаж насосной станции

Установка поступает на реализацию в полном сборе и готова к эксплуатации. Потребителю необходимо присоединить агрегат к всасывающему трубопроводу и водопроводящей системе. Предварительно рекомендуется установить обратный клапан на всасывающей трубе для удержания воды при отключении от электросети. При наличии механических включений устанавливается сетчатый фильтр.

Агрегат рекомендуется устанавливать с применением амортизационного материала для снижения вибрации, создаваемой при работе насоса. Установка должна быть снабжена заземлением. Полностью подсоединив насосную станцию к водопроводной системе, необходимо заполнить водой всасывающий трубопровод и корпус насоса через пробку заполнения.

Проверив герметичность узлов подсоединения необходимо подкачать давление до уровня, рекомендуемого производителем через специальный штуцер. После этого агрегат можно включать в электросеть.

Следует учитывать, что в зимнее время помещение должно отапливаться. Если оборудование установлено в шахте, то крышка люка должна быть двойной и иметь утепление.

Полезные советы перед покупкой

  1. Определиться, с какой целью покупается насосная станция. От этого будет зависеть требуемая мощность, производительность, стоимость.
  2. Выполнить примерные расчеты, необходимые для сравнения с техническими характеристиками оборудования.
  3. Выбрать производителя на основании рекомендаций специалистов и отзывов потребителей.
  4. Следует учесть то обстоятельство, что более высокая стоимость установки в металлическом корпусе по сравнению с пластиком, окупится продолжительным сроком эксплуатации и экономией на сервисном обслуживании.

Насосная станция будет длительное время обеспечивать водоснабжение частного дома, если она правильно установлена и эксплуатируется согласно инструкции.

Принцип работы и устройство насосной станции водоснабжения

С автономным водоснабжением небольшого частного дома способен справиться обычный бытовой насос. Однако в случае с двухэтажным коттеджем и количеством жильцов от пяти нужно что-то более мощное. Без гидроаккумулятора, реле давления и манометра здесь обойтись будет сложно. Но надо четко себе представлять устройство и принцип работы насосной станции с ним, иначе при выборе этого оборудования можно сильно просчитаться.

Из чего состоит станция подачи воды


Для организации водоснабжения в частном доме магазины предлагают насосные станции в виде компактного блока из гидробака, блока автоматики и электронасоса. Также можно подобную установку подачи воды собрать из отдельных частей и оборудования. Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичней при дальнейшем обслуживании. По устройству собранная в заводских условиях насосная станция водоснабжения отличается от поверхностного насоса наличием системы управления по значениям давления.

В состав входят следующие функциональные компоненты:

  • Поверхностный электронасос.
  • Гидроаккумулятор с ниппелем и внутренней резиновой “грушей”.
  • Манометр.
  • Реле давления.
  • Соединительная арматура.
Для забора воды к ней подсоединяется всасывающая труба с обратным клапаном и сетчатым фильтром. А к выходному отверстию установки подключается магистраль, транспортирующая перекачиваемую жидкость к точкам потребления. При этом если станция имеет встроенный фильтр и клапан, то ими всасывающий шланг можно не дополнять.


Гидравлический мембранный бак вкупе с центробежным насосом способен поддерживать в водопроводе коттеджа давление в 1,5 атмосфер. Этого вполне достаточно для стабильной работы всей бытовой техники, которая устанавливается в частных домах. Причем большая часть моделей гидроаккумуляторов рассчитана на 4,5 атмосфер максимально возможного давления, чего с избытком хватает даже для коттеджа в два-три этажа.

Автоматическая станция компакта и не требует тяжелого бетонирования площадки под оборудованием. Самый большой ее элемент – это аккумулирующий воду бак. Однако для ее установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где удобней всего ее эксплуатировать и обслуживать.


Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может быть расположен как весь комплекс агрегатов, так и насос с автоматикой без гидробака, установленного в доме. Бюджет вариант расположения станции на даче предполагает устройство отдельного павильона, защищающего агрегат от атмосферного негатива.


Состав и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.


Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно
менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.


Принцип работы насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров. Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.


В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный «запас». При открытом кране сжатый воздух выталкивает воду.

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало. По правилам гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.


Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

Работает автоматическая насосная станция в два цикла:

  1. Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
  2. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

Какое выбрать насосное оборудование

Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Выбор места для станции водоснабжения

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м. Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

Автоматическую станцию системы автономного водоснабжения можно расположить:

  • на улице в кессоне возле скважины;
  • в возведенном специально для насосного оборудования утепленном павильоне;
  • в подвале дома.

Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта.  При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна. При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 — 60 см или прокладывается на поверхности.


Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода. Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

Возможные неполадки в работе установки

Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать. Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены. Здесь уже поможет только обращение в сервисный центр к ремонтникам.

При появлении водных капель на ниппеле воздушного клапана гидроаккумулятор надо немедленно отсоединить от водопроводной системы. Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись. Воздух в водопроводную систему частного дома через мембранный бак поступать не должен.

Если насос вовсе не хочет включаться, то стоит посмотреть на регулировку реле давление. Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.

В чем достоинства насосной установки с гидробаком

Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения.

Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем. При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.

Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель. Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак).

В обоих случаях насос включается для формирования запаса воды в емкости. Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще. Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции.

Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах. Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха.

В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидравлических ударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.

Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.

Объяснение давления воды в жилых домах

Хорошее давление воды — это то, что большинство домовладельцев считает само собой разумеющимся. Нет ничего хуже, чем прийти домой после тяжелого рабочего дня, с нетерпением ждать хорошего душа, только чтобы быть встреченным струйками воды из-за низкого давления. С другой стороны, чрезмерно высокое давление может стать источником сильного стресса и разочарования. Повреждение всей водопроводной системы, от стыков до линий подачи и кранов; высокое давление также будет держать ваш счет за воду выше, чем должен быть.Ниже мы рассмотрим, как создается давление воды и почему это важно.

Как создается давление воды?

Большинство жилых районов получают воду от муниципального поставщика воды. Во многих районах используются источники подземных вод, но поверхностные воды — водохранилища, озера и реки — составляют основную часть муниципальных запасов. Каким бы ни был источник, вода обычно перекачивается на очистные сооружения, а затем в напорные резервуары, расположенные на высоких точках по всей распределительной зоне (в некоторых населенных пунктах используются высокие водонапорные башни).Высота этих резервуаров относительно зоны распределения — вместе с весом воды — это то, что создает давление. Чем выше бак, тем больше давление.

Вода под давлением перемещается из резервуара в водопровод, который питает население. В зависимости от условий местности повсюду могут располагаться подкачивающие станции, использующие насосы для поддержания давления в системе распределения. В областях, где давление становится слишком высоким, станции понижения давления перекачивают воду под высоким давлением в области с низким давлением, поддерживая контролируемые уровни во всей системе.

Полезный совет: В частных жилых колодцах используется напорный бак и переключатель для контроля давления воды. Чаще всего они устанавливаются на 30-50 фунтов на квадратный дюйм, включая насос при 30 фунтах на квадратный дюйм и выключаемый при 50 фунтах на квадратный дюйм.

Каким должно быть давление воды?

На конечное давление воды в доме влияет множество факторов. Высота здания относительно высоты резервуара / башни и расположения водопровода может иметь большое значение, равно как и размер магистрали и количество соединенных с ней домов.Линия обслуживания (труба, соединяющая дом с магистралью), размер которой не соответствует требованиям дома, также может повлиять на конечное давление в кране.

Профессиональный совет: Как только вода попадает в водопроводную систему вашего дома, есть много способов снизить давление — типичные виновники — заблокированные трубы, забитые фильтры или аэраторы, водонагреватели с отложениями и старые протечки.

Давление бытовой воды обычно находится в диапазоне от 45 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм).Все, что ниже 40 фунтов на квадратный дюйм, считается низким, а все, что ниже 30 фунтов на квадратный дюйм, считается слишком низким; минимальное давление, требуемое большинством норм, составляет 20 фунтов на квадратный дюйм. Давление выше 80 фунтов на квадратный дюйм слишком велико. В то время как низкое давление воды является скорее неприятностью, чем серьезной проблемой (некоторые приспособления, такие как стиральные машины, имеют минимальные требования к давлению), высокое давление воды влечет за собой значительно повышенный риск повреждения труб, соединений, арматуры и уплотнений, а не упомянуть об увеличении потерь воды.

Как вы измеряете и корректируете давление воды?

Давление воды можно легко измерить и контролировать с помощью простого и недорогого водяного манометра, который навинчивается на любую насадку для шланга.Манометры с «ленивой рукой» имеют дополнительный индикатор высокого уровня, который остается на самом высоком уровне давления до тех пор, пока манометр не будет сброшен. Этот тип манометра может сообщить вам, если вы испытываете скачки высокого давления, которые также могут вызвать проблемы.

Чтобы снизить высокое давление в доме, вам понадобится редукционный клапан (PRV). Фактически, они часто требуются кодексом для давлений выше 80 фунтов на квадратный дюйм. Эти устройства делают именно то, что они говорят, снижая давление до 400 фунтов на квадратный дюйм до разумного уровня по вашему выбору (большинство из них на заводе установлено на 45 фунтов на квадратный дюйм).

Примечание: PRV обычно устанавливаются сразу после счетчика воды. Если в жилом доме, обслуживаемом PRV, есть водонагреватель, большинство кодов требуют, чтобы код добавлял расширительный бак к водонагревателю. Это связано с тем, что PRV имеют внутренний обратный клапан, который позволяет воде течь только в одном направлении, предотвращая возврат воды со стороны дома PRV в обратном направлении. Это проблема водонагревателей из-за теплового расширения (расширения воды при нагревании).В системе без PRV вода выталкивается обратно к магистрали за счет повышенного давления от расширения. Поскольку PRV предотвращает это, необходим расширительный бак, чтобы приспособиться к увеличенному объему и давлению. Без бака давление будет расти во всей домашней водопроводной системе до тех пор, пока не будет использоваться приспособление, что может привести к повреждению.

Дополнительные ресурсы: Для тех, кто проклят низким давлением воды, у нас есть несколько полезных советов в нашей статье «Что можно сделать с низким давлением воды».

насосных станций | SSWM — Найдите инструменты для устойчивой санитарии и управления водными ресурсами!

Информационный бюллетень Корпус блока

По материалам GUYER (2012)

Главные насосные станции, которые подают воду в распределительную систему, расположены рядом с водоочистными сооружениями или хранилищами питьевой воды и перекачивают непосредственно в систему трубопроводов. Насосы, которые перекачиваются непосредственно в линии электропередачи и распределительные системы, иногда называют высоконагруженными насосами.

Бустерные насосы — это дополнительные насосы, используемые для локального или временного повышения давления. Подкачивающие насосные станции обычно расположены удаленно от основной насосной станции, как в холмистой местности, где требуются зоны высокого давления, или для обработки пиковых потоков в распределительной системе, которая в противном случае может справиться с требованиями нормального потока.

Если насосная станция добавляется к существующей установке, необходимо проконсультироваться с предыдущим планированием и проектированием, которые основаны на общем гидравлическом анализе системы, прежде чем будет спроектировано добавление (см. Также проектирование сети и определение размеров).

Основная цель проекта «Мелен» (Стамбул, Турция) — обеспечить питьевое водоснабжение 15-миллионного города Стамбула до 2040 года. Речная вода из Мелен у Черного моря перекачивается на 200 км по трубопроводу. и две насосные станции с производительностью макс. 720 000 м3 / день в водоочистную станцию ​​в Джумхуриет. Затем очищенная вода перекачивается через подводный туннель ниже пролива Босфор в Стамбул. Источник: ABB (2012)

Размер каждого компонента в системе распределения будет зависеть от эффективного сочетания основных элементов системы:

  • Источник снабжения
  • Хранение (e.грамм. в резервуарах)
  • Распределительный трубопровод
  • Насосная

Расположение насосной станции и водозаборной конструкции (см. также забор воды из озер и рек), а также предполагаемый напор и производительность являются основными факторами при выборе насосов . Функция насосной станции в общей работе распределительной системы также может влиять на определение производительности.

Типы насосов

По материалам GUYER (2012)

Обычно для перекачки питьевой воды используются насосы двух типов.

  • Вертикальный турбинный насос (линейный вал и погружной)
  • Центробежный горизонтальный или вертикальный насос с разъемным корпусом, предназначенный для работы на гидротехнических сооружениях.

Более подробную информацию о насосах можно также найти в: ВСЕМИРНЫЙ БАНК (2012 г.) (см. Главу 14).

Производительность насоса

По материалам THE WORLD BANK (2012)

  • Если насос используется непосредственно для подачи воды без резервуара, производительность должна быть равна потребности в час пик.
  • Если в системе распределения воды есть резервуар, производительность насоса должна быть равна максимальной суточной потребности.

Выбор насоса

По материалам THE WORLD BANK (2012)

  • Если уровень перекачиваемой воды менее 6 метров, используйте центробежный насос (максимальная высота всасывания = 6 метров).
  • Если уровень перекачиваемой воды от 6-20 метров, используйте струйные насосы или погружной.
  • Если PWL превышает 20 метров, используйте погружной турбинный насос или турбинный насос с вертикальным валом.

Источник питания для насосов

По материалам THE WORLD BANK (2012)

В качестве источников питания для насосов обычно используются электрические, бензиновые или дизельные двигатели. Однако электродвигатель является наиболее популярным источником энергии из-за его надежности, относительно низкой стоимости электроэнергии и экологических соображений, таких как чистота, относительно низкий уровень шума и низкие выбросы загрязняющих веществ. Электрический насос также может работать от солнечной энергии. Тепловые датчики, установленные в обмотках при изготовлении, должны защищать электродвигатели.Эти датчики отключают двигатель в случае низкого напряжения или изменения фазы до того, как можно будет нанести ущерб.

Сантехнические услуги | Корпорация Харди

Аварийная служба

Сантехники

Hardy Services доступны 24 часа в сутки. Когда вы позвоните с проблемой, вам будет предложено поговорить с дежурным сантехником Hardy Services. Они будут работать с вами, чтобы решить ваши проблемы.

Испытания и сертификация обратного потока

Hardy Services сертифицирован для тестирования и обслуживания устройств обратного слива в зданиях.Когда вы получите уведомление от гидротехнических сооружений относительно устройств обратного слива в вашем здании, Hardy Services проведет тестирование или замену клапана и оформит документы, чтобы удовлетворить требования к водопроводным сооружениям.

Бытовые насосные станции

Hardy Services может обслуживать, обслуживать или устанавливать в вашем здании бытовые водонагнетательные станции.

Эжекторный насос и отстойник для сточных вод

Hardy Services может отремонтировать или заменить системы дренажных насосов вашего здания.Будь то отстойный насос, канализационный эжекторный насос или подъемная станция, Hardy Services может подобрать подходящий насос для любого применения.

Отключение и ремонт дренажа

Hardy Services настроен для обслуживания сточных вод внутри и снаружи вашего здания. Будь то раковина, унитаз или основная канализационная труба, наши дренажные машины могут очистить линию и вернуть вас в рабочее состояние. Мы также можем отремонтировать или заменить дренажные линии за стенами, над потолком, под бетоном и под землей.

Установка и обслуживание жироуловителя

Hardy Services может установить и отремонтировать любой жироуловитель или перехватчик на вашей коммерческой кухне.

Бесконтактные водонагреватели

Hardy Services может установить или отремонтировать вашу безрезервуарную систему водонагревателя. Мы также можем переоборудовать ваш существующий водонагреватель в резервуар без резервуара.

Медицинский газ

Hardy Services имеет сертифицированные NITC паяльные машины для монтажа трубопроводов для медицинских газовых систем.

Канализационная камера и локация

Hardy Services предлагает услуги по обслуживанию канализационных и сливных камер до 150 футов. Наша камера имеет высокое разрешение и способна точно определить проблемные области в вашей дренажной линии, которые требуют внимания.Мы также можем делать записи о наших результатах и ​​отправлять их по электронной почте нашим клиентам.

Ремонт и замена водонагревателя

Hardy Services может установить или обслужить ваш существующий газовый или электрический водонагреватель.

Утечки воды

Hardy Services может устранить утечки воды в вашем здании или вокруг него. Вы заметили мокрые пятна на полу, потолке, земле или заметили резкое увеличение счета за воду? Hardy Services может отремонтировать или заменить капающие краны, работающие туалеты и утечки в сливных трубах.

Газовые системы

Компания

Hardy Services сертифицирована для работы с системами и приборами, работающими на природном газе вашего предприятия. Будь то ремонт или дополнение к существующей системе, мы можем помочь. Наши услуги для газа включают обнаружение утечек, ремонт, добавление, нарезание резьбы, фитинг и сварку.

Прочие услуги

  • Котлы
  • Водосберегающие приспособления и установка
  • Термостатические смесительные клапаны
  • Коммерческое насосное оборудование

У нас есть ресурсы и опыт, чтобы помочь со всеми вашими потребностями в коммерческой сантехнике.Свяжитесь с нами онлайн или по телефону (205) 591-5683 для обслуживания или получения дополнительной информации.

Как вода течет в вашем доме?

Во-первых, мы выяснили, как вода попадает в ваш дом. Теперь мы сосредоточимся на том, что происходит, когда это происходит.

Водопроводная система в вашем доме кажется сложной, но на самом деле она на удивление проста. Ведь домашняя сантехника должна быть удобной и ненавязчивой. Вот как ваша сантехника справляется со сложной задачей по доставке воды каждый день.


Как выйти из городской магистрали?

Каждое здание, подключенное к городскому водопроводу, имеет свой собственный водопровод. Основная линия вашего дома, вероятно, проходит рядом с краем вашего участка. В вашу водопроводную сеть поступает очищенная вода под давлением непосредственно от насосных станций, отправляющих ее по этой линии. Давление, прикладываемое к воде насосами, дает городской воде достаточную силу, чтобы двигаться к вам.

Если вы живете далеко от городских водяных насосов, у вас может быть низкий напор воды.Это происходит из-за того, что давление и импульс, создаваемые насосами, частично рассеиваются, прежде чем достичь вашей водяной линии. Если в вашем доме постоянно низкое давление воды, профессионалы могут установить насос на вашей водопроводной магистрали, чтобы повторно создать давление воды, достаточное для циркуляции по вашему дому.

Как он попадает в мои трубы?

После входа в водопроводную сеть вода движется по большой (¾ дюйма или больше) трубе в направлении дома. Эта труба, называемая водопроводной или водопроводной, переносит воду из магистрали в ваш дом.Линия подачи проложена достаточно глубоко под землей, чтобы она не замерзла, и идет от земли прямо к дому. Линии подачи обычно изготавливаются из пластика, оцинкованного железа или (в идеале) меди.


Как он попадает в мои смесители?

Внутри водопроводная магистраль идет прямо к водонагревателю. Однако непосредственно перед подключением к водонагревателю ваша основная линия разделяется на два разных участка трубопровода. Эти пути называются линиями горячего и холодного обслуживания.

Холодная вода

Линия подачи холодной воды отклоняется от водонагревателя после отделения от основной линии. Вместо того, чтобы пропускать воду через водонагреватель, линии подачи холодной воды проходят непосредственно к каждому водопроводному устройству в доме. Сантехники устанавливают эти трубы прямыми линиями, под углом 90 градусов или с небольшим уклоном вниз, чтобы облегчить поток.

Каждый водопроводный прибор имеет собственную заборную трубу, которая ответвляется от труб холодной воды для подачи холодной воды в конкретный прибор.Чтобы добраться до каждого прибора, эти трубы должны быть проложены по всему дому. Если вы представляете себе заполненную сеть трубопроводов, когда вы представляете водопровод в доме, вы думаете о линиях холодного и горячего водоснабжения.

Водонагреватель

Вода, которая не течет по линии холодоснабжения, продолжает идти по первоначальному пути. Конец этого пути выходит в водонагреватель. Когда вода из основной линии заливает резервуар, датчик в основании резервуара отправляет сообщение на нагревательный элемент. Нагревательный элемент нагревает резервуар, нагревая при этом его содержимое.

Водонагревателям требуется время для нагрева воды, но они также сохраняют некоторое количество горячей воды в баке для немедленного использования. Когда после длительного душа у вас «заканчивается» горячая вода, значит, вы исчерпали запасы водонагревателя. Ваша вода не сможет нагреться снова, пока в бак не войдет больше воды и не сработает нагревательный элемент бака.

Горячая вода

После нагрева воды водонагреватель выбрасывает ее в трубопроводы горячего водоснабжения. Линии подачи горячей воды проходят параллельно линиям подачи холодной воды.Они никогда не сталкиваются и не пересекаются. Если вы посмотрите на открытые водопроводные трубы, вы заметите две пары труб, идущих параллельно друг другу по всему дому.

Смесители

Когда вы открываете водопроводный кран в раковине, вы открываете клапан на конце одной из впускных труб линии обслуживания. Если клапан не установлен, вода течет из крана в раковину.

В каждом водонагревателе с настройками горячей и холодной воды есть заборные трубы, которые соединяются с линиями подачи горячей и холодной воды.Два соединения впускных труб обеспечивают прием горячей и холодной воды в бытовые приборы. Единственный раз, когда вода сталкивается, это когда вы одновременно поворачиваете оба клапана впускной трубы, поворачивая краны горячей и холодной воды.

Как видите, домашняя сантехника работает на удивительно простых принципах. Но как насчет последнего этапа путешествия? Мы рассмотрели, как вода попадает в ваш дом и как она попадает к вам, но что происходит с водой, которую вы использовали? Куда он девается после того, как его смывают в канализацию?

Затем мы совершим последний этап водного пути в Далласе, проследив за вашей водой из раковины, в канализацию и по направлению к конечному пункту назначения.Это уже долгий путь, но вашей воде еще предстоит пройти буквально мили. Затем мы шаг за шагом опишем весь путь в нашей статье «Откуда ваша вода?» инфографика. Если у вас когда-либо возникнет вопрос о том, откуда берется ваша вода, это единственная информационная брошюра, которая вам когда-либо понадобится, чтобы найти ответ.

5.24 Сантехнические системы | GSA

Экономия воды — требование всех водопроводных систем.Используйте водосберегающую сантехнику.

Системы бытового водоснабжения
Холодное водоснабжение . Система подачи холодной воды должна состоять из напорной трубопроводной системы распределения, включающей отдельную линию подачи от крана в существующей внешней водопроводной сети до зоны оборудования внутри здания.

Водоснабжение должно осуществляться внутри здания счетчиками, предоставленными местным отделом общественных работ. Входящая линия должна иметь двойные обратные клапаны. Дистанционное снятие показаний счетчиков будет осуществляться специальным оборудованием по телефонным линиям.В оросительных системах должны быть установлены дополнительные счетчики для вычета счетов за канализационную систему.

Внутреннее распределение должно состоять из системы трубопроводов, которые будут подавать бытовую холодную воду ко всей необходимой сантехнике, водонагревателям и всем механическим потребностям подпиточной воды.

Распределительная система должна включать оборудование, которое будет поддерживать адекватное давление и поток во всех частях системы в соответствии со стандартами GSA.

Триплексная насосная система должна использоваться, если давление воды не является достаточным для обеспечения достаточного давления на самом высоком и удаленном оборудовании.Давление воды в арматуре должно соответствовать Международным правилам по сантехнике.

Служба горячего водоснабжения . Горячая вода должна вырабатываться нагревателями, использующими в качестве источника энергии природный газ, электричество или пар. Выбор должен быть подкреплен экономической оценкой, включающей первоначальные затраты, эксплуатационные расходы и затраты на жизненный цикл в сочетании с положениями об энергии HVAC.

Проточные водонагреватели не допускаются в качестве основного источника. Температура горячей воды для бытового потребления должна составлять 60 ° C (140 ° F) и должна быть доведена до 49 ° C (120 ° F) с помощью трехходового смесительного клапана перед подачей во все сантехнические устройства.Подача горячей воды в посудомоечные машины должна составлять 82 ° C (180 ° F), а температура должна повышаться с 60 ° C (140 ° F) до 82 ° C (180 ° F). По возможности следует использовать водонагреватели с тепловым насосом для экономии энергии. Для случайного использования разрешается использование проточных водонагревателей.

Распределительная система должна состоять из трубопроводной системы, которая соединяет водонагреватель или нагреватели со всеми необходимыми сантехническими приборами. Должны быть включены системы циркуляции или системы поддержания температуры. Горячая вода должна быть доступна в самом дальнем от источника тепла приспособлении в течение 15 секунд с момента работы.

Оборудование для бытового водоснабжения . Оборудование для бытового водоснабжения включает, помимо прочего, следующее оборудование:

  • Водонагреватели
  • Установки повышения давления
  • Клапаны регулирования давления Циркуляционные насосы
  • Предохранители обратного потока
  • Балансировочные клапаны Запорные клапаны
  • Подвески и опоры
  • Теплоизоляция

Устройства защиты от гидроударов должны быть предусмотрены на каждом ответвлении к нескольким светильникам и на каждом этаже как для горячей, так и для холодной воды.

Бытовые системы распределения холодной и горячей воды должны быть изолированы в соответствии с ASHRAE 90.1, а все открытые трубопроводы должны иметь оболочку из ПВХ.

Система канализации и вентиляции
Труба для слива и фитинги . Для всей сантехники, сливов в полу и кухонного оборудования должна быть предусмотрена полная система сбора канализации, разработанная в соответствии с применимыми нормами и стандартами. Трубопровод представляет собой чугунную грунтовую трубу со ступичными и гладкими соединениями и фитингами. Надземный трубопровод может иметь соединения и фитинги без ступицы.

Вентиляционные трубы и фитинги . Система должна быть такой же, как и вышеупомянутый сливной трубопровод.

Трапы в полу . Сливы в полу должны быть предусмотрены в туалетных комнатах с многослойной арматурой, на кухнях, в помещениях с механическим оборудованием, в местах скопления конденсата от оборудования, а также в гаражах и пандусах. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! В туалетных комнатах с одной арматурой сливы в полу не требуются.

Как правило, сливные трапы в полу должны быть чугунного типа с никелево-бронзовыми сетками диаметром 6 дюймов для общественных туалетов, кухонь и других общественных мест. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!В помещениях с оборудованием потребуются чугунные сетчатые фильтры большого диаметра, а в гаражах — решетки для тракторов большого диаметра. Для дренажа пандусов потребуется либо дренаж траншеи, либо входные отверстия для проезжей части при воздействии дождя. Для всех сточных вод в полу, из которых обычно не ожидается дренаж в результате разливов, очистки или дождевой воды, должны быть предусмотрены грунтовки-ловушки.

Национальный строительный музей,
Вашингтон, округ Колумбия

Оборудование для бытовых отходов . Специальные стоки в кухонных помещениях должны сливаться в жироуловитель перед подключением к санитарной канализации в соответствии с требованиями государственного департамента здравоохранения, и местные органы власти определяют, какие стоки.Дренажные канавы в полу и / или траншеях в гаражах должны сливаться в перехватчики песка / масла.

Автоматические эжекторы сточных вод . Эжекторы сточных вод следует использовать только там, где самотечный дренаж невозможен. Если они требуются, к эжектору канализации следует подключать только самые нижние этажи здания; в светильниках на верхних этажах должен подаваться самотечный поток в канализацию. Эжекторы для сточных вод должны быть неблокируемыми, двухсторонними насосами без сеток, с диаметром каждого выпускного отверстия не менее 100 мм (4 дюймов).Они должны быть подключены к системе аварийного электроснабжения.

Система отвода дождевой воды
Труба и фитинги . Система трубопроводов должна соответствовать местным нормам и правилам, а ее размер должен зависеть от интенсивности местных осадков.

Водостоки . Кровельные воронки должны быть чугунного типа с высокими купольными решетками и мембранными зажимными кольцами, изготовленные на любом из крупных литейных заводов. Каждая кровельная воронка должна иметь отдельный слив, расположенный рядом с ней. Сливы перелива будут такими же, как и сливы на крыше, за исключением того, что будет добавлено расширение плотины.

Оборудование для отвода дождевой воды . Должна быть предусмотрена дренажная система фундамента с перфорированной дренажной плиткой, собираемой в отстойник, содержащий насосную систему в соответствии с требованиями применимых норм.

Сантехника
Общие . Обеспечьте все необходимые сантехнические устройства, включая те, которые указаны в Руководствах по проектированию судов США, и все виды наказаний. Светильники должны производиться компаниями, утвержденными Управлением общих служб или их представителями.

Все светильники должны иметь датчики экономии воды.

Системы природного газа
Служебный вход . Входящие в здание газопроводы должны быть защищены от случайного повреждения автотранспортом, оседания фундамента или вибрации. По возможности, вход должен быть выше уровня земли и иметь самозатягивающийся шарнир перед входом в здание. Газопроводы нельзя размещать в непроветриваемых пространствах, таких как траншеи или невентилируемые шахты, где утечка газа может скопиться и взорваться.

Газопровод в помещениях здания . Газ не должен проходить через замкнутые пространства, такие как траншеи или невентилируемые шахты. Все помещения, в которых находится газовое оборудование, такое как котлы, чиллеры и генераторы, должны вентилироваться механически. Вертикальные шахты, по которым проходят газовые трубопроводы, должны вентилироваться. Газовые счетчики должны быть расположены в помещении газовых счетчиков, что позволит избежать проблем с утечкой и обеспечить прямой доступ к местным газовым коммуникациям.

Все газовые трубопроводы внутри потолочных пространств должны иметь фитинги, рассчитанные на герметичность.

Мембраны и регуляторы в газовых трубопроводах должны иметь выход наружу.

Топливные системы
Топливные трубопроводы . В системе трубопроводов жидкого топлива должны использоваться трубопроводы из черной стали или черного чугуна по шкале 40. Фитинги должны быть того же сорта, что и материал трубы. Клапаны должны быть из бронзы, стали или железа и могут быть резьбовыми, приварными, фланцевыми или с пазами. Для подземных топливных трубопроводов следует использовать двустенные трубопроводы с системой обнаружения утечек.

Двойные топливные насосы с сетчатыми фильтрами и наружными кожухами должны использоваться для перекачки масла в оборудование для сжигания топлива.

Подземные резервуары для мазута . Подземные резервуары для хранения мазута должны иметь двустенные неметаллические конструкции или содержаться в футерованных сводах для предотвращения загрязнения окружающей среды. Размеры цистерн должны быть достаточными для обеспечения 48 часов работы системы в аварийных условиях (72 часа для удаленных мест, таких как пограничные станции). Для подземных резервуаров и трубопроводов требуется система обнаружения утечек с мониторами и сигнализацией для обоих. Установка должна соответствовать местным, государственным и федеральным требованиям, а также EPA 40 CFR 280 и 281.

Противопожарная защита
См. Главу 7: Техника противопожарной защиты.

Индивидуальные бытовые системы очистки сточных вод — Публикации

Бытовые сточные воды попадают в септик, который отделяет твердые частицы от жидкости. Твердые частицы удерживаются в септике, а жидкости транспортируются к месту окончательной обработки почвы. Септик — это «биореактор», в котором микроорганизмы расщепляют органические вещества сточных вод на жидкости, газы и твердые вещества.Газы отводятся через вентиляционную трубу дома. Твердые вещества состоят как из накипи, так и из шлама. Накипь легче воды и всплывает на поверхность в септике. Твердые части тяжелее воды и опускаются на дно резервуара. Бактерии питаются отходами, и фракция, которая не может быть разложена, называется «илом». На дне септика скапливается ил, который необходимо периодически удалять.

Пять частей системы отвода сточных вод: (1) водопровод дома, (2) канализационная линия от дома к септическому резервуару, (3) септик, (4) выпускная канализационная труба септика и (5) ) установка окончательной обработки почвы, которая может быть блоком поглощения почвы или лагуной.Все индивидуальные системы очистки сточных вод должны соответствовать требованиям раздела 62-03 1-03 Административного кодекса штата Северная Дакота. Городские / окружные отделы здравоохранения или медицинские округа нескольких округов требуют разрешения перед строительством новой домашней системы очистки сточных вод или при ремонте существующей системы. В процессе планирования и перед строительством уточните местные требования в местном административном офисе, который занимается системами канализации на объекте.

Независимо от того, нужно ли вам разрешение, забота о здоровье человека требует, чтобы расположение отдельных компонентов домашней канализационной системы соответствовало определенным требованиям.Например, септик и почвопоглощающий блок следует размещать на расстоянии не менее 100 футов от любого частного колодца глубиной менее 100 футов и не менее 50 футов от колодцев глубиной более 100 футов. Общепринятые безопасные расстояния показаны в таблице 1.

Когда система очистки сточных вод установлена, сделайте карту установки. Измеряйте и записывайте расстояния от септика, очистного резервуара и дренажного поля до надземных объектов, таких как здания, углы забора или большие деревья.Затем, после того, как территория зарастает травой, вы все еще можете найти составные части септической системы.

Дом водопровод для канализации

Сантехническая система дома включает сточные трубы, вентиляционные трубы и водоотделители (рис. 1). Домашняя сантехника и домашние системы очистки сточных вод должны соответствовать Сантехническому кодексу штата Северная Дакота. Следование этому кодексу гарантирует, что водопроводная система будет безопасной и работать должным образом.

Рисунок 1. Сантехника дома включает в себя сливные и вентиляционные трубы, а также сантехнику.

Сточные и вентиляционные трубы обычно представляют собой одну и ту же трубу, при этом сточные воды текут вниз, а газы поднимаются по трубе. Вертикальная труба диаметром 3 или 4 дюйма служит основной трубой для отвода отходов, водяного пара и газов из дома. Основная труба также действует как отвод газов, которые собираются в септике. Газ из септика имеет неприятный запах, может вызвать серьезное заболевание, а в некоторых ситуациях может быть взрывоопасным. В холодную погоду газы, выходящие из трубы, содержат водяной пар, который образует слой инея, который может стать достаточно толстым, чтобы закрыть конец трубы.Чрезмерное количество снега на крыше также может заблокировать вентиляционную трубу. Закрытие вентиляционной трубы препятствует правильному дренажу приспособлений. Вентиляционная труба, выступающая над крышей, должна быть изолирована, чтобы не допустить, чтобы мороз и снег закрывали ее.

Водоотделитель должен быть установлен в сливной линии между каждым приспособлением и основной трубой. Уловитель предотвращает попадание канализационных газов в дом через светильники. Без вентиляционной трубы полный поток сточных вод в дренажной линии мог бы откачивать воду из ловушек и пропускать канализационные газы в дом.Иногда, в очень ветреную погоду, давление ветра на вентиляционную трубу может выталкивать канализационный газ через уловитель. Правильная вентиляция, установленная в соответствии с правилами сантехники, предотвратит эту проблему.

В штабеле необходима соответствующая очистка, чтобы можно было обслуживать и чистить водопровод и канализацию. Одна очистка должна быть установлена ​​у основания трубы, а вторая — в точке выхода канализационной трубы из дома. Одной очистки может быть достаточно, если штабель находится рядом с тем местом, где канализационная труба выходит из здания.

В старых домах можно найти сливные системы из чугуна или меди. В большинстве новых домов используются пластиковые канализационные трубы, указанные в нормах водоснабжения. При работе в старых домах избегайте прямого соединения медных труб с железом, поскольку в железе могут образоваться небольшие протечки из-за гальванического воздействия. Используйте изолированные соединители между медной и железной трубой, чтобы уменьшить эту проблему.

Домашняя канализационная труба должна иметь уклон от 1 до 2 процентов. Это падение примерно на 1-2 дюйма с 8 футов. На слишком плоском уклоне жидкость замедлится, позволяя твердым частицам осесть в канализационной трубе.На слишком крутом уклоне жидкости будут стекать с твердых частиц.

Канализационная линия от дома до септика может быть пластиковая канализационная труба с клеевым швом или чугунная с хомутами из нержавеющей стали или свинцовыми муфтами. Если используется пластиковая труба, она должна иметь номинальное давление, равное Таблице 40 или выше. Стыки необходимо проклеить так, чтобы они были водонепроницаемыми и не допускали проникновения корней.

Отводная канализационная труба дома должна быть диаметром не менее 4 дюймов. Эта труба должна иметь равномерный уклон, без выступов и падений.Обычно иней накапливается в выпускной канализационной трубе сразу после того, как труба проходит через стену подвала или под ней. Если канализационная труба дома находится выше линии замерзания, эту проблему можно исправить, установив на трубу изоляцию из жесткого пенопласта толщиной 2 дюйма во время процесса установки. Изоляция из жесткого пенопласта должна выходить как минимум на 1 фут с каждой стороны трубы. Как правило, изоляция не требуется, если канализационная труба в доме находится на глубине более 4 футов ниже поверхности земли.

Не делайте резких изгибов в канализационной системе дома.Когда необходимы изгибы под 45 или 90 градусов, используйте длинные изгибы (с длинным радиусом), чтобы змея сантехника могла пройти через канализационную линию. Если у вас нет длинных отводов, используйте несколько отводов на 22 с половиной градуса.

Никогда, ни при каких обстоятельствах не допускайте сброса сточных вод из подвала в канализацию дома. Эта вода перегрузит септическую систему. Это может вызвать обратное попадание воды и сточных вод в дом. Слить воду с фундамента подвала в отстойник. Установите отстойник и откачайте воду из дренажного поля.

Септики

Септики используются для очистки сточных вод на предприятии более 120 лет. Септик может иметь одно или несколько отсеков. Одно- и двухкамерные септики обычно используются с индивидуальными системами очистки бытовых сточных вод. Хозяйственные сточные воды попадают в септик через отводную канализационную трубу дома (рисунок 2). После прохождения через входную перегородку твердые частицы отделяются от жидкости, поскольку сточные воды медленно проходят через септик.Некоторые твердые частицы оседают на дно резервуара, а другие плавают в слое накипи наверху. Бактериальное действие частично разлагает твердые вещества.

Рисунок 2. Типовой септик. Ил накапливается на дне, а пена плавает на поверхности жидкости.

Материал в септике разделяется на три отдельных слоя:

  1. Верхний слой плавающей пены
  2. Средняя жидкостная зона
  3. Нижний слой ила

Слой накипи состоит в основном из кулинарных жиров и масел, мыльной пены и продуктов разложения, которые легче воды.Наибольшее бактериальное действие происходит в слое ила, который состоит из твердых частиц тяжелее воды.

Жидкость, сбрасываемая из септика, называется сточными водами. Сточные воды из септика, содержащегося в надлежащем состоянии, слегка мутные и содержат мелкие взвешенные твердые частицы, бактерии и питательные вещества. Стоки септика не должны сбрасываться непосредственно на поверхность земли или в поверхностные воды . Сточные воды на поверхности земли профессиональные санитары называют «дневным освещением».«Человеческие сточные воды на поверхности земли могут быть источником опасных заболеваний, передаваемых через воду, и производить неприятные запахи. Сточные воды должны доставляться на правильно спроектированное и построенное водосборное поле или лагуну для обработки.

Все бытовые сточные воды должны идти в септик. Бытовые сточные воды иногда называют «черной водой» или «серой водой», в зависимости от того, из какого прибора или приспособления они поступили. Независимо от источника, не позволяйте воде и другим подобным отходам проходить через септик.Серая вода, содержащая мыло или жир, отправляемая прямо в водосток, быстро закупоривает поры почвы.

Калибр

Септики рассчитываются в соответствии с вместимостью жидкости, а не общей вместимостью. Емкость септика по жидкости — это объем сточных вод, которые он удерживает ниже выхода резервуара. Емкость по жидкости часто называют «рабочей емкостью» септика. Для дома необходимая вместимость зависит от количества спален, а не от количества человек в доме на момент строительства.В каждой спальне могут разместиться два человека, поэтому в стандартном доме с тремя спальнями может быть шесть человек, производящих бытовые сточные воды.

Расположение и установка

Септик должен находиться на расстоянии не менее 10 футов от дома. Бак должен быть выровнен прямо от точки выхода канализационной трубы из дома. Важно установить резервуар ровно, без наклона в любом направлении. Для откачки и очистки септик должен располагаться возле проезжей части или другой подъездной дороги.Большинство септических насосов перевозят от 50 до 100 футов шланга, поэтому резервуар должен быть доступен с такого расстояния. Выберите место вдали от зон с интенсивным движением транспортных средств. Никогда не размещайте септики под тротуарами или патио, где резервуар недоступен для откачки.

Домашняя система очистки сточных вод работает лучше всего, и ее легче обслуживать, если и септик, и дренажное поле расположены близко к поверхности земли. Неглубокий септик и дренажное поле обеспечивают легкий доступ к компонентам, а дренажное поле более эффективно очищает сточные воды.Для новых домов Санитарный кодекс Северной Дакоты рекомендует использовать отстойник в подвале (рис. 3), предназначенный для обработки сточных вод, если септик и дренажное поле могут работать под действием силы тяжести, а в доме есть туалеты и приспособления в подвале. Для этих типов систем канализационная труба выходит из дома через стену подвала. Отстойник поднимает воду в канализационную трубу. Если канализационная труба дома находится менее чем на 4 фута ниже поверхности земли, ее необходимо изолировать в траншее для защиты от замерзания. Готовые к установке станции отстойников для сточных вод в подвалах доступны в большинстве магазинов бытовой техники или хозяйственных товаров.

Рисунок 3. Установка неглубокого септика.

Наличие лифтового насоса в подвале имеет несколько основных преимуществ. Во-первых, это позволяет сточным водам из верхней части дома самотеком поступать в септическую систему. Это оказалось ценным во время наводнения или отключения электроэнергии. Во-вторых, домовладельцу не нужна подъемная станция, которая перекачивает все сточные воды из дома. В-третьих, отстойник в подвале включается только при использовании подвальных приспособлений. Наконец, он доступен для обслуживания и ремонта.

Во многих старых домах септик установлен ниже уровня цокольного этажа. В новых домах может быть глубокий септик, p , при отсутствии высокого уровня грунтовых вод (Рисунок 4) . При отсутствии подходящего уклона необходимо установить подъемно-насосную станцию ​​на выпускной стороне септика, чтобы можно было установить дренажное поле на небольшой глубине. В областях, где уровень грунтовых вод может подниматься выше верха септика, домовладельцы должны герметизировать отверстия для впускных и выпускных труб, любые стыки, крышку септика и доступ к люкам, чтобы они были водонепроницаемыми.

Рисунок 4. Установка глубокого септика. Подходит для использования там, где нет высокого уровня грунтовых вод. Всегда уточняйте у производителя резервуара, имеет ли резервуар несущую способность для обработки покрывающего грунта.

Сточные воды из дома и бактерии обычно обеспечивают достаточно тепла, чтобы защитить септик от замерзания, даже если он расположен выше глубины промерзания. Когда верхняя часть септика установлена ​​в пределах 2 футов от поверхности земли, покрытие верха резервуара 2-дюймовым жестким пенопластом поможет сохранить тепло в септическом резервуаре.Всякий раз, когда система строится выше глубины промерзания, очень важна прокладка всех канализационных труб с равномерным уклоном, без выступов и низов.

Строительство

Септики построены из устойчивых к коррозии и гниению материалов. При правильной установке они будут водонепроницаемыми в течение длительного времени (30 лет и более). Чаще всего используются сборные железобетонные резервуары. Тем не менее, резервуары также могут быть построены из монолитного бетона или из бетонных блоков с сердцевиной, заполненной бетоном, армированным арматурой.Резервуары из бетонных блоков должны быть покрыты как минимум двумя слоями бетонной штукатурки. Также доступны септики из стекловолокна и прочного пластика. Их необходимо устанавливать, тщательно следуя инструкциям производителя, чтобы они выдерживали давление почвы и воды.

Септики должны быть рассчитаны на глубину жидкости не менее 3, но не более 6 1/2 футов. Расстояние по горизонтали между входом и выходом прямоугольных резервуаров должно быть примерно в три раза больше ширины резервуара.Поступающие твердые частицы будут оседать на этом расстоянии и не вытекать в дренажное поле. Круглые резервуары должны иметь внутренний диаметр не менее 5 футов.

Глубина жидкости в септике — это расстояние от выпускной трубы до дна резервуара. Вход септика должен быть как минимум на 3 дюйма выше выхода. В баке должно быть место выше уровня жидкости для скопления накипи. Минимум 20 процентов глубины резервуара для жидкости следует оставить в качестве надводного борта между выходным уровнем и крышкой септика.Для большинства выпускаемых танков это будет около 12 дюймов.

Перегородки на входе и выходе

Входные и выходные перегородки являются важными частями правильно установленного септика (рис. 2). Входная перегородка направляет поступающие сточные воды вниз в жидкостную зону септика. Выпускная перегородка позволяет сточным водам выходить из жидкой зоны, удерживая накипь в резервуаре. Многие новые септики имеют съемный фильтр, встроенный в выпускную перегородку. Фильтр предотвращает попадание неразложимых материалов (презервативов, гигиенических салфеток и других предметов) в сливное поле.

Перегородки могут быть выполнены как неотъемлемая часть септика или прикреплены к резервуару после строительства. Пластиковые тройники диаметром четыре дюйма часто используются в качестве перегородок (рис. 2, 3 и 4).

Перегородки должны быть прочными и устойчивыми к коррозии. Прочный бетон, стекловолокно или пластик — отличные материалы. Никогда не используйте стальные перегородки, так как они быстро разъедают. Если перегородки закреплены болтами, используйте только болты из нержавеющей стали.

Нижняя часть входной перегородки должна быть не менее чем на 6 дюймов ниже поверхности жидкости, когда резервуар полон.Нижняя часть выпускной перегородки должна быть не менее чем на 18 дюймов ниже поверхности жидкости. Верх перегородок должен быть открытым и выступать не ближе 1 дюйма к крышке бака. Это необходимо для правильного отвода газов из бака.

Отверстия для доступа в септических резервуарах

Доступ к септикам необходим для осмотра и периодической очистки. Один люк диаметром не менее 15 дюймов должен быть наверху резервуара. Люк должен иметь бетонное покрытие с землей толщиной не менее 6 дюймов, но не более 12 дюймов.Если верхняя часть резервуара находится более чем на 12 дюймов ниже уровня земли, к верхней части резервуара должны быть прикреплены удлинители, чтобы крышка находилась в пределах 12 дюймов от поверхности земли. В районах с высоким уровнем грунтовых вод надставки и крышка должны быть водонепроницаемыми. Если доступ к люку находится на уровне земли, он должен иметь фиксирующую скобу или закрываться цепью с помощью висячего замка (Рисунок 5).

Рисунок 5. Способы крепления крышки люка для предотвращения несанкционированного доступа.

Чтобы проверить работу септика, резервуар должен иметь два смотровых отверстия, каждое от 4 до 6 дюймов в диаметре.Один должен находиться над входной перегородкой, а другой — над выходной перегородкой (Рисунок 2). Это позволяет легко проверить, правильно ли поступают сточные воды в резервуар или из него, и не произошло ли закупорки. Смотровые люки должны быть закрыты на уровне земли или чуть выше. Колпачки предотвращают утечку газа и не позволяют детям ронять предметы в бак.

Септики необходимо регулярно чистить, чтобы удалить ил, который скапливается на дне резервуара. Обратите внимание, что для очистки резервуара необходимо использовать люк, а не смотровые окна.Для большинства домов уборка каждые три года является удовлетворительной. Однако в доме с измельчителем мусора, которым пользуются жители, может потребоваться интервал очистки от одного до двух лет. Измельчители мусора увеличивают попадание органических веществ в септик.

Резервуары

Некоторые дома находятся в районах, где не работают септик и дренажное поле. Наиболее частыми причинами являются места с высоким уровнем грунтовых вод, коренными породами близко к поверхности и очень маленькими участками с недостаточной площадью водосбора.Часто единственным вариантом является использование сборного резервуара для бытовых сточных вод (Рисунок 6). Люди с резервуарами для хранения воды должны соблюдать правила экономии воды, чтобы резервуар не наполнялся быстро. Резервуары для хранения необходимо откачивать на регулярной основе, а сокращение ежедневного использования воды в доме будет способствовать снижению ежегодных затрат на откачку.

Рисунок 6. Сборный бак для бытовых стоков. Необходимо периодически откачивать кровь (обычно каждые две недели или месяц).

Сборный бак должен быть водонепроницаемым и вмещать не менее 400 галлонов на каждую спальню в доме.Однако для любого дома минимальный размер резервуара должен вмещать не менее 1000 галлонов. Для обычного дома с тремя спальнями, в котором проживают четыре человека, резервуар емкостью 1200 галлонов обеспечит хранение на срок от шести до 10 дней. Резервуар для хранения должен быть расположен так, чтобы он был доступен для насосной тележки при любых погодных условиях и где случайные разливы во время перекачивания не вызовут неудобств. Резервуар должен быть ровным и размещен на твердой, отстоявшейся почве, способной выдержать вес полного резервуара. Стояк сборного резервуара должен выходить на поверхность.Крышка должна иметь замок или закрываться цепью, чтобы дети или другие посторонние лица не могли проникнуть в нее (Рисунок 5).

Поскольку резервуар водонепроницаем, он может попытаться всплыть из земли сразу после откачки, если местный уровень грунтовых вод находится в пределах 3 футов от поверхности земли. В местах с высоким уровнем грунтовых вод могут потребоваться земляные анкеры. Обычно лучше всего держать резервуар над уровнем грунтовых вод и откачивать сточные воды из дома, если это необходимо.

Может потребоваться установка счетчика для измерения расхода воды в доме и, следовательно, количества воды, поступающей в сборный резервуар.Периодически проверяя счетчик воды, вы сможете определить, когда резервуар заполнен. Лучшим методом было бы использование сигнализации о наводнении. Они могут быть электронными с удаленным считывателем в доме или плавающим индикатором, который выступает над поверхностью земли.

Насосные станции

Насосные станции необходимы в ситуациях, когда сточные воды не могут течь под действием силы тяжести и должны быть подняты к месту назначения. Во многих новых домах используются лифты в подвале, а снаружи дома сточные воды самотеком проходят через септик к водостоку.Многие производители изготавливают комплектные, готовые к установке насосные станции для подвалов. Многие старые системы на месте имеют насосные станции, которые перекачивают всю воду, поступающую из септика, в канализацию (рис. 7). Перекачивание требуется при установке глубокого септика и неглубокой установки абсорбции почвы или когда блок абсорбции почвы находится на более высоком уровне, чем септик. Система поглощения грунта насыпи потребует насосной станции. Насосная станция состоит из двух основных частей — водонепроницаемого резервуара и насосной системы, включающей насос, двухпозиционные переключатели, систему сигнализации и проводку.

Рисунок 7. Камера откачки сточных вод септика. Производительность должна составлять около четверти суточного объема сточных вод. Резерв плюс рабочая мощность должны равняться примерно суточному объему сточных вод. Это дает время исправить любые проблемы с перекачкой.

Танки

Бак с насосом должен быть водонепроницаемым. В противном случае грунтовые воды могут просочиться в резервуар, а избыток воды легко перегрузит дренажное поле. Независимо от того, находится ли насосная станция в подвале или снаружи, резервуар должен иметь достаточный объем ниже впускной трубы, чтобы вмещать около суток сточных вод.Бак должен вмещать около четверти дневного объема сточных вод между уровнями включения и выключения регуляторов насоса. Некоторая резервная емкость в перекачивающем баке должна быть доступна на случай отказа насоса. Разумная резервная мощность составляет три четверти расчетного суточного объема сточных вод.

Например, для дома с тремя спальнями с проектным объемом 450 галлонов в день (gpd) требуется резервуар с рабочим объемом около 110 галлонов (объем между подачей и откачкой) и резервной емкостью около 330 галлонов.Рабочий объем плюс резервная емкость равняются примерно 450 галлонам, или суточному хранению сточных вод.

Управление насосом часто имеет ограниченный диапазон между настройками включения и выключения. Обычны диапазоны от 12 дюймов до 30 дюймов. В следующей таблице приведены некоторые объемы круглых резервуаров в галлонах на фут глубины.

Вместимость прямоугольных резервуаров в галлонах на фут глубины можно рассчитать, умножив длину в футах на ширину в футах на 7,5. Например, прямоугольный резервуар с внутренней шириной 4 фута и внутренней длиной 5 футов имеет емкость 4 x 5 x 7.5 или 150 галлонов на фут глубины. С 12-дюймовым регулированием включения-выключения для насоса этот резервуар легко справится с домом с тремя спальнями. Для круглого резервуара потребуется диаметр не менее 48 дюймов, но если бы параметр включения / выключения был 30 дюймов, можно было бы использовать резервуар диаметром от 30 до 36 дюймов.

Материалы резервуаров насосной станции включают бетон (аналогично сборным резервуарам), бетонные секции водопропускных труб и готовые к установке пластиковые блоки. Металлические резервуары служат недолго, потому что сточные воды очень агрессивны.Установки с открытым дном, такие как секции бетонных водопропускных труб, должны иметь водонепроницаемый монолитный бетонный пол. Все стыки между секциями водопропускных труб должны быть герметизированы, чтобы они были водонепроницаемыми. Флотация может быть проблемой для сборных резервуаров в условиях высокого уровня грунтовых вод. В этом случае могут потребоваться грунтовые анкеры для предотвращения движения вверх.

Надежная крышка люка должна быть расположена в верхней части перекачивающего резервуара. Крышка должна быть запираемой, чтобы дети не могли ее снять.

Насосы для сточных вод

Многие производители делают подъемные насосы специально для сточных вод. Подъемные насосы должны быть прочными и устойчивыми к коррозии, иметь герметичные двигатели и электрические соединения. Они должны выдерживать кислотную и коррозионную среду, присутствующую в резервуарах для сточных вод. Водосливные насосы, продаваемые в бытовых и хозяйственных магазинах для дренажных вод из подвала, не рекомендуется использовать на станциях канализационных подъемников. Пьедестальные отстойники с открытым двигателем не должны использоваться, кроме как в аварийной ситуации.

Все подъемные насосы предназначены для работы под водой. Корпуса насосов обычно изготавливаются из литой бронзы, чугуна и пластика. Все болты, гайки и винты из нержавеющей стали. Насос должен быть установлен на бетонном блоке или пьедестале на дне резервуара, чтобы песок и другие твердые частицы не попадали в насос и не отправлялись в водосток.

Производительность насоса оценивается по тому, какой расход может быть произведен по сравнению с величиной напора (вертикальный подъем плюс потери на трение), который он поднимает. Например, насос с двигателем мощностью 3/4 лошадиных сил может перекачивать 40 галлонов в минуту (галлонов в минуту) при подъеме на 15 футов.При подъеме на 25 футов тот же насос будет иметь расход всего 15 галлонов в минуту.

Скорость потока обычно не является ограничивающим фактором при выборе насоса при перекачке в траншеи или абсорбционный слой. Однако максимальная подъемная способность насоса может быть ограничивающим фактором. Всегда определяйте вертикальный подъем, измеряя расстояние от выхода насоса до выхода трубы в области дренажа. Выберите насос с максимальной грузоподъемностью как минимум на 5 футов выше этой разницы в высоте. Используйте гибкую пластиковую трубу диаметром 1¼ дюйма или больше от насосной станции до дренажного поля.Пластиковая труба должна быть заглублена ниже глубины промерзания с равномерным уклоном обратно в насосную камеру. Зимой вода в трубопроводе должна сливаться обратно в насосную станцию, чтобы предотвратить замерзание. Низкие места в неглубокой заглубленной трубе замерзнут.

При выборе насоса для системы абсорбции грунта насыпи выберите насос таким образом, чтобы его производительность составляла около 7,5 галлонов в минуту на 100 квадратных футов площади каменного дна. Например, насыпь для дома с тремя спальнями имеет площадь каменного дна около 300 квадратных футов, поэтому скорость потока насоса должна составлять около 27 галлонов в минуту.Насос должен иметь такую ​​производительность при требуемом напоре. Требуемый напор будет равен разнице высот в футах между выходом насоса и насыпью, плюс потери на трение в трубе плюс 5 футов. Для насыпных систем используйте пластиковую трубу диаметром не менее 1,5 дюйма. При скорости откачки 27 галлонов в минуту потери на трение в трубе будут составлять около 5 футов потери напора на 100 линейных футов трубы.

Пример: насос должен быть выбран для подъема 27 галлонов в минуту сточных вод из насосной камеры в насыпь для дома с тремя спальнями.Насыпь находится на расстоянии 200 футов от резервуара насоса и на 10 футов по вертикали выше отметки разгрузки насоса. Насос должен преодолевать напор 10 футов (для разницы высот) + 10 футов (для потерь на трение) + 5 футов = 25 футов. Выбранный насос должен подавать около 27 галлонов в минуту на высоте примерно 25 футов.

Установите насос с помощью муфты или быстроразъемной муфты рядом с верхней частью бака насоса. Это упрощает установку и снятие насоса. Запрещается устанавливать обратный клапан на выходе из насосной станции.Если в насосе есть встроенный обратный клапан, снимите его. Оберните выпускную трубу петлей с дренажным отверстием диаметром ¼ дюйма, просверленным в нижней точке петли. Сливное отверстие позволяет воде из трубы стекать обратно в резервуар насоса после выключения насоса.

Управление насосом

Все насосы для сточных вод необходимо включать и выключать в зависимости от уровня жидкости в резервуаре. Наиболее распространенным средством управления включением / выключением насоса является переключатель контроля уровня ртути, запечатанный в стойком к сточным водам пластиковом или резиновом баллоне (рис. 8).Длина шнура между точкой крепления и ртутной лампой определяет уровень воды, на котором насос включается и выключается.

Рисунок 8. Органы управления насосом уровня жидкости. Все электрические соединения должны находиться вне насосной камеры и на поверхности земли.

Электромонтажник должен выполнить монтаж всей электропроводки насосной станции. Электрические розетки нельзя устанавливать внутри резервуара насоса. Нормы водоснабжения штата требуют, чтобы все электрические соединения находились за пределами резервуара насоса.В управляющих переключателях обычно используются дополнительные вилки, в которых шнур управления подключается к электрической розетке, а электрический шнур насоса подключается к вилке шнура управления. Всепогодный ящик за пределами перекачивающего резервуара должен использоваться для розетки, обслуживающей насос.

Насосы

должны иметь систему аварийной сигнализации, чтобы предупреждать домовладельца, если насос перестает перекачивать. Система аварийной сигнализации обнаруживает отказ насоса, когда вода поднимается выше регулятора подачи насоса. Датчик представляет собой еще один переключатель контроля уровня ртути в водонепроницаемой лампочке.Обычно он устанавливается на 3–6 дюймов выше, чем датчик уровня воды при подаче насоса. Цепь сигнализации отказа насоса должна быть установлена ​​в электрической цепи, отдельной от насоса.

Домовладелец может выбрать один из нескольких методов сигнализации, чтобы предупредить об отказе насоса. Распространены выносные сигнализации, расположенные в удобном месте в доме или гараже. Их можно запрограммировать так, чтобы они издавали звук, похожий на звук детектора дыма, мигали светом или звонили по телефонному номеру. Многие аварийные сигналы находятся на баке насоса на опоре и используют либо световой сигнал, либо зуммер, чтобы предупредить об отказе насоса.Некоторые используют свет, направленный на окно в доме.

Выпускная канализация септика

Отводная канализационная труба переносит сточные воды из септика в насосную камеру или в дренажное поле. Выпускная канализационная труба должна быть водонепроницаемой на выходе из септика и иметь диаметр не менее 4 дюймов. Пластиковая труба (ПВХ или АБС) должна быть сортамента 40. Пластиковая труба с меньшей толщиной стенки часто оседает при оседании почвы. Укладывайте трубу с минимальным уклоном 1/8 дюйма на фут.Для выпускной канализационной трубы не требуется максимального уклона, так как по ней проходит только жидкость. Выпускная канализационная труба должна быть проложена ровно, без углублений, где сточные воды могут собираться и замерзать.

Системы поглощения почвы

Система поглощения почвы должна работать круглый год. Это означает, что он должен проникать в сточные воды во время влажных весен и холодных зим. Сточные воды из септика на 99% состоят из воды, но также содержат биологический материал (мелкие частицы). Дополнительная обработка биологического материала происходит в системе поглощения почвы (рис. 9).Площадь впитывания почвы должна быть такой, чтобы она могла проникать в ежедневный поток сточных вод из дома, а также эффективно разлагать биологические материалы в сточных водах.

Рисунок 9. Расположение зоны биологической очистки под водосборным полем.

Способность почвы обрабатывать и проникать в сточные воды зависит от текстуры и местной гидрологии на глубине, где стоки будут попадать в почву. Раньше проводился «перколяционный» тест, и результаты использовались для определения размера системы поглощения почвы.Скорость инфильтрации почвы обычно выражалась в «минутах на дюйм» или mpi. Чем ниже mpi, тем выше скорость инфильтрации. Однако во многих ситуациях тесты на перколяцию оказались ненадежными. В настоящее время многим местным медицинским округам требуется зарегистрированный классификатор почвы для определения текстуры почвы и местной гидрологии грунтовых вод для целей проектирования. Тесты на просачивание все еще принимаются в некоторых медицинских районах или если участок дома был создан с насыпной почвой. Процедура проведения теста на перколяцию приведена в Приложении А.

Поглощающие траншеи

Траншеи — наиболее распространенное и эффективное дренажное поле. Их можно использовать в районах, где исторический высокий уровень грунтовых вод находится минимум на 24 дюйма (2 фута) ниже дна траншеи. Однако предпочтительным является расстояние 36 дюймов или более между высоким уровнем грунтовых вод и дном траншеи. Траншеи наиболее подходят для текстуры почвы со скоростью просачивания 60 минут на дюйм (mpi) или меньше (Таблица 3). Траншеи могут использоваться на почвах от 61 до 90 м / дюйм при условии отсутствия высокого уровня грунтовых вод и использования траншей адекватной длины.Для почв со скоростью просачивания от 61 до 90 миль на дюйм увеличьте площадь траншеи на 25 процентов по сравнению с площадью, необходимой для почвы со скоростью просачивания 60 миль на дюйм. Для почв со скоростью просачивания более 90 м / дюйм траншеи не должны использоваться в качестве системы поглощения почвы без консультации с местным санитарным врачом.

Площадь (длина и ширина) необходимой абсорбционной траншеи для данного дома и участка основана на среднесуточном потоке сточных вод и текстуре почвы на глубине дна траншеи.Если структура почвы является смешанной, например, мелкий песок с примесью ила, спроектируйте более мелкую почву. Убедитесь, что построили по крайней мере такое количество поглощающей траншеи. Многие домовладельцы и установщики считают, что это больше траншеи, чем им требуется, и устанавливают меньше траншеи, чтобы сэкономить деньги. Обычно это заканчивается ложной экономией. Система выходит из строя в течение нескольких лет, и затем необходимо провести дополнительную работу по ее обновлению. Рекомендации для дна траншеи основаны на долговечной системе обработки, а не на временном решении.Требования к площади дна траншеи снижаются со временем из-за накопления биологического материала на дне траншеи.

Строительство траншеи

Траншеи сооружаются с использованием экскаватора с обратной лопатой. Обычно используется ковш шириной от 24 до 36 дюймов. Чем больше ковш, тем шире траншея, что увеличивает площадь дна траншеи и уменьшает длину траншеи. Не допускайте попадания колесных следов в траншею, так как уплотнение будет уплотнять поверхность, значительно снижая эффективность абсорбционной траншеи.

Дно каждой траншеи должно быть ровным по всей длине. Выровненное дно траншеи позволяет стокам равномерно просачиваться по всей длине. Если дно траншеи имеет уклон, все сточные воды будут собираться в низинах. Это может привести к преждевременному выходу из строя или дневному освещению сточных вод. В большинстве ситуаций максимальная длина любой траншеи не должна превышать 100 футов от точки, где сточные воды входят в траншею. Траншея может достигать 200 футов в длину, если сточные воды доставляются в центр.На наклонной поверхности траншеи должны повторять контур откоса, чтобы дно траншеи было ровным по всей своей длине (Рисунок 10).

Рисунок 10. Траншеи построены по контуру склона. Дно траншеи должно быть ровным.

Никогда не сооружайте траншеи в суглинках или глинистых почвах во влажных условиях. На глубине, где будет дно траншеи, возьмите образец почвы и определите влажность почвы. Если почву можно намотать нитью диаметром 1/8 дюйма без разрушения, значит, она слишком мокрая для рытья траншей.Влажная почва будет уплотняться и размазываться, герметизируя траншею и значительно увеличивая вероятность поломки. Если почва достаточно сухая для строительства, она рассыпется, когда вы попытаетесь свернуть ее в нитку.

Каменные траншеи

Траншеи с использованием щебня в качестве опоры для перекрывающих пород могут быть построены от 18 до 36 дюймов в ширину и от 6 до 48 дюймов в глубину. Глубина щебня зависит от глубины траншеи (Рисунок 11) и распределительной трубы. В траншее используйте промытую дробленую породу диаметром от до 2½ дюймов (некоторые поставщики называют ее камнем дренажного поля).Промытый камень важен, потому что к большинству горных пород прикреплена мелкая глина. При использовании немытой породы глина смывается стоками и оседает на дне траншеи. Это может снизить скорость проникновения и привести к преждевременному выходу из строя. Глубина почвенного покрова над скалой будет зависеть от глубины разводки.

Рисунок 11. Поперечное сечение насыпной абсорбционной траншеи.

Для распределительной трубы используется пластиковая канализационная труба диаметром четыре дюйма с отверстиями диаметром ½ дюйма или более, расположенными на расстоянии 12 дюймов или ближе (Рисунок 12).Он доступен в магазинах товаров для дома и в хозяйственных магазинах. Распределительная труба может иметь небольшой уклон (падение на 1-2 дюйма на 100 футов), чтобы помочь распределить сточные воды по всей длине траншеи. Поверх трубы должна быть не менее 2 дюймов каменного щебня. Камень под трубой распределяет сточные воды по дну и боковым стенкам траншеи, позволяя жидкости проникать в почву. Труба ориентируется в траншее отверстиями вниз. При использовании трубы с двойным рядом отверстий поместите трубу отверстиями вниз в положение «5 часов» и «7 часов».

Рисунок 12. Траншея, засыпанная гравием, с пластиковым ящиком на переднем плане

Камень необходимо накрыть, чтобы предотвратить просачивание почвы и закупорку промежутков между камнями (Рисунок 13). Можно использовать несколько продуктов. Чаще всего используется красная канифольная бумага или геотекстильная ткань. Также можно использовать слой сена или соломы от 4 до 6 дюймов. Не используйте пластик (черный или прозрачный) для покрытия камней в траншее. После засыпки скалы засыпьте траншеи землей.Заполните траншеи засыпкой от 4 до 6 дюймов, чтобы обеспечить оседание.

Рисунок 13. Траншея с гравийным покрытием, покрытая геотекстильной тканью.

Траншеи без гравия

В системах траншей без гравия используются пластиковые трубы или камеры (рис. 14–17) вместо щебня для опоры перекрывающих пород. С этими продуктами не требуется камня в траншеях. Системы без гравия становятся все более распространенными, потому что они могут быть установлены меньшим количеством бригад, требуют менее тяжелого оборудования и обеспечивают больший объем сточных вод в траншее.Как и в любой траншейной системе, дно траншеи должно быть ровным для хорошего распределения стоков.

Рис. 14. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой трубы (внешний диаметр 10 или 12 дюймов), заключенной в носок из геотекстильной ткани.

Рис. 15. Цилиндрическая труба без гравия в неглубоких траншеях. Обратите внимание на покрытие из геотекстиля.

Рис. 16. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой камеры (иногда называемой блоком камеры).

Рис. 17. Камерная система без гравия, устанавливаемая на очень маленьком участке дома. Обычно камеры используются в траншеях.

Площадь дна траншеи определена по Таблице 3 с использованием 6-дюймовой гравийной колонны. Как в трубной, так и в камерной конструкции используется эквивалент траншеи шириной 3 фута. Например, предположим, что мы хотим установить систему траншей без гравия для дома с тремя спальнями с илистым суглинком на дне траншеи.Из Таблицы 3, необходимая нижняя площадь будет составлять 300 квадратных футов на спальню, что в сумме составляет 900 квадратных футов. Для использования траншеи эквивалентной ширины 3 фута требуется 300 футов траншеи. Мы могли заложить три траншеи длиной 100 футов каждая или четыре траншеи длиной 75 футов каждая.

В системе труб без гравия используются пластиковые гофрированные трубы, покрытые носком из неразлагаемой геотекстильной ткани. Его можно установить в траншеях шириной от 18 дюймов до максимальной глубины 4 фута. Внешний диаметр трубы составляет 12 дюймов, что обеспечивает окружность чуть более 3 футов.Это эквивалентно траншеи шириной 3 фута, потому что область обработки биоматом образуется на носке снаружи трубы и увеличивает площадь инфильтрации. Система камер также имеет максимальную глубину захоронения 4 фута. Конструкция камеры имеет различные варианты ширины от 18 дюймов до 3 футов. Выбор основан на требованиях к участку и структуре почвы.

Распределение сточных вод

Большинство дренажных полей траншей имеют от двух до четырех отдельных траншей, требующих некоторого метода равномерного распределения стоков между траншеями.Обычно используются два метода: дроп-боксы и распределительные ящики. Отводные боксы используются на наклонных участках, где траншеи выровнены по контуру откоса (Рисунок 9). Распределительные коробки используются на ровной местности, где отметки всех днов траншей примерно одинаковы.

Коробки для выпадения

Капельные бункеры являются предпочтительным методом распределения сточных вод и могут использоваться на почти ровной или наклонной поверхности (Рисунки 18, 19 и 20). Бункеры обычно изготавливаются из бетона или пластика.У них есть вход, два выхода, которые распределяют сточные воды в траншею, и выход, который направляет перелив в следующий отводной бокс. Впускной и выпускной патрубки обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Отводные ящики позволяют полностью использовать траншею до того, как стоки попадут в следующую траншею. Отводные ящики необходимы для траншейных систем, установленных на склонах холмов. Очень важно равномерное распределение сточных вод по всему дренажному полю. В противном случае все сточные воды будут собираться в низинах и перегружать почву.Если траншея становится перегруженной и сточные воды выходят на поверхность, выходы из отводного бокса могут быть заблокированы, чтобы дать траншеи время восстановить свою способность проникать сточные воды.

Рис. 18. Отводная коробка, показывающая отметки впускной и выпускной трубы.

Рис. 19. Расположение отводных боксов, используемых для распределения стоков в систему абсорбционных траншей.

Рис. 20. Бетонные отводные боксы, используемые для распределения стоков в траншеи для поглощения.Обратите внимание, что расстояние между траншеями составляет 6 футов, минимальное расстояние разделения. Траншея справа засыпана, а траншея слева готова к засыпке сеном, соломой, необработанной строительной бумагой или геотекстилем.

Распределительные коробки

Распределительные коробки используются только на ровной местности (Рисунок 21). Распределительные коробки обычно изготавливаются из бетона или пластика. У них есть вход и обычно по три выхода для каждой впитывающей канавки.Впускной и выпускной патрубки обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Все выходы из распределительной коробки расположены на одной высоте, поэтому очень важно иметь основание под ящиком из щебня или гравия, чтобы оно оставалось ровным. Однако на практике из-за воздействия мороза или затопления удерживать все выпускные отверстия на одной высоте в течение всего срока службы системы практически невозможно. Если ящик наклонится, траншея, обслуживаемая самым нижним выпускным отверстием, получит наибольшее количество сточных вод.По этой причине распределительные коробки можно использовать только там, где высота самой нижней траншеи достаточно высока для обратного стока в распределительную коробку без просачивания с поверхности.

Рис. 21. Распределительная коробка, используемая для распределения стоков в систему абсорбционных траншей.

Обычным признаком проблем с распределительной коробкой является то, что почва в одной траншее становится влажной, а в других остается сухой. Чтобы проверить наличие этой проблемы, откройте верх распределительной коробки и проверьте поток воды к выпускным отверстиям.Возможно, вам придется окопаться в коробке и снова выровнять ее. После выравнивания ящика выпускное отверстие, ведущее в траншею, которая была мокрой, можно временно закрыть (две-четыре недели), чтобы траншея могла опереться.

Абсорбционные кровати

Поглощающие гряды в основном представляют собой вырытые в грунте ямы прямоугольной формы (Рисунок 22). В зависимости от участка дома глубина может составлять от 1 до 4 футов. Их нельзя использовать в местах с уклоном более 6 процентов. Поглощающие слои не так эффективны при очистке сточных вод, как траншеи, потому что у абсорбирующего слоя меньше площади боковых стенок для инфильтрации.Следовательно, площадь дна требуется примерно на 25-50 процентов больше, чем для траншей. Даже с учетом большей площади дна абсорбционные кровати требуют меньше общей площади двора, чем траншеи, и могут использоваться на небольших участках домов. Текстура почвы и количество спален в доме определяют необходимую площадь дна абсорбционной кровати (Таблица 4).

Рисунок 22. Конструкция и компоновка абсорбционного слоя.

Поглощающий слой следует копать с помощью обратной лопаты.По дну станины нельзя перемещать колесное или гусеничное оборудование. Дно абсорбирующего слоя должно быть ровным во всех направлениях. На дно кровати должно быть помещено не менее 6 дюймов камня. Используйте промытый камень диаметром от до 2½ дюймов. Камень необходимо промыть, чтобы удалить частицы глины. При использовании немытой породы глина смывается стоками и оседает на дне пласта. Это может снизить скорость проникновения и привести к преждевременному выходу из строя.

Трубы в абсорбционных слоях обычно изготавливаются из перфорированного пластика диаметром 4 дюйма.Трубы должны быть ровными, на расстоянии 4–6 футов друг от друга и на расстоянии 1½–3 футов от края кровати. Трубы обычно соединяются на концах, образуя непрерывную петлю, хотя они могут заканчиваться, как показано на Рисунке 22. Четырехходовой тройник будет распределять сточные воды, но также можно использовать распределительную коробку. Все стыки необходимо проклеить. Затем промытую породу помещают над распределительной трубой на глубину от 2 до 4 дюймов. После того, как распределительная труба засыпана камнем, над камнем необходимо установить сепаратор почвы.Допустимы любые из следующих материалов: слой сена или соломы от 4 до 6 дюймов, необработанная строительная бумага (называемая красной канифольной бумагой) или геотекстиль, специально разработанный для дренажных полей. Накройте грядку слоем верхнего слоя почвы от 6 до 18 дюймов и сформируйте корону, чтобы учесть любое оседание, а также дайте грядке пролить воду. Неглубокие абсорбционные пласты часто имеют постоянную насыпь. Не сажайте деревья или кустарники поверх абсорбирующей грядки.

Канализационные курганы

Канализационные курганы ведут свое происхождение от первых курганов «НОДАК», которые Дж.Клейтон Рассел и Ричард Витц спроектировали его в 1947 году в Государственном университете Северной Дакоты. На протяжении многих лет конструктивные параметры и форма насыпей постоянно менялись по мере появления все большего количества исследовательской информации. Текущие параметры конструкции насыпи позволяют использовать больше воды и использовать другие методы строительства, чем многие предыдущие конструкции.

Насыпь сточных вод — это специальная конструкция дренажного поля, используемая в местах с высоким уровнем грунтовых вод (в пределах 2–3 футов от поверхности) и почвами с низкой скоростью инфильтрации.Насыпь сточных вод использует более высокую скорость инфильтрации поверхностных почв по сравнению с подповерхностными почвами. Над существующей поверхностью земли сооружается насыпь канализации. Насыпь — это, по сути, слой с высокой скоростью инфильтрации, установленный поверх песчаной насыпи, разложенной по существующей земле (Рисунок 23). Слой с высокой скоростью инфильтрации может быть построен с использованием чистых пород или систем без гравия (Рисунок 24). Область, где песок соприкасается с существующей землей, называется базальной. На почвах с низкой скоростью инфильтрации базальная площадь должна быть достаточно большой, чтобы обеспечить просачивание ежедневного объема стоков на поверхность почвы.В условиях высокого уровня грунтовых вод приподнятый слой позволяет проводить биологическую очистку до того, как сточные воды просачиваются в грунтовые воды.

Рисунок 23. Конструктивные особенности насыпи канализации.

Рис. 24. Поперечное сечение насыпи сточных вод, показывающее два типа систем выщелачивания без гравия.

Стоки перекачиваются в систему насыпи и распределяются по слою быстрой инфильтрации под давлением (Рисунок 25).Сточные воды перекачиваются к насыпи через пластиковую трубу диаметром 1,5 дюйма или больше. Бак насоса должен быть достаточно большим, а органы управления насосом должны быть установлены таким образом, чтобы доза, равная примерно четверти дневного объема сточных вод, сбрасывалась в насыпь при запуске насоса. Проектная нагрузка дома с тремя спальнями составляет 450 галлонов в сутки, поэтому насос должен пропускать около 110 галлонов на дозу. Это обеспечивает период отдыха между дозами и позволяет стокам проникнуть до следующей дозы. Кроме того, это увеличивает срок службы насоса.Частый запуск и остановка насоса сокращают срок службы двигателя.

Рисунок 25. Септик, насосная камера и насыпь сточных вод.

Насыпи сточных вод всегда должны проектироваться с системой распределения сточных вод под давлением (Рисунок 26). Система распределения под давлением равномерно распределяет сточные воды по всей площади основания и помогает предотвратить перегрузку в любом месте под насыпью. Пластиковые трубы могут быть проложены либо в каменном дне, либо внутри трубы без гравия.Производители труб без гравия изготавливают изделия специально для использования в канализационных насыпях.

Рисунок 26. Система распределения давления с использованием двух параллельных труб с центральной подачей. Насос в насосной камере подает сточные воды под давлением.

Система распределения давления состоит из трубы ПВХ диаметром 1¼ или 1½ дюйма. Диаметр трубы важен, потому что слишком большой диаметр (например, 2 дюйма) может привести к неравномерному распределению сточных вод.Для насыпи сточных вод, требующей 6-футовой или более узкой зоны быстрой инфильтрации, используются две параллельные трубы. Для насыпи сточных вод, требующей зоны быстрой инфильтрации шириной от 7 до 10 футов, используются три параллельные трубы. При использовании пластиковых систем без гравия вместо горных пород труба распределения давления крепится внутри камеры или трубы.

Распределительные трубы должны иметь отверстие диаметром ¼ дюйма через каждые 40 дюймов в нижней части трубы. Стыки труб и заглушки необходимо проклеить. В противном случае они разорвутся во время строительства, под давлением или позже из-за оседания и морозного пучения.Трубы соединяются в центре, где сточные воды попадают в систему распределения под давлением из нагнетательной трубы насоса. Для защиты от замерзания распределительная труба и напорная труба должны быть спроектированы таким образом, чтобы сливать воду при выключенном насосе. Этого можно добиться, используя дренажное отверстие диаметром ¼ дюйма в нагнетательной трубе в резервуаре насоса.

Калибр

Базальная площадь насыпи (площадь контакта насыпного песка с существующей почвой) определяет все остальные расчетные параметры насыпи.Базальная площадь определяется структурой существующей почвы. Для медленно проницаемых глинистых и глинистых суглинков используйте расчетную норму нагрузки сточных вод от 0,20 до 0,25 галлона в день на квадратный фут.

Пример: для дома с тремя спальнями, производящего 450 галлонов сточных вод в день, площадь контакта между насыпным песком и существующей землей должна составлять от 1800 футов2 (450 галлонов в сутки ÷ 0,25 галлонов в сутки / фут2) до 2250 футов2 (450 галлонов в сутки ÷ 0,20 галлонов в сутки / фут2). На рисунке 27 показан холм для дома с тремя спальнями.Площадь основания этого холма на ровной поверхности составляет 2150 квадратных футов. Необходимое количество чистого, промытого песка составляет около 72 кубических ярдов.

Рисунок 27. Насыпь канализации на равнинной местности. Размеры были рассчитаны на основе сточных вод из дома с тремя спальнями с насыпью, построенной над глиняным суглинком, в глинистую почву.

Зона быстрой инфильтрации определяется с использованием скорости всасывания среднего песка. Средний песок имеет коэффициент загрузки 1.2 галлона в день на квадратный фут. Используя пример дома с тремя спальнями, требуемая площадь каменного основания составляет 375 футов2 (450 галлонов в день ÷ 1,2 галлона / день / фут2). Если вместо камня используется система без гравия, ее размер должен обеспечивать 375 футов2 зоны быстрого проникновения. Для почв с низкой проницаемостью сохраняйте ширину распределительной трубы от 4 до 6 футов. В нашем примере дома с тремя спальнями каменная насыпь или системы без гравия будут иметь длину около 375 футов2 ÷ 6 = 63 фута. Для каменного ложа шириной 6 футов и толщиной 12 дюймов потребуется около 14 кубических ярдов промытой породы.Для систем без гравия требуются два ряда пластиковых камер или два ряда труб без гравия, каждый длиной 63 фута.

Курганы должны располагаться на равнинах или гребнях холмов; однако они могут быть построены на наклонной поверхности (Рисунок 28). Однако текстура почвы и скорость просачивания определяют максимальный уклон. Например, если структура верхнего слоя почвы представляет собой глинистый суглинок со скоростью просачивания 120 м / дюйм, то уклон грунта не должен превышать 3% (3-футовый перепад высот на 100 футов).Если скорость просачивания составляет от 60 до 120 миль на дюйм, тогда уклон грунта не должен превышать 6 процентов, а если скорость просачивания составляет 30 миль на дюйм или меньше, то насыпи могут быть построены на склонах до 12 процентов.

Рисунок 28. Канализационная насыпь на наклонной местности. Для большинства почв максимальный уклон не должен превышать 6 процентов (6 футов перепада высот на 100 футов). Размеры были рассчитаны для количества сточных вод из дома с тремя спальнями с насыпью, построенной над суглинком, на глинистую почву.

Когда насыпь строится на склоне, только зона контакта песка с почвой под распределительной зоной (каменистая или без гравия) и спуск оттуда может считаться базальной зоной. В условиях наклонной почвы концы и часть насыпи, расположенная вверх по склону, получают очень мало сточных вод и не способствуют увеличению площади инфильтрации.

Строительство

Курганы требуют очень кропотливой и осторожной практики строительства. Известно, что насыпи разрушаются по двум основным причинам: слишком малая базальная площадь для сточных вод из дома и плохие методы строительства.Чтобы насыпь функционировала в соответствии с планом, необходимо очень тщательно соблюдать методы строительства. Кроме того, домовладелец должен использовать воду с умом.

Первым шагом в строительстве насыпи является скашивание травы или растительного покрова в прикорневой области до максимальной высоты 2 дюйма и удаление всех обрезков. Затем закопайте сливную линию от насосной станции. Трубопровод должен быть установлен ниже уровня замерзания или с равномерным уклоном назад к насосной камере, чтобы он стекал после отключения насоса. Вынутую траншею необходимо засыпать, а почву плотно утрамбовать, чтобы не допустить стекания сточных вод по трубе.

Далее идет подготовка земли. Земля должна быть взорвана или окучена чизельным плугом или зубьями ковша обратной лопаты. После того, как поверхность подготовлена, запрещается движение колес в базальной зоне. Колесный транспорт запечатывает почву. Не работайте в условиях влажной почвы, потому что влажная почва уплотняет, размазывает и уплотняет почву.

Далее идет насыпка песка. Песок для заполнения необходимо промыть и проверить , чтобы убедиться, что он содержит не более 10 процентов мелких частиц . Для проверки насыпьте 2,5 дюйма песка в литровую банку и добавьте воды примерно на три четверти.Накройте крышкой и встряхните, чтобы песок и вода смешались. Дайте смеси постоять час и измерьте скопление ила и глины на песке. Если глубина составляет дюйма или меньше, песок достаточно чистый для использования в насыпи. Это испытание следует провести до того, как песок будет доставлен на площадку. Песок для прогулок из карьера варьируется в широких пределах, даже из одной и той же области карьера, и его не следует использовать.

Поместите чистый песок, начиная с одного конца, и двигайтесь к другому концу. Двигайтесь по песку по мере продвижения. Формируйте песок с помощью экскаватора с гусеницами или гусеничного трактора, но убедитесь, что у вас есть по крайней мере 6 дюймов песка под гусеницами.Колесные транспортные средства не должны использоваться для этой операции. Не позволяйте гусеницам идти прямо по земле. После формования с помощью тракторного ножа выровняйте и выполните окончательную формовку вручную. Верх песчаной подушки должен быть ровным по всей длине насыпи.

Для каменных пластов на песке необходимо сформировать траншею глубиной около 12 дюймов и шириной 6 футов необходимой длины. Поместите 6 дюймов камня диаметром от ¾ до 3 дюймов в траншею. Поместите распределительную трубу на камень и накройте 2 дюймами камня.Покройте камень одним из следующих материалов: 4-6-дюймовым слоем сена или соломы, необработанной строительной бумагой (красной канифольной бумагой) или геотекстильным материалом, предназначенным для дренажных полей септических систем.

Для распределения без гравия поместите трубу или камеру без гравия на ровный песок. Поместите распределительную трубу в гравийные носители и подсоедините к напорной трубе от бака насоса. Еще раз проверьте все соединения. Перед накрытием проверьте насос и распределительную систему. Покройте систему без гравия геотекстильной тканью и положите сверху слой тяжелого грунта (Рисунок 24).

Закройте насыпь глинистой или суглинистой песчаной почвой (рис. 23 и 24). Сделайте колпачок высотой 12 дюймов в центре кровати и 6 дюймов высотой в конце кровати. Сужайте шапку по сторонам насыпи.

Наконец, засыпьте насыпь 6-дюймовым слоем хорошего верхнего слоя почвы и посейте семена травы. Не сажайте деревья и кустарники на насыпи. Вокруг основания можно высаживать водостойкие кусты. Постоянные системы полива газона не следует устанавливать достаточно близко от насыпи, чтобы на нее поливать воду.

Постройте насыпи по контуру существующей земли. Никогда не ставьте насыпь на низком участке, где будет скапливаться вода. Если насыпь находится на наклонной поверхности, используйте берму на склоне холма, чтобы отвести сточные воды вокруг насыпи. Курганы могут быть построены, чтобы дополнить ваш ландшафтный дизайн. Кусты у основания насыпи используют воду и помогают удерживать снег. Если насыпь строится осенью, в первую зиму ее следует накрыть соломой или сеном, чтобы не замерзнуть.

лагуны

Небольшие лагуны (рис. 29) могут использоваться для сдерживания сточных вод септических систем в некоторых местах.Лагуны — жизнеспособный вариант, когда ближайший сосед находится на расстоянии не менее четверти мили. Лагуны следует строить только на почвах с высоким содержанием глины. Лагуна должна действовать как контейнер, а не как камбуз для инфильтрации. Воду в лагуне следует удалять испарением.

Рис. 29. Поперечное сечение небольшой лагуны на ферме, рассчитанной на отвод сточных вод из типичного дома с тремя спальнями.

Площадь поверхности лагуны должна составлять около 1000 квадратных футов на спальню.Лагуна, обслуживающая дом с тремя спальнями, требует около 3000 квадратных футов водной поверхности. Лагуна должна иметь рабочую глубину около 3 футов и минимальный надводный борт 2 фута. Стороны лагуны должны иметь уклон 3-1 или более. Круглая лагуна площадью 3000 квадратных футов с рабочей глубиной 3 фута и боковыми откосами 3-1 будет иметь диаметр 62 фута на рабочей глубине и 74 фута на вершине дамбы. Лагуна также может быть квадратной или прямоугольной.

Лагуна должна быть огорожена, чтобы не допустить детей и животных.Ежегодное техническое обслуживание требует проверки на предмет повреждений и того, чтобы животные не прятались в стенах лагуны. Рогоз и другие растения в лагуне помогают использовать питательные вещества, содержащиеся в воде, но их корни могут создавать каналы для утечки воды.

Альтернативные септические системы

У домовладельцев есть много альтернативных методов очистки и удаления сточных вод из дома. Некоторые альтернативные системы заменяют септик или модифицируют работу септика, чтобы ускорить или улучшить первоначальную очистку бытовых сточных вод.Некоторые методы, альтернативные традиционному водосливу, улучшают инфильтрацию очищенной воды. Многие из этих альтернативных систем разработаны как полные пакеты.

Как правило, альтернативные системы более дороги, чем традиционные системы, и практически все они постоянно требуют электроэнергии. Однако в некоторых местах, где невозможно установить традиционную септическую систему, они представляют собой жизнеспособную альтернативу. Если вы находитесь в медицинском районе, где действуют правила септической системы, проконсультируйтесь с вашим местным санитарным врачом перед установкой альтернативной системы.Некоторые могут быть не одобрены. В районах, где нет санитарии, проконсультируйтесь с отделом гигиены окружающей среды Министерства здравоохранения штата Северная Дакота. Здесь перечислены некоторые из наиболее распространенных альтернативных систем.

Системы фильтрации

Системы фильтрации физически улавливают взвешенные твердые частицы в сточных водах и обеспечивают среду, ускоряющую процесс разложения. Они похожи на мини-версии типичной системы очистки городских отходов. Системы фильтрации могут быть частью септика или сразу после него.Песочные фильтры используются в течение многих лет, и они могут быть сконфигурированы как однопроходные (отходы проходят только один раз) или как многопроходные системы. Системы фильтрации, в которых используется торф, появились на рынке за последние 10 лет и используются как однопроходные. В других системах фильтрации используются искусственные или синтетические материалы для фильтрации сточных вод и обработки твердых биологических веществ. В основном это многопроходные системы. В некоторых частях США искусственные водно-болотные угодья использовались для очистки бытовых сточных вод.Однако исследования искусственных водно-болотных угодий в штатах северного яруса не увенчались успехом.

За исключением однопроходной фильтрации, все остальные должны использовать насос для циркуляции сточных вод за несколько проходов. Использование насоса на постоянной основе увеличивает затраты на электроэнергию и требует системы сигнализации. Часто системы не могут работать, если насос не работает.

Альтернативные дренажные поля

Большинство альтернативных дренажных полей представляют собой разновидности систем траншей, абсорбционных пластов и насыпей, описанных в данной публикации.Системы с высоким уровнем грунтовых вод используются в районах с высоким уровнем грунтовых вод, в районах с мелкими коренными породами или при других проблемах с инфильтрацией. Они представляют собой комбинацию траншейной и насыпной технологий. Дно траншеи — поверхность грунта. Растительность удаляется, а в местах, где будет дно траншеи, земля расчищается или измельчается. Затем добавляется гравий, и распределительные трубы укладываются на место и засыпаются щебнем, а затем слоем верхнего слоя почвы.

Альтернативные дренажные поля — еще один метод распределения сточных вод.Построены два дренажных поля. У каждого из них от 50 до 100 процентов площади, необходимой для дома. Пока одно водосливное поле используется, другое находится в состоянии покоя. Обычно один используется около двух лет, затем домовладелец переходит на другой. Специальная коробка с двухходовым клапаном или задвижкой контролирует поток из септика.

Капельное орошение используется для распределения очищенных сточных вод в некоторых частях США. Капельные линии обычно проложены примерно на 1 фут ниже поверхности почвы.Капельные линии могут очень легко закупориться, поэтому сточные воды необходимо очищать, фильтровать и хлорировать, прежде чем перекачивать в капельные линии. Эти системы могут быть очень дорогими как в установке, так и в обслуживании.

1 Введение | Системы распределения питьевой воды: оценка и снижение рисков

EPA. 2002c. Анализ пробелов в инфраструктуре чистой воды и питьевой воды. Вашингтон, округ Колумбия: EPA.

EPA. 2005a. Обследование потребностей инфраструктуры питьевого водоснабжения.EPA 816-R-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.

EPA. 2005b. Фактоиды: статистика питьевой воды и грунтовых вод за 2003 год. EPA 816-K-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.

Фудзивара М., Дж. М. Манваринг и Р. М. Кларк. 1995. Питьевая вода в Японии и США: цели конференции. В: Управление качеством питьевой воды. Р. М. Кларк и Д. А. Кларк (ред.). Ланкастер, Пенсильвания: Technomic Publishing Company Inc.

Григг, Н.С. 2005а. Письмо в редакцию: проектирование систем водораспределения будущего. J. Amer. Водопроводные работы доц. 97 (6): 99–101.

Григг, Н.С. 2005b. Оценка и обновление систем распределения воды. J. Amer. Водопроводные работы доц. 97 (2): 58–68.

Гриндлер, Б. Дж. 1967. Вода и права на воду: трактат о законах воды и смежных проблемах: восточный, западный, федеральный. Том 3. Индианаполис, Индиана: Компания Аллана Смита.

Ханке, С. Х. 1972. Ценообразование на городскую воду.Стр. 283–306 In : Государственные цены на общественные товары. С. Мушкин (ред.). Вашингтон, округ Колумбия: Городской институт.

Офис страховых услуг. 1980. График пожарной безопасности. Нью-Йорк: Офис страховых услуг.

Якобсен, Л. 2005. Водный район долины Лас-Вегас. 18 апреля 2005 г. Представлено в комитет СРН по системам распределения коммунального водоснабжения. Вашингтон.

Jacobsen, L., and S. Kamojjala. 2005. Полные системные модели и интеграция с ГИС. В: Труды ежегодной конференции и выставки AWWA, Сан-Франциско, Калифорния.

Jacobsen, L., S. Kamojjala, and M. Fang. 2005. Интеграция гидравлических моделей и моделей качества воды с другими коммунальными системами: тематическое исследование. In: Proceedings of the AWWA Information Management and Technology Conference, Denver, CO.

Йоханнесен, Дж., К. Киннер и М. Велардес. 2005. Двойные системы распределения: опыт водного района на ранчо Ирвина. 13 января 2005 г.Представлено в Комитет NRC по системам распределения коммунального водоснабжения. Ирвин, Калифорния.

Кирмейер, Г., У. Ричардс и К. Д. Смит. 1994. Оценка систем распределения воды и связанных с этим исследовательских потребностей. Денвер, Колорадо: AwwaRF.

ЛеШевалье, М., Р. Гуллик и М. Карим. 2002. Потенциал риска для здоровья от проникновения загрязняющих веществ в систему распределения из-за скачков давления. Черновик белой книги о системе распространения. Вашингтон, округ Колумбия: EPA.

Ли, С.Х., Д. А. Леви, Г. Ф. Краун, М. Дж. Бич и Р. Л. Кальдерон. 2002 г. Эпиднадзор за вспышками болезней, передающихся через воду, в США, 1999–2000 гг. MMWR 51 (№ SS-8): 149.

Леви Ю., С. Пернетт, О. Вейбл и Л. Киен. 1997 г. Демонстрационная установка спутниковой обработки в системе распределения с использованием ультрафильтрации и нанофильтрации. Стр. 581–595 В : Материалы конференции AWWA по конференции мембранных технологий. Новый Орлеан, Луизиана.

Майер П., У. Б. ДеОрео, Э.М. Опиц, Дж. К. Кифер, В. Ю. Дэвис, Б. Дзигелевски и Дж. О. Нельсон. 1999. Конечное использование воды в жилых домах. Денвер, Колорадо: AwwaRF.

Мале, Дж. У. и Т. М. Вальски. 1991. Системы распределения воды: Руководство по поиску и устранению неисправностей. Челси, Мичиган: Lewis Publishers, Inc.

Мур, Б. К., Ф. С. Кэннон, Д. Х. Мец и Дж. Де Марко. 2003. Структура пор GAC в Цинциннати во время полномасштабной обработки / реактивации. J. Amer. Водопроводные работы доц. 95 (2): 103–118.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
