Водопровод в частном доме своими руками – схема и монтаж правильного водопровода

Коттедж, в котором отсутствует водоснабжение, назвать современным и комфортным для проживания сложно. Ходить с ведром до колодца или колонки – сегодня это что-то из сказок или старых бабушкиных историй. Водопровод в частном доме должен быть обязательно. И сделать его вполне можно своими руками, организовав подачу воды из той же скважины. Еще проще ситуация, когда есть возможность произвести подключение к поселковой централизованной сети. В этом случае достаточно смонтировать лишь внутридомовую часть водопроводной системы.

Содержание

1. Системы водоснабжения
2. В частном доме
3. Как разработать схему
4. Особенности подбора труб
5. Рекомендации по монтажу
6. Подключение насосной станции
7. Гидроаккумулятор
8. Очистка воды
9. Как не нарушить закон
10. Заключение

Системы водоснабжения

Водоснабжение загородных домов бывает:

• централизованным;
• децентрализованным.

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Система водопровода в частном доме

Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

Внешняя часть водопровода частного дома

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

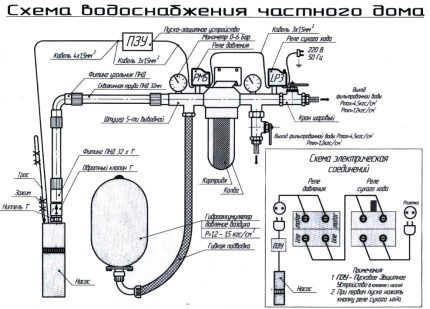

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

• количество точек водоподачи в доме;
• необходимость и число коллекторов;
• мощность насосов и емкость водонагревателя;
• размеры труб;
• характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

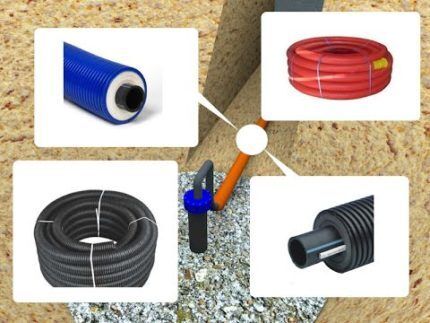

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

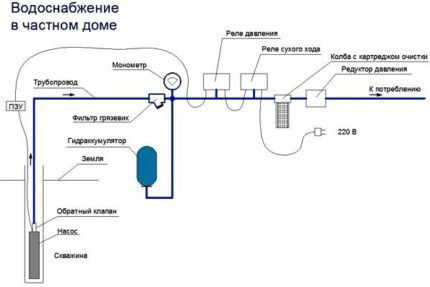

Принципиальная схема подключения насосной станции

Гидроаккумулятор

Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

Схема подключения гидроаккумулятора

Очистка воды

Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

Схема очистки воды в частном доме

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

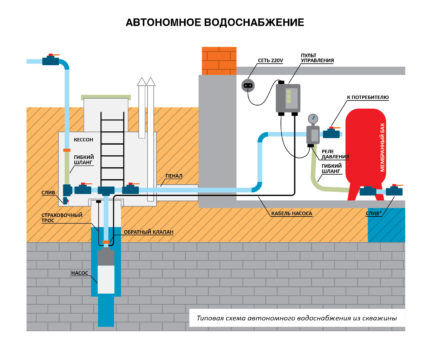

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

Заключение

С монтажом водопровода в своем доме в состоянии справиться практически любой его хозяин. Проблемы могут возникнуть разве что с подключением к водопроводной централи поселка, расположенной на улице. Здесь требуются разрешения, придется походить по инстанциям. В остальном, с разводкой труб по коттеджу и бурением скважины, особых сложностей возникнуть не должно.

Смотрите также видео, как избежать ошибок при разводке водопровода в доме:

Читайте про другие наши материалы:

Схема водоснабжения частного дома — основные составляющие

Водоснабжение — обязательная часть современного домовладения. Возможность в любое время пользоваться водой – не просто комфортное проживание, но требование санитарии, составляющая здорового образа жизни. Правильно разработанная и смонтированная схема водоснабжения частного дома способна работать десятки лет, постепенно дополняясь и при необходимости модифицируясь.

Краткое содержание статьи:

На даче, загородной усадьбе, где вода требуется для полива растений, разведения домашних животных, водопровод является частью технологической схемы хозяйства. От того, насколько эффективна его работа, во многом зависит благополучие жильцов.

Устройство столь важной составляющей требует скрупулезного подхода. Смонтировать водоснабжение в частном доме своими руками может получиться не всегда, но представлять, как оно устроено, принципы функционирования, уметь проверить качество монтажа — необходимо.

Основные составляющие систем водоснабжения

Внешний водопровод в частном хозяйстве включает:

• Точку подключения системы – колодец, скважину, магистральную линию, проходящую по улице, родник, открытый водоем и т.п.
• Наружные линии (магистрали). Как правило, их прокладывают в подземной траншее. Магистрали могут связывать и отдельные строения усадьбы, если это предусматривает схема подключения водоснабжения в частном доме.
• Узлы ввода воды жилого дома, а также других зданий (сооружений) хозяйства (при их наличии).

Внутридомовая разводка, включающая инженерное оборудование, бывает трех типов:

• последовательная или тройниковая;
• коллекторная, которую иногда называют шлейфовой;
• гибридная, представляющая сочетание первых двух.

Для экономии схема разводки воды частного дома, дачи или фермерского хозяйства нередко разделяется на два независимых контура: питьевого и технического водоснабжения. Первый обеспечивает санитарно-бытовые нужды жителей коттеджа, второй — полив огорода, а также водопой скота, если качество воды соответствует предусмотренным для этого нормам. Помимо холодного водоснабжения, в систему водопровода может входить контур ГВС.

Читайте также: Водоснабжение и канализация в частном доме

Точка подключения водопровода

Начало схемы водоснабжения загородного дома — источник воды. В черте города, при наличии развитой системы водоснабжения в регионе, где находится дом или дачный участок питанием служит централизованная магистраль.

Чтобы сделать подключение к магистрали необходимо выполнить следующие действия:

• Получить разрешение с тех. условиями на присоединение от владельца магистрали — городского или районного управления сетями ВКХ.

• Построить приямок (колодец, кессон) для размещения вентилей и водомеров. Для этого выкапывается яма, в которой он и монтируется из бетонных колец, пластика или керамического кирпича. Если подходящее сооружение уже есть, используют его.
• Выполнить подключение или, как говорят сантехники — врезку. Для ее устройства магистраль перекрывается, но возможен вариант врезки и в действующую линию.
• Смонтировать вентиль, позволяющий при необходимости перекрыть подачу воду на дом, и установить водяной счетчик.
• На заключительном этапе представитель системы ВКХ опломбирует водомер, снимает показания, в некоторых случаях даже делает фото узла.
• Далее заключается договор водопользования, где указывают лимит потребления воды, а также сброса стоков (при наличии централизованной канализации).

Параллельно засыпают пазухи колодца, ставят плиту перекрытия, смотровой люк. Прокладывают линию водопровода к дому.

Автономные источники в схеме водоснабжения частного дома

При отсутствии центрального водопровода используют автономные источники водозабора. К наиболее распространенным относят колодцы и скважины.

Важно! Согласно требованиям законодательства для размещения колодца или скважины требуется разрешение местных органов власти.  Кроме того, если скважина глубже 5 метров, по закону полагается вводить ее в эксплуатацию, с получением лицензии.

1. Скважины бывают трех типов:

• артезианские, глубиной свыше 50 м. Иначе их еще называют «на известняк», поскольку обычно подземные водяные линзы расположены в известковых породах.
• на водоносный слой или, как еще говорят — «на песок». Такие скважины питаются верхней водой, насыщающей песчаные слои грунта;
• игловая скважина, как и песчаная, рассчитана на забор воды из грунтовых водоносных слоев неглубокого залегания. Её главное отличие кроется в технологии устройства. Обычную скважину бурят или пробивают желонкой, с последующим погружением обсадной трубы. Скважина-игла выполняется забивкой специальной перфорированной трубы до самого водоносного слоя.

Неглубокие скважины имеют заметно меньший дебит (объем воды, который они дают за промежуток времени), чем артезианские. Последние способны давать от 3 м³/час (объем зависит от производительности насоса и диаметра скважины). Средний дебит скважины, использующей грунтовые воды – 0,5 м³/час.

2. Шахтные водяные колодцы используют на неглубоких водоносных слоях. Их максимальные глубины достигают немногим более 20 м. Однако даже колодцы глубже 10 метров сооружаются редко.
3. На участках также встречаются родники. Фактически — это естественные скважины созданные трещинами в земляной толще либо выходами водоносной породы на поверхность. Использование родника, как постоянного источника водоснабжения, возможно при достаточном дебите и хорошем качестве воды из него.
4. Открытые водоемы: пруд, озеро, протекающая рядом река – еще одна возможность добыть воду. Сюда же можно отнести накопительные резервуары для сбора осадков популярные в засушливых регионах. Однако такие водозаборы редко дают воду пригодную для питья без предварительной очистки. Но даже после этого она используется в основном на технические нужды.

Важно! Фактору экологической чистоты также следует уделять особое внимание при эксплуатации неглубоких скважин или колодцев. Из-за малой глубины они чрезмерно подвержены влиянию осадочных, а также близких очагов загрязнения на местности. Кроме того, на производительность мелких скважин, колодцев, родников, открытых водоемов влияют сезонные колебания уровня грунтовых вод.

Оборудование для водозабора

В отличие от магистрального водоснабжения, при автономном подключении в схему водопровода в частном доме включают оборудование для подачи воды из источника и создания рабочего давления в трубопроводах, а также накопители.

Для подачи используют самые различные типы насосов. Их условно можно разделить на два основных вида:

• глубинные (погружные) – работают полностью или частично погруженными в жидкость;
• поверхностные.

Глубинные насосы

Для забора воды из скважин, колодцев и водоемов, как правило, используют погружные насосы. Наиболее распространены следующие их виды:

• Вибрационные. Дешевые, имеют небольшие размеры, вес, но вместе с тем невелики по мощности и ресурсу. Кроме того, их вибрация разрушительно влияет на стенки скважин, приводит к ускоренному заилению водозабора.
• Центробежные. Подходят для глубоких скважин, в том числе артезианских. Способны подавать воду на сотни метров, обладают высокой производительностью и надежностью.
• Вихревые насосы. Разновидность центробежных. Способны создавать большие напоры. Из существенных недостатков — высокая чувствительность к загрязнению воды.
• Винтовые насосы. Просты, надежны, малочувствительны к посторонним примесям. Из существенных недостатков — маленькая производительность. Отлично подходят для водозаборов из естественных водоемов, для объектов с небольшим водопотреблением.

Схемы водоснабжения с поверхностными насосами и насосными станциями

Поверхностные насосы условно делят на подающие и перекачивающие. Для водозабора (подачи), в котором расстояние до поверхности воды невелико или отсутствует, используют первый тип (обычно центробежные самовсасывающие агрегаты). Например, при эксплуатации накопительных баков для сбора дождевой воды.

К этому же типу оборудования относят насосные станции. Их отличает наличие автоматики, а также встроенного гидроаккумулятора — металлического резервуара, с резиновой емкостью внутри, в которую поступает вода от насоса. Между стенками резервуара и емкости под давлением закачан воздух. Именно он сжимается при поступлении воды и выталкивает её обратно, когда насос отключен и осуществляется водоразбор. Гидроаккумулятор решает две задачи:

• Выступает ресивером, поддерживая давление системы, снижая количество запусков насоса.
• Ликвидирует опасность гидроударов — резких скачков давления при включении подающего или перекачивающего насоса.

Автоматика служит для поддержания постоянного давления необходимого для функционирования инженерных систем или сантехнического оборудования. Работает она следующим образом:

1. При открытии кран или сработке системы полива давление в трубах падает. Благодаря гидроаккумулятору этот процесс протекает плавно.
2. На определенном этапе срабатывает датчик давления, включая станционный насос.
3. Когда использование воды прекращается, насос некоторое время еще работает, наполняя аккумулятор.
4. Отключение происходит после набора верхнего порогового давление, что является окончанием цикла.

Важно! Теоретическая глубина, с которой поверхностные насосы способны поднять воду – 10 метров (больше не позволяют законы физики). Но на практике эта величина не превышает 8 м.

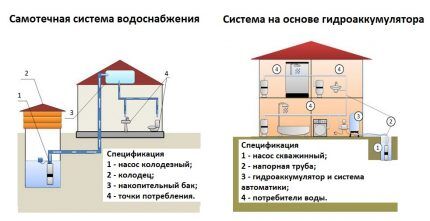

Баки запаса воды (накопители)

Важная часть внутридомовой системы водопровода — бак запаса воды. Его емкость, как правило, принимают из расчета минимальной потребности воды в сутки.

Чем выше бак установлен, тем лучше. В домах более 2-х этажей его устанавливают на верхних этажах или чердаках, в одноэтажных – на чердаках. Таким образом, даже при отключении электроэнергии на первом этаже за счет высоты водяного столба создается давление достаточное, чтобы вымыть руки, умыться, активировать слив в унитазе.

Система функционирует следующим образом:

• Насос водозабора по уличной линии подает воду непосредственно в накопительный бак. Включает насос поплавковый датчик, срабатывающий, когда уровень воды опустится ниже заданной отметки.
• Поступление воды во внутренние трубопроводы происходит уже из бака.
• Для создания комфортного давления может использоваться небольшой насос подкачки.

В такой схеме водоснабжения возможно устройство нескольких выходов на её различных участках. Например, с высокой очисткой для питья и приготовления пищи либо с более грубой для санитарно-бытовых нужд.

Очистка и обеззараживание воды для схемы автономного водоснабжения

Далеко не всегда вода, получаемая из природных источников, соответствует санитарным нормам. Часто, чем выше уровень её зеркала, тем ниже качество состава, а наиболее проблемная добывается из открытых водоемов.

Основные этапы водоочистки:

1. На стадии водозабора – естественная циркуляция воды через песчаные слои грунта в скважинах или колодцах. При организации водоснабжении из открытых источников поступают следующим образом: вблизи водоема выкапывают приямок, укрепляемый деревянными плахами или камнем. Его закрывают крышкой, препятствующей попаданию пыли, мелких животных или насекомых. Между приямком и водоемом оставляют дренажный канал, ограждаемый решетками. Канал заполняется пескогравийной смесью.
2. Обеззараживание источника. Для него используют химические реагенты, из которых наиболее популярна хлорная известь. Она убивает большинство болезнетворных бактерий и микроорганизмов, но её применение должно осуществляться под строгим контролем.
3. В приямках или на входе схемы водоснабжения в дом устанавливаются фильтры грубой очистки. Они избавляют воду от взвешенных частиц, улучшая прозрачность.
4. Углубленная водоподготовка – тонкая очистка и обеззараживание. Для нее используют облучение УФ-лампами, адсорбционные, мембранные, ионообменные фильтры. Эти методы относятся к дорогостоящим и малопроизводительным. Поэтому воду, прошедшую подобную обработку, рационально использовать лишь для питья и приготовления пищи.

Важно! Простое отстаивание воды в накопительном баке так же дает некоторый эффект очистки. Однако постепенно на его дне и стенках накапливаются отложения, которые необходимо смывать, а емкость дезинфицировать.

Схема трубопроводной системы частного дома

Устройство наружного трубопровода

Водозабор, накопительный бак, инженерные системы существуют не сами по себе, но завязаны в общую систему с помощью трубопроводов. До недавнего времени прокладку выполняли стальными водопроводными трубами. Сейчас их практически полностью вытеснили пластиковые (полипропилен, полиэтилен, поливинилхлорид) и медные аналоги.

Прокладку и подключение внешних магистралей ведут с учетом их зимней эксплуатации. Чтобы трубы не перемерзали, врезку выполняют ниже уровня сезонного промерзания грунта. Для этого у колодцев или над скважинами обустраивают приямки, в которых размещают вентили, насосное оборудование (при использовании поверхностных насосов) и т.п. В скважинах также может использоваться специальный быстроразъемный переходной адаптер. Он позволяет соединять вертикальный и горизонтальный участки трубопровода сквозь обсадную колонну.

Прокладка труб наружного водопровода выполняется в траншеях также ниже уровня промерзания грунта. Если по каким-либо причинам устройство траншей необходимой глубины невозможно, трубы и узлы водозабора утепляют, устраивают их подогрев с помощью греющего кабеля.

Во время ремонтов или ревизии трубы необходимо опорожнять от воды, поэтому их горизонтальные участки лучше монтировать с уклоном 0,5% к точке общего слива со сбросным краном.

Схема разводки внутри дома

Необходимость устройства приямка иногда возникает и при вводе трубопроводов в здание. Обычно здесь размещают запорные вентили, сливные краны, системы контроля. Это оказывается удобным при необходимости ремонта внутридомовой системы зимой, когда доступ к колодцу или приямку водозабора затруднен.

После ввода воды в дом, если не используется гидроаккумулятор, она поступает в накопитель. Из него через насос подкачки непосредственно в схему внутреннего водоснабжения. Как уже указывалось выше, они бывают трех типов. Из них два основных:

1. Последовательная или тройниковая система – наиболее проста. По дому проходит одна труба, от которой посредством тройников выполняются отводы на водоразборные точки. Такая схема подойдет в небольшой дачный дом.
2. Коллекторная (шлейфовая) схема выручит там, где присутствует значительное число потребителей. Хотя для нее требуется большее количество труб, на каждом её участке можно обеспечить желаемый напор и качество воды. Кроме того, для ремонта не потребуется перекрывать всю систему. Достаточно лишь отключить проблемный шлейф.

Отдельная линия прокладывается для работы системы горячего водоснабжения (ГВС), а также в котельную для пополнения радиаторов отопления, обеспечения нормальной рециркуляции теплоносителя. Подогрев воды выполняет накопительный бойлер либо проточный водонагреватель – электрический или газовый (двухконтурный котел, газовая колонка). Для расположения этих устройств обычно служит отдельное помещение — котельная, куда проводится линия водопровода. От системы нагрева разводка дополняется еще одним шлейфом — линией горячей воды. Она подключается к душу, к смесителю в ванной, а на кухне – к смесителю мойки.

Завершаются линии водопровода запорной арматурой: клапаном бачка унитаза, смесителями, водоразборными кранами, электромагнитными клапанами автоматического полива и т.п.

При наличии огорода отдельный шлейф направляется на полив. Поскольку в зимнее время огород не функционирует, прокладка труб этой линии в глубокие траншеи ни к чему. Заглубления на полтора-два штыка лопаты, чтобы не повредить коммуникации при перекапывании почвы, будет достаточно.

Рассчитываем систему водоснабжения

Лучше всего если проектирование вашего водопровода выполнит специалист. Однако это не всегда возможно, к тому же затратно. С другой стороны, если речь идет не об огромном дворце, а о типовом загородном доме или даче, то упрощенные расчеты не составят особой сложности.

В первую очередь необходимо рассчитать общее количество труб, соединительной и распределительной фурнитуры (тройники, колена, муфты, гребенки и т.п.), запорной арматуры, инженерного оборудования. Для этого необходимо нарисовать общую схему разводки водопровода в частном доме, включая трубы для уличной прокладки. Для двухэтажек и зданий выше эскиз для наглядности лучше выполнить в изометрии. При этом масштаб не соблюдается, а необходимая длина участков проставляется прямо на схеме.

Диаметр трубопроводов вычисляется по формулам. В них учитывается объем водопотребления, напора, другие параметры. Однако для упрощенных расчетов можно руководствоваться следующей табличкой:

Чтобы определить, достаточен ли дебит источника (скважины) используют нормы водопотребления. Согласно СП 30.13330.2012 расход воды на одного человека составляет 200-350 л/сутки. Это значение умножают на число проживающих. Расход воды для хозяйственных нужд также определяют по нормам полива растений и потребления воды домашними животными.

Из полученного суммарного объема водопотребления, зная глубину водозабора и высоту подачи, можно определить необходимую мощность и производительность насоса. Объем гидроаккумулятора рассчитывается. Однако для среднего двухэтажного коттеджа, с двумя санузлами, с ванной и душевой кабиной вполне хватит 50 литров.

Несколько слов в заключение

Современные материалы и методы строительства позволяют собрать простую схему водоснабжения типового частного дома своими руками. Тем не менее для крупного хозяйства или усадьбы с большим числом проживающих и разнообразием потребителей воды без привлечения профессионалов не обойтись.

Особое внимание следует обратить на качество воды. Обязательно передайте на исследование СЭС образцы из своего автономного водозабора. Делать это стоит, как минимум — ежегодно.

проектирование и обустройство своими руками

Ваш частный дом оснащен автономным источником воды и вы хотите организовать водоснабжение частного дома из скважины? Согласитесь, что иметь абсолютно независимые коммуникации весьма удобно. У вас нет практического опыта в обустройстве системы водоснабжения и вы сомневаетесь в собственных силах?

Мы поможем вам справиться с поставленной задачей. Ведь человек способен больше месяца жить без пищи, но без воды не протянет и трех дней. Поэтому организация бесперебойных поставок воды из скважины является первоочередным делом в вашем ежедневнике.

На помощь придут полезные рекомендации по обустройству системы водоснабжения, собранные с нашей статье.

Также здесь вы найдете поэтапный инструктаж с красочными фотографиями и подробными схемами. Для более простого восприятия информации мы подобрали видеоролик о самостоятельной организации системы автономного водоснабжения из скважины.

Содержание статьи:

Вода для автономного водоснабжения

Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.

Если представить все просто и доступно, то выделяют три вида подземных вод.

• Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
• Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
• Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.

Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на организации.

По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.

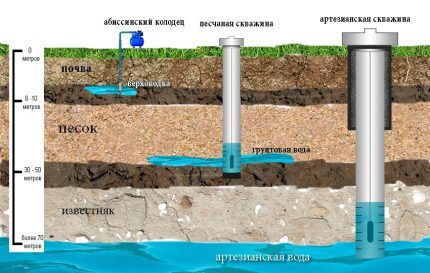

Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распространения подземных вод

Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также . Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Галерея изображений

Фото из

Комплект оборудования для абиссинской скважины

Устье скважины иглы

Абиссинский колодец в подвале дома

Полив огорода из скважины иглы

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Тонкости обустройства системы водоснабжения

Процесс обустройства автоматизированной системы прямиком в дом для удовлетворения бытовых и хозяйственных потребностей условно можно разделить на несколько этапов. Разберем подробнее каждый из них.

Этап #1 — правильный выбор места

Первым делом нужно определиться с местом расположения скважины. Когда-то их предпочитали бурить прямо под домом — кухни тогда часто устраивались в подвале и такое решение казалось удобным.

Но дело в том, что при таком расположением проблематично при необходимости. А уж если она выйдет из строя, то то пробурить новую и вовсе невозможно. Так что лучшее место для скважины — где-то снаружи, хоть и не сильно далеко.

Обязательно учитываем санитарные нормативы. Точка водозабора должна находиться не ближе 20 метров от выгребной ямы или септика при глинистых грунтах: суглинках, супесях.

Наличие песка, способного пропускать и “впитывать” бытовые стоки, увеличивает указанное расстояние до 50 метров.

Расстояние между скважиной и поверхностными источниками загрязнения допускается 20 м, так как скважина считается защищенной точкой водозабора

Следует помнить, что чем дальше точка водозабора от точки водоразбора, тем больше средств уйдет на . Дачникам, прокладывающим летний водопровод на участке, удаленность от источника не слишком интересна.

Учитывать ее должны любители постоянного проживания за городом. Ведь для сооружения стационарной системы водоснабжения потребуется рыть траншею.

Абиссинский колодец и мелкие скважины не стоит располагать ближе 5 м к фундаменту. Извлекая подземную воду, они будут заодно тащить частицы рыхлого грунта и постепенно вымывать породу.

Со временем процесс подобного ослабления может привести к просадке и деформации фундамента. Зато глубокие скважины на свойства подстилающих фундамент пород практически не влияют.

Галерея изображений

Фото из

Место для неглубокой скважины

Поиск места под глубокую скважину

Кессон для источника воды

Оптимальная длина трубопровода

Этап #2 — определение общей схемы

Конструктивно вся схема выглядит просто. Главный элемент — насос. Он и поднимает воду с глубины. Может располагаться непосредственно в скважине () или работать на поверхности (). Первый вариант обеспечивает забор воды с большей глубины.

Внутренний водопровод устраивается или с расположенным на чердаке баком-накопителем, из которого вода поступает к потребителю самотеком, или с гидропневматической установкой, расположенной в подвальном помещении или перовом этаже

Второй удобнее монтировать и обслуживать, он предпочтительней при больших сезонных перерывах (на дачном участке, например). Но поверхностный насос не обеспечивает подъема с глубин свыше 8 метров.

Тут еще следует учитывать и удаление по горизонтальным участкам на поверхности — 10 метров транспортировки воды в горизонте приравниваются метру подъема. Кстати, еще одна причина не удалять сильно скважину от дома.

Галерея изображений

Фото из

Подготовка гидроаккумулятора к подключению

Уплотнение соединения сантехническим льном

Навинчивание отвода на гидробак

Подсоединение водопроводной трубы к отводу

Далее вода поступает в . Он представляет собой стальной или пластиковый резервуар. В нем имеется резиновая емкость, куда накачивают воздух.

Этот сжимаемый объем и создает давление в системе и вытесняет воду к точкам разбора— вода, как известно, не сжимается, а вот воздух таким свойством обладает.

Автоматика следит за перепадами давления. При падении давления ниже заданного уровня она включает насос, при достижении — выключает. Так создается стабильное давление в системе и нормальная подача воды к точкам разбора.

Мощность и объем гидроаккумулятора (и насоса) подбирают с небольшим запасом, исходя из пикового варианта расхода. То есть плюсуют все точки: туалет, раковину, душ и так далее. Если есть сезонный полив, то его тоже учитывают при расчете.

Типовая схема водоснабжения частного дома от скважины, обустроенной кессоном

Помимо насоса и накопителя, в набор входит , препятствующий току воды обратно в скважину, предохранительный клапан, сбрасывающий давление, различные датчики и реле, запорная арматура и фильтры.

Песчаные косые фильтры обязательны и предотвращают проникновения песка в систему. А вот фильтры тонкой очистки нужно подобрать, исходя из состава добываемой воды.

Все линии автономной водопроводной сети должны отсекаться запорными вентилями. Желательно, чтобы соединения выполнялись разборными — при помощи так называемых «американок».

Но вообще, окончательная конфигурация всей схемы варьируется, исходя из конкретных задач. Но основа на базе насоса и гидроаккумулятора всегда остается неизменной.

Схема водоснабжения из скважины не сильно сложная и может быть собрана своими руками

Этап #3 — компоновка и расположение оборудования

При монтаже водоснабжения из скважины своими руками чаще всего вызывает затруднение размещение оборудования. Тут вариантов много.

Наиболее рациональным стоит признать — специального колодца у скважины, где и располагают все механизмы. Получается, что оборудование стоит непосредственно у точки забора воды и затраты на транспортировку по горизонту минимальны.

Второй плюс — тишина в доме. Насосная станция довольно шумное устройство, так что размещение ее вне периметра жилой зоны оправдано.

Часто оборудование насосной станции устанавливают непосредственно в кессоне скважины — тише в доме

Кессон представляет собой укрепленную и утепленную яму с утепленным же перекрытием, заглубленным на глубину ниже расчетной точки промерзания.

Этим исключается промерзание кессона — дело в том, что температура на грунта на этой глубине примерно неизменна круглый год и всегда выше нуля.

Так что при нормальном утеплении стенок и оголовка кессона риска падения температуры нет. Наземные сооружения в таких случаях работают много хуже.

Если устройство кессона невозможно по каким-либо техническим причинам, устье скважины закрывают герметичным оголовком

Если нет возможности соорудить кессон, то все оборудование можно разместить и в доме.

Хорошо, если для этих целей будет выделено отдельное помещение.

При продуманном размещении оборудования оно не занимает много места в выделенном для него помещении

Если нет возможности выделения для подобных целей отдельной изолированной площади, можно для этого использовать ванную комнату.

Но если и там нет места, то можно присмотреться к шкафам под мойкой на кухне.

Накопительный бак, фильтры для очистки воды и систему нагрева лучше всего расположить в специально устроенном техническом помещении

Часто размещают под лестницей или в кладовке, хорошо для подобных целей подходит подвал или даже погреб — этот вид оборудования не так уж и громоздок и неприхотлив.

Тут главное не место монтажа, а его правильность. А уже само месторасположения на качество работы совершенно не влияет. На удобство доступа – да. Но не на работу.

Можно расположить оборудование в кухонном шкафу под мойкой – это один из самых популярных вариантов размещения оборудования

Этап #4 — особенности прокладки труб

Трубы для монтажа всей системы лучше брать пластиковые, ПНД. Они легкие, долговечные, надежные. Не боятся коррозии, на внутренней поверхности не образуется бактериального налета.

Стойко переносят гидроудары, могут выдержать замерзание воды внутри них. Хотя до этого, конечно, лучше не доводить. Их просто гнуть и резать. Допускается укладка непосредственно в грунт.

Утепление ввода на пути от скважины до дома никогда не бывает излишним. Особенно, если в регионе проживания наблюдаются холодные зимы

На участке вне дома трубы прокладывают на глубине ниже точки промерзания. В крайнем случае существует специальный низкотемпературный обогревающий кабель, который пропускают в трубу и подключают к электрической сети.

Он не дает замерзнуть воде внутри магистрали даже в сильные морозы. Но это лишний расход электроэнергии — куда проще и действенней просто осуществить прокладку трубы чуть глубже.

Если прокладка стационарного трубопровода производится ниже глубины сезонного промерзания грунтов, утепляют только участок выше уровня промерзания

Ввод водопровода от скважины в дом лучше производить тоже на глубине, под землей. Если это невозможно и приходится запускать трубу в дом через цоколь, то этот участок подлежит обязательному утеплению.

Причем утеплитель должен начинаться еще ниже уровня промерзания.

Если планируется выход питающей трубы в пределах промерзающего участка, ее следует обязательно утеплить — при этом утепление должно начинаться на участке, расположенном ниже расчетной глубины промерзания

Уже в доме монтаж может производиться любым способом: трубы ПВХ, медь, сталь и так далее — кому что удобнее и проще.

Главное, чтобы это было надежно и добротно.

Грамотное устройство водоснабжения от скважины до частного дома гарантирует безотказность работы системы и отсутствие поломок оборудования

Много вопросов вызывают расположение датчиков и их ассортимент, правила установки запорной и предохранительной арматуры.

Выводы и полезное видео по теме

Лучшим подспорьем для пояснения подобных темных мест будет видео, представленное ниже.

Просто помните принцип: всегда берите все параметры с запасом.

Соорудить систему водоснабжения из скважины собственными руками можно самостоятельно, если следовать указаниям сборников строительных и технологических правил.

Если же у вас есть большие сомнения в своих силах, то лучше пригласить специалистов. И хотя этот вариант обойдется дороже, чем обустройство своими руками, но результат вас порадует. Тем более, что вы сможете сэкономить силы и личное время.

У вас есть опыт самостоятельного обустройства скважины и прокладки водопровода? Или вы столкнулись с определенными трудностями при сооружении системы водоснабжения? Поделитесь, пожалуйста, своим опытом в комментариях к нашей статье.

Обустройство водоснабжения в частном доме своими руками

Если при проектировании и монтаже водопровода в частном доме работы выполнены правильно, то они смогут обеспечить надежность автономной системы водоснабжения.

Подбор источника водоснабжения

Источник водоснабжения.

Для начала нужно произвести расчеты, исходя из того, сколько людей проживает и для каких потребностей будет расходоваться вода. По нормам в сутки на человека расходуется 30-50 л воды. Но если обустроены ванная комната и канализация, показатель следует увеличить втрое. Если же планируется использовать воду и в целях полива (например, сада, огорода), то норма расхода в таких случаях составляет 5 л на 1 кв.м площади.

Существует 2 варианта – подключение к централизованной системе и автономная, т. е. децентрализованная подача. Последний способ обладает рядом преимуществ даже в тех случаях, когда есть возможность подключения к магистрали.

Источником водоснабжения при децентрализованном типе обустройства является колодец или скважина. И хотя такой вариант потребует дополнительных расходов на проектирование и монтаж водопровода в загородном доме, в дальнейшем владельцу не придется оплачивать коммунальные услуги, как в случае с централизованной подачей.

Стационарная централизованная система

Нужно подключить водопроводную систему, смонтированную внутри дома, к центральной магистрали. Владелец участка должен написать заявление в организацию, которая занимается водоснабжением этого района. Документ рассматривается, затем по нему в индивидуальном порядке принимается решение.

При благоприятном исходе, когда разрешение обязательно оформляется официальным документом, владелец участка получит от компании подробные инструкции для подключения, а также схему, которая покажет, как могут быть подведены трубы.

Децентрализованный способ подачи воды

В дом вода подается из внешних источников. Чтобы она соответствовала всем нормативам, собственник может самостоятельно поставить очистные сооружения и необходимое оборудование, а не полагаться на коммунальные службы. Но тогда и проектированием нужно заниматься самостоятельно и с соблюдением всех норм. Например, источник питьевой воды должен находиться в 20-50 м от септика (показатель зависит от особенностей участка).

Децентрализованная подача воды.

Колодец или скважину рекомендуется делать ближе к дому. Это безопаснее и облегчает обслуживание. Перед тем как проводить работы по подключению дома к выбранному источнику, рекомендуется удостовериться, что его хватит, чтобы обеспечить нормативное водопотребление.

Чаще всего децентрализованная система водоснабжения частного дома предполагает выбор между скважиной и колодцем. Колодец считается подходящим только для сезонного проживания. Если в доме будут жить постоянно, лучше наладить подачу воды из скважины, которую предварительно оснащают насосным оборудованием .

Как устроена типовая водопроводная система

Подобная система всегда предусматривает 2 равноценные части – наружную и внутреннюю. Первая нужна для того, чтобы соединить источник с домом. Стандартно это трубопровод, к которому подключается погружной или поверхностный насос (в зависимости от типа скважины).

Конструкция включает фильтры, автоматическое управление, устройство для раздачи воды (запорный вентиль).

Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка – для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Этапы монтажа водопровода

Если прокладка труб осуществляется самостоятельно, то владельцу нужно предварительно изучить технологию проведения подобных работ.

Подготовка к работе

Для начала специалисты напоминают, что монтаж трубопровода начинается от потребителя к источнику, что намного удобнее.

Сначала, используя переходник резьбового типа, крепят водопроводную трубу. Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

Этапы монтажа водопровода.

И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт. Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний – в 15 мм.

Для крепления к стенам применяются клипсы. Их установка производится на расстоянии 1,5-2 м друг от друга. Клипсы ставят на всех угловых соединениях.

Перед подключением трубопровода к коллектору обязательно монтируется запорная арматура, чтобы эту ветку легко было отключить при аварии.

Подбор труб

Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера – полиэтилена, полипропилена или ПВХ.

Трубы рассчитаны на разные температуры. Для холодной воды материал неважен, для горячего водоснабжения лучше использовать металлопластик.

Выбор диаметра труб во многом зависит от длины линии. Например, если она превышает 30 м, то диаметр должен составлять 32 мм, если линия короткая, меньше 10 м, то подойдет 20 мм.

Подключение насосной станции

Для нормального функционирования системы нужна насосная станция либо напорный бак. Но второй вариант считается менее практичным, и лучше подключить станцию, которая будет подавать воду из колодца (для скважины такое оборудование устанавливают реже).

Существуют несколько вариантов ее подключения. Например, станцию можно ставить в дачном доме, но только не в том помещении, где уже работает котел. Можно найти для нее место в прачечной или специально оборудованном помещении со звукоизоляцией, например, на цокольном этаже коттеджа. Важно, чтобы там было тепло.

Насосная станция – это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается обратный клапан, чтобы вода не могла вернуться к колодцу.

Подключение насосной станции.

Насосная станция обязательно оснащается фильтром грубой очистки, чтобы в систему не попадал песок и другие крупные загрязняющие частицы.

После монтажа оборудования своими руками проводится его пробный пуск, чтобы можно было выявить допущенные ошибки и исправить их.

Установка гидроаккумулятора

На практике практически всегда осуществляется установка гидроаккумуляторов, поскольку они позволяют поддерживать заданный уровень давления даже при непостоянно работающем насосном оборудовании.

Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части – первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

Установка оборудования для очистки воды

Вода, которую забирают из скважины, часто содержит много механических примесей. Поэтому специалисты считают, что фильтр грубой очистки для этой системы необходим.

Для монтажа дополнительных фильтров нужно сначала сделать анализ жидкости, чтобы понять, какие очистные сооружения подходят. Такие исследования делают специализированные лаборатории. Когда результаты получены, надо выбрать фильтры и подключить их к системе после гидроаккумулятора.

Как своими руками провести воду 🛀 в частный дом от центрального водопровода, какую трубу использовать под землей

Владельцам частных домов приходится решать проблему водоснабжения своего хозяйства самостоятельно. Обустройство автономного источника в виде скважины или колодца связано с затратами труда, времени и финансов. Хорошо, если поблизости пролегает линия центрального водопровода, удобнее всего от нее и протянуть трубопроводную сеть.

В этом случае значительно повышается комфорт проживания даже в старом доме, так как будет обеспечено нормальное функционирование системы канализации, отопления и другие инженерные коммуникации. Провести воду в частный дом можно и своими руками, надо только собрать необходимые документы.

Подключиться к центральному водопроводу можно и зимой

Преимущества центрального водопровода

Подключение к центральному водопроводу в сравнении с обустройством автономной системы водоснабжения обладает рядом преимуществ. Отпадает необходимость покупки дорогостоящего насосного оборудования, не надо бурить, раскачивать и поддерживать в рабочем состоянии скважину. Кроме того, централизованная поставка воды является сертифицированным родом деятельности, поэтому потребитель получает:

• соответствующую санитарно-гигиеническим нормам питьевую воду;
• нормализованное давление в трубопроводной сети;
• подачу воды практически без перебоев.

Провести водопровод и подключить его к центральной линии можно самостоятельно, а можно пригласить специалистов. Они помогут проложить систему под землей и осуществить ее подвод к дому. Разумеется, в таком варианте придется оплачивать их труд.

Без документов провести воду в частный дом не получится

Для подключения частного дома к централизованному водоснабжению придется обратиться в несколько инстанций и получить разрешительные документы.

Без них пользоваться водой не получится, а за самовольное подключение предусмотрены огромные штрафы и демонтаж оборудования за счет владельца.

Нужно будет выполнить различные исследования, составить техническую документацию и одобрить ее в соответствующих структурах. Все этапы оформления документации следует проходить последовательно, в противном случае все придется начинать заново.

Сначала обращаемся в геодезическую службу

Сначала следует обратиться в местную геодезическую службу. Ее работники выполнят топографическую съемку местности и составят ситуационный план участка. На него наносятся все находящиеся на местности объекты с обозначением расстояния между ними и ближайшими инженерными коммуникациями.

Так выглядит геодезическая съемка и технические условия

Геодезисты выполнят свою работу в течение десяти дней и выставят счет за оказанные услуги. Если имеется ситуационный план, с момента составления которого прошло больше года, придется заказывать новую экспликацию, таково другое название этого документа. При обращении в геодезическую службу придется предъявить правоустанавливающие документы на пользование земельным участком.

Получаем технические условия на подключение к водопроводу

Для получения ТУ на подключение воды владелец частного дома может обратиться в инстанцию, выдававшую разрешение на возведение объекта. Там определят, какая именно компания будет оказывать услуги централизованной подачи воды новому пользователю. Туда и следует подавать документы, которых придется собрать внушительный перечень. Потребуется следующее:

• подтверждение права собственности или пользования домом и участком;
• удостоверение личности владельца;
• семь копий экспликации;
• две копии разрешения на строительство;
• подготовленный проектировщиками баланс потребления воды;
• два экземпляра заявления.

В технических условиях, которые предоставляются пользователю через 14 дней после подачи пакета документов без взимания платы, указываются даты подключения к центральной линии водоснабжения и разрешаемая нагрузка на центральный водопровод рассматриваемого пользователя. Инстанция, предоставившая технические условия, берет обязательства по подключению частного дома к центральному водопроводу.

Теперь можно заказать проект водоснабжения

Технические условия, наконец, получены, и теперь можно заказывать проект водоснабжения. Без него нельзя подписать договор с компанией, оказывающей услуги централизованного водоснабжения. На основании разработанных технических условий проект водоснабжения может выполнить любая компетентная организация, но утвердить его в любом случае должна местная водопроводно–канализационная компания.

Подключение должно быть выполнено в соответствии с проектом

Документ нужно будет также согласовывать с поставщиками электричества, газа и даже с телефонной станцией в связи с тем, что их инженерные коммуникации также подводятся к дому, и водопроводная сеть не должна создавать помехи их функционированию. Окончательно проект утверждается в архитектурном комитете.

Проложить трубу самому или обратиться в лицензированную организацию?

При подключении частного дома к централизованному водоснабжению надо понимать, что все земляные работы за пределами участка по правилам должна выполнять организация, имеющая на это лицензию. К сожалению, последние используют свое положение и назначают высокие цены за свои услуги. Штраф за нарушение заметно меньше, так что многие делают эту работу самостоятельно.

Экскаватор явно эффективнее лопаты

Расходы на обустройство водопровода состоят из оплаты услуг монтажников, приобретение материалов и различных сборов. Наиболее дешевый способ получить воду состоит в том, чтобы все работы выполнять своими руками, а водопроводную сеть монтировать из труб, изготовленных из полиэтилена или полипропилена.

Обращаемся в водоканал для заключения договора

Теперь следует обратиться в водоканал для заключения договора о подключении водоснабжения. Суть его заключается в том, что организация выполняет все необходимые действия по подготовке и подключению инфраструктуры частного дома к центральному водопроводу, а пользователь оплачивает эти услуги.

Договоры на выполнение работ и водоснабжение

Цену устанавливает местное отделение водоканала, и она складывается из платы за проведение трубопроводной системы от дома до места врезки в магистральную сеть и подключаемую нагрузку системы. Стоимость материалов и труд бригады монтажников входят в эту цену.

Проведение водопровода своими руками

Существенно сэкономить на обустройстве водопровода реально, если все работы по его прокладке выполнять своими руками. Прежде всего, необходимо составить схему, на которой указывается расположение труб и точек водозабора. При ее разработке не надо стремиться к вершинам инженерной мысли, самое главное, чтобы в схеме было легко ориентироваться, и чтобы она позволяла исправить допущенные при монтаже ошибки, если таковые будут.

Схема обозначает особенности рельефа местности, наличие каменистого или песчаного грунта на участке, предусматривает необходимую для выполнения развязок трубопровода площадь его прокладки. Надо учитывать, что все монтажные работы необходимо проводить на заранее выровненной поверхности, в противном случае, не удастся избежать неприятных сюрпризов.

В месте подключения обустраиваем колодец

В месте подключения к основной водопроводной магистрали необходимо обустроить колодец. Он нужен в том случае, когда необходимо быстро перекрыть подачу воды для проведения ремонтных работ, поэтому в нем устанавливается запорная арматура. Колодец можно выложить из красного кирпича или обустроить из бетонных колец.

Варианты колодца для подключения водопровода

Сверху колодец накрывается крышкой. Последняя может быть изготовлена из пластика, но она должна выдерживать нагрузку транспорта, который может проходить по ее поверхности. Разумеется, этих забот можно избежать, если колодец в месте подключения уже существует.

Подключение осуществляется посредством врезки в центральную магистраль с использованием сварочного оборудования. Также возможен вариант подсоединения к центральной трубе с помощью специального хомута без применения сварки. Таким образом можно подключится и к стальной, и к пластиковой трубе, причем без отключения подачи воды в центральной магистрали.

Способы подключения к центральной трубе

В этом случае сначала надежно монтируется хомут на подающей трубе, а затем она сверлится через отверстие в хомуте. Электродрель не подойдет, так как ее зальет водой! Затем на резьбу хомута наворачивается кран в открытом состоянии, после чего вентиль закрывается. При использовании крана шарового типа сверлить можно уже после его установки. Разумеется, без принудительного душа в этом случае не обойтись, так что надо правильно выбирать и погоду, и одежду.

Выкапываем траншею нужной глубины

Наибольшей трудоемкостью при подключении частного дома к центральному водопроводу отличается процесс выкапывания траншеи. В зависимости от удаленности от основной магистрали можно использовать ручной труд или спецтехнику в виде экскаватора или другой землеройной машины. Разумеется, нужно хорошо понимать, на какой глубине осуществлять подведение трубы.

Карта нормативных глубин промерзания

Траншею следует выкапывать на такую глубину, чтобы она находилась ниже точки промерзания грунта в районе проведения работ. В противном случае, замерзшая в трубах вода разорвет их, и по весне все придется начинать заново. Напротив, в регионах с мягким климатом провести магистраль можно, не копая траншею.

Если в составе почвы нет значительных включений камней и глины, труд облегчается. По линии следования можно вырыть несколько ям, и земляные перемычки между ними разрушить с помощью подаваемой из шланга с высоким давлением водяной струи. Этот прием значительно удешевляет и облегчает земляные работы.

Траншею к дому бывает удобнее рыть лопатами

Иногда из-за слишком тяжелого грунта вырыть траншею необходимой глубины затруднительно. Тут могут помочь современные утеплительные материалы, с помощью которых выполняется теплоизоляция трубопроводной системы. В любом случае углубиться в землю, хотя бы на сто сантиметров, все равно необходимо.

На дне вырытой траншеи перед укладкой труб обустраивается подушка. Она представляет собой насыпку из песка и щебня, создающую амортизационную прокладку. Помимо этого она позволяет отвести почвенные воды от трубопроводной магистрали, тем самым предотвращая ее обледенение. Теперь нужно решить, как лучше прокладывать трубу под землей и завести ее под фундамент.

Минуем фундамент и делаем ввод в дом

Ввод трубопровода в дом зачастую выполняется под фундаментом. В этом случае вопрос глубины закладки трубы и необходимости ее утепления решается так же, как и для всей линии водопровода, проложенной вне дома.

Варианты ввода трубы в дом

Ввод трубопровода в дом также может быть осуществлен через фундамент, в котором потребуется проделка отверстия. Этому элементу трубопроводной сети следует уделить особое внимание, если здесь имеется участок, находящийся в земле неглубоко и, вследствие этого, подверженный высокому риску промерзания. Обязательно следует выполнить качественную теплоизоляцию данного отрезка трубы.

Диаметр входного отверстия следует сделать больше сечения водопроводной трубы приблизительно на пятнадцать сантиметров. Это необходимо для того, чтобы предотвратить разрушение трубопроводной сети в том случае, если с течением времени стены дома начнут проседать.

Выбираем лучшую трубу и укладываем подводку к дому

Наиболее значимым элементом водопровода являются трубы. Существует несколько вариантов и необходимо решать, какие трубы подойдут лучше для того, чтобы смонтировать водопровод и подвести его к дому. В принципе, подойдут оцинкованные стальные трубы. Изделия из этого материала хорошо переносят механические перегрузки, но подвержены воздействию коррозионных процессов.

Труба для водопровода и соответствующий утеплитель

Медные трубы способны функционировать десятки лет, но они очень дорого стоят и сложно монтируются, поэтому используются довольно редко. Наибольшее распространение получили недорогие трубы из полимерных материалов, удобные в установке и не боящиеся воздействия агрессивных химических сред.

Выполнив подводку трубопроводной сети к дому, не нужно тут же засыпать траншею. Сначала следует произвести пробный запуск и внимательно обследовать все стыковые соединения. Обнаруженные неисправности придется устранить.

Некоторые особенности пользования водой

Довольно часто подаваемая централизованно вода не отличается особой чистотой. Происходит это вследствие изношенности трубопроводных сетей и по некоторым другим причинам. В этом случае перед использованием воды для питья и приготовления пищи ее необходимо профильтровать или установить систему очистки на входе линии подачи воды в дом. О выборе фильтра читайте в статье «Фильтр очистки воды для дома и квартиры под мойку: какой лучше выбрать — обратный осмос или проточный?»

Давление в магистрали тоже не всегда поддерживается на нужном уровне. Тут может помочь установка нагнетательного насоса. Всем известно, что нередко происходят и отключения подачи воды по разнообразным причинам. В таком случае выручает установка накопительного бака.

Полезное оборудование для обладателей воды из центрального водопровода

Последний совет — подумайте о защите от протечек.

По закону философии, количество перерастает в качество, то есть большое количество труб, соединений, кранов, приборов и, в особенности, гибких шлангов в современном жилище приводит к заметному повышению возможности протечки воды.

В том случае, если это произойдет при Вашем отсутствии, расходы не только на ремонт, но за собственно воду малыми не покажутся никому! Кардинальное решение — просто перекрыть центральный кран перед выходом из дома. Конечно, есть и другие гибкие и технологичные решения данного вопроса.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Поделитесь с друьями!
