Как рассчитать мощность стабилизатора напряжения для дома

Правильный подбор стабилизатора напряжения необходимо выполнять по основному параметру – общей мощности электроприборов, которые необходимо защитить от чрезмерной нагрузки и перепадов напряжения, подключенных к определенной сети питания.

Однофазные устройства устанавливают чаще всего для создания качественных параметров напряжения в небольшом офисе, квартире. Чтобы правильно рассчитать мощность стабилизатора, необходимо сначала сложить мощность всех электрических устройств. Кроме мощности по паспорту устройства, оснащенного электродвигателем, нужно учесть пусковой ток. Для этого к расчету добавляют около 30% мощности.

Наличие в цепи стабилизатора напряжения дает возможность обеспечить защиту бытовой техники. Через стабилизатор можно подключить отдельные приборы, однако эффективнее всего будет выбор прибора, через которое будет работать все оборудование

Расчет по техническим характеристикам

К ней необходимо добавить запас мощности около 30% для пусковых токов, и также 50% для устройств, изготовленных в Китае.

Мощность стабилизатора напряжения по автоматам

Оптимальным методом является посмотреть значение мощности на автоматах входа, находящихся в щитке. Они расположены вместе со счетчиком электрической энергии. Электронный стабилизатор рассчитать намного проще:

1. Сначала определяем номинал автомата.
2. Далее, эту величину делим на 5. В результате получаем необходимую полную мощность вашего стабилизатора.

Если автоматы на 25 А, то маркировка стоит С25. В результате деления получаем 5 кВА. Если у вас в квартире никогда не выбивало автоматы, то значит нагрузка вашей квартиры меньше 5 кВА. По этой информации подбираем полную мощность стабилизатора.

Расчет мощности стабилизатора будет сложнее, если в щите есть несколько автоматов. Необходимо выписать все значения с них. И по этим данным осуществляют подбор стабилизатора.

Стабилизаторы серии ЛЮКС функционируют без снижения мощности при низком напряжении. Элемент измерения находится на выходе устройства. В итоге защита сработает, когда потребитель превысит более 100% нагрузки от заданных номиналов. При пониженном напряжении на входе сила тока возрастет. В итоге падение напряжения будет оплачивать производитель устройства, а не потребитель.

Подкатегории стабилизаторов

Существуют различные типы стабилизирующих устройств с разным типом работы. Рассмотрим основные из таких стабилизаторов, для облегчения выбора в торговой сети.

Релейные

При повышенной скорости регулирования, сильных скачках напряжения, за небольшой промежуток несколько раз, стабилизаторы работают с малой точностью, при работе способны издавать щелчки. Это работает реле, переключает ступени трансформатора.

Тиристорные

Такие устройства еще называют симисторными. Они относятся к электронным приборам. Их повышенная точность и скорость регулирования напряжения питания, бесшумность работы привлекает покупателей при приобретении.

Из недостатков можно отметить различные микросекундные провалы при переключении. Однако, даже имею повышенную стоимость, для домашнего использования они вполне подходят. Чаще всего на такие приборы заводы изготовители дают расширенную длительную гарантию.

Электромеханические

К таким типам приборов относятся: сервоприводные, роликовые, щеточные, и электродинамические устройства. Они обладают повышенной точностью регулирования, не имеют шума при работе, постепенного изменения напряжения при входных колебаниях питания.

Одним из недостатков является быстрый износ узла щеток из-за повышенного искрообразования при значительной нагрузке. Стабилизаторы напряжения электродинамического вида, роликовые фирмы Ortea не имеют таких недостатков. Они являются оптимальным выбором для частного дома.

Особенности расчётов

Параметров выбора приборов стабилизации существует много. Одним из основных является полная мощность стабилизатора напряжения. Речь идет о характеристике напряжения и тока, то есть, о параметрах выхода тока, которые устройство может поддерживать в номинальном режиме работы. Однако исходными данными расчета становится расходуемая мощность устройств, которые будут подключаться к прибору.

• Иногда к стабилизатору подключают дополнительное оборудование. При этом нужно учитывать это показатель мощности при расчете.
• Если вы планируете устанавливать внешние циркуляционные насосы, то необходимо брать в расчет также их мощность.
• При преобразовании напряжения до требуемого значения всегда имеются потери мощности. Чем больше отклонение от 220 вольт, тем выше эти потери. Поэтому перед расчетом, целесообразно сделать проверку – измерить сетевое напряжение днем, вечером, утром, и в часы «пик». Эту проверку лучше провести за несколько дней. В результате вы получите информацию, которая вам пригодится для расчетов.
• Обычная сумма значений мощности будет неточными данными, так как значительное число приборов расходует кроме полезной мощности, также и реактивную составляющую. Она определяется по определенной формуле, и добавляется в результаты расчета.

Особенности выбора стабилизатора

Необходимо заметить, что если ваша электросеть способна выдать в пиковые часы напряжение 120 вольт, то понятно, что в это время нельзя подключать к прибору другие устройства значительной мощности. При таком режиме допускается подключать только маломощные потребители в виде телевизора, освещения. А такие устройства, как чайник, бойлер или стиральная машина перегрузят бытовую сеть, и защита обесточит всю вашу квартиру.

В торговой сети продавцы чаще всего говорят, что мощность при малых напряжениях входа теряется только на недорогих стабилизаторах. Однако, практически это далеко не так. Даже дорогой прибор не способен сделать чудо, и нарушить законы физики.

Многие изготовители стабилизаторов вместо Вт в инструкции указывают В/А. Это делается для введения покупателей в заблуждение, так как имеются приборы, расходующие электроэнергию, с разными типами нагрузки:

1. Активная нагрузка (лампы освещения, нагревательные элементы).
2. Реактивная нагрузка (электродвигатели).

При расчете мощности следует учитывать сечение кабеля. При размере в 4 кв. мм нагрузка не должна превышать 10 киловатт. Следовательно, если купить при этом стабилизатор выше 10 кВт, то это не даст больше мощности, и вы зря потратите деньги.

Как выбрать стабилизатор напряжения. Рекомендации по выбору стабилизатора напряжения

Чтобы приступить к выбору стабилизатора в первую очередь нужно понимать — для чего нужен стабилизатор напряжения?

Этот вопрос возникает достаточно часто, а вместе с ним и другой – что нужно знать перед тем, как выбрать стабилизатор напряжения?

Целью использования стабилизатора является защита бытовых электроприборов от перепадов напряжения и других дефектов электроснабжения, к которым можно отнести импульсные помехи и искажения синусоидальности.

Несмотря на то, что поставщик электроэнергии обязан обеспечивать ее надлежащее качество, а именно частоту 50 Гц и напряжение 220 В ±10%, зачастую эти требования не соблюдаются. На это влияет множество факторов, и что касается частоты, то с ней все в порядке, поскольку ее стабильность является залогом нормального функционирования всей энергетической системы.

А вот с напряжением дело обстоит вовсе не так гладко – в наших сетях можно наблюдать его колебания, иногда в достаточно широких пределах, а также резкие скачки. Электроприборы при этом работаю в экстремальных для себя условиях, что в конечном итоге может привести к преждевременному выходу их из строя.

Какой выбрать стабилизатор – трехфазный или однофазный?

Этот вопрос может возникнуть, только если имеется трехфазная сеть, поскольку при однофазной сети ответ очевиден – стабилизатор также должен быть однофазным.

С трехфазной сетью не все так однозначно, поскольку во многих случаях можно обойтись однофазными стабилизаторами. Это позволит избежать отключения всей системы при потере напряжения на одной из фаз.

Несмотря на то, что на каждую фазу нужен отдельный стабилизатор, как правило три однофазных стабилизатора обходятся дешевле, чем один трехфазный. Без последнего никак не обойтись лишь в случае наличия хотя бы одного трехфазного потребителя.

Выбор стабилизатора по мощности

Мощность – это основная характеристика стабилизатора, по которой и происходит его выбор. Совершенно понятно, что мощность стабилизатора должна быть немного больше, чем суммарная мощность всех потребителей. Таким образом, перед тем как выбрать стабилизатор напряжения нужно правильно определить суммарную потребляемую мощность приборов, которые предстоит защищать.

Стоит учитывать, что потребляемая мощность подразделяется на активную и реактивную, из которых состоит полная потребляемая мощность прибора. Обычно на приборах указывается активная потребляемая мощность (в ваттах, Вт), но в зависимости от типа нагрузки следует учитывать и реактивную мощность. Таким образом, при расчете мощности стабилизатора нужно учитывать полную потребляемую мощность, которая измеряется в вольт-амперах (ВА).

• S — полная мощность, ВА;
• P — активная мощность, Вт;
• Q — реактивная мощность, ВАр.

Активная нагрузка непосредственно преобразуется в другие виды энергии – световую или тепловую. Примерами устройств с чисто активной нагрузкой могут служить обогреватели, утюги и лампы накаливания. При этом если устройство имеет потребляемую мощность в 1 кВт, то для его защиты достаточно стабилизатора мощностью 1 кВА.

Реактивная нагрузка имеет место в приборах с электродвигателями, а также в различных электронных устройствах. В приборах с вращающимися элементами говорят об индуктивной нагрузке, а в электронике – о емкостной.

На таких приборах кроме потребляемой активной мощности в ваттах обычно указывается еще один параметр – коэффициент cos(φ). С его помощью можно без труда вычислить полную потребляемую мощность.

Для этого активную мощность нужно разделить на cos(φ). К примеру, электродрель с активной мощностью в 700 Вт и cos(φ) равным 0,75 имеет полную потребляемую мощность в 933 ВА. На некоторых приборах коэффициент cos(φ) не указывают. Для примерного расчета его можно брать равным 0,7.

Немаловажно при выборе стабилизатора учитывать то, что у некоторых приборов пусковой ток в несколько раз превышает номинальный. Примером таких устройств могут быть приборы с асинхронными двигателями — холодильники и насосы. Для их нормального функционирования нужен стабилизатор, чья мощность в 2-3 раза превышает потребляемую.

Таблица 1. Приблизительная мощность электроприборов и их коэффициент мощности cos (φ)

Кроме того, сами изготовители настоятельно рекомендуют использовать стабилизаторы с 20-30% запасом мощности.

Точность стабилизации для оптимальной защиты приборов

При выборе стабилизатора следует также учитывать максимально допустимый диапазон перепада напряжения для приборов, которые предстоит защищать.

Если речь идет об защите осветительных приборов, то для них необходимо выбирать стабилизатор с точностью стабилизации напряжения не менее 3%. Именно такая точность обеспечит отсутствие эффекта мерцания освещения даже при достаточно резких скачках напряжения в сети.

Большинство бытовых электроприборов способны нормально работать при колебаниях напряжения в пределах 5-7%.

Как поступить – поставить один стабилизатор на всех потребителей, или на каждый отдельно?

Конечно, в идеале на каждый прибор, который необходимо защитить от скачков напряжения, следует ставит отдельный стабилизатор соответствующей мощности и точности стабилизации.

Однако с точки зрения материальных затрат такой подход не может быть оправданным. Поэтому чаще всего стабилизатор устанавливается на всю совокупность потребителей, и его мощность рассчитывается исходя из суммарной потребляемой мощности. Впрочем, возможен и другой подход.

К примеру, стабилизатором может быть защищен какой-либо один прибор. Кроме того, можно выделить группу электроприборов, защита которых от перепадов напряжения составляет насущную необходимость, и для их питания устанавливается стабилизатор, а остальные, не столь важные и чувствительные к перепадам, остаются без защиты.

Понравилась статья — сохрани на стену!

Как выбрать стабилизатор напряжения — как самостоятельно правильно выбрать стабилизатор напряжения для частного дома

Известно, что напряжение электрической сети меняется в зависимости от местонахождения объекта, так что оно может варьироваться в самых разных пределах. Большинство загородных домов и дач находится на большом расстоянии от трансформаторных станций – это значит, что частые падения мощности сети неминуемы. Регулировать скачки электрического тока можно с помощью стабилизатора напряжения. Но как же его выбрать? Для этого мало уметь подсчитывать вольты, нужно также разбираться в принципе работы устройства.

Какой стабилизатор напряжения выбрать?

Как правило, напряжение электросети в средней точке равняется 220в. При большом количестве потребителей тока напряжение, фиксируемое на подстанции, сильно возрастает. Когда мощность скачкообразно меняется, это может привести к выходу из строя бытовых электроприборов. Только стабилизатор напряжения может регулировать мощность электросети, но перед владельцами дачи и частного дома стоит важная задача – правильно выбрать стабилизирующее устройство из множества видов.

Выбирая стабилизатор для квартиры или частного дома, важно обращать внимание не только на то, какое устройство лучше и популярнее на сегодняшний день. Нужно, прежде всего, обратить внимание на следующие моменты:

• какой стабилизатор напряжения работает надежно
• как не переплатить на лишние киловатты
• стоимость устройства

Виды стабилизаторов

Первым делом необходимо понять, какой выбор стабилизаторов предлагается потребителям. Большинство приборов, отвечающих за регулировку мощности электросети, работает одинаково и ничем друг от друга не отличается. У них одинаковое устройство, электронная прошивка, а также одинаковый способ переключения витков трансформатора. И все-таки стабилизаторы напряжения можно разделить на три вида, отличающиеся друг от друга способом регулирования мощности. К ним можно отнести:

• устройства с сервоприводом
• релейные регулировщики
• электронные приборы

Сервоприводные устройства регулируют напряжение при помощи витков трансформатора – они их просто меняют, используя специальный бегунок. Преимущество – низкая цена. Недостаток – наличие механических деталей, которые могут выходить из строя. Часто владельцы дач и квартир жалуются на поломку угольно-графитовых узлов. Другая распространенная поломка – выход из строя сервоприводного мотора. Можно сказать, что это самый ненадежный стабилизатор из всех существующих на сегодняшний день.

Лучше всего обратить внимание на релейные стабилизаторы. Они работают на основе блока, переключающего витки трансформатора. Преимущество – доступная цена. Недостаток – короткий срок службы. Например, очень часто залипают контакты. Для загородного дома гораздо эффективнее будет электронный стабилизатор напряжения. Преимущества – надежность, практичность, высокая работоспособность и долговечность. Регулировка электросети происходит с помощью ключей-тиристор. Другие отличия – бесшумная работа, оперативное реагирование на скачки. Минус – высокая стоимость.

Какую мощность способны выдержать стабилизаторы?

Чтобы подсчитать мощность, необходимо заглянуть в паспорт бытовых электроприборов, где указаны ватты. Другой важный момент – присутствие электрических двигателей, потребляющих большое количество тока. Наконец, нужно обратить внимание на коэффициент трансформации. В идеале следует выбрать стабилизатор напряжения с запасом на 30 %. Правильно определить общую мощность сможет только опытный специалист с высокой квалификацией. То же самое касается и подключения стабилизатора напряжения для дачи или квартиры.

Трёхфазные и однофазные стабилизаторы

Многие владельцы домов теряются в выборе – трехфазный или однофазный стабилизатор приобрести? Конечно, если электросеть однофазная, то подойдут однофазные стабилизаторы напряжения. Если же есть трёхфазный потребитель электрического тока, то выбор будет очевидным. Бывают случаи, когда нагрузка является однофазной, тогда можно применить сразу несколько однофазных стабилизаторов. Такой способ снабжения дома регулировщиками мощности будет стоить намного дешевле. Прежде чем выбрать устройство, лучше всего проконсультироваться с опытным мастером.

Как определить число фаз? Это можно сделать, обратившись к месту, где соединены провода. Нужно посмотреть на число проводов. Одной фазе соответствует два провода, трехфазной электросети – четыре провода. Если же количество проводов подсчитать трудно, то можно обнаружить тип электросети по розеткам. Трехфазные розетки оснащены особыми гнездами с пятью контактами. Если в доме есть помещения с очень мощной техникой, то электросеть должна быть трехфазной. Впрочем, точный ответ может дать только опытный электрик.

Еще один важный момент – диапазон регулировки. Для решения этой задачи понадобится специальный бытовой прибор, подсчитывающий вольты – вольтметр с измерительной шкалой до 380в или 400в. Необходимо сделать некоторые исследования, учитывая колебания мощности в различные погодные условия (в холода напряжение падает). Если исследования бытового вольтметра, подсчитывающего вольты, показали 220в или 380в, лучше всего выбрать стандартный стабилизатор. Если же были замечены сильные перепады, то следует приобрести стабилизатор напряжения с расширенным диапазоном.

Практические советы в выборе

Чтобы максимально точно определить вид стабилизатора и выбрать модель для квартиры или дома, нужно подсчитать общую сумму мощностей и вольты. Необходимо правильно измерить мощность фена для волос, плиты, утюга, кофеварки, телевизора и прочих электроприборов, которые находятся на даче. Затем мощность суммируется, и при выборе устройства учитывается полученный результат. Нужно учесть, что такие мощные приборы как холодильник требуют большого напряжения. Даже если в паспорте написано 380в, следует прибавлять 20%. Другой важный момент – разделение приборов на стационарные и временные. Также следует не забывать про однофазную и трехфазную электросеть. С источниками света также лучше использовать трехфазные стабилизаторы.

Многие владельцы дач и домов задаются вопросом об условиях установки стабилизаторов для регулировки мощности электросети. Вся эта информация, как и допустимые вольты, фиксируется в эксплуатационном паспорте устройства. Кроме вольтов и диапазона регулировки значение имеет шум, издаваемый стабилизатором. Если устройство устанавливается в техническом помещении, то он не сможет навредить или помешать. Но для жилого помещения лучше всего выбрать бесшумный прибор. Для небольшого дачного домика с общей мощностью приборов, равной 220в, подойдет самый недорогой стабилизатор.Для сплит систем подойдет трехфазное устройство.

Как выбрать стабилизатор напряжения для дома и какой лучше

Прежде чем идти в магазин за стабилизатором напряжения, необходимо выяснить какое количество потребителей электрической энергии у Вас дома имеется, возможно еще предстоит приобрести в ближайшем будущем и какую суммарную мощность потребления они составляют. Ведь цена приобретения стабилизатора напрямую зависит от нагрузки, которую он сможет удерживать на уровне 220 вольт, без последствия для себя. То-есть параметры должны быть подобраны не впритык по мощности потребления, а с запасом, чтобы устройство не работало постоянно на максимуме, а в случае аварийных ситуациях с легкостью переносило их. В этой статье мы расскажем, как выбрать стабилизатор напряжения для дома и какой лучше по мощности и производителю в 2017 году.

Определяем мощность

Для определения мощности нужно выяснить максимально вероятное количество одновременно работающих электроприборов. После этого сложить их Ватты вместе. Как узнать мощность потребителей мы рассказали в одной из наших статей. После того как определили суммарную нагрузку, с помощью формулы сможем вычислить полную мощность S va (вольт-амперы).

Этот параметр учитывает кроме активных потребителей электроэнергии (это ТЭН-ы в нагревателях и лампы накаливания), еще и реактивных потребителей. К ним относятся всевозможные двигатели, вентиляторы, трансформаторы, дроссели, конденсаторы в электроприборах.

Параметр S нам необходим, ведь именно его производители стабилизаторов указывают в паспортных данных своего устройства. Для того, чтобы найти S, в паспорте прибора смотрим потребление и параметр cos (φ). Если нет паспорта под рукой, можете выбрать стандартное значение из таблицы:

Если данный параметр отсутствует, берем приблизительное значение 0.7.

Также при расчете стабилизатора надобно внести запас прочности для таких устройств, которые во время запуска потребляют ток, превосходящий паспортные данные в несколько раз. Например, для того чтобы двигатель тронулся с места, в обмотках электрической машины возникает импульс тока и постепенно уменьшается до номинального, с возрастанием оборотов ротора. Кондиционеры, стиральные машины, система вентиляции, насосы, пылесосы, подъемные механизмы — все эти агрегаты имеют у себя в механизме электродвигатель.

Прикинув реальную нагрузку своих девайсов, необходимо при выборе стабилизатора для частного дома либо квартиры добавить еще около 20-30%. Так рекомендуют сами производители, поскольку при стабилизации на низком входном напряжении устройство работает в режиме, близком к экстремальному.

В большинстве случаев, опираясь на данные производителей и дистрибьюторов, для среднестатистической городской квартиры, с учетом вышеизложенного, будет достаточно устройства мощностью 7500 ВА. Для частного домовладения с договорными 15 кВт нагрузки, потребуется агрегат на 22000 ВА.

Можно существенно сэкономить на покупке стабилизатора меньшего ценового диапазона, если группу потребителей уменьшить до обоснованно нужных. Через защитное устройство подключать отдельной линией такие потребители как холодильник, компьютер, бойлер и прочее. Оставшуюся не стабилизированную линию в этом случае лучше защитить с помощью реле напряжения.

На что еще обратить внимание?

Помимо мощности, которая является одним из главных критериев выбора стабилизатора напряжения, существуют еще и дополнительные параметры, на которые нужно обратить внимание. Итак, чтобы выбрать оптимальный по цене и качеству аппарат, учитывайте следующие нюансы:

1. Для дома, квартиры и дачи лучше всего подобрать релейный тип устройства. В крайнем случае, если ищите недорогую модель, рассматривайте электромеханические СН. Более подробно о типах стабилизаторов напряжения мы рассказывали в соответствующей статье.
2. Входное напряжение должно соответствовать состоянию вашей электросети. Если у вас постоянно низкое напряжение в доме, нужно выбрать модель, которая работает в диапазоне от 140 Вольт. Если же наблюдается перенапряжение в сети, лучше подобрать модель, работающую при более высоком входном напряжении.
3. Точность стабилизации должна быть как можно меньше. Этот параметр является погрешностью выходного напряжения. Оптимальным считается диапазон от 8 до 5%. Точность стабилизации более 8% является плохим показателем, которого стоит избегать. Если вы хотите выбрать стабилизатор для холодильника и прочих чувствительных приборов, советуем найти модель с точностью стабилизации в 5%.
4. КПД или как вы понимаете эффективность работы. 90% считается хорошим показателем, хотя на рынке сейчас можно встретить множество моделей с КПД 97%.
5. Тип установки может быть напольным или настенным. Для квартиры лучше выбрать настенный вариант монтажа, чтобы сэкономить пространство. На даче и в частном доме напольный стабилизатор не станет помехой.
6. Защищенность корпуса от влаги, степень защиты IP может быть 20, если установка подразумевается в сухом обогреваемом помещении и IP24, если есть вероятность попадания влаги на корпус.
7. Дополнительная безопасность. Хорошо, если стабилизатор напряжения, который вы решили выбрать, оснащен системой автоматического отключения при коротком замыкании, перегреве либо перегрузке. Также не помешает наличие дисплея, на котором будет отображать вольтаж и световая индикация вероятных ошибок в работе устройства.

Также рекомендуем изучить информацию о том, как выбрать генератор для дома и дачи! Полезные советы экспертов помогут вам подобрать подходящий вариант по цене и качеству!

Лучшие производители

Ну и конечно же немаловажно сделать правильный выбор в пользу производителя стабилизатора напряжения. От этого будет зависеть многое, начиная от качества работы и заканчивая продолжительностью службы защитного аппарата.

Итак, на сегодняшний день лучшими производителями стабилизаторов напряжения считаются:

1. APC by Schneider Electric. Французское качество и приемлемая цена. Линейка СН от Шнайдер Электрик больше направлена на защиту отдельных чувствительных приборов, поэтому и мощность у них, как правило, 600-1500 ВА.

2. RUCELF. Достаточно хорошее качество от отечественного производителя защитной аппаратуры. В интернет-магазинах можно найти достаточно количество недорогих, но хороших стабилизаторов, которые можно выбрать для частного дома либо квартиры.
3. РЕСАНТА. Известная на российском рынке фирма, которая производит недорогие стабилизаторы, имеющие достаточно много положительных отзывов от покупателей. Ценовой сегмент и среднее качество сборки делают их одним из лучших вариантов при выборе для дома и дачи.
4. Lider. Страна производитель — Россия. Фирма больше специализируется на электронных стабилизаторах напряжения. В целом качество хорошее, цены средние по рынку, модельный ряд достаточно большой, есть из чего выбрать.
5. Энергия. Завершает наш рейтинг лучших производителей защитных устройств. Много хороших отзывов об устройствах данной фирмы. Цена и качество приемлемые. Отдельно хотелось бы обратить внимание на стильный черный цвет корпуса и наличие дисплея, на котором отображаются все важные параметры.

Помимо этих производителей, хотелось бы еще отметить, что спросом пользуются устройства от таких фирм, как Sven, IEK и Штиль, однако отзывы о данной продукции достаточно неоднозначные, поэтому мы решили не включать их в рейтинг, чтобы не вводить вас в заблуждение.

Также возможно вам будут интересны советы по выбору источника бесперебойного питания для дома!

Рейтинг моделей

Ну и последнее, о чем хотелось бы рассказать, какие модели стабилизаторов напряжения являются лучшими в 2017 году. Итак, рекомендуем выбрать один из подходящих вариантов из предоставленного ниже списка.

Для квартиры подойдет однофазный аппарат на 5-8 кВт:

• Энергия Classic 9000;
• SVEN AVR PRO LCD 10000;
• RUCELF SRWII-9000-L;
• РЕСАНТА ACH-5000/1-Ц;
• RUCELF СтАР-10000.

На весь дом, чтобы не прогадать, лучше выбрать стабилизатор мощностью от 10 до 15 кВт:

• RUCELF СтАР-12000;
• РЕСАНТА LUX АСН-10000Н/1-Ц;
• RUCELF SRFII-12000-L;
• РЕСАНТА ACH-10000/1-Ц;
• RUCELF SDWII-12000-L;.

Вот и все, что мы хотели рассказать о выборе стабилизатора напряжения. Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как выбрать стабилизатор напряжения для частного дома, квартиры и дачи. Надеемся, предоставленные рекомендации и список лучших моделей пригодились вам в выборе подходящего варианта устройства для собственных нужд!

Будет полезно прочитать:

Выбор стабилизатора напряжения | Заметки электрика

Здравствуйте, уважаемые читатели сайта http://zametkielectrika.ru.

В прошлой статье я рассказывал Вам про необходимость установки стабилизатора напряжения для дома, показатели качества электрической энергии и типы стабилизаторов. Сегодня проведем выбор стабилизатора напряжения по мощности на примере своего дома (дачи) в деревне. В конце статьи я расскажу Вам про виды крепления и установку стабилизаторов напряжения.

Пример выбора стабилизатора напряжения для однофазной сети

Вы решили приобрести стабилизатор напряжения, но не знаете, как его правильно выбрать. Привожу наглядный пример выбора стабилизатора напряжения для своего «домика в деревне».

Пока речь завели про деревянный дом, то рекомендую Вам почитать мои следующие полезные статьи:

1. Однофазная или трехфазная сеть

Для начала необходимо узнать количество фаз питающего напряжения. В моем примере это однофазная сеть, поэтому мне будет достаточно выбрать один однофазный стабилизатор напряжения.

Если у Вас трехфазная сеть, то в таком случае необходимо выбирать трехфазный стабилизатор напряжения, либо три однофазных стабилизатора, соединив их  «звездой».

2. Мощность потребителей

Теперь нам нужно определиться с мощностью потребителей, для которых будем использовать стабилизатор напряжения. Это может быть один или несколько электроприемников. Также стабилизатор напряжения можно установить на вводе для абсолютно всех потребителей. Но об этом чуть позже.

Мощность всех потребителей выписываю в один список с указанием их активной мощности. Активная мощность измеряется в ваттах (Вт). Ее можно найти в руководстве (паспорте) на прибор или на корпусе самого прибора.

Вот мой составленный список:

Подход к расчету мощности для выбора стабилизатора напряжения должен быть рациональным, ведь у Вас не всегда включены в сеть все перечисленные выше потребители. Поэтому здесь нужно точно определиться, что у нас будет включено одновременно.

Если не хотите с этим «заморачиваться», то берите всю мощность.

Например, для себя я определил потребителей, которые могут быть включены одновременно:

Далее из полученного списка необходимо выбрать те приборы, в которых содержатся электродвигатели.

Это нужно нам для того, чтобы учесть их пусковые токи, которые достигают величину в 3-5 раз больше, чем номинальные. Пусковая мощность или пусковой ток этих потребителей можно найти в паспортах. Если паспортов уже давно нет, то можно воспользоваться приблизительным расчетом, умножив их номинальную мощность на 3. Я так и сделал.

Далее рассчитаем общую полную мощность. Полная мощность измеряется в вольт-амперах (ВА) и отличается от активной мощности на коэффициент мощности «косинус фи» (cosφ). Этот коэффициент всегда указан в паспортах на приборы. Опять же, если паспортов у Вас нет, то можно принять приближенный cosφ = 0,75.

Еще хочу заметить, что нагреватель и утюг имеют cosφ = 1, т.к. это чисто активная нагрузка, которая идет только на образование тепла.

Освещение в моем доме выполнено с помощью энергосберегающих ламп, у которых коэффициент мощности равен примерно cosφ = 0,9. Кому интересно, то можете почитать мою статью о том, почему мигают энергосберегающие лампы.

Для остальных потребителей принимаем средний коэффициент мощности, равный cosφ = 0,75.

Чтобы перевести активную мощность в полную мощность необходимо разделить активную мощность на cosφ.

В итоге получаем суммарную полную мощность наших потребителей: 12322,22 + 12600 = 24922,22 (ВА) или 24,9 (кВА).

Можно округлить до 25 (кВА).

3. Фактическое напряжение сети

После расчета потребляемой мощности необходимо измерить фактическое напряжение питающей сети. Сделать это можно самостоятельно, воспользовавшись мультиметром. Более подробно об этом я писал в статье: «Как пользоваться мультиметром при измерении напряжения».

Еще вариант, это пригласить специалистов для проведения энергоаудита, но это обойдется Вам дороже. Они установят приборы на 24 часа для анализа качества электрической энергии и в конце выдадут Вам подробный отчет.

Допустим Вы зафиксировали, что напряжение в сети в вечернее время у Вас составляет 180 (В).

4. Выбор мощности стабилизатора напряжения

Номинальная полная мощность стабилизатора напряжения всегда указывается в вольт-амперах (В) и соответствует питающему напряжению 220 (В).

При снижении питающего напряжения, соответственно, снижается его выходная мощность. Также хочу сказать Вам, что не допускается длительная работа стабилизатора напряжения при пониженном напряжении, т.к. это вызывает перегрузку и может привести к его отключению, что приведет к обесточиванию всех потребителей.

Чтобы избежать таких последствий, необходимо к полученной полной мощности наших потребителей 25 (кВА) добавить коэффициент нижнего предела напряжения стабилизатора, который равен 1,2 при 180 (В), и 1,3 — при напряжении 170 (В). В нашем случае напряжение в вечернее время составляет 180 (В), поэтому применяем коэффициент 1,2.

25 · 1,2 = 30 (кВА)

Чтобы была возможность использовать стабилизатор напряжения длительное время со всей включенной нагрузкой, необходимо к полученной выше мощности добавить коэффициент запаса по мощности, равный 1,25.

30 · 1,25 = 37,5 (кВА)

Остается только выбрать стабилизатор напряжения из предложенных моделей, зная его необходимую мощность. Например, нам подойдет стабилизатор напряжения мощностью 40 (кВА) и больше.

Как выбрать стабилизатор напряжения для трехфазной сети

Выбор стабилизатора напряжения для трехфазной сети практически аналогичен. Производим расчет мощности для какой-то одной фазы, желательно наиболее загруженной. По этой фазе замеряем фактическое напряжение в сети в часы пиковых нагрузок. Полную мощность в вольт-амперах, умножаем на 3 (количество фаз).

Запас по мощности делаем порядка 10%.

Полученное значение и есть полная мощность стабилизатора напряжения для трехфазной сети. По этой мощности из всего ассортимента предлагаемой продукции выбираем необходимый стабилизатор напряжения.

А вообще выбор стабилизатора напряжения лучше доверить специалистам. Так будет надежнее.

Иногда меня спрашивают, можно ли вместо трехфазного стабилизатора напряжения приобрести три однофазных? Да конечно можно, так будет даже дешевле и практичнее. Например, при обрыве одной питающей фазы, остальные фазы будут в рабочем состоянии. Но если у Вас в доме имеется хоть какая нибудь трехфазная нагрузка, то в любом случае Вам нужен трехфазный стабилизатор напряжения, потому что он ведет контроль фаз по линейному напряжению сети. И если хоть одна фаза оборвется, то стабилизатор полностью отключается.

Еще два не менее важных совета по выбору стабилизатора напряжения для трехфазной сети:

• стабилизаторы должны быть установлены в каждой фазе (оставлять без стабилизатора напряжения хоть одну фазу запрещено)
• нагрузка по каждому стабилизатору напряжения должна быть примерно равная, иначе в нуле пойдет большой ток, который может вывести стабилизатор из строя
• если разница линейных напряжений сети составляет более 25%, то стабилизаторы напряжений устанавливать запрещено

Функция BYPASS

Для начала давайте определимся что это за функция BYPASS (Байпас) и нужна ли она нам?

Практически во всех стабилизаторах мощностью от 3 (кВА) имеется функция BYPASS (Байпас). Включив автомат с этой надписью, стабилизатор на выходе выдает входное напряжение. Удобна эта функция тогда, когда напряжение в сети понижается не всегда, а например, только по вечерам, как в моем случае.

Выбор стабилизатора напряжения. Функция задержки

Еще одна из удобных функций стабилизатора напряжения, на которую стоит обратить внимание при покупке. Это функция задержки включения выходного напряжения, когда питающее напряжение вышло за пределы входного напряжения стабилизатора или совсем пропало. Существует несколько регулировок задержки — у разных производителей по-разному.

Крепление и установка стабилизатора напряжения

Стабилизатор напряжения можно крепить двумя способами:

• на полу
• на стене

Установка стабилизатора напряжения на полу или на полке применима к стабилизаторам небольшой мощности. У них малые габариты и вес. Например, мой небольшой и старенький стабилизатор напряжения «Ресанта» мощностью всего 0,5 (кВА) установлен прямо на подоконнике окна.

Более мощные стабилизаторы напряжения целесообразно размещать на стене, поэтому они выпускаются немного плоскими. Хотя по желанию их тоже можно установить на полу.

Заключение по выбору стабилизатора напряжения

В конце данной статьи хочу сделать небольшой вывод. Я показал пример расчета и выбора стабилизатора напряжения для однофазной сети. Мы получили, что стабилизатор напряжения для наших потребителей должен быть мощностью не ниже 37,5 (кВА). Можно идти покупать, но я задумался о его стоимости. Ведь стабилизатор напряжения такой мощности стоит совсем не дешево.

Как вариант можно через него не запитывать нагреватель и утюг, ведь при понижении напряжения в сети они будут лишь медленнее нагреваться. Остальным потребителям необходима только  качественная электрическая энергия. Если воспользоваться таким вариантом, то можно немного сэкономить.

P.S. На этом я заканчиваю статью на тему выбора стабилизатора напряжения. Если у Вас есть вопросы, то спрашивайте в комментариях. Можете поделиться данной статьей с друзьями и коллегами, особенно владельцев дач и домов. Спасибо.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как выбрать стабилизатор напряжения: мифы и правда о приборе

Как и любое узкопрофильное сложное устройство, стабилизатор напряжения выступает в роли источника большого количества мифов и заблуждений. На самом деле, неспециалисту выбрать такое устройство будет достаточно сложно, но разбираться в принципе его работы и значении основных параметров стоит каждому, кто хочет приобрести стабилизатор для своего дома.

Что может и чего не может стабилизатор

Услышав название «стабилизатор напряжения», люди, не разбирающиеся в электротехнике, решают, что этот прибор создан для того, чтобы справляться с любыми проблемами электросети, то есть скачками напряжения, короткими замыканиями и так далее. На самом же деле это загадочное устройство всего лишь поддерживает параметры сети в рамках ГОСТ. Именно поэтому выбирать стабилизатор напряжения для квартиры практически не имеет смысла, так как в городских электросетях почти не бывает существенных отклонений от нормы. Мало кто знает, что в розетке может быть не только 220 вольт, но от 198 до 244, и это норма. Перегореть проводка и техника может только после 250 вольт.

А вот для загородного дома или дачи такой полезный приборчик является чуть ли не необходимостью, если вы не хотите после каждой грозы или замыкания на подстанции менять проводку и технику. А если учесть, что замыкания – причина пожаров, то становится ясно, что без описываемого прибора никак не обойтись.

Среднестатистический стабилизатор напряжения не умеет:

• исправлять форму сигнала входного напряжения и выправлять синусоиду;
• фильтровать помехи на высоких и низких частотах, это функция специализированного фильтра, но не стабилизатора;
• полностью защищать от коротких замыканий.

Так зачем же вообще выбирать стабилизатор напряжения? – спросите вы. Все просто, этот прибор может отрегулировать вольтаж сети, подняв его при слишком низких показателях и понизив – при слишком высоких. Кроме того, при слишком резком скачке напряжения гаджет отключает питание электроприборов. Этого вполне достаточно для того, чтобы чувствительная электроника не сгорела, а вам не пришлось выкладывать кругленькую сумму на ремонт или замену.

Как выбрать стабилизатор напряжения для дома: типы устройств

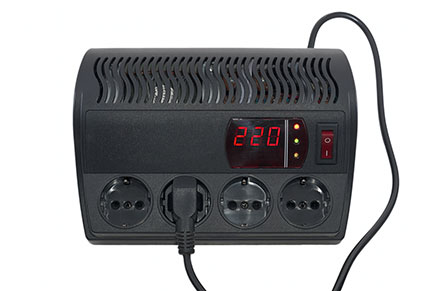

Прежде, чем начать разбирать по полочкам отдельные характеристики и параметры стабилизаторов в общем, нужно оговориться, что прибор может быть сетевым и магистральным. Сетевой тип – это такой себе переходник между электроприбором и розеткой, соединяющийся напрямую к последней. Магистральный, как можно понять из названия, подключается к электрической магистрали и защищает абсолютно все электроприборы в доме. Покупать первый вариант имеет смысл, если вы переживаете за какую-то конкретную технику, например, домашний ПК, второй – если напряжение прыгает часто, и защита нужна всему, даже лампочкам.

Различают три основных типа стабилизаторов:

1. Релейные, они же ступенчатые – самый популярный и щадящий для вашего бюджета вариант. Под корпусом такого варианта находится автоматическое реле, которое анализирует входящее и исходящее напряжение и понижает или повышает его до нужного уровня. Помимо доступной цены, к преимуществам такого варианта можно отнести его компактные размеры, способность работать и при морозе в -20 градусов, и на сорокоградусной жаре и бесшумность работы. Единственный минус напрямую вытекает из принципа работы – напряжение стабилизируется путем переключения между разными реле, и в ходе этого могут мигать лампочки. Если вас не смущает иногда возникающая из-за этой особенности атмосфера фильма ужасов, то можете смело брать именно этот тип.
2. Электронные или тиристорные – полупроводники этого прибора могут менять свою проводимость примерно сто раз за секунду, если вам это о чем-то говорит. Если перейти на человеческий язык, то такой стабилизатор обладает большей настройки напряжений по сравнению с предыдущим вариантом, при этом нет задержек и сохраняется мощность, поэтому о мигающих лампочках можете забыть. Минусы – большая цена и размер. Такой вариант хорош для частного дома, в котором много дорогостоящей и чувствительной электротехники.
3. Электромеханические, они же сервоприводные – могут быть и сетевыми, и магистральными, а диапазон входящих напряжений от 130 до 260 вольт, то есть этот вариант подстрахует технику даже в случае очень серьезных скачков. Кроме того, такой стабилизатор стойко выдерживает перегрузки, отсекает часть помех и может похвастаться хорошей мощностью. Ложка дегтя – устройство не работает на морозе и тем сильнее шумит при работе, чем больше мощность. Реакция медленнее, чем у электронных.

Подводя итоги, можно сказать, что электронные стабилизаторы являются самыми мощными и надежными, но и самыми дорогими, электромеханические дешевле, но не могут похвастаться такими высокими характеристиками. Золотая середина – релейные модели, поэтому именно их чаще всего выбирают для защиты электроприборов.

Как выбрать стабилизатор напряжения: основные характеристики

Конечно, определяющей характеристикой, на которую нужно смотреть в первую очередь при выборе гаджета, это его мощность. Рассчитать ее очень просто – нужно суммировать мощности всех электроприборов, подключаемых к сети. Но тут стоит учесть два нюанса. Во-первых, если речь идет не о настольной лампе или радио, а о насосной станции или станке, то есть приборах с высокими пусковыми токами, запас мощности должен быть больше суммы мощностей минимум в три раза. Во-вторых, даже если к сети подключены только лампочки, стоит брать прибор с запасом мощности хотя бы в 20%. А вдруг вы захотите включить в розетку ноутбук, и при этом случиться скачок напряжения? Поэтому запас всегда должен быть.

Второй важный параметр – это фазность. Выбирается фазность прибора по количеству фаз в сети, то есть однофазный – для сети с одной фазой на 220 вольт, а трехфазный – для сети на 380 вольт. Трехфазный вариант существенно дороже, поэтому, если к сети с тремя фазами подключены приборы на одну фазу, то можно схитрить и поставить три однофазных стабилизатора – на каждую из фаз по одному. Это будет выгоднее.

К другим важным параметрам можно отнести следующие:

• активная нагрузка – нагрузка, которую оказывают на сеть приборы, дающие свет или тепло. Активная нагрузка есть у утюга, обогревателя, электрической варочной поверхности и даже лампочки. Измеряется она в киловаттах и при выборе стабилизатора суммируется;
• реактивная нагрузка – нагрузка от индуктивных и емкостных устройств, то есть от электродвигателей и других подобных приборов. Если вам нужно посчитать общую мощность такого электроприбора, то для этого нужно суммировать активную и реактивную;
• диапазон напряжений – чем он больше, тем надежнее, но не всегда имеет смысл переплачивать, покупая модель с самым широким диапазоном. Особенно это актуально, если речь идет о более-менее стабильной электросети. Чтобы понять, какой диапазон вам нужен, достаточно просто замерять напряжение в сети несколько дней подряд пару раз в день. К слову, тут также стоит учитывать, что на некоторых моделях указывается диапазон входного напряжения и предельный диапазон. Вторые цифры – это пороговые значения, после преодоления которых стабилизатор просто отключает питание электроприборов;
• точность – максимальное отличие исходящего напряжения от золотых 220 вольт. Допустимый уровень точности составляет плюс-минус 7% от номинала, но лампочки начинают мигать, если точность выше 3%. Чем выше точность, тем меньше заметны скачки напряжения, если объяснять по-простому;
• тип монтажа – стабилизаторы различают настенные и напольные. Первые монтируются на стену, вторые ставятся на пол. Выбирая тип монтажа прибора, стоит учитывать, что влажные, пыльные или грязные места – не лучший выбор для устройства, работающего с электричеством. А электромеханические модели еще и не переносят мороз, поэтому не стоит устанавливать их на улице или просто в неотапливаемом помещении.

Интересная, но необязательная функция, которую можно учитывать при выборе стабилизатора напряжения для дачи или дома, это наличие дисплея. На нем отображается входное и выходное напряжение, нагрузка и другие данные, которые будут для вас совершенно бесполезны, если вы не разбираетесь в электротехнике.

Кстати, если вы купили стабилизатор напряжения, то не стоит включать паранойю и подключать к нему абсолютно все электроприборы. Постоянное напряжение для стабильной работы нужно холодильнику, телевизору, компьютеру, телефону и лампочкам, а вот обогреватель нормально работает и при скачках напряжения. Более того, если подсоединить к прибору мощное устройство типа электросварочного аппарата, то оно может привести к срабатыванию защиты и отключению тока в принципе. Если нужно защитить, например, только холодильник с телевизором, то оптимальным выходом станет покупка двух сетевых стабилизаторов вместо одного магистрального.

Как правильно выбрать стабилизатор напряжения: полезные советы

При выборе устройства есть ряд небольших и неочевидных нюансов, которые стоит учитывать и которые могут существенно облегчить вам жизнь:

• мощности 10-15 кВт почти всегда хватает для дома, если вы, конечно, не “гаджетоманьяк”, у которого в доме пять телевизоров и три холодильника или владелец дома с мощными отопительными приборами, электронасосами и помпами;
• пиковая нагрузка на электросеть наблюдается утром и вечером, поэтому делать замеры на мощность нужно именно в это время;
• сеть в доме может быть низковольтной или амплитудной, напряжение в первой стабилизируется при помощи обычного бытового стабилизатора, во второй – нет. Для амплитудной сети нужен специальный широкодиапазонный прибор;
• точная стабилизация нужна всего 2% электротехники в мире, остальная нормально работает в диапазоне от 198 до 244 вольт;
• некоторые дешевые некачественные модели при работе могут терять до половины мощности, поэтому не стоит экономить;
• мощность европейской и китайской электротехники измеряется в вольт-амперах (кВА), а не в киловаттах (кВт). 10 кВт – это больше, чем 10 кВА в 0,7 раза;
• для отопительного котла нужен только электронный вариант стабилизатора.

Если учитывать все эти моменты, то выбрать модель будет гораздо проще. А если вы совсем не разбираетесь в электротехнике, то можно и нужно воспользоваться помощью профессионального электрика или хотя бы спросить совета на тематических форумах.

Лучшие производители и модели

Чтобы понимать, какие стабилизаторы заслуживают доверия, а какие – нет, нужно хотя бы поверхностно ориентироваться в фирмах и моделях. Так мировым лидером в сфере изготовления таких устройств является итальянская компания Ortea. Вся ее продукция отлично переносит морозы, может похвастаться большой мощностью, точностью и другими плюсами. Самая популярная модель от компании – Ortea Vega 1.

Бастион – российская компания, которая обещает пожизненную гарантию на некоторые свои модели. Разработка, изготовление всех частей и сборка приборов полностью происходит на территории РФ, отсюда и относительно невысокая цена. Если вы заинтересовались этим брендом, то обратите внимание на модель Teplocom ST-555.

Ресанта – стабилизаторы китайского производства, бывают трехфазными и однофазными, разной мощности и точности, в общем, удовлетворяют самые разные потребности.

Если же рассматривать конкретные модели, то по ряду характеристик можно выделить следующие:

• QUATTRO ELEMENTI STABILIA 1000 – лучшая маломощная модель для бытовой техники, при этом, недорого стоит. Минус – невысокая точность;
• QUATTRO ELEMENTI STABILIA 12000 – лучшая высокомощная модель, точность стабилизации у которой также, увы, хромает;
• PROGRESS 8000ТR – лидер 2017 года в плане точности. При работе шумит, но при погрешности стабилизации всего в 3% это не критично;
• RUCELF SDWII-12000-L – лучшая электромеханическая модель и, в принципе, один из лучших стабилизаторов. Защищает не только от скачков напряжения, но и от короткого замыкания, перегрева и помех. Стоит недешево, зато надежность высокая.

Сравнить цены это оборудование удобно  тут.

Читайте также
