Необходимость автономной работы для электрических механизмов типа шуруповерта, приводит инженерную мысль к разработке облегченных и продолжительно работающих аккумуляторов. Источник тока неоднократного действия, имеющий в принципе накопления и передачи заряда – химические процессы, называется аккумулятором. Именно обратимость реакций — разряда и заряда, наиболее привлекательна для применения аккумуляторов в переносных и малогабаритных устройствах.

В общем виде, прибор накопления энергии, представляет собой два разнополярных электрода помещенных в электролитическую среду. Несколько источников, соединенных в цепь, составляют аккумуляторную батарею.

В малогабаритных и ручных строительных инструментах, оснащенных электродвигателями, находят применение никель-кадмиевые или литий-ионные аккумуляторы.

Никель-кадмиевые аккумуляторы для шуруповерта

В Ni-Cd источниках, электролитом является раствор КОН, а в качестве реагентов выступают кадмий и гидроксид никеля. Отрицательный электрод обрабатывается кадмием и имеет большие габариты, необходимые для поглощения водорода, выделяемого при окислительно-восстановительной реакции. Емкость такого аккумулятора рассчитывается от объема положительного никелевого электрода.

Существенным недостатком никель-кадмиевой конструкции является ощутимый вес устройства, что для ручных электроинструментов имеет значительный минус. Использование кадмия в качестве реагента также не способствует популярности таких аккумуляторов. Кадмий относят к элементам второй группы опасности для здоровья человека.

Такие источники хороши, если инструмент будет использоваться от случая к случаю.

Литий-ионные аккумуляторы для шуруповерта

Электролитом, в литий-ионных источниках, служит раствор солей лития в безводном апротонном растворе. Главной особенностью раствора является его свойство не создавать при распаде соединений, свободных положительных ионов водорода.

Анод выполняется из оксида кобальта, а катод из углеродистого материала — кокса или графита. Кристаллические решетки электродов позволяют ионам лития свободно внедряться в структуру и освобождаться из нее. Снятие зарядов с положительного электрода проводится через алюминиевый токосъемник, отрицательный токосъемник выполняется из медного листа.

Защита от возгорания лития при перезаряде или от короткого замыкания, выполняется дополнительными микросхемами-контроллерами.

Конструкция Li-Ion аккумуляторов

Вариант изготовления литий-ионных аккумуляторов может быть призматическим, цилиндрическим или в виде эллиптической спирали.

• Призматические элементы питания выполняют в виде стопки электродов, разделенных полипропиленовым сепаратором. Призматический ЭП имеет высокую плотность, но отличается низким сжимающим усилием.
• Для увеличения сжимающего усилия, воздействующего на электроды, применяют спиральную сборку в виде удлиненного эллипса. Сборка в виде эллиптической спирали позволяет сохранить плотность упаковки и поднять сжимающие усилие.
• Для цилиндрических элементов питания – электроды, проложенные сепаратором, сворачивают в рулон. Сепаратор изготавливается из пористого неэлектропроводного материала типа Celgard и пропитывается электролитом. Положительный токосъемник подключается к выводу на крышке элемента, отрицательный – к металлическому корпусу.

Собранная конструкция тщательно герметизируется, во избежание воздействия водяных паров или кислорода воздуха на электролит и электроды, что может привести к разрушению элемента питания.

Накопители энергии для шуруповерта собирают в основном, из нескольких цилиндрических ЭП соединяемых последовательно.

В конструкцию обязательно включается плата управления и контроля (СКУ).

Характеристики Li-Ion аккумуляторов

Значение технических показателей зависит от электрохимической схемы элемента питания.

• Максимальное напряжение отдельного элемента батареи, поддерживаемое платой защиты – до 4,2 В.
• Минимальное напряжение, допускаемое системой контроля – 2,5 В.
• Номинальное напряжение – 3,6 В.
• Энергетическая плотность – до 230 Вт×ч/кг.
• Количество циклов разряда/заряда до 20% потери емкости батареи – 2500÷ 4500.
• Внутреннее сопротивление – 6÷14 МОм/1 А×ч.
• Продолжительность заряда – 0,4÷1 ч.
• Безопасные для работы температуры – 0÷50 °C.
• Оптимально приемлемый ток нагрузки, относительно емкости – 1С.
• Импульсный ток нагрузки, относительно емкости – до 500С.
• Постоянный ток нагрузки, относительно емкости – 65 С.
• Величина саморазряда при 20÷25 °C – 3% емкости за месяц.

Положительные и негативные стороны литиево-ионных аккумуляторов

Технологии аккумуляторов непрерывно модернизируются и улучшаются. Например, сейчас широко распространяется применение литий-феррофосфатных катодов, вместо кобальтата и никелата лития, изменяющих некоторые характеристики элементов питания в лучшую сторону и снижающих цену товара.

Преимущества

• Высокая весовая и объемная плотность энергии.
• Напряжение питания отдельного элемента (3,6 В) выше, чем у аккумуляторов на основе свинца или никеля.
• Быстропротекающий процесс заряда, за 0,5÷0,6 часа около 90% емкости.
• Изрядный ресурс, более 1000 циклов разряда/заряда.
• Самопроизвольный разряд не более 5% емкости за месяц.
• Конструктивные материалы химически безопасны при эксплуатации и утилизации.

Негативные аспекты конструкции устройства

• Быстрое развитие процесса старения батареи, через 5 лет резко изменяются характеристики в худшую сторону как при активном использовании, так и при обычном хранении.
• Использование сложных систем контроля и управления батареей, приводящих к удорожанию товара.
• Механические повреждения или эксплуатация аккумулятора без управляющей платы, может привести к взрыву.

Как и любое другое техническое приспособление, аккумулятор любит уход и заботу. Чем выше температура хранения, тем активнее идет деградация характеристик литий-ионного накопителя, оптимально хранение при температуре 0÷20 °C. Заряжать батареи рекомендуется тоже только при плюсовой температуре.

Переделка шуруповерта на литиевые аккумуляторы 12в

Переделка шуруповерта на литиевые аккумуляторы 12в на примере Интерскол Да-12ЭР-02

Для переделки по моему варианту нам понадобиться:

• — шуруповерт Интерскол Да-12ЭР-02 )))
• — паяльник от 60W т.к. менее мощным не пропаяешь
• — мультиметр (тестер)
• — «кислота паяльная» — вариаций их много, берем с кисточкой

Батарея:

• литиевые аккумуляторы 18650, например берем батареи уже с хвостиками. Батареи нам нужны высокоамперные читать.
• плата защиты с балансиром 3S 40A 12.6V 40A lithium battery protection board
• провода короткие, но толстые сечение от 1,5
• двухсторонний скотч
• толстая широкая относительно мягкая прокладка 1.5- 2см

Зарядное устройство (можно не переделывать):

• — понижающий DC-DC преобразователь напряжения (XL4015). Статья об этих преобразователях читать
• — макетная плата, например. Нам нужна толстенькая плата.
• — 4 диода от 100в 3А либо готовый диодный мост, я использовал смотреть. Либо это возьмется с оригинальной платы зарядки.
• — конденсатор от 470мкф 35В. Либо это возьмется с оригинальной платы зарядки.
• — два светодиода разного цвета 5мм.
• — термоклей
• — провода различной длины и сечения.
• — сверла 2мм

Меры предосторожности:

• — при работе с аккумуляторами надо быть предельно осторожными не допуская замыкания их, в момент замыкания в месте контакта возникаю огромные токи, что могут привести к ожогам, повреждению глаз, взрывам и пожарам. А так же выхода из стоя всех комплектующих.
• — при работе с кислотой необходимо быть предельно осторожными т.к. она может попасть в глаза на кожу и т.д. последствия могут быть очень печальными.
• — производить работы только на отключенном оборудовании от сети питания 220в. Необходимо так же учитывать, что в схемах питания используются конденсаторы, что накапливают заряд и когда вы отключили прибор от сети, это не означает, что плата обесточена…

Поехали:

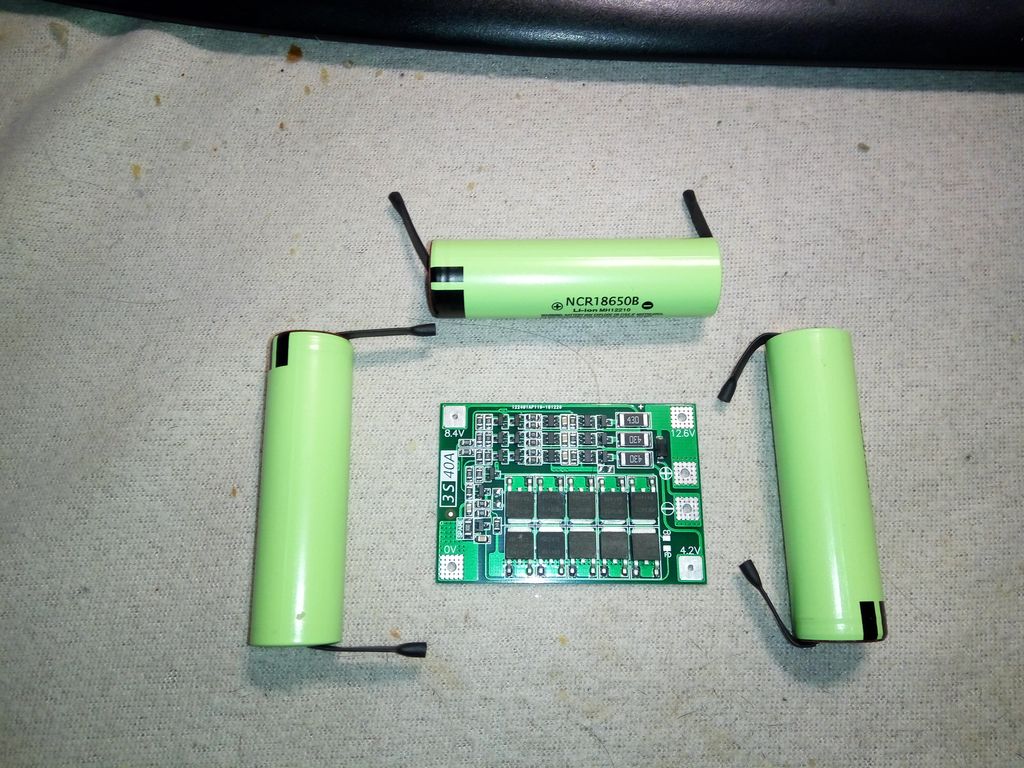

Сборка новой батареи (3шт. 18650):

Предисловие

Можно использовать и 6шт. 18650, что увеличит нашу емкость батареи в два раза, но потребует больший ток заряда, что потребует отказаться от родного блока питания без переделок, и наша зарядка будет длиться ооооооооочнь долго.

Хочу обратить ваше внимание и это очень важно, батарейки на фото не подходят для нашей задачи, это мой косяк, я купил не подумав. Берите исключительно высокоамперные батареи. Но т.к. вариантов у меня не было, я делал на них.

Почему нам нужны высокоамперные батареи

Плата с защитой и балансировкой – позволит нам эксплуатировать литиевые аккумуляторы в тех пределах, что рекомендуют производители. Она защитит наши батареи от глубокого разряда, а так же от перезаряда, что для литиевых батарей очень критично и нарушения этого пункта приведет к очень быстрой деградации батареи т.е. потери своей емкости. Так же данная плата имеет схему балансировки, которая призвана уравнивать заряд на каждой ячейки батареи. Наши батареи имеют последовательное соединение, что в ходе эксплуатации приведет к их неравномерному заряду читать, что приведет к см.п.1, но данная плата позволит устранить этот эффект. Представленная плата, модернизированная по просьбе трудящихся и самовосстанавливается при срабатывании защиты.

Сборка:

Внимание! Работа с батареями требует осторожного обращения. Перед началом работ надо уровнять/зарядить все батареи.

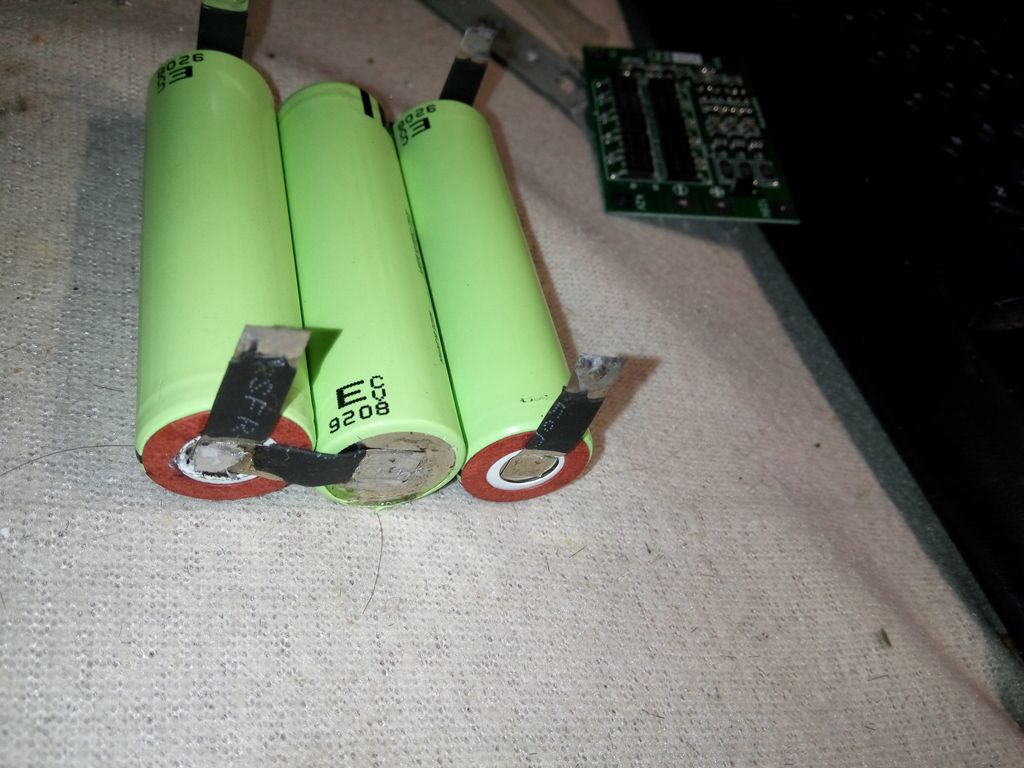

Батареи мы используем с уже приваренными хвостиками. Первым делом снимаем защиту с хвостиков, дальше нам надо залудить концы. Залудить без использования кислоты (осторожно) вам не получиться так, что берем кислоту, паяльник и припой и лудим. Лудим с двух концов. Кислоту наносим тонким слоем, этого вполне достаточно в противном случае вы получите брызги в разные стороны.

Если вы купили кислоту без кисточки, то можно перелить ее в тюбик от лака для ногтей или же можно использовать, одноразовый шприц, где вы выдавливаете каплю и тут же ее назад втягиваете, оставляю тонкую пленку. Так же нам надо залудить плюсы первых двух батарей, в данных местах у нас будет производиться соединение батарей между собой.

Внимание! Нам ни в коем случае не стоит допустить перегрев батареи, поэтому берем 60W паяльник или больше мощности и очень быстро лудим плюсовой контакт, припой делам с небольшой горочкой. Паяльник меньшей мощности не позволит вам добиться этих условий вплоть до того, что вы не сможете залудить в принципе и перегреете батарею.

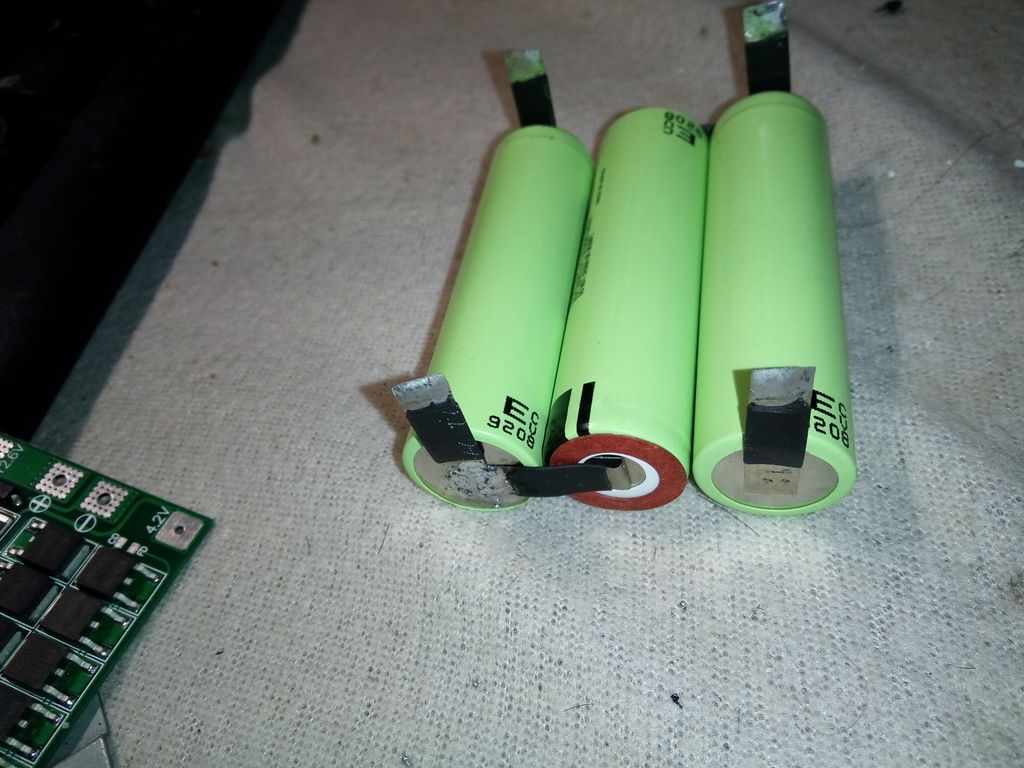

После как вы все залудили, спаиваем последовательно батареи см .рис. На одной из батарей язычок повернут в обратную сторону. Спайку также производим мощным паяльником, просто приложив язычок и прижав жалом паяльника. Вот что должно у нас получиться.

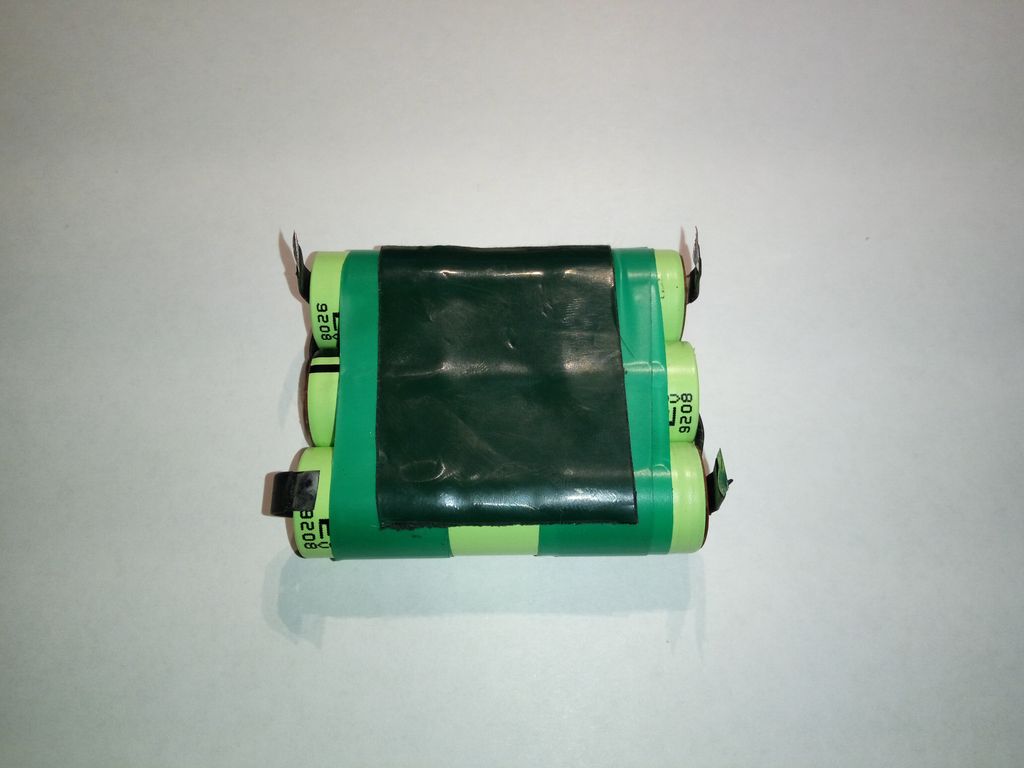

Теперь фиксируем все изолентой или это можно сделать заранее перед пайкой. Клеем двухсторонний скотч для фиксации платы.

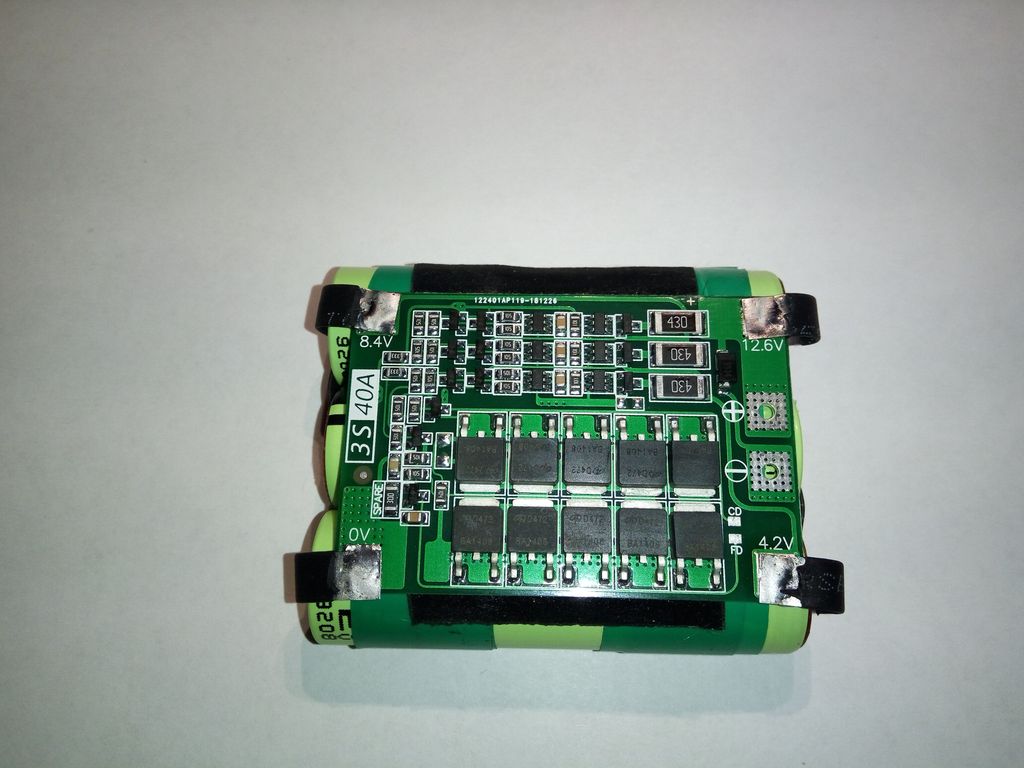

Приступаем к припайке батарей к плате.

Внимание! Припаивать надо последовательно от площадки 0в до 12.6в т.е. вначале припаиваем к 0, потом к 4,2, далее 8,4 и т.д.

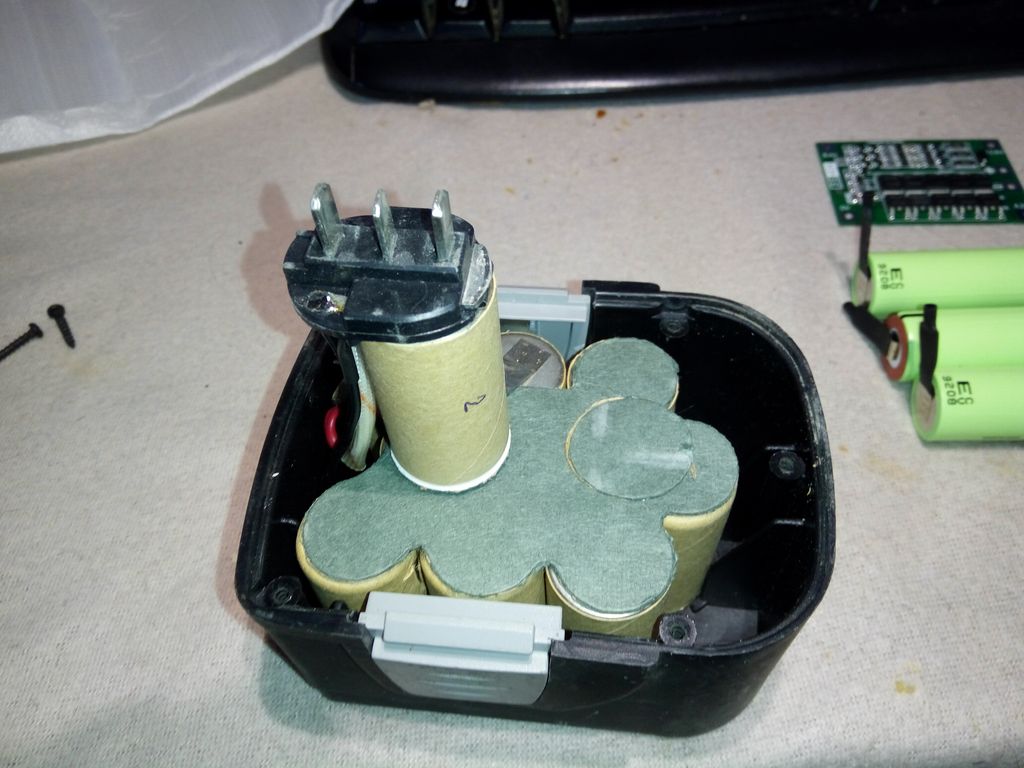

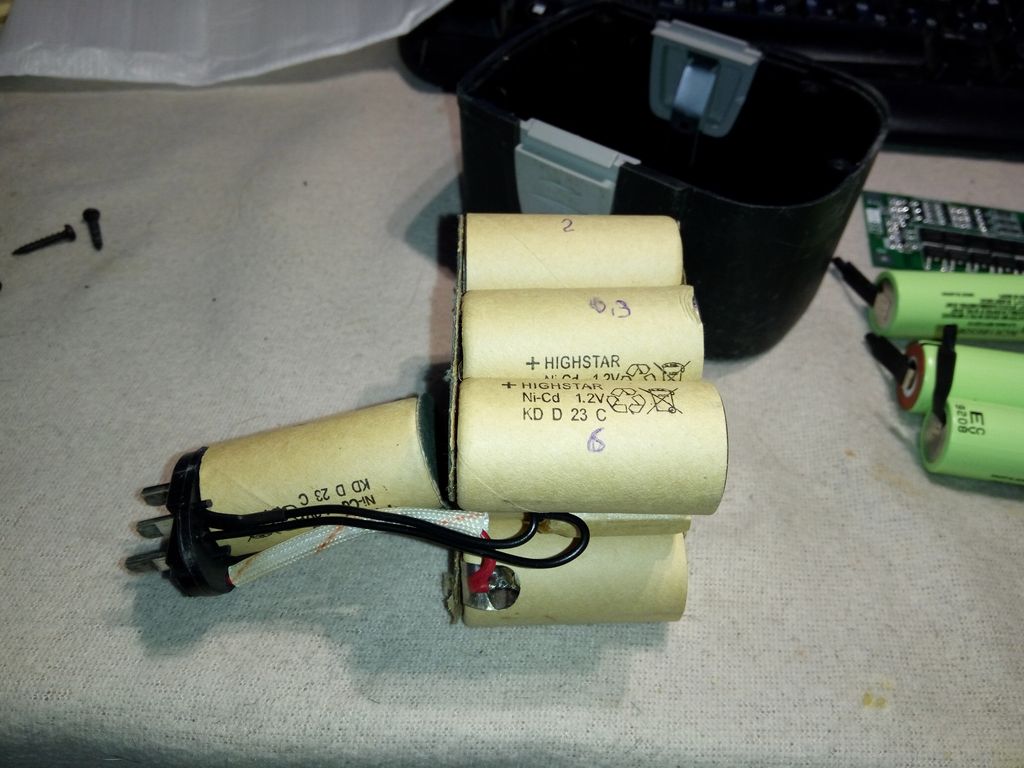

Разбираем родную батарею. Вытаскиваем старые батареи (Осторожно).

Внимание! Если мы будем использовать родную зарядку, то припаянный температурный датчик необходимо оставить, либо сделать перемычку с минуса на центральный штырь.

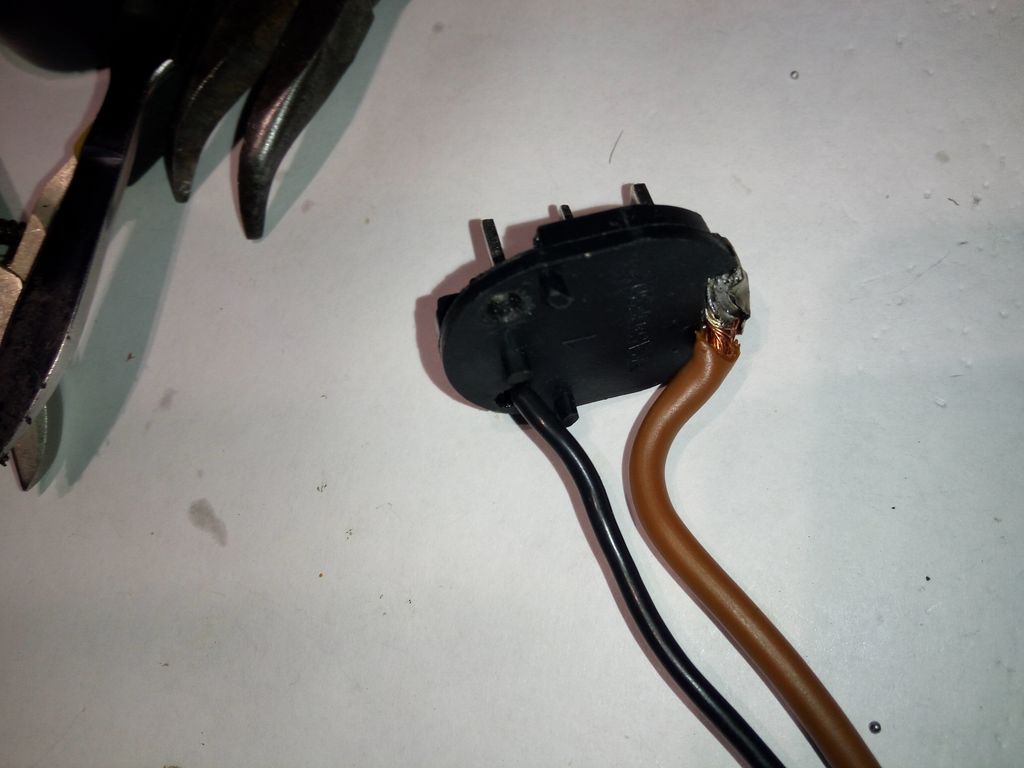

Откусываем черную штуку и припаиваемся. Провода нам нужны толстые т.к. токи у нас будут до 25А периодами и более , что при тонких проводах может привести к их возгоранию, а так же мы будем иметь потерю в мощности. Батареи аккуратно уберем в сторону.

Внимание! Использования паролонки не есть хорошо, горючий материал, что может привести к возгоранию, но лучше я ничего не придумал.

Теперь нам нужно найти толстую, широкую относительно мягкую прокладку 1.5- 2см. Я ее оторвал от упаковки некого гаджета. Вырезам по размерам корпуса и кладем ее на дно, клеем двусторонний скотч и приклеиваем батарейки. Фиксируем ту чёрную штуку, торчащий конец должен быть такой длины, чтоб упирался в наши батарейки и давал закрыть корпус с неким натягом.

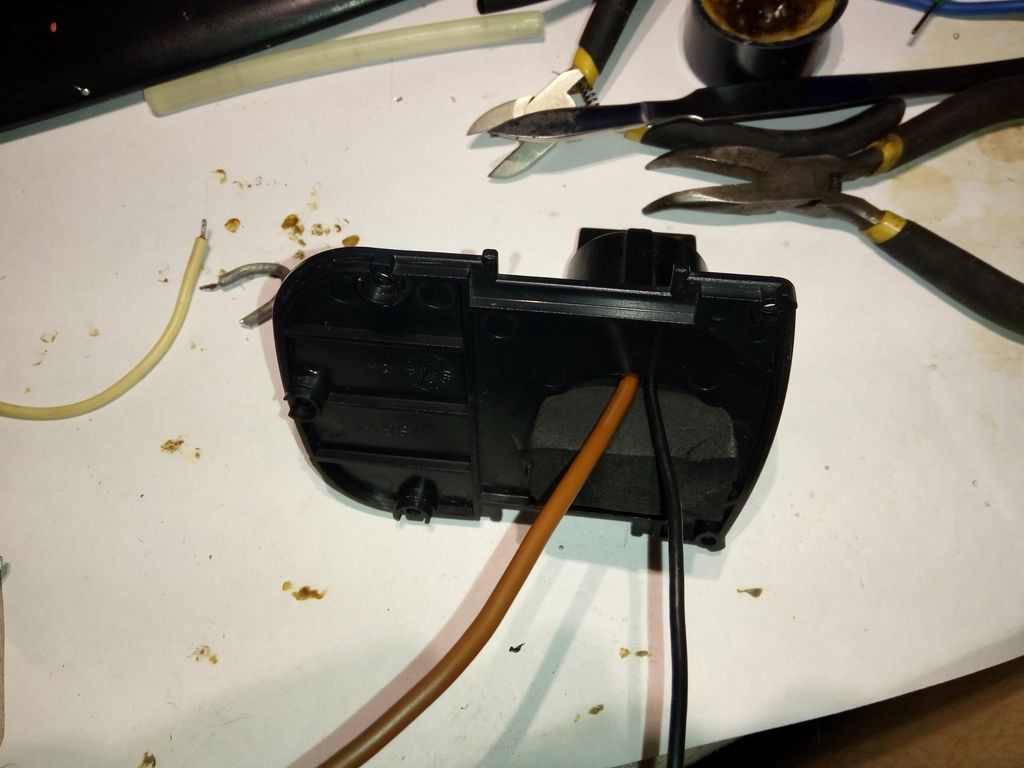

В данном случае, коричневый провод у меня минус, а черный плюс. Коричневый на порядок толще, черного.

Обрезаем провода делая их как можно короче, дабы не терять ток на потерях, но надо учитывать, что нам надо еще припаяется к плате. Припаиваемся и собираем корпус, батарея готова.

Использовать готовую батарею можно с имеющимся зарядным устройством, но:

• — есть жалобы на то, что корпус будет очень сильно греться, что многие опасаются. Но в конструкции зарядного устройства используется трансформатор и нагрев для него это нормальное явление. В моих экспериментах при токе 1А он грелся до 60С. В конструкции не предусмотрена система ограничения по току так, что ток в системе может быть в разы выше и нагрев выше. В тоже время теперь нам требуется больше времени на заряд батарей.
• — в конструкции зарядного устройства присутствует система ограничения времени заряда и составляет она один час. Т.е. нам придется передергивать батарею для ее полного заряда.
• — тяжко будет использовать родную зарядку, если мы решили использовать 6 элементов 18650 т.к. максимальный ток выдаваемый по заявлению производителя должен быть 1.8А . Т.е. длительное использование на токах более этого значения может привести к неизвестным последствиям. Для 3х элементов емкостью 3000мАч и рекомендуемым током заряда от 0,5С -1С (1.5А – 3А) мы укладываемся в параметры зарядника. Для 6 элементов нам надо ток заряда в два раза больше. И да, как я сказал раньше, в заряднике нет схемы ограничения тока заряда т.е. в некий промежуток времени мы будем заряжать свои батареи на приделах возможности зарядника, что терпимо для 3х, но не для 6 элементов.

О родном зарядном устройстве.

На холостом ходу ЗУ выдает нам 19-20В и ток короткого замыкание … не замерил. Производитель заявляет ток эксплуатации 1,8А.

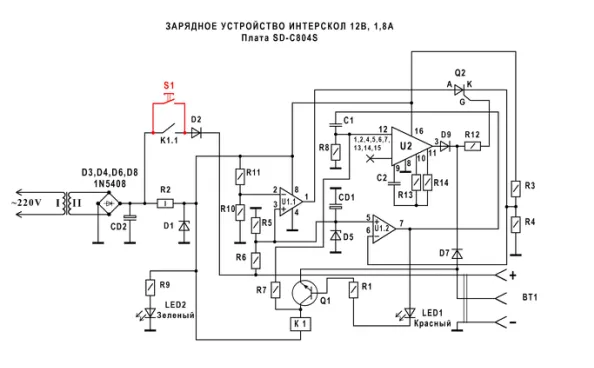

Схема имеет, на мой взгляд, ряд некорректных обозначений, но не суть. В схеме нет узлов, которые бы следили и ограничивали бы ток заряда. Но есть схема слежения за напряжением выполнения на микросхеме U1 (не факт, подтвердить работоспособность этого узла не получилось), а так же узел ограничения времени заряда выполненной на микросхеме U2.

Что нам мешает: мешает нам схема ограничения по времени заряда, но ее можно просто отключить, в остальном как бы все устраивает. Но, мне не удалось заставить ЗУ показывать окончания заряда. Включив родную батарею на заряд, загорелся индикатор заряда, но разорвав цепь на аккумуляторе т.е. мы получили на выходе напряжение питания, индикатор так и не погас, а должен был, если окончание заряда регулируется по напряжению на батареи ( я не спец в электроники и понять как это полностью работает не могу ). А для нас это критичный момент т.к. плата защиты наших литьевых аккумуляторов при окончании заряда просто разрывает цепь.

Было много мыслей, как сделать зарядку — от модернизации текущей схемы, с автоматическим выбором какой аккумулятор вставлен старый или новый на простых элементах, до передки все на Ардуино с контролем всего и вся. Но на все это нужно много времени и сил …. Было решено не изобретать велосипед и пойти путем как все.

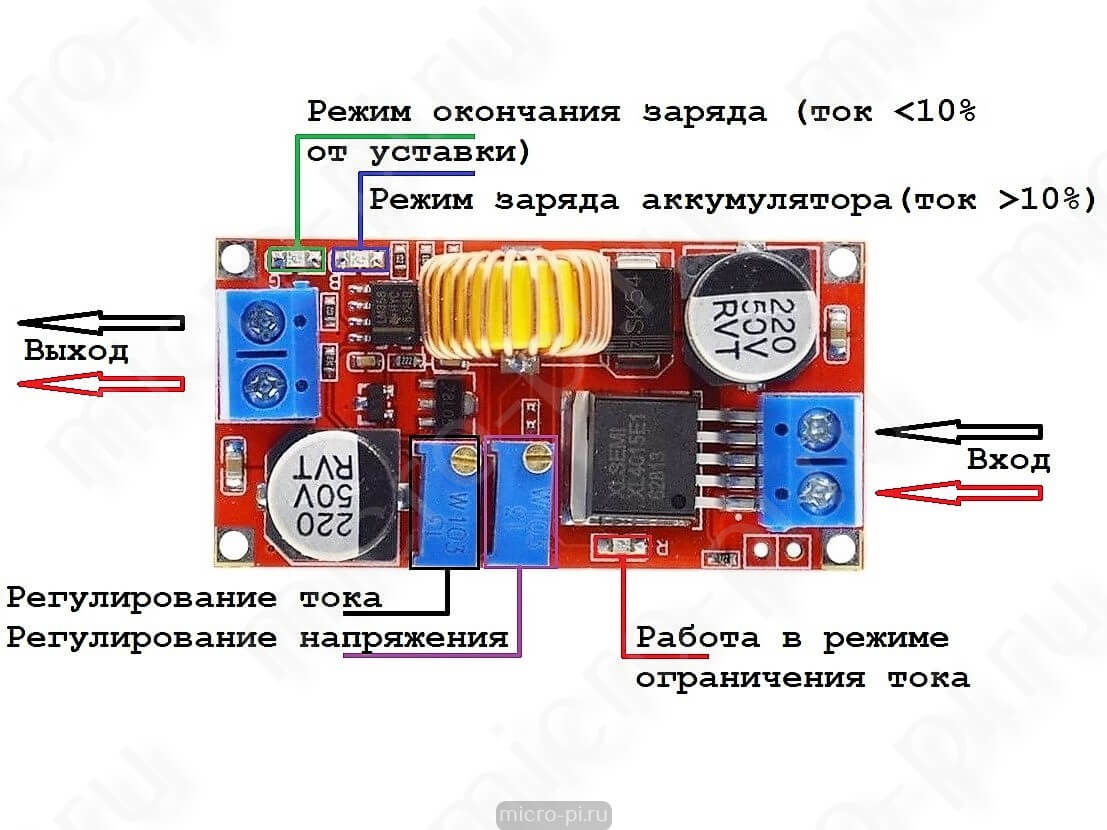

В качестве контроля заряда был выбран DC-DC преобразователь с контролем тока заряда на микросхеме XL4015 читать

Переделка родного зарядного устройства (жуткий колхоз):

Переделывать будем с расчетом возможности заряжать старый тип аккумуляторов.

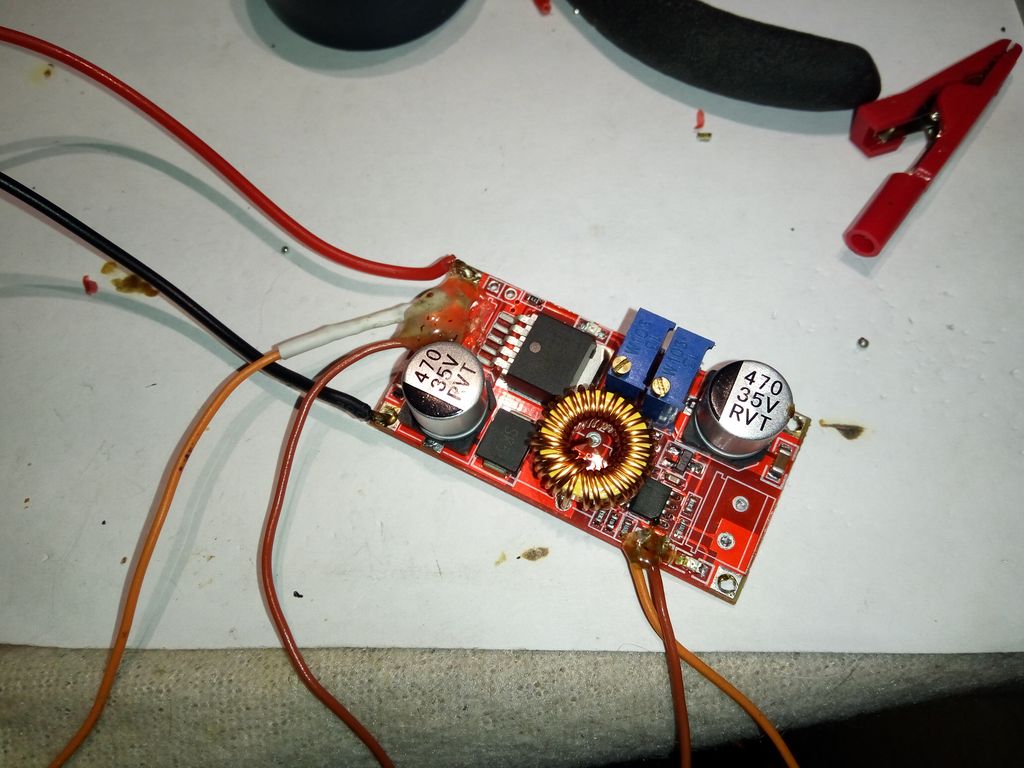

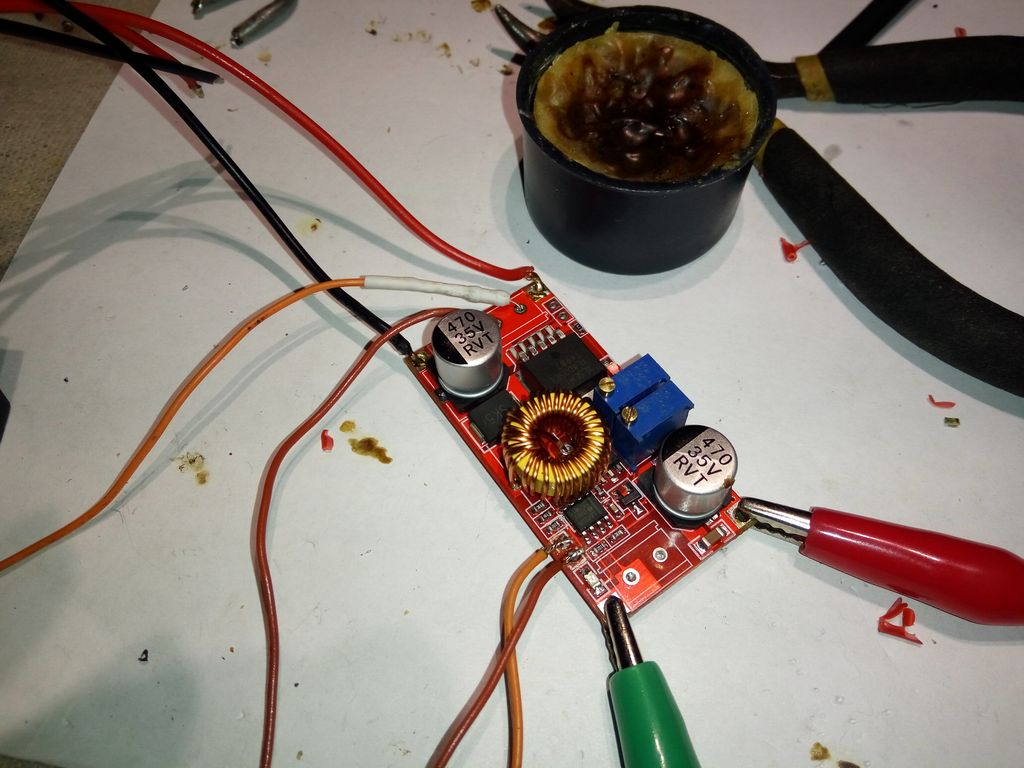

Берем нашу китайскую плату, подключаем ее к лабораторному БП выставляем 19в, либо разбираем зарядку и цепляемся на выходы диодов.

Крутим подстроечный резистор напряжения и выставляем напряжение на выходе 15В т.к. родные Ni-Cd батареи имеют напряжение полного заряда 1,4в-1.5в, а их у нас 10. Для новой сборки батарей этот параметр безразличен, главное больше 12.6в.

Переключаем мультиметр в режим измерения тока. Выкручиваем подстроечный резистор тока против часовой стрелки (вроде в эту сторону) до конца т.е. выставляем минимальный выходной ток. Подключаем концы мультиметра к выходу, замыкаем цепь, выставляем ток в 1А. Чем больше ток, тем быстрее будет заряжаться наша батарея, но и греться все будет больше. Не выставляете больше 1.5А от греха подальше. Настройка платы на этом закончена.

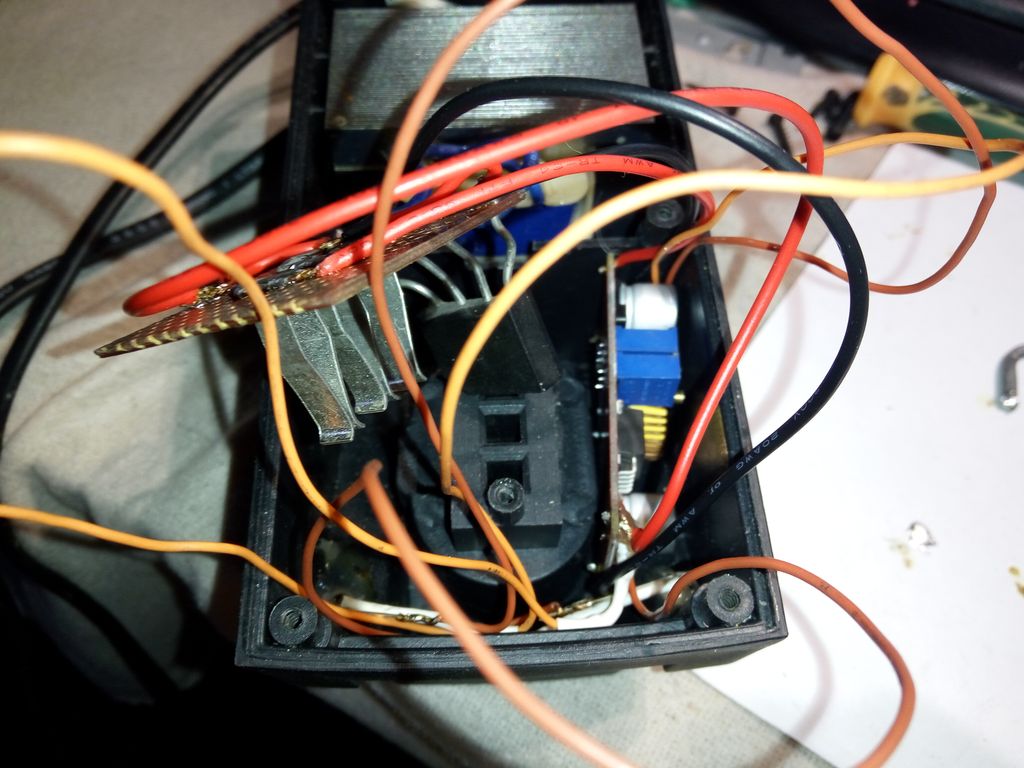

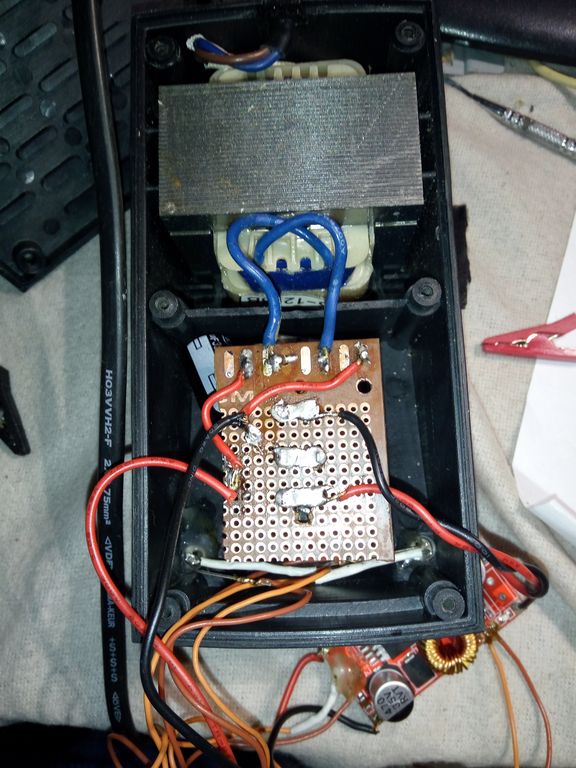

Разбираем наше ЗУ. Для внедрения новой платы нам надо будет распаять родную плату ЗУ, убрать все кроме двух светодиодов, диодного моста, и сглаживающего конденсатора, а так же самого разъёма для батарей. Это делается потому, что новую плату мы не сможем воткнуть т.к. мешает обвес платы. Я решил оставить в целости оригинальную плату и сделать колхоз.

Берм макетную плату, диодный мост, конденсатор, два светодиода либо выпаиваем все это с родной платы. Так же выпаиваем контактные разъёмы.

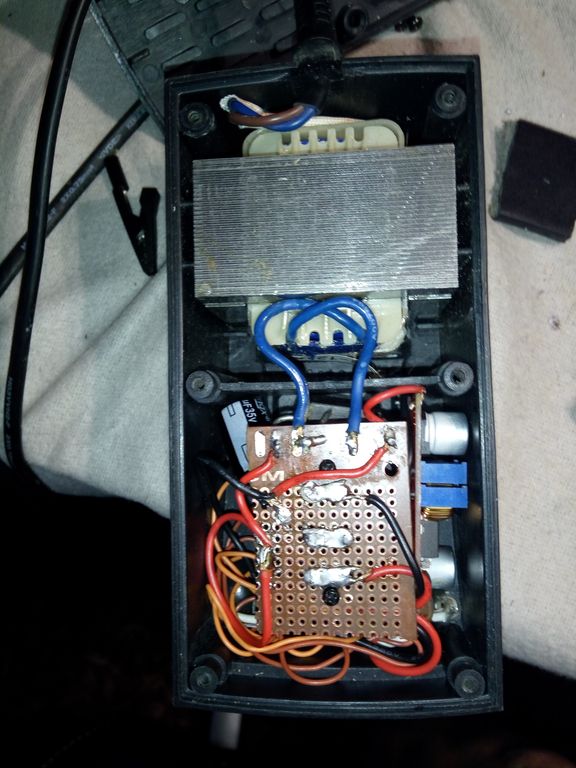

Далее нам надо на макетке собрать см. рис. (как смог) то, что обведено черной линией.

И запаять наши светодиоды как на рисунке. Коричневый это у нас минус, а оранжевый это плюс (провода какие были). Чтоб у нас не отламывалось провода в месте пайки, мы их зальем термоклеем. Все запаиваем по схеме. Не перепутайте полярность конденсатора и всех подключений. Светодиоды в корпусе крепим на термоклей.

Теперь все проверяем, собираем и пользуемся. У меня защита с данной платой не срабатывает от нажатия, но рукой, возможно, заставить ее сработать. Лампа заряда выключиться когда ток заряда будет меньше 10% от установленного т.е. менее 0.1А

Переделка шуруповёрта на литиевые аккумуляторы

Многие владельцы шуруповёртов хотят переделать аккумуляторы от них на литиевые аккумуляторные элементы. На эту тему написано много статей и в настоящем материале хотелось бы суммировать информацию по этому вопросу. В первую очередь рассмотрим доводы в пользу переделки шуруповёрта на литиевые батареи и против нее. А также рассмотрим отдельные моменты самого процесса замены аккумуляторов.



Содержание статьи

Все за и против переделки аккумулятора шуруповёрта на литиевые элементы

Для начала следует задуматься, а нужна ли мне эта переделка? Ведь это будет откровенный «самопал» и в ряде случаев может привести к выходу из строя как аккумулятора, так и самого шуруповёрта. Поэтому, давайте, рассмотрим все за и против этой процедуры. Возможно, что после этого некоторые из вас решат отказаться от переделки Ni─Cd аккумулятора для шуруповёрта на литиевые элементы.

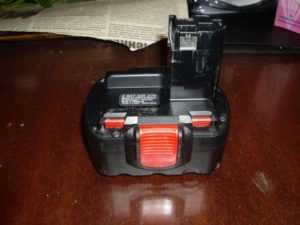

Аккумулятор шуруповёрта

Доводы «за»

Начнём с преимуществ:

• Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
• Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
• У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.

Теперь о недостатках и сложностях литиевых аккумуляторов.

Вернуться к содержанию


Доводы «против»

• Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
• Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
• В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
• Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
• Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
• Цена литиевых аккумуляторов выше кадмиевых.

Вернуться к содержанию


Замена аккумуляторов в шуруповёрте на литиевые

Что нужно прикинуть перед началом работ?

Нужно определиться с количеством элементов в батарее, что в итоге решает величину напряжения. Для трёх элементов потолок будет 12,6, а для четырёх ─ 16,8 вольта. Речь идёт о переделке широко распространённых аккумуляторов с номиналом 14,4 вольта. Лучше выбрать 4 элемента, поскольку при работе напряжение довольно быстро просядет до 14,8. Различие в несколько вольт не отразится на работе шуруповёрта.

Кроме того, большее количество литиевых элементов даст большую ёмкость. А значит, большее время работы шуруповёрта.

Литиевые аккумуляторные элементы 18650

Номинальное напряжение литиевых элементов 3,6─3,7 вольта, а ёмкость в большинстве случаев составляет 2000─3000 мАч. Если позволяет корпус аккумулятора, можете взять не 4, а 8 элементов. По два соединить их в 4 параллельные сборки, а затем уже их подключить последовательно. В результате вы сможете нарастить ёмкость АКБ. Но далеко не в каждый корпус удастся упаковать 8 банок 18650.

И последний подготовительный этап – это выбор контроллера. По своим характеристикам он должен соответствовать по номинальному напряжению и току разряда. То есть, если вы решили собирать батарею 14,4 вольта, то выбираете контроллер с этим напряжением. Рабочий ток разряда обычно выбирается в два раза меньше, чем предельно допустимый ток.

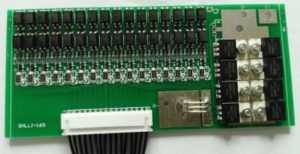

Плата контроллера заряда-разряда

Выше мы установили, что предельно допустимый кратковременный ток разряда для литиевых элементов 25─30 ампер. Значит, контроллер заряда-разряда должна быть рассчитана на 12─15 ампер. Тогда защита будет срабатывать при увеличении тока до 25─30 ампер. Не забывайте также о габаритах платы защиты. Её вместе с элементами нужно будет уместить в корпус АКБ шуруповёрта.

Вернуться к содержанию


Замена аккумуляторов

Ну а дальше идёт сам процесс сборки. Сначала разбираете корпус аккумулятора. Если это модель на 14,4 вольта, то внутри будут 12 никель─кадмиевых аккумуляторов номиналом 1,2 вольта.

Сборка никель─кадмиевых аккумуляторов

После этого нужно спаять купленные элементы в сборку с последовательным соединением. Далее к ней припаивается контроллер в соответствии с его схемой. При этом подключаются балансировочные точки. На плате есть для них специальный разъём, а часто и провода с коннектором поставляются в комплекте.

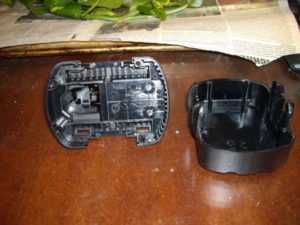

Корпус аккумулятора шуруповёрта

После сборки батареи припаиваются выводы на плюс и минус, и вся конструкция помещается в корпус. В принципе, процесс на этом закончен. Проблемы могут возникнуть лишь с зарядным устройством. Но в большинстве случаев штатные зарядки для шуруповёртов заряжают литиевые элементы без проблем. При этом заряд банок идёт через контроллер, поэтому ничего страшного с самими элементами не произойдёт.

В сети можно встретить рекомендации по экономии на плате контроллера. То есть, покупается модель подешевле, рассчитанная на меньший ток. А чтобы она не ограничивала работу шуруповёрта, разряд делают не через контроллер, а напрямую от банок. А их зарядка, как положено, идёт через контроллер.

Как заряжать Li-ion аккумулятор шуруповёрта

13 788

Привет!

Принес пару недель назад 6 макитовских девайсов в ремонт.

4 шуруповёрта, 1 лобзик и 1 шлифмашинку.

Прямо коробку целую. Тяжелую.

Озвучили мне цену ремонта. Оказалось, только один шуруповёрт имело экономический смысл восстанавливать. Остальные пошли на запчасти.

Вобщем, сама собой пришла пора замены парка ручного аккумуляторного инструмента.

Вот и закупил сразу для всех столяров новые шуруповёрты с Li-ion аккумуляторами.

Сразу проблема.

Парни привыкли к Ni-cd аккумуляторам, а Li-ion требуют совсем другого подхода. Прямо до противоположности.

И, понятно, речь ведь идет не только о том, как заряжать Li-ion аккумулятор шуруповёрта. Если его неправильно разряжать и/или хранить – тоже мало хорошего для него будет.

Поэтому просмотрел пару десятков сайтов и пару часов видео.

Выкинул всю шелуху и сделал самую «сухую» без «воды» выжимку.

Как заряжать Li-ion аккумулятор шуруповёрта и другие важные правила его эксплуатации

1. Помните — Li—ion до противоположности отличаются от Ni—Cd !
2. Ставьте Li-ion на зарядку уже при остаточном заряде 20-50%.
3. Важно! Нельзя допускать разряда Li-ion ниже 10-20%. Это критическая величина. Чем меньше разряд, тем дольше Li-ion будет работать —

4. Li-ion работает оптимально в диапазоне от -10 до +45°С. Заряжать при температуре от +10 до +30°С.
5. 1 раз в 4 месяца проводите полный цикл разряд-заряд для калибровки датчика уровня заряда в контроллерах аккумуляторов. То есть разряжайте почти до 100% и ставьте на зарядку на 12 часов.
6. Хранить Li-ion нужно на заряде 40-60%.
   Хранить заряженные на 100% Li-ion нельзя, так как он в этом случае навсегда потеряет 20% емкости за 3 месяца.
   При правильном хранении – при заряде 40-60% — Li-ion безвозвратно потеряет за те же 3 месяца всего 1% емкости.
7. Если шуруповёрт укомплектован двумя Li-ion, то один зарядите до 40-60% и храните как резервный. Раз в месяц используйте его как рабочий – заряжайте до 100%, разряжайте до 40-60% и снова оставляйте на хранение.
   Второй Li-ion — основной рабочий. Поработали — в конце каждого дня ставьте его на подзарядку, даже если он разряжен менее чем на 10%.

Резервный Li-ion применяйте в случае если основной рабочий Li-ion разрядился в результате интенсивной работы и нет времени ждать его зарядки.

Вот и все. Теперь вы знаете как заряжать Li-ion аккумулятор для шуруповерта.

Вот отсюда можете скачать себе отформатированную на А4 страницу памятку по разумному использованию Li-ion аккумуляторного шуруповерта.

Я вручил такую каждому столяру, да еще повесил в цехе на доску объявлений.

И вот еще может быть вопрос – почему я перешел с Ni-cd на Li-ion аккумуляторные шуруповёрты?

Вот преимущества Li-ion аккумуляторов перед Ni-cd:

• минимум в 2 раза большая удельная емкость;
• саморазряд меньше в несколько раз;
• отсутствие эффекта памяти, что дает возможность дозарядки в любой момент;
• выдерживает в среднем в два раза больше циклов «заряда-разряда», то есть проживет в два раза дольше.

Есть ли недостатки?

Не знаю таких.

Пишут что:

•  Li-ion подвержены старению.
  Ну так а Ni-cd вечные что-ли? Тоже стареют.
• у Li-ion низкая устойчивость при работе в условиях низких температур.
  Всё это в прошлом. Сейчас Li-ion делают такие, что они работают и при -10°С стопудово. А в некоторых источниках указывается, что и при -30°С могу работать;
• Li-ion требуют использования только оригинального зарядного устройства.
  Ну а что тут такого? Все шуруповерты продаются как раз со своим оригинальным ЗУ в комплекте.
• у Li-ion высокая стоимость.
  Да вот уже не сказал бы. Недавно заходил в магазин. Ni-cd аккумуляторов ниже 1 т.р. не видел. А на AliExpress можно целый шуруповерт купить с Li-ion  за 3 т.р.

Ну и, наконец, если вы работаете с шуруповертом профессионально – не сомневайтесь особо – рассыпется он одновременно с Li-ion батареей. Так что покупать отдельно Li-ion аккумулятор скорее всего не придется.

Как раз при разумном невандальном использовании на пару-тройку лет должно шуруповерта хватить.

И, да, еще одно важное правило. Не экономьте на мощности шуруповерта. Она соответствует вольтажу батареи. Берите с Li-ion батареей на 20 вольт минимум. Крутить будет как зверь.

А кУпите слабенький – толку мало от него будет, и радости от копеечной экономии не будет тоже.

Я вообще набрал шуруповертов с батареями Li-ion на 25 вольт. Столяры не нарадуются. Особенно после Ni-cd на 14 вольт.

Вроде всё. Остались вопросы, не согласны с чем-то – пишите в комменты.

P.S.S. После прочтения статьи появились вопросы, замечания, возражения? Пишите их в комментариях ниже. Постараюсь ответить на все.
