Анкеры химические для бетона: Не найдено — Hilti Россия

Содержание

HIT-RE 500 V3 Эпоксидный анкер — Химические анкеры

HIT-RE 500 V3 Эпоксидный анкер — Химические анкеры — Hilti Россия Skip to main content Hilti

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

SAFEset — Система для вклеивания арматуры

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Кликните на картинку для увеличения.

New product

Ultimate

Артикул #r4929903

Уникальный эпоксидный состав для восстановления арматурных выпусков и тяжелых анкерных креплений

Отзывы

Клиенты также искали химический анкер, клеевой анкер, инъецируемый состав или инъецируемый раствор

Преимущества и применения

Преимущества и применения

Преимущества

  • Высокая эффективность и превосходные технические характеристики в соответствии с международными стандартами
  • Надежное решение, обеспечивающее высокую эффективность в отверстиях, выполненных алмазными коронками, с использованием нового устройства для нанесения шероховатости
  • Состав подходит для круглогодичного использования: затвердевает при температуре до -5°C
  • Длительное время использования обеспечивает большую гибкость при установке
  • Также подходит для отверстий, заполненных водой, и установки под водой

Применения

  • Вклейка выпусков рабочей арматуры (например: увеличение или соединение стен, плит перекрытий, лестниц, колонн, фундаментов и т.
    д.)
  • Реконструкция зданий, мостов и других строительных конструкций с возможностью наращивания и усиления железобетонных элементов
  • Крепление несущих металлических конструкций (например: стальные колонны, балки и т.д.)
  • Крепления, для которых требуется сейсмическая устойчивость
  • Крепление в натуральном камне

Для информации о технических свидетельствах и сертификатах, нажмите на соответствующий артикул.

Техническая информация

Документы и видео

Консультация и поддержка

Оценки и отзывы

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.


Зарегистрироваться

Не получается войти или забыли пароль?

Пожалуйста, введите свой e-mail адрес ниже. Вы получите письмо с инструкцией по созданию нового пароля.

Нужна помощь? Контакты

Войдите, чтобы продолжить

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Зарегистрироваться

Выберите следующий шаг, чтобы продолжить

Ошибка входа

К сожалению, вы не можете войти в систему.
Email адрес, который вы используете, не зарегистрирован на {0}, но он был зарегистрирован на другом сайте Hilti.

Количество обновлено

Обратите внимание: количество автоматически округлено в соответствии с кратностью упаковки.

Обратите внимание: количество автоматически округлено до в соответствии с кратностью упаковки.

Впервые на Hilti.ru? Зарегистрируйтесь, чтобы увидеть цены со скидкой. Перейти

HIT-HY 200-A Клеевой анкер — Химические анкеры

HIT-HY 200-A Клеевой анкер — Химические анкеры — Hilti Россия Skip to main content Hilti

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Кликните на картинку для увеличения.

New product

Ultimate

Артикул #r4803

Уникальный гибридный состав для восстановления арматурных выпусков и тяжелых анкерных креплений

  • Базовые материалы:  Бетон (без трещин), Бетон (с трещинами)
  • Состояние материала основания:  Мокрый, Сухой
  • Разрешения/Технически отчеты:  DIBt, ETA, Пожар, Сейсмоактивные зоны
Дополнительная техническая информация

Отзывы

Клиенты также искали HY 200, Анкер для бетона, Химический анкер или Safeset

Преимущества и применения

Преимущества и применения

Преимущества

  • С новой анкерной шпилькой HIT-Z очистка отверстия не требуется
  • Автоматическая очистка отверстия с помощью буров TE-CD и TE-YD и пылесоса Hilti
  • Соответствует требованиям сертификатов ICC-ES и ETA C2 для использования в сейсмических зонах
  • Оптимизированное время твердения для анкерных креплений
  • Подходит для установки в бетоне с трещинами и без трещин с любыми анкерными шпильками и арматурой

Применения

  • Крепление несущих стальных конструкций (колонны, балки)
  • Анкерное крепление второстепенных стальных конструкций (например, стеллажей, поручней, звукозащитных барьеров)
  • Анкерное крепление предохранительных барьеров, балюстрад, пожарных лестниц
  • Повышение сейсмостойкости, реконструкция и увеличение жесткости зданий из армированного бетона
  • Устройство выпусков рабочей арматуры

Для информации о технических свидетельствах и сертификатах, нажмите на соответствующий артикул.

Техническая информация

Документы и видео

Консультация и поддержка

Оценки и отзывы

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Зарегистрироваться

Не получается войти или забыли пароль?

Пожалуйста, введите свой e-mail адрес ниже. Вы получите письмо с инструкцией по созданию нового пароля.

Нужна помощь? Контакты

Войдите, чтобы продолжить

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Зарегистрироваться

Выберите следующий шаг, чтобы продолжить

Ошибка входа

К сожалению, вы не можете войти в систему.
Email адрес, который вы используете, не зарегистрирован на {0}, но он был зарегистрирован на другом сайте Hilti.

Количество обновлено

Обратите внимание: количество автоматически округлено в соответствии с кратностью упаковки.

Обратите внимание: количество автоматически округлено до в соответствии с кратностью упаковки.

Впервые на Hilti.ru? Зарегистрируйтесь, чтобы увидеть цены со скидкой. Перейти

HIT-RE 100 — Химические анкеры

HIT-RE 100 — Химические анкеры — Hilti Россия Skip to main content Hilti

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Кликните на картинку для увеличения.

New product

Premium

Артикул #r4929723

Стандартный эпоксидный клеевой состав для установки анкеров и арматуры в бетон

Отзывы

Клиенты также искали химический анкер, клеевой анкер, инъецируемый раствор или инъецируемый состав

Преимущества и применения

Преимущества и применения

Преимущества

  • Высокая эффективность применения в бетоне без трещин
  • Подходит для применения внутри и вне помещений с базовым материалом в любом состоянии (сухой, влажный, заполненный водой)
  • Длительное время отвердевания обеспечивает возможность корректировки во время установки
  • Доступен широкий диапазон дополнительных принадлежностей (поршни для закачки, стальные щетки, аккумуляторный дозатор)
  • Легкая очистка, упрощающая установку

Применения

  • Замена неправильно установленной или вклейка недостающей арматуры
  • Восстановление и модернизация с помощью вклейки арматуры
  • Крепление и соединение забетонированной арматуры
  • Крепление вспомогательных стальных элементов
  • Крепление несущих стальных конструкций (колонны, балки)

Для информации о технических свидетельствах и сертификатах, нажмите на соответствующий артикул.

Техническая информация

Документы и видео

Консультация и поддержка

Оценки и отзывы

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Зарегистрироваться

Не получается войти или забыли пароль?

Пожалуйста, введите свой e-mail адрес ниже. Вы получите письмо с инструкцией по созданию нового пароля.

Нужна помощь? Контакты

Войдите, чтобы продолжить

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Зарегистрироваться

Выберите следующий шаг, чтобы продолжить

Ошибка входа

К сожалению, вы не можете войти в систему.
Email адрес, который вы используете, не зарегистрирован на {0}, но он был зарегистрирован на другом сайте Hilti.

Количество обновлено

Обратите внимание: количество автоматически округлено в соответствии с кратностью упаковки.

Обратите внимание: количество автоматически округлено до в соответствии с кратностью упаковки.

Впервые на Hilti.ru? Зарегистрируйтесь, чтобы увидеть цены со скидкой. Перейти

виды, характеристики, технология монтажа, цены

Монтаж тяжелых конструкций к пустотелым основаниям – вечная проблема для хозяев кирпичных, пено- и газобетонных строений. Анкер – двухкомпонентный состав, обеспечивающий надежное сцепление основания (бетона), металлического крепежа, устанавливаемой системы. После прохождения процессов адгезии и когезии соединение способно выдерживать высокие статические и динамические нагрузки на срез, сжатие, растяжение. Благодаря более равномерному распределению воздействия инерционных сил, смесь пригодна для ячеистого бетона. Наиболее известные производители: Хилти, Фишер, Мунго, Сормат.

Оглавление:

  1. Классификация фиксаторов
  2. Технические парамеры
  3. Технология монтажа своими руками
  4. Расценки

Виды анкеров

Основная классификация:

  • Химический состав.
  • Вид емкости.
  • Технические характеристики.

Каждый производитель, выпускающий патентованную продукцию, проводит инновационные разработки. Предприятия с положительной репутацией используют собственные двухкомпонентные смеси на основе химических смол:

  • Полиэстеровые (полиэфирные) – Fischer, Sormat, Mungo.
  • Эпоксидные – Фишер, Сормат, Хилти.
  • Эпоксиакрилатные – Mungo.
  • Винилэфирные (винилэстер) – Фишер, Sormat, Мунго.
  • Метакрилатные – HILTI.

О стандартных металлических креплениях читайте в обзоре Анкера для бетонных поверхностей.

В качестве отвердителя смол выступают химические составы, регулирующие скорость твердения, пластичность получаемого вещества. Наполнители – цемент, песок позволяют создать материал, обладающий температурным расширением, приближенным к характеристике бетонной стены.

Виды емкостей анкеров

В зависимости от количества монтажных работ используют варианты различного объема:

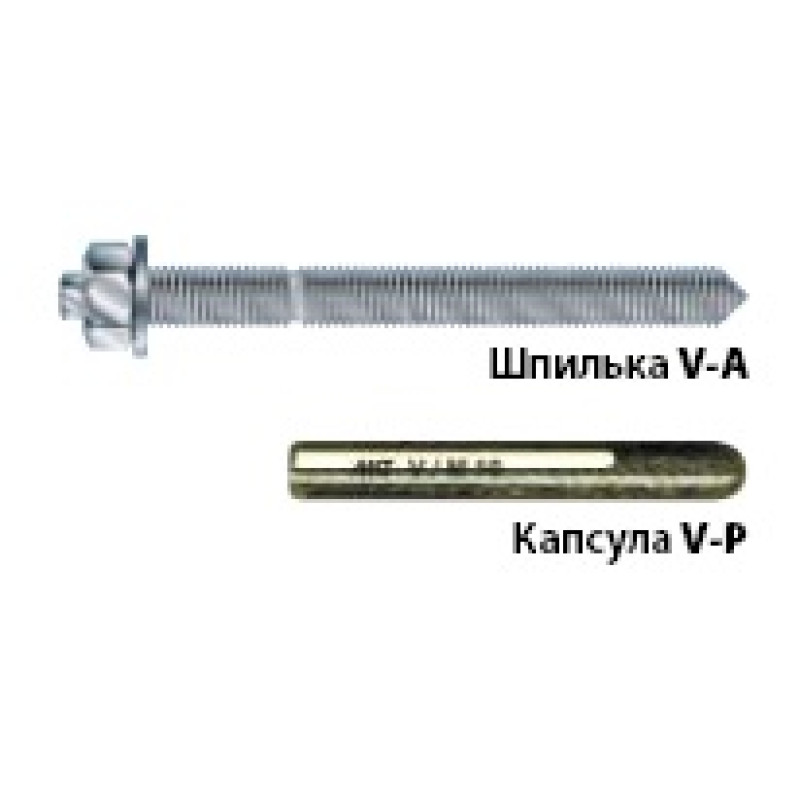

1. Капсулы – стеклянные или ПВХ ампулы с разделенной полостью для компонентов: смола, отвердитель. Особенности применения:

    •  Объем химической смеси позволяет закрепить один болт в бетонную поверхность.
    •  На упаковке указаны оптимальные размеры.
    •  После введения в просверленное отверстие стального закладного нарушается целостность капсулы, происходит смешивание и отвердение ингредиентов.
    •  С экономической точки зрения целесообразно использовать, если в планах крепить незначительное количество элементов.
    • Комплекты, состоящие из капсулы и резьбовой шпильки, облегчают выбор закладных элементов.

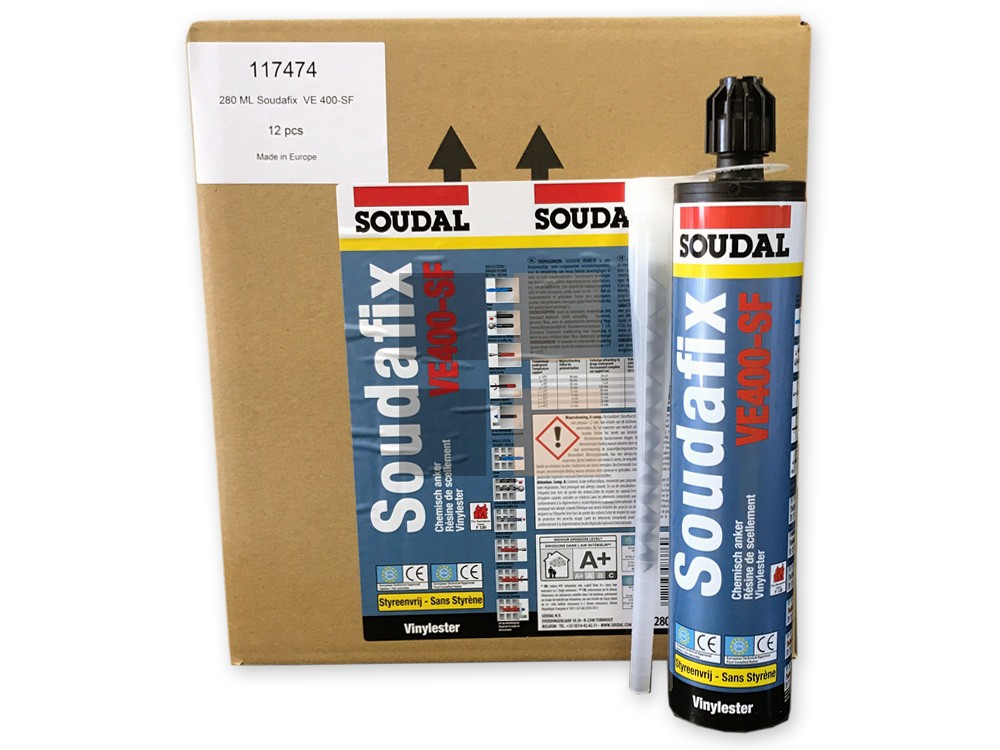

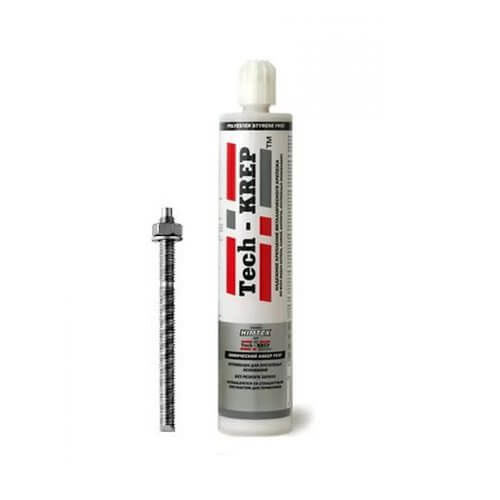

2. Картриджи – инъекционные составы объемом от 100 до 1500 мл. Особенности такого анкера:

  • Смола и отвердитель содержатся в тубе, разделенной герметичной перегородкой, либо находятся в двух скрепленных между собой емкостях.
  • В стоимость включены одна или две насадки-миксеры, в полости которых происходит перемешивание компонентов до однородной массы.
  • Анкеры HILTI дополнительно комплектуются удлинительной трубкой для заполнения глубоких отверстий.
  • Для выполнения инъектирования необходимо применение дозатора (пистолет) механического, пневматического, электрического (аккумуляторного) действия.
  • Использование смесей в больших емкостях выгодно при выполнении профессиональных строительных работ.
  • Смена дозатора позволит продолжить работы после многочасового перерыва.

Технические характеристики

Величины, определяющие условия эксплуатации систем на основе химических составов:

  • Материал основания – бетонные поверхности с различными пористостью, прочностью, степенями нагрузки и деформации.
  • Допустимый диапазон температуры бетона, картриджа – промежуток, в котором гибридный анкер и его компоненты сохраняют функциональность.
  • Минимальная и максимальная глубина – диапазон, который обеспечит равномерное распределение динамических, весовых нагрузок.
  • Время отверждения.
  • Рекомендуемые фирменные крепежы.
Анкер Произво-дитель Характеристики бетона, прочность Темпе-ратура бетона, °C Глубина анкеровки, мм Время отверж-дения, час Крепеж
FIS VW 300 T Фишер Нерастянутый, ячеистый, пустотелый, пенобетон, прочность С12-С60. -15 ‒ +20 70 ‒ 175 0.5 ‒ 12 Шпилька FIS A, с внутренней резьбой RG MI, гильза сетчатая FIS H.
HIT-ICE Hilti Сухой, водонасыщенный, без трещин. С20-С60. -23 ‒ +32 60 ‒ 480 0.5 ‒ 36 Шпилька HAS, HAS-R, HAS-HCR.

Технология установки анкера

Этапы и нюансы монтажа:

1. Разметка поверхности бетона под шпуры согласно размерам, указанным в строительной спецификации.

2. Бурение. Разница диаметров резьбового крепления и бура ‒ 2 мм.

3. Удаление цементной пыли. Отверстие очищают поочередно, в несколько приемов компрессором или ручным насосом, ершиком. Промывание допускается при использовании химических составов для влагонасыщенных бетонов.

4. Капсульный анкер вводится в полость. Применение инъекций для бетона имеет особенности:

  • Вставить картридж в выпрессовочный пистолет.
  • Выдавить порцию на любую поверхность.
  • Убедившись в однородности массы, заполнить шпур в бетоне на 2/3 размера отверстия двухкомпонентным раствором. Для глубоких шпуров применять удлинительные трубки или втулки.

5. Установка резьбовых элементов с помощью дрели, вручную до упора. Монтаж шпилек большего размера осуществлять с кондуктором. Дополнительно в качестве закладных используются:

    • Арматура.
    • Втулка с внутренней резьбой, позволяющая фиксировать болт.

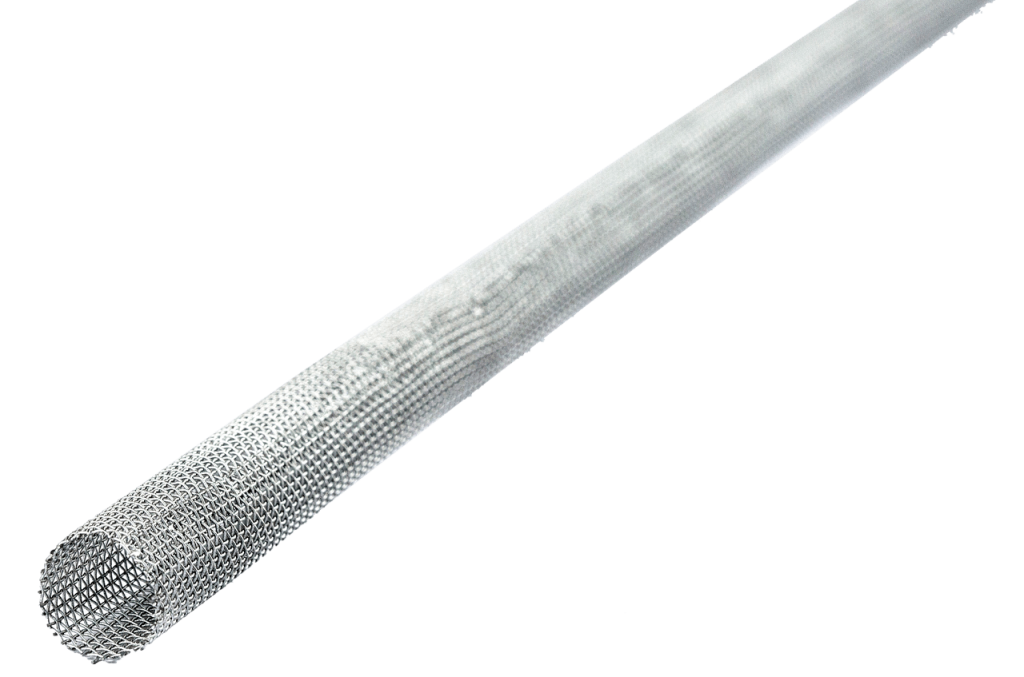

    • Сетчатые гильзы для стен из кирпича и ячеистого бетона.

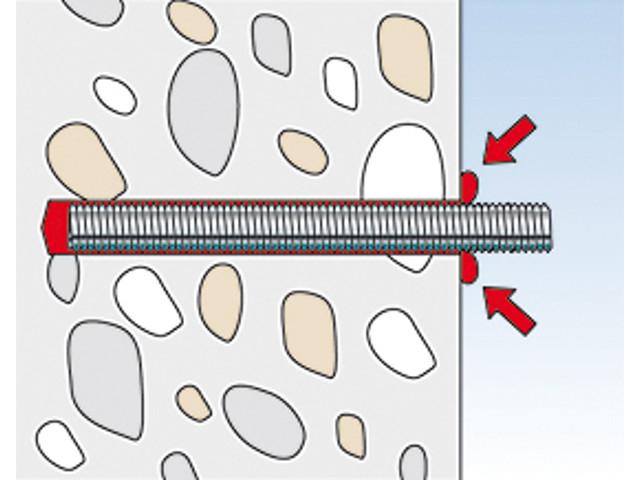

6. Часть клеевого состава при достаточном заполнении отверстия должна выступить на поверхность бетона. В противном случае шпильку необходимо удалить, дополнительно ввести инъекционную массу, повторить установку резьбового крепления.

7. Закрепить, обеспечить неподвижность соединения до застывания клеевой массы.

Стоимость химического анкера

Производитель Наименование Состав, температурный режим, °C Объем, мл Цена, рубли
Hilti HIT-RE 100/330 Эпоксидный

-40 ‒ +70

330 1700
HIT-HY 200-A 330 Уретан-метаакрилат

-40 ‒ +120

0.33 л 2980
HIT-MM PLUS Уретан-метаакрилат

-40 ‒ +50

330 710
Капсула HVU M8X80 Уретан-метаакрилат

-40 ‒ +72

138






Фишер

FIS HB 150 C Винилстер

-5 ‒ +40

Подводное применение

145 1012
FIS PM 360 S Винилэфир

-5 ‒ +40

360 1650
Капсула

FHB II-P M8х60

Винилэстер

-5 ‒ +20

Купить химический вариант анкера марок Хилти, Фишер можно в строительных или интернет-магазинах. Цены в таблице указаны от производителя. Расхождение стоимости болтов и двухкомпонентных составов для бетона в торговых точках варьируется от 10 до 40 % в большую сторону.




что это такое? Установка жидких анкеров, их состав. Как пользоваться анкерами для арматуры в бетоне?

Обеспечить надежность строительных установок можно при помощи химического анкера. Такой вид крепежа на российском рынке обосновался не так давно. Благодаря прочности крепежей и силе адгезии при взаимодействии твердых и жидких тел крепление становится во много раз надежнее, чем при использовании обычных анкерных соединений.

Что это такое?

Вклеивающийся анкер, жидкий дюбель, масса инжекционная — все эти определения химического анкера используются на простом языке рабочих. Крепежный элемент, состоящий из обычного арматурного стержня, или имеющего наружную резьбу, втулки с винтовой поверхностью внутри и специального клеящего состава (изготовленного из синтетической смолы), называется химический анкер.

Впервые начали использовать такой тип крепежной системы в сфере горных работ – с ее помощью можно было монтировать различные крепежи к рыхлым основаниям. Позже анкерные крепления стали популярны и в строительстве. Химические материалы обеспечивают надежное фиксирование в отличие от традиционных видов анкеров.

Химические анкеры — это полноценная и сложная система, в состав которой входят дополнительные инструменты для сверления, смесительные пистолеты, точные дозаторы, скребки и ершики для очистки поверхности и другие. Клеящий состав подбирается индивидуально с учетом условий монтажа и материала основы. Чаще всего применяют химический анкер для простого или пористого бетона, для кирпичных конструкций, для песчаника или известняка. Масса проникает в основу, в ее поры и трещины, синтетические компоненты твердеют – и образуется надежный монолит, который и удерживает деталь.

Жидкие дюбели незаменимы при очень высоких и выдергивающих нагрузках, могут использоваться при возведении балконов, мостов, козырьков у входов в здания.

Плюсы и минусы

Характеристики химических крепежей показывают высокую надежность соединений, эксплуатация которых сопровождается статическими, динамическими и вибрационными нагрузками. Прочность на разрыв в 2.5 раза выше, чем у обычных анкерных болтов. Как и все материалы в строительстве, вклеивающийся анкер имеет свои плюсы и минусы.

Положительных моментов довольно много.

  • После монтажа отверстие запечатывается и становится герметичным.
  • Область применения очень широкая.
  • Для установки мастеру не требуется специальное обучение и опыт – монтаж максимально прост.
  • После отвердевания клеящего состава прочность крепежа увеличивается.
  • Несущая способность повышается, то есть анкер выдерживает растягивающие моменты и нагрузку на разрыв.
  • Высокая устойчивость к внешней агрессивной среде. Не поддается процессу коррозии и химическому влиянию.
  • Есть специально разработанный составы для работ в условиях высокой влажности, а также для конструкций, монтируемых под водой.
  • Капитальность и долговечность. Сроки эксплуатации могут достигать не менее 50 лет.
  • Экологичность. Заводы-изготовители выпускают составы, подходящие не только для внешних, но и для внутренних работ.
  • На химические анкеры не влияют высокие перепады температур. Тепловое расширение соответствует коэффициенту расширения материала, куда был установлен крепеж.

Чтобы при работе не возникало каких-либо неприятностей, не стоит забывать и про отрицательные моменты.

  • Период отвердевания клеящей массы напрямую зависит от температуры воздуха. При +20°С – это 25-40 минут, при +5°С – 5.5-6 часов, если же температура еще ниже, то полимеризация будет происходить до нескольких суток.
  • Небольшой срок хранения. Нераспечатанная упаковка должна быть использована в течение года. Если же картридж вскрыт, то применять его нужно сразу, так как в открытом виде жидкие анкеры не хранятся совсем.
  • Высокая цена на крепежи – многих покупателей это отталкивает.

Обзор видов

Пропорции элементов в составе жидких химических анкеров производители обычно не разглашают. Но то, какие компоненты включают в клеящую смесь, остается открытым:

  • продукты химической промышленности, имеющие вид высокомолекулярных соединений, полученных при реакции поликонденсации или полимеризации – проще говоря, смолы синтетические;
  • кварцевый песок — минеральная сыпучая смесь природного происхождения, которая состоит на 95% из оксида кремния;
  • цемент — используется как дополнительный вяжущий элемент, благодаря которому клеящая масса и получает свои высокопрочные характеристики;
  • компонент, благодаря которому происходит отвердение, — отвердитель.

Химические анкеры — это составы из 2-х компонентов, которые смешивают перед началом работы. Выпускают их нескольких видов.

Ампульные

Такой тип используется строго для отверстий определенного диаметра. На каждый шпур идет одна ампула. Ампульными анкерами в основном крепят основания, отверстия в которых можно высверлить с высокой точностью и чистотой.

Инъекционные или капсульные

Более удобные, так как уровень заполненности шпура контролировать не нужно. Разница в диаметрах не приведет к неудобствам, потому что клеящая масса имеет свойство расширяться при затвердении.

Упаковка сделана в виде пары капсул – с клеящим составом и отвердителем. Данный вид не подойдет для работ с вертикальными поверхностями, так как состав будет вытекать, не успев затвердеть. Инъекционные анкеры могут быть 2-х видов.

  • С двумя картриджами разных объемов, составы которых смешиваются при выходе. Требуется специальный пистолет, который будет обеспечивать равномерную подачу двух компонентов. Внутри носика-смесителя находится спираль, благодаря которой составы смешиваются еще до выхода.
  • С одним картриджем. Здесь также 2 компонента, которые находятся в одной тубе, но разделены специальной перегородкой. Смешивание происходит аналогичным образом в носике-смесителе. Пользоваться можно при помощи традиционного шприца-пистолета.

Капсульные механизмы более универсальные и популярные на современном рынке. Это объясняется тем, что расчеты, определяющие нужное количество капсул, не нужны. Ими удобно заполнять отверстия в виде конуса, то есть те, что расширяются в глубину.

Анкеры для арматуры или шпилек отличаются густой консистенцией. Важную роль играют антикоррозийные компоненты и раскислители, находящиеся в составе.

Что учесть при выборе?

Выбирая жидкий анкер, нужно учитывать несколько моментов:

  • размерность — толщина основы, длина и диаметр детали;
  • положение, в котором будет происходить монтаж, то есть в вертикальном, горизонтальном или на потолок;
  • нагрузка на анкер;
  • где будет располагаться крепеж;
  • материал, из которого выполнена основа;
  • влажность и температура среды;
  • скорость отвердевания клеящей массы.

Заводы-производители обычно указывают все эти параметры на упаковке либо в прилагающейся инструкции.

Как пользоваться?

Прежде чем установить анкер, который относится к химии, нужно внимательно изучить инструкцию по применению. Это позволяет учесть все необходимые нюансы, например, рассчитать схему монтажа и многое другое.

Первый этап — это подготовка шпура. На основе делаются пометки в местах, куда будет монтироваться крепеж. Затем буром высверливается отверстие максимум на 2 миллиметра шире диаметра шпильки. Удерживать бур нужно в перпендикулярном положении относительно поверхности. Глубину шпура можно контролировать специальными ограничителями, либо нанеся метку на сверло. Чтобы будущий крепеж был надежным, отверстие обязательно очищается от пыли и грязи. Процедура проводится с помощью специального ершика и ручного либо строительного пылесоса – все зависит от объема выполняемых работ.

Второй этап — ввод клеящей массы. На картридж устанавливается насадка, а вся конструкция вставляется в специальный пистолет. Сначала выдавливают небольшое количество химического состава, примерно 10 сантиметров, чтобы убедиться, что все компоненты смешались равномерно — их использовать не нужно. Носик-смеситель помещается в отверстие, далее нажатием на пусковую кнопку пистолета контролируется расход смеси. Шпур заполняется примерно на 2/3 от своего объема.

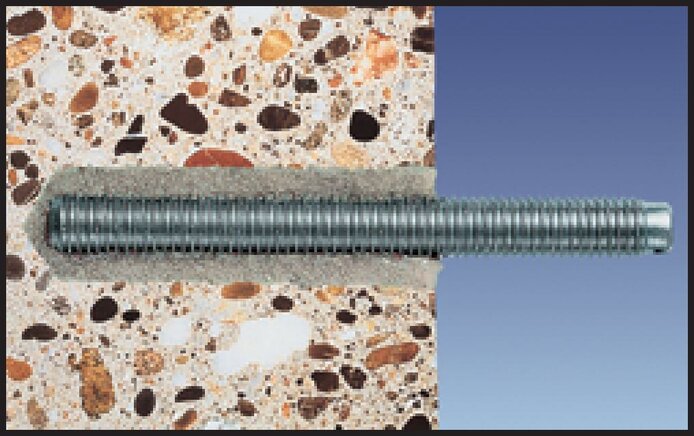

Третий этап — монтаж металлического стержня. Чтобы клеящая масса равномерно распределилась внутри отверстия, крепеж можно немного «вытащить», а затем вкрутить до конца. Пока клеящий состав твердеет, можно контролировать положение анкера. Определить, заполнила шпур масса или нет, можно по внешнему виду – если клей выступил наружу, значит, установка герметична.

Заключительный этап — это установка и затягивание гайки. После того как раствор полностью затвердел, можно закреплять все материалы и элементы. Динамометрическим ключом затягивают гайку. Заводы-изготовители в своих рекомендациях указывают, какое максимальное усилие нужно прикладывать при затягивании гайки. Не рекомендуется использовать традиционный ключ, так как есть риск превысить усилие и привести в негодность материал.

Если при монтаже делаются перерывы, носик-смеситель с картриджа не снимается, но перед продолжением работ меняется на новый.

Некоторые строители занимаются приготовлением раствора самостоятельно. Для этого смешиваются эпоксидная смола, отвердители (УП-583), цементный или гипсовый раствор и вещество, придающее пластичность (ДБФ или ДЭГ-1). Полученную смесь тщательно вымешивают. Лучше всего раствор замешивать в небольших количествах, затем сразу использовать.

Главные плюсы самодельного анкера — небольшая усадка, высокая прочность и износостойкость, возможность монтировать при разных температурах от -9°С до +35°С. Затвердевает смесь в течение 2-х часов.

В следующем видео рассказывается о монтаже химических анкеров.

Анкеры химические, «Вира» Новосибисрк

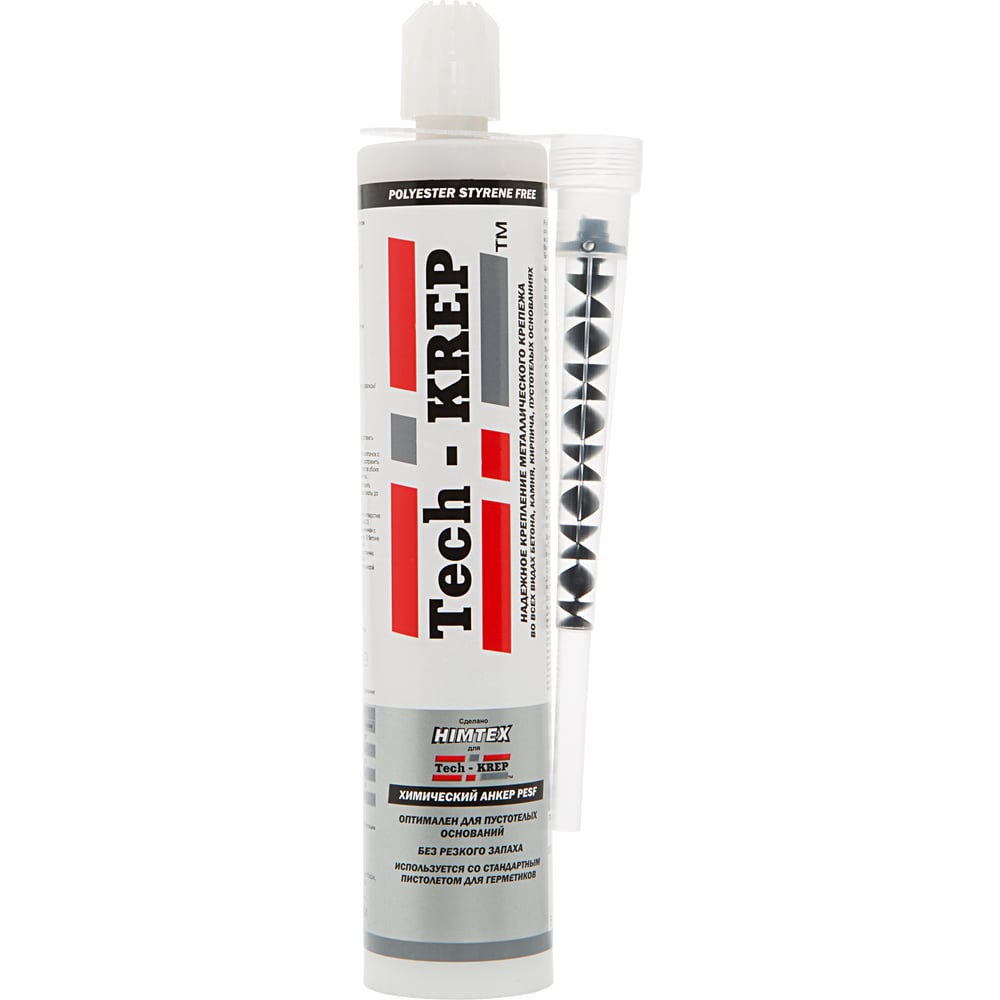

ХИМИЧЕСКИЙ АНКЕР BIT-PESF (пенобетон, газобетон, газосиликат, керамзитобетон, силикатный кирпич)

300 мл

Описание

Химический анкер BIT-PESF — высокоэффективный двухкомпонентный химический состав на основе синтетической быстроотверждаемой полиэстерной смолы, не содержащей стирол и не имеющий запаха в сочетании с металлическими анкерными элементами (резьбовыми шпильками, болтами, арматурными прутками и т.п.).  Химические анкеры BIT-PESF специально разработаны для осуществления анкерных креплений в различных видах ячеистобетонных блоков (газобетон, пенобетон, газосиликат, керамзитобетон и т.п.), легкого бетона и силикатного кирпича с учетом физико-механических свойств, прочностных характеристик и коэффициентов температурного расширения данного класса строительных материалов. Наиболее эффективный способ осуществления крепления в ячеистом бетоне и пустотелых материалах в сравнении со всеми известными типами распорных дюбелей и анкеров. Несущая способность крепления зависит только от прочности материала основания.

Несущая способность, в среднем, на 20% выше в сравнении с химическим анкером BIT-PE (полиэстер).

Химический анкер BIT-PESF обладает повышенной вязкостью, что позволяет при установке анкеров в пустотелые материалы с применением сетчатых гильз оптимально заполнять пустоты, обеспечивая лучшую адгезию  с внутренними перегородками, одновременно исключая перерасход состава, снижая стоимость крепления  и повышая экономическую эффективность.

При применении металлических сетчатых гильз BIT-MS глубина заделки химического анкера может варьироваться  в соответствии с выбранной глубиной заделки резьбовой шпильки. При увеличении глубины заделки несущая способность химического анкера увеличивается.

Химический анкер BIT-PESF — экологически нейтральный продукт. Не содержит токсичных компонентов и не требует специальной процедуры утилизации использованной упаковки в соответствии с экологическими нормами Европейского Союза.

Не имеет запаха — рекомендуется для внутренних работ в закрытых помещениях.



Преимущества:

  • специально разработан для применения в ячеистобетонных стеновых блоках AEROC, YTONG, BIKTON, H+H, BONOLIT, AEROSTONE, ЭКО и т.п.
  • допускается применение в полнотелом и пустотелом керамическом кирпич, бетоне и природном камне
  • в качестве анкера можно использовать любые металлические резьбовые шпильки, анкерные болты, винты, штифты и гибкие связи (в том числе стекло- и базальтопластиковые)
  • позволяет выполнять установку анкеров вблизи края конструкции
  • не создает напряжения в материале основания
  • возможно приложение высоких нагрузок при малых расстояниях между осями креплений и от края конструкции
  • цвет состава – серый (цвет бетона)
  • картридж 300 мл — не требует специального оборудования, используется стандартный пистолет для силиконового герметика
  • каждый картридж укомплектован двумя смесителями
  • экологически нейтральный продукт
  • без запаха
  • высокоустойчив к агрессивным средам, кислотам и щелочам
  • проведены испытания ЦНИИСК им. В.А. Кучеренко



Нормативно-разрешительная документация:

  • Европейское техническое свидетельство ETA-13/0143 (применение в каменной кладке)
  • Техническое свидетельство ITB AT-15-6900/2011 (Институт строительной техники)
  • Сертификат качества SOCOTEC QUALITE CAZ 0834/1 (Франция)
  • Техническое свидетельство Минрегионразвития РФ No 3440-11
  • Исследования прочности и деформативности (ЦНИИСК им. В.А. Кучеренко)
  • Испытания на морозоустойчивость (ЦНИИСК им. В.А.Кучеренко)
  • Сертификат соответствия РОСС GB.АЯ.46.Н64023 (химические составы)
  • Сертификат соответствия РОСС GB.АЯ.46.Н64113 (анкерные элементы)
  • Свидетельство о государственной регистрации RU.40.01.05.015.E06049.08.12



Время отверждения и время схватывания химического состава

Температура основания

(С°)

Время схватывания 1

(минуты)

Время отверждения 2

(минуты)

+25

5

45

+15

8

60

+5

15

120

-5

40

240

1 -анкер устанавливается в отверстие, возможна корректировка его положения

2 -полное отверждение состава, возможно приложение нагрузки



Геометрические характеристики анкерных креплений при установке в основание из тяжелого бетона  В20 (С20/25)

Диаметр анкера,

d (мм)

Диаметр отверстия,

dо (мм)

Диаметр отверстия в прикрепляемом
конструкционном  элементе,  df (мм)

Стандартная глубина

Заделки,

Lo (мм)

Рекомендуемый момент затяжки,

Tinst (Нм)

M8

10

 9

  80

   6

  M10

12

11

  90

  17

  M12

14

13

110

  33

  M16

18

17

125

  75

  M20

24

22

145

120

  M24

28

26

180

198



Эксплуатационные характеристики анкерных  креплений при стандартной глубине заделки в основание из тяжелого бетона  В20 (С20/25)

Диаметр анкера,(мм)

Максимальная нагрузка*   (кН)

Расчетная нагрузка (кН)

Рекомендуемая нагрузка (кН)

Рекомендуемое расстояние от края  (мм)

Рекомендуемое расстояние между осями анкеров, Cbw  (мм)

На вырыв(NRk)

На срез (VRk)

На вырыв  (Ncal)

На срез (Vcal)

На вырыв(Nr)

На срез (Vr)

На вырыв(Ca,N)

На срез (Ca,V)

М8

20,2

10,1

8,1

8,1

5,8

5,8

 80

100

100

М10

28,5

15,6

11,4

12,5

8,1

8,9

 90

130

130

М12

40,5

23,1

16,2

18,5

11,6

13,2

110

150

150

М16

69,2

41,8

27,7

33,5

19,8

23,9

130

170

170

М20

89,9

66,8

40,7

53,4

29,1

38,2

150

190

210

М24

112,6

95,7

46,3

76,6

33,1

54,7

190

240

240

*Несущая способность  снижается в случае уменьшения рекомендуемых расстояний от края/ между креплениями



Эксплуатационные характеристики анкерных  креплений при стандартной глубине заделки в основания из пустотелых материалов (с применением пластиковых сетчатых гильз)

Диаметр анкера,

(мм)

Рекомендуемая нагрузка на срез (Nr) или вырыв (Vr) *

(кН)

Кирпичная кладка

(20,5 Н/мм2)

Кладка из керамических камней

(7 Н/мм2)

М8

1,5

0,8

М10

3,0

1,5

М12

4,2

2,4

М16

5,1

3,2

нагрузки приводятся, как справочные и требуют уточнения в каждом конкретном случае, в зависимости от материала основания.

Подробная информация о всей продукции, условиях эксплуатации и проектирования содержится в техническом каталоге BIT.

Внимание! Химический состав  разработан на основе собственной уникальной технологии и является «ноу-хау» компании BIT United Ltd. Все показатели приводятся только для химических анкеров торговой марки BIT. Техническая информация о прочностных характеристиках, несущей способности и коэффициентах безопасности не распространяется на продукцию других производителей.

Системы химической анкеровки

Химические составы для крепления тяжелых конструкций в бетоне и кладке.

Условия применения

Отчеты по испытаниям / допуски

Тип контейнера (композитный состав)

Базовый материал (химический анкер)

Строительный материал


Найдено 31 продуктов и 444 товарных групп

Найдено 31 продуктов и 444 товарных групп

Химическая капсула FHB II-P / FHB II-PF

Лучшие показатели в бетоне с трещинами

ВСЕ ВАРИАНТЫ

Химическая капсула RSB

Универсальный химический анкер для бетона

ВСЕ ВАРИАНТЫ

Химическая капсула RM II

Клеевой анкер для бетона с трещинами, не требующий прочистки отверстий

ВСЕ ВАРИАНТЫ

Инъекционный состав FIS HB

Лучшие показатели в бетоне с трещинами

ВСЕ ВАРИАНТЫ

Инъекционный состав FIS SB

Универсальный химический анкер для бетона

ВСЕ ВАРИАНТЫ

Инъекционный состав FIS EM Plus

Эффективный инъекционный состав для устройства арматурных выпусков

ВСЕ ВАРИАНТЫ

Инъекционный состав FIS V, FIS VS, FIS VW

Универсальный инъекционный состав для крепления в кирпичной кладке и бетоне с трещинами

ВСЕ ВАРИАНТЫ

Инъекционный состав FIS P

Надежный инъекционный состав для крепления в кирпичной кладке

ВСЕ ВАРИАНТЫ

Химическая система FCS на основе эпоксидной смолы

Эпоксидный состав для ремонтных работ

ВСЕ ВАРИАНТЫ

Химический анкер Highbond FHB II-A L

Лучшие характеристики в бетоне с трещинами при максимальных нагрузках на растяжение

ВСЕ ВАРИАНТЫ

Химический анкер Highbond FHB II-A S

Наилучшая производительность в бетоне с трещинами, не требующая дополнительных трудозатрат.

ВСЕ ВАРИАНТЫ

Резьбовая шпилька RG M

Резьбовая шпилька с заостренным торцем

ВСЕ ВАРИАНТЫ

Резьбовая шпилька FIS A

Универсальная резьбовая шпилька FIS A

ВСЕ ВАРИАНТЫ

Анкер с внутренней резьбой RG M I

Анкер с внутренней резьбой для съемных креплений в бетоне

ВСЕ ВАРИАНТЫ

Анкерная гильза с внутренней резьбой FIS E

Анкер с внутренней резьбой для кирпичной кладки и газобетона

ВСЕ ВАРИАНТЫ

Анкер для динамаческих нагрузок Highbond FHB-A dyn

Максимально эффективен по сравнению с другими анкерами для динамических нагрузок

ВСЕ ВАРИАНТЫ

Анкер для динамических нагрузок FDA

Динамический анкер для сквозного монтажа для экономичного серийного монтажа при среднем уровне нагрузок.

ВСЕ ВАРИАНТЫ

Инъекционная анкерная втулка FIS H K

Инъекционная анкерная втулка для крепления в пустотелой кирпичной кладке

ВСЕ ВАРИАНТЫ

Что такое химический якорь?

И зачем они нужны?

Химическая анкеровка — это метод крепления к бетону и подобным основаниям, который обеспечивает большую гибкость, чем механическое крепление.

Механический анкер, такой как анкер-гильза, Dynabolt®, клиновой анкер или вставной анкер, вставляется в бетон и расширяется при затягивании. Это расширение приводит к тому, что анкер захватывает стенку отверстия и обеспечивает чрезвычайно прочную фиксацию. Хотя это очень популярный и экономичный вариант, он, однако, имеет некоторые ограничения.

Итак, в чем преимущество химического якоря? При химическом креплении смола вводится в отверстие перед установкой шпильки. При этом химикат естественным образом заполняет все неровности и, следовательно, делает отверстие герметичным и водонепроницаемым со 100% адгезией.
Что касается механических анкеров, каждый заданный размер — длина (заделка) и диаметр — имеет свои собственные пределы допустимой нагрузки. Химические анкеры имеют практически неограниченную глубину заделки, поэтому вы можете вставить в отверстие стержень любой длины, чтобы увеличить грузоподъемность.А если вы решите использовать отверстие большего диаметра с более толстым стержнем, вы снова увеличите грузоподъемность.

Химические анкеры — также известные как химические шпильки — также могут быть размещены по направлению к краю бетонных оснований и сквозь кирпичную кладку. Нерасширяющийся характер химически удерживаемого стержня резко снижает вероятность растрескивания окружающего бетона. Это очень хорошо для крепления перил близко к краю или бетонных лестниц, а также для аналогичных целей. Наконец, химическое закрепление дает вам возможность внести небольшие корректировки в выравнивание шпильки во время открытой работы с химическими веществами, тогда как механическому анкеру необходимо просверливать отверстие с точностью до миллиметра каждый раз для корректировки глубины и угла, а если это не так , его нельзя использовать.

Обратной стороной химических анкеров для некоторых подрядчиков является то, что они более сложны в установке, а неправильная установка может поставить под угрозу грузоподъемность анкера. Следование правильным методам установки имеет решающее значение, Allfasteners предлагает обучение и инструкции по этому вопросу. Они также могут считаться более дорогими, чем механические анкеры. Однако в данном случае яблоки следует сравнивать с яблоками, так как оба застежки часто используются для самых разных целей, особенно при выполнении требований инженеров.Обратитесь за советом по этому поводу, если возникнут сомнения, что выбрать.

Что такое химический анкер для Allfasteners?

Посмотрите наш собственный ассортимент систем впрыска химикатов и узнайте, почему мы лидируем на рынке по прочности, соответствию требованиям и стоимости.

Химические анкеры и механические анкеры

Химические анкеры против механических анкеров 13 января 2020 г.

Андреас Кардинал, инженер по применению в fischer Deutschland Vertriebs GmbH

Любой, кто знаком с выбором подходящих креплений, знает, что предлагается большой выбор различных систем, которые могут сбивать с толку.Это немалый подвиг, особенно когда речь идет о приложениях безопасности. Одно из первых решений, которое должны сделать пользователи, — это выбор между механическими и химическими системами.

Одна часть механического анкера приводится в действие крутящим моментом, прилагаемым во время установки, так называемый распорный анкер с контролируемым крутящим моментом. В эту группу входят классические анкерные болты, а также анкеры-гильзы. Другие анкеры расширяются за счет забивания молотком, это так называемые анкеры с контролируемой деформацией.В эту группу входят классические ударные анкеры.

Еще одна категория, которую следует упомянуть, — это система поднутрения, в которую также входит бетонный анкер. Одним из недостатков механических креплений является их способность к расширению при установке. Чтобы получить максимальную отдачу от их действия, эти анкеры должны эффективно прижиматься к стенке скважины, что может привести к образованию углублений в бетоне.

Это приводит к высоким силам расширения во время активации анкера, что требует достаточного объема компонента вокруг ствола скважины, чтобы бетон мог поглощать возникающее растягивающее напряжение без повреждений.Это требует больших краевых расстояний. В связи с этим в последние годы анкеры претерпели значительную оптимизацию, так что теперь можно использовать механические анкеры в бетоне с более короткими краевыми расстояниями.

В заключение, следует тщательно изучить возможность использования механических анкеров в кладке в дополнение к типу анкеров, которые будут использоваться. Использование этих анкеров в пустотелых блоках или вертикально перфорированном кирпиче довольно проблематично. Крепления рам являются исключением, поскольку fischer SXRL подходит практически для любого типа анкерного основания.В большинстве случаев SXRL превышает значения нагрузки сопоставимых креплений рамы. Две его зоны расширения применяют силу, не повреждая основание. Две зоны объединяются в один длинный элемент расширения в твердых строительных материалах и ячеистом бетоне, равномерно распределяя нагрузки на поверхность. Использование классических механических анкеров в твердых строительных материалах связано с риском раскола камня. Шурупы для бетона, такие как ULTRACUT FBS II от fischer, являются безопасным решением для полнотелого кирпича, однако они требуют профессиональной установки с учетом всех инструкций производителя.

Одним из преимуществ механических анкеров является то, что они более экономичны. Важную роль играет сам анкер, а также способ очистки просверленного отверстия. Как правило, механические анкеры не так сильно реагируют на просверливание недостаточно очищенных отверстий. Тем не менее, просверленные отверстия всегда следует очищать в соответствии с инструкциями, изложенными в ETA, поскольку это значительно влияет на несущую способность.

Еще одним преимуществом механических анкеров является тот факт, что отверстие с зазором, необходимое для сквозной установки, меньше, чем у сопоставимых химических систем.Бетонные винты можно использовать повторно, однако это относится только к временным соединениям на строительных площадках, например, при анкеровке опор опалубки. Количество возможных повторных использований фиксатора зависит от износа винта, который можно легко проверить с помощью испытательной втулки. Ни при каких обстоятельствах не следует вставлять винт по бетону в одно и то же отверстие более одного раза.

В то время как первые механические анкеры могли использоваться только при заданной заранее заданной глубине анкеровки, теперь доступны анкеры, которые допускают множественную или даже гибкую глубину анкеровки.В первую очередь это касается анкерных болтов и шурупов по бетону.

Химические анкеры в последние годы приобретают все большее значение. Первыми запущенными системами были анкерные стержни и стеклянные капсулы. Первые ETA применялись только к бетону без трещин. Внедрение специальных анкерных стержней с геометрией конуса дало возможность дополнительных применений в бетоне с трещинами. Те же расчеты, которые использовались для механических анкеров, первоначально были применены к этим первым системам.

Помимо капсульных систем, в конечном итоге на рынке появились менее деликатные пленочные пакеты и системы картриджей. У каждой из этих систем есть свои преимущества и недостатки. В целом, системы стеклянных капсул более устойчивы к плохо очищенным просверленным отверстиям, поскольку стекло разрушается, когда оно вставляется в отверстие, тем самым очищая стенку просверленного отверстия. По этой же причине капсульные системы лучше подходят для скважин с алмазным бурением. Как и у многих механических анкеров, недостатком этих систем является то, что их можно использовать только при заданной глубине анкеровки.Теперь также доступны системы, позволяющие закреплять на несколько глубин за счет комбинации различных капсул.

Системы впрыска более гибкие, они обеспечивают глубину анкеровки от 4 диаметров анкера до 20 диаметров анкера. Для вставки анкерного стержня в раствор не требуются дополнительные инструменты. Капсульные системы, с другой стороны, требуют установки достаточно тяжелого перфоратора, что требует дополнительных адаптеров.

Возможность использования обычных резьбовых стержней в бетоне с трещинами расширила диапазон применения для более экономичного крепления.Еще одним преимуществом этих систем является то, что они не требуют приложения дополнительного крутящего момента при установке. Это позволяет выполнять крепления, которые в противном случае потребовали бы больших усилий. Сюда входят установки в системе EWI, а также на другие основания, которые не выдерживают давления.

Все химические системы обладают одним важным преимуществом: при установке анкеров отсутствует растягивающая сила. Однако все системы создают расширяющую силу, когда они подвергаются нагрузкам.Однако эта расширяющая сила ниже, когда речь идет о химических системах, поскольку нагрузка передается на основание конструкции из-за большой длины соединения, что означает, что она распределяется по большей площади.

Один из недостатков этих систем, о котором следует упомянуть, заключается в том, что их долговечность снижается в случае большой постоянной растягивающей нагрузки. Поэтому для расчетов был введен понижающий коэффициент, что означает, что разница между растягивающей нагрузкой механического анкера немного меньше, даже при одинаковых краевых условиях.Более высокие требования предъявляются также к очистке скважины, хотя в последние годы был достигнут значительный прогресс. Химические системы также имеют тенденцию быть более дорогими и требуют дополнительных мер по заполнению кольцевых зазоров при использовании методов сквозной установки. Поэтому в капсульных системах часто можно использовать только предустановленные методы установки.

Системы впрыска

— это лучший выбор, когда дело касается анкеровки в каменной кладке, и они — единственный выбор, когда дело доходит до разрешений для конкретных применений.Капсульные системы в этом случае не подходят. Чтобы обеспечить безопасное размещение, анкерные стержни помещаются в кладку, которая может содержать полости, или в перфорированный кирпич с использованием анкерных гильз. Затем раствор вводится в гильзу, которая помещается в камень, после чего стержень с резьбой вставляется в свежий раствор. Это гарантирует, что раствор равномерно распределится в камне через отверстия в рукаве. В полнотелом кирпиче втулка не требуется. В соответствующих допусках указано, какие комбинации подходят для какого типа камня.

Температура играет важную роль для всех химических систем, независимо от того, используются они в бетоне или кирпичной кладке. В то время как химические анкеры раньше можно было использовать только при температурах выше нуля, теперь их можно производить при температурах до минус 30 градусов благодаря высокопроизводительным системам.

Механические анкеры когда-то были единственными системами, которые предлагали немедленную нагрузочную способность, но современные химические системы теперь также могут предложить это преимущество. Химические системы на основе эпоксидных смол могут обеспечивать лучшую несущую способность, но их время отверждения больше и может занимать до целого дня при низких температурах.

Различные типы химических анкеров, используемых в конструкциях

Химические анкеры — это общие термины, относящиеся к стальным шпилькам, болтам и анкерам, которые прикрепляются к основанию, обычно каменной кладке и бетону, с помощью клеевой системы на основе смолы. Химические анкеры относятся к соединению металлических элементов и материалов подложки. К металлическим элементам в данном случае относятся стержни, а материалом основы может быть кирпич или строительный раствор. Клеи на основе синтетических смол используются для образования склеивания.Они очень эффективны при использовании в приложениях с высокими нагрузками. Основное значение химических анкеров и пломб в том, что они образуют очень прочную связь. Эти связи на самом деле прочнее по сравнению с основными материалами. Для создания этих связей используется химическая адгезия, а это означает, что основной материал не подвергается нагрузке. Это сделало их более популярным вариантом, чем распорные анкеры. Эти анкеры изначально использовались в бетоне, который был разработан для удержания тяжелых грузов.

Он идеально подходит для приложений с высокими нагрузками, практически во всех случаях получаемое соединение прочнее, чем сам основной материал, и, поскольку система основана на химической адгезии, на основной материал передается напряжение холостого хода, как в случае анкеров расширяющегося типа и поэтому идеально подходят для крепления вплотную к краю, уменьшенного центрального и группового анкеровки и использования в бетоне неизвестного качества или с низкой прочностью на сжатие.Еще одно важное значение химических анкеров и шпатлевок заключается в том, что они подходят для закрепления материала близко к краю. Их также можно использовать для склеивания с пониженной прочностью на сжатие.

Типы химических анкеров, используемых в конструкциях

Существует пять типов химических анкеров, используемых в конструкциях с различными характеристиками, каждый из которых анализируется ниже.

Полиэфирный химический анкер

Полиэфирные химические анкеры — это распространенная на рынке система инъекционных анкеров, простая в использовании и широко применяемая.В двойной инъекционный картридж разного размера залиты 2 компонента. Это реактивная смола, используемая для производства двухкомпонентного раствора для инъекций. Они используются для крепления стальных дюбелей, лестниц, перил, фасадов зданий, звуковых барьеров, трубопроводов, навесов, кронштейнов, соединений арматуры после монтажа. Его также можно использовать для средних нагрузок, анкеровки стержней с резьбой и арматуры на сухом бетоне или основании без трещин.

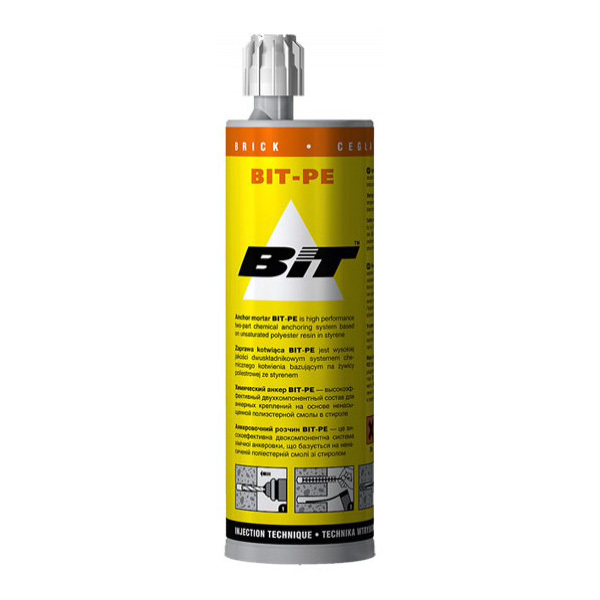

Химический анкер из ненасыщенного полиэфира

Ненасыщенный полиэфирный химический анкер представляет собой реактивную смолу, используемую для производства 2-компонентного раствора для инъекций, при этом как ненасыщенные полиэфирные смолы, растворенные в стироле (исходный тип смолы), так и не содержащие стирола ненасыщенные полиэфирные смолы с мономерами стирола в качестве реактивных растворитель.Различные составы предлагают широкий спектр применений и преимуществ. В современных продуктах смолы более низкого уровня предназначены для использования в кирпичной кладке и бетоне без трещин. В то время как метакрилаты и чистые эпоксидные смолы являются лучшими, они могут использоваться в более напряженных областях, таких как бетон с трещинами, арматура и сейсмические условия.

Эпоксидно-акрилатный химический анкер

Эпоксиакрилатный химический анкер — это двухкомпонентная смола на основе эпоксиакрилата, не содержащего стирола, для использования в бетоне и кирпичной кладке.Он разработан как быстросохнущий, высокопрочный фиксирующий анкер из смолы для очень высоких нагрузок и критических креплений, особенно в агрессивных средах или влажных условиях. Он применим для тяжелых, высокопроизводительных нагрузок, быстрого отверждения и слабого запаха на основе технологии винилэфира без стирола с высокой реакционной способностью. Он обеспечивает очень хорошую химическую стойкость в очень агрессивных средах или во влажных условиях, даже в подводных якорях. Он также используется для фиксации в опорах твердых конструкций или пустотелых материалах, в стенах, колоннах, фасадах, полах и т. Д.

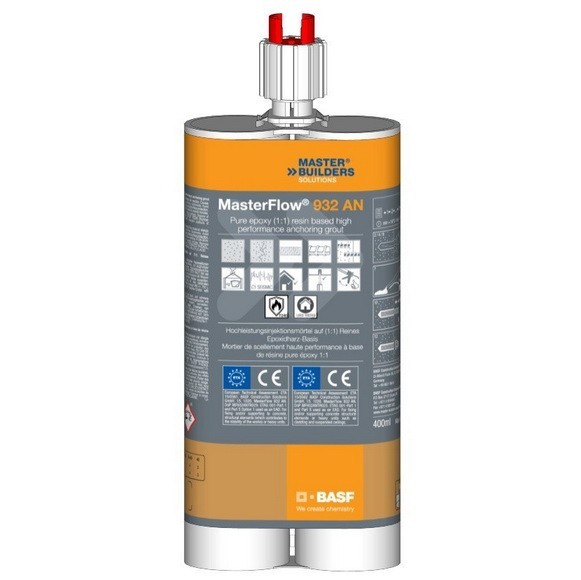

Чистый эпоксидный химический анкер

Pure Epoxy Standard — это двухкомпонентная система анкеровки на основе чистой эпоксидной смолы в соотношении 1: 1, предназначенная для использования в бетоне с трещинами и без трещин в нормальных и сейсмических условиях. Химический анкер Pure Epoxy Standard, разработанный для самых требовательных структурных применений и соединений арматуры, гарантирует очень высокую несущую способность. Он разработан специально для строительной индустрии. Некоторые области применения включают анкеровку стержней с резьбой, арматурных стержней или гильз стержней с внутренней резьбой в бетоне (нормальном, пористом и легком), а также в сплошной каменной кладке.Он обладает очень высокой прочностью сцепления с разрушением бетона, что делает его пригодным для очень мягких климатических условий. Он идеально подходит для приложений с высокими нагрузками, полученное соединение прочнее, чем сам основной материал, и, поскольку система основана на принципе адгезии, на основной материал не передается дополнительная нагрузка, как в случае анкеров расширяющегося типа, и поэтому они идеально подходят для близкое к краю крепления, уменьшенное центральное и групповое крепление и использование в бетоне неизвестного качества или с низкой прочностью на сжатие.

Гибридные системы

Гибридная система включает химический анкер, состоящий из двух частей, который разработан для быстрого отверждения, поэтому вы можете нагружать точку крепления раньше, чем при использовании эпоксидного анкера. Его можно использовать везде, где требуется резьбовой стержень или арматурный стержень в бетон. Независимо от того, требуется ли вам анкерное крепление для соединений конструкционной стали, таких как стальные балки или колонны с бетоном, таких конструкций, как стеллажи, звуковые барьеры или ограждения, высокореактивные смолы можно закачать в скважину перед установкой стальной шпильки или болта.Реагирующая смесь заполняет все неровности и делает отверстие герметичным со 100% адгезией, что создает дополнительную нагрузочную способность. Он также укрепляет структуру бетонных стен, а также вокруг ствола скважины, делая ее устойчивой к растрескиванию. Наконец, химическая фиксация позволяет установщику внести небольшие корректировки в выравнивание шпильки, пока химическая смесь все еще затвердевает.

Заключение

Если вы не имеете представления о качестве бетона, который используете для строительства, химические анкеры — идеальный выбор.Существуют различные системы доставки и варианты, из которых можно выбрать, если вы собираетесь использовать химические якоря. Однако все они основаны на одном и том же фундаментальном принципе. Они используют базовую смолу, которая сочетается с другим элементом, чтобы начать процедуру отверждения. Важно изучить различные доступные варианты смол, чтобы понять ценность химических анкеров. Химические анкеры имеют практически неограниченную глубину заделки, поэтому вы можете вставить в отверстие стержень любой длины, чтобы увеличить грузоподъемность.

Источник изображения: anchorfixings.com, gooduse.com.tw, ​​youtube.com,
hilti.com.hk,

Chemset | Химия для бетона

CHEMSET ANCHORING

Описание

Химическая анкеровка — еще один вариант, когда дело доходит до крепления к бетону, кирпичной кладке или любому основанию каменной кладки. Она дает большую гибкость по сравнению с механическим креплением. Смола, которая представляет собой химический клей, используется для заполнения отверстия в бетоне, а затем используется шпилька, стержень с резьбой или арматура, чтобы зафиксировать погружение в химикат.Его также можно использовать в пустотелых кирпичах или в бетоне неправильной формы, так как химикат заполняет и распространяется по всем углам бетона, обеспечивая 100% покрытие и, следовательно, лучшую адгезию. Когда химикат высыхает, он удерживает шпильки и бетон вместе, и удалить его практически невозможно.

У механического анкера, например, анкера с гильзой, имеется лишь несколько точек напряжения, в которых гильза контактирует с бетоном. При химическом закреплении напряжение распределяется на анкер, что делает его более безопасным.

Считается чрезвычайно эффективным при креплении к мягкому или хрупкому бетону или там, где есть риск его растрескивания, например, при сверлении близко к краю. Поскольку он не требует ввертывания анкера или шурупа в бетон, а учитывает только адгезию химического вещества, он считается чрезвычайно прочным и надежным.

При использовании химических анкеров вы можете быть более гибкими в отношении несущей способности по сравнению с механическими анкерами.В случае механических анкеров каждый размер требует определенной анкеровки и имеет максимальную несущую способность, чего нельзя сказать о химических наборах. Вы можете просверлить более глубокое отверстие с такой же толщиной шпильки и увеличить несущую способность. У вас будет немного времени, чтобы отрегулировать шип, прежде чем он полностью высохнет и застынет. Время схватывания зависит от химических свойств, условий окружающей среды и т. Д.

При установке в пустотелый кирпич рукава из нейлоновой сетки очень удобны, поскольку содержат химикаты и удерживают стойку в вертикальном положении в одном положении.Сетчатая втулка бывает разных размеров в соответствии с размером используемой шпильки. Поскольку это нейлон, вы можете уменьшить его длину, просто отрезав доступ. Когда вы используете втулку, размер предварительного сверления обычно на два размера больше, чем размер шпильки, которую вы используете. Например, если вы используете шпильку M12, вы будете просверливать 14-миллиметровое отверстие, если не используете втулку, но 16-миллиметровое отверстие, если используете втулку. Это очень эффективно, если вы устанавливаете анкер на вертикальной стене. Он следит за тем, чтобы анкер не провисал и не перемещался в пустотелом кирпиче.

Химическое крепление предлагает универсальное применение, например подпорные стены, балки, стремена столбов, указатели, направляющие, полки и т. Д. Очень популярно среди сантехников, ландшафтных дизайнеров, плотников, строителей, монтажников, бетонщиков, кровельщиков и т. Д.

Что есть в наличии на фабрике крепежа

На заводе крепежа имеется широкий ассортимент оцинкованных, нержавеющих и цинковых шпилек и резьбовых шпилек. Шпильки Chisel point предназначены для наружного использования, они изготовлены из горячеоцинкованной и морской нержавеющей стали.Поставляется в размерах от M10 до M24 с длиной от 85 мм до 300 мм с длиной, соответствующей каждому размеру шпильки. Резьбовые стержни бывают из цинка, нержавеющей стали и горячеоцинкованной стали длиной 1 м и 3 м. Диапазон от M4 до M20 и несколько размеров по специальному заказу.

Рукава из нейлоновой сетки выпускаются размером от M12 до M20 и длиной от 50 мм до 130 мм.

Проволочная щетка для отверстий также используется для очистки отверстия перед вдавливанием в него химикатов.

У нас также есть несколько вариантов с химическими клеями. Промышленный раствор Mungo MIT-SE Plus на основе сложного винилового эфира и полиэфирный раствор MIT-SP поставляется в картридже на 300 мл для стандартного пистолета для герметика и в картридже на 400 мл для более крупного пистолета для герметика. У нас также есть Soudafix Vinyl ester Chemical в картридже объемом 280 мл, который подходит для стандартного пистолета для уплотнения.

Как установить

• Предварительно просверлите отверстие, соответствующее используемой шпильке / стержню / штанге (например, для шпилек M12 вам потребуется отверстие 14 мм без использования втулки.При использовании втулки вам потребуется отверстие 16 мм для ее установки.)

• Очистите отверстие металлической щеткой и с помощью воздуходувки удалите любой мусор.

• Снимите колпачок, положите его вверх дном на рукав так, чтобы выступ внутри рукава.

• Вставьте втулку в предварительно просверленное отверстие.

• С помощью пистолета для уплотнения вставьте сопло внутрь рукава или в отверстие без рукава и начните заполнять его химическим веществом.

• Заполните гильзу или отверстие химикатом до тех пор, пока они не будут заполнены на 2/3.

• Выньте форсунку и сразу вставьте шпильку.

• В течение нескольких минут, когда он еще влажный, вы можете отрегулировать шип, прежде чем он полностью высохнет.

• Подключайте нагрузку только по истечении определенного времени, зависящего от характеристик используемого химического вещества и условий окружающей среды в день его установки.

Химические фиксаторы — fischer international

Химические фиксирующие растворы для тяжелых креплений в бетоне и кирпичной кладке.

Тип контейнера (композитный раствор)

Основной материал (химический раствор)


Найдено 43 товаров и 652 варианта

Найдено 43 товаров и 652 варианта

Капсула со смолой FHB II-P / FHB II-PF HIGH SPEED

Лучшая производительность в бетоне с трещинами

Показать 30 вариантов

Капсула со смолой RM II

Анкер для бетона с трещинами без очистки просверленных отверстий

Показать 8 вариантов

Инъекционный раствор FIS HB

Лучшая производительность в бетоне с трещинами

Показать 7 вариантов

Инъекционный раствор FIS EM Plus

Мощный инъекционный раствор для арматурных соединений и бетона с трещинами

Показать 12 вариантов

Эпоксидный раствор FIS EB

Базовый эпоксидный раствор для бетонных работ

Показать 4 варианта

Инъекционный раствор FIS V Plus

Мощный универсальный раствор для бетона и кирпичной кладки.

Показать 43 варианта

Инъекционный раствор FIS V, FIS VS LOW SPEED, FIS VW HIGH SPEED

Универсальный инъекционный раствор для анкеровки в кирпичной кладке и бетоне с трещинами

Показать 33 варианта

Инъекционный миномет FIS V Zero

Максимальная безопасность для человека и природы

Показать 3 варианта

Инъекционный раствор FIS VL, FIS VL HIGH SPEED

Твердый инъекционный раствор для стандартных применений в бетоне и кирпичной кладке с трещинами

Показать 8 вариантов

Инъекционный раствор FIS P Plus

Утвержденный раствор для инъекций для анкеровки в кирпичной кладке и бетоне без трещин

Показать 5 вариантов

Инъекционный миномет FIS P

Надежный инъекционный раствор для анкеровки кирпичной кладки

Показать 9 вариантов

Инъекционный раствор FIS Green

Первый одобренный раствор для инъекций, изготовленный из возобновляемого сырья

Показать 4 варианта

Эпоксидный раствор FIS EP

Экономичный эпоксидный раствор для бетонных работ

Показать 2 варианта

Анкер Highbond FHB II-A L

Лучшая производительность в бетоне с трещинами при максимальных растягивающих нагрузках

Показать 64 варианта

Анкер Highbond FHB II-A S

Лучшая производительность в бетоне с трещинами при минимальных усилиях по установке

Показать 46 вариантов

Поведение при растяжении химических анкеров, установленных после установки в низкопрочный бетон

https: // doi.org / 10.1016 / j.conbuildmat.2013.05.032Получить права и контент

Основные моменты

Анализируемыми параметрами являются диаметр стержня, глубина заделки и расстояние до свободного края в бетоне с низкой прочностью при осевой нагрузке.

Глубина заделки и расстояние до свободного края должны быть не менее 15 диаметров стержня для обеспечения пластичности.

Рекомендация ACI 318 использует очень консервативный подход для неглубоких анкеров и стержней большего размера в низкопрочном бетоне.

Предлагается установить верхний предел диаметра стержня. Меньшие по размеру больше подходят ACI 318 для бетона с низкой прочностью.

Реферат

В рамках данной статьи исследуются растягивающие способности установленных химических анкеров, встроенных в бетонные блоки 5,9 и 10,9 МПа. Испытания на вытягивание проводились для 80 прутков из высокопрочной стали (S420a). Для диаметров анкера выбираются 12, 16 и 20 мм. С другой стороны, для испытаний на монотонную растягивающую нагрузку выбирается 10, 15 и 20-кратный диаметр стержня в качестве расстояния до свободного края и глубины заделки.Результаты показывают, что установка анкеров в низкопрочный бетон с достаточной глубиной заделки и расстоянием до свободного края небезопасна, как предполагалось ранее. Для получения пластичного разрушения в бетоне с низкой прочностью необходимо, чтобы расстояние до свободного края и глубина заделки составляли как минимум 15 диаметров анкера. Кроме того, было проведено сравнение результатов испытаний с показателями ACI 318, и было замечено, что ACI 318 использует весьма консервативный подход к оценке прочности на растяжение анкеров после установки, когда рассматривается бетон с низкой прочностью.

Ключевые слова

Химические анкеры

Осевое поведение

Прочность на растяжение

Глубина заделки

Расстояние от края до края

Низкопрочный бетон

Рекомендуемые статьи Цитирующие статьи (0)

Полный текст

Copyright © 2013 Elsevier Ltd. права защищены.

Рекомендуемые статьи

Ссылки на статьи

Система химического крепления — эпоксидные клеи

Химический анкер используется для строительных работ, механических и электрических установок, а также для металлических и столярных работ.На строительных площадках химическая анкеровка играет важную роль в креплении арматуры, резьбовых стержней и болтов в качестве строительных работ, фиксации воздуховодов при механических работах и ​​фиксации поручней, опор, рельсов и оконных и дверных рам в качестве металлоконструкций.

Химическая анкеровка обычно выполняется для обеспечения начальных стержней для перемычек, балок жесткости и колонн или балок, где необходимо обеспечить прочное закрепление стержней. Система анкерного крепления на основе эпоксидного клея широко используется для анкеровки.Размер сверла зависит от арматурного стержня, который будет прикреплен к конструкции. После того, как отверстие просверлено, его следует очистить с помощью насоса для очистки отверстий, чтобы удалить всю пыль внутри. Затем смолу следует впрыснуть с помощью дозатора якоря для инъекций и протолкнуть стержень внутрь, создавая крутящий момент, чтобы удалить излишки смолы до затвердевания смолы. Грузоподъемность может быть увеличена за счет увеличения глубины заделки стержня. В следующей таблице показаны требуемый диаметр отверстия и глубина заделки для размера анкерного стержня.

Диаметр арматуры

(мм)

Диаметр анкерного отверстия

(мм)

Глубина заделки

(мм)

10

14

90

12

16

115

16

20

125

20

25

160

25 32

215

32 40

300

Важные параметры, которые необходимо учитывать

Выбор правильной длины заделки, размера отверстия, отверстия без пыли и правильное обращение с клеем и битой важны для обеспечения безупречных результатов в процессе химического закрепления.Здесь важна передовая практика, чтобы избежать каких-либо катастрофических отказов в системе крепления.

Размер отверстия или сверла должен соответствовать спецификации производителя, чтобы гарантировать несущую способность анкерной системы. Глубина заделки или глубина отверстия — это длина крепления стержней к бетону. Таким образом, это также важный параметр, который следует учитывать при химическом креплении, поскольку он обеспечивает несущую способность элемента конструкции.

Отверстие без пыли важно для обеспечения надлежащего сцепления между арматурным стержнем и уже построенным бетоном, который уже затвердел.Поэтому перед закачкой химического вещества в отверстие необходимо хорошо очистить пыль для эффективного закрепления.

Введение химического вещества следует проводить при правильной температуре, не допуская других нежелательных химических реакций в клеях. Таким образом, это может привести к снижению расчетного сопротивления связи, указанного производителями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
