Автомат дифференциальной защиты – Узо или дифференциальный автомат что выбрать, установка дома, на даче, в квартире, маркировка и характеристики

Содержание

Дифференциальный автомат: назначение, устройство, схема подключения

Дифференциальный автомат – уникальный аппарат, сочетающий в едином корпусе функции сразу двух защитных устройств – это одновременно УЗО и автоматический выключатель. Профессионалы рекомендуют использовать дифференциальные автоматические выключатели в обязательном порядке при устройстве или реконструкции проводки.

Что такое дифференциальный автомат?

Что такое дифференциальный автомат?

Каково назначение дифференциальных автоматов, по каким параметрам выбирается и какова его схема подключения – ответы на эти вопросы постараемся дать ниже.

Для чего нужны дифференциальные автоматы?

Прямым предназначением дифференциального автомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты сети.

Что такое дифференциальный автомат?

Что такое дифференциальный автомат?

Дифференциальный автомат обесточит контролируемую линию при возникновении:

  • короткого замыкания;
  • перегрева электрической проводки из-за превышения уставки номинального тока дифавтомата;
  • утечки на землю больше, чем соответствующая уставка.

Так, простое устройство вполне способно обезопасить квартиру или частный дом, предотвращая возникновение чрезвычайных ситуаций, вызванных проблемами с электричеством.

Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата. Одно устройство, совмещающее в себе функции двух (УЗО и автоматического выключателя

), занимает меньше места в электрическом щитке на размер однополюсного автомат – его ширина 17,5 мм.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата – замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

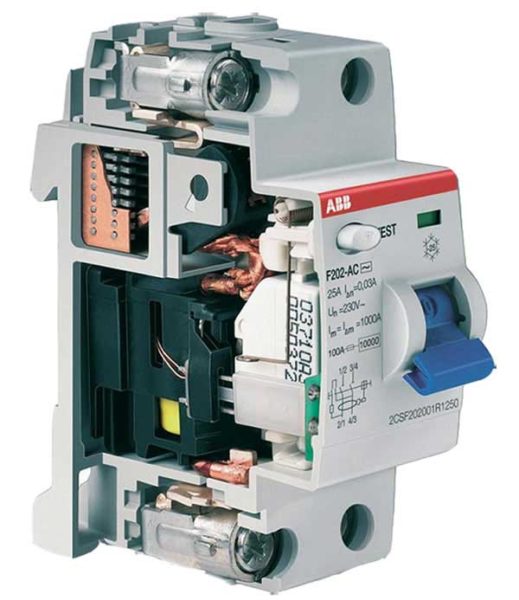

Техническое устройство

Конструктивно дифавтоматы выполняются из диэлектрического материала. Задняя часть имеет специальное крепление для установки на DIN-рейку. Внутри они состоят из двухполюсного или четырёх полюсного выключателя и включенного последовательно с ним модуля дифзащиты. Данный модуль представляет собой дифференциальный трансформатор тока, через который проходят ноль и фаза, образуя тем самым первичную обмотку и обмотку управления — вторичную обмотку.

Как работает дифференциальный автомат

В основе принципа работы дифавтомата лежит использование специального трансформатора, функционирование которого строится на изменениях дифференциального тока в проводниках электричества.

При появлении токов утечки баланс нарушается, так как часть тока не возвращается. Фазный и нулевой провода начинают наводить разные магнитные потоки и в сердечнике трансформатора тока возникает дифференциальный магнитный поток. В результате этого в обмотках управления возникает ток и срабатывает расцепитель.

При перегреве в модуле автоматического выключателя срабатывает биметаллическая пластина и размыкает автомат.

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

  • Корпуса, изготовленного из негорючего тугоплавкого материала;
  • Клемм с маркировкой, предназначенных для подключения проводников;
  • Рычага включения-выключения. Количество зависит от модели конкретного устройства;
  • Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
  • Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

  1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
  2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
  3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
  4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
  5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
  6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
  7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Внимание!

Электрические провода должны быть правильно подобраны, исходя из мощности нагрузки.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

  • Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
  • Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

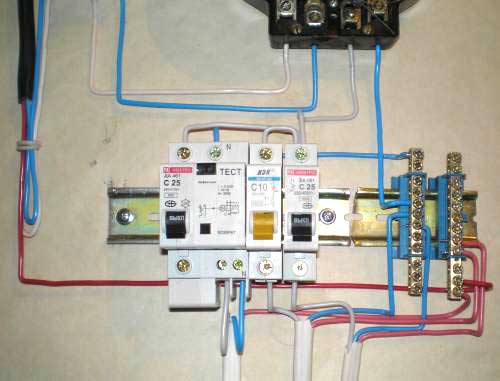

Подключение

Подключение дифавтомата – весьма несложный процесс. Верхняя часть дифференциального автомата содержит контактные пластины и зажимные винты, предназначенные для подключения нуля N и фазы L от счётчика. Нижняя часть располагает контактами, к которым и подключается линия с потребителями.

Что такое дифференциальный автомат?

Что такое дифференциальный автомат?

Подключение дифавтомата можно представить следующим образом:

  1. Зачистка концов проводников от изоляционного материала примерно на 1 сантиметр.
  2. Ослабление зажимного винта на несколько оборотов.
  3. Подключение проводника.
  4. Затягивание винта.
  5. Проверка качества крепления простейшим физическим усилием.

Выбор между конфигурацией УЗО + автомат и обычным дифавтоматом должен обуславливаться наличием места в щитке и ценой самих устройств. В первом варианте сложность монтажа слегка возрастёт.

Что такое дифференциальный автомат?

Что такое дифференциальный автомат?

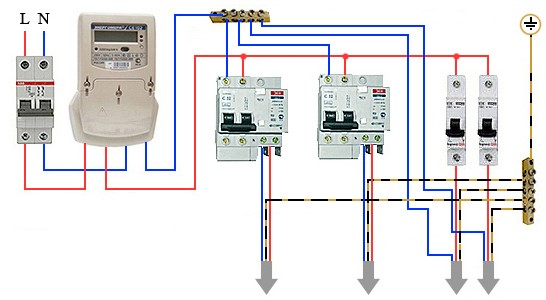

В случае с однофазной сетью в 220 В, используемой в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Монтаж дифференциального автомата в данном случае можно провести двумя способами:

  1. На входе после электросчётчика для всей квартирной проводки. При использовании данной схемы питающие провода подключаются к верхним клеммам. К нижним же подаётся нагрузка от различных электрических групп, разделённых автоматическими выключателями. Существенным минусом данного варианта является сложность поиска причины выхода из строя в случае срабатывания автоматики и полное отключение всех групп при неполадках.
  2. На каждую группу потребителей по отдельности. Этот метод применяют для защиты в помещениях, где отмечается повышенный уровень влажности воздуха – ванные, кухни. Актуален метод и для мест, где электробезопасность должна быть на высшем уровне – например, для детской. Понадобится несколько дифференциальных автоматов – несмотря на большие затраты, данный способ является наиболее надёжным и гарантирующим бесперебойное электроснабжение, а срабатывание любого из дифавтоматов не заставит сработать остальные.

При наличии трёхфазной сети в 380 В нужно применять четырёхполюсный дифавтомат. Вариант используется в новых домах или коттеджах, где устройству необходимо выдерживать высокие нагрузки от электроприборов. Использовать такое подключение дифавтоматов можно и в гаражах в связи с возможным использованием мощного электрооборудования.

Можно сделать вывод, что схема подключения дифференциальных автоматов мало чем отличается от аналогичных схем для УЗО. На выходе устройства должны быть подключены фаза и ноль от защищаемого участка сети. Безопасность именно этой группы и будет контролироваться.

Дифференциальные автоматы успешно применяются и в однофазных, и в трёхфазных сетях переменного тока. Установка такого устройства значительно повышает уровень безопасности при эксплуатации электроприборов. Кроме того, дифференциальный автомат может поспособствовать предотвращению пожара, связанного с возгоранием изоляционного материала.

Дифференциальный автомат. Назначение и принцип работы дифференциального автомата

Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

Дифференциальный автомат предназначен для защиты человека от поражений электрическим током при его соприкосновении с токоведущими частями электрооборудования либо при утечке электрического тока. В этом случае дифференциальный автомат выполняет функции устройства защитного отключения.

dif-avtomat

Также устройство осуществляет защиту электрической сети от коротких замыканий и перегрузок, выполняя функции автоматического выключателя.

Конструкция устройства

Конструктивно диф автоматы из состоят рабочей и защитной части.

Рабочая часть представляет собой автоматический выключатель, в котором имеется специальный механизм независимого расцепления и рейка сброса с помощью внешнего механического воздействия. В различных типах диф автоматов устанавливаются четырехполюсные или двухполюсные автоматические выключатели.

Дифференциальный автомат, как и обычный автоматический выключатель, оборудован двумя расцепителями:

  • — электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания;
  • — тепловой расцепитель срабатывает в случае возникновения перегрузки защищаемой группы.

Защитной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Кроме этого, модуль преобразовывает электрический ток в механическое воздействие, с помощью которого через специальную рейку осуществляется сброс выключателя.

Для обеспечения питания модуля защиты от электрического тока он включается последовательно с автоматическим выключателем.

В модуле защиты от электрического тока имеются некоторые дополнительные устройства, среди которых дифференциальный трансформатор, обнаруживающий остаточный электрический ток, а также электронный усилитель с катушкой электромагнитного сброса.

назначение дифавтомата

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и автомат (если он исправен) должен отключиться.

Как работает диф автомат

В диф автомате, как и в устройстве защитного отключения, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку, на которой обеспечивается защита.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к токоведущим частям установки никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

принцип работы дифференциального автомата

Этими токами в магнитном сердечнике трансформатора тока наводятся встречно направленные равные магнитные потоки. В результате этого ток вторичной обмотки равен нулю и чувствительный элемент – магнитоэлектрическая защелка не срабатывает.

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляционных свойств диэлектрика, происходит нарушение баланса тока и магнитных потоков.

работа диф автомата при возникновении утечки

Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

Где применяются диф автоматы

Дифференциальный автомат может с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.

четырех полюсный дифференциальный автомат

Кроме этого, дифференциальные автоматические выключатели способствуют предотвращению пожаров, вызванных возгоранием изоляции токоведущих частей некоторых электрических приборов.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

Дифференциальный автомат — что это такое?

Дифференциальный автомат

Прибор, предназначенный для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя проводки и подключенной к ней аппаратуры, в электрике называется автоматическим выключателем (АВ). Это устройство обычно называют проще – автоматом. Одной из его разновидностей является устройство защитного отключения, которое обесточивает линию при обнаружении утечки тока, тем самым предотвращая поражение людей электричеством при касании кабеля. Особенность УЗО такова, что его нельзя ставить без АВ, защищающего линию от КЗ и перенапряжения. Чтобы не подключать к линии два защитных прибора, был создан дифференциальный автомат – прибор, сочетающий в себе функции УЗО и автоматического выключателя.

Особенности и назначение дифавтомата

Если об обычных электрических автоматах известно практически всем, то, услышав слово «дифавтомат», многие спросят: «А это что такое?» Если говорить упрощенно, дифференциальный автоматический выключатель – это устройство защиты цепи, отключающее питание при любых неполадках, способных привести к повреждению лини или поражению людей током.

Дифавтомат это УЗО плюс автоматический выключатель

Аппарат состоит из нескольких основных частей:

  • Пластиковый корпус, устойчивый к плавлению и возгоранию.
  • Один или два рычага подачи и отключения питания.
  • Маркированные клеммы, к которым подключаются входящие и выходящие кабели.
  • Кнопка «Тест», предназначенная для проверки исправности прибора.

В последних моделях этих автоматов устанавливается также сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, из-за чего отключился прибор – из-за утечки тока или по причине перегрузки линии. Такая функция облегчает поиск неисправности.

Наглядно про устройство дифавтомата на видео:

Автоматические защитные выключатели дифференциального тока могут устанавливаться и в однофазных, и в трёхфазных линиях. Они предназначены для:

  • Защиты электросети от сверхтоков КЗ и чрезмерного напряжения.
  • Предотвращения утечки электротока, которая может привести к пожару или поражению электричеством людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают в распределительном щитке больше места, поскольку вместе с ними устанавливается блок дифференциальной защиты.

Двух и четырехполюсные дифавтоматы

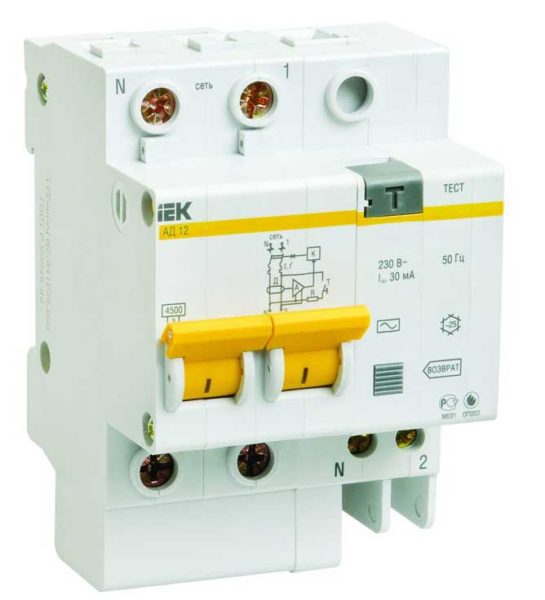

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

Маркировка на корпусе дифавтомата

Работа дифференцированного АВ при утечках электротока

Защита от утечек обеспечивается реле, входящим в состав дифавтомата. Когда параметры линии в норме, на него воздействуют равномерные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При пробое изоляционного слоя возникает утечка, в результате которой нарушается равномерность потоков, и реле вызывает срабатывание автомата.

Защита от перегрузок и короткого замыкания

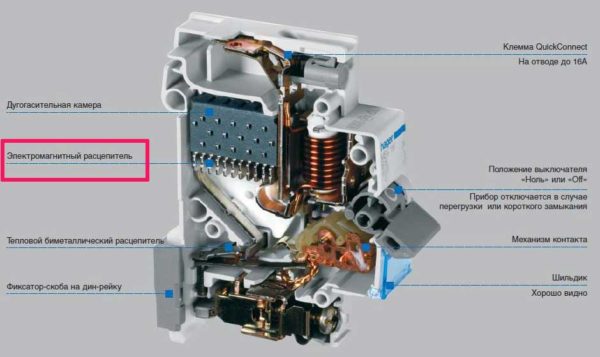

Теперь поговорим о том, как работает дифференциальный защитный автомат при возникновении в цепи короткого замыкания и при значительном росте напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

В составе АВДТ имеется два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при появлении разных нарушений.

На видео внутреннее устройство дифавтомата:

Защиту от перегрузок линии обеспечивает тепловой расцепитель, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Биметаллическая пластина

Когда напряжение в цепи превышает величину номинального, пластинка начинает нагреваться, что приводит к ее изгибанию в сторону отключающего элемента. Касаясь его, она вызывает срабатывание АВ.

От сверхтоков короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком росте силы тока, свойственной КЗ, возникает электромагнитный импульс. Под его воздействием в течение долей секунды расцепитель вызывает срабатывание выключателя и прекращение подачи электроэнергии в линию.

Когда неисправность будет устранена, прибор можно снова включить вручную. Следует, однако, помнить, что если параметры сети после отключения АВ нормализовались очень быстро, устройству нужно дать немного времени на полное остывание. Если включать нагретый аппарат, это отрицательно повлияет на срок его службы.

Порядок установки

Монтаж АВДТ осуществляется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подсоединения кабелей. В бытовых однофазных линиях входной проводник подключается к клемме под номером 1, а выходной вставляется в зажим под номером 2. Подключение нулевого провода производится к клемме, обозначенной буквой N. Входные кабели подсоединяются к верхней части прибора, а выходные – к нижней.

Клеммы для подключения питания и нагрузки промаркированы

Подключать выходы к линии можно напрямую. Если же параметры сети не отличаются стабильностью, или вы хотите обеспечить максимально высокий уровень защиты, следует установить дополнительные АВ.

Нулевые провода от автоматов должны подсоединяться к изолированной нулевой шине. Во избежание выхода устройства из строя или его некорректной работы нужно проследить, чтобы выходной нулевой кабель не контактировал с другими проводниками или с корпусной частью электрического щита.

Наглядно про подключение дифавтомата на видео:

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Способы маркировки проводов

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Заключение

В этом материале мы рассказали о том, что такое дифавтомат, для чего он нужен и по какому принципу работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим тщательно изучите порядок монтажа, а во время работы строго соблюдайте технику безопасности.

Устройство дифференциального тока — Википедия

ВДТ с отключающим дифференциальным током IΔn 0,03 А

Устройство дифференциального тока (УДТ)[1], (англ. residual current device, RCD): Контактное коммутационное устройство, предназначено для того чтобы включать, проводить и отключать электрические токи при нормальных условиях эксплуатации и размыкать контакты, когда дифференциальный ток достигает заданного значения при установленных условиях[2]. В качестве УДТ используют автоматический выключатель, управляемый дифференциальным током, без встроенной защиты от сверхтока (ВДТ) и автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока (АВДТ).

УДТ с номинальным отключающим дифференциальным током, не превышающим 30 мА предназначены для дополнительной защиты человека от поражения электрическим током. Используется в составе защиты «автоматическое отключение питания»[3].

В системах переменного тока дополнительная защита посредством УДТ должна быть предусмотрена для:

  • штепсельных и силовых розеток с номинальным током до 32 А;
  • передвижного оборудования с номинальным током до 32 А, которое используют вне помещения.

УДТ отключает защищаемую цепь:

  • при прямом прикосновении человека или животного к электрооборудованию, находящимуся под напряжением;
  • при повреждении основной изоляции и контакте токоведущих частей с открытой проводящей частью.

Требования по установке и применению УДТ приведены в серии стандартов на электроустановки зданий МЭК 60364.

Схема, поясняющая принцип работы УДТ УДТ в разобранном виде

Главным компонентом УДТ является дифференциальный трансформатор, который предназначен для обнаружения дифференциального тока. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему произойдёт размыкание электрической цепи.

Внутреннее устройство УДТ, подключаемого в разрыв провода

На фотографии показано внутреннее устройство одного из типов УДТ. Данное УДТ предназначено для установки в разрыв провода. Линейный и нейтральный проводники от источника питания подключаются к контактам (1), главная цепь УДТ подключается к контактам (2).

При нажатии кнопки (3) контакты (4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УДТ пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Вторичная обмотка (6), к которой подключён расцепитель дифференциального тока. В нормальном состоянии ток линейного проводника, равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС отсутствует.

Ток замыкания на землю приводит к нарушению баланса в дифференциальном трансформаторе: через линейный проводник протекает больший ток, чем по нейтральному проводнику (часть тока протекает через тело человека, то есть в обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключённый соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путём пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УДТ должно отключиться при нажатии на кнопку проверки. Если УДТ не отключилось, значит оно неисправно и должно быть заменено.

УДТ не сработает, если человек оказался под напряжением, но тока замыкания на землю при этом не возникло, например, при прикосновении одновременно к линейному и нейтральному проводникам защищаемой цепи. Предусмотреть защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед её обслуживанием.

УДТ, функционально зависимое от напряжения сети, нуждается в питании, которое получает от защищаемой цепи. Поэтому потенциально опасной является ситуация, когда выше УДТ произошёл обрыв нейтрального проводника, а линейный остался под напряжением. В этом случае УДТ будет неспособно отключить цепь, так как напряжения в защищаемой цепи недостаточно для функционирования. УДТ, функционально не зависимое от напряжения, свободно от указанного недостатка.

Первый патент (патент Германии № 552678 от 08.04.28) на УДТ был получен в 1928 году германской фирмой RWE (Rheinisch — Westfälisches Elektrizitätswerk AG). Первый действующий образец устройства защиты был изготовлен этой же фирмой в 1937 году. В качестве датчика использовался маленький дифференциальный трансформатор, а исполнительным элементом служило поляризованное реле с чувствительностью 0,01 ампер и быстродействием 0,1 с[4].

Чувствительность прототипа устройства была 80 мА[5] дальнейшее повышение чувствительности тормозилось отсутствием материалов с нужными магнитными свойствами. В 1958 году доктором Биглмайером из Австрии было предложено новое схемное решение конструкции УДТ. Сейчас такие УДТ маркируются буквой G. В конструкции были устранены ложные срабатывания от грозовых разрядов и увеличена чувствительность до 30 мА[5].

Граничные кривые переменного тока и физиологическое действие тока на организм человека[6] были установлены путём тестов в 1940—1950 годы в университете Berkeley американским учёным Чарльзом Дальцилом. В ходе тестов добровольцы подвергались воздействию электрического тока с известным напряжением и силой тока[4].

В начале 1970-х годов большинство УДТ выпускались в корпусах типа автоматических выключателей. С начала 1980-х годов в США большинство бытовых УДТ были уже встроенными в розетки.

В СССР первые эксперименты по проектированию УДТ начались в 1964 году[7]. Первое серийное УДТ для укомплектования трёхфазного электрифицированного инструмента было изготовлено в 1966 г. Выборгским заводом «Электроинструмент» по разработке ВНИИСМИ. Первое бытовое УДТ в СССР было разработано в 1974 году, но в серию не пошло[8]. Серийное бытовое УДТ производилось с 1988 года в значительных количествах (до 200 тысяч штук в год). Типичный вид УДТ того времени — удлинитель с розеткой на шнуре. С 1982 года всё учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось УДТ, которое получило наименование «школьное». Серийность изделия доходила до 60 тыс. штук в год. Для нужд промышленности и сельского хозяйства выпускались защиты ИЭ-9801, ИЭ-9813, УЗОШ 10.2 (ещё выпускается), РУД-0,5.

В настоящее время используются преимущественно УДТ для монтажа в электрощите на DIN-рейку, а встроенные УДТ пока широкого распространения не получили.

По способу управления[править | править код]

  • УДТ без вспомогательного источника питания
  • УДТ со вспомогательным источником питания:
    • выполняющие автоматическое отключение при отказе вспомогательного источника с выдержкой времени и без неё:
      • производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
      • не производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
    • не производящие автоматическое отключение при отказе вспомогательного источника:
      • способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
      • не способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника

По виду установки[править | править код]

  • стационарные с монтажом стационарной электропроводкой
  • переносные с монтажом гибкими проводами с удлинителями

По числу полюсов[править | править код]

  • двухполюсные;
  • четырёхполюсные.

По возможности регулирования отключающего дифференциального тока[править | править код]

  • нерегулируемые;
  • регулируемые:
    • с дискретным регулированием;
    • с плавным регулированием.

По стойкости при импульсном напряжении[править | править код]

  • допускающие возможность отключения при импульсном напряжении;
  • стойкие при импульсном напряжении.

По условиям функционирования при наличии составляющей постоянного тока[править | править код]

УДТ типа АС: УДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путём или внезапного его приложения, или при медленном нарастании[9].

УДТ типа А: УДТ, срабатывание которого обеспечивается и синусоидальным переменным, и пульсирующим постоянным дифференциальным током путём или внезапного приложения, или медленного нарастания[9].

УДТ типа В: УДТ, которое гарантирует срабатывание как устройство типа А и дополнительно срабатывает:

  • при дифференциальном синусоидальном переменном токе частоты до 1000 Гц;
  • при дифференциальном синусоидальном переменном токе, наложенном на сглаженный постоянный ток;
  • при дифференциальном пульсирующем постоянном токе, наложенном на сглаженный постоянный ток;
  • при дифференциальном пульсирующем выпрямленном токе от двух или более фаз;
  • при дифференциальном сглаженном постоянном токе, приложенном внезапно или постепенно возрастающем, вне зависимости от полярности[10].

УДТ типа F: УДТ, которое гарантирует срабатывание как устройство типа А в соответствии с требованиями МЭК 61008-1 и МЭК 61009-1 и дополнительно срабатывает:

  • при составном дифференциальном токе, приложенном внезапно или постепенно возрастающем между фазой и нейтралью или фазами и средним заземлённым проводником;
  • при дифференциальном пульсирующем постоянном токе, наложенном на сглаженный постоянный ток[10].

По наличию задержки по времени (в присутствии дифференциального тока)[править | править код]

  • УДТ без выдержки времени — тип для общего применения;
  • УДТ с выдержкой времени — тип S для обеспечения селективности.
  1. ↑ В нормативных документах наряду с термином «устройство дифференциального тока» применяют устаревший термин «устройство защитного отключения»
  2. ↑ ГОСТ IEC 60050-442—2015. Международный электротехнический словарь. Часть 442. Электрические аксессуары
  3. ↑ ГОСТ Р 50571.3—2009. Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током.
  4. 1 2 Гуревич В. И. Электрические реле. Устройство, принцип действия и применения. Настольная книга электротехника. Серия «Компоненты и Технологии». — М.: СОЛОН-Пресс, 2011. — С. 341.
  5. 1 2 Штепан Ф. Устройства защитного отключения, управляемые дифференциальным током. — Прага, 2004. — С 10.
  6. Штепан Ф. Устройства защитного отключения, управляемые дифференциальным током. — Прага, 2004. — С. 13—16.
  7. ↑ Развитие и современное состояние УЗО в СССР и России / Ю. Водяницкий // Автоматизация и производство. — 1996. — № 3.
  8. ↑ Развитие и современное состояние УЗО в СССР и России / Ю. Водяницкий // Автоматизация и производство. — 1996. — № 4.
  9. 1 2 ГОСТ IEC 61008-1—2012. Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтока. Часть 1. Общие требования и методы испытаний
  10. 1 2 ГОСТ IEC 62423—2013. Автоматические выключатели, управляемые дифференциальным током, типа F и типа В со встроенной и без встроенной защиты от сверхтока бытового и аналогичного назначения
  • IEC/TR 60755:2008. General requirements for residual current operated protective devices. Edition 2.0 — Geneva: IEC, 2008‑01.
  • IEC 60947-2:2016. Low-voltage switchgear and controlgear. Part 2: Circuit-breakers. Edition 5.0. — Geneva: IEC, 2016‑06.
  • IEC 61008‑1:2013. Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs). Part 1: General rules. Edition 3.2. — Geneva: IEC, 2013‑09.
  • IEC 61009-1:2013. Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs). Part 1: General rules. Edition 3.2. — Geneva: IEC, 2013‑09.
  • IEC 61540:1999. Electrical accessories. Portable residual current devices without integral overcurrent protection for household and similar use (PRCDs). Edition 1.1. — Geneva: IEC, 1999‑03.
  • IEC/TR 62350:2006. Guidance for the correct use of residual current-operated protective devices (RCDs) for household and similar use. First edition. — Geneva: IEC, 2006‑12.
  • IEC 62423:2009. Type F and type B residual current operated circuit-breakers with and without integral overcurrent protection for household and similar uses. Edition 2.0. — Geneva: IEC, 2009‑11.
  • IEC 60050-442:1998. International Electrotechnical Vocabulary. Part 442: Electrical accessories. Edition 1.0. — Geneva: IEC, 1998‑11.
  • ГОСТ Р МЭК 60755-2012. Общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током.
  • ГОСТ IEC 61009-1-2014. Выключатели автоматические, срабатывающие от остаточного тока, со встроенной защитой от тока перегрузки, бытовые и аналогичного назначения. Ч. 1. Общие правила.
  • ГОСТ Р 51328-99 (МЭК 61540-97). Устройства защитного отключения переносные бытового и аналогичного назначения, управляемые дифференциальным током, без встроенной защиты от сверхтоков (УЗО-ДП). Общие требования и методы испытаний.
  • Харечко Ю. В. Защитные устройства модульного исполнения. — М.: ООО «АББ Индустри и Стройтехника», 2008. — 336 с.
  • Харечко Ю. В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 4// Приложение к журналу «Библиотека инженера по охране труда». — 2015. — № 6. — 160 c.
  • Гуревич В. И. Ложные срабатывания УЗО: кто виноват и что делать? / Владимир Гуревич (к. т. н.) // Силовая электроника. — 2013. — № 5. — С. 48 — 54.

Принцип работы дифференциального автоматического выключателя

Алгоритм действия дифференциальных выключателей строится на обеспечении надёжной защиты от возможных токов утечки. Например, в случаях косвенного касания с токопроводящими элементами или в моменты замыкания токоведущих частей на корпус. К выбору защитного устройства следует отнестись ответственно. Согласны?

Мы расскажем, как грамотно подобрать дифференциальный автоматический выключатель, наделенный расширенным защитным функционалом. В представленной нами статье детально описаны разновидности устройства, способного предотвратить массу угрожающих ситуаций. Даны ценные рекомендации будущим покупателям.

Содержание статьи:

Работа устройства дифференциального тока

Рассматривая стандартную конструкцию УЗО (УДТ), следует особо выделить три главных модуля:

  1. Трансформатор тока суммирующий.
  2. Расцепитель-преобразователь.
  3. Устройство блокировки коммутирующих элементов.

Токоведущие проводники текущей схемы подключаются на контакты суммирующего трансформатора. Учитывая закон Ома, согласно которому сумма всех токов даёт нуль, магнитное действие токоведущих проводников трансформатора взаимно компенсируется.

Магнитного поля, вызывающего за счёт эффекта индукции появление напряжения вторичной обмотки трансформатора, не образуется. Такое состояние соответствует нормальным условиям прохождения тока в схеме.

Внутреннее устройство УДТВнутреннее устройство УДТ

Прибор УДТ: 1 – контакты входной цепи; 2 – контакты выходной цепи; 3 – кнопка взвода; 4 – замыкающие контакты; 5 – трансформатор суммирующий; 6 – вторичная обмотка; 7 – устройство слежения; 8 – кнопка «тест»; 9 – тестовый проводник

Однако формирование даже небольшого тока утечки этот баланс нарушает. Область сердечника трансформатора оказывается под действием остаточного магнитного поля. Как результат – вторичная обмотка выдаёт напряжение.

Естественным образом срабатывает расцепитель, преобразующий электрическую величину в механическое действие. Далее срабатывает блокирующее устройство дифференциального тока.

Подобная техника защиты характеризуется как высокоуровневая, потому что разрыв цепи осуществляется независимо от напряжения сети или напряжения вспомогательного источника энергии. Именно такой принцип действия на 100% гарантирует срабатывание защиты в любых обстоятельствах.

Конструкция каждого выключателя дифференциального тока, как правило, оснащается тестовой клавишей. Так называемая «контрольная кнопка» специально выведена на фронтальную панель устройства, чтобы пользователи могли проверять эксплуатационную готовность защитного устройства.

Конструкция дифференциального автоматаКонструкция дифференциального автомата

Тестовая кнопка используется с целью проверки работоспособности устройства. Обычное применение кнопки – после первой установки прибора и запуска в работу, а также в рамках технического обслуживания

Если клавишу «Тест» нажать, механизм устройства искусственно формирует ток утечки. В этом случае исправный прибор обязательно срабатывает. Обычно кнопкой «Тест» пользуются сразу после установки автомата в схему, при первом подключении электричества. В последующем тестируют по графику, примерно один раз в квартал.

Виды приборов защитного отключения

Разнообразие автоматических дифференциальных выключателей впечатляет. Благодаря такому разнообразию открываются возможности организации эффективной защиты в проектах любого назначения. Рассмотрим несколько примеров конструктивного исполнения УЗО, чтобы оценить все существующие преимущества.

Устройства стандартного исполнения

Основное назначение стандартных приборов, к примеру, серии F, FH – защита обслуживающего персонала. Прямой/непрямой контакт с элементами оборудования, находящимися под напряжением, риск поражения электротоком – подобные ситуации сводятся к нулю, когда применяются выключатели серии F, FH.

Прибор из серии устройств защитного отключения известной компании ABB, выпускаемый серией F и FH. Изделие из категории экономичных, но вполне эффективных продуктов

Оптимальный выбор для применения в схемах бытовой и коммерческой сферы. Приборы также обеспечивают , если существуют риски возгорания кабелей в условиях долговременного воздействия тока утечки.

Этот вид устройств рассчитан для внедрения в сетях переменного тока при минимальных уровнях высоких гармоник и отсутствии постоянного напряжения. Ток нагрузки 16 – 63А, запас механической цикличности – 20000.

Ещё один пример стандартных селективных устройств – серия DS фирмы ABB. Они разработаны для установки и эксплуатации в схемах однофазных сетей. С ознакомит статья, прочитать которую мы очень советуем.

Назначение автоматических выключателей дифференциального тока серии DS – под организацию защитных схем против перегрузок и КЗ. Модули обеспечивают чёткую работу защитных функций на случайное прикосновение к токоведущим линиям или элементам оборудования.

Устройства дифференциального тока DSУстройства дифференциального тока DS

Устройство селективного действия – продукт производства фирмы ABB. Изделия, подобные серийным модулям DS, показали долговременную безупречную работу на практике и поэтому пользуются спросом

Отличительная черта серийной разработки DS – наличие визуально определяемой индикации, сигнализирующей наличие тока утечки. Это одна из тех конструкций защитного устройства, благодаря которой имеется возможность предупреждать возгорание, сигнализировать о нарушении электрической изоляции. Допустимая нагрузка 6 – 40А. Цикличность – 20000.

«Домашний» дифференциальный выключатель серии АД, БД – продукт немецкой компании «Schneider Electric», был разработан, в первую очередь, для внедрения в состав бытовых электросетей.

Главное предназначение – исключение поражения физического тела электрическим током. Также этот вид защитных устройств вполне эффективно и оперативно защищает электрооборудование, кабели, технику.

Автоматы дифференциальные домовыеАвтоматы дифференциальные домовые

Серия приборов специально разработанных для применения в сетях домашнего (квартирного) назначения. Проектировался этот вид дифференциальных выключателей немецким производителем «Schneider Electric»

Чувствительность автомата на предмет прямых (косвенных) контактов с частями электрооборудования под напряжением соответствует нормативу (30 мА). Стандартная чувствительность (100 – 300 мА) обеспечена и на случай определения токовой утечки в результате возгораний. Удачное решение для и служебных помещений.

Дифференциальные автоматы-моноблоки

Комплексно функционируют устройства-моноблоки, и в этом их главное отличие от стандартных разработок. Охватывают весь спектр защитных функций, которыми должны обладать современные приборы защиты. Правда устройства стандартного исполнения также обеспечивают пользователей широкой функциональностью.

Ярким примером автоматических выключателей дифференциального тока, действующих в комплексной функциональности, являются продукты всё той же компании «Schneider Electric». В частности, модели серии «Multi» – выключатели нагрузки селективного и мгновенного действий.

Приборы конструкции МультиПриборы конструкции Мульти

Ещё один вариант эффективных и надёжных устройств, разработанных в рамках проектов под названием «Multi». Приборы обладают широким спектром свойств, обеспечивающих защитные функции

Автоматы, в зависимости от модели, предназначены для установки в составе распределительных сетей административных (хозяйственных) зданий промышленных производств.

Эти УДТ обеспечивают разрыв цепей при токах утечки от 10 до 500 мА. Конструктивная особенность – возможность регулировки на исключение случайных срабатываний (грозовые разряды, пробой через слой пыли и т.п.).

Защитники от импульсных перенапряжений

Пожалуй, отдельным видом приборов следует считать и конструкторские разработки, подобные автоматическим выключателям, исполнение которых предусматривает защиту против импульсных перенапряжений.

Как правило, этот вид устройств наделяется сверхвысоким быстродействием, уровнем чувствительности 10 – 30 мА на случай срабатывания по факту прикосновения к токоведущим поверхностям. Эти же автоматы гарантируют надежную защиту оборудования от сверхтоков.

Дифференциальные автоматы импульсной защитыДифференциальные автоматы импульсной защиты

Устройства, разработанные под использование в цепях, где существует риск возникновения перенапряжений импульсного характера. Отличаются несколько продвинутой функциональностью

Диапазон номинальных токов обычно составляет здесь 6 – 63А при напряжениях 230 – 440 вольт. Коммутационная способность достигает значения 4500А. Конструктивно выпускаются под запитывание через 2 или 4 полюса.

Из той же серии, но несколько модифицированными видятся выключатели с характеристикой «А». Наглядный пример – серия АД12М, где отмечено расширение защитной функциональности. Среди дополнений – функция отключения на случай повышения сетевого напряжения свыше 265 вольт в течение 0,3 секунды.

Следует также отметить, что приборы, наделённые характеристикой «А», имеют существенные отличия от исполнения дифференциальных автоматов с характеристикой «АС». Первый вариант способен реагировать на постоянно-пульсирующий дифференциальный ток и на ток синусоидальной формы.

Мобильные устройства защитного отключения

Промышленность (зарубежная и отечественная) выпускает ещё одну разновидность автоматических дифференциальных выключателей в конструктивном исполнении мобильного типа. То есть речь идёт о переносных устройствах, управляемых дифференциальным током.

Мобильное защитное устройство - розеткаМобильное защитное устройство - розетка

Такое исполнение характерно для современных моделей переносного типа. Мобильные защитные устройства дифференциального тока рекомендованы для применения в жилом секторе

Такие мобильные модули выполнены в виде миниатюрного блока, который попросту вставляется в розетку бытового назначения. Между тем, этот вид устройств предназначается под использование внутри помещений, входящих в группу особо опасных (с повышенной опасностью).

Эти приборы нередко устанавливаются как дополнительные модули к уже существующим .

Этот же вид устройств – переносной конфигурации, рекомендуется применять в бытовых условиях для защиты детей и пожилых людей. Как известно, сопротивление тела молодого и старого организмов несколько отличается от той же величины организма человека среднего возраста.

Поэтому переносные УЗО выполнены конструктивно как приборы, имеющие повышенный уровень уставки срабатывания. Это значение настройки обычно не превышает 10 мА для устройств мобильного типа.

Переносные автоматы, к примеру, серии УЗО-ДП, рассматриваются оптимальной защитой для частной городской и загородной недвижимости – коттеджей, дачных построек, гаражей и т.п.

Маркировка УЗО (УДТ) на корпусе приборов

Нужно заметить, что корпусная характеристика (обозначения на корпусе) современных устройств показывает практически полную информацию относительно электромеханических и температурных параметров приборов.

Маркировка защитного устройстваМаркировка защитного устройства

Вся информация о рабочих характеристиках, сфере применения и даже об оптимальном варианте подключения нанесена на корпус защитного устройства в виде четкой, легко читаемой маркировки

По сути, пользователю даже нет необходимости обращаться к сопроводительной документации, так как, зная обозначения, все сведения можно получить прочтением информации с фронтальной части корпуса.

Среди обозначений рекомендуется изучить графику, показывающую характеристику автоматов относительно условий функционирования: «А», «В», «АС», «F», которая определяет чувствительность прибора к переменному и постоянному току разной формы.

Аббревиатурное же обозначение приборов часто отражает их типичную и серийную принадлежность. Например, «АД12М» – автомат дифференциальный, серийный номер – 12, модернизированный. Или так:  «ВД63» – выключатель дифференциальный, 63 серии.

Правда встречаются модели (как правило, импортные), имеющие несколько запутанную аббревиатуру, скажем – Fh300. Здесь: символ F – это серия устройства, H – вариант исполнения корпуса, 200  – серийный номер.

Или ещё пример: прибор, обозначенный аббревиатурой DS. Первый символ понятен без «перевода» – дифференциальный. Второй указывает на принадлежность устройства к разряду селективных устройств.

Вопрос выбора между требует детально изучения. Рекомендуем ознакомиться с материалом, разбирающим их отличия, специфику использования, а также преимущества с недостатками.

Как выбрать устройство дифференциального тока?

Выбирают устройства дифференциального тока аналогично тому, как делают это, к примеру, с автоматическими выключателями.

Выбор дифференциальных устройств токаВыбор дифференциальных устройств тока

Выбор УДТ. При той обширной информации, что выводится на фронтальной панели модуля, выбирать приборы можно без затруднений непосредственно на месте приобретения

То есть выбор делается на основании традиционных критериев подбора электрооборудования подобного типа:

  1. Цель применения.
  2. Соответствие току нагрузки.
  3. Критерий чувствительности на срабатывание.
  4. Корпусное исполнение.

Для применения в условиях привычного быта обычно выбор приходится на однофазные приборы характеристики «АС» или «А». Для использования на бытовых сетях жилых строений лучше брать устройства чувствительностью 10-30 мА (на прикосновение) и 100 мА (пожарная защита и КЗ). Корпусное исполнение – максимально удобное под монтаж и в плане эксплуатации.

Следует отметить: устройство дифференциального тока монтируется всегда последовательно с автоматическим выключателем. Поэтому токовые характеристики обоих приборов должны совпадать либо номинальный ток УДТ должен быть выше.

Выводы и полезное видео по теме

Еще больше интересной информации об устройстве, видах и принципе работы диффавтоматов можно узнать из следующего видеоролика:

Защитные устройства дифференциального тока фактически являются автоматическими выключателями, дополненными чувствительной системой определения токовой утечки.

Подобными приборами в обязательном порядке необходимо оснащать электросети, исполнение которых сопряжено с риском контакта людей и токоведущих частей оборудования. Схемы современного исполнения по умолчанию предполагают внедрение УДТ.

Хотите рассказать о том, как подбирали дифференциальный выключатель для защиты домашней или дачной сети? Располагаете полезной информацией по теме, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото и задавайте вопросы.

Что такое дифавтомат, для чего применяют, схемы, как подключить

Из статьи вы узнаете, что такое дифавтомат и для чего применяют, какие бывают, устройство и принцип действия устройства, принципиальная схема, расшифровка обозначений на корпусе, как подключить.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Безопасность – это важно

При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.

Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).

Ниже рассмотрим следующие вопросы:

  • Что это за изделие?
  • Для чего применяют, и какие виды дифавтоматов бывают?
  • Из каких элементов он состоит, и как работает?
  • Как расшифровать обозначения и подключить дифавтомат?
  • В чем причины срабатывания?

Определение дифавтомата

Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее комплексной защиты.

В одном аппарате объединяется две функции — автоматического выключателя (отсечки) и УЗО.

Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве.

Сфера применения

Дифавтомат применяется для решения следующих задач:

  • Защиты определенного участка сети от протекания повышенных токов, возникающих в случае КЗ или перегрузки.
  • Предотвращения пожара или попадания людей под действие напряжения из-за появления утечки, возникающей по причине некачественной изоляции проводов или выхода из строя бытовых приборов.

В первом случае дифференциальный автомат работает как автоматический выключатель, а во втором — как УЗО (устройство защитного отключения).

Какие виды бывают?

Дифференциальный автомат — универсальный аппарат, который может с легкостью применяться в одно-, так и трехфазных сетях.

В первом случае используются изделия с двумя полюсами, а во втором — с четырьмя.

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

  • Дифференциальный трансформатор;
  • Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

  • Параллельно одной из существующих обмоток;
  • Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

  • АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
  • С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
  • 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
  • In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
  • Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Дифавтомат

Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Дифавтомат

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Здесь возможны следующие варианты:

  • Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
  • Наличие заземления — существуют сети с заземлением или без него.
  • Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.

С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.

Рассмотрим основные способы подключения в щитке:

  1. Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.ДифавтоматВ приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
  2. Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов. Дифавтомат
  3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Дифавтомат Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
  4. Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы. Дифавтомат

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать.

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

  • Поврежденная изоляция;
  • Наличие скруток;
  • Просчеты в расположении распредкоробок;
  • Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Дифавтомат

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

  1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара. Дифавтомат
  2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Итоги

Дифференциальный автомат — полезное устройство, способное защитить от КЗ и токов утечки в низковольтной сети.

Для его правильного применения важно знать правила подключения и эксплуатации, а также особенности диагностики неисправности в случае срабатывания аппарата. Полезно почитать — как выполнять монтаж электропроводки в деревянном доме.

Принцип работы дифавтомата, как работает дифференциальный автомат

Difference (англ.)- разница. Именно от этого слова произошло название «дифференциальный автомат», в этом случае имеется в виду разница между величинами входных токов в сети. Устройство, которое срабатывает в случае возникновения аварийной ситуации из-за несовпадения силы тока «туда и оттуда» и одновременно отключает фазу и ноль, называется дифференциальным автоматом.

Автоматический выключатель дифференциальный IEK АВДТ 32Автоматический выключатель дифференциальный IEK АВДТ 32

Главным его предназначением и основным принципом работы является единовременное отслеживание возможного короткого замыкания (КЗ) и последующее отключение питания. Кроме этого, контролируется наличие токов утечки, в случае отклонения от нормы, производится обесточивание линии. Можно выделить несколько основных функций, выполняемых этим устройством:

  1. Контроль значений токов, недопустимость КЗ и обесточивание линии при возникновении нештатной ситуации.
  2. Отслеживание превышения максимально допустимых значений напряжения и отключение при возможной перегрузке (исключает возможность перегрева проводов и повреждение изоляции).
  3. Проверка наличия токов утечки в связи с повреждением токоведущих или изоляционных составляющих.

Схема дифавтоматаСхема дифавтомата

Таким образом, дифференциальный автомат совмещает в себе два устройства и образует комплекс устройства защитного отключения (УЗО) и автомата защиты. Как и у всех универсальных устройств, у него есть свои сильные и слабые стороны.

Преимущества

  • при условии правильного подключения, одним из главных преимуществ дифавтомата является безопасное для человека подключение к электрической сети;
  • комплексное решение правильного совмещения УЗО и номинала по току;
  • контроль и защита электрической сети от перепадов напряжения;
  • компактное размещение;
  • несложное подключение.

Недостатки

  1. При отсутствии соответствующих флажков на определенных моделях дифавтоматов, отсутствует возможность определения причины срабатывания устройства, что делает устранение неисправности более сложным процессом.
  2. Невозможность менять поломавшиеся составляющие дифференциального автомата по отдельности. К примеру, если выйдет из строя только УЗО или автомат, все равно придется менять все устройство. Таким образом, в случае поломки придется заплатить полную стоимость дифавтомата.
  3. Ограниченность выбора. Не всегда нужная модель может оказаться в наличии, поэтому существует вероятность остаться без света на неопределенное время, необходимое для ее доставки.

Оптимальное применение дифавтомата

Для бытового размещения в простой сети с минимальным количеством подключенных электроприборов, рассчитанной на одного потребителя (например, на дачах) наиболее приемлемым вариантом будет установка дифавтомата вместо УЗО. Этим можно существенно улучшить защиту вашей сети от резких скачков напряжения.

Применение дифавтомата будет достаточно эффективным в случае, если сеть периодически подвержена воздействию влаги (баня, подвальные помещения, уличное освещение) и нуждается в мощном потреблении электроэнергии.

Если нет возможности поставить дифавтомат, можно заменить его связкой устройств УЗО+ двухполюсной автомат. По функционалу это практически то же самое, разница лишь в более сложном подключении.

Характеристики и выбор дифавтомата

Выбирая устройство, прежде всего надо определиться с выбором места его установки, и уже после этого подбирать дифференциальный автомат с техническими характеристиками, соответствующими вашим требованиям.

Кроме того, необходимо точно знать напряжение сети, в которой будет устанавливаться устройство. В зависимости от его величины (напряжения), существуют разные типы дифавтоматов. Различить их можно по надписям на корпусе устройства, рядом с отметкой о частоте тока( 50 Гц).

Номинал, равный сечению провода, следит за недопустимостью превышения током нагрузки допустимых показателей, а в случае отклонения от нормы, отключает питание.

Различаются дифавтоматы и по типу электромагнитного расцепителя, в зависимости от величины пускового тока они могут быть разной чувствительности:

B — предназначена для работы с превышениями норм от 3 до 5 раз. Этот вариант наиболее приемлем в случаях минимальной нагрузки на сеть, его часто устанавливают на дачах;

С — максимальная перегрузка колеблется в интервале от 5-10 раз. Оптимальное место установки – жилые квартиры и дома;

D — отключение происходит, если номинал превышен в 10-20 раз. В основном устанавливаются на предприятиях, фабриках или офисных помещениях, требующих больших энергозатрат.

Автоматический дифференциальный выключатель в разрезеАвтоматический дифференциальный выключатель в разрезе

Еще один параметр, на который стоит обратить внимание при выборе такого устройства – это отключающий дифференциальный ток и его класс. Обычно для потребительских сетей используют дифавтоматы с номиналом тока утечки 10 мА (линия с единственным потребителем) или 30 мА (более распространенные устройства, применяемые для нескольких потребителей).

Немаловажной характеристикой защитного устройства является и его класс ограничения силы тока, а также номинальная отключающая способность. В случае резких перепадов напряжения или максимальной сетевой нагрузки, необходимо понимать, насколько быстро отреагирует защитное устройство на нештатную ситуацию. Именно это показывает класс токоограничения дифавтомата, в зависимости от класса (по нарастающей от 1 до 3), устройство отключает электропитание в случае аварии. Предпочтение отдается дифавтоматам 3 класса, как самым быстродействующим. К сожалению, стоимость такого устройства будет гораздо выше подобных дифавтоматов более низкого уровня.

Эксплуатационные условия

Основные модели дифференциальных автоматов довольно чувствительны к погодным условиям и предполагают эксплуатацию при температурах от -7°C до +30°С. В случаях, когда дифференциальный автомат будет расположен на улице, в неотапливаемом здании, а также в помещениях с резкой сменой температур или периодическим посещением, необходимо выбирать модели защитных устройств, устойчивые к минусовым температурам. На внешнем корпусе такого устройства производители ставят специальный значок в форме снежинки, обозначающий, что данный дифавтомат будет корректно работать даже при очень низких температурах (до -30°С). Цена таких устройств тоже будет значительно выше стоимости обыкновенных моделей.

Дифференциальный автомат IEK ВД1-63Дифференциальный автомат IEK ВД1-63

Как подключить защитное устройство

В верхней части корпуса дифавтомата находятся юстировочные винты и контактные пластины для подсоединения фазы и нуля, идущих со счетчика. Снизу расположены контакты для подключения самой линии.

Подключить устройство непосредственно в электрическом шкафу тоже довольно просто. Единственный нюанс – по окончании сборки необходимо дополнительно, с максимальным усилием, закрепить контакты. Делается это потому, что обычно применяются медные провода, а, как известно, медь довольно мягкий металл.

Наиболее популярная схема подключения

Схема подключения дифавтомата на входеСхема подключения дифавтомата на входе

Существует несколько способов подключения дифавтомата. Наиболее востребованной стала схема с установкой устройства сразу после счетчика – на входе. Преимущество такого подключения состоит в том, что в случае возникновения аварийной ситуации, отключение электропитания будет произведено по всем потребителям одновременно. Недостаток состоит в том, что из-за полного обесточивания становится довольно сложно определить, где именно случилась поломка. Эта проблема решается установкой после основного дифавтомата отдельных защитных устройств для каждой группы потребителей. В этом случае, существует возможность поочередного включения и определения причины поломки после срабатывания защиты.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 3 чел.
Средний рейтинг: 5 из 5.

Отправить ответ

avatar
  Подписаться
Уведомление о
