Автомат дифференциальный что это: виды выключателей нагрузки и для чего нужен ДИФ типа А? Назначение, номиналы и характеристики устройства – принцип работы, виды, выбор, подключение

Содержание

Дифференциальный автомат: схема подключения :: SYL.ru

Дифференциальный автомат – это модульное оборудование, которое одновременно сочетает в себе функциональность нескольких устройств. А точнее, возможности автоматов, защищающих сеть от перегрузок и короткого замыкания (возникновения сверхтоков), и устройство защитного отключения (УЗО) – оборудование, которое защищает людей, а также все то, что может соприкасаться с поврежденной частью провода. То есть данное устройство реагирует на утечку электричества. Именно поэтому дифференциальный автомат является универсальным и оберегающим вашу сеть.

дифференциальный автомат

Основные функции

  1. Защита электрической сети от утечки тока на поверхность земли.
  2. Защита от перегрузок или коротких замыканий в цепях. Другими словами, данное устройство фактически представляет собой автоматический выключатель и УЗО, которые совмещены в едином корпусе.

Дифференциальный автомат или УЗО, благодаря высокому быстродействию, обеспечивает максимальную защиту человека от воздействия электрического тока, в случае его прикосновения к нетоковедущим и токоведущим частям. В первом случае они могут оказаться под напряжением при нарушении или пробое изоляции оборудования.

схема подключения дифференциального автомата

Кроме того, данный автомат, подобно обычному автоматическому выключателю, эффективно защищает электрические сети при возникновении в них сверхтоков – перегрузок по току и токов короткого замыкания в электрических сетях.

Способы защиты

Защита человека посредством дифференциальных автоматов осуществляется следующим образом. При нормальном режиме работы электрических приборов цепи происходит регулярное сравнение по нейтрали выходящего и входящего электрического тока. В случае обнаружения разницы, значение которой может представлять опасность для жизни человека, происходит осечка, то есть обесточивание защищаемой электрической цепи.

дифференциальный автомат или узо

Защита электрической цепи от перегрузок и по току короткого замыкания организована посредством модуля защиты (автоматического выключателя), который встроен в дифференциальный автомат. В результате при прохождении токов, которые превышают номинал по току самого дифференциального устройства, моментально сработает автомат, а неисправная цепь окажется без электрического напряжения.

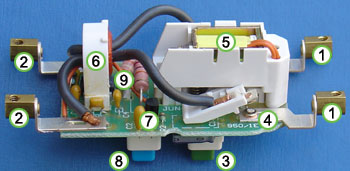

Основные составляющие

Внутри дифференциального автомата происходит последовательное подключение узлов.

1. Узлы автоматических выключателей:

  • биметаллическая пластина (тепловой расцепитель), которая защищает от перегрузки;
  • магнитный расцепитель, предохраняющий от сверхкороткого замыкания.

2. Модуль дифференциальной защиты (электронный усилитель):

  • электронный усилитель, оборудованный катушкой электромагнита;
  • трансформатор, состоящий из тороидального сердечника, предохраняет от утечки электрического тока и защищает человека от электрического удара.

Как выбрать дифференциальный автомат

Выбирается данное электрическое устройство исходя из расчетного и суммарного тока утечки. Следует выбирать такое оборудование, которое обладает максимальной коммутационной способностью, для оконечных устройств – на уровне 3000 A, для групповых – 6000 A.

подключение дифференциального автомата

Из многочисленного количества электронных дифференциальных автоматов желательно выбирать с защитой от обрыва нулевого проводника. Так как обрыв может спровоцировать потерю автоматами напряжения питания, что в результате делает их неработоспособными.

На что обратить внимание при выборе

Если рассматривать типы дифференциальных автоматов, то стоит еще раз обратить внимание на то, что данное оборудование является прекрасным решением для обеспечения безопасной электрической проводки.

Вообще, типы дифференциальных устройств существенно различаются между собой как по стоимости, так и по техническим характеристикам. Поэтому, выбирая дифференциальный автомат (схема ниже), необходимо ориентироваться в первую очередь на токовые показатели и только после на стоимость.

Принцип действия

Данные устройства, как правило, изготавливаются из диэлектрических материалов (практически не проводящих ток). Рабочая часть дифференциального оборудования состоит из рейки сброса, которая обеспечивает внешнее отключение, и механизма, выполняющего независимое расцепление. На защитную часть возложено выявление утечки электрического тока и последующее отключение питания путем сброса выключателя.

дифференциальный автомат схема

Помимо этого в конструкцию входят расцепители: электромагнитный и тепловой. Последний срабатывает при обнаружении перегрузки в сети, первый в случае замыкания отключает линию.

Фактами утечек занимается трансформатор, который фиксирует в проводниках, которые подают питание защищаемой группе, изменения напряжения. Расцепление автомата происходит при обнаружении утечки – присутствии во вторичной обмотке тока.

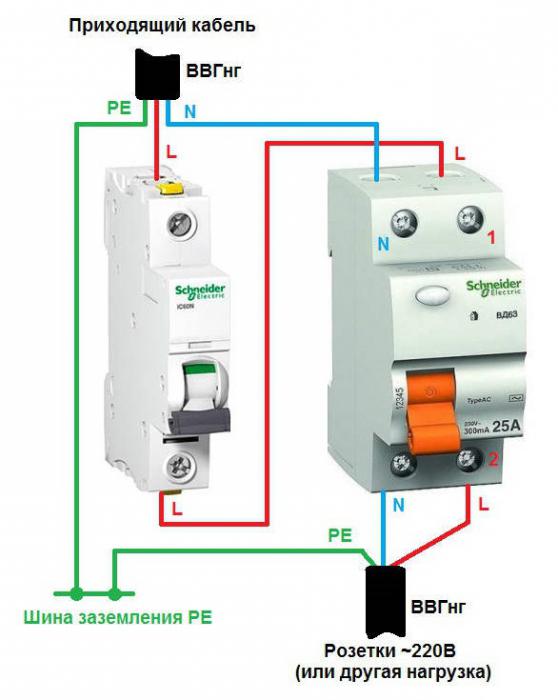

Схема подключения дифференциального автомата

Установка дифференциального устройства довольно проста: его закрепляют на монтажной DIN-рейке распределительного щита посредством защелки, которая располагается на задней части корпуса. В обязательном порядке необходимо выполнить заземление, так как без него не допускается эксплуатировать дифференциальный автомат. После выполнения монтажа осуществляется проверка оборудования под нагрузкой. Нажимается кнопка «Тест», в результате выключатель должен моментально отключиться.

как выбрать дифференциальный автомат

Важно подобрать соответствующее количество ампер и рассчитать нагрузку потребителей, чтобы избежать перегрузки, за которой последует его отключение.

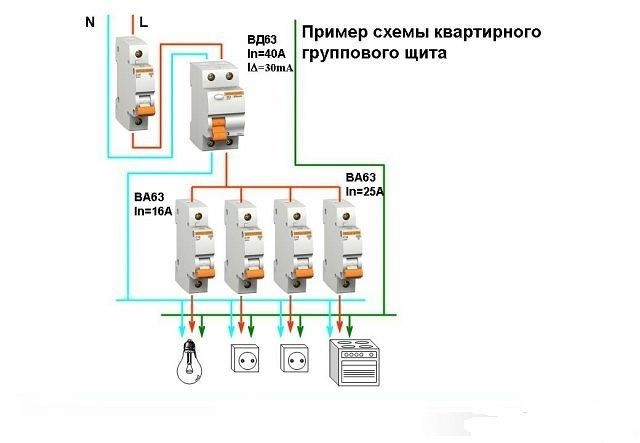

Подключение дифференциального автомата возможно по следующим схемам:

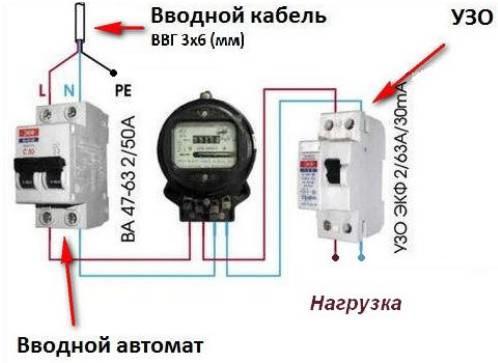

  1. Дифференциальное устройство подключается на вводе. Подобная схема обеспечит защиту всех групп электрической цепи.

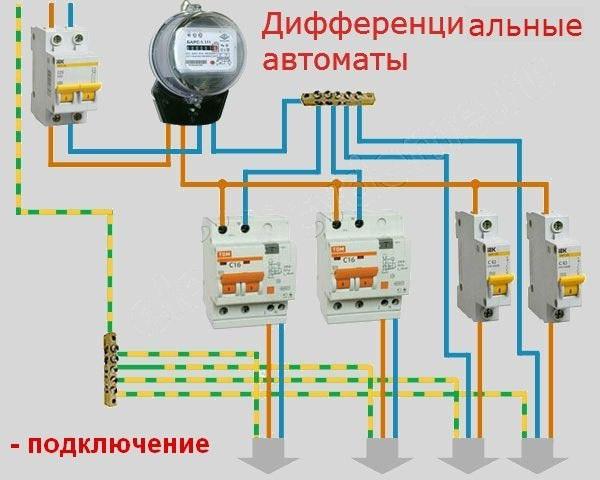

  2. Отдельный автомат устанавливается на каждую цепь питания. Он защищает все элементы, подключенные к ней.

Для первого случая характерен один недостаток. Когда происходит отключение автомата, обесточивается вся сеть. Во втором случае происходит отключение лишь отдельной группы, что намного практичней и удобней. Но в то же время первая схема подключения дифференциального автомата занимает мало места, а главное, обходится дешевле.

Пошаговая инструкция

  1. В первую очередь следует проверить устройство на предмет трещин и повреждений в соответствии с требованиями ПУЭ, так как при наличии неисправностей не будет обеспечена полноценная защита. Эти требования касаются всех устройств подобного типа. УЗО и дифференциальные автоматы представляют собой практически одинаковое оборудование, поэтому и устанавливают их одинаково.
  2. Далее дифференциальный автомат устанавливается на DIN-рейку в электрическом щите. Как упоминалось ранее, его принцип работы заключается в сравнивании проходящего по фазному проводнику тока с током, который перемещается по нулевому проводнику. Если в цепи возникает утечка, то их значения мгновенно станут разными. Дифференциальное устройство вычислит эти изменения и сравнит их с номинальным значением, которое предусмотрено для данного устройства. В случае когда показания превысят номинальное значение, устройство отключит на этом участке сети питание. И включить его можно будет лишь после устранения неполадок.
  3. К дифференциальному автомату подключаются два провода – фазный и нулевой (220 B) или один нулевой и три фазных (380 B). От УЗО дифавтомат отличается тем, что не только предохраняет человека от поражения током, но и осуществляет автоматическое отключение сети при коротком замыкании и перегрузке. Также в нем предусмотрена защита от сверхтоков, что отсутствует в УЗО. В соответствии с нормативными постановлениями, необходимо устанавливать только дифференциальные автоматы. К установке допускается только оборудование защитного отключения типа «A», которое реагирует на переменные и пульсирующие токи. Также допускается устанавливать устройства типа «AC», реагирующие исключительно на переменные токи утечки.типы дифференциальных автоматов

Меры предосторожности

Дифференциальное устройства запрещается устанавливать на группу розеток, к которым планируется подключение персональных компьютеров, так как они могут спровоцировать ложные срабатывания, что приведет к порче вычислительной техники.

Кроме того, не допускается объединять линию других автоматов с нулевой линией, так как по этим линиям протекают абсолютно разные токи, что также приведет к отключению дифференциального автомата.

Дифференциальный выключатель | У электрика.ру

Дифференциальный выключательСейчас вы познакомитесь с таким чудо-юдо зверем, как дифференциальный выключатель. В магазинах можно встретить и другое его название – дифавтомат. В большинстве случаев он обозначается АВДТ, что расшифровывается как автоматический выключатель дифференциального тока.

Чтобы вы не пугались слова «дифференциал», давайте и его расшифруем. С латинского языка это слово переводится, как разность. Ну а теперь можно прочитать аббревиатуру по другому – автоматический выключатель разного тока и здесь мы подходим к одному важному понятию работы дифавтомата – он размыкает цепь, если «видит» разный ток. Что это значит? По замкнутой цепи протекает один ток (школьный курс физики). Если это однофазный дифавтомат, то по фазному и нулевому проводнику должен протекать один и тот же ток, но с разным направлением, если дифавтомат трёхфазный, то сумма токов по фазам равна току по нулевому проводу. Как только эти токи начнут отличаться на заданную величину уставки, дифавтомат срабатывает и размыкает цепь. Точно такие же функции и у другого устройства, которое называется УЗО – устройство защитного отключения. В чём же тогда разница? Есть два отдельных устройства: автоматический выключатель и УЗО. А если эти устройства объединить в одно, то получится дифавтомат, который работает и как автомат, и как УЗО одновременно. С одной стороны это удобно, потому что есть дифавтоматы которые занимают столько же посадочных мест в электрощите, что и автоматы, но обладают свойствами УЗО. С другой стороны, это устройство, как правило, обходится в два раза дороже по сравнению с парой «УЗО-автомат». Больше никаких принципиальных отличий нет.

ЭТО ВАЖНО! Нельзя включать УЗО без автомата. УЗО не отключает токи короткого замыкания, только дифференциальные токи.

Зачем вообще были придуманы дифавтоматы и УЗО? Посмотрите внимательно на схему.схема узо

Ток I3, который протекает через человека, очень мал для срабатывания обычного автомата или предохранителя, но человеку много и не надо – смертельный для нас ток составляет всего 60 мА. Такой ток потребляет лампочка мощностью 13,2 ватта в сети 220 вольт. Хотя на самом деле не важно, сколько будет вольт, смертелен именно ток, протекающий через тело человека. Дифференциальные автоматы выпускаются на следующие уставки: 10 мА (для сырых и особо опасных помещений), 30 мА (наиболее применяемый в повседневной жизни), 100 мА и 300 мА (для групповой защиты от токов утечки, применяются на выводах электростанций и подстанций или на вводах ВРУ). Срабатывание дифавтоматов – доли секунды. То есть, если вас ударит током и ток, протекающий через ваше тело превысит ток уставки (обычно 10 или 30 мА), то дифавтомат разомкнёт цепь, и вы отделаетесь лёгким испугом. В быту наиболее широко распространена именно такая цель применения дифференциальных выключателей.

Типы дифференциальных выключателей

По сути их всего два: электронный и электромеханический. Разница заключается в схеме, которая отвечает за срабатывание по дифференциальному току. Как можно понять из названия, в электронном АВДТ за это отвечает электроника, а в электромеханическом применена аналоговая схема – как правило, это специальный трансформатор и устройство расцепления. А вот характеристик будет немного больше.АВДТ

Поскольку АВДТ это автомат и УЗО в одном флаконе и выпускается он на стандартные значения токов, то обозначения очень похожи на те, что вы видели у автоматических выключателей. В общем, у АВДТ есть две главные характеристики: дифференциальный ток и номинальный. Дифференциальный мы уже рассмотрели. Номинальный обозначается буквой и цифрой. Никаких отличий от автоматов здесь нет:

В – срабатывает при токе, кратном 3 и более от In;

С – срабатывает при токе, кратном 5 и более от In;

D – срабатывает при токе кратном 10 и более от In.

Цифра показывает номинальное значение тока. Если ток в цепи превышает это значение на 13% и более, то сработает тепловой расцепитель.

Характеристика А или АС

авдтАКласс А – защита от переменного (синусоидального), пульсирующего и постоянного дифференциального тока.



авдтАСКласс АС – защита только от переменного (синусоидального) дифференциального тока.



Максимальная отключающая способность – это максимальный ток короткого замыкания, который, по гарантии производителя, будет отключен. Если ток короткого замыкания превысит данное значение, то отключения дифавтомата может и не произойти по разным причинам.

Класс токоограничения. Их всего три. 1 класс никак не отображается на АВДТ. Время отключения таких устройств более 10 миллисекунд. Время отключения 2 класса до 10 миллисекунд. И, наконец, время отключения 3 класса от 3 до 6 миллисекунд.

Кнопка проверки работоспособности АВДТ – имитирует замыкание на землю. Рекомендуется проверять раз в месяц, ибо срабатывание дифавтомата с помощью этой кнопки гарантирует вашу безопасность.

Кнопка возврат – выскакивает, если произошло срабатывание по дифференциальному току, пока не будет вновь утоплена, АВДТ включить не получится.

Принципиальная схема включения дифавтомата показывает элементы (тепловое и электромагнитное реле, электромеханическое или электронное дифференциальное устройство, схему включения тестовой кнопки и т.д.) в графическом виде по общепризнанным нормам.

Монтаж дифавтомата

Монтаж дифавтомата

В монтаже ничего сложного нет. Устанавливается он на специальную din-рейку. Для этого надо плоской отвёрткой оттянуть один или два специальных пластиковых крепления, установить на din-рейку дифавтомат и отпустить пластиковое крепление. Если крепление с фиксацией, то пальцем защёлкнуть крепление. Фазу и ноль подвести сверху (если только вдруг каким-то непостижимым образом не указано иное в паспорте, прилагаемом к дифавтомату или в принципиальной схеме, нанесенной на дифавтомат).

ВАЖНО!!! Практически во всех АВДТ имеется обозначение фазной и нулевой клеммы – не перепутайте, когда будете производить монтаж.

У одножильных проводов достаточно снять изоляцию (обычно 10-12 мм), для многожильных проводов желательно использовать специальные наконечники (типа НШВИ или НШВ подходящего диаметра, либо наконечник под опрессовку). Монтаж дифавтомата ничем не отличается от УЗО. Единственное, чего нельзя допускать, чтобы нулевой провод после дифавтомата не замыкался электрически с нулевым проводом до дифавтомата или с заземляющим проводником. То есть, взять фазу после дифференциального выключателя, а ноль до него не получится, ибо вызовет срабатывание дифференциальной защиты.

В зависимости от желаемого результата, дифавтомат устанавливается либо на вводе, либо на каждую защищаемую линию. Если поставить на ввод, то под защитой будет все оборудование, подключенное к щиту. В этом есть только одно неудобство – при срабатывании дифференциального реле отключится всё электричество в доме, но есть преимущество – значительная экономия средств. Если защищать каждую линию по отдельности, то это приведет к значительным расходам, но зато можно будет ставить АВДТ на меньший дифференциальный ток, что приведет к лучшей электробезопасности и касание к токоведущим элементам будет менее болезненным.

Рассмотрим общие вопросы

Можно ли заменить автомат на дифавтомат если в доме нет заземления?

Да, можно. Если через человека на землю начнёт протекать ток, то АВДТ сработает в любом случае, если значение превысит значение дифференциального тока. Единственное, что изменится в работе АВДТ, он не отключится, если произойдет пробой изоляции на корпус какого либо устройства. То есть, если, к примеру, возник пробой изоляции заземлённой стиральной машинки, то АВДТ сработает сразу. Если же машинка не была заземлена, то только после того, как к корпусу прикоснётся человек, через которого потечёт ток на землю.

Можно ли ставить дифавтоматы в старых домах на ток 10 мА. Теоретически можно, если состояние проводки удовлетворительное. Чем старее проводка, тем больше вероятность возникновения токов утечки. То есть, часть тока через постаревшую изоляцию уходит в землю и чем больше повреждений у изоляции, тем больше может быть ложных срабатываний. Решается установкой дифавтоматов на 30 мА или (если всё равно наблюдаются ложные срабатывания) нескольких дифавтоматов – по одному на каждую линию. Но лучшим вариантом будет замена электропроводки.

Можно ли ставить дифавтоматы на 100 и 300 мА, если нет на 30 мА?

Нет, нельзя. Для человека смертелен ток 60 мА. Поэтому АВДТ с дифференциальным током 100 и 300 мА считаются потенциально опасными для человека.

Обязательно ли на линию в ванную ставить АВДТ с дифференциальным током только 10 мА?

Нет, не обязательно, но крайне желательно. По-крайней мере, ГОСТ гласит так: если линия только на ванную, то следует устанавливать АВДТ на 10 мА, если ванная и другие помещения, то 30 мА.

Сработает ли дифавтомат, если я возьмусь за фазу и ноль, но буду стоять на диэлектрическом коврике?

Нет, не сработает. Это самая опасная ситуация от которой пока ещё не придумали защиты. Ток, который будет протекать через человека в этом случае будет считаться нормальным током как для дифавтомата, так и для автомата, и для УЗО.

Поделиться ссылкой:

Похожее

Типы дифференциальных автоматов

типы дифференциальных автоматов

Дифавтомат представляет собой устройство, в котором одновременно сочетаются функции автоматического выключателя и УЗО. На рынке представлены различные типы дифференциальных автоматов, предназначенных для защиты человека от поражений электрическим током и защиты электрической сети от коротких замыканий и перегрузок.

Принцип работы устройства

Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Преобразовав его в механическое воздействие, осуществляется сброс выключателя.

Дифференциальный автомат оборудован двумя системами разрыва цепи:

  • Электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания.
  • Тепловой — срабатывает в при возникновения перегрузки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки, и автомат, если он исправен, должен отключиться.

В дифавтомате, как и в УЗО, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к ней никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

принцип работы дифавтоматаПринцип работы дифавтомата

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляции провода, происходит нарушение баланса тока и магнитных потоков. Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, разъединяющий цепь.

Типы и характеристики дифавтоматов

Основные технические характеристики дифференциальных автоматов такие же, как и у автоматов и УЗО:

  • Номинальный ток In – ток в амперах, который аппарат может проводить длительное время (6, 10, 16, 20, 25, 32, 40, 50, 63 А).
  • Номинальный ток — максимально возможный ток, который способна пропустить контактная система прибора без его повреждения. Эта же величина используется для расчетов других характеристик устройства.
  • Временно-токовая характеристика В, С или D, указывается перед значением номинального тока.
  • Номинальный отключающий дифференциальный ток (уставка по току утечки) IΔn = 10, 30, 100, 300, 500 мА.
  • Номинальное напряжение, напряжение при котором аппарат работает в нормальных условиях. 220В для однофазной сети и 380В для трехфазной электросети.
  • Тип (класс) модуля дифференциальной защитыТип АС – реагируют на синусоидальный переменный ток утечки, обозначаются значком в виде синусоиды. Тип А — реагируют на синусоидальный переменный и пульсирующий постоянный токи утечки.
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который дифавтомат способен отключить и остаться в работоспособном состоянии. Указывается на передней панели в прямоугольнике в амперах(3000, 4500, 6000, 10 000 А).
  • Класс токоограничения. Он определяется временем с момента начала размыкания силовых контактов до момента полного гашения электрической дуги в дугогасительной камере. Существует три класса — 1, 2, 3. Информация о них указывается в квадрате на передней панели.
  • Тип встроенного модуля дифференциальной защиты по конструктивному исполнению — электромеханическое или электронное.
  • Количество полюсов — 2 или 4.
  • Диапазон температур от -25 до + 40°С (обозначается символом снежинки на передней панели).
типы дифавтоматовДифавтомат двухполюсный

Также, как и УЗО, дифференциальные автоматы бывают селективными.  Применяют их в качестве вводных защитных аппаратов. Выдержка времени им нужна для возможности отключить дифференциальный ток устройствам, подключенным после вводного. Если этого не происходит, срабатывает селективный автомат.

Маркируются селективные дифавтоматы буквами, в зависимости от задержки на срабатывание:

Буквенное обозначение Задержка срабатывания, мс
Тип S 200 – 300
Тип G 60 – 80

Что лучше — электромеханическое или электронное исполнение?

Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

Электромеханическое устройство не требует для работы дополнительного электропитания. Энергия для срабатывания катушки отключения, выводящей устройство из включенного состояния, берется от источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности прибора в целом.

Электронные аналоги, помимо датчика тока утечки и отключающей катушки, содержат электронную схему с усилителем сигнала. Небольшой по величине сигнал от датчика увеличивается до амплитуды и мощности, достаточной для работы катушки расцепителя. Такие дифавтоматы компактнее.

При обрывах нуля питающей линии дифференциальные автоматы  с электронной схемой управления становятся бесполезными. Напряжение питания электроники пропадает, что не дает возможности отключить устройство. Поэтому, несмотря на компактность, применять такие приборы целесообразно только в комплекте с реле напряжения.

Исходя из вышеизложенного, можно определится, какое исполнение прибора более приемлемо в конкретном случае.

Различные типы дифференциальных автоматов могут с успехом применяться в однофазных и трехфазных сетях переменного тока. Такие устройства способствуют повышению уровня безопасности в процессе эксплуатации различных электроприборов.

подписка на дзен

Отличие дифференциального автомата от УЗО

Здравствуйте, уважаемые читатели и гости сайта http://zametkielectrika.ru.

Анализируя полученные письма, я сделал вывод, что многие из Вас до сих пор не видят разницы между дифференциальным автоматом и УЗО, поэтому в этой небольшой статье я решил подробно разъяснить Вам этот вопрос.

Речь пойдет об функциональном и внешнем отличии дифференциального автомата от УЗО. Чтобы не запутать Вас окончательно, сразу внесу поправки в наименование и обозначение этих устройств:

  • устройство защитного отключения (УЗО) — он же выключатель дифференциальный (ВД)
  • дифференциальный автомат или, сокращенно, дифавтомат — он же автоматический выключатель дифференциального тока (АВДТ)

В качестве примера рассмотрим продукцию от фирмы IEK:

  • УЗО типа ВД1-63, 16 (А), 30 (мА)
  • дифференциальный автомат типа АВДТ32, С16, 30 (мА)

Вот они:

По фотографиям видно, что по внешним признакам они очень похожи.



Главное отличие дифференциального автомата от УЗО

В первую очередь необходимо знать, что у этих двух устройств разная функциональность, что является их основным отличием.

1. Устройство защитного отключения (УЗО)  — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее. Об этом я писал в следующих своих статьях (переходите по ссылочкам и читайте):

Еще раз повторю, что УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузов — его само необходимо защищать, устанавливая перед ним автоматический выключатель. Более подробно об этом я рассказывал в статье про выбор и покупку УЗО.

2. Дифавтомат или дифференциальный автомат — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Условно, дифавтомат можно представить в виде тождества:

Если сказать проще, то дифавтомат — это тоже самое УЗО, только с функцией защиты от токов короткого замыкания и перегруза.

Надеюсь, что с этим все понятно. А теперь давайте разберемся, как же эти два устройства отличить между собой.

Как отличить УЗО от дифавтомата?

1. Надпись названия устройства

В настоящее время большинство производителей, чтобы не вводить в заблуждение покупателей (а чаще и самих продавцов), начали на лицевой стороне или сбоку на крышке писать название устройства, либо это УЗО (выключатель дифференциальный), либо дифавтомат (автоматический выключатель дифференциального тока).

2. Маркировка

Второй способ отличить УЗО от дифавтомата — это обратить внимание на маркировку.

Если на корпусе указана только величина номинального тока, а буква перед цифрой отсутствует, то значит это устройство защитного отключения (УЗО). В моем примере у ВД1-63 на корпусе указан только номинальный ток 16 (А), а буква типа характеристики — отсутствует.

Если перед цифрой, которая указывает значение номинального тока, изображена буква В, С или D, то значит это дифференциальный автомат. Например, у дифференциального автомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.

3. Схема

Третий способ несколько сложнее, чем второй, но все равно имеет право на жизнь. Посмотрите внимательно схему подключения на корпусе.

Если на схеме изображен только дифференциальный трансформатор с кнопкой «Тест», то это УЗО.

Если же на схеме изображены дифференциальный трансформатор с кнопкой «Тест» и обмотки электромагнитного и теплового расцепителей, то значит это дифавтомат.

4. Габаритные размеры

Сейчас этот параметр уже не актуален, но когда выпускались первые дифавтоматы, то они были на порядок шире, нежели УЗО, т.к. в корпусе дополнительно нужно было разместить тепловые и электромагнитные расцепители. В настоящее время наоборот, дифавтоматы стали выпускать с габаритными размерами меньше, чем УЗО.

Как Вы видите, в моем примере УЗО ВД1-63 и дифавтомат АВДТ32 имеют совершенно одинаковые размеры. Поэтому данный пункт при отличии УЗО от дифавтомата во внимание брать не стоит.

Для тех кто ленится читать материал в текстовом виде, смотрите видео:

P.S. В данной статье мы разобрали все отличия дифференциального автомата от УЗО и научились внешне отличать их друг от друга. Теперь нам нужно сделать выбор в ту или иную сторону. Об этом читайте в моей следующей статье: «Что выбрать? УЗО или дифавтомат». Жду от Вас вопросов и комментариев.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Автоматический выключатель, дифференциальный автомат и УЗО: в чем отличие?

Сеть, которая постоянно находится под напряжением, рано или поздно может выйти из строя. Причин для этого много, а вот последствия такого сбоя не очень приятные. Во-первых, могут пострадать провода или подключенные к розеткам электрические приборы. Во-вторых, пользователь может получить разряд тока. Чтобы этого избежать используют различные средства защиты, которые прекрасно подходят для бытовых условий и снижают риск появления поломок.

К таким устройствам относят УЗО, автоматические выключатели и диффавтоматы. Они быстро отключают цепь питания, и напряжение не успевает перейти в разряд опасного, способного испортить приборы. Учитывая, что устройства выполняют похожую функцию, многим кажется не важным, какое из них будет установлено в помещении. На самом деле они отличаются и по назначению, и по конструкции. Поэтому перед покупкой рекомендуется изучить все важные нюансы, чтобы подобрать оптимальный аппарат.

От чего защищают.

Неисправности в электрической цепи чаще всего вызваны тремя основными факторами:

1. Короткое замыкание. Сопротивление электронагрузки снижается до минимума, из-за воздействия металлических предметов на цепь напряжения.

2. Токи утечек. Возникают, когда нарушена изоляция. При случайном возникновении цепей на земле.

3. Перегруз проводов. Если в помещении работают приборы большой мощности, это вызывает в цепи повышенное напряжение и, соответственно, перегрев проводов и самих приборов. В итоге страдает изоляция, повышается риск ее воспламенения.

Все эти факторы могут возникать по отдельности, а иногда и вместе. Например, перегрев проводов может вызвать короткое замыкание.

Отличие по назначению.

Автоматические выключатели.

Они предохраняют от короткого замыкания и токов утечек. Существует несколько разновидностей, отличаются они номинальным током и габаритами. Но у каждой модели в комплекцию включены:

Электромагнитная катушка – она отключает токи напряжения и способствует гашению электрической дуги.

Тепловой расцепитель (с выдержкой времени) – в основе биметаллическая пластина, которая начинает работать при возникновении перегруза внутри цепи.

Нужно учитывать, что для жилых зданий автоматический выключатель подключается только на одну фазу. А значит, он контролирует только напряжение этой фазы. Любые токи утечек прибор будет игнорировать.

УЗО (устройство защитного отключения).

Для подключения используется два провода: ноль и фаза. Устройство считывает токи, проходящие через них, и вычисляет разницу между ними. Если номинал, выходящий через ноль равен входящему в фазу – все нормально, УЗО не останавливает работу сети. Небольшие величины также игнорируются, поскольку не влияют на безопасность.

Но как только ток утечки превысит отметку оптимального, устройство снимает напряжение внутри работающей схемы. Прибор автоматически настроен на срабатывание, когда достигнута определенная разница токов уставки. Это позволяет избежать ненужных отключений и предотвращать только реально опасные ситуации.

Но нюанс в том, что само защитное устройство не застраховано от перегрузов и коротких замыканий. Поэтому его устанавливают в комплексе с автоматическим выключателем.

Дифференциальный автомат.

Наиболее надежная защита. По сути, он включает в себя оба описанных выше устройства и спасает от всех трех видов неисправностей. Плюс, в его конструкции тепловой и электромагнитный расцепители, которые защищают автомат от перегрева и коротких замыканий. Да, эта конструкция стоит дороже, но и защита более надежная. Кроме того, выполнен он одним модулем.

Внешние отличия.

Габариты.

Для начала стоит сказать, что каждый из аппаратов выполнен с возможностью монтажа на din-рейку. Это позволяет сэкономить место и легко пристроить прибор внутри этажного или квартирного щитка. Однако даже такая технология не спасает от нехватки места при укомплектовании электрических проводов. Автоматический выключатель и УЗО создаются с разными корпусами, поэтому их нужно монтировать отдельно. А вот диффавтомат закрепляется одним модулем, что существенно экономит и место, и время.

Также стоит учитывать, что при монтаже всегда нужно оставлять дополнительное пространство. Чтобы была возможность установить приборы при доработке схемы.

Маркировка.

Все три прибора имеют кнопку «Тест», рычаг ручного включения и похожий корпус. На каждом прикреплена табличка, на которой указаны основные данные: номинальный ток, напряжение в электропроводке, при котором устройство работает, контролируемые токи утечки, схема подключения внутренних деталей. Единственное отличие – на УЗО не отображены токовые защиты, поскольку они не предусмотрены. На лицевой стороне пропечатана модель аппарата, чтобы покупатель сразу мог понять, приобретает он автоматический выключатель или дифференциальный.

Важно: многие путают обозначения ВД и АВДТ. Первое – выключатель дифференциальный. По сути, это УЗО, которое защищает только от токов утечки. Второй – автоматический выключатель дифференциального тока. Здесь уже говорим о классическом диффавтомате, который предотвращает и КЗ, и утечки, и перегрев.

Дополнительные сведения.

Монтаж.

Легко монтируется как один модуль, так и два. Отличие только в том, что установка двух аппаратов займет больше времени. Основные трудности возникают при подключении проводов. УЗО и «дифференциалки» подключаются только к нулю и фазе. А вот автоматический выключатель требует дополнительного объема работы: придется прокладывать перемычки.

Долговечность.

Считается, что чем сложнее конструкция, тем быстрее она сломается. УЗО и выключатели довольно простые по конструкции, поэтому в случае неполадок детали можно легко найти и заменить. Сам ремонт аппарата не сильно ударит по кошельку, а в большинстве случаев неисправности можно починить и самостоятельно, без глубоких познаний в электрике.

Дифференциальный автомат в этом плане проигрывает. Конечно, судить о надежности по сложности конструкции нельзя. Все зависит от качества сборки деталей, добросовестности производителя и так далее. Но в случае поломки придется обратиться к профессионалу и потратиться.

Вывод.

Итак, какое из устройств выбрать зависит от бюджета и особенностей помещения. Тем не менее, надежную защиту обеспечат все три аппарата, которые обязательно нужно включать в схему электрической проводки.

Дифференциальный автомат — это… Что такое Дифференциальный автомат?

Двухполюсное УЗО с номинальным током 100 А

Устройство защитного отключения (УЗО; более точное название: Устройство защитного отключения, управляемое дифференциальным (остаточным) током, сокр. УЗО−Д) — механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определённых условиях эксплуатации должны вызвать размыкание контактов. Может состоять из различных отдельных элементов, предназначенных для обнаружения, измерения (сравнения с заданной величиной) дифференциального тока и замыкания и размыкания электрической цепи (разъединителя)[1].

Основная задача УЗО — защита человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.

Широкое применение также получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтока, такие устройства называются УЗО−Д со встроенной защитой от сверхтоков, либо просто диффавтомат.

Назначение

УЗО предназначены для

  • Защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 mA).
  • Предотвращения возгораний при возникновении токов утечки на корпус или на землю.

Цели и принцип работы

схема УЗО и принцип работы

Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Если баланс токов нарушен, то УЗО немедленно размыкает все входящие в него контактные группы, отключая таким образом неисправную нагрузку.

УЗО измеряет алгебраическую сумму токов, протекающих по контролируемым проводникам (двум для однофазного УЗО, четырем для трехфазного и т. д.): в нормальном состоянии ток, «втекающий» по одним проводникам, должен быть равен току, «вытекащему» по другим, то есть сумма токов, проходящих через УЗО равна нулю (точнее, сумма не должна превышать допустимое значение). Если же сумма превышает допустимое значение, то это означает, что часть тока проходит помимо УЗО, то есть контролируемая электрическая цепь неисправна — в ней имеет место утечка.

В США, в соответствии с National Electrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мА (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс. Для устройств GFCI, защищающих оборудование (то есть не для защиты людей), отключающий дифференциальный ток может составлять до 30 мА. В Европе используются УЗО с отключающим дифференциальным током 10-500 мА.

С точки зрения электробезопасности УЗО принципиально отличаются от устройств защиты от сверхтока (предохранителей) тем, что УЗО предназначены именно для защиты от поражения электрическим током, поскольку они срабатывают при утечках тока значительно меньших, чем предохранители (обычно от 2 ампер и более для бытовых предохранителей, что во много раз превышает смертельное для человека значение). УЗО должны срабатывать за время не более 25-40 мс, то есть до того, как электрический ток, проходящий через организм человека, вызовет фибрилляцию сердца — наиболее частую причину смерти при поражениях электрическим током.

Эти значения были установлены путем тестов, при которых добровольцы и животные подвергались воздействию электрического тока с известным напряжением и силой тока.

Обнаружение токов утечки при помощи УЗО является дополнительным защитным мероприятием, а не заменой защите от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например, короткое замыкание между фазным и нулевым проводниками).

УЗО с отключающим дифференциальным током порядка 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.

Пример

Внутреннее устройство УЗО, подключаемого в разрыв шнура питания

На фотографии показано внутреннее устройство одного из типов УЗО. Данное УЗО предназначено для установки в разрыв шнура питания, его номинальный ток 13 А, отключающий дифференциальный ток 30 мА. Данное устройство является:

  • УЗО со вспомогательным источником питания
  • выполняющим автоматическое отключение при отказе вспомогательного источника

Это означает, что УЗО может быть включено только при наличии питающего напряжения, при пропадании напряжения оно автоматически отключается (такое поведение повышает безопасность устройства).

Фазный и нулевой проводники от источника питания подключаются к контактам (1), нагрузка УЗО подключается к контактам (2). Проводник защитного заземления (PE-проводник) к УЗО никак не подключается.

При нажатии кнопки (3) контакты (4) (а также еще один контакт, скрытый за узлом (5)) замыкаются, и УЗО пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Катушка (6) на тороидальном сердечнике является вторичной обмоткой дифференциального трансформатора тока, который окружает фазный и нулевой проводники. Проводники проходят сквозь тор, но не имеют электрического контакта с катушкой[2]. В нормальном состоянии ток, текущий по фазному проводнику, точно равен току, текущему по нулевому проводнику, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора тока ЭДС отсутствует.

Любая утечка тока из защищаемой цепи на заземленные проводники (например, прикосновение человека, стоящего на мокром полу, к фазному проводнику) приводит к нарушению баланса в трансформаторе тока: через фазный проводник «втекает больше тока», чем возвращается по нулевому (часть тока утекает через тело человека, то есть помимо трансформатора). Несбалансированный ток в первичной обмотке трансформатора тока приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключенный соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины, обесточивая неисправную нагрузку.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник трансформатора тока, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УЗО должно отключиться при нажатии на кнопку проверки. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.

Применение

В России применение УЗО стало обязательным с принятием 7-го издания Правил устройства электроустановок (ПУЭ). Выдержки из документов, регламентирующих применение УЗО, собраны здесь. Как правило, в случае бытовой электропроводки одно или несколько УЗО устанавливаются на DIN-рейку в электрощите.

Многие производители бытовых устройств, которые могут быть использованы в сырых помещениях (например, фены), предусматривают для таких устройств встроенное УЗО. В ряде стран подобные встроенные УЗО являются обязательными.

Проверка

Рекомендуется ежемесячно проверять работоспособность УЗО. Наиболее простой способ проверки — нажатие кнопки «тест», которая обычно расположена на корпусе УЗО (как правило, на кнопке «тест» нанесено изображение большой буквы «Т»). Тест кнопкой может производиться пользователем, то есть квалифицированный персонал для этого не требуется. Если УЗО исправно и подключено к электрической сети, то оно при нажатии кнопки «тест» должно сразу же сработать (то есть отключить нагрузку). Если после нажатия кнопки нагрузка осталась под напряжением, то УЗО неисправно и должно быть заменено.

Тест нажатием кнопки не является полной проверкой УЗО. Оно может срабатывать от кнопки, но не пройти полный лабораторный тест, включающий измерение отключающего дифференциального тока и времени срабатывания.

Кроме того, нажатием кнопки проверяется само УЗО, но не правильность его подключения. Поэтому более надежной проверкой является имитация утечки непосредственно в цепи, которая является нагрузкой УЗО. Такой тест желательно проделать хотя бы один раз для каждого УЗО после его установки. В отличие от нажатия кнопки, пробная утечка должна проводиться только квалифицированным персоналом.

Ограничения

УЗО может значительно улучшить безопасность электроустановок, но оно не может полностью исключить риск поражения электрическим током или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой из защищаемой цепи. В частности, УЗО не реагирует на короткие замыкания между фазами и нейтралью.

УЗО также не сработает, если человек оказался под напряжением, но утечки при этом не возникло, например, при прикосновении пальцем одновременно и к фазному, и к нулевому проводникам. Предусмотреть электрическую защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед ее обслуживанием.

История

В начале 1970-х годов большинство УЗО выпускались[3] в корпусах типа автоматических выключателей. С начала 1980-х годов большинство бытовых УЗО были уже встроенными в розетки. В России используются преимущественно УЗО для монтажа в электрощите на DIN-рейку, а встроенные УЗО пока широкого распространения не получили.

Классификация УЗО

По способу действия

  • УЗО−Д без вспомогательного источника питания
  • УЗО−Д со вспомогательным источником питания:
    • выполняющие автоматическое отключение при отказе вспомогательного источника с выдержкой времени и без нее:
      • производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
      • не производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
    • не производящие автоматическое отключение при отказе вспомогательного источника:
      • способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
      • не способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника

По способу установки

  • стационарные с монтажом стационарной электропроводкой
  • переносные с монтажом гибкими проводами с удлинителями

По числу полюсов

  • однополюсные двухпроводные
  • двухполюсные
  • двухполюсные трехпроводные
  • трехполюсные
  • трехполюсные четырехпроводные
  • четырехполюсные

По виду защиты от сверхтоков и перегрузок по току

  • без встроенной защиты от сверхтоков
  • со встроенной защитой от сверхтоков
  • со встроенной защитой от перегрузки
  • со встроенной защитой от коротких замыканий

По потере чувствительности в случае двойного заземления нулевого рабочего проводника

На стадии рассмотрения

По возможности регулирования отключающего дифференциального тока

  • нерегулируемые
  • регулируемые:
    • с дискретным регулированием
    • с плавным регулированием

По стойкости при импульсном напряжении

  • допускающие возможность отключения при импульсном напряжении
  • стойкие при импульсном напряжении

По характеристикам наличия постоянной составляющей дифференциального тока

  • УЗО−Д типа АС
  • УЗО−Д типа А
  • УЗО−Д типа В

Характеристики УЗО

Характеристики, общие для всех УЗО−Д

  • Способ установки
  • Число полюсов и число токоведущих проводников
  • Номинальный ток In — указанное изготовителем значение тока, которое УЗО−Д может пропускать в продолжительном режиме работы
  • Номинальный отключающий дифференциальный ток IΔn — указанное изготовителем значение дифференциального тока, которое вызывает отключение УЗО−Д при заданных условиях эксплуатации
  • Номинальный неотключающий дифференциальный ток, если он отличается от предпочтительного значения IΔn0 — указанное изготовителем значение дифференциального тока, которое не вызывает отключения УЗО−Д при заданных условиях эксплуатации
  • Тип УЗО−Д по характеристикам наличия постоянной составляющей дифференциального тока
  • Номинальное напряжение Un — указанное изготовителем действующее значение напряжения, при котором обеспечивается работоспособность УЗО−Д (в частности при коротких замыканиях)
  • Номинальная частота — значение частоты, на которое рассчитано УЗО−Д и при котором оно работоспособно при заданных условиях эксплуатации
  • Тип вспомогательного источника (если он имеется) и реакция УЗО−Д на его отказ
  • Номинальное напряжение вспомогательного источника (если он имеется) Usn — напряжение вспомогательного источника, на которое рассчитано УЗО−Д и при котором обеспечивается его работоспособность при заданных условиях эксплуатации
  • Номинальная включающая и отключающая способность Im — действующее значение ожидаемого тока, который УЗО−Д способно включить, пропускать в течение своего времени и отключить при заданных условиях эксплуатации без нарушения его работоспособности
  • Номинальная способность включения и отключения дифференциального тока IΔm — действующее значение ожидаемого дифференциального тока, который УЗО−Д способно включить, пропускать в течение своего времени отключения и отключить при заданных условиях эксплуатации без нарушения его работоспособности
  • Выдержка времени (если она имеется)
  • Селективность (если она имеется)
  • Координация изоляции, включая воздушные зазоры и пути утечки тока
  • Степень защиты (по ГОСТ 14254)

Только для УЗО−Д без встроенной защиты от коротких замыканий

  • Вид защиты от коротких замыканий
  • Номинальный условный ток короткого замыкания Inc — указанное изготовителем действующее значение ожидаемого тока, который способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность
  • Номинальный условный дифференциальный ток при коротком замыкании IΔc — указанное изготовителем значение ожидаемого дифференциального тока, которое способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность

Смотри также

Примечания

  1. Определение согласно ГОСТ Р 50807-95 (2003)
  2. То есть катушка гальванически развязана от токонесущих проводников УЗО
  3. За рубежом. В России УЗО начали применяться гораздо позже — примерно с 1994—1995 годов

Ссылки

Wikimedia Foundation. 2010.

Дифференциальный автомат — это… Что такое Дифференциальный автомат?

Двухполюсное УЗО с номинальным током 100 А

Устройство защитного отключения (УЗО; более точное название: Устройство защитного отключения, управляемое дифференциальным (остаточным) током, сокр. УЗО−Д) — механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определённых условиях эксплуатации должны вызвать размыкание контактов. Может состоять из различных отдельных элементов, предназначенных для обнаружения, измерения (сравнения с заданной величиной) дифференциального тока и замыкания и размыкания электрической цепи (разъединителя)[1].

Основная задача УЗО — защита человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.

Широкое применение также получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтока, такие устройства называются УЗО−Д со встроенной защитой от сверхтоков, либо просто диффавтомат.

Назначение

УЗО предназначены для

  • Защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 mA).
  • Предотвращения возгораний при возникновении токов утечки на корпус или на землю.

Цели и принцип работы

схема УЗО и принцип работы

Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Если баланс токов нарушен, то УЗО немедленно размыкает все входящие в него контактные группы, отключая таким образом неисправную нагрузку.

УЗО измеряет алгебраическую сумму токов, протекающих по контролируемым проводникам (двум для однофазного УЗО, четырем для трехфазного и т. д.): в нормальном состоянии ток, «втекающий» по одним проводникам, должен быть равен току, «вытекащему» по другим, то есть сумма токов, проходящих через УЗО равна нулю (точнее, сумма не должна превышать допустимое значение). Если же сумма превышает допустимое значение, то это означает, что часть тока проходит помимо УЗО, то есть контролируемая электрическая цепь неисправна — в ней имеет место утечка.

В США, в соответствии с National Electrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мА (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс. Для устройств GFCI, защищающих оборудование (то есть не для защиты людей), отключающий дифференциальный ток может составлять до 30 мА. В Европе используются УЗО с отключающим дифференциальным током 10-500 мА.

С точки зрения электробезопасности УЗО принципиально отличаются от устройств защиты от сверхтока (предохранителей) тем, что УЗО предназначены именно для защиты от поражения электрическим током, поскольку они срабатывают при утечках тока значительно меньших, чем предохранители (обычно от 2 ампер и более для бытовых предохранителей, что во много раз превышает смертельное для человека значение). УЗО должны срабатывать за время не более 25-40 мс, то есть до того, как электрический ток, проходящий через организм человека, вызовет фибрилляцию сердца — наиболее частую причину смерти при поражениях электрическим током.

Эти значения были установлены путем тестов, при которых добровольцы и животные подвергались воздействию электрического тока с известным напряжением и силой тока.

Обнаружение токов утечки при помощи УЗО является дополнительным защитным мероприятием, а не заменой защите от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например, короткое замыкание между фазным и нулевым проводниками).

УЗО с отключающим дифференциальным током порядка 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.

Пример

Внутреннее устройство УЗО, подключаемого в разрыв шнура питания

На фотографии показано внутреннее устройство одного из типов УЗО. Данное УЗО предназначено для установки в разрыв шнура питания, его номинальный ток 13 А, отключающий дифференциальный ток 30 мА. Данное устройство является:

  • УЗО со вспомогательным источником питания
  • выполняющим автоматическое отключение при отказе вспомогательного источника

Это означает, что УЗО может быть включено только при наличии питающего напряжения, при пропадании напряжения оно автоматически отключается (такое поведение повышает безопасность устройства).

Фазный и нулевой проводники от источника питания подключаются к контактам (1), нагрузка УЗО подключается к контактам (2). Проводник защитного заземления (PE-проводник) к УЗО никак не подключается.

При нажатии кнопки (3) контакты (4) (а также еще один контакт, скрытый за узлом (5)) замыкаются, и УЗО пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Катушка (6) на тороидальном сердечнике является вторичной обмоткой дифференциального трансформатора тока, который окружает фазный и нулевой проводники. Проводники проходят сквозь тор, но не имеют электрического контакта с катушкой[2]. В нормальном состоянии ток, текущий по фазному проводнику, точно равен току, текущему по нулевому проводнику, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора тока ЭДС отсутствует.

Любая утечка тока из защищаемой цепи на заземленные проводники (например, прикосновение человека, стоящего на мокром полу, к фазному проводнику) приводит к нарушению баланса в трансформаторе тока: через фазный проводник «втекает больше тока», чем возвращается по нулевому (часть тока утекает через тело человека, то есть помимо трансформатора). Несбалансированный ток в первичной обмотке трансформатора тока приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключенный соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины, обесточивая неисправную нагрузку.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник трансформатора тока, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УЗО должно отключиться при нажатии на кнопку проверки. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.

Применение

В России применение УЗО стало обязательным с принятием 7-го издания Правил устройства электроустановок (ПУЭ). Выдержки из документов, регламентирующих применение УЗО, собраны здесь. Как правило, в случае бытовой электропроводки одно или несколько УЗО устанавливаются на DIN-рейку в электрощите.

Многие производители бытовых устройств, которые могут быть использованы в сырых помещениях (например, фены), предусматривают для таких устройств встроенное УЗО. В ряде стран подобные встроенные УЗО являются обязательными.

Проверка

Рекомендуется ежемесячно проверять работоспособность УЗО. Наиболее простой способ проверки — нажатие кнопки «тест», которая обычно расположена на корпусе УЗО (как правило, на кнопке «тест» нанесено изображение большой буквы «Т»). Тест кнопкой может производиться пользователем, то есть квалифицированный персонал для этого не требуется. Если УЗО исправно и подключено к электрической сети, то оно при нажатии кнопки «тест» должно сразу же сработать (то есть отключить нагрузку). Если после нажатия кнопки нагрузка осталась под напряжением, то УЗО неисправно и должно быть заменено.

Тест нажатием кнопки не является полной проверкой УЗО. Оно может срабатывать от кнопки, но не пройти полный лабораторный тест, включающий измерение отключающего дифференциального тока и времени срабатывания.

Кроме того, нажатием кнопки проверяется само УЗО, но не правильность его подключения. Поэтому более надежной проверкой является имитация утечки непосредственно в цепи, которая является нагрузкой УЗО. Такой тест желательно проделать хотя бы один раз для каждого УЗО после его установки. В отличие от нажатия кнопки, пробная утечка должна проводиться только квалифицированным персоналом.

Ограничения

УЗО может значительно улучшить безопасность электроустановок, но оно не может полностью исключить риск поражения электрическим током или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой из защищаемой цепи. В частности, УЗО не реагирует на короткие замыкания между фазами и нейтралью.

УЗО также не сработает, если человек оказался под напряжением, но утечки при этом не возникло, например, при прикосновении пальцем одновременно и к фазному, и к нулевому проводникам. Предусмотреть электрическую защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед ее обслуживанием.

История

В начале 1970-х годов большинство УЗО выпускались[3] в корпусах типа автоматических выключателей. С начала 1980-х годов большинство бытовых УЗО были уже встроенными в розетки. В России используются преимущественно УЗО для монтажа в электрощите на DIN-рейку, а встроенные УЗО пока широкого распространения не получили.

Классификация УЗО

По способу действия

  • УЗО−Д без вспомогательного источника питания
  • УЗО−Д со вспомогательным источником питания:
    • выполняющие автоматическое отключение при отказе вспомогательного источника с выдержкой времени и без нее:
      • производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
      • не производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
    • не производящие автоматическое отключение при отказе вспомогательного источника:
      • способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
      • не способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника

По способу установки

  • стационарные с монтажом стационарной электропроводкой
  • переносные с монтажом гибкими проводами с удлинителями

По числу полюсов

  • однополюсные двухпроводные
  • двухполюсные
  • двухполюсные трехпроводные
  • трехполюсные
  • трехполюсные четырехпроводные
  • четырехполюсные

По виду защиты от сверхтоков и перегрузок по току

  • без встроенной защиты от сверхтоков
  • со встроенной защитой от сверхтоков
  • со встроенной защитой от перегрузки
  • со встроенной защитой от коротких замыканий

По потере чувствительности в случае двойного заземления нулевого рабочего проводника

На стадии рассмотрения

По возможности регулирования отключающего дифференциального тока

  • нерегулируемые
  • регулируемые:
    • с дискретным регулированием
    • с плавным регулированием

По стойкости при импульсном напряжении

  • допускающие возможность отключения при импульсном напряжении
  • стойкие при импульсном напряжении

По характеристикам наличия постоянной составляющей дифференциального тока

  • УЗО−Д типа АС
  • УЗО−Д типа А
  • УЗО−Д типа В

Характеристики УЗО

Характеристики, общие для всех УЗО−Д

  • Способ установки
  • Число полюсов и число токоведущих проводников
  • Номинальный ток In — указанное изготовителем значение тока, которое УЗО−Д может пропускать в продолжительном режиме работы
  • Номинальный отключающий дифференциальный ток IΔn — указанное изготовителем значение дифференциального тока, которое вызывает отключение УЗО−Д при заданных условиях эксплуатации
  • Номинальный неотключающий дифференциальный ток, если он отличается от предпочтительного значения IΔn0 — указанное изготовителем значение дифференциального тока, которое не вызывает отключения УЗО−Д при заданных условиях эксплуатации
  • Тип УЗО−Д по характеристикам наличия постоянной составляющей дифференциального тока
  • Номинальное напряжение Un — указанное изготовителем действующее значение напряжения, при котором обеспечивается работоспособность УЗО−Д (в частности при коротких замыканиях)
  • Номинальная частота — значение частоты, на которое рассчитано УЗО−Д и при котором оно работоспособно при заданных условиях эксплуатации
  • Тип вспомогательного источника (если он имеется) и реакция УЗО−Д на его отказ
  • Номинальное напряжение вспомогательного источника (если он имеется) Usn — напряжение вспомогательного источника, на которое рассчитано УЗО−Д и при котором обеспечивается его работоспособность при заданных условиях эксплуатации
  • Номинальная включающая и отключающая способность Im — действующее значение ожидаемого тока, который УЗО−Д способно включить, пропускать в течение своего времени и отключить при заданных условиях эксплуатации без нарушения его работоспособности
  • Номинальная способность включения и отключения дифференциального тока IΔm — действующее значение ожидаемого дифференциального тока, который УЗО−Д способно включить, пропускать в течение своего времени отключения и отключить при заданных условиях эксплуатации без нарушения его работоспособности
  • Выдержка времени (если она имеется)
  • Селективность (если она имеется)
  • Координация изоляции, включая воздушные зазоры и пути утечки тока
  • Степень защиты (по ГОСТ 14254)

Только для УЗО−Д без встроенной защиты от коротких замыканий

  • Вид защиты от коротких замыканий
  • Номинальный условный ток короткого замыкания Inc — указанное изготовителем действующее значение ожидаемого тока, который способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность
  • Номинальный условный дифференциальный ток при коротком замыкании IΔc — указанное изготовителем значение ожидаемого дифференциального тока, которое способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность

Смотри также

Примечания

  1. Определение согласно ГОСТ Р 50807-95 (2003)
  2. То есть катушка гальванически развязана от токонесущих проводников УЗО
  3. За рубежом. В России УЗО начали применяться гораздо позже — примерно с 1994—1995 годов

Ссылки

Wikimedia Foundation. 2010.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
