Балка двутавровая что такое – Балка двутавровая — описание, технология производства и сфера применения » Металлобазы.ру

Содержание

Двутавр — Википедия

Двутавровая балка в основании первого этажа строения. Ibeam.svg

Двута́вр — стандартный профиль конструктивных элементов из чёрного проката или дерева, имеющий сечение, близкое по форме к букве «Н». Балка двутаврового профиля в тридцать раз жестче и в семь раз прочнее балки квадратного профиля аналогичной площади сечения, что превосходит прочность швеллера. Однако устойчивость двутавра к скручиванию очень мала (как и у других открытых сечений — швеллера, уголка) — примерно в 400 раз меньше, чем у круглой трубы такого же сечения.

  • Название происходит от лат. taurus (бык) — двутавровые балки «двурогие» по обеим сторонам.
  • В английском языке используется термин I-beam (или H-shaped), в польском и немецком — чаще используют термины, аналогичные double-T.

Размеры двутавров[править | править код]

Двутавры стальные горячекатаные с параллельными гранями полок, согласно ГОСТ Р 57837-2017, по соотношению размеров и условиям работы делятся на следующие типы: балочные (нормальные и широкополочные), колонные, свайные, образцы дополнительной серии. По точности двутавры классифицируются на образцы типа А (высокая точность) и образцы типа В (обычная точность).

Стандартные размеры по ГОСТ Р 57837-2017 варьируются в следующих диапазонах:

  • Высота двутавра(h): от 100 (мм) до 780 (мм).
  • Ширина полки (b): от 55 (мм) до 435 (мм).
  • Толщина полки (t): от 5,1 (мм) до 146 (мм).
  • Толщина стенки (s): от 3,8 (мм) до 96 (мм).

Сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок устанавливается ГОСТом 8239-89.

Стандартные размеры по ГОСТ 8239-89 варьируются в следующих диапазонах:

  • Высота двутавра (h): от 100 (мм) до 600 (мм).
  • Ширина полки (b): от 55 (мм) до 190 (мм).
  • Средняя толщина полки (t): от 7.2 (мм) до 17.8 (мм).
  • Толщина стенки (s): от 4.5 (мм) до 12 (мм).

По точности прокатки двутавры с уклоном внутренних граней полок классифицируются на образцы типа Б (повышенная точность) и образцы типа В (обычная точность). Уклон внутренних граней полок должен быть в пределах от 6 % до 12 %.

Двутавры всех типов изготавливают длиной от 4 (м) до 12 (м), по согласованию с потребителем допускается изготовление образцов длиной больше 12 (м).

Масса двутавров[править | править код]

Масса двутавра зависит от номинальной площади его поперечного сечения и длины. При расчётах веса используют среднюю плотность стали, которая составляет 7850 (кг/м3).

Масса рассчитывается по формуле:

m = p × V, где p — это средняя плотность стали, V — объём двутавра.

Объём двутавра рассчитывается по формуле:

V = FH × h, где FH — это номинальная площадь поперечного сечения, h — длина двутавра.

Согласно ГОСТ Р 57837-2017 масса одного погонного метра стального нормального балочного двутавра в зависимости от номера профиля варьируется от 8,1 (кг) до 194,8 (кг), широкополочного двутавра — от 24.4 (кг) до 518,3 (кг), колонного двутавра — от 26.8 (кг) до 1332 (кг).

Вес горячекатаных стальных двутавров с уклоном внутренних граней полок также зависит от номера профиля и устанавливается сортаментом вГОСТ 8239-89. Масса образцов варьируется в пределах от 9.46 (кг) до 108 (кг).

По нормативам ГОСТ 8239-89 отклонения по массе 1 (м) длины двутавра должны быть в рамках от +3 % до — 5 %.

Типы металлических двутавровых балок[править | править код]

Ibeam.svg Ржавая клёпаная стальная двутавровая балка

Двутавровая металлическая балка широко применяется в строительстве перекрытий и мостовых сооружений. Также стальные двутавровые балки часто используются для армирования шахтных стволов, в автомобильной промышленности и вагоностроении.

В США чаще всего используют балки с широкими полками (wide-flange (WF) shape).

Максимальная нагрузка на двутавровые балки по стандарту ASTM:

  • A36 — до 36 ksi
  • A572 — от 42 ksi до 60 ksi (обычно 50 ksi)
  • A992 — от 50 ksi до 65 ksi

Номер профиля обозначает высоту сечения, например двутавр с номером профиля 20, имеет высоту сечения 20 см.

Помимо прочего, двутавровые балки бывают:

  • Нормальный — обозначение символом «Б»
  • Широкополочный — обозначение «Ш»
  • Колонный — обозначение буквой «К»

В странах Европейского Союза двутавровые балки отличаются размерами от двутавровых балок, изготовленных согласно ГОСТ. В Европе наибольшее распространение имеют широкополочные балки типов HEA, HEB, HEM, а также нормальные стальные двутавры типа IPE (с параллельными гранями полок) и IPN (с уклонов внутренних граней полок). Данные двутавры производятся согласно норм DIN 1025, EN 10034. Самые распространенные марки стали, из которых производятся европейские двутавры — S235JR, S235J0, S235J2, S275JR, S275J0, S355JR, S355J0, S355J2, S355K2, S450J0

Ibeam.svg Схема деревянной двутавровой балки

Двутавровая деревянная балка

применяется в каркасном домостроении. Применение деревянных двутавровых балок в перекрытиях в каркасном домостроении позволяет:

  • сократить затраты на устройство фундаментов;
  • ускорить сроки строительства;
  • значительно снизить общий вес здания.

По сравнению с использованием простых балок в строительстве, использование двутавровых балок позволяет избежать таких проблем, как усадка, усушка, сдвиги, трещины, скрип готового строения и прочее.

что это такое, преимущества, применение, особенности, цены

Строительство многоквартирных домов, промышленных зданий, мостов и других крупных объектов требует использования надежной арматуры. С ее помощью укрепляют стены и перекрытия, армируют опоры и создают очень прочные конструкции.

Современные металлокомбинаты производят большое количество металлопроката для укрепления объектов строительства. Эта продукция имеет разное назначение, в зависимости от размеров и прочности. Наиболее прочным типом металлопроката является балка двутавровая. Ее используют при строительстве очень массивных сооружений, так как балка легко справляется с большими нагрузками.

Особенности и назначение

Двутавровая балка — это металлическое изделие с сечением в форме буквы «Н». Оно состоит из двух полок и соединяющей их стенки. Название данного металлопроката произошло от латинского слова «taurus». В переводе на русский taurus означает «бык». То есть, в дословном переводе эта разновидность металлопроката называется двурогой балкой.

Для изготовления данной продукции используют сталь. Как правило, это низколегированная или углеродистая сталь, в зависимости от назначения будущего изделия. Этот металлопрокат производится горячекатаным методом.

Балка двутавровая используется в промышленном и гражданском строительстве. С ее помощью армируют:

  1. Кровли разной степени сложности.
  2. Межэтажные перекрытия в многоквартирных домах.
  3. Колонны сложных архитектурных объектов.
  4. Стальные фермы для гражданских и промышленных зданий.
  5. Стволы шахт.
  6. Железнодорожные вагоны.
  7. Мосты и другие объекты, возводимые на прочном стальном каркасе.

Также с помощью этой балки создают надежные крановые эстакады, мачты и монорельсовые дороги.

Преимущества и недостатки

Основным преимуществом данного металлопроката является его прочность и надежность. Эти характеристики связаны с формой сечения изделия. Ведь сечение в виде буквы «Н» значительно повышает жесткость продукции. Если сравнивать двутавровую балку с обычной, имеющей квадратную форму в разрезе, то первая будет намного прочнее и жестче. Показатель прочности у такой продукции даже превышает аналогичную характеристику у швеллера.

Высокие прочностные характеристики связаны с распределением механической нагрузки на металлическую конструкцию. При сечении в виде буквы «Н» нагрузка равномерно распределяется на всю балку, а не концентрируется в определенных точках. Поэтому при использовании данного металлопроката исключается риск быстрого износа и разрушения стального каркаса. Следовательно, балку двутавровую можно задействовать в строительстве очень массивных объектов, подверженных огромным нагрузкам. Главное — правильно подобрать размеры продукции.

Кроме прочностных характеристик, стоит рассмотреть и другие преимущества использования этого металлопроката. Самые важные из них:

  1. Экономичность. Ввиду своей жесткости, двутавровая балка надежно армирует крупные объекты, не требуя использования вспомогательной арматуры. Если бы вы выбрали армирующий профиль другого типа, вам бы пришлось купить его в большем количестве, чтобы обеспечить устойчивость конструкции к разрушениям. В случае с двутавром в этом нет необходимости. Следовательно, вы сможете сэкономить на металлопрокате.
  2. Малый вес. Сечение в форме буквы «Н» значительно снижает массу данного металлопроката. При этом его прочностные характеристики заметно возрастают, в сравнении с теми же характеристиками у более жесткой квадратной продукции.
  3. Устойчивость к изгибу и сжатию. Благодаря этим преимуществам, двутавр хорошо переносит колебания и может использоваться при строительстве тяжелых мостов.
  4. Возможность монтажа с помощью сварки. Сваривание элементов стальной конструкции ощутимо повышает скорость работ и сокращает сроки сдачи объекта.
  5. Постоянство геометрических характеристик. Так как жесткость двутавра обусловлена его формой, любые изменения в ней привели бы к снижению прочности каркаса и разрушению постройки. Это исключено при использовании данного металлопроката. Ведь он не деформируется даже при слишком высоких нагрузках.
  6. Легкость и экономичность перевозки. Для транспортировки более массивного металлопроката вам бы пришлось арендовать несколько транспортных средств. В случае с данной продукцией можно сократить количество транспорта. Ведь специфическая форма двутавра способствует компактной укладке, а его малый вес позволяет не беспокоиться о перегрузке.

Как и любой другой металлопрокат, балка двутавровая имеет не только достоинства, но и недостатки. Рассмотрим основные из них:

  1. Плохая устойчивость к огню. Если на вашем объекте возникнет пожар, любое промедление в его тушении пагубно отразится на прочности конструкции. При выходе ситуации из-под контроля постройка даже может разрушиться.
  2. Слабая устойчивость к коррозии. Углеродистая и низколегированная сталь боится ржавчины, поэтому данные материалы должны проходить обработку защитными веществами. И даже после правильной обработки балку не рекомендуется использовать в условиях сильной влажности (например, для сооружения подводных опор мостов).
  3. Невозможность применения на слишком больших пролетах. При отсутствии дополнительных опор несущие способности двутавра заметно снижаются. Вам нужно уделить максимум внимания этой особенности металлопроката при разработке проекта.
  4. Очень низкая устойчивость к скручиванию. Данный недостаток наблюдается у всех изделий с открытым сечением. Например, он есть у швеллера и уголка. Устойчивость балки к скручиванию примерно в 400 раз ниже, чем этот же показатель у круглой трубы с такой же площадью сечения. Если каркас вашего будущего объекта будет подвергаться скручиванию, лучше выбрать для армирования другой тип металлопроката.

Разновидности

Балка двутавровая бывает разного назначения. В зависимости от области применения, она имеет определенные характеристики. Например, этот металлопрокат выпускается с параллельными или наклонными полками. В первом случае речь идет об обычном металлопрокате, а во втором — о специальном. Изделия с параллельными полками имеют маркировку «У», «Ш», «Д» или «К». Она обозначает:

  1. «У» — изделие с узкими полками.
  2. «Ш» — металлопрокат с широкими полками, выдерживающими большие нагрузки.
  3. «Д» — двутавр со средними полками.
  4. «К» — продукция, предназначенная для сооружения колонн. Эти балки имеют большой вес и характеризуются самой высокой степенью прочности.

Двутавр с наклонными полками тоже бывает разного назначения, в зависимости от угла наклона и площади сечения. Он маркируется буквами «М» или «С». Продукция с маркировкой «М» предназначена для сооружения подвесных путей. Угол наклона ее внутренних граней не должен превышать 12 %. Балки с маркировкой «С» используют для укрепления стволов шахт. У этих двутавров угол наклона внутренних граней может достигать 16%. Коэффициенты 12% и 16% — это максимальные показатели для угла данной продукции. Их нельзя превышать в процессе изготовления металлопроката.

Кроме ширины полок и угла их наклона, балка двутавровая классифицируется по степени точности. Этот показатель говорит о допустимых отклонениях от размеров во время прокатки (таблица размеров и отклонений размещена в ГОСТ 8239-89). Степень точности отмечается на продукции буквой «В» или «Б». Если на балке указана маркировка «В», значит это изделие с обычной точностью изготовления. Буква «Б» говорит о повышенной точности. Такая продукция подходит для сложных задач, требующих отсутствия даже мельчайших погрешностей. При ее изготовлении очень важно соблюдать допустимые показатели прогиба стенки, притупления наружных кромок и кривизны самого изделия.

В государственном стандарте указаны следующие критерии точности:

  1. Допустимый прогиб стенки — не больше 0,15.
  2. Притупление наружных кромок — не более 2,2 мм (для категории «Б», для обычных балок этот показатель не имеет значения).
  3. Кривизна изделия — не больше 0,2% от его длины.

Точность соблюдения других характеристик (высоты двутавра, а также ширины, толщины и перекоса полки) зависит от категории изделия («В» или «Б») и его размеров. Все эти коэффициенты приведены в таблице в ГОСТ для металлопроката с обычной и повышенной точностью изготовления.

Размеры и вес

При изготовлении балки двутавровой в обязательном порядке учитываются требования ГОСТ 8239-89. В этих требованиях регулируются размеры изделий и просматривается их зависимость друг от друга. Например, в готовой балке взаимосвязаны следующие параметры:

  • площадь поперечного сечения;
  • радиусы внутреннего закругления;
  • толщина полок;
  • угол наклона внутренних граней;
  • высота изделия;
  • толщина стенки;
  • ширина полки;
  • радиус закругления полки;
  • вес изделия.

Величина этих характеристик не подлежит изменениям. Например, балка двутавровая с маркировкой «10» имеет площадь поперечного сечения 12 кв. см. При этом ее остальные характеристики должны равняться:

  • радиус внутреннего закругления = 7 мм;
  • толщина полок = 7,2 мм;
  • высота изделия = 100 мм;
  • толщина стенки = 4,5 мм;
  • ширина полки = 55 мм;
  • радиус закругления полки = 2,5 мм;
  • вес изделия = 9,46 кг (имеется в виду вес балки длиной 1 метр).

При изготовлении металлопроката данного типа надо соблюдать все перечисленные размеры, так как они взаимосвязаны друг с другом. Если изменится хотя бы одна размерная характеристика (например, увеличится длина стенки или уменьшится ширина полки), прочность балки заметно снизится. Это значит, что металлопрокат нельзя будет использовать в строительных работах, ведь он станет слишком ненадежным. Такая балка сломается при любых физических или сейсмических нагрузках, что приведет к разрушению дома, моста или другого объекта.

По ГОСТ 8239-89 двутавровая балка может иметь площадь сечения от 12 до 138 кв. см (в зависимости от размеров, двутавр маркируется цифрами «10», «12», «14» … «60»). У самого крупного изделия из государственного стандарта следующие характеристики:

  • радиус внутреннего закругления = 20 мм;
  • средняя толщина полок = 17,8 мм;
  • высота двутавра = 600 мм;
  • толщина перемычки между полками = 12 мм;
  • ширина каждой полки = 190 мм;
  • допустимый радиус закругления полки = 8 мм.

При таких размерных характеристиках вес изделия должен составлять 108 кг на каждый метр. Как правило, балки выпускаются длиной 4-12 метров, при этом их длина зависит от площади сечения металлопроката. Чем больше площадь, тем больше и длина. Но есть и исключения. Например, если покупателю необходимы балки меньшей длины, он может заказать их прямо у производителя.

Также при изготовлении на заказ возможно изменение других характеристик. Если в ГОСТ 8239-89 максимальная площадь сечения двутавра указана 138 кв. см, это еще не значит, что вы не сможете получить более массивную продукцию, при необходимости. В государственном стандарте приведены расчеты в ограниченном диапазоне. Любые другие вычисления выполняются инженерами индивидуально. То есть, заказчик обращается к производителю и оставляет заявку на изготовление нужной ему продукции. Далее начинается процесс производства по такой схеме:

  1. Выполняются расчеты размерных характеристик. При вычислении этих характеристик соблюдаются их соотношения друг с другом, как и в рассмотренных в ГОСТ изделиях. Также специалисты определяют допустимый показатель погрешности, в зависимости от степени точности продукции. В процессе работы инженеры учитывают не только размеры балки, но и такие ее коэффициенты, как момент инерции, статический момент полусечения, момент сопротивления и радиус инерции. Только при соблюдении всех этих характеристик можно получить качественное, прочное изделие.
  2. Делаются чертежи. Если у вас есть свои чертежи, вам не придется оплачивать эту услугу. Но учтите, что создание такой документации требует наличия очень глубоких знаний и опыта проведения подобных работ. Поэтому не заказывайте услугу у сомнительных специалистов, ориентируясь на низкую цену. Помните, что от правильности проведения расчетов будет зависеть прочность вашего двутавра и всей постройки, которую вы собираетесь армировать сделанными по чертежам балками.
  3. Изготавливается двутавровая балка в нужном количестве.

Где купить?

Если вас заинтересовала балка двутавровая, ее купить можно здесь http://metallbase.com/production/balka-dvutavr. Это сайт нашей компании «МС» — металлобазы, занимающейся реализацией проката любого типа. У нас вы найдете продукцию высотой от 100 до 691 мм. В каталоге есть изделия с узкими, средними, нормальными и широкими полками. Также мы можем предложить вам колонные и специальные балки. Перечень доступных товаров и их характеристики доступны для просмотра на сайте.

Если вы еще не определились с выбором поставщика металлопроката, ознакомьтесь с преимуществами нашей компании. Они ежедневно привлекают к нам новых клиентов. Основные из наших преимуществ:

  1. Сотрудничество с ведущими металлокомбинатами РФ. Мы не закупаем товар у сомнительных лиц, поэтому можем уверенно сказать, что продаем качественный металлопрокат.
  2. Большой выбор продукции. Вы найдете в каталоге двутавр любого размера, следовательно, вам не придется дожидаться его изготовления. Кроме того, у нас есть много металлопроката другого типа, а не только балки. Если вы профессиональный строитель, вам известно, что при возведении крупного объекта одних двутавровых балок будет недостаточно. Вам придется покупать арматуру и другой прокат. Сотрудничая с нами, вы сделаете это одновременно, не задерживая строительных работ и не переплачивая за доставку.
  3. Доступные цены. Так как мы берем товар прямо с металлокомбинатов, а не через посредников, нам не приходится закупать его по повышенной цене. Соответственно, наши клиенты получают металлопрокат по цене производителя.
  4. Оперативная поддержка. Если вы не знаете, какая двутавровая балка подойдет для ваших задач, попросите помощи у нашего специалиста. Он найдет вам товар с оптимальными характеристиками.
  5. Акции и распродажи, позволяющие сэкономить на покупке.
  6. Полезные дополнительные услуги. Мы не только продаем прокат, но и занимаемся его сваркой и резкой.

Чтобы заказать двутавр, уточните стоимость изделия и ожидайте доставки. Если вы указали адрес в СПб, мы доставим товар своей машиной. В остальных случаях продукция будет отправлена подходящей вам транспортной компанией.

Фото, использованные в статье, приведены для иллюстрации и не являются изображением продукции компании.



Балка двутавровая — описание, технология производства и сфера применения » Металлобазы.ру

Двутавровая балка — общее описание

Внешний вид горячекатаного двутавраДвутавр или двутавровая балка – это вид металлопроката, представляющий собой длинномерный профиль с поперечным сечением в виде буквы «Н». Он образован двумя параллельными полками и соединяющей их стенкой. Такое сечение хорошо работает при воздействии изгибающих нагрузок, поэтому используется в качестве балок и колонн в строительстве.


Вес двутавровых балок: Основная серия | С уклоном внутренних граней полок | Серия Ш | Серия К | Серия Д


Характеристики горячекатаного двутавра

В строительстве и машиностроении находят применение несколько видов двутавровых балок. В зависимости от геометрических особенностей их можно разделить на две большие группы:

двутавр, внутренние грани полок которого наклонены относительно наружных;

двутавр, изготавливаемый с параллельными гранями полок.

Балка с уклоном полок

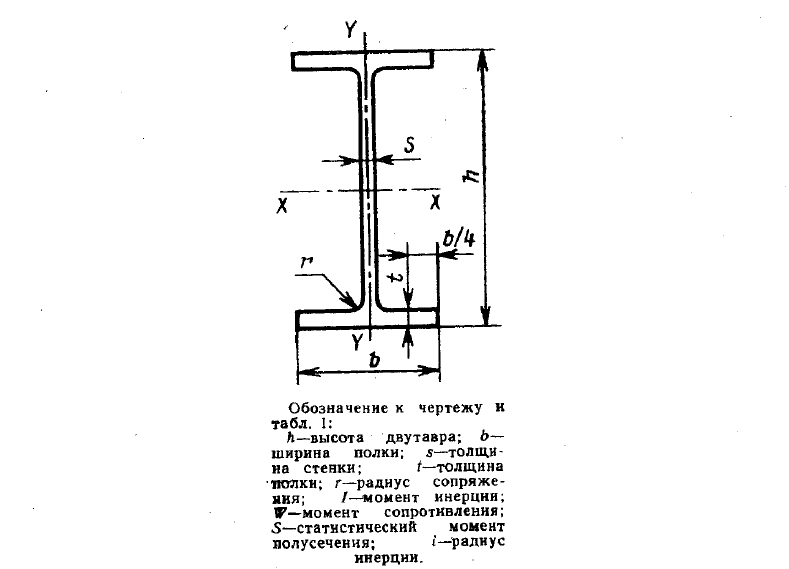

Чертеж профиля двутавра с уклоном внутренних граней полок

Этот вид продукции производится по требованиям ГОСТ 8239. Исторически он был освоен первым, поскольку прокатка полок под уклоном 6-12% технологически проще, чем без уклона. Продукция маркируется словом «Двутавр» и номером двутавра, который отображает высоту изделия (размер стенки) в сантиметрах.

Предприятия выпускают двутавровые балки от №10 (высота h=100 мм, ширина полки b = 55 мм, толщина стенки s = 4,5, номинальная толщина полки t = 7,2 мм) до №60 (h=600 мм, b = 190 мм, s = 12 мм, t = 17,8 мм). Длина изделий составляет 4-12 м.

Продукция может быть изготовлена из углеродистых сталей обыкновенного качества типа Ст3сп (технические требования по ГОСТ 535), качественных конструкционных и легированных марок (технические требования к прокату повышенной прочности по ГОСТ 27772 или ГОСТ 19281). Выпускается прокат повышенной (Б) и обычной (В) точности. Для изделия регламентируется отклонение по размерам, прогиб стенки, перекос полки, положение и размеры фланцев, кривизна по длине, притупление кромок и другие параметры.

Кроме того, к категории с уклоном внутренних граней полок продукции относятся двутавры специальной серии по ГОСТ 19425, которые предназначены для армирования ствола шахты (маркируются числом, обозначающим высоту в см, и буквой «С») и для обустройства подвесных путей (обозначаются значением высоты изделия в см и буквой «М»). По указанному стандарту выпускаются следующие типоразмеры балок:

от 14С (h=140 мм, b = 80 мм, s = 5,5 мм, t = 9,1 мм) до 36 С (h = 360 мм, b = 140 мм, s = 14 мм, t = 15,8 мм);

от 18М (h = 180 мм, b = 90 мм, s = 7 мм, t = 12 мм) до 45М (h = 450 мм, b = 150 мм, s = 10,5 мм, t = 18 мм).

Балка с параллельными полками

Двутавр, имеющий параллельный полки, считается более экономичным с точки зрения соотношения массы и несущей способности изделия. Он производится по требованиям ГОСТ 26020 длиной до 24 м.

Чертеж профиля двутавра с параллельными гранями полок

Выпускаются три больших группы типоразмеров:

нормальные двутавры маркируются числом (высотой в см), буквой «Б» и номером типоразмера (могут выпускаться несколько типоразмеров одной высоты, незначительно отличающиеся по размерам полок и стенки). По соотношению высоты к ширине полки (h/b около 2) эта разновидность аналогична балкам с уклоном внутренних граней полок. Выпускаются типоразмеры от 10Б1 (h = 100 мм, b = 55 мм, s = 4,1 мм, t = 5,7 мм) до 100Б4 (h = 1013 мм, b = 320 мм, s = 19,5 мм, t = 32,5 мм);

широкополочные двутавры маркируются по тому же принципу, но обозначаются буквой «Ш». Эта разновидность имеет соотношение высоты к ширине полки h/b около 1,5, то есть, лучше противостоит скручиванию и является более экономичной при высоких нагрузках на балку. Выпускаются типоразмеры от 20Ш1 (h = 193 мм, b = 150 мм, s = 6 мм, t = 9 мм) до 70Ш5 (h = 718 мм, b = 320 мм, s = 23 мм, t = 36,5 мм);

колонные двутавры имеют тот же принцип маркировки, но обозначаются буквой «К». Этот вид имеет соотношение высоты к ширине полки h/b около 1 и, как следует из названия, может эффективно применяться для сооружения колонн. Выпускаются типоразмеры от 20К1 (h = 195 мм, b = 200 мм, s = 6,5 мм, t = 10 мм) до 40К5 (h = 431 мм, b = 400 мм, s = 23 мм, t = 35,5 мм);

двутавры дополнительной серии перед буквенным обозначением типа балки имеют маркировку в виде буквы «Д», например, 27ДБ1 или 40ДШ1.

Следует отметить, что в России также используется стандарт СТО АСЧМ 20-93, выпущенный Ассоциацией Черметинформ. В этом документе приведены практически те же типоразмеры, что и в ГОСТ 26020 с незначительными отличиями по геометрическим параметрам.


Технология производства горячекатаного двутавра

Горячекатаную балку производят методом горячей прокатки, который широко используется для других видов фасонного и сортового проката. Сущность этого метода заключается в постепенной деформации заготовки (обычно это блюм прямоугольного сечения) из прямоугольника в Н-образный профиль путем обжатия парами приводных роликов, объединенных в прокатную клеть. Прокатные клети, в свою очередь, создают технологическую линию прокатного стана, в которой сталь и приобретает конечную форму.

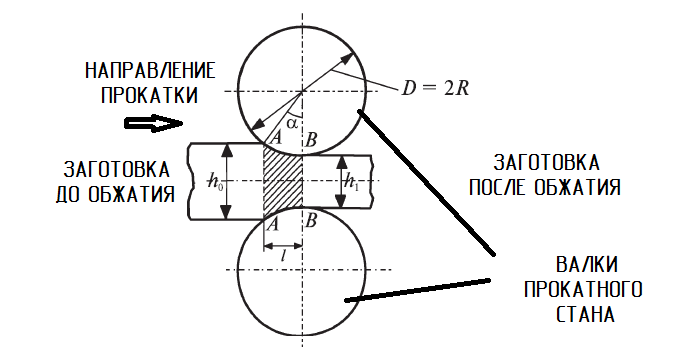

Принцип горячей прокаткиКаждый ролик имеет специальные проточки кольцевого типа, называемые калибрами. В ходе вращения металл затягивается в калибры, сжимается и меняет свою форму. ЗА несколько этапов сталь перераспределяется между полками и стенкой, зерно измельчается, а прочность металла увеличивается. Предварительный нагрев заготовки до 1100-1200°С делает металл пластичным, что позволяет катать его с большим обжатием и, соответственно, обеспечивает высокую производительность процесса и качество прокатки. Из-за нагрева процесс и получил свое название – горячая прокатка.

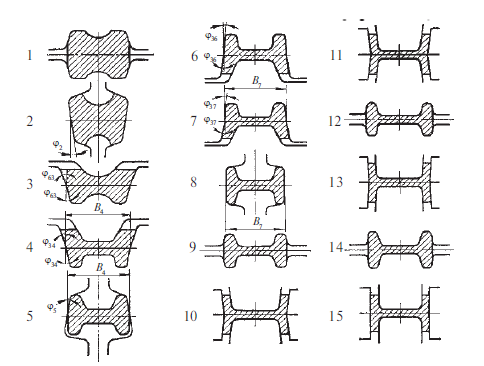

Схема деформации заготовки в двутавровый профильВпервые горячую прокатку двутавра запатентовал Альфонс Хэлбоу (1849 год) из компании Forges de la Providence, которая и стала развивать этот метод. Двутавровый профиль стал особенно популярен во времена активного строительства небоскребов, так как позволял создавать относительно легкие и прочные конструкции. Основным производителем, который продвигал этот вид стройматериалов, стал завод Bethlehem Steel (правопреемником является известная компания ArcelorMittal)

Сейчас процесс ведется на станах рельсобалочного линейного и универсального типа. Такое оборудование имеется на КМК, НТМК, ОХМК, Чусовском заводе и ММК.


Характеристики и технология производства сварного двутавра

Сварная двутавровая балка по геометрическим характеристикам аналогична двутавру с параллельными гранями полок. Обычно производство такой продукции осуществляют небольшие заводы металлоконструкций и другие металлообрабатывающие предприятия. В качестве заготовки используется листовая сталь, которая сваривается автоматической сваркой под флюсом. Естественно, производство сварного двутавра является мелкосерийным или штучным, что сказывается на его цене.

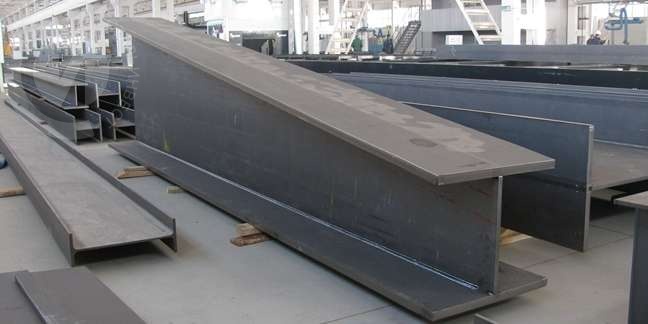

Внешний вид сварного двутавра переменной высоты

При этом метод отличается следующими преимуществами:

кроме изделий с размерами по ГОСТ 26020, может выпускаться любой тип двутавров по чертежам заказчика;

существуют технологии изготовления двутавра с усиленными элементами, когда на определенных участках стенка или полки утолщаются – это позволяет изготавливать балки под конкретные проекты с просчитанными нагрузками;

также может производиться биметаллический двутавр, элементы которого изготавливаются из разных марок стали.

Применение двутавра

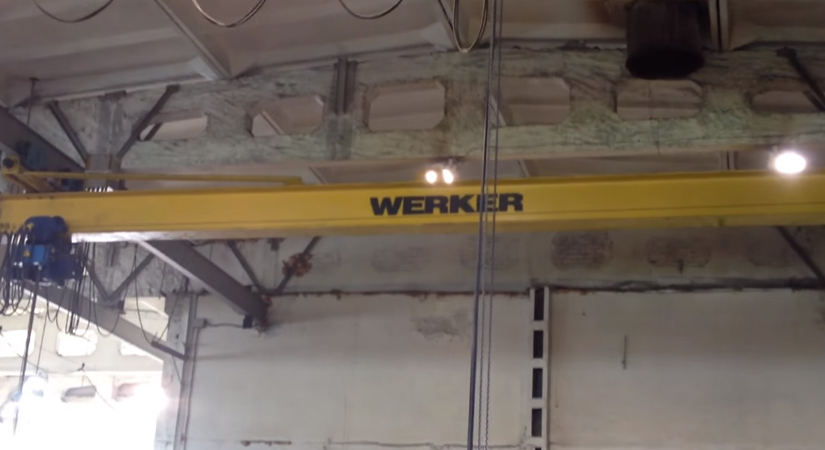

Двутавр в конструкции подвесной кран-балкиДвутавр, отличаясь хорошим сопротивлением изгибающим нагрузкам, находит основное применение в строительстве. Он используется для обустройства балок в частных домах, вспомогательных постройках, в конструкции гражданских, промышленных и инфраструктурных объектов, в мостостроении и других сферах. Двутавр играет важную роль при конструировании тяжело-нагруженных зданий и сооружений, например, при строительстве небоскребов и других высотных зданий.

Памятник строителям небоскребов в Нью-Йорке, обедающая на двутавровой балке.Машиностроение является еще одним крупным потребителем двутавровой балки .Специальный вид двутавра находит применение для крепления горных выработок и при обустройстве подвесных путей для лебедок и другого подъемно-транспортного оборудования в заводских помещениях, на автомойках, мастерских и пр.

Двутавровая балка — существующий выбор

Двутавр (балка двутавровая) — разновидность сортового металлопроката, отличающаяся высокой несущей способностью. Имеет узнаваемое Н-образное сечение, которое и предопределяет технические характеристики изделия. Один из самых востребованных материалов в различных промышленных сферах.

Вы всегда можете ознакомиться на нашем сайте с актуальными ценами на новую двутавровую балку и двутавр б/у.

Двутавровая балка применение

Назначение и сфера применения

Двутавровые балки используются в качестве несущих элементов при возведении металлоконструкций и в крупнопанельном строительстве. Применение проката данного типа позволяет упростить проектные решения без потери несущей способности сооружений. Чаще всего двутавры используются для решения следующих технических задач:

  • Строительство промышленного и гражданского направления (основная часть используется при сооружении перекрытий и армировании проемов).

    Двутавровая балка назначение


  • Металлоконструкции колонного типа.

    Двутавровая балка колонного типа


  • Возведение мостовых конструкций.

    Двутавровая балка для мостов


  • Армирование шахтных стволов и устройство сопряжений горных выработок.

Допускается применение балок этого типа при сооружении любых конструкций, к которым предъявляются повышенные требования по несущей способности. Рекомендовано размещение двутавра в теле бетонной конструкции, при открытом монтаже требуется обязательная антикоррозийная обработка.

Преимущества изделия

Специфическая форма сечения обеспечила отличную несущую способность этого конструктивного элемента. По сравнению со стандартными прямоугольными профилями двутавр обладает повышенной в 7 раз прочностью и более чем в 30 раз жесткостью. По своим конструктивным особенностям двутавр близок швеллеру, но последний в основном используется при возведении более легких конструкций, он не сможет эффективно работать при значительной нагрузке.

Массовость применения двутавровых балок определена следующими преимуществами.

  • Высокая устойчивость к деформациям на изгиб и кручение.
  • Повышенная несущая способность.
  • Уменьшенный вес по сравнению с другими типами металлопроката с аналогичными техническими характеристиками.

Особенности производства

На практике применяют две основных методики изготовления двутавровых балок.

  1. Технология горячего проката, позволяющая обеспечить выпуск изделий в промышленных масштабах.
  2. Изготовление двутавров с применением сварочных технологических линий. Сварные балки отличаются более точной геометрией, но уступают горячекатаным по некоторым техническим параметрам.

Производство данного вида несущих конструктивных элементов осуществляется с применением высокоуглеродистых низколегированных сталей, что предопределяет обязательную антикоррозийную обработку при открытом монтаже.

В соответствии с ГОСТ 27772-88, регламентирующим производство горячекатаного фасонного проката, для изготовления двутавров должна применяться сталь следующих марок: С 235, 245, 255, 275, 285, 345, 345К, 375.

Существующие классы и соответствующие ГОСТы

Все выпускаемые методом проката разновидности двутавров можно разделить на три основных класса, требования к которым определяются действующими стандартами.

  1. Горячекатаные стальные с углом наклона полок 6-120 в соответствии с ГОСТ 8239-89.
    Двутавровая балка с углом наклона 6-12
  2. Стальные специальные с углом внутренних граней 12 или 16 градусов по ГОСТ 19425-74. Двутавр с гранью в 16 градусов отличается повышенной несущей способностью и прочностью. Элементы из таких балок используют в особо сложных условиях эксплуатации, например, при армировании шахтных стволов.
    Двутавровая балка с углом наклона 12-16
  3. Горячекатаные стальные с параллельным направлением полок на основании ГОСТ 26020-83.
    Двутавровая балка с параллельным направлением

Сварные изделия выпускаются на основании технических условий производителя ТУ У 01412851.001-95. Отдельные производители используют свои собственные ТУ для производства того или иного типа двутавров.

По особенностям сечения выделяют следующие категории продукции:

  • Балки с нормальной шириной полок (Б).
  • Двутавры с увеличенной шириной полок (Ш).
  • Колонные двутавровые балки (К).
  • Монорельсовые двутавры (М).
  • Балки специальной серии для особо сложных условий (С).

Производители осуществляют отгрузку партий с кратной, кратной мерной, немерной длиной двутавров. Стандартные размеры предполагают изготовление изделий длиной от 4 до 13 метров, производство балок, выходящих за пределы указанных параметров, может быть организовано по согласованию непосредственно с производителем.

Особенности расчета потребности

При определении количества необходимого для различных конструкций материала, выбора способа транспортировки необходимо знать соотношение размеров и массы двутавровых балок. Необходимость перевода одной величины в другую возникает так же при разработке проектной документации.

Решить данную проблему можно при помощи онлайн калькуляторов, а в случае их отсутствия рекомендуется воспользоваться специальными таблицами, приведенными в нормативных документах.

Так для горячекатаных стальных двутавров соотношение приведено в следующей таблице.

Двутавровая балка таблица метров в тонне

А для определения общей площади поверхности двутавров того же ГОСТа, рекомендуем воспользоваться следующей таблицей.


Двутавровая балка - таблица площади поверхности

Такие справочные данные существенно упростят расчет и разработку проектной документации.





Балка двутавровая 30 простыми словами о главном

Балка двутавровая 30 – черный, фасонный металлопрокат с сечением профиля в форме буквы «Н». Две полки, между ними стенка (шейка). Это горячекатаный двутавровый профиль (используется сокращенное название двутавр). Он широко применяется в различных отраслях народного хозяйства.

Изделия с параллельными гранями равных по ширине полок. По их соотношению и условиям работы относится к нормальному типу. Высота профиля больше чем ширина полок. Толщина стенок самая минимальная. Такой вид балок в металлоконструкциях преимущественно работает на изгиб.

Продукция в Российской Федерации выпускается на основании национального стандарта ГОСТ Р 57837-2017. Он заменил СТО АСЧМ 20-93, ГОСТ 26020-83 и ГОСТ 8239-89. Когда продается двутавр 30 используется отсылка и на эти документы. Они все еще действуют в ряде стран СНГ. Высота проката 30 мм. О других характеристиках и важных параметрах читайте далее.

Содержание статьи

Балка двутавровая 30 – основные характеристики

Двутавр 30 в Российской Федерации выпускается на основании ГОСТ 8239-89. В нем предопределены все размеры указанного вида проката в табличной форме. Основные характеристики обозначенного вида проката по ГОСТ 8239-89:

  • общая высота (h), мм – 300.0;
  • ширина полки (прокат равнополочный, b), мм – 135.0;
  • толщина стенки (шейки, s), мм – 6.5;
  • толщина полки (у обоих полок одинакова, t), мм – 10.2;
  • радиус сопряжения (внутреннего закругления, закругления перехода от полки к шейке, r), мм – 12.0;
  • вес 1 п/м двутавра, кг – 36.5;
  • момент инерции относительно оси х (Ix)/у (Iy), см4 – 7080.0/337.0;
  • момент сопротивления относительно оси х (Wx)/у (Wy), см³ – 472.0/49.9;
  • статический момент полусечения относительно оси х (Sx), см³ – 268.0;
  • радиус инерции относительно оси х (ix)/у (iy), см – 123.0/26.9.

Двутавр 30 должен подбираться для несущих конструкций на основании выполненных расчетов. За основу берутся основные характеристики проката и конструкционные особенности объекта, его функциональное предназначение. Важную роль играет материал изготовления. Об этом далее.


Рекомендуем к прочтению:

Что такое металлическая балка в строительстве? 7 главных областей применения

Виды балок, секреты выбора и применения

Расчет нагрузки на двутавр – актуальность выполнения и основные методики


Технология производства и материалы изготовления

Балка двутавровая 30 изготавливается из стали с использованием технологии горячей прокатки металлической заготовки. Это либо блюм, либо чаще всего заготовка, полученная методом непрерывного литья. Она нагревается до определенной температуры. Металл становится пластичным и хорошо поддается формовке. Формовку выполняют на прокатных станах с использованием валков. Происходит горячая пластическая деформация. В результате уменьшается поперечное сечение заготовки, изменяется ее форма и увеличивается длина. После окончания прокатки выполняется финишная обработка и охлаждение, порой и ускоренное.

По ГОСТ ГОСТ 8239-89 двутавр 30 изготавливается из нелегированных, реже легированных марок стали. В частности, широко применяется этот вид фасонного черного металлопроката, изготовленный из углеродистых марок, стали Ст3сп и Ст3Гсп. Предлагается и двутавровая балка 30 из низколегированной марки стали 09Г2С, ряда других. От выбранной марки стали зависят эксплуатационные и конструкционные характеристики изделий, их стоимость. Особенно критично при определении величины пролетов между плоскостями или опорными колоннами.

Направления использования

Стальной горячекатаный профиль 30 активно используется в различных строительных конструкциях, работающих преимущественно на изгиб. Это балки перекрытий, кровли, прочие конструкционные элементы. Особенно те конструкции, где допускается применение сварных и болтовых соединений. Среди других направлений использования – обустройство горизонтальных и вертикальных связей, элементов ферм, фундаментов.

Говоря проще двутавр 30 активно применяется в промышленном и гражданском строительстве. В том числе этот вид проката используется при возведении нагружаемых, несущих, поддерживающих и ненагружаемых металлоконструкций. Причем они могут возводиться как на месте строительства объекта, так и доставляться в форме готовых к сборке сегментов.

Используется этот вид фасонного проката и при возведении инфраструктурных объектов. Например, отметим транспортное строительство (дороги, путепроводы, мосты, развязки, эстакады, площадки для подъездных путей). Среди других направлений тяжелое машиностроение.

На этом направления применения балки двутавровой 30 не ограничиваются. Главное техническое, инженерное и экономическое обоснование использования этого вида двутавра. Ведь он может быть задействован как самостоятельный конструктивный элемент, так и в составном инженерном сооружении.

Балка двутавровая 30 преимущества использования

Двутавр 30 имеет несколько неоспоримых преимуществ применения. Среди основных достоинств выделим:

  • способность выдерживать различные разнонаправленные нагрузки;
  • меньший вес по сравнению с балками сплошного прямоугольного, квадратного сечения при аналогичных прочностных характеристиках;
  • удобство доставки, хранения и монтажа в металлоконструкциях;
  • экономичность, металла используется меньше, а значит стоимость по сравнению со сплошными балками ниже;
  • широкая вариативность технологий монтажа, с использованием сварки, в том числе электродуговой, газовой, болтовых соединений;
  • высокая степень жесткости конструкции;
  • низкая степень текучести, линейные размеры не меняются под действием постоянных, длительных статических нагрузок.

Есть и другие достоинства. Они во многом определяются маркой, используемой стали, впрочем, как и недостатки. То есть выбирая двутавровую балку 30 надо учитывать из какой марки стали она изготовлена. Другими словами, двутавры 30 из стали Ст3сп и 09Г2С существенно отличаются. Они имеют свои преимущества и недостатки, направления использования.

Покупка и дополнительные услуги

Покупая двутавровую балку 30 требуется проверять наличие сопроводительной документации (сертификатов и других документов). Должна быть маркировка в соответствии с ГОСТ. В ней указана марка балки и стали, производитель и ряд других параметров. Форма продажи – поштучно или в пачках.

Среди основных дополнительных услуг, предоставляемых металлобазами:

  • погрузочно-разгрузочные работы;
  • доставка на объект заказчика;
  • резка на фрагменты определенной длины;
  • оцинковка или покраска (в зависимости от марки стали и направления использования).

Существуют и другие вспомогательные услуги. Среди них изготовление металлоконструкций по чертежам заказчика из двутавра 30 и прочие.

Необходима балка двутавровая 30? Остались вопросы и требуется помощь в выборе? Обращайтесь! Обязательно поможем.

Что такое двутавр (двутавровая балка), характеристики и применение

Двутавр (двутавровая балка) — разновидность сортового металлопроката, отличающаяся высокой несущей способностью. Имеет узнаваемое Н-образное сечение, которое и предопределяет технические характеристики изделия. Один из самых востребованных материалов в различных промышленных сферах.

Любые металлические двутавры изготавливаются в строгом соответствии с требованиями ГОСТ и ТУ, поэтому они имеют регламентированную форму и состав. Благодаря этому, имея нужную документацию, можно легко рассчитать необходимые размеры и параметры двутавров, необходимых для конкретной конструкции.

Геометрическими характеристики

  • Высота – это расстояние между двумя плоскими площадками, называемыми полками, в сечении двутаврового профиля.
  • Ширина – это длина полок двутавра.
  • Толщина стенки – это толщина средней плоскости находящейся между полками. Этот параметр является одним из наиболее важных, так как от толщины стенки напрямую зависит несущая способность и прочность двутавра.
  • Средняя толщина полки. Полки двутавра не прямоугольные, а имеют неправильную форму. К концам полки они сужаются, а в середине полки, к месту примыкания ее к стенке, расширяются вовнутрь. Поэтому средняя толщина полки рассчитывается по следующей формуле: ширина полки минус толщина стенки деленная на четыре.
  • Радиус внутреннего закругления – это параметр закругления полки в месте ее примыкание к стенке. Благодаря тому, что полка примыкает к стенке не под прямым углом, а по радиусу возрастают ее прочностные характеристики. Радиус закругления полки. Так как на концах полки не требуется такая толщина и основная нагрузка идет к центру балки на стенку, то полки двутавра сужаются по радиусу.
  • Уклон внутренней части полки. Полка также может идти под определенным углом по внутренней части, расширяясь к центру.

От этих параметров напрямую зависят технические характеристики двутавра, поэтому все они прописаны в ГОСТе и должны быть выполнены в строгом соответствии с ними.

Интенсивное развитие строительной промышленности вызвало необходимость совершенствования и рационализации способов изготовления металлических двутавровых балок, благодаря чему сфера их применения заметно расширилась. Сегодня двутавр используется как в малоэтажном частном строительстве, так и в крупных проектах коммерческой и промышленной направленности, а также в тяжелом машиностроении.

Где применяется Н-образный стальной прокат

В ходе теоретических и экспериментальных исследований было доказано, что двутавровые балки оптимально воспринимают нагрузки на изгиб, следовательно, их целесообразно использовать в виде несущих элементов:

  • металлических балок перекрытия зданий;
  • колонных металлоконструкций;
  • мостовых сооружений;
  • подвесных путей;
  • рамных конструкций вагонов, автомобилей, экскаваторов и пр.;
  • арматурного каркаса стен шахт.

Широкополочный двутавр допустимо использовать для балок, колонн и стержней средненагруженных ферм, тогда как колонный ставится только при больших пролетах и существенных нагрузках (на фото – двутавровая балка колонного типа).

классификация и маркировка, способы производства и применение

Сопромат

Двутавр – это широко распространённый вид фасонного проката. Получил такое название благодаря своей форме сечения, оно похоже на двойную «Т» или перевернутую «H». Верхняя и нижняя полки, соединены между собой стенкой. Полки могут располагаться параллельно либо с небольшим уклоном. Такая конструкционная особенность помогает достичь наилучших прочностных характеристик, придавая усиленную жесткость металлоконструкциям, при сборке которых этот профиль используется.

Показано где у профиля полки и стенка

Благодаря правильно подобранному весу, сечению, двутавр является популярным строительным материалом. Металлические профили применяют при проектировке мостов, жилых зданий, в постройке судов, а также в строительстве автомобильных эстакад.

Преимущества

В независимости от материалов и способов изготовления Т-образный профиль очень надежен, с таким уровнем прочности и жесткости, которую обеспечивает этот продукт конкурировать весьма сложно. При этом стоимость двутавровой продукции не сильно высока, а работать с ней довольно легко, так монтаж металлических конструкций осуществляется, как правило, в сжатые сроки путем проведения сварочных работ, также для возведения металлоконструкций подходят болты и заклепки. Кроме того, покупатель может сделать индивидуальный заказ по нужному размеру.

Преимущества: небольшой вес, надежность, высокая несущая способность, простота транспортировки и монтажа, низкая стоимость.

ВАЖНО: Профиль такого изделия выполняет роль каркаса. Он справляется с вертикальными, горизонтальными и поперечными нагрузками. Конструкция позволяет из него производить различные сборные сооружения. Что раскрывает перед этим видом стального проката еще большие возможности.

Классификация и маркировка двутавров

После первых двух цифр, означающих высоту профиля в см, идет маркировка полок буквенным способом. При этом Б, К, Ш и Д — с параллельными полками, а М — балка с уклоном внутренних граней.

Например, двутавр №10Б1 по ГОСТ 26020-83 изготавливается с параллельными гранями полок и имеет высоту сечение h=100 мм.

Кроме того, двутавры по ГОСТ 8239-89, имеют также полки с уклоном и маркируются только цифрой, обозначающей высоту сечения.

Рассмотрим маркировку профилей более детально:

  • Индекс «Б» означает, что это нормальный двутавр, который является идеальным решением при возведении различного типа сооружений. Если сделать правильный расчет для каждого отдельного элемента, то такой объект простоит долгие годы без усадок и других повреждений даже при длительной эксплуатации.
  • Буквой «К» маркируется колонный двутавр, с параллельными полками, который используется как вертикальная опора при строительстве многоэтажных строений, полки профиля значительно утолщены.
  • «Ш» — широкополочная, применяется в роли конструкционного элемента различных лестниц, перекрытий, мостов. Из-за своего переменного сечения такие изделия улучшают несущую способность металлоконструкций по всей их рабочей длине. При использовании достигается высокий процент экономии металла, но при выборе, прежде всего, нужно обратить внимание на толщину полки.
  • Маркировка «Д» означает, что это изделие дополнительной серии с шириной полки колеблющейся между широкополыми и нормальными балками. Двутавр дополнительной серии довольно редко применяют при строительстве основных конструкций, но иногда его использование является оптимальным решением.
  • Литера «М» обозначает балочный профиль, используемый для изготовления путей подвесного типа. Внутренние грани полок этого типа делают с уклоном, но не более 12%, высота профиля варьируется от 24 до 45 см. На территории больших предприятий без использования внутренних путей нельзя завершить производственный процесс в оптимальные сроки.

Наиболее востребованной конструкцией является двутавр с внутренним уклоном граней полок. Требования по точности изготовления размеров и уклона полок указывается в ГОСТе 8239-89.

Показаны отличия двутавров различных серий.

Правильная маркировка

Маркируются такие изделия на торцах с помощью стойкой краски, где фиксируют следующую информацию:

  1. Нумерацию заказа.
  2. Нумерацию чертежа, из которого была изготовлена двутавровая балка для строительства.
  3. Обозначение балки по чертежу КМД с обязательным уточнением на балке порядкового номера.

Способы производства двутавровых элементов

Двутавр производится из низколегированных и углеродистых сталей, может быть результатом холодного и горячего проката. Изготовление этого важного материала допускается строго по ГОСТу. Таким образом, в производстве балок все рассчитывается строго по государственным стандартам. Например, разрешаемый уклон внутренних граней полок не может быть выше 10 % для горячекатаных материалов. А также при производстве рассчитываются разрешенные прогибы стенок, они не должны быть больше 0,14 S, а возможная кривизна балки двутавра должна составлять всего 0,2%.

Различают два технологических метода производства:

  • Метод горячего проката (из слитка стали). Изделие получает свою уникальную форму с помощью протяжки разогретой заготовки через специальный валки.
  • Сварные варианты (из металлического листа). Такую конструкцию изготавливают путем сварки из нескольких заготовок. Изготовление двутавра таким способом производится на автоматических линиях с минимальным использованием ручного труда.

Горячекатаный двутавр производится быстрее сварного. А отсутствие сварочных швов является его главным преимуществом. Оба вида такого металлического изделия обладают высокой несущей способностью при относительно небольшом весе. Полки перераспределяют нагрузку так, что риск перекашивания конструкции практически отсутствует.
Точность прокатки металлоизделия бывает двух разновидностей: высокой точности (А) и обычной (Б).

Метод горячего проката

Основной способ производства балок — это горячая прокатка, высокопроизводительный процесс, позволяющий получить высокую точность размеров, делают такой металлопрокат на станах крупных металлургических предприятий, когда из заготовки формируют Т-образную продукцию.

Достоинства метода

К достоинствам данного способа изготовления можно отнести быстроту производственного процесса, получение монолитного продукта без соединительных швов. Высокая устойчивость к любым механическим воздействиям разрешает не использовать дополнительных элементов жесткости, они устанавливаются только в местах воздействия высоких нагрузок.

Недостатки метода

К минусам следует отнести повышение показателей веса готовой металлоконструкции в целом, потому что толщина стенки должна быть единообразной по всей длине. Еще один минус данного продукта — это ограниченные размеры двутавра. Современные металлургические предприятия выпускают широкий сортамент двутавров, но только определенных типоразмеров, строго ограниченных нормативно-техническими документами, что может приводить к удорожанию проектов по возведению строений, так как могут оставаться невостребованные отходы, допустим, если нужны специальные длины, которые при прокате невозможно произвести.

Сварной двутавр

Сварное двутавровое изделие производится путем проваривания трех базовых компонентов. Сваривание проводят с двух сторон, чтобы изделие было максимально надежным и прочным. Важно следить за тем, чтобы элементы прилегали как можно плотнее и находились строго перпендикулярно друг другу.
При сварке возникает необходимость в применении дополнительных элементов для воссоздания ребер жесткости и в этот процесс необходимо вовлекать серьезные трудовые ресурсы, все это нужно принимать во внимание на этапе проектных работ при строительстве. Стоит отметить, что введение дополнительных ребер, для усиления, уменьшает толщину стенки и понижает ее общую металлоемкость, раз уменьшается необходимое количество металла, то снижается стоимость, и сохраняются в неизменном виде все механические свойства.

Для изготовления методом сваривания служит такой материал, как профильный и металлический лист, для поясов может применяться гнутый профиль, швеллера и многое другое.

Достоинства сварного двутавра
  • Несомненный плюс, в том, что облегченный вес балочного изделия позволяет уменьшить общий вес металлоизделия, а значит и снизить общую стоимость строительного проекта.
  • Важное достоинство сварной балочной продукции — это то, что он производится под заданное техническое задание, и по индивидуальному заказу. Рассмотрим пример, для строительства определенного сооружения необходимо возвести металлоконструкции, где длина балки должна быть, 10,55 метров, то будет сварен профиль именно с такой длиной. Таким образом, заказчик избежит дополнительных отходов, а значит и расходов.
  • По техническому заданию для отдельных проектов этот тип профиля может производиться перфорированным, что уменьшает вес конструкции, может иметь усеченную форму, быть с неравными полками, с фланцевыми соединениями или дополнительными ребрами жесткости, из такого металлопроката можно создавать сложные архитектурные строения. Балочный продукт таких форм невозможно получить на металлургическом предприятии.
  • Можно сварить металлопродукцию с переменным сечением, это позволит распределить металл таким образом, что на нагружаемых участках конструкции, жесткость будет выше, удешевляя конструкцию без потери качественных характеристик.
Порядок изготовления сварного двутавра

Выделяют следующие основные фазы сваривания:

  • раскрой и порезка листа на полосы;
  • обработка кромок на станке, что необходимо для улучшения показателей свариваемости;
  • позиционирование и фиксирование полос на станке, для избежания сдвигов;
  • непосредственно сам процесс сварки;
  • торцовка и правка на станке;
  • очищение от ржавчины, грязи и масла.
Недостатки сварного двутавра

Несмотря на все вышеперечисленные достоинства, сварное производство никогда не сможет вытеснить с рынка прокатное, так как скорость и объемы производства сварной балки в разы уступают прокатному производству. А скорость же строительных работ по всей стране очень высока, таким образом, спрос на рынке этого типа металлопродукции можно покрыть лишь совместными объемами как сварного, так и прокатного производства.

Материал изготовления

Стальные двутавры изготавливают из углеродистых марок стали (для внутреннего применения) и низколегированной стали (например, 09Г2С) для наружных конструкций. Из-за хороших конструкционных характеристик данный продукт производят не только из стали, но и из дерева, железобетона, стеклопластика и алюминия.

Для защиты от коррозии и других негативных внешних факторов поверхностный слой подвергается цинкованию или покрытию специальной грунтовкой. Подобная обработка значительно увеличивает срок работы сооружений, в которых используется. Если предполагается эксплуатировать конструкцию в агрессивных условиях, то используется металлоизделие, изготовленное из качественных марок стали, и имеющее легирующие элементы.

Такие виды стального проката производятся по специально разработанным нормативным документам. В которых указывается необходимые требования к химическому составу стали, параметрам и допускам. Благодаря различным модификациям таких изделий их сфера использования с каждым годом расширяется.

Хранение и транспортировка

Хранят готовые балки на открытых площадках, предназначенных для временного размещения металлического проката. Транспортировка происходит с помощью специальной техники. К такому виду проката редко применяют упаковочные материалы.

Сферы применения двутавра

Применение двутавровой продукции достаточно широко. Ее можно встретить в самых различных сферах жизнедеятельности, тем более что производимая линейка настолько широка, что способна удовлетворить любые проектные особенности.
В качестве основных направлений и областей применения данного продукта можно выделить следующие:

  • Опоры и колонны мостов и эстакад.
  • Конструкции, использующиеся при обустройстве железнодорожных и автомобильных тоннелей.
  • Базовые элементы путепроводов.
  • Подкрановые балки на предприятиях промышленности, больших складах и цехах.
  • При строительстве шахтных проходов, в виде усиливающих или крепежных компонентов.
  • Востребован двутавровый профиль при возведении конструкций в метрополитенах.
  • При обустройстве стен котлованов, там, где масса грунта давит с большой силой на опорные компоненты.
  • Во всех видах строительства (гражданское, промышленное, частное), используется для изготовления скелетной основы сооружений и для крепления перекрытий.
  • Кровельных конструкций.

Перечислены возможные способы применения этого профиля.

Таким образом, без данного типа металлоизделия невозможно было бы создать современные архитектурные и инженерные сооружения, в том виде, которые мы видим сейчас, в будущем создавать новые архитектурные решения.

Сфера его использования основана на высоких характеристиках материала:

  • Устойчивость к изгибам.
  • Оптимальное распределение веса.
  • Увеличение жесткости конструкции.
  • Доступность изделия на рынке.

Как узнать точный вес строительного двутавра?

Необходимо упомянуть о важной составляющей производства металлоконструкций, с технической точки зрения — это расчет веса двутаврового профиля, используемого для каждого проекта. Расчет основывается на номере профиля, который можно найти в сортаменте двутавров, там же можно увидеть массу и площадь поперечного сечения. Стоит обратить внимание, что в таблице указанна масса одного погонного метра.

Для того, чтобы узнать вес двутавровой балки — можно взвесить материал.

Важно понимать, что эту процедуру производят только во время отгрузки строительного двутавра, чтобы узнать сколько точно поставщик отпускает заказчику.

Однако существуют отдельные случаи, когда взвесить балки не возможно в принципе. В этой ситуации помогут математические вычисления. Для этого берут отдельные балки двутавра и рассчитывают умножением длинны на массу одного погонного метра. Важно понимать, что все целый метраж изделия в таких конкретных случаях можно будет узнать, замерив длину. Удельный вес двутавровой металлоконструкции рассчитывают по одному из способов:

  1. Смотрят величину характеристик прописанных в таблице государственного стандарта.
  2. Рассчитывают вручную.

Стоит знать, что значения погонного метра балки выяснялись вручную расчетными способами. Расчеты применялись для балок с номинальным размером, а плотность металла принималась абсолютно идентичной средней величиной. Реальные материалы часто производятся с размерами, немного различными от базовых. Как раз эта разница и допускается по ГОСТу, и называется предельно возможными отклонениями при производстве.

Сопромат

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
