Радиаторы отопления размеры по высоте и длине

Размеры батарей отопления и их особенности

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы.Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.

Чугунные радиаторы отоплениястарого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые.Панельные радиаторы недороги, неприхотливы, конструкция их про ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

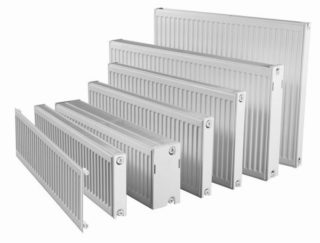

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне.

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления. высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

• Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
• Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
• Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность.Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт

Округлять мощность всегда следует в большую сторону, занижать ее нельзя!

Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.

Выбор габаритов батарей отопления

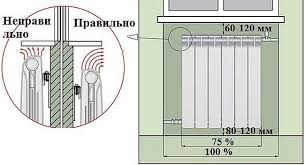

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

• расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
• расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Радиаторы отопления, которые уже, чем ширина окна, могут не создать достаточной тепловой завесы, т.е. не станут преградой для проникающего в помещение через оконные проемы холодного воздуха

Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности.

При покупке радиаторов отопления не полагайтесь во всем на продавцов.

Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.

Смотрите видео о том, как выбрать радиатор отопления:

Представленное видео поможет вам при выборе радиатора отопления

Post navigation

Размеры радиаторов отопления по высоте и ширине, как рассчитать

При обустройстве отопительной конструкции в собственной квартире или доме их владельцам необходимо решить вопрос относительно покупки батарей, при этом учитывая размеры радиаторов отопления.

При этом следует учитывать такие основные параметры:

• размеры отопительных радиаторов;
• степень теплоотдачи одной секции;
• максимальная величина рабочего давления, на которое рассчитаны эти приборы.

Среди изделий на современном рынке разброс основных параметров у батарей достаточно велик, поскольку они представлены в широком ассортименте.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

• длина одной секции — 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

• длина одной секции — 80 миллиметров;
• глубина 80-100 миллиметров;
• высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.
Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

• длина 80-82 миллиметра;
• глубина – от 75 до 100 миллиметров;
• высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

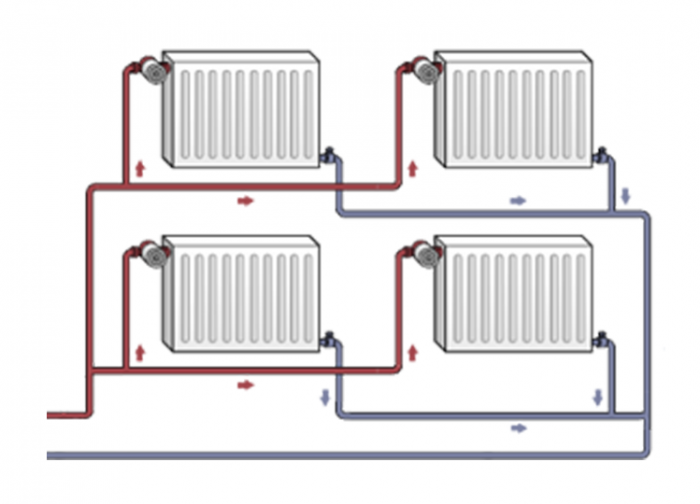

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

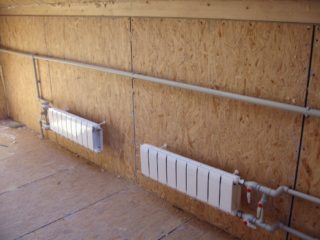

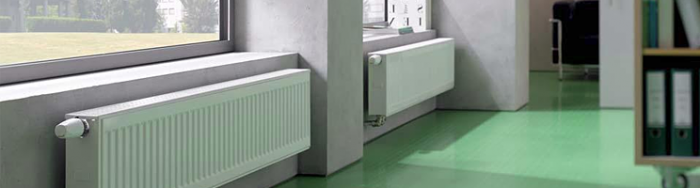

Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

• их можно разместить под низко расположенным подоконником;
• они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы .

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

• длина 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы.
Биметаллические радиаторы. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

• среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
• они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

Высокие радиаторы

Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

• высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
• глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления. при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:

• высота секции 880 миллиметров;
• глубина 95 миллиметров;
• длина 80 миллиметров.

Рабочее давление составляет 4 кгс/см², а при проведении испытаний — 6 кгс/см². Следует отметить, что такой радиатор для центрального теплоснабжения не предназначается. Он снабжен сердечниками, расположенными только в вертикальных каналах (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно «).

До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею.
Выбор, учитывая размеры радиаторов отопления, детали на видео:

Размеры алюминиевых радиаторов отопления различных марок и моделей

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

• 1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
• 2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
• 3. Ключ для крана
• 4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
• 5. Радиаторные заглушки (глухие пробки).
• 6. иногда еще дюбеля для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

• Предельное рабочее давление – 20 бар.
• Давление при испытании прибора – 37,5 бар.
• Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 — расстояние между осями 200 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Climatic Control Corporation LLP

Детище этой компании – радиаторы BiLUX AL с отличной отдачей тепла, которые сделаны с учетом всех нюансов индивидуальных систем отопления. Площадь их поверхности весьма значительная, а сечение вертикальной трубы рассчитано оптимально. Завод по производству данных радиаторов находится в Китае. Расстояние между осями коллекторов может быть 30 см (BiLUX AL M 300) или 50 см (BiLUX AL M 500).

В процессе изготовления отлитые под давлением верхние части соединяются с днищем, которое делается по особой сварочной технологии. После сборки батареи подвергаются обработке химическим и механическим способами. Затем их испытывают, проверяя, насколько они герметичны и прочны. Красят батареи в несколько приемов. После очистки воздействуют на них электростатическим полем. В это время напыляется эмаль на основе эпоксидной смолы. Затем, нагревая до высокой температуры, поверхность изделия полимеризируют.

Торцы радиаторов BiLUX AL имеют особую конструкцию, позволяющую применять в качестве прокладки специальное кольцо. Материал, из которого оно изготовлено, на сто процентов герметизирует стыки. Ниппели при этом используются кадмированные. Протечки абсолютно исключены. Сколько бы раз не перебирались секции батареи, делать это максимально просто.

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Fondital

Данной компанией выпускаются радиаторы Calidor Super. Они приспособлены для российского климата, а также для стран СНГ. При производстве учитываются не только европейские стандарты EN 442, но и российские — ГОСТ Р RU.9001.5.1.9009. Метод изготовления – отливка при высоком давлении. Окраска проходит в два этапа. Сначала наносят защитный слой эмали с помощью анафореза, а затем порошковой эмалью придают красоту изделию. Комплект для монтажа приобретается отдельно. Это кран Маевского, глухие пробки, переходники и кронштейны.

Расстояние между осями:

• 35 см – модель S4, имеющая глубину секции 9,7 см и четыре боковых ребра.
• 50 см – как модель S4 (с четырьмя ребрами и глубиной 9,7 см), так и более легкая модель S3 (с тремя ребрами и глубиной 9,6 см).

• Предел рабочего давления – 16 бар.
• Предел давления на разрыв – 60 бар. Испытания давлением 24 бара проводятся на каждой стадии изготовления.
• Предел температуры воды – 120 °С.

Характеристики радиаторов Calidor Super 350 S4 — межцентровое расстояние 350 мм, секция имеет глубину 96 мм. и 4 боковых ребра:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Faral S.p.A.

Эта компания делает специально для России особо прочные радиаторы FARAL Green HP, которые выдерживают 16 атмосфер рабочего давления. Их производят литьевым методом. И внутри, и снаружи они покрыты защитным циркониевым слоем, который проникает глубоко в поверхность алюминия и не смывается. Поэтому выделения газов при контакте батареи с водой не происходит. Электрохимическая коррозия исключена.

Глубина батарей FARAL Green HP – 8 см, а FARAL Trio HP – 9,5 см. А расстояние между осями коллекторов – 35 или 50 см. Отдельно приобретаемый комплект для монтажа включает в себя стандартный кран для спуска воздуха, переходники с заглушками и кронштейны, прокладки из силикона и саморезы с пробками.

• Предел рабочего давления – 16 бар.
• Предел давления испытания – 24 бара.
• Предел температуры воды – 110 °С.

Размеры и характеристики радиаторов FARAL Green HP 350 — расстояние между осями 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Global

Одноименные радиаторы этой компании могут использоваться и в квартире, и в частном доме. Они отличаются элегантностью и оригинальностью дизайна. Самые популярные модели: Global ISEO и Global VOX. Все они могут иметь расстояние между осями 35 или 50 см. Комплект для крепления (продается отдельно) стандартный.

• Предельное рабочее давление – 16 бар.
• Давление опрессовки – 24 бар.
• Предельная температура горячей воды – 110 °С.

Размеры и характеристики радиаторов Global VOX 350 — межосевое расстояние 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Torex

Компанией производятся алюминиевые секционные батареи Torex, выполненные методом литья. Их отличие – необыкновенный дизайн фронтальной части, который образует интересные световые переходы. У моделей с межосевым расстоянием 35 см глубина составляет 7,8 см, а с расстоянием 50 см делают батареи глубиной 7,8 и 7 см. Секций у них может быть четное количество – от 6 до 14. Монтажный комплект в стоимость батареи не входит.

• Предел рабочего давления – 16 бар.
• Предел давления испытания – 24 бара.
• Предел температуры – 110 °С.
• Оптимальный pH воды – 7-8 (можно 6,5 – 8,5).

Размеры и характеристики радиаторов Torex B 350 — межосевое расстояние — 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Rifar

Фирма производит алюминиевые радиаторы моделей BASE с межосевым расстоянием 500, 350 и 200 мм, моделей ALP, которые имеют усовершенствованный внешний вид и улучшенную теплоотдачу, благодаря своей конструкции, межосевое расстояние 500 мм. Модели Alum — это специально разработанные радиаторы, которые можно использовать не только в системах обычного отопления, но и в качестве масляного электрического обогревателя. У производителя также имеется своя собственная уникальная разработка радиаторов Flex, главное достоинство которой это то, что радиатору можно придать необходимый радиус кривизны.

• Рабочее давление не более 20 атм;
• Максимальная температура теплоносителя 135 0 С;
• pH воды 7 — 8,5;

Размеры и характеристики радиаторов Rifar Base — серийно радиаторы выпускаются с количеством секций от 4 до 14:

Межосевое расстояние (мм)

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

• Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
• Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
• Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Например: Комната имеет площадь 16 квадратных метров, в ней одна наружная стена и одно окно с эркером. Батарея FARAL Green HP 500 (тепловая мощность секции – 180 ватт).

Умножаем 100 ватт на 16 квадратных метров и на коэффициент 1,1.

100 х 16 х 1,1 = 1760 (ватт).

Чтобы рассчитать количество секции радиатора делим это число на 180.

1760 / 180 = 9,778 (штук).

Округляем – получаем 10 секций.

Обновлено: 20 Декабрь 2016

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Популярные

Copyright © 2017 — SRBU.RU Перепечатка материалов запрещена!

Войдите на сайт используя:

Или введите свой логин и пароль:

Источники: http://prootoplenie.com/otopitelnoe-oborudovanie/batarei-radiatory/razmery.html, http://teplospec.com/radiatory-batarei/razmery-radiatorov-otopleniya-po-vysote-i-shirine-kak-rasschitat.html, http://srbu.ru/otoplenie/125-razmery-alyuminievykh-radiatorov-otopleniya.html

Размеры радиаторов отопления: требования, терминология, стандарты

Содержание статьи:

Целесообразные размеры радиаторов отопления определяются в первую очередь не внешним видом, а влиянием габаритов на теплоотдачу. Также эти параметры и расположение нагревательных элементов в пространстве комнаты определяют, насколько равномерно будет распределяться тепло.

Требования к выбору радиаторов

Перед покупкой необходимо произвести все расчеты, затем подбирать размер радиатора

Выбирая размеры батарей отопления для размещения под окном, полагается отталкиваться от значений ширины оконного проема и предполагаемой дистанции краев элементов до подоконника и поверхности пола. Перед отправлением в магазин надлежит произвести все необходимые измерения и ориентироваться на них при рассмотрении вариантов. Стандартный показатель ширины проема – 110-120 см. Размер приобретаемой батареи должен составлять не менее 70-75%  от данного значения. Если речь идет о секционном устройстве из алюминия, потребуется радиатор из 10-12 элементов (ширина одного обычно составляет около 8 см).

При выборе размеров радиаторов надо принимать во внимание высоту расположения подоконника. Между ним и верхним краем радиаторных элементов должно быть расстояние в 6-12 см. Высота монтажа отопительных приборов над полом должна быть не менее 8 см. В этом случае достигается отдача тепла, максимально соответствующая заявленной изготовителем.

Также в условиях частного сектора большое значение имеет объем помещающейся в секцию жидкости. Если в многоквартирных домах, жильцы которых пользуются централизованным отоплением, данный параметр не играет роли, то при использовании собственной системы она нужна для расчета объема, когда требуется выяснить эффективность насоса или котла.

Важнейшим показателем при выборе отопительного оборудования является тепловая мощность. Далеко не всегда целесообразно выбирать высокомощные варианты. В жилищах с качественной теплоизоляцией достаточно модели со средним значением данного параметра.

Поскольку площадь поверхности радиатора влияет на равномерность теплоотдачи, лучше выбрать большее число секций, обладающих средней мощностью, чем меньшее с высокой. Это обеспечит отсутствие зон холода и оседания конденсата на оконном стекле.

Терминология

Основными параметрами выбора являются ширина и высота радиатора

В документации, рассматривающей размеры отопительных радиаторов, часто говорится о межцентровом расстоянии. Данный параметр обозначает длину промежутка от центральной точки одного соединительного отверстия до аналогичного места другого. Иногда эту величину называют межосевым или межниппельным расстоянием. Если трубопроводы, запитывающие радиатор, находятся в рабочей кондиции и менять их не планируется, приобретаемый новый обогреватель должен иметь такой же межцентровой показатель, как у старого, чтобы не пришлось вносить изменения в подводку. Иногда названия моделей – как российского, так и зарубежного производства – содержат трехзначные цифры. Они обозначают данный параметр в миллиметрах (к примеру, Modern 500).

Линейные габариты включают в себя:

• монтажную высоту радиатора – ее нужно подбирать так, чтобы обеспечить нужные дистанции до подоконника и пола;
• глубину;
• ширину – для моделей с секционной конструкцией она, как и предыдущий параметр, также относится к размерам элементов, но если глубина радиатора и отдельных его секций одинакова, для вычисления общей ширины нужно перемножить показатель отдельной единицы на их число и прибавить приблизительно 1-2 см, приходящиеся на герметизирующие прокладки.

Зная линейные параметры радиатора, можно приобрести для него защитный экран. При монтаже напольных плоских вариантов габариты важны для подбора подходящих составляющих отопительной системы.

Стандартная высота радиаторов

При замене чугунных батарей учитывают высоту подводки над уровнем пола

Когда рассматривается высота типовой батареи отопления, подразумевается межцентровой показатель в 50 см. Распознать такие модели можно по цифре 500 в названии. За ориентир их берут, потому что таким значением высоты обладали советские радиаторы-гармошки из чугуна. Толстостенные изделия из этого материала очень долговечны – во многих домах они успешно выполняют свои функции по сей день. Чтобы избежать переделок имеющейся системы, потребители стараются найти батареи с идентичными значимыми габаритами. Подходящие по межцентровому расстоянию модели производятся из разных материалов.

Чугун

Представленные на рынке чугунные модели выпускаются в широком диапазоне параметров. Гармошка в 50 см распознается по буквам МС и двух- или трехзначному числу, обозначающему здесь не межосевую длину, а глубину изделия. Она варьируется от 85 до 140 мм. Ширина изменяется от одной модели к другой и принимает разные значения у изготовителей одной модели: например, МС-140 выпускается в исполнениях в 108 и 93 мм.

Помимо гармошки, межосевые 50 см бывают и у других изделий, например, секционного строения. Некоторые из них оборудованы ножками. Есть модели, у которых глубину не обозначают из-за расширенной книзу формы.

Алюминий

Самые тонкие радиаторы, глубиной 5 см, выпускает фирма Термал

Размеры алюминиевых радиаторов характеризуются большей стандартизированностью. Здесь можно обозначить средние значения. Если речь идет о размерах алюминиевых радиаторов отопления с межосевым параметром в 50 см, типовая высота секции будет варьироваться в диапазоне 57-58,5 см. Ширина обычно равна 8 см. Глубина более вариабельна – есть уплощенные варианты (например, отечественный «Термал» с показателем в 5,2 см), но у большинства она находится в пределах интервала от 8 до 10 см.

Среди биметаллических радиаторов плоские модели не встречаются. Большой вариабельностью значений линейные параметры этих продуктов тоже не обладают. Ширина одной секции биметаллического радиатора равна 8-8,7 см, высота – 56,5-57,5 см, глубина – 8-9,5 см. Низкие модели из биметалла – случай редкий. Минимальная высота – 20 см.

Сталь

Изделия из стали реже остальных производятся с межосевым параметром, соответствующим стандартной гармошке. Однако такая продукция на рынке встречается даже у зарубежных производителей. Бренд Kermi спроектировал стальную модель панельного строения специально для использования в качестве замены старых чугунных радиаторов. Отечественная фирма «Конрад» тоже выпускает батареи под данную задачу – РСВ-1. Существуют образцы подходящих размеров с трубчатым строением. Но обычно в качестве ключевого параметра у них указывают суммарную монтажную высоту в расчете на подключение снизу.

Высокие и узкие радиаторы

Самые высокие батареи высотой 2 м выпускает фирма Verteo Plan

Отопительные агрегаты подобного вида привлекают потребителей тем, что вносят элемент необычности в интерьер. Хотя в большинстве случаев модель большой высоты не получится разместить под подоконником, сама по себе она смотрится нестандартно и предоставляет простор для дизайнерских решений. Радиатор можно покрасить, совместить с полкой или тумбой. Главное – не располагать поблизости от него материалы, выделяющие токсичные испарения при нагреве, и ответственно подходить к выбору красящего состава.

Из некоторых металлов вытянутые батареи практически не производят. Здесь следует упомянуть чугун, модели из которого по высоте не превосходят метра. Еще ниже биметаллические товары – здесь пиковая величина примерно равна 86 см. Большинство распространенных высоких агрегатов производятся из стали. Это могут быть варианты трубчатой конструкции и панельные образцы. У некоторых из них высота может превышать 2 метра (например, Verteo Plan). Такие модели рассчитаны на подсоединение с нижней стороны. У панельных вариантов встречается как ровная, так и профилированная поверхность. Многие производители данного вида оборудования предоставляют услуги по изготовлению радиаторов по частному заказу.

Низкие и плоские радиаторы

Чугунная модель с межосевым расстоянием менее 40 см

Низкими принято считать модели, которые имеют межосевой показатель меньше 40 см. Этот сегмент отличается большим разнообразием изделий, так как миниатюрные батареи производятся из разных материалов. Среди российских покупателей они пользуются не столь большим спросом, так как радиатор не получится поставить на замену гармошке без внесения затратных модификаций в конструкцию отопительной системы.

Среди чугунной продукции сверхминиатюрные модели не встречаются. Крайний вариант – радиатор фирмы Bolton с межосевым замером в 220 мм и монтажной высотой 33 см. У других небольших приборов из чугуна данные параметры находятся в районе 300-350 мм и 35-40 см соответственно.

У устройств из алюминия минимальное межосевое значение равно 200 мм. Вариантов такого размера на рынке много. Можно вспомнить фирмы Global, Sira и отечественную «Рифар». Эти же фирмы производят низкие модели из биметалла (с высотой в районе 25 см). Несколько более крупные алюминиевые модели (300-400 мм) встречаются у любого производителя, выпускающего отопительные приборы. Миниатюрные, но мощные и дорогостоящие батареи из меди или ее сплава с алюминием обычно имеют высоту 20-22 см, но встречаются экземпляры, выходящие за рамки категории низких.

Миниатюрные неплоские радиаторы изготавливаются из стали компанией Purmo. Сюда относятся две панельные модели, имеющие межосевое расстояние в 15 см. Такой же или чуть больший (на 1-3 см) показатель у ряда трубчатых изделий. И все же у большинства стальных батарей значение этой величины превышает 25 см. На рынке можно встретить невысокие, но длинные конструкции (до 2 метров в длину).

Самые низкие алюминиевые радиаторы

В некоторых условиях размещение даже миниатюрного радиатора в помещении нецелесообразно и противоречит нормам безопасности. В качестве примера можно привести коридоры путей эвакуации – в них не положено монтировать приборы, выходящие за поверхность стены, на высоте менее 2 метров. Для подобных случаев, а также для экономии места в помещении выходом станет конвектор, который встраивается в структуру пола. Такое устройство можно назвать самым низким радиатором. Они выпускаются в большом диапазоне мощностных значений. Их используют как единственный источник обогрева или в дополнение к другому способу. Также конвекторы устанавливают для обогрева сплошного остекления.

Есть случаи, когда критическим (в отношении минимизации) параметром становится глубина, а не высота. Тогда полагается рассмотреть сегмент плоских моделей. Биметаллические и чугунные образцы в этом случае не подходят из-за большой глубины. Российский вариант из алюминия – продукция фирмы «Златоуст» с показателем в 52 мм. Производятся модели для замены гармошки и низкие с межосевым расстоянием в 30 см. У них высокая тепловая мощность. Подойдут и панельные батареи глубиной 6 см.

Выбор модели с подходящими габаритами производится с учетом внутренней планировки и назначения помещения и конфигурации имеющейся системы отопления. Бывают случаи, когда целесообразно подобрать радиатор с наименьшим показателем высоты или глубины.

Размеры радиаторов — методика расчета и нюансы подбора радиаторных батарей (видео + 90 фото)

Проектирование и обустройство жилого здания требует максимально взвешенных и продуманных решений, вне зависимости от вида строительных или ремонтных работ.

Приобретение батарей входит в число необходимых задач, предполагающих ответственность и серьезность при подборе отопительных приборов, от характеристик которых зависит комфортное проживание в доме.

Расчет величины отопительного прибора производится не только по эстетическим причинам, но и по техническим. Так, например, оптимальный размер прибора отопления должен соответствовать следующим требованиям:

Длина отопительного радиатора должна охватывать приблизительно 70-80 процентов площади подоконника.

Высота прибора, начиная от пола, должна быть в пределах 85-120 миллиметров.

Промежуток между батареей и подоконником должен составлять примерно 60-125 миллиметров.

Эффективный и благоприятный результат, связанный с установкой отопительных приборов, возможен только в случае соблюдения требуемых условий и учета, заявленных создателями параметров, при монтаже.

габариты, высота, длина, ширина и глубина радиатора, фото и видео подсказки

1. Расчет количества радиаторов, учитывая размеры батарей отопления
2. Габариты радиаторов отопления
3. Подсчет количества секций, зная высоту батареи отопления
4. Схемы установки радиаторов, в зависимости от высоты и ширины батарей

При выборе отопительных приборов важно правильно рассчитать размеры батарей отопления. Габариты их бывают разными (можно посмотреть на фото), и от этого во многом зависит эффективность отопления. Чем больше площадь помещения, тем значительней должна быть мощность приборов. Также на эффективность обогрева влияют характеристики материала, из которого сделан радиатор, наличие декоративных экранов.

Расчет количества радиаторов, учитывая размеры батарей отопления

При проведении расчетов нужно учитывать несколько факторов:

• рабочую температуру;
• площадь наружной нагревательной поверхности, которая отдает тепло в помещение и обеспечивает циркуляцию теплового потока;
• площадь обогреваемого помещения (желательно рассчитать объем воздуха – расчеты будут точнее).

Габариты радиаторов отопления

Если отопительные приборы будут устанавливаться под окнами, то нужно следовать таким правилам:

• расстояние от верха батареи до подоконника должно быть более 100 миллиметров;
• минимальное расстояние от нижнего края ребра до пола должно составляет 60 миллиметров.

Узкие радиаторы, которые часто устанавливают в нише под окном, нередко не способны сформировать тепловую завесу, и вдоль боков отопительного прибора будут спускаться потоки холодного воздуха. Поэтому желательно, чтобы ширина радиатора отопления перекрывали аналогичный параметр окна на 50-75%.

Подсчет количества секций, зная высоту батареи отопления

Иногда имеют батареи отопления размеры, из-за которых их нельзя установить под подоконником. Чтобы не нарушать рекомендации по поводу расстояния до пола и окна, нужно выбирать низкие отопительные приборы. Более длинные радиаторы равномерно распределяют тепло и создают плотную тепловую завесу.

Типы высоких радиаторов бывают следующие:

• R – с боковым подключением;
• RD – с нижним подключением.

Схемы установки радиаторов, в зависимости от высоты и ширины батарей

Нижнее подключение чаще всего используют при установке маленьких отопительных приборов, а также старых панельных: его делают с одной стороны радиатора.

Видео по установке, учитывая размеры батарей отопления:

Виды и характеристики алюминиевых радиаторов отопления

Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

• их можно разместить под низко расположенным подоконником;
• они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы .

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

• длина 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы. Биметаллические радиаторы. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

• среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
• они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

Какими должны быть размеры

Чтобы радиатор отопления мог отдать максимум тепла (в данном случае речь не идет о его тепловой мощности, а об эффективности его работы), размеры должны быть такими:

1. Длина должна составлять более 70-75% ширины проема окна.
2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.

Если рекомендации будут не соблюдены, то работа алюминиевого радиатора будет сопровождаться потерями тепла. Поэтому, даже если он сможет выдать необходимые для комнаты с площадью 20 кв. м 200 ватт тепла, то из-за неправильных размеров в помещении будет недостаточное количество тепла. Ведь часть его может потеряться под подоконником или пойти на нагрев пола.

Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. Следствием такой ситуации станет появление в помещении холодных и теплых зон. Также окна будут постоянно покрываться паром. И даже большая от потребности мощность радиатора отопления стать «палочкой-выручалочкой» не сможет.

Поэтому, если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м

Конечно, чтобы подобрать устройство с такой длиной, нужно будет взять во внимание различные по высоте секции и их теплоотдачу. Расчет может занять много времени, однако он стоит того

Положительные характеристики чугунных радиаторов

Им подходит любой теплоноситель

Пока техническая горячая вода добирается из котельной до батареи, качество ее лучше не становится. Она, впрочем, и изначально не была идеальной, а потом, следуя по трубопроводам, захватывает с собой изрядное количество примесей. Так что в наши квартиры поступает уже некая жидкость, достаточно агрессивная в химическом отношении. Эта самая агрессивная вода (если конкретнее, то в ней много щелочей) несет с собой вдобавок и кучу маленьких песчинок, действующих подобно абразивам.

И начинает она активно разъедать батареи из стали, например. А песчинки, словно наждак, протирают их тонкие стенки. А чугунну всё это нипочем – ведь он химически пассивен, а стенки у радиаторов из этого металла весьма толстые. И летом, когда из системы сольют воду, чугунная батарея не проржавеет изнутри.

Максимальное рабочее давление

Рабочее давление чугунных радиаторов составляет от 9 атмосфер и более в зависимости от производителя и модели. Они хорошо переносят гидроудары и поэтому часто используются в системах централизованного отопления.

Долговечность

Если время от времени промывать батареи из чугуна, а также по мере необходимости заменять межсекционные прокладки, то они ответят на такой уход благодарно. Лет пятьдесят смогут проработать, исправно нагревая ваши комнаты. Кстати, в Санкт-Петербурге до сих пор живы ретро-батареи из чугуна, отливали которые еще на первых заводах. Сто лет с лишним прошло, как-никак.

Невысокая цена

Если сравнивать цену чугунных батарей со стоимостью ставших модными в последнее время биметаллических изделий, то по бюджету чугун окажется намного выгоднее. А если предстоит покупать радиаторы не для одной комнаты, а для нескольких, то экономия окажется весьма и весьма внушительной.

Особенности конструкции

Радиаторы из алюминия

Алюминиевые радиаторы выглядят стильно и аккуратно. Входящие в состав батареи секции соединены между собой специальными ниппелями. Установленные между секциями прокладки обеспечивают необходимую герметичность. На внутренней стороне отопительного прибора расположена система алюминиевых ребер, позволяющих добиться значительной площади теплоотдачи.

Алюминиевые радиаторы могут быть изготовлены двумя способами, одним из которых является экструзионный. Этот метод позволяет получить легкие и весьма дешевые отопительные приборы, которые, к сожалению, не отличаются высоким качеством. Радиаторы на основе алюминия, изготовленные методом литья. будут стоить несколько дороже, при этом они способны обеспечить более продолжительный срок эксплуатации, в сравнении со своими дешевыми экструзионными аналогами.

Биметаллические радиаторы

Название этих отопительных приборов свидетельствует о том, что биметаллические радиаторы изготовлены с применением двух различных металлов. Ребристый корпус батареи создан на основе алюминиевого сплава, способного обеспечить высокую теплоотдачу. Внутри биметаллической батареи размещен трубчатый сердечник, по которому движется теплоноситель. Трубы сердечника могут быть изготовлены из стали или из меди. Внутренний диаметр каналов, по которым протекает горячая вода у биметаллических приборов отопления меньше, чем у радиаторов из алюминия, поэтому вероятность засорения каналов более высока.

Как выбрать и установить радиатор из алюминия

• если вы решили все же установить батарею из алюминия в доме с централизованным отоплением, то лучше остановиться на усиленных изделиях, рассчитанных на давление как минимум в 16 атмосфер;
• для частных домов вполне подойдут радиаторы стандартного (европейского) вида.

Нужно также учесть еще ряд нюансов:

Какова температура теплоносителя.

Способ подсоединения трубопровода, которое может быть односторонним или двухсторонним. В первом случае количество секций батареи не должно превышать 8-10 штук. Иначе дальние отделения попросту не прогреются.
Чтобы добиться оптимальной работы отопительного прибора, необходимо соблюдать минимальные расстояния до препятствий: 3 см от стены, 10 см от пола и от подоконника.
В месте входа и выхода трубопровода стоит вмонтировать запорную арматуру, в том числе терморегуляторы

Важно также установить клапан для спуска воздуха.
Ни в коем случае нельзя применять медный трубопровод. По поводу котла с медным теплообменником есть мнение, что он находится далеко от батарие, поэтому не должен привести к коррозии.

В системах с высоким давлением трубы рекомендуется применять из металла, но соприкасаться с чугунными и стальными поверхностями алюминию нельзя без обработки.

• пассатижи;
• шуруповерт;
• дрель с ударным механизмом;
• гидроуровень.

После всех подготовительных работ можно устанавливать батареи поэтапно:

• собрать секции в единый радиатор;
• подсоединить к нему запорную и регулирующую арматуру, а также воздушные клапаны;
• спустить с системы теплоноситель;
• установить кронштейны для батареи на стене и закрепить к ним отопительный прибор;
• соединить радиатор с трубопроводами согласно выбранной отопительной схеме;
• произвести проверку системы отопления.

На видео показан процесс сборки алюминиевого радиатора своими руками:

Если у вас есть сомнения в своих силах, то лучше доверить монтаж профессионалам. Только при правильной установке удастся полностью оценить все положительные качества алюминиевых радиаторов.

От покупки и установки также следует отказаться, если вы живете в многоквартирном доме и не уверены в таких показателях, как рабочее и опрессовочное давление в отопительной системе и качество теплоносителя.

Низкие алюминиевые радиаторы

Такие устройства для отопления помещения имеют высоту от 200 до 450-500 мм. Наиболее низкие представители обладают межосевым расстоянием, равным 150 мм. Наименьшая ширина секции 40 мм. Что касается глубины, то эта характеристика значительно отличается от вариантов со средней и большой высотой. Иногда она может достигать 0,18 см. Конечно, это сделано для компенсации нехватки тепловой мощности из-за низкой высоты.

Стоит сказать, что немногие производители выпускают радиаторы с межосевым расстоянием 150-250 мм. Основными из них являются Sira, Global, «Рифара». Самые маленькие изделия первой имеют высоту 245 мм. Межниппельным расстоянием является 200 мм. Глубина зависит от модели. Так, Alux имеет глубину, равную 8 см, а Rovall – 10 см. Самый маленькие радиаторы других двух производителей имеют практически такие же размеры.

Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их производят практически все компании.

Преимущества и недостатки отопительного прибора из алюминия

Изделия из алюминия обладают рядом положительных качеств, которые являются причиной популярности этой продукции.

1. Алюминиевые радиаторы относительно мало весят, что облегчает их транспортировку и позволяет производить монтаж своими руками.
2. Такие батареи выглядят привлекательно и могут не только обогреть, но даже украсить различные помещения.
3. Особенности материала и продуманная конструкция батарей обуславливает высокую теплоотдачу. Батареи из алюминия позволяют существенно экономить затраты на отопление, за счет уменьшения объема теплоносителя в каждой секции.
4. Такие батареи быстро отвечают на изменение подачи теплоносителя: практически мгновенно охлаждаются и остывают. Это позволяет за короткий срок прогреть помещения и повышает эффективность работы терморегуляторов, что также является причиной уменьшения затрат на отопление.
5. Порошковое покрытие упрощает уход за батареями, отпадает необходимость в их периодической окраске.
6. Есть модели, способные выдержать повышенное давление.
7. Все это сочетается с относительно невысокой ценой.

Но есть у таких изделий и несколько недостатков, о которых нужно знать до покупки:

1. В сборных приборах применяют уплотнительные элементы из резины, что делает невозможными использование в качестве теплоносителя антифриза.
2. Малая защищенность от коррозийных процессов. Для продления эксплуатационного периода необходимо, чтобы вода имела нейтральную кислотность и не содержала абразивных частиц, которые могут повредить защитную пленку.
3. Внутри отопительного прибора может происходить скопление воздуха, для стравливания которого необходимо оборудовать батарею воздухоотводчиком.
4. Слабым местом такой батареи являются соединения при помощи резьбы.

Все же в большинстве своем свойства и особенности алюминиевых отопительных приборов делают их идеальными для систем отопления.

Как рассчитать количество секций

Но можно сделать этот расчет и самостоятельно по упрощенной схеме. Этот метод подходит для комнат со стандартной высотой потолка около 2,5 м, нужно только знать площадь помещения.

В большинстве зон России климатические условия требуют, чтобы мощность обогрева каждого квадратного метра составляла 100 Вт. Поэтому нужно умножить площадь помещения на 100. А полученный результат разделить на тепловую мощность 1 секции выбранной вами модели батареи.

Например, есть комната в 20 м2. Для ее обогрева необходимо 2000 Вт тепловой энергии. Эту величину поделим на показатель теплоотдачи одной секции выбранного радиатора, например, на 180 Вт. Если округлить, то получится 12 секций.

Для угловых комнат с балконом нужно полученную величину увеличить на 1/5, это касается и той ситуации, когда батарею планируют спрятать за экран. Также потери при теплоотдаче могут составлять 20% для однотрубных систем, около 12 % — при двухтрубном нижнем соединении, 2% — при перекрестном.

Есть еще несколько нюансов, которые нужно знать при покупке и монтаже радиаторов.

Другие параметры

Алюминиевый радиатор в интерьере комнаты

Вес имеет значение при выборе креплений отопительного прибора.

В паспорте указывается масса одной секции. Для определения общего веса незаполненного радиатора надо этот параметр умножить на количество секций. В зависимости от размеров вес одной секции может составлять от 1 до 1.47 кг.

Объем воды в радиаторе тоже рассчитывается из параметров одной секции, которое нужно умножить на количество секций.

Емкость (внутренний объем) секции зависит не только от ее габаритов, но и от толщины оболочки. Среднее значение емкости одной алюминиевой секции находится в диапазоне 250 – 460 мл. Внутренний объем радиатора учитывается при проведении расчетов отопительных систем и оказывает самое прямое влияние на объем теплоносителя, необходимого для их заполнения.

Максимально допустимая температура теплоносителя для алюминиевых радиаторов стандартна, и составляет 110 градусов.

Большой выбор дизайнерских решений у вертикальных радиаторов отопления позволяет их устанавливать даже в комнатах без окон. Фото интересных моделей.

Какие радиаторы для каких систем более пригодны

1. Теперь, рассмотрев и сравнив основные характеристики радиаторов, можно и выводы сделать. Для начала выясним, какие радиаторы отопления лучше — алюминиевые или биметаллические — для квартиры в многоэтажном доме. В ней используется центральное отопление.

• Давление в системе может резко меняться, доходя до запредельных величин. Возможны гидроудары.
• Температура также не будет стабильной, иногда сильно меняясь в течение отопительного сезона и даже суток.
• Состав теплоносителя не отличается чистотой. В нем есть химические примеси, а также абразивные частички. Вряд ли можно говорить о рН, не превышающем 8 единиц.

Исходя из всего этого, можно об алюминиевых батареях забыть. Потому что погубит их система центрального отопления. Если электрохимическая коррозия не съест, то давление с температурой добьют. А гидроудар сделает последний, «контрольный выстрел». Поэтому, выбирая из двух типов радиаторов (алюминий или биметалл), останавливайтесь только на последнем.

2. Теперь рассмотрим систему отопления, установленную в частном доме. Хорошо работающий котел выдает постоянное небольшое давление, не превышающее 1,4 — 10 атмосфер, в зависимости от котла и системы. Скачков давления, а тем более гидроударов, не наблюдается. Температура воды также является стабильной, а ее чистота не вызывает сомнений. В ней не будет никаких химических примесей, а показатель рН всегда можно измерить.

Поэтому в такой автономной системе отопления можно и алюминиевые батареи поставить – эти приборы будут отлично работать. Обойдутся они недорого, теплоотдачу имеют прекрасную, дизайн их привлекателен. В магазинах можно подобрать батареи, сделанные в Европе. Предпочтительнее выбирать модели, изготовленные методом литья. Биметаллические батареи тоже подойдут тем, кто проживает в собственно доме. Если есть желание и достаточно средств, то можете поставить их.

Только помните, что на рынке много подделок

И если модель (неважно, алюминиевая или биметаллическая) отличается подозрительно низкой ценой, то уже можно насторожиться. Чтобы не попасть впросак, проверьте, чтобы и на каждой секции, и на упаковке (качественной и полноцветной) была маркировка изготовителя

Технические характеристики батарей из чугуна Коннер

Основные технические характеристики на чугунные радиаторы Коннер приведены ниже:

• мощность – 120-180 Вт;
• максимальная температура теплового носителя составляет +110 градусов;
• рабочее давление батареи – 12 атмосфер. Но прибор может справиться и с давлением в 20 атмосфер. Гидроудары агрегатам Коннер не страшны;
• радиаторы имеют широкие каналы. Поэтому не создают большого местного сопротивления.

Габариты, вес и литраж секции у данной модели немного снижены. На радиаторы отопления чугунные Коннер отзывы владельцев можно свести к следующим: эффективно и быстро прогревают помещение, долговечны, имеют отличный дизайн.

Выбор чугунных радиаторов отопления сегодня достаточно велик.

Выбор типа, модели, размера, мощности и других характеристик батареи из чугуна зависит от площади и особенностей помещения, количества окон и наружных стен, условий использования отопительного прибора. Любая батарея отопления чугунная характеристики которой соответствуют отапливаемому помещению, будет работать эффективно, создавать тепло и уют в квартире.

Установить батарею из чугуна можно, вызвав сантехника либо провести данную процедуру самостоятельно.

Если вы решили устанавливать радиатор из чугуна своими силами, то очень важно подключить его правильно

Еще надо следить за тем, чтобы прибор был в исправном состоянии. Особенно, когда подходит к концу срок эксплуатации батареи, установленный производителем. Чугунный радиатор может прослужить гораздо дольше указанного срока, если прибор является качественным, установлен грамотно и поддерживается в хорошем рабочем состоянии.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Основные габариты

Под габаритами понимают:

Межосевое расстояние (его еще называют межниппельным или межцентровым) не стоит путать с высотой батареи отопления. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота же является расстоянием между самой низкой и наиболее высокой точкой секции.

Алюминиевые радиаторы отопления имеют такие габариты:

1. Межосевое расстояние колеблется от 150 до 2 000 мм. Очень высокие радиаторы –это редкость. Наибольшую популярность имеют радиаторы с межниппельным расстоянием 500 мм. Это потому, что действующая система труб отопительной сети создавалась под чугунные батареи, которые имеют такое же межцентровое расстояние. Поскольку многие владельцы не имели и не имеют желания переваривать трубы, то они просто подбирали/подбирают подходящий радиатор и, тем самым, поднимали популярность батареи с межосевым расстоянием 0,5 см. Этот показатель является очень важным, и поэтому производители указывают его в названии батареи (РАП-500, Rococo 790, Magica 400 и т. д.).
2. Высота находится в пределах 245-2000 мм. По этому критерию батареи можно разделить на низкие, средние и высокие. Особенности каждого типа будут рассмотрены ниже.
3. Глубина секции составляет от 52 до 180 мм. В некоторых моделях может быть и большая глубина, однако, это редкость.
4. Ширина секции равняется 40-80 мм .

Устойчивость к гидроударам

Алюминиевые отопительные приборы способны выдерживать повышение давления в системе до 16 атмосфер. у некоторых моделей этот показатель равен 20. Немного. В результате скачки давления могут обернуться возникновением трещин и выходом батарей из строя. Если случится гидроудар, алюминиевая

Благодаря наличию внутри биметаллических отопительных приборов прочного стального или медного сердечника, этим батареям не страшны повышения давления в системе до 40 атмосфер. Даже мощный гидроудар не выведет биметаллическую батарею из строя.

На степень устойчивости батареи к гидроударам обращать внимание следует владельцам квартир в домах с централизованным отоплением, где вероятность возникновения избыточного давления достаточно высока. В трубах отопления частного дома, благодаря автономности системы, гидроудар возникнуть не может, поэтому использование алюминиевых радиаторов допустимо

Некоторые мифы и рекомендации по выбору

В настоящее время на сетевых форумах, посвященных тематике отопления квартир и частных домов, не утихают споры «биметалл или алюминий». Многочисленные мнения настолько противоречивы, что обычный домовладелец или квартиросъемщик вряд ли сможет принять правильное решение. Более того, на страницах тематических форумов существует целый ряд мифов, ставящих человека, не являющегося в данной области специалистом, в тупик. Вот основные из этих мифов:

• радиаторы из алюминия не способны выдерживать высокое сетевое давление;
• входящий в состав алюминиевых радиаторов силумин подвержен быстрой коррозии, из-за чего в скором времени вся батарея станет непригодной для дальнейшей эксплуатации, а, следовательно, предпочтение нужно отдавать биметаллическим приборам отопления;
• входящий в состав радиаторов алюминий совместно с другим металлом, который контактирует с теплоносителем, создает гальваническую пару и, как следствие, очень быстро разрушается под воздействием электрохимической коррозии;
• контактируя с грязной водой теплоносителя, алюминий выделяет в систему значительное количество кислорода;
• стальные части биметаллических батарей очень быстро ржавеют, прогнивают, после чего батарея становится непригодной для дальнейшей эксплуатации;
• а также много прочих фантастических утверждений.

Некоторые описанные в этих мифах процессы действительно протекают. Однако степень их влияния настолько ничтожна, что батарея может служить верой и правдой не один десяток лет. Таким образом, если вы купили не дешевую подделку, а изделие высокого качества, правильно выполнили монтаж, переживать за проявление описанных выше факторов не следует.

Несколько рекомендаций, позволяющих грамотно подойти к выбору радиаторов отопления:

1. Для автономных систем отопления частных домов лучше выбрать алюминиевые радиаторы.
2. Радиаторы на основе алюминия можно использовать в отопительных системах многоквартирных домов. Для этого нужно учитывать величину рабочего давления и использовать продукцию только известных мировых производителей.
3. В многоэтажных домах (16 и более этажей) для отопительных систем следует выбирать биметаллические батареи.
4. Если система отопления многоэтажного дома включает в себя не только стояковые, но и горизонтальные ветви, можно использовать радиаторы из алюминия.
5. Если возникают сомнения по поводу надежности алюминиевых батарей, нужно покупать и устанавливать биметаллические отопительные приборы. Это обеспечит гарантию надежной эксплуатации.

Радиаторы отопления алюминиевые или биметаллические, подключенные к центральной системе отопления, будут обеспечивать комфортную температуру в жилище и иметь продолжительный срок эксплуатации только в том случае, если будет осуществляться их периодическая промывка. Идеальная периодичность промывки – 1 раз в год. Если нет такой возможности, промывку необходимо выполнять не реже, чем 1 раз в 3 года.

Характеристики чугунных радиаторов различных производителей и моделей

В советские времена заводов по выпуску чугунных радиаторов было не счесть – ведь альтернативы не было. Вот, к примеру, лишь несколько их видов: НМ-140, НМ-150, Минск-110, Р-90, РКШ. Почти все они уже не производятся. Долго живет, пожалуй, лишь одна испытанная модель – МС-140, классическая и добротная.

Новые модели выглядят посимпатичнее, вот, например, Мс-110 завода Сантехлит имеет небольшую глубину (всего 11 сантиметров) и хорошо помещается под узенькими пластиковыми подоконниками.

В Чебоксарах делают радиаторы ЧМ с одним, двумя и тремя каналами. Их наружная сторона плоская, что смотрится вполне эстетично, да и пыль вытирать легче.

В Минске выпускают красивые двухканальные радиаторы, всего около 10 моделей.

Секционные батареи из чугуна и из-за границы к нам привозят. Зарубежные изделия более гладкие как снаружи, так и внутри, поэтому теплоотдача у них выше. Отметим китайскую фирму Kоnner (особенно хороши модели «Хит», «Модерн» и «Форт»).

Чешский завод Viadrus, турецкая фирма DemirDöküm и испанский концерн Roca также делают хорошие радиаторы. Европейские изготовители делают весьма изящные батареи с чугунным литьевым узором. Правда, стоят такие радиаторы на порядок дороже, чем отечественные.

Технические характеристики чугунных радиаторов мс 140

Данные устройства производятся согласно ГОСТ 8690–94.

Раньше все типоразмеры применялись достаточно широко, и их можно было увидеть не только в жилых квартирах, а и в административных, производственных зданиях. На данный момент чаще всего используются чугунные радиаторы мс 140 500 и 300. Другие модификации встречаются крайне редко и, как правило, изготавливают их под заказ.

Основные характеристики радиаторы отопления мс 140 500 сводятся к следующим:

• давление. Рабочее давление составляет до 9 атмосфер, а опрессовочное – до 15 атмосфер;
• теплоотдача невысокая и равняется 175 Вт;
• каждая секция имеет по два канала;
• размеры секции: высота – 50 см. ширина – 9,8 см;
• вместительность одной секции составляет 1,35 литров воды;
• радиатор способен выдержать температуру теплоносителя до +130 градусов.

Стоит рассмотреть устройство чугунной батареи отопления модели мс 140 500. Для производства используется серый чугун. Ниппели же изготавливаются из ковкого чугуна. Между секциями устанавливаются прокладки. Для производства прокладок применяется термостойкая резина.

Технические характеристики алюминиевых радиаторов отопления, которые нужно учитывать при выборе радиатора

Технические характеристики алюминиевых радиаторов отопления дают возможность оценить их эффективность и подобрать модель, наиболее подходящую для определенных условий работы

Рассмотрим, на какие характеристики нужно обратить внимание при покупке, а также сравним основные параметры изделий различных производителей

Основные технические характеристики моделей алюминиевых радиаторов отопления – информация, которую желательно знать перед их выбором и покупкой. Наряду с внешним обликом (дизайном) отопительного прибора и его стоимостью, технические данные позволяют сравнить между собой различные модели и подобрать вариант, оптимальный по основным параметрам.

Различают количественные и качественные характеристики алюминиевых радиаторов. Количественные позволяют сравнить отопительные приборы по их массогабаритным параметрам и мощности теплового потока. В свою очередь, качественные характеристики учитывают особенности конструкции и технологии изготовления.

Технические характеристики алюминиевых радиаторов отопления

Перед покупкой алюминиевой батареи необходимо знать совокупность параметров, характеризующих ее.

1. Давление, которое может выдержать прибор из алюминия в рабочем режиме, может составлять от 6 до 20 атмосфер. Все зависит от производителя. Опресовочное (предельное) давление для этих изделий составляет порядка 25 атмосфер. По этой причине в домах с центральным отоплением алюминиевые радиаторы не всегда приживаются, так как в сети бывают скачки до 30 атмосфер.
2. Расстояние между осями – это один из основных размеров батарей, который представляет собой расстояние между входящей и выводящей трубой. Для алюминиевых радиаторов этот параметр может составлять от 20 до 80 см, но чаще встречаются экземпляры с расстоянием между осями в 35 или 50 мм, высота самой батареи на 10 см больше. Перед покупкой, необходимо произвести замеры пространства под подоконником, радиатор не должен вставать впритык, иначе будет затруднена циркуляция.
3. Глубина батареи равна 8-11 см.
4. Максимальная температура теплоносителя, которую выдерживают отопительные приборы из алюминия, может составлять 110 оС.
5. Одной из самых выгодных характеристик алюминиевых отопительных приборов, являет способность отдавать тепло – коэффициент теплоотдачи, измеряемый в ваттах. Этот тепловой параметр указывает производителем для одной секции и может быть равен 80-210 Вт. Благодаря особой конструкции и низкой инертности теплоотдача у алюминиевых радиаторов достаточно высока, что позволяет снизить расходы на отопление за счет уменьшения температуры теплоносителя.
6. Объем теплоносителя, который поместится в одной секции, для батарей из этого металла составляет в среднем 0,5 л.

Так выглядят основные технические параметры батареи.

Потребителю важно также знать, сколько прослужит радиатор, насколько он надежный

Эксплуатационный срок

Что касается подверженности коррозии, то об этом было сказано выше. Для продления срока службы прибора, необходимо тщательно подбирать теплоноситель, чего невозможно сделать в условиях централизованного отопления. Частная отопительная система это сделать позволяет.

Еще один фактор, который может негативно повлиять на длительность эксплуатации, – способность алюминия легко сминаться при ударе.

Производители устанавливают срок службы для своих изделий – 5-15 лет.

Этот параметр зависит от метода производства и способов сборки батареи.

Методы производства и особенности сборки

Эти отопительные приборы в основном производят двумя способами:

• при литьевом методе радиатор отливают в виде цельного изделия;
• экструзией получают секции, которые соединяют с отлитыми под давлением верхом и низом коллектора, а все детали потом скрепляют друг с другом при помощи клеевого состава.

Считается, что батареи, изготовленные из первичного сырья более прочные.

Устойчивость алюминиевых изделий к коррозии повышают при помощи анодирования.

Тонкости производства, влияющие на качество изделия: скорость остывания, кристаллизационный процесс, разливка и т.д. – могут отличаться у разных производителей.

Как собрать радиатор

Выполняется сборка радиаторов отопления алюминиевых по такому алгоритму:

• положить батарею на ровную поверхность;
• каждое резьбовое соединение осмотреть на наличие сколов, трещин и тщательно очистить при помощи наждачной бумаги. Обезжирить торцы, используя бензин. Прокладки можно промыть в мыльном растворе;
• соединить секции. Для этого надо надеть уплотнения на ниппель-гайку и приставить с обеих сторон секции устройства. Сделать пару оборотов ключом в верхнем и нижнем отверстии. Когда ключ перестанет поворачиваться, можно его дотянуть, используя рычаг;
• на неиспользованное отверстие следует надеть заглушку. А с другой стороны прикрепить кран Маевского для вывода лишнего воздуха из системы. Теперь радиатор можно присоединять к системе по выбранной схеме.

Теплоноситель для чугунных радиаторов

Один из весомых плюсов чугунных моделей – нечувствительность к различным теплоносителям. Нет необходимости следить, какие показатели кислотности у циркулирующей жидкости. Ширина канала дает возможность свободно пропускать и не позволять скапливаться внутри примесям, которых в центральных отопительных системах огромное множество.

Чугунные радиаторы не вступают в химические реакции с тосолом, водой или другими жидкостями, содержащими в себе анти замерзающие добавки. Однако это не говорит о том, что о водоподготовке можно забыть. Ведь помимо батарей теплоноситель протекает по трубным магистралям, внутри котла и прочего установленного оборудования.

методика расчета, 145 фото как рассчитать, грамотного подобрать и где разместить радиатор отопления

Плюсы алюминиевого радиатора заключаются в том, что он обладает хорошей теплоотдачей и теплопроводностью, красивый внешне, легкий на вес, способен выдержать большое давление.

Из недостатков только то, что вода вступает в реакцию с алюминием и выделяется водород, а он накапливается в радиаторе.

Первое время пользования надо будет каждый день спускать с батарей накопленный газ, а то система обогрева не сможет работать.

Содержимое обзора:

Биметаллические радиаторы

Биметаллический радиатор является улучшенной версией радиатора из алюминия. Он, тоже привлекательный и компактный, ровно как алюминиевый.

А отличается он тем что имеет внутри стальные элементы. Могут выносить давление до 40 атмосфер, имеет замечательную износостойкость.

Чугунные радиаторы

Чугунные радиаторы наиболее старого поколения не подходят для современных квартир. Покрывать эмалью их совсем не практично, но можете накрыть специальным защитным корпусом.

На данный момент существуют новые улучшенные образцы чугунных радиаторов.

Радиаторы отопления, размеры: высокие, низкие, 150

Для того чтобы расчет отопительной системы был произведен как можно более точно, потребуется опираться на общую площадь дома. Правильный расчет системы отопления предполагает выбор нужного размера отопительных приборов, мощности устройств, количества, и так далее. После этого можно уже будет подсчитать, насколько эффективной будет отопительная система. Для того чтобы обогрев был более эффективным, потребуется накрыть ту поверхность радиаторов, которая отдает тепло. Это можно сделать посредством решетки или кожуха. Обычно радиаторы отопления монтируют возле окна в специально отведенный для них проем. Поэтому радиатор должен обладать таким размером, чтобы по высоте не доходить до подоконника, а по ширине не превысить ширину окна.

Расчет мощности радиатора отопления

Расчет количества отопительных радиаторов

При расчете необходимо обратить внимание на следующие факторы:

• Площадь помещения, которое требуется обогреть. Чтобы такой расчет был более точным, необходимо выявить объем помещения в кубометрах.
• Площадь той поверхности радиаторов, которая отдает тепло в помещение.
• Температурный режим, которые имеет радиатор отопления 200 мм.

Подбор количества секций батареи в зависимости от площади комнаты

Если определить точный расчет – это не так принципиально, то можно воспользоваться более старым методом. Изначально определяем площадь дома или квартиры. Если радиаторы отопления 200 мм принадлежат к такому типу, как секционные, то размеры секции одной будут достаточны для обогрева 2 кв. метров площади. Считаем количество и добавляем к тому результату, который получили около 10%. Эта цифра составляет компенсацию того тепла, которое выйдет через окна или двери.

Выбор размера радиаторов отопления

Размеры такого отопительного элемента устанавливаются исходя из той тепловой мощности, которую они выделяют. Если радиаторы отопления монтируются в проем под окном, то потребуется высчитать такие размеры, как:

• Расстояние от подоконника до верхней части радиатора должно быть не больше, чем 100 см.
• Расстояние от пола до нижнего ребра отопительного радиатора должно составлять минимум 60 см.
• Ширину радиаторов необходимо выбирать такую, чтобы она перекрывала ширину окна примерно на 60-70%.

Требования при установке отопительной батареи

Существует несколько правил:

Рекомендуем к прочтению:

• Если под окном установить более узкие маленькие батареи отопления, то они могут не создать тепловую завесу. Это повлияет на то, что маленькие радиаторы отопления не смогут предотвратить поступление холодного воздуха, который проникает через блоки радиатора.
• Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, то можно выбрать определенную модель отопительного элемента с определенным количеством секций.
• Если нужной модели нет в продаже, то можно выбрать радиаторы отопления 200мм, которые будеут обладать большей мощностью. Главное не понижать эту цифру.
• Если в доме или квартире нет места, куда можно монтировать радиаторы отопления высота 250 мм, или необходимо нагреть довольно большой объем воздуха, то потребуется приобрести высокие радиаторы отопления. Чаще всего такие радиаторы отопления монтируют в помещениях или в больших спортивных залах.

Батареи отопления высокие бывают двух типов:

• Тип RD – характеризуется нижним подключением;
• Тип R – характеризуется боковым подключением.

Радиаторы, у которых большая высота радиатора отопления, характеризуются высокой конвекцией и высокой тепловой отдачей. Такой тип радиаторов может достигать в высоту 760, 940 и 1120 мм, а в ширину могут иметь от 400 до 1400 мм. В глубину все высокие радиаторы имеют стандартные размеры батарей отопления – 90 мм.

Высокая батарея

Низкие батареи – это радиаторы отопления 300 мм-450 мм. Как правило, низкие модели ставят под подоконниками, когда окно занимает почти все пространство стены. Такие низкие радиаторы отопления, конечно, будут уступать в эффективности моделям больше, поэтому, если вы используете такие радиаторы, придется увеличить их количество. Стоит отметить, что низкие батареи отопления более равномерно греют помещения. Ведь в таком случае длинные радиаторы отопления будут создавать более эффективную тепловую завесу, а вследствие этого теплый воздух будет распределяться по комнате, не оставляя холодных мест.

Низкие радиаторы отопления

Но все же стоит отметить, что радиаторы отопления высокие и узкие являются более распространенными. Такие радиаторы отопления высота 2000 мм можно установить везде, где это позволят габариты помещения. Однако такие радиаторы, в отличие от таких, как длинные батареи отопления, будут распределять тепло не таким эффективным образом.

Рекомендуем к прочтению:

Именно поэтому, если вы разместите радиаторы отопления 350 высокого типа непродуманно, то сложится такая ситуация, когда возле батареи будет невероятно жарко, а в других местах комнаты – холодно.

Оптимальные схемы монтажа отопительных компонентов

Если необходимо снизить затраты на такие операции, как монтаж радиаторы отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на системе разводки однотрубного типа. Такая система, правда, предполагает наличие байпасной линии в обязательном порядке.

Однотрубная система отопления

В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут выпускать воздух, а вход воздуха будет блокироваться давлением воды.

Запорный клапан позволит создать барьер на пути теплоносителя, а также увеличит теплоотдачу.

Такой клапан также потребуется во время различных демонтажных работ. В случае однотрубной системы разводки такой клапан лучше всего подключить диагонально. В таком случае теплоноситель будет поступать в левом верхнем углу, а отводиться в нижнем правом.

Можно использовать и обратный вариант. Самый важный нюанс, который необходимо соблюдать, – это не подключать радиаторы отопления высота 150 мм с одной и той же стороны. В таком случае можно потерять до 10% отдачи тепла. Если устанавливаются небольшие или мини радиаторы отопления, то лучше всего осуществлять нижнее подключение.
