Батарейка тип C: Характеристики, Виды и Аналоги

Цилиндрические батарейки типоразмера C широко используются для обеспечения питания фонариков и других переносных электронных устройств с 1950-х годов.

Они выпускаются по настоящее время большинством производителей миниатюрных источников питания. Благодаря хорошему соотношению размеров и электрической емкости они хорошо подходят для устройств со средним энергопотреблением.

Технические характеристики

Гальванические сухие источники тока типоразмера C (size C по стандартам США) по классификации IEC обозначаются R14, где буква R обозначает круглую форму, а 14 – ее радиус в миллиметрах. По дополнительной букве вначале международной маркировки можно определить электрохимический состав батарейки (для солевых элементов она отсутствует).

Щелочные батарейки размера C по международной классификации маркируются . В бывшем СССР они обозначались цифровым кодом 343, где выпускались под торговой маркой Юпитер М.

Эти элементы питания иногда называют средними, дюймовочками или эсками (от английского обозначения размера C). Они имеют следующие параметры:

• Тип батарейки Cж;
• корпус цилиндрической формы;
• диаметром 26,2 мм;
• высотой 50 мм;
• вольтаж — 1,5 вольта;
• Емкость у солевых от 3400 мАч;
• Емкость у щелочных от 8000 мАч;
• рабочая температура: от -18 до 55 градусов для щелочных;
• рабочая температура:   от +10 до +25 для солевых;
• вес – 50-70 грамм;
• срок хранения – до 10 лет у щелочных, 2 года у солевых.

Высококачественные щелочные батарейки C при разрядном токе 250-500 мА могут эксплуатироваться до 24 часов, а при высокой нагрузке током 1-2 ампера – до 2,7 часов.

Самые лучшие солевые батарейки имеют емкость и максимальную силу тока в разы меньшие, чем у щелочных. Они могут эксплуатироваться при токах до 80-100 мА не более 45 часов, а при токах до 400 мА – не более 9-10 часов.

Разновидности и их особенности

C-R14. Солевые одноразовые батарейки являются самыми дешевыми первичными источниками тока типа на 1,5 вольта. По стандарту ANSI их обозначают 14D. Они обладают малым весом и низкими эксплуатационными характеристиками. Их можно использовать только в устройствах с небольшим током потребления (до 200-400 мА) при температурах, близких к комнатной. При температурах ниже нуля они теряют свою работоспособность.

C-LR14. тока LR14 на полтора вольта стоят в 2-3 раза дороже солевых, но обладают в 7-10 раз большей емкостью и в 5 раз большим сроком эксплуатации. По стандарту ANSI их обозначают 14A. Они весят немного больше солевых элементов и могут долго (несколько суток) питать устройства с током потребления до 400-500 мА или несколько часов приборы с токами до 1-2 ампер, а также сохраняют работоспособность при более широком допустимом температурном диапазоне.

C-HR14. Это перезаряжаемые никель-металлогидридные аккумуляторы, которые стоят дороже щелочных батареек и имеют следующие характеристики:

• электрохимическая формула NiMH;
• номинальное напряжение – 1,2 вольта;
• емкость – 4000-6000 мА;
• количество циклов заряда-разряда – более 500;
• вес – около 75 грамм.

Они обладают улучшенными характеристиками по сравнению с никель-кадмиевыми моделями (значительно уменьшен эффект памяти, улучшена их экологичность) и, при правильной эксплуатации, способны служить многие годы.

Где применяются батарейки и аккумуляторы типа C

Источники питания типоразмера C широко применяются в малогабаритных электрических приборах, электронных устройствах, потребляющих небольшой и средний ток.

Например:

• детские игрушки;
• фонарики;
• музыкальные инструменты;
• радиоприемники.

Популярные производители, аналоги и их особенности

Первичные источники питания R(LR)14 различные производители иногда обозначают собственными обозначениями, например:

• 1235, 14A – Ever Ready;
• 4C, 814 – Rayovac;
• 3014, 4014 – Varta;
• E93 — Energizer
• AM2 – Panasonic;
• KC, K4A – Kodak;
• 14A, 14AC – Neda;
• 14G – GP.
• M14SHD, MN1400 – Procell, Duracell;

Практически все производители дублируют собственную маркировку общепринятой, поэтому можно легко отличить солевые и щелочные по наличию букв R или LR соответственно.

Лучше приобретать продукцию от известных производителей, которая прослужит в разы дольше и не преподнесет неприятностей в виде потекшего электролита или быстрого выхода из строя. Гарантию качества можно получить от таких брендов, как Duracell, Rayovac, Varta , Energizer, Panasonic, Kodak, GP и других.

Более дешевые, как правило, солевые батарейки сравнительно низкого качества, выпускают Raymaх, Videx, Mustang, Energycell, Космос и другие.

Некоторые производители (например, Eneloop) не выпускают элементов питания такого размера, но производят специальные адаптеры (спейсеры) размеров C и D, внутрь которых вставляются .

На что обратить внимание при выборе

При выборе батарей типоразмера C нужно обращать внимание на признаки повреждений и качество сборки. Кроме того, ряд производителей имеет отличающиеся серии своей продукции по энергогоемкости, например компания выпускает два вида батареек C: Basic и Turbo Max (улучшенный вариант), которые отличаются по цене и характеристикам.

В продаже имеются идентичные по размеру литиевые батарейки компании SAFT с маркировкой LSh24 на 3,6 вольта, а также аналогичные батарейки других производителей типоразмера 26500 с буквенными обозначениями ER. При использовании таких элементов питания в электрических приборах и устройствах вместо обычных батареек R/LR14 (напряжение 1,5 v) или аккумуляторов HR/KR/ZR14 (1,2 v), существует угроза вывести их из строя из-за превышения питающего напряжения в более чем в 2 раза.

Виды батареек: Размеры, Маркировки и Характеристики

Каждый человек использует электронные устройства, у которых имеется автономный источник питания. В большинстве случаев это одноразовые элементы питания, называемые батарейками.

Что такое батарейка

Батарейка – это автономный гальванический элемент питания различных устройств, работающих от электрической энергии. Принцип действия батареек основан на использовании необратимой химической реакции двух металлов (или их оксидов) в электролите, сопровождающейся появлением электродвижущей силы. Из-за необратимости проходящих в таких источниках питания реакций, связанных с образованием электроэнергии, их называют первичными.

Вторичные источники питания (аккумуляторы), работают с использованием тех же принципов действия, но с химическими веществами, которые могут восстанавливаться после заряда, что делает возможным их многократное использование.

Маркировки батареек

Согласно стандарту IEC (Международная электротехническая комиссия), маркировку гальванических источников тока делают исходя из состава электролита и активного металла, применяющихся в их конструкции.

По этой классификации существует 5 самых распространенных типов круглых (цилиндрических) батареек: солевые, щелочные, литиевые, серебряные и воздушно-цинковые. Буква R в их обозначении означает круглую форму (от английского round).

Солевые батарейки (R). Имеют катод из цинка, анод из диоксида марганца и электролит из хлоридов аммония и цинка. Они обеспечивают напряжение 1,5 вольта, имеют небольшую емкость, высокий саморазряд и низкий срок хранения (до 2-х лет). При низких температурах они неработоспособны.

самые дешевые и имеют посредственные технические характеристики. В обиходе их также называют цинк-карбоновыми и угольно-цинковыми.

Щелочные батарейки (LR). Имеют катод из цинка, анод из диоксида марганца и электролит из гидроксида щелочного металла. Они имеют напряжение 1,5 вольта, увеличенную емкость, низкий саморазряд и большой срок хранения до 10 лет. Они сохраняют работоспособность при низких температурах до -20 градусов.

Эти источники тока недороги, в обиходе их еще называют и щелочно-марганцевыми.

Литиевые батарейки (CR). Имеют катод из лития, анод из диоксида марганца и органический электролит. Они имеют напряжение 3 вольта, большую емкость, малый саморазряд и большой срок хранения до 10-12 лет. Они сохраняют работоспособность при низких температурах до -40 градусов. Эти источники тока довольно дороги.

Серебряные батарейки (SR). Имеют катод из цинка, анод из оксида серебра и электролит из гидроксида щелочного металла. Они имеют напряжение 1,55 вольта, высокую емкость, малый саморазряд и длительный срок хранения до 10 лет. Они сохраняют работоспособность при низких температурах до -30 градусов. Как правило, применяются в часах. В обиходе их также называют серебряно-цинковыми.

Воздушно-цинковые элементы (PR). Имеют катод из цинка, анод из кислорода и электролит из гидроксида щелочного металла.

Эти источники тока являются самыми чистыми с точки зрения экологии, благодаря чему широко используются в специальных медицинских устройствах, но имеют самый малый срок эксплуатации (несколько недель после вскрытия упаковки). Они имеют среднюю стоимость, имеют напряжение 1,2-1,4 вольта и очень высокую емкость (больше, чем у литий-ионных элементов в 2-3 раза), сохраняют работоспособность при температурах от -20 до +35 градусов.

При хранении такие элементы нужно герметизировать для предотвращения саморазряда. При соблюдении правильных условий хранения (обеспечение герметичности) они имеют низкий саморазряд и могут храниться несколько лет.

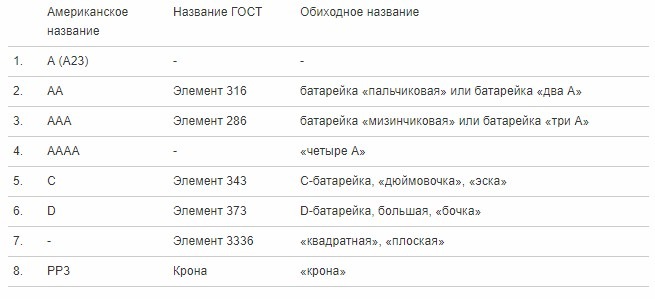

Типы батареек по размеру и их обозначения

В настоящее время в мире очень большое распространение получила система обозначений батареек, принятая в США. Она основана на физических размерах источников питания. Далее рассматриваются самые распространенные из них.

* Технологии развиваются очень быстро из-за этого не сегодняшний день емкость может быть выше, чем указана в таблице (2018 год)

Далее будут более подробно рассмотрены типоразмеры батареек и их характеристики.

Батарейки таблетки

Это дисковые источники тока круглой формы, так же их называют монетки или кнопуи. Существует много разновидностей батареек такого типа, основными из которых являются:

1. Литиевые элементы CR с типоразмерами от 927 и до 3032 (где первые одна или две цифры – диаметр в миллиметрах, а последние две цифры – толщина, в десятых, долях миллиметра) на 3 вольта.
2. Щелочные специальные дисковые элементы LR (типоразмеры 43, 44, 54) на полтора вольта для часов и миниатюрных устройств.
3. Дисковые батарейки SR типоразмерами от 41 до 932 с оксидом серебра для часов на 1,55 вольта.
4. Воздушно-цинковые PR элементы типоразмеров 5, 10, 13, 312, 630 и 675 на 1,2 вольта.

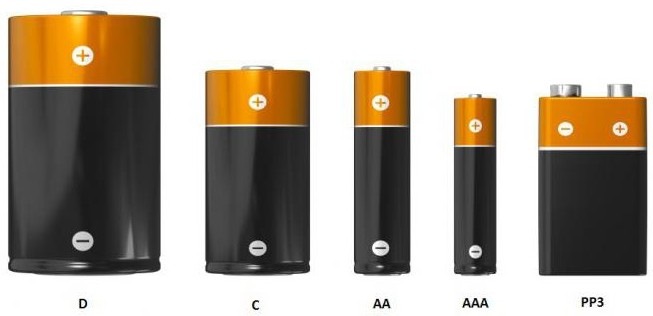

Виды популярных батареек

Большую популярность, благодаря высокой емкости и удобству, применения завоевали цилиндрические батарейки. Рассмотрим самые популярные из них, имеющиеся в продаже.

AA. Это один из самых распространенных видов цилиндрических батареек на полтора вольта размером 14,5х50,5 мм. Они обозначаются по стандарту IEC как (щелочные), R6 (угольно-цинковые), FR6 (литиевые). В обиходе называются .

AAA. Это очень распространенные источники тока на 1,5 вольта размером 10,5х44,5 мм. Маркируются для щелочных элементов и аналогично элементам АА для других видов батареек (R03, FR03 и так далее). В просторечии называются .

Тип C. Элементы R14 и на 1,5 вольта бывают солевыми и щелочными. В просторечии называются средними. Они имеют размер 26,2х50 мм и по длине примерно равны батарейкам АА, из-за чего иногда заменяются ими при использовании специальных накладок.

Тип D. Обозначаются (щелочные), R20 (солевые). Имеют размер 34,2х61,5 мм и большую емкость 8000-12000 мАч. В народе эти батарейки называются «большими» или «бочонками». Это самые первые батарейки на 1,5 вольта, которые начали выпускаться еще в 1898 году для фонариков.

PP3. По классификации IEC обозначаются 6LR61 (щелочные), 6F22 (солевые) и 6KR61 (литиевые). В обиходе эти батареи называются «». Они имеют размеры 48,5х26,5х17,5 мм, напряжение 9v, емкость от 400 (солевые) до 1200 мАч (литиевые).

Конструктивно являются объединением в одном корпусе шести (солевых или щелочных) или трех (литиевые) элементов.

Экзотические типы батареек

A. Это солевые батарейки цилиндрической формы на полтора вольта, обозначающиеся R23 по стандарту IEC. Они имеют размер 17х50 мм и были популярны в старых моделях ноутбуков и нестандартных устройствах. В настоящее время практически не применяются.

AAAA. Это щелочные цилиндрические минибатарейки LR61 на полтора вольта размером 8,3 на 42,5 мм. Применяются в тонких фонариках (в виде ручки), глюкометрах, лазерных указках и мощных стилусах.

Тип B. Выпускаются солевые R12 и щелочные LR12 цилиндрические элементы этого типа размером 21,5х60 мм на 1,5 v. Обычно применяются в фонариках.

Тип F. Эти полторавольтовые источники питания обозначаются L25 и LR25. Они имеют емкость от 10,5 (солевые) до 26 (щелочные) А/ч. Имеют размер 33х91 мм.

Тип N. Батарейки R1 и имеют емкость 400-1000 мАч, вольтаж – 1,5 вольта, размер 12х30,2 мм.

1/2AA. Обозначаются CR14250 для литий-диоксидмарганцевых (Li‑MnO2) на 3 вольта и ER14250 для литий-тионилхлоридных (Li‑SOCl2) батареек на 3,6 вольта. Имеют размеры 14х25 мм.

R10. Это элементы питания на полтора вольта, которые выпускались в СССР под маркировкой 332. Имеют размер 21х37 мм. В настоящее время они выпускаются очень ограниченно.

Существуют батареи с маркировкой 2R10 размерами 21,8х74,6 мм на 3 вольта, называемые Duplex из-за того, что они внутри содержат два последовательно соединенных элемента R10 по 1,5 вольта.

A23. Это щелочная батарея (по классификации IEC — 8LR932) на 12 v размером 10,3х28,5 мм. Обычно состоит из 8 элементов LR932, соединенных последовательно. Применяется для изделий, управляющихся по радио.

A27. Это щелочная батарея (по классификации IEC — 8LR732) на 12 v размером 8х28,2 мм. Обычно состоит из 8 элементов LR632, соединенных последовательно. Применяется для изделий, управляющихся по радио, электрозажигалках и электронных сигаретах.

Широкое распространение в различных устройствах также имеют плоские батареи на 4,5 и 9 вольт.

3336. По стандартам IEC обозначаются 3LR12 (щелочные), 3R12 (солевые) В обиходе имеют название «квадратные». Они выпускаются с 1901 года для фонариков. Имеют напряжение 4,5 вольта, емкость от 1200 до 6100 мАч, размер 67х62х22 мм. Конструктивно представляют собой 3 последовательно соединенных элемента R12, объединенных в одном корпусе.

Большое обилие источников питания, имеющихся в продаже, позволяет с легкостью подобрать необходимую батарейку для каждого конкретного случая. При этом лучше ориентироваться на известные бренды, которые выпускают продукцию хорошего качества, стоящую потраченных денег.

Если Вы обнаружили, что какой-то батарейки не хватает, то напишите пожалуйста ее маркировку в комментариях и мы ее обязвтельно добавим.

Основные типы аккумуляторов

Электрический аккумулятор – специальное устройство, накапливающее электроэнергию и обеспечивающее автономное питание оборудования. При его эксплуатации происходит переход одного вида энергии в другой, а также обратимость описанного процесса.

В большинстве случаев используется электрохимический метод. Среди названий электрического аккумулятора – вторичный химический источник тока, так как перед эксплуатацией требуется его зарядка.

Типы аккумуляторов

По типу аккумуляторы разделяют в зависимости от их химсостава, который влияет на их эксплуатационные свойства.

• никель-кадмиевые (Ni-Cd) – наиболее старый тип аккумуляторных батареек, отличается необходимостью соблюдения цикла «полный разряд» – «полный заряд» (имеют эффект памяти) и чувствительны к холоду (плохо отдают энергию на морозе), но могут хранится разраженными и отличаются низким саморазрядом, сейчас используются в основном в электроинструменте
• никель-металл-гидридные (Ni-MH) – очень распространенный тип простых и дешевых компактных аккумуляторных батареек, эффект памяти и чувствительность к холоду несколько ниже, чем у никель-кадмиевых аккумуляторов, но их нужно хранить заряженными и у них выше саморазряд, сейчас они используются в основном в радиотелефонах
• литий-ионные (Li-Ion) – более современный тип аккумуляторов, почти не подвержены эффекту памяти (снижению емкости), что позволяет заряжать их в любое время и необязательно разряжать до конца, чувствительность к холоду есть, но не критична, нужно поддерживать заряд при хранении, они часто используются в фотоаппаратах
• литий-полимерные (Li-Pol) – облегченный вариант литий-ионных аккумуляторов, обладающий теми же свойствами, но со значительно меньшим весом, что нашло применение в компактных мобильных устройствах и дронах
• свинцово-кислотные (SLA) – большие мощные аккумуляторы, способные быстро отдавать огромную энергию (силу тока), что используется в пусковых установках двигателей (стартерах) и источниках бесперебойного питания, требуют периодической подзарядки во время хранения

Также аккумуляторы отличаются напряжением в вольтах (В), емкостью в ампер-часах (Ач) или миллиампер-часах (мАч) и физическим размером (типоразмером).

Классификация аккумуляторов

Все аккумуляторы можно условно разделить по назначению на несколько основных групп:

• бытовые (аккумуляторные батарейки)
• для радиотелефонов
• для фонариков
• автомобильные
• для ИБП
• промышленные

Теперь рассмотрим их немного подробней, включая типоразмеры и лучших производителей.

Аккумуляторные батарейки

Для обеспечения нормального функционирования техники применяются аккумуляторы разных типоразмеров. Основная сфера их использования – питание мелких устройств бытового назначения.

Аккумуляторные батарейки используются для самых различных устройств – радио мышек, клавиатур, фотоаппаратов, простых фонариков, часов, другой мелкой электроники.

Они имеют различные типоразмеры:

• AA (пальчик) – наиболее распространенный формат круглых батареек длиной 5 см, напряжением 1.2 В и емкостью 1000-3000 мАч
• AAA (мини-пальчик) – также широко распространены, имеют длину 4.4 см, такое же напряжение 1.2 В, но меньшую емкость 500-1500 мАч
• крона – более редкая прямоугольная батарейка с напряжением 9 В, используется в некоторых электроприборах (например, мультиметрах)

Существуют и другие, более редкие форматы аккумуляторных батареек:

• CS (Sub C) – короткая круглая батарейка
• C (R14) – средняя круглая батарейка
• D (R20) – большая круглая батарейка

Они мало распространены и используются в некоторых специфических устройствах и старых фотоаппаратах.

К лучшим популярным производителям аккумуляторных батареек можно отнести Panasonic, Varta, Ansmann, Sanyo. Есть также много других именитых брендов, но их чаще подделывают.

Аккумуляторы для радиотелефонов

Это может быть монолитная аккумуляторная батарея либо отдельные элементы. Подобные устройства отличаются небольшим размером и незначительным весом. Аккумуляторы для радиотелефонов часто представляют собой удобные готовые сборки обычных Ni-MH аккумуляторных батареек.

Также в некоторых телефонах используются нестандартные фирменные аккумуляторы. Из производителей можно порекомендовать Panasonic и Robiton.

Аккумуляторы для фонариков

Аккумуляторы для фонарика представлены на рынке в широком ассортименте и выбор зависит от конкретной модели.

Наибольшей популярностью пользуются:

• АА (14500) – аккумуляторы для больших фонариков (длина 5 см, диаметр 1.4 см)
• ААА – обычные Ni-MH элементы с номинальным напряжением 1.2 В и емкостью 500-1100 мАч
• CR123A 16340– созданы для компактных фонариков (длина 3.4 см)

Есть также специальные аккумуляторы для мощных фонариков и электрошокеров.

Они имеют свои уникальные типоразмеры, которые нужно подбирать в зависимости от модели фонарика:

Эти аккумуляторы отличаются физическими размерами и емкостью. В основном они являются литий-полимерными, что делает их очень легкими. Из производителей хорошо зарекомендовали себя Panasonic, Robiton, Fenix.

Автомобильные аккумуляторы

Об автомобильных аккумуляторах мы особо рассказывать не будем, коснемся только отличий от всех других, которые нужно знать.

Это большие обслуживаемые кислотно-свинцовые батареи с жидким электролитом. Они способны быстро отдавать огромный ток, но необходимо следить за их зарядом и уровнем электролита (доливать по необходимости). Хранить свинцовый аккумулятор разряженным нельзя, так как где-то через полгода он выйдет из строя.

Аккумуляторы для ИБП

Аккумуляторы для компьютерных ИБП призваны обеспечить недлительное питание техники в случае временного отключения электричества. Они также являются свинцово-кислотными, но в отличие от автомобильных необслуживаемыми, а электролит в них загущенный в виде геля, что предотвращает утечки.

В остальном эти аккумуляторы подобны автомобильным, они могут быстро отдать большой ток и требуют периодической подзарядки. В разных ИБП используются аккумуляторы с разным напряжением (12 или 24 В), разной емкости (7, 9, 12 Ач) и разного физического размера. Также есть модели, в которые устанавливается несколько соединенных вместе батарей.

Выбирайте аккумулятор такого же напряжения и размера как в вашем ИБП, емкость при желании можно чуть больше (например, 9 Ач вместо 7 Ач) – это продлит работу ПК от ИБП. Из производителей можно порекомендовать SCB, Yuasa и Delta.

Аккумуляторы в ИБП для газового котла и другой ответственной техники, отличаются большей емкостью по сравнению с моделями, применяемыми при работе компьютерного оборудования. Ведь они рассчитаны на поддержание функционирования отопительных приборов на протяжении суток и более.

Такие аккумуляторы часто являются внешними и подключаются к ИБП с помощью специальных клемм, а сами ИБП должны выдавать напряжение в форме чистой синусоиды, что важно для электронасосов, используемых в системах отопления и другой чувствительной к форме напряжения техники.

Промышленные аккумуляторы

Обычно огромные батареи большой емкости. Могут быть разного напряжения, в том числе высоковольтные. Больше мы о них ничего говорить не будем, так как это не тематика нашего сайта.

Заключение

Для того, чтобы аккумулятор хорошо держал заряд и прослужил достаточно долго, он должен быть от надежного проверенного производителя и само собой оригинальным, а не дешевой подделкой. Также важно в каких условиях и как долго хранятся аккумуляторы.

Поэтому лучше всего приобретать аккумуляторы в специализированных магазинах, которые уделяют особое внимание их качеству. Качественные аккумуляторы для самых различных целей от лучших производителей можно приобрести на сайте https://voltacom.ru/catalog/power/akkum.

Зарядное устройство Xiaomi Mi Power Bank 2C 20000mAh
Зарядное устройство Xiaomi Mi Power Bank 2 10000mAh
Зарядное устройство Xiaomi Mi Power Bank 5000mAh

Выбираем батарейки правильно | Блог

Сегодня батарейки это такой же продукт первой необходимости, как и зубная паста или салфетки, без них не будет работать пульт, ночник, фонарик, калькулятор, часы и многое другое. Если вы сейчас сядете и посчитаете, сколько же приборов питается от этих маленьких элементов, то возможно удивитесь, практически половине устройств необходимо покупать батарейки. Как часто придется менять, зависит от грамотного подхода к выбору батареек. Почему элементы питания одной фирмы работают месяц, а другой пол года? Дело даже не в цене. Как правило, в магазине покупатель первым делом смотрит на форму и размер, может еще и на производителя. Лишь единицы подбирают батарейки по химическому составу, напряжению, емкости, проверяют сроки годности.

Что такое батарейка и когда она появилась?

Батарейка (она же гальванический элемент) – это источник электроэнергии, который действует на основе химических взаимодействий определенных веществ между собой. Первый химический элемент питания был изобретен Луиджи Гальвани. Точнее Гальвани первооткрыватель процесса, причем совершенно случайный. Ученый проводил опыты над лягушкой и когда он подсоединил к ее лапке две полоски разных металлов, то обнаружил протекание тока между ними.

Открытие Гальвани послужило толчком для другого ученого — Алессандро Вольта, который докопался до истины и дал развитие научной находке. В дальнейшем инициативу по усовершенствованию элементов питания подхватили компании, первой из которых была Eveready. Реализуемая компанией продукция лишь отдаленно напоминала современные виды элементов питания, основными действующими веществами были марганец и цинк. Предназначались первые батарейки для радиоприемников, в дальнейшем электропитание на основе химического взаимодействия распространилось в машиностроительной отрасли.

В 1920 годах на рынок выходит всем известная компания Duracell. Приборы с питанием от батареек распространялись все шире, производство росло в геометрической прогрессии. Первая батарейка Duracell изготавливалась из цинкового корпуса с графитным электродом и латунным колпачком. Заполнена она была оксидом марганца, стенки цинкового корпуса изнутри покрывали электролитом. Латунный колпачек был положительным, а донышко цинкового корпуса отрицательным полюсом. Такие батарейки выпускались вплоть до развала СССР. Но ввиду своих недостатков: малого срока службы, не безопасной конструкции они быстро ушли в прошлое. На смену старому образцу пришли современные элементы питания с долгим сроком жизни, безопасной конструкцией и высокой емкостью.

Современные виды батареек

В зависимости от состава и активных компонентов батарейки можно разделить на группы. У каждой группы есть плюсы и минусы.

— Солевые батарейки. Самый бюджетный вид элементов питания, характеризуются низкой отдачей тока, коротким сроком службы и хранения. При низких температурах емкость уменьшается намного быстрее. Устройство солевых батареек не далеко ушло от первых образцов компании Duracell. Электроды выполнены из оксида марганца, цинка и соединены между собой солевым мостом. Но несмотря на все недостатки потребители по-прежнему покупают солевые батарейки в больших количествах. Лучший способ применения для солевых гальванических элементов это приборы с низким потреблением: часы, пульты дистанционного управления, весы. Если солевую батарейку оставить в приборе и долго не использовать велика вероятность что она потечет. Связанно это с протеканием химических реакции, на последней стадии разряда характерно повышение активной массы положительного электрода, из-за чего увеличивается давление на электролит. Параллельно протекают процессы разложения диоксида марганца и коррозии цинка, что влечет за собой выделение кислорода и водорода, объем и давление внутри батарейки повышаются.

— Щелочные (алкалайновые) батарейки. Универсальные как по цене, так и по сроку службы батарейки, занимающие большую долю рынка . В качестве электролита используется гидроксид калия, от чего у батареек такое название. Щелочные батарейки хранятся до пяти лет, имеют большую емкость, чем предшественники. У данного вида снижены риски протечки, долгая работоспособность при низких температурах и минимальная скорость саморазряда. Маркируются щелочные элементы питания надписью ALKALINE, что в переводе с английского значит щелочные. Рекомендуются для использования в приборах с умеренной нагрузкой, таких как: детские игрушки, ночники, радио, пульты ДУ и т.п.

— Литиевые батарейки. Появились сравнительно недавно, находятся выше по ценовой категории. С развитием всевозможных гаджетов и портативных устройств начал расти спрос на элементы питания, выдерживающие интенсивное потребление тока в длительный промежуток времени. Литиевые батарейки отвечают всем требованиям потребителя: долгий срок хранения и службы, устойчивость к температурам (высоким и низким), легкие по весу, не протекают. Следует отметить, литиевые батарейки обладают постоянным напряжением и высокой энергоплотностью, которую не обеспечит ни один предшественник. Подходят для оборудования с высоким энергопотреблением: фонари, вспышки, фотоаппараты, портативные колонки. Маркируются надписью на корпусе «Lithium».

Довольно редко встречаются ртутные и серебряные элементы питания, хотя по своим свойствам они схожи и мало чем уступают литиевым.

Недостатками ртутных элементов питания считается небезопасность использования при повреждении целостности конструкции, сложности с утилизацией.

Типоразмеры батареек

Батарейки отличаются не только размерами, но формой, одни распространены и широко известны (АА, ААА), другие приходится долго искать по магазинам. Несмотря на изобилие форм, все батарейки имеют классификацию согласно стандартам. Привычные на слух названия размеров АА, ААА, С, D принадлежат американскому стандарту.

Существуют и другие системы классификаций элементов питания: международные, национальные. В России размеры батареек регламентированы согласно ГОСТу, но данный вид маркировки не на слуху и мало кто из молодежи им пользуется.

АА (пальчиковые или R6/LR6) – цилиндрические тонкие батарейки, используются в пультах ДУ, часах, игрушках, фонарях и другой мелкой технике. Обозначение R6 говорит о размерности батарейки, а приставка L вносит ясность, что элемент щелочной.

ААА (мизинчиковые или R03/LR03) – цилиндрические батарейки, тоньше элементов АА, но могут применяться в тех же приборах.

С (R14/LR14) и D (R20/LR20) – похожие по форме и размеру элементы, по сравнению с АА и ААА очень громоздкие и тяжелые. Сегодня производители редко прибегают к установке данных элементов питания, так как размеры гаджетов становятся все меньше и компактнее, батарейки соответственно тоже.

Крона (6F22 / 6LR61) – данный элемент питания отличается от предыдущих размерами, формой и самым высоким напряжением 9V. Контакты батарейки находятся с одной стороны. Применяется в современных приборах крайне редко.

К отдельной категории следует отнести миниатюрные элементы питания, выполненные в виде «таблетки». Они имеют собственную обширную маркировку и классификацию, отличаются по диаметру, высоте, емкости, химическому составу.

Важные особенности

— Саморазряд. Это потеря емкости батареи за период хранения, поэтому у каждого элемента питания есть срок годности. За время хранения (без использования) батарейки емкость может сократиться до 30%, так же многое зависит от температуры хранения. Происходит это из-за медленного протекания химических процессов внутри батарейки, т.е. процесс протекает все время, просто в рабочем режиме химические реакции проходят быстрее, а в состояние покоя медленнее. Когда покупаете батарейки, обязательно смотрите на дату производства, чем она свежее, тем больше емкость соответствует заявленной.

— Напряжение. В зависимости от вида и типа батарейки варьируется напряжение, которое она обеспечивает. Стандартное напряжение бюджетных элементов питания 1,5V, литиевые батарейки обеспечивают напряжение в 3V. Самым мощным элементом питания следует считать Крону, напряжение составляет 9V.

— Емкость. Показатель, определяющий количество «электричества» с батарейке, срок службы элемента питания напрямую зависит от емкости. Как рассчитать время выработки батарейки?

Для расчета важно знать два параметра: заряд и потребляемый ток. Допустим заряд батарейки 3 Ач и установлена она в устройство с потреблением тока 250 мАч (0,25Ач), рассчитываем сколько часов проработает батарейка: 3 Ач / 0,25 Ач = 12 часов.

Фактический срок службы может не совпадать с рассчетным по ряду причин:

• Температура внешней среды

• Саморазряд

• Режимы использования

• Ток отсечки

Подводим итоги

Многие производители указывают на упаковке для каких устройств подходит элемент питания. Но что делать, если область применения не указана? Подбираем батарейку в зависимости от целей использования:

— [url=»https://www.dns-shop.ru/catalog/17a88ded16404e77/batarejki/?p=1&f=69bx]Солевые элементы питания нет смысла устанавливать в приборы, выдающие высокую мощность: профессиональные фонари, вспышки фотоаппаратов. В приборах со средними нагрузками солевые элементы питания тоже прослужат недолго. Все дело в маленькой емкости, всего 600-700 мАч.

— [url=»https://www.dns-shop.ru/catalog/17a88ded16404e77/batarejki/?p=1&f=69by]Щелочные батарейки так же не подойдут для мощных осветительных приборов, но долго прослужат во всех остальных гаджетах, начиная от музыкальной колонки и заканчивая детским паровозиком.

— [url=»https://www.dns-shop.ru/catalog/17a88ded16404e77/batarejki/?p=1&f=69bz]Литиевые элементы питания подойдут абсолютно для любого устройства, но не всегда имеет смысл покупать дорогостоящий элемент. Оптимальный выбор для приборов частого использования.

Важно: просто выбросить отработанную батарейку в мусорное ведро не правильно!

На упаковке или корпусе всегда присутствует обозначение -не выбрасывать вместе с бытовым мусором. Если в вашем городе есть пункт приема, то не поленитесь сделать мир чуточку чище.

Электрический аккумулятор — Википедия

Электри́ческий аккумуля́тор — химический источник тока, источник ЭДС многоразового действия, основная специфика которого заключается в обратимости внутренних химических процессов, что обеспечивает его многократное циклическое использование (через заряд-разряд) для накопления энергии и автономного электропитания различных электротехнических устройств и оборудования, а также для обеспечения резервных источников энергии в медицине, производстве, транспорте и в других сферах.

Термин «аккумулятор» используется для обозначения отдельного элемента: например, аккумулятор, аккумуляторная банка, аккумуляторная ячейка. Но, разговорной речи на бытовом уровне может также применяться в отношении нескольких отдельных элементов, соединённых последовательно (для увеличения напряжения) или параллельно (для увеличения силы тока) друг с другом, то есть для обозначения аккумуляторной батареи.

Первый прообраз аккумулятора, который, в отличие от батареи Алессандро Вольты, можно было многократно заряжать, был создан в 1803 году Иоганном Вильгельмом Риттером. Его аккумуляторная батарея представляла собой столб из пятидесяти медных кружочков, между которыми было проложено влажное сукно. После пропускания через данное устройство тока от вольтова столба оно само начинало вести себя как источник электричества^[1].

Принцип действия аккумулятора основан на обратимости химической реакции. Работоспособность аккумулятора может быть восстановлена путём заряда, то есть пропусканием электрического тока в направлении, обратном направлению тока при разряде. Несколько аккумуляторов, объединённых в одну электрическую цепь, составляют аккумуля́торную батаре́ю.

Свинцово-кислотный аккумулятор[править | править код]

Принцип работы свинцово-кислотных аккумуляторов основан на электрохимических реакциях свинца и диоксида свинца в растворе серной кислоты.

Химическая реакция (слева направо — разряд, справа налево — заряд):

Pb+SO42−−2e−⇆PbSO4{\displaystyle Pb+SO_{4}^{2-}-2e^{-}\leftrightarrows PbSO_{4}}

PbO2+SO42−+4H++2e−⇆PbSO4+2h3O{\displaystyle PbO_{2}+SO_{4}^{2-}+4H^{+}+2e^{-}\leftrightarrows PbSO_{4}+2H_{2}O}

Литий-ионный аккумулятор[править | править код]

Литий-ионный аккумулятор состоит из электродов (катодного материала на алюминиевой фольге и анодного материала на медной фольге), разделённых пропитанными электролитом пористыми сепараторами. Переносчиком заряда в литий-ионном аккумуляторе является положительно заряженный ион лития, который внедряется (интеркалируется) в кристаллическую решетку других материалов (например, в графит, оксиды и соли металлов) с образованием химической связи (например: в графит с образованием LiC₆, оксиды (LiMO₂) и соли (LiMRON) металла).

Алюминий-ионный аккумулятор состоит из металлического алюминиевого анода, катода из графита в виде пены и жидкого ионного невоспламеняющегося электролита. Батарея работает по принципу электрохимического осаждения: происходит растворение алюминия на аноде, далее в среде жидкого электролита анионы хлоралюмината интеркалируют в графит. Количество возможных перезарядок батареи — более 7,5 тыс. циклов без потери мощности^[2][3].

Ёмкость аккумулятора[править | править код]

За ёмкость аккумулятора чаще всего принимают количество электричества равное 1 Кл, при силе тока 1 А в течение 1 с, (при переводе времени в часы получаем 1 А*ч=3600 Кл). Однако принимают, а не измеряют. Существует распространенное заблуждение, что ёмкость аккумулятора измеряется в А*ч, это не совсем так, т. к. в 1 А*с=1 Кл или 1 А*ч=3600 Кл измеряется количество электричества или электрический заряд; по формуле Q= I*t, где Q -количество электричества или электрический заряд, I — сила тока, t — время протекания электрического тока. Например, обозначение «12 В на 55 А*ч» означает, что аккумулятор выдаёт количество электричества 198 кКл (килокулон) по какому-либо контуру, при токе разряда 55 А за 1 ч (3600 с) до порогового напряжения 10,8 В. Расчёт показывает, что при токе разряда в 255 А аккумулятор разрядится за 12,9 минут. Как видно 55 А*ч — это не ёмкость (электрическая ёмкость измеряется в Фарадах, 1 Ф= 1 Кл/В). Поэтому на аккумуляторе написано количество электричества Q, которое он выдаёт при определённом токе разряда и определённом времени его прохождения.^{[источник не указан 1079 дней]}

Плотность энергии[править | править код]

Плотность энергии — количество энергии на единицу объёма или единицу веса аккумулятора (см. ст. Плотность энергии).

Саморазряд[править | править код]

Саморазряд — это потеря аккумулятором заряда после полной зарядки при отсутствии нагрузки. Саморазряд проявляется по-разному у разных типов аккумуляторов, но всегда максимален в первые часы после заряда, а после — замедляется.

Для Ni-Cd аккумуляторов считают допустимым не более 10 % саморазряда за первые 24 часа после проведения зарядки. Для Ni-MH саморазряд чуть меньше. У Li-ion он пренебрежимо мал и значительно себя проявляет только в течение нескольких месяцев.

В свинцово-кислотных герметичных аккумуляторах саморазряд составляет около 40 % за 1 год хранения при 20°С, 15 % — при 5°С. Если температуры хранения более высокие, то саморазряд возрастает: батареи при 40°С теряют ёмкости 40 % всего за 4-5 месяцев.

Температурный режим[править | править код]

Следует беречь аккумуляторы от огня и воды, чрезмерного нагревания и охлаждения, резких перепадов температур.

Не следует использовать аккумуляторы при температурах выше +50°С и ниже −25°С. При эксплуатации аккумулятора в условиях «холодной зимы» рекомендуется его снимать и хранить в тёплом помещении. Нарушение температурного режима может привести к сокращению срока службы или потере работоспособности.

Тип аккумулятора[править | править код]

Тип аккумулятора определяется используемыми материалами. Различают следующие:

• Cn-Po — Графен-полимерный аккумулятор.
• La-Ft — лантан-фторидный аккумулятор
• Li-Ion — литий-ионный аккумулятор (3,2-4,2 V), общее обозначение для всех литиевых аккумуляторов
  • Li-Co — литий-кобальтовый аккумулятор, (3,6 V), на базе LiCoO₂, технология в процессе освоения
  • Li-Po — литий-полимерный аккумулятор (3,7 V), полимер в качестве электролита
  • Li-Ft — литий-фторный аккумулятор
  • Li-Mn — литий-марганцевый аккумулятор (3,6 V) на базе LiMn₂O₄
  • LiFeS — литий-железно-сульфидный аккумулятор (1,35 V)^{[источник не указан 678 дней]}
  • LiFeP или LFP — Литий-железно-фосфатный аккумулятор (3,3 V) на базе LiFePO₄
    • LiFeYPO₄ — литий-железо-иттрий-фосфатный (Добавка иттрия для улучшения свойств)
  • Li-Ti — литий-титанатный аккумулятор (3,2 V) на базе Li₄Ti₅О₁₂
  • Li-Cl — литий-хлорный аккумулятор (3,99 V)
  • Li-S — литий-серный аккумулятор (2,2 V)
  • LMPo — литий-металл-полимерный аккумулятор
• Fe-air — железо-воздушный аккумулятор
• Na/NiCl — никель-солевой аккумулятор (2,58 V)
• Na-S — натрий-серный аккумулятор, (2 V), высокотемпературный аккумулятор
• Ni-Cd — никель-кадмиевый аккумулятор (1,2 V)
• Ni-Fe — железо-никелевый аккумулятор (1,2-1,9 V)
• Ni-H₂ — никель-водородный аккумулятор (1,5 V)
• Ni-MH — никель-металл-гидридный аккумулятор (1,2 V)
• Ni-Zn — никель-цинковый аккумулятор (1,65 V)
• Pb — свинцово-кислотный аккумулятор (2 V)
• Pb-H — свинцово-водородный аккумулятор
• Ag-Zn — серебряно-цинковый аккумулятор (1,85 V)
• Ag-Cd — серебряно-кадмиевый аккумулятор (1,6 V)
• Zn-Br — цинк-бромный аккумулятор (1,8 V)
• Zn-air — цинк-воздушный аккумулятор
• Zn-Cl — цинк-хлорный аккумулятор
• RAM (Rechargeable Alkaline Manganese) — перезаряжаемая разновидность марганцево-цинкового щелочного гальванического элемента (1,5 V)^{[источник не указан 1006 дней]}
• Ванадиевый аккумулятор (1,41 V)^{[источник не указан 1006 дней]}
• Алюминиево-графитный аккумулятор (2 V)^{[источник не указан 1006 дней]}
• Алюминиево-ионный аккумулятор (2 V)^[4]

Электрические и эксплуатационные характеристики аккумулятора зависят от материала электродов и состава электролита. Сейчас наиболее распространены следующие аккумуляторы:

Форм-факторы[править | править код]

Внешний аккумулятор[править | править код]

Внешний аккумулятор (аккумуляторная батарея) (англ. power bank) — устройство для многократной подзарядки мобильного устройства (телефона, смартфона, планшетного компьютера) при отсутствии источника переменного тока (электросети).

Причиной появления этих устройств стало то, что при активном использовании современных смартфонов и планшетов заряда их аккумуляторов хватает на сравнительно короткое время — полдня или день. Для их зарядки в полевых условиях и были разработаны портативные аккумуляторы^[5][6]. Типичный вес таких устройств — от нескольких сотен грамм, ёмкость от нескольких тысяч мА*ч до 10-20 А*ч^[7]. С их помощью можно зарядить телефон 2-3 раза. Чаще всего они предоставляют для подключения порт USB. Некоторые из них имеют разъёмы или переходники для популярных разъёмов мобильных телефонов. Внешние аккумуляторы больших ёмкостей могут иметь переходники для зарядки ноутбуков. Иногда на внешних аккумуляторах имеется индикатор заряда или встроенный светодиодный фонарик.

В большинстве случаев возможность систематического использования аккумуляторов есть только в портативных устройствах радиосвязи и иной цифровой технике, где используются литий-ионные аккумуляторы и система контроля заряда-разряда встроена в устройство. В бюджетном сегменте «простые» никель-металл-гидридные и никель-кадмиевые аккумуляторы используются в качестве бюджетной замены щелочных элементов питания (батареек). В качестве источника тока для бюджетного аккумуляторного электроинструмента используются никель-кадмиевые аккумуляторы.

Если в первом случае обычно есть возможность выбирать между бюджетным устройством «стандартного» заряда и зарядным устройством с контролем заряда (капельный заряд, импульсный заряд, ускоренный заряд с контролем напряжения и т. д.), то во втором случае изделие комплектуется, как правило, с трансформаторным источником питания для зарядки постоянным током, что при несоблюдении технических условий эксплуатации аккумулятора снижает срок его службы.

По мере исчерпания химической энергии напряжение и ток падают, аккумулятор перестаёт действовать. Зарядить аккумулятор (батарею аккумуляторов) можно от любого источника постоянного тока с бо́льшим напряжением при ограничении тока. Наиболее распространённым считается зарядный ток (в амперах), пропорциональный 1/10 условной номинальной ёмкости аккумулятора (в ампер⋅часах).

Однако, основываясь на техническом описании, распространяемом изготовителями широко применяемых электрических аккумуляторов (NiMH, NiCd), можно сделать предположение о том, что данный режим заряда, обычно именуемый стандартным, рассчитывается исходя из продолжительности восьмичасового рабочего дня, когда разряженный в конце рабочего дня аккумулятор подключается к сетевому зарядному устройству до начала нового рабочего дня. Применение такого режима заряда для этих типов аккумуляторов при систематическом использовании позволяет соблюсти качественно-стоимостной баланс эксплуатации изделия. Таким образом, с подачи изготовителя данный режим можно применять только для никель-кадмиевых и никель-металл-гидридных аккумуляторов.

Многие типы аккумуляторов имеют различные ограничения, которые необходимо учитывать при зарядке и последующей эксплуатации, например NiMH-аккумуляторы чувствительны к перезаряду, литиевые — к переразряду, напряжению и температуре. NiCd- и NiMH-аккумуляторы имеют так называемый эффект памяти, заключающийся в снижении ёмкости в случае, когда зарядка осуществляется при не полностью разряженном аккумуляторе. Также эти типы аккумуляторов обладают заметным саморазрядом, то есть они постепенно теряют заряд, не будучи подключенными к нагрузке. Для борьбы с этим эффектом может применяться капельная подзарядка.

Методы заряда аккумуляторов[править | править код]

Для заряда аккумуляторов применяется несколько методов; как правило, метод заряда зависит от типа аккумулятора^[8].

Медленный заряд постоянным током

Заряд постоянным током, пропорциональным 0,1-0,2 условной номинальной ёмкости Q в течение примерно 15-7 часов соответственно.

Самый длительный и безопасный метод заряда. Подходит для большинства типов аккумуляторов.

Быстрый заряд

Заряд постоянным током, пропорциональным 1/3 Q в течение примерно 3—5 часов.

Ускоренный или «дельта-V» заряд

Заряд с начальным током заряда, пропорциональным величине условной номинальной ёмкости аккумулятора, при котором постоянно измеряется напряжение аккумулятора и заряд заканчивается после того, как аккумулятор полностью заряжен. Время заряда — примерно час-полтора. Возможен разогрев аккумулятора и даже его разрушение.

Реверсивный заряд

Выполняется чередованием длинных импульсов заряда с короткими импульсами разряда. Реверсивный метод наиболее полезен для заряда NiCd и NiMH аккумуляторов, для которых характерен т. н. «эффект памяти».

Виды и типы аккумуляторных батарей — подробно!

Категория: Поддержка по аккумуляторным батареям

Опубликовано 25.06.2015 19:00

Автор: Abramova Olesya

Аккумуляторная батарея – это источник постоянного тока, который предназначен для накопления и хранения энергии. Подавляющее число типов аккумуляторных батарей основано на циклическом преобразовании химической энергии в электрическую, это позволяет многократно заряжать и разряжать батарею.

Еще в 1800 году Алессандро Вольта произвел поразительное открытие, когда опустил в банку, наполненную кислотой, две металлические пластины – медную и цинковую, после чего доказал, что по соединяющей их проволоке протекает электрический ток. Спустя более чем 200 лет, современные аккумуляторные батареи продолжают производить на основе открытия Вольта.

Со времени изобретения первого аккумулятора прошло не больше 140 лет и сейчас сложно представить современный мир без резервных источников питания на основе батарей. Аккумуляторы применяются всюду, начиная с самых безобидных бытовых устройств: пульты управления, переносные радиоприемники, фонари, ноутбуки, телефоны, и заканчивая системами безопасности финансовых учреждений, резервными источниками питания для центров хранения и передачи данных, космической отраслью, атомной энергетикой, связью и т. д.

Развивающийся мир нуждается в электрической энергии столь сильно, сколько человеку нужен кислород для жизни. Поэтому конструкторы и инженеры ежедневно ведут работу по оптимизации имеющихся типов аккумуляторов и периодически разрабатывают новые виды и подвиды.

Основные виды аккумуляторов приведены в таблице №1.

Таблица №1. Классификация аккумуляторных батарей.

Исходя из приведенных данных в таблице №1, можно прийти к выводу, что существует достаточно много видов аккумуляторов, отличных по своим характеристикам, которые оптимизированы для применения в разнообразных условиях и с различной интенсивностью. Применяя для производства новые технологии и компоненты, ученым удается достигать нужных характеристик для конкретной области применения, к примеру, для космических спутников, космических станций и другого космического оборудования были разработаны никель-водородные аккумуляторы. Конечно, в таблице приведены далеко не все типы, а лишь основные, которые получили распространение.

Современные системы резервного и автономного электропитания для промышленного и бытового сегмента основаны на разновидностях свинцово-кислотных, никель-кадмиевых (реже применяются железо-никелевый тип) и литий-ионных аккумуляторах, поскольку эти химические источники питания безопасны и имеют приемлемые технические характеристики и стоимость.

Свинцово-кислотные аккумуляторные батареи

Этот тип является самым востребованным в современном мире по причине универсальных особенностей и невысокой стоимости. Благодаря наличию большого количества разновидностей, свинцово-кислотные аккумуляторы применяется в областях систем резервного питания, системах автономного электроснабжения, солнечных электростанций, ИБП, различных видах транспорта, связи, системах безопасности, различных видах портативных устройств, игрушках и т. д.

Принцип действия свинцово-кислотных батарей

Основа работы химических источников питания основана на взаимодействии металлов и жидкости – обратимой реакции, которая возникает при замыкании контактов положительных и отрицательных пластин. Свинцово-кислотные аккумуляторы, как понятно из названия, состоят из свинца и кислоты, где положительно заряженными пластинами является свинец, а отрицательно заряженными – оксид свинца. Если подключить к двум пластинам лампочку, цепь замкнется и возникнет электрический ток (движение электронов), а внутри элемента возникнет химическая реакция. В частности, происходит коррозия пластин батареи, свинец покрывается сульфатом свинца. Таким образом, в процессе разряда аккумулятора на всех пластинах будет образовываться налет из сульфата свинца. Когда аккумулятор полностью разряжен, его пластины покрыты одинаковым металлом – сульфатом свинца и имеют практически одинаковый заряд относительно жидкости, соответственно, напряжение батареи будет очень низким.

Если к батарее подключить зарядное устройство к соответствующим клеммам и включить его, ток будет протекать в кислоте в обратном направлении. Ток будет вызывать химическую реакцию, молекулы кислоты – расщепляться и за счет этой реакции будет происходить удаление сульфата свинца с положительных и отрицательных пластилин батареи. В финальной стадии зарядного процесса пластины будут иметь первозданный вид: свинец и оксид свинца, что позволит им снова получить разный заряд, т. е. батарея будет полностью заряжена.

Однако на практике все выглядит немного иначе и пластины электродов очищаются не полностью, поэтому аккумуляторы имеют определенный ресурс, по достижении которого емкость снижается до 80-70% от изначальной.

Рисунок №3. Электрохимическая схема свинцово-кислотного аккумулятора (VRLA).

Типы свинцово-кислотных батарей

• Lead–Acid, обслуживаемые – 6, 12В батареи. Классические стартерные аккумуляторы для двигателей внутреннего сгорания и не только. Нуждаются в регулярном обслуживании и вентиляции. Подвержены высокому саморазряду.

• Valve Regulated Lead–Acid (VRLA), необслуживаемые – 2, 4, 6 и 12В батареи. Недорогие аккумуляторы в герметизированном корпусе, которые можно использовать в жилых помещениях, не требуют дополнительной вентиляции и обслуживания. Рекомендованы для использования в буферном режиме.

• Absorbent Glass Mat Valve Regulated Lead–Acid (AGM VRLA), необслуживаемые – 4, 6 и 12В батареи. Современные аккумуляторы свинцово-кислотного типа с абсорбированным электролитом (не жидкий) и стекловолоконными разделительными сепараторами, которые значительно лучше сохраняют свинцовые пластины, не давая им разрушаться. Такое решение позволило значительно снизить время заряда AGM батарей, поскольку зарядный ток может достигать 20-25, реже 30% от номинальной емкости.

  Аккумуляторы AGM VRLA имеют множество модификаций с оптимизированными характеристиками для циклического и буферного режимов работы: Deep – для частых глубоких разрядов, фронт-терминальные – для удобного расположения в телекоммуникационных стойках, Standard – общего назначения, High Rate – обеспечивают лучшую разрядную характеристику до 30% и подходят для мощных источников бесперебойного питания, Modular – позволяют создавать мощные батарейные кабинеты и т. д.



  Рисунок №4. AGM VRLA аккумуляторы EverExceed.

• GEL Valve Regulated Lead–Acid (GEL VRLA), необслуживаниемые – 2, 4, 6 и 12В батареи. Одна из последних модификаций свинцово-кислотного типа аккумуляторов. Технология основана на применение гелеобразного электролита, который обеспечивает максимальный контакт с отрицательными и положительными пластинами элементов и сохраняет однообразную консистенцию по всему объему. Данный тип аккумуляторов требует «правильного» зарядного устройства, которое обеспечит требуемый уровень тока и напряжения, лишь в этом случае можно получить все преимущества по сравнению с AGM VRLA типом.

  Химические источники питания GEL VRLA, как и AGM, имеют множество подвидов, которые наилучшим образом подходят для определенных режимов работы. Самыми распространенными являются серии Solar – используются для систем солнечной энергии, Marine – для морского и речного транспорта, Deep Cycle – для частых глубоких разрядов, фронт-терминальные – собраны в специальных корпусах для телекоммуникационных систем, GOLF – для гольф-каров, а также для поломоечных машин, Micro – небольшие аккумуляторы для частого использования в мобильных приложениях, Modular – специальное решение по созданию мощных аккумуляторных банков для накопления энергии и т. д.



  Рисунок №5. GEL VRLA аккумулятор EverExceed.







• OPzV, необслуживаемые – 2В батареи. Специальные свинцово-кислотные элементы типа OPZV произведены с применением трубчатых пластин анода и сернокислотным гелеобразным электролитом. Анод и катод элементов содержат дополнительный металл – кальций, благодаря которому повышается стойкость электродов к коррозии и увеличивается срок службы. Отрицательные пластины – намазные, эта технология обеспечивает лучший контакт с электролитом.

  Аккумуляторы OPzV устойчивы к глубоким разрядам и обладают длительным сроком службы до 22 лет. Как правило, для изготовления подобных элементов питания применяются только лучшие материалы, чтобы обеспечить высокую эффективность работы в циклическом режиме.

  Применение OPzV аккумуляторов востребовано в телекоммуникационных установках, системах аварийного освещения, источниках бесперебойного питания, системах навигации, бытовых и промышленных системах накопления энергии и солнечной электрогенерации.


  Рисунок №6. Строение OPzV аккумулятора EverExceed.

• OPzS, малообслуживаемые – 2, 6, 12В батареи. Стационарные заливные свинцово-кислотные аккумуляторы OPzS производятся с трубчатыми пластинами анода с добавлением сурьмы. Катод также содержит небольшое количество сурьмы и представляет собой намазной решетчатый тип. Анод и катод разделены микропористыми сепараторами, которые предотвращают короткое замыкание. Корпус аккумуляторов выполнен из специального ударопрочного, устойчивого к химическому воздействию и огню прозрачного пластика, а вентилируемые клапаны относятся к пожаробезопасному типу и обеспечивают защиту от возможного попадания пламени и искр.

  Прозрачные стенки позволяют удобно контролировать уровень электролита при помощи отметок минимального и максимального значения. Специальная структура клапанов дает возможность без их снятия доливать дистиллированную воду и промерять плотность электролита. В зависимости от нагрузки, долив воды осуществляется раз в один – два года.

  Аккумуляторные батареи типа OPzS обладают самыми высокими характеристиками среди всех других видов свинцово-кислотных батарей. Срок службы может достигать 20 – 25 лет и обеспечивать ресурс до 1800 циклов глубокого 80% разряда.

  Применение подобных батарей необходимо в системах с требованиями среднего и глубокого разряда, в т.ч. где наблюдаются пусковые токи средней величины.



  Рисунок №7. OPzS аккумулятор Victron Energy.

Характеристики свинцово-кислотных аккумуляторов

Анализируя приведенные в таблице №2 данные, можно прийти к выводу, что свинцово-кислотные аккумуляторы обладают широким выбором моделей, которые подходят для различных режимов работы и условий эксплуатации.

Таблица №2. Сравнительные характеристики по видам свинцово-кислотных батарей.

Для анализа использовались усредненные данные более чем 10-ти производителей батарей, продукция которых представлена на рынке Украины в течение длительного времени и успешно применяется во многих областях (EverExceed, B.B. Battery, CSB, Leoch, Ventura, Challenger, C&D Techologies, Victron Energy, SunLight, Troian и другие).

Литий-ионные (литиевые) аккумуляторные батареи

История прохождения происхождения уходит в 1912 год, когда Гилберт Ньютон Льюис работал над вычислением активностей ионов сильных электролитов и проводил исследования электродных потенциалов целого ряда элементов, включая литий. С 1973 года работы были возобновлены и в результате появились первые элементы питания на основе лития, которые обеспечивали только один цикл разряда. Попытки создать литиевый аккумулятор затруднялись активностью свойств лития, которые при неправильных режимах разряда или заряда вызывали бурную реакцию с выделением высокой температуры и даже пламени. Компания Sony выпустила первые мобильные телефоны с подобными аккумуляторами, но была вынуждена отозвать продукцию обратно после нескольких неприятных инцидентов. Разработки не прекращались и в 1992 году появились первые «безопасные» аккумуляторы на основе ионов лития.

Аккумуляторы литий-ионного типа обладают высокой плотностью энергии и благодаря этому при компактном размере и легком весе обеспечивают в 2-4 раза большую емкость по сравнению со свинцово-кислотными аккумуляторами. Несомненно, большим достоинством литий-ионных батарей является высокая скорость полной 100% перезарядки в течение 1-2 часов.

Li-ion батареи получили широкое применение в современной электронной технике, автомобилестроении, системах накопления энергии, солнечной генерации электроэнергии. Крайне востребованы в высокотехнологичных устройствах мультимедиа и связи: телефонах, планшетных компьютерах, ноутбуках, радиостанциях и т. д. Современный мир сложно представить без источников питания литий-ионного типа.

Принцип действия литиевых (литий-ионных) батарей

Принцип работы заключается в использовании ионов лития, которые связаны молекулами дополнительных металлов. Обычно, в дополнение к литию применяются литийкобальтоксид и графит. При разряде литий-ионного аккумулятора происходит переход ионов от отрицательного электрода (катода) к положительному (аноду) и наоборот при заряде. Схема аккумулятора предполагает наличие разделительного сепаратора между двумя частями элемента, это необходимо для предотвращения самопроизвольного перемещения ионов лития. Когда цепь аккумулятора замкнута и происходит процесс заряда или разряда, ионы преодолевают разделительный сепаратор стремясь к противоположно заряженному электроду.

Рисунок №8. Электрохимическая схема литий-ионного аккумулятора.

Благодаря своей высокой эффективности, литий-ионные аккумуляторы получили бурное развитие и множество подвидов, например, литий-железо-фосфатные аккумуляторы (LiFePO4). Ниже приведена графическая схема работы этого подтипа.

Рисунок №9. Электрохимическая схема процесса разряда и разряда LiFePO4 батареи.

Типы литий-ионных аккумуляторов

Современные литий-ионные аккумуляторы имеют множество подтипов, основная разница которых заключается в составе катода (отрицательно заряженного электрода). Также может изменяться состав анода для полной замены графита или использования графита с добавлением других материалов.

Различные виды литий-ионных аккумуляторов обозначаются по их химическому разложению. Для рядового пользователя это может быть несколько сложно, поэтому каждый тип будет описан максимально подробно, включая его полное название, химическое определение, аббревиатуру и краткое обозначение. Для удобства описания будет использоваться сокращенное название.

• Литий кобальт оксид (LiCoO2) – Обладает высокой удельной энергией, что делает литий-кобальтовый аккумулятор востребованным в компактных высокотехнологичных устройствах. Катод батареи состоит из оксида кобальта, тогда как анод – из графита. Катод имеет слоистую структуру и во время разряда ионы лития перемещаются от анода к катоду. Недостатком этого типа является относительно короткий срок службы, невысокая термическая стабильность и лимитированная мощность элемента.

  Литий-кобальтовые батареи не могут разряжаться и заряжаться током, превосходящим номинальную емкость, поэтому аккумулятор с емкостью 2,4Ач может работать с током 2,4А. Если для заряда будет применяться большая сила тока, то это вызовет перегрев. Оптимальный зарядный ток составляет 0,8C, в данном случае 1,92А. Каждый литий-кобальтовый аккумулятор комплектуется схемой защиты, которая ограничивает заряд и скорость разряда и лимитирует ток на уровне 1C.

  На графике (Рис. 10) отражены основные свойства литий-кобальтовых аккумуляторов с точки зрения удельной энергии или мощности, удельная мощность или способность обеспечивать высокий ток, безопасности или шансы воспламенения при высокой нагрузке, рабочая температура окружающей среды, срок службы и циклический ресурс, стоимость.



  Рисунок №10. Диаграмма основных свойств LiCoO2 аккумуляторов.



• Литий Оксид Марганца (LiMn2O4, LMO) – первая информация об использовании лития с марганцевыми шпинелями была опубликована в научных докладах 1983 года. Компания Moli Energy в 1996 году выпустила первые партии аккумуляторов на основе литий-оксид-марганца в качестве материала катода. Такая архитектура формирует трехмерные структуры шпинели, что улучшает поток ионов к электроду, тем самым снижая внутреннее сопротивление и повышая возможные токи заряда. Также преимущество шпинели в термической стабильности и повышенной безопасности, однако циклический ресурс и срок службы ограничен.

  Низкое сопротивление обеспечивает возможность быстрого заряда и разряда литий-марганцевого аккумулятора с высоким током до 30А и кратковременно до 50А. Применяется для мощных электроинструментов, медицинского оборудования, а также гибридных и электрических транспортных средств.

  Потенциал литий-марганцевых аккумуляторов примерно на 30% ниже по сравнению с литий-кобальтовыми батареями, однако эта технология обладает примерно на 50% лучшими свойствами, чем аккумуляторы на основе никелевых химических компонентов.

• Литий Оксид Марганца (LiMn2O4, LMO) – первая информация об использовании лития с марганцевыми шпинелями была опубликована в научных докладах 1983 года. Компания Moli Energy в 1996 году выпустила первые партии аккумуляторов на основе литий-оксид-марганца в качестве материала катода. Такая архитектура формирует трехмерные структуры шпинели, что улучшает поток ионов к электроду, тем самым снижая внутреннее сопротивление и повышая возможные токи заряда. Также преимущество шпинели в термической стабильности и повышенной безопасности, однако циклический ресурс и срок службы ограничен.

  Низкое сопротивление обеспечивает возможность быстрого заряда и разряда литий-марганцевого аккумулятора с высоким током до 30А и кратковременно до 50А. Применяется для мощных электроинструментов, медицинского оборудования, а также гибридных и электрических транспортных средств.

  Потенциал литий-марганцевых аккумуляторов примерно на 30% ниже по сравнению с литий-кобальтовыми батареями, однако эта технология обладает примерно на 50% лучшими свойствами, чем аккумуляторы на основе никелевых химических компонентов.

  Гибкость конструкции позволяет инженерам оптимизировать свойства батареи и достичь длительного срока службы, высокой емкости (удельная энергия), возможности обеспечивать максимальный ток (удельная мощность). Например, с длительным сроком эксплуатации типоразмер элемента 18650 имеет емкость 1,1Ач, тогда как элементы, оптимизированные на повышенную емкость, – 1,5Ач, но при этом они имеют меньший срок службы.

  На графике (Рис. 12) отраженны не самые впечатляющие характеристики литий-марганцевых аккумуляторов, однако современные разработки позволили существенно повысить эксплуатационных характеристики и сделать этот тип конкурентным и широко применяемым.



Виды батареек по размерам, типу, составу электролита

Современная промышленность выпускает разные виды батареек. Они отличаются друг от друга формой, напряжением, емкостью, маркировкой, типом, расположением контактов, эксплуатационными условиями и электролитом. Производством гальванических элементов занимаются разные компании. Среди них есть как отечественные, так и зарубежные.

Вообще батарейкой называется 2 и более элементов питания, объединенных в один источник тока. Если он 1, то это уже называется иначе.

Виды батареек и их характеристики

В повседневной жизни кроме обычных батареек можно встретить еще и аккумуляторные виды идентичные первым. Да, они будут служить дольше, но и стоят такие элементы дороже. В этой статье на них мы останавливаться не будем, а рассмотрим обычные типы батареек.

Классификация батареек

Упорядочить энергетические источники можно по нескольким критериям:

• Химическому составу.
• Типоразмеру

По химическому составу

Ниже вашему вниманию будут представлены батареи по типу электролита. Самыми известными считаются два первых вида.

Солевые

В основе электролита у такой батарейки лежит хлорид амония или цинка. Минусовой вывод, занимающий большую площадь цилиндрического элемента создается из Zn. Такие элементы имеют угольный стержень, который обработан специальным составом.

Иногда можно встретить что электроды подобных батареек изготовлены из оксида марганца. Данные элементы имеют самую низкую стоимость среди всех остальных. Используются в китайских будильниках, пультах для ТВ, компьютерных мышках и другой мелкой технике. Идеально подходят для приборов с низким потреблением тока.

Основные особенности:

1. Нельзя заряжать.
2. На морозе могут не работать.
3. Быстро садятся.
4. При долгой работе может дать течь.
5. Стоят дешево!
6. Хранятся 2 года.

Так же их именуют в народе как угольно-цинковые и цинк-карбоновые.

Подробнее о солевых батарейках читайте здесь!

Щелочные или Алкалиновые

Такие Alkaline батарейки в качестве электролита используют гидроксид калия. Электроды созданы из того же материала, как и у предыдущего типа. То есть из двуокиси марганца и порошкообразного цинка.  Зачастую такие элементы питания можно встретить в планшетах, телефонах, фотоаппаратах, игрушках, пультах и других устройствах.

Впервые эти гальванические элементы питания были выпущены фирмой Дюрасел в 1964 году. В качестве электролита используется гидроксид калия.

Особенности:

• Мощнее солевых.
• Мало подвержены саморазряду.
• Герметичны.
• Стоят немного дороже предыдущих.
• Большая масса.
• Могут храниться до 5-10 лет.
• Работают в отрицательных температурах до -20 C⁰

Некоторые из щелочных батареек можно заряжать, но стоить они будут в разы дороже.

Более детальнее об этом типе батареек можете прочитать здесь!

Литьевые

Это новый вид батареек появившийся совсем недавно. Они считаются самыми лучшими по сравнению с выше описанными. Эти элементы питания следует брать для приборов с высоким потреблением энергии, например, для фотоаппаратов, фонариков, игрушек.

Анод таких батарей выполнен из диоксида марганца, а катод из литий. Электролит является органическим.

Особенности:

1. Повышенная емкость.
2. Не высокий саморазряд.
3. Срок хранения 10-12 лет.
4. Работают при температурах от -40 градусов.
5. Высокая стоимость.

Из литьевых энергетических источников можно выделить несколько подвидов.

Йодно-литиевые

В них используется йод как окислитель. Литий же в них является восстановителем. В результате таких особенностей они способны долгое время хранить заряд. Они медленно разряжаются и достаточно мощные. Поэтому было принято решение использовать их в кардиостимуляторах.

Литьевые батарейки с твердыми катодами

Здесь катод выполнен из лития, а анод из сульфидов и оксидов металлов. В качестве электролита здесь служат растворы солей. Напряжение находиться на уровне 1.5 вольт.

Способны отлично функционировать в разных диапазонах температур. Имеют высокую емкость и по сравнению со всеми остальными являются очень дорогостоящими.

С жидкими окислителями

Используется диоксид серы, который погружен в густую жидкость тионилхлорида. Электролитом здесь выступает бромид лития. Углероды являются катодами. Они намазываются на пластину из алюминия, нержавеющей стали или никеля.

Если устройство потребляет много энергии, то батарея разрядиться быстро. Это основной минус данного источника питания. Функционировать он может при температуре от -60 градусов. К отрицательной его черте можно отнести еще и цену, взрывоопасность. Иногда могут встречаться элементы такого типа с повышенной токсичностью. Используется в космической или военной отрасли.

Дополнительную информацию по литиевым батарейкам читайте здесь!

Серебряные элементы питания

Одни из самых дорогих источников энергии. Но зато их емкость примерно на 50% выше чем у литьевых и поэтому они проработают больше. Отлично справляются с работой в неблагоприятных погодных условиях.

Их катод выполнен из оксида серебра, а анод из цинка. В качестве электролита используется щелочной металл гидроксид. Обладают габаритной емкостью и напряжением до 1.55 вольт. Хранить такие элементы питания можно до 10 лет, так как саморазряд у них очень низкий. Могут использоваться при температуре до -30 градусов. Многие люди дали им название серебряно-цинковые.

Очень часто используются в часах, фотоаппаратуре и медицинской технике.

Воздушно-цинковые

Имеют сильную чувствительность к погодным условиям. Лучше использовать в помещение. В других же условиях воздух может поменять влажность и батареи перестанут работать. Основной положительной чертой является большое количество энергии. Связано это с тем что катод в этой батарейке не расходуемый. В качестве электролита используется гидроксид кальция.

Такие элементы на рынке можно встретить в двух вариациях:

1. Кнопочные, таблеточные, плоские или дискообразные. Обладают небольшой емкостью. Используются часто.
2. Призматические. Обладают повышенной емкостью до 1000 mAh.

Они являются экологически чистыми и очень часто применяются в медицине. Правда работают не так долго, как хотелось бы. Максимально могут проработать 1 месяц после вскрытия упаковки. Могут работать при температуре от -25 до +35 C⁰. Напряжение 1.2-1.4 вольт.

Если вы уже вскрыли упаковку и активировали данные элементы питания, то для герметизации придется все плотно заклеить. Так саморазряд уменьшиться. При таких условиях они смогут сохраниться еще до нескольких лет.

Ртутные

Это одни из самых ядовитых батареек, которые существуют на данный момент. Из-за своей токсичности они не стали популярными. Данные источники тока можно перезаряжать многократно. Емкость они быстро теряют из-за стекания жидкого металла в одну область.

Способны долго работать в плохих климатических условиях.

Более подробнее об данном типе батареек читайте в этой статье!

Это типы батареек по составу.

Классификация батареек по типоразмеру

Как известно многие элементы питания имеют разную форму. Специально поэтому была разработана маркировка батареек согласно их виду. Имеется европейская и американская классификация.

Ниже приведена таблица в которой отображаются источники энергии по типоразмеру. Она поможет определить тип батарейки.

На этикетке элемента питания можно заметить американскую маркировку. Так же там указывают из чего она состоит, а также проставляют дату. Значение L на батарейке указывает на то, что она щелочная. Размеры от указанных могут слегка отличаться. Например, если батарея находится в плотной этикетке, то ее габариты будут на 1-3 мм больше. Такую оболочку производитель ставит чтобы защитить источник энергии от погодных условий и ударов при падении.

Стандартные обозначения по IEC

Таким образом виды гальванических элементов могут быть разными.

Таблеточные виды батареек

Данные виды источников питания могут называть плоскими, сплюснутыми, дисковыми, кнопками и т.д. Они бывают разными по химическому составу. В действительности их очень много и на нашем сайте batareykaa.ru вы сможете отыскать более 80% всех их видов. Ниже приводим самые основные их представители.

• Воздушно-цинковые PR элементы типоразмеров 5, 10, 13, 312, 630 и 675 на 1,2 V.
• Литиевые батареи CR с типоразмерами от 927 и до 3032 (где первые одна или две цифры – диаметр в миллиметрах, а последние две цифры – толщина, в десятых, долях миллиметра) на 3 V.
• Дискообразные элементы питания SR с размерами от 41 до 932 с оксидом серебра для часов на 1.55 V.
• Таблетки LR размера 43, 54, 44 на 1.5 вольт. Используются в калькуляторах, часах и других устройствах.

Краткое описание популярных видов батареек

Самыми популярными на сегодняшний день являются батарейки, выполненные в виде цилиндра. Итак, сейчас сделаем краткий обзор именно на них.

АА.

Очень популярная. Имеет вольтаж 1.5. Габариты 14,5х50,5 мм. Щелочные маркируются как LR6, а угольно-цинковые как R6 и FR6 литиевые. Народ им дал название пальчиковые потому что они примерно похожи на пальцы рук.

ААА.

Имеют размер 10,5х44,5 мм. Напряжение 1.5 вольт. Щелочные обозначаются как LR03, а другие типы как R03, FR03 и т.д. Народ окрестил их мезинчиковыми из-за сходства в плане размера с мизинцем.

С.

Маркируются как R14 и LR14. Напряжение 1.5 вольт. Могут быть щелочными и солевыми. Есть люди, которые именуют их «Средними». Габариты 26,2х50 мм. Имеют длину почти как у пальчиковых.

D.

Именуются как LR20 – это щелочные. Солевые обозначаются как R20. Параметры 34,2х61,5 мм. Емкость 8000 – 12 000 mAh. Многие их называют круглыми бочонками, бочками или просто большими. Производством занялись 1898 году. И они считают первыми элементами питания на 1.5 вольт. Тогда их выпускали для фонариков. Ну а сейчас используют в радиоприемниках, магнитофонах, часах и т.д.

PP3.

Бывают солевыми и маркируются как 6F22 и щелочными с обозначением 6LR61. Так же можно встретить литьевые элементы данного формата. Они именуются как 6KR61. Иное всем знакомое название — это «Крона».

Габариты 48,5х26,5х17,5 мм. Емкость у щелочных может доходить до 1200 mAh и у солевых до 400. Вольтаж 9 V. По сути это соединение последовательно нескольких плоских, сплющенных элементов питания на 1.5 вольт. Обычно их 6 или 3 шутки.

Необычные типы батареек

A.

Имеют форму цилиндра. Относятся к щелочному типу. Напряжение 1.5 вольт. По маркеровке IEC носят название R23. Габариты 17 на 50 мм. Раньше использовались в нестандартных устройствах и стареньких компьютерах. На данный момент их практически не найти.

AAAA.

Именуются как LR61. Являются очень миниатюрными щелочными элементами питания цилиндрической формы. Напряжение 1.5 V. Габариты 8,3 на 42.5 мм. Такие длинные батарейки используют в фотоаппаратах, фонариках, мощных стилусах, лазерных указках, глюкометрах.

B.

Являются солевыми и маркируются как R12. Есть так же щелочные с обозначением LR12. Выполнены в виде цилиндрической формы. Размер 21,5х60 мм. Напряжение 1.5 вольт. Часто используют в осветительных установках.

F.

Имеют напряжение 1.5 V. Именуются как L25 и LR25. Производители выпускают солевые элементы с энергетической емкостью от 10,5 mAh и щелочные до 26 mAh. Габариты 33х91 мм.

N.

Маркируются как R1 и LR1. Емкость 400-1000 мАч. Напряжение 1.5 V. Габариты 12х30,2 мм.

1/2AA.

Имеют обозначение CR14250. Тип Li‑MnO2 (литий-диоксид марганцевые). Вольтаж 3,6 V. Li‑SOCl2 (литий-тионил хлоридные) маркируются как ER14250. Параметры 14х25 мм.

R10.

Вольтаж 1.5 вольт. Производство запущено еще в Советском Союзе. Имеют по мимо основные маркировки еще и как 332. Размер 21 на 37 мм. На данный момент их производство снижено.

Есть схожие батареи, имеющие внутри 2 элемента R10. Такой источник тока имеет маркировку 2R10 и габариты 21,8х74,6 мм. Его вольтаж равен 3 V. Именуются он как Duplex.

A23.

Имеет повышенное напряжение 12 v. Ее габариты равны 10,3х28,5 мм. По типу она щелочная. По стандарту IEC маркируется как 8LR932. При вскрытии обнаруживается обычно 8 батареек типа LR932 соединенных друг за другом. Используется чаще всего в пультах ДУ и игрушках.

A27.

Стандарт IEC — 8LR732. Тип щелочной. Размеры 8х28,2 мм. Вольтаж 12 V. Так же, как и предыдущая имеет внутри последовательное соединение восьми батарей типа LR632. Требуется для радио пультов, зажигалок, сигарет, работающих от электричества.

3336.

Маркируется по IEC как 3LR12 и имеет щелочной тип. А 3R12 является солевой. Люди называют их квадратными так как у них прямоугольная форма. Производят подобные источники тока с 1901 года. Тогда они использовались только в фонариках. Через некоторое время их стали применять в радиоприемниках, датчиках влажности, игрушках и других устройствах. Напряжение у них 4.5 вольт. Энергоемкость 1200 – 6100 mAh. Габариты 67х62х22.

По сути это три соединенных последовательно пальчиковых батарейки R12.

На данный момент в продаже имеются разные виды батареек. Поэтому вы без труда сможете подобрать нужную именно вам! Лучше всего брать элементы питания уже проверенные временем. Либо же приобретать источники тока от известной компании.

Производители батареек

Создаются элементы питания разными компаниями как зарубежными, так и отечественными. Каждая фирма старается произвести батареи высокого качества. Ведь от этого зависит ее репутация.

Отечественные производители батареек в России

Ниже будут представлены основные фирмы работающие в этом направлении.

1. Космос
2. Энергия
3. Лиотех
4. Фотон
5. ССК
6. Робитон
7. Эрголюкс
8. Трофи

Зарубежные производители

Заграничных фирм гораздо больше чем Российских.

1. Ikea
2. GP
3. Varta
4. Kodak
5. Duracell
6. Saft
7. Panasonic
8. Energizer

Таким образом из этой статьи становиться понятно какие разновидности батареек существуют.

Batareykaa.ru
