Болт анкерный фото – Анкерный болт: описание,виды,назначение,применение,цена,маркировка. | Строительные материалы

Содержание

Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

анкерный болт фото

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем. анкерный болт с гайкой фото

    Анкерный болт с гайкой фото

  2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно. анкерный болт с крюком фото

    Анкерный болт с крюком фото

  3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно. анкерный болт с кольцом фото

    Анкерный болт с кольцом фото

  4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
  5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
  6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия. анкерный болт двухраспорный фото

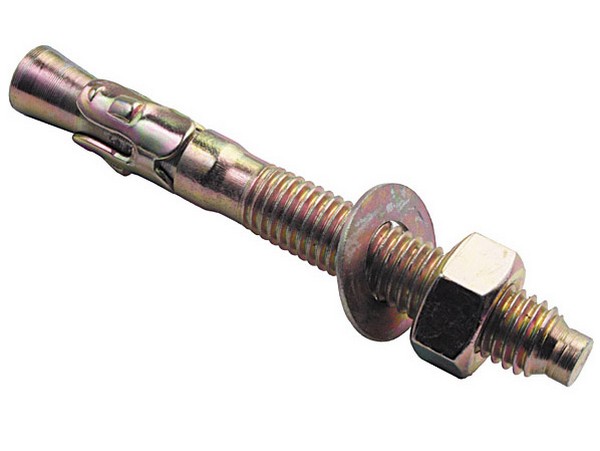

    Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

  1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
  2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
  3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом. как установить анкерный болт фото

    Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

Что такое анкерный болт и его применение

Анкерный болт – что это и для чего он нужен?

В различного рода строительных работах достаточно часто возникает необходимость закрепления различных конструкций к основанию.

Будь то навес водонагревателя в ванной комнате или крепление силовых кабелей к стене, или установка опор на бетонное основание – везде для прочного крепления применяются анкерные болты. За счет расширяющейся внутренней части они обеспечивают прочное и надежное крепление.

Классификация анкерных болтов

Существует множество типов анкерных болтов. Их размер, конструкция и материал зависят от того, где они будут применяться. Они типы анкеров применяются исключительно на твердых основаниях, таких как бетон, другие конструкции анкеров разработаны специально для прочного крепежа к пористым структурам.

Рассмотрим существующие разновидности анкеров, их строение и области применения.

Анкерный болт с шайбой. Самый простой вид анкерного болта, состоящий из гайки с конусом на конце и металлической муфты с отверстиями. При завинчивании гайки, конус втягивается в муфту и расширяет ее. Подходит для крепления в бетон, плотный кирпич и строительный камень.

Минусом данного анкера является необходимость перед его установкой пропустить анкер сквозь отверстие в конструкции и вместе с ней проводить затяжку анкера.

Анкерныйболт с гайкой. По конструкции не отличается от болта с шайбой, но на вершине в качестве затягивающего элемента у него имеется гайка. Один из самых распространенных анкеров и подходит для крепления оборудования и конструкций к бетону, полнотелому кирпичу, граниту, железобетону.

Наличие гайки позволяет сначала закрепить анкер в основании, затем отвинтить гайку, навесить необходимую конструкцию и снова закрутить гайку.

Анкерный болт с крюком. Имеет ту же конструкцию из болта с конусом на конце, расширяющейся трубки с отверстиями и гайки. Однако вершина анкера выполнена в виде крюка. Применяется для крепления люстр, водонагревателей и других конструкций, которые необходимо иногда снимать.

Анкерный болт с кольцом. Отличие его от предыдущего болта в том что на вершине винта расположено замкнутое кольцо. Незаменимы при креплении тросов, подвесных конструкций. Наличие кольца исключает вероятность того, что например трос или веревка внезапно соскользнут.

Ударный или распорный анкерный болт. Состоит из металлической муфты с резьбой под гайку на ее вершине, гвоздя, который и расширяет ламели, гайки для монтажа требуемой конструкции. Крепить подобные болты в пористые конструкции нежелательно.

Чаще всего применяется в бытовых целях. Отличается тем, что закрепить подобный анкер можно довольно быстро.

Двухраспорный болт. Усовершенствованный вариант анкера с гайкой. Используется в креплении оборудования, машин, рам, ограждений. Состоит из стержня с конусом на конце, двух муфт, шайбы и гайки.

За счет наличия двух муфт, расклинивание происходит в двух местах, что обеспечивает более прочное и надежное крепление. Подходит для крепления на бетон, полнотелый кирпич и камень.

Анкер клиновой. Еще одна разновидность анкера с гайкой. Особенность конструкции в короткой металлической муфте, которая расположена ближе к концу шпильки. Подходит в креплении конструкций к бетону, железобетону, камню труб, подвесных потолков, консолей.

Четырехсегментный анкер. Является универсальным анкером, способным выдерживать большие нагрузки и применяться в креплении конструкций как в твердые материалы, так и в пористые. Особенностью конструкции являются 4 независимых сегмента.

По мере закручивания гайки внутри происходит перемещение четырехгранного распорного элемента вниз, независимые сегменты расширяются, обеспечивая плотное крепление. Кроме того, наконечник анкера выполнен в виде четырех отдельных лепестков, которые так же расходятся и закрепляются в отверстии.

Поскольку ввинчивающаяся часть не поставляется в комплекте с данным типом анкера, то это позволяет использовать болты с различного рода навершиями – кольцом, крюком, гайкой, шайбой.

Забивной анкер. Представляет собой небольшой цилиндр с распорной зоной на конце. Внешняя сторона подобного анкера имеет большое количество насечек, что не позволяет ему прокручиваться внутри материала.

При его применении следует учитывать, что демонтаж этого типа анкера невозможен. Его разновидность — латунный анкер используется для крепления в непрочных материалах вроде пенобетона, старого бетона.

Винтовые анкера. Разновидностей этого типа анкеров имеется довольно много. И в зависимости от конструкции области применения весьма различаются.

Установка анкерного болта

Процесс установки анкерных болтов происходит по одной схеме.

  1. В основании сверлится отверстие. В зависимости от характеристик анкера важно правильно подобрать сверло.
  2. Отверстие очищается от пыли. Для этих целей можно использовать пылесос.
  3. Вставляете анкер в отверстие и забиваете его. При этом анкер не должен входить в него ни слишком свободно ни слишком тяжело.
  4. Затягиваем гайку и производим окончательный монтаж конструкции.

При выборе анкера стоит учитывать и материал, к которому будет крепиться конструкция, и тип конструкции, и нагрузка, которая будет приложена к анкеру.

Поскольку анкера изготавливаются из различных материалов, то следует учитывать и то, в каких условиях анкер будет использоваться – при повышенных влажности или температуре стоит подбирать анкера из подходящих металлов, устойчивых к коррозии и температурным нагрузкам.

разновидности, область применения и установка

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков.

Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

    Анкерный болт с гайкой фото

  2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

    Анкерный болт с крюком фото

  3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

    Анкерный болт с кольцом фото

  4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
  5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
  6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

    Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

  1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
  2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
  3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

    Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

Болт анкерный: виды, особенности установки

Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением. На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.

Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.
Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.

anker-s-gajkoj

Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.

anker-s-kryukom

Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.
Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.

anker-s-koltsom

Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.
При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.


Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.
Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.

anker-bolt-klinovoy

Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.


Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.


Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.

Как правильно выбирать анкерные болты

  1. Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.
  2. Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.
  3. Материал изготовления болта.
  4. Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.
  5. Тип крепления (гайка, крюк, кольцо и др.) выбирается в зависимости от того, что необходимо крепить.
  6. Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.
Таблица 1. Зависимость размеров анкерных болтов от нагрузок
Диаметр анкера,
мм
Максимальная нагрузка, кН Рекомендуемая нагрузка, кН Рекомендуемое расстояние от края, мм
На вырыв На срез На вырыв На срез На вырыв На срез
М8 22,2 10,1 7,3 5,8 80 100
М10 36,6 15,6 13,0 8,9 90 130
М12 50,5 23,1 17,7 13,2 110 150
М16 79,0 41,8 27,8 23,9 130 170
М20 101,3 66,8 35,5 38,2 150 190
М24 136,6 95,7 46,0 54,7 190 240
М30 237,1 123,0 82,4 69,3 300 350
Таблица 2. Материал изготовления анкеров
Зимняя температура наружного воздуха От -40°C и выше От -40°C до -50°C От -51°C до -65°C
Марка стали Ст20
ВСт3пс2
ВСт3кп2
10Г2С1-6
09Г2С-6
10Г2С1-8
09Г2С-8
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице.

Установка анкерного болта

Рассмотрим на примере распорного анкера для бетона с гайкой.

Рассверливание отверстия

Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.

Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм. Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.

Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.

Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.

Очистка отверстия от мусора

После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.

Установка крепления

Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.

После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.


Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .

Анкера для бетона: размеры, виды, характеристики

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др. Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

  • качество материала, в которой устанавливается анкер;
  • тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
  • правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
  • прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

  • фундаменты из бетона;
  • стены и перегородки из бетона и кирпича;
  • плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

  • балки из металлопроката различного типа;
  • элементы подвесных потолочных конструкций;
  • светильники и люстры;
  • деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
  • элементы лестничных конструкций;
  • несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

  • путем расклинивания распорной втулки внутри отверстия;
  • за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью. При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.

Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом. Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера. После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции. При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен. Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Анкерный болт: виды и технические характеристики

Метизы и крепления

Анкерный болт — это популярный крепеж, с помощью которого решают задачи по фиксации и закреплению в стене тяжелых металлических или иных конструкций. К ним относят сборные консоли, навесные изделия, различные перегородки и др. Технология применения таких болтов несложная, они различаются между собой по нормам ГОСТ, форме, типу крепления гайки, а также по содержанию химических веществ и материалов в составе.

1

Техническая классификация анкерных болтов

Производство и изготовление всех анкеров на нашем рынке регламентируется согласно стандартам ГОСТ-24379 от 2012. Делают их из высоколегированных и прочных видов промышленной стали. Эта деталь представляет собой металлический стержень различного диаметра и длины, конец которого зарезьбован и имеет специальное крепление в виде конической гайки.

На ней и основывается основной принцип работы анкерного болта. При входе стержня в бетон или другой материал происходит деформирование муфты крепежа, в результате чего получается мощное и прочное соединение. После ввинчивания такой крепеж можно вытащить только с частью основания и при помощи специального оборудования.

Кроме видов и размеров анкеры принято делить и по способу их крепления. Последний определяют исходя из конкретных особенностей и необходимого характера нагрузки. Таким образом, все анкерные болты различают по:

  • Варианту входа в основной материал. Наиболее распространены винтовые, бурильные, забивочные и т. д.).
  • Способу заделки в непосредственном месте закрепления (распорные, расширительные, трубчатые и др.).
  • Конструкционным особенностям и форме. Бывают цилиндрические, конические, цельные или сборные, стержневые.

В зависимости от последнего пункта в списке анкеры классифицируют на временные и постоянные по характеру их действия. Надежное крепление и соединение анкера с тем или иным материалом происходит за счет трения и упора. Химические виды, которые содержат в составе капсулы специальные быстро застывающие смолы, удерживаются внутри с помощью мощной склеивающей основы.

Главной технической характеристикой любого анкера является его показатель «на разрыв». Это величина, которую легко высчитывают по формуле и измеряют в кН (килоньютонах).

Регламент ГОСТ позволяет использовать для креплений различные болты, «взрывной показатель» которых равен более 10,5 кН.

При расчете необходимых по форме и степени действия анкеров обязательно учитывают и такие критерии, как крутящий и изгибающий момент. По условиям того же ГОСТа максимально допустимая величина — 25 Нм (Ньютонметров), а минимальный порог — 5,2 Нм.

Таким образом, чем выше изгибающая сила болта, тем прочнее его соединение с основанием. В случае, если строительный объект выходит за рамки установленных стандартов, существует дополнительная классификация анкеров, характеристика которых меняется в зависимости от конкретных показателей по Снип 2. 09. 03.

2

Виды анкерных болтов и обзор областей их применения

Различные по форме и свойствам анкеры используют преимущественно там, где есть необходимость укрепить конструкции с большим весом и элементами, которые могут двигаться под определенным воздействием. Такие болты успешно применяют и для фундамента, с их помощью крепят изделия с высокими показателями и нагрузкой «на разрыв».

Чаще всего этот крепежный материал используют в таких случаях:

  • для укрепления ограждения, перил, тяжелых лестниц, балконов, строительных консолей и т. д.;
  • для присоединения к природному камню, бетону или кирпичной стене различных конструкций;
  • при улучшении крепежа для подвесных систем и механизмов (строительные балки, сплиты и др.).

В зависимости от конкретной области применения и формы все анкерные болты делят на 2 основных типа — механические и химические. Оба варианта имеют свои плюсы и минусы, применяют как комплексно, так и отдельно друг от друга.

3

Крепеж механического типа — особенности популярных вариантов

Самым универсальным и популярным видом анкера является болт с крюком или металлическим кольцом на конце резьбы. Его используют преимущественно для подвесного оборудования и материалов, которые в процессе их эксплуатации снимают со стены для ремонта или замены (кондиционеры, антенны, подвесные панели и т. д.).

ГОСТ регламентирует максимальную длину такого болта, которая не должна превышать 60 мм. Минимальный диаметр составляет 6 мм. Особенностью применения такого крепежа является наличие гайки или крюка на конце стержня, за счет которых происходит надежная фиксация и зажим внутри основы.

Ударный анкер (болт с распором или фундаментный и горный). Еще один распространенный крепежный элемент, на котором полностью отсутствует гайка и резьбовая головка. Особенность болта в том, что при плотных ударах молотка расклинивается шток и трубка, а это приводит к надежному соединению. Применяют ударные анкеры преимущественно для сцепления с бетонным основанием, при необходимости подвесить на него и прикрепить различные тяжелые материалы,так как конструкция позволяет использовать этот крепеж для любых массивных предметов, включая котлован под фундамент.

«Потайной анкер» с головкой. Параметры его работы основаны на принципе силе трения между основой и конической гильзой, втулкой или пружинным кольцом. Болт бывает и двухраспорным (по две головки, втулки или кольца), поэтому способен выдерживать большие нагрузки. Чаще всего применяется для крепления сложных и тяжелых конструкций к основанию фундамента или стенам.

Шестигранный анкерный болт. Особенностью крепежного элемента является головка на стержне, которая выполнена в виде шестигранника. Мощное схватывание с тем или иным материалом происходит за счет трения гайки, которая находится в нижней части. К этой разновидности относят и анкеры с «крестовидной» головкой. Одна штука вполне способна выдержать средние нагрузки, например, установку антенны.

Рамный анкерный крепеж. Самый «легкий» вариант болта, который используют преимущественно для крепления несложных деревянных и пластиковых элементов. Нестандартная по форме головка самовыравнивается по поверхности, что обеспечивают надежное и долговечное сцепление.

Шпилька для соединения с бетоном. Анкирование болтом такого типа происходит за счет наличия двух крепежных наконечников. Ввинчивается он с помощью обычной гайки и применяется для подвеса тяжелых конструкций в виде навесов, несущих консолей, балконов и др.

4

Химические анкеры — мощная альтернатива для строительства

В отличие от стандартных механических анкеров в химических болтах помимо металлической основы, которая создает упор и силу трения, есть и дополнительное вещество. С его помощью происходит моментальное склеивание внутри основания, что приводит к более надежной фиксации.

К главным плюсам использования химических анкерных болтов в строительстве специалисты относят:

  • универсальность. Такой винт применяют как для наружных, так и внутренних работ;
  • стойкость к вибрации и колебаниям. Этот показатель позволяет использовать их для любых конструкций;
  • эффективность применения для стен и оснований из тонких или «рыхлых» материалов. Химическое анкирование проводят по любой поверхности, включая популярный сегодня газобетон.

Кроме химических и стандартных механических вариантов существуют более «узкоспециализированные»: горный, напольный, потолочный, фасадный, пружинный или грунтовой анкеров. Они применяются гораздо реже под конкретные действия на строительной площадке, и выработка их менее эффективна.

5

Инструкция по установке крепежа своими руками

Технология крепления и установки анкеров стандартного вида несложная. Первым делом сверлят отверстие в стене с помощью дрели или перфоратора. Отверстие должно максимально точно совпадать с диаметром используемого болта, поэтому бур или сверло подбирают исходя из этих данных.

Все известные производители этого крепежа выпускают свою продукцию в соответствии с принятыми стандартами, отчего подобрать необходимый элемент для правильного сверления не составит труда. Обязательно рассчитывают и указанную длину изделия, так как при неполной затяжке вытащить как механический, так и химический анкер очень сложно, да и отойдет он только с частью отделки и стены.

После сверления полученное отверстие продувают от собравшейся пыли и грязи. Сделать это удобнее всего при помощи профессионального строительного пылесоса. Анкер не должен входить легко, лучше всего вбивать его плотными ударами молотка или кувалды для более надежного и качественного скрепления.

Гайку затягивают до упора, что позволяет конусному штоку правильно выклиниваться внутри бетонного или другого каменного основания. Следом откручивают гальку, устанавливают на стержень необходимый материал и максимально плотно закручивают ее обратно с помощью ключа или трещотки.

Эта инструкция актуальна и для химических анкеров, но они обычно шире из-за наличия специального наполнителя внутри стекла (сплошные), что также стоит учитывать при монтаже. Будьте аккуратны с этим типом анкеров, при его падении он разбивается, происходит выделение токсичных веществ, которые не должны попасть на кожный покров, одежду и т. д.

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

  • кирпич;
  • бетон;
  • камень;
  • древесина;
  • природный камень и др.

Анкерный болт состоит из таких элементов:

  • внутренний болт;
  • гайка;
  • корпус;
  • пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров
  1. Выдерживает большие нагрузки.
  2. Легкий и простой монтаж.
  3. Сокращает время монтажа, снижает трудоемкость процесса.
  4. Достаточно долговечное крепление.
Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

  • водонагреватель;
  • спортивная стенка;
  • спутниковая тарелка;
  • настенный котел;
  • настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

  • крепление тяжелых элементов;
  • соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта
  1. Определение положения анкера; разметка.
  2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
  3. Очистка отверстия от пыли.
  4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
  5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

  • 8×6×60 или 8/6×60;
  • 12×10×100 или 12/10×100;
  • 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

  • первая цифра – внешний диаметр анкера, мм;
  • вторая цифра – диаметр внутреннего болта, мм;
  • третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

  • HA – анкер с кольцом;
  • HG – анкер с крюком;
  • HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Вид анкерного болта

Особенности крепления, преимущества, недостатки

Область применения

1. Клиновой анкер (анкер-шпилька)

Особенность: универсальный крепеж.

Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается.

Для наружных работ в промышленном строительстве.

2. Винтовые анкеры

Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт. То же

3. Складной пружинный анкер со шпилькой

Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера. Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам.

4. Рамный анкер

Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги.

Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания.

Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня.

5. Анкер с подрезкой

Принцип действия тот же что и у клинового анкерного болта Для крепления в твёрдых основаниях: бетон, камень.

6. Забивной анкер-клин

Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента.

Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку).

Для крепления в плотных основаниях.

7. Анкер-гильза (болт с гильзой)

Принцип действия: при закручивании болта происходит разжимание гильзы. Для крепления в жесткие полнотелые основания.

8. Анкер-крюк или анкер с кольцом

Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°.

Принцип действия: рамный и клиновый зажим.

Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона

9. Анкер со сменной пружиной

Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания.

Может быть с крюком или кольцом.

Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера.

10. Распорный анкер

Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается.

Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение.

Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня.

11. Закладной анкер

Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать. Анкер рассчитан на высокие нагрузки.
Общие характеристики механических анкерных болтов
  1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):
  1. Возможный диаметр стержня анкера – 6…20 мм.
  2. Стандартная длина стержней – 45…220 мм.
  3. Вес16…100 гр.
  4. Вырывающая сила в бетоне — 10,5…18,3 кН.
  5. Допустимый изгибающий момент — 5,2…25,7 Н´м.
  6. Максимальный крутящийся момент 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

  • конструктивные или типовые;
  • расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
