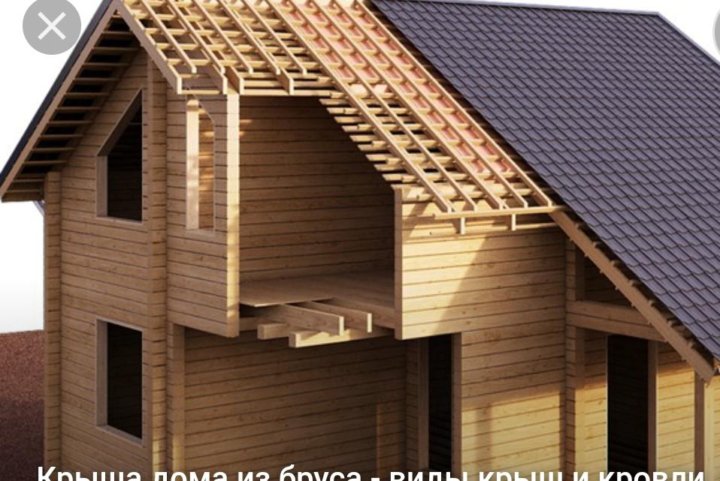

Обустройство крыши дома из бруса: материалы, конструкции – «Е-ТЕРЕМ»

Крыша во многом определяет внешний облик дома, демонстрирует достаток и вкусовые предпочтения владельца. Монтаж кровельной конструкции технически сложен, нередко требует подготовки отдельной строительной документации. Вопрос о том, какая крыша лучше, нельзя рассматривать в отрыве от проекта дома.

Формы крыши

На конфигурацию и угол наклона кровли оказывает влияние внешний план здания, вид кровельного покрытия, частота и интенсивность осадков в данной местности. Помимо этого домовладельцами движет стремление подчеркнуть индивидуальность постройки и желание рационально использовать пространство мансарды.

Две основные группы крыш – плоские и скатные.

Плоская крыша располагается почти горизонтально, небольшой уклон нужен лишь для отвода дождевой или талой воды. Она проще, дешевле, удобнее в ремонте и обслуживании, но требует постоянного ухода.

Скатные крыши в российских погодных условиях более популярны. По сравнению с плоскими, наклон крыши гораздо круче, а в подкровельном пространстве оборудуют чердак или мансарду.

Основные конструкции скатных крыш:

• Односкатная. Опирается на стены разной высоты, конструкция простая и практичная, чердак не предусмотрен. Обычно возводится над хозяйственными постройками, реже над жилыми домами.
• Двускатная (щипцовая). Прямоугольные скаты опираются на две противоположных стены, соединяются по коньку. В торцах между скатами располагаются верхние треугольные части двух других стен – фронтоны. Оригинально выглядит конструкция с разным наклоном скатов, однако пространство под крышей в этом случае используется недостаточно рационально.
• Вальмовая. Имеет четыре ската, фронтоны отсутствуют. Два боковых ската имеют форму трапеции, соединяются по коньку. Расположенные между ними два торцевых ската – вальмы – треугольные. Сложна в техническом отношении, но зато очень устойчива при сильном ветре.
• Ломаная. Скаты имеют параллельный карнизу излом, направленный внутрь или наружу. Обустраивается над мансардой для увеличения полезного пространства или в декоративных целях. Необходимо иметь в виду, что наличие излома усложняет стропильную систему и увеличивает расход кровельных материалов.

Разновидности вальмовой крыши:

1. полувальмовая – вальмы не доходят до карниза;
2. полущипцовая – вальма срезана, верхней частью упирается не в боковые скаты, а во фронтон;
3. шатровая – похожа на пирамиду, все скаты треугольные, сходятся в одной точке, без конька.

На этом список скатных крыш не исчерпывается. Встречаются купольные, конические, арочные и многие другие виды кровельных конструкций. Здания в форме, отличной от прямоугольной, или с надстройками и пристройками – верандами, балконами, крыльцом – накрывают комбинированными крышами сложной конфигурации. Архитекторы украшают крышу мезонинами, башенками, устраивают мансардные и слуховые окна для освещения и вентиляции.

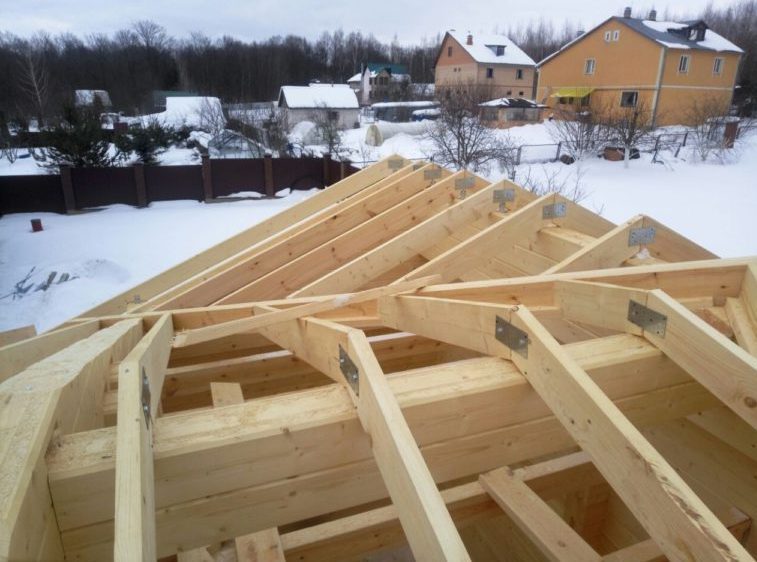

Стропильная система

Стропила служат силовой основой крыши, принимают на себя ветровые и снеговые нагрузки. С уменьшением угла наклона крыши давление снега возрастает, а влияние ветра снижается. Помимо природных явлений на стропила действует вес кровельного покрытия, подкровельного пирога, внутренней подшивки.

Прочность стропильных конструкций обеспечивают правильным расчетом сечения и перераспределением совокупной нагрузки за счет уменьшения пролета между опорами или расстояния между соседними стропилами. Угол наклона зависит от веса кровельного покрытия и преобладающего климата местности.

При утеплении минеральными плитами шаг стропил подбирают так, чтобы утеплитель поместился между ними. Ширину стропильной ноги берут с небольшим запасом по сравнению с толщиной утеплителя.

Виды стропильных конструкций:

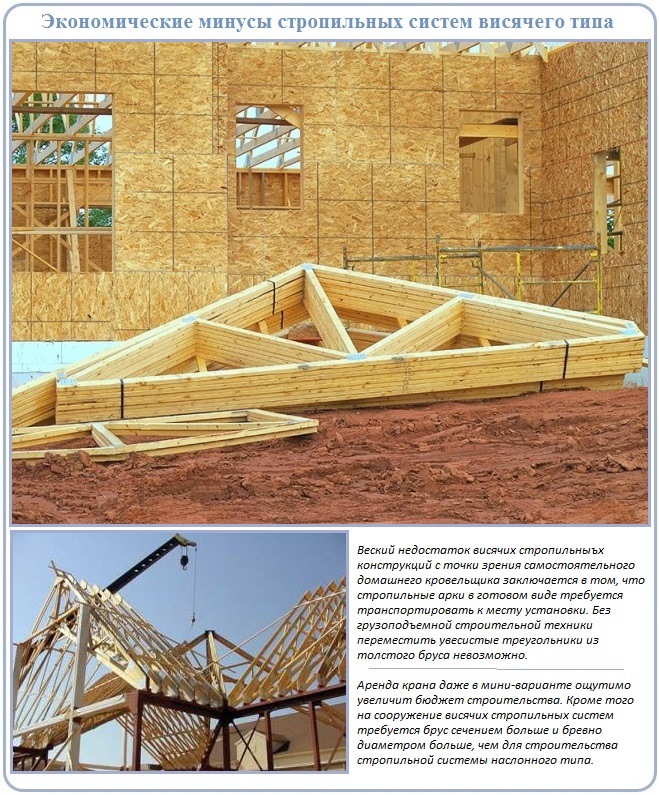

• Висячие. Нижней частью опираются на внешние стены здания, в верхней соединяются попарно друг с другом.
• Наслонные. Кроме внешних стен имеют одну или несколько дополнительных опор. В качестве опор выступают внутренние несущие стены либо поперечные балки – прогоны. Прогоны удерживаются на вертикальных стойках, установленных на внутренних стенах.

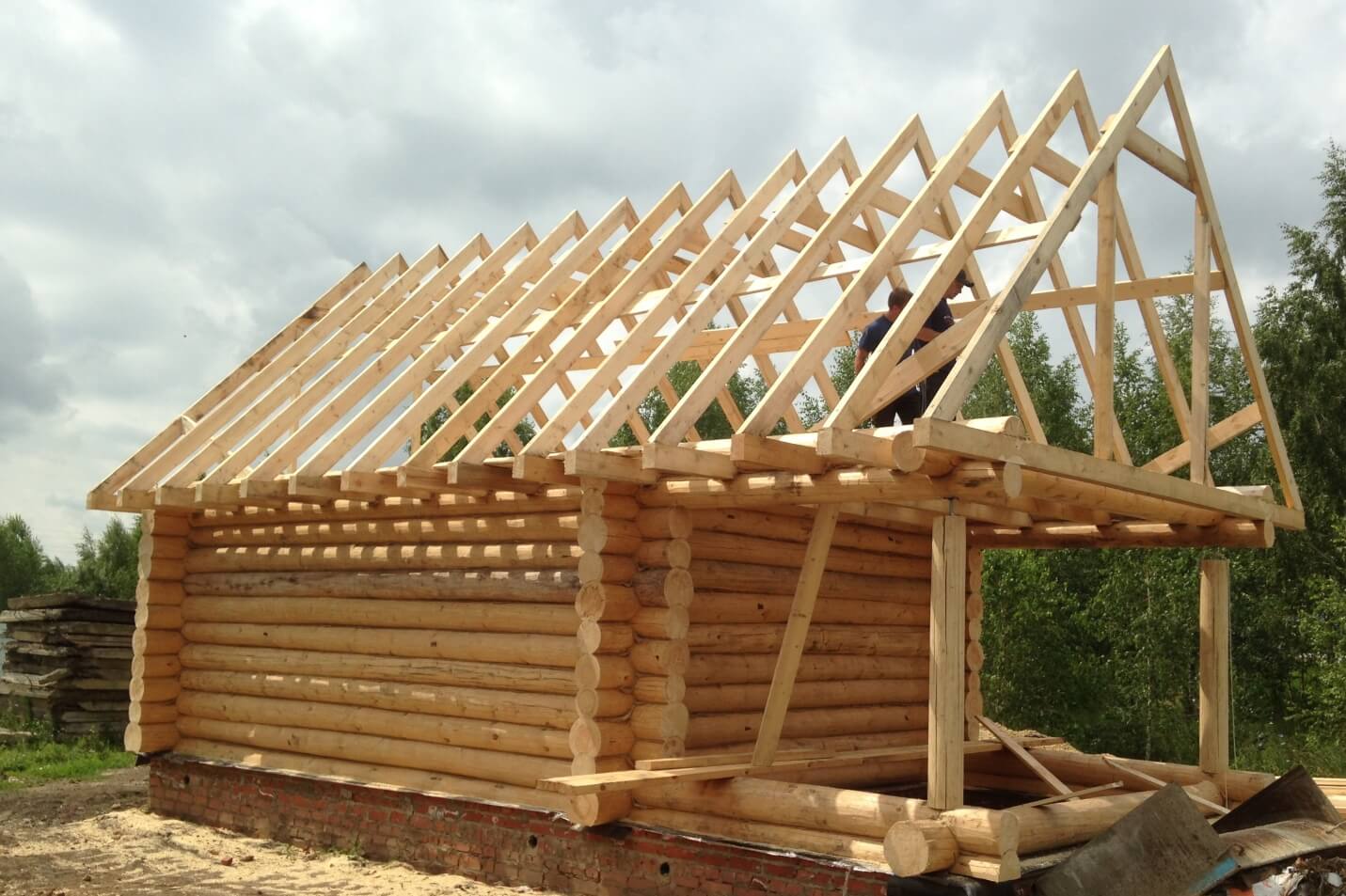

В домах из рубленого бревна, бруса, штучных материалов стропила часто заменяют закрепленными на ребрах фронтона балками – слегами. Стропила и слеги бывают деревянные и металлические.

На изготовление деревянных стропил идет брус или толстая доска, слегов – брус или бревно. Основное требование к материалу – он должен быть сухим. Свежесрубленная древесина дешевле, но в процессе усыхания коробится и изменяет размеры.

Среди нововведений в этой области стоит отметить деревянную двутавровую балку. Полки двутавра сделаны из брусков, стенка из ОСП или фанеры. По сравнению с брусом такого же сечения двутавр гораздо легче и в несколько раз прочнее.

Металлические балки изготавливают из профильного проката с антикоррозийным покрытием. В частном домостроении из-за высокой цены и сложного монтажа их применяют редко, обычно при перекрытии больших пролетов или для придания конструкции большей жесткости.

Встречаются комбинированные конструкции, состоящие из металлических и деревянных элементов. Необходимость их применения бывает вызвана особыми требованиями к отдельным узлам стропильной системы.

При разработке конкретной стропильной схемы приходится искать приемлемый баланс между прочностью конструкции, ее нагрузками на стены с фундаментом, расходами на строительные материалы.

Особенности возведения подкровельных конструкций

Помимо кровельного покрытия крыша включает целый комплекс дополнительных элементов и материалов: пароизоляцию, утеплитель, вентиляцию. Каждый из элементов выполняет свою функцию и обеспечивает правильную работу всей кровельной конструкции. Отсутствие или неправильное применение какого-либо элемента губительно сказывается на всей кровле.

Кровельный пирог снизу вверх:

• Пароизоляционная пленка – для защиты от проникновения влаги в утеплитель;
• Утеплитель – для термоизоляции внутренних помещений;
• Ветрозащита – для защиты от ветра, образования конденсата, уменьшения толщины утеплителя.

Подкровельная конструкция под разные материалы примерно одинаковая, различия в величине вентзазора. Вплотную материалы укладывать нельзя, проникающая влага должна удаляться, иначе происходит перенасыщение утеплителя влагой.

Способы укладки кровельного пирога:

• Дома с чердаком. Под кровельным покрытием монтируют только гидроизоляцию. Пароизоляцию и утеплитель укладывают на потолочном перекрытии со стороны внутренних помещений или чердака. Такая схема обеспечивает более качественное утепление и хорошую вентиляцию.
• Дома без чердака или с мансардой. Все слои – пароизоляция, утеплитель, гидроизоляция – размещают непосредственно под кровельным покрытием. Между кровельным покрытием и кровельным пирогом оставляют вентиляционный зазор, иначе утеплитель перенасыщается влагой.
• Дома с плоской эксплуатируемой крышей. На таких зданиях делают инверсионную кровлю, в которой порядок слоев изменен. Утеплитель укладывают над гидроизоляцией, сверху расположено твердое износостойкое покрытие или грунт с зелеными насаждениями.

Гидроизоляция кровли

Задача пароизоляционного слоя – отсечь проникновение влаги в утеплитель изнутри дома. Утеплитель защищен от продувания холодным ветром и внешнего намокания, а избыток влаги выводится наружу.

Кровлю традиционно гидроизолируют рулонными материалами на битумной основе, но сейчас в продаже есть вариант получше – ветровлагозащитная мембрана. По сравнению с битумными материалами мембрана более гибкая и экологичная. Главное преимущество мембраны – паропроницаемость. В качестве пароизоляции применяют дешевую полиэтиленовую пленку высокой плотности или более дорогую пароизоляционную мембрану. Мембрана отличается от пленки тем, что удерживает влагу, но пропускает воздух. Помещение дышит, не возникает парниковый эффект.

Утепление кровли

От правильного выбора утеплителя и схемы утепления зависит комфорт пребывания в доме. При неправильном утеплении помимо дискомфорта в утеплителе скапливается конденсат, что вредно для деревянных и металлических стропил, т. к. сокращается срок службы несущих конструкций.

Основные необходимые качества утеплителя для деревянного дома – пожароустойчивость и влагостойкость. В этом отношении одним из лучших утеплителей является базальтовая вата. Ее дополнительное положительное качество – высокая упругость, это свойство позволяет компенсировать возможные зазоры после усадки.

При выборе утеплителя оценивают коэффициент теплопроводности, гигроскопичность, удобство монтажа. Ватные плиты или рулоны, эковата или пенополиуретан годятся для укладки на перекрытиях и в пространстве между стропилами. Плоскую эксплуатируемую кровлю утепляют жесткими плитами из пенополистирола.

Если чердак не жилой, то утепление крыши в деревянном доме необязательно, достаточно теплоизолировать потолок изнутри либо со стороны чердачного помещения. Для утепления чердачных перекрытий хорошо подходят сыпучие материалы – керамзит, перлит, вермикулит, опилки.

Кровельные материалы

Кровельное покрытие – один из самых ярких элементов архитектурного оформления здания. Существует расхожая фраза, что кровля является пятым фасадом дома. Выбор кровельного материала – ответственная задача, кровля должна быть надежна, долговечна, технологична. Выбор типа кровли зависит от этих составляющих:

• Цена, располагаемый бюджет
• Климат местности, эстетическое восприятие
• Герметичность, долговечность, пожаробезопасность

С эстетической точки зрения кровля определяет облик дома. При решении вопроса, чем покрыть крышу дома, руководствуются не только эстетической привлекательностью покрытия, но и его легкостью и хорошей вентиляцией конструкции. По этим параметрам преимущество за кровлями из природных материалов либо черепицы.

С точки зрения безопасности, целесообразно использовать для покрытия кровли негорючие, устойчивые к воспламенению материалы. Кровля должна выдерживать температурные перепады, свойственные сезонным временам года.

Виды кровельных материалов:

• Мягкая кровля
• Рулонные и листовые материалы
• Штучные материалы

Мягкая кровля относится к целому ряду кровельных материалов – битумной черепице, мягкой черепице, гонтовой кровли, наплавляемым рулонные материалы. Делится на рулонные и штучные – те же рулонные, нарезанные небольшими кусочками, укладываемые снизу вверх, последующий слой накрывает предыдущий. Кусочки называются гонтами. Под гонтовое покрытие обязательно прокладывается гидроизоляционный слой, исключение делают только для крыш простой формы без переходов и ендов и с крутым углом наклона.

Существуют разные виды мягкой кровли, но в основе большинства материалов лежат стекловолокно и битум. Помимо герметичности хорошая гибкость, прочность, звукоизоляция. Практически беззвучна во время дождя ливня, не боится ураганных ветров.

Преимущество мягкой кровли – крыши любой формы, не ограничений по размерам кровли, можно обойти любую фигурный выступ, у жестких возможности ограничены.

Твердые кровельные покрытия бывают рулонными и штучными. К твердой кровле относятся все виды металлочерепицы, натуральная черепица, шифер, ондулин.

Металлочерепица легче натуральной, что облегчает нагрузки и условия монтажа, но шумит от дождя, легче сорвать ветром. Из минусов можно назвать то, что она служит меньше натуральной из-за коррозии, а при повреждении придется снимать весь лист.

Кровля из сланцевой или натуральной черепицы стоит дорого, но не требует затрат при дальнейшей эксплуатации, кроме очистки водостоков и устранения механических повреждений.

Традиционный шифер практически ушел с рынка, но на смену ему пришли аналоги типа ондулина (шифера на битумной основе). Эти материалы более легкие и экологичные.

При выборе материалов экономическую и эксплуатационную составляющую рассматривают в комплексе. Нельзя опираться только на то, сколько стоит материал и монтаж.

Каркасные дома и дома из клееного бруса — О строительстве крыши деревянного дома. (вопрос от посетителя сайта

О строительстве крыши деревянного дома.

В целом о крыше.

    Деревянный дом, его состояние  и устройство от фундамента и до крыши должны быть хорошо известны его хозяевам, а вот сам вид крыши дома имеет непосредственное значение: именно по крыше будут узнавать ваш дом издалека, крыша невысокого дома будет видна даже с небольшого расстояния. И пусть в проекте дома, который вы выбрали, тип крыши и кровельного материала уже определены архитектором, совсем нелишне будет знать, на основании чего архитектор сделал свой выбор, и какие альтернативы у него при этом были.

    Для начала разделим понятия «крыши» и «кровли». Нам следует понимать, что данные понятия отнюдь не являются синонимами. Итак, понятие “крыша” более общее — оно включает в себя кровлю как один из конструктивных элементов. Крышей называется верхняя ограждающая конструкция дома, выполняющая несущие, гидроизолирующие и, при бесчердачных (совмещенных) крышах и теплых чердаках, теплоизолирующие функции. В свою очередь кровля — верхний элемент крыши (её покрытие), защищает наш дом от дождя, снега, ветра и холода.

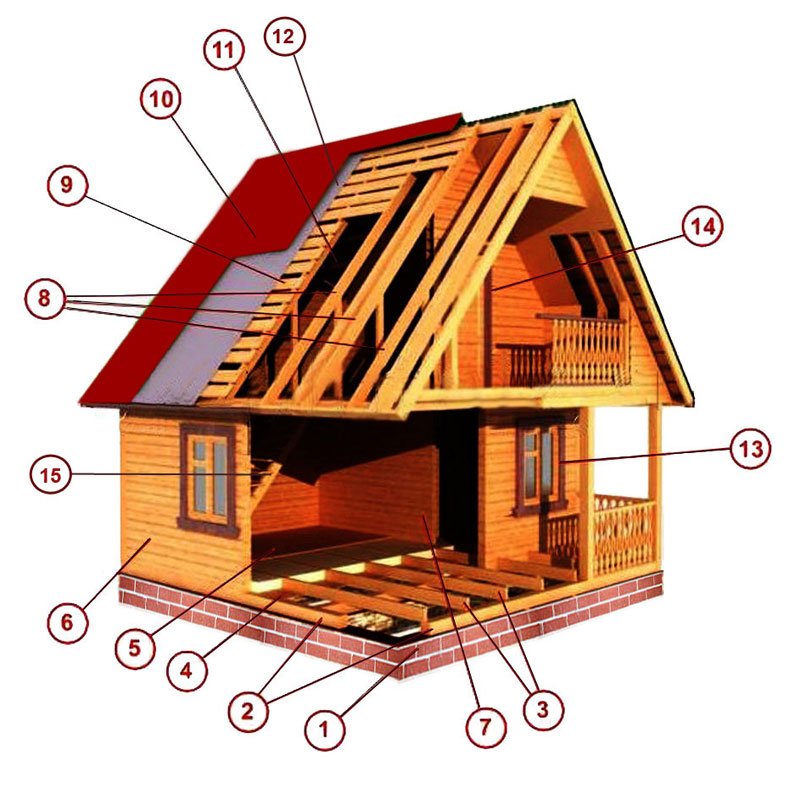

    Крыша — это достаточно сложная система с большим количеством составляющих элементов, и каждый из них должен выполнять определенную функцию.

    Основные элементы скатной крыши: скаты (наклонные поверхности), коньки (горизонтальные пересечения скатов), ребра (наклонные пересечения скатов), ендовы (пересечения скатов, образующие внутренние углы), карнизные свесы (края кровли по периметру здания), фронтоны (боковые части скатов), желоба для отвода воды со скатов, иногда представляющие собой водоотводные системы с антиобледенителъными устройствами. На крыше могут быть и другие детали: мансардные окна, декоративные элементы, молниеотвод, каминные, печные и вентиляционные трубы, антенны и другие элементы конструкции. Правильно сбалансированная крыша также защищает внутренние помещения от перегрева, сохраняет влажность воздуха в определенных границах и обеспечивает необходимый воздухообмен. Так же нельзя исключать важности декоративного свойства кровли. Ведь как говорится «встречают по одежке». Поэтому один из важных моментов – это то, как будет выглядеть наш дом со стороны.

    Таким образом, от того, насколько правильно будет продуман проект конструкции крыши, выбраны необходимые кровельные материалы и комплектующие, насколько качественно будет сделан монтаж, зависит длительность срока службы всего дома.

Выбор проекта конструкции крыши.

    Итак, первое – это форма нашего дома. Укрупнено всё многообразие различных форм крыши можно представить следующим образом:

— Скатные крыши

    Это, пожалуй, самая распространенная конструкция крыши. Существуют варианты с висячими стропильными формами или с наклонными стропилами. К многочисленным вариантам данного типа надо отнести крыши с равномерным или неравномерным углом наклона ската. Наибольшее распространение получила двускатная крыша. Она состоит из двух плоскостей (скатов), которые опираются на стены, расположенные на одном уровне. Основная конструктивная схема такова: к несущим балкам крепится обрешетка, а к ней – кровельный материал. Стропила и обрешетку традиционно делают из деревянных брусьев и досок, скрепленных между собой либо простыми гвоздями и болтами, либо с помощью специальных соединительных элементов из металла.

    Двускатная крыша может быть легко приспособлена к функциональным особенностям дома путем перенесения конька так, что один из скатов крыши оказывается длиннее, и, соответственно, часть дома лишается одного этажа или получает помещения с меньшей высотой потолков. Такой прием используется при проектировании гаража или иных хозяйственных помещений внутри дома. Архитекторы ценят двускатную крышу именно за ее простоту. По той же причине любовью пользуется и четырехскатная крыша-пирамидка, если дом на плане представляет собой квадрат. Самый же простой вариант — односкатная крыша. Здесь скат крыши, как правило, обращен к наветренной стороне и представляет собой защиту от ветра, дождя и снега. Однако основная область применения данного типа крыши — вспомогательные сооружения простой конструкции (например, сарай, подсобное помещение). Следует знать, что количество скатов на свойства крыши не влияет. Что односкатные крыши, что четырехскатные крыши (при правильном расположении относительно сторон света и учете преобладающих ветров) будут одинаково хорошо исполнять возложенные на них обязанности.

— Шатровые крыши (многощипцовые крыши)

освещении мансард, образовании фронтонов над входом. При устройстве таких крыш необходимо устанавливать ендовы (разжелобки), которые значительно усложняют конструкции крыши требуют тщательного выполнения кровельных работ.

— Вальмовые крыши

    Она подчеркивает защитную функцию конструкции и придает дому представительный вид. По существу, вальмовая крыша состоит из двух частей: двускатной крыши, которая не полностью закрывает площадь дома по длине, и двух вальм, закрывающих незакрытые площади строения. Крайние стропила основной двускатной крыши следует усилить, так как нагрузка на них несколько больше, чем на все остальные. Очень важно при этом выбрать правильное соотношение параметров двускатной и вальмовой частей, так как именно от этого зависит облик всего строения. Характерные черты вальмовой крыши акцентируются наличием слуховых окон. Разновидностью вальмовой крыши является полувальмовая.

    В последние десятилетия, да и в настоящее время, они в частном домостроении применяются достаточно редко. Тем не менее, нельзя не отметить те широкие возможности, которые они открывают для использования самой площади крыши. На плоской крыше можно устроить террасу или цветник, спортивную площадку или солярий, туда может выходить бассейн (!), чаша которого занимает часть пространства сборного дома. Понятно, что подобные изыски имеют большую актуальность в теплых краях, однако даже в климатических условиях северных регионов России можно придумать систему съемных навесов, которые будут защищать используемую территорию крыши от осадков. Отдельные участки крыши можно закрыть стеклянно-металлическими конструкциями, которые только разнообразят ее общий вид. Появляется возможность довольно просто обеспечить дополнительный верхний свет в отдельных помещениях дома: достаточно установить несколько зенитных фонарей – и плоская крыша обретет необычный ландшафт, а комнаты станут светлее и интереснее.

    За счет отсутствия всяких стропильных конструкций, уменьшения площади, требующей покрытия, и возможности использовать не самые дорогостоящие кровельные материалы плоская крыша обходится застройщику дешевле прочих. Задача водоотвода решается не сложнее, чем в случае с ливневой канализаций: крыша возводится с небольшим, еле заметным уклоном так, чтобы вода устремлялась к водоотводам, которые можно устраивать как по стенам, так и внутри дома, интегрируя их в общую систему канализации.

    Пожалуй, единственная сложность плоских крыш связана с проблемой теплоизоляции. Если защита от холода организуется аналогично мансардной технологии, то предотвратить излишнее нагревание жилых помещений в летнее время гораздо сложнее. В скатных крышах роль температурного буфера играет чердак – в плоских крышах такой температурный буфер приходится создавать специально. В любом случае пространство между потолком верхнего этажа дома и кровлей должно вентилироваться. Можно решить эту задачу традиционно, путем создания невысокого проветриваемого чердака, а можно использовать технологию, предусматривающую формирование вентиляционных каналов или пустот под кровельным материалом. Существуют также реверсивные кровли, в которых благодаря использованию водостойкого утеплителя, накладываемого поверх основного гидроизоляционного слоя, чрезмерное нагревание кровли предотвращается самым простым и с физической точки зрения наиболее логичным способом.

    Другим оригинальным решением этой проблемы может стать создание так называемой зеленой крыши. Роль кровельного материала в этой системе играют зелень и почва, на которой она растет, а в качестве вентиляционного слоя работает специально разработанная прокладка, служащая преградой для дальнейшего распространения корней растений, сохраняющая воду для их питания, а также выполняющая функцию аэрации корневых систем. Усилиями экологов и урбанистов зеленые крыши широко внедряются в настоящее время в центральных районах крупных зарубежных городов.

— Мансардные крыши

    При устройстве крыши следует учесть, будет ли в доме холодный чердак или это будет утепленная мансарда. Данный вид является результатом стремления превратить чердачное пространство в полноценный жилой этаж.  Опыт современного строительства деревянных домов доказал, что преимуществом мансардного этажа является наличие дополнительного жилого пространства и именно поэтому такой тип конструкции крыши очень популярен при современном строительстве. Однако строительство мансардной крыши скрывает множество тонкостей и «подводных камней», которые не могут исключить возможные протечки и повышенную увлажненность жилых помещений. Поэтому к строительству и устройству мансардой крыши нужно подходить с особым вниманием.

    Пристальное внимание следует уделить специальным изоляционным материалам. В качестве утеплителя, как правило, используют плиты из минеральной базальтовой ваты или стекловаты толщиной не менее 15 сантиметров, чтобы зимой сохранялось тепло, а летом не перегревалась мансарда. Для защиты утеплителя от влаги на него укладывают гидроизоляционную пленку, образуя слой гидроизоляции. Если влаги много, она стекает по поверхности пленки в систему водостока, а если мало, испаряется и выветривается наружу с потоком воздуха через систему подкровельной вентиляции. Эта система — очень действенна в борьбе с сыростью. Для защиты утеплителя от пара, который образуется в жилом помещении вследствие жизнедеятельности людей, с внутренней стороны утеплителя устанавливают пароизоляцию. Пароизоляционная пленка должна быть обязательно проклеена специальной соединительной лентой, чтобы исключить любую возможность попадания влаги в утеплитель.

    Расходы на обустройство крыши составляют приблизительно 15–20% от общих расходов на постройку дома. В случае дома с нежилым чердаком вложения в крышу ничего не прибавляют к функциональному пространству дома. Решение в пользу мансарды – хоть и значительно увеличивает расходы на возведение крыши – преобразует эти возросшие расходы в дополнительный полноценный этаж.

    За счет чего растут расходы? Прежде всего, они связаны с необходимостью устройства теплой кровли и, соответственно, с усложнением общей конструкции крыши. Становится обязательным использование стропильных систем без подкосов и растяжек внутри жилого пространства. На этот случай и была придумана мансардная форма крыши, позволяющая вынести стойки и раскосы выше уровня потолка жилого помещения. Далее, мансардное помещение требует устройства теплоизолирующего слоя прямо под крышей, поэтому кровля становится многослойной: под внутреннюю обшивку прокладывают теплоизолирующий материал и все это крепят к внутренней стороне стропил. С внешней стороны монтируется обрешетка и укладывается кровельное покрытие. Появление такой многослойной структуры влечет за собой необходимость усиления стропильных конструкций. Обычно эту задачу решают либо посредством увеличения количества стропил, либо путем использования  несущих систем клееной древесины либо металла.

    Следует обратить внимание на то, что мансардные крыши были придуманы и отработаны архитекторами гораздо раньше, чем было изобретено мансардное окно. Собственно, ее конструкция преследует две цели: сделать чердачное пространство как можно более объемным, а мансардные стены – как можно более вертикальными для облегчения установки слуховых окон. Современные мансардные окна лишают последнюю задачу былой актуальности, но мансардная крыша все равно остается наиболее выигрышным вариантом при создании мансардного этажа за счет того, что позволяет получить пространство равномерное по высоте и допускающее традиционное перегораживание. Кстати, еще один плюс: обустройство мансарды можно отложить и на неопределенное время «после строительства» – никаких капитальных достроек и доделок чердачное пространство под мансардной крышей не требует. Таким образом, хотим дешевый второй этаж – выбираем дом с мансардной крышей.

    Следует сказать, что все из перечисленных выше форм крыш очень часто подвергаются модификации за счет применения различных дополнительных элементов как в конструкции крыши, так и в устройстве самого покрытия кровли. Дополнительные элементы служат для внешнего оформления крыши и повышают функциональность жилых помещений, обеспечивая освещение, тепловую защиту и вентиляцию. Так, например, одним из таких элементов являются специальные окна, монтируемые в крыше и представляющие собой экономичное решение использования чердачного пространства.

    При работе с проектировщиком мы непременно должны быть уверены в том, что он проработает проект с учетом всех конструктивных элементов кровли (ендовы, вентиляционных каналов, снегозадержателей и ограждений крыши). В том же случае, если проект подготавливается с техническими неточностями и упущениями, результат неминуемо будет плачевен. Вот далеко не полный перечень проектных ошибок с которыми может столкнуться сегодня застройщик (ошибок которые можно избежать заранее зная их):

        1. Устройство вентиляционных каналов поперек ската приводит к образованию снеговых мешков, что в свою очередь приводит к продавливанию кровли. Результат: протечки, а может случиться и самое страшное – обрушение кровли.
       2. Устройство вентиляционных каналов в ендовах кровли (ендова — желоб, сочленение двух скатов крыши, образующее входящий угол). Это практически невозможно выполнить при монтаже. Но отдельные проектировщики, исходя лишь из эстетических соображений, допускают такое устройство в своем проекте. Но нет никаких гарантий, что такой узел будет смонтирован герметично. Результат – возникновение протечек.
      3. В поисках неординарных проектных решений проектировщики и архитекторы идут на самые смелые проектные решения. Например, две ендовы сходятся по проекту в одну точку. Результат – образование снеговых мешков, протечки, обрушение кровли.
    4. Ендовы опираются на стену. Результат: постоянное намокание стены, протечки, ухудшение внешнего вида, разрушение. Ендовы должны выходить за пределы стен.
      5. При проектировании обрешетки, не закладывается в проект контробрешетка, задача которой создать воздушный зазор. Без воздушного зазора конденсат внутренней поверхности не высыхает. Основная функция обрешетки – обеспечить надежное крепление покрытия к стропильным конструкциям. Поэтому соблюдение шага, определенного производителем – обязательное условие.
    6. Металлочерепица запроектирована на крыше с маленьким уклоном. У черепицы кроме волн, прогиб по всей ширине листа, своеобразная ступенька. Если уклон крыши будет маленьким (до 10 градусов), может возникнуть явление противотока воды. Результат: задержка воды на кровле, протечки, коррозия.

    Конечно, какой бы крыша ни была, она ни в коем случае не должна обрушиться, поэтому скажем несколько слов о несущих конструкциях крыши, от которых зависит ее устойчивость и прочность и долговечность. Это стропильная система. Именно стропила принимают на себя всю тяжесть кровельных материалов, а также снеговую и ветровую нагрузку. Еще на стадии проектирования дома производится расчет нагрузки на кровлю, который включает в себя выбор оптимального шага стропильных конструкций и определение сечения и конструкции обрешетки. При выборе шага несущая способность стропил уравнивается с ожидаемыми нагрузками. При расчете нагрузок учитывается вес обрешетки и кровельного покрытия, а также характерные для региона строительства снеговые и ветровые нагрузки. Справочно их величины приводятся в разделе «Нагрузки и воздействия» Строительных норм и правил.

    Согласно существующим СНиПам, кровельная конструкция должна рассчитываться так, чтобы независимо от веса кровельного материала она выдерживала нагрузку 200 килограммов на квадратный метр. Это довольно внушительная цифра: получается, что каждый «квадрат» кровли должен выдерживать вес троих в меру упитанных мужчин. На практике же сюда включается снеговая и ветровая нагрузки, а также необходимый запас прочности, который предусматривается на случай не стандартных условий эксплуатации. Более точный расчет должен учитывать особенности конкретного кровельного материала. А поскольку удельный вес разных кровельных материалов может различаться в разы, стропильная система порой претерпевает серьезные изменения. Эти изменения касаются не столько типа конструкции, сколько мощности составных частей стропильной системы.

    Основным материалом для изготовления стропильной системы является дерево. Деревянные стропила просты в изготовлении и установке. К тому же, благодаря свойствам дерева, такие стропила можно «подогнать» по месту и даже исправить неровности, которые могли возникнуть при возведении стен. Сечение стропильных ног и шаг их установки закладываются на стадии проектирования дома с учетом вида кровельного материала, а так же географического расположения объекта строительства (влияние снеговых и ветровых нагрузок). Так же от этих факторов зависит и угол наклона будущей кровли. Обычно шаг стропил из деревянных брусьев колеблется в пределах 1,6–2,2 м, дощатых стропил – 0,6–1,0 м. Ширина пролета, который можно перекрыть, используя деревянные стропила, ограничивается 6-7 м. Для перекрытия больших пролетов используют дополнительные подкосы и стойки или растяжки. С их помощью можно добиться ширины пролета в 10–15 м.  Обрешетка чаще всего изготовляется из брусков сечением 50×50 мм или 45×60 мм. Сечение и конструкция обрешетки определяются в зависимости от материала кровельного покрытия.

Вот мы и подошли к следующему этапу:

Выбор материала для кровли.

    На современном строительном рынке представлено множество различных кровельных материалов и правильный выбор, порой, сделать совсем не просто. Как правило, выбор конкретного кровельного материала происходит так: сначала мы идем на поводу у своего вкуса и отдаем предпочтение тому материалу, который, как нам кажется, лучше всего подойдет в качестве «головного убора» для нашего дома и сделает его просто неотразимым! Не исключено, что, узнав цену этой неотразимости, мы начинаем рассматривать иные варианты…

    Как бы то ни было, но наши эстетические предпочтения и объем нашего кошелька – основные факторы, влияющие на выбор кровельного покрытия. Нет, для нас, конечно, важно и качество, и долговечность материала, но это обсуждается уже на следующем этапе.

    Что мы упускаем из виду? А то, что выбор кровельного покрытия зависит не только от наших предпочтений и возможностей, но и от формы крыши. Не каждый кровельный материал идеально ляжет на крышу замысловатой конфигурации. Более того, для крыш сложных архитектурных форм использование некоторых материалов может оказаться невыгодным, поскольку приведет к большому количеству обрезков, то есть отходов. Еще один нюанс – уклон крыши. Для крыш с малым уклоном годятся далеко не все кровельные материалы.

    Даже имея возможность приобрести самые разнообразные материалы для обустройства кровли, получить объективную информацию о них у непосредственных продавцов достаточно сложно: никто же не будет критиковать товар, который предлагает. А покупатель, в свою очередь, не может знать все про кровельный материал и уметь безошибочно различать его виды. Рассмотрим некоторые основные параметры, на которые следует обращать особое внимание в тех случаях, когда мы решили выбрать материал для обустройства крыши своего дома.

Долговечность кровельного материала

    Несмотря на то, что данный показатель и является важным параметром, практика показывает, что он не ставится современным потребителем на первое место. То время, в течение которого может успешно эксплуатироваться дом, зависит от многих факторов и такой параметр как долговечность кровли в этом плане, конечно, имеет значение, но не оказывает решающего влияния. Сроки эксплуатации кровельных материалов, которые рекламируют их производители, можно с большой долей допущения отнести только к конструкциям, эксплуатирующимся в тепличных условиях. Во всех остальных случаях на то время, в течение которого кровельный материал может сохранить все свои эксплуатационные и декоративные характеристики, оказывает влияние целый ряд внешних факторов.

    В первую очередь, следует учитывать климатические условия: температурный режим и влажность, оказывающие решающее значение на долговечность материала кровли. Особенно актуальными эти параметры являются для кровельных материалов, имеющих пористую структуру. Влага, наполняющая поры такого материала, в процессе постоянного замерзания и оттаивания может разрушать его достаточно быстро. Ультрафиолетовое излучение, входящее в спектр солнечного света, также оказывает не лучшее влияние на большинство современных кровельных материалов. Под действием такого излучения начинает терять пластичность и растрескиваться битум, составляющий основу мягкой черепицы, а также выцветают красители, использующиеся как для защиты, так и для придания декоративных характеристик.

    Все эти факторы, оказывающие серьезное влияние на долговечность кровельного материала, следует обязательно учитывать при их выборе. Так, пористая натуральная черепица, при использовании в условиях нашего климата требует обязательного покрытия глазурью, что защитит ее от проникновения влаги и промерзания, а мягкая черепица, содержащая в своей основе битум, нуждается в дополнительной защите от ультрафиолета. В плане долговечности в условиях российского климата хорошо зарекомендовала себя металлочерепица. К материалам, обладающим наименьшими сроками службы, следует отнести еврошифер и оцинковку, защитные свойства которых достаточно ограничены, что в полной мере соответствует их невысокой стоимости.

Шумовые характеристики кровельного материала

    Основным источником шума, который издает кровельная конструкция, являются дождевые капли. Шум в таких случаях издает любая кровля, но вот его уровень, зависящий от многих факторов, является различным в каждом конкретном случае. Считается, что наибольший шум издает металлочерепица, хотя подобное утверждение совершенно не соответствует истине. Если следовать законам физики, то наибольший шум издает плоская металлическая кровля, поверхность которой в таком случае вполне сравнима с поверхностью барабана. Возвращаясь к вопросу о шумности металлочерепицы, следует отметить, что на ее поверхности очень сложно найти плоские участки, которые бы могли стать источниками повышенного шума. Уровень шумности металлочерепицы во многом зависит от правильности монтажа.

Вес кровельного материала

    Различные кровельные материалы имеют различный вес, который обязательно следует учитывать при их выборе. Например, вес натуральной черепицы, самой тяжелой из всех, в 10 – 15 раз больше веса черепицы из металла и в 5-10 раз превышает вес мягкой черепицы. Нагрузки, которые такая черепица оказывает на несущие конструкции кровли, стены и фундамент дома, довольно значительны. Естественно, такую черепицу недопустимо использовать в тех случаях, когда при строительстве дома подобные нагрузки не были учтены соответствующим образом. Тяжелые кровельные материалы, плюс ко всему, значительно дороже, чем легкие и требуют серьезных финансовых затрат при обустройстве крыши с их использованием.

Стоимость кровельного материала

    Кроме того, что серьезные отличия по стоимости имеют различные виды кровельных материалов, их цена может серьезно варьироваться и внутри одного вида. Стоимость металлочерепицы, к примеру, изменяется в зависимости от толщины металла, из которого она сделана или типа и толщины защитного покрытия. На цену мягкой черепицы может влиять как форма, в которой она выполнена, так и ее цветовые характеристики. Нередко влияние на ценовые характеристики материала для кровли оказывают колебания курсов валют. Ну и, конечно, одним из основных параметров, оказывающих влияние на цену кровельного материала, является его торговая марка, которая во многих случаях служит серьезным показателем качества, надежности и долговечности.

    Качество дешевым не бывает, за него надо платить. Есть очень дорогие и, соответственно, очень качественные и долговечные материалы, например листовая медь или натуральный сланец. Но главное – выбрать не самый дорогой материал, а самый качественный в рамках той ценовой категории, которую мы можем себе позволить. И тогда наша крыша из битумной или металлической черепицы будет так же хороша и надежна, как из натуральной или медной. Поэтому покупайте продукцию хорошо зарекомендовавших себя и проверенных временем марок. Помните о том, что близость к промышленным предприятиям или к морю неблагоприятно отразится на кровельном покрытии низкого качества.

    Выбирая конкретный тип кровельного материала по его стоимости, потребитель учитывает только два параметра: цену самого материала для кровли и стоимость его монтажа. Между тем, на суммарную стоимость кровельной конструкции оказывает серьезное влияние еще целый ряд дополнительных факторов: цена доборных элементов и стоимость дополнительных работ, без которых нельзя обойтись ни в одном случае.

    Если учесть все эти факторы, то стоимость кровли, на которую изначально рассчитывал покупатель, может увеличиться как минимум в два раза. На что же следует обязательно обращать внимание при выборе того или иного вида кровельного материала и, что учитывать при расчете стоимости готовой конструкции? В первую очередь, это цена водосливной системы, коньков, карнизов, торцевых, ендовых планок и гидроизоляции, а также стоимость монтажа этих неотъемлемых элементов любой кровли. Не следует забывать и о стоимости транспортных расходов и различных расходных материалов, также оказывающих влияние на общую стоимость кровли.

    Для примера давайте рассмотрим алгоритм расчета стоимости участка кровли размером 10 на 10 метров применительно к различным конструкциям крыши. Если такой участок кровли нам требуется для покрытия односкатной крыши, то к его стоимости прибавится только стоимость односторонней водосливной системы. Мы получим совершенно другие цифры, если просчитаем стоимость двускатной крыши, покрываемой таким куском кровли. В таком случае к цене кровельного материала необходимо прибавить стоимость 10 метров конька и 20 метров водосливного желоба. В случае с четырехскатной крышей, нам потребуется уже около 25 метров конька и 40 метров сливного желоба. В каждом из этих случаев суммарная стоимость одного квадратного метра кровельного материала будет иметь разное значение, на что и следует обращать внимание как при проектировании конструкции крыши, так и при выборе материала для ее покрытия. Как правило, между сложностью крыши, которую вы собираетесь возвести на своем доме, и стоимостью кровельной конструкции для нее существует прямая зависимость.

Пожарная безопасность кровельного материала

    Пожарную безопасность кровельного материала определяет степень горючести основных элементов его структуры. Так, мягкая черепица, изготовленная на основе битума, относится к более пожароопасным материалам для кровли, а черепица из металла, глины или цемента — к наиболее безопасным из них.

Монтаж конструкции крыши, кровельного материала

    Вот мы и подошли к выбору квалифицированной строительной компании. Определяя уровень квалификации и профессионализма, стоит обратить внимание на опыт работы с конкретным материалом, поскольку существует много нюансов при работе с различными кровельными покрытиями. Например, качество и внешний вид металлочерепичной крыши может зависеть от того, в какой обуви работают монтажники. Этот материал, стойкий к погодным условиям, чувствителен по отношению к тяжелым мужским ботинкам, которые могут оставить на ней вмятины. Или другой пример: при использовании титан-цинкового покрытия необходимо избегать контакта с медью и битумными материалами, не защищенными изоляционным слоем.

    Можно купить дорогой кровельный материал, но свести на нет его надежность и красоту укладкой с нарушением технологии. Хуже всего, когда ошибки допущены при устройстве “кровельного пирога” (крыша состоит из нескольких слоев с разными материалами), поскольку заказчик не видит, что творится под кровлей. И понимает, что “что-то не так”, когда уже начала портиться внутренняя отделка.

    Между тем, подобные последствия — визитная карточка большинства бригад шабашников. Вот несколько примеров. Небрежно проклеили места нахлестов рулонов пароизоляции, результат — водяной пар, обладающий высокой диффузионной (проникающей) способностью, попадает в утеплитель и увлажняет его. Или неплотно прижали друг к другу плиты утеплителя, образовался “мостик холода” и опять же конденсат. Не реже встречаются ошибки, связанные с устройством примыканий, вентиляционных и антенных выводов. Самое основное в монтаже кровли – это грамотно спроектированная и смонтированная обрешетка. Здесь заказчик может столкнуться с применением некачественной обрешетки, например влажное дерево, которое, высыхая коробится, приводит к тому, что крепление приходит в негодность. В случае использования  деревянной обрешетки она должна быть обработана против горения и гниения.

    На практике можно столкнуться и с тем, что не создается плоскость ската, не вымеряется перпендикулярность фронтона карнизу. Если обрешетка смонтирована не параллельно кромке карниза, то исправить эту оплошность листами металлочерепицы не получится. Это может привести к тому, что листы металлочерепицы при монтаже «уведут» плоскость вверх или вниз. Несоблюдение же шага обрешетки (крепление листов металлочерепицы осуществляется в неположенном месте) может привести к протечке. Чтобы избежать этого строителииспользуют  металлочерепицу с «подсказкой», то есть длина волны соответствует шагу обрешетки. А не достаточное количество крепежных элементов (саморезов), что случается довольно часто – результат экономии, может привезти к тому, что листы просто сорвет ветром.

    Если с обрешеткой уже все понятно, то с укладкой кровельного материала не все так просто, как может показаться, и вероятно кажется монтажникам, которые укладывают листы металлочерепицы, как «Бог на душу положит». А ведь на самом деле, для того чтобы соблюсти герметичность всей конструкции необходимо уложить листы в определенном порядке. Первые четыре листа, если скат состоит из двух или более листов по длине, задают основу монтажа.

    От того, как будет выполнен монтаж первых четырех листов, зависит успех монтажа всего ската.

    Однако, до сих пор несоблюдение очередности одна из частых ошибок монтажников. Для начала необходимо установить листы, так чтобы длинная сторона листа была перпендикулярна карнизу и параллельна фронтону.

    Первый лист монтируется в нижнем крайнем углу кровли, второй лист укладывается сверху с захлестом на первый лист, таким образом, чтобы совместились капиллярные канавки. Третий нижний лист – с захлестом на первый и четвертый верхний – на третий и второй. Если порядок монтажа нарушается, например, сначала монтируют два нижних листа, то на месте нахлеста не происходит плотного прилегания листов, что нарушает целостность покрытия и приводит к протечкам.

    Подведем итог: насколько качественно смонтирована кровля, будет зависеть срок ее службы.  Если компания-поставщик кровельной системы сама не выполняет кровельных работ, то обязательно посоветует вам строительную организацию или бригаду, которые умеют правильно работать с ее материалами. Желая удостовериться в их профессионализме, попросите, чтобы они назвали вам объекты, которые построили, посмотрите, как они выглядят со стороны. К тому же вы можете пообщаться и с владельцами этих домов, поинтересоваться, довольны ли они крышей.

Кровля | Деревянные дома из вятского леса

Одной из завершающих строительных работ по возведению дома является монтаж крыши. Основная функциональная нагрузка на крышу – обеспечить дому из оцилиндрованного бревна теплоизоляцию, защиту от атмосферных и механических воздействий, а также завершить общий архитектурный образ дома.

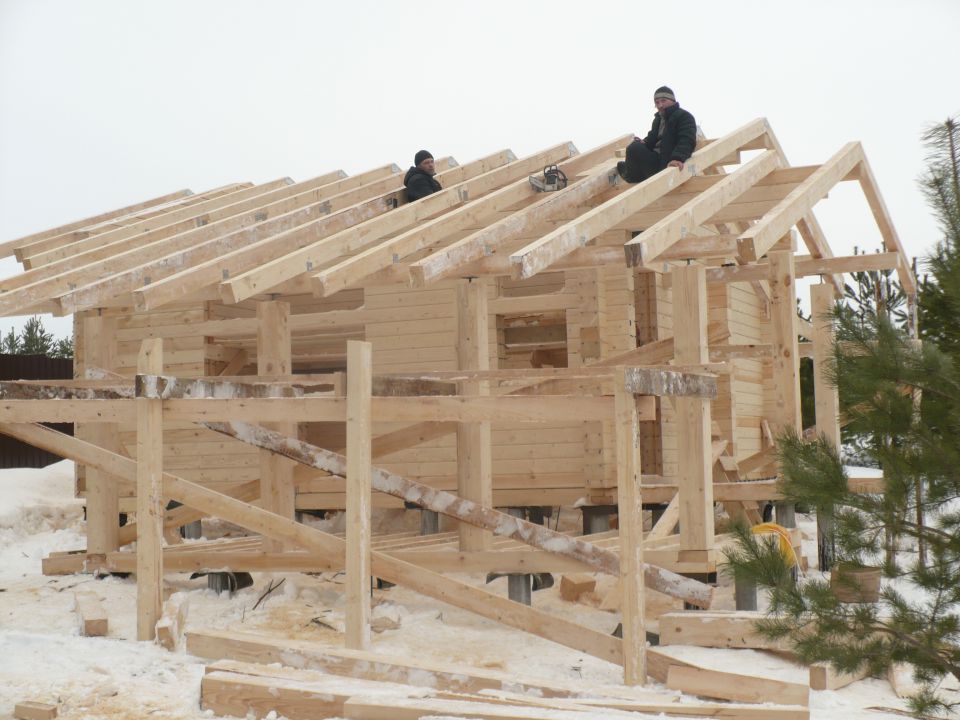

При монтаже конструкций крыши учитывают усадку дома в первые полгода-год после возведения стен и свойство дерева впитывать и отдавать влагу в зависимости от сезона года. В этом смысле дом из оцилиндрованного бревна можно сравнить с живым организмом, дом словно «дышит» — зимой и летом отдавая влагу, а весной и осенью напитываясь вновь.

Основная ошибка при монтаже стропильной системы деревянных домов – это объединение в единую жесткую конструкцию стропила, прогоны и фронтоны крыши.

В этом случае, во время естественной усадки дома, геометрия крыши может измениться, конек провиснуть, во фронтонах могут образоваться щели. В связи с этим, стропильную систему делают независимой от фронтонов и со скользящими связями по подстропильному брусу, мауэрлату. Поверх стропильной конструкции крыши настилают гидроизоляционный материал, монтируют обрешетку, после чего можно приступать к выбору кровельного покрытия.

Кровля – завершающий слой кровельного «пирога», который призван придать строению завершенный, органичный вид и защитить дом от влияния солнца, перепадов температур, атмосферных осадков и талых вод, что очень важно для деревянных домов.

Устойчивость кровельного покрытия к природным явлениям не единственный параметр, по которому стоит делать выбор в пользу того или иного материала.

Во-первых, надо просчитать нагрузки на кровлю и дом в целом. Следует учитывать нормативный снеговой покров, количество осадков, солнечную активность, ветровые нагрузки, характерные для местности, где стоит дом. Также важно знать собственный вес кровли и всей стропильной системы, чтобы оценить, какую нагрузку сможет выдержать дом.

Во-вторых, надо рассмотреть кровельный материал на долговечность, огнестойкость и шумоизоляцию. Крыши жилых домов стоит покрывать материалами, у которых эти показатели высокие.

В-третьих, надо учитывать архитектуру крыши – ее сложность и градус уклона скатов. Например, использовать листовые кровельные материалы нецелесообразно на сложных крышах. Это повышает трудоемкость работ и увеличивает отходы. Для покрытия сложных крыш больше подойдут черепицы.

В-четвертых, материал кровли должен соотноситься с общей стоимостью постройки и соответствовать финансовым возможностям хозяина будущего дома.

Не стоит думать, что самый дорогой материал – самый лучший и самый подходящий для всех домов из оцилиндрованного бревна.

Разнообразие современных кровельных покрытий так велико, что позволяет подобрать оптимальную кровлю в соотношении цена-качество.

Рассмотрим некоторые виды кровельных материалов, наиболее подходящие для домов из оцилиндрованного бревна.

Металлочерепица

Металлочерепица — профилированные методом холодного давления листы из тонколистовой стали, алюминия или меди, покрытые полимерным защитным слоем. Листы металлочерепицы по внешнему виду напоминают кладку керамической черепицы, хотя и не обладают ее качествами. Сегодня металлочерепица очень популярна, т.к. проста в монтаже, применима в разнообразных климатических условиях, имеет большую цветовую палитру, позволяет не учитывать вес крыши. Использование металлочерепицы значительно удешевляет строительство дома из оцилиндрованного бревна.

Особенности монтажа. Следует помнить, что металлочерепица может накапливать статическое электричество и послужить тем самым источником возгорания, поэтому такую кровлю надо обязательно заземлять. Также надо подумать о дополнительной шумоизоляции, т.к. металлическая крыша будет усиливать звук дождя, ветра или града.

Вес: около 5 кг/кв.м
Долговечность: гарантийный срок – до 25 лет, срок службы — до 50 лет.

Битумная (мягкая) черепица

Битумная черепица («мягкая», «гибкая» черепица) — это кровельный материал на основе стеклохолста, пропитанного модифицированным битумом (смолой) и посыпанного каменным гранулятом. Среди основных преимуществ мягкой черепицы выделяют: разнообразие цветовых вариантов, малоотходность монтажа, бесшумность под дождем и градом, почти нулевое водопоглощение и, самое главное свойство, гибкость, которая позволяет покрывать крыши любой сложности, вплоть до куполов.

Особенности монтажа: листы битумной черепицы монтируют на крыши с уклоном не менее 10 градусов, поверх фанерных листов или сплошной обрешетки, при температуре не ниже 5 градусов, иначе не произойдет сцепление черепицы с поверхностью. Под битумную черепицу укладывают гидроизолирующий ковер, особенно это важно, если уклоны крыши малы – от 10 до 18 градусов.

Вес: около 8 кг/кв.м
Долговечность: гарантийный срок — 20-25 лет, срок службы – 30-70 лет.

Цементно-песчаная черепица

Цементно-песчаная черепица производится из песка и цемента с добавлением пигментов окиси железа и воды путем высушивания полусухой смеси. За счет более дешевой технологии производства цементно-песчаная черепица намного дешевле керамической. Обладает почти такими же техническими характеристиками как керамическая черепица: водонепроницаемостью, формоустойчивостью, высокой тепло- и морозостойкостью, устойчивостью к солнечной радиации, не шумит в дождь, град и ветер. С функциональной точки зрения — идентична керамической.

Особенности монтажа цементно-песчаной черепицы такие же, как и керамической.

Вес: около 42-45 кг/кв.м
Долговечность: гарантийный срок — 30-35 лет, срок службы — до 100 и более лет.

Керамическая черепица

Керамическая черепица — это пластины одинакового размера из обожженных пластичных глин. Керамическая черепица экологична, надежна и долговечна, со временем прочность черепицы только увеличивается. Красива, богата разнообразием форм и декоративных элементов крыши. Низкая теплопроводность обеспечивает равномерное отведение влаги днем и ночью, предотвращая образование конденсата. Не накапливает статическое электричество, не горит. Обладает высокой шумоизоляцией.

Особенности монтажа. Керамическую черепицу применяют для крыш с уклоном скатов от 10 до 90 градусов. При этом учитывают ее вес и снеговую нагрузку на крышу, которая, в зависимости от региона, может колебаться от 50 до 200 кг/кв.м. Для такой крыши уменьшают расстояние между стропилами. Если уклон скатов более 50 градусов, то керамическую черепицу дополнительно закрепляют кляймерами или шурупами. Когда уклон небольшой, от 10 до 22 градусов, то предусматривают дополнительный слой гидроизоляции.

Вес: от 40 до 65,0 кг/кв.м
Долговечность: гарантийный срок – около 30 лет, срок службы — до 100 и более лет.

брус, доска, вагонка, строганный брус от производителя Кострома, Иваново

Гидроизол

Гидроизол – это гидроизоляционный и кровельный материал. Как правило, этот биостойкий материал поставляется в рулонном виде. В основе гидроизола чаще всего находится стеклоткань или стеклохолст. На эту основу сверху и снизу наносится специальное битумное вяжущее высокого качества. Далее на нижнюю часть накладывается особая полимерная пленка. Эта же пленка может наноситься и на верхнюю часть. Также вместо нее часто применяют крупную минеральную посыпку. Важно заметить, что все материалы, применяемые в основе гидроизола совершенно не подвержены гниению.

Каждый вид гидроизола маркируется буквами где:

В соответствии с эти существую следующие марки:

Преимущества

Гидроизол отличается своими качественными показателями и доступной ценой именно благодаря особому составу и технологии изготовления. А при использовании различных дополнительных элементов, есть возможность повлиять на характеристики данного материала. Гидроизол, может повысить пожаропрочность кровли и увеличит испаряемость влаги. Данный строительный материал выдерживает большой диапазон температур – от самых низких до высоких. И заниматься монтажом кровли допустимо при отрицательной температуре. Немаловажно и то, что при сильном ветре и дожде кровля с гидроизолом не «шумит».

Область применения

Гидроизол, применение которого осуществляется очень широко, может эксплуатироваться в самых различных сферах строительства. Кроме наиболее популярного применения – создания кровли – гидростеклоизол используют в гидроизоляции фундамента, подвалов, труб и прочих проблемных мест. Данный строительный материал становится отличным решением для защиты от разрушения таких объектов, как колодцы, туннели, мосты и бассейны. Нередко гидроизол приходит на помощь в случае с подземными сооружениями, где необходима защита металлических конструкций от коррозии. Если обобщить, то его можно применять для гидроизоляции следующих объектов:

Проектирование дома на основе любого проекта или с чистого листа

Проектирование дома — это важный подготовительный процесс постройки любого сооружения, в том числе деревянного дома из клееного бруса. На этой стадии определяются основные характеристики будущего дома. Скрупулезное проведение всех работ по проектированию является гарантией надежности Вашего будущего дома из клееного бруса. Вы можете принести нам Ваш эскиз или указать на понравившийся Вам проект, на основе которого наши архитекторы доработают его согласно Вашим пожеланиям.

Компания «Май Хаус» оказывает услуги по проектированию деревянных домов из клееного бруса в трех вариантах.

Первый вариант — эскизное проектирование, выполняется дизайнером-архитектором. На этом этапе создается эскиз дома из дерева, определяется его архитектура, формы, внешний вид. В состав проектной документации входит: планы этажей, фасады дома, необходимые разрезы с указанием высот и осей и 3D-визуализация дома.

Второй вариант — создание рабочего проекта деревянного дома, работает над которым инженер-конструктор. Этот этап начинается только после того, как окончательно определены все параметры деревянного дома, количество комнат, их размеры. Этот этап проектирования дома из клееного бруса включает в себя: ведомость чертежей, план стен, порядовки стен, план фундамента с указанием габаритов и осей, план перекрытий, план кровли и стропильной системы, ведомость заполнения наружных проемов (окна, балконные двери, наружные двери).

Третий вариант – создание полной проектной документации, работает над которым проектная организация. Это сложный этап проектирования дома из клееного бруса, на котором инженер-конструктор рассчитывает количество материала: толщину стен, надежность перекрытий, конструкцию стропильной системы. Специалист проверит проект на соответствие строительным нормам и правилам, подготовит чертежи для производства, карту раскроя материала, схему сборки загородного деревянного дома.

В состав полной проектной документации входит: задание на разработку паспорта проекта, ведомость рабочих чертежей, генеральный план, планы этажей с указанием размеров и осей, план кровли, необходимые разрезы с указанием высот и осей, фасады в осях, допуск СРО на проектирование.

Также дополнительно в компании «Май Хаус» Вы можете заказать:

— инженерное проектирование включает в себя планы, схемы и спецификацию электрооборудования, водоснабжения, канализации, вентиляции, кондиционирования и отопления.

— дизайн-проект включает в себя планировочное решение с расстановкой мебели и оборудования, 3d визуализация интерьера, план существующих стен, план возводимых стен, план теплых полов, план потолка, план осветительных приборов, план схем включения, раскладка плитки, ведомость отделочных материалов.

— ландшафтный проект включает в себя генеральный план озеленения и благоустройства участка, разбивочный чертеж планировки участка, схема системы ливневой канализации, схема ландшафтного освещения, сводная ведомость площадей, ассортиментная ведомость предлагаемых растений.

Пиломатериал камерной сушки

Хвойные породы дерева для строительства зданий

Компания House Stroy предлагает приобрести по оптимальной стоимости древесину различных хвойных пород, обладающей непревзойдённым качеством.

Для того, чтобы предоставить клиентам наиболее качественный продукт, производится плановая вырубка леса. Так называемый северный лес – это залог высокого качества пиломатериала, предназначенного для сооружения любых конструкций на основе дерева. Именно древесина, произрастающая на севере, гарантирует постройке особую прочность и длительный срок её эксплуатации. Такое дерево устойчиво к влиянию вредоносных факторов – таких, как грибок, плесень, и т.д. Сосна и ель также устойчивы к перепадам температурного режима и к условиям повышенной влажности, что делает вологодские хвойные породы незаменимыми при строительстве деревенской бани.

Для обработки хвойных пород древесины применяются специальные станки. Благодаря своей эффективной работе House Stroy гарантирует высокое качество всех предлагаемых на реализацию пиломатериалов, подтверждённое ГОСТ. На складе компании в Москве располагается достаточно обширный ассортимент древесины, обеспечивающий выбор на самый изысканный вкус.

Области применения древесины от компании House Stroy

Для того, чтобы построить дома из СИП-панелей, специалисты фирмы используют следующие виды древесины.

1. Для обвязки фундамента:

Брус с диаметром 200х200 мм помещается на сваи, после чего сверху на него производится установка СИП-панелей, предназначенных для нулевого покрытия пола. При этом крайне важно соблюдать точные параметры бруса, т.к. от их правильного соотношения будет зависеть правильная форма готовой конструкции.

2. Стыковочный брус

Для соединения СИП-панелей предназначен калиброванный брус, отвечающий определённым параметрам. Стыковочный брус не должен иметь большого количества сучков, трещин и других дефектов. Кроме того, на поверхности дерева не должно быть плесени или грибка. В противном случае такое повреждение пиломатериала негативным образом скажется на дальнейшей целостности конструкции, а также приведёт к появлению стойкого неприятного запаха внутри здания.

3. Доски лаг межэтажного перекрытия

Для лаг применяются специальные доски с определённым сечением, величина которого находится в соотношении с длиной перекрытия. Поверхность таких досок должна быть идеально ровной и исключать такие недостатки, как трещины, сучки и т.д. Качество такого пиломатериала напрямую влияет на прочность будущего межэтажного перекрытия. Для того, чтобы произвести максимально ровную укладку пола, необходимы также качественные гладкие доски без дефектов.

4. Кровля и стропила

Доска для стропил и конька, как правило, обладает сечением 50х150, 50х200 мм. Точные параметры конструкции рассчитываются в зависимости от наклона кровли, а также от единицы снеговой нагрузки. Для обеспечения прочности конструкции, лежащей в основе кровли здания, необходимы также ровные доски без сучков и других изъянов. Для этого используются так называемые стропильные доски. Что касается возведения обрешётки, то в данном случае необходимы пиломатериалы, соответствующие размерам 25х100 мм, а также небольшой брусок 25х40 мм, 50х50 мм.

Следует отметить, что незаменимым огнебиозащитным средством для постройки из СИП-панелей является универсальный препарат WOOD Shield. Компания House Stroy гарантирует долговечность будущего здания, в том числе домов построенных из СИП панелей, благодаря тщательной обработке данным средством всех конструкций, выполненных на основе пиломатериала.

Терминология деревянного каркаса | Ключевые термины, которые нужно знать о деревянных домах

Содержание:

Перейти к …

Ключевые термины по деревянному каркасу:

ЗАЛИВ. Для повышения эффективности строительства и использования материалов деревянные каркасные конструкции обычно возводятся коробчатыми секциями, называемыми отсеками, состоящими из двух изгибов (по одному на каждом конце) вместе с дополнительными элементами каркаса, которые соединяют изгибы и образуют конструкцию.

ИЗГИБ. Каждый изгиб образует торцевую стенку пролета. Подобно отдельным ломтикам в буханке хлеба, изгибы полностью проходят через конструкцию от одного конца до другого и от основания фундамента до самого верхнего гребня и служат основными несущими узлами в деревянном каркасе. Изгибы обычно строятся ровно на первом или нижнем настиле, а затем поднимаются в вертикальное положение с помощью крана (или многих других желающих).

ФАРМА. Плоская кромка под углом 45 градусов, строганная или фрезерованная вдоль внешней или «передней» кромки древесины. Хотя фаски в основном являются декоративными, они часто размещаются там, где пассажиры могут соприкоснуться с остро обрезанными, открытыми углами и краями древесины, чтобы предотвратить травмы.

ЗЕЛЕНЫЙ ДЕРЕВО. Древесина, используемая в деревянных каркасах, часто встраивается в раму вскоре после резки, когда она еще «зеленая», без какого-либо промежуточного периода сушки. Столярные изделия, используемые в такой раме, должны затягиваться и становиться прочнее по мере высыхания и усадки этой зеленой древесины в раме.Иногда пиломатериалы сушат на воздухе в защищенных от атмосферных воздействий помещениях, чтобы удалить влагу и уменьшить их до номинального конечного размера, или сушат в печи в нагретой среде до почти мебельного состояния.

ПОСТ. Любой вертикальный брус.

ПЕРЕРАБОТАННАЯ ДРЕВЕСИНА. Древесина, полученная в неповрежденном виде из старых деревянных каркасных зданий, таких как сараи, мельницы и фабрики, а затем повторно используется или перерабатывается в новую структуру. Владельцы часто платят больше за уникальный внешний вид и качества состаренной или «античной» древесины.

ДЕРЕВО. Согласно стандартной классификации пиломатериалов, древесина — это отрезок цельной древесины со стороной более пяти дюймов в поперечном сечении. Строительство мельницы, обозначение требований норм пожарной безопасности, требует обрезки конструкционной древесины минимум на восемь дюймов с каждой стороны. Пиломатериалы используются как взаимозаменяемые как стойки, так и балки в деревянных каркасных зданиях.

КАБИНА. Большой деревянный дюбель или колышек, используемый в качестве фиксатора в деревянных столярных изделиях. Слово происходит от описательного термина «гвоздь дерева».«В зависимости от прерогатив строителя или владельца открытые колышки либо обрезаются ровно по поверхности древесины, либо остаются неразрезанными, чтобы выступить за пределы для более деревенского вида.

ФЕРМЫ. Расположение горизонтальных и вертикальных деревянных балок, используемых для поддержки крыши, верхнего этажа или балкона. Ферма объединяет и увеличивает несущую способность отдельных бревен, позволяя сборке покрывать большую площадь без опоры и выдерживать более тяжелые нагрузки. Доступны различные типы конструкций стропильных ферм, в том числе стропильные балки и ножничные фермы.

Строительная терминология:

BRACE. Эти короткие деревянные опоры, расположенные по диагонали, также называемые коленными распорками, угловыми распорками или ветровыми распорками, используются в качестве усиления в углах рамы для предотвращения сдвига или горизонтального движения.

GIRT. Этот критически важный компонент рамы образует горизонтальную полосу или «пояс» полностью вокруг деревянного каркаса.Часто называемый балкой, изогнутой балкой или балкой, он также служит основанием или подоконником для каждого верхнего этажа и часто используется в качестве внешней опорной балки для отдельных балок перекрытия.

СТОЙКА. Эта уникальная вертикальная опора, также известная как стойка с челюстями, имеет размерно шире вверху, что позволяет образовывать пересечение нескольких балок и опорных элементов.

МОЛОТОЧНАЯ БАЛКА. Сложная анкерная балка, используемая в «открытых» или несвязанных фермах, часто в сочетании с изогнутой распоркой, которая помогает передавать вес крыши конструкции на стены.

JOIST. Эти горизонтальные балки одновременно несут вес внутреннего пола и служат в качестве опоры потолка помещения. Балки поддерживаются основными горизонтальными опорными элементами, такими как балки, и промежуточными несущими балками, такими как летние балки.

КОРОЛЕВСКИЙ ПОСТ. Эта ключевая древесина образует центральную точку фермы или геометрического опорного каркаса и часто используется в качестве пересечения для других элементов каркаса. Хотя с технической точки зрения это столб, он обычно подвешивается сверху и редко достигает пола конструкции.

ТАБЛИЦА. Балка, образующая горизонтальное основание конструкции и служащая фундаментом или точкой крепления для вертикальных элементов рамы, таких как стойки и стены.

ПОСТ. Любой вертикальный брус.

PURLIN. Верхние секции изгибов деревянного каркаса часто соединяются и укрепляются в горизонтальном направлении прогонами, которые также поддерживают настил крыши.

QUEEN POSTS. Эти вертикальные элементы рамы используются в ферме с двумя симметричными стойками вместо или в дополнение к одной центральной стойке.

РАФТЕР. Стропила для опор крыши, простирающиеся вверх от стеновой плиты до самой верхней балки конька. Иногда стропила и прогоны используются в комбинации. Основные стропила образуют наклонную двускатную линию крыши на каждом изгибе.

КОНЬК. Этот горизонтальный элемент, иначе известный как коньковая балка или коньковая плита, соединяет изгибы на вершине фронтона деревянного каркаса. Коньковые балки не всегда требуются, и их можно не использовать в некоторых конструкциях.

ЛЕТНИЙ ЛУЧ. Эта балка, которую иногда называют центральной балкой, обычно используется для перекрытия больших открытых пространств и поддержки веса других балок, например балок в центре пола. Поскольку он должен выдерживать значительный вес, он часто является самым большим деревянным элементом в конструкции деревянного каркаса.

СТЯЖНАЯ БАЛКА. Вспомогательный элемент рамы, также известный как хомут, устанавливается горизонтально между стропилами крыши, чтобы предотвратить расползание крыши из-за структурной (весовой) нагрузки.

Фотография предоставлена: Heritage Natural Finishes

Столярная терминология:

BUTT. Одно из наименее сложных соединений, в котором ответные части выполнены под прямым углом и просто стыкуются друг с другом.Поскольку это соединение имеет небольшую внутреннюю прочность и зависит от силы тяжести или крепежа, чтобы оставаться на месте, он обычно ограничивается пересечениями, которые не подвержены движению или сильным противодействующим силам, например, там, где деревянные стойки опираются на горизонтальные балки.

ЛЮБИМЧИК. Часто используемый сустав, который включает веерообразный бивень или шип, который входит в прорезь кармана аналогичной формы и сцепляется с ним. Клиновидная форма этого чрезвычайно прочного соединения предотвращает смещение или расслоение соединенных друг с другом бревен.

LAP. Соединение, в котором концы двух бревен обрезаются под одинаковыми углами и просто накладываются друг на друга или «внахлест», а затем скрепляются друг с другом. Поскольку направление волокон древесины сопрягаемых деталей является параллельным, эти стыки легко скрыть и часто незаметны. Соединения внахлест обычно используются для удлинения или удлинения бруса на длинных горизонтальных участках.

MORTISE & TENON. Часто используемое соединение в деревянных каркасах, оно включает в себя охватываемый конец (шип), прорезанный на конце одного бруса, который входит в соответствующий гнездовой приемник с квадратным вырезом (паз).Как и многие соединения деревянного каркаса, он часто фиксируется на месте с помощью дюбелей из твердой древесины или колышков, называемых стволами («гвозди для дерева»).

КАРМАННАЯ РЕЗКА. Подобно пазу, этот соединительный сосуд обычно «открыт» в двух измерениях; вырезанный на боковой или верхней поверхности древесины, он предназначен для получения шипа или бивня идентичной формы, сформированного на конце сопрягаемой древесины.

СИДЕНЬЕ С СТУПЕНЧАТЫМ РАФРОМ. Улучшенный тип соединения «птичий рот» и перекрытия, он обычно включает в себя дополнительные разрезы в стропиле и пластине, чтобы противостоять толчкам вниз и наружу, а также поперечным движениям.

СПЛАЙН. Длинная, относительно тонкая деревянная секция, используемая для соединения двух бревен или усиления стыка. Шпонку обычно накладывают между брусьями, и сборку крепят деревянными дюбелями.

ПЛЕЧО. Выступ, вырезанный на поверхности стыка; эта дополнительная грань увеличивает несущую способность балки за счет передачи направленной вниз силы непосредственно на стойку, в то время как шип сустава сопротивляется боковой нагрузке или растяжению.

ПРОХОДНОЕ СОЕДИНЕНИЕ. Описательный термин, используемый для соединений, в которых шип или бивень полностью проходят через паз или карман, прорезанный в принимающей древесине.

ЯЗЫК И ВИЛКА. Специализированное соединение, часто используемое для соединения верхних концов стропил, которые встречаются для образования пика или фронтона. Один конец бруса разрезается в виде открытой U-образной формы (вилка), а единственный язычок, образованный на пересекающейся древесине, плотно входит в пространство между концами вилки.

ТУСК. Шипообразное расширение, образованное на конце бруса, которое входит в соответствующий паз или прорезь кармана; это соединение обычно включает дополнительный выступ или выступ, вырезанный на внешней стороне соединения.

КЛИН. Деревянная прокладка, вставленная в соединение, чтобы затянуть и зафиксировать пересекающиеся бруски на месте.

Подробнее Основы деревянного каркаса для дома:

Глоссарий общих терминов для домов из бревна и бруса

РЕГУЛИРУЕМЫЕ СТАЛЬНЫЕ КОЛОННЫ : стальная опора, которая поддерживает балку или брус, обычно в подвале наших домов.

ВОЗДУШНАЯ ОСУШКА : процесс, позволяющий сушить естественным образом.

АНКЕРНЫЙ БОЛТ : стальной болт с резьбой, используемый для крепления конструкций к бетонному или блочному фундаменту.

BACKFILL : заполнение грязью или гравием вокруг подвала или подвала (выполняется только после завершения чернового пола).

BASEBOARD : деревянная доска, покрывающая нижнюю часть внутренних стен.

ОСНОВНОЙ ЖУРНАЛ : самое нижнее бревно в системе стеновых бревен.

BATTEN : тонкая полоска материала, обычно сделанного из дерева.Рейки используются в строительстве и в различных других областях как структурные, так и чисто косметические элементы.

ЗАЛИВ : залив — это элемент формы в архитектуре. Эта единица определяется как зона между внешними краями задействованной колонны, пилястры или столба; или внутри оконной рамы, дверной коробки или вертикальной стены.

ОКНО ОТСЕКА : оконное пространство, выступающее наружу из основных стен здания и образующее пролив в комнате.

БАЛКА : горизонтальный элемент конструкции, способный выдерживать нагрузку, прежде всего, за счет сопротивления изгибу.

BIRDS MOUTH : деревообрабатывающее соединение, которое обычно используется для соединения стропила крыши с верхней пластиной несущей стены.

BEVEL : обрезанная кромка на поверхности, которая обычно используется для смягчения кромки детали в целях безопасности, устойчивости к атмосферным воздействиям или эстетики; или для облегчения соединения с другой деталью.

БЛОКИРОВКА : горизонтальные доски, помещенные между стойками стены для облегчения крепления оборудования.

BLUEPRINTS : технический чертеж, документирующий архитектурный элемент или инженерный проект.

БОРАТ : используется в качестве консерванта древесины и естественного инсектицида.

BUCK : рама, устанавливаемая вокруг окон и дверей, которая делает грубое открывание.

СТРОИТЕЛЬНЫЙ КОДЕКС : набор правил, определяющих минимально допустимый уровень безопасности для построенных объектов, таких как здания и не строительные конструкции.

РАЗРЕШЕНИЕ НА ЗДАНИЕ : бланк, полученный через округ, в котором строится строение; обычно требуется до постройки конструкции.

НАСТРОЕННАЯ КРЫША : комбинация структурных и неструктурных элементов, составляющих полную систему кровли.

СОЕДИНИТЕЛЬНОЕ СОЕДИНЕНИЕ : соединение с квадратным вырезом, в котором встречаются концы двух частей.

BUTT & PASS : где бревна упираются друг в друга по углам.

CANT : древесина, вырезанная из срубленного бревна.

CANTILEVER : балка или балка, которая закреплена только на одном конце и поддерживается при переходе через место вторичной опоры.

КОРПУСНОЕ ОКНО : окно, которое крепится к своей раме с помощью одной или нескольких петель. Распашные окна распашиваются сбоку от оконной рамы.

ЗАГЛУШКА : водостойкий клейкий материал, который остается гибким, используется для герметизации стыков и швов.

CHECK : трещина на поверхности бревна, которая не проходит сквозь бревно.

ЗАБИВКА : заливка, которая используется между рядами бревен.

КУРС : сплошной горизонтальный слой бревен.

СВИДЕТЕЛЬСТВО О ЗАНЯТИИ: (CO) документ, выданный строительным отделом, подтверждающий, что все нормы соблюдены и могут быть заняты.

DEAD WOOD : небольшие кусочки дерева, используемые в качестве гвоздей при обрамлении.

DORMER : конструктивный элемент здания, который выступает из плоскости наклонной поверхности крыши.

КАПЕЛЬНАЯ КРАЯ : металлическая облицовка, установленная на краю крыши, чтобы вода не стекала обратно под край настила крыши.

СУХОЕ СТРОИТЕЛЬСТВО : бревенчатый или деревянный дом, построенный в водонепроницаемом состоянии.

ДВОЙНОЕ ПОДВЕСНОЕ ОКНО : окно, состоящее из двух створок, которые могут сдвигаться по вертикали.

DOVETAIL : технология соединения, наиболее часто используемая в деревообрабатывающих столярных изделиях, включая мебель, шкафы, бревенчатые дома и традиционные деревянные каркасы.

КАРНИЗ : выступы крыши над стеной.

ELEVATION : чертеж, на котором показаны вертикальные размеры и технические характеристики.

FACIA : доска, прибиваемая к концам стропил ниже края крыши.

ФИКСИРОВАННОЕ СТЕКЛЯННОЕ ОКНО : окно, которое не открывается.

МИГАЕТ : материал, используемый для предотвращения протекания через окна, двери и пересекающиеся плоскости крыши.

ЭТАЖНЫЕ ПЛАНЫ : чертежи конструкции, показывающие расположение комнат, расположение окон и дверей, технические характеристики и размеры.

ФУНДАМЕНТЫ : бетон с уширением в основании фундамента.

ФУНДАМЕНТ : часть здания или стены, которая поддерживает конструкцию.

D LOG : профиль (форма) бревна, который круглый снаружи и плоский внутри.

ПОЛНЫЙ ЖУРНАЛ : стены первого и второго этажа бревенчатые, в отличие от каркаса на втором уровне.

ДВИГАТЕЛЬНЫЕ КОНЦЫ : треугольная стена между наклонными концами крыши.

GAMBREL ROOF : двухскатная крыша, нижняя часть которой круче верхних.Это обычно встречается при строительстве сараев.

ГЕНЕРАЛЬНЫЙ ПОДРЯДЧИК : лицо, которое заключает договор на строительство дома или части дома для другого лица. Этот человек обычно отвечает за общий надзор за всем проектом.

GIRDER : балка, поддерживающая балки перекрытия

HALF LOG : бревно, разрезанное пополам по горизонтали, которое используется для начала первого слоя бревен на каждой второй стене бревна вокруг системы пазов типа «ласточкин хвост» или седла .

ЗАГОЛОВОК : деревянные элементы, поддерживающие балки и пол, также размещаемые на краю над окнами и дверями, чтобы переносить вес сверху вокруг окна или двери.

HIP : тип крыши, у которой все стороны наклонены к стенам, обычно с довольно пологим уклоном.

H.V.A.C или HVAC : сокращение для системы отопления, вентиляции и кондиционирования воздуха.

ИЗОЛЯЦИЯ : материал, который добавляют в здания для повышения комфорта и энергоэффективности.

JACK RAFTER : стропила, имеющая меньшую, чем полную высоту ската крыши.

JAMB : боковая стойка дверного, оконного или обшивного проема.

СОЕДИНЕНИЕ : соединение двух кусков дерева.

JOIST : деревянные балки, идущие параллельно друг другу, которые поддерживают потолок или крышу.

KING POST : вертикальный конструктивный элемент, используемый для переноса веса на коньковые балки, фронтальные боковые стенки, торцевые стены или поперечные балки.

КОЛЕННАЯ СТЕНА : короткая стена второго этажа, используемая для создания дополнительного места для хранения вещей или для покрытия небольших зазоров подъездов и верхних уровней.

LAG BOLT : сверхпрочные винты, используемые для скрепления двух деревянных частей.

LAM BEAM : составная древесина, склеенная вместе, чтобы сделать возможными более длинные пролеты.

НАГРУЗКА : стена, которая используется для поддержки веса сверху.

LOG GASKET : полоса, которая помещается между бревнами для плотного прилегания.

LEDGER STRIP : полоса пиломатериала, прикрепленная к нижней части той стороны балки, на которую опирается балка.

LINTEL : горизонтальный элемент конструкции, который поддерживает нагрузку через проем.

ОБОЛОЧКА ДЛЯ БЕРЕГА : внешнее покрытие для внешней стены второго этажа и торцов фронтона, а также, как правило, гаражей.

ОБРЕЗАННЫЕ БРУСНЯ : бревна, которым придана единообразная форма с помощью машинного оборудования, а не вручную.

ВРЕЗ И ШПИЛЬНИК : соединение, выполненное путем вырезания отверстия (паза) в одном куске пиломатериала и шипа (шпунта) в другом.

НЕПОДШИПНЫЕ СТЕНЫ : выдерживает только собственный вес.

НА ЦЕНТРЕ ИЛИ (O.C.) : Измерения пространства между средней линией компонентов.

OLY-LOG : большой винт, который используется для скрепления двух деревянных брусков.

OSB (ОРИЕНТИРОВАННАЯ ПЛОСКАЯ ДОСКА) : панель 4 x 8 из композитного древесного материала, склеенная вместе с помощью клея и давления.

ПЕРЕГОРОДНАЯ СТЕНА : Стена, которая разделяет пространство, но не играет никакой роли в структурной целостности дома.

PERC TEST : инженерные работы, выполняемые на почве для измерения скорости потока воды, проходящей через нее.

PIER : колонна из кирпичной кладки или дерева, используемая в качестве опоры.

СКАТОРНАЯ КРЫША : наклон плоскости крыши.

ПЛИТА : горизонтальные элементы каркаса вверху и внизу стоек.

PRECUT LOGS : бревна, обрезанные до определенной длины и снабженные этикетками, указывающими, где именно находится каждая часть.

ПРЕДВАРИТЕЛЬНЫЕ ЧЕРТЕЖИ : чертежи, на которых показаны фасады и план каждого этажа дома. Не путать с окончательными чертежами.

ОБРАБОТКА ПОД ДАВЛЕНИЕМ : процесс введения консервантов в древесину с помощью химикатов и давления.

ПРОФИЛЬ : размер и форма бревна.

PURLIN : в крыше горизонтальный брус, поддерживающий стропила, или брус, который непосредственно поддерживает кровельную обшивку.

R-VALUE : мера теплового сопротивления.

REBAR : усиление фундаментов и стен.

RAFTER : один из ряда конструктивных элементов крыши, предназначенных для выдерживания нагрузок на крышу.

КОНЕК : Самая верхняя точка кровельной системы.

КОНЕЧНАЯ БАЛКА (КОНЬКОВАЯ ДОСКА) : горизонтальный элемент конструкции, поддерживающий верхние концы стропил.

RISER : каждая из вертикальных досок, закрывающих пространство между ступенями лестницы.

SCRIBING : установка деревянных изделий на неровную поверхность.

НАЗАД : необходимое пространство между определенной областью, например, линией дороги или боковыми линиями собственности.

ОСАДКА : перемещение бревен или других деревянных материалов вниз из-за веса и давления с течением времени.

ОБОЛОЧКА : покрытие, накладываемое на стойки или стропила, состоящее из фанеры или OSB.

КРЫША НАКРЫВАЮЩАЯСЯ : наклонная крыша поверх полной или частичной стены, обеспечивающая большую высоту над головой и полезное пространство.

ПАКЕТ ОБОЛОЧКИ : комплект бревенчатого дома, который состоит из бревенчатых балок, бревен и других конструкционных материалов, из которых состоит внешняя оболочка бревенчатого дома.

SILL : нижний горизонтальный элемент контактирует с кладкой или бетонным фундаментом.

ПЛИТА ПОРОГА : обработанный давлением структурный элемент, прикрепленный к верхней части фундамента.

ПЛИТА : бетонный пол, укладываемый непосредственно на землю или гравийное основание.

СНЕГОВАЯ НАГРУЗКА : количество снега, которое может выдержать крыша, крыльцо или настил.

SOFFIT : нижняя сторона свеса крыши.

SPLINE : тонкая полоска дерева, используемая для усиления других деревянных и / или деревянных соединений.

ПЛОЩАДЬ : количество кровельных или сайдинговых материалов для покрытия 100 футов². — ИЛИ — термин, используемый для описания идеальных углов 90 ° при пересечении стен.

СТОЯЧАЯ ДРЕВЕСИНА : мертвые пиломатериалы, полученные от мертвых, но не упавших деревьев.

STRINGER : диагональные доски, поддерживающие ступени лестниц.

STUD : вертикальные элементы каркасных стен.

СУБПОДРЯДЧИК : лицо, нанятое генеральным подрядчиком для выполнения определенной части строительного проекта.

ПОДПОЛ : первый слой чернового пола, нанесенный на балки перекрытия.

ПРИСОЕДИНЕНИЕ : скрепление двух деревянных брусков таким образом, чтобы их можно было удалить позже.

ТЕПЛОВАЯ МАССА : концепция проектирования зданий, описывающая, как масса здания обеспечивает инерцию по отношению к колебаниям температуры, иногда называемым тепловым эффектом маховика.

ГВОЗДЬЯ НОСКА : забивание гвоздя под углом.

ЯЗЫК И КАНАВКА (T&G) : метод соединения одинаковых предметов вплотную друг к другу, применяемый в основном с деревом. На одной стороне имеется охватывающее соединение (паз), а на другой — охватываемая часть дерева (шпунт).

TREAD : горизонтальная часть лестничной системы.

ТРИММЕР : двойные элементы обрамления по бокам проема.

СТРОИТЕЛЬСТВО ПОД КЛЮЧ : тип проекта, который построен таким образом, чтобы его можно было продать любому покупателю как завершенный проект.

ФЕРМА : изготовленная сборка, используемая для поддержки нагрузки на пролете.

ТЯГА : устройство для регулировки натяжения или звеньев канатов, тросов, стяжек и других систем натяжения.

ПАНАВ V : соединение двух деревянных изделий со скошенной кромкой.

ДОЛИНА : внутренний угол, образованный пересекающимися крышами.

ДОЛИНА РАФТЕР : стропила, идущая от настенной плиты до конька.

ПАРОВЫЙ БАРЬЕР : листовой материал, используемый для предотвращения проникновения воды через поверхность здания.

Беседка на кедровой крыше Forest Square (Inc Base) 3,5 метра из обработанной древесины (установлена)

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Мы используем файлы cookie, чтобы вам было удобнее. Чтобы соответствовать новой директиве о конфиденциальности в Интернете, нам необходимо запросить ваше согласие на установку файлов cookie. Учить больше.

Разрешить файлы cookie

Квадратная деревянная беседка в саду с кедровой крышей из леса — идеальное место для джакузи или спа, идеально подходящее для большинства размеров.Беседка предлагает укрытие и защиту для вашего спа, а также уединение для вас. Этот вариант включает деревянную основу и установку нашей командой экспертов. Битумная черепица Western Red Cedar разрезается вручную по размеру и устанавливается вокруг крыши — поверх водонепроницаемой облицовки Tricoya. Плитка красного цвета придает беседке элегантный современный вид. Существенные стойки прикреплены к основанию с профилированными досками настила, а наверху стальные кронштейны прикрепляют их к раме по периметру, что придает беседке огромную прочность и жесткость.Панели заполнения балюстрады также добавлены с 3 сторон. Все наши стойки Gazebo изготовлены из высушенной в печи круглой сосны Radiata, обработанной под давлением, с привлекательной гладкой шлифованной поверхностью. На нашу древесину предоставляется 15-летняя гарантия от гниения. Для дополнительной уединенности и укрытия в наших квадратных беседках доступны откидные шторы. Эти дополнительные аксессуары доступны в виде набора из 4 и 3 цветов на выбор; зеленый, терракотовый или кремовый. Они изготовлены из качественного водоотталкивающего и устойчивого к выцветанию морского полотна для улицы.Все наши беседки собираются вручную на заказ в Великобритании и включают доставку и установку.

£ 8 961,74 7 468,12 фунтов стерлингов

Пожалуйста, выберите почтовый индекс доставки

Пожалуйста, выберите ветвь сбора

Квадратная деревянная беседка в саду с кедровой крышей из леса — идеальное место для джакузи или спа, идеально подходящее для большинства размеров.Беседка предлагает укрытие и защиту для вашего спа, а также уединение для вас. Этот вариант включает деревянную основу и установку нашей командой экспертов. Битумная черепица Western Red Cedar разрезается вручную по размеру и устанавливается вокруг крыши — поверх водонепроницаемой облицовки Tricoya. Плитка красного цвета придает беседке элегантный современный вид. Существенные стойки прикреплены к основанию с профилированными досками настила, а наверху стальные кронштейны прикрепляют их к раме по периметру, что придает беседке огромную прочность и жесткость.Панели заполнения балюстрады также добавлены с 3 сторон. Все наши стойки Gazebo изготовлены из высушенной в печи круглой сосны Radiata, обработанной под давлением, с привлекательной гладкой шлифованной поверхностью. На нашу древесину предоставляется 15-летняя гарантия от гниения. Для дополнительной уединенности и укрытия в наших квадратных беседках доступны откидные шторы. Эти дополнительные аксессуары доступны в виде набора из 4 и 3 цветов на выбор; зеленый, терракотовый или кремовый. Они изготовлены из качественного водоотталкивающего и устойчивого к выцветанию морского полотна для улицы.Все наши беседки собираются вручную на заказ в Великобритании и включают доставку и установку.

Доставка по всей стране прямо к вам домой или на объект от наших надежных поставщиков

Если вы передумали или товар, который вы получили, неисправен и желаете вернуть товар, обратитесь в филиал, выдавший товар.Сотрудники нашего филиала посоветуют, как лучше всего вернуть нам товар.

Информацию о нашей политике возврата см. В наших полных условиях.

Как построить деревянные фермы крыши

Крыша, вероятно, является одной из самых, если не самой важной частью здания, поскольку она защищает все внутри здания, включая его жителей. Ферма крыши — это прочный треугольный каркас, обычно сделанный из дерева и обеспечивающий опору для крыши.Фермы, которые могут быть построены по индивидуальному заказу, обычно называются в соответствии с их формой, например фермы типа «король» или «королева», ферм для фонарей, веерные или фронтальные фермы.

Выбор пиломатериалов
Зная, какой вес будет выдерживать ферма, будет определяться толщина используемой древесины. Как правило, брус размером 2×6 или 2×8 выбирается для больших конструкций и 2x4s для меньших конструкций, таких как навесы. Древесина, которая будет выдерживать наибольший вес и вызывать наибольшую нагрузку на древесину, например, верхние пояса и нижние части фермы, должна быть высшего качества.Чтобы избежать усадки и коробления, древесина должна быть высушена в печи, и должны использоваться прямые и плотные доски без явных трещин.

Однако, если брус слегка изогнут, изгиб должен быть направлен вниз, чтобы изгиб получился ровным, когда на ферму приложен груз. Выбирайте хвойные породы с высокой плотностью, такие как южная желтая сосна, ель или пихта, а также убедитесь, что они не перекручены и не изогнуты.

Строительство
Первый шаг при строительстве фермы крыши — это определить ее конструкцию и убедиться, что она строится в соответствии с нормативами.После того, как у вас есть конструкция, необходимо приобрести все материалы, такие как древесина, молоток, соединительные пластины, пила, пильная лошадь, зажимы, шурупы и гвозди. Пиломатериал следует обрезать в зависимости от размера крыши и технических характеристик конструкции. Когда у вас есть все детали, вы можете начать строить фермы — желательно на максимально гладкой и ровной поверхности. Эти шаги включают маркировку верхних прорезей на верхних поясах, где они встречаются на пике крыши, определение того, будет ли верхний или нижний пояс иметь выступ, и определение положения диагональных элементов распорки.

Другие моменты, которые следует учитывать при создании фермы, — это то, будете ли вы соединять все точки элементов рамы с помощью усиливающих пластин или косынок. После того, как фермы собраны и перед установкой, их следует уложить в стопку, чтобы предотвратить деформацию и обеспечить соответствие по размеру. Фермы должны быть надежно установлены на конструкции.

Соображения
Одним из факторов, которые следует учитывать при строительстве деревянных ферм крыши, является использование высококачественных материалов и опытных рабочих.При строительстве деревянных стропильных ферм также следует учитывать затраты на рабочую силу, материалы, оборудование и утилизацию лома.

Что, по вашему мнению, является самым сложным при строительстве деревянных стропильных ферм?

Элементы каркаса крыши | СТРОЙКА

Крыша состоит из множества различных конструктивных элементов.

Каркас крыши — это конструкция, которая поддерживает вашу крышу.

Главное решение, которое необходимо принять при возведении кровли, — какой материал использовать для ее строительства: дерево или металл.

Деревянный и металлический каркас

Древесина — самый распространенный материал для строительства домов в Австралии. Во многом это связано с ценой — каркас из дерева значительно дешевле металлического. В результате с деревянными каркасами работает намного больше торговцев, а конкуренция еще больше снижает цены.

Металлический каркас прочнее и лучше противостоит стихийным бедствиям, таким как пожар, сильный ветер и землетрясения. Хотя стальной каркас может подвергаться коррозии в прибрежных районах, металл не деформируется и не гниет и устойчив к термитам.

Кроме того, большая несущая способность стальной рамы может также устранить необходимость во внутренних несущих стенах. Сталь и алюминий подлежат вторичной переработке, и, в отличие от древесины, их часто разрезают до нужного размера, прежде чем они попадут на строительную площадку, что снижает количество отходов. В большинстве современных конструкций такие вещи, как фермы и другие крупные элементы каркаса, собираются за пределами строительной площадки, а затем транспортируются на строительную площадку.

Общие элементы каркаса крыши

Ниже приведен список наиболее распространенных элементов каркаса крыши:

Глоссарий строительных терминов | BRANZ Поддерживая мой дом

Ниже мы объясняем термины, используемые на веб-сайте «Обслуживание дома».

Глоссарий

Приемлемое решение

В соответствии с Законом о строительстве 2004 года приемлемым решением является строительное решение, которое принимается как соответствующее Строительным нормам. покатая крыша, как у нижнего края дымохода; или планка, которая отводит воду с вертикальной поверхности в желоб

Architrave

Молдинг, используемый в качестве обрамления дверного или оконного проема, чтобы закрыть зазор между стеной и столярными изделиями

Arrised

Острое пересечение двух поверхностей (например, лицо куска дерева).Облегченный край — это тот, который был слегка закруглен

Ар-деко

Стиль жилья 1930-х годов, часто ассоциируемый с парапетами, плоскими крышами и штукатуркой для внешней облицовки

Асбест

Волокнистый минерал, использовавшийся много лет назад в облицовка крыш и стен, изоляция труб, полы и фактурные потолки. При вдыхании волокна асбеста могут вызвать смертельные заболевания. Работа по удалению асбеста строго регламентирована.

Балясины

Вертикальная опора для перил лестницы или перил на краю балкона или веранды.Балясины обычно деревянные

Балюстрада

Поручни и балясины у лестницы или на краю балкона или веранды

Доска для баржи

Плоская доска на краю двускатной крыши, иногда оформленная или украшенная

Рейка

Кусок пиломатериалов или обрезных пиломатериалов прямоугольного сечения, как правило, толщиной от 20 до 40 мм и шириной от 25 до 75 мм

BCA

Орган по разрешению строительства; организация, уполномоченная выдавать разрешения на строительство, инспектировать строительство и подтверждать завершение строительных работ.Все территориальные и региональные органы власти (местные советы) аккредитованы в качестве органов разрешения на строительство.

Балка

Элемент конструкции, поддерживаемый в двух или более точках. Открытые балки иногда используются в качестве декоративных элементов и не обязательно должны выполнять конструктивную или несущую способность

Несущий элемент

Балка, опирающаяся на опорные стойки, фундаментные стены, сваи или опоры и несущие балки, опорные стойки или каркас чернового пола

Фаска

Угол, который не является прямым углом

Скошенная часть

Навесные доски, которые сужаются к тонкому верхнему краю

Расточка

Древесные насекомые на стадии личинки, проникающие в древесину

Нижняя пластина

Плита, кроме стеновой, помещенная под нижний конец стойки

Закон о строительстве 2004 года

Законодательство, регулирующее строительные работы в Новой Зеландии

Строительный кодекс

Положения к Закону о строительстве, которые предписывают минимальные эксплуатационные характеристики, которые должны выполняться при строительных работах встретиться.Соблюдение Строительного кодекса является обязательным в той мере, в какой это требуется Законом о строительстве

Согласие на строительство

Разрешение органа по разрешению строительства на проведение строительных работ

Бунгало

Стиль жилья, взятый из западного побережья США и Канада, часто с деревянной обшивкой и более низкой крышей, чем у виллы. Бунгало было самым распространенным стилем домов, построенных в Новой Зеландии с конца Первой мировой войны до Великой депрессии в 1930-х годах

Кулачок

Деталь механической связи, которая вращается или сдвигается

Консоль

Элемент фиксируется на одним концом и без опоры на другом

Створка

Боковая створка

CCA

Средство для защиты древесины, содержащее медь, хром и мышьяк

Карниз

Декоративная деревянная или гипсовая лепнина вдоль стыка между стеной и потолком

Купирование

Кривизна по ширине доски или доски

Прогиб

Степень смещения элемента конструкции под нагрузкой

Расслоение

Разделение на слои

Двойное развешивание

Открывающиеся окна вертикально, иногда также называемые створчатыми окнами , где каждое створчатое окно смещено грузом в обрамлении окна

DPM

Гидроизоляционная мембрана

Drummy

Звучит как барабан; часто применяется для штукатурки или бетона.

Dwang

Короткий кусок бруса, плотно закрепленный между вертикальными стойками в стеновом каркасе.Также называется noggin

E2 / AS1

Приемлемое решение согласно Строительным нормам и правилам; покрывает водонепроницаемость ограждающих конструкций здания

Карниз

Нижняя часть крыши, выступающая за лицевую поверхность стены

Выцветание

Кристаллизация водорастворимых солей на поверхности кладки по мере испарения с нее влаги

Облицовка

Без формы или формованная отделка, такая как архитрав, применяемая к проемам и углам здания

Фасция

Доска, которая проходит по краю крыши у карниза.Водосточный желоб обычно прикрепляется к лицевой панели

Фланец

Выступающий плоский обод, воротник или ребро на объекте, чтобы помочь укрепить его или прикрепить к чему-то

Гидроизоляция

Оцинкованная сталь или другой непроницаемый материал, используемый в частях здание для предотвращения проникновения влаги в места пересечения различных компонентов

Оцинкованный

Тонкий слой цинка на железном листе или элементе, помогающий защитить утюг от коррозии

Установочный винт

Маленький винт без головки, обычно используемый для крепления ручки или кулачок к шпинделю

Ловушка оврага

Ловушка оврага принимает сточные воды, идущие по трубам из сантехники в ванных комнатах, кухне и прачечной, прежде чем они попадут в канализацию. или дверь

HEPA

Высокоэффективный воздушный фильтр для улавливания твердых частиц мелкие частицы и обычно встречаются в хороших коммерческих или домашних пылесосах.Этого недостаточно для удаления опасной пыли. изменение уровня влажности. Древесина гигроскопична, потому что она расширяется или сжимается в зависимости от уровня влажности.

Стеклопакет (IGU)

Двойное или тройное остекление.Стеклопакет состоит из двух листов стекла, разнесенных в раму. Пространство между стеклами может содержать сухой воздух или аргон.

Кронштейн

Вертикальный лонжерон дверной коробки, дверной обшивки или оконной рамы

Балка

Горизонтальный каркасный элемент, к которому крепится настил пола или потолочная облицовка и который соответственно идентифицируется как балка пола или балка потолка

Латексная краска

Покрытие на водной основе, которое включает полимеры акрила, винилакрила или их смесь.

Линолеум

Напольное покрытие из ингредиентов, которые могут включать льняное масло, сосновую смолу, дерево, пробку и другие материалы на основе из джута

Перемычка

Горизонтальный элемент, перекрывающий отверстие в стене

Угол

Пересечение двух частей, соединяющихся вместе под углом

Соединение пазов и шипов

Деревянный шов, состоящий из формы (паза), вырезанной из куска древесины, в которую закреплен конец аналогичной формы (шип) другой кусок дерева

Стена с выступом

Короткий участок стены, выступающий под углом 90 градусов

Носик

Закругленный выступающий край ступени лестницы

ДСП

Листовая панель, изготовленная путем соединения древесных частиц

Пирс

Промежуточная опора, как в мосту с более чем одним пролетом

Пил e

Здание: блок или столбчатый элемент, используемый для передачи нагрузок от здания и его содержимого на землю.Окраска: Толщина ткани на малярном валике

Штукатурка

Штукатурка или смесь для нанесения на стены для образования гладкой поверхности. Это может быть цемент

Пластина

Брус, поддерживаемый стеной, опорами или балками, для поддержки и распределения нагрузки от полов, стен, крыш и потолков

Фанера

Собранный продукт, состоящий из двух или более слои или облицовка, склеенные вместе с направлением волокон чередующимися слоями, обычно под прямым углом

Указывая

Ремонт или замена строительного раствора в кирпичной кладке

Порошковое покрытие

Электростатическое лакокрасочное покрытие металла

Purlin

Каркасные балки кровли, которые закреплены на стропилах и к которым крепится кровля.

Стропила

Каркасная древесина, обычно параллельная скату крыши и обеспечивающая опору для обрешетки обрешетки или покрытия крыши

Рельс

Горизонтальный элемент створка

Фальц

Прямоугольная выемка, образованная по e кромка куска материала для крепления рамы, двери, створки или другого компонента

Reveal

Стороны дверного или оконного проема между рамой и лицевой стороной стены

Седло-обшивка

Облицовка к стене верх парапета или карниза

Sarking

Изоляционная бумага или плотно закрепленные доски, обычно необработанные пиленые, которые используются в качестве подкровельного покрытия для кровли

Створка

Рама, содержащая оконное стекло или оконные стекла и вставленная в оконную раму

Scriber

Молдинг, используемый для закрытия неравномерного зазора

Shellac

Натуральный герметик для дерева и отделка из смолы, выделяемой небольшими насекомыми, обитающими на лаковых деревьях Индии и Таиланда.Хлопья затвердевшей смолы смешиваются с метилированным спиртом для получения прозрачного покрытия.

Shingle

Тонкий кусок колотого бруса, используемый для кровли, торцов фронтона или стены под эркерами. Называется «встряхивание», если расколоть вручную

Порог

Горизонтальная деревянная полка у подножия двери или окна

Skillion Roof

Скатная крыша, где потолочная облицовка параллельна и близко к облицовке крыши

Soaker

Гидроизоляция на внешнем скошенном угле и стыковом стыке навесных панелей

Софит

Нижняя сторона или нижняя поверхность чего-либо, например, нижней стороны карниза крыши

Скалы

Отколы по краям камня или др. кладочные материалы в результате атмосферных воздействий, химического воздействия или чрезмерной нагрузки

Стержень

Вертикальный лонжерон створки, кроме фиксатора

Строка

Наклонная опора, несущая концы ступеней лестницы

Стрингер

Горизонтальный каркас брус на краю, прикрепленный к стороне бетонной или каменной стены для поддержки концов балки s или стропила

Strongback

Структурный деревянный каркасный элемент, устанавливаемый над балками перекрытия в пространстве потолка для поддержки балок сверху

Стержень

Вертикальный деревянный каркас, образующий часть несущего каркаса внешней стены или внутренняя перегородка

Основание

«Уровень ниже»; обычно относится к материалу или структуре под облицовкой, покрытием, отделкой или мембраной

Стружка

Мелкая стружка или опилки металла, камня или других материалов, полученные в результате механической обработки

TPS

Жесткая пластиковая оболочка

Underpurlin

Горизонтальный деревянный элемент, уложенный под стропилами

Растекание

Поглощение или всасывание влаги за счет капиллярного действия

Разнородные металлы, обработанные пиломатериалы, сельское хозяйство и другие коррозионные среды

Разнородные металлы (медь и свинец)
Обратите внимание, что в нашей опубликованной литературе четко указано, что медь не должна использоваться с нашей кровельной системой или рядом с нашей кровельной системой, если какой-либо сток из меди попадет в нашу кровельную систему.Обучающий компакт-диск также содержит раздел о разнородных металлах:

1. В Руководстве по установке плитки, тряски и черепицы DECRA на странице 10 мы выделяем «НЕ ИСПОЛЬЗУЙТЕ МЕДЬ ИЛИ СВИНТ С ДАННОЙ КРОВЕЛЬНОЙ СИСТЕМОЙ»
2. В черепице DECRA, Руководства по установке плитки DECRA Villa и DECRA Shake XD на панели с надписью «Проходы через крышу» у нас есть примечание, которое гласит: «Не используйте свинец или медь с этой стальной кровельной системой»

3. В Руководствах по спецификациям для плитки, Shake и Shingle Plus в соответствии с разделом 2.3 Принадлежности мы перечисляем A. Деревянные рейки, а сразу под ними выделяем «НЕ ИСПОЛЬЗУЙТЕ СВИНЦЕВ или МЕДЬ с этой стальной кровельной системой с покрытием из алюминиево-цинкового сплава».

Обработанные пиломатериалы
Эти предупреждения также относятся к пиломатериалам, обработанным медью. Пиломатериалы, обработанные «CCA» (арсенатом хрома-меди), вызывают коррозию стали. Новые заменители, рекомендованные Агентством по охране окружающей среды для удаления хрома, такие как ACQ (четвертичная щелочная медь) и азол меди, продаваемые под торговыми названиями Preserve, NatureWood и Natural Select, известны как более агрессивные, чем CCA, из-за более высокого содержания меди, необходимого для они эффективны без ядовитого хрома.

Древесина, обработанная боратом или бораксом под давлением, не вызывает коррозии панелей DECRA и ее легко отличить от древесины, обработанной медью, поскольку все обработки медью придают дереву
зеленый или зеленоватый оттенок, в то время как борат сохраняет естественный желто-коричневый цвет древесины.

Поскольку обрешетка, используемая в кровельной системе DECRA, находится вверху в системе крыши, а не в почве, наиболее распространенной древесиной, используемой для обрешетки, является необработанная пихта Дугласа, ель или южная желтая сосна
.

Сельскохозяйственные установки и другие коррозионные среды
Следует предотвращать физический и воздушный контакт между панелями DECRA и любыми потенциально коррозионными материалами или средами. Примеры коррозионных материалов или окружающей среды могут включать контакт с почвой, удобрениями, известью, кислотами, кормами, отходами животноводства
, навозом, мочой, разлагающимися материалами, абсорбирующими материалами, промышленными химикатами, чрезмерным солевым туманом и т.
