Что такое аппарат сварочный – основные виды сварочников, принцип работы, преимущества и недостатки различных моделей, критерии выбора

Содержание

для чего он нужен и как его использовать?

Время чтения: 8 минут

В последние 15 лет для сварки все чаще применяют компактные аппараты инверторного типа. Они удобны, просты в эксплуатации и не требуют особой квалификации от сварщика. К тому же, производители предлагают инверторы различных классов по цене от 50$ до бесконечности.

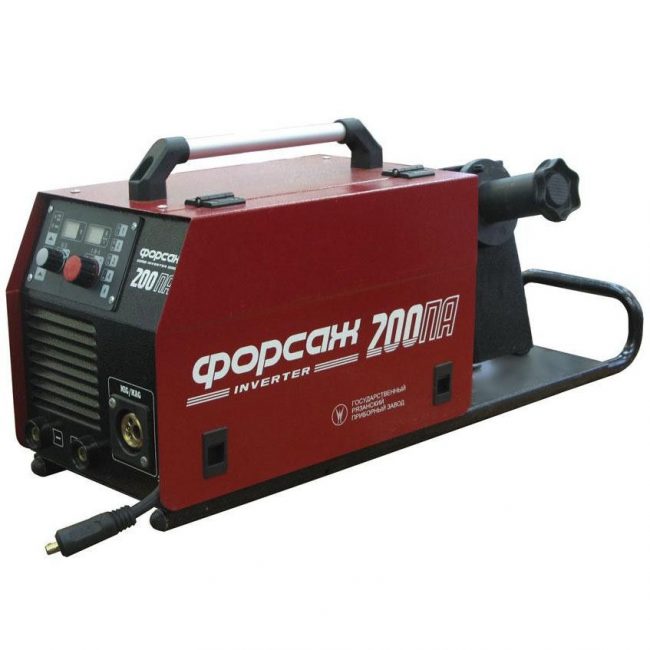

ассортимент форсажассортимент форсаж

В этой статье мы подробно расскажем, что такое сварочный инвертор, какие есть разновидности у такого оборудования и как правильно использовать его, хранить и обслуживать.

Содержание статьи

Сварочный инвертор: что это такое?

Сварочный инвертор — это современный сварочный аппарат, предназначенный для ручной дуговой сварки покрытыми электродами. От классического трансформатора или выпрямителя он отличается компактными габаритами, бОльшим функционалом и ранообразием моделей, представленных в продаже.

Также существуют сварочные инверторы для сварки в среде защитного или инертного/активного газа, но их принято называть полуавтоматами.

Основа любого сварочного инвертора — блок электрических микросхем с транзисторами. Благодаря этой особенности удалось существенно уменьшить размеры и вес сварочных аппаратов, а также добавить новые функции, ранее недоступные сварщикам. Чаще всего инверторы оснащены функциями «форсаж дуги», «горячий старт» или «антизалипание». Они стабилизируют горение дуги, упрощают ее поджиг и предотвращают прилипание конца электрода к металлу. А ведь с этими проблемами чаще всего и сталкиваются новички.

Ресанта САИ 220АРесанта САИ 220А

Основные преимущества инвертора — компактность, дешевизна, большой выбор и дополнительный функционал. Производители предлагают десятки моделей инверторов по цене от 50$ до бесконечности. В продаже встречаются и совсем дешевые аппараты от малоизвестных брендов, но мы не рекомендуем рассматривать их к покупке.

Инверторы — это самый популярный тип сварочного оборудования. Они составляют до 70% из всего ассортимента в любом сварочном магазине. Начинающим сварщикам непросто сориентироваться в таком разнообразии и выбрать оптимальную модель, поэтому они часто опираются только на стоимость аппарата. Но это неправильный подход. Далее мы расскажем об основных разновидностях (или классах) сварочных инверторов, чтобы вы понимали их приблизительную стоимость, характеристики и возможности. Так вам будет проще разобраться в большом ассортименте.

Разновидности

Чтобы правильно выбрать инвертор для сварочных работ, нужно четко понимать, что именно вы собираетесь варить и в каких условиях. Ведь инверторный сварочный аппарат может быть бытовым, полупрофессиональным, профессиональным и промышленным. Их характеристики существенно отличаются, и один аппарат может просто не подойти для выполнения определенных работ из-за недостатка мощности.

Инверторы бытовые

Начнем с аппаратов бытового класса. Самые бюджетные и компактные модели продаются по цене от 50$, если производитель известный и предоставляет гарантию на свое оборудование. Такие аппараты хороши для тех, кто стеснен в средствах, но очень хочет обучиться сварке. Они маломощны и максимальная сила тока обычно не превышает 200 Ампер.

Калибр Micro СВИ 205Калибр Micro СВИ 205

Если вам все же нужен более производительный инвертор для бытовых задач, то лучше присмотреться к моделям стоимостью от 100$ и выше. Оптимальная сила тока для бытового инвертора — 250 Ампер (на упаковке и в описании чаще обозначается как 250А). Также бытовые инверторы часто оснащаются дополнительным функционалом, который упрощает и ускоряет сварку. А в комплекте зачастую помимо аппарата есть еще не только сварочные кабели, но и защитная маска, ремень и щетка.

Читайте также: Как выбрать и использовать сварочную маску?

Инверторы профессиональные и полупрофессиональные

Полупрофесиональные и профессиональные сварочные аппараты предназначены для выездных работ, а также для сварки сложных конструкций в цеху. Они все еще компактны, поэтому их можно без особых проблем перевозить с объекта на объект. При этом мощности достаточно для выполнения большинства сварочных работ, при которых применяются инверторы.

Мощность таких аппаратов начинается от 250 Ампер и больше. В комплекте есть сварочные кабели, остальные комплектующие нужно докупать отдельно. Дополнительный функционал так же присутствует.

профессиональный инвертор LINCOLN ELECTRIC Invertec V350 PROпрофессиональный инвертор LINCOLN ELECTRIC Invertec V350 PRO

Мы не рекомендуем приобретать профессиональный сварочный аппарат для сварки дома, поскольку вы не сможете раскрыть весь его потенциал в таких условиях, и при этом заметно переплатите. Остановитесь на полупрофессиональных аппаратах, если вам нужен запас по мощности.

Средняя стоимость таких инверторов — от 300$ и выше.

Инверторы промышленные

Стоит отметить, что инверторы редко применяются в промышленности. Чаще всего на масштабных производствах используются еще более технологичные сварочные аппараты. Тем не менее, промышленный сварочный аппарат инверторного типа существует и может применяться в особых случаях. В свободной продаже такие инверторы встречаются редко, поскольку стоят очень дорого и не пользуются таким большим спросом, как бытовые или профессиональные аппараты.

Применение

Сварочное оборудование данного инверторного типа понравилось всем новичкам из-за простоты использования. Чтобы начать использование инвертора, достаточно включить его в розетку, настроить режим сварки и можно начинать. Не нужно подключать дополнительные комплектующие вроде газового баллона или горелки. Для формирования шва понадобятся электроды и ваши умения. Все регулировки интуитивно понятны, к тому же они подписаны, а у некоторых функций есть световой индикатор. У продвинутых моделей инверторов есть цифровой дисплей, с которым еще удобнее работать.

В этой статье мы подробно рассказывали, как применять сварочный инвертор. Расписано все: от первого включения аппарата до окончания работ. Там же мы описали самые частые поломки, с которыми сталкиваются новички, и подсказали решения.

Особенности хранения и обслуживания

Чтобы понять, как правильно хранить и обслуживать инвертор сварочный постоянного тока, нужно знать, из чего он сконструирован. Выше мы уже говорили, что основа всех современных инверторов — это компактные производительные транзисторы типа IGBT или MOSFET. Именно благодаря им удалось существенно уменьшить габариты сварочного аппарата и добавить больший функционал. Также в основе инвертора есть множество микросхем и система охлаждения.

Техническое оснащение инвертора куда превосходнее оснащения классического трансформатора. Это значит, что с большим функционалом придется мириться и с особенностями хранения, обслуживания и эксплуатации такого аппарата.

саи 250 профсаи 250 проф

Чаще всего поломки возникают из-за пыли, осевшей на компонентах инвертора. Пыль и грязь попадают внутрь корпуса через вентиляционные отверстия. Добавьте к этому повышенную влажность и аппарат точно долго не проживет.

А ремонт инвертора — это всегда непросто. Здесь не получится «на коленке» быстро починить все своими руками, как в случае с трансформатором. Придется нести аппарат в сервисный центр. А это недешево из-за дороговизны деталей.

Что делать, чтобы избежать всего этого? Правильно хранить аппарат и вовремя обслуживать его.

Хранение

Если вы часто пользуетесь инвертором и не хотите заморачиваться с его хранением, то просто кладите его в картонную коробку, в которой он поставляется. Саму коробку храните в сухом теплом помещении. Не оставляйте инвертор под открытым небом, вытирайте грязь, пыль и влагу с поверхности корпуса.

Если используете аппарат редко, то заверните инвертор в полиэтиленовую пленку, сделайте в ней отверстия и поместите аппарат в коробку. Не оставляйте инвертор на даче или в неотапливаемом гараже. Если у вас есть возможность, заберите аппарат в квартиру и храните в шкафу.

Обслуживание

Теперь про обслуживание. Конечно, лучше всего проводить его в сервисном центре. Если у вас аппарат от известного производителя и вы живете в крупном городе, то найдите официальный сервисный центр и за небольшую плату отдайте аппарат на техническое обслуживание. Специалист не только проверит работоспособность вашего инвертора, но и проведет профессиональную чистку сжатым воздухом. В том числе, изнутри.

Если у вас нет возможности отдать аппарат в сервисный центр, то обслуживание можно произвести самому. Регулярно чистите аппарат тряпкой, проверяйте надежность всех разъемов. Если есть необходимость что-то подкрутить — подкрутите. Обращайте внимание на скорость работы и на плавность регулировок.

Вместо заключения

Это все, что вам нужно знать о сварочном инверторе, если вы только начинаете изучать азы сварки. При выборе своего первого сварочного аппарата обращайте внимание не только на цену, но и на технические характеристики и на наличие гарантии. Если можете, ознакомьтесь с отзывами на выбранную вами модель, чтобы не ошибиться с выбором. На нашем сайте в разделе «Аппараты» можно найти множество обзоров и критических статей о бюджетных и не очень инверторах для новичка и практикующего мастера. Прочтите их, чтобы лучше разбираться в большом ассортименте сварочного оборудования. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

сварочный аппарат — это… Что такое сварочный аппарат?


сварочный аппарат

3.2 сварочный аппарат: Аппарат, выдающий выходные параметры сварки по напряжению или току и времени или энергии, необходимые для выполнения цикла сварки в режимах, установленных производителем электросварного фитинга.

Примечание — Сварочные аппараты классифицируются в зависимости от электрических характеристик и характеристик процесса. Различные типы аппаратов приведены в 3.2.1 — 3.2.5.

Смотри также родственные термины:

3. Сварочный аппарат МСМ-1 (ПСП-15)

Предназначен для сварки полимерных пленок Т-образным швом при двустороннем контактном нагреве. Автоматический режим работы и конструкция установки обеспечивают получение непрерывного шва.

Техническая характеристика

Напряжение питания, В…………………………………………………………………………………….

220

Потребляемая мощность, Вт…………………………………………………………………………..

250

Суммарная толщина свариваемых пленок, мм…………………………………………………

1,0

Скорость сварки, м/мин…………………………………………………………………………………..

До 2,5

Габариты, мм:

длина……………………………………………………………………………………………………….

380

ширина…………………………………………………………………………………………………….

170

высота…………………………………………………………………………………………………….

124

Масса, без пульта управления, кг…………………………………………………………………….

4,66

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • Сварочный агрегат
  • Сварочный аппарат МСМ-1 (ПСП-15)

Смотреть что такое «сварочный аппарат» в других словарях:

  • сварочный аппарат — сварочная установка — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия Синонимы сварочная установка EN welder …   Справочник технического переводчика

  • сварочный аппарат — suvirinimo aparatas statusas T sritis radioelektronika atitikmenys: angl. welding apparatus; welding set vok. Schweißaggregat, n rus. сварочный агрегат, m; сварочный аппарат, m pranc. appareil, m …   Radioelektronikos terminų žodynas

  • сварочный аппарат — suvirinimo aparatas statusas T sritis automatika atitikmenys: angl. welder; welding apparatus; welding set; welding unit vok. Schweißmaschine, f rus. сварочный аппарат, m pranc. appareil à souder, m; appareil de soudage, m; machine à souder, f;… …   Automatikos terminų žodynas

  • Сварочный аппарат МСМ-1 (ПСП-15) — 3. Сварочный аппарат МСМ 1 (ПСП 15) Предназначен для сварки полимерных пленок Т образным швом при двустороннем контактном нагреве. Автоматический режим работы и конструкция установки обеспечивают получение непрерывного шва. Техническая… …   Словарь-справочник терминов нормативно-технической документации

  • автогенный сварочный аппарат — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN acetylene welding outfit …   Справочник технического переводчика

  • Сварочный инвертор — Сварочный инвертор  это один из видов источника питания сварочной дуги. Основной принцип действия всех сварочных источников  обеспечивать стабильное горение сварочной дуги и ее легкий поджиг. Одним из самых важных параметров сварочного… …   Википедия

  • аппарат — а, м. 1) Прибор, техническое устройство, приспособление, предназначенное для выполнения определенной работы под наблюдением человека. Телефонный аппарат. Рентгеновский аппарат. Сварочный аппарат. 2) Совокупность учреждений, организаций,… …   Популярный словарь русского языка

  • сварочный агрегат — suvirinimo aparatas statusas T sritis radioelektronika atitikmenys: angl. welding apparatus; welding set vok. Schweißaggregat, n rus. сварочный агрегат, m; сварочный аппарат, m pranc. appareil, m …   Radioelektronikos terminų žodynas

  • Сварочный агрегат — автономная установка для сварки и резки электродуговой сваркой. Агрегат состоит из основных элементов двигателя внутреннего сгорания и сварочного генератора для выработки сварочного тока. Кроме основных, большинство агрегатов имеют множество… …   Википедия

  • сварочный зубопротезный аппарат — Ндп. аппарат для точечной электросварки стальных мостовидных и бюгельных протезов [ГОСТ 26322 84] Тематики оборудование стоматологическое EN dental welder DE zahntechnisches Schweißgerät FR appareil à souder …   Справочник технического переводчика

Сварочный аппарат – что это такое, устройство, основные виды и их характеристика

Сварочный аппарат – что это такое, устройство, основные виды и их характеристика

Сварка, как вид соединения металлических элементов, получила массовое распространение более века назад. Ее применяют во многих сферах, создавая разные изделия, начиная с микросхем до гигантских конструкций. В любом случае на помощь приходит сварочный аппарат, который сегодня выпускают в ассортименте.

Что такое сварочный аппарат?

Изделие представляет собой электрическое устройство, при помощи которого выполняется долговечное и надежное соединение металлических элементов. Сварочный аппарат инвертор или другого типа используется в разных областях, начиная от микроэлектроники и заканчивая строительством. Среди достоинств выделяют надежность и быстроту соединение материалов при минимальных затратах времени и сил.

Устройство сварочного аппарата

До недавнего времени агрегат был очень простым по схеме работы, но современные модели дополнены электроникой, что повысило функциональность. Внутренняя начинка сварочного источника определяется принципом работы устройства. Силовой блок, отвечающий за изменение тока, состоит из таких деталей:

  1. Сетевой выпрямитель. Занимает много места на основной плате оборудования. Исключение перегрева возможно благодаря наличию диодного моста, закрепленного на охлаждающем радиаторе.
  2. Помеховый фильтр. Используется для подавления электромагнитных помех оказывающих воздействие на электросеть. Состоит из дросселя, размещенного на магнитной катушке.
  3. Инвертор. Его конструируют из транзисторов, некоторые из которых крепят на радиатор для охлаждения. Для сохранения их от опасного прыжка напряжения устанавливают демпфирующие цепи.
  4. Выходной выпрямитель. Создан из мощных диодов. Чтобы избежать перегрева устройства, быстродействующие диоды закрепляют на радиаторе.
  5. Пусковая схема. Состоит из компонентов силового блока. Питание из основного выпрямителя подается к стабилизатору, а потом на управляющую схему через последовательно включенные резисторы. Выпрямленный ток используется для работы вентилятора охлаждения и индикаторов света на панели прибора. Дополнительный компонент данного узла – реле плавного пуска. С его помощью ограничиваются пусковые токи при включении сварочного аппарата.

Управляющий блок состоит из ШИМ-контроллера, координирующего работу всех транзисторов. Он выглядит как микросхема управляющая аппаратом. Помимо этого он производит контроль входного напряжения и параметров сварочного тока. В случае появления неполадок срабатывает защита и как следствие блокировка аппарата. Управляющий блок используется в процессе ручной регулировки силы тока, делают это с помощью вращения ручки резистора. На тех моделях, которые рассчитаны на несколько разновидностей сварки, присутствует переключатель режимов.

устройство сварочного аппарата

Виды сварочных аппаратов

В настоящее время ни одно строительство или крупная мастерская не обходится без применения устройства для соединения разных металлических элементов. Современный аппарат для сварки разделяется на следующие основные типы:

  • трансформаторы;
  • выпрямители;
  • инверторы.

Помимо этого разделение происходит и на такие подтипы:

  • полуавтоматы;
  • генераторы;
  • прочие аппараты промышленного назначения.

Трансформаторы

Это устройство, превращающее переменное напряжение входной сети в постоянное напряжение для электросварки. Сила тока в нем регулируется с помощью изменения индуктивного сопротивления цепи или с помощью фазного регулирования. Такой сварочный аппарат для дома и других мест имеет следующие достоинства:

  • сравнительно высокий КПД до 90%;
  • простота эксплуатации;
  • надежность и дешевизна.

К недостаткам можно отнести:

  • низкую стабильность горения дуги;
  • потребность в специальных электродах;
  • колебания входного напряжения;
  • запрет на сварку нержавеющей стали и цветного металла;
  • большой вес изделия.
сварочный аппарат трансформатор

Выпрямители

Это следующее поколение агрегатов после трансформаторов. Силовая их часть состоит из трансформатора, выпрямленного блока и сглаживающего дросселя. Данная техника для сварки наделена такими достоинствами:

  • использование постоянного тока;
  • качественный шов;
  • создание меньшего количества брызг;
  • возможность сварки нержавеющей стали.

Среди недостатков выпрямителей можно выделить:

  • относительно большой вес;
  • потерю части мощности;
  • сильную «просадку» напряжения в сети при его работе.
сварочный аппарат выпрямитель

Полуавтоматы

Устройство представляет собой агрегат для сварки в среде защитных газов с механизированной подачей проволоки. По конструкции полуавтоматический сварочный аппарат разделяется на: двухкорпусный или однокорпусный. Его применяют в газовой сфере. К достоинствам можно отнести:

  • легкость сварки тонкого металла;
  • качественный шов;
  • большое количество настроек и регулировок;
  • высокую производительность.

Среди недостатков выделяют следующие моменты:

  • высокая стоимость оборудования;
  • для подключения нужна трехфазная сеть;
  • запрет на работу на улице.

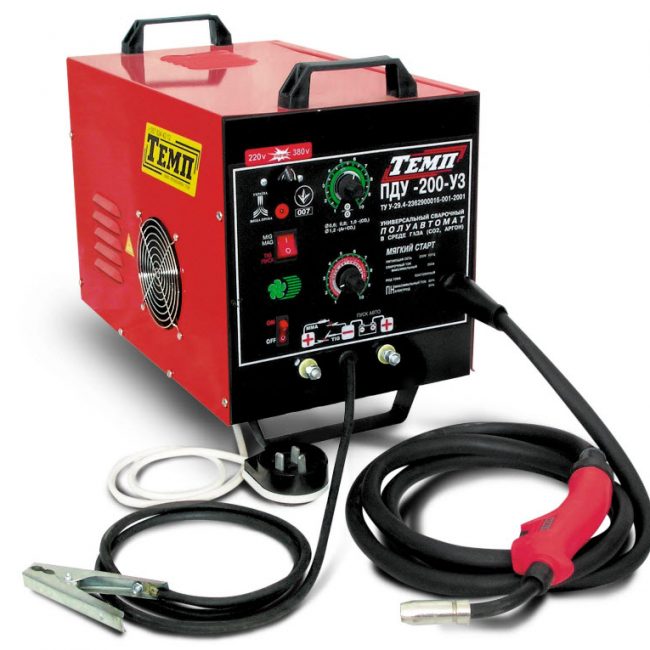

сварочный аппарат полуавтомат

Инверторы

Представляет собой устройство, в котором происходит преобразование постоянного тока в переменный. Сварочный инвертор наделен следующими достоинствами:

  • небольшой вес и размеры;
  • большая частота напряжения;
  • КПД 95%;
  • идеальный коэффициент мощности;
  • нет надобности в частых охлаждениях;
  • плавная регулировка режимов;
  • широкий диапазон токов;
  • можно применять при больших падениях напряжения.

Инверторный источник сварочного тока ИИСТ и других моделей имеет такие недостатки:

  • высокая цена;
  • повышенные требования к условиям хранения.
сварочный аппарат инвертор

Генераторы

Это прибор, сочетающий в себе сварочный аппарат и полноценный генератор. Главная классификация производится по виду потребляемого топлива. Сварочный аппарат для дома и дачи помимо основного предназначения может использоваться для электроснабжения помещения. К достоинствам можно отнести:

  • более устойчивое горение дуги;
  • высокое качество сварки;
  • возможность использования разных электродов;
  • меньшую чувствительность к перепадам напряжения.

Среди недостатков выделяют:

  • наличие частей требующих наблюдения оператора;
  • важность периодического ремонта;
  • низкий КПД;
  • высокую стоимость.
сварочный аппарат генератор

Аппараты для аргонодуговой сварки

Сложное оборудование с большим количеством настроек. Такая сварка – процесс, производимый электрической дугой в атмосфере аргона. Инертный газ защищает обрабатываемую поверхность от воздействия кислорода. Сварочный инвертор для дома наделен следующими преимуществами:

  • минимальное количество дефектов в швах;
  • уменьшение деформации металла;
  • исключение разбрызгивания металла;
  • отсутствие шлака;
  • возможность работы с разными металлами.

Среди недостатков выделяют:

  • дороговизну оборудования;
  • низкую производительность;
  • потребность в сложных настройках.
аппараты для аргонодуговой сварки

Как выбрать сварочный аппарат?

Для уверенной покупки важно взвесить все «за» и «против», только в таком случае процесс принесет только удовольствие. Перед выбором сварочного аппарата нужно ответить на следующие вопросы:

  1. От какой сети будет производиться сварка? На производстве процесс будет происходить при 380 Вт, а дома при 220 Вт. Для того чтобы избежать проблем с техникой, рекомендуется приобрести сварочный аппарат в котором электроника управляется запитывающими сетями, это не даст аппарату работать до получения нормального питания.
  2. Какой металл будет соединяться? Для сварки чугуна или цветного металла нужно брать аппарат постоянного тока. Для более тонкого выбирают полуавтомат. Для материала толщиной больше 1 мм подойдет дешевый сварочный аппарат с обычными характеристиками.
  3. Какой толщины будет сварка? От желаемой глубины провара будет зависеть мощность агрегата. Толщина сварки постоянным током получается на 20% больше, чем переменным.
  4. Какая будет длительность сварки? Для продолжительной работы лучше выбрать аппарат с высокой продолжительностью включения, только так можно уберечь устройство от пиковых нагрузок и в итоге увеличить срок его работы.
  5. Какой вес сварочного аппарата нужен? Чем больше масса, тем лучше характеристики. Если предполагаются передвижения и простая работа, рекомендуется остановить выбор на сварочном инверторе ИИСТ. По мнению многих он для таких работ идеален.

Мощность сварочного аппарата

Этот показатель указывает, какую силу тока способно выдавать устройство и с какой толщиной металла он может работать. В паспорте, который идет к устройству написана информация о максимально потребляемой мощности, а также пиковые нагрузки и иные важные показатели. Прибор для сварки бытового назначения выдает до 250 А, а профессиональный от 300 А. Это нужно учитывать, выбирая агрегат для использования.

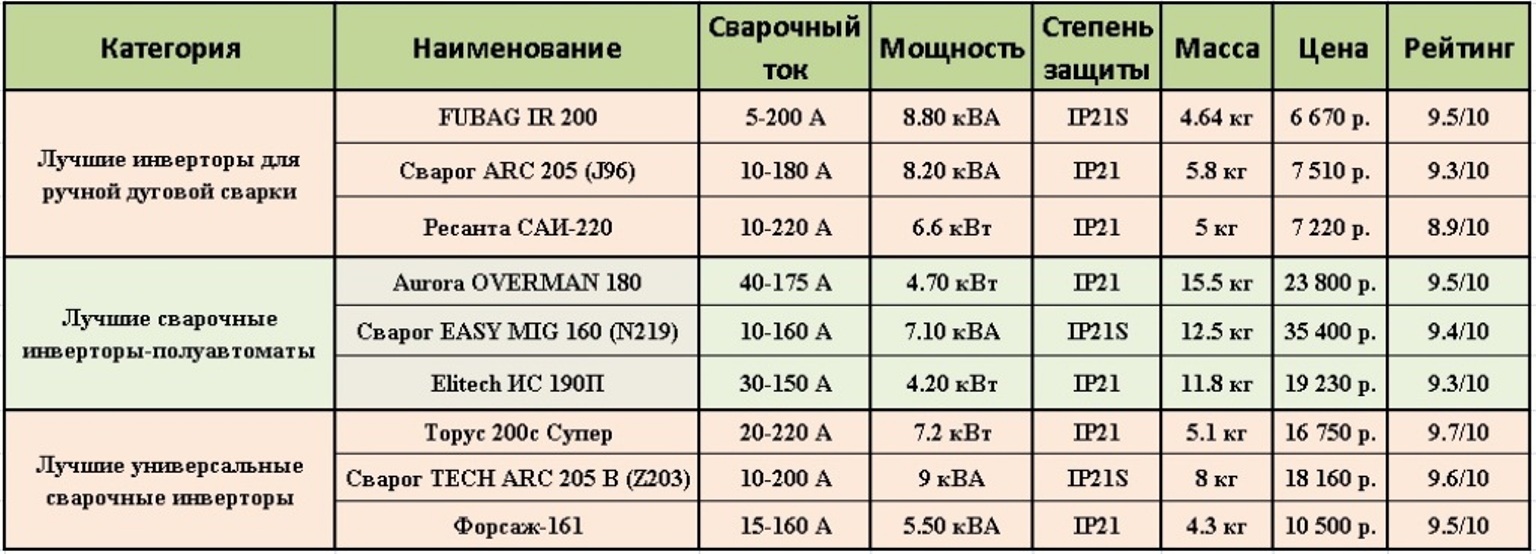

Рейтинг сварочных аппаратов

При наличии большого ассортимента на рынке и отсутствии опыта работы с этими устройствами очень трудно выбрать подходящий вариант. Профессионалы отдают предпочтение только проверенным моделям, которые зарекомендовали себя на протяжении долгого времени. Современный список лидеров выглядит следующим образом. Лучшие инверторы для ручной дуговой сварки:

  • FUBAG IR 200;
  • FUBAG IR 200
  • Wester MMA-VRD 200;
  • Wester MMA VRD 200
  • сварочный аппарат Ресанта САИ-220;
  • Ресанта САИ 220
  • Eurolux IWM-190.
  • Eurolux IWM 190

Лучшие сварочные инверторы-полуавтоматы:

  • BLUEWELD Starmig 210 Dual Synergic;
  • BLUEWELD Starmig 210 Dual Synergic
  • Aurora OVERMAN 180.
  • Aurora OVERMAN 180

Лучшие универсальные сварочные аппараты инверторного типа:

Правила пользования сварочным аппаратом

Для выполнения работ некоторые принимают решение привлечь специалиста, хотя на самом деле в работе с таким оборудованием нет ничего сложного. Сварочный аппарат полуавтомат или другой модификации перед началом работы и во время нее требует соблюдения определенных правил. Перед началом работы:

  • надевают спецодежду и защиту для лица;
  • удаляют с рабочего места лишние предметы;
  • проверяют исправность сварочной части аппарата;
  • включают вентиляционную систему.

Во время проведения сварки:

  • укладывают устойчиво деталь;
  • на пламя можно смотреть только через защиту;
  • огарки электродов выбрасывают в специальный ящик;
  • во время кратковременных перерывов электрододержатель вешают на подставку;
  • при наличии нагара на электроде, его очищают, предварительно отключив трансформатор.



Что такое сварочный инвертор, из чего состоит и как работает

Что такое сварочный инвертор и как он работаетЧто такое сварочный инвертор?

Сегодня ММА сварка стала доступна как никогда, ведь в продаже присутствуют легкие, удобные, и функциональные в работе сварочные инверторы. Раньше, когда для ручной дуговой сварки использовались трансформаторные сварочники, проблем хватало с лихвой. Самая большая из них, это высокая мощность, из-за которой нередко выбивали пробки на электрощитке. Плюс ко всему, если залипал электрод, то электросеть садилась настолько сильно, что соседи были просто в шоке.

С появлением сварочных инверторов дела пошли веселее. Сегодня у каждого уважающего себя мастера, есть инвертор для сварки, который весит порядка пяти килограмм и совсем не садит электросеть. Как работает сварочный инвертор? Что из себя он представляет и из чего состоит? Обязательно дочитайте эту статью сайта про сварку mmasvarka.ru и вы узнаете, в чем именно преимущество инверторов.

Что такое сварочный инвертор

Сварочный инвертор — это бытовой, профессиональный или полупрофессиональный аппарат для сварки, который имеет принципиальное отличие в работе, от трансформаторных сварочных аппаратов. Если выразиться точнее, то сварочный инвертор, это преобразователь переменного тока в постоянный ток, со снижением его значений, до 90 В.

Что такое сварочный инвертор

Принцип работы сварочного инвертора основан на следующем:

  • Выпрямление переменного напряжения;
  • Понижение высокочастотного тока;
  • Поддержание нужного значения тока до требуемых параметров, тех, которые нужны для ручной дуговой сварки.

Из чего состоит сварочный инвертор

За все вышеперечисленное, выпрямление переменного тока и поддержание его требуемых значений, в сварочном инверторе отвечают такие элементы, как:

Из чего состоит сварочный инвертор

Сетевой выпрямитель — он включается в себя мощные конденсаторы и диодный мост. Именно данный компонент сварочного инвертора преобразует переменный ток в сети 220 Вольт в постоянные его значения.

Высокочастотный трансформатор — такая деталь также присутствует в инверторе. А вы вправду думали, что сварочные инверторы без трансформаторов? Конечно же, нет! Маленький, но такой нужный трансформатор, все же имеется, а его главная функция, это понижение напряжения.

Инвертор — состоит из мощных транзисторов, чаще всего закреплённых к радиаторам охлаждения в виде алюминиевых пластин. Коммутирующие транзисторы, из которых состоит инвертор, нужны, как и сетевой выпрямитель, для преобразования входящего напряжения.

Выходной выпрямитель — данный элемент сварочного инвертора даёт возможность выпрямлять высокие значения переменного тока. Состоит выходной выпрямитель инвертора из быстродействующих и весьма мощных диодов, их скорость срабатывания неимоверно высока, более 50 наносекунд!

Что такое сварочный инвертор и как он работает

Инверторная пусковая схема — в неё входят различные компоненты силового блока.

Несмотря на всю кажущуюся сложность конструкции, сварочный инвертер обладает рядом неоспоримых преимуществ. Во-первых, он не так сильно садит электрическую сеть. Во-вторых, регулировка тока на инверторе осуществляется плавно, что даёт возможность увеличить качество сварочных работ.

Ну а о таких преимуществах сварочных инверторов, как лёгкий вес и компактные размеры, и вовсе говорить не стоит. Если сравнить вес старого сварочного трансформатора и инвертора, то эти цифры, будут различными в десятки раз.

Поделиться в соцсетях

Сварочное оборудование — это… Что такое Сварочное оборудование?

        машины, аппараты и приспособления, необходимые для изготовления из заготовок сварных изделий. Комплекс технологически связанного между собой С. о. для выполнения сварочных работ при том или ином участии сварщика называется сварочным постом, установкой, а при объединении нескольких постов или установок — линией.

         Существуют посты и установки для дуговой, контактной, газовой, электроннолучевой и других способов сварки (См. Сварка). К С. о. относят: сварочные аппараты и машины с источниками питания и устройствами для выполнения собственно процесса сварки; технологические приспособления для осуществления быстрой сборки деталей под сварку, удерживания их во время работы и предотвращения или уменьшения коробления свариваемого изделия; вспомогательное оборудование для перемещения изделий в процессе выполнения сварки, крепления и перемещения сварочных аппаратов; инструмент сварщика. Кроме того, при сварке используют различные транспортные средства, приборы для контроля качества сварного соединения и т. п. Техническая характеристика С. о. определяется выбранным способом сварки, характером производства и степенью механизации процесса (ручная, полуавтоматическая или автоматическая сварка).

         Сварочный пост — участок производственной площади, на котором размещены источник тока, токопровод, необходимые технологические приспособления и инструменты сварщика. Для защиты окружающих от излучения участок огорожен шторами или щитами. В условиях современного производства широко распространены автоматизированные установки (рис.1). Такие стационарные посты размещают в цехе. В полевых условиях, для сварки крупногабаритных изделий, на строительстве, при выполнении ремонтных работ и т. п. организуют передвижные посты.

         Сварочные аппараты и машины. В сварочные посты и установки входят источники питания и аппараты для регулирования горения сварочной дуги (См. Сварочная дуга) в процессе сварки. Для выполнения сварки применяют источники питания, которые имеют удобную, плавную или ступенчатую регулировку и удовлетворяют общим требованиям для электрических машин и аппаратов. При электросварке используют сварочные трансформаторы, генераторы и выпрямители; при газопламенной обработке (См. Газопламенная обработка) газовые генераторы. Различают источники питания одно- и многопостовые, стационарные (длительная непрерывная работа) и малогабаритные переносные (непродолжительная работа).          Сварочный трансформатор служит для согласования параметров сварочной и питающей цепей, а также выполняет функции регулятора. При дуговой сварке применяют механические и электрические способы регулирования напряжения. При механическом регулировании (рис. 2, а) изменяют, например, расстояние между первичными и вторичными обмотками. Электрическое регулирование (рис. 2, б) осуществляют изменением токов управления в дополнительных обмотках, расположенных на верхнем и среднем ярме трансформатора. При этом вторичная обмотка разделена на две части (α и β), одна из которых (β) расположена в верхнем окне трансформатора. При одном и том же коэффициенте трансформации такой трансформатор может иметь различные значения напряжения холостого хода, что необходимо при настройке режима сварки. Для контактной электросварки (См. Контактная электросварка) применяют сварочные трансформаторы с минимальным сопротивлением короткого замыкания. Их вторичная обмотка имеет обычно 1 или 2 витка. Изменение вторичного напряжения достигается переключением части витков первичной обмотки.

         Сварочный генератор — специальная электрическая машина постоянного тока или тока повышенной частоты. Применяют однопостовые генераторы — универсальные или с падающей внешней характеристикой, которая обеспечивает устойчивое горение сварочной дуги. В сварочной технике используют генераторы: поперечного поля, с расщепленными полюсами, с размагничивающей последовательной обмоткой. У сварочного генератора поперечного поля (рис. 3, а) короткозамкнутая обмотка cd якоря создаёт поперечный магнитный поток Фп. Падающая характеристика образуется в результате действия продольного размагничивающего потока якоря Фпр. У генератора с размагничивающей последовательной обмоткой (рис. 3, б) внешняя характеристика формируется взаимодействием магнитных потоков Фр (размагничивающей последовательной обмотки) и Фв (намагничивающей параллельной обмотки). Напряжение на намагничивающую обмотку подаётся от третьей щётки или от самостоятельного источника питания (при т. н. независимом возбуждении).

         Сварочный выпрямитель — преобразователь переменного напряжения питающей сети в постоянное, имеющий падающую, жёсткую или регулируемую внешнюю характеристику. Выпрямитель состоит из трансформатора, блока, полупроводниковых вентилей, системы автоматического управления, дросселя электрического (См. Дроссель электрический), коммутационной аппаратуры. Регулирование преобразователей осуществляется трансформаторами или управляемыми вентилями.          Газовый генератор — аппарат для получения горючих газов. Чаще в газовых генераторах производят ацетилен из карбида кальция путём взаимодействия его с водой (см. Генератор ацетиленовый).          Сварочный автомат для дуговой сварки — комплекс механизмов и приборов (рис. 4), с помощью которых осуществляется механизация процесса выполнения сварного соединения: подача электродной проволоки, зажигание сварочной дуги, поддержание заданного режима сварки и прекращение процесса. В таких установках используют головки с независимой скоростью подачи проволоки, в которых поддержание дугового процесса основано на саморегулировании дуги, и с автоматическим регулированием скорости подачи проволоки в зависимости от напряжения дуги. Взамен сложных установок для автоматической сварки часто применяют сварочные тракторы (См. Сварочный трактор) переносные самоходные автоматы. Существуют сварочные автоматы и самостоятельные подвесные головки, осуществляющие электросварку одним или несколькими электродами. Электроды могут быть подключены к общему источнику питания или к самостоятельным источникам. Применяются также аппараты для сварки неплавящимся угольным или вольфрамовым электродами (рис. 5).          Сварочный полуавтомат, или шланговый полуавтомат, — аппарат для дуговой сварки, в котором механизирована подача электродной проволоки, а перемещение горелки вдоль свариваемых кромок осуществляется вручную. Имеются полуавтоматы для сварки неплавящимся электродом с механизированной подачей присадочной проволоки, которая проталкивается через гибкий направляющий шланг или подаётся с катушки механизмом, встроенным в горелку. Сварочными полуавтоматами осуществляют сварку в защитных газах (См. Сварка в защитных газах), сварку открытой дугой и сварку под флюсом (См. Сварка под флюсом). Механизм подачи проволоки и горелка, находящаяся в руке сварщика, соединены между собой гибким шлангом (направляющим каналом), по котором у в зону горения дуги подаётся электродная проволока и подводятся сварочный ток, флюс и защитный газ. Часть сварочного аппарата (автомата, полуавтомата), обеспечивающая подвод электрического тока к электроду и газа в зону дуги, или устройство, применяемое при газовой сварке (См. Газовая сварка) для регулирования сварочного пламени, называется сварочной горелкой (См. Сварочная горелка).

         Автомат для электрошлаковой сварки (рис. 6) конструктивно отличается от автоматов для дуговой сварки, т. к. при этом виде сварки свариваемые кромки занимают вертикальное положение. Существуют автоматы, перемещающиеся по рельсу или непосредственно по кромкам свариваемой детали. Кроме самоходного механизма для вертикального движения, автомат снабжен двумя ползунами, предназначенными для удержания сварочной ванны и формирования шва, и механизмом колебания электродов вдоль зеркала ванны.

         Технологические приспособления, используемые сварщиком, служат для сборки деталей под сварку и фиксации их; для сварки заранее собранных деталей; для совмещения операции сборки и сварки. В зависимости от характера производства приспособления изготовляют универсальными или специализированными (для определённых изделий). Одну деталь к другой прижимают винтовыми, рычажными, эксцентриковыми, магнитными и др. зажимами. Их используют для соединения отдельных деталей (переносные зажимы) и для оснащения сварочных стендов. Для фиксации свариваемых деталей иногда используют прихваты, присоединяемые к свариваемым деталям временными короткими швами. Для сближения или разведения свариваемых кромок или фиксации их положения служат стяжки, распорки и домкраты. Сборку и сварку изделий осуществляют на универсальных и специализированных стендах. Фиксаторы (упоры, пальцы, штыри, шаблоны) служат для определения положения свариваемых деталей относительно всего приспособления. К технологической оснастке стендов относятся также флюсоудерживающие устройства, флюсовые и газовые подушки, устройства для принудительного формирования шва и др.

         Вспомогательное оборудование сварочных установок. Сварочные установки компонуются из элементов, предназначенных для расположения изделия в наиболее удобном для сварки положении, для поворота его во время работы и обслуживания зоны сварки, а также для крепления и перемещения сварочных аппаратов. С целью установки изделий в удобном для работы положении применяют роликовые, цевочные, цепные, цапфовые, рычажные кантователи (рис. 7). Поворот свариваемого изделия вокруг оси осуществляют вращателями с вертикальной, наклонной или горизонтальной осями вращения. Изделия закрепляются и поворачиваются с помощью планшайбы или поводка (центровые вращатели) или роликами (роликовые). При сварке цилиндрических изделий часто применяют роликовые стенды-вращатели (см. рис. 1) обычно с обрезиненными приводными роликами. Для вращения изделия в процессе сварки вокруг оси, занимающей различные положения в пространстве, служат установочные и сварочные манипуляторы. Для крепления и перемещения сварочных автоматов и полуавтоматов, подвески аппарата над подвижным свариваемым изделием или перемещения аппарата вдоль шва или от шва к шву применяют различные устройства, например балку с платформой, рельсовые пути, специальные грузозахватные приспособления.

         Инструмент сварщика: электродержатели для сварки штучными электродами, горелки, зачистной инструмент (молотки-шлакоотделители, пневмомолотки, проволочные щётки, шлифовальные машины и др.), пригоночный инструмент для подгонки соединяемых деталей; инструмент для перемещения и кантовки горячих деталей; инструмент для наладки сварочного и технологического оборудования; измерительный инструмент (штангенин-струмент, микрометрический и др.). Сведения об оборудовании для специальных способов сварки (контактной, ультразвуковой, диффузионной и др.) см. в статьях об этих способах сварки.

         Лит.: Сварочное оборудование. Каталог-справочник, ч. 1—3, К., 1968—72; Гитлевич А. Д., Этингоф Л. А., Механизация и автоматизация сварочного производства, М., 1972; Бельфор М. Г., Патон В. Е., Оборудование для дуговой и шлаковой сварки и наплавки, М., 1974; Севбо П. И., Комплексная механизация и автоматизация сварочного производства, К., 1974; Чвертко А. И., Тимченко В. А., Установки и станки для электродуговой сварки и наплавки, К., 1974.

         М. Г. Бельфор, И. И. Заруба, В. Н. Троицкий.

        Рис.1. Установка для дуговой автоматической сварки: 1 — сварочный аппарат; 2 — свариваемое изделие; 3 — шкаф с аппаратурой управления; 4 — источник тока; 5 — провода управления; 6 — токопровод; 7 — рельсовый путь; 8 — тележка с колонной; 9 — роликовый стенд; 10 — площадка обслуживания.

        Рис.1. Установка для дуговой автоматической сварки: 1 — сварочный аппарат; 2 — свариваемое изделие; 3 — шкаф с аппаратурой управления; 4 — источник тока; 5 — провода управления; 6 — токопровод; 7 — рельсовый путь; 8 — тележка с колонной; 9 — роликовый стенд; 10 — площадка обслуживания.

        Рис. 2. Схема сварочного трансформатора для дуговой сварки: а — с механическим регулированием индуктивного сопротивления и напряжения; б — с электрическим регулированием; 1 и 2 — первичная и вторичная обмотки; 3 — обмотка управления; 4 и 5 — среднее и верхнее ярмо.

        Рис. 2. Схема сварочного трансформатора для дуговой сварки: а — с механическим регулированием индуктивного сопротивления и напряжения; б — с электрическим регулированием; 1 и 2 — первичная и вторичная обмотки; 3 — обмотка управления; 4 и 5 — среднее и верхнее ярмо.

        Рис. 3. Схема сварочного генератора: а — поперечного поля; б — с размагничивающей последовательной обмоткой.

        Рис. 3. Схема сварочного генератора: а — поперечного поля; б — с размагничивающей последовательной обмоткой.

        Рис. 4. Сварочный автомат для дуговой сварки: 1 — флюсоотсос; 2 — сварочная головка; 3 — механизм подачи с редуктором; 4 — механизм подъема; 5 — ходовой механизм; 6 — флюсоаппарат; 7 — рельсовый путь; 8 — подающий ролик; 9 — мундштук; 10 — воронка для флюса.

        Рис. 4. Сварочный автомат для дуговой сварки: 1 — флюсоотсос; 2 — сварочная головка; 3 — механизм подачи с редуктором; 4 — механизм подъема; 5 — ходовой механизм; 6 — флюсоаппарат; 7 — рельсовый путь; 8 — подающий ролик; 9 — мундштук; 10 — воронка для флюса.

        Рис. 5. Сварочный автомат для электросварки неплавящимся вольфрамовым электродом с подачей присадочной проволоки: 1 — горелка; 2 — катушка; 3 — механизм подачи; 4 — направляющий шланг; 5 — наконечник; 6 — прижимной ролик.

        Рис. 5. Сварочный автомат для электросварки неплавящимся вольфрамовым электродом с подачей присадочной проволоки: 1 — горелка; 2 — катушка; 3 — механизм подачи; 4 — направляющий шланг; 5 — наконечник; 6 — прижимной ролик.

        Рис. 6. Автомат рельсового типа для электрошлаковой сварки проволочными электродами: 1 — направляющий рельс-колонна, закрепляемый на изделии; 2 — передний и задний ползуны; 3 — токопроводящие мундштуки с электродами; 4 — пластина для крепления заднего ползуна; 5 — изделие; 6 — пульт управления; 7 — механизм горизонтальной подачи.

        Рис. 6. Автомат рельсового типа для электрошлаковой сварки проволочными электродами: 1 — направляющий рельс-колонна, закрепляемый на изделии; 2 — передний и задний ползуны; 3 — токопроводящие мундштуки с электродами; 4 — пластина для крепления заднего ползуна; 5 — изделие; 6 — пульт управления; 7 — механизм горизонтальной подачи.

        Рис. 7. Кантователи: а — роликовый; б — цевочный; в — цепной; г — цапфовый; д — рычажный.

        Рис. 7. Кантователи: а — роликовый; б — цевочный; в — цепной; г — цапфовый; д — рычажный.

основные виды сварочников, принцип работы, преимущества и недостатки различных моделей, критерии выбора

Сварка — один из самых распространённых методов, позволяющий получить прочное неразъемное соединение материалов. Она обеспечивает необходимое качество и прочность, выполняется быстро и не требует наличия сложного громоздкого оборудования. Технология вполне отработана, она достаточно проста и доступна практически любому желающему ей овладеть. Для выполнения работы требуется только сварочный аппарат и наличие навыков.

Что такое сварка?

Сварка — это технология соединения материалов путём локального нагрева, приводящего к расплаву и смешиванию жидких участков между собой. С помощью этой методики соединяются металлические детали или конструкции, но существуют и технологии сварки полимерных материалов, пластмасс. Истоки этой методики относятся ко времени начала пользования металлом. Первые виды сварки были отработаны во время кузнечных работ, практически единственного в те времена способа обработки металлов. Электродуговая сварка, использующаяся и по сей день, была изобретена в 1881–1882 гг. русскими учёными Бенардосом и Славяновым. С того времени процесс активно изучался и совершенствовался, постепенно достигнув сегодняшнего уровня.

Существуют разные классы и виды сварки, определяемые соответственно формой и видом энергии, затраченной на проведение процесса.

Классы сварки, различающиеся по типу энергии и виду работ

Большинство видов сварки выполняются с помощью специализированного оборудования и используются в ограниченных технологических процессах

Основное распространение получила электродуговая сварка, наиболее простая, применимая практически ко всем металлам, сплавам и соединениям. Принцип действия несложен — между соединяемыми деталями образуется дуга электрического разряда, температура которой настолько высока, что материал плавится. Металл в нагретых участках становится жидким и перемешивается, вследствие чего образуется монолитное соединение на молекулярном уровне. Имеется множество технологических вариантов проведения сварочных работ, но общий принцип не меняется. Достоинства сварных соединений:

  • простота, высокая скорость выполнения соединений;
  • отсутствие увеличения массы объединяемых конструкций;
  • независимость от формы или конфигурации деталей;
  • возможность создания герметичного шва;
  • процесс происходит почти бесшумно;
  • существует возможность механизации и автоматизации процесса;
  • стоимость сварки ниже, чем у других способов соединения.

К недостаткам принято относить:

  • сварной шов и материал, окружающий его, приобретают значительные остаточные напряжения.
  • детали под действием высоких температур изменяют форму и линейные размеры, нарушается плоскость.
  • при вибрации или значительных механических (ударных) нагрузках надёжность швов часто оказывается недостаточной.
  • качество шва при ручной сварке в значительной степени зависит от уровня квалификации работника.

Альтернативой сварке являются болтовые или заклёпочные соединения, имеющие большую трудоёмкость выполнения и требующие определённой конфигурации деталей. Высокая популярность сварки основана на отсутствии этих недостатков.

Сварочный шов на трубе

Правильно выполненный шов имеет ровную и равномерную форму без лишних брызг и выпуклостей

Качество шва определяется по его форме, отсутствии пропусков, аккуратности.

Неправильный сварочный шов

Шов с пропусками, дефектами и выпуклостями делает поверхность детали неаккуратной и зачастую непригодной к дальнейшему использованию

Основные типы сварочных аппаратов

Существует несколько типов сварочных аппаратов, разработанных в разное время и обладающих определёнными возможностями.

Сварочные трансформаторы

Одна из самых старых и простых конструкций. Представляет собой понижающий трансформатор, изменяющий сетевое напряжение до значений, подходящих для сварочных работ. Регулировка силы тока производится путём изменения расстояния между первичной и вторичной обмотками. На выходе сварочного трансформатора имеется переменный ток, из-за чего качество швов довольно низкое, появляется большое количество брызг. Для сварки цветных металлов и улучшения качества дуги требуются значительные конструктивные изменения, увеличивающие размеры и вес аппарата, который и так довольно массивен.

Трансформатор сварочный ТДМ-504

Сварочные трансформаторы самые дешёвые и надёжные, поэтому до сих пор активно используются для соединения низколегированных марок стали

Для выполнения работы нужны специальные электроды для переменного тока. Чтобы получить приличный шов необходимо иметь немалый опыт и навыки. Кроме того, работа сварочного трансформатора существенно отражается на сетевом напряжении — оно заметно «садится», что отрицательно влияет на состояние бытовой техники. КПД трансформаторов достигает 90%, но часть энергии расходуется на нагрев.

Сварочные выпрямители

Выпрямители появились позже, чем трансформаторы и позволили решить множество проблем, имеющихся у них. Конструкция этих аппаратов включает в себя блок выпрямителя, который преобразует переменный ток, поступающий с трансформатора, в постоянный. В результате появляется возможность выполнять более ответственные работы, варить герметичные ёмкости, делать более аккуратные и прочные швы.

Выпрямитель сварочный Selma ВД-306Д

Выпрямители дают возможность соединять цветные металлы, используя обратнополярный режим сварки

Намного меньше разбрызгивание при сварке, что позволяет работать с лицевыми частями конструкций или с деталями, нуждающимися в сохранении ровной поверхности, прилегающей к шву. Важным достоинством сварочных выпрямителей является возможность работать с любым видом электродов.

Сварочные полуавтоматы

Этот вид аппаратов не использует отдельные электроды. Работа ведётся с помощью механизированной подачи сварочной проволоки. Существуют аппараты, выполняющие разные виды работ:

  • сварка в облаке инертных газов;
  • соединение деталей под флюсом;
  • работа с порошковой проволокой;
  • универсальные устройства.
Сварочный полуавтомат Темп ПДУ-200-УЗ

Универсальные аппараты имеют набор горелок, предназначенных для нейтральных газов, флюсов и т.д

Отличие этих аппаратов состоит в конструкции горелки, обеспечивающей подвод проволоки параллельно с подачей присадочного материала. Подача проволоки производится специальным устройством, обеспечивающим равномерное поступление по сигналу с горелки. Существуют разные варианты механизма подачи:

  • толкающего типа. Расположены перед шлангом горелки и подают проволоку в канал;
  • тянущие. Устанавливаются на горелку и направляют проволоку в канал. Их недостаток состоит в увеличении веса горелки, которую сварщику приходится держать в руке;
  • тянуще — толкающего типа. Используются при сварке на большом удалении от аппарата, когда подачу проволоки приходится производить на большое расстояние.

Инверторы

Инвертор — самый новый тип сварочных аппаратов. Они используют токи высокой частоты, что позволяет выполнять швы высокого качества, способны делать ответственные, герметичные и аккуратные соединения. Практически все инверторы защищены от перепадов напряжения в сети, от перегрева и прочих изменений штатного режима работы.

Инверторный сварочный аппарат Fubag IR 200 VRD

Аппараты инверторного типа имеют малый вес и небольшие размеры

Возможности прибора гораздо шире, чем у более старых разновидностей сварочных аппаратов. Инверторы могут использоваться даже новичками, качество шва будет вполне приличным. Существует две технологичных конструкции инверторов — MOSFET и IGBT. Первый вид более старый, на сегодняшний день встречается только в России. В Европе используется технологический протокол IGBT, обеспечивающий соблюдение всех технических норм и требований, соответствующий параметрам сертифицирования продукции.

Критерии выбора устройства

При выборе того или иного оборудования основными критериями являются цена и качество. Если с ценой все более или менее ясно, то категория «качество» для неопытного человека, не имеющего профессиональной подготовки или опыта, представляет некоторые затруднения. Рассмотрим наиболее важные критерии качества сварочных аппаратов.

Напряжение сети питания

Существуют аппараты, рассчитанные на разное рабочее напряжение:

  • однофазное. Используются обычные 220 В, что подходит для выполнения домашних работ, но для промышленного пользования не всегда удобно;
  • трёхфазное. Напряжение питания — 380 В, имеющееся на любом производстве, но в частном доме его может и не быть;
  • универсальное. Такие приборы имеют возможность работы с одно- и трехфазными источниками питания, что позволяет использовать их в любых условиях.

Оптимальный вариант — универсальный прибор, который пригодится везде и способен работать с любыми источниками питания.

Сварочный инвертор ТСС PRO CT-312

Выбирая аппарат, следует учитывать имеющийся источник питания

Мощность

В паспортах приборов встречаются разные значения мощности. Существуют два вида:

  • активная мощность. Она указывается в кВт;
  • полная мощность, измеряемая в кВА.

Необходимо знать, что активная мощность тратится на выполнение полезной работы, тогда как полная мощность — величина, обозначающая потребление оборудования. Чем выше полная мощность, тем сильнее аппарат будет нагружать сеть.
Эти два значения помогают получить представление о нагрузке на сеть и степени эффективности аппарата. Существует также реальная мощность, обозначающая эксплуатационные возможности аппарата.

Напряжение холостого хода

Величина напряжения холостого хода не должна быть ниже 60 В (в идеале — как можно выше). Низкие значения означают заметные трудности при розжиге дуги, особенно на ржавом металле или при первоначальном розжиге на холодном металле. Выбирая аппарат, надо обращать на это значение самое пристальное внимание, поскольку от него во многом зависит эффективность устройства.

Класс защиты аппарата

Класс защиты аппарата указан в паспорте. Он обозначается буквами IP. В среднем, сварочные аппараты имеют класс защиты от IP21 до IP23. Первая цифра означает ограничение размера предметов, которые могут проникнуть в корпус до 12 мм, в этом случае есть возможность проникновения пыли, мелких частиц. Вторая цифра означает уровень влагозащиты — 1 гарантирует защиту от вертикальных капель дождя, а 3 означает, что в корпус не проникнут капли под углом до 60°. Степень защиты имеет важное значение, хотя варить под дождём не разрешается. Тем не менее, если аппарат остался под открытым небом и пошёл дождь, можно иметь представление о его возможностях.

Универсальный сварочный инвертор ESAB Origo Mig 4004i

Инверторы часто перестают работать при отрицательной температуре

Производительность (продолжительность времени работы)

Важное значение, указывающее на продолжительность рабочего времени аппарата. Точнее, определяющее соотношение длительности работы и простоя. Указывается в процентах, которые надо понимать следующим образом: предположим, величина ПВР, указанная в паспорте, составляет 30%. Это значит, что через 3 минуты работы аппарат отключится на 7 минут, хотя на практике такое случается крайне редко, поскольку надо счищать шлак, контролировать качество шва, перемещаться с места на место. Величина ПВР для европейских устройств измеряется при температуре +40°, а у китайских приборов — около +20°, поэтому степень работоспособности выше у «европейцев».

Ограничения по температуре

Согласно ГОСТ, сварочные работы можно выполнять при температурах от -40°, до +40°. На практике ситуация сложнее, так как при сильной жаре работать невозможно, а при минусовых температурах многие аппараты отказываются работать, включая сигнал перегрузки.

Возможность работы от генератора

Наличие этой функции означает, что аппарат способен работать от генератора и это значительно расширяет его возможности. Нередко возникает необходимость производить сварку в поле, где нет сетевого подключения, а питание от генератора подойдёт не каждому аппарату.

Наличие дополнительных функций

К дополнительным функциям можно отнести:

  • горячий старт. Выполняется кратковременное повышение силы тока для создания наилучших условий возникновения дуги;
  • форсаж дуги. При возникновении прерывания или неустойчивости дуги производится повышение тока, обеспечивающее устойчивость и сохранение оптимальных параметров сварных работ;
  • антизалипание электрода. Производится сброс тока и напряжения, при котором электрод свободно отходит от шва. Как только это происходит, параметры тока возвращаются на определённые позиции.

Производитель

Сварочные аппараты широко востребованы и имеют высокий спрос. Они производятся практически во всех странах. Рассматривая страну-производителя, надо иметь в виду определённые особенности. Российские аппараты имеют вполне удачное сочетание цены и качества, способны выполнять все необходимые работы, но уступают по качеству европейским образцам. Технические нормативы, действующие в Европе, требуют от производителей обеспечивать максимальное качество продукции. Китайские аппараты могут иметь как очень высокое, так и совсем низкое качество, приобретение такого оборудования всегда несколько рискованное мероприятие. Устройства родом из США имеют отличное соотношение качества и цены, хотя отыскать американские образцы в продаже не всегда возможно.

Сварочный полуавтомат Форсаж 200ПА

Устройства с максимальным набором опций и возможностей предназначены для продолжительной и объёмной работы

Нюансы подбора сварочного аппарата

Выбирая сварочный аппарат, следует учитывать характер выполняемых работ и какие для этого имеются условия. Тип металлов, напряжение в сети, состояние проводки, объёмы и продолжительность работы — все эти факторы влияют на выбор определённого типа и марки аппарата. Основной критерий выбора — место использования.

Для работ на даче или в частном доме надо выбирать устройство, способное выдерживать перепады напряжения, работающее от 220 В (однофазный или универсальный аппарат). Объёмы работ небольшие, поэтому стремиться к высокой ПВР незачем.

Сварочный аппарат, который приобретается для производственных целей, должен быть предназначен для питания от трехфазного источника (или универсал), важным показателем станет большое значение ПВР и мощности.

Правила безопасности при работе

Правила безопасности, относящиеся к особенностям и конструкции конкретной модели сварочного аппарата, подробно изложены в инструкции. Однако, имеются и общие требования безопасности, действительные для всех подобных случаев:

  • при выполнении сварочных работ следует одевать закрытую плотную одежду (оптимально — спецкостюм сварщика), не имеющую накладных карманов;
  • во время работы обязательно надо пользоваться маской;
  • запрещается работать в дождь или сырую погоду;
  • следует избегать прикосновений к токонесущим частям;
  • нельзя работать, находясь внутри ёмкостей, содержащих пары или остатки легковоспламеняемых жидкостей;
  • периодически следует проверять состояние кабеля, а также сопротивление изоляции между корпусом аппарата и обмотками.

Полный перечень правил безопасности широк, но выполнение всех требований обязательно. От этого зависит здоровье и даже жизнь сварщика, а также окружающих его людей.

Рейтинг лучших моделей

Чтобы сделать выбор устройства более простым, рекомендуется ознакомиться с наиболее популярными у пользователей моделями сварочных аппаратов.

Рейтинг лучших сварочных аппаратов

Опытные сварщики предпочитают устройства от проверенных производителей

Таблица показывает, что есть дорогие варианты и вполне доступные, основными факторами становятся назначение прибора и предстоящие объёмы работ.

В нашем следующем материале вы найдёте подробное руководство по сварке: как зажечь и поддерживать дугу, как выполнять швы и многое другое: https://aqua-rmnt.com/uchebnik/svarka/kak-pravilno-varit-elektrosvarkoj.html.

Выбор сварочного аппарата производится по различным критериям, охватывающим все стороны эксплуатации устройства, зависит от объёмов работы и прочих условий. Для неподготовленного человека бывает сложно учесть все важные факторы и качества устройства. В случае возникновения затруднений можно обратиться к продавцу-консультанту, а лучше всего — пригласить с собой в магазин опытного сварщика, который поможет определиться с выбором наиболее подходящей модели сварочного аппарата.

Сварочный аппарат: разновидности и особенности

Время чтения: ≈9 минут

Аппарат для сварки играет главную роль в сварочном процессе. Главнее него разве что сварщик. По этой причине целесообразно начинать свое обучение азам сварки именно со сварочного аппарата. Ведь от его правильной работы во многом зависит конечное качество сварного шва.

сварочные аппаратысварочные аппараты

Что вам нужно знать о сварочных аппаратах? Прежде всего, их разновидности и принцип действия. Прежде чем вы приступите к практике вам нужно будет выбрать тот сварочный аппарат, который будет отвечать вашим требованиям. И лишь затем вы будете изучать тему настройки сварочного аппарата и его и применения. В этой статье мы как раз и расскажем вам, какие бывают виды сварочных аппаратов.

Содержание статьи

Разновидности сварочных аппаратов

В этой статье мы не будем перечислять все возможные разновидности сварочного оборудования, а расскажем только о самых популярных. Они используются в 98% случаев. Им под силу как гаражная работа, так и заводские условия.

Итак, чаще всего сварщики используют трансформатор, выпрямитель, инвертор или полуавтомат. У профессиональных сварщиков может быть несколько разных сварочных аппаратов для выполнения разных задач. Далее мы подробно расскажем о каждом типе. Вы узнаете устройство и принцип работы каждого типа сварочника.

Трансформаторы

Сварочный трансформатор — это один из старейших типов сварочного оборудования. Данный аппарат способен преобразовывать напряжение, поступающее от внешнего источника тока, в напряжение для выполнения сварочных работ. Проще говоря, он понижает входящее напряжение 220В таким образом, чтобы его можно было использовать для сварки.

Устройство сварочного аппарата трансформаторного типа включает в себя несколько компонентов. Вам важно знать о двух из них — о первичной и вторичной обмотке, которые в совокупности называют силовым трансформатором. Отсюда и название данного типа сварочников. Именно благодаря встроенному силовому трансформатору удается преобразовывать входное напряжение.

сварочный трансформаторсварочный трансформатор

Чтобы отрегулировать силу тока у трансформаторного сварочного оборудования нужно как минимум разбираться в основах электротехники. Ведь для банального уменьшения или увеличения сварочного тока вам необходимо либо изменить индуктивное сопротивление всей цепи, либо использовать тиристоры. Здесь не получится просто повернуть регулятор на нужное значение тока.

Это не единственная сложность, с которой вам придется столкнуться при работе с трансформатором. Во-первых, такое оборудование работает только на переменном токе. А это значит, что дуга будет гореть нестабильно и без должной практики у вас просто не получится сформировать шов. Эта проблема частично решается, если использовать электроды для переменного тока.

Также трансформатором не получится сварить нержавеющую сталь и вообще любые цветные металлы. Поскольку такая работа требует применения постоянного тока. Не забываем и о габаритах трансформатора. Зачастую это очень громоздкие и неподъемные аппараты, которые трудно перемещать с места на место. Нужно использовать специальную тележку.

Но не все так плохо, как может показаться на первый взгляд. У трансформатора есть и свои плюсы. Во-первых, такое оборудование стоит недорого, при этом способно выдавать большое значение тока. А это значит, что имея всего один дешевый трансформатор вы сможете варить даже самые толстые металлы. К тому же, такое оборудование технологически несложное и его можно дешево ремонтировать. А если вы варите в гараже и не перемещаетесь во время работ, то вес и размеры трансформатора не важны.

Выпрямители

Выпрямитель во многом схож с трансформатором, но имеет одно существенное отличие. Чтобы понять, как работаетстандартный выпрямитель, нужно изучить принцип работы трансформатора (описанный выше) и добавить к этому выпрямительный блок. Две катушки, образующие силовой трансформатор, преобразовывают входной напряжение и выдают переменный ток для сварки. Выпрямительный блок, в свою очередь, преобразовывает переменный ток в постоянный.

Поняли? Главное отличие выпрямителя от трансформатора — это род тока. В трансформаторе он переменный, а в выпрямителе он постоянный. В остальном отличий нет. И конструкция, и размеры зачастую одинаковы. Только в выпрямителе есть дополнительный выпрямительный блок.

сварочный выпрямительсварочный выпрямитель

Нетрудно догадаться, что из-за преобразования переменного тока в постоянный перед сварщиком открывается больше возможностей. Вы можете варить любые металлы, в том числе цветные. Дуга будет зажигаться легко и гореть стабильно. Швы будут качественнее и ровнее. И в целом сварка выпрямителем существенно упрощает работу.

Из-за схожей технической части недостатки у выпрямителя такие же, как и у трансформатора. Большой вес и немаленький размер выпрямителя не подойдут для тех, кто хочет перевозить аппарат по всему цеху или участку на даче. К тому же, выпрямитель стоит дороже, чем трансформатор, поскольку обладает большим функционалом. Еще выпрямители (как и трансформаторы) нуждаются в частом охлаждении, из-за чего время работы существенно сокращается.

Инверторы

Инверторное оборудование самое популярное среди всех типов аппаратов для сварки. Стандартный инвертор состоит из трансформатора, как и предыдущие типы. Но дополнительно используется блок микросхем и дроссель.

Принцип работы сварочного аппарата инверторного типа следующий. Входное напряжение подается в дроссель, который выполняет роль выпрямителя (преобразовывает переменный ток в постоянный), затем напряжение подается на микросхемы, которые увеличивают частоту тока. Затем ток поступает на трансформатор, а после и на сварочную дугу.

Читайте также: Выбор сварочного инвертора

Главное отличие инвертора от предыдущих типов — это не только применение микросхем, но еще и использование высокочастотного трансформатора вместо силового. Высокочастотные трансформаторы намного меньше и легче силовых, поэтому их легко можно встроить в небольшой корпус инвертора.

Кстати, вес инверторного сварочника может удивить вас. В продаже есть модели, вес которых не превышает 5 килограмм. Такие аппараты можно брать с собой для работы на высоте или в труднодоступных местах.

инверторинвертор

Также такие аппараты можно использовать для сварки металлас применением разных технологий. Инверторы используются для ручной дуговой сварки, для сварки в среде защитных газов, для резки металлов.

Это не единственные плюсы инвертора. Такой тип оборудования не нуждается в частом охлаждении, может интенсивно работать на протяжении долгого времени. Чтобы отрегулировать ток достаточно просто повернуть ручку регулировки на заданное положение.

Отдельное достоинство инвертора — это встроенные микросхемы. Благодаря им производители могут внедрять в аппарат дополнительные функции, упрощающие и ускоряющие работу. Дополнительный функционал помогает отрегулировать сварочный ток вначале работы, предотвращает прилипание электродов к металлу и сокращает длину дуги в нужные моменты.

Также инверторные сварочные аппараты можно использовать в условиях нестабильного входного напряжения. Например, на даче. Для многих моделей инверторов достаточно напряжения в 170В.

Но мы все знаем, чем технологичнее устройство, тем быстрее оно ломается и сложнее ремонтируется. Это главный недостаток инвертора. Чтобы починить сломанный инверторный аппарат вам придется нести его в сервисный центр. Чудо, если это гарантийный случай. А если нет? Тогда придется выложить круглую сумму на ремонт.

Также вам придется следить за условиями эксплуатации и хранения инвертора. Если трансформатор можно просто поставить в гараже и забыть о нем, то для инвертора это закончится плачевно. Его обязательно нужно хранить в сухом отапливаемом помещении, без перепадов температур и влажности. Еще один враг инвертора — вездесущая пыль, которой так много в цеху или в гараже. Пыль выводит из строя транзисторы, оседая на охлаждающей системе инвертора.

К тому же, цена на подобное оборудование в разы выше, чем на трансформатор или выпрямитель. Да, сейчас китайские компании выпускают очень дешевые инверторы, стоимостью менее 50$. Но такой аппарат прослужит вам очень недолго. Поэтому нужно покупать инвертор из средней ценовой категории, хотя бы за 100-200$.

Полуавтоматы

Полуавтомат — это обычный инвертор, но со встроенным механизмом подачи сварочной проволоки и режимами сварки, предназначенными для работы в среде защитного газа. С помощью этого аппарата можно варить без электродов, заменив их на присадочную проволоку.

Также для работы с полуавтоматом вам понадобится газовая горелка, через которую будет подавать газ и проволока. И сам газовый баллон. В качестве газа можно использовать аргон, гелий, углекислоту или смесь из этих газов.

Почему такой аппарат называется полуавтоматом? Все просто. Проволока подается в полуавтоматическом режиме. Сварщик сам задает скорость подачи, а механизм в процессе сварки подает проволоку с заданной скоростью.

полуавтоматполуавтомат

Во многих полуавтоматах есть режим, с помощью которого можно использовать данный аппарат как инверторный. В таком случае его применение и принцип работы не будут отличаться от сварки инверторным сварочным аппаратом, о котором мы говорили выше. А вот если включить режим полуавтоматической сварки, то принцип работы изменится.

Во-первых, в сварочную зону с заданной скоростью будет подаваться проволока, а не электрод (как нам бы пришлом делать при сварке выше описанными аппаратами). Во-вторых, одновременно с проволокой в зону сварки подается защитный газ из баллона, который защищает шов от окисления.

С помощью полуавтомата можно варить любые металлы, в том числе цветные, и все типы стали. Поэтому в последние годы сварка полуавтоматом приобрела большую популярность. Она технологична, швы получаются очень качественными, формируются легко и быстро. По этой причине полуавтоматы незаменимы в автомастерских, на крупных заводах и в гаражах домашних умельцев.

Но не нужно забывать, что хоть полуавтомат не такой большой и тяжелый, к нему прилагается баллон с газом. И его не всегда удобно переносить с места на место. Так что варить на высоте вряд ли получится. Также полуавтомат — это самый дорогой тип оборудования из всех, что мы описывали в этой статье.

Вместо заключения

Вот и все, что мы хотели рассказать вам о наиболее часто применяемых сварочных аппаратах. Конечно, есть еще и другие типы сварочников, но они используются редко, и вы вряд ли будете применять их в своей практике.

Надеемся, эта статья поможет вам выбрать, какой сварочный аппарат для вас необходим. При этом вам вы можете выбрать как временный бюджетный инвертор для обучения, так и дорогой полуавтомат с прицелом на будущее. Все зависит от ваших желаний и возможностей. Желаем удачи в работе!

[Всего голосов: 1    Средний: 1/5]

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
