Что такое радиаторы: Радиаторы отопления, особенности выбора и эксплуатации

Содержание

Радиаторы отопления, особенности выбора и эксплуатации

Мы постараемся дать Вам полное представление о радиаторах: их типах, классах, видах, сферах применения, особенностях эксплуатации, стоимости. Благодаря чему, Ваш выбор будет оптимальным. В своем рассказе мы будем приводить в пример радиаторы производимые концерном Konner Ltd, так как ассортимент, предлагаемых радиаторов охватывает наиболее популярные и типичные для российского потребителя типы отопительных приборов.


Для начала необходимо объяснить значение некоторых терминов, встречающихся в тексте, и которые, возможно, могут быть Вам не знакомы.

Отопительный прибор — прибор, который тем или иным способом обеспечивает передачу тепловой энергии от теплоносителя в окружающее пространство.

Теплоноситель — движущаяся среда (вода или антифриз) используемая для передачи тепла в системах отопления.

Антифриз — водные растворы некоторых веществ, не замерзающие при низких температурах.

Используются в качестве теплоносителя (в основном в загородных домах).

Система отопления — совокупность отопительных приборов, трубопроводов, насосов, запорно-регулировочных устройств, средств автоматики и контроля и т.п., предназначенная для передачи тепла от генератора тепла в отапливаемые помещения.

Тепловая мощность (теплоотдача) — количество тепла, отдаваемое отопительным прибором в окружающее пространство в единицу времени при определенной разнице температур на входе и на выходе прибора (∆Т°).

Рабочее давление — давление теплоносителя в системе отопления, которое устанавливается в процессе функционирования системы и складывается и статического давления столба теплоносителя и динамического давления, создаваемого работой циркуляционных насосов.

Испытательное давление — избыточное давление теплоносителя в системах отопления, которое создается для выявления возможных протечек и скрытых дефектов в приборах и трубопроводах. Его величина должна быть в 1,5 раза больше рабочего.

Гидравлический удар — скачкообразное увеличение давления в системе отопления, многократно превышающее рабочее давление. Может вызвать разрушение отопительных приборов, трубопроводов и других элементов системы. Его причиной, как правило, являются ошибки обслуживающего персонала.

Что такое радиатор?

Радиатор — это бытовое название приборов жидкостного отопления, т.е. отопительных приборов, в которых циркулирует нагретый до определенной температуры жидкий теплоноситель (вода или антифриз). Конструкция этих приборов обеспечивает эффективную передачу тепла от теплоносителя в обогреваемое помещение.

Секционные отопительные приборы

Секционные чугунные радиаторы

Это самый «древний» вид приборов жидкостного отопления. Благодаря современным технологиям он переживает второе рождение. Все модели чугунных радиаторов Konner имеют плоскую лицевую панель с закругленными углами.

Так же радиаторы Konner покрыты белой эмалью, что позволяет устанавливать их в дома с современным интерьером.

У чугунных радиаторов самая высокая устойчивость к коррозии, загрязненности и агрессивным компонентам, содержащимся в воде циркулирующей в системе отопления. Что особенно надо учитывать при выборе радиаторов для городской квартиры.

Достоинством чугунных радиаторов является то, что до 70% теплового потока у них распределяется через излучение (радиацию) и только 30% через конвекцию. Большая доля радиационной составляющей обеспечивает более равномерный прогрев как нижней, так и верхней зон помещения. Современная медицина считает, что наиболее благоприятный для здоровья вид передачи тепловой энергии это — лучистый или радиационный.

Большинство чугунных радиаторов рассчитано на рабочее давление до 9 атм. Радиаторы Konner спроектированы специально для российских условий эксплуатации, поэтому их рабочее давление увеличено до 12 атм. И испытательное до 18 атм.

Чугунные радиаторы смело можно устанавливать во всех зданиях, где значение давления в системе отопления (рабочее и испытательное) не превышает указанного производителем; где Дирекция Эксплуатации Зданий (ДЭЗы) не уделяют внимания качеству теплоносителя; где летом из системы отопления надолго сливают воду; Срок службы чугунных радиаторов Konner около 50 лет.

Особенности выбора: Радиаторы Konner укомплектованы необходимыми фитингами и кронштейнами упакованы в коробки. Заводская скрутка — 4, 7, 10 , 12 секций. Для примера на комнату площадью 15 м² подойдет радиатор — 10 секций. Для расчета можно пользоваться следующей формулой: 1 кВт тепловой энергии может обогреть 10 м², средняя теплоотдача 1 секции — 0,19 кВт.

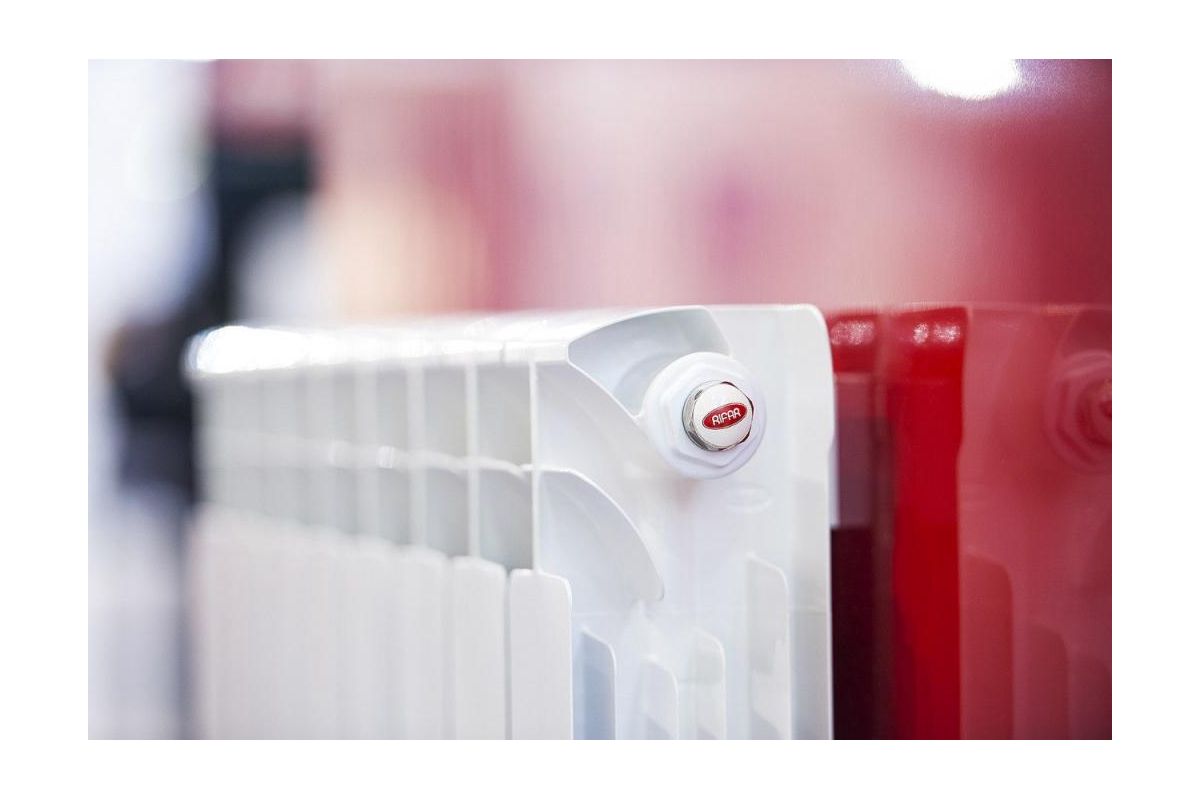

Секционные алюминиевые радиаторы

Этот наиболее «молодой» вид отопительных приборов является логическим приемником чугунных радиаторов, их изготовление ведется на современном технологическом уровне. Отлитые из алюминия, они обладают высокой теплоотдачей. Лицевая панель — идеально плоская поверхность, хорошо излучающая тепло. В верхней части секций имеются «окошки», через которые выходит нагретый воздух, создавая интенсивный конвективный поток. Вес одной секции — около одного килограмма, емкость — около 0,25 л. Благодаря этим качествам, алюминиевые радиаторы быстро нагревают помещение и быстро реагируют на изменение параметров регулирования.

Алюминиевые радиаторы Konner рассчитаны на рабочее давление 16 атм. Однако, все алюминиевые радиаторы чувствительны к химическому составу воды в системе отопления. Кислотность теплоносителя должна находиться в пределах рН=7-8. В процессе эксплуатации происходит активное выделение и накопление водорода в радиаторе и, если его не удалить, это может привести к разрушению радиатора Производители алюминиевых радиаторов рекомендуют устанавливать на них автоматические газовыпускные устройства и учитывать их особенности при проектировании систем отопления. Опасны большие скачки давления, так называемые гидравлические удары, которые не редки в городских системах отопления типовых домов. Опасна для алюминиевых радиаторов и электрохимическая коррозия. С учетом названных свойств, алюминиевые радиаторы рекомендуется использовать в системах отопления домов, где осуществляется постоянный контроль химического состава воды, или где этот состав гарантированно неизменен.

Особенности выбора: Алюминиевые радиаторы Konner поставляются в заводской скрутке по 4, 6, 8, 10, 12 секций. Для монтажа радиаторов необходимо приобрести набор комплектующих и кронштейны. Пример: на комнату площадью 15 м² подойдет радиатор — 8 секций. Для расчета можно пользоваться следующей формулой: 1 кВт тепловой энергии может обогреть 10 м², средняя теплоотдача 1 секции — 0,19 кВт.

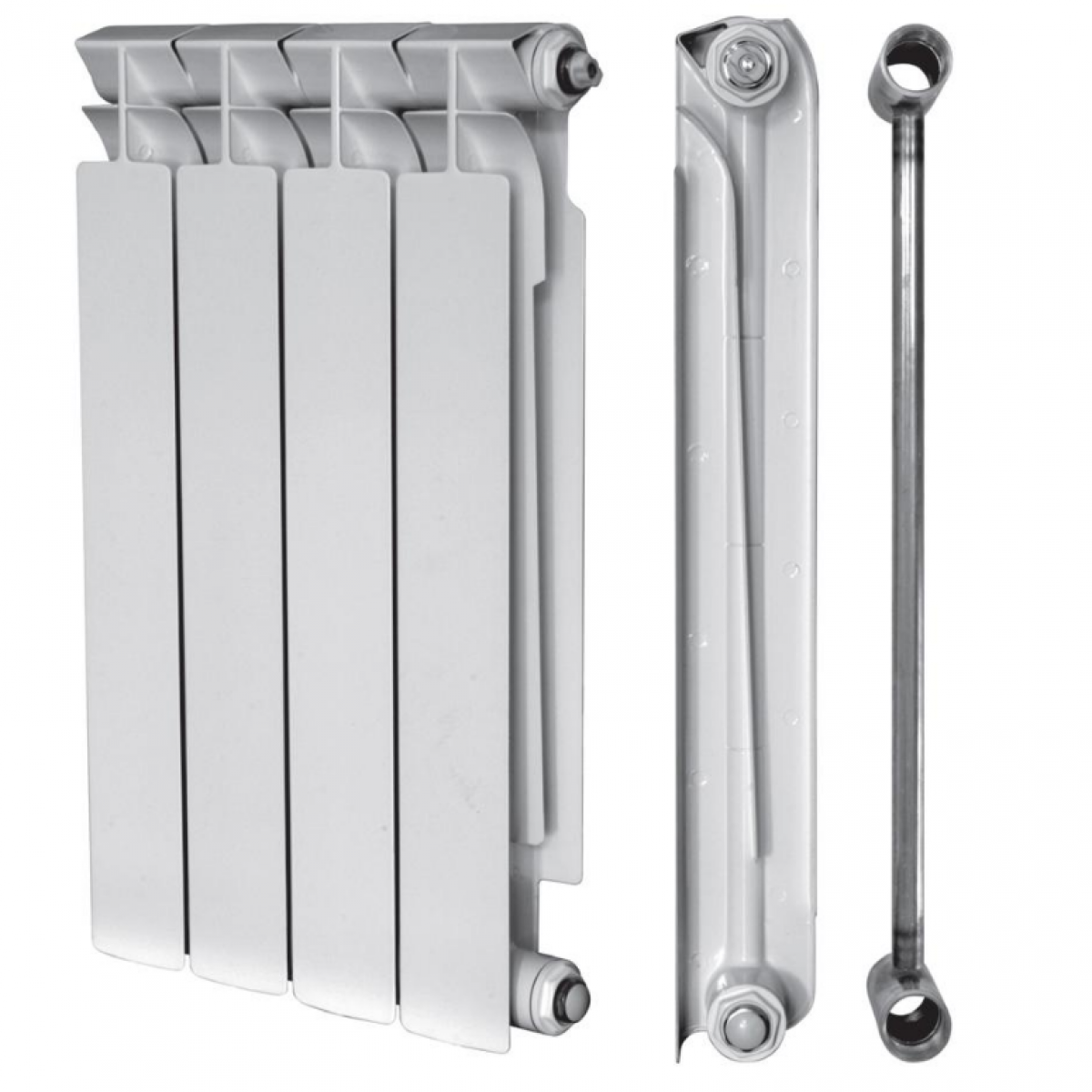

Секционные биметаллические радиаторы

По внешнему виду они мало отличаются от алюминиевых, имеют все их достоинства, но практически лишены их недостатков. Конструкция их такова, что теплоноситель в них не контактирует с алюминием. Он движется по стальным трубкам, которые в свою очередь передают тепло алюминиевым панелям, а те нагревают окружающий воздух. Вес одной секции на 50-60% больше алюминиевой, но теплоотдача не меньше. Рабочее и испытательное давления у биметаллических радиаторов самые высокие из всех классов приборов водяного отопления, и у некоторых моделей достигают 30 атм. и 45 атм. соответственно. Соотношение радиационной и конвекционной составляющих теплового потока такое же, как у алюминиевых.

Радиаторы этого типа могут устанавливаться в различных системах отопления без ограничения давления. Качество воды не имеет для них такого важного значения, как для алюминиевых.

Особенности выбора: Биметаллические радиаторы Konner поставляются в заводской скрутке по 4, 6, 8, 10, 12 секций. Для монтажа радиаторов необходимо приобрести набор комплектующих и кронштейны. Пример: на комнату площадью 15 м² подойдет радиатор — 8 секций. Для расчета можно пользоваться следующей формулой: 1 кВт тепловой энергии может обогреть 10 м², средняя теплоотдача 1 секции — 0,19 кВт.

Отопительные приборы для городской квартиры

Выбор типа и класса прибора

Вы хотите заменить надоевшие или морально устаревшие отопительные приборы в городской квартире, но не знаете с чего начать? Начните с того, что узнайте в ДЭЗе основные характеристики системы отопления вашего дома:

  • какая котельная, центральная или индивидуальная снабжает теплом ваш дом;
  • какова величина рабочего давления в системе отопления;
  • какова величина испытательного давления;
  • какой тип системы отопления — однотрубная или двухтрубная;
  • каков диаметр подводящих труб к существующим приборам;
  • какая температура воды в системе отопления.

Если вам понравились алюминиевые радиаторы — постарайтесь узнать показатель кислотности воды в системе отопления. Он должен находиться в пределах pН = 7-8. Как правило, в ДЭЗе этими сведениями не располагают, но проявив настойчивость, можно определить этот показатель самим, добыв из системы пробу воды. С помощью теста на рН, который можно купить, например, в зоомагазинах, Вы без труда определите этот показатель. Поскольку любой класс отопительных приборов с теми или иными ограничениями может использоваться в городских квартирах, откройте страничку того класса приборов, который вам особенно понравился. Внимательно просмотрите всю информацию о нем. Сразу откажитесь от приборов, значение рабочего давления которых меньше, чем в вашем доме, а испытательного меньше, чем в 1,5 раза от рабочего давления. Потом откажитесь от приборов, которые не рекомендованы к установке в домах городской застройки по другим причинам. Из оставшегося множества Вы можете продолжить выбор прибора исходя из дизайна, гигиеничности, травмобезопасности, инерционности регулировки, и, конечно, цены.

Выбор параметров (характеристик) приборов

Итак, Вы остановили свой выбор на приборе определенного вида. Далее, необходимо подобрать прибор с параметрами, удовлетворяющими конкретным требованиям его эксплуатации. Главным из них является тепловая мощность (или теплоотдача), то есть количество тепла, отдаваемое прибором в окружающее пространство в единицу времени, выражаемое в ваттах. Следовательно, необходимо, определить тепловую мощность, достаточную для обогрева комнаты определенной площади. Практика показывает, что в климатическом поясе средней полосы для обогрева комнаты с высотой потолка до 3-х метров, с одним окном и одной наружной стеной, в стандартном панельном доме достаточно 100 Вт для обогрева 1 м² площади. Умножив площадь комнаты на 100 Вт, получим величину тепловой мощности, достаточную для ее обогрева. Эту мощность отопительный прибор (или несколько приборов) и должен передать в обогреваемое помещение. Однако, могут существовать факторы, которые потребуют увеличить ее:

  • в комнате 1 окно и 2 наружные стены — мощность надо увеличить на 20%
  • в комнате 2 окна и 2 наружные стены — на 30 %
  • окно выходит на север и северо-восток — на 10%
  • прибор расположен в глубокой открытой нише — на 5%
  • прибор закрыт сплошной панелью с двумя горизонтальными щелями — на 15%
  • в вашем доме температура воды в системе отопления всегда ниже нормативной.

По информации ДЭЗа компенсировать этот недостаток можно выбором радиатора с большей теплоотдачей. Если присутствуют сразу несколько этих факторов — проценты складывают, и получают окончательную величину мощности приборов. Более точный расчет должен учитывать толщину и материал стен, конструкцию окон, количество людей в помещении и т.д. Его могут сделать только специалисты. Проведенный же расчет дает несколько завышенные результаты, что впрочем, приводит только к повышению комфортности (лишнее тепло можно убрать с помощью регулирующей арматуры).

Следующий этап — подбор габаритов прибора. Они определяются местом его установки. Как правило, отопительные приборы располагаются под окнами. Зазор между низом прибора и поверхностью пола должен быть не меньше 60 мм, между верхом и подоконником — не меньше 100 мм. Эти размеры определяют допустимую высоту прибора. Желательно, чтобы ширина радиатора, расположенного под окном была не менее 50-75% от ширины проема. Если этот размер меньше, поток теплого воздуха от радиатора не создаст «тепловой завесы» на всю ширину окна и потоки холодного воздуха от окна будут опускаться по обеим сторонам прибора в помещение. Определив высоту прибора и зная его тепловую мощность, по каталогу находят наиболее подходящую по мощности модель прибора (или количество секций для секционных радиаторов), приоритет при этом отдается прибору с большей мощностью. Выбрав модель (или количество секций) однозначно определяют ширину прибора. Может статься, что ширина прибора, определенная таким способом, будет заметно меньше рекомендованных 50-75% ширины окна. Тогда надо подбирать модель радиатора с меньшей высотой. Помните, чем ниже и шире отопительный прибор, тем равномернее температура помещения и лучше прогревается весь объем воздуха. Прибор, стоящий в нише, ширина которой превышает ширину прибора меньше, чем на 200 мм подбирается с большей глубиной, альтернативой ему будут приборы другого вида или класса.

Условия безопасной эксплуатации и профилактическое обслуживание отопительных приборов

Мы не даём инструкций по монтажу отопительных приборов. Квалифицированный специалист, имеющий лицензию на производство работ в системах отопления должен знать, как правильно произвести монтаж. Он же должен нести ответственность за его соответствие СниП (Строительные нормы и правила).

Однако, эксплуатация прибора — это зона вашей ответственности. Вы хотите, чтобы отопительный прибор служил долго и не доставлял Вам неприятностей? Это не сложно. Если вы устанавливаете секционные радиаторы, потребуйте от монтажников перед их установкой произвести протяжку межсекционных соединений; после этого необходимо произвести их опрессовку испытательным давлением с помощью ручного опрессовщика, который обязательно должен быть у монтажников. Принимайте работу только тогда, когда прибор будет заполнен водой, из него будет удалён воздух, а места всех соединений будут герметичными. Эти требования, кроме протяжки соединений, относятся ко всем классам отопительных приборов, которые устанавливают в городских квартирах. Если у вас установлены алюминиевые секционные радиаторы, на них должны стоять автоматические воздухоотводчики для удаления водорода, который может скопиться в результате электрохимических процессов. В городских системах отопления летом часто сливают воду и оставляют систему незаполненной. В результате — внутренние поверхности большинства радиаторов, (кроме чугунных) подвергаются усиленной коррозии. Для профилактики этих процессов, по окончании отопительного сезона рекомендуется полностью закрыть вентили, на прямой и обратной подводках радиатора и открыть воздухоотводчик. Тогда вода будет постоянно находится в радиаторе, а избыточное давление, которое может возникнуть в результате теплового расширения будет «стравлено» через воздухоотводчик.

Пользуйтесь услугами монтажных организаций имеющих лицензию на установку сантехнических приборов. Следите за выполнением ими указанных выше требований по установке. Обязательно требуйте от монтажника составления акта ввода радиаторов в эксплуатацию.

Из какого металла радиатор автомобиля. Что такое радиатор и для чего он нужен? Алюминиевые радиаторы отопления

Автомобильным радиаторам отводится роль охладителей двигателей и некоторых функциональных систем и устройств автомобиля. Благодаря радиаторам разогревается воздушный поток в отопительной, вентиляционной системах и системе кондиционирования.

Выход из строя радиатора системы охлаждения очень скоро приводит в негодность все транспортное средство. При поломке этого устройства в большем числе случаев требуется его полная замена, которую желательно производить со знанием дела. Как же подобрать наиболее оптимальный вариант покупки, отвечающий всем требованиям в условиях, когда каждый отдельный образец охладительного радиатора имеет свои неоспоримые достоинства и очевидные минусы? Помня о том, что, как и всё остальное, радиаторы для автомобилей не бывают идеальными, придется оценивать наиболее благоприятное и приемлемое сочетание плюсов и минусов.

Типы радиаторов охлаждения

Моделей радиаторов существует немало. Постараемся провести короткий анализ наиболее известных образцов:

  1. Радиаторы, снабженные круглыми трубами. Главное их преимущество это, конечно же, низкая стоимость. Их сборка производится механическим способом. Отличие подобных изделий в том, что их площадь поверхности теплопередачи достаточно ограниченная, и они не будут работать с прокладками любого образца.
  2. Радиаторы, оборудованные трубками овальной формы. Теплопередающая поверхность здесь, в сравнении с предыдущим образцом, несколько больше, при вполне приемлемой цене. Несколько подводит общая твердость и совсем незначительное число изготовителей, что создает определенные сложности.
  3. Спекаемые радиаторы. Это совсем другой уровень качества, что сразу отражается на цене. Они и надежны и очень прочны при оптимальных размерах поверхности теплоотражения. Хорошо выдерживают нагрузки, создаваемые мощными и очень динамичными силовыми агрегатами.
  4. Монолитно-алюминиевые радиаторы. Надо признать, что это продукт самого высокого качества, за который придется отдать значительную сумму. Подобными устройствами оборудованы не только высококлассные авто иностранного производства, но и многие обычные иномарки. Хотя алюминиевый радиатор стоит недешево, его может испортить коррозия.

Масляные радиаторы отвечают за поддержание нормальной температуры масла и обеспечивать как высокий, так и низкий уровень давления, что определяется их модификацией. Охлаждение масляного радиатора может выполняться естественным образом или искусственно. Во втором случае предусмотрена установка вентилятора, нагнетающего воздух, что в значительной мере повышает эффективность охладительной работы.

Система охлаждения играет очень важную роль, так как именно она предотвращает перегревание двигателя автомобиля, которое неизбежно в процессе работы. Важнейшим элементом охлаждающей системы выступает радиатор, обеспечивающий эффективное охлаждение жидкости.

Система охлаждения автомобиля специально предназначена для того, чтобы охлаждать детали двигателя, которые нагреваются в процессе его работы. Современные автомобили имеют системы охлаждения, которые, помимо своей основной, выполняют целый ряд других важных функций:

Нагревают воздух в системе вентиляции, отопления и кондиционирования;
— охлаждают масло в системе смазки;
— охлаждают отработанные газы в системе рециркуляции отработанных газов;
— охлаждают рабочую жидкость в автоматической коробке передач;
— охлаждают воздух в системе турбонаддува.

На сегодняшний день существует несколько систем охлаждения двигателя: воздушная, жидкостная и комбинированная. В жидкостной системе тепло от разогретых элементов двигателя отводит поток жидкости, в воздушной системе — поток воздуха. В комбинированной системе воздушная и жидкостная системы объединяются.

Большинство современных автомобилей оборудованы жидкостной системой охлаждения, среди преимуществ которой можно выделить эффективное равномерное охлаждение. Кроме этого, жидкостная система охлаждения имеет невысокий уровень шума.

Независимо от того, какой тип двигателя имеет автомобиль — бензиновый или дизельный, конструкция систем охлаждения будет подобной. В состав системы охлаждения входят следующие элементы.

Сегодня радиаторы есть в каждом автомобиле, а в гиперкаре Bugatti Veyron их, например, целых десять! Мы расскажем, зачем нужна эта важная деталь, как эволюционировали радиаторы с конца XIX века по наше время, какие радиаторы следует выбирать для своего автомобиля и почему.


LUZAR Радиатор — это устройство для рассеивания в воздухе избыточного тепла — проще говоря, воздушный теплообменник, необходимый для поддержания определённого температурного режима. Радиатор охлаждения двигателя, к примеру, состоит из верхнего и нижнего бачков, а также рабочей части, в которой и происходит охлаждение жидкости. Жидкость, поступающая в радиатор из водяной рубашки двигателя, охлаждается в нём до приемлемой температуры, после чего возвращается в двигатель. Рабочая часть радиатора изготавливается из лёгких металлов, которые имеют хорошую теплопроводность и обеспечивают эффективное охлаждение жидкости.

Как устроен радиатор?

Рабочую часть составляют плоские металлические пластины либо согнутые в гармошку ленты, которые пронизывают полые трубки, соединяющие верхний и нижний бачки. Таким образом, жидкость проходит через рабочую часть множеством потоков, в результате чего увеличивается площадь и интенсивность охлаждения. Патрубки радиатора соединяют бачки непосредственно с водяной рубашкой двигателя, а жидкость в систему охлаждения заливается через горловину, расположенную на верхнем бачке радиатора, либо через расширительный бачок, соединенный с радиатором пароотводящим шлангом. Принцип работы жидкостной системы охлаждения заключается в следующем. Водяной насос обеспечивает систему непрерывной циркуляции жидкости, благодаря чему омываются стенки цилиндров и головки блока, отводя избыточное тепло.


Нагретая жидкость направляется по патрубкам в радиатор, в котором обеспечивается рассеивание тепла в окружающую среду. После этого охлаждённая жидкость возвращается в водяную рубашку охлаждения мотора и цикл повторяется. Как правило, чтобы повысить эффективность работы системы охлаждения, перед радиатором устанавливается вентилятор, который нагнетает воздух на его поверхность и ускоряет процесс теплообмена. Обычно вентилятор имеет электропривод, который запускается автоматически по сигналу датчика температуры охлаждающей жидкости.

Какие бывают радиаторы?

В конструкции автомобиля существует несколько типов радиаторов, отличающихся по назначению:

  • Радиаторы охлаждения предназначены для теплообмена охлаждающей жидкости с окружающим воздухом и поддержания оптимальной температуры двигателя
  • Радиаторы отопления предназначены для теплообмена охлаждающей жидкости с воздухом внутри салона и поддержания комфортной для пассажиров температуры
  • Радиаторы кондиционера обеспечивают теплообмен хладагента системы кондиционирования с окружающей средой
  • Радиаторы интеркулера обеспечивают промежуточное охлаждение наддувного воздуха на турбомоторах, повышая тем самым его плотность
  • Радиаторы испарителя являются часть системы кондиционирования; они нужны для расширения хладагента и, соответственно, выделения холода в салон автомобиля
  • Радиаторы масла обеспечивают охлаждения моторного и/или трансмиссионного масла (с целью снижения его текучести). Бывают водо-масляные и воздушно-масляные — в зависимости от принципа отвода тепла

Кроме того, радиаторы отличаются и по типу конструкции. Существует три основных типа радиаторов:

  • Алюминиевые трубчато-пластинчатые сборные, в которых рабочая часть состоит из круглых трубок, нанизанных на охлаждающие пластины, а бачки сделаны из пластика
  • Алюминиевые трубчато-ленточные паяные, в которых рабочая часть состоит из трубок плоскоовального сечения и сложенной в виде гармошки ленты между ними, а бачки сделаны из пластика или алюминия
  • Медно-латунные трубчато-ленточные паяные, которые отличаются от предыдущего типа использованием меди вместо алюминия, а бачки сделаны из латуни или пластика

Занимательная эволюция

Однако как современный автомобиль отличается от архаичной самобеглой коляски, так и нынешние радиаторы претерпели значительную эволюцию, чтобы превратиться в знакомую нам деталь. Mercedes 35 PS, разработанный в 1900 году, стал первым автомобилем с ячеистым радиатором, который Вильгельм Майбах запатентовал ещё в 1897 году. Его прямоугольная решётка, оснащённая 8070 ячейками с квадратным поперечным сечением 6х6 мм, увеличивала приток свежего воздуха и пропускала 9 литров воды. Кстати, 35 PS стал ещё и первым в истории «Мерседесом»: совладелец компании Daimler-Motoren-Gesellschaft Эмиль Еллинек позаимствовал для новой автомобильной марки имя… у собственной дочери. Наверное, история больше не знает случаев, когда отец не придумал имя своей дочке, а наоборот, «воспользовался» им в собственных интересах. Первые радиаторы появились вместе с первыми автомобилями ещё в конце XIX века. До тех пор, пока двигатели обладали небольшой мощностью, тепло при работе мотора рассеивалось в атмосферу непосредственно от двигателя, но растущая мощность заставила инженеров задуматься о более эффективном охлаждении.



Так появились первые радиаторы, которые, по сути, представляли собой змеевик из гнутой тонкостенной медной трубы, а на рубеже XX века его наделили рёбрами для лучшей работы. Но при дальнейшем увеличении мощности двигателей столь простые радиаторы стали неэффективны, в особенности из-за значительного гидравлического сопротивления. Поэтому в 1913 году появился первый образец пластинчатого паяного медно-латунного радиатора. Чуть позже изобрели конструкцию радиатора, в которой воздух проходил сквозь горизонтальные воздушные трубки внутри бачка.

От трубок к сотам

Количество этих трубок со временем увеличивалось и в итоге получился сотовый радиатор, который был широко распространён вплоть до середины 1930-х годов. Впрочем, были у такой конструкции и недостатки. Сотовые радиаторы довольно трудоёмки в производстве, обладают большими габаритами и массой. Непрерывный рост мощности двигателей и сокращение подкапотного пространства заставляли инженеров придумывать более сложные и компактные конструкции. К примеру, на радиаторах появляются латунные донья, в которые запаивают медные трубки, окружённые стальными пластинами.



Вследствие использования стальных пластин трубчато-пластинчатые радиаторы отличались весьма большим весом, слабым теплообменом, низкой вибрационной стойкостью и повышенной склонностью к коррозии. Как результат, вместо стальных пластин такие радиаторы получили медную ленту, что значительно повысило их теплоотдачу. К тому же, трубчато-пластинчатые медно-стальные радиаторы обладали меньшей массой, чем стальные.



Сборные алюминиевые радиаторы стали разрабатывать в СССР во время «холодной войны». Медь являлась стратегическим продуктом и конструкторы заменили её алюминием, применяя как паяные, так и сборные конструкции. Первые попытки создания алюминиевых сборных радиаторов были предприняты на Ждановском радиаторном заводе, но оказались не вполне удачными, так как за основу была взята схема с плоскоовальными трубками, которые было тяжело уплотнять на торцах в месте соединения с доньями, из-за чего проект оказался непосильно сложным и дорогим. Вскоре его закрыли, а дальнейшим развитием конструкции стал радиатор из плоскоовальных трубок с закруглёнными концами, что позволило существенно улучшить качество уплотнения.



Тогда советский изобретатель М. С. Курневич решил, что в сборных радиаторах нужно делать трубку круглого сечения на всю длину, но, к сожалению, он ушёл из жизни прежде, чем успел сделать опытный образец. В 1970-х годах появились первые образцы паяных алюминиевых радиаторов, которые, однако, весьма неудовлетворительно справлялись с теплоотдачей, особенно в городском режиме, поэтому вскоре были заменены медно-латунными. Причиной слабой теплоотдачи являлось конструктивное исполнение алюминиевой ленты, шаг которой составлял около восьми миллиметров. Увы, сделать ячейки рабочей части ещё меньше не представлялось возможным из-за ограничений оборудования на производстве радиаторов.


Не такие, как все

Можно сказать, что эволюция автомобильных радиаторов заключалась в повышении их теплоотдачи при уменьшении габаритов и стоимости. Однако при этом история знает несколько довольно интересных экземпляров, которые по тем или иным причинам так и не стали серийными. Таким был, скажем, радиатор для тракторов, на котором крышки бачков фиксировались болтами, что обеспечивало отменную ремонтопригодность. Интересен и «безотходный» алюминиевый радиатор для грузовиков КамАЗ, в котором на охлаждающих трубках с помощью фрезы «ёлочкой» нарезалось оребрение.


Или паяный алюминиевый радиатор отопителя для автобусов ЛиАЗ, который отличался съёмными патрубками в целях унификации. Немецкая компания Porsche еще в 2004 году показала образец алюминиевого сборного радиатора охлаждения с плоскоовальными трубками, у которых площадь контакта воздуха на 30% больше, чем у круглых трубок. Соответственно выше и теплоотдача такого радиатора. И только в 2014 году такие радиаторы были освоены компанией в России. Рекордсменом по количеству радиаторов является Bugatti Veyron. В процессе его разработки инженеры столкнулись с необходимостью обеспечить могучему восьмилитровому мотору W16 мощностью 1001 лошадиную силу достойное охлаждение. Ведь уникальный гиперкар должен был не только носиться со скоростью свыше 400 км/ч, но и толкаться в пробках. Получилось это лишь на шестом прототипе, когда количество радиаторов системы охлаждения выросло до… десяти. Для интереса посчитайте количество радиаторов у себя дома — у Bugatti их больше, не так ли? Ничего удивительного: Veyron с его стоимостью в два миллиона долларов стоит явно дороже вашей квартиры. Бывали даже комбинированные радиаторы охлаждения и отопления. При их создании использовались комбинации таких материалов, как медь, латунь, алюминий и сталь. В результате получался сборный радиатор с круглыми алюминиевыми охлаждающими трубками и медными пластинами — согласитесь, довольно экзотическая конструкция.

Радиатор нашего времени

Чтобы посмотреть на современные автомобильные радиаторы, мы обратились в компанию (Луганский Завод Автомобильных Радиаторов), которая является российским лидером по производству и продаже радиаторов охлаждения и отопления для отечественных автомобилей, а также активно развивает выпуск радиаторов для популярных в нашей стране импортных машин. Производятся радиаторы на двух площадках: в Санкт-Петербурге и Луганске.

Технологические возможности компании позволяют выпускать радиаторы различных типов — охлаждения и отопления, причём по различным технологиям — алюминиевые сборные трубчато-пластинчатые (технология Sophico), алюминиевые паяные трубчато-ленточные (технология Nocolok), медно-латунные трубчато-ленточные, а также радиаторы модернизированной технологии Sophico с плоскоовальными трубками. обладает собственными инженерным, конструкторским и научно-исследовательским отделами, а также испытательными лабораториями, что позволяет осуществлять полный цикл создания продукции от этапа проектирования до серийного выпуска. Вы только посмотрите, как делают эти радиаторы, как тщательно их собирают!

Применение современных технологий и использование продвинутого оборудования позволяет выпускать алюминиевые и медные радиаторы, удовлетворяющие всем мировым стандартам качества. Инженерам LUZAR удалось повысить теплоотдачу радиаторов благодаря применению пластиковых турбулизаторов в трубках. Они образуют завихрения потока охлаждающей жидкости в радиаторе, в результате чего жидкость быстрее отдаёт тепло.

В ассортименте компании имеются следующие радиаторы:

  • Сборный радиатор охлаждения и отопления алюминиевой трубчато-пластинчатой конструкции
Изготовление таких автомобильных радиаторов происходит по технологии Sophico. Они состоят из сердцевины, собранной из круглых алюминиевых трубок и пакета алюминиевых пластин, доньев, уплотнительных прокладок и бачков, разделительные пластины в которых обеспечивают циркуляцию жидкости внутри радиатора. Для повышения теплоотдачи внутри трубок радиаторов автомобиля устанавливаются турбулизаторы.
  • Паяный радиатор охлаждения и отопления алюминиевой трубчато-ленточной конструкции
Производство таких автомобильных радиаторов происходит по технологии Nocolok, получившей свое название от специального припоя, применяющегося при пайке алюминия. Технология их производства включает этапы сборки сердцевины, флюсования и нанесения припоя, предварительного нагрева, пайки в азотной среде и мгновенного остужения. В результате обработки пакет из плоскоовальных трубок и гофрированной ленты превращается в прочную цельнометаллическую сердцевину, а последний этап производства радиатора — соединение сердцевины с бачками.
  • Паяный радиатор охлаждения и отопления медно-латунной трубчато-ленточной конструкции
Такие радиаторы известны большинству автомобилистов как «медные». Они состоят из сердцевины, собранной из медных плоскоовальных трубок и медной ленты, сложенной и спаянной с латунными доньями. Следующим этапом полученный «пакет» соединяется методом пайки с латунными бачками.
  • Паяный радиатор кондиционера алюминиевой конструкции
Радиаторы кондиционера обеспечивают теплообмен хладагента системы кондиционирования с окружающей средой. Такие радиаторы представляют собой однорядную конструкцию с алюминиевыми бачками, которая изготавливается по технологии Nocolok.

Неоспоримые преимущества

Но почему радиаторы лучше, чем продукция конкурентов? Тут всё просто и потому убедительно. Что важнее всего для радиатора? Его теплоотдача. В радиаторах LUZAR количество трубок, толщина и оребрение как минимум не уступают характеристикам оригинальной продукции, а порой и превосходят её. LUZAR полностью соответствуют требованиям автопроизводителей, ведь они поставляются на конвейер для первичной комплектации многих автомобилей!


Гарантия на радиаторы составляет два года, а значит, с ресурсом у них всё в порядке. На заводе готовые радиаторы подвергают стендовым испытаниям, в которые входит вибронагрузка и соляной туман. Учёные из Висконсинского университета в Мадисоне (США) работают над созданием радиатора, который можно будет печатать на 3D-принтере. В отличие от привычных теплообменников, он сможет похвастать максимально эффективной геометрической формой, которую сегодня невозможно реализовать из-за ограничений классического заводского оборудования. Но самое любопытное, что исследователи рассматривают в качестве материала для печати… пластик. Как известно, он обладает слабой теплопроводностью, однако американцы не сдаются и надеются завоевать рынок радиаторов, добавив в пластик керамику или графен. Пока не получилось. Некоторые автовладельцы боятся использовать неоригинальные детали, потому что иногда они не соответствуют геометрическим параметрам автомобиля и для их установки в лучшем случае требуются недюжинные усилия и запас крепких выражений. Так вот, радиаторы лишены этой проблемы — работоспособность продукции проверяется в составе узла системы охлаждения или кондиционирования в сборе. Да-да, радиатор берут и устанавливают в соответствующий автомобиль, чтобы в этом убедиться.


Выбирай с умом

В каталоге LUZAR можно подобрать подходящие радиаторы как для отечественных автомобилей, так и для большинства иномарок — например, Volkswagen, Chevrolet, Hyundai, Kia, Lexus, Mercedes-Benz, BMW, Audi и многих других. И, что особенно приятно, по вполне приемлемой цене. Что ещё нужно в наш период затяжного кризиса?

Нет, серьёзно — экономить на такой важной детали, как радиатор, мы уж точно не рекомендуем никому. Вы ведь не хотите сократить жизнь мотору своего автомобиля перегревом головки блока цилиндров или ездить зимой словно в холодильнике, потому что из «печки» никак не пойдёт тёплый воздух? Если есть возможность установить в свой автомобиль радиатор, который как минимум не хуже заводского, но обойдётся вам гораздо дешевле, грех этим не воспользоваться.


И ещё. Как известно, починить протекающий радиатор можно с помощью сырого яйца, разбив его прямо в горловину. Сварившись в кипятке, яйцо временно закупорит место утечки. Говорят, вместо яйца можно использовать чёрный молотый перец, муку или даже горчицу. А можно просто установить радиатор и забыть про эксцентричные эксперименты.

Берите на заметку!

Радиатор



Назначение и устройство радиатора

Радиатор предназначен для передачи теплоты от охлаждающей жидкости потоку воздуха, т. е. он является основным теплообменным узлом системы охлаждения двигателя.
Общее устройство радиатора жидкостной системы охлаждения двигателя представлено на рисунке 3 .
Более подробно устройство радиатора показано на рисунках 1 и 2 .

Верхний 9 (рис. 1,а ) и нижний 15 бачки радиатора соединены с сердцевиной 12 . В верхний бачок впаяны заливная горловина 8 с пробой 7 и патрубок для подсоединения гибкого шланга, который подводит нагретую охлаждающую жидкость к радиатору.
Сбоку заливная горловина имеет отверстие для пароотводной трубки.
В нижний бачок впаян патрубок отводящего гибкого шланга 13 .
К верхнему и нижнему бачкам прикреплены боковые стойки 6 , соединенные пластиной, припаянной к нижнему бачку. Стойки и пластины образуют каркас радиатора.


Основным теплообменным элементом радиатора является его сердцевина, состоящая из многочисленных трубок, соединенных в соты с помощью металлических пластин или лент. Трубки радиатора могут иметь круглое, овальное или прямоугольное сечение. При этом чем меньше площадь проходного сечения и тоньше стенка трубки, тем выше ее теплообменная способность.
Для прохода охлаждающей жидкости применяют шовные или цельнотянутые трубки из латунной ленты толщиной до 0,15 мм .

Сердцевины радиаторов автомобилей могут быть трубчато-пластинчатыми или трубчато-ленточными.
В трубчато-пластинчатых радиаторах охлаждающие трубки располагаются относительно потока воздуха в шахматном порядке в ряд или под углом (рис. 2,а-г ). Пластины оребрения выполняются плоскими или волнистыми. Для усиления теплоотдачи на них могут быть выполнены специальные турбулизаторы в виде отогнутых просечек, которые образуют узкие и короткие воздушные каналы, расположенные под углом к потоку воздуха (рис. 2,д ).

В трубчато-ленточных радиаторах (рис. 2,е ) охлаждающие трубки располагаются в ряд. Ленту для решетки изготовляют из меди толщиной 0,05…0,1 мм . Для усиления теплоотдачи создают завихрения воздушного потока путем выполнения на ленте фигурных выштамповок или отогнутых просечек (рис. 2,ж ).

В последнее время получили широкое распространение радиаторы из алюминиевого сплава, которые легче латунных и дешевле, однако их надежность и долговечность уступает радиаторам из латунных сплавов. Кроме того, латунные радиаторы проще ремонтировать при помощи пайки. Детали и элементы конструкции алюминиевых радиаторов соединяются обычно завальцовкой с применением герметизирующих материалов.

Радиатор соединен с рубашкой охлаждения двигателя патрубками и гибкими шлангами, которые прикреплены к патрубкам стяжными хомутами. Такое соединение допускает относительное смещение двигателя и радиатора без нарушения герметичности системы жидкостного охлаждения.

Пробка 7 , закрывающая горловину 8 радиатора, состоит из корпуса 18 (рис. 1,б ), парового 22 и воздушного 25 клапанов и запирающей пружины 21 .

На стойке 20 , с помощью которой к корпусу прикреплена запирающая пружина, установлен паровой клапан, прижатый пружиной 19 . Воздушный клапан 25 прижимается пружиной 26 к седлу 27 .
Плотное прилегание клапанов к седлам достигается установкой резиновых прокладок 23 и 24 . При повреждении резиновых прокладок система охлаждения становится открытой и охлаждающая жидкость закипает при температуре 100 ˚С .
При исправных клапанах давление в системе несколько больше давления окружающей среды и температура кипения охлаждающей жидкости составляет 108…119 ˚С .

В случае закипания охлаждающей жидкости в системе охлаждения давление пара в радиаторе возрастает. При давлении 145…160 кПа открывается паровой клапан 22 , преодолевая сопротивление пружины 19 . Система охлаждения сообщается с атмосферой, и пар выходит из радиатора через пароотводящую трубку 17 .
После охлаждения жидкости пар конденсируется и в системе охлаждения создается разрежение.
При давлении 1…13 кПа открывается воздушный клапан 25 и в радиатор через отверстие 28 , и клапан начинает поступать воздух из атмосферы. Паровой и воздушный клапаны предотвращают возможное повреждение радиатора вследствие высокого давления, как с внешней, так и с внутренней стороны.
В случае использования в системе охлаждения расширительного бачка, клапаны могут размещаться в его пробке.


Для регулирования потока воздуха, проходящего через сердцевину радиатора, в системе охлаждения грузовых автомобилей и автобусов, а также легковых автомобилей устаревших конструкций применяют жалюзи с приводом из кабины водителя (рис. 1,а ).
Жалюзи изготовляются из набора вертикальных или горизонтальных пластин-створок из оцинкованного железа, которые объединены рамкой и шарнирным устройством, обеспечивающим одновременный (или групповой) поворот пластин вокруг оси. При перемещении рукоятки 4 вперед до отказа створки жалюзи полностью открываются, и воздух свободно проходит между трубками радиатора, отбирая у них излишки теплоты. Для регулирования температурного режима рукоятку привода жалюзи можно установить на фиксаторе 5 в любом промежуточном положении.
В некоторых автомобилях применяются жалюзи в виде брезентовых или кожаных штор, подпружиненных в специальном тубусе и оснащенных механизмом подъема и опускания.

Современные легковые автомобили, как правило, не оснащаются жалюзи для регулирования воздушного потока к радиатору – чаще применяются системы автоматического включения и выключения вентилятора системы охлаждения с помощью электрических или гидравлических устройств. Это позволяет повысить комфорт управления автомобилем.

Эффективность обдува сердцевины радиатора воздухом повышается за счет применения направляющего кожуха – диффузора 16 , который крепится к рамке радиатора и охватывает по кругу вентилятор системы охлаждения. Диффузор направляет воздушный поток через сердцевину, исключая его движение мимо радиатора.



Особенности эксплуатации радиаторов

Поскольку радиатор изготовляют из тонкостенных трубок и пластин, он является очень нежным и хрупким устройством. Поэтому при обслуживании и ремонте необходимо бережно обращаться с радиатором, чтобы не повредить детали сердцевины, патрубки или бачки.

В летний период времени водители нередко используют в качестве охлаждающей жидкости воду – она дешевле и эффективнее участвует в процессах теплообмена благодаря физическим свойствам. Но такая экономия может привести к повреждению и даже разрушению деталей и узлов двигателя.
Не следует забывать, что антифризы уменьшают образование накипи на стенках рубашки охлаждения блока и головки блока. Кроме того, в современных автомобилях низкозамерзающие жидкости зачастую служат не только для охлаждения двигателя, но и для смазки некоторых узлов, например, подшипников жидкостного насоса системы охлаждения. Вода такие функции выполнять не может.

При использовании воды в жидкостной системе охлаждения вместо низкозамерзающих жидкостей в холодный период времени года, ее следует тщательно удалять из радиатора и рубашки охлаждения двигателя при постановке автомобиля на хранение в не отапливаемых помещениях и на открытой стоянке. В противном случае замерзшая вода (как известно, вода расширяется при замерзании) может нарушить герметичность системы, повредив стыковые соединения деталей и даже разорвать трубки сердцевины и бачки радиатора, головку блока и блок-картер двигателя.
По этой причине необходимо убедиться, что вода полностью вытекла через открытые краники на блоке и радиаторе (крышка радиатора при этом должна быть снята), а затем продуть систему несколькими оборотами коленчатого вала при помощи стартера или даже на несколько секунд запустив двигатель без охлаждающей жидкости.
Краны после слива воды из системы охлаждения лучше оставить открытыми.

Иногда вода в системе охлаждения может привести к перегреву двигателя при запуске в очень холодное время года, если в системе охлаждения предусмотрены терморегулирующие клапаны – термостаты. В период прогрева двигателя термостат закрывает допуск охлаждающей жидкости в радиатор, и направляет ее по малому кругу. В это время часть воды, находящаяся в радиаторе двигателя, патрубках и гибких шлангах, а также в радиаторе отопителя кабины, остается неподвижной и может замерзнуть, образовав ледяные пробки в различных участках большого круга, чаще всего – в трубках радиатора и патрубках.
После прогрева двигателя и открывания клапана термостата в большой круг системы охлаждения эти пробки зачастую не удается растопить из-за отсутствия циркуляции воды, и она продолжает перемещаться лишь по малому кругу, нагреваясь все сильнее. Это может привести к перегреву двигателя. В таких случаях необходимо принять меры к ликвидации ледяных пробок в системе – автомобиль срочно поставить в теплый гараж, а патрубки и трубки радиатора проливать горячей водой, пока пробки не растают. Если при этом двигатель не заглушается, следует внимательно следить за его температурой.
Избежать подобных неприятностей можно используя в системе охлаждения специальные низкозамерзающие жидкости — антифризы.



Ни для кого не секрет, что современный автомобиль приводится в эксплуатацию во всевозможных климатических и дорожных условиях. К сожалению, слишком длительная работа транспортного средства неуклонно толкает к ухудшению состояния и технических сбоев. То, что определяется способностью исполнять намеченные функции и установки без лишних поломок и нарушения заданных параметров, называется работоспособностью автомобиля в целом, или же его отдельных агрегатов. Она, в свою очередь, зависит, во-первых, от надежности, которая подразумевает безопасную перевозку пассажиров или грузов.

В наше время, каждый автомобилестроитель целится на повышение надежности своих моделей, производит усовершенствование конструкций транспортных средств, их функций, параметров и производительности. Во внимание берутся также и такие характеристики надежности как сохраняемость, ремонтопригодность, а также безотказность. Главной целью каждого производства является модернизация моделей, которая предполагает придание им более высокого потребительского качества, отвечающего всем современным параметрам и требованиям.

Для того, чтобы ваш автомобиль долго служил вам «верой и правдой», нужно чутко присматриваться к его внутренней «начинке», вовремя обнаружить неисправность того или иного агрегата и должным образом произвести ремонт. В нашей статье мы поговорим о такой неотъемлемой части автомобиля как система охлаждения, ведь от того, качественно ли охлаждается двигатель транспорта зависит и дальнейшая работа его механизмов. Мы не будем описывать всю систему охлаждения, а возьмем на рассмотрение только ее отдельную, очень важную часть, которой является радиатор. Что это, для чего он нужен и какие виды неисправностей вас могут ожидать – на все эти вопросы мы постараемся ответить. Итак, начнем.

1. Как выглядит радиатор и для чего он нужен в машине

Все те процессы, которые приводят автомобиль в движение берут свои истоки в двигателе внутреннего сгорания (ДВС). Благодаря электрической искре, происходит воспламенение топлива внутри ДВС, а в период его сгорания в цилиндрах образовывается тепловая энергия. Потом, происходит преобразование тепловой энергии в механическую, которая, в свою очередь, создает тот, необходимый для старта движения автомобиля, момент. Очевидно, что во время эксплуатации двигатель сильно нагревается (такой температуры стало бы достаточно для обогрева двух домов среднестатистических размеров!).

Если вовремя не охладить двигатель и допустить превышение рабочей температуры, то это может грозить и соответственно его поломкой. Для того, чтобы предотвратить поломку и используется целостноя уникальная система охлаждения двигателя, в которую входит и сам радиатор. Давайте разбираться «что это и с чем его едят».

Радиатор – это такое устройство, которое позволяет отвести тепло от жидкости, находящейся в системе охлаждения двигателя. Без него процесс охлаждения жидкости просто невозможен. Чаще всего радиатор находится в передней части капота и способен пропустить сквозь себя огромнейшее количество встречного воздуха, таким образом выводя лишнее тепло в атмосферу. Если говорить кратко о строении радиатора, то можно сказать, что он состоит из трубочек и многослойных пластин металла, благодаря которым увеличивается площадь соприкосновения с воздухом.

Если рассматривать конструкцию более детально, то составляющими радиатора являются сердцевина, которая собственно и составляет охлаждающую часть, а также верхние и нижние коробки (бачки), которые имеют в своем распоряжении специальные патрубки. Рассмотрим каждые составляющие по-отдельности.

Сердцевина радиатора имеет трубчато-пластинчатую конструкцию. Это ряд овальных трубок из латуни, которые располагаются в шахматном порядке. В свою очередь, трубки спаяны с ребрами охлаждения.

Говоря о верхней коробке радиатора, то она оборудована горловиной, которая имеет в своем распоряжении герметичную пробку с впускным и выпускным клапанами. Нижняя коробка оснащена краном, который сливает охлаждающую жидкость.

В свою очередь, эта жидкость способна пройти сквозь весь двигатель, набирается излишками высокой температуры, а затем насосом перекачивается по трубкам в радиатор. Там она до нужной температуры охлаждается и отправляется по трубкам назад в двигатель. Как правило, в двигателе не прослеживается пересечение потоков охлаждающей жидкости с топливными смесями или маслом. Все очень продумано и герметично. Верхняя часть системы оборудована расширительным бачком для долива и контроля уровня охлаждающей жидкости.

Регулировка потока жидкости производится специальной помпой, а именно, винтом с лопостями. В движение она приводится мотором по уникальной схеме: чем быстрее крутится двигателя, тем активнее помпа гоняет жидкость, проходящую по трубкам. Благодаря такой схеме, скорость охлаждения равномерно распределяется, что предотвращает чрезмерный перегрев и охлаждение.

Очевидным является тот факт, что в период состояния спокойствия автомобиля, но при рабочем моторе, двигатель даже при холостых оборотах продолжает нагреваться, поэтому даже в такие моменты его нужно охлаждать. Для такого рода охлаждения используют специальный вентилятор, который находится перед радиатором и при необходимости включается для дополнительного охлаждения последнего.

Интересно, что поток охлаждающей жидкости регулируется не только помпой, но и термостатом – специальным запирающим устройством, которое находится в трубке между радиатором и помпой. Как мы уже говорили, предназначение радиатора состоит в том, чтобы отвести от деталей двигателя лишнее тепло в принудительном порядке и передать лишнюю температуру в атмосферу. Благодаря таким махинациям, внутри двигателя создается специальный тепловой режим, подходящий для того, чтобы мотор не перегревался и не переохлаждался. Возникает вопрос: а каким в цифровых показателях должен быть оптимальный температурный режим, при котором двигатель не будет подвергаться перегреву или переохлаждению?

Как правило, температурные показатели охлаждающей жидкости, которая имеется в головке блока цилиндров, должны быть стабильными: от 80 до 95°С. Такой стабильный температурный режим наиболее практичен и выгоден, так как способен обеспечить продуктивную и нормальную работу движка. Важно, что он не должен повышаться или снижаться под действием окружающей среды или же при изменении нагрузок на двигатель. Если говорить о самом двигателе, то температура в нем в период эксплуатации варьируется от 80 — 120°С в конце пуска (ее принято называть минимальной температурой) и до 2000 — 2200°С в конце сгорания смеси (ее принято называть максимальной).

Несвоевременное охлаждение может грозить расширением деталей двигателя, которые газы, имеющие высокую температуру, способны сильно нагревать. Как это возможно? Очень просто. После того, как под воздействием высоких температур на поршнях и цилиндрах выгорает масло, а их трение и, в следствии, возможность износа возрастают, происходит расширение деталей движка. Расширение приводит к заклиниванию поршней, которые находятся в цилиндрах двигателя, из-за чего двигатель приходит в неисправность. Поэтому, если вы обнаружили течь, трещины, разрывы бачков или накипь на радиаторе, срочно обращайтесь в специальные центры по ремонту автомобилей.

Следует отметить, что каждые современный автомобиль оборудован двумя главными радиаторами, выполняющими функцию охлаждения, которые находятся в моторном отсеке. Это основной радиатор, который является радиатором охлаждения двигателя и конденсор, который является радиатором Они устанавливаются в передней части автомобиля, непосредственно перед двигателем.

Если говорить о том же самом охлаждении, то есть два варианта, как можно понизить высокие температуры внутри двигателя внутреннего сгорания. Так, это можно сделать воздушным и водяным (жидкостным) путем. Первый вариант вводят в использование исключительно на маломощных двигателях, он, к сожалению, имеет множество негативных сторон. Таким охлаждением пользуется движок многих мопедов и мотоциклов.

Водяное, или жидкостное охлаждение является наиболее распространенным и популярным способом понижения высоких температур. За последние десятки лет его эффективность уже доказана.

На сегодня ракссматривают два вида охлаждения двигателя внутреннего сгорания: воздушное и водяное (жидкостное) охлаждение. Воздушное охлаждение применяется только на маломощных двигателях и обладает множеством негативных сторон. Такое охлаждение используют на некоторых мотоциклах и мопедах. Наибольшую распространенность за счёт своей эффективности получила водяная (жидкостная) система охлаждения двигателя, которой укомплектован каждый современный автомобиль.

Если говорить о самой охлаждающей жидкости, то она бывает двух видов: это или же концентрат Всем известно, как дорого обслуживается автомобиль в наше время, поэтому автомобилисты не покидают возможности на чем–либо сэкономить. Так, с целью экономии, многие водители вливают в радиатор охлаждения простейшую дистиллированную воду.

Но, использование такого рода жидкости приводит к огорчающим последствиям. Постоянное использование дистиллированной воды как охлаждающей жидкости приводит к появлению ржавчины и множеству отложений на деталях самой системы. В итоге, система скорее приходит в профнепригодность. Поэтому рекомендуется использовать исключительно специальные, предназначенные для системы жидкости.

Если говорить об антифризе, то при приготовлении охлаждающей жидкости нужно учитывать его концентрацию. В целом, если вы хотите подсчитать сколько же антифриза вам понадобиться для нормальной эксплуатации охлаждающей системы, не забывая также о морозоустойчивости, вы должны учитывать вместительность самой системы.

Напомним, что радиатор в ДВС является теплообменником, и объединяет два системных контура охлаждения. Как правило, в конструкции радиатора применяются трубчато-ленточные или трубчато-пластинчатые решётки. На сегодня, особой популярностью среди ведущих фирм по разработке и производству радиаторов пользуются именно ленточные паяные радиаторы. Материалом, из которого производятся радиаторы данного типа является алюминий, который показывает хорошие характеристики теплопроводимости, которая способствует совершенствованию работы радиаторов охлаждения.

Обычный радиатор, как уже говорилось, имеет трубчато-ленточную медно-латунную сердцевину с двухходовым горизонтальным движением жидкости. Это говорит о том, что бачок, находящийся справа, разделен на две половины. Интересно, что до осени 1988 года автомобили комплектовались радиаторами, которые имели 2 ряда охлаждающих трубок и латунные штампованные бачки. Автомобили, которые выпускались уже позже, получали радиаторы, рассчитанные на один ряд охлаждающих трубок увеличенного сечения и пластмассовые бачки.

Как уже известно, исходя из конструкции, радиаторы объединяют преимущественно в две группы: ленточные и пластинчатые. В чем же их разница и который тип лучше? Наиболее популярными, как ни крути, являются ленточные радиаторы, ведь их характеристики существенно лучше. Так, пластинчатые радиаторы, обладая худшими характеристиками теплообмена и большими весовыми параметрами скоро уже останутся в далеком прошлом.

Давайте подведем итоги: как же всё-таки работает система охлаждения? Все предельно просто. Как правило, общая схема работы системы в автомобиле двухконтурная. С одной стороны, она предназначена для быстрого прогрева двигателя при холодном запуске. В таком случае, вначале используется насос, который качает охлаждающую жидкость. Он проводит ее только по маленькому контуру, в который входят рубашка блока цилиндров, насос и термостат.

При достижении нормальной температуры, жидкость начинает свое движение по большому контуру. По направлению термостата поток антифриза, который нагревается в двигателе, идет прямиком в радиатор, где охлаждается встречным потоком воздуха, а затем снова возвращается в двигатель.

В то время, когда автомобиль находится в неподвижном состоянии, но двигатель продолжает работать, температура снова начинает расти. По сигналу, который исходит от термодатчика, в эксплуатацию приводится вентилятор, который, в свою очередь, создает воздушный поток для охлаждения температуры, приходящей в следствии в норму.

Если исходить от типа и объема двигателя вентиляторы радиатора охлаждения бывают двух разновидностей: одновентиляторные и двухвентиляторные.

Все было бы очень просто, если бы не различные казусы на дорогах. Речь идет о дорожных заторах, во время которых в системе охлаждения резко повышается давление до необходимости его понижения. Именно здесь, на помощь приходит клапан, который находится на крышке расширительного бачка. Помимо этого, в данный бачок попадают остатки охлаждающей жидкости, которая при нагревании расширяется. В момент выключении двигателя прослеживается падение давления, и такой процесс повторяется много раз.

2. Возможные поломки радиатора

Каждому автолюбителю известно, что двигатель является сердцем автомобиля, а радиатор — легкими. Поэтому при выборе радиатора нужно учитывать много факторов, среди которых и, непосредственно, модель вашего автомобиля и, конечно же, производитель радиатора.

Так, если вы счастливы владелец Audi (этот автомобиль идеально приспособился к нашим дорогам), то вам стоит всегда помнить о том, что радиатор охлаждения, которым оборудована модель, также как и радиатор отопителя очень уязвимы и их нужно беречь. Дабы предотвратить какие-либо поломки, нужно с умом настроить систему охлаждения Аudi в летний период эксплуатации авто. Ни для кого не секрет, что именно в летний период соты радиаторов способны накапливать пыль, пух, а также излишки масла, что и приводит к образованию густого налета и препятствует систематическому, нормализированному охлаждению движка.

Если говорить о баварском концерне BMW, можно сказать, что ремонт радиатора «влетит вам в копеечку», поэтому, если вы обнаружили какие-либо неисправности, вам лучше просто поменять радиатор на новый, причем с десятилетней гарантией.

Если говорить об автомобилях Hyundai и KIA, то нужно брать во внимание тот факт, что сейчас они производятся на общих заводах. Поэтому, радиаторы этих двух марок схожи между собой. Всем известно, что автомобили Hyundai и KIA сейчас выпускаются на одних и тех же заводах. Поэтому радиатор на hyundai и радиатор на kiasportage, в сущности, схожи. Покупая тот или иной радиатор Hyundai, например, радиатор на hyundaitucson, радиатор на hyundaiaccent или радиатор KIA, не забывайте, что ваш выбор влияет на качество системы охлаждения двигателя, а соответственно, и на работу всего автомобиля.

Если говорить о Dodge,в особенности о DodgeNeon, радиатор модели отличается низкой посадкой. Исходя из посадки, радиатор является одной из самых уязвимых мест автомобиля. И так можно говорить о каждой марке и о каждой модели. Единственным, всеобщим для всех производителей автомобилей, является тот факт, что радиатор рано или поздно приходит в неисправность, так как на него плохо влияют множество факторов. Так какие же «подводные камни» нас поджидают во время эксплуатации радиатора, и какими бывают неисправности? Давайте разбираться.

Кроме того, что радиатор может попросту израсходовать весь эксплуатационный запас и прийти в нерабочее состояние, существует еще множество причин по которым нужно ремонтировать автомобиль. Во-первых, неисправностью радиатора можно считать утечку охлаждающей жидкости.

Такая неисправность предполагает разгерметизацию в местах соединения трубок и бачков, повреждение швов на трубках, трещины в бачках, а также повреждения уплотнителей из резинового материала. Также, причиной повреждений радиатора может стать и автомобильная авария. Так как радиаторы размещены преимущественно в передней части автомобиля, они первыми подвергаются различным механическим повреждениям. Результатом может стать деформация и нарушение герметичности. Поэтому, в таком случае нужно срочно обращаться в технический центр.

Признаками неисправности радиатора также могут быть и недостаточно качественное охлаждение, которое имеет место и при должным образом работающих остальных компонентах системы охлаждения, а также быстрая потеря антифриза, когда течь из других деталей отсутствует. Наиболее распространенными причинами поломки радиатора являются: забитые соты радиатора, наличие большого количества отложений на внутренней поверхности радиатора, изготовление деталей радиатора из пластика.

В первом случае, загрязнение сот происходит во время долговременного использования радиатора. Во время эксплуатации в соты забиваются мелкие мошки, дорожная пыль, тополиный и цветочный пух и это препятствует нормализированной теплоотдаче. Второй тип неисправности происходит из-за использования в качестве охлаждающей жидкости простой воды или антифриза с плохим качеством. Поэтому стоит очень тщательно подбирать качественные охлаждающие вещества и, по необходимости проводить плановую чистку радиатора на станциях СТО, которые обладают всеми нужными условиями для этого.

Говоря о третьей неисправности, нужно сказать, что почти все детали системы охлаждения производятся из материала «пластик». Как правило, эта пластмасса более стойкая к перепадам давления и температур, но и она не всегда выдерживает. Под «раздачу» первыми попадают пластиковые бачки, которые располагаются по бокам сердцевины радиатора. Под давлением на них образовываются трещины, которые со временем растут до таких размеров, что из них начинает сочиться жидкость. Если вовремя не среагировать на утечку жидкости и не устранить ее, то последствия могут быть очень серьезными, вплоть до поломки двигателя.

Эта неисправность «накрывает» преимущественно японские автомобили, так как бачки являются самым слабым местом для машин японских производителей и иногда «лопаются» по вообще непонятным причинам.

3. Ремонт радиатора

Эксперты настоятельно рекомендуют при первой же неисправности радиатора отвозить автомобиль на ремонт в специальные техцентры и не браться за самостоятельное «лечение». Но что делать, когда время не ждет и устранить неисправность нужно срочно? Или же вы являетесь заядлым противником каких-либо СТО и не прочь поработать над ремонтом своей «ласточки, то вашему вниманию предоставляется ряд поломок радиатора и способы их устранения. Итак, с чего же начинать. Первое, что вы должны сделать, это точно определить причину и тип неисправности. Далее приступаем к ремонту. Что же делать когда двигатель постоянно перегревается? Причин может быть несколько.

Проверьте, возможно уровень охлаждающей жидкости в расширенном бачке существенно понизился. В таком случае вам нужно просто долить охлаждающую жидкость и все. Если в радиаторе клапан термостата зависает в закрытом положении, следует произвести замену термостата. Если проблема не устранена и двигатель продолжает перегреваться. Тогда нужно проверить на исправность водяной насос, возможно он поломался и его нужно заменить.

Как мы уже говорили, сердцевина радиатора может засорятся пылью или насекомыми, так что стоит проверить эту часть и если диагноз подтвердился, нужно тщательно промыть сердцевину снаружи. Если вы обнаружили накипь и илистые отложения на трубках радиатора, шлангах и рубашках охлаждения двигателя, то вам стоит хорошо промыть всю систему и восполнить ее свеженькой охлаждающей жидкостью.

Также возможна и поломка , который может не включаться через обрыв электрических цепей, или же поломки датчика электрического двигателя вентилятора или реле. Наконец, вы можете обнаружить, что клапан в пробке расширительного бачка поврежден. В таком случае он будет постоянно находиться в открытом состоянии, в следствии чего система будет подвергаться атмосферному давлению. В таком случае нужно просто заменить пробку расширительного бачка.

Теперь давайте рассмотрим другой случай неисправности радиатора. Итак, у вас перегревается двигатель, но из отопителя продолжает поступать холодный воздух. В таком случае нужно проверить уровень охлаждающей жидкости. Возможно вы обнаружите что он стремительно падает вниз и это обусловлено утечкой или повреждением прокладки головки блока цилиндров, что, в свою очередь, грозит образованием паровых пробок в водяной рубашке двигателя. Что нужно делать в такой ситуации? Для начала устранить утечку жидкости. Также рекомендуется заменить поврежденную прокладку головки блока цилиндров.

Если вы определили, что двигатель автомобиля не способен прогреться до оптимальной температуры длительное время и температурный режим не отвечает критериям стабильности нужно подумать о том, что, возможно, все дело в термостате (он завис в открытом положении). В таком случае мы просто заменяем термостат.

Возможен и такой момент, когда вы систематически наблюдаете стремительное падение уровня охлаждающей жидкости в расширительном бачке. Существует несколько причин такой неисправности. Во-первых, радиатор находится в негерметичном положении или же негерметичен расширительный бачок. В обоих случаях нужно произвести замену первого или же второго соответственно к проблеме. Также возможна утечка охлаждающей жидкости сквозь негерметичные соединения шлангов и патрубков. В таком случае рекомендуется сделать подтягивание хомутов крепления шлангов. Если не помогло, нужно проверить не повреждено ли уплотнение водного насоса? Если причина именно в этом, то вам стоит установить водный насос на герметик.

Если же во время длительного пребывания автомобиля в нерабочем состоянии, холодный двигатель дает утечку охлаждающей жидкости именно на стыке головки блока и блока цилиндров, а также видно следы охлаждающей жидкости в моторном масле, то это говорит о том, что болты крепления головки блока цилиндров затянуты недостаточно. В таком случае вам нужно затянуть болты крепления головки блока цилиндров необходимым моментом.

Если вы обнаружили, что охлаждающая жидкость вытекает сквозь заглушки водяной рубашки блока цилиндров. Все что вам нужно сделать, это заменить прокладку с повреждениями и восстановить герметичность заглушек.

В конечном итоге, может оказаться также, что сам радиатор отопления находится в негерметичном состоянии. В таком случае рекомендуется заменить радиатор отопителя. Если ни один из многочисленных вариантов не подходит, в таком случае вам нужно определенно обратиться в специальные ремонтные сервисы. На сегодня существует целая система ремонтных работ, по замене радиаторов, устранении «косметических» или же серьезных повреждений без лишнего риска и особых затрат. Следует только правильно подобрать техцентр, с наиболее подходящими условиями для проведения осмотра и починки.

Подведя итоги, нужно сказать, что каждый, любящий свой автомобиль водитель должен очень внимательно присматриваться к работе охлаждающей системы и, в частности, к радиатору, ведь любая его неисправность может привести к поломке всех автомобильных систем. Поэтому рекомендуется всегда своевременно обнаруживать даже самые незначительные повреждения и сбои в работе радиатора, дабы оперативно на них среагировать и произвести ремонт или его замену.

Подписывайтесь на наши ленты в

Радиаторы отопления стальные панельные, алюминиевые, биметаллические

Зимой погода в доме напрямую зависит от радиатора
отопления. Правильно выбранный радиатор — это гарантия комфортных
жилищных условий. Радиаторы отопления бывают 4 видов: из алюминия,
стальные панельные, радиаторы из двух металлов – секционные
биметаллические и стальные трубчатые.

Алюминиевые радиаторы
изготавливаются из сплава алюминия и красятся они порошковой эмалью.
Такие радиаторы обладают повышенной теплоотдачей и большой площадью
проходного сечения, что гарантирует скоростную регулировку температуры в
комнате. Они на сегодняшний день являются самыми легкими по массе среди
всех аналогов. Так как алюминий — металл мягкий, радиаторы из него
выдерживают относительно небольшое давление. Поскольку в многоэтажных
домах, в системе отопления, бывает очень большое давление, данный
вариант радиатора может просто лопнуть. Лучше всего ставить их в
коттеджах и в домах с автономной системой отопления. Рабочее давление
радиаторов – до 20 атм. В среднем теплопроводность алюминиевого
радиатора 3 раза больше чем стального или чугунного. Что способствует и
повышенной теплоотдаче при маленьком размере.

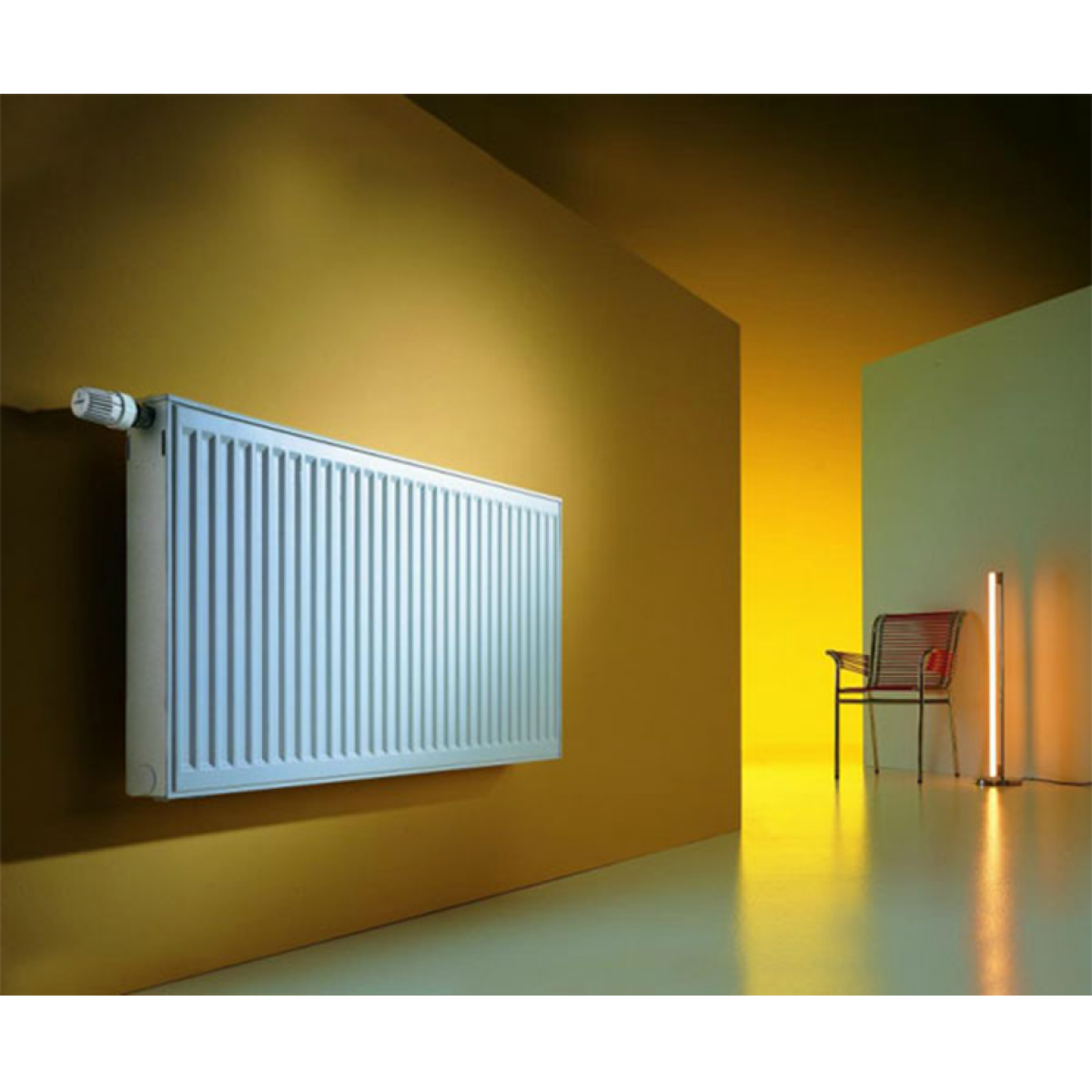

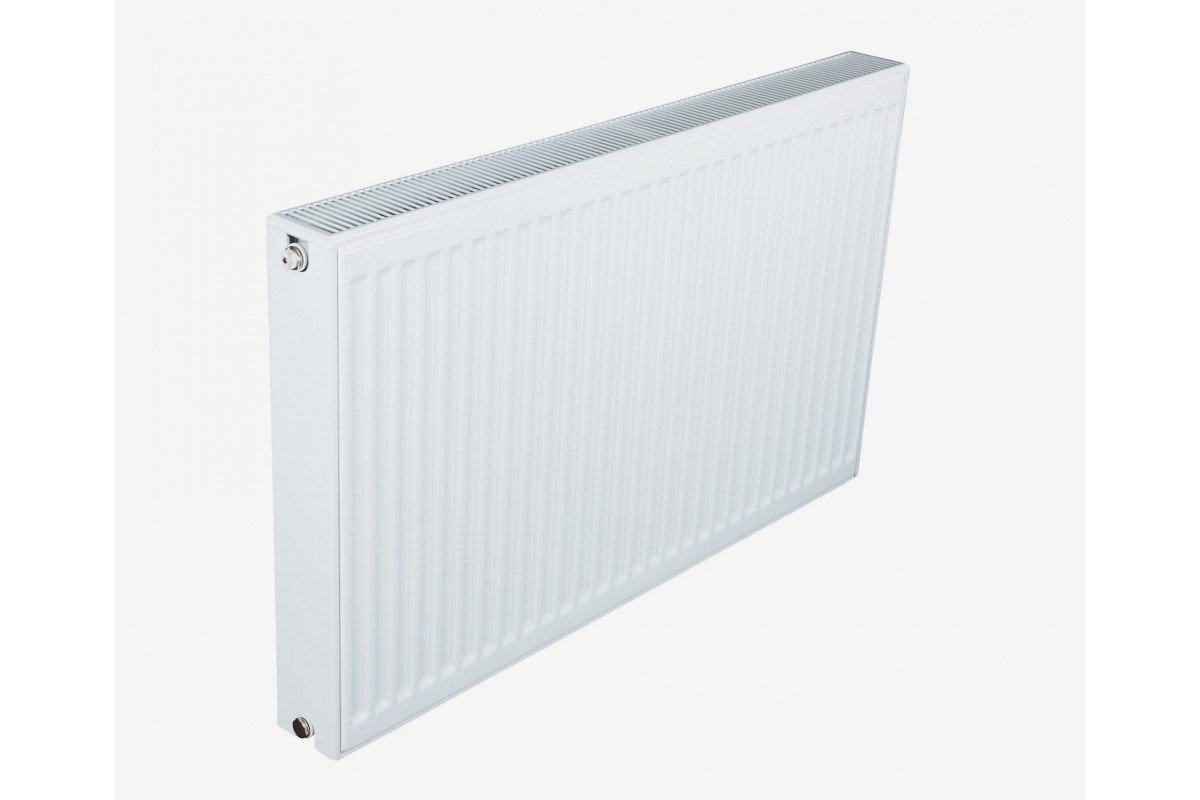

Панельный радиатор из стали
более прочный и твердый, чем алюминиевый. Он может использоваться
абсолютно с разными котлами. Этот радиатор представляет собой, панель
прямоугольной формы, которая состоит из 2 сваренных вместе листов с
углублением. Панели бывают разного размера, что позволяет выбрать
необходимый вариант по теплоотдаче. Такие радиаторы мало весят. Они
стойкие к коррозии, что продлевает их срок эксплуатации. Рабочее
давление – 8 атм. Максимальная температура – 110 °C. Рекомендуется
использовать их в малоэтажных домах.

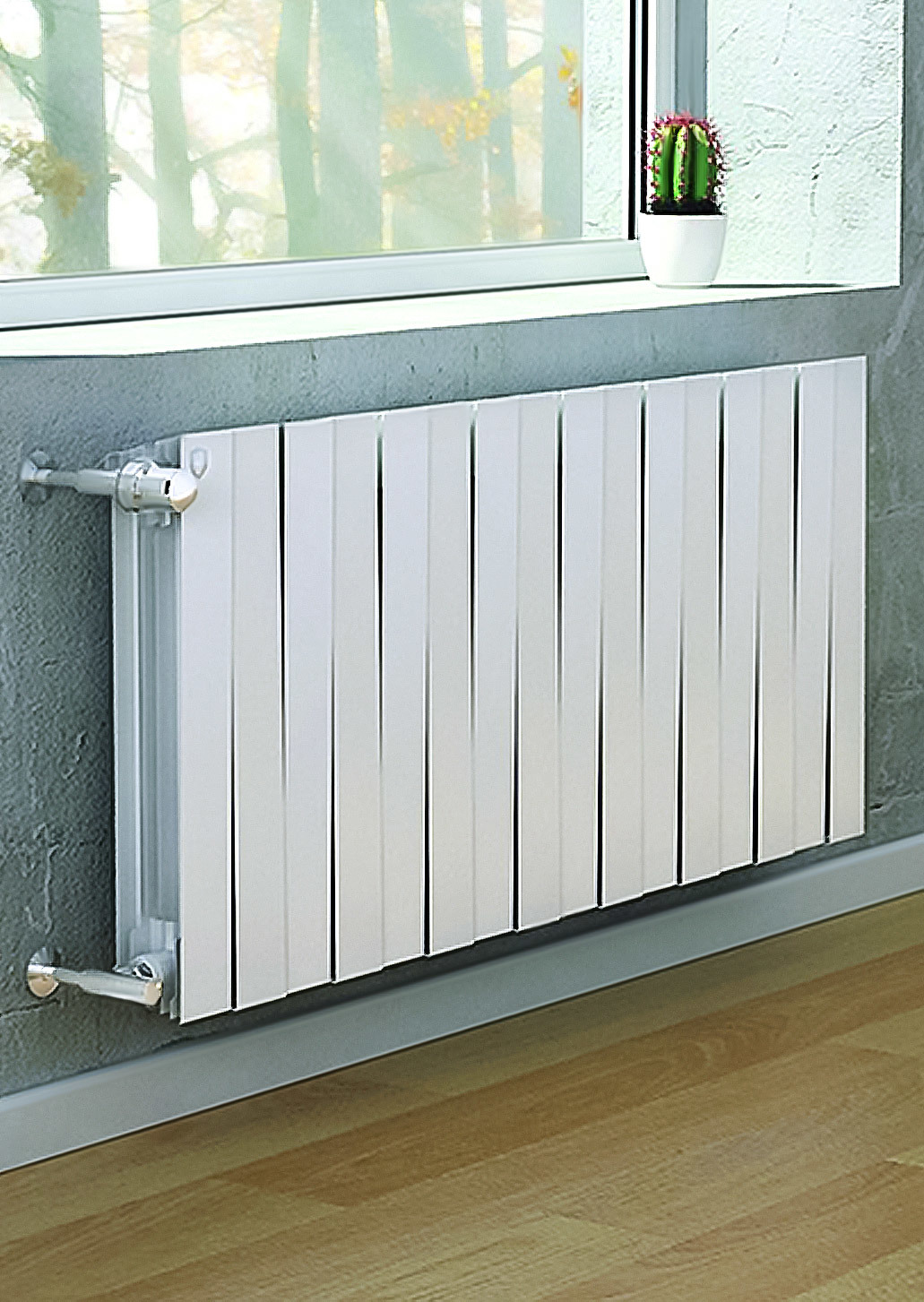

Радиатор секционный биметаллический
— это радиатор из алюминия с усиленными стальными трубками. Здесь
горизонтальный коллектор создан из алюминия, а вертикальный оснащается
трубкой из стали. Конструкция биметаллических радиаторов схожа с
алюминиевыми, но внутренние элементы у них выполнены из стали. Они очень
прочные и выдерживают любые давления. Размеры радиаторов могут быть
разнообразные, все зависит от модели. Их устанавливают как для отопления
жилых домов многоэтажек, так и общественных и промышленных зданий.
Рабочее давление – до 30 атм. Средняя температура теплоносителя
составляет – 110 °C . Биметаллические радиаторы отопления – это
идеальное сочетание долговечности, хорошего дизайна и высокой
теплоотдачи.

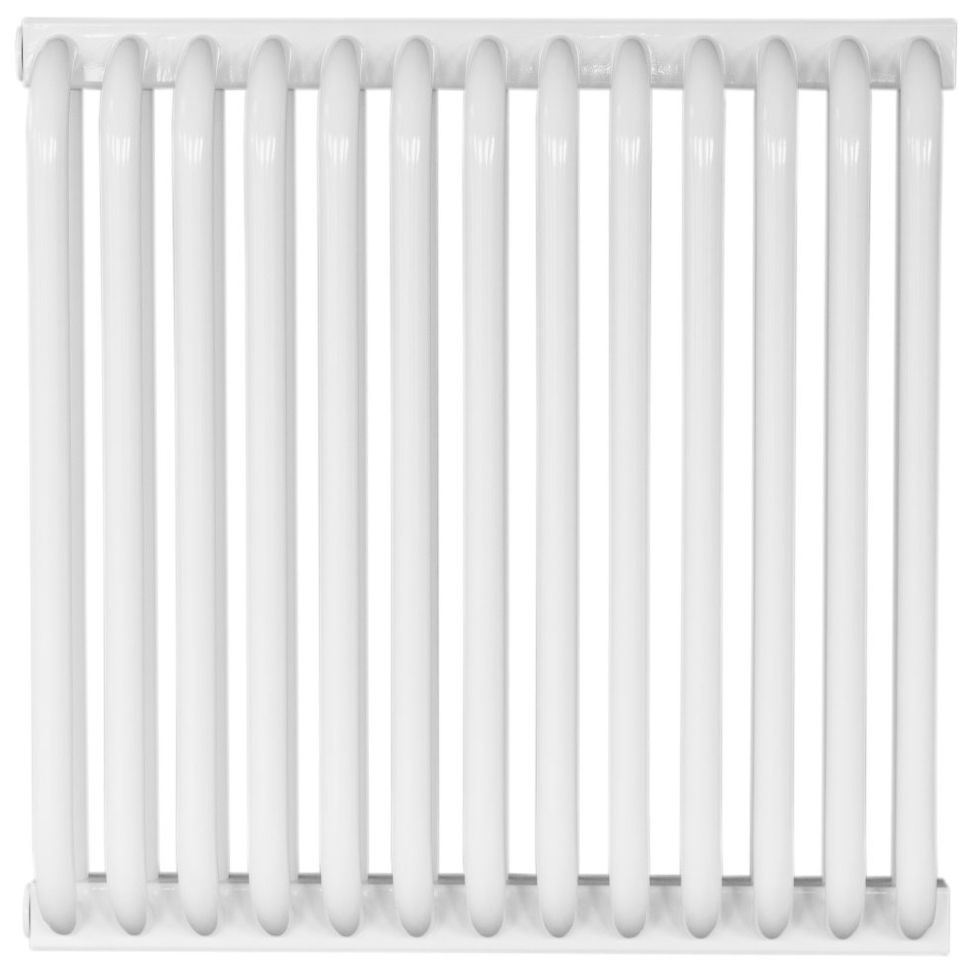

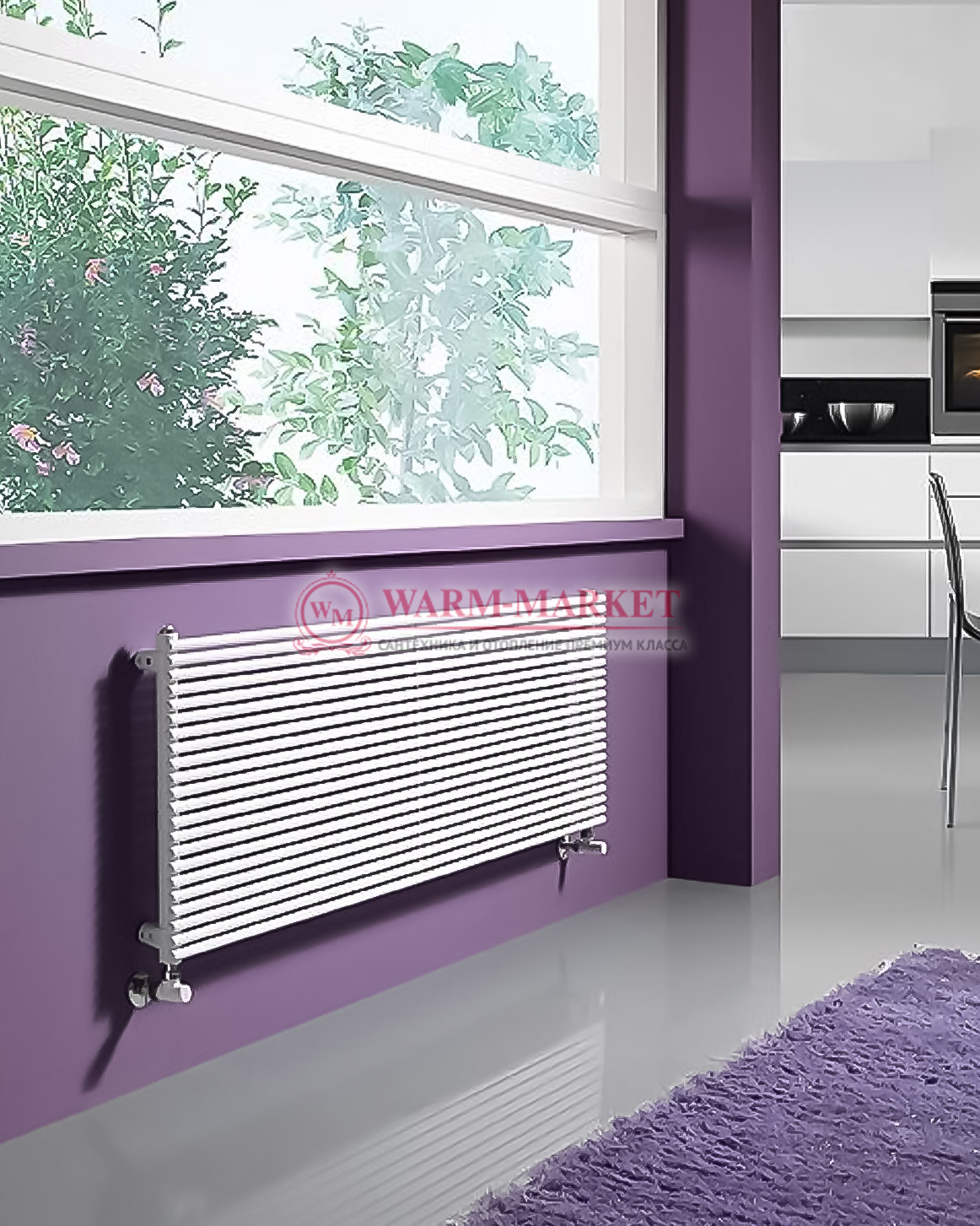

Стальные трубчатые радиаторы стали
новой технологией в разработке радиатора, так как здесь нет
соединителей. Его соединения выполнены с помощью сварочных работ.
Толщина стенок составляет – 1,2 мм. Этот вариант радиатора может без
труда выдержит разное давление, в том числе экстремальное, которое
возникает в высотных домах. Они также стойкие к образованию коррозии.
Рабочее давление радиаторов – 13 атм. Средняя температура – 80 °C.
Данный вид менее склонен к протечке. Стальные трубчатые радиаторы легко
устанавливаются и совершенно безопасны из-за отсутствия острых граней.

О применении

Одна секция радиатора отопления обогревает два квадратных метра.
Поэтому на десятиметровую комнату нужно всего лишь пять секций. Срок
службы радиатора отопления в среднем 50 лет. Поэтому при покупке не
стоит на нем экономить. Цена радиаторов отопления напрямую зависит от
площади теплоотдачи и от производителя. Площадь теплоотдачи можно
определить по широте лепестков радиатора (лицевая сторона радиатора).
Чем шире лепестки, тем теплее будет в комнате. А с радиаторами от
проверенных производителей можно ознакомиться на сайте.

Что это — радиатор и какие функции он выполняет?

Современный автомобиль представляет собой сложную систему, от качества работы которой зависит безопасность и надежность машины. Чтобы иметь представление о ее устройстве, необходимо понимать принцип работы двигателя, системы охлаждения и множества других элементов.

Чтобы машина работала долго, без сбоев и поломок, ей необходимо регулярное техобслуживание. Радиатор также требует должного отношения. От его правильной работы зависит срок эксплуатации двигателя и всего автомобиля. Что такое радиатор, какими функциями он обладает, необходимо знать каждому автомобилисту.

Назначение радиатора

Изучая, что такое радиатор, необходимо вникнуть в суть устройства двигателя автомобиля. Мотор представляет собой систему, внутри которой благодаря электрической искре происходит возгорание топливной смеси. При этом в цилиндрах наблюдается образование тепловой энергии, которая впоследствии преобразовывается в механическую движущую силу машины. Она действует в момент старта автомобиля.

Имея такое устройство, двигатель быстро нагревается. Уровень поднятия температуры требует постоянного контроля. Если нагрев превысит допустимое значение, мотор перегреется и перестанет работать. Чтобы избежать подобного исхода, применяется система охлаждения. Ее частью и является радиатор.

Это оборудование отводит тепло от жидкости системы охлаждения. В зимний период радиатор печки нагревается от тепла двигателя. Жидкость перед тем, как вернуться в систему охлаждения, воздействует на нее. Так нагревается салон. Поэтому замена радиатора печки также периодически требуется при эксплуатации автомобиля.

Устройство радиатора

Радиатор состоит из металлических многослойных пластин и трубочек. Благодаря такому устройству у прибора увеличивается площадь соприкосновения с атмосферным воздухом. Сам же прибор расположен чаще всего в передней части машины под капотом. Во время движения автомобиля радиатор способен пропускать через себя много воздуха.

Радиатор имеет несколько основных элементов. В первую очередь — это сердцевина. Она составляет охлаждающий отсек. Также у конструкции есть бачки (коробочки) с патрубками. Есть у них вид верхний и нижний. Радиаторы имеют в сердцевине овальные трубки из латуни. Они расположены в шахматном порядке. Трубки соединены с ребрами.

Верхняя коробка имеет горловину, а нижняя – кран. Он сливает жидкость для охлаждения. Она проходит через весь двигатель, забирая излишнее тепло и вынося его в радиатор. Здесь антифриз снова охлаждается.

Обслуживание радиатора

Рассматривая, что такое радиатор, нужно сказать о принципах его обслуживания. В некоторых моделях автомобилей почистить радиатор будет просто. В некоторых марках машин этот процесс потребует больших финансовых затрат. Поэтому проще купить сразу новый радиатор.

В летний период система охлаждения автомобиля требует особого внимания. Именно в этот отрезок времени велика вероятность его загрязнения пылью, пухом и т. д. Помимо внешних факторов, радиатор может накапливать масляную пленку. Именно она приводит к снижению циркуляции воздуха, а также снижению охлаждающих способностей системы.

Зная особенности радиатора своей машины, можно будет принять правильное решение в процессе его техобслуживания. Со временем любая система охлаждения потребует ремонта. Чтобы этого не произошло как можно дольше, необходимо правильно настраивать систему охлаждения в летний период, беречь ее от загрязнений.

Ремонт радиатора

Ремонт системы охлаждения может потребоваться по разным причинам. Самыми частыми из них являются загрязнение внутренних полостей или течь хладагента. В любом случае причину точно может установить только специалист. Если удалось понять, чем вызвана неисправность, можно выполнить ремонт самостоятельно.

Сначала нужно узнать, как снять радиатор. Для этого сливается весь антифриз из системы. В некоторых моделях есть сливные отверстия в нижней части радиатора. Во всех остальных автомобилях этот процесс требует снять гибкий шланг с нижнего патрубка.

Очистку сердцевины лучше проводить при помощи специальных средств. Их применяют согласно инструкции производителя.

Устранение течи

Более сложной поломкой считается устранение течи антифриза. Если это явление определяется возле пластмассового патрубка, который входит в радиатор, решить проблему самостоятельно не получится. Если трещины появляются в трубках устройства, их можно устранить при помощи специального герметика.

При масштабных поломках (например после аварии) может потребоваться сварка. В некоторых случаях водителя может спасти от замены радиатора специальное вещество. Оно называется «холодной сваркой».

Определить качество ремонтных работ поможет только подключение радиатора. Антифриз заливают в систему и дают двигателю поработать около 30 мин. Только после этого станет ясно, удалось ли устранить течь.

Рассмотрев, что такое радиатор, какими функциями и особенностями он обладает, можно самостоятельно произвести обслуживание системы охлаждения. Не имея достаточного опыта, такую работу лучше доверить специалисту.

Что такое биметаллические радиаторы отопления

Без понимания того, что такое биметаллические радиаторы отопления, и как они функционируют, невозможно продумать отопительную систему дома. Даже если вы предпочитаете более экономные варианты, не спешите отказываться от изделий из биметалла – ведь у них очень высокие эксплуатационные характеристики.

При разработке подобных батарей конструкторы задались целью получить изделие, которому была бы присуща высокая теплоотдача алюминия, но отсутствовал такой его недостаток как плохая устойчивость к коррозии. Результатом стал радиатор, в котором менее прихотливый стальной сердечник заключен в оболочку из алюминия. Такое изделие замечательно обогревает  помещение —  мощность секции до 190 Вт, но служит на порядок дольше, чем его алюминиевый «собрат». Есть у него немало и других достоинств:

  • хорошо переносят гидроудары во время сезонных пусковых работ;
  • легкость и простота установки;
  • лаконичный и элегантный внешний вид делает их подходящими под любой интерьер;
  • могут выдержать давление до 35 атмосфер;
  • могут прослужить до 20 лет.

Как и говорилось, самым главный недостаток таких изделий – их высокая цена. Кроме того, сталь хоть и устойчивей к коррозии, чем алюминий, но все-таки страдает от нее. Особенно, если в систему попадают пузырьки воздуха. Если теплоноситель очень низкого качества и с включением мелких частиц – биметалл тоже не будет панацеей от скорого износа.

Как правильно выбрать биметаллический радиатор

Одним из подводных камней при выборе этого вида изделий являются подделки. Оказывается, купить настоящий биметаллический радиатор не так просто. Дело в том, что на рынке встречаются батареи, которые можно назвать условно биметаллическими. Это значит, что сердечник, по которому циркулирует жидкость, в них будет таким алюминиевым, как и корпус изделия. Из стали в нем будут только вкладыши, которыми усилены каналы батареи. Причем их смещение может иметь достаточно неприятные последствия.

Сложность заключается в том, что на глаз различия между этими батареями определить фактически невозможно. Специалисты рекомендуют ориентироваться на то, сколько стоит батарея. Цена в таком случае обычно на 20% ниже, чем у изделий со стальным сердечником. Кроме того, «поддельные» биметаллические радиаторы весят гораздо легче.

Есть еще один способ гарантированно приобрести качественную батарею. Это обратиться в проверенный интернет-магазин, который дорожит своей репутацией. Теплозон относится именно к таким онлайн-площадкам, где вы можете купить сертифицированные товары для отопления со всей необходимой документацией.

Смотрите также:

Пластинчатые радиаторы отопления характеристики и обзор

Что такое радиаторы отопления, знают все, а вот как выглядят пластинчатые радиаторы отопления, представить могут немногие. Между тем, это просто более эффективно отдающие тепло отопительные приборы из металла, сделанные из трубок прямой или криволинейной формы, по которым течет все тот же теплоноситель. Но для ускоренной и более полной отдачи тепла к трубкам приварены или прикреплены обжимом пластины, которые увеличивают во много раз площадь теплового обмена между радиатором и атмосферой в помещении. Используют пластинчатые батареи отопления как при подключении централизованного отопления, так и в работе с автономными отопительными системами, в частных домах, квартирах, общественных и производственных помещениях. Их подключение обеспечивает экономию энергоносителей, самих радиаторов, минимизацию схемы отопления и высокий КПД системы. Варианты моделей пластинчатых радиаторов



Конструкция и назначение пластинчатых радиаторов

Выбрать, купить и установить можно любой радиатор, но он будет бесполезным, если помещение или здание не утеплено – только в паре с термоизоляционными работами пластинчатый радиатор проявит себя наиболее эффективно. К тому же, эффективность радиатора – это не высокая температура теплоносителя, которая отдается в воздух через трубки и пластины, а удерживание постоянной и комфортной температуры в комнате в течение всего времени. Поэтому при правильном решении вопроса о поверхность таких батарей отопления нельзя обжечься – во-первых, температура не будет критичной, а во-вторых, пластины закрыты металлическим кожухом.

Если подходить к вопросу принципиально, то радиаторы отопления пластинчатые являются конструктивным вариантом конвекторов с разницей в количестве трубок и пластин (трубок меньше, пластин – больше). Внутреннее устройство пластинчатого радиатора



Аналогично радиаторам панельного образца, в пластинчатых приборах существует классификация по количеству теплообменных трубок и панелей (пластин), которые изготавливаются методом горячей штамповки и точечной сварки. За счет плотного соединения тепло отдается не только с поверхности пластин, но и с остальных площадей прибора – с трубок и даже соединительных швов и стыков. Маркировка же приборов происходит таким образом: если радиатор имеет одну панель (пластину на корпусе) и один теплообменник, то маркируется он как класс «11». Три пластины и две трубки – «32» класс, и т.д.

Если вы хотите купить и установить новый радиатор в магазине или заменить старый, то в комплекте с новой моделью вы получите монтажный набор и инструкцию по сборке и креплению. В зависимости от конструкции прибора его подключение может быть резьбовым или сварным, что зависит от устройства ввода-вывода теплоносителя. Кроме того, потребуется подсоединение крана Маевского и термостатом или двух отдельных приборов – собственно крана Маевского и отдельного термостата. Термостатический клапан врезать совсем не обязательно, но он позволит автоматически регулировать температуру в отдельном помещении путем ограничения поступления теплоносителя в змеевик радиатора. Последние модели пластинчатых батарей часто оснащаются встроенными термостатами и кранами. Пластинчатые отопительные радиаторы с термостатом

Определение тепловой мощности пластинчатых приборов отопления

Формула для определения тепловой мощности, которую может отдать стальной пластинчатый радиатор отопления, и реальный пример расчета этого параметра, приведены ниже. Чтобы вычислить мощность прибора, достаточно знать коэффициент потерь тепла отапливаемого помещения, площадь комнаты и ее полный объем. В паспорте любого радиатора указана его расчетная мощность при температуре горячей воды в системе 600С. Также в приложенной документации указываются рекомендации по обогреваемой площади для конкретной модели радиатора.

Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:

  1. На обогрев 1 м2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
  2. Для помещения площадью 16 м2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
  3. Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
  4. Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
  5. Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
  6. Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.

Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W. Таблица мощности



Отопительный радиатор работает так:

  1. Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
  2. Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
  3. Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
  4. Далее цикл повторяется.

То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.

Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций). Радиаторы большой мощности



Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.

В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция. Пластинчатый радиатор с вентилятором



На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:

  1. Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
  2. Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
  3. Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.
Радиаторы из разных сплавов

Преимущества и недостатки пластинчатых приборов отопления

Достоинства:

  1. Простая и надежная конструкция;
  2. Дешевая стоимость, ремонт и обслуживание;
  3. Длительность эксплуатации;
  4. Быстрый прогрев обогреваемых помещений.

Пластинчатые радиаторы из стали способны работать под давлением до 20 at и пир температуре теплоносителя до 1200С. Дизайн современных приборов разительно отличается разнообразием от моделей старого образца, и это качество помогает не только не нарушать дизайн и интерьер помещений, но и создавать новый, так как красивый и оригинально оформленный радиатор нет нужды прятать за панелями или кожухами.

Недостатки:

  1. Помещения в доме обогреваются только за счет естественного перемещения воздушных масс, и увеличение теплоотдачи возможно только включением в схему электровентилятора;
  2. Высокая инерционность пластинчатых радиаторов из любого металла или сплавов за счет тонких стенок приборов – металл быстро нагревается, но точно так же быстро и остывает при прекращении подачи теплоносителя;
  3. Сложность ухода за радиатором – из-за небольших расстояний между пластинами между ними трудно убирать пыль.
Пластинчатые радиаторы в оформлении интерьера



Подключение радиаторов

  1. Как уже известно, пластинчатый радиатор перед продажей комплектуется краном и клапанным вкладышем с термостатом для автоматической регулировки температуры теплоносителя и воздуха в помещении;
  2. Некоторые модели оснащаются механизмами подключения радиатора к отопительному контуру под полом или вмонтированному в стены помещения;
  3. Основные схемы подключения радиаторов – боковая или нижняя:
    1. При боковом присоединении подключения штуцера радиатора находятся по бокам, что не мешает подключать их к вертикальному стояку. При горизонтальном подключении радиатор присоединяется через фитинг.
    2. При нижнем присоединении штуцера радиатора выводятся снизу, поэтому горизонтальное подключение не представляет проблемы, а для вертикальной схемы радиатор подключается через фитинги.
  4. Из-за высокой инерционности стальных радиаторов их подключают к системе с принудительным движением теплоносителя, чтобы повысить и ускорить теплоотдачу;
  5. Для стальных приборов отопления включение в схему с открытым расширительным бачком чревато быстрым развитием коррозии из-за присутствия в теплоносителе большого количества кислорода, поступающего из воздуха. Из-за этого кислотность теплоносителя повышается, и внутренняя поверхность змеевика батареи отопления начинает разрушаться. Соответственно, время безремонтной эксплуатации радиатора уменьшается;
  6. Если других решений нет, и необходимо устанавливать радиатор в открытую отопительную систему, то тепловой контур защищается антидиффузионным барьером, который не пропускает воздух в трубы отопления.
Нижнее подключение радиатора

  Боковое подключение радиатора

Практические и организационные выводы

Принцип работы пластинчатых приборов такой же, как и у водяных – они увеличивают и удерживают температуру в комнате за счет потоков теплого воздуха.

  1. Надежность и прочность стальных радиаторов намного выше, чем у приборов из других сплавов и металлов, поэтому они рекомендованы к работе в центральной системе отопления.
  2. Медные радиаторы не разрушаются от коррозии, но в системах с высоким давлением их лучше не устанавливать. Еще один недостаток – высокая цена.
  3. Алюминиевые радиаторы дешевле всех, имеют отличную теплоотдачу, но слабый механически корпус, который тоже быстро коррозирует в кислотной среде.

Так как подключение пластинчатых отопительных приборов осуществляется через нижние или боковые штуцера, их можно монтировать прямо на пол, встраивать в поверхность пола или вешать на стену комнаты. Для каждого отдельного случая можно подобрать свое оформление и техническое оснащение прибора.

Как работают домашние радиаторы? | Home Matters

Радиаторы и их металлические змеевики знакомы многим. Но знаете ли вы, что есть разные типы или как работают радиаторы? Узнайте, как каждый из них обогревает дом.

Какой домашний радиатор лучше всего подходит для вас?

Термин «радиатор» появился в 1834 году, и с тех пор эти нагревательные устройства используются в школах, офисных зданиях и жилых домах. Хотя вы, возможно, знаете, что радиатор является жизненно важным компонентом некоторых систем отопления, вы можете не знать, как радиатор выделяет тепло и принесет ли он пользу вашему дому.Вот почему компания American Home Shield создала это краткое руководство о том, что заставляет радиаторы работать и почему они остаются популярным выбором для некоторых домовладельцев.

Как работают домашние радиаторы?

Радиаторы с их большими металлическими змеевиками могут быть знакомы. Но что делают эти катушки и как они выделяют тепло? По сути, в радиаторах по трубам циркулирует нагретое вещество. Как только это вещество передает свою тепловую энергию проводящему материалу, трубы становятся лучистыми нагревательными элементами.Как только вещество охлаждается, оно возвращается к исходному источнику тепла (во многих случаях в бойлер) для повторного нагрева. Однако не всем радиаторам для работы требуются жидкости. В частности, современные радиаторы обладают инновационными характеристиками, которые немного отличают их от своих более традиционных аналогов.

Какие бывают типы радиаторов?

  • Горячая вода. Это самый простой тип радиатора. Горячая вода заполняет металлический контейнер и затем перемещается по устройству с помощью силы тяжести, насоса или конвекционных потоков.По мере того, как он нагревает металлические трубы, вода охлаждается, опускается на дно и в конечном итоге выходит через слив радиатора.
  • Steam. В этих моделях пар заменяет горячую воду. Однако паровым радиаторам не требуется давление для циркуляции тепла. Хотя паровые радиаторы больше не использовались широко, их часто устанавливали в качестве отопительного решения для больших (или высоких) зданий.
  • Теплообменник с вентилятором. Вместо того, чтобы полагаться на лучистое тепло как таковое, эти системы работают, создавая цикл конвекции.Переключатель с регулируемой температурой регулирует электрический вентилятор, который обдувает теплообменник, циркулируя теплый воздух. Теплый воздух поднимается вверх, а холодный воздух втягивается в теплообменник, где он нагревается и т. Д. Несмотря на свою эффективность, теплообменники с вентилятором требуют как внешнего тепла, так и отдельного источника энергии.
  • Под полом. В этом решении для обогрева сеть труб или кабелей внутри чернового пола вашего дома проводит тепло через пол, нагревая комнату как за счет излучения, так и за счет конвекции.Эта система лучше всего работает в помещениях с токопроводящим полом, например плиткой. Установка такого пола может увеличить расходы на использование такой системы.
  • Плинтус с подогревом. Сначала в плинтусах вдоль пола устанавливаются трубы. Затем через них перекачивается или циркулирует горячая вода, эффективно превращая ваши стены в источник лучистого тепла. По сути, это технология традиционного водяного радиатора, только без открытых труб.
  • Плинтус электрический. Эти радиаторы очень недорогие, надежные и простые в установке. Низкопрофильные блоки, расположенные вдоль основания стены, обеспечивают циркуляцию теплого воздуха от компонента центрального отопления, окруженного излучающими ребрами. Это дает домовладельцам дополнительную степень контроля над распределением тепла в помещении.
  • Портативный. Есть две основных разновидности переносных радиаторов. Первый тип использует электрические элементы для нагрева проводящего твердого тела, например кварца. Второй основан на металлических трубках, заполненных маслом.Эти удобные автономные устройства можно легко переместить в пространство, чтобы расширить существующую систему отопления, устранить холодные точки или обеспечить тепло в редко используемых помещениях.

Как узнать, нужен ли мне радиатор?

Хотя радиаторы могут быть одним из старейших способов обогрева вашего дома, они по-прежнему остаются одними из самых эффективных. Если ваша текущая система отопления неэффективна или вызывает резкий рост ваших счетов за коммунальные услуги в зимний период, возможно, пришло время изучить другие варианты. Подумайте о защите радиатора с помощью домашней гарантии American Home Shield ® .Он охватывает до 21 основного компонента домашних систем и приборов, включая настенные обогреватели, напольные печи, тепловые насосы, водяные или паровые циркуляционные нагревательные элементы и электрические плиты основания. Свяжитесь с AHS сегодня, чтобы убедиться, что вы чувствуете себя комфортно круглый год.

Почему радиатор так часто ставят под окном?

Почему радиаторы устанавливают под окнами в большинстве домов, а не, например, на другой стороне комнаты? Хороший вопрос! Читайте дальше, чтобы узнать ответ…

Радиатор под окном: зачем?

Раньше расположение радиатора определялось изоляцией — или ее отсутствием. Окна традиционно являются наихудшими изоляционными поверхностями в строительной оболочке. В то время как кирпичная стена по-прежнему обеспечивает некоторую защиту даже без изоляционного слоя, изоляционная ценность одинарного остекления незначительна. Это означает, что вы обязательно почувствуете холодный наружный воздух возле единственного застекленного окна.Холодное стекло не только снижает температуру в помещении, но и ужасно неприятно для вашего тела.

В двадцатом веке, чтобы избавиться от ощущения холода и сохранить комфортное тепло в комнате, радиаторы всегда размещали под окном. Поднимающееся тепло радиатора образует своего рода завесу с горячим воздухом , которая защищает вас от холодного воздуха.

Это все еще имеет смысл?

Есть ли смысл в этой практике? Это зависит от вашего дома:

  • В старых и плохо утепленных домах радиатор под окном все же необходим для борьбы с проникающим холодом.Однако это энергоемкое решение. Лучше утеплить дом и установить двойное (или тройное) остекление.
  • В хорошо изолированных домах — то есть во всех домах, построенных за последние двадцать лет — вы можете разместить радиаторы где угодно. Благодаря изоляционному остеклению вам больше не нужно создавать завесу из горячего воздуха. Радиатор столь же эффективен на другой стороне комнаты. Вот почему все больше и больше людей отдают предпочтение месту своих радиаторов в зависимости от других практических и эстетических соображений .

Где поставить радиатор?

Поскольку вам больше не нужно специально размещать радиатор под окном, вы можете подумать о том, где вы хотите его поставить. Вот пара советов:

  • Установите радиаторы, желательно на расстоянии 3–4 см от стены и не менее 10–15 см от пола.
  • Радиаторы
  • не только практичны, они также служат эстетической цели . Подумайте, где ваши радиаторы производят наилучшее впечатление.В одних местах радиаторы привлекают все внимание, в других — вписываются в окружающую среду. Убедитесь, что выбранный вами радиатор подходит для того места, которое вы хотите его установить.

Как ухаживать за радиаторами

Перед тем, как приступить к техническому обслуживанию или ремонту старых радиаторов, важно знать, есть ли у вас паровые или водяные радиаторы. Самый простой способ определить это — посмотреть на количество труб, идущих от вашего радиатора: если труба только одна, значит, это паровая система.Две трубы могут указывать либо на пар, либо на горячую воду, при этом конденсированная или охлажденная вода возвращается в котел по второй трубе.

Радиатор с горячей водой в Рутмере, доме изящных искусств 1910 года в Элкхарте, штат Индиана, демонстрирует типичное нижнее соединение трубы.

Джозеф Хиллиард

Радиаторы горячей воды 101

В водяных радиаторах редукционный клапан между городской водой и системой водяного отопления постоянно поддерживает ее наполнение.В большинстве двухэтажных домов требуется давление 12 фунтов на квадратный дюйм, и это заводская настройка клапана. Если в вашем старом доме три этажа и на верхнем этаже установлены радиаторы, вам может потребоваться отрегулировать клапан для подачи воды под давлением 18 фунтов на квадратный дюйм, чтобы убедиться, что радиаторы наверху заполнены.

После заполнения циркуляционный насос перемещает нагретую воду из бойлера в радиаторы и обратно. Раньше во многих системах водяного отопления не было циркуляционных насосов; вода текла под действием силы тяжести, при этом горячая вода поднималась и холодная вода падала.По этой причине у многих отдельно стоящих чугунных радиаторов соединения трубопровода находятся в нижней части радиатора. Нагретая вода поступает в радиатор и поднимается за счет конвекции, тогда как более холодная вода внутри радиатора падает обратно в котел.

До появления циркуляционных насосов путем наименьшего сопротивления воде всегда были радиаторы верхнего этажа. Старожилы замедлили поток к самым верхним радиаторам, вставив металлическое отверстие (кусок металла размером с никель с маленьким отверстием) внутрь клапана подачи радиатора.Друг-подрядчик сказал мне, что его дед будет делать их из табачных банок Prince Albert. Он использовал ножницы, чтобы вырезать круг, а затем пробить отверстие гвоздем — работало как заклинание.

Проблема, однако, заключается в том, что, когда вы добавляете насос в систему, путь наименьшего сопротивления перемещается к радиаторам на первом этаже, и это часто приводит к тому, что радиаторы наверху становятся холодными. Там, где нет потока горячей воды, нет тепла. Если вы выпускаете воздух, но воздух не поступает, а радиатор все еще не нагревается, скорее всего, проблема в этом.Профессионалы знают это, и при вызове для устранения неполадок большинство снимет отверстия с радиаторов верхнего этажа и установит их на радиаторах нижнего этажа, чтобы сбалансировать систему.

Паровые радиаторы 101

Если у вас есть паровое отопление, каждый из ваших радиаторов будет иметь одну или две трубы. Во всех паровых радиаторах используется сила тяжести, чтобы вернуть сконденсированный пар (так называемый «конденсат») в котел. Ключ к тому, чтобы все это работало, — поддерживать низкое давление в системе. Если вы не можете отапливать свой старый дом давлением 2 фунта на квадратный дюйм или меньше (это давление, которое использует Эмпайр-стейт-билдинг), что-то не так.

Пар под высоким давлением может удерживать вентиляционные отверстия в однотрубной паровой системе закрытыми, а при закрытых вентиляционных отверстиях воздух не может выходить из системы. Если воздух не выходит, пар не может попасть внутрь. Высокое давление также может привести к тому, что конденсат останется в системе, а это может привести к звукам ударов и большим счетам за топливо.

Устройство, контролирующее давление, — это «Pressuretrol», и оно находится на котле. Для отопления дома всегда должно быть минимально возможное значение.

Однотрубные паровые радиаторы

Секции паровых радиаторов однотрубные часто соединяются только снизу. Раздел подобен отдельному ломтику в буханке хлеба. Пар легче воздуха, поэтому, когда он входит в однотрубный паровой радиатор через подающий клапан в нижней части радиатора, он поднимается, выталкивая воздух вперед. Воздух будет выходить из радиатора через вентиляционное отверстие, которое находится на последней секции и примерно на трети пути вниз от верха. Почему? Если бы вентиляционное отверстие было на самом верху этой последней секции, пар легче воздуха закрывал бы его до того, как большая часть радиатора нагрелась.Помните, если воздух не выходит, пар не может попасть внутрь.

Двухтрубные паровые радиаторы

Двухтрубные паровые радиаторы имеют клапан подачи пара либо вверху радиатора, либо (реже) внизу. Возврат — труба, по которой конденсат самотеком возвращается в котел — всегда находится в нижней части радиатора. Это может быть конденсатоотводчик или то, что мы называем «паровым» устройством, которое встречается в десятках форм и размеров.

В отличие от однотрубных радиаторов, на двухтрубном радиаторе можно настроить подающий клапан на пропускание большего или меньшего количества пара, что является основным преимуществом этой системы.В однотрубном радиаторе пар и конденсат делят это ограниченное пространство внутри однотрубного подающего клапана, и если вы дросселируете этот клапан, вы получите много шума и разбрызгивания вентиляционных отверстий, когда пар разбрасывает воду. в плотных пределах частично закрытого клапана.

Паровые радиаторы, подключенные сверху и снизу, можно легко переоборудовать для работы на горячей воде.

Clare Martin

Преобразователи радиаторов

Поскольку двухтрубные паровые радиаторы имеют соединения как сверху, так и снизу каждой секции радиатора, их можно переоборудовать для работы на горячей воде.(Однотрубные радиаторы, с другой стороны, не могут быть переделаны, в первую очередь потому, что они подключаются только снизу.)

Старые паровые радиаторы обычно требуют большего обслуживания, чем их аналоги для горячего водоснабжения (включая промывку отсечки воды в котле один раз в неделю, чтобы котел не забился и не перегорел), поэтому многие подрядчики рекомендуют переоборудование.

Тем не менее, прежде чем это сделать, нужно о многом подумать. Поскольку радиаторы с горячей водой должны работать при более низкой температуре, ваш радиатор должен быть достаточно большим, чтобы обеспечивать достаточное количество тепла в самые холодные дни.Поскольку большинство паровых радиаторов изначально имеют слишком большие размеры (см. «Внешний вид — это все» ниже), это обычно не проблема.

Самый большой вопрос, который следует рассмотреть, — выдержат ли ваши паровые радиаторы и старые трубы давление от 12 до 18 фунтов на квадратный дюйм, необходимое для системы горячего водоснабжения. До сих пор эта старая паровая система работала с давлением менее 2 фунтов на квадратный дюйм. Если есть утечки, вы заметите их, когда переключитесь на горячую воду, поэтому лучше искать утечки, пока у вас еще есть пар.Простой способ сделать это — поднять давление (только временно!) До 10 фунтов на квадратный дюйм и провести тщательный поиск утечек.

Внешний вид — это все

Деревянные крышки, такие как эта от Wooden Radiator Cabinet Co., обеспечивают привлекательный способ замаскировать радиаторы, но они также снижают производительность на 30 процентов.

Радиаторы увеличенного размера

Когда прибыла пандемия испанского гриппа 1918 года, унесшая жизни 675 000 американцев, многие люди стали бояться воздуха в своих домах — и не зря.В 1919 году Совет здравоохранения отреагировал на это, настаивая на том, чтобы зимой люди держали окна приоткрытыми, чтобы впускать свежий воздух. Следовательно, радиаторы стали больше — достаточно большими, чтобы обогреть весь дом в самый холодный зимний день, часто с открытыми окнами. (В более мягкие дни термостат отключает однотрубные паровые радиаторы до того, как они полностью нагреются.)

Негабаритные радиаторы были нормой во время Ревущих 20-х годов, но когда наступила Великая депрессия — и поскольку испанский грипп так и не вернулся, — люди начали закрывать окна, чтобы сэкономить топливо, и все эти негабаритные радиаторы, работающие сверхурочно, сделали внутри довольно жарко.

Радиаторы с бронзированием

Люди вскоре узнали, благодаря докладу Национального бюро стандартов за 1935 год, что краска, содержащая металлические хлопья, может снизить мощность радиатора до 20 процентов. Они начали бронировать свои радиаторы алюминиевой или золотой бронзовой краской, поэтому многие старые радиаторы окрашены в серебристый или бронзовый цвет.

Корпуса радиаторов

Люди также обнаружили, что установка кожуха над радиатором снижает его выходную мощность.Простая полка над чугунным радиатором снижает его мощность на 20 процентов. Классический кожух радиатора, который имеет сплошную верхнюю часть и металлическую перфорированную переднюю часть, снижает мощность на 30 процентов, поэтому мы находим их во многих домах.

Удаление воздуха из радиатора.

Ремонт радиаторов: кровотечение

Если вы обнаружите, что ваши радиаторы для горячей воды не такие теплые, как вам хотелось бы, им может потребоваться для удаления воздуха . Поскольку холодная вода содержит больше воздуха, чем горячая, при нагревании этот воздух выходит из раствора и поднимается вверх, обычно находя место в батареях отопления.Оказавшись там, он может заблокировать поток воды, в результате чего некоторые радиаторы останутся холодными. «Стравливание» — это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток мог продолжаться.

Как удалить воздух из радиатора горячей воды:

  1. найдите вентиляционное отверстие в верхней части.
  2. Выключите термостат, чтобы вода не текла.
  3. Приготовьте небольшое ведро и тряпку, чтобы уловить любые брызги, а затем откройте вентиляционное отверстие с помощью отвертки или вентиляционного ключа (старомодные ключи с заводным заводом часто подходят для вентиляционных отверстий радиатора).
  4. Как только воздух перестанет разбрызгиваться и начнет течь вода, все готово.

Все паровые радиаторы изначально полностью заполнены воздухом, и они будут стравливать воздух автоматически, пока система работает должным образом. Однотрубные радиаторы пропускают воздух через вентиляционные отверстия; воздуховод из двухтрубных радиаторов проходит через устройство, которое вы видите на выпускной стороне радиатора (это труба, ближайшая к полу).

Ремонт радиаторов: утечки

Когда дело доходит до устранения утечки радиаторов, нет простого решения — все зависит от того, где находится утечка и насколько она серьезна.Паровые радиаторы, поскольку они находятся под гораздо меньшим давлением, чем радиаторы с горячей водой, обычно легче ремонтировать.

Для начала определите место утечки. Смотровое зеркало (доступное в вашем местном хозяйственном магазине) может помочь, поскольку оно позволит вам заглядывать за углы и в места, которые трудно увидеть. Если утечка — это всего лишь точечное отверстие, а не серьезная катастрофа из-за сильного замораживания, возможно, вы сможете ее исправить.

Нет продуктов, которые можно было бы залить в радиатор, чтобы остановить утечку, но представитель компании J-B Weld Company из Сульфур-Спрингс, штат Техас, говорит, что многие из их клиентов добились большого успеха, используя J-B Weld для ремонта старых чугунных радиаторов.Несколько профессионалов, с которыми я разговаривал, также сообщают, что использовали его для успешного устранения утечек радиатора. Однако этот процесс немного сложен.

Как исправить утечку радиатора:

  1. Сначала слейте воду из радиатора и удалите краску, грунтовку или ржавчину с места утечки.
  2. Очистите поверхность очистителем, не содержащим нефтепродуктов, например ацетоном или разбавителем для лака, чтобы удалить всю грязь, жир и масло.
  3. Обработайте поверхность напильником.
  4. Смешайте два элемента продукта вместе в пропорции 50/50 и нанесите его толщиной не менее 1/32 дюйма, стараясь не попасть на кожу или в глаза.
  5. Дайте ему высохнуть не менее 15 часов и проверьте, что у вас получилось.

Я спросил, может ли продукт выдерживать колебания температуры и, как следствие, расширение и сжатие, характерные для чугунных радиаторов. Представитель сказал мне, что продукт действительно «размягчается» при нагревании и будет двигаться вместе с металлом. Однако это не то смягчение, которое вы заметите. Чтобы это произошло, вам нужно нагреться до 400 ° F (продукт годен до 500 °).Обычно паровой радиатор имеет верхнюю границу около 229 °, а радиатор с горячей водой — около 180 °. Пока вы можете получить доступ к утечке (и готовы приложить усилия), похоже, это может быть хорошим решением.

Подробнее из

Old House Journal :

Из чего сделаны радиаторы?

Из чего сделаны радиаторы? — ColumnRads

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Как и большинство веб-сайтов, Column Rads использует файлы cookie. Чтобы предоставлять персонализированные, оперативные услуги и улучшать сайт, мы запоминаем и храним информацию о том, как вы используете сайт. Это делается с помощью файлов cookie, которые представляют собой простые текстовые файлы, которые хранятся на вашем компьютере.Эти файлы cookie безопасны и надежны и никогда не будут содержать конфиденциальную информацию. Их используют только Column Rads или доверенные партнеры, с которыми мы работаем. Недавно мы обновили нашу Политику конфиденциальности, чтобы предоставить вам более подробную информацию о ваших правах и о том, как мы используем ваши данные.

Дополнительные функции

Эти файлы cookie, также известные как «предпочтительные файлы cookie», используются для запоминания решений пользователей, принятых в прошлое и может предоставить сайту дополнительные функции, которые не являются строго необходимыми.Отключение эти файлы cookie не будут препятствовать пользователям использовать сайт, но могут отрицательно повлиять на их опыт в отношении удобства.

Нажмите здесь, чтобы узнать о файлах cookie

Разрешить файлы cookie Настроить

Принять все Сохранить настройки Назад

Как работает автомобильный радиатор? Что это делает?

Что такое автомобильный радиатор и как он работает?

Радиатор является неотъемлемой частью автомобиля или грузовика. система охлаждения.Это позволяет избавиться от огромного тепла, выделяемого вашим двигателем. легче рассеивается в воздухе, обеспечивая оптимальную работу двигателя. температура. Проблема с радиатором может стать большой проблемой для всей функционирование вашего автомобиля, грузовика или внедорожника. Хотя принципы работы для автомобильный радиатор довольно прост, там много штрафа подробности, которые вы, возможно, захотите узнать, если у вас возникнут проблемы с радиатор.

Прежде чем перейти к чему-либо более сложному, давайте начнем с основы.Радиатор находится в передней части моторного отсека вашего автомобиля или грузовика, за решеткой. Он крепится к большой металлической раме, называемой опорой сердечника радиатора. Это, в свою очередь, связано с рамой автомобиля. Радиатор есть обычно крепится парой кронштейнов вверху и опирается на набор из резины втулки внизу.

Сам радиатор состоит из ряда трубок, проходящих через какой теплоноситель течет. Трубки находятся между двумя резервуарами, в которых хладагент находится на вход и выход.К этим трубкам в сердечнике радиатора прикреплены ребра, которые излучают тепло в воздух (отсюда и название). Их можно сделать из разные типы проводящих металлов с разным количеством охлаждения области или сердечники, и имеют разные схемы потока теплоносителя со своими собственными конкретные достоинства и недостатки (но не будем забегать вперед).

Процесс охлаждения начинается, когда водяной насос подает охлаждающую жидкость к двигателю. Охлаждающая жидкость проходит по цилиндрам и собирает часть тепло, выделяемое при сгорании и трении в двигателе.Затем нагретая охлаждающая жидкость попадает в радиатор через верхний шланг радиатора и проходит через трубки радиатора, которые берут на себя тепло. Затем тепло отводится от трубки в ребра, которые рассеивают тепло в воздух. Воздух уносится радиатор через решетку по мере движения автомобиля, но электрический вентилятор ускоряет этот процесс. Наконец, охлажденная охлаждающая жидкость возвращается в двигатель, чтобы повторить свое путешествие.

Из чего сделаны автомобильные радиаторы?

Радиаторы могут быть изготовлены из ряда различных материалы.У каждой из этих конструкций есть свои достоинства и недостатки. Чаще всего используются медь или латунь, алюминий и пластик.

Медные и латунные радиаторы

Старые радиаторы в основном изготавливались из меди и латуни. Этот потому что медь — второй лучший металл по теплопроводности. Почему бы не использовать лучший проводник тепла? Потому что это будет серебро и целый радиатор сделанное из серебра было бы ужасно дорого, и никто бы этого не увидел.Тем не менее, из меди будет трудно превращаться в резервуары, поэтому они обычно делались из латуни (которая, кстати, пятая по качеству проводник среди металлов). Латунные резервуары будут соединены с медными трубками с помощью свинцовый припой.

Медные баки охлаждались эффективно, но довольно тяжелые. Медь также разъедает (подумайте о каких-либо зеленых монетах, с которыми вы столкнулись, или о Статуе Свобода в этом отношении). Однако это можно решить, покрасив радиатор.Незначительные проблемы с этими новыми радиаторами можно было устранить с помощью пайки. Этот облегчили их ремонт по сравнению с более новыми.

Алюминиевые радиаторы

Многие автопроизводители переходят на алюминиевые радиаторы. в последние годы, хотя алюминий не проводит тепло так же хорошо, как медь. Почему сделают ли они радиаторы из материала, который хуже переносит тепло? Что ж, алюминий намного легче меди и латуни.Более легкий радиатор означает более быстрый или более экономичный автомобиль или грузовик (в зависимости от использования). В добавление к это преимущество, он также неплохо передает тепло. Алюминий — четвертый самый проводящий металл после серебра, меди и золота (который не используется в радиаторах почти по той же причине, что и серебро). Алюминиевый радиатор представляет собой компромисс уменьшенного веса, но также немного уменьшенного (но все же эффективная) теплопередача. Это оказывается компромиссом, который многие автопроизводители готовы делать.

Пластиковые радиаторы

Многие автопроизводители используют пластик в своих радиаторах, но для обозначения для них как «пластиковые радиаторы», что может немного сбивать с толку. В трубки и ребра по-прежнему сделаны из металла, либо из меди, либо из алюминия, но баки изготовлены из пластика. Пластик очень легкий, но мало нагревается. передача. Материал сердечника, будь то медь или алюминий, дает преимущества. и недостатки, присущие этому металлу.

Одна проблема с пластиком в том, что он не реагирует на тепло. а также металл. Поскольку он расширяется и сжимается при нагревании и охлаждении, он может появляются трещины, которые со временем могут привести к утечкам. Избыточное тепло может даже заставляют резервуары плавиться и деформироваться. С другой стороны, металл может подвергаться коррозии там, где пластик нет.

Означает ли большее количество ядер радиатора лучшее охлаждение?

Каждый слой трубок и ребер в радиаторе известен как ряд или сердцевина.Возможно, вы слышали о некоторых радиаторах с двумя, тремя или даже четырьмя ядра. Возможно, вы слышали, что чем больше ядер, тем лучше охлаждение. Это правда? В принципе, да, чем больше сердечников, тем больше площадь поверхности для отвода тепла. от, а в свою очередь лучшего охлаждения. При этом, как и в случае с вопросом о какой материал использовать, это становится немного сложнее, если посмотреть на деталь. Фактически, строительный материал может сыграть роль в этих расчетах.

Как упоминалось ранее, чем больше ядер, тем больше площадь поверхности для тепло рассеивается в более прохладный воздух.Воздух достигает четвертого ядра, скажем, не так круто, как воздух, который проходит через другие, и не может выдержать столько тепла. Это потому, что жилы расположены слоями спереди назад. К тому времени, когда воздух достигает четвертого ряда, он уже греется от приора тройки.

Алюминиевые радиаторы могут иметь увеличенную площадь поверхности. не слишком увеличивая их толщину. Это потому, что алюминий прочнее меди.Эта повышенная прочность позволяет изготавливать алюминиевые трубы. шире, не утолщая их стенки, и чтобы трубы поддерживали больше ребер на дюйм. Благодаря этим преимуществам двухрядный алюминиевый радиатор иногда может охлаждать лучше четырехрядного медного радиатора. Конечно, каждая дополнительная строка добавляет больший вес, что увеличивает преимущество алюминия по весу над медью вдвое.

Радиаторы с поперечным потоком Vs. Радиаторы с нисходящим потоком

В зависимости от того, как охлаждающая жидкость протекает через радиатор.В радиаторе с нисходящим потоком наверху находятся баки. и дно, и охлаждающая жидкость течет вниз по трубкам под действием силы тяжести. В поперечный радиатор, бачки слева и справа, а охлаждающая жидкость течет через трубки через радиатор с помощью водяного насоса. Охлаждающая жидкость движется более эффективно через радиатор с нисходящим потоком. Это хорошо, правда? Не так быстро. Для охлаждающей жидкости, чтобы отдавать тепло, вы хотите, чтобы он провел немного больше времени в радиатор. Радиаторы с поперечным потоком чаще встречаются на более новых автомобилях для эта причина.Более широкие и короткие радиаторы с поперечным потоком также лучше вписываются в более гладкие современный дизайн, чем более высокие радиаторы с нисходящим потоком. Установка поперечного радиатора в приложение, которое изначально использовало радиатор с нисходящим потоком, потребует некоторых изготовление. В конечном итоге, какой дизайн потока вы будете использовать, будет определяться вашим марка и модель автомобиля.

Какие другие детали связаны с радиатором?

Радиатор работает как часть общей системы охлаждения и для правильного функционирования полагается на ряд других частей.Некоторые из более соответствующие части верхний и нижний шланги радиатора, крышка радиатора и в бачок перелива радиатора, иногда называемый бачком перелива охлаждающей жидкости, расширительный бачок, или бачок охлаждающей жидкости.

Шланги радиатора

Шланги радиатора самые простые из них. Это пара резиновых шлангов, которые позволяют охлаждающей жидкости течь между радиатором и двигатель. Они удерживаются на месте металлическими зажимами. Верхний шланг несет охлаждающей жидкости к радиатору, а нижний шланг возвращает охлаждающую жидкость обратно в двигатель.Эти шланги могут быть сформованы под конкретный автомобиль или гибкие шланги. которые установщик должен придать форму.

Крышка радиатора

Крышка радиатора сложнее, чем может показаться на Первый взгляд. Может показаться, что он просто закрывает радиатор, позволяя вам при необходимости долить охлаждающую жидкость. Он также поддерживает надлежащее давление радиатор, правда. Внутри крышки находится подпружиненный поршень, который управляет давление внутри радиатора.Поддержание высокого давления внутри радиатора фактически увеличивает температуру кипения теплоносителя. Если давление становится слишком высоким, плунжер перемещается и пропускает охлаждающую жидкость в переливной бак. Когда охлаждающая жидкость охлаждается, она конденсируется, создавая вакуум, который всасывает охлаждающую жидкость обратно из бачка перелива.

Могу ли я заменить радиатор самостоятельно?

Если вы испытываете утечку охлаждающей жидкости или перегреваетесь, это Возможно, пришло время заменить радиатор.Тем не менее, было бы разумно проверить, что Во-первых, исправны остальные элементы системы охлаждения. Утечки и Потеря охлаждающей жидкости может быть связана с неисправностями шлангов, крышки или переливного бачка. Эти детали заменить легче, чем сам радиатор. Радиатор крышка — самое простое решение — просто открутите старую и накрутите новую.

Конечно, можно снять радиатор и самостоятельно. Это может быть трудная и трудоемкая задача.Также потребуется использование линейного ключа для отключения охлаждения трансмиссии. линий. Обязательно отключите аккумулятор автомобиля перед началом работы, чтобы охлаждающие вентиляторы не включаются, пока вы работаете. Также слейте и заменить охлаждающую жидкость. Держите под рукой поддон или ведро для сбора охлаждающей жидкости, так как это может быть опасно для домашних животных и маленьких детей.

Нужен радиатор на замену для вашего автомобиля или грузовика?


Если вам нужна замена радиатора, вы пришли в нужное место.1A Auto знает не только об автомобилестроении радиаторы, но у нас также есть самые качественные и надежные радиаторы на вторичном рынке. У нас есть радиаторы, изготовленные из разных материалов и с разными номерами. сердечников для многих легковых и грузовых автомобилей, фургонов и внедорожников по отличным ценам!

В 1A Auto мы здесь, чтобы помочь вам получить замена правого радиатора для вашего автомобиля. Вы можете просмотреть наш большой выбор из автомобильные радиаторы и магазин послепродажного обслуживания прямо здесь, на 1AAuto.com.

Радиатор

— Kerbal Space Program Wiki

Радиаторы — это специальные устройства, которые могут охлаждать другие части корабля, потребляя при работе небольшое количество электрического заряда.

Они рассеивают тепло в космос (радиационное) и атмосферу (конвективное). Чтобы сделать это эффективно, они нагреваются, передавая тепло внутрь, но они самоограничиваются, чтобы избежать перегрева до разрушения. Их эффективность может быть ограничена условиями окружающей среды, но для многих применений она больше ограничена произвольными функциональными ограничениями.Они необходимы для поддержания оптимального теплового КПД сердцевин комбайнов и конвертеров.

Варианты

  • Жесткие, фиксированные Панели , охлаждают только ту часть, к которой они непосредственно прикреплены, и части, непосредственно связанные с этой частью.
  • Развертываемые системы Thermal Control Systems (TCS), отбирают тепло от каждой части емкости (как если бы они были подключены к контуру охлаждающей жидкости). Как и развертываемые солнечные панели, они автоматически поворачиваются в зависимости от относительного направления Кербола, но поворот на минимизирует их воздействие солнечного излучения на .Все они имеют «Скорость отслеживания: 0,1». В развернутом состоянии они оторвутся под динамическим давлением 2,5 кПа — слишком быстро движутся через довольно толстую атмосферу (например, ~ 67 м / с на уровне моря на Кербине, край в сторону движения). В отличие от фиксированных панелей, к ним нельзя прикреплять никакие другие части.

Эксплуатация

Чтобы начать работу, необходимо выбрать «Активировать радиатор» в интерфейсе правой кнопки мыши на панели или «Выдвинуть / убрать радиатор» для систем терморегулирования, которые также их развертывают.В качестве альтернативы эти функции могут быть привязаны к группам действий с опцией «Toggle Panels», позволяющей одной группе действий запускать и останавливать несколько радиаторов одновременно.

Функция

Радиаторы отводят тепло только изнутри деталей (которые составляют большую часть их теплоемкости), а не их кожи, которая может иметь очень разную температуру. Тепло может накапливаться от внешних источников (например, от входа в атмосферу или солнечного света от Кербола) или генерироваться реактивными двигателями, сердечниками буровых установок или преобразователей ресурсов, пока они активны.

Характеристики охлаждения

Все радиаторы:

  • «Ставка передачи: 10%».
  • «Охлаждает до 4-кратной температуры детали».

Охлаждение сердечника (сверл и преобразователей) в основном ограничивается показателем «Core Heat xFer» (передача) радиатора. Это всегда небольшая часть того, что фактически может рассеять радиатор, в большинстве случаев, обозначенных цифрой «Максимальное охлаждение».

Охлаждение сердечника

Чтобы поддерживать активную буровую установку или сердцевину преобразователя с оптимальным тепловым КПД, радиаторы должны обеспечивать достаточную неиспользованную мощность теплопередачи сердечника для выполнения стата «Требуемое охлаждение», показанного ниже:

(*) Convert-O-Tron 125 — особый случай — его нельзя поддерживать с оптимальным тепловым КПД, потому что его максимальная мощность охлаждения 50 кВт ниже требуемого охлаждения (100 кВт).С помощью радиаторов он все равно достигнет равновесия, хотя и немного горячее оптимальных 1000К. Это возможно, потому что производство тепла ядром уменьшается при более высоких температурах ядра, так как термический КПД падает.

Также обратите внимание на то, что для обоих преобразователей требуемый показатель охлаждения составляет для каждого активного режима преобразования , при этом каждое устройство может иметь один или все из своих четырех режимов преобразования руды одновременно. Следовательно, требуемое охлаждение Convert-O-Tron 250 также может превышать максимально допустимое (например,грамм. 3 режима производят нагрев сердечника 600 кВт).

Изменения

1,1
  • «Фиксированные» радиаторы теперь также необходимо активировать, прежде чем они начнут работать.

Статья о радиаторах по The Free Dictionary

Радиатор

, устройство

, используемое для обогрева окружающей его области или для охлаждения циркулирующей в ней жидкости. Известные радиаторы паровых и водяных систем отопления в зданиях названы неверно, так как они работают в основном в конвекционном режиме конвекция,
в режиме теплопередачи в жидкостях (жидкостях и газах).Конвекция зависит от того факта, что, как правило, жидкости расширяются при нагревании и, таким образом, претерпевают уменьшение плотности (поскольку данный объем жидкости содержит меньше вещества при более высокой температуре, чем при
….. Щелкните ссылку для получения дополнительной информации., в котором тепло передается воздушными потоками, а не излучением излучение
, термин, применяемый к излучению и передаче энергии через пространство или через материальную среду, а также к самой излучаемой энергии.В самом широком смысле этот термин включает электромагнитное, акустическое излучение и излучение частиц, а также все формы ионизирующего излучения.
….. Щелкните ссылку для получения дополнительной информации. , в котором тепло передается волнами, которым не нужен воздух (или какое-либо другое вещество) в качестве среды для их передачи. Обычно они изготавливаются из чугуна или стали, алюминия или меди. Обычно они состоят из секций, так что несколько элементов можно соединить вместе, чтобы получить достаточную площадь поверхности для эффективной теплопередачи.Эффективность нагрева снижается, если их покрывают ширмы, полки или даже некоторые виды краски. Когда пар является теплоносителем, радиатор действует как конденсатор; тепло выделяется из расчета около 0,5 калорий на грамм пара на каждый градус снижения температуры по Цельсию и 540 калорий на каждый грамм пара, который превращается в воду (см. испарение испарение,
изменение жидкого или твердого вещества к газу или пару.Нет принципиальной разницы между терминами газ, и пар, , но газ обычно используется для описания вещества, которое появляется в газообразном состоянии при стандартных условиях давления и
….. Щелкните ссылку для получения дополнительной информации. ). Конденсат возвращается в котел, где он повторно нагревается с образованием пара. В системах горячего водоснабжения происходит постоянная циркуляция горячей воды. Тепло отводится горячей водой или паром к внутренней стенке радиатора, от которой оно передается внешней стене за счет проводимости проводимости,
передачи тепла или электричества через вещество в результате разницы температур между различными частями вещества, в случае тепла, или из-за разницы в электрическом потенциале, в случае электричества.
….. Щелкните ссылку для получения дополнительной информации. ; там он уходит в основном за счет конвекционных потоков, создаваемых повышением температуры воздуха, контактирующего с нагретыми поверхностями, и в меньшей степени за счет излучения. Змеевиковые радиаторы состоят в основном из длинных паровых труб; они широко используются на заводах, в спортзалах, аудиториях и холлах, устанавливаются на стенах или потолках для экономии площади пола. В газовых радиаторах используется газовое пламя для нагрева воздуха или воды или для генерации пара.Электрические радиаторы имеют блок электрического сопротивления, установленный в отражателе; тепло выделяется, когда через устройство протекает электрический ток. Заметная часть этого тепла передается от радиатора излучением. Автомобильный радиатор является частью системы охлаждения автомобильного двигателя. Поскольку его действие зависит от потока воздуха, проходящего через него, он работает в основном за счет конвекции. Электронная энциклопедия Колумбии ™ Copyright © 2013, Columbia University Press. По лицензии издательства Колумбийского университета.Все права защищены. www.cc.columbia.edu/cu/cup/

Радиатор

Нагревательный элемент, передающий тепло излучением; обычно питается горячей водой или паром.

Иллюстрированный словарь архитектуры © 2012, 2002, 1998, McGraw-Hill Companies, Inc. Все права защищены

Следующая статья взята из Большой советской энциклопедии (1979). Он может быть устаревшим или идеологически предвзятым.

Радиатор

одно из самых распространенных отопительных приборов, используемых в системах отопления жилых, общественных и промышленных зданий.

Радиаторы, наиболее часто используемые в СССР, изготовлены из чугуна и состоят из соединенных между собой двухканальных секций активной зоны, по которым циркулирует теплоноситель (вода или пар); количество секций зависит от номинальной поверхности нагрева. Другие типы используемых чугунных радиаторов включают одноканальные радиаторы в СССР и, в других странах, многоканальные радиаторы, до девяти каналов в каждой секции. Стали популярными одиночные или парные штампованные стальные радиаторы панельного типа, также называемые отопительными панелями; при их изготовлении расходуется значительно меньше металла.Иногда используются фарфоровые и керамические радиаторы, отвечающие очень высоким санитарным и санитарным требованиям.


Радиатор

устройство для отвода тепла от жидкости, которая циркулирует в системе охлаждения двигателя внутреннего сгорания. Радиатор состоит из сердечника (охлаждающей части), верхнего и нижнего коллекторов (резервуаров) и соединительных патрубков. Сердечники радиаторов могут иметь несколько расположенных в шахматном порядке рядов овальных латунных трубок с ребрами охлаждения, припаянных к трубкам, или один ряд плоских латунных трубок с припаянными к ним ребрами.Верхний коллектор имеет заливную горловину с герметичной крышкой, в которой находится комбинированный клапан сброса давления и вакуума. В нижнем коллекторе есть клапан для слива охлаждающей жидкости.

Большая советская энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.

излучатель

[‘rād · ē‚ād · ər] (акустика)

Вибрирующий элемент преобразователя, излучающий звуковые волны.

(электромагнетизм)

Часть антенны или линии передачи, которая излучает электромагнитные волны либо непосредственно в космос, либо на отражатель для фокусировки или направления.

Тело, излучающее лучистую энергию.

(инженерное дело)

Любое из множества устройств, узлов или поверхностей, излучающих тепло, в основном за счет излучения, объектам в пространстве, в котором они установлены.

(физика)

В общем, тело, которое испускает частицы или излучение в любой форме.

Тело, попавшее в пучок ионизирующего излучения, которое в результате испускает излучение другого типа.

Словарь научных и технических терминов McGraw-Hill, 6E, Copyright © 2003 McGraw-Hill Companies, Inc.

Радиатор

Любое из множества устройств, блоков или поверхностей, излучающих тепло, в основном за счет излучения, объектам в пространстве, в котором они установлены. Поскольку их отопление обычно излучающее, радиаторы обязательно должны быть открыты для просмотра. Они часто также нагреваются за счет теплопроводности с прилегающим воздухом с термической циркуляцией.

Радиаторы обычно делятся на чугунные (или стальные) или цветные. Они могут топиться непосредственно дровами, углем, древесным углем, маслом или газом (например, в печах, плитах и ​​блочных обогревателях).Нагревательной средой может быть пар, полученный из парового котла, или горячая вода, полученная из водонагревателя, циркулирующая через тепловыделяющие устройства.

Электронагревательные элементы могут быть заменены жидкостными нагревательными элементами во всех типах радиаторов, конвекторов и вентиляторов. См. Система водяного отопления, Лучистое отопление, Паровое отопление

Краткая инженерная энциклопедия McGraw-Hill. © 2002 McGraw-Hill Companies, Inc.

радиатор

радиатор

Нагревательный элемент, обычно видимый в пределах обогреваемого помещения или помещения; передает тепло за счет излучения объектам в видимом диапазоне и за счет теплопроводности в окружающий воздух, который, в свою очередь, циркулирует за счет естественной конвекции; обычно питается паром или горячей водой.

Словарь архитектуры и строительства Макгроу-Хилла. Авторское право © 2003 McGraw-Hill Companies, Inc.

радиатор

Радиатор.

и . Источник лучистой энергии. Это может быть источник электромагнитного излучения, такой как враждебный радар или радиопередатчик.
II . Теплообменник, сбрасывающий нежелательное тепло в атмосферу.

Иллюстрированный словарь по авиации Авторские права © 2005 McGraw-Hill Companies, Inc. Все права защищены

Радиатор

1. устройство для обогрева помещения, здания и т. Д., Состоящее из ряда труб, по которым проходит горячая вода или пар

2. устройство для охлаждения двигателя внутреннего сгорания, состоящее из тонкостенных трубок, через которые проходит вода проходит. Тепло передается от воды через стенки труб к воздушному потоку, который создается либо движением транспортного средства, либо вентилятором.

3. Электроника Часть антенны или линии передачи, излучающая электромагнитные волны.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
