Что такое розетка силовая – Силовые разъемы — ROZETKA | Купить силовой разъем в Киеве: цена, отзывы, продажа

Содержание

Силовые вилки и розетки для переменного тока

Эта статья — о конструкции, технических особенностях и истории развития штепсельных разъёмов. О стандартах на штепсельные разъёмы, принятых в разных странах см. Список стандартов штепсельных разъёмов. розетки типа Schuko, в одну из них вставлена вилка

Штепсельные соединители (от нем. Stöpsel — пробка) — это приспособления для разъёмного подключения электроприборов к электрической сети. Штепсельное соединение состоит из двух частей: розетки и вилки.

Штепсельная розетка — часть соединителя, к которому подводится электрическая энергия от источника. Русское название происходит от распространённого украшения. Для предотвращения контакта с посторонними предметами розетка исполняется как гнездовой разъём.

Штепсельная вилка — часть соединителя для подключения потребителя электроэнергии к розетке. Электрические контакты вилки обычно имеют форму штырей, которые придают ей некоторое сходство со столовой вилкой, отчего и произошло русское название. Может соединяться с электроприбором гибким кабелем (

шнуром), либо быть неподвижно закреплённой на нём.

История

Ранняя история

U.S. Patent 774 250. Первая силовая электрическая вилка и розетка.

Изначально электричество в домашнем хозяйстве использовалось преимущественно для освещения. В то время бытовые электроприборы обычно включали в патроны ламп. Несомненно, такое подключение было неудобно и небезопасно, поэтому требовалась разработка специальных разъёмов. В 1904 году розетку и вилку запатентовал Харви Хаббелл (Harvey Hubbell)[1]. Другие производители приняли разъём Хаббелла и к 1915 году он стал широко распространён, хотя и в 1920х годах, и даже значительно позднее переходники для патронов Эдисона пользовались популярностью[2]. Хоть и нечасто, но такие переходники можно найти в продаже и сегодня.

Систему Schuko с заземлением изобрёл и запатентовал

[3] в 1926 году Альберт Бюттнер (Albert Büttner). Когда необходимость заземления бытовых приборов стала очевидна, во многих промышленно развитых странах трёхпроводная система электропитания стала стандартом.

Распространение стандартов

Широкое применение электричества в быту невозможно без разработки соответствующих стандартов. Стандартизация электроустановочных изделий позволяла сделать использование электричества более безопасным, приборы — более надёжными, недорогими и массовыми. Однако нередко стандарты в разных странах разрабатывались независимо друг от друга, что привело к их большому разнообразию и несовместимости друг с другом. Некоторые стандарты не получали широкого распространения и исчезали. В результате влияния экономических и политических факторов некоторые страны меняли свои стандарты. Гостиницы и аэропорты для удобства путешествующих могут иметь розетки иностранных стандартов. В некоторых странах могут одновременно использоваться несколько стандартов подключения, напряжения и частоты, что нередко приводит к проблемам.

Объединение стандартов

В последние годы многие страны согласовали между собой немногие стандарты де факто, которые стали формально официальными национальными стандартами, хотя во многих странах до сих пор используются разъёмы устаревших типов. В некоторых зданиях имеется проводка, которая используется уже около века, которая проводилась до введения современных стандартов.

Предпринимались шаги по объединению стандартов разных стран. Например, вилка CEE 7/7 принята в некоторых европейских странах и является совместимой с типами розеток E и F, в то время как неполяризованная вилка CEE 7/16 (Евровилка) совместима с розетками на большей части континентальной Европы, бывшего СССР и во многих других странах. Предложен стандарт IEC 60906-1, как общий стандарт для всех 230-вольтовых вилок и розеток по всему миру, но пока он принят лишь в Бразилии

[4].

Многие производители электроприборов, таких как персональные компьютеры, приняли на вооружение практику использования сменного шнура, подключаемого, к разъёму IEC. Для каждой страны прибор комплектуется разным шнуром, в то время как остальные части остаются неизменными. Для выбора стандартов напряжения и частоты устанавливается переключатель, а иногда и вовсе прибор рассчитывается для эксплуатации в широком диапазоне напряжений сети, что стало возможно с применением импульсных источников питания. Практическая выгода такого подхода — в упрощении сертификации, а также в выпуске одного устройства, вместо нескольких под каждый стандарт.

Стандарты разных стран

В мире наиболее распространены два основных стандарта напряжения и частоты. Один из них — американский стандарт 110—127 Вольт 60 Герц, совместно с вилками A и B. Другой стандарт — европейский, 220—240 Вольт 50 Герц, вилки типов C — M.

Большинство стран приняли один из этих двух стандартов, хотя в иногда встречаются переходные, или уникальные стандарты. На картах показано, в каких странах используются те или иные стандарты[5].

Напряжение и частота. Синие — 220/50, зелёные — 220/60, жёлтые — 110/50, красные — 110/60 Типы вилок.

Требования к штепсельным соединениям

Последствия плохого контакта

Основные требования, предъявляемые к розеткам и вилкам[6][7][8]:

  • Обеспечение надёжного контакта при допустимой величине тока. Недостаточно хороший контакт приводит к потере энергии и разогреву разъёма, что в свою очередь приводит к ускоренному износу, или даже пожару.
  • Надёжная изоляция токоведущих частей друг от друга.
  • Защита от прикосновения к токоведущим частям посторонними предметами, прежде всего пальцами, как при отключенной вилке, так и при неправильном подключении (например, когда вилка вставлена в розетку не до конца). Особенно это актуально для розеток, установленных в детских комнатах: в этом случае на розетке должны быть специальные шторки, чтобы исключить возможность вставить в розетку предмет, подходящий по размеру, например гвоздь.
  • Защита от неправильного подключения
    : например, конструкция розетки должна исключать включение в неё только одного штыря вилки.
  • Электроустановочные изделия должны изготавливаться из негорючих материалов.

Также кроме этих требований могут предъявляться и другие:

  • Поляризация. Хотя для переменного тока сама по себе полярность подключения не имеет значения, в большинстве случаев используется трёхфазная система электроснабжения, при которой потребители запитываются по схеме «звезда» с заземлённой средней точкой, либо трёхпроводная однофазная, при которой обмотка оконечного трансформатора имеет заземлённый отвод от середины. При обеих схемах к розетке подводятся провода от одной фазы и от заземлённой средней точки (нейтрали). С точки зрения безопасности расположение фазного и нейтрального провода имеет значение.
  • Подключение заземления. Приборы I класса защиты требуют обязательного подключения защитного заземления.
  • Защита от перегрузок по току. При некоторых схемах разводки предохранитель или автоматический выключатель в щите может вовремя не отреагировать на короткое замыкание в шнуре прибора.
  • «Защита от дурака» — например от подключения прибора, рассчитанного на напряжение 110В в сеть 220В.
  • Соблюдение порядка подключения контактов. Прежде всего это касается заземляющего контакта в трёхконтактных розетках.
  • Безопасность в случае повреждения разъёма. В случае обрыва заземляющий провод должен отсоединяться в последнюю очередь, а в поляризованных разъёмах, например BS 1363, есть требование к обрыву фазного и нейтрального провода.
  • Эстетическое восприятие: для некоторых покупателей электроустановочных изделий важен внешний вид розетки.

Терминология

Термин Значение
Ввод Провода, входящие в здание, подключённые к предохранителям или автоматам.
Бытовая электросеть Однофазный ток напряжением 220—240 В, либо 100—127 В, используемый в жилье для одной семьи
Заземление (защитное зануление) контакт розетки, имеющий в системе TN-C, TN-S, TN-C-S (трехфазная сеть с глухозаземленной нейтралью) соединение с нулевым защитным проводом, а в системе TT и IT соединение с заземляющим проводом .
Фазный или линейный провод Проводник, на котором имеется переменное напряжение относительно земли
Нулевой, или Нейтральный провод Провод, соединённый со средней точкой в трёхфазной сети. В бытовой электросети должен быть заземлён[9]
Электрический шнур Гибкий кабель, по которому электрический ток доставляется в электроприбор.
Штырь, штифт Контакт вилки цилиндрической формы. В США в электросетях применяются плоские контакты, которые обычно называют «Ножами» («blade»), или «зубьями» («prong»)
Гнездо Отверстие, в которое вставляется штырь (или нож)

Часто разъёмам приписывают «пол»: штыревому разъёму — мужской (в русском языке — «папа», в английском — «male»), а гнездовому — соответственно женский (по-русски — «мама», по-английски — «female»). И если в английском языке подобные названия являются официальными терминами, то в русском считаются скорее жаргонизмами[источник не указан 571 день].

В разных странах есть значительные различия в терминологии. Например, рассмотрим различия между американской и британской номенклатурами, касающимися силовых вилок и розеток.

В Соединённых Штатах Америки фазный контакт может называться

live (живой), hot (горячий) или ungrounded (незаземлённый). Нейтральный контакт может называться cold (холодный), neutral (нейтральный), return (возвратный), the grounded conductor (заземлённый проводник), или (в National Electrical Code) identified conductor. Заземляющий контакт называют ground (земля) или the grounding conductor (заземляющий контакт).

В Великобритании слово line (линия) время от времени используется для обозначения фазного конца или провода. В электротехнике line (линейное) напряжение это напряжение между фазными проводами трёхфазной сети, в то время как phase (фазное) напряжение это напряжение между фазным и нейтральным проводами.

Фазные провода часто называют просто фазы, когда используется более чем одна фаза. Штыри также часто называют prongs (зубцы)

, contacts (контакты), blades (ножи), или terminals (окончания).

В Австралии фазный контакт называют active (активный).

Конструкция розеток и вилок

У каждой розетки есть два или три контакта, подключённые к проводам. Контакты могут быть из стали или меди и могут быть гальванически покрыты цинком, оловом или никелем. В бытовой розетке может быть 2 или 3 контакта:

  • Фазный провод (часто просто фаза) поставляет переменный ток от источника к нагрузке.
  • Нулевой или нейтральный провод (Ноль, или нейтраль) соединён со средней точкой в схеме трёхфазного питания «звезда». В трёхфазной сети по нулевому проводу течёт значительно меньший ток, чем по линейному (в идеале — вообще не должен течь), но в однофазной сети (в том числе в квартирной проводке) токи в фазном и нейтральном проводах в исправной сети равны. Средняя точка обычно заземляется, но контакт нейтрального провода с нетоковедущими частями запрещён, так как при повреждении он через цепи прибора оказывается соединён с фазным проводом.
  • Заземляющий контакт (если есть) соединяется с нетоковедущими частями прибора — например, с металлическим корпусом. Он служит в качестве второй, защитной, нейтрали для создания тока утечки на землю, чтобы сработали предохранители или автоматы при замыкании токоведущих частей на корпус. Через заземляющий провод сбрасываются нежелательные электрические заряды фильтров защиты от электромагнитных помех и бросков напряжения, а также статическое электричество.

Розетка в штепсельном соединении является источником электроэнергии, а вилка — приёмником, поэтому розетка является гнездовой частью разъёма, а вилка — штырьевой. Токоведущие части вилки открыты, когда вилка не вставлена в розетку, а значит на ней отсутствует напряжение сети. Однако если вилка вставлена не до конца, существует опасность прикосновения к токоведущим частям вилки при наличии на них напряжения сети. Чтобы избежать этого, либо розетка имеет заглубление, либо штыри вилки имеют изолирующее покрытие на половину длины от основания. Для нетоковедущего проводника — заземления — порядок может быть обратным, так как прикосновение к заземляющему проводнику безопасно. Не требуется для него и частичная изоляция.

Розетки стандартной конструкции устанавливают в сухих и отапливаемых помещениях. Если розетка установлена в ванной, или на улице, она должна быть защищена от пыли и влаги. Обычно такие розетки оснащены крышкой, предохраняющей от брызг и пыли.

Розетка с защитными шторками

Наибольшую опасность розетка представляет для детей. Дети, не усвоившие ещё опасности электричества могут из любопытства попытаться вскрыть крышку розетки, или вставить в розетку посторонний предмет, например канцелярскую скрепку. Чтобы избежать этого, применяются розетки, имеющие защитные шторки, которые открываются в том случае, если вставляется стандартная вилка. Другой вариант решения проблемы — использование пониженного напряжения, однако этот способ сопряжён с определёнными проблемами. Третий вариант — использование «электронных шторок», когда розетка содержит управляющую электронную схему, подающую напряжение только в случае подключения электроприбора, распознание подключения может быть произведено различными способами (падение сопротивления между контактами розетки, применение радиочастотной идентификации). Такой способ дорогостоящий, и проекты «электронных шторок» существуют пока только на бумаге.

Большое значение имеет надёжный контакт токоведущих частей вилки и розетки, для исключения перегрева, и надёжная фиксация — для предотвращения самопроизвольного отключения. Для этого чаще всего применяются пружинящие контакты в розетке, однако в СССР некоторое время эксплуатировалась система, где гнёзда розетки были жесткими, а пружинящими делались штыри вилки, для чего в них делались прорези[10]. Штыри вилки Europlug также пружинят, но не за счёт прорезей, а за счёт того, что они установлены с некоторым схождением к концу. Это сделано для того, чтобы обеспечить надёжный контакт с гнёздами розеток различных конструкций, в том числе старой советской.

Поляризация

Эта вилка поляризована и вставить её «вверх ногами» нельзя А эта вилка — неполяризованная. Фазный и нулевой провода могут быть подключены произвольно

Поляризованные вилки и розетки устроены так, чтобы их можно было включить только в одном положении: так, что фазный и нейтральный провода розетки соединяются соответственно с фазным и нейтральным проводами устройства. Поляризация вилки нужна в случае, если выключатель или предохранитель разрывает цепь только одного провода, в то время как второй провод остаётся подключённым. При использовании поляризованной вилки сетевые выключатели и предохранители устанавливаются в разрыв фазного провода. В светильниках с эдисоновскими патронами фазный контакт подключается к центральному контакту патрона.

Форма неполяризованных разъёмов позволяет включить их в любой полярности, фазный контакт подключается произвольно. Неполяризованные вилки стараются применять для устройств, в которых приняты соответствующие меры защиты от поражения электрическим током: например, сдвоенные выключатели, двойная изоляция и т. д.

Неправильная разводка фазного и нейтрального проводников сводит на нет безопасность поляризованных розеток и вилок. Опасность состоит прежде всего в том, что смена полярности обычно не отражается на работе электроприбора и может проявиться только при его неисправности. Для проверки правильности подключения можно использовать пробник для розеток или неоновый индикатор фазного напряжения, который часто встраивается в отвёртки для электромонтажных работ. Кроме того, на нейтральном проводнике может оказаться значительный потенциал в случае его обрыва, который в некоторых случаях тоже может не быть замечен вовремя. Вне зависимости от того, поляризована вилка, или нет, ремонт электроприбора, включённого в розетку, производить небезопасно.

Приборы, встроенные в вилку

Встречаются электроприборы, настолько компактные, что не имеет смысла соединять их гибким шнуром с вилкой, а гораздо эффективнее разместить их непосредственно внутри вилки. Иногда часть более крупногабаритного прибора имеет смысл вынести в отдельный блок, совмещённый с вилкой. Примеры таких приборов:

Обычно подобные приборы больше по габаритам, чем стандартная вилка, что иногда приводит к сложностям при подключении в тройники и сдвоенные розетки. Несмотря на это подобные устройства получили широкое распространение.

  • Электрофумигатор настолько компактен, что может быть совмещён с вилкой типа Europlug

  • Зарядное устройство аккумуляторов AA значительно больше по габаритам, чем вилка

  • Зарядные устройства для iPod, совмещённые с вилкой типа A. Можно проследить за прогрессом в области миниатюризации

Типы, используемые в настоящее время

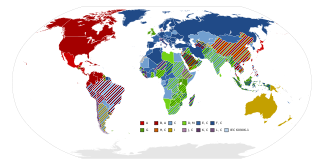

Электрические вилки и розетки различаются от страны к стране по форме, размеру, максимальному току и другим особенностям. Тип, используемый в каждой стране, закрепляется законодательно, принятием национальных стандартов[11]. В данной таблице каждый тип обозначен буквой из публикации правительства США[5].

На рисунках зелёным цветом обозначен заземляющий контакт, серым — фаза, белым — ноль.

Разъём Legrand для электроплит (400 В, 32 А) Вилка для электроплиты, выпущенная в СССР. Рассчитана на 25 А

¹ Существуют вилки специальной формы, которые механически поляризованы при использовании розетки типа E (фактически же поляризация отсутствует)
² Вилки можно вставить в розетку типа E только в одном положении, но недостаточно строгие требования к разводке приводят к тому, что на практике поляризация не соблюдается
³ Необходимости в изоляции основания контактных штифтов нет, благодаря заглублённой конструкции розетки

В таблице приведены только наиболее распространённые типы. Кроме них существует множество нестандартных вилок и розеток. Причины их использования различны: иногда производители разрабатывали собственные, несовместимые с другими стандартами конструкции разъёмов, которые по какой-то причине завоёвывали на определённое время популярность, но так и не были вписаны в стандарты. В домах старой постройки до сих пор встречаются розетки устаревших типов, от которых уже отказались. Иногда специально разрабатывались розетки, несовместимые с популярными, чтобы исключить подключение в них приборов общего назначения, или наоборот — вилки, устанавливаемые на приборы, для которых необходима особая электросеть. Примеры, когда это может понадобиться:

  • «чистая» земля для использования в компьютерных системах;
  • аварийные источники питания;
  • источники бесперебойного питания для критических систем или аппаратов поддержки жизнедеятельности;
  • изолированное питание медицинских инструментов;
  • «сбалансированное» помехозащищённое питание для подключения студийной аппаратуры;
  • театральное освещение;
  • низковольтное питание в местах повышенной опасности, детских садах, школах и т. д.

Особняком стоят разъёмы для подключения электроплит. Электроплита обычно является одним из самых мощных бытовых электроприборов, в стандартную бытовую розетку могут быть подключены только электроплиты малой мощности (обычно одно- и двухконофорочные без духового шкафа). Установка мощной электроплиты требует специального разъёма. И если в США для электроплит разработан разъём NEMA 14-50, то в большинстве других стран отсутствуют какие-либо стандарты на них. В этих случаях могут использоваться промышленные разъёмы, либо нестандартные разъёмы различных производителей. Разъёмы для подключения электроплит от разных производителей нередко несовместимы между собой и продаются парами «Розетка-вилка»

Аксессуары

Для удобства и безопасности применения электричества совместно с розетками и вилками используются множество других устройств.

Разветвители и удлинители

Компактный тройник с раздельными разъёмами C и F Удлинитель, имеющий розетки всех применяемых в Италии систем, а также выключатель с индикацией включения.

Бывают ситуации, когда имеющихся розеток недостаточно, или они расположены далеко от электроприбора. Тогда используются удлинители и компактные разветвители. Отличие компактного разветвителя в том, что он не имеет шнура. Удлинитель, или переноска в свою очередь может быть оснащён как одно- так и многоместной розеткой, а также выключателями и защитными устройствами.

Компактные тройники обычно имеют максимально простую конструкцию. Если тройник предназначен для подключения вилок различных стандартов, редко можно увидеть тройники с отдельными розетками для каждого стандарта. Чаще всего используются многостандартные разъёмы. Они практически никогда не оснащаются выключателями и предохранителями. В продаже можно встретить компактные тройники невысокого качества, иногда даже изготовленные с пренебрежением к нормам безопасности: они не обеспечивают надёжного контакта, не удерживают достаточно надёжно вилку, их форма не всегда обеспечивает защиты от неправильного подключения, а некоторые компактные тройники даже не обеспечивают защиты от прикосновения к токоведущим частям. В то время как удлинители могут иметь выключатель, предохранитель, сетевой фильтр, иногда даже УЗО. В странах, где распространено несколько стандартов, используются удлинители с отдельными розетками для разных стандартов.

В советское время для простоты было принято, что в одну розетку нельзя включать более трёх электроприборов. После внедрения розеток, рассчитанных на больший ток, а также широкого распространения бытовых компьютеров, сложных аудио- и видеокомплексов стало ясно, что необходимы разветвители на большее количество розеток. Но несмотря на то, что количество розеток в разветвителе бывает больше трёх, их продолжают называть тройниками. Иногда стараются называть их, избегая слова «тройник», например «сетевыми фильтрами», «пилотами», «удлинителями» или «переносками».

Защита от детей

Некоторые розетки не оснащены шторками, защищающими от прикосновения к токоведущим частям розетки посторонним предметом. Чтобы защитить излишне любопытных детей от опасности, применяются специальные «пробки», которые ребёнок не сможет вынуть из розетки самостоятельно. Принцип действия может быть различным: например некоторые пробки можно достать, вставив в них вилку, некоторые имеют специальный замок, требующий приложения силы для того, чтобы его открыть.

Переходники и адаптеры

Этот переходник-тройник позволяет подключить приборы с вилками всех основных стандартов. Универсальный переходник, позволяющий подключаться к электросети в большинстве стран мира. Два патрона — «жулика». Слева — образец 1930, справа — ок. 1970 г.

Нередко бывают ситуации, когда в доме отсутствуют розетки стандарта, подходящего для вновь купленного электроприбора. В качестве временной меры можно использовать переходник. Другая ситуация, когда переходник может понадобиться — путешествия, когда оказывается, что в той или иной стране может использоваться совершенно другой тип розеток и имеющиеся личные электроприборы (электробритвы, зарядники сотовых телефонов, компьютеры) не могут быть подключены в них. К выбору переходника также нужно подходить со всей ответственностью и отказаться от дешёвых переходников низкого качества: здесь ситуация аналогична ситуации с компактными тройниками. Кроме того, нужно быть внимательным к стандартам напряжения и частоты в стране пребывания: переходник может не иметь защиты от подключения в сеть другого напряжения, или частоты, и стать причиной неисправности электроприбора. Для подключения прибора в сеть с другим напряжением необходим преобразователь напряжения.

Существуют также переходники, позволяющие подключить электроприбор к патронам, предназначенным для ламп накаливания (в просторечии — «жулики»). Особенно популярными они были 1920 — 1960-х годах, когда во многих домах не хватало настенных розеток, или их не было вовсе. Другой причиной популярности подобных патронов были раздельные тарифы на электричество в осветительной и силовой сети. Сейчас подобные переходники запрещены во многих странах, так как их использование небезопасно по ряду причин. Тем не менее их ещё можно найти в продаже, в том числе и в России.

Разъёмы промышленного назначения

Разъёмы IEC 60309

Использование штепсельных соединителей в промышленности отличается более жёсткими условиями эксплуатации, накладывает более жесткие требования к безопасности и надёжности. В числе требований к промышленным штепсельным соединителям[12]:

  • Защита от случайного отключения. Случайное отключение может стать причиной аварии.
  • Защита от воды, пыли, агрессивных сред. Существуют специальные соединители для применения в местах повышенной опасности: пожаро- и взрывоопасных, повышенной влажности и т. д.
  • Наличие разъёмов на различные величины номинальных напряжений, токов и на различные конфигурации сетей: прежде всего одно- и трёхфазные. Причём разъёмы, рассчитанные на разные напряжения, токи и конфигурации сетей не могут быть взаимозаменяемыми.

В некоторых случаях промышленные разъёмы могут эксплуатироваться и в быту: например для подключения электроплит, для питания прицепов-дач, подключения автономных бензиновых генераторов, и т. д. Примеры промышленных штепсельных соединителей:

См. также

Примечания

Ссылки

Розетка для электроплиты: подключение силового устройства

Вы купили электрическую плиту – мечту каждой рачительной домохозяйки? Это действительно полезное приобретение поможет приготовить массу аппетитных блюд без применения открытого огня. Правда ее неграмотное подключение грозит перегоранием проводки, электропоражениями и короткими замыканиями. Согласитесь, риск есть.

Для того чтобы исключить перечисленные предельно негативные ситуации, нужна силовая розетка для электроплиты. Установка устройства гарантирует безотказную и безопасную эксплуатацию, если соблюдены правила монтажа.

Мы подробно расскажем вам, как грамотно выбрать и установить указанный вид электротехнической арматуры. К предложенной нами информации прилагаются пошаговые наглядные инструкции и видео-руководства.

Содержание статьи:

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Выбор силовой розеткиВыбор силовой розетки

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Трехфазная силовая розеткаТрехфазная силовая розетка

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать .

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установкиСиловой разъем скрытой установки

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Кабель из трех жилКабель из трех жил

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Правила установки розетки для электроплиты

Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь и саму плиту.

Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.

#1: Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Схема размещения силовых розетокСхема размещения силовых розеток

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Отдельная линия для плитыОтдельная линия для плиты

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники.

Для однофазной сети используется трехжильный провод сечением 6 мм2, а для трехфазной – пятижильный, но с меньшим сечением.

Монтаж силовой розеткиМонтаж силовой розетки

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить на 40 А.

УЗО и автомат защиты УЗО и автомат защиты

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Силовая розетка внутри шкафчикаСиловая розетка внутри шкафчика

Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель

#2: Выбор места для силовой точки

При выборе точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.

Розетка сзади духового шкафаРозетка сзади духового шкафа

Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения

Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах:

  • под мойкой;
  • за стиральной машинкой;
  • посудомоечной машиной.

Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.

Силовая розетка скрытаСиловая розетка скрыта

Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик

Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.

Подробнее о схеме расположения кухонных розеток можно узнать .

#3: Специфика и последовательность подключения

Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.

Мощность новой плитыМощность новой плиты

Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой

Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.

В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.

Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки.

Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному. Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.

Подключение силового разъемаПодключение силового разъема

Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы

Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.

После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.

При необходимости переноса розетки, советуем ознакомиться со .

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

  • однофазное;
  • двухфазное;
  • трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке.

Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

Трехфазная схема подключенияТрехфазная схема подключения

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения.

Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

  • на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
  • между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
  • заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди.

Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная схема подключенияДвухфазная схема подключения

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная схема подключенияОднофазная схема подключения

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами

Подробная фотоинструкция по подключению по однофазной схеме

Начать следует с подготовки инструментов и материала.

Галерея изображений

Фото из

Шаг 1: Приобретение розетки для подключения электроплиты

Шаг 2: Покупка комплекта для подключения в магазине

Шаг 3: Подбор контрольно-измерительных устройств

Шаг 4: Подготовка трехжильного силового кабеля

Следующий этап – подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.

Галерея изображений

Фото из

Шаг 1 — выбор схемы подключения

Шаг 2 — подготовка клемм на плите

Шаг 3 — протяжка креплений клеммника

Шаг 4 — установка проводов в клеммы

После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.

Галерея изображений

Фото из

Для проверки используем индикаторные отвертки. Проверяем соответствие проводов по цвету: белый — фаза, сине-белый — ноль, желто-зеленый — земля

Для проверки провода, предназначенного для заземления (с желто-зеленой изоляцией), используем тестер

Устанавливаем корпус розетки на стену и заводим провода. Для силовых кабелей лучше использовать накладные розетки — с ними удобнее работать

Вставляем провода в выводящую панель и проверяем: с правой стороны — фаза, с левой — ноль, по центру — земля

Подключить провода внутри вилки можно и заранее. Они должны соответствовать проводам в розетке

При включении вилки плиты в розетку контакты проводов должны совпадать: фаза — с фазой, ноль — с нолем, земля — с землей

Еще раз проверяем, правильно ли подключен кабель к плите, подтягиваем контакты. Для проверки используем схему подключения

После того, как закончена проверка соответствия проводов в розетке и вилке, на корпус розетки можно надеть крышку и прикрутить ее винтом

Шаг 1 — проверка проводов в распределительной коробке

Шаг 2 — тестирование заземляющего провода

Шаг 3 — монтаж розетки на стену

Шаг 4 — проверка проводов в розетке

Шаг 5 — сборка вилки кабеля

Шаг 6 — проверка на соответствие проводов

Шаг 7 — проверка подключения кабеля к плите

Шаг 8 — монтаж крышки розетки

Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.

Галерея изображений

Фото из

Шаг 1 — проверка напряжение в розетке

Шаг 2 — тестирование подключения кабеля

Шаг 3 — проверка функционирования плиты

Шаг 4 — установка плиты к розетке

На этом установка силовой розетки и подключение электроплиты считаются законченными. Если в процессе эксплуатации розетка вышла из строя ее можно попытаться , главное – соблюдать технику безопасности во время работ.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подключение плиты без розеткиПодключение плиты без розетки

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.

Подключение электрической плитыПодключение электрической плиты

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Проверка плиты после подключенияПроверка плиты после подключения

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

Есть опыт в самостоятельном монтаже розетки для электрической плиты? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов.

Розетки 16А – особенности и преимущества | Полезные статьи

В настоящее время на рынке электроустановочных изделий реализуются розетки, рассчитанные на токи 6, 10 и 16 А (бытовые) и 16-125А (промышленные). Самая популярная модель для установки в быту – это розетка штепсельная 16а, однако существуют также варианты на 6 и 10 Ампер. Для того чтобы выбрать оптимальный вариант для дома и обеспечить безопасность, необходимо знать особенности розеток с разной токовой нагрузкой.



Значение количества ампер в розетке

Номинальный ток – это значение тока, которое розетка способна пропускать при условии длительного режима работы. Стандартная бытовая розетка 220в 16а рассчитана на подключение электроприборов мощностью до 3,5кВт. Этот показатель рассчитывается следующим образом: ~220В (рабочее напряжение сети) умножается на 16А (номинальный ток) и в результате получается максимально допустимая мощность для подключаемого электроприбора – 3520Вт или 3,52 кВт.

Около 20 лет назад стандартным номиналом тока было 6,3А, то есть, 1,38кВт допустимой нагрузки, однако с течением времени количество электроприборов в доме значительно повысилось, вследствие чего увеличился и стандарт номинала тока.

Подключение современного мощного оборудования к старым розеткам может привести к тому, что розетка сильно нагреется или даже расплавится, так что перед подключением электроприборов важно учитывать мощность электроприбора (указывается в паспорте на прибор), а так же сколько ампер в розетке.

Розетки для электроприборов с высокой мощностью

Для приборов с высокой мощностью принято применять вилки и розетки называемые «папа-мама». Такие силовые разъемы (рис.1) производятся 3-х, 4-х и 5-ти контактными, рассчитанны на большие токовые нагрузки и чаще всего применяются промышленности. Например, розетка 25 ампер для 1-фазной сети подойдет для приборов с мощностью 5,5кВт, а розетка 32 ампера – для приборов до 7кВт. Однако приборы большой мощности, как правило, рассчитаны на подключение к трехфазным сетям (380кВт), которые не используются в быту.

Именно поэтому розетка 16 ампер является оптимальным вариантом для домашней электропроводки, а широкий выбор моделей от разных производителей позволят выбрать оптимальный вариант для любой комнаты.

Розетка силовая 16а – разные варианты

Разные компании представляют большой выбор розеток на 16 ампер, включая качественные варианты с заземлением. Розетка 16а с заземлением, например, модель для детской комнаты от компании Metalka Majur «Солнышко» позволяет обеспечить максимальную безопасность бытовой электросети. Эта модель розетки обладает степенью защиты IP20 и привлекательным внешним видом.

Для детской комнаты также отлично подходит розетка на 16 ампер «Цветок», рассчитанная на напряжение до 250В. Розетки поставляются в комплекте с выключателями и обеспечивают простой монтаж.

Также высоким качеством обладают розетки Legrand на 16А, с заземляющими контактами или без них. Широкий выбор моделей изготовленных из качественных материалов обеспечивают безопасность и долгий срок службы.



обозначение, маркировка, подключение от розетки на 220В

Содержание статьи:

Силовые розетки мощностью 380В активно применяются в промышленности и строительстве. Конструкция выдерживает как механические, так и электрические нагрузки. Удобные крепления предотвращают короткие замыкания и выход из строя техники. Уникальные особенности, простое подключение и безопасная эксплуатация — основные достоинства данного продукта. Главное – правильно подключить силовую розетку мощностью 380 вольт.

Особенности розетки 380В

Силовая Розетка Takel стационарная внутренняя 380 вольт

Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.

Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.

Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.

С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

Электрическая розетка на 380 вольт изготавливается в соответствии со стандартом IP 44 или IP67.

Виды розеток

Силовые соединения отличаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 подключений. Чтобы разобраться в чем отличие, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением в 380В. В стандартной квартире используется 220В. Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов силовых разъемов:

  • 2Р+РЕ — используется две фазы и один заземленный контакт;
  • 3Р+РЕ — 3 силовых кабеля и один заземленный;
  • 3Р+РЕ+N — 3 фазы, одна земля и ноль;
  • 3Р+N — три силовых контакта и один нулевой.
Розетка 380В 2Р+PE
Розетка 380 3Р+РЕ
Розетка 3Р+РЕ+N
Вилка 380 3Р+N

Коммутационные соединения различаются не только по количеству контактов, но и по строению корпуса. Есть кабельные конструкции, служащие соединению переносимых устройств. Фланцевые коммутаторы изготовлены с креплением, которое можно встраивать в стену прямо или под углом. Последний вид — накладные розетки. Некоторые корпуса комплектуются дополнительным защитным колпачком.

Маркировка

Буквой P обозначают силовой или фазный провод, N — нулевой, а обозначение PE указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют обозначать фазу бардовым, красным или коричневым цветом, ноль — синим или голубым оттенком. Земля окрашивается в два цвета — желтый и зеленый.

Кроме вольтажа, на корпусе указывается максимально допустимая сила тока. Промышленная розетка 380в способна выдержать 16А, что для обычной сети приемлемо. Для более мощных используют соединения на 32, 63 и 125 ампер. Чтобы избежать перегрева и воспламенения, важно заранее проверить силу тока электросети.

Также маркировка может обозначать степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от попадания брызг воды и частичек пыли. Часто такие корпуса комплектуются накладной защитой.

Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет производить соединения в помещениях или на открытых пространствах с повышенной влажностью.

Способы подключения

Силовой кабель ВВГнг(A)-LS

Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.

Основа любого соединения — кабель. Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм. Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.

Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы. Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.

Четырехпроводные сети

Монтаж проводов начинается с разбора корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.

Пятипроводные сети

При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.

Подключение трехфазной розетки

Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.

Проверка розеток

Перед эксплуатацией важно сделать проверку, которая состоит из четырех основных пунктов:

  1. Визуальный осмотр на возможные физические дефекты в корпусе.
  2. При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
  3. С помощью прибора провоцируется короткое замыкание, чтобы проверить правильность подключения.
  4. Замер линейного и фазного напряжения на холостом ходу.

Во время проверки рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. В конце следует еще раз проверить правильность и качество соединения. Плохо затянутый контакт перегревается и выходит из строя, повреждая при этом корпус.

При размыкании цепи может возникнуть дуга, которая создаст опасность для жизни и риск поломки. Чтобы избежать данного явления, перед демонтажем следует всегда отключать подачу тока. В более дорогих версиях стоит автомат.

В ходе эксплуатации провода нагреваются и расширяются. В результате винтовые соединения ослабевают, что приводит к плохому контакту. Каждый год необходимо проводить протяжку всех проводов.

какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения.
В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.
На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

  • Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
  • Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

  • Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
  • Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
  • Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
  • Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
  • Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
