Что такое розетка силовая: Силовые разъемы: виды, характеристика, подключение, где купить

Содержание

45205 | Розетка силовая, »Viva», 2 мод., цвет че

В комплекте с вилкой (разъем) Нет
Высота устройства, мм 45
Глубина устройства, мм 39.3
Декоративное оформление Декор по эскизу
Дифференциальная защита по току Нет
Для тяжелых условий в соотв. с VDE Нет
Запираемый (-ая) Нет
Защита от перенапряжения Нет
Защитное покрытие поверхности Декоративное
Количество модулей 2
Количество постов (мест) 1
Лицевая накладка Центральная плата (накладка)
Материал Пластик
Модель/исполнение С заземляющим контактом
Не содержит (без) галогенов Да
Номин. напряжение, В 220…250
Номин. ток, А 16
Повёрнутая центральная вставка Нет
Подхватывание фазы Нет (без)
Подходит для степени защиты (IP) IP20
Прозрачный Нет
С выталкивателем Нет
С миниатюрным предохранителем Нет
С ориентационной подсветкой Нет
С откидной крышкой Нет
С подсветкой (индикация напряжения в сети) Нет
С полем для надписи Нет
Символы/индикация Без надписи/печати
Со шторками (защита от прикосновения) Да
Специальное питание Не требует специального питания
Способ монтажа Настенный кабель-канал
Способ подключения Винтов. зажим/клемма
Тип комплектации Механизм с накладкой
Тип поверхности Глянцевый
Функция выключения Нет
Цвет Черный
Ширина устройства, мм 50
Высота устройства 45
Глубина устройства 39.3
Декоративное оформление RV000901
Дифференциальная защита по току Нет
Для тяжелых условий в соотв. с VDE Нет
Запираемый (-ая) Нет
Защита от перенапряжения Нет
Защитное покрытие поверхности Декоративное
Классификация по ETIM
Розетка силовая (штепсельная)
Количество модулей 2
Количество постов (мест) 1
Лицевая накладка Центральная плата
Материал Пластик
Модель/исполнение С заземляющим контактом
Не содержит (без) галогенов Да
Номин.
напряжение
220…250
Номин. ток 16
Отделка поверхности Глянцевый
Повёрнутая центральная вставка Нет
Подхватывание фазы Нет
Подходит для степени защиты (IP) IP20
Прозрачный Нет
С выталкивателем
Нет
С миниатюрным предохранителем Нет
С ориентационной подсветкой Нет
С откидной крышкой Нет
С подсветкой (индикация напряжения в сети) Нет
С полем для надписи Нет
Символы/индикация Без надписи/печати
Со шторками (защита от прикосновения)
Да
Специальное питание Не требует специального питания
Способ монтажа Настенный кабель-канал
Способ подключения Винтов. зажим/клемма
Тип комплектации Механизм с накладкой
Функция выключения Нет
Цвет Черный
Ширина устройства 50

основные разновидности и области применения

Такое электроустановочное изделие, как силовая розетка, встречается практически повсеместно. Ведь даже стандартная розетка 16а, которую можно встретить в каждом помещении является одной из его разновидностей.

Однако в случаях, когда говорят о силовом исполнении, подразумевают немного другие варианты, с увеличенным запасом прочности, применяемые не только для того, чтобы подключить стиральную машину или утюг, но и, например, котёл, мощностью три киловатта, или электрическую плиту.

Давайте подробно рассмотрим, какие основные виды силовых разъёмов существуют на сегодняшний день на рынке, сосредоточив своё внимание на ассортименте, предназначенном для сетей напряжением 220 вольт.

Разновидности силовых розеток

В зависимости от условий использования, способа монтажа, и потребительских свойств, разделают следующие характерные варианты исполнения силовых разъёмов напряжением 220 вольт:

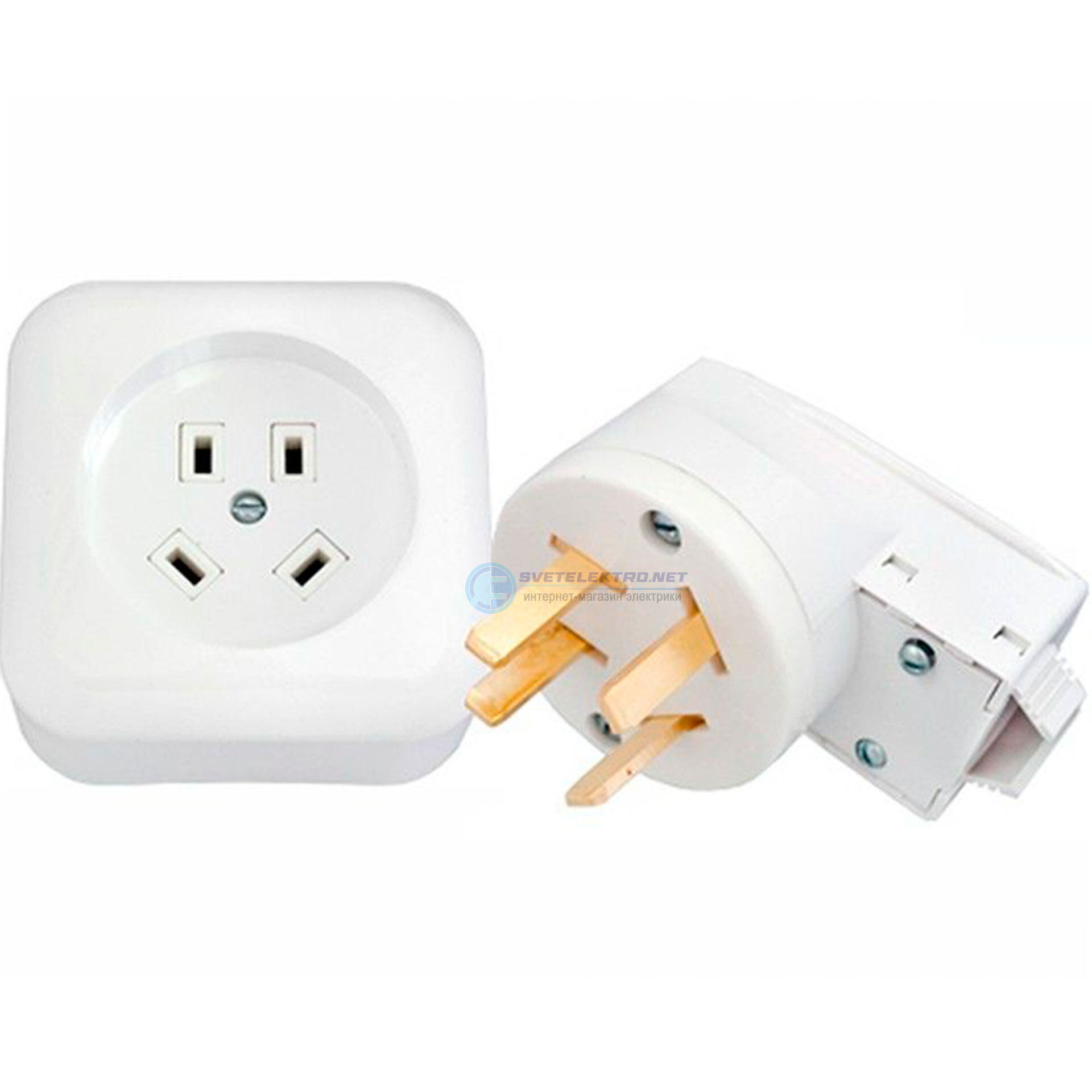

  • Силовая розетка для электроплиты. В зависимости от того, сколько фаз подведено, и какая плита подключается, различают трёх фазные и однофазные варианты. Розетка 25а напряжением 220в является однофазной.

    Силовые контакты выполнены из латуни. Имеет три контакта для подключения фазного, нулевого, и заземляющего кабелей. Поставляется обычно вместе с силовой вилкой;

Разновидность разъёмов используемых для подключения плит, с корпусом, выполненным из бакелита, маркируют как розетка РШ.

  • Кабельная розетка 20а, предназначенная для силовых соединений является самонесущей и герметичной, имеет три контакта и закрепляется с помощью специальных инструментов на торцевую часть силового кабеля. Как правило, она снабжена соответствующей вилкой;
  • Розетка 42в имеющая два контакта, рассчитанная на силу тока до 10 ампер и не имеющая заземления. Применяется для исключения стороннего подключения к сети. Розетка 42в имеет свой, характерный, штепсельный разъём, не имея которого, подключится к ней невозможно;
  • Усиленная розетка 20а, позволяющая подключать нагрузку равную указанному показателю.

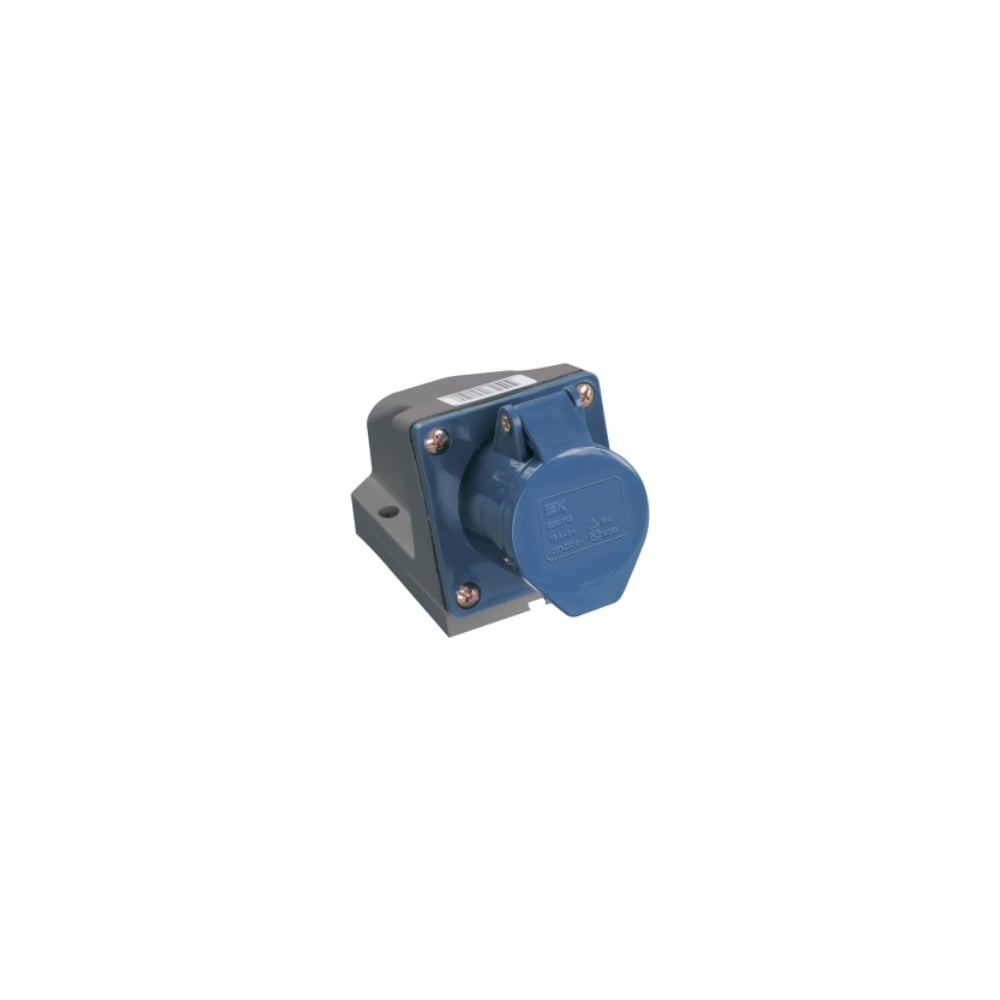

Различают также накладные розетки, розетки скрытого монтажа, имеющие двойной и тройной разъёмы, уличные, герметизированные, и другие виды розеток. Каждое из силовых розеток имеет следующие характерные отличия:

  • Максимально допустимая сила тока. Может быть 10, 16, 20 или 25 ампер;
  • По вариантам монтажа. Срытого монтажа, накладные, кабельные или щитовые;
  • По исполнению. Не влагозащищённые, защищённые от брызг, от косых струй воды и полностью герметичные;
  • По наличию заземляющего контакта и защитных шторок или крышки, закрывающей разъём.

В каждом конкретном случае применяют оптимально подходящую разновидность изделия, обеспечивающую гарантированный результат, и работающую в соответствии с проектными нагрузками.

Техника безопасности

Не зависимо от того, какой вид используется, важно помнить, что все работы по подключению разъёма к электрическим сетям эксплуатируемого объекта, и монтаж изделия, должен проводиться только квалифицированным персоналом. Специалист работает в составе бригады, по наряду на выполнение работ, после проведения инструктажа по технике безопасности и имеющего все необходимые инструменты и спецодежду для проведения подобных работ.

В случае, если работы проводятся неквалифицированным персоналом, не имеющим допусков на проведение монтажных работ и без соблюдения всех вышеперечисленных условий – ответственность в случае поражения электричеством ложится непосредственно на лицу проводившее работы без получения соответствующего разрешения.

Берегите свою жизнь не проводите подобных работ самостоятельно, это обеспечит вашу безопасность не только на этапе монтажа, но и на этапе эксплуатации объекта. Ведь работы, производимые специалистами, гарантированно не выйдут из строя с течением времени.

Schneider Electric BLNSR003231 BLANCA С/У РОЗЕТКА СИЛОВАЯ 2К+З, 32А, 250В, БЕЛЫЙ

Способ монтажа Скрытой установки
Модель/исполнениеПрочее
ЦветБелый
МатериалПластик
Не содержит (без) галогеновNA
Вид/марка материалаТермопласт
Защитное покрытие поверхностиНеобработанная
Тип поверхностиГлянцевый
Прозрачныйfalse
С выключателем Вкл/Откл (On/Off)false
Тип крепленияВинтовое крепление
Частота50 Гц
Номин. напряжение250 В
Количество постов (мест)1
Цвет по RALUN
Подходит для степени защиты (IP)IP20
С откидной крышкойNA
Запираемый (-ая)false
С ориентационной подсветкойfalse
С подсветкой (индикация напряжения в сети)false
Глубина устройства46. 5 мм
Высота устройства100 мм
Ширина устройства100 мм
Подхватывание фазыNA
С миниатюрным предохранителемfalse
Символы/индикацияNA
Для тяжелых условий в соотв. с VDENA
Специальное питаниеНе требует специального питания
Дифференциальная защита по токуNA
Защита от перенапряженияNA
Повёрнутая центральная вставкаfalse
С выталкивателемfalse
С полем для надписиNA
Со шторками (защита от прикосновения)UN
Способ подключенияВинтовой зажим
Лицевая накладкаМоноблок с рамкой
Номин. ток32 А
Номин. ток утечкиUN А
Количество отключаемых розетокNA
Ударопрочность по стандарту EN 50102NA
Количество модулей (для модульных серий)NA
Изолированный монтажtrue
С проходными функциямиNA
С встроенным зарядным устройством USBfalse

виды, устройство, тех.

нормы, правила подключения

Розетка для электроплиты: подключение силового устройства

Вы купили электрическую плиту – мечту каждой рачительной домохозяйки? Это действительно полезное приобретение поможет приготовить массу аппетитных блюд без применения открытого огня. Правда ее неграмотное подключение грозит перегоранием проводки, электропоражениями и короткими замыканиями. Согласитесь, риск есть.

Для того чтобы исключить перечисленные предельно негативные ситуации, нужна силовая розетка для электроплиты. Установка устройства гарантирует безотказную и безопасную эксплуатацию, если соблюдены правила монтажа.

Мы подробно расскажем вам, как грамотно выбрать и установить указанный вид электротехнической арматуры. К предложенной нами информации прилагаются пошаговые наглядные инструкции и видео-руководства.

Содержание статьи:

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

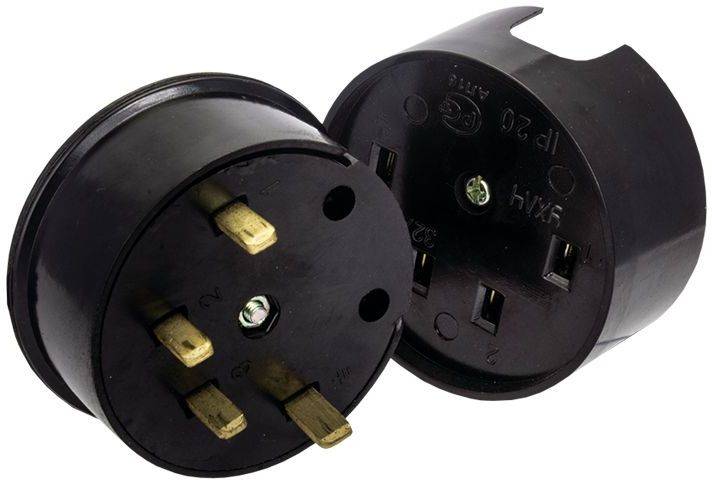

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки. Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Правила установки розетки для электроплиты

Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь подключить розетку и саму плиту. Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.

#1: Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники. Для однофазной сети используется трехжильный провод диаметром 6 мм2, а для трехфазной – пятижильный, но меньшим диаметром.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить устройство защитного отключения на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При выборе силовой розетки следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель

#2: Выбор места для силовой точки

При выборе места расположения точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.

Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения

Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах:

  • под мойкой;
  • за стиральной машинкой;
  • посудомоечной машиной.

Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.

Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик

Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.

#3: Специфика и последовательность подключения

Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.

Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой

Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.

В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.

Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки. Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному.

Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.

Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы

Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.

После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.

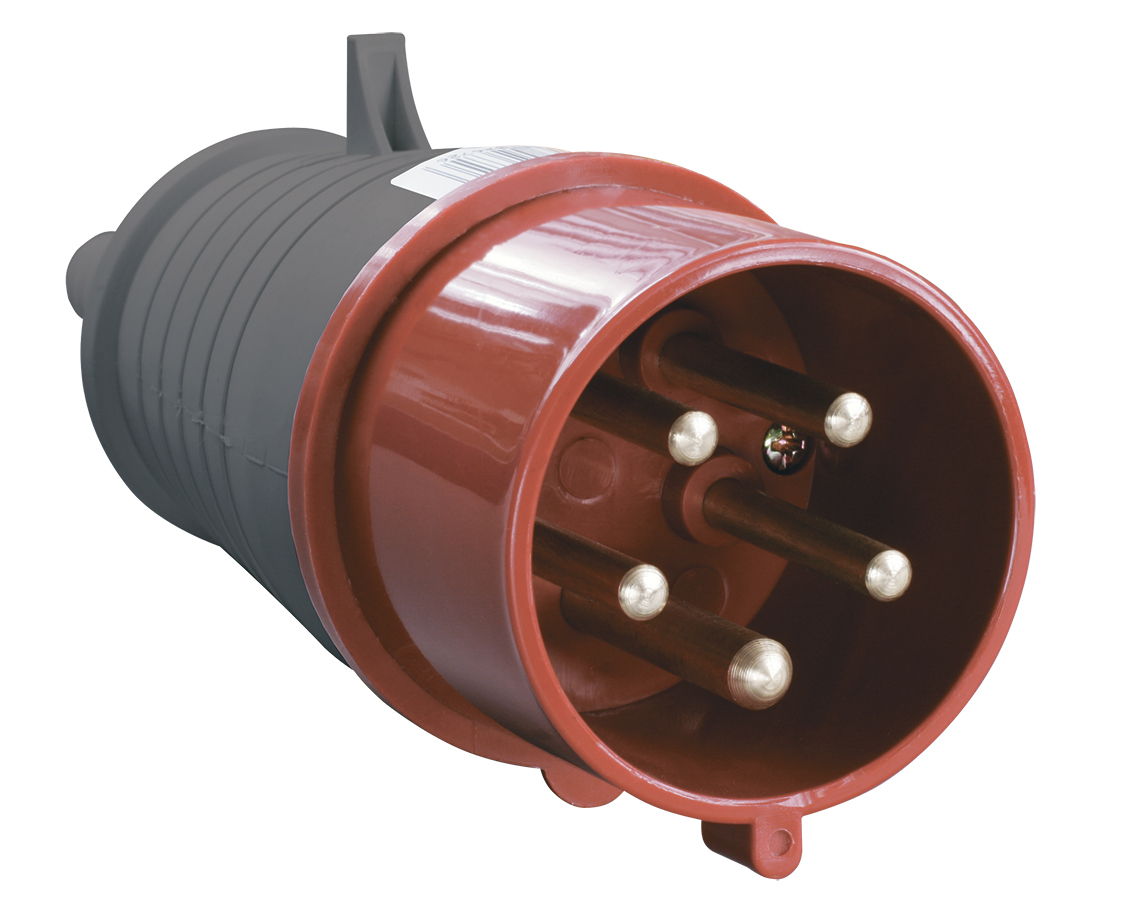

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

  • однофазное;
  • двухфазное;
  • трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке. Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения. Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

  • на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
  • между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
  • заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди. Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами

Подробная фотоинструкция по подключению по однофазной схеме

Начать следует с подготовки инструментов и материала.

Галерея изображений

Фото из

Шаг 1: Приобретение розетки для подключения электроплиты

Шаг 2: Покупка комплекта для подключения в магазине

Шаг 3: Подбор контрольно-измерительных устройств

Шаг 4: Подготовка трехжильного силового кабеля

Следующий этап — подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.

Галерея изображений

Фото из

Шаг 1 — выбор схемы подключения

Шаг 2 — подготовка клемм на плите

Шаг 3 — протяжка креплений клеммника

Шаг 4 — установка проводов в клеммы

После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.

Галерея изображений

Фото из

Для проверки используем индикаторные отвертки. Проверяем соответствие проводов по цвету: белый — фаза, сине-белый — ноль, желто-зеленый — земля

Для проверки провода, предназначенного для заземления (с желто-зеленой изоляцией), используем тестер

Устанавливаем корпус розетки на стену и заводим провода. Для силовых кабелей лучше использовать накладные розетки — с ними удобнее работать

Вставляем провода в выводящую панель и проверяем: с правой стороны — фаза, с левой — ноль, по центру — земля

Подключить провода внутри вилки можно и заранее. Они должны соответствовать проводам в розетке

При включении вилки плиты в розетку контакты проводов должны совпадать: фаза — с фазой, ноль — с нолем, земля — с землей

Еще раз проверяем, правильно ли подключен кабель к плите, подтягиваем контакты. Для проверки используем схему подключения

После того, как закончена проверка соответствия проводов в розетке и вилке, на корпус розетки можно надеть крышку и прикрутить ее винтом

Шаг 1 — проверка проводов в распределительной коробке

Шаг 2 — тестирование заземляющего провода

Шаг 3 — монтаж розетки на стену

Шаг 4 — проверка проводов в розетке

Шаг 5 — сборка вилки кабеля

Шаг 6 — проверка на соответствие проводов

Шаг 7 — проверка подключения кабеля к плите

Шаг 8 — монтаж крышки розетки

Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.

Галерея изображений

Фото из

Шаг 1 — проверка напряжение в розетке

Шаг 2 — тестирование подключения кабеля

Шаг 3 — проверка функционирования плиты

Шаг 4 — установка плиты к розетке

На этом установка силовой розетки и подключение электроплиты считаются законченными.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки. Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

sovet-ingenera.com

обзор лучших моделей. Инструкция подключения своими руками + видео

Электрическая плита – достаточно мощный бытовой электроприбор, для которого потребуется обязательный монтаж силовой розетки. Если её установка будет произведена неправильно, возникнет вероятность короткого замыкания, удара человека током, выхода из строя электропроводки, начала пожара. Всё это говорит о том, что к выбору и монтажу устройств такого назначения необходимо подойти очень серьезно, тщательно разораться во всех нюансах и деталях предстоящих работ.

Сегодня ассортимент магазинов электротоваров очень широк, к продаже представлены различные типы розеток для электроплиты. Все они отличаются друг от друга своими техническими характеристиками, способом установки, дополнительными аксессуарами.

Поэтому перед покупкой внимательно изучите, какое именно устройство необходимо вам под конкретную модель плитки и только после этого приобретайте понравившийся товар.

Краткое содержимое статьи:

Основные виды

Чтобы ответить на вопрос, какая розетка для электроплиты лучше, попытаемся разобраться, чем же устройства отличаются друг от друга кроме внешнего вида, на чем заострить внимание при выборе.

К принципиальным различиям можно отнести несхожесть в следующих характеристиках товара:

Способ крепления. На прилавках магазинов можно встретить накладные, встроенные и комбинированные варианты. Наиболее популярны при использовании в квартирах и домах именно встроенные устройства, в этом случае встраивание подрозетника производится в стену и позволяет полностью скрыть рабочую поверхность отвода, этот вариант намного безопаснее остальных.

Количество фаз. Различают модели с одной и тремя фазами. Розетка на 220 В. для плиты является однофазной, на 380 В., соответственно, трехфазной.

Номинальный ток. Для электрических плит лучше приобретать устройства, у которых значение данного показателя находится в интервале от 32 до 63 ампер.

Степень защиты. Этот показатель характеризует, насколько устройство защищено от попадания мусора, влаги, пыли. Посмотрев IP-код, изображенный на товаре, можно самостоятельно определить степень защищенности. Первая цифра этого кода расскажет о защищенности от пыли (максимальное значение – 6), вторая – о влагоустойчивости (максимальное значение может быть равно 8). 2.

Если вывести обособленную линию питания невозможно и планируется подключение электрической плитки в общую квартирную сеть, то она, согласно нормам, обязана запитываться от автомата, проводящего ток в 40 ампер.

Подключение к однофазной сети

Перед началом работ обязательно изучите инструкцию по установке розеток для электропечей, так как этот процесс требует хотя бы небольшой подготовки.

Вилка для источника питания на 220 вольт оснащена тремя выводами:

  • фазным;
  • нулевым;
  • защитным (заземляющим).

В практике предусматривается их общепринятая цветовая маркировка, так фазные проводки окрашиваются в красный, белый или коричневый цвет, нулевой рабочий кабель – в синий, заземляющий — в желтый.

Эти выводы нужно подключить к взаимосоответствующим контактам на вилке. После происходит непосредственное подключение к плитке. На её задней стенке находится панель, необходимая для присоединения к сети. На панели имеются 6 клемм, промаркированные специальными обозначениями L1, L2, L3; N1 и N2; PE.

Контакты, обозначенные латинской буквой L, служат для присоединения к ним фазного вывода. Если подключение однофазное, обязательно сделать перемычку между имеющимися клеммами и добавить провод от силового источника питания к одной из них.

Контакты N1 и N2 необходимы для подключения нулевого кабеля. Между ними ставится перемычка, если это не предусмотрено заводом-изготовителем плиты, и кабель подключается к одной из клемм.

РЕ контакт служит для присоединения защитного (заземляющего) проводка. Это считается завершающим этапом подготовительных работ.

Присоединение к трехфазной сети

Монтаж силового прибора для электропечи, имеющей трехфазное исполнение, будет немного отличаться от предыдущего способа. И плита и вилка в таком случае имеют 5 выводов: 3 фазных кабеля, плюс нулевой и защитный провод.

В процессе подключения кухонной электрической плиты к сети, напряжением 380 В. фазные проводки от вилки присоединяются к контактам L1, L2 и L3 на задней стенке печи.

Если производителем на панели были сделаны перемычки, обязательно демонтируйте их во избежание замыкания и сбоя в работе системы.

Оставшиеся два вывода присоединяются к панели как в вышеописанном случае с однофазными моделями плит.

Монтаж розетки

После подсоединения вилки к электрической плитке, можно начинать непосредственную установку розетки. Для устройства с одной фазой подключаются фазный, нулевой рабочий и заземляющий провод, фазным становится левый вывод, нулевым – правый, а нижний служит для включения заземляющего кабеля.

Подключить трехфазную силовую розетку сложнее, ведь она, как мы уже знаем, содержит 5 контактов. К трем контактам, находящимся в одной линии, присоединяем фазные выводы, к клемме, находящимся вверху – нулевой, внизу – защитный заземляющий провод.

Решив самостоятельно выполнить установку источника питания для электроплиты, обязательно досконально изучите основные этапы этого процесса, внимательно разберитесь в схеме такого подключения, строго выполняйте требования техники безопасности.

Серьезно подойдя к процессу электромонтажа, безопасно и правильно справиться с работой получится даже у человека, не имеющего опыта работы с электрической сетью.

Фото розеток для электроплиты

electrikmaster.ru

виды, устройство, способы подключения и монтаж

Электроплита является мощным потребителем энергии. Поэтому розетка для плиты должна обладать особыми техническими характеристиками и соответствовать повышенным нормам безопасности.

Виды силовых розеток

Разъемы классифицируют по ряду признаков, в том числе:

  • по способу установки;
  • по стойкости к внешним факторам;
  • по предназначению;
  • по сроку эксплуатации.

Способ установки

Исходя из типа установки, силовые розетки подразделяют на открытые и закрытые. Открытые разъемы используют в открытой проводке и ставят прямо на стене в виде накладки. Чаще всего открытую электропроводку применяют в деревянных строениях, лоджиях, на улицах, во влажных помещениях (санузлы, кухни, предбанники и т.п.).

Силовые разъемы закрытой установки монтируют в стеновые углубления (в подрозетник). Проводка также находится во внутренней части стены. Розетки скрытой установки более распространены и применяются в большинстве типов жилых домов.

Устойчивость к воздействию внешних факторов

Способность противостоять внешним воздействиям определяется по маркировке, указанной на изделии. В маркировку входит буквенный код — IP (сокращенно — Ingress Protection, или в переводе на русский язык — степень защиты от проникновения), а также 2 цифры.

Первая цифра в маркировке указывает на степень защищенности от частиц разнообразной величины. Чем больше цифра, тем выше уровень защиты (0 — нулевая защита, 6 — непроницаемость для пыли).

Вторая цифра обозначает защищенность от влаги. Цифры начинаются с нуля (отсутствие влагозащиты) и заканчиваются восьмеркой (длительное пребывание под водой).

Разновидность и предназначение

Существуют такие виды розеток, отличающиеся по предназначению:

  1. Разъем без заземления. Это наиболее простой в техническом отношении вид силовых розеток для подключения электроплит. Используется вместе с вилкой без защитного заземления.
  2. Розетка, оснащенная заземлением. Помимо отверстий под штырьки, такой разъем оснащен штекером-штырем типа F (CEE 7/5). Также существуют варианты с боковыми контактами (CEE 7/4). Подобное устройство позволяет соединение с заземлительными контактами еще до касания штекеров вилки с силовыми контактами.
  3. Разъемы со шторками защиты. На таких моделях отверстия под силовые контакты перекрыты пластинками из пластика. Шторки открываются лишь в случае, если штырьки вилки одновременно касаются обоих контактов.
  4. Розетка с выталкивателем. В корпусе устройства имеется выталкивающее приспособление, срабатывающее при нажатии на кнопку.
  5. Разъем с таймером. Основное достоинство этой функции — программирование устройства по времени подключения и отключения контактов.
  6. Разъемы с УЗО (устройство защитного отключения). Модели этого типа полезны на участках, где присутствуют значительные риски, связанные с безопасностью.

Эксплуатационные сроки

Длительность функционирования и надежность контактов зависят от заданного производителем максимального количества циклов включения-выключения. Если изделие качественное, оно способно выдерживать 100 тысяч и более циклов.

Важное значение имеют следующие факторы:

  1. Пружинный механизм контактов. Оптимально, если механизм имеет две контактные лапки.
  2. Тип зажима. Устройства оснащаются двойной или быстрозажимной конструкцией. Последний вариант специалисты считают более простым в установке (однако и стоит он дороже).
  3. Диаметр отверстия для вилки. Евростандарты подразумевают диаметр, равный 4,8 миллиметра. Стандарты, принятые в постсоветских странах, предусматривают 4-миллиметровый диаметр. Дистанция между токоведущими контактами вилки тоже бывает разной.
Факторы выбора розетки

При подборе разъема рекомендуется обращать внимание на такие факторы:

  1. Цвет устройства. В стандартном исполнении розетки выпускаются белыми или черными. Существуют и менее распространенные цвета, однако такие варианты встречаются нечасто. Цвет розетки имеет значение с точки зрения соответствия общему цветовому фону помещения.
  2. Форма исполнения. Чаще всего розетки предлагаются в виде круглых или квадратных изделий.
  3. Защищенность от влаги. Этот фактор является определяющим с точки зрения безопасности. Для кухни и гостиной нужны совершенно разные классы защищенности от влаги.
  4. Пылезащита. Этот параметр имеет значение в помещениях с сильным загрязнением поверхностей.

Устройство силовой розетки

Силовой разъем предназначен для работы с большими нагрузками. С его помощью запитывается крупная бытовая техника, то есть потребители, для функционирования которых нужен значительный номинал тока.

Чтобы подключить силовой разъем к однофазной сети, применяют трехжильный кабель. Он включает нулевые, фазные и заземлительные провода.

Обычные розетки рассчитаны на 10 или 16 ампер, а силовые — на 25,32 или даже больше ампер. Причем во время работы таких разъемов не происходит перегрева контактов.

Точка высокой мощности (как и стандартная розетка) состоит из рабочей части, декоративно-защитной панели, а также шурупов. Отличия кроются в рабочих механизмах. Если посмотреть на внутреннее устройство силового разъема, заметны клеммы на входе, по которым присоединяется питающий кабель. Также имеются выходные контакты для передачи электричества через вставленную вилку.

Схемы подключения

Для подключения электрических плит применяют одну из трех схем: однофазное, двухфазное или трехфазное подключение.

Однофазное подключение

Это наиболее часто используемый метод. Обычно применяется в многоквартирных домах. Для однофазных соединений схема имеет вид, указанный на картинке ниже.

Клеммы от 1 до 3, а также 4-я и 5-я стыкуются через медные перемычки с 6-миллиметровым сечением. Перемычки входят в комплектацию, если приобретена современная модель электроплиты.

Жила фазы может быть разных цветов, в том числе коричневого, серого или черного. Фазную жилу подключают к клемме под номером 1,2 или 3.

Нуль (чаще всего синий цвет) соединяют с 4-й или 5-й клеммой. Заземлительный провод (на схеме он изображен в зелено-желтой окраске) присоединяют к 6-й клемме.

Болты следует закручивать до упора. Если пренебречь этим требованием, клеммы воспламенятся.

Фазную жилу в вилке и розетке направляют на клемму L, а нуль — на клемму N. Заземлительный провод подают на клемму с маркировкой PE или Earth.

Двухфазное подключение

Схема двухфазного подключения представлена на картинке ниже.

Двухфазные варианты применяют достаточно редко. Например, схема может выглядеть как присутствие фаз A, C и отсутствие фазы B. В таком случае клеммы 1 и 2 объединяют перемычкой, через которую подключают фазу A. На 3-ю клемму направляют фазу C. Последующие действия такие же, как и при подключении однофазным методом.

Трехфазное подключение

Схема подключения с тремя фазами изображена ниже.

Мощные 3-фазные розетки наиболее распространены в частном жилом секторе. Провод питания в таких схемах имеет 4–5 жил. Напряжение между нулем и фазами равно 220 вольт, а между фазами — 380 вольт.

В трехфазных схемах фазы A, B, C направляют на клеммы под номерами соответственно 1, 2 и 3. Клеммы 4, 5 и 6 соединяют так же, как и в однофазном подключении.

Правила установки

Процесс проведения электромонтажных работ с розеткой не представляет трудностей. Нужны лишь базовые знания в электротехнике и определенные функциональные навыки, позволяющие обращаться с рабочим инструментом.

Обесточивание

Прежде всего обесточивают помещение. Для этого отключают квартирный или домовой автомат. Делается это перемещением флажка в определенное положение. Какое именно это будет положение — зависит от того, как настроен автомат. В любом случае, необходимо увидеть «0», что является доказательством отключения электричества.

Выбор места

Локацию для установки разъема выбирают исходя из удобства и здравого смысла. Розетки ставят за электроплитой сверху, за откидной панелью (или внизу от панели). Также допускается установка разъема вне зоны нахождения плиты (используется для встроенных плит), если нет возможности размещения рядом с бытовой техникой.

Прокладка кабеля

Вначале подбирают правильный с точки зрения стоящей задачи силовой кабель. Для этого используют физическую формулу, согласно которой сумму мощностей всех конфорок и нагревательных поверхностей, духовки (измеряются в ваттах) нужно разделить на задействованное напряжение (в вольтах). Если показатели указаны в киловаттах, их следует перевести в ватты (разделив величину в киловаттах на тысячу).

В качестве примера приведем ситуацию, когда напряжение составляет 220 вольт. Полученный результат при вычислениях — это величина тока, проходящего по питающему кабелю при полной нагрузке. Кабель подбирается исходя из полученного результата и с учетом соотношения с током. Для электроплит чаще всего используют трехжильный кабель с сечением до 4 квадратных миллиметров. Это ограничение вызвано тем обстоятельством, что общая мощность потребления (вне зависимости от производителя) не превышает 7 тысяч ватт. Это соответствует 32 амперам.

После приобретения кабеля необходимой длины начинают установку защитной аппаратуры.

Монтаж защитного оборудования

Чтобы защититься от слишком высокого показателя протекающего тока и замыкания, применяют силовой автомат-выключатель. Исходя из максимального тока в бытовых электроплитах (32 ампера), автомат выбирают с тем же током нагрузки.

Подключение плиты

Перед подключением электроплиты нужно подготовить инструментарий и все нужные приспособления. В перечень необходимого входят плоскогубцы, отвертки, нож, розетка для электроплиты и вилка.

Подключения выполняют следующим образом:

  1. Открывают соединительный узел электроплиты. Он находится на задней панели.
  2. Выкручивают винты, чтобы ослабить контакты в соединительной колодке.
  3. Проводят зачистку кабеля. Разделывают все жилы.
  4. Соединяют провода с контактами. Здесь действует правило: красный — фаза, синий — ноль; желтый — земля.

Расключение проводов

Данная задача выполняется в такой последовательности:

  1. Вскрыть вилку. Для этого открутить крепежный винт на корпусе вилки. Снять верхнюю часть корпуса.
  2. В нижней части находятся контактные поверхности с клеммами. Подключить к клеммам все три провода, отходящих от электроплиты.
Подключение розетки

Розетку монтируют в несколько приемов:

  1. Размечают место для установки.
  2. Проделывают в стене отверстия с помощью перфоратора.
  3. Подключают провода. Для этого ослабляют крепежные элементы контактов, после чего присоединяют каждую жилу к нужному зажиму.
  4. Устанавливают панель розетки на ее место и фиксируют винтами.
Подключение автомата защиты

Местоположение силового автомата на 32 ампера выбирается исходя из возможности быстрого отключения в будущем, если возникнет такая потребность.

Установка занимает примерно 5–10 минут. Процесс заключается в монтаже основы для фиксации автомата — DIN-рейки, а также присоединении проводников. Для электроплиты вполне достаточно будет автомата только на жилу фазы.

Работу выполняют так:

  1. Удаляем кабельную оплетку ножом.
  2. Отыскиваем красный провод. Рассекаем проводник и зачищаем его концы.
  3. В соответствии со схемой подключения (она есть на автомате-выключателе) присоединяем провода к контактам.

Обратите внимание! При установке автомата на 32 ампера следует придерживаться определенной длины зачищенных проводов. Такие жилы не должны выделяться из контактной группы.

Когда автомат подключен, его переводят в нулевое положение. Затем подключают проводник (который идет от автомата-выключателя) к электросчетчику. Его заводят в распредкоробку.

Тестирование системы

Чтобы проверить работоспособность системы, нужно испытать каждую ее составляющую. Когда установлен разъем, автомат-выключатель и присоединены проводники, подают тестовое напряжение. До этого момента еще раз проверяют корректность установки всех элементов и достаточность затяжки контактов. Если тестирование напряжением прошло без неприятных неожиданностей, приступают к следующему этапу.

С помощью отвертки-индикатора проверяют наличие напряжения на контактах. Если оно отсутствует, смотрят на правильность подключения, а также на силу фиксации проводников. После этого электроэнергия будет передаваться непосредственно на электроплиту.

Автомат-выключатель переводится в положение «включено». Если такое обозначение отсутствует, его заменяет значок «|». Включив автомат, проверяют правильность его работы.

Последнее испытание состоит в тестировании автомата, разъема и проводников на способность сохранять функциональность при максимальной нагрузке. Проверка осуществляется поворотом всех ручек электроплиты на максимум. Кабель и розетка не должны нагреваться, а автомат не должен давать отсечек.

Подключение без розетки

В некоторых ситуациях отсутствует возможность установки силового разъема. Однако данное обстоятельство не исключает подключения электроплиты. Подключение осуществляется напрямую к кабелю электропитания.

Питающий кабель размещают в распределительной коробке, а проводники крепят к зажимам клеммных колодок. Подключение возможно и при отсутствии коробки, когда кабель просто выступает из стены.

Подключение выполняют следующим образом:

  1. Разбирают вилку электроплиты, освобождают проводники, расположенные в ней. Обычно речь идет о 3 проводах — заземлительном, фазном и нулевом.
  2. Отключают линию электропитания. Важно убедиться в отсутствии тока.
  3. Раскручивают шуруп на защитной панели распредкоробки. Внутри находится клеммная колодка, к которой присоединены жилы кабеля электропитания. Если отсутствует распределительная колодка, лучше ее установить, так как в этом случае соединение будет более надежным.
  4. Присоединяют провода от силовой вилки электроплиты к клеммам с проводниками от распредкоробки. Нужно быть внимательным, чтобы не спутать цвета: зелено-желтую жилу нужно состыковать с такой же жилой провода питания в распределительной коробке. Точно так же выполняют подключения фазного и нулевого проводов.
  5. После создания подключения надевают защитную панель распределительной коробки и затягивают шурупы.
  6. Тестируют систему на работоспособность.

Немаловажно то, что при описанном выше способе подключения покупатель электроплиты лишается гарантии. Если по любой причине произойдет поломка техники, ее придется ремонтировать за собственные средства. Однако есть у такого подключения и положительное качество: если в обозримом будущем предстоит замена старой плиты, то новые подключения будет создать совсем несложно.

220.guru

Розетка для электроплиты: виды, установка и подключение

Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Фото – силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

  1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
  2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм2;
  3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
  4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
  5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
  6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов: скрытой установки, накладные, комбинированные.

  1. Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия; Фото – типы
  2. Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
  3. Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

Фото – план разводки проводки на кухне

Видео: как подключить электроплиту

Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

Фото – схема подключения

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):

  1. И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;
  2. Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;
  3. Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;
  4. При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;
  5. Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже. Фото – клемма заземления

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.

Фото – принцип соединения контактов

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

Обзор цен

Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:

Город Цена, рубли
Самара 405
Екатеринбург 400
Киев 420
Воронеж 400
Москва 420

www. asutpp.ru

Розетка для электроплиты — как правильно выбрать и подключить

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

  1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
  2. Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:

По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Выбор розетки по количеству фаз и заземлению

Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.

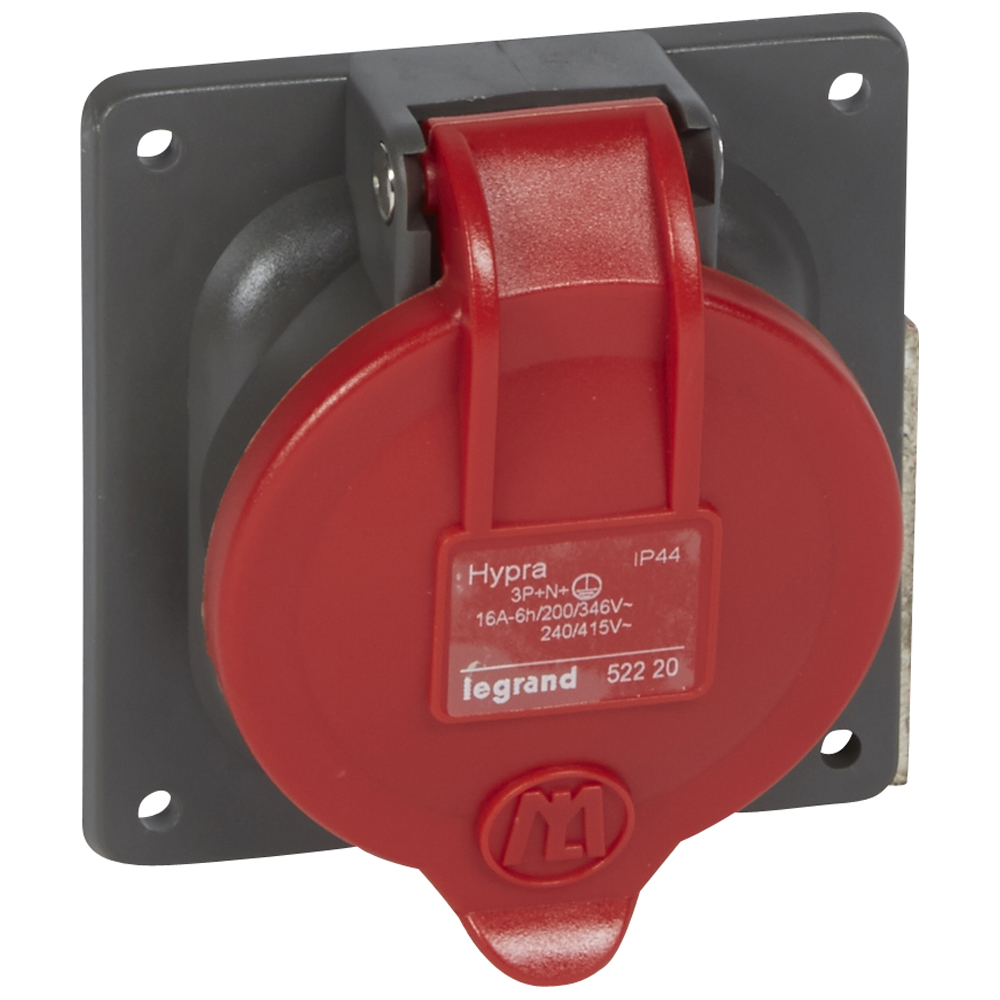

Трехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.

Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.

Советы по выбору конструкции

Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.

внутренняя розетка для электроплиты

Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо. Это удобнее тем, что штекер варочной поверхности будет не так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.

силовая розетка с защитной шторкой

Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.

Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду. На кухне разрешается использование устройств с классом защиты не меньше чем IP24 – это значит, что корпус предохраняет контакты от прямого попадания брызг воды, независимо от того, с какой стороны они прилетят.

розетка со встроенным УЗО

Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Подключение розетки

В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.

Однофазные розетки

Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку.

Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.

Трехфазные розетки

Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.

Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.

Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.

Подключение контактов к печке

Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.

схема подключения электроплиты на одну фазу

Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.

У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.

В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

а краткую инструкцию можно найти здесь:

Несколько слов о безопасности

Вышеперечисленных инструкций достаточно чтобы подключение электроплиты смог выполнить человек хотя бы мало-мальски обладающий знаниями по электротехнике или же желающий разобрать, что и как надо делать. В противном случае лучше заложить в бюджет покупки средства, чтобы пригласить для этой цели профессионала, особенно если понадобится проводить заземление или штробить в стене пазы для подведения кабеля.

Несмотря на то, что монтаж розетки для кухонной плитки или духового шкафа можно сравнить со сбором конструктора, следует помнить, что электричество никогда не прощает ошибок и в обращении с собой требует не только уважения, но и достаточных навыков.

yaelectrik.ru

Розетка для электроплиты

Подключение электроплиты – это очень ответственная работа, которая, впрочем, по силам любому человеку. Одним из самых важных элементов таких работ является монтаж электрической розетки. В случае ее неправильной установки может возникнуть угроза поражения людей электрическим током, выхода из строя элементов электропроводки или даже пожара. Именно поэтому вопрос выбора и правильного монтажа такого устройства, как розетка для плиты, является чрезвычайно важным.

На сегодняшний день на рынке представлено большое количество различных видов электрических розеток, предназначенных для подключения мощных электроприборов, таких как варочные поверхности, бойлеры и, конечно, электроплиты.

На что обратить внимание при выборе розетки?

Главным отличием электрических розеток, применяемых для подключения электроплит, от их обыкновенных бытовых аналогов является повышенный номинальный ток и наличие заземляющего контакта. Здесь нужно оговориться, некоторые схемы подключения старых электрических плит использовали розетки без заземления. Но, следуя современным правилам электробезопасности, такой вариант является неприемлемым.

Мощность кухонной плиты может составлять от 6 до 9 кВт в зависимости от модели. Это наиболее мощный из всех домашних потребителей электроэнергии. Если устанавливаемая плита имеет мощность не более 7 кВт, то для нее подойдет розетка с номинальным током 32 А. В противном случае необходимо приобретать устройство, рассчитанное на ток 40 или 63 А.

Порядок установки розетки для электроплиты

Большинство современных электрических плит рассчитаны на подключение их к сети напряжением 220 или 380 В. Такая универсальность вызвана большой мощностью этих потребителей. Однако, поскольку в большинстве случаев у пользователя отсутствует возможность подключения электроустановок на напряжение 380 В, то изготовитель сразу собирает схему подключения, предназначенную однофазной сети.

На задней стенке плиты имеется специальная панель для подключения ее к сети. На эту панель выведены 6 клемм, которые промаркированы буквами L, N или PE. Тут все просто:

L – фазный провод.

N – нулевой рабочий провод.

PE – защитный (заземляющий) провод.

Во всех розетках, предназначенных для подключения электроплит в однофазную сеть, нулевой и фазный контакты имеют одинаковый внешний вид. Заземляющий контакт отличается от них расположением или диаметром.

Если при подключении такого электрооборудования перепутать местами фазный и нулевой провода, это никак не отразится на его работе (за исключением того, что при отключенном автомате на токоведущих частях плиты будет напряжение относительно земли). Однако ни в коем случае нельзя допускать ошибочного подключения фазного провода к заземляющему контакту.

Схема подключения электрической плиты показана на рисунке. Она совершенно несложная, если приложить немного старания, то с ее помощью подключить плиту может любой человек. Как видно из схемы, в данном случае рассмотрено подключение потребителя к однофазной сети. Поскольку фаза  здесь только одна, то все фазные провода на клеммах объединяются перемычкой, то же самое происходит и с двумя нулевыми проводниками. Оставшийся провод PE присоединяется к заземляющему контуру. Особое внимание при подключении проводов к вилке и розетке нужно обратить на совпадение их цветовой маркировки. Фазный (красный) провод в розетке должен совпадать по цвету с подключаемым к нему проводом в электрической вилке. Нулевой провод, соответственно, должен совпадать с нулевым.

Цветовая маркировка проводов, идущих от плиты к электрическому щитку, является общепринятой:

Фазный провод (L) – коричневый, красный или белый.

Нулевой рабочий провод (N) – синий.

Заземляющий провод (PE) – желтый с зеленой полосой.

Для подключения электроплиты в сеть 380 В используется медный пятижильный кабель, диаметр жилы которого составляет 4 мм2.

Чтобы соединить розетку для электроплиты с сетью 380 В, необходимо снять перемычку с фазных проводов и подключить каждый из них к своей клемме (L1, L2, L3). Нулевой и заземляющий провода присоединяются к тем же клеммам, что и при однофазном варианте подключения.

Такой мощный потребитель, каким является электрическая плита, должен обязательно быть подключен к сети через отдельный автоматический выключатель, номинальный ток которого обычно выбирают 32 А. Приветствуется для повышения электробезопасности совместно с таким выключателем устанавливать УЗО.

Последовательность работ по монтажу розетки, в которую будет включаться электроплита, в целом не отличается от алгоритма действий по установке, например, аналогичного устройства для варочной панели. Чтобы получить надежное и безопасное электрическое соединение, достаточно выполнить такие действия:

  1. Отключить питание на электрическом щите, расположенном на входе в квартиру.
  2. Убедиться в отсутствии напряжения на токоведущих частях, с которыми будут выполняться работы.
  3. Если к месту установки уже подведены провода (например, при замене старой плиты), то необходимо убедиться в том, что эти провода медные, их изоляция не нарушена и сечение каждого из них составляет не менее 4 мм2. В противном случае придется самостоятельно вести провода к щитку, после чего подключать их через отдельный автоматический выключатель или дифавтомат.
  4. Руководствуясь схемой подключения, нужно присоединить вилку к клеммам на задней стенке плиты.
  5. Соблюдая цветовую маркировку проводов, а также учитывая, какие контакты замыкаются между собой при подключении вилки, монтируется розетка. При этом нужно помнить, что в отличие от обычного штепсельного разъема, в розетку для электроплиты можно вставить вилку только одним способом.

Виды розеток для электрической плиты

Хотя розетки различных производителей и различаются по внешнему виду, но с одинаковым успехом могут быть использованы по назначению. К принципиальным отличиям, на которые следует обращать внимание при выборе такого устройства, относятся:

  1. Способ установки. Различают накладные или встроенные розетки. Как правило, в жилых помещениях используются модели встроенного типа.
  2. Количество фаз. Существуют однофазные и трехфазные модели. По этому критерию выбор абсолютно несложен.
  3. Номинальный ток. Для электроплит выбираются розетки, у которых этот параметр лежит в пределах 32 – 63 А.
  4. Степень защищенности от попадания влаги, пыли или мелких частиц. Для этого служит IP-код, состоящий из двух цифр, первая из которых показывает степень пылезащищенности (максимальная – 6), а вторая – степень защиты от влаги (максимум – 8).
  5. Розетки с дополнительными аксессуарами. К ним относятся защитные шторки, таймеры, выключатели, встроенные УЗО и т. д.

mr-build.ru

Рассмотрим как установить розетку для электроплиты

Подключение электроплиты

Монтаж розетки для электроплиты во многом отличается от монтажных работ по установке обычной розетки. Ведь мощность этого электроприбора значительно выше, а, соответственно, и предъявляемые требования по правилу его монтажа не идут ни в какое сравнение с установкой обычной розетки. И поэтому, несмотря на то, что технически они не сильно отличаются, рассмотрим такой вид подключения отдельно.

Подготовка к монтажу розетки электроплиты

Так как в нашей статье мы ведем речь о том, как выполнять монтаж розетки электроплиты, то начать стоит с самого начала. А самым началом, в нашем случае является квартирный электрораспределительный щиток. Если же его нет, то рассмотрим требования к распределительному щитку, расположенному на лестничной площадке.

На фото представлена полная схема подключения электроплиты

Итак:

  • Для запитывания электрической плиты лучше всего предусмотреть отдельную линию питания. Согласно ВСН 59 – 88 п.9.6, печь мощностью до 8кВт должна питаться от автоматического выключателя на номинальный ток в 25А.
  • Исходя из этого, следует выбрать и проводку. Если мы применяем медный провод, то его сечение должно быть не меньше 2,5 мм2. Если мы применяем алюминиевый провод, то согласно табл. 1.3.5 ПУЭ, его сечение должно быть не меньше 4 мм2.
  • Если же монтаж розетки электроплиты осуществляется от общей сети квартиры, то, согласно ВСН 59 – 88, такая групповая сеть должна запитываться от автоматического выключателя с номиналом в 40А. Такой же автомат должен стоять и в качестве вводного на квартиру, при наличии в ней собственного распределительного щитка.

Подключение электроплиты и розетки

Подключение электроплиты к однофазной сети

Обычно все электрические плиты поставляются уже с подключенной розеткой, но бывают случаи, когда вам необходимо ее подключить своими руками.

Это не должно вызвать особых проблем благодаря нашей инструкции:

  • Прежде всего следует определиться, от какой сети будет питаться печь. Ведь подключение от однофазной и трехфазной сети несколько отличается. Да, да, мы не ошиблись, практически все электрические печи могут работать как от трехфазной, так и от однофазной сети.
  • Наиболее распространенным является подключение печи от однофазной сети, поэтому и рассмотрим его в первую очередь. Вилки для однофазной сети имеют три вывода, в которых один контакт — это фазный провод, один контакт — нулевой провод и один контакт — защитный.

Обратите внимание! Для нас очень важно, чтобы фазный провод от электропечи всегда подключался к фазному проводу розетки и другие провода, соответственно. Благодаря конструкции розетки найти эту соосность необходимо только один раз при монтаже. Процесс поиска фазного, нулевого и защитного проводов вы можете увидеть на представленном видео или других страницах сайта.

Подключение вилки и электропечи

  • Если розетка у нас уже установлена, проверяем, где фазный, нулевой и защитный провода, и к соответствующим контактам подключаем провода на вилке. Если розетка у нас еще не подключена, то обычно крайнюю левую клемму делают фазной, крайнюю правую клемму – нулевой, а к верхнему контакту вилки подключают защитный провод.
  • Теперь выполняем подключение к электроплите. Наличие аж шести контактов может вызвать определенное недоумение, но наша инструкция разъяснит вам их назначение.
  • Контакты «1», «2», «3» или «L1», «L2», «L3» предназначены для подключения фазного провода. При однофазном подключении между этими клеммами необходимо установить перемычку и подключить фазный провод к любому из них. Некоторые фирмы производители поставляют печи с уже установленной перемычкой.
  • Под контактами «4», «5» или «N1» и «N2» скрываются контакты нулевых выводов печи. Между ними у некоторых печей так же стоит перемычка, и наш нулевой провод можно установить на любой из них.

Однофазное подключение электропечи

  • К контакту же «PE» следует подключить защитный провод. На чем подключение электропечи к однофазной сети можно считать оконченным.
Подключение электроплиты к трехфазной сети

Установка розетки для плиты трехфазного исполнения имеет некоторые отличия. Прежде всего, как и вилка, она имеет пять контактов.

Где три провода фазных, один нулевой и один защитный. У таких розеток и вилок три фазных провода подключаются к контактам, расположенным рядом, в верхней части расположен контакт для нулевого провода, а в нижней части расположен контакт для подключения защитного провода.

Обратите внимание! В некоторых старых электропечах вы можете встретить вилки и розетки на 4 контакта. Не пугайтесь! Просто в таких моделях нет защитного провода. Подключение таких моделей осуществляется так же, только без учета защитного провода.

  • Для подключения электропечи к трехфазной сети фазные провода от вилки необходимо прикрутить к выводам «1», «2», «3» или «L1», «L2», «L3» печи.

Очень важно! Если производитель установил перемычки между выводами «1», «2», «3» или «L1», «L2», «L3», то вам необходимо ОБЯЗАТЕЛЬНО их снять. В противном случае при подаче напряжения произойдет короткое замыкание.

Подключение печи к трехфазной сети

  • Нулевой и защитный провод подключаем так же, как и при однофазном монтаже.

Подключение розетки для электроплиты

Монтаж розетки для электроплиты производится после выполнения всех подготовительных мероприятий. К таковым можно отнести установку защитного автомата питания печи, прокладку провода, а также установку самой розетки.

Подключение розетки для электрической плиты

  • Для однофазной розетки подключаем соответственно фазный, нулевой и защитный провода. Обычно фазным делают левый контакт, правый контакт нулевым, а к нижнему подключают защитный провод. Но это не принципиально.

Обратите внимание! Главное, чтобы фазный, нулевой и защитный провода совпадали с таковыми же контактами на вилке. Несовпадение может привести к короткому замыканию. Поэтому проверьте эту соосность не один раз.

  • При подключении печи к трехфазной сети все немного сложнее. В этом случае ваша розетка будет содержать пять контактов. К трем расположенным рядом контактам вам следует подключить фазные провода вашей сети.
  • К верхнему контакту вашей розетки следует присоединить нулевой провод.
  • К нижнему контакту вашей розетки следует присоединить защитный провод.

Вывод

Если ваша розетка для электроплиты скрытой установки смонтирована в соответствии с нашими рекомендациями, то сразу после подключения последнего провода вы можете проверить ее работоспособность. Если же вам не понятны какие-то аспекты или вы вообще не очень дружите с электричеством, то лучше не испытывайте судьбу и вызовите электрика. Ведь цена жизни значительно выше сэкономленных на подключении печи копеек.

elektrik-a.su

Виды штепсельных розеток для бытового применения в разных странах

Современный ассортимент электротехнической продукции предлагает достаточно широкий выбор штепсельных розеток для бытового применения. Какую розетку выбрать? Следует отметить, что от правильности произведенного выбора розетки зависит срок ее службы. Для того чтобы правило выбрать розетку необходимо, прежде всего, иметь представление какие розетки бывают и их характерные особенности. В данной статье рассмотрим основные виды штепсельных розеток, которые применяются в быту. Первый критерий, по которому классифицируются розетки – это ее тип, в зависимости от способа монтажа. Существует два типа розеток – наружного типа и внутреннего типа. Характерная особенность розеток наружного типа заключается в том, что основная ее часть находится снаружи стены. Данный тип розеток применяется, как правило, при монтаже электропроводки наружного типа. Хотя бывают случаи, когда наружные розетки применяют для скрытой электропроводки. Например, когда по той или иной причине нет возможности установить встраиваемую розетку. Розетка наружного типа Встраиваемые розетки (внутреннего типа) применяются для скрытой электропроводки. Основная часть корпуса данной розетки находится внутри стены, как правило, в монтажной коробке. Розетка внутреннего типа Розетки для бытового применения рассчитаны на работу в бытовых сетях номинальным напряжением 220 В, переменного тока частотой 50 Гц. Еще один параметр, который имеет большое значение при выборе розетки – номинальный ток. Большая часть розеток, применяемых в быту, имеют номинальный ток – 16 А. При необходимости подключения бытовых электроприборов, которые характеризуются большой мощностью, необходимо выбирать розетки, рассчитанные на больший номинальный ток. Как правило, номинальный ток силовых розеток, применяемых для подключения мощных бытовых электроприборов, составляет 25, 32 или 40 А. Большинство бытовых розеток предназначены для включения одной вилки бытового электроприбора. Существуют также типы розеток, имеющие две пары штепсельных разъемов – они предназначены для включения двух электроприборов. Розетка с двумя парами штепсельных разъемов Реже встречаются розетки, имеющие три пары контактов (не учитывая розеточный блок переносок, где может быть большее количество штепсельных разъемов). Также следует отметить такую особенность штепсельных розеток, как наличие или отсутствие заземляющего контакта. Розетка, в которой предусмотрен третий, заземляющий контакт, используется в тех случаях, если электропроводка в квартире (доме) имеет заземляющий провод. Если квартирная проводка выполнена двухпроводной, то есть возможность заземления электроприборов отсутствует, то выбирается обычная розетка, в которой конструктивно не предусмотрено заземляющего контакта. Розетка, в которой конструктивно не предусмотрено заземляющего контакта Следующий критерий, по которому классифицируют розетки – степень защиты корпуса от негативного воздействия влаги и посторонних предметов. Данный параметр указывается на корпусе розетки соответствующей маркировкой. Существует множество различных классов защиты корпуса электрооборудования, в том числе и розеток. Приведем примеры наиболее часто встречаемых маркировок корпусов штепсельных розеток, применяемых в быту. Розетки, устанавливаемые в обычных комнатах квартиры, имеют степень защиты корпуса IP20. Данная маркировка свидетельствует о том, что корпус розетки имеет защиту от пальцев и предметов размером более 13 мм (цифра 2), при этом корпус не имеет защиты от влаги (цифра 0). В помещениях, которые характеризуются повышенным уровнем влажности (ванная комната, туалет) устанавливают розетки, которые имеют более высокую защиту корпуса. Как правило, это розетки со степенью защиты корпуса IP44. Розетка данного типа имеет защиту от брызг воды произвольного направления, а также от негативного воздействия мелких предметов. Механизм влагозащищенной розетки скрытой установки с IP454 Следует отметить, что при выборе розетки для помещений с повышенной влажностью берется во внимание вторая цифра в маркировке IP, которая показывает степень защиты корпуса от воздействия влаги. Она должна быть не ниже 4. Что касается защиты корпуса от воздействия предметов (первая цифра в маркировке), то в данном случае достаточно значения 2. Влагозащищенная розетка открытой установки с IP 54 Также следует отметить такой критерий, как качество розетки. При выборе розетки данный критерий является основным, так как от качества розетки зависит срок ее службы. Под качеством розеток подразумевается качество конструктивных материалов, из которых она изготовлена: пластиковый корпус, контактные пластины, винтовые зажимы. Надежность розетки зависит не только от качества конструктивных элементов, но и от самого конструктивного исполнения розетки. В данном случае идет речь о конструкции штепсельных разъемов розетки, винтовых зажимов, к которым подключается кабель, предназначенный для питания данной розетки. Их конструкция должна соответствовать нагрузочной способности розетки. Что касается штепсельных разъемов, то они должны обеспечивать надежный контакт с вилкой включаемых электроприборов, который не ухудшается со временем. Существует множество различных видов розеток, у которых конструктивное исполнение штепсельных разъемов различное. Наиболее надежные – подпружиненные разъемы. Если штепсельный разъем не подпружинен, он имеет свойство со временем разгибаться, что приводит к ухудшению качества контактного соединения разъемов с вилкой электроприборов, включаемых в данную розетку. Винтовые зажимы, к которым подключается кабель линии электропроводки, также бывают различного исполнения. Наиболее приемлемы зажимы, которые имеют большую контактируемую площадь с подключаемыми проводниками. Розетка с двумя парами зажимов, которые имеют большую контактируемую площадь Приведенные критерии особенно актуальны для розеток, которые питают сравнительно большую нагрузку (например, электрический обогреватель, электропечь, водонагреватель, электрический чайник), так как очень часто оказывается, что номинальный ток розетки является, по сути, не номинальным, а предельным, при котором конструктивные элементы розетки начинают нагреваться и впоследствии розетка может выйти из строя. Существуют некоторые типы розеток, которые имеют две пары контактов. Данная конструктивная особенность позволяет подключать другую розетку шлейфом от данной розетки. При этом отсутствует необходимость использования клеммников или других способов соединения проводников. В данном случае к одной паре контактов подключается кабель, который питает данную розетку, а к другой паре контактов подключается кабель, питающий другую розетку. Штепсельные розетки старого образца имеют диаметр отверстий для штепсельной вилки – 4 мм. Современные розетки стандарта «евро» имеют отверстия большего диаметра – 4,8 мм. Большинство современных бытовых электроприборов имеют вилку «евростандарта», поэтому следует отдавать предпочтение розеткам соответствующего типа, чтобы в дальнейшем не было необходимости приобретать специальные переходники (с евро разъема на обычный, старого образца) на каждый бытовой электроприбор. Помимо розеток обычного исполнения, есть розетки, в конструкции которых предусмотрены специальные устройства и приспособления, обеспечивающие дополнительную безопасность при эксплуатации данной розетки. Существуют отдельные типы розеток со встроенным устройством защитного отключения. Установка розетки со встроенным УЗО является альтернативой установки данного защитного аппарата в квартирный распределительный щиток. Существуют типы розеток, в которых предусмотрены специальные шторки на отверстиях. Данные шторки осуществляют защиту розетки от попадания посторонних предметов, пыли, влаги, а также от детей. Шторки розетки, как правило, выполняются таким образом, что их открытие происходит только в том случае, когда на них надавливают одновременно, что и происходит при включении вилки бытового электроприбора. Данные шторки послужат надежной защитой на тот случай, если ребенок попытается вставить какой-либо предмет в одно из отверстий розетки. Помимо вышеприведенных дополнительных функций в штепсельных розетках бытового применения может быть предусмотрена светодиодная подсветка, выталкиватель вилки, таймер отключения (включения) и другие функции. В условиях постоянного развития и совершенствования электротехнической продукции, в розетках, применяемых в быту, появляются новые дополнительные функции, которые позволяют более комфортно их использовать, и, что не менее важно, повышается степень безопасности при их эксплуатации.Штепсельные вилки и розетки

: нужен адаптер для путешествий?

Собираетесь посетить Англию? Проверьте, нужен ли вам адаптер вилки питания или преобразователь напряжения для розеток (розеток), используемых в Англии.

Выберите страну проживания inSelect страны проживания в Соединенных Штатах Америки (выбрано) United KingdomCanadaAustraliaIrelandSingaporeNew ZealandIndiaHong Kong AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAmerican Дева IslandsAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Дева IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканские RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo-BrazzavilleCongo-KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadel oupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndonesiaIranIraqIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlands (Голландия) Новый CaledoniaNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSint MaartenSlovakiaSloveniaSo Lomon IslandsSomaliaSouth AfricaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamWallis и FutunaWestern SaharaYemenZambiaZimbabwe

  • Вам нужен адаптер питания штепсельной вилки в Англии, когда живет в Соединенных Штатах Америки.
  • Вам также понадобится преобразователь напряжения.
  • Будьте особенно осторожны с некоторыми приборами из-за разницы в частоте.

Ниже вы найдете фотографии применяемых розеток и соответствующих вилок. И мы предоставляем дополнительную информацию о напряжении и частоте.

Электроэнергия в Англии

В Англии вилки и розетки имеют тип G. Стандартное напряжение составляет 230 В, а стандартная частота — 50 Гц.

Адаптер вилки питания нужен в Англии?

В Англии вилки и розетки имеют тип G.Посмотрите следующие фотографии. Если вы живете в Соединенных Штатах Америки, вам понадобится адаптер для розетки типа G.

  • Ваши приборы с вилкой A не подходят к розетке G.
  • Ваши приборы с вилкой B не подходят к розетке G.
Тип G: у этой розетки нет альтернативных вилок.

Купите сетевой (дорожный) переходник

Мы не продаем силовые переходники. Мы отсылаем вас к Amazon, где вы найдете большой выбор адаптеров для путешествий. Поскольку вам также может понадобиться преобразователь напряжения, вам следует рассмотреть возможность использования комбинированного адаптера сетевой вилки / преобразователя напряжения (см. Ниже).

Вы также можете проверить карту, чтобы увидеть использование различных вилок и розеток в мире.

Преобразователь напряжения нужен в Англии?

В Англии стандартное напряжение 230 В, частота 50 Гц.

  • Вы не можете использовать свои электроприборы в Англии без преобразователя напряжения, потому что стандартное напряжение в Англии (230 В) выше, чем в Соединенных Штатах Америки (120 В).

Вы можете серьезно повредить свою технику.Если вы живете в Соединенных Штатах Америки, вам понадобится преобразователь напряжения в Англии! Вы можете найти преобразователи напряжения на Amazon. Поскольку вам также понадобится адаптер для вилки питания, вам следует рассмотреть возможность использования комбинированного адаптера вилки / преобразователя напряжения.

Также частота в Англии (50 Гц) отличается от частоты в Соединенных Штатах Америки (60 Гц). Вам следует использовать преобразователь напряжения, который также изменяет частоту, но его трудно найти. Если ваш преобразователь не может изменять частоту, будьте осторожны! Будьте особенно осторожны с движущимися, вращающимися и связанными со временем приборами, такими как часы, бритвы и электрические тепловентиляторы.

Чтобы быть уверенным, проверьте этикетку на приборе. Некоторым приборам не нужен преобразователь. Если на этикетке указано «ВХОД: 100–240 В, 50/60 Гц», устройство можно использовать во всех странах мира. Это обычное дело для зарядных устройств планшетов / ноутбуков, фотоаппаратов, сотовых телефонов, зубных щеток и т. Д.

Дорожные переходники от Amazon

Что-нибудь еще нужно?

Проверьте, собрали ли вы все необходимое для поездки, в КОНТРОЛЬНОМ СПИСКЕ ДЛЯ ПУТЕШЕСТВЕННИКА !

Хотите добавить информацию на эту страницу? Присылайте нам свои предложения или замечания.Прочтите наш отказ от ответственности.

Какой штекер использовать в какой стране

Поддержите TFG, используя ссылки в наших статьях для совершения покупок. Мы получаем небольшую комиссию (без каких-либо дополнительных затрат для вас), чтобы мы могли продолжать создавать полезный бесплатный контент. Как партнер Amazon, мы зарабатываем на соответствующих покупках на Amazon в дополнение к другим розничным продавцам, указанным в блоге. Спасибо, мы ценим вашу поддержку!

Дилемма формы вилки может стать кошмаром для путешественников, особенно если вы планируете посетить разные страны — почему, ну почему не может быть только одна форма вилки, которая подходит всем? Не беспокойтесь больше; Travel Fashion Girl составила полное руководство по розеткам, чтобы определить, какую вилку использовать в какой стране!


от Chantelle Malin


Формы, отверстия, размеры и розетки вилок различаются в разных странах, а это означает, что адаптер вилки необходим, чтобы ваша бытовая техника могла работать за границей.Однако имейте в виду, что также проверьте напряжение, фен, предназначенный для использования в Северной Америке, может вызвать непроизвольный фейерверк, если он подключен к европейской розетке.

Это руководство по розеткам даст вам полную информацию обо всем, что вам нужно знать о формах и размерах вилок для каждой страны по всему миру, а рекомендуемые гаджеты для путешествий вы найдете в конце поста.

Прочтите это руководство по напряжению, чтобы узнать о различиях между дорожными адаптерами и преобразователями.

Мы используем и рекомендуем универсальную вилку адаптера зарядного устройства для путешествий по всему миру, которая работает во всем мире (кроме Южной Африки, как описано ниже). Хотя он не действует как преобразователь для вашего источника питания, он имеет большую ценность и предлагает относительно компактный вариант для тех из вас, кто ищет простое решение для международных поездок.

Штекерные переходники

Вот краткий обзор вилок и розеток, используемых во всем мире.Подробнее о каждом из них вы можете прочитать в статье ниже.

Адаптер для путешествий Compass Rose

ТИП A

Б / у Северная и Центральная Америка и Япония (среди прочего)

Розетка питания типа A имеет два плоских параллельных штыря, она используется преимущественно в Северной и Центральной Америке и Японии.

Японская вилка имеет два одинаковых плоских штыря, тогда как вилка для США имеет один штырь, который немного больше, использовать японские вилки в США не проблема, однако противоположное не всегда работает.Отверстия на концах штырей вилок типа A (и B) предназначены для предотвращения выскальзывания вилки из розетки, довольно изящно!

Стоит отметить — Вилки A и B являются одними из самых опасных типов в мире, их выводы не изолированы — это означает, что если вилку вытащить наполовину, ее выводы все еще будут подключены к розетке, что увеличивает риск поражение электрическим током. Всегда проверяйте, правильно ли отключена электроника!

ТИП B

Б / у Северная и Центральная Америка и Япония (среди прочего)

Розетка питания типа B имеет два плоских параллельных штыря и заземляющий штырь, это стандартная вилка для Северной Америки и Японии, но, вероятно, используется реже в последней, как и в случае с типом A, японская вилка и розетки различаются немного от их американских аналогов.

ТИП C

Используется во всех странах Европы, кроме Великобритании, Ирландии, Кипра и Мальты

Розетка питания типа C имеет два круглых контакта — вероятно, это наиболее широко распространенная международная вилка, известная как европейская вилка. Обычно используются заглушки типа C; однако это не относится к розеткам типа C — розетки «не заземлены» и из-за этой проблемы безопасности стали незаконными.

Стоит отметить : Только РОЗЕТКИ стали незаконными, вилка типа C подходит к розеткам типа E, F, J, K и N.

ТИП D

Используется в основном в Индии, Шри-Ланке, Непале и Намибии

Розетка питания типа D имеет три больших круглых контакта в треугольном узоре и рассчитана на 5 ампер, наряду с типами A и B, вилки типа D являются одними из самых опасных в мире — они снова имеют неизолированные штыри, что увеличивает риск поражения электрическим током.

ТИП E

В основном используется во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко

Тип розетки питания E очень похож на розетку C, с вилкой с двумя круглыми штырями, за исключением того, что розетка типа E имеет «заземляющий штифт», который вставляется в гнездо, расположенное на вилке.

ТИП F

Используется (среди прочего) в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и Восточной Европе

Розетка питания типа F была разработана в Германии вскоре после Первой мировой войны, она широко известна как «вилка Schuko», что является аббревиатурой от немецкого слова «Schutzkontakt», переводимого как «защитный контакт».Он похож на вилку типа C, за исключением того, что на стороне вилки есть два зажима заземления; как правило, вилка типа C идеально подходит для указанной выше розетки.

ТИП G

В основном используется в Великобритании, Ирландии, Кипре, Мальте, Малайзии, Сингапуре и Гонконге

Розетка питания типа G имеет три прямоугольных штыря, образующих треугольник, нет сомнений в том, что вилки типа G являются самыми безопасными в мире, однако их часто описывают как «громоздкие», «громоздкие» и «больше, чем устройство, к которому они подключены» (будучи из Великобритании, я могу с уверенностью сказать, что это НЕБОЛЬШОЕ преувеличение).

ТИП H

Используется исключительно в Израиле

Тип розетки питания H является уникальным для Израиля, он имеет два плоских штыря — как и вилка B — однако они образуют V-образную форму, а не параллельны, они также включают заземляющий штифт, в 80-х годах отверстия Заглушки были сделаны круглыми, чтобы в них можно было также вставлять заглушки типа C. Наряду с другими вилками следует упомянуть, что вилка типа H может быть опасной, поскольку не содержит изоляции для защиты от поражения электрическим током.Вилка также используется на Западном берегу и в секторе Газа.

ТИП I

В основном используется в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине

Тип розетки питания I имеет 3 контакта, два плоских контакта и заземляющий контакт, которые образуют V-образную форму. Существует также незаземленная версия вилки, имеющая только два плоских V-образных контакта. Хотя есть незначительные отличия, вилка типа I подходит для розеток, используемых в континентальном Китае.

ТИП J

Используется почти исключительно в Швейцарии и Лихтенштейне

Тип розетки питания J аналогичен вилке C, за исключением того, что она имеет дополнительный заземляющий контакт, вилка типа C может вставляться в розетку типа J.

ТИП K

Используется исключительно в Дании, Гренландии и на Фарерских островах

Тип розетки питания K аналогичен розетке F, за исключением того, что в ней вместо зажимов заземления имеется контакт заземления; опять же, вилка типа C обычно подходит к розетке типа K.В Дании имеется большое количество вилок E / F; из-за этого датское правительство решило разрешить установку розеток типа E и F.

ТИП L

Используется почти исключительно в Италии и случайным образом встречается по всей Северной Африке

Розетка питания типа L имеет два разных стиля (на 10 и 16 ампер), которые имеют разную толщину и расстояние между контактами, розетка на 10 ампер совместима с вилками типа C.В настоящее время все более популярными становятся универсальные розетки, розетка «bipasso» подходит для вилок L и C, а универсальная «schuko» — для вилок C, E, F и L.

ТИП M

Используется почти исключительно в Южной Африке, Свазиленде и Лесото

Тип розетки M аналогичен индийскому типу D; однако его контакты намного больше, хотя вилка типа D является стандартной в Индии, Шри-Ланке, Непале и Намибии, тип M также может использоваться, как правило, для более крупных бытовых приборов — некоторые розетки могут подключаться как к вилкам M, так и к D; он также используется в Израиле для тяжелой техники.

Обратите внимание: : тип M — это единственный тип вилки, который обычно НЕ входит в комплекты адаптеров для путешествий по всему миру.

ТИП N

Используется почти исключительно в Бразилии

Розетка питания типа N состоит из двух штырей и штыря заземления, внешне очень похожа на швейцарский стандарт типа J, однако несовместима, так как штырь заземления типа N находится в немного другом положении.Подобно типу M, вышеуказанная вилка имеет две версии (одна на 10 ампер и одна на 20 ампер), как и многие другие, розетка N была разработана для подключения вилки типа C.

В путешествии вам захочется выглядеть на все сто! Прочтите мои советы путешественникам по адресу Pack Light Stylishly !

Идеи для гаджетов для путешествий

TFG TOP PICK для путешествий по всему миру:
Международный адаптер для нескольких стран

Для поездок в один конец:
Набор переходников для международных путешествий по всему миру

Адаптер для разных стран и зарядное устройство USB:
Адаптер для путешествий по всему миру с двумя зарядными устройствами USB

Расширьте возможности источника питания:
Миниатюрное дорожное поворотное зарядное устройство с 3 розетками и двумя портами USB


Вы путешествуете с адаптером для путешествий в одну или несколько стран?


Прочтите эти сообщения, чтобы узнать больше советов по упаковке для путешествий:


Надеюсь, вы нашли это международное руководство по розеткам полезным.Поделитесь с друзьями на Facebook, Twitter и Pinterest. Спасибо за прочтение!


Какой адаптер мне нужен для Мексики? Переходники из США в Мексику.

Какой адаптер мне нужен для Мексики?

Используйте переходник вилки типа B для Мексики, если вилка, которую вы собираетесь использовать, не подходит к розетке электросети Мексики.

Тип адаптера питания, преобразователя или зарядного устройства, которые вам понадобятся при посещении Мексики, зависит от напряжения и типа устройства, которое вы пытаетесь использовать с мексиканской розеткой.Если вы не знаете, какое напряжение использует ваше устройство, пожалуйста, прочтите раздел ниже о том, как сначала определить напряжение вашего устройства.

  • Будьте готовы к регулярным отключениям электроэнергии и ограниченный доступ к электроэнергии в определенных районах Мексики рекомендуется взять с собой блок питания, если вы хотите, чтобы аккумулятор телефона оставался заряженным, находясь в регионе, где нет доступа к электричеству или во время отключения электроэнергии.
  • Если вы из США и едете в Мексику , все приборы и устройства в США должны работать без преобразователя питания или адаптера питания.Однако может оказаться целесообразным взять с собой дорожный USB-адаптер питания, так как он позволит вам заряжать более одного устройства, взяв с собой только одно зарядное устройство.
  • Если ваше устройство может работать от 127 вольт или имеет двойное напряжение и ваша вилка подходит к мексиканской розетке , тогда вы можете использовать его в Мексике, не нуждаясь ни в чем другом.
  • Если ваше устройство может работать от 127 вольт или имеет двойное напряжение , но вилка не подходит к розетке питания в Мексике , вам необходимо принести подходящий переходник для Мексики, такой как переходник вилки типа B.Адаптер вилки для Мексики (или адаптер питания) изменит фактическую форму вилки на вашем устройстве, чтобы она подходила к розетке, найденной в Мексике, но не может преобразовать напряжение из 127 вольт для использования с другим Напряжение.
  • Если ваше устройство не работает от 127 вольт и не имеет двойного напряжения , вам также понадобится преобразователь питания для Мексики, чтобы преобразовать напряжение из 127 вольт в напряжение, подходящее для вашего устройства. Вам все равно придется упаковать подходящий переходник для Мексики, если преобразователь питания не имеет подходящего переходника типа B.
  • Если вам просто нужно, чтобы запитал ваши USB-устройства , такие как сотовые телефоны или планшеты, то рекомендуется USB-адаптер питания для путешествий, и он должен работать с любым напряжением, но убедитесь, что вы принесли с собой дорожный USB-адаптер, который включает в себя тип B. переходник , иначе вам все равно придется упаковать подходящий переходник для Мексики. [3] [AD]

Адаптеры питания для Мексики

Собираясь в поездку, полезно заранее знать, сможете ли вы запитать какую-либо бытовую технику и гаджеты по прибытии.Не зная, какая розетка используется, вы можете либо принести ненужные адаптеры, либо принести неправильный, поэтому вам придется покупать подходящий адаптер питания, когда вы туда доберетесь. Изменение напряжения и розетки может быть сложной задачей при планировании пребывания в другой стране, особенно для новичка. Это не так сложно, как может показаться на первый взгляд, поскольку во всем мире используется лишь несколько различных типов общих стандартов, в этом руководстве заранее указано, что именно вам понадобится для зарядки электроники в Мексике.Эта страница содержит ссылки на полезные инструкции, в которых показано, какие именно адаптеры питания вам понадобятся для питания ваших устройств во время поездки в Мексику, используя их стандартные розетки типа A или B на 127 вольт 60 Гц. Розетки типа B обычно используются большинством мексиканцев, но двухконтактные розетки типа A все еще встречаются в некоторых отелях. Большинство адаптеров питания будут отличаться от страны к стране, поэтому, пожалуйста, ознакомьтесь с нашим списком адаптеров питания WikiConnections для получения полного списка пунктов назначения, если вы планируете оставаться в нескольких местах.

Какой адаптер питания лучший для Мексики?

Лучший адаптер питания для Мексики — это адаптер вилки типа B, который позволяет использовать любой прибор или устройство на 127 вольт. [3] [AD]

Что такое адаптер питания?

Адаптеры питания

— это компактные и дешевые пластиковые адаптеры, которые позволяют мексиканской розетке питания использовать вилку другой формы из другой страны. [5]

Для чего нужен адаптер питания?

Адаптер питания для мексиканской розетки позволяет посетителям, путешествующим из другой страны, использовать свои собственные электронные устройства в Мексике, изменяя форму вилки.

Может ли адаптер питания преобразовывать напряжение мексиканской розетки?

Адаптер питания только адаптирует форму вилки к мексиканской розетке на 127 вольт и не может преобразовать мощность в более высокое напряжение. Если вам нужно безопасно использовать какое-либо устройство на 220, 230 или 240 вольт, вам также необходимо принести повышающий преобразователь мощности для Мексики вместе с подходящим адаптером питания.

Нужен ли мне адаптер питания в Мексике?

Это зависит от того, откуда вы путешествуете, и от типа розетки, которую вы хотите использовать в Мексике.

Потребуется ли мне переходник, если я приезжаю в Мексику из США?

Американская вилка не требует адаптера, потому что она подходит к мексиканской розетке.

Продажа адаптеров питания в аэропорту

Где купить адаптер питания для Мексики в США

Адаптеры питания из Мексики в США, скорее всего, будут доступны в большинстве крупных международных аэропортов США до вылета, однако диапазон адаптеров может быть ограничен популярными направлениями.Перед покупкой в ​​аэропорту рекомендуется выяснить, какой именно адаптер требуется. Загляните в раздел аксессуаров для путешествий в газетных киосках в аэропортах, в магазинах электроники и в аптеках, таких как Hudson News или Brookstone, но ожидайте, что вы заплатите больше, чем обычные цены. Аэропорты — это ваш последний шанс купить адаптер питания перед вылетом. Всегда проверяйте правила возврата, чтобы убедиться, что вы можете легко обменять или вернуть деньги за неисправный или неподходящий продукт в магазине транзитной зоны.

Будет удобнее и дешевле купить подходящий блок питания перед поездкой.Магазины бытовой электроники, такие как Best Buy, Walmart, Target, Home Depot или Fry’s, обычно продают ограниченный ассортимент дорожных адаптеров в популярных местах, но для самого широкого выбора рекомендуется купить адаптер питания в Интернете.

Прибытие в аэропорт

Где купить адаптер питания в Мексике

По прибытии адаптеры питания можно найти в местных электрических магазинах и аптеках, но всегда проверяйте качество сборки в первую очередь, поскольку стандарты безопасности могут отличаться в другой стране, поскольку это важно при работе с электротоварами.Имейте в виду, что поход по магазинам в поисках адаптеров питания в неизвестном месте может быть непрактичным, особенно потому, что это должно происходить быстро, прежде чем батареи разрядятся.

На стойке регистрации отеля можно купить, взять напрокат или в качестве дополнительной платы для гостей адаптер питания; тем не менее, доступность обычно ограничена, и отель может не соответствовать тому типу, который требуется для вашей страны. В случае сомнений позвоните в отель заранее и запросите бронирование, так как маловероятно, что адаптер будет найден в вашем номере по прибытии.

Розетки и розетки в Мексике

Розетки типа A и B

Какие розетки используются в Мексике?

В Мексике используются два типа источников питания, это тип A и тип B с первичными розетками питания типа B:

  • Вилка типа A — Настенную розетку, технически называемую сетевой розеткой типа A, можно распознать по 2 смежным слотам, расположенным рядом друг с другом: под напряжением и нейтралью. Имейте в виду, что розетки типа А не так распространены, но все еще используются в некоторых отелях Мексики.
  • Штекер типа B — Вы можете распознать эту розетку по двум расположенным рядом пазам для контактов под напряжением и нейтрали с отверстием ниже для заземленного контакта. Электрические розетки типа B будут наиболее распространенными розетками в Мексике. [3] [AD]

Американские вилки работают в Мексике?

Да, американская вилка будет работать в Мексике без адаптера вилки или преобразователя питания.

Какая частота используется в Мексике?

Частота тока, используемого в мексиканской розетке, составляет 60 Гц. [11]

https: // en.wikipedia.org/wiki/Mains_electricity_by_country

Напряжение в Мексике такое же, как в США?

Как использовать прибор на 220 вольт в Мексике?

Штепсельная розетка в Мексике такая же, как и в США?

Вилка для США подходит к розеткам в Мексике, диапазон напряжения и частота идентичны американским.

Как выглядит доступ к электроэнергии в Мексике?

Почти 5% населения страны не имеют доступа к электроэнергии.

В Мексике много отключений электроэнергии?

Каждый месяц в некоторых частях Мексики поступают сообщения об отключении электроэнергии.

Какие районы Мексики без электричества?

Доступ к электричеству в Мексике можно оценить по численности населения местности:

  • 99.7% доступ к электричеству для городских районов с населением 100 000 и более.
  • Доступ к электричеству на 99,3% для районов с населением от 15 000 до 100 000 человек.
  • 98,8% доступ к электричеству для районов с населением от 2 500 до 15 000 человек.
  • 96,1% доступ к электроэнергии для районов с населением менее 2500 человек.

Внешний аккумулятор

Стоит ли использовать внешний аккумулятор в Мексике?

Поскольку электроэнергия доступна не во всех районах Мексики наряду с отсутствием надежной электросети, путешественникам рекомендуется использовать альтернативные варианты зарядки, если они хотят продолжать заряжать устройства, такие как мобильные телефоны или камеры.

  • Во время поездки в Мексику более частое использование смартфонов для хранения календарей, фотосъемки, спутниковой навигации, социальных сетей и игр могло привести к чрезмерному отключению электроэнергии. Разряженный аккумулятор смартфона потенциально может оставить вас без достаточного заряда, чтобы позвонить в службу экстренной помощи или использовать приложение спутниковой навигации, чтобы найти дорогу обратно в отель или жилье. Использование блока питания емкостью 10 000 мАч в Мексике снимает эти опасения, поскольку позволяет включать мобильный телефон без розетки в Мексике, особенно при поездках в страну с ограниченным доступом к электричеству и отключениями электроэнергии в некоторых областях.
  • Мы рекомендуем использовать портативное зарядное устройство емкостью не менее 10 000 мАч, которое может хранить достаточно энергии, чтобы обеспечить около трех полных циклов зарядки, в то время как портативное зарядное устройство на 20 000 мАч должно поддерживать заряд обычного сотового телефона почти в течение недели.
  • Если вам нужно зарядить ноутбук в Мексике, и ваш ноутбук имеет порт для зарядки USB-C, возьмите с собой портативное зарядное устройство для ноутбука с маркировкой PD (подача питания) и модель с питанием не менее 20 Втч.
  • Имейте в виду, что некоторые авиакомпании не разрешают брать с собой портативные зарядные устройства в самолет с мощностью более 100 Вт · ч и должны храниться только в ручной клади, поэтому всегда впереди перевозчика.
  • Обычные потребительские блоки питания не будут работать с предметами с высокой мощностью, но перезаряжаемый фен или газовые выпрямители для волос предназначены для поездок в места с отключением электричества и ограниченным доступом к электричеству, например в Мексику. [12] [12] [13] [14] [15] [16] [AD]

Рюкзаки на солнечных батареях идеальны в жаркую погоду

Будет ли работать зарядное устройство на солнечной батарее в Мексике?

Климат в Мексике будет достаточно подходящим для надежной зарядки солнечного аккумулятора, однако он должен подвергаться воздействию сильного солнечного света, чтобы производить подходящую мощность для одной зарядки.Было бы неудобно постоянно распаковывать солнечную батарею, а затем ждать, пока она перезарядится в солнечные периоды.

  • Вместо этого более крупные солнечные элементы на солнечном рюкзаке дают ему возможность генерировать больше энергии за более короткий период времени, а это означает, что они должны хорошо работать в Мексике.
  • Телефон, подключенный непосредственно к USB-порту для зарядки рюкзака, должен постепенно перезаряжать аккумулятор во время солнечных периодов в Мексике, но это может быть неудобно, если телефон постоянно подключен в сумке, если он постоянно нужен.В отличие от портативного солнечного блока питания, который требует распаковки лицом к солнечному свету, задняя панель с солнечными панелями постоянно подвергается воздействию дневного света, поэтому может включать обычный блок питания в течение дня.
  • Несмотря на то, что в Мексике много солнечного света, в идеале сумка должна иметь КПД солнечных элементов не менее 22%, быть способной генерировать минимум 6 Вт энергии и включать в себя блок питания емкостью 10 000 мАч или более мощный. Прочные и гибкие солнечные панели, используемые в сумках на солнечных батареях, созданы, чтобы выдерживать царапины и изгибы, в отличие от обычных твердых солнечных панелей.Солнечные сумки доступны в стилях рюкзака, рюкзака и мессенджера, что делает их идеальными для домашнего использования, работы и путешествий. [4] [17] [18] [AD]

Источники

  • Международная электротехническая комиссия — Мировые розетки по местоположению (цитировано в мае 2018 г.) . Состояние 127 вольт.
  • Википедия — Электроэнергия по странам (цитируется в мае 2018 г.) . Состояние 127 вольт.
  • Know Mexico — Общая информация (цитировано в мае 2018 г.) .Состояние 110 вольт.
  • Википедия — страница «Электроэнергетика в Мексике» в WikiPedia (цитируется в июне 2018 г. на основе данных, собранных в 2015 г.)
  • Index Mundi — отключения электроэнергии в обычный месяц (цитируется в мае 2018 г., данные собраны с 2006 по 2017 г.)
  • Index Mundi — Доступ к электроэнергии (цитируется в мае 2018 г., последние данные собраны в 2010 г.)
  • WikiPedia — Список стран по средней годовой температуре (цитируется в мае 2018 г., данные усреднены с 1961 по 1990 г.)

Существует несоответствие с сайтом Know Mexico, в котором указано, что используется напряжение 110 вольт, для целей этой статьи мы ссылаемся на то, что используется 127 вольт, поскольку это заявлено как IEC, так и Википедией.Для наиболее безопасной работы убедитесь, что ваше устройство работает либо с двойным напряжением, либо может питаться в диапазоне напряжений 110–127 в случае обнаружения региональных колебаний напряжения.

Чтобы представить наиболее точную информацию, мы приветствуем исправления читателей относительно правильного напряжения, используемого в Мексике. [19]

Мексика зарядные устройства

Что такое зарядное устройство USB для путешествий?

Дорожное зарядное устройство USB — это зарядное устройство на два напряжения со сменными вилками и несколькими портами USB, подходящее для зарядки нескольких устройств с питанием от USB во время поездок за границу.

Какое зарядное устройство USB мне нужно для Мексики?

Если вы путешествуете по нескольким странам или привозите с собой несколько устройств, лучшим международным зарядным устройством для путешествий в Мексике является зарядное устройство с несколькими USB-портами, которое включает в себя совместимые вилки, такие как дорожное зарядное устройство USB с 4 портами. Мексиканцы используют два разных стандарта розеток (B и A), и использование зарядного устройства, подобного этому, гарантирует, что вы защищены от типа A. Поскольку эти типы зарядных устройств поставляются со сменными контактами и могут выдерживать напряжение от 100 до 240 вольт, это делает их идеально подходит для многих стран по всему миру, просто заменив прилагаемые вилки.Если ваше устройство поддерживает Fast Charge , тогда вы получите выгоду от более быстрой зарядки с одним из этих типов адаптеров питания, а также дополнительной совместимости с некоторыми энергоемкими устройствами, такими как планшеты. В отличие от других адаптеров, это позволит вам заряжать несколько устройств одновременно без необходимости приносить отдельные адаптеры питания. Упаковка только одного зарядного устройства для международных поездок позволит снизить общий вес, что делает его идеальным для хранения в ручной клади во время путешествия.Благодаря своей гибкости эти типы адаптеров питания можно использовать как дома, так и за границей, поэтому, когда вы не в отпуске, они могут сидеть на ночь, заряжая несколько телефонов, планшетов и динамиков, не используя дополнительную розетку.

Если вы путешествуете в Мексику, мы рекомендуем купить этот тип универсального дорожного зарядного устройства в предпочтительном для вас магазине электроники. На иллюстрации показан дорожный адаптер, представляющий собой настенное зарядное устройство USB с 4 портами, которое ежедневно успешно тестировалось с несколькими USB-устройствами во многих зарубежных странах. .[8] [AD]

Зачем использовать дорожное зарядное устройство USB для Мексики?

  • Обычно дорожные USB-зарядные устройства включают в себя несколько USB-портов для зарядных устройств, это означает, что теперь вам нужно взять с собой только одно зарядное устройство для зарядки всех ваших устройств. Это помогает уменьшить размер и вес вашего багажа, упаковывая только одно настенное зарядное устройство USB вместо того, чтобы брать с собой несколько зарядных устройств.
  • Все дорожные зарядные устройства USB включают в себя сменные вилки для разных стран, что делает их идеальными при посещении нескольких стран, которые, вероятно, будут использовать другую розетку, чем Мексика.
  • Good USB-зарядные устройства для путешествий прочные, легкие и компактные — они идеально подходят для суровых путешествий, вместо того, чтобы брать с собой домашнее зарядное устройство, которое может быть сложно отремонтировать или заменить в Мексике.
  • Дорожные зарядные устройства USB
  • совместимы с напряжением 127 В, используемым в розетках в Мексике, а также с различными стандартами напряжения в других странах.
  • Возможно, отели в Мексике могут иметь только одну розетку, использование дорожного зарядного устройства с несколькими USB-портами означает, что вы можете использовать одну розетку вместе с семьей или другим путешественником вместо того, чтобы ждать, чтобы зарядить каждое устройство по одному.
  • Благодаря своему универсальному характеру они избавляют от беспокойства о посещении неизвестных мест, поскольку они гарантированно работают практически в любой точке мира.
  • Розеток в аэропортах часто не хватает, а потребность в зарядке нескольких сотовых телефонов и планшетов во время вылета может быть высокой, поэтому зарядное устройство USB с несколькими портами и возможностью быстрой зарядки является идеальным вариантом.
  • Электросеть в некоторых странах может быть нестабильной, хорошее дорожное зарядное устройство USB допускает неожиданные скачки напряжения, чтобы предотвратить повреждение любых подключенных к нему устройств.Попытка отремонтировать перегруженный смартфон или планшет в Мексике может оказаться сложной и дорогостоящей.
  • Дорожные USB-зарядные устройства по более высокой цене также будут иметь розетку для питания устройств с низким энергопотреблением, таких как ноутбуки, но обратите внимание, что они не подходят для мощных бытовых устройств, таких как фены или утюги для одежды. Для получения дополнительной информации прочтите руководство по использованию туристической техники в Мексике, где вы найдете полезные рекомендации и советы по выбору лучшего адаптера питания для мексиканской розетки для мощных бытовых приборов.
  • Некоторые мобильные телефоны и планшеты могут потреблять более 500 мА (миллиампер) , вырабатываемых обычным адаптером питания USB на 5 В для зарядки или обеспечения быстрой зарядки. Более дорогие зарядные устройства USB будут поддерживать быструю зарядку, если любое из ваших устройств потребляет дополнительную мощность.
  • Зарядные устройства
  • Travel USB также могут быть полезны по возвращении домой, так как они ежедневно заряжают несколько мобильных телефонов и планшетов, используя только одну розетку. [8] [AD]

Какое зарядное устройство USB самое лучшее для Мексики?

Дорожное зарядное устройство USB с 4 портами — самый компактный вариант для путешественников из любой страны, у которых есть только USB-устройства, но для посетителей, желающих также использовать свои бытовые розетки, эти удлинители представляют собой более крупные, но более универсальные решения.Все 3 преобразователя мощности обеспечивают защиту от перенапряжения, которая необходима при посещении регионов с ненадежными источниками питания, чтобы предотвратить повреждение любых подключенных устройств. Эти туристические конвертеры поставляются со сменными вилками типа C, I и G, которые подходят как для Мексики, так и для более чем 150 стран:

  • Портативный преобразователь напряжения для путешествий BESTEK — международный адаптер для путешествий BESTEK имеет 4 USB-порта для зарядки с 3 розетками переменного тока и является самым популярным компактным преобразователем питания для путешественников из Северной Америки, посещающих Мексику.
  • ORICO Traveling Outlet Удлинитель перенапряжения — аналогично , 4 порта USB, , но только , 2 розетки переменного тока. Дорожный адаптер от Orico также предназначен для путешественников из США, использующих вилки типа B. Это гораздо более экономичная альтернатива BESTEK, в которой всего на одну розетку меньше почти за половину цены.
  • BESTEK International USB-удлинитель для путешествий — этот удлинитель имеет 2 розетки переменного тока , но предлагает щедрые 5 USB-портов для зарядки .Этот универсальный удлинитель совместим как с американскими вилками, так и с популярными вилками типов A, D, E / F, G, H, I, L и N , что делает его идеальным для широкого круга путешественников со всего мира, посещающих Мексику. [8] [AD]

Для чего нужен преобразователь мощности для мексиканской розетки?

Преобразователь мощности позволяет путешественникам использовать электрическое устройство на 220, 230 или 240 вольт с мексиканской розеткой на 127 вольт.

Также известен как: электрический преобразователь, электрический трансформатор, преобразователь напряжения, силовой трансформатор или трансформатор напряжения.

В чем разница между переходником вилки и преобразователем мощности?

Дорогой и громоздкий преобразователь питания преобразует напряжение 127 вольт в мексиканской розетке для работы с прибором с напряжением, отличным от 127 вольт, тогда как меньший и более легкий адаптер питания (или адаптер вилки) изменит форму вилки на вашем устройстве, чтобы он соответствовал розетке в Мексике. [20] [AD]

Нужен ли мне преобразователь мощности для Мексики?

Если вы едете в Мексику из другой страны, убедитесь, что ваше устройство можно заряжать от источника питания на 127 В.

  • Вам понадобится повышающий преобразователь мощности , если вы путешествуете из страны, в которой используется 220–240 вольт, и ваше устройство несовместимо с напряжением 127 вольт. Прочтите руководство по списку мировых розеток, чтобы узнать, какое напряжение используется в вашей стране.
  • Вам не понадобится преобразователь питания , если вы уже используете устройство с одним напряжением 127 В или устройство с двумя напряжениями.
  • Обычно электрические устройства, произведенные в другой стране и использующие более высокое напряжение (например, 230 вольт) , а затем используемые в розетке на 127 вольт, заряжаются дольше или просто не включаются.Если ваше устройство не включается или медленно заряжается при поездке в Мексику из другой страны, убедитесь, что оно будет работать с мексиканской розеткой на 127 вольт, в противном случае вам, , потребуется повышающий преобразователь мощности .
  • Вам не понадобится преобразователь питания , если вы хотите запитать меньшее электрическое устройство, такое как мобильный телефон, поскольку они обычно предназначены для международного использования и поддерживают двойное напряжение, но вы всегда должны проверять устройство на поддержку двойного напряжения перед поездкой.
  • Если вы запитываете мощные электроприборы или генерируете тепло (например, утюжки для одежды и утюжки для волос) , тогда вам потребуется использовать гораздо более мощный преобразователь мощности повышенной мощности, который позволяет использовать его с мексиканской розеткой на 127 вольт.
  • Покупка меньшего по размеру легкого дорожного прибора с двойным напряжением будет более рентабельной и практичной , чем покупка более тяжелого преобразователя мощности для использования существующего бытового прибора.
  • Для получения дополнительной информации прочтите эти путеводители по использованию утюгов для одежды, щипцов для завивки, фенов и утюгов в Мексике, которые включают советы по некоторым доступным альтернативам двойного напряжения. [10] [21] [AD]

Нужен ли мне преобразователь мощности, если я еду в Мексику из США?

Вам не нужно брать с собой силовой преобразователь, потому что напряжение в мексиканской розетке находится в том же диапазоне 100–120 вольт, что и в Америке.[22] [AD]

Какой конвертер мне нужен для Мексики?

Вам необходимо использовать повышающий преобразователь мощности для использования любого устройства на 220, 230 или 240 вольт с мексиканской розеткой на 127 вольт. [10] [AD]

Какое напряжение используется в Мексике?

Мексика использует 127 вольт в своих стандартных розетках.[2]

https://www.iec.ch/worldplugs/

Как преобразовать 127 вольт в 220 вольт

  1. Используйте повышающий преобразователь мощности, чтобы можно было использовать приборы на 220, 230 и 240 вольт с мексиканской розеткой на 127 вольт.
  2. Если преобразователь питания не имеет вилки правильной формы, необходимо также подключить шнур питания преобразователя питания к адаптеру питания для Мексики, прежде чем подключать его к розетке электросети Мексики.
  3. Некоторые преобразователи мощности имеют возможность выполнять как повышающие, так и понижающие преобразования напряжения, поэтому может потребоваться вручную переключить преобразователь для вывода напряжения от 220 до 240 В.
  4. Подключите прибор к преобразователю и включите питание. Теперь прибор на 220–240 вольт можно использовать с мексиканской розеткой на 127 вольт. [10] [AD]

Преобразователь напряжения

В чем разница между трансформатором и преобразователем мощности?

Преобразователи и трансформаторы используются для переключения одного напряжения на другое, но эта неоднозначность может вызвать путаницу, поскольку их цели различны:

  • Преобразователи мощности предназначены для простых электроприборов, которые обычно выделяют тепло или используют двигатели, такие как утюги для одежды, бритвы или фены.Трансформаторы предназначены для более сложных электронных устройств, таких как телевизоры или игровые приставки.
  • Купить преобразователь мощности дешевле, чем купить силовой трансформатор.
  • Силовые трансформаторы больше и тяжелее, что делает их более пригодными для постоянного использования в жилых помещениях; например, эмигранту, желающему использовать импортное телевидение, потребуется для этой цели трансформатор.
  • Преобразователи мощности
  • больше подходят путешественникам, желающим привезти за границу бытовую технику, например, фены или утюги.Однако практичнее и экономичнее приобрести устройство с двойным напряжением, предназначенное для путешествий, а не более тяжелый преобразователь мощности.
  • Преобразователи мощности
  • подходят для 2-контактных незаземленных устройств, может быть сложнее найти преобразователь, если вы хотите использовать заземленное 3-контактное устройство.
  • Трансформаторы
  • можно использовать постоянно, однако рекомендуется, чтобы преобразователи использовались не дольше пары часов за раз.
  • Магазины могут продавать трансформаторы под наименованием преобразователей. В данном руководстве мы будем называть преобразователи и трансформаторы преобразователями.

Фен с двойным напряжением

Какое напряжение у моего устройства?

Самый простой способ определить, имеет ли устройство одно напряжение или два напряжения, — это поискать наклейку или цифры, напечатанные на существующем зарядном устройстве или на самом устройстве, обычно сзади или рядом с местом, где идет шнур питания. Местоположение будет зависеть от марки или модели вашего устройства, это также может быть указано в инструкции по эксплуатации или на коробке.

  • Устройства с одним напряжением могут указывать конкретное число — , например, 240 В .
  • Устройства с одним напряжением могут также указывать небольшой диапазон напряжения (разница в 20 вольт) с чертой для компенсации небольших колебаний напряжения — , например 220-240 В, .
  • Устройства с двойным напряжением обозначают больший диапазон, разделенный косой чертой — , например, 110/240 В .

Заявление об ограничении ответственности

WikiConnections не несет ответственности за любые травмы или ущерб, вызванные использованием любого типа предлагаемого продукта с любым другим электрическим устройством или устройством в любом месте. Полная информация доступна на странице отказа от ответственности.Хотя WikiConnections стремится сделать информацию на этом веб-сайте как можно более своевременной и точной, мы не делаем никаких заявлений, обещаний или гарантий относительно точности, полноты или адекватности содержимого этого сайта, а также прямо отказываемся от ответственности за ошибки и упущения в содержание этого сайта. Перед покупкой или использованием любого адаптера питания необходимо проверить все функции и возможности. Предположения о том, работает ли какой-либо адаптер питания, зарядное устройство, преобразователь или удлинитель в любом месте, основаны на данных из общедоступных источников и на том, подходит ли он к основной розетке, используемой в этой стране.WikiConnections не приняла во внимание другие менее распространенные розетки, которые могут быть найдены, поскольку они могут использоваться только в определенных областях или в процессе вывода из эксплуатации.

Там, где это возможно, WikiConnections рекомендует только продукт типа как подходящий вместе с альтернативами и не делает никаких рекомендаций для какого-либо конкретного бренда или продукта. Всегда уточняйте у производителя, чтобы убедиться в полной совместимости, прежде чем пытаться использовать какое-либо устройство. Всегда проверяйте репутацию производителя и продукта, чтобы гарантировать качество и безопасность любого используемого электрического устройства.

Мы делаем все возможное, чтобы ссылки на этой странице периодически проверялись и исправлялись на предмет соответствия. Этот веб-сайт может получать комиссию за покупки, сделанные по ссылкам на этой странице. Как партнер Amazon, WikiConnections зарабатывает на соответствующих покупках. Для получения более подробной информации, пожалуйста, прочтите страницу отказа от ответственности.

Типы штекеров — Справка | Connox

Вы хотите купить лампу или электрическое устройство, но не знаете, совместимы ли вилка и розетки? А стоит ли при необходимости заказать переходник? Тогда это место для тебя.На этой странице вы узнаете обо всех типах вилок ламп и электроприборов, предлагаемых в магазине.

А вот как: Уточните, пожалуйста, какой тип штекера есть в выбранном вами изделии. Вы можете найти его на странице продукта в разделе «Свойства». Вы найдете всю информацию об этом типе вилки, соответствующей категории вилки, в следующих разделах: изображение , описание и страна , в которой тип вилки является распространенным.

Штекер типа A (или NEMA-1) имеет два плоских контакта под напряжением, которые расположены параллельно на расстоянии 12.7 мм. Контакты имеют длину 15 875 18 256 мм, ширину 6,35 мм и толщину 1524 мм. Штекер типа A особенно используется для небольших устройств. Вилка из-за своей конструкции не защищена от переполюсовки.

Узнайте, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Штекер типа B (или NEMA 5-15, 3-контактный) имеет два плоских контакта под напряжением, которые расположены параллельно.Размер и расстояние идентичны вилке типа A. Дополнительный смещенный круговой контакт служит защитным проводом. Такая конструкция обеспечивает защиту вилки от переполюсовки. Контакт защитного проводника длиннее двух других штырей и, следовательно, соединяется с розеткой перед ними.

Узнайте, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Есть два разных разъема типа C:

  • Заглушка типа C: CEE 7/17 или контурная заглушка и
  • Штекер типа C: штекер CEE 7/16 или евро .

Пожалуйста, выберите соответствующую вкладку для получения соответствующей информации.

Контурный штекер (или штекер CEE 7/17) имеет два контакта длиной 19 мм и диаметром 4,8 мм, которые находятся на расстоянии 19 мм. Заглушка имеет вырез примерно на 10 мм выше и на таком же расстоянии ниже оси. Один из них имеет вал с круглым концом, направленным к центру вилки, что позволяет вставить французский штифт заземления. И эти два выреза имеют прямоугольную форму по направлению к краю вилки, чтобы позволить немецким зажимам заземления подключаться.

Максимальная мощность для устройств этого типа составляет около 3500 Вт. Контурная вилка может быть нагружена максимумом 250 В. Вырезы приводят к тому, что вилка не защищена от переполюсовки, поскольку они предоставляют только место для французских заземляющих контактов, но она не подключена должным образом.

Контурная вилка подходит для немецких, французских и датских розеток, по сравнению с Europlug она несовместима со швейцарскими розетками .

Европейская вилка (или вилка типа CEE 7/16) может использоваться в большинстве регионов Европы, за исключением Великобритании, Ирландии, Кипра и Мальты.У него нет защитного провода, поэтому он не защищен от переполюсовки. Его контакты имеют диаметр 4 мм и расположены на расстоянии 19 мм.

Узнайте, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Вилка типа D (или типа (5A) / (BS 546) ранее широко использовалась в Соединенном Королевстве и сегодня находит применение, особенно в Индии и Южной Африке.В Ливии это даже единственный тип вилки, но в большинстве других стран он был заменен вилкой типа G . Заземляющий контакт немного длиннее (20,6 мм) и толще (7,06 мм), как два токоведущих контакта (длина 14,8 мм / диаметр 5,08 мм), поэтому он первым подключается к источнику питания. Конструкция вилки неизбежно защищает ее от переполюсовки, но из-за постоянно проводящих контактов прикасаться к ней небезопасно.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Французский штекер типа E или CEE 7/5 имеет два круглых токоведущих контакта.Обычно они толще контактов евровилок, но встречаются и варианты с тонкими контактами (4 мм). Слегка сдвинута вверх, но посередине двух штырей есть отверстие, в которое входит контактный штифт защитного проводника французской розетки. При подключении устройства к розетке оно сначала соединяется с защитным проводом и только затем с двумя токоведущими штырями, и наоборот, при извлечении вилки. Из-за своей конструкции система не допускает смены полярности, поскольку есть только один способ подсоединить вилку к розетке.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Вилка Schuko или вилка CEE7 / 4 имеет два круглых контакта диаметром 4,8 мм и длиной 19 мм. Schuko — это сокращение от немецкого слова Schutzkontakt, что означает «защитный контакт» — в данном случае «защитный» относится к земле. Оба контактных штыря находятся на расстоянии 19 мм друг от друга.Предполагается, что третий полюс, защитный контакт, проводит токи короткого замыкания, которые могут возникнуть, например, в случае короткого замыкания, как только два других полюса замыкают электрическую цепь. Следовательно, сначала необходимо выполнить подключение к заземляющему контакту. Для вилки Schuko это обеспечивается за счет контактных поверхностей со стороны вилки и соответствующих контактных пружин розетки. Базовый уровень покрытия окружен воротником высотой около 19 мм для защиты от случайного контакта.Таким образом, к контактам можно прикасаться, только если они находятся вне гнезда.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа E + F или гибридный штекер (или: CEE 7/7) представляет собой смесь типов F и E и подходит для всех стран, где вы можете использовать штекеры типа E или F. В списке стран типов вилок E и F вы можете узнать, в каких странах распространены вилки этого типа, какие существуют альтернативы и с каким напряжением они работают.

Вилка типа G или даже BS 1363, вилка Commonwealth всегда имеет три контакта и всегда оснащена предохранителем. Два контакта имеют размеры 4 x 6 x 18 мм, из которых 9 мм изолированы и находятся на расстоянии 22 мм друг от друга. Штифт заземления расположен по центру над двумя другими контактами, также на расстоянии 22 мм. Он имеет размер 4 х 8 х 23 мм. Защитный контакт не имеет дополнительной изоляции, но есть два токоведущих контакта. Корпус вилки широкий, чтобы не допустить легкого касания контактных штырей.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа H (или: SI-32) можно найти только в Израиле и на палестинских территориях и не подходит ни к какой другой системе штекеров. Он имеет три плоских или круглых штифта Y-образной формы. Третий стержень также является заземляющим стержнем. Большинство торговых точек в этих регионах к настоящему времени адаптированы также для подключения евровилок типа C.После модернизации в 1989 году штифты штекера H стали не плоскими, а круглыми. Каждый контактный штифт имеет диаметр 4 мм. Современные розетки в Израиле и в регионе также допускают использование вилки Schuko (тип F) , но обратите внимание, что защитный контакт не гарантируется!

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа I или AS 3112 состоит из трех контактных штырей — одного защитного контактного штифта и двух токоведущих штифтов.Контакт заземления представляет собой вертикальный плоский штифт, два других контакта расположены в виде перевернутой буквы V. Каждый из них повернут на 30 ° относительно защитного контакта и находится на расстоянии 13,7 мм друг от друга. С 2005 года два токоведущих контакта должны быть изолированы и, следовательно, безопасны для прикосновения.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа J или SEV 1011 имеет три контакта.Среднего размера, немного смещенный, — это защитный контакт. Хотя все штырьки имеют одинаковую длину, защитный контакт идет впереди, так как оба отверстия для токоведущих контактов намного глубже в розетке. Расположение со смещением гарантирует защиту вилки от неправильной полярности.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа K или DS 60884-2-D1 состоит из двух токоведущих штифтов и одного защитного контактного штифта.Благодаря защитному контакту конструкция асимметрична, благодаря чему вилка защищена от переполюсовки. Хотя штырь защитного контакта короче, он все равно впереди, потому что первым достигает гнезда. Штекер типа C (европейский штекер) и тип F (штекер Schuko) механически вставляется в розетку типа K, но в этом случае защитный контакт не подключается.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Существует две версии вилки типа L (или CEI 23-16-VII) .Обе версии имеют два круглых штифта, валы которых изолированы. Посередине находится еще один такой же длинный, но неизолированный штырь для защитного проводника. Защитного воротника вокруг розетки не предусмотрено.

Вилка 10 А

Для версии 1 два внешних контакта находятся на расстоянии 19 мм друг от друга, контакт заземления расположен посередине. Толщина штифтов 4,5 мм. Внешние штифты имеют защиту от прикосновения. Евровилка (тип C) подходит к розетке этого типа.

Вилка 16 А

Версия 2 отличается наличием контактов 5.1 мм, но расстояние между внешними штифтами 26 мм. Это означает, что две версии несовместимы друг с другом. Штифт заземления снова находится между штырями под напряжением.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа M или версия 15-A типа D или также BS 546 состоит из трех контактов: двух контактов под напряжением и одного защитного контакта.Расположение контактов защищает вилку от переполюсовки.

Контактные штыри для двух электрических контактов находятся на расстоянии 25,4 мм друг от друга, имеют диаметр 7,06 мм и длину 18,94 мм. Штифт для провода защитного заземления имеет диаметр 8,71 мм и длину 28,89 мм.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Некоторые производители поставляют свою продукцию всегда с двумя разными вилками: вилкой типа A (слева) и вилкой типа C (справа).Для получения дополнительной информации об отдельных разъемах откройте соответствующую вкладку.

Дорожный адаптер для Египта | Электробезопасность прежде всего

Дорожный адаптер для Египта

Вам нужно будет подумать, что упаковать, чтобы вы могли безопасно пользоваться личными электрическими приборами, находясь за границей. Обычно это включает использование дорожного адаптера, который представляет собой устройство, которое просто позволяет вам подключить любой британский электроприбор к иностранной электрической розетке. Важно отметить, что он не преобразует напряжение или частоту.

Для Египта существует два связанных типа вилки C и F. Тип вилки C — вилка с двумя круглыми контактами, а вилка типа F — вилка с двумя круглыми контактами с двумя зажимами заземления сбоку. Египет работает от сети с напряжением 220 В и частотой 50 Гц.

  • Тип C
  • Тип F

Преобразователи и трансформаторы напряжения

Электроэнергия по всему миру может варьироваться от 100 до 240 В.Использование электрического прибора с номинальным напряжением, отличным от напряжения питания, может быть чрезвычайно опасным.

Поскольку напряжение может отличаться от страны к стране, вам может потребоваться преобразователь напряжения или трансформатор во время пребывания в Египте. Если частота отличается, это также может повлиять на нормальную работу электрического прибора. Например, частота 50 Гц может работать быстрее при питании от электросети 60 Гц. Большинство преобразователей напряжения и трансформаторов поставляются со штепсельными адаптерами, поэтому вам, возможно, не придется покупать отдельный адаптер для путешествий.

Все преобразователи и трансформаторы имеют максимальную номинальную мощность (AMPS или WATTS), поэтому убедитесь, что любое устройство, которое вы собираетесь использовать, не превышает этого номинального значения.

Устройство с двойным номинальным напряжением

Вы можете определить, потребуется ли вам использовать преобразователь или трансформатор, посмотрев на паспортную табличку устройства.

Прибор с двойным номинальным напряжением будет отображать, например, «INPUT: 110–240V» на корпусе прибора или его источнике питания. Это означает, что вам не понадобится преобразователь или трансформатор, а только дорожный адаптер, потому что Египет работает от напряжения питания 220 В, которое находится в диапазоне 110–240 В, в котором работает устройство с двойным напряжением.

Прибор с одним номинальным напряжением

В Египте напряжение питания 220В. Если прибор представляет собой прибор с одним номинальным напряжением, он должен работать при том же напряжении, что и напряжение питания в стране, то есть 220 В. Если это не так, его следует использовать вместе с трансформатором напряжения или преобразователем, чтобы прибор работал правильно и безопасно.

Преобразователи и трансформаторы выполняют схожие функции, но их применение различается. Преобразователи обычно используются с приборами, которые работают в течение короткого времени (1-2 часа), в то время как большинство трансформаторов можно использовать вместе с приборами, которые работают непрерывно.

Важно понимать, что некоторые дорожные адаптеры не подходят для любых приборов, требующих заземления. Эти типы переходников следует использовать только с оборудованием с двойной изоляцией, которое будет четко обозначено символом, показанным ниже.

Мы рекомендуем вам проверить свою технику перед поездкой, чтобы понять требования Египта.

Дорожный адаптер для США | Электробезопасность прежде всего

Дорожные адаптеры для США

Соединенные Штаты Америки ежегодно привлекают тысячи туристов, которые стремятся открыть для себя и исследовать страну.Чтобы убедиться, что вы видите все, что может предложить США, важно спланировать поездку, прежде чем отправиться в путешествие.

Адаптеры для путешествий в США: какой тип мне нужен?

  • Тип A
  • Тип B

Вам нужно будет подумать, что упаковать, чтобы вы могли безопасно пользоваться личными электрическими приборами, находясь за границей. Обычно это включает использование дорожного адаптера, который представляет собой устройство, которое просто позволяет вам подключить любой британский электроприбор к иностранной электрической розетке.Важно отметить, что он не преобразует напряжение или частоту.

Для США существует два связанных типа вилки: типы A и B. Тип вилки A — это вилка с двумя плоскими параллельными контактами, а вилка типа B — вилка с двумя плоскими параллельными контактами и заземляющим контактом. США работают при напряжении питания 120 В и частоте 60 Гц.

Преобразователи и трансформаторы напряжения

Электроэнергия по всему миру может варьироваться от 100 до 240 В. Использование электрического прибора с номинальным напряжением, отличным от напряжения питания, может быть чрезвычайно опасным.

Поскольку напряжение может отличаться от страны к стране, вам может потребоваться преобразователь напряжения или трансформатор в США. Если частота отличается, это также может повлиять на нормальную работу электрического прибора. Например, частота 50 Гц может работать быстрее при питании от электросети 60 Гц. Большинство преобразователей напряжения и трансформаторов поставляются со штепсельными адаптерами, поэтому вам, возможно, не придется покупать отдельный адаптер для путешествий.

Все преобразователи и трансформаторы имеют максимальную номинальную мощность (AMPS или WATTS), поэтому убедитесь, что любое устройство, которое вы собираетесь использовать, не превышает этого номинального значения.

Устройство с двойным номинальным напряжением

Вы можете определить, потребуется ли вам использовать преобразователь или трансформатор, посмотрев на паспортную табличку устройства.

Прибор с двойным номинальным напряжением будет отображать, например, «INPUT: 110–240V» на корпусе прибора или его источнике питания. Это означает, что вам не понадобится преобразователь или трансформатор, а просто дорожный адаптер, потому что в США используется напряжение питания 120 В, которое находится в диапазоне 110–240 В, в котором работает устройство с двойным напряжением.

Приборы с одним номинальным напряжением

В США напряжение питания 120 В. Если прибор или его источник питания не рассчитаны на два напряжения, одно напряжение должно использоваться вместе с трансформатором напряжения или преобразователем, чтобы прибор мог работать безопасно и правильно (если прибор не работает при 120 В).

Преобразователи и трансформаторы выполняют схожие функции, но их применение различается. Преобразователи обычно используются с приборами, которые работают в течение короткого времени (1-2 часа), в то время как большинство трансформаторов можно использовать вместе с приборами, которые работают непрерывно.

Важно понимать, что некоторые дорожные адаптеры не подходят для любых приборов, требующих заземления. Эти типы переходников следует использовать только с оборудованием с двойной изоляцией, которое будет четко обозначено символом, показанным ниже.

Мы рекомендуем вам проверить свою технику перед поездкой, чтобы понять требования в США.

Для получения информации о дорожных адаптерах, необходимых для других стран Северной Америки, перейдите по одной из ссылок ниже:

Канада | Гренландия | Мексика

TS-Power-Socket

  • Посмотреть наши новые продукты
  • Просмотреть все продукты
  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>
    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

  • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

Контроль и управление

Конфигураторы
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
