Каждый день мы по многу раз пользуемся выключателями и розетками, порой даже не отдавая себе отчет, насколько от них зависит комфорт и безопасность нашей жизни. Не хочется никого пугать, но неправильный выбор грозит возгоранием проводки и ударом тока. В лучшем случае уже через некоторое время вилка начнет выпадать из розетки, а корпус – из коробки. Безопасность электроустановочного оборудования, под которым и понимают розетки с выключателями, — это важнейший фактор его выбора, но сегодня, когда в продаже появляются дизайнерские выключатели, розетки с таймером и прочие интересные решения, большое значение имеют и другие параметры, а сделать покупку становится очень сложно. Постараемся разобраться, как выбрать розетку и выключатель правильно.

№1. Тип электрической проводки

Электрическая проводка в квартире может быть:

• скрытого типа, когда кабель уложен в стену. Не вдаваясь в особенности монтажа электропроводки, отметим, что это наиболее предпочтительный и безопасный вариант, но, увы, не всегда доступный;
• открытого типа, когда кабель крепится непосредственно на стену.

Для проводки скрытого типа подходят внутренние розетки и выключатели. Основная часть электроустановочного оборудования в этом случае находится в стене, а снаружи монтируется только симпатичный корпус.

Для открытых проводок необходимо оборудование наружного типа, т.е. накладные розетки и выключатели. Они будут заметно выпирать, но сказать, что такие детали способны испортить интерьер, все равно нельзя. Правда, в этом случае придется более тщательно подойти к вопросу определения идеального места расположения, чтобы розетку или выключатель лишний раз никто не задевал. К преимуществам отнесем более простую установку.

№2. Какую розетку выбрать: степень защиты корпуса

Даже ребенку понятно, что розетка – это источник повышенной опасности. Взрослые могут добавить, что контакт с водой может иметь катастрофические последствия. Так что теперь, не использовать розетки на кухне или в ванной вообще? Что же тогда делать в бассейнах и прочих помещениях, где контакта с водой не избежать? На этот случай разработаны защитные розетки, корпус которых может предотвратить негативное воздействие влаги и пыли.

При выборе розетки обязательно стоит обращать внимание на степень защиты от влаги и попадания мелких предметов, которая указывается в маркировке буквами IP и следующими за ними двумя цифрами.

Первая цифра показывает, насколько розетка защищена от попадания сторонних предметов:

• 0 – защиты нет;
• 1 – защита от предметов размером более 50 мм;
• 2 – защита от предметов более 12 мм;
• 3 – защита от предметов более 2,5 мм;
• 4 – зашита от предметов размером более 1 мм;
• 5 – защита от мелких частиц, в т.ч. от пыли;
• 6 – абсолютная пыленепроницаемость.

Вторая цифра указывает на степень защиты от влаги:

• 0 – защиты нет;
• 1 – защита от капель, попадающих сверху;
• 2 – защита от капель, падающих не только строго сверху, но и под углом 15 градусов;
• 3 – защита от брызг, которые попадают под углом 60 градусов, в т.ч. от дождя;
• 4 – защита от брызг, которые падают под разным углом;
• 5 – защита от струи воды;
• 6 – защита от мощной струи воды;
• 7 – защита при непродолжительном погружении в воду;
• 8 – защита при долгом погружении в воду.

Выбор розетки зависит от того, где она будет эксплуатироваться, и какие воздействия на нее предполагаются. Например, для жилых комнат подойдет розетка IP 20, для ванной – IP 44, хотя некоторые советуют брать IP 45, а для улицы стоит присматривать розетку IP 65.

№3. Важные технические параметры розетки

Установку розеток и выключателей лучше доверить профессионалам, если есть хотя бы малейшее сомнение в собственных силах. С другой стороны, кто бы ни брался за установку подобного оборудования, основные технические параметры знать необходимо.

Заземление

Розетки могут быть с заземлением и без него. Выбор зависит от того, есть ли в проводке квартиры заземляющий проводник:

• розетка без заземления обычно маркируется 2К, где К – контакт, а цифра – количество контактов. Такие розетки используют тогда, когда заземление не предусмотрено или необязательно;
• розетка без заземления маркируется 2К+З, внешне отличается наличием двух металлических планок в гнезде с контактами. Это вариант для домов, где используется трехпроводная сеть.

Стоит отметить, что проводка без заземления сегодня встречается все реже, осталась она только в старых домах.

Номинальные характеристики

Род и сила так, напряжение, частота сети – важнейшие параметрч при выборе розетки. В наших сетях используют переменное напряжение 220 В и частотой 50 Гц, в других странах эти параметры несколько отличаются. Номинальный ток лучше выбирать в зависимости от планируемой нагрузки на данную розетку. Для отечественных условий лучше брать изделия с напряжением 250 В и номинальным током от 10 А, для подключения стиральной машины, электроплиты – 16 А. Специалисты рекомендуют пользоваться при выборе соотношением 4 А – 0,88 кВт.

При выборе розетки и расчете их общего количества в квартире следует учитывать то количество киловатт, которое выделено для вашей квартиры. Если одновременно во все розетки будет подключено мощное оборудование, кабель может перегреться, а это рискует обернуться пожаром. Именно поэтому электрики советуют произвести расчет мощности электрической сети прежде, чем ставить новое оборудование и новые розетки. Подобный расчет выполняет специалист – на это лучше не жалеть денег.

Винтовое и безвинтовое соединение

Не вдаваясь в нюансы монтажа розетки, отметим, что для закрепления жилы в подрозетнике используются специальные винты. Они вкручиваются в пластинку, которая зажимает контакт. Если с течением времени контакт ослабеет, можно будет аккуратно подтянуть винт.

Есть розетки с быстрозажимными контактами, т.е. без винтов. Вместо традиционного зажима фиксация тут осуществляется благодаря специальному отверстию, которое может сужаться и расширяться при нажатии клавиши. Производители подобных изделий обещают, что регулярная профилактика такой системе не нужна, а механизм способен самостоятельно и достаточно надежно поджимать контакт. На деле так оказывается не всегда, а для восстановления контакта придется проделать процедуру куда более сложную, чем просто подкрутить винт.

Кроме того, специалисты советуют брать розетки, где штепсельные разъемы оснащены пружинами – они позволяют более прочно зафиксировать вилку. Если предполагается подключение нескольких розеток шлейфом, то должна быть дополнительна пара контактов, которая упростит процесс монтажа и повысит безопасность соединения.

Разновидности разъемов

В разных странах мира используют розетки, в которых разъемы устроены по-разному. Соответственно, и электроприборы имеют вилку определенной формы, отсюда возникла проблема переходников. Вдаваться в различные варианты и географию их использования не будем (это наглядно представлено на картинке), но отметим, что у нас используют розетки типа C (без заземления) и F (с заземлением).

№4. Виды розеток

В нашем привычном понимании розетка – это просто элемент с отверстиями, куда можно подключить электроприбор, а после его использования достаточно просто вынуть вилку из розетки. Это самый традиционный вариант. Он по-прежнему пользуется наибольшей популярностью, но появились и новые, более современные устройства, которые могут несколько больше.

Решая, какую розетку выбрать, обратите внимание на такие их виды:

• розетка с крышкой незаменима там, где есть высокая вероятность попадания в оборудование влаги или пыли. Такие изделия ставят в ванных комнатах, бассейнах, на улицах. Пока розетка прикрыта крышкой, она защищена от негативного внешнего воздействия;

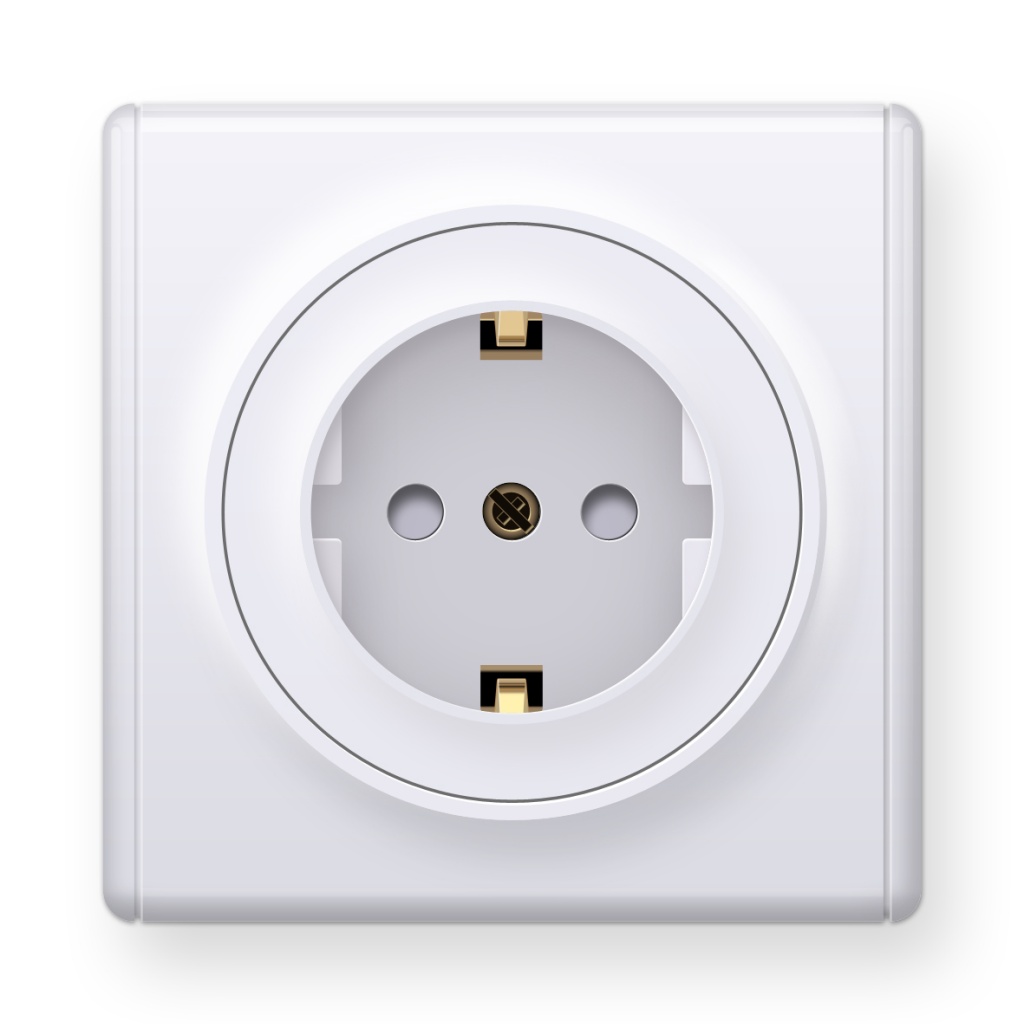

• розетка со шторкой – идеальный вариант для детской комнаты и детских учреждений. Конструкция предусматривает наличие специальных преграждающих элементов, которые не позволят засунуть в розетку проволоку или другой тонкий предмет. Шторки открываются только, если вставить электрическую вилку;
• розетка с выключателем, который позволяет включать и отключать питание электроприбора, исключая необходимость постоянно вставлять и вынимать вилку. Подобное решение направлено на продление срока службы розетки;
• розетки с выталкиванием вилки облегчают процесс отключения от питания электроприборов, тем самым позволяя продлить срок службы самой розетки и кабеля питания. Конструкция предполагает наличие на корпусе кнопки, при нажатии которой вилка буквально выскакивает из розетки. Что-то подобное реализовано в миксерах. Такие розетки уместно ставить в местах, где ими активно пользуются, например, в парикмахерских и на кухнях;
• розетка со световым индикатором предполагает наличие в конструкции небольшой лампочки. Ее свет говорит о наличии электроэнергии в сети и позволяет быстрее сориентироваться в темноте;
• напольная розетка с выдвижным механизмом понадобится тогда, когда расположить ее в стене по каким-то причинам невозможно. Кстати, выдвижные розетки подобного типа монтируют иногда на столешницы;
• розетка с таймером. Функционал понятен, а время отключения может задаваться как с помощью кнопок и дисплея, так и при помощи поворотного механизма;
• Wi-Fi розетки применяют в системе «умный дом», управлять ими можно удаленно с помощью специального приложения;

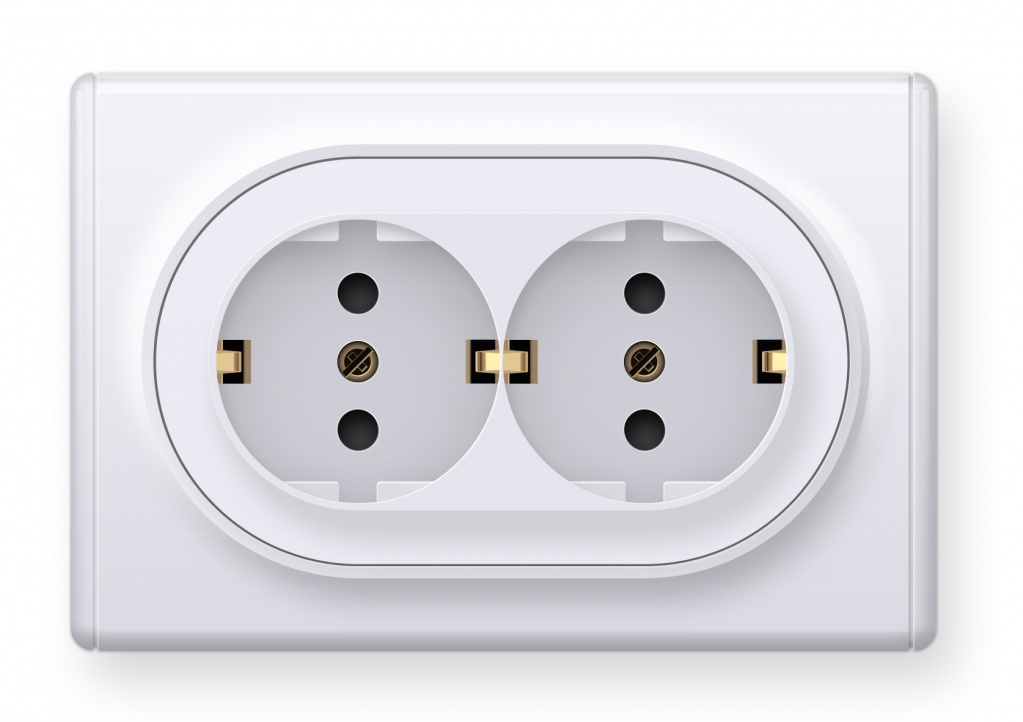

• блок розеток уместен там, где постоянно требуется работа нескольких электроприборов, например, на кухне;
• спецрозетки могут потребоваться для подключения телефона, радиоточки или антенны;
• силовые разъемы необходимы, в основном, на этапе проведения строительных и ремонтных работ для подключения приборов высокой мощности.

Среди более оригинальных вариантов также представлены оконные розетки, которые преобразуют солнечную энергию в электричество, розетки с ваттметром (показывают, сколько энергии потребляет подключенный прибор) и розетки с USB-выходом.

№5. Выбор выключателя

Многие параметры выбора розетки справедливы и для выключателя:

• по типу установки выключатели могут быть накладные и встроенные. Выбор по большей части зависит от особенностей проводки в квартире;
• в зависимости от условий эксплуатации выбирают выключатели с разной степенью защиты от пыли и влаги. Для помещений со стабильно высоким уровнем влажности рекомендуют выбирать выключатели с пластиковым или резиновым кожухом;
• технические характеристики выключателя будут указаны в его маркировке и подбираются в зависимости от номинального напряжения сети, тока и мощности приборов, с которыми будут работать выключатели.

По способу крепления выключатели могут быть:

• винтовые по аналогу с винтовыми розетками. Специалисты говорят, что такие выключатели хорошо использовать с алюминиевой проводкой, которая не искрится и не нагревается;
• безвинтовые часто используют с медной проводкой.

В зависимости от особенностей конструкции выключатели делят на:

• перекидные – самый привычный и максимально простой в управлении вариант;
• поворотные – такой механизм часто используют в выключателях, выполненных в ретро-стиле. Для включения тут необходимо повернуть по часовой стрелке рычаг;
• кнопочные – вариант, который по удобству может сравниться с перекидным, но распространения пока не нашел. Чтобы включить свет, достаточно нажать кнопку, она же нажимается для выключения;
• диммеры позволяют не просто включать свет, но и регулировать его яркость, поворачивая рычаг. Это очень экономно и удобно, когда требуется создавать в одной комнате разные сценарии освещения. Диммеры обычно используют с лампами накаливания и галогенными лампами – найти люминесцентную или светодиодную лампу, которая бы могла подключаться к диммеру, сложно, и стоить она будет в пару раз дороже обычной.

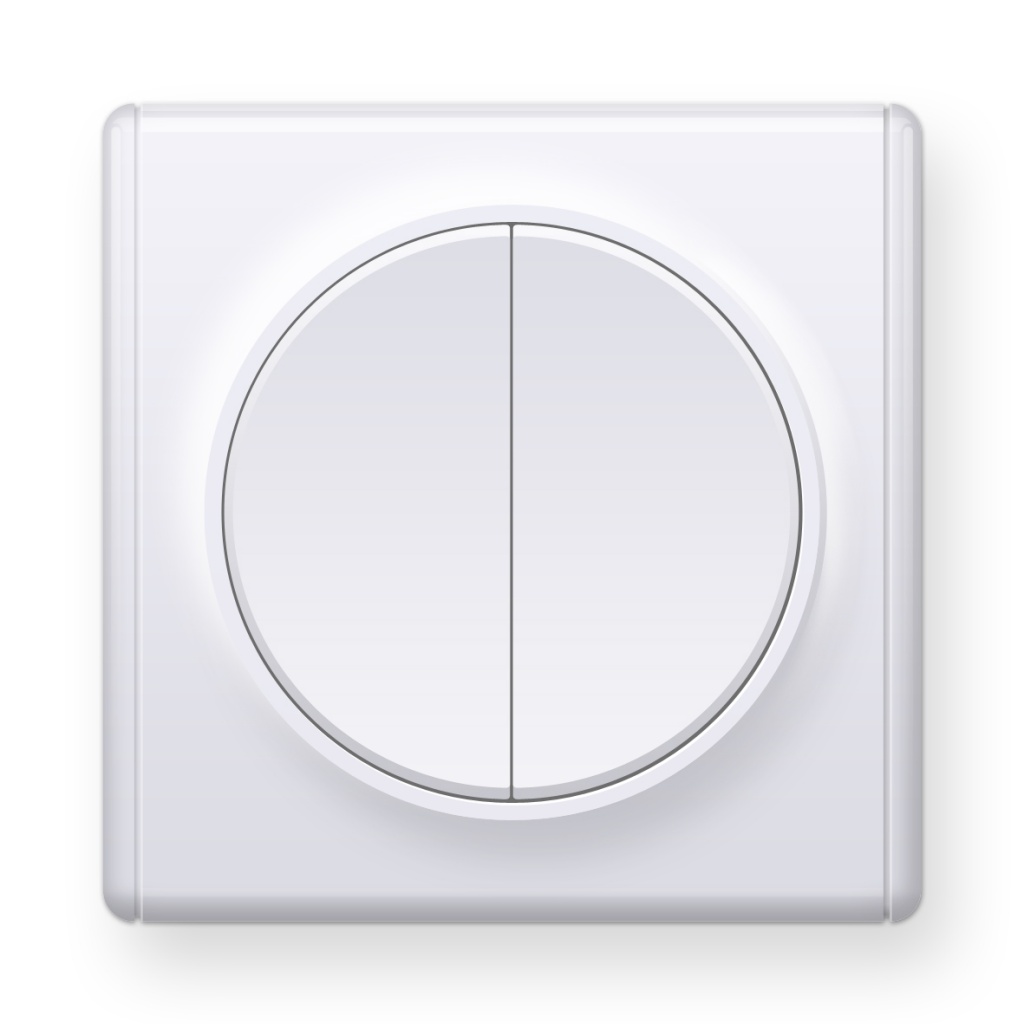

На одной панели может быть установлено несколько выключателей, которые отвечают за включение разных групп светильников, — это распространенное сегодня и достаточно удобное решение. Более того, одними и теми же светильниками можно управлять с разных мест в комнате – для этого необходима установка дополнительных выключателей. Система усложняется, зато комфорт растет. «Умные» выключатели с датчиком движения, сенсорным или удаленным управлением устанавливают в системах «умный дом».

Отдельно стоит выделить выключатели с подсветкой: встроенная небольшая лампочка подскажет, что электричество есть и облегчит поиск в кромешной темноте. Можно установить дома выключатель с таймером или выключатель, который будет реагировать на хлопок.

№6. Дизайн и материал исполнения

Такие элементы, как розетки и выключатели, непринято подчеркивать в дизайне интерьера, поэтому их всегда подбирают в тон стенам. Стиль их исполнения должен соответствовать выбранному стилю интерьера, и тут есть, где разгуляться. Производители предлагают нам изделия как в самом простом и привычном исполнении, так и настоящие произведения искусства.

В качестве материала изготовления обычно используют ударопрочную и пожароустойчивую пластмассу. Менее распространенные и, скорее, элитные варианты, — дерево, кожа, камень, стекло и даже бетон, фарфор, глина и текстиль. В выключателях допускается использовать сталь, бронзу, хром, алюминий и прочие металлы. Несмотря на то, что на розетках и выключателях акцент никто не делает, их оформление – это важный штрих в создании целостного гармоничного интерьера.

Чем более изысканный и оригинальный дизайн имеет оборудование, тем дороже оно будет стоить, но в погоне за эстетикой не забывайте и о безопасности.

№7. Что еще важно учесть при выборе?

Рассматривая в магазине несколько вариантов, не мешает провести визуальную оценку:

• от пластиковых розеток и выключателей не должно идти резкого неприятного запаха. Едкий аромат – главный признак того, что качество изделия, мягко говоря, не очень высокое;
• внешне изделие не должно иметь изъянов, неровных краев, трещин, ямок и прочих дефектов. Если материал изготовления пластик, то он должен быть твердым – мягкий пластик легко деформируется, а это может стать не просто эстетической проблемой, но и угрозой безопасности. Вес также имеет значение: качественный выключатель или розетка будут увесистыми, так как все элементы конструкции имеют толстые стенки, которые обеспечивают более высокую механическую прочность и долговечность;
• о качестве пластика косвенно свидетельствует количество элементов, из которых состоит выключатель или розетка. Чем больше этих элементов и крепежа, тем лучше – значит, производитель использовал хороший материал;
• качество сборки можно определить по заземляющим контактам. Если они тонкие и мягкие, то от подобной покупки лучше отказаться;
• обязательно должна присутствовать маркировка и знак качества завода-изготовителя. На китайских дешевых изделиях маркировка обычно отсутствует. Кроме знака качества, наносится информация о номинальном напряжении и токе;
• еще один косвенный показатель качества – наличие инструкции по сборке и монтажу. Ее кладут производители, которые заботятся о покупателях, а недобросовестные китайские компании, которые штампуют плохонькие розетки и выключатели, часто пакуют их в полиэтиленовый пакет и все.

Среди производителей розеток и выключателей отметим Legrand (французская компания, лидер отрасли), Schneider Electric, Jung, Bticino, ABB, Polo, Fontini. Есть чуть более дешевая продукция от польских и турецких компаний, которая также имеет неплохое качество: Viko, Makel, Karlik, MONO, OSPEL. Из отечественных производителей крупнейшим является Wessen.

Напоследок отметим, что стандарты регламентируют установку розеток и выключателей на высоте не более 1 м от пола, но из этого правила есть масса исключений, в особенности, когда речь идет о ванных и кухнях – тут позволительно монтировать оборудование в наиболее удобном месте.

Компьютерная розетка: категории и технология подключения

Ключевым условием создания системы коммуникации является налаживание структурированной работы кабельной системы, которую невозможно реализовать без компьютерных розеток.

Какие виды разъемов для автоматизации связи предлагает современный рынок и какие особенности монтажа имеет компьютерная розетка, рассмотрим в статье.

Содержание статьи:

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Галерея изображений

Фото из

Шаг 1: Подготовка устройства к монтажу

Шаг 2: Подключение компьютерной розетки

Шаг 3: Подключение проводов пружинными клеммами

Шаг 4: Установка крышки контейнера терминала

Шаг 5: Фиксация корпуса сетевой розетки на стене

Шаг 6: Крепление механизма розетки в корпусе

Шаг 7: Установка лицевой панели устройства

Шаг 8: Проверка работоспособности

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных.

При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

• RJ-45 Cat.5 – предназначены для организации сетей 100BASE-TX с полосой частот 125 МГц при скорости передачи данных в пределах 100 Мбит/с.
• RJ-45 Cat.5е – более «продвинутый» вариант, позволяющий передавать данные для двух пар в пределах 100 Мбит/с., для четырех пар – 1000 Мбит/с.
• RJ-45 Cat.6 – предназначены для обустройства сетей “Gigabit Ethernet” и “Fast Ethernet”. Пропускная способность устройства до 1000Мбит/секунду.

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

• Внешние – применяют, когда устройство необходимо разместить на поверхности стены. На тыльной стороне устройства для наружного монтажа есть коннектор, оснащенный ножевыми контактами. Если в них вдавить провод, изоляция пробивается то жилы, благодаря чему существенно облегчается монтаж.
• Внутренние – предполагают установку внутри монтажной коробки с заглублением устройства в полость бетонной, кирпичной или гипсокартонной стены. Коннектор таких устройств обычно съемный. Его снимают, а после установки в углубленный в стену подрозетник зажимают пластиковым винтом.

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Применение внутренних розеток обеспечивает презентабельный внешний вид проводки, но усложняет процесс обслуживания оборудования в случае поломки

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

• С встроенными модулями. В укомплектованные модели изначально встроена контактная плата и разъемы. В них предусмотрен неизменный тип экранирования.
• Со сменными модулями. В устройствах этого типа модули отделены от лицевой панели. Такое решение позволяет составлять любые комбинации: «UTP» и «FTP» разных категорий – 3, 5, 6, 7.

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Приборы со сменным модулем выигрывают в том, что их легко обслуживать, а гибкий модуль в случае необходимости не составит заменить в соответствии с потребностями системы

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Требования к комплектующим устройства

Без набора комплектующих невозможно выполнить .

Отдельно придется приобретать:

1. Кабель (lan) соответствующей категории.
2. Коннектор(jack) – приспособление в виде восьмиконтактной вилки для подключения кабеля к порту компьютера.
3. Патч-панель – обеспечивает возможность быстрого переключения между активным сетевым оборудованием и рабочими точками. Количество портов приспособления зависит от количества подключаемого оборудования и может варьироваться в пределах от 10 до 50.

Для подключения розетки RJ45 cat.5e потребуется четырехпарный экранированный кабель «витая пара», оснащенный общим фольгированным экраном типа КВПЭф-5е 4х2х0,52. В случае подключения модели RJ45 cat.6 потребуется тоже четырехпарный кабель «витая пара», но уже типа КВП-6 4х2х0,57.

Общепринятым вариантом разделки в России считается стандарт EIA-5688; его маркировочное обозначение отображается латинской литерой «В»

Восьмижильный кабель для интернета включает четыре витые пары. Второй по счету провод в каждой скрученной паре имеет белую изоляцию и промаркирован белой полосой.

Информационные кабели делятся на несколько категорий, начиная с третьей. Чем выше категория, тем более высокий стандарт передачи.

Для передачи данных в 1 Гб/с применяют двухпарные кабели, а в пределах 10 Гб/с – четырехпарные аналоги. Разница между ними в цене не большая. А потому, планируя в дальнейшем задействовать большее число проводников, лучше сразу приобретать четырехпарную сеть.

Кабели категории «3» и «5» задействуют для передачи данных при скорости в 100 Мбит/с., а категории, начиная с «5е» и выше – в 1000 Мбит/секунду

При установке точек подключения предпочтение стоит отдавать экранированным типам кабелей, которые наиболее защищены от помех. Экранированные кабели подходят для решения широкого спектра задач: телефония, смарт TV, Ethernet.

В случае в процессе монтажа оборудования не достаточно длины кабеля или один из его участков поврежден, можно задействовать переходник «гнездо-гнездо». При подключении коннектора для наращивания кабеля, чтобы избежать ошибок, нужно лишь ориентироваться на нанесенные внутри коробки цветовые указатели.

Переходник RJ45 «гнездо-гнездо» позволяет быстро соединить витые пары, оснащенные разъемом соответствующего стандарта, без ущерба потери сигнала

Выбирая пат-панель, ориентируйтесь на категорию розетки. В продаже встречаются устройства категории «5», «5е» и «6».

Конец информационного кабеля оснащают коннектором 8P8C, именуемом на профессиональном жаргоне как «джек». Он имеет прозрачный корпус, сквозь который видны разноцветные провода.

Этот элемент часто ошибочно называют RJ45. Но на самом деле RJ45 – это принятый стандарт, а точное название коннектора 8P8C. Сегодня для коннекта с оборудованием применяют общепринятый с 2001 года стандарт подключения витой пары жил TIA/EIA-568-B.

При подключении интернет-кабеля допускается применять две схемы: T568А и T568В. Но в нашей стране провода располагают в основном, применяя схему «В».

Стандарт подключения «витой пары» жил TIA/EIA-568-B подразумевает последовательность жил в таком порядке: (1-2) –бело-оранжевый с оранжевым, (3-4) – бело-зеленый с синим, (5-6) бело-синий с зеленым, (7-8) – бело-коричневый с коричневым

При подключении сетей 10BASE-T и 100BASE-Т используют стандарт TIA/EIA-568-А. Опасаться что, при подключении витой пары случайно можно что-то перепутать, не стоит. Современные модели роутеров, рассчитаны на оба варианта. Поэтому они способны автоматически перекидывать сигнал.

Правила расположения точек подключения

Если вы не фанат «гирлянд» переплетенных проводов, стоит серьезно подойти к вопросу размещения розеток. Ведь каждая манипуляция по установке и переносу точек подключения подразумевает как минимум косметический ремонт в помещении.

Подключение стационарного компьютера требует задействование как минимум пяти розеток. Поэтому оптимальным решением станет установка блока, включающего несколько точек: для модема, монитора, системного блока…

При выборе места под установку информационных розеток стоит ориентироваться прежде всего не на «евростандарт» – 15 см от уровня пола, а количество подключаемой техники

Справедливости ради стоит отметить, что допускается также подключение компьютерной техники без задействования розеток. Но такой способ монтажа слишком сложен в исполнении. Да и к тому же совершенно не оправдан, особенно в тех ситуациях, когда приходится работать с крупными сетями.

К тому же никто не может с уверенностью гарантировать, что в ближайшем будущем от этой точки подключения не будет «запитан» еще один смарт TV, компьютер или любой другой девайс.

Если требуется нарастить витую пару, подробный инструктаж по соединению отрезков интернет-кабеля .

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

• перфоратор, оснащенный коронкой соответствующего диаметра;
• кроссировочный нож для снятия изоляции;
• набор отверток;
• тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см. Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников.

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и . Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

Все о том, каким образом производится распиновка проводников витой пары, вы сможете .

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

Заделка разъема в коннекторе

Для подключения коннектора с конца кабеля снимают изоляцию. Каждую пару раскручивают и выравнивают, направляя в разные стороны. Если предусмотрен экранирующий тонкий провод, его на время также отгибают в сторону.

При выкладывании пар в определенной последовательности ориентируются на описанную выше схему «В».

Плотно уложенные в один ряд провода выравнивают и обрезают, оставляя длину в 10-12 мм так, чтобы изоляция витой пары начиналась выше защелки

Витые пары с отрезанными концами проводов заводят в полость коннектора. Разъем при этом должен располагаться защелкой вниз. Каждый проводник укладывают на отдельную дорожку, стараясь протолкнуть его до упора.

Коннектор с уложенными в него проводами . Чтобы заделать разъем, нужно плавно свести ручки клещей вместе.

Выступы, имеющиеся в посадочных гнездах клещей, при надавливании пододвинут проводники к микроножам, а те уже прорежут защитную оболочку и обеспечат надежный контакт

В идеале, если корпус разъема «сажается» в гнездо нормально, никаких усилий прилагать не нужно. В случае необходимости перезаделки кабеля нужно лишь вновь отрезать конец и выполнить те же действия, но уже с другим «джеком».

Технология установки двойной розетки аналогична. Единственное – от роутера придется подвести два кабеля, поскольку параллельное соединение для сетевого оборудования не применяют.

Выводы и полезное видео по теме

Ролик #1. Пример монтажа розетки Viko RJ45:

Ролик #2. Как правильно выполнить обжим проводов:

Зная, как подключать интернет розетку, вы всегда можете модернизировать домашнюю сеть собственными силами. Главное – придерживаться схемы и не запутываться в цветовом обозначении проводов.

Хотите поделиться личным опытом в устройстве розетки для подключения компьютера или задать вопрос по заинтересовавшим моментам? Нашли недоработки в статье? Пишите, пожалуйста, комментарии в ниже расположенном блоке.

Словарь аббревиатур и синонимов по розеткам, выключателям и другим ЭУИ

25 Августа 2017

Что общего между мастером-электриком и врачом? Зачастую их объединяет склонность к написанию непонятных текстов. То, что электрик пишет на листе бумаги, часто похоже на рецепт и часто также неразборчиво и непонятно. Двойные розетки с/з с/у сл.к. — догадываетесь, что это такое? Чтобы помочь вам в этом разобраться, мы составили небольшой словарик, надеемся, что он будет Вам полезен.

Периодически наши торговые партнеры при составлении ценников или при описаний продукции на сайтах используют ряд аббревиатур, общепринятых среди специалистов, но непонятных для покупателей розеток и выключателей.

Разберем, что значат самые распространенные из них.

1. Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям

1. Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?

   Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т. е. встраиваемые, утапливаемые в стену.

   Как это выглядит?

   На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence. Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.

2. Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?

   Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.

   Как это выглядит?

   На фото: белая розетка открытой установки с заземлением стороннего производителя. Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.

3. Что такое розетки и выключатели опт. уп.?

   Это розетки и выключатели в оптовой упаковке.

   Как это выглядит?

   На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах. Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер — это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.

2. Аббревиатуры в описании электрических розеток

1. Что такое розетки с/з?

   Это розетки и выключатели с заземлением.

   Как это выглядит?

   На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке, артикул механизма 1E10201300. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть без заземления, см. п.2.

2. Что такое розетки б/з?

   Это розетки и выключатели без заземления.

   Как это выглядит?

   На фото: белая розетка Florence скрытой установки без заземления в однопостовой рамке, артикул механизма 1E10301300. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением, см. п.1.

3. Что такое розетки с/з нем. ст.?

   Это розетки и выключатели с заземлением немецкого стандарта, т. е. стандарта Schuko (два контакта заземления сверху и снизу на лицевой панели розетки).

   Как это выглядит?

   На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением французского стандарта. Они не получили широкого хождения в России, хотя электроприборы, снабженные евровилками, поддерживают этот формат заземления.

4. Что такое розетки з/ш?

   Это розетки с защитными шторками.

   Как это выглядит?

   На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence. Для чего нужны защитные шторки? Это обсуждается в отдельной статье «От чего защищают розетки с защитными шторками?». Какие еще могут быть розетки, кроме этих? Розетки могут быть без защитных шторок, по умолчанию вам часто предложат именно такие розетки. Они дешевле, но их лучше устанавливать вне детских комнат или комнат с повышенной влажностью. Кстати, розетки для влажных помещений (т.е. розетки с высокой степенью защиты) должны в том числе иметь защитные шторки.

5. Что такое розетки 2к+з?

   Это розетки с заземлением.

   Как это выглядит?

   На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки без заземления, см. п.2.

6. Что такое розетка с кр.?

   Это розетки с крышкой.

   Как это выглядит?

   На фото: белая розетка с крышкой скрытой установки с заземлением в однопостовой рамке Florence.

7. Что такое розетка дв.? Что такое роз.х2?

   Это двойная розетка.

   Как это выглядит?

   На фото: двойная белая розетка скрытой установки с заземлением Florence.

8. Что такое розетка для каб. кан.?

   Это розетка для кабельного канала.

   Как это выглядит?

   На фото: белая розетка для кабель-канала стороннего производителя. Розетки для кабельных каналов имеют в конструкции пазы для монтажа в профиль кабель-канала. Есть серии кабель-каналов, которые позволяют встраивать практически любые электроустановочные изделия с помощью специально разработанных пластиковых суппортов.

3. Аббревиатуры в описании выключателей и переключателей

1. Что такое выключатель1 кл.?

   Это одноклавишный выключатель.

   Как это выглядит?

   На фото: одноклавишный выключатель скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть двухклавишными и трехклавишными.

2. Что такое выключатель 2 кл.?

   Это двухклавишный выключатель.

   Как это выглядит?

   На фото: двухклавишный выключатель скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть одноклавишными и трехклавишными.

3. Что такое выключатель с подсв.?

   Это выключатель с подсветкой.

   Как это выглядит?

   На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть без подсветки.

4. Что такое пер. на 2 напр.?

   Это переключатель на 2 направления, он же универсальный выключатель, он же проходной выключатель, он же переключатель с электрической схемой:



   Как это выглядит?

   На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели, кроме универсальных выключателей (=переключателей на два положения)? Выключатели могут иметь другую электрическую схему, например, схема одноклавишных выключателей Florence с арт. 1E31301300, 1E31301301, 1E31301302, 1E31301303 такая:

4. Аббревиатуры в описании телевизионных розеток

1. Что такое ТВ-розетка окон.? TV оконеч.? TV-FM-SAT окон.?

   Это оконечная телевизионная розетка. Телевизионный кабель доходит до ТВ-розетки и подключается к ней. При этом другие ТВ-розетки подключаются через свои телевизионные кабели (топология сети «звезда»).

   Как это выглядит?

   На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

5. Аббревиатуры в описании интернет-розеток и других слаботочных розеток

1. Что такое розетка RJ45

   Это интернет-розетка, RJ45 – это обозначение разъема.

   Как это выглядит?

   На фото: одиночная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают слаботочные розетки? Есть много вариантов похожих разъемов, например, разъем RJ14, который соответствует телефонной розетке.

2. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

   Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

   Как это выглядит?

   На фото: двойная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

3. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

   Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

   Как это выглядит?

   На фото: двойная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

6. Аббревиатуры в описании рамок электроустановочных изделий

1. Что такое гор. рамка?

   Это горизонтальная рамка. Не все рамки универсальны. В серии Florence механизмы корректно устанавливаются в многопостовые рамки только если рамки расположены горизонтально.

   Как это выглядит?

   На фото: тройная рамка для электроустановочных изделий Florence. Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

2. Что такое рамка 2 пост.?

   Это двухпостовая рамка, т.е. рамка на два механизма.

   Как это выглядит?

   На фото: двойная рамка для электроустановочных изделий Florence. Какие еще бывают рамки? Рамки могут быть одно-, двух-, трех-, четырех- и пятипостовые. Все эти виды рамок присутствуют в серии Florence.

7. Аббревиатуры в описании аксессуаров для электроустановочных изделий

1. Что такое л.п. розетки?

   Это лицевая панель розетки.

   Как это выглядит?

   На фото: лицевая панель белой розетки скрытой установки с заземлением Florence 1E10201300, поставляется в комплекте с розеткой.

8. Аббревиатуры в описании термостатов

1. Что такое эл. термостат?

   Это электронный термостат. Температура поддержания на таком термостате задается с помощью электронного табло.

   Как это выглядит?

   На фото: электронный термостат OKE-20 в однопостовой рамке Florence (рамка поставляется в комплекте). Какие еще бывают термостаты, кроме электронных? Термостаты бывают механическими, на которых температура поддержания задается вручную с помощью шкалы, например, аналоговый термостат OKE-10.

Встретили другую непонятную аббревиатуру? Спросите у нас, что она значит! Мы доступны по телефонам, указанным в разделе «Контакты». Если вам понадобится консультация по выбору электроустановочных изделий, наши сотрудники всегда будут рады вам помочь!

Значение слова РОЗЕТКА. Что такое РОЗЕТКА?

РОЗЕ́ТКА, -и, род. мн. —ток, дат. —ткам, ж.

1. Лента, тесьма, шнур, собранные в пышный кружок и служащие для украшения чего-л. (преимущественно одежды). [Кити] в своем сложном тюлевом платье на розовом чехле, вступила на бал так свободно и просто, как будто все эти розетки, кружева, все подробности туалета не стоили ей и ее домашним ни минуты внимания. Л. Толстой, Анна Каренина.

2. Орденский бант, носимый в петлице. В петлице серого костюма краснела розетка [Почетного] Легиона. А. Н. Толстой, Эмигранты.

3. Маленькое блюдечко для варенья, меда, сахара и т. п. Олег Андреевич еще положил себе варенья в розетку. Кукушкин, Хозяин. Рядом со стаканом он поставил стеклянную розетку с мелко наколотым сахаром и тарелочку с ломтиком черного хлеба. Крон, Дом и корабль.

4. Стеклянный, фарфоровый или металлический кружок с отверстием посередине, надеваемый на свечку, чтобы предохранить подсвечник от капающего со свечки стеарина, воска и т. п. [Мать] принесла оттуда барский графин, два барских подсвечника с розетками, две стеариновых свечки. Эртель, Гарденины.

5. Абажур для электрической лампы в виде волнистого раструба. Холодный огонь электрических лампочек был предусмотрительно смягчен розетками из бумаги красного и оранжевого цвета. М. Горький, Жизнь Клима Самгина. Лампочка с розеткой тускло освещала просторную спальню. Гладков, Энергия.

6. Устройство с гнездами для присоединения осветительных, нагревательных и других приборов к электрической сети. Штепсельная розетка. □ Прямо передо мной на черном шнуре висела вилка громкоговорителя. Я включил ее в розетку. Шефнер, Сестра печали.

7. У некоторых растений — группа листьев, лучеобразно расходящихся во все стороны и плотно прилегающих к земле. Маленький дворик густо зарос просвирняком и розетками подорожника. М. Горький, Покойник.

8. Архитектурное или ювелирное украшение круглой формы в виде расходящихся из центра листьев, цветочных лепестков и т. п. Я ясно вижу на потолке лепную розетку вокруг крюка. Гаршин, Надежда Николаевна.

[От франц. rosette]
