Дюбели для гипсокартона: цены от 11, фасовка, характеристики, размеры – интернет-магазин ВсеИнструменты.ру

Содержание

Дюбель для гипсокартона и его разновидности

Дюбель для гипсокартона всегда поможет, если в доме возникнет необходимость закрепить на стене из гипсокартнона легкий шкафчик или полочку, а на подвесной потолок из ГКЛ повесить светильник.

Если полочка совсем легкая или это фоторамка то можно обойтись без специального гипсокартонного дюбеля простым саморезом. Но для более весомых, но не увесистых предметов производятся специальные дюбели именно для гипсокартона. Для этих целей есть несколько разновидностей дюбелей.

Основные виды дюбелей для гипсокартона

Дюбель саморез и есть саморез, который вкручивают в гипсокартон. Эти дюбели бывают со сверлом на конце и без, могут быть сделаны из нейлона TT22 или металла DRIVA.

Такой дюбель очень удачно подходит для креплений в однослойных или многослойных листах гипсокартона с изоляционным или декоративным покрытием с другой стороны.

Можно так подобрать длину этого дюбеля, чтобы он не выступил с другой стороны гипсокартонной перегородки.

Еще одно преимущество этого дюбеля — для него не надо сверлить предварительное отверстие, этот дюбель уже имеет резьбу и легко вкручивается в гипсокартон обычным шуруповертом или даже отверткой. С шуруповертом легко и быстро.

Если же толщина гипсокартонных листов более 15 мм, то рекомендуется все таки просверлить предватительное отверстие.

Дюбель DRIVA

Дюбель TT22

Дюбель TNF/-W

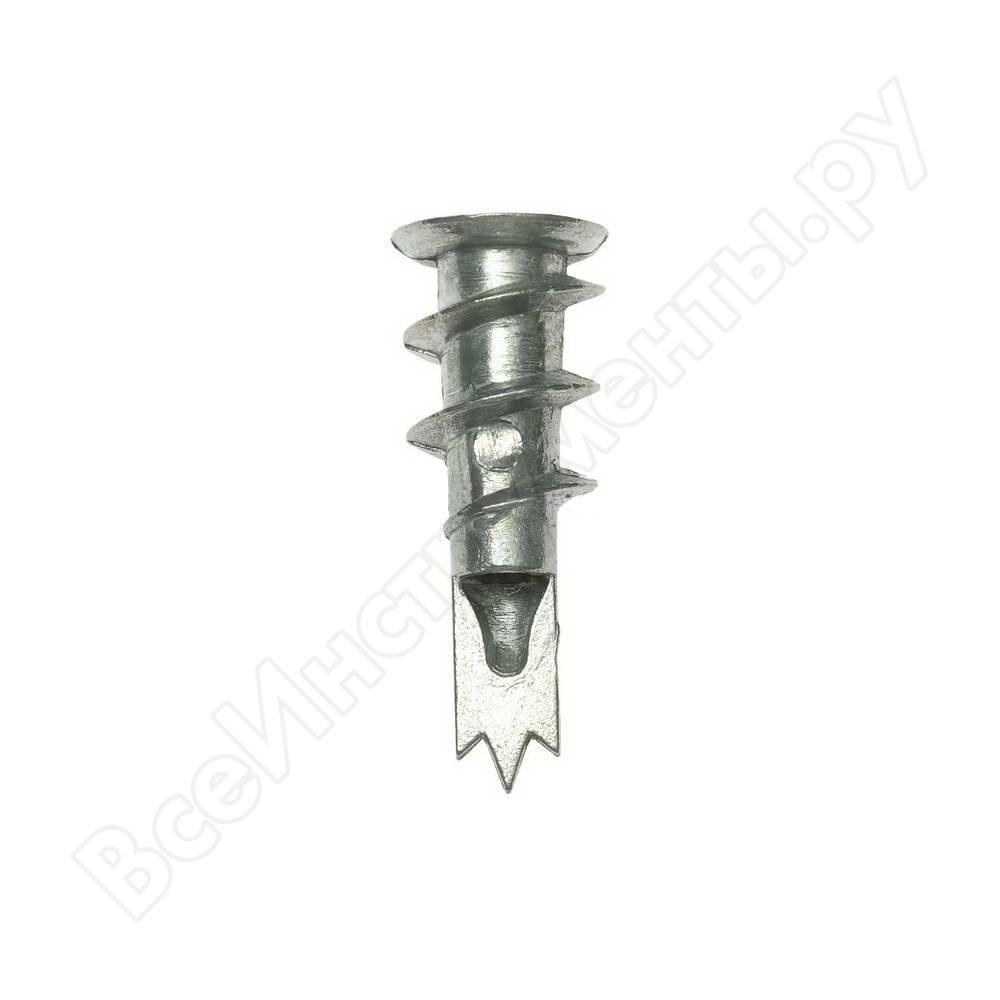

Металлические дюбели DRIVA со сверлом на конце, вообще, удобная вещь — просто ввинчивается и крепко держится. Такой дюбель можно монтировать с помощью обычной биты для любого шуруповерта. Сделанный из металла дюбель DRIVA со сверлом на конце хорошо подходит и для более прочных плит из гипсоволокна.

Дюбель TNF/-W бабочка

при закреплении в гипсокартоне с обратной стороны при закручивании самореза сам раскрывается как бабочка и образует упор. Этот универсальный дюбель через вкручивание шурупа получает максимальный распор в ГКЛ, а чтобы в отверстии он не проворачивался сделана специальная манжета.

Требует предварительного сверления. Максимальная толщина закрепляемой вещи 5 мм.

Дюбель MOLLY зонтик

и в самом деле похож на зонтик тот же принцип действия. Эти дюбели имееют уже сразу готовые крепежные крючки или кольца.

Дюбель MOLLY

Дюбель зонтик очень хорошо подходит для гипсокартонного потолка.

Раскрываясь в пустом пространстве за листом своими плечами дюбель распределяет нагрузку на большую площадь, что дает возможность повесить нормальную люстру.

Применение специальных щипцов ускоряет монтаж.

Удерживается в конструкции за счет эффекта распирающей консоли. Требует предварительного сверления и может использоваться не только для гипсокартона, а для крепежных работ в любых полых конструкциях.

Общие принципы по применению любого дюбеля для гипсокартоннных стен и потолков

Гисокартон мягкий материал, поэтому ограничивайте усилие шуруповерта. При необходимости сверлить предварительное отвестие не используйте режим перфоратора.

А если стена облицована плиткой? Надо просверлить в плитке предварительное отверстие диаметром по толщине дюбеля и лучше использовать дюбель MOLLY для гипсокартона, хотя подойдут и другие два вида дюбелей, смотря что крепить. Сверлить сверлом с победитовым наконечником без режима перфоратора!

Таким образом, для гипсокартона подойдет любой из дюбелей с учетом веса закрепляемой вещи. Но,

— дюбель DRIVA самый быстрый крепеж в гипсокартоне, ГКЛ предварительно не надо сверлить и обратная сторона гипсокартона будет цела,

— дюбель MOLLY для гипсокартона наиболее мощный подробнее тут, но требует предварительного сверления и спец клещей или тренировки для его раскрытия с обратной стороны гипсокартонного листа,

— дюбель TNF/-W бабочка (подробнее тут) тоже требует предварительного сверления в гипсокартоне и получается и не быстро и не мощно, а средне и может как раз то что надо?

Видео установки дюбелей в гипсокартон

Видео — установка дюбеля бабочки в лист ГКЛ   Видео — установка анкера типа «зонтик» для гипсовой плиты
;

Дюбель для гипсокартона: металлические и нейлоновые варианты крепежа

mark_kr

8426 0 0

Крепить на гипсокартон тяжелые предметы можно. Главное – использовать подходящие детали!

Дюбель для гипсокартона – металлический или пластиковый – это деталь, без которой работать с отделкой из ГКЛ практически невозможно. Опираясь на собственный опыт, могу со всей ответственностью утверждать: пока я не разобрался с методикой применения этих деталей, большая часть попыток что-либо повесить на обшитую гипсокартоном стену заканчивалась неудачей.

Так что различные анкера, дюбели и ввертыши по гипсокартону однозначно полезны, потому новичкам стоит внимательно изучить эту статью и принять к сведению собранную мной информацию.

Азы крепления в гипрок

Для начала давайте разберемся, зачем вообще нужен дюбель по гипсокартону. Ответить на этот вопрос нам поможет понимание того, как действует такой крепеж:

Вешать полочки на гипрок сложно, но можно!

  1. При монтаже в любой материал мы, как правило, просверливаем отверстие, диаметр которого соответствует диаметру гильзы.
  2. В отверстие вставляется пластиковая или металлическая конструкция – собственно, сам дюбель.
  3. Для фиксации используется либо гвоздь, либо стопорный шуруп. Входя в гильзу, изделие распирает изнутри, и стенки гильзы упираются в стенки отверстия.

В надёжности фиксации играет роль и толщина стенок, и их прочность, и наличие обратных зацепов – но это уже нюансы.

В случае с гипсокартоном эта схема не работает, или, точнее, работает не полностью. Все дело в том, что расширение гильзы начинается с дальнего конца, т.е. в той части, которая после завинчивания вообще не контактирует с ГКЛ.

Вот и получается, что стандартный дюбель гвоздь для гипсокартона не демонстрирует должной эффективности: раскрывающаяся при контакте с коническим острием часть, которая и обеспечивает прочность закрепления, просто висит в воздухе.

Основной минус стандартных дюбелей в том, что раскрывающаяся часть оказывается за гипсокартоном

Результат прост: фиксация осуществляется только в толще материала, и при этом явно с недостаточной прочностью. Кроме того, нагрузка передается на сравнительно малую площадь, что вместе с относительной хрупкостью гипрока на излом приводит к плачевному результату.

Частично компенсировать этот недостаток можно за счет увеличения диаметра горловины (такой особенностью обладает, например, дюбель зонтик для гипсокартона), но все равно это половинчатое решение.

Конечно, использовать стандартный дюбель под гипсокартон можно: для этого достаточно установить закладные либо вставить стальные втулки (бобышки), распределяющие нагрузку. Но у такого решения есть минус: о его реализации нужно заботиться заранее. Если же стена уже обшита, а устанавливать на нее крепеж нужно – придется выбирать что-то из решений ниже.

Виды крепежа и особенности применения

Тип 1. «Molly»

Для навешивания изделий на поверхность из ГКЛ сегодня используются самые разные типы крепежа. И самым, наверное, известным креплением является Molly:

  1. Дюбель Молли для гипсокартона представляет собой конструкцию из двух частей – металлической гильзы с горловиной и разделенной средней частью, а также стопорного винта.

Одно из наиболее надежных креплений

  1. При установке этого крепежа в гипсокартонной плите просверливается отверстие диаметром 8 мм (самый распространенный вариант).
  2. В отверстие вставляется дюбель, при этом зубцы на горловине втыкаются в ГКЛ с наружной стороны. Наличие таких зубьев облегчает процесс монтажа, поскольку гильза, зафиксированная ими, не прокручивается.
  3. После установки мы берем отвертку и начинаем закручивать стопорный винт. При его вращении та часть гильзы, которая находится за гипсокартоном, начинает складываться, образуя четыре лопасти.

Схема и фотография Molly в раскрытом состоянии

  1. Лопасти гильзы прижимаются к гипсокартону с изнаночной стороны, при этом они обеспечивают передачу нагрузки на достаточно большую площадь поверхности.
  2. Для этого дюбеля для гипсокартона допустимая нагрузка составляет до 50 кг.

Помимо способности выдерживать значительную нагрузку такой дюбель гипсокартоновый обладает еще одним положительным качеством. Если нужно, его можно демонтировать без разрушения ГКЛ: достаточно просто закрутить обратно стопорный винт, и лопасти гильзы сложатся так, что их крепеж можно будет вынуть из отверстия.

Повторное использование изделия не рекомендуется, поскольку прочность лопастей при повторении операций снижается.

К минусам относится достаточно высокая (как для крепежа) цена, но таких деталей обычно нужно не так много.

Тип 2. «Driva»

Альтенративой варианту, который я описал выше, многие считают дюбель — саморез для гипсокартона Driva. Он представляет собой изделие из прочного пластика, на поверхности которого сформирована глубокая спиральная нарезка.

Фото пластиковой гильзы со спиральной насечкой

Монтируется такая улитка для гипсокартона следующим образом:

  1. В нужном месте сверлим стартовое отверстие диаметром 6 мм.
  2. Берем дюбель Driva, приставляем его острием к отверстию и отверткой либо шуруповертом завинчиваем прямо в ГКЛ: острие и спиральная нарезка облегчают вхождение в материал, а наличие крестообразной насечки на горловине позволяет прилагать значительные усилия.

При завинчивании с помощью шуруповерта используем низкие обороты – все-таки пластик, а не металл.

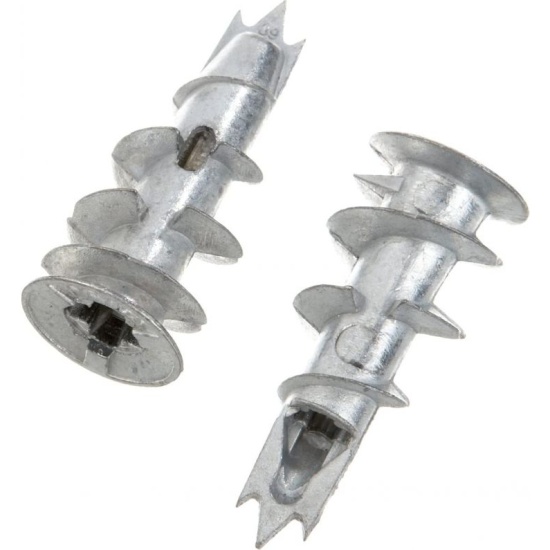

Металлический вариант. Для ГКЛ подходит не лучшим образом

  1. Когда крепеж будет установлен таким образом, что горловина соприкоснется с поверхностью ГКЛ, берем саморез и закручиваем его в центральное отверстие пластикового изделия. При этом саморез будет распирать пластиковую часть, и ее заклинит в толще листа гипсокартона.
  2. Правильно установленный крепеж держит до 30 кг на одну точку, но я обычно стараюсь не нагружать более 20 кг – перестраховаться куда лучше, чем получить дыру на месте крепежа.

Монтаж на крепление Driva

  1. Вывинчивается Driva в обратном порядке, но нужно иметь в виду, что отверстие после извлечения пластиковой части будет не таким аккуратным, как до – все-таки при распирании гипсовый наполнитель серьезно повреждается.

Тип 4. «Fischer Pd»

Описывая пластиковые ввертыши для гипсокартона, я не могу не упомянуть один из моих любимых — Fischer Pd или просто дюбель Фишера:

Гильза Fischer Pd со стопорным шурупом

  1. Изделие представляет собой короткий пластиковый цилиндр с гильзой, снабженной боковыми лопастями и массивным концевиком.
  2. При установке в гипроке нужно просверлить отверстие, соответствующее диаметру гильзы.
  3. Fischer Pd вставляем в отверстие и фиксируем стопорным шурупом. И тут начинается все самое интересное!

Последовательность монтажа на крепеж Фишера

  1. Когда шуруп доходит до концевика, он начинает вжимать его коническую часть в гильзу.
  2. В результате этого воздействия лопасти гильзы расходятся в стороны и либо прижимаются к изнанке гипрока, либо заклиниваются в толще материала.
  3. Производитель заявляет, что держит такое изделие до 15-16 кг.

Вытащить силой, конечно, можно, но для этого нужно очень сильно постараться. После вывинчивания стопорного шурупа вынимается легче, но тоже с трудом.

Тип 4. «Бабочка»

Если на поверхность из ГКЛ нужно навесить относительно легкий объект, то для фиксации можно использовать дюбель «бабочка». Такие изделия производят из плотного пластика в нескольких типоразмерах, а их главной особенностью является наличие передней части, разделяющейся на две достаточно большие лопасти.

Полимерная складная гильза

Своими руками «бабочка» ставится так:

  1. В гипсокартоне сверлим отверстие, диаметр которого соответствует диаметру пластиковой гильзы.
  2. Гильзу подносим к отверстию, пальцами сжимаем лопасти и вставляем дюбель в гипсокартон, продвигая внутрь до тех пор, пока горловина не будет прилегать к лицевой поверхности.
  3. Фиксируем дюбель нейлоновый для гипсокартона с помощью стопорного шурупа, ввинчивая его в отверстие. При завинчивании внутренняя часть изделия складывается, а лопасти прижимаются к гипроку, увеличивая площадь, на которую передается нагрузка.

Схема крепления на «бабочку»

  1. К плюсам «Бабочки» можно отнести простоту установки и возможность извлечения (пусть и ограниченную). Недостатками же является сравнительно малая расчетная нагрузка (6 – 11 кг) и невозможность использования, если зазор между гипроком и капитальной стеной будет меньше длины гильзы.

Тип 5.

Пружинный

Наконец, для подвеса нетяжелых люстр и других конструкций используется так называемый пружинный дюбель:

Разновидности пружинных изделий

  1. Основная часть изделия – длинный винтовой стержень со шляпкой или крючком на одном конце. В качестве распорной части используется конструкция из двух лопастей, зафиксированных пружиной в раскрытом положении.
  2. Перед тем как крепить это изделие, нужно просверлить в гипсокартонной обшивке отверстие, диаметр которого позволит вставить внутрь распорную часть.
  3. После этого лопасти сжимаются (нужно преодолеть сопротивление пружины) и конструкция заводится в паз.
  4. За гипсокартоном пружина снова раскрывается, после чего дюбель надёжно удерживается лопастями, опирающимися на гипрок изнутри.

Схематическая инструкция по использованию пружинного крепежа

Если решаете, какой лучше использовать крепеж для подвешивания чего-либо к потолку, обшитому гипроком, то обращать внимание стоит как раз на такие пружинные изделия. С другой стороны, предельная нагрузка таких дюбелей во многом зависит от конструкции потолка (чем больше шаг между опорными элементами каркаса, тем выше вероятность того что ГКЛ треснет), да и отверстие нужно сверлить гораздо больше диаметра осевого винта.

Заключение

Выбрать и правильно вкрутить дюбель в гипсокартон – нетривиальная задача. Ассортимент крепежа достаточно велик для того, чтобы подобрать подходящую модель почти для любой ситуации. Но при этом разнообразие может существенно усложнить жизнь новичку, затруднив выбор.

Если вы хотите более подробно разобраться в данной теме – изучите видео в этой статье, а все возникшие вопросы озвучьте в комментариях или на форуме проекта. И у меня, и у многих моих коллег достаточно практического опыта, чтобы помочь вам полезным советом!

Понравилась статья? Подписывайтесь на наш канал Яндекс. Дзен 22 октября 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

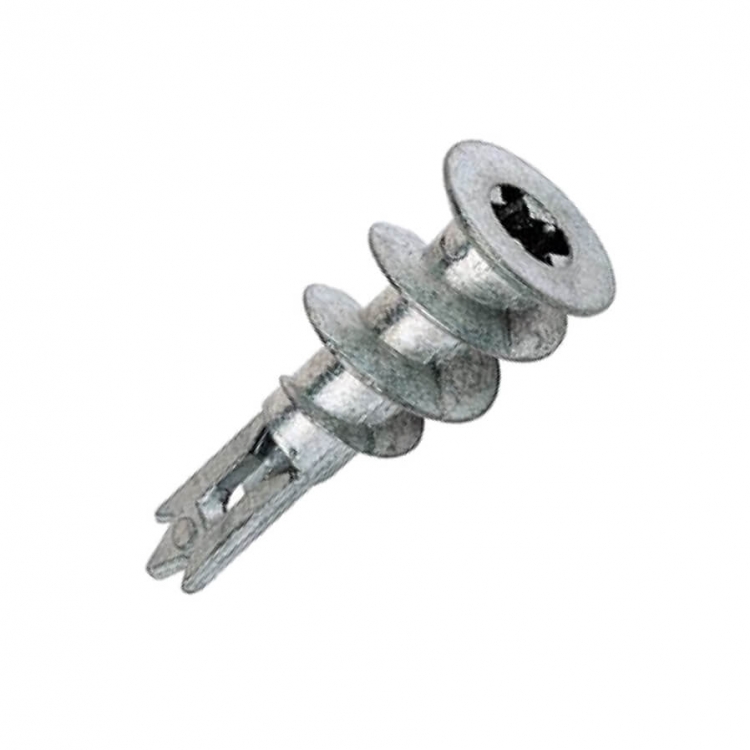

Дюбели «ДРИВА» для гипсокартона со сверлом, пакет

Артикул
Длина дюбеля (L), мм 33
Наконечник дюбеля свер­ло
Диаметр резьбы, мм 12
Диаметр шляпки, мм 14
Диаметр сверла, мм 6
Диаметр самореза, мм 3. 5
Длина самореза (Ls), мм 30
Упаковка, шт. 4
Комплектация
Дюбель «ДРИВА» 8 33 мм
Саморез оцинкованный 4 3. 5х30мм

Металлический дюбель: назначение, особенности, применение

Крепёж конструкций к листовым материалам типа гипсокартона, фанеры, ДСП осуществляется при помощи специальных крепежных изделий — дюбели для пустотелых конструкций. Другие названия таких изделий: “дюбель бабочка для гипсокартона”, “дюбель Молли”. Поскольку такие полые и листовые стройматериалы с каждым годом становятся все популярнее, то необходимость купить “дюбель-бабочку” возникает у отделочников все чаще. Описание ниже касается металлических дюбелей.


Конструкция

Металлический дюбель для пустотелых конструкций состоит их двух частей — металлической втулки (цанги) особой конструкции и винта с полукруглой или потайной головкой. Обязательной является втулка. В составе такого крепежного изделия она присутствует всегда. Винт может и подбираться отдельно. Например, у HILTI такая втулка называется “анкер для гипсокартона HHD” и поставляется без винта.
Специфика работы металлического дюбеля основана на особой конструкции втулки. Изначально она имеет форму цилиндра с вырезами в средней (распорной) части. Со стороны прикрепляемой конструкции находится опорная шайба с заостренными выступами, с противоположной — втулка имеет внутреннюю резьбу.

Под различные крепежные задачи, производителями выпускаются “дюбели-бабочки” с кольцом, крюком, полукольцом, Г-образной формы, головкой под шестигранник или со шлицем. На чертеже выше винт дюбеля с полукруглой головкой и прямым шлицем.
С ростом популярности гипсокартона растет и спрос на такие дюбели. Сегодня они есть в ассортименте всех крупных производителей крепежных изделий. У HILTI это версия HHD, у FISCHER — HM, у MUNGO — MHD, у SORMAT — MOLA. Более низкие цены на металлические дюбели для гипсокартона у китайских производителей.
Ассортимент изделий представлен диаметрами резьбы от М4 до М8, длинами от 23 до 66 мм.

Назначение

Дюбель Молли предназначен для прикрепления конструкций к полым основаниям (пустотелый кирпич и блоки), листовым материалам (гипсокартон, ДСП, толстая фанера и т.п.), плитам перекрытия. Ввиду наличия пустот на таких материалах невозможно использовать анкеровку трением, поэтому в дюбелях Молли применен принцип упора.
С их помощью удобно прикрепить картину, светильник, полку, зеркало, карниз, кронштейн. С помощью таких метизов можно крепить опорные рамы, деревянные каркасы к пустотелым конструкциям.

Материал изготовления

Материал изготовления дюбеля для пустотелых конструкций — углеродистая сталь.

Покрытие — гальваническое цинкование.
Для мест с повышенной влажностью, подверженных повышенным коррозионным воздействиям производителями выпускаются изделия из нержавеющей стали.
Для решения простых крепежных задач можно купить дюбель Молли из пластика, который значительно ниже по стоимости.

Особенности монтажа

Установка металлического дюбеля для пустотелых конструкций производится методом предварительного монтажа. Сначала на посадочное место устанавливается крепеж, а затем к нему прикрепляется требуемый элемент.

Последовательность монтажа дюбеля Молли при помощи специального инструмента следующая:

  • в базовом основании бурится отверстие нужного диаметра

  • винт дюбеля устанавливается в монтажный инструмент

  • дюбель до упора вставляется в подготовленное отверстие

  • с помощью инструмента закрепляется дюбель. При этом происходит вытягивание винта, в месте вырезов упоры втулки разводятся и плотно прилегают к базовому основанию

  • инструмент отсоединяется, винт выкручивается

  • присоединяется конструкция или деталь и винт затягивается

Смотреть технологию монтажа “дюбеля-бабочки” ниже:


Возможна установка анкера и с помощью обычных монтажных плоскогубец.
Подбор крепежного изделия основан на его соответствии толщине базового основания и требуемой нагрузке. Максимально допустимая толщина основания указана в маркировке. Ниже рекомендуемые допустимые нагрузки на металлический дюбель для пустотелых оснований (по инструкции FISCHER).

Маркировка, обозначение

В маркировке дюбеля для пустотелых конструкций, как правило, производители указывают версию метиза и три основные технические характеристики:

Примеры маркировки “дюбеля-бабочки” от известных производителей крепежа:

FISCHER

HM 6 x 80 S, где

НМ — обозначение крепежного изделия (металлический дюбель для пустотелых конструкций)

6 — диаметр метрической резьбы

80 — длина дюбеля

S — тип винта (S — полукруглая головка прямой шлиц, SS — шестигранная головка, Н — с крюком)

MUNGO
MHD-S 6х37/13, где
MHD-S — обозначение крепежного изделия
6 — диаметр метрической резьбы
37 — длина дюбеля Молли
13 — максимальная толщина материала основания


Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

металлические варианты molly и driva для гипсокартона, дюбель-гвоздь для крепления ГКЛ

В современном строительстве существует много способов крепежа элементов и конструкций друг к другу. Для крепежа тяжелых деталей был изобретен дюбель. Для каждого материала существуют свои дюбели. Так, для полого гипсокартона нельзя использовать элементы, которые подойдут для бетонного основания.

Особенности

Говоря о работе с гипсокартоном, невозможно забыть о главной крепежной детали – дюбеле. Фоторамку или небольшую картину можно повесить на свеже созданную гипсокартонную перегородку с помощью шурупа или самореза, но если вы решили прикрепить к ней что-то тяжелое, требующее дополнительной нагрузки, например, телевизор на крутящемся креплении или навесной шкаф, то необходимо применение специальных креплений. Благодаря этому небольшому элементу лист гипсокартона не будет деформироваться, его сердцевина не разрушится, а подвешенный предмет будет неподвижно находиться на своем месте. Для разных видов дюбелей – разная допустимая нагрузка.

Строительный рынок предлагает множество вариантов дюбелей. Они могут различаться по диаметру и длине. Существуют нормы, регулирующиеся ГОСТ 28457-90. Именно он и определяет, что дюбель должен представлять собой конструкцию, предназначенную для установки самореза.

В отличие от других креплений крепежи, которые предназначаются для гипсокартона, выполнены из высококачественного металла или пластика и имеют гарантированную фиксацию изделия к ГКЛ. Для полноценной фиксации крепежи оснащают очень важным элементом – гильзой, которая может складываться только в полной пустоте. В любых других условиях гильза не сработает.

Для долговечного крепления элемента к гипсокартону необходимо знать нагрузку, которую сможет выдержать это крепежное изделие. Для выяснения этой информации необходимо знать лишь диаметр и длину крепежа.

В «домашних условиях» обычно встречаются три вида нагрузки: горизонтальная, вертикальная, динамическая.

  • Горизонтальная нагрузка характерна для полок, картин. Крепеж выбирают соответственно весу изделия (6-10 мм) и материалу основания (30-50 мм для гипсокартона).
  • Вертикальная нагрузка появляется при установке люстры или кондиционера. При диаметре шурупа 6 мм крепежный элемент должен входить в стену не менее чем на 40 мм, а в потолок – не менее чем на 60 мм.
  • Динамическая нагрузка возникает, например, при креплении лестницы, гимнастических колец, «груши» или другого спортивного снаряда. В данном случае необходимы виброустойчивые крепежи.

Иногда для лучшего сцепления дюбель предварительно смазывают клеем.

Существуют некоторые особенности дюбелей, которые необходимо учитывать при их выборе:

  • дюбели одного вида, но выполненные из разных материалов, например: пластика или металла, различаются только весом, который они могут выдержать;
  • для крепления на листовой материал должен быть выбран верный вид крепежа, у которого гильза плотно прижимается к листу.

Как использовать?

Существует классификация дюбелей по различным критериям.

По способу закрепления выделяют дюбели:

  • закрепляющиеся на поверхности благодаря силе трения;
  • имеющие различные формы дюбеля и основания.

Закрутить дюбель в стену можно двумя способами: предварительным или сквозным монтажом.

При предварительном монтаже необходимо сверлом большего диаметра просверлить отверстие в стене, затем установить дюбель (распорный, гвоздевой, универсальный) и закрепить шурупом необходимую деталь. С помощью такого способа вы, например, своими руками сможете прикрепить полку или кронштейн для телевизора. Для монтажа пластмассового дюбеля в упаковке предлагается специальная бита-насадка.

При применении сквозного монтажа нет необходимости сверлить основание: крепление своей нераспорной частью должно пройти участок «пустоты». Обычно таким способом пользуются при креплении фасадов, кровли, утеплителя.

По способу монтажа различают дюбели:

  • забиваемые молотком;
  • вкручиваемые специальным строительным пистолем.

Для производства дюбелей применяют различные материалы.

  • Пластмасса, в том числе полипропилен или нейлон.
  • Полиэтилен. Достаточно легкий материал, устойчивый к кислотам. Хорошо сохраняется при деформации. Плюс материала в том, что он антикоррозийный. Выдерживает температуры до -40 С. Минус: возможно появление трещин.
  • Полипропилен. В отличие от полиэтилена обладает большей прочностью и износоустойчивостью. Выдерживает температуры до +140 С, но все равно теряет целостность тела.
  • Полиамид или нейлон. Устойчивый материал, который отличается особой виброустойчивостью, практически не изнашивается и нечувствителен к механическим повреждениям. Именно поэтому нейлон считается самым надежным материалом. Минус: запрещена установка в помещении с повышенной влажностью.
  • Металл, в том числе алюминий и нержавеющая сталь. Не деформируется, имеет более высокую износостойкость и несущую силу. Если металл, из которого сделан дюбель, только оцинкован – подвержен коррозии. Крепежи из латуни или сплавов титана очень дорогостоящие, поэтому используются только на высокоопасных участках.

Гипсокартон – материал хрупкий, полый, относящийся к категории мягких. При сверлении необходимо действовать аккуратно. Нельзя использовать режим перфоратора – это может повредить целостность листа.

Виды и характеристики

Бабочка

Крепежное изделие бабочка изготавливается из металла или полипропилена и имеет два «расправленных» в противоположные стороны крылышка, которые предотвращают прокручивание самореза. Применяется для фиксации предметов с небольшим весом: картины, светильники. Одноразовый – повторное использование невозможно. Есть возможность демонтажа элемента.

Для установки дюбель-бабочки необходимо прижать боковые элементы к центру и аккуратно вбить их в гипсокартонный лист молотком. В момент установки дюбеля крылышки «расправляются» с другой стороны ГКЛ, равномерно распределяя вес подвешенного элемента по поверхности. После этого можно вкручивать шуруп.

Стандартные размеры такого дюбеля 8/28 и 10/50. Для первого варианта подходит шуруп 3,5/35 мм, для второго – 3,5/55мм. Бабочка размера 10/50 мм способна выдерживать до 24 кг. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Изготавливается из пластмассы. Продается в сложенном виде.

Зонтик

Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепежа люстры на потолочном гипсокартоне. Невозможно демонтировать.

При монтаже похож на обычный зонт. В просверленное отверстие вставляют закрытый дюбель. Благодаря встроенной пружине достигая свободного пространства, он раскрывается внутри ГКЛ.

Способен выдержать до 35 кг.

Molly

Один из дорогих вариантов дюбеля, который относится к категории «разжимных». Подходит не только для гипсокартона, но и для подвесных потолков. При установке дюбель зажимает гипсокартонный лист между передней и задней частями. Такой дюбель выдерживает до 35 кг. Есть возможность демонтажа.

Его преимущество заключается в том, что нет необходимости в саморезе: все необходимые части идут в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и придавить его бортик так, чтобы оба зубца плотно сомкнулись в ГКЛ. Затем нужно просто докрутить верхний элемент дюбеля так, чтобы задняя часть плотно прижалась к листу.

Изготавливается только из металла.

Driva

Самый легкий в применении, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким материалом, как гипсокартон. Driva по внешнему виду напоминает улитку и вкручивается обычной отверткой до упора. Для облегчения вкручивания можно, но не обязательно, просверлить отверстие 6 мм. За счет плотного вкручивания в сердцевину листа выдерживает нагрузки до 25 кг. Для дюбеля driva необходимо правильно подобрать длину самореза, который впоследствии также будет вкручен в дюбель с помощью отвертки. Такой ввертыш, попадая в пустоту, скручивается в узел, позволяя повесить на него что-то схожее по весу с кухонным шкафом.

Может быть как металлическим, так и нейлоновым.

Legs

Этот крепеж производится из металла. Имеет два заостренных конца с пластинами треугольной формы, которые на профессиональном языке называются «ногами». В комплект входит винт.

Дюбель-гвоздь

Второе название этого элемента – ДБМ (дюбель быстрого монтажа). Не требует особых навыков и дополнительных усилий для монтажа. Не имеет винтовой части. Не предполагает последующий демонтаж. Дюбель вставляется в отверстие, соответствующее его размеру, а затем вбивается гвоздем до упора. Применим для карнизов и плинтусов. Надежен за счет того, что во время установки распирается сразу в три стороны.

Гвозди делятся на два подвида: со шляпкой в виде грибка и потайной шляпкой. Отличаются они между собой высотой борта. Дюбель с грибком надежнее прижимает элементы. На примере крепления тяжелых плинтусов можно доказать, что потайная шляпка не обеспечит необходимой фиксации дюбеля.

Анкер химический

Представляет собой капсулу с клеящейся жидкостью. В комплексе есть сетчатая гильза, которая позволяет закрепить элемент даже непрофессионалу.

Дюбель для двойного гипсокартона

Для двойного гипсокартона используют специальные крепления. Они имеют наконечник-сверло, который позволяет беспрепятственно вкрутить его в двойной лист.

Кроме перечисленных есть еще самоустанавливающийся дюбель, планки и иные виды.

Производители

Строительный рынок также предлагает дюбели для гипсокартона, названные в честь фирм-создателей.

Fischer PD и PDS

Нейлоновый дюбель закругленной формы. Продольные ребра не допускают проворачивание. Во время закручивания самореза его конический хвостовик входит в пластиковую гильзу, заставляя раскрываться крылья-упоры. Выдерживает до 15 кг.

Knauf-Hartmut (Кнауф-хомут)

Сенсация в сфере крепежей. Такой дюбель в стене выдерживает до 55 кг, в потолке – до 6 кг. Комплект такого дюбеля состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

Для установки необходимо просверлить отверстие не менее 13 мм, ввести планку и выровнять направляющие. Затем вставить пластмассовую втулку через обе направляющие до упора, после чего развести их в разные стороны и удалить. Таким образом в гипсокартоне надежно фиксируется планка, в которую впоследствии ввинчивается шуруп из комплекта.

Walraven BIS GOLD

Такой забивной дюбель подходит для малых и средних нагрузок для шурупов диаметром 3,5 – 5,0 мм и минимальной длиной – 30 мм. Название крепежа говорит само за себя: для установки вам необходим лишь молоток. Во время вбивания в стену дюбель самостоятельно расклинивается и не прокручивается.

Существуют и другие производители дюбелей для гипсокартона, например: TOX и KEW (Германия), HILTI (Лихтенштейн), SORMAT (Финляндия).

Чтобы сэкономить на стоимости дюбелей, чаще всего их закупают оптом в Китае. Несмотря на качество, некоторые фирменные дюбели будут сильно различаться.

Обязательно узнавайте страну изготовления крепления у продавца, ведь от этого зависит безопасность.

Советы

  • Перед началом работы следует выяснить характеристики гипсокартона и определить структуру и вес прикрепляемого элемента.
  • Исходя из характеристик дюбелей, выберете тот, который подходит для конкретной ситуации.
  • Помимо характеристик самого дюбеля, необходимо правильно подобрать шуруп: он не должен деформировать или ломать дюбель внутри листа.
  • Предметы весом до 5 кг (картины, фоторамки) можно крепить к ГКЛ и без дюбеля – на саморез, обращая при этом внимание на сохранение целостности листа.
  • Обязательно контролируйте силу вкручивания – вы можете проткнуть гипсокартонный лист насквозь.
  • Просверливайте лист обычным сверлом меньшего диаметра. Таким образом вы избежите перекоса при вкручивании дюбелей.
  • Стоит правильно рассчитывать вес на один дюбель и не превышать этого значения. В среднем считается, что нагрузка на крепления не должна превышать 50 кг на 1 м2.
  • Если гипсокартон облицован кафелем или плиткой – используйте специальный победитовый наконечник и высверливайте отверстие, равное диаметру дюбеля.
  • Длина отверстия в гипсокартонном листе должна превышать размеры шурупа на 5 мм.
  • Обязательно очищайте отверстие от пыли и крошек. Сделать это можно с помощью обычного пылесоса.
  • Для крепления элементов к гипсокартонному потолку лучше всего использовать металлический профиль. Найти его с обратной стороны листа поможет обычный магнит.

Если по какой-то причине вы не знаете, какой материал основы перед вами, то проверить это можно по пробному сверлению. Если из отверстия начинает сыпаться крошка мелкой фракции, похожая на пыль, будьте уверены – вы имеете дело с гипсокартоном.

​​​​​​О том, как выбрать дюбель для гипсокартона, смотрите в следующем видео.
