металлические варианты molly и driva для гипсокартона, дюбель-гвоздь для крепления ГКЛ

Как выбрать дюбель для гипсокартона?

В современном строительстве существует много способов крепежа элементов и конструкций друг к другу. Для крепежа тяжелых деталей был изобретен дюбель. Для каждого материала существуют свои дюбели. Так, для полого гипсокартона нельзя использовать элементы, которые подойдут для бетонного основания.

Особенности

Говоря о работе с гипсокартоном, невозможно забыть о главной крепежной детали – дюбеле. Фоторамку или небольшую картину можно повесить на свеже созданную гипсокартонную перегородку с помощью шурупа или самореза, но если вы решили прикрепить к ней что-то тяжелое, требующее дополнительной нагрузки, например, телевизор на крутящемся креплении или навесной шкаф, то необходимо применение специальных креплений. Благодаря этому небольшому элементу лист гипсокартона не будет деформироваться, его сердцевина не разрушится, а подвешенный предмет будет неподвижно находиться на своем месте. Для разных видов дюбелей – разная допустимая нагрузка.

Как выбрать дюбель для гипсокартона?

Строительный рынок предлагает множество вариантов дюбелей. Они могут различаться по диаметру и длине. Существуют нормы, регулирующиеся ГОСТ 28457-90. Именно он и определяет, что дюбель должен представлять собой конструкцию, предназначенную для установки самореза.

В отличие от других креплений крепежи, которые предназначаются для гипсокартона, выполнены из высококачественного металла или пластика и имеют гарантированную фиксацию изделия к ГКЛ. Для полноценной фиксации крепежи оснащают очень важным элементом – гильзой, которая может складываться только в полной пустоте. В любых других условиях гильза не сработает.

Как выбрать дюбель для гипсокартона? Как выбрать дюбель для гипсокартона?

Для долговечного крепления элемента к гипсокартону необходимо знать нагрузку, которую сможет выдержать это крепежное изделие. Для выяснения этой информации необходимо знать лишь диаметр и длину крепежа.

Как выбрать дюбель для гипсокартона? Как выбрать дюбель для гипсокартона?

В «домашних условиях» обычно встречаются три вида нагрузки: горизонтальная, вертикальная, динамическая.

  • Горизонтальная нагрузка характерна для полок, картин. Крепеж выбирают соответственно весу изделия (6-10 мм) и материалу основания (30-50 мм для гипсокартона).
  • Вертикальная нагрузка появляется при установке люстры или кондиционера. При диаметре шурупа 6 мм крепежный элемент должен входить в стену не менее чем на 40 мм, а в потолок – не менее чем на 60 мм.
  • Динамическая нагрузка возникает, например, при креплении лестницы, гимнастических колец, «груши» или другого спортивного снаряда. В данном случае необходимы виброустойчивые крепежи.
Как выбрать дюбель для гипсокартона?
Как выбрать дюбель для гипсокартона?

Иногда для лучшего сцепления дюбель предварительно смазывают клеем.

Существуют некоторые особенности дюбелей, которые необходимо учитывать при их выборе:

  • дюбели одного вида, но выполненные из разных материалов, например: пластика или металла, различаются только весом, который они могут выдержать;
  • для крепления на листовой материал должен быть выбран верный вид крепежа, у которого гильза плотно прижимается к листу.
Как выбрать дюбель для гипсокартона?
Как выбрать дюбель для гипсокартона?

Как использовать?

Существует классификация дюбелей по различным критериям.

По способу закрепления выделяют дюбели:

  • закрепляющиеся на поверхности благодаря силе трения;
  • имеющие различные формы дюбеля и основания.

Закрутить дюбель в стену можно двумя способами: предварительным или сквозным монтажом.

Как выбрать дюбель для гипсокартона? Как выбрать дюбель для гипсокартона?

При предварительном монтаже необходимо сверлом большего диаметра просверлить отверстие в стене, затем установить дюбель (распорный, гвоздевой, универсальный) и закрепить шурупом необходимую деталь. С помощью такого способа вы, например, своими руками сможете прикрепить полку или кронштейн для телевизора. Для монтажа пластмассового дюбеля в упаковке предлагается специальная бита-насадка.

Как выбрать дюбель для гипсокартона? Как выбрать дюбель для гипсокартона?

При применении сквозного монтажа нет необходимости сверлить основание: крепление своей нераспорной частью должно пройти участок «пустоты». Обычно таким способом пользуются при креплении фасадов, кровли, утеплителя.

По способу монтажа различают дюбели:

  • забиваемые молотком;
  • вкручиваемые специальным строительным пистолем.
Как выбрать дюбель для гипсокартона?

Для производства дюбелей применяют различные материалы.

  • Пластмасса, в том числе полипропилен или нейлон.
  • Полиэтилен. Достаточно легкий материал, устойчивый к кислотам. Хорошо сохраняется при деформации. Плюс материала в том, что он антикоррозийный. Выдерживает температуры до -40 С. Минус: возможно появление трещин.
  • Полипропилен. В отличие от полиэтилена обладает большей прочностью и износоустойчивостью. Выдерживает температуры до +140 С, но все равно теряет целостность тела.
Как выбрать дюбель для гипсокартона? Как выбрать дюбель для гипсокартона?
  • Полиамид или нейлон. Устойчивый материал, который отличается особой виброустойчивостью, практически не изнашивается и нечувствителен к механическим повреждениям. Именно поэтому нейлон считается самым надежным материалом. Минус: запрещена установка в помещении с повышенной влажностью.
  • Металл, в том числе алюминий и нержавеющая сталь. Не деформируется, имеет более высокую износостойкость и несущую силу. Если металл, из которого сделан дюбель, только оцинкован – подвержен коррозии. Крепежи из латуни или сплавов титана очень дорогостоящие, поэтому используются только на высокоопасных участках.
Как выбрать дюбель для гипсокартона? Как выбрать дюбель для гипсокартона?

Гипсокартон – материал хрупкий, полый, относящийся к категории мягких. При сверлении необходимо действовать аккуратно. Нельзя использовать режим перфоратора – это может повредить целостность листа.

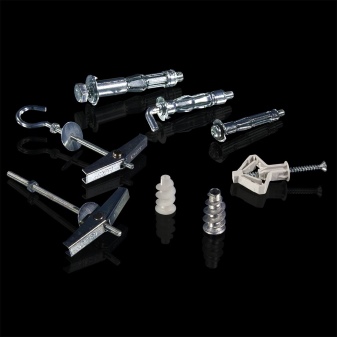

Виды и характеристики

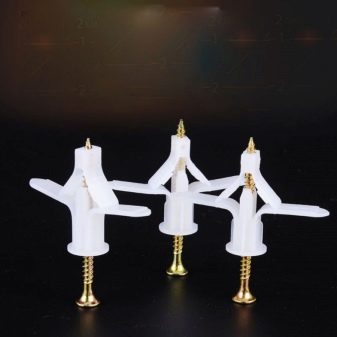

Бабочка

Крепежное изделие бабочка изготавливается из металла или полипропилена и имеет два «расправленных» в противоположные стороны крылышка, которые предотвращают прокручивание самореза. Применяется для фиксации предметов с небольшим весом: картины, светильники. Одноразовый – повторное использование невозможно. Есть возможность демонтажа элемента.

Для установки дюбель-бабочки необходимо прижать боковые элементы к центру и аккуратно вбить их в гипсокартонный лист молотком. В момент установки дюбеля крылышки «расправляются» с другой стороны ГКЛ, равномерно распределяя вес подвешенного элемента по поверхности. После этого можно вкручивать шуруп.

Как выбрать дюбель для гипсокартона?

Стандартные размеры такого дюбеля 8/28 и 10/50. Для первого варианта подходит шуруп 3,5/35 мм, для второго – 3,5/55мм. Бабочка размера 10/50 мм способна выдерживать до 24 кг. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Изготавливается из пластмассы. Продается в сложенном виде.

Зонтик

Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепежа люстры на потолочном гипсокартоне. Невозможно демонтировать.

Как выбрать дюбель для гипсокартона?

При монтаже похож на обычный зонт. В просверленное отверстие вставляют закрытый дюбель. Благодаря встроенной пружине достигая свободного пространства, он раскрывается внутри ГКЛ.

Способен выдержать до 35 кг.

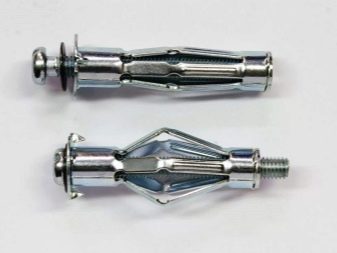

Molly

Один из дорогих вариантов дюбеля, который относится к категории «разжимных». Подходит не только для гипсокартона, но и для подвесных потолков. При установке дюбель зажимает гипсокартонный лист между передней и задней частями. Такой дюбель выдерживает до 35 кг. Есть возможность демонтажа.

Как выбрать дюбель для гипсокартона?

Его преимущество заключается в том, что нет необходимости в саморезе: все необходимые части идут в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и придавить его бортик так, чтобы оба зубца плотно сомкнулись в ГКЛ. Затем нужно просто докрутить верхний элемент дюбеля так, чтобы задняя часть плотно прижалась к листу.

Изготавливается только из металла.

Driva

Самый легкий в применении, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким материалом, как гипсокартон. Driva по внешнему виду напоминает улитку и вкручивается обычной отверткой до упора. Для облегчения вкручивания можно, но не обязательно, просверлить отверстие 6 мм. За счет плотного вкручивания в сердцевину листа выдерживает нагрузки до 25 кг. Для дюбеля driva необходимо правильно подобрать длину самореза, который впоследствии также будет вкручен в дюбель с помощью отвертки. Такой ввертыш, попадая в пустоту, скручивается в узел, позволяя повесить на него что-то схожее по весу с кухонным шкафом.

Как выбрать дюбель для гипсокартона?

Может быть как металлическим, так и нейлоновым.

Legs

Этот крепеж производится из металла. Имеет два заостренных конца с пластинами треугольной формы, которые на профессиональном языке называются «ногами». В комплект входит винт.

Как выбрать дюбель для гипсокартона?

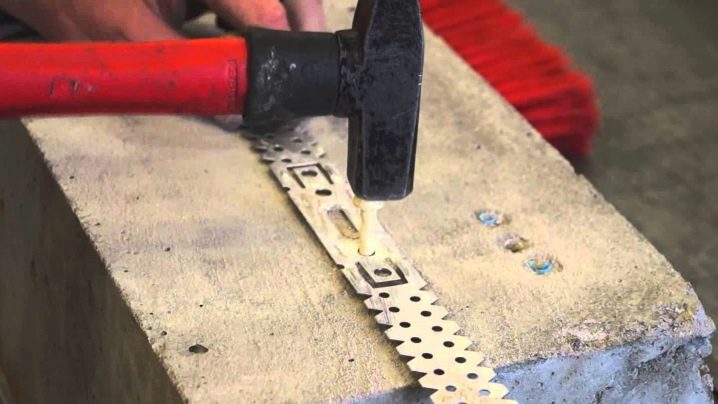

Дюбель-гвоздь

Второе название этого элемента – ДБМ (дюбель быстрого монтажа). Не требует особых навыков и дополнительных усилий для монтажа. Не имеет винтовой части. Не предполагает последующий демонтаж. Дюбель вставляется в отверстие, соответствующее его размеру, а затем вбивается гвоздем до упора. Применим для карнизов и плинтусов. Надежен за счет того, что во время установки распирается сразу в три стороны.

Как выбрать дюбель для гипсокартона?

Гвозди делятся на два подвида: со шляпкой в виде грибка и потайной шляпкой. Отличаются они между собой высотой борта. Дюбель с грибком надежнее прижимает элементы. На примере крепления тяжелых плинтусов можно доказать, что потайная шляпка не обеспечит необходимой фиксации дюбеля.

Анкер химический

Представляет собой капсулу с клеящейся жидкостью. В комплексе есть сетчатая гильза, которая позволяет закрепить элемент даже непрофессионалу.

Как выбрать дюбель для гипсокартона?

Дюбель для двойного гипсокартона

Как выбрать дюбель для гипсокартона?

Для двойного гипсокартона используют специальные крепления. Они имеют наконечник-сверло, который позволяет беспрепятственно вкрутить его в двойной лист.

Кроме перечисленных есть еще самоустанавливающийся дюбель, планки и иные виды.

Производители

Строительный рынок также предлагает дюбели для гипсокартона, названные в честь фирм-создателей.

Fischer PD и PDS

Нейлоновый дюбель закругленной формы. Продольные ребра не допускают проворачивание. Во время закручивания самореза его конический хвостовик входит в пластиковую гильзу, заставляя раскрываться крылья-упоры. Выдерживает до 15 кг.

Как выбрать дюбель для гипсокартона?

Knauf-Hartmut (Кнауф-хомут)

Сенсация в сфере крепежей. Такой дюбель в стене выдерживает до 55 кг, в потолке – до 6 кг. Комплект такого дюбеля состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

Как выбрать дюбель для гипсокартона?

Для установки необходимо просверлить отверстие не менее 13 мм, ввести планку и выровнять направляющие. Затем вставить пластмассовую втулку через обе направляющие до упора, после чего развести их в разные стороны и удалить. Таким образом в гипсокартоне надежно фиксируется планка, в которую впоследствии ввинчивается шуруп из комплекта.

Walraven BIS GOLD

Такой забивной дюбель подходит для малых и средних нагрузок для шурупов диаметром 3,5 – 5,0 мм и минимальной длиной – 30 мм. Название крепежа говорит само за себя: для установки вам необходим лишь молоток. Во время вбивания в стену дюбель самостоятельно расклинивается и не прокручивается.

Существуют и другие производители дюбелей для гипсокартона, например: TOX и KEW (Германия), HILTI (Лихтенштейн), SORMAT (Финляндия).

Как выбрать дюбель для гипсокартона?

Чтобы сэкономить на стоимости дюбелей, чаще всего их закупают оптом в Китае. Несмотря на качество, некоторые фирменные дюбели будут сильно различаться.

Обязательно узнавайте страну изготовления крепления у продавца, ведь от этого зависит безопасность.

Советы

  • Перед началом работы следует выяснить характеристики гипсокартона и определить структуру и вес прикрепляемого элемента.
  • Исходя из характеристик дюбелей, выберете тот, который подходит для конкретной ситуации.
  • Помимо характеристик самого дюбеля, необходимо правильно подобрать шуруп: он не должен деформировать или ломать дюбель внутри листа.
  • Предметы весом до 5 кг (картины, фоторамки) можно крепить к ГКЛ и без дюбеля – на саморез, обращая при этом внимание на сохранение целостности листа.
  • Обязательно контролируйте силу вкручивания – вы можете проткнуть гипсокартонный лист насквозь.
Как выбрать дюбель для гипсокартона?
  • Просверливайте лист обычным сверлом меньшего диаметра. Таким образом вы избежите перекоса при вкручивании дюбелей.
  • Стоит правильно рассчитывать вес на один дюбель и не превышать этого значения. В среднем считается, что нагрузка на крепления не должна превышать 50 кг на 1 м2.
  • Если гипсокартон облицован кафелем или плиткой – используйте специальный победитовый наконечник и высверливайте отверстие, равное диаметру дюбеля.
  • Длина отверстия в гипсокартонном листе должна превышать размеры шурупа на 5 мм.
  • Обязательно очищайте отверстие от пыли и крошек. Сделать это можно с помощью обычного пылесоса.
  • Для крепления элементов к гипсокартонному потолку лучше всего использовать металлический профиль. Найти его с обратной стороны листа поможет обычный магнит.
Как выбрать дюбель для гипсокартона? Как выбрать дюбель для гипсокартона?

Если по какой-то причине вы не знаете, какой материал основы перед вами, то проверить это можно по пробному сверлению. Если из отверстия начинает сыпаться крошка мелкой фракции, похожая на пыль, будьте уверены – вы имеете дело с гипсокартоном.

​​​​​​О том, как выбрать дюбель для гипсокартона, смотрите в следующем видео.

Дюбель для Гипсокартона: Разновидности, Особенности Монтажа

Для крепежа к гипсокартону подходят только особые виды дюбелей

Для крепежа к гипсокартону подходят только особые виды дюбелей

Гипсокартон – уникальный материал, с помощью которого можно легко выравнивать поверхности и создавать сложные архитектурные формы. Но его недостаточная прочность не позволяет крепить к нему предметы мебели и различные элементы интерьера, используя стандартный крепеж для кирпича или дерева.

Малая площадь контакта вынуждает применять в основном такие метизы, которые обжимают лист с обеих сторон. Но есть среди них и распорные виды, например, дюбель для гипсокартона Driva.

В этой статье мы расскажем вам обо всех основных видах крепежа для гипсокартона и о том, как они устанавливаются.

Виды дюбелей для гипсокартона и других листовых материалов

Сложность крепления к гипсокартону заключается не только в его малой прочности, но и в наличии пустоты между облицовкой и стеной. Из-за неё площадь контакта метиза с листовым материалом очень мала и не позволяет удерживать сколько-нибудь тяжелый груз.

И даже если использовать достаточно длинный крепеж, который войдет в несущую стену, между нею и точкой приложения нагрузки образуется большой рычаг в пустом пространстве. Что тоже не способствует надежности крепления.

Поэтому дюбель гвоздь для гипсокартона должен обладать особым устройством, которое будет обеспечивать либо распор внутри листа, либо его обжим с двух сторон. В зависимости от конструкции, такие дюбели выдерживают разную нагрузку, и потому каждый из них предназначается для конкретных целей.

Дрива

Это распорный вид дюбеля, который держит нагрузку за счет сцепления с сердечником гипсокартона. Представляет собой пропиленовый или металлический стержень конической формы с винтовой остроугольной нарезкой и плоской головкой и крестовыми шлицами под отвертку.

Дюбель пластиковый Driva

Дюбель пластиковый Driva

  • Диаметр стержня – от 12 до 15 мм;
  • Длина пластиковых изделий 23 мм;
  • Длина металлических изделий 33-44 мм;
  • Внутри дюбеля есть сквозное или глухое отверстие для крепежного шурупа;
  • На конце может быть (а может и не быть) сверло в виде перки или трезубца. Оно позволяет устанавливать дюбель в стену без предварительного сверления;
  • Нагрузка на вырывание составляет до 25 кг для пластика и до 32 кг для металла.

Обратите внимание. Этот дюбель по гипсокартону может стать единственно возможным видом крепежа, если зазор между стеной и облицовкой очень мал.

Способ крепления зависит от наличия или отсутствия сверла на конце дюбеля.

Если он есть, то порядок работ таков:

ИзображениеОписание
Установка дюбеля

Установка дюбеля

Дюбель Дрива для гипсокартона со сверлом просто ввинчивается в стену с помощью отвертки или шуруповерта с крестовой насадкой.
Вкручивание шурупа

Вкручивание шурупа

В полость дюбеля вкручивается шуруп соответствующего диаметра, на котором будет держаться подвесное оборудование.
Завершение установки

Завершение установки

По мере углубления шурупа в тело дюбеля, последний деформируется и расширяется, распирая структуру материала, и обеспечивая надежное сцепление с ним.

Для установки дюбеля без сверла в гипсокартоне сначала просверливается отверстие нужного диаметра. При необходимости такой крепеж может быть демонтирован.

Бабочка

Этот крепеж предназначен для навешивания достаточно легких конструкций.

Дюбель Бабочка для гипсокартона – нагрузка не более 28 кг

Дюбель Бабочка для гипсокартона – нагрузка не более 28 кг

В рабочем затянутом положении его форма напоминает крылья бабочки, отсюда и такое необычное название. Изготавливается дюбель только из полипропилена или нейлона, поэтому цена его самая низкая среди всех крепежей.

Из-за невысокой допустимой нагрузки бабочки применяют ограниченно и только для крепления таких легких элементов, как карнизы, плинтуса, выключатели, светильники и т.п.

Как крепить конструкции к гипсокартонным стенам с помощью бабочек, показано ниже:

ИзображениеОписание
Сверление отверстий

Сверление отверстий

Сверлом, соответствующим диаметру дюбеля, нужно просверлить отверстия в нужных точках.
Установка дюбеля

Установка дюбеля

Дюбель вставляют концом в отверстие, затем сжимают упругие «крылья» так, чтобы они прижались к основанию, и легкими ударами молотка забивают его до упора.
Вкручивание шурупа

Вкручивание шурупа

При вворачивании шурупа через закрепляемую деталь во втулку с резьбой, он подтягивает крылья к обратной стороне гипсокартона до полного их прилегания.

Дюбель бабочка для гипсокартона размеры может иметь разные как по длине, так и по окружности. Но его «шейка» рассчитана на толщину листового материала 10-12 мм.

Если она будет больше, крылышки просто не раскроются, и работать крепеж не будет. Поэтому, дюбель бабочка для двойного гипсокартона не годится.

Пример крепления кронштейна на «бабочку»

Пример крепления кронштейна на «бабочку»

Кроме того, устанавливать его можно только в том случае, когда зазор между стеной и гипсокартоном превышает длину дюбеля.

Для справки. Есть и другая разновидность такого крепежа – скручивающийся дюбель. Упор за листом образуют не крылышки, а скручивающиеся по спирали разрезные части втулки.

На фото – скручивающийся пластиковый дюбель

На фото – скручивающийся пластиковый дюбель

Пружинный

Пружинные изделия трудно отнести к дюбелям, но и о них стоит упомянуть в этой статье, так как они довольно часто используются для подвешивания к гипсокартонному потолку люстр и светильников.

Конструкция состоит из стержня с гайкой и двумя подпружиненными лапками, которые раскрыты почти на 180 градусов. Конец стержня может быть выполнен в виде крюка, кольца или прямого угла.

Пружинный дюбель в гипсокартон с крюком

Пружинный дюбель в гипсокартон с крюком

Установка выполняется так:

ИзображениеОписание
Сверление отверстия

Сверление отверстия

В гипсокартоне просверливаем отверстие такого диаметра, через которое пройдут сложенные лапки.
Складывание подвеса

Складывание подвеса

Нажимая на лапки и сдавливая пружину, прижимаем их к стержню.
Установка подвеса

Установка подвеса

Стержень со сложенными лапками проталкиваем в отверстие.
Раскрытие лапок

Раскрытие лапок

Оказавшись в пустом пространстве за гипсокартоном, лапки под действием пружины принимают прежнее положение, запирая подвес.

Этот металлический крепеж сам по себе довольно надежный и может вынести большую нагрузку. Слабым местом в этом случае является сам гипсокартон.

Молли

Дюбели Мolly выдерживают самую большую нагрузку – более 35 кг. Внешне их конструкция похожа на распорный анкерный болт, которым крепятся детали к стенам из бетона и полнотелого кирпича.

Дюбель Молли

Дюбель Молли

Это металлическая втулка с продольными прорезями. На одном её конце имеется плоская шляпка с зубчиками, а на другом – гайка, в которую вворачивается винт. Зубцы на шляпке фиксируют дюбель в теле гипсокартона, не позволяя ему проворачиваться при затягивании крепежа.

Как и «бабочка», дюбель Молли для гипсокартона при затягивании винта образует на обратной его стороне несколько упоров из складывающихся частей втулки. Но внешне они больше напоминают не крылья, а спицы зонтика.

Порядок крепления:

ИзображениеОписание
Установка втулки

Установка втулки

В высверленное заранее отверстие вставляется втулка без винта и забивается до упора, чтобы зубчики на шляпке врезались в гипсокартон.
Вкручивание винта

Вкручивание винта

Крепежный винт вставляется во втулку и вкручивается в концевую гайку.
Затягивание резьбы

Затягивание резьбы

При затягивании винта разрезная втулка начинает складываться вдоль оси, преобразуясь в опорные треугольники, напоминающие зонтик.

Как и пружинные подвесы, дюбели Молли снабжаются винтами с разной формой нагрузочной части. Это могут быть как обычные винты со шлицами, так и крюки или кольца.

Как уже говорилось, главное достоинство Молли – нагрузка, которую они могут вынести. А к недостаткам можно отнести невозможность демонтажа.

Хартмут

Этот вид крепления выпускается под маркой Кнауф. Как и предыдущие, это очень надежные дюбели для гипсокартона – допустимая нагрузка составляет более 35 кг при однослойной обшивке гипсокартоном, и более 55 кг при двухслойной.

Дюбели Хартмут

Дюбели Хартмут

Конструкция изготовлена из металла и пластика, её установка несколько отличается от предыдущих видов.

Инструкция по установке:

ИзображениеОписание
Общий вид

Общий вид

Так выглядит установочная конструкция в сборе.
Установка пластины в отверстие

Установка пластины в отверстие

Металлическая пластина с резьбой в центре вставляется в просверленное отверстие.
Выравнивание

Выравнивание

С помощью пластиковых усиков пластина выравнивается на тыльной стороне гипсокартона.
Установка фиксатора

Установка фиксатора

Пластиковый фиксатор перемещается по усикам до плоскости стены и закрепляет пластину в отверстии.
Разъединение усиков

Разъединение усиков

Усики расцепляются и разводятся в стороны для закрепления фиксатора.
Удаление лишней части усиков

Удаление лишней части усиков

Усики обламываются у основания. Для этого не требуются инструменты, достаточно несколько раз согнуть их в разные стороны.
Вкручивание винта

Вкручивание винта

В установленный дюбель вкручивается металлический винт и навешивается нужный предмет.
Вид с тыльной стороны

Вид с тыльной стороны

Длинная металлическая пластина на обратной стороне листового материала создает большую опорную площадь и надежно удерживает навесное оборудование.

Фишер Дуотек

Ещё один дюбель по гипсокартону с уникальной конструкцией, выполненной из армированных стекловолокном двух видов пластика. Она выдерживает высокие нагрузки на сдвиг и вырывание.

Дюбель самоустанавливающийся Duotec

Дюбель самоустанавливающийся Duotec

Как и в предыдущем случае, для установки дюбеля применяется вспомогательный элемент в виде рифленой пластинки.

ИзображениеОписание
Сверление отверстия

Сверление отверстия

Начало установки стандартное – высверливание в гипсокартоне отверстия нужного диаметра, соответствующего диаметру гильзы дюбеля.
Установка

Установка

Дюбель поворачивается параллельно установочной рифленой пластинке и вставляется в отверстие в соответствии со стрелкой на корпусе.
Выравнивание

Выравнивание

После прохождения отверстия насквозь дюбель автоматически устанавливается, поворачиваясь в исходное положение.
Установка гильзы

Установка гильзы

Белая пластиковая гильза, закрепленная на установочной пластине, сдвигается к стене и заподлицо устанавливается в отверстие.
Удаление остатка пластины

Удаление остатка пластины

Остаток рифленой пластины при сгибании в разные стороны обламывается у основания.
Установка крепежа

Установка крепежа

В отверстие в гильзе вворачивается крепежный элемент – винт, шуруп с крюком, шпилька и т.п.

Для справки. В отличие от аналогов, дюбель Дуотек может устанавливаться в листы толщиной 9,5 мм.

Преимущества конструкции:

  • Легко устанавливается своими руками;
  • Возможность установки даже при небольшом зазоре между стеной и облицовкой благодаря небольшой (39 мм) длине дюбеля;
  • Комбинация мягкого и твердого пластика с армированием стекловолокном обеспечивает устойчивость к большим нагрузкам без повреждения структуры гипсокартона по сравнению с другими пластиковыми аналогами;
  • Пластиковая гильза, установленная в отверстие, повышает несущую способность и надежность крепежа;
  • Паз в дюбеле, образованный пластинами из нержавейки, позволяет использовать в качестве крепежа разные метизы: шпильки, метрические винты, шурупы для ДСП и т.д.

Советы по выбору дюбелей и навешиванию конструкций на стены из ГКЛ

Выбирая, какой дюбель лучше в вашем случае, необходимо учитывать следующие моменты:

  • Толщину листа гипсокартона и его несущую способность;
  • Вес оборудования;
  • Предельно допустимую нагрузку дюбеля;

Это важно! Приводимая в инструкции к изделиям нагрузка рассчитана на установку в гипсокартон толщиной 12,5 мм. Если вы использовали материал с другими параметрами, необходимо делать соответствующие поправки.

  • Размеры дюбеля и величину зазора между листовым материалом и стеной.
Размер свободного пространства за гипсокартоном влияет на выбор крепежа

Размер свободного пространства за гипсокартоном влияет на выбор крепежа

При вкручивании шурупов в дюбель нельзя затягивать их слишком сильно, чтобы не провернуть крепеж. Для этого лучше пользоваться отверткой либо шуруповертом с минимальными оборотами.

При наличии сомнений в надежности выбранного дюбеля и его способности удержать вес конструкции, крепление лучше осуществлять в несущий профиль, на котором держится облицовка.

Если поверхность уже отделана, обнаружить положение профиля поможет магнит

Если поверхность уже отделана, обнаружить положение профиля поможет магнит

Если же навешивать предстоит тяжелые и массивные предметы, желательно ещё до обшивки стен предусмотреть монтаж закладных деталей либо уменьшить шаг между стойками до 30-40 см вместо стандартных 60 см. Еще один вариант – двухслойная обшивка поверхности, но она обойдется дороже.

Деревянные закладные для навешивания подвесных шкафов
Деревянные закладные для навешивания подвесных шкафов
Схема усиленного каркаса
Схема усиленного каркаса
Двойная обшивка выдерживает почти вдвое большую нагрузку
Двойная обшивка выдерживает почти вдвое большую нагрузку

Заключение

Видео в этой статье и многочисленные мастер-классы в сети помогут вам лучше разобраться в особенностях крепления любых предметов интерьера к гипсокартонным стенам и потолкам. При этом важно помнить, что дюбель гвоздь для гипсокартона – это специальный крепеж, предназначенный конкретно для установки в тонкие листовые материалы. Обычные метизы с этой задачей не справятся.

Выбор надежного дюбеля для крепления в гипсокартонный лист

В ремонтных работах зачастую используется гипсокартон как основная поверхность. Из него делаются подвесные потолки, перегородки, выравниваются стены. ГКЛ имеет множество преимуществ перед другими отделочными материалами. Но, есть один большой минус – хрупкость. Для обхода стороной этого недостатка многие предприятия производят крепежи – дюбеля для гипсокартонных конструкций. Благодаря таким креплениям можно подвесить на стену из ГКЛ и полку и большую картину.

Что такое дюбель



В случае необходимости зафиксировать на гипсокартонной стене тяжелую картину, прикрепить к перегородке телевизор, повесить люстру, понадобятся специальные крепежи, с помощью которых поверхность деформироваться не будет, а предмет находится на своем месте, при этом выполняет свои функции. Данными крепежами служат дюбеля.

Еще одним предназначением дюбелей является фиксация элементов гипсокартонной конструкции во время монтажа. Крепление составных частей каркаса под гипсокартон проводится быстро и эффективно.

Дюбель для гипрока имеет различные формы по внешнему виду. В зависимости от предназначения он изготавливается из материалов, способных реализовывать функции без дефекта.

 выбор дюбелей для ГКЛКаждый дюбель рассчитан на орпеделенный вес

Как различить дюбеля по назначению? Как происходит фиксация крепежа?

Виды дюбеля для гипсокартона

Данный крепеж применяется во многих ремонтных и строительных работах. Для гипсокартона есть некоторые виды, которые создадут прочность фиксирования, при этом поверхность останется первозданной.

Дюбель гвоздь для крепления именно профилей

Самый популярный строительный дюбель гвоздь для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Первая часть: наконечник – содержит в себе 2 секции, выполнен он из пластмассы. Второй частью является гвоздь, на который может быть нанесена резьба. Для монтажа каркаса под гипсокартон используются дюбель-гвозди размерами 6/40, 6/60. Для фиксации направляющего профиля к стене применимы данные крепежи. Однако, для крепления подвесов требуется применять анкер металлический, поскольку на подвес ложится большая нагрузка, которую нейлоновый дюбель не способен выдержать из-за своих технических характеристик.

Дюбель гвоздь для ГКЛ 6-40,6-60Дюбель-гвоздь для крепления направляющего профиля к бетонной стене

Действие дюбеля

На пластмассовой части находятся усики. Они расправляются в стороны когда в наконечник входит гвоздь. Усики фиксируются в бетонной (кирпичной) стене, при этом крепко удерживают массу навешиваемого предмета. Основной базой применения крепежей является фиксация профилей к черновому основанию во время монтажа каркаса под гипсокартон.

Дюбель-гвоздь Кнауф 6/80Дюбель гвоздь Кнауф  с различной формой манжетки

Данные дюбель-гвозди для гипсокартона имеют 2 типа – обычная и ограничительная манжетка, которая не дает металлическому гвоздю «провалится» внутрь.

НаименованиеКоличество штук в пачке, шт.
Ударный шуруп 6*40 грибовидная шляпка100, 200
Ударный шуруп 6*60 грибовидная шляпка100
Ударный шуруп 6*60 потай ная шляпка100
Ударный шуруп 6*80 потайная шляпка100
Ударный шуруп 8*60 потайная шляпка100
Ударный шуруп 8*80 потайная шляпка50
Ударный шуруп 8*100 потайная шляпка50
Ударный шуруп 8*120 потайная шляпка50



Видео:

Варианты крепежей в ГВЛ

Далее рассмотрим самые популярные варианты и что можно закрутить в гипсокартонный лист, для надежного крепления различных элементов декора.

Самый простой вариант – это найти направляющий профиль с помощью магнита и в него закрутить шуруповертом стальной шуруп.  Если это не удается сделать то тогда необходимо прибегнуть к помощи специальных креплений в лист гипсокартона.

Наиболее распространенным в работах, связанных с гипсокартоном, является дюбель «бабочка».  На внешний вид он имеет бабочку с расправленными крылышками. Основной материал изготовления крепежа – полипропилен. А также в продаже присутствуют металлические изделия.

Фото наиболее распространенный дюбель для гипсокартона “Бабочка”

Действие «бабочки» для гипсокартона

Изначально дрелью делается отверстие нужного размера. Туда требуется вставить пластмассовую часть дюбеля. Для этого боковые элементы прижимаются к центру, дюбель вбивается молотком. Делать это следует аккуратно. После чего в эту часть вкручивается шуруп. В момент монтирования самореза полипропиленовая часть раскрывается с обратной стороны гипсокартонной поверхности (как будто крылышки расправляются в стороны). Они упираются в ГКЛ, тем самым происходит жесткая фиксация и распределение навешенного веса по поверхности, нет точечной нагрузки.

Дюбель-бабочка имеет отличительное свойство – есть возможность демонтировать крепеж из гипсокартонной поверхности.

Бабочка имеет различные размеры. Их подбор зависит от веса предмета:

  • Размер 8/28. Применим данный дюбель для фиксации легкой конструкции. Саморезы для «бабочки» следует приобретать отдельно. Для такого размера наибольше подходит шуруп 3.5/35мм. Покрытие шурупа абсолютно неважно. Отверстие для дюбеля производится сверлом размером 8 мм. Вставленный крепеж имеет фиксатор, который не даст бабочке полностью «провалится» внутрь.



Винтовые крепления Молли (MOLLY)

Дюбель MOLLY для гипсокартона используется в случае, если требуется на поверхности зафиксировать тяжелый предмет. Является пожалуй самым надежным  креплением.

По своей структуре Молли отличен от пластиковых дюбелей полностью металлическим каркасом. Материалом служит оцинкованная или нержавеющая сталь. Состоит дюбель из втулки и шурупа. Вторая часть иногда подбирается самостоятельно, в зависимости от возложенных функций – она может иметь окончание в виде головки, кольца, крючка.

Дюбель Molly имеет зубчики для прочного фиксирования на поверхностиДюбель Molly имеет зубчики для прочного фиксирования на поверхности



Втулка имеет прорези через весь элемент, это создает распорную часть.  В центре втулки есть резьба для шурупа. При покупке отдельного винта следует на это обратить внимание.

Шуруп, вхожий в комплект имеет опорную шайбу, которая является своеобразным ограничителем – без неё крепеж прокручивается в распорной части.

Крепление молли

Для монтажа дюбеля молли потребуются специальное разжимное устройство.

  1. Требуется сделать отверстие в плоскости размером, подобранным под размеры дюбеля от 8 до 13мм.
  2. Далее в отверстие вставляется втулка (цанга). Вбивается она до тех пор пока зубчики на ней не упрутся в поверхность.
  3. После этого вкручивается шуруп.
  4. Специальными клещами следует вытянуть винт наружу. При этом действии конец цанги притягивается к поверхности с тыльной стороны, распорная часть срабатывает и фиксируется.
Схема крепления Молли



В зависимости от размеров Molly есть различные весовые категории. В основном катировка идет от 25 до 75 кг. на гипсокартонную поверхность при помощи данного дюбеля можно повесить до 30кг. веса.

Дюбель более подробно представлен на фото

В дюбель Молли возможно приобрести втулку с крюком

Видео:

Дюбель DRIVA со сверлом

Дюбель производится из 2-х видов материала: пластик и металл.

Пластиковые дюбеля немного дешевле металлических. Для их производства применяется полиэтилен или нейлон Марки тт 22. Данный крепеж может выдержать до 25 кг. веса.

Дюбель Дрива металлическийДюбель Дрива металлический

Металлическая дрива производится из дюрали. Он не так популярен как изделие из нейлона по одной причине – ценовая политика. Данный дюбель выносит 35кг. веса.

На дюбеле (обеих типов) имеется фиксатор, а также винтовая нарезка остроугольного профиля.

крепление дриваКрепление дюбеля «Дрива»

Для фиксирования крепежа необходимо сделать отверстие 6мм. но, если толщина гипсокартонного листа 12.5 и меньше, тогда отверстие не нужно. Туда вкручивается дюбель при помощи отвертки до фиксатора-головки. В этот дюбель следует вкрутить саморез.

Длина нейлонового дюбеля 23мм, металлического – 44мм.

Видео:

Крепления KNAUF Хартмут

Данный дюбель имеет 4 составные части:

  1. якорная планка – это некий оцинкованная пластинка П-образной формы;
  2. есть 2 направляющих усика, изготовленных из пластмассы;
  3. запирающая вставная часть пластиковая;
  4. шуруп М5-60.
Сложная конструкция ХармутКнауф Хармут имеет сложную конструкцию за счет чего способен выдержать до 50кг.

KNAUF Хартмут способен выдержать вес 55кг. в большинстве случает этот дюбель предназначен для тяжелых предметов на стену из гипсокартона. Это телевизор с большой диагональю, на кухне – полка с посудой, в ванной шкафчик для банных принадлежностей.

Для монтажа дюбеля в ГВЛ стене делается соответствующее отверстие. В этот зазор вводится пластина при помощи усиков. Когда П-образная деталь зашла в отверстие, усики обламываются. Внутрь ввинчивается шуруп.

Видео:

Универсальный Фишер-дюбель

Данный дюбель состоит из пластикового цилиндра и содержит гильзу. Сбоку расположены лопасти, а также мощный концевик. Внутри дюбеля нарезана резьба для шурупа. Габариты дюбеля: длина – 27мм., диаметр 12.5мм.

Дюбель ФишерДюбель Фишер имеет пластиковый цилиндр и гильзу

Для установка Fisсher гипсокартоне делается отверстие, диаметром совпадающее с гильзой 12мм. Fisсher вставляется в сделанную дыру и крепится штопорным шурупом 6*50. При вкручивании шурупа почти до конца, начинается давление на коническую часть гильзы. В конечном счете, под действующим нажимом на винт, гильза раскрывается в разные стороны лопастями, которые прижимаются к тыльной стороне листа ГКЛ.

Для малых и средних нагрузок подойдет универсальный дюбель UX. Это уникальная форма позволяет применять его для крепления в гипсокартон и в другие строительные материалы.

Набор дюбеля ФишерДюбель Фишер продается набором с саморезами

При креплении к стандартному листу ГКЛ 12.5мм. крепится, допустим, дощечка толщиной 8мм. при это м с тыльной стороны гипсокартона винт вышел на длину 27мм. это показывает что под листом гипрока должно быть пустое место 30мм.

Видео:

Вес, выдерживаемый дюбелем – 16кг.

Дюбель с пружиной для крепления на потолке

Этот вид крепежа предназначен для легкого веса. Состоит он из нескольких составных:

  • основа – шуруп с крючком;
  • распорная составляющая – 2 планочки;
  • фиксатор планок пружина.

Требуется сделать отверстие. В него ввести дюбель с прижимными лопастями. Как только планки зашли за границы гипсокартонной конструкции, пружина срабатывает и планки расправляются, тем самым фиксируются с другой стороны ГКЛ.

Виды дюбелей складных с пружинный

Данный дюбель предназначен в основном для подвешивания декоративных элементов и люстр.

Если необходимо повесить более тяжелый предмет, то рекомендуем использовать специальный металлический анкер и крепить его непосредственно в бетон.

Особенности проведения монтажа

Поскольку листы гипсокартона хрупкие по своей природе, требуется аккуратность в работе с электрическими инструментами, а также знания правильного крепления дюбеля.

  1. Для создания отверстия в гипсокартонной конструкции не нужно применять перфоратор.дюбель складной пружинный
  2. Если гипсокартонная поверхность отделана керамической плиткой, требуется делать отверстие диаметром равное дюбелю. При этом применяется сверло с особым наконечником (победитовым).
  3. Перед установкой дюбеля требуется ознакомиться с его техническими характеристиками. Каждому крепежу соответствует определенная выдержка в весе. Если предмет весит больше, чем способен выдержать элемент, тогда, скорее всего, может в стене или на потолке появится гипсокартонная дыра.
  4. Дюбеля из металла стоят дороже чем из пластика, нейлона. Но они имеют долгий срок эксплуатации, а также не деформируются при вставке в поверхность. Что часто происходит с пластмассовыми крепежными элементами.
  5. Чтобы практичность монтажа дюбеля была видна, следует его фиксировать в профиль. Элемент каркаса легко найти при помощи обычного магнита.

При выборе и приобретении дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал из которого он произведен.

В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона.

Видео:

Видео:

Дюбель для гипсокартона: выбираем правильно

Использование в ремонте такого материала, как гипсокартон требует соблюдения определенных нюансов. Самой главное, о чем должен помнить строитель при работе с данным материалом – гипсокартон в известной степени хрупок. В него нельзя вбить обычный гвоздь, иначе он просто начнет крошиться. При этом такой крепеж будет не в состоянии выдержать вес полки или даже тяжелой картины. Поэтому в данной ситуации следует использовать специальный крепежный элемент – дюбель для гипсокартона.

Чтобы закрепить на гипсокартонной стене предмет определенной массы, необходимо использовать различные крепежные элементы: дюбель молли (или molly), дюбель-дрива (или driva), дюбель-бабочка, анкер, саморезы и т.д.
Наша статья расскажет о том, какие технические характеристики имеет каждый вид крепежных элементов для гипсокартонных стен и профилей.

Возможные варианты

Гипсокартон практически всегда крепится к каркасу. Для этих целей применяют саморезы. При создании каркаса используют металлический профиль, который в зависимости от типа конструкции может делиться на направляющий, стоечный, арочный или потолочный.
Какой бы тип профилей не использовался, для монтажа гипсокартонных листов применяют саморезы. Их вкручивают в дюбеля, которые могут иметь различные технические характеристики. Их крепление проводят в зависимости от потребностей, а выбор делают на основании веса изделия, которое нужно будет установить.
В гипсокартонную стену возможна установка следующих дюбелей, в которые можно затем вкрутить саморезы или шурупы:

  • driva;
  • molly;
  • дюбель бабочка для гипсокартона;
  • дюбель-гвозди.

Обратите внимание! Устанавливать любые из крепежных элементов, по возможности, нужно в профили. Это позволит правильно распределить нагрузку с помощью металлических профилей и снять ее с самого листа.

Что лучше?

Вариант дюбеля дриваДрива

Для того, чтобы сделать правильный выбор в пользу того или иного дюбеля, а вкрученные шурупы или саморезы прочно держались в стене, необходимо знать технические характеристики и предназначение каждого крепежного элемента.
Рассмотрим каждый тип дюбелей в отдельности.
Дюбель-дрива. Крепежный элемент driva сегодня применяется очень часто. На данный момент на строительном рынке дрива имеет два варианта:

  • пластиковый. Может быть как полиэтиленовый, так и нейлоновый;
  • металлический. Для производства такого дюбеля используется сплав из цинка.

Такой дюбель с шурупом пользуется особой популярностью, так как его цена достаточно приемлема. Особенно это касается пластикового изделия.
Крепление дюбеля driva осуществляется следующим образом:

  • просверливается отверстие в стене;

Обратите внимание! Для проделывания отверстия берется сверло с диаметром 6 мм.

  • в отверстие вставляется дюбель, имеющий крестовую насадку, и просто врезается в материал, точно так же, как это делают саморезы.

После этого вкручиваем шуруп или саморез и можно смело навешивать любой предмет. Главная сложность в данном процессе заключается в подборе правильного размера самореза.
Его выбор делается по следующим параметрам:

  • длина дюбеля;
  • вес предмета, который будет закреплен на стене.

К плюсам крепежного элемента driva можно отнести:

  • отсутствие необходимости в свободном пространстве за стеной;
  • доступная стоимость;
  • выдерживает нагрузку до 32 кг для металла и 25 кг – для пластика.

Вариант дюбеля mollyДюбель-molly

Дюбель- molly. Главное отличие этого элемента от предыдущего заключается в его установке. Здесь нужно использовать сверло с диаметром в 8 мм. Процесс установки происходит следующим образом:

  • сверлится отверстие диаметром 8 мм;
  • molly вставляется в поделанное отверстие. При этом бортик, имеющий два зубца, плотно придавливает устройство к листу. В такой ситуации анкер для гипсокартона не будет прокручиваться, чем предотвращается его выпадение и достигается более качественное крепление.

Способ крепления с помощью molly также является довольно распространенным. Многие выбирают его из-за следующих достоинств:



Вариант анкераАнкер

  • в одном комплекте находятся и дюбеля и шурупы, что облегчает процесс установки и устраняет необходимость поиска саморезов;
  • возможен легкий демонтаж;
  • крепление выдерживает нагрузку до 35 кг.

К минусам molly можно отнести их довольно высокую стоимость.

Иногда вместо молли некоторые используют анкер для гипсокартона. Такое крепление осуществляется по той же схеме, при этом анкер может выдержать несколько большую нагрузку.

Другие варианты

Разновидность дюбеляДюбель-бабочка

Крепление любых предметов на гипсокартонную стену может проводиться еще двумя способами.
Несколько реже, но все же довольно часто многие используют дюбель-бабочку.

Такой крепежный элемент представляет собой несколько облегченный вариант молли. Монтаж бабочки осуществляется следующим образом:

  • в стене просверливаем отверстие;
  • вставляем в него бабочку и фиксируем ее в отверстии таким образом, чтобы она сидела плотно;
  • в заднюю часть изделия вкручиваем шуруп нужного размера. Шуруп прижмет заднюю часть втулки. Вкручивать следует по часовой стрелке. Это приведет к расправлению «крыльев» из-за чего крепеж и получил свое название.

Дюбеля с гвоздемДюбель-гвоздь

По своим преимуществам бабочки подобны molly. Но они могут выдержать вес лишь до 38 кг.
Дюбель-гвоздь. Крепление с применением этого изделия осуществляется стационарно, исключая возможность дальнейшего демонтажа. Используется при сквозном монтаже для карнизов, кабельных каналов, дверных коробок, реек, плинтусов и т.д.

Монтаж изделия проводится следующим образом:

  • заранее готовится отверстие;
  • внедрение гвоздя в стену происходит путем обычного вбивания молотком.

Такой способ используется крайне редко, так как из всех возможных достоинств он отличается только быстротой.
Кроме этих крепежей существует достаточное количество других крепежных элементов, но первые три способа крепления являются наиболее практичными и самыми распространенными.

Обратите внимание! Все цифровые параметры, приведенные в статье, подходят к стандартным листам ГКЛ толщиной 12,5 мм.

При использовании листов другой толщины необходим перерасчет.
Все крепежные элементы легко устанавливаются своими руками. Поэтому, прочитав нашу статью, вы без особых проблем сможете повесить на гипсокартонную стену предмет любого веса, будь то картина, зеркало, плазменный телевизор или навесной шкафчик. Главное предварительно выясните вес, а далее дело будет за малым.

Молли, Дрива, бабочка и другие

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

Разновидности дюбелей для ГКЛРазновидности дюбелей для ГКЛ

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

  • Бабочка.
  • Пластиковый или металлический ввертыш Driva.
  • Molly.
  • Дюбель Фишера.
  • KNAUF Hartmut.
  • Обычный дюбель-гвоздь.
  • Пружинный.

Крепеж для гипсокартонаКрепеж для гипсокартона

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

"Бабочка""Бабочка"

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Установленная "бабочка"Установленная "бабочка"

Инструкция по установке дюбеля-бабочки проста:

  • В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
  • Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
  • Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на видео.

Преимущества этого вида крепления:

  • легкость установки;
  • возможность извлечения при необходимости.

Есть и недостатки:

  • Для использования нужно свободное место за поверхностью ГКЛ.
  • Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Driva из нейлонаDriva из нейлона

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

  • При помощи шуроповерта элемент вворачивается в стену.
  • В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

"Дрива" без сверла"Дрива" без сверла

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

  • Низкая цена метиза.
  • Необязательно наличие свободного пространства за перекрытием.
  • При необходимости просто демонтировать.
  • Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Driva из металлаDriva из металла

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

"Молли""Молли"

Процесс установки следующий:

  • Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
  • Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
  • Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Разновидности Molly, принцип монтажаРазновидности Molly, принцип монтажа

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.

"Молли" в установленном виде"Молли" в установленном виде

А вот и видеоинструкция по монтажу Molly:

Fischer PD

Одна из самых новых и удобных разработок в сфере крепежа для гипсокартона. Принцип действия оригинален тем, что при закручивании самореза внутрь дюбеля его конический хвостовик вдавливается в пластиковую гильзу, заставляя раскрываться крылья-упоры. При небольшой толщине листа они осуществляют прижатие с тыльной стороны. Если толщина гипсокартона значительна, они заклинят дюбель в просверленном отверстии.

"Фишер""Фишер"

Выдерживает такой крепеж 12–15 кг. Установить его просто:

  • Готовится отверстие в гипсокартоне.
  • Вставляется дюбель. Продольные ребра предотвратят его проворачивание, а усиленный фланец не позволит ему провалиться в отверстие.
  • Закручивается стопорный винт. По мере его продвижения раскрываются «крылышки» и происходит фиксация дюбеля.

Fisher в закрученном состоянииFisher в закрученном состоянии

«Хартмут» от «Кнауф»

Чемпион среди крепежа по удерживаемому весу. Способен выдержать нагрузку до 55 кг. Состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

"Хартмут""Хартмут"

Схема установки:

  • В гипсокартоне сверлится отверстие диаметром 13 мм.
  • В него вводится металлическая планка. Потянув за направляющие и выровняв их относительно друг друга, ее нужно привести в рабочее положение.
  • Направляющие вводятся в бесцветную пластмассовую втулку. Она вставляется в отверстие до упора.
  • Концы направляющих разводятся в разные стороны, после чего обламываются.
  • В дюбель вворачивается винт, идущий в комплекте поставки.

В итоге получается очень надежная точка опоры, способная выдержать солидные нагрузки.

Дюбель-гвозди

Тоже используются при навешивании нетяжелых предметов на гипсокартонные поверхности. Такой крепеж популярен из-за своего удобства и невысокой цены. Изготавливается обычно из пластика, но есть и алюминиевые разновидности.

Дюбель-гвоздиДюбель-гвозди

Монтаж прост:

  • Сверлится отверстие, соответствующее толщине метиза.
  • Молотком туда аккуратно вбивается пластиковая часть.
  • Винтовой стержень тоже забивается при помощи молотка. Крестообразные шлицы на нем предусмотрены на случай, если потребуется вывернуть винт. Но пластиковую часть достать из ГКЛ практически невозможно.

При всем своем удобстве эти метизы служат для крепления на гипсокартонной поверхности только легких предметов.

Пружинный анкер

Этот элемент крепежа тоже называют дюбелем, хотя это не совсем верно. Он весьма часто используется для крепления к потолку навесных конструкций, например светильников. Представляет собой винт, снабженный двумя упорами, которые разжимаются пружиной.

Пружинный анкерПружинный анкер

Крепят его так:

  • В потолке сверлят отверстие необходимого диаметра.
  • Вводят в него анкер, предварительно сложив лопасти и удерживая их от раскрытия. Оказавшись за гипсокартонной поверхностью, они автоматически раскроются, обеспечив надежное крепление.

Установка пружинного дюбеля-крюкаУстановка пружинного дюбеля-крюка

Следует учесть, что демонтировать пружинный подвес невозможно.

Грамотный выбор крепежных элементов не только обеспечит надежность фиксации навесных конструкций на поверхности гипсокартона, но и убережет ГКЛ от ненужных повреждений.

Молли и Дрива, анкеры и гвозди, ввертыши Driva для ГКЛ, как крепить со сверлом металлический

При ремонте важно подобрать уместное изделие, которое подойдет для конкретного случая. Помимо этого, важно знать правила монтирования описываемых крепежей, что обеспечит конструкции, которая формируется: надежность, долговечность, эстетичность. Дюбели для гипсокартона должны отвечать ряду требований. Изделия должны быть покрыты составом от ржавчины, должны быть сделаны из высококачественного металла, а распорка крепежей должна создавать высококачественную фиксацию на базовой поверхности.

Молли: дюбель для ГКЛ

Все дюбели для гипсокартона отличаются тем, что изготовлены по гарпунному распорному принципу, который дает прочное и надёжное крепление. Крепежи делятся на 2 группы: проходные, разжимающиеся. Проходными удобно крепить конструкции на потолок. Ими крепят люстры, спортивный инвентарь и т. п. Пружинный дюбель отлично подходит для крепления чего-либо к гипсокартонным стенам, облицованным кафелем. Чтобы не ошибиться с выбором для реализации своих задач, не будет лишним рассмотреть плюсы и особенности использования каждого из видов дюбелей.

Дюбель Molly не относится к дешевому крепежу, стоимость достаточно высокая, но и качество естественно на должном уровне.

Дюбель молли может использоваться не только для гипсокартонных листов, но и для установки подвесных потолков, карнизов и полок

Дюбель молли может использоваться не только для гипсокартонных листов, но и для установки подвесных потолков, карнизов и полок

Дюбель Молли работает по следующему принципу:

  1. Под дюбель сверлом 8 мм делается отверстие.
  2. Затем дюбель вставляется в отверстие, бортик с 2-мя зубцами прижимается плотно к ГКЛ, благодаря чему не происходит проворачивания.
  3. Далее идущим в комплекте с дюбелем винтом отверткой прикручивается к листу по внутренней резьбе.

К плюсам данного вида крепежа можно отнести способность справляться с высочайшими нагрузками и возможность демонтажа при необходимости. Шурупы идут в комплекте.

Дюбеля Дрива и Фишер: особенности крепежа

Дюбель Driva – наиболее популярный крепежный элемент. Производитель изготавливает Дрива в 2-х видах – пластик и металлический. Актуальнее и популярнее пластиковые крепежи.

Дюбель Дрива мягко входит в материал и не требует предварительной обработки отверстия сверлом

Дюбель Дрива мягко входит в материал и не требует предварительной обработки отверстия сверлом

Крепеж выполняется следующим способом:

  1. В ГКЛ необходимо проделать дырку, диаметр которой 6 мм.
  2. Затем в него вставляется дюбель.
  3. Далее надо врезать отверткой в ГКЛ как саморез.
  4. И наконец, последним действием будет вкручивание шурупа или самореза диаметром в 3,5 или 4,5 мм внутрь крестовидной щели дюбеля Driva.

Выбирая дюбель, надо учитывать длину, у металлического она до 44 миллиметров, а у изделия из пластика 23 мм. По стоимости такие дюбели под самый разный вид ГКЛ смотрится достаточно эстетично, и что ещё отличает крепеж – ему не требуется свободное пространство за листом. Еще одной разновидностью дюбелей является модель Fischer PD. Иначе такой дюбель называется бабочка. Состоит Fischer PD из пластика, то есть основания бабочки, в которое ввинчивается шуруп. В процессе монтирования Фишер прижимается к стыку и вплотную сцепляется с шурупом, благодаря чему создается защита от выпадания. Стоимость дюбеля не высокая, Фишер одна из самых привлекательных марок.

Современные дюбель-гвозди для гипсокартона

Гвозди широко распространенные дюбеля. Расширяющее приспособление этого изделия из нейлона и состоит из 3-х секций. В хвосте изделия располагается проходное отверстие, которое делает завинчивание легким и дает необходимый осевой ход шурупу.

Дюбель-гвоздь держится надёжно из-за того, что его стенки при монтаже распираются сразу в 3-х направлениях

Дюбель-гвоздь держится надёжно из-за того, что его стенки при монтаже распираются сразу в 3-х направлениях

При помощи дюбелей-гвоздей крепят:

  1. Рейки.
  2. Карнизы.
  3. Дверные коробки.
  4. Плинтуса.
  5. Оконные рамы и др.

Существует еще стальной дюбель, но применяют его очень редко, только для устройства гипсокартонной обшивки. Дюбель-гвоздь обеспечивает оперативный, сквозной монтаж, легко забивается молотком в просверленное при помощи дрели отверстие.

Качественный дюбель для гипсокартона: как крепить другие виды крепежа

Для монтажа ГКЛ применяются и другие виды крепежных элементов. Дюбели-саморезы бывают нейлоновыми и металлическими. Такие крепежи применяют для крепления нужных предметов на не однослойные или листы ГКЛ в один слой, с изолированным или декоративным покрытием внутри. Они имеют различие по размеру. Подбирая нужный параметр, необходимо обратить внимание на то, чтобы крепеж не был излишне длинным – он не должен выпирать с другой стороны ГКЛ обшивки.

Отлично подходят для прикручивания тяжелых предметов. Вкручивается элемент просто, сверлить отверстие надо, только если толщина картона более 15 мм.

Крепеж-бабочка универсальный. Дюбель Бабочка используется для поверхностей с пустотой за стеной из ГКЛ или листов, толщина которых от 12 мм. Дюбель-зонт функционирует, похоже, с обычным зонтиком. Раздвигается в пространстве за листом, тем самым обеспечивая уверенный упор. Он отлично подходит для ГКЛ потолков. К примеру, при устройстве тяжёлого светильника упоры, раскрытые в пространстве за листом ровно распределят нагрузку по площади. Еще один вид крепежа – дюбель со сверлом. Крепить этот дюбель можно на многослойные стены, вкручивая прямо в материал.

Дюбель-зонт требует подготовительного сверления отверстия перед монтажом

Дюбель-зонт требует подготовительного сверления отверстия перед монтажом

Дюбели для двойного гипсокартона должны быть:

  • Крепкие;
  • Надежные;
  • Жестко фиксирующие.

Двойной гипсокартон применяется в конструкциях особой прочности или конструкциях, которые должны быть с хорошей звукоизоляцией. Работать с такими крепежными элементами удобно и быстро. Винтовой дюбель состоит из распорного дюбеля и гвоздя с винтовой нарезкой. Дюбели винтовые для ГКЛ должны хорошо вкручиваться, но ни в коем случае не прокручиваться, поэтому надо сопоставить размеры и сложность монтажа. Металлический дюбель обычно создается из сплава цинка. По стоимости он почти всегда дороже своего пластикового аналога, но и надежнее.

Химические анкеры для гипсокартона: особенности крепежа дюбелей

Химические анкеры – это капсулы или патроны с клеящейся смесью. В дополнение к анкеру идет сетчатая гильза, которая создает крепление супер надежным и прочным. Закрутить дюбель в ГКЛ сможет даже непрофессионал.

При монтаже химического анкера капсула разбивается и ее состав смешивается. Затем происходит химическая реакция и образуется надежное крепление

При монтаже химического анкера капсула разбивается и ее состав смешивается. Затем происходит химическая реакция и образуется надежное крепление

Для этого достаточно знать некоторые правила:

  1. Отверстие в ГКЛ для дюбелей зонтиков и им подобным должно быть высверлено иначе в процессе монтирования лист повредится.
  2. Если при монтаже применяется электрошуруповёрт, то следует постараться не допустить того, чтобы крепеж проворачивался на своем месте в окончательной точке – это отрицательно скажется на плотности его залегания. Деталь закручивается не в упор. Конечный этап работы лучше сделать руками, обыкновенной отверткой.
  3. После того как будет вставлен крепеж зонтик и устроена необходимая конструкция, отверстие вокруг крепежного элемента можно замазать акрилом и шпатлевкой в случае если отверстие очень большое. Резиновая основа акрила понизит давление на поверхность.

Крепежи на рынке представлены в изобилии, стоимость разная. Выбор зависит от сложности конструкции, её функционала и легкости монтирования. Если нет навыков крепления, то лучше проконсультироваться со специалистом.

Ввертыши для гипсокартона

Дюбели ввертыши используются для крепления к поверхностям из гипсокартона различных предметов. Рано или поздно появится потребность повесить полку, зеркало, картину, люстру или другой предмет. Важно использовать спецдюбели, в которые затем можно спокойно закрутить надежные шурупы. Гвозди использовать категорически запрещается. Разумеется, если домашний мастер собирается украсить вертикальную поверхность легкой открыткой, то можно обойтись и стандартным шурупом. Однако все предметы, имеющие даже небольшую массу, следует монтировать при помощи дюбелей.

Особенность дюбелей-ввертышей в том, что попадая в пустоту, они моментально скручиваются в узел

Особенность дюбелей-ввертышей в том, что попадая в пустоту, они моментально скручиваются в узел

Это может быть непосредственный крепеж, когда на ввинченный дюбель шуруп вешается:

  1. Панно на шпагате.
  2. Вторичное крепление.
  3. Кухонный шкаф.

Дюбелей на рынке имеется изобилие самых разнообразных сортов и видов. Для каждого вида монтажа требуется своя разновидность. Не стоит переоценивать возможности ГКЛ – стройматериал достаточно хрупкий. Помимо вышеописанных дюбелей можно использовать крепеж U из полипропилена. Этот крепежный элемент похож на гвоздь, но обладает эластичностью.

Работая с крепежом U из полипропилена, не рекомендуется использовать электрошуруповер.

Если стена из гипсокартона покрыта кафелем, то отверстия надо сверлить сверлом с усиленным твердым сплавом наконечником, отключив ударный режим.

Разновидности дюбелей для гипсокартона (видео)

Если у домашнего мастера нет навыков работы с современным инструментом, лучше обратиться к профессионалу. Крепить люстры, карнизы, объемные конструкции очень сложно и во избежание порчи имущества, если нет уверенности, лучше заказать услуги мастера по ремонту. В том случае, если у человека есть небольшой опыт обращения с инструментом и крепежными элементами он справится самостоятельно.

Дюбель для гипсокартона: типы и правила выбора

Метизы и крепления

На гипсокартонной перегородке или стене нельзя крепить тяжелые конструкции из-за хрупкости материала. Крепеж для кирпичных оснований не будет держаться в ГКЛ. Существуют специальные дюбели для гипсокартона, позволяющие повесить на конструкцию из гипсокартона светильник, полочку или другой предмет, вес которых варьируется от 3 до 55 кг в зависимости от типа дюбеля. Чтобы сделать правильный выбор крепления в конкретной ситуации, нужно изучить, какие виды крепежных изделий выпускают, их назначение, особенности установки.

1

Зачем нужен специальный крепеж для ГКЛ?

Гипсокартонные листы – популярный строительный материал. Их используют для возведения стен, перегородок, выравнивания кирпичных поверхностей, устройства потолков и монтажа различных конструкций.

После окончания ремонта возникает необходимость закрепить что-то на стену. Украсить комнату элементом декора весом до 3 кг можно, вкрутив обычный саморез для гипсокартона. Для более тяжелых предметов нужно применять специальный крепеж. Пластиковые дюбели с вкрученными саморезами, которые используются для кирпича и бетона держаться в листах ГКЛ не будут.

Существуют специальные крепежные элементы, отличающиеся назначением и особенностями применения. Чтобы обеспечить прочность и долговечность собираемой конструкции, нужно сделать правильный выбор крепежа и знать технологию его установки.

Дюбель для гипсокартона должен соответствовать следующим требованиям:

  • изготовление из высококачественного прочного металла;
  • наличие антикоррозийного покрытия;
  • соответствие нормам ГОСТ 28457–90;
  • оснащение распорочными элементами, которые служат для надежной фиксации в ГКЛ.

В основе всех дюбелей лежит гарпунный распорный принцип.

Крепежные материалы делят на две большие группы:

  1. 1. Проходные.
  2. 2. Разжимающиеся.

Чаще всего проходные используют для крепления к потолку элементов интерьера: люстр, софитов, спортивного инвентаря. Дюбель изготовлен в виде металлического стержня с резьбой, который оснащен складными пластинами и пружинным механизмом. В пустом пространстве за ГКЛ разжимаются стопорные крылья, создавая основательное крепление.

Пружинные дюбели отличаются типом наконечника. Он может быть сделан в виде винта, кольца, полукольца или штанги. Выбирается в зависимости от предмета, который будут крепить. Метиз с концом в виде кольца используют для крепления электропроводки, полукольца – для осветительных приборов.

2

Разновидности дюбелей для гипсокартона

Для того чтобы правильно применить крепежные элементы, которые выдержат нагрузку и прочно будут фиксировать прикрепленные предметы, нужно разобраться в каждом виде дюбелей для ГКЛ: их устройстве и правилах установки.

2.1

Дюбель-гвоздь

Второе его название – дюбель быстрого монтажа (ДБМ). Его применяют, когда нет свободного пространства между стеной и гипсокартонной конструкцией, листы крепились с помощью клея. Распорка представляет собой три секции, изготовлена из нейлона, не имеет винтовой части, не демонтируется.

Метиз вставляют в предварительно высверленное отверстие. Затем гвоздь забивают с помощью молотка до упора. Надежность крепления обеспечивается распоркой в три стороны. Существует два типа этого крепежа: с потайной шляпкой и в виде грибка. Отличаются они высотой борта. Грибковые дюбели крепче фиксируют детали. Потайная шляпка не обеспечивает необходимой жесткости.

2.2

Molly

Принцип действия метиза аналогичен зонтику. Выдерживает самый большой вес среди крепежных элементов для ГКЛ. Внешне он напоминает распорный анкерный болт, который используют в качестве крепления на бетонных и кирпичных стенах. Раскрываясь, обеспечивает равномерное распределение нагрузки на большой площади, это дает возможность вешать тяжелые конструкции. Его используют при подвешивании люстр к потолку. В комплекте прилагаются дополнительные крючки и кольца.

Под дюбель высверливают отверстие диаметром 8 мм. Метиз вставляют в лист гипсокартона, двухзубцовый бортик плотно прилегает к плите, что исключает прокручивание анкера во время установки. Затем внутрь отверстия вставляют винт из комплекта. Вкручивая его по внутренней резьбе, подтягивают ГК лист. Сжимается только центральная часть, заклепка остается на месте, что обеспечивает надежность крепления.

Основные преимущества метизов молли: способность выдержать высокие нагрузки и возможность демонтирования в случае необходимости.

2.3

Зонтик

Из названия понятно, что действует крепление по принципу зонта. Конструктивно он представляет собой две пластины, которые разжимаются пружиной. Раскрываясь с обратной стороны плиты, они обеспечивают надежный упор.

Монтаж ввертыша простой. Предварительно высверливают отверстие. Вставляют в него зонтик с прижатыми пластинами. Чтобы было удобно работать, используют вспомогательные инструменты – специальные щипцы. При вкручивании по достижении свободного пространства зонтик под действием пружин раскрывается и прочно закрепляется в гипсокартоне.

Применяется для ГК-потолков. Если подвешивается тяжелый осветительный прибор, распорки, раскрытые за полотном ГКЛ, способствуют равномерному распределению веса по значительной площади. Зонтик нельзя демонтировать.

2.4

Бабочка

Этот вид крепежного соединения получил свое название благодаря тому, что при вкручивании образует на обратной стороне раскрывающийся упор. Он обеспечивает максимально возможный распор, способный выдержать большие нагрузки. На детали имеется специальная манжета, предохраняющая от прокручивания. Материал изготовления – пропилен.

Предварительно для дюбеля необходимо высверлить отверстие соответствующего диаметра. Затем подвести к нему конец. Одной рукой зажать упругие боковые элементы, другой с помощью молотка загнать в корпус до упора. Затем приложить к основанию предмет для фиксации. Вставить шуруп в резьбовую втулку и путем вворачивания деформировать боковые крылья, пока они не будут плотно прилегать к обратной стороне плиты.

Применяется бабочка для изделий, толщина которых не превышает 10–15 мм. Ее используют для подвешивания светильников, прокладки электрических проводов, для крепления плинтусов, розеток, выключателей, карнизов. Плюс дюбель-бабочек в легком завинчивании шурупов, возможности демонтажа. Недостаток – нельзя использовать при ограниченном заднем пространстве.

2.5

Driva

Популярен благодаря простоте монтажа и низкой цене. Внешне выглядит как конический стержень с плоской головкой, оснащен винтовой нарезкой остроугольного профиля. На шляпке имеется крестообразное углубление, предназначенное для вкручивания самого метиза и самореза. Внутри есть сквозное или глухое отверстие для ввинчивания крепежного шурупа.

Дрива отличаются между собой конструкцией: со сверлом в виде перки или трезубца и без него. Материал изготовления: металл – цинковый сплав или пластик – пропилен. Второй вариант пользуется большим спросом и дешевле.

Процесс монтажа представляет собой несложные действия. Сначала высверливают отверстие диаметром 6 мм. Затем в него вставляют крепеж и врезают в гипсокартон с помощью отвертки так же, как шуруп. Далее во внутреннюю крестовидную щель вкручивают саморез диаметром 3,5 или 4,5 мм. Важно правильно подобрать размер.

Конструкция дривы позволяет капитально закрепиться в ГКЛ. По заверениям производителей, может выдерживать нагрузку в 25 кг. Плюс дюбеля driva в небольших размерах, металлические имеют длину 33–44 мм, пластиковые – 23. Второе преимущество – не требует свободного пространства за ГК листом. Возможен демонтаж крепления.

3

Рекомендации по использованию крепежных элементов

Вкручивание метизов в гипсокартонную поверхность не представляет сложности, но нужно знать некоторые хитрости:

  • Под дюбель высверливают отверстие чуть больше, чем диаметр метиза, иначе можно повредить хрупкий гипсокартон.
  • Если закрепляемый груз имеет значительный вес, лучше использовать металлические изделия. Они созданы из цинковых сплавов, поэтому способны выдержать большие нагрузки.
  • При работе с шуруповертом необходимо следить, чтобы крепление, зафиксированное в отверстии, не проворачивалось после установки, это негативно скажется на степени его прилегания. Специалисты советуют работать с инструментом на обычной скорости не до самого конца. Когда метиз должен занять окончательное положение, следует снизить обороты или докрутить вручную.
  • Свободное пространство между дюбелем и гипсокартоном, оставшееся после монтажа, можно заполнить герметиком с акрилом. Резиновая основа поможет снизить давление на ГКЛ.

Под гипсокартоном часто находится каркасная конструкция. Оптимальный вариант – закрепить груз на каркасе. Тогда давление будет распределено настолько равномерно, что можно подвешивать на потолок или стену самое тяжелое оборудование или предметы интерьера.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
