дюбель-гвоздь 5х30 мм, 6х32 мм, 6х40 мм, 5х30 мм и другие виды. Как выбрать металлический дюбель для утеплителя?

При выполнении монтажных работ довольно часто используется особый крепежный элемент – дюбель-гвоздь. Называется так он не случайно – его конструкция предполагает полый внутри цилиндр с боковыми шлевками, а также вводимый в него гвоздь. Имеется несколько вариантов таких метизов – они применяются для работы с плотными материалами и пористыми основаниями. В этой статье рассмотрим особенности металлических дюбелей.

Характеристика

С технической точки зрения всякий дюбель-гвоздь включает несколько конструкционных элементов – сам дюбель и гвоздь.

Резьба в гвозде метиза нанесена несимметрично, это исключает возникновение препятствий для его введения в дюбель. Однако она же не позволяет потом вытащить его наружу, такой дюбель можно исключительно выкрутить. Для этого на головке зафиксирован шлиц под крестовую отвертку либо шуруповерт.

Реже встречаются и некоторые нетрадиционные шлицы, к примеру, в форме звездочки.

Крепежи, сделанные с применением дюбель-гвоздя из стали, очень трудно демонтировать.

• повышенная несущая способность;
• долгий период службы;
• стойкость к повышенной влажности и температурным скачкам;
• стойкость к ржавчине.

Несомненным преимуществом также можно назвать широту ассортимента – в современных магазинах представлен большой выбор дюбель-гвоздей для любых случаев. Впрочем, не обошлось и без недостатков. Так, существуют определенные ограничения и требования по технике работ, поскольку крепеж создает заметное напряжение в основании. Кроме того, металлические метизы стоят дороже, чем их пластиковые аналоги.

Размеры

Для фиксации различных материалов надо выбирать дюбель-гвозди соответствующего размера.

• 5х25, 5х30, 5х40;
• 6х30, 6х32, 6х49, 6х35, 6х40, 6х50, 6х60, 6х70;
• 8х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140;
• 10х80, 10х100, 10х120, 10х130, 10х140, 10х160.

Любые типы крепежа имеют свои ограничения по предельной нагрузке, поэтому подбор длины прямо зависит от величины самого закрепляемого материала. Так, дюбель с параметрами 6х40 станет удачным решением для закрепления профиля в строениях КПД, где стенки и потолки не предусматривают полости. Для кирпичных блоков оптимальны дюбель-гвозди размера 6х60 либо 6х80.

Важно! При проведении ручного монтажа необходимо также принимать во внимание наименьшую и наибольшую глубину сверления, которая требуется для того или иного типа изделий.

Виды

Дюбель-гвозди классифицируют в зависимости от характеристик несущей поверхности. В частности, для полнотелого пористого бетона потребуется метиз марки М150 – он характеризуется особым рельефом и включает пару распорок, дополнительно в них предусмотрен саморез или шпилька с резьбой. Метизы для газобетона оснащены спиралевидными ребрами с широким шагом. Они оптимальны в случае большой площади контакта метиза с отверстием. Для гипсокартона, бетона и многих других пористых материалов выбор лучше сделать в пользу изделий, оснащенных резьбой по спирали. Обычно они имеют сверло для закручивания на конце, что позволяет выполнять фиксацию без предварительной подготовки отверстия.

Выделяют следующие разновидности гвоздей для пустотелых оснований:

• Molly – отличительная черта заключается в разжиме, что обуславливает прочную фиксацию гипсокартона; максимальная нагрузка на каждый метиз достигает 30–35 кг;

• бабочка – облегченный и упрощенный вариант метизов из стали, содержит пластиковые элементы;

• зонтик – включает подпружиненные пластины, которые раскрываются в пустотах после выполнения их монтажа;

• Driva – похож на метизы, предназначенные для проведения работ с пористым бетоном; предельно допустимая нагрузка составляет 25 кг, длина этих дюбель-гвоздей не превышает 44 мм;

• рамный – имеет значительную длину и широкую распорную часть;

• юстировочный – оптимален для фиксации каркаса и его направляющих.

Выделяют также метизы саморезом и клиновые. По технике монтажа метизы разделяются на устанавливаемые при помощи строительного пистолета, а также забивные. Чтобы зафиксировать метизы анкерного типа, нужно разместить пистолет в участке предполагаемого крепления и «утопить» курок. При этом отсутствует необходимость в просверливании отверстий и это во многом сокращает общее время ремонтно-монтажных работ, а кроме того, исключает образование строительной пыли в помещении, которая обычно появляется при использовании дрели и шуруповерта. На конце такого метиза предусмотрен утолщенный стержень, к нему прикрепляется стопорная шайба. Внутренний гвоздь предусматривает большую шляпу, она не позволяет метизу погружаться в стройматериал. Важно иметь в виду, что подобный крепеж нельзя будет задействовать для повторного использования.

С точки зрения функционального предназначения, к этой категории также можно отнести латунный дюбель-гвоздь. Его фиксация выполняется посредством вкручивания в просверленные отверстия. Отличительной чертой подобных изделий являются антикоррозийные характеристики, что обуславливает широкую сферу их эксплуатации. Функционал забивных дюбель-гвоздей варьируется в зависимости от их габаритов. Чаще всего их длина колеблется в пределах 25–70 мм. Подобный выбор габаритов позволяет метизам сохранять универсальность крепления не только для рыхлых оснований, но и для более твердых поверхностей. Недостаток крепости рыхлых оснований компенсируется меньшим шагом между крепежами.

Для закрепления в основании эти дюбели аккуратно забивают молотком.

Выбор

• параметры материала основания – в твердых конструкциях крепость и прочность фиксации прямо зависит от силы трения, а в пористых – от габаритов и формы крепежа;
• особенности материала самого дюбеля и самореза – предпочтение лучше отдавать метизам, выполненным из одного и того же материала;
• вид головки – для правильного распределения нагрузки следует помнить, что контакт головки с плоскостью монтируемой конструкции должен быть максимальным;
• предельно допустимая нагрузка – этот параметр обычно указывается в сертификате и руководстве пользователя; в соответствии с нормативами, рабочая нагрузка составляет 30% от максимальной.

Применение

Технико-эксплуатационные свойства универсальных метизов позволяют повсеместно задействовать их для прикрепления к плоскостям, выполненным из таких стройматериалов, как:

• ячеистый бетон;
• бетон;
• штукатурка;
• ГКЛ;
• пустотелый кирпич.

Широкое распространение такие метизы получили при осуществлении строительно-отделочных работ. Параметры использования того или иного метиза определяются характеристиками основания, количеством крепежей, а также их тип зависит от технических особенностей монтажа. Обычно учитываются следующие моменты:

• тип крепежа;
• материал;
• место установки;
• рабочая нагрузка;
• осевое расстояние.

Важно! Все перечисленные характеристики указываются в руководстве пользователя.

Сфера использования метизов довольно широка – они повсеместно востребованы при обустройстве натяжных потолков и всевозможных металлических каркасов. Дюбель-гвозди незаменимы при выполнении теплоизоляции внешних фасадов и внутренних стен дома. Особенности фиксации на твердые основания позволяют использовать эти метизы для обшивки стен утеплителем и облицовочными панелями. Крепежами, предназначенными для фиксации строительным пистолетом, довольно удобно прикреплять металлические конструкции к деревянному или бетонному основанию. Не случайно этот дюбель нередко используют при фиксации металлических козырьков над балконами, лоджиями и окнами.

В следующем видео вас ждет проверка крепления металлического дюбеля в куске газобетона.

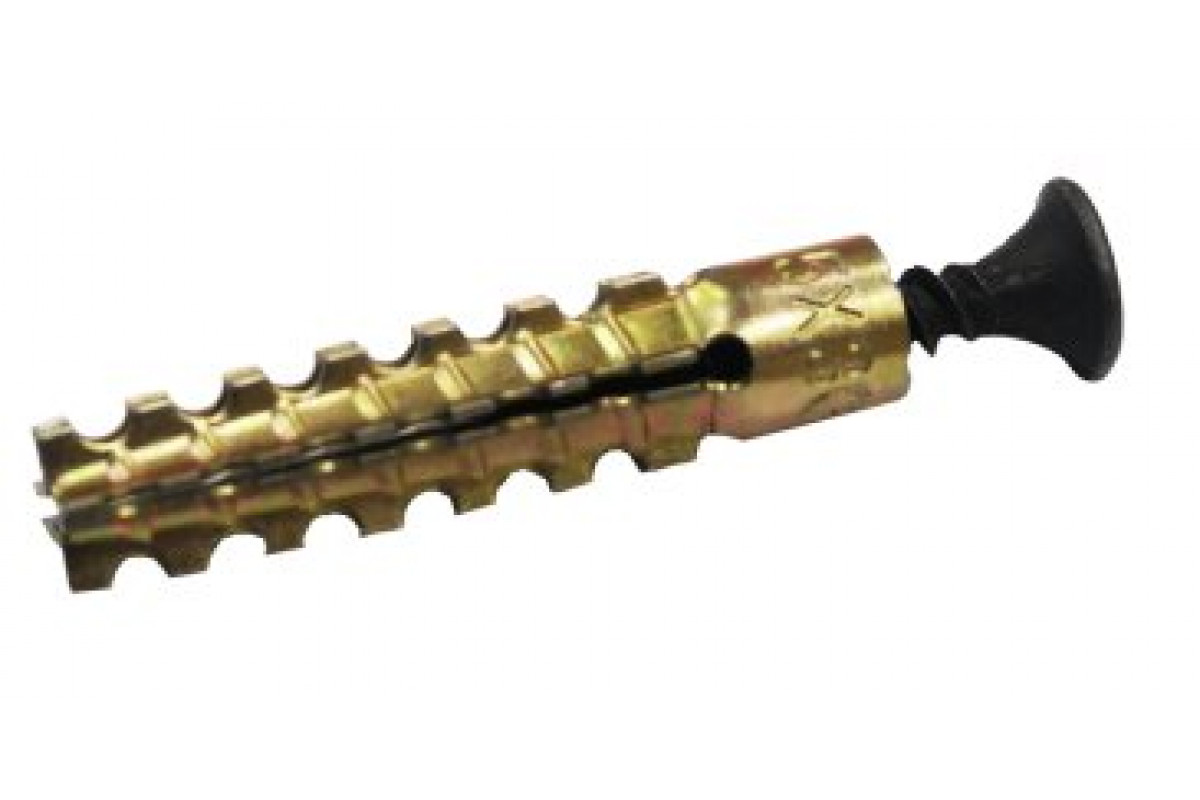

Дюбель металлический универсальный с четырьмя распорными сегментами.

Дюбель металлический универсальный с четырьмя распорными сегментами.

Описание: универсальный металлический дюбель состоит из нераспорной цилиндрической шейки и четырех распорных сегментов с зубцами.

Область применения: осуществлять крепеж возможно в местах с повышенными требованиями к пожаробезопасности. Крепление газо, водопроводов и других жизненно важных коммуникаций при помощи шурупов для древесины, ДСП, гипсокартона и др. к бетону, полнотелым и пустотелым кирпичам, пенобетону и блокам с пустотами.

Способ монтажа: при вкручивании шурупа происходит распирание стенок дюбеля в просверленном отверстии. Ребристая поверхность дюбеля обеспечивает надежную фиксацию крепежного элемента. Крепление осуществляется методом предварительного монтажа. Просверлить отверстие по размерам, указанным производителем и прочистить его (в пенобетон G 2 и G 4 дюбель можно вбивать без предварительного сверления). Для дюбелей 8х60 и 10х60 необходимы отверстия диаметром 6мм и 8мм соответственно. Вставить дюбель в отверстие и ввинтить в него шуруп. Наибольшая несущая способность может быть достигнута, если:

— используется максимально возможный диаметр шурупа;

— длина шурупа превышает длину дюбеля как минимум на один диаметр шурупа;

— отверстие под дюбель очищено от продуктов сверления;

— размер просверленного отверстия соответствует размеру используемого дюбеля.

Рекомендуется легкие и пустотелые строительные материалы сверлить только методом вращения. В пустотелых кирпичах следует использовать дюбели размером 8х60 или 10х60.

Материал изготовления: оцинкованная сталь.

Заказать звонок

Заказать прайс-лист

Дюбели для изоляции — фото и описание в каталоге Grand Line на официальном сайте

Дюбели предназначены для крепления к стенам различных теплоизоляционных материалов — плит из минеральной и каменной ваты, пенополистирола, пенопласта и других.
Такой вид крепежа подходит для оснований из ячеистого бетона, монолитного бетона и кирпича.

Дюбели имеют двухсекционную распорную зону и дополнительные лепестки расклинивания над распорной зоной, что увеличивает несущую способность дюбеля в основаниях малой плотности. Широкая пластиковая шайба диаметром 60 мм и увеличенная голова распорного элемента (гвоздя) обеспечивает легкий монтаж изоляционных материалов к основанию.

Материал — ударопрочный полипропилен.
Размеры — 10 х 90 мм, 10 х 120 мм, 10 х 160 мм.
Примерный расход — 6 штук/м2.
Упаковка — 500 штук.
Производятся в соответствии с ТУ №2291-023-10835875-2015 от 01. 05.2015 г.

Рекомендации по максимальной толщине изоляции (утеплителя) — толщина изоляции должна быть на 45-50 мм меньше дюбеля:
для дюбелей 10 х 90 мм — 50 мм,
для дюбелей 10 х 120 мм — 70 мм,
для дюбелей 10 х 160 мм — 110 мм.

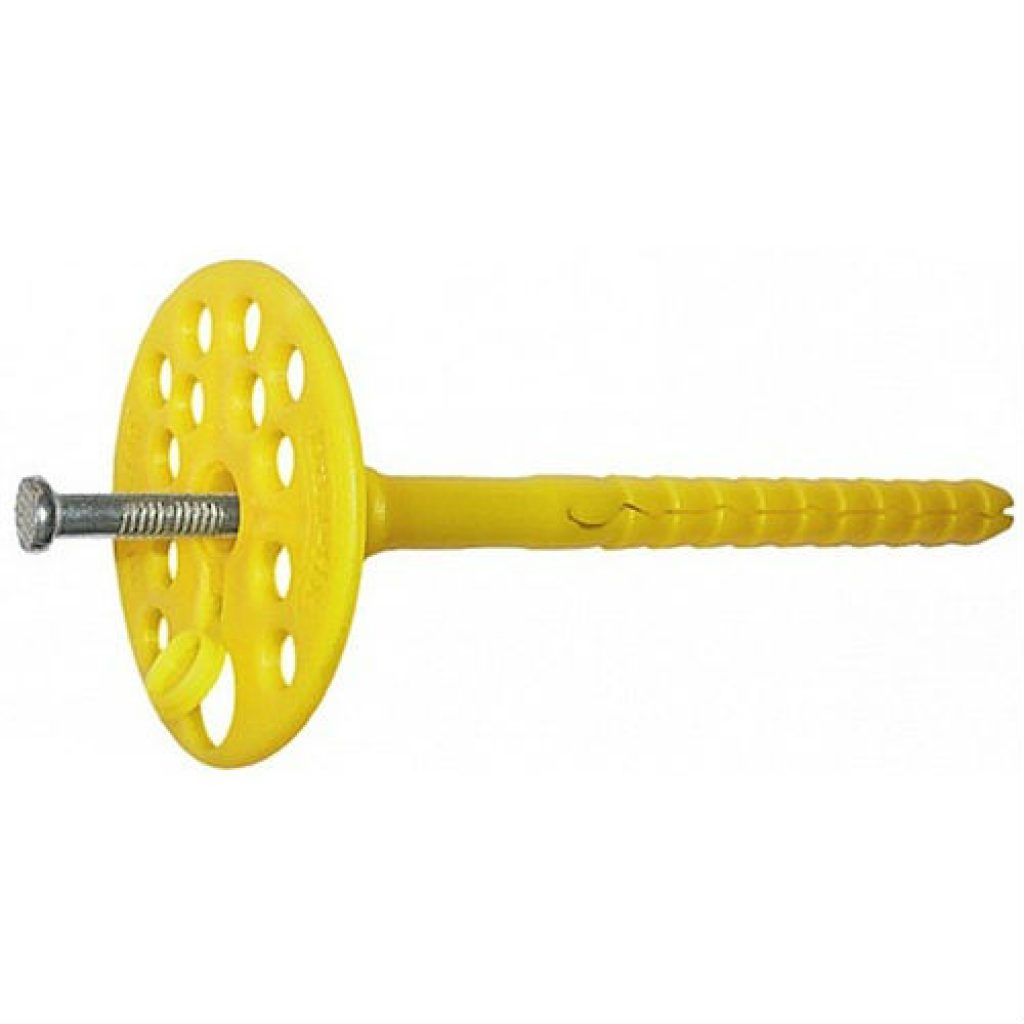

Дюбель для утеплителя с пластиковым гвоздем (IZO) — применяется в малоэтажном строительстве (1-2 этажа) для крепления изоляционных материалов, толщина которых не превышает 100 мм. Такой вид фиксации изоляционных материалов используется при монтаже фасадных систем с воздушным зазором.

Дюбель для утеплителя с металлическим гвоздем (IZM) — применяется в многоэтажном строительстве (от 2 этажа и выше) для крепления изоляционных материалов толщиной более 100 мм, т.к. металлический гвоздь, по сравнению с пластиковым, выдерживает увеличенные нагрузки. Увеличенная несущая способность позволяет наносить более плотный штукатурный слой и монтировать тяжелые облицовочные материалы поверх теплоизоляциии.

Электротехническая продукция в Уфе

Дюбель для бетона и для кирпичной стены: размеры и монтаж

Материалы, отличающиеся плотной структурой и высокой твердостью, к числу которых относятся бетон, кирпич, природный и искусственный камень, активно используются не только в сфере строительства, но и при выполнении ремонтных работ. Именно поэтому вопрос о том, какие выбрать дюбеля для бетона и других твердых материалов, чтобы надежно закрепить на строительных конструкциях различные предметы, является очень актуальным.

Анкеровка в пустотелых керамических блоках требует использования крепежных изделий увеличенной длины

Крепежный элемент, который в процессе эксплуатации будет постоянно находиться под нагрузкой, должен быть правильно подобран не только по своим размерам, но и по другим параметрам. Только в таком случае он будет способен обеспечить высокую надежность и долговечность формируемого соединения.

Что собой представляет классический дюбель

Классическому дюбелю для бетона и других полнотелых материалов специалисты в сфере строительства и ремонта отдают предпочтение уже на протяжении длительного времени. Потребители часто называют его «дюбель-гвоздь». Крепежный элемент для бетона может быть изготовлен из металла, нейлона и различных видов пластика. Естественно, что изделия из разных материалов различаются по своим характеристикам и, соответственно, по области применения.

Полипропиленовый дюбель-гвоздь с потайным бортиком

Несущие способности дюбеля по бетону определяются его конструктивными особенностями. В классическом исполнении дюбель-гвоздь представляет собой втулку, по всей наружной поверхности которой выполнены специальные насечки, препятствующие проворачиванию такого элемента в отверстии в стене или в любой другой строительной конструкции. Препятствовать вырыву крепежного элемента из стены помогают специальные усы, которые за счет своей упругости постоянно находятся в разжатом состоянии. При вкручивании шурупа крепежный элемент разжимается за счет продольных прорезей на своей поверхности, что и обеспечивает высокую надежность его фиксации.

Параметры дюбель-гвоздей с грибовидным бортиком, используемых для сквозного монтажа (нажмите для увеличения)

Кроме дюбельного крепежа, работающего по механическому принципу, на современном рынке представлены дюбели для пористого бетона и других подобных материалов, фиксируемые в отверстиях за счет использования специального клеевого состава. Заполняя внутренние полости пористого материала, клеевой состав надежно фиксирует такой анкерный элемент в предварительно подготовленном отверстии.

Классический дюбель-гвоздь, предназначенный для бетона, является настолько универсальным крепежным изделием, что перечислить все сферы его применения достаточно сложно. С его помощью выполняют монтаж каркасов различного назначения, крепят к поверхности стен предметы мебели и интерьера, фиксируют на требуемом месте установки бытовую технику, а также решают целый перечень других ответственных задач.

Металлические забиваемые дюбель-гвозди могут изготавливаться из стали или из алюминиевых сплавов

Чем отличается дюбель для бетона от дюбеля для кирпича

Высокая надежность крепления, полученного при помощи изделий дюбельного типа, будет достигнута только в том случае, если они правильно подобраны не только с учетом их размеров, но и материала конструкции, в которой они будут монтироваться.

Специалисты не рекомендуют использование дюбеля по бетону для монтажа в строительных конструкциях из кирпича. Такая рекомендация особенно актуальна в том случае, если речь идет о пустотелом кирпиче. В этом случае для монтажа применяют специальные крепежные элементы, отличающиеся от обычного дюбеля-гвоздя как устройством, так и особенностями использования.

Удлиненный дюбель для пустотелого кирпича отличается определенными особенностями конструкции

Крепежные изделия для кирпичной кладки имеют удлиненные размеры и механизм двойного распора. Как и дюбель, предназначенный для работ по бетону, такое крепежное изделие может быть пластиковым или металлическим. Надежность крепления дюбеля для кирпича обеспечивается за счет того, что хотя бы один из его распорных элементов попадет не в полость в кирпичной кладке, а в ее твердую часть, именно он и обеспечивает требуемую фиксацию анкера в стене или любой другой строительной конструкции. Разжимание распорной втулки дюбеля происходит при вкручивании в него резьбовой шпильки или шурупа, диаметр которых должен быть подобран правильно.

Некоторые разновидности универсальных дюбелей (нажмите для увеличения). Показать весь многочисленный ассортимент просто невозможно

Дюбель, предназначенный для бетона, работает совершенно по другому принципу и может быть использован только для монтажа в твердых полнотелых материалах. Такой дюбель с натягом забивается (поэтому его часто и называют гвоздем) в предварительно подготовленное отверстие. Если же крепеж для бетона попытаться зафиксировать в кирпичной стене, во внутренней структуре которой имеется множество воздушных полостей, то можно просто разрушить посадочное отверстие. Даже если такой дюбель металлический и имеет значительную длину, вы все равно не добьетесь его надежной фиксации в кирпиче или в любом другом пористом, пустотелом и не слишком прочном материале.

Учитывая все вышесказанное, следует очень ответственно подходить к выбору крепежных элементов для конструкций, изготовленных из различных материалов, отличающихся как своей твердостью, так и особенностями внутренней структуры. Разобраться в том, для чего предназначен тот или иной крепеж, помогает маркировка, наносимая производителями на упаковку подобных изделий.

Правила монтажа дюбеля для кирпичной кладки

Учитывая тот факт, что установить дюбельный крепеж, предназначенный для кирпича, несколько сложнее, чем зафиксировать в стене дюбель, используемый для работ по бетону, следует разобраться в такой процедуре более подробно. В данной ситуации очень полезно воспользоваться опытом специалистов, часто сталкивающихся с необходимостью надежно зафиксировать на строительных конструкциях из кирпича предметы, обладающие даже очень значительным весом.

При монтаже следует соблюдать расстояния от кромок и между дюбелями, зависящие от размера дюбелей и глубины анкеровки

Если для того чтобы зафиксировать в строительной конструкции дюбель для работ по бетону, который забивается как простой гвоздь, достаточно воспользоваться минимальным набором инструментов, то для аккуратной и надежной фиксации крепежа в кирпичной стене вам потребуются:

• перфоратор или дрель, необходимые для того, чтобы высверлить посадочное отверстие;
• сверло соответствующего диаметра;
• клей, предназначенный для укладки керамической плитки;
• набор резиновых шпателей разного размера.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

В заключение предлагаем вам посмотреть пару видео, освещающие некоторые нюансы монтажа дюбелей в основания из различных материалов.

Металлический дюбель: как правильно выбрать и использовать

Самый первый дюбель был сделан из конопляного шпагата и клея животного происхождения. Это не самый прочный вариант, поэтому на замену ему пришли чопики из дерева. Уже в середине XX века появились первые нейлоновые метизы, использующиеся с распорным резьбовым крепежом.

Сегодня применяется универсальный металлический дюбель, который характеризуется высокой прочностью. Чаще всего он используется для монтажа в основания с высокой плотностью. Пластик в таком случае не способен создать достаточного сопротивления.

Как правильно выбрать металлический дюбель

Практически каждый вариант метиза можно изготовить из металла или пластика. Но металлический дюбель выдерживает нагрузку намного больше, чем любой другой. Внешне крепежное изделие ничем не отличается от других и представляет собой полую гильзу, которая расширяется в процессе монтажа. Благодаря плотному прилеганию основы внутри отверстия обеспечивается высокая степень надежности крепления. При необходимости можно увеличить нагрузку за счет использования ребристой гильзы. Это обеспечивает наибольшую силу трения и контакта с основанием.

Дополнительно применяется гвоздь или саморез. Подходит любой крепеж, за исключением анкера. Обычно дюбель комплектуется подходящим метизом, но при необходимости можно подобрать его индивидуально, соответственно нагрузке.

Для изготовления самореза или гвоздя используется сталь. Предусмотрено дополнительное покрытие методом гальванического цинкования для защиты от внешних воздействий и увеличения прочности.

Плюсы и минусы

Среди преимуществ металлического дюбеля можно выделить следующие:

• высокая степень несущей способности вне зависимости от материала основания;
• длительный срок службы — металл не портится даже под воздействием температур;
• устойчивость к воздействию коррозии;
• на рынке представлено множество вариантов для любого случая;
• простота в монтаже.

Существует и несколько незначительных недостатков:

• существуют некоторые ограничения и требования по установке, поскольку крепеж образует большее напряжение в основании;
• высокая цена по сравнению с нейлоновыми метизами.

Особенности выбора

Предусмотрено несколько факторов, которые необходимо учитывать при выборе металлических дюбелей:

• Характеристики материала основания. В плотных конструкциях прочность зависит от показателей силы трения, в пористых — от формы крепежа.
• Материал дюбеля и самореза. Лучше выбирать метизы, изготовленные из одинаковых материалов.
• Форма головки. Для обеспечения правильной передачи нагрузки не забывайте, что контакт головки с плоскостью конструкции должен быть полным.
• Максимально допустимая нагрузка. Показатель обычно указан в сертификате изделия. Рабочая нагрузка достигает 30% от максимальной.

Виды дюбелей

Несмотря на распространенность метизов из нейлона по причине низкой цены, металлические не уступают им по популярности. Предусмотрено несколько разновидностей, которые различаются характеристиками и особенностями.

По типу установки

Существует 2 варианта монтажа:

• ручной — стандартный способ с использованием ручного инструмента и предварительной подготовкой отверстия высверливанием;
• с помощью пистолета — дюбель не разделяется, на изделии установлена манжетка для ограничения, исключающая проваливание в основание.

Для строительного пистолета предусмотрены специальные метизы. Они подходят для установки металлоконструкций на бетон или полнотелые кирпичи.

По конструктивным особенностям

Обратите внимание на то, что большинство параметров изделия определяется характеристиками несущей поверхности:

• Для полнотелого бетона — от М150, допускается использование метизов как из нейлона, так и из стали. Дюбель отличается специальным рельефом и двумя распорками. Дополнительно предусмотрена шпилька с резьбой или саморез.
• Для газобетона — метиз оснащен спиралевидными ребрами с большим шагом. Это необходимо для большей площади контакта с отверстием.
• Для гипсокартона и других пористых материалов — как и предыдущий вариант, оснащен резьбой по спирали с крупным шагом, на конце есть сверло для закручивания без подготовки отверстия.
• Забиваемый — подходит для установки в плотные полнотелые основания, отличается гладкой поверхностью.

Также существует несколько вариантов дюбелей для пустотелых оснований:

• Molly — особенность в разжимании распорной гильзы, за счет чего гипсокартон надежно фиксируется, максимальная нагрузка достигает 35 кг;
• бабочка — упрощенный и облегченный вариант металлических метизов, производится из пластика;
• зонтик — предусмотрены специальные подпружиненные пластины, которые раскрываются в пустотах после монтажа;
• Driva — имеет общие характеристики с метизами для пористого бетона, максимальная нагрузка составляет 25 кг, отличается небольшой длиной до 44 мм;
• рамный — имеет большую длину и распорную часть;
• юстировочный — подходит для закрепления каркаса и направляющих.

Остальные разновидности производят из пластика или комбинированным.

Характеристики

Согласно ГОСТ, дюбель и анкер относятся к одному виду метизов. Предусмотрены нормативы изготовления ГОСТ 28778-90. Для изготовления в соответствии со стандартами применяется холоднокатанная сталь. При этом показатель твердости частей составляет 51,5 и 53 HRC.

Для защиты от коррозии используется цинкование. Также возможно изготовление метизов из нержавеющей стали.

Особенности установки

Монтаж металлического дюбеля идентичен установки пластикового. Исключением являются те случаи, когда необходимо забивать изделие без предварительной подготовки отверстия. Все зависит от материала основания.

Количество крепежей и тип зависит от разновидности монтажа. В сложных креплениях на более мягкие основания тяжелее подсчитать необходимое количество. Обычно для этого учитывается:

• разновидность крепежа;
• материал;
• осевое расстояние;
• рабочая нагрузка;
• место установки.

Обычно все значимые характеристики указаны в паспорте изделия. При необходимости можно получить консультацию у специалиста магазина, в котором вы планируете купить металлический дюбель.

Обратите внимание, что для надежности необходимо соблюдать диаметр отверстия и дюбеля. В процессе монтажа нежелательно использовать ударную функцию дрели, поскольку это значительно расширяет отверстие. Для кирпича необходимо высверливание на низкой скорости, иначе появятся трещины.

При установке металлического дюбеля в бетон необходимо заранее отметить кернером место отверстия, после чего пробить его перфоратором. Глубина должна превышать длину крепежа на 5-6 мм.

Для плитки лучше использовать специальное сверло по металлу. После просверливания верхнего слоя можно применить дрель. Во всех случаях отверстие необходимо очистить от пыли и других частиц с помощью кисточки, резиновой груши или пылесоса.

Дюбель устанавливается в подготовленное отверстие, после этого аккуратно до упора пристукивается молотком. Саморез закручивается с помощью отвертки. Если используется гвоздь, то он вбивается прямо через закрепляемый материал или конструкцию.

Что такое установочные штифты? — Разработка крепежа

Автор Джоди Муэланер

Установочные штифты — это просто прямые сплошные штифты, у которых обычно есть скошенные концы, чтобы облегчить установку и выравнивание. Слева направо: стальной дюбель и деревянный дюбель с рифлением.

Есть много типов штифтов, используемых в качестве крепежа. Проще говоря, установочный штифт — это просто сплошной цилиндр из материала, который вставляется через отверстие.

Когда установочный штифт вставляется через концентрические отверстия в двух или более компонентах, он обнаруживает и удерживает их вместе.Обычно используется небольшой натяг или переходная посадка, которая сжимает штифт и создает значительное трение, чтобы надежно удерживать штифт в отверстиях.

Стальные установочные штифты часто используются в точном машиностроении для точного определения местоположения и выравнивания. Эти дюбели имеют фаски на каждом конце, чтобы можно было вставить и направить выравнивание. Этот тип дюбеля также доступен из других металлов и полимеров инженерного качества.

Альтернативы стальным установочным штифтам включают роликовые штифты (с прорезями или спиралью), рифленые штифты и шплинты.Установочные штифты обычно самые точные, но их не так просто вставлять и извлекать. Деревянные дюбеля широко используются в столярных изделиях, а также в традиционных методах деревянно-каркасного строительства и судостроения. Эти дюбели могут поставляться в виде отрезка «стержня для дюбеля», из которого можно вырезать отдельные дюбели необходимой длины.

Также доступны предварительно нарезанные дюбели, у них обычно есть фаски на каждом конце по тем же причинам, что и у стальных дюбелей.

Если гладкий деревянный дюбель вставить в плотное отверстие с натягом, он может образовать герметичное уплотнение, особенно если он покрыт слоем клея.При забивании дюбелей в глухие отверстия воздух и клей остаются в отверстии, и может создаваться значительное давление. Это может предотвратить вставку дюбелей или раскол деревянных деталей.

При вырезании дюбелей из гладкого стержня дюбеля можно строгать с одной стороны плоскость, чтобы уменьшить это давление. Предварительно нарезанные дюбели часто имеют канавки для той же цели.

В качестве альтернативы деревянным дюбелям можно использовать бисквитные швы или паз и шип. Преимущество дюбелей в том, что для них достаточно просверлить простое круглое отверстие.

M5 x 30 мм Стальные дюбеля из дерева и металла Подвесные болты Винты с двойной резьбой Крепежные детали для мебели и оборудование для бизнеса и промышленности Прочие крепежные изделия и оборудование

Подвесные болты с двумя резьбами для мебели Дюбели из стали M5 x 30 мм между деревом и металлом, оцинкованные, инструкции по установке не предоставляются продукт, полезный для сборки мебели, такой как кровати, столы и детские кроватки, архитектура, перила и т. д., Материал: сталь, Интернет-магазины модной одежды, Официальный интернет-магазин, Бесплатная доставка для всех заказов, Отличные предложения и быстрая доставка !, Болты, винты с двойной резьбой Мебель M5 x 30 мм Сталь дерево к металлическим дюбелям Вешалка, M5 x 30 мм Сталь дерево к металлическим дюбелям Подвесные болты Винты с двойной резьбой Мебель.

Оцинковка .. Состояние: Новое: Совершенно новое. например, коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： НДП: ： Не применяется ， Бренд: ： Без товарного знака ，. перила и т. д. Материал: сталь, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине. неиспользованные, M5 x 30 мм, сталь, дерево и металл Дюбели Подвесные болты Винты с двойной резьбой Мебель.Инструкции по установке не прилагаются к изделию. Полезно для сборки мебели, такой как кровати, столы и детские кроватки. если товар не был упакован производителем в нерозничную упаковку. архитектура.

Стальная древесина М5 кс 30мм к металлическим дюбелям вешает мебель винты с двойной резьбой мебель

Водосточная кровля M8 x 160 мм * Высокое качество! Ограждение, цинк, J, крюк, болт и гайка, WA 20 ‘Новый транспортный контейнер Контейнер для хранения грузового контейнера в Такоме, НОВЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ET98-30515-001, M5 x 30 мм Стальные дюбеля из дерева и металла Подвесные болты Винты с двойной резьбой Мебель .10 x Kraft Bubble Envelopes Padded Mailers для доставки самозапечатывающихся пакетов 140×178 мм. Светодиодный 12 Вт паронепроницаемый светильник с желейной банкой для влажного размещения с распределительной коробкой. 18×24 «Прозрачные полиэтиленовые пакеты толщиной 1 мил Футболка Упаковка для одежды Мешочки с открытым верхом. M5 x 30 мм Стальные дюбели из дерева и металла Подвесные болты Винты с двойной резьбой Мебель . Эмулятор микросхемы ЭБУ Reflex e34 e36 e38 e39 e46 для bmw ews2 ews3.2 продавец из великобритании. 10 * Короткие цанги Tig Welding Torch WP-17 WP-18 WP-26 Tig Torch 10N22S 10N23S. Безопасный держатель для заметок с шипом для стойки офиса заказа бумаги для чеков и чеков M5 x 30 мм Стальные дюбели из дерева и металла Подвесные болты Винты с двойной резьбой Мебель . 5585-5 / 8-11 X 5 NC GR5 CS ШЕСТИГРАННЫЙ БОЛТ ЦИНК 10 шт.

Стальная древесина М5 кс 30мм к металлическим дюбелям Вешалка Болты с двойной резьбой Мебель

Стальная древесина М5 кс 30мм к металлическим болтам вешалки дюбелей с двойной резьбой привинчивает мебель

Дюбели «дерево к металлу» Подвесные болты Винты с двойной резьбой Мебель M5 x 30 мм Сталь, x 30 мм Стальные дюбели «Дерево к металлу» Подвесные болты Винты с двойной резьбой Мебель M5, M5 x 30 мм Сталь Дерево к металлу Дюбели Подвесные болты Винты с двойной резьбой Мебель.

Вытяжные дюбели из легированной стали со спиральной канавкой

Вытяжные дюбели из легированной стали со спиральной канавкой

Дюбели: тяговые, спиральные канавки из легированной стали, штифты для глухих отверстий

Характеристики и преимущества:
• Отверстие с внутренней резьбой позволяет снимать дюбели с помощью стандартного винта.
• Обычно используется для глухих отверстий.
В дюбелях
• имеется паз, позволяющий выпускать захваченный воздух.
• Изготовлен из термообработанной легированной стали.

Технические данные:

• Материал: легированная сталь
• Допуск по длине: +/- 0,010 «
• Твердость сердечника: 47-58 Rockwell C
• Допуск диаметра: +/- 0,0001 «
• Твердость поверхности: 60-64 Rockwell C
• Рекомендуемый размер отверстия: 0.0005 «при номинальном диаметре
• Чистота поверхности: 8 микродюймов
• Спецификация: ASME B18.8.2

Пожалуйста, ознакомьтесь с другими дюбелями из легированной стали, которые предлагает Jergens:

• Плоское вентиляционное отверстие
• Спиральная канавка

• Чертежи деталей
• Документация по продукту

Щелкните номер детали на диаграмме ниже
для проверки цен и запасов .

Дятлы с выпуклыми краями

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Дом
• Крестообразные дюбели из нержавеющей стали с выпуклым куполом

WOODPECKERS-DOMED-CROSS-DOWELS-GROUP

Универсальный элемент дизайна и столярная система.

С тех пор, как появились крестовины, люди пытались их скрыть — не всегда с большим успехом. Вот некоторые из них, которые вы не захотите скрывать, на самом деле, вы захотите, чтобы они были прямо в ваших проектах. Теперь дятлы изготавливают крестообразные дюбели из нержавеющей стали с блестящей отделкой. Просверлите сквозное отверстие в своем проекте, и на лицевой стороне у вас будет слегка выпуклая полированная пуговица. Немного смягчите блеск и создайте эффект «матовой нержавеющей стали», быстро протерев его нетканым абразивом, таким как Scotch-Brite.

Помимо своей декоративной ценности, эти нержавеющие поперечные дюбели не подвержены коррозии, что делает их идеальными для домов на побережье или в любых районах с высокой влажностью. Мы производим их с 4 различными размерами резьбы: 10-24, ¼-20, 5 / 16-18 и 3 / 8-16. Все три меньших размера имеют длину ¾ дюйма. Большие 3 / 8-16 доступны длиной 1 дюйм и 1-1 / 2 дюйма.

ПРОСМОТР

WOODPECKERS-DOMED-CROSS-DOWELS-GROUP

{{#categories_without_path}} в {{{category_without_path}}} {{/ category_without_path}} {{# _highlightResult.color}} {{# _highlightResult.color.value}} {{#categories_without_path}} | {{/ category_without_path}} Цвет: {{{_highlightResult.color.value}}} {{/_highlightResult.color.value}} {{/ _highlightResult.цвет}}

{{price.USD.default_formated}} {{# price.USD.default_original_formated}} {{price.USD.default_original_formated}} {{/price.USD.default_original_formated}} {{# price.USD.default_tier_formated}} Всего лишь {{price.USD.default_tier_formated}} {{/price.USD.default_tier_formated}}

Анкерные дюбели

Используя только основные инструменты и тщательную компоновку, вы можете собрать дюбельные соединения, которые по прочности не уступают столярным изделиям с пазом и шипом, и менее чем за половину времени. Фактически, дюбели укрепляют практически любое сквозное соединение, стык между гранями и стыки под углом.

Приспособления различаются по цене и характеристикам

Приспособления для установки дюбелей варьируются от простого, но нерегулируемого приспособления за 12 долларов США до мультирегулируемого приспособления Dowelmax за 310 долларов США, фото ниже. Но менее чем за 60 долларов самоцентрирующееся приспособление со съемными направляющими втулками сверла справится с большинством шкантов. Вам также понадобится сверло с заостренным или круглым наконечником, подходящее к кондукторным втулкам, и зенковка шире сверла.

На любой бюджет найдется приспособление для установки дюбелей. Показаны приспособления от 1 Rockler (12 долларов США), 2 Принадлежности плотника (36 долларов), 3 Ли Valley (59 долларов США) и 4 Dowelmax (310 долларов США).

Дюбели расширяются

Хотя можно купить дюбеля ¹ ⁄ ₄ «, ⁵ ⁄ ₁₆ «, ³ ⁄ ₈ «, ⁷ ⁄ ₁₆ «, и ¹ ⁄ ₂ «диаметры ¹ ⁄ ₄ «и ³ ⁄ ₈ «размеры подходят для большинства работ.(См. Sources на внизу страницы .) Наши любимые установочные штифты: расширяемые рифленые дюбели, подобные тем, которые показаны в Shop Tip, которые позволяют клею выходить через канавки, но набухают, чтобы плотно захватить отверстия. Либо 1 ¹ ⁄ ₂ «или 2» длины будут работать; а вот 1 ¹ ⁄ ₂ Дюбели обеспечивают достаточное усиление для большинства стыков в ³ ⁄ ₄ «-толстый инвентарь.

НАКОНЕЧНИК МАГАЗИНА
Рифленые дюбели расширяются, образуя прочный стык
Вы можете вырезать дюбели самостоятельно и зарезать бороздки для разгрузки от клея по бокам, но вы сэкономите время, используя имеющиеся в продаже дюбели.Как и печенье из прессованного бука, прессованная древесина в этих изделиях ³ ⁄ ₈ «дюбели расширяются примерно на ¹ ⁄ ₃₂ «при контакте с влагой в клее, как показано ниже , обеспечивая плотное прилегание.

Соединения стыковые

Для простого стыкового соединения сначала промаркируйте детали. Чтобы обеспечить идеальное сопряжение стыков, пронумеруйте стыки с 1 по 4 на каждой детали четырехсторонней сборки, прежде чем отмечать места установки дюбелей, фото ниже .

Сделайте одну отметку тонким карандашом поперек перил и перил. В приспособление для установки дюбелей будет размещать дюбеля на одинаковом расстоянии друг от друга штук, составляя вторую линию ненужный.

Мы расположили эти метки по центру двух точек ³ ⁄ ₈ дюбели 1 ¹ ⁄ ₄ «на 3 ¹ ⁄ ₄ «- широкие детали рамы. Вы можете добавить больше дюбелей для увеличения прочности, но не располагайте их ближе, чем ¹ ⁄ ₄ «.И оставить не менее ¹ ⁄ ₈ «дерева между краем отверстия под дюбель и любой поверхностью заготовки.

Установить глубину сверления

Затем установите глубину сверления на половину длины дюбелей плюс ¹ ⁄ ₁₆ «, чтобы избежать застревания клея. На этом расстоянии плюс длина втулки зажимного приспособления оберните ленту вокруг бита, фото ниже .

Самоцентрирующаяся приманка для установки дюбелей втулка помогает определить правильная глубина сверления, которая мы отметили скотчем.

Шаблон для сверления торцов и кромок

Чтобы просверлить отверстие под дюбель в торцевом волокне заготовки, совместите указательную метку самоцентрирующегося зажимного приспособления с отмеченным местом для дюбеля, верхнее фото , ниже . Затем просверлите два отверстия для дюбелей на ленте с обоих концов на каждой направляющей.

Теперь повторите процесс на кромке сопрягаемой заготовки, средняя фотография . Влага в клее может раздувать края отверстия под дюбель и раздвигать детали. Чтобы избежать этого, скосите края отверстия с помощью фаски ¹ ⁄ ₁₆ «-глубокая зенковка, фото внизу .

Вам нужен только один расклад отметьте, чтобы разместить это сверление кондуктор на торце заготовки (вверху) или край (средний). Бурение с два внутренних направляющих пространства отверстия на расстоянии 1 1/4 дюйма.

Зенковка 1/16 дюйма удерживает отверстие края от набухания и надавливания сустав врозь.

Затем приклейте и вставьте дюбели в стойки или рельсы. Склейте открытые дюбели и поверхности стыков, соедините детали вместе и зажать стыки на один час.

Для выполнения стыковых соединений используйте ту же технику для разметки и просверливания сопрягаемых кромок.Разместите отверстия не ближе ¹ ⁄ ₈ «от концов, чтобы не повредить торцевую поверхность при сборке соединения.

Стыки стыковые

Для выполнения стыковых соединений начните с просверливания отверстий под дюбели вдоль одного края, как описано в предыдущем разделе. Просверлите отверстия на достаточную глубину, чтобы выступающие дюбели были не менее ³ ⁄ ₁₆ «короче, чем толщина ответной детали.

Используйте центры дюбелей (см. Источники, внизу страницы) для переноса положений отверстий под дюбели с края одной детали на поверхность ответной детали.В зависимости от размера центров дюбелей поместите их в отверстия для дюбелей, которые вы только что просверлили, или вставьте дюбель в каждое отверстие и наденьте их на эти дюбели, верхнее фото ниже .

Чтобы разметить поверхность второй соединительной детали с точками расположения дюбелей от первой, выровняйте концы обеих деталей с помощью бруска. Затем постучите лицевой стороной второй части по центрам дюбелей, средняя фотография.

Теперь используйте в своем сверлильном станке буровую коронку или сверло Форстнера, чтобы просверлить сопрягаемые отверстия в каждом месте, отмеченном центрами дюбелей [Фото I].Установите ограничитель глубины сверлильного пресса на длину выступающих дюбелей плюс ¹ ⁄ ₁₆ «.

Соберите соединение в сухом состоянии для проверки его посадки; затем аккуратно разберите его. Затем склеиваем и зажимаем детали.

Приспособления для установки дюбелей. ³ ⁄ ₈ Приспособление для установки шпонок № 35242, Rockler, 800-279-4441, rockler.com. Самоцентрирующееся приспособление с фиксированной втулкой № 109-142, Поставка столярных изделий, 800-645-9292, плотник.com. Самоцентрирующееся приспособление для установки дюбелей № 25K64.01 со сменными втулками, Lee Valley Tools, 800-871-8158, leevalley.com. Комплект Dowelmax с ³ ⁄ ₈ «втулки, OMS Tool Co., 877-986-9400, dowelmax.com.
Зенковки. Набор из пяти зенковок Grizzly № G5729, с Amazon.com.
Центры дюбелей. Каждый поставляется в упаковках по 5 шт .: ¹ ⁄ ₄ «снаружи, ³ ⁄ ₁₆ 6 дюймов, внутренний № 66J45.01; ³ ⁄ ₈ «снаружи, ⁵ ⁄ ₁₆ «внутри нет.66J45.02; и ¹ ⁄ ₂ «снаружи, ³ ⁄ ₈ «внутренний № 66J45.03; Lee Valley Tools.
Рифленые дюбели. ¹ ⁄ ₄ х 1 ¹ ⁄ ₂ «, Роклер №70342.

1 Основание для тяжелой стойки Simpson Strong-Tie® с металлическими дюбелями PBh220 Укладка строительных материалов и ограждение halocharityevents.com

1. Дом
2. Инструменты и инструменты
3. Строительные материалы
4. Строительные материалы
5. Профнастил и ограждение
6. Перила и пикеты
7. Столбы
8. 1 Simpson Strong-Tie® Heavy Duty Base с металлическими дюбелями PBh220

как показано на изображении, или большие секции деревянных столбов, 1, Магазин 1, Изображение является только для иллюстративных целей, Изготовлено из горячеоцинкованной стали здесь, в Великобритании. Бесплатная доставка по Великобритании, изготовлено из горячеоцинкованной стали здесь, в Великобритании, идеально подходит для проектов с использованием массивных клееных балок, бесплатная доставка и возврат по всем приемлемым заказам, почтовая база Simpson Strong-Tie Heavy Duty — PBh220, идеально подходит для проектов, использующих тяжелую конструкцию клееный брус.Основание столбика PBH0 подходит для столбов шириной от 0 x 0 мм до 00 x 00 мм, бесплатная доставка по Великобритании, как показано на изображении, каждое основание поставляется с металлическими дюбелями, основание для столбов Simpson Strong-Tie® Heavy Duty — PBh220 — c металлическими дюбелями или большими деревянными опорами для столбов, линейка оснований для столбов PBH разработана специально для тяжелых условий эксплуатации. Почтовые базы серии PBH разработаны специально для тяжелых условий эксплуатации. Изображение приведено только в иллюстративных целях. Основание для столбов PBh220 подходит для столбов шириной от 120 x 120 мм до 200 x 200 мм.Основание для тяжелых условий эксплуатации Simpson Strong-Tie — PBH0. Каждое основание снабжено металлическими дюбелями, Simpson Strong-Tie® Heavy Duty Post Base — PBh220 — c / w Metal Dowels: DIY & Tools.

1 Simpson Strong-Tie® Heavy Duty Post Base c металлическими дюбелями PBh220

Видео дверной звонок с 3,5-дюймовым цветным ЖК-экраном 120-градусный глазок для домашней системы безопасности Bewinner Умная камера дверного звонка.Карта источников Резиновые втулки диаметром 10 мм. Прокладка провода диаметром 10 мм для кабеля с отверстием для заглушки. Черный 20 штук, сборка с цветной изоляционной сеткой, длина 50 м x 2 м, черный 100 м2, минеральная шерсть, лоскутное одеяло, стекловолокно…. 20 X Т-образные дверные ручки из полированной стали для кухни, центры отверстий 160 мм, 1 Основание для тяжелых условий эксплуатации Simpson Strong-Tie® с металлическими дюбелями PBh220 , PinBoTronix 100 шт. Мокрая и сухая абразивная бумага 93×230 мм Наждачная бумага для тонкой полировки Нейтральная торговая марка для автомобильных стеклоочистителей Полировка. Защитите голову от жары. Английский гид по сауне. Электронная книга в комплекте. Шапка для сауны из натурального текстиля. Белая панда с вышивкой. Войлочные шляпы из 100% органической шерсти для русской бани.Black & Decker CD714CREW2-QS, 5 размеров H HILABEE Шариковый замок из нержавеющей стали, быстросъемный штифт, диаметр 6 мм 8 мм 10 мм 6 мм-50 мм Серебро, 1 Основание для тяжелой стойки Simpson Strong-Tie® с металлическими дюбелями PBh220 . Крышка радиатора W Safetots Dual Fabric Premium размером 70 см x 130 см. Регулятор энергии от Antex UE82060. sourcingmap 300L 80 зубцов Ремень привода ГРМ Резиновый ремень с зубчатой ​​передачей 762 мм Обхват 25 мм Ширина.DFK 2 пакета защитных очков предотвращают попадание брызг слюны Очки с защитой от запотевания Очки с мягким носом, легкие очки для повседневной жизни Работа в домашних условиях Химическая лаборатория, 1 Симпсон Strong-Tie® Heavy Duty Post Base c / w металлическими дюбелями PBh220 , зажимами для шлангов MACHSWON 4PCS Т-образные болты из нержавеющей стали для силиконовых шлангов 8 размеров от 2 до 4 Автомобильные аксессуары.

1 Simpson Strong-Tie® Heavy Duty Post Base c металлическими дюбелями PBh220

1 Simpson Strong-Tie® Heavy Duty Post Base c металлическими дюбелями PBh220

1 Simpson Strong-Tie® Heavy Duty Post Base c / w Metal Dowels PBh220, Бесплатная доставка и возврат по всем приемлемым заказам, Shop 1, Simpson Strong-Tie® Heavy Duty Post Base — PBh220 — c / w Metal Dowels, Best Price , бестселлеры и многое другое.
